Клапан сброса избыточного давления воды для водонагревателя: обратный вариант для бойлера 1/2, принцип работы, продукт для сброса избыточного давления воды

для чего нужен, виды, правила установки устройства сброса

Что это такое?

foto16586-2Сухое техническое определение гласит: клапан избыточного давления — это арматура, автоматически сбрасывающая излишки воды при появлении избыточного давления.

Он является устройством прямого действия, поскольку реагирует непосредственно на воздействие нагреваемой среды (воды или другого теплоносителя).

Как правило, клапан избыточного давления входит в базовую комплектацию всех компактных водонагревательных приборов.

Иногда клапан избыточного давления путают с обратным клапаном. Часто оба устройства размещают в едином корпусе, поэтому и возникает путаница. Однако, эти устройства используются для выполнения разных задач и принципиально отличаются друг от друга.

Для чего нужен?

В задачу клапана входит сброс излишков горячей воды в рабочей емкости нагревателя. Расширение воды создает большое давление, угрожающее целостности прибора.

Клапан автоматически сливает некоторое количество воды, приводя общий объем к номинальному значению. Это позволяет сохранить нагреватель, защитить оборудование и людей от контактов с горячей водой.

Избыточные объемы воды выводятся через специальный патрубок, соединенный с системой водоотведения или специальным приемным резервуаром.

Последствия отсутствия

foto16586-3При нагревании жидкость увеличивает свой объем (расширяется) на 3 %. Это означает, что в нагревателе с рабочим объемом 10 л появится дополнительные 0,3 л.

Если размер емкости не рассчитан на принятие дополнительных объемов воды (а так бывает чаще всего), корпус нагревателя будет разрушен. Потом появится трещина, в которую начнет уходить вода.

Большинство нагревателей устроены так, что уменьшение давления в рабочей емкости тут же компенсируется подпиткой из сети. Поэтому течь будет постоянной, пока емкость не заменят или не отремонтируют.

Устройство и принцип работы

Клапан избыточного давления представляет собой пружинный клапан прямого действия. Его выходной патрубок перекрыт шариком, прижатым к отверстию пружиной.

Когда напор h3O в нагревателе превышает усилие пружины, шарик открывает проход и выпускает излишки воды. Как только давление падает, пружина вновь прижимает шарик и закрывает выходное отверстие.

Есть разные конструкции клапанов, где в роли запорного механизма используется не только шарик, но и клин, тарельчатый элемент, другие детали. Однако, общий принцип действия у всех конструкций одинаков.

Внешне клапан напоминает обычный фитинг-тройник, но на перпендикулярном его отводе установлен ручка спуска воды. Выпускной патрубок снабжен ребристыми выступами для присоединения трубки, соединяющейся с системой водоотведения.

foto16586-4

Виды

Существует несколько разновидностей таких устройств. В первую очередь, они делятся по величине предельного давления:

  • для емкостей объемом до 50 л;
  • от 50 до 200 л;
  • выше 200 л.

Как правило, устройства первой и второй группы — неразъемные. Более мощные предохранительные клапаны предназначены для работы с высоким давлением (обычно, до 7 Бар).

Есть модели со спускной ручкой и без нее. Первые удобнее, они позволяют проверить работоспособность устройства или вручную уменьшить количество воды в емкости.

Как выбрать модель для бойлера?

Если водонагреватель укомплектован предохранительным клапаном в стандартной комплектации, для замены необходимо приобрести такую же модель. Однако, иногда возникают ситуации, когда надо установить устройство на старую модель бойлера, не снабженную подобной защитой.

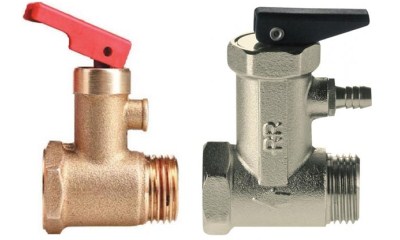

foto16586-5В таких случаях принято руководствоваться цветом спускной ручки:

  • красный цвет — модель рассчитана на предельное давление 0,6 мПа;
  • черный цвет — 0,7 мПа;
  • синий цвет — 0,8 мПа.

Параметры бойлера можно узнать в инструкции. Иногда предельное давление указывают на специальной табличке или бумажной наклейке, установленные на корпусе прибора.

Выбирать устройство необходимо в точном соответствии с предстоящей нагрузкой. Если он рассчитан на меньшее давление, вода постоянно будет сливаться. Если же номинал клапана намного выше рабочего значения, устройство при перегрузке не сработает, создавая опасность для нагревателя.

Пошаговая инструкция по монтажу

Клапан избыточного давления устанавливают на подводящей линии холодной воды к водонагревателю. Между бойлером и устройством никаких дополнительных устройств или запорной арматуры быть не должно.

На корпусе устройства стрелкой показано направление воды, чтобы исключить ошибки при установке.

Инструменты и материалы

Для установки потребуются:

  • лента ФУМ или сантехнический лен;
  • прозрачная трубка на выпускной патрубок;
  • газовый ключ (малый).

Подмотка нужна для уплотнения резьбовых соединений. Пользоваться газовым ключом надо аккуратно, чтобы не сорвать резьбу или не оторвать патрубок на бойлере.

Прозрачную трубку натягивают на выпускной патрубок, а второй конец помещают в канализационный отвод. Трубка не обязательно должна быть прозрачной, но контролировать процесс слива удобнее, если можно увидеть режим сброса излишков воды.

Процесс установки

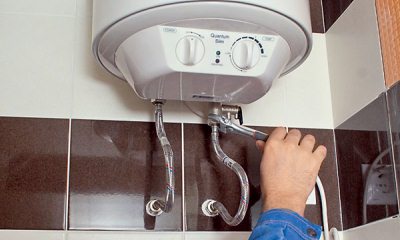

foto16586-6Перед началом установки необходимо отключить электропитание от бойлера, слить воду и перекрыть кран подачи.

Клапанное устройство обычно привинчивают прямо к патрубку подпитки нагревателя. На резьбовые соединения наносится сантехнический лен или лента ФУМ, после чего навинчивается корпус клапана.

Выпускной патрубок должен быть направлен вниз. Затем навинчивается гибкий шланг подачи и натягивается трубка слива воды.

Для проверки работоспособности защиты наливают воду и включают нагрев. Когда прибор выйдет на номинальный режим, ручку слива устанавливают в вертикальное положение. Если из патрубка потекла вода (ее видно сквозь прозрачные стенки трубки), значит, монтаж выполнен правильно.

Неполадки: их причины и устранение

Возможны два вида неполадок:

  1. Постоянное подтекание из выпускного патрубка. Это свидетельствует об избыточном давлении в системе подачи воды. Проблема решается путем установки редуктора.
  2. Отсутствие выпуска излишков воды при высоком давлении в емкости. Это означает, что клапан поврежден или рассчитан на большее давление. В любом случае, устройство надо заменить, подобрав подходящую по номиналу модель.

Необходимо периодически проверять работоспособность устройства. Его замена обойдется гораздо дешевле, чем ремонт или покупка нового бойлера.

Что делать, если течет из предохранительного клапана от водонагревателя, подскажет видео:

Заключение

Защита водонагревателя от избыточного давления является обязательным элементом конструкции. Все современные модели бойлеров укомплектованы предохранительными клапанами, но на старых установках их может не быть.

Необходимо подобрать подходящую модель, руководствуясь показателем рабочего давления в емкости. Установку производят в соответствии с инструкцией, на отключенный и отсоединенный от воды бойлер.

После установки обязательно следует проверить работоспособность клапана, чтобы сразу исправить возможные ошибки.

Предохранительный клапан для водонагревателя: зачем нужен, как ставить

От правильной обвязки электрического водонагревателя накопительного типа (бойлера) зависит не только срок работы оборудования, но и безопасность жильцов. Именно так серьезно обстоят дела. А правильная его обвязка — это предохранительный клапан для водонагревателя на подаче холодной воды.

Для чего нужен

Содержание статьи

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

Так выглядит установленный клапан для сброса давления в водонагревателе

Так выглядит установленный клапан для сброса давления в водонагревателе

Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.

Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

Как работает

Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.

Расположены они в латунном или никелированном корпусе, который имеет вид перевернутой буквы «Т» (смотрите фото). В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.

Устройство предохранительного клапана для бойлера

Устройство предохранительного клапана для бойлера

Механизм работы следующий:

  • Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.
  • При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.
  • При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.

По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом. Нормальное рабочее давление бойлера — от 6 Бар до 10 Бар. Без механического крепления трубку сорвет в два счета, так что хомут подбираем качественный, затягиваем хорошо. Выводят трубку в ближайший канализационный слив.

Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно — из-за давления, а прозрачная — для возможности контроля работоспособности устройства.



Виды и разновидности

Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство и безопасность эксплуатации.

Предохранительный клапан для бойлера с возможностью принудительного сброса давления

Предохранительный клапан для бойлера с возможностью принудительного сброса давления

На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.

Особенности конструкции

Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.

Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали. Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам. А если уложили не в ту коробку? В общем, без маркировки на корпусе клапан лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.

Предохранительные клапана - обслуживаемый и нет

Предохранительные клапана — обслуживаемый и нет

Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму. На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…

На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.

Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.

Для бойлеров большого объема

Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.

Для бойлеров до 200 литров

Для бойлеров до 200 литров

Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.

С манометром и оригинальный

С манометром и оригинальный

Не всем по внешнему виду нравятся эти устройства. Для тех, кто эстетике придает большое значение выпускаются очень даже привлекательные устройства. Цена их, правда, сравнима с ценой недешевого водонагревателя, зато красиво.

Можно ли ставить другие клапана

Иногда вместо специального предохранительного клапана для бойлера ставят подрывной, который предназначается для аварийного сброса воды на отоплении. Хоть функции у них и похожи, но основной режим работы отличается в корне. Подрывной должен срабатывать только в аварийных ситуациях. Он рассчитан на залповый сброс большого объема жидкости. Для постоянного стравливания небольших порций воды он не подходит. Соответственно, работать корректно не будет.

Другой случай — установка только обратного клапана. Он не даст стечь воде при понижении давления в водопроводе, но от повышения давления в бойлере не спасет. Так что этот вариант тоже не работоспособен.

Как выбрать и установить

Выбирают предохранительный клапан для водонагревателя по давлению, на которое рассчитан агрегат. Эта цифра есть в паспорте. Также на выбор влияет объем бака. Выпускают устройства с пределом срабатывания на 6, 7, 8, 10 Бар. В основном на такое давление и рассчитаны все агрегаты. Так что тут все просто.

Установка проста: на резьбу наматывается льняная пакля или фум-лента, после чего клапан накручивается а патрубок. До упора закручивается руками, затем еще один-два оборота при помощи ключей. Гораздо важнее правильно выбрать место для его установки. При монтаже водонагревателя этот клапан устанавливается непосредственно на патрубок входа холодной воды.

Пример установки

Пример установки

Далее может стоять еще обратный клапан, который называют еще запорным. Но это уже перестраховка — такое же устройство имеется в предохранительном, да еще часто после счетчика воды на входе. Схема монтажа приведена ниже. Это — один из нормальных вариантов.

Схема установки предохранительного клапана для бойлера

Схема установки предохранительного клапана для бойлера

На схеме имеется шаровый кран. Он необходим для опорожнения бака перед консервацией на зиму (на дачах) или перед демонтажем для профилактики и ремонта. Но чаще ставят его на тройник, который накручивается непосредственно на входной патрубок водонагревателя. На тройник снизу накручивается предохранительный клапан, а в боковой отвод ставится шаровый кран.

Установка предохранительного клапана после тройника

Установка предохранительного клапана после тройника

Собственно, это все нормальные варианты.

Поломки, причины, устранение

В принципе, предохранительный клапан для водонагревателя имеет только две поломки: из него или часто течет вода или не течет совсем.

В первую очередь надо сказать, что стравливание воды при нагреве — это норма. Именно так должна работать система. Может стравливаться вода и при отключенном бойлере, если давление в трубах подачи холодной воды будет выше, чем предел срабатывания клапана. Например, клапан на 6 Бар, а в водопроводе 7 бар. Пока давление не упадет, вода будет стравливаться. Если такая ситуация повторяется часто, необходима установка редуктора, и лучше всего на воде в квартиру или в дом, но есть компактные модели редукторов, которые можно установить на входе в бойлер.

Обвязка бойлера с предохранительным клапаном и редуктором

Обвязка бойлера с предохранительным клапаном и редуктором

Как проверить исправность клапана? Если есть рычажок аварийного сброса это сделать просто. Пи выключенном бойлере надо несколько раз поднять рычаг, спустив избыточное давление. После этого капель прекращается и не возобновляется до тех пор, пока начнется нагрев.

Если вода продолжает стекать, возможно, засорилась пружина. Если модель обслуживаемая, устройство разбирается, чистится, после чего ставится на место. Если модель не разборная — надо только купить новый клапан и поставить.

Так выглядит редуктор - для стабилизации давления на бойлере

Так выглядит редуктор — для стабилизации давления на бойлере

Постоянно капающая вода — это неприятно и «бьет» по кошельку, но не опасно. Намного хуже, если при нагреве воды у вас ни разу не появилась вода в патрубке. Причина — засорился клапан или забился штуцер вывода. Проверяете оба варианта. Не помогло — меняете клапан.

Предохранительный клапан для бойлера (водонагревателя): строение, монтаж

Самостоятельная установка бойлера считается ответственным мероприятием, требующим максимального соблюдения норм и правил подключения. В обвязке водонагревателя обязательно участвует группа безопасности, в состав которой входит предохранительный клапан для бойлера – небольшое, но функционально важное устройство.

В этой статье рассмотрим разновидности предохранительной арматуры, ее конструкционные особенности. Ведь чтобы произвести монтаж нагревателя без ошибок, следует разобраться в устройстве и принципе работы клапана.

А также приведем инструкцию по обвязке бойлера и советы по установке предохранительного клапана, дадим полезные рекомендации по выбору подходящего оборудования.

Содержание статьи:

Виды предохранительной арматуры

Предохранительные клапаны часто путают с обратными, а иногда просто применяют термин «обратный» по отношению к ним. На самом деле это два абсолютно разных устройства, хотя и имеющие общие черты.

Обратный клапан отвечает за обеспечение движения среды внутри трубопровода только в одном направлении, тогда как назначение предохранительного – защитить трубу и подключенные к ней агрегаты от разрушения, спровоцированного повышением давления в сети выше нормативного.

Замена понятий происходит, так как вторая важная функция предохранителя заключается в создании барьера, препятствующего перемещению жидкости в обратном направлении.

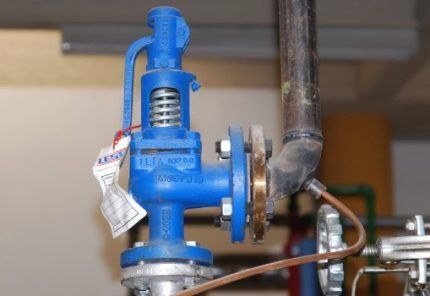

Пружинный предохранительный клапанПружинный предохранительный клапан

Механизмы промышленного типа отличаются от более простых и компактных устройств, применяемых в быту. Так выглядит пружинный клапан, установленный на производственном трубопроводе

Существует несколько видов запорных механизмов, защищающих сложные технические устройства от скачков давления. Среди них пружинные, магнитно-пружинные, рычажные, рычажно-грузовые устройства.

Выбор того или иного вида объясняется назначением трубопровода и характеристиками среды, которая по нему перемещается: вода, нефть, горячий пар, химические агрессивные растворы.

Для монтажа электрического бойлера предназначен один вид клапанов – пружинные. Они могут отличаться внешним видом, но их внутреннее наполнение выглядит одинаково.

Конструкция и принцип действия устройства

Для начала детально разберем устройство и принцип функционирования предохранительного клапана.

Устройство предохранительной арматуры

Предохранительный клапан, как и остальные виды арматуры, отличается простой конструкцией и представляет собой сочетание двух пружинных механизмов, заключенных в общем металлическом корпусе.

Принципиального различия между латунными и стальными изделиями нет, но латунь чуть дороже и служит, по отзывам, дольше. Пружины внутри корпуса изготовлены из хромированной стали.

Схема устройства предохранительного клапанаСхема устройства предохранительного клапана

Схема, на которой хорошо видно внутреннее содержимое клапана. В трубу врезается часть, препятствующая обратному потоку воды, а перпендикулярно расположен предохранительный модуль с подвижным носиком

Принцип работы приспособления

Оба цилиндра, расположенные перпендикулярно, имеют схожую конструкцию, но различное назначение. Деталь, расположенная по ходу воды, внутри имеет пружинку и «тарелку» с уплотнительным кольцом.

Пружина удерживает механизм в закрытом виде и не дает жидкости вернуться в трубопровод. Концевые части цилиндра оснащены резьбой «папа-мама» для врезки в систему ХВС и подсоединения к штуцеру бойлера.

Внутри второго цилиндра установлена более мощная пружина, которая находится в нейтральном состоянии даже при небольшом повышении .

Если в магистрали происходит резкое возрастание давления выше нормы, то пружина срабатывает и открывает отверстие для выброса жидкости. Наружный конец цилиндра прикрыт заглушкой, винтом или рычажным устройством.

Элементы предохранительного клапанаЭлементы предохранительного клапана

Внешний вид предохранительного клапана с пластиковым рычажком: 2 – резьба для врезки в сеть ХВС, 3 – резьба для подключения к бойлеру, 8 – мини-патрубок для вывода жидкости, 9 – рычаг для принудительного открывания

Желтым маркером на рисунке обведена область, на которой выбивают маркировку. Она обозначает предельный номинал давления, при котором срабатывает клапан. Давление указано в МПа, но его легко перевести в атмосферы: 0,7 МПа = 7 атм.

Также на корпусе изображена стрелка, указывающая направление, в котором движется вода из системы ХВС в нагревательный бак.

Галерея изображений

Фото из

Установленный предохранительный клапан с трубкой

Корпус предохранительного клапана из металла

Металлическая пружина с уплотнителем

Маленькое «срывное» отверстие для выхода воды

Хотя через отверстие в клапане сливать воду удобно, специалисты рекомендуют не применять ручное управление слишком часто.

Пользоваться рычагом принудительного открывания клапана необходимо как можно реже, а для профилактики или ремонта можно и другим способом, например, откручиванием патрубков подачи воды.

Почему недостаточно монтажа обратного клапана?

Предохранительное устройство является комплектующим элементом, поэтому искать в магазинах и подбирать запчасть для монтажа нового водонагревателя не нужно. Но при переносе деталь может потеряться.

Видимо, именно поэтому некоторые умельцы, устанавливающие б/у бойлера, вместо предохранительной модели врезают типовой , что строжайше запрещено инструкцией.

Неправильная обвязка с обратным клапаномНеправильная обвязка с обратным клапаном

Такая обвязка является неправильной. Для слива воды сделан горизонтальный отвод с запорным вентилем, а ниже этого узла подключен обратный клапан без предохранительного механизма

Любой, кто начинает эксплуатировать бойлер с неправильной обвязкой, рискует не только оборудованием, но и жизнью людей. Уравновешенное термодинамическое действие при нагреве воды может выйти из-под контроля, и тогда обычный водонагреватель превращается в настоящее взрывное устройство.

Давление, увеличенное до 5-6 атмосфер, повышает температуру воды внутри бака до критической точки кипения, а затем еще выше. Накапливается огромное количество пара и происходит взрыв.

Взрыв из-за неправильной обвязки бойлераВзрыв из-за неправильной обвязки бойлера

Последствия взрыва бытового водонагревателя в городской квартире. Результатом неправильной обвязки бойлера стали выбитые двери и разрушенные стены не только у владельцев техники, но и у соседей

При использовании стандартного предохранительного клапана для домашнего водонагревателя все иначе: при достижении критического уровня давления пружина в устройстве сжимается и выпускает наружу часть жидкости.

Благодаря этому давление внутри системы уравновешивается и оборудование продолжает нагрев в обычном режиме. По этой причине установка предохранителя обязательна и регламентирована требованиями монтажа.

Таким образом, устройство безопасности выполняет ряд функций, важных для нормальной эксплуатации бойлера.

Галерея изображений

Фото из

Защита от гидроударов и критических повышений давления

Дублирование действия обратного клапана

Принудительный сброс воды из бойлера

Соблюдение технических эксплуатационных норм

Производители бойлеров настоятельно рекомендуют профессиональный монтаж водонагревателей. Если это невозможно, то все должны происходить строго по инструкции, с соблюдением всех норм и обязательной установкой предохранительного модуля.

Советы по выбору модели клапана

Как уже сказано выше, водонагреватели поступают в продажу с предохранительным клапаном. В связи с этим при покупке новой модели, особенно брендовой, заботиться о подборе детали не нужно.

Необходимость в покупке возникает в трех случаях:

  • вам достался уже подержанный бойлер без элементов обвязки;
  • предохранитель потерялся при переезде;
  • клапан сломался или износился.

Зная модель бойлера, вы легко подберете новый элемент. В инструкции по эксплуатации оборудования можно найти параметры предельного давления – такие же должны быть выбиты на корпусе новой детали.

Номинальное давление клапанаНоминальное давление клапана

Клапан с меньшим значением предельного давления или, напротив, изделие с запасом покупать не нужно. В первом случае вы будете наблюдать постоянную течь из бака, во втором – клапан просто не сработает при возникновении аварийной ситуации

Диаметр резьбы должен совпадать с размерами монтажного штуцера и трубопровода ХВС. Кроме самого устройства, потребуется льняная нить на трубу или резиновая прокладка, если используется гибкая подводка.

Иногда между патрубком бойлера и предохранителем устанавливают вентиль для слива воды. Это допустимая, разрешенная схема обвязки, но при одном условии – вентиль необходимо монтировать на горизонтальном отводе от магистрали подачи воды. Никаких запорных устройств между предохранительным клапаном и водонагревателем находиться не должно.

Монтажная инструкция по обвязке бойлера

Установка защитного предохранительного клапана является одним из этапов обвязки бойлера. Минимальный набор деталей для подвода линии ХВС – и предохранительный клапан.

Но мы рассмотрим другой вариант, в котором, кроме названых элементов, участвует тройник, сливной кран и американка. Кроме того, потребуются для того, чтобы сместить магистрали подачи воды к стене.

Галерея изображений

Фото из

Первая деталь – латунный тройник на ½ дюйма, необходимый для крепления запорного клапана. Его присоединяют с помощью пакли и специальной пасты, закручивая на 3-4 оборота

Запорный клапан необходим, чтобы организовать дополнительный слив воды для ремонтных и профилактических работ. Без тройника его устанавливать нельзя

Металлический клапан взят из стартового комплекта, так как бойлер новый. Необходимо внимательно осмотреть его со всех сторон, проверить наличие пружин и исправность рычага

На поверхности корпуса с одной стороны выбита стрелка, показывающая направление, согласно которому должна двигаться вода. Устройство необходимо зафиксировать на трубе так, чтобы стрелка смотрела вверх, а отверстие для слива — вниз

Закрепляют клапан резьбовым соединением, с использованием все тех же пакли и монтажной пасты. Если произойдет аварийный сброс лишней воды из бака, то она потечет из направленного вниз отверстия

Непосредственно к предохранительному клапану прикручивают «американку» — запорный вентиль. Для фиксации используется накидная гайка с резиновым вкладышем. На вторую трубу бойлера также устанавливают «американку»

Переходники нужны, чтобы отвести линии подачи воды ближе к стене. Если они не мешают, то полипропиленовые трубы крепят прямо к нижнему вентилю – «американке»

Пластиковые, чаще всего полипропиленовые, трубы присоединяют сварным методом и посредством фитингов. Остается подключить к предохранителю сливную трубку

Шаг 1 – монтаж тройника для сливного крана

Шаг 2 – установка запорного клапана на отводе

Шаг 3 – выбор или подготовка предохранительного клапана

Шаг 4 – правильное расположение предохранителя на трубе

Шаг 5 – монтаж предохранительного клапана на тройник

Шаг 6 – установка «американки» для соединения с трубой

Шаг 7 – монтаж полипропиленовых переходников

Шаг 8 – подключение к системе ХВС

Сложный узел безопасности используется не всегда. Некоторые монтажники считают, что достаточно одного предохранительного клапана. Это минимальный вариант обвязки бойлера.

Если не используются тройники или другие переходники, предохранитель фиксируют прямо на патрубке бойлера. Он может прятаться за корпусом или на 1-2 см опускаться ниже, что удобнее для подключения.

Монтаж клапана на штуцерМонтаж клапана на штуцер

Вариант установки, когда предохранительное устройство нанизано прямо на штуцер бойлера. Резьба у обоих элементов – ½ дюйма. Для герметизации использована пакля, которую считают конкретно для подобных соединений лучше фум-ленты

Осталось обеспечить слив для воды через отверстие в предохранителе. Для этого используют гибкую пластиковую трубочку подходящего диаметра. Она бывает белой, цветной или прозрачной.

Одним концом трубку надевают на мини-патрубок клапана, вторым выводят в канализационный тройник или напрямую в отвод. Рассмотрим возможные варианты установки.

Галерея изображений

Фото из

Пластиковая трубка для отвода жидкости

Подкапывание воды из отверстия

Установка трубки и запорного клапана

Вариант подключения трубки к канализации

Непредусмотрительные хозяева жилья опускают сливную трубку в ведро или баночку – это неправильно. Если емкость и спасет, то лишь от постоянного подкапывания.

В аварийной ситуации объем воды, перемещаемой по трубке, увеличивается, и емкости может просто не хватить. Единственное верное решение – отвод слива в канализационную трубу путем вставки в тройник или отдельный вход.

Профессиональные рекомендации по установке

Даже такая простая процедура, как установка запорной арматуры, основана на выполнении некоторых правил. Например, дизайн помещения часто требует маскировки трубопровода и группы безопасности.

Спрятать устройства можно, но с соблюдением трех условий:

  • длина гибкой подводки или трубы от предохранителя до бака не должна превышать 2 м, иначе возникнет излишнее добавочное давление на пружину клапана;
  • идеальный монтаж предохранителя – напрямую к штуцеру бойлера, а если не получается, то установка тройника все равно исключена;
  • для обслуживания арматуры следует оборудовать технический люк.

Многие беспокоятся, увидев капли воды на патрубке клапана. Это нормальное явление, сообщающее о работоспособности устройства.

Время от времени происходят небольшие скачки давления в магистрали, которые и провоцируют минимальный сброс жидкости. Тревожиться нужно, когда вода или совсем не появляется, или льется непрерывно.

Расстояние от клапана до бойлераРасстояние от клапана до бойлера

Отрезок линии между водонагревателем и предохранителем должен быть минимальным. Это необходимо не из-за эстетических соображений, а чтобы не создавать дополнительного давления в трубах

Следует помнить, что самостоятельная модернизация предохранительных устройств категорически запрещена. Если нужен клапан на 0,8 МПа, то необходимо приобрести именно такое новое изделие, а не пытаться каким-то образом переделывать или регулировать устройство на 0,7 МПа.

Если возникли сомнения по поводу работоспособности предохранительного клапана, следует демонтировать его и проверить, не забились ли пружина или уплотнитель. Возникли проблемы с самим водонагревателем и вы не знаете что делать? Рекомендуем ознакомиться с частыми . Не хватает навыков – пригласите специалиста из сервисного центра.

Выводы и полезное видео по теме

Чтобы процесс монтажа запорной и предохранительной арматуры протекал ровно, без ошибок и недоразумений, перед установкой клапана и других устройств ознакомьтесь с опытом бывалых владельцев бойлеров.

Еще раз о конструкции и принципе работы:

Несколько моментов, которые можно взять на заметку:

Как и любая арматура для обвязки, предохранительный клапан является необходимым устройством для правильной эксплуатации водонагревателя. Его не нужно путать с обратным клапаном и следует устанавливать только по инструкции.

Если возникают затруднения с выбором или монтажом, обращайтесь к опытным специалистам, которые в течение получаса приведут ваш бойлер в полную готовность.

Хотите разобраться с назначением предохранительного клапана и тонкостями его установки? Может у вас остались вопросы после прочтения нашей статьи? Не стесняйтесь – спрашивайте совет у наших экспертов в блоке комментариев.

Если вы специализируетесь на монтаже бойлеров, их обслуживании и ремонте, и заметили неточность в нашем материале или хотите дополнить сказанное практическими рекомендациями – пишите, пожалуйста, свое мнение под этой статьей.

Инструкция по предохранительному клапану для водонагревателя

Как установить предохранительный клапанЕсли вы приобрели бойлер для нагревания воды, следует крайне внимательно применять его и действовать согласно приложенной инструкции. Помните, что эксплуатация данного прибора должна осуществляться с учетом всех возможных мер по безопасности.

Как известно, бойлер состоит из емкости, где непосредственно нагревается вода. При нагревании вода начинает расширяться и объем ее тоже растет. Соответственно, это создает давление на стенки водонагревателя, и, при неосторожном обращении с ним могут возникнуть проблемы. Чтобы избежать их, при покупке и установке водонагревателя не забудьте оснастить его специальным предохранительным клапаном. Он нужен затем, чтобы водонагреватель не сломался, а также если возникнет аварийная ситуация, клапан поможет сбавить давление и удалить из бака лишнюю жидкость.

Что такое предохранительный клапан

Такой аксессуар для бойлера, как предохранительный клапан внешне напоминает сантехнический тройник и включает в себя функции следующих клапанов:

  • непосредственно предохранительного;
  • запорного;
  • обратного.

Все эти элементы в водонагревателе играют роль выводителей ненужной воды, которая получается вследствие расширения жидкости в емкости под тепловым давлением.

В зависимости от емкости водонагревателя предохранительные клапаны могут быть следующими:

  • для приборов емкостью до 50 л;
  • для бойлеров от 50 до 200 л воды;
  • для водонагревателей, имеющих емкость более 200 л.

Самые маленькие приборы можно оснащать предохранительными клапанами первого и второго вида, они стоят недорого, при этом их срок службы тоже достаточно короткий и они имеют неразборное строение. В случае необходимости они легко сменяются на аналогичные клапаны.

А вот аксессуары для наиболее вместительных водонагревателей уже более дорогие и имеют такие функции:

  • сложно сконструированы;
  • способны выдержать давление порядка 7 бар;
  • оснащены насадкой для подключения канализации;
  • с их помощью возможно осуществлять контроль сброса воды.

На сегодняшний день наиболее известные компании по производству мощных водонагревателей сразу же комплектуют их высококачественными предохранительными клапанами.

Если появляется необходимость замены элемента, то его приобрести можно в специализированном магазине. Ориентироваться при его покупке следует по цвету его ручки. Если она красная, то такой клапан работает при давлении 0,6 Мпа, если черная, то при 0,7 Мпа, а если синяя – то тогда при 0,8 Мпа соответственно.

Как устроен предохранительный клапан

Система предохранительного клапанаУстройство этого предохранительного аксессуара достаточно простое. Он состоит из двух перпендикулярных цилиндров разного объема, имеющих общую плоскость. В цилиндре большего размера внутри имеется тарельчатый клапан, который поджат при помощи пружины. Благодаря ему вода двигается в одном направлении, как при обычном обратном элементе. Этот цилиндр находится на вводе к водонагревателю и соединяет его с трубой, которая подводит холодную воду. С двух сторон на нем расположены соединения в виде резьбы.

А второй цилиндр имеет следующие характеристики:

  • находится перпендикулярно основному;
  • с внешней стороны оснащен заглушкой;
  • оснащен маленьким отводным сливным дренажным патрубком.

Изнутри в маленьком цилиндре тоже имеется тарельчатый клапан, однако срабатывает он в противоположную большому цилиндру сторону.

Как работает конструкция

Предохранительный клапан нужно устанавливать на входе к водонагревателю и настроить на максимальное давление. В закрытом виде на чувствительный клапан будет действовать сразу же две силы:

  • давление воды в нагревателе;
  • пружина, препятствующая открытию предохранительного клапана.

При снижении силы давления воды, он открывается, и холодная вода попадает в водонагреватель. Когда давление выравнивается, устройство нужно закрыть, а вот вода из бака не выливается благодаря наличию обратного клапана при давлении воды.

При увеличении силы давления во время нагрева воды срабатывает защита маленького цилиндра, тогда лишняя вода убирается через боковой выход конструкции.

Если из предохранительного клапана начинает капать жидкость переживать из-за этого не стоит, страшного в этом ничего нет. Поставьте под клапан емкость или присоедините шланг к дренажному отверстию, затем опустите его в унитаз либо канализационное отверстие.

Чем грозит отсутствие предохранительного клапана

Какие проблемы могут возникнутьИтак, если элемент, который закрывает обратный поток подачи влаги в бак, отсутствует, то бойлер даже при наличии стабильного давления нормально работать уже не будет. При повышении температуры начинает увеличиваться давление воды, а вследствие этого оно рано или поздно превысит напор ее подачи. Поэтому горячая вода начнет сбрасываться в водопровод или на унитазный бачок, затем в водонагреватель будет поступать холодная вода, а нагревание будет продолжать идти, при этом будет впустую растрачена электроэнергия.

Также при отсутствии клапана может резко упасть давление воды водопровода, такое часто бывает по ночам, когда при ремонте отключается холодная вода. Таким образом, слив воды с водонагревателя может спровоцировать перегорание тэна.

Стоит сказать, что огромной ошибкой в данной ситуации является установка обратного клапана, ведь водонагреватель может сломаться или выйти из строя в любой момент. А если еще материал, из которого он сделан, не слишком прочен, то при обычном открытии водопроводного крана давление бака упадет, точка кипения воды установится на уровне ста градусов, а это спровоцирует поток пара, который может привести не только к повреждению бака водонагревателя, но и к большому взрыву.

Поэтому если вы собираетесь установить предохранительный клапан, учтите следующее:

  • при сбрасывании остатков воды при нагреве следует удерживать параметры зоны нормального ее давления;
  • старайтесь не допустить обратного оттока жидкости из бойлера;
  • обязательно сглаживайте гидроудары, а также скачки давления водопровода.

Как установить предохранительный клапан самому

Как и зачем устанавливают клапанЧаще всего современные бойлеры еще при производстве для самостоятельной установки укомплектованы полной защитной системой, включая тот же предохранительный клапан. Но если этот аксессуар отсутствует в комплекте, то не забудьте обязательно его докупить. Установку клапана можно осуществить самостоятельно, так и с помощью специалиста.

Чтобы установить защиту самостоятельно, помните, что клапан должен располагаться прямо под баком за отсекающим краном при входе холодной воды в бойлер. Перед тем как приступить к самой установке, проведите такие подготовительные работы:

  • очистите бак водонагревателя от воды;
  • перекройте основой доступ к воде;
  • отключите бойлер от электричества.

Монтаж производится с учетом того, куда направлен входящий поток воды, это направление на самом элементе указано при помощи стрелки. Не забудьте уплотнить резьбу фум лентой, если хотите, чтобы стыковочные соединения были плотно закрыты.

Возможные проблемы с клапаном и пути их решения

В тех случаях, когда элементы начинают работать не так, как нужно, следует как можно раньше выявить причину некорректной работы. Проверьте все части бойлера, поскольку любой из них мог сломаться. Наиболее подверженные поломкам элементы водонагревателя – это:

  • предохранительные клапаны;
  • термостаты;
  • нагревательные элементы.

Все эти вещи тесно связаны друг с другом, поэтому если у одного из них появились проблемы в работе, это со временем отразится и на прочих элементах. Если вы заметили, что с бойлером что-то не так, но при этом он продолжает работать, не закрывайте глаза на это, а примите все меры, чтобы выяснить, что послужило причиной некорректной работы аппарата.

Обратные клапаны не очень дорогие, поэтому, если вы не имеете достаточных навыков, чтобы отремонтировать старый клапан, лучше купите новый. Перед покупкой следует узнать модель прибора или же его рабочее давление. Все это можно прочесть в инструкции к бойлеру или же на его корпусе.

Водонагреватели и их защитные клапаны приходят в негодность в силу разных причин:

  • Предохранительные клапанызабивание грязью и накипью – чтобы не допустить этого, аппарат следует оснастить фильтрами подающей трубы;
  • слишком высокое давление холодной воды, вследствие чего случается протекание клапана, даже если он был корректно установлен строго по инструкции. С этим поможет справиться редуктор, подходящий под ту или иную модель бойлера и его характеристики.

Предохранительные обратные элементы для бойлеров могут быть изношены при эксплуатации в течение определенного времени и потерять со временем свои первоначальные рабочие свойства. Также некорректная работа может быть объяснена заводским браком изделия.

Желательно регулярно менять старые клапаны на новые, чтобы потом не появились проблемы с самим водонагревателем из-за старого или сломанного клапана. Ведь приобрести новый клапан обойдется гораздо дешевле, нежели новый бойлер.

Естественно, многие пользователи при покупке бойлера считают, что установка предохранительного элемента не нужна и полагают, что на этом можно сэкономить, но этого делать настоятельно не рекомендуем, поскольку работа бойлера связана с повышенными рисками, а данная деталь способна обеспечить дополнительную безопасность для его владельцев.

Если вы устанавливаете аксессуар самостоятельно, обязательно проверьте его рабочие параметры, мощность и максимальный уровень рабочего давления. Ни в коем случае не устанавливайте элементы, которые не соответствуют параметрам вашего бойлера или же отличаются по резьбе с местом монтажа.

Когда вы не уверены в своих силах или не имеете соответствующего опыта, то лучше доверьте монтажные хлопоты специалистам своего дела, которые все установят согласно инструкции и технике безопасности. Так вы будете уверены в том, что устройство поставлено корректно и не будете переживать о своей безопасности при каждом нагреве воды.

Предохранительный клапан на бойлер — регулировка клапана

Горячая вода — полезная и приятная функция в жилье человека. Но бывают случаи, когда такой центральной коммуникации нет, или жидкость течет еле теплая. Приходится покупать водонагреватель. В этом аппарате совмещаются жидкость, близкая к кипению, и электроэнергия. Следовательно, нужно принять меры для предупреждения опасности.

Назначение

Предохранительный клапан на бойлерПредохранительный клапан на бойлер

Бак нагревателя накопительного типа — это герметично закрытый резервуар, в котором греется вода. Во время этого процесса образуется пар, и повышается давление. Именно поэтому среди технических характеристик агрегата присутствует показатель максимального давления. Для бытовых приборов он равен обычно 10 бар.

Когда вечером все члены семьи приняли душ, ванну и помыли посуду горячая вода израсходована, а бак заполнился холодной жидкостью. Пока люди спят водонагреватель греет воду, и внутри корпуса повышается давление. Все краны закрыты, обратного стока в систему нет. Значит давление скапливается в самом бойлере.

Достигнув заданного параметра нагрева, обычно это 60о — 65о, терморегулятор должен отключить аппарат. При этом давление в системе подачи воды 2,7-3 бар, плюс пар от подогретой в баке итого в корпусе нагревателя порядка 4 бар. Ситуация в пределах нормы.

Представим, что датчик не сработал. Согласно законам физики, температура кипения повышается пропорционально давлению. Для воды при 10 бар этот параметр составит 180о С. Объем жидкости в резервуаре порядка 80-100 л, теперь вся эта масса перешла в пар. Если корпус не выдержит, произойдет взрыв. Защитить в такой ситуации может предохранительный клапан для бойлера. Этот механизм выполняет две функции:

  1. Предотвращает самопроизвольный сток жидкости из нагревателя в систему, когда в коммуникациях нет воды.
  2. Сбрасывает из бака избыточное давление в автоматическом и ручном режимах.

Принцип действия

В одном корпусе помещены два клапана.

  • Первый, обратный клапан, расположен со стороны подачи холодной воды. По мере опорожнения бака давление в водопроводе становится выше, чем в резервуаре и напор притока отжимает седло от входного отверстия. Освобождается путь, по которому вода поступает в бойлер. Когда прибор наполняется и давление в нем и трубах выравнивается, пружина возвращает седло на место, тем самым перекрывая выход из бойлера обратно в сеть водоснабжения.
  • Второй, предохранительный клапан для бойлера, во время нормальной работы аппарата закрыт, а в случае возникновения избыточного давления струя из агрегата действует на клапан, отжимается калиброванная пружина и открывается выводной канал, обеспечивающий сброс лишней жидкости.

Установка

  1. Приспособление монтируется непосредственно на входной патрубок водонагревателя.
  2. Во время подсоединения необходимо соблюдать направление движения жидкости. Для этого на корпусе клапана нанесена стрелочка, которая должна указывать в сторону бойлера.
  3. Некоторые модели могут иметь внутренний установочный ограничитель. Такой предохранительный клапан на бойлер можно накручивать до упора. Если этой опции нет, то закручивая механизм следует сделать не более 4-х оборотов. Нарушение этого правила может привести к сужению предохранительного канала.
  4. Смонтировав механизм на нагреватель загляните внутрь его корпуса со стороны поступления холодной воды. Должно быть видно седло обратного клапана. Попробуйте несильно нажать на него тупым предметом. Если установка произведена правильно, преграда должна податься вперед, а после отпускания вернуться на место. Если седло не двигается, значит работы выполнены неверно.

Внимание! Нельзя заменять предохранительный клапан бойлера простым обратным клапаном. В этом случае будет работать только функция предупреждения опорожнения резервуара. Избыток давления высвобождаться не будет.

Проверка

Для выполнения этой процедуры потребуется несколько часов. В течение всего периода проверки нельзя открывать краны горячей воды.

  • После полного подключения водонагревателя и заполнения его водой установите на панели управления предел нагрева порядка 80о.
  • В ходе повышения температуры, ближе к максимуму из штуцера должна появиться струйка или капли вытекающей жидкости.
  • Если этого не произошло, подождите, пока термостат не отключит водонагреватель.
  • В зависимости от характеристик вашей модели, повысьте предел до максимально возможного.
  • Когда процесс нагрева будет закончен должна закапать жидкость. При отсутствии вытекания, или возможности у аппарата достичь уровня более 80о рекомендуется проверить клапан в мастерской или заменить его на новый защитный механизм.
  • На штуцер исправного механизма наденьте шланг и закрепите хомутом. Второй конец нужно вывести в канализацию.
  • В случае, когда вода начинает течь сразу после заполнения резервуара устройство имеет брак, его необходимо заменить новым механизмом.

Если предохранительный клапан не установлен на бойлер – эксплуатация запрещена.

Подбор

Предохранительный клапан для бойлера регулировкаПредохранительный клапан для бойлера

Основное правило, которое следует соблюдать, выбирая это устройство, – соответствие давления срабатывания механизма и характеристик нагревателя. Этот параметр указывается на корпусе или в сопроводительных документах. Модели, у которых установить пределы действия лучше не покупать.

Обратите внимание на наличие рычага принудительного сброса жидкости. Осмотрите резьбовые соединения, и убедитесь в качестве их исполнения и отсутствии дефектов резьбы.

Штуцер слива должен быть размещен так, чтобы было удобно одевать на него шланг.

Возможные неисправности и способы устранения

  1. Если при холодном бойлере наблюдается вытекание воды из отверстия аварийного сброса это означает, что, скорее всего, в клапан попали посторонние элементы. Откройте сливной канал полностью с помощью рычага и дайте жидкости обильно промыть механизм. Когда по шлангу потечет чистая, прозрачная жидкость закройте выход рычагом. Течь должна прекратиться, в противном случае устройство следует заменить.
  2. Из клапана постоянно течет вода. Такая неисправность говорит о том, что пружина, прижимающая седло, ослабла. Поскольку эта деталь является калиброванной, нужно купить новый клапан. Посторонней причиной такой неприятности может быть значительное повышение давления в системе холодного водоснабжения, но это маловероятно и будет заметно при пользовании другими сантехническими приборами. К сожалению, есть еще одна возможность этого дефекта — отсутствие или недостаточный объем расширительного бачка в бойлере. Лучшим вариантом устранения проблемы будет замена водонагревателя на продукцию иного производителя. В случае невозможности такого решения установите на выходе из нагревателя дополнительный расширительный бак.
  3. Если из штуцера вообще не выходит жидкость, а все краны исправны и в системе распределения горячей воды отсутствуют течи — промойте устройство, как описано в п.1 или замените механизм.

Регулировка

Предохранительный клапан для бойлераПредохранительный клапан для бойлера, регулировка

Купив предохранительный клапан для бойлера, регулировка которого производится вручную установите механизм вышеописанным способом.

  • Произведите полный монтаж, подключение и заполнение водонагревателя.
  • Включите аппарат в режиме, близком к максимальному в соответствии с инструкцией производителя.
  • Сразу по достижении заданного параметра температуры проворачивайте регулировочный винт или ручку, в зависимости от модели клапана, пока из штуцера не начнет вытекать вода.
  • Слейте из бака часть жидкости. В резервуаре освободиться пространство, которое заполнится холодной водой. Соответственно температура внутри нагревателя упадет. Включите еще раз предельный режим работы бойлера. Теперь вода из канала сброса потечет автоматически. Если этого не произойдет, ослабьте пружину до появления тонкой струйки. Проверьте еще одним циклом слива и повторного нагрева.
  • Установите рабочий режим порядка 60о. Не стоит без крайней необходимости постоянно пользоваться более высоким температурным режимом. Это может спровоцировать повышенный износ теплообменника.

Обслуживание

В процессе пользования, в зависимости от интенсивности расхода горячей воды требуется промывать предохранительный клапан для бойлера от накипи, фрагментов ржавчины из труб и других посторонних взвесей в воде. Для этого нужно просто иногда открывать канал аварийного сброса излишков жидкости с помощью рычага.

Не следует пользоваться этим механизмом для опорожнения водонагревателя. Оседающие на дне резервуара частицы проходя через пружину стравливания будут застревать и создадут помехи для ее дальнейшей нормальной работы.

Соблюдая все правила пользования водонагревателем и следя за исправной работой предохранительного клапана, Вы будете уверенно и безопасно пользоваться горячей водой.

если капает, для чего нужен и как почистить

Поскольку в различных конструкциях электрических водонагревателей вода соседствует с током, используются специальные средства защиты. Одним из таких устройств является предохранительный клапан для бойлера. От правильности установки этого оборудования зависит работоспособность системы и безопасность пользователей. Существует несколько разновидностей предохранительных клапанов. После выбора подходящего изделия его нужно правильно установить и отрегулировать. Кроме этого, владельцам такого оборудования желательно знать частые поломки и способы их устранения, а также полной замены клапана.

Для чего нужен предохранительный клапан на бойлере

Для начала разберемся, для чего нужен предохранительный клапан на бойлере. Во время нагрева жидкости в герметичном резервуаре бойлера образуется водяной пар, из-за чего давление в системе повышается. Поскольку все краны закрыты, сброс давления через сток в систему невозможен. Из-за этого избыточное давление накапливается в самом агрегате.

Когда вода нагреется до 60-65 градусов, предохранительный клапан сброса давления для бойлера должен сработать и отключить прибор. В этот момент давление в системе водоснабжения достигает 2,7-3 бар, а в нагревательном баке из-за наличия водяного пара оно выше и равно 4 бар. Это нормальные значения.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Видео для чего нужен предохранительный клапан

Если клапан не сработает, то температура кипения будет повышаться пропорционально давлению. При давлении в 10 бар параметр температуры воды составляет 180°С. В итоге вся жидкость в резервуаре превратиться в водяной пар. Из-за такого высокого давления корпус не выдержит и бойлер взорвется.

Основные функции предохранительного клапана на бойлере:

  • защита от самопроизвольного стекания жидкости в систему водоснабжения, если в ней пока нет воды;
  • сброс избыточного давления в ручном и автоматическом режиме.

Принцип работы клапана

Принцип работы следующий:

  1. До тех пор, пока давление в бойлере ниже давления в системе, пластина клапана находится в открытом состоянии за счет воздействия потока воды. При выравнивании давления пружина поджимает заслонку к корпусу и перекрывает воду.
  2. Если включается нагрев, то температура воды постепенно повышается. Пропорционально растет и давление. Если оно не превышает предельные значения, то в работе клапана ничего не меняется.
  3. Как только давление достигает порогового значения, пружина предохранительного клапана сжимается под его воздействием. При этом выход к штуцеру открывается. Небольшое количество воды из агрегата сливается через штуцер. Как только давление понижается, пружина перекрывает проход, и вода больше не стекает.

Видео устройство предохранительного клапана

Становится понятно, что жидкость из штуцера должна периодически подкапывать. Такое случается при снижении давления в системе водоснабжения и во время нагрева воды. Периодически появляющаяся вода на штуцере говорит о нормальной работе прибора. Для отведения жидкости на патрубок устанавливают гибкую трубку подходящего диаметра и закрепляют хомутом. Без крепления трубку сорвет, ведь нормальное давление в системе 6-10 бар. Другой конец трубки выводят в канализацию.

Рекомендуем к прочтению:

Важно! Используйте армированную прозрачную трубку. Она выдержит высокое давление и позволит контролировать работоспособность агрегата.

Виды предохранительных клапанов

Внешне все модели клапанов существенно не отличаются, разница только в нюансах. Так, есть клапан предохранительный для бойлера с ручкой спуска. Такие устройства позволяют периодически проверять работоспособность прибора. Для этого рычаг приподнимают вверх, он открывает пружину и происходит сброс воды. Такую проверку проводят раз в месяц. Также с помощью ручки спуска при необходимости можно полностью опорожнить накопительный бак.

В некоторых моделях рычажок фиксируется винтом, что защищает от нечаянного открытия и полного слова воды. Некоторые модели отличаются формой штуцера. Одни бывают линейные и удлиненные, что облегчает установку хомута, а другие более короткие и имеют расширение к концу. В последнем случае хомут установить проблематично, придется использовать проволоку.

Клапаны без флажка для сброса воды имеют резьбовую крышку. Они относятся к категории обслуживаемых моделей, потому что крышку можно откручивать и очищать клапан от накипи, засоров и загрязнений.

Важно! Самые дешевые и ходовые модели не имеют никаких ручек сбора, крышек для обслуживания и обозначений на корпусе.

Для бойлеров внушительных размеров используют предохранительные устройства с манометрами для контроля давления и шаровым краном. Штуцер сброса жидкости имеет штатную резьбу, поэтому о надежности крепления можно не беспокоиться. Это дорогие, высококачественные и надежные приспособления.

Устройство клапанов

Сам предохранительный прибор состоит из двух клапанов. Они находятся в т-образном никелированном или латунном корпусе. Внизу установлен обратный клапан, который защищает от самопроизвольного оттока воды из нагревателя при снижении давления в системе. В ответвлении корпуса, расположенном перпендикулярно, стоит второй запорный механизм, выпускающий небольшое количество воды через штуцер при превышении давления.

Как подобрать предохранительный клапан

Подходящее изделие подбирается в зависимости от расчетного давления в водонагревателе, которое указывается в паспорте устройства. Кроме этого, при выборе учитывают размер бака. Обычно в продаже можно найти устройства, предел срабатывания которых равен 6-10 бар. Именно на такое давление рассчитаны многие водонагреватели.

Установка и регулировка клапана

Установка предохранительного клапана на бойлер довольно простая. Придерживайтесь следующих рекомендаций:

  • Изделие монтируется на входной патрубок нагревателя.
  • Во время установки учитывайте направление движения воды. Многие клапаны на корпусе имеют обозначение, которое позволяет оценить направление. Стрелка должна быть направлена в сторону бойлера.
  • Если модель имеет внутренний установочный ограничитель, то ее накручивают до упора. Если ограничителя нет, то во время закручивания делают не больше четырех оборотов.
  • Перед накручиванием на резьбу наматывается фум-лента или льняная пакля.
  • После установки изделия на нагреватель осмотрите его со стороны подачи холодной воды. В отверстие должно просматриваться седло обратного клапана. При нажатии на него тупым предметом створка подается вперед, после отпуска возвращается назад. Если створка не двигается, то установка выполнена неправильно.

Внимание! Запрещено заменять предохранительное изделие обратным клапаном. В таком случае не будет сбрасываться избыточное давление.

На проверку работоспособности уйдет несколько часов. В это время запрещено открывать краны горячей воды.

Рекомендуем к прочтению:

Она выполняется в таком порядке:

  1. После подключения агрегата и заполнения водой выберите на панели управления температуру в пределах 80 градусов.
  2. Когда температура жидкости в агрегате достигнет указанного значения, из штуцера будет капать или понемногу стекать вода. Если этого не случилось, ждите отключения водонагревателя термостатом.
  3. После этого повысьте температурный предел, учитывая возможности модели.
  4. Теперь вода из штуцера должна закапать. Если этого опять не произошло, проверьте клапан в ремонтной мастерской или замените его.
  5. После проверки на штуцер исправно работающего устройства наденьте гибкий шланг и зафиксируйте хомутом. Второй конец шланга отведите в канализационную систему.
  6. На термостате установите температуру 60-65 градусов.

Важно! Если вода из штуцера течет сразу после наполнения бака, то клапан бракованный и нуждается в полной замене.

Частые поломки предохранительных клапанов и методы их устранения

С распространенными неисправностями устройства можно справиться своими силами, если знать, что делать. Чаще всего владельцы бойлеров сталкиваются с постоянным подтеканием воды из предохранительного изделия или наоборот полным прекращением оттока жидкости.

Забился клапан

Если из штуцера не капает вода во время достижения предельной температуры. Проверьте исправность всех кранов в системе, а также наличие течи в системе водоснабжения дома. Если таковые неполадки не обнаружены, значит, механизм засорился. Его нужно снять и промыть либо полностью заменить.

Для промывки устройства откройте сливной кран, нажав рычаг на приборе. Пусть текущая вода обильно промоет механизм. Поскольку шланг слива прозрачный, хорошо видно воду с загрязнениями. Когда пойдет чистая прозрачная вода, выход снова перекрывают рычагом. Если течь после этого не прекратиться, предохранительное устройство нуждается в замене.

Капает вода из клапана

Если бойлер капает с предохранительного клапана, это указывает на ослабление прижимающей пружины. Эта калиброванная деталь не подлежит замене, поэтому придется покупать новое изделие.

Видео как исправить клапан если он капает

Иногда подтекание наблюдается при превышении давления в системе холодного водоснабжения. В этом случае это будет заметно при использовании иных сантехнических приборов. Реже причина связана с недостаточным объемом или полным отсутствием расширительного бачка в водонагревателе. Для решения проблем на выходе из устройства устанавливается расширительный бак.

Как заменить поломанный предохранительный клапан на водонагревателе

Работы по замене клапана выполняются в такой последовательности:

  1. Сначала сливаем воду с нагревателя и отключаем его от электроснабжения.
  2. Перекрываем подачу холодной и горячей воды на прибор. Для этого закрываем оба вентиля на водонагревателе. Если их нет, то просто перекрывают подачу воды в квартиру.
  3. Далее открываем два разных крана в доме. На одном смесителе открываем кран горячей воды, а на другом – холодной.
  4. Теперь открываем краны на бойлере и сливаем оставшуюся воду.
  5. Отсоединяем гибкий шланг со штуцера обратного сброса.
  6. Выкручиваем старый клапан, а на его место устанавливаем новое изделие.
  7. Закрываем все краны в доме и подключаем агрегат к системе электроснабжения.

Если в частном доме системы горячего водоснабжения вообще нет, то слив жидкости и отключение прибора выполняется в таком же порядке за исключением пункта с открыванием смесителя горячей воды и перекрытием крана на трубах с горячей водой.

Предохранительный клапан для бойлера — принцип работы, виды, выбор и установка

Здесь вы узнаете:

В процессе нагревания воды в накопительном баке водонагревателя происходит увеличение ее объема. В замкнутой системе, согласно законам термодинамики, с повышением температуры вещества растет и уровень давления.

Для осуществления контроля величины температуры воды в бойлерах производители устанавливают на выпускаемые изделия терморегуляторы и термостаты. Если же данные устройства  выйдут из строя, то произойдет вскипание воды в баке, что приведет к ощутимому повышению давления и еще большему разогреву жидкости.

Лавинообразное протекание описанного процесса, в конце концов, приведет к образованию трещины в стенках накопительной емкости, через которую выльется некоторая часть горячей воды. Освободившееся место тут же заполнится холодной водой, поступающей из водопроводной системы.

Это приведет к моментальному закипанию всей жидкости в баке, сопровождающемуся выделением огромного количества пара и, как следствие, взрыву емкости, распирающейся под его воздействием.

Предохранительный клапан не позволит давлению превысить допустимые значения путем сброса части жидкости в канализационную систему.

Помимо обеспечения целостности оборудования, при возникновении критических ситуаций предохранительные клапаны выполняют еще несколько важных функций, к числу которых можно отнести:

  • недопущение возврата нагретой воды из бойлера обратно в водопровод;
  • сглаживание скачков давления холодной воды на входе в бак водонагревателя, что предотвращает возможность возникновения гидроударов;
  • сбрасывание излишков жидкости из бака в момент критического повышения показателей температуры и давления;
  • предоставление возможности слива воды из накопительной емкости водонагревателя для планового проведения профилактического обслуживания и необходимого ремонта.

Клапаны, которые выпускают производители в настоящее время, могут иметь разнообразную конструкцию. В комплект вместе с основным изделием могут входить  манометры, различные запорные вентили и др.

При выборе предохранительного клапана для бойлера следует учитывать тот факт, что приобретаемое устройство должно соответствовать параметрам эксплуатирующейся системы горячего водоснабжения в доме.

На схеме наглядно представлено устройство предохранительного клапана для водонагревателя (бойлера), все элементы которого снабжены указателями с надписями

Срабатывание предохранительного клапана

Стоит отметить, что оба клапанных элемента, несмотря на то, что их установка выполнена в одном корпусе, работают совершенно независимо друг от друга. Клапанный предохранитель по принципу работы во многом схож с автоматическим клапаном котла. Как только давление внутри емкости возрастает выше предельных 6 бар, запорная тарелка под давлением воды перемещается, сжимает пружину и освобождает сливное отверстие. Часть воды уходит в канализацию, пока давление не выровняется до нормы.


Кроме того, предохранительный клапан для бойлера с ручкой спуска позволяет очищать емкость от скапливающихся солей и осадка. Для этого раз в пару недель нужно выполнять установку  ручки или флажка в горизонтальное положение. В некоторых моделях потребуется нажать на флажок и удерживать его несколько минут. Вода через слив вымывает частицы и осадок, накопившийся в клапанном механизме.

Совет! С помощью клапанного предохранителя можно полностью слить воду из бойлера для ремонта или обслуживания.

Обратный клапан предназначен для предотвращения перетекания теплой воды из бойлера обратно в подводящую водяную магистраль. По мере расходования воды в нагревательной емкости запирающая тарелка под давлением в магистрали приподнимается и освобождает проточную часть для наполнения бойлера.

Если давление в водопроводе резко снижается или возрастает, клапанная тарелка блокирует вытекание горячей воды обратно в магистраль или гасит гидравлический удар с помощью пружины. Особенно актуальна установка предохранительного клапана для бойлера на дешевых китайских изделиях, в которых нет ни термостатов, ни тепловых электрических реле.

Без установки обратного и предохранительного клапана китайский бойлер может легко превратиться в источник опасности – обварить хозяев кипятком или залить квартиру горячей водой. Мастера — практики нередко признают, что есть смысл устанавливать предохранительный клапан даже для бойлера косвенного нагрева, на котором по умолчанию не должно быть подобных проблем. Например, ремонтные работы на системах водоснабжения практически всегда сопровождаются гидроударами и скачками давления, в этом случае бойлер подвергается жесткому испытанию, независимо от его устройства.


Виды предохранительных клапанов

Особых различий между множеством видов предохранительной арматуры для водонагревателя практически не существует.

Чаще всего их разделяют на три группы в зависимости от объема нагревательного аппарата.

  1. Клапаны для бойлеров объемом не более 50 литров. В эту категорию входят стандартные клапаны одноразового использования. Они практически всегда являются неразборными и срок их службы совсем невелик. Но их дешевизна позволяет, без каких-либо трудностей, просто менять такие устройства раз в год.
  2. Клапаны для бойлеров объемом не более 200 литров. Более серьезные устройства, которые профессионалы рекомендуют ставить даже на бойлеры объемом до 50 литров. Они состоят из нескольких клапанов различного назначения и дополнительной насадки для подвода канализации.
  3. Клапаны для бойлеров объемом более 200 литров. Это серьезные устройства сложной комплектации, включающие в себя и редукционный клапан и устройство для слива воды и различные переходники. Чаще всего такая запорная арматура устанавливается на крупных промышленных нагревателях и редко ставится даже в крупных частных домах.


Кроме того, предохранительные клапаны могут различаться по наличию и работе дополнительных конструктивных элементов. Например – ручки спуска.

С помощью такой ручки проверяется работа клапана следующим образом:

  1. Рычажок устанавливают вертикально.
  2. Он тянет за собой пружину.
  3. Пружина открывает ток воде.

Такую проверку нужно проводить как минимум один раз в пару месяцев. С помощью спускового рычага также проводится полный спуск воды из бака. До полного вытекания воды ручку нужно держать до полного стекания.


У некоторых моделей защитных клапанов такой рычажок может быть закреплен специальным винтиком, исключающим самопроизвольное открывание в том случае, когда пружина ослабла. Также существуют клапаны без сбросной конструкции принудительного слива воды. Чаще всего они имеют крышку, посаженную на резьбу. Через нее клапан можно очистить от накипи и засоров.

О высоком качестве приобретенного товара говорит нанесенная на него маркировка. Например, на корпусе должна быть выгравирована или нарисована стрелка, которая показывает направление тока жидкости. Также на корпусе должна быть нанесена информация о максимально допустимом давлении, которое способен выдержать клапан. Даже профессионалы не смогут отличить клапан на четыре и шесть бар, если информации об этом нет в сопроводительной документации. Конечно, такое устройство будет иметь более высокую стоимость, но в приоритете все-таки должно быть качество работы всей системы, а не ее цена.


Кроме вышеперечисленного, различия могут быть в форме и длине штуцера для вывода жидкости. Длинный нелинейный штуцер без расширения на конце будет удобнее, так как на него легче надеть шланг и закрепить его хомутом. Кроме того, иногда вместо предохранительного клапана на домашний бойлер ставят подрывной. Он предназначен для быстрого удаления воды в аварийной ситуации и с ним нельзя стравливать жидкость несколько раз. Хотя функциональность этих запоров во многом и схожа, один не сможет заменить другой.

Предохранительную арматуру для бойлера часто называют обратным клапаном, но на самом деле это совершенно другое устройство, хотя они внешне похожи. Обратный клапан отвечает за однонаправленный ток воды, а предохранительный защищает трубу и водонагреватель от разрушений при избыточном давлении. Установка обратного запорного устройства вместо предохранительного может причинить ущерб имуществу и здоровью жильцов. Устройство однонаправленного тока воды не сможет остановить нагрев жидкости выше точки кипения при отказе терморегулятора и не помешает взрыву внутри устройства, который разрушит не только бойлер, но и стены комнаты.


Советы по выбору модели клапана

Как уже сказано выше, водонагреватели поступают в продажу с предохранительным клапаном. В связи с этим при покупке новой модели, особенно брендовой, заботиться о подборе детали не нужно.

Необходимость в покупке возникает в трех случаях:

  • вам достался уже подержанный бойлер без элементов обвязки;
  • предохранитель потерялся при переезде;
  • клапан сломался или износился.

Зная модель бойлера, вы легко подберете новый элемент. В инструкции по эксплуатации оборудования можно найти параметры предельного давления – такие же должны быть выбиты на корпусе новой детали.

Клапан с меньшим значением предельного давления или, напротив, изделие с запасом покупать не нужно. В первом случае вы будете наблюдать постоянную течь из бака, во втором – клапан просто не сработает при возникновении аварийной ситуации

Диаметр резьбы должен совпадать с размерами монтажного штуцера и трубопровода ХВС. Кроме самого устройства, потребуется льняная нить на трубу или резиновая прокладка, если используется гибкая подводка.

Иногда между патрубком бойлера и предохранителем устанавливают вентиль для слива воды. Это допустимая, разрешенная схема обвязки, но при одном условии – вентиль необходимо монтировать на горизонтальном отводе от магистрали подачи воды. Никаких запорных устройств между предохранительным клапаном и водонагревателем находиться не должно.

Можно ли ставить другие клапаны

Иногда вместо специального предохранительного клапана для бойлера ставят подрывной, который предназначается для аварийного сброса воды на отоплении. Хоть функции у них и похожи, но основной режим работы отличается в корне. Подрывной должен срабатывать только в аварийных ситуациях. Он рассчитан на залповый сброс большого объема жидкости. Для постоянного стравливания небольших порций воды он не подходит. Соответственно, работать корректно не будет.

Другой случай — установка только обратного клапана. Он не даст стечь воде при понижении давления в водопроводе, но от повышения давления в бойлере не спасет. Так что этот вариант тоже не работоспособен.

Как установить клапан

Сбросной предохранительный клапан устанавливается на подводящей линии холодной воды к бойлеру в соответствии с рекомендациями:


  • между клапаном и водонагревателем нельзя ставить запорную арматуру, только американку для отсоединения трубы;
  • необходимо провести шланг с предохранительного клапана до ближайшего слива в канализацию;
  • для удобного опорожнения емкости между клапаном и водонагревателем можно смонтировать тройник с шаровым краном на отводе. Как это правильно сделать, показано на фото:


Важно. Нельзя вместо клапана предохранительного ставить обычный обратный, как это делают некоторые пользователи. Обратный клапан не защищает водонагреватель от высокого давления, а только удерживает воду внутри бака. Как нельзя выполнять обвязку бойлера, показано ниже на фото:


Обычно при монтаже проблем не возникает, операция и вправду несложная. А вот дальнейшая эксплуатация, когда постоянно капает с предохранительного клапана, вызывает множество вопросов пользователей. Надо понимать, что режим работы, при котором из сбросного штуцера периодически прокапывает вода, считается абсолютно нормальным, для того и требуется трубка, отводящая ее в канализацию.


Ненормально, когда из патрубка все время течет либо не капает никогда. Отсутствие капель может свидетельствовать о неисправности клапана, поэтому рекомендуется периодически принудительно стравливать немного воды с помощью соответствующей рукоятки.

Примечание. Отсутствие прокапывания воды не всегда говорит о неисправности предохранительного устройства. В автономных системах водоснабжения с насосной станцией давление не превышает 3 Бар и клапан может капать очень редко, так, что вы этого и не заметите.

Причин, почему постоянно течет предохранительный клапан, может быть две:

  • неисправность изделия;
  • слишком высокое давление в сети водоснабжения.

В первом случае поможет установка нового клапана. А вот менять его на устройство с более высоким порогом срабатывания будет ошибкой, вы подвергнете опасности разрушения свой электронагреватель или бойлер косвенного нагрева. Тут есть 2 способа: пренебречь и платить за лишний расход воды либо дополнительно установить на вводе в дом понижающий регулятор давления.


Проверка на исправность

В домашних условиях можно довольно легко выяснить, исправен ли предохранительный клапан, установленный на водонагревателе. Для этого нужно только установить регулировщик температуры на максимальное значение, и открыть кран с горячей водой. Если после того как вода в бойлере нагреется до нужной температуры, излишки жидкости начнут вытекать через предохранительный клапан, значит, он вполне пригоден к работе. Если вода через клапан не вытекает, вероятнее всего, он неисправен.


Регулировка клапана для бойлера

Предохранительный клапан для бойлера, регулировка

Купив предохранительный клапан для бойлера, регулировка которого производится вручную установите механизм вышеописанным способом.

  • Произведите полный монтаж, подключение и заполнение водонагревателя.
  • Включите аппарат в режиме, близком к максимальному в соответствии с инструкцией производителя.
  • Сразу по достижении заданного параметра температуры проворачивайте регулировочный винт или ручку, в зависимости от модели клапана, пока из штуцера не начнет вытекать вода.
  • Слейте из бака часть жидкости. В резервуаре освободиться пространство, которое заполнится холодной водой. Соответственно температура внутри нагревателя упадет. Включите еще раз предельный режим работы бойлера. Теперь вода из канала сброса потечет автоматически. Если этого не произойдет, ослабьте пружину до появления тонкой струйки. Проверьте еще одним циклом слива и повторного нагрева.
  • Установите рабочий режим порядка 60о. Не стоит без крайней необходимости постоянно пользоваться более высоким температурным режимом. Это может спровоцировать повышенный износ теплообменника.

Обслуживание

В процессе пользования, в зависимости от интенсивности расхода горячей воды требуется промывать предохранительный клапан для бойлера от накипи, фрагментов ржавчины из труб и других посторонних взвесей в воде. Для этого нужно просто иногда открывать канал аварийного сброса излишков жидкости с помощью рычага.

Не следует пользоваться этим механизмом для опорожнения водонагревателя. Оседающие на дне резервуара частицы проходя через пружину стравливания будут застревать и создадут помехи для ее дальнейшей нормальной работы.

Соблюдая все правила пользования водонагревателем и следя за исправной работой предохранительного клапана, Вы будете уверенно и безопасно пользоваться горячей водой.

Водонагреватель Проверка без возврата Односторонний сброс давления Практичная быстрая установка Регулируемая универсальная безопасность 0,9 МПа G1 / 2in | |

Характеристики:
Устройство сброса давления установлено в корпусе, чтобы гарантировать, что электрический водонагреватель не взорвется из-за чрезмерного давления
Проверка безопасности Функция проверки установки нижнего входа предотвращает обратный ток горячей воды в трубопровод и вызывает потерю энергии горячей воды
Отборное литье из латуни, высокотемпературная ковка, высокая плотность, гарантия длительного использования
Безопасный и надежный, хороший выбор для бытовой электробезопасности
Отличное качество изготовления, идеальная замена старому или поврежденному

Спецификация
Материал: Латунь
Цвет: как показано
Номинальный размер: 15 (мм)
Размер (Д x Ш): около 45 x 60 мм
Максимальная рабочая температура: + 100 ℃
Максимальное рабочее давление: 0.9MPa

В пакет включено:
1pc x Check

Примечание:
Из-за разницы в освещении и экране цвет элемента может немного отличаться от изображения.
Из-за ручного измерения возможны отклонения на 0,5-2 см.



ОБРАТНАЯ СВЯЗЬ

1. Если вы удовлетворены нашими продуктами и услугами, пожалуйста, оставьте положительный отзыв () из 5 звезд. И 5 звезд за подробный рейтинг вашего заказа. Мы обязательно дадим вам положительный отзыв.

2. Если вы не удовлетворены нашими продуктами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв. Мы гарантируем, что на 100% решим любую проблему за вас.

ДОСТАВКА
1. Время подготовки: нам нужно 3-7 рабочих дней , чтобы подготовить ваш заказ, не обращая внимания на то, сколько дней осталось на обработку.
2. В нашем магазине нет ограниченного заказа / стоимости. Мы предлагаем бесплатную доставку по всему миру для любого количества и стоимости
3.APO / FPO / DPO Shipping
Приносим извинения, что P.O. Ящики и военные адреса (APO, FPO) не могут быть доставлены.
доставка

ВОЗВРАТ И ОБМЕН

У нас есть команда QA, которая проверяет правильность работы ваших заказанных продуктов, прежде чем они будут упакованы и отправлены вам. Но перед покупкой вам необходимо тщательно подтвердить размер платья (размер будет показан под каждым товаром).


Внимание: мы не можем принять обмен или отмену после отправки вашего заказа.
При отражении проблемы потребуется следующая информация:
—- Номер для заказа
—- Изображение / видео дефектных бусин.
Если у вас есть какие-либо вопросы относительно политики возврата, пожалуйста, свяжитесь с нами!

НАША ГАРАНТИЯ
Если вы не на 100% удовлетворены качеством своей покупки, вы можете вернуть или обменять свои товары в течение 30 дней с даты доставки.
Запрос:
1. Предметы получены в течение 30 дней с даты доставки.
2. Товары получены неиспользованными, неповрежденными и в оригинальной упаковке.
3. Стоимость обратной доставки была оплачена покупателем.

,

1 МПа BSP G1 / 2 «предохранительный клапан температуры и давления в качестве предохранительного клапана TP для системы солнечных водонагревателей 1 МПа, 99 градусов Цельсия | электрический клапан | тип клапана коробка концевого выключателя клапана

Клапан сброса температуры и давления BSP G1 / 2 «в качестве предохранительного клапана TP для системы солнечных водонагревателей 0,6 МПа, 99 градусов Цельсия

Введение: предохранительные клапаны температуры и давления (T / P клапаны)

Подробное введение: Предохранительные клапаны температуры и давления
подходят для нагревателей других чувствительных функций, таких как солнечный водонагреватель, электрический нагреватель, водонагреватель с тепловым насосом, различные виды функций нагрева (например, бойлер) и т. Д., может автоматически понижать температуру и давление, имеет функцию двойной безопасности по температуре и давлению, в настоящее время это защитное устройство, несущее устройство горячей воды прессового типа. Этот продукт является нашей компанией, в соответствии с американским (Вт) и австралийским прототипом RMC, в соответствии с американским национальным стандартом ANSIZ21.22 и стандартом Канадской газовой ассоциации CSA4.4, новыми продуктами, соответствующими австралийскому стандарту ASI1357.1, LN938 и национальному стандарту GB1241. , GB1242, GB1243 разработаны.Каждый индекс продуктов достигает или превышает международный аналогичный продукт. Наша компания теперь входит в группу национальных стандартов Satefy Valves для измерения давления и температуры ….

Diagram of PT valve.jpg

installation of PT valve.jpg

,
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
