Каркасное домостроение своими руками: Каркасное домостроение своими руками | Строительный портал

Каркасное домостроение своими руками | Строительный портал

Каркасное домостроение отличается высокой скоростью возведения и низкой стоимостью. По данной технологии строят не только небольшие частные дома, но и многоэтажные. Они отвечают всем современным требованиям по энергоэффективности, прочности и комфортности проживания. Здания, построенные по каркасной технологии, успешно эксплуатируются в климатических зонах, где температура колеблется от -30 до+30. На территории нашей страны каркасно-панельное домостроение только начинает набирать популярность. Долгие годы к нему относились пренебрежительно, считая такие строения ненадежными и недолговечными. Однако, по мере их строительства и появления большого количества положительных отзывов, каркасные дома стали конкурировать с традиционными домами из кирпича и дерева.

Содержание:

  1. Оборудование для каркасного домостроения
  2. Технология каркасного домостроения
  3. Каркасное монолитное домостроение




Оборудование для каркасного домостроения



Для работы понадобится:

  • пила торцовочная с горизонтальным ходом – справится с большим количеством работы и обеспечит высокую точность;
  • шуруповерт с двумя аккумуляторами – пока один работает, второй заряжается;
  • электрический лобзик;
  • бетономешалка;
  • болгарка;
  • уровни на 2 м и на 60 см, рулетки на 3- м, 8 м и 50 м;
  • молоток, ручная ножовка, стамески, плоскогубцы и другие строительные инструменты.



Технология каркасного домостроения



Перед началом работ, важно определиться с проектом, который должен отвечать всем требованиям. На просторах интернета их большое количество, но следует помнить, что качественный проект бесплатным не будет. Он потребует доработки профессионалом, а это стоит недешево. Поэтому лучше сразу разработать его под свои потребности или купить уже готовый.



Фундамент



Каркасные дома имеют небольшой вес, поэтому не нуждаются в мощном и дорогостоящем основании. Очень часто их строят на свайно-винтовых фундаментах. Но если в доме нужен погреб или кладовая, следует остановить свой выбор на ленточном. Для двухэтажного строения будет достаточно сделать его шириной в 30 см.

Сначала выкапывается траншея глубиной 50 см и шириной 40 см. В нее монтируется опалубка и бурятся ямы под сваи с шагом в 1,5 метра. В них можно устанавливать как асбестовые трубы, так и ограничиться арматурой из стекловолокна.

Затем дно засыпается песком на 20-30 см. Кроме этого, нужно армировать весь будущий фундамент, для этого, в опалубку укладывается арматура, фиксированная вязальной проволокой.

Совет: опалубка должна быть без перепада высоты, допустима погрешность в 1-2 см.



Заливается бетон при плюсовой температуре. Лучше заказать его готовый с завода, чем месить самостоятельно. На дом 7х10 метров понадобится примерно 12 кубов раствора. После того как он полностью залит, его утрамбовывают ручным вибратором. На полную просушку потребуется не меньше 7 дней. Если необходимо, цоколь, на готовом фундаменте, выкладывается кирпичом.

Пол первого этажа

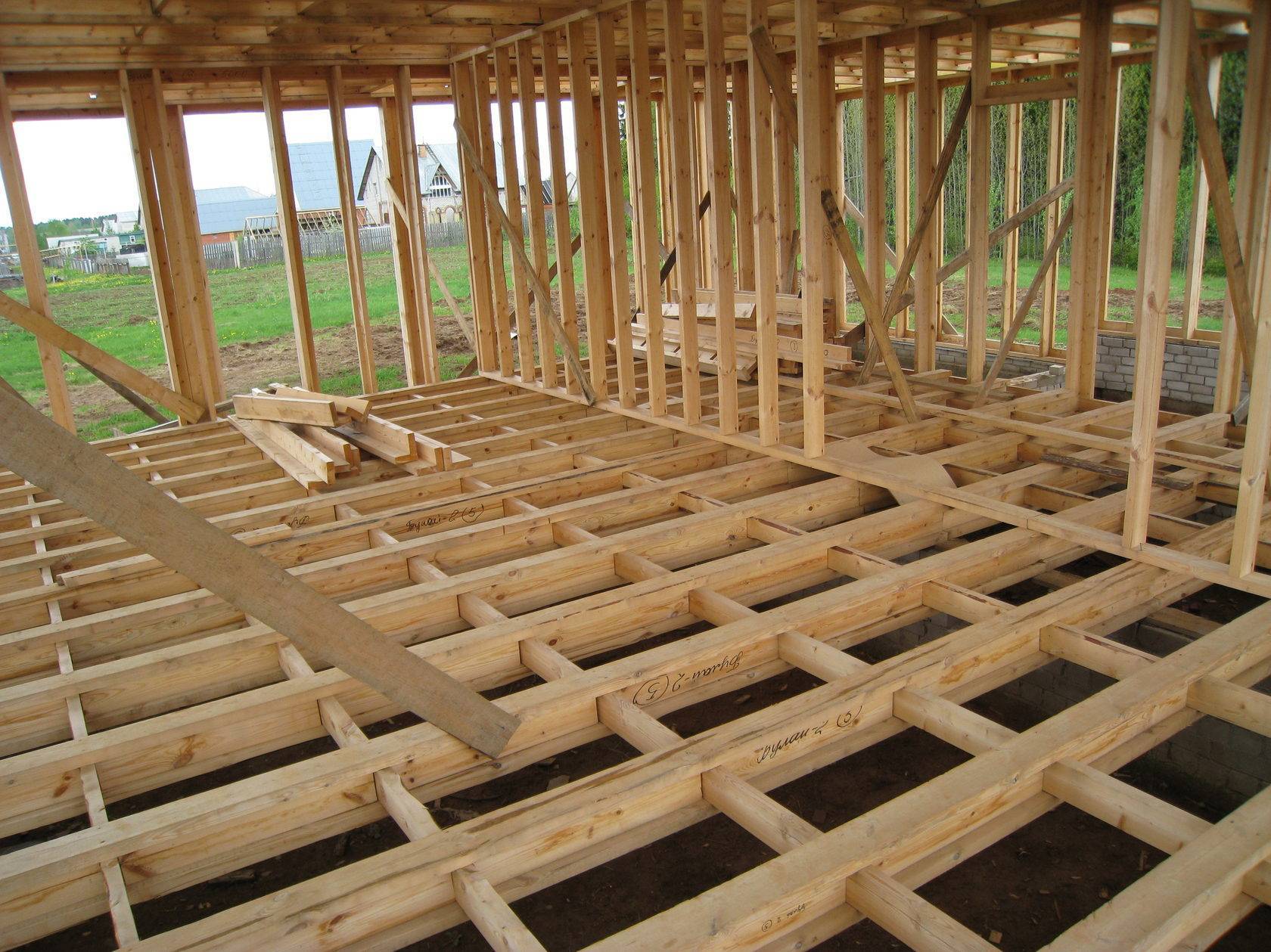

Для каркаса пола и всех остальных конструкций применяется обрезная доска первого сорта толщиной 50 мм. В первую очередь фундамент обрабатывается гидроизоляционным составом, а поверх укладывается два слоя рубероида. На него кладутся доски, которые и будут составлять каркас будущего пола.

В качестве стяжки чернового пола использованы листы OSB размером 1250х2500, которые обрабатываются специальным составом против грибка и плесени. Монтируются поперечные лаги с шагом 575 мм. Все детали крепятся на саморезы по дереву.

Совет: необходимо еще на данном этапе предусмотреть ход в подпол.

Для удобства дальнейших работ и придания жесткости конструкции пол обшивается листовым материалом (в дальнейшем его следует поменять на половые доски или бетонную стяжку).

Совет: прикручивать OSB надо к каждой лаге. Все работы, связанные с деревянным каркасом, желательно производить в сухую погоду.

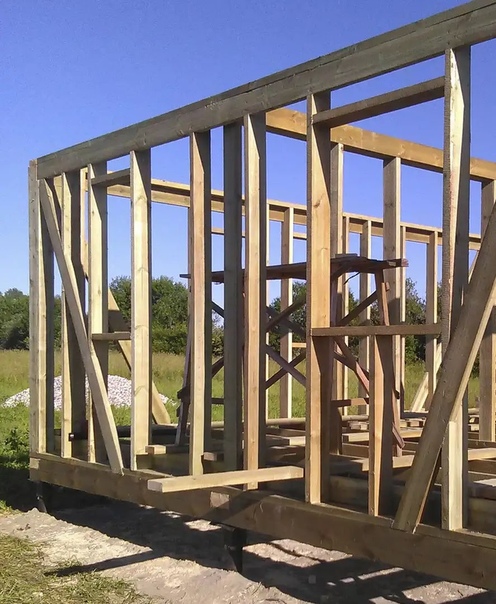

Каркас стен первого этажа

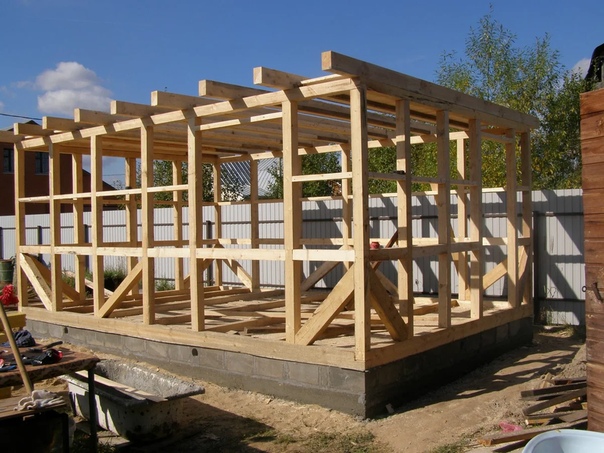

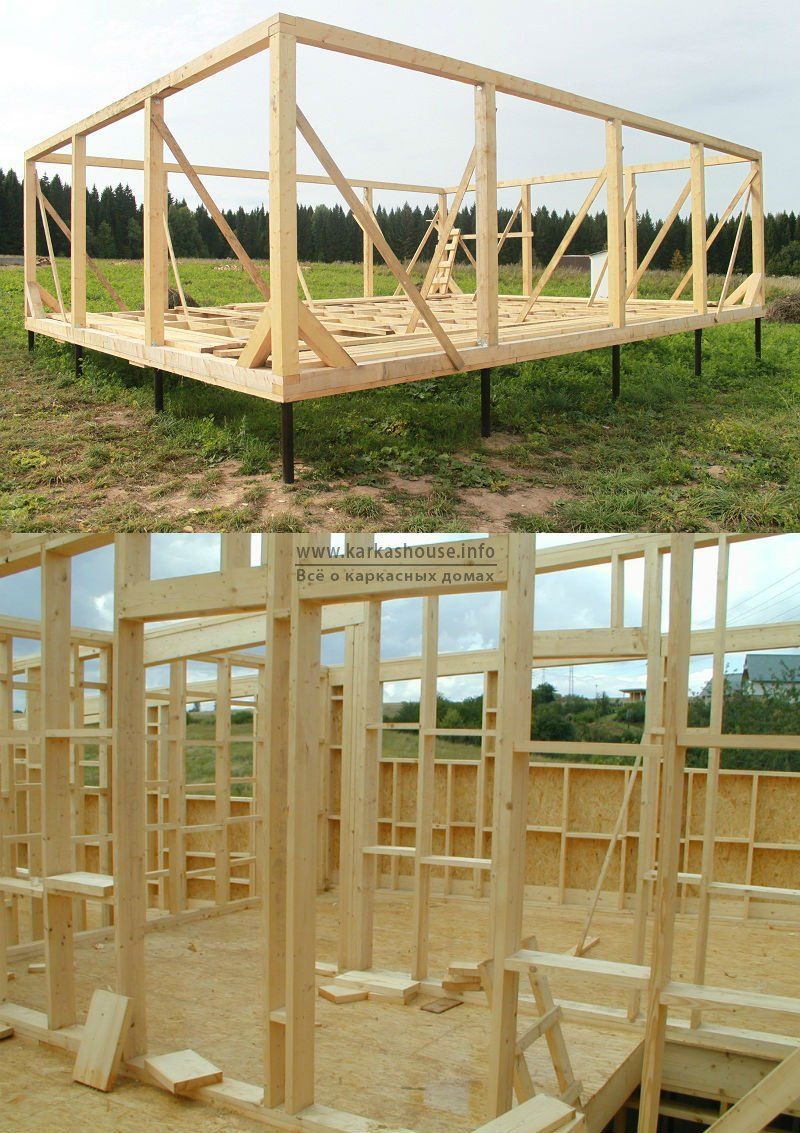

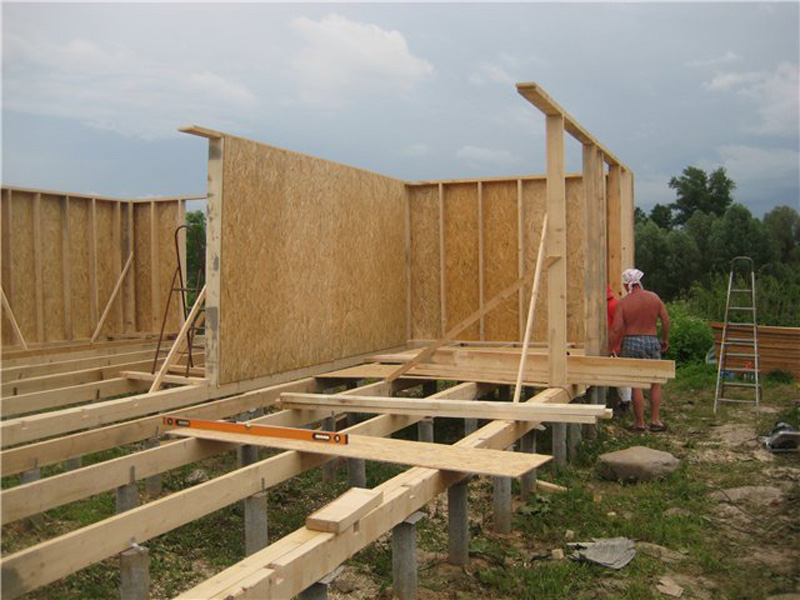

После того как весь пол смонтирован, можно приступать к возведению каркаса первого этажа. Удобнее всего собирать каркас стены на полу, и уже готовый устанавливать и фиксировать распорками до нужной жесткости. Вся система внешних стен собирается из доски 50х150 мм, а для несущих внутренних перегородок необходимо соединить по 3 доски вместе, таким образом, получив толщину 150х150 мм.

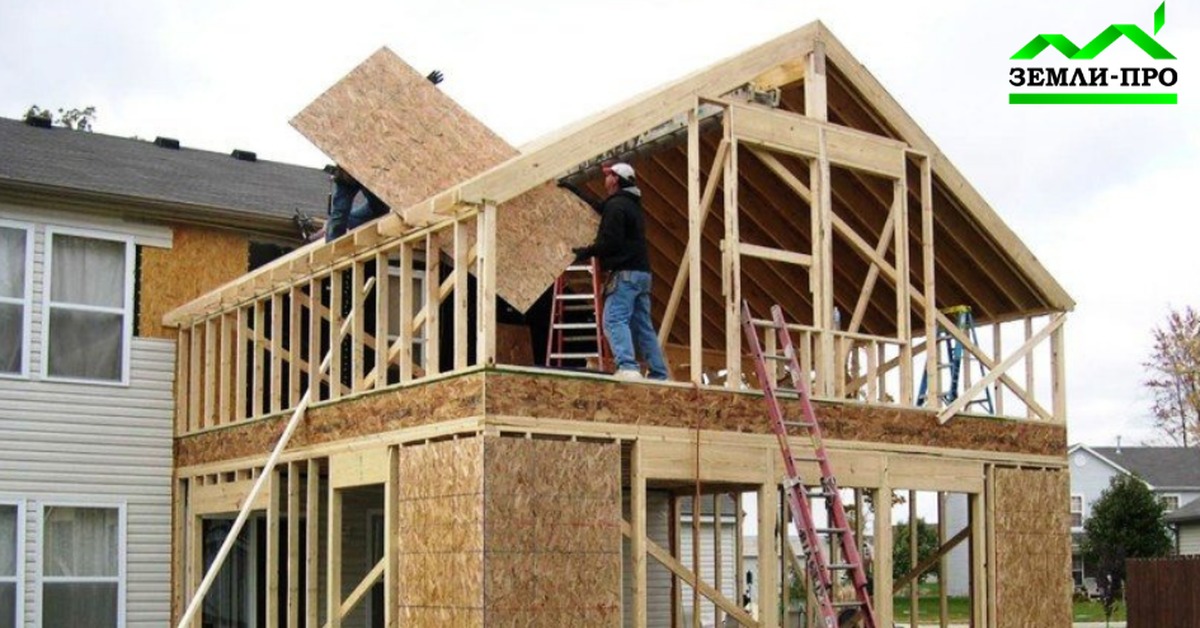

Самым популярным облицовочным материалом является влагостойкий OSB 3. Для удобства его крепления, шаг между вертикальными стойками составляет 575 мм. Листы крепятся на саморезы или гвозди.

Во время изготовления каркаса оконные проемы дополнительно усиливаются при помощи соединения двух-трех вертикальных досок. Это защитит их от «просаживания» после завершения строительства здания.

Когда все стены подняты и зафиксированы, начинается установка внутренних перегородок. Перед тем как поднимать второй этаж, делается монтаж всех несущих конструкций. Они делаются из усиленных досок, прикрепленных при помощи уголков.

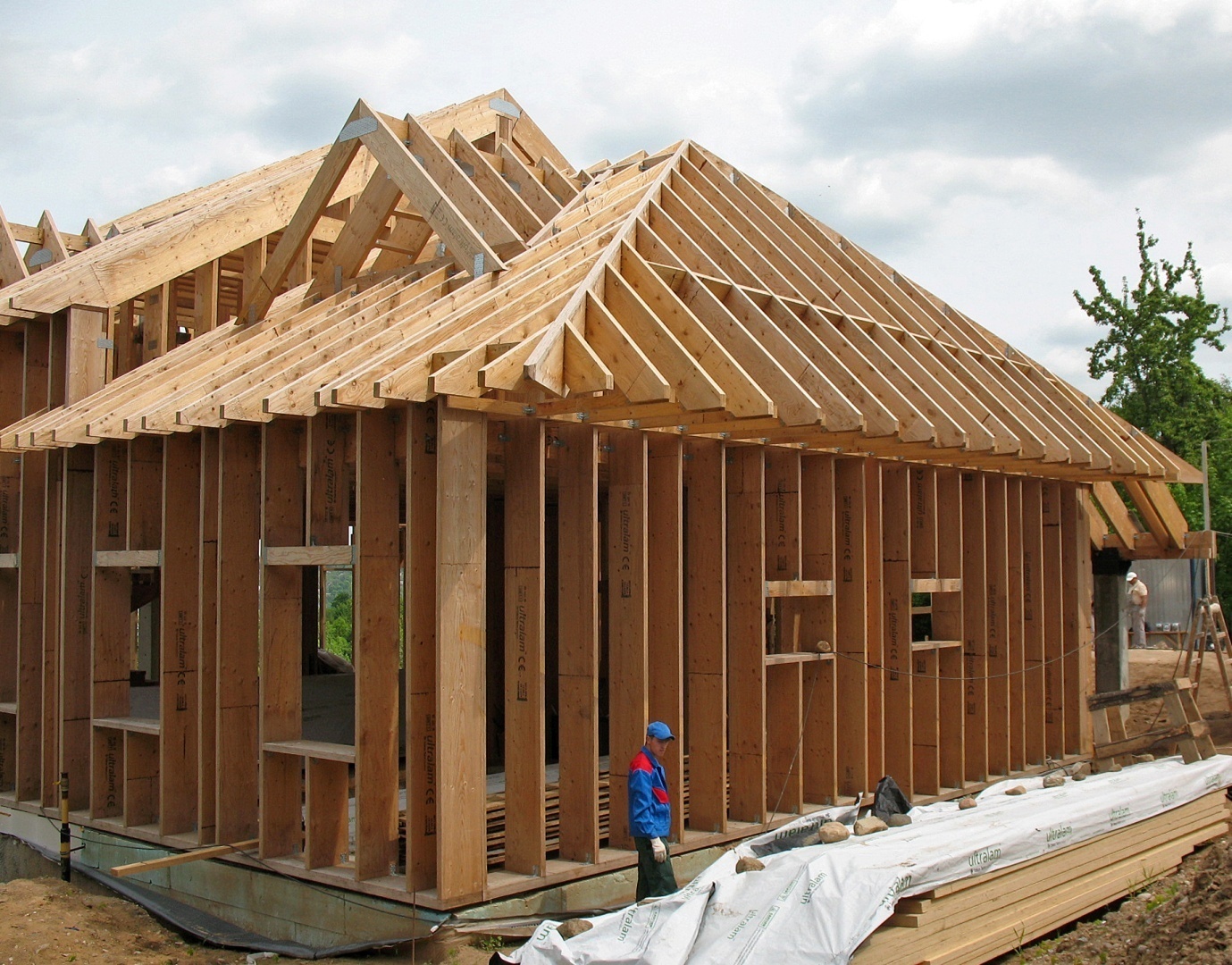

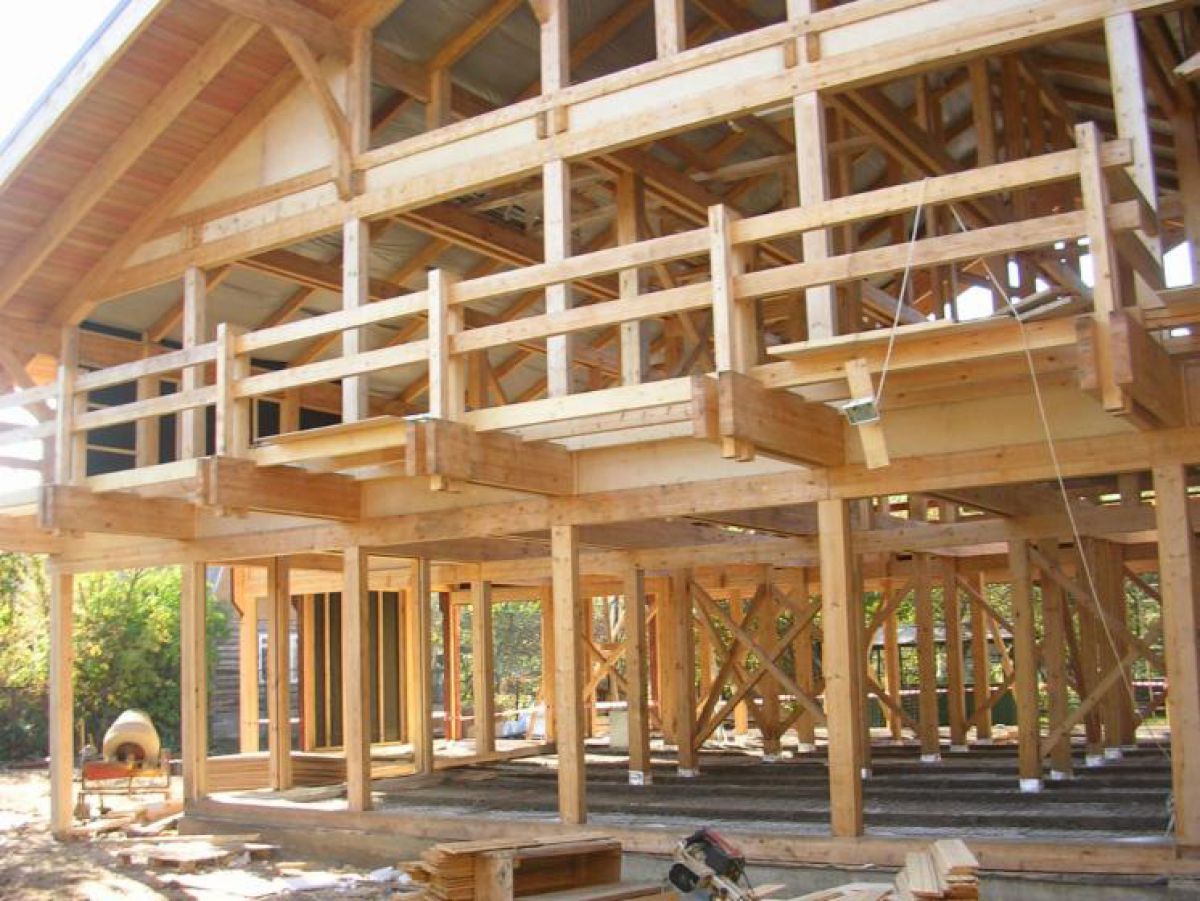

Строительство второго этажа и крыши



Каркас стен собирается точно так же на полу, и устанавливается уже готовым. Перед этим первый этаж обшивается облицовочными листами – это придаст конструкции необходимую жесткость.

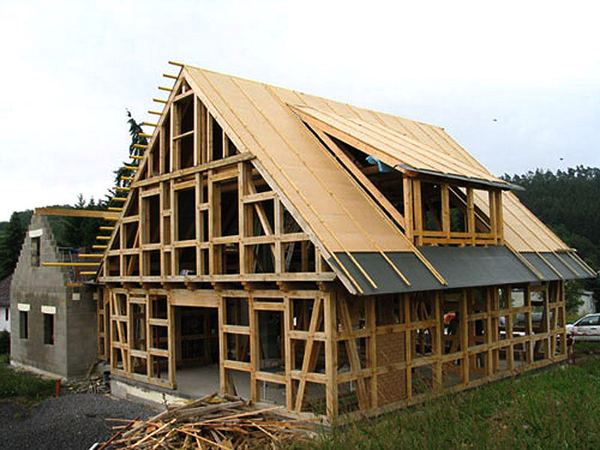

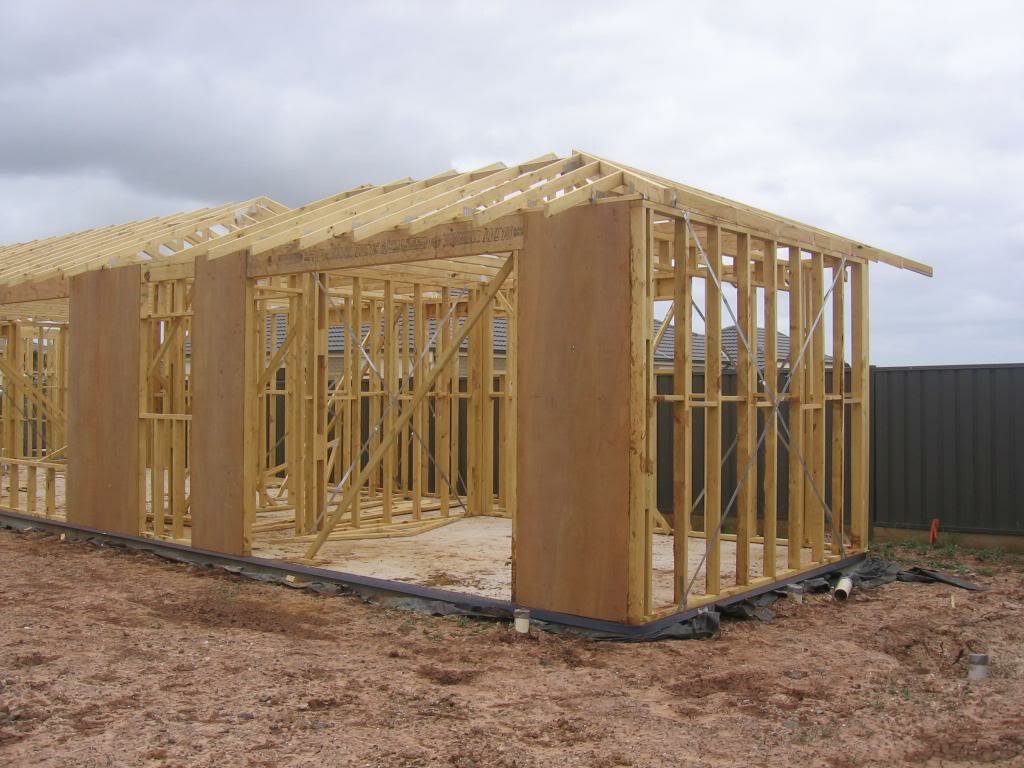

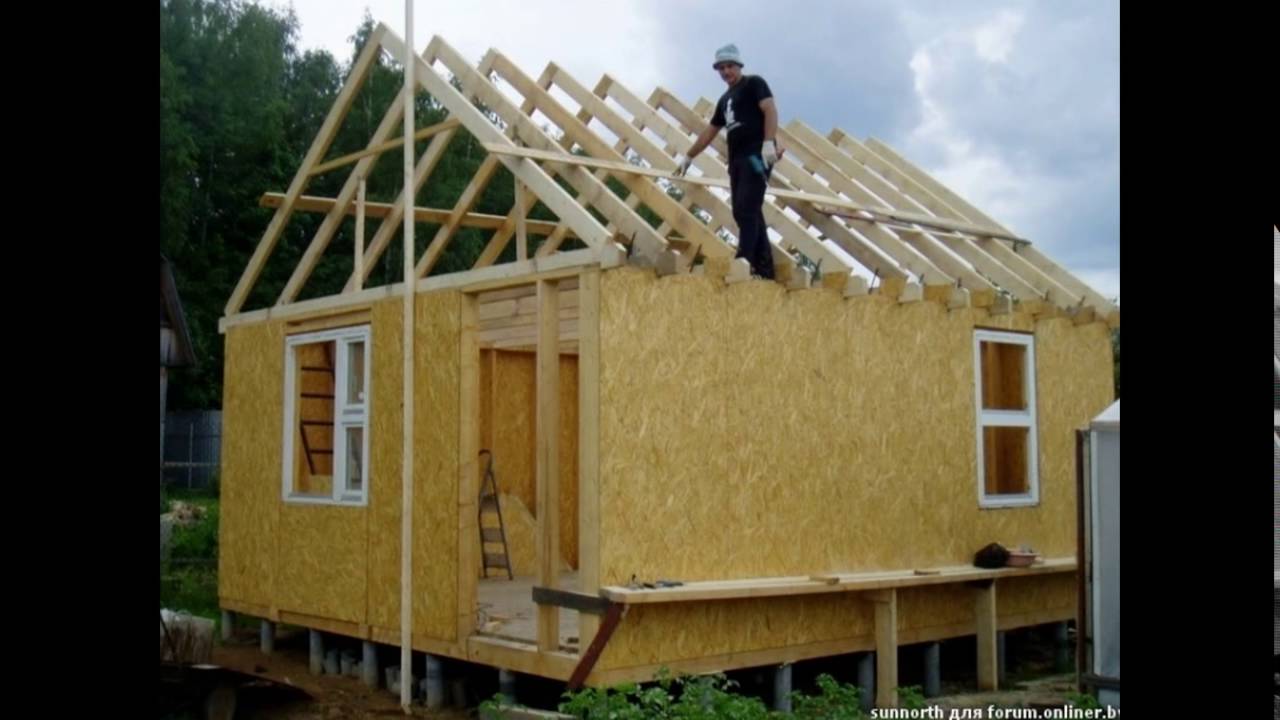

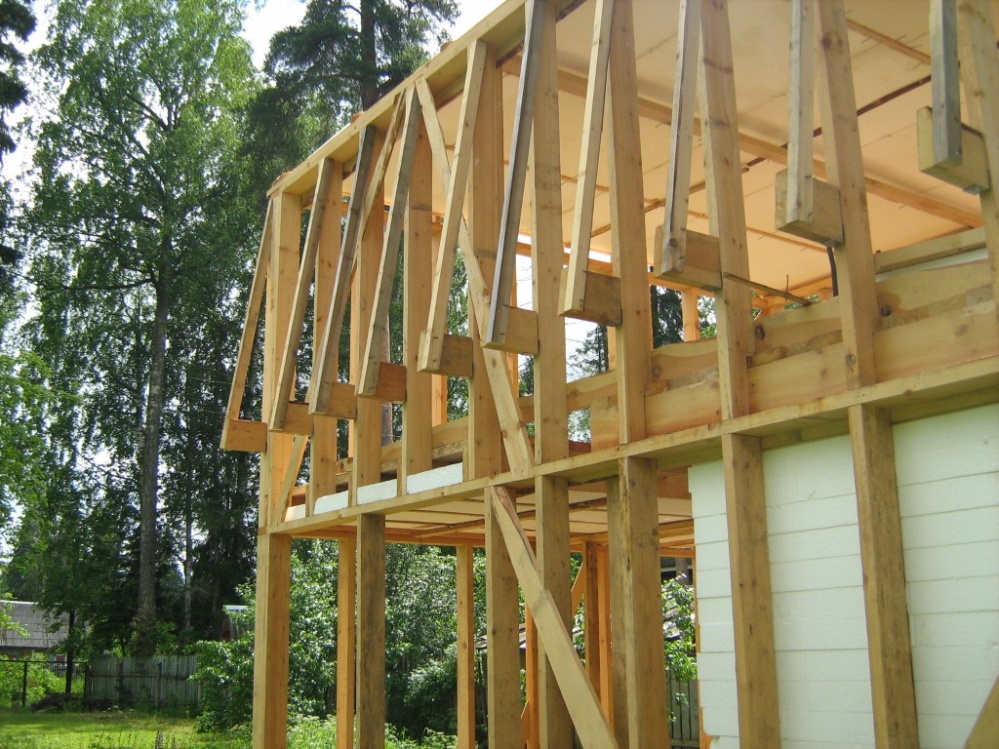

Следующим этапом идет монтаж крыши. В качестве стропил используется доски того же сечения, что и для всего каркаса.

Необходимый угол среза доскам придается еще на земле, и уже готовые стропила поднимаются наверх. Крепятся они к фронтону и к каркасу боковых стен.

После установки, на них укладывается пароизоляционная пленка и устанавливается обрешетка из доски второго сорта.

Уже к обрешетке крепится профнастил (или любой другой кровельный материал). На каждый лист материала должно приходиться не менее 15-20 саморезов. Сразу следует позаботиться о лестнице на крышу, на случай ремонта и любых других работ. При монтаже профнастила важно бережно обращаться с ним, ведь даже небольшая царапина, со временем, начнет ржаветь.

Когда крыша будет полностью готова, завершается обшивка стен листами OSB и монтируются окна и двери. В каркасных домах наибольшей нагрузки подвергаются именно оконные проемы, поэтому так важно усилить их каркас.

Совет: даже при хорошей геометрии листов, во внешней обшивке остаются щелки, которые надо заполнить монтажной пеной.



Утепляем стены



Каркасно-щитовые дома отличаются низкой теплопроводностью. Происходит это благодаря свойствам теплоизоляционных материалов, которые применяют при его строительстве. Самым популярным является базальтовая плита. Она имеет ширину 600 мм, что делает ее использование безотходным.  Для средней полосы России рекомендованная толщина утеплителя 15- 20 см. Он закладывается с внутренней стороны в пространство между вертикальными стойками. Для защиты утеплителя от влаги, с двух сторон его закрывают пароизоляционной мембраной. Чтобы исключить возможные мостки холода, снаружи нужно уложить еще один слой утеплителя и соорудить вентилируемый фасад.

В этом случае базальтовая плита прибивается непосредственно к стене каркаса, поверх нее укладывается пленка и фиксируется обрешеткой. На нее, в дальнейшем, и будет монтироваться облицовочный материал.

Совет: все работы производятся снизу вверх.

Изнутри дом может обшиваться гипсокартоном, ДСП или любыми другими листовыми материалами. Для лучшей звукоизоляции в межэтажное перекрытие необходимо поместить утеплитель (лучше всего использовать минеральную вату).

Более наглядно процесс возведения каркасного дома показан на видео.

Каркасное монолитное домостроение



На сегодня это один из самых часто применяемых способов строения многоэтажных зданий. Существует два типа построения: сборно-монолитный и монолитный.

Преимущества технологии каркасно-монолитного домостроения заключается в следующем:

— широкий выбор планировочных решений без нарушения несущих характеристик всего здания;

— невысокая стоимость строительных работ и возможность применения современных энергоемких материалов;

— быстрые сроки возведения строения;

Данная технология подразумевает изготовление каркаса стен полностью из бетона. В начале, устанавливается опалубка по форме будущего строения, усиленная арматурой и заливается раствором. После того как первый уровень застынет, опалубка поднимается на следующий и так этаж за этажом.

Для частного строительства более выгодно использовать несъемную опалубку – она позволит сократить сроки работ и будет служить дополнительным теплоизоляционным слоем.

Стены, в таких домах, могут монтироваться из любого строительного материала: кирпича, панелей, пеноблока и т. д.



Появление современных материалов сделало возможным воплощать в жизнь любой дизайн каркасных домов.

Каркасное строительство своими руками (51 фото)

Сегодня каркасное строительство чрезвычайно популярно в России, поскольку такие строения возводятся быстро и легко, а стоимость их вполне доступна. Многие возводят такие дома самостоятельно, чтобы не обращаться к услугам профессионалов и значительно сэкономить.

Содержание

На вопрос: «Какая технология каркасного строительства предпочтительнее, канадская, немецкая или каркасно — рамочная?» — сложно ответить однозначно. Однако, специалисты склоняются к мнению, что для строительства своими руками последние подходят лучше всего. Так называемые фахверковые дома возводят из рам, образуемых стойками каркаса. Свободное пространство заполняется утеплителем и обшивается отделочными материалами.

Что нужно знать о каркасном строительстве?

Любое строительство начинается с выбора участка, разработки проекта, получения разрешения на строительство и составления сметы. В первую очередь, нужно учитывать назначение дома: будет ли это «летний вариант» для временного проживания или постоянное жилье для круглогодичного использования. От этого будут зависеть расходы на строительство. В обоих случаях используются различные  материалы для утепления стен, а так же их наружной и внутренней отделки.

Участок под строительство дома должен быть сухим, поскольку повышенная влажность — главный враг каркасного дома. Идеальное место — сухой, солнечный участок на возвышенности. Не желательно возводить такие конструкции под вековыми деревьями, поскольку их мощная корневая система вполне может повредить фундамент.

Средняя стоимость каркасного дома от 10 до 30 тысяч на квадратный метр готового жилья.

Возводить самостоятельно строения более двух этажей специалисты не советуют, при этом предпочтительнее проекты домов с мансардными помещениями.

Инструменты, которые наверняка потребуются при строительстве каркасного дома:

  • Ручная циркулярная пила
  • Торцовочная пила
  • Нейлер в паре с компрессором
  • Шуруповерт
  • Два уровня (метр и полтора метра)
  • Стамеска, молоток
  • Кувалда весом не менее 4 кг.
  • Шнур
  • Электрорубанок
  • Угольник, карандаш для нанесения разметок
  • Две струбцины

Фундамент для каркасного дома

Основная функция фундамента — создание жесткой рамы — основы. В случае каркасного дома идеальным вариантом станет мелкозаглубленный фундамент: ленточный, столбчатый или плитный. Выбирают тип фундамента в зависимости от вида грунта. Надо отметить, что технология строительства каркасного дома на этапе устройства фундамента мало отличается от обычной. В данной статье рассматривается наиболее распространенный вариант.

Перед закладкой ленточного фундамента необходимо вырыть траншею по размерам равную периметру дома. Ее глубина составит 0,75 м, этого вполне достаточно для легкого каркасного дома с мансардой. Конечно, необходимо учитывать и климатические условия. В зонах сурового климата фундамент рекомендуется заглублять фундамент на 1,5 м. Оптимальная ширина 0,5 м для внешних и несущих стен, 0,4 — для стен в помещении.

В качестве материала опалубки используется дуб или качественный брус из дерева других пород, сечением 150Х150 и более. Подойдет для этой цели и обрезная доска 50Х200 (ее можно использовать и в дальнейшем строительстве). Но, как показывает опыт, идеальный вариант для устройства опалубки — толстые листы фанеры.

Под фундамент для каркасного дома укладывается сначала «геотекстиль» толщиной в 300 — 350 гр. /м2, а затем «подушка» из крупного речного песка.

Собирать опалубку лучше вдвоем. Щиты сначала сбивают на земле, проверяя диагональ каждого готового «квадрата», затем укладывают, выравнивая по уровню. После того как опалубка будет полностью смонтирована, изнутри закрепляется пергамин, затем создается арматурный каркас. Для его вязки очень удобно использовать вязальные крюки. По углам соединения выполняются методом «шип-паз». Высоту опалубки делают на 0,4 м выше глубины траншеи.

Надежное и прочное соединение обеспечивают деревянные нагели. Использование металлического крепежа не желательно, поскольку соприкосновение с ним активирует процессы гниения древесины.

Следующий этап это заливка фундамента. Смесь для заливки фундамента проще всего заказать готовой. Если такой возможности нет, раствор можно приготовить из следующих компонентов:

  • цемент М-50;
  • гравий мелкофракционный;
  • песок просеянный речной;
  • вода.

Количество ингредиентов рассчитывается исходя из объема чаши миксера. Готовую смесь заливают в траншею и утрамбовывают.

Примечание: В процессе работы с цементной смесью велик риск получения ожогов, поэтому лучше надеть защитный фартук и высокую резиновую обувь.

Возможно, при заливке «выплывут» некоторые ошибки, сделанные при укладке опалубки. Усилить конструкцию помогут подпорки и дополнительные стяжки. Крыльцо деревянного дома выполнено на фундаменте самого дома.


Укладка пола

После того как заливка фундамента закончена, а бетон окончательно просох, самое время приступать к укладке пола.

Первый этап — прокладка по всему периметру деревянного бруса сечением 150 х 50 мм. Предварительно древесина пропитывается антисептиком, предотвращающим впитывание влаги. Под брус укладывается в один слой рубероид. Для крепления используются анкерные болты, шаг крепления 2 метра.

Особое внимание следует уделить проверке углов, для этой цели используется уровень (максимально допустимый перекос не более 10 мм).

Это важно: Все несущие конструкции изготавливают из одного материала. В противном случае, из — за разницы в коэффициентах расширения древесины, строение может перекосить.

Для укладки чернового пола используют самый недорогой материал — необрезанные доски. Сначала устанавливают опоры для пола и лежни, затем опорные брусья и обвязные балки по периметру. После нанесения разметки укладывают лаги, поверх которых кладут гидроизоляционную пленку и утеплитель.


Стены каркасного дома

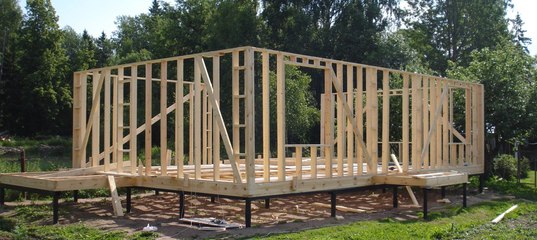

Предварительная сборка стен производится на сухой, ровной площадке. Каркас состоит из вертикальных досок, длинна которых соответствует высоте помещений.

Если планируется возвести каркасный дом с мансардой, потолки на втором этаже делают косыми. Это значительно экономит материал и позволяет обустроить оригинальное и вполне комфортное жилое помещение.

На заметку мастеру: Материалом для каркаса служит древесина, влажностью не более 15%.

Секции стен собирают в горизонтальном положении, тогда же врезаются и укосины.

Укладку межстенного утеплителя удобнее проводить пока каркас не раскреплен укосинами, однако, обойтись совсем без них не получится. Для создания жесткой пространственной конструкции технология строительства каркасного дома предусматривает установку, как минимум, трех укосин. Их изготавливают из тех же материалов, что и стойки. Готовые секции ставятся в вертикальное положение.

Далее устанавливается верхняя обвязка и на ней собирается потолочное перекрытие с проемом под лестницу. Материалом для его сооружения могут служить балки 50Х250 (для больших пролетов) а так же доска 50х200, с закрепленным на ней брусом 50х50 (для коротких пролетов). Сверху укладывается ОСП.

После установки перекрытия собираются боковые стены мансардного помещения или второго этажа (в зависимости от проекта).

Секции стен рассчитываются с учетом возможных и допустимых нагрузок на пол. Балки устанавливают с шагом в 0,3 — 0,6 м, в расчете на блокхаус, псевдобрус или ДСП. Если для облицовки стен будет использоваться сайдинг, то шаг должен быть уменьшен до 0,2 — 0,3 м. Надо заметить. Что именно сайдинг сегодня чаще других материалов применяется для отделки стен. И это не удивительно, ведь этот материал практичен, долговечен и прост в эксплуатации.

Примечание: Если в местности проживания среднегодовая влажность превышает 85-90% целесообразнее использовать металлопрофиль. Надо заметить, что возведение такого дома обойдется на 30 — 40% дороже.

Утепление и отделка стен

Утепление стен — немаловажный этап в обеспечении комфортного климата жилого помещения. Согласно исследованиям, проведенным НИИЖБ, слой пенополистирола толщиной в 4 мм заменит 45 мм эковаты, 65 мм ДВП, 14 мм древесины, 38 см керамзитобетона и 86 см кирпичной кладки. Исходя из этих данных, можно прийти к выводу, что именно пенополистирол — оптимальный материал для создания теплоизоляционного слоя, если бы он не испарялся. В данном случае был выбран вариант с эковатой. Стена обшивалась крафт бумагой, в которую потом задувалась эковата.

Главный враг теплоизоляции — водяной пар, который конденсируется, превращаясь в воду. Отсыревшая теплоизоляция способна значительно снизить или вовсе потерять свои основные свойства. Решить проблему продуваемости позволит ветрозащита для стен «Изоплат», представляющая собой высокотехнологичный мембранный материал.

Как уже говорилось выше, лучшим материалом для отделки стен является сайдинг. Сторонникам всего натурального можно предложить вагонку или шпунтованную доску шириной 60 см. Необходимо учесть, что в первый год древесина меняет коэффициент расширения (разбухает) поэтому специалисты не советуют приколачивать наружные доски слишком прочно. В данном случае фасад сделан из обрезной доски приколоченной елочкой.

Установка окон немаловажный этап в строительстве каркасного дома. По общепринятому стандарту размеры окон составляют не более 18 % от площади стены. Для дачного домика вполне можно подойдут одинарные стеклопакеты, в домах с постоянным проживанием устанавливают двойные или тройные, в зависимости от климата.

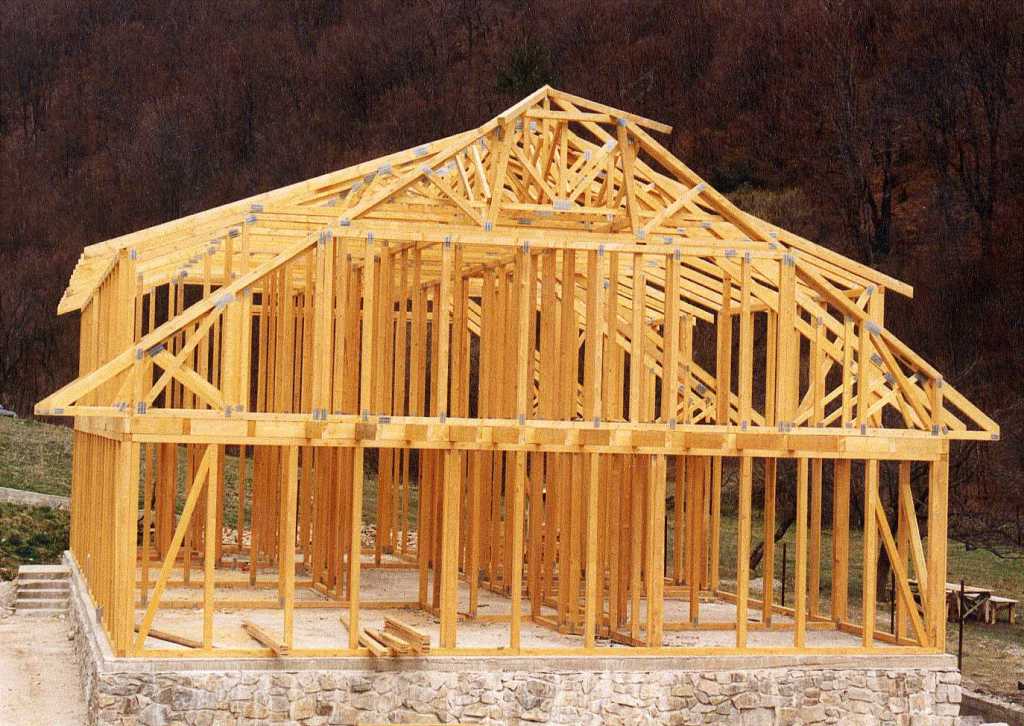

Крыша каркасного дома

Завершающий этап любого строительства это установка крыши. Выбрать материалы для кровли сегодня просто: песчаннополимерная черепица, ондулин, профлист. Все зависит от назначения постройки и финансовых возможностей. Конечно, выбирать материалы для каркасного строительства нужно с учетом всех тонкостей данной технологии. Нужно иметь в виду, что подобные дома не рассчитаны на дополнительные нагрузки. Наилучшим образом соотношению цена — качество соответствует битумный шифер. К его плюсам можно так же отнести привлекательный внешний вид и простоту в укладке.

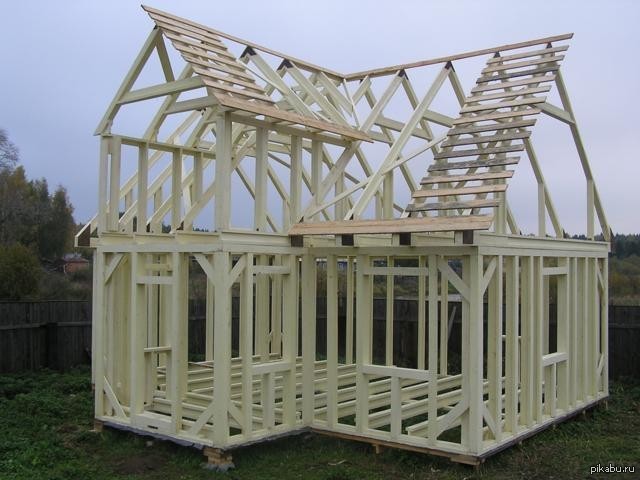

Монтаж крыши начинается с обвязки. Затем возводится система стропил. Оптимальный угол наклона для крыши каркасного дома 35 градусов, форма — двухскатная.

Для комфортной работы по верхней обвязке выкладывают дорожки из досок, которые закрепляют саморезами, в целях безопасности.

Если возводится каркасный дом с мансардой, необходимо учесть высоту стен помещения. В данном случае оптимальными можно считать размеры в пределах от 1,1 м до 1,6 м.

Оптимальным вариантом для дома размером 8х9 будет А-образная крыша, состоящая из перемычки (ригеля) и стропильной системы. Поскольку крыша будет утепленной, это учитывается при расчете сечений стропил. Толщина теплоизоляционного слоя составляет 100 -150 мм, значит величина минимального сечения будет 100х50 мм. Стропила прямоугольной конфигурации выдерживают большую нагрузку чем квадратные.

Определить длину строил можно опытным путем, сложив и скрепив две  шестиметровые рейки в виде буквы «Л» (эта конструкция станет шаблоном). Еще одну рейку прикладывают поперек на нужной высоте. Таким образом получают образец ригеля нужной длины. Скрепленный образец стропил поднимают на крышу и устанавливают на верхней обвязке. Далее подбирают необходимый уклон, изменяя угол и длину стропил. Отмерив нужную длину стропил и прибавив к этому свес крыши на 30 — 55 см, получают готовый эталон. Далее все остальные стропила отрезаются по готовому шаблону.

Примечание: наилучшую защиту стен и окон обеспечивает свес крыши равный 50 см.  Наиболее оптимальный вариант это крыша из металлочерепицы своими руками.

Чтобы соединение имело максимальную устойчивость, стропила непременно зарезаются на мауэрлат.

При сечении 150Х50 и уклоне в 45 градусов оптимальный шаг между стропилами 60 см, с учетом будущего утепления крыши (как правило, ширина рулона теплоизоляционного материала именно 60 см).

Горизонтальный элемент ригель располагается как можно ниже, благодаря чему он наилучшим образом выполняет функции распорки, обеспечивая конструкции нужную жесткость.

Минимальная высота ригеля 2,25 — 2,35 м, при стандартной высоте дверного проема 2,1 м и расстоянии от притолоки до потолка 20 см. Сечение ригеля равняется сечению стропил, шаг принимается таким же как и для стропил.

После того как конструкции из стропил и ригелей будут закреплены на крыше, необходимо вдоль стропил закрепить контробрешетку. Она создает вентиляционные зазоры в крыше, создавая оптимальный микроклимат. Сечение контробрешетки в данном случае 20х50, при этом минимальный показатель приходится на высоту. Шаг контробрешетки соответствует аналогичному показателю для ригелей и стропил.

Далее устанавливается обрешетка, обеспечивающая нужную устойчивость стропильных ферм. На нее так же в последствии будет крепиться кровельный материал. Сечение и шаг обрешетки зависит от кровельного материала, для «Ондулина» эти показатели составляют 40Х50 и 30 см соответственно. Свес составляет 0,5 м. Для обрешетки вполне подойдет необрезанная доска.

Основные элементы кровли соединяются гвоздями. Этот способ самый дешевый и надежный.

Закупая материалы для каркасного строительства, не следует ограничиваться расчетным минимумом. Остатки всегда пригодятся, поэтому пусть лучше будет некоторый запас.

Кровельную конструкцию можно соорудить из влажной древесины, она стоит дешевле. С необрезного материала перед началом работ снимают кору, чтобы не завелись жучки. Все деревянные детали пропитываются антисептическим раствором. К работе лучше приступать не сразу, а выждав пару часов.

Прежде чем начать строить каркасный дом своими руками, нужно внимательно изучить литературу, проконсультироваться со специалистами. Каркасные технологии отличаются от всех прочих и здесь существует масса нюансов, которые необходимо учесть.  Если вы не уверенны в своих силах, лучше все же обратиться к услугам специалистов.


По материалам forumhouse. ru

Каркасный дом своими руками, пошаговая инструкция строительства

Каркасный дом — заслуженно держит пальму первенства, как самый надежный, теплый, быстровозводимый и энергоэффективный объект массового строительства, повсеместно используемых на сегодняшний день. Строение каркасных домов давно используется во многих развитых странах: к примеру в США, Австралии и Канаде их процент достигает почти 90%, а в Европе приближается к 80%. Приятно, что технология строительства каркасных домов добралась и до России. Застройщики все чаще прибегают к освоению данной технологии, однако не каждый из них добросовестно соблюдают основные принципы каркасного домостроения. Порой правила нарушаются в угоду непрофессиональных строителей, а зачастую потому, что не все строители изучили данную технологию. Поэтому, чтобы не тратить деньги и время на поиск профессиональной бригады строителей, каких на сегодняшний день не так уж и много, самостоятельно отправляемся в проектное бюро, для составления подробного и подходящего вам проекта, ищем парочку помощников, готовим необходимый инструмент и буквально через пару месяцев, наслаждаемся проделанной работой, итог которой — готовый каркасный дом.

Строительство каркасного своими руками

В большинстве случаев, при строительстве дома каркасного типа для изготовления каркаса используют дерево. Можно конечно использовать и металл, конструкция каркаса при этом будет весить существенно легче, но затраты на материал увеличатся практически на 40%, что является весомым аргументом отказаться от этой затеи, в пользу использования дерева. К тому же основной философией каркасного домостроения — это существенное уменьшение сметной стоимости строительства.

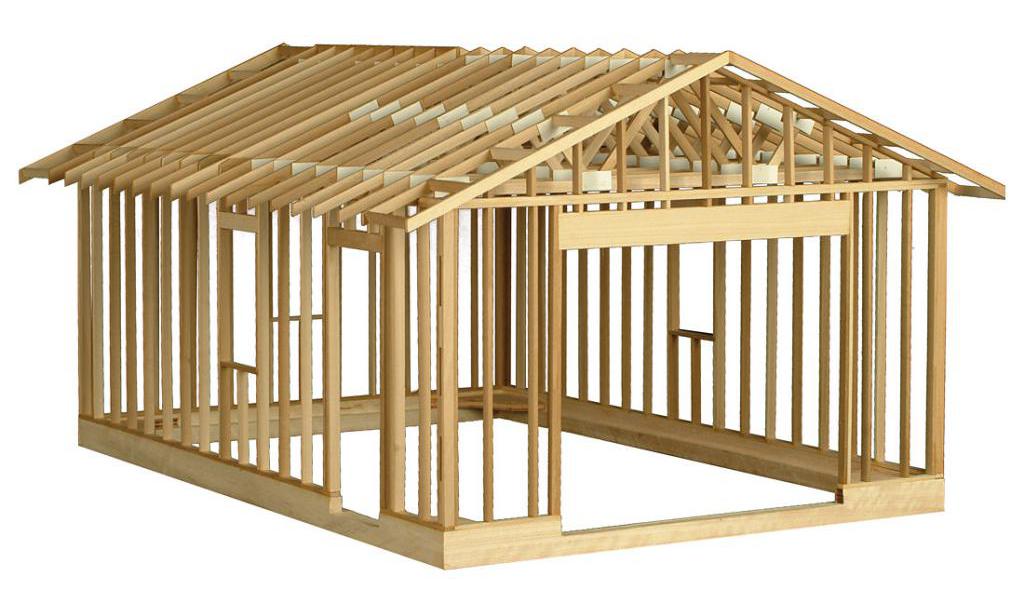

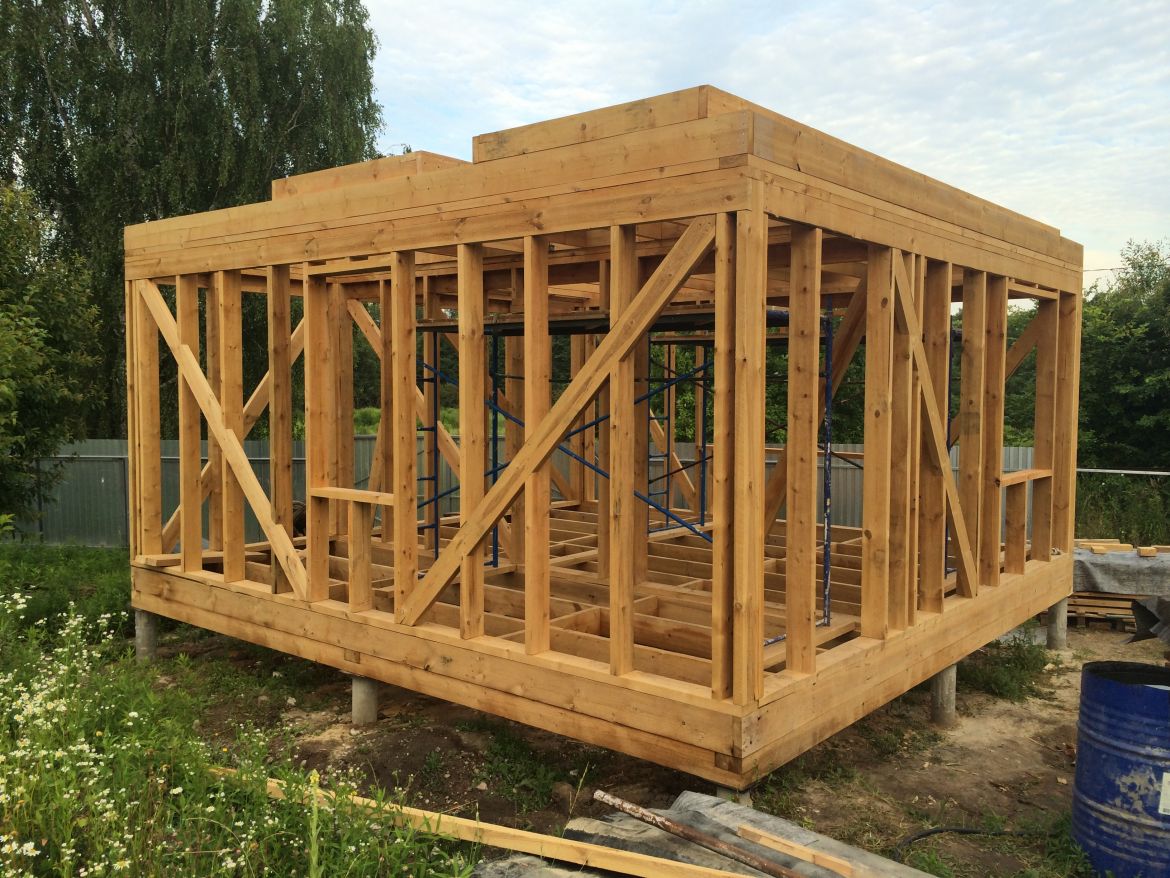

Каркас дома

Собирается каркасный дом, как детский конструктор, в определенной последовательности, которую нельзя нарушать во избежание ослабления и неустойчивости строения.

Поэтапный порядок возведения можно описать в следующей последовательности:

  1. На готовый фундамент улаживается нижняя обвязка (см. рис. 1);
  2. По углам нижней обвязки устанавливают столбы из бруса, между которыми ставятся стойки из досок. Столбы и стойки должны стоять строго вертикально. Все они фиксируются при помощи временных раскосов, закрепленных снаружи (см. рис. 1);
  3. На выставленные и закрепленные опоры сверху улаживается верхняя обвязка, на которую крепятся балки перекрытия (см. рис. 1);
  4. Рис 1. Схема каркаса первого этажа

  5. После укладки верхних балок, по аналогии первого этажа возводится второй (мансардный). При его отсутствии монтируется стропильная система, с последующим формированием кровельного пирога;
  6. На пол кладутся лаги и, предварительно утеплив, закрываются черновым полом;
  7. Устанавливаются межкомнатные перегородки. Формируются окна  и двери;
  8. Внешние стены дома утепляются изнутри и закрываются черновой обшивкой снаружи;
  9. При отсутствии второго этажа утепляется потолок и закрывается черновыми досками;
  10. По дому разводится электрика и сантехника;
  11. Завершающим этапом строительства будут являться отделочные работы в доме снаружи и изнутри.

Фундамент каркасного дома

Строительство фундамента является главнейшим и ответственным шагом при строительстве любого объекта. Технологий его возведения достаточно много: фундамент из монолитной плиты, ленточный фундамент, свайно винтовой фундамент и другие, у каждого свои нюансы и особенности. Так как строительство каркасного дома осуществляется максимум в 2 этажа, возводить его можно на любом типе фундамента.

Виды фундаментов, которые можно использовать при строительстве каркасных домов

Наиболее разумным решением будет строительство ленточного или свайно винтового фундамента. Задачей таких фундаментов является не столько выдерживать огромный вес здания, сколько создать жесткость скрепления основания для всей конструкции, путем добавления в монолит армирующего каркаса в первом и соединение свай ростверком во втором случае.

Укладка бруса нижней обвязки

Перед тем как приступить к укладке нижнего бруса, следует еще раз проверить горизонтальность плоскости плиты либо ростверка.

При положительном результате на фундамент по периметру расстилается гидроизоляционный слой рубероида, на верх которого укладывается сам брус.

Наиболее популярными способами скрепления бруса в углах являются: соединение «в пол дерева» и соединение «в лапу». И один и второй способ является достаточно надежным.

Скрепить запиленые углы между собой можно 150 мм. гвоздями (по 4 на каждый угол), либо деревянным нагелем, который плотно вбивается в заранее высверленное отверстие.

Помимо соединения стыковочного угла, нагель служит крепежным элементом для установки угловых вертикальных стоек, срезать его заподлицо не следует, он должен выступать над основанием бруса нижней обвязки на высоту не менее 10 см.

Варианты соединений углов нижней обвязки

Важно! Перед окончательным соединением углов, необходимо убедиться, что выложенный из бруса периметр имеет равные диагонали и прямые углы.

Следующим шагом будет скрепление нижней обвязки с фундаментом. Для этих целей используется анкерный болт диаметром 16-18 мм. Для качественного соединения двух конструкций, в основание ростверка болт должен входить на глубину не менее 100 мм. Шаг крепления анкеров от 1-1.5 м. Для большей площади соприкосновения, под болт либо шпильку необходимо положить гайку максимально возможного диаметра.

Крепление нижней обвязки с использованием анкеров

Если же на этапе заливки фундамента в ленту были вставлены крепежные шпильки, то анкера в этом случае не понадобятся. В размеченном брусе высверливаются отверстия в которые будут вставляться забетонированные металлические шпильки.

Сверху шпилек надеваются шайбы толщиной не менее 3 мм., после чего плотно затягиваются гайками. На этом этапе, крепление нижней обвязки можно считать завершенной.

Установка угловых столбов

Возводя дом по каркасной технологии, первым делом производится установка угловых столбов. Если при соединении углов нижней обвязки использовался деревянный нагель, то столб устанавливается, на выступающую его часть. Для этого в нижней торцевой части столба коловоротом высверливается необходимое отверстие, для их плотного соединения.

Для большей эффективности можно использовать специальный скрепляющий клей. Нагель должен быть изготовлен из твердых пород древесины, таких как дуб или береза, сечением не менее 20Ø мм.

Установка угловых столбов

В случае соединения углов нижней обвязки с помощью гвоздей, столбы с двух сторон скрепляются с основанием обвязки оцинкованными металлическими уголками с усилением, толщиной 4 мм. Для крепления уголка использовать черный фосфатированный саморез по дереву.

Крепление столба используя металлический уголок

В обоих вариантах столбы дополнительно фиксируются временными укосинами, сделанные из отрезков обычной доски.

Специалисты настоятельно не рекомендуют использовать устаревший способ крепления столбов, применяя схему полной либо частичной вырубки нижней обвязки и части столба.

Во первых это значительно ослабляет основную конструкцию нижней обвязки, во вторых — сложность и необходимая ювелирная точность запилов, существенно замедляет общий процесс сборки каркаса.

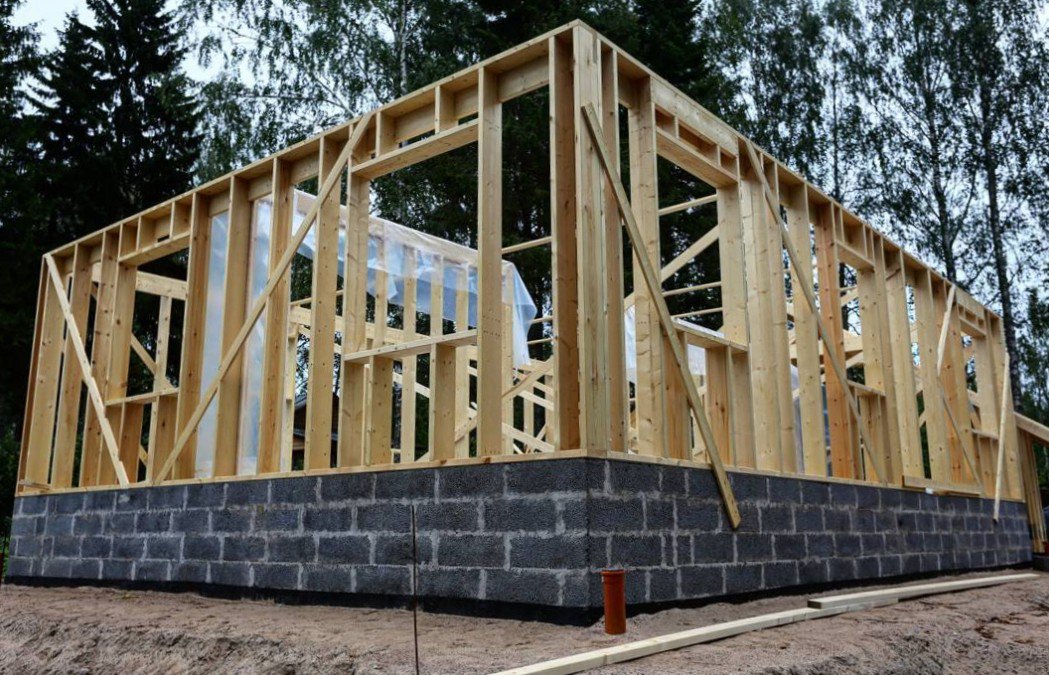

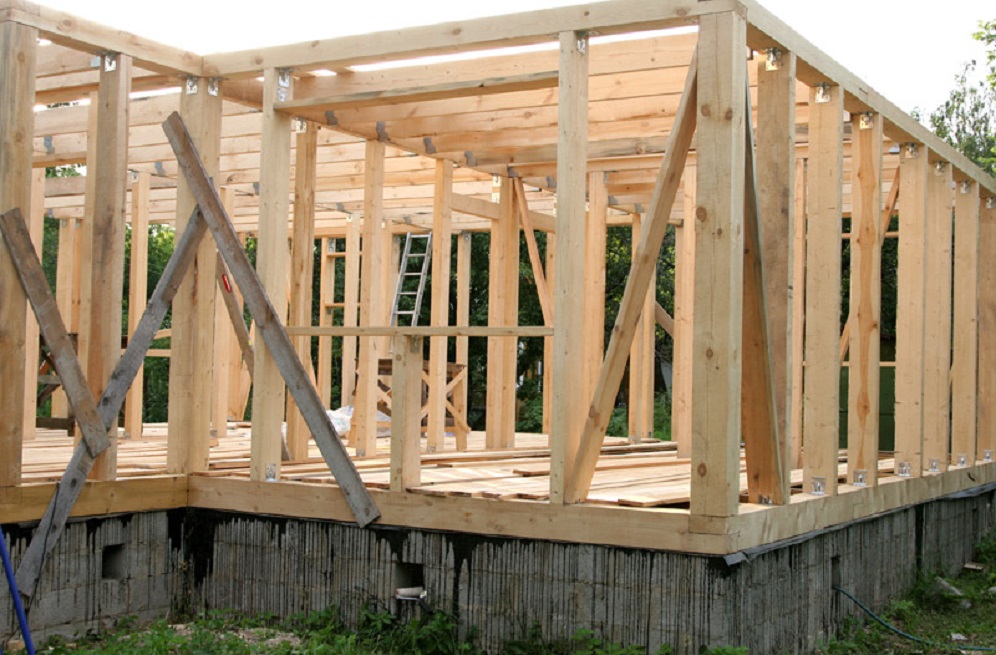

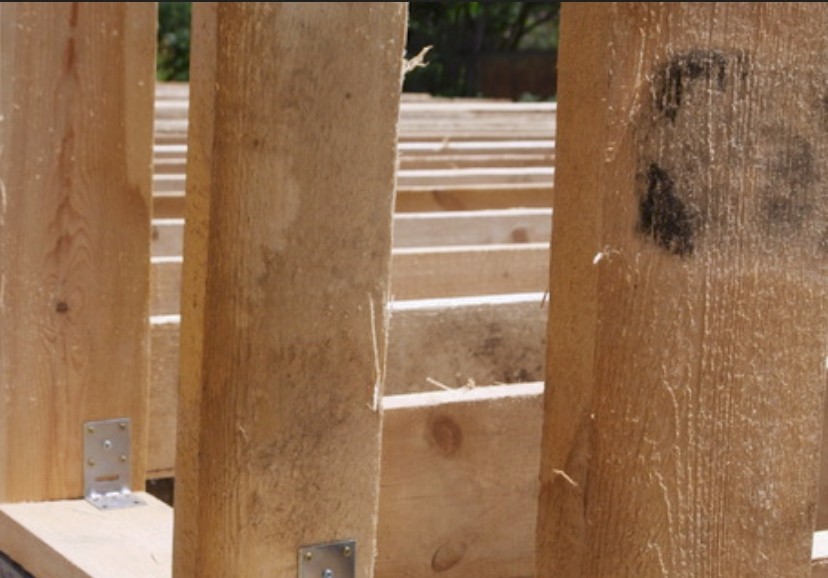

Установка стоек

После окончательной установки и фиксации угловых столбов, по заранее отмеченным местам согласно проекту, ставятся остальные стойки.

Крепятся они с помощью того же металлического уголка. При возведении каркасных домов используется два основных шага между стойками:

  • Шаг — 400 мм. Частый шаг установки стоек, делает каркас особо прочным, что позволяет возводить, как одноэтажные, так и двухэтажные строения. Так же полученное расстояние позволяет крепить стандартные листы гипсокартона не подрезая их до нужного размера.
  • Шаг — 600 мм. Такой шаг чаще используют при строительстве одноэтажных построек, потому что конструкция в этом случае получается менее прочной и попросту может не выдержать нагрузки второго этажа. Данный шаг позволит использовать без подрезки не только гипсокартон, но и стандартный утеплитель.

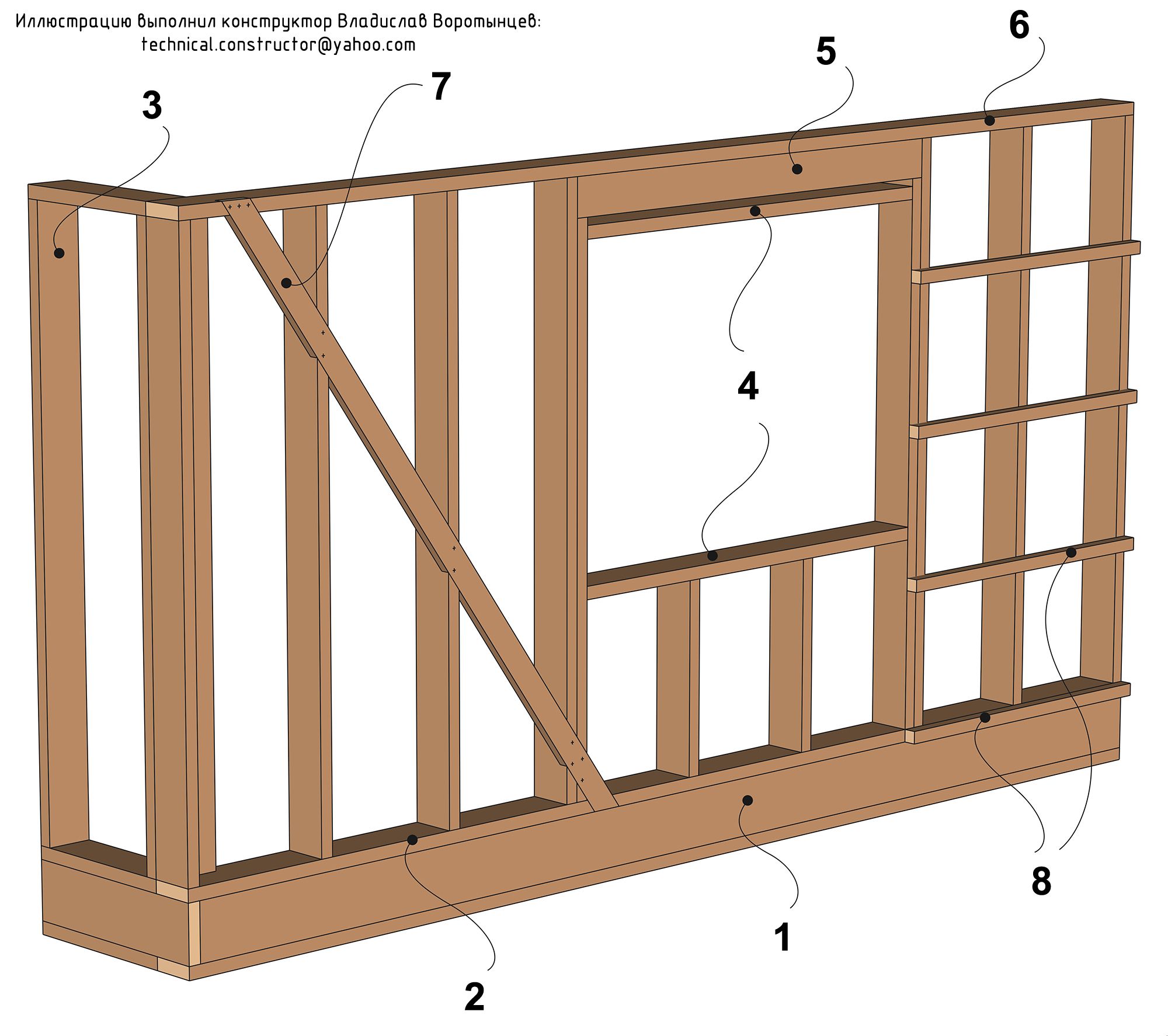

Рис 2. Схема установки оконных проемов и их усиления

В местах оконных и дверных проемов, из-за отсутствия полноценной вертикальной стойки, каркас обязательно должен быть дополнительно усилен.

Для этого на боковые стойки относительно окна наращиваются еще по одной доске. Они примыкают к основной шаговой стойке стены, от нижней обвязки до верхней балки оконного проема.

Над проемом устанавливается несущий ригель. Таким образом укрепляется несущая способность конструкции ослабленного узла (см. рис. 2).

Укладка бруса верхней обвязки

Углы верхней обвязки, аналогично нижней соединяются в «пол дерева» либо в «лапу», только для их скрепления с угловыми столбами использование нагеля уже не обязательно, достаточно будет пару гвоздей забитых сверху и по одному уголку с каждой стороны столба.

По такому же принципу «снизу уголки и два гвоздя сверху» верхняя обвязка связывается с остальными стойками. Перед монтажом важно в последний раз проверить вертикальность всех выставленных стоек.

Схема верхней обвязки

Балки перекрытия

Балка перекрытия представляет собой обрезную доску установленную поперек на верхнюю обвязку. Способ крепления балок — гвоздь, металлический уголок.

Размещать балки необходимо непосредственно над вертикальными стойками, так нагрузка второго этажа будет распределена равномерно на все несущие стены.

Сечения балок для различных пролетов:
Перекрытие чердака Перекрытие между этажем
Пролет 3 м. — доска 120х70 мм. Пролет 3 м. — доска 120х70 мм.
Пролет 4 м. — доска 150х80 мм. Пролет 4 м. — доска 160х80 мм.
Пролет 5 м. — доска 160х100 мм. Пролет 5 м. — доска 190х110 мм.
Пролет 6 м. — доска 180х130 мм. Пролет 6 м. — доска 210х120 мм.

Если кратность проема не равна 1 м. , то округлив промежуточное число, применяем наиболее близкое значение приведенное из таблицы.

Чтобы конструкция имела большую несущую способность, располагать балки перекрытия нужно перпендикулярно той стене, которая имеет большую длину.

К примеру возьмем дом с размерами 5х8 м., так вот балки необходимо укладывать перпендикулярно стене, которая имеет длину 8 м. Если конструктивная особенность крыши для её свеса требует вылета балок, то необходимо изначально учесть это и сделать размер балок длиннее.

Укосы и перемычки

Для сопротивления сильным ветрам, каркасный дом должен обладать особой прочностью. Поэтому все основные стойки и угловые столбы желательно усилить так называемыми укосами. Укосы изготавливаются из бруска размером 70х50 мм.

На каждую стойку по 4 укоса (по 2 сверху и 2 снизу). Используя рулетку и уровень проверяется диагональ и вертикаль получившихся пролетов.

Для плотного соприкосновения бруска со связываемыми элементами, его необходимо запилить под нужный угол, после чего, используя гвозди, произвести их монтаж.

Крепление укосов

Второй не менее эффективный способ укрепления каркаса — установка горизонтальных перемычек между несущими стойками, это значительно добавит конструкции пространственной жесткости, к тому же предотвратит вертикальное сползание утеплителя, являясь для него горизонтальной опорой.

Материалом для перемычек служит доска тех же размеров, что и сами стойки. Устанавливать перемычки необходимо пропорционально разбив пролет на равные секции. Крепление так же производится с помощью гвоздя.

Усиление конструкции горизонтальными перемычками.

Возведение стропильной системы

Процесс возведения стропильной системы каркасного дома практически ничем не отличается от других типов строений. Единственное, что нужно учитывать это несущую способность несущих стен. Каркасный дом в этом немного уступает остальным, поэтому проектируя крышу это необходимо учесть.

Изготавливать кровельный пирог и выбирать тип покрытия нужно из облегченных материалов. Оптимальным вариантом будет обычная двухскатная крыша накрытая мягкой кровлей.

Использовать натуральную черепицу либо другие тяжелые материалы, строители настоятельно не рекомендуют, для этого нужно экспертное заключение квалифицированного специалиста о возможности применения данного типа кровли, которое он сможет дать только после полного изучения несущей способности каркаса.

Подробнее ознакомиться с технологией возведения стропильной системы вы можете в данном видео:

Как вы смогли убедиться, возводится каркасный дом своими руками достаточно быстро и просто. Имея определенные навыки в строительстве и необходимый инструмент, бригада из двух трех человек сможет построить данный тип строения в довольно сжатые сроки.

технология строительства поэтапно, пошаговая инструкция, схема

Теплый и недорогой дом, который можно возвести за один сезон – мечта любого хозяина. Именно этим требованиям отвечает каркасное домостроительство. Небольшой вес всех конструктивных элементов позволяет обойтись без привлечения подъемной и другой специальной техники, а современные теплоизоляционные материалы делают каркасные дома пригодными для жизни даже в условиях суровых северных зим. Но мало знать, как построить каркасный дом, необходимо соблюсти все требования технологии и учесть поэтапные особенности возведения строения. Обо всех нюансах каркасного домостроения мы попросили рассказать специалистов компании «Город домов».

Законченный вид каркасного домаИсточник premium-sk.ru

Основные правила каркасного строительства

Чтобы конечный результат строительства не разочаровал, перед постройкой необходимо ознакомиться с простыми правилами:

  • Главный критерий при выборе пиломатериалов – качество. Лучше отдать предпочтение древесине камерной сушки, чем дереву естественной влажности, которое может дать трещины при усыхании. Хорошим вариантом будет техническая просушка бруса, которая сводит к минимуму количество влаги в дереве.
  • Доверить работу профессионалам. Строительство дома, в котором вы будет жить – это не самая подходящая площадка для экспериментов, если что-то сделать не так, то в лучшем случае это приведет к возникновению дискомфортных условий проживания, а в худшем — к аварийным ситуациям. И это даже не принимая во внимание то, что строительство это не только возведение стен, а еще и множество узкопрофильных видов работ: проводка коммуникаций (канализация, электричество, отопление), кровельные работы на высоте и многое другое.
Профессиональная бригада возводит каркасный дом в сжатые срокиИсточник analytspectr.ru
  • Важна любая мелочь. Попытка сэкономить на крепежных материалах, утеплителе или пропитках для древесины может стоить дорого. Некачественный, но дешевый утеплитель может выделять вредные вещества, опасные для здоровья. Ненадежное крепление элементов может привести к нарушению целостности каркаса.

Технология строительства каркасного дома – поэтапная работа, которая сама по себе поможет сберечь средства бюджета. Поэтому не стоит экономить на стройматериалах.

Выбор места на участке

Две группы факторов, которые влияют на место будущего дома, имеют рекомендательный и обязывающий характер.

К последним относятся:

  • Противопожарные нормы. Регламентируют правила расположения зданий в зависимости от пожарной опасности. Например, расстояние между постройками из негорючих материалов – не менее 6 метров, для дерева и других горючих материалов – 12 м.
  • Санитарные нормы. Регламентируют расстояние от дома до хозяйственных построек, ЛЭП, деревьев и прочего.
Для правильного выбора места расположения дома необходимо учесть множество факторовИсточник goroddomov.ru

Соблюдение правил рекомендательного характера остается на усмотрение хозяев:

  • Ориентация по сторонам горизонта. Выход окон на юг или восток позволит добиться максимального естественного освещения.
  • Учет преобладающих ветров. Не стоит устраивать дополнительные окна и двери с подветренной стороны.
  • Расстояние до проезжей части. Чем больше расстояние до дороги, тем тише будет в доме, но увеличит подъездной путь.
  • Внешний вид из окна. Предпочтительнее расположение окон с видом на сад, чем во двор усадьбы и на хозяйственнее постройки.

Для соблюдения всех норм и выбора наиболее подходящего места необходимо обратиться в проектную организацию.

Фундамент для дома – основа основ

Крепкий фундамент – залог прочного и долговечного дома. Для каркасных построек обычно возводят фундамент одного из видов:

  • мелкозаглубленный ленточный;
  • свайно-винтовой.

В первом случае сначала будут проводиться земляные работы, чтобы было куда заливать фундамент, затем делается опалубка и в ней выкладывается армирующий каркас.

Второй этап — заливка бетона. Технологически правильно сделать это за один прием, но иногда допускается и послойная заливка. По мере затвердевания опалубка снимается – фундамент должен набрать прочность в течение 30 дней. После этого проводят гидроизоляционные работы, и начинается сборка нижней обвязки.

Схема ленточного фундамента для каркасного домаИсточник goroddomov.ru

Свайный фундамент, в свою очередь считается одним из самых бюджетных и быстровозводимых.

Свая представляет собой толстую металлическую трубу, конец которой снабжен винтовой лопастью. Закручиваются в землю они с привлечением специальной техники. Есть некоторые виды забивных свай, но используют их редко.

Винтовая сваяИсточник goroddomov.ru

Какие плюсы и минусы свайно винтового фундамента? Можно ли за небольшие деньги сделать качественный фундамент? Подробнее в видеоматериале:

Характер обрешетки зависит от выбранного кровельного материала. Это может быть мягкая черепица, профнастил или металлическая черепица. Ограничением будет вес кровельного материала. Например, использование глиняной или клинкерной черепицы не рекомендуется – большой вес создаст дополнительную нагрузку на каркас дома.

Фото каркасных домов

Каркасный дом с балкономИсточник vash-remontik.ru Каркасный дом с классической немецкой внешней отделкойИсточник lesstroy.net Оригинальный каркасный дом с маленьким уклоном крышиИсточник all-companies.ru
Как строится каркасный дом: основные этапы строительства Каркасный дом с верандой и ломаной крышейИсточник kraust.ru Двухэтажный каркасный дом заводской сборкиИсточник mebel-go.ru Возведение каркасного дома в зимний периодИсточник pinterest. ca Каркасный дом с 4-скатной комбинированной крышейИсточник cdd.su
Инновации интерьера и материалов – просторный каркасно-модульный «парящий» дом для семьи от компании Sustainable Energy & Housing Architects

Заключение

Каркасный дом – технология, которая только набирает популярность в отечественном домостроении. Малые сроки возведения и экономия средств являются существенными преимуществами перед другими способами постройки. Но технология постройки каркасного дома потребует неукоснительного соблюдения всех технологических процессов и этапов строительства, что позволит оценить его достоинства в полной мере.

Дополнительно

Выставка домов «Малоэтажная страна» выражает искреннюю благодарность специалистам компании «Город домов» за помощь в создании материала.

Компания «Город домов» – это собственный проектный отдел, гарантия качества и использование проверенных и выгодных решений в строительстве загородных домов и коттеджей.

Подробнее всегда можно узнать на сайте https://goroddomov.ru/

Правильный каркасный дом. Часть 1

Приходилось ли вам сталкиваться с тем, что в обсуждениях на форумах всплывает тема про “правильный” или “неправильный” каркасный дом? Часто людей тыкают носом в то, что каркас неправильный, но толком объяснить – чем же он неправильный и как должно быть, затрудняются. В этой статье я попробую объяснить, что обычно скрывается за понятием “правильный” каркас, который является основой каркасного дома, так же как скелет у человека.  В дальнейшем, надеюсь, рассмотрим и другие аспекты.

Наверняка вы знаете о том, что фундамент – основа дома.  Это так, но у каркасного дома есть и другая основа – не менее важная, чем фундамент. Это сам каркас.

Какой каркасный дом “правильный”?

Начну с основного.  Почему так сложно говорить про правильный каркасный дом? Потому что единственно верного правильного каркасного дома не существует. Какой сюрприз, не правда ли? 🙂

Вы спросите, почему?  Да очень просто.  Каркасный дом – это большой конструктор со множеством решений. И есть много решений, которые можно назвать правильными.  Еще больше решений – “полуправильных”, ну а “неправильных” вообще легион.

Тем не менее среди многообразия решений можно выделить те, которые обычно и имеют в виду, говоря про “правильность”.  Это каркас американского и, реже, скандинавского типа.

Почему именно они считаются образцами “правильности”?  Все очень просто.  Подавляющее большинство частных домов для постоянного проживания в Америке, и очень значимый процент в Скандинавии, построены именно по каркасной технологии.  Эта технология там используется уже не один десяток и, возможно, даже сотню лет. За это время набиты все возможные шишки, перебраны все возможные варианты и найдена некая универсальная схема, которая говорит: делай так и с вероятностью 99,9%  у тебя все будет хорошо.  Причем эта схема является оптимальным решением сразу по нескольким характеристикам:

  1. Конструктивная надежность решений.
  2. Оптимальность по трудозатратам при возведении.
  3. Оптимальность по затратам материалов.
  4. Хорошие теплотехнические характеристики.

Зачем наступать на собственные грабли, если можно воспользоваться опытом людей, уже наступивших на эти грабли? Зачем изобретать велосипед, если он уже изобретен?

Запомните.  Когда где-либо идет речь про “правильный” каркас или про “правильные” узлы каркасного дома, то, как правило, под этим подразумеваются стандартные решения и узлы, применяемые в Америке и Скандинавии. А сам каркас удовлетворяет всем вышеперечисленным критериям.

Какие каркасы можно назвать “полуправильными”?  В основном это те, которые отличаются от типовых скандинавско-американских решений, но, тем не менее, также удовлетворяют по крайней мере двум критериям – надежность конструкции и хорошие решения по части теплотехники.

Ну а к “неправильным” я бы отнес все остальные. Причем их “неправильность” зачастую условная.  Совсем не факт, что “неправильный” каркас обязательно развалится. Такой сценарий на самом деле вообще крайне редкий, хотя и встречается.  В основном “неправильность” заключается в каких-то спорных и не самых лучших решениях.  В результате делается сложно там, где можно сделать проще.  Используется больше материала там, где можно меньше.  Делается более холодная или неудобная для последующих работ конструкция, чем могла бы быть.

Основой недостаток “неправильных” каркасов в том, что они не дают совершенно никаких выигрышей по сравнению с “правильными” или “полуправильными” – ни в надежности, ни в стоимости, ни в трудозатратах…  вообще ни в чем.

Или же эти преимущества притянуты за уши и вообще сомнительны. В крайних случаях (а такие есть), неправильные каркасы могут быть опасны и приведут к тому, что капитальный ремонт дома потребуется уже через несколько лет.

Теперь рассмотрим вопрос более детально.

Ключевые особенности американского каркаса

Американский каркас – это практически эталон.  Он прост, крепок, функционален и надежен как железная пила.   Его легко собирать, он имеет большой запас прочности.

Американцы – ребята прижимистые, и если им удастся сэкономить пару тысяч долларов на стройке, они это обязательно сделают.  При этом они не смогут опустится до откровенной халтуры, так как в строительной области есть жесткий контроль,  страховые компании в случае проблем откажут в выплатах, а заказчики горе-строителей быстренько подадут в суд и обдерут нерадивых подрядчиков как липку.

Поэтому американский каркас и можно назвать эталоном по соотношению: цена, надежность, результат.

Американский каркас прост и надежен

Рассмотрим чуть подробнее основные моменты, отличающие именно американскую каркасную схему:

Типовые узлы каркасного дома

Вначале стоит отметить, что “правильные” каркасные дома делаются без применения бруса и только из сухих пиломатериалов.  То есть все стойки, обвязки и т.п. делаются только из сухой строганной доски.  Почему? Читайте в статье про выбор пиломатериалов для каркасного дома.

Брус в стойках и обвязках не применяется практически никогда, если только это не обусловлено какими-то специфическими условиями. Поэтому первое, что отличает “правильный” каркасный дом –  использование сухого пиломатериала и отсутствие бруса в стенах.  Уже по одному этому критерию вы сможете отбросить 80% российских компаний и бригад, работающих на каркасном рынке.

Моменты, отличающие американский каркас:

  1. Углы – есть несколько разных схем реализации углов, но нигде вы не увидите бруса в качестве угловых стоек.
  2. Сдвоенные или строенные стойки в районе оконных и дверных проемов.
  3. Усилитель над проемами – доска, установленная на ребро. Так называемый “хэдер” (от английского header).
  4. Сдвоенная верхняя обвязка из доски, никакого бруса.
  5. Перехлест нижнего и верхнего ряда обвязки в ключевых точках – углы, разные фрагменты стен, места примыканий внутренних перегородок к наружным стенам.

Укосину я специально не отметил как отличительный момент. Так как в американском стиле, при наличии обшивки плитами OSB3 (ОСП) по каркасу, в укосинах нет необходимости. Плиту можно рассматривать как бесконечное множество укосин.

Поговорим более подробно про ключевые особенности правильного каркаса в американской версии.

Правильные углы каркасного дома

На самом деле в интернете, даже в американском сегменте, можно найти с десяток схем.  Но большинство из них являются устаревшими и редко применяемыми, особенно в холодных регионах.  Я выделю три основных схемы углов.  Хотя реально, основными являются только первые две.

Узлы углов каркасного дома

  1. Вариант 1 – так называемый “калифорнийский” угол. Самый распространенный вариант.  Почему именно “калифорнийский” – понятия не имею :). Изнутри к крайней стойке одной из стен прибивается еще одна доска или полоса OSB. В результате, на внутренней части угла образуется полочка, которая в дальнейшем служит опорой под внутреннюю отделку или какие-либо внутренние слои стены.
  2. Вариант 2 – закрытый угол. Также один из самых популярных.  Суть – дополнительная стойка для того, чтобы сделать полку на внутреннем угле.  Из достоинств: качество утепления угла лучше, чем в варианте 1. Из недостатков: такой угол утеплить можно только снаружи, то есть это надо сделать перед тем, как обшивать каркас чем-либо снаружи (плиты, мембрана и т.п.)
  3. Вариант 3 – “скандинавский” теплый угол.  Очень редкий вариант, в Америке не используется. Видел в скандинавских каркасах, но не часто. Почему я его тогда привел? Потому что, на мой взгляд, это самый теплый вариант угла. И я подумываю над тем, чтобы начать применять его на наших объектах. Но перед его использованием нужно подумать, так как конструктивно он уступает первым двум и не везде подойдет.

В чем особенность всех этих трех вариантов и почему брус – плохой вариант для угла?

Угол из бруса, самый проигрышный вариант

Если вы заметили – во всех трех вариантах из досок угол можно утеплить. Где-то больше, где-то меньше. В случае бруса в углу имеем сразу 2 недостатка: во-первых, с точки зрения теплотехники такой угол будет самый холодный. Во-вторых – если в углу стоит брус, то изнутри нет “полочек”, чтобы прикрепить к нему внутреннюю отделку.

Разумеется, последний вопрос можно решить. Но помните, что я говорил про “неправильные” каркасы?  Зачем делать сложно, если можно сделать проще?  Зачем делать брус, создавая мостик холода и думая, как потом к нему прикрепить отделку, если можно сделать теплый угол из досок? При том, что ни на количестве материала, ни на сложности работ это никак не скажется.

Правильные проемы в каркасном доме

Проемы и верхняя обвязка – это наиболее значимое отличие американской схемы каркаса от скандинавской, но об этом позже.   Так вот, когда говорят о правильных проемах в каркаснике, то обычно говорят о следующей схеме (оконные и дверные проемы выполняются по одному принципу).

Правильные проемы в каркасном доме

Первое (1), на что обычно обращают внимание, говоря про “неправильные” проемы, это сдвоенные и даже строенные стойки по бокам проема.  Часто считают, что это нужно для некоего усиления проема для установки окна или двери.  На самом деле это не совсем так.  Окну или двери будет и на одинарных стойках хорошо. Зачем же тогда нужны сплоченные доски?

Все элементарно. Помните, я говорил, что американский каркас прост и надежен как железная пила?  Обратите внимание на рисунок 2. И вы поймете, что сплоченные стойки нужны исключительно для опоры лежащих на них элементов.  Чтобы края этих элементов не висели на гвоздях.  Просто, надежно и универсально.

На рисунке 3 – одна из упрощенных разновидностей, когда нижняя обвязка окна врезается в разорванную стойку.  Но при этом обе оконные обвязки по-прежнему имеют опоры по краям.

Поэтому нельзя говорить формально про то, что, если стойки не сдвоены, то это “неправильно”.  Они могут быть и одинарные, как в скандинавском каркасе. Скорее ошибкой является то, когда стойки по краям проемов сплоченные, но не несут на себе нагрузки от опирающихся на них элементов. В данном случае они просто бессмысленны.

В данном случае горизонтальные элементы висят на крепеже, поэтому никакого смысла в удвоении или утроении стоек по бокам нет

Теперь поговорим об элементе, который уже является более критичным и отсутствие которого можно рассматривать как “неправильность” проема.  Это “хэдер” над проемом (header).

Оконный “хэдер”

Вот это действительно важный элемент.  Как правило, сверху на оконный или дверной проем будет приходить какая-то нагрузка – лаги перекрытия второго этажа, стропильная система.  А сама стена ослаблена на прогиб в районе проема.  Поэтому в проемах и делаются локальные усиления. По-американски это headers.  Фактически это доска, установленная на ребро над проемом.  Вот тут уже важно, чтобы края хэдера или опирались на стойки (если используется классическая американская схема со сплоченными стойками проемов), или были врезаны в крайние стойки, если они одинарные.   Причем сечение хэдера напрямую зависит от нагрузок и размеров проема.  Чем больше проем и чем сильнее нагрузка на него, тем мощнее хэдер. Он может быть также сдвоенным, строенным, наращенным в высоту и т.п. – повторюсь, зависит от нагрузки.  Но, как правило, для проемов до 1.5 м по ширине хэдера из доски 45х195 вполне достаточно.

Является ли отсутствие хэдера признаком “неправильности” каркаса?  И да, и нет.  Если действовать по американскому принципу “просто и надежно”, то хэдер должен присутствовать на каждом проеме. Делай так – и будь уверен в результате.

Но на самом деле нужно плясать от нагрузки, приходящейся на проем сверху. Например, узкое окно в одноэтажном доме и стропила на этом участке стены расположены по краям проема – нагрузка сверху на проем минимальна и можно обойтись без хэдера.

Поэтому к вопросу хэдера стоит относиться следующим образом. Если он есть – отлично. Если его нет – то строители (подрядчик) должны внятно объяснить, почему, по их мнению, он тут не нужен, а зависеть это будет, в первую очередь, от нагрузки, приходящейся на зону проема сверху.

Двойная верхняя обвязка

Двойная верхняя обвязка из доски, также отличительная особенность американского каркаса

Двойная верхняя обвязка

Сдвоенная обвязка опять же дает усиление по верху стены на прогиб от нагрузки сверху – нагрузка от перекрытия, стропил и т. п. Кроме того, обратите внимание на перехлесты второго ряда обвязки.

  1. Перехлест в углу – связываем вместе две перпендикулярных стены.
  2. Перехлест по центру – связываем вместе 2 участка одной стены.
  3. Перехлест по перегородке – связываем вместе перегородку с наружной стеной.

Таким образом, сдвоенная обвязка выполняет и вторую задачу – обеспечение цельности всей конструкции стен.

В отечественном исполнении часто можно встретить верхнюю обвязку из бруса. И это, опять же, не самое лучшее решение. Во-первых, по толщине брус больше, чем сдвоенная обвязка. Да, на прогиб это может и лучше, но не факт, что это нужно, а вот мостик холода вверху стены будет значительнее.  Ну и реализовать вот этот вот перехлест для обеспечения цельности всей конструкции – сложнее.  Поэтому возвращаемся снова к тому, что зачем делать сложно, если можно сделать проще и надежнее?

Правильная укосина в каркасном доме

Еще один краеугольный камень.   Наверняка вам встречались фразы “укосины сделаны неправильно”.  Давайте поговорим об этом.  Во-первых, что такое укосина?  Это диагональный элемент в стене, благодаря которому обеспечивается пространственная жесткость на сдвиг в боковой плоскости.  Потому что благодаря укосине появляется система треугольных конструкций, а треугольник – самая устойчивая геометрическая фигура.

Итак, когда говорят про правильную укосину, то обычно речь идет про такой вариант:

Правильная укосина

Почему именно такая укосина называется “правильной” и на что следует обратить внимание?

  1.  Такая укосина устанавливается с углом от 45 до 60 гр – это самый устойчивый треугольник. Конечно, угол может быть и другим, но именно такой диапазон – лучше всего.
  2.  Укосина врезается в верхнюю и нижнюю обвязку, а не просто упирается в стойку – это достаточно важный момент, таким образом мы связываем конструкцию воедино.
  3.  Укосина врезается в каждую стойку на своем пути.
  4. На каждый узел – примыкание к обвязке или стойке, должно быть не менее двух точек крепежа. Так как одна точка даст “шарнир” с определенной степенью свободы.
  5. Укосина врезается на ребро – так она лучше работает в конструкции и меньше мешает утеплению.

А вот пример самой “неправильной” укосины. Но тем не менее, встречается сплошь и рядом.

Неправильная укосина

Это просто доска, воткнутая в первый проем каркаса.  Что же в ней такого “неправильного”, ведь формально это тоже треугольник?

  1. Во-первых – очень маленький угол наклона.
  2. Во-вторых, в такой плоскости доска укосины работает хуже всего.
  3. В-третьих, зафиксировать к стене такую укосину сложно.
  4. В-четвертых, обратите внимание на то, что в местах примыкания к каркасу образуются крайне неудобные для утепления полости.  Даже если аккуратно подрежут укосину и щели на торце не будет, от острого угла никуда не деться, а качественно утеплить такой угол – непростая задача, поэтому скорее всего это будет сделано кое-как.

Еще один пример, также распространенный.  Это укосина, врезанная в стойки, но не врезанная в обвязки.

Укосина не врезана в обвязки

Такой вариант уже намного лучше, чем предыдущий, но, тем не менее, такая укосина будет работать хуже, чем врезанная в обвязки, а работы ведь – на 5 минут больше. А если к тому же она будет зафиксирована к каждой стойке всего по одному гвоздю, то эффект от нее тоже будет сведен к минимуму.

Варианты всяких маленьких неполноценных “укосиков и подкосиков”, которые не доходят от верхней обвязки до нижней, даже не будем рассматривать.

Формально, даже самая кривая укосина хоть какой-то вклад да вносит.  Но еще раз: зачем делать по-своему, если хорошее решение уже есть?

На этом закончим с американским каркасом и перейдем к скандинавскому.

Правильный скандинавский каркас

В отличие от Америки, где каркасы практически стандартизированы и различий очень мало, в Скандинавии вариаций больше. Тут можно найти и классический американский каркас, и гибридные версии.  Скандинавский каркас, по сути, есть развитие и модернизация американского. Тем не менее, в основном, когда говорят про скандинавский каркас, речь идет о такой конструкции.

Типичный скандинавский домокомплект

Скандинавский каркас

Углы, укосины – тут все как у американцев.  На что же обратить  внимание?

  1. Одинарная обвязка по верху стены.
  2.  Силовой ригель, врезанный в стойки на протяжении всей стены.
  3. Одинарные стойки на оконных и дверных проемах.

На самом деле основным отличием является этот самый “скандинавский” ригель – он заменяет собой и американские хэдеры, и сдвоенную обвязку, являясь мощным силовым элементом.

В чем, на мой взгляд, преимущество скандинавского каркаса перед американским? В том, что в нем идет намного бОльший упор на минимизацию всевозможных мостиков холода, коими являются практически все сплоченные доски (сдвоенные обвязки, стойки проемов). Ведь между каждыми сплоченными досками потенциально может образоваться со временем щель, о которой вы возможно никогда и не узнаете.   Ну и одно дело, когда мостик холода имеет ширину одной доски и другой вопрос – когда их уже две или три.

Конечно, зацикливаться на мостиках холода не стоит.  От них все равно никуда не уйти и на самом деле часто их значимость преувеличивают.  Но, тем не менее, они есть и, если возможно относительно безболезненно их минимизировать, почему бы это не сделать?

Скандинавы вообще, в отличие от американцев, очень сильно заморочены на энергосбережении. Сказывается и более холодный, северный климат, и дорогие энергоносители.  А ведь по климату Скандинавия гораздо ближе к нам (говорю в первую очередь про Северо-Западный регион), чем большинство американских штатов.

Недостаток скандинавского каркаса в его чуть большей сложности, хотя бы в том, что во всех стойках нужно сделать пропилы под ригель. И в том, что, в отличие от американского, он таки требует каких-то мысленных усилий.  Например: на больших проемах могут потребоваться и сдвоенные стойки для поддержки горизонтальных элементов, и дополнительные ригели и хэдеры.  А где-то, например, на фронтонных стенах одноэтажек, где нет нагрузки от лаг или крыши – может и ригель даже не потребуется.

В общем, скандинавский каркас имеет определенные преимущества, но требует приложения чуть больших сил и ума, чем американский.  Если американский каркас можно собрать с полностью отключенными мозгами, то в скандинавском лучше их включить, хотя бы на минимальном режиме.

“Полуправильные”  каркасы

Напомню, что под “полуправильными” я понимаю именно те, которые имеют полное право на существование, но отличаются от типовых скандинавско-американских решений. Поэтому называть их “полуправильными” нужно осторожно.

Приведу несколько примеров.

Пример того, как можно “перебдеть”

Первый пример из нашей же практики.  Это дом был построен нами, но по проекту, предоставленному заказчиком.  Мы даже хотели переделать проект полностью, но были ограничены сроками, так как надо было выходить на объект; кроме того, заказчик заплатил за проект ощутимую сумму и формально нарушений по конструкции нет, а с озвученными недостатками текущего решения он смирился.

Почему же тогда я отнес этот каркас к “полуправильным”?  Обратите внимание на то, что здесь есть и скандинавские ригели, и американские хэдеры, и сдвоенные обвязки не только по верху, но и по низу стен. Короче говоря, тут и американская схема, и скандинавская, и сверху накинуто еще процентов 30% запаса по-русски, на всякий случай. Ну, а сборная стойка из 6 (!!!) досок под клееной балкой конька говорит сама за себя.  Ведь в этом месте единственное утепление – это изоплат снаружи, и перекрестное утепление изнутри. А если бы была чисто американская схема, то утепления в этом участке стены попросту не было бы, голая деревяшка снаружи вовнутрь.

“Полуправильным” я называю этот каркас потому, что с точки зрения конструктивной надежности к нему претензий никаких нет.  Тут многократный запас прочности “на случай атомной войны”.  Зато изобилие мостиков холода, и огромный перерасход материала на каркас, и высокая трудозатратность работ, что также сказывается на цене.

Этот дом можно было сделать с меньшим, но достаточным запасом прочности, но при этом процентов на 30 сократить количество пиломатериала и значительно уменьшить количество мостиков холода, сделав дом теплее.

Другой пример – каркас по системе “двойной объемный” каркас, пропагандируемый одной московской компанией.

Основное отличие — это фактически двойная наружная стена, с разнесенными относительно друг друга стойками.  Так каркас вполне удовлетворяет критериями прочности и очень неплох с точки зрения теплотехники, за счет минимизации мостиков холода, но проигрывает в технологичности.  Задачу ликвидации мостиков холода, которую, в первую очередь, решает такой каркас, можно решить более простыми,  надежными и правильными методами типа “перекрестного утепления”.

И, что любопытно,  обычно “полуправильные” каркасы так или иначе имеют в себе скандинавско-американские решения.  А отличия скорее в попытке улучшить хорошее.  Вот только часто бывает, что получается “лучшее – враг хорошего”.

Такие каркасы можно смело назвать “полуправильными” именно потому, что грубых нарушений тут нет. Есть отличия от типовых американо-скандинавских решений в попытках что-то улучшить или придумать некую “фишку”.  Платить за них или нет – выбор заказчика.

“Неправильные” каркасные дома

Теперь поговорим о “неправильных” каркасах.   Самый типичный, я бы даже сказал, собирательный, случай, представлен на фото ниже.

Квинтэссенция “направильного” каркасного домостроения

Что сразу можно отметить на данном фото?

  1. Тотальное использование материала естественной влажности. Причем материала массивного, который сильнее всего усыхает и меняет свою геометрию в процессе усушки.
  2. Брус в углах и на обвязках и даже на стойках –  это мостики холода и неудобство в дальнейшей работе.
  3. Отсутствие хэдеров и усилений проемов.
  4. Не пойми как сделанная укосина, плохо выполняющая свою роль и мешающая утеплению.
  5. Сборка на уголки с черными саморезами, назначение которых – крепление ГКЛ при отделке (а не использование в силовых конструкциях).

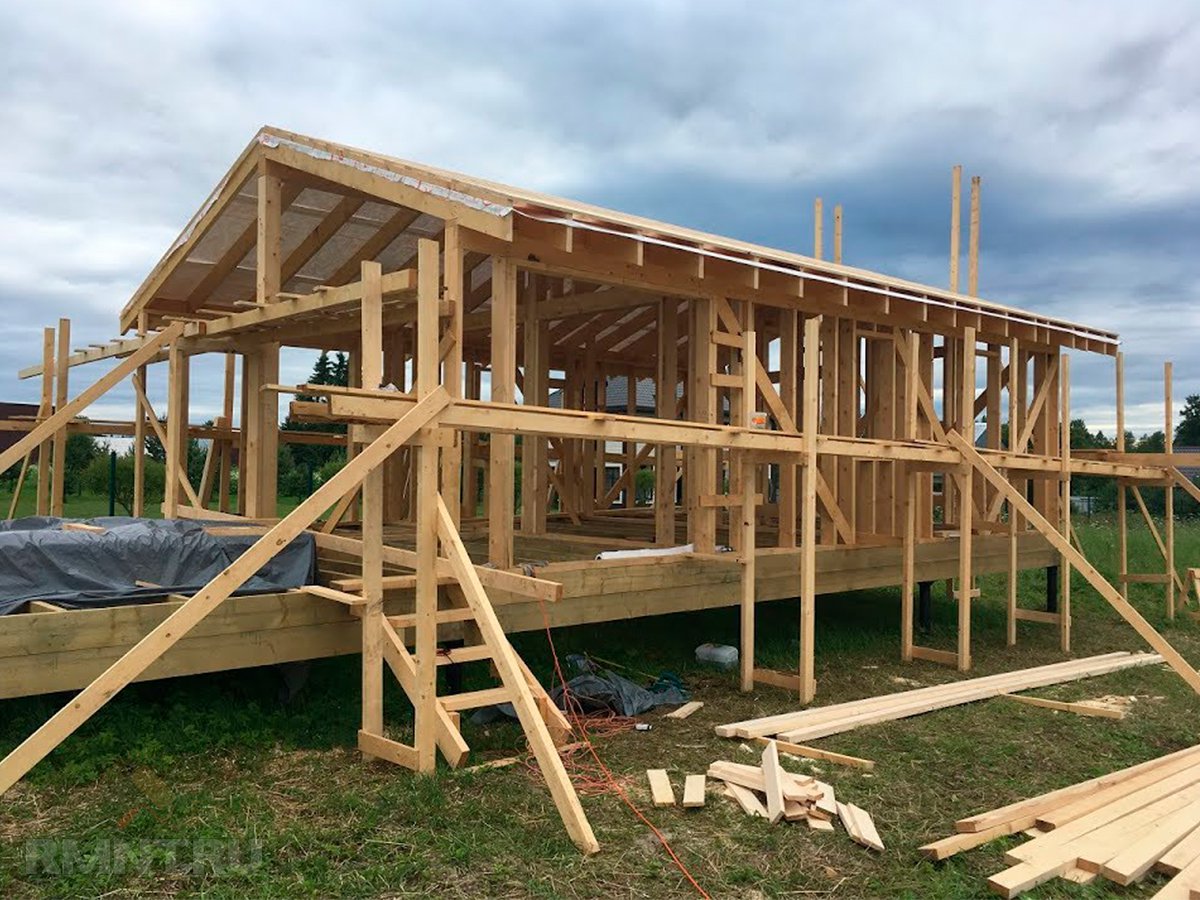

На фото выше представлена практически квинтэссенция того, что принято называть “неправильным” каркасом или “РСК”.  Аббревиатура РСК появилась году в 2008 на ФХ, с подачи одного строителя, представившего схожее  изделие миру, под названием Русский Силовой Каркас. Со временем, по мере того как люди начинали разбираться, что к чему,  данную аббревиатуру стали расшифровывать как Рашен Страшен Каркашен.  Как апофеоз бессмысленности с претензией на уникальное решение.

Что самое любопытное, при желании его можно отнести и к “полуправильным”: ведь если саморезы не сгниют (черные фосфатированные саморезы отнюдь не образец коррозийной устойчивости) и не полопаются при неизбежной усушке бруса, данный каркас вряд ли развалится. То есть право на жизнь такая конструкция имеет.

В чем основной недостаток “неправильных” каркасов?  Если люди разбираются в том, что они делают, они довольно быстро приходят к канадско-скандинавской схеме.  Благо, что информации сейчас навалом.  А если не приходят, то это говорит об одном: им, по большому счету, наплевать на результат.  Классический ответ при попытке задать им вопрос, почему именно так – “мы всегда так строили, никто не жаловался”.  То есть вся стройка основывается исключительно на интуиции и смекалке. Без попыток поинтересоваться – а как же вообще это принято делать.

Что мешало сделать доску вместо бруса?  Сделать усиления проемов?  Сделать нормальные укосины? Собрать на гвозди? То есть сделать правильно?  Ведь ровно никаких преимуществ такой каркас не дает!  Один большой набор не самых лучших решений с претензией на супер прочность и т.п..  Причем трудозатратность такая же как у “правильного”, стоимость – тоже, а материалоемкость, возможно, даже больше.

Подведем итог

В качестве итога: “правильной” принято называть американо-скандинавскую схему каркаса, по причине того, что она уже многократно опробована на тысячах домов, доказав свою жизнеспособность и оптимальное соотношение “трудозатратность-надежность-качество”.

К “полуправильным” и “неправильным” относятся все остальные виды каркасов.  При этом каркас может быть вполне надежным, но “неоптимальным” со стороны вышеперечисленного.

Как правило, если потенциальные подрядчики не могут обосновать применение тех или иных конструктивных решений, отличных от “правильных” американо-скандинавских, это говорит о том, что они понятия не имеют ничего об этих самых “правильных” решениях и строят дом исключительно по наитию, заменяя знания интуицией и смекалкой.  А это очень рискованный путь, который может аукнуться в будущем владельцу дома.

Поэтому. Хотите гарантировано правильных, оптимальных решений? Обратите внимание на классическую американскую или скандинавскую схему каркасного домостроения.

А главный итог заключается в следующем:

 Понимая, что обычно называют “правильным” каркасным домом, можно гораздо быстрее понять, кто перед вами – строители, действительно знающие основы современного каркасного домостроения, или самоучки, изделия которых берут начало в лагерных бараках времен ГУЛАГа… и которые не имеют никакого желания повысить свою квалификацию, пользуясь изобилием информации и в интернете.

(Visited 164 444 times, 95 visits today)

Строительство каркасного дома своими руками за 2 недели

Брус обрезной

Обрезной брус цены

Купить брус обрезной в Москве и Московской области на нашем складе. Имеется собственная доставка или самовывоз с нашего терминала.

Нет времени разбираться с выбором бруса — звоните +7 (910) 404-03-96, все расскажем по телефону и доставим в кратчайшие сроки.

Брус обрезной необходим при строительстве каркаса дома, бани или сарая.

В Европейских и Скандинавских странах уже несколько сотен лет каркасное строительство обладает популярностью. Наибольшая востребованность такого вида строительства наблюдается на Американском континенте. Такая высокая популярность обусловлена экологичностью материалов, которые используются при строительстве и легкостью в возведении такого вида домов, каркасное жилье может построить бригада из двух-трех человек.

Для каркасного строительства в качестве основного материала применяется древесина. Ее использование дает возможность применять для зданий облегченный фундамент. За счет того, что древесина обладает низкой теплопроводностью, нет необходимости утеплять стены дополнительными материалами. Граждане нашей страны подобные строения оценили сравнительно недавно. Каркасные технологии дают возможность многим людям, у которых есть участок за городом, в короткие сроки возвести довольно приличный дом при невысоких затратах.

Материалы, применяемые для строительства фундамента, стен и крыши

Первым делом перед покупкой необходимых материалов необходимо составить проект либо план желаемого дома. Такой проект позволит определить количество материалов, которое нужно будет приобрести. К ним относятся лаги, доски, бетон и сваи, арматура, ресурсы для обшивки каркаса.
Чаще всего жилье для дачных участков не обладает внушительными размерами и имеет не более одного этажа, за исключением мансардного. Наиболее часто встречаемый размер каркасных домов составляет 6*8 метров. При такой незначительной площади можно запросто просчитать необходимое количество строительных материалов.

Порядок возведения дачных каркасных построек

Для сооружения обвязки и половых лаг рекомендуется закупить брус сосновый сечением 150*150 мм. А для того чтобы уложить пол начисто, можно использовать половые доски с шириной в 200 мм либо 150 мм.
В качестве стоек, которые являются несущими элементами, можно применять брус размером 100*100 мм или доску обрезную размером 100*50 мм. Лучшими стропилами кровли будут балки сечением 200*50 мм. В качестве внутренней обшивки каркаса лучше всего применять гипсокартон. Если предполагается возможность возникновения высокой влажности внутри дома, то лучше сразу приобрести гипсокартон, устойчивый к влаге. Для наружной отделки строения можно применить вагонку, брус либо сайдинг, которые сейчас на рынке представлен в большом разнообразии. Выбор материалов для внешней обшивки зависит от пожеланий хозяев и от материальных возможностей.

Строительная технология каркасных домов для дачи

Вне зависимости от вида проекта возводимого дома в первую очередь выполняется разбивка участка. Сразу же стоит разметить периметр дома и линии, где будут проходить стены, затем намечаются точки, где будут установлены сваи. Фундамент из винтовых свай лучше всего подходит для каркасного строительства за счет того, что каждая свая выдерживает нагрузку порядка 5 тонн. К тому же по цене этот вид фундамента является наиболее дешевым, а его установка не требует много времени. Однако для заложения такого фундамента потребуется спецтехника.
При использовании ленточного фундамента допускается заглубление его всего на 80 см. Чтобы прочность фундамента стала выше, лучше всего применить арматурный каркас. Чтобы не допустить деформации стен и ленты при межсезонной подвижке грунта необходимо, нижнюю точку фундамента поместить ниже точки промерзания почвы.
В качестве половых лаг на фундамент укладывают обвязку из бруса, обработанного антисептиком. Затем прокладывается утеплитель и пол обшивается.
После этого собирается сам каркас. Каркас начинают возводить от углов, строго соблюдая вертикальность стоек. Расстояние между ними составляет около 60 см. По завершении установки стоек укладывается верхняя брусовая обвязка. После этого обшиваются стены. Сначала устанавливается обшивка наружной стороны дома с прокладыванием утеплителя, после монтируется внутренняя обшивка гипсокартоном.
На конечной стадии строительства устанавливается стропильная система с укладыванием кровли. Для каркасных домов лучше всего применять двускатную крышу. В качестве кровельного материала можно выбрать металлочерепицу, битум либо шифер.



Брус строганный

Строганный брус — один из самых распространённых пиломатериалов. Компания «РУС-Лес» предлагает Вам купить оптом и в розницу строганный брус следующих размеров: 100х100х6000, 100х150х6000, 150х150х6000, 200х200х6000 и другие. Приятные цены от производителя сухого бруса. Приобрести строганный пиломатериал возможно самовывозом с нашего склада на Ленинградском шоссе в Московской области или просто позвонив по телефону и заказав доставку. Весь брус имеет влажность от 12% до 14% поэтому это сухой брус. Идеально подходит для строительства домов из бруса.
Цены на товары указаны за штуку и за куб.
Наши менеджеры быстро оформят заказ и рассчитают доставку.

Для заказа звоните по телефону: +7 (910) 404-03-96

Доска обрезная

Многие инфраструктурные объекты требуют при возведении больших объемов древесины, при этом доска обрезная используется практически на всех стадиях строительства. Доски купить в Москве предлагаем на сайте RUS-LesDom.ru. Выбор того или иного материала зависит от области и конкретного места применения – каждый вид дерева имеет свой показатель влагостойкости, твердости, плотности, устойчивости в процессе сушки.

Предлагаем ознакомится с полным каталогом обрезной доски. Вы можете выбрать и купить доску с доставкой по Москве и Московской области.  Большой выбор ГОСТ и ТУ. Цена за штуку: от 288 руб/шт. Цена за куб ГОСТ: от 19 000 руб/м3. ТУ: от 18 000 руб/м3.

Строительство каркасного дома своими руками поэтапно

Строительство каркасного дома своими руками поэтапно

Чтобы построить добротный дом, создать в нем комфорт и уют потребуются немалые затраты финансов, времени, сил. Но существующие технологии строительства и современные стройматериалы дают возможность значительно ускорить и облегчить процесс возведения любого здания. Все более популярным становится в последнее время строительство каркасных домов. Если в былые времена, по этой технологии строились небольшие дачные домики, то в настоящий момент она используется для возведения основательных домов для постоянного проживания, независимо от поры года. Как построить каркасный дом своими руками мы объясним поэтапно.

Составные части каркасного дома

Что такое каркасное строительство?

Каркасное строительство позволяет за короткий срок и при сравнительно небольших затратах построить добротный дом. А использование различных тепло — и звукоизоляционных, отделочных материалов сделают такое сооружение не только максимально теплым и тихим внутри, но и интересным и неповторимым снаружи, поскольку при каркасном домостроении также выполним любой архитектурный замысел. Вполне понятно, из чего построены кирпичные, деревянные, панельные дома. А вот основой каркасного дома служит конструкция из вертикальных деревянных брусьев и обрезных досок, которые соединены в единый силовой каркас всевозможными металлическими крепежами и специальными элементами системы обвязок.

При возведении каркаса здания могут использоваться различные технологии. Так, например, применение изготовленных на заводе готовых панелей из древесины, а также строительство из специальных сэндвич-панелей. Строительство домов по таким каркасным технологиям заключается в доставке готовых щитов, утепленных панелей на место застройки, их монтажа на платформе из лаг и OSB, обвязке и дополнительной отделке. После возведения кровли, установки дверей и окон, проводятся внешние и внутренние отделочные работы.

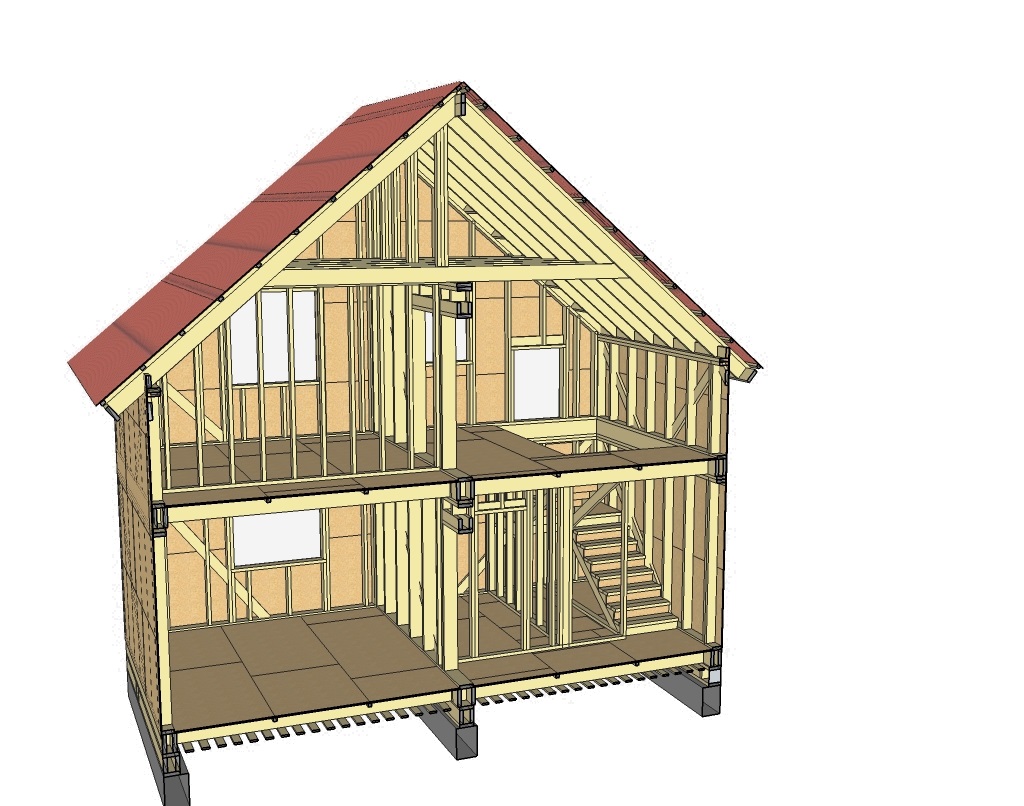

Проекция каркасного дома

Часто за границей также применяется немецкая технология, по которой на месте застройки предстоит лишь собрать готовые панели, поскольку в них еще при производстве устанавливаются необходимые теплоизоляционные материалы и предусматриваются некоторые коммуникации, а также делается монтаж дверей и окон. Но заводское изготовление домокомплектов и применение специальной техники для их транспортировки к месту застройки и дальнейшей сборке, значительно повышают стоимость строительства такого каркасного дома.  Поэтому, как менее затратный вариант возведения здания, чаще всего, рассматривается полное обустройство каркаса прямо на стройплощадке, который затем основательно утепляется и обшивается.

Каркасно-рамочная технология предусматривает сооружение силового каркаса из сухого и ровного бруса достаточно крупного сечения, который для большей устойчивости к гниению, а также в целях пожаробезопасности пропитывается специальными веществами. Но приобрести цельный брус, который имел не только нужные размеры, но и обладал структурой без дефектов и пороков, механических повреждений непросто. Поэтому наиболее подходящим материалом является клееный брус, который имеет необходимую механическую прочность, размеры позволяют использовать его для зданий с длинными пролетами между смежными конструкциями.

Строительство каркасного дома в СПб

Как сделать Фундамент каркасного дома

Известно, что строительство дома начинается с обустройства фундаментного основания. Этот этап один из самых трудоемких и затратных процессов, поскольку необходимо использование специальной техники и дополнительной рабочей силы. Выбор типа фундамента (ленточного, монолитного, свайно-столбчатого) зависит от ожидаемой на него нагрузки. Для каркасного дома подходит менее массивное фундаментное основание (ленточный, столбчато-ленточный фундамент), нежели для кирпичного либо деревянного сооружения.

Ленточный фундамент для каркасного дома

Для закладки ленточного фундамента количество столбов и расстояние между ними рассчитываются заранее, обычно они возводятся в 1,5- 2,5 метрах друг от друга. Основная нагрузка приходится именно на столбчатую основу. Глубина скважин под столбы зависит от качества грунта, уровня залегания подземных вод. Они должны быть углублены ниже уровня промерзания на менее чем на 20см. Диаметр каждой скважины может составлять 20-30 см., а внизу отверстие постепенно расширяться и достигает диаметра в 60 см, затем они засыпаются гравийно-песчаной смесью (15-20 см). Поскольку столбы связаны между собой бетонной лентой толщина, которой 0,3-0,5 метра, необходимо сделать траншею и установить опалубку для заливки будущего ростверка. Такой фундамент рассчитан на огромные нагрузки, поэтому ленточная конструкция и столбчатые элементы перед заливкой должны армироваться. Для этих целей используются арматурные прутья, скрепленные вертикальными и горизонтальными перемычками.

Устройство ленточного фундамента более затратное и трудоемкое, этот тип выбирают, если в будущем доме планируется подвальное помещение либо цокольный этаж. Такой фундамент представляет собой сплошную железобетонную ленту, которая закладывается не только по всему периметру наружных стен, а также для внутренних перегородок.  Обычно ленточный фундамент заливается на глубину 1,1–1,4 метра (но опять стоит учитывать уровень промерзания грунта), а ширина зависит от толщины стен дома и может составлять 0,3-0,4 метра. При этом необходимо учитывать толщину материала для отделки фасада. Для придания фундаменту большей устойчивости его нижнюю часть немного расширяют до 0,5–0,7 м.

На данном этапе следует предусмотреть в цоколе по всему периметру дома продухи для поступления извне воздуха в подпольное пространство, чтобы избежать гниения балок пола и первых венцов.  Чтобы продолжить работы по сбору стеновых конструкций, залитый фундамент должен не только застыть, но и приобрести расчетную прочность.  Закладка фундамента производится в теплое время года.

Сборка каркасника на готовом фундаменте

Возведение Стен каркасника

Как только фундамент готов, приступают к сборке стеновых конструкций, которая состоит из нижней и верхней обвязки, стоек и их связей, конструкций окон и дверей. Как отмечалось выше, для возведения каркаса используется брусья из качественной древесины, оптимальный размер их сечения не менее 150*150 мм, а длина должна подбираться с учетом высоты дома, длины пролетов. Кроме этого, брусья предварительно обрабатываются огне- и биозащитными веществами.

Перед установкой закладных венцов на фундамент укладывается несколько слоев гидроизоляции (например, рубероида), чтобы предохранить балки нижней обвязки от влаги. Образовавшийся зазор между нижним венцом и гидроизоляционным слоем следует уплотнить промасленным джутом. Чтобы стены дома после обшивки не «свисали» над фундаментом и портили внешний вид, габариты обвязки по всему периметру должны быть меньше размеров фундаментного основания на 5-7 см. При монтаже нижней обвязки стоит одновременно установить балки пола.

Возведение стен каркасника чертеж

Элементы нижней обвязки с вырезанными «четвертями» для соединений укладываются на фундамент, еще раз проверяются их габариты, соблюдение диагональных размеров и горизонтального уровня, лишь затем приступают к их сборке. Соединением «в четверть» к собранной нижней обвязке с шагом не более 600 мм устанавливаются и закрепляют половые балки из антисептированных брусьев размером 100 х 150 мм.

Для крепления элементов каркаса применяются анкера, деревянные нагели, специальные усиленные уголки, саморезы по дереву, кронштейны. Многие специалисты предпочитают поменьше применять металлический крепеж, так как в местах, где металл соприкасается с деревом, может образоваться конденсат и появиться сырость.  Чтобы создать удобства для дальнейших работ, можно обустроить на этом этапе черновой пол, установив на балках бруски 40 х 40, затем на них закрепить пол из обрезных досок.

Сборка стен каркасного дома

Далее из бруса сечением 150 х 150 мм по углам устанавливаются стойки, а также в местах соединения с верхней обвязкой. Внизу стойки к обвязке закрепляются металлическими уголками и временными укосинами, которые после окончательного монтажа каркаса убираются. Уголки следует крепить с внутренней стороны стоек, поскольку там теплее и меньше образуется конденсат из-за перепада температур.  Элементы для верхней обвязки изготавливаются из бруса с размерами 100 х 150 мм. Заранее в брусьях вертикальных стоек вырезаются установочные места, куда монтируется брус верхней обвязки. Когда с монтажом верхней обвязки закончено, проверяются, насколько выдержаны основные геометрические размеры.

После окончательной установки угловых стоек по уровню, их фиксируют при помощи диагональных откосов (связей), и приступают к монтажу на брусьях обвязок промежуточных стоек каркаса, для чего используются доски 150 х 50 мм. При этом, расстояние, на котором рекомендуется устанавливать стойки лучше определять с учетом ширины листов, полотен утеплительного материала. Этот момент монтажа стоит иметь в виду, еще при разметке мест на обвязках. В местах, где в дальнейшем планируется установка окон и дверей, следует устанавливать горизонтальные балки.

Для изготовления связей применяются бруски сечения 50 х 50 мм, которые закрепляются к обвязкам и стойкам саморезами 4 х 90 мм. Конечно, откосы можно предусмотреть только для угловых секций каркаса, поскольку этого достаточно, чтобы обеспечить жёсткость и устойчивость не только каркаса, но и всего здания. Но для придания сооружению еще большей жесткости и устойчивости, можно предусмотреть постоянные диагональные связи для каждой стойки ( по 2 вверху и внизу) либо одну длинную на сразу на несколько стоек. Такая конструкция позволяет уменьшить и равномерно распределить нагрузку с соединений обвязок.

Проект каркасного дома 8х10 с мансардой

Устройство кровли каркасного дома

Обустройство крыши каркасного дома, практически, не отличается от процесса возведения кровли для любого другого строения. Главное, правильно выполнить установку стропильной системы, без перекосов и отклонений от горизонтали. Для этого брусья сечением 50*150 мм стыкуются под углом 50° и фиксируются с помощью поперечной доски в виде буквы «А».

Для обрешетки используются доски размером 25*150 мм, причем их прибивают на расстоянии приблизительно 10 см.  В качестве кровельного материала используется металлочерепица, шифер либо профилированный лист. Кроме основного покрытия крыши, необходимо применение ветрозащитных мембран, дополнительной гидроизоляции.

Устройство стропильной системы крыши каркасного дома

Утепление и обшивка дома

Когда каркас полностью готов, в пространства между вертикальными стойками и балками, установленными горизонтально, укладывается теплоизоляционный материал. Для этих целей используется плиты пенопласта (пенополистирол), минеральная вата. Каркасную конструкцию дома с пенополистирольным утеплителем можно обшивать древесными плитами (цементно-стружечными ЦСП, ориентировочно-стружечные OSB, а также влагостойкой фанерой). Чтобы каркасный дом, полностью отвечал требованиям комфортного и теплого жилища, предусматривается укладка гидро – и пароизоляционных слоев, предохраняющих каркас и утеплитель от внешних и внутренних воздействий.

Чтобы произвести отделочные работы снаружи и внутри каркасного дома, не обязательно прибегать к традиционным штукатурным и малярным видам работ. Сейчас существует множество современных способов для наружной и внутренней отделки (листы гипсокартона, изоплиты, профили ПВХ, евровагонка, натяжные потолки, декоративные штукатурки, клинкерная плитка и т.д.). Их применение позволят сделать каркасный дом не только уютным внутри, но и придать ему вид кирпичного либо деревянного сооружения, при наличии финансовых возможностей любое пожелание выполнимо.

Для любого жилого сооружения необходимы свет, тепло и вода. Наличие тепло- и водоснабжающих инженерных коммуникаций, их схемы монтажа и прокладки предусматриваются при разработке проекта. Для непосредственного их обустройства лучше прибегнуть к услугам и рекомендациям специалистов нашей строительной компании.

Сборка каркасного дома своими руками фото

Видео инструкции

по строительству каркасных домов

Каркасник в одиночку. Инструменты

Технология каркасного домостроения

Какой угол имеет А-образный дом?

Как правило, наиболее распространенной формой А-образной рамы является равносторонняя конструкция, что означает, что стропила и балки имеют одинаковую длину и расположены под одинаковыми углами 90 654 60 градусов 90 655 .

Хорошо ли рамы справляются с ветром?

Они блестяще справляются с сильными снегопадами, особенно с металлическими крышами, поэтому никакая другая форма лучше не олицетворяет форму лыжного шале. … К тому же, когда придет время, заменить крышу будет дорого.

Как сделать рамку?

Насколько большой может быть А-образная рама?

Планирование вашей A-Frame

А-образная рама может быть построена практически любого размера, просто изменяя количество треугольников и их размеры , но каюта со спальной мансардой должна иметь стропила длиной не менее 20 футов, чтобы обеспечить достаточное пространство над головой на обоих этажах.

Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
