Какая пропорция песка и глины для кладки печи: Соотношения глины и песка

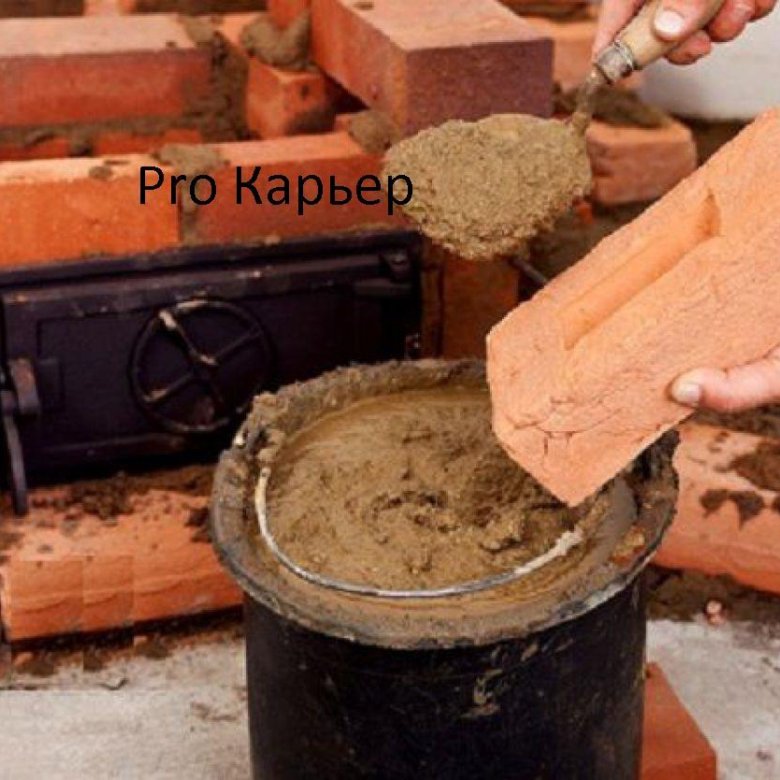

Раствор для кладки печи из кирпича

Песок – рыхлая смесь из зерен горных пород. Размеры гранул – от 0,16 до 5 мм. Часто материал состоит только из оксида кремния, но включает самые разные примеси. Песок добывают из карьеров, со дна водоемов и рек, получают искусственно. Свойства материалов различаются и имеют разное применение. Часто применяют сырье для приготовления раствора для кладки печи из кирпича.

Глина – мелкозернистая осадочная порода. Состоит из нескольких минералов: монтмориллонита, каолинита, других слоистых алюмосиликатов. В сухом состоянии она напоминает пыль, в увлажненном становится пластичной.

Раствор глины и песка для печки из кирпича

Оба материала относятся к осадочным горным породам, однако свойства их буквально противоположны. Песок впитывает влагу – до 10%, но при этом не изменяет физических характеристик, не образует с водой истинных растворов или взвесей. Он служит наполнителем строительной смеси и обеспечивает ей плотность и структуру.

Читайте про плотность строительного песка.

После высыхания глиняный предмет становится водонепроницаемым и не изменяет конфигурацию. Глина выступает связующим звеном.

Глина набухает в воде, увеличиваясь в объеме и приобретая другое свойство – пластичность. Ей можно придавать любую форму.

Для кладки кирпича используются самые разные составы. Наиболее известен цементный – смесь цемента и песка. Он твердеет в условиях высокой влажности, что делает его незаменимым при возведении зданий из кирпича или камня. Глиняно-гипсовый имеет другие свойства: гипс воспроизводит сложные и тонкие формы, но боится влаги. Гипсовой штукатуркой отделывает стены только в сухих жилых помещениях. Про сухую универсальную смесь М 150 расскажет этот материал.

Глиняно-песчаный раствор – вариант для кладки печей и каминов. Этот состав выдерживает действие высокой температуры и под влиянием огня становится только крепче.

Технические характеристики и свойства песка и глины

Печь – сооружение особое. Кирпичи и соединяющий их раствор подвергаются тяжелой нагрузке: в топке температура достигает +950–1000 С, а в верхней части дымоходной трубы составляет всего +50 С. Материалы должны выдерживать подобные перепады, так что подбирают их тщательно. Про глиняный раствор для кладки печей из кирпича читайте тут.

Для стен печи берут состав на базе красной глины. Для топочной камеры и дымохода нужен огнеупорный шамотный состав из шамотного песка и глины.

Параметры Речной песок Шамотная глина Красная
Удельный вес, кг, куб м 1,5 1,6–1,9 Не определяется
Величина зерна, мм От 0,16 до 2 2 От 2 до 5
Минеральный состав Кремнезем Кварц, каолины Каолинит, иллит, другие минералы
Содержание примесей, % 0,7–1 До 1 От 5 до 9
Число пластичности 0,1–0,27
Температуры плавления, С 1700–1800 1550–1580 1100

Состав

Глина выступает связующим в строительном растворе. Ее главное свойство – пластичность, определяемая таким показателем, как число пластичности или жирность. Это изменяемый параметр. Состав смеси зависит от того, какой материал используют.

  1. Жирность глиняной смеси можно оценить без специальных измерительных приборов. Горсть состава увлажняют и разминают. Если материал приобретает консистенцию и эластичность пластилина – глина жирная. Если комок рассыпается – тощая.
  2. Более точный метод таков: в 500 мл глины добавляют 100–150 мл воды, размешивают до однородности, чтобы материал не прилипал к коже. Из смеси скатывают 2 шарика величиной в 50 мм и один расплющивают в лепешку. Образцы оставляют высыхать на воздухе 2–3 дня.

Если на тестовых комочках после высыхания появились трещины – глина жирная, ее смешивают с большим количеством песка. Если шарик, брошенный с высоты 1 м, разбивается на куски – слишком тощая. Ее смешивают с более жирными сортами.

Оптимален для печных работ сорт, комок из которого не разбивается, падая на пол.

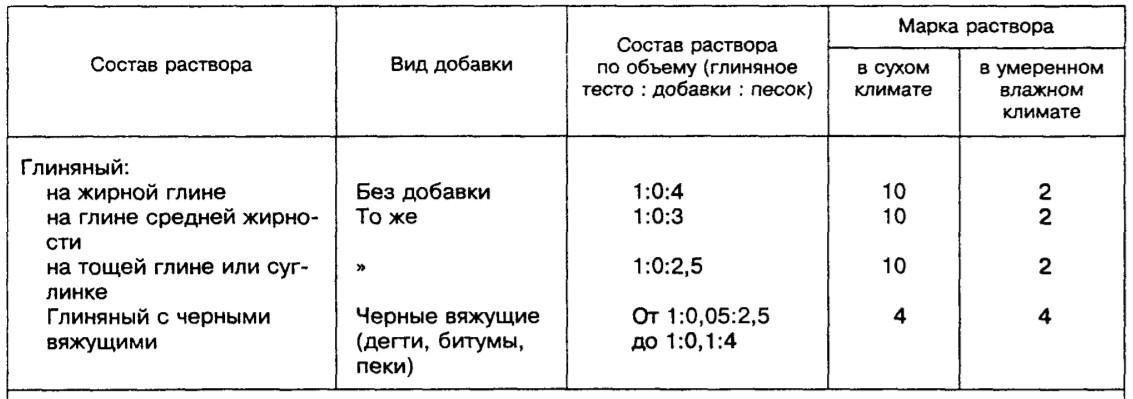

Пропорции печной смеси определяет число пластичности: на 1 часть глины берут от 2 до 5 долей песка. В зависимости от жирности материала раствор для кладки готовят так: на 1 часть глины добавляют от 2 до 5 частей чистого речного песка.

Для топочной камеры состав изготавливают другой. На 1 часть огнеупорной глины кладут 1 часть обычной красной и 4 части шамотного песка. Шамот – не природный материал. Его получают дроблением шамотного кирпича. Его можно заменить обычным речным песком, но такой вариант менее надежен, он выдерживает меньшие температурные перепады. Про известковый раствор для кладки кирпича узнайте здесь.

Как проверить правильность пропорций

Качество смеси проверяют постоянно по мере ее изготовления:

  1. При замешивании ингредиенты довольно быстро образуют однородную массу, так как оба компонента способны впитывать влагу. Но если, постояв полчаса, состав расслаивается – глина тощая, мало набухает и содержит много песка.
  2. Расслоение вызывается также избытком воды. Ее просто сливают. Другой тест: снять мастерком слой массы. Если поверхность с трещинками, «рваная» – воды слишком мало.
  3. Если смесь приняла нужную консистенцию, но прилипает к лопате или к рукам – используется слишком жирная глина, нужно добавить речного песка.

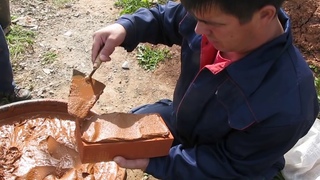

  4. Перед сооружением печи выполняют тестовую кладку из 2–3 кирпичей. Если швы между камнями не заполняются полностью, состав слишком тощий. Его обогащают добавкой жирного сорта.

Глиняная масса застывает очень долго. Изготавливают ее в объеме, достаточном для работы на весь день.

Теплоемкость смеси

Чтобы нагреть глиняный раствор на 1 градус понадобится 900 Дж. Это и есть теплоемкость смеси. На практике значение далеко не такое точное, поскольку речь идет о неоднородном составе. Параметр зависит от общего количества шамота. Чем его больше, тем более высокой тепловой емкостью обладает готовая строительная смесь. Какой кирпич выбрать для кладки печей расскажет эта ссылка.

Печное сооружение строят из глиняного кирпича, поскольку он может аккумулировать тепло и отдавать его медленно. Раствор должен обладать такими же свойствами.

Этот параметр очень важен, так как задача печи – равномерная и длительная передача тепла.

Где лучше применять смесь

Глиняные строительные смеси необходимы, когда сооружение подвергается действию разных температур. Также их пластичные свойства востребованы при отделке помещений. Оба материала активно используют и при изготовлении гончарных изделий, но здесь смесь используют другую.

Для кладки и ремонта печей – пропорции

Соотношение компонентов выбирают с учетом того, насколько сильно нагревается часть печной конструкции:

  1. Глиняный раствор применяют при сооружении теплоаккумулирующей области. Она нагревается до 550–600 С, не соприкасается с пламенем, не подвергается действию окисей. Распушка, исток дымохода также нагреваются не сильно – до 400 С, хотя и охлаждаются сильнее. Пропорции определяет показатель пластичности: от 2 до 5 долей песка на 1 долю глины.
  2. Шамотный раствор можно нагревать до 1200 С и выше. Он нужен для кладки топочной камеры. В отдельных случаях вся печь или камин выполняются из шамота. Обычное соотношение: 30% глины и 70% шамота. Но если глиняная смесь жирная, пропорции изменяют – 50:50.
  3. 1, 2 ряд печи можно класть на известково-песчаный вариант.
  4. Цемент не эластичен и разрушается при большом нагреве. Смеси на его основе годятся только для фундамента и оголовка дымохода.

Допускается заменить шамотный раствор цементно-шамотной смесью. Она лишь немного уступает шамоту по огнестойкости, но очень быстро схватывается. После приготовления раствора его нужно использовать за 45 минут.

Для штукатурки – соотношение материалов

Для отделочных работ применяют белую, красную глину разной жирности. Песок берут только самый чистый – речной, морской, намывной карьерный, мелкой или средней фракции.

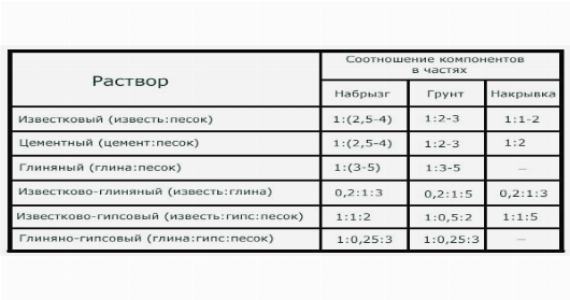

Соотношение стандартное: при высокой жирности 1:5, при средней – 1:3, при тощей – 1:2. Читайте про отличия карьерного от речного.

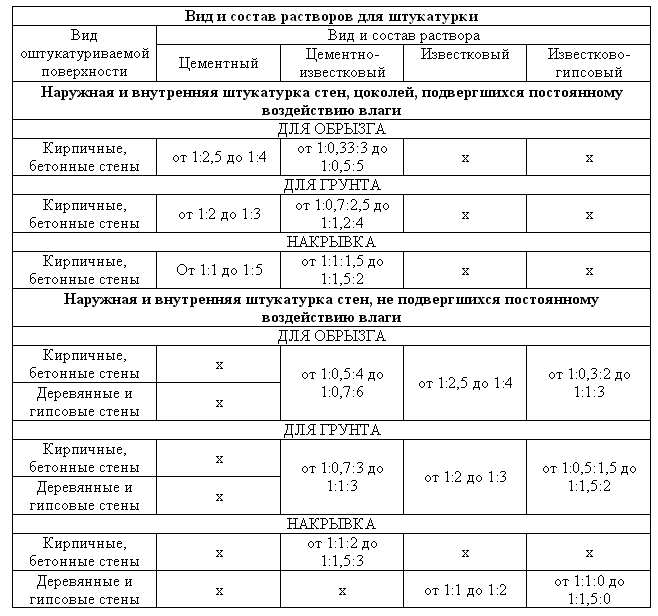

Характеристики выбирают в соответствии с назначением штукатурного состава. Для выравнивания стены и заделки дефектов нужна штукатурка, хорошо заполняющая неровности, быстро схватывающаяся. Для него предпочтительнее брать карьерный или искусственный песок: его зерна имеет угловатую форму, шероховаты и лучше сцепляются с вяжущим компонентом. Для декоративной отделки выбирают речной: частицы его имеют скругленную форму и более равномерно распределяются по объему материала.

Для пескоструйных работ

Для пескоструек применяют только песок или шлак. Лучший выбор – сыпучий желтый или белый кварц. Для разных работ нужны разные фракции:

  1. Пылевидная – с размерами зерен до 0,1 мм. Обрабатывают непрочные поверхности, с целью создать матовый фон или рисунок.
  2. Средняя – 0,1–0,4 мм. Так получают сложные изображения на стекле и зеркале с разной степенью матовости.
  3. Относительно крупную фракцию частицами до 1 мм, используют для получения объемных изображений.

Для строительных работ

Материалы выступают основой практически всех строительный смесей и искусственных материалов. Красный кирпич получают обжигом глины, кладочный раствор и бетон содержит либо песок, либо каолиновые минералы, отделка всегда включает какой-либо из материалов. Про технические условия для негашеной комовой извести читайте в этой статье.

Укладочную смесь подбирают исходя из свойств материала и характера работы. Силикатный камень кладут на цементный раствор, а красный – на глиняно-песчаный. Причина – соответствие тепловых и прочностных характеристик.

Как очистить глину от песка в домашних условиях – как отделить

Перед изготовлением раствора из суглинка компоненты для него нужно подготовить – очистить. Делают это 2 способами:

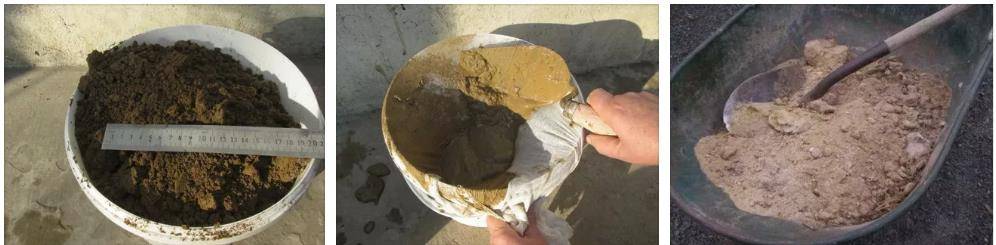

  1. Сухая очистка – выбирают из материала веточки, мусор, листья. Затем измельчают и фильтруют через сито с диаметром ячеек до 2,5 мм.

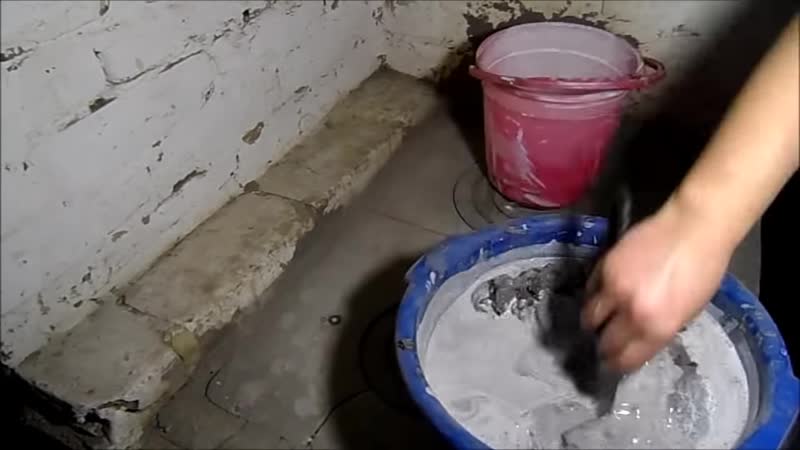

  2. Мокрая – глина не сыпучая, поэтому чаще поступают иначе: замачивают материал, а когда он набухнет, протирают через ячейки большого размера – до 3 мм.

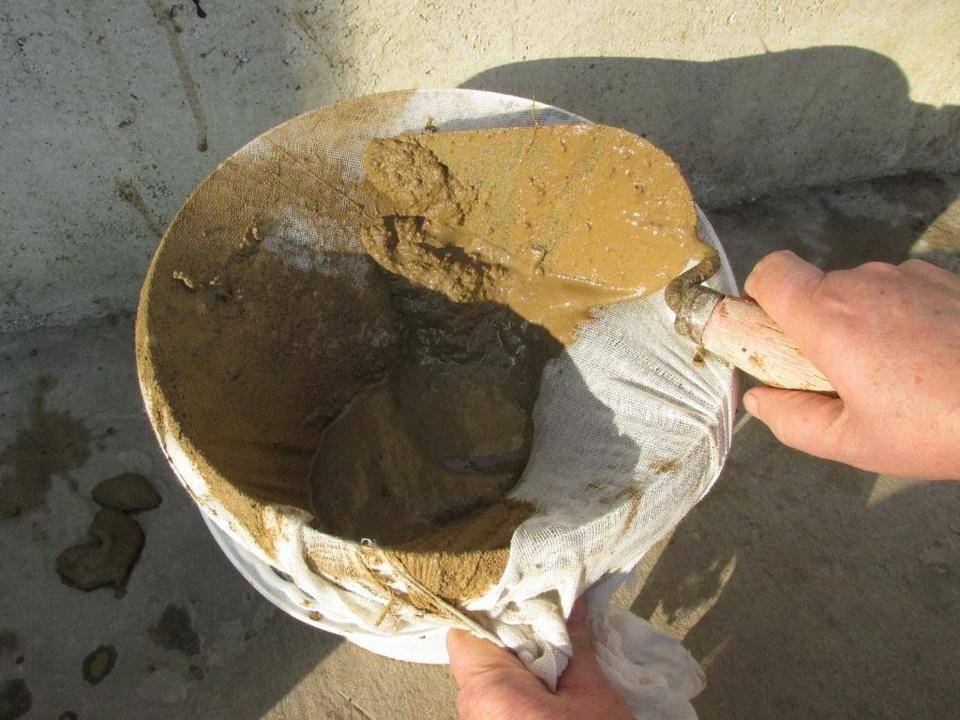

Способ мокрой чистки.

Видео

Как замесить глину и песок для замазки печи смотрите в этом видео:

Итоги

  1. Для печных сооружений нужен раствор, выдерживающий температуру не менее 1100–1200 С.
  2. Для возведения самой печи готовят растворы из красной глины. Для топочной камеры и дымохода нужен вариант из шамотной и песка. Нет разницы между применением кварцевого песка и обычного речного.
  3. Соотношение компонентов в материале зависит от показателей компонентов. Жирную глину смешивают с 5 частями песка, тощую – с 2.
  4. По мере изготовления выполняют проверочные тесты. Если раствор липкий – прибавляют песок, если расслаивается – жирную глину.
  5. Другие варианты для кладки – цемент, известково-песчаный, годятся только для фундамента или наружной части дымохода.

Раствор для кладки печи из кирпича

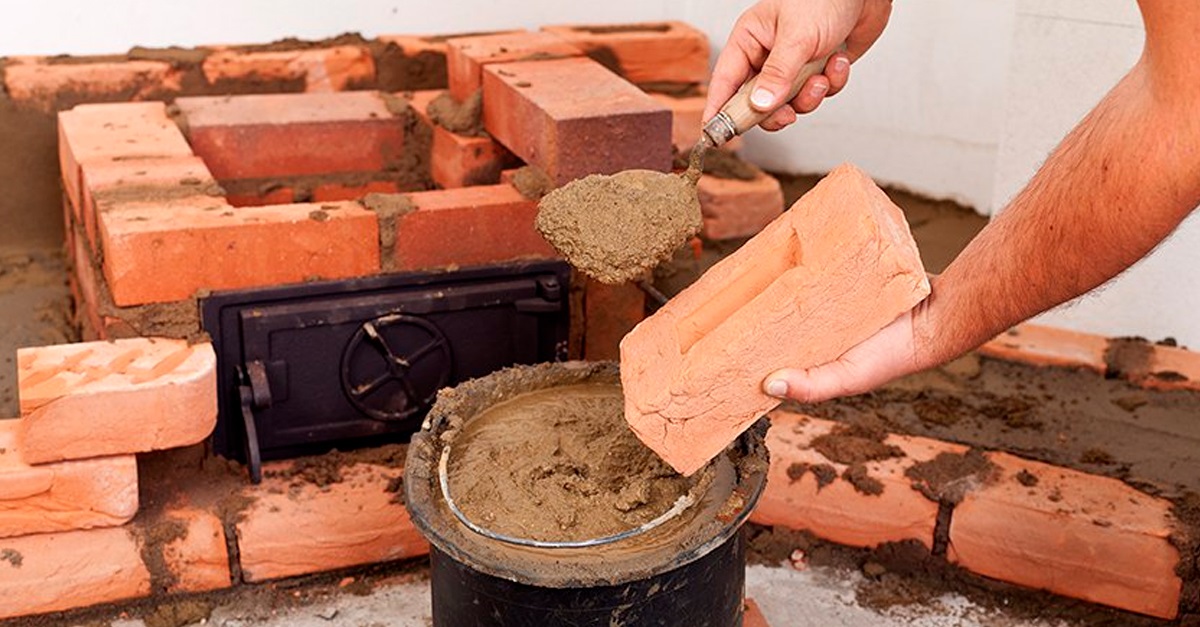

На стадии строительства печи важно все – и выбор качественного кирпича для облицовки и капсулы, и мастерство печника, и место, удобное для ее установки. Но самое главное – правильно приготовить раствор для кладки печи из кирпича. Именно это основное условие, благодаря которому очаг вообще будет нормально функционировать.

Некоторые нерадивые мастера очень трепетно относятся к выбору облицовки, но допускают ошибки в подготовке раствора. В итоге печь стоит недолго, а то и вовсе не работает. В статье вы узнаете, как его сделать, какие пропорции, нужны ли добавки и как правильно класть.

Общие рекомендации

Для приблизительного расчета расхода имейте в виду, что в среднем на каждые 100 кирпичей уходит чуть больше 3-х ведер готового раствора.

Состав должен быть однородным, для чего песок предварительно просеивают через мелкоячеистое сито. Глины выбирают также без сторонних примесей, камней и крупных включений. После замеса мастера проверяют глину на ощупь – она будет пластичной, мягкой, по консистенции как густая сметана.

Любой раствор для кладки печей представляет собой смесь вяжущих веществ, заполнителя и воды. Его предназначение — связывать воедино отдельные кирпичи

Главное условие раствора – он должен выдерживать температуру выше 1000°С, не лопаться при нагревании и не трескаться при остывании.

Толщина швов не превышает 4 мм. При большей будут лопаться, независимо от качества раствора, при меньшей — кирпичи не схватятся, появятся щели.

Проблемы с появлением отверстий носят не только эстетический характер – чем больше трещин, тем хуже тяга и больше расход топлива. Но самое страшное, что через них проникает угарный газ внутрь помещения. Вряд ли надо рассказывать, чем это чревато.

Что нужно знать?

Несмотря на то, что глина – качественный строительный материал и при правильной ее комбинации с добавками является огнеупорной, использовать только ее при кладке печи из кирпича не стоит. Это удобно только в одном случае – если мастер опасается, что будет нарушена порядовка, такую кладку можно разобрать без риска повредить кирпичи и выложить заново. Цементный раствор работает «намертво» — если успех засохнуть, придется только сбивать молотком или ломиком.

Для того, чтобы не допустить ошибок, советуем выложить первых 2-3 ряда на сухую, без раствора. Проверить все углы, прямолинейность и только приступать уже непосредственно к кладке.

Какие добавки использовать в растворе для кладки печи

Объективно – нет. Применение любых добавок – пластификаторов, стабилизаторов и прочее – является лишь подстраховкой на тот случай, если неправильно сделан раствор. Когда все пропорции соблюдены, правильно вымешаны, никаких сторонних веществ добавлять не надо. Те печки, которые строили еще сотню лет назад на глине или цементе, прекрасно работают до сих пор.

Готовые смеси для кладки

Использование шамота, цемента марки не ниже М75 гарантирует, что конструкция будет исправной как в процессе постоянной эксплуатации, так и при длительном неиспользовании, вплоть до снижения температуры в помещении до минуса.

Консистенция и состояние раствора

Раствор для кладки печи из кирпича, сделанный своими руками, должен быть пластичным, как слегла подтаявший пластилин и в меру жирным. За этот параметр отвечает глина – при добавлении ее в нужном количестве застывающий раствор не будет уменьшаться в размерах, соответственно, не будет появляться сквозных трещин.

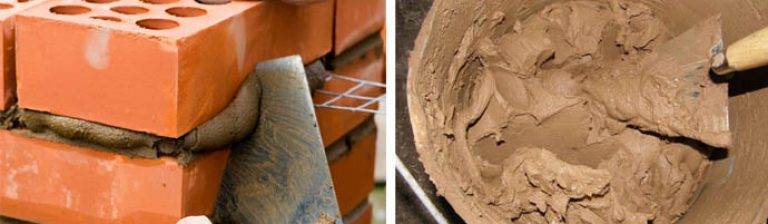

Раствор должен быть мягким и пластичным

При избытке глины как раз и будет значительное уменьшение кладочного шва в размерах, что приведет к образованию отверстий, вплоть до выпадения отдельных фрагментов. Если глины мало, это называется тощим раствором, камни между собой не схватятся должны образом и произойдет вообще отслоение швов. Это самый плохой вариант кладки печи из кирпича, при котором уже даже на первых этапах угарный газ будет уходить в помещение.

О том, как правильно проверить жирность, читайте ниже.

Качество компонентов и процесс смешения

Песок должен быть абсолютно чистым, мелкозернистым, речным. Независимо от визуального восприятия чистоты, перед замесом его просеивают через частое сито.

Разновидности песка — лучше всего выбирать речной мытый, но обязательно просеивать перед замесом

Из глины убирают все крупные включения, траву, камни и комки песка, если таковые встречаются.

Вода в идеале талая или дождевая, при отсутствии – отстоянная как минимум в течение 3-х суток и аккуратно снятая с осадка.

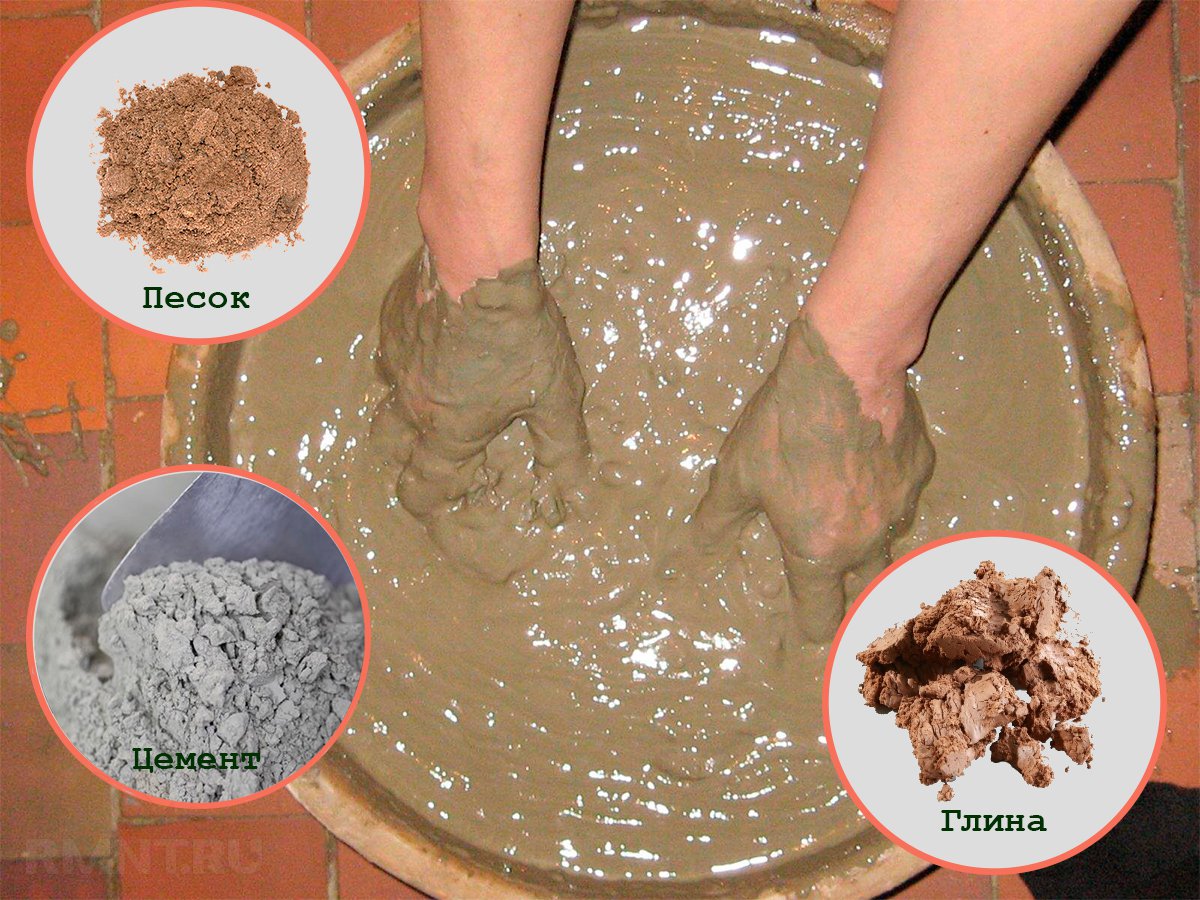

Первым делом смешивают сухие компоненты в соотношении:

  • 1:1;
  • 2 части песка и 1 часть глины.

Ниже мы расскажем, как точно определить пропорцию.

Далее в воду добавляют глину и тщательно перемешивают строительным миксером или дрелью со специальной насадкой в течение 5-10 минут, после добавляют песок, продолжая помешивать.

Напомним, раствор должен быть пластичным, мягким, не стекать, но и не оставаться комом на мастерке – он медленно сползает.

Соотношение воды к сухим компонентам должно составлять не менее 1:4. Жирность состава можно регулировать песком – в разных ситуациях его количество может варьироваться от 1 до 5 частей к 1 части глины.

ВИДЕО: Приготовление глиняного раствора для кладки печей своими руками

Как проверить качество раствора для кладки печи?

Существует множество способов проверить качество уже готового раствора для кладки печи из кирпича. Гуру это определяют буквально на ощупь – трогая руками и пальцами замес и также «на глаз» регулируя жирность. Поскольку таких специалистов единицы, а выложить печку из кирпича хотят многие, мы расскажем о самых популярных и действенных способах проверки качества.

Принцип проверки качества раствора

Шарики

Делается 3-4 варианта в разных пропорциях глины и песка. Как правило, от одной до четырех частей по отношению к одной части глины.

Из каждого полученного состава делают небольшие (до 10 см в диаметре) шарики и оставляют высыхать на пару дней при комнатной температуре. После того, как шарики высохли, можно начинать тест. Каждый из них бросают на каменный пол с высоты своего роста, без ускорения. Далее проверяют состояние каждого:

  • если образец рассыпался или появились глубокие трещины, переборщили с песком – этот вариант не подходит;
  • если заметно усох, слишком жирная глина тоже плохой вариант;
  • сколы, трещины, даже небольшие – брак.

При оптимальной жирности выбранной пропорции образец будет целым.

Проверка на прилипание

Наливают в глубокую посуду воду и подмешивают к ней веселкой глину, пока консистенция не станет напоминать густую сметану. Перемешали, вынули веселку и смотрим, как много налипло остатка. Если собрался целый ком, глина слишком жирная, ее надо будет сильно разбавлять песком. Если практически чистая – тощая, вообще не подходит для кладки, так как кирпичи попросту не будут схватываться.

Определение жирности раствора с помощью весла

Оптимально, когда на веселке остается небольшие фрагменты. Это нормальный показатель, который, при необходимости можно использовать для кладки печи из кирпича даже без песка. Но это, как мы уже говорили ранее, нерационально.

На сжатие

Самый точный и технически оправданный способ. Также готовится несколько видов крутых пропорций (от 1 до 5 песка по отношению к 1 части глины), делают шарики, оставляют их подсохнуть на 3-4 часа, после чего помещают между двумя дощечками и начинают сжимать.

Способ проверки качества глины с помощью дощечек

  • где много песка – шарик лопнет и рассыплется на части;
  • где глина сильно жирная – он начнет лопаться только при сжатии на 4-5 частей;
  • нормальная глина – на шарике появляются трещины при сжатии на треть толщины.

Жирный состав сплющивается более, чем наполовину. При засыхании он значительно уменьшается в размерах, образуя сквозные щели.

Какие отклонения в пределах нормы?

Сразу оговоримся, желательно не допускать ошибок, но даже если так получилось, некоторые из них можно исправить. Не подлежит корректировке большое количество песка – с этим компонентом надо быть очень осторожным. Предварительно проверьте 1-2 способами состояние массы, чтобы впоследствии не пришлось перекладывать отдельные ряды.

Допускается нарушение качества или количества глины. Если выбрана слишком жирная и штукатурка дает заметные даже невооруженным глазом трещины, из замазывают раствором из побелки и песка в несколько подходов по мере высыхания. Обычно это делают в течение месяца, затирая 3-4 раза швы.

Делаем глиняный раствор для кладки печи из кирпича

После того, как прочистили глину от комьев и травы, просеяли песок, приступаете к замесу. Первым делом в воде растворяют глину, обычно это делают трамбовкой или ногами в резиновых сапогах. Главное, разбить все комки и получить однородную структуру.

Правила изготовления раствора из глины и песка для кладки печи

Теперь пришла очередь песка – его добавляют в точной пропорции по итогам теста. Аккуратно подмешивают воду и постоянно все миксуют веселкой, дрелью с насадкой или строительным миксером. После введения всех компонентов и перемешивания раствор будет пластичным, даже слегка блестящим. Главное, проверить, как он себя поведет на мастерке или лопате – мягко медленно сползать. Можно даже проверить на кладке – нанесли ровным слоем, сверху положили кирпич, пристукнули, через 5-7 минут поднимаете верхний. Если нижний не отвалился, все прекрасно.

Толщина слоя должна быть равномерной не толще 4 мм. Для это очень удобно использовать специальное приспособление – пластиковый шаблон, контролирующий высоту кладки. Каждый ряд по окончании проверяете строительным уровнем и отвесом, добиваясь идеально ровных прямых линий.

С этой статьей читают: Приспособление для быстрой кладки кирпича – готовые и самодельные варианты

Делаем цементный раствор

Естественно, наша статья не была бы полной, если бы мы обошли вниманием цементный раствор для кладки печи из кирпича. Самый простой и оттого действенный способ – купить готовую смесь в любом строительном магазине, развести ее водой по инструкции и получить состав нужной консистенции и плотности.

Цементный раствор для кладки печи

Обратите внимание на дату производства. Самый качественный – до 6 месяцев.

Проблема в том, что готовые растворы на 100% дороже, чем приобретение отдельных компонентов, поэтому расскажем, как своими руками готовить состав.

Для начала определяемся с маркой цемента – не ниже М75, именно это самый ходовой пример для частного строительства. Марки от М100 и выше используются уже для строительства домов, сильнонагруженных конструкций, для печей это будет лишним.

Песок – речной мелкозернистый чистый. Предварительно просеиваем его через частое сито, чтобы очистить от примесей и камней.

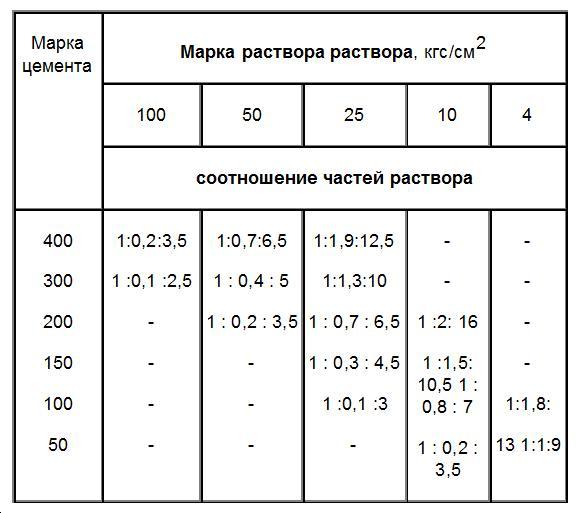

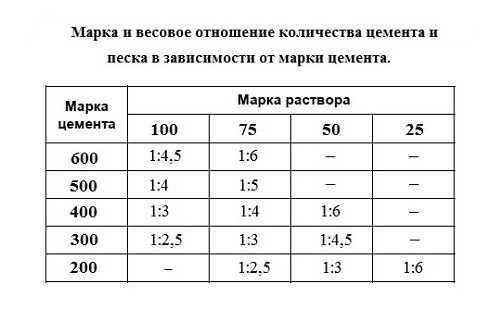

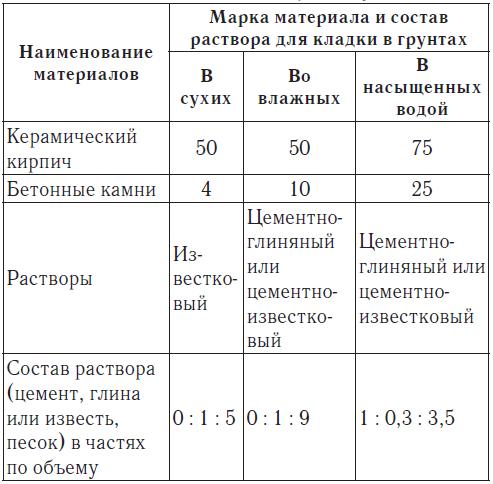

В таблице указаны пропорции для приготовления смеси:

Как правильно замешивать

Сперва смешивают сухие компоненты – цемент и песок в выбрано пропорции, далее его засыпают в бетономешалку или корыто. Постепенно вводят гашеную известь из расчета 1:5 по отношению к песку. При необходимости вводят добавки (пластификаторы или стиральный порошок 1 ст.л. на ведро раствора). Теперь пришла очередь воды – ее добавляют небольшими частями, чтобы не перелить.

Сперва замешивают все сухие компоненты и только после добавляют воду

Консистенция должна быть мягкой, пластичной. Раствор не стекает с лопаты и не замирает на ней, но плавно сползает. В таком состоянии он сохраняется максимум полтора часа при температуре 20-22°С. Дальше начинает интенсивно застывать. Учитывайте этот момент и готовьте столько раствора, сколько сможете переработать за это время.

Какой выбрать кирпич для кладки печи

Для кладки огнеупорной капсулы подходит только один вариант – шамотный. Это единственный вид кирпича, который выдерживает стабильное нагревание до 1200°С без последствий. Поскольку это дорогой вид продукции, обычно из шамота делают только капсулу и дымоход, а облицовывают уже керамическим кирпичом. Керамику изготавливают также в процессе обжига, поэтому она отлично выдерживает высокие температуры, но без прямого воздействия огня.

Топка выкладывается огнеупорным шамотным кирпичом, а остальную часть — красным керамическим

Самым неподходящим вариантом для отделки будет силикатный. Его изготавливают методом прессования, в в связи при постоянном воздействии жара он начинает постепенно рассыпаться.

На самом деле вариантов облицовки множество, но мы рекомендуем на первый год эксплуатации просто побелить печь, чтобы было понятно, есть ли какие огрехи и не стали ли расслаиваться швы.

ВИДЕО: Подробная инструкция по кладке печи своими руками

Раствор для кладки печей и каминов: замешиваем своими руками

Чтобы построить камин или печь, чаще всего используют классический красный кирпич, его главные преимущества – долговечность, надежность, достаточная плотность, высокая теплоемкость и пожаробезопасность. При выполнении монтажных работ применяется специальный раствор для кладки печей, в основе которого – особые компоненты. От того, насколько добросовестно и в какой пропорции они будут смешаны, зависят устойчивость и крепость всей конструкции. Чаще всего при возведении печей используются растворы на основе глины, цемента или извести. Последние два материала – более предпочтительный выбор, если мастер приступил к возведению постамента для дымохода: цемент и известь отличаются большей прочностью и устойчивостью к появлению трещин. Чтобы будущая конструкция была стабильной, растворы для печей готовят в выверенных пропорциях, гарантирующих нужную пластичность и оптимальную густоту.

Важные моменты

Строительство печи проходит в несколько этапов, для каждого из которых характерен свой рецепт раствора. Сначала делают фундамент, работа над ним требует надежного бетонного раствора, в основе которого – цемент. После этого начинается кладка самой печи, как правило, для нее берут огнеупорный кирпич, и здесь не обойтись без кладочного раствора. Работа над дымоходом имеет свои особенности: в приоритете уже устойчивость не к высоким температурам, а к атмосферным изменениям, ведь его монтаж ведется не только в помещении. Финальный этап – покрытие печи штукатурным раствором, по составу также отличающегося от используемых ранее смесей.

Из всех перечисленных стадий наибольшее внимание стоит уделить приготовлению раствора для печной кладки. Он должен отвечать следующим условиям:

  1. Высокая жаростойкость, выраженная в способности противостоять влиянию открытого пламени и сохранять ровность поверхности даже под действием высоких температур.
  2. Хорошо сцеплять между собой даже жаростойкие кирпичи, обеспечивая минимальную толщину шва.

Чаще всего применяют печные смеси на основе глины, которые используются печниками уже в течение нескольких столетий. Для других этапов возведения печи характерно применение растворов на основе извести, а также смешанных – с добавлением к извести цемента либо цементно-песчаных.

Тем, кто хочет приготовить раствор для печной кладки своими руками, не обойтись без таких приспособлений, как:

  • строительный миксер;
  • поддон или другая похожая по форме емкость;
  • мерное ведро;
  • лопата;
  • сито;
  • шпатель;
  • мастерок;
  • термометр;
  • весы;
  • кельма.

Глиняные смеси по типу и консистенции

Для ее приготовления нужно взять глину, красную или белую, соединить с песком и затем добавить воду. Очень важно использовать для смеси только компоненты высокого качества: например, песок подойдет только калиброванный. Чтобы очистить его от мелкого гравия и различных растительных примесей, используют сито. То же самое проделывают и с глиной, добиваясь ее однородности. Как правило, используются следующие пропорции: по 1 части песка и глины либо 2 части песка и 1 – глины. Вода в растворе должна составлять примерно ¼ часть от количества глины.

Основной критерий готового раствора – уровень его жирности, от которого зависит эластичность и вяжущие свойства смеси, а значит, и надежность будущей конструкции. Стоит также уделить внимание чистоте используемой воды: лучше, если минералов в ней будет меньше. В противном случае сквозь штукатурку в дальнейшем могут проступить пятна, причиной которых станет достаточная минерализация жидкости.

Готовый раствор для печи должен быть в меру жирным: излишне мягкий приведет к тому, что готовая кладка может пойти трещинами, тощий раствор не обеспечит конструкции достаточную надежность. Идеальный раствор для кладки печи из кирпича – достаточно эластичный, гарантирующий сооружению стабильность после высыхания.

Песок: выбрать и подготовить

Основные компоненты самой простой смеси для кладки печи – глина и горный песок. Дело в том, что его частицы, в отличие от того, который добывают в морях и реках, отличаются большей шероховатостью, что улучшит адгезию раствора.

Перед тем как заняться приготовлением раствора, песок просеивают через достаточно мелкое сито (размер ячеек должен составлять примерно 1,5 x 1,5 мм). Если после этой процедуры в песке еще остались заметные примеси, его нужно промыть водой. Для этого используют раму, на которую натягивают мешковину. Струей воды небольшое количество песка, помещенное на приспособление, промывается до чистоты. Определить это легко по цвету стекаемой воды.

Оптимальная жирность глины

Чтобы проверить уровень жирности этого основного компонента кладочного раствора, есть элементарный способ. Нужно взять 0,5 л глины, смешивать с водой, чтобы по консистенции она стала похожа на крутое тесто. Затем полученную массу нужно тщательно размять и сформировать шарик диаметром 4–5 см. Когда он подсохнет, его нужно поместить между двумя дощечками и сжать их.

Если в результате шарик треснет, когда сожмут наполовину, его жирность велика, а, значит, смеси не хватает песка. Если почти сразу распадется – необходимо добавить глины. В том случае, если трещины пошли при сжатии шарика на треть, состав печной смеси подобран идеально.

Чтобы обеспечить надежность будущей печи, глиняный раствор для ее кладки должен быть приготовлен из тщательно очищенных компонентов и обладать нормальной или повышенной жирностью.

Очевидное достоинство раствора, ингредиенты которого тщательно подобраны и дозированы, состоит в том, что кладка будет иметь аккуратный внешний вид за счет тонкого шва. Кроме того, печная смесь нормальной жирности обеспечит конструкции достаточную надежность и долговечность. Правда, один недостаток у такого раствора все же есть: такой раствор не отличается устойчивостью к влажности окружающей среды.

Глиняный раствор: технология замешивания

Начать нужно с того, что очищенную от примесей глину оставить в воде примерно на сутки. Затем к ней нужно понемногу еще добавлять жидкость, добиваясь однородности массы. По консистенции смесь для печей и каминов должна быть похожа на густую сметану. Процедив, в нее нужно добавить песок до тех пор, пока печная смесь не станет тягучей. Чтобы придать раствору прочность, не обойтись без цемента и соли. Расходное количество этих компонентов – 700–750 г и 200 г на ведро соответственно.

Раствор для печной кладки по всем правилам

Как уже отмечалось, его идеальная консистенция должна соответствовать густоте сметаны. Если для него берется жирная глина, то к 1 части нужно добавить 2 части песка, если нормальная – пропорция должна быть равной.

Перед тем как приступать к кладке печи, необходимо проверить качество полученной печной смеси. Для этого потребуется скрепить раствором 2 кирпича, выждать примерно 5 минут, а затем поднять верхний кирпич. Если конструкция не распадается за несколько подъемов, раствор для кладки печи из кирпича подобран идеально. Если этого не произошло и сцепление быстро распалось, скорее всего, для приготовления раствора была взята тощая (нежирная) глина.

Опытные печники советуют также увеличить прочность раствора с помощью добавления
в него поваренной соли (на 10 кг глины достаточно 150 г). Сюда же можно добавить и цемент марки М400: 1 кг на тот же объем глины.

Когда начнется этап работы над дымоходом, глиняный раствор будет лучше заменить на известково-песчаный: он более устойчив к влаге. Для его приготовления нужно взять 3 части песка и 1 – известкового теста. Как вариант – 1 часть негашеной извести и 3 части воды.

Известковый раствор: виды

Как уже подчеркивалось ранее, глиняный раствор для дымохода (особенно – для той его части, которая находится над кровлей) крайне нежелателен. Его использование может привести к образованию трещин и последующему разрушению: глина плохо переносит конденсат.

Поэтому лучше не рисковать, а приготовить для возведения дымохода раствор на известковом тесте. Кстати, он подойдет и для строительства фундамента.

Для того чтобы приготовить такую смесь для печей и каминов, нужно взять 3 части песка и 1 – известкового теста. Чтобы получить последнее, нужно смешать 3 части воды и 1 – негашеной извести. Она напоминает размягченную жирную глину и по своему составу очень пластична. Если известковое тесто приготовлено правильно, его плотность составит 1400 кг/куб.м. Для возведения печных дымоходов, а также фундаментов, его можно приобрести уже готовым в любом строительном магазине.

Опасность собственноручного изготовления теста заключается в возможном риске получения ожогов кожи и верхних дыхательных путей. На заводах известь гасят в специально предназначенных для этого машинах. Если же купить известковое тесто нет возможности, при его приготовлении нужно соблюсти все меры безопасности: работать только в очках и маске, использовать перчатки, а также надеть пыленепроницаемую одежду.

Количество песка, которое нужно будет добавить, чтобы приготовить раствор, напрямую будет зависеть от того, насколько высока жирность известкового теста. Максимальный объем – 5 частей. До начала смешивания ингредиентов тесто рекомендуют пропустить через сито (размер ячеек – 1 на 1 см). Чтобы добиться нужной густоты, не обойтись без добавления жидкости.

Для того чтобы повысить надежность раствора, в него можно также добавить цемент. В этом случае пропорции будут такими: 1 часть цемента, 8-10 – песка, 2 – известкового теста. Полученный раствор, кроме уже указанного преимущества, будет также обладать повышенной устойчивостью к влажности среды.

Готовят его в следующей очередности: сначала смешивают цемент и песок, затем в известковое тесто наливают воду, чтобы оно приобрело вязкость. После этого в него добавляют ранее приготовленную сухую смесь для кладки печей, а потом – снова воду, чтобы раствор был вязким.

Цемент как основа для раствора

Для строительства фундамента печи раствор нужно подобрать такой, чтобы обеспечить
конструкции надежность и устойчивость, и для этих целей лучше всего подойдет цемент. Такая смесь подойдет и для возведения той части дымохода, которая будет возвышаться над кровлей. Состав раствора – цемент, песок и вода. Чаще всего пропорции используют такие: 1 часть цемента марки М300 или М400 и 3 – песка. Компоненты нужно хорошо перемешать и разбавить водой до густоты сметаны. Получившаяся смесь для кладки печей должна быть подвижной, но не стекать со штыка лопаты, если она расположена под углом в 45 градусов.

Для фундамента и дна топочной камеры потребуется печная смесь с хорошей жаростойкостью. Вот ее состав: на 1 часть портланцемента М300 или М400 берут 0,3–0,5 частей шамотного песка и по 2 – мелко просеянного песка и щебня (подойдет и гравий).

Покупные сухие смеси

Тем, кто не хочет заниматься выбором качественных компонентов для смеси, можно использовать готовые жаростойкие растворы для печей и каминов. Хорошо зарекомендовала себя продукция отечественных производителей, гарантирующих оптимальное сочетание цены и качества: «ПЛИТОНИТ», «ТЕРРАКОТ», «Печной дом Макаровых», а также «ПечникЪ», «Сканэкс» и «СПО».

Чтобы приступить к работе, в готовую смесь для кладки печей нужно добавить только воду.

Заключение

Не стоит забывать, что правильно подобранный раствор для печи – это залог безопасности домашнего очага. Если отнестись к выбору ингредиентов или приготовлению раствора кое-как, нужная герметичность обеспечена не будет, из-за чего вполне возможна утечка угарного газа. Если собственное умение вызывает сомнения, не стоит рисковать – лучше доверить мастеру и приготовление раствора, и возведение печи.

Похожие статьи:

Как правильно сделать хороший раствор для кладки печей своими руками: приготовление глиняного и цементного раствора

Вы удивлены? Разве есть еще и плохой раствор? Есть и, к сожалению, не всегда печники-любители понимают это вовремя, еще до кладки самой печи. Как избежать ошибок в приготовлении раствора и достичь наилучшего результата в работе по созданию столь же полезного, как и уютного домашнего очага — два главных вопроса, на которые мы сегодня и попытаемся вместе ответить.

Инструменты и материалы

  • лопата
  • железная или деревянная емкость (обитая жестью)
  • сито (размер ячеек сетки 1,5×1,5 мм)
  • деревянная палочка или дощечка
  • дрель-миксер

Ход работ:

Первое, и самое важное для нашего эксперимента — это заранее запастись необходимым материалом для приготовления раствора. Учтите, мы берем не просто какую-либо воду, какие-нибудь песок и глину. Как говорил один из любимых детских персонажей: «Я» бывают разные…«. Вот и наши ингредиенты должны отвечать определенным требованиям:

1. Вода. Она должна быть достаточно чистой, без затхлого запах, и с незначительным содержанием минеральных солей. Если на вашем участке проблемы с водой, не работает колонка, или от колодезной воды сильно отдает тиной, позаботьтесь о ее запасах заранее, ибо для приготовления раствора понадобиться не одно ведро. В среднем, из расчета на 100 кирпичей, понадобиться 15-20 л воды.
2. Песок. Мы берем только мелкий песок, который нужно предварительно тщательно просеять. Для этой цели нам понадобится специальное сито для просеивания песка. В зависимости от засоренности песка гравием и щебнем для просеивания применяют сито размером ячейки сетки от 0, 25 мм до 10 мм. Для мелкого песка будет достаточно использовать сито с размером ячейки сетки 1,5 мм.
3. Глина. Именно от качества глины, которую вы будете использовать, целиком зависит необходимое количество песка для раствора. Сначала смешиваем глину и воду до получения однородной массы. Она должна быть не слишком густой и не слишком жидкой.

Песок начинаем добавлять (в соотношении литровая банка песка на одно ведро воды), когда с помощью гладкой деревянной дощечки проверим полученный раствор на пластичность. Опускаем дощечку в раствор и смотрим, какой толщиной окажется прилипший к ней слой глиняного раствора. Он не должен быть слишком толстым или слишком жидким. В противном случае добавляем в раствор песок, периодически проверяя раствор на пластичность уже известным вам способом. Слой раствора на дощечке толщиной в 2 мм считается идеальным. И, значит, в растворе были соблюдены правильные пропорции песка и глины. Такой раствор во время кладки не будет предательски прилипать к вашему мастерку и заставлять задумываться о другом способе приготовления раствора…

Впрочем, для чистоты нашего эксперимента стоит упомянуть еще несколько вариантов приготовления нашего раствора. Главное, чтобы в итоге «костюмчик сидел… Непринужденно, легко и вальяжно» В нашем случае, таким «костюмчиком» должен стать качественный раствор, который не будет трескаться в застывшем состоянии, не будет сильно усаживаться, не расколется на мелкие кусочки при 100-градусной температуре, а прочно скрепит кирпичную кладку.

Способ для терпеливых. На приготовление раствора уйдет больше суток. Глина замачивается на 24 часа до начала кладки. По истечение этого времени в отмокшую глину добавляется вода, ровно столько, чтобы на поверхность жидкой массы всплыли легкие примеси, а тяжелые осели на дно. Затем, полученный раствор нужно процедить, добавить в него песок и хорошенько перемешать. В результате, как мы уже знаем, должна получится однородная масса.

Способ для самых сильных. Если по удачному случаю вам досталась глина без примесей, то в нее нужно добавить ¼ воды от общего объема глины, туда же загрузить нужное количество заранее просеянный через сито мелкий песок… и все. Дальнейший успех зависит от силы ваших рук, так как процесс перемешивания песка и глины до однородной массы в этом варианте очень трудоемкий.

Все дело в ящиках. Для следующего способа необходима конструкция сразу из трех ящиков с главными составляющими — сетками и заслонками. Первые служат для процеживания, вторые — для выпуска глины. Конструкция напоминает трехступенчатые ярусы. Сначала глину засыпают в верхний ярус. Обильно заливают водой. Все размешивают. Затем открывают заслонку, чтобы дать возможность раствору стечь на сетку второго яруса. Когда глина «выпадет в осадок», ее также, как и в первых двух случаях, опускают на нижний ярус. Там к глине (в соотношении 1:2) добавляют песок. Раствор готов.

Чтобы достичь совершенства в прочности раствора иногда в него добавляется соль (100-200 г на ведро раствора) или цемент (три четверти литра на ведро). При этом соль растворяют в воде, а цемент смешивают с водой до сметанной густоты. А вот как проверить полученные растворы на пластичность, вы уже знаете.

Еще один способ, о котором стоит упомянуть, это приготовление раствора при помощи цемента. В принципе, этот способ по технологии мало чем отличается от обычных. Только в роли глины здесь выступает цемент. Его также смешивают с песком. Перед тем, как приступить к кладке кирпича заливают водой, доводят до нужной консистенции. И после проверки на пластичность (см. выше), особо не медля, используют в деле. В отличие от глиняного, цементный раствор долго хранить нельзя.

Также в состав раствора для кладки часто входят, кроме уже перечисленных ингредиентов, известь и асбест. У него только одно, но существенное преимущество — быстро схватывается. Для затвердевания ему достаточно несколько минут.

Способ, наверное, один из самых простых: песок, цемент, асбест смешиваются еще в сухом виде. К полученной смеси добавляют глиняный или известковый раствор и перемешивают до однородной массы. Иногда, для пущей крепости, полученный раствор смешивают с отдельно приготовленным гипсовым раствором.

Но помните, какой бы способ вы не избрали, самый лучший окажется именно тот, на который вы не пожалели своего времени.

Жаростойкие печные смеси: обзор

Строительство домашней печи — сложное мероприятие, которое требует применения специфических материалов. В статье «Огнеупорный кирпич: выбор и кладка» мы уже рассмотрели особенности выбора огнеупорного кирпича. Теперь необходимо рассмотреть особенности жаростойких печных смесей. Эти смеси представляют собой вяжущий раствор, который обладает высокими огнеупорными свойствами и обеспечивает монолитность конструкции печи.

Требования к печным смесям

Печная смесь должна обладать устойчивостью к высоким температурам и к огню, эти свойства могут выражаться по-разному.

  • Жаростойкость – способность вещества при воздействии высоких температур сохранять целостность структуры и не терять несущую прочность.
  • Жаропрочность – при воздействии высоких температур материал не только не теряет структурной целостности, но и выдерживает механические нагрузки.
  • Огнеупорность – более общее понятие, предполагает способность материала сопротивляться воздействию высоких температур. Огнеупорный материал бывает как жаропрочным, так и жаростойким. Также огнеупорность характеризуется вязкостью материала и устойчивостью к агрессивному влиянию окружающей среды (газов от сгорания топлива).

Для печных смесей главными параметрами являются жаростойкость и огнеупорность, так как механическим воздействиям кладка практически не подвергается.

Виды смесей для кладки печи

При кладке стен дома в большинстве случаев используется цементно-песчаный раствор. При строительстве печи такой раствор пойдет только на элементы, не подверженные воздействию высоких температур, так как цемент обладает недостаточной жаростойкостью и огнеупорностью. Кладка топки и всех прилегающих к ней элементов производится с использованием жаростойких смесей.

  • Глиняная смесь – самый простой вид печной смеси, изготовить его можно своими руками, используя бесплатное сырье из земли. На большую печь накопать сырья с участка сложно, придется покупать глину или сразу готовую смесь. Глина обладает хорошей пластичностью, поэтому печники часто практикуют кладку руками без использования кельмы. Затвердевшее вещество приобретает прочность и устойчивость к огню.

Главный параметр глины как строительного материала – жирность. Жирность определяется содержанием оксида алюминия (Al2O3) и диоксида кремния (SiO2). Оксид алюминия также влияет на огнеупорные свойства глины, чем больше его в процентном соотношении, тем выше температуру может выдержать изделие. Приобретая материал у непроверенных продавцов или занимаясь самостоятельной добычей, необходимо проверять качество сырья. Глина не должна содержать большого количества песка или органических примесей (корни растений, гумусовые включения). Серая глина обладает высокими огнеупорными свойствами, а потому годится для кладки топки.)

  • Глина может быть красной из-за содержания железа, каолиновая глина имеет белый цвет. Для топки лучше выбрать белую, серую или желтую глину.
    Известковый раствор также применяется в печном деле. Основной ингредиент для раствора – известковое тесто (продукт гашения извести). В качестве сырья для теста используется негашеная известь и вода. Известковое тесто лучше приобретать в готовом виде, приготовление в домашних условия – процесс трудоемкий, требующих особых знаний, при этом можно нанести вред здоровью. Известковый раствор в печном деле применяется при кладке фундамента печи и при изготовлении распушки дымохода. Раствор готовится добавлением к одной части теста трех частей песка и воды.

Известковое тесто замешивается до консистенции сметаны с помощью дрели-миксера.)

Фундамент печи несет на себе основную нагрузку сооружения, а тепловое воздействие на него минимальное, поэтому глиняный раствор при кладке не используют. Распушка располагается в месте прохождения трубы через крышу. Этот элемент дымохода позволяет избежать нагревания потолка от трубы. При этом в этих местах иногда появляется конденсат, от которого могут потрескаться швы из глиняного раствора, поэтому распушку тоже кладут на раствор на основе известкового теста.
  • Цементно-известковый раствор – фактически представляет собой более прочную разновидность известкового раствора. К тесту и песку добавляют одну часть цемента. Такой раствор подходит для кладки фундамента печи, если речь идет о тяжелой конструкции, требующей повышенной прочности.
  • Цементно-песчаный раствор – вязкая субстанция из песка и цемента для кладки стен. В печном деле такой раствор используется на конструкциях, которые не подвержены воздействию высоких температур (уличная часть дымохода). Цемент смешивается с песком и водой. Пропорции зависят от марки прочности M300, M400 и M Чем выше марка прочности, тем меньше цемента можно добавлять в раствор. M500 смешивается в соотношении 1 часть цемента и 4 части песка. M400 – 1:3, M300 – 1:2,5.


Кладку фундамента печи можно производить на цементно-песчаный или цементно-известковый раствор.

Основные компоненты

Для приготовления жаростойкого печного раствора потребует песок, вода и глина. Глина должна иметь среднюю жирность. На профессиональном языке глину называют жирной, тощей и нормальной. Жирная имеет риск потрескаться, а тощая плохо держит форму и со временем начнет крошиться.

Пригодность глины к кладке определяют путем сжатия шарика между двумя деревянными дощечками. Материал должен сжаться и не пойти трещинами (сжатие не меньше 30% от объема до появления трещин).

Еще одним важным ингредиентом является песок. Для кладки топки используется белый кварцевый песок (доля глины в нем составляет не более 2%), желтоватый песок для приготовления огнеупорной смеси использовать не рекомендуется. Песок должен иметь фракцию до 1 мм. Желательно использовать монофракционное сырье, такой песок состоит из одинаковых кварцевых зерен округлой формы. Полифракционный песок имеет смешанный размер зерен — подобрать нужное количество для смеси будет сложнее.

Для работы с песком подойдет совковая лопата.

Песок можно добыть своими силами, если поблизости имеется подходящий источник. Если песок взят на берегу реки, то он не должен содержать крупных частиц органики, таких как ил или водоросли. Мелкие организмы в нем все равно будут присутствовать, поэтому собственный песок необходимо предварительно подготовить. На производствах его обычно подвергают температурной обработке. Собственными силами песчаную массу нужно промыть водой. Предварительно песок пропускают через сито с ячейками 1 – 1,5 мм.

Сито может самых разных форм, наиболее распространенный вариант – прямоугольное строительное сито.

Пропорция песка выбирается на основе жирности глины. Обычно ингредиенты смешиваются в соотношении одна часть глины к трем или двумя частям песка. Для самоконтроля можно замешать пробную порцию раствора. Для проверки из глины с разным количеством песка раскатывают цилиндрические колбаски, которые после подсушивания оборачивают вокруг черенка лопаты или другого цилиндрического объекта. Нормальный для кладки раствор трескается на поверхности, внутри колбаска остается сырой. Отсутствие разрывов говорит о том, что раствор получился слишком жирным, на тощем растворе появляются большие разрывы на всю глубину. Воду для смеси лучше брать слабокислую со средним уровнем жесткости. В жидкости не должно содержаться водорослей или других органических элементов. При попадании в раствор даже небольшая доля органики в будущем внесет вклад в разрушение кладки

Печной раствор своими руками

Перед началом приготовления раствора глину сутки вымачивают в небольшом количестве воды. После этого добавляется вода, с помощью небольшой палки с лопатообразным окончанием перемешивают глину с водой до консистенции сметаны. Для проверки достаточности количества воды можно использовать кельму. Кельма не должна оставлять разрывов, за инструментом должен оставаться ровный пластичный след (борозда). Готовую смесь просеивают через сито с крупными ячейками. После этого добавляем в раствор песок и тщательно перемешиваем.

Дрель-миксер обеспечивает равномерное перемешивание. Благодаря этому в растворе не останется полостей с «глиняным молоком».

Использование дрели-миксера позволит существенно упростить процесс смешивания. Дрели бывают как специализированные, так и в виде простой насадки на дрель или перфоратор, которые работают на низких оборотах. Готовый раствор не должен прилипать к пальцам, а на его поверхности не должна натекать вода (шлам). Для кладки топки часто используют пропорцию глины и песка один к одному. В смесь при этом добавляют шамотный порошок.

Заводские жаростойкие смеси

В готовых печных смеся все вышеописанные процедуры уже сделаны на заводе. Нет необходимости искать нужную пропорцию песка и глины. Большинство жаростойких смесей просто заливаются водой и перемешиваются. Количество воды тоже не придется подбирать: оно указано на упаковке. Опытным печникам такие смеси могут и не понадобиться, а для новичка при кладке печи своими руками жаростойкая смесь окажется полезной. Главный недостаток использования жаростойкой смеси – более высокая общая цена на постройку печи.

Существенным преимуществом готовых смесей является наличие в их составе ингредиентов, которые обычно не используются при приготовлении кладочного раствора своими руками. К таким компонентам относятся пластификаторы и шамотная крошка.

Готовые печные смеси на основе измельченных огнеупорных ингредиентов называются мертели. Они разделяются на шамотные, полукислые, муллитовые и муллитокорундовые. При кладке домашних печей используются только шамотные смеси. Остальные применяются при производстве доменных печей, вагранок, боровов и др. Подробнее остановимся на шамотных смесях.

Шамот – это огнеупорный материал, которые получается в результате обжига шамотной глины. Материал подвергается воздействию высоких температур до тех пор, пока полностью не потеряет пластичность и влагу. После этого шамот измельчают в порошок, смешивая с различными сортами глины, получают разные жаростойкие смеси. Мертели относятся к термотвердеющим, то есть свои огнеупорные свойства приобретают только после высокотемпературного обжига.

Марка смеси обозначается буквой М, буква Ш расшифровывается как «шамотная». Цифра в маркировке указывает на размер доли оксида алюминия (Al2O3) в составе, а соответственно и на огнеупорные свойства материала. Марки МШ 39 и МШ 36 обладают огнеупорностью не ниже 1730 градусов, МШ 31 – 1690 МШ 28 – 1650.

При всех своих достоинствах готовые смеси имеют и определенные ограничения. Во многих смесях не предусмотрено повторное замешивание, если весь запас раствора не был израсходован. Кладка не может производиться при отрицательных температурах. Раствор из готовой смеси из-за добавления пластификаторов будет сохнуть дольше. Приготовленную смесь нужно выработать за один раз.Ручной замес многих жаростойких печных смесей невозможен, потребуется обзавестись специальным миксером.

Приготовить подходящую для кладки жаростойкую смесь можно только с использованием качественных материалов с соблюдением оптимальных пропорций ингредиентов. Готовые смеси в этом отношении проще, но и затраты на строительство возрастают. При кладке печей могут применяться различные смеси: известковые, известково-цементные, цементно-песчаные. Для элементов печи, подвергающихся высокотемпературному воздействию, используют только жаростойкие смеси.

состав и пропорции, как приготовить смесь своими руками, соотношение глины и песка для оштукатуривания

Печь издавна являлась надежным, а подчас и единственным, источник тепла и энергии. В современном мире она так и не утратила свое значение: многие люди стремятся поселиться за пределами городов в уютном и теплом доме. Если воспользоваться услугами профессионального печника невозможно, не печальтесь!

В этой статье мы подробно расскажем, как и чем лучше всего приводить в должный образ вашу старую добрую «каменку», после чего вы сами сможете попробовать себя в роли печника и отреставрировать свою печь.

Подготовка печи

Прежде чем приступать к приготовлению раствора для декоративной штукатурки, следует подготовить наше рабочее место:

  • печь следует очистить от грязи и мусора, качественно удалить остатки прежнего раствора;

Подготовка печи

  • следует очистить и немного углубить щели между кирпичами (не более, чем на 0,3-0,7 см): это улучшит сцепление нашего раствора с кирпичной кладкой;
  • перед началом самой работы также рекомендуется слегка протопить печь, чтобы нанести раствор на теплую поверхность и выровнять: в результате этого внешний слой штукатурки не полопается.

Более подробно о штукатурке печи смотрите на видео:

Инструменты, без которых не обойтись:

  • емкость для приготовления раствора;
  • кельмы и шпатели;
  • кисти.

Приготовление раствора

В мире существует множество рецептов растворов для штукатурки. Вам необходимо знать приготовление штукатурки своими руками. Ниже приведен состав наиболее качественных и популярных из них (пропорции в частях):

  1. Песок – 2, цемент – 1, глина – 1, асбест – 0,1;
  2. Глина – 1, песок – 2, асбест – 0,1;
  3. Гипс – 1, известь – 2, песок – 1, асбест – 0,2 (в данном случае асбест можно заменить стекловолокном в той же пропорции).

Теперь подробнее по каждой составляющей:

Глину – важную часть любой штукатурки – некоторые печники за день до отделочных работ замачивают в воде, чтобы она смогла разбухнуть и напитаться жидкостью.

Приготовление раствора

Песок лучше всего применять речной. Перед применением следует очистить его от мусора (ракушек, камней и т.п.), если он имеется, и просушить, чтобы точно определить пропорции будущего раствора.

Известь является отличной составляющей подобной смеси, т.к. обеспечивает ее надежную хватку с поверхностью. Тем не менее не стоит забывать, что раствор, содержащий в себе известь, будет застывать дольше обычного.

То же касается и цемента. Если вы собираетесь использовать его, будьте готовы, что схватывание завершится не менее чем через 12 часов, а окончательная прочность будет достигнута лишь через 20-30 дней. Качественный раствор штукатурки должен наноситься на стенки печи легко.

Состав раствора

Первый вариант раствора является наиболее популярным.

В его состав входят глина, асбест, песок и известь в следующих пропорциях: 1:0,1:2:1. Все это требуется тщательно перемешать, а после довести до нужного состояния с помощью воды, которую нам необходимо постепенно добавлять в раствор, перемешивая его.

В итоге мы получим нечто, похожее на сметану: получившийся раствор не должен быть слишком жидким или густым.

Состав раствора

При другом варианте раствор для штукатурки включает в себя глину, песок, цемент М400 или М500 и асбест в таких пропорциях: 1:2:1:0,1.

Для начала вам нужно смешать глину с водой, дабы получилось густое тесто. После этого добавьте в получившуюся смесь асбест, цемент и немного воды, чтобы раствор по густоте напоминал сметану.

Стоит отметить, что недостатком данного рецепта является то, что выработать раствор следует за 60 минут: подобные вещества быстро схватываются и вскоре становятся непригодными для использования.

Стеновые панели, изготовленные из современных материалов, появились сравнительно недавно и быстро завоевали свою популярность. Здесь все о листовых стеновых панелях для внутренней отделки.

Стяжка – это специальный слой из смеси песка – цемента, с помощью которого делают хорошее основание для пола. Перейдя по ссылке ознакомитесь с сухой стяжкой пола.

Современный рынок строительных материалов предлагает панели на любой вкус и под любой запрос, помимо стоимости, влагостойкие листы значительно проще смонтировать. Листовые влагостойкие стеновые панели — лучшие из всех панелей.

Любой раствор для штукатурки должен быть однородным и эластичным. Чтобы достичь такого эффекта, требуется качественно перемешивать смесь во время ее приготовления до тех пор, пока она не станет однородной.

Для экономии ваших средств, нужно знать расход компонентов на 1 м2. Как рассчитать расход, можно посмотреть на примере штукатурки короед.

Нанесение раствора на ранее подготовленную поверхность

Штукатурку печи можно отнести к одному из видов штукатурки внутренней отделки.

Еще раз напомним, что работать можно лишь с ранее натопленной печью. Это очень важно! Но не будем забывать и о некоторых других тонкостях печного дела. Так, рекомендуется перед нанесением раствора установить на печь металлическую крупноячеистую (ячейки не должны быть крупнее 2х2 см) сеть.

Это в разы укрепит слой штукатурки, наделив его дополнительной прочностью.

Нанесение раствора

Не забывайте, штукатурка наносится в несколько слоев (толщина каждого из них не должна превышать 5 мм, а общая – 1 см). После нанесения каждого такого слоя, следует дать ему немного времени, чтобы схватиться с поверхностью. Раствор должен обязательно наноситься ровно, сверху вниз.

Не забудьте затереть штукатурку специальной теркой, чтобы она стала ровной и аккуратной. Делать это рекомендуется круговыми движениями, без сильного давления на поверхность.

Далее следует дать штукатурке просохнуть и настояться. Обычно на это хватает 12 часов. Если после истечения данного срока вы обнаружили на печке трещины, следует аккуратно смочить водой и затереть раствором, который мы использовали ранее.

Стоит ли покупать готовую смесь?

Несомненно, заводской раствор, купленный на строительном рынке, будет более надежным при оштукатуривании печи. Они производятся из специальных компонентов для внутренней отделки, которые придают смеси множество полезных свойств: она будет способна выдержать более высокие перепады температур (до +200…+250⁰C).

Оштукатуривание печи таким раствором практически ничем не отличается от процесса нанесения глиняного раствора, приготовленного своими руками. К тому же, на всех заводских смесях имеется специальная инструкция, в которой обозначаются тонкости работы с выбранным вами составом.

Готовая смесь

Минусом такого подхода является цена: себестоимость раствора, приготовленного своими руками, будет несколько ниже себестоимости купленного на рынке товара.

Заключение

Вне зависимости от того, решили вы купить готовую смесь или сделать собственную, следует помнить о правилах обращения с подобными веществами, а также о технике безопасности.

Кроме того, данный процесс является медленным и достаточно тонким: важно соблюдать пропорции, и правильно наносить состав на поверхность печи.

От того, как вы это сделаете, будет зависеть качество всей работы: вряд ли кто-то захочет повторно совершать такие операции. Желаем удачи!

Огнестойкие растворы для кладки печей и каминов, глина, состав

Среди множества современных устройств для обогрева помещений нельзя забывать и о таких старинных устройствах как печки и камины. Использование этих конструкций возможно в сельской местности, таун-хаусах, дачных домах, банях и помещениях производственного типа. Обычную русскую печь можно построить самостоятельно, даже не имея особых профессиональных навыков. Как правило, печные сооружения возводятся из обычного кирпича, устойчивого к высоким температурам. Для соединения строительных материалов применяют растворы из глины, бетона и других вяжущих. Лицевая часть камина обрабатывается штукатуркой, применения легковоспламеняющихся плиток недопустимо, как и оклеивание портала обоями или декоративной лепниной без нанесения огнеупорной смеси.

Почему нужно применять глиняный раствор

Состав кирпича и раствора для кладки на основе глины практически ничем не отличается. Это позволяет материалам образовывать прочные связи. Такая кладка является огнеупорной переносит воздействие температуры до 1000 градусов по Цельсию.

Примечание: Глина для кладки печей должна быть хорошего качества, но ее избыток приведет к разрушению конструкции в короткие сроки.

Кладочные пропорции изменяются в зависимости от общего состава смеси, более подробно они будут рассмотрены ниже.

Глиняный раствор для кладки печи

Раствор для кладки камина наносится на слой строительного материала толщиной не более 4 мм, этого вполне достаточно для возведения крепкой конструкции. Если смеси будет слишком много, то со временем она начнется подвергаться растрескиванию и быстро разрушится под влиянием больших температур. Глина для печи полностью герметизирует кладку и не дает угарному газу проникать в жилое помещение сквозь мелкие поры.

Примечание: Еще одним преимуществом глиняного раствора для кладки камина является возможность быстро разобрать неправильно спроектированный участок, чего невозможно сделать при эксплуатации смеси из цемента.

Раствор для печки из природного вяжущего достаточно легко смывается и оставляет неповрежденными сами кирпичи и отделочные материалы. Это очень полезно для новичков в строительстве, а также для домашних умельцев, которые впервые используют раствор для кладки кирпича печей.

Для усиления определённых свойств, таких как устойчивость к жару или прочность, в раствор для кладки камина добавляют цемент или соль. В первом случае пропорции равны примерно 1:3,33 (часть цемента к 3,33 частям глины для печки), во втором достаточно небольшой горсти на целое ведро. В последнее время в моду вошло вмешивание в раствор для кладки печи огнестойких материалов. Они увеличивают порог переносимости температур до +1300 градусов, что особенно полезно при частой и длительной эксплуатации каминов.

Как выбрать составляющие раствора

Состав раствора для кладки печей включает в себя воду, глину и песок. Вода не должна иметь примесей, если она застоявшаяся с мутной ряской или сомнительными включениями, то она не подходит для печных работ. Песок нужно подбирать без содержания камней и щебня, чтобы смесь получилась однородной и отвечала всем технологическим требованиям, необходимо просеять его через сито с отверстиями по 1,5 мм.

Глина для кладки печи делится на три вида:

  1. Жирная.
  2. Тощая.
  3. Нормальная.

Раствор для кладки подразумевает использование последней, но такую довольно сложно найти, поэтому в смесях постоянно варьируется количество содержания песка. Для жирных масс оно увеличивается, а из тощих его необходимо выгонять путем просеивания. Приготовление растворов требует достаточно много времени и сил, в связи с чем большинство предпочитает приобретать готовые смеси в магазинах. Там же, на соседних полках, можно встретить и жаростойкие составы, которые используют вместо глиняного раствора для кладки печей.

Видео: приготовление раствора для кладки печи

При самостоятельном приготовлении из имеющихся материалов нужно учитывать, что жирный состав требует большего количества воды, в противном случае он может усохнуть и потрескаться. Глиняная смесь из тощего наполнителя не дает нужного запаса прочности, вследствие чего дополняется цементом или солью, которые хорошо удерживают влагу.

Инструменты для приготовления раствора:

  • штыковая лопата или крупный мастерок;
  • емкость для перемешивания раствора на кладку, выполненная из металла;
  • сито, предназначенное просеивать составляющие компоненты;
  • дрель-миксер для оперативного замеса.

Все агрегаты должны быть чистыми. Раствор для кладки не подразумевает наличие мусора, последний может негативно отразиться на прочности. Перед тем, как начать процесс, смешайте сухие составляющие, при необходимости добавьте жаростойкие материалы и только потом заливайте их жидкостью. Приготовление раствора в обратном порядке может стать причиной образования пор, пузырей и других производственных дефектов.

Проверка качества раствора

Проверка раствора на качество

Даже при идеальном соотношении пропорций смесь может быть некачественной, чтобы убедиться в обратном нужно провести маленький эксперимент. Способов распознать хороший раствор для кладки камина предостаточно, ниже приведены самые распространенные:

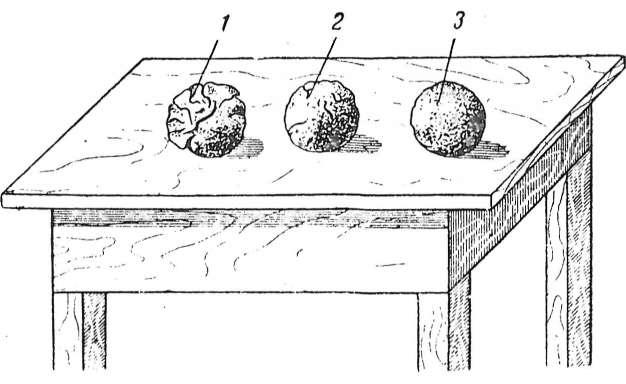

  • Из уже готового раствора для печной кладки лепят небольшой шарик и без лишних усилий кидают его на пол. Глиняный комок или рассыплется, что будет говорить о высоком содержании песка, или превратится в лепешку. На ней не должно быть трещин, если они есть, то глина для печей была слишком жирной и требуется добавление воды с заполнителем.
  • Этот способ схож с предыдущим, но включает в себя и проверку на усадку. Раствор для кладки камина готовят из 0,5 кг глины, разбавляя ее водой до консистенции тугого теста. Глиняный ком превращают в лепешку под прессом или вручную, далее нужно оставить его в помещении на 1-2 часа. Необязательно класть на солнце, достаточно того, что раствор на кладку будет обдуваться ветром. По истечении времени на составе могут образоваться дефекты – трещины, комки, пузыри или другие. Такая смесь не подходит для печных работ.
  • 2-3 кг глины помещают в небольшую тару так, чтобы полностью развести ее водой. После соединения минерала с жидкостью нужно начать перемешивать раствор для кладки камина дощечкой или специальной палочкой. Если смесь для кладки печей прилипает к мешалке в больших количествах, то добавление песка просто необходимо – такая глина является жирной. Если же раствор для печки собирается на веселке сгустками, то его можно применять для печных работ. Во всех остальных случаях раствор на кладку требует добавления жирных вяжущих в нужных пропорциях.
  • Последний способ используется не только для глиняного раствора на кладку, но и для проверки термостойких материалов. Как и в первом примере нужно подготовить шарик из имеющегося материала. Его помещают между двумя небольшими досочками и начинают сжимать. Сила давления, при которой на глиняном или термостойком материале появляются трещины, называется прочностью на сжатие. Это основной параметр при выборе раствора для кладки камина в магазинах.

Способы заведения растворов

Раствор для кладки в ведре

Самый быстрый. Этот раствор для кладки камина подразумевает использование нормальной глины без примесей и камней. В корыто или емкость насыпают небольшой слой раствора для печки и заливают его небольшим количеством чистой воды. Выкладывание слоев продолжается до тех пор, пока не будет использован весь материал, предусмотренный пропорциями. Раствор на кладку оставляют пропитываться на 4-5 часов, по истечению которых печная смесь процеживается и используется по назначению.

Самый долгий. Приготовление раствора может занимать до одной недели, в данном случае достаточно 3 дней. Смесь для кладки печей смешивают с огнестойкими материалами или замачивают в исходном составе. Она впитывает влагу на протяжении 72 часов. По прошествии времени раствор на кладку нужно перемешать дрелью-миксером или просто ногами в чистых резиновых сапогах. Когда первый этап замеса окончен глиняный состав протирают руками так, чтобы удалить все мелкие комочки и камешки. Раствор, содержащий посторонние включения не применим для работ.Смесь для кладки печей, создающаяся по данной инструкции должна иметь в основе нормальную глину. Проверка качества осуществляется на рабочем месте. Нанесите раствор на кладку и соедините им два кирпича плотно придавливая верхний. Обождите 3-4 минуты и попробуйте оторвать строительные материалы друг от друга. Если ничего не получилось, то смесь для кладки печей удалась.

Самый трудоемкий. Приготовление раствора по этому методу занимает около 1,5-2 часов, но требует больших физических затрат. Для начала нужно подобрать металлический лист, на котором будет рассыпана смесь для кладки печей. Огнестойкие материалы, песок и глина смешивают в нужных пропорциях и заливают водой прямо на поверхности. Из массы формируют лопатой дорожку высотой около 30 см. По полученному гребню начинают бить острием лопаты или топора чтобы разделить все камни. Когда крупные включения отсеяны от смеси для кладки печей начинается просеивание раствора через сито. Готовая смесь с огнестойкими материалами помещается в бак, где и доводится до кондиции.

Как определяются точные пропорции

Точных цифр нет, так как каждая смесь для кладки печей содержит глину разной жирности. Чаще всего используется соотношение 1:1 или 1:2, где первая цифра означает количество частей вяжущего, а вторая – заполнителя (песка). Вода добавляется по коэффициенту 1:4. Объем огнестойких материалов указывается на упаковке производителя.

Смесь глиняная печ. Приготовление раствора для кладки камина

Любой, кто знаком со строительными работами, сможет сложить печь или камин простой конструкции своими руками, если будет иметь в своем распоряжении подробное описание и схемы расположения рядов — порядовка. Но сделать камин своими руками невозможно без знания того, какие материалы можно использовать, как их выбрать или подготовить.

Даже человек, далекий от печного дела, скажет, что для строительства камина нужны кирпичи и раствор.Но какой кирпич и какое должно быть правильное решение? Это дело первостепенной важности, пренебрегать которым означает тратить время, деньги и время на бесполезную работу. Разберемся, как выбрать материалы и как сложить камин.

Кирпич

Виды кирпича для кладки каминов

Делается камин своими руками из полнотелого красноглиняного кирпича. Его используют для возведения внешней части камина, а для фасада следует выбирать ровные кирпичи правильной формы без сколов и трещин.

Для той части печи или камина, которая непосредственно контактирует с открытым огнем, подбирается специальный огнеупорный шамотный или кварцевый кирпич.

Также могут быть использованы и пустотелые кирпичи, но только для кладки оголовка трубы над кровлей или для облицовки готового камина.

Требования к качеству кирпича

Прежде чем складывать камин самостоятельно, следует убедиться в правильности выбора материала.

При выборе кирпича необходимо соблюдать следующие требования:

  • Отдавать предпочтение кирпичу марки не ниже М 200 .Изделия этой марки и внешне выглядят лучше, чем кирпич более низких марок, и, что самое главное, обладают высокой прочностью, выдерживая допустимую нагрузку 200 кг/см² .
  • Купите сразу необходимое количество кирпича, чтобы он был весь из одной партии и имел одинаковые характеристики.
  • Оцените состояние кирпича: трещин, сколов нет, наличие драки в сковороде.

Раствор

Состав раствора

Обычный цементный раствор совершенно непригоден для возведения конструкций, испытывающих высокие тепловые нагрузки.Смесь для кладки камина изготавливается на основе глины и песка, а их процентное соотношение зависит от жирности глины.

Цемент также может присутствовать в таком растворе, но в очень малых количествах.

  • Раствор должен быть однородным. , без комков, и имеют нормальную пластичность. Только в этом случае он прочно свяжет кирпичную кладку, не растрескается при высыхании и даст небольшую усадку.
  • Слишком пластичный раствор на основе жирной глины прекрасно выравнивается по кирпичу, позволяя сделать шов красивым и тонким, но для печных работ не подходит, т.к. в процессе эксплуатации дает большую усадку.
  • Малопластичный раствор на основе тощей глины практически не дает усадки, но не обеспечивает хорошей прочности кладки, трескается и выливается из швов при высыхании.

Требования к качеству песка и глины для строительного раствора

Песок должен быть чистым и мелким. Лучше всего использовать горный или речной песок, просеянный через мелкое сито, чтобы очистить его от крупных включений и растительности. Эта процедура позволит создать качественный однородный раствор и получить тонкий и ровный кладочный шов.

Определить качество глины на ощупь может только опытный печник. Но существует множество способов, как народных, так и лабораторных, проверить, подходит ли глина для приготовления печного раствора, и определить оптимальное соотношение глины и песка. Вот несколько самых простых способов:

Как приготовить раствор?

Определив опытным путем соотношение песка и глины, отмерить необходимое количество материалов и просеять их. Песок – обычным способом, а глину предварительно замачивают водой, тщательно перемешивают и фильтруют через сито с мелкими ячейками.

После смешивания глины и песка раствор снова фильтруют через более крупное сито, чтобы сделать его однородным, без сгустков. Готовая смесь должна не растекаться по лопате, а хорошо с нее скользить. Из такого раствора получаются идеальные швы. 3-5 мм.

Для увеличения прочности раствора можно добавить цемент ( ¾ литра   на ведро раствора) или соль ( 150–250 г ). Цемент перед добавлением разбавляют водой до консистенции сметаны, соль также растворяют в воде.

Сколько раствора нужно для кладки каминов?

Для укладки ровно 100 кирпичей, делая швы по 5 мм , потребуется два ведра раствора. При кладке русской печи это количество увеличивается на 20%.

Внимание! Очень важно приготовить раствор нужной пластичности и густоты! Только такой раствор заполнит все неровности, обеспечит плотность и газонепроницаемость швов и прочное сцепление кирпичей.

Как сделать камин своими руками?

Подготовив необходимые материалы, нужно решить главный вопрос, как сложить камин.

Для складывания печи или камина (см. Кирпичная кладка кирпичная кладка) потребуется сделать прочный фундамент и подготовить схемы кладки, которые называются порядовками.

Подготовка фундамента

Если перекрытие в доме выполнено из железобетонных плит, кладка камина своими руками не требует возведения фундамента. Во всех остальных случаях это необходимо сделать, чтобы обеспечить устойчивость камина и избежать его разрушения.

Важно! Фундамент под печь или камин не должен быть связан с фундаментом дома!

Заказ

Заказ представляет собой очень подробную схему, в которой указано положение каждого кирпича.Обратите внимание, что заказ делается отдельно для каждого ряда кладки.

Сложить камин без порядка может только опытный мастер, а новичок без него не сможет правильно выполнить работу. Поэтому заказ следует составлять самостоятельно, а еще лучше заказать схему для своего камина к хорошей печи.

Технологические работы

На основание камина под первый ряд кладки необходимо положить два слоя гидроизоляции. Цокольный ряд обычно укладывают «на ребро», чтобы он получился выше уровня чистого пола.Во всех последующих рядах кирпич кладут плашмя.

Перед кладкой кирпичи на 2–3 минуты замачивают в воде, чтобы обеспечить более плотный контакт их с раствором.


Дно топки должно располагаться на высоте двух-трех рядов кладки от уровня пола.

Если вы решили, что сможете выполнить кладку печей своими руками, вам обязательно следует учесть следующее: красный и огнеупорный кирпич имеют разные параметры линейного расширения при нагреве .

Поэтому есть некоторые особенности их одновременного использования в одной конструкции. Так как топка камина выполнена из огнеупорного кирпича, дающего больший линейный прирост, в процессе эксплуатации может произойти разрушение корпуса камина, выполненного из красного кирпича.

Во избежание этого необходимо использовать «сухие швы», то есть огнезащитную вставку камина выкладывать без перевязки с наружными стенами, отступив от нее не менее 2-3 мм.


В этом случае топке предоставляется свобода для расширения, а пространство между кладкой создает тепловое сопротивление, не позволяя корпусу камина значительно нагреваться.

Особое внимание следует уделить кладке потолка над отверстием топки. . Здесь нежелательно использовать металлические или железобетонные перемычки, которые могут сильно деформироваться при нагреве.

Выложить кирпич в виде арки или даже горизонтального перекрытия, причем с определенным выступом, можно с помощью специальной опалубки.

Существует несколько вариантов укладки полов:

В любом случае перед началом работ по укладке потолка необходимо сделать опалубку, которая должна точно соответствовать нижнему контуру крыши топки.Опалубка устроена таким образом, что после застывания раствора ее можно было без усилий опускать и снимать, не повреждая кладку. Для этого его поддерживают брусьями вверху.

Арочные и арочные перемычки выкладывают на опалубку плашмя, а для устройства лопастных перекрытий кирпич обтачивают на ребро. Толщина швов между кирпичами в нижней части составляет около 3 мм , а в верхней — 25 мм и более.

Перемычка укладывается с двух сторон и заканчивается установкой центрального кирпича, который ставится строго посередине арки по вертикали.Конечно, кирпич для кладки этой части конструкции следует выбирать особенно тщательно.

Облицовка камина

Необходимо заранее подумать о том, какие материалы будут использоваться для отделки камина (см. Отделка камина). Если вы хотите оставить камин необлицованным, класть кирпич следует очень аккуратно, не выводя раствор на переднюю часть кладки ни на полсантиметра. Впоследствии швы можно расшить.

Если кладка получилась не очень красивой, то камин можно полностью оштукатурить или облицевать натуральным или искусственным камнем, керамической плиткой, плиткой. Отделка скроет все ваши изъяны и дефекты кирпича, позволяя обойтись без переделок.

Глины, извести, смешанные растворы, а также смеси жаростойкие бетонные для кладки печей и каминов.

Раствор  – смесь вяжущих, заполнителя и воды. По плотности в сухом состоянии они делятся на тяжелые (1500 кг/куб.м и более) и легкие (менее 1500 кг/куб.м). По назначению применяют растворные растворы (для кладки кирпича, камня, блоков печей), отделочные (для отделки печей) и специальные.

Наполнитель вместе со вяжущим и водой создают прочную основу и монолитный корпус топки и дымохода. Уменьшает усадку раствора (например, шлаковый заполнитель). По виду вяжущих растворы делятся на цементные, известковые, гипсовые и смешанные (цементно-известковые, известково-шлаковые и др.).

Простые растворы состоят из одного типа вяжущего и заполнителя, сложного или смешанного, из двух или более вяжущих (цемент и глина, цемент и известь) и заполнителей.Например, цементно-известковый раствор с соотношением 1:3:15 состоит из одной части цемента, трех частей известкового теста и 15 частей песка.

В комплексных растворах за единицу условно принимают объем основного вяжущего, остальные компоненты (вяжущие и наполнители) выражают цифрами, указывающими, сколько объемных частей их приходится на одну часть основного вяжущего. Основное вещество обладает более сильными связующими свойствами, поэтому название комплексных растворов начинается с названия основного связующего.Например, известково-глиняный раствор имеет в своем составе два вяжущих вещества – известь и глину.

Глиняный раствор разрушается от влаги, не пригоден для кладки фундаментов и дымоходов над кровлей. Эти части печи выполняют на известковом, цементном или известково-цементном растворе.

Раствор глиняный для печей использовать только в сухом месте, а шов должен быть 3-5 мм. Раствор из толстого шва быстро осыпается, в него подсасывается воздух, что ухудшает работу печи и вызывает перерасход топлива.Тонкие пласты можно получить только из хорошей глины и тщательно перемешанного раствора, процеженного через сито с ячейками 3х3 мм. Песок для раствора должен быть мелким, крупность – не более 1 мм.

Тощие растворы не обладают необходимой пластичностью и прочностью, жирные пластичны, но при высыхании образуют трещины. Наиболее подходящими для кладки растворами являются среднепластичные, или нормальные, в которых вяжущее и наполнитель находятся в оптимальном соотношении. Они прочны, не трескаются при высыхании и дают минимальную усадку.

Известковые, цементные и комплексные растворы наносят на кладку только инструментами.

Перед приготовлением глиняного раствора глину необходимо проверить: в 0,5 кг добавить немного воды и тщательно вымесить руками, пока она полностью не впитает воду и не прилипнет к рукам. Приготовив крутое тесто, раскатайте шарик диаметром 40-50 мм, сделайте из этого же шарика лепешки диаметром 100 мм и подсушите их 2-3 дня. Если за это время на шарике или корке появились трещины, значит, глина жирная и требует добавления песка.Если после высыхания на шаре и лепешке нет трещин, а шар, упав с высоты 1 м, не рассыпается, значит, глина пригодна для приготовления раствора. Тощие глины не трескаются, но прочности не имеют, в них надо добавлять более жирные глины. Песок или глину добавляют в несколько приемов, каждый раз проверяя качество раствора.

Еще один способ проверить качество глины: взять 2-3 кг материала, посетить посуду, налить воды, размять комки и перемешать.Если глина сильно прилипает к буртику (полностью обволакивает его), значит, она жирная, в нее необходимо добавить песок. Если на лезвии остаются отдельные сгустки, глину считают нормальной, и из нее готовят раствор без добавления песка. Если клинок покрыт тонким слоем глины, значит, он тощий и требует добавления жирной глины.

Проверить качество глины можно так: 0,5 кг замешивают в крутое тесто и тщательно вымешивают руками.Из глиняного теста раскатывают шарик диаметром 40-50 мм, засовывают его между двумя гладкими пластинами и слегка прижимают верхнюю, постепенно сдавливая шарик до образования на нем трещин. Приложенное усилие и величина сплющивания шарика, а также характер образовавшихся трещин свидетельствуют о жирности глины. Шарик из тощей глины (суглинок) при легком надавливании раскалывается на куски. Комок глины более жирный, суглинок, при сжатии на 1/5-1/4 своего диаметра дает трещины. Шар из обычной глины трескается при сжатии на 1/3 диаметра.Шарик из жирной глины дает мелкие трещины при сжатии на 1/2 диаметра.

Из такого глиняного теста в виде шара вручную раскатывают жгутики толщиной 10–15 мм, длиной 150–200 мм и растягивают или сгибают в виде кольца вокруг круглой и гладкой деревянной скалки с диаметром 40–50 мм. Жгутик маслянистой глины плавно, постепенно истончается, образуя в месте разрыва острые концы, при сгибании трещин не образуется. Жгутик из обычной глины плавно вытягивается и обрывается, когда его толщина в месте разрыва становится меньше толщины жгутика на 15-20%, а при изгибе образуются мелкие трещинки.Жгутики из тонкой глины мало не растягиваются, дают неравномерный разрыв, а при сгибании образуется множество трещин и разрывов.

Глиняный раствор для кладки печи требуется от 1/10 до 1/13 объема печи, считая по ее наружному размеру, или до 1/8 объема кладочного кирпича — в среднем 25 литров (2,5 ведра) за 100 шт. кирпич. Глиняный раствор не должен отличаться по составу от кирпича и выдерживать нагрев до 800-1000 градусов, не теряя прочности и не выделяя вредных паров.Чем меньше глины в печи, тем выше ее качество. Лучшее решение – глина, из которой делают кирпич. Для приготовления раствора можно использовать кирпич-сырец. Раствор должен быть пластичным. Жирный раствор высыхает, уменьшается в объеме и трескается, тощий не обеспечивает достаточной прочности, плохо связывает кирпич и легко выкрашивается из швов.

Крепость глиняного раствора повышается, если на одно ведро добавить 100-150 г соли. Мелкую соль смешивают с раствором, а крупную предварительно растворяют в воде.Иногда в ведро добавляют раствор из 0,5-1 кг портландцемента, перемешивая его в сухом виде или предварительно перекрывая водой. Применять этот раствор не позднее, чем через час после приготовления.

Для приготовления раствора используют разную глину, смешивают ее в сухом виде, затем затворяют водой. В густую глину добавляют 0,5-5 объемных частей песка. Его просеивают через частое сито с ячейками 1,5×1,5 мм. Очень тонкие глины замачивают – промывают в воде, удаляя из них лишний песок.

Если глинистая жидкость в норме, песок не требуется. Для приготовления глиняного раствора изготавливают деревянную дощечку размером 1,5 х 1,5 м, на которую насыпают пласты глины и смачивают водой. Когда глина размякнет, ее несколько раз перелопачивают и сгребают в кучу в виде узкой грядки высотой 300-350 мм. Затем ребром деревянной лопаты срезают с нее тонкие пластинки, а комочки разбивают и комкают. Камни и загрязнения удаляются. Затем массу перелопачивают, сгребают в грядку и снова разминают лопатой 3-5 раз, пока не разобьются все комки.

Если в процессе работы требуется добавить в глину песок, то насыпать его в виде широкой гряды, сделать в ней углубления, затем насыпать глину слоями, смочить водой и засыпать песком. Выдержать время до размягчения глины, затем многократно перелопачивать песком, собранным в ложе и примятым лопатой, пока он полностью не смешается с песком и не станет однородным. Хорошо перемешанный раствор с нужным количеством песка и воды должен соскальзывать с железной лопаты, но не растекаться по ней, на ощупь представляет собой скользкую массу с равномерным заполнением песком без глины и песчаных комков.В таком растворе часто остаются крупные частицы, не позволяющие выполнить тонкие швы, поэтому при его работе необходимо все время ощупывать руками, удаляя посторонние частицы, что замедляет работу. Такой раствор желательно процедить через сито.

Оптимальное соотношение глины и песка в глиняном растворе 1:1 или 1:2. Количество воды 1/4 от объема глины.

Глину нормальной жирности, не требующую добавления песка, насыпают в ящик или бочку послойно и смачивают водой, где вымачивают в течение нескольких часов.Затем тщательно перемешивают и фильтруют через сито с ячейками 3х3 мм. Воду добавляют на рабочем месте, достигая необходимой густоты раствора.

Если в глину необходимо добавить песок, его отмеряют в необходимой дозе и просеивают на сите. После распада глины ее фильтруют, добавляют песок, перемешивают и снова фильтруют.

Раствор Готовится из известкового теста, песка и воды. Применяется для кладки фундаментов печей, а также труб над кровлей.Для придания раствору прочности в него добавляют цемент, а для быстрого схватывания – гипс (в штукатурных работах).

Для приготовления раствора известковое тесто фильтруют через сито с отверстиями 3х3 мм, через него просеивают песок. Если тесто слишком густое, его необходимо размешать с добавлением воды. Добавляют песок и всю массу тщательно перемешивают до однородности. Количество песка зависит от качества извести: на одну объемную часть известкового теста добавляют от 0,5 до 5 объемных частей песка (чаще 2-3 части).

Для определения качества известкового раствора его перемешивают деревянным веслом в течение 2-3 минут, если раствор не прилипает к веслу, значит, он жидкий; если он прилипает местами в виде отдельных пучков или покрывает лопатку слоем в 2-3 мм – нормально, если раствор прилипает толстым слоем, значит, он жирный. К жидкому раствору, к жирному песку необходимо добавить известковое тесто. Известковые растворы можно хранить несколько дней.

Чем лучше известковая паста, тем выше качество раствора, и наоборот.Поэтому ком кипящей извести гасят, заливая его водой и выдерживая в творческих ящиках до полного гашения. От этой операции зависит качество извести и максимальный выход известкового теста. Гашеную известь можно насыпать в любую посуду, но лучше в вырытую в земле творческую яму, выстланную досками, где она может храниться длительное время, если ее сверху засыпать землей слоем не тоньше 50 см. Чем дольше он хранится, тем выше качество, но без доступа воздуха.Слейте известь через сито с ячейками не менее 5х5 мм.

Для того, чтобы сварить гашеную известь, в тушильный ящик наливают воду на половину его высоты. Затем его засыпают известью в несколько приемов, равномерно распределяя ее. При появлении пара его энергично перемешивают, разбивая на отдельные куски и добавляя воду до прекращения выделения пара. В гашеную известь добавляют воду, чтобы получить однородное известковое молоко, и оставляют на некоторое время для гашения оставшихся кусков.Затем вся масса перемешивается и процеживается через сито.

Для гашения извести, прошедшей гашение, засыпать известь в тушильный ящик — котел на четверть его высоты и заполненный водой на половину слоя. Когда появляется пар, они начинают перемешивать известь, разбивая кусочки. Воду добавляют небольшими порциями, чтобы предотвратить высыхание и выгорание извести. После прекращения выпуска пара приливают воду, все тщательно перемешивают, а известковое молоко через некоторое время сливают через сито в посуду или дождевальный колодец.

Известь гасящуюся засыпают в гасильный ящик на четверть его высоты, смачивают небольшим количеством воды и выдерживают до появления трещин и других признаков гашения. После этого его поливают небольшими порциями и перемешивают. После гашения известь разбавляют водой до густоты известкового молока, выдерживают некоторое время и сливают через сито для хранения. В холодное время года трудногорючую известь для ускорения гашения заливают горячей водой.

Остатки извести складывают отдельно и заливают водой, оставляя на некоторое время.Часть его можно погасить. Гашеную известь рекомендуется выдерживать в употреблении не менее месяца: тем лучше ее качество сохраняется, чем больше сохраняется известковая масса.

Цементный раствор — самый прочный, твердеет на воздухе и в воде. Готовится из цемента, песка и воды. Применяется для кладки фундаментов во влажных местах или грунтах, насыщенных водой, а также труб над крышей. Цементный раствор быстро схватывается (начало схватывания 45 минут, окончание не позднее 12 часов).Наносится не позднее, чем через час с момента приготовления, при более длительных сроках снижает свою силу. Марка, или прочность раствора на сжатие, различна и зависит от количества составляющих материалов, а также марки цемента. Состав раствора от 1:1 до 1:6.

Для приготовления раствора цемент и песок просеивают через сито с отверстиями 3Х3 мм, отмеряя их сыпучими дозами. Насыпают тонким слоем нужное количество песка и сверху присыпают цементом, перемешивают до полной однородности, иногда дополнительно просеивают через сито.В сухую смесь наливают воду до нужной густоты.

Трудное решение   Приготовлено из двух вяжущих и одного заполнителя: цемента, извести и песка. Используется для закладки фундаментов во влажном грунте и труб над крышей. На одну часть цемента берут от одной до трех частей известкового теста и от шести до пятнадцати частей песка.

Раствор готовят двумя способами. Из цемента и песка делают сухую смесь, затем известковое тесто разбавляют водой до состояния густой сметаны. Эти материалы предварительно отмерены в точных объемных дозах.В разведенное известковое тесто добавить приготовленную часть цементной смеси, все тщательно перемешать. Для получения раствора нужной густоты добавляют воду и снова перемешивают.

Другой способ: из отмеренного количества песчано-известкового теста готовится раствор, в него всыпается порция цемента и все тщательно перемешивается. Цемент можно предварительно смешать с водой до сметанообразного состояния. Такой раствор более пластичен, чем цемент, но уступает по прочности. Его необходимо хранить в таком количестве, чтобы использовать в футляре в течение часа с момента приготовления.

Смеси бетонные жаростойкие применяются для изготовления монолитных очагов открытого огня или блоков для кладки печей и топок. Технология приготовления – так же, как и цементно-песчаного раствора. Применение бетона, как правило, требует сооружения опалубки и выдержки ее до 28 суток в мокром режиме. Свежеуложенный бетон (в опалубку) укрывают матом или щепой и обильно смачивают водой, особенно в течение первых трех-пяти дней. Хорошие результаты дает использование для этой цели полиэтиленовой пленки (эффект пара).

Составы жаростойких (огнестойких) бетонов в объемных частях:

Для открытого огня

Для топки

  • Типы кладочных растворов
  • Базовый раствор
  • Раствор для фундамента и наружного дымохода
  • Раствор для штукатурки
  • Раствор для плитки

От качества раствора для кладки камина зависит не только долговечность конструкции, но и такие ее характеристики, как экономичность и безопасность. При возникновении сколов в швах кирпичной или каменной кладки, не имеющей облицовки, угарный газ и другие продукты горения могут попасть в помещение и вызвать отравление находящихся в нем людей. Обратный процесс (подсос через воздушный зазор из помещения) также нежелателен, так как сопровождается увеличением расхода топлива и ухудшением работы камина.

Типы кладочных растворов

В процессе кладки печей и каминов используется не один, а несколько видов раствора.Они отличаются друг от друга свойствами и назначением:

  1. Раствор для печи или камина (основная кладка) должен выдерживать температуру до 1000°С.
  2. Раствор для устройства фундамента и наружной (уличной) части дымохода должен сохранять свою прочность в условиях повышенной влажности.
  3. Финишная (штукатурная) смесь для облицовки строения, требующего повышенной прочности.
  4. Смесь для укладки керамической плитки должна обладать достаточными адгезионными свойствами.

Необходимо более подробно рассмотреть состав, характеристики и способ применения каждого вида раствора.

Вернуться к содержанию

Базовый раствор

Привычный всем строителям цементный раствор, на котором возводятся практически все каменные сооружения, нельзя использовать в условиях высоких температур. Поэтому при устройстве основной части печей и каминов используют раствор на глиняной основе.

Глину можно купить в любом хозяйственном магазине.В этом случае вы получите чистый продукт, состав и характеристики которого достоверно известны. Глину можно добыть и другим способом, бесплатным, но хлопотным: выкопать ее в естественных условиях. Слои глины залегают на глубине всего 0,5 м. Собирать его удобнее всего на склонах оврагов или по берегам рек. Жителю городских кварталов достаточно найти место для проведения земляных работ: там, скорее всего, он сможет набрать глины в необходимом количестве.

Глины подразделяются на три типа:

Раствор, приготовленный на основе тощей глины, после высыхания становится хрупким и рассыпчатым, совершенно лишен прочности и не обеспечивает сцепления с кладкой. В этот раствор следует добавить жирную глину.

Смесь на основе только жирной глины после высыхания дает значительную усадку и может растрескиваться. Для нормализации жирового раствора необходимо добавить песок.

Как определить, какая глина вам попалась и сколько в нее нужно добавить песка? Все это можно выяснить экспериментально.Глину, взятую в объеме 1 л, очищают от крупных примесей и делят на пять частей. Первая часть остается чистой. Во вторую добавить песок, объем которого в 4 раза меньше порции глины. Затем добавляют песок в следующих пропорциях: на третью часть — половину объема глины; к четвертой части — весь том; к пятой части — полтора объема глины. Затем в каждую емкость добавляют воду и тщательно перемешивают их содержимое. Готовая смесь должна быть однородной и пластичной, но не должна прилипать к коже.Такой раствор называется «крутое тесто».

Из каждой порции раствора необходимо сделать шарик, который помещается между несколькими полированными дощечками. Нажимайте на одну из пластин, пока на шаре не появятся трещины. Если при этом зазор между пластинами уменьшить на 50%, решение получилось жирным. Если в пределах одной пятой, вы имеете дело с тонкой глиной или с избытком песка. Обычный раствор, подходящий для кладки печей и каминов, начнет трескаться, когда плиты сойдутся на 1/3 от первоначального расстояния.

Глину фильтруют через сито с ячейкой 3 мм. Такой размер ячейки обусловлен толщиной шва в кладке, которая составляет 3-5 мм. Таким образом, целесообразно отсеивать именно те частицы, размеры которых превышают 3 мм, иначе они будут мешать структуре шва нормальной толщины.

Более эффективным является способ очистки россыпной глины. Для его реализации понадобится длинная емкость вроде корыта или детской ванночки. Установив емкость с определенным наклоном (в пределах 7°), в нее наливают небольшое количество воды, а в верхнюю часть насыпают порцию глины.Объемы воды и глины подбираются так, чтобы они не соприкасались друг с другом. Теперь с помощью шпателя или другого плоского инструмента (например, строительной кельмы) следует накачать воду на глину, которая в этом случае будет выщелачиваться и откладываться на дне емкости. После этого глина будет только фильтроваться.

Для глиняного раствора нужен мелкозернистый песок с размером песчинок менее 1 мм. Наиболее подходящим является горный песок, залежи которого залегают на суше. В отличие от морского или речного песка, который имеет гладкую, отполированную водную поверхность, горный песок шероховат, что делает раствор более прочным.

Перед приготовлением раствора песок также следует промыть. Удобно это делать с помощью самодельного приспособления, напоминающего сито: из четырех досок шириной 50–100 мм выбивается квадратный ящик, дно которого формируется натянутой мешковиной. Насыпав порцию песка в такое «решето», установленное на подставке, его начинают заливать из шланга водой, которая вместе с грязью стекает через мешковину. Качество стирки оценивают визуально по чистоте стекающей воды.

Сколько глины и песка нужно приготовить? В среднем кладочный раствор для печей или каминов занимает объем, который в 8 раз меньше объема кирпича или в 10-13 раз меньше объема всей конструкции, рассчитанной по внешним размерам. Таким образом, для кладки 100 кирпичей стандартного размера вам потребуется около 25 литров раствора.

Для приготовления раствора замоченную глину необходимо замочить. Делать это нужно в емкости или на специально сооруженной деревянной площадке площадью 1.5 х 1,5 м. Глину насыпают слоями, поливая каждый слой водой. Толщина одного слоя колеблется от 100 до 200 мм. После того, как глина пропитается водой и станет мягкой (может пройти около суток), ее перемешивают штыком, при необходимости снова заливают водой и оставляют еще на сутки.

Если на 10 литров глиняного раствора добавить 100-150 г поваренной соли, он станет более прочным. С этой же целью к этому количеству смеси добавляют 0,5-1 кг портландцемента, который может быть как сухим, так и в растворе. Глиняный раствор с добавлением портландцемента следует готовить небольшими порциями, так как по истечении часа с момента замеса он становится непригодным для работы.

Условия работы раствора, расположенного в фундаменте или внешней части дымохода, сильно отличаются от тех, в которых приходится работать раствору для кладки основания. Там нет высоких температур, но есть высокая влажность. В такой среде лучшими характеристиками обладает известковый или известково-цементный раствор. В состав такой смеси входит известковое тесто, цемент, песок и вода.Известковое тесто необходимо слить через сито с размером ячеек 3х3 мм, его можно использовать и для просеивания песка. В среднем на одну часть известкового теста добавляют 2-3 части песка.

Известковый состав, как и глина, может быть тощим, нормальным и жирным. Проверьте это деревянной лопаткой. Через 3 минуты перемешивания необходимо проверить, прилипает ли раствор к лопатке. Если нет, то решение тощее. Если на лезвии образуется слой толщиной 2-3 мм или раствор липнет в виде сгустков, значит, это нормально. Жирный раствор налипнет на инструмент толстым слоем. Довести тощий раствор до нормальной пластичности можно добавлением известкового теста. В жир нужно добавить песок.

Готовый известковый раствор остается пригодным для строительных работ в течение нескольких дней.

Своими руками в первую очередь нужно позаботиться о качестве используемых материалов, ведь от этого зависит, как долго прослужит конструкция. Если вы подберете некачественные материалы, при нагреве ваша печь может выделять в помещение угарный газ, что нанесет непоправимый вред здоровью всех членов семьи.

Для каминов и печей необходимо использовать раствор на основе глины и песка, так как этот материал выдерживает постоянное воздействие тепловых нагрузок.

Состав раствора

Очистка глины

Чтобы кладка кирпича была качественной, глину для раствора необходимо очистить от крупных комков и мусора. Делают это двумя способами: намывным и с помощью сита. Сито должно быть с ячейками не больше 3х3 мм, ведь именно такая толщина имеет идеальный шов. Намывной способ намного сложнее, но глина, очищенная водой, качественнее. Глину насыпают в продолговатую ёмкость (можно взять детское корыто), поставленную под углом 5-7 градусов, но так, чтобы она заполняла только верхнюю часть, а воду заливали в нижнюю, чтобы она не попадала в контакт с глиной. С помощью совка на глину проталкивают воду до полного перемешивания. Затем раствор фильтруют, операцию повторяют до получения необходимого количества строительного материала.


Рис. 1 а — глина сильно липнет к веселке, слишком жирная; рис 1 б — на весёлом лице остаются отдельные сгустки — нормальная глина; рис 1 в — веселка покрыта тонким слоем — тонкой глины; рис 2 а — шарик, спрессованный на 1/5 диаметра тонкой глины, дал трещины; рис 2 б — спрессованный на 1/2 диаметра шарик из маслянистой глины дал трещины; рис 3а — жгутики вытянуты плавно, острые концы в местах разрыва, трещин при сгибании нет — слишком жирный; рис 3 б — жгутики плавно вытянуты, в местах разрывов утолщения 20% от первоначальной толщины — нормальная глина; рис 3 в — жгутики мало тянутся, при сгибании много трещин — тонкая глина.

Отбор и обработка песка

Чтобы процесс пропускания глины через сито был быстрее и проще, нужно просто добавить в ведро с глиной больше воды.

Песок также можно купить в магазине, а также добыть самостоятельно на склонах оврагов или на берегу моря или реки. Как правило, в магазинах этот материал продается очищенным и готовым к добавлению в раствор для печи. Но если вы используете непокупной материал, то его придется просеять в сите с шириной ячейки 1.5×1,5 мм и промывают следующим образом:

  1. Натяните мешковину на раму так, чтобы борта были высотой 50-100 мм.
  2. Насыпьте туда песок.
  3. Насыпать песок из шланга, пока струя не станет относительно чистой.

Приготовление раствора

После того, как вы опытным путем определили количество материалов, необходимых для раствора, и очистили его, можно переходить к смешиванию. Соединив песок и глину, раствор необходимо процедить через крупное сито, чтобы избавиться от комочков и сгустков. Готовая смесь должна хорошо расползаться лопатой, а не растекаться по ней! Для того, чтобы раствор для печи или камина был максимально прочным, в него можно добавить цемент или соль. Достаточно будет 3/4 литра цемента на ведро смеси или 150-250 г соли. Растворы с добавлением этих ингредиентов самые крепкие.

Чтобы узнать, сколько нужно раствора, нужно знать правило: на 100 кирпичей нужно 2 ведра. В случае кладки русской печи этот объем увеличивается на 20%.Идеальное решение обеспечит вашему камину долгую жизнь.

Песок? Глина? Суглинок? Какой тип почвы у вас есть?

Тест на «грязетрясение» почвы поможет вам определить тип вашей почвы; инструкции ниже.

Хотя ученые используют множество методов для классификации почвы, садовники обычно описывают почву, используя такие слова, как «песчаный», «глина» и «суглинок». Эти термины описывают текстуру почвы . Знание состава почвы поможет вам предсказать, как она будет вести себя в различных условиях. Это первый шаг к созданию наилучших условий для растений, которые вы выращиваете.

О текстуре почвы

Текстура почвы определяется размерами содержащихся в ней минеральных частиц. Песок, ил и глина — минеральные частицы в почве — образуются из горных пород, разрушенных в течение тысячелетий климатическими и экологическими условиями (дождь, ледники, ветер, реки, животные и т. д.).

  • Самые крупные и крупные минеральные частицы — это песок . Этих частиц 2.От 00 до 0,05 мм в диаметре и ощущаются как песок при растирании между пальцами.
  • Частицы ила имеют размер от 0,05 до 0,002 мм и в сухом виде похожи на муку.
  • Частицы глины очень мелкие — менее 0,002 мм. Они кажутся липкими в ваших пальцах, когда намокают, и слипаются до такой степени, что вы не можете увидеть отдельную частицу без микроскопа.

Соотношение этих трех размеров минеральных частиц определяет текстуру почвы.

Структура почвы и рост растений

Соотношение размеров частиц влияет на объем порового пространства — пространства между минеральными частицами — и, следовательно, на количество воздуха и воды, которые может удерживать почва. Это влияет и на другие характеристики. Например, чем меньше частицы почвы, тем больше они связываются друг с другом во влажном состоянии. Таким образом, глинистые почвы могут быть липкими и трудными для обработки. Они плохо дренируют и имеют меньше пор для воздуха, поэтому корни могут страдать от недостатка кислорода.Однако глинистые почвы часто богаты питательными веществами для растений. Напротив, песчаные почвы могут слишком быстро истощать воду для здорового роста растений и, как правило, содержат мало питательных веществ, но с ними легче работать. Добавление органического материала может компенсировать многие проблемы, связанные с любой крайностью.

Хотя идеальной почвы не существует, разные растения лучше всего растут на разных типах почвы. Большинство обычных садовых растений предпочитают суглинки — почвы с балансом минеральных частиц разного размера (примерно 40% песка, 40% ила и 20% глины) с достаточным количеством органических веществ и порами.Однако некоторые растения лучше растут на песчаных почвах, а другие хорошо приспособлены к глинистым почвам.

Треугольник текстуры почвы Службы охраны природных ресурсов Министерства сельского хозяйства США классифицирует почвы на основе процентного содержания песка, ила и глины, которые они содержат.



Какая у вас почва? Узнайте с Mudshake!

  1. Наполните прозрачный контейнер с прямыми стенками примерно на две трети водой; затем добавьте достаточно почвы, чтобы почти заполнить банку. Вы также можете добавить щепотку стирального порошка, чтобы помочь компонентам грязи хорошо отделиться.Энергично встряхните банку, а затем поставьте ее в место, где ее никто не побеспокоит.
  2. Наблюдайте за банкой в ​​течение следующих нескольких дней, пока частицы оседают слоями. Более крупные частицы песка самые тяжелые и оседают на дне, за ними следует слой ила, а затем слой глины. Глина может оставаться во взвешенном состоянии и затуманивать воду в течение нескольких дней, поэтому образец должен оставаться в покое. Органические вещества будут плавать на поверхности воды или чуть ниже нее.
  3. Образец слева был взят из многолетнего сада.Образец справа взят из партии купленного верхнего слоя почвы. Оба сидят безмятежно уже пять дней. Обратите внимание на органическое вещество, плавающее в левом образце. Справа частицы глины не полностью осели и все еще мутят воду.

  4. Измерьте высоту каждого слоя, а также общую высоту почвы (включая все слои). Затем переведите эти измерения в проценты для каждого компонента, разделив высоту каждого компонента на высоту образца.
  5. Высота осевшего грунта составляет приблизительно 2,75 дюйма. Высота слоя песка — 2 дюйма, слоя ила — 0,25 дюйма, а слоя глины — 0,5 дюйма. Разделив высоту каждого слоя на всю высоту, мы увидим, что образец состоит примерно из 70 % песка, 10 % ила и 20 % глины.

  6. Используйте Треугольник текстуры почвы Службы охраны природных ресурсов Министерства сельского хозяйства США, чтобы определить тип почвы, нарисовав линии, представляющие процентное содержание трех компонентов.Точка, в которой они сходятся, — это структура почвы; в данном случае между супесями и супесями.

Красная точка отмечает, где сходятся три линии, что указывает на текстуру образца почвы.

Теперь, когда вы определили состав почвы, вы можете предпринять шаги, чтобы максимизировать ее способность поддерживать здоровый рост растений. Узнайте, как: Создание здоровой почвы.

Копание в почве: садовый практикум — это учебное пособие, написанное KidsGardening в сотрудничестве с Ассоциацией водосбора Нижней Сахарной реки.Он предназначен для воспитания нового поколения, которое вдохновлено на коллективный выбор, направленный на сохранение и улучшение существующих почвенных ресурсов. KidsGardening — национальная некоммерческая организация, возглавляющая молодежное садоводческое движение с 1982 года. Ассоциация водосбора Нижней Сахарной реки — это некоммерческая добровольная природоохранная организация, базирующаяся в южно-центральном Висконсине.

Получить грязь

Будьте в курсе новых статей и советов. Пожалуйста, заполните информацию ниже.

Максимальное использование почвы вашего сада

— Написано Эшли Трот
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
