Как выложить камин своими руками

Огонь всегда состоял на службе человека, состоит и сейчас. Но в большинстве устройств он скрыт от человеческого глаза: находится либо в недрах отопительных котлов, либо под посудой на кухонной плите. Но инстинктивная тяга к открытому огню у человека не исчезала никогда, поэтому и существует постоянное желание к сооружению в своем жилище камина. Те люди, которые умеют это делать – мастера печники, в понимании многих людей, обладают какими-то сакральными знаниями, недоступными для простого обывателя, хотя на самом деле в основе обустройства каминов стоят законы физики и инженерное дело. И, в принципе, любой человек может постичь эту науку — как выложить камин своими руками. Нужно только огромное желание и терпение.

Как выложить камин своими рукамиКак выложить камин своими руками

Общие сведения о каминах

Камин по своей сути является печью, только конструкция у него упрощенная. В большинстве случаев он имеет открытую топку и конструкция у него менее массивная, поэтому тепла он накапливает гораздо меньше, чем печь. Дымовой канал камина прямой, не имеющий дымооборотов, топливо сгорает быстрее, чем в печи и значительная часть тепла вылетает в трубу. Можно сказать, что камин несет больше декоративно-эстетическую функцию, чем отопительную, но это нисколько не умаляет его достоинств. Важным преимуществом камина является способность очень быстро отопить помещение лучевым теплом от горящего пламени. Большой объем кислорода, сгорающий в топке, способствует поступлению свежего воздуха, при условии, если правильно организована приточная вентиляция. В помещениях, где периодически зажигают камин, будет всегда сухо и будет отсутствовать затхлый запах, даже при отсутствии основной системы отопления.

Декоративный камин своими рукамиИщете, как сделать декоративный камин своими руками?

Предлагаем вам ознакомиться с пошаговым руководством о том, как сделать декоративный камин из старого шкафа своими руками. Кроме этого в данном материале подробно показан процесс отделки камина лепниной и этап подключения светодиодной ленты!

Современные камины с закрытой топкой уже можно назвать мини-печью, так как в них организован конвекционный нагрев воздуха. КПД таких каминов гораздо выше, в них более полно и эффективно сгорает топливо, они могут отопить не только одну комнату, но даже и небольшой дом. Если хозяева захотят насладиться созерцанием открытого огня, то дверцу можно открыть, а в некоторых моделях даже поднять.

Современная каминная топка может работать как с открытым топливником, так и с закрытымСовременная каминная топка может работать как с открытым топливником, так и с закрытым
Устройство камина открытого типа

Прежде чем начинать обустройство камина, будет полезно узнать из каких конструктивных элементов он состоит, и их назначении. Схема камина в разрезе показана на рисунке.

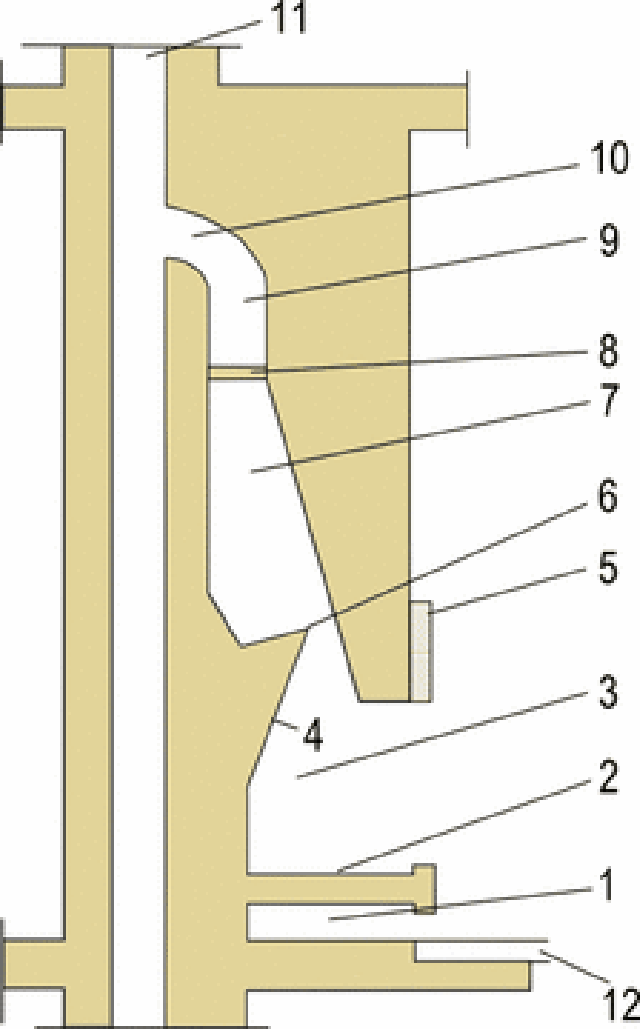

Вертикальный разрез камина открытого типаВертикальный разрез камина открытого типа
  • Топливник или топка (3) камина – его основная часть, представляющая собой нишу из огнеупорного материала – шамотного кирпича. Именно здесь происходит сгорание топлива.
  • Портал (5) – обрамляет топливник и выполняет декоративную функцию.
  • Под (2) – нижняя часть топливника сделана также из огнеупорного материала.
  • Колосниковая решетка (она не видна на схеме), служит для поддержания топлива и подачи воздуха снизу.
  • Зольник (1) предназначен для сбора золы и его чаще всего делают в виде металлического ящика.
  • Предтопочная площадка (12) ограничивает попадание искр из топки на пол и является элементом декора камина.
  • Заднюю наклонную часть топливника (4) называют еще зеркалом. Его задача – отражать тепло из топки в помещение. Зеркало формирует дымовой зуб (6), который еще называют гусек или дымовой карниз. Эта важная деталь камина препятствует смешению потоков воздуха, выпадению сажи и проникновению дыма в помещение.
  • Хайло (7) или дымосборник, собирает продукты горения с топливника и передает их через дымовую горловину (9) и отвод (10) в дымоход (11).
  • Задвижка (8) или шибер перекрывает поступление холодного воздуха в помещение с улицы при неработающем камине, а также регулируют тягу.

Топливо для камина обычно располагают не на поде и на специальной каминной решетке, чтобы был доступ для свежего воздуха снизу.

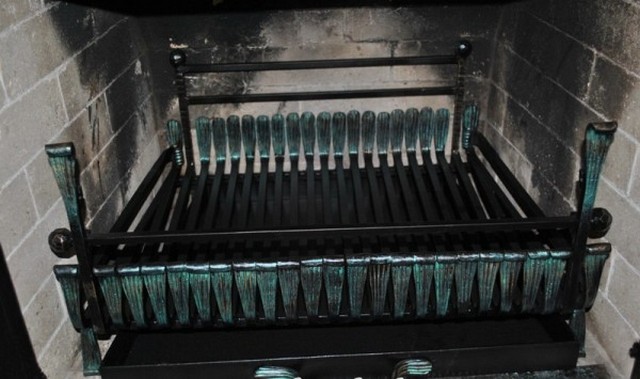

Топливо в камине лучше размещать не на поде, а на специальной решеткеТопливо в камине лучше размещать не на поде, а на специальной решетке
Цены на камины и печи

Камины и печи

Как выложить камин своими руками

Работы по сооружению камина следует разбить на несколько последовательных этапов.

Расчет размеров камина

Камин, безусловно, является предметом интерьера, но помимо этого он должен выполнять свою основную функцию – отапливать помещение и радовать хозяев возможностью созерцания открытого пламени. Но в определении размеров камина должна участвовать не только фантазия дизайнера или предпочтения хозяев, но и строгий инженерный расчет.

Если в маленьком помещении разместить слишком большой камин, то, во-первых, при горении дров он будет сжигать много кислорода, что спровоцирует сильные сквозняки при наличии приточной вентиляции, а, во-вторых, количество выделяемой тепловой энергии будет избыточным; в такой комнате будет попросту сложно находиться при горящем камине.

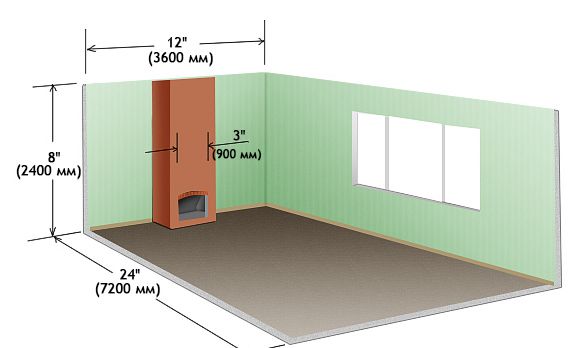

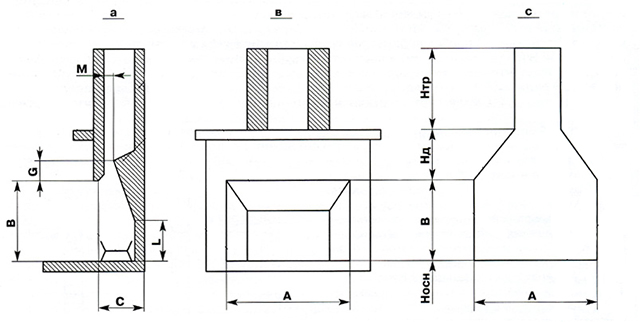

Размеры всех составных частей камина определяются из расчетовРазмеры всех составных частей камина определяются из расчетов

Размеры камина, высота и сечение дымохода – это величины, получаемые из инженерных расчетов. Методика таких расчетов достаточно сложная, но в упрощенном виде ее можно изложить в виде набора простых правил, выполнив которые можно построить камин, отвечающий всем требованиям комфорта и безопасности. Перечислим эти правила:

  • Камин устанавливается в помещение определенной площади, а тепловая энергия излучается у него через площадь топочной части, которая ограничена порталом камина. Площадь топочной части должна соотноситься к площади помещения в пропорции примерно 1:50. Например, имеется комната площадью в 20 м2, в которую необходимо установить камин. Площадь его топочной части должна быть 20 м2/50=0,4 м2.
  • После того как известна площадь портала, необходимо определить его размеры: высоту и ширину. По правилам они должны относиться друг к другу в пропорции 2:3. Согласно представленной схеме B/A=2/3. Подбирая высоту портала, можно найти его ширину по формуле A=3*B/2. Приведем пример: пусть высота портала будет 51 см=0,51 м, тогда его ширина B=3*0.51/2=0.765 м=76,5 см. Не забываем проверять условия площади портала: S=A*B=0.51*0.765=0.39 м
    2
    , что примерно равно 0,4 м2.
  • Следующим важным параметром является глубина топливника — C, которая очень сильно влияет на правильную работу камина. По правилам она должна составлять 2/3 от высоты портала: C=2*B/3. Вычислим глубину в нашем примере C=2*0.51/3=0.34 м=34 см=340 мм. Если эту глубину увеличивать, то тепло будет беспрепятственно вылетать из топки в дымоход, а если уменьшать, то продукты сгорания будут входить в помещение.
  • Подиум перед порталом камина должен выступать на расстояние не менее 50 см. это делается в целях пожарной безопасности.
  • По бокам портала выступы должны быть не менее 20—30 см.
  • Задняя стенка топливника должна иметь наклон в 20—22° по отношению к вертикали, причем наклон должен начинаться с трети высоты.
  • Боковые стенки для отражения тепла в помещение должны быть расположены под углом в 45—60°.
  • Дымоход при расположении его возле конька крыши, должен быть выше его не менее, чем на 0,5 метра. В случае иного расположения дымохода, необходимо руководствоваться правилами, изображенными на схеме.

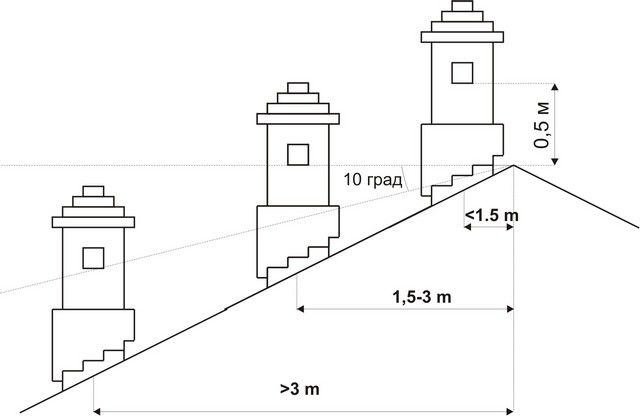

Правила расположения дымохода камина на крышеПравила расположения дымохода камина на крыше
  • Общая длина дымохода (от колосниковой решетки до устья трубы) не может быть менее 5 метров.
  • Если общая длина дымохода превышает 10 метров, то тяга в камине будет слишком большой. Такой прибор станет лишь «жрать» дрова, но при этом не давать адекватной теплоотдачи. В этом случае предусматривают различные угловые элементы, несколько снижающие тягу.
  • Площадь поперечного сечения дымохода должна быть меньше площади топочного окна камина примерно в 8÷15 раз. Разброс показан слишком большой, поэтому этот параметр рекомендуется рассчитать более точно, тем более что на этот счет есть специальная таблица.

Кстати, оптимальное сечение канала дымохода должно соответствовать не только размеру топливного окна камина, но еще и высоте трубы. Кроме того, прослеживается зависимость и от геометрической формы сечения канала. Оптимальной для вывода продуктов сгорания считается круглое сечение. Больше всего «паразитных» завихрений, мешающих нормальной тяги, образуется в дымоходе с прямоугольным сечением.

Ниже в таблице приведена зависимость оптимального соотношения площади дымохода к площади топочного окна в процентах.

Высота дымоходной трубы от дна топливной камеры (колосника) до устья, мКонфигурация сечения внутреннего канала дымохода
КругКвадратПрямоугольник
511.212.413.2
610.511.612.3
7101111.7
89.510.511.2
99.110.110.6
108.79.710.2
118.99.49.8

Еще проще будет провести вычисления, если воспользоваться размещенным ниже калькулятором.

Калькулятор расчета рекомендуемого сечения дымохода камина или печи с открытой топкой

Перейти к расчётам

Для дымоходов круглого и квадратного сечения калькулятор покажет стразу рекомендуемый размер – диаметр или длина стороны соответственно (в миллиметрах). При этом не забывайте своевременно, при внесении данных, указать в соответствующем поле форму сечения.

С прямоугольником – несколько сложнее, так как здесь могут быть варианты с длиной сторон. Поэтому для этих случаев будет указываться оптимальная площадь сечения (в квадратных сантиметрах), которую затем несложно привести уже к линейным параметрам сторон.

Итоговый результат, безусловно, ориентировочный, так как практически всегда он приводится к стандартным размерам кирпичной кладки или выпускаемых труб для дымоходных каналов. Тем не менее, он не даст серьезно ошибиться с выбором – всегда будет возможность остановиться на наиболее близком к рассчитанному значению варианте.

При самостоятельном возведении камина лучше всего выбирать готовый типовой проект для имеющейся площади помещения. Как правило, в таких разработках учтены все нюансы, а сами предлагаемые схемы представляют собой уже проверенные практической работой конструкции.

Выбор места размещения камина

Сооружение камина требует немалого приложения сил и вложения денежных средств и чтобы все это не пропало даром, его надо правильно разместить в помещении. Для начала рассмотрим, как вообще может располагаться камин:

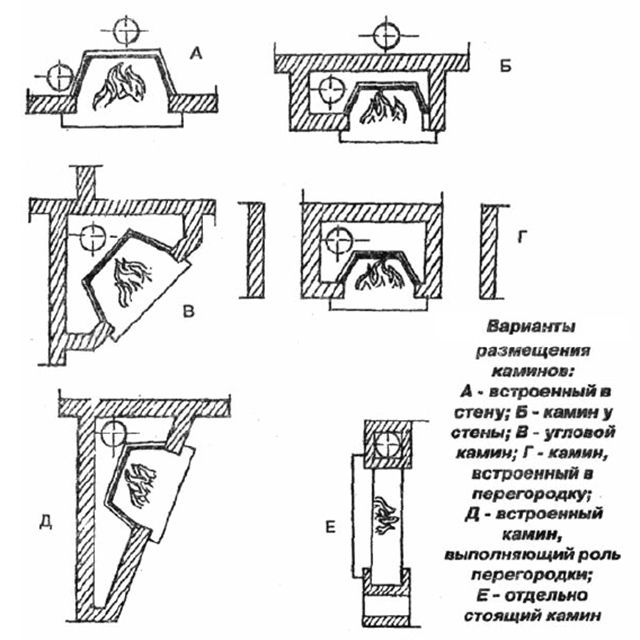

Варианты размещения каминовВарианты размещения каминов
  • Камин, встроенный в стену (А). такую конструкцию обычно возводят еще на этапе строительства дома либо придется разбирать участок стены, что очень непросто. Такие камины имеют преимущества в том, что не занимают полезной площади отапливаемого помещения.
  • Пристенный камин (Б) уже потребует площади для своего размещения.
  • Угловой камин (В) очень удобен в помещениях квадратной формы.
  • Островной или отдельно стоящий камин (Е) – очень удобно размещать в геометрическом центре больших помещений. У него топка может быть открытой с одной стороны, но существуют современные камины, у которых топка открыта с двух, трех и даже полностью открытые камины.

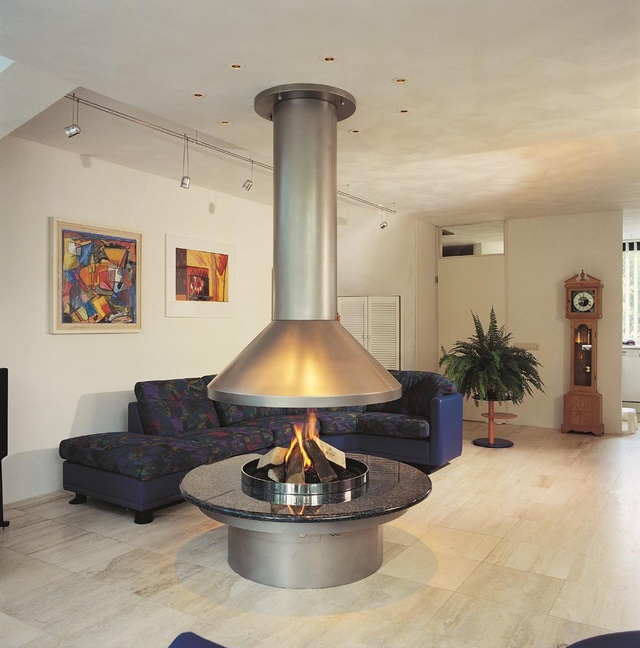

Островной камин - современное и оригинальное решениеОстровной камин — современное и оригинальное решение

Теперь рассмотрим в каких местах можно размещать камин:

Камины можно располагать далеко не во всех частях комнатыКамины можно располагать далеко не во всех частях комнаты
  • В помещениях меньше 12 м2 лучше не размещать камин.
  • При любом виде размещения портал камина должен быть направлен к центру и на этом пути не должно быть никаких преград.
  • Не следует размещать камин на путях перемещения воздушных потоков: между окнами и дверями, между двух окон и т. д.
  • Не надо размещать камин на путях перемещения людей.
  • У встроенных, пристенных и угловых каминов слева и справа от камина должно быть свободное пространство стены не менее 1 метра.
  • Лучшее место для размещения камина – встроенные или пристенные у внутренних капитальных стен помещения.
Материалы для сооружения камина

Успешная работа даже безупречно сложенного камина будет во многом зависеть от материалов, которые применялись при его постройке. Главным из них является кирпич. При горении топлива в камине, температура в его топке может достигать 900 °C, что предъявляет повышенные требования к материалам. Поэтому используют специальный полнотелый так называемый печной кирпич, который может быть двух видов:

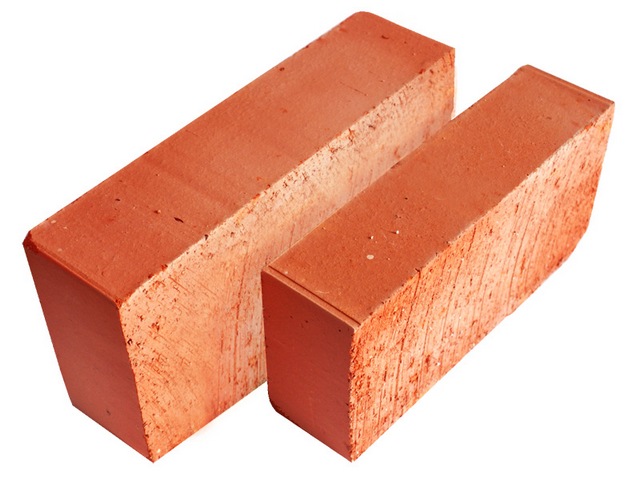

Кирпич для кладки камина должен быть только полнотелымКирпич для кладки камина должен быть только полнотелым
  1. Красный полнотелый печной кирпич способен выдерживать температуру до 1000 °C. Кроме этого он очень энергоемкий, он способен принимать, накапливать и распределять большое количество тепловой энергии. Марка кирпича должна быть не менее М200, размеры не должны отличаться от стандартных 250*120*65 мм не более чем на 2 мм. При ударе молоточком по кирпичу он должен издавать чистый и звонкий звук.
  2. Шамотный полнотелый кирпич используется в тех местах, где самые высокие температуры и есть непосредственный контакт с огнем. Именно поэтому топливники камина выкладывают именно таким кирпичом. При его производстве используют специальные плотные шамотные глины, которые составляют в его составе примерно 70%. Шамотный кирпич способен длительно выдерживать высокие температуры, накапливать и передавать тепло. Размеры шамотного кирпича могут отличаться от стандартных, что видно из таблицы. Также выпускается шамотный кирпич специальной формы для кладки арок каминов.

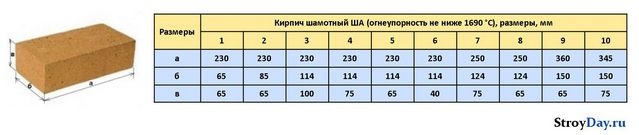

Геометрические размеры шамотного кирпича могут отличаться от стандартныхГеометрические размеры шамотного кирпича могут отличаться от стандартных

При выборе кирпича не стоит доверять заверениям производителя и продавца о том, что абсолютно весь кирпич одинаково высокого качества. Следует лично проверять каждый кирпич при покупке. Это займет много времени, зато результат будет радовать многие годы. На что следует обратить внимание:

  • По кирпичу надо постучать молоточком. Он должен издавать звонкий звук, шамотный кирпич издает больше металлический звук.
  • Реальные размеры не должны отличаться от стандартных более чем на 2 мм.
  • При внешнем осмотре если были замечены на поверхности пленочки, похожие на слюду, то это означает, что температурный режим обжига кирпича был нарушен и его выбирать не следует.
  • Цвет кирпича и красного, и шамотного должен быть ровным по всей поверхности. Хороший шамотный кирпич должен иметь желто-соломенный цвет, а белый свидетельствует о недостаточном обжиге.
  • При выборе обязательно надо посмотреть на расколотые кирпичи из той же партии. Красный кирпич не должен иметь посторонних включений и более темных участков. Внутренняя структура шамотного кирпича не должна быть намного темнее, чем внешняя поверхность. При сильном ударе молоточком шамотный кирпич должен раскалываться на крупные куски.

Количество кирпичей определяется из данных конкретного проекта. К каждому проекту камина должен идти расчет используемых материалов. При этом надо руководствоваться тем, что даже половинка или треть кирпича должна при закупке считаться целой. Общее количество кирпича каждого вида должно быть больше на 10% от расчетного, так как будет неизбежный бой.

Для того чтобы выложить камин своими руками понадобится еще и специальное каминное оборудование, которое можно приобрести в строительных магазинах или на рынках. Размеры его подбираются под имеющийся проект камина. К такому оборудованию относится колосниковая решетка, зольник и шиберная задвижка под нужное сечение дымохода.

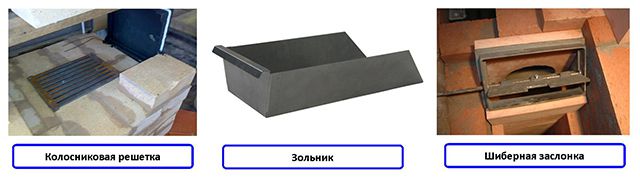

Некоторые части камина стоит приобрести отдельноНекоторые части камина стоит приобрести отдельно
Цены на огнеупорный кирпич

Огнеупорный кирпич

Растворы для кладки каминов

Привычные кладочные растворы на основе цемента абсолютно не годятся для кладки каминов. Дело в том, что при воздействии высоких температур все твердые тела имеют свойство расширяться. Расширение кирпича и цементно-песчаного раствора разные, поэтому появятся неизбежные трещины, будет нарушена связь раствора с основанием и, в конце концов, такая кладка неизбежно разрушится.

Основу кладочных растворов для печей и каминов составляет глина и песок, — те материалы, которые содержатся в составе кирпича. Процентное соотношение компонентов не является постоянной величиной, оно зависит от качества и жирности глины, поэтому каждый раз состав раствора подбирается эмпирическим путем. Цемент тоже может входить в состав растворов, но его количество сравнительно небольшое.

  • Раствор должен обладать однородной по всему объему структурой, нормальной пластичностью, не иметь комков. Только такой раствор будет обладать хорошей адгезией к кирпичу, при высыхании не даст трещин и усадка будет умеренной.
  • Слишком жирный раствор наиболее соблазнителен для использования, так как он легко разравнивается и наносится, им проще сделать тонкий и красивый шов. Но в дальнейшем эти соблазны «вылезут боком» — будет очень большая усадка.
  • Тощая глина и растворы на ее основе малопластичны, практически не имеют никакой усадки, а в дальнейшем швы из таких растворов растрескиваются и высыпаются.

Для кладочного раствора используют только чистый мелкий песок, просеянный через сито 1,5*1,5 мм. Количество песка в растворе определяют эмпирическим путем, делая несколько проб с разным объемным содержанием песка. Опытные печники сразу безошибочно определяют качество раствора, а неопытные могут воспользоваться тестом. Для этого шарик диаметром 5 см из раствора в сыром виде помещается между дощечками и сжимается.

Проверка пластичности раствора, б - нормальная пластичность Проверка пластичности раствора, б — нормальная пластичность
  • Если трещины начинают появляться практически сразу, то раствор низкой пластичности.
  • Если трещины появляются при сжатии на 1/3 их толщины, то пластичность нормальная.
  • Если трещины начинают появляться на ½ и дальше, то пластичность раствора избыточная.
Видео: Тестирование раствора

У каждого опытного печника есть свои ноу-хау и секретные рецепты для приготовления растворов, с которыми делятся они неохотно. У новичков приготовить сразу правильный раствор шансов, честно говоря, не очень много. Лучшим выходом будет использование готовых смесей, специально предназначенных для кладки каминов. В этом случае качество раствора гарантировано при условии четкого следования указаниям производителя. Следует заметить тот факт, что смеси для кладки топливника и внешних стен каминов и печей могут различаться.

Применение готовых строительных смесей является спасением для новичков в каминной наукеПрименение готовых строительных смесей является спасением для новичков в каминной науке
Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Необходимый инструмент и приспособления

Для кладки камина потребуется некоторый набор инструментов, одни из которых являются типичными, а другие специальными. Итак, что понадобится:

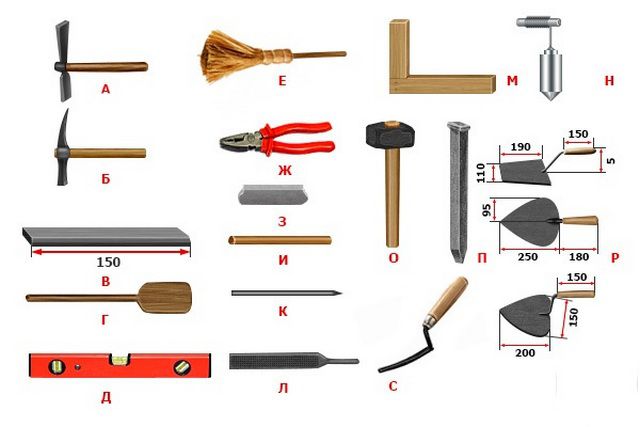

Набор инструмента печникаНабор инструмента печника
  • Кирка (А) – она необходима для раскалывания кирпича.
  • Печной молоток (Б) – также предназначен для раскалывания кирпича, но кирка это делает точнее. Молотком также удобно поправлять кирпичи.
  • Строительное правило (В) – им удобно выравнивать бетонное основание фундамента, а также контролировать правильность кладки.
  • Деревянная лопатка (Г) – очень поможет при растирании и замесе раствора.
  • Строительный уровень (Д) – для проверки горизонтальности и вертикальности плоскостей.
  • Мочальная кисть (Е) – нужна для очистки поверхностей от песка и загрязнений перед кладкой, удаления раствора, смачивания поверхностей.
  • Плоскогубцы (Ж) – нужны для работы с металлической проволокой, используемой в креплении печного оборудования и усиления кладки.
  • Чертилка свинцовая или цинковая (З) – она нужна для разметки изразцовой плитки.
  • Стукальце (И) – нужно для колки изразцовой плитки. Оно представляет собой отрезок трубы, которым ударяют по ножу вместо молотка.
  • Стержень-чертилка (К) – сделан из металла, предназначен для разметки.
  • Напильник-рашпиль (Л) – нужен для снятия наплывов с кирпича при его подгонке.
  • Угольник (М) – поможет проверить правильность выведенных углов.
  • Отвес (Н) – самый лучший инструмент для проверки вертикалей.
  • Резиновая киянка (О) – нужна при кладке для пристукивания кирпича на растворной подушке.
  • Зубило (П) – может пригодиться для демонтажа старой кладки.
  • Набор кельм (мастерков) разных размеров (Р) – необходим для укладки и разравнивания раствора, удаления его излишков, заполнения полостей в кладке.
  • Расшивка (С) – необходима для уплотнения межкирпичных швов и придания им законченного эстетичного вида.

Кроме этого понадобится емкость для замешивания раствора, емкость с водой для замачивания кирпича, совковая лопата или строительный миксер. Для обтачивания кирпича может понадобиться шлифовальный круг.

Для того чтобы придать кирпичу нужную форму, снять фаску, закруглить углы, — профессионалы используют камнерезную машину. Но все эти операции можно производить при помощи углошлифовальной машинки (болгарки) и диска по камню для сухого реза. Приемы работы показаны в видео.

Видео: Приемы работы с болгаркой по обработке камня

Для кладки верхних рядов камина понадобится строительный помост, называемый «козлами» или пара козелков поменьше, на которые уложен настил из досок. На этот настил можно встать, а также разместить рядом необходимый инструмент и материалы.

Козелки с помостом помогут выкладывать верхние ряды каминаКозелки с помостом помогут выкладывать верхние ряды камина
Оборудование фундамента для камина

Камины из кирпича – это массивные сооружения, весящие больше тонны. Поэтому, если несущая способность пола в доме не способна нести такие нагрузки, то камину однозначно нужен фундамент. Специалисты рекомендуют делать фундамент для камина еще на этапе строительства дома и не связывать его с фундаментом дома, так как они выполняют разные задачи и несут различные нагрузки.

Для оборудования фундамента необходимо:

  • Разметить место размещения камина и место под фундамент, с учетом того, что проем в полу на 15—20 см должен быть шире, чем конструкция камина.
  • Демонтировать напольное покрытие и саму конструкцию пола. Если пол представляет собой тонкую бетонную стяжку, то перфоратором или отбойным молотком демонтировать ее.
  • Выкопать котлован глубиной в 50—60 см, тщательно зачистить дно.
  • На дно котлована засыпается слой крупного песка толщиной в 10–15 см, затем этот слой проливается водой и трамбуется.
  • Засыпается слой щебня 10 см, который тоже трамбуется.
  • Устанавливается опалубка из обрезных досок. Размеры фундамента должны быть больше размеров камина на 5 см. Верхний край досок выравнивается на уровне 140—150 под уровнем чистого пола.
  • Первый слой бетонной смеси готовится в пропорции цемент/ песок/ щебень = 1/ 3/ 4 и заливается бетоном слоем в 15 см.
  • На первый бетонный слой желательно уложить сетчатый каркас из арматуры диаметром 10 мм с шагом 10 см.
  • Второй слой заливается цементно песчаной смесью в пропорции 1:3 и разравнивается сверху по торцам досок правилом.

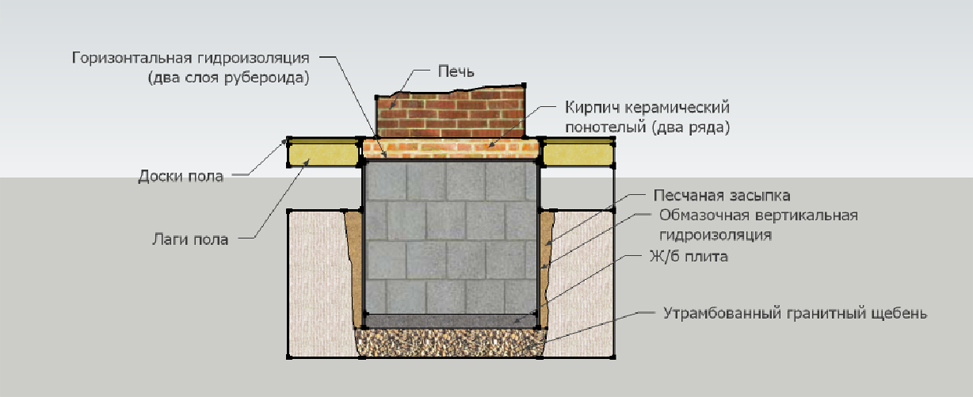

У камина должен быть отдельный фундаментУ камина должен быть отдельный фундамент
  • Полное созревание бетона происходит в течение 28 дней. Периодически следует верх фундамента поливать водой и накрывать полиэтиленовой пленкой. Это убережет бетон от растрескивания.

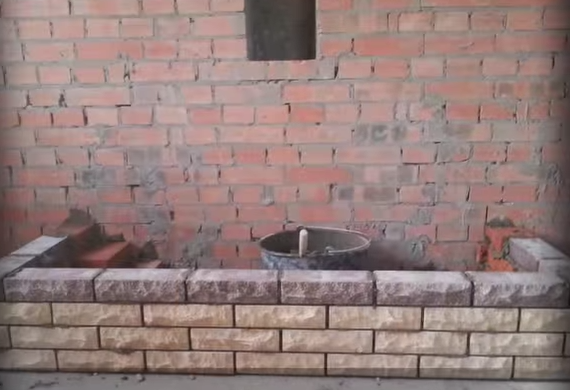

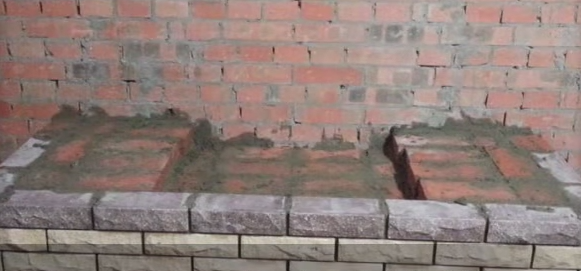

  • Поверх бетона выкладывается сплошной ряд кирпича на цементно-песчаном растворе согласно схеме, представленной ниже для 1-го ряда. Он укрывается в два слоя рулонной гидроизоляцией: рубероидом, Техноэластом, Унифлексом или другой. Поверх гидроизолирующего слоя выкладывается еще ряд кирпича (2-й ряд по схеме), который должен выйти примерно на уровень чистого пола. При выкладывании этих рядов надо особо следить за соответствием всех размеров и горизонтальности поверхности.
Кладка камина из кирпича

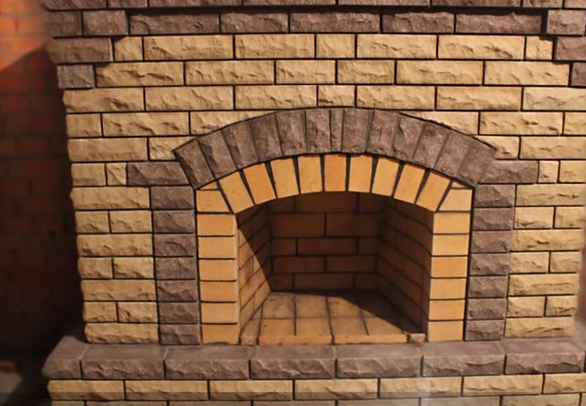

Предлагаемый для сооружения своими руками угловой камин имеет довольно простую конструкцию, что очень хорошо для первого самостоятельного опыта. Он предназначен для помещений площадью 12—13 м2 с примыканием к кирпичным капитальным стенам. Для этого камина понадобится 415—420 шт. полнотелого огнеупорного кирпича. Для топочной части может быть применен шамотный кирпич.

Фасад и вертикальный разрез камина представлены на чертеже.

Фасад и вертикальный разрез каминаФасад и вертикальный разрез камина

Перед тем как начинать готовить раствор для кладки нужно внимательно изучить подробные схемы-порядовки, которые обязательно должны быть. Даже мастера-печники высочайшего класса не брезгуют пользоваться порядовками. Что нужно для подготовки к кладке?

  • Схему-порядовку лучше вычертить или распечатать на большом листе бумаги, где можно будет отмечать ряды.
  • Для каждого ряда подбираются кирпичи – каждый должен лежать на своем месте. Те камни, которые имеют ровные и красивые грани нужно использовать для внешней отделки.
  • По схеме нарезаются по размеру все кирпичи болгаркой или камнерезной машиной и доводятся на точильном круге или шлифовальным диском до нужного размера. Все швы должны быть одинаковыми – 5 мм. Лучше всего пользоваться деревянными рейками этой толщины, которые прокладывают между рядами. Рейки калиброванных размеров можно найти в магазинах для моделистов.
  • Так последовательно формируются все ряды будущего камина, который «насухо» надо выложить вплоть до начала дымохода. При этом нужно контролировать вертикали и горизонтали всех рядов.
  • Особое внимание надо уделять формированию наклонной задней стенке – зеркала, чтобы ее поверхность получилась с плавным переходом, а также переход в дымовой камере.
  • После того как вся конструкция до дымохода будет собрана «насухо», ее разбирают, но перед этим нумеруют каждый подогнанный кирпич на поверхности и на схеме, например: 17–4, что означает 17-й ряд, 4-й кирпич. Ряды складывают отдельно друг от друга.

Эта операция занимает очень много времени, но это стоит того, так как при кладке неопытный мастер может очень долго заниматься подгонкой кирпичей.

Кладку начинают с приготовления раствора. Самостоятельно приготовленный раствор должен быть заготовлен заранее, а сухая смесь готовится непосредственно перед применением согласно рекомендациям производителя.

Порядовка камина, часть №1Порядовка камина, часть №1

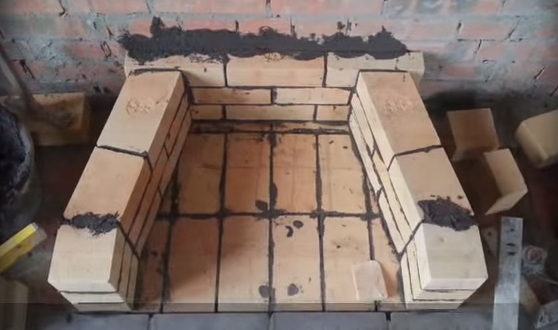

  • Первые два ряда камина были выложены на этапе возведения фундамента.
  • Перед тем как укладывать кирпич его надо на несколько минут замочить в емкости с водой до тех пор, пока из него не перестанут выходить пузырьки. Сухой кирпич будет «тянуть» воду из раствора, снижая его прочность.
  • Для формирования шва 5 мм необходимо наносить на кирпич раствор кельмой слоем большей толщины 7—8 мм, а затем, постукивая резиновой киянкой, сформировать нужный шов. Если этого не получилось, то кирпич изымают, наносят новую партию раствора и укладывают заново.
  • Вначале надо выкладывать крайние кирпичи, добиваться их правильного положения по горизонтали и вертикали, а затем по ним уже выкладываются внутренние кирпичи. Контроль толщины шва можно делать отрезком деревянной рейки, а горизонтальность проверяется строительным уровнем. При необходимости резиновым молотком корректируется положение кирпича.
  • Участки, обозначенные на порядовке серым цветом, представляют собой полости между кирпичами. Их можно заполнять песком, кирпичным боем или раствором.
  • Перевязка швов кирпичной кладки уже учитывается на схеме-порядовке.
  • Излишки раствора после укладки кирпича снимаются кельмой, а затем могут протираться кистью-мочалом и вытираться тряпкой. Засохший раствор с поверхности кирпича удалить очень тяжело.
  • После того как выложено 3—4 ряда кирпича, можно расшивкой сформировать ровные и красивые швы между кирпичами. Излишки раствора удаляются кистью и тряпкой.
  • Шестой и седьмой ряд кладки формируют нишу для зольника и упоры для колосниковой решетки. При необходимости в кирпиче делаются пазы для укладки решетки.
  • Каждые несколько рядов проверяется вертикальность конструкции при помощи отвеса.
Порядовка камина, часть №2Порядовка камина, часть №2

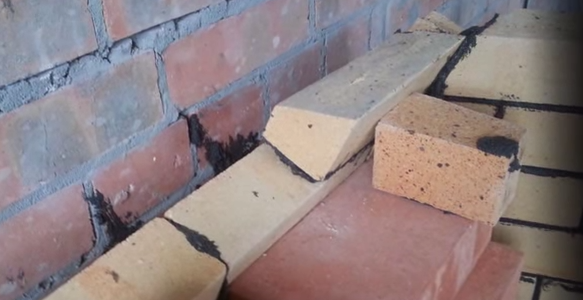

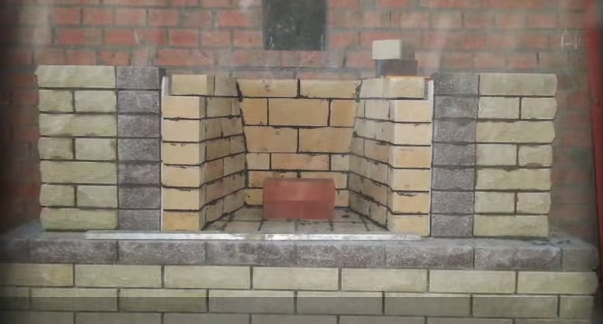

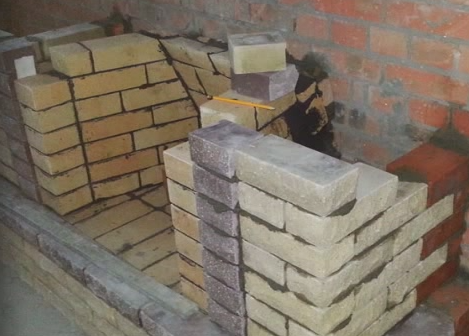

  • С 14-го ряда начинается формирования наклона задней части топливника. Этому надо уделить особое внимание. При необходимости выкладывать ряд «насухо», производить точную подгонку, а затем уже вести кладку на раствор.

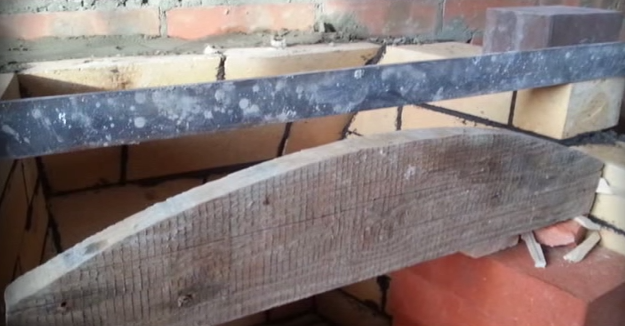

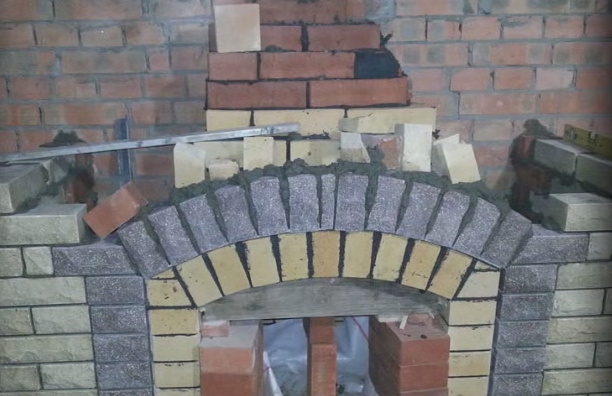

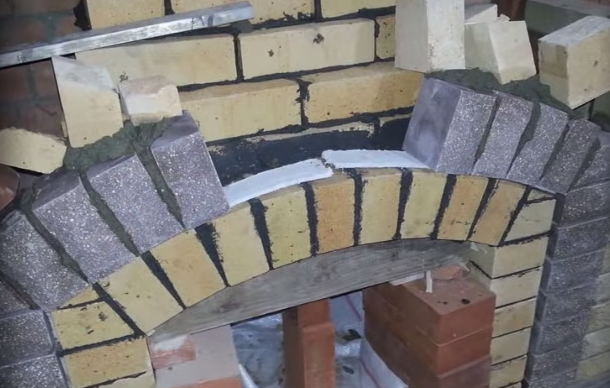

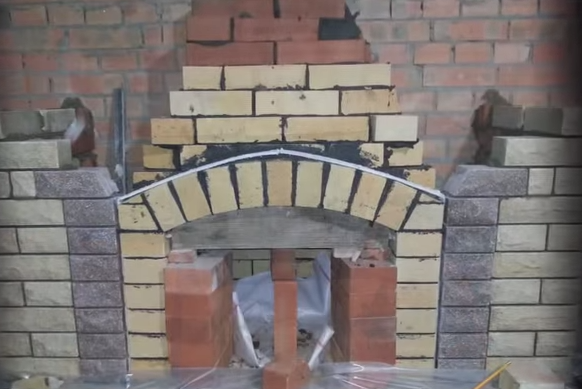

  • Металлический уголок для перемычки портала следует укладывать через асбестовую прокладку.

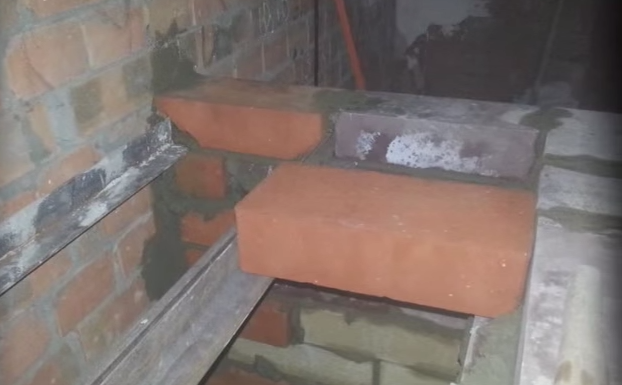

  • После укладки 19-го ряда следует сразу сформировать подушку из цементно-песчаного раствора 1:3 на поверхности «зуба».

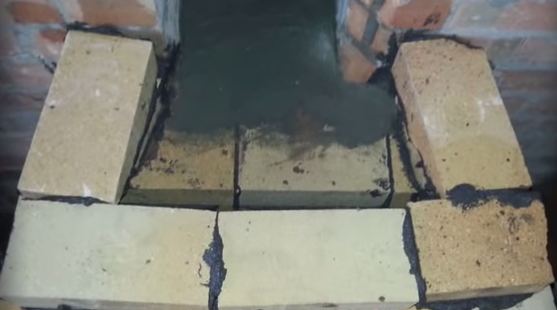

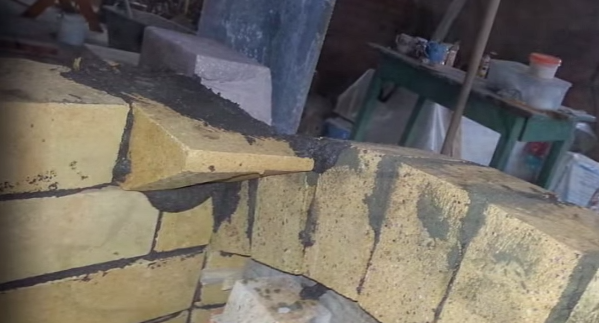

  • С 19-го ряда начинается формирование наклонной стенки дымосборника, что требует внимательности и аккуратности.

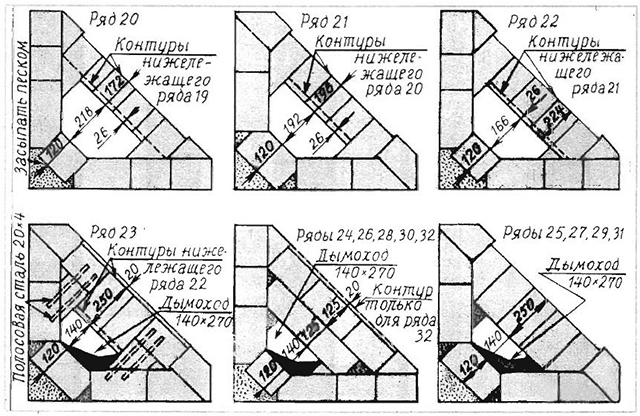

Порядовка камина, часть №3Порядовка камина, часть №3
  • С 34-го ряда конструкция камина переходит в сформированный дымоход.
  • Шиберная задвижка монтируется между 35-м и 36-м рядом кирпичной кладки.
Порядовка камина, часть №4Порядовка камина, часть №4
  • Распушка для прохода через перекрытие делается на 37-м и 38-м ряду. При другой высоте потолка это легко изменить.

Далее уже идет дымоход камина, конструкция которого зависит от количества этажей, высоты дома и кровли. Процесс возведения дымохода будет описан в отдельной статье.

Ввод камина в эксплуатацию

Готовый камин нельзя сразу запускать, нужно дать ему время для сушки. Обычно для этого хватает 12—14 дней. При этом все задвижки должны быть открыты. По истечении этого времени сразу не надо давать камину большую нагрузку, а делать это постепенно, с малым количеством дров. Это позволит остаточной влаге испариться из кладочного раствора.

Описанная выше модель камина успешно эксплуатируется не в одном доме и доказала свою состоятельность. Поэтому, если четко следовать всем рекомендациям, то даже при отсутствии навыков все должно получиться с первого раза. Ну а если нет уверенности в собственных силах, то можно пригласить мастера-печника и поработать у него подмастерьем. Приобретенные навыки в сложном, но интересном деле – кладке каминов будут просто бесценны и обязательно пригодятся в дальнейшей жизни.

Видео: Строительство камина из кирпича

Видео: Кладка камина

Как построить камин своими руками

Камины одновременно обогревают и украшают окружающее пространство. С кладкой камина из кирпича можно справиться собственными силами. Достаточно лишь ознакомиться с руководством и сделать все в соответствии с положениями инструкции.

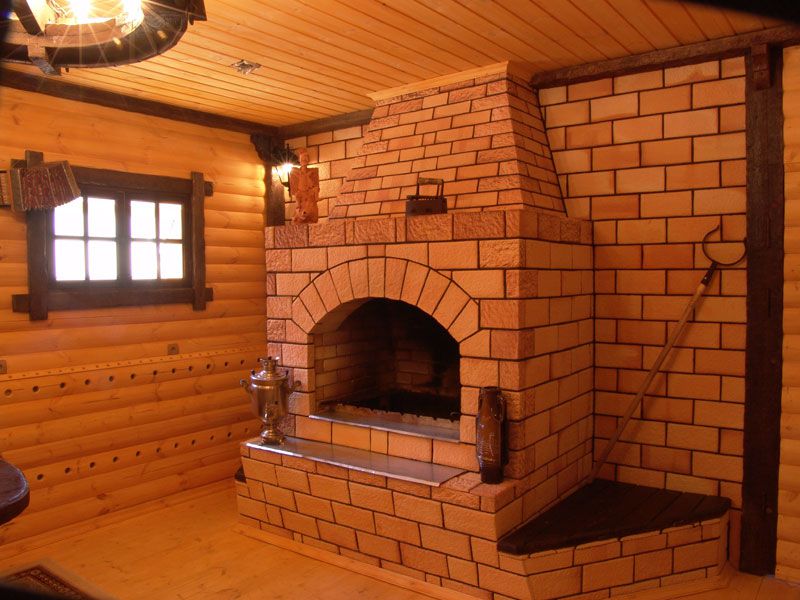

Как построить камин своими рукамиКак построить камин своими руками

Место для камина

Вы можете пристроить камин к стене, сделать его отдельно стоящим либо же встроить в стену. Также очаг можно возвести в углу помещения.

Настоятельно не рекомендуется обустраивать топку камина возле стены, противоположной по отношению к стене с окнами, т.к. это приведет к появлению сквозняков.

Помните о необходимости наличия эффективного и надежного дымохода. Стандартная длина дымоотводящей конструкции составляет 4-5 м. В некоторых ситуациях этот показатель увеличивается до 700 см.

Место для каминаМесто для камина Дымоход каминаДымоход камина

В помещении с камином обязательно должна быть организована качественная вентиляция.

Непосредственно возведение камина выполняется на прочной площадке, способной выдержать вес готовой конструкции.

Определение основных размеров

Соотношение размеров камина и помещенияСоотношение размеров камина и помещения

Выполните необходимые предварительные расчеты. Определите объем помещения, отведенного для строительства камина. Отверстие топки должно составлять 1/50 рассчитанного вами объема комнаты.

Высота портала должна в 2 раза превышать глубину топливника.

Приведенные размеры и соотношения очень важны. Если глубина топки будет больше допустимого значения, камин существенно потеряет в теплоотдаче. При меньшем же размере топливника произойдет задымление.

Размеры дымовых отверстий подбирайте с учетом габаритов топочной площади. Площадь сечения дымохода должна быть в 10-15 раз меньше, чем площадь топки.

Оптимальным диаметром круглых дымоходов является показатель в 100-150 мм. По длине дымоотводящая труба может достигать 500 см и более.

Подготовка материалов

Подготовьте необходимое количество керамического кирпича (определяйте в соответствии с запланированными габаритами и конструкцией камина). Также подготовьте шамотный кирпич для обустройства топки.

Шамотный кирпич Шамотный кирпич Шамотная глинаШамотная глина

Дополнительно подготовьте следующее:

  • смесь для кладки кирпича;
  • 12-миллиметровый лист стекло-магния;
  • дымоход;
  • печную ленту для монтажа фурнитуры;
  • металлические уголки;
  • дымоходную вьюшку.

Перед началом работы укройте полиэтиленом все, что нужно защитить от загрязнений.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Основание камина

Фундамент под каминФундамент под камин

Конструкция фундамента будет включать в свой состав металлические уголки. Они дополнительно увеличат прочность площадки и защитят ее от разрушения при сезонных изменениях грунта.

Выройте яму для обустройства фундамента в соответствии с проектными размерами.

Засыпьте дно ямы песчано-гравийной смесью. Уплотните подушку и уложите на нее металлические уголки. Сдвойте уголок так, чтобы в процессе кладки было создано максимально надежное и прочное основание. Уголки рекомендуется сварить, чтобы они не смещались в дальнейшем.

При этом уголки нужно смонтировать таким образом, чтобы устанавливаемые в дальнейшем элементы кладки были расположены параллельно по отношению к межкомнатной перегородке, сопрягаемой с камином (если выбран такой вариант обустройства конструкции).

Уложите в уголки кирпичи, залейте всю конструкцию раствором цемента и тщательно разровняйте его при помощи штукатурной терки.

По густоте раствор должен приблизительно соответствовать густоте сметаны. При такой консистенции раствор сможет проникнуть во все щели кладки, не выходя, при этом, из швов.

Обеспечьте горизонтальность основания. Для устранения неровностей поверхности используйте тот же цементный раствор. Оставьте конструкцию сохнуть на пару дней.

Кладка

Схема укладки рядов для углового каминаСхема укладки рядов для углового камина Порядовка английского каминаПорядовка английского камина

Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.

Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.

Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).

Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.

Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.

Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.

Рекомендованная толщина швов – до 0,5 см.

Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.

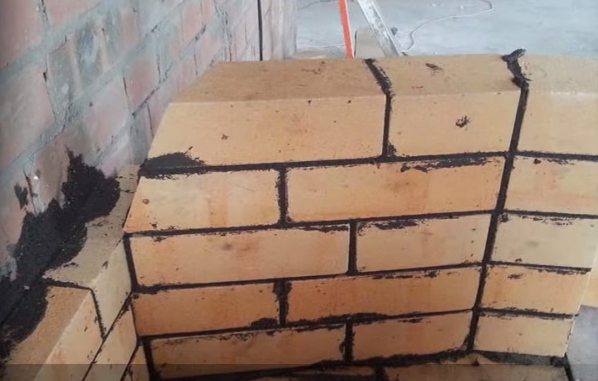

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Первый шаг

Выложите три сплошных ряда основания.

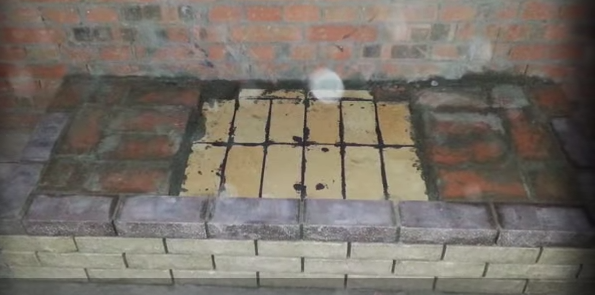

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Второй шаг

Выложите 4-5 ряды с обустройством зольника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Третий шаг

Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.

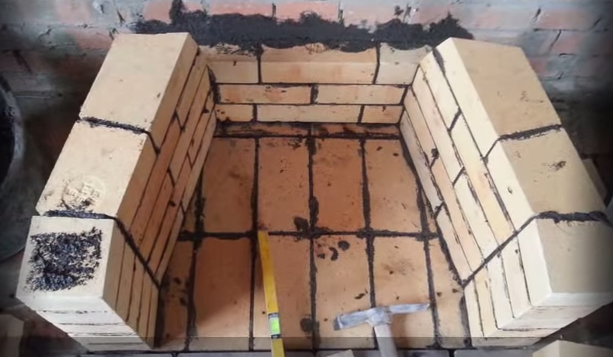

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция Кружало и опалубка для кладки арки подшесткаКружало и опалубка для кладки арки подшестка Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Четвертый шаг

Продолжайте кладку. До 13 ряда включительно формируйте стенки топливника отопительного агрегата.

Пятый шаг

Выложите 14-19 ряды с обустройством дымосборника.

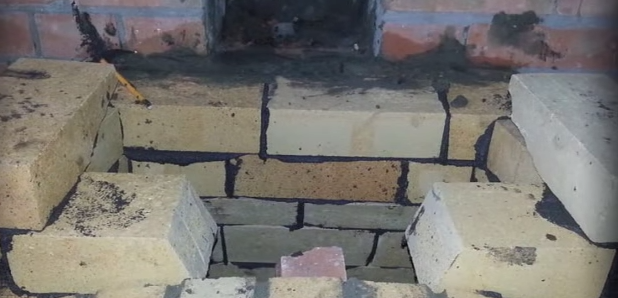

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Шестой шаг

Выложите 20-25 ряды камина с обустройством дымохода.

Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к. на этих этапах очень важно контролировать качество используемого раствора.

Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.

При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.

Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично.

Излишки раствора для кладки удаляйте сразу же.

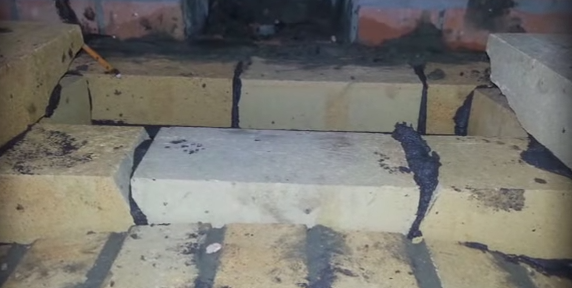

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Узнайте, как сделать камин в квартире своими руками с пошаговой инструкцией, из нашей новой статьи.

Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки. Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду.

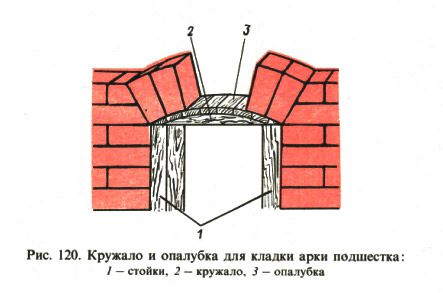

Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.

Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.

Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.

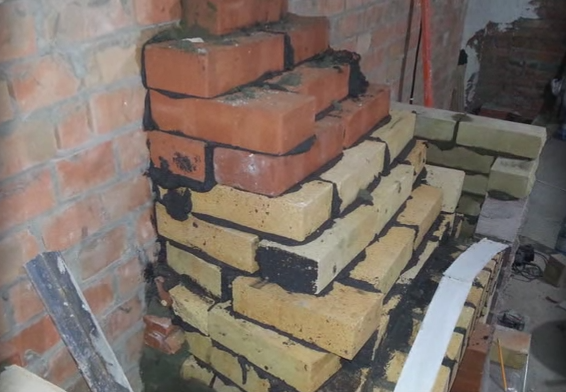

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.

Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.

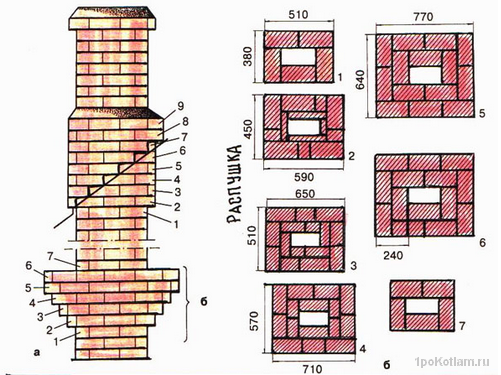

Дымоход каминаДымоход камина

Цены на огнеупорный кирпич

Огнеупорный кирпич

Отделка

Для придания камину более привлекательного внешнего вида, выполните его финишную отделку. Чаще всего применяются следующие методы отделки:

  • покраска;
  • оштукатуривание;
  • облицовка плиткой, камнем и прочими подобными материалами.

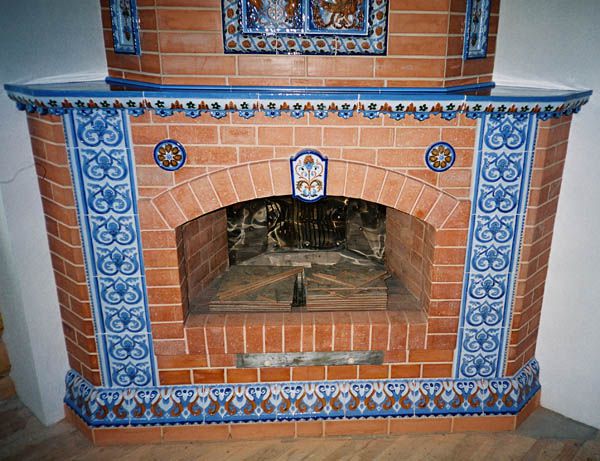

    ОтделкаОтделка

Конкретный вариант отделки выбирайте на свое усмотрение. В случае если камин вам нравится и без финишной облицовки, расшейте швы кладки при помощи специального инструмента и тщательно очистите поверхность конструкции от лишнего раствора.

Важно: для покраски камина можно использовать только огнестойкие лакокрасочные материалы.

В остальном же внешний вид камина зависит исключительно от вашей фантазии и личных предпочтений.

Следуйте полученным рекомендациям, и готовый камин, возведенный собственными силами, будет долгие годы обогревать и украшать вашу комнату, эффективно справляясь со всеми возлагаемыми на него задачами.

Удачной работы!

Видео – Как построить камин своими руками

как класть камин, инструкция на фото и видео

Содержание:

1. Чертежи каминов и схемы порядовок
2. Выбор кирпичей для кладки камина
3. Раствор для кладки очага из кирпичей
4. Инструменты для кладки камина своими руками
5. Технология кладки кирпичного камина
6. Устройство дымохода

В продаже можно встретить огромное количество предложений относительно небольших, легко устанавливаемых чугунных и стальных каминных конструкций, но многие владельцы загородных домовладений предпочитают обустраивать традиционные очаги из кирпича и иногда из камня. Их возведение занимает немало времени и труда. Несмотря на это жильцы частных домов вместо массовых заводских изделий отдают предпочтение давно известным массивным очагам ручного изготовления, например, таким, как на фото. Зачастую выполняется кладка камина своими руками, без привлечения опытных специалистов.

кладка камина своими руками

Одних хозяев привлекает их оригинальный дизайн, других — основательность и надежность отопительной конструкции, а третьих то, что обожженные кирпичи в отличие от остывающего быстро металла способны сохранять тепло еще длительное время после того, как огонь в печи погаснет.

Кладка камина является серьезным рабочим процессом, поскольку ошибки при создании таких очагов обходятся весьма дорого, вплоть до их разрушения.

Чертежи каминов и схемы порядовок


Камин, как и любое другое сооружение, необходимо строить в полном соответствии с предварительно продуманным и тщательно начерченным проектным решением (детальнее: «Популярные проекты каминов из кирпича — выбираем под себя»). Этого правила придерживаются даже высококвалифицированные печники, которые сложили не один десяток каминных конструкций.

Необходимо прежде, как класть камин, иметь в своем распоряжении его вид сбоку и спереди и подробную порядовку кладки кирпичей, которая является последовательным комплектом планов всех рядов, начиная от самого нижнего и заканчивая верхним. Схема должна включать изображение каждого из кирпичей, как целых, так и половинок, а также чугунных изделий и других элементов и тогда работа будет завершена быстро и без ошибок.

Подробный чертеж не обязательно заказывать у специалистов или разрабатывать самостоятельно, можно воспользоваться уже готовыми аналогичными схемами разных моделей каминов. Порядовки нет необходимости тщательно изображать на ватмане, их будет проще нарисовать на листочке бумаги в клеточку, приняв две клетки за один кирпич.

В качестве примера в статье приведен порядок обустройства углового камина для дачного дома. Схема такой конструкции не отличается сложностью: топка без поддувала, ширина которой составляет два кирпича, причем дрова в ней нужно класть на решетку. Проем со стороны фасада перекрывают арочной перемычкой, а полку зуба располагают на ряд выше. Читайте также: «Устройство камина своими руками в доме».

Схема порядовки углового камина имеет 18 планов, причем три верхних ряда – это нижний участок дымоотвода. Благодаря чертежам можно подсчитать количество кирпичей и других строительных материалов.

Выбор кирпичей для кладки камина


Традиционно для печей используют полнотелый керамический кирпич. Если изделия хорошо обожжены, тогда камин из них можно выложить полностью (прочитайте: «Как выложить камин своими руками — секреты и советы»). Когда один из ложков кирпича подвергся процессу обжига сильнее, то сторону с более гладкой поверхностью и темным цветом обращают к огню. Если качество керамических изделий вызывает сомнения, для надежности стенки, под и верхнюю часть топки выкладывают из шамотного огнеупорного кирпича, который способен выдержать высокие температуры.

При создании камина не следует забывать, что керамические и шамотные изделия имеют разные коэффициенты термического расширения. Чтобы избежать появления трещин в кладке камина, их не следует перевязывать между собой. Кирпичи можно распиливать при помощи отрезного диска, установленного на угловую шлифмашину или на машинку для резки тротуарных плиток. Рез получается идеальным, а отходов практически нет. Читайте также: «Камины: размеры и чертежи».

Раствор для кладки очага из кирпичей


Когда производится кладка камина своими руками, используют глиняно-песчаную смесь. Проще приобрести раствор готовый к использованию. Смеси для разведения водой, имеющиеся в продаже, упаковывают в крафт-мешки весом от 20 до 25 килограммов. При покупке следует обращать внимание на термостойкость печных смесей. Нередко камины топят интенсивнее, чем отопительные печи, поэтому желательно использовать жаростойкие составы.

кладка камина

Приготовить глиняно-песчаный раствор для кладки можно самостоятельно, используя:
  • жирную глину;
  • просеянный и вымытый песок, имеющий фракцию 0,2-1,5 миллиметра.

Оптимальный раствор еще нужно подобрать, поскольку при избыточном количестве глины он будет слишком жидким и в дальнейшем начнет растрескиваться. В том случае, когда ее не хватает – смесь для кладки обладает недостаточной пластичностью и малой прочностью.
По возможности выбор следует остановить на чистой глине, в которой содержится минимальное количество песка. Ее выдерживают под открытым небом продолжительное время. Идеальным выбором считается синяя глина, но и красная прекрасно подойдет для кладочного раствора. Прежде, чем приготовить смесь, ее следует замочить на несколько дней и процедить через сито, одновременно удаляя попавшие камешки.  Читайте также: «Какой раствор для кладки печи из кирпича лучше – варианты, преимущества и недостатки».

Глину, в зависимости от ее жирности, смешивают с песком в определенной пропорции, которая может составлять от 1:1 до 1:3. Более точное соотношение компонентов определяют в процессе приготовления смеси, руководствуясь часто используемыми методами контроля. Один из них заключается в том, что на кирпич кладут слой раствора, толщина которого не превышает 5 сантиметров, а сверху кладут и прижимают еще один.

Через две минуты верхний кирпич приподнимают и, если нижний продолжает держаться, то это означает, что раствор качественный и его можно использовать для кладки камина.
Если выполняется кладка камина своими руками, необходимо помнить, что менее опасен избыток глины, а не ее недостаток.

Существует еще один вариант, как можно иметь в своем распоряжении качественную глинопесчаную смесь – это приобрести ее на том же заводе, где покупался обожженный кирпич. Сырец нетрудно размочить, а сходство в составе между ним и кирпичами обеспечит прочность кладки.

Инструменты для кладки камина своими руками


Для создания камина требуются:
  • измерительные инструменты – угольник, складной метр, рулетка, отвес, строительный уровень, шнур;
  • карандаш;
  • мастерок (кельма) и молоток каменщика;
  • расшивка — форма ее зависит от шва, который нужно получить;
  • болгарка с алмазным отрезным кругом для работы с керамикой;
  • абразивный круг или брусок;
  • инструменты для приготовления кладочного раствора – дрель с насадкой-миксером, емкость. Если смесь готовится самостоятельно, тогда еще нужны будут ведра, сито, корыто, лопаты;
  • емкость для замачивания кирпичей в воде.

как класть камин

Некоторые печники пользуются порядовкой, представляющей собой ровный брус, в котором сделаны пропилы для шнура, расположенные кратно кирпичным рядам. Чтобы установить ее, немного придется повозиться, но затраченное время можно скомпенсировать потом, в процессе укладки. Порядовок нужно минимум две, а лучше, чтобы их количество равнялось числу наружных углов.

Технология кладки кирпичного камина


  1. Когда бетонный фундамент под камин готов, начинается кладка камина своими руками. Поверхность основания гидроизолируют при помощи недорогой цементно-полимерной смеси, промазав ею несколько раз, используя для этого шпатель или кисть.
  2. Когда камин прилегает к стене, сделанной из сгораемого материала, требуется установка противопожарной защиты. Одним из вариантов ее обустройства является противопожарная разделка деревянной стены и камина плитой из базальтовой ваты, толщина которой составляет не менее 5 сантиметров. Со стороны очага ее покрывают отражающей фольгой.
  3. При самостоятельном приготовлении глиняно-песчаного раствора глину нужно предварительно замочить. Воду в уже готовую смесь добавляют согласно прилагаемой к стройматериалу инструкции перед тем, как приступают к кладке. Читайте также: «Пошаговая кладка каминов из кирпича — инструкция».
  4. Кирпичи нужно замочить, опуская их в корыто, наполненное водой, на несколько минут. Если этого не делать, тогда раствор для кладки будет быстро высыхать, не успевая набрать необходимую прочность. Кроме этого, влажный кирпич, если нужно, можно легко сместить, что является немаловажным обстоятельством для тех домашних умельцев, которые выкладывают камин впервые.
  5. Когда кладут первый ряд, его следует сделать максимально ровным, контролируя уровнем горизонтальность. Если при создании фундамента допущены огрехи, первый ряд можно выкладывать с использованием цементно-песчаного раствора.
  6. На следующих этапах кладки кирпичей работу производят согласно схемам порядовок камина. Специалисты советуют каждый ряд сначала выкладывать насухо, и только затем класть кирпичи на раствор. Когда конструкция имеет большие параметры, нужно натянуть шнурок, а при небольших размерах очага достаточно контролировать его строительство при помощи уровня и угольника.
  7. Вертикальные швы между кирпичами не должны располагаться один над другим. Кладку следует начинать с угловых элементов, при этом контролируя горизонтальность уровня между ними.
  8. Лишний раствор удаляют, используя мастерок, также расшивают швы, а испачканные кирпичи протирают при помощи мокрой тряпочки. Профиль шва зависит от формы расшивки и может быть прямоугольным, выпуклым или вогнутым. Также создать аккуратный шов можно путем кладки кирпичей по направляющим. За одну смену не следует класть больше 10 рядов по высоте.
  9. При самостоятельном строительстве камина арочную перемычку над топкой собирают согласно ранее смонтированному деревянному шаблону. Читайте также: «Как сделать камин своими руками из кирпича – руководство, инструкция».

как класть камин

Устройство дымохода


Для строительства дымохода используется тот же глиняно-песчаный раствор, что и для кладки кирпичей за исключением участка над кровлей, для него берут цементную смесь. Для улучшения тяги внутреннюю поверхность затирают и выравнивают. Необходимо помнить об установке шибер — заслонки. В месте прокладки дымохода сквозь деревянное перекрытие создают утолщение, получившее название «распушка».

На крыше для защиты кровли от проникновения осадков выполняют еще одно утолщение, называемое «выдра». Под ней из оцинкованной стали или кровельной гидроизоляционной ленты монтируют воротник (фартук), который закрывает щель между покрытием кровли и кирпичной кладкой.

Выбор материала для изготовления фартука под утолщением-выдрой зависит от вида кровельного материала. Используют либо оцинкованную сталь с полимерным или обычным покрытием, либо металлизированные гибкие ленты.

Когда выполняется обустройство дымохода, следует уделять особое внимание противопожарным мероприятиям в части его прохода через кровлю и деревянное перекрытие.

Из информации, приведенной в статье ясно, что строительство камина относится к довольно сложным мероприятиям. Данный вид работ требует предварительной подготовки, определенных технических знаний и аккуратного исполнения. Если нет уверенности в собственных силах, строительство кирпичного камина желательно поручить опытному печнику.


пошаговая инструкция о том, как сделать камин

Фальш-камин: что это, зачем он нужен, из каких материалов можно изготовить?

Камин всегда являлся символом уюта, домашнего тепла. Как здорово собраться всей семьей в холодную дождливую или зимнюю погоду у потрескивающего камина, пить горячий чай и общаться на различные темы. Владельцы частных домов могут позволить себе такое удовольствие, как камин. Тем, кто проживает в многоквартирных домах, увы, остается либо только мечтать о камине, либо сделать искусственный камин.

Фальш-камин можно изготовить своими руками без навыков строительства. Создание декоративного камина — занятие интересное и увлекательное, к которому можно привлечь всех членов семьи. Это — хороший повод продемонстрировать свои творческие способности.

Преимущества декоративных каминов:

  1. Дешевизна материалов. Ниже мы расскажем, из каких материалов можно изготовить фальш-камины.
  2. Возможность изготовить камин желаемой конфигурации и с любыми параметрами. Это очень удобно, ведь габариты комнат у всех разные. Возможно, вам подойдет угловой камин, или совсем небольшой.
  3. Оригинальный декор. Для декорирования камина вы можете подобрать недорогие, но красивые отделочные материалы, которые идеально впишутся в тон вашего интерьера.
  4. Возможность изменить декор. В зависимости от своего настроения, вы можете изменить декор. И это здорово. Например, украсить камин к Рождеству или подобрать совсем другие украшения на Пасху.

Декоративные камины бывают разных видов. Разделим их на группы:

  1. Искусственные камины. Они очень похожи на настоящие, полностью имитируют подлинные камины. Выкладывают такие камины из кирпича, и этот вариант, стоит сказать, довольно дорогостоящий. Также такие камины — не лучшее решение для маленьких квартир. Внутри таких каминов устанавливают горелку для биокамина, что позволяет создать настоящий огонь.
  2. Условный камин. Этот камин представлен порталом, выступающим из стены. Внутрь обычно устанавливают свечи, и украшают камин по вкусу.
  3. Символический камин. На настоящие подобные камины похожи весьма отдаленно. Их можно сделать из подручных материалов. К символическому камину можно отнести нарисованный на стене камин.

Изготовить декоративный камин можно из разных материалов. Как правило, чаще всего используют следующие материалы:

  • Дерево
  • Кирпич
  • Гипсокартон
  • Пенопласт
  • Полиуретан
  • Фанера

Что такое фальш-камин

Из чего изготовить искусственный камин

Первое, что приходит в голову, – сложить фальшивый портал и топку из кирпича, чтобы добиться максимальной схожести с оригиналом. Идея не слишком хорошая, ведь такая постройка влетит в копеечку и вдобавок нагрузит перекрытие. Имитацию кирпичной кладки можно реализовать другими, более дешевыми способами, например, собрать деревянный каркас, обшить и потом обложить плиткой под любой искусственный камень. Но обо всем по порядку.

Изготовление псевдоочага происходит в 2 этапа – сборка основной конструкции и облицовка. Чтобы смастерить портал, домашние умельцы чаще всего применяют такие материалы:

  • гипсокартонные листы на каркасе из металла или дерева;
  • ДСП ламинированная и обычная;
  • фанера, ДВП;
  • пенопласт, пенополистирол экструдированный.

Пенопластовый фальш-камин с декором из полиуретановых элементов

Каминный портал, собранный из гипсокартона, — наиболее популярная конструкция. Она позволяет использовать разнообразные виды облицовки – обои, лепнину из полиуретана, кафельную плитку и декоративную штукатурку. Вариантов дизайна таких самоделок довольно много. Фальш-камин из фанеры либо ДСП оклеить изразцами гораздо сложнее, а полимерные материалы боятся механических повреждений (например, от кошачьих когтей).

Отделочные работы

Камин из гипсокартона готов, пора при

порядовка популярных моделей + фото

Такое ответственное мероприятие, как кладка любой печи, лучше всего доверить опытным мастерам, так как в этом искусстве есть свои секреты и хитрости. Однако если есть большое желание построить камин своими руками порядовка (схема его порядной выкладки) просто необходима.

Камин, сложенный своими рукамиКамин, сложенный своими руками

Камин, сложенный своими руками

Схемы каминов могут быть разными, и зависят они от конфигурации, расположения каминного сооружения, а также от выбранных для него функций. Самые простые камины имеют обычную топку, и особой сложности в их конструкции нет. Сложность заключается именно в самой кладке кирпича, так как это действительно дело не такое простое, как кажется.

Для того чтобы камин прослужил долгое время, нужно приобретать для его постройки качественные материалы.

Материалы для работы

Опираясь на выбранную порядовую схему, можно определить и количество материалов, которые понадобятся.

Один из возможных вариантовОдин из возможных вариантов

Один из возможных вариантов

  • Для выкладывания печи потребуется два вида кирпича — красный и белый силикатный. Производя расчет, нужно принимать кирпичные половинки и четвертинки, которые потребуются, за полноценный кирпич. Материал необходимо приобретать с запасом, так как всегда есть риск его порчи или брака. Кирпичи для печи нужно выбирать полнотелые и качественные, очень важно, чтобы материал не быть пережжённый. Возможно использование и кирпичей со старой демонтированной печи, если они в хорошем состоянии и имеет не обломанных граней.
  • Силикатный кирпич потребуется для кладки самого очага или топки. Он стоек к высоким температурам и выдерживает ее повышения до 1450 градусов.
Силикатный кирпичСиликатный кирпич

Силикатный кирпич

  • Для кладки потребуется раствор, состоящий из песка и глины с небольшим добавлением цемента. Песок для раствора должен быть чистым, поэтому его промывают водой — этот процесс проделывается несколько раз. Необходим песок и для заливки фундамента, промывать его для этого раствора не нужно.
  • Чтобы правильно выбрать глину, которая есть в данном районе — лучше посоветоваться со специалистами. Глину необходимо обязательно очистить. Для этого ее замачивают и протирают через мелкую сетку, освобождая от лишних элементов, которые будут мешать кладке.
  • Цемент понадобится не только для добавления его в кладочный состав, но и для устройства фундамента. Обычно используют марки цемента 300—400.
  • Для устройства подушки фундамента понадобится щебень, имеющий фракцию 3—8 см.
  • Арматура для укрепления фундамента выбирается диаметром в 5—10 мм.

Общая конструкция камина, рисуем чертеж нашего шедевра

Строение можно разделить по конструкции на три части: фундамент, сам камин, сложенный на основе схемы-порядовки, и дымоход, который может быть изготовлен из металла или же также выложен из кирпича.

Чтобы конструкция была функциональной, а не только декоративной, и могла согреть помещение, нужно определить ее размеры, опираясь на площадь комнаты. В среднем каминная топка должна составлять от 0,2 до 0,4 кв.м. Чтобы вычислить эту площадь, нужно по схеме определить ширину и высоту отверстия очага.

Также необходимо определить и глубину топки. Она должна соответствовать ее высоте, обычно пропорции составляют 2:3 или 1:2. Это соотношение нужно соблюдать для сохранения максимального тепла в помещении. Несоблюдение пропорций могут привести к тому, что дым будет струиться в комнату, или же камин может быстро выстывать.

Очень важен и размер дымоходного отверстия, а также самой трубы. Сечение во многом зависит от размеров топки и должно быть меньше его примерно в 10 раз.

Чтобы повысилась теплоотдача от отопительного прибора, нужно взять на вооружение одну хитрость. Задняя стенка топки камина выкладывается с наклоном вперед. Уклон начинают делать после кладки одной трети ее высоты.

Фундамент

 Любое каменное строение должно иметь надежную основу — это фундамент. Если постройку камина затевают в уже построенном доме, стоит рассчитывать место таким образом, чтобы дымоход не пришелся на балки перекрытия, а располагался между ними.

Лучший вариант - предусмотреть фундамент на этапе строительства домаЛучший вариант - предусмотреть фундамент на этапе строительства дома

Оптимально — предусмотреть фундамент на этапе строительства дома

Фундамент делают на 16—20 см больше размера основания камина. Также он должен подниматься выше полов на 3—4 см. Если вдруг он получается ниже, то следует уложить лишний сплошной кирпичный ряд.

Заглубление фундаментного основания должно быть не менее, чем на 50—60 см, но может быть и больше — многое будет зависеть от состава и промерзания грунта в той местности, где идет стройка. Если почва пучистая, возможно, придется заглублять фундамент и на 80 см.

  • Для устройства основы под камин роется котлован, его дно утрамбовывается.
  • На дно насыпается песчаная подушка высотой в 12—15 см.
  • Далее устраивается слой из щебня, он должен составлять не менее 10—15 см.
  • Следующим этапом делается опалубка, для нее понадобятся доски и бруски.
  • Арматурная решетка устанавливается сразу, после устройства опалубки, и должна проходить через всю толщину фундамента.
  • Первым заливается слой бетона, состоящий из цемента, гальки и песка.
  • После того как первый слой схватится, можно заливать следующий песчано-цементный состав, сделанный в пропорции 3 × 1.
  • Поверхность фундамента хорошо выравнивается — она не должна иметь никаких выступов и заглублений, так как от ее идеальной ровности зависит кладка рядов. Для верности выровненная и схватившаяся поверхность проверяется с помощью уровня.
Общая схема фундаментаОбщая схема фундамента

Общая схема фундамента

  • Последним, что касается фундамента, идет настил на него гидроизоляционного материала, например, рубероида. Его укладывают в один или два слоя.

Порядовая кладка

 На схеме наглядно видно все строение камина. Если ориентироваться на нее, процесс выкладки не должен составить невыполнимой задачи. Это одна из самых простых моделей печи, но, несмотря на это, необходимо сначала всю конструкцию выложить без раствора. Выкладывая порядовку, вы разберетесь в том, как правильно это сделать и увидите весь камин в сборе. Но и после того, когда кладка будет производиться начисто, каждый ряд не устанавливают сразу на печной раствор. Чтобы подобрать кирпичи по размеру и, если нужно, отколоть от них четверть или половину, целесообразно любой ряд предварять «сухой» выкладкой.

Выкладка стартовых рядов поверх гидроизоляцииВыкладка стартовых рядов поверх гидроизоляции

Выкладка стартовых рядов поверх гидроизоляции

  • На гидроизоляции лучше всего сделать отметки, где будет располагаться первый ряд строения. После всех проведенных процедур, можно приступать к кладке.
Вот, собственно, и сама порядовкаВот, собственно, и сама порядовка

Вот, собственно, и сама порядовка

  • В данном варианте камина только один, первый ряд укладывается сплошным, он и будет служить дном топки. Поэтому уже при работе с ним применяется огнеупорный кирпич, что хорошо видно на схеме.
  • Далее на рисунке обозначены второй, четвертый и шестой ряды, которые имеют одинаковую конфигурацию.
  • Следующая схема показывает третий и пятый ряды — они отличаются от трех предыдущих небольшим сдвигом рядов в наружную сторону.
  • С седьмого по десятый ряд выкладывают заднюю и боковые стенки топки и боковых порталов строения, согласно схеме.
  • Одиннадцатый ряд определяется перекрытием из металлических полос, на которые будет выкладываться верхняя часть топки. Она может быть ровной или выполненной в виде полуарки.
  • На двенадцатом ряду укладываются кирпичи, завершающие конфигурацию верхней части топки
  • Тринадцатый и четырнадцатый ряды укладываются по схеме — кирпичи начинают сдвигаться вовнутрь к началу отверстия дымохода.
  • Ряды с пятнадцатого по восемнадцатый выкладываются также по схеме — они образуют широкую часть дымохода.
  • С девятнадцатого ряда начинается выкладка вертикальной части дымоходной трубы с выводом оголовка на крышу.
  • Чтобы кладка получилась аккуратной, расшивку швов нужно делать по свежему раствору.

Еще один вариант порядовки для выкладки камина своими руками продемонстрирован на приложенном видео.

Видео — Кладка и порядовка камина

Как сделать подходящий раствор для кладки?

 Сейчас в продаже есть специальная сухая смесь для приготовления раствора для кладки каминов, но дешевле сделать ее самостоятельно. Тем более что она изготавливается из экологически чистых материалов.

Для этого нужно подготовленную глину замочить на 48—70 часов в воде, и когда она набухнет, добавить еще некоторое количество жидкости. Смесь периодически перемешивается. Качество этого раствора можно проверить по народному методу. Для этого глиняной смесью заливают песок и перемешивают. Когда раствор загустеет, из него скатывают небольшой шарик — если он сохраняет форму и не прилипает к рукам, значит, раствор получился удачным.

Так выглядит глиняный кладочный растворТак выглядит глиняный кладочный раствор

Так выглядит глиняный кладочный раствор

Далее можно попробовать положить немного раствора на кирпич, и если он не растекается под собственным весом и не липнет к мастерку, то это тоже говорит о хорошо подобранном составе.

Соблюдаем меры безопасности

При выкладке камина обязательно учитываются все меры безопасности, которые помогут сохранить и здоровье, и даже жизнь. Обязательно предусматривают следующее:

  • Огнестойкую изоляцию камина от стен. Ее можно устроить из специального гипсокартона или композитных плит на базе цемента, например, «Минерит»;
Плита "Minerit LW Sauna"Плита "Minerit LW Sauna"

Плита «Minerit LW Sauna»

  • Перед топкой на полы также нужно застелить негорючий материал или выложить поверхность кафельной плиткой;
  • Необходимо держать под постоянным контролем состояние дымохода, не допускать того, чтобы он дымил. Его чистка должна проводиться не реже раза в год.
  • Оголовок трубы обязательно завершают металлическим или кирпичным зонтиком, чтобы осадки и грязь не проникали вовнутрь дымохода извне.

Начиная стройку, не стоит торопиться. Очень важно все просчитать и вымерить правильно. Опираясь на схему порядовки, можно без особого труда возвести камин, который будет радовать вас теплом и уютом долгие годы.

как сложить и собрать камин, фото и видео советы

Содержание:

1. Постройка фундамента своими руками
2. Как выложить камин — последовательность действий
3. Рекомендации по строительству камина

В течение многих веков камины и печи были единственным способом обогрева жилья, поскольку отсутствовало газоснабжение населенных пунктов, да и соответствующего отопительного оборудования не существовало. Часто очаги и печные конструкции выкладывали сами владельцы домов. Но со временем, в 20 веке ситуация с отоплением изменилась, поскольку появились более современные отопительные системы. Сейчас используемое для обогрева топливо – уголь, газ, древесина и нефтепродукты — стали постоянно дорожать.

Но камины по-прежнему востребованы и их часто обустраивают в загородных коттеджах и особняках. Многие владельцы желают самостоятельно соорудить очаг, но им не хватает знаний, как выложить камин своими руками. Помимо владения соответствующей информацией, чтобы сделать правильно такую конструкцию, нужно иметь чертежи и схемы порядовки, а также ознакомиться с последовательностью действий.

как выложить камин своими руками

Печнику со стажем не составит труда самому нарисовать чертеж, а тем, кто впервые решил соорудить очаг и желает узнать, как выложить камин, лучше воспользоваться уже готовыми традиционными разработками (прочитайте также: «Каминопечь своими руками — установка по правилам»). Обычно такие конструкции устанавливают в углах комнат. Как выглядит угловой камин, можно увидеть на фото.

Постройка фундамента своими руками


Для основания нужны следующие материалы и инструменты:
  • рулетка;
  • болгарка;
  • сварочный аппарат;
  • молоток с гвоздями;
  • доска обрезная;
  • прут армирующий;
  • бетон марки М400.

До того, как сложить камин, обустраивают плитный фундамент. Если очаг компактного размера, применяют облегченный вариант основания. По причине небольшого веса конструкции незначительную потерю порочности можно не принимать во внимание.

как сложить камин

Сначала из обрезной доски устанавливают надежную и качественную опалубку высотой 8-10 сантиметров, притом ширина очага под стенками составляет 77 сантиметров. В качестве армирования изготавливают одну обрешетку из 12-миллиметрового армирующего прута. Параллельно одной стене выкладывают прутья с 10-сантиметровым шагом, а затем перпендикулярно к ним размещают еще ряды прутьев. Места стыков скрепляют электродуговой сваркой.
Бетонный раствор заливают в два этапа. Толщина первого слоя составляет 4 сантиметра. Потом укладывают обрешетку, а затем заливают второй слой, высотой 6 сантиметров.

После завершения заливки основания раствор следует перепахать армирующим прутом и тем самым выпустить попавший в него воздух. Благодаря данной процедуре усиливается прочность залитого фундамента.

Завершив работу по обустройству фундамента, его оставляют на 15-18 дней. Опалубку демонтируют после полного высыхания основания и начинают строить очаг самостоятельно.

Как выложить камин — последовательность действий


Прежде как выложить камин своими руками нужно подготовить материалы и инструменты:
  • кирпичи полнотелые и огнеупорные;
  • раствор песчано-глиняный для кладки;
  • колосник;
  • резиновый молоток;
  • мастерок;
  • металлическую дверку для зольника;
  • полосу стальную;
  • заслонку.

Создание классического камина, выполняющего декоративную роль, поможет в дальнейшем домочадцам расслабиться и обрести душевное равновесие.

как выложить камин

Порядок его кладки следующий:
  • ряды с 1-го по 4-й служат для выравнивания. Данному аспекту следует уделить внимание с учетом ослабленного фундамента и небольшой площади опоры. Водяной уровень в конце 3-го ряда во всех точках кладки должен показывать, что кирпичи выложены идеально ровно. 4-й ряд позволяет немного выше приподнять пламя, чтобы удобнее было отдыхающему;
  • в 5-ом ряду с лицевой стороны камина формируют поддувало. Ширина его составляет 1 кирпич, а глубина – не более 45 сантиметров. Поддувало выполняет также функцию зольника;
  • в задней части поддувала в 6-ом ряду устанавливают колосник. С лицевой стороны окошко перекрывают кирпичной кладкой аналогично, как и часть зольника;
  • в 7-ом ряду над колосником формируют топочную камеру, но лицевая сторона остается закрытой;
  • в 8-ом ряду у топочной камеры создают портал, представляющий собой открытую сторону, которая позволяет смотреть на пламя. В некоторых случаях после того, как сооружен камин на портал устанавливают защиту, но чаще всего окно остается открытым;
  • с 9 по 12 ряды кладка не меняется;
  • на 13 ряду с лицевой стороны прокладывают стальную полосу. Для обеспечения максимального качества можно использовать металлический уголок, но так, чтобы его прикрывала каминная кладка;
  • в 14-ом ряду с лицевой стороны на стальной полосе прокладывают кирпич и тем самым формируют дымозаборник. Благодаря наличию этого ряда в помещение не попадает дым, несмотря на то, что поблизости находится открытое пламя;
  • с 15 по 17 ряды происходит постепенное сужение дымоотвода до 2-х кирпичей в размере. Внешние параметры конструкции не изменяются;
  • с 18 по 21 ряды трубу отводят к задней угловой части. Начиная с 20 ряда, сужается внешняя кладка, притом, что боковые стены остаются неизменными;
  • на 22 ряду монтируют металлическую заслонку;
  • с 23 ряда и далее формируют трубу и делают вывод на улицу. Она должна возвышаться не меньше, чем на 30 сантиметров над крышей, чтобы поток воздуха не мог сбить дым в другую сторону. В итоге получается угловой камин, такой как на фото (прочитайте также: «Как сделать угловые камины своими руками, проект и кладка»).

как собрать камин

Рекомендации по строительству камина


  1. Глину для кладочного раствора нужно выбирать средней жирности, смешивая с песком и водой в соотношении 1:1:1. Для проверки качества пальцами скатывают шарик и расплющивают. Он не должен растекаться и покрываться трещинами. Если шарик растекается, тогда в смесь добавляют песок, а когда трескается – глину и воду.
  2. Использовать огнеупорный кирпич необходимо в местах, где будет непосредственный контакт огня и стройматериала. До того как уложить кирпич, его нужно подержать несколько минут в воде и тогда изделие лучше схватится с кладочным раствором.
  3. С тем как собрать камин в состоянии справиться даже начинающий домашний умелец, поэтому не нужно бояться допустить ошибку или оплошность. Необходимо строго следовать схемам порядовок. Обычно на то, чтобы возвести камин своими руками, потребуется всего несколько дней, не считая обустройства фундамента.

Как выложить камин своими руками

Огонь всегда состоял на службе человека, состоит и сейчас. Но в большинстве устройств он скрыт от человеческого глаза: находится либо в недрах отопительных котлов, либо под посудой на кухонной плите. Но инстинктивная тяга к открытому огню у человека не исчезала никогда, поэтому и существует постоянное желание к сооружению в своем жилище камина. Те люди, которые умеют это делать – мастера печники, в понимании многих людей, обладают какими-то сакральными знаниями, недоступными для простого обывателя, хотя на самом деле в основе обустройства каминов стоят законы физики и инженерное дело. И, в принципе, любой человек может постичь эту науку — как выложить камин своими руками. Нужно только огромное желание и терпение.

Как выложить камин своими руками

Как выложить камин своими руками

Общие сведения о каминах

Содержание статьи

Камин по своей сути является печью, только конструкция у него упрощенная. В большинстве случаев он имеет открытую топку и конструкция у него менее массивная, поэтому тепла он накапливает гораздо меньше, чем печь. Дымовой канал камина прямой, не имеющий дымооборотов, топливо сгорает быстрее, чем в печи и значительная часть тепла вылетает в трубу. Можно сказать, что камин несет больше декоративно-эстетическую функцию, чем отопительную, но это нисколько не умаляет его достоинств. Важным преимуществом камина является способность очень быстро отопить помещение лучевым теплом от горящего пламени. Большой объем кислорода, сгорающий в топке, способствует поступлению свежего воздуха, при условии, если правильно организована приточная вентиляция. В помещениях, где периодически зажигают камин, будет всегда сухо и будет отсутствовать затхлый запах, даже при отсутствии основной системы отопления.

Декоративный камин своими рукамиИщете, как сделать декоративный камин своими руками?
Предлагаем вам ознакомиться с пошаговым руководством о том, как сделать декоративный камин из старого шкафа своими руками. Кроме этого в данном материале подробно показан процесс отделки камина лепниной и этап подключения светодиодной ленты!

Современные камины с закрытой топкой уже можно назвать мини-печью, так как в них организован конвекционный нагрев воздуха. КПД таких каминов гораздо выше, в них более полно и эффективно сгорает топливо, они могут отопить не только одну комнату, но даже и небольшой дом. Если хозяева захотят насладиться созерцанием открытого огня, то дверцу можно открыть, а в некоторых моделях даже поднять.

Современная каминная топка может работать как с открытым топливником, так и с закрытым

Современная каминная топка может работать как с открытым топливником, так и с закрытым

Устройство камина открытого типа

Прежде чем начинать обустройство камина, будет полезно узнать из каких конструктивных элементов он состоит, и их назначении. Схема камина в разрезе показана на рисунке.

Вертикальный разрез камина открытого типа

Вертикальный разрез камина открытого типа

  • Топливник или топка (3) камина – его основная часть, представляющая собой нишу из огнеупорного материала – шамотного кирпича. Именно здесь происходит сгорание топлива.
  • Портал (5) – обрамляет топливник и выполняет декоративную функцию.
  • Под (2) – нижняя часть топливника сделана также из огнеупорного материала.
  • Колосниковая решетка (она не видна на схеме), служит для поддержания топлива и подачи воздуха снизу.
  • Зольник (1) предназначен для сбора золы и его чаще всего делают в виде металлического ящика.
  • Предтопочная площадка (12) ограничивает попадание искр из топки на пол и является элементом декора камина.
  • Заднюю наклонную часть топливника (4) называют еще зеркалом. Его задача – отражать тепло из топки в помещение. Зеркало формирует дымовой зуб (6), который еще называют гусек или дымовой карниз. Эта важная деталь камина препятствует смешению потоков воздуха, выпадению сажи и проникновению дыма в помещение.
  • Хайло (7) или дымосборник, собирает продукты горения с топливника и передает их через дымовую горловину (9) и отвод (10) в дымоход (11).
  • Задвижка (8) или шибер перекрывает поступление холодного воздуха в помещение с улицы при неработающем камине, а также регулируют тягу.

Топливо для камина обычно располагают не на поде и на специальной каминной решетке, чтобы был доступ для свежего воздуха снизу.

Топливо в камине лучше размещать не на поде, а на специальной решетке

Топливо в камине лучше размещать не на поде, а на специальной решетке

Как выложить камин своими руками

Работы по сооружению камина следует разбить на несколько последовательных этапов.

Расчет размеров камина

Камин, безусловно, является предметом интерьера, но помимо этого он должен выполнять свою основную функцию – отапливать помещение и радовать хозяев возможностью созерцания открытого пламени. Но в определении размеров камина должна участвовать не только фантазия дизайнера или предпочтения хозяев, но и строгий инженерный расчет.

Если в маленьком помещении разместить слишком большой камин, то, во-первых, при горении дров он будет сжигать много кислорода, что спровоцирует сильные сквозняки при наличии приточной вентиляции, а, во-вторых, количество выделяемой тепловой энергии будет избыточным; в такой комнате будет попросту сложно находиться при горящем камине.

Размеры всех составных частей камина определяются из расчетов

Размеры всех составных частей камина определяются из расчетов

Размеры камина, высота и сечение дымохода – это величины, получаемые из инженерных расчетов. Методика таких расчетов достаточно сложная, но в упрощенном виде ее можно изложить в виде набора простых правил, выполнив которые можно построить камин, отвечающий всем требованиям комфорта и безопасности. Перечислим эти правила:

  • Камин устанавливается в помещение определенной площади, а тепловая энергия излучается у него через площадь топочной части, которая ограничена порталом камина. Площадь топочной части должна соотноситься к площади помещения в пропорции примерно 1:50. Например, имеется комната площадью в 20 м2, в которую необходимо установить камин. Площадь его топочной части должна быть 20 м2/50=0,4 м2.
  • После того как известна площадь портала, необходимо определить его размеры: высоту и ширину. По правилам они должны относиться друг к другу в пропорции 2:3. Согласно представленной схеме B/A=2/3. Подбирая высоту портала, можно найти его ширину по формуле A=3*B/2. Приведем пример: пусть высота портала будет 51 см=0,51 м, тогда его ширина B=3*0.51/2=0.765 м=76,5 см. Не забываем проверять условия площади портала: S=A*B=0.51*0.765=0.39 м2, что примерно равно 0,4 м2.
  • Следующим важным параметром является глубина топливника — C, которая очень сильно влияет на правильную работу камина. По правилам она должна составлять 2/3 от высоты портала: C=2*B/3. Вычислим глубину в нашем примере C=2*0.51/3=0.34 м=34 см=340 мм. Если эту глубину увеличивать, то тепло будет беспрепятственно вылетать из топки в дымоход, а если уменьшать, то продукты сгорания будут входить в помещение.
  • Подиум перед порталом камина должен выступать на расстояние не менее 50 см. это делается в целях пожарной безопасности.
  • По бокам портала выступы должны быть не менее 20—30 см.
  • Задняя стенка топливника должна иметь наклон в 20—22° по отношению к вертикали, причем наклон должен начинаться с трети высоты.
  • Боковые стенки для отражения тепла в помещение должны быть расположены под углом в 45—60°.
  • Площадь поперечного сечения дымохода должна быть меньше площади топливника примерно в 8—15 раз.
  • Дымоход при расположении его возле конька крыши, должен быть выше его не менее, чем на 0,5 метра. В случае иного расположения дымохода, необходимо руководствоваться правилами, изображенными на схеме.
Правила расположения дымохода камина на крыше

Правила расположения дымохода камина на крыше

  • Если общая длина дымохода превышает 10 метров, то тяга в камине будет слишком большой, он станет «жрать» дрова и перегреваться. В этом случае предусматривают различные угловые элементы, снижающие тягу.

При самостоятельном возведении камина лучше всего выбрать готовый типовой проект камина для нужной площади помещения. Наиболее типичные размеры элементов хорошо работающих каминов показаны в следующей таблице.

Выбор места размещения камина

Сооружение камина требует немалого приложения сил и вложения денежных средств и чтобы все это не пропало даром, его надо правильно разместить в помещении. Для начала рассмотрим, как вообще может располагаться камин:

Варианты размещения каминов

Варианты размещения каминов

  • Камин, встроенный в стену (А). такую конструкцию обычно возводят еще на этапе строительства дома либо придется разбирать участок стены, что очень непросто. Такие камины имеют преимущества в том, что не занимают полезной площади отапливаемого помещения.
  • Пристенный камин (Б) уже потребует площади для своего размещения.
  • Угловой камин (В) очень удобен в помещениях квадратной формы.
  • Островной или отдельно стоящий камин (Е) – очень удобно размещать в геометрическом центре больших помещений. У него топка может быть открытой с одной стороны, но существуют современные камины, у которых топка открыта с двух, трех и даже полностью открытые камины.
Островной камин - современное и оригинальное решение

Островной камин — современное и оригинальное решение

Теперь рассмотрим в каких местах можно размещать камин:

Камины можно располагать далеко не во всех частях комнаты

Камины можно располагать далеко не во всех частях комнаты

  • В помещениях меньше 12 м2 лучше не размещать камин.
  • При любом виде размещения портал камина должен быть направлен к центру и на этом пути не должно быть никаких преград.
  • Не следует размещать камин на путях перемещения воздушных потоков: между окнами и дверями, между двух окон и т. д.
  • Не надо размещать камин на путях перемещения людей.
  • У встроенных, пристенных и угловых каминов слева и справа от камина должно быть свободное пространство стены не менее 1 метра.
  • Лучшее место для размещения камина – встроенные или пристенные у внутренних капитальных стен помещения.

Материалы для сооружения камина

Успешная работа даже безупречно сложенного камина будет во многом зависеть от материалов, которые применялись при его постройке. Главным из них является кирпич. При горении топлива в камине, температура в его топке может достигать 900 °C, что предъявляет повышенные требования к материалам. Поэтому используют специальный полнотелый так называемый печной кирпич, который может быть двух видов:

Кирпич для кладки камина должен быть только полнотелым

Кирпич для кладки камина должен быть только полнотелым

  1. Красный полнотелый печной кирпич способен выдерживать температуру до 1000 °C. Кроме этого он очень энергоемкий, он способен принимать, накапливать и распределять большое количество тепловой энергии. Марка кирпича должна быть не менее М200, размеры не должны отличаться от стандартных 250*120*65 мм не более чем на 2 мм. При ударе молоточком по кирпичу он должен издавать чистый и звонкий звук.
  2. Шамотный полнотелый кирпич используется в тех местах, где самые высокие температуры и есть непосредственный контакт с огнем. Именно поэтому топливники камина выкладывают именно таким кирпичом. При его производстве используют специальные плотные шамотные глины, которые составляют в его составе примерно 70%. Шамотный кирпич способен длительно выдерживать высокие температуры, накапливать и передавать тепло. Размеры шамотного кирпича могут отличаться от стандартных, что видно из таблицы. Также выпускается шамотный кирпич специальной формы для кладки арок каминов.
Геометрические размеры шамотного кирпича могут отличаться от стандартных

Геометрические размеры шамотного кирпича могут отличаться от стандартных

При выборе кирпича не стоит доверять заверениям производителя и продавца о том, что абсолютно весь кирпич одинаково высокого качества. Следует лично проверять каждый кирпич при покупке. Это займет много времени, зато результат будет радовать многие годы. На что следует обратить внимание:

  • По кирпичу надо постучать молоточком. Он должен издавать звонкий звук, шамотный кирпич издает больше металлический звук.
  • Реальные размеры не должны отличаться от стандартных более чем на 2 мм.
  • При внешнем осмотре если были замечены на поверхности пленочки, похожие на слюду, то это означает, что температурный режим обжига кирпича был нарушен и его выбирать не следует.
  • Цвет кирпича и красного, и шамотного должен быть ровным по всей поверхности. Хороший шамотный кирпич должен иметь желто-соломенный цвет, а белый свидетельствует о недостаточном обжиге.
  • При выборе обязательно надо посмотреть на расколотые кирпичи из той же партии. Красный кирпич не должен иметь посторонних включений и более темных участков. Внутренняя структура шамотного кирпича не должна быть намного темнее, чем внешняя поверхность. При сильном ударе молоточком шамотный кирпич должен раскалываться на крупные куски.

Количество кирпичей определяется из данных конкретного проекта. К каждому проекту камина должен идти расчет используемых материалов. При этом надо руководствоваться тем, что даже половинка или треть кирпича должна при закупке считаться целой. Общее количество кирпича каждого вида должно быть больше на 10% от расчетного, так как будет неизбежный бой.

Для того чтобы выложить камин своими руками понадобится еще и специальное каминное оборудование, которое можно приобрести в строительных магазинах или на рынках. Размеры его подбираются под имеющийся проект камина. К такому оборудованию относится колосниковая решетка, зольник и шиберная задвижка под нужное сечение дымохода.

Некоторые части камина стоит приобрести отдельно

Некоторые части камина стоит приобрести отдельно

Растворы для кладки каминов

Привычные кладочные растворы на основе цемента абсолютно не годятся для кладки каминов. Дело в том, что при воздействии высоких температур все твердые тела имеют свойство расширяться. Расширение кирпича и цементно-песчаного раствора разные, поэтому появятся неизбежные трещины, будет нарушена связь раствора с основанием и, в конце концов, такая кладка неизбежно разрушится.

Основу кладочных растворов для печей и каминов составляет глина и песок, — те материалы, которые содержатся в составе кирпича. Процентное соотношение компонентов не является постоянной величиной, оно зависит от качества и жирности глины, поэтому каждый раз состав раствора подбирается эмпирическим путем. Цемент тоже может входить в состав растворов, но его количество сравнительно небольшое.

  • Раствор должен обладать однородной по всему объему структурой, нормальной пластичностью, не иметь комков. Только такой раствор будет обладать хорошей адгезией к кирпичу, при высыхании не даст трещин и усадка будет умеренной.
  • Слишком жирный раствор наиболее соблазнителен для использования, так как он легко разравнивается и наносится, им проще сделать тонкий и красивый шов. Но в дальнейшем эти соблазны «вылезут боком» — будет очень большая усадка.
  • Тощая глина и растворы на ее основе малопластичны, практически не имеют никакой усадки, а в дальнейшем швы из таких растворов растрескиваются и высыпаются.

Для кладочного раствора используют только чистый мелкий песок, просеянный через сито 1,5*1,5 мм. Количество песка в растворе определяют эмпирическим путем, делая несколько проб с разным объемным содержанием песка. Опытные печники сразу безошибочно определяют качество раствора, а неопытные могут воспользоваться тестом. Для этого шарик диаметром 5 см из раствора в сыром виде помещается между дощечками и сжимается.

Проверка пластичности раствора, б - нормальная пластичность

Проверка пластичности раствора, б — нормальная пластичность

  • Если трещины начинают появляться практически сразу, то раствор низкой пластичности.
  • Если трещины появляются при сжатии на 1/3 их толщины, то пластичность нормальная.
  • Если трещины начинают появляться на ? и дальше, то пластичность раствора избыточная.
Видео: Тестирование раствора

У каждого опытного печника есть свои ноу-хау и секретные рецепты для приготовления растворов, с которыми делятся они неохотно. У новичков приготовить сразу правильный раствор шансов, честно говоря, не очень много. Лучшим выходом будет использование готовых смесей, специально предназначенных для кладки каминов. В этом случае качество раствора гарантировано при условии четкого следования указаниям производителя. Следует заметить тот факт, что смеси для кладки топливника и внешних стен каминов и печей могут различаться.

Применение готовых строительных смесей является спасением для новичков в каминной науке

Применение готовых строительных смесей является спасением для новичков в каминной науке

Необходимый инструмент и приспособления

Для кладки камина потребуется некоторый набор инструментов, одни из которых являются типичными, а другие специальными. Итак, что понадобится:

Набор инструмента печника

Набор инструмента печника

  • Кирка (А) – она необходима для раскалывания кирпича.
  • Печной молоток (Б) – также предназначен для раскалывания кирпича, но кирка это делает точнее. Молотком также удобно поправлять кирпичи.
  • Строительное правило (В) – им удобно выравнивать бетонное основание фундамента, а также контролировать правильность кладки.
  • Деревянная лопатка (Г) – очень поможет при растирании и замесе раствора.
  • Строительный уровень (Д) – для проверки горизонтальности и вертикальности плоскостей.
  • Мочальная кисть (Е) – нужна для очистки поверхностей от песка и загрязнений перед кладкой, удаления раствора, смачивания поверхностей.
  • Плоскогубцы (Ж) – нужны для работы с металлической проволокой, используемой в креплении печного оборудования и усиления кладки.
  • Чертилка свинцовая или цинковая (З) – она нужна для разметки изразцовой плитки.
  • Стукальце (И) – нужно для колки изразцовой плитки. Оно представляет собой отрезок трубы, которым ударяют по ножу вместо молотка.
  • Стержень-чертилка (К) – сделан из металла, предназначен для разметки.
  • Напильник-рашпиль (Л) – нужен для снятия наплывов с кирпича при его подгонке.
  • Угольник (М) – поможет проверить правильность выведенных углов.
  • Отвес (Н) – самый лучший инструмент для проверки вертикалей.
  • Резиновая киянка (О) – нужна при кладке для пристукивания кирпича на растворной подушке.
  • Зубило (П) – может пригодиться для демонтажа старой кладки.
  • Набор кельм (мастерков) разных размеров (Р) – необходим для укладки и разравнивания раствора, удаления его излишков, заполнения полостей в кладке.
  • Расшивка (С) – необходима для уплотнения межкирпичных швов и придания им законченного эстетичного вида.

Кроме этого понадобится емкость для замешивания раствора, емкость с водой для замачивания кирпича, совковая лопата или строительный миксер. Для обтачивания кирпича может понадобиться шлифовальный круг.

Для того чтобы придать кирпичу нужную форму, снять фаску, закруглить углы, — профессионалы используют камнерезную машину. Но все эти операции можно производить при помощи углошлифовальной машинки (болгарки) и диска по камню для сухого реза. Приемы работы показаны в видео.

Видео: Приемы работы с болгаркой по обработке камня

Для кладки верхних рядов камина понадобится строительный помост, называемый «козлами» или пара козелков поменьше, на которые уложен настил из досок. На этот настил можно встать, а также разместить рядом необходимый инструмент и материалы.

Козелки с помостом помогут выкладывать верхние ряды камина

Козелки с помостом помогут выкладывать верхние ряды камина

Оборудование фундамента для камина

Камины из кирпича – это массивные сооружения, весящие больше тонны. Поэтому, если несущая способность пола в доме не способна нести такие нагрузки, то камину однозначно нужен фундамент. Специалисты рекомендуют делать фундамент для камина еще на этапе строительства дома и не связывать его с фундаментом дома, так как они выполняют разные задачи и несут различные нагрузки.

Для оборудования фундамента необходимо:

  • Разметить место размещения камина и место под фундамент, с учетом того, что проем в полу на 15—20 см должен быть шире, чем конструкция камина.
  • Демонтировать напольное покрытие и саму конструкцию пола. Если пол представляет собой тонкую бетонную стяжку, то перфоратором или отбойным молотком демонтировать ее.
  • Выкопать котлован глубиной в 50—60 см, тщательно зачистить дно.
  • На дно котлована засыпается слой крупного песка толщиной в 10–15 см, затем этот слой проливается водой и трамбуется.
  • Засыпается слой щебня 10 см, который тоже трамбуется.
  • Устанавливается опалубка из обрезных досок. Размеры фундамента должны быть больше размеров камина на 5 см. Верхний край досок выравнивается на уровне 140—150 под уровнем чистого пола.
  • Первый слой бетонной смеси готовится в пропорции цемент/ песок/ щебень = 1/ 3/ 4 и заливается бетоном слоем в 15 см.
  • На первый бетонный слой желательно уложить сетчатый каркас из арматуры диаметром 10 мм с шагом 10 см.
  • Второй слой заливается цементно песчаной смесью в пропорции 1:3 и разравнивается сверху по торцам досок правилом.
У камина должен быть отдельный фундамент

У камина должен быть отдельный фундамент

  • Полное созревание бетона происходит в течение 28 дней. Периодически следует верх фундамента поливать водой и накрывать полиэтиленовой пленкой. Это убережет бетон от растрескивания.
  • Поверх бетона выкладывается сплошной ряд кирпича на цементно-песчаном растворе согласно схеме, представленной ниже для 1-го ряда. Он укрывается в два слоя рулонной гидроизоляцией: рубероидом, Техноэластом, Унифлексом или другой. Поверх гидроизолирующего слоя выкладывается еще ряд кирпича (2-й ряд по схеме), который должен выйти примерно на уровень чистого пола. При выкладывании этих рядов надо особо следить за соответствием всех размеров и горизонтальности поверхности.

Кладка камина из кирпича

Предлагаемый для сооружения своими руками угловой камин имеет довольно простую конструкцию, что очень хорошо для первого самостоятельного опыта. Он предназначен для помещений площадью 12—13 м2 с примыканием к кирпичным капитальным стенам. Для этого камина понадобится 415—420 шт. полнотелого огнеупорного кирпича. Для топочной части может быть применен шамотный кирпич.

Фасад и вертикальный разрез камина представлены на чертеже.

Фасад и вертикальный разрез камина

Фасад и вертикальный разрез камина

Перед тем как начинать готовить раствор для кладки нужно внимательно изучить подробные схемы-порядовки, которые обязательно должны быть. Даже мастера-печники высочайшего класса не брезгуют пользоваться порядовками. Что нужно для подготовки к кладке?

  • Схему-порядовку лучше вычертить или распечатать на большом листе бумаги, где можно будет отмечать ряды.
  • Для каждого ряда подбираются кирпичи – каждый должен лежать на своем месте. Те камни, которые имеют ровные и красивые грани нужно использовать для внешней отделки.
  • По схеме нарезаются по размеру все кирпичи болгаркой или камнерезной машиной и доводятся на точильном круге или шлифовальным диском до нужного размера. Все швы должны быть одинаковыми – 5 мм. Лучше всего пользоваться деревянными рейками этой толщины, которые прокладывают между рядами. Рейки калиброванных размеров можно найти в магазинах для моделистов.
  • Так последовательно формируются все ряды будущего камина, который «насухо» надо выложить вплоть до начала дымохода. При этом нужно контролировать вертикали и горизонтали всех рядов.
  • Особое внимание надо уделять формированию наклонной задней стенке – зеркала, чтобы ее поверхность получилась с плавным переходом, а также переход в дымовой камере.
  • После того как вся конструкция до дымохода будет собрана «насухо», ее разбирают, но перед этим нумеруют каждый подогнанный кирпич на поверхности и на схеме, например: 17–4, что означает 17-й ряд, 4-й кирпич. Ряды складывают отдельно друг от друга.

Эта операция занимает очень много времени, но это стоит того, так как при кладке неопытный мастер может очень долго заниматься подгонкой кирпичей.

Кладку начинают с приготовления раствора. Самостоятельно приготовленный раствор должен быть заготовлен заранее, а сухая смесь готовится непосредственно перед применением согласно рекомендациям производителя.

Порядовка камина, часть №1

Порядовка камина, часть №1

  • Первые два ряда камина были выложены на этапе возведения фундамента.
  • Перед тем как укладывать кирпич его надо на несколько минут замочить в емкости с водой до тех пор, пока из него не перестанут выходить пузырьки. Сухой кирпич будет «тянуть» воду из раствора, снижая его прочность.
  • Для формирования шва 5 мм необходимо наносить на кирпич раствор кельмой слоем большей толщины 7—8 мм, а затем, постукивая резиновой киянкой, сформировать нужный шов. Если этого не получилось, то кирпич изымают, наносят новую партию раствора и укладывают заново.
  • Вначале надо выкладывать крайние кирпичи, добиваться их правильного положения по горизонтали и вертикали, а затем по ним уже выкладываются внутренние кирпичи. Контроль толщины шва можно делать отрезком деревянной рейки, а горизонтальность проверяется строительным уровнем. При необходимости резиновым молотком корректируется положение кирпича.
  • Участки, обозначенные на порядовке серым цветом, представляют собой полости между кирпичами. Их можно заполнять песком, кирпичным боем или раствором.
  • Перевязка швов кирпичной кладки уже учитывается на схеме-порядовке.
  • Излишки раствора после укладки кирпича снимаются кельмой, а затем могут протираться кистью-мочалом и вытираться тряпкой. Засохший раствор с поверхности кирпича удалить очень тяжело.
  • После того как выложено 3—4 ряда кирпича, можно расшивкой сформировать ровные и красивые швы между кирпичами. Излишки раствора удаляются кистью и тряпкой.
  • Шестой и седьмой ряд кладки формируют нишу для зольника и упоры для колосниковой решетки. При необходимости в кирпиче делаются пазы для укладки решетки.
  • Каждые несколько рядов проверяется вертикальность конструкции при помощи отвеса.
Порядовка камина, часть №2

Порядовка камина, часть №2

  • С 14-го ряда начинается формирования наклона задней части топливника. Этому надо уделить особое внимание. При необходимости выкладывать ряд «насухо», производить точную подгонку, а затем уже вести кладку на раствор.
  • Металлический уголок для перемычки портала следует укладывать через асбестовую прокладку.
  • После укладки 19-го ряда следует сразу сформировать подушку из цементно-песчаного раствора 1:3 на поверхности «зуба».
  • С 19-го ряда начинается формирование наклонной стенки дымосборника, что требует внимательности и аккуратности.
Порядовка камина, часть №3

Порядовка камина, часть №3

  • С 34-го ряда конструкция камина переходит в сформированный дымоход.
  • Шиберная задвижка монтируется между 35-м и 36-м рядом кирпичной кладки.
Порядовка камина, часть №4

Порядовка камина, часть №4

  • Распушка для прохода через перекрытие делается на 37-м и 38-м ряду. При другой высоте потолка это легко изменить.

Далее уже идет дымоход камина, конструкция которого зависит от количества этажей, высоты дома и кровли. Процесс возведения дымохода будет описан в отдельной статье.

Ввод камина в эксплуатацию

Готовый камин нельзя сразу запускать, нужно дать ему время для сушки. Обычно для этого хватает 12—14 дней. При этом все задвижки должны быть открыты. По истечении этого времени сразу не надо давать камину большую нагрузку, а делать это постепенно, с малым количеством дров. Это позволит остаточной влаге испариться из кладочного раствора.

Описанная выше модель камина успешно эксплуатируется не в одном доме и доказала свою состоятельность. Поэтому, если четко следовать всем рекомендациям, то даже при отсутствии навыков все должно получиться с первого раза. Ну а если нет уверенности в собственных силах, то можно пригласить мастера-печника и поработать у него подмастерьем. Приобретенные навыки в сложном, но интересном деле – кладке каминов будут просто бесценны и обязательно пригодятся в дальнейшей жизни.

Видео: Строительство камина из кирпича

Видео: Кладка камина

Единственный метод использования камина, который вам когда-либо понадобится — Блог автора Тима Феррисса

Общее время чтения: 9 минут.

Как бы вы хотели правильно разжечь огонь и дать ему гореть 3-7 часов , не касаясь его и не кладя дополнительных дров? Это можно делать каждый раз, но для этого нужно забыть все, что вы узнали о разжигании огня…

Я, как и большинство мальчиков и мужчин, воображал себя настоящим пожарным.

Я могу сделать бушующую печь, какой мир никогда не видел, потрескивающую и кричащую банши живительного тепла, которая пробуждается к жизни. Это длится пять минут эйфории. Затем начинается настоящее веселье: возиться и возиться, тыкать и толкать каждые пять минут в течение следующего часа, чтобы обугленные останки цеплялись за жизнь.

Я был в бойскаутах и ​​изучал веревки у мужчин, которые повторяли эти шаги, как религиозные заповеди: тонны бумаги и трута внизу, вырастая, как типи (типи), с самым маленьким растоплением внизу и самыми большими бревнами внизу. вершина.Так ведь разводят костры?

Назовем это костром «типи».

Вот проблема: иногда это работает, а иногда не работает совсем. Требуется сухая древесина. Мне нужен был метод разжигания огня, который работал бы каждый раз со всеми типами древесины, будь то высушенная, как восьмидесятилетний в Палм-Спрингс, или граничащая с переувлажнением, как большая часть дерева, которое у нас было дома, которое подверглось дождю из-за прокола. брезент.

Вступите в перевернутый огонь.

Чтобы изучить самое мужественное из мужских искусств, потребовалась одна из моих самых женственных читательниц, Марси, которая также помогает модерировать форум.Она искала лучший метод разжигания огня для своей хижины на склоне горы, и конечный результат был столь же странным, сколь и эффективным.

Даже я не мог поверить в это, пока не попробовал.

Метод сам по себе прост: делайте прямо противоположное методу типи.

1) Положите самые большие бревна внизу, убедившись, что между ними совсем нет места.

2) Положите второй слой меньших бревен поверх самых больших, снова убедившись, что между ними нет промежутков.

3) Повторяйте, пока не доберетесь до вершины, где у вас будут полоски мятой бумаги и — на самом верху — 3-5 квадратов для разжигания огня (я предпочитаю) или масляных палочек для разжигания огня. Моя любимая последовательность снизу вверх — большие бревна (нерасщепленные), колотые бревна, саженцы, кедровая галька, затем бумага и квадраты для разжигания огня.

Вот как это выглядит на фотографиях, которые вы можете быстро просмотреть, сделанных здесь, на Рождество 2008 года, дома на Лонг-Айленде. Угольки от этого огня не похожи ни на что, что я когда-либо видел:

Окончательная конструкция после трех минут сборки. После освещения я больше трех часов не касался:

Шагов:

Второй успешный эксперимент с примерно на 50% меньше древесины и почти равным временем горения:

Другие преимущества:

Намного больше тепла — Как только он пройдет примерно 3/4 через деревянную черепицу — в моем примере выше — он начнет выделять МНОГО тепла.Перевернутый огонь производит и излучает гораздо больше тепла, чем обычный костер типи. Огонь сверху нагревает воздух в дымоходе и создает более эффективный поток воздуха для перекрестной вентиляции, при этом теряется мало тепла.

Отсутствие дыма или минимальное количество дыма — это связано с термодинамикой более быстрого нагрева дымового воздуха, на основе объяснений, которые я прочитал. Поскольку большинство каминов на самом деле не очень хорошо подходят для разведения огня, это огромное преимущество. Никакого обратного дыма в дом.

Без управления — в процессе обработки, при условии, что у вас нет промежутков между поленьями, он будет красиво гореть в течение 3-7 часов, в зависимости от количества использованной древесины. Это намекает на один потенциальный недостаток: вы должны начать с большого количества древесины. Это меньше, чем если бы вы использовали более 1/3 общего времени горения с помощью метода типи, но это делает его практически непрактичным для выживания на открытом воздухе.

Нет пепла — меня это поразило. Все сгорает дотла.Никаких отходов, так как каждое волокно превращается в тепло. На самом деле красиво.

Следует помнить о нескольких вещах:

1) Перевернутый огонь потребует больше времени, чтобы вызвать большое пламя, и в течение примерно 20 минут он может не казаться большим. Потерпи. Цель состоит в том, чтобы создать угли, которые затем падают на слой ниже, поэтому между бревнами не должно быть никаких промежутков.

2) Это важно: убедитесь, что бумажные полоски изогнуты или иным образом оттолкните квадраты / палки для разжигания огня от черепицы или нижнего слоя.Если у вас нет этого небольшого возвышения, чтобы бумага могла зацепиться, у вас будут проблемы с разжиганием огня и вы расстроитесь.

Не позволяйте уходу за огнем превратиться в еще одну постоянную работу. Наслаждайтесь теплом и пожинайте плоды лучшего метода, каким бы нелогичным он ни казался.

###

Дополнений от читателей:

В комментариях ниже есть отличные предложения от читателей, которые также касаются модификаций для использования в условиях выживания и на открытом воздухе, а также костров в стиле типи для приготовления пищи:

Из Калавича:

«Для наружного применения я рекомендую сделать мини-« бревенчатый домик »наверху разжигателей огня с небольшими воротами, окружающими их, чтобы не дать сквозняку погасить огонь на младенческих стадиях.»(Также см. Пункты JBB)

От Энди, даже если использовать огонь в стиле типи:

«Один совет для начала бездымного старта — зажечь конец свернутой газеты, подержав ее над дымоходом в течение 10 или 15 секунд, прежде чем зажигать огонь, чтобы заставить воздушный поток двигаться и избежать обратного сквозняка».

Сопутствующие и рекомендуемые

The Tim Ferriss Show — один из самых популярных подкастов в мире, его скачали более 500 миллионов раз.Он трижды был выбран в категории «Лучшие подкасты Apple», часто является подкастом с интервью №1 среди всех подкастов Apple и неоднократно занимал первое место среди более чем 400 000 подкастов. Чтобы послушать любой из прошлых выпусков бесплатно, посмотрите на этой странице .

,Макет

или макет — в чем разница?

Графические дизайнеры создают макеты таким образом, чтобы сделать информацию визуально привлекательной и удобной для чтения. Или у них макет выкладывает ?

Выбор между составами и их отдельными словами мучил писателей на протяжении веков. Даже большинство текстовых редакторов не распознают некоторые из этих ошибок, поэтому вам нужно будет всегда использовать каждую правильно.

По правде говоря, и макет , и макет являются полезными и правильными конструкциями этого термина.Единственная разница между ними — в соответствующих частях речи.

В чем разница между макетом и макетом?

В этом посте я сравню макет и макет . Я буду использовать каждое из этих слов в нескольких примерах предложений, чтобы вы могли увидеть, как они появляются в контексте.

Плюс, я покажу вам полезный инструмент памяти, который значительно упростит выбор макета или .

Когда использовать раскладку

Что означает макет? Существительное Макет Макет — это , как все организовано , особенно визуально или пространственно. Например, первая страница газеты имеет тщательно продуманный макет. Так же как и план этажа роскошного отеля.

Вот еще несколько примеров,

  • «Мик хочет макет к 17:00. сегодня вечером, чтобы мы могли пойти в печать, — сказал Олтон.
  • Эдгар изучил план гигантского офисного здания на карте, размещенной рядом с лифтами.
  • Apple Inc. получила судебное решение, разрешающее компании регистрировать планировку своих розничных магазинов в Европейском Союзе в качестве товарного знака, расширяя свою интеллектуальную собственность, которую она уже приобрела в США.С. — The Wall Street Journal

Слово макет используется с середины 19 века. Это соединение слов lay и из , подробнее о которых ниже.

Когда использовать планировку

Что значит

.
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
