Как установить байпас в систему отопления: Байпас в системе отопления: использование и схемы установки

как правильно сделать байпас с обратным клапаном для циркуляционного насоса, монтаж

Содержание:

В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

байпас с обратным клапаном для циркуляционного насоса

Устройство байпаса

Байпас – это обводная часть трубопровода, которая обеспечивает продвижение теплоносителя по траектории, минующей определенный участок магистрали. Один край обвода подключается к подающему патрубку, а второй – к обратному. На байпасе обычно устанавливаются различные элементы отопительной системы, например, насосы.

В точке соединения байпаса и входного патрубка устройства, которое необходимо обойти, монтируется запорная арматура. Ее наличие дает возможность направить ток жидкости параллельно самому прибору и регулировать интенсивность подачи теплоносителя. На обратном патрубке тоже устанавливается кран, который позволяет исключить участок трубопровода из системы без необходимости ее остановки.

Виды байпасов для отопления

При монтаже байпаса запорная арматура устанавливается не только на патрубках подключаемого устройства, но и на самом байпасе. Тип используемой арматуры позволяет классифицировать несколько видов байпасов, каждый из которых подходит для определенных условий эксплуатации.

Существуют следующие виды байпасов:

  • Нерегулируемые;
  • С ручным управлением;
  • Автоматические.

как установить байпас


Характеристики устройств с разным типом запорной арматуры имеют существенные отличия, поэтому перед тем, как установить байпас в систему отопления, нужно внимательно рассмотреть каждую разновидность.

Нерегулируемый байпас

Устройство нерегулируемых байпасов представляет собой простую трубу, не имеющую какого-либо оборудования. Труба постоянно находится в открытом состоянии, и жидкость по ней перемещается произвольно, то есть, возможность влиять на интенсивность тока воды отсутствует. Нерегулируемые обводные трубы чаще всего используются для подключения отопительных приборов.

Проектируя отопительную систему, нужно обязательно учитывать тот факт, что вода всегда двигается в первую очередь по тем участкам, где величина гидравлического сопротивления минимальна. В случае с байпасом это означает, что внутренний диаметр его вертикального участка должен быть меньше внутреннего сечения магистрального трубопровода. Если это требование не будет соблюдаться, то теплоноситель попросту будет тяготеть к байпасу.

как правильно сделать байпас на отопление

При проектировании горизонтальной разводки отопления работают другие правила, которые нужно учитывать перед тем, как сделать байпас в систему отопления. Разогретый теплоноситель имеет пониженный удельный вес и всегда пытается двигаться вверх. Чтобы система могла работать нормально с учетом этого правила, диаметр нижней части байпаса должен совпадать с диаметром магистрали, а сечение патрубка, ведущего к радиатору, должно быть меньше.

Байпасы с ручной регулировкой

Байпасы, которые настраиваются вручную (ручные байпасы), оснащаются шаровыми кранами. Использование шаровых кранов обуславливается тем, что они совершенно не меняют пропускную способность трубопровода при переключении, поскольку гидравлическое сопротивление в системе не меняется. Это качество делает шаровый кран оптимальным вариантом для байпаса.

как сделать байпас в систему отопления

Запорная арматура такого типа позволяет регулировать объем жидкости, который проходит через обводящий участок. При закрытом кране теплоноситель в полном объеме двигается по основной магистрали. Эксплуатация шаровых кранов имеет один важный нюанс – их нужно регулярно поворачивать, даже если необходимость настройки системы отсутствует. Это связано с тем, что при длительном застое краны могут намертво прикипеть, и их придется менять. Иногда также устанавливают клапан подпитки системы отопления, который играет немалую роль.

Ручные байпасы в отопительных системах могут использоваться несколькими способами. Чаще всего их используют для подключения батарей к однотрубной магистрали, а также для обвязки циркуляционных насосов.

Автоматические байпасы

Байпасы с автоматической регулировкой обычно монтируются в обвязке насоса, установленного в системе с естественной циркуляцией теплоносителя. Подобные отопительные системы могут работать и самостоятельно, но благодаря насосу увеличивается скорость перемещения жидкости по контуру, что позволяет снизить тепловые потери и повысить эффективность отопления.

Наличие автоматического байпаса в обвязке насоса позволяет системе самостоятельно регулировать свою работу, т.е. вмешательство человека не требуется. Когда насос работает, теплоноситель проходит сквозь него, а обвод в это время перекрыт. При остановке насоса байпас открывается, и жидкость перемещается уже в нем, в то время как неподвижная крыльчатка насоса перекрывает ток теплоносителя.

Байпасы автоматического типа делятся на две разновидности:

  • Клапанные;
  • Инжекционные.

В конструкции первого типа устройств присутствует обратный шаровый клапан. Гидросопротивление клапана минимально, поэтому жидкость легко перемещается самостоятельно. Когда насос включен, теплоноситель начинает двигаться быстрее, переправляется в магистраль и расходится по двум направлениям.

как правильно установить байпас в системе отопления

Дальнейшее движение жидкости осуществляется без каких-либо препятствий, а обратный ток заблокирован клапаном. Принцип работы самого клапана предельно прост – гидравлическое давление со стороны выхода превышает давление на входе, поэтому шар тесно прижимается к седлу конструкции и не дает жидкости двигаться.

Клапанные байпасы довольно удобны и просты, но они очень требовательны к качеству воды, которой заполняется отопительная система. Если в воде содержатся различные примеси, вроде ржавчины или накипи, клапан очень быстро загрязняется и приходит в негодное состояние, вследствие чего его приходится менять.

Инжекционные байпасы – это устройства, по принципу работы аналогичные гидроэлеватору. В главной магистрали устанавливается насосный узел, который подключается к основному контуру при помощи труб меньшего диаметра. При такой схеме оба патрубка заводятся внутрь магистрального трубопровода.

Когда насос запускается, часть жидкости заходит в патрубок и пропускается через аппарат, многократно ускоряясь в процессе. На повышение скорости работает и выходной патрубок, который слегка заужен и визуально напоминает сопло, благодаря которому обеспечивается эффективная перекачка жидкости.

монтаж байпаса системы отопления

За выходным патрубком создается разрежение, за счет которого теплоноситель начинает высасываться из байпаса. Поток, двигающийся под давлением, тянет за собой всю жидкость, и она с заметным ускорением продолжает движение по основной магистрали. Данный эффект позволяет полностью предотвратить возможность обратного тока жидкости.

Описанная выше технология работает только при включенном насосе. Если же насосное оборудование отключено, то теплоноситель в полном объеме проходит через байпас под воздействием гравитационных сил.

Назначение байпаса

Главная функция любого байпаса заключается в возможности держать систему отопления в рабочем состоянии даже при поломке одного из ее элементов или отключении электроэнергии. Приборы, подключаемые посредством байпаса, без проблем отключаются от системы – для этого нужно лишь перекрыть оба крана, и теплоноситель пойдет по обводу.

Отопление благодаря байпасу может продолжать работу в любом случае, а поврежденные элементы можно ремонтировать, затрачивая на это любое количество времени. Надежность и удобство обслуживания отопительной системы при наличии байпаса многократно повышается.

как сделать байпас на отопление

В автономных отопительных контурах байпас используется для решения следующих задач:

  • Подключение отопительных приборов к однотрубной разводке;
  • Обвязка насосного оборудования;
  • Подключение распределительного коллектора водяного теплого пола;
  • Формирование малого циркуляционного контура при использовании твердотопливного отопительного оборудования.

Методика установки байпаса может разниться в зависимости от его назначения в конкретной отопительной системе.

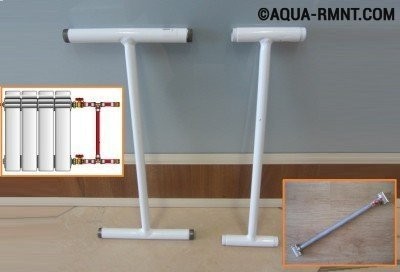

Байпас для радиатора

В однотрубных отопительных системах батареи лучше всего подключать с использованием байпаса. Для двухтрубных контуров и коллекторных разводок обводы не нужны, поскольку все отопительные приборы подключаются параллельно, и в каждый из них поступает теплоноситель одинаковой температуры. Если одна из батарей выходит из строя, то ее всегда можно снять без отключения отопительной системы (разумеется, при наличии отсекающих кранов).

байпас с насосом в системе отопления

В системах с однотрубной разводкой батареи подключаются последовательно, поэтому теплоноситель в каждом последующем приборе остывает. Результат очевиден – дальние приборы получают гораздо меньше тепла, и ни о каком равномерном распределении тепловой энергии не может быть и речи.

Решить проблему позволяют байпасы. Контуры подачи и обратки соединяются перемычкой, которая обеспечивает независимое движение потоков. Горячий теплоноситель поступает прямо в радиатор, в то время как другая его часть проходит дальше и на выходе смешивается с остывшей водой из одного радиатора. Такая схема позволяет донести гораздо больше тепла до последующих отопительных приборов.

Подключение насоса через байпас

Циркуляционный насос целесообразно подключать через байпас только в тех системах, которые изначально были предназначены для естественной циркуляции, т.е. в них должен быть разгонный коллектор, соблюдены уклоны труб и правильно подобраны их диаметры. Насос в таких системах предназначен не для обеспечения их работы, а для повышения эффективности.

Для систем, которые еще на этапе проектирования были рассчитаны на принудительную циркуляцию, байпас попросту неактуален. Такие системы работают только за счет насоса, поэтому при его отключении циркуляция теплоносителя попросту прекращается. Байпас в данном случае не сможет решить проблему.

как сделать байпас на отопление

При подключении насоса посредством обводной линии появляется возможность противотока в байпасе. Кроме того, формируется замкнутый циркуляционный контур между насосом и самим байпасом. Чтобы такая схема могла нормально функционировать, обходное устройство обязательно должно оборудоваться шаровым краном или обратным клапаном.

Когда насос работает, устройство блокирует ток жидкости по трубе обвода. Клапан делает эту работу автоматически, а кран приходится настраивать вручную. При остановке насоса байпас открывается, что дает возможность теплоносителям из разных контуров смешиваться. Подобная схема неприменима в случае с инжекционными байпасами – они полностью устраняют возможность обратного тока теплоносителя.

Для теплого пола

При обустройстве теплого пола обязательно нужно установить смесительный узел, в котором всегда встраивается обводной трубопровод. Байпас в данном случае будет использоваться для обеспечения нормальной работы теплого пола, и без этого элемента отопление не сможет функционировать.

монтаж байпаса системы отопления

Все дело в рабочей температуре, которая должна поддерживаться в теплых полах. Теплоноситель в подающем контуре может разогреваться до 80 градусов, но в теплом полу его температура не должна превышать 45 градусов. Доведение жидкости до нужной температуры осуществляется в смесительном узле, который пропускает только нужный объем горячей воды. Весь остальной поток направляется в байпас, где происходит соединение с теплоносителем из обратного контура, и возвращается в котел.

Для систем с твердотопливным котлом

При использовании в сочетании с твердотопливным отопительным оборудованием байпас позволяет сформировать малый циркуляционный контур. Для этого обводная труба устанавливается на подачу, где имеется разогретый до предела теплоноситель, и подключается к трехходовому клапану, расположенному на противоположной стороне конструкции.

Благодаря клапану осуществляется смешивание горячей воды из байпаса и холодной, поступающей из обратного контура. В результате к котлу для последующего цикла нагрева возвращается теплоноситель, температура которого превышает 50 градусов.

как правильно установить байпас в системе отопления

Необходимость возврата теплой жидкости в котел обуславливается тем, что в ином случае на металлических стенках топочной камеры будет появляться конденсат, который спровоцирует возникновение коррозии и станет причиной повреждения агрегата. Если же дополнить систему байпасом, то этих проблем можно с легкостью избежать.

Установка байпаса

Включение байпаса в разные типы систем имеет свои нюансы, поэтому перед тем, как сделать байпас на отопление, необходимо в этих моментах разобраться.

Например, при подключении радиаторов через байпас должны соблюдаться следующие правила:

  • Внутреннее сечение обвода должно быть на один шаг меньше, чем диаметр магистральной трубы;
  • Устанавливать байпас нужно на минимальном удалении от радиатора;
  • При использовании в многоквартирных домах байпас нельзя оборудовать краном.

Монтаж байпаса системы отопления может выполняться как при обустройстве новой системы, так и при ремонте уже имеющейся конструкции. В последнем случае перед работой нужно подготовить набор патрубков подходящего диаметра, два тройника и запорная арматура.

как сделать байпас в систему отопления

Входной патрубок конструкции оснащается одним из следующих устройств:

  • Шаровой кран, который имеет минимальное гидравлическое сопротивление и полностью пропускает поток теплоносителя;
  • Вентиль, позволяющий настраивать интенсивность тока жидкости вручную;
  • Комбинацией шарового крана и автоматического терморегулятора – такое сочетание может настраивать работу системы автоматически.

Выходной патрубок всегда оснащается шаровым или запорным краном. Для соединения отдельных элементов может использовать сварка или резьба. Независимо от типа соединения, оно должно быть герметичным. Перед вводом системы в эксплуатацию нужно проверить ее на предмет герметичности.

как правильно сделать байпас на отопление

Байпас с насосом в системе отопления устанавливаются с учетом следующих пунктов:

  1. Байпас, на который планируется устанавливать насос, обычно представляет собой часть магистрали. Внутренний диаметр байпаса должен быть достаточно большим, чтобы в системе обеспечивалась нормальная естественная циркуляция. Насос монтируется на отдельной трубе, внутреннее сечение которой может быть меньше диаметра магистрального трубопровода.
  2. Чтобы упростить себе работу, лучше всего заранее купить собранный насосный узел с необходимыми параметрами. Установить такую конструкцию очень просто, поскольку на ней уже правильно собраны все элементы, а соединения достаточно надежны.
  3. При самостоятельном монтаже насос должен располагаться таким образом, чтобы ось крыльчатки была горизонтальной. Поверхность с клеммами, к которым подводится питание, должна быть направлена вверх – во-первых, это упростит доступ к контактам, а во-вторых, исключит вероятность попадания жидкости на контакты при нарушении герметичности системы.
  4. Участок с байпасом обязательно оснащается обратным клапаном или шаровым краном, которые предотвращают ток теплоносителя в обратную сторону – это оптимизирует работу системы. Разумеется, перед тем, как установить байпас, нужно приобрести все комплектующие.

Перед тем, как установить байпас с обратным клапаном для циркуляционного насоса, нужно хорошо продумать конструкцию будущей системы и учесть все возможные нюансы.

Заключение

Байпас – это простая конструкция, позволяющая решать широкий спектр задач. Наличие данного элемента в отопительной системе позволяет сделать все ее элементы независимыми друг от друга, что очень полезно при настройке и обслуживании. Знание того, как правильно сделать байпас на отопление, позволит создать надежную и эффективную конструкцию.


Байпас в системе отопления: на радиаторе и полотенцесушителе

На чтение 7 мин.

Байпасом называют один из элементов отопительной системы или системы водоснабжения, облегчающий ремонт и техническое обслуживание оборудования, подключённого к этой системе. Помимо этого он обеспечивает более эффективную работу отдельных частей системы. Наличие байпаса в системе отопления даёт следующие преимущества:

1. Обеспечивает бесперебойную работу инженерных коммуникаций независимо от наличия электроэнергии.
2. Байпас в системе отопления или водоснабжения позволяет, не прекращая циркуляцию теплоносителя, произвести ремонт или замену приборов.
3. При встраивании в отопительную систему можно произвести регулировку температуры горячей воды.

Для чего нужен байпас

Байпас — это обводный трубопровод, служащий для организации протекания теплоносителя в обход основного пути. Обычно на участке обвода вмонтировано какое либо оборудование. При этом один конец байпаса подключён к подводящему концу трубы, а другой к отводящему. В промежутке между обводной трубой (байпасом) и отверстием входа в прибор устанавливается запорная арматура.

Функция байпаса — целиком изменить течение воды по альтернативному маршруту, а так же, при необходимости, производить регулировку объема поступающей в прибор жидкости.

Для того, чтобы устройство можно было полностью отключить, на отводящем конце трубы монтируют кран. (он находится в промежутке между отверстием выхода оборудования и байпасом)

Первостепенная функция обводки в том, что бы обеспечить непрерывность циркуляции теплоносителя в системе отопления в период нарушения работы подключенного оборудования или отсутствия электричества.

Основа работы заключается в том, что любое устройство установленное посредством байпаса, можно отключить от всей системы просто перекрыв входной и выходной кран. Отключенное оборудование может ремонтироваться или меняться. И при этом непрерывность тока теплоносителя сохранится. Существует несколько случаев применения обводной трубы.

Байпас на отопление

Байпас на отоплениеБайпас на отоплениеБайпас на отопление

Байпас на радиаторе отопления используют исключительно для систем однотрубного типа. Только здесь применение байпаса оправдано. При отсутствии обводки первая батарея возьмёт в себя самое большое количество тепла, а самая последняя лишь слегка подогреется.

Байпас на отоплениеБайпас на отоплениеБайпас на отопление

Использование байпаса, соединяющего трубу подачи и выхода теплоносителя, поделит поток на 2 части. Первая часть направляется в радиатор отопления и начинает теплопередачу. Вторая часть потока, с изначальной температурой, движется к последующим радиаторам в последовательной системе.

Байпас на полотенцесушитель

Байпас на полотенцесушительБайпас на полотенцесушительСлева — без байпаса. Справа байпас на полотенцесушителе

Так же можно установить байпас на полотенцесушитель. Это позволит, при необходимости, отрегулировать его температуру, либо осуществить ремонт или замену. Для перекрытия жидкости необходимо установить дополнительно два шаровых крана (входной и выходной). Обводная труба должна по диаметру уступать (быть меньше) трубе полотенцесушителя.

Байпас для циркуляционного насоса

байпас для циркуляционного насосабайпас для циркуляционного насосаБайпас для циркуляционного насоса

Подключение насоса с использованием байпаса лучше производить в самотёчных системах. Так же здесь обязательна установка разгонного коллектора и необходимо соблюдение уклонов и определенных диаметров труб. Циркуляционный насос, в данном случае, необходим для увеличения её продуктивности.

Байпас для циркуляционного насосаБайпас для циркуляционного насосаБайпас для циркуляционного насоса

При монтаже байпаса в систему с циркуляционным насосом на ней обязательно должен присутствовать шаровой кран (возможно клапан). Во время работы циркуляционного насоса кран (клапан) целиком закрывает просвет обвода. В случае остановки насоса, происходит открытие байпаса и теплоноситель движется уже по нему.

Байпас тёплого водяного пола.

Обводная труба — необходимый элемент при установке тёплого водяного пола. Он нужен для того, что бы отрегулировать температуру воды центральной магистрали (около 80 градусов) до необходимых 40-45 градусов. Для этого необходим трёх-ходовый клапан. Принцип работы прост: необходимое количество воды поступает в систему тёплого пола, а остальная часть проходит дальше. В последствии жидкость, идущая через байпас, смешивается с охлаждённой жидкостью, выходящей из системы тёплого пола, и устремляется дальше.

Байпас в обвязке твердотопливного котла.

Байпас в обвязке твердотопливного котла.Байпас в обвязке твердотопливного котла.Байпас в обвязке твердотопливного котла.

Посредством обводной трубы формируется малый циркуляционный контур жидкости. Байпас подсоединяется к трубе подачи жидкости и обратному трёх-ходовому клапану. Таким образом, посредством обводки, смешивается горячая жидкость на выходе и ещё не нагретая жидкость на входе, обеспечивая температуру подаваемой жидкости в котёл более 50 градусов. Это делается во избежании образовании конденсата в котле, приводящее к коррозии.

Виды байпаса в системе отопления.

Байпас в системе отопленияБайпас в системе отопленияПомимо того, что установка запорной арматуры производится на входных и выходных патрубках, она так же устанавливается и на байпасе. Существуют следующие типы байпасов, в отличие от типа арматуры:

Нерегулируемая обводная труба

Стандартная труба без добавочных элементов. Течение теплоносителя по такой трубе проходит в свободном режиме. Байпасы данного типа обычно применяют при установке батарей. При монтаже данного вида обводной трубы стоит помнить о том, что жидкость из двух труб выберет ту, у которой больше диаметр (меньше гидравлическое сопротивление). Соответственно диаметр трубы вертикального байпаса не может превышать диаметр основной трубы.

При устройстве горизонтального байпаса его диаметр обычно равен диаметру главной трубы. Патрубок, идущий к отопительному прибору должен быть уже. Здесь действует закон о том, что среда с высокой температурой стремится наверх, благодаря меньшему удельному весу.

Байпас с ручным управлением

Это труба с вмонтированным в неё шаровым краном. Выбор именно данного типа крана обусловлен тем, что в открытом положении он абсолютно не мешает току жидкости, а следовательно не оказывает дополнительного сопротивления. Подобный тип обводной трубы удобен в плане регулировки количества жидкости, идущей через неё. Стоит отметить то, что составные внутренние части шарового крана могут прикипать друг к другу. В следствие этого его нужно иногда просто проворачивать, для профилактики. Основное использование данный вид байпасов нашёл при монтаже батарей 1-но трубной магистрали и при обвязке гидронасосов.

Автоматический байпас

Нашёл применение в обвязке насоса гравитационной отопительной системы. Жидкость в подобной системе практически всегда циркулирует без участия устройства для перекачивания. В данном случае электронагнетатель монтируется в систему для повышения скорости тока теплоносителя. Благодаря этому уменьшаются потери тепла и увеличивается общий коэффициент полезного действия системы. Жидкость в подобном типе байпаса перенаправляется автоматически. Когда теплоноситель проходит через прибор, обводная труба автоматически закрывается. Во время остановки насоса из за различных причин (поломка, отключение питания и др.) жидкость перенаправляется в байпас. Существует несколько типов автоматических байпасов:

Байпас в системе отопления — варианты правильной установки. Обзор основных функций

При наличии в доме системы, осуществляющей индивидуальное водяное отопление, жильцы нередко сталкиваются с необходимостью в установке насосов путем использования системы байпаса.

Часто об этом говорят мастера по монтажу. Именно из за этого никто и не оспаривает такую необходимость. Но при этом все еще возникают вопросы о сущности и нужности данного устройства, которые подлежат тщательному рассмотрению. Итак, разберемся со значением данного термина, попробуем уяснить его функционал и понять, действительно ли нужна для отопления в доме такая система.

Краткое содержимое статьи:

Значение термина

Слово «байпас» является заимствованием и изначально переводится с английского как «обводной путь». Применяется данный термин в тесной связи с гидродинамикой, а именно с проведением с помощью труб жидкой субстанции.

То есть байпас на отопление является своеобразным дополнительным путем для движения тока, при этом он обходит стороной основную магистраль. При этом указанное устройство встречается, помимо отопительной системы, во всех аналогичных системах, использующих трубы для транспортирования. Например, это газовая магистраль, нефтепровод, водопровод и так далее.

Необходимость байпаса

Определимся, зачем нужен байпас. Рассматривать принцип работы такого устройства целесообразнее, используя в качестве примера систему водяного отопления. В упомянутой системе байпас обычно расположен возле батареи отопления.

Выглядит такое устройство, как вертикально расположенная труба, которая представляет собой соединение горячей и отводящей магистрали. Рассмотрим, в чем назначение такого участка.

К примеру, если идет отопительный сезон и вдруг что то случается с батареями. Один из вариантов – течет жидкость. Обычно это подразумевает, что требуются определенные работы – трубы снимают, проводят ремонт либо осуществляют замену. Однако, не всегда можно такие работы провести – если на улице низкая температура. В этом случае наилучшим вариантом будет использование обходного пути, который позволит перенаправлять жидкость при ремонте.

Для работы байпаса требуется выполнение следующих действий. Чтобы перенаправить поток, перекрывают кран, который ведет к радиатору и открывают кран, находящийся на байпасе.

Это приведет к тому, что жидкость пойдет по обходному пути, а не через основную магистраль. Таким образом, отопление в целом отключать не нужно, а батареи меняются и ремонтируются, не мешая работе отопительной системы в целом.

Но это не единственное предназначение обходного пути. Помимо аварийной ситуации, байпас в системе водоснабжения можно использовать в целях регулирования объема воды, которая подводится к радиатору, а также помогает в плане регулирования температуры.

Это все можно осуществлять, прикрывая или открывая запорные краны на подающих трубах. Если прикрывать, то вода движется по трубам не так интенсивно, посредством чего температура труб понижается. Отсеченная часть теплоносителя при этом будет сброшена к основной магистрали. То есть байпас оснащает систему отопления дополнительным обводным путем, а также запорными элементами, позволяющими управлять потоками теплоносителя.

Циркуляционный насос и обводной контур

Врезать в систему отопления циркуляционный насос, как правило, нужно вместе с обводным участком трубы. Установку байпасов можно провести своими руками. Циркуляционный насос нужно устанавливать именно на таком участке. При этом байпас будет представлять собой следующие взаимосвязанные части: фильтр, подкачивающее устройство, запорный кран, который может быть заменен автоматическим клапаном.

При этом вся система должна устанавливаться в трубопровод около участка, соединенного с котлом. При этом требуется установка запорного крана на участке от входа до выхода обводного пути.

Рассмотрим принципы работы отопительной системы с циркуляционным насосом и обходным путем. При включении циркуляционного насоса кран, расположенный на обводной трубе, нужно открыть, так как в этот период жидкость движется как раз таки по обходному пути. При этом требуется закрытие шарового крана, который расположен на основном трубопроводе.

Но если необходимо заменить фильтры либо отремонтировать насос, сначала следует открыть краны на обратке, при этом арматура для запора, которой оснащается байпас, должна быть закрыта. Такой вариант позволяет не останавливать работу отопления, при этом теплоноситель продолжает циркулировать в естественной форме.

Аналогичные действия выполняются и в случает отключения электроэнергии, так как в этом случает работа циркуляционного насоса прекращается. Запорная арматура позволит направить воду в сторону обратки. Следует отметить, что система байпас может иметь обратный клапан, в этом случает достаточно обойтись открытием крана на обратной магистрали.

Как установить систему

Желательно устанавливать байпасы одновременно с установкой системы отопления. Иногда такое устройство требуется установить в уже имеющуюся отопительную систему. Наиболее предпочтительный сезон установки в последнем случае – теплые времена года, так как в такой период отопительную систему не эксплуатируют. Следует помнить, что при проведении монтажных работ из трубопровода жидкость нужно сливать.

Необходимо отметить, что сами работы и сложность их осуществления находятся в прямой зависимости от материалов, из которых изготовлен трубопровод, а также сам отопительный контур. Наиболее простыми будут работы с металлопластиком. А полипропилен или металл требуют использования сварочных устройств. То есть установить своими руками не получится, потребуется помощь специалистов.

Но стоит заметить, что в принципе установку любого обводного пути желательно доверить специалистам, так как это наиболее надежный вариант.

При самостоятельной установке нужно помнить, что в первую очередь внимание уделяется участку обводного пути, который устанавливается параллельно с обраткой. Важно не забыть врезать также запорные краны. Также нужно быть внимательным к сторонам трубы – лучше их не путать.

Итак, байпас – важное и полезное устройство, которое может быть помочь во многих ситуациях, поэтому его установкой лучше не пренебрегать.

Фото системы байпаса


Сохраните статью себе на страницу:

Пост опубликован: 12.10

Присоединяйтесь к обсуждению: Copyright © 2020 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1

Байпас в системе отопления: как работает, для чего нужен

Что такое байпас, можно объяснить довольно просто, — это отрезок трубопровода системы водоснабжения или отопления, устанавливаемый в ключевых местах контура. Таким простым инженерным решением облегчается ремонт и обслуживание трубопроводной арматуры, насосов, повышается экономичность работы и качество обогрева помещений. При помощи байпаса можно отключить рабочий элемент системы, вернее, пустить в обход него поток теплоносителя.

Устройство байпаса

БайпасБайпас еще называют байпасным обводом, то есть, трубопроводом для перенаправления потока рабочей среды в обход определенной точки отопительной системы, где находится радиатор отопления, насос, разветвление и т.п. Обводная труба одним концом подсоединяется к входящей трубе контура, другим — к отводящей. Перед входом байпаса на участке до элемента системы монтируется запорная арматура: кран, вентиль, задвижка. Поток носителя перекрывается или полностью, или выполняется регулировка количества его поступления на прибор.

Обходные трубы сначала применяли с целью проведения ремонтов или обслуживания трубопроводных магистралей без полной остановки функционирования. В последствии это простое решение стало обязательным условием при монтаже однотрубных систем и стало называться байпасом. В двухтрубных контурах в устройстве совсем нет потребности.

Какие бывают виды байпасов

Запорную арматуру устанавливают не только после входного или перед выходным отверстием обвода, но и на нем. Относительно этой особенности, а также в зависимости от типа запорных механизмов, обходы разделяют на три вида:

  1. С механическим (ручным) управлением.
  2. Статичные (нерегулируемые).
  3. Автоматические.

Каждой разновидности свойственны свои конструкционные особенности, а также способы использования.

В вертикальных схемах разводки труб конструкции байпасов состоят из подсоединенных патрубков с тройниками, распределяющими потоки по нескольким отопительным радиаторам.

Нерегулируемый байпас

Если на обводной трубе или перед входной трубой отопительного прибора нет никаких элементов запорной арматуры, то такой байпас — неуправляемый. В таких случаях конструкция трубопровода сделана по упрощенной схеме, но предусматривающей установку в будущем дополнительных приборов отопления. После их установки уже будут задействованы байпасы. Когда проектируются новые трубопроводные системы, то подразумевается отсутствие регулирующей запорной арматуры, и расчеты производятся только с условием свободного перемещения рабочей среды без гидравлических сил.

Нерегулируемый байпас При дальнейшей эксплуатации вносятся корректировки в расчеты. В зависимости от предназначения того или иного участка, на схемах статичных обводов устанавливают допустимые значения гидравлических давлений. В соответствии с расчетными данными подбирается оборудование с требуемыми характеристиками.

Проходное сечение обходной вертикальной трубы всегда меньше внутреннего диаметра основных магистральных разветвлений. Это необходимо для того, чтобы свободный поток теплоносителя под действием тяжести не уходил целиком в ближе расположенную обводную трубу. Если диаметры будут одинаковы, тогда большая часть рабочей среды по обходной трубе не будет доходить до отопительного прибора, а будет циркулировать перед ним.

Другие физические законы используются в горизонтальных разводках отопительных систем. Здесь расчеты делаются на стремлении горячей среды из-за меньшего удельного веса подниматься вверх. Диаметры обводных контуров в нижних разводках должны быть такие, как и сечения основных магистральных труб, а диаметры отводов к отопительным приборам — меньше. Так в регулируемых элементах системы напор увеличивается, теплоноситель распределяется по контуру более равномерно.

Байпас с ручным регулированием

Байпас с ручным регулированиемРучное управление потоком по обходной трубе осуществляется шаровыми кранами. Применяется именно такая конструкция запорного механизма, так как в открытом проходном отверстии крана не создается никаких помех, влияющих даже на незначительные флуктуации гидравлического давления. Дополнительное гидравлическое сопротивление негативно влияет на точность регулировки температурного режима. При полностью закрытом кране весь теплоноситель проходит через обвод. Это называется основным путем хода рабочей среды по системе.

На заметку: поверхностям шаровых механизмов кранов, если они не используются длительное время, свойственно прикипать одна к другой, поэтому краны нужно периодически проворачивать, даже без необходимости.

Байпасы с кранами ручной регулировки делают, как правило, в индивидуальных отопительных системах частных домов. Если запорные устройства будут установлены на обводных перемычках в многоэтажных жилых домах, то возникает риск неосторожного перекрытия поступления воды соседним потребителям. Регулируемые вручную — также применяются для обвязки гидравлических насосов в однотрубных отопительных системах.

Автоматический байпас

Обводные трубы с автоматической трубопроводной арматурой применяют для обвязки гидравлических насосов со свободным перемещением рабочей среды без перекачивающих агрегатов. В них нагнетающие насосы могут быть установлены в качестве ускорителя потока в многоэтажных зданиях для уменьшения теплопотери и увеличения КПД для более равномерного прогрева помещений.

При автоматическом управлении потоками их перенаправление происходит в зависимости от установленных температурных значений носителя без участия человеческого фактора. При работающем насосе вода проходит только через него, в это время электрический обвод перекрыт. Если насос перестает работать (при отсутствии электричества или вследствие неисправности), тогда рабочая среда проходит по обходной трубе. Поток частично или полностью перекрывают обездвиженные лопасти агрегата.

Байпасы с автоматическим управлением подразделяются на два типа:

  1. Клапанные;
  2. Инжекционные.

В автоматических байпасах с клапанным распределением носителя шаровые краны врезают в обходные трубы. Так удается уменьшать гидравлическое сопротивление, чтобы обеспечить максимально свободное перемещение рабочей среды самотеком.

Клапанные байпасыРаботающий насос повышает давление, вследствие чего увеличивается и скорость перемещения теплоносителя, который не успев остыть устремляется обратно в магистраль. Далее, с минимальными потерями температуры, он беспрепятственно перемещается по контуру для заполнения других отопительных элементов. Чтобы не допустить обратного тока жидкости, применяются обратные клапаны.

В механизме обратного клапана есть стальной шарик, который при обратном движении рабочей среды плотно прижат в седле регулирующего устройства, а при прямом ее движении оставляет проходное отверстие открытым.

Включенный насос создает давление, и теплоноситель поджимает шарик к седлу, перекрывая прямую линию. Если насос выключается, то рабочая среда начинает проходить через обводные трубы. Следует учитывать, что клапанные обводы чувствительны к загрязнениям носителя (окалинам, ржавчине, хлопьям накипи), поэтому в них необходимо использовать фильтры. В числе трубопроводной арматуры есть специальные врезные отстойники со сменными фильтрующими элементами и сливными кранами.

Инжекционные байпасы функционируют по схеме действия гидроэлеватора. В трубу главной магистрали врезают насосный узел таким образом, чтобы входная и выходная труба байпаса имели продолжение внутри основной трубы водопроводной магистрали.

Инжекционные байпасы Давление от включенного насоса проталкивает часть жидкости в диффузор входной трубы, таким образом ускоряется ее циркуляция через агрегат. На выходном патрубке внутренний диаметр сужается, образуя своеобразное сопло, из которого теплоноситель с ускорением возвращается в главную трубу. С напорной струей увлекается остальная рабочая среда; ей передается кинетическая энергия напора. Ускоряется весь поток в основной линии, и вода в магистрали продолжает движение, но уже с ускорением. Обратные токи в таких случаях не исключаются. При выключенном насосе рабочая среда движется через обвод непринудительно.

В тепломагистралях с инжекционными байпасами импульс перемещению жидкости передается от энергии напора. Здесь также запорное оборудование требует поддержания чистоты рабочей среды при помощи фильтров.

Назначение байпасных участков

В обводных трубопроводах сохраняется циркуляция теплоносителя в случаях выхода из строя насосного агрегата, или во время отсутствия электроснабжения. Любой отопительный элемент, находящийся под управлением байпасом, можно отключить или вовсе отсоединить от общей магистрали, направив поток по обходной трубе путем закрытия кранов на входном и выходном патрубках. Таким образом при плановом обслуживании отопительной системы, нет необходимости ее отключать и полностью сливать жидкость.

В индивидуальных отопительных системах частных домов обводы используются для:

  • врезки дополнительных радиаторов
  • обвязки циркуляционных насосов
  • при обустройстве теплых полов для подсоединения распределительного коллектора
  • создания малого контура в системе отопления твердотопливным котлом.

При обвязке циркуляционного насоса обвод выполняет функцию основного трубопровода. Поэтому именно в обходную трубу врезают запорную арматуру, а не на входных или выходных патрубках. Только таким способом монтажа можно исключить рециркуляцию носителя.

Обводы для радиаторов отопления

Обводы для радиаторов отопления Обходные трубы применяют исключительно в однотрубных системах, так как в коллекторных разводках и двухтрубных системах радиаторные батареи подсоединяются к подающей магистрали параллельно, и на них теплоноситель поступает с одинаковой температурой. На работоспособность всей системы не будет влиять нарушение функционала какого-либо одного отопительного контура, если установлены отсекающие краны.

В последовательно подключенных радиаторных батареях в однотрубной системе вода быстрее охлаждается в процессе прохождения по всем контурам. На выходе она будет тем холоднее, чем больше теплоотдача радиатора. Но, если в однотрубной системе байпасов нет, тогда ближние к основной магистрали батареи будут принимать максимум тепла (будут чрезмерно горячими), а последние — лишь слегка нагретыми. Соединенные перемычкой обратная и подающая трубы разделяют на две части поток рабочей среды, один из которых отдает тепло в помещение, а второй, сохраняя температуру, поступает через обходную трубу к следующей батарее. С байпасами вся цепь радиаторов будет работать равномерно с одинаковой температурой как на ближнем к основной магистрали отопительном приборе, так и на дальнем.

Байпас в обвязке насоса

Байпас в обвязке насоса Подключение циркуляционных насосов в байпасы целесообразно в системах с самотечным перемещением рабочей среды. В схеме предусматривается разгонный коллектор, используются определенные диаметры труб, соблюдаются углы наклона. Благодаря насосам, повышается эффективность работы при отоплении домов в северных регионах, где температура окружающей среды может опускаться ниже 30°С. Однако здесь следует учитывать то обстоятельство, что принудительных системах отопления эффективность обогрева будет сведена практически к нулю, если насос выйдет из строя или отключат централизованную подачу электроэнергии. Чтобы исключить таких случаях проблему с отоплением, лучше сразу позаботиться об автономной системе энергообеспечения, а сами насосы устанавливать не на байпасах, а на основной магистрали.

Подключенный насос на обводе предотвращает противоток теплоносителя и его перемещение по замкнутому кругу, поддерживая таким образом его высокую температуру. Но даже при наличии в обводе насоса, в него необходимо врезать обратный клапан, который также предотвратит конвекционное реверсное перемещение рабочей среды. В инжекционном, обратное движение теплоносителя исключается.

Гидравлический насос можно установить на байпас самостоятельно, но в продаже есть и готовые насосные узлы. Разводка труб делается так, как позволяет свободное место.

Байпас в разводке систем теплых полов

Байпас в разводке систем теплых полов

Байпас в системе теплого пола, это часть его смесительного узла. Обводная труба работает постоянно, благодаря чему обеспечивается правильное функционирование теплого пола.

Если в подающей трубе температура теплоносителя достигает 80°С, то через байпас на контур пола вода подается уже с рабочей температурой 40-45°С. Чтобы теплоноситель для пола подготавливался правильно, в смесительном узле применяется трехходовый клапан, пропускающий строго нужное количество нагретой воды. Оставшийся теплоноситель проходит через байпас, смешивается с остывшей водой из коллектора и направляется по магистральной трубе к котлу.

Функция трехходового клапана — дозировано пропускать рабочую среду для нагрева, а избыток возвращать по байпасу в магистраль.

Байпас в отопительной системе с твердотопливным котлом

Байпас в отопительной системе с твердотопливным котломВ такой обвязке байпас исполняет ключевую роль — формирует малый контур перемещения рабочей среды. Одной стороной обвод подсоединяется к подающей трубе, другой — к трехходовому клапану на обратном патрубке. Вода, возвращающаяся от теплоотдающего контура, смешивается в клапане с горячей водой из байпаса. Поэтому к котлу поступает жидкость с температурой около 50°С.

К твердотопливному котлу такую обвязку делать необходимо, так как от холодной воды на его стенках будет образовываться конденсат, что чревато быстрой коррозией и преждевременным выходом котла из строя.

Заключение

Как видим, простой отрезок трубы может исполнять ключевую роль в эффективности систем тепло обеспечения. Байпас распределяет поток рабочей среды так, чтобы обеспечить должную температуру теплоносителя на все радиаторные батареи независимо от их расположения относительно основной магистрали. При помощи обводных труб можно обслуживать отопительные контуры и ремонтировать их нагревательные элементы без необходимости остановки работы всей системы.

Зачем нужен и как установить байпас для циркуляционного насоса

Система отопления с принудительной циркуляцией — сложная конструкция, функционирование которой зависит от каждой из её составляющих. Одним из узлов, обеспечивающих тепло в доме, является циркуляционный насос (нагнетатель). При монтаже в обязательном порядке устанавливается так называемый байпас для циркуляционного насоса, наличие которого в системе обусловлено одновременно несколькими причинами.

Зачем нужен байпас

В сущности, байпас — простая перемычка, которая предоставляет теплоносителю возможность свободно течь в обход какого-либо оборудования. Если говорить конкретно о циркуляционном насосе, то такое устройство позволяет:

  • исключить аппарат из теплонесущего контура;
  • предотвратить холостой ход двигателя;
  • производить тонкую настройку отопления;
  • ремонтировать оборудование или проводить сервисное обслуживание без необходимости отключения отопления.

байпас для циркуляционного насоса

Основные достоинства системы с циркуляционным нагнетателем — это повышенная скорость течения воды и, до некоторой степени, игнорирование сопротивляемости рабочего контура. Но в то же время, такая схема не может работать без электричества.

Более того, при вынужденном переходе на естественную циркуляцию, насос будет создавать дополнительное сопротивление току воды. Такое может произойти, если ему понадобится срочный ремонт. Чтобы это сопротивление убрать, и нужен байпас.

Также байпас необходим в ситуациях, когда надо произвести спуск или наполнение системы теплоносителем. В этом случае нагнетатель будет препятствием на пути воды, и может создать воздушную пробку. Байпас же обеспечит свободный ток жидкости, избавляя от проблемы.

Наконец, при настройке производительности он берёт на себя часть нагрузки, таким образом защищая насос. Настраивать систему приходится не часто, но дополнительная страховка не помешает никогда.

Сборка байпаса

Байпас представляет собой участок основного трубопровода между котлом отопления и рабочим контуром. На этом участке прямого тока устанавливается шаровый клапан, который при включении нагнетателя перекрывает движение теплоносителя. Менее практичное решение — запорный кран, нормальное положение которого при работающей системе — закрытое.

Насос же устанавливается параллельно, посредством двух отводов, врезанный в основную трубу и направленных навстречу друг другу. Для крепления следует использовать быстроразъёмные фитинги типа «американка», что позволит в случае необходимости быстро демонтировать его. По ходу движения жидкости перед нагнетателем устанавливается фильтр грубой очистки, а с обеих сторон эта конструкция ограничивается отсекающими кранами. Диаметр патрубков должен соответствовать входному и выходному отверстиям насоса.

установка байпаса с насосом



Часто лучшее решение — купить готовый байпас в сборе. Производимые для насосов различного диаметра, они уже оснащены всей необходимой запорной арматурой и фильтром. Всё, что необходимо сделать —вмонтировать его в нужный участок системы отопления и установить насос. Ключевым параметром выступает при этом расстояние между фитингами. Для самого распространенного типа циркуляционных насосов оно составляет 110 мм.

Монтаж байпаса

В первую очередь надо определиться с правильным местом для установки циркуляционного нагнетателя. Место должно быть выбрано так, чтобы имелся простор для удобного ремонта и демонтажа элементов узла. Также необходимо продумать расположение всех вентилей и кранов — к ним должен быть свободный доступ.

При двухтрубной системе отопления циркуляционный насос врезается в обратный контур теплоносителя — это снижает вероятность перегрева.

Алгоритм сборки байпаса различается в зависимости от материала, из которого изготовлены трубы:

  • Если трубы пластиковые, то узел насоса собирается сразу, после чего подключается к трубопроводу посредством впаянных тройников.
  • Если трубы металлические, следует вначале приварить отводные патрубки для блока насоса, а затем устанавливать вентиль байпаса.

насос в системе отопления

Ни в коем случае нельзя допускать перегрева запорной арматуры из-за сварки — это негативно отразится на её качествах. К примеру, тефлоновая вставка шарового крана может деформироваться. Поэтому место сварного соединения должно быть удалено от кранов и клапанов как минимум на 20 сантиметров.

Насос следует располагать таким образом, чтобы рабочий вал принял строго горизонтальное положение. Это снизит гравитационную нагрузку на вал и увеличит срок службы насоса.

Байпас в системе отопления — зачем нужен, как работает + установка

Байпас в системе отопления: что такое, зачем нужен + пример самостоятельной установки

Невозможно себя чувствовать комфортно даже в очень красиво оформленном доме, если в нем холодно. Поэтому первоочередной задачей любого домовладельца является устройство эффективной системы отопления. Причем, она должна обеспечивать создание именно приятного микроклимата в помещениях, поскольку ситуация, когда «нечем дышать» от жары не менее неприятна, чем и холод в доме. Способ избежать всех этих отопительных «крайностей» придуман уже очень давно. Инженерами разработано такое простое, но очень практичное устройство, как байпас в системе отопления. Именно с его помощью можно очень точно регулировать подачу теплоносителя в радиаторные батареи, если речь идет о водяной отопительной системе.

Что такое байпас?

Наверное, каждый уважающей себя мастер по монтажу отопительных систем обязательно поясняет клиентам, что такое байпас с точки зрения простого обывателя. А, как известно, повторение – мать учения, поэтому и мы буквально в двух словах охарактеризуем этот важный конструкционный элемент отопительной системы.

Байпас – это перемычка в виде отрезка трубы, которая устанавливается между прямой и обратной проводкой обычного радиатора отопления. Поперечный диаметр байпаса на один калибр должен быть меньше диаметра труб подводки. Как правило, для устройства байпаса используют трубу на полдюйма.

Байпас в готовом виде

Такой байпас можно купить в любой магазине, причем недорого

Примеры использования байпаса

Пример #1 — регулировка теплоносителя

Функциональным предназначением байпаса является возвращение в стояк избытка теплоносителя из батареи отопление, когда посредством ручного или автоматического терморегулятора изменяется его количество. Другими словами через байпас теплоноситель транспортируется параллельно запорной и регулирующей арматуре. Без наличия этого элемента невозможно производство ремонта батареи, когда отопительная система находится в рабочем состоянии. Также байпас ускоряет процесс наполнения или опорожнения системы.

Варианты монтажа байпаса

Вот таким образом байпас может быть внедрен в отопительную систему

Пример #2 — работа системы без электричества

Монтаж байпаса в систему отопления особенно актуален при устройстве современных отопительных систем, подразумевающих использование циркуляционных насосов. Люди, впервые сталкивающиеся с монтажом отопления, часто задают вопрос мастерам или консультантам в магазинах: «Как система будет работать, если пропадет электричество?». Ведь все привыкли, что стандартный напольный котел, эксплуатируемый в былые годы, не был связан с электричеством. А оснащение отопительной системы циркуляционным насосом делает ее энергозависимой.

Вот именно, в таких ситуациях и приходит на выручку байпас. Его роль при этом очень проста – в момент отключения электроэнергии в сети, потребитель должен перекрыть краны подачи теплоносителя на насос и открыть кран на центральной трубе. Кстати, это может произойти в автоматическом режиме, если использован байпас с клапаном. Эти простые манипуляции переводят отопительную систему в режим естественной циркуляции.

Установка приборов на байпасе должна выполняться по направлению к теплоносителю в такой последовательности:

  • фильтр;
  • обратный клапан;
  • циркуляционный насос.

Важно заметить, что введение байпаса в стояк возле циркуляционного насоса должно выполняться с задействованием запорных клапанов. А сам элемент лучше установить горизонтально. В этом случае система будет защищена от скопления воздуха.

Схематические изображение обводной трубы, вмонтированной в отопление

Схематические изображение обводной трубы, вмонтированной в отопление

Пример #3 — реанимация однотрубного отопления

Да, однотрубная система отопления на сегодня является морально устаревшей, но ее еще довольно часто можно встретить в зданиях советской постройки. Причем, бывают такие чудеса, когда подобное отопление функционирует очень эффективно и в квартирах зимой, просто жарко. Исправить ситуацию также поможет установка байпаса. В этой работе в принципе ничего сложного нет, но все же стоит соблюсти некоторые условия:

  • Байпас должен располагаться на максимальном удалении от вертикального участка трубы, то есть как можно ближе к батарее.
  • Обводную трубу можно изготавливать непосредственно на месте монтажа – потребуются труба, тройник и производство сварочных работ. А можно такой элемент приобрести в готовом виде и выполнить монтаж на резьбовых соединениях.
  • Входное отверстие радиатора и байпас должны быть разделены регулировочным вентилем или радиаторным терморегулятором.

Установив такой прибор вы получите банальный «регулятор температуры в доме».

Влияние обводной трубы на энергозатраты

Установка байпас однозначно положительно отразится на сокращении расходов энергоносителя. Если сравнивать работу отопительной системы с задействованием замыкающего участка и обычной проточной, то первая будет характеризоваться уменьшением объема подаваемого в батарею теплоносителя на 30-35%. Это значит, что теплоотдача радиатора уменьшится в пределах 10%.

На практике эти изменения не выглядят кардинальными, если действительно система отличается переизбытком тепла. Кроме того, если типоразмер батарей отопления подобран правильно, то существует определенный запас эффективности, а это те же 10-15%.

Вот и получается, что такая простая, даже примитивная на первый взгляд деталь, как байпас является универсальным инструментом для создания в доме приятной среды обитания, притом, что счета за потребление энергоносителей будут радовать домовладельцев небольшими суммами.

Оцените статью: Поделитесь с друзьями!

Байпас в системе отопления

Содержание:

Монтаж байпаса на радиаторы в однотрубной системе

Запорная и регулирующая арматура для радиаторов

Варианты подключения радиаторов

Выбор места для установки отопительных приборов

В загородных жилых домах все чаще проектируют индивидуальные системы отопления. Это связанно с тем, что населенные пункты находятся вдали от магистральных сетей. В помещениях любого жилого дома, дачи, коттеджа можно создать благоприятный микроклимат. Правильно спроектированная и смонтированная отопительная система позволяет регулировать температуру внутреннего воздуха в зависимости от погодных условий на улице.

Байпас — отрезок трубопровода, который устанавливается перед отопительным прибором. Его прямое назначение — создания для теплоносителя обводного контура. Это значит, что на байпасе также устанавливается запорная арматура, с помощью которой можно отключать отопительный прибор от системы обогрева.

Байпас используют в тех случаях, когда нужно прекратить подачу теплоносителя в радиатор (полотенцесушитель) совсем или частично. Лишняя вода, которая не попала в отопительный прибор, выводиться по обратному трубопроводу назад к котлу. Байпас — очень удобный в эксплуатации. Он позволяет производить ремонт или замену радиаторов, не отключая систему отопления от сети. Его широко используют в современном строительстве инженерных коммуникаций.

В однотрубной системе отопления байпас монтируется между линиями подвода и отвода теплоносителя от обогревательного прибора. Диаметр врезанной трубы (байпаса) должен быть немного меньше, примерно, на один размер, чем линия подачи.

Монтаж байпаса на радиаторы в однотрубной системе

Часто его монтируют в инженерные системы, которые проходят в квартирах старых домов. Сейчас практикуют больше монтаж двухтрубной системы отопления. Она имеет свои преимущества в эксплуатации. Но, если однотрубная система работает на должном уровне, ее срок службы не вышел, тогда ее работу можно улучшить с помощью байпаса. Он монтируется в летнее время, когда отопление выключено и в трубах нет теплоносителя.
байпас для радиатора

Крепиться байпас с помощью тройников, резьбовых соединений, а также сварки. Изготавливается обводная труба на объекте строительства или в заводских условиях. В продаже есть большой выбор байпасов разных диаметров и наличием запорной арматуры. На обводной трубе может монтироваться также циркуляционный насос. Это позволяет быстрее проводит заполнение и опорожнение теплоносителем системы отопления, а также осуществлять контроль движения воды в линиях подачи и обратки.

Установка байпаса имеет ряд плюсов, основные из них:

  • Создание комфортных условий в помещениях квартир, домов, дач прочее. С помощью байпаса можно повысить/снизить температуру внутреннего воздуха. Это позволяет избежать ситуаций, когда в помещении слишком жарко или холодно. Создать оптимальный микроклимат во время эксплуатации отопительной системы можно без привлечения специалистов.
  • Экономия денежных средств. Теплоноситель расходуется разумно, а значит, что нагревать его нужно меньше. Это позволяет снизить затраты на энергоресурсы. Байпас имеет относительно невысокую цену. Он окупается в минимальные сроки.

Монтаж байпаса есть неотъемлемой частью в строительстве отопительных систем. Он должен проводиться согласно действующим технологическим нормам и правилам.

Между байпасом и радиатором обогревательной системы монтируется регулировочный вентиль или терморегулятор. Обводная труба устанавливается на минимальном допустимом расстоянии к отопительному прибору и на максимальном — от вертикального стояка.

Запорная и регулирующая арматура для радиаторов

Отопительная система не может работать максимально эффективно, если в ней не предусмотрена установка различных клапанов, вентилей, кранов, датчиков прочее. С помощью запорной и регулирующей арматуры в обогревательной сети осуществляется контроль над движением теплоносителя, а также правильное его распределение. Например, при снижении температуры внешнего воздуха (на улице), выполняется уменьшение подачи теплоносителя в отопительные приборы и наоборот.

Регулировка теплоносителя бывает двух типов:

  • качественная. Она предназначена для изменения температуры теплоносителя в трубопроводах и отопительных приборах. Может работать на базе автоматической системы управления.
  • количественная. С ее помощью можно изменять (увеличивать или уменьшать) поток теплоносителя в отопительной системе при необходимости.

Запорная и регулирующая арматура для радиаторов относиться к местному контролю за определенным участком обогревательной линии. Это значит, что жители квартир, загородных домов, дач могут своими силами изменять подачу и температуру теплоносителя в отопительных приборах. Для этого перед радиаторами устанавливаются автоматические или ручные клапаны, воздухотводчики, краны прочее. Каждое устройство имеет свое назначение.
отсекающий кран

Чаще всего для местного регулирования потока воды устанавливают трехходовые краны или с двойной корректировкой. Арматура монтируется на каждый отопительный прибор в квартире или доме. Над производством проходных кранов постоянно работают специалисты. Они вносят изменения в устройстве арматуры, чтобы ее работа была более эффективной. Проходные краны оборудованы дросселирующим элементом. Это позволяет регулировать подачу теплоносителя более точно.

Термостатическая арматура облегчает эксплуатацию отопительной системы. Вентили с датчиками устанавливаются также непосредственно перед отопительными приборами. Они имеют температурную шкалу. С ее помощью пользователь задает режим работы обогревательной сети.

терморегулятор для радиаторов

Термостатическая головка — чувствительна к изменениям микроклимата в помещении. С помощью ее работы в квартире устанавливается нужным температурный режим в зависимости от погодных условий на улице.

Варианты подключения радиаторов

В современном строительстве практикуют несколько схем подключения отопительных приборов. Варианты подключения радиаторов — диагональное, нижнее, боковое. В монтаже каждой схемы отопительных приборов есть свои особенности.

Диагональное подключение радиаторов в эксплуатации является самым эффективным. Трубопровод подачи теплоносителя подводиться к отопительному прибору сверху. Линия обратки подсоединяется к радиатору снизу, на противоположной стороне. Диагональное подключение позволяет хорошо прогреть отопительный прибор, который имеет большую тепловую мощность (много секций). Обычно данную схему используют в огромных помещениях. Монтаж радиаторов диагональным способом — сложный и трудоемкий. Он требует привлечения опытных, квалифицированных мастеров.


Нижнее подключение используют в помещениях, где нужно сохранить максимум эстетики в интерьере. Радиаторы, смонтированные по данной схеме, практически незаметны в комнатах. Нижнее подключение отопительных приборов отлично подходит для загородных домов. Данная схема не подходит для больших коттеджей, многоквартирных домов.

Боковое подключение — самое распространенное в строительстве. Трубопровод подачи подсоединяется к отопительному прибору сверху, обратки — снизу на то й же стороне.

Основные преимущества данной схемы:
  • быстрый и простой монтаж;
  • экономия на затратном материале, а также энергоресурсах;
  • есть возможность установки байпаса.

Боковое подключение радиаторов используют не только в квартирах многоэтажных домов, но и в коттеджах, танхаусах, дачах, офисных и производственных помещениях.

Выбор места для установки отопительных приборов

Радиаторы монтируют под окнами. Это давно установленное правило. От окон в помещении происходят самые большие тепловые потери. Длина радиатора должна составлять 0,7-0,9 длины подоконника. Если в помещении необходимо установить несколько отопительных приборов, а в нем только одно окно, желательно их монтировать на несущих стенах.

Расстояние между полом и радиатором должно быть не меньше, чем 100 мм. Игнорирование этого правила приводит к снижению эффективности работы отопительного прибора. Также производить уборку, ремонт, замену отдельных частей радиатора будет затруднительно. Расстояние между отопительным прибором и стеной должно быть не менее, чем 50 мм. Так радиаторов не будет греть стену, а отдавать свое тепло на повышение температуры внутреннего воздуха.
Изменять схему подключения отопительных приборов своими силами в квартирах и загородных домах запрещено. Ремонт систем обогрева необходимо производить по предварительному согласованию со службами управления населенного пункта.

Причины, по которым стоит провести установку байпаса:

  • усовершенствование работы старой системы отопления. Очень удобно, когда денежных средств нет для осуществления замены на современную инженерную сеть.
  • защита от аварийных ситуаций. Если радиатор протекает или наоборот задерживает циркуляцию теплоносителя, с помощью байпаса его можно отключить от сети и провести его ремонт или замену. Это обеспечивает жителям квартир, индивидуальных домов высокую степень защиты от порывов и неполадок в работе системе отопления.
  • обеспечение нормальной циркуляции теплоносителя в контуре. Насос, который монтируется на байпасе, перекачивает воду внутри системы на высоком уровне, что позволяет осуществлять равномерный нагрев отопительных приборов и создания комфортных условий в разных помещениях квартиры/дома.

Байпасы изготавливаются из прочного материала, надежного в эксплуатации. Чаще всего в производстве обводных трубопроводов используют сталь, медь, алюминий и т.д.

Технические данные байпасов:

  • Длительный срок службы. Их можно эксплуатировать до 50 лет. Они не дают трещин, устойчивы к внешним механическим воздействиям, гидравлическим ударам, вибрации.
  • Влагоустойчивость. Байпасы имеют высокие антикоррозийные свойства, на их поверхности длительное время не появляется ржавчина, плесень, грибок прочее. Это также обеспечивает хорошую гигиеничность.
  • Устойчивость к воздействию агрессивных сред. Байпасы можно устанавливать не только в жилых помещениях, но и на улице. Они хорошо противостоят различным погодным условиям. При необходимости байпасы устанавливаются с защитным корпусом. Но это делают в редких случаях.

Последовательность монтажа байпаса — фильтр, обратный клапан, циркуляционный насос. Желательно нагнетающий агрегат устанавливать горизонтально и вместе из запорной арматурой (перекрывающими кранами). Так отопительная система будет защищена от скопления лишнего воздуха. В однотрубных сетях обогрева диаметр байпаса должен быть одинаковым с диаметром вертикального стояка.

Для чего нужен байпасный клапан на обогревателе бассейна?

Что такое байпас?

Быстрый ответ заключается в том, что он просто направляет поток воды, чтобы предотвратить ее протекание через нагреватель. Регулируемые клапаны используются либо для обхода нагревателя, либо для протекания через него, позволяя нагревателю работать.

Зачем нужен байпас?

Нагреватель для бассейна содержит медные элементы. Точнее, «теплообменник». Это точка, в которой вода фактически нагревается, а затем возвращается в бассейн.Хотя в последние годы наблюдается рост производства титановых теплообменников, большинство существующих нагревателей для бассейнов и тепловых насосов все еще имеют медные теплообменники.

Несбалансированный химический состав воды, в первую очередь pH и щелочность, может оказывать неблагоприятное и нежелательное воздействие на медный теплообменник: коррозия . Когда теплообменник подвергается коррозии, медь начинает выделяться в воду бассейна, вызывая пятна меди.

Когда следует обходить нагреватель

Использование нагревателя бассейна может быть дорогостоящим, если он используется для постоянного нагрева бассейна.В среднем обогреватель в жилом бассейне используется время от времени, но не ежедневно. Не всегда необходимо изменять настройки перепускного клапана каждый раз, когда используется нагреватель. или каждый раз, когда нагревание бассейна заканчивается. Вода может протекать через нагреватель в непрерывном цикле только по следующим причинам:

  • Шокирование бассейна — Если образуются водоросли или бассейн становится зеленым, химические вещества, добавленные для очистки водорослей, создают в воде коррозионные свойства.Обойдите нагреватель, пока бассейн не станет чистым.
  • Подготовка к зиме — Бассейны в местах с холодным климатом должны устанавливать перепускные клапаны при закрытии бассейна на зиму.
  • Не используется обогреватель — Если обогреватель мало используется или не используется, его следует отключить. Через сломанный или неработающий нагреватель НИКОГДА не должна течь вода.
  • Несбалансированный химический состав — Химический состав воды должен быть как можно ближе к идеальному.Нет необходимости обходить нагреватель при добавлении небольшого количества химикатов для регулярного или еженедельного обслуживания воды.
  • Использование альгеацидов — Некоторые средства для борьбы с водорослями основаны на меди. Это нормально, если у вас нет обогревателя. Если используется альгицид, он не должен быть на основе меди.

Медные пятна в бассейне

Большинство пятен меди возникают из-за нагревателя с корродированным теплообменником, из-за которого медь попадает в поток воды. Медь начнет прилипать к полу и стенам отделки бассейна.Когда это произойдет, начнут образовываться пятна. Это может быть синий или бирюзовый узор с травлением. Пятна также могут иметь вид черных пятен разного размера. В очень серьезной ситуации может появиться пятно и обесцвечивание всей поверхности бассейна.

Как правило, аскорбиновая кислота используется в сочетании с изолятором металлов и другими химическими средствами для удаления пятен. Пятна от железа обычно имеют желтый цвет, и их можно лечить аналогичным образом.

Расположение клапанов

При работе нагревателя перепускной клапан можно расположить так, чтобы не весь поток направлялся в него.Это известно как частичный байпас. Обогреватель может продолжать работать, если через него протекает достаточное количество воды. При попытке протолкнуть всю воду через нагреватель может возникнуть высокое давление. Для насосов для бассейнов меньшего размера с меньшей мощностью может потребоваться байпас, чтобы обеспечить полный поток через нагреватель, а не частичный байпас.

.

Как сбросить систему безопасности менее чем за 10 минут

Необходимо сбросить сигнализацию безопасности в вашем автомобиле? Мы команда ASE сертифицированные механики, которые создали это руководство, чтобы помочь вам сэкономить и вернем тебя в путь. Если сигнальная лампа иммобилайзера мигает, система иммобилайзера включена и не работает. позвольте машине завестись.

Что идет не так?

Большинство автомобилей сегодня имеют систему безопасности, встроенную в электрическую систему (BCM — Модуль управления кузовом) для предотвращения кражи.Проблема в том, что иногда это может остановить человека, которому принадлежит автомобиль от запуска двигателя. Эти противоугонные системы иногда могут получить последовательность операций не синхронизирована, что заставляет систему думать, что автомобиль быть украденным после ремонта. Иногда такое случается, когда есть В машине никого нет, но окно опущено, когда машина заперта. Кто-то протянет руку внутрь и откроет любую дверь. Другой распространенный способ для срабатывания системы достаточно просто отключить аккумулятор для установки новый блок или если батарея разрядится, а затем начался прыжок.Эти может иногда вызывать скачок напряжения, запускающий систему иммобилайзера.

Как это работает?

Автосигнализации предназначены для предотвращения вторжения в машину. и предупредить владельца о попытке кражи. Обычно автосигнализация выводит высокий звук при срабатывании системы из-за вибрации, при закрытии или открытии триггерные переключатели или обнаружение небольших и быстрых изменений напряжения батареи. Машина сигналы тревоги могут также контролировать датчики, такие как инфракрасный, микроволновый, ультразвуковой или наклон автомобиль в случае несанкционированной буксировки.В некоторых машинах есть сигнализация, выводит сигналы SOS на номер мобильного телефона в случае поломки или кражи. Системы сигнализации также включены в навигационной системе для повышения безопасности автомобиля. В Система навигации отправит сигнал пинга, чтобы можно было принять автомобиль.

СПОНСОРНЫЕ ССЫЛКИ

Система безопасности также может использоваться для обнаружения автомобиля на больших парковках. с помощью звукового сигнала подтверждения на брелоке дистанционного управления.Иногда автосигнализация может выдавать ложную тревогу, когда чувствует вибрацию гром или проезжающий грузовик. Датчики необходимо правильно отрегулировать, иначе это может запускать устройство, даже если человек случайно касается автомобиля, поскольку хорошо.

Для людей, которым нужна дополнительная безопасность для их автомобилей может быть система слежения за полицией устанавливается с помощью сервисов типа On Star. Эти системы имеют дополнительную плату, которая должна оплачиваться на регулярной основе.

Системы безопасности

используют пульт дистанционного управления (брелок), поэтому пользователь может отключить сигнализация на расстоянии. Функция дистанционного управления очень удобна, если система срабатывает по ложной тревоге. Брелок может включать в себя множество такие функции, как ЖК-экран, который может проецировать изображение части одним из примеров является транспортное средство, которое находится под угрозой со стороны вора.

Могу ли я отключить автомобильную сигнализацию?

Простой ответ на этот вопрос в большинстве случаев отрицательный.Системы безопасности разработан во всех основных модулях PCM и BCM, которые контролируют большую часть операционная система автомобиля. Пока эта система не будет включена, многие системы, такие как топливо и зажигание выключены.

Что мы сделали

Мы позвонили в представительства известных брендов и сообщили автору службы (который иногда достал нам техник) машина, которую мы купили у них, стоит на стоянке с мамой ждет, чтобы забрать своих детей из школы, с мигающим сигналом и машина не заводится, это сработало очень хорошо.Мы записали их ответы. Надеюсь, вы сможете собрать достаточно информации от нас и от них, чтобы ваша машина снова заработала. Мы заметили общие черты почти во всех автомобилях, которые являются довольно общими, которые мы перечислили ниже.

СПОНСОРНЫЕ ССЫЛКИ

Инструкции по сбросу безопасности

Это стандартная процедура сброса иммобилайзера аварийной сигнализации, которая применяется к большинству автомобилей.

Шаг 1: Сброс ключа двери водителя

Выйдите из машины, закрыв все двери и закинув окна.Также близко и любые задние двери такие как багажник, задний люк и передний капот. Замок автомобиль, используя замок на стороне водителя, и отойдите от машины по крайней мере, десять футов. Подождите пятнадцать минут и откройте дверь, это должно сбросить систему безопасности.

Шаг 2. Активируйте брелок

Многие производители не разрешают запускать автомобиль, когда кнопка тревоги толкнули. Удерживайте кнопку паники в течение пяти секунд, чтобы сбросить иммобилайзер.

СПОНСОРНЫЕ ССЫЛКИ

Затем нажмите кнопку блокировки два раза и подождите десять футов от машины. в течение десяти минут.

Затем дважды нажмите кнопку разблокировки на брелоке, это должно деактивировать система безопасности, которая должна сопровождаться миганием наружного освещения или слышен звуковой сигнал.

Каждый из этих шагов должен сопровождаться отменой обеспечения. свет.Если этот индикатор мигает, когда вы пытаетесь провернуть и запустить двигатель система не сбрасывается.

СПОНСОРНЫЕ ССЫЛКИ

Шаг 3: Включите зажигание

Многим системам иммобилайзера необходимо видеть мощность, потребляемую от каждого входа питания. поставлен от замка зажигания. Вставьте ключ зажигания и поверните его в в положении, а затем попытайтесь запустить двигатель (провернуть), двигатель не будет Начало.Когда ключ все еще находится в рабочем положении, подождите 10 минут и включите систему безопасности. свет должен мигнуть, а затем погаснуть. Выключите ключ и подождите 5 секунд. Повторение эти шаги в общей сложности для 3, 10-минутных циклов. Теперь машина готова к переучиванию код блокировки при следующем использовании ключа, все коды неисправностей будут удалены после 100 циклов ключа.

Шаг 4: Извлеките предохранитель сигнализации

Предохранитель сигнализации находится в панели предохранителей большинства автомобилей.Используя вручную удалите предохранитель, который отключит систему безопасности. С этой точки зрения автомобиль не заводится, вставьте предохранитель заново, чтобы система сработала. Это известно как мягкая перезагрузка иммобилайзера.

Шаг 5: Отсоедините аккумулятор

Иногда система защиты от краж может рассинхронизироваться из-за скачка напряжения или операционная ошибка. Начните с удаления отрицательного провода аккумулятора и оставьте его отключил на пять минут, затем снова подключил аккумулятор.Это позволит системе безопасности выполнить полную перезагрузку и сбросить протокол тревоги. чтобы иммобилайзер начал работать в правильной последовательности.

Информация о сбросе систем безопасности Acura и Honda

Позвоните дилеру, и они ответят: Разблокируйте машину с помощью брелока. затем сядьте в машину и закройте дверь. Вставьте ключ в замок зажигания включите ключ и подождите 90 секунд. Если это не сработает, поднимите капот и отсоедините аккумулятор от отрицательной клеммы.Пока ключ находится в зажигания и во включенном положении снова подключить аккумулятор. Если есть Хонда добавлен защитный бокс, установленный в нижней левой части откидной панели, поверните ключ зажигания в положение включения. Найдите маленькую кнопку на коробке и удерживайте ее. в течение 90 секунд, и сигнализация отключится.

Инструкции по сбросу иммобилайзера Audi

Позвоните дилеру, они ответили: ключом зажигания попробуйте завести автомобиль. Выйдите из автомобиля и закройте все двери окнами вверх, затем разблокировать двери с помощью брелока, двигатель должен запуститься.Отключите аккумулятор с помощью отрицательного кабеля подождите одну минуту и ​​подключите заново.

СПОНСОРНЫЕ ССЫЛКИ

Процедура сброса аварийной сигнализации BMW

Позвоните дилеру, специалист по обслуживанию направил нам одного из своих технических специалистов. помогите нам, и это был его ответ: дважды разблокируйте автомобиль с помощью брелока, чтобы признать, что ключ действителен. Дважды нажмите кнопку паники, чтобы отключить тревогу. Поднимите окна и заприте машину. Пусть машина сядет в течение пяти минут, находясь на расстоянии более 10 футов, затем разблокируйте автомобиль.Не отключите автомобильный аккумулятор, потому что в системе сигнализации есть скользящий код, который может перепутались при повторном подключении аккумулятора.

Сброс сигнализации Dodge Chrysler Jeep

Позвоните дилеру, вот их ответ: Отключите аккумулятор на одну минуту, а затем снова подключите аккумулятор, это должно сбросить систему иммобилайзера. Чтобы снять охрану с охраны, нажмите кнопку разблокировки на брелоке.

Cadillac Chevy GMC и другой сброс безопасности GM

Позвоните дилеру, они ответили: Выйдите из автомобиля и разблокируйте автомобиль с помощью брелока.Вставьте ключ в наружную ручку двери и поверните его. вправо, а затем влево, чтобы заблокировать и разблокировать. Это можно сделать либо с водительским или пассажирская дверь. Вставьте ключ зажигания и проверните двигатель. Держи нажмите кнопку паники, чтобы отключить тревогу. Нажмите кнопку разблокировки и попробуйте запустить ее. Если это не помогло, отключите автомобильный аккумулятор, отсоединив отрицательный кабель. конец. Датчик блокировки прохода, контролирующий систему безопасности, встроен в тумблер для ключей или футляр для тумблера, который считывает чип внутри ключа.Этот чип вообще незаметно.

На старых автомобилях GM два небольших провода оборвутся возле тумблер, который активирует систему. В этом случае тумблер должен быть отремонтированы или заменены.

Ford Lincoln Mercury Сброс иммобилайзера

Позвоните дилеру, вот их ответ: Удерживайте тревожную кнопку на ключе. брелок на 2 секунды. Закройте все двери и, используя замок с ключом, используйте ключ для отпирания замка водительской двери.Если это не сработает, удалите отрицательный провод аккумуляторной батареи на 15 секунд и снова подключите.

Метод сброса безопасности Hyundai

Позвоните дилеру, вот их ответ: три или четыре раза нажмите кнопку разблокировки на брелоке. и один раз нажмите тревожную кнопку. Запереть и отпереть дверь водителя с помощью ключа.

СПОНСОРНЫЕ ССЫЛКИ

Метод сброса сигнализации Mercedes Benz

Позвоните к дилеру, вот их ответ: Вставьте ключ в замок зажигания. и поверните в положение разблокировки разблокировки.Используя брелок, нажмите кнопку паники. Отсоедините отрицательный провод аккумуляторной батареи на пять минут и снова подключите.

Nissan Infiniti Сброс безопасности

Позвоните дилеру, это их ответ: Использование брелока для разблокировки кнопка. Используйте ключ зажигания, чтобы завести автомобиль. Используйте ключ, чтобы разблокировать водительская дверь. Снимите отрицательный провод аккумуляторной батареи, а затем снова подключите.

Сброс иммобилайзера Toyota Lexus

Мы позвонили дилеру, вот их ответ: запри машину и закрой все двери, затем используйте ключ, чтобы отпереть дверь водителя.Нажмите и удерживайте панику кнопку на пульте дистанционного управления. Когда в машине никого нет, заприте и разблокируйте машину с помощью ключевой пульт. В крайнем случае отсоедините аккумулятор и снова подключите.

Сброс системы безопасности Volkswagen

Для отключения противоугонной системы используйте кнопку разблокировки на дистанционном ключе. Откройте дверь водителя с помощью ключа, а затем переключите замок зажигания в положение. положение включения. Если это не помогло, выйдите из машины и закройте все окна, затем воспользуйтесь ключом, чтобы запереть дверь водителя.Подождите пятнадцать минут и разблокируйте дверь водителя с помощью ключа, запустите двигатель в течение 15 секунд после открытия дверь.

Просмотр вопросов по системе охранной сигнализации и ответы посетите наш форум. Если тебе надо бесплатные консультации по ремонту автомобилей обратитесь к нашему сообществу механиков, мы будем рады помочь.

Статья опубликована 10.02.2019

.

Поиск и устранение неисправностей Теплый пол | Руководства по дому

Джерри Уолч Обновлено 19 декабря 2018 г.

Существует два основных типа систем лучистого теплого пола: водяное и электрическое. Система горячего водоснабжения производит тепло, пропуская горячую воду через змеевики под черным полом. Электрические системы производят тепло, пропуская электрический ток через нагревательные кабели, проложенные между черным полом и чистым полом. В некоторых случаях электрические нагревательные кабели устанавливаются на нижней стороне пола.

Настенные термостаты

Распространенной причиной проблем с любой системой лучистого отопления для пола является неисправный настенный термостат.Термостаты, которые не открываются должным образом, могут стать причиной слишком высокой температуры в комнате. Неправильно закрывающийся термостат сделает комнату все время холодной. К счастью, термостаты легко проверить и заменить в случае неисправности.

Без нагрева

Настенный термостат регулирует линейное напряжение к зонным клапанам в системе горячего водоснабжения и ток, протекающий через встроенные нагревательные кабели с электрической системой. Начните поиск неисправностей с проверки наличия напряжения на термостате с помощью бесконтактного тестера напряжения.Если нет напряжения, значит, в сервисной панели сработал автоматический выключатель или сгорел предохранитель. Переустановите прерыватель или замените перегоревший предохранитель и перепроверьте питание. Если на термостат подается питание, проверьте напряжение на зонном клапане в случае водяной системы или на соединительной коробке в случае электрической системы с помощью бесконтактного тестера напряжения. Отсутствие напряжения в этих точках указывает на неисправный термостат. Чтобы заменить термостат или любой другой компонент в системе отопления, сначала выключите автоматический выключатель.Снимите крышку с термостата, отсоедините проводку, ослабив винты клемм и вытащив провода из-под них. Снимите старый термостат со стены и возьмите его с собой, чтобы получить точную замену.

Замена клапана неисправной зоны

Выключите автоматический выключатель, а затем отсоедините провода, идущие от термостата, ослабив винты клемм и вытащив провода из-под них. Отключите подачу горячей воды к зонному клапану и откройте сливной клапан системы, чтобы слить как можно больше воды из нагревательного змеевика.Затем отпаяйте старый вентиль между медной трубкой, подающей горячую воду, и трубой, ведущей к змеевику. Возьмите старый клапан с собой в центр обслуживания клиентов, чтобы получить точную замену. Припаиваем новый клапан на место, подсоединяем проводку, включаем воду и проверяем герметичность.

Замена неисправного нагревательного кабеля или мата

Нагревательные кабели или маты могут быть расположены на нижней стороне чернового пола или зажаты между черным полом и чистым полом.В первом случае заменить их относительно легко, достаточно удалить изоляцию из стекловолокна, а затем дефектный кабель или секцию нагревательного мата. В последнем варианте установки вам придется снять чистовой пол поверх него, чтобы получить к нему доступ. Это, в зависимости от типа отделочного пола, может оказаться довольно сложной задачей. В большинстве случаев вы не сможете повторно использовать снятый вами пол. Получив доступ к нагревательному кабелю или коврику, вы можете определить, какая секция неисправна, сняв показания целостности цепи через каждую секцию с помощью цифрового мультиметра, установленного на его диапазон сопротивления.Опять же, возьмите с собой старую часть кабеля или коврика, чтобы получить точную замену.

Комната недостаточно нагревается

В комнате, которая не нагревается должным образом, у вас может быть термостат, который открывается слишком рано, зональный клапан, который не открывается полностью, или одна или несколько неисправных секций нагревательного кабеля или маты, если несколько секций соединены параллельно. Чтобы определить, является ли проблема термостатом, просто отключите термостат с помощью набора перемычек.Большинство зонных клапанов можно разобрать и очистить, если они не открываются полностью. В случае дефектной секции параллельно соединенных нагревательных кабелей отделите секции одна от другой и проверьте целостность каждой секции.

Предупреждения

Если вам неудобно пользоваться фонариком в непосредственной близости от деревянных конструктивных элементов вашего дома, вызовите сантехника для замены зонного клапана. Использование факела может вызвать пожар в доме.

.

Как обойти системы контроля доступа для посещения закрытых этажей и закрытых этажей в любом здании «Null Byte :: WonderHowTo

Многие операторы используют лифты для управления доступом на определенные этажи, будь то пентхаус в отеле или серверная комната в офисном здании. Однако закон требует, чтобы все они имели режим пожарной службы, который дает экстренный доступ к закрытым этажам, и хакер может использовать это для полного обхода безопасности.

Здания используют различные способы интеграции лифтов в свои системы контроля доступа (ACS). Как правило, они делятся на две широкие категории: остановки вызова и остановки для определенного этажа.

Остановка вызова

Остановка вызова используется, чтобы не дать лифту забрать вас, в первую очередь, путем размещения системы ключей-карт на кнопке вызова лифта. Это типично для лифтов для сотрудников, например для горничных, доступа в гараж для VIP-персон и т. Д.

Остановки на определенных этажах

Второй тип позволит вам вызвать лифт, но не позволит вам перейти на определенные этажи, требуя наличия какой-то карточки-ключа, сканирования значка или физического ключа для нажатия кнопки этого этажа.Чаще всего это наблюдается на главном лифте в больших офисных зданиях, где люди хотят, чтобы люди имели доступ к таким услугам, как Starbucks и конференц-залы в вестибюле и на нижних уровнях, а также ограничили доступ на верхние этажи.

Режим пожарной службы

По закону, все лифты в здании должны иметь так называемый режим пожарной службы, по сути, «режим бога» для пожарных. Это позволяет им управлять лифтами в случае возникновения чрезвычайной ситуации, перемещая лифт на любой этаж независимо от настроек безопасности, а также указывать, когда двери открываются и закрываются.

Тренировочный видеоролик пожарного, показывающий в действии режим пожарной службы.

Злоупотребление режимом пожарной службы

Не нужно много воображения, чтобы увидеть, как хакер потенциально может использовать режим пожарной службы. Неужто невероятно сложно перевести лифты в этот аварийный режим? Нет, это просто, как ключ от пожарной службы и поворот двух замков. Давайте внимательнее рассмотрим эти ключи и посмотрим, насколько легко получить один или обойти их все вместе.

Вариант 1: Получить ключ пожарной службы

Если мы хотим знать, где найти ключ пожарной службы, сначала мы должны спросить, где пожарный берет ключ пожарной службы. Это может варьироваться от юрисдикции к юрисдикции и от штата к штату, но, как правило, в зданиях либо есть KnoxBox, либо закон предписывает определенный ключ и размер для всего региона.

KnoxBoxes, крошечные ящики для замков, часто размещаемые снаружи для служб быстрого реагирования, используются, когда пожарный ключ предназначен для этого здания.Это будет иметь место только в старых зданиях со старыми лифтами, которые в последнее время не обновлялись. Подавляющее большинство будет иметь одинаковые ключи из-за правил на уровне штата или федерального уровня, таких как «ASME A17.1, Правила безопасности для лифтов и эскалаторов 2007», которые создали ключ FEO-K1 на федеральном уровне.

2.27.8 Клавиши переключения

Переключатели с ключом, требуемые пунктами 2.27.2–2.27.5 для всех лифтов в здании, должны приводиться в действие одним и тем же ключом. Ключи должны быть безопасности группы 3 (см. 8.1). Для каждого переключателя должен быть ключ.

Эти ключи должны храниться в помещениях в месте, легко доступном для пожарных и аварийного персонала, но не там, где они доступны для общественности. Этот ключ должен иметь трубчатую 7-штырьковую конструкцию типа 137 и иметь битовый код 6143521. Ключ должен иметь код «FEOK1». Ключ «FEO-K1» должен иметь только лифтовый персонал, аварийный персонал и производители лифтового оборудования.

Если предусмотрено, запорный ящик, включая его замок и другие компоненты, должен соответствовать требованиям UL 1037 (см. Часть 9).

Эти ключи можно получить в Интернете всего за пять долларов. Этот конкретный веб-сайт действительно пытается несколько отрегулировать его, запрашивая документы, подтверждающие, что вы работаете в лифтовой отрасли. Однако социальная инженерия потенциально может обойти это, или хакер может найти менее щепетильного продавца в других местах в Интернете.

Не забывайте, что подрядчики и установщики должны иметь возможность получить эти замки, чтобы установить их на лифтах, поэтому иногда бывает проще купить замок, который просто так бывает с ключами, а не просто сами ключи.

FEO-K1 должен быть наиболее распространенным ключом, особенно в новых зданиях, однако также неплохо было бы поискать в Google специальные законы о лифтах в вашем регионе. NFPA-1 2012 года требует нового ключевого стандарта, который еще не все адаптировали.

В качестве примера, штат Аризона использует ключ AZFS для всех своих режимов пожарной службы, и этот ключ можно приобрести менее чем за 8 долларов в Интернете.

Hacking Elevators: How to Bypass Access Control Systems to Visit Locked Floors & Restricted Levels in Any Building

Другой пример: существует ключ «2642» для города Нью-Йорк, который основан на неограниченном бланке ключа Yale Y1.Этот ключ вызвал настоящий переполох, когда люди поняли, что им может воспользоваться террорист или хакер. Они даже достаточно любезны, чтобы выложить фотографии ключа. Это позволяет очень легко декодировать биттинг. Если вы не могли догадаться по названию, биттинг — «26420».

Если хакер не может просто купить ключ в Интернете, он уже получил защиту от закона. Это делает поход в местный хозяйственный магазин и его выполнение тривиальной задачей. Если это закрытая заготовка для ключа, они могут просто распечатать ее на 3D-принтере.

Вариант 2: научиться открывать замки

Второй более универсальный вариант — научиться взламывать замки. Эти замки не предназначены для обеспечения безопасности — они предназначены для того, чтобы дети не могли случайно перевести лифт в режим пожарной охраны. Это означает, что часто даже любительский взломщик замков может успешно их взломать, особенно трубчатые, такие как FEO-K1. Трубчатые отмычки невероятно просты в использовании — просто нажмите и поверните.

На Amazon: 14 прозрачных замков с ключами и набором отмычек для начинающих

Однако этот метод не идеален, поскольку он будет медленнее и очевиднее, особенно если вы новичок в взломе замков.Гораздо менее подозрительно, когда человек подходит к замку, вставляет ключ и поворачивает его, в отличие от того, чтобы прятаться над замком от 30 секунд до минуты.

Ключевой вариант всегда должен быть первым выбором. Однако по какой-то причине это может быть не вариант, поэтому купите хорошие отмычки и научитесь ими пользоваться. Они будут невероятно полезны не только для взлома лифта.

Шаг 1. Вызов лифтов

С ключами или отмычками в руке вы готовы приступить к взлому лифта.Первое, что нужно сделать, — это перевести лифт в так называемую «фазу 1». При фактическом пожаре в здании лифты автоматически перейдут в фазу 1 при обнаружении дыма или тепла.

Так как пожара на самом деле нет, мы должны вручную перевести лифт в фазу 1. После активации фазы 1 все лифты в банке вернутся на первый этаж и откроют свои двери. Таким образом вы обойдете любой контроль доступа при вызове лифта.

Не все лифты возвращаются тихо или незаметно, что является основным препятствием для использования этого метода.Некоторые из них будут издавать громкий жужжащий звук, возвращаясь и открывая свои двери, и ни одна из кнопок вызова на любом этаже не будет работать. Это означает, что эту тактику лучше всего использовать на боковых лифтах или когда в холле лифта никого нет, например, поздно ночью.

Hacking Elevators: How to Bypass Access Control Systems to Visit Locked Floors & Restricted Levels in Any Building Изображение TJElevatorfan / YouTube

На первом этаже будет блокировка режима пожарной службы чуть выше обычной кнопки вызова лифта. Вставьте ключ или откройте замок и поверните его в положение «Вкл.». Все лифты в банке вернутся и войдут в фазу 1.Если у вас есть сообщник, это хорошая работа. Это может ускорить процесс, и они могут вывести лифты из режима пожарной службы, как только вы достигнете целевого этажа.

Hacking Elevators: How to Bypass Access Control Systems to Visit Locked Floors & Restricted Levels in Any Building Изображение MiamiDadeFireRescue / YouTube

Шаг 2: Перевести один в режим пожарной службы

При включенной фазе 1 пора перейти в режим бога, включив фазу 2. Это переводит отдельный лифт в режим пожарной службы, и именно так вы обходите блокировки безопасности отдельных этажей.

Hacking Elevators: How to Bypass Access Control Systems to Visit Locked Floors & Restricted Levels in Any Building Изображение Кристины Д.К. Хёппнер / Flickr

Войдите в лифт и найдите панель пожарной службы. Это может быть прямо над или под обычными кнопками выбора этажа (как показано выше) или за маленькой дверью (как показано ниже). Там вы найдете замок, такой же, как в холле, такой же, как и раньше, включите его.

Hacking Elevators: How to Bypass Access Control Systems to Visit Locked Floors & Restricted Levels in Any Building Изображение MiamiDadeFireRescue / YouTube

Сейчас он находится в фазе 2 и думает, что вы пожарный, поэтому пойдет туда, куда вы ему скажете.Двери не будут автоматически открываться и закрываться, как обычно. Здесь, на первом этаже, они по умолчанию открываются, поэтому нажмите и удерживайте кнопку закрытия двери, пока двери не закроются полностью.

Кромка безопасности, то есть то, что предотвращает закрытие дверей для людей, теперь отключена, потому что в реальном пожаре датчики не могут отличить людей от дыма. Если вы отпустите кнопку закрытия двери раньше, она вернется в полностью открытое положение.

Шаг 3: Перейти на безопасный этаж

Теперь остается лишь выбрать этаж, на который вы хотите перейти, как обычно в лифте, но на этот раз без обычных ограничений по этажам.Чтобы отменить выбор этажа, нажмите «Отмена вызова».

Hacking Elevators: How to Bypass Access Control Systems to Visit Locked Floors & Restricted Levels in Any Building Изображение ElementElevators / YouTube

Как только вы окажетесь там, вам придется вручную открывать двери, нажав и удерживая кнопку «дверь открыта». Если отпустить кнопку раньше, двери закроются. Для пожарных это предназначено для того, чтобы они могли проверить, есть ли пожар, и быстро закрыть дверь, если есть. Для хакеров это может быть полезно, если есть неожиданные люди или охранники. Они могут не заметить, что двери лифта приоткрылись на секунду.

Шаг 4: Верните все в нормальное состояние

Поздравляем, теперь вы на безопасном этаже! Если был второй человек, который активировал фазу 1, то лифт можно вывести из фазы 2, а другой человек может отключить фазу 1, повернув блокировку в положение «Обход» или «Сброс», а затем «Выкл.», Вернувшись. все лифты в штатном режиме.

Hacking Elevators: How to Bypass Access Control Systems to Visit Locked Floors & Restricted Levels in Any Building Изображение MiamiDadeFireRescue / YouTube

Затем вы могли бы переместить человека, находящегося на первом этаже, на безопасный этаж, вызвав лифт с безопасного этажа.В противном случае, если это только вы, то вы хотите как можно быстрее вернуть лифт к нормальной работе, прежде чем кто-то это заметит.

Как защитить свое здание от хакеров

Если в вашем здании для обеспечения безопасности используются лифты, вы можете быть встревожены этой статьей, но есть простые решения для исправления этой уязвимости — но не обязательно дешевые.

Вы должны изменить свое отношение к лифтам. Думайте о них как о лестницах или ямах на каждом этаже.Если вы хотите, чтобы этаж был безопасным, то в коридоре или холле сразу после выхода из лифта на этом этаже должна быть бронированная дверь. Нет необходимости удалять какие-либо системы контроля доступа, уже имеющиеся на лифтах, поскольку они все еще могут служить сдерживающим фактором и будут работать против злоумышленников, не знающих о режиме пожарной службы. Однако они никогда не должны быть единственным уровнем безопасности! Предположите, что злоумышленник может забрать его на любой этаж, и соответствующим образом спланировать.

Любой лифт можно перевести в режим пожарной службы, и это простой способ обойти любые системы контроля доступа на нем.Однако многие здания либо не осознают, либо игнорируют этот факт, создавая очевидное и используемое слабое звено во многих зданиях, и закон вряд ли изменится. Это означает, что это останется уязвимостью в будущем.

Спасибо за чтение! Есть вопросы? Спросите меня здесь или в Твиттере @The_Hoid.

Не пропустите: как взлом MagSpoof, замеченный в Mr. Robot, может дублировать карты безопасности комнаты

Хотите начать зарабатывать деньги как хакер в белой шляпе? Начните свою профессиональную карьеру хакера с помощью нашего пакета обучения премиум-сертификату по этическому хакерству 2020 года в новом магазине Null Byte и получите более 60 часов обучения от профессионалов в области этического хакерства.

Купить сейчас (скидка 90%)>

Фотография на обложке сделана Гидеоном Цангом / Flickr; Скриншоты Hoid / Null Byte .
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
