Как тестером проверить конденсатор: Как проверить конденсатор

Обычно, если у конденсатора присутствует электрический пробой, то сопротивление между его обкладками составляет довольно малую величину – несколько единиц или десятки Ом. Пробитый конденсатор, по сути, является обычным проводником.

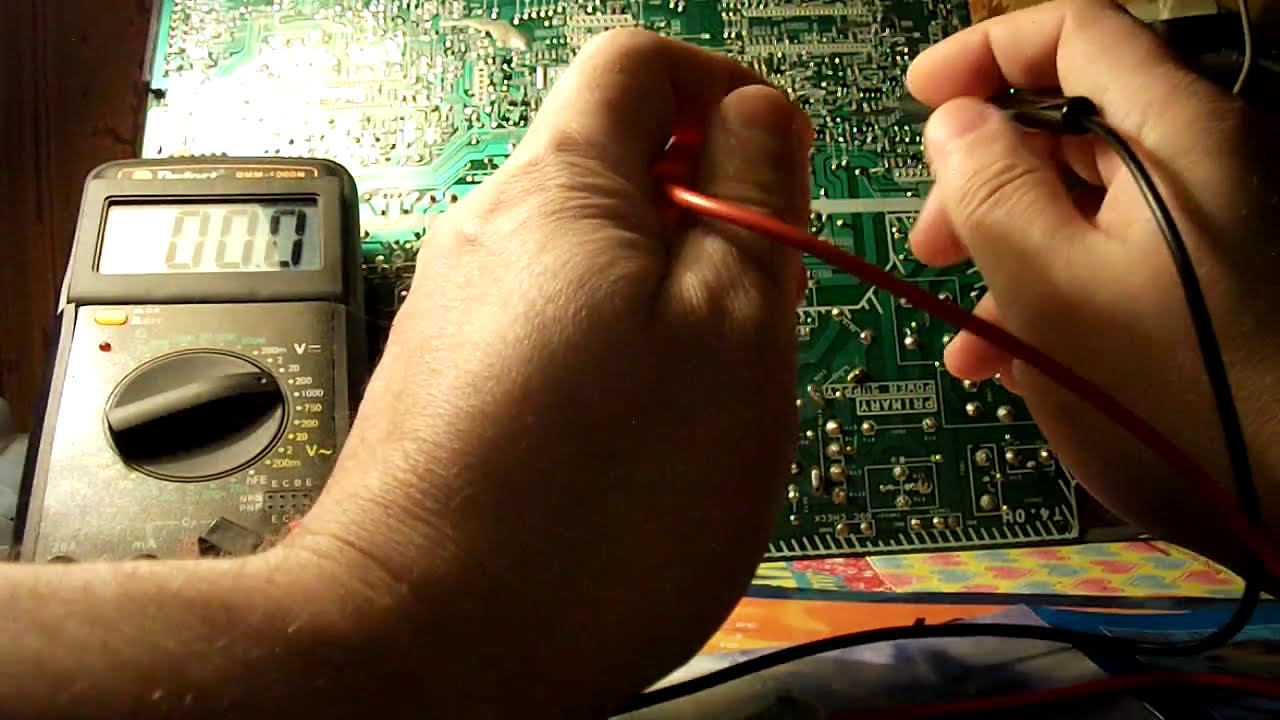

Переключаем цифровой мультиметр в режим измерения сопротивления и устанавливаем самый большой из возможных пределов измерения сопротивления. Для цифрового мультиметра  DT-838  это будет предел 2000k , то есть, 2 Мегаома.

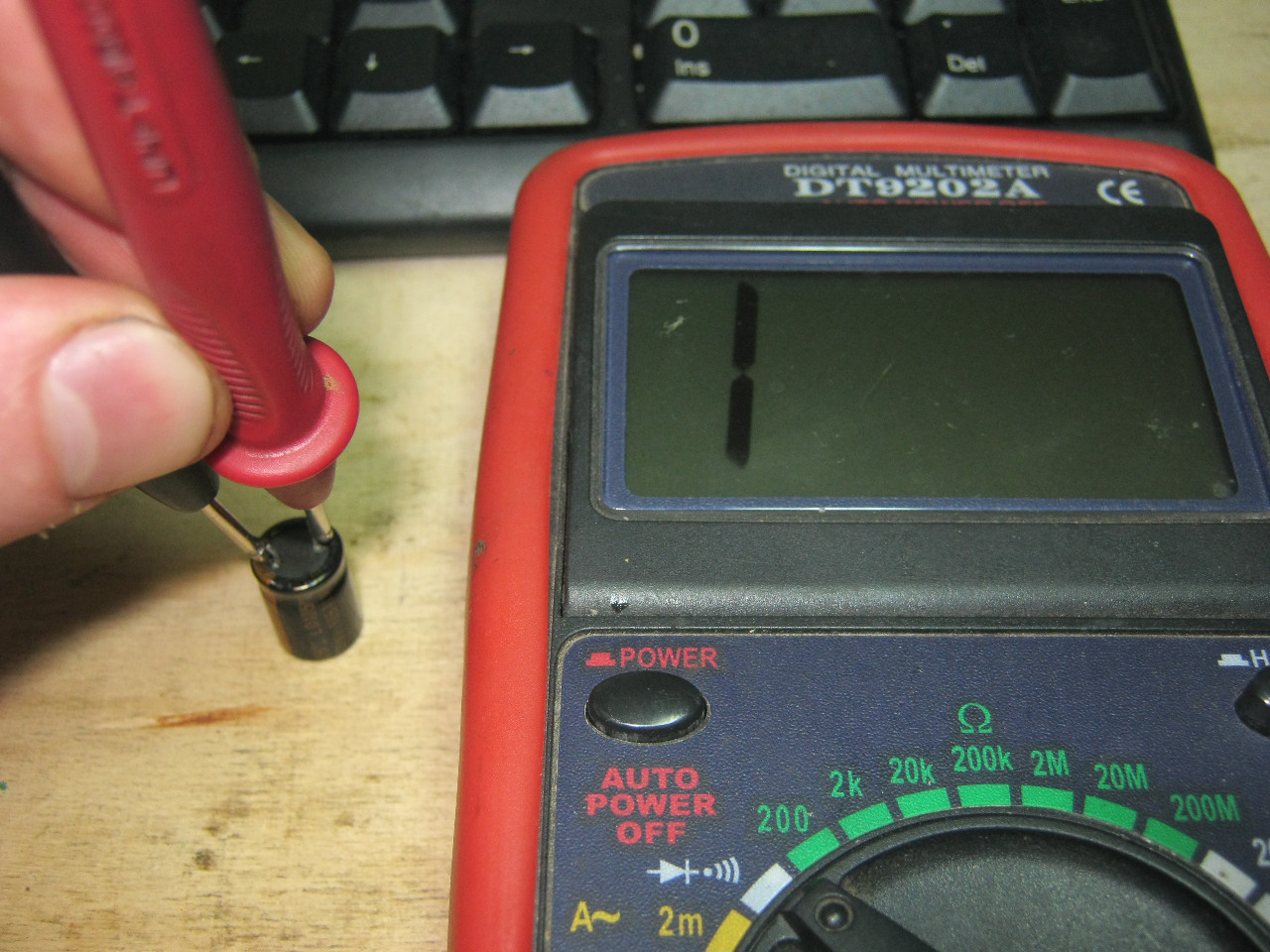

Далее подключаем измерительные щупы к выводам проверяемого конденсатора. При исправном конденсаторе прибор не покажет никакого значения и на дисплее засветиться единичка. Это свидетельствует о том, что сопротивление утечки конденсатора более 2 Мегаом. Этого достаточно, чтобы в большинстве случаев судить об исправности конденсатора. Если цифровой мультиметр чётко зафиксирует какое-либо сопротивление, меньшее 2 Мегаом, то, скорее всего, конденсатор неисправен

Следует учесть, что держаться обеими руками выводов и щупов мультиметра при измерении нельзя. Так как в таком случае прибор зафиксирует сопротивление Вашего тела, а не сопротивление утечки конденсатора. Поскольку сопротивление тела человека меньше сопротивления утечки, то ток потечёт по пути наименьшего сопротивления, то есть через ваше тело по пути рука – рука. Поэтому не стоит забывать о правилах при проведении измерения сопротивления.

Сопротивление утечки полярных конденсаторов обычно составляет не менее 100 килоОм. Для более качественных полярных конденсаторов это значение не менее 1 Мегаом. При проверке таких конденсаторов омметром следует сначала разрядить конденсатор, замкнув выводы накоротко.

Далее необходимо установить предел измерения сопротивления не ниже 100 килоОм. Для упомянутых выше конденсаторов это будет предел 200k . Далее соблюдая полярность подключения щупов, измеряют сопротивление утечки конденсатора. При подключении в режиме омметра к выводам электролитического конденсатора, соблюдая полярность -плюс к плюсу, минус к минусу. Так как электролитические конденсаторы имеют довольно высокую емкость, то при проверке конденсатор начнёт заряжаться. Этот процесс занимает несколько секунд, в течение которых сопротивление на цифровом дисплее будет расти, и будет расти до тех пор, пока конденсатор не зарядится. Если значение измеряемого сопротивления перевалило за 100 килоОм, то в большинстве случаев можно с достаточной уверенностью судить об исправности конденсатора. Стоит потренироваться, так как, лишь при определенной практике можно не ошибиться.

4. Совет из форума.

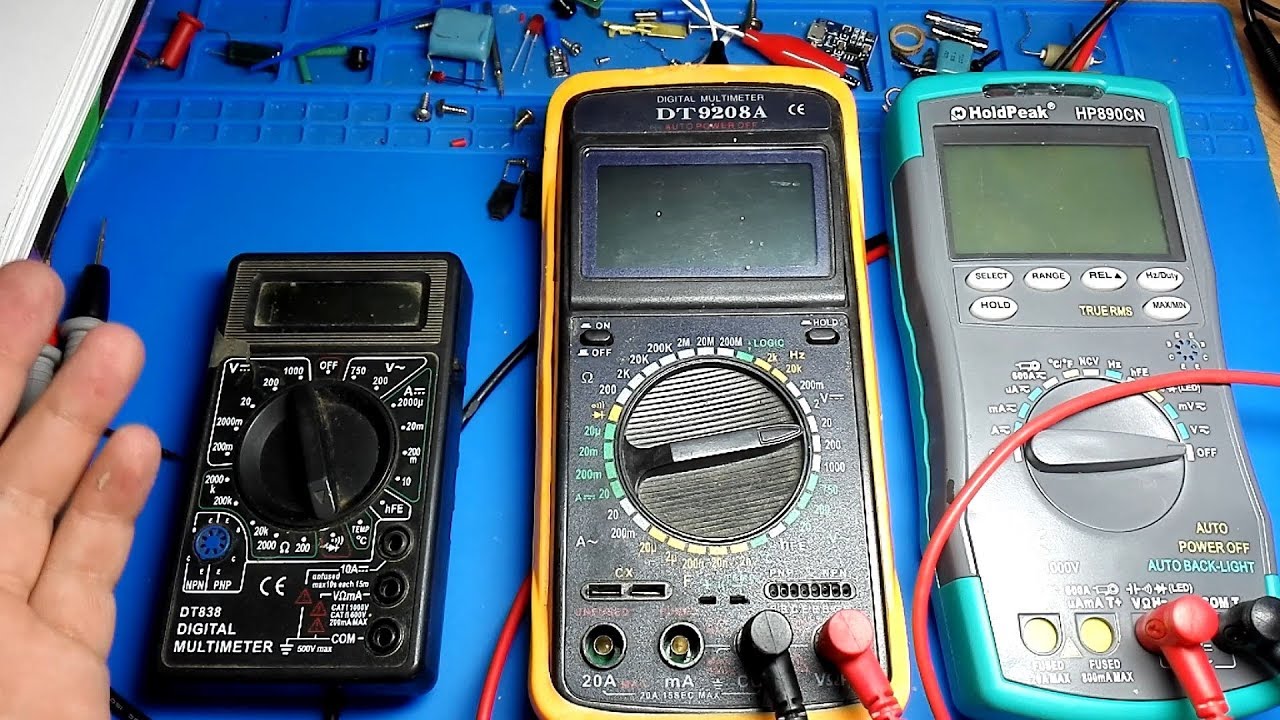

В. Можно ли с помощью обычного мультиметра  DT-838 измерить емкость конденсатора, или проверить, рабочий он или нет??

О. Измерить-нет, а проверить рабочий ли — да. Выбирается режим прозвона и тыкается в ножки. Далее слышится пик, щупы меняются местами, пик должен повториться. Слышно минимальный где-то 0,1мкФ, чем больше емкость, тем дольше звук.

5. Полезные ссылки

Как проверить конденсатор потолочного вентилятора: подробное руководство

Потолочные вентиляторы состоят из различных компонентов. Конденсатор — один из них, и без него вентилятор работать не будет. Даже если он заработает с неисправным конденсатором, скорость лопастей будет очень низкой.

Итак, конденсатор является важным компонентом потолочных вентиляторов. Это черный ящик, расположенный в распределительной коробке вентилятора.

Трудно понять, когда конденсатор требует замены. Падение скорости вращения лопастей вентилятора может означать неисправность конденсатора или неисправность других компонентов.Плохой конденсатор может даже остановить движение лопастей.

Однако, даже если вы подозреваете, что конденсатор вашего вентилятора неисправен, как проверить его, чтобы подтвердить свое заявление?

В этом посте мы обсудим различные методы. Обратите внимание, что вам не нужны какие-либо технические ноу-хау для проверки конденсатора. С этим справится любой самодел.

Готовы? Приступим к делу!

Вы можете проверить конденсаторы потолочного вентилятора различными способами. Просто возьмите необходимые инструменты и следуйте приведенным ниже советам.

Давайте обсудим метод постоянной времени. Это требует небольшого расчета, хотя это не то, что вы не можете осуществить.

Чтобы начать использовать этот метод, попробуйте определить номинал конденсатора. Кроме того, вам потребуется резистор, значение которого хорошо известно.

Что означает постоянная времени конденсатора? Постоянная времени означает время, за которое конденсатор зарядился до 63.2 процента напряжения, подаваемого на устройство.

Вот как рассчитать постоянную времени. Пожалуйста, постарайтесь использовать эту формулу как есть.

Постоянная времени = R X C

T = R (сопротивление), умноженное на C (емкость конденсатора).

Вот как это делается. Соедините резисторы вместе с конденсаторами последовательно. Затем подключите схему к источнику питания. Пожалуйста, убедитесь, что ваш источник питания обеспечивает фиксированное напряжение.

После успешного подключения схемы к источнику питания начните отслеживать время, необходимое для зарядки емкости до 63.2 процента.

Вот это да. По времени и номиналу резистора можно определить номинал конденсатора.

Обратите внимание на это. Если обнаруженное значение конденсатора ближе к известному значению, нет причин для беспокойства. Это просто означает, что ваш конденсатор работает нормально. Если дело обстоит наоборот, то конденсатор неисправен и нуждается в замене.

Мультитестер, также называемый мультиметром, представляет собой прибор, используемый для измерения различных электрических свойств.Этот прибор измеряет сопротивление, напряжение и силу тока. Вот почему он называется ВОМ (Вольт-ом-миллиамперметр)

Если у вас дома есть мультитестер, вам не составит труда определить неисправный или исправный конденсатор. Вы даже можете использовать мультитестер для проверки и ремонта других электрических устройств. Техники часто этим пользуются.

Вы также можете использовать мультитестер для проверки конденсатора различными способами. К ним относятся аналоговый мультитестер, цифровой мультитестер или настройка мультитестера в емкостном режиме.

Давайте обсудим каждый процесс.

Снимите конденсатор с вентилятора. Затем зарядите его до полной емкости. Выберите аналоговый измеритель на мультитестере. Но, пожалуйста, выберите омы и убедитесь, что это более высокий диапазон.

Теперь возьмите провода мультитестера (красный и черный провод). Подключитесь к клеммам вашего конденсатора.

После того, как вы подключили мультитестер к конденсатору, обратите внимание на показания прибора.

Вот вероятный исход.

Если сопротивление мизерное , конденсатор закорочен. Но если нет движения или отклонения , у вас открытый конденсатор.

Наконец, если сопротивление изначально было низким, но постепенно увеличилось до бесконечности , это признак того, что ваш конденсатор работает нормально.

Цифровой мультиметр (DMM) имеет ту же функцию, что и аналоговый тип.Заметная разница заключается в том, как цифровой мультиметр отображает свои показания.

Если вы используете цифровой мультиметр для проверки состояния конденсатора, выполните следующие простые действия.

В отличие от аналогового метода, при использовании цифрового мультиметра необходимо разрядить емкость. Но вам все равно нужно настроить мультиметр на омы. Пусть он находится в диапазоне 1000 Ом.

Поместите выводы мультиметра (красный и черный провода) на предполагаемый конденсатор потолочного вентилятора. Конденсаторы обычно имеют два вывода.Поместите каждый наконечник измерителя на клеммы.

После правильного подключения мультиметр отобразит несколько цифр. После этого он вернется на Open Line (OL). Но если показания не меняются, у вас мертвый конденсатор.

Обратите внимание, что не все мультиметры имеют емкостной режим. Но если у вас есть, вы можете с комфортом проверить свои возможности, используя его. Объясним процесс.

Первый шаг — настроить мультиметр на емкостной режим.

Теперь зарядите конденсатор до полной емкости. Затем подключите выводы мультиметра к клеммам конденсатора. Мультиметр уже должен быть в емкостном режиме.

Запишите показания мультиметра, который вы используете. Если показание такое же или близкое к фактическому значению конденсатора, ваш конденсатор работает нормально.

Однако, если вы обнаружите, что показания счетчика ниже значения конденсатора, ваш конденсатор неисправен и нуждается в замене.

Если у вас нет мультиметра или других устройств для проверки конденсаторов, вы можете использовать традиционный метод искрообразования.

Тем не менее, вы должны быть очень осторожны, потому что этот процесс довольно опасен. Только профессионалы имеют знания и опыт, чтобы использовать этот метод.

Но в любом случае, вот как это сделать.

Предположим, вы используете источник постоянного тока. В этом случае постарайтесь использовать как неполяризованный, так и поляризованный конденсатор.

Лучше всего использовать источник питания 24 В постоянного тока. Зарядите конденсатор на пару секунд и снимите его с источника зарядки.

 Теперь здесь нужно быть предельно осторожным. После зарядки конденсатора закоротите две клеммы металлом. Убедитесь, что металлический предмет имеет некоторую изоляцию, чтобы избежать удара током.

Если конденсатор исправен, вы заметите интенсивные искры. Если дело обстоит наоборот, ваш конденсатор умер.

Конденсатор представляет собой небольшой потолочный вентилятор.Но его важность невозможно переоценить.

Теперь давайте ответим на вопрос. Может ли потолочный вентилятор работать без конденсатора? Ответ — нет!

Уберите конденсатор, и ваш потолочный вентилятор станет бесполезным. Конденсатор не только помогает запустить вентилятор, но и позволяет ему работать.

Итак, даже если вы решите вращать потолочный вентилятор вручную, он не будет работать при отсутствии конденсатора, даже при подключении к блоку питания.

Почему? Конденсатор помогает создать магнитный поток, необходимый для вращения потолочного вентилятора.Кроме того, если у вас неисправная мощность, скорость вашего потолочного вентилятора резко снизится.

Итак, если ваш потолочный вентилятор перестал работать, не спешите заменять его. Проблема может быть в конденсаторе.

Поэтому рассмотрите возможность проверки и проверки мощности, если потолочный вентилятор перестал работать должным образом или перестал работать.

Это простые способы проверки конденсатора потолочного вентилятора. Из тестирования можно определить, неисправен ли конденсатор.

Конденсаторы являются важными компонентами потолочных вентиляторов. И их не дорого купить или трудно найти. Так что не расстраивайтесь, когда вам говорят, что конденсатор вашего потолочного вентилятора нуждается в замене. Вы не разорите банк, чтобы купить его.

Опять же, если вы хотите, чтобы ваш вентилятор работал как новый вентилятор, приобретите новый конденсатор. Вы обнаружите значительное изменение скорости вашего вентилятора.

5 способов с мультиметром и без него

Описывает, как проверить конденсатор с функцией измерения емкости и без нее на мультиметре, как проверить конденсатор с помощью тестера непрерывности или с помощью омметра, а также провести «грубую проверку» путем его короткого замыкания.

Найти больше руководств, советов и советов по автомобилям и мотоциклам

СОДЕРЖАНИЕ
Что такое конденсатор
Визуальный осмотр
Проверка работоспособности
1. Как проверить конденсатор без измерения емкости
2. Как проверить конденсатор с помощью мультиметра для проверки целостности цепи
3. Использование мультиметра с измерением емкости
4. Как проверить конденсатор с помощью омметра
5. Как проверить конденсатор путем его короткого замыкания

Мультиметр является предпочтительным измерительным прибором, когда речь идет о проверке возможно неисправного конденсатора.Есть несколько способов проверить конденсатор с помощью мультиметра.

В основном, однако:

Мультиметру требуется специальное измерительное устройство, чтобы иметь возможность проверять конденсаторы и, таким образом, определять точные значения емкости конденсатора. Если нет функции измерения емкости, можно только определить, есть ли у конденсатора короткое замыкание или он заряжается. Для этого можно выполнить проверку непрерывности или измерение сопротивления в омическом диапазоне.

Что такое конденсатор?

Конденсаторы — это пассивный электронный компонент, который используется почти во всех электрических устройствах. Вы можете найти их в компьютерах, телевизорах, кухонной технике, ремесленных станках, транспортных средствах и многих других устройствах.

В основном конденсаторы состоят из двух электропроводящих поверхностей, которые отделены друг от друга изоляционным материалом. Однако существуют разные типы и формы конденсаторов. Одним из самых известных является электролитический конденсатор.Это поляризованный конденсатор. Напротив, керамические конденсаторы, например, используются в качестве неполяризованных конденсаторов. В области конденсаторов двигателей также используются пусковые конденсаторы.

Поскольку конденсаторы блокируют постоянный ток и пропускают переменный, они выполняют разные функции. В цепи переменного тока конденсатор используется как резистор переменного тока, в цепи постоянного тока он может накапливать электрический заряд. Это сохраненное напряжение называется электрической емкостью (C) и измеряется в фарадах (F).

Поскольку электролитические конденсаторы со временем изнашиваются, может потребоваться проверка их работоспособности. Конденсатор можно измерить мультиметром. Есть два подхода: вы просто хотите проверить состояние конденсатора с помощью мультиметра или хотите измерить точную емкость конденсатора?

Визуальный осмотр

• Пластиковый корпус: Где-то на корпусе появляется неопределимая масса? Есть ли на корпусе трещина или даже дыра?
• Алюминиевый корпус: протекает ли жидкость? Сработала защита от избыточного давления?

Если вы можете ответить «Да» на один из этих вопросов, скорее всего, конденсатор неисправен.

В следующем разделе представлены различные методы проверки конденсатора с помощью мультиметра.

Функциональный тест

Двигатель с неисправным конденсатором либо гудит перед пуском, либо запускается с отчетливо слышимым гулом. Это явные признаки потери емкости и, следовательно, неисправности конденсатора.

Вы должны быть очень осторожны с этим типом теста, так как существует большой риск травмы. Прежде всего, никогда не тестируйте пилы или газонокосилки таким образом. Многие люди переоценивают свои рефлексы и не могут достаточно быстро убрать пальцы из опасной зоны при внезапном запуске двигателя. К сожалению, многие несчастные случаи с отрубленными пальцами говорят сами за себя.

Если двигатель вращается в неправильном направлении, это также может указывать на неисправность конденсатора. То же самое относится к очень медленному или бессильному запуску машины. Если машина загружена, скорость в таком случае падает очень быстро. Если ваш электродвигатель работает неправильно или разряжается, помимо дефекта конденсатора может быть виновата неисправная обмотка двигателя.

1. Как проверить конденсатор без измерения емкости

Если имеется только простой мультиметр без функции измерения емкости, то можно проверить только грубую работоспособность конденсатора или электролитического конденсатора (электролитического конденсатора). Выполните следующие действия:

1. Вскрыть конденсатор

В первую очередь следует полностью вынуть из цепи проверяемый конденсатор. Все контакты цепи должны быть удалены, а полюса конденсатора должны быть доступны.

2. Осмотрите конденсатор

Перед измерением конденсатора мультиметром его следует визуально проверить на наличие явных повреждений. Обратите внимание на небольшие неровности или мелкие трещины на поверхности. Утечка жидкости также указывает на неисправность конденсатора, который следует заменить.

3. Разрядный конденсатор

Следующим шагом является полная разрядка конденсатора. Чтобы в конденсаторе не было остаточного тока, его можно подключить к потребителю, например к простой лампочке.Таким образом, вся накопленная энергия может быть полностью разряжена.

4. Набор мультиметра

Теперь мультиметр должен быть настроен на функцию измерения сопротивления (измеренные значения в омах). Диапазон измерения 1000 Ом, т. е. 1 кОм, должен быть выбран так, чтобы можно было определить пригодные для использования результаты.

5. Измерьте конденсатор мультиметром

Теперь две измерительные линии мультиметра можно подключить к полюсам конденсатора.Для полной проверки конденсатора измерительные линии необходимо применить дважды и сравнить реакцию обоих процессов:

На дисплее цифрового мультиметра теперь должно отображаться измеренное значение в течение доли секунды, которую вы должны запомнить. После этого дисплей измерений немедленно перейдет к OL (Открытая линия). Если измерительные линии удаляются и снова подключаются, то же самое измеренное значение, а затем OL должно снова появиться на дисплее. Если это так, то конденсатор в порядке.

2. Как проверить конденсатор с помощью мультиметра для проверки целостности цепи

Тестер непрерывности с проверкой диодов встроен во многие модели мультиметров. Это также может быть использовано для проверки конденсатора. Однако таким образом можно только определить, заряжается ли конденсатор.

Ток от измерительного прибора сначала течет в конденсатор, пока он не зарядится полностью. Затем можно провести измерение сопротивления. Затем показания на дисплее будут постоянно увеличиваться, пока не будет достигнут предел диапазона измерения и не будет отображаться только 1.

Проверка непрерывности с помощью звукового сигнала

Мультиметры, оснащенные тестером непрерывности с акустическим сигналом, обеспечивают следующую обратную связь:

• Непрерывный звуковой сигнал или его отсутствие означает, что конденсатор неисправен.
• Изменение громкости или высоты звука акустического сигнала означает, что конденсатор в порядке.

В обоих вариантах конденсатор можно проверить только на короткое замыкание или можно проверить процесс зарядки.Точную емкость конденсатора таким способом измерить нельзя.

Вы также должны учитывать, что конденсаторы могут реагировать иначе, когда они удалены, чем когда они встроены в цепь. С маленькими конденсаторами в диапазоне пФ или нФ измерения, безусловно, имеют смысл, но с большими конденсаторами от 10 мкФ становятся неточными, так как они ведут себя при измерении иначе, чем при нормальной работе в реальных условиях. Измерение конденсаторов в цепи, но это больше для профессионалов, чем для электриков-любителей.

Узнайте больше о точной процедуре проведения проверки непрерывности с помощью мультиметра в руководстве по эксплуатации мультиметра и узнайте все, что вам нужно учитывать.

3. Использование мультиметра с измерением емкости

При наличии мультиметра, способного измерять емкости, можно провести прямое измерение емкости конденсатора или электролитического конденсатора (электролитического конденсатора). Выполните следующие действия:

1.Выставить конденсатор

Здесь тоже первым делом нужно полностью вынуть из схемы проверяемый конденсатор. Все контакты цепи должны быть удалены, а два полюса конденсатора должны быть доступны.

2. Осмотрите конденсатор

Перед измерением емкости мультиметром следует проверить конденсатор на наличие повреждений. Если на поверхности видны небольшие выпуклости, мелкие трещины или даже вытекающие жидкости, это может указывать на неисправность конденсатора.

3. Разрядный конденсатор

Следующим шагом является полная разрядка конденсатора. Чтобы снять весь остаточный ток с конденсатора, его можно подключить к потребителю. Здесь тоже подойдет лампочка, например, чтобы полностью разрядить энергию конденсатора.

4. Набор мультиметра

Теперь мультиметр должен быть настроен на функцию измерения емкости (измеренные значения в фарадах).Диапазон измерения здесь обычно автоматически настраивается устройством.

5. Измерить емкость конденсатора мультиметром

Теперь обе измерительные линии можно подключить к полюсам конденсатора. Теперь на дисплее мультиметра должно отображаться показание, примерно соответствующее значению, указанному на конденсаторе. Если два значения очень похожи, конденсатор исправен. Если определенное измеренное значение значительно ниже значения, указанного на конденсаторе, или если измеренное значение вообще не отображается, то конденсатор неисправен и подлежит замене.

Общее примечание:

Так как конденсаторы или электролитические конденсаторы хранят электрический ток, они должны быть полностью разряжены, прежде чем вы сможете проверить конденсатор с помощью мультиметра.

С помощью простых мультиметров можно только определить, имеет ли конденсатор короткое замыкание или он заряжается. Точные измеренные значения емкости конденсатора можно определить только с помощью соответствующим образом оборудованных измерительных приборов.

4.Как проверить конденсатор с помощью омметра

Проверить конденсатор в электродвигателе можно также путем измерения сопротивления омметром. В этом измерении сопротивление должно начинаться с низкого уровня и постепенно увеличиваться по мере зарядки конденсатора. Наиболее информативным из обоих методов измерения является сравнение с определенно работающим конденсатором двигателя с теми же техническими характеристиками. Если отклонения указателя ведут себя одинаково с точки зрения интенсивности и временной прогрессии, конденсатор, вероятно, в порядке.

5. Как проверить конденсатор путем его короткого замыкания

В некоторых ситуациях состояние электролитического конденсатора можно проверить только без омметра или вольтметра при наличии подходящего источника напряжения. Конденсатор заряжается за 1-2 секунды. Затем нужно замкнуть контакты металлической отверткой.

Исправный конденсатор должен давать яркую искру. Если он тусклый или едва заметен, это говорит о том, что конденсатор неисправен и плохо держит заряд.

Как проверить конденсатор цифровым мультиметром

Конденсаторы играют важную роль в электрической системе, поскольку они выполняют множество важных функций в схеме.

От предоставления гибких вариантов фильтрации до защиты чувствительных микросхем от шума, ограничения скачков напряжения до накопления энергии, развязки и, что более важно, поддержания постоянного источника питания, конденсаторы в цепи используются по-разному.

Конденсаторы могут быть повреждены из-за старения, нагревания, высокого напряжения, влажности, химического загрязнения и влаги. Поскольку неисправные конденсаторы являются одной из распространенных причин электрических и электронных неисправностей, как владелец бизнеса, вам необходимо вовремя обнаружить неисправный конденсатор, проверив его с помощью цифрового мультиметра.

Но как узнать, исправен конденсатор или неисправен? Как быстро и качественно проверить конденсатор с помощью цифрового мультиметра?

Вы можете определить, неисправен ли конденсатор, выполнив простую визуальную проверку. Одним из явных признаков неисправного конденсатора является вздутие или вздутие верхней или нижней части. Проверьте корпус конденсатора и печатную плату на предмет обесцвечивания или повреждения. Еще одним показателем неисправного конденсатора является наличие вытекающего электролита.

Немедленно замените конденсаторы, если вы обнаружите какой-либо из этих видимых признаков.

Выполните следующие пять шагов, чтобы проверить конденсаторы с помощью цифрового мультиметра:

1. Убедитесь, что конденсатор разряжен. Одной из основных функций конденсатора является накопление энергии; поэтому, если вы не разрядите конденсатор должным образом, прежде чем обращаться с ним для тестирования, это может привести к ожогам или травмам.Вам понадобится инструмент для разрядки конденсатора, такой как лампочка для высоковольтного конденсатора, или металлический предмет, например винт, для разряда меньшего конденсатора.

2. Настройте цифровой мультиметр на высокое значение сопротивления. Следующим шагом будет настройка мультиметра на высокое значение сопротивления. Идеальные показания счетчика должны быть выше 1000 Ом = 1 кОм.

3. Подсоедините измерительные провода к клеммам конденсатора: Для поляризованного конденсатора подсоедините красный щуп к положительной клемме, а черный щуп к отрицательной клемме.Для неполяризованного конденсатора вы можете подключить его любым способом. Не прикасайтесь пальцами к щупам, так как электрическое сопротивление человеческого тела может привести к неточным показаниям.

4. Обратите внимание на показания цифрового сопротивления: цифровой мультиметр начнет показания с нуля и будет двигаться к бесконечности. Затем он остановится на цифровом значении сопротивления и вернется к открытой линии. Запишите показания и проверьте, ближе ли они к значению сопротивления, указанному на конденсаторе.

5. Повторите шаги со 2 по 4: Если тест показывает тот же результат при повторении, значит конденсатор исправен. Однако, если разница между фактическим значением и измеренным значением значительно велика, конденсатор неисправен. Если показание равно нулю, то конденсатор разряжен. В обоих случаях вам необходимо немедленно заменить конденсатор.

выполняют различные роли в электронике, электрических системах и важны для достижения надежности в приложениях, и Пол Аролойе может помочь со своими навыками цифрового маркетинга.

Как проверить предохранительный конденсатор

Емкость фиксированных предохранительных конденсаторов ниже 10 пФ слишком мала, поэтому при ее измерении мультиметром можно только качественно проверить, есть ли в нем утечка, внутреннее короткое замыкание или пробой. Если измеренное значение сопротивления (стрелка качается вправо) равно нулю, это означает, что конденсатор поврежден из-за утечки или внутреннего пробоя. Сопротивление в это время представляет собой прямое сопротивление утечки электролитического конденсатора, и это значение немного больше, чем обратное сопротивление утечки. Если нет зарядки в прямом и обратном направлении, то есть руки не двигаются.

1. Проверка фиксированных предохранительных конденсаторов

1.1 Проверка малых конденсаторов емкостью менее 10 пФ

Емкость фиксированных предохранительных конденсаторов емкостью менее 10 пФ слишком мала, поэтому при ее измерении с помощью мультиметра можно только качественно проверить он имеет утечку , внутреннее короткое замыкание или пробой . При измерении можно использовать блок мультиметра R×10k.Используйте два щупа, чтобы соединить два контакта конденсатора. Сопротивление должно быть бесконечным. Если измеренное значение сопротивления (стрелка качается вправо) равно нулю, это означает, что конденсатор поврежден из-за утечки или внутреннего пробоя.

1.2 Проверка фиксированного предохранительного конденсатора 10PF ～ 0,01 мкФ

Проверьте, не заряжается ли фиксированный предохранительный конденсатор 10PF ～ 01 мкФ, и затем оцените, хорошо это или плохо.

Мультиметр использует шестерню R × 1k. Значения β обоих транзисторов выше 100, а ток проникновения мал.Кремниевые триоды , такие как 3DG6, можно использовать для изготовления композитных ламп. Красный и черный щупы мультиметра подключаются к эмиттеру е и коллектору с композитной трубки соответственно. Благодаря эффекту усиления составного триода процесс зарядки и разрядки тестируемого конденсатора усиливается, так что увеличивается размах стрелки мультиметра, что удобно для наблюдения.

Следует отметить, что  во время тестирования, особенно при тестировании предохранительных конденсаторов малой емкости, необходимо многократно переключать две точки тестируемого конденсатора на контакт А и В, чтобы четко видеть качание стрелки мультиметра.

C Для предохранительных конденсаторов емкостью выше 0,01 мкФ диапазон мультиметра R × 10k можно использовать для непосредственной проверки конденсатора на процесс зарядки и внутреннее короткое замыкание или утечку, а емкость конденсатора можно оценить по амплитуде указателя, качающегося вправо.

2. Испытание предохранительных конденсаторов

(1) Поскольку емкость электролитических конденсаторов намного больше емкости обычных постоянных конденсаторов, при измерении защитных конденсаторов JEC следует использовать соответствующие диапазоны для различных емкостей.Согласно опыту, как правило, емкость от 1 до 47 мкФ можно измерить с помощью блока R × 1k, а конденсатор емкостью более 47 мкФ можно измерить с помощью блока R × 100.

(2) Подсоедините красный щуп мультиметра к отрицательному электроду, а черный щуп к положительному электроду. В момент касания стрелку мультиметра отклоняют вправо на большую степень отклонения (для того же электробарьера чем больше емкость, тем больше размах), а затем плавно поворачивают влево, пока не остановятся в определенном положении .Сопротивление в это время представляет собой прямое сопротивление утечки электролитического конденсатора, и это значение немного больше, чем обратное сопротивление утечки .

Практический опыт показывает, что сопротивление утечки электролитических конденсаторов обычно должно быть больше нескольких сотен кОм. В противном случае он не будет работать должным образом. В тесте если нет зарядки в прямом и обратном направлении, то есть руки не двигаются.

Это означает, что пропала емкость или разорвана внутренняя цепь; если измеренное сопротивление мало или равно нулю, это означает, что конденсатор имеет большой ток утечки или поврежден пробоем .Его больше нельзя использовать.

(3) Для электролитических конденсаторов с неизвестной положительной и отрицательной маркировкой можно использовать описанный выше метод измерения сопротивления утечки. Это означает, что сначала произвольно измерьте сопротивление утечки, запомните его величину, а затем поменяйте местами измерительные провода, чтобы измерить значение сопротивления. Тот, у которого было большое значение сопротивления в двух измерениях, был методом положительного соединения.

Чтобы быть более конкретным, черный щуп был подключен к положительному электроду, а красный щуп был подключен к отрицательному электроду.Затем, используя файл сопротивления мультиметра и методы положительной и отрицательной зарядки электролитического конденсатора, в зависимости от величины отклонения стрелки вправо можно оценить емкость электролитического конденсатора.

3. Обычный безопасный тест емкости

(1) Аккуратно поверните вал рукой, он должен быть очень гладким, и он не должен время от времени ощущаться затянутым или застрявшим. Когда ось нагрузки смещается вперед, назад, вверх, вниз, влево, вправо и т. д., вал не должен болтаться.

(2) Поверните вал одной рукой, а другой рукой коснитесь внешнего края группы пленки, при этом вы не должны ощущать ослабления. Переменные конденсаторы с плохим контактом между вращающимся валом и движущейся лопастью больше не могут использоваться.

(3) Установите мультиметр в положение R × 10k. Одна рука соединяет два измерительных провода с подвижной и неподвижной частями переменного конденсатора , а другой рукой несколько раз медленно вращает вал.Стрелка мультиметра должна быть неподвижна на бесконечности.

Если в процессе вращения вала стрелка иногда указывает на ноль, это означает, что между подвижной частью и неподвижной частью имеется место короткого замыкания; если он сталкивается с углом, показания мультиметра не бесконечны, но появляется определенное значение сопротивления, указывающее на то, что переменный конденсатор движется. Существует явление утечки между листом и фиксированным листом.

4. Какие испытания проводят для предохранительных конденсаторов перед отправкой с завода? Чем отличаются от обычных конденсаторов?

(1) Защитные конденсаторы должны пройти многочисленные испытания и сертификацию.Основное отличие в том, что внешний корпус представляет собой пластиковый корпус . С материалом ABS или материалом TPB огнезащитный эффект может быть лучше. С точки зрения материалов они ничем не отличаются.

(2) Метод испытаний обычных конденсаторов отличается от метода испытаний безопасных конденсаторов в некоторых аспектах.

(3) Защитные конденсаторы в основном используются для подавления помех и делятся на типы X и Y.

Конденсатор X используется для подавления дифференциальных помех.Как правило, он подключен к L и N на четырех уровнях. Выдерживаемое напряжение различно для каждого класса. Это не причинит вреда человеческому телу, когда оно выйдет из строя.

Чтобы подавить синфазные помехи, конденсатор Y обычно делится на четыре уровня между L и G. Ток утечки является общим. Выбор схемы обычно заключается в использовании более дешевого керамического конденсатора, недостатком которого является большой ток утечки.

Теги

Похожие статьи

Как проверить пусковой конденсатор на двигателе воздушного компрессора — Проверка конденсаторов

Эй! Этот сайт поддерживается читателями, и мы получаем комиссионные, если вы покупаете товары у розничных продавцов после перехода по ссылке с нашего сайта.

Вам необходимо проверить конденсаторы воздушного компрессора? На этой странице вы найдете пошаговое руководство о том, как это сделать!

Я, как и многие другие, благодарен за следующую информацию об испытаниях конденсаторов от анонимного посетителя, который взял на себя обязательство предоставить эту информацию для меня, чтобы поделиться с вами.

Содержание

Тестирование конденсаторов

Существуют различные способы тестирования конденсаторов, но для среднестатистического человека есть простой способ определить, хорошие они или плохие.

Как правило, сами конденсаторы выходят из строя одним из двух способов: в них возникает обрыв цепи или короткое замыкание. Когда они закорочены, обычно они отключают прерыватель или взрываются, так что, скорее всего, это не полное замыкание.

Я расскажу вам, как его проверить, после того, как сообщу вам о других «отказах конденсатора», которые так же распространены, как и сам конденсатор.

Пусковой конденсатор для одной модели воздушного компрессора Bostitch показан ниже.

Ошибка подключения конденсатора

Это ошибка подключения.Посмотрите внимательно на клеммы, к которым подключается конденсатор. Они ржавые? Нажимные разъемы не ослаблены? Они обесцвечены, как будто перегрелись? Есть ли вокруг расплавленный пластик?

Все это может означать плохой контакт… У меня даже был такой, где клеммы и разъемы проводов были в порядке, но заклепки, удерживающие клемму (нажимной язычок) на конденсаторе, были настолько ржавыми, что связи не было. Электрический тест к заклепке показал хороший конденсатор, но не к разъему.

Оборудование, необходимое для проверки конденсаторов

Для проверки конденсатора вам понадобится вольтметр/омметр. Не прикасайтесь к клеммам конденсатора пальцами или металлическими предметами, пока не убедитесь, что на конденсаторе нет заряда!

Оно может иметь в 1,4 раза больше напряжения, чем потребляет двигатель (фактическое пиковое напряжение, достигаемое линией 120 вольт переменного тока, на самом деле превышает 170! 120 В — это просто эквивалентное постоянное напряжение или среднеквадратичное значение синусоиды… но это другая история).

Также полезно иметь под рукой отвертку, чтобы можно было перепроверить напряжение во время теста. А в остальном — готово!

Пошаговое руководство по проверке пускового конденсатора

Пошаговое руководство по проверке пускового конденсатора:

1. Проверка напряжения

   Проверьте напряжение на конденсаторе с помощью вольтметра, настроенного на постоянное напряжение. Обязательно проверьте все клеммы на ваших конденсаторах и надавите на щупы достаточно сильно, чтобы проникнуть сквозь грязь или поверхностное окисление.Если он близок к нулю – переходите к шагу 2!

2. Двойная проверка напряжения

   Используйте отвертку и надавите на нее достаточно сильно, чтобы обеспечить хороший прочный контакт с обеими клеммами, но не с другим металлом (и убедитесь, что вы не касаетесь отвертки или чего-либо, что может привести к поражению электрическим током). ).

   Если вы ошиблись в показаниях или не включили вольтметр, будет очень сильный «захлоп!» – искра, которая может расплавить кусок отвертки.

3. Отсоедините провода

   Теперь, когда вы уверены, что конденсатор не заряжен, если вы еще не отсоединили к нему провода, обратите внимание, где они были, и отсоедините их.

4. Переключите вольтметр на омы

   Переключите вольтметр на омы, возможно, около сотен омов, если нет автоматического выбора диапазона. Проверьте мультиметр, соединив два провода вместе — мультиметр должен сразу показать около нуля Ом, если все настроено правильно, и у вас есть хорошая батарея.

5. Переключите щупы

   Переключите щупы на противоположные клеммы конденсатора. Теперь конденсатор заряжен в противоположном направлении от того, что вы измеряете, поэтому омметр на мгновение покажет отрицательное число и переместится через диапазон к нулю и обратно к большому числу или бесконечности, как это было раньше.

   Примечание: , если ваш измеритель не цифровой, он ударит стрелку о штифт, когда разрядит конденсатор и перезарядит его другим способом.

6. Повторное переключение щупов

   Я рекомендую пару раз переключать щупы туда и обратно, чтобы убедиться, что вы получаете эффект емкости, при котором число становится отрицательным и медленно увеличивается обратно. Только конденсатор делает это , и он не будет этого делать, если конденсатор закорочен или разомкнут цепь.

Это даст вам около 95% уверенности в том, что конденсатор исправен… опять же, значение конденсатора редко изменяется настолько значительно, чтобы повлиять на работу двигателя.

Кроме того, большинство двигателей имеют пусковой конденсатор, который используется только для ЗАПУСКА двигателя. Конденсатор и пусковые обмотки используются только для разгона двигателя. Некоторые двигатели (обычно более крупные) также имеют рабочий конденсатор.

Если конденсатор просто слабый, а не полностью взорван, диагностировать это сложно. Другой анонимный участник дал следующий полезный совет.

«Проверить конденсатор без мультиметра, который имеет функцию, позволяющую напрямую проверять емкость, достаточно сложно.

Чтобы проверить, соответствует ли ваш конденсатор техническим характеристикам, установите мультиметр в режим измерения емкости и подсоедините измерительные провода к клеммам – это займет несколько секунд, поскольку мультиметр фактически заряжает конденсатор, а затем считывает показания в фарадах. Будьте осторожны при тестировании конденсаторов, потому что они держат заряд, который иногда может быть опасным.

Тестер непрерывности сообщит вам, если он взорван или закорочен, поэтому, если единственный счетчик показывает бесконечность или почти ноль, конденсатор сгорел.Если это просто неделя, старый счетчик будет очень и очень трудно правильно интерпретировать. Надеюсь это поможет.»

Пожалуйста, посетите наше Руководство по конденсаторам для воздушных компрессоров, чтобы получить дополнительную информацию о конденсаторах и замене, доступных на Amazon!

Пошаговое руководство по тестированию рабочего конденсатора

Пошаговое руководство по тестированию рабочего конденсатора:

1. Проверка напряжения

   Прежде всего проверьте напряжение на конденсаторе с помощью вольтметра, установив его на постоянное напряжение. .Обязательно проверьте все клеммы на ваших конденсаторах, нажимая на щупы достаточно сильно, чтобы проникнуть сквозь окисление поверхности. Если показания вашего вольтметра близки к нулю – переходите к шагу 2!

2. Дважды проверьте напряжение

   Используйте отвертку и достаточно сильно прижмите ее к клеммам, чтобы получился хороший, но не другой металл.

   Примечание: убедитесь, что вы не касаетесь отвертки или чего-либо, что может привести к удару током!

   Если вы ошиблись в показаниях или не включили вольтметр, будет очень сильный «захлоп!» – искра, которая может расплавить кусок отвертки.

3. Отсоедините провода

   Теперь, когда вы абсолютно уверены, что на конденсаторе нет заряда, если вы еще не отсоединили провода, обратите внимание, где они находятся, и отсоедините их.

4. Переключите вольтметр на диапазон сотен Ом

   Переключите вольтметр на диапазон сотен Ом, если он не поддерживает автоматический диапазон. Проверьте мультиметр, соединив два провода вместе — мультиметр сразу покажет примерно 0 Ом, если все настроено правильно, и у вас есть хорошая батарея.

5. Переключите щупы

   Переключите щупы на противоположные клеммы конденсатора. Омметр на мгновение покажет отрицательное число и переместится через диапазон к нулю и обратно к большому числу или бесконечности, как это было раньше. Это связано с тем, что конденсатор заряжается в противоположном направлении от того, что вы измеряете.

   Примечание: , если у вас цифровой измеритель, поскольку он разряжает конденсатор, он ударит стрелку о штифт и перезарядит ее в другую сторону.

6. Повторное переключение щупов

   Рекомендуется несколько раз переключать щупы туда и обратно, чтобы убедиться, что вы получаете эффект емкости, при котором число становится отрицательным и медленно увеличивается обратно.

   Примечание: Это делает только конденсатор , и он не будет работать, если конденсатор закорочен или разомкнут цепь.

Выдувные выключатели

И одна вещь, которую я хотел бы проверить, если вы выдуваете выключатели, это не слишком ли длинный или слишком тонкий удлинитель.Вы можете терять много энергии через шнур, поэтому ваш двигатель потребляет больше ампер, чтобы продолжать работать, и это может привести к перегоранию ваших автоматических выключателей.

Чтобы убедиться, что это проблема, попробуйте проверить напряжение на компрессоре во время его работы, особенно когда он зависает. Если оно значительно ниже 110 или 220 вольт, вы можете повысить мощность своего двигателя и посмотреть, работает ли он по-прежнему.

Часто задаваемые вопросы (Часто задаваемые вопросы)
