Как измерить силу тока мультиметром?

Хороший хозяин должен позаботиться о том, чтобы неполадки в электросети дома были заранее выявлены и ликвидированы ещё до конечной поломки. В этом может помочь мультиметр, позволяющий проводить тестирование бытовой техники и освещения.

Помимо этого, с помощью прибора легко определяется напряжение, уточняются показатели диодных транзисторов. Существует достаточное количество мультиметров различного вида. Они отличаются по точности и функциональности.

Особенности

Для начала изучите инструкцию о порядке выполнения действий мультиметром. Предварительно потренируйтесь на батарейке, которая имеет слабый питательный элемент. Если у вас небольшой опыт использования прибора, то старайтесь строго соблюдать инструкцию, изучив все возможности мультиметра.

Стоит также отметить, что при измерении силы тока нужно соединить щупы в последовательном порядке согласно допустимой нагрузке. Измеряя же две величины, соединить параллельно.

Мультиметр измеряет силу электрического тока в амперах. Ещё в школе нам объясняли, что электрические токи являются направленными движениями заряженных частиц по проводникам. Возникают они с электродвижущими силами, появляющимися вследствие разницы полюсных напряжений на активированном источнике питания.

Проще говоря, сила тока демонстрирует количественную составляющую тех самых частиц с зарядом, которые проходят через определённый схематический элемент в конкретную единицу времени.

На показатель величины силы тока оказывают влияние несколько параметров.

  • Связанное прямой пропорциональностью напряжение. Увеличение силы напряжения провоцирует увеличение силы тока.
  • Оказывающее противоположное воздействие сопротивление. Возрастая, оно снижает силу тока.

В независимости от общего количества гнёзд мультиметра, каждый из приборов может иметь несколько типов выходов, обозначающихся различными оттенками.

Общий массовый выход окрашивают в тёмный цвет, обозначают «-» или «com». Измерительный потенциальный выход окрашивается красным цветом. Каждый параметр измерения может иметь своё входное гнездо. Не бойтесь запутаться с гнёздами, так как каждое обозначается соответствующими единицами.

Ещё один элемент – это использующаяся для установления пределов измерения рукоятка мультиметра. Она может поворачиваться вокруг своей оси. Цифровые мультиметры имеют значительно большие предельные значения, чем аналоговые. Помимо этого, в цифровой вариант прибора включаются специальный перечень опций, таких как сигналы со звуком и прочее.

Любой прибор для измерения рассчитан на свой предел максимума, поэтому выбирая электросети для теста, силу тока, необходимо проверить, стоит сравнить её мощность с пределами, на которые рассчитан прибор.

Таким образом, проходящая в электроцепи токовая сила, равная 180 А, не может измеряться с использованием мультиметра с пределом максимума 20 А. Итогом такого тестирования станет неисправность мультиметра от сгорания прибора. Ознакомится с максимальными предельными возможностями устройства можно, заглянув в паспортные данные мультиметра или поискав показатели на корпусной основе самого устройства.

Максимальную популярность завоевали мультиметры с цифровым дисплеем, на котором демонстрируются показания в точных выражениях. Научиться использовать такой прибор достаточно легко. Стоимость большинства моделей крайне доступная, что позволяет подобным мультиметрам стойко удерживаться в домашнем инструментальном наборе.

Цифровой мультиметр

Самым удобным можно назвать мультиметр, в котором достаточно просто установить конкретный измерительный режим. Диапазон допуска дополнительно указывать не надо, так как устройство само подстраивается под показатели цепи, проводит замеры и выдаёт необходимый результат.

На представленном ниже изображении в первой позиции показана рукоятка, имеющая несколько положений, демонстрирующих напряжение переменное и постоянное. Первое обозначается V AC (значок ~), последнее DC (—), в диапазоне вольт и милливольт. Аналогичной является и сила тока А, не имеющая разделения на токовые типы, но имеющая градацию в амперах и миллиамперах.

Помимо этого, обязательной является функция замеров сопротивлений и цепных прозвонов.

Внизу располагается несколько гнёзд, использующихся для активизации проводов измерения. Обозначенное второй позицией СОМ гнездо используется для главного провода чёрного цвета. Третья позиция показывает гнездо для проведения основных измерений с использованием красного шнура. Ниже указаны допустимые пределы измерения напряжения и тока. Четвёртое гнездо, обозначающееся на изображение 4 позицией, используют для замера в амперах токовой силы, с максимальным пределом не больше 10 А. Все показания появляются на дисплее с цифровой графикой, который обозначена 5 позицией.

Мультитестер с указанием диапазона измерения более распространён, прежде всего из-за того, что стоит значительно дешевле.

Используя мультиметр, необходимо указывать и режим работы, и токи переменные, постоянные. В этом же секторе устанавливается переключатель в необходимом измерительном диапазоне, выраженном в мА, µА и А. На показанном примере продемонстрировано 4 гнездовые подключения. Два из них для красных проводов, измеряющие до 200 мА и до 10 А. Напряжение, сопротивление, ёмкость и другие показатели измеряются при помощи отдельного гнезда.

Подготовительный этап

Перед началом работы переключите мультиметр в сектор А, соответствующий измерению тока, выбирая нужный предел. Для тока постоянного используется обозначение DA, а для переменного – CA. Правда, некоторые сегодняшние приборы для измерения постоянных токов могут иметь одно положение, а для переменных другое.

Для того чтобы не совершить ошибку, ориентируйтесь на литеры, имеющиеся на лицевой стороне панели. Они не отличаются на разных приборах, однако, стоит понимать показания конкретной величины обозначения каждой из них.

Описание процесса

Для того чтобы измерить силу тока мультиметром, необходим подключить его к разрыву электроцепи. Именно в этом заключается различие от замера напряжений, путём присоединения тестера параллельно к цепи. Таким образом,

измерительный аппарат станет цепной частью, через которую будет проходить ток. Всем известно, что ток в любом месте цельной цепи постоянен. Иными словами, сколько тока «попало», столько должно потом и «пропасть». Значит, место подключения аппарата сильного значения иметь не будет.

Воткнутый в СОМ щуп чёрного цвета трогать не нужно, красный же следует перенести в гнёзда mA, xA. В последнем «х» обозначает потребление силы тока, которую сможет измерить аппарат. В зависимости от значения силы, которую вы хотите замерить, следует подключение щупа красного цвета. Если вам неизвестно, количество тока, которое будет протекать внутри цепи, то следует подключиться к хА.

Для измерения переменного напряжения утечки сил тока необходимо установить вращающуюся рукоятку на знак измерения токовой силы переменного напряжения «А~». Далее по вышеописанной схеме выполняется замер. Стрелка шкалы аналогового аппарата отображает величины показателей тока, проходящего через прибор. Светодиодный аппарат показывает количество тока на дисплее.

Если отсоединить одно гнездо радиоэлемента с помощью паяльника, то получится оборвать цепочку. В экстренных случаях следует перекусить провода с помощью кусачек или пассатижей.

Данной проблемы не будет при измерении тока в батарейке или аккумуляторе, так как сама цепь предельно простая.

Измеряем утечку тока в авто

Любая машина имеет своё минимальное количество утечки тока, которое варьируется, в амперах, от 0,01 до 0,08. Для начала стоит разобраться с причинами утечки тока в автомобиле. Одной из них может быть то, что владелец просто забыл выключить световые приборы, например.

Существуют автомобили, в которые встроена дурная заводская задумка. Таковой можно считать стекольный обогрев, который ведёт свою цепочку питания, минуя замок зажигания. Не забываем про детей, которые так любят посидеть на водительском сиденье, покрутив различные рычаги приборов.

Второй глобальной причиной может быть неправильное подключение. Так, в период глобального интереса автолюбителей к музыке и магнитолам заряд батареи таял на глазах. Происходило это потому, что установщики не умели правильно подключать приборы. Один проводок зажигания, пропущенный через замок зажигания, делал своё дело. Если вам установили противоугонную систему, а наутро вы обнаружили пустой аккумулятор, то и гадать нечего.

Ещё советуем не оставлять регистраторы, радары и прочие приборы в прикуривателях и розетках. Не все машины обеспечивают их при неработающем зажигании.

Для того чтобы определить утечку тока, необходимо выполнить некоторые действия. Итак, открыв капот, открутите клемму с минусом от аккумулятора. Далее, сняв её, устанавливайте мультиметр в режим ампеража.

В разрыв промеж клеммой и контактом АКБ поместите щуп. На табло появляются цифры, которые отражают величину утечки. Если вы видите показания в мА, то можете быть спокойны. Если же измерения представлены в амперах, то поспешите принять определённые меры.

Меры безопасности

Не забудьте обесточить сеть электроэнергии перед тем, как начать проводить замеры мультиметром. Перестраховываясь, проверьте кабельную изоляцию, так как продолжительная эксплуатация нарушает её целость. Из-за этого появляется возможность пораниться электротоком. При работе используйте резиновые перчатки.

В следующем видео вы узнаете, как измерить силу тока в розетке.

Как измерить силу тока мультиметром

Мультиметр для измерения силы тока

Сила тока наряду с напряжением и сопротивлением является очень важным понятием в электричестве. Она измеряется в амперах и определяется количеством электрической энергии, проходящей через проводник за определенную единицу времени. Определяют ее величину с помощью измерительных приборов, в домашних условиях это проще всего сделать при помощи мультиметра, или тестера, имеющегося в распоряжении многих хозяев современных квартир. Контроль силы тока очень важен для работы механизмов, зависящих от электропитания, поскольку превышение ею максимально допустимого значения приводит к поломке приборов и возникновению аварийных ситуаций. Тема этой статьи – как измерить силу тока мультиметром.

Виды мультиметров

На современном рынке электроприборов представлено две разновидности тестеров:

  • Аналоговые.
  • Цифровые.

Основными элементами аналоговых приборов являются шкала с нанесенными на ней делениями, по которой определяются показатели электрических величин, и стрелка-указатель. Такие мультиметры пользуются высоким спросом у новичков благодаря своей низкой стоимости и простоте в использовании.

Аналоговый мультиметр

Но, наряду с этими положительными сторонами, аналоговые тестеры имеют и ряд недостатков, основным из которых является высокая погрешность измерений. Ее можно несколько уменьшить за счет настроечного резистора, конструктивно входящего в состав прибора. Тем не менее, при необходимости замерить электрические параметры с высокой точностью, лучше воспользоваться цифровым прибором.

Цифровые мультиметры

Единственным внешним отличием цифрового аппарата от аналогового является экран, на котором в виде цифр отражаются измеряемые параметры. Старые модели оборудованы светодиодным дисплеем, приборы нового типа – жидкокристаллическим.

Они отличаются высокой точностью измерений и простотой в эксплуатации, поскольку не нуждаются в подгонке градуировки.

Недостатком этих устройств можно назвать цену, которая в разы превосходит стоимость аналоговых тестеров.

Особенности конструкции

Независимо от количества гнезд в мультиметре, любой из этих приборов имеет два типа выходов, которые обозначаются разными цветами. Общий выход (масса) окрашен в черный цвет и имеет обозначение либо «com», либо «–». Выход, предназначенный для измерений (потенциальный), имеет красный цвет. Для любого из измеряемых параметров электроцепи может быть свое гнездо.

Разъемы мультиметра для подключения щупов

Не стоит опасаться перепутать его с другими, поскольку каждое из этих гнезд обозначено соответствующей единицей.

Еще одним внешним элементом прибора является рукоятка для установки предела измерений, которая может вращаться по кругу. На цифровых мультиметрах этих пределов больше, чем на аналоговых, кроме того, в них могут быть включены дополнительные опции, например, звуковой сигнал и другие. Поскольку мы говорим о том, как с помощью тестера произвести измерение силы тока, речь пойдет о шкале с амперами.

Каждый мультиметр имеет свой максимальный предел по току, и при выборе электросети для тестирования, проверяемую силу тока в ней следует сопоставить с пределом, на который рассчитан прибор. Так, если сила тока, проходящего внутри электроцепи составляет 180 А, не рекомендуется проводить измерения при помощи мультиметра, рассчитанного на 20 А, поскольку единственным полученным результатом будет сгорание прибора сразу же после начала тестирования. Максимальный предел всегда указывается в паспорте мультиметра или на корпусе устройства.

Порядок подготовки прибора к измерениям

Переключатель мультиметра нужно перевести в сектор A (DA для постоянного тока или CA для переменного), который соответствует измерению тока, выбрав при этом нужный предел. Некоторые современные тестеры для электроцепей постоянного тока имеют одну позицию, а для переменного – другую. Чтобы не ошибиться, нужно ориентироваться по литерам, имеющимся на лицевой панели.

Мультиметр настроен на измерение переменного тока

Они одинаковы в любом приборе, надо просто понимать, какую величину каждый из них обозначает.

Все мультиметры комплектуются двумя кабелями, на конце каждого из которых имеется щуп и разъем. Вторые концы проводов вставляются в гнезда прибора, которые соответствуют текущему измерению, в нашем случае – силы тока.

Порядок измерений

Мультиметр для измерения величины силы тока включается в разрыв электроцепи. В этом состоит основное отличие от процедуры измерения напряжения, при которой тестер подключается к цепочке параллельно. Показатель величины тока, который проходит через прибор, отображается стрелкой на шкале (если речь идет об аналоговом аппарате) или высвечивается на жидкокристаллическом (светодиодном) дисплее.

Разорвать тестируемую цепь для включения в нее прибора можно по-разному. Например, отсоединив один из выводов радиоэлемента при помощи паяльника.

Иногда приходится перекусывать провод кусачками или пассатижами.

При определении величины тока батарейки или аккумулятора такой проблемы не существует, поскольку просто собирается цепь, одним из элементов которой является мультиметр.

Что необходимо учитывать при измерении

Важным условием при определении силы тока является включение в цепочку ограничительного сопротивления – резистора или обычной электролампочки. Этот элемент защитит прибор от поломки (сгорания) под воздействием потока электронов.

Подключение мультиметра через нагрузку

Если сила тока на индикаторе не отображается, это говорит о неверно выбранном пределе, который нужно снизить на одну позицию. Если результата нет снова – еще на одну, продолжая до тех пор, пока на экране или шкале не отобразится какое-то значение.

Производить замер нужно быстро – щуп не должен контактировать с кабелем более одной-двух секунд. Особенно это касается элементов питания малой мощности. Если, измеряя силу тока батареек, держать щуп на проводе длительное время, итогом станет их разряд – частичный или полный.

Техника безопасности

Как видим, процедура измерения силы тока при помощи мультиметра никакой сложности не представляет. Важно только следовать инструкции и не забывать о строгом соблюдении мер безопасности:

  • Перед проведением замеров обесточьте электросеть.
  • Проверьте изоляцию кабелей – при продолжительной эксплуатации ее целостность иногда нарушается, и вероятность поражения электротоком значительно возрастает.
  • Работайте исключительно в резиновых перчатках.

При измерении большого тока мультиметром надо надевать перчатки

  • Не проводите измерения при высокой влажности воздуха. Дело в том, что влага обладает высокой электрической проводимостью и риск поражения также возрастает.
  • Человек, пострадавший от удара током, нуждается в медицинской помощи. Если есть возможность, любые работы с электричеством, в том числе и измерения, лучше проводить вдвоем. В нештатной ситуации присутствие напарника может оказаться настоящим спасением.

Закончив измерения, разрезанные кабели нужно вновь соединить, предварительно снова обесточив цепь.

Подробно и наглядно про измерения проводимые с помощью мультиметра на видео:

Заключение

В этой статье мы разобрались, как проверить силу тока с помощью мультиметра. Прочитав изложенный материал, любой взрослый человек сможет справиться с этой задачей, благо мультиметр – прибор совсем несложный, но в то же время очень нужный для решения не только профессиональных, но и бытовых задач, связанных с электричеством.

Как измерить силу тока мультиметром

Очень хорошо, когда в инструментальном «арсенале» владельца дома или квартиры имеются контрольно-измерительные приборы. В частности если речь идет об электрохозяйстве, нередко приходится прибегать к помощи мультиметра. Этот компактный и относительно недорогой по нынешним временам прибор позволяет тестировать бытовую технику и освещение, выявлять неполадки в домашней электрической сети, контролировать уровень заряда батареек и аккумуляторов, становится незаменимым при различных электромонтажных работах.

Но кроме наличия самого мультиметра, необходимо еще и умение работать с ним. Вот здесь бывает сложнее. Если, скажем, с прозвоном провода, определением наличия и величины напряжения обычно проблем не возникает, то с замером силы тока у многих возникают неясности. И, кстати, эта операция, по сравнению с другими упомянутыми, наиболее сложна и в определенных условиях бывает наиболее опасна.

Поэтому темой предлагаемой публикации станет вопрос, как измерить силу тока мультиметром.

Несколько слов о силе тока, и для чего ее бывает нужно измерять

Для начала вспомним, что же это такое – сила электрического тока.

Этот показатель (I) измеряется в амперах и входит в число основных физических величин, определяющих параметры той или иной электрической цепи. К двум другим относят напряжение (U, измеряется в вольтах) и сопротивление нагрузки (R, измеряется в омах).

Как преподносилось в школьном курсе физики, электрический ток является направленным движением заряженных частиц по проводнику. Если рассматривать с большим упрощением, вызывается он электродвижущей силой, возникающей из-за разности потенциалов (напряжения) на полюсах (клеммах, контактах) подключенного источника питания. По своей сути сила тока показывает количество этих самых заряженных частиц, проходящих через конкретную точку (элемент схемы) в единицу времени (секунду).

На величину силу тока в цепи влияют два других параметра. Напряжение связано прямой пропорциональностью – так, например, его увеличение вызывает и повышение силы тока. Сопротивление – наоборот, то есть с его ростом при том же напряжении сила тока снижается.

А слева на иллюстрации показано графическое, удобное для восприятия, изображение закона Ома, показывающего эти взаимосвязи. Из этой «пирамиды» легко составляются формулы в их привычном написании:

U = I × R

I = U / R

R = U / I

Итак, сила тока измеряется в амперах. С некоторым упрощением можно объяснить так, что 1 ампер – это ток, который возникнет в проводнике сопротивлением 1 ом, если к нему приложить напряжение, равное одному вольту.

Кроме основной единицы, используют и производные. Так, довольно часто приходится иметь дело с миллиамперами. Из самого термина понятно, что 1 мА = 0.001 А.

Кстати, сразу упомянем, и про мощность. Ток в 1 ампер, вызванный напряжением 1 вольт, выполнит работу в 1 джоуль. А если это привести к единице времени (секунде), то получится значение мощности, равное 1 ватту.

Это определяется формулой закона Джоуля-Ленца:

P = U × I

где Р – мощность, выраженная в ваттах.

Для чего все это рассказывалось? Да просто потому, что большинство случаев замера силы тока, так сказать, на бытовом уровне, так или иначе связано с определением других параметров. Согласитесь, мало кому придет в голову мысль: «а дай-ка я проверю силу тока просто так», то есть без дальнейшего практического приложения. Тем более что, как уже упоминалось выше, работа с амперметром – наиболее сложная и зачастую небезопасная.

Например, в каких случаях чаще всего замеряют силу тока:

  • Для уточнения реальной потребляемой мощности того или иного бытового электроприбора. Промерив значения силы тока и напряжения несложно по формуле вычислить и мощность.
  • Этот же промер и последующий расчет позволяют оценить, советует ли подводимая линия питания таким нагрузкам.
  • Случается, что подобные «ревизии» позволяют выявить пока еще скрытые, незамеченные дефекты прибора – когда значение силы тока (и мощности, соответственно) намного отличаются от заявленного в паспорте номинала в ту или иную сторону.
  • Измерения силы тока позволяют оценить степень заряженности автономных источников питания – аккумуляторов и батареек. Проверка их по напряжению никогда не дает объективной картины. Вольтметр может показать, скажем, положенные 1.5 вольта, но уже спустя несколько минут элемент питания безнадежно «сядет». То есть проверку следует проводить именно измерением силы тока.
  • Таким измерением можно выявить утечку тока, там, где ее по идее быть не должно. Это часто практикуется автомобилистами, если у них есть подозрения, что аккумулятор слишком активно разряжается, когда машина «отдыхает» в гараже или на стоянке. Проведенная проверка позволяет локализовать участок утечки и избежать, кстати, немалых проблем, к которым она может привести.

  • Иногда требует проверки зарядное устройство аккумулятора – выдает ли оно необходимое значение тока зарядки.

Возможны и иные случаи, когда требуется иметь объективные данные о реальной силе тока. Но основные случаи все же перечислены.

Разбираемся с устройством мультиметра

Для измерения силы тока используются специальные приборы, название которых говорит само за себя – амперметры. В продаже чаще всего встречаются амперметры стационарной установки, в виде панелек или для DIN-рейки. Они обычно монтируются в распределительном щите и позволяют отслеживать текущие показатели силы тока, например, за всю локальную систему электроснабжения или на какой-то выделенной её линии.

Устанавливают такие приборы, если в этом есть необходимость, только специалисты электрики. Измерить силу протекающего тока с помощью них – проще простого. Необходимо просто взглянуть на текущие показания при включенной на линии нагрузке.

Этим, по сути, их функциональность и ограничивается. Естественно, у хозяина квартиры (дома) не будет возможности снять подобный прибор с места его стационарной установки для проведения замеров в другом месте.

Другой вариант, который уже позволяет работать в нужном месте – это так называемый лабораторный амперметр. Настольный прибор, в котором имеются клеммы, то есть предусмотрена возможность подключения измерительных проводов со щупами для проверки силы тока на том или ином участке цепи.

Но приобретать такой «девайс» для домашнего инструментального «арсенала» — вряд ли имеет смысл. Просто по той причине, что замером силы тока все и ограничивается. А это измерение, кстати, как уже говорилось, проводится на «бытовом» уровне, пожалуй, реже всего.

Поэтому такие приборы популярности себе не снискали. И оптимальным вариантом является мультитестер (мультиметр).

Эти измерительные многофункциональные приборы представлены в продаже в очень большом разнообразии. Первое, сразу бросающееся в глаза различие – приборы могут быть стрелочными, со снятием показаний со шкал. Несмотря на то что считаются уже «вчерашним днем», некоторые мастера отдают предпочтение именно им. Но для новичка может быть затруднительно на первых порах считывать показания – со шкалами и шагом из градуировки по неопытности несложно запутаться.

Поэтому максимальной популярностью пользуются все же цифровые мультиметры, демонстрирующие на дисплее показания в абсолютном выражении. Умение пользоваться такими приборами приобретается гораздо быстрее. Стоимость многих моделей – весьма доступная, и подобные мультитестеры прочно вошли в домашний инструментальный набор.

Но и среди них бывают существенные различия, которые необходимо знать и учитывать при проведении измерения электрических параметров.

Наиболее удобны, наверное, мультиметры, в которых достаточно выставить лишь режим измерений. Допустимый диапазон при этом не указывается – прибор автоматически подстроится под параметры цепи, проведет замер и выдаст искомый результат.

Пример показан на иллюстрации:

Рукоятка переключателя режимов (поз.1) имеет всего несколько положений. Это напряжение – объединено переменное V AC (значок ~) и постоянное DC (—), в вольтовом и милливольтом диапазоне. Аналогично и с силой тока – А, тоже без разделения на тип тока, но с градацией на амперы и миллиамперы. Кроме того, обязательно имеется опция замера сопротивления и прозвона цепи. Могут быть и другие заложенные функции.

В нижней части расположены гнезда для подключения измерительных проводов со щупами. Их бывает три или четыре. Обязательно имеется гнездо СОМ – для «общего» провода (поз. 2), как правило – черного цвета. Гнездо поз. 3 – для красного провода при проведении подавляющего большинства измерений. Под гнездом имеется надпись с указанием допустимых пределов измерений по напряжению и току. И, наконец, гнездо поз. 4 – выделено для замеров силы тока, исчисляемой в амперах. Также указан допустимый предел — не более 10 А.

Показания высвечиваются на цифровом дисплее (поз. 5).

Такие приборы удобны, однако их стоимость в несколько раз превышает цену на широкодоступные мультиметры. Поэтому их чаще можно увидеть у профессионалов.

Более распространенный вариант – мультиметры, при пользовании которыми необходимо не только переключать режим и переставлять измерительные провода, но еще и указывать предполагаемый диапазон измерений.

При пользовании таким мультиметром требуется не только указать режим работы, но и выставит переменный или постоянный ток. И уже в этом секторе установить переключатель в предполагаемый диапазон измерений, выраженный в миллиамперах мА (бывает еще и в микроамперах, µА) или в амперах А.

Аналогично дело обстоит и с режимами замера напряжения.

Еще нюанс – показан пример с четырьмя гнездами подключения проводов. Здесь для измерения силы тока для красного провода выделено два гнезда. Одно – с токами до 200 мА, второе – до 10 А.  Все остальные замеры (напряжения, сопротивления, емкости и другие) проводятся через отдельное гнездо.

Но обычно под этими гнездами-клеммами располагается понятная схема, позволяющая избежать ошибок. Просто надо быть внимательным.

А теперь – еще один очень важный нюанс. Показанные выше приборы позволяют проводить замер силы тока как постоянного, так и переменного. Но очень часто обычными пользователями приобретаются мультиметры с «усеченными» возможностями. Такие приборы широко популярны из-за своей супердоступной цены. И некоторые потенциальные владельцы не обращают внимание на этот их недостаток.

Так, наиболее распространенными на бытовом уровне являются мультитестеры типа DT830 или DT832. Они позволяют выполнить бо́льшую часть возможных измерений. Но, обратите внимание, функции амперметра для переменного тока у них НЕ ПРЕДУСМОТРЕНА.

Таким образом, если есть необходимость проверить силу тока в цепи работающего от сети 220 В/50 Гц бытового прибора, то просто так это не получится. Потребуется искать другой, более совершенный мультиметр. Или придумывать дополнительные «усовершенствования», которые позволят обойтись и таким тестером. Об этом будет сказано ниже.

Основные принципы замера силы тока

Главной особенностью работы с мультитестером в режиме амперметра является то, что он обязательно должен быть включен в разрыв цепи. Такое подключение называется последовательным. По сути, прибор становится частью этой цепи, то есть весь ток должен пройти именно через него. А как известно, сила тока на любом участке неразветвленной электрической цепи постоянна. Проще говоря, сколько «вошло» столько должной и «выйти». То есть место последовательного подключения амперметра особого значения не имеет.

Чтобы стало понятнее, ниже размещена схема, в которой показывается разница в подключении мультиметра в разных режимах работы.

  • Итак, при замере силы тока мультиметр включается в разрыв цепи, сам становясь одним из ее звеньев. То есть будет проблема, как этот разрыв цепи организовать практически. Решают по-разному – это будет показано ниже.
  • При замере напряжения (в режиме вольтметра) цепь, наоборот, не разрывается, а прибор подключается параллельно нагрузке (участку цепи, где требуется узнать напряжение). При замере напряжения источника питания щупы подключаются напрямую к клеммам (контактам розетки), то есть мультиметр сам становится нагрузкой.
  • Наконец, если меряется сопротивление, то внешний  источник питания вообще не фигурирует. Контакты прибора подключаются непосредственно к той или иной нагрузке (прозваниваемому участку цепи). Необходимый ток для проведения измерений поступает из автономного источника питания мультитестера.

Вернемся к теме статьи — к замерам силы тока.

Очень важно изначально правильно установить на мультиметре, помимо постоянного или переменного тока, диапазон измерений. Надо сказать, что у начинающих с этим часто возникают проблемы. Сила тока – величина крайне обманчивая. И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого.

Поэтому настоятельная рекомендация – если вы не знаете, какая сила тока ожидается в цепи, начинайте измерения всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режимов работы также должно показывать на 10 ампер (голубая стрелка). Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а затем ручку переключателя – в положение 200 мА. Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т.д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.

Кстати, о безопасности. Никогда не следует пренебрегать мерами предосторожности. И особенно если речь идет об опасных напряжениях (а сетевое напряжение 220 В – чрезвычайно опасно) и высоких токах.

Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера. А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям.

Что важно знать об опасности электрического тока

Электричество – это величайший помощник человечества. Но при неграмотном, беспечном или откровенно наплевательском отношении к соблюдению безопасности – карает мгновенно и беспощадно. Что необходимо накрепко запомнить об опасности электрического тока, прежде чем приступать к любым электромонтажным работам – читайте в специальной публикации нашего портала.

Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется проводить максимально быстро. В противном случае мультитестер может просто перегореть.

Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.

Обратите внимание. Слово «unfused» в данном случае обозначает, что прибор в этом режиме не защищен плавким предохранителем. То есть при перегреве он просто выйдет полностью из строя. Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу.

Справедливости ради – далеко не все мультиметры настолько «привередливые». Но если такое предупреждение есть – пренебрегать им не стоит. И в любом случае замер силы тока проводить максимально быстро.

Как проводится измерение силы тока

В этом разделе статьи рассмотрим несколько наиболее характерных случаев.
И для начала ответим на один почему-то весьма часто задаваемый, и при этом – совершенно безграмотный вопрос.

Как измерить силу тока в розетке?

Ответ категоричный – НИКАК!

Никакого тока в розетке не ищите – там есть только напряжение на контактах, между фазой и нулем. А ток возникнет лишь тогда, когда к розетке будет подключена нагрузка – неважно что это, лампочка накаливания или бытовой прибор. Естественно, рассчитанный на работу с сетевым напряжением 220 вольт.

А что будет, если в режиме амперметра все же вставить щупы мультитестера в розетку? Да все произойдет очень просто и быстро. Собственное сопротивление прибора – невелико, то есть практически гарантированно получается короткое замыкание. Вспомните закон Ома – при стремящемся к нулю сопротивлении сила тока возрастает до огромных значений. Хорошо, если все ограничится срабатыванием защиты и перегоранием плавкого предохранителя в мультитестере. Если он «unfused», о чем говорилось выше – гарантированное перегорание, и прибор нередко остается только выбрасывать. И это еще в лучшем случае – иногда бывают и «фейерверки».

Запомните «золотую истину» – пока к розетке ничего не подключено, ток в ней однозначно равен нулю. И проверять это экспериментально – себе дороже!

А вот замер силы тока в цепи подключённого к розетке бытового прибора – это уже совсем другой случай.

Как измерить силу тока в цепи подключенного бытового прибора

Нельзя сказать, что подобная проверка проводится часто, но иногда она помогает разобраться с правильностью организации домашней электросети. То есть сопоставить соответствие реальной силы тока подведенным к розетке проводам и возможностям другого электротехнического оборудования. Или же дает возможность проверить реальную потребляемую мощность бытового прибора. Если она сильно отличается от паспортной в ту или иную сторону, это может говорить о пока еще не выявленной неисправности.

Схема в общих чертах выглядит следующим образом

1 – розетка 220 вольт.

2 – условно – бытовой прибор.

3 – кабель питания прибора.

4 – точки разрыва цепи (подсоединения щупов тестера). В данном случае они показаны на фазном проводе, хотя для проверки силы переменного тока это не имеет никакого значения — могут быть и на нулевом.

5 – мультиметр, установленный в режим измерения переменного тока 10 А

6 – измерительные провода мультитестера.

Все просто – после сборки такой схемы необходимо подсоединить кабель питания к розетке, а затем запустить бытовой прибор в нужном режиме выключателем. И спустя 3÷5 секунд (некоторым приборам требуется время для выхода на номинальный режим) снять показания силы тока в амперах.

Но как это осуществить, так сказать, технологически? Резать изоляцию и затем – один из проводов кабеля питания, чтобы подключить в разрыв амперметр? Иногда поступают и так. Пример показан на иллюстрации.

Согласитесь, не слишком привлекательный вариант. Нарушается целостность внешней оплетки провода. Концы придется после замеров сращивать и изолировать. Для разовой срочной проверки – может, и сгодится, но не более того.

Городить дополнительные провода между розеткой и вилкой, чтобы «вклинить» между ними амперметр? Тоже довольно неудобно.

Чтобы замеры были безопасными, а их проведение занимало минимум времени и усилий, можно изготовить специальное приспособление. Для этого потребуется небольшая фанерная площадка, две накладные (внешние) розетки (самые дешевые) и отрезок сетевого шнура с вилкой.

Схематично этот «испытательный стенд» будет выглядеть так:

На небольшом жестком фрагменте (поз. 1) например, фанерном, текстолитовом и т.п., крепятся две розетки, так, как показано на схеме. Розетки совершенно условно пронумеруем №1 и №2, а их контакты назовем соответственно 1а и 1б, 2а и 2б.

К розеткам поводится сетевой шнур (поз.4) с вилкой (поз.3). Эта вилка будет подключаться в обычную сетевую розетку.

Шнур разделан, и два его провода подключены к клеммам одноимённых контактов обеих розеток. То есть на схеме это 1а и 2а. А вторая пара, 1б и 2б контактов соединена перемычкой из одножильного провода.

Как проводить замеры с таким приспособлением?

  • Для начала – витка сетевого шнура подключается к розетке (к любой или к тестируемой, то есть к той, к которой подключается на постоянной основе испытываемый бытовой прибор). Вся конструкция у нас после сборки полностью закрыта, изолирована, никаких открытых токопроводящих деталей нет.
  • Имеет смысл для начала проверить напряжение в розетке. Если конечной целью ставится определение реальной мощности прибора, то этот параметр желательно уточнить. Иногда, если домашняя сеть не имеет стабилизатора, он значительно отличается от заявляемых 220 вольт. То есть это может повлиять на конечный результат.

Проверить напряжение несложно. Мультиметр переключается в режим ~V (ACV) с диапазоном больше 220 вольт (обычно это 750 вольт). Штекера проводов устанавливаются в соответствующие гнезда прибора (СОМ и ~V). Затем щупы прибора вставляются в контакты розеток 1а и 2а, как показано на схеме ниже.

  • После этого в одну розетку (любую) вставляется вилка сетевого шнура испытываемого прибора. Цепь не замкнута – разрыв ее получается на второй розетке.
  • Мультитестер переводится в режим амперметра переменного тока (~A или ACA) в максимальный диапазон. Штекер красного измерительного провода переставляется в соответствующий разъем.

  • После этого щупы мультитестера вставляются в гнезда оставшейся свободной розетки. И теперь осталось только включить испытываемый бытовой прибор и снять с мультитестера показания силы тока.

Все исходные данные есть – можно рассчитать потребляемую мощность прибора на момент замера. Можно воспользоваться расположенным ниже калькулятором:

Калькулятор расчета мощности электроприбора



Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ ПОТРЕБЛЯЕМУЮ МОЩНОСТЬ ЭЛЕКТРОПРИБОРА»

Уточненное напряжение в сети, В

Измеренное значение силы тока, А

Как видите, и довольно сложную задачу замера силы тока питания бытового прибора вполне можно решить с должным уровнем безопасности и комфорта.

А что делать, если мультитестер не рассчитан на измерение силы переменного тока?

Бывает, что требуется измерить силу переменного тока, примерно так, как показывалось выше. но в распоряжении лишь мультиметр, не рассчитанный на такую операцию. И приобретать новый – нет желания или возможности. Если ли выход?

Да, можно выполнить замер и в такой ситуации. Существует для этого несколько способов. Но в любом случае придётся сначала провести некоторые подготовительные работы.

Измерение силы переменного тока с помощью вольтметра и дополнительного сопротивления.

Да, это совершенно серьезно, именно с помощью вольтметра. Снова вспомним закон Ома для участка электрической цепи:

I = U / R

Но если сопротивление на этом участке будет равно ровно одному ому, то получается, что номиналы силы тока и напряжения – совпадут.

I (A) = U(V) / 1 = U(V)

Значит, задача состоит в том, чтобы в разрыв цепи поместить резистор номиналом ровно в 1 ом, а затем промерить напряжение на его концах.

Талой резистор можно приобрести в магазине. Правда, не забываем, что на нем будет потребляться весьма внушительная мощность, и лучше приобретать керамический резистор на 10 или даже 50 Вт.

Правда, такие резисторы далеко не всегда есть в продаже. Да и стоить они могут немало. Можно обойтись и самодельным, накрутив спираль из нихромовой проволоки.

В интернете полно таблиц с удельными сопротивлениями нихромовых проводников различных диаметров. То есть провести расчет требуемой длины, чтобы «выскочить» на 1 ом – не столь сложно.

Например, будет использоваться нихромовая проволока диаметром 0,4 мм (сечение 0,123 мм²). Ее удельное сопротивление составляет 7,94 Ом/м. Несложно рассчитать, что для сопротивления 1 ом потребуется 126 мм проволоки.

Из этого отрезка навивается спираль. Или, что еще удобнее и безопаснее – можно намотать проволоку на панельку их стеклотекстолита, как показано на иллюстрации. После намотки проводят проверку мультиметром в режиме омметра. При необходимости – корректируют длину, чтобы сопротивление было 1 ом с максимально возможной точностью.

Концы резистора можно прикрепить, например, к штырям разобранной вилки – чтобы удобнее было их подключать к разрыву цепи.

Если резистор готов, можно приниматься за измерения.

В свободную розетку к ее контактам присоединяют самодельный резистор. После этого можно сразу к его концам «крокодильчиками» подцепить щупы мультиметра. Провода и сам тестер должны быть настроены на режим вольтметра для переменного тока.

Включается прибор-нагрузка. Но дисплее мультиметра показывается  напряжение (в вольтах) для участка цепи сопротивлением 1 ом . Это же значение, но только в амперах – искомая сила тока в замкнутой цепи.

Важно – резистор при таком замере может очень быстро нагреваться, буквально докрасна. Поэтому снятие показаний должно выполняться с максимальной оперативностью. Как только подключенный прибор вышел на свою мощность, показания на дисплее стабилизировались – их записывают и выключают нагрузку.

Есть и другой способ измерения силы переменного тока при отсутствии соответствующего амперметра. Ток можно выпрямить с помощью диодного моста. Подробнее об этом – в предлагаемом видеосюжете.

Видео: Как можно переделать амперметр постоянного тока под переменный

Как с помощью амперметра можно проверить элементы питания

Еще один частый случай, когда приходится переключать мультитестер в режим измерения силы тока. Речь идет о проверке элементов питания. Помогает как при приобретении батареек в сомнительных торговых точках, так и при ревизии накопившегося дома запаса.

Безусловно, для начала будет неплохо проверить батарейки по напряжению. Для этого переключатель режимов мультиметра устанавливается на постоянное напряжение (DCV). Предел измерений – в соответствии с заявляемым напряжением элемента питания. Если это наиболее распространенные 1.5 вольта, то оптимальным будет предел 2000 мВ (= 2В). Можно установить и 20 В – в этот предел вкладываются практически все используемые элементы питания.

Щуп черного провода (СОМ) прикладывается к отрицательному полюсу элемента питания. Красный, установленный в соответствующее гнездо – к положительному. Производится быстрый замер напряжения. И если оно менее 1.2 В, то такую батарейку можно смело отправлять на утилизацию – она села, и чудес от нее ждать не приходится.

Кстати, о полярности. При работе с переменным током, ясное дело, это не имеет значения. А при замерах постоянного напряжения или тока ее соблюдение важно для стрелочных мультиметров. Если щупы расположены неправильно – стрелка начнет валиться влево, и никаких показаний не будет. Для цифровых же приборов ошибка не станет большой проблемой – просто перед числовым показателем на дисплее появится минус. Тем не менее, «культура пользования» все же предполагает правильное расположение полярности. Тем более что бывают ситуации, когда это имеет важное значение. И хорошо, если правильное расположение щупов просто войдет в привычку.

Вернемся к проверке. Измерение напряжения – это лишь первый шаг, позволяющий отсеять явно негодные элементы питания. А само значение еще ни о чем не говорит – неизвестно, как поведет себя батарейка под нагрузкой. Поэтому и следует проверить ее еще и по току.

Для этого мультиметр переключается в режим DCA с максимальным пределом измерения, то есть на 10 или 20 А (в зависимости от модели прибора). Это важно, так как токи при замыкании батарейки через амперметр бывают нешуточные. Красный провод, естественно, переставляется в соответствующее гнездо.

После этого опять черный провод прикладывается к отрицательному полюсу батарейки. А красным производят кратковременное замыкание цепи на положительном полюсе. Это очень важный момент: замер не должен превышать одной – двух секунд. Можно постараться уложиться и менее чем за секунду. Необходимо быстро засечь пиковое значение силы тока, когда оно перестанет расти. Если же затянуть с измерением, это повлечет активный разряд элемента питания.

  • В новых, качественных элементах питания проверка может показать порядка 4÷6 ампер. Они подойдут для самых ответственных мест установки.
  • Диапазон от 3 до 3.9 ампера говорят, что батарейка вполне работоспособная, хотя ее функциональные способности все же несколько снижены. Но она еще послужит немало.
  • От 2 до 3 ампер – элемент питания уже «посажен», но еще вполне пригоден для использования в приборах с незначительным потреблением энергии.
  • Менее 2 ампер – батарейка, скорее всего, пригодна лишь для пульта дистанционного управления.
  • Ну а если ток едва достигает 1.1 ампер или ниже – это почти всё. Возможно, такую батарейку еще можно поставить в пульт ДУ, но только если на текущий момент вообще нет другой замены. И вполне можно ожидать, что отказ в работе способен произойти в любой момент.

Проведя такую ревизию нередко скапливающегося дома запаса батареек, можно сразу избавиться от «балласта». А остальные — отсортировать по возможности дальнейшего применения.

Проверка тока утечки электросети автомобиля

Еще одно практическое приложение измерения силы тока мультиметром. Это — самостоятельная диагностика своего автомобиля на предмет токов утечки, которые способны привести к быстрому разряду аккумулятора.

Проводится она примерно в следующем порядке:

  • Проверка должна проводиться при полностью заряженном аккумуляторе.
  • Перед тестированием требуется выключить все потребляющие электроэнергию приборы. Имеется в виду освещение, аудиосистема, парктроник, и т.п. При проверке, возможно, придётся открывать двери в салон. Поэтому необходимо каким-то образом закрепить в нажатом положении концевые выключатели, ответственные за габаритные огни на дверях.

Безусловно, следует учитывать и иные особенности своего авто. Так, нередко требуется определенное время на полное «засыпание» бортового компьютера. Могут быть нюансы и с системой сигнализации. Хозяин машины должен с этим разобраться.

  • С клеммы аккумулятора снимается кабель массы («минус»).
  • Мультитестер переводится в режим амперметра с пределом измерений постоянного тока до 10 ампер. Ток утечки, безусловно, намного меньше, но подстраховаться никогда не мешает. А на точности снятия показаний это особо не отразится – двух знаков после десятичной запятой будет вполне достаточно. Красный провод устанавливается в соответствующее гнездо на 10 А.
  • Далее, черный провод мультитестера необходимо подсоединить к минусовой клемме аккумулятора. Это можно сделать, например, с использованием обычного хомута.
  • Замыкаться же цепь будет контактом щупа красного провода с клеммной снятого кабеля массы. Значение, высвечивающееся при этом на дисплее мультиметра, как раз и покажет ток утечки.

Нормальным считается ток утечки в пределах 0,03÷0,05 А (30 ÷ 50 мА), и чем ниже, тем лучше. Иногда может быть и больше, если автомобиль «нафарширован» электроникой. Но даже в таком случае – никак не выше 0,08 А.

  • Если ток в пределах нормы – то можно только порадоваться. Но в том случае, когда он явно выходит за пределы допустимого, следует сразу локализовать проблему, то есть выявить участок, где такая утечка происходит.
  • Для этого последовательно вынимаются предохранители, отвечающие за разные участки электросети автомобиля. При этом необходимо проверить все – не только в коробке под капотом, но и размещенные в салоне.

Итак, предохранитель достали из гнезда. Если показания не изменились, его можно сразу вернуть на место. Значит, на этом участке   проблем нет.

  • Рано или поздно снятие какого-то предохранителя приведет к резкому снижению показаний силы тока на мультиметре. Вот он – тот самый участок, более детальной диагностикой которого предстоит заняться.

Кстати, причин утечки может быть и несколько. Например, снятие одного из предохранителей снизило показания силы тока с 0,25 до 0,12 А. Да, это проблемный участок, но очевидно, что ток все равно великоват. Значит, не устанавливая обратно этот предохранитель, поиск продолжают, пока не будет отыскано следующее «слабое звено». И так далее – пока показатель утечки не войдет в пределы нормы.

Ну а дальше – предстоит проводить более детальную диагностику, чтобы окончательно разобраться с проблемой. Но это уже – совсем другая тема.

силу тока аккумулятора, в зарядном устройстве, в блоке питания

Как проверить амперы мультиметром, знает каждый электрик. Это прибор, который функционирует, как вольтметр и другие подобные устройства. С помощью такой техники можно измерять такие показатели, как постоянного напряжения, переменного напряжения, силы тока, мощности сопротивления, работоспособности диодов, пригодность к эксплуатации транзистора, частоты передачи сигнала.

Амперы и мультиметр: что это такое

Ампер — это единица, в которой измеряется сила, присутствующая у электрического тока в системе СИ. Измерители для ее определения именуют мультиметрами, которые бывают цифровыми и аналоговыми или стрелочными.

Напряжение в сети разное

Отличия между ними есть. В первом случае информация отображается на жидкокристаллическом экране, во втором присутствует стрелочная шкала. У аналогового аппарата слишком высокая погрешность в замерах. При работе с ним нужно исключить малейшие колебания. В противном случае, результат может быть неточным. Цифровой более:

  • удобный;
  • надежный;
  • функциональный;
  • практичный;
  • универсальный.
Устройство прибора несложное

Как правильно подключать

В таком вопросе, как проверить амперметры мультиметром, нужно руководствоваться ниже представленными рекомендациями:

  • Вычисляют диапазон для замера показателей. У аккумулятора он 1,5В, 7,5В и 12 В. Значение устанавливается чуть больше нормы. Это будет запасом, который предотвратит порчу прибора.
  • Правильно определяют направление тока, т.е. полярность клемм, на который будет выполнено измерение. За ориентир берут обозначения общепринятого вида, указанные на корпусе.
  • Необходимо грамотное подсоединение щупов. Черный — минусовый, ставят в гнездо общего типа под названием COMMON (COM). Плюсовой — устанавливают в красный разъем.
Работать с устройством легко

Схема дальнейших действий:

  • Устройство настраивается в нужном диапазоне измерения.
  • Значение выставляется на 10% больше того, которое предполагается.
  • Если показатель неизвестен, то за крайнюю отметку берется максимум.
  • Щупы устанавливаются по схеме, соответствующей типу проводимого измерения. Красный в разъемы, где измеряется ток, напряжение или сопротивления. Черный в общий разъем.
  • Щупы подносятся к исследуемому прибору или сети питания. Красный ставится на плюс, черный на минус.
  • Нужно оценить полученные показатели. Может потребоваться изначальная корректировка положения указателя («на ноль»), чтобы сведения были более достоверными.

Как проверять амперы в разных устройствах?

Есть несколько видов проверки.

Машины и планшеты по-разному заряжаются

В зарядном устройстве

Зарядный прибор нужно проверять, если есть необходимость определить причину, по которой он неисправен. Сила тока у каждого определенного прибора отличается. Например, на телефонных и планшетных устройствах она одинаковая, а на автомобильных намного больше.

К сведению. Допустимая норма указана на этикетке изделия или нанесена на корпус, как маркировка.

Принцип действия точно такой же. Отличие заключается в том, что при малых размерах контактов на разъеме сложно выполнить подсоединение щупов.

Клеммы следует правильно подключать

Как измерить амперы мультиметром в зарядном устройстве, если в разъем не входят щупы:

  • Внутрь контактов вставляются швейные иглы из стали.
  • Для этого используют плоскогубцы, а на руки надевают перчатки.
  • К кончикам иглы нужно подсоединить щупы через нагрузку.
  • Если это невозможно, то нужно разобрать корпус агрегата. Так можно подключить щупы на вывод ЗУ в том месте, где припаян каждый кончик электрического провода.

Нужно грамотно соблюдать технику безопасности и обращать внимание на рекомендации от производителя. В некоторых изделиях запрещено вскрывать крышку, а другие и вовсе одноразовые, то есть не подлежат ремонту.

С авто необходимо быть осторожным

В аккумуляторе

Проверить литий-ионный аккумулятор на автомобиле можно, выполнив следующее:

  • Мультиметр ставится в режим вольтметра, на котором исследуется напряжение.
  • Устанавливают диапазон в 0-20В.
  • Замерять аккумулятор желательно только при отключении от питания транспортного средства.
  • Красный щуп прикладывается на положительное гнездо.
  • Черный щуп кладется на отрицательное гнездо через нагрузку.
  • Полученные показания нужно зафиксировать.
Плохой аккумулятор на заведет авто

Теперь необходимо оценить результат:

  • Напряжение = 12,6 вольт. Устройство пригодно для эксплуатации. Нет необходимости выполнять зарядку.
  • Напряжение меньше 12 В. Автомобильную батарею нужно поставить на зарядку. Она разрядилась.
  • Показания более 15 В. Такой прибор запрещено применять. Это приведет к порче генератора. Необходимо приобретение нового аккумулятора.

К сведению. Чтобы получить точные данные, измерять их нужно спустя 6 часов после отключения от автомобиля.

В ИП большие токи

В блоке питания

Вполне возможно осуществить проверку ампер мультиметром на блоке питания. Процедура выполняется на разрыв и обязательно применяется нагрузка. Принцип действия такой же, как и при работе с другим оборудованием. Нужно лишь отметить, что блок питания имеет высокую мощность. Соответственно, замеры делают максимально оперативно, до того, как нагреются провода щупов.

В качестве примера стоит рассмотреть ситуацию изучения блоков питания кассы, фотоаппарата, сотового телефона и т.д. В данном случае мультиметр нужен для измерения силы тока. Это необходимо для того, чтобы понять, работоспособен ли прибор. В некоторых случаях выдаваемое напряжение — вольтаж не всегда может гарантировать функционирование.

Измерения делают последовательно

Изучение делается в разрыв с нагрузкой:

  • Переключатель режима тестера нужно установить в максимальное значение в 10 ампер.
  • Измерение блока питания с мощностью более 10 ампер запрещено на обычном мультиметре.
  • Далее нужно разорвать цепь. Если нет возможности открыть корпус, перерезается одна жила из питающих проводов.
  • Для замыкания один провод соединяется с щупом тестера, а второй подключается к питающей цепи — проводу, идущему с блока питания. Так происходит замыкание цепи на устройстве при помощи мультиметра.
  • В качестве энергопотребителя выступает аккумулятор. Он полностью разряжен. Сила тока будет в два раза превышать рабочую.
  • Постепенно с увеличением уровня зарядки можно наблюдать снижение силы тока, стремящийся к показателю 0.

Даже если стрелка не двигается с отметки 0, не стоит пугаться. Это не значит, что прибор сломан.

Внимание! Для измерения достаточно пары секунд. Если напряжение 12вольт, а сила тока составляет как минимум 3-5 ампер, то провода могут нагреться до такого состояния, когда произойдет их обугливание. Это может вывести из строя все агрегаты, подключенные к цепи.

Авто может иметь много проблем с электрикой

В автомобиле

Для определения пригодности генератора транспортного средства к эксплуатации, нужно проверить уровень его заряда. Правила применения прибора те же самые, что с аккумулятором. При некорректных данных, необходимо проверить каждую составляющую устройства:

  • щетки;
  • кольца;
  • диодный мост;
  • регулятор напряжения;
  • статорный прибор;
  • ротор.
Работают в перчатках

Техника безопасности

Проверить силу тока просто. Достаточно подключить мультиметр, в соответствии с правилами эксплуатации. Необходимо соблюдение инструкции, чтобы не нарушать технику безопасности:

  • Подключение прибора проводят в обесточенном состоянии.
  • Предварительно осматривают изоляцию на проводах. При длительном сроке службы, нарушается ее целостность. Есть вероятность получить удар тока.
  • Мерить амперы нужно только в резиновых перчатках.
  • Запрещены замеры в помещении, где повышенная влажность. У влаги высокая электрическая проводимость. Риск поражения возрастает в несколько раз.
  • Того, кто пострадал от удара током, независимо от его мощности, нужно срочно доставить в ближайший медицинский пункт. Запрещено работать с электричеством в одиночестве. При внештатной ситуации напарник может вызвать скорую.
  • Категорически запрещено работать с аппаратами, которые искрят, сломаны, когда подключены к аналоговым источникам питания, например, к аккумулятору, батарейкам или блоку питания. Все это может привести к удару током. Не слишком сильному, но способному нанести вред нервной системе и сердцу человека.
  • Запрещено пользоваться мультиметром после удара, точно также, как и склеивать его скотчем, изоляционной лентой. Лучше воспользоваться новым устройством или доверить его мастеру для ремонта и тестирования на предмет пригодности.

После использования мультиметрового прибора, кабели, которые были разрезаны соединяют при обесточенной цепи.

Повреждения исправляют изолентой

Мультиметр — это прибор, без которого просто невозможно обойтись в бытовых условиях и других областях. Имея даже самые минимальные знания по его работе, можно починить приборы. Зная показания, несложно определить их непригодность.

как измерить амперы, напряжение и сопротивление мультиметром правильно

Как применить мультиметрСреди электриков, электронщиков и прочих специалистов, имеющих в своей работе тесный контакт с электричеством, просто огромной популярностью пользуются мультиметры или, как их ещё называют, тестеры. И это не удивительно, учитывая широту возможностей, которые представляет прибор при работе. И именно по этой же причине, новичку не всегда понятно, как пользоваться тестером и какие установки необходимы в конкретном случае.

Особенности работы с мультиметром

При работе с электричеством возникает необходимость измерения различных параметров: напряжение, сила тока, сопротивление и другие. Являясь прибором универсальным, тестер позволяет производить все эти замеры, не прибегая к множеству аппаратов узкого направления. Это достаточно экономно и удобно, но требует некоторых знаний о том, как пользоваться мультиметром, в каких случаях и ситуациях это уместно, а где нет, какие установки производить и как правильно делать замеры. А учитывая, что тестеры могут отличаться не только размерами, но и функционалом, нужно понимать, на что способен тот или иной прибор.

Знакомство с мультифункциональными приборами

Особенности применения прибора мультиметраХотя различные модели мультиметров могут отличаться по функционалу и техническим характеристикам, основные их функции одинаковые. Это значит, что все приборы позволяют измерять напряжение, силу тока и сопротивление. Дополнительно, к примеру, может предоставляться возможность проверки транзисторов.

Помимо этого, тестеры бывают электронные, где показания выводятся на цифровое табло, или аналоговые, оснащённые стрелкой, отображающей значение того или иного измерения.

Электронный мультиметр

Внешний вид электронных тестеров довольно схож не смотрят на разнообразие модельного ряда. В верхней части располагается цифровое жидкокристаллическое табло. Чуть ниже многопозиционный переключатель функций, содержащий положения:

  • OFF — отключение прибора.
  • ACV — работа с переменным напряжением.
  • DCV — функции для постоянного напряжения.
  • DCA — сектор для работы с постоянным током.
  • Ω — позиции для измерения сопротивления.

Ещё чуть ниже располагаются три разъёма, куда необходимо вставлять щупы. Причём делать это нужно правильно. Так, провод чёрного цвета обязательно нужно подключать к разъёму, маркированному как COM. Красный же подключается в зависимости от того, что необходимо измерять. В разъём с маркировкой «V Ω mA» его подключают, когда необходимо проводить измерения сопротивления, напряжение сети или ток до 200 mA. При замере силы тока больше 200 mA, подключать красный провод необходимо к разъёму, маркированному «10 ADC». В противном случае может сгореть предохранитель и, даже выйти из строя сам прибор.

Аналоговые тестеры

Прибор мультиметрСуществуют также мультиметры, называемые стрелочными или аналоговыми. В отличие от электронных, замеряемые значения здесь определяется с помощью шкалы со стрелкой, которая указываем необходимый параметр. Они менее удобны в использовании. Да и погрешность показаний значительно ниже, чем у их электронных аналогов. А также они куда более чувствительны к механическим воздействиям и ударам — рамка, на которой установлена стрелка, легко может выйти из строя даже от сильной встряски.

Но несмотря на то, что в большинстве случаев они уступают электронным, в ряде случаев они могут быть предпочтительнее в работе.

Измерение тока электронным мультиметром

Одно из направлений тестера замер силы тока. Чтобы понять, как мультиметром измерить амперы, необходимо знать, с каким током, переменным или постоянным, будут производиться работы. Также неплохо знать диапазон, в котором ведутся замеры. Если получить такую информацию не получается, то лучше вставить красный провод в разъём с большим значением, т. е. с маркировкой «10 ADC». Переключателем также нужно поставить значение максимально высокое. Это позволит не испортить прибор в случае большого тока.

Если значение, отображаемое на табло, слишком низкое, то можно переставить красный провод в разъём «V Ω mA», но также с положением переключателя на наиболее высоких значениях. Когда значение всё равно ещё низкое, стоит повернуть переключатель на более низкий параметр до тех пор, пока замеряемая сила тока не станет адекватной.

При измерениях силы тока прибор подключается к цепи последовательно, что обязательно нужно учитывать.

Замер тестером напряжения

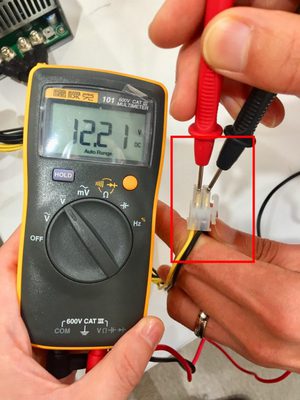

Как использовать мультиметрПри измерении напряжения, как и замеряя силу тока, нужно знать, как правильно пользоваться мультиметром проводя такие работы. Здесь тоже необходимо обращать внимание с каким током имеется дело — переменный или постоянный. Уже руководствуясь этим, стоит смотреть, какое значение нужно установить переключателем. К примеру, если рассматривать измерение напряжения в простой розетке, то известно, что имеется в виду переменный ток приблизительно 220 вольт. Значит, положение переключателя нужно поставить на переменно напряжение выше этого значение. К примеру, 600 или 750 В, в зависимости от модели тестера.

Аналогичным образом производятся измерения напряжения постоянного тока. Если заведомо неизвестно, сколько вольт в цепи, то следует ставить переключатель в большее положение, постепенно снижая до наиболее подходящих значений.

В отличие от измерения силы тока, когда подключение прибора осуществляется последовательно, замеряя напряжение, его нужно подсоединять параллельно. Это важный момент, чтобы знать, как пользоваться вольтметром.

Определение сопротивления цепи

Инструкция по применению мультиметровРаботы по измерению сопротивления можно отнести к наиболее безопасным. Как-то навредить прибору здесь крайне сложно. Главное, знать, как работать с мультиметром, чтобы правильно определить сопротивление. Основной момент, который следует учесть, это необходимость снять напряжение перед началом измерений. И здесь дело не столько в безопасности, сколько в точности полученных данных. Даже простая батарейка может ощутимо исказить верность показаний.

Устанавливать переключателем положение для измерения сопротивления можно совершенно любое в секторе «Ω». Теперь, когда щупы зафиксированы на концах проводника, сопротивление которого необходимо знать, можно смотреть показатели табло. Здесь может быть два варианта:

  1. Показания «1», «OL», «OVER» — необходимо установить более высокий диапазон, так как происходит перегрузка.
  2. Показания «0» — диапазон требуется уменьшить.

В остальных случаях будет отображаться значение сопротивления исследуемого проводника или полупроводника.

Режим прозвонки

Описание прибора мультиметрЕсть у мультиметров возможность использовать их, как прозвонку. И если в аналоговых моделях это напрямую не реализовано, то цифровые обладают сектором при установке переключателя, на который тестер переходит именно в режим прозвонки.

Сама по себе такая функция используется нечасто, но чтобы знать, как работать мультиметром в полном объёме, это будет далеко не лишним. Допустим, полезна такая возможность, когда необходимо определить целостность цепи или отдельно взятого проводника. В ряде случаев именно благодаря режиму прозвонки можно определить полярность.

Для того, чтобы проверить проводник на обрыв, подсоединяют щупы к его концам. Если провод цел, то слышится характерный звуковой сигнал. В противном случае никакой реакции не последует.

Особое внимание при проведении работ с прозвонкой стоит уделить отсутствию питания. Если не обесточить цепь, на которой будут производиться замеры, то велика вероятность выхода из строя прибора.

Реализуются в мультиметрах иногда и другие возможности, к примеру, гнездо для проверки транзисторов. Однако используют их нечасто и только люди, знакомые с радиоэлектроникой. Рядовому любителю или начинающему электрику пользоваться такой возможностью вряд ли придётся — здесь нужны определённые знания. В остальном же, несмотря на многофункциональность, мультиметры в использовании крайне просты и неприхотливы.

Как измерить силу тока мультиметром: наглядное пособие

Автор Aluarius На чтение 5 мин. Просмотров 160 Опубликовано

Чтобы ответить на вопрос, как измерить силу тока мультиметром, необходимо разобраться, что такое сила тока, и что собой представляет мультиметр. Итак, начнем с первой позиции.

Со школьной скамьи известно, что сила тока – это количество (объем) электроэнергии, который проходит через какой-нибудь проводник, к примеру, это может быть обычная лампочка или кусок проволоки. Сам же электрический ток – это направленное движение электронов. Так вот сила тока – это, по сути, количество электронов, прошедших через какую-то одну точку в проводнике за единицу времени (обычно считается за одну секунду). Чисто с физической стороны – это один ампер, равный одному кулону в секунду. На этом информацию по школьной программе можно считать законченной.

Мультиметр

Теперь переходим к электрике. Для чего необходимо измерять силу тока? Основное назначение данной процедуры – это определить, не является ли проходящий через проводник ток выше, чем этот проводник может выдержать. Другого назначения нет.

А вот измерять лучше именно мультиметром, который собой представляет универсальный измерительный прибор, с помощью которого можно измерить не только силу тока, но и напряжение, и сопротивление электрической цепочки.

Виды мультиметров

В настоящее время рынок предлагает два вида мультиметров.

  1. Аналоговые.
  2. Цифровые.

Первая модель в своей конструкции имеет шкалу, на которой установлены показатели напряжения, силы тока и сопротивления, а также стрелку, указывающую измеряемые параметры электрических проводников. Начнем с того, что аналоговые мультиметры очень популярны среди новичков. Это и понятно, их цена в несколько раз ниже, чем у цифровых. Плюс возможность научиться на простом приборе.

Недостатков много, и один из главных – это большая погрешность показаний. Правда, в конструкции прибора есть построечный резистор, с помощью которого погрешность можно уменьшить. И все равно, если есть необходимость более точного определения параметров электрической цепи, то лучше выбирать цифровой вариант.

Цифровой мультиметр

Чисто с внешней стороны эта модель отличается от аналоговой только дисплеем, на который выводятся измеряемые величины. Экран в старых моделях светодиодный, в новых жидкокристаллический. При этом это самые точные мультиметры на сегодняшний день, который очень просты в обращении (нет необходимости заниматься подгонкой градуировки, как в случае с аналоговыми моделями).

Мультиметр цифровой

Конструктивные особенности

Итак, в мультиметре есть два вида выходов, они обозначены цветом: красным и черным. А вот гнезд может быть на разных моделях разное количество: два, четыре или больше. Черный выход – это масса, то есть, общий (обозначается или «com», или минусом). Красный используется именно для измерений, то есть, является потенциальным. Здесь может быть несколько гнезд для измерения каждого параметра электрической цепи, то есть, сопротивления, напряжения и силы тока. На мультиметре такие гнезда обозначаются единицей измерения параметров, так что не ошибетесь.

Второй внешний элемент – это рукоятка, вращающаяся по кругу. С ее помощью устанавливается предел измерений. Так как перед нами стоит вопрос, как можно измерить силу тока мультиметром, то нас должна интересовать шкала с амперами. Хотелось бы отметить, что таких пределов на аналоговых тестерах меньше, чем на цифровых. Плюс ко всему последние комплектуются разными полезными опциями, к примеру, звуковым сигналом.



А вот теперь один из важных моментов. У каждого мультиметра есть предел по току, который является максимальным. Поэтому выбирая проверяемую электрическую сеть, необходимо сопоставить проверяемую ситу тока цепи с пределом в тестере. К примеру, если в проверяемой электрической цепочке предполагается, что проходящий по ней ток будет иметь показатель 200 А, то не стоит проверять эту цепь мультиметром с максимальным пределом в 10 А. Предохранители прибора тут же сгорят, как только вы начнете тестирование. Кстати, максимальный показатель обязательно указывается на корпусе прибора или в его паспорте.

Измеряем силу тока

Что нужно сделать в первую очередь:

  • устанавливаем щупы: черный в черное гнездо, красный в красное с обозначением ампера – «А»;
  • переключаем тумблер, который показывает, какой ток надо будет проверять: переменный «AC» или постоянный «DC»;
  • устанавливается интервал измеряемых пределов так, чтобы не спалить сам прибор, то есть, предел установить таким, который будет выше ожидаемого уровня силы тока в электрической цепи.

Подготовительный этап закончен, мультиметр готов, можно проводить измерение силы тока.

Внимание! Перед тем как проводить замеры, необходимо электрическую сеть обесточить. Не стоит проводить тестирование во влажной среде или в помещении с высокой влажностью. Придерживайтесь обязательно требований техники безопасности.

К примеру, как проверить участок электропроводки. Для этого концы участка надо оголить (удалить изоляцию на проводах) и подключить к ним два щупа от мультиметра. Кстати, на конце черного провода установлен «крокодил», так что подсоединить его к проводке не составит труда. На красном проводе установлен именно щуп в виде шила. Его придется вручную подсоединять, прикладывая щуп к оголенному концу.

Измерение силы тока

Итак, если все приготовления закончены, можно подавать на участок проводки напряжение. На дисплее мультиметра должны показаться цифровые обозначения силы тока. Если на экране высветились нули, то это или обрыв сети, или неправильно установлен предел измерений. Поэтому выключите подачу тока на участок, отсоединить мультиметр и настройте его под другую ожидаемую величину. И все, то же самое, проведите заново.

Полезные советы

Что можно дополнительно посоветовать?

  • Будет лучше, если перед тем как начать работу по тестированию проводника, ознакомиться с инструкцией к прибору. Особое внимание надо уделить разделу, где описываются меры предосторожности.
  • Обязательно при использовании мультиметра надевать на руки защитные резиновые перчатки.
Как измерить потребляемую мощность электроприбора мультиметром. Как измерить силу тока мультиметром? Подготовка и измерение мультиметром

Сила тока наряду с напряжением и сопротивлением является очень важным понятием в электричестве. Она измеряется в амперах и определяется количеством электрической энергии, проходящей через проводник за определенную единицу времени. Определяют ее величину с помощью измерительных приборов, в домашних условиях это проще всего сделать при помощи мультиметра, или тестера, имеющегося в распоряжении многих хозяев современных квартир. Контроль силы тока очень важен для работы механизмов, зависящих от электропитания, поскольку превышение ею максимально допустимого значения приводит к поломке приборов и возникновению аварийных ситуаций. Тема этой статьи – как измерить силу тока мультиметром.

Виды мультиметров

На современном рынке электроприборов представлено две разновидности тестеров:

  • Аналоговые.
  • Цифровые.

Основными элементами аналоговых приборов являются шкала с нанесенными на ней делениями, по которой определяются показатели электрических величин, и стрелка-указатель. Такие мультиметры пользуются высоким спросом у новичков благодаря своей низкой стоимости и простоте в использовании.

Но, наряду с этими положительными сторонами, аналоговые тестеры имеют и ряд недостатков, основным из которых является высокая погрешность измерений. Ее можно несколько уменьшить за счет настроечного резистора, конструктивно входящего в состав прибора. Тем не менее, при необходимости замерить электрические параметры с высокой точностью, лучше воспользоваться цифровым прибором.

Цифровые мультиметры

Единственным внешним отличием цифрового аппарата от аналогового является экран, на котором в виде цифр отражаются измеряемые параметры. Старые модели оборудованы светодиодным дисплеем, приборы нового типа – жидкокристаллическим.

Они отличаются высокой точностью измерений и простотой в эксплуатации, поскольку не нуждаются в подгонке градуировки.

Недостатком этих устройств можно назвать цену, которая в разы превосходит стоимость аналоговых тестеров.

Особенности конструкции

Независимо от количества гнезд в мультиметре, любой из этих приборов имеет два типа выходов, которые обозначаются разными цветами. Общий выход (масса) окрашен в черный цвет и имеет обозначение либо «com», либо «–». Выход, предназначенный для измерений (потенциальный), имеет красный цвет. Для любого из измеряемых параметров электроцепи может быть свое гнездо.


Не стоит опасаться перепутать его с другими, поскольку каждое из этих гнезд обозначено соответствующей единицей.

Еще одним внешним элементом прибора является рукоятка для установки предела измерений, которая может вращаться по кругу. На цифровых мультиметрах этих пределов больше, чем на аналоговых, кроме того, в них могут быть включены дополнительные опции, например, звуковой сигнал и другие. Поскольку мы говорим о том, как с помощью тестера произвести измерение силы тока, речь пойдет о шкале с амперами.

Каждый мультиметр имеет свой максимальный предел по току, и при выборе электросети для тестирования, проверяемую силу тока в ней следует сопоставить с пределом, на который рассчитан прибор. Так, если сила тока, проходящего внутри электроцепи составляет 180 А, не рекомендуется проводить измерения при помощи мультиметра, рассчитанного на 20 А, поскольку единственным полученным результатом будет сгорание прибора сразу же после начала тестирования. Максимальный предел всегда указывается в паспорте мультиметра или на корпусе устройства.

Порядок подготовки прибора к измерениям

Переключатель мультиметра нужно перевести в сектор A (DA для постоянного тока или CA для переменного), который соответствует измерению тока, выбрав при этом нужный предел. Некоторые современные тестеры для электроцепей постоянного тока имеют одну позицию, а для переменного – другую. Чтобы не ошибиться, нужно ориентироваться по литерам, имеющимся на лицевой панели.


Они одинаковы в любом приборе, надо просто понимать, какую величину каждый из них обозначает.

Все мультиметры комплектуются двумя кабелями, на конце каждого из которых имеется щуп и разъем. Вторые концы проводов вставляются в гнезда прибора, которые соответствуют текущему измерению, в нашем случае – силы тока.

Порядок измерений

Мультиметр для измерения величины силы тока включается в разрыв электроцепи. В этом состоит основное отличие от процедуры измерения напряжения, при которой тестер подключается к цепочке параллельно. Показатель величины тока, который проходит через прибор, отображается стрелкой на шкале (если речь идет об аналоговом аппарате) или высвечивается на жидкокристаллическом (светодиодном) дисплее.

Разорвать тестируемую цепь для включения в нее прибора можно по-разному. Например, отсоединив один из выводов радиоэлемента при помощи паяльника.

Иногда приходится перекусывать провод кусачками или пассатижами.

При определении величины тока батарейки или аккумулятора такой проблемы не существует, поскольку просто собирается цепь, одним из элементов которой является мультиметр.

Что необходимо учитывать при измерении

Важным условием при определении силы тока является включение в цепочку ограничительного сопротивления – резистора или обычной электролампочки. Этот элемент защитит прибор от поломки (сгорания) под воздействием потока электронов.


Если сила тока на индикаторе не отображается, это говорит о неверно выбранном пределе, который нужно снизить на одну позицию. Если результата нет снова – еще на одну, продолжая до тех пор, пока на экране или шкале не отобразится какое-то значение.

Производить замер нужно быстро – щуп не должен контактировать с кабелем более одной-двух секунд. Особенно это касается элементов питания малой мощности. Если, измеряя силу тока батареек, держать щуп на проводе длительное время, итогом станет их разряд – частичный или полный.

Техника безопасности

Как видим, процедура измерения силы тока при помощи мультиметра никакой сложности не представляет. Важно только следовать инструкции и не забывать о строгом соблюдении мер безопасности:

  • Перед проведением замеров обесточьте электросеть.
  • Проверьте изоляцию кабелей – при продолжительной эксплуатации ее целостность иногда нарушается, и вероятность поражения электротоком значительно возрастает.
  • Работайте исключительно в резиновых перчатках.


  • Не проводите измерения при высокой влажности воздуха. Дело в том, что влага обладает высокой электрической проводимостью и риск поражения также возрастает.
  • Человек, пострадавший от удара током, нуждается в медицинской помощи. Если есть возможность, любые работы с электричеством, в том числе и измерения, лучше проводить вдвоем. В нештатной ситуации присутствие напарника может оказаться настоящим спасением.

Закончив измерения, разрезанные кабели нужно вновь соединить, предварительно снова обесточив цепь.

Подробно и наглядно про измерения проводимые с помощью мультиметра на видео:

Заключение

В этой статье мы разобрались, как проверить силу тока с помощью мультиметра. Прочитав изложенный материал, любой взрослый человек сможет справиться с этой задачей, благо мультиметр –

Как измерить ток в электронной цепи

  1. Программирование
  2. Electronics
  3. Как измерить ток в электронной цепи

By Doug Lowe

Электрический ток измеряется в амперах, но на самом деле в большинстве работ по электронике вы измеряете ток в миллиамперах или мА. Чтобы измерить ток, необходимо подключить два провода амперметра в цепи так, чтобы ток протекал через амперметр.Другими словами, амперметр должен стать частью самой цепи.

Единственный способ измерить ток, протекающий через простую цепь — это вставить в нее амперметр. Здесь амперметр вставлен в цепь между светодиодом и резистором.

Обратите внимание, что не имеет значения, где в этой цепи вы вставляете амперметр. Вы получите те же значения тока, когда вставляете амперметр между светодиодом и резистором, между резистором и аккумулятором или между светодиодом и аккумулятором.

Чтобы измерить ток в цепи светодиода, выполните следующие действия:

  1. Установите переключатель диапазона мультиметра на диапазон миллиампер постоянного тока не менее 20 мА.

    В этой цепи используется постоянный ток (DC), поэтому необходимо убедиться, что мультиметр настроен на диапазон постоянного тока.

  2. Снимите перемычку, которая соединяет две клеммные колодки.

    Светодиод должен погаснуть, так как удаление перемычки обрывает цепь.

  3. Коснитесь черного провода от мультиметра до провода светодиода, который подключается к клеммной колодке (а не к шине).

  4. Коснитесь красного провода от мультиметра к проводу резистора, который подключается к клеммной колодке (а не к шине).

    Светодиод должен загореться снова, поскольку амперметр теперь является частью цепи, и ток может течь.

  5. Считайте число на дисплее мультиметра.

    Следует читать от 12 до 13 мА. (Точное показание будет зависеть от точного значения сопротивления резистора. Значения резистора не являются точными, поэтому, даже если вы используете резистор 470 Ом в этой цепи, фактическое сопротивление резистора может быть где угодно от 420 до 520 Ω.

  6. Поздравь себя!

    Вы сделали ваше первое официальное измерение тока.

  7. После подходящего празднования замените перемычку, снятую на шаге 2.

    Если вы забудете заменить перемычку, вы не сможете успешно выполнить другие измерения.

В этой схеме есть два места, где вам следует подключать амперметр , а не . Во-первых, не подключайте амперметр непосредственно к двум клеммам батареи.Это эффективно замыкает батарею. Это будет очень жарко, очень быстро. Во-вторых, не подключайте один вывод амперметра к положительной клемме аккумулятора, а другой — непосредственно к выводу светодиода. Это обойдет резистор, который, вероятно, перегорит светодиод.

Если вы хотите поэкспериментировать немного, попробуйте измерить ток в других местах цепи. Например, отсоедините разъем аккумулятора от аккумулятора, а затем снова подключите его, чтобы был подключен только отрицательный контакт аккумулятора.Затем прикоснитесь к красному проводу измерителя к положительной клемме аккумулятора, а черному — к проводу резистора, подключенного к полосе шины.

Это измеряет ток, вставляя амперметр между резистором и аккумулятором. Вы должны получить то же значение, которое вы получили при измерении между светодиодом и резистором.

Вы можете использовать аналогичный метод для измерения тока между светодиодом и отрицательной клеммой аккумулятора. Опять же, результат должен быть таким же.

Об авторе книги
У Дуга Лоу все еще есть набор экспериментатора электроники, который его отец дал ему, когда ему было 10 лет.Хотя он стал программистом и написал книги на различных языках программирования, Microsoft Office, веб-программировании и ПК (включая книги «30+ для чайников»), Даг никогда не забывал свою первую любовь: электронику.

,
Методы измерения тока — Как измерить ток с помощью различных датчиков тока

Ток является очень важным фактором в электронике или электротехнике. В электронике ток может иметь полосу пропускания от нескольких наноампер до сотен ампер. Этот диапазон может быть намного шире в электрической области, обычно до нескольких тысяч ампер, особенно в электросетях. Существуют разные методы измерения и измерения тока внутри цепи или проводника . В этой статье мы обсудим , как измерить ток , используя различные методы измерения тока с их преимуществами, недостатками и приложениями.

Датчик Холла с датчиком тока

Эффект Холла обнаружен американским физиком Эдвином Гербертом Холлом и может использоваться для определения тока. Он обычно используется для обнаружения магнитного поля и может быть полезен во многих приложениях, таких как спидометр, дверная сигнализация, DIY BLDC.

Hall Effect Sensor Current Sensing Method

Датчик Холла производит выходное напряжение в зависимости от магнитного поля. Соотношение выходного напряжения пропорционально магнитному полю.В процессе измерения тока ток измеряется путем измерения магнитного поля. Выходное напряжение очень низкое и его необходимо увеличить до полезного значения с помощью усилителя с высоким коэффициентом усиления и очень низким уровнем шума. Помимо схемы усилителя датчик Холла требует дополнительных схем, так как это линейный преобразователь.

Плюсы:

  1. Может использоваться на более высокой частоте.
  2. Может использоваться как в переменном, так и в постоянном токе.
  3. Бесконтактный метод.
  4. Может использоваться в суровых условиях.
  5. это надежно.

Минусы:

  1. Датчик смещается и требует компенсации.
  2. Требуется дополнительная схема для полезного выхода.
  3. дороже, чем шунтирующая техника.

Датчики Холла с эффектом Холла

используются в токоизмерительных клещах, а также во многих промышленных и автомобильных системах измерения тока. Многие типы линейных датчиков Холла могут измерять ток от нескольких миллиампер до тысяч ампер.В связи с этим приложение Smart Grid Monitoring также использует другой тип датчика эффекта Холла для контроля тока в проводнике.

Датчик потока, измеряющий ток, Метод

Насыщаемый индуктор является основным компонентом технологии Fluxgate Sensing . Из-за этого датчик Fluxgate называется насыщаемого датчика тока индуктивности . Сердечник индуктора, который используется для датчика потока, работает в области насыщения. Уровень насыщения этого индуктора очень чувствителен, и любая внутренняя или внешняя плотность потока изменяет уровень насыщения индуктора.Проницаемость сердечника прямо пропорциональна уровню насыщения, поэтому индуктивность также изменяется. Это изменение значения индуктора анализируется датчиком потока, чтобы определить ток. Если ток высокий, индуктивность становится меньше, если ток низкий, индуктивность становится высокой.

Датчик Холла работает аналогично датчику флюсгейта, но между ними есть одно отличие. Разница в основном материале. В датчике Flux Gate используется насыщаемый индуктор, а в датчике эффекта Холла — воздушный сердечник .

Flux Gate Sensor Current Sensing Method

На изображении выше показана базовая конструкция датчика потока. Есть две катушки первичной и вторичной обмотки вокруг насыщаемого сердечника индуктора. Изменения в потоке тока могут изменить проницаемость сердечника, что приведет к изменению индуктивности через другую катушку.

Плюсы:

  1. Может измерять в широком диапазоне частот.
  2. Имеет большую точность.
  3. Низкое смещение и сносы.

Минусы:

  1. Высокое вторичное энергопотребление
  2. Увеличивается коэффициент риска для шума напряжения или тока в первичном проводнике.
  3. Подходит только для постоянного или низкочастотного переменного тока.

Датчики

Fluxgate используются в солнечных инверторах для измерения тока. Помимо этого, измерение переменного и постоянного тока с обратной связью может быть легко выполнено с помощью датчиков Flux Gate. Датчик тока Flux Gate также может быть использован для измерения тока утечки, обнаружения перегрузки по току и т. Д.

Метод определения тока катушки Роговского

Катушка Роговского названа в честь немецкого физика Вальтера Роговского. Катушка Роговского выполнена с использованием спиральной катушки с воздушным сердечником и намотана на целевой проводник для измерения тока.

Rogowski Coil Current Sensing Method

На изображении выше показана катушка Роговского с дополнительной схемой. Дополнительная схема является интегральной схемой. Катушка Роговского обеспечивает выходное напряжение в зависимости от скорости изменения тока в проводнике.Для создания выходного напряжения, пропорционального току, требуется дополнительная схема интегратора.

Плюсы:

  1. Это хороший метод для обнаружения быстрого изменения высокочастотного тока.
  2. Безопасная работа с точки зрения обращения с вторичной обмоткой.
  3. Недорогое решение.
  4. Гибкость в обращении благодаря конструкции с разомкнутым контуром.
  5. Температурная компенсация не сложная.

Минусы:

  1. Подходит только для AC
  2. имеет низкую чувствительность, чем трансформатор тока.

Катушка

Роговского имеет широкий спектр применения. Например, измерение тока в больших силовых модулях, особенно на полевых МОП-транзисторах или мощных транзисторах или на IGBT. Катушка Роговского обеспечивает гибкую опцию измерения. Поскольку отклик катушки Роговского очень быстрый по переходным процессам или высокочастотным синусоидальным волнам, это хороший выбор для измерения высокочастотных переходных процессов в линиях электропередачи. В распределении мощности или в интеллектуальной сети катушка Роговского обеспечивает превосходную гибкость для измерений тока.

Текущий метод измерения тока трансформатора

Трансформатор тока или ТТ используется для измерения тока по вторичному напряжению, которое пропорционально току во вторичной катушке. Это промышленный трансформатор, который преобразует большое значение напряжения или тока в намного меньшее значение в своей вторичной катушке. Измерение производится через вторичный выход.

Current Transformer Current Sensing Method

На изображении выше показана конструкция.Это идеальный трансформатор тока с первичным и вторичным соотношением 1: N. N зависит от технических характеристик трансформатора. Узнайте больше о трансформаторах здесь.

Плюсы:

  1. Большая пропускная способность по току, больше, чем другие методы, показанные в этой статье.
  2. Не требует дополнительных схем.

Минусы:

  1. Требуется техническое обслуживание.
  2. Гистерезис возникает из-за намагниченности.
  3. Высокий первичный ток насыщает ферритовые сердечники.

Основное применение метода измерения тока на основе трансформатора ТТ — в энергосистеме из-за очень высокой способности измерения тока. Немногие клещи также используют трансформатор тока для измерения переменного тока.

Метод определения токового резистора

Это наиболее используемый метод в современных методах обнаружения. Эта техника основана на законе Ома.

Shunt Resistor

Последовательный резистор низкого значения используется для измерения тока. Когда ток протекает через резистор низкого значения, он создает разницу напряжения на резисторе.

Давайте рассмотрим пример.

Предположим, что ток 1А протекает через резистор на 1 Ом. Согласно закону Ома напряжение эквивалентно току x сопротивление . Следовательно, , когда 1А тока протекает через резистор 1 Ом, он будет выдавать 1В на резисторе . Мощность резистора является критическим фактором, который необходимо учитывать. Тем не менее, на рынке также имеются резисторы очень малого значения, сопротивление которых находится в диапазоне миллиом.В таком случае разность напряжений на резисторе также очень мала. Усилитель с высоким коэффициентом усиления необходим для увеличения амплитуды напряжения, и, наконец, ток измеряется с использованием обратного расчета.

Shunt Resistor Current Sensing Method

Альтернативный подход для этого типа метода измерения тока состоит в том, чтобы использовать трассу PCB в качестве шунтирующего резистора. Поскольку медные следы на печатной плате имеют очень небольшое сопротивление, можно использовать след для измерения тока.Однако при таком альтернативном подходе несколько зависимостей также являются огромной проблемой для получения точного результата. Основным изменяющим игру фактором является температурный дрейф. В зависимости от температуры, сопротивление трассировки изменяется, что приводит к ошибке. Нужно компенсировать эту ошибку в приложении.

Плюсы:

  1. Очень экономичное решение
  2. Может работать в переменном и постоянном токе.
  3. Дополнительное оборудование не требуется.

Минусы:

  1. Не подходит для работы с большим током из-за рассеяния тепла.
  2. Измерение шунта обеспечивает ненужное снижение эффективности системы из-за потери энергии на резисторе.
  3. Тепловой дрейф обеспечивает ошибку в высокотемпературном приложении.

Применение шунтирующего резистора включает цифровой амперметр. Это точный и более дешевый метод, кроме датчика Холла. Шунтирующий резистор также может обеспечивать путь с низким сопротивлением и позволяет электрическому току проходить одну точку в другую точку цепи.

Как правильно выбрать метод измерения тока?

Выбор правильного метода для измерения тока не является сложной задачей. Для выбора правильного метода необходимо учитывать несколько факторов, таких как:

  1. Какая точность нужна?
  2. постоянного или переменного тока или оба?
  3. Сколько потребляемой мощности требуется?
  4. Какой текущий диапазон и полоса пропускания должны быть измерены?
  5. Калькуляция.

Кроме того, необходимо учитывать приемлемую чувствительность и подавление помех.Поскольку каждый фактор не может быть удовлетворен, некоторые компромиссы сделаны для компромисса одной функции с другой в зависимости от приоритета требования приложения.

,
Как проверить конденсатор с помощью цифрового и аналогового мультиметра

6 способов проверки конденсатора с помощью цифрового мультиметра и AMM (AVO)

В большинстве работ по устранению неисправностей и ремонту электрических и электронных устройств мы сталкиваемся с общей проблемой : проверить и проверить конденсатор? Это хорошо, плохо (мертвый), короткий или открытый?

Здесь мы можем проверить конденсатор с аналоговым (измеритель AVO, то есть ампер, напряжение, омметр), а также с цифровым мультиметром, либо он находится в хорошем состоянии, либо мы должны заменить его на новый.,

Примечание. Чтобы определить значение ёмкости, необходим цифровой измеритель с функциями измерения ёмкости.

How to Test a Capacitor with Digital Multimeter and Analog AVO Meter. By six (6) Methods with pictorial View. How to Test a Capacitor with Digital Multimeter and Analog AVO Meter. By six (6) Methods with pictorial View.

Ниже приведены пять (6) методов проверки и проверки, что конденсатор является хорошим, плохим, открытым, мертвым или коротким .

Похожие сообщения:

Метод 1.

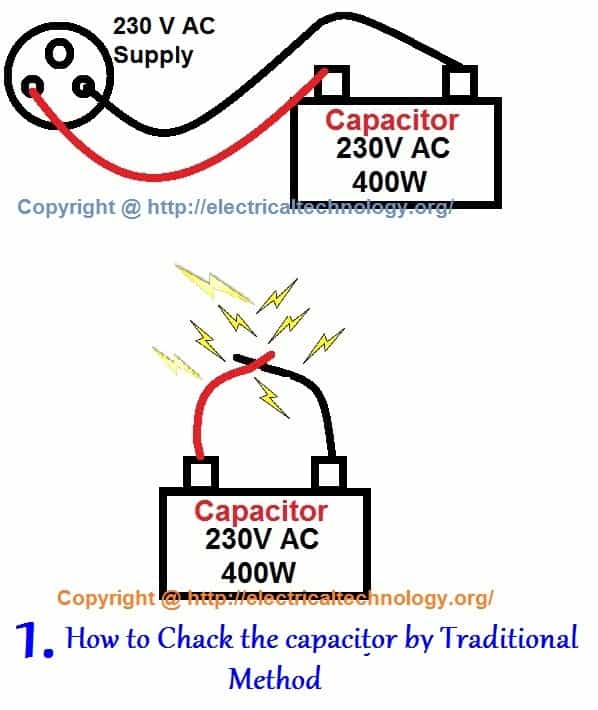

Традиционный метод испытания и проверки конденсатора

Примечание: Не рекомендуется для всех, кроме профессионалов. Пожалуйста, будьте осторожны, чтобы делать эту практику, так как это опасно.Убедитесь, что вы являетесь профессиональным инженером-электриком / электриком (вы действительно знаете, что делаете, или проверите предупреждения перед применением этого метода), и нет других вариантов проверки конденсатора, поскольку во время этой практики могут возникнуть серьезные повреждения). Если вы уверены, продолжайте, в противном случае перейдите к способу 2 — 6 в качестве альтернативы конденсатору.

Предположим, вы хотите проверить конденсатор (например, конденсаторы вентиляторов, конденсаторы комнатного воздухоохладителя или конденсаторы оловянного типа в плате / печатной плате и т. Д.).)

Предупреждение и рекомендации по тестированию конденсатора по методу 1.

Для большей безопасности используйте 24 В постоянного тока вместо 230 В переменного тока. В случае отсутствия желаемой системы постоянного тока 24 В, вы можете использовать 220-224 В переменного тока, но вы должны сделать ряд резисторов (скажем, 1 кОм ~ 10 кОм, 5 ~ 50 Вт) для подключения между конденсатором и источником питания 230 В переменного тока. это уменьшит зарядку и разрядку тока. Вот пошаговое руководство, как вы можете проверить конденсатор этим методом.

  1. Отсоедините предполагаемый конденсатор от источника питания или убедитесь, что хотя бы один вывод конденсатора отсоединен.
  2. Убедитесь, что конденсатор полностью разряжен.
  3. Подключите два отдельных провода к клеммам конденсатора. (Необязательно)
  4. Теперь безопасно подключите эти провода к источнику 230 В переменного тока в течение очень короткого периода (около 1-4 сек) [или в течение короткого времени, когда напряжение возрастает до 63,2% от напряжения источника].
  5. Снимите предохранительные провода с источника питания 230 В переменного тока.
  6. Теперь закоротите клеммы конденсатора (пожалуйста, соблюдайте осторожность и убедитесь, что у вас есть защитные очки).
  7. Если он создает сильную искру, то конденсатор — это хорошо .
  8. Если он создает слабую искру, то это плохой конденсатор и немедленно заменить его на новый.

How to Check a Capacitor with Digital Multimeter and Analog AVO Meter. Four Methods (pictorial) View How to Check a Capacitor with Digital Multimeter and Analog AVO Meter. Four Methods (pictorial) View

Похожие сообщения:

Метод 2.

Проверка конденсатора с помощью аналогового мультиметра

Чтобы проверить конденсатор с помощью AVO (ампер, напряжение, Ом метр), выполните следующие действия.

  1. Убедитесь, что предполагаемый конденсатор полностью разряжен.
  2. Возьми AVO метр.
  3. Выберите аналоговый измеритель на ОМ (Всегда выбирайте более высокий диапазон Ом).
  4. Подсоедините провода измерительного прибора к клеммам конденсатора.
  5. Примечание. Чтение и сравнение со следующими результатами.
  6. Короткие конденсаторы : Замкнутый конденсатор будет показывать очень низкое сопротивление.
  7. Открытые конденсаторы : Открытый конденсатор не будет показывать никакого движения (отклонения) на экране измерителя ОМ.
  8. Хорошие конденсаторы : вначале он показывает низкое сопротивление, а затем постепенно увеличивается к бесконечности. Это означает, что конденсатор находится в хорошем состоянии.

how to check that is a capacitor is good, open, dead, or short? how to check that is a capacitor is good, open, dead, or short?

Метод 3.

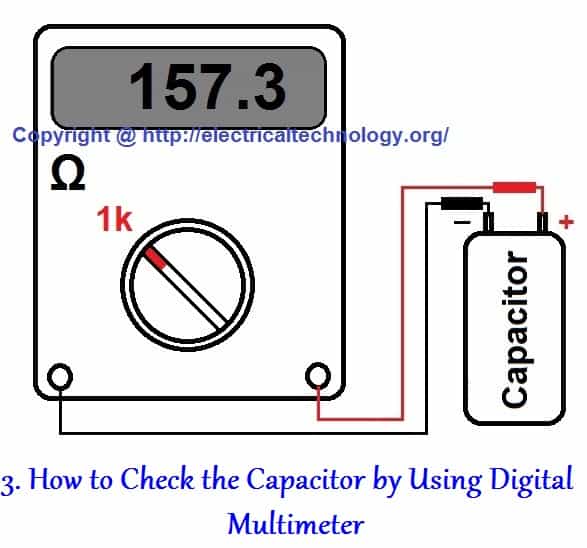

Проверка конденсатора с помощью цифрового мультиметра

Для проверки конденсатора с помощью цифрового мультиметра (DMM) выполните следующие действия.

  1. Убедитесь, что конденсатор разряжен.
  2. Установите измеритель на диапазон Ом (установите его в аренду 1000 Ом = 1 кОм).
  3. Подсоедините провода измерительного прибора к клеммам конденсатора.
  4. Цифровой счетчик покажет некоторые цифры за секунду. Обратите внимание на чтение.
  5. И тогда сразу же он вернется в ПР (Открытая линия). Каждая попытка шага 2 будет показывать тот же результат, что и на шаге 4 и шаге 5. Это означает, что конденсатор находится в хорошем состоянии .
  6. Если изменений нет, то Конденсатор мертв .

How to Check a Capacitor with Digital Multimeter and Analog AVO Meter. Four Methods How to Check a Capacitor with Digital Multimeter and Analog AVO Meter. Four Methods

Вы также можете проверить:

Метод 4.

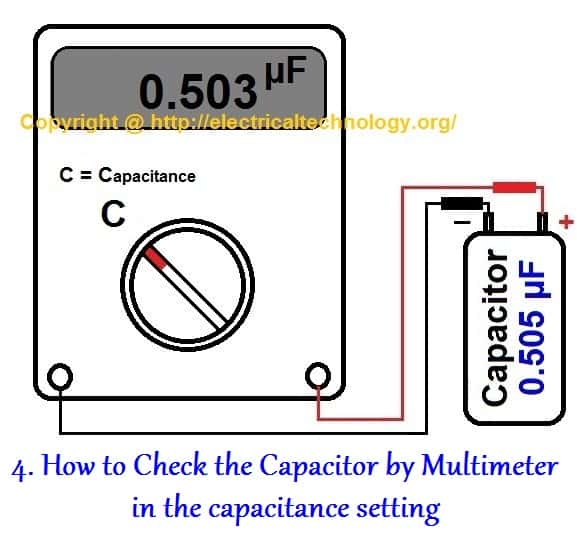

Проверка конденсатора мультиметром в емкостном режиме

Примечание. Этот тест можно выполнить с мультиметром, если у вас есть измеритель емкости или у вас есть мультиметр с функцией проверки емкости.Кроме того, этот метод хорош для тестирования крошечных конденсаторов. Для этого теста поверните ручку мультиметра в режим емкости.

  1. Убедитесь, что конденсатор полностью разряжен.
  2. Снимите конденсаторы с платы или цепи.
  3. Теперь выберите «Емкость» на вашем мультиметре.
  4. Теперь подключите клемму конденсатора к выводам мультиметра.
  5. Если показание близко к фактическому значению конденсатора (то есть напечатанному значению на коробке контейнера конденсатора).
  6. Тогда конденсатор в хорошем состоянии. (Обратите внимание, что показание может быть меньше, чем фактическое значение конденсатора (напечатанное значение на коробке контейнера с конденсатором).
  7. Если вы прочитали значительно более низкую емкость или ее нет вообще, то конденсатор не работает, и вы должны изменить его. how to check a capaccitor that is good, bad, open, dead or short? how to check a capaccitor that is good, bad, open, dead or short?

Похожие сообщения:

Метод 5.

Проверка конденсатора с помощью простого вольтметра

  1. Обязательно отсоединяйте один провод (не беспокойтесь, если положительный (длинный) или отрицательный (короткий)) конденсатора от цепи (Вы можете также полностью отключить при необходимости)
  2. Проверьте номинальное напряжение конденсатора, напечатанное на нем (как показано в нашем примере ниже, где напряжение = 16 В)
  3. Теперь зарядите этот конденсатор в течение нескольких секунд, чтобы номинальная (не до точного значения, но меньше, чем яе. зарядить конденсатор 16 В с аккумулятором 9 В). Убедитесь, что положительный (красный) провод источника напряжения подключен к положительному (длинному) проводу конденсатора, а отрицательный — к отрицательному. Если вы не можете найти его или не уверены, вот учебник, как найти отрицательный и положительный вывод конденсатора.
  4. Установите значение вольтметра для постоянного тока и подключите конденсатор к вольтметру, подключив положительный провод батареи к положительному проводу конденсатора и отрицательный к отрицательному.
  5. Обратите внимание на начальные показания напряжения в вольтметре. Если оно близко к напряжению, подаваемому на конденсатор, конденсатор находится в хорошем состоянии. Если он показывает очень мало чтения, то конденсатор мертв. обратите внимание, что вольтметр будет показывать показания в течение очень короткого времени, так как конденсатор разряжает свое напряжение в вольтметре, и это нормально.

Check & Test a Capacitor by Simple Voltmeter. Check & Test a Capacitor by Simple Voltmeter.

Похожие сообщения:

Метод 6.

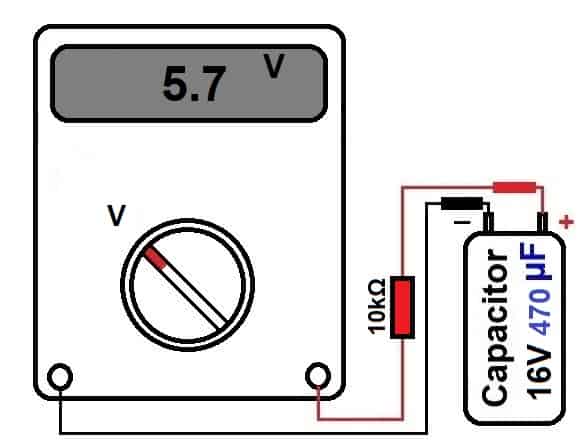

Найти значение конденсатора путем измерения значения постоянной времени

Мы можем найти значение конденсатора путем измерения постоянной времени ( TC или τ = Tau), если значение емкости конденсатора известно в микрофарадах (обозначенных мкФ), напечатанных на нем i.е. конденсатор не перегорел и не сгорел вообще.

Вкратце, время, затрачиваемое конденсатором на зарядку около 63,2% приложенного напряжения при зарядке через известное значение резистора, называется постоянной времени конденсатора (TC или τ = Тау) и может быть рассчитано с помощью:

. τ = RxC

Где:

  • R = Известный резистор
  • C = Значение емкости
  • τ = TC или τ = Тау (постоянная времени)

Например, если напряжение питания составляет 9 В , затем 63.2% из этого — около 5.7V .

Теперь давайте посмотрим, как найти значение конденсатора путем измерения постоянной времени.

Обязательно отсоедините, а также разрядите конденсатор с платы.

Подключите известное значение сопротивления (например, резистор 5-10 кОм) последовательно с конденсатором.

Подайте известное значение напряжения питания. (например, 12 В или 9 В) к конденсатору, подключенному последовательно с резистором 10 кОм.

Теперь измерьте время зарядки конденсатора около 63.2% от приложенного напряжения. Например, если напряжение питания составляет 9 В, то 63,2% составляет около 5,7 В.

Из значения данного резистора и измеренного времени вычислите значение емкости по формуле временного содержания, то есть τ = TC или τ = Тау (постоянная времени) .

Теперь сравните рассчитанное значение емкости со значением конденсатора, напечатанного на нем.

Если они одинаковы или почти одинаковы, конденсатор в хорошем состоянии. Если вы обнаружите заметную разницу в обоих значениях, пора менять конденсатор, так как он не работает должным образом.

Время разряда также может быть рассчитано. В этом случае может быть измерено время, необходимое конденсатору для разрядки до 36,8% пикового напряжения.

Полезно знать : Время, необходимое конденсатору для разрядки около 36,8% пикового значения приложенного напряжения, также может быть измерено. Время разряда можно использовать так же, как в формуле, чтобы найти значение конденсатора.

find the value of a capacitor by measuring the Time constant find the value of a capacitor by measuring the Time constant

Похожие сообщения:

.

Как использовать мультиметр

Избранные любимец 48

Измерительное напряжение

Для начала давайте измерим напряжение на батарее АА: подключите черный зонд к COM , а красный зонд к мАм . Установите мультиметр на «2 В» в диапазоне постоянного тока (постоянного тока). Почти вся портативная электроника использует постоянный ток, а не переменный ток. Подключите черный зонд к заземлению аккумулятора или «-», а красный зонд для питания или «+».Сожмите щупы с небольшим давлением на положительные и отрицательные клеммы батареи АА. Если у вас новая батарея, вы должны увидеть около 1,5 В на дисплее (эта батарея совершенно новая, поэтому ее напряжение немного выше, чем 1,5 В).

Если вы измеряете постоянное напряжение (например, батарею или датчик, подключенный к Arduino), вы хотите установить ручку, где V имеет прямую линию. Напряжение переменного тока (например, то, что выходит из стены) может быть опасным, поэтому нам редко нужно использовать настройку напряжения переменного тока (V с волнистой линией рядом с ним).Если вы возитесь с переменным током, мы рекомендуем вам использовать бесконтактный тестер, а не использовать цифровой мультиметр.

Используйте V с прямой линией для измерения постоянного напряжения

Используйте V с волнистой линией для измерения переменного напряжения

Что произойдет, если вы переключите красный и черный зонды? Показания на мультиметре просто отрицательные. Ничего плохого не происходит! Мультиметр измеряет напряжение относительно общего датчика. Какое напряжение на «+» батареи по сравнению с общим или отрицательным выводом? 1.5V. Если мы переключаем датчики, мы определяем «+» как общую или нулевую точку. Какое напряжение на ‘- ′ батареи по сравнению с нашим новым нулем? -1.5V!

Теперь давайте построим простую схему, чтобы продемонстрировать, как измерять напряжение в реальном сценарии. Схема просто 1 кОм; и синий суперяркий светодиод с питанием от блока питания SparkFun. Для начала давайте удостоверимся, что схема, над которой вы работаете, правильно включена. Если ваш проект должен быть на 5 В, но меньше, чем 4.5 В или более 5,5 В, это быстро даст вам понять, что что-то не так, и вам, возможно, придется проверить подключение питания или проводку вашей цепи.

Измерение напряжения, снимаемого с блока питания.

Установите ручку на «20 В» в диапазоне постоянного тока (диапазон напряжения постоянного тока имеет V с прямой линией рядом с ним). Мультиметры обычно не имеют автоматического выбора диапазона. Вы должны установить мультиметр на диапазон, который он может измерить. Например, измеряет напряжения до 2 вольт , а 20В измеряет напряжения до 20 вольт .Поэтому, если вы измеряете батарею 12 В, используйте настройку 20 В. 5В система? Используйте настройку 20 В. Если вы установите его неправильно, вы, вероятно, увидите изменение экрана счетчика, а затем прочитаете «1».

С некоторой силой (представьте, что тыкаешь вилку в кусок вареного мяса), наденьте щупы на два открытых кусочка металла. Один зонд должен контактировать с заземлением. Один зонд для подключения VCC или 5V.

Мы можем также проверить различные части схемы. Эта практика называется узловым анализом и является основным строительным блоком в схемотехническом анализе.Измеряя напряжение в цепи, мы видим, какое напряжение требуется каждому компоненту. Давайте сначала измерим всю схему. Измеряя, откуда напряжение подается на резистор, а затем на землю на светодиоде, мы должны увидеть полное напряжение цепи, которое должно составлять около 5 В.

Затем мы можем увидеть, какое напряжение использует светодиод. Это то, что называется падением напряжения на светодиоде . Если это не имеет смысла сейчас, не бойся. Это будет по мере того, как вы будете больше изучать мир электроники.Важно помнить, что различные части схемы могут быть измерены для анализа схемы в целом.

Этот светодиод использует 2,66 В от 5 В для питания. Это ниже, чем прямое напряжение, указанное в техническом описании, из-за того, что цепь имеет только небольшое количество тока, протекающего через нее, но об этом чуть позже.

Перегрузка

Что произойдет, если вы выберете слишком низкое значение напряжения, которое вы хотите измерить? Ничего плохого.Измеритель просто покажет 1. Это измеритель, пытающийся сказать вам, что он перегружен или находится вне допустимого диапазона. Все, что вы пытаетесь прочитать, слишком много для этого конкретного параметра. Попробуйте изменить мультиметровую ручку на следующую максимальную настройку.

Считывание 5 В по этой цепи слишком много для настройки 2 В на мультиметре.

Ручка выбора

Почему ручка индикатора показывает 20 В, а не 10 В? Если вы хотите измерить напряжение менее 20 В, перейдите к настройке 20 В.Это позволит вам читать с 2.00 до 19.99 .

Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9,99 вместо 9 9,99. Следовательно, максимальный диапазон 20В вместо максимального диапазона 99В.

Предупреждение! В общем, придерживаться цепей постоянного тока (настройки на мультиметре с прямыми линиями, а не изогнутыми линиями). Большинство мультиметров могут измерять системы переменного (переменного тока), но цепи переменного тока могут быть опасными.Сетевая розетка с переменным или «основным напряжением» — это то, что может вас поразить. ОЧЕНЬ внимательно уважайте AC. Если вам необходимо проверить, включена ли розетка, используйте тестер переменного тока. Действительно, единственные моменты, когда нам нужно было измерить переменный ток, это когда у нас есть розетка, которая ведет себя забавно (действительно ли она на 110 В?), Или если мы пытаемся управлять нагревателем (например, нагревательной плитой). Идите медленно и перепроверьте все перед проверкой цепи переменного тока.

← Предыдущая страница
Типы зондов ,
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
