Как собрать алюминиевый радиатор отопления видео: правильная сборка и разборка батареи из алюминия

правильная сборка и разборка батареи из алюминия

Причина, из-за которой разборка и сборка алюминиевых секций становится первой необходимостью, не всегда возникает спонтанно.

Самая неприятная причина вынуждает хозяина привлечь квалифицированного специалиста к срочному ремонту своего отопительного оборудования.

Появление трещины, явная течь или запотевание ослабленного рёбра, непосредственно, на самой секции, приводят к мысли о неизбежной её замене. Другая причина — увеличение или уменьшение количества секций радиатора для изменения коэффициента теплоотдачи.

Инструмент в помощь

Базовый набор инструментов, без которого не обойтись:

  • радиаторный, ниппельный ключ;
  • гаечные рожковые ключи;
  • монтировка;
  • болгарка для обрезных операций;
  • набор паронитовых прокладок, и заглушек;
  • разводной, сантехнический, ключ;
  • строительный фен;
  • газовый ключ №2.

Роль главного инструмента в предстоящей работе отводится ниппельному ключу.

Ключ представляет собой толстостенную трубу с засечками по длине и с плоским наконечником лопаточкой. Вместо радиаторного ключа, некоторые сантехники используют сплющенный с одного конца металлический стержень круглой формы, диаметром 18—20 мм. Инструмент откалиброван серией насечек, шаг между которыми соответствует ширине одной секции.

Разводной или рожковый ключ необходим для бережного отворачивания оцинкованных муфт и покрытых эмалью торцевых заглушек. Монтировка, болгарка и строительный фен могут понадобиться при возникновении проблем с демонтажем прикипевших соединений.

Разборка и сборка алюминиевого радиатора своими руками

Площадку, на которой будет производиться реставрация радиатора, покрывается плотной тканью. Если это поверхность стола, тогда основная работа будет проходить не на весу. Подготовленное место предохранит мягкий алюминий от получения ненужных деформаций и царапин.

Важно! Перед снятием накидных муфт под радиатор расстилается тряпка, чтобы уберечь пол от грязной жидкости, которая может вытечь при демонтаже. Нужно иметь под рукой тряпку для впитывания остатков влаги, остающихся внутри секций.

Отключение от сети отопления

Перед началом разборки радиатор отключают от отопительной сети отсечными вентилями. Если отсечных кранов у радиатора нет, то приглашают работника ЖКХ, чтобы он отключил стояка отопления для проведения ремонтных работ.

Во время отопительного сезона, после перекрытия радиатора, делают паузу. Поскольку вода в нём ещё горячая, некоторое время пережидают, пока жидкость остынет, а затем отсоединяют радиатор от труб отопления.

Теплоноситель, оставшийся в батарее, сливают в заранее подготовленное ведро и приступают к разъединению секций. Сразу после демонтажа внутреннюю поверхность батареи промывают проточной водой.

Как разобрать и собрать батарею

Алюминиевые секции, соединены ниппель-гайками. Внутренняя часть такого соединителя имеет выступы, за которые гайку захватывает ниппельный ключ и выкручивает её. Гайка похожа на муфту, только резьба у неё внешняя. На одной ниппель-гайке есть как правая, так и левая резьба. Они делаются парой для верхнего и нижнего соединения. При раскручивании ниппеля секции расходятся, при закручивании стягиваются друг с другом.

Предварительно скручиваются с торцов все заглушки и переходники. Доступ к соединителю должен быть открыт для ниппельного ключа со всех сторон.

Фото 1. Крепление секций алюминиевого радиатора друг к другу: ниппель-гайки раскручиваются при разъединении.

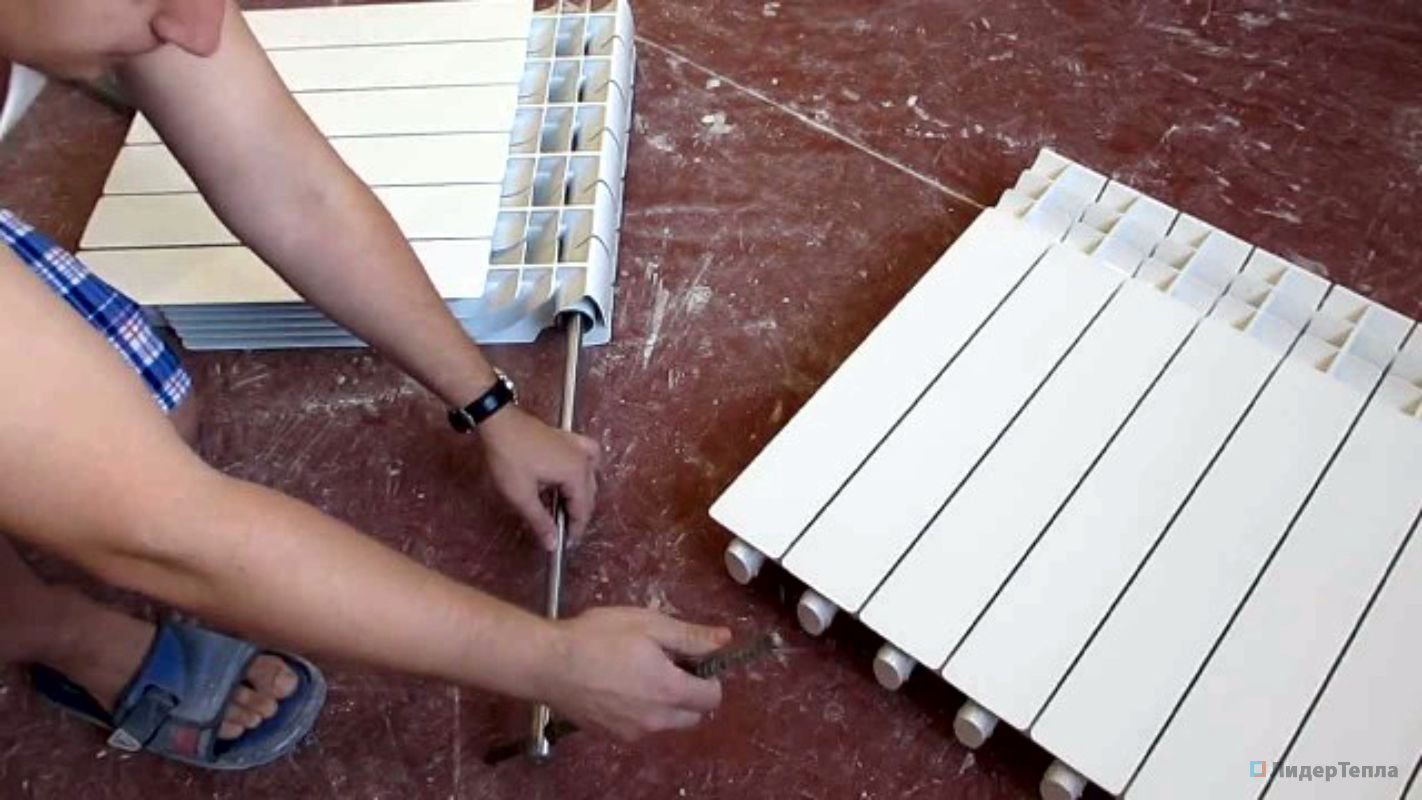

Для разборки батареи, лопатку инструмента через открытый торец радиатора помещают в пазы отворачиваемой верхней ниппель-гайки и с некоторым нажимом делают пробную прокрутку против часовой стрелки, чтобы сдвинуть соединение. Если ключ нормально проворачивает гайку, то его вставляют в пазы нижней ниппельной гайки и также, как в первом случае, пробуют повернуть на пару оборотов.

Важно! При отворачивании соединителей следует соблюдать последовательность действий, чтобы избежать перекоса.

После разъединения вскрытая резьба тщательно обследуется на трещины и сколы, на целостность резьбы. При необходимости стыки зачищаются мелкой наждачной шкуркой.

Начиная сборку секций радиатора, на верхнюю и нижнюю ниппель-гайки надевают уплотнительные кольца из паронита, помещают между секциями. Секции слегка прижимаю друг к другу и попеременно их свинчивают. Проворачивание гаек, чтобы не получилось перекоса, ограничивается двумя оборотами ключа.

Если что-то пошло не так

За время эксплуатации стыки между секциями и стальные гайки прикипают друг к другу. Это происходит от качества теплоносителя, подающегося в отопительную систему. Иногда бесполезными оказываются даже значительные физические усилия.

Несмотря на то что с прикипанием нужно справиться, алюминий легко деформируется, поскольку он мягкий металл.

Нагревая строительным феном места соединений можно побороть прикипевшую ржавчину. Если же и это не помогло, слишком въедлив коррозийный нарост, тогда берётся за дело обрезная машинка.

Совет. Если ниппельная гайка не отворачивается под большим нажимом, то не нужно увеличивать прилагаемое усилие чрезмерным рычагом. В худшем случае сломается не только сама гайка, но и треснут обе секции, которые плотно сидят на этой гайке.

Болгаркой обрезается прохудившаяся секция, причём с обратной стороны и отступив от края соединения не меньше чем на половину длины муфты. Этим предохраняют рабочую секцию от разрушения и не разрезают соединительную гайку. Во время обрезки ржавчина отскакивает, и тем самым упрощается раскручивание уцелевшей секции.

Во время сборки желательно заменить старые прокладки на новые и почистить места соединений, обращая внимание на дефекты и неровности. Герметичное соединение уберегает от преждевременных протечек.

Полезное видео

Посмотрите видео, в котором показано, как собирать алюминиевый радиатор.

Заключение

Работа считается завершённой после опрессовывания собранного радиатора.

Сборку и разборку ремонтируемых секций удобнее проводить с напарником. Упрощает процесс снятия отопительного прибора со стены и предотвращает его деформацию. Напарник при этом приветствуется любой, даже не строительной, квалификации.

Радиаторы Global | Батареи Глобал

В 1971 году братья Фарделли основали в Италии предприятие GLOBAL di Fardelli Ottorino & C. s.a.s. и организовали на нём производство радиаторов отопления. Компания довольно быстро превратилась в одно из ведущих предприятий по разработке и изготовлению надёжных и энергоэкономичных радиаторов. Более 45 лет работы на итальянском и мировом рынках отопительных конструкций позволили разработать собственные производственные схемы и методы контроля качества. На сегодняшний день продукция GLOBAL представлена в более чем 40 странах мира.

GLOBAL учитывает многообразие условий, в которых в России эксплуатируются радиаторы отопления, и предлагает разные типы этих приборов.

  • Алюминиевые модели серий Vox и Vox Extra, Iseo и Klass, VIP, GL и Oscar станут отличным выбором для автономной отопительной системы. Их главный плюс — высокая теплоотдача
  • Биметаллические модели серий Style, Style Extra, Style Plus и Sfera идеально впишутся в систему централизованного отопления. Они выдерживают большое давление и его резкие перепады, свойственные российскому жилищно-коммунальному хозяйству
  • Дизайн-радиаторы серий Ekos и Ekos Plus благодаря своему эффектному виду гармонично впишутся в изысканный интерьер и станут его завершающим штрихом.
    Элегантность линий удачно сочетается в них с эффективностью и долговечностью

Кроме радиаторов из разных материалов, GLOBAL предлагает алюминиевые полотенцесушители серий Vetta и Junior — модели с отличной теплоотдачей и продуманным дизайном, а также многочисленные комплектующие для отопительных приборов. У вас будет возможность выбора — какими бы ни были ваши потребности.

В России компания работает более 20 лет (с 1994 года). Ключевая особенность производимой продукции заключается в том, что она максимально адаптирована под использование в сетях отопления с нестабильными показателями давления и не самым высоким качеством теплоносителя. Продукция GLOBAL сертифицирована в соответствии со Стандартом системы менеджмента качества ISO 9001:2008, Стандартом системы управления окружающей средой ISO 14001:2004 и в системе ГОСТ России. На все радиаторы GLOBAL предоставляет гарантию 10 лет. Гарантия подтверждена страховым ведущей европейской страховой компании.

видео-инструкция как добавить, снять, размеры, фото

Жители таких стран, как Украина и Россия, например, озадачены проблемой отопления больше, чем европейцы, поскольку зачастую холодное время года занимает около 7-8 месяцев в году. Именно поэтому каждый человек, живущий в подобных климатических условиях, старается подойти к вопросу выбора системы отопления с предельной ответственностью, а особенно – к расчету мощности радиаторов.

Как рассчитать объем комнаты?

Если учитывать тепловой поток комнаты, но нужно определять не ее площадь, а объем. Объем умножается на величину теплового потока комнаты, а полученный параметр делится на 160 Вт, то есть мощность одной секции.

Объем комнаты также следует считать, если потолок в ней выше 3 метров. В этом случае расчеты должны исходить из того, что на обогрев одного кубического метра воздуха требуется 40 Вт мощности батареи.

Если комната находится в угловой части здания, на первом или последнем этаже панельного дома или в ней больше одного окна, то требуемую для отопления мощность следует умножить на коэффициент 1,2.

Необязательно, чтобы требуемое количество секций было в одной батарее. Если их нужно много, то можно просто установить в разных частях комнаты несколько небольших радиаторов. Так тепло будет распределяться по комнате гораздо эффективнее и нагрузка на стены будет меньше.

Перед покупкой и монтажом чугунной батареи для отопления квартиры или дома обязательно посчитайте необходимое количество секций. И помните, что в этом случае лучше перестраховаться, чем купить радиатор недостаточной мощности.

Технические характеристики

Характеристики алюминиевых радиаторов разнятся в зависимости от производителя. Состава металла и способа формовки и даже способа защиты алюминия от коррозии. В таблицу сведены средние показатели моделей известных производителей.

Основное деление выполнено по межосевому расстоянию у секций радиатора, так как это один из основных габаритных показателей, по которым предстоит выбирать алюминиевые радиаторы.

ХарактеристикаМежосевое расстояние
200350500600
Мощность секцииВт90-100140-150180-220190-250
масса одной секциикг0,80-0,950,8-1,31,3-1,81,45-2,1
Емкостьл0,10-0,110,15-0,50,25-0,60,45-1
Рабочее давлениебар<16
Опрессовочное давлениебардо 25
Предельная температура теплооносителя°Сдо 110

Для каждого помещения в ходе расчета системы отопления определяется мощность радиатора (-ов), который будет установлен в нем. Разделив расчетное значение на мощность одной секции, можно получить количество секций в одной батарее.

Следующим шагом следует определить оптимальную ширину радиатора, ведь он должен занять не менее 2/3 ширины оконного проема, чтобы создать эффективную тепловую завесу.

Зная уже число секций каждого типоразмера, подбирается такое межосевое расстояние, чтобы ширина батареи соответствовала требованиям.

При этом ширину одной секции надо уточнять у производителя в технической документации. Практически всегда это 80 мм.

Наглядный пример

Допустим, возникла надобность подсчитать мощность радиатора для комнаты, квадратура которой составляет 15 кв.м., а высота потолка – 3 метра. Путем несложных вычислений получаем объем воздуха, заполняющего помещение, который нагревается отопительной системой – 45 куб.м. Следующий этап – подсчет требуемой мощности. Полученная ранее цифра умножается на мощность, затрачиваемую на обогрев кубометра воздуха в том или ином регионе. Например, для Кавказа и восточных стран эта цифра составляет 45 Вт, а для северных регионов – 60 Вт. Для примера предположим, что подходящий показатель – 45 Вт. Таким образом, получаем мощность, которую затрачивает система отопления на обогрев комнаты в 45 кубометров – 2025 Вт.

Выбор радиатора

Для подбора оптимального вида радиатора, а именно стального, существует специальная таблица расчета мощности стальных радиаторов. Имея рассчитанную мощность, затрачиваемую на обогрев помещения, и такую таблицу, нужно только посмотреть по ней, какой должна быть ширина и высота оборудования, а также его тип. Пример подобной таблицы приведен ниже.

Для текущего случая рассмотрим тип 22, который является наиболее востребованным и обладает приличными достоинствами. Согласно данной таблице, оптимальные размеры батареи составляют 600х1400, мощность составит 2015 Вт.

От чего зависит теплоотдача радиаторов отопления

Как правило, такие таблицы предоставляются изготовителями оборудования или продавцами в магазинах. Также будет полезно учесть следующие нюансы:

  • Необходимо узнать температуру теплоносителя. Чем она выше, тем сильнее будет нагрет радиатор, следовательно, уровень теплоотдачи также выше. Эту температуру следует сравнить с характеристиками покупаемого товара. Только в случае их совпадения работа будет безопасной.
  • Размер батареи имеет значение. Чем объемнее ее габариты, тем больше времени проводит в ней теплоноситель. То есть, чем больше, тем горячее.
  • Учитываем теплопроводность. Стальные радиаторы отопления изготавливаются из листовой стали, толщина которых – около 1,5 мм. Благодаря этому система отопления нагревается быстро.

Все эти параметры оказывают влияние на мощность, поэтому на них стоит обратить свое внимание при выборе.

Особенности стальных батарей

Панельные радиаторы изготавливают из двух листов стали, соединенных между собой. Внутри этих листов находятся 5 каналов: 2 горизонтальных (вверху и внизу) и 3 вертикальных (через каждые 10 см длины). Большим минусом является тот факт, что эти каналы слишком узкие, поэтому важно, чтобы в теплоносителе не находилось никаких примесей. К сожалению, с централизованной системой этого достичь невозможно, поэтому, покупая стальные радиаторы, попутно обычно покупается специальный фильтр.

Мощность стальных радиаторов отличается для разных типов, средний ее показатель составляет 0,1-0,14 кВт на одну секцию.

  • 11 – односекционный, имеет один конвектор, мощность равна 1,1 кВт.
  • 22 – имеет две секции и два конвектора, мощность составляет 1,9 кВт.
  • 33 – трехсекционный и имеет три конвектора. Мощность такого радиатора – 2,7 кВт.

Последствия неправильного подбора батареи

Во-первых, можно достичь перетапливания. Это значит, что в комнате становится до такого уровня жарко, что открывается окно и держится постоянно в открытом положении. Это неблагоприятно для организма, а также чревато непомерными счетами за электроэнергию.

Во-вторых, если неправильно осуществить подбор и мощность батареи будет ниже требуемого уровня, то даже при пиковой возможной нагрузке в помещении все равно будет всегда невысокая температура.

Ну и в-третьих, если батареи слабые, то перепады давления очень скоро приведут их в непригодность, что может стать причиной аварии.

Расчет проведен – что дальше?

Каждому человеку комфортно жить в тепле. И для того, чтобы это тепло обеспечить, придется отнестись к системе отопления с максимальным вниманием и ответственностью. Производители предлагают массу вариантов батарей, труб, кранов и котлов, остается только выбрать подходящее. А для того, чтобы это сделать, необходимо немного знаний.

Во-первых, должно быть понимание, с какой целью будет использоваться помещение, ниже или выше какого уровня не должна быть температура. Также стоит учитывать массу тонкостей. К примеру, рекомендуется сделать проект, в котором будет точно рассчитано теплопотери и мощности радиаторов. Оптимально будет устанавливать последние в той зоне комнаты, где обычно холоднее всего. Вышеизложенный пример относится к ситуации, когда отопительные батареи устанавливаются под окнами или возле них. Такой вариант является самым эффективным и выгодным.

Методы расчета мощности отопительных элементов

Чтобы предварительно подсчитать требуемую мощность алюминиевых радиаторов, лучше обратиться к значению площади комнаты. Наиболее простым будет вычисление, если в помещении очень низкие потолки — 2,4-2,6 м. Если обратиться к строительным нормам, на 1 м² пространства потребуется 100 Вт тепловой мощности.

Подсчитывается количество тепла, которое считается достаточным для определенной комнаты. Высчитывается ее площадь и умножается на 100 Вт. Полученный результат делится на теплоотдачу одной секции радиаторов отопления, которая заявлена производителем в документации. Если в результате получилось дробное значение, его требуется округлить до целого числа. Как правило, эту операцию выполняют в сторону увеличения, но для некоторых помещений, где теплопотери ожидаются ниже среднего, она иногда округляется в меньшую сторону.

При расчете учитываются и возможные потери тепла, исходя из конкретных условий. Например, комнаты, в которых имеется балкон, а также те, что находятся в углу зданий, будут быстрее терять тепло. При определении тепловой мощности в подобных случаях значение ее увеличивают на 20%. То же делают и для радиаторов отопления, которые планируется скрывать экранами или располагать в нише.

Схемы установки

Алюминиевые радиаторы подходят как для двухтрубной, так и для однотрубной разводки. В первом случае подключение подающей трубы и отводящей происходит параллельно, они не зависимы друг от друга и соединяются через конечный прибор системы отопления.

При однотрубной разводке теплоноситель проходит по одной трубе последовательно через все радиаторы, постепенно остывая.

Существует несколько схем подключения алюминиевых приборов:

  • диагональное;
  • боковое;
  • нижнее.

Все схемы различаются между собой не только способом установки, но и качеством теплоотдачи.

Диагональное

Самым эффективным и распространенным методом установки является диагональное подключение (потеря тепла составляет не больше 2%). Способ хорошо подходит для радиаторов с большим числом секций. Подающий трубопровод соединяют с одним из верхних патрубков. Отводящая труба подсоединяется к нижнему с противоположной стороны.

Данный способ обвязки применяют в основном для двухтрубных систем отопления, потому что при однотрубной системе теплоноситель заметно теряет тепло по мере прохождения через каждый радиатор.

Недостаток такого подключения кроется в эстетической непривлекательности, так как трубы проходят по верхнему краю отопительных приборов.

Боковое (одностороннее)

Схема схожа с диагональным подключением: подающая горячую воду труба — сверху, отводящая — снизу, но установка производится к патрубкам, расположенным на одной стороне. Важно не перепутать трубы и не поменять их местами.

Данный метод чаще применяется в многоэтажных домах с небольшими радиаторами. Он не годится для приборов с числом секций более 15, так как при большем их количестве дальняя (противоположная месту подключения) сторона агрегата прогревается плохо.

Нижнее

Такое подключение производят к патрубкам, расположенным в нижней части нагревательного прибора. Эта схема монтажа позволяет спрятать трубы отопительной системы под пол, что выгодно с точки зрения дизайна.

Но теплоотдача при такой установке значительно ниже (примерно на 15% меньше номинального значения мощности радиатора).

Как учитывать эффективную мощность

Определяя параметры отопительной системы или отдельного ее контура, не следует сбрасывать со счетов один из важнейших параметров, а именно тепловой напор. Нередко бывает так, что и расчёты выполнены правильно, и котёл греет хорошо, а с теплом в доме как-то не складывается. Одной из причин уменьшения тепловой эффективности может являться температурный режим теплоносителя. Всё дело в том, что большинство производителей указывают величину мощности для напора в 60 °С, который имеет место быть в высокотемпературных системах с температурой теплоносителя 80-90 °С. На практике же нередко оказывается, что температура в контурах отопления находится в пределах 40-70 °С, а значит, значение температурного напора не поднимается выше 30-50 °С . По этой причине полученные в предыдущих разделах значения теплоотдачи следует умножить на реальный напор, а затем полученное число разделить на значение, указанное производителем в техпаспорте. Разумеется, полученная в результате этих расчетов цифра будет ниже той, которая была получена при вычислении по приведенным выше формулам.

Остается вычислить реальный температурный напор. Его  можно найти в таблицах на просторах Сети, или же рассчитать самостоятельно по формуле ΔT = ½ х (Тн + Тк) – Твн). В ней Тн – начальная температура воды на входе в батарею, Тк – конечная температура воды на выходе из радиатора, Твн – температура внешней среды. Если подставить в эту формулу значения Тн = 90 °С (высокотемпературная система отопления, о которой упоминалось выше), Тк = 70 °С и Твн = 20 °С (комнатная температура), то нетрудно понять, почему производитель ориентируется именно на это значение термонапора. Подставив данные числа в формулу для ΔT, мы как раз и получим «стандартное» значение 60 °С.

Учитывая не паспортную, а реальную мощность теплового оборудования, можно рассчитать параметры системы с допустимой погрешностью. Все, что осталось сделать – это внести поправку в 10-15 % на случай аномально низких температур и предусмотреть в конструкции отопительной системы возможность ручной или автоматической регулировки. В первом случае специалисты рекомендуют поставить шаровые краны на байпас и ветку подачи теплоносителя в радиатор, а во втором – установить на радиаторы термостатические головки. Они позволят установить наиболее комфортную температуру в каждой комнате, не выпуская тепло на улицу.

Где будем размещать?

Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.

Выбор оптимального места для радиатора

Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.

При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.

Расчет радиаторов отопления

 При планировании капитального ремонта в вашем доме или же квартире, а так же при планировке постройки нового дома необходимо произвести расчет мощности радиаторов отопления.

Это позволит вам определить количество радиаторов, способных обеспечить теплом ваш дом в самые лютые морозы.

Для проведения расчетов необходимо узнать необходимые параметры, такие как размер помещений и мощность радиатора, заявленной производителем в прилагаемой технической документации.

Важно

Форма радиатора, материал из которого он выполнен, и уровень теплоотдачи в данных расчетах не учитываются. Зачастую количество радиаторов  равно количеству оконных проемов в помещении, поэтому, рассчитываемая мощность разделяется на общее количество оконных проемов, так можно определить величину одного радиатора.

Следует помнить, что не нужно производить расчет для всей квартиры, ведь каждая комната имеет свою отопительную систему и требует к себе индивидуальный подход.

Так если у вас угловая комната, то к полученной величине мощности необходимо прибавить еще около двадцати процентов.

Такое же количество нужно прибавить, если ваша система отопления работает с перебоями или имеет другие недостатки эффективности.

Расчет мощности радиаторов отопления может осуществляться тремя способами:

Стандартный расчет радиаторов отопления

Согласно строительным нормами и другими правилами необходимо затрачивать 100Вт мощности вашего радиатора на 1метр квадратный жилплощади. В таком случае необходимые расчеты производятся при использовании формулы:

С*100/Р=К, где

К— мощность одной секции вашей радиаторной батареи, согласно заявленной в ее характеристике;

С— площадь помещения. Она равна произведению длины комнаты на ее ширину.

К примеру, комната имеет 4 метра в длину и 3.5 в ширину. В таком случае ее площадь равна:4*3.5=14 метров квадратных.

Мощность, выбранной вами одной секции батареи заявлена производителем в 160 Вт. Получаем:

14*100/160= полученную цифру необходимо округлить и получается что для такого помещения потребуется 9 секций радиатора отопления. Если же это угловая комната, то 9*1.2=10.8, округляется до 11. А если ваша система теплоснабжения недостаточно эффективна, то еще раз добавляем 20 процентов от первоначального числа: 9*20/100=1.8 округляется до 2.

 Итого: 11+2=13. Для угловой комнаты площадью 14 метров квадратных, если система отопления работает с кратковременными перебоями понадобиться приобрести 13 секций батарей.

Примерный расчет — сколько секций батареи на квадратный метр

Он базируется на том, что радиаторы отопления при серийном производстве имеют определенные размеры. Если помещение имеет высоту потолка равную 2.5 метра, то на площадь в 1.8 метров квадратных потребуется лишь одна секция радиатора.

Подсчет количества секций радиатора для комнаты с площадью в 14 метров квадратных равен:

14/1.8=7.8, округляется до 8. Так для помещения с высотой до потолка в понадобится восемь секций радиатора. Следует учитывать, что этот способ не подходит, если у отопительного прибора малая мощность (менее 60Вт) ввиду большой погрешности.

Объемный или для нестандартных помещений

Такой расчет применяется для помещений с высокими или очень низкими потолками. Здесь расчет ведется из данных о том, что для обогрева одного метра кубического помещения необходима мощность в 41ВТ. Для этого применяется формула:

К=О*41, где:

 К- необходимое количество секций радиатора,

О-объем помещения, он равен произведению высоты на ширину и на длину комнаты.

Совет

Если комната имеет ; длину – и ширину – , то объем помещения равен:

3.0*4.0*3.5=42 метра кубических.

Расчитывается общая потребность в тепловой энергии данной комнаты:

42*41=1722Вт, учитывая, сто мощность одной секции составляет 160Вт,можно расчитать необходимое их количество путем деления общей потребности в мощности на мощность одной секции: 1722/160=10.8, округляется до 11 секций.

Если выбраны радиаторы, которые не делятся на секции, от общее число нужно поделить на мощность одного радиатора.

Округлять полученные данные лучше в большую сторону, так как производители иногда завышают заявленную мощность.

Шаг четвертый: Выбираем место установки

Обычно нагревательные приборы находятся около окон под подоконниками. Выступающая над батареей подоконная доска может препятствовать движению вверх теплого воздуха. Поэтому радиатор рекомендуется устанавливать около наружной стены на высоте 10 см от пола так, чтобы между ним и подоконником был зазор не менее 8 см. Часто из эстетических соображений около батареи ставят различные декоративные экраны, загораживающие нагревательный прибор. В этом случае экран становится препятствием для излучаемой радиатором тепловой энергии, и помещение начинает обогреваться только за счет конвективного теплообмена, что естественно снижает его эффективность. В этом случае мы рекомендуем брать более мощный радиатор для компенсации потери тепла.

Что делать после расчета?

После расчета мощности радиаторов отопления всех комнат, необходимо будет выбрать трубопровод по диаметру, краны. Количество радиаторов, длину труб, количество кранов для радиаторов. Подсчитать объем всей системы и выбрать подходящий для нее котел.

Для человека дом часто ассоциируется с теплом и уютом. Чтобы дом был теплым, необходимо уделить должное внимание системе отопления. Современные производители используют новейшие технологии для производства элементов систем отопления. Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны.

В первую очередь необходимо понимать, для каких целей будет использоваться помещение. Какой температурный режим в нем желателен. В этом деле существует множество тонкостей, которые необходимо учитывать. Желательно сделать проект отопления с точным расчетом мощности радиаторов отопления и теплопотерь. Радиаторы отопления лучше устанавливать в той части комнаты, где холоднее всего. В вышеизложенном примере была рассмотрена установка батарей отопления возле окон. Это один из наиболее выгодных и эффективных вариантов размещения элементов отопительной системы.

Как рассчитать количество секций радиатора

Существует упрощенный способ, позволяющий сделать это быстро. Для этого нам понадобится нормативная мощность, необходимая для нагревания одного квадратного метра комнаты. Приведем три варианта.

  • Если в комнате потолки имеют обычную высоту (от 2,5 до 2,7 метра), стена наружу – одна, окно – одно. Нормативная мощность – 100 ватт.
  • Если потолки такие же, стен наружу – две, окно – одно. Нормативная мощность – 120 ватт.
  • Если такая же высота потолков, стен наружу – две, окон – два. Нормативная мощность – 130 ватт.

Теперь перемножим две величины – нормативную мощность для нашего варианта и площадь комнаты. Имея потолки повыше или окно побольше (к примеру, если оно с эркером), умножим дополнительно на поправочный коэффициент 1,1. В итоге получим мощность радиатора (общую).

В паспорте радиатора указана тепловая мощность для его одной секции. На нее надо разделить полученную общую мощность. Округляем дробные числа в сторону увеличения.

Какой теплоноситель выбрать для батарей из алюминия

Помимо традиционного теплоносителя – воды, для алюминиевых батарей можно использовать антифриз. Качественный фирменный радиатор внутри покрыт специальной изолирующей пленкой, препятствующей коррозии и помогающей выдерживать агрессивную среду некоторых наполнителей.

У каждого типа теплоносителя есть свои недостатки.

  • Вода. Алюминиевые радиаторы рассчитаны на максимальную температуру теплоносителя не больше 90°С. Перегрев батареи крайне нежелателен. Вода оптимально соответствует этим параметрам. Но, использование теплоносителя данного типа, имеет определенные недостатки. Так, периодически потребуется промывать радиатор , по мере эксплуатации, несколько изменяет свои свойства, сгущается. Чтобы не забились пропускные каналы необходимо выполнять прочистку. Промывка алюминиевых радиаторов в домашних условиях, это процесс трудоемкий и сложный.
  • Антифриз. Использование специальных теплоносителей также имеет определенные преимущества. Жидкость не замерзает даже при отключенном отоплении в зимнее время года. Отсутствует необходимость в очистке является универсальным растворителем, поэтому самостоятельно устраняет засоры. К недостаткам антифриза можно отнести необходимость в тщательной герметизации стыков.

Скорость распространения тепла зависит от выбранного теплоносителя. Системы отопления, заполненные антифризом, нагреваются быстрее, а остывают дольше, чем те, в которых используется обычная вода.

Как правильно располагать радиаторы в квартире или доме

Методика расчёта теплоотдачи секционных алюминиевых радиаторов подразумевает определение правильного расположения узлов отопления в доме или квартире. Батареи должны создавать тепловой заслон и снижать теплопотери. Поэтому зачастую их устанавливают непосредственно под подоконниками или возле балконного блока.

Если в квартире планируется заменить старые металлические или чугунные батареи на новые алюминиевые, обычная формула расчета не действует. Согласно действующему СНиП, поменять узлы отопления можно исключительно на равноценные по мощности.

Основным требованием при выборе алюминиевых батарей остается качество сборки изделия, а также максимально допустимые показатели давления и температуры теплоносителя. Остальные параметры важны, но не играют решающего значения. При подборе оборудования в расчет потребуется принимать и характеристики, указанные производителем.

Как выбирать чугунный радиатор

На какие рабочие характеристики радиатора нужно обращать внимание, выбирая радиаторы? В первую очередь это:

  • рабочее давление;
  • рабочая температура в системе отопления, для которой рассчитана теплоотдача;
  • теплоотдача;
  • площадь теплоизлучающей поверхности;

Первый из этих показателей определяет давление теплоносителя (воды), которое выдерживает радиатор. Чем выше этажность здания, тем он должен быть прочнее. Второй обозначает, с какой температурой на радиатор подаётся теплоноситель и с какой он выходит из него для последующего нагрева. Так показатель 90/70 означает, что входящая в первую секцию батареи вода имеет температуру 90 град. а выходящая из последней ее секции – 70 град. Теплоотдача – это показатель, свидетельствующий о том, какое количество тепла отдает секция радиатора за то время, пока вода в нем остывает от температуры входа (например, 90 град.) до температуры выхода (например, 70 град.)

Отдельного внимания заслуживает форма приобретаемого радиатора. Не секрет, что предвзятое отношение к чугунным радиаторам вызвано тем, что при их упоминании многие люди вспоминают привычную с детства «чугунную гармошку» под окном. И действительно, привычные «ребристые батареи» имеют небольшую и неэффективную поверхность площади нагрева (отдачи тепла) – так для секции знакомого радиатора МС 140 этот показатель равен 0,23 кв.м.

Часть тепла входящего теплоносителя теряется «по дороге» из отопительного котла к батарее водяного отопления, ведь для таких систем применяются массивные подводящие трубы. К тому же для нагрева воды до расчётной температуры в 90 град. пригодны только паровые котлы большой мощности. Поэтому в частных домах отопительная система иногда работает в более низкотемпературном режиме.

Однако современные чугунные радиаторы и по внешнему виду, и, соответственно, по параметрам могут значительно отличаться от своих предшественников-«гармошек». Сохраняя все преимущества традиционных чугунных батарей, он лишены многих их недостатков. Так, радиатор минского производства 1К60П-500 собран из плоских пластин, каждая из которых имеет небольшую площадь нагрева (0,116 м) и невысокую мощность (70 Вт).

Однако радиатор, собранный из них, по сути, представляет собой нагревательную панель, которая (в отличие от ребристых батарей) даёт широкий направленный тепловой поток. Широкий выбор таких радиаторов предоставляют и другие производители.

Преимущество современных радиаторов из чугуна и в том, что многие модели позволяют собирать батареи нужной мощности из отдельных секций.

Радиаторы, продающиеся в сборке (например, Коннер, STI Бриз и некоторые другие) формируются из количества секций, рассчитанных на помещения различной площади исходя из инженерного расчёта нужной тепловой мощности на квадратный метр помещения.

К примеру, можно приобрести один радиатор из 4-6-8-12 секций или два радиатора по 4 (6, 8,секций).

Определение тепловой мощности пластинчатых приборов отопления

Формула для определения тепловой мощности, которую может отдать стальной пластинчатый радиатор отопления, и реальный пример расчета этого параметра, приведены ниже. Чтобы вычислить мощность прибора, достаточно знать коэффициент потерь тепла отапливаемого помещения, площадь комнаты и ее полный объем. В паспорте любого радиатора указана его расчетная мощность при температуре горячей воды в системе 600С. Также в приложенной документации указываются рекомендации по обогреваемой площади для конкретной модели радиатора.

Тепловая отдача (мощность) отопительных приборов зависит от длины корпуса и количества пластин. Стандартная высота радиаторов – 200 мм, количество пластин варьируется. Например, отдача тепла для радиатора с одной трубкой и длиной корпуса 600 мм будет равняться ≈ 347 W. При увеличении длины до 3000 мм теплоотдача увеличится до 1730 W. Но при той же длине корпуса (3000 мм) и увеличении трубок до 4-х теплоотдача будет уже 4179 W, а пир длине корпуса в 1000 мм четыре трубки с теплоносителем дадут 1393 W мощности. Поэтому, какой радиатор лучше купить для конкретного помещения, определяется, исходя из следующих требований:

  1. На обогрев 1 м2 помещения с высотой потолка 3 м нужно израсходовать 100 W;
  2. Для помещения площадью 16 м2 радиатор должен иметь тепловую мощность 1600 W при том, что в помещении обустроено не более одного окна, комната не угловая и потолок имеет высоту не более 3 м. При других начальных условиях вводятся поправочные коэффициенты Kp:
  3. Для двух окон Kp = 1,8 / 1600 х 1,8 = 2880 W;
  4. Для углового помещения Kp =1,8 / 2880 х 1,8 = 5184 W;
  5. Для потолка высотой 2,65 метра Kp =2,65 / 3,0 = 0,88 / 5148 W х 0,88 = 4547 W;
  6. Для ПВХ окна Kp =0,8 / 4547 W х 3637 W.

Стандартное металлопластиковое окно в ширину имеет 1400 мм, поэтому для полноценной преграды холодных потоков воздуха под ним устанавливается радиатор из четырех секций длиной 1400 мм, имеющий мощность 1950 W.

Таблица мощности

Отопительный радиатор работает так:

  1. Под давлением или самотеком теплоноситель движется по трубкам батареи, нагревая их;
  2. Трубки нагревают пластины, приваренные к ним, и вместе конструкция нагревает воздух между элементами радиатора, который поднимается вверх, к потолку помещения;
  3. Холодные воздушные массы под давлением теплого воздуха опускаются вниз, к радиатору, где нагреваются;
  4. Далее цикл повторяется.

То есть, в любых радиаторах теплоносителем обогрев помещения происходит за счет конвекции воздуха.

Пластинчатые радиаторы имеют одну отличительную особенность: из-за небольшого диаметра змеевика по ним в единицу времени проходит недостаточное для обогрева помещения количество теплоносителя, поэтому необходимо или держать температуру в котле постоянно высокой, или устанавливать радиаторы с большим количеством пластин (секций).

Радиаторы большой мощности

Чтобы увеличить КПД пластинчатой батареи отопления, на ее корпус надевают металлическую гофру, которая одновременно выполняет роль защитного кожуха. Гофрированная поверхность увеличивает площадь теплоотдачи, что приводит к увеличению объема теплого воздуха.

В старых моделях пластинчатых радиаторов конвекция (движение) воздуха происходило естественным путем – за счет перемещения теплых и холодных потоков воздуха. Новые модели имеют встроенные электровентиляторы, и поэтому стоит только увеличить температуру теплоносителя без увеличения площади радиатора, чтобы добиться максимально возможной теплоотдачи прибора. То есть, в современных моделях происходит искусственная (принудительная) конвекция.

Пластинчатый радиатор с вентилятором

На сегодняшний день производители предлагают купить радиаторы из следующих материалов и разной конструкции:

  1. Радиатор стальной имеет и трубки, и пластины из стали. Хоть прочность у него высокая, но теплообмен отличается инерционностью;
  2. Радиатор медный имеет увеличенную мощность и теплообмен. Все это сопровождается высокой стоимостью прибора, но, если вы надумали купить его, выбирайте медный змеевик и стальные пластины: так выйдет дешевле, и не скажется на качестве и долговечности радиатора;
  3. Радиатор алюминиевый – самая дешевая модель с минимальной инерцией теплоотдачи, но остывает он так же быстро, как и нагревается. Корпус не такой прочный, как у первых двух моделей, а сам металл поражается коррозией из-за некачественного теплоносителя. Поэтому в центральном отоплении такие приборы лучше не устанавливать.

Радиаторы из разных сплавов

Сколько кВт в секции алюминиевого радиатора

Тепловая мощность алюминиевых батарей напрямую зависит от ее высоты. Сейчас продаются два вида изделий:

  • обычные батареи (высота 50 см) – мощность 1 секции 0,18…0,23 кВт;
  • укороченные (высота 35 см) – мощность 1 секции 0,08…0,16 кВт.

Расчет количества секций на каждое помещение

Считается, что одна секция алюминиевой батареи отапливает 1,5…2 кв. метра помещения. Но существует немало факторов, которые понижают теплостойкость жилых помещений.

Поэтому при расчете количества секций следует учитывать и такие моменты:

  • является ли комната угловой или внутренней;
  • насколько высока степень промерзания стен, и какова их толщина;
  • установлены ли стеклопакеты, и насколько хорошо они держат тепло;
  • из какого материала сделана кровля, и каково ее состояние.

Если какой-либо из перечисленных факторов неблагоприятен, количество секций необходимо увеличить по сравнению со стандартным расчетом.

Расчет количества радиаторов отопления и секций сборных радиаторов

Сегодня для отопления жилищ используются очень разные радиаторы отопления: чугунные старого образца и их современные модификации, алюминиевые и биметаллические (нержавеющая сталь в сочетании с алюминием, реже – с медью) и стальные.

Какие радиаторы устанавливать в частном доме или квартире, зависит от параметров теплосети и особенностей вашего жилища.

Однако тепло в доме зависит не только от от вида, типа и качества батарей, но и от того, достаточно ли их мощности для отопления помещений определенной площади.

Секционный биметаллический радиатор

Рассчитываем мощность радиатора отопления

Итак, первое, что необходимо знать, собираясь сделать расчет батарей отопления, – это их мощность (для секционных – мощность секции). Второй показатель, необходимый для расчета – площадь помещения. Формула расчета несложна, и его легко провести самостоятельно.

В соответствии со строительными нормами и правилами (СниПу) для полноценного отопления квадратного метра помещения с потолками h = 2,7 метра (средняя высота потолка в типовых зданиях) нужно 100 Вт тепловой энергии. Обозначим количество секций радиатора буквой К; площадь помещения – буквой S, а мощность секции – буквой Р. Тогда расчет радиатора:

Kоличество секций = (Sпомещ. х 100 Вт) / Р

При высоте (h) потолка выше трёх метров формула немного иная:

Количество секций = (Sпомещ. х hпотолка х 40) / Р

Возьмем для примера алюминиевые радиаторы – расчет отопления может выглядеть так. Номинальная мощность секции испанского радиатора Esperado Intenso R 500/100 – 196 Вт. Площадь помещения – 20 кв. м; высота потолка: 1) менее трех метров; 2) три метра и выше.

Подставляем значение в формулу:

а) K = (20 х 100) / 196 = 10,2 секций;

б) К = (20 х 3 х 40) / 196 = 12,24 секций.

Совет

Количество секций округлите в большую сторону. То есть в первом случае покупать придется 11 секций, во втором – 13 секций. Если у вас стоят радиаторы отопления биметаллические – расчет секций делается точно так же.

При вычислении размера литых секционных батарей (например чугунных) за секцию принимается одно ребро. В этом случае делается расчет количества радиаторов (они выпускаются с разным количеством ребер), а не секций.

Как не ошибиться в расчетах

Расчет количества радиаторов отопления окажется точнее, если перед вычислением стоит уточнить параметры вашей теплосети. При различной ΔТ (разница температур входящего в систему и выходящего теплоносителя) тепловая мощность той же секции различна.

К примеру, у Esperado Intenso R 500/100 указанная выше мощность соответствует ΔТ = 70 град.; при ΔТ = 50 град. мощность секции составит 164 ватта. То есть на комнату 20 кв. м придется устанавливать радиатор из (20 х 100) / 164 = 12,19 (то есть 13) секций.

Еще одно правило, которого нужно придерживаться – производить расчёт количества радиаторов на комнату, кухню и другие помещения по отдельности! Суммируются только площади смежных помещений, между которыми нет двери. Это могут быть кухня-гостиная; прихожая-холл и т. д.

Крепление батарей к стене

Если вместо старых тяжелых «гармошек» предстоит установка нового чугунного радиатора отопления своими руками, то этих рук должно быть, по крайней мере, четыре. Хотя новое поколение батарей из этого металла стало вдвое легче старых образцов, секция весом 4-5 килограмм требует усилий и осторожности в работе. Чугун во все времена славился своей хрупкостью, поэтому ни ронять, ни ударять эти изделия нельзя.

Самой важной частью работ является крепление чугунных радиаторов отопления к стене. Для этого потребуется:

  • Предварительно определить места, где будут расположены батареи.
  • На стене нанести карандашом разметки, где крепить кронштейны.
  • На отмеченных местах нужно просверлить отверстия и вставить в них дюбеля.
  • Фиксаторы вкрутить в подготовленные дюбеля и закрепить все это герметиком или цементным раствором.

Нельзя допускать отклонений в положении двух или более кронштейнов. На всем периоде работ нужно проверять их равномерность строительным уровнем, и только после того, как он показал норму, окончательно фиксировать крепления.

Число секций биметаллических радиаторов

То, сколько секций будет на биметаллическом радиаторе, оказывает прямое влияние на выбор способа подключения. Батарею до 8 секций можно коммутировать боковым, нижним седельным или диагональным подключением. Если секций более 8-ми – лучше применить диагональное подключение.

При использовании боковой коммутации потребуется установка удлинителя потока. Под ним подразумевают трубку, вставляемую в коллектор подачи. Она выручает в тех ситуациях, когда боковое подключение обеспечивает нагрев только первых секций. Благодаря вставленной внутрь трубке теплоноситель течет дальше входа, более равномерно нагревая поверхность прибора.

Варианты длины удлинителя потока:

  • 2/3 батареи.
  • До центра последней секции.

Разные случаи показывают эффективность как первого, так и второго вариантов. Главное, что достигается заметная оптимизация прогрева радиатора. Иногда бывает так, что установка до середины последней секции провоцирует снижение уровня нагрева первых секций. В таком случае рекомендуется укоротить трубку. Но такие ситуации происходят редко, на что влияет давление в стояке и сечение подводки.

Мощность секции алюминиевого радиатора

Многие люди отмечают, что в формулу расчета количества секций можно подставлять ту мощность секции радиатора отопления, которую производитель указал в технической документации. Эта идея является правильной в том случае, когда в отопительной системе циркулирует теплоноситель с температурой 100 °С, и он охлаждается до 80 °С. Дело в том, что производители указывают теплоотдачу батареи при условии ΔТ = 70 °С. Этот показатель они рассчитали, исходя из формулы:

  • где t1 представляет температуру теплоносителя на входе,
  • t2 является температурой теплоносителя на выходе,
  • t3 представляет собой температуру помещения дома.

ΔТ = 70 °С только тогда, когда теплоноситель имеет вышеуказанные уровни температуры и t3 = 20 °С.

После чего берут специальную табличку, в которой производитель указал теплоотдачу радиатора при различных ΔТ, и ищут полученный показатель. Возле него находится корректирующий коэффициент. Например, для ΔТ = 50 ° С он составляет 0,65. Эту цифру умножают на мощность секции радиатора. Далее полученный результат можно подставлять в указанную в самом начале формулу.

Размеры секции алюминиевых радиаторов от Rifar

Компания изготавливает алюминиевые батареи моделей BASE, имеющих расстояние между двумя осями в размере 200, 350, 500 миллиметров. Изделия ALP имеют усовершенствованный дизайн, повышенную теплоотдачу и межосевой промежуток 500 миллиметров. Модели Alum представляют собой специально разработанные приборы, которые допускается использовать как в стандартных системах теплоснабжения, так и в качестве масляного электрообогревателя. Уникальная разработка Flex позволяет придать прибору нужный радиус характеристики радиаторов из алюминия Rifar:

  • допустимое рабочее давление составляет 20 атмосфер;
  • предельная температура – не более 135°С;
  • требуемый pH воды – 7- 8,5.

Радиаторный ключ — виды, размеры, как сделать своими руками: tvin270584 — LiveJournal

Если собираетесь произвести ремонт радиатора, добавить или убрать

у него лишние секции, тогда вам понадобится ниппельный ключ для радиатора. В статье мастер сантехник расскажет, о видах таких ключей, а также особенности изготовления их самодельных вариантов.

Виды работ с радиаторами отопления

В настоящее время во многих квартирах установлены современные биметаллические или алюминиевые радиаторы отопления. Такие агрегаты могут быть монолитными и секционными. Разница заключатся в том, что в секционных моделях возможен монтаж и демонтаж отдельных стандартных секций.

Подобные устройства специально спроектированы так, чтобы разбираться максимально легко.

Поэтому добавление/снятие отдельных участков можно осуществлять не только в целях ремонта и замены поврежденных элементов, но и для регулировки теплового баланса помещения. Добавление секций увеличит среднюю температуру в комнате, а их снятие – снизит.

Почти все модели старых чугунных радиаторов, устанавливавшихся еще в советское время, теоретически предусматривают возможность свободного съема или добавления отдельных модулей.

На практике за долгие годы эксплуатации таких изделий детали креплений под воздействием множества циклов нагрева/охлаждения и в результате реакций с теплоносителем «прикипают» к радиатору и друг к другу, поэтому снимать секции чугунных радиаторов целесообразно только с целью их замены или полного демонтажа.


Особенности инструмента


Несмотря на многообразие моделей отопительных устройств, все они устроены по схожему принципу. Отдельные секции радиаторов крепятся между собой специальными ниппель-гайками со встречной резьбой.

При этом крепеж расположен глубоко внутри секции, а раскручивание гаек требует значительных физических усилий.

Поэтому для сборки и разборки секций радиаторов отопления применяется специальный инструмент, который в общем случае представляет собой достаточно длинный и прочный отрезок металла цилиндрического сечения с «лопаткой» правильных размеров на рабочем конце.

Классификация


По способу изготовления ключи для радиаторов отопления можно разделить на самодельные и изготавливаемые промышленным способом. Промышленные инструменты часто имеют на себе насечки, соответствующие стандартной длине секции и позволяющие легко осуществлять монтажные работы.

По форме различают прямые и Т-образные ключи. К нерабочему концу Т-образного инструмента присоединен отрезок металлического прута, который используется как рукоятка при вращении ключа. Прямые ключи на нерабочем конце имеют «петельку», применяемую для вставления металлического прута, позволяющего создать рычаг.

По виду радиаторов, для которых возможно применение ключа, они подразделяются на:

  • Используемые для современных радиаторов;
  • Используемые только для старых чугунных моделей;
  • Комбинированные (для монтажа ниппелей всех существующих на сегодня типоразмеров).

Различия по размеру рабочей части


Главным различием между ключами для разных типов радиаторов являются размеры рабочей части. «Лопатка» ключей, применяемых для современных отопительных устройств, рассчитана на ниппели с внутренним диаметром 25 мм и размером резьбы 1 дюйм, поэтому ее длина должна составлять не менее 30 мм, ширина – 23 мм, а толщина – 6 мм.


«Лопатка» для ключа, применяемого для чугунных батарей, рассчитана на ниппели с резьбой в 5/4 дюйма, поэтому должна иметь длину от 30 мм, ширину 25 мм и толщину 8 мм.

Комбинированные ключи обычно устанавливаются в «трещотку». Они имеют ступенчатую рабочую часть с несколькими стандартными размерами, например, 3/8, 1/2, 3/4, 1 и 5/4 дюйма, расположенными в форме «елочки». Такие ключи производятся только промышленным способом.


Как сделать самостоятельно

Чтобы сделать радиаторный ключ своими руками, сначала нужно найти подходящий отрезок металлической арматуры. Размер отрезка следует подбирать так, чтобы длина готового ключа составляла не менее половины длины радиатора, с которым предполагается работать, плюс 30 см (для демонтажа 7-секционных алюминиевых/биметаллических радиаторов достаточно ключа длиной 69 см).

Для изготовления инструмента понадобятся автоген, молот и наковальня. Предполагаемый рабочий конец заготовки нужно нагреть до белого каления. После этого на наковальне с помощью молота куют «лопатку». Операцию следует повторять несколько раз до формирования рабочей части нужных размеров. Доводку можно осуществлять с помощью болгарки или шлиф-машины.

Полезно при доводке иметь пример используемого в радиаторе ниппеля, «примеряя» к нему изготавливаемый инструмент.


Чтобы сделать Т-образный ключ, достаточно приварить перпендикулярно к противоположному от рабочего концу пруток длиной от 20 см. Для самостоятельного изготовления ключа с «петелькой» нужно взять чуть более длинную заготовку и, нагрев автогеном, изогнуть ее с помощью клещей. Не забывайте приварить изогнутый край.


Видео
В сюжете — Пошаговая инструкция скручивания и раскручивания алюминиевого радиатора автономного отопления состоящей из нескольких секций

В сюжете — Делаем ключ для сборки радиаторов отопления своими руками

В сюжете — Как выковать ключ для батарей-радиаторов

В сюжете — Как сделать ключ для разборки радиаторов отопления

Советы по применению


Учтите, что демонтаж секций современных радиаторов требует меньше усилий, чем работа с их чугунными аналогами. Если крепления чугунных радиаторов слишком сильно «прикипели», перед демонтажем стоит разогреть их паяльной лампой. Также помните, что уже изготовленный ключ всегда можно довести «по месту» с помощью болгарки.


В продолжение темы посмотрите также наш обзор Как устранить засор радиатора отопления

Источник

https://santekhnik-moskva.blogspot.com/2020/02/Radiatornyy-klyuch.html

что делать, как найти течь и как устранить


Радиатор охлаждения является основным элементом системы охлаждения двигателя. Работа радиатора охлаждения — это активная передача тепла в атмосферу от разогретой охлаждающей жидкости. Этот процесс важен для эффективной работы двигателя, т.к. охлаждающая жидкость, прежде чем отдать тепло в радиаторе, это тепло забирает от разогретых узлов и деталей двигателя. Так изначально задумано конструкторами, но жизнь вносит свои коррективы в эксплуатацию автомобиля на дороге.

Ситуация, когда стрелка на приборке начинает предательски ползти вверх, и, к сожалению, эта стрелка не показатель уровня топлива, а показатель температуры охлаждающей жидкости, скромно указывая на начинающийся перегрев автомобиля.  Валит пар из под капота, а на асфальте медленно, но уверенно расползается жидкое пятно из охлаждающей жидкости. Радиатор потек, что делать?

Причины течи радиатора системы охлаждения автомобиля

Прежде чем что-то делать, нужно разобраться, что привело к такому результату. Это может быть внешнее повреждение в результате попадания камней, или же пластиковые элементы радиатора могут потрескаться в результате удара при мелком ДТП. Такие мелкие повреждения, как правило, сразу идентифицировать не удается, и проявляются от них проблемы с течением времени. А пока, водитель продолжает эксплуатацию автомобиля, постепенно, по капелькам теряя охлаждающую жидкость из системы.

Чем опасна утечка антифриза из системы охлаждения авто

С понижением уровня охлаждающей жидкости возрастает риск перегрева двигателя, в свою очередь, это может привести к следующим проблемам:

·         Деформация плоскости блока цилиндров или головки блока цилиндров

·         Заклинивание двигателя

·         Деформация прокладки головки блока цилиндров

·         Изменение конфигурации системы охлаждения и попутный выход из строя компонентов системы

Все перечисленные случаи приведут к дорогостоящему ремонту.

 Что делать если подтекает радиатор охлаждения

Первое правило при таком случае, это следить за уровнем охлаждающей жидкости. На самом деле, периодическая проверка технических жидкостей автомобиля перед поездкой хорошее правило, это поможет своевременно заметить зарождающуюся проблему и устранить ее.

Даже если течь радиатора охлаждения небольшая, не стоит недооценивать масштаб сложившейся ситуации. Со временем течь радиатора увеличится, а этот момент можно упустить из внимания. Итог водителю не понравится.

Поэтому при возникновении такой ситуации необходимо иметь запас охлаждающей жидкости или дистиллированной воды. Да, если потеря охлаждающей жидкости небольшая, то на первое время можно использовать дистиллированную воду, но нужно учитывать, что чем больше дистиллированной воды попадет в систему, тем больше мы повысим температуру замерзания охлаждающей жидкости. Поэтому если за бортом зима, дистиллированной водой увлекаться не стоит, а доливать охлаждающую жидкость.


Что делать при большом повреждении и течи системы охлаждения

При серьезных повреждениях системы охлаждения двигателя ремонт неизбежен, эксплуатация автомобиля в таком случае крайне нежелательна. И чтобы не попасть еще и на ремонт двигателя, следует автомобиль переместить в техцентр посредством эвакуатора, в крайнем случае, на тросу.

Как заклеить пластиковые детали системы охлаждения с течью

Если конструкция радиатора позволяет, то можно воспользоваться термостойким герметиком-клеем, более известным как холодная сварка. В некоторых случаях понадобится снятие радиатора с автомобиля.

Холодная сварка – специальный двухкомпонентный герметик, в составе которого может присутствовать металлическая стружка. Такие герметики позволяют быстро восстановить пластиковые или металлические детали.

Сам процесс заклейки не сложен:

·         Перед нанесением герметика поверхность необходимо подготовить, зачистить и обезжирить.

·         Подготовить герметик к работе посредством смешения двух компонентов. Компоненты необходимо тщательно перемешать, чтобы получилась однородная масса.

·         Герметик наносится на деталь.

Состав схватится через 3-5 минут, но до полного затвердевания потребуется от часа до суток, в зависимости от состава.

Можно ли запаивать алюминиевые радиаторы и как правильно

Если течь радиатора образовалась на алюминиевой части, то возможна запайка. Процесс сложен, и мы бы рекомендовали доверить его профессионалам, т.к. при неудачной попытке придется все переделывать заново.

·         Понадобится мощный паяльник и перед работой эго необходимо хорошо прогреть.

·         Стенки радиатора также понадобится тщательно прогреть.

·         Поверхность перед пайкой тщательно зачистить.

·         Для обеспечения хорошего качества пайки необходимо использовать припой с большим содержанием олова.

Данный способ потребует снятия радиатора с автомобиля, а значит при установке радиатора после ремонта обратно, желательно, полностью заменить охлаждающую жидкость.

Устранение утечки антифриза в системе охлаждения с помощью специального герметика

Есть еще один способ устранения течи радиатора, не требующий частичной или полной разборки системы. Это герметик который работает внутри системы охлаждения. К примеру, Liqui Moly — Герметик системы охлаждения Kuhler-Dichter. Это средство герметизирует небольшие места утечек в радиаторе, пористость металла в местах пайки, волосяные трещины. Герметизирует повреждения, которые достаточно трудно локализовать (определяются лишь по падению уровня охлаждающей жидкости). Можно использовать средство со всеми видами присадок в систему охлаждения и любыми антифризами. Подходит для всех систем охлаждения и нагрева.


Содержит водорастворимый мономер и пластиковую крошку, взвешенные в растворе моноэтиленгликоля. При перепаде давления и при доступе кислорода активируется реакция полимеризации и продукты полимеризации герметизируют места утечек охлаждающей жидкости.

Применение герметика очень простое:

·         Перед использованием встряхнуть баллончик.

·         Добавить герметик в систему охлаждения из расчета 250 мл. присадки на 10 л. охлаждающей жидкости.

·         Дать поработать двигателю на холостых оборотах или проехать на автомобиле минимум 10 минут

Герметик может находиться в системе охлаждения весь срок службы охлаждающей жидкости.


ИТОГ

Чтобы избежать крупных ремонтов, следует регулярно проверять систему охлаждения на предмет малейших неисправностей и течей, своевременно меняйте шланги и патрубки, следите за температурой антифриза в процессе эксплуатации. Так же не забывайте своевременно менять охлаждающую жидкость, так как со временем он теряет свои свойства, что может привести к неполадкам в работе всей системы.

Радиаторы ТЕРМАЛ — официальный сайт в Челябинске, Златоуст, Златмаш

Алюминиевые литые радиаторы отопления Термал благодаря высокой теплоотдаче, превосходному качеству и потрясающей надежности зарекомендовали себя как отличный отопительный прибор, подходящий для установки в высотные здания и малоэтажки, со своим или централизованным отоплением для обогрева, как жилых, офисных и торговых помещений, так и производственных цехов различного направления.

Наша компания является официальным дилером завода производителя радиаторов Термал Златоуст, поэтому мы готовы предоставит самую выгодную цену на радиаторы Термал в Челябинске и в любом другом регионе России! Доставка осуществляется любым удобным для заказчика способом!

Радиаторы Термал производятся в городе Златоуст, на оборонном предприятии России — ОАО Златмаш.

Златоустовский Термал производится из качественных листов алюминия — методом экструзии, благодаря чему получается цельный, литой прибор, который отлично держит давление, и не имея мест соединений между секциями значительно повышает свою долговечность по сравнению с секционными приборами отопления.

Отзывы о радиаторах Термал на различных ресурсах доказывают его превосходное качество, технические характеристики и высокую эксплуатационную эффективность.

Выпускается 2 модели — РАП 500 и РАП 300, обе модели имеют номенклатурный шаг начинающийся с 3х секций до 16 — этого вполне хватает в любых случаях.

Они легко выдерживают давление теплоносителя в высотных зданиях, устойчивы к коррозии и имеют колоссальные технические характеристики.

Эти радиаторы отлично подходят для монтажа практически в любую систему отопления:
  • В многоэтажные здания
  • Одноэтажные или малоэтажные постройки со своей кочегаркой
  • Служебные помещения
  • Производственные цеха
  • И др.

Модельный ряд радиаторов Термал делятся на 2 модели:

Характеристика Термал РАП 500 Термал РАП 300
Межосевое расстояние 500
Материал Алюминий Алюминий
Производство Россия Россия
Давление рабочее до 2,4 МПа до 2,4 МПа
Давление испытательное св.3,5 МПа св.3,5 МПа
Температура (раб) до 110 С до 110 С
Температура (max) до 130 С до 130 С
Мощность 1 секции 161 Вт 105 Вт
Толщина 1 секции 52 мм 52 мм
Ширина 1 секции 80 мм 80 мм
Номенклатурный шаг от 3 до 16 секций от 3 до 16 секций
Объем 0,12 л/секция 0,08 л/секция
Масса секции, кг 0,97 кг 0,7 кг

Радиаторы Термал завоевали огромную популярность по всей России!

Установка алюминиевого радиатора

SVE Mustang | 2011-14

В этой статье мы расскажем об установке алюминиевого радиатора SVE на все Мустанги 2011-2014 годов. SVE известна превосходными деталями для вашего Мустанга S197. В стандартной комплектации ваш Mustang был оснащен очень тонким радиатором, в котором использовались пластиковые торцевые бачки. После многих лет тепловых циклов и эксплуатации на треке эти концевые баки имеют тенденцию к растрескиванию, что приводит к утечке охлаждающей жидкости. Чтобы устранить эти проблемы, SVE разработала 100% алюминиевый радиатор, который улучшает рассеивание тепла для повышения эффективности, в конечном итоге контролируя температуру двигателя на трассе и вне ее!

Этот алюминиевый радиатор SVE с прямым креплением на болтах быстро и эффективно заменяет любой забитый, протекающий или поврежденный радиатор.Алюминиевый радиатор SVE имеет трехъядерную конструкцию с поперечным потоком, которая улучшает поток охлаждающей жидкости по сравнению с заводским радиатором. Трехрядная конструкция и полностью алюминиевые баки увеличивают объем охлаждающей жидкости, чтобы ваш S197 всегда работал без перегрева. Высокоэффективные воздушные ребра обеспечивают максимальный воздушный поток в любых условиях вождения. Этот радиатор SVE также будет иметь заводские размеры впускного и выпускного отверстий, что делает его идеальным выбором для вашего Мустанга S197! Этот радиатор будет поставляться со следующим:

  • (8) зажимы
  • (2) новые болты нижнего кронштейна конденсатора кондиционера
  • пластиковая сливная пробка с резиновым уплотнительным кольцом для удобства обслуживания

Для этой установки мы покажем вам пошаговые процедуры установки этой детали на 2013 GT Mustang.В целом на это у вас уйдет примерно 2 часа.


2011-2014 Установка алюминиевого радиатора SVE

  1. Сначала вам нужно снять с автомобиля стандартный радиатор.
  2. Напоминаем, что в ваших интересах поставить автомобиль на подъемник или домкраты и домкраты.

  3. Сначала положите радиатор на чистую рабочую поверхность и начните с установки входящих в комплект зажимов. Их будет (6) на передней стороне и (2) на задней стороне.Убедитесь, что они полностью сидят и находятся по центру выступов.

  4. (2) центральные выступы на передней части радиатора предназначены для охладителя трансмиссии. Поскольку мы работаем над руководством, они не будут выделены в этом видео. Если имеется, охладитель коробки передач будет удерживаться на месте (2) заводскими болтами на 10 мм.

  5. Потратьте это время на перенос нижнего шланга радиатора со штатного радиатора.

  6. Затем убедитесь, что нижние изоляторы надежно закреплены на направляющей рамы.

  7. Установите радиатор на место и совместите нижние изоляторы с монтажными шпильками нового радиатора.

  8. Совместите оба верхних 10-мм болта конденсатора кондиционера и закрутите их на место.

  9. Установите нижний шланг на корпус термостата.

  10. Из-за увеличенного размера нового радиатора SVE я решил снять верхний шланг с двигателя. Шланг просто снимается, сняв зажим и потянув его от Т-образного соединителя, расположенного в области водяного насоса в моторном отсеке.

  11. Теперь, когда это не мешает, мы можем установить вентилятор на место.

  12. Вставьте нижние выступы в отверстия на радиаторе, а затем вкрутите оба заводских 10-мм болта.

  13. В это время подсоедините электрический разъем вентилятора.

  14. Установите на место оба верхних крепления с (2) 10-миллиметровыми болтами с каждой стороны.

  15. Установите на место верхний шланг, начиная со стороны двигателя.Убедитесь, что зажим полностью сидит на Т-образном соединителе, затем установите сторону радиатора с помощью заводского зажима.

  16. Переустановите баллон для дегазации; этот также удерживается на месте (2) 10-миллиметровыми болтами.

  17. Установите на место переливной шланг от дегазационного баллона к радиатору.

  18. Установите на место крышку радиатора.

  19. Установите на место заводскую воздушную коробку или блок холодного воздуха. Это будет включать 10-миллиметровый болт на крыле, соединение с массой воздуха, звуковую трубку, соединение PCV и зажим корпуса дроссельной заслонки.

  20. Под автомобилем снимите оба нижних болта конденсатора кондиционера. Они будут удерживаться на месте (2) 10-миллиметровыми гайками. Вы можете использовать головку на 4 мм, чтобы вытащить это из места.

  21. Направляясь назад под автомобиль, установите оба прилагаемых 8-миллиметровых болта для нижнего кронштейна конденсатора кондиционера.

  22. Потратьте это время, чтобы дважды проверить герметичность сливного крана во избежание утечек.

  23. Теперь установите нижний дефлектор радиатора.Сюда входят (2) болта 7 мм во внутренней области крыла с каждой стороны, (6) болтов 8 мм на переднем крае и дополнительные (11) болты 7 мм на панели.

  24. Установите автомобиль на ровной поверхности и заполните баллон для дегазации.

  25. Подсоедините отрицательную клемму аккумулятора и заведите автомобиль. Затем вы будете периодически проверять уровни охлаждающей жидкости и доливать ее до тех пор, пока весь воздух не будет полностью удален из системы. Убедитесь, что термостат открывается, перепроверьте на наличие утечек и при необходимости долейте охлаждающую жидкость.

  26. Вот оно! Мы надеемся, что это видео помогло вам, и вы лучше понимаете, как установить новый радиатор SVE на свой 11-14 S197 Mustang.


Как всегда, не забудьте сохранить его здесь с настоящими энтузиастами Мустанга на LMR.com.

Установка электрического обогревателя плинтуса в Мэриленде

Как работают электрические плинтусные обогреватели

Электрические плинтусные обогреватели обеспечивают эффективное и комфортное отопление во всех помещениях вашего дома.В этих обогревателях используются электрические нагревательные змеевики для создания необходимого нагрева, перемещаемого по комнате за счет конвекции. Холодный воздух проходит через нижнюю часть устройства и нагревается внутренними нагревательными змеевиками и ребрами, выходя через верхнюю часть обогревателя в вашу комнату.

Установка нагревателей плинтуса

Обогреватели плинтуса

обычно устанавливаются под окнами в доме. В этом месте они могут противодействовать потерям тепла, которые происходят, когда теплый воздух комнаты встречается с холодными оконными стеклами.

Преимущества электрических плинтусных обогревателей

  • Электрические плинтусные обогреватели могут обогревать участки дома, куда не распространяется система центрального отопления.
  • Стоимость установки плинтусного отопления меньше стоимости установки системы центрального отопления.
  • Электрические плинтусные обогреватели легко устанавливаются в необходимых местах и ​​подключаются к электрической системе дома.
  • Жители комнаты могут регулировать температуру по своему вкусу, не влияя на температуру во всем доме.
  • Их можно отключить, когда место не занято, чтобы исключить потери энергии и сэкономить деньги.

Часто задаваемые вопросы

Легко ли установить электрические плинтусные обогреватели?
Да. Электрические плинтусные обогреватели должен устанавливать профессиональный электрик. Установка, как правило, быстрее и дешевле, чем многие другие варианты отопления.

Можно ли в термостат встроить электрический нагреватель плинтуса?
Нет, но вы можете управлять нагревателями плинтуса с помощью настенных термостатов или встроенных регуляторов нагревателей плинтуса.

Могут ли электрические обогреватели плинтуса вызывать угарный газ?
Нет. Эти обогреватели не представляют угрозы отравления угарным газом.

Можно ли красить электрические плинтусные обогреватели?
Да. Вы можете покрасить обогреватели, чтобы придать своей комнате характер.

Можно ли ставить мебель перед электрическими плинтусными обогревателями?
Держите ваши электрические плинтусные обогреватели подальше от мебели и других препятствий, чтобы максимизировать их эффективность. Также следует избегать оконных покрытий, которые свисают до пола, чтобы они не соприкасались с обогревателем.



Ремонт котлов и радиаторов, техническое обслуживание и установка

Котлы могут показаться сложными, но профессионалы из River City Heating & Air Conditioning избавят вас от догадок при обслуживании водяных систем отопления. От ремонта котла до совершенно новой установки и планового технического обслуживания наши опытные специалисты обеспечат первоклассное обслуживание отопления.

Мы знаем, какие детали нужно осматривать, чистить и заменять на всех марках и моделях, и мы никогда не рекомендуем выполнять ненужную работу. Когда придет время заменить ваш текущий котел, наши специалисты быстро установят новый блок, который подходит для Т-образной формы.

Позвольте нам установить новый котел в вашем доме Winona

Установка котла – непростая задача, необходимо учитывать множество деталей. Наша команда обучена тщательно решать каждую из них. Мы расскажем о каждом типе котла и о том, какой источник энергии он использует — электричество, газ или мазут — по мере его установки, чтобы определить, какой из них подходит для вашего дома.Мы также обсудим гарантии, варианты финансирования и текущее техническое обслуживание, чтобы обеспечить вам наилучшие услуги по отоплению.

Поскольку правильная установка и техническое обслуживание являются ключом к высокой эффективности и длительной работе, мы настоятельно рекомендуем вам работать с такой профессиональной командой, как наша. Мы успешно установили и отремонтировали бесчисленное количество котлов, которые на протяжении многих лет обеспечивают комфорт семьям Вайноны.

Доверьте нам техническое обслуживание котлов

Регулярное техническое обслуживание и очистка котла существенно продлевают срок службы вашей системы, снижают счета за электроэнергию и обеспечивают безопасность и тепло вашей семьи.Это также дает нашим техническим специалистам возможность убедиться, что все работает должным образом, а также обнаружить и устранить любые проблемы, такие как низкое давление, неисправные контрольные лампы или утечки, прежде чем они станут серьезными проблемами. Вот несколько шагов, необходимых для тщательного обслуживания котла:

Если вы заметили, что ваша система отопления (или охлаждения) не работает должным образом — ваш котел постоянно отключается сам по себе, ваши радиаторы не прогреваются, или ваш отопитель и водонагреватель не работают — позвоните нам по телефону 507-454-7689.Возможно, возникла более крупная проблема, требующая немедленного внимания.

ВИДЕО! Как установить радиатор в зимнем саду


В сегодняшнем видео сантехник Джимми покажет вам, как установить радиатор в зимнем саду. Обогрев зимнего сада в холодные месяцы может быть трудным и требует много работы, и Джимми ловко показывает нам, как обойти эти проблемы, что отлично подходит для превращения пространства в круглогодичный вариант. Есть некоторые трудности с установкой радиатора в таком пространстве, наиболее распространенной из которых является определение того, какая тепловая мощность вам нужна от вашего радиатора для занимаемого им пространства. Как объясняет Джимми, поскольку этот тип радиатора вряд ли будет работать каждый день, термостатический вентиль радиатора поможет при необходимости обогреть помещение. Есть небольшая проблема с расстоянием из-за расположения стены, и Джимми приходится обходить ее с высотой и расположением радиатора. С небольшой помощью клиента вы можете увидеть, как старый радиатор на другой стороне стены снимается. В других видеороликах о торговых радиаторах вы можете увидеть, как сделать все, от слива до трубопровода радиатора, поэтому в этом видео основное внимание уделяется тому, чтобы вы узнали, как мы решаем проблему расположения радиатора по отношению к существующему трубопроводу. дом распланирован.Вы увидите, как Джимми решает свою проблему, где повесить радиатор зимнего сада, изменив положение существующего радиатора на противоположной стороне стены и установив еще один панельный радиатор. Новое расположение радиатора позволит легко провести трубу через стену в зимний сад без каких-либо неуклюжих торчащих труб. Радиаторы, установленные в этом видео, были панельными конвекторами. Вы можете увидеть эти радиаторы и многое другое на нашем сайте https://www.traderadiators.ком/радиаторы/конвектор Статья Бенджамина Кларка РОДСТВЕННЫЕ СТАТЬИ • ВИДЕО. Узнайте, как подключить радиатор 30 июня 2015 г. • ВИДЕО – Как заменить маленький радиатор на большой 7 ноября 2013 г. • ВИДЕО – Как установить колонный радиатор 7 августа 2015 г.

Как установить алюминиевый вертикальный радиатор на кухне


В этом видео сантехник Джимми демонстрирует полный процесс распаковки и установки алюминиевого вертикального радиатора на узкой стене на кухне клиента.Кухня является одной из наиболее часто используемых комнат в любом доме, поэтому очень важно, чтобы она надлежащим образом отапливалась, чтобы в ней было комфортно проводить время в любое время года. В этом конкретном видео мы видим классическую проблему, с которой сталкиваются многие люди на своих кухнях. Все чаще кухни в домах и квартирах представляют собой небольшие помещения, которые за счет продуманного дизайна максимально эффективно используют ограниченную площадь. Это все очень хорошо с точки зрения шкафа и места для хранения, но часто это означает, что для установки радиатора не так много места.Как упоминает Джимми в видео, рядом с камерой установлен небольшой радиатор, но он не обеспечивает достаточного количества БТЕ, чтобы обогреть комнату самостоятельно. Единственный способ увеличить количество тепла на кухне — использовать один узкий участок стены, который Джимми показывает на видео. Не так давно эта область даже не рассматривалась для установки радиатора, но благодаря гигантским шагам в технологии радиаторов, доступен огромный ассортимент вертикальных радиаторов, которые идеально подходят для таких узких стен.В этом примере мы видим красивый двухпанельный алюминиевый радиатор Elan размером 1800 x 305 мм, который устанавливается, чтобы заполнить пробел и обеспечить необходимое количество тепла для помещения. На отметке 2:20 Джимми выделяет несколько вещей, которые вам нужно знать об этом конкретном радиаторе, о том, как его можно настроить так, чтобы он помещался в пространстве без торчащих труб, и о специальных клапанах TRV с круглыми углами, которые используются для этого. установка. Джимми также выделяет специальные наклейки на радиаторе, которые могут помочь любому точно узнать, как вода течет в системе.Это очень важно, так как у радиаторов-колонн внутри есть небольшой отвод, который помогает равномерно распределять горячую воду по системе. На отметке 6:00 можно увидеть радиатор, аккуратно подвешенный и готовый к подключению труб, прежде чем Джимми просверлит стену. Вы увидите, что трубопровод под радиатором на кухне едва заметен. В целом, это очень распространенная ситуация, и многие люди смогут ее понять. Джимми показывает, что вам не нужно беспокоиться, если у вас ограниченное пространство на стене, поскольку чаще всего есть очень эффективный способ обойти это! Статья Бенджамина Кларка РОДСТВЕННЫЕ СТАТЬИ • Почему алюминиевые радиаторы Elan обладают такой высокой теплоотдачей? 21 октября 2014 г. • Почему алюминиевые радиаторы так популярны? 19 января 2016 г. • Преимущества выбора вертикального радиатора 4 декабря 2014 г.

Как: контролировать коррозию в системах водяного отопления

Я хочу знать, как предотвратить коррозию металлов системы водяного отопления, таких как медь, алюминий, сталь и т. д.

Поскольку коррозия металлов в водяной системе отопления часто является фактором, определяющим срок ее службы, а разные металлы по-разному уязвимы, жизненно важно принять меры для защиты всех металлов системы отопления от коррозии

Коррозия естественным образом возникает в системах отопления, а последствия выхода из строя котлов и радиаторов являются разрушительными и дорогостоящими для домовладельцев и создают серьезные проблемы для установщиков.Поэтому важно понимать причины и влияние коррозии различных металлов системы.



Медь

Что нужно знать о меди в системах отопления:

  • Медь является благородным металлом, что означает, что она не легко подвергается коррозии, но когда медь подвергается коррозии, небольшое количество меди растворяется в воде системы, что впоследствии приводит к коррозии других металлов вокруг системы. Остатки флюса или другие агрессивные загрязняющие вещества могут частично разъедать медь и приводить к попаданию растворенной меди в воду системы.
  • Растворенная медь может «осаждаться» на поверхностях из мягкой стали или алюминия внутри системы, обычно на радиаторах или поверхности теплообмена в котле, и вызывать локальную коррозию в виде ямок, которые в конечном итоге приводят к точечным отверстиям и приводят к отказу оборудования.
  • При первом контакте с аэрированной водой происходит лишь незначительная общая равномерная коррозия меди. Обычно это приводит к образованию пассивирующего защитного оксидного слоя, предотвращающего дальнейшую коррозию.Проблемы возникают, когда коррозия продолжается дальше.
  • Местный состав воды влияет на степень коррозии. Это означает, что в зависимости от воды:
    • Продолжающаяся коррозия меди может сохраняться, вызывая появление зеленых пятен на сантехническом оборудовании.
    • после коротких периодов эксплуатации может возникнуть сильно локализованная точечная коррозия, что в конечном итоге приведет к точечной коррозии и перфорации металла оборудования.



Алюминий

Коррозия алюминия часто является фактором, который способствует окончанию срока службы системы отопления.



Что нужно знать об алюминии в системах отопления:

  • Это один из наиболее часто используемых системных металлов в бытовых системах отопления. Это связано с тем, что он обладает высокой теплопроводностью, легким весом и относительно недорогой и поэтому часто используется для производства высокоэффективных котлов и радиаторов.
  • Обладает естественной коррозионной стойкостью благодаря защитной пленке поверхностного оксида. Нарушение этой пленки агрессивными загрязняющими веществами может привести к локальной коррозии.
  • Коррозия алюминия происходит на небольших локализованных участках, что приводит к образованию ямок на поверхности металла. Они могут быстро обернуться перфорацией металла и отказом оборудования.
  • Вышеупомянутая защитная пленка чувствительна не только к агрессивным загрязнениям, но и к изменению pH воды. Крайне важно, чтобы рН воды поддерживался между 6,5 и 8,5, что является оптимальным для алюминия и минимизирует коррозию.
  • Вода, умягченная щелочным обменом, ведет себя коррозионно по отношению к алюминию.Это означает, что если система не была обработана соответствующим ингибитором коррозии, таким как Sentinel X100 Inhibitor, следует избегать использования этой воды.



Сталь

Что нужно знать о стали в системах отопления:

  • Мягкая сталь легко подвергается коррозии в присутствии воды и кислорода, при этом может образовываться большое количество обломков оксида железа. Он попадает в воду системы, разрушает клапаны и другие движущиеся части и, в конце концов, оседает в виде объемистого черного шлама в радиаторах и теплообменниках.
  • Оксид железа также вызывает коррозионную реакцию под отложениями, которая самовоспроизводится в результате перепада кислорода. Это приводит к преимущественно локальной коррозии, что обычно приводит к отказу оборудования. Это происходит из-за того, что коррозия под отложениями часто переходит в точечную коррозию, которая может быстро привести к образованию перфораций в металле.
  • Нержавеющая сталь
  • представляет собой сплав, способный защитить себя с помощью эффективного тонкого оксидного слоя. Однако агрессивные загрязняющие вещества могут проникать в этот слой, вызывая локальную коррозию, точечную коррозию и, в конечном итоге, перфорацию.

Защита системы отопления и всех ее металлических компонентов от таких видов коррозии осуществляется следующим образом:

  • Обеспечьте тщательную и правильную установку и ввод в эксплуатацию (или техническое обслуживание) системы, чтобы свести к минимуму проблемы загрязнения, такие как остатки флюса или существующие коррозионные отложения.
  • Когда вы убедитесь, что работаете с чистой системой, добавьте высококачественный ингибитор коррозии, который обеспечивает защиту от нескольких металлов, например Sentinel X100 Inhibitor.
  • Убедитесь, что дозировка ингибитора соответствует правильному уровню для обеспечения постоянной защиты.

Благодаря антикоррозионной технологии TripleTech™ ингибитор Sentinel X100 защищает все наиболее часто используемые металлы системы от воздействия коррозии. Подходит для использования в умягченной воде.

Автомобильный радиатор для отопления и охлаждения теплицы

После многолетнего использования автомобильного радиатора для обогрева и охлаждения теплицы мы подумали, что пришло время обновить его.

Для контроля температуры в нашей теплице с геодезическим куполом мы использовали резервуар для воды для пассивного регулирования температуры, а также старый автомобильный радиатор для активного теплообмена. Использование газового или электрического нагревателя может быть дорогостоящим. Этот переработанный автомобильный радиатор помог нам.

Примечание: Здесь мы разделяем идею, это не полное руководство. Идея для самодельщиков :). Если вы один из них, вы оцените эту статью, если нет, просто отметьте, что есть такая возможность или станьте тинкерером.

Как работает обогрев и охлаждение автомобильного радиатора

В солнечные дни в теплице может быть очень жарко. Для охлаждения можно добавить вентиляцию с помощью автоматических оконных открывателей и затеняющей ткани. Мы тоже так начинали.

Уникальность нашего климата – прохладные ночи. Нет ничего необычного в том, что ночью в середине лета бывает всего 8 °C (46 °F), а весной и осенью еще прохладнее, что слишком холодно для теплолюбивых растений. Мы хотели найти способ сохранять избыточное тепло в течение дня, чтобы обогревать теплицу ночью.

Простой теплообменник системы радиаторного отопления и охлаждения днем ​​поглощает тепловую энергию из воздуха и сохраняет ее в воде, а ночью отдает это тепло окружающему воздуху в теплице.

Проще говоря, когда вода холоднее воздуха, она охлаждается, а когда теплее, она нагревается.

Так как у нас уже был бак для воды в качестве тепловой массы и насос для фильтрации воды, то оставалось только подключить радиатор последовательно после фильтра.Таким образом, вода будет прокачиваться через радиатор после фильтрации, а затем стекать обратно в бак.

Радиатор работает очень просто, но эффективно. Обратите внимание, что фильтр не нужен для работы системы. Фильтр предназначен для контроля качества воды в баке.

Обогрев и охлаждение не работают, если дневная и ночная температура примерно одинакова, а солнце не нагревает теплицу. В более длительные периоды пасмурной холодной погоды мы должны добавить в теплицу дополнительный обогрев.Мы сделали и то, и другое: добавили немного горячей воды в резервуар для воды или просто добавили нагреватель в теплицу.

Так как мы обычно получаем много солнечных часов, система работает отлично для нас большую часть времени.

Материалы, необходимые для радиаторной системы отопления и охлаждения

Установка системы радиаторного отопления и охлаждения

Автомобильные радиаторы бывают разных размеров и форм. Выберите один в зависимости от размера теплицы и резервуара для воды.

Для нашей первой теплицы у нас был радиатор от старого фургона с уже прикрепленным оригинальным блоком с двумя вентиляторами.Я установил его над резервуаром для воды. Нет, это не совсем красивая вещь в теплице, но функциональность намного перевешивает это.

В текущей теплице мы используем радиатор от полноразмерного седана, что немного лишнее, но это то, что у меня было в наличии. Вентилятора в комплекте не было, поэтому мы добавили его сверху. Сначала я установил его посередине теплицы, он отлично работал с точки зрения притока воздуха и был несколько вне поля зрения.

Однако мы заметили, что растения под ним были затенены, а также на радиаторе скопилось много мусора, перекрывающего поток воздуха.Поэтому я переместил радиатор на северную сторону над баком, но на этот раз выше и снова под углом. Кажется, он работает оптимально, а также выглядит исключительно.

Я даже установил промежуточный охладитель воздух-воздух в нашей крытой садовой комнате , это действительно радиатор размером примерно 1 × 1 фут, но он также пропускает много воздуха.

После установки радиатора его необходимо соединить шлангом с водяным насосом в баке, чтобы вода могла циркулировать через радиатор.Обязательно используйте очищенный радиатор, иначе вода в баке станет очень грязной.

Если радиатор не оснащен вентилятором, прикрепите вентилятор к верхней части радиатора, чтобы он нагнетал воздух прямо на радиатор, создавая эффект нагрева или охлаждения. Мы считаем, что лучше всего работает плоский классический напольный вентилятор.

Система обогрева и охлаждения радиатора автомобиля в действии

Вот видео, которое мы сняли прохладным весенним утром. Разница температур в помещении и на улице значительна, но все же зависит от температуры воды.На улице было 4 С (39F) и 13 С (55F) в теплице, вода была 15 С (59F).



Если вы не видите видео, наберите здесь .

Увидев , насколько хорошо работает система в нашем первом куполе , мы не устанавливали окон в нашем втором куполе . Мы хотели сохранить все тепло, которое мы получаем в воде. Он работает на удивление хорошо даже без какой-либо вентиляции, кроме двери.

Радиаторная система обогрева и охлаждения автомобиля позволяет начать движение весной на несколько недель раньше, весенний запуск больше зависит от температуры почвы, чем воздуха.Осенью можно продлить сезон на 1-2 месяца, пока температура не упадет до -10С (14F).

Вопросы и ответы:

В. С радиатором внутри, можно ли продолжать защищать от мороза зимой?

А.  Не можем, мы в зоне 3, у нас зимняя температура доходит до -40 градусов. В зависимости от того, насколько холодно в вашем районе зимой, вы, возможно, сможете использовать теплицу всю зиму. Радиатор в сочетании с баком для воды сам по себе не производит тепла, он просто хранит тепло в воде.Он очень хорошо работает в теплице с пластиковым покрытием до тех пор, пока наружная ночная температура не упадет примерно до -10°C (14°F), если она упадет ниже этого значения, существует опасность замерзания воды в резервуаре и потенциального повреждения системы.

В. Будет ли работать в холодный и пасмурный период?

A. Этот активный теплообмен работает только в сочетании с солнечной энергией. В пасмурные дни может не хватить тепла, чтобы пережить морозную ночь. Потребуется дополнительный обогреватель.

Q. Можно ли использовать солнечные панели или солнечный нагреватель для нагрева воды в течение дня?

A. Вы можете нагревать воду зимой с помощью какого-либо аквариумного нагревателя, использующего солнечную энергию, или даже солнечного коллектора для нагрева воды в течение дня. За исключением того, что зимой может не хватать дневного света.

Мы приглашаем вас подписаться на Northern Homestead и следить за нами на Instagram Facebook, или Pinterest , чтобы быть в курсе последних обновлений.

Еще пост о теплице GeoDome, который может вам понравиться:

.
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
