Как сделать выключатель и выключатель: пошаговый инструктаж, схемы и правила

пошаговый инструктаж, схемы и правила

В каждом доме есть выключатели, причем не по одному. Все мы давно уже привыкли к этим небольшим приборам и считаем их неотъемлемой частью нашего быта. Может показаться, что все они одинаково устроены и предельно просты в установке. Однако это совсем не так – устройства отличаются большим разнообразием.

Согласитесь, любому домашнему мастеру будет не лишним узнать, какую модель лучше использовать и как установить выключатель света, чтобы прибор работал безукоризненно.

Решению этих вопросов и посвящена статья. Мы обозначим эксплуатационные особенности разных выключателей, а также приведем подробные инструкции по монтажу открытых, скрытых и проходных моделей.

Содержание статьи:

Проводка: открытый или скрытый вариант

Несмотря на то, что установка выключателя может показаться очень простым делом, существует большое количество нюансов, которые обязательно нужно знать начинающему электрику.

Для начала следует определиться с типом проводки.

Как установить выключатель
Как установить выключатель

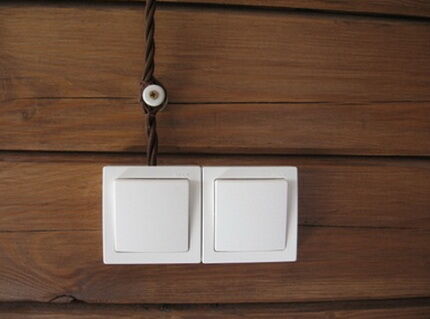

Открытая проводка до сих пор используется в быту. Особенно любят ее дизайнеры, создающие интерьеры в стиле ретро или лофт

Электрическая проводка – обязательный элемент, присутствующий в каждом доме.

Различают две ее разновидности:

  • Открытая. Провода проложены поверх стены. Они могут закрепляться декоративными роликами или закрываться пластиковыми кабель-каналами.
  • Скрытая. Провод прокладывается внутри стены. Для этого в ее поверхности штробятся каналы, в которые укладывается кабель. После укладки штробы заделываются раствором.

Для каждого типа проводки используется разные вид выключателя. Для открытой системы выбирают накладные модели, которые ставятся непосредственно на стену. Они легко узнаваемы, поскольку очень заметны на поверхности.

Этот тип выключателей появился самым первым и за прошедшие десятилетия мало изменился. Для закрытой проводки используются внутренние или встроенные модели.

Галерея изображений

Фото из

Блок выключатель-розетка для открытой проводки

Преимущества установки внешних выключателей

Выключатели скрытой электрической проводки

Недостатки выключателей скрытой проводки

Их устанавливают в выемку, которую предварительно готовят в стене. Размеры отверстия подбираются в зависимости от габаритов выключателя. Он крепится внутри выемки при помощи особых лапок-распорок.

Есть еще одна разновидность встроенных приборов – с крепежными пластинами. Такой вариант более удобен в монтаже. После установки внутренние выключатели практически не выступают над плоскостью стены.

Способ коммутации проводов выключателя

Перед началом установки выключателя нужно знать, что внутренние крепления проводов в устройстве могут быть разными. Используется два способа коммутации.

Зажим винтового типа

Контакт винтового типа затягивается отверткой. Предварительно примерно 2 см провода очищается от изоляции, затем он располагается под клеммой и закрепляется. Крайне важно, чтобы под клеммой не осталось ни миллиметра изоляции, иначе она начнет оплавляться, что очень опасно

Винтовой зажим проводовВинтовой зажим проводов

 Зажим винтового типа оптимально использовать для алюминиевых проводов, которые имеют свойство греться и деформироваться. Для возвращения работоспособности будет достаточно подкрутить контакт (+)

Такое соединение особенно хорошо использовать для алюминиевых проводов. Они в процессе эксплуатации нагреваются, что со временем приводит к деформации. Контакт в этом случае начинает греться и искрить.

Для решения проблемы будет достаточно подтянуть винт. Провода, зажатые между двумя плоскими контактными пластинами, «встанут на место» и устройство будет работать без нагрева и искрения.

Зажим невинтового типа

Представляет собой контакт с прижимной пластиной. Оснащается специальной кнопочкой, которая регулирует положение пластины. Провод зачищается от изоляции на 1 см, после чего вставляется в отверстие контакта и зажимается. Вся процедура проводится очень быстро и легко.

Зажим невинтового типа
Зажим невинтового типа

Невинтовой зажим предельно прост в монтаже, именно поэтому специалисты рекомендуют начинающим электрикам работать с клеммами такого типа

Конструкция клеммы обеспечивает высокую надежность получившегося соединения. Невинтовые зажимы лучше использовать для медной проводки.

Надо признать, что винтовые и невинтовые зажимы обеспечивают примерно одинаковые надежность и качество соединений. Однако в монтаже проще второй вариант. Именно его опытные специалисты рекомендуют использовать начинающим электрикам.

Основные типы выключателей

Давно миновало время, когда все модели были примерно одинаковыми и различались только внешним видом. Сегодня производитель выпускает самые разные . По типу выключения/включения все их можно разделить на несколько групп.

№ 1: Приборы клавишного типа

Очень простая и надежная конструкция. Основа устройства – качающийся механизм, который поджимается пружиной. При нажатии на клавишу он замыкает контакт, что включает или же выключает электрический прибор.

Для удобства потребителей выпускаются одно, двух и трехклавишные выключатели. Это дает возможность осуществлять управление не только одним, а сразу несколькими светильниками.

№ 2: Переключатели или перекидные выключатели

Внешне эти устройства неотличимы от своих клавишных аналогов, однако принцип действия у них совершенно другой. При нажатии на клавишу приборы размыкают одну электрическую цепь и перебрасывают контакт на другую.

Это позволяет одновременного управления освещением из двух, трех или даже большего числа мест. Сложные схемы, в которых задействованы больше двух переключателей, дополняются перекрестными элементами.

Выключатель диммерВыключатель диммер

Диммеры не только включают освещение, но и регулируют его интенсивность. Существуют и многофункциональные разновидности приборов, способные имитировать присутствие, работать по таймеру и многое другое

№ 3: Диммеры или регуляторы интенсивности освещения

Выключатель, который дает возможность настроить интенсивность освещения. Внешняя панель такого устройства оснащается клавишами, вращающейся кнопкой или инфракрасными датчиками.

Последний вариант предполагает, что прибор может принимать сигналы от пульта ДУ. Сложные могут выполнять несколько функций: активировать режим затемнения, имитировать присутствие, выключать освещение в заданное время.

Критерии выбора выключателя с регулировкой яркости описаны в .

№ 4: Выключатели с встроенным датчиком движения

Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.

Многофункциональные способны не только включать осветительные приборы, но и активировать видеокамеры, сирены и т.п.

№ 5: Устройства сенсорного типа

Производят выключение/включение освещения легким касанием сенсора. Выпускаются разновидности, которые срабатывают, когда около их корпуса проводят рукой. Главное отличие сенсорных выключателей от традиционных аналогов заключается в наличии микросхем.

Таким образом исключается опасность возникновения короткого замыкания, что существенно увеличивает срок эксплуатации как самого выключателя, так и осветительного прибора.

Как подключить выключательКак подключить выключатель

Существует большое количество разновидностей выключателей. Модели с подсветкой предназначены для облегчения ориентации в темном помещении

Как выбрать «правильное» место под выключатель

Выбор места для установки выключателя – личное дело каждого владельца. Впрочем, существует набор отраслевых требований, регламентирующих этот вопрос. Связано это с тем, что прокладка электропроводки – достаточно дорогостоящее мероприятие и переделывать ее всякий раз накладно и слишком хлопотно.

Специалисты рекомендуют устанавливать все выключатели в доме на одной высоте и положение включения для всех должно быть общим.

Устройства принято монтировать на высоте дверных ручек, что хорошо коррелируется с выработкой мышечной памяти. Таким образом, входя в комнату, человек нажимает клавишу автоматически, даже не замечая этого.

Еще один важный момент: выключатель в комнате нужно располагать так, чтобы между ним и дверным проемом было расстояние около 15-20 см. Так человек сможет одной рукой взяться за дверную ручку, а другой – нажать на клавишу.

Для жилых комнат принято устанавливать выключатели только внутри помещения. Для мест общего пользования, таких как санузлы, кладовки или коридоры, чаще всего применяются вынесенные за пределы комнаты выключатели.

Если в доме маленькие дети, не стоит «задирать» выключатели вверх. Беспокойный период, когда малыш будет «баловаться» со светом пройдет очень быстро, а неудобство от расположения выключателей останется надолго.

Как установить выключательКак установить выключатель

Конструкция выключателя предельно проста. Его основные элементы: механизм на крепежной пластине, клавиши и декоративная защитная панель

Общая схема монтажа выключающего устройства

Несоблюдение основных правил установки, даже такого простого прибора как выключатель, может привести к весьма неприятным последствиям. Среди которых перегрев и искрение с возможным последующим замыканием, а также напряжение, которое сохраняется в проводке.

Это чревато ударом электрического тока даже, если просто понадобится заменить лампу при выключенном освещении.

Галерея изображений

Фото из

Отключение электрической линии

Извлечение проводки из гнезда выключателя

Подготовка контактов проводников

Ослабление винтовых зажимов

Проверка прочности контактов

Монтаж механизма выключателя по уровню

Фиксация положения механизма

Установка рамки и клавиш выключателя

Поэтому,  прежде чем подсоединять выключатель, стоит хорошенько запомнить основные элементы подключения:

  • Нулевая жила. Или, на жаргоне электриков, ноль. Выводится на осветительный прибор.
  • Фаза, отводящаяся к выключателю
    . Чтобы лампа гасла и загоралась, цепь должна замыкаться в пределах фазной жилы. Важно запомнить, что при противоположном выведении выключающего устройства на ноль оно будет работать, но сохранится напряжение. Поэтому для замены лампы, например, придется отключать помещение от электропитания.
  • Фаза, отводящаяся к лампе. При нажатии на клавишу цепь будет замыкаться или размыкаться в точке разрыва фазного канала. Так называется участок, где заканчивается фазный провод, ведущий к выключателю, и начинается отрезок, протянутый к лампочке. Таким образом, к выключателю подводится только один провод, а к лампе – два.

Следует запомнить, что любые соединения токопроводящих участков нужно проводить в распределительной коробке. Выполнять их в стене или в пластиковых каналах крайне нежелательно, поскольку непременно возникнут осложнения с выявлением и последующим ремонтом поврежденных фрагментов.

Если поблизости от места монтажа выключателя нет распределительной коробки, можно протянуть ноль и фазу от вводного щитка.

Схема монтажаСхема монтажа

На рисунке представлена схема подключения одноклавишного выключателя. Места стыковки проводов отмечены черными точками (+)

Все вышеописанные правила относятся к одноклавишному выключателю. Они же распространяются и на многоклавишные устройства с той разницей, что к каждой клавише подводится фрагмент фазного провода от лампы, которую она будет контролировать.

Фаза, протянутая из распределительной коробки до выключателя, всегда будет только одна. Это утверждение справедливо и для многоклавишных устройств.

Замена выключателя или его установка «c нуля» проводится только при наличии полностью сформированного электропроводного контура.

Чтобы не ошибиться в работе с проводкой, нужно знать маркировку и :

  • Коричневым или белым цветом изоляции провода обозначается фазная жила.
  • Синим – нулевая жила.
  • Зеленым или желтым – заземление.

Установка и дальнейшее подключение производится согласно этим цветовым подсказкам. Помимо этого производитель может нанести на провода специальную маркировку. Все точки соединений обозначают буквой L и цифрой.

К примеру, на двухклавишном выключателе вход фазы обозначается как L3. На противоположной стороне находятся точки подключения ламп, именуемые L1 и L2. Каждую из них нужно будет вывести на один из осветительных приборов.

Как установить выключатель Как установить выключатель

Перед установкой накладной выключатель разбирается, а после подключения проводов корпус монтируют обратно

Процедура установки накладного выключателя

Такие устройства используются для проводки открытого типа и там, где по какой-либо причине невозможно выполнить скрытое подключение.

Рассмотрим процедуру монтажа на примере одноклавишного выключателя полной заводской сборки. Для его подключения нужно отключить подачу электроэнергии в квартиру, а затем последовательно выполнить следующие операции.

Шаг 1: Разбираем устройство

Берем шлицевую отвертку, очень аккуратно приподнимаем клавишу устройства и снимаем ее. После этого, так же аккуратно, стараясь не повредить, убираем защитную декоративную крышку. Нам осталось отсоединить от пластины подрозетника рабочий механизм. Выполняем эту операцию.

Шаг 2: Намечаем место установки

На пластине-основании производитель обязательно выполняет отверстия, предназначенные для закрепления устройства. Их нужно наметить на стене. Для этого берем подрозетник, прикладываем его к поверхности и карандашом отмечаем линию верхнего края.

При помощи уровня проверяем ее горизонталь, иначе мы не сможем ровно установить выключатель. После этого еще раз прикладываем пластину к стене и отмечаем точки крепления.

Шаг 3: Устанавливаем пластину-подрозетник

Дальнейшие действия зависят от материала, из которого выполнена стена. Если это мягкая древесина, прикручиваем основание оцинкованными шурупами. Если основание выполнено из более твердых материалов, придется сверлить в нем отверстия.

Стараемся выполнять всю работу точно, чтобы не пришлось делать дополнительные отверстия. Пластину надежно закрепляем на стене.

Как установить выключательКак установить выключатель

Последний этап монтажа накладного выключателя – установка защитного декоративного корпуса и клавиши. После этого устройством можно пользоваться

Шаг 4: Подключаем провода

Определяем тип коммутации контактов и в точном соответствии с ним подрезаем и зачищаем провода. Обязательно , чтобы она впоследствии не оплавилась и не стала причиной неполадок в работе устройства.

Проверяем, чтобы провода доходили до клемм предельно точно, нежелательно, чтобы оставались излишки. В соответствии с маркировкой и цветом проводов соединяем их с нужными контактами.

Шаг 5: Собираем устройство

Сначала нам нужно убедиться в правильности подключения проводов, для чего мы их тестируем отверткой-мультиметром или другим прибором. Выяснив, что все собрано верно, берем механизм выключателя и устанавливаем его на место.

Затем возвращаем защитную декоративную крышку и в последнюю очередь защелкиваем клавишу. Проверяем работу устройства.

Инструкция по монтажу скрытого выключателя

Конструкция скрытых приборов отличается формой подрозетника и декоративной крышки. Первый выполнен в виде чаши, внутри которой помещается механизм выключателя. Крышка же имеет форму небольшой панели или даже рамки.

Соответственно, схема подсоединения такого выключателя будет несколько иной. Перед установкой нужно приобрести подрозетник, который продается отдельно от выключателя.

Подрозетник для гипсокартонаПодрозетник для гипсокартона

В зависимости от материала стен, в которые будет монтироваться выключатель, различают два типа подрозетников. На рисунке представлен вариант для стен из ГКЛ

Надо знать, что конструкции для кирпичных и бетонных стен несколько отличаются от изделий, предназначенных для монтажа в гипсокартоне. Обязательно учитываем это при покупке. Установка скрытого выключателя производится в следующей последовательности.

Шаг 1: Готовим место под подрозетник

Изделие должно вставляться в заранее подготовленную нишу, размеры которой немного больше, чем подрозетник. Для ее выполнения потребуется специальная насадка в виде коронки на перфоратор или дрель. Диаметр коронки должен быть немного больше, чем диаметр подрозетника.

Для двойных выключателей выполняется две ниши, которые потом будет нужно соединить между собой. Сюда впоследствии поместится особый двойной подрозетник.

Шаг 2: Правильно устанавливаем подрозетник

Обесточиваем помещение. К месту монтада выключателя подводим провода, укладывая их в подготовленные заранее штробы. Теперь можно и завести внутрь него проводку.

Для этого в корпусе изделия есть специальное отверстие. Фиксируем конструкцию на месте. В бетоне или кирпиче делаем это при помощи штукатурки, в гипсокартоне ставим удерживающие скобы, закрепляем их двумя саморезами, закрученными до упора.

Шаг 3: Ставим на место выключатель

Сначала разбираем конструкцию. Берем шлицевую отвертку и осторожно поддеваем ею клавишу, так, чтобы элемент можно было снять. Затем убираем декоративную защитную панель. У нас остается механизм, закрепленный на металлической пластине.

Теперь нужно подключить провода. Вымеряем и обрезаем их. Надо знать, что в данном случае необходимо оставить небольшой запас длины каждого провода.

Зачищаем концы проводков и подключаем их, затем укладываем внутрь подрозетника и ставим на место механизм выключателя. Устанавливаем крепежную пластину. В зависимости от ее типа сделать это можно двумя способами: либо развести в стороны распорки и зафиксировать их специальными винтами, либо закрепить двумя саморезами.

После этого тестером проверяем правильность подключения устройства, надеваем декоративную панель и ставим клавишу.

Галерея изображений

Фото из

Подготовка к установке выключателя с розеткой

Зачистка контактор проводников для подключения

Специфика установки радиорозетки с выключателем

Подключение выключателя с розеткой

Подготовка рамки устройства при необходимости

Выбор комбинации для использования выключателя

Установка и крепление клавиши на рамку выключателя

Фиксация радиовыключателя на двусторонний скотч

Подключение проходного выключателя

Чтобы правильно поставить перекидной выключатель света, нужно точно представлять себе принцип его работы. В самом простом случае устройство при нажатии на клавишу будет размыкать одну цепь, и замыкать другую.

На обратной стороне выключателей такого типа производитель всегда показывает схему работы устройства. Рассмотрим процедуру установки самого простого одноклавишного проходного выключателя.

Для монтажа нам потребуется трехжильный кабель, каждая из жил которого будет иметь цветовою заводскую маркировку. Обязательно отключаем электричество перед началом работ.

Последовательно выполняем следующие операции:

  1. На проходном выключателе определяем общую клемму.
  2. На тот из выключателей, что расположен ближе к распределительной коробке, выводим фазную жилу и подключаем ее к общей клемме.
  3. Два оставшихся провода подключаем к выходным клеммам проходного выключателя. При этом обязательно запоминаем, какого цвета жила подключена к какой клемме.
  4. В распределительной коробке соединяем фазу со светильника с фазным проводом второго проходного выключателя.
  5. Руководствуясь цветом оплетки, соединяем два оставшихся провода с аналогичными по цвету проводками с первого выключателя.

После – в распределительной коробке находим заземляющий и нулевой провод и соединяем их с аналогичными кабелями, отходящими к светильнику.

Схема монтажаСхема монтажа

На рисунке представлена схема монтажа простейшего одноклавишного перекидного выключателя (+)

Все скрутки выполняем очень аккуратно, при необходимости лудим и качественно изолируем все оголенные участки проводов. Настоятельно не рекомендуется соединять в общую скрутку провода из меди и алюминия.

Далее приступаем к которая будет аналогична вышеописанным процедурам. Разбираем устройство, в соответствии со схемой подключаем к нему провода, ставим механизм на место и фиксируем его.

Устанавливаем на место защитную панель и клавишу. Теперь можно приступать к проверке работоспособности собранной схемы. Следует убедиться в том, что оба выключателя могут управлять лампой. То есть каждый из приборов может отключить или включить светильник вне зависимости от положения другого устройства.

Каждое из переключений проходного выключателя должно отключать/включать лампу. Если нет – следует искать и исправлять ошибку.

Более сложной вариацией одноклавишного перекидного выключателя является . По сути это два одинарных переходных прибора, собранные в общем корпусе.

Такая конструкция позволяет управлять сразу несколькими лампами. Подключается устройство трех или шестижильным проводом.

Выводы и полезное видео по теме

Как установить одноклавишный накладной выключатель:

Последовательность работ при замене прибора:

Правила и последовательность подключения двухклавишного выключателя:

Установка и подключение выключателя относится к числу самых простых электромонтажных работ. Специальные знания и  умения здесь практически не требуются, но и относиться безответственно к этому мероприятию тоже не стоит. Электричество не прощает даже самых маленьких ошибок.

Поэтому тем, кто не имеет опыта в проведении подобных работ стоит обратиться за помощью к специалистам или более опытным домашним мастерам.

У вас есть практические навыки в установке световых выключателей? Делитесь накопленными знаниями, рассказывайте о нюансах монтажа и подключения или задавайте вопросы по теме в комментариях ниже.

Подключение выключателя: как сделать это правильно?

Наверх
  • Рейтинги
  • Обзоры
    • Смартфоны и планшеты
    • Компьютеры и ноутбуки
    • Комплектующие
    • Периферия
    • Фото и видео
    • Аксессуары
    • ТВ и аудио
    • Техника для дома
    • Программы и приложения
  • Новости
  • Советы
    • Покупка
    • Эксплуатация
    • Ремонт
  • Подборки
    • Смартфоны и планшеты
    • Компьютеры
    • Аксессуары
    • ТВ и аудио
    • Фото и видео
    • Программы и приложения
    • Техника для дома
  • Гейминг
    • Игры

Лучшие схемы подключение выключателя своими руками. Инструкция как установить 1, 2, 3 клавишные выключатели

С развитием человечество изобрело незаменимую вещь: электричество, без него тяжело представить себе современную жизнь. Благодаря этому в каждом помещении всегда устанавливают помимо розеток, выключатели для света. Выключатель – сооружение, которое механически замыкает/размыкает электрическую цепь, что позволяет включаться или выключаться лампочке.

Краткое содержимое статьи:

Разделение выключателей на виды

Перед тем, как раскрыть тему подключения выключателя, рассмотрим какие их варианты предусмотрены производителями.  Бытовые выключатели подразделяют на несколько видов:

С одной клавишей включения/выключения

Данный тип выключателя более примитивный по строению. В нем находиться действующий модуль с комплектом контактов; крепления, выполненные в виде металлических усиков; корпус; подвижной клавиши включения.

Основные составляющие обычно выполняются из металла для улучшения контакта. Иногда встречаются корпусы выключателей, произведенные из керамики. Такие элементы более устойчивы к электрическим нагрузкам и выдерживают около 32 А. Но чаще корпус выключателя делают пластиковым. Такое сырье дешевле керамики, но на него ниже должна быть нагрузка (не более 16 А).

Данный тип выключателя подбирают, если осветительный прибор на одну лампу. Возможно выделить подтип в выключателях с одной клавишей: выключатели с подсветкой. В корпусе имеется светодиодная лампочка, которая помогает обнаружить выключатель в полностью темной комнате.

Когда же применяют выключатели? Если в помещение источники света не требуют подключения непосредственно в сеть с помощью шнура, то в ней устанавливают настенный выключатель. Они предусмотрены для люстры на потолке или светильников на стене

Перед тем, как подобрать выключатель, необходимо учитывать влажность в комнате. Для комнат с повышенной влажностью стоит подбирать выключатели с более высокой степенью защиты (IP 40).

Выключатели с несколькими клавишами (обычно их количество не превышает трех)

В целом строение таких выключателей похоже на строение одноклавишных. Главное отличие в том, что индивидуальная клавиша замыкает/размыкает свой индивидуальный прибор освещения. Для больших помещений разработаны выключатели с большим количеством клавиш. Примеры таких выключателей можно изучить на фотографиях в специальной литературе или в интернете

Выключатели с установкой на поверхности стены

Такие выключатели хорошо заметны и используются в том случае, если электропроводка идет поверх стены.

Выключатели с установкой внутри стены

Такой тип выключателя устанавливают в современных квартирах, где электропроводка запрятана в стене. Эти выключатели гармонично вписываются в интерьер и не привлекают к себе внимание.

Так же сейчас получил распространение выключатель – пульт ДУ. Современные приборы освещения идут совместно с пультами. Они позволяют настроить нужный поток и оттенок света.

В пультах предусмотрены функции включения всех лампочек осветительного прибора или наоборот, создать приглушенную атмосферу за счет погашения части лампочек.

Как выбрать место размещения выключателя

Прежде, чем начать установку выключателя, стоит определиться с местом его размещения. Необходимо взвесить все плюсы и минусы его расположения. Наиболее распространено расположение выключателей возле двери. Это удобно, когда при выходе или входе можно управлять светом во всей комнате. На возможны и другие варианты. Например, выключатели располагают у изголовья кровати.

До того, как начинать установку выключателя, необходимо разобраться со схемой его подключения. Следует учитывать нормативные регламенты по установке: выключатель нельзя располагать ближе шестидесяти см от душевой кабины и хотя бы полметра от газового ответвления.


Согласно им, так же нужно отступить от дверей около 10 см и почти метр от пола. В комнатах с повышенной влажностью и большими перепадами температурного режима, стоит избегать установку выключателей.

Инструкция для подключения выключателя в помещении

До начала монтажных работ нужно изучить инструкцию по подключению выключателей и подготовить весь необходимый инвентарь: ножик, плоскогубцы, отвертка, индикатор напряжения, перчатки и очки. После того, как инструменты приготовлены, можно приступать к монтажным работам.

Самое первое, что необходимо сделать, нужно обесточить квартиру. При этом нужно обесточить всю квартиру, а не только комнату, в которой планируется монтаж выключателя.

Теперь стоит воспользоваться индикатором напряжения и обследовать всю проводку, чтобы подтвердить ее безопасность и не получить разряд тока.

Вторым этапом при монтаже выключателя идет непосредственное подготовление места, где будет располагаться выключатель. Это место следует тщательно очистить от красочного слоя, убрать пыль и грязь. Они не позволят установить выключатель надлежащим образом, выровнять по уровню.

Если выключатель после покупки, его предварительно необходимо раскрутить с помощью отвертки. Нужно освободить коробку от внутренних составляющих. Это облегчит процесс подключения электропроводов к замыкающим контактам выключателя.

Приступаем непосредственно к присоединению проводки к выключателю. С помощью плоскогубцев следует устранить ненужные провода, оставляем не больше пятнадцати см. Такого размера проводов хватит для того, чтобы удобно было монтировать выключатель. Если размер проводки будет превышать указанную длину, они не скроются внутри коробки выключателя.

После того, как убрали ненужные провода, возможно начать выполнять довольно важный этап. Благодаря плоскогубцам нужно зачистить около двух см проводки, убрав внешнюю изоляцию.


Если промежуток очищенных проводов сделать больше, при эксплуатации выключателя есть вероятность возникновения замыкания. Для удобства подсоединения проводов к контактам, их лучше согнуть.

Непосредственное подключение выключателя

Как правильно подключить выключатель можно узнать из различных источников литературы. Стоит обратить внимание, что внутри проводки располагаются провода, отличные по цвету. Обычно это коричневый провод, который отвечает за фазу. И желто – зеленый провод, который отвечает за заземление. При подсоединении проводов к контактам, важно не перепутать их.

Можно выделить отличие при монтаже выключателей с одной или несколькими клавишами. Основное правило: коричневый провод присоединяют к разъединителю со значком L.

Помещенные провода нужно зажать винтиками, которые идут в наборе с каждым выключателем. Обязательно проверьте надежность закрепленных проводов. Если кончики проводки будут недостаточно зажаты, контакт будет прерываться и выключатель не будет функционировать.

Промежуток подключенной проводки стоит сложить таким образом, чтобы они поместились в коробке выключателя. Во время расположения проводов нужно оставить место, чтобы поместился сам выключатель. Приложив корпус выключателя, его можно слегка зафиксировать шурупами. Их не нужно закручивать до конца, для начала выключатель нужно выровнять.


Выравнивать выключатель можно с помощью уровня, который приготовили заранее. После того, как выключатель выровнен, нужно обязательно закрутить шурупы посильнее. Главное не срезать резьбу на шляпке шурупа, при необходимости это будет препятствовать его демонтажу.

Завершающим этапом идет процесс установки корпуса и клавиши выключателя. Эта процедура выполняется руками, слегка прижав эти детали к тем местам, на которых они находились в самом начале.

Если после включения электроэнергии в квартире, в комнате включается свет при помощи установленного выключателя, значит подключение прошло успешно.

Благодаря подробной статье можно убедиться в том, что монтаж выключателя своими руками вполне возможен. Главное все подготовить и тщательно следовать инструкции.

Фото – инструкция как подключить выключатель своими руками


Схема подключения выключателя света с одной клавишей: инструкция

Схема подключения выключателя света с одной клавишей позволит безошибочно справиться с этим процессом. По сути, выключатель – это примитивное устройство, которое располагается на перекрытии и соединяется с электропроводкой. Изделия отличаются по форме, дизайну, но при этом все они имеют одну внутреннюю схему.

Сегодня мы рассмотрим процесс подключения одноклавишного устройства при необходимости ремонта или замены. Для того, чтобы не возникало вопросов, нам предстоит изучить несколько методов монтажа.

Схема подключения выключателя света с одной клавишейСхема подключения выключателя света с одной клавишей

Что такое выключатель и для чего он нужен?

Выключателем называют простое приспособление, которое может быть как механическим, так и электронным. Приспособление требуется для замыкания и размыкания электрической цепочки. Это значит, что оно включает и выключает светильник.

В данном случае мы рассмотрим конфигурации и особенности установки наиболее примитивных, одноклавишных выключателей. Такие конструкции состоят из следующего:

  • главного узла – основание из металла с контактами для подсоединения и копкой;
  • крепежных элементов – металлических усиков, которые соединяются между собой пластинками;
  • внешнего корпуса – панелей из пластика или другого материала;
  • подвижной части – клавиши.

Внутренние элементы, по крайней мере, большая их часть, изготавливается из металла, чаще всего применяется оцинковка. Наружная панель производится из безопасной пластмассы. Тем не менее, в продаже можно встретить конструкции из керамики, которые выдерживают нагрузку больше 30 А, а пластик же выдерживает нагрузку не более 16 А.

Розетка и выключатель из керамикиРозетка и выключатель из керамики

Следует выделить такие причины, по которым возникает необходимость установить одноклавишный выключатель:

  1. Если светильник с одной лампой располагается в удаленности от прочих источников света.
  2. Такие выключатели часто используют с целью управления отдельной линии. К примеру, подобную подсветку монтируют над столом на кухне.
  3. Навесные светильники и миниатюрные бра, независимо от конфигурации подключают к одноклавишным устройствам.
  4. Главной причиной установки выключателя является нарушение целостности корпуса старого устройства, из-за чего возникает опасность поражения током. Кроме того, иногда из строя выходят и внутренние элементы конструкции.
Монтаж линии над столом на кухнеМонтаж линии над столом на кухне

Устройство выключателя с внешней и внутренней стороны отличается из-за функциональных особенностей, степени нагрузки. Так, в некоторых моделях в качестве дополнения устанавливают светодиодную подсветку.

Строение выключателя: 1 – это клавиша с помощью, которой включается и выключается свет; 2 – внешняя рамка - декоративный элемент; 3 – главный рабочий узел, благодаря чему устройство функционируетСтроение выключателя: 1 – это клавиша с помощью, которой включается и выключается свет; 2 – внешняя рамка — декоративный элемент; 3 – главный рабочий узел, благодаря чему устройство функционирует

Установка такого устройства будет актуальна для комнаты любого типа, где имеются светильники без силового кабеля (в случае с настольными светильниками и торшерами его не устанавливают). Такое подключение характерно для громоздких люстр.

В случае выбора конструкций для помещений с высоким уровнем влаги, а в частности для ванной комнаты, необходимо обращать внимание на маркировку степени защиты – IP. Так, для ванной комнаты подойдет устройство – IP-40. В случае монтажа выключателя на улице рекомендуется приобрести модель – IP-55.

При покупке обращайте внимание на маркировку IPПри покупке обращайте внимание на маркировку IP

Разновидности выключателей для домашнего применения

Каждый производитель выпускает разные модели выключателей, которые отличаются как по форме, так и по внутреннему устройству. Тем не менее, следует выделить несколько основных типов.

Таблица 1. Виды выключателей по принципу включения

ВидОписание
МеханическиеПриспособления, которые отличаются простотой монтажа. Вместо привычной кнопки на некоторых моделях имеется рычаг или шнурок.
СенсорныеУстройство работает при прикосновении руки, а нажимать клавишу не потребуется.
С пультом управленияТакая конструкция оснащается специальным пультом, который идет в комплекте или датчиком, реагирующим на движения вокруг.

Наиболее популярным считается первый вариант, который устанавливается повсеместно. Причем востребованными такие выключатели стали еще с самого начала появления электрической цепочки. Второй вариант является менее востребованным, особенно в нашей стране. Третий вариант – это современная модель, которая постепенно вытесняет с рынка устаревшие выключатели.

Установка датчика движения в конструкцию целесообразна как с точки зрения экономии электроэнергии, так и безопасности жилища. К примеру, если установить конструкцию у входа, то жильцы заметят, если в квартиру проберутся злоумышленники.

Выключатель с дополнительной подсветкойВыключатель с дополнительной подсветкой

По конструкционным особенностям бывают устройства с одной или несколькими клавишами (в среднем, для стандартных электроприборов используют коммутаторы с двумя-тремя кнопками). Каждая кнопка отвечает за включение и выключение отдельного контура.

Так, если в одном помещении установлено сразу несколько светильников: основная люстра, точечные светильники, бра, то будет целесообразно установить конструкцию с тремя кнопками.

Кроме того, не менее популярными являются устройства с двумя кнопками, которые устанавливаются во всех квартирах без исключения. Чаще всего они нужны для люстры при наличии множества лампочек.

Более подробную схему подключения люстры на двухклавишный выключатель ищите в специальной статье.

По способу монтажа бывают внутренние и внешние включатели. В квартиру устанавливают первый вариант, ведь подобные конструкции выглядят эстетично. Для безопасности во время монтажа устанавливается специальная коробка, которую называют подрозетником.

Схема подключенияСхема подключения

Встраиваемые выключатели используются при наличии скрытой в стене электропроводки. Накладные устройства монтируются при наличии внешних проводников. При этом схема подключения не имеет принципиальных отличий.

Куда устанавливают выключатель?Куда устанавливают выключатель?

Монтаж выключателей с одной кнопкой

Мы рассмотрим основные схемы подключения устройств, которые имеют похожее строение (одну кнопку), но при этом отличаются способом установки. Тем не менее, все эти устройства работают по принципу: запуск фазы происходит в результате размыкания с помощью динамического элемента. Если перепутать контакты фазы и ноля, то возникает опасность для жизни.

Выключатели с одной кнопкой нередко соседствуют с розетками – это удобно для прикроватных светильниковВыключатели с одной кнопкой нередко соседствуют с розетками – это удобно для прикроватных светильников

Какие приспособления и материалы понадобятся в процессе работы?

Для того, чтобы выполнить подключение, потребуются следующие инструменты:

  • нож для снятия изоляции;
  • отвертка;
  • отвертка-индикатор;
  • пассатижи;
  • строительный уровень;
  • электродрель;
  • маркер.
Индикаторная отверткаИндикаторная отвертка

Кроме того, понадобятся следующие материалы:

Установка накладного устройства

В этой схеме не принципиально расположение проводников: они могут находиться с внешней стороны или внутри перекрытия. При этом накладной тип выключателя в квартире устанавливают тогда, когда не получается сделать штробы в стене, подготовить каналы. К примеру, причиной может стать недавний ремонт.

Примитивная схема подсоединения, которая будет понятна даже для новичка. Здесь L- фазный провод подсоединяется к коммутатору, а другие проводники к светильникуПримитивная схема подсоединения, которая будет понятна даже для новичка. Здесь L- фазный провод подсоединяется к коммутатору, а другие проводники к светильнику

Мы будем рассматривать пример с внешней проводкой, где кабели укладываются поверх перекрытий в специальной горфре.

На месте установки коммутатора, гофра закрепляется к перекрытию с помощью зажимов, а из нее выглядывает изолированный проводникНа месте установки коммутатора, гофра закрепляется к перекрытию с помощью зажимов, а из нее выглядывает изолированный проводник

Под выключателем будет находиться дополнительный электроприбор – розетка, поэтому логично будет поместить кабели этих двух устройств в одну и ту же защитную трубку.

Через накладной коммутатор будет проходить кабель от розетки, чтобы не усложнять установкуЧерез накладной коммутатор будет проходить кабель от розетки, чтобы не усложнять установку

Монтаж накладного выключателя: пошаговая инструкция

Шаг первый: перед тем как приступить к процессу установки необходимо обесточить помещение. Сделать это несложно, опустив рубильник на распределительном щите, который находится на лестничной площадке или в коридоре. Для того, чтобы удостовериться в отсутствии напряжения, необходимо прислонить к контактам отвертку-индикатор.

Если лампочка на индикаторе не загорается, то напряжение отсутствует.Если лампочка на индикаторе не загорается, то напряжение отсутствует

Шаг второй: теперь необходимо разобрать конструкцию — следует достать кнопку. В данном случае используется устройство с пластиковым корпусом и защитой от влаги.

Под основной клавишей, которая находится на корпусе, располагается еще одна деталь – панель из пластика – ее тоже следует достатьПод основной клавишей, которая находится на корпусе, располагается еще одна деталь – панель из пластика – ее тоже следует достать

Шаг третий: теперь следует снять внутренний узел, который является основным механизмом.

Внутренний узел не фиксируется внутри на защелки или другие элементы, поэтому быстро демонтируетсяВнутренний узел не фиксируется внутри на защелки или другие элементы, поэтому быстро демонтируется

Шаг четвертый: теперь следует отметить на стене место, куда будет устанавливаться выключатель. Кроме того, необходимо оставить разметку под крепежи. Для этого придется приложить к поверхности пустое основание от устройства. Далее необходимо подровнять корпус на стене по уровню, а затем поставить отметки, где будут находиться отверстия под крепежи. После чего останется сделать углубления в стене, используя электродрель.

Делаем разметку и сверлим стену, а затем фиксируем корпус на стене дюбелямиДелаем разметку и сверлим стену, а затем фиксируем корпус на стене дюбелями

Шаг пятый: далее с корпусной части сверху необходимо снять крышку, чтобы протянуть в это отверстие проводку в гофре.

Внутри выключателя должны оставаться проводники, с которыми мы будем работатьВнутри выключателя должны оставаться проводники, с которыми мы будем работать

Шаг шестой: теперь следует перейти к этапу подключения проводки. Для этого необходимо концы проводов зачистить от изоляционного слоя (с помощью ножа) на 9 сантиметров. После чего необходимо фазный проводник (белый) подключить к зажиму с маркировкой «L», а нулевой проводник (голубой) к зажиму с маркировкой «1». Далее следует осторожно затянуть крепления, и поместить механизм в корпусную часть.

Через нижнее отверстие корпуса будет проходить провод от розетки, который мы пропустим в обход основному узлуЧерез нижнее отверстие корпуса будет проходить провод от розетки, который мы пропустим в обход основному узлу

Шаг седьмой: теперь необходимо собрать выключатель, закрепив на место кнопку.

После установки выключателя следует проверить его работоспособность, подключив питание в распределительном щите. Если после нажатия кнопки светильник работает, то значит, монтаж был выполнен в соответствии с правилами.После установки выключателя следует проверить его работоспособность, подключив питание в распределительном щите. Если после нажатия кнопки светильник работает, то значит, монтаж был выполнен в соответствии с правилами

Видео – Подключение выключателя

Как заменить старый коммутатор: пошаговая инструкция

Нередко при ремонте в жилом помещении приходится устанавливать новый выключатель. Поэтому, чтобы понять принцип этих действий, следует рассмотреть их подробнее.

Шаг первый: для начала предстоит демонтировать старый выключатель, открутив два болта на корпусе.

Так выглядит устаревшая модель встроенного коммутатора, которую требуется заменитьТак выглядит устаревшая модель встроенного коммутатора, которую требуется заменить

Шаг второй: после того как винты будут откручены, потребуется удалить верхнюю крышку.

Внутри располагается устаревший вариант соединений, где концы проводников держатся на болтах, с каждой стороны основание держится на ушкахВнутри располагается устаревший вариант соединений, где концы проводников держатся на болтах, с каждой стороны основание держится на ушках

Шаг третий: далее нам предстоит обнаружить фазный проводник. Для этого потребуется взять отвертку индикатор и поочередно подносить ее к контактам. На этом этапе следует соблюдать осторожность, чтобы не дотронуться до проводников руками. Для защиты рук рекомендуется надеть резиновые перчатки.

Отверткой-индикатором следует найти фазный проводОтверткой-индикатором следует найти фазный провод

Шаг четвертый: после того как получится определить фазный и нулевой провод, потребуется отключить питание на распределительном щите. Далее необходимо повторно проверить соединения отверткой-индикатором, чтобы убедиться в отсутствии напряжения. Только после проверки необходимо приступить к демонтажу внутреннего устройства. С помощью отвертки следует открутить держатели, которые находятся по краям. Необходимо осторожно демонтировать держатели, а затем обмотать проводники изолентой.

Рекомендуется использовать изоленту соответствующих цветов (белую, голубую), чтобы не спутать проводникиРекомендуется использовать изоленту соответствующих цветов (белую, голубую), чтобы не спутать проводники

Шаг пятый: теперь необходимо достать устройство, выпрямить проводники, чтобы освободить пространство для монтажа другого выключателя. Далее следует взять новый коммутатор и разобрать его. Придется демонтировать кнопку и внешнюю панель, чтобы достать внутренний узел, где имеется две клеммы и держатели.

Винты, которые находятся с каждой стороны, регулируют степень прижима, а верхние винты требуются для подключения проводниковВинты, которые находятся с каждой стороны, регулируют степень прижима, а верхние винты требуются для подключения проводников

Шаг шестой: далее необходимо с помощью ножа или специального инструмента снять изоляцию с проводников примерно на 10 миллиметров. После чего эти провода вставляются в отверстия и зажимаются винтами. Затянуть их рекомендуется с усилием, чтобы было невозможно вытащить. При этом важно проследить за тем, чтобы изоляция не попала внутрь.

Вставляем проводники фазы и нейтрали в отверстия в соответствии с маркировкойВставляем проводники фазы и нейтрали в отверстия в соответствии с маркировкой

Шаг седьмой: после подсоединения проводки следует вернуть внутреннюю часть выключателя в монтажную чашу.

Для того, чтобы добиться плотного прилегания узла, необходимо затянуть крепления по краямДля того, чтобы добиться плотного прилегания узла, необходимо затянуть крепления по краям

Шаг восьмой: теперь останется присоединить внешнюю панель и кнопку.

Следует подключить электричество с целью проверки работоспособности выключателя. Причем сделать это рекомендуется еще до того, как крепления будут зафиксированыСледует подключить электричество с целью проверки работоспособности выключателя. Причем сделать это рекомендуется еще до того, как крепления будут зафиксированы

Схема подключения выключателя с распредкоробкой

Нередко новостройки сдают жильцам в виде бетонной коробки с «голыми» перекрытиями, поэтому приходится самостоятельно устанавливать двери, проводить электропроводку, заниматься отделкой поверхности. Конечно, при желании можно воспользоваться помощью мастера, но это обойдется дороже. Чтобы понять, как сделать монтаж своими силами, мы рассмотрим схему подключения выключателя, светильника, автомата и распредкоробки.

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками. Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения. Из специальной статьи вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.

Первым делом предстоит выбрать подходящую схему подключенияПервым делом предстоит выбрать подходящую схему подключения

На рисунке выше представлен простой вариант – схема, в которой имеется только одна лампочка, выключатель с одной кнопкой и выходом к электрощиту. В нашем случае еще потребуется подключение автоматического выключателя.

Основной целью является установка всех этих элементов на свои места, чтобы не спутать проводники. Посредине потребуется монтировать распредкоробку.

По предварительному монтажу получится следующая схемаПо предварительному монтажу получится следующая схема

Сначала устанавливается автоматический выключатель, который защищает электросеть от перенапряжения и замыкания. Для этого необходимо подключить проводники: белый – фаза, голубой – ноль, желтый – заземление. После чего проводники придется провести до монтажной коробки. Теперь следует подсоединить их в соответствии со схемой.

Если после подключения лампочка загорается, то проводники подключены правильно – теперь можно спрятать провода в распредкоробке и закрыть ее крышкойЕсли после подключения лампочка загорается, то проводники подключены правильно – теперь можно спрятать провода в распредкоробке и закрыть ее крышкой

Подводим итоги

С подключением выключателя справится даже начинающий электрик после изучения инструкции, что позволит значительно сэкономить бюджет, а также не потерять лишнее время на ожидание мастера. Самое главное, о чем нельзя забывать – это правила личной безопасности при работе с электричеством. Мы настоятельно рекомендуем убедиться в том, что помещение обесточено, и лишь потом приступать ко всем работам!

Видео – Установка выключателя

Как из выключателя сделать переключатель освещения

Вступление

В статье «Схемы подключения выключателей» мне не хватило места подробно показать, как из выключателя сделать переключатель. Показываю подробно здесь.

Задача

Итак, задача. Нужно собрать схему управления освещением с двух мест. Под рукой только клавишные включатели, что делать?

Стоит отметить, что альтернативой подобных выключателей и переключателей, могут быть импульсные реле в подрозетник. Их применение исключает использование переключателей, а управление освещением происходит при помощи выключателей-кнопок.

В чём разница?

Функциональная разница между обычным выключателем освещения и выключателем проходным в возможностях управления освещением. Простой выключатель, после нажатия клавиши (или клавиш) размыкает или замыкает фазную цепь, идущую на прибор освещения. Проходной выключатель, не только размыкает (или замыкает) фазную цепь, но и одновременно замыкает (или размыкает) вторую фазную цепь, подключая к работе второй проходной выключатель цепи.

Важно понимать терминологию. Проходной выключатель часто называют переключателем. Он имеет три контакта и используется для управления освещением с двух мест, а так же с трех мест занимая крайние положения 1 и 3.

управление освещением с двух меступравление освещением с двух мест

Так же существуют проходные переключатели (перекрестные переключатели или двойные проходные выключатели), которые имеют шесть контактов и используются для управления освещением с трех мест на месте 2, между положениями 1 и 3 для переключателей.

управление освещением с трех меступравление освещением с трех мест

Двойной проходной выключательДвойной проходной выключатель

Конструктивная разница между простым выключателем и проходным выключателем (переключателем) в количестве контактов для подключения. В простом одноклавишном выключателе их два. В простом двухклавишном выключателе их по конструкции четыре, но два из них замкнуты. В проходном выключателе их должно быть три, но клавиша одна.

схемы клавишных выключателейсхемы клавишных выключателейсхемы клавишных выключателей

Как видим, по теории, конструктивно двухклавишный выключатель наиболее близок к проходному выключателю. Там и там работают три контакта, и это нам поможет из выключателя сделать переключатель.

Как из выключателя сделать переключатель

Посмотрим схему подключения двухклавишного выключателя. В выключателе есть контакты 1-2-3-4. По факту контакты 1 и 3 замкнуты, на них приходит фаза. С контактов 2 и 4 снимается фаза, идущая на освещение. Замыкание/размыкание контактов 1-3 и 2-4 независимо, что позволяет независимо управлять лампами А и Б.

выкл. двухклавишныйвыкл. двухклавишный

Чтобы из выключателя сделать переключатель, нужно контакты 1-2 и 3-4 работать в противоположенных режимах, то есть когда контакты 1-2 замкнуты, 3-4 должны быть разомкнуты и наоборот. Причем переключение должно осуществляться одной клавишей.

Практика

На практике, чтобы выключателя сделать переключатель вам понадобится, для управления с двух мест, два одноклавишных выключателя и два двухклавишных выключателя одной фирмы и одной серии. Одна серия нужна для совпадения размеров клавиш.

  • Далее берем двухклавишные выключатели и разбираем их, снимая клавиши;
  • Общая задача, перевернуть одну контактную группу на 180 градусов и установить вместо двух клавиш одну общую;
  • Не всякий выключатель даст себя «корежить», поэтому для этих самоделок нужно выбирать максимально простые модели выключателей.

Примечание: чаще всего приходится проявлять смекалку в изготовлении  проходного выключателя открытой проводки. Проходные выключатели для открытой проводки трудно найти. На фото проходной выключатель скрытой проводки.

проходной выключатель скрытой проводкипроходной выключатель скрытой проводки

После поворота контактной группы на 180 градусов, остается собрать выключатели и вместо двух клавиш поставить одну.

  • Далее, полученных два проходных выключателя монтируются по схеме в месте, где нужно управлять освещением с двух мест.

Например, в спальне ставя один переключатель на входе, а второй у кровати. Или в доме, ставя один выключатель в холле, а второй на втором этаже. Или в длинном офисном коридоре, ставя переключатели в разных концах коридора. Вот хороший пример, правда без коридора:

управление освещением с двух меступравление освещением с двух меступравление освещением с двух меступравление освещением с трех меступравление освещением с трех местосвещение с трех мест



Вывод

Данный пример переделок может пригодиться в монтаже, однако, во-первых, не все выключатели можно переделать и это нужно понимать при покупке. Во-вторых, вместо двух заводских переключателей, вам придется купить четыре обычных выключателя. Как следствие, из выключателя сделать переключатель можно, но только если нет другой возможности.

Видео как из выключателя сделать переключатель



©Ehto.ru

Еще статьи

Похожие посты:

  • Что такое диммер (светорегулятор) — устройство, разновидности и использование, Рубрика Освещение
  • 5 типов датчиков движения для включения освещения, Рубрика Освещение
  • Схема подключения люстры потолочной: 7 вариантов управления освещением, Рубрика Освещение
  • Схемы подключения выключателей освещения, Рубрика Освещение
  • ЭПРА и ЭмПРА. В чем отличия пускорегулирующих аппаратов, Рубрика Освещение
  • Монтаж светодиодных лент: соединение, подключение, крепление, Рубрика Освещение
  • Ниши со светодиодной подсветкой потолка: конструкции ниш для LED лент, Рубрика Освещение

Как сделать проходной выключатель из обычного своими руками

Проходной выключатель из обычного двухклавишного

Проходным выключателем называется устройство, с помощью которого можно управлять одним источником света из различных мест. Эти приспособления устанавливаются в длинных коридорах, а также в переходах и на лестницах. В последнее время их все чаще стали использовать в спальнях: один переключатель на входе в помещение, а второй – около кровати. Удобство их заключается в том, что для того, чтоб выключить свет в коридоре или комнате, нет нужды возвращаться. Используются они и в кабинетах: в этом случае, усевшись за стол и включив настольный светильник, можно, не вставая с рабочего места, погасить верхнюю лампу. В этой статье речь пойдет о том, как сделать проходной выключатель из обычного самому.

Особенности проходного выключателя

В отличие от обычного двойного выключателя, проходной имеет три контакта. Эти устройства соединяются между собой посредством трехжильного кабеля, который может проходить открыто снаружи, а может быть спрятан внутрь стены в проштробленную канавку.

Подключение осуществляется таким образом, чтобы нулевой провод шел к источнику света, а фаза – в разрыв электроцепи к выключателю. Нулевой кабель идет через коробку электрораспределения на лампу, фаза – на вход.

Принцип работы проходного выключателя

К выходу подключается два кабеля, и посредством перемычки происходит попеременное замыкание электрической цепи. Эти провода подключаются ко второму переключателю, и один из них выходит дальше, на светильник. Таким образом, осуществляется переброска электричества с первой линии на вторую.

Такое устройство, как выключатель тройной проходной, сегодня имеется в свободной продаже, вот только стоимость его достаточно велика. И если у вас нет желания переплачивать немалые деньги, можно сделать проходной выключатель своими руками. Для этого не понадобится ни специального инструмента, ни каких-то особых профессиональных навыков.

Внешне проходной выключатель неотличим от обычного, и может иметь одну или более клавиш переключения. Разница между ними заключается во внутреннем устройстве. В домашних условиях обычно используются маршевые выключатели с одной клавишей. Впрочем, переходное устройство правильнее называть переключателем, поскольку оно предназначено для переключения электроцепей. Если помещение имеет большую площадь, может понадобиться приспособление с несколькими клавишами.

Переделка: порядок действий

Переработка обычного выключателя в проходной заключается в добавлении третьего контакта. Для этой операции нам желательно иметь два выключателя, сделанных одним производителем: на одну и на две клавиши.

Подбираются одинаковые выключатели

По размеру они не должны отличаться друг от друга. При покупке двухклавишного устройства нужно обратить внимание, имеется ли возможность поменять клеммы местами таким образом, чтобы замыкание и размыкание каждой из цепей происходило независимо от другой. Таким образом, одно из положений клавиши переключателя будет соответствовать включению первой цепи, другое – второй.

Теперь переходим непосредственно к самой работе по переделке устройства:

  • Ослабляем зажимы подходящих кабелей, а также винты распорок подрозетника – это нужно для того, чтобы вытащить выключатель из гнезда в стене. Естественно, электричество при этом должно быть выключено. Желательно также определить при помощи щупа местонахождение фазы и сделать соответствующие метки на пластиковой изоляции провода. Это позволит максимально облегчить обратный монтаж приспособления.
  • Сняв выключатель, переворачиваем его на обратную сторону, разгибаем корпусные зажимы и извлекаем электрическую часть. При помощи обычной отвертки это можно сделать за две-три минуты. Затем толстой шлицевой отверткой вынимаем толкатели-пружинки, находящиеся в станине. Тонкой отверткой сделать это не получится. При извлечении толкателей будьте аккуратны и не торопитесь, чтобы не поломать и не погнуть элементы.

Разбирается электрическая часть выключателя

  • С торцов демонтированной части выключателя имеется два зубца – их нужно поддеть при помощи шлицевой отвертки.
  • Переходим к основному этапу процедуры. На керамической основе устройства имеется три группы контактов: общие, индивидуальные и подвижные (коромысла). Один из контактов-коромысел должен быть развернут на 180 градусов, после чего одну контактную площадку, относящуюся к общей группе, нужно срезать (изолировать после этого не нужно). После этого ранее снятая часть изделия устанавливается на место.

Один из контактов разворачивается

  • Затем клавишу с одинарного выключателя снимается и устанавливается на переделанное двухклавишное устройство. Если одинарного выключателя у вас нет, можно две кнопки склеить между собой. Проще всего это сделать с помощью специального пистолета. Теперь при замыкании контактов одной цепи другая повиснет в воздухе.

Как видно из вышеописанного, процедура достаточно несложна и не отнимет у вас много времени.

Недостатки проходных выключателей

Необходимо отметить, что эти устройства в силу своей специфики имеют небольшие недостатки:

  • Невозможно определить, выключено или включено устройство, по расположению его клавиш.
  • Нельзя одновременно из разных мест включать или выключать лампу.

Эти незначительные минусы никак не сказываются на работе устройства и вряд ли могут повлиять на решение про их установку или самостоятельное изготовление, но надо быть готовым, что в первое время после установки переключателя может возникать некоторая путаница.

Наглядно процесс переделывания обычного выключателя в проходной на видео:

Если нет желания разбирать выключатель, то в следующем видео рассмотрен способ подключения напрямую. Он не так эффективен как первый, но как вариант в случае крайней необходимости может пригодиться:

Заключение

Проходной переключатель, как приобретенный в магазине, так и сделанный самостоятельно – очень удобное приспособление. Включение и выключение осветительного прибора из разных мест позволяет избежать необходимости возвращаться из одного конца помещения в другой только для того, чтобы щелкнуть клавишей.

В этом материале мы подробно разобрались с тем, как можно переделать обычный выключатель в проходной. При определенной сноровке вы не только сэкономите свои финансы, но и сами сделаете вполне работоспособный и аккуратный переключатель, практически ничем не уступающий фабричному. Применять его можно точно так же, как и заводское изделие. А похвастаться наличием такого самодельного устройства в своем доме может далеко не каждый, поэтому для вас это будет дополнительным поводом гордиться собой.

Как сделать своими руками выключатель 🔌 проходной из обычного и наоборот — как подключить маршевый вместо простого

Применение проходного выключателя для управления освещением в доме значительно повышает комфорт: с его помощью можно включать светильники с любого места. К сожалению, иногда возникают сложности с его приобретением. По этой причине я расскажу, как превратить обычный двухклавишный выключатель в проходной, а также обсудим применение последнего взамен обычного.

Для чего нужен проходной переключатель

Главная особенность проходного выключателя – это возможность включить свет в одном месте, пройти в другое и там освещение выключить. Так удобно и комфортно может перемещаться сколько угодно людей в любом направлении и последовательности. Оттого устройство и называют проходным.

На практике, таким образом очень удобно пройти, например:

  • из гаража в дом по улице;
  • проследовать по длинному коридору;
  • подняться по лестнице с первого этажа на второй;
  • включить свет у двери спальни, дойти до кровати и выключить его.

Во всех четырех случаях нас выручит пара проходных выключателей. Особенно заметны удобства применения таких устройств в квартирах и домах большой площади. Для управления освещением в более сложных комбинациях с несколькими светильниками и точками управления применяются проходные выключатели с разным количеством клавиш и внутренних схем.

Выключатели сзадиВыключатели сзади Вид сзади на проходные переключатели разного вида

Чем он отличается от обычного

Если мы говорим об одноклавишном выключателе, то отличить обычный от проходного достаточно просто: у первого всего две клеммы, в то время, как у второго их три. Это и есть та принципиальная разница, которая поможет в магазине, так как зачастую маркировка на приборах отсутствует. У стандартного устройства контакты либо соединены, либо разъединены, в зависимости от положения клавиши. У проходного выключателя один контакт всегда соединен с одним из двух других, в зависимости от того, опущена или поднята клавиша.

Сравнение выключателейСравнение выключателей Сравним обычный выключатель с проходным

Расположение клемм у моделей разных производителей может сильно отличаться. По этой причине для правильного подключения прибора важно определить центральный контакт. Если маркировка на устройстве отсутствует, придется воспользоваться тестером, чтобы изучить его схему. Зажимы также бывают разной конструкции.

В сложных схемах с несколькими точками управления дополнительно применяют перекрестные выключатели, которые имеют четыре и более контактов. Так что считайте количество клемм и не ошибетесь.

Правила подключения проходного устройства

Привожу одновременно монтажную и электрическую схемы подключений обсуждаемых приборов. Как видите, если клавиши обоих устройств находятся либо в верхнем, либо в нижнем положении, освещение не работает. В двух других случаях на светильник подается электроэнергия.

Схема с двумя выключателямиСхема с двумя выключателями Наиболее популярная схема соединения двух проходных выключателей с одним светильником

Сразу бросается в глаза, что между двумя приборами необходима связь из двух проводов. На практике это обстоятельство заметно усложняет укладку электропроводки. Если производится доработка уже существующей схемы освещения, возможен вариант, когда между двумя устройствами придется проложить дополнительный двухжильный кабель.

Монтаж двух выключателейМонтаж двух выключателей Монтажная схема соединения двух выключателей с лампочкой

В классической схеме разводки с применением распределительных коробок к каждому прибору следует подключить трехжильный кабель,и в коробке необходимо выполнить четыре соединения при условии, что нулевой провод к светильнику уже подключен. Все работы выполняются при отключенной электроэнергии.

Монтаж двух выключателейМонтаж двух выключателей

Если возникает необходимость штробления каналов для кабеля, предварительно необходимо проконтролировать наличие проводки в местах выполнения работ с помощью специального тестера.

Как из двухклавишного выключателя сделать проходной

Так уж случается, что проходной выключатель нужной модели может отсутствовать. При этом использовать приборы, отличные по внешнему виду от тех, что уже установлены, не хочется. Наличие четырех контактов у обычного двухклавишного прибора наводит на мысль, что из него можно сделать своими руками проходной. Так оно и есть, да только переделать можно только те модели, у которых возможна перестановка контактов на другое место.

Монтаж двух выключателейМонтаж двух выключателей

Чаще всего это можно определить визуально, однако окончательный вывод удастся сделать уже при разборке устройства.

Монтаж двух выключателейМонтаж двух выключателей

В качестве примера я подобрал двойной выключатель скрытой проводки белорусского производства Гармония С56-124. Это неплохое по качеству изделие вполне доступное по цене.

Монтаж двух выключателейМонтаж двух выключателей

Так выглядит двухклавишный выключатель в разобранном виде. Здесь видно, что один из боковых контактов может быть переставлен на противоположную сторону, и тогда центральный контакт будет соединен с одним из выходных, если обе клавиши прибора будут находиться в верхнем или нижнем положении одновременно.

Монтаж двух выключателейМонтаж двух выключателей

На фото представлен момент переустановки контактов. Эту работу проще всего выполнить с помощью пинцета. Никаких физических усилий прилагать не приходится. Разумеется, у приборов других производителей может быть совершенно отличная конструкция контактных групп, так что Вам придется решать вопрос по обстоятельствам. Теперь производим сборку устройства в обратной последовательности.

Клавиши можно оставить те же, однако их придется склеить между собой, например, с помощью суперклея. Я поступил по-другому и приобрел дополнительно одноклавишный выключатель той же серии, чтобы использовать его клавишу. Это несколько дороже, зато не надо возиться с клеем и внешний вид получился идеальным.

Монтаж двух выключателейМонтаж двух выключателей

Собираем прибор и производим проверку тестером. Сначала соединения нет, затем переводим клавишу в другое положение и убеждаемся, что цепь появилась.

Монтаж двух выключателейМонтаж двух выключателей

Подключаем щуп тестера к другому боковому контакту и убеждаемся в работе выключателя. В результате мы получили полноценное устройство, ничем не уступающее фабричному.

Использование проходного выключателя в качестве обычного

Теперь рассмотрим обратную задачу: возможно ли установить проходной выключатель в качестве обычного? Конечно, да, если это не лишено смысла. Заметим, что стандартное устройство всегда стоит заметно меньше проходного, и приобретать его нужно только в случае применения по назначению. Конечно, использовать более правильно, чем выбросить в случае ошибочной покупки. В такой ситуации нужно использовать лишь два контакта и необходимо исключить из применения именно выходной, так как при подключении к двум выходным клеммам освещение включить не получится.

Монтаж двух выключателейМонтаж двух выключателей

Особенности эксплуатации проходного устройства

Классная штука — проходной выключатель, но за все в жизни надо платить. Назову некоторые негативные отличия проходных приборов в сравнении с обычными. Во-первых, устройств потребуется два, вместо одного, во-вторых, каждый из них дороже обычного, в-третьих, монтаж электропроводки вести заметно сложнее, а кабеля потребуется больше.

Еще одна пикантная неожиданность заключается в том, что если Вы управляете из дома светильниками, расположенными на улице, придется выглянуть в окно, чтобы определить их состояние. Положение клавиши прибора не несет информации о том, подается ли питание на лампочки. Однако все эти «накладные расходы» никак не соперничают с удобством пройти в любое место при включенном освещении и не возвращаться назад для его отключения. Еще один вариант переделки представлен в следующем видео.

Поделитесь с друьями!

Корпус

— Как завершить работу переключателя, находящегося внутри переключателя. Java

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. Реклама Обратитесь к разработчикам и технологам со всего мира
  6. О компании
.

Заявление о переключении JavaScript


Оператор switch используется для выполнения различных действий в зависимости от различных условий.


Заявление о переключении JavaScript

Используйте оператор switch , чтобы выбрать один из множества кодовых блоков для выполнения.

Синтаксис

переключатель (, выражение ) {
корпус x :
// кодовый блок
перерыв;
чехол y :
// кодовый блок
перерыв;
по умолчанию:
// кодовый блок
}

Вот как это работает:

  • Выражение переключения вычисляется один раз.
  • Значение выражения сравнивается со значениями для каждого случая.
  • Если есть совпадение, выполняется связанный блок кода.
  • Если совпадений нет, выполняется блок кода по умолчанию.

Пример

Метод getDay () возвращает день недели как число между 0 и 6.

(воскресенье = 0, понедельник = 1, вторник = 2 ..)

В этом примере для вычисления названия дня недели используется номер дня недели:

переключатель (новая дата ().getDay ()) {
case 0:
day = «воскресенье»;
перерыв;
case 1:
day = «понедельник»;
перерыв;
case 2:
day = «вторник»;
перерыв;
case 3:
day = «среда»;
перерыв;
case 4:
day = «четверг»;
перерыв;
case 5:
day = «пятница»;
перерыв;
case 6:
day = «суббота»;
}

Результат дня будет:

Попробуй сам »

Ключевое слово перерыва

Когда JavaScript достигает , разрыв ключевое слово, оно выходит из блока переключателя.

Это остановит выполнение внутри блок.

Последний корпус в блоке переключателя ломать не нужно. Блок все равно там ломается (кончается).

Примечание: Если вы опустите оператор break, следующий регистр будет выполнен, даже если оценка не соответствует случаю.


Ключевое слово по умолчанию

Ключевое слово по умолчанию определяет код для запуска, если нет совпадение регистра:

Пример

Метод getDay () возвращает день недели как число между 0 и 6.

Если сегодня ни суббота (6), ни воскресенье (0), напишите сообщение по умолчанию:

переключатель (новая дата (). getDay ()) {
case 6:
text = «Сегодня суббота»;
перерыв;
case 0:
text = «Сегодня воскресенье»;
перерыв;
по умолчанию:
text = «С нетерпением жду выходных»;
}

Результат текста будет:

Попробуй сам »

Случай по умолчанию не обязательно должен быть последним регистром в коммутаторе блок:

Пример

переключатель (новая дата ().getDay ()) {
по умолчанию:
text = «С нетерпением жду выходных»;
перерыв;
корпус 6:
text = «Сегодня суббота»;
перерыв;
case 0:
text = «Сегодня воскресенье»;
}

Попробуй сам »

Если default — не последний регистр в блоке переключения, не забудьте закончить регистр по умолчанию перерывом.


Общие кодовые блоки

Иногда вам захочется другого переключить случаи, чтобы использовать то же самое код.

В этом примере 4 и 5 совместно используют один и тот же блок кода, а 0 и 6 совместно используют другой блок кода:

Пример

переключатель (новая дата (). getDay ()) {
case 4:
case 5:
text = «Скоро выходные»;
перерыв;
case 0:
case 6:
text = «Сейчас выходные»;
перерыв;
по умолчанию:
text = «С нетерпением жду выходных»;
}

Попробуй сам »

Детали переключения

Если несколько наблюдений совпадают со значением случая, выбирается первый случай .

Если подходящих вариантов не найдено, программа переходит к метке по умолчанию .

Если метка по умолчанию не найдена, программа переходит к оператору (операторам) после переключателя .


Строгое сравнение

В корпусах коммутаторов используется строгое сравнение и (===).

Для соответствия значения должны быть одного типа.

Строгое сравнение может быть истинным, только если операнды одного типа.

В этом примере совпадения для x:

не будет

Пример

var x = «0»;
переключатель (x) {
case 0:
text = «Off»;
перерыв;
case 1:
text = «Вкл.»;
перерыв;
по умолчанию:
text = «Значение не найдено»;
}

Попробуй сам »

.

Как сделать оператор переключения с помощью кнопок JRadio в Java

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. Реклама Обратитесь к разработчикам и технологам со всего мира
  6. О компании
.

c — Как сделать операторы переключения регистра нечувствительными к регистру?

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. Реклама Обратитесь к разработчикам и технологам со всего мира
  6. О компании
.
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
