Один день из работы электрика: соединение розеток гибким проводом

Добрый день, уважаемые читатели!

Казалось бы, что может быть проще установки двух розеток? На фото две розетки монтируются в стену из гипсокартона / ГВЛ с высококачественной звукоизоляцией:

Но, как и в любом деле, здесь есть ньюансы и особенности, особенно если поставить себе задачу сделать действительно качественное соединение.

Традиционно розетки в жилых помещениях подключаются по одной из двух схем — либо каждая последующая розетка подключается параллельно через предыдущую отрезками провода (далее в рамках данной статьи я буду называть такое подключение словом «шлейф»), и каждая группа розеток подключается к последней розетке предыдущей группы через отрезок кабеля.

Либо в пределах группы розетки подключаются «шлейфом», а сами группы разводятся «звездой» из распаечной коробки. Иногда два эти способа комбинируют, но суть остается одна.

Следует сказать, что в нормативах  действительно отсутствуют запреты на данный способ соединения и ввиду малой трудоемкости он весьма рапространен. С другой стороны нельзя умолчать о подгоревших из-за плохого контакта розетках, и даже пожарах, коротких замыканиях в подрозетниках из-за повреждения изоляции жил, «отвалившихся» розетках в шлейфе из-за плохого контакта в одной и т.д.

Ну вот, например (картинка взята с сайта elektrik-kiev.com):

В основном, подобные случаи происходят когда подключением розеток занимаются люди, не являющиеся электромонтажниками, например, когда это делают по совместительству гастарбайеры-универсалы или штукатуры.

Если разводку шлейфом сделал электромонтажник-профессионал, она наверняка будет служить долго и безотказно. И в данной статья я предлагаю рассмотреть как свести вероятность отказа соединений вообще к статистическому минимуму (ибо ничего вообще безотказного не существует).

Кроме того, в ПУЭ указаны требования к защитному заземлению, в том числе и розеток:

1.7.139. Соединения и присоединения заземляющих, защитных проводников и проводников системы уравнивания и выравнивания потенциалов должны быть надежными и обеспечивать непрерывность электрической цепи. (…)  Соединения должны быть защищены от коррозии и механических повреждений.

Наибольшее соответствие этим требованиям обеспечивают неразборные соединения, указанные в ПУЭ-7, одним из которых является опрессовка.

Кроме того, лично у меня нет доверия к шлейфованию защитного заземления по той причине что, например, в случае плохого контакта фазы или нейтрали пользователь тут же это заметит (чайник не работает или розетка искрит) и примет меры, а в случае плохого контакта в жиле защитной земли это останется незамеченным до последнего момента — до того, когда произойдет повреждение изоляции у приборов класса защиты I (грубо говоря, к ним относятся все приборы, имеющие контакт заземления на вилке — чайники, стиральные машины, утюги и т.д.).

В случае плохого или отсутствия контакта в проводе защитной земли, при наличии устройства дифференциальной защиты (ВДТ / АВДТ, в народе УЗО / ДИФ) их срабатывание произойдет лишь тогда когда человек дотронется до корпуса металлического неисправного прибора тем самым устроит через свое тело утечку тока. В случае отсутствия ВДТ / АВДТ такое прикосновение может, к сожалению, закончится трагически.

Таким образом, требования, предъявляемые к качеству соединения жилы защитной земли должны быть выше, чем к фазе и нейтрали. Но и с фазой и нейтрально тоже не все так просто — ток в розетках, соединенных шлейфом, зачастую течек через множество разборных соединений, имеющих сопротивление и являющихся источником потенциальных проблем. И чем дальше розетка от начала шлейфа, тем через большее число соединений течет ток.

У соединений через распаечную коробку тоже есть недостатки — больше расход кабеля, к коробке должен быть доступ, что часто не вписывается в интерьер. Бракоделы вообще замуровывают коробки, что при наличии разборных соединений становится проблемой жильцов если соединение «отваливается».

Становится очевидным, что для обеспечения высокой надежности соединения в шлейфе должны быть неразборными, так же, по возможности должно быть уменьшено количество соединений.

Выполнение этих требований обеспечивает схема, о которой я расскажу в данной статье. Не важно, используются ли распаечные коробки или нет, но в пределах группы розетки подключаются следующим образом:

1. Если от этой группы питается еще одна группа розеток, то приходящий и отходящий кабель оба приходят в первый подрозетник (а не первый и последний как принято при шлейфовании), где соединяются неразборным соединением (я использую оперссовку) с отводами «звездой» на розетки группы. Таким образом, обеспечивается минимально возможное количество соединений до питания следующей группы, и даже отключение всех розеток в данной группе никак не повлияет на питание следующей группы.

2. Разводка «звездой» внутри группы так же обеспечивает минимум контактных соединений. И это неразборные соединения, обладающие высокой надежностью и малым сопротивлением.

3. Если розеток в группе много (например, 5), то «звезда» разделяется на несколько, соединенных неразборным соединением — по 3-4 соединения в каждой.

Таким образом, обеспечивается высочайшая надежность и безопасность соединений.

Итак, начинаем с зачистки жил.

Затем при помощи плоскогубцев на провода одевается гильза (на фото изображены соединительные гильзы Klauke). Плоскогубцы позволяют легко затолкнуть жилы в гильзу вплоть до начала изоляции, руками это удается сделать только если гильза набита неплотно (тогда ее надо добивать дополнительными жилами до плотной набивки):

Далее гильза опрессовывается:

Результатом является высококачественное неразборное соединение:

Качество опрессовки контролируется визуально (каждая жила должна чуть-чуть выступать из гильзы) и подергиванием жил. Далее производится изоляция и соединений сначала высококачественной изолентой фирмы 3M, затем — термоусадочной трубкой с клеевым слоем. Изолента даже больше нужна для того чтобы зафиксировать жилы вместе для того чтобы трубка села максимально плотно.

После нагрева и усадки трубок производится склеивание трубки по переднему краю путем сжатия плоскогубцами. Клей, содержащийся на внутренней стенке трубки, расплавляется и заполняет все щели внутри, обеспечивая высокое качество изоляции.

Далее излишки трубки срезаются ножницами электрика (невероятно удобный инструмент для резки гофры, изоленты, термоусадочных трубок, вырезания дырок в подрозетниках, резки проводов  и т.д.):

Вот результат:

Далее все заботливо укладывается в подрозетник. Очевидно, что для подобных методов хотя бы один подрозетник должен быть глубоким (60 мм). Здесь стандартные подрозетники (глубино 45 мм), а дополнительную глубину обеспечивает лист ГВЛ и лист ГКЛ.

В итоге получается акууратное соединение:

Да, запасная длина жил закладывается такой чтобы неразборное соединение можно было при необходимости переделать хотя бы еще 2-3 раза.

Как видно на фото, для того чтобы разводка в подрозетниках была практичной, удобной для монтажа и демонтажа розеток, а так же выглядела эстетично, внутри подрозетников применен многожильный провод ПуГВ.

Согласно п. 3 ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров (введен вместо ГОСТ 22483–77):

Жилы классов 1 и 2 предназначены для кабельных изделий стационарной прокладки. Жилы классов 3, 4, 5 и 6 предназначены для гибких кабельных изделий, но их можно также использовать для кабельных изделий стационарной прокладки.

Таким образом, многожильный гибкий провод ПуГВ (класс гибкости 5 по ГОСТ 22483-2012, далее -многожильный провод) можно использовать для стационарного соединения розеток внутри подрозетников (он так же используется в распределительных щитах).

Кабели же от щита, распаечной коробки, между группами и т.д. в любом случае будут моножильными так как среди кабелей, предназначенных для передачи и  распределения электрической энергии в стационарных электроустановках кабели имеют гласс гибкости жил 1 (в пределах сечений, применяемых для внутриквартирной разводки).

То есть все равно те, кто делает разводку по квартире проводом ПВС — халтурщики так как ПВС не предназначен для этих целей, не соответствует требованиям ГОСТ 31565-2012 (Кабельные изделия. Требования пожарной безопасности) для жилых помещениях и обладает сроком службы всего 5 лет.

Кроме того, в случае использования многожильного провода требуется его оконцевание наконечниками штыревыми, а так же возникает следующая проблема. Многожильный провод при одинаковом сечении существенно толще, чем моножильный за счет того что он состоит из множества проволочек. Дополнительное увеличение сечения дает корпус наконечника. Таким образом, может возникнуть ситуация когда оконцованный гибкий провод с трудом влезает в розетку, чо актуально для самозажимных механизмов (с винтовыми такого обычно не наблюдается, но у них есть более существенные недостатки).

То есть надо индивидуально рассматривать эту ситуацию в случае с каждой серией розеток.

Например, для типового сечения жил розеточных линий 2.5 квадрата, ПуГВ, оконцованный НШВ или НШВИ влезает в самозажимные клеммы розеток Legrand Valena, но вот вытащить жилу штатными средствами из розетки не представляется возможным.

В таком случае (а такой случай как раз имел место на данном объекте) единственный выход — использовать провод меньшего сечения, то есть 1.5 мм2.

Некоторые читатели возмутятся — как же так, на розетки все говорят ставить автомат 16 ампер и кабель 2.5 квадрата, полторашка только на свет. Это действительно так, и я сам поддерживаю тот лозунг — таким образом мы перестраховываемся и защищаем посетителей раздела электрика, не являющихся специалистами, от халтурщиков.

Но электрик в первую очередь должен быть инженером и, как следствие, уметь считать и знать границы допустимости того или иного решения. Дело в том, что автомат на 16 ампер полноценно защищает жилы 1.5 квадрата, но с некоторыми оговорками.

Согласно ПУЭ-7:

Для длительно допустимого тока ПуГВ в подрозетнике следует смотреть колонку для «двух одножильных» (согласно ПУЭ, PE не учитывается) и он составляет 19 ампер. Минимальный ток срабатывания бытового автомата составляет 16*1,13 = 18,08 ампер, что меньше указанного в таблице тока.

А вот кабель в стене рассчитывается уже по колонке «для одного двухжильного» и его допустимый длительный ток меньше порогового тока срабатывания автомата. Кроме того, следует учитывать что кабель в стене «работает» в более неблагоприятных условиях, а так же его невозможно заменить. Плюс сечение таких кабелей часто бывает занижено.

Отсюда и следует то правило что его сечение питающего кабеля должно быть 2.5 квадрата, а вот внутри подрозетников можно сделать разводку ПуГВ 1.5 квадрата.

Итак, продолжим. Зачистка жил осуществляется другим стриппером. Так быстрее, не нужно настраивать глубину зачистки — один стриппер настроен на глубину зачистки под опрессовку, второй — под НШВИ.

Далее одеваются НШВИ и обжимаются:

На форуме звучали советы обжимать НШВ (то есть без «юбки»). но не советую этого делать (лучше немного подрезать «юбку» у НШВ). Вот почему:

Вот результат:

И первая подключенная розетка:

Спасибо за внимание.

Как соединять розетки: последовательно или параллельно

Какие существуют способы соединения розеток. Как лучше соединить розетки между собой: шлейфом, звездой или по смешанной схеме. Обзор существующих схем подключения.

Все розетки в доме либо квартире связаны с основным щитком, где установлены автоматические выключатели, которые в случае опасной ситуации отключаться, порой даже в самый неподходящий момент. Инициатором их срабатывания иногда служит неверная схема подключения розеток между собой или вывода их на один питающий кабель. Правильное соединение розеток обеспечивает бесперебойную и безопасную работу бытовой техники. В этой статье мы рассмотрим, как нужно соединять розетки в разных случаях и какие схемы считаются правильными.

Содержание:

Схемы подключения розеток

Во время монтажа электропроводки важно правильно выбрать схему подключения нескольких розеток между собой. Всего выделяют три способа:

1. Параллельное соединение или подключений звездой.
2. Последовательное или шлейфом.
3. Смешанное.

Понятия «последовательное» и «параллельное» — в этом контексте условны, и не нужно их воспринимать в классическом понимании соединений элементов электрических схем.

Вышеперечисленные способы можно дополнить кольцевым подключением, когда от одного провода запитывают все розетки квартиры или в доме. Такая схема может включать в себя все три варианта соединения. Каждый из них имеет свои плюсы и минусы. При выборе метода подключения, необходимо учитывать, что электрическое соединение уязвимо в точках скруток. В то же время увеличение количества распределительных коробок снижает продолжительность срока службы проводки.

Рассмотрим каждую схему соединения розеток более подробно.

Заключение

Выбор способа соединения розеток всегда обусловлен мощностью подключаемого электрооборудования и стоимостью монтажных работ. Раздельная схема обеспечивает надежную и бесперебойную подачу напряжения всем устройствам. Однако такой метод самый затратный, так как требует больше кабеля. Но именно соединение звездой гарантирует независимую работу всех точек.

Важно также учитывать, что при последовательном соединении розеток суммарная нагрузка не должна превышать максимальный ток розетки. А он, в большинстве случаев, не превышает 16А (3,5 кВт). Т.е. если вы собрались устанавливать блок из 3 розеток и соединить их последовательно, категорически запрещено одновременно включать нагрузку более 16А в каждую из этих розеток (эта ситуация актуальна на кухне). В то же время, если вы решите соединить розетки звездой, к каждой из них можно будет подключить нагрузку до 16А. Главное, чтобы кабель выдержал и автомат, который установлен на эту розеточную линию.

Материалы по теме:

• Схема подключения звезда и треугольник
• Как соединить автоматы в щитке
• Способы соединения электрических проводов

Опубликовано: 20.11.2019 Обновлено: 20.11.2019 нет комментариев

Как соединять розетки: последовательно или параллельно

Смешанное соединение проводников

Смешанное соединение проводников

Как правило, в электпроводке используют параллельное и последовательное соединения одновременно. Такой способ подключения проводов называется смешанным или комбинированным. При построении первоначальной схемы питания в помещении, где указывается число и расположения точек питания (розеток, выключателей, трансформаторов), учитывают необходимость каждого из типов подключения на разных участках.

Электрическая проводка редко состоит из простых элементов. Зачастую получается сложная схема из множества разных участков и соединений

Поэтому при составлении плана важно разобраться в преимуществах и недостатках типов подсоединения проводов, чтобы оптимально использовать каждый. Для этого схему разбивают по участкам и в каждом конкретном случае подбирают собственный метод врезки проводов

Подключение

Прикручиваем розетку к стене, вставляем провода в соответствующие гнёзда.

Далее зачищаем концы у продолжения шлейфа. Изгибаем. С помощью клеммных колодок (или гильз с обжимным инструментом) и проводов подходящего размера удлиняем шлейф.

Изгибаем и вставляем провода в соответствующие гнёзда. В каждом гнезде один провод будет находиться слева от прижимного винта, другой — справа. Самый ответственный момент: затягиваем

Здесь важно не перестараться, но еще страшнее недотянуть. Проверяем каждый из четырёх проводов подёргивая их и дозатягивая, при необходимости, винты

Не используйте индикаторную отвёртку для этих целей. Существуют отвёртки с ограничением момента вращения, но это совсем другие деньги. Подключение розетки выполнено как на левой части схемы.

Розетка с присоединёнными проводами

Довольно трудная, но не очень ответственная операция:

Прорезание выемки для провода

У меня никогда не получается сделать это быстро и красиво без специального инструмента. Можно использовать клещи для пробивания дырок в ремне.

Прикручиваем крышку розетки, проверяя горизонтальность с помощью строительного уровня. Включаем главный рубильник. Проверяем сначала на настольной лампе, потом — на утюге. Если при включённом утюге из розетки слышны хоть какие-то звуки, то перепроверяем и перезатягиваем все соединения предварительно выключив главный рубильник!

Подключение розетки от розетки — как сделать правильно

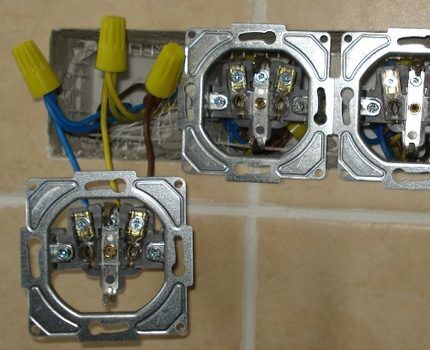

Есть разнообразные способы и устройства, чтобы от одной розетки запитать два или больше прибора – например, тройники и сетевые фильтры. Если же становится ясно, что в определенном месте всегда будут включены несколько устройств, то гораздо удобнее и практичнее сделать подключение розетки от розетки. Правда при этом надо учитывать ряд нюансов, которые будут влиять их нормальную и продолжительную работу.

Плюсы и минусы такого способа подключения

Преимущество одно и оно всегда на виду – удобство использования, ведь не надо больше возиться с переносками, спотыкаться о провода или переживать, что тройник расшатает контакты розетки и выпадет из нее.

Для того, чтобы в полной мере оценить возможные недостатки, надо разобрать устройство и посмотреть какой к нему подключен провод – чаще всего это проводка сечением на 1,5 или 2,5 квадратных миллиметра. Такой кабель свободно выдержит подключение одного бытового устройства мощностью около 2 кВт и с некоторой натяжкой пару таких приборов. Спасает розетки и провода то, что несколько мощных устройств в одну из них подключают достаточно редко – в основном это одно устройство на 1-2 кВт и несколько послабее.

Перед тем, как провести розетку или несколько от уже существующей, обязательно надо учитывать, что каждая последующая из них это соединения проводов, что является дополнительным сопротивлением электрическому току. Даже если подключить одно мощное устройство, но в последнюю розетку, то есть вероятность нагрева предыдущих контактов. Природа же электрического тока такова, что он оказывает на проводку вибрационное воздействие, вследствие чего контакты со временем неизбежно ослабляются. По правилам, на предприятиях все электроконтакты должны проходить ежегодную проверку и подтягивание болтовых соединений.

С другой стороны, в жилых комнатах самое мощное устройство это обычно электрический обогреватель – если он не кустарный, с неизвестно как сделанными контактами, то две последовательно подключенных розетки и их проводка его свободно выдерживают.

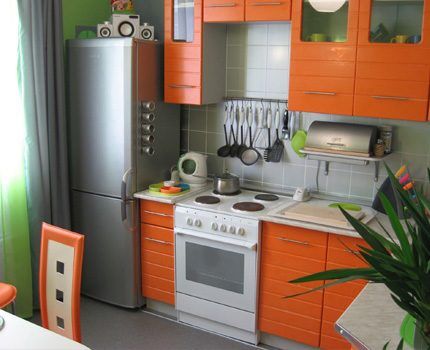

Третий вопрос это кухня – именно там обычно собраны самые мощные устройства, в плане потребления электричества: посудомойка, микроволновка, электропечка, духовой шкаф, электрочайник, тостер и прочие, которые «кушают» от 1,5 кВт. «Вешать» их на один провод категорически не рекомендуется, разве что это будут самые слабые из них, например, микроволновка в паре с чайником или тостером.

Выбор способа монтажа проводки

Все способы провести розетку от розетки сводятся к тому, как они будут закреплены – внутри стены, снаружи или из внутренней части «родительской» точки провода будут выводиться наружу. Все остальные рабочие моменты решаются во всех случаях одинаково:

• Толщина проводов. Здесь все просто – они не должны быть тоньше, чем те, что подходят к «главной» розетке. В противном случае, при подключении достаточно мощного потребителя к «дочерней» розетке контакты будут греться – рано или поздно оплавится изоляция проводов, пластиковая крышка или то и другое вместе.
• Дизайн. С точки зрения функционала особых ограничений тут нет – одних устроит «лишь бы работало», а другие подберут «чтобы было красиво и сочеталось друг с другом и с обоями»
• Порядок подключения контактов. На бытовых устройствах их может быть два или три. Если два, то это фаза и ноль – какой провод куда подключать не имеет значения, главное, чтобы они были «посажены» на разные между собой контакты. Когда используется три провода, то это фаза ноль и заземление – его розеточный контакт обычно торчит из корпуса устройства, когда с него снимешь крышку. На контакте надо найти крепежный болт и прикрутить туда заземляющий провод.
• Заземление. Тут все зависит от его наличия – если оно есть в первой розетке, то настоятельно рекомендуется провести заземляющий провод и в следующие точки. При этом надо учитывать требования ПУЭ – кабель должен быть по возможности цельным с отдельными выводами к каждой точке.

коричневый провод — фаза, синий — ноль, желто-зеленый — заземление

В последнем вопросе есть один немаловажный нюанс – изначально провод заземления был подключен напрямую к заземляющим контактам, но подключать его так же, как фазный и нулевой провода – от контакта к контакту – нельзя. Это запрещено, так как в случае отгорания жилы все последующие устройства останутся без защиты. Как сделать правильное соединение показано на рисунке – главный провод откручивается от контакта и на нем делается скрутка.

Отдельная жила идет на первую точку и еще одна – «магистральная» – на все остальные. Она напрямую подключается к последней точке, а предыдущие, как и главная, «вешаются» на нее с помощью отдельных проводов.

Все дальнейшие действия зависят от способа монтажа.

Наружная проводка

В чистом виде встречается в деревянных домах или у поклонников дизайнерского стиля «ретро».

проводка в деревянном доме в медных трубах

В первом случае ее применение обусловлено жесткими требованиями пожарной безопасности, не позволяющими укладывать теоретически воспламеняющиеся предметы в деревянные стены. Дополнительными сложностями здесь могут быть металлические трубы, в которые зачастую заводятся провода чтобы избежать даже теоретически возможного контакта их с поверхностью стены. Это значит, что подключение розетки от другой розетки в таком случае означает практически 100% гарантию необходимости дополнительных слесарных работ.

ретро проводка

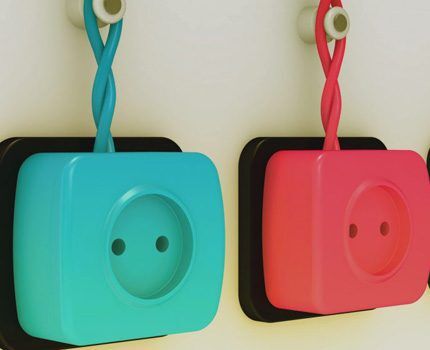

Если же проводка просто выполнена в стиле «ретро», то добавлять из одной розетки другую – значит поломать всю создаваемую картину. Весь смысл этого стиля в том, что провода аккуратно подводятся от распределительной коробки к розетке. Зачастую они закручены спиралью и вообще выглядят как ажурное плетение, висящее в воздухе. Чтобы не рисковать испортить весь дизайн, проще, красивее и надежнее потратить чуть больше кабеля, но сделать отдельную розетку от распределительной коробки.

Если же очень нужны две розетки и по какой-то причине от распределительной коробки протянуть провод не получается, то есть другой выход из этой ситуации. Он заключается в расположении новой розетки рядом со старой – на одной диэлектрической подставке. Если у них одинаковый дизайн, то это уже будет сделанный блок розеток – провода в таком случае можно спрятать за их крышками и общая картина не пострадает.

Скрытая проводка

Называется так потому, что ее не видно, так как она спрятана внутри стены, для чего еще при монтаже в бетоне прорезались канавки, в которые укладывались провода. Затем эти канавки (правильно они называются «штробы») заделываются гипсом или цементным раствором, после чего стена красится, на нее клеятся обои или производится другая отделка.

скрытая проводка

Как итог – для того чтобы от уже имеющейся розетки протянуть провод к следующей, в первую очередь надо представить, есть ли возможность вырезать канавку в стене, высверлить отверстие под подрозетник и только тогда выполнять подключение.

Если к новой точке не предполагается подключение мощных нагрузок, то этот способ – как подключить розетку от уже существующей – является наиболее предпочтительным, ведь трудозатраты будут гораздо меньшими, чем при полноценном монтаже от распределительной коробки. Если же не хочется чрезмерно повредить обои, то это решение становится едва ли не единственно возможным.

блок розеток

Если новую точку не обязательно располагать на удалении от старой, то снова поможет монтаж блока розеток. Рядом с первой в стене вырезаются под них отверстия и провод прячется внутри них. Когда применяется такая схема подключения розетки при скрытой проводке, то при должной аккуратности вся отделка остается нетронутой. Размер крышки розетки больше диаметра подрозетника, поэтому даже с учетом вырезания большего отверстия (что нужно для его монтажа), декоративная накладка закрывает собой все следы разрезания стены.

Комбинированная проводка

К результатам такого способа как от одной розетки подключить еще одну или несколько, с известной прохладой относятся профессиональные электрики, особенно если в процессе выполнения монтажа были допущены некоторые недочеты. Но по ряду причин таким образом чаще всего поступают домашние умельцы, если из одной розетки надо подключить еще одну – дополнительную розетку, а стену сверлить нельзя…

Такие ситуации случаются сплошь и рядом, к примеру, на съемных квартирах – хозяева не дают разрешения на перепланировку, а в некоторых домах розетки сделаны только на одной, максимум двух, стенах из четырех и далеко не факт, что они расположены в нужных местах.

Порядок монтажа

Общий принцип, по которому выполняется правильное подсоединение новых точек комбинированным способом, выглядит следующим образом:

1. Банально, но необходимо – в квартире отключается электричество (или обесточивается только сама розетка).
2. С «родительской» розетки снимается крышка, оценивается, насколько она закрывает отверстие для подрозетника.

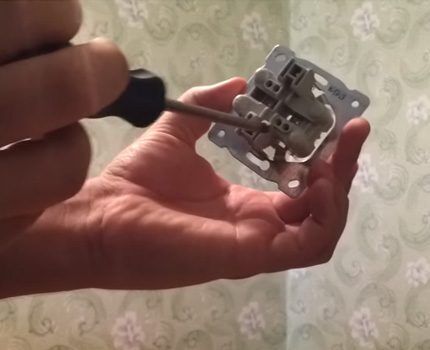

3. Ослабляются распирающие усики, удерживающие в подрозетнике внутреннюю часть розетки – она извлекается, чтобы был свободный доступ к контактам.

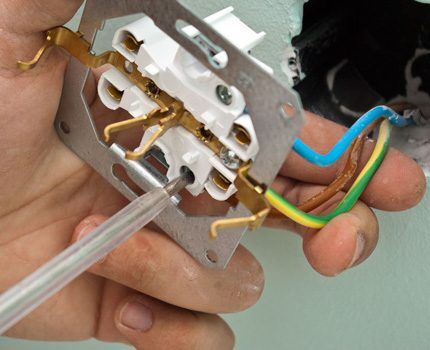

4. Подключаются провода, которые будут идти к новой розетке.
5. Перед тем, как вставить внутреннюю часть розетки на место, надо проверить, не будет ли ее ограничитель передавливать провод (обычно это стальная прямоугольная пластина всем периметром выступающая за подрозетник). Если так и есть, то надо аккуратно отколоть кусочек подрозетника (а может и стены), чтобы там свободно проходил провод. Далее розетка устанавливается на место.
6. На крышке вырезается отверстие по размеру провода, чтобы она хорошо прилегала к стене. Затем корпус прикручивается на место.
7. Подключаемый провод опускается к плинтусу и по нему ведется до нужного места, каждые 30-40 см закрепляясь скобами для электропроводки.

В этом видео подробно рассмотрены монтаж и подключение розеток:

Варианты скрытия провода

Способ, которым закрепляется розетка, выбирается в зависимости от того, как планируется ее использование . Новая розетка (для такого типа монтажа выбирается наружная) может быть прикручена к плинтусу или просто оставлена как переноска. Провод, что идет от розетки к плинтусу, можно завести в кабель-канал, но его для этого надо приклеить к обоям или жестко закрепить между крышкой розетки и самим плинтусом.

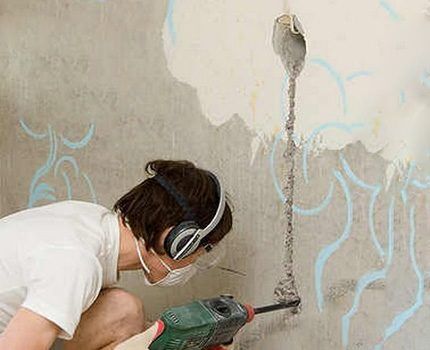

Если розетка устанавливается всерьез и надолго, то стоит попробовать все-таки полностью скрыть провод. Если на стене есть слой штукатурки толщиной хотя бы 3-4 мм, то в ней надо процарапать канавку для провода – тогда он будет заподлицо с поверхностью и его получится зашпаклевать или закрасить.

Если на стене наклеены обои, то они разрезаются вдоль линии укладки провода и разводятся в стороны. Чтобы их не порвать, шов желательно намочить. Когда обои отклеены от стены, то в ней можно процарапать борозду для провода, уложить его, зашпаклевать и наклеить обои назад.

Розетки в гипсокартоне

Это одновременно скрытая и открытая проводка – к первой она относится так как проводов не видно, а во вторую категорию попадает потому, что провода не замурованы в стену и к ним можно добраться. Кроме стандартных инструментов (если только не устанавливается блок розеток) для монтажа понадобится стальная проволока. Порядок действий следующий:

1. Из стены извлекается розетка и подрозетник. К гипсокартону они прикручиваются, так что ломать ничего не придется.
2. Стальная проволока заводится в отверстие и просовывается в том направлении, где планируется установка новой розетки. На данном этапе надо просто убедиться, что между плитами гипсокартона, профилями и стеной есть промежуток, в который пройдет гофра с проводом (незащищенную от механических повреждений проводку внутри оставлять нельзя).
3. Если проволокой получается нащупать путь, то в нужном месте высверливается отверстие под новый подрозетник. К проволоке прикручивается прочная веревка и она вытаскивается назад.
4. Затем с помощью веревки между розетками протягивается гофра, в нее заводятся провода и подключаются.

Если протянуть проволоку между профилями не получается, то применяется более радикальное средство – откручивается лист гипсокартона, протягивается провод и прикручивается назад. Остается зашпаклевать разрушенные стыки и установить розетку. В некоторых случаях вместо того, чтобы откручивать целый лист, в гипсокартоне просто вырезают нужной формы отверстие (предварительно открутив крепежные шурупы), которое потом ставится на место и зашпаклевывается.

Каким способом воспользоваться

Этот вопрос решается в каждом случае индивидуально, в зависимости от того, где расположена «родительская» розетка и какой мощности будет подключаемый прибор. Если это не кухонные розетки для духового шкафа или точки для запитки бойлера со стиральной машинкой, то расчеты и практика показывают, что несколько розеток без проблем будут работать без возникновения перегрузок в сети.

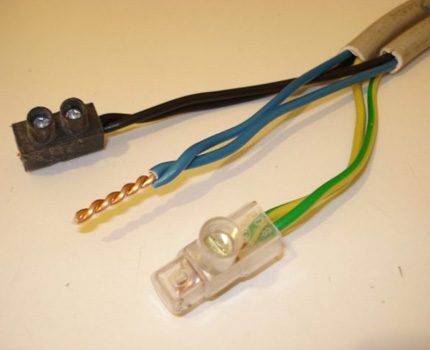

Главное условие при монтаже любых розеток – это хорошие контакты между проводами, что уменьшает общее сопротивление проводки и вероятность ее нагревания в процессе эксплуатации.

два способа достичь одной цели

Бытовые электрические приборы сильно облегчают жизнь, поэтому их большое количество в доме — правило, а не исключение и не дань моде. Особенно много устройств находится в кухне и там, где «обосновался» телевизор, компьютер: обоим видам умной техники нередко нужна многочисленная армия «помощников», обеспечивающих комфорт хозяевам. Тройники либо удлинители не лучшее решение насущной проблемы, поэтому оптимальный вариант — блок розеток, в котором может быть 2-4 электрические точки. Чтобы избежать неприятных ситуаций в будущем, нужно знать о нюансах их установки. Например, о том, как подключить розетку на 4 гнезда.

Виды устройств и их особенности

Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.

1. Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
2. Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.
3. Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.

Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.

Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.

Основные популярные типы

К ним относятся:

• вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
• тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
• Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.

Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.

Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.

1. Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
2. IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
3. IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.

Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.

Схемы подключения

Даже начинающего мастера не ждут какие-то особые затруднения, все предельно ясно, но лучше рассмотреть особенности каждого варианта.

Однофазная сеть без заземления

На схеме обозначены цифрами:

1 — общий автомат;

2 — тот, что отключает фазу на конкретной линии;

3 — нулевая шина;

4 — распределительные коробки, отдельные для каждой розетки;

5 — кабели.

Любой специалист-электрик знает, что фаза должна располагаться слева, однако хозяева нередко нарушают это правило. При неполадках в электросети они создают себе дополнительные сложности при диагностике, а также в случае самостоятельного ремонта.

Однофазная сеть, но с заземлением

В этом случае добавляется всего один элемент под номером 6, это — главная заземляющая шина для защитного проводника (РЕ). Он обозначен зеленым цветом.

Есть и другой вариант, использующийся для хозяйственных построек, если в них обустроен открытый вид проводки. В этом случае заземление проходит по полу — по периметру стен, а к розеткам снизу ведет отдельный провод. Других различий в подводке нет.

Возможные способы подключения

Есть несколько способов добиться результата, но все зависит от потенциальной нагрузки на такие розетки.

Шлейф — последовательный метод

При необходимости установки блоков, состоящих их нескольких розеток, все элементы подключаются шлейфовым методом. Фазу соединяют со вторым устройством перемычками, затем таким же способом коммутируют следующий прибор. Аналогично поступают с нулевыми контактами.

Метод довольно прост, но не лишен недостатков. Так, плохой контакт в одной из промежуточных розеток автоматически становится причиной неработоспособности следующих элементов. Избежать неприятностей поможет проверка и подтяжка клемм, операцию необходимо планировать и проводить как минимум раз в году.

Если клеммы позволяют, то вместо отдельных перемычек лучше использовать цельный провод. С небольшого участка снимают изоляцию, потом его сгибают петлей, зажимают в клемме, затем таким же методом «расправляются» со следующими розетками. Надежность всех элементов такой электросети — большой плюс этого способа. Минусы — необходимость расчета длины провода, относительно долгая, более трудная, работа — все-таки несущественны.

Гораздо больший минус — невозможность одновременной работы нескольких мощных приборов, так как максимальное значение силы тока для одной розетки — 16 А. Если в работу будут вовлечены сразу несколько «серьезных» единиц техники, то питающий кабель попросту может не выдержать возросшую нагрузку.

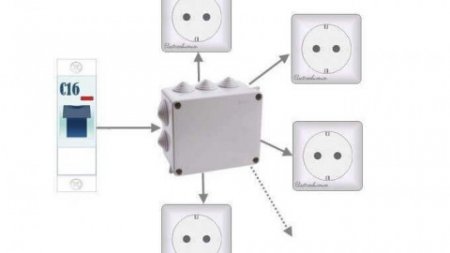

Звезда — параллельное подключение

В этом случае все розетки комнаты подключаются отдельным, «своим» проводом, подходящим к распределительной коробке, куда из щитка подведен главный кабель. Такой способ не ограничивает работу розеток, так как даже если одна из них выйдет из строя, остальные останутся в рабочем состоянии.

Самые большие минусы — расход провода и трудоемкость работ. Можно сэкономить, если к центральному контакту от щитка проложить провод более толстого сечения, а для соединения с розетками — жилы потоньше. Однако этот вариант называется уже по-другому — смешанным способом.

Комбинированный компромисс

При таком подключении розеток основной кабель прокладывается до распределительной коробки и дальше — до ближайшей розетки. На этом, последнем, отрезке делают ответвления для остальных устройств. Преимущества — экономия кабеля и большая надежность электросети, так как вариант обеспечивает автономную работу приборов.

Второе решение — прокладывание из распределительной коробки сразу двух кабелей. Один из них — для шлейфа, питающего, например, 4 из 5 розеток. Второй предназначается для пятой группы, которую собираются использовать для эксплуатации особо мощной техники.

Что делать с защитным проводом?

Заземление некоторые (и нередко) делают последовательным методом. Однако он не совсем корректен, поэтому ПУЭ запрещают подобную практику — использование шлейфового подсоединения, если оно применяется для защитных проводов.

Оптимальный вариант — выполнение распайки (скрутки) на заземляющем проводе, идущем к первой розетке «в строю». Через нее ведут отдельный провод к каждому элементу блока. Единственная трудность — помещение защитных проводов в первом подрозетнике, однако ради такого случая можно приобрести более глубокое изделие (например, «высотой» 60 мм).

Другой способ — монтаж дополнительного подрозетника, призванного сыграть роль монтажной коробки. Потом его прячут под заглушку и камуфлируют отделочным материалом. Это решение позволит сделать распайки/скрутки для фазы с нулем, оснастить их колпачками СИЗ, а провода надежно изолировать.

Выбор правильного способа

Решение в большей степени зависит от суммы, которую хозяева планируют потратить. Другие факторы — мощность приборов, которые будут подключаться периодически либо работать постоянно, наличие отделки на стенах и степень готовности ее нарушить. Самый лучший способ — подключение звездой: или к главному щитку, или к распределительной коробке.

Для приборов, не отличающихся большой мощностью, которые к тому же будут работать не ежечасно, подойдет простое шлейфовое соединение. Капитальный ремонт или его скорое планирование, даст возможность модернизировать дом или квартиру. В этом случае обычно решают, какие приборы планируются к покупке. Именно этот список всех будущих (и настоящих) устройств станет стимулом для расчетов необходимого сечения кабелей, а также выбора способов их подключения.

Монтаж розеток

Прежде чем искать, как подключить розетку на 4 гнезда, лучше познакомиться с требованиями и процессом установки простого одиночного устройства. Дело в том, что нет никакой разницы в установке двойных, тройных розеток, или устройств с большим количеством гнезд.

Полное обесточивание — первое условие для любых электромонтажных работ. При установке надо обязательно ориентироваться на маркировку проводов цветом. Фазные провода (L) могут быть:

• белыми;
• бирюзовыми;
• коричневыми;
• красными;
• оранжевыми;
• розовыми;
• серыми;
• фиолетовыми;
• черными.

Но все же чаще используют 3 цвета — белый, черный либо коричневый. Нейтраль (N) — нулевой рабочий контакт — голубой или синий. Заземление (PE), которое нередко называют «нулевой защитой», имеет оболочку из желтых и зеленых полос (продольных, поперечных), иногда — желто-зеленый оттенок, а также может быть чисто желтого либо только зеленого цвета.

Процесс установки розеток выглядит так:

1. Сначала в стене сверлят отверстие необходимого диаметра под подрозетник, делают штробы для электропроводки. Эти операции не нужны, если задача стоит простая — замена розетки, вышедшей из строя. В этом случае конец силового кабеля вытаскивают наружу, с помощью пылесоса или кисти удаляют весь накопившийся мусор.
2. Для монтажа подрозетника готовят цементный/гипсовый раствор. После его нанесения в отверстие вставляют установочную коробку, протягивая в нее кабель, фиксируют на одном уровне со стеной. Оставляют работу до полного схватывания раствора.
3. Затем с концов проводов снимают изоляцию, их заводят в крепления контактов (фаза — слева, ноль — справа, защитный кабель — по центру) и затягивают с помощью отвертки. Проверяют соединение на прочность.
4. Корпус устанавливают внутрь коробки, выравнивают по горизонтали, с обеих сторон временно фиксируют саморезами. Уровнем корректируют положение, потом затягивают крепеж и распорные лапки, окончательно фиксирующие корпус розетки
5. Прикрепляют к корпусу крышку, закручивают центральный винт. Включают электричество и индикатором проверяют работоспособность розетки.

Установка блока из нескольких розеток

Самым популярным способом соединения одиночных элементов у домашних мастеров все же остается шлейфовый, даже несмотря на его недостатки. В этом случае рядом с отверстием с рабочим кабелем сверлят еще несколько (1,2, 3 или 4), расположенных на одном уровне, поэтому перед работой необходимо нанести корректную разметку.

Для операции используют линейку, уровень и маркер (карандаш). Требуется соблюдать расстояния от центра каждого элемента (72 мм), в противном случае декоративные крышки будет невозможно установить на место. При штроблении строго соблюдают вертикальность (горизонтальность) линий, используют для них тот же уровень.

1. В центре всех будущих отверстий делают углубления: сначала штробят круги коронкой, затем выбивают «лишнее», действуя зубилом и молотком. Если стены выполнены из гипсокартона, операция значительно упрощается.
2. Следующий этап — установка блока подрозетников. Лучше выбирать модели, которые можно соединить друг с другом. Их закрепляют раствором, в гипсокартоне — лапками, расположенными по бокам конструкций.
3. Выключают электричество. Из первого подрозетника вытаскивают кабель, с него снимают оплетку, лучший инструмент для этого — монтерский нож с пяткой. Каждый из 3 проводов лишают 10 мм изоляции с помощью съемника проводов (стриппера).
4. Для создания шлейфа используют провод, аналогичный «оригиналам», другого варианта нет. От края снимают оплетку. 200 мм минимум для блока из 2 розеток, необходимый отрезок зависит от количества отверстий, поэтому длину рассчитывают самостоятельно. Затем кусок просовывают из второго подрозетника до последнего.
5. Исключение — защитный провод. Так как простой шлейфовый метод с перемычками для заземления запрещен правилами (ПУЭ), то делают ответвления, отрезая куски необходимой длины для каждой розетки комплекса. Их соединяют с главным питающим проводом, опрессовывают клещами, изолируют термоусаживаемой трубкой. Затем укладывают на дно коробки.
6. Концы кабеля зачищают от изоляции, затем переходят к подсоединению первой розетки. Делают это аналогично: сначала фаза слева, потом нейтраль справа, в центр — заземление. Клеммы осторожно, но плотно затягивают отверткой. Розетку вставляют, слегка выравнивают, но саморезами не фиксируют.
7. Подключают следующее, второе устройство, действуют по такому же алгоритму. Потом третье, четвертое и т. д. После присоединения всех элементов следует проверка горизонтали (вертикали, если выбран такой способ установки).
8. Последний этап — монтаж розеток саморезами, затем упорными лапками и фиксация декоративных панелей. Если есть общая рамка, она примеряется, устанавливается, затем поочередно в центрах розеток фиксируют крышки. На этом вопрос, как подключить розетку на 4 гнезда (2, 3 или 5), можно считать подробно рассмотренным.

Если такая «возня» не слишком впечатляет, то можно обойтись покупной моделью — двойной, тройной либо четверной. Однако многие хозяева против такого решения. Причины отказа — возможная экономия, массивность таких розеток, обе шины, снабженные двумя клеммами, которые иногда приводят к ошибкам начинающих мастеров при монтаже. Результатом может стать короткое замыкание, а такое ЧП сведет на нет все старания, а также погубит новое изделие.

Так как подключить розетку на 4 гнезда возможно двумя способами, то решение остается за хозяевами дома. Чтобы познакомиться со всеми подводными камнями работ с электричеством, лучше посмотреть на образцовую работу других мастеров. Например, на ту, что показана в этом видео:

инструкция по монтажу и схема

Содержание статьи:

Ни одна действующая система электропитания не обходится без силовых розеток, при отсутствии которых невозможно нормальное функционирование бытовой техники. Из-за постоянного увеличения числа подключаемых к ним приборов заметно возрастает токовая нагрузка на линии питания. Это не может не сказаться на архитектуре построения бытовых электрических сетей, общее число розеток в которых приходится увеличивать. У пользователей часто возникает потребность от одного провода подключить 3 розетки, не нарушая распределения токов в питающей линии.

Виды электропроводок

Параллельное подключение трех розеток к одному проводу

Прежде чем разобраться с тем, как соединяются три розетки от одного провода, желательно ознакомиться с существующими видами прокладки электрических цепей. В соответствии с правилами их обустройства, прописанными в ПУЭ, современные электропроводки имеют два исполнения: закрытое и открытое. В первом случае жгут с проводами, по которому подается напряжение, прокладывается скрыто. Для него в стенах и потолке проделываются специальные выемки (штробы), в которые укладывается кабель. Преимущества скрытой прокладки:

• Надежная защита от механических повреждений.
• Безопасность эксплуатации электропроводки.
• Отсутствие наружных проводов, ухудшающих эстетичность комнат и других помещений.

Недостаток состоит в сложности доступа к кабелю при необходимости его восстановления или полной замены, ремонт потребует больших трудовых затрат.

При открытом способе прокладка ведется по поверхности стен и потолка. Жгуты в этом случае размещаются в специальных коробах (кабельных каналах) или в гофре. С их помощью удается скрыть проводящие жилы, которые остаются, тем не менее, доступными для контроля и ремонта.

Преимущества этого способа прокладки:

• Простота обслуживания и восстановления.
• Доступность при необходимости подключения промежуточной розетки.
• Возможность обустройства электропроводки в стиле «ретро».

Недостаток этого приема – потребность в отведении специальных участков стен под прокладку кабельных каналов или гофры, не заставляя эти зоны мебелью. Для устранения этого неудобства жгуты прокладывают в специальных нишах, имеющихся в пластиковых плинтусах.

При выборе подходящего способа укладки жгута или кабеля исходят из конкретных условий и требований к подключению отдельных элементов электросети.

Способы подключения

Способы подключения розеток

Перед тем как подключить много силовых розеток подряд важно разобраться с существующими способами их подсоединения. В зависимости от порядка коммутации отдельных проводников различают следующие варианты:

• Параллельное подключение, при котором розетки нужно соединять «звездой».
• Последовательное соединение, по-другому называемое «шлейфом».
• Комбинированное включение, использующее шлейф и «звезду».
• Соединение «в кольцо».

Каждый из перечисленных способов выбирается в зависимости от архитектуры помещения и соображений экономии на установочных изделиях. Параллельное соединение «звездой» удобно при разводке питающей сети из единого центра (распределительного щита, например).

Последовательный способ (или шлейф) применяется, когда на данной линии включается целый ряд устанавливаемых одна за другой розеток. Отдельные контакты (фаза и ноль) между собой подсоединяются в параллель, последовательным способ называют лишь из-за порядка расположения розеточных узлов.

При комбинированном включении на отдельных участках изделия устанавливаются в ряд, после чего от одного из них обустраивается «звезда».

Соединение «в кольцо» представляет собой последовательное расположение розеток, конец которого замыкается на его начало. Этот способ включения позволяет подсоединять розетки на больших по площади объектах: на выставках, в цехах и торговых залах.

Порядок монтажа

Гипсокартон – хрупкий материал, работать с ним нужно осторожно

Прежде чем приступать к самостоятельной установке розеток, потребуется ознакомиться с инструкцией по их монтажу. Проще всего рассмотреть пример, когда они устанавливаются в гипсокартонной стене. Порядок работ в этом случае выглядит так:

1. Берется электродрель с насадкой типа «коронка», посредством которой в выбранном месте подготавливается отверстие под розетку. Его диаметр должен совпадать с размером пластикового корпуса (стакана), используемого в качестве крепежного основания и фиксируемого непосредственно на месте установки.
2. В стакан помещается монтируемая розетка и крепится в нем с помощью длинных распорных винтов.
3. К контактам необходимо присоединить выведенные наружу фазный и нулевой проводники, а затем закрыть изделие декоративной крышкой.

При наличии в электропроводке третьей жилы в изоляции желто-зеленой расцветки ее оголенный конец подсоединяется к имеющейся на розетке клемме заземления.

На завершающем этапе работ следует подать питание в линию и проверить розетку на работоспособность – подключить к ней любую бытовую технику.

Чтобы правильно подключить сразу несколько розеток подряд (шлейфом), специалисты советуют обратить внимание на следующие моменты:

• Провод с фазной клеммы одного розеточного узла протягивается до того же контакта следующего изделия и так далее. К такому шлейфу можно добавить весь комплект розеток, устанавливаемых в данном помещении.
• Точно так же поступают с нулевым проводником, прокладываемым от соответствующего контакта ко второму и последующим изделиям, закрепленным на стене.
• При наличии заземляющей жилы с ней проделываются те же операции.

К преимуществам этого метода присоединения следует отнести простоту реализации и экономное использование расходного материала (проводов). К недостаткам – ненадежность системы, в которой обрыв одного из проводников приведет к обесточиванию всех подключенных к этому шлейфу последующих розеток. В этом смысле соединение звездой выглядит намного предпочтительнее.

Установка изделия с выключателем

Интересным с точки зрения порядка подсоединения розеток является вариант исполнения с выключателем, размещенным в том же корпусе. В этом случае операция по подключению несколько усложняется, что объясняется особой схемой коммутации розетки. При подсоединении к шлейфу фазный провод делается проходным, он не должен подсоединяться к ответному контакту выключателя. В случае отключения данной розетки вся линейка следующих за ней изделий не будет обесточиваться.

К преимуществам совмещенных конструкций относят:

• Допустимость исключения электрического узла из общего шлейфа без ущерба для всех остальных его элементов.
• Удобство обслуживания и ремонта, не касающееся других розеточных изделий.
• Эстетичность и простота монтажа.

Единственным недостатком таких приборов с точки зрения потребителя считается высокая стоимость. Специалистами отмечается неудобство совмещенных с выключателями розеток, заключающееся в необходимости замены всего изделия целиком при выходе из строя одного элемента.

Как из одной розетки сделать две: варианты устройства проводки

У вас возникла потребность в дополнительных розетках, а капитальный ремонт пока не планируется? Стоимость вызова профессионального электрика высока, а дешевым мастерам вы не доверяете и хотите решить проблему своими силами?

Перспектива страдать без жизненно необходимой электроточки ближайшие годы в ожидании ремонта совсем не привлекает, ведь верно? Но без должного опыта вам сложно сходу разобраться, как из одной розетки сделать две и с чего начинать?

Мы подскажем, как можно решить эту проблему самостоятельно, не прибегая к вызову электрика, — в статье приведены популярные способы установки дополнительной розетки от уже существующей. Рассмотрены необходимые для монтажа инструменты и соответствующие расходные материалы, что могут пригодиться в процессе электромонтажных работ.

Варианты монтажа дополнительной розетки сопровождаются наглядными фотографиями и содержательными видеорекомендациями.

Содержание статьи:

Проводить или нет розетку от розетки?

Вариант с установкой дополнительной розетки поможет избавиться от ссор между членами семьи, которым требуются электроточки для включения различных бытовых приборов.

Особенно остро такая проблема встает на кухне с покупкой новой техники – блендера, мини-комбайна, йогуртницы, хлебопечки, мультиварки и прочих приборов.

Выходит, что существующие розетки уже не справляются со своими обязанностями – их количества физически не хватает для удовлетворения потребностей всех домочадцев. На нашем сайте есть целая статья посвященная выбору и размещению .

Поэтому целесообразным будет решение о проведении дополнительной розетки от уже существующей.

Технически оснащенная кухня нуждается в достаточном количестве точек подключения к электросети. Об этом следует помнить еще на этапе составления дизайн-проекта интерьера будущего помещения

Но тут можно столкнутся с реальной проблемой – не всегда такую задачу возможно выполнить. Существует ряд ограничений, когда категорически нельзя проводить такую модернизацию существующей электросети:

• если нужна розетка для электроплиты;
• когда решили со стиральной машиной подключить бойлер;
• если суммарная мощность приборов более 2,2 кВт.

В домах или квартирах, где владельцы приобрели новую электроплиту взамен старой газовой, потребуется новая розетка для ее подключения. В такой ситуации нельзя от обычной розетки проводить еще одну для включения этого мощного прибора.

Здесь потребуется монтаж отдельной ветки от распределительной коробки, а еще лучше – от щитка. Да и устройство защитного отключения для мощной техники нужно установить. Для того чтобы узнать о правилах подключения розетки для электроплиты рекомендуем прочесть .

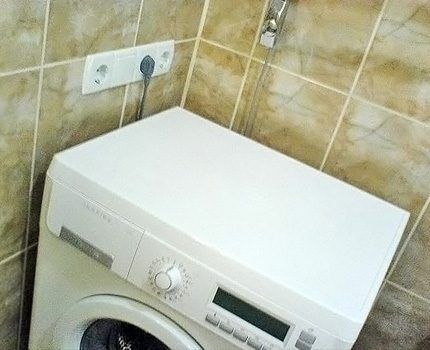

Еще один неудачный пример, когда в ванной предусмотрена розетка только для стиральной машины. Но со временем приобрели бойлер. А о том, как правильно расположить и подключить розетки в ванной, читайте .

В одну двойную розетку эти приборы одновременно включать нельзя – проводка может сгореть. Проблематично будет всегда контролировать очередность включения бойлера со стиральной машиной.

Результат перенапряжения сети может быть плачевным – хорошо, когда проблему вовремя обнаружили или сработал автомат и пожара удалось избежать

Также нужно еще до начала работ по установке еще одной розетки просчитать предполагаемую мощность приборов, которые будут одновременно включаться в новый блок розеток.

Часто модернизировать планируют точку подключения к электросети, которую питает провод сечением 1,5-2,5 мм². Поэтому суммарная мощность приборов может быть чуть более 2 кВт.

Нельзя в такие розетки-соседки, запитанные от одной жилы, включать одновременно посудомоечную машину, духовой шкаф и обогреватель, или бойлер и стиральную машинку

Варианты обустройства двух розеток из одной

Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.

Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.

При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:

• новая точка, удаленная от существующей на пару метров;
• сдвоенная модель вместо одинарной;
• целый блок из 3-6 точек.

В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.

Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам. Но если с подключением розеток вы сталкиваетесь впервые, рекомендуем для начала изучить следующий материал, в котором приведен пошаговый инструктаж по подключению электроточек.

Для электрической плиты требуется отдельный силовой кабель, способный выдержать большую нагрузку

Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.

А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.

Правила проведения розетки от розетки

Разобравшись с нужным , которую предстоит подключить к уже существующей, предстоит приобрести необходимые материалы и взять инструменты, которые пригодятся во время проведения работ. Также предстоит решить вопрос с маскировкой провода.

Правило #1 — правильно прячем провод

Питающий провод, который будет соединять существующую электроточку с устанавливаемой, нужно куда-то спрятать. Это вопрос не только дизайна, но и безопасности эксплуатации помещения.

Хорошо, когда вопрос с еще одной розеткой решается на этапе черновых ремонтных работ. В это время проще всего спрятать провод в штробу

Длина провода и вариант его маскировки будет отличаться в разных случаях. Так, если в помещении скрытая проводка, то прятать предстоит в стену, проделав для этого штробу.

Этот способ крайне затратный – ведь отделка стен может серьезно пострадать. Поэтому в сложных ситуациях, когда в комнате красивый ремонт, выбирают что-то не такое разрушительное – чтобы стены и обои на них не пострадали.

Как вариант, расположить розетку в 15-30 см от пола и спрятать провода в специальный широкий плинтус, который легко поставить своими руками.

Когда же розетка находится над столешницей, здесь удобно использовать двойную модель или разместить рядом вторую. Желательно, чтобы у нее был такой же дизайн и цвет. Провода при таком монтаже замечательно спрячутся за крышками.

Еще один вариант – открытая проводка. Это актуально, если помещение оформлено в стиле ретро – красивое ажурное переплетение проводов, идущих к розеткам и выключателям гармонично перекликается с другими предметами интерьера.

Прятать ничего не нужно, а если понадобиться заменить участок – доступ ничем не затруднен.

Галерея изображений

Фото из

Монтаж проводки открытым способом

Медные трубы поверх деревянной отделки

Провода спрятать внутри подрозетника

Провода утоплены в стену

Правило #2 — тонкости установки двойной модели

Быстрый и простой способ одну розетку превратить в две – снять декоративную накладку, открутить старый рабочий механизм, достав его из подрозетника. Вместо этого предстоит поставить новую розетку на 2 рабочих гнезда.

Она отличается от одиночной 2 посадочными местами, которые способны выдержать суммарный ток до 16 А.

Устанавливается такая модель в один подрозетник. От одиночной ее рабочий механизм отличается наличием 2-х клеммников, разведенных в разные стороны.

Механизм двойной розетки визуально отличается от одиночной модели. Главное, чтобы все провода были подключены правильно

Для установки потребуется:

• отключить электричество во всем доме/квартире;
• убедиться, что дом действительно обесточен;
• снять одиночную розетку, освободив провода из ее рабочего механизма;
• обрезать потрепанные концы оголенных проводов;
• снять изоляцию с кончиков около 1 см;
• вставить коричневый фазный провод в правый контакт механизма;
• вставить синий провод ноля в левый контакт;
• вставить желто-зеленый провод земли в центральный заземляющий контакт;
• все контакты рабочего механизма розетки затянуть отверткой;
• провода согнуть гармошкой в подрозетнике и вставить поверх рабочий механизм;
• зафиксировать все саморезами;
• надеть декоративную крышку розетки и затянуть крепежный винт по центру.

После завершения работы по превращению одной розетки в 2 предстоит проверить ее работоспособность. Если все работает, можно включать электричество в квартире/доме. Более подробно о подключении двойной розетки в один подрозетник можно прочесть в этом материале.

Правило #3 — нюансы монтажа новой розетки рядом

Вариант с установкой новой электроточки на определенном расстоянии от существующей потребует больше времени и усилий. Здесь, как и в предыдущем варианте, предстоит обесточить дом/квартиру и только потом приступать к работам.

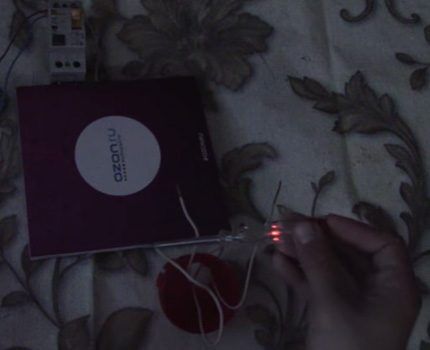

Чтобы убедиться, что коричневый провод – это фаза, можно использовать специальную индикаторную отвертку. При соприкосновении с фазой ее лампочка загорается

Далее нужно отметить место будущей дислокации. Теперь нужно разобрать старую розетку, вынув ее механизм. Предстоит шлейфовым способом к ней питающий провод для новой розетки.

Крепление проводов осуществляется так же, как и для двойной розетки. Одно отличие – в каждый контакт вставляется по 2 одинаковых провода, а крепления затягиваются отверткой. Чтобы получить шлейф.

Провод земли предстоит раздвоить – присоединить 2 желто-зеленых куска, в месте соединения поставить гильзу, опрессовать пресс-клещами, сверху надеть термоусаживающую трубку для изоляции.

Одно ответвление вставится в механизм старой розетки, а второе – новой. Питающая жила из 3-х проводов наращивается до нужной длины.

Для соединения двух отрезков провода можно использовать специальный колпачок – такое соединение надежное, но для его удаления придется откусить часть провода

В стене делается отверстие для установки подрозетника – стену придется сверлить. Затем питающий провод продевается внутрь, а стакан фиксируется алебастровой смесью. Осталось подключить рабочий механизм розетки – действия такие же, как и для двойной розетки.

После установки декоративной крышки останется спрятать или замаскировать провод, используя наиболее подходящий для этого вариант.

Правило #4  — особенности подключения блока

Когда толщина магистральной жилы достаточная, а потенциальные приборы, которые будут питаться от будущих розеток, обладают умеренной мощностью, можно вместо одной старой розетки соорудить блок розеток в модульной рамке. Это может быть 2 подряд, 3, 4, 5 или 6 штук.

Чтобы придать такому блоку эстетичный вид, покупают декоративную модульную рамку. Причем, цвет и материал можно подобрать согласно личным предпочтениям.

Для подключения этого варианта розеток предстоит сначала обесточить помещение. А лучше и всю квартиру/дом.

При установке блока розеток вместо одной следует четко выдерживать расстояние между ними, чтобы впоследствии декоративная рамка скрыла все лишнее

Затем предстоит проводить действия, аналогичные установке второй розетки. Единственное отличие – расстояние между подрозетником старой и новой электроточки будет минимальное.

Его точные параметры зависят от размера самого стакана и ширины декоративной крышки-накладки.

Подключив последовательно все провода к каждой из новых розеток будущего блока, и присоединив землю к рабочим механизмам, предстоит завершить монтажные работы, аналогично установке второй розетки, находящейся на расстоянии от старой.

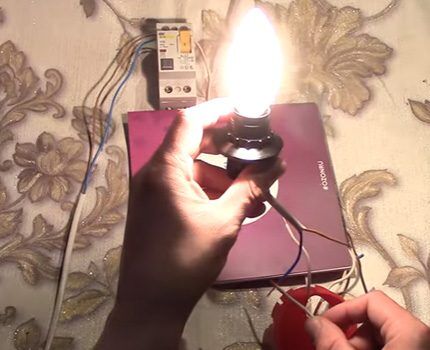

После установки важно проверить работоспособность новой розетки – лампочка должна зажечься

Теперь можно включать питание – все работы завершены. При таком варианте проведения еще одной розетки провода прятать не нужно, ведь они все уместятся в подрозетниках. Рекомендуем вам прочесть более подробно о подсоединении блока розеток .

Ошибки при проведении розетки

И хотя проведение дополнительной розетки является несложным заданием, новички часто допускают ошибки. Такое досадное недоразумение, как неправильный монтаж новой электроточки, способно обернуться крупными неприятностями.

Поэтому важно обратить особое внимание на наиболее распространенные ошибки и постараться их избежать.

Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может.

Во-вторых, желательно использовать провода из одного материала – если розетка запитана медным проводом, то вторую от нее следует проводить тоже с применением медного провода такого же диаметра.

Галерея изображений

Фото из

Клеммник винтовой конструкции

Клеммник ВАГО пружинного типа

Колпачок СИЗ для крепления скрутки

Зажим-разветвитель ВАГО

Третья ошибка, допускаемая при самостоятельном подключении – нарушение очередности присоединения проводов. Чтобы этого не произошло, нужно четко разобраться с назначением каждого и правильно определить место его крепления.

Для удобства желательно перед покупкой новой розетки посмотреть старую, разобрав ее. Это делается строго после отключения питания от электросети.

Следует обратить внимание на наличие заземляющего провода – если его нет, что часто встречается в хрущевках и прочих домах старой постройки, то и провод для новой розетки лучше брать без земли. О том, как действовать в случае подключения розетки с заземлением, написано здесь.

Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки. Здесь, не имея опыта, достаточно сложно найти баланс.

Поэтому, чтобы минимизировать объем предстоящих работ, желательно провести репетицию по подсоединению проводов на запасном отрезке проводов. Для проверки качества скрепления можно использовать лампочку.

Можно подобрать наиболее удобный вариант скрепления проводов между собой – покупать нужно оригинальные клеммники или другие изделия, опасаясь подделок

Пятая ошибка – когда провод пустили по диагонали. Это недопустимо, да и стандартами проведения электропроводки такое запрещено – провод следует прокладывать вертикально. Хотя домашние умельцы способны еще и не на такое.

Не следует так поступать – если будет проводиться через пару лет косметический ремонт, то обнаружить точное место прохождения провода будет крайне проблематично и его можно случайно повредить.

Закреплять провода в контакте рабочего механизма также следует качественно. Для этого пригодится отвертка

Шестая ошибка, а точнее, неприятность – это неудачно подобранный дизайн декоративной накладки розетки. Этот момент на работоспособности механизма никак не скажется – только будет бросаться в глаза, выбиваясь из общей концепции дизайна комнаты.

Чтобы избежать такого диссонанса, следует заранее подобрать наиболее подходящую модель, способную гармонично вписаться в имеющуюся стилевую композицию.

Выбрать подходящую по цвету и форме модель розетки сейчас несложно – производители наперебой предлагают самые изысканные варианты. Важно, чтобы изделие не оказалось подделкой

Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно.

Выводы и полезное видео по теме

Чтобы из одной розетки получилось две, можно использовать максимально простой способ – поставить двойную модель вместо одиночной. Пошагово этот вариант продемонстрирован в видео:

В видео ролике кратко изложены основные принципы последовательного подключения розеток:

Перед началом работ по проведению розетки следует четко определить, какой провод за что отвечает. Как правильно это сделать, не имея практического опыта, подскажет видео-пособие:

Видео обзор популярных соединителей, используемых для соединения проводов между собой:

Рассмотрев вопрос о целесообразности проведения новой розетки от уже существующей и приняв решение о ее монтаже, предстоит внимательно отнестись ко всем этапам проведения работ.

В дальнейшем предстоит строго придерживаться правил эксплуатации новой электроточки, чтобы исключить перегрузку линии – нельзя в такие розетки одновременно включать 2 довольно мощных прибора.

Решили самостоятельно подключить из одной или из одной сделать целых две, но не уверенны, что делаете все правильно? Или уже выполняли такую работу и можете дать дельный совет посетителям нашего сайта? Пожалуйста, оставляйте свои комментарии, участвуйте в обсуждениях, задавайте вопросы.

Как подключить все сокеты к Socket.io

Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. работы Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
5. реклама Обратитесь к разработчикам и технологам со всего мира
6. О компании

Загрузка…

2. Авторизоваться зарегистрироваться

3. текущее сообщество

.

javascript — Как подключиться к веб-сокету с другого сервера?

Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. работы Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
5. реклама Обратитесь к разработчикам и технологам со всего мира
6. О компании

,

Как подключиться к Socket.io? Swift 4

Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. работы Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
5. реклама Обратитесь к разработчикам и технологам со всего мира
6. О компании

,

javascript — Клиент Socket.IO Как подключиться?

Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. работы Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
5. реклама Обратитесь к разработчикам и технологам со всего мира
6. О компании

Загрузка…

2. Авторизоваться зарегистрироваться

3. текущее сообщество

.
