Как рассчитать наклон односкатной крыши из поликарбоната калькулятор: требования СНиП, определение оптимального угла

Расчет односкатной крыши, онлайн калькулятор стоимости односкатной кровли на дом

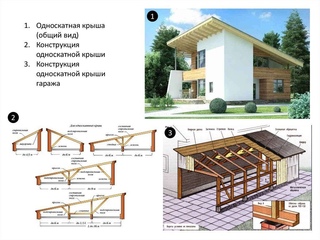

Односкатная крыша – самая недорогая по затратам на ее устройство. Она особенно популярна в регионах, где постоянно дует сильный ветер и более всего подходит для небольших домов, строений, террас. Угол наклона ската крыши может быть различным – от 6 до 30 градусов. Чтобы получить верный расчет материалов, воспользуйтесь нашим онлайн-калькулятором.

Возможности калькулятора односкатной крыши:

С помощью нашего онлайн-калькулятора можно выполнить следующие действия:

определить необходимое количество кровельного покрытия (профнастила, металлочерепицы или фальцевой кровли), доборных элементов и комплектующих;
узнать стоимость каждого из требуемых материалов;
уточнить количество материалов для утепления крыши и их стоимость;
скачать и распечатать расчет для последующего использования.

Последовательность действий при использовании калькулятора

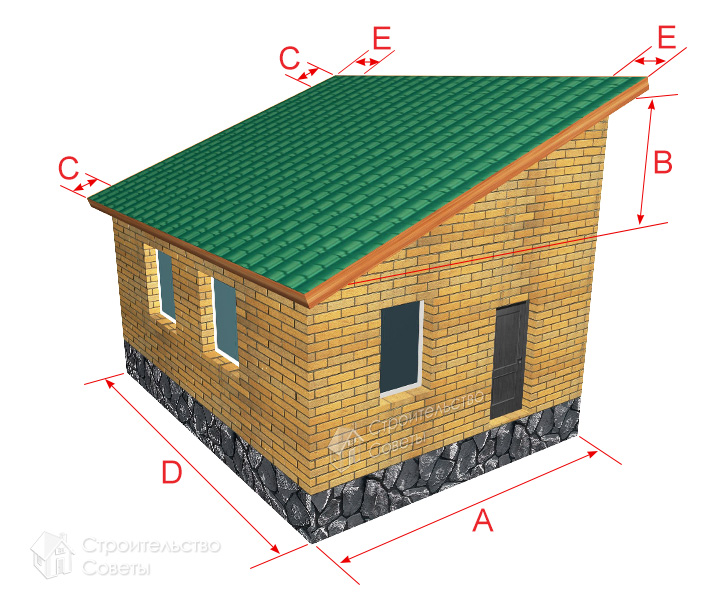

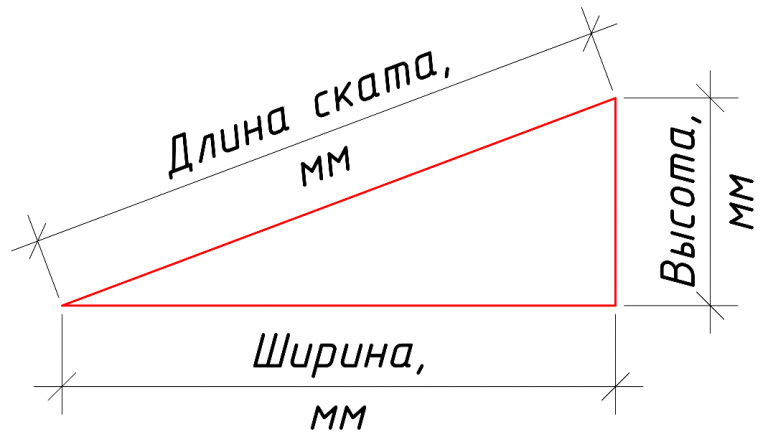

После того, как будут выполнены замеры ширины и длины ската, вы можете выполнить расчет материалов на крышу с помощью онлайн-калькулятора.

Дальнейшие действия должны выполняться в следующем порядке:

после выбора типа кровли (в нашем случае односкатной) следует внести данные, полученные по результатам замеров;
указать: будет ли устраиваться утепление, чтобы калькулятор мог подсчитать необходимое для этого количество соответствующих материалов и их стоимость;
определить, нужен ли вам учёт материалов, необходимых для изготовления софита. Если нужен, то необходимо внести ширину карнизного свеса и лобовой доски и затем указать из каких материалов (металла или ПВХ) он будет изготавливаться;

выбрать кровельные материалы из предлагаемых программой калькулятора;
с помощью переключателя выбрать требуемый профиль с учетом запретных длин и рабочей ширины. Смещение листа профиля на раскладке кровли помогает сделать выбор и подобрать наиболее экономную раскладку;
в зависимости от выбранного типа кровельного покрытия указать требуемую толщину, вид покрытия и цвет;

получить результаты вычислений калькулятора, которые при желании можно корректировать, для чего в соответствующем разделе есть опция «поменять».

вернуться к содержанию

Разновидности навесов

Для укрытия людей и предметов от воздействий природы зачастую строят навес из поликарбоната. Он применяется для защиты:

автомобильной стоянки;

зоны отдыха барбекю и игровых площадок;

точек мелкой торговли;

открытых бассейнов и душевых площадок;

входов в подъезды, въездных ворот, калиток.

При входе в частный дом или подъезд дома вместо навеса оборудуется козырек, но он тоже требует расчета.

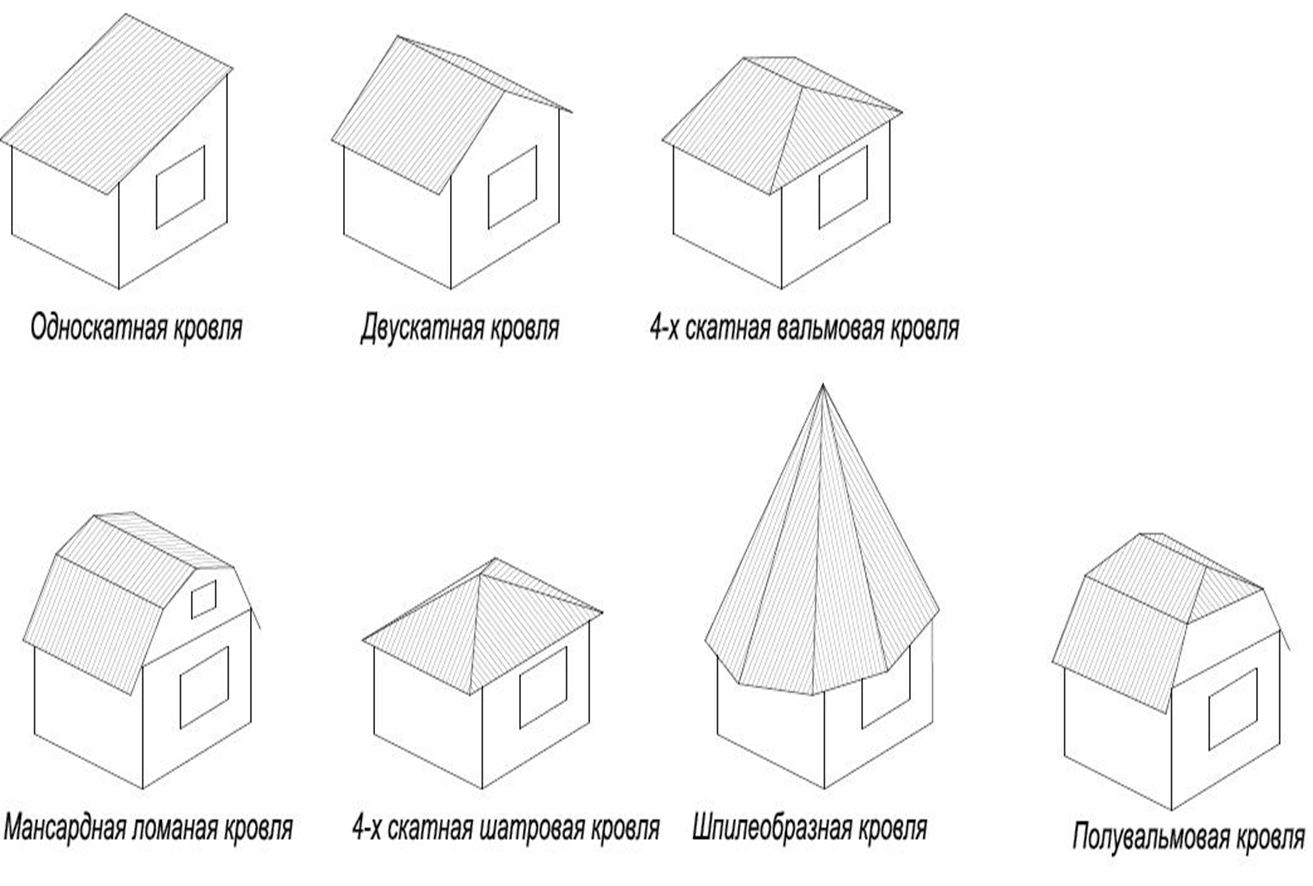

Форма крыши для навеса зависит от желания. Они могут иметь следующие формы:

ровную или наклонную прямую;

одно или двухскатную;

выгнутую или вогнутую;

купольную или арочную;

пирамидальную или многогранную.

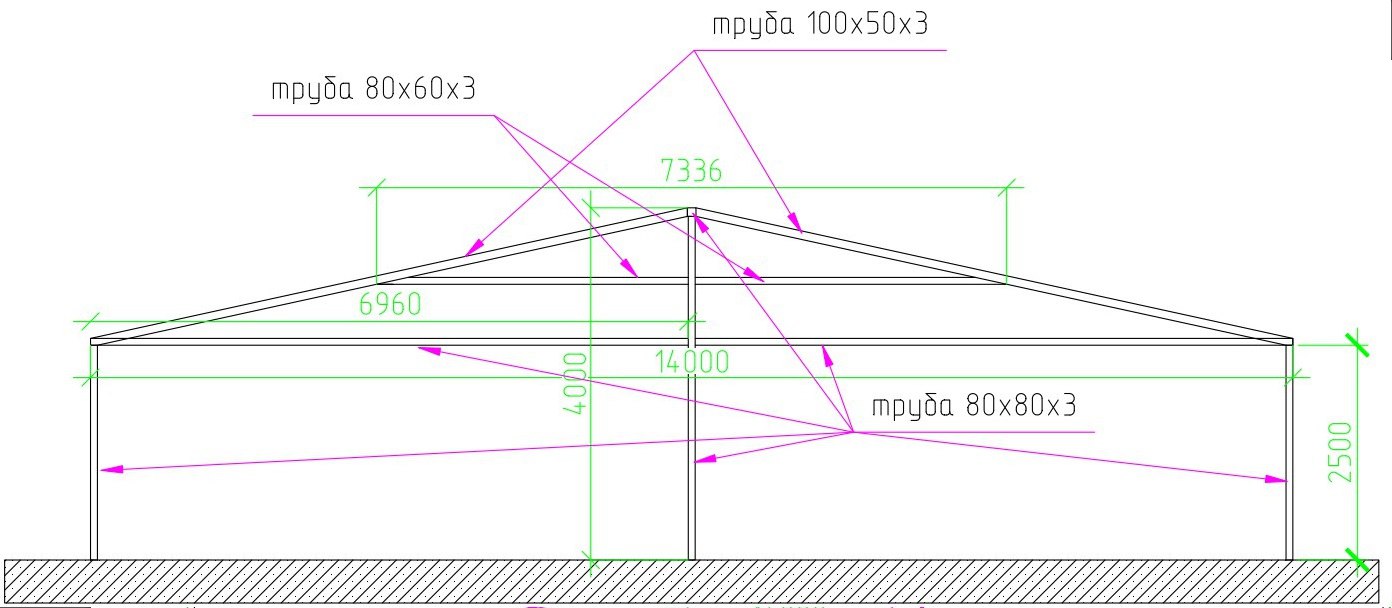

Исходя их формы крыши проводится сборка пояса из профильной трубы. Каждый пояс имеет свой тип и может быть:

сегментный;

полигональный;

трапециевидный или двускатный;

параллельный;

односкатный;

консольный;

треугольный. вернуться к содержанию

Размеры конструкции

В зависимости от места расположения фермы, ее формы и погодных условий проводится укрытие определенным материалом: металлический профиль, поликарбонат, профильный настил, асбестовые листы и др.

Каждый из материалов имеет свои стандартные размеры. Эти размеры могут служить основой при расчете общей длины конструкции, размеров между опорами. Для этого ширину и длину фермы надо сделать кратной размеру плит. Если размеры фермы рассчитывать под размеры плит, которыми она будет накрываться, то это уменьшит строительные отходы. Размер панели при расчете необходимо учитывать с учетом нагрузки, которую будет нести вся конструкция.

Характерным отличием может быть то, что в случае, когда общая длина фермы превысит 36 метров, необходимо выполнить строительный подъем.

Расчет высоты конструкции проводится исходя из того, для каких целей она изготавливается. Готовая конструкция не должна быть меньше 1.8 метра, средней высоты человека.

вернуться к содержанию

Форма крыши и материал

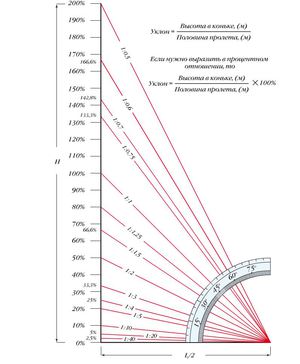

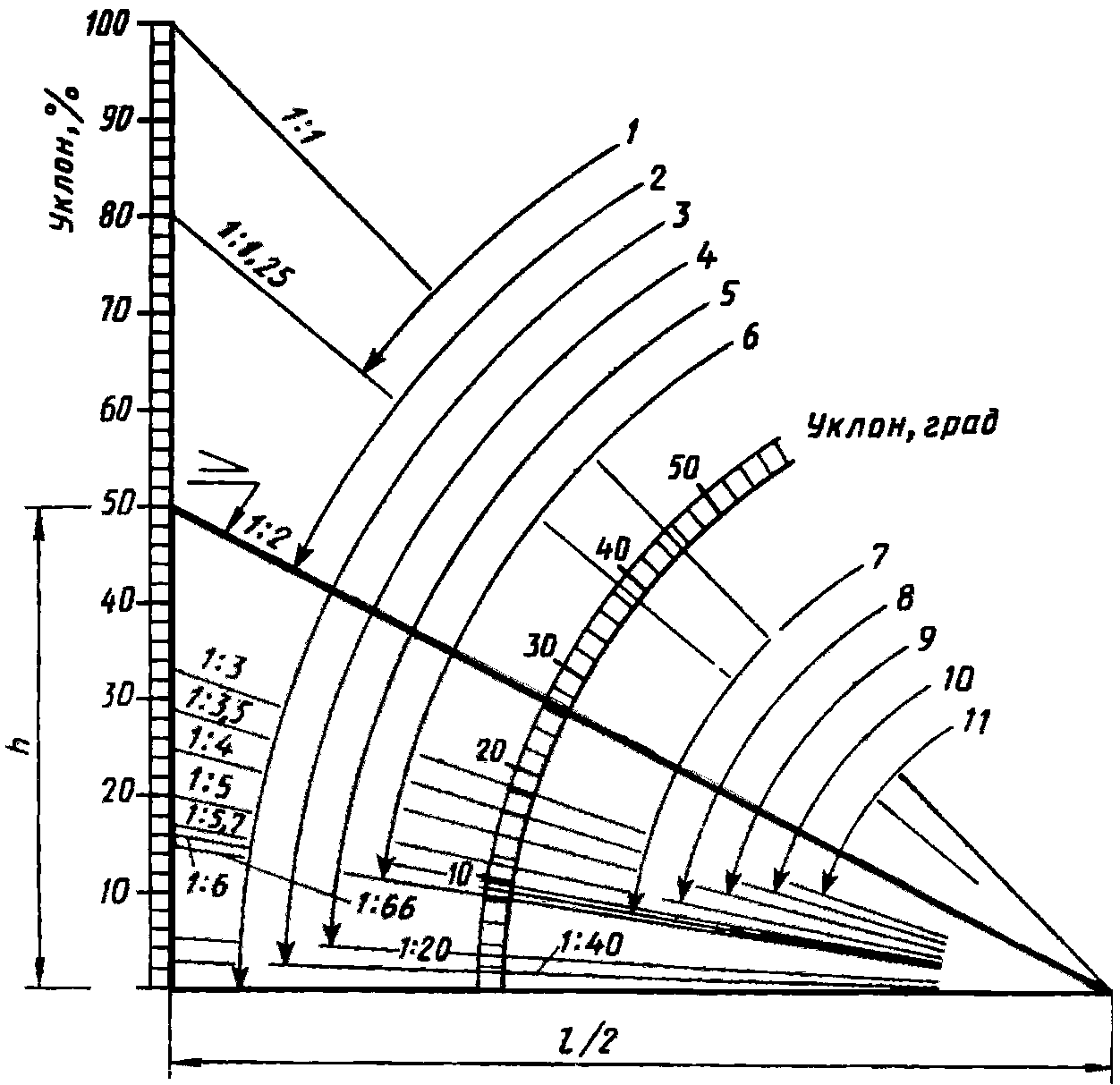

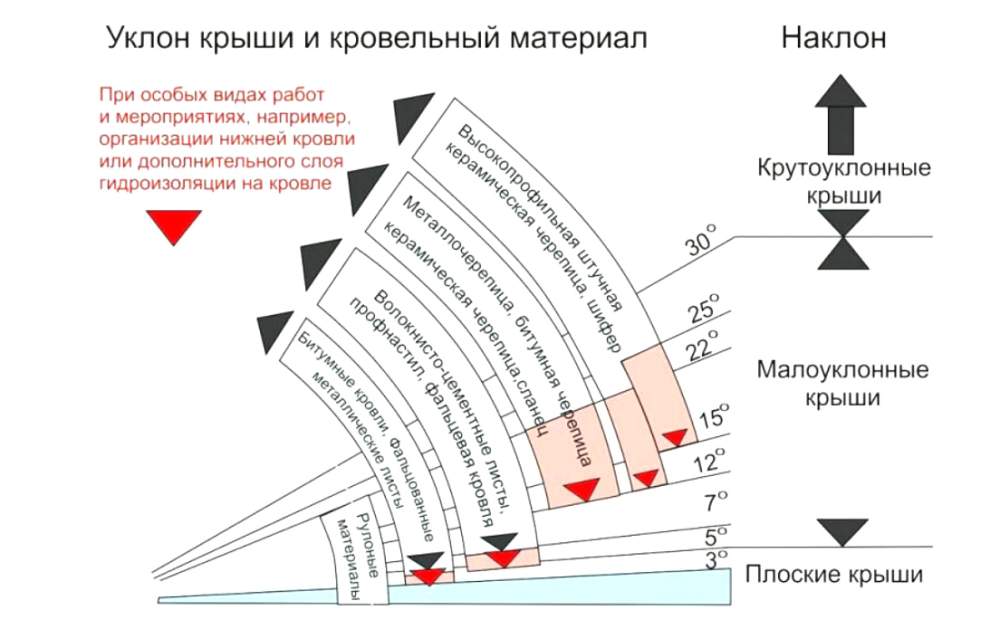

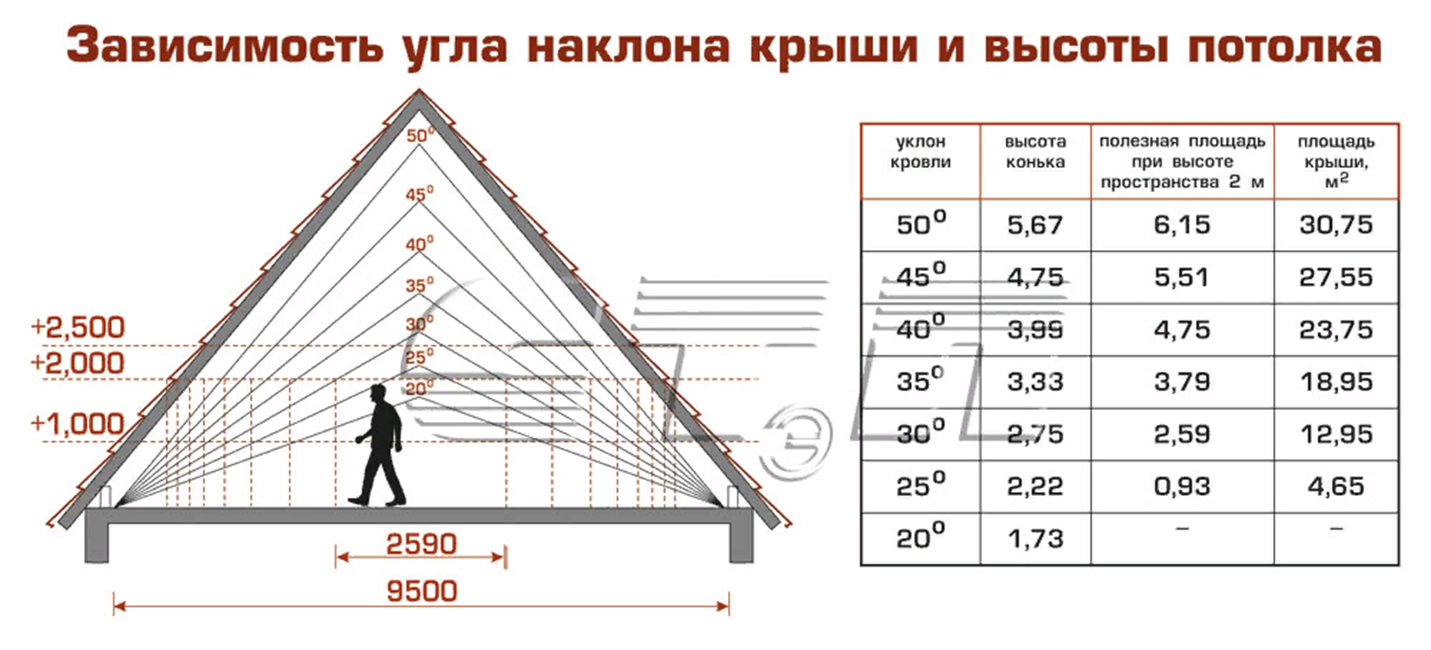

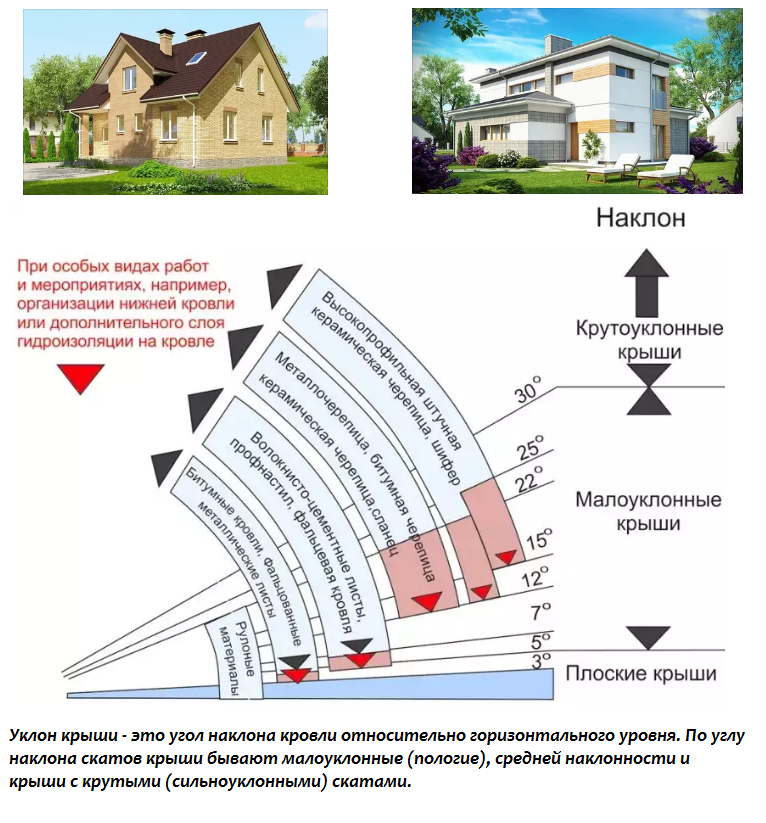

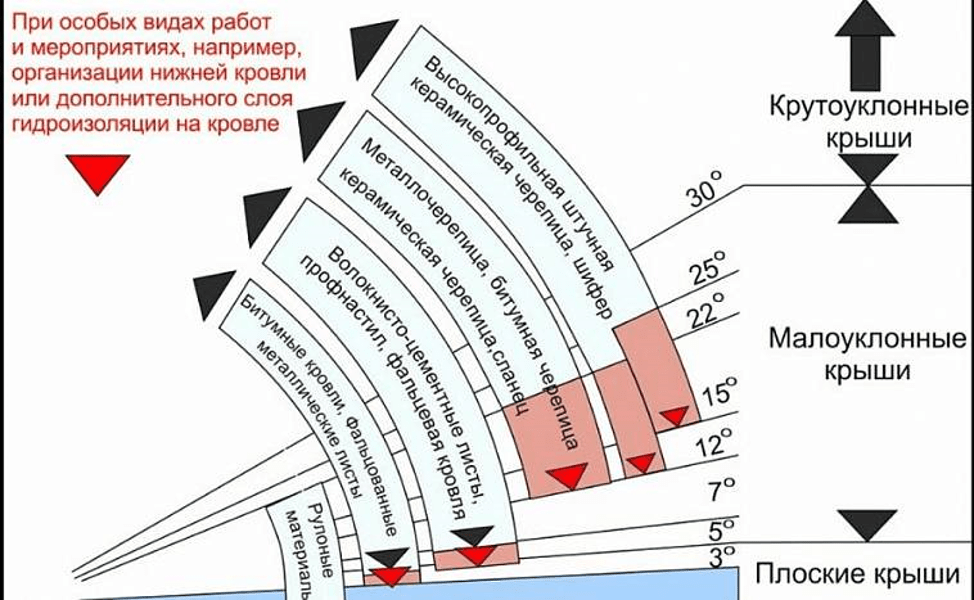

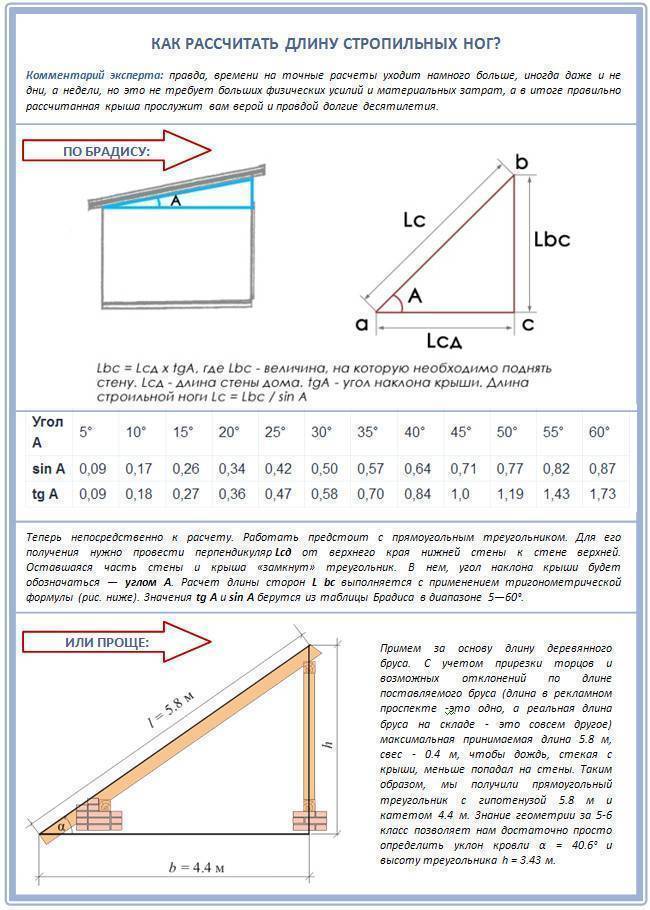

От угла наклона навеса зависит длина стропил под его монтаж и марка кровельного материала.

Угол наклона от 22 до 30 градусов. Такой угол устанавливается на фермах, которые монтируются в регионах с высокой уровнем выпадения снежных осадков. Предпочтение тут отдается поясу из профильной труби треугольной формы. Крышу такого навеса рекомендуется накрывать прямыми асбестовыми или волнистыми листами, разного рода металлическим профилем.

Угол наклона от 15 до 22 градусов. Крыши навесов с таким углом наклона монтируются при высоких показателях ветровых нагрузок и имеют двускатную форму. Они отличаются небольшой парусностью и укрываются зачастую металлическими кровельными покрытиями.

Угол наклона от 6 до 15 градусов. Самые простые односкатные навесы. Могут накрываться поликарбонатом или профильным настилом.

Для определения несущей способности крыши или допустимой нагрузки, которую она может выдержать, рекомендуется использовать онлайн калькулятор. вернуться к содержанию

Материал для каркаса и опор

Каркас навеса состоит из опор, прогонов и обрешетки. Размеры этих металлоконструкций напрямую зависят от общих размеров фермы. Установлены эти величины требованиями ГОСТ 23119-78 и 23118-99.

Опоры могут быть изготовлены из стальной трубы круглой, диаметром от 4 до 10 см или же сделаны из стальной трубы профилированной, размером 0.8х0.8 см. Рассчитывая шаг монтажа опор, надо учесть то, что расстояние между опорами не должно превышать 1.7 метра. Нарушение этого правила может привести к потере прочности и надежности всей фермы.

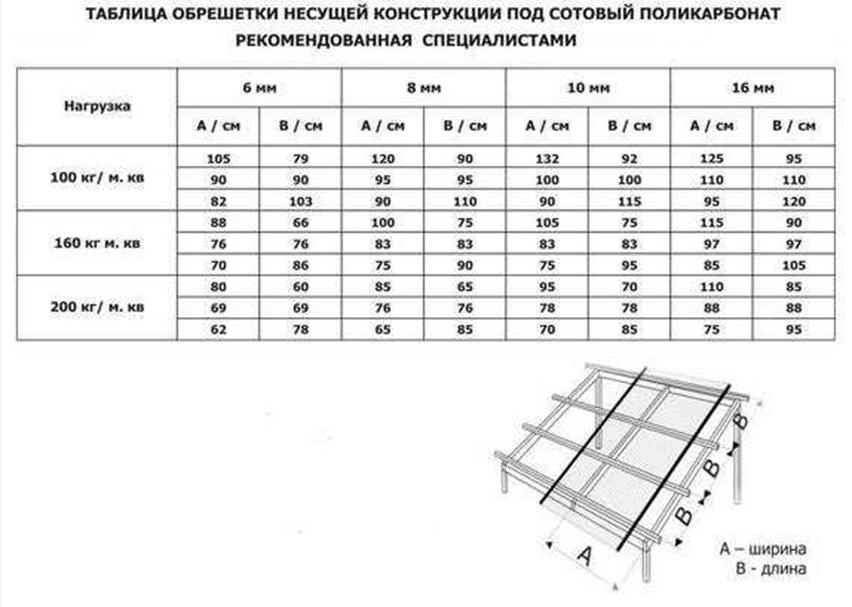

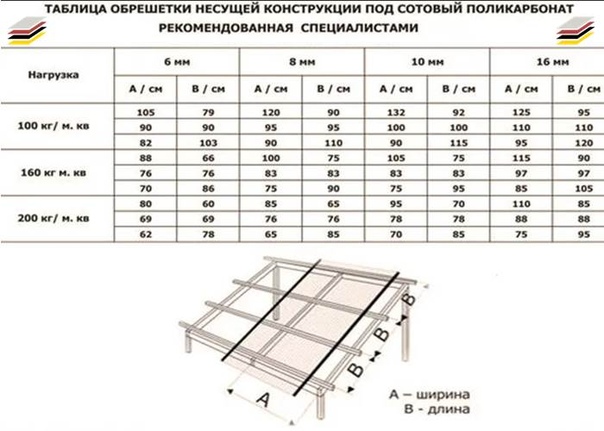

Обрешетка выполняется из стальной трубы профилированной, размером 0.4х0.4 см. Она может быть выполнена из дерева или металла. От материалов изготовления зависит шаг монтажа обрешетки. Продольная деревянная обрешетка устанавливается с шагом в 25-30 см, металлическая обрешетка монтируется с шагом 70-80 см.

Прогоны для навесов с длиной пролета до 4.5 метров выполняются из металлического профиля 0.

вернуться к содержанию

Расчет онлайн калькулятор

Представленный выше вариант расчета является самым простым. Существует много формул и вариантов для расчета навесов в зависимости от их форм, размеров, назначения. Для человека с хорошими знаниями сопромата и механики просто воспользоваться формулами и провести расчет. Ведь от того, насколько точны вычисления и низка погрешность, будет зависеть длительность службы навеса.

Если самостоятельное решение вопроса затруднительно, то лучше решить вопрос со специалистами. Провести

расчет фермы для профильной трубы с использованием онлайн калькулятора для них не составит труда. Это даст возможность качественно и правильно составить проект, рассчитать марку и количество материалов, с точностью до 90 % определить стоимость конструкции.

как покрыть своими руками, монтаж кровли, устройство, как сделать покрытие

Warning

: Use of undefined constant WPLANG — assumed ‘WPLANG’ (this will throw an Error in a future version of PHP) in
/var/www/krysha-expert. ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php
on line
2580Warning
: count(): Parameter must be an array or an object that implements Countable in
/var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php
on line
1802
Если еще лет тридцать тому назад самым распространенным кровельным материалом был асбестоцементный шифер, то сегодня на строительном рынке есть огромный выбор различных покрытий. Отличаются они по внешнему виду, эксплуатационным характеристикам, стоимости и технологии монтажа. Среди всех материалов профлист относится к категории самых дешевых. Качество и долговечность таких покрытий соответствующее, об этом следует помнить и не строить долгосрочных планов. В связи с этим профлисты не рекомендуются к применению на жилых зданиях, тем более престижных коттеджах. Чаще всего этот материал используют на гаражах, хозяйственных пристройках и различных навесах.

Профлист часто используют для кровель нежилых зданий

Кровля из профлиста — отличный вариант для беседки

Если есть немного практического опыта производства строительных работ, то монтаж профлистов можно сделать без привлечения дорогостоящих профессиональных специалистов. В одиночку мы настоятельно не рекомендуем работать, намного лучше позвать помощника. Почему?

Профлисты имеют большие размеры, длина может достигать шести метров. Поднять материал очень сложно, а выставить его самостоятельно практически почти невозможно.
Профлист может быть любой длины
Во время работы с профлистами велики риски резких перегибов поверхностей. Они повреждают защитные покрытия, в этих местах очень быстро появляются коррозионные процессы. Как следствие – протечки и необходимость ремонта кровли.
Большие листы имеют высокую парусность, даже легкие порывы ветра могут сбросить человека со стропильной системы. О последствиях рассказывать нет необходимости.
Не стоит пытаться поднимать профлист на крышу в одиночку, это может быть опасно
С помощником работать не только безопаснее, но и намного быстрее. Его заработная плата обязательно окупается.

Основные правила организации и технологии работ

До начала монтажа профилированных листов на здании, при необходимости, должны быть выполнены подготовительные работы.

Вид подготовительной работы	Краткое описание
Кровельный пирог	Если в доме планируется строительство жилого чердака (мансарды), то крыша должна быть утепленной. Перед покрытием кровли профлистами следует сделать паро- и гидроизоляцию, установить на место утепление. Правда, очередность изготовления теплого пирога может изменяться, но в любом случае ветрозащиту необходимо устанавливать до монтажа профлистов.
Установка всех дымоходов и вентиляционных выходов	Если эти элементы инженерных систем простроены и установлены до покрытия крыши, то герметичность кровли значительно увеличивается, минимизируются риски появления протечек. Следует знать, что проделывать отверстия в готовой крыше под дымоходы или вентиляцию – очень неблагодарное дело. Эти элементы могут попадать не только под обрешетку, но и под стропильные ноги, приходится применять специальные технические мероприятия для сохранения целостности стропильной системы.
Пробивка в стенах борозд, монтаж карнизных свесов, желобов водоотвода	Эти работы намного легче делать до монтажа профлистов. Кроме того, в случае теплой кровли только при такой очередности можно потом правильно сделать капельники для отвода конденсата.

Перед началом работ рекомендуется проверить жесткость стропильной системы, если обнаружатся шатания, то ее необходимо укрепить. Можно для этого использовать различные угловые упоры, растяжки, прогоны и прочие элементы.

Как покрыть крышу своими руками

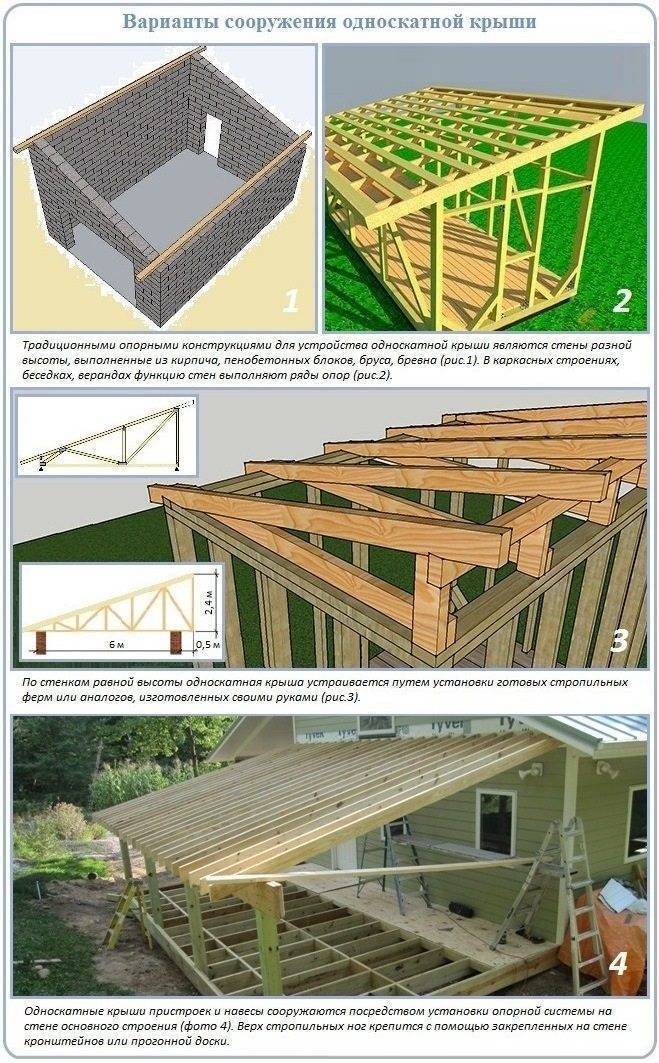

Как уже было отмечено, монтаж односкатной крыши из профлиста своими руками не является особо сложной задачей. Конечно, любую работу можно доверить профессионалам, чтобы избавить себя от хлопот, однако обустройство односкатной крыши из профнастила своими руками обойдется гораздо дешевле.

После того, как определена конструкция кровли и выбран угол наклона, можно приступать непосредственно к монтажным работам, которые состоят из следующих этапов:

Установка мауэрлата. С этой целью используется брус сечением 15×10 сантиметров. В некоторых случаях может понадобиться монтаж армированного пояса под мауэрлат, в который вставляются стальные шпильки, а уже на них надевается сам брус. Это делается с целью обеспечить одинаковый угол наклона кровли с обеих сторон.

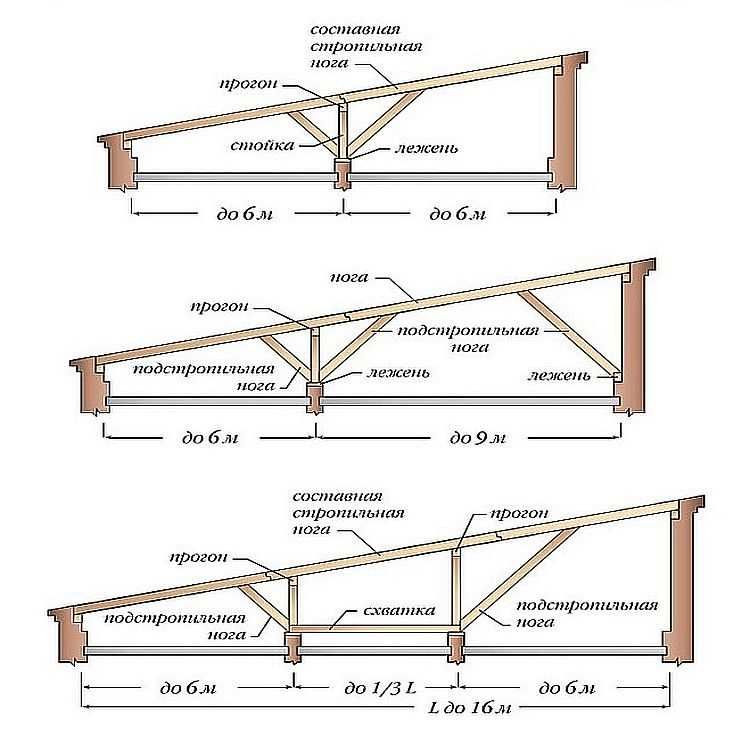

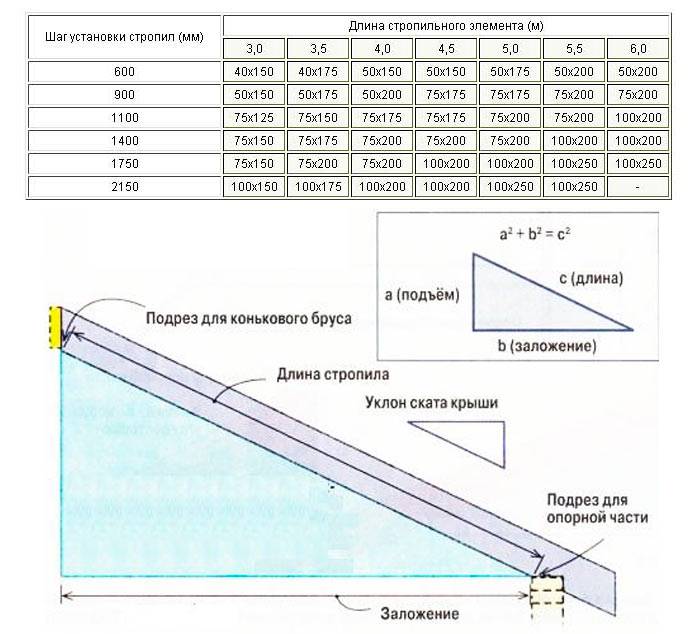

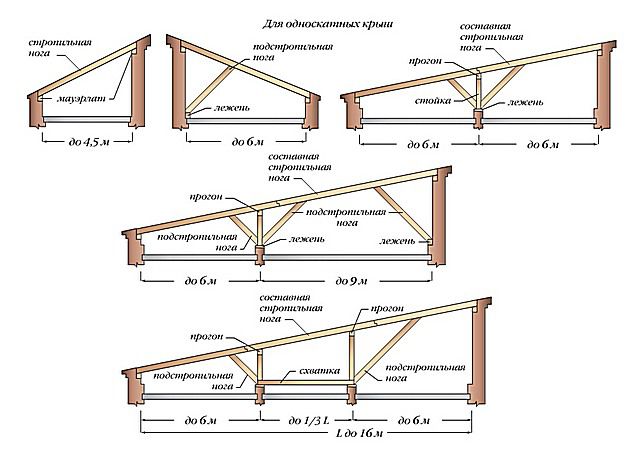

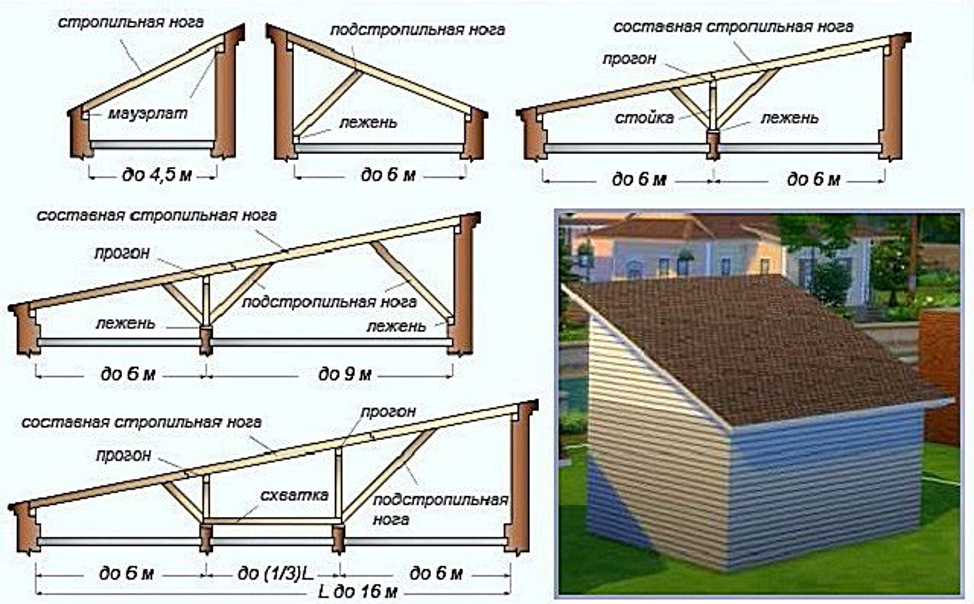

Монтаж стропильных ног и их крепление к мауэрлату. Чаще всего для фиксации каждой стропильной ноги к мауэрлату используются два перекрестных гвоздя длиной в 15 сантиметров или более, либо металлические скобы.
Обустройство обрешетки. Для крыш с минимальным уклоном рекомендуется делать сплошную обрешетку, либо обрешетку с шагом до 30 сантиметров. При повышении уклона это расстояние также увеличивается – до 50-100 сантиметров, в зависимости от крутизны кровли. Расстояние между стропильными ногами зависит ещё и от прочности листов профнастила: для материала с меньшей прочностью обрешетка должна быть более плотной. Установка обрешетки производится снизу вверх, при этом каждый брусок крепится к стропилу на один гвоздь или скобу.
При необходимости к стропильным ногам крепятся дополнительные свесы – кобылки – под которые укладывается рубероид для защиты от сырости. Впоследствии эти свесы подшиваются софитными панелями.
Монтаж гидроизоляционного слоя, который укладывается снизу вверх, а затем крепится к стропилам рейками, фиксируясь посредством гвоздей или строительного степлера. Если вентиляция крыши недостаточно эффективна, тогда вместо обычной гидроизоляционной пленки рекомендуется использовать специальную антиконденсатную, которая пропускает наружу водяные пары.
Монтаж листов профнастила на крышу. Желательно выбирать листы такой длины, которая превышает длину кровельного ската. Помимо самого материала, для покрытия односкатной крыши профнастилом потребуются лестница, шуруповерт, веревка, степлер, скобы и кровельные саморезы. Укладка профилированных листов производится вертикальными полосами, слева направо, начиная с нижнего угла и с нахлестом в одну волну. Каждый лист фиксируется посредством 9-12 саморезов, которые вкручиваются только во впадины. Следует использовать саморезы с резиновым уплотнителем для предотвращения протечек.

В целом, если говорить о том, как сделать односкатную крышу из профнастила, то на этом монтаж ее можно считать завершённым. Остается только обустроить водосточную систему для такой крыши, чтобы обеспечить эффективный слив осадочных вод. Пренебрегать этим, оставляя дождевую воду на самотек, не стоит, поскольку в этом случае стекающие с крыши потоки негативно воздействуют на фундамент, цоколь и элементы фасада.

Основы технологии монтажа профлистов на деревянную обрешетку

Есть несколько общих правил, выполнение которых строго обязательно.

Перед началом работ нужно определиться с количеством листов с учетом угла наклона скатов:

угол до 14° – нахлест 200 мм;
угол 15–30° – нахлест 150–200 мм;
угол более 30° – нахлест 100–150 мм.

Величина нахлеста листов зависит от угла наклона кровли

Если угол наклона менее 12°, то стыки обязательно дополнительно герметизировать битумными мастиками или иными герметиками.

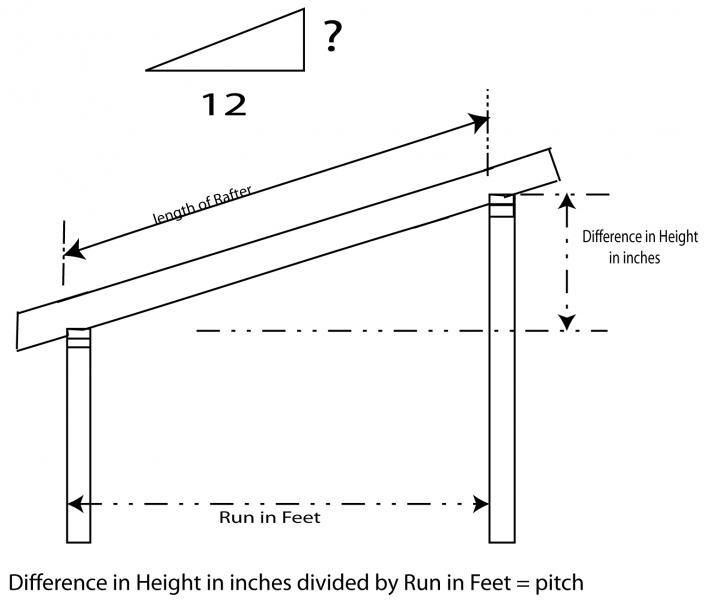

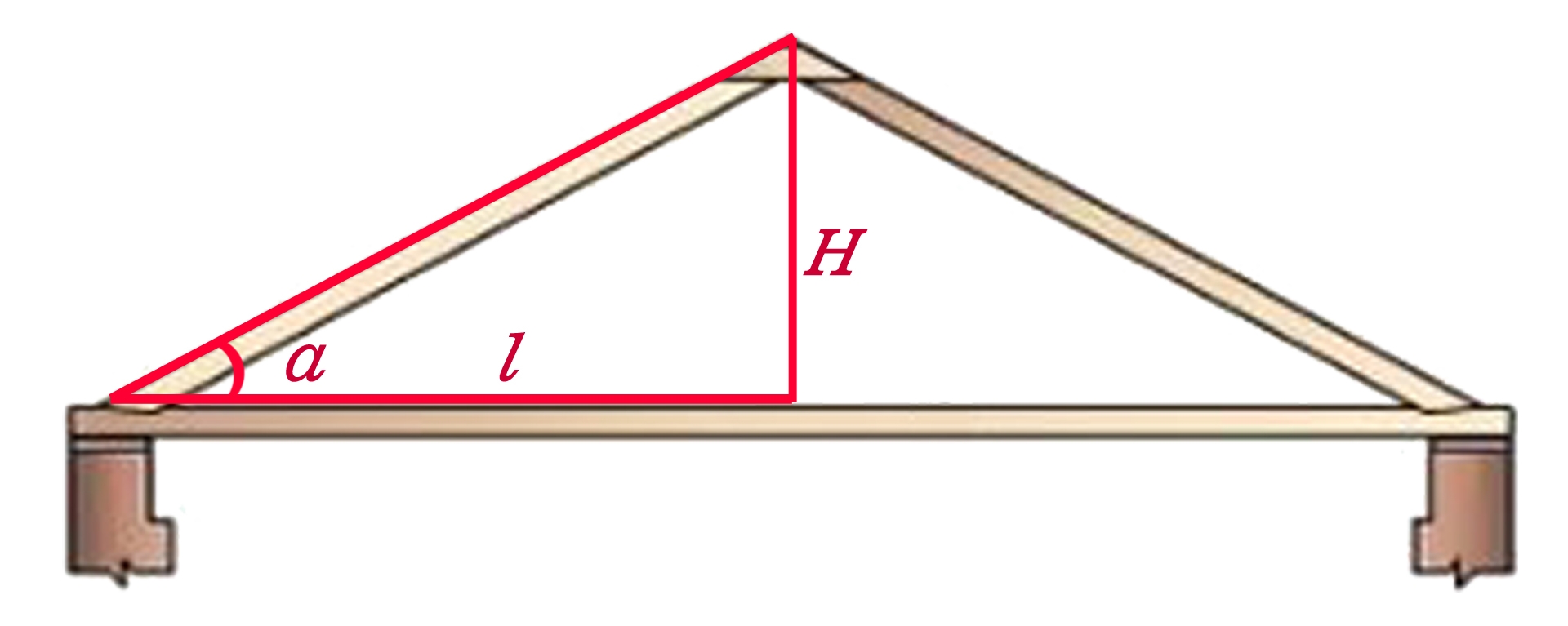

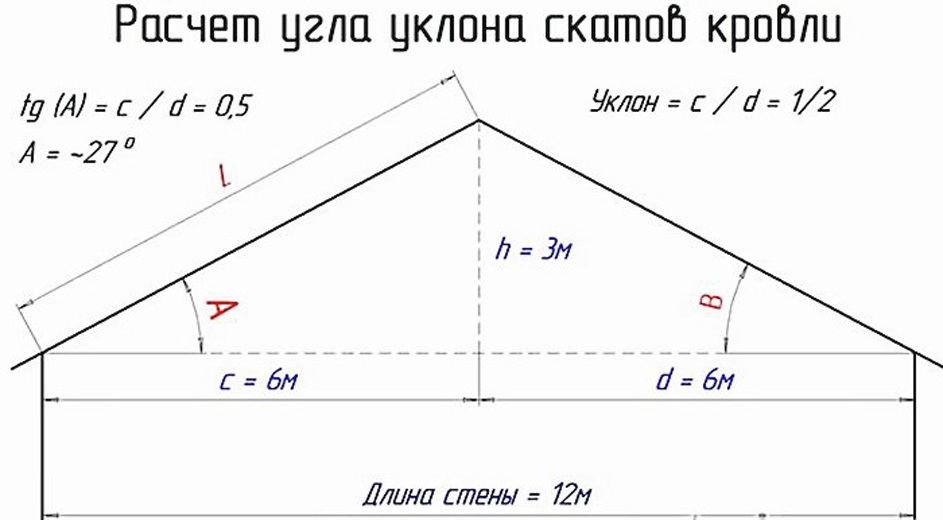

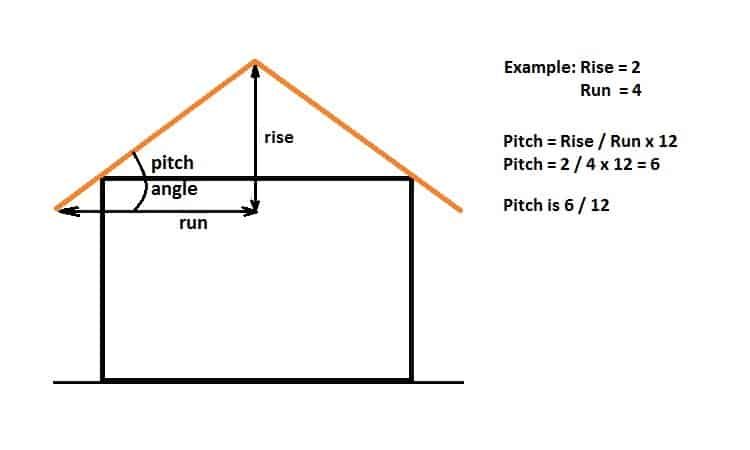

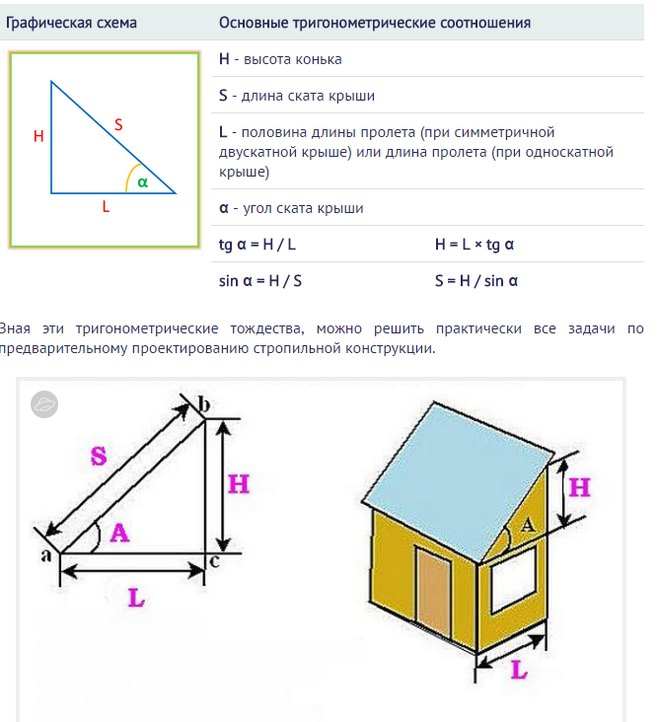

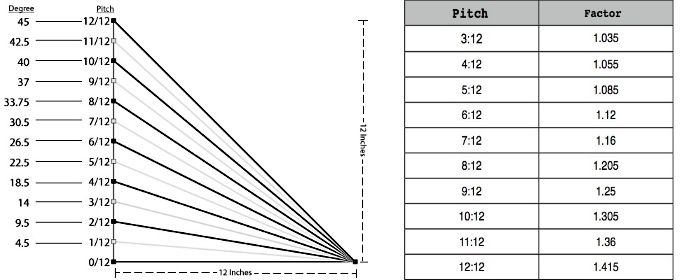

Калькулятор расчета угла наклона крыши

Перейти к расчётам
Размеры карнизного свеса выбираются с учетом высоты профиля. Для профилей высотой 8–21 мм ширина карнизного свеса в пределах 5–10 см, если высота профиля 35–75 мм, то ширина планки должна быть 20–30 см.

Продольный нахлест может быть в одну или две гофры. Значения зависят от толщины листов, угла наклона скатов и высоты профилей. Нахлест в две гофры рекомендуется применять для листов толщиной не более 0,55 мм, с высотой профиля 8–10 мм и углом наклона скатов не более 15°. Во всех остальных случаях можно делать нахлест в одну гофру.

Продольный нахлест

Установка листов начинается с выравнивания по карнизу, а только потом можно крепить по всей длине. Устанавливается первый лист, фиксируется в верхней части одним саморезом, точно выравнивается, а только потом окончательно прикручивается. Количество точек фиксации не менее семи штук на один квадратный метр.

Ветровые планки крепятся с шагом примерно 20 см, поперечный нахлест планок ≈ 100 мм.

Ветровая планка для профнастила

Ендовный лист монтируется только по сплошной обрешетке и по веревке, шаг шурупов не более 30 см, ширина листа не менее 125 см.

Ендова кровли

Коньковая планка фиксируется с противоположной стороны к преобладающим ветрам. Нахлест не менее 15 см, шаг метизов не более 20 см.

Конек для профнастила

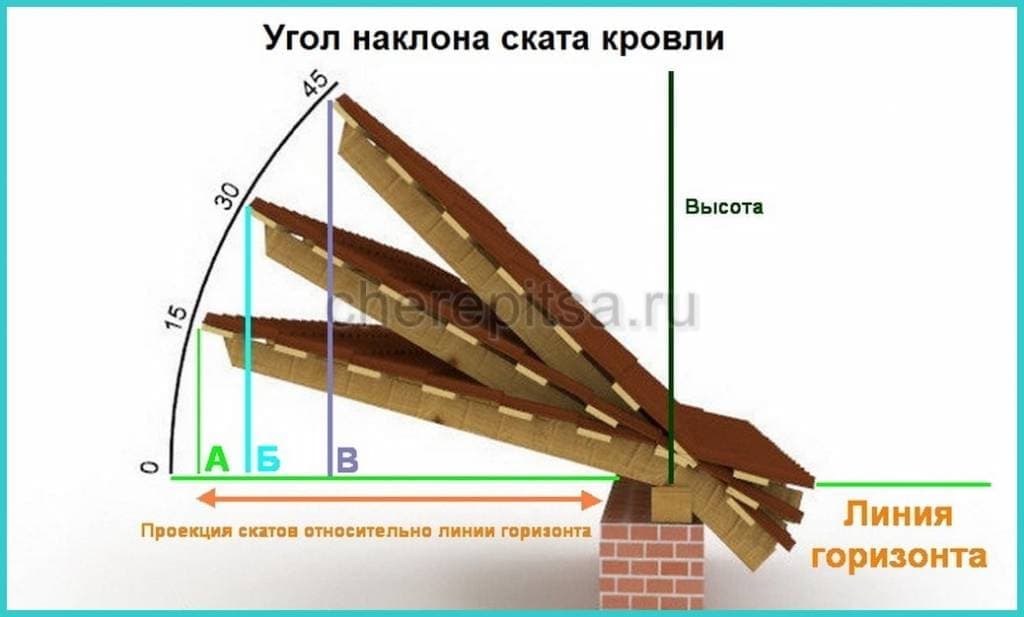

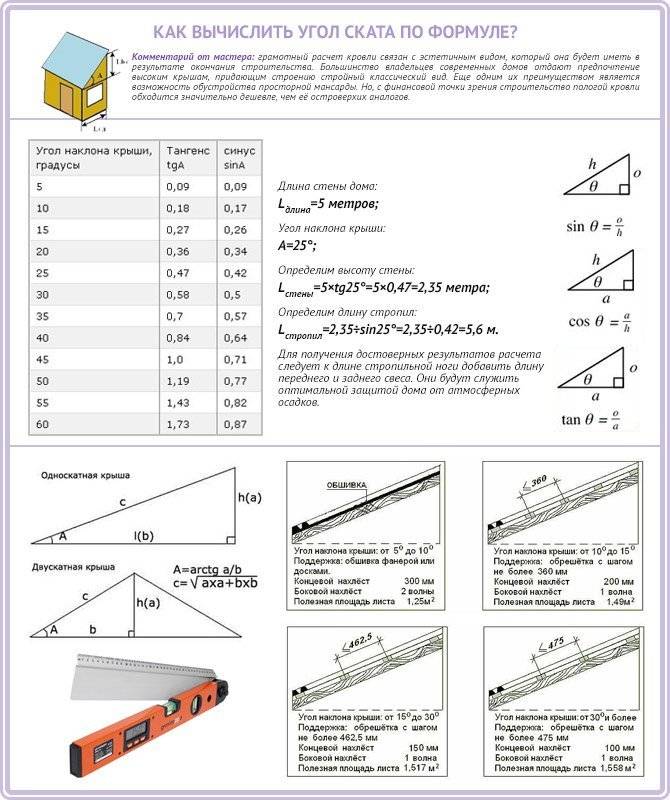

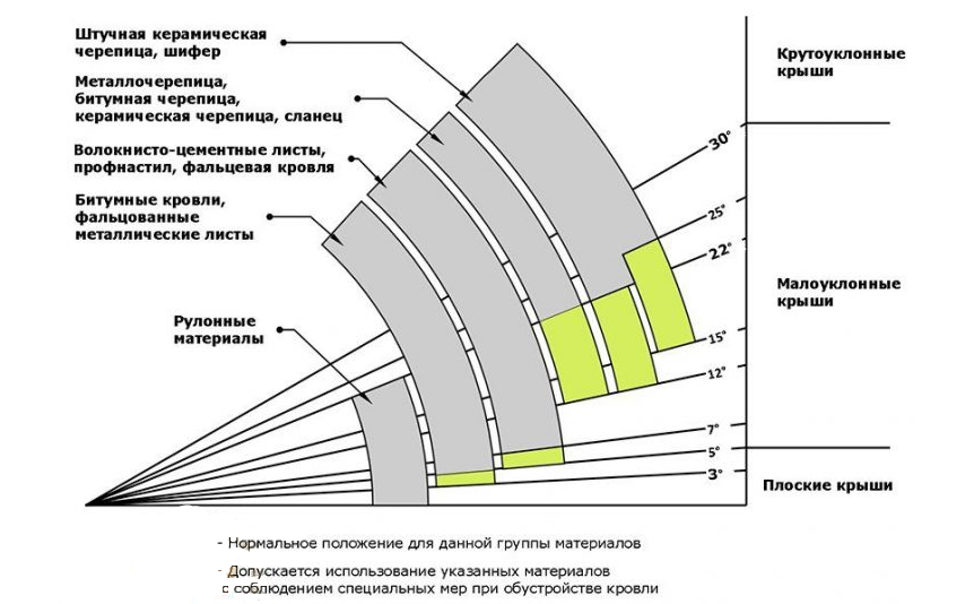

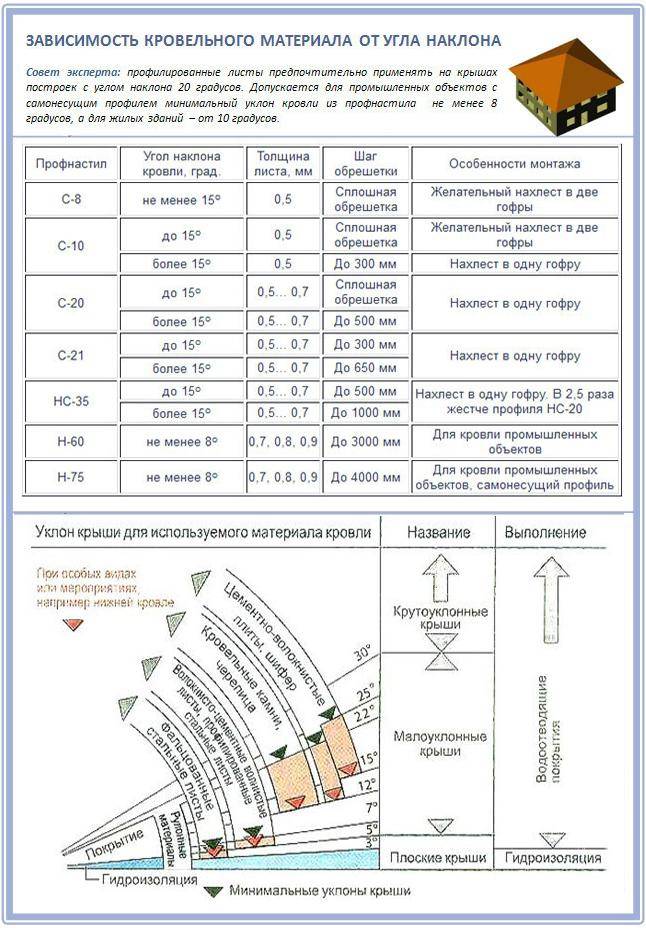

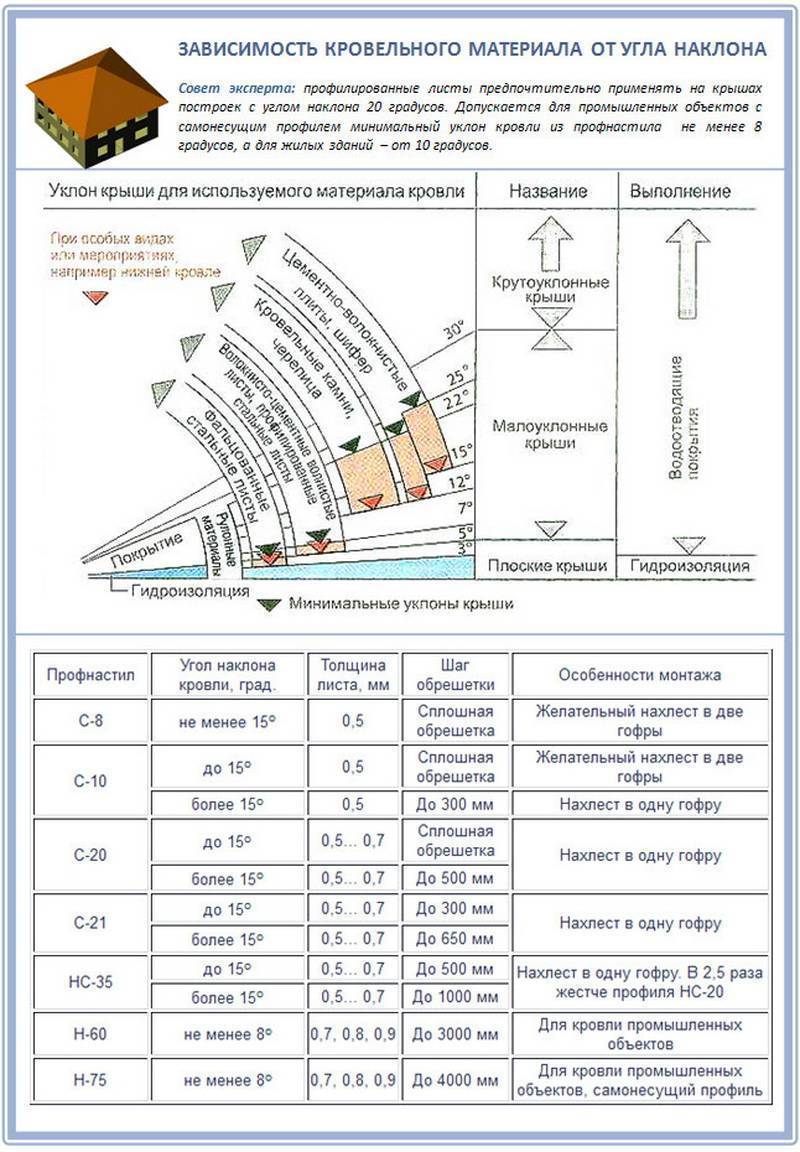

Выбор угла наклона для односкатной кровли из профнастила

При расчете оптимального уклона для односкатной кровли с покрытием из профнастила должен приниматься во внимание ряд факторов.

Поскольку профнастил является материалом, обладающим повышенной парусностью, угол наклона для него не должен быть слишком большим, что особенно важно в ветреных регионах. Чаще всего наклон для крыши из профнастила обустраивают между значениями от 8 до 20 °, и чем больше местность подвержена воздействию ветров, тем меньше должна быть крутизна ската.

С другой стороны, при повышенных снеговых нагрузках, напротив, следует производить устройство односкатной кровли из профнастила под большим углом, чтобы обеспечить быстрое схождение снежных масс. Не последнюю роль при выборе уклона играют также среднегодовые показатели дождевых осадков. Для предотвращения скоплений воды на крыше в тех местностях, где проливные дожди представляют собой частое явление, скат кровли следует располагать под большей крутизной.

Отсюда понятно, что оптимальный угол наклона односкатной крыши зависит главным образом от климатических и погодных условий региона строительства, которые и следует принимать во внимание при выборе данного параметра.

Достоинства и недостатки профлистов

Реальных достоинств немного, хотя производители умудряются написать до десятка пунктов. Это не рекламная статья, поэтому перечислим только реальные положительные стороны:

Относительно небольшая стоимость. Дешевле обойдутся только рулонные кровли, и то не все.
Профнастил стоит относительно недорого
Простота монтажа. Листы могут иметь длину до шести метров, что намного уменьшает количество стыков. Важно правильно уложить первый большой лист, в дальнейшем никаких проблем не возникнет.
Монтаж профнастила выполняется по очень простому алгоритму

Экологичность, небольшой вес, красивый внешний вид и т. д. – типовой набор характеристик, за счет которых производители пытаются увеличить количество продаж и, соответственно, свою прибыль.

Что касается недостатков, то самый главный из них – небольшой срок эксплуатации. Если под обыкновенным шифером строения стоят минимум пятьдесят лет, то профлисты выдерживают максимум пятнадцать лет. Чувствуете разницу? Кому хочется каждые 10–15 лет полностью перекрывать крышу дома?

Цены на профнастил

Профнастил

Проектирование вентиляции

Другой важный момент, который следует предусмотреть при покрытии односкатной крыши профнастилом – это обустройство вентиляции. В случае односкатных крыш она осуществляется за счет наружного воздуха, проходящего через воздушные прослойки в кровельном пироге, либо через специальные каналы в верхних панелях. Это предотвращает образование конденсата внутри конструкции кровли.

Вентиляционный зазор при монтаже односкатной крыши профнастилом обустраивается между коньковой планкой и стропильными конструкциями. Пространство для зазора оставляется больше, чем необходимо для обеспечения вентиляции, поскольку далее его покрывают перфорированным листом. Это делается с целью предотвратить попадание в подкровельное пространство листвы, грязи, мелких животных или птиц.

Эффективный воздухообмен внутри кровельной конструкции и в чердачном помещении предотвращает образование плесени и гнилостные процессы, значительно продлевая срок эксплуатации сооружения, а потому к данному вопросу не следует относиться небрежно.

Еще один зазор для вентиляции при монтаже односкатной крыши из профнастила формируется в нижней части конструкции, в области кровельного свеса. Он покрывается перфорированным металлическим листом либо софитными панелями. Это предотвращает сильное задувание ветра под кровлю, а также придает конструкции эстетичный внешний вид.

Правила техники безопасности

К сожалению, не все кровельщики соблюдают правила техники безопасности, как результат – тяжелейшие травмы. На что необходимо обращать внимание?

Обувь должна иметь нескользящую твердую подошву, обязательно пользоваться предохранительными страховочными поясами. Если их нет, то можно приспособить обыкновенный мужской ремень и веревки.
Важно соблюдать технику безопасности при работе на крыше
Если на высокие дымоходы после монтажа кровли нужно устанавливать зонты или оголовки, то работы можно делать только с подмостей, пользоваться приставными лестницами запрещается.
Категорически запрещается выполнять кровельные работы при скорости ветра более 15 м/с. Профилированные листы имеют большой размер и парусность, что еще более ограничивает допустимую скорость ветра. Нельзя работать в туман и дождь.
Монтажом лучше заниматься в солнечную погоду
Размещать инструменты, приспособления, метизы и доборные элементы разрешается только в специальных местах. Следует принимать все меры, чтобы минимизировать риски падения твердых предметов с большой высоты.

Цены на пояс страховочный от различных производителей

Пояс страховочный

Что важно знать при монтаже крыши из профнастила

Помимо всего вышеперечисленного, есть ещё некоторые особенности, с которыми стоит ознакомиться тому, кто хочет обустроить односкатную крышу из профнастила:

Чем толще профилированные листы, тем выше их прочность, однако вместе с этим повышается и вес кровельной конструкции. Толщину и вес профлистов обязательно нужно учитывать до того, как покрыть односкатную крышу профнастилом своими руками, обустроив для тяжёлой кровли более прочную систему стропил.
Помимо этого, следует учесть, что массивная кровля из профнастила с усиленной опорной системой оказывает повышенную нагрузку на фундамент и стены. По этой причине, наиболее правильным будет предусмотреть использование таких материалов ещё на этапе проектировки здания. Если же производится реконструкция крыши, то устанавливать их можно только при демонтаже таких же тяжелых покрытий.
Не последнее значение имеет и тот факт, что использование профлистов большой толщины и особо прочных стропильных элементов ведет к удорожанию постройки в целом.
Наибольшую проблему в плане возникновения протечек представляет тающий снег, проникающий в подкровельное пространство через малейшие щели. Поэтому в морозных регионах с частыми снегопадами следует уделить особое внимание водонепроницаемости кровельного покрытия.
Не следует пренебрегать обустройством эффективной вентиляционной системы для кровли. При плохом проветривании процесс конденсации приводит зимой к образованию ледяных наростов и сосулек на карнизных свесах. В жаркое время года эффективная циркуляция воздуха не менее важна, способствуя некоторому остыванию кровельного сооружения, что особенно важно для битумных элементов.

Наконец, стоит отметить, что наряду с простыми односкатными крышами из профнастила в последние годы встречаются и более сложные конструкции. Примером может служить интересное сочетание двух разноуровневых односкатных кровель, которые вместе образуют некое подобие двухскатной крыши, но без общего конька. Такое устройство кровли выгодно отличается тем, что несмотря на наличие двух скатов, здесь нет слишком большой нагрузки на фундамент и стены – ни от самого кровельного сооружения, ни от скоплений снега на крыше в зимний сезон.

Что же касается основных правил и порядка монтажа, то каждый скат на таких кровлях обустраивается в соответствии с теми же принципами, что были перечислены для обычной односкатной крыши.

Общие требования к качеству покрытия крыши профлистами

Качество работ нужно контролировать постоянно и на каждой технологической операции. После окончания установки профлистов следует тщательно осмотреть крышу, на ней не должно быть отрезков листов, метизов, металлической стружки, инструментов и прочих посторонних предметов.

Места примыкания покрытия к вертикальным элементам строения должны быть выполнены только из металлических оцинкованных окрашенных пластин, гибкие материалы гидроизоляции применяются как дополнительные слои герметизации. Листы должны фиксироваться к обрешетке только специальными саморезами для кровли с деревянной обрешеткой.

Примыкания, вертикальные стыки, фальцы должны быть герметичными. Крыша ровная без вмятин. Профили листов должны точно совпадать, соединения и перекрытия листов не должны быть заметны с земли.

Качественно смонтированный профнастил не имеет вмятин

Навес из поликарбоната с установкой под ключ по цене производителя в Москве

Поликарбонат – экономный современный материал, представляющий собой твердый полимерный пластик. Наша компания предлагает качественное изготовление навесов из поликарбоната с установкой под ключ двух видов: сотовые и монолитные. Первый делается из панелей, которые соединены друг с другом специальными ребрами.

Второй изготавливается из цельного пластика, легок и надежен, поэтому пользуется высоким спросом среди покупателей. Бывает прозрачным и матовым. Заказать навесы из поликарбоната от производителя клиенты могут любой формы – мы предлагаем производство таких навесов из поликарбоната:

С односкатной крышей. Самая простая конструкция с удобной технологией монтажа. Специалисты учитывают в работе наклон крыши, чтобы снег и вода не задерживались на поверхности. Такой заказ обойдется клиенту дешево, а навес прослужит не менее 25 лет.
С двускатной крышей. Для комфортного и безопасного использования сотрудники при производстве соблюдают наклонный угол 40 градусов. Помимо стандартных архитектурных решений, мы предлагаем на продажу необычные варианты: вогнутые или выгнутые крыши, под которыми можно поставить автомобиль или беседку.

Арочные навесы. Покупка обойдется недорого, поскольку гибкость материала позволяет создать подходящую форму навеса. Это популярный вариант, поскольку на поверхности не застаивается снег и вода, а сама конструкция эстетична и привлекательна.
Многоуровневые конструкции. Состоят из нескольких ярусов – стоимость такого заказа будет дороже предыдущих вариантов, но сооружение простоит не меньше 30 лет и предоставит надежную защиту от дождя и прочих климатических факторов. Крыша конструкции, в зависимости от пожеланий заказчика, может быть скатной или полукруглой.

Чтобы узнать приблизительную стоимость работы, необходимо знать цены навесов из поликарбоната за метр – их подскажет консультант компании. Учитывая эти данные, можно произвести онлайн расчет, используя специальный калькулятор на сайте. Мы предлагаем проведение работ в Москве и Московской области, в том числе в таких пунктах:

Раменском.
Люберцах.
Жуковском.

Купить навесы из поликарбоната в Москве – выгодное решение, которое обеспечит заказчика эстетичным сооружением и защитой беседки или автомобиля на каждый летний сезон.

У Вас остались вопросы? Звоните прямо сейчас: 8 (495) 128-97-93

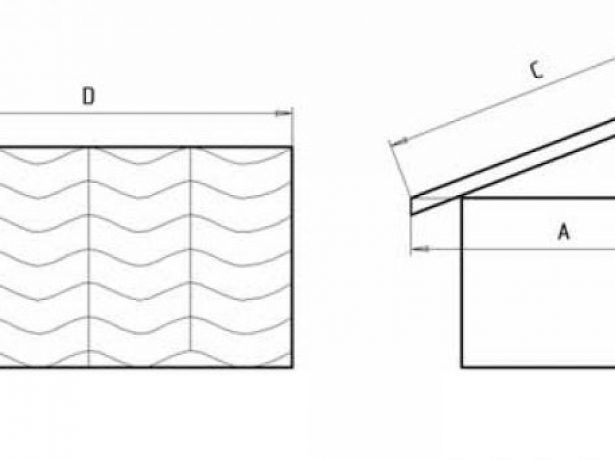

Расчет профнастила на крышу: онлайн калькулятор

Профнастил в последнее время очень популярный стройматериал. Он универсален, поэтому застройщики отдают предпочтение профнастилу при сооружении заборов, зданий, перекрытии крыши. Профнастилы доступны в цене, не привередливы в монтаже, имеют весьма презентабельный вид. Кровля из профлиста широко применяется как в частном, так и в промышленном строительстве. Однако, чтобы перекрыть им крышу, нужно правильно произвести расчет профнастила на крышу. Как это сделать? Давайте разбираться.

Профнастил

Общие параметры

Дабы определиться, какая рабочая площадь будет покрыта профнастилом, необходимо разбираться в параметрах строительного материала. Так, рабочая ширина профилированных листов 110 сантиметров. Полная (общая) ширина, которую имеют листы 118 сантиметров.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Для определения количества листов для перекрытия вашей крыши, нужно заняться измерениями. В первую очередь промеряйте длину ската. Полученную величину следует разделить на ширину листа. Цифру округляем, при чем в большую сторону.

В обязательном порядке учитывайте нахлесты материалов. Чтобы произвести эти расчеты, из общей ширины отнимите ширину рабочую: 118-110=8 сантиметров.

Параметры профнастила

Далее рассчитываем профлист – длину и количество листов по одному ряду. Правильный расчет профнастила всегда учитывает, что длина – это длина свеса карниза (он не короче 5 сантиметров), вертикальный перехлест (15 сантиметров), скат. Наименьший кровельный материал (лист профнастила) имеет длину в полметра, наибольший – 6 метров. Устилают профилированным листом крышу всегда в горизонтальном порядке.

Не забываем и о расчете доборных элементов, которые обязательно понадобятся при возведении крыши. Их длина по стандартам равна 2000 миллиметров. Сперва измерьте длину всех скатов, на которых планируется установка данных элементов. Потом сложите полученные величины, результат, который получится, разделите на 1. 9, не забудьте учесть нахлест в 10 сантиметров. Рассчитывая ендову, делим на 1.7, с учетом нахлеста в 30 сантиметров. Полученные результаты округлите в большую сторону. При расчете саморезов, помните: на один квадратный метр профлиста уходит около 8 штук крепежей.

Это расчет профлиста для кровель стандартной конфигурации. Однако иногда строители предпочитают возводить нестандартные крыши на своих постройках. В этом случае расчеты ведутся немного по-другому. Чтобы не ошибиться, составьте чертеж, соблюдая масштабность. Определите площадь каждого элемента (это обязательное условие). Подсчет выполняется отдельно по каждому из элементов. Далее полученные цифры суммируются.

Дополнительные расчеты

Расчет брусьев для обрешетки

План кровли, по которому можно произвести подсчеты

Монтаж профлиста всегда происходит на обрешетку. Она состоит из предварительно обработанных антисептиком досок. По этой причине рассчитывать кровельное покрытие начинают именно с древесных досок. Их толщина не должна быть менее 2 сантиметров. Обрешеточный шаг при ее укладке составляет 20-30 сантиметров. Сколько же древесины понадобиться тем, кто занимается кровлями? Это зависит от нескольких параметров. Первый – длина ската. Второй – шаг установки перекладин (обычно он от 50 сантиметров), который учитывает все нагрузки, которые будут возложены на кровлю, профильную высоту, толщину профилированных листов.

Расчет нахлестов

Далее рассчитываются вертикальные и горизонтальные нахлесты. При этом нахлест по вертикали учитывает профиль, изготовленный с волновым перекрытием (шаг зависит от маркировки). Горизонтальный нахлест учитывает кровельные наклоны. Так, если наклонный угол 12-150 градусов, нахлест делается более 20 сантиметров. Если наклон от 15 до 300, нахлест применяется 15-20 сантиметров. Если же наклон выше 300 градусов, нахлест составляет не менее 10, не более 15 сантиметров.

Иногда строители занимаются кровлей со скатом менее 120 градусов. В этом случае монтаж предусматривает проведение герметизации всех нахлестов силиконовым герметиком.

Расчет величины свесов

Величина свесов будет зависеть от профильной высоты кровельного материала. Здесь действует простое правило: чем больше высота профиля, тем длиннее свес (только при соблюдении данного условия влага не будет попадать под кровельный материал). Кроме того, высота гофры влияет на нагрузки, которые способен выдерживать профнастил: чем выше гофра, тем большими могут быть такие нагрузки.

Советуем прочитать: подшивка свесов крыши профнастилом

Пример расчета для двускатной крыши

Промышленные здания требуют использования профлиста с профильной высотой больше 44 миллиметров, в этом случае обрешетка выполняется с учетом шага 2-3 метра.

Если же вы занимаетесь монтажом кровли частного дома, выбирайте профнастил со средней высотой профиля. Шаг обрешетки на таких крышах составляет 1500 миллиметров. При меньшей профильной высоте, обрешеточный шаг уменьшается.

Расчет крепежей, гидро- и теплоизоляции

Сюда можно отнести расчет крепежей, утеплителя, материала гидроизоляции. С саморезами все просто, об этом мы говорили немного раньше. Средний расчет ведется с учетом того, что на квадратный метр кровли используется около 8 крепежей. Что касается крепления доборных элементов, то здесь все тоже предельно ясно: на погонный метр таких элементов используется около 4 саморезов.

Достаточно важным и ответственным шагом является расчет утеплителей и гидроизоляционного материала. Чтобы произвести подсчеты правильно, нужно учитывать все типы и характеристики выбранного профлиста, кровельную площадь.

Онлайн калькулятор

Программы расчетов

Итак, теперь вы знаете, как произвести расчет необходимых для крыши из профлиста материалов вручную. Однако в последнее время существует множество компьютерных программ, которые облегчают эту работу в значительной степени. В частности, есть специальные программы, которые можно скачать из Интернета, есть и онлайн калькулятор расчета материалов на крыше.

Советуем прочитать: Как рассчитать профнастил на забор?

Такие, компьютерные программы, имеют целый ряд преимуществ. Во-первых, все полученные результаты будут точными, стопроцентными. Во-вторых, вы можете не опасаться ошибок при расчете даже самых сложных типов крыш. Эти программы способны рассчитать все в мельчайших деталях – нахлесты, кровельные уклоны, замки и так далее. Конечно же, производят они и расчет профилированных листов.

Вы с легкостью рассчитаете одновременно материальный расход на несколько построек. Вы также оцените возможность менять в программе расположение и крепление листов, размеры кровельного материала. Это даст возможность подобрать наиболее подходящий материал, с которым крыша будет не только функциональной, прочной, но и весьма привлекательной. Вы можете заняться не просто расчетом материала, а с помощью программы подобрать самые разнообразные цвета, оттенки, скомбинировать немыслимые узоры на своей будущей кровле.

Как утверждают специалисты, применять программы для перекрытия небольших зданий, не совсем целесообразно. А вот при сооружении больших построек, такие программы обязательно пригодятся вам, выручат вас и во многом облегчат работу.

Расчет теплицы — онлайн-калькулятор расчета теплиц из поликарбоната

Теплицы
/
Статьи
/
Сколько поликарбоната надо на теплицу

Поликарбонат – синтетический материал, применяющийся для строительства теплиц, беседок и прочих дачных конструкций. Он отлично пропускает свет, устойчив к влажности, температурным перепадам, характеризуется легкостью монтажа и длительной эксплуатацией без необходимости замены или ремонта.

Расчет теплицы

У некоторых дачников возникает вопрос, зачем вообще нужно проводить расчет теплицы, ведь достаточно просто построить основание необходимой формы и размера, установить опоры и покрыть сооружение пленкой или поликарбонатом.

На самом деле, правильно проведенный расчет – залог успешного строительства. От этого будет зависеть не только надежность готовой конструкции, но и финансовая сторона вопроса. При правильно проведенном расчете вы сможете точно узнать, какой материал для возведения вам понадобится, и сколько его следует купить.

В интернете есть множество сервисов, предоставляющих онлайн-подсчет всех необходимых материалов. Такие онлайн-калькуляторы действительно очень удобны и экономят много сил и энергии тем, кто не уверен в собственных математических знаниях. Однако, для полной уверенности в правильности подсчета, полученные данные лучше проверить, проведя расчет вручную. Далее мы расскажем, как это правильно делать.

Расход поликарбоната на теплицу 3х4

При подсчете материалов отталкиваться необходимо от высоты строения. Так, при планируемой высоте парника в 4 м нужно подготовить минимум пять стандартных полотен пластика.

Постройка будет иметь арочную крышу, то есть нам необходимо выгнуть и закрепить полотно поликарбоната на элементах каркаса у основания. Учитывая, что длина полотна 6 м, а нам необходимо выдержать высоту в 4 м при ширине строения 3 м, на одну полную «дугу» понадобятся два листа полупрозрачного пластика (6 м делим на 3 м). Длина сооружения 4 м, значит, чтобы полностью накрыть парник, нужно еще два полотна. Последний, пятый лист, послужит для торцевых стенок.

Расчет материала для теплиц

В первую очередь расчет понадобится для того, чтобы точно подсчитать необходимое количество материала для строительства. Этот процесс включает подсчет материалов для возведения фундамента, установки опор и монтажа покрытия.

Подсчет напрямую зависит от того, какие материалы вы планируете использовать для строительства. К примеру, для возведения опор часто используют деревянные брусья, но более практичным и финансово выгодным материалом считается профильная труба. Она недорогая, но достаточно прочная и долговечная. Кроме того, материал самой трубы практически не поддается воздействию грибков и плесени, поэтому каркасу постройки понадобится минимум ухода.

Также расчет должен включать кровельный материал: пленку, стекло или поликарбонат. Мы рассмотрим расчет последнего вида кровельного материала, так как именно поликарбонат считается самым надежным и современным вариантом тепличного покрытия.

Теплица из профильной трубы

Профильная труба – это изделие из металла квадратного, прямоугольного или овального сечения. Самыми недорогими считаются трубы из необработанного металла, но для влажной среды больше подходит оцинкованная или окрашенная труба. Однако, если вы планируете соединять элементы конструкции методом сварки, лучше покупать трубы без покрытия, так как под воздействие тепла сварки защитный слой в любом случае разрушится, и трубу придется заново окрашивать.

Примечание: Как правило, для строительства конструкций закрытого грунта используются трубы квадратного или прямоугольного сечения, размером 20 х 20 или 20 х 40 мм.

Если вы будете соединять опоры болтами или другой крепежной фурнитурой, можете смело покупать оцинкованную трубу. Однако преимущество следует отдавать максимально качественным изделиям, оцинковка у которых не потрескается со временем. При повреждении защитного слоя все свойства таких оцинкованных труб теряются, и каркас начнет покрываться ржавчиной во влажной тепличной среде.

Рисунок 1. Чертежи каркаса двухскатной и арочной теплицы из профильной трубы

Перед началом расчета теплицы из профильной трубы следует определиться с типом конструкции. Традиционным вариантом считается «домик» — постройка с двухскатной крышей, но более современными считаются арочные и купольные конструкции. Их преимущество в том, что на крыше не скапливается снег, который может повредить покрытие, а внутри остается достаточно пространства для ухода за растениями (рисунок 1).

Примечание: Вне зависимости от выбранного типа конструкции, высоту здания лучше делать сразу немного больше высоты человеческого роста. Более низкая конструкция, конечно, сэкономит вам немного денег, но работать в полусогнутом состоянии в ней будет не слишком удобно.

Приведем примеры расчета для самых популярных типов теплиц – двухскатной и арочной:

Арочная: обычно имеет в высоту порядка 1900-2400 мм. Исходя из этого можно сделать вывод, что арка – это половина полного круга. Соответственно, нам нужно рассчитать длину окружности по формуле L=п*D. Число п (Пи) – это постоянная величина, которая равняется 3,14, а D (диаметр) равен двум радиусам. В нашем случае высота конструкции и является радиусом. Предположим, что высота здания будет составлять два метра. Соответственно, длина окружности L будет равна 3,14*4, или 12,56 м. Этот показатель нужно поделить пополам. Получится показатель 6,28 м, который и будет соответствовать длине изогнутой арки. В данном случае есть только одна проблема: стандартная длина профильной трубы составляет 6 метров, соответственно к ней придется каким-то образом прикрепить небольшой кусочек. Чтобы упростить себе задачу, лучше делать высоту порядка 1850-1900 мм. В таком случае длина одной изогнутой арки будет составлять как раз 6 метров.
Двухскатная: более сложная в расчетах. В первую очередь необходимо учесть угол наклона крыши, который колеблется в зависимости от снеговой и ветровой нагрузки. Стандартным считается показатель 30-45 градусов, а оптимальная высота постройки с двухскатной крышей – 170-200 см. Чтобы узнать высоту крыши, нужно воспользоваться теоремой Пифагора, согласно которой квадрат гипотенузы равен сумме квадратов катетов. Предположим, что ширина нашей теплицы будет 2 метра, а угол наклона крыши – 30 градусов. В данном случае гипотенузой будет считаться длина ската, а катеты – это показатель ширины постройки. Пользуясь все той же теоремой Пифагора, узнаем, что катет, лежащий напротив угла в 30 градусов, должен равняться половине гипотенузы. Составив квадратное уравнение, получится, что длина гипотенузы равна 1,154 м, соответственно длина катета – 0,58 м. Приняв в расчет, что высота стенки равна двум метрам, можно сделать вывод, что высота этой же конструкции по коньку равняется 2,58 метра.

Пользуясь этими расчетами, вы сможете рассчитать необходимое количество опор и арок. При этом нужно обязательно делать запас, так как дополнительно в каждой теплице есть двери и форточки, которые также делают из профильной трубы.

Теплица из поликарбоната

Поликарбонат – это кровельный материал, который пропускает внутрь достаточно света для нормального развития растения, но при этом обладает повышенной прочностью. Именно поэтому его чаще всего используют вместо хрупкого стекла или недолговечной пленки.

Рисунок 2. Чертежи построек из поликарбоната

Как и в случае с профильной трубой для строительства каркаса, необходимо провести расчет количества листов поликарбоната, необходимых для покрытия каркаса (рисунок 2). В первую очередь следует принимать во внимание толщину листов. Этот показатель зависит от сезона использования постройки. Если вы планируете проводить в ней работы в теплое время года, то есть с весны по осень, будет достаточно листов, толщиной 5-10 мм. Если же вы планируете построить круглогодичную отапливаемую теплицу, лучше отдавать предпочтение листам, толщиной минимум 15 мм.

Есть ряд факторов, которые обязательно следует учитывать при проведении расчетов:

Размер листов: нужно заранее составить чертеж будущей постройки и спланировать раскрой кровельного материала, чтобы количество отходов было минимальным.
Свойства поликарбоната: под действием тепла этот материал имеет свойство расширяться. Эту особенность нужно обязательно учитывать при расчете количества листов и их раскрое.
Возможность изгиба: несмотря на то, что поликарбонат легко гнется, некоторым моделям материала достаточно сложно придать необходимую форму. Поэтому при покупке обязательно интересуйте, можно ли согнуть лист. Это требования играет ключевую роль при покрытии арочных и купольных моделей.

Также следует учитывать, что для крепления поликарбоната понадобится специальная фурнитура: торцевые профили, перфирированные ленты и специальные саморезы.

Расчет необходимого количества поликарбоната для покрытия достаточно простой. Стандартная ширина листа составляет 2,1 метра. При этом ребра жесткости располагаются вдоль листа, а при монтаже его край должен фиксироваться на опорах из металлического профиля. Кроме того, нужно помнить, что стандартное расстояние между опорными стойками составляет 0,7 или 1,05 метра, а листы крепятся встык с помощью специальных соединительных планок и саморезов с термошайбами. Зная ширину листа и количество стоек в вашей постройке, вы сможете с легкостью рассчитать необходимое количество кровельного материала.

Расчет дуги

Данный тип расчета понадобится вам в том случае, если вы планируете возвести теплицу арочного типа (рисунок 3).

Примечание: Ключевую роль при проведении расчетов играет общая высота постройки и стандартный размер листов поликарбоната.

Стандартный лист поликарбоната имеет ширину 2,1 метра и длину 6 метров. Соответственно, именно длина будет выступать решающим фактором при определении высоты постройки.

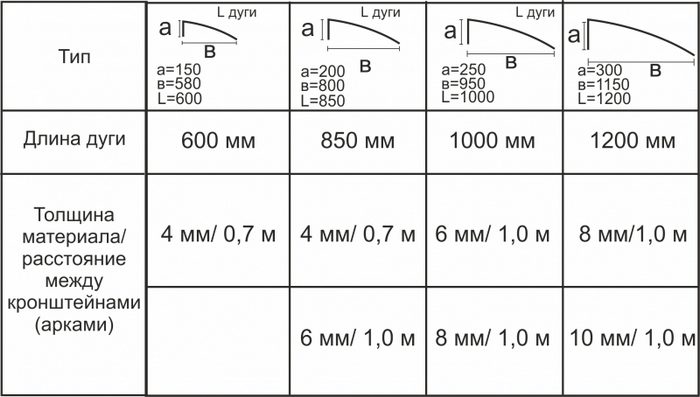

Рисунок 3. Пример расчета дуги

Для того, чтобы придать листу дугообразную форму, его укладывают поперек каркаса. В данном случае ширина всей конструкции будет составлять порядка 3,80 метра, а радиус полукруга – 1,90 метра. Если ориентироваться на геометрические формулы и расчеты, приведенные в предыдущих разделах, можно сделать вывод, что высота постройки будет равняться радиусу, то есть будет составлять 1,90 метра. К сожалению, такая высота теплицы подходит далеко не всем, поэтому для увеличения высоты рекомендуется обустраивать для постройки цоколь.

Расчеты для поликарбонатных строений 3х6

И в этом случае расчет производим аналогичным образом: учитываем длину листа и высоту вертикального участка арки будущей постройки. Полотно крепится всегда узкой стороной к фундаменту, значит, для стандартного парника с высотой потолка в 2 м потребуется четыре сегмента (6 м делим на 2,1 м) с тем, чтобы четвертый послужил для торцевых стен.

Для расчета размеров теплицы нужно учитывать длину листа и высоту вертикального участка арки будущей постройки

Расчет размеров теплицы разных типов

Существует несколько типов теплиц, которые пользуются особенно высоким спросом. Первой считается арочная конструкция, которую легко возвести своими руками. Кроме того, в такой конструкции легко работать, а благодаря конструктивным особенностям постройки внутри оптимально распределяются свет и тепло и растения развиваются более равномерно.

Вторым популярным типом теплицы считается купольная. Это сравнительно новый вид постройки, но благодаря своему необычному виду она пользуется широкой популярностью у тех, кто не только хочет своими руками выращивать овощи, ягоды и зелень, но и сделать такую постройку оригинальным украшением участка.

Купольная

Купольную теплицу также называют геокуполом. Это постройка, которая внешне напоминает большую полусферу. Для ее постройки понадобится много треугольных и шестиугольных элементов каркаса, которые соединяются между собой (рисунок 4).

Примечание: Для покрытия купольной постройки можно использовать практически любой материал. Недорогой вариант конструкции – из дерева и пленки, а более современным, прочным и надежным считается вариант из профильной трубы и поликарбоната.

Поскольку купольная теплица существенно отличается от других конструкций закрытого грунта, ее расчет также следует проводить с учетом подобных особенностей.

В первую очередь вам понадобятся определенные материалы для строительства. Каркас можно сделать из профильной трубы или деревянных брусьев, а в качестве покрытия использовать любой доступный материал (стекло, пленку или поликарбонат). Также вам понадобятся специальные лепестковые коннекторы, которые соединяют треугольные элементы каркаса между собой, и фурнитура (саморезы, гайки, болты, навесы и ручки), которая пондобится для крепления кровельного материала и изготовления дверей и форточек.

Рисунок 4. Чертежи и расчеты, необходимые для строительства купольной теплицы

Основной расчет, который понадобится при строительстве купольной модели – это определение площади сферического купола. К счастью, в интернете есть специальные геодезические онлайн-калькуляторы, которые помогут не только рассчитать объем купола, но и количество необходимых элементов каркаса для его строительства. Вам достаточно просто ввести желаемый диаметр и высоту постройки, и система автоматически подсчитает все нужные данные. К примеру, если диаметр теплицы составляет 4 метра, а высота 2 метра, вам понадобится 35 и 30 треугольников с длиной ребра 1,23 и 1,09 метра соответственно.

Сколько материала нужно для нестандартных конструкций

Если размеры дачного участка не позволяют установить строение стандартного функционального размера, придется исходить из имеющейся площади. В любом случае нельзя игнорировать стандартные габариты полотен: помимо указанных 6х2,1 м, на рынке встречаются листы 12х2,1 м, которые можно раскроить на несколько сегментов в случае необходимости.

При расчете необходимых материалов учитываем длину, ширину и высоту строения, стараясь выдержать их так, чтобы отход при сегментировании материала был минимальным.

Как бы тщательно вы ни производили замеры участка под будущую теплицу, и насколько точным ни был расчет расхода материалов, избежать ошибок и неточностей редко удается даже опытным строителям. Чтобы не терять времени в процессе сооружения, лучше всегда иметь в запасе хотя бы один резервный лист – тогда вы будете спокойны за результат.

При строительстве любой постройки советуется иметь хотя бы одни запасной резаный лист поликарбоната

Учитывая свойства поликарбоната – легкость самостоятельной обработки и прочность структуры, – самостоятельно возведенные из него парники и другие сельскохозяйственные сооружения являются хорошей альтернативой покупки готовых конструкций. Такие постройки отлично справляются с поставленными задачами, легко переносят перепады температуры, являются долговечными.

Это интересно: стандартные сроки службы поликарбоната на крыше и теплице.

Расчет освещения теплицы

Кроме непосредственного строительства теплицы, определенные расчеты требуются и при ее внутреннем обустройстве. Поскольку ключевую роль в выращивании растений в открытом грунте играет свет и тепло, мы рассмотрим, как правильно рассчитать освещение и отопление конструкций закрытого грунта.

Важность расчета освещения объясняется тем, что растениям требуется определенное количество света для полноценного развития. Если свет будет слишком тусклым, культуры просто не будут расти, а если слишком ярким – могут сгореть.

При проведении расчета освещения ориентируются на площадь помещения и мощность ламп, которые используются для подсветки. К примеру, лампа с мощностью 150 Вт способна осветить площадь 60*60 см, что отлично подходит для небольших домашних теплиц. В промышленных конструкциях, как правило, используют лампы мощностью 1000 Вт, так как они способны освещать участок 250*250 см. Расчеты, необходимые для монтажа освещения теплицы, приведены в таблице 1.

Таблица 1. Расчет мощности осветительных приборов для подсветки конструкций закрытого грунта

Зная площадь теплицы, вы сможете рассчитать необходимое количество ламп определенной мощности. При этом в небольших постройках не рекомендуют использовать слишком мощные осветительные приборы, так как от них растения могут сгореть. Кроме того, следует учитывать, что лампы должны находиться на определенном расстоянии от растений, и чем выше мощность лампы, тем большим должно быть расстояние. Поэтому в домашних теплицах не рекомендуется использовать мощные лампы, от которых растения могут просто сгореть, а определять оптимальное расстояние от лампы до грядок нужно постепенно: сначала подвесить осветительные приборы на максимальную высоту, а при обнаружении признаков недостатков света расстояние можно сократить.

Навес из дерева односкатный 6 на 20 своими руками

Иногда в хозяйстве может потребоваться большой деревянный навес размерами 6 на 20. Это может быть навес для стоянки нескольких автомобилей, для того, чтобы закрыть производственную площадку или место хранения стройматериалов. Иногда это может быть просто навес пристроенный к дому и тянущийся вдоль всей стены для того, чтобы закрыть одновременно проход, проезд, место стоянки автомобиля, место отдыха или место складирования оборудования. Если навес пристраивается к дому, то самая удобная конструкция крыши при таких габаритах — односкатная.

Пристроенный к дому навес проще для самостоятельного монтажа.

Заказать навес?

Мы изготавливаем навесы из поликарбоната и стекла.
По ценам есть акционные навесы — навес для машины под ключ 3.6 x 6.3 = 63.000 руб!!!
навес для 2 машин под ключ 5.7 x 6.3 = 128.000 руб!!!

Навес, даже такого размера, не самая сложная конструкция, однако он обязательно требует точного расчета для создания эффективного угла наклона ската и выбора лучшего материала для кровли, чтобы она не проломилась зимой под весом снега. Опорный каркас должен пережить любые бури характерные для региона, иначе, если при расчетах были допущены ошибки, он может просто завалиться.

Выбор стройматериала

Чтобы создать прочную и надежную конструкцию такого размера придется потратиться на конструктивные элементы. Вам понадобятся:

1. Опорные столбы сечением не меньше 150 на 200,

2. такого же сечения балки (их количество зависит от длины, балки придется сращивать),

3. стропила сечением минимум 100 на 150, лучше 200 на 100 в зависимости от снеговой нагрузки региона. Шаг между стропилами нужно рассчитывать исходя из материала кровли. Если планируется кровля из поликарбоната, то шаг нужно делать более частый, 0.7 м. При покрытии профлистом шаг можно увеличить.

Минимальный уклон ската должен быть не меньше 12 градусов, а лучше — больше, чтобы снег спокойно сходил с крыши. Материал для кровли тоже нужно брать по финансовым возможностям, желательно не шершавый, чтобы он не тормозил сползание снега.

Создается минимальный уклон посредством сооружения стен друг напротив друга разной высоты. Например, для создания уклона 12-13 градусов длина опор должна соответствовать 3,7 м в месте крепления к дому и 2,6 м в нижней точке противоположного ряда.

Устройство опор

При разметке участка для навеса необходимо учитывать, что вынос с наружной стороны кровли должен быть равен 20 см. Исходя из этого вдоль стены к которой будет примыкать навес и напротив размечаются места установки опорных столбов. К примеру, можно сделать шаг между столбами в 3 метра. Под опорные столбы нужно заливать бетонные основания. Опорный столб можно погрузить в бетон, предварительно обработав его антигниющими пропитками и обернув плотным полиэтиленом. Можно воспользоваться закладными деталями — якорями. Якоря также могут быть демонтируемыми и утопленными прямо в бетон. Для создания бетонного основания достаточно ямы глубиной 90 см.

Варианты крепления опор

Проще всего установить демонтируемые якоря.

Опоры прикручиваются к якорям анкерами. Сначала монтируется ряд около стены дома. Затем устанавливается второй наружный ряд опор. Опоры должны быть установлены строго напротив друг друга, строго вертикально и выровнены по требуемой высоте с учетом планируемого уклона. То есть опоры около стены должны быть выше наружных.

Расчет высоты опор производится исходя из требуемого уклона.

Устройство каркаса

К опорным столбам крепятся опорные горизонтальные балки. Начинать работу нужно также с ряда от стены.

Балки необходимо проверить на горизонталь.

Балки укладываются на опорные столбы, между собой сращиваются металлическими пластинами. После того, как уровнем проверена горизонталь, балки крепятся саморезами к опорным столбам и с помощью крепежных элементов к стене дома.

Балки дополнительно крепятся к стене.

Балки можно крепить при помощи саморезов или крепежных элементов.

Сверху на балки можно сразу закрепить крепежи для поперечин.

Для создания более прочной конструкции с противоположной стороны балки дополнительно укрепляются распорками в обе стороны под углом 45 градусов от каждого опорного столба. Распорки также крепятся саморезами.

Установка распорок увеличит прочность конструкции.

Монтировать перекладины можно саморезами, а можно с использованием металлических крепежных уголков. Первыми монтируются балки с краев, затем в центре, затем остальные.

Вынос должен составлять не меньше 20 см. В последнюю очередь на торцы досок набивается торцевая доска.

Монтаж торцевой доски.

Для большей прочности можно укрепить крайние балки подстропильными ногами. Для этого к опорным столбам со стороны стены на уровне окончания столбов противоположной стороны крепится брус под углом 45 градусов, который будет удерживать стропила и кровлю зимой, при избыточном весе снега.

Подстропильная нога.

Устройство кровли

Технология монтажа кровли будет зависеть от выбранного материала. Профлист, например, монтируется прямо по брускам.

Профлист укладывается внахлест, крепится саморезами. В месте примыкания со стеной саморезами крепится алюминиевая прижимная лента, а пространство между ней и стеной заполняется герметиком.

Герметиком нужно заполнить и пространство между двумя профлистами. Для соединения листов поликарбоната монтируют дополнительно обрешетку.

Шаг обрешетки зависит от материала кровли.

Кровля также монтируется саморезами.

Комбинированные навесы

Для регионов со значительной снеговой и ветровой нагрузкой более подходят комбинированные навесы. В таких конструкциях могут использоваться рельсы в качестве опорных столбов, трубы или кирпичные столбы. Могут устанавливаться металлические фермы. Обрешетка же делается деревянной.

Post Views: 499

Выберите правильный угол наклона крыши теплицы

Поиск наилучшего угла наклона крыши теплицы не так однозначен, как утверждают некоторые разработчики солнечных теплиц.

Разработчики солнечных теплиц часто ссылаются на это эмпирическое правило: Чтобы найти «лучший» угол (или наклон) для крыши теплицы, возьмите свою широту и прибавьте 20 градусов. Несмотря на то, что логика, лежащая в основе этого правила, здрава, это радикальное упрощение, которое может привести к дорогостоящим и ненужным решениям и очень крутым углам крыш.Итак, как найти диапазон углов наклона крыши, который обеспечит достаточное количество света в круглогодичной теплице? В этом блоге мы объясним именно это, и если вы хотите узнать больше по этой теме, ознакомьтесь с Круглогодичная солнечная теплица , написанной нашим собственным основателем Марком Плинке.

Понимание «Угла падения» a nd Расчет уклона крыши теплицы

Во-первых, почему вообще существует это правило? Потому что угол наклона материала остекления, такого как стекло или поликарбонат, влияет на количество пропускаемого света.Угол материала по отношению к свету часто называют «углом падения» и играет роль в передаче света.

Когда луч света падает на поверхность прямо или перпендикулярно материалу, передается максимальное количество света. Например, для одинарного стекла это обычно около 90% (остальные 10% отражаются или поглощаются материалом в виде тепла). Когда луч света падает на поверхность под очень острым углом, часть света отражается от поверхности, а не попадает в теплицу.Многие проектировщики теплиц понимают это, но не понимают, что эта зависимость — между углом наклона крыши и светопропусканием — не является линейной. Существует очень небольшая разница в светопропускании при уменьшении угла от перпендикуляра до определенного порога. Для всех материалов этот порог составляет около 45-50 градусов от перпендикуляра.

Другими словами, вы можете наклонить крышу примерно на 45 градусов от оптимального угла (перпендикулярно солнцу) без существенного влияния на светопропускание (значительное здесь означает изменение менее чем на 8%).Таким образом, крыши с пологими углами не влияют на светопропускание, если они не слишком пологие (более 45 градусов от перпендикуляра).

Почему важно быть более терпимым к углу наклона вашей теплицы?

Если вы будете придерживаться простого изречения — максимизировать передачу путем создания перпендикулярного угла — вы, вероятно, в конечном итоге построите чрезвычайно крутую крышу и очень высокую теплицу. Это не обязательно для достаточного светопропускания.Например, во время зимнего солнцестояния в Денвере, штат Колорадо (40 градусов широты), солнце находится примерно на 30 градусов выше горизонта. Согласно общепринятому эмпирическому правилу, для этого требуется, чтобы остекление крыши располагалось под углом около 60 градусов к горизонту (40 + 20 = 60). Если вы нарисуете это на бумаге, вы увидите, что угол крыши в 60 градусов требует очень высокой северной стены или измененного плана теплицы. График под помогает конкретизировать это.

Влияние угла крыши теплицы на светопропускание

Как рассчитать подходящий уклон крыши теплицы

Зная полную картину, вы сможете сэкономить время, деньги и создать более практичную солнечную теплицу.Чтобы учесть такой широкий угол допуска падения, мы часто рекомендуем людям изменить существующее эмпирическое правило, чтобы найти диапазон допустимых углов крыши:

Возьмите свою широту и добавьте 20 градусов, чтобы получить угол, который примерно перпендикулярен углу солнца в зимний сезон.
Затем отнимите от этого числа 45 градусов. Это дает вам минимальный угол, который будет передавать большую часть света без значительных потерь из-за отражения. Эскиз, подобный приведенному ниже, обычно помогает визуализировать этот диапазон.

Это первая половина картинки. Вторая половина связана с геометрией теплицы и площадью остекления. Они также определяются углом наклона крыши. Как вы можете видеть в примерах ниже , очень крутой уклон крыши создаст очень высокое здание с гораздо большей площадью остекления. Большая площадь остекления будет собирать больше света и тепла, потому что большая площадь подвергается воздействию солнца. Вы можете увидеть это, сравнив площадь линий (представляющих свет) на графике ниже .

Светопропускание, углы остекления и шаг в крыше теплицы

Как учесть это соображение? Это правда, что вы можете построить большую солнечную теплицу и собрать больше света. Однако подумайте о последствиях использования материалов, стоимости и эстетики. Теплица высотой 20 футов будет собирать больше света, чем теплица высотой 10 футов, но это может быть нежелательно для соседей или строительных норм и правил. Мы рекомендуем выбрать практическую высоту, обычно максимум 9-11 футов для жилых солнечных теплиц, а затем использовать скорректированное эмпирическое правило, чтобы убедиться, что остекление соответствует минимальному шагу для пропускания света. Вы также можете изменить высоту южной стены, чтобы изменить угол наклона. Опять же, мы рекомендуем начать с практических соображений, например, какой запас высоты вам нужен.

Лучший угол крыши для теплицы — это практичный угол крыши для теплицы

Вывод заключается в том, что угол наклона крыши теплицы редко является решающим фактором для светопропускания и может отойти на второй план по сравнению с затратами на комфорт и эстетикой. Также рассмотрите другие факторы, которые могут повлиять на угол наклона крыши:

Снегоуборка – более крутые крыши легче сбрасывают снег в местах, где это вызывает беспокойство
Летнее отопление – очень крутая крыша может отражать, а не пропускать больше света летом (учитывая, что летнее солнце находится высоко в небе и может падать на крышу под углом более 45 градусов)
Форма теплицы – крутая крыша может потребовать более сложной конструкции здания. Существует множество конструкций солнечных теплиц, в том числе А-образные, односкатные и двускатные крыши, которые более подробно описаны в круглогодичной солнечной теплице. Некоторые разновидности солнечных теплиц лучше приспособлены для крыш с крутым уклоном, чем другие.

Мы надеемся, что этот блог внес некоторую ясность в вопрос выбора наилучшего угла наклона крыши вашей теплицы. Если у вас есть какие-либо вопросы по проектированию солнечной теплицы, свяжитесь с нами здесь.

Односкатная крыша: стили каркаса, терминология и советы

Для большинства мастеров каркас крыши является самой сложной частью строительства сарая.Но с небольшим пониманием стилей крыши, терминологии и конструкции каркас крыши вполне по силам любому плотнику выходного дня.

Существует два основных способа обрамления односкатной крыши. Традиционный метод заключается в резке и установке всех деталей — стропил, коньковой доски, стяжек и потолочных балок — по одной доске за раз. Преимущество такого подхода в том, что один человек может легко поднять и прибить доски на место. Тем не менее, вы потратите много времени на подъем и спуск по лестнице, что может быть утомительно.

Ускорьте работу по обрамлению крыши, предварительно изготовив фермы крыши на земле. Затем поднимите каждую ферму на место и прикрутите ее к стене.

Второй вариант — построить каркас крыши на земле , чтобы сформировать отдельные фермы крыши. Ферма крыши представляет собой сборную часть каркаса крыши, состоящую из пары угловых стропил и одного горизонтального нижнего пояса, который образует потолочную балку. После сборки фермы поднимаются и крепятся к вершинам стен.Строительство и установка ферм быстрее и проще, чем сборка каркаса по частям, но вам понадобится помощь, чтобы поднять фермы на место.

Что такое односкатная крыша

Односкатная крыша, также известная как односкатная или односкатная крыша, представляет собой крышу, которая наклонена в одном направлении. Он плоский с крутым склоном. В зависимости от конструкции здания уклон может различаться по степени крутизны. Хотя раньше он использовался только для навесов, теперь он стал более популярным для использования в домах. Конструкция проста и экономична.Кровельщику проще и быстрее построить такую крышу, которая требует меньших трудозатрат. Важно правильно утеплить эту крышу, так как в разное время года она может быть очень горячей или холодной.

Односкатная крыша

Наклон односкатной крыши

Односкатная крыша имеет одну наклонную плоскость, что делает ее самой простой из всех рам для строительства. Крыша этого стиля может использоваться на отдельно стоящей хозяйственной постройке, но особенно хорошо подходит для навесов, которые пристроены к другой конструкции, такой как дом, гараж, конюшня или сарай.В таких случаях к существующей стене крепится горизонтальный ригель для поддержки верхних концов стропил. Односкатные крыши обычно имеют относительно небольшой уклон, обычно от 4 дюймов 12 (18º) до 8 дюймов 12 (33 градуса).

Совет: При выборе уклона односкатной крыши учитывайте положение дверей. Крутая скатная крыша спускается к дверному проему ниже, чем чуть менее крутая крыша, и это может

Двускатная крыша

Дизайн двускатной крыши

Двускатная крыша на сегодняшний день является наиболее распространенным видом односкатной крыши.Его легко узнать по знакомому А-образному профилю с двумя наклонными плоскостями одинаковой длины. Двускатные крыши образованы парами обычных стропил, которые проходят под углом от вершин стен до козырька крыши. Коньковая доска, если она используется, проходит горизонтально между парами стропил, где они встречаются на вершине.

Проверьте планы сарая на предмет точного размера и расстояния между брусьями, используемыми для каркаса крыши. Большинство навесов для хранения обрамлены стропилами 2 × 4 или 2 × 6, расположенными на расстоянии 16 дюймов от центра.Коньковую доску часто вырезают из бруса 1×6 или 1×8. При обрамлении крыши сборными фермами коньковая доска не нужна. Стропила плотно прилегают друг к другу в вершине и фиксируются фанерными косынками.

Совет: Двускатные односкатные крыши выглядят лучше всего с уклоном крыши 11 дюймов 12 (40°) или 12 дюймов 12 (45°).

Крыша солончака

Конструкция крыши из солончака

Крыша из солончака похожа на двускатную, за исключением того, что одна плоскость крыши немного длиннее другой. Этот уникальный дизайн смещает пик крыши от центра, чтобы он был ближе к передней стене, создавая характерную крышу из солончака.При обрамлении солончаковой крыши важно следовать двум простым рекомендациям, чтобы сохранить правильные пропорции крыши: во-первых, стропила должны располагаться под углом 45º, чтобы получился уклон крыши 12 дюймов 12. Во-вторых, расположите вершину крыши на расстоянии одной трети от передней стены.

Подсказка: При обрамлении крыши сарая обязательно устанавливайте каждое стропило прямо над стенным стержнем, который будет передавать нагрузку с крыши на фундамент.

Гамбральная крыша

Конструкция вальмовой крыши

Эту конструкцию часто называют амбарной крышей, и ее легко узнать по характерному двускатному профилю.У него есть две короткие, неглубокие плоскости крыши, которые наклоняются вниз от вершины, а затем резко обрываются на два более крутых ската, спускающихся к верхушкам стен. Вальмовую крышу немного сложнее сконструировать, чем крыши других стилей, просто потому, что она содержит гораздо больше частей. Однако преимущество заключается в том, что вальмовые крыши создают очень просторный интерьер с большим пространством над потолочными балками, которые можно использовать в качестве чердака для хранения вещей. Как и в большинстве стилей крыши, вальмовая может быть построена по частям, одна доска за раз, или вы можете построить фермы на земле, а затем поднять их на место.

Совет: При строительстве сарая с двускатной крышей лучше размещать двери на торцевой стене, потому что боковые стены обычно слишком короткие, чтобы обеспечить достаточную высоту над головой.

Шатровая крыша

Конструкция вальмовой крыши

Вальмовая крыша представляет собой крышу со скатом со всех сторон сарая. Все они имеют одинаковую длину и собираются вместе, образуя гребень. Эта крыша не имеет фронтона или пика наверху. Они могут быть прочной крышей из-за четырех наклонных сторон. Они хорошо себя чувствуют в условиях сильного ветра и снега из-за наклона крыши.Тем не менее, вальмовые крыши могут быть дорогими в строительстве. При более сложной конструкции требуется больше строительных материалов.

Какая крыша лучше для сарая?

Мы рассмотрели несколько различных стилей крыш, так какой из них лучше всего подходит для сарая? Мы рекомендуем двускатную или односкатную крышу. Вот несколько причин, почему нам нравятся эти двое.

Фронтон

Общий тип крыши
Имеет дополнительное пространство над потолком для чердака, кладовой или надстройки
Легко защищает от дождя и снега, особенно на больших склонах
Простая сборка для новичка

Навес

Недорогая сборка
Стены, защищенные от сырости свесом крыши
Дождь и снег легко соскальзывают, особенно на высоких склонах
Большая высота стены дает место для хранения на чердаке или чердаке
Хорошее место для солнечных батарей
Простая сборка для начинающих

Сборка основания односкатной крыши

Подложка – это поверхность, на которую укладывается кровельное покрытие. Во многих случаях лучшим вариантом для этого является доска для покрытия крыши, которая бывает нескольких типов. Как правило, это тонкие подложки, которые устанавливаются между изоляционным и мембранным слоями кровли. Они могут помочь вам избежать образования пузырей в кровельной системе из-за выделения газа из изоляции при контакте с некоторыми клеями, используемыми для кровли.

Различные типы подложек для крыш или покрывающих досок:

Фанера/ОСП
Минеральное волокно
Цемент
Древесное волокно
Гипсовое волокно
Гипс
Полиизо высокой плотности
Перлит
Асфальт

Подложка устанавливается путем крепления к структурному настилу или к нижележащей подложке.Многие из лучших методов установки включают в себя ступенчатое расположение балок покрытия в каждом ряду и стыков изоляции под ним. Это уменьшает налипания и зазоры между слоями.

Какая древесина лучше всего подходит для моей односкатной крыши?

Приобретая древесину для крыши сарая, следует учитывать несколько моментов:

Уклон вашей крыши
Снежная нагрузка, которую может выдержать ваша крыша
Ветер, который может повлиять на сарай
Какая будет отделка крыши
Шаг стропил — 12″, 16″ или 24″
Размер вашей крыши
Ваш бюджет на кровлю

Существуют различные виды фанеры, которые можно использовать для крыши.

Ориентированно-стружечная плита (OSB)

Это тип обшивки из дерева, который является наименее дорогим выбором. Это делается путем склеивания щепы хвойных пород в полуслучайном порядке и поставляется в листах, как правило, 4 фута. Х 8 футов. и толщиной 7/16 дюйма. Несмотря на то, что он выполнит свою работу, OSB не так прочен, как фанера, и не так долго прослужит при определенных погодных условиях.

Фанера для наружных работ (CDX)

Аналогичен OSB, но сделан более прочным и устойчивым к атмосферным воздействиям.Это делается путем склеивания тонких ломтиков дерева вместе в слоях. В большинстве случаев для кровли подходит фанера толщиной ½ дюйма. C и D (в CDX) относятся к сортам фанеры, а X означает экспозицию.

Отличия

Самая большая разница между этими двумя породами древесины заключается в том, как они устойчивы к воде. CDX (воздействие) не может противостоять воде так долго, как OSB. Таким образом, CDX обычно используется внутрь, если только он не подвергается обработке давлением. Однако OSB удерживает воду, а CDX — нет. Это может привести к повреждению OSB.

OSB

– хороший выбор для обшивки. Клей и смола, используемые для смешивания древесной стружки, делают ее менее проницаемой, чем CDX, что позволяет ей дольше сохраняться.

OSB, как правило, намного дешевле, чем CDX. Так что, если вы хотите гораздо более экономичную древесину, это тот, который вам нужен.

Стропила 2×4 и 2×6: в чем разница?

В зависимости от уклона вашей односкатной крыши вы можете выбрать между стропилами 2×4 или 2×6. Но в чем разница? Проще говоря, все сводится к тому, что необходимо для вашего сарая.Первое, что вам нужно знать, это то, имеет ли ваша крыша уклон меньше или больше 3:12. Это означает, что на каждые 12 дюймов горизонтального хода крыша поднимается на 3 дюйма. Для тех, которые меньше 3:12, стропила 2х4 недостаточно прочны. Это пологие крыши, и стропила 2 × 6 всегда должны быть выбором пиломатериалов.

Когда вы хотите сделать ферму, вы всегда будете использовать 2×4, сплетенные вместе для прочности.

Хотя пиломатериалы 2×6 будут стоить вам больше денег, их можно использовать практически для любого типа сарая.Они могут быть разнесены дальше, чем 2×4. Но, если вы живете в месте, не подверженном сильному ветру или обильному снегопаду, вам подойдут стропила 2×4. Они не могут выдерживать большую нагрузку, как 2×6, но могут дать вам больше гибкости в дизайне вашей крыши.

Кровельные материалы для сарая

Существуют различные типы кровельных материалов, которые вы можете выбрать, готовясь нанести последние штрихи на свою крышу.

Трехлепестковая черепица – это стандартный и самый недорогой вариант для односкатной крыши.Черепицу легко монтировать, что делает ее отличным вариантом для самостоятельной сборки. Многие из них будут включать гарантию, которая длится до 30 лет.
Металл – Металлические крыши имеют массу преимуществ. Они легкие и часто служат дольше, чем другие виды кровельных материалов. Они устойчивы к атмосферным воздействиям, что является большим преимуществом. Единственный реальный недостаток металла заключается в том, что он может быть дорогостоящим, но многие из этих кровельных систем имеют гарантию более 50 лет.
Кедровые шейки – При правильном уходе за кедром он может простоять до 35 лет.Этот материал естественно устойчив к насекомым, а также устойчив к повреждениям от солнца. Он имеет традиционный внешний вид и может стать отличным вариантом для тех, кто хочет платить средние цены за свои кровельные материалы.
Асфальтовая черепица – Архитектурная черепица представляет собой два или более слоев асфальта, склеенных вместе. Они намного тяжелее, чем черепица с тремя выступами, но на них распространяется пожизненная гарантия. Этот тип черепицы может привнести художественный элемент на крышу сарая.Они обычно используются в жилых домах, что делает их популярным вариантом и для навесов.
Рулонная кровля с минеральной поверхностью из стекловолокна (MSR) – Этот тип кровли представляет собой битум, армированный стекловолокном. Он покрыт керамической гранулированной поверхностью для защиты от ультрафиолета, погодных и физических повреждений. Нижняя часть покрыта минеральным разделительным материалом. Это обычно используется для зданий с низким уклоном, таких как сараи, подъезды и навесы для автомобилей. Этот материал универсален, прочен и экономичен.
Доска и обрешетка – Эта кровля и сайдинг используются уже давно. Раньше его изготавливали из деревянных реек, помещаемых на стыки деревянных панелей. Это обеспечивало дополнительную защиту от непогоды. При кровельных работах в качестве дренажных путей использовались рейки, позволяющие соединять панели вместе. Сейчас для этого используются различные металлы, что придает старому стилю обновленный современный вид.
Кровельная панель из поликарбоната – Поликарбонат представляет собой прочный и эластичный термопластичный материал.Легкий материал, поликарбонат может выдерживать экстремально высокие или низкие экстремальные температуры. Это хороший кровельный материал для навесов, террас, патио, гаражей и других небольших построек. Это также устойчивый к ультрафиолетовому излучению вариант, доступный по цене и защищающий от обесцвечивания.

Какой самый дешевый способ покрыть сарай?

Самый бюджетный кровельный материал – МСР. Он похож на обычный асфальт, но поставляется в широких рулонах. Помимо того, что она дешевле, чем черепица, она также тоньше и проще в установке.Если ваша крыша имеет уклон, то монтировать рулонную кровлю можно с помощью гвоздей. Для плоских крыш применяется факельный метод.

Как гидроизолировать односкатную крышу?

Каждый хочет иметь возможность хранить вещи в своем сарае, не беспокоясь о попадании внутрь дождя или снега. Защита крыши от атмосферных воздействий является очень важным этапом при строительстве сарая. Вот несколько важных шагов, о которых следует помнить:

Шаг 1: Выберите конструкцию крыши, которая позволяет легко падать влажным погодным условиям, например, фронтон или навес.
Шаг 2: Используйте войлок на крыше перед укладкой гонта. Это просто дополнительный слой защиты для фанеры под ним.
Шаг 3: Иметь подходящий выступ. Если вы этого не сделаете, вода может быть отброшена назад на сторону сарая и стекает по внешним стенам.
Этап 4: Немедленно устраняйте повреждения крыши.
Шаг 5: Добавьте желоба.

Гидроизоляция крыши вашего сарая поможет продлить срок службы вашего сарая.

Как продвигается ваш дизайн односкатной крыши?

При наличии нужных материалов, знаний и рекомендаций любой может построить односкатную крышу. Мы надеемся, что это руководство было полезным для вас, когда вы строите свой сарай. Мы будем рады услышать о том, как продвигается ваша односкатная крыша! Дайте нам знать об этом в комментариях!

Джозеф Труини является ведущим телешоу Today’s Homeowner и соведущим еженедельной радиопередачи Today’s Homeowner . Он написал три бестселлера по строительству сараев и живет в Роксбери, штат Коннектикут.

Как определить, сколько кровли вам нужно для вашей перголы — хвойные породы дерева

Пришло время заняться кровельными работами, которые вы откладывали, и теперь вы хотите выяснить, сколько кровельных листов вам нужно. Это руководство покажет вам, как это делается. Это довольно простой процесс, и он должен быть легким даже для самых сложных воинов выходного дня.
Вычисление необходимого количества листов является простым математическим упражнением. Если вы уже построили перголу, вам понадобится рулетка и прочная стремянка.Не забывайте о своей безопасности при использовании лестницы. Если у вас есть друг, который может держать другой конец рулетки, это немного облегчит вам работу и повысит точность ваших измерений.
Если вы еще не построили перголу, вы можете работать прямо по своим чертежам. Фактическая ширина стандартных листов поликарбоната составляет 860 мм для гофрокартона и 810 мм для грека. Но после рекомендуемого перекрытия у вас остается 760 мм покрытия в обоих профилях.
Разделите длину вашей крыши на 0.760, чтобы определить необходимое количество листов. Например, конструкция длиной 6,0 м составляет 6000 / 760 = 7,89 листов. Следующим шагом является округление до ближайшего целого числа, для этого примера будет 8. Вам нужно будет округлить, даже если это было, скажем, 7,1 листа, поскольку вам нужно покрыть всю площадь. Если у вас двускатная крыша, вам нужно будет удвоить количество листов, чтобы вы могли покрыть обе стороны кровлей.
Примечание : поликарбонатные листы Suntuf также могут поставляться с покрытием толщиной 1210 мм, но ограничиваются только профилем Greca и только цветом Diffused Grey.
Теперь, когда у вас есть количество обработанных листов, вам нужно определить, какая длина листа вам нужна. При этом нужно учитывать угол наклона крыши. Если вы уже построили свою крышу (или у вас есть список объемов), это просто. Запустив рулетку вдоль длинной длины стропила и оставив не менее 50 мм выступа в водосточный желоб, вы получите необходимую длину. Для гофрированной кровли или кровли Greca требуется минимальный уклон 5 градусов от верхней части конструкции до водосточного желоба (это составляет 88 мм на метр падения).Вы также должны помнить об общем правиле строителей: всегда лучше проверить дважды, прежде чем резать.
Если у вас нет планов и вы проектируете свою конструкцию самостоятельно, расчет длины становится немного сложнее. Большинство домов в Австралии имеют наклон 22 градуса, поэтому, если вы хотите, чтобы ваша беседка отражала уклон вашего дома, вам нужно будет определить длину ваших стропил, используя нашу старую знакомую теорему Пифагора. Для начала вам нужно будет знать длину двух сторон вашего треугольника (в данном случае половину ширины вашей перголы и высоту конька от балки). На конструкции с крышей под углом 22 градуса вы можете определите высоту, используя информацию с этой страницы. Например, если половина ширины вашей перголы равна 2.9 м высота конька составит 1,2 м (учитывая, что при 22 градусах высота склона составляет 40,4% от заявленной ширины). Листы поликарбоната
продаются с шагом от 300 мм до 600 мм. Если ваша крыша имеет ширину 2,5 м, вам нужно будет приобрести лист 2,7 м. Посетите наш интернет-магазин, чтобы узнать о доступных длинах, чтобы выбрать то, что лучше всего соответствует вашим потребностям. Листы легко режут, вы можете использовать острые ножницы, ножницы или циркулярную пилу с мелкими зубьями.

Как определить, какие кровельные аксессуары мне нужны?

Теперь, когда у вас есть количество листов, пришло время рассчитать, сколько креплений вам понадобится.Кровельные листы обычно поддерживаются деревянными или стальными элементами, известными как «прогоны». Рекомендуется, чтобы размер и расстояние между прогонами соответствовали спецификациям устанавливаемых листов крыши. Например, с поликарбонатными листами профиля Greca максимальное расстояние между прогонами для концевого пролета составляет 900 мм, максимальное расстояние для среднего пролета составляет 1200 мм, но, как правило, все прогоны находятся на одинаковом расстоянии при этих максимальных расстояниях (для этого примера 900 мм). придаст кровле однородный вид и не превысит максимальные характеристики листов.Винты из поликарбоната известны как винты Clear fix / Polymate. Эти винты имеют продуманную конструкцию, в которой предварительно просверлено 10-миллиметровое отверстие, позволяющее расширять и сжимать листы при изменении температуры. Чтобы рассчитать необходимое количество шурупов, умножьте квадратный метр вашей крыши на 8. В этом примере для крыши площадью 30 квадратных метров потребуется 240 шурупов
. Следующим элементом, который вам понадобится, является лента для прогонов. Лента для прогонов представляет собой полоску пенопласта с клеем на одной стороне, которая приклеивается к верхней части ваших прогонов.Идея этого состоит в том, чтобы свести к минимуму шум расширения ваших кровельных листов. Лента продается в рулонах по 20 метров, поэтому, например, если у вас есть 5 прогонов по 6,0 м в длину, вам понадобится 30 м, что потребует 2 рулона.
Для крыш типа Skillion вам, возможно, придется рассмотреть задний канал и заполнитель, который предназначен для размещения на высокой стороне листов против вашего дома, чтобы предотвратить попадание ветра и дождя обратно на лист, делая его водонепроницаемым. Это также придает листу аккуратный внешний вид по краям, а профилированные полосы заполнения не дают вредителям и насекомым поселиться в более защищенных частях вашей конструкции.Если вы используете заполнение и обратные каналы, вам понадобится достаточно, чтобы покрыть длину вашей конструкции.
Приобретите все необходимое для кровли в интернет-магазине кровли Softwoods.

Руководство по установке Suntuf и советы

Установка Suntuf проста, если правильно спланировать работу!

Прежде чем приступить к установке нового продукта Suntuf, помните о наших основных советах по установке.

Падение, уклон или уклон?

Во-первых, падение.Рекомендуется падение на пять градусов как минимум для обеспечения того, чтобы он не протекал, оставался чистым и сохранял структурную целостность.

Хороший уклон помогает отводить воду с крыши. Плоские крыши более склонны к скоплению воды (в тяжелых случаях) и протечкам, когда вода не может быть рассеяна достаточно быстро. Проектирование хорошей осенью всегда важно в начале проекта.

Все листы поликарбоната прозрачные (вы можете видеть сквозь них) или полупрозрачные (свет проходит сквозь них, но вы не можете ясно видеть сквозь них).Это означает, что вы сможете в какой-то степени увидеть, что находится поверх них. Листья, грязь, пыль, птичий помет и т. д. Чем лучше будет падение на крышу, тем легче эти вещи упадут или смоются.

Большинство производителей рекомендуют падение минимум на 5 градусов (или 8,8%). Это означает, что на каждый метр листа, проложенного горизонтально, он должен опускаться примерно на 88 мм.

Пролеты – где вам понадобятся прогоны

Для крепления всех профилированных листов поликарбоната требуются прогоны или рейки.Эти конструктивные элементы из дерева или металла проходят перпендикулярно падению листа — наглядное объяснение см. на изображении ниже. Различные профили имеют разные возможности охвата. Приведенные ниже пролеты даны для стандартного ветрового рейтинга N3. Если вы находитесь в зоне с сильным ветром, вам могут потребоваться дополнительные крепления и конструкция — позвоните нам, чтобы обсудить.

Гофрированные концевые пролеты 800 мм и средние пролеты 1000 мм

Концевые пролеты Greca 900 мм и средние пролеты 1200 мм

Trimdek Концевые пролеты 900 мм и средние пролеты 1200 мм

Изгиб

Поликарбонатные листы Suntuf

можно гнуть в холодном состоянии.Форма листа (профиля) определяет, насколько сильно он может изгибаться. Если вы хотите определить, может ли лист изгибаться в холодном состоянии в соответствии с вашей структурой, вам необходимо знать следующую информацию:

Хорда: горизонтальное расстояние от одной стороны крыши до другой.

Высота: расстояние по вертикали от воображаемой горизонтальной линии хорды до вершины апекса.

См. схему ниже.

Резка

Мы можем бесплатно нарезать листы нужной вам длины.В противном случае листы можно разрезать циркулярной пилой с мелкими зубьями, лобзиком или даже хорошими ножницами. При использовании электроинструмента вам нужно будет зажать лист как можно ближе к концу, чтобы остановить вибрацию. Не забудьте оставить небольшой выступ, чтобы вода с листа попадала в желоб, а не на вашу конструкцию.

Механизм

Все материалы расширяются и сжимаются при нагревании и охлаждении, а поликарбонаты движутся больше, чем большинство кровельных материалов.Это означает, что важно позволить листовой комнате немного двигаться после ее установки. Это легко сделать, соблюдая несколько правил.

Во-первых, просверлите в листе большое отверстие для винтового крепления. Оба винта Clearfix и OneShot имеют встроенные резаки, чтобы сэкономить ваше время на выполнении этого шага — они прорезают отверстие, когда вы вставляете винт.

Во-вторых, оставляя небольшой зазор между концами листов и там, где они могут соприкасаться с другим объектом, например, с обшивкой стены.Это не так важно для бортов баржи, так как большая часть расширения будет происходить по длине листа.

Силиконы

Как правило – не рекомендуются. Силиконы могут действовать как клей, который может остановить движение листа (см. выше). Некоторые силиконы также могут влиять на химические вещества в листе, которые защищают его от ультрафиолетового излучения. Если вы не можете избежать этого, экономно используйте нейтральное отверждение или некислотный кремний. Не кладите его по длине листа, где вы увидите наибольшее расширение и сжатие.

Аксессуары

Лента для прогонов

может использоваться для предотвращения скрипа листа при расширении и сжатии. Как следует из названия, он наносится на прогон перед установкой листа и действует как буфер. Это особенно полезно для окрашенных прогонов, где в жаркую погоду краска может стать липкой, что приведет к прилипанию листа и увеличению шума при расширении и сжатии.

Накладки используются для герметизации краев листа. Существует несколько распространенных типов.Покрытие конька используется для прошивания фронтона на пике крыши. Обшивка баржи используется по бокам конструкции, чтобы покрыть края листа, а иногда и защитить деревянную конструкцию под ним. А фартук используется для уплотнения между вертикальной стеной или фасцией и самой крышей. Вы можете получить несколько таких накладок из поликарбоната или изготовить их из металла.

Suntuf Flat Barge Flashing

Suntuf Flat Ridge Capping

Suntuf Профилированное покрытие конька

Suntuf Профилированный фартук

Заполнители

можно использовать между листом и любыми накладками или конструкцией для защиты от атмосферных воздействий.Заполнители доступны в стандартных кровельных профилях: Гофрированный, Грека или Тримдек (5 ребер). Между листом и фартуком на верхнем крае крыши или между прогоном и листом на конце желоба листа можно использовать заполнение для защиты от атмосферных воздействий.

Задние каналы обычно используются, когда верхний конец листа устанавливается непосредственно под водосточным желобом. С-образное сечение металлического канала комбинируется с пеной для герметизации конца листа в этих обстоятельствах.

Винты

Мы поставляем 2 марки винтов; Клирфикс или Ваншот.

Винты One Shot

доступны в исполнении из дерева T17 или металла Tek. При ввинчивании в твердую древесину или металлы большего размера они являются предпочтительным выбором. Они поставляются с резаком для предварительного вырезания 10-миллиметрового расширительного отверстия в листе поликарбоната и мягкой резиновой шайбой для герметизации большого отверстия.

Шуруп Clearfix с головкой двойного назначения подходит как для деревянных, так и для металлических конструкций. Они также поставляются с резаком и шайбой для поликарбоната.

Хранение

Храните Suntuf на ровной поверхности вдали от прямого света и влаги.

Очистка

Теплый мыльный раствор с мягкой губкой. Будьте осторожны, чтобы не поцарапать лист. Хорошо промыть. Не используйте другие химические вещества.

Установка поликарбоната

В стандартном руководстве по установке хорошо описано фактическое крепление листов. Убедитесь, что вы прочитали его. Найдите его здесь… Руководство по установке Suntuf.

Лист должен выступать за нижний прогон на 50 мм.

Листы будут доставлены с этикетками, на которых написано «Эта сторона вверх», и очень важно установить листы в правильной ориентации. УФ-слой на поликарбонате защищает лист от преждевременного разрушения. Положите его неправильно, и срок службы вашего поликарбоната сократится.

При привинчивании листов держите винт прямо, чтобы обеспечить герметичность шайбы. Не затягивайте винты слишком сильно. Если вы не используете фирменный шуруп, упомянутый выше, обязательно предварительно просверлите в листе отверстия диаметром 10 мм.

Установите первый лист, прикрутив его вдоль «нижнего (желоба) прогона» снаружи (со стороны баржи) к середине конструкции. Прикрутите каждый второй гофр вдоль нижнего прогона. Установите листы без напряжения, т.е. не тяните, не натягивайте и не скручивайте листы.

Далее переместитесь к следующему прогону, привинчивая его поперек листа в том же направлении. Установите винты в соответствии с приведенной ниже схемой и продолжайте это для всех «внутренних прогонов» или «средних прогонов».

Наконец, прикрутите верхнюю «верхнюю прогонку», размещая по одному шурупу через каждый второй гофр.

Перейти к следующему листу. Используйте один гофрированный нахлест, убедившись, что нахлест направлен против основного направления ветра/дождя. Завершите работу, установив все необходимые накладки. Не забудьте удалить все наклейки или ленты с листа.

Спасибо, что ознакомились с нашим Руководством по установке Suntuf и удачной установки!

Кровельные листы

: их типы, применение и стоимость в Индии

Индийская кровельная промышленность претерпела изменение парадигмы за последнее десятилетие.

Основные изменения в отрасли кровельных листов можно объяснить двумя причинами. Во-первых, рост промышленных приложений в контексте индийского рынка. Во-вторых, потребители, неудовлетворенные доступными традиционными вариантами и стремящиеся получить большую отдачу от своих инвестиций в кровельные листы. Это, в свою очередь, создало повышенный спрос на различные виды листов для защиты крыш и стен предприятий – бытовых, коммерческих и промышленных.

Вот краткий обзор самых популярных типов Кровельные листы и их основные области применения.

Различные виды кровельных листов

Различные типы кровельных листов имеют свои преимущества и недостатки. При правильном монтаже они могут значительно увеличить срок службы любого типа кровли.

1. Профнастил кровельный
В основном используется в сельскохозяйственных постройках, волнистый Кровельные листы имеют повторяющиеся складки на своей поверхности. Благодаря своей уникальной форме они служат годами надежно и обладают повышенной прочностью. Их гофрированная конструкция с гребнями и канавками делает их прочнее, чем раньше. Волнистая конструкция обеспечивает повышенную прочность на меньших поверхностях.

Из-за специальной гофрированной формы хрупкие и легкие металлы, такие как алюминий, также могут быть приспособлены для того, чтобы выдерживать десятилетия воздействия погодных условий. В соответствии с уровнем загрязнения, преобладающим в месте установки, гофрированные листы необходимо обслуживать каждые 5-10 лет. Полностью прочные и экологически чистые, эти кровельные листы идеально подходят для защиты гаражей, подъездов и навесов.

Оцинкованные стальные листы являются основным материалом для различных типов гофрированных листов, таких как покрытые полиэфирной краской или защищенные кровельными листами с покрытием из ПВХ-пластизоля.
В сельскохозяйственных зданиях часто используются листы, окрашенные полиэстером, из-за их среднего срока службы и экономической эффективности.
с покрытием из пластизоля ПВХ очень прочны. Они состоят из стальных листов, обработанных грунтовочной краской, и ПВХ-наката на их поверхности.Эти кровельные листы не царапаются и не выцветают, и обычно могут служить около 25-30 лет.

Стоимость: В Индии обычные гофрированные листы обычно доступны по цене от 250 рупий за квадратный метр до 500 рупий за квадратный метр.

2. Поликарбонатные кровельные листы Кровельные листы из поликарбоната
широко используются в промышленных и крупных коммерческих зданиях в Индии. Их изоляционные свойства и высокий коэффициент прочности делают их пригодными для таких применений.Полностью устойчивые к атмосферным воздействиям, простые в установке и чрезвычайно прочные поликарбонатные листы доступны во множестве текстур и дизайнов. Стоимость их обслуживания очень низкая, и они также могут использоваться в качестве эффективных кровельных решений в таких местах, как зоны бассейнов, мансардное освещение, пешеходные дорожки и рекламные вывески.

Существуют и другие области применения поликарбоната кровельные листы, как коммерческие, так и промышленные. Пенопластовый поликарбонат и прозрачная кровля из поликарбоната являются наиболее часто используемыми типами поликарбонатных листов.

Кровельные листы из поликарбоната с пенопластом легкие и прочные. Они устанавливаются в промышленных зданиях, таких как склады, из-за их долговечности и прочности. Домовладельцы используют их для строительства навесов, навесов и крыш с минимальным уклоном.
устанавливаются во внутренних двориках, соляриях и местах, где требуется естественное освещение через крышу. Эти кровельные панели часто имеют слои защитной пленки для фильтрации вредных ультрафиолетовых лучей солнца.

Изготовленные из высококачественных ударопрочных полипропиленовых смол, листы поликарбоната устойчивы к ультрафиолетовому излучению и огнестойки. Однако эти кровельные листы не устойчивы к царапинам. Поэтому установщики должны быть очень осторожны при их установке.

Стоимость: Как правило, цена поликарбонатных кровельных листов варьируется в диапазоне от 800/кв. м до 1500/кв.м.

Обратитесь к ближайшим к вам дилерам Top Roofing Sheet и получите бесплатные расценки

3.Металлочерепица
Кровельные листы из металла обычно содержат цинк, алюминий, медь и олово. Их можно настроить для создания крыш, различающихся по цене, долговечности, стилю, энергоэффективности, долговечности и эстетической ценности. Доступные во множестве стилей, текстур и цветов, они менее изогнуты, чем гофрированные кровельные листы.

Листы металлические кровельные обладают высокими изоляционными свойствами и могут применяться при устройстве дворовых, садовых построек, гаражей, кровли бытовых и промышленных крыш.Металлочерепица устойчива к сильному ветру, снегу, граду, проливным дождям и огню. Как правило, они не гниют, не трескаются, не расщепляются и не ломаются. Металлические листы также устойчивы к атакам насекомых и вредителей.

Стоимость: В Индии цена металлических кровельных листов обычно колеблется от 250 до 350 за квадратный метр.

4. Пластиковые кровельные листы
Эти листы являются наименее предпочтительным вариантом для кровельных работ в большинстве мест страны. Поскольку они менее долговечны, чем другие типы кровельные листы, их в основном используют как садовые навесы или для покрытия временных построек.Чем лучше качество пластика, тем выше будет цена кровельного листа. Это повышает общую стоимость установки пластиковых листов.

Стоимость: Цены на пластиковые кровельные листы обычно варьируются в диапазоне от 500 рупий за квадратный метр до 1000 рупий за квадратный метр.

Тенденции в области кровельных материалов
Ближайшие годы обещают принести больше видов стекловолокна, асфальта и металлических кровель для тех, кто устал от своих обычных крыш. Использование железобетонных крыш, GI кровельные листы и асбестоцементные листы для кровли все еще существуют и останутся.Доступная цена листа GI по-прежнему привлекает внимание покупателей по многим причинам.

Значительно повысилось качество замковых систем, застежек, накладок и крепежных деталей, благодаря которым кровельные конструкции выглядят аккуратнее и привлекательнее, чем прежде. Покупатели теперь выбирают крыши с инновационными формами, долгим сроком службы и крыши с окнами в крыше FRP, чтобы повысить ценность своих конструкций. Плитка и черепица тоже в тренде; тем самым делая стекловолокно и металлическую крышу важной частью жилых и коммерческих объектов в Индии.

Путь вперед
Оцените свои точные требования и бюджет, прежде чем покупать наиболее подходящие кровельные листы в соответствии с вашими требованиями. Наряду с проведением некоторых исследований самостоятельно, вы можете обратиться за помощью к надежному кровельному подрядчику для большей ясности. Начните процесс, чтобы узнать наиболее подходящую цену на кровельные листы уже сегодня.

Обратитесь к ближайшим к вам дилерам Top Roofing Sheet и получите бесплатные расценки

(Универсальное место назначения для ММСП, ET RISE предоставляет новости, мнения и анализ по GST, экспорту, финансированию, политике и управлению малым бизнесом.

)

Загрузите приложение The Economic Times News News, чтобы получать ежедневные обновления рынка и деловые новости в прямом эфире.

Резка поликарбоната – правильный путь

Резка кровельных листов из поликарбоната – очень простая задача по сравнению с резкой других материалов, таких как стекло и акрил, которые требуют профессиональной помощи. Поликарбонат можно легко разрезать своими руками, если у вас есть необходимое оборудование, такое как ножницы с острыми зубьями/циркулярная пила/лобзик, клеевые зажимы, малярный скотч, измерительная лента и маркеры.Кроме того, хотя поликарбонаты считаются абсолютно безопасными, нетоксичными или безвредными, всегда рекомендуется обезопасить себя от возможных наихудших сценариев. Таким образом, вам также потребуются подходящие средства индивидуальной защиты, такие как защитные очки, маски и перчатки. Итак, подготовьте это простое оборудование и следуйте приведенным ниже рекомендациям, чтобы иметь возможность правильно резать поликарбонаты.

Измерение и маркировка

Тщательно измерьте все размеры крыши, которую вы хотите построить – длину, ширину, высоту, уклон и все остальные параметры.Отметьте то же самое на листе поликарбоната. Каждый лист поликарбоната поставляется с защитной пленкой. Эту пленку нужно оставить, а на место, где должна быть линия пропила, наклеить малярный скотч, обозначив линию.

Резка циркулярной пилой

Поликарбонатный лист можно резать с помощью ножниц и электролобзика, но лучше всего использовать циркулярную пилу, особенно при резке поликарбонатов большой длины. Несмотря на то, что циркулярная пила при работе выделяет тепло, поликарбонат безопасен, поскольку нечувствителен к тепловыделению, независимо от скорости резки.Однако наиболее подходящей рекомендуемой циркулярной пилой является пила со стандартным размером пильного диска 250-300 миллиметров, работающая со скоростью 4000 оборотов в минуту. Такое сочетание позволит получить очень красивый ровный срез.

Резка лобзиком

Электролобзик — еще один хороший инструмент, который вы можете использовать. Но при использовании этого инструмента нужно следить за тем, чтобы во время резки лист был плотно прижат, чтобы он не двигался вверх-вниз вместе с полотном пилы.А для этого вы можете закрепить свой лист обрезком дерева и клеевыми струбцинами. Также не забудьте установить пилу на среднюю скорость и позволить ей медленно двигаться по листу, удерживая подошву электролобзика ровно на поликарбонатном листе.

Резка ножницами

После того, как большие куски поликарбоната будут вырезаны с помощью циркулярной пилы или электролобзика, вы можете разрезать любое другое небольшое количество панелей ножницами или даже канцелярским ножом. Лист поликарбоната нужно крепко держать на ровной поверхности, чтобы он не двигался во время резки.Поддерживайте правильное давление на нож или ножницы и режьте ровно. Используя канцелярский нож, вы можете сгибать и щелкать кусочки, чтобы разделить их, как только разрез будет завершен.

Теперь, когда вы знаете, как правильно резать поликарбонат, вы можете перейти к покупке поликарбонатных листов. Теперь вы можете выбрать правильно вырезанные поликарбонатные кровельные листы от Tuflite Polymers или купить целый полноразмерный лист и разрезать его самостоятельно с помощью приведенных выше рекомендаций.

ЧИТАЙТЕ ТАКЖЕ: Резка поликарбоната – циркулярная пила или электролобзик?

Угол крыши

Конструкция крыши определяется на этапе проектирования здания или сооружения. При этом уклон кровли следует выбирать исходя из местных условий с учетом гидрометеорологической обстановки – направления и силы ветров, уровня осадков и затрат на строительство.

При выпадении осадков вода с кровли должна быстро отводиться, как раз для этого скатам придается определенный угол.Его стоимость определяется типом используемого кровельного материала, способом монтажа, архитектурными требованиями и ценовыми соображениями.

С крутых крыш, с углом наклона 45° и более вода и снег скатываются быстро, и для крытых площадей эта конструкция крыши подходит хорошо. Но чем больше угол, под которым расположены скаты, тем выше стоимость кровли. Если их делать под 45°, то количество материала увеличится в 1,5 раза, а если угол 60°, то материала вдвое больше, чем для плоской кровли.

Но он не должен быть плоским. В случаях, когда делается плоская кровля, специально предусмотрена разуклонка кровли для стока воды, что значительно увеличивает срок ее эксплуатации. На плоской крыше образуются лужи и места застоя воды. Чтобы этого избежать, используйте недорогие фьюзинговые утеплители типа керамзита, создающие наклонные поверхности и позволяющие обеспечить сток воды.

При этом необходимо учитывать ветровую нагрузку. Он затрагивает плоскую поверхность в меньшей степени, чем в любых других случаях.В районах с сильными ветрами необходимо использовать минимальный уклон крыши.

Как подобрать кровельный материал с учетом уклонов?

Ниже представлен график, позволяющий в зависимости от угла скатов выбирать материал для кровли.

По своим физическим свойствам и технико-экономическим характеристикам материалы объединяют в группы, расположенные выше дугообразных стрелок. Основу каждой стрелки составляет наклонная линия, обозначающая угол наклона к горизонту.Таким образом, линия Y графически показывает отношение высоты гребня В к П/2 (половина его начала). Соотношение 1:2 в верхней части показывает, что вертикальный отрезок В составляет половину горизонтального Р/2.

На полукруглой шкале эта линия отмечена Y и показывает уклон кровли в градусах, а по вертикали в процентах.

Расчет уклона крыши

Для примера будет показан расчет уклона кровли строящегося дома в Москве.В качестве материала в примере будут использованы асбестоцементные гофрированные листы.

На графике нужно найти наклонную линию, где заканчивается стрелка «Листы асбестоцементные рядовые». На пересечении этой линии и вертикальной шкалы будет искомый ответ. Получается, что для этого случая минимальный уклон крыши в процентах составит 33%.

Поскольку угол наклона равен отношению высоты гребня к половине его начала, его можно определить по имеющимся данным.Если высота В два с половиной метра, а начало 12 м, то по правилам математики получается:

Y = B: (P: 2) = 2,5: 6 = 5/12.
Чтобы получить результат в процентах, все это умножается на 100.

, что больше требуемого минимального значения уклона крыши в процентах. Это отношение соответствует углу (в масштабе рисунка) 18,2°.

На приведенном примере понятно, как рассчитать уклон крыши, используя обычную математику и приведенный выше график.

Все расчеты соответствуют осадкам для умеренного пояса. В других климатических зонах допускается устраивать скаты под углами, отличными от приведенных на схеме.

В случае применения других материалов (таких как черепица, шифер, черепица, щепа, стружка и др.) значения углов следует определять согласно требованиям соответствующих нормативных документов и с учетом опыта строительства.

Как измерить уклон крыши?

Уклоны можно измерить с помощью инклинометра, показанного ниже.

Основой является опорная рейка 11, на которой располагается рама 7. В правом углу рамы между планками 4 крепится ось 3, на которой находится нить с маятником 5. груз может перемещаться между направляющими 6. На внутренней стороне одной из направляющих имеется десятичная шкала с делениями. При горизонтальной опорной рейке стрелка совпадает с началом шкалы.

Для замеров опорная рейка устанавливается на обрешетку перпендикулярно коньку.Стрелка на маятнике покажет на шкале значение уклона в градусах. Значение в процентах можно получить с помощью графика.

Водосточная система для кровли со скатом

Климатическая зона и конструкция кровли определяют, как должен осуществляться отвод талых и дождевых вод. Дренаж может быть неорганизованным (наружным) и организованным (внутренним и наружным).

Для обеспечения организованного наружного водоотвода применяют водосточные трубы, руководствуясь следующими требованиями:

подвесные или настенные желоба размещают на скатах, выполненных под углом более пятнадцати градусов;
уклон по оси канавок должен быть более двух градусов;
стороны желобов должны иметь высоту 120 мм;
сливные трубы располагаются на расстоянии не более 24 м между ними;
сечение водосточной трубы следует определять исходя из одного квадратного метра площади крыши — полтора квадратных сантиметра сечения трубы.

В районах с сильными морозами рекомендуется устраивать организованные внутренние водостоки. Такая система состоит из водозаборной воронки на крыше, вертикального стояка, вытяжной и отводящей трубы. С помощью такой системы вода собирается с поверхности и сбрасывается при положительных и отрицательных температурах. Удаление собранной воды рекомендуется осуществлять в ливневую канализацию. Площадь поверхности, приходящейся на одну воронку, определяется из отношения 0,75 квадратных метров поверхности к одному квадратному сантиметру поперечного сечения сливной трубы.

Приведенный выше материал позволяет понять необходимость правильного подбора конструкции кровли и изготовления для ее надежной и долговечной эксплуатации.

Крыша занимает важное место в конструкции любого типа зданий, так как отвечает за обеспечение элементарных условий комфорта и не позволяет внешним факторам навредить убранству дома.

Безусловно, для качественного укрытия необходимо учитывать множество факторов в процессе проектирования. Одной из основных позиций в данном контексте является расчет угла наклона кровли.

Почему это так важно и что нужно знать, чтобы расчет был правильным и потом не пришлось переделывать крышу частично, если не полностью? Об этом и поговорим в этой статье.

Расчет уклона крыши лучше производить с помощью специального онлайн калькулятора который расположен ниже.

Для чего измеряют угол наклона покрытия и от каких факторов зависит это значение

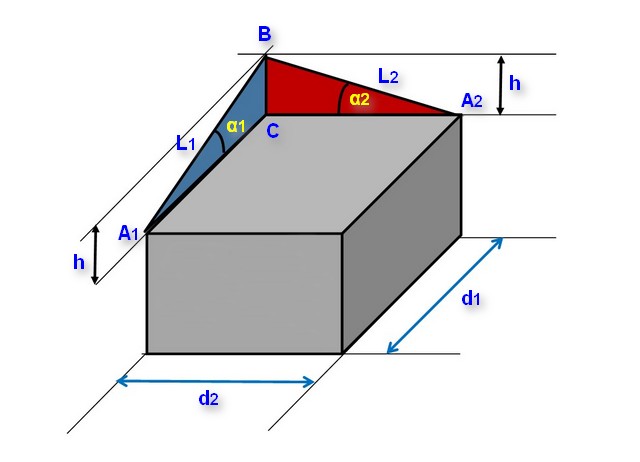

Угол ската крыши представляет собой геометрическое образование пересечения двух плоскостей. Под ними понимается горизонтальная плоскость и аналогичная поверхность рампы.

Так зачем измерять угол крыши:

Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства кровли с учетом выбранного кровельного материала , климатических особенностей, назначения чердака и конструкции самого навеса.
Кроме того, после взаиморасчетов можно не только рационализировать будущие финансовые расходы, но и убедиться в точности и надежности конструкции , которая не повлечет потерь из-за протечек, падений стропил и других происшествий.
Уклон кровли принимается в зависимости от двух параметров — первый касается погодных условий и количества осадков, а второй характеризуется конкретным типом кровли. Соответственно, если речь идет о северных и заснеженных районах, то будущей кровле придется выдерживать приличные нагрузки. Жителям горных районов такие трудности не знакомы.
Некоторые крыши должны выдерживать снежный покров 6-8 месяцев в году. В этих условиях владельцам заснеженных домов значительно упростили жизнь более крутые градусы наклона.В свою очередь такая несущая конструкция позволяет вальме рационально справляться с осадками и их последствиями в виде талых вод. Также при таком подходе увеличивается размер полезной площади.

Конечно, с острой румбой не все так хорошо, ведь при увеличении уклона пропорционально растет потребность в дополнительных объемах как кровельных материалов, так и элементов конструкции. Также становится актуальным повышение сопротивления деталей подшипников.

Не менее важное значение при расчете уклона имеет специфика материала, которым будет завершаться конструкция навеса снаружи.Ни для кого не секрет, что каждый вид верхнего элемента укрытия отличается своими эксплуатационными свойствами и стоимостью.

При этом могут быть нюансы, характерные только для этого типа кровельного покрытия. Например, может потребоваться выкладка дополнительных слоев, либо потребуются большие затраты на тепло- и гидроизоляцию.

Угол наклона зависит от розы ветров

Возможно, третьим наиболее важным фактором, от которого зависит рассчитанный уклон, является установление эксплуатируемого или неэксплуатируемого статуса .Неэксплуатируемая поверхность предусматривает исключение пространства на стыке потолка и внешней защитной конструкции.

Визуально трактовка понятия выглядит намного проще, так как при виде плоских бедер или при наличии небольшого наклона (в пределах 2-7%), сразу становится понятно, почему оно получило такое название. Эксплуатируемый чердак свидетельствует о наличии чердачного помещения.

Расчет угла крыши: калькулятор

Уклон крыши в процентах и градусах

Как определить угол наклона кровли в градусах? Наклонный угол, как и любая подобная фигура по геометрическим канонам, измеряется в градусах.

Но во многих документах, в том числе и в СНиПах, это значение отображается в процентах, поэтому жестких требований и обоснований руководствоваться только одной единицей измерения нет.

Главное в этой ситуации знать пропорции для соотношения, если вдруг понадобится перевести градусы в проценты и обратно, например, для удобства при вычислительных действиях.

Как правило, коэффициент преобразования градусов в проценты находится в диапазоне от 1.от 7 (для 1 градуса) до 2 (для 45 градусов). В тех случаях, когда принципиально важны показатели, выраженные не в целых процентах, в цифровом отображении используются ppm — сотые доли %.

Если верить теории, то наклоны могут достигать 60 и даже 70 градусов, но на практике это будет выглядеть не совсем уместно. А с виду впечатление «так себе», разве что ваш дом находится где-то в Альпах и вам нужно соорудить крышу, которая постоянно испытывает снеговые нагрузки.

Особенности плоской и скатной крыши

Плоские полы не представляют собой строго горизонтальную поверхность, как бы ни вводило в заблуждение ее название. Построение азимута в этой ситуации также имеет наклон, хотя и незначительный — его минимальное значение должно быть 3 градуса.

Что касается оптимальных значений для плоских покрытий, то уклон плоской кровли колеблется в районе 5-7 градусов . Это связано с тем, что крышу с углом более 10º сложно назвать плоской.В свою очередь, 12-15 градусов в большинстве ситуаций уже трактуются как минимальный порог для наклонных поверхностей. Оптимальные значения достаточно широки.

Оптимальный угол наклона кровли для снеготаяния составляет 40-50 градусов.

Скат плоской крыши

Например, для наклонных навесов предполагается диапазон от 20 до 30 градусов, а в случае фронтонов этот показатель повышается до 45º. Вот только такой объемный интервал в большей степени указывает на индивидуальные особенности типа кровли и климатические особенности.

Минимальный уклон крыши

Кровельный материал

, являющийся одним из основных элементов конструкции верхней плоскости, также предусматривает определенные рекомендации уклона в зависимости от его типа.

В случае с профнастилом установите угол в 12 градусов для металлочерепицы этот показатель должен быть увеличить до 15º.
Ондулин или мягкая черепица в просторечии можно укладывать на уклоне 11 градусов . Только в этом случае тоже есть один нюанс, это в цельной обрешетке.
Под покрытием из керамической плитки уклон должен быть не менее 22º . Также стоит учитывать, что стропильная система подвержена большим нагрузкам при небольшом наклоне ската. Во избежание перегрузок этот коэффициент следует учитывать при проектировании.
— один из самых распространенных видов поверхностных покрытий. При укладке асбестоцементных волнистых листов уклон кровли не должен превышать 28% . Те же требования к стальным самолетам.
Минимальный уклон кровли из сэндвич-панелей по нормам 5 градусов если окна планируются в панелях, уклон увеличивается до 7 градусов.

По каким СНиП смотреть уклон крыши? Оптимальный и минимальный уклон кровельного материала вы можете посмотреть в СНиП II-26-76 Кровли.

Зависимость уклона от выбора кровельного покрытия

Как самому определить угол наклона крыши

Для измерения угла наклона можно использовать чудо-прибор, способный снять всю вычислительную нагрузку. Название прибора говорит само за себя — инклинометр (транспортир).

Вообще можно обратиться за помощью и к механическому транспортиру — бюджетный вариант, но не исключены дополнительные хлопоты, особенно если вы используете такое приспособление впервые.

Однако специфику этого устройства мы расскажем – возможно, благодаря ему наш читатель очень скоро окажется в обращении на «вы» с этим элементом.

Стандартный инклинометр без электронных наворотов представлен в виде планок с прикрепленной рамкой .В месте соединения планок находится ось, на которой закреплен маятник. В его своеобразный комплект входят 2 кольца, грузик, пластина и указатель. Устройство дополнено шкалой с делениями, расположенной во внутренней части насечки. Если рейку поставить горизонтально, то стрелка совпадет с нулевыми делениями шкалы.
Теперь перейдем к основному процессу, для которого предназначено устройство. Выровняйте транспортир перпендикулярно коньку. . После этого на стрелке маятника в градусах отобразится требуемое значение.
Вариант на основе выполнения собственной расчетной задачи по измерению уклона по математическим расчетам , непривлекательный. В любом случае, попробуем рассказать, как это можно сделать самостоятельно. Первым шагом является вычисление длины гипотенузы и катетов. . Когда дело доходит до измерения уклона укрытия, прямой уклон является отображением гипотенузы.
Затем вычисляем длину противоположной и соседней ноги. .Первую из них представляют как расстояние, разделяющее нахлест и конек, а размер второй следует принимать как расстояние между серединой нахлеста и карнизным свесом определенного ската.
Теперь, получив уже два значения, не составит труда найти третье, применив тригонометрию. В итоге, зная синус, косинус или тангенс (в зависимости от размеров составляющих), с помощью инженерного калькулятора вычисляем цифровое значение уклона в процентах.
Есть вопросы? Посмотрите видеоинструкцию ниже или воспользуйтесь нашим онлайн-калькулятором.

Соотношение высоты конька с пролетом

В целом алгоритм проведения расчетных операций можно разделить на четыре шага.

Сначала учитываем внешние природные факторы воздействия на будущий поверхностный слой, сверяем планы строительства с ценниками на необходимые ресурсы в интернет-магазинах, определяем тип кровельного материала и не перестаем черпать информацию со специализированных сайтов и, если возможно, проконсультируйтесь со специалистами.

Что касается нагрузок, то с минимальными уклонами лучше не заморачиваться, так как для «свежей» кровли это может плохо закончиться. Но если крыша плоская и деваться некуда, то не пренебрегайте укрепляющими редутами.

При расчете стоимости также обратите внимание на такие понятия, как масса конструкции дома и опять же нагрузка от осадков – это поможет найти не только правильное, но и экономически приятное решение для вашего кошелька.

Расчет крыши

Если уклон до 10 градусов, то подходящим вариантом будут гравийные покрытия, а до 20º – профнастил и шифер.Стальные и медные листы целесообразны уже в очень «крутых» случаях, когда показатель верхней точки достигает 50-60 градусов.

Собственно, это и вся информация, необходимая для самостоятельного расчета угла уклона крыши.

Источник: http://expert-dacha.pro/stroitelstvo/krysha/ustrojstvo/uklon.html

Расчет угла крыши

Крыша дома должна быть надежной и красивой, и возможно это при правильном определении угла ее наклона для данного вида кровельного материала. Как рассчитать угол крыши — в статье.

Назначение подкровельного пространства

Перед расчетом угла наклона кровли необходимо определить, как будет использоваться чердачное помещение. Если вы планируете сделать его жилым, угол наклона придется делать большим – чтобы и помещение было просторнее, и потолки выше.

Второй способ — сделать ломаную, мансардную крышу. Чаще всего такую крышу делают двухскатной, но она может иметь и четыре ската.

Просто во втором варианте стропильная система очень сложная, и без опытного конструктора просто не обойтись, и большинство предпочитает делать все самостоятельно, своими руками.

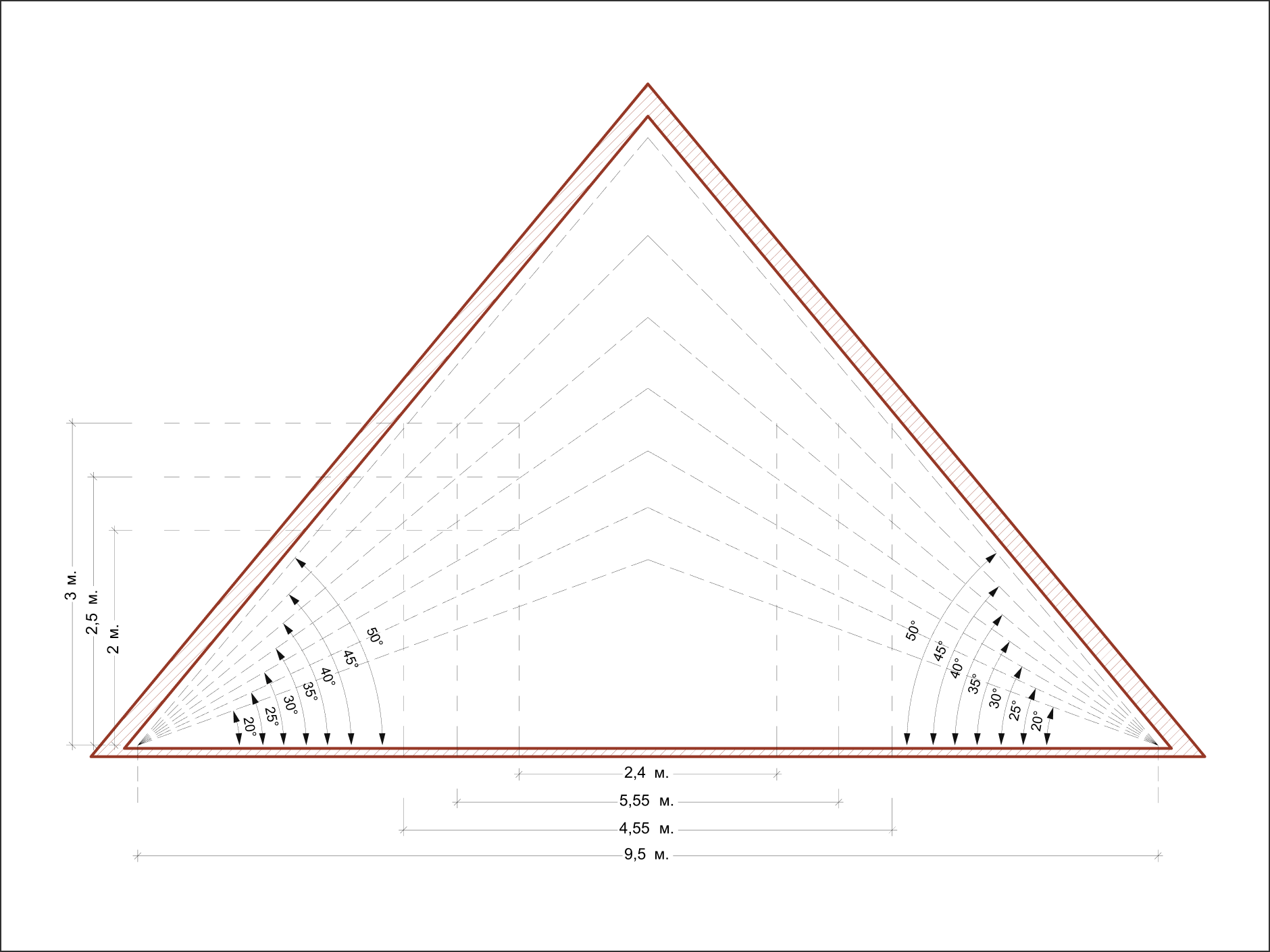

Чем выше конек, тем больше полезная площадь подкровельного пространства. Но при этом увеличивается площадь крыши

При увеличении угла ската крыши стоит помнить несколько вещей:

Значительно увеличивает стоимость кровельных материалов — увеличивает площадь коньков.
Ветру больше мешают большие коньки. Если сравнить нагрузку на один и тот же дом с углом 11° и 45°, то во втором случае она будет почти в 5 раз больше. Чтобы крыша могла выдерживать такие нагрузки, стропильную систему делают усиленной – устанавливают балки и стропила большего сечения с меньшим шагом. А это увеличение его стоимости.
При крутизне ската более 60° снеговые нагрузки не учитываются — осадки скатываются и не задерживаются.Но при устройстве ломаной мансардной крыши снеговые нагрузки учитываются при расчете ее верхней части — плоскости там имеют уклон менее 60°.
Не все кровельные материалы можно использовать на крутых скатах, поэтому внимательно следите за максимальным углом наклона, с которым можно использовать эти крыши. Угол наклона отображается через соотношение высоты конька и половины ширины здания

Это не значит, что крыша с небольшим уклоном лучше.Они дешевле по материалам — меньше площадь крыши, но есть свои нюансы:

Требуются меры по задержанию снега для предотвращения схода снега.
Вместо снегозадержателей можно сделать подогрев кровли и водосточную систему — для постепенного таяния снега и своевременного отвода воды.
При небольшом уклоне велика вероятность затекания влаги в стыки. Это влечет за собой усиленные гидроизоляционные мероприятия.

Так что крыша с небольшим уклоном тоже не подарок.Вывод: необходимо рассчитать угол наклона кровли так, чтобы найти компромисс между эстетической составляющей (дом должен выглядеть гармонично), практической (для жилого подкровельного пространства) и материальной (затраты должны быть оптимизированы).

Угол наклона в зависимости от кровельного материала

Крыша на доме может быть практически любой — с пологими скатами, может — почти односкатная. Важно правильно рассчитать его параметры – сечение стропильных ног и шаг их установки.Если вы хотите уложить на крышу определенный вид кровельного материала, вам необходимо учитывать такие показатели, как максимальный и минимальный угол наклона для этого материала.

Минимальные углы прописаны в ГОСТе (см. таблицу выше), но часто производители дают свои рекомендации, поэтому с конкретной маркой желательно определиться еще на этапе проектирования.

Часто угол наклона кровли часто определяют исходя из того, как они сделаны у соседей.

С практической точки зрения это правильно — условия близлежащих домов аналогичны, и если соседние крыши хорошо стоят, не текут, можно взять за основу их параметры.

Если по соседству нет крыш с тем кровельным материалом, который вы планируете использовать, расчеты можно начать со средних значений. Они перечислены в следующей таблице.

Как видите, в графе «как делают» в большинстве случаев сплошной диапазон. Таким образом, даже с одной и той же крышей можно изменить внешний вид здания. Ведь кроме практической роли крыша еще и украшение.

И при выборе угла наклона большую роль играет эстетическая составляющая.Сделать это проще в программах, позволяющих отображать объект в трехмерном изображении.

Если вы используете эту методику, то рассчитывайте угол наклона кровли в таком случае — выбирайте его из определенного диапазона.

Влияние климатических факторов

На угол наклона крыши влияет количество снега, выпадающего зимой в том или ином регионе. Также при проектировании учитываются ветровые нагрузки.

Карта снеговых нагрузок РФ

Все более-менее просто.По многолетним наблюдениям вся территория Российской Федерации делится на зоны с одинаковой снеговой и ветровой нагрузкой. Эти зоны нанесены на карту, закрашены разными цветами, поэтому ориентироваться несложно. По карте вы определяете расположение дома, находите зону, на ней значение ветровой и снеговой нагрузки.

На карте снеговых нагрузок две цифры. Первый используется при расчете прочности конструкции (наш случай), второй – при определении допустимого прогиба балок.Еще раз: при расчете угла крыши используем первую цифру.

Основной задачей расчета снеговых нагрузок является учет планируемого уклона кровли. Чем круче скат, тем меньше снега может его задержать, соответственно потребуется меньшее сечение стропила или больший шаг установки. Для учета этого параметра введены поправочные коэффициенты:

угол наклона менее 25° — коэффициент 1;
от 25° до 60° — 0.7;
на кровлях с уклоном более 60° снеговые нагрузки не учитываются — снег на них не удерживается в достаточном количестве.

Как видно из списка коэффициентов, значение меняется только на крышах с углом наклона 25° — 60°. Для остальных это действие не имеет смысла. Итак, для определения фактической снеговой нагрузки на проектируемую крышу берем найденное по карте значение, умножаем на коэффициент.

И все это крыша должна выдержать.

Например, рассчитываем снеговую нагрузку для дома в Нижнем Новгороде, угол ската крыши 45°.По карте это 4 зона, со средней снеговой нагрузкой 240 кг/м2. Крыша с таким уклоном требует подгонки – найденное значение умножьте на 0,7. Получаем 240 кг/м2 * 0,7 = 167 кг/м2. Это только часть расчета угла крыши.

Расчет ветровых нагрузок

Влияние снега рассчитать легко — чем больше снега в регионе, тем больше возможных нагрузок. Предсказать поведение ветра гораздо сложнее. Ориентироваться можно только на преобладающий ветер, расположение дома и его высоту.Эти данные при расчете угла наклона кровли учитываются с помощью коэффициентов.

Карта ветровых нагрузок РФ

Большое значение имеет положение дома относительно розы ветров. Если дом находится между более высокими строениями, ветровые нагрузки будут меньше, чем при расположении на открытой местности. Все дома по типу расположения делятся на три группы:

Зона «А». Дома расположены на открытой местности – в степи, пустыне, тундре, на берегу рек, озер, морей и т.д.
Зона «Б». Дома расположены в лесистой местности, в небольших городах и поселках, с препятствием для ветра высотой не более 10 м.
Зона «Б». Здания, расположенные в плотно застроенных районах высотой не менее 25 м.

Дом считается относящимся к этой зоне, если указанная среда находится на расстоянии не менее 30-кратной высоты дома. Например, высота дома 3,3 метра. Если на расстоянии 99 метров (3.3 м * 30 = 99 м) есть только небольшие одноэтажные домики или деревья, считается относящимся к зоне «В» (даже если территориально находится в крупном городе).

В зависимости от зоны вводятся коэффициенты, учитывающие высоту здания (приведены в таблице). Затем их используют при расчете ветровой нагрузки на крышу дома.

Например, посчитаем ветровую нагрузку для Нижнего Новгорода, одноэтажный дом находится в частном секторе — относится к группе «Б».На карте находим площадь ветровой нагрузки — 1, ветровая нагрузка для нее 32 кг/м2. В таблице находим коэффициент (для зданий ниже 5 метров), он равен 0,5. Умножьте: 32 кг/м2 * 0,5 = 16 кг/м2.

Но это еще не все. Надо учитывать и аэродинамическую составляющую ветра (при определенных условиях стремится сорвать крышу). В зависимости от направления ветра и его воздействия крыша делится на зоны.

В каждом из них разные нагрузки.В принципе, в каждой зоне можно установить стропила разного размера, но так не делают – это неоправданно.

Коэффициенты для учета аэродинамической составляющей ветровой нагрузки

Найденные коэффициенты относятся к рассчитанной выше ветровой нагрузке. Если коэффициентов два – с отрицательной и положительной составляющей, рассматриваются оба значения, а затем они складываются вместе.

Найденные значения ветровой и снеговой нагрузок являются основанием для расчета сечения стропильных ног и шага их установки, но не только.Суммарная нагрузка (вес конструкции крыши + снег + ветер) не должна превышать 300 кг/м2. Если после всех расчетов сумма у вас получилась больше, нужно либо выбирать более легкие кровельные материалы, либо уменьшать угол наклона кровли.

Источник: http://stroychik.ru/krysha/raschet-ugla-naklona-kryshi

Как рассчитать уклон крыши – важные особенности

Для того чтобы крыша здания в полной мере выполняла все возложенные на нее функции, при ее создании необходимо учитывать ряд параметров. Одним из важнейших параметров кровли является ее уклон, обеспечивающий отвод осадков с ее поверхности и влияющий на способность выдерживать внешние нагрузки. О том, как рассчитать уклон крыши, и пойдет речь в этой статье.

Определение уклона крыши — что определяет

Для правильного расчета уклона кровли необходимо учитывать несколько факторов, среди которых наиболее важными являются следующие:

Ветровые нагрузки .На склонах очень сильно дует ветер. Чтобы кровля могла нормально сопротивляться его воздействию, нужно правильно подобрать угол наклона. Если углы будут слишком большими, нагрузка на них будет высокой, но и чрезмерное уменьшение угла может быть опасным – слабый порыв ветра может просто сорвать плоскую крышу.
Снеговые и дождевые нагрузки . Со снегом все достаточно просто – увеличение угла наклона упрощает его сход с поверхности крыши. При наклоне крыши более 45 градусов снег на ней почти не задерживается.С осадками та же ситуация – если угол наклона кровли слишком мал, вода может затекать в стыки или даже застаиваться на поверхности кровли.

На основании этих факторов можно рассчитать угол наклона скатов.

Кроме того, перед расчетом угла двухскатной крыши следует обратить внимание на рекомендуемые показатели: для районов с сильными ветрами подойдет уклон 15-20 градусов, а в остальных случаях оптимальный уклон 35- 40 градусов.Конечно, нужно понимать, что крыша в каждом случае рассчитывается индивидуально, и выбирать усредненные показатели просто нежелательно.

Метод расчета

При проектировании кровли необходимо в обязательном порядке провести ряд расчетов, среди которых обязательно должен быть расчет угла наклона скатов.

Этот параметр напрямую влияет на конструкцию крыши: с увеличением уклона снижается снеговая нагрузка, но увеличивается ветровое воздействие, поэтому стропильную систему необходимо дополнительно укреплять.

Для обустройства откосов с большим углом также требуется больше материалов, что негативно сказывается на стоимости строительства.

Прежде чем узнать степень наклона кровли, необходимо рассчитать эксплуатационную нагрузку на крышу, для чего необходимы два параметра:

Общая масса конструкции крыши;
Пиковые уровни снегопада, характерные для региона, где ведется строительство.

Упрощенный алгоритм расчета сводится к следующим действиям:

Сначала необходимо определить вес одного квадратного метра кровельного пирога;
Полученное значение умножается на общую площадь крыши;
Масса крыши умножается на 1.1.

Пример расчета уклона кровли в градусах

Например, будут взяты следующие данные: обрешетка толщиной 2,5 см, один квадратный метр кровли весит 15 кг, в качестве теплоизоляционного материала используется теплоизоляционный материал толщиной 10 см, квадратный метр которого имеет вес 10 кг, а для покрытия на квадратный метр используется ондулин 3 кг.

Расчет уклона кровли производится в соответствии с описанной выше методикой. Подстановка имеющихся данных приводит к следующему выражению: (15 + 10 + 3)х1,1 = 30.8 кг/кв.м.

Полученное значение вполне приемлемо — средняя нагрузка на кровлю жилых домов чуть меньше 50 кг/кв.

Кроме того, в формуле присутствует коэффициент 1,1, что несколько увеличивает фактический вес конструкции крыши и позволяет в дальнейшем заменить кровельное покрытие на более тяжелое.

Как узнать угол наклона крыши

Существует прямая зависимость между уклоном скатов крыши и снеговой нагрузкой.Если угол наклона кровли меньше 25 градусов, то коэффициент снеговой нагрузки равен 1, а при углах наклона от 25 до 60 градусов этот коэффициент увеличивается до 1,25. Кровля с большим углом наклона вообще не будет подвергаться снеговым нагрузкам, поэтому в расчетах они не учитываются.

Для определения угла наклона крыши нужно воспользоваться таблицей Брадиса и простым методом: высоту конструкции крыши разделить на длину фронтона разделить на два, после чего остается найти таблицу угол, соответствующий полученному результату.

Высота крыши в коньке определяется следующим образом:

Первым шагом является расчет ширины пролета;
Полученное значение делится на 2;
Результат предыдущего расчета умножается на коэффициент, соответствующий определенному углу наклона.

На примере реализация такого метода расчета выглядит так: при ширине здания 8 метров и 25-градусном уклоне крыши расчетный коэффициент равен 0. 47. В результате подстановки значений получается выражение следующего вида: 4х0,47 = 1,88 м. Полученное значение и есть высота крыши, соответствующая имеющимся исходным данным.

Выбор кровельного покрытия в зависимости от наклона кровли

Кровельные материалы

представлены на рынке в большом ассортименте, поэтому особых проблем с выбором подходящего варианта не возникнет. Кровельные покрытия различаются по характеристикам и возможностям применения, и перед измерением угла кровли необходимо изучить все их параметры — только в этом случае удастся создать надежную и эффективную конструкцию.

Выбирая материал для кровли, стоит отталкиваться от следующих рекомендаций:

Если угол ската составляет от 2,5 до 10 градусов, то лучше всего использовать покрытия из каменной крошки или гравия. В первом случае верхний слой покрытия имеет толщину 3-5 мм, а во втором — 10-15 мм.
При наклонах более 10 градусов оптимальным вариантом будут крупнозернистые или рулонные материалы, дополненные битумной гидроизоляцией.
Для устройства скатных крыш с углом наклона не более 20 градусов обычно применяют профнастил или листовой асбоцемент.Все швы и стыки между кровельными материалами необходимо обработать герметиком.
Если угол наклона кровли находится в пределах 20-60 градусов, то ее чаще всего покрывают металлическими листами. Стыки материалов в этом случае должны быть герметизированы в обязательном порядке.

Заключение

Знание того, как узнать угол наклона кровли в градусах, значительно упростит процесс ее проектирования и позволит создать максимально надежную конструкцию, способную хорошо защитить коробку здания от осадков, ветра и холода.

При строительстве крыши необходимо уделять одинаковое внимание как эстетическим факторам, так и дизайну. Предлагаем рассмотреть, как рассчитать угол наклона кровли из профнастила, металлочерепицы и шифера, а также как определить оптимальный уклон вальмовой и односкатной поверхности.

Требования к классу

Уклон крыши – это угол, который образуется между стропилами и плоскостью перекрытия (кровельным материалом).

Фото — Угол наклона кровли

Часто мастера рассчитывают этот показатель по простому уравнению:

Здесь мы видим следующие значения:

h — по традиционному определению это высота, в данном случае определение высоты коньковой доски над материалом потолка;
L — это расстояние, которое перекрывает эта крыша, или другими словами, ширина здания.Важно помнить, что если у вас ломаная крыша, это значение варьируется от одного ската к другому, поэтому расчеты немного усложняются.

Фото — Оптимальные скаты крыши

Например, если ширина вашего дома 10 метров, а высота конька 4 метра, то величина ската крыши будет:

(1/10*2)/4=0,2, или если нужно перевести это число в проценты, то умножить на 100, получится 20%. Угол тоже выражается в градусах, его значение от конвертации не меняется и сейчас все системы одинаково популярны.Градусы использовать предпочтительнее, потому что в них мы видим реальное значение геометрической величины.

Фото — Теорема расчета угла кровли

Чтобы не запутаться и не усложнять работу строителям (если вы заказываете услугу у определенной компании), вы можете воспользоваться нашей таблицей, в которой, зная данные в процентах или градусах наклона можно выбрать подходящий угол:

Значение градуса	Процент уклона	Значение градуса	Процент уклона	Значение градуса	Процент уклона
1	1,8	16	28,7	31	60
2	3,4	17	30,5	32	62,4
3	5,2	18	32,5	33	64,9
4	7	19	34,4	34	67,4
5	8,8	20	36,4	35	70
6	10,5	21	38,4	36	72,6
7	12,3	22	40,4	37	75,4
8	14,1	23	42,4	38	78,9
9	15,8	24	44,5	39	80,9
10	17,6	25	43,6	40	83,9
11	19,4	26	48,7	41	86
12	21,2	27	50,9	42	90
13	23	28	53,1	43	93
14	24,9	29	55,4	44	96,5
15	26,8	30	57,7	45	100

Крыша должна проектироваться вместе со всем зданием, но как вы понимаете, в процессе строительства можно немного отойти от полученных показаний.Если возникнет необходимость, можно изменить высоту конька, чтобы изменить угол наклона. После того, как вы рассчитали нужный уклон, нужно рассчитать, какая высота конька будет для вас оптимальной. Чтобы узнать эти значения, нам снова понадобится таблица, по которой определяется коэффициент высоты коньковой доски:

Градусы уклона крыши	Коэффициент
5	0,8
10	0,17
15	0,26
20	0,36
25	0,47
30	0,59
35	0,79
40	0,86
45	1
50	1,22
55	1,45
60	1,78

Для обработки значения, полученного в таблице, необходимо степень от половины перекрытия, которая была обнаружена в первой таблице, умножить на коэффициент второй.Получите значение, характеризующее высоту конька крыши. Точно такое же действие проводят для определения рекомендуемой высоты конька у односкатной крыши, только в этом случае надо рассчитывать взять полную площадь перекрытия.

Если у вас вальмовая или крыша-конверт, то торцевые стороны измеряются от середины до места, на которое опирается скат. Для приведения конька к определенному участку крыши необходимо по длине каждой стены, где выходит скат крыши, провести специальные отметки или установить маяки из гвоздей или шурупов.Их желательно располагать четко по центру стены. Между маяками, которые расположены друг напротив друга, нужно натянуть нить или монтажную ленту.

С помощью метра или уровня находим центр шпагата и монтируем на него тонкую полосу, которая по отношению к нахлесту будет располагаться под углом 90 градусов. Обязательно проверьте это уголком, уровнем или строительным транспортиром. Переместив веревку вдоль доски, можно измерить угол стены и посмотреть, где оптимальный уклон крыши.Когда вы определите место, отметьте его маркером, мелом или гвоздем. Если в этом месте вы отпилите брус, то у вас будет готовый шаблон, с помощью которого вы сможете вырезать любое количество коньковых досок, полностью соответствующих вашим требованиям.

Фото — Степень кровли и ее стиль

Расчет угла наклона кровли достаточно сложная и кропотливая работа, даже малейший дефект может стать причиной плохой вентиляции, стоков воды, разрушения кровельного покрытия и подкровельного пространства.

Видео: устройство крыши

Нужен скат крыши

Многие считают, что двускатная крыша в любом случае будет выполнять свои функции, вне зависимости от того, какой угол наклона, материал и т. д., но все же лучше прислушаться к совету специалиста и выяснить, какое значение является для вас оптимальным.

Фото — Угол наклона визуально

Монтаж ломаной угловой крыши имеет свои преимущества и недостатки. Какой вид достоинства имеет угол фальцевой, песчаной, мансардной, ломаной или простой двускатной крыши в стиле шале:

Вода при попадании на крышу стекает вниз, не задерживаясь на поверхности здания.Это значительно повышает долговечность кровли, способствует ее самоочищению и прочности;
Для загородного дома или коттеджа очень важно рассчитать, какое давление оказывает снег на поверхность крыши, но если угол вашей крыши от 45 градусов, то этот показатель не учитывается, т.к. снег практически не задерживаться на поверхности крыши;
Нет необходимости устанавливать сложную систему слива; вода отводится с поверхности кровельного материала за счет угла наклона и силы притяжения;
Возможна установка подкровельного пространства любой формы, возможна организация на чердаке теплиц, отдельных жилых комнат или веранд;
У альпийских крыш, как известно, очень высокий показатель давления конструкции, что требует специального подбора крепежа.Если правильно подобрать допустимый угол наклона стропильной или альпийской крыши, их можно крепить с помощью простых шурупов и гвоздей;
Это особенно удобно в хрущевках, где канализации как таковой нет, так как при организации отвода воды можно построить отдельное подсобное помещение, которое будет служить мансардой, как в частном доме.

Но не все так хорошо, как кажется. Дело в том, что организация ската крыши тоже имеет отрицательных сторон :

Очень большой расход рубероида, мягкая битумная черепица, ондулин для наклонной кровли почти в два раза больше, чем для плоской кровли;
Вместе с количеством кровельных материалов увеличится и их вес.
При ветре будет образовываться большая нагрузка, которая негативно скажется на всей конструкции частного дома, беседки, гаража, бани и любого другого помещения;
Также следует понимать, что при скатной кровле расчет размера водостока будет несколько усложнен тем, что напор потока воды будет намного выше, чем при простой плоской поверхности. Вода будет спускаться по покрытию с большей скоростью и напором;

Помимо всех вышеперечисленных факторов уклон кровли должен соответствовать ГОСТу.Жестких требований по навесу, высоте конька, уклону нет, но угол должен быть не менее 14 градусов, хотя в хозяйственных постройках (ангар, на балконе, даче) можно отклоняться от этого значения .

Фото — Крутой скат крыши

В России, особенно в средней полосе, зимы достаточно холодные, поэтому при расчете угла наклона кровли необходимо учитывать среднегодовое количество осадков (снега, воды, града);
Снег больше всего скапливается на поверхности, где уклон кровли от 20 до 35 градусов;
Для расчета правильного угла необходимо также учитывать материал, его количественные свойства.Например, сталь обладает гораздо меньшей гибкостью, чем поликарбонат, поэтому соорудить сложные углы из нее будет сложнее;
Основной недостаток – покрытие на ломаной кровле очень подвержено различным нагрузкам, поэтому позаботьтесь об упрочнении стропильной системы;
Для защиты здания от вероятности протечки воды с внутренней стороны кровли перекрывают сэндвич-панелями, пленкой или профнастилом;
Для мансардного окна необходимо рассчитать уровень ската, который повторяет скат крыши.

Крыша является частью любого дома. Для нее очень важно выбрать качественный кровельный материал. Специалисты придерживаются мнения, что при ее выборе следует учитывать угол наклона кровли, служащий для того, чтобы на ней не задерживалась вода. Уклоном крыши называют угол ее наклона к горизонту. Обычно выражается в процентах или в градусах. Следовательно, чем больше его значение, тем круче будет крыша. О методах расчета этого показателя поговорим далее.

В зависимости от угла наклона различают следующие конструкции крыши:

Квартира.
Скатный.
Высокий.
Нежный.

Стоит сказать, что плоская крыша не является полностью горизонтальной. Иначе вода из него не текла бы. Такая крыша должна иметь угол ската не менее 30 градусов.

В зависимости от конструктивных особенностей различают три основных типа крыши:

Произвольный.
Средний.
Низкий бортик.

Произвольные конструкции называются, для которых не рассчитана нагрузка от воздействия ветра и осадков. Такие крыши обычно возводятся только по желанию владельца. В них часто заселяют чуланы или даже жилые помещения.

Средние значения – это наилучшее соотношение угла наклона кровли с учетом влияния осадков и ветра. Такую крышу лучше всего строить в регионах с повышенной влажностью.

Что касается малоскатной крыши, то ее конструкция спроектирована таким образом, чтобы минимизировать воздействие на нее силы ветра. Кроме того, такое покрытие хорошо справляется с атмосферными осадками. Такие крыши устанавливаются практически в любом регионе. Ведь они имеют минимальный уклон и подходят практически для каждой конструкции дома.

Крыша с небольшим уклоном имеет ряд серьезных преимуществ, а именно:

Эффективность.
Наибольшее сопротивление ветру.
Эстетика.

Несмотря на то, что вам, возможно, придется потратиться на покупку и установку дополнительных средств защиты от воды, неоспоримые преимущества окупят эти затраты.

От чего зависит уклон крыши

Угол наклона обычно определяется в зависимости от конструкции крыши, используемого кровельного материала, а также от климата региона, где будет строиться дом.

Чтобы знать, как в зависимости от угла наклона кровли подбирается кровельный материал, необходимо выяснить, что влияет на этот показатель.Эти факторы включают:

Чем больше уклон крыши относительно горизонта, тем выше ее сопротивление ветру. Если этот показатель небольшой, то есть вероятность, что сильный порыв ветра в какой-то момент сорвет кровельный материал с поверхности.
Нельзя впадать в крайности и строить очень крутые конструкции или со слишком маленьким уклоном. Так, минимальный уклон крыши должен составлять 30 градусов, но по рекомендациям специалистов для регионов со слабым ветром он может достигать 35-40 градусов.
Если дом строится в местности, где возможны сильные порывы ветра, то рекомендуемая величина уклона соответствует 15-25 градусам.
Что касается осадков, то считается, что чем больше уклон, тем более кровельной будет крыша. Вода и снег стекают быстрее с более крутой крыши. При выборе уклона необходимо учитывать эти два фактора.
При выборе угла необходимо в соответствии с ним подобрать покрытие поверхности.От величины уклона кровли к горизонту зависит не только тип материала, но и количество слоев, которые необходимо уложить.

шт.

Сегодня уклон крыши в основном измеряется в градусах или процентах. Обе системы могут выбрать правильный угол. Чтобы узнать необходимое значение, можно взять за основу результаты замера самой крыши, а также изображенную на бумаге уменьшенную модель. Нужный градус нужно закладывать еще при монтаже конструкции.

Рассмотрим, как рассчитать уклон крыши в процентах. Необходимо взять высоту конька, полученное значение разделить на половину ширины дома, затем все следует умножить на 100%. В процентах 100% соответствует 45 градусам, а 1 градус равен 1,7%. Если в регионе, где строится дом, возможен сильный ветер, то рекомендуется при расчете минимизировать угол наклона крыши. Для измерения и отметки уклона кровли существует специальный инструмент, который называется инклинометр.

Как рассчитать уклон крыши

Использовать схему

Чтобы было проще, можно воспользоваться специальной схемой, позволяющей выбрать материал кровли в зависимости от уровня ее уклона. Здесь минимальный угол соответствует 0%, а максимальный равен 100%. Процентные значения нанесены по вертикальной шкале. В центре схемы полукруглая шкала, в которой есть расчеты в градусах. В целом, чем выше значение уклона, тем больше слоев материала на него нужно будет укладывать.Кстати, количество необходимого материала можно как раз определить по величине уклона крыши.

Рассмотрим, как расчет уклона крыши влияет на выбор материала. По приведенной схеме, если уклон от 0 до 25%, то для покрытия кровли можно использовать рулонные материалы. При уклоне 0-10% настил рекомендуется укладывать в три слоя. Если это значение составляет 10-25%, то можно положить в один слой, например, материал с подстилкой.

Листы асбестоцементные волнистые, типа шифера, допускается укладывать на кровли с уклоном не более 28%. Если этот показатель до 29%, то рекомендуется использовать стальное покрытие. При уклоне 33% и выше в качестве кровельного материала часто используют черепицу.

Расчет по формуле

Когда наклон крыши и необходимый материал для покрытия, необходимо рассчитать высоту конька. Для этого можно воспользоваться простым математическим методом: необходимо взять ширину пролета дома и разделить ее на два.Результат частного необходимо умножить на относительную величину, которая рассчитывается с помощью специальной таблицы Брадиса. Он показывает значения для каждого угла.

Теперь приведем пример расчета уклона крыши. Если ширина пролета 8 метров и угол наклона кровли 25 градусов, то высота конька получается так: 8:2=4 4*0,47=1,88 метра.

Считая в обратную сторону по той же формуле можно определить угол наклона крыши.При строительстве он вряд ли понадобится, но при ремонте может пригодиться.

Используйте инклинометр

Величину уклона еще можно рассчитать с помощью специального инструмента, который называется инклинометр. Это рельс с прикрепленной к нему рамой. Между планками находится ось, к которой закреплен маятник. Внутри выреза находится шкала с делениями. Когда рельс расположен горизонтально, он соответствует нулю на шкале.

Итак, нужно держать рейку под прямым углом к коньку.В этом положении маятник инклинометра покажет желаемую величину наклона.
Инструмент выдает значения в градусах. Если вам нужно перевести в проценты, вы можете воспользоваться специальной таблицей ниже.

Оптимальный уклон крыши для различных материалов

Черепица или шифер часто используются для покрытия домов. Кровля из такого материала имеет наибольший угол наклона, а именно 22 градуса. Если этот показатель меньше, то, возможно, влага, вода, будет попадать под кровлю через стыки из-за ветра.
Если на крыше планируется использовать металлочерепицу, уклон должен быть меньше, чем в предыдущем варианте. Минимально допустимый уклон крыши – 14 градусов. Если меньше, напольное покрытие может разрушиться. Это связано с тем, что пропорционально уменьшению этого показателя увеличивается размер вентиляционного зазора.
При возведении кровли из профнастила, минимальный угол ее наклона составит 12 градусов. При этом все имеющиеся стыки обрабатываются герметиком.
Еще один популярный кровельный материал с высокой надежностью – ондулин. Минимальный угол наклона кровли при ее использовании составляет 6 градусов.
Что касается рулонных покрытий, то этот материал имеет разные значения минимального угла наклона. Она может быть от 5 до 25 градусов. Для выбора угла наклона в этом случае следует учитывать количество слоев кровли. Например, при использовании 3-4 слоев достаточно угла 5 градусов, а при 1-2 слоях он должен быть от 10 до 25 градусов.

Важно! Следует понимать, что все значения, которые здесь указаны, являются только рекомендациями. Поэтому каждый вправе выбирать угол наклона кровли к горизонту на свое усмотрение. Некоторые строители забывают о такой очень важной детали, как планирование водостока, ведь именно через него стекает вода с крыши. Если не позаботиться об этом заранее, то после возведения крыши могут возникнуть трудности с отведением воды.

Предлагаем профессиональный бесплатный расчет стропильной системы с использованием сайта онлайн-калькулятора, 3D-визуализации и подробных чертежей. Детальные расчеты кровли и кровли, всех материалов, обрешетки, стропил, мауэрлата. Попробуйте расчет двускатной крыши прямо сейчас!
Наш онлайн-калькулятор стропильной системы рассчитает двухскатную крышу:
расчет длины стропил двускатной крыши
количество стропил и шаг
расчет уклона двухскатной крыши и угла наклона
расчет обрешетки на крышу
количество листовых кровельных материалов (например, профнастил, шифер)
параметры пароизоляции и утепления
Для формирования расчета калькулятора двускатной крыши необходимо измерить и ввести в соответствующие окна следующие размеры:

Сечение (толщина х ширина) и шаг стропил зависят от угла наклона крыши, ее типа, длины стропильной ноги, максимальных выдерживаемых основных нагрузок, а также типа и вес кровельного покрытия, и даже в некоторой степени от ширины утеплителя.Если вы не знаете, где взять стандартные параметры стропил и обрешетки, наша статья « Оптимальное сечение, шаг обрешетки и стропильных ног в зависимости от типа крыши ».

Калькулятор производит расчет материалов на крышу, исходя из введенных вами размеров кровельного листа и рассчитанного значения площади кровли. Количество кровельных материалов для кровли, досок и бруса для стропильной системы советуем покупать с небольшим запасом, всегда лучше сдать остатки в строительный магазин, чем платить большие деньги за доставку из пары досок, которых не хватает.

Будьте осторожны! С точностью онлайн-калькулятор сможет рассчитать двускатную крышу.

Упростите свои расчеты и сэкономьте время, программа сама рисует план стропил двускатной крыши и отображает результаты расчета двускатной крыши по введенным вами данным в виде чертежа двускатной крыши в разных углы обзора и его интерактивная 3d модель.

На вкладке » 3 D — Вид » Вы можете лучше увидеть свою будущую двускатную крышу в трехмерном виде.

Расчет односкатной крыши, онлайн калькулятор стоимости односкатной кровли на дом

Возможности калькулятора односкатной крыши:

Последовательность действий при использовании калькулятора

Разновидности навесов

Размеры конструкции

Форма крыши и материал

Материал для каркаса и опор

Расчет онлайн калькулятор

как покрыть своими руками, монтаж кровли, устройство, как сделать покрытие

Основные правила организации и технологии работ

Как покрыть крышу своими руками

Основы технологии монтажа профлистов на деревянную обрешетку

Калькулятор расчета угла наклона крыши

Выбор угла наклона для односкатной кровли из профнастила

Достоинства и недостатки профлистов

Цены на профнастил

Проектирование вентиляции

Правила техники безопасности

Цены на пояс страховочный от различных производителей

Что важно знать при монтаже крыши из профнастила

Общие требования к качеству покрытия крыши профлистами

Навес из поликарбоната с установкой под ключ по цене производителя в Москве

Расчет профнастила на крышу: онлайн калькулятор

Общие параметры

Дополнительные расчеты

Расчет брусьев для обрешетки

Расчет нахлестов

Расчет величины свесов

Расчет крепежей, гидро- и теплоизоляции

Онлайн калькулятор

Программы расчетов

Расчет теплицы — онлайн-калькулятор расчета теплиц из поликарбоната

Расчет теплицы

Расход поликарбоната на теплицу 3х4

Расчет материала для теплиц

Теплица из профильной трубы

Теплица из поликарбоната

Расчет дуги

Расчеты для поликарбонатных строений 3х6

Расчет размеров теплицы разных типов

Купольная

Сколько материала нужно для нестандартных конструкций

Расчет освещения теплицы

Рекомендации по уходу

Навес из дерева односкатный 6 на 20 своими руками

Заказать навес?

Выбор стройматериала

Устройство опор

Устройство каркаса

Устройство кровли

Комбинированные навесы

Выберите правильный угол наклона крыши теплицы

Почему важно быть более терпимым к углу наклона вашей теплицы?

Односкатная крыша: стили каркаса, терминология и советы

Что такое односкатная крыша

Односкатная крыша

Двускатная крыша

Крыша солончака

Гамбральная крыша

Шатровая крыша

Какая крыша лучше для сарая?

Фронтон

Навес

Сборка основания односкатной крыши

Какая древесина лучше всего подходит для моей односкатной крыши?

Ориентированно-стружечная плита (OSB)

Фанера для наружных работ (CDX)

Отличия

Стропила 2×4 и 2×6: в чем разница?

Кровельные материалы для сарая

Какой самый дешевый способ покрыть сарай?

Как гидроизолировать односкатную крышу?

Как продвигается ваш дизайн односкатной крыши?

Как определить, сколько кровли вам нужно для вашей перголы — хвойные породы дерева

Как определить, какие кровельные аксессуары мне нужны?

Руководство по установке Suntuf и советы

Падение, уклон или уклон?

Пролеты – где вам понадобятся прогоны

Изгиб

Резка

Уклон крыши в процентах и градусах
