Расчет лестницы с поворотом на 90 градусов на второй этаж с площадкой — калькулятор

Поворотная лестница удобна и практична в эксплуатации. Обеспечивает комфорт от перемещений, при этом экономит пространство. Но конструкция обладает некоторыми особенностями, требует точных расчетов. Независимо от материалов и конфигурации системы важно проводить их правильно.

Расчет лестниц с поворотом на 90 градусов – сложная задача и справиться с ней поможет наш калькулятор. Минимальная ошибка в чертеже приводит к серьезным последствиям. Пользоваться системой становится неудобно и даже опасно. При установке возможно исправить лишь мелкие неточности. Поэтому при создании проекта важна внимательность и точность. Избежать ошибок Вам поможет наш онлайн калькулятор расчета лестницы с поворотом на 90 градусов с площадкой и поворотными ступенями.

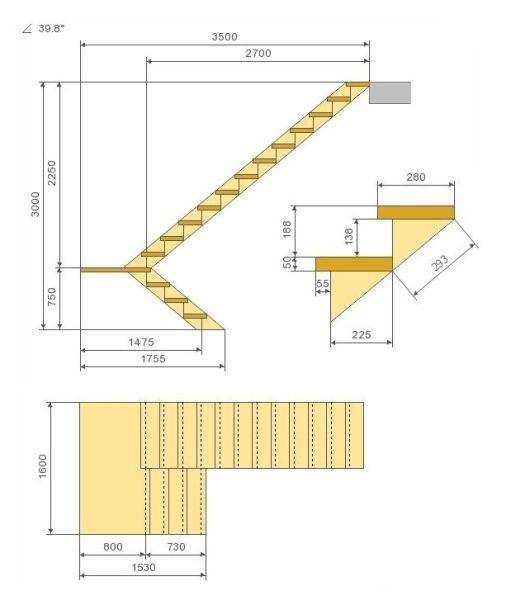

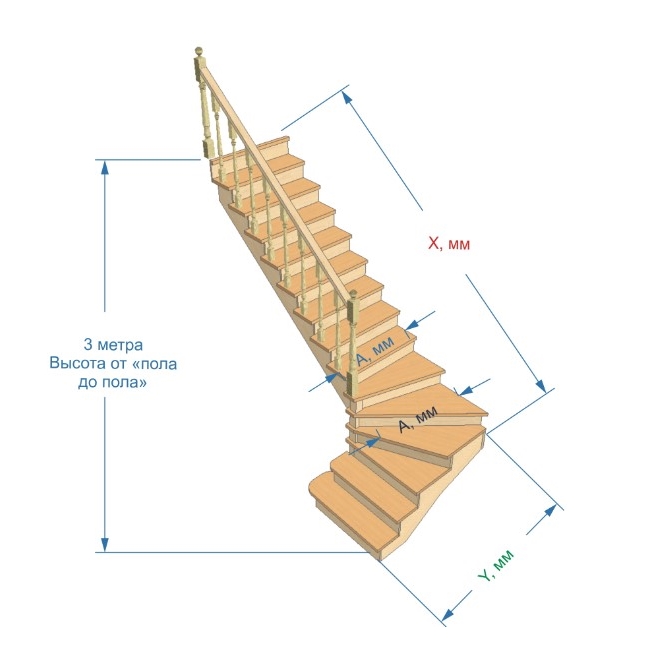

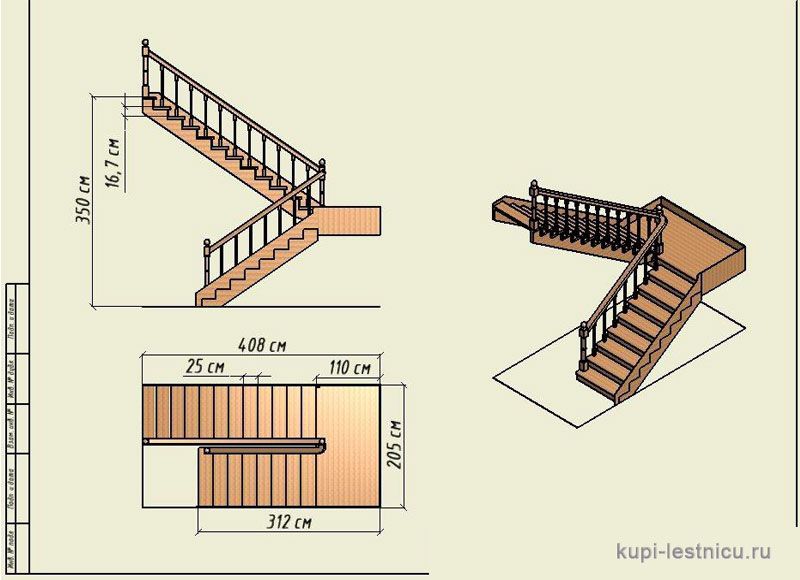

Параметры для расчета лестницы с поворотом на 90°

Особенности расчета лестницы онлайн с поворотом

Поворотная конструкция состоит из двух маршей или прямых участков со ступенями, расположенными под углом в 90 градусов.

Они объединяются специальной площадкой или имеют плавный забежный разворот. При расчете системы нужны следующие параметры:

  • Высота проема – измеряется длина между полом первого и перекрытием второго этажей.
  • Измерения ступеней и подступенков – высота, ширина, глубина.
  • Общие размеры лестницы.

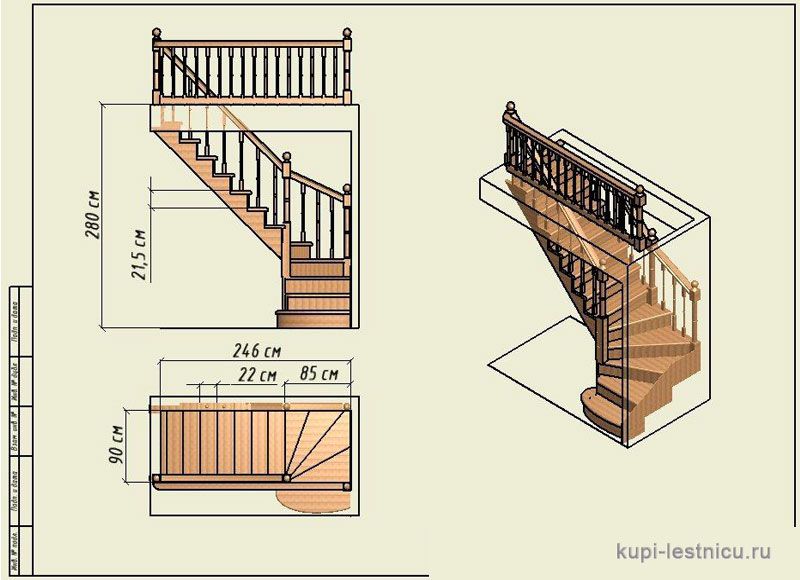

Оптимальные параметры для расчета поворотной лестницы

Г-образная лестница на второй этаж удобна и комфорта в том случае, если расчеты проведены правильно. Есть специальные строительные нормы. Параметры будущей конструкции должны входить в диапазон значений. Соблюдение правил и стандартов обеспечивает долговечную и безопасную эксплуатацию.

Оптимальные значения основных характеристик:

  • Ширина пролета. Для коттеджей и особняков с двумя этажами – от 90 до 110 см. При отсутствии свободной площади возможно сокращение до 80. Но пользоваться такой системой не совсем удобно.
  • Высота/ширина ступеней. Нормальная высота – от 15 до 17 см, ширина – 30 см.
  • Наклонный угол. Для комфортного подъема параметр должен составлять от 29 до 35 градусов.
  • Толщина ступени. Должна быть на уровне 4 см. Меньший размер приводит к скрипу.
  • Высота и надежность перил. Для безопасности использования конструкции минимальное значение — 90 сантиметров.

Как рассчитать лестницу под углом 90 градусов?

Есть разные способы для расчета поворотной конструкции с площадкой или забежными ступенями (деревянная, металлическая, комбинированная):

  • Пропорциональный.
  • Датский.
  • Перенос линий вверх.
  • Метод развертки.

Использовать их при создании чертежей могут профессионалы. Нужен опыт и специальные навыки. Для самостоятельного проектирования подойдут электронные программы. Воспользуйтесь калькулятором онлайн, который рассчитает размеры вашей деревянной лестницы на второй этаж, количество ступеней и размер площадки.

В простую форму вбиваются данные будущей конструкции. Расчет лестницы с поворотом на 90 градусов с размерами и чертежами будет готов через несколько мгновений и полностью соответствует строительным нормам.

Оставьте заявку прямо сейчас и наш замерщик приедет в любое удобное для Вас время.

  •  Выезд замерщика в течении двух дней.
  •  Ответ специалиста в течении 15 минут.

Как рассчитать лестницу на второй этаж | Журнал о жизни за городом

Чаще всего загородные дома строят многоэтажными, лестница является неотъемлемой  частью интерьера. Ее функция не только органично вписываться в дизайн, но и быть надежной, комфортной и удобной. Для этого, прежде чем строить лестницу, производят несколько расчетов, чтобы с учетом расположения и пространства, выяснить какой должна быть лестница. В этой статье мы обсудим, как рассчитать лестницу.

Из чего состоит лестница

Прежде чем приступать к расчетам нужно знать основные элементы лестничного пролета:

  • Косоур и тетива — это опоры, к ним крепятся ступени.
  • Ступени — основная поверхность лестницы.
  • Подступенник — вертикальный элемент ступени.
  • Фризовые — элемент, который прилегает к полу на первом и втором этаже.
  • Забежные — это такие элементы, которые используются, при проектировании поворотных и винтовых лестниц.
  • Перила — ограждение, которое устанавливается у края лестницы, предотвращая падение с нее. Перила состоят из стояк-балясин и поручня.

Из каких элементов состоит лестница мы выяснили, сейчас обозначим основные виды лестниц:

  • Винтовые — такой вариант лестницы устанавливают, когда есть ограничение по пространству.
  • Поворотные — с углом поворота 90 градусов и площадкой для этого разворота.
  • Прямолинейные — считаются наиболее удобными.

Как рассчитать лестницу на второй этаж

Для того, чтобы рассчитать лестницу на 2 этаж, нужно знать следующие значения:

  • Высота — измеряется от пола первого этажа до пола второго этажа.
  • Длину проема.
  • Ширина проема — измеряется  от правой до левой стены.

Также, если понадобятся дополнительные значения, рекомендованные нормы прописаны в СНИПе.

Когда вы узнаете эти значения, вы можете самостоятельно делать расчеты по формулам или воспользоваться онлайн калькуляторами, которые помогут рассчитать ступени лестницы, угол наклона, также рассчитают лестницу с поворотом и даже предоставят чертеж в 3D. Воспользоваться онлайн калькулятором — это наиболее оптимальный вариант, который поможет вам избежать ошибок при расчете формул и рассчитать лестницу в частном доме.

Еще одна важная деталь, которую нужно учитывать — это материалы для лестниц.

Используют:

  • Дерево — наиболее популярный материал, так как он природный и органично смотрится в интернете.
  • Металл — чаще всего используют для винтовых лестниц.
  • Бетон — больше подходит для уличных или подъездных лестниц.

Материал лестниц зависит от ваших вкусовых предпочтений, но традиционным вариантом для дома приятно все же считать лестницу из дерева. Потому что материал для лестницы из дерева создаст уют в доме, является экологичным и сохраняет тепло — лестница не будет холодной.

А если вы пока что только выбираете земельный участок, чтобы построить дом своей мечты, то предлагаем вам посетить группу поселков «Заповедник». Удобное расположение по Челябинскому тракту, новые сети детские площадки, зоопарк, магазины, гриль-бар — отличное место для полноценной загородной жизни.

Жить за городом — просто и доступно!

как правильно рассчитать высоту конструкции на второй этаж в частном доме, формула расчета ступеней и шитов

В наше время можно купить практически всё, что необходимо для строительства, в том числе лестницу, как целиком, так и отдельные детали для её сборки. Но изготовить её самому по собственным чертежам куда приятней. К тому же такой конструкции точно не будет ни у кого.

Особенности

Решаясь изготовить лестницу у себя дома на второй ил более этаж, надо всё тщательно продумать. Лестница – это достаточно непростая, как кажется на первый взгляд, конструкция. Для её строительства предусмотрены стандарты СНиП и ГОСТ. Учитывая их, вы будете уверены в безопасности и надежности данной конструкции.

Поэтому прежде чем перейти к расчетам, рекомендуем ознакомиться со стандартами:

  • Уклон – это угол наклона лестничного марша. В жилых зданиях он должен быть от 30 до 40 градусов.
  • Число ступеней будет зависеть от величины пролета и числа маршей. Их должно быть минимум 3, максимум 16 в двухмаршевой, и 18 в одномаршевой конструкции.
  • В двухмаршевой модели размер площадки должен быть не менее ширины приводящих к ней маршей.
  • Шириной проступи является длина от начала ступени до подступенка. Допустима в пределах от 26 до 31 см.
  • Высота подступенка – это высота между ступеньками. Стандартом считается 17 см, но допускается в пределах 14-17 см.
  • Шагом считается сумма высоты 1 подступенка и ширины 2 проступи.
  • Шириной данного изделия является длина всей ступеньки – по стандарту не менее 80 см.
  • Параметры лестничной клетки должны иметь такую площадь, чтобы в ней могли разойтись два человека и свободно открыть дверь.

Виды

Лестницы для частного дома, дачи и многоуровневой квартиры разделяются на виды по конструктивным особенностям:

  • Маршевая подразделяется на одномаршевую, двухмаршевую и многомаршевую. Есть ещё варианты с площадкой, прямые и со ступенями забежными, повернутыми на 90, 180 и 360 градусов. Забежными называют ступени, имеющие форму трапеции.
  • Винтовая, или спиральная. Ступеньки у данной конфигурации закручены вдоль оси.
  • Комбинированная – это сочетание двух предыдущих в различных вариантах.

Вид лестницы в вашем доме надо выбрать в зависимости от площади помещения, где она будет находиться, его планировки, функциональных особенностей, финансовых возможностей и вашей фантазии.

Прямая одномаршевая лестница считается более простым и легким для изготовления вариантом. Для её изготовления не требуются сложные расчеты, ее монтаж прост, к тому же эта конструкция более надежная и комфортная. Но у неё есть существенный недостаток: для её установки требуется много места.

Если у вас недостаточно места, уменьшение ее размеров недопустимо, это приведет к снижению комфортности и безопасности изделия. Двухмаршевая или более лестница будет выходом из этой ситуации. Разделив один марш на два или несколько, изменив направление маршей на противоположное или перпендикулярное, вы существенно сэкономите место, используемое под неё. Вы можете использовать для её установки угол комнаты и расположить у стены, что будет более практично. Идеальным вариантом будет, если вы изначально на стадии проектирования здания предусмотрите специальное место – лестничную клетку.

Лестница прямая, состоящая из нескольких маршей, различается сменой направления движения. Например, пролёты разделяет переход в виде горизонтальной площадки или их может связывать криволинейный отрезок, меняющий направление при помощи забежных ступеней. Лестница с участком из забежных ступеней придает интерьеру комнаты большую привлекательность. Благодаря развороту изделие выигрывает в размерах. Такую конструкцию, конечно, труднее спроектировать, рассчитать, собрать, она менее безопасна и комфортна при использовании, чем лестница, имеющая переходную площадку.

Винтовую лестницу можно разместить на минимальной площади, да и выглядеть она будет весьма изящно. Данная конструкция недостаточно удобна в эксплуатации и имеет достаточно низкий уровень безопасности, а крупногабаритные вещи по ней не поднять. Её гораздо сложнее изготовить, смонтировать, для неё необходим более точный расчет. Изготовить сложные конструктивные детали без дополнительного оборудования и знаний непрофессионалу будет достаточно сложно.

Комбинированные конструкции представляют собой многочисленные варианты из двух предыдущих видов, могут иметь очень сложную конфигурацию. Рассчитать и изготовить их самостоятельно, не имея должного образования и опыта, будет сложно.

Формы

У прямой и у спиральной лестницы каркас изготавливается как из металла, так и из дерева.

Каркас для таких лестниц подразделяется на три вида:

  • на косоурах – каркас изготавливается из 1 или 2 балок, на которые кладут ступени;
  • на тетиве – это две опорные балки, на которые крепят ступени;
  • на больцах (в переводе с немецкого языка – штырь) – ступени прикрепляются прямо к стене.

Где расположить?

Выбрать самый простой вариант – прямую одномаршевую лестницу, чаще всего не позволяют размеры помещения. Приходится выбирать более сложные варианты.

Чтобы найти лучший выход из этой ситуации, обратимся к советам профессионалов:

  • чтобы лестница не мешала в жилой комнате, её лучше разместить в том месте, которое реже используется, чтобы к ней можно было свободно подойти;
  • при самостоятельном изготовлении лучше отдать предпочтение лестничным площадкам, чем забежным ступенькам;
  • просчитайте сначала простые варианты и предусмотрите возможность подъема по конструкции крупногабаритных вещей и возможность использования всеми проживающими в доме;
  • выбирайте закрытый вариант, если планируете использовать свободное место под лестницей, так как открытый вариант делает её более легкой, и помещение выглядит просторнее;
  • в доме, построенном из дерев, а можно делать лестницу из металла не раньше, чем через год-полтора после полной усадки, в противном случае металл деформируется;
  • между этажами должна быть возможность сделать проем; в бетонной плите его проделать сложно.

От чего зависит размер?

Чтобы конструкция лестницы обладала достаточной прочностью, была интересной, комфортной и, конечно, безопасной в эксплуатации, при расчетах надо учесть три главных параметра: её высоту, длину, ширину.

Высота лестницы – это расстояние между полами первого и второго этажей (именно пола, а не потолка второго этажа). Если лестница своей верхней частью устанавливается на потолок второго этажа, то для более удобного эксплуатирования в перекрытии второго этажа делают проем. Высота лестницы рассчитывается очень просто: высота от первой ступени до перекрытия, на 10 см больше роста самого высокого члена семьи. Рекомендуемой высотой проема считается два метра, её надо сохранять на всем протяжении конструкции. Это наглядно изображено на картинке.

Лестницу размещают в обитаемой комнате, если на обоих этажах комнаты отапливаемые. В противном случае размещайте ее в специальном помещении либо с улицы.

Длина изделия будет зависеть от конструктивных особенностей лестницы. Для обычной маршевой это вся длина марша. Если лестница состоит из нескольких маршей и площадок, то это сумма всех их длин. Для винтовой и лестниц с забежными ступенями рассчитывают среднюю длину, и отступая от края пролета 50 см, производят замер.

Ширину лестницы рекомендуют делать 90-150 см, зависит она от конструкции. Измеряют расстояние от поручня до поручня или стены. На рисунке видно, при какой ширине удобно передвигаться одному, а при какой – двоим.

Для различных зон комфорта существуют различные стандарты ширины лестницы:

  • повышенная зона комфорта – 150 см;
  • комфортная зона – 100-120 см;
  • расположенная у стены лестница – 80-100 см;
  • у вспомогательных допускается менее 80 см;

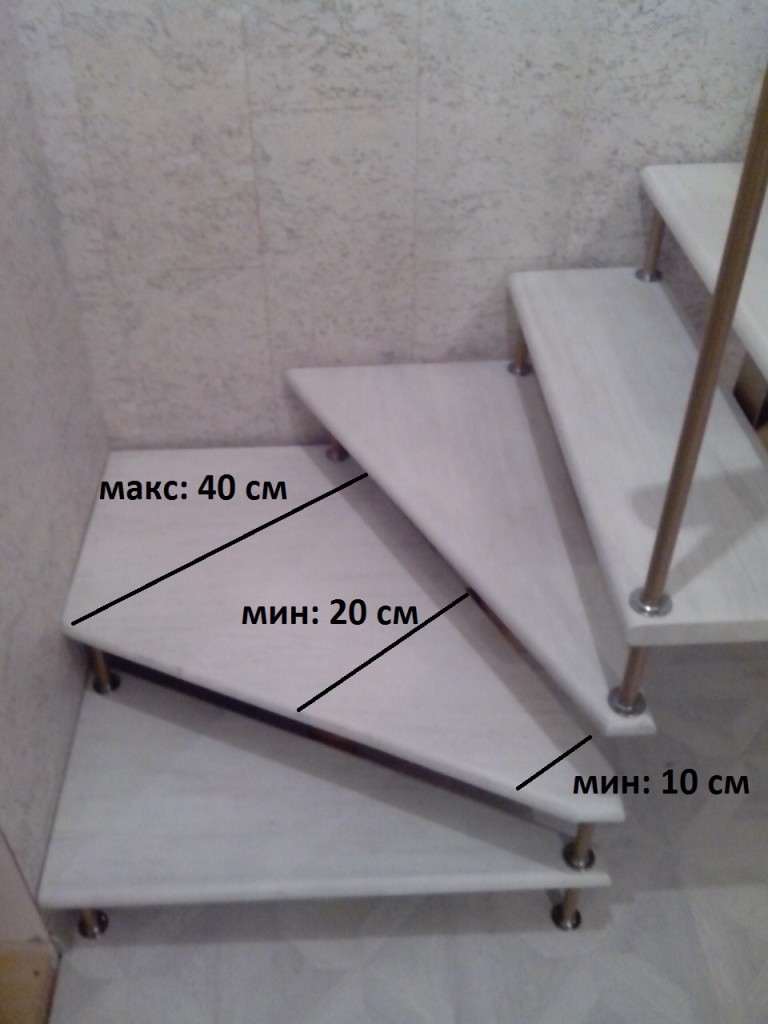

  • в связи с тем, что лестницы с забежными ступенями к центру сужаются, разрешается ширина не менее 110 см;
  • для винтовой лестницы комфортной зоной считается 140 см, минимальный размер – 110 см.

Углом наклона или крутизной лестницы определяется комфорт использования данного изделия. Крутая лестница занимает меньше места в помещении, пологая комфортна в эксплуатации. На схеме изображена зависимость комфортного передвижения по лестнице от угла наклона и места ее использования. В жилом помещении допускается угол наклона 20-45 градусов, но более комфортная зона на рисунке окрашена зеленым цветом (24-37 градусов).

Передвигаться по лестнице, имеющей уклон 45 градусов, комфортно будет лишь вперед спиной.

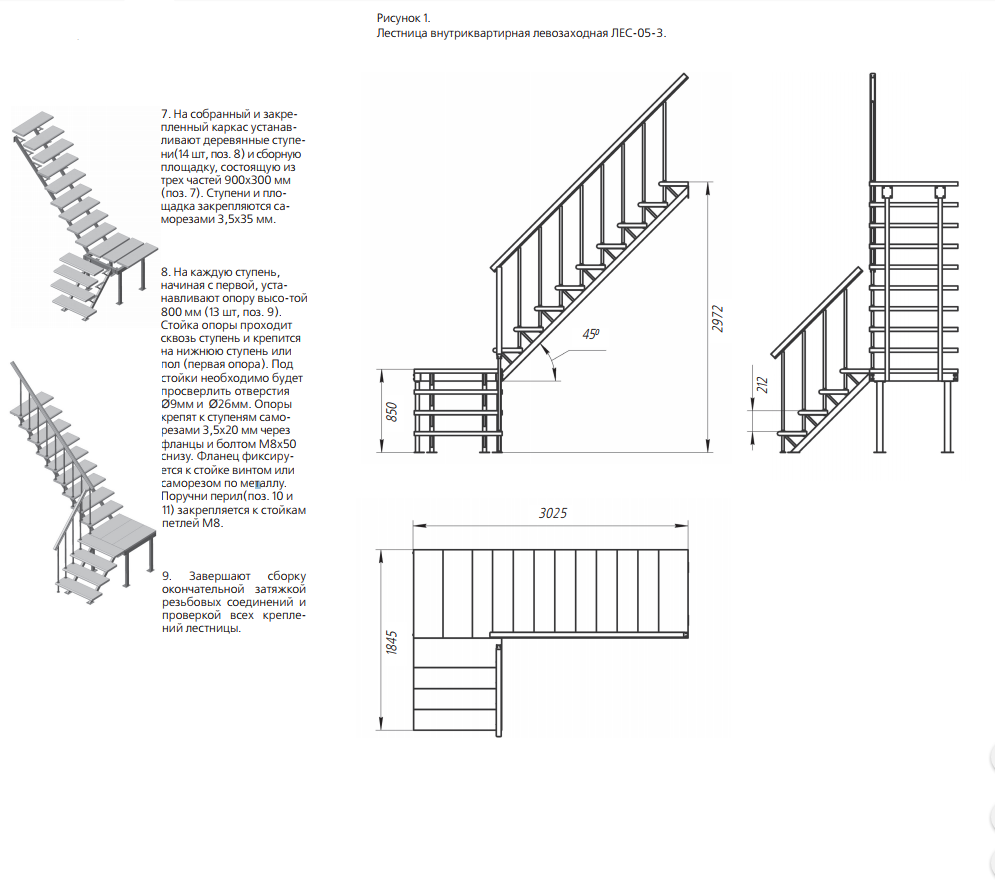

В домах, как правило, изготавливают комбинированные виды лестниц. В данном варианте, чтобы определить угол крепления перил у лестницы, надо провести линию параллельно основе лестницы (косоуру или тетиве). По этой линии и прокладываются перила.

Количество ступеней не предусмотрено стандартами, оно рассчитывается исходя из высоты конструкции и подступенка. У двухмаршевой лестницы число ступенек в пролетах должно быть одинаковое, но на практике так редко получается. Правда, в многоквартирных зданиях регламент предусматривает от 9 до 11 ступенек.

Высота подступенка – это расстояние между двумя ступенями. Самым удобным считается параметр 15 см.

Если необходимую высоту невозможно поделить на равное число, выйти из положения можно, изменив расстояние проступи в начале и/или конце марша.

Шагом у лестницы считается ширина ступени, на которую удобно будет наступать всей ступней. Минимально допустимая ширина – 10 см, если эта лестница редко используется, но пользоваться такой конструкцией небезопасно. Оптимальным считается размер 23 см, равный 35 размеру обуви, так что при расчете ширины ступени учитывайте размер ноги членов семьи. Есть возможность сделать шире ступень за счет выноса ступеньки, но не более чем на 5 см.

Если ширина ступени более 65 см, существует опасность оступиться. При расчете ширины имейте в виду промежуток от балясины к балясине – допускается от 10, но не более 15 см, иначе использование конструкции будет опасным. Устанавливая балясины, не забывайте про эстетику.

Длина ступени будет зависеть от конфигурации лестницы. Если основным элементом конструкции будут две тетивы, то расстояние между ними и будет длиной ступени. При использовании в конструкции одного или двух косоуров длину ступени определяете сами. Ниже приведем рекомендуемые размеры ступеней, которые зависят от угла наклона и вида конструкции. Эти расчеты пригодятся для изготовления чертежа лестницы.

Параметры деталей взаимосвязаны и для их расчета надо знать лишь основы геометрии.

Рассчитываем параметры

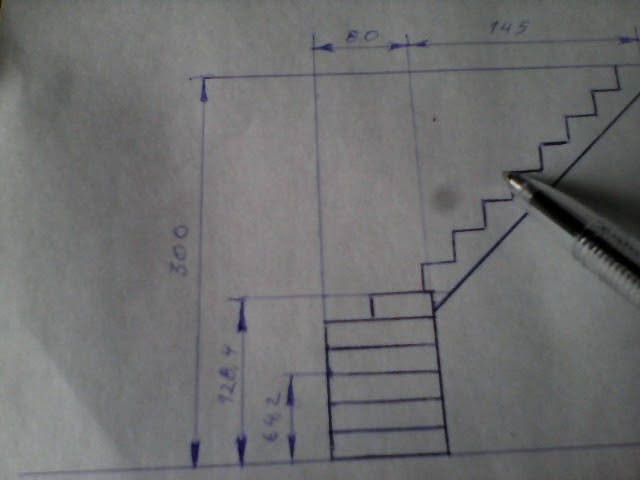

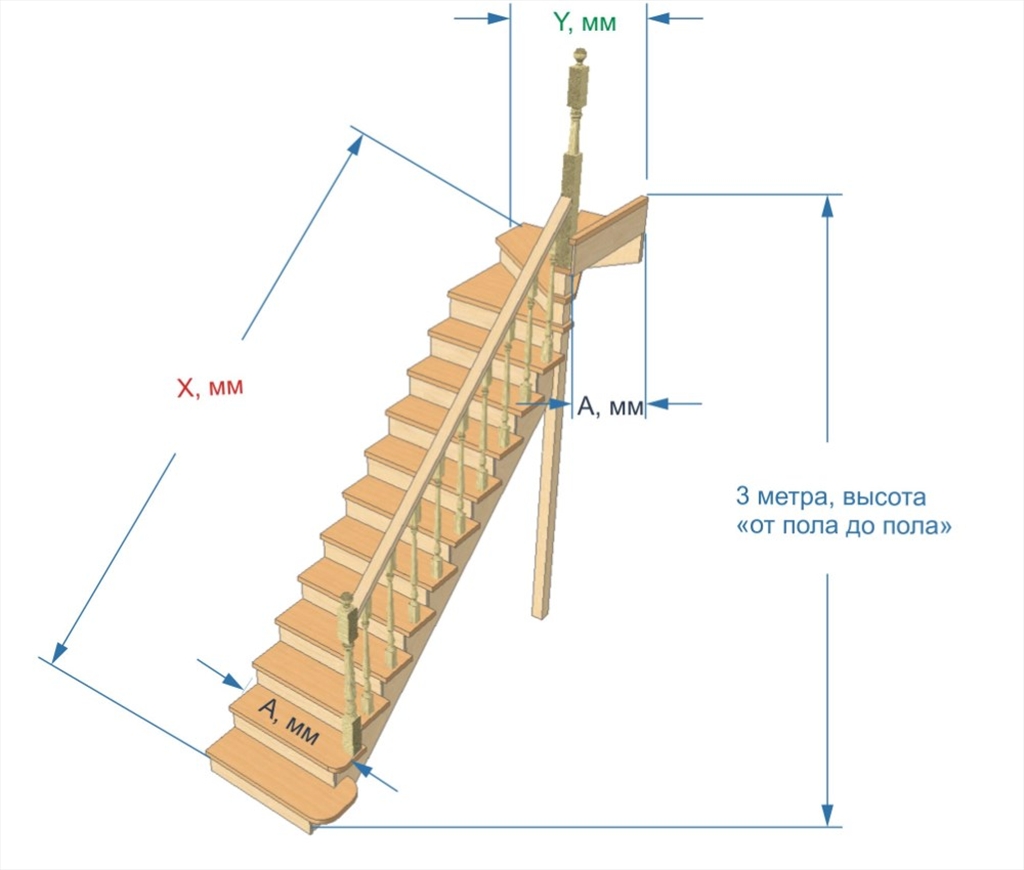

Первый пример покажет, как правильно произвести расчет длины межэтажной лестницы и ширину проема.

Этот вариант самый простой, правда, чтобы его изготовить, необходима большая площадь в комнате. Вы это увидите на предлагаемом чертеже.

Начнем с подсчета длины лестницы и числа ступеней. Берем высоту комнаты (в предложенном варианте 3000 мм), плюсуем ширину перекрытия между комнатами (в этом варианте 200 мм). Получается 3200 мм, разделим на 160 мм (рекомендуемую стандартами высоту подступенка) в итоге число ступеней – 20 штук.

Если считать ширину ступеней как 300 мм и перемножить их на 20, то длина конструкции получится 6000 мм. Можно уменьшить размер изделия, если вынести ступени на 50 мм, этим мы уменьшим ширину ступеней до 250 мм. Тогда 250 мм нужно умножить на количество ступеней (оно у нас 20), получим длину конструкции 5000 мм, так на 1 м2 уменьшим площадь, занятую лестницей.

Теперь приступим к расчетам ширины проема для данной конструкции. Высота комнаты (у нас 3000 мм) минус рекомендуемый просвет 1900 мм = 1100 мм. Получившееся число делим на высоту ступени – это 1100 мм: 160 мм = 6,875, округляем значение. В результате вышло 7 ступенек, вот над ними и будет расположено перекрытие.

13 оставшихся от 20 ступеней расположатся в свободном промежутке, иначе передвижение будет не очень удобным. Если ширина ступени 300мм, ширина проема равна 3900 мм (300 мм умножим на 13 ступенек).

Если помещение не позволяет вам отвезти для лестницы площадь 5-6 м2, измените ширину ступенек и/или высоту подступенка. Подумайте о создании конструкции с поворотом. Можно использовать в изделии ступени «утиный шаг». Изготовление таких конструкций своими руками, конечно, сложнее, да и просчитать самим их будет непросто.

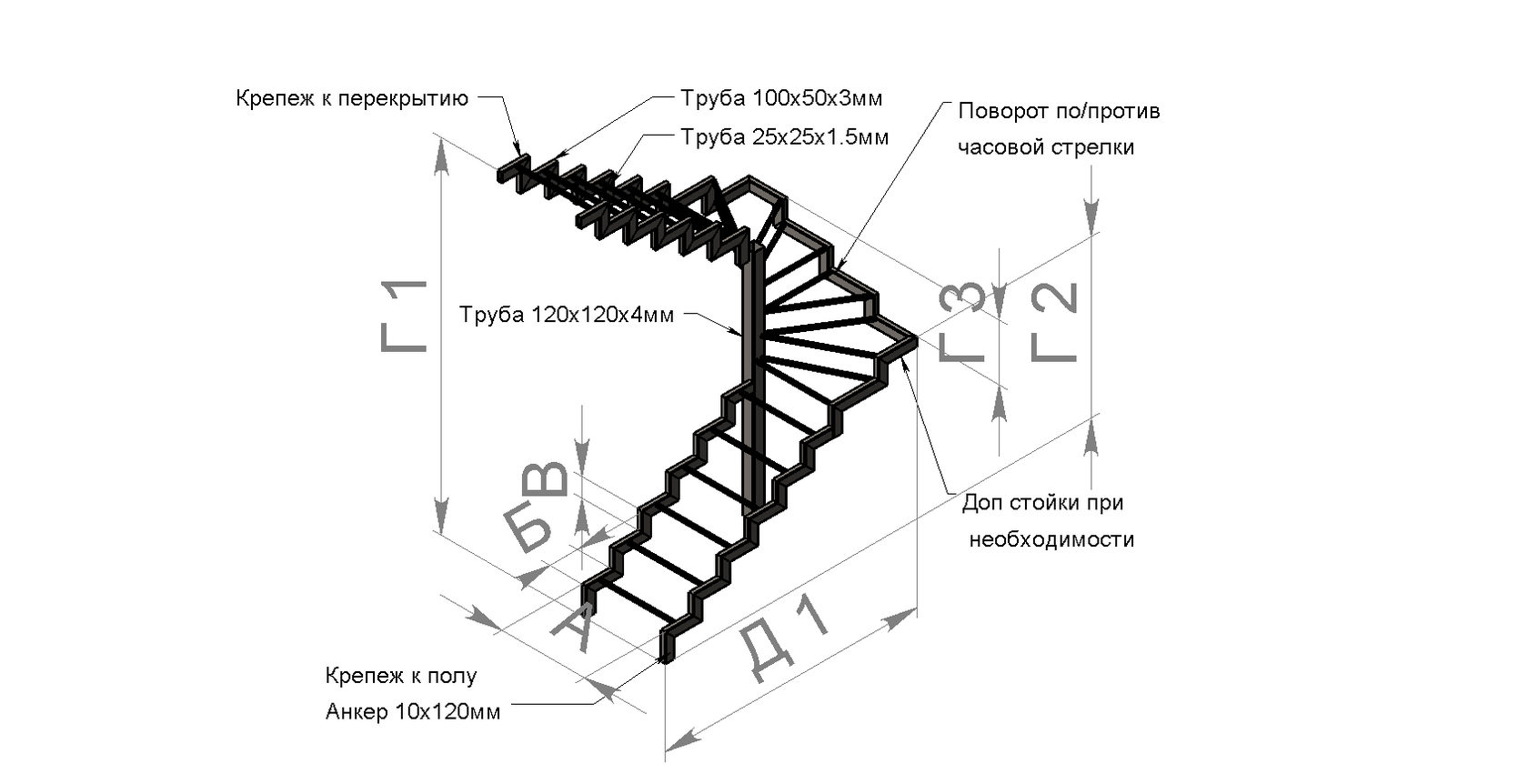

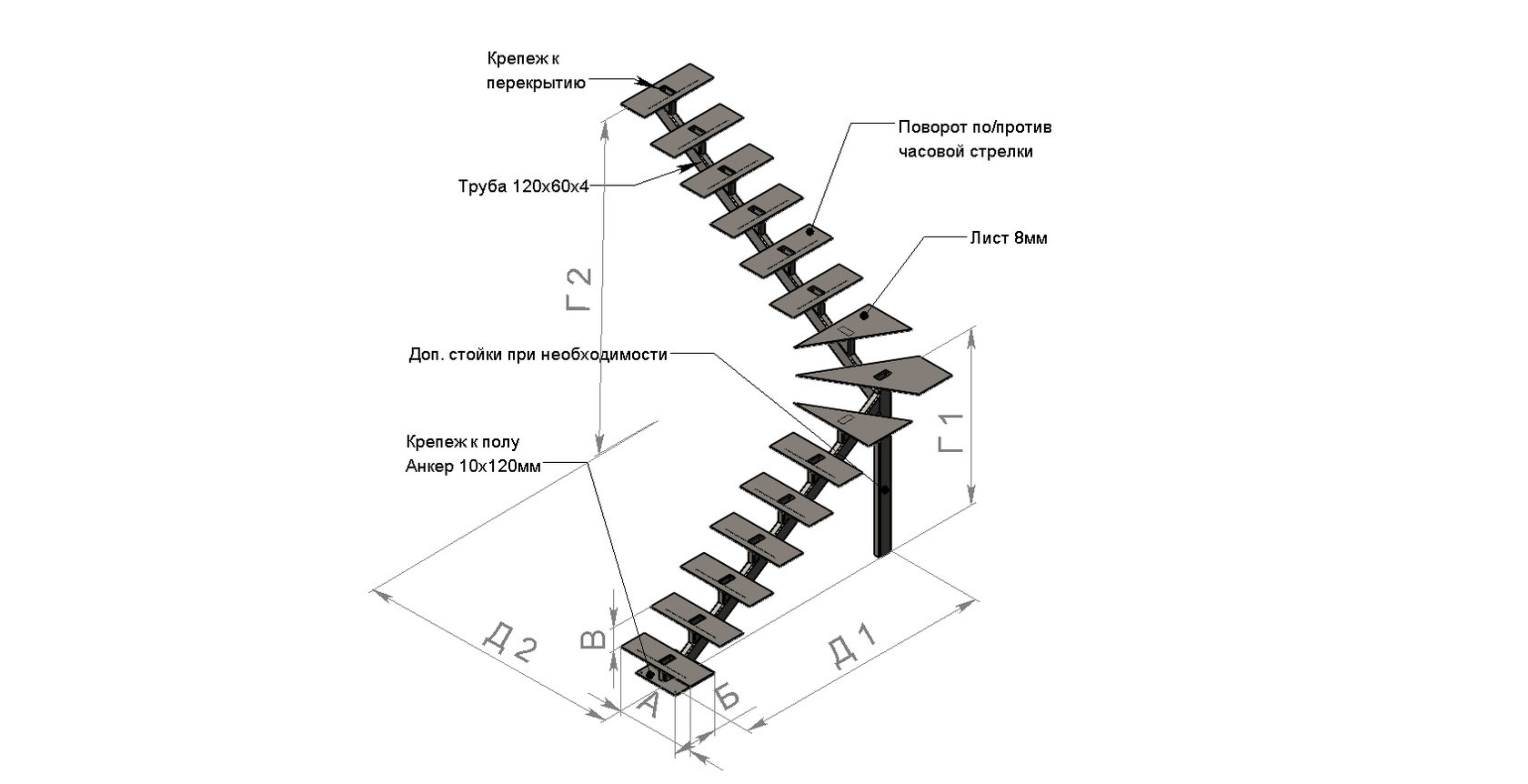

Примерный эскиз лестницы, изготовленной из металла на одном косоуре.

Во втором примере расскажем, как можно рассчитать у лестницы угол наклона и параметры её ступеней.

Произвести расчет в данном варианте гораздо труднее, но возможно использовать такие методики, как:

  • метод подъема линий;
  • компьютерный расчет;
  • датский метод;
  • метод развертки;
  • метод пропорций.

Чтобы использовать для расчета первые четыре метода, надо иметь хотя бы основы знаний проектирования. Зато пятый метод доступен непрофессионалу и поможет довольно просто посчитать и прямую маршевую, и винтовую, и лестницу с забежными ступенями. Эти виды объединяет то, что ступени сужаются к центру.

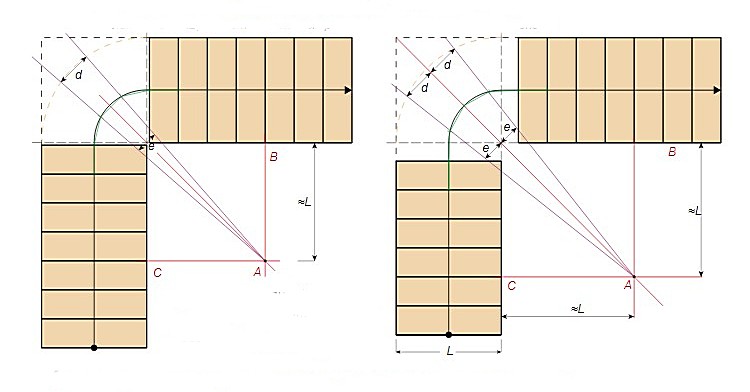

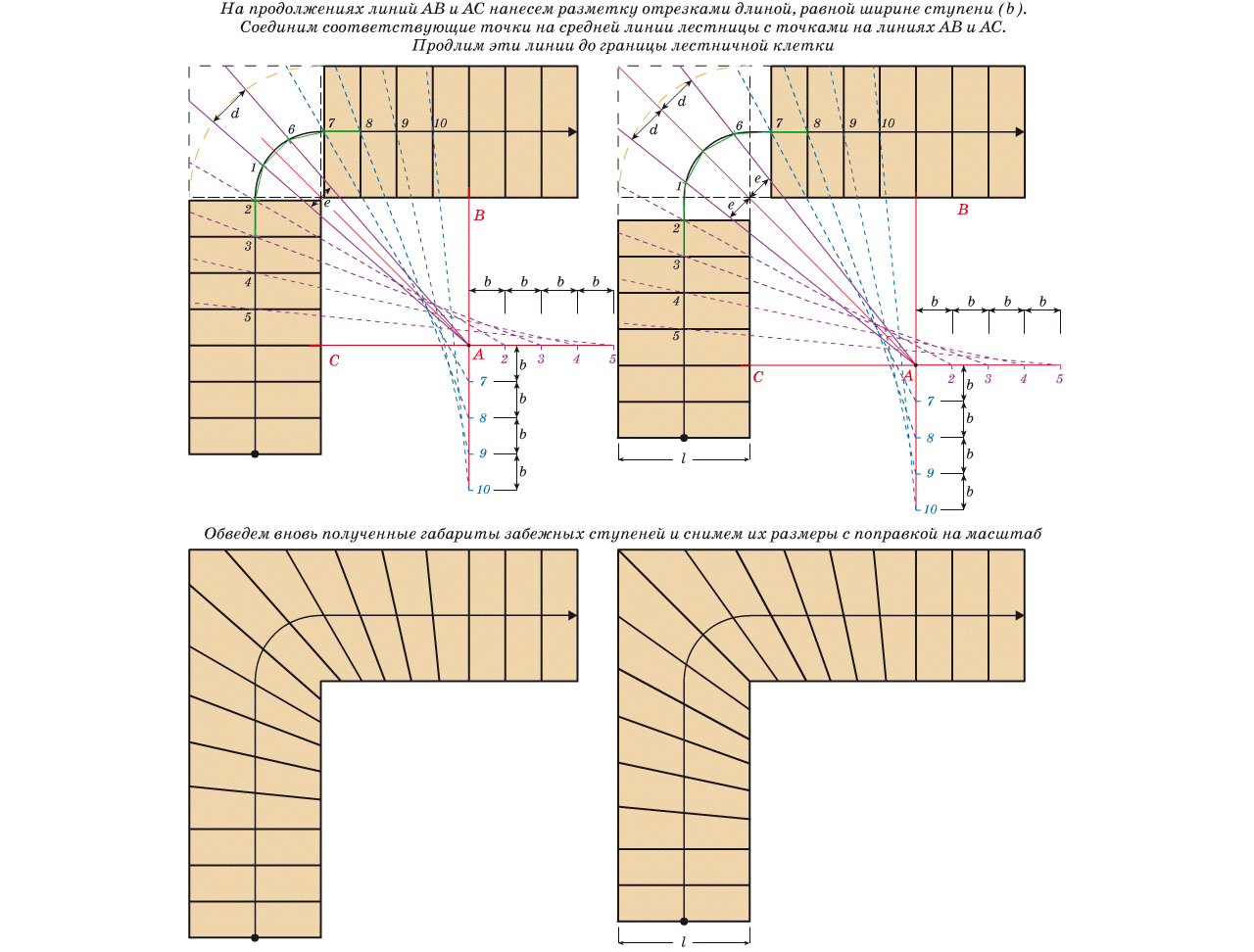

Само название метода пропорций говорит само за себя. В его основе лежит пространство, распределенное равномерно на участке поворота лестниц с забежными ступеньками как на 90, так и на 180 градусов.

Производится расчет так:

  • В горизонтальной проекции делаем эскиз самого изделия.
  • Разместим посередине линию, обозначающую среднюю длину марша.
  • Обозначим отрезок, указывающий среднюю часть поворота самого изделия и точку расположения длиннейшей ступени.
  • На средней линии указываем ширину ступени, рассчитываем их число от линии поворота.
  • Определяем точку окончания одинаковой ступеньки. Таких мест будет два – в начале и в конце изделия. Обозначаем их как точки. Бывает, что лестница и начинается, и заканчивается забежными ступенями.
  • В месте, где ступень имеет самую меньшую ширину (около 1 из косоуров, тетивы либо трубы винтовой) отложим от линии поворота по 50 мм. В итоге 50 мм плюс 50 мм – получим 100 мм. Это и будет наименьшая разрешённая ширина ступени.
  • Теперь надо соединить все точки, показывающие ширину ступеней, продлим их до обратной стороны – 2 косоура, тетивы либо ограждений у винтовой лестницы.
  • Отметим оставшиеся ступени. Они соответствуют пропорции 1: 2: 3. Это значит, что 1 мм в узкой части изделия будет равен 2 мм в средней части и 3 мм в самом широком месте поворота.

Все заготовки для лестницы изготавливаются по размерам эскиза согласно масштабу.

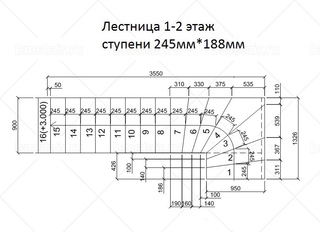

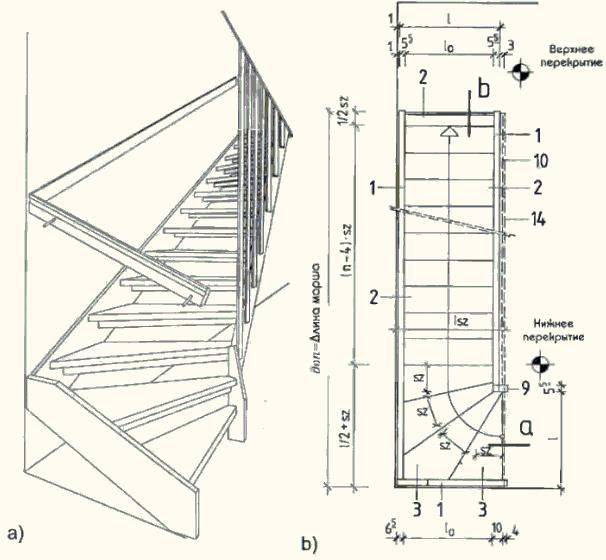

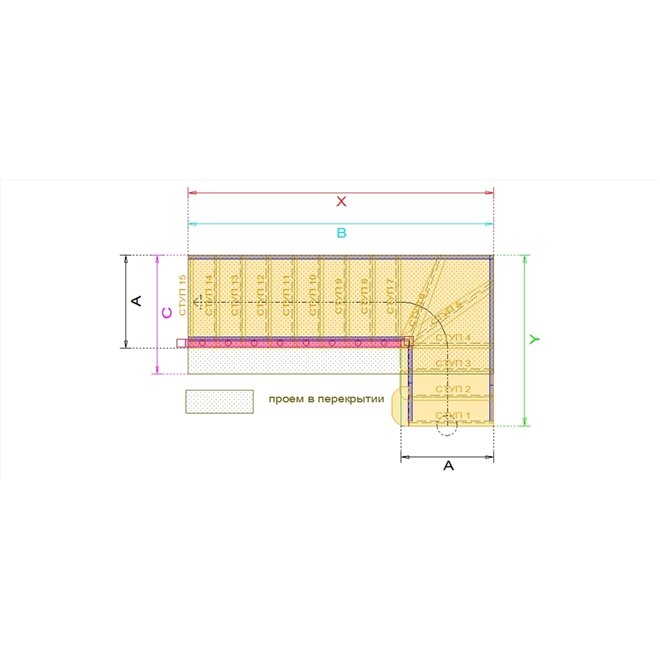

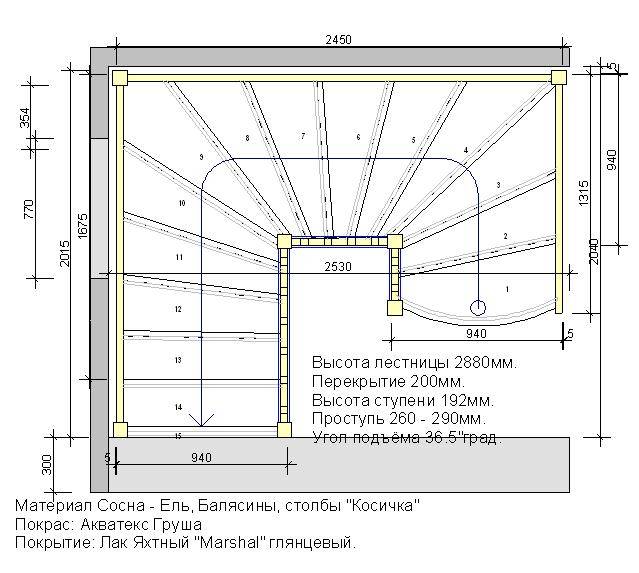

Схематический чертеж конструкции с забежными ступенями.

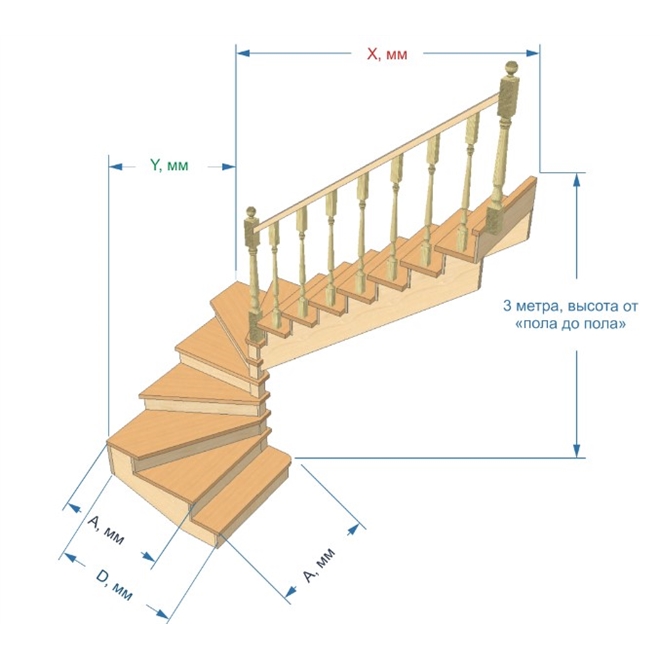

На данном рисунке изображена лестница с забежными ступеньками с поворотом на 90 градусов, её ещё называют четверть оборотная.

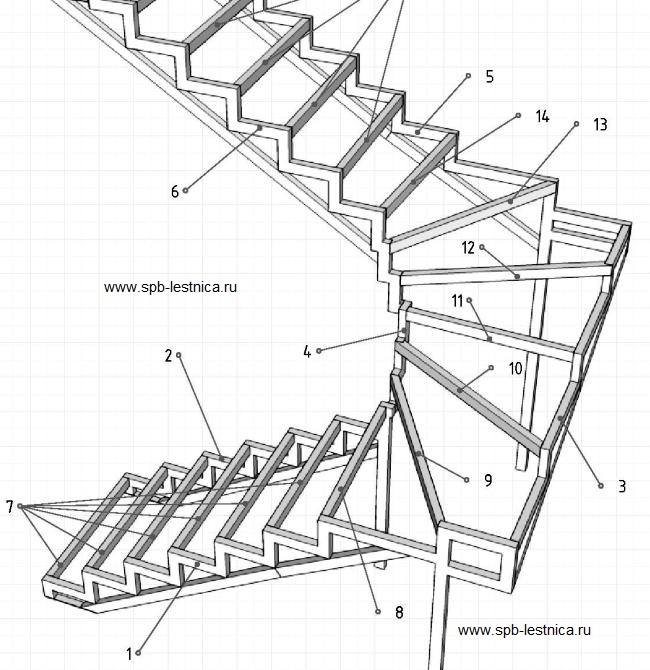

Лестницу с забежными ступенями и поворотом на 180 градусов можно рассчитать таким же способом, её называют полуоборотной.

Таким методом можно рассчитать и конструкцию на больцах. Отличие будет лишь в методе крепления, для которого можно использовать тетиву. Но этот метод не будет очень точным, но если вы будете изготавливать лестницу сами, он подойдет.

Есть ещё одна разновидность лестницы – «утиный шаг». Её преимущество – в экономии места, но постройка ее достаточно сложна, а в использовании она не очень удобна. Применяют такую конструкцию при угле уклона более 45 градусов. Особенностью такой конфигурации является то, что наступать на ступень можно только одной ногой. Пользоваться часто такой лестницей тяжело, но проект каркаса этой разновидности такой же, как и маршевой. Отличие состоит лишь в форме ступенек. По стандарту их количество должно быть нечетным, а первая, как правило, делается справа. Проступь также делают справа, если у хозяев в порядке исключения ведущая нога не левая.

Винтовая лестница не только экономит пространство в помещении, но и является эффектной деталью в интерьере, выполненном в стиле лофт, хай-тек, а также минимализм. Для расчета диаметра данной конструкции надо ширину марша увеличить в 2 раза и добавить к нему диаметр основы. Чтобы рассчитать радиус подъема, ширину марша уменьшаем на 2 и увеличиваем на радиус опоры.

Необходимые размеры для данной конфигурации рассчитываются исходя из диаметра опорных труб и ширины изделия. Для удобства лестница делается шириной не менее 80 см, чтобы по ней могли разойтись два человека. Высоту и количество ступеней в данной конфигурации надо рассчитать так, чтобы по ней мог передвигаться человек высокого роста. Следовательно, в витке число ступеней должно быть равно длине линии перемещения, деленное на ширину ступеньки.

Для расчета высоты подступенка берем высоту человека как 1,8 м, прибавляем 0,2 м (усредненную глубину проступи) и делим на количество ступеней в одном витке. Высоту всей конструкции делим на это число и получаем количество ступеней.

На фото изображен каркас винтовой лестницы.

Не ломать голову над формулами для расчета вам помогут специальные программы. С их помощью можно сделать 3D-модель, изготовить чертеж, указав все данные.

Чаще используются программы:

  • «Компас»;
  • «SolidWorks»;
  • «Consultec Staircon».

Даже если вы воспользовались компьютерным расчетом, методом пропорций и у вас есть чертежи необходимой вам конструкции, рекомендуется сделать эскиз со всеми необходимыми размерами не только вашей конструкции, но и помещения, в котором будет расположена лестница. Внесите в эскиз все детали, расположенные рядом с предполагаемой конструкцией, например, окно, подоконник и т. п. Размеры этих деталей могут не позволить вам изменить вид или размеры конструкции при необходимости. Ведь компьютерные программы могут выдать заключение: конструкция по выбранным вами параметрам не комфортна в эксплуатации.

Существует также формула для расчета комфортности лестницы. Она позволит вам это выяснить, произведя расчет на основании усредненной длины шага.

Обычный шаг человека колеблется от 600 до 660 см, в среднем это будет 630 мм. Если высоту ступени обозначим буквой H, а глубину – буквой S, то получим формулу 2H+S – это и будет формула комфортности данной конструкции. О комфортном уклоне мы уже говорили. Если же глубина лестницы причиняет дискомфорт, это можно исправить, уменьшив выступ ступени.

При разработке конструкции лестниц вам поможет использование таблиц, разработанных на основе стандартов и опыта.

В данной таблице рекомендуемых габаритов предусмотрены необходимые параметры ступенек:

В этой таблице представлена зависимость параметров ступеней (ширина и высота) и угол уклона марша:

На этой схеме и в таблице № 2 прослеживается изменение количество ступенек и параметры пролета:

Перила и ограждения конструкции

Перила и ограждения у данного изделия, как правило, несут на себе двойную функцию. Они в первую очередь должны служить для безопасности пользования данной конструкцией всей семьей. во вторую – являться декором, украшающим не только данное изделие, но и вписываться в интерьер помещения. В связи с этим к ограждению в данной конструкции необходимо отнестись с не меньшей серьезностью, чем к самому изделию.

Для изготовления перил и ограждения надо знать:

  • высоту балясин;
  • длину и ширину перил.

Необходимо и при создании ограждения придерживаться существующих стандартов. Допустимая высота ограждения, учитывая перила, может быть от 90 до 100 см. Для безопасного использования детьми (если они будут пользоваться данной конструкцией) придется предусмотреть дополнительные перила на высоте от 70 до 75 см.

При выборе материала для ограждения и перил надо обязательно учитывать прочность и безопасность этих материалов. Примером может послужить деревянная лестница с красивыми деревянными ограждениями и перилами. На данном рисунке изображены все детали с оптимальными размерами и даже формами.

Ограждение и перила можно изготовить из любого доступного вам материала, например:

  • из металла;
  • из дерева;
  • из стекла;
  • из полиуретана;
  • из акрила;
  • комбинации вышеперечисленных материалов.

Выбирая материал, учитывайте конструктивные особенности изделия, в частности, вес, размер и виды крепежа как самих ступеней, так и маршей целиком. Выбор ограждения из металла будет зависеть только от ваших финансовых возможностей. Кованые детали или ограждения с использованием меди, латуни обойдутся в несколько раз дороже нержавеющей стали и алюминия. Сталь в ограждениях из-за своей доступной стоимости используется чаще.

Помимо стоимости, у этих материалов есть ещё отличия:

  • Алюминиевые перила проще монтировать, они устойчивы к коррозии, легки и изящны, доступны по цене. Имеют естественный блеск, который используют для интерьера в современном стиле, а также в минимализме, хай-теке и модерне. Этот блеск можно тонировать в различные цвета. Использовать такое ограждение можно только в помещении.
  • Нержавеющая сталь имеет достаточный запас прочности. Использовать ее в ограждениях можно, комбинируя с поручнями из дерева или стеклом в качестве защитного экрана. Этот вариант приемлем для многих интерьерных стилей.
  • Сварные ограждения делают из черного металла и стали, используя метод холодного сгиба. Они прочны, долговечны и износостойки, но их опасное место – шов сварки. Им необходима периодическая покраска, чтобы исключить коррозионные процессы. Зато использовать их можно и на улице.
  • Литые ограждения очень красивы, могут иметь различный дизайн и изысканный вид.
  • Кованые ограждения могут быть уникальными шедеврами. В зависимости от интерьера их покрывают патиной, позолотой или под серебро. Такое ограждение имеет высокую цену, но очень эффектно.

Считается, что изготовление лестницы или ее деталей из натурального дерева дорого и не всем по карману. Но использовать недорогие породы дерева для ограждений – вполне доступный вариант. Деревянные детали, как и сама лестница из дерева, будут актуальны во все времена. Дерево является натуральным, экологичным, теплым на ощупь и изящным материалом.

Дерево подвержено воздействию влаги и огня, поэтому деревянные детали необходимо обрабатывать специальными средствами и покрывать лаком или краской.

Стекло, используемое для ограждений обычно в качестве защищающих экранов, называется триплексом и бывает шириной до 1,2 м. Для этого используется органическое, закаленное, многослойное, силикатное стекло. Оно обладает следующими качествами: имеет эффектный вид, экологично, прочно, жароустойчиво, края экранов для безопасности отшлифованы. Благодаря защитной пленке при разбивании оно не рассыпается, исключая порезы. Его можно тонировать в нужный цвет, а можно оставить прозрачным, что позволит конструкции пропускать свет и сделает её легкой, воздушной. Но такое ограждение, конечно, менее безопасно и удобно, чем предыдущие варианты.

Комбинирование материалов позволяет увеличить безопасность и прочность, делает конструкцию более надежной и долговечной, позволяет создать неповторимый интерьер. Неплохо сочетаются дерево (деревянные перила), металл (стойки) и стекло (защитный экран).

Главное, чтобы ограждение было безопасным, удобным, практичным, долговечным и, конечно, сочеталось с дизайном помещения, в котором расположено.

Советы

  • ступени делайте одинаковой высоты по всей длине;
  • ширина марша и лестничной площадки по размеру должны быть равными;
  • пролеты нужно рассчитывать длиной от 1,5 до 3 метров;
  • не делайте ширину лестницы менее 0,7 м, иначе даже одному человеку будет по ней ходить некомфортно;
  • чем больше угол наклона, тем трудней подъем;
  • длина перил всегда равна длине лестничного пролета.

О том, как правильно рассчитать лестницу с первого на второй этаж, смотрите в следующем видео.

Как нести пианино наверх — примеры из практики

Эта страница поможет выяснить, сможем ли мы доставить пианино к вам на лестницу. Поехали…

Практический пример 1

Комментарий: Крутой поворот и отсутствие плоской квадратной площадки для выполнения поворота делают эту лестницу очень неудобной.
Вердикт Джона U1:
Вердикт Джона U3:
Стоимость данной работы:
Фото: ниже


Практический пример 2

Комментарий: Это еще один пример тематического исследования 1.Узкий 90-градусный угол в сочетании с лестницей делает работу очень сложной.


Практический пример 3

Комментарий: Хорошая, широкая лестница, без перил. Много места сверху и снизу и нет тесных углов. Не существует такой вещи, как легкая работа по лестнице, но эта, безусловно, достижима. Обратите внимание, что на втором фото показан поворотный момент, ведущий ко второму, меньшему полету. Большая плоская поворотная площадка предназначена для того, чтобы оставить место для подготовки фортепиано к подъему на второй пролет.
Вердикт Джона U1: Да, определенно
Вердикт Джона U3: Да, определенно
Стоимость этой работы: 120 фунтов стерлингов за 1-й полет. 60 фунтов стерлингов за 2-й рейс. Общая стоимость £180
Фото: ниже

Долгий 1-й полет Короче 2-й полет

Практический пример 4

Комментарий: Жестко, как обычно, но при условии, что внизу нет крутого угла, это выполнимо.
Вердикт U1: Да, определенно
Вердикт U3: Да, определенно
Стоимость работы: £120
Фото: ниже


Практический пример 5

Комментарий: Очень сложно.Много открытых металлических конструкций, которые могут привести к повреждению. Потенциал также быть очень скользким в дождливый день. Крутые, поворотные углы выглядят очень сложно. Эта работа находится на рассмотрении и будет просмотрена грузчиками лично, прежде чем будет предпринята попытка выполнить работу.
Вердикт U1: уточняется
Вердикт U3: уточняется
Стоимость этой работы: 120 фунтов стерлингов за 1-й полет. 60 фунтов стерлингов за 2-й рейс. Всего £180
Фото: ниже


Практический пример 6

Комментарий: Это наш старый враг — узкий угол со ступеньками и отсутствие ровного места для удобного выполнения поворота.Этот клиент хотел U1, но мы должны были сообщить плохие новости, что его нельзя было поднять по этой лестнице.
Вердикт U1: Fail
Вердикт U3: Fail
Стоимость данной работы: нет данных
Фото: ниже


Практический пример 7

Комментарий: Неглубокая, широкая лестница. Тяжелая работа, но не проблема U1 и U3: Да, хорошо Стоимость данной работы: £120 Фото: ниже

Калькулятор лестницы с площадками для подступенков макс. 7 3/4 дюйма

Используйте этот автоматический вычислитель лестниц для приложений, требующих, чтобы подступенки были не более 7 3/4 дюйма.Используйте числовые поля, чтобы ввести значение высоты по вертикали. Возвращаемые результаты представляют собой количество ступеней вместе с подступенками и углом наклона стрингера. Включает в себя посадочную секцию для определения высоты индивидуальной ступени сверху вниз или снизу вверх. Также определяет необходимую длину пиломатериала для изготовления косоура. См. инструкции ниже.

Как рассчитать ступенчатые подступенки

  • Произведите прямое измерение от верха чистового пола внизу до верха чистового пола вверху.Так как готовое напольное покрытие не установлено, для его имитации используйте небольшие кусочки.
  • Используйте числовые поля для ввода значения высоты по вертикали в футах, дюймах и дробях или в дюймах и дробях. Возвращаемые результаты — это количество ступеней и отдельные подступенки.
  • Если есть посадочная площадка, то используйте «Верх какой ступени», чтобы ввести номер ступени сверху вниз или снизу вверх. Помните, что это значение для готового пола. Внесите соответствующие коррективы при выкладке меток для посадок.Например, если лестничная площадка отделана твердой древесиной толщиной 3/4 дюйма, постройте черновой каркас на 3/4 дюйма ниже, чтобы компенсировать добавленную высоту после завершения лестничной площадки.
  • Требуемая длина доски для стрингера является приблизительной. Это учитывает пробег в 10 дюймов и предполагает, что верхней ступенькой будет пол.

Выкладка стрингера

После того, как количество ступеней и подступенков определено, подготовьте кусок пиломатериала хорошего качества на козлах для раскладки.

  • Поверните заводную головку на себя.
  • Начните с правой стороны и сделайте ее верхней.
  • Количество ступеней, возвращаемых калькулятором, может быть уменьшено на единицу, если стрингеры опускаются на одну ступень вверху.
  • Используйте обрамляющий угольник. Поместите язык на рассчитанный стояк и отвал на 10″ (или выбранный участок). Убедитесь, что вы уверены в готовой высоте протектора и внесите необходимые корректировки.
  • Например, на нижней ступеньке, когда на первом этаже находится лиственная древесина, а для ступеней используются проступи толщиной в один дюйм, то все сводится к удалению 1/4″ от нижней части косоура.

Условия использования лестниц и строительные нормы и правила IRC 2012

Эти требования строительных норм и правил основаны на информации, начинающейся на странице 89 Международного жилищного кодекса 2012 года.

Лестница (набор ступеней) не должна превышать 12 футов между площадками или этажами. Они должны обеспечивать безопасный переход с одного этажа на другой.

Вертикальный подъем ступеней — это расстояние от верха чистового пола на начальном уровне до верха чистового пола на конечном уровне. Ни в коем случае это не может превышать двенадцать футов.

Подступенки являются результатом деления общего подъема на количество ступеней, необходимых для того, чтобы максимально приблизиться к 7 3/4″ без перехода. Они должны быть в пределах 3/16″ друг от друга на всех ступенях.

габаритная высота ни в коем случае не может опускаться ниже 6 футов 8 дюймов. Он измеряется по вертикали от прямой кромки вдоль передней кромки ступеней до самой нижней точки потолка.

Ширина лестницы не может опускаться ниже 36″.Поручни не должны мешать этому более чем на 4 1/2″ каждый. Минимальное расстояние между двумя поручнями не может быть меньше 27″.

Ширина ступеней не может быть менее 10 дюймов. Помните, что временные ступени — это всего лишь временное явление. Не забывайте об этом при выкладке стрингера.

Должна быть площадка наверху лестничного пролета, если над ним открывается дверь. Лестничная площадка должна иметь ширину не менее 36″, но если дверь больше, то она должна соответствовать ее размеру.

Пробег для каждой ступени должен быть не менее 10″ при условии, что на каждой ступени имеется выступ в один дюйм. Если свеса нет, то пробег должен быть 11″.

Для получения подробной информации о забежных лестницах нажмите здесь.

Для получения подробной информации о поручнях нажмите здесь.


Считать шаги до площадки сверху вниз или снизу вверх?

Зависит от ситуации. В большинстве случаев лучше считать шаги и измерять их снизу вверх просто потому, что у вас есть с чего начать (с пола).Другие ситуации требуют, чтобы вы считали сверху вниз. Это особенно верно, когда вы пытаетесь врезать набор ступеней с несколькими площадками, а верхняя часть зафиксирована, или если нижняя часть четко не определена, как это может быть в проектах на открытом воздухе. Если вы не можете переместить последний шаг, вы можете начать с него и двигаться вниз.

Распиловка косоура лестницы

Безопасность прежде всего при использовании любых электроинструментов. Всегда надевайте защитные очки. Держите пилу всегда двумя руками. Если лезвие начинает привязываться, даже если оно следует за меткой, то поднимите его и возвращайтесь столько раз, сколько необходимо.

Используйте качественную циркулярную пилу диаметром 7 1/4″ с очень острым лезвием, чтобы вырезать шаблон. Следите за тем, чтобы между вашими глазами и лезвием оставались отметки, и держите лезвие на той стороне линии, которая поддерживает размеры стрингеров. Это будет включать в себя наблюдение за лезвием пилы с одной стороны на другую. Нужно немного привыкнуть, но оно того стоит. Это навык, который отличает мужчин от мальчиков. Следите за пильным диском и знайте, с какой стороны на него смотреть.

Будьте осторожны с задними пропилами (расстояние, которое пила должна пройти после пересечения меток, чтобы завершить пропил).Убедитесь, что стол полностью опущен, а задний разрез может быть около дюйма. Некоторые люди вообще ничего не принимают. В этом случае разрезы должны быть обработаны другой пилой, такой как ручная пила или электролобзик.

После того, как шаблон для косоуров лестницы создан, его следует использовать для дублирования его формы на других досках, которые будут использоваться для косоуров лестницы. Будьте осторожны при маркировке других стрингеров по шаблону. Не имеет значения, создан ли он с помощью калькулятора, если вы не собираетесь точно отмечать дубликаты.

Общий контрольный список для осмотра лестниц и образец формулировки отчета.

Редакция от 10.02.2008



Лестницы являются одним из самых опасных мест в доме, и лестницы часто фатальный. Ниже приведены некоторые дополнительные советы (в основном основанные на данных США и Канады). строительные нормы и правила) для осмотра лестницы, а затем некоторые предлагаемые формулировки (рассказы) для написания доклада. Этот уровень инспекции выходит далеко за рамки того, что инспектор сделал бы это при общей домашней инспекции и намного превышает Стандарты практики InterNACHI. Ссылку на версию только для США можно найти в конце этого документа.



Используются сокращения для США «США» и Канады «Калифорния».





ПОРУЧНИ:



Определите, должны ли лестницы иметь перила.

США и Калифорния: любая лестница с 4 или более подступенками должна иметь перила как минимум на одна сторона.

Измерьте высоту поручня.

Высота поручня измеряется по вертикали от наклонной плоскости, примыкающей к выступ протектора или передняя кромка.

США: высота поручня должна быть не менее 34 дюймов и не более 38 дюймов. (Исключение: при непрерывном переходе по перилам между рейсами высота поручней на переходе может быть больше максимальной.)

CA: Высота поручня должна быть не менее 800 мм и не более 965 мм.

Проверить непрерывность.

Поручень должен быть непрерывным по всей длине лестничного марша, измеряется от точки непосредственно над верхним стояком до точки непосредственно над нижний стояк полета. Непрерывность может быть прервана новой публикацией в поворот.

США: Улитка, начальный демпфер или стрелочный перевод могут быть установлены поверх самой нижней части ступени.

CA: Дверной проем или лестничная площадка могут прервать непрерывность.

Проверьте окончание поручня.

США: поручни должны заканчиваться у столба или стены.

CA: поручни должны заканчиваться таким образом, чтобы не мешать движению и не создавать опасность.

Проверьте зазор поручня.

США: поручни, прилегающие к стене, должны иметь пространство не менее 1 1/2 дюйма. между стеной и поручнями.

CA: Поручни, примыкающие к стене, должны иметь расстояние не менее 50 мм между стена и поручни или 60 мм, если поверхность за поручнями шероховатая или абразивный.

Проверить крепление поручней к стене.

США: поручни должны иметь приспособления для крепления к несущей конструкции. стена сосредоточенная нагрузка в 200 фунтов, приложенная в любой точке в любом направлении.

CA: Поручни должны иметь приспособления для крепления к несущей конструкции. стена сосредоточенная нагрузка CA: 0,9 кН, приложенная в любой точке в любом направлении. Расстояние между точками крепления не должно превышать 1,2 м. Первое вложение точка должна находиться не более чем в 300 мм от конца поручня. Если прикреплен к деревянным конструктивным элементам крепеж должен состоять не менее чем из 2 деревянных шурупы в каждой точке, проникающие в твердую древесину не менее чем на 32 мм.

ШИРИНА ЛЕСТНИЦЫ:



США: когда поручни установлены только с одной стороны, минимальная ширина в чистоте лестница на высоте перил и ниже должна быть не менее 31 1/2 дюйма. При установке поручней с обеих сторон минимальная ширина лестницы в чистоте высота поручней и ниже должна быть не менее 27 дюймов.

CA: Перила должны быть предусмотрены по крайней мере на одной стороне лестницы менее 1100 м. мм в ширину.С обеих сторон должны быть предусмотрены поручни шириной 1100 мм или больше. Поручни должны быть предусмотрены с обеих сторон криволинейных лестниц любого типа. ширины, за исключением тех, которые находятся в пределах жилой единицы.



Измерьте ширину лестницы.

США: Лестницы должны быть не менее 36 дюймов в ширину. Это измеряется во всех точках выше высоты поручней и ниже требуемой высоты перемычки. Для спирали лестницы должны иметь ширину не менее 26 дюймов, измеренную на уровне и ниже поручень.

CA: Требуемая эвакуационная лестница должна иметь ширину не менее 900 мм. Как минимум одна лестница между каждым уровнем этажа в жилом помещении и внешняя лестница обслуживающих одну жилую единицу, за исключением необходимой эвакуационной лестницы, должны иметь ширину не менее 860 мм.

Измерение выступов поручней.

США: поручни не должны выступать более чем на 4 1/2 дюйма с каждой стороны лестница.

CA: поручни не должны выступать более чем на 100 мм с каждой стороны лестницы.

Измерение других выступов.

Ограничения по ширине основаны на движениях тела при ходьбе человека. лестница.

США: Выступы размером 4 1/2 дюйма или менее, расположенные ниже поручня, в том числе ступени, отделка, стрингеры или другие элементы разрешены.

CA: Выступы на 100 мм или меньше ниже поручня в j8. требуемая ширина лестницы разрешены.

ПОДСТАВКИ И ПРОТЕГИ:



Измерьте высоту стояка.

США: минимальная высота подступенка составляет 4 дюйма, а максимальная — 7 3/4 дюйма. Для винтовых лестниц максимальный подъем составляет 9 1/2 дюйма.

CA: Минимальная высота подступенка — 125 мм, максимальная — 200 мм. Для изогнутых или винтовых лестниц подъем должен составлять от 125 мм до 180 мм.

Измерьте разницу между высотами подступенков.

США: максимальная высота подступенка на любом лестничном пролете не должна превышать наименьший более чем на 3/8 дюйма.

CA: максимальная высота подступенка на любом лестничном пролете не должна превышать наименьший более чем на 6 мм.

Измерьте глубину протектора.

США: минимальная глубина протектора составляет 10 дюймов.

CA: минимальная глубина протектора составляет 235 мм, а максимальная глубина протектора составляет 355 мм. Минимальный пробег 210 мм, а максимальный 355 мм.

Измерьте разницу в глубине протектора.

США: максимальная глубина проступи в пределах любого лестничного марша не должна превышать наименьший более чем на 3/8 дюйма.Для намотчиков это измеряется на 12 дюймовая линия ходьбы.

CA: максимальная глубина проступи в пределах любого лестничного марша не должна превышать наименьший более чем на 6 мм.

Осмотрите ступени винтовой лестницы.

США: для винтовых лестниц все ступени должны быть одинаковыми. Каждая ступенька должна иметь глубина протектора не менее 7 1/2 дюйма на расстоянии 12 дюймов от более узкого края.

CA: Для винтовых лестниц все ступени должны иметь минимальный шаг не менее 150 мм, и средний пробег не менее 200 мм.

Осмотрите ступени забежной лестницы.

США: для забежных лестниц глубина ступеней должна быть не менее 10 дюймов. в точке на расстоянии 12 дюймов от стороны, где ступени самые узкие. гусеницы должна иметь глубину не менее 6 дюймов в любой точке.

CA: если в лестницу встроены угловые ступени или забежные элементы, ступени в наборах угловых ступеней или забежных ступеней в пределах марша должны поворачиваться в одном направлении. Набор намотчиков не должен поворачиваться более чем на 90 градусов.Повороты типа Winder на лестницах ограничены только 30 или 45 градусами. Пробег должен быть не менее 280 мм измеряется на расстоянии 230 мм от поручня на узком конце проступи.

Проверьте наклон.

США: поверхность ступеней и лестничных площадок для ходьбы должна иметь наклон. не более 1⁄4 дюйма по вертикали на 12 дюймов по горизонтали (наклон 2%).

CA: поперечный уклон ступеней и площадок не должен превышать 1 к 100 (уклон 1%).

Проверьте нагрузки.

США: Минимальная сосредоточенная нагрузка на ступени лестницы (на площади 4 квадратных дюйма) составляет 300 фунтов.

CA: нагрузка на лестницу должна быть рассчитана на прочность и жесткость при единые критерии нагрузки для поддержки 1,9 кПа для лестниц, обслуживающих жилой блок.

США и Калифорния: проверьте, нет ли трещин, повреждений или ослабления протектора.

НОСОВАЯ ИЛИ ПЕРЕДНЯЯ КРОМКА:



США: на лестницах со сплошными подступенками выступ должен составлять не менее 3/4 ширины. дюйм и не более 1 и 1⁄4 дюйма.Радиус носовой кривой должен быть не более 9/16 дюйма. Выступ не требуется, если глубина протектора составляет 11 дюймов и более.

CA: Выступ ступеней со скошенными или закругленными углами не должен превышать 25 мм по горизонтали. Передняя кромка ступени лестницы должна иметь радиус или скос в пределах 6 мм. и 10 мм в горизонтальном направлении.



ОХРАННИКИ:



Осмотрите охранников.

Ограждения должны быть сконструированы таким образом, чтобы взрослые не падали на них и предотвращали детей от ползания через них.Высота ограждения измеряется по вертикали. от наклонной плоскости, примыкающей к носку или передней кромке протектора.

Проверьте прочность защиты.

США: расчетная прочность ограждения должна выдерживать сосредоточенную нагрузку в 200 фунтов. применяется в любой точке в любом направлении вдоль поручня или верхней части ограждения.

CA: Расчетная прочность ограждения должна выдерживать горизонтальную нагрузку 0,5 кН/м. или сосредоточенная нагрузка 1,0 кН, приложенная внутрь или наружу в любой точке наверху охранника.Верх ограждения должен сопротивляться равномерно распределенной вертикальной нагрузка 1,5 кН/м.



США: промежуточные перила или балясины должны выдерживать горизонтальное нагрузка 50 фунтов на площадь, равную одному квадратному футу.

CA: защитный кожух должен выдерживать горизонтальную нагрузку, направленную внутрь или наружу на элементы ограждения, в том числе массивные панели и пикеты, с усилием 0,5 кН при максимальной ширине 300 мм и высоте 300 мм, накладываемых, по крайней мере, 3 балясины.

Измерьте высоту фальшпола.

Все палубы и веранды, в том числе с защитой от насекомых, лестничные площадки, балконы, мезонины, галереи, пандусы или фальшполы высотой более 30 дюймов (США), 1,2 м (CA), над полом или землей должны быть ограждения. Требуется охранник на этих возвышенных участках пола, потому что падение с такой высоты может привести к травме.



CA: Если внутренняя лестница имеет более 2 подступенков, стороны лестницы и площадка или уровень пола вокруг лестничной клетки должны быть защищены ограждением с каждой стороны, не защищенной стеной.

Измерьте высоту ограждения.

США: минимальная высота горизонтального ограждения должна составлять 36 дюймов. Открытые стороны лестниц с общим подъемом более 30 дюймов над полом или землей должны иметь охранников не менее 34 дюймов в высоту.

CA: Минимальная высота внутренних ограждений должна составлять 900 мм. Где прогулочная поверхность, обслуживаемая ограждением, находится не более чем на 1800 мм над уровнем отделки уровень земли, минимальная высота наружного ограждения должна быть 900 мм; в противном случае, минимальная высота всех внешних ограждений должна составлять 1070 мм.Максимум высота необходимого ограждения на лестничной площадке должна быть не более 1070 мм.

Проверить на наличие повреждений.

США и Калифорния: Осмотрите промежуточные направляющие на наличие трещин, ослабления крепления или их отсутствия.

Проверка на лестничный эффект.

США и Калифорния: На гардах не должно быть горизонтальных или орнаментальных узоров, элементов, приспособления или отверстия, облегчающие подъем.

Осмотрите стекло в охранниках.

США: стекло, используемое в качестве поручня или защитной секции, должно быть изготовлено из одинарного полностью закаленного стекла, многослойного полностью закаленного стекла или многослойного термоупрочненное стекло.Минимальная номинальная толщина должна составлять ¼ дюйма. Каждый установленная панель безопасного остекления должна быть идентифицирована по обозначению изготовителя, которые должны быть травлены кислотой, пескоструйной обработкой, керамическим обжигом, лазерной гравировкой, тиснением, или типа, который когда-то применялся, не может быть удален без уничтожения.

CA: Стекло в ограждениях должно быть армированным стеклом или защитным стеклом многослойного или закаленного типа.

СФЕРЫ:



США: Горизонтальные ограждения на фальшполах, балконах и верандах должны иметь промежуточные рельсы или декоративные ограждения, которые не пропускают 4-дюймовый шар диаметром.

CA: Отверстия в любом защитном ограждении должны быть такого размера, чтобы предотвратить проход сферического объекта диаметром 100 мм, если только нельзя показать, что не будет представлять опасности.



США: открытые стояки не должны пропускать сферу диаметром 4 дюйма. На лестницы с общим подъемом 30 дюймов и менее, размер открытого подступенка не ограниченное.



США: треугольная зона, образованная ступенями, подступенком и ограждением, не должна пропускать проход из сферы диаметром 6 дюймов.



US: Отверстие в ограждениях по бокам ступеней лестницы не должно пропускать сферы диаметром 4 3/8 дюйма.



РУКОЯТКА:



Осмотрите рукоятку поручня. Он должен быть улавливаемым вдоль на всю длину поручня. Форма рукоятки должна обеспечивать удобный захват поверхность. Он должен позволять пользователю поддерживать постоянный безопасный естественный хват. на поручень, не скручивая пальцы и не требуя отпускания.Рукоятка может быть круглым или не круглым.



США: Круглая рукоятка должна иметь поперечное сечение не менее 1 1⁄4 дюйма. и максимум 2 дюйма. Все поручни должны быть одинаково доступны для 2-дюймовая круглая рукоятка.

CA: круглая рукоятка должна иметь поперечное сечение не менее 30 мм и не более 43 мм.



США: некруглая рукоятка с периметром не менее 4 дюймов и не более 6 1/4 дюйма должно иметь максимальное поперечное сечение 2 1/4 дюйма.Некруглый рукоятка с периметром более 6 1/4 дюймов должна иметь захватываемый палец углубление с обеих сторон

CA: некруглая рукоятка с периметром не менее 100 мм и не более 125 мм должен иметь максимальное поперечное сечение 45 мм.



ВЫШЕ И НИЖЕ:



Измерьте высоту над лестницей. Измеряется по вертикали от наклонной плоскость, примыкающая к носку протектора или к поверхности пола площадки или площадки.



США: высота над головой во всех частях лестницы должна быть не менее 6 футов 8 дюймов. дюймы. Высота винтовых лестниц должна быть не менее 6 футов 6 дюймов.

CA: высота над головой не должна быть менее 1950 мм для лестниц в жилом помещении. единиц и 2050 мм для лестниц вне жилых помещений.



Осмотрите под лестницей.

США: Закрытое доступное пространство под лестницей должно быть защищено закрытым сторона с 1/2-дюймовым гипсокартоном.

США и Калифорния: проверьте, не повреждена ли водой нижняя часть косоуров лестницы.

США и Калифорния: Осмотрите пространство под лестницей на наличие плесени и повреждений, вызванных заражением насекомыми.

Проверьте наличие контакта с массой.

CA: Наружные деревянные ступени не должны находиться в прямом контакте с землей, если только соответствующим образом обработаны антисептиком для древесины.

US: Деревянные компоненты лестниц, соприкасающиеся с землей или с бетоном. для воздействия погодных условий должны быть изготовлены из утвержденной древесины, обработанной консервантом под давлением. подходит для использования в контакте с землей.

ПОСАДКИ:



Осмотрите площадки.

США и Калифорния: требуется пол или площадка наверху и внизу лестницы. Есть исключение: пол или лестничная площадка не требуются в верхней части интерьера. лестничный марш, в том числе лестница в закрытом гараже, при условии, что дверь не не раскачиваться по лестнице.

CA: Посадка может быть опущена в верхней части внутреннего марша, обслуживающего второстепенный вход, не включая из пристроенного гаража, при условии, что лестница не содержит более 3 стояков.

Осмотрите общий подъем лестницы.

США: Лестница не должна иметь вертикальный подъем более чем на 12 футов между этажами. уровней или площадок.

CA: Высота лестницы не должна превышать 3,7 м.

Осмотрите ширину площадки.

США: Каждая площадка должна иметь ширину не менее 36 дюймов, измеренную в направлении путешествия. Ширина лестничной площадки не должна быть меньше ширины лестница.

CA: Площадка должна быть не меньше ширины лестницы. Посадочная длина должна быть не менее 860 мм (для посадочного разворота менее 30 градусов в пределах жилой блок), и не менее 900 мм (при развороте менее 30 градусов снаружи жилого помещения. Длина посадки с разворотом От 30 до 90 градусов должны быть не менее 230 мм, измеренные по внутреннему краю лестничной площадки и не менее 370 мм на расстоянии 230 мм от внутренней кромки площадка или поручни.

CA: Площадка может быть опущена в нижней части наружной лестницы, предусмотренной там. не является препятствием, таким как ворота или дверь, в пределах ширины 900 мм для лестницы обслуживающей жилую единицу или в пределах ширины 1100 мм для лестниц, не обслуживающих единица жилья.

ПОДСВЕТКА:



Проверить освещение на лестнице.

США и Калифорния: Все внутренние и внешние лестницы должны иметь средства для освещения. лестницы, включая площадки и ступени.

США: Внутренние лестницы должны иметь освещение на каждой лестничной площадке, за исключением случаев, когда свет установлен непосредственно над каждой секцией лестницы.

Проверьте органы управления.

США и Калифорния: освещением на внешней лестнице следует управлять изнутри имущество.

США: для внутренних лестниц не менее чем с 6 подступенками требуются настенные выключатели на каждом этаже. уровне, если только огни не горят постоянно или не регулируются автоматически.

CA: внутренние лестницы с 4 или более подступенками должны иметь настенные выключатели на 3 направления. расположенные у начала и у подножия каждой лестницы для управления хотя бы одним осветительным прибором.



США: На наружных лестницах должен быть свет, расположенный в верхней части лестницы.



США: Внешние лестницы с внешнего уровня земли в подвал должны иметь свет внизу лестницы.





ОБРАЗЕЦ ЯЗЫКА ОТЧЕТНОСТИ



ПОРУЧНИ:



Необходимы перила.

США и Калифорния: необходим поручень. Любая лестница из четырех и более подступенков должна иметь перила хотя бы с одной стороны. Рекомендуется коррекция и дальнейшая оценка.

Поручень слишком низкий.

US: высота поручня слишком мала. Высота поручня должна быть не менее 34 дюймов, но не более 38 дюймов. Высота поручней измеряется по вертикали от наклонная плоскость, примыкающая к выступу протектора. Исправление и дальнейшая оценка Рекомендовано.

CA: Высота поручня слишком мала. Высота поручня должна быть не менее 800 мм, и не более 965 мм. Высота перил измеряется по вертикали от наклонной плоскость, примыкающая к выступу протектора. Рекомендуется коррекция и дальнейшая оценка.

Поручень слишком высок.

US: Неправильная высота поручней. Поручень должен быть не выше 38 дюймов и не ниже 34 дюймов. Высота перил измеряется по вертикали от наклонной плоскости, примыкающей к носку протектора.Исправление и дальнейшая оценка Рекомендовано.

CA: Неправильная высота поручней. Поручень должен быть не выше 965 мм, и не ниже 800 мм. Высота поручней измеряется по вертикали от наклонная плоскость, примыкающая к выступу протектора. Исправление и дальнейшая оценка Рекомендовано.

Поручень не является сплошным.

США: Поручень не является сплошным. Поручень должен быть непрерывным для полная длина лестничного марша, измеренная от точки непосредственно над верхний свободный конец в точку непосредственно над самым низким свободным концом марша.Преемственность может быть прерван новым постом на повороте. Улитка, начальное ослабление или явка может быть установлен поверх самой низкой ступени.

CA: Поручень не является сплошным. Поручень должен быть непрерывным для полная длина лестничного марша, измеренная от точки непосредственно над верхний свободный конец в точку непосредственно над самым низким свободным концом марша. Преемственность может быть прерван новым постом на повороте. Дверной проем или лестничная площадка могут быть прерваны непрерывность.

Неверное окончание поручня.

US: неправильное окончание поручня. Поручень должен заканчиваться на ньюэле столб или стена. Рекомендуется коррекция и дальнейшая оценка.

CA: неправильное окончание поручня. Поручни должны заканчиваться таким образом, которые не будут мешать движению или создавать опасность.

Неправильный зазор поручня.

US: Неправильный зазор поручня.Поручни, примыкающие к стене, должны между стеной и поручнями должно быть пространство не менее 1 1/2 дюйма. Рекомендуется коррекция и дальнейшая оценка.

CA: Неправильный зазор поручня. Поручни, примыкающие к стене, должны иметь зазор не менее 50 мм между стеной и поручнем или 60 мм если поверхность за поручнем шероховатая или абразивная. Коррекция и далее рекомендуется оценка.

Дефект крепления поручня.

США: дефект крепления поручня. Поручень должен иметь крепление устройства для передачи на конструкционную стену сосредоточенной нагрузки в 200 фунтов. в любой точке в любом направлении.

CA: Дефект крепления поручня. Поручень должен иметь крепление устройства для передачи на конструкционную стену сосредоточенной нагрузки CA: приложено 0,9 кН в любой точке в любом направлении. Места крепления не должны быть разнесены больше чем 1.2 м друг от друга. Первая точка крепления должна находиться на расстоянии не более 300 мм от конец поручня. При прикреплении к деревянным конструктивным элементам крепеж должен состоять не менее чем из 2 шурупов в каждой точке, проникающих не менее чем на 32 мм в массив дерева.

ШИРИНА ЛЕСТНИЦЫ:



Ширина лестницы неверна.

США: Лестницы должны быть не менее 36 дюймов в ширину. Это измеряется во всех точках выше высоты поручней и ниже требуемой высоты перемычки.Для спирали лестницы должны иметь ширину не менее 26 дюймов, измеренную на уровне и ниже поручень.

CA: Требуемая эвакуационная лестница должна иметь ширину не менее 900 мм. Как минимум одна лестница между каждым уровнем этажа в жилом помещении и внешняя лестница обслуживающих одну жилую единицу, за исключением необходимой эвакуационной лестницы, должны иметь ширину не менее 860 мм.

Ширина лестницы с перилами неверна.

США: когда поручни установлены только с одной стороны, минимальная ширина в чистоте лестница на высоте перил и ниже должна быть не менее 31 1/2 дюйма. При установке поручней с обеих сторон минимальная ширина лестницы в чистоте высота поручней и ниже должна быть не менее 27 дюймов.

CA: Перила должны быть предусмотрены по крайней мере на одной стороне лестницы менее 1100 м. мм в ширину. С обеих сторон должны быть предусмотрены поручни шириной 1100 мм или больше. Поручни должны быть предусмотрены с обеих сторон криволинейных лестниц любого типа. ширины, за исключением тех, которые находятся в пределах жилой единицы.

Поручень выступает слишком далеко.

США: поручни не должны выступать более чем на 4 1/2 дюйма с каждой стороны лестница.

CA: поручни не должны выступать более чем на 100 мм с каждой стороны лестницы.

Дефект проекции.

Ограничения ширины лестницы основаны на движениях тела человека. ходит по лестнице.

США: Выступы размером 4 1/2 дюйма или менее, расположенные ниже поручня, в том числе ступени, отделка, стрингеры или другие элементы разрешены.

CA: Выступы на 100 мм или меньше ниже поручня в j8. требуемая ширина лестницы разрешены.

ПОДСТАВКИ И ПРОТЕГИ:



Неправильная высота подступенка.

США: минимальная высота подступенка составляет 4 дюйма, а максимальная — 7 3/4 дюйма. Для винтовых лестниц максимальный подъем составляет 9 1/2 дюйма.

CA: Минимальная высота подступенка — 125 мм, максимальная — 200 мм. Для изогнутых или винтовых лестниц подъем должен составлять от 125 мм до 180 мм.

Разница между высотами подступенков неверна.

США: максимальная высота подступенка на любом лестничном пролете не должна превышать наименьший более чем на 3/8 дюйма.

CA: максимальная высота подступенка на любом лестничном пролете не должна превышать наименьший более чем на 6 мм.

Глубина протектора неверна.

США: минимальная глубина протектора составляет 10 дюймов.

CA: минимальная глубина протектора составляет 235 мм, а максимальная глубина протектора составляет 355 мм. Минимальный пробег 210 мм, а максимальный 355 мм.

Разница между глубинами протектора неверна.

США: максимальная глубина проступи в пределах любого лестничного марша не должна превышать наименьший более чем на 3/8 дюйма. Для намотчиков это измеряется на 12 дюймовая линия ходьбы.

CA: максимальная глубина проступи в пределах любого лестничного марша не должна превышать наименьший более чем на 6 мм.

Неправильный размер ступени винтовой лестницы.

США: для винтовых лестниц все ступени должны быть одинаковыми. Каждая ступенька должна иметь глубина протектора не менее 7 1/2 дюйма на расстоянии 12 дюймов от более узкого края.

CA: Для винтовых лестниц все ступени должны иметь минимальный шаг не менее 150 мм, и средний пробег не менее 200 мм.

Неправильный размер проступи забежной лестницы.

США: для забежных лестниц глубина ступеней должна быть не менее 10 дюймов. в точке на расстоянии 12 дюймов от стороны, где ступени самые узкие.гусеницы должна иметь глубину не менее 6 дюймов в любой точке.

CA: если в лестницу встроены угловые ступени или забежные элементы, ступени в наборах угловых ступеней или забежных ступеней в пределах марша должны поворачиваться в одном направлении. Набор намотчиков не должен поворачиваться более чем на 90 градусов. Повороты типа Winder на лестницах ограничены только 30 или 45 градусами. Пробег должен быть не менее 280 мм измеряется на расстоянии 230 мм от поручня на узком конце проступи.

Склон опасен.

США: поверхность ступеней и лестничных площадок для ходьбы должна иметь наклон. не более 1⁄4 дюйма по вертикали на 12 дюймов по горизонтали (наклон 2%).

CA: поперечный уклон ступеней и площадок не должен превышать 1 к 100 (уклон 1%).

Нагрузка на лестницу является дефектом.

США: Минимальная сосредоточенная нагрузка на ступени лестницы (на площади 4 квадратных дюйма) составляет 300 фунтов.

CA: нагрузка на лестницу должна быть рассчитана на прочность и жесткость при единые критерии нагрузки для поддержки 1,9 кПа для лестниц, обслуживающих жилой блок.

НОСОВАЯ ИЛИ ПЕРЕДНЯЯ КРОМКА:



Носок или передняя кромка неверны.

США: на лестницах со сплошными подступенками выступ должен составлять не менее 3/4 ширины. дюйм и не более 1 и 1⁄4 дюйма. Радиус носовой кривой должен быть не более 9/16 дюйма. Выступ не требуется, если глубина протектора составляет 11 дюймов и более.

CA: Выступ ступеней со скошенными или закругленными углами не должен превышать 25 мм по горизонтали. Передняя кромка ступени лестницы должна иметь радиус или скос в пределах 6 мм. и 10 мм в горизонтальном направлении.

ОХРАННИКИ:



Неисправность защиты.

США: расчетная прочность ограждения должна выдерживать сосредоточенную нагрузку в 200 фунтов. применяется в любой точке в любом направлении вдоль поручня или верхней части ограждения.

CA: Расчетная прочность ограждения должна выдерживать горизонтальную нагрузку 0,5 кН/м. или сосредоточенная нагрузка 1,0 кН, приложенная внутрь или наружу в любой точке наверху охранника. Верх ограждения должен сопротивляться равномерно распределенной вертикальной нагрузка 1,5 кН/м.

Прочность промежуточных поручней, балясин или элементов ограждения является дефектом.

США: промежуточные перила или балясины должны выдерживать горизонтальное нагрузка 50 фунтов на площадь, равную одному квадратному футу.КА: Охранник должен сопротивляться горизонтальная нагрузка, приложенная внутрь или наружу к элементам внутри ограждения, включая сплошные панели и пикеты, 0,5 кН, прикладываемые к максимальной ширине 300 мм и высотой 300 мм накладывают, задействуя не менее 3-х балясин.

Неправильная высота ограждения.

США: минимальная высота горизонтального ограждения должна составлять 36 дюймов. Открытые стороны лестниц с общим подъемом более 30 дюймов над полом или землей должны иметь охранников не менее 34 дюймов в высоту.

CA: Минимальная высота внутренних ограждений должна составлять 900 мм. Где прогулочная поверхность, обслуживаемая ограждением, находится не более чем на 1800 мм над уровнем отделки уровень земли, минимальная высота наружного ограждения должна быть 900 мм; в противном случае, минимальная высота всех внешних ограждений должна составлять 1070 мм. Максимум высота необходимого ограждения на лестничной площадке должна быть не более 1070 мм.

Существует эффект лестницы.

США и Калифорния: На гардах не должно быть горизонтальных или орнаментальных узоров, элементов, приспособления или отверстия, облегчающие подъем.

Стекло в защитном кожухе — дефект.

США: стекло, используемое в качестве поручня или защитной секции, должно быть изготовлено из одинарного полностью закаленного стекла, многослойного полностью закаленного стекла или многослойного термоупрочненное стекло. Минимальная номинальная толщина должна составлять ¼ дюйма. Каждый установленная панель безопасного остекления должна быть идентифицирована по обозначению изготовителя, которые должны быть травлены кислотой, пескоструйной обработкой, керамическим обжигом, лазерной гравировкой, тиснением, или типа, который когда-то применялся, не может быть удален без уничтожения.

CA: Стекло в ограждениях должно быть армированным стеклом или защитным стеклом многослойного или закаленного типа.

СФЕРЫ:



Неправильное открытие защитного кожуха.

США: Горизонтальные ограждения на фальшполах, балконах и верандах должны иметь промежуточные рельсы или декоративные ограждения, которые не пропускают 4-дюймовый шар диаметром.

CA: Отверстия в любом защитном ограждении должны быть такого размера, чтобы предотвратить проход сферического объекта диаметром 100 мм, если только нельзя показать, что не будет представлять опасности.



США: открытые стояки не должны пропускать сферу диаметром 4 дюйма. На лестницы с общим подъемом 30 дюймов и менее, размер открытого подступенка не ограниченное.



США: треугольная зона, образованная ступенями, подступенком и ограждением, не должна пропускать проход из сферы диаметром 6 дюймов.



US: Отверстие в ограждениях по бокам ступеней лестницы не должно пропускать сферы диаметром 4 3/8 дюйма.

РУКОЯТКА:



Неправильная круглая рукоятка.

США: Круглая рукоятка должна иметь поперечное сечение не менее 1 1⁄4 дюйма. и максимум 2 дюйма. Все поручни должны быть одинаково доступны для 2-дюймовая круглая рукоятка.

CA: круглая рукоятка должна иметь поперечное сечение не менее 30 мм и не более 43 мм.

Некруглая рукоятка неправильная.

США: некруглая рукоятка с периметром не менее 4 дюймов и не более 6 1/4 дюйма должно иметь максимальное поперечное сечение 2 1/4 дюйма. Некруглый рукоятка с периметром более 6 1/4 дюймов должна иметь захватываемый палец углубление с обеих сторон

CA: некруглая рукоятка с периметром не менее 100 мм и не более 125 мм должен иметь максимальное поперечное сечение 45 мм.

ВЫШЕ И НИЖЕ:



Слишком низкий запас высоты.

США: высота над головой во всех частях лестницы должна быть не менее 6 футов 8 дюймов. дюймы. Высота винтовых лестниц должна быть не менее 6 футов 6 дюймов.

CA: высота над головой не должна быть менее 1950 мм для лестниц в жилом помещении. единиц и 2050 мм для лестниц вне жилых помещений.

Лестница соприкасается с землей.

CA: Наружные деревянные ступени не должны находиться в прямом контакте с землей, если только соответствующим образом обработаны антисептиком для древесины.

US: Деревянные компоненты лестниц, соприкасающиеся с землей или с бетоном. для воздействия погодных условий должны быть изготовлены из утвержденной древесины, обработанной консервантом под давлением. подходит для использования в контакте с землей.

ПОСАДКИ:



Отсутствует посадочная площадка.

США и Калифорния: требуется пол или площадка наверху и внизу лестницы.

Общий подъем лестницы слишком велик.

США: Лестница не должна иметь вертикальный подъем более чем на 12 футов между этажами. уровней или площадок.

CA: Высота лестницы не должна превышать 3,7 м.

Неправильная ширина площадки.

США: Каждая площадка должна иметь ширину не менее 36 дюймов, измеренную в направлении путешествия. Ширина лестничной площадки не должна быть меньше ширины лестница.

CA: Площадка должна быть не меньше ширины лестницы. Посадочная длина должна быть не менее 860 мм (для посадочного разворота менее 30 градусов в пределах жилой блок), и не менее 900 мм (при развороте менее 30 градусов снаружи жилого помещения.Длина посадки с разворотом От 30 до 90 градусов должны быть не менее 230 мм, измеренные по внутреннему краю лестничной площадки и не менее 370 мм на расстоянии 230 мм от внутренней кромки площадка или поручни.

ПОДСВЕТКА:



Недостаточное освещение на лестнице.

США и Калифорния: Все внутренние и внешние лестницы должны иметь средства для освещения. лестницы, включая площадки и ступени.

США: Внутренние лестницы должны иметь освещение на каждой лестничной площадке, за исключением случаев, когда свет установлен непосредственно над каждой секцией лестницы.

Неисправность элементов управления освещением.

США и Калифорния: освещением на внешней лестнице следует управлять изнутри имущество.

США: для внутренних лестниц не менее чем с 6 подступенками требуются настенные выключатели на каждом этаже. уровне, если только огни не горят постоянно или не регулируются автоматически.

CA: внутренние лестницы с 4 или более подступенками должны иметь настенные выключатели на 3 направления. расположенные у начала и у подножия каждой лестницы для управления хотя бы одним осветительным прибором.

Отсутствует свет.

США: На наружных лестницах должен быть свет, расположенный в верхней части лестницы.

Отсутствует свет.

США: Внешние лестницы с внешнего уровня земли в подвал должны иметь свет внизу лестницы.





Авторы этого документа:

Бенджамин Громицко

Ник Громицко







скорость расчета ступеней и площадки

Когда вы беретесь за выполнение таких работ, как металлическая лестница своими руками, расчеты в этом вопросе крайне важны.С одной стороны может показаться, что рассчитать конструктивные параметры подъема и спуска не так уж и сложно, однако на практике при изготовлении лестницы можно заменить массу серьезных дефектов, исправить которые невозможно. И тогда придется переустанавливать не только все расчеты, но и получившуюся конструкцию.

Довольно часто используется для таких задач, как расчет металлических лестниц. Программа называется калькулятором. Это значительно облегчает расчет параметров.Но, даже пользуясь им, не забывайте, что технологию, по которой ведется расчет, лучше досконально освоить, чтобы иметь возможность контролировать и корректировать полученные данные, если они не полностью соответствуют существующим условиям. вашей комнаты.

Параметры, используемые в расчетах

Расчет металлической лестницы на второй этаж, а также конструкций и любого другого материала производится на основе специальных формул, где используются основные параметры.

Прежде чем приступить к расчетам, следует определиться с местом размещения в вашем доме, расположением лестничной клетки и другими нюансами.


  • Лучше всего, если ваша конструкция будет соединять именно те помещения, где есть высокий уровень пешеходной нагрузки. Например, вход на второй этаж выгоднее всего разместить рядом с коридором или прихожей.
  • Конструкции с одним или двумя маршами займут достаточно большую площадь. Поэтому установка таких лестниц в маленьких помещениях нежелательна.Целесообразнее сохранить винтовую лестницу или сборную, чтобы сэкономить место в маленьком помещении.


  • Расчет металлической лестницы и ее размещение следует производить так, чтобы выход на второй этаж располагался в самом удобном месте. Нельзя, чтобы прямо над выходом была косая крыша, как это бывает при наличии мансардного этажа, т.к. в темное время суток вы рискуете получить травмы при передвижении по лестнице.


  • В верхней части и нижней конструкции должен быть оборудован свободными сосудами, минимальная ширина которых должна быть не менее 0,8 м. Этот фактор оказывает существенное влияние на выбор места для расположения лестницы, ведь не каждое помещение позволяет установить крупногабаритные конструкции.

Внимание! Дополнительным вариантом можно назвать использование раздвижной лестницы или конструкции складного типа. Чтобы получить устойчивую и надежную конструкцию и при этом сэкономить место, лучше отдать предпочтение винтовой лестнице.

Основные параметры конструкции

Плата металлический каркас Лестница — это первое, что вам нужно сделать. Конечно, применяя современные калькуляторы, можно гораздо быстрее спланировать свой проект, но эффективность такого подхода ниже, так как программы не всегда учитывают взаимосвязь между основными параметрами лестницы.

Ширина каркаса зависит от назначения лестницы:

  • подвалы I. мансардные помещения Обычно используются не так часто, как жилые, так что вам придется себя экономить на площади и брать лестницу шириной всего 0.8 м;
  • конструкция для второго этажа в жилом помещении должна иметь ширину не менее 1 м, если планируется парадная лестница с выходом из жилого помещения, можно сделать каркас шириной 1,5 м при условии, что площадь ваша комната позволяет установить такую ​​большую конструкцию;
  • двухдневных конструкций размещаются максимально близко, можно взять каркас шириной 0,75 м.


Теперь можно перейти к расчету параметра высоты.

Внимание! Этот индикатор зависит от такого элемента. общий дизайн, подобный просвету. Поэтому в своих расчетах вы должны от него отталкиваться.

При расчете высоты необходимо учитывать:

  • высота подъема должна измеряться от наружного покрытия на первом этаже до такого же уровня на втором этаже;
  • зазор, то есть расстояние от поверхности ступени до ограждения, расположенного над ней сверху, как правило, такое ограждение может быть перекрыто верхним этажом;
  • Минимальный размер просвета должен быть 1.9 м и более, иначе придется усиливать проход на второй этаж или делать конструкцию более общей.


Внимание! Требования к размеру просвета для подвальных и чердачных лестниц Не столь жесткие, так как такие конструкции применяются очень редко.

Планирование ступеней и площадок

При расчете металлической лестницы площадка играет важную роль, так как позволяет производить небольшую коррекцию угла подъема.

Этот метод работает при следующих условиях:

  • имея одинаковое количество ступеней, при равных параметрах и длине марша можно уменьшить конструктивный угол наклона конструкции за счет этого элемента;
  • используя простой вариант конструкции для облегчения его расчетов, вы можете рассматривать платформу в роли большой сцены, и у вас есть возможность увеличить марш полета за счет нее;
  • самое оптимальное размещение сайта — строго найденный март.

Внимание! Лестница требует более надежного и прочного закрепления, чем другие ступени.

Вы можете воспользоваться специальными программами и приложениями, помогающими построить и рассчитать лестницу.


Для таких целей и бесплатные приложения, которых много можно найти в интернете.

Такой расчет конструкции, как расчет ступеней металлической лестницы, выполняется в последнюю очередь. Среднее значение ширины человеческого шага исходя из таких расчетов, как правило, составляет 60-60. 5 см. Формула, используемая для расчетов, выглядит так: z + 2m = 60-60,5 см, где as m выступает в качестве точного показателя высоты, а As z — ширины липкости.


Если суммировать параметры ступеней по типовым проектам, то высота примерно 15-20 см, а ширина 25-35 см.

Внимание! Не стоит намеренно увеличивать ширину липучки, потому что такая лестница будет неудобна, и вы будете постоянно сбиваться со ступеньки.

Ступени

Света тоже не стоит делать слишком большими, достаточно будет и 5 см.

Параметры конструкции винта

Для выполнения расчета винтовой металлической лестницы необходимо произвести основные замеры, которые снимаются так же, как и в случае с обычными конструкциями.

Рассмотрим пример расчета лестницы с параметрами:

  • ширина проема — 2 м;
  • высот этажей — 2.5 м;
  • угловая скрутка — 2700.


Основные расчеты:

  1. Диаметр всегда должен быть меньше ширины проема, поэтому он рассчитывается в нашем случае: 2 м — 0,2 м = 1,8 м.
  2. Для расчета длины ступени нужно взять половину диаметра, то есть радиус: 1,8 м: 2 = 0,9 м.
  3. По формуле L=2PR можно вычислить длину окружности. С нашими параметрами должно получиться: 2х3.14х0,9 = 5,65 м.

Внимание! Винтовую лестницу нельзя назвать полным кругом, поэтому полученный результат умножаем на 3/4 (данный показатель соответствует 2700). В результате длина лестницы составляет 4,24 м (внешний радиус). Если угол поворота равен 1800, то этот показатель делится на два.


  1. Рассчитать предполагаемую длину лестницы можно исходя из показателя комфортной линии движения, которая находится на расстоянии от центра — 2/3р.Расчеты выглядят так: 4,24 м х 2/3 = 2,83 м.
  2. При высоте этажа в 2,5 м возможен расчет количества ступеней (шаг 15-20 см). Формула: 250:17=14,7.
  3. Для уточнения точной высоты ступени, полученной ранее по цифре (14.7) округленной до 15, и по формуле имеем: 250:15=16,75см.


Внимание! Если при расчете точного шага высоты ступени вы не получили целое число, можно округлить этот показатель до десятых (в нашем случае это будет 16.7 см), а первую ступеньку лестницы в связи с этим можно просто сделать ниже.

Это рассчитано для этого: 250-14х16,7 = 16,2 см.

Работа с калькулятором

Калькулятор расчета металлической лестницы позволит рассчитать наиболее важные параметры конструкции. С такой задачей справится даже самое типичное приложение. На первом этапе нужно просто ввести в программу все исходные данные.


К исходным данным относится:

  • высота вашего проема;
  • длина подъемной части лестницы;
  • — планируемое количество маршей в конструкции и ступеней на каждом из них;
  • ступенчатые параметры (утилизация, св и т.д.).

В результате программа предоставит вам необходимый чертеж, где указаны все размеры, необходимые для изготовления лестницы.

Онлайн калькулятор Сайт рассчитает лестницу с поворотом на 90 и площадку по вашим исходным данным.

В итоге вы получите Все необходимые чертежи двухстраничной лестницы с поворотом на 90 градусов с обозначениями, подробными расчетными данными и 3D моделью вашей будущей лестницы.

Расчет деревянной лестницы с поворотом на 90 градусов производится онлайн-калькулятором сайта исходя из современных требований строительства в секундах в режиме реального времени.

Попробуйте сами, это просто!

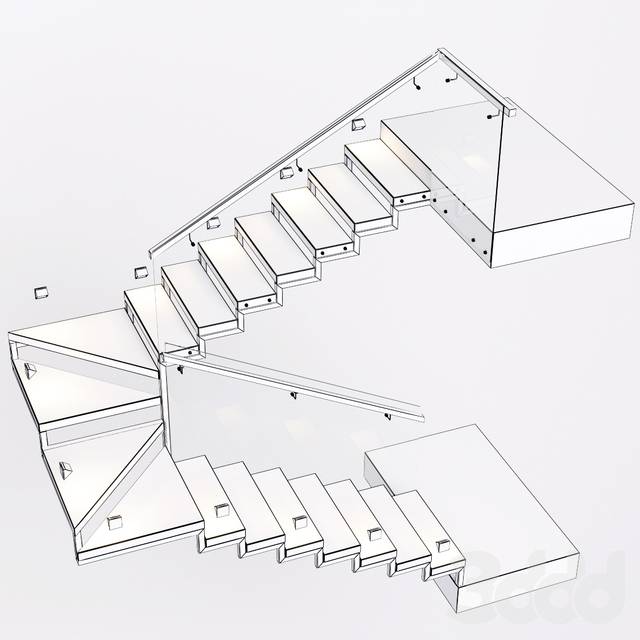

Отличие поворотной лестницы 90 градусов От линейки заключается в том, что поворотная лестница имеет два марша, расположенных под углом 90 градусов и одну площадку, которая их соединяет. Лестница с поворотом на 90 градусов в виде М-образной формы.

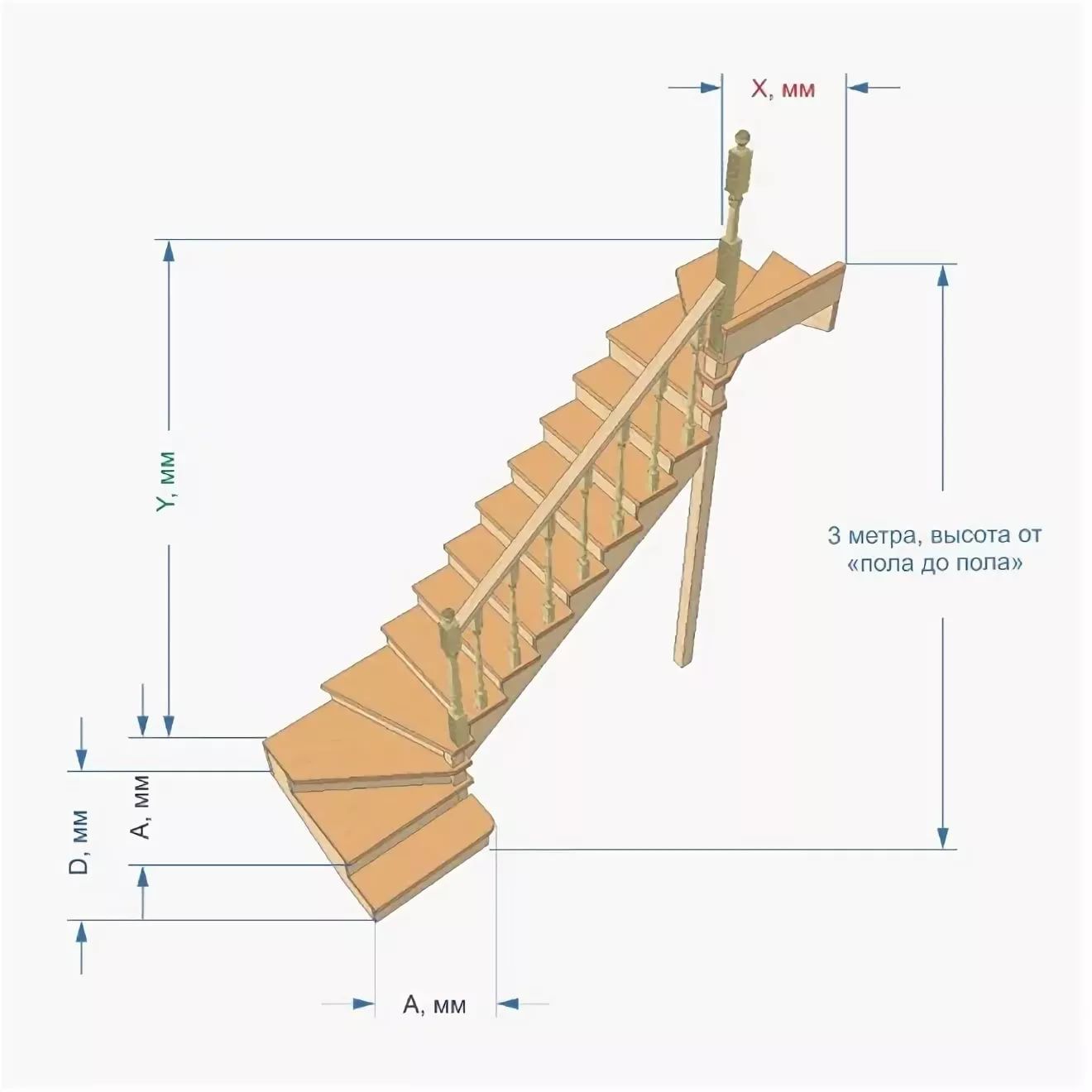

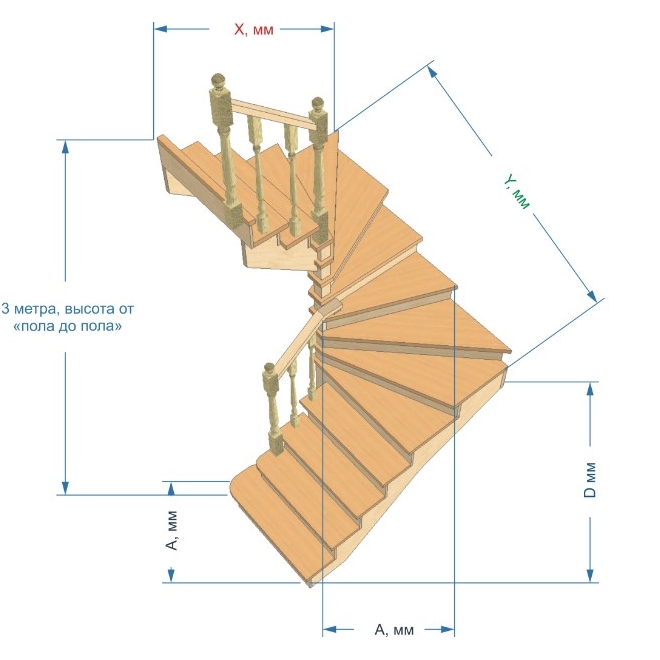

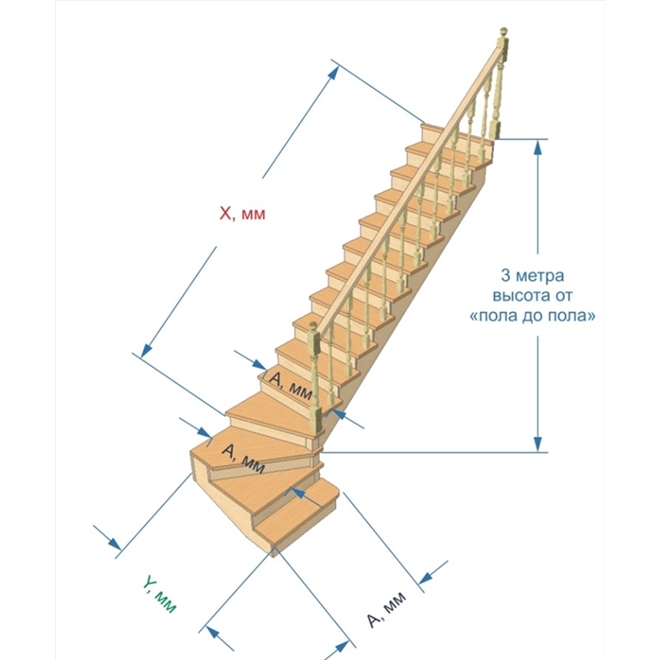

Данные для расчета лестницы с поворотом на 90 градусов и площадкой

Для начала нужно измерить высоту проема для будущей лестницы на площадках – расстояние между первым и вторым этажами первого и второго этажей. Также необходимо ввести расчетную длину, ширину лестницы, параметры ступеней, курьера и подступенков, если вы предполагаете их использование в конструкции вашей лестницы.

Если вы не знаете всех исходных данных, необходимых для расчета поворотной лестницы на 90, ниже мы приводим оптимальные размеры при строительстве деревянных лестниц в частных домах.Обязательно прочитайте.

Оптимальные размеры для удобной и безопасной лестницы с поворотом

Для устройства лестниц существуют определенные строительные нормы и положения, регламентирующие методы расчета нагрузок и прочности, размерность, качество материалов и т. д. Проектировать лестницу необходимо только по этим правилам, к которым относятся различные соединители и ГОСТы , во избежание обрушения конструкции, либо ее повышенной травматизации.

Для расчета деревянных лестниц выводятся целые «формулы признаков».В строительной практике формируются общепринятые наиболее часто используемые параметры удобных, прочных и безопасных лестниц.

Например, при расчетах часто прибегают к формуле «идеальной безопасной лестницы», несколько веков назад архитектора Франсуа Блондема: 2 высоты ступени + ширина ступени = 63 см (стандарт Длина ступени 60 — 63 см).


  • Ширина лестницы. По оптимальному размеру Ширина пролета одного марша в частном доме принимается 90 – 110 см.При тесноте в частном доме лестницу уже можно делать, но не меньше 80 см.
  • Высота и ширина ступеней. Как показывает практика, идеальная высота ступеней находится в пределах 15 – 17 см. Оптимальная ширина ступеней 27 — 30 см. Максимальная высота ступеней не может превышать 200 мм.
  • Угол наклона лестницы. Удобный угол наклона деревянной лестницы находится в пределах 29 – 35 градусов.
  • Ступени и заступы изготавливаются из деревянных досок, для подступенка толщиной около 3 см, а для ступеней — 4 см.
  • Минимальные носки — выступ ступени над подступенком 30 мм, максимальный для деревянной лестницы 40 мм.
  • Количество ступеней на один пролет лестницы не более 18 штук. В среднем 10 — 12, но, конечно, зависит от длины марша.
  • В целях безопасности высоту перил следует делать выше 90 см.
  • Минимальная высота лестницы в проходе от любой ступеньки до ближайшего препятствия по вертикали, например пола верхнего этажа, должна быть не менее двух метров.

Что получится после расчета деревянной лестницы с поворотом на 90 градусов

Лестничный калькулятор с поворотом на 90 градусов рассчитает данные:

  1. количество необходимого материала
  2. угол наклона лестницы
  3. параметры косоуров на два марша лестницы отдельно,
  4. длина, ширина и высота ступеней,
  5. параметры стояков, если вы решите их использовать,
  6. размер площадки, соединяющей оба марша лестницы.

Онлайн калькулятор подготовит для вас 5 чертежей лестницы с детской площадкой — разные виды На лестницы: сбоку, сверху, чертеж косомов, чертеж ступеней — все с подробными обозначениями.

Обратите внимание на вкладки — 3D — просмотр, сохранение и виджет. Помогают более гибко и удобно работать с лестничным калькулятором с поворотом на 90 градусов и с другими модификациями. 3D-модель позволит лучше рассмотреть проектируемую лестницу и смоделировать наиболее удобный вариант.Виджет повысит качество посещений и количество посетителей вашего сайта, не уводя их на наш.

Используйте и проектируйте отличные лестницы, Расчеты производятся бесплатно!

Программа «Расчет деревянной лестницы онлайн» предназначена для помощи в проектировании и подборе нужных размеров и материалов.

В настоящее время при строительстве частных домов часто остается место для лестницы. Как правило, такие конструкции могут выполнять несколько функций – это подъем с одного этажа на другой или спуск в подвал.

Существует достаточно большое разнообразие лестниц, но качество зависит от выбранных вами материалов, дизайна и геометрии. Прежде чем приступать к строительству, нужно хорошо продумать все нюансы.

Если вы не специалист в этом вопросе, но хотите все сделать сами, то вам понадобится специальная программа, с помощью которой вы сможете сделать расчет деревянной лестницы. В таких программах предусмотрен калькулятор, благодаря которую можно легко рассчитать и получить все необходимые данные для строительства желаемой лестницы.

Стоит попытаться разобраться и понять, как необходимо произвести расчет и какие материалы для этого потребуются.

Что необходимо учитывать при строительстве

При строительстве лестницы существует несколько правил, например:

  • В первую очередь необходимо определиться с местом, так как лестницы бывают разных размеров и не всегда нужный вариант подходит для выбранной площади.
  • Следует учитывать, кто будет пользоваться лестницей, ведь если это будут люди преклонного возраста и дети, то лучше подобрать более безопасный и неизвестный вариант лестницы.
  • Монтаж такой конструкции обычно производится в принципе к стене. В этом случае вам нужно пустое пространство без препятствий. Важным является высота помещения, в котором будет находиться конструкция, так как от нее будет зависеть количество пролетов.


  • Выбор лестницы должен быть безопасным. Поэтому обязательно учитывайте наличие перил, ведь в случае падения они смогут обезопасить вас от травм.
  • Если ваш дом находится на стадии строительства, необходимо учитывать расстояние до лестницы, исходя из окончательного напольного покрытия.Ведь если вы не покрыли финишную отделку, а высоту замерили, при установке лестницы это может сказаться негативно, и вся работа, которая была совершена до этого, окажется напрасной.
  • Не экономьте на материалах, ведь готовый дизайн не так-то просто изменить. Старайтесь выбирать качественные материалы, тогда лестница прослужит вам долгие годы.

Краткое рассмотрение программы расчета лестницы

Рассчитать деревянную лестницу Довольно сложно, если не знать, как это сделать. Но благодаря новейшей инновации это вполне возможно, вам на помощь придет специальная онлайн-программа для проектирования лестниц. Вы можете использовать абсолютно любое приложение, так как они практически идентичны друг другу.

Эта программа предоставляет базовые функции, которые помогут определить следующие точки:

  • как начинается проектирование;
  • необходимых параметров при проектировании лестницы;
  • подборка необходимых материалов и текстур для строительства;
  • обеспечение различных форм и изгибов ступеней;
  • окончательный вид, который можно рассмотреть в формате 3D.


Эти программы удобны тем, что с легкостью в несколько нажатий будет рассчитана плавка, а заодно вы сделаете нужные параметры вашей лестницы. Основными параметрами для расчета считаются:

  • длина лестничного проема;
  • высота, измеряемая от пола первого этажа до уровня пола второго этажа;
  • желаемое количество шагов;
  • выступ ступеней;
  • толщина ступеней.

Исходя из ваших параметров, вы получите чертежи для дизайна, которые будут созданы онлайн без всяких бумаг, карандашей, линий и прочих сложностей. Стоит отметить, что при проектировании программы учитываются все строительные нормы и правила.

Если вы добились желаемого результата, то можете распечатать чертежи и приступить к строительству. Если по каким-то причинам вам не приходится создавать проект лестницы самостоятельно, обратитесь к специалисту в этой области.

Пошаговая методика расчета деревянной лестницы

  1. Нужно взять длину проема и разделить на ширину ступеней, и мы получим количество ступеней безопасной и удобной лестницы.Например: проем 60 см, делим ширину ножек, получаем необходимое количество Ступеней, равное 20 шт.
  2. Берется высота просвета, примерно 20 см, и прибавляется к ней толщина перекрытия. Если, к примеру, взять 3 см, то получится расстояние 23 см, надо в конце проема опуститься на конец и затем разделить количество ступенек, и получится высота 1 ступени.
  3. При расчете максимально допустимой высоты в расчете необходимо увеличить количество футов в пролете на 1 шт.И сделать новый расчет. Повторять расчет необходимо до тех пор, пока не выйдете за предельно допустимые нормы. Допустимая норма 23 см, если все получилось, то на потолок при спуске не решишься.
  4. Далее нужно рассчитать шаги. Для этого измерьте расстояние между 2 уровнями пола, и разделите на полученную высоту сцены. После определения количества ступеней отрегулируйте высоту ступени.

Стоит отметить, что все указанные выше размеры не подходят для вашего проекта, т.к. у каждого здания своя высота стен.


После того, как вы подсчитали, можно приступать к строительству лестницы, а необходимые материалы В данном случае послужат:

  • молоток;
  • электроловик;
  • сверлильные и дисковые шлифовальные станки;
  • досок разного размера;
  • гвоздей, шурупов;
  • финишный лак.

На основе приведенных выше пошаговых инструкций и советов вы легко сможете построить лестницу, ведь она может погибнуть. Кроме того, эти навыки смогут пригодиться и в других домашних проектах, которые вы захотите реализовать самостоятельно.

Еще статьи на эту тему:

Типы лестниц — преимущества и недостатки.

Keuka Studios предлагает различные типы лестниц, а также может разработать индивидуальные перила для кабеля, стеклянные или металлические перила для новых или существующих лестниц. Говоря с клиентами о проектах лестниц и перил, мы стараемся объяснить нашим клиентам терминологию проектирования лестниц. Чтобы узнать больше о типах лестниц, которые мы предлагаем, и о терминах, которые мы используем в процессе проектирования, взгляните на этот список популярных стилей лестниц:

Прямая лестница с центральной площадкой Что такое прямые лестницы?

Прямые лестницы — это лестницы без изменения направления.Они, безусловно, являются одним из наиболее распространенных типов лестниц, которые можно найти как в жилых, так и в коммерческих объектах. Ниже приведены примеры прямых плавающих лестниц, изготовленных из различных стилей косоуров, типов перил и пород дерева.

Что такое прямые лестницы с центральной площадкой?

На более длинных лестничных пролетах вставлена ​​площадка для разделения марша. Строительные нормы и правила требуют этого для этажей высотой более 12 футов. Прямые лестницы, особенно в коммерческих зданиях, часто имеют площадки на полпути к лестнице.

Прямая лестница Philadelphia

Прямая лестница с центральной площадкой

Преимущества прямых лестниц:
  • По прямым лестницам легче всего подниматься и спускаться или подниматься/спускаться, как говорят в отрасли.
  • Как правило, их проще всего построить, однако это во многом зависит от уровня детализации проекта.
  • Прямые лестницы нужно соединить только сверху и снизу (промежуточная опорная конструкция не требуется).
  • Они хорошо подходят для домов с минималистским дизайном благодаря присущей им простоте.
  • Выбрав более тонкие ступени, открытые подступенки и тонкие металлические косоуры, прямые лестницы можно сделать более прозрачными, чем лестницы других типов, что позволит меньше препятствовать обзору.
  • Площадка не требуется, если количество подступенков не превышает 16 или общая высота по вертикали менее 12 футов.
  • Соорудить перила и поручни для прямых лестниц относительно просто.
  • Измерение перил для прямых лестниц проще, чем для других конструкций лестниц.

Недостатки прямых лестниц:

  • Прямые лестницы занимают довольно много линейного пространства, что необходимо предусмотреть в проекте.
  • Некоторые другие типы лестниц создают барьер конфиденциальности между этажами вашего дома.Прямые лестницы не обеспечивают уединения.
  • Для лестницы высотой 12 футов требуется площадка, разделяющая пролет. Добавление лестничной площадки займет гораздо больше места, поэтому такие лестницы редко используются в жилом строительстве. Вы будете чаще видеть их в больших коммерческих зданиях.
Г-образная лестница Что такое L-образные лестницы?

Г-образная лестница представляет собой вариант прямой лестницы с изгибом в некоторой части лестницы.Этот изгиб обычно достигается путем добавления площадки в точке перехода. Изгиб часто составляет 90 градусов, однако это не обязательно. Если площадка находится ближе к верху или низу лестницы, ее иногда называют длинной L-образной лестницей или четвертьоборотной лестницей.

Преимущества Г-образной лестницы:
  • L-образные лестницы могут быть более интересными.
  • Создают визуальный барьер между этажами, создавая приватность.
  • Лестницы L-образной формы могут немного улучшить передачу звука между этажами, если лестница находится внутри стен.
  • Некоторые считают, что они безопаснее, чем прямые лестницы, так как центральная площадка снижает количество ступенек, с которых можно упасть на одном марше.
  • На площадке можно остановиться и отдохнуть во время подъема.
  • Их можно расположить в углу комнаты, если это лучше подходит для вашего дизайна.

Недостатки L-образной лестницы:

  • L-образные лестницы немного сложнее построить, чем прямые лестницы.
  • Для площадки лестницы L-типа обычно требуется опора. Часто он встроен в окружающие стены, поэтому остается незамеченным. Однако в современных домах обычно желательно расширить пространство, оставив видимой лестничную конструкцию. В этих случаях опорная конструкция может быть визуально уменьшена за счет использования прочности стали для создания тонких опорных элементов. Благодаря тщательному проектированию можно полностью отказаться от поддержки приземления.
  • Поручни для этих типов лестниц требуют больше навыков и планирования, чем поручни для прямых лестниц.
  • В климатических условиях, где используются подвальные помещения, лестницы обычно располагаются друг над другом для эффективного использования пространства. Поскольку подвалы часто используются для хранения, большие предметы могут быть затруднены с перемещением в подвал и из него.
U-образная лестница Что такое П-образные лестницы?

П-образные лестницы представляют собой два параллельных марша прямых лестниц, соединенных площадкой, которая создает поворот на 180 градусов в линии прохода.

Преимущества U-образных лестниц :
  • П-образные лестницы легче вписать в архитектурный план.
  • Представляют интерес с архитектурной точки зрения.
  • Площадка(и) может предложить точку отдыха на полпути вверх по лестнице.

Недостатки U-образной лестницы:
  • Эти типы лестниц немного сложнее построить, чем более простые типы лестниц.
Забежная лестница Что такое забежные лестницы?

Забежные лестницы представляют собой вариант Г-образной лестницы, но вместо плоской площадки имеют пирогообразные или треугольные ступени на угловом переходе.

Заводная лестница Мамонтовых озер

Преимущества винтовой лестницы:
  • Основным преимуществом винтовых лестниц является то, что они занимают меньше места, чем многие другие типы лестниц. Они очень распространены в старых домах и часто используются в качестве второстепенной лестницы.Например, они распространены в домах, где парадная лестница находится в подъезде. В этих случаях забежная лестница часто используется как вход на кухню.
  • Они представляют больший визуальный интерес, чем лестницы других типов. Забежные лестницы визуально создают более плавный переход, поскольку они извиваются вокруг углов. По этой причине они завоевали популярность в современных домах. Их компактность также сделала их привлекательными в экологичном дизайне дома.

Недостатки забежной лестницы:

  • Забежные лестницы немного сложнее перемещаться, чем Г-образные лестницы.
  • К ним может быть сложнее добавить перила, чем к некоторым другим типам лестниц.
  • Как и в случае с Г-образными лестницами, обычно требуется центральная опора.
Винтовая лестница Что такое винтовые лестницы?

Винтовая лестница следует по винтовой дуге. Обычно они имеют очень компактную конструкцию, а ступени расходятся вокруг центральной опоры.

Преимущества винтовых лестниц:

  • Одним из ключевых преимуществ винтовых лестниц является их компактность.Они очень популярны на палубах с видом на пляж, где пространство в большом почете. По той же причине они также широко используются на городских лофтах.
  • Спиральные лестницы могут быть привлекательными, и существует множество вариантов стилей перил, которые могут существенно повлиять на общий вид лестницы.
  • Поскольку центральная стойка и площадка обычно обеспечивают структурную поддержку лестницы, они не нуждаются в дополнительных опорных конструкциях, что упрощает установку по сравнению со многими другими типами лестниц.

Недостатки винтовых лестниц:

  • По винтовым лестницам перемещаться труднее, чем по лестницам других типов. Именно по этой причине коды не позволяют использовать их в качестве основного доступа ко второму этажу дома. Проходимость улучшается по мере увеличения внешнего диаметра, поэтому, если у вас есть место, вы можете подумать о том, чтобы сделать его немного больше. Мы рекомендуем идти 5 футов в диаметре, если вы можете.
  • Тяжело подниматься по винтовой лестнице.
  • Только один человек может одновременно подниматься или спускаться по лестнице.
Изогнутая лестница Что такое изогнутые лестницы?

Как и винтовые лестницы, изогнутые лестницы следуют по винтовой дуге. Однако они, как правило, имеют гораздо больший радиус и обычно не описывают полный круг. Изогнутые лестницы добавляют элегантности любому дому или бизнесу. По этой причине они почти всегда располагаются у входа, где производят наилучшее первое впечатление.

Парящая лестница со стальными балками Keuka Studios

Визуализация изогнутой лестницы 1

Визуализация изогнутой лестницы 2

Визуализация изогнутой лестницы 3

Преимущества изогнутых лестниц:

  • Изогнутые лестницы часто очень элегантны и традиционны, но этот тип дизайна также может быть адаптирован к современной архитектуре.
  • По ним относительно легко подняться, если радиус большой.

Недостатки изогнутых лестниц:

  • Изогнутые лестницы являются самыми сложными в изготовлении из всех типов лестниц. Фактически, строительство изогнутых лестниц представляет собой вершину достижений для любого строителя или производителя лестниц. По этой причине они являются наиболее дорогостоящими в строительстве.
Что такое консольные лестницы?

Консольные лестницы сделаны таким образом, чтобы ступени лестницы парили в воздухе без опоры.Стрингер лестницы будет прикреплен к одному концу ступеней и может быть скрыт или открыт. Консольные лестницы добавят интереса и простора любому помещению.

Плавающая лестница с вантовыми перилами

keuka-studios-консольная-плавающая-лестница-моно-стрингер-2

Консольная-лестница-с открытым-косорезом-Keuka-Studios

Наружная-консольная-лестница-Keuks-Studios

Преимущества консольных лестниц:


  • Консольные лестницы создают больший визуальный интерес и более уникальны, чем лестницы других типов
  • Стрингер обычно расположен сбоку или скрыт в стене, что позволяет увеличить высоту над головой
  • Консольные лестницы создают более открытый и просторный вид номер

Недостатки консольных лестниц:
  • Необходимо учитывать конструкцию конструкции для поддержки консольной лестницы.
  • Опоры протектора должны быть рассчитаны на вес и потенциальный крутящий момент.
  • Консольные лестницы дороже, чем типичные лестницы с одной косой, из-за дополнительных конструктивных требований.

8. Раздельная лестница (раздвоенная)


Что такое раздельные лестницы?

Раздельные лестницы, также известные как раздвоенные лестницы, обычно имеют широкий набор лестниц, начинающихся внизу и заканчивающихся на площадке на полпути вверх по маршу. Лестница у площадки разделялась на две более узкие лестницы, ведущие в противоположных направлениях..

Преимущества раздельных лестниц:


  • Раздельные лестницы позволяют одной лестнице функционировать как две, ведущей к разным частям здания, что обеспечивает легкий доступ к каждому концу верхнего уровня.
  • Они придают зданию впечатляющий архитектурный вид.
  • Обычно используется в больших домах или коммерческих зданиях в качестве парадного входа. Они подходят для внутреннего или внешнего расположения.

Недостатки раздельных лестниц:
  • Раздельные лестницы занимают много места.Это требование пространства необходимо учитывать при проектировании здания.
  • Раздельные лестницы дороже большинства лестниц.

центральное входное ограждение в стиле keuka и раздельные лестницы

Keuka Studios Grand Entry Staircase

Большая внешняя разделенная лестница с коммерческой системой кабельных ограждений Keuka Studios

наружное кабельное ограждение лестницы Keuka Studios

раздвоенная внутренняя лестница кабельное ограждение Keuka Studios

00000000 Лестница с изогнутыми вантовыми перилами Keuka Studios

Библиотечная лестница Что такое архитектурные лестницы?

Лестницы, как и лестницы, могут служить средством доступа. Однако строительные нормы и правила не позволяют использовать лестницы в качестве основного средства доступа. Keuka Studios может разработать индивидуальные лестницы для таких помещений, как библиотеки, чердаки и доки.

Спальня с лестницей на чердак Keuka Studios

  • Лестницы — самый компактный способ перехода с этажа на этаж.
  • Благодаря простой конструкции они очень экономичны.
  • Лестницы могут иметь колеса или складываться, чтобы убрать их с дороги, когда они не используются, или для предотвращения доступа.
  • Их можно использовать для доступа к полкам, которые обычно слишком высоки, чтобы до них можно было дотянуться.

Недостатки лестниц:
  • По лестнице перемещаться труднее, чем по лестнице, особенно при спуске.
  • Лестницы нельзя использовать в качестве главной лестницы.

Дополнительные ресурсы для лестничных проектов

Типы ступеней лестницы — 6 типов ступеней, включая металл, стекло, дерево, каменный композит и плитку

Выбор древесины для лестничных ступеней — общие сведения о древесине и о том, как ее распиливают и ламинируют для изготовления лестничных ступеней.

Выбор верхней рейки – что нужно знать при выборе стиля и материала для верхней рейки.

Изогнутая лестница: никакой тайны, только простая математика

Часть первая: кадрирование

Я до сих пор помню, как впервые работал с изогнутой лестницей.К тому времени, когда я добрался туда, он был раскачан листами с временными гусеницами. До этого момента я построил несколько прямых лестниц и даже одну или две, которые ударялись о площадку и меняли направление, но эта изогнутая штука была полной загадкой. Ребята, которые работали там все это время, поделились ровно настолько, чтобы меня действительно заинтересовать, но они не раскрыли многих своих секретов. Я решил, что если они смогли это сделать, то и я смогу.

Потребовалось несколько лет, много времени на задавание вопросов и несколько неверных шагов, но у меня появилась возможность построить изогнутую лестницу для друга.Я не зарабатывал много денег, но образование, которое я получил, было бесценным. Первое, что я усвоил, это то, что между изогнутой лестницей и прямой не так уж много различий. Это по-прежнему все о вставании и беге и правильном расположении. Я построил несколько отдельно стоящих изогнутых лестниц и несколько, которые имеют изогнутую стену только по внешнему радиусу, но та, которую мы построили для этой статьи, поддерживается с обеих сторон. Мне придется оставить строительство лестницы без опоры для другой статьи.

(Примечание: щелкните любое изображение, чтобы увеличить его)

Изогнутая лестница на самом деле имеет две схемы подъема и прогона — одну на внутренней или узкой косоуре и другую компоновку на внешней косоуре.Хорошая новость заключается в том, что для моего простого метода вам нужно беспокоиться только о внутреннем макете. Первое, что мне нужно сделать, чтобы спланировать лестницу, — это выяснить, сколько подъемов потребуется, чтобы добраться с одного этажа на другой. Всегда полезно поговорить с местным инспектором по строительству, но там, где я живу, 7 3/4 дюйма — это максимальный допустимый подъем на ступень. Я начинаю с измерения расстояния от одного этажа до другого, затем делю на 7 3/4 (убедитесь, что вы делаете поправку на чистый пол на обоих этажах), чтобы получить количество подъемов, а затем регулирую подъем на ступень, чтобы он был одинаковым. .Поскольку лестница начинается с подъёма до первой ступени, а от последней ступени до следующего этажа есть ещё один подъём, у меня всегда на одну ступеньку меньше, чем количество подъёмов. У всех разные методы работы.

Для меня вертикальная компоновка на столбе истории помогает мне перепроверить свои математические расчеты.

На самом деле я планирую черновой пол и чистые полы вместе с верхом и низом каждой ступени, чтобы убедиться, что у меня правильный подъем для каждой ступени. На моих работах они всегда изготавливаются из дерева толщиной в один дюйм, сделанного на заказ, чтобы соответствовать деревянному полу в доме.

Как только я определился с количеством ступеней, мой разум должен переключиться на горизонтальное мышление. Мне нужно знать размер и расположение каждой ступени, поэтому я делаю полноразмерный макет на полу именно там, где будет построена лестница. Мои изогнутые лестницы обычно чуть больше одной четверти круга, и мне нужно немного проб и ошибок, чтобы понять их. Я уверен, что есть способ сделать это с помощью CAD-программы, но мой мозг так не работает. Я построил лестницу там, где плотники уже построили внешнюю изогнутую стену на основе плана до того, как я туда добрался, но это действительно лишает меня возможности.Если высота стропильной фермы увеличилась (что увеличивает подъем) или кто-то передвинул дверь или сделал ее больше (что уменьшило потенциальный пробег), стена на плане может не получиться. Я действительно рекомендую построить свои собственные стены или, по крайней мере, пораньше приступить к работе и сделать свой собственный макет.

Первое, что я должен сделать, это провести длинную линию мелом на полу (обычно около 14 футов) прямо под и параллельно заднему краю того места, где верхняя ступенька должна заканчиваться на втором этаже.На этой линии будет точка поворота лестницы. Большинство изогнутых лестниц имеют ширину 3 фута 6 дюймов или 4 фута. Лестница в этой статье была 3 фута 6 дюймов. Я вычел это из 14 футов, чтобы получить радиус внутренней стены 10 футов 6 дюймов

Чтобы найти свою опорную точку, я начинаю с точки, которая находится прямо под тем, что будет дальним задним краем (на внешней изогнутой стене) верхней ступеньки, и отмеряю четырнадцать футов назад. Это просто работа на основе опыта, чтобы вы могли видеть, где возникает часть проб и ошибок.

Я использую трампельные точки, которые крепятся к 2X4 на расстоянии 10 футов 6 дюймов, и я рисую более четверти круга, используя 14-футовую. точка опоры. Это радиус внутренней стены. Я расширяю точки до 14 футов и рисую внешний радиус. Теперь я готов сделать пробную компоновку для моего размера протектора.

Есть два места, где вы должны соответствовать минимальному размеру изогнутой лестницы. Минимальный размер, где я работаю, составляет 6 дюймов по внутреннему радиусу и 10 дюймов по линии ходьбы, что составляет 12 дюймов от внутреннего радиуса.Эти измерения не включают вылет протектора, но я всегда думаю, что лучше всего позвонить местному инспектору и убедиться, что вы с ним согласны.

Это самая простая часть моей системы. Я начинаю с меловой линии и делаю отметки на 9 и 18 дюймов (просто исходя из опыта) на внутреннем радиусе. Затем я возвращаюсь и ввинчиваю винт в точку опоры, оставляя ровно столько, чтобы зацепить меловую леску.
Я протягиваю леску через 9-в.отметьте весь путь до внешнего радиуса, затем я высвечиваю линию и перехожу к 18-дюймовому. отметьте, чтобы вывести другую строку. Это дает мне схему протектора.

Если она соответствует требованиям по ширине в 12 дюймов, я готов выложить остальные ступени. Если это не так, мне просто нужно сделать отметки вдоль внутренней линии стены длиннее и нанести еще один набор линий мелом другого цвета. Мы дважды проверили, чтобы убедиться, что 9 дюймов, поработали, а затем сделали отметки через каждые 9 дюймов.по внутреннему радиусу, по одному на каждую ступеньку. Если места очень мало, вы можете нарисовать радиус 12 дюймов изнутри (то есть на линии ходьбы), а затем сделать отметки через каждые 10 дюймов, чтобы провести мелом линию. Это даст вам протектор абсолютного минимального размера, который будет соответствовать коду. После того, как я сделал последнюю отметку, я провел еще одну линию мелом через последнюю отметку, чтобы определить начало моего первого шага. В этом доме была двойная входная дверь, и лестница проходила примерно на полпути перед одной дверью. Но я убедился, что это не активная дверь, и было место, чтобы распахнуть ее, оставив пару футов в запасе.Такое большое пространство обычно кажется мне довольно приятным. Если вам не нравится, где начинается первая ступенька, то единственные варианты — увеличить подъем на ступеньку, чтобы потерять проступь, или уменьшить размер проступи. Если вы уже находитесь на максимальном подъеме и минимальном размере проступи, то единственным другим вариантом является изменение радиуса стены.

Когда я доволен расположением первой ступени, я возвращаюсь и протягиваю линию через все остальные метки до линии внешней стены. Эти линии на самом деле представляют собой переднюю часть каждого стояка.Мне нравится нумеровать каждую ступеньку на внутренней линии стены, и я также нумерую ступеньки на столбе своей истории. Это действительно помогает мне отслеживать, где я нахожусь, когда я начинаю комбинировать горизонтальную планировку на полу с моей вертикальной компоновкой на опоре этажа, чтобы построить изогнутую стену. Я давно научился строить криволинейную внутреннюю стену со ступеньками. Это намного проще, чем ламинировать стрингер, строить под ним стену, а затем вырезать в стрингере ступени. Изогнутая стена, которую я строю, фактически становится формой для моего внутреннего стрингера.Ступени в моей изогнутой стене дают мне место, где можно разрезать жало для каждого шага.

Нижняя пластина моей изогнутой стены на самом деле представляет собой набор клиновидных частей 2×4, которые помещаются между стойками на переднем крае каждой ступеньки. Для этой лестницы они были 7 1/2 дюйма в длину и срезаны под углом 2 градуса. Обычно требуется всего пара надрезов, чтобы найти нужные мне углы и длину, после чего я могу отрезать достаточное количество клиновидных деталей для всей лестницы. Торцовочная пила на хорошей подставке с возможностью установки упора для повторных пропилов действительно ускоряет весь процесс.Для каждой ступени требуется по две шпильки, и довольно легко составить список вырезов шипов из столба истории. Передняя стойка (я называю их «А») на каждой ступеньке равна длине нижней части ступени минус 1 1/2 дюйма. Задняя стойка на 3 дюйма короче нижней части ступени (I будем называть их шпильками «B»). Я всегда стараюсь сохранить самый прямой материал для изготовления высоких стоек вверху лестницы.

Меловые линии на полу отмечают передний край каждого стояка.Так как подступенок должен проходить мимо передней стойки на каждой лестнице, я перемещаю положение стойки на один дюйм позади меловой линии, чтобы оставить подступенок из фанеры 3/4 и немного места для прокладки. Первый клин прибивается к внутренней линии стены на 2 1/2 позади меловой линии (один дюйм для подступенка и 1 1/2 для стойки), затем в нее вбивается первая стойка («А1»). Свинцовая шпилька для второго шага (это будет «A2») прибивается к задней части блока, затем 3-дюймовая. более короткая задняя шпилька («B1») прибивается к лицевой стороне шпильки «A2».

Последнее, что я делаю на каждом этапе, это вырезаю еще один клиновидный кусок 2×4, который на 1 1/2 дюйма длиннее, чем тот, что лежит на полу, и прибиваю его поверх A1 и B1. шпильки. Он образует верхнюю часть стены и на самом деле является тем, на чем будет сидеть мой готовый протектор. Я просто продолжаю повторять процесс для каждого шага/участка моей изогнутой стены.

Примерно через каждые 3-4 шага я добавляю временную диагональную распорку, чтобы стена оставалась вертикальной.Позже я добавлю блокировку для гипсокартона на нижней стороне лестницы, которая соединяет внутреннюю и внешнюю стены, чтобы я мог избавиться от скоб.

На некоторых лестницах вся наружная стена готова, и мне просто нужно заламинировать изогнутый плинтус или стрингер, чтобы ступени врезались в него.

Если стена уже оштукатурена, я приклеиваю и прибиваю слои прямо к гипсокартону.
Я вспахиваю карманы в плинтусе фрезером, чтобы получить ступени…

… и я приклеиваю шип для поддержки протектора:

В других случаях я добираюсь туда первым и просто продолжаю строить изогнутую стену со ступеньками внутри двухэтажной изогнутой стены.

Третий вариант — приклеить очень толстый (для гипсокартона) край прямо к двухэтажным изогнутым стойкам стены и позволить листовому коромыслу работать на меня.

Первые четыре ступени этой лестницы были открыты с обеих сторон, поэтому я начал строить изогнутую стену по внешнему радиусу. Все длины шипов были одинаковыми на каждой ступени (одинаковый подъем при таком расположении), но клиновидные части были длиннее (увеличение длины по внешнему радиусу).

На самом деле я построил стену для первых четырех шагов снаружи внешнего радиуса. Это делает первые четыре шага примерно на 4 1/2 дюйма шире.

Эта дополнительная ширина позволила мне сдвинуть центральную линию поручня ровно настолько, чтобы врезаться в стену.

Поскольку я победил парней из гипсокартона в этой работе, мы просто переместились внутрь радиусной линии и продолжали строить нашу стену со ступеньками после первых четырех шагов.

Мы добавили короткие балки между стенами для потолка из гипсокартона под лестницей после того, как обе изогнутые стены были завершены.

Последним шагом в части каркаса нашей изогнутой лестницы было прибить временные ступени, по которым можно было ходить, и установить временные перила для безопасности.

Я не мог дождаться окончания работы с листовым камнем, потому что мне очень нравится вторая часть такого проекта лестницы, как этот. Вторая часть этой статьи посвящена ламинированию плинтусов, изготовлению нестандартных ступеней в форме пирога, изгибу изогнутых лестничных перил, резке, подгонке и установке перил/балясин, а также окончательным деталям отделки.Это может показаться сложным, но это всего лишь пошаговый процесс. Я уверен, что, как и я, как только вы увидите это, вы поймете, что в этом нет никакой тайны — просто тяжелая работа, которая действительно окупается.

Прочтите статью Джеда Диксона, чтобы узнать больше о опорах для лестничных маршей.

Гэри Страйглер будет преподавать столярные работы в Школе деревообработки Марка Адамса во Франклине, штат Индиана, 9 апреля! Гэри продемонстрирует изготовление изогнутых молдингов, создание нестандартных дверей, пять вариантов обшивки, советы по изготовлению нестандартных встроенных элементов и многие из своих любимых приемов фрезерования.Будут подарки, призы от дверей и обед. Все вырученные средства пойдут в пользу Мемориального стипендиального фонда Роджера Клиффа. Позвоните по телефону 317-535-4013, чтобы получить дополнительную информацию или зарегистрироваться.

Как измерить лестницу для ковра

Как измерить лестницу для ковра

Мы не рекомендуем пытаться самостоятельно укладывать ковровое покрытие лестницы — есть много тонкостей, которые лучше доверить профессионалам, — но это не значит, что вы не можете измерить! Когда вы начнете покупать ковер, вы увидите цены за квадратный фут, а это значит, что вы захотите узнать, сколько квадратных футов ковра вам действительно понадобится для покрытия вашей лестницы. Вот подсказка: это больше, чем вы думаете.

Знай свою лестницу

Во-первых, давайте немного поговорим о терминологии. Протектор — это та часть, на которой вы стоите. В большинстве домов это стандартная глубина 10 дюймов, но лучше измерить ее на тот случай, если ваша лестница не совсем такого размера. Подступенок — это плоская часть в задней части лестницы — та часть, о которую упирается ваша нога, если вы споткнетесь. Обычно это 8 дюймов в высоту.

Коробчатая лестница – самый простой вариант. У него просто проступь и подступенок, что в сумме составляет 18 дюймов поверхности на ступень.Умножьте это на ширину вашей лестницы — обычно это стандартные 36 дюймов — а затем на количество ступеней, которые вам нужно покрыть, и вы получите окончательное число. Помните, что будет на один подступенок больше, чем ступеней — верхняя часть лестницы — это просто пол вашего коридора наверху, поэтому вам не нужно учитывать это отдельно.

Торцевая лестница имеет одну открытую сторону с перилами на ней. Вероятно, она имеет ту же общую длину 18 дюймов, что и коробчатая лестница, но вам понадобится дополнительный фут ширины на ковре, чтобы обернуть его вокруг стоек и края лестницы.У вас также есть возможность остановить ковер перед стойками, и в этом случае вам не понадобится дополнительная ширина. То же самое относится и к лестнице с двойной крышкой — добавьте фут с каждой стороны.

Круговая лестница — это лестница треугольной формы, которая огибает угол, также известная как забежная. Вы хотите, чтобы волокна ковра совпадали с ковром на остальной части лестницы, поэтому эти ступени обычно не измеряются в соответствии с их точной формой. Вместо этого запланируйте кусок размером 48 x 30 дюймов для каждой намотки, чтобы установщик мог маневрировать ковром для наилучшей подгонки.

Открытая лестница или голливудская лестница — это лестница без подпорки. Часто эти типы лестниц вообще не покрыты ковром, но если вы хотите их покрыть, вам понадобится не менее 20 дюймов ковра плюс удвоенная высота ступени, чтобы обернуть ее полностью.

Ступенька с закругленным концом обычно находится внизу лестницы. Она шире, чем остальная часть лестницы, и обычно закруглена с одной или обеих сторон. Проступь и подступенок должны быть того же размера, что и ваша коробчатая лестница, но ширина может быть значительно шире.Вам понадобится кусок ковра шириной с самую широкую ступеньку плюс несколько дополнительных дюймов, чтобы обернуть его по внешнему краю.

Наконец, если у вашей лестницы выступ на передней части проступи выступает за подступенок, вам нужно будет добавить еще три дюйма к 18-дюймовой проступи плюс подступенок.

Несколько примеров

Давайте начнем с простой коробчатой ​​лестницы. Для типичного набора из 12 коробчатых лестниц вы умножаете ширину 36 дюймов на 18 дюймов проступи и подступенка, а затем умножаете на 12 ступенек. Общая площадь ковра составляет 7776 квадратных дюймов, что соответствует 54 квадратным футам.Достаточно просто, не так ли?

Теперь рассмотрим более сложный случай. У вас есть пролет из 15 ступеней с носами, открытыми перилами с одной стороны. Лестница делает поворот на 90 градусов на углу, поэтому три лестницы представляют собой круговые лестницы. Вот как будет работать математика.

  • Круговая лестница: три части, каждая 48 x 30 дюймов, общая площадь 4320 квадратных дюймов.
  • Лестницы на крыше: 12 ступеней, каждая шириной 48 дюймов, с подъемом 8 дюймов и шагом 10 дюймов, плюс 3 дюйма для носа. Общая площадь составляет 12 096 квадратных дюймов.
  • Всего квадратных дюймов: 16 416
  • Всего квадратных футов: 114

Вы видите, что эта лестница, несмотря на то, что она всего на фут шире и на несколько ступеней выше, требует вдвое больше ковра! Вот почему измерение перед покупкой так важно — вы не хотите ошибаться и не хотите удивляться тому, сколько это стоит.

Теперь, когда у вас есть измерения, добавьте 10% для надежности. Невозможно уложить ковер, особенно на лестницу, не подрезая и не подгоняя тут и там, поэтому лучше иметь немного больше, чем нужно.

Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
