Как проверить лазерный уровень на точность


Проверка наклона всей плоскости лазерного уровня относительно горизонта

Для тех, кто только начал пользоваться лазерным нивелиром или только намеревается его приобрести, рекомендуем ознакомиться, какая в принципе встречается погрешность у лазерных уровней.

Устанавливаем лазерный нивелир точно посередине между двух стен, находящихся приблизительно на расстоянии 5 метров друг от друга. Включаем лазерный уровень и отмечаем на стене точку, указанную лазерным крестом. Поворачиваем лазерный построитель плоскостей на 180 градусов и отмечаем точку на противоположной стене, точку ставим на пересечении вертикальной и горизонтальной плоскости.

Дальше переносим лазерный нивелир к одной из стен и устанавливаем на расстоянии 0,6 – 0,7 метра от стены, и делаем такие же метки на стенах по аналогии, как описано сверху.

Замеряем расстояние между точками а1 и а2, также между токами b1 и b2. Вычитаем полученное расстояние из другого (а1 и а2) — (b1 и b2) полученное значение сравниваем с заявленной точностью, если полученное значение не превышает заявленную точность в инструкции, значит Ваш лазерный уровень показывает горизонтальную плоскость правильно.

Пример: При проверке точности у лазерного построителя плоскостей, расстояние между точками составило: (а1 и а2) = 4 мм, а (b1 и b2) = 6 мм. Таким образом, полученная погрешность лазерного уровня: (b1 и b2) – (а1 и а2) = 6 — 4 = 2 мм. Сравниваем полученную погрешность, с погрешностью, заявленной производителем.

Это касается лазерных уровней, которые не имеют горизонта 360 градусов.

Проверить горизонтальную плоскость у нивелиров с конусными призмами, типа Hilda 3D, или нивелиров с цилиндрическими призмами, но также имеющих горизонт 360 градусов, типа ADA 6D Servoliner, проще всего прогоняя все стороны горизонтальной плоскости через точку на расстоянии 5 — 10 метров. Тут также следует помнить, как правильно считается погрешность.

Проверка прямолинейности горизонтального луча лазерного уровня

Устанавливаем лазерный нивелир на расстоянии приблизительно 5 метров от стены и отмечаем точку на пересечении вертикального и горизонтального луча.

Не меняя местоположения лазерного уровня, поворачиваем его на 2,5 метра вправо (то есть смещаем вертикальную линию от отмеченной точки примерно на 2,5 метра в сторону) и смотрим левый хвост горизонтального луча, если луч находиться относительно нашей точки в пределах погрешности, то лазерный нивелир настроен правильно.

Повторяем то же самое действие, только прибор поворачиваем влево на 2,5 метра и проверяем правый хвост. Внимание: ось вращения при проверке точности не смещайте.

Проверка точности вертикальной плоскости у лазерного уровня

Устанавливаем лазерный уровень примерно в 5 метрах от стены и крепим на стене отвес длинной около 2.5 метров. Включаем лазерный уровень и сводим линию с верёвочным отвесом, если отклонение вертикальной линии (сверху или снизу) не превышает половину значения характеристики «точность» к примеру, +/- 3мм на 10м, то точность линии находится в допустимых пределах.

Если при проверке точности у лазерного уровня выявилась погрешность выходящая за рамки допустимой, обратитесь в сервисный центр, либо проведите настройку самостоятельно.

Построители плоскостей с конусными призмами, к примеру Huepar 902CG, можно проверить по такой же технологии.

Проверка угла 90 градусов между вертикальными плоскостями

В зависимости от конструкции лазерного уровня, контроль этого параметра, можно разделить на две методики.

Первая методика

Если у вас построитель лазерных плоскостей выполнен в форме бочонка и имеет поворотное основание — трегер, к примеру уровень Firecore FIR411G, то проверить угол на соответствие заявленному значению между вертикалями очень просто.

Для этого устанавливаем прибор посередине помещения, желательно на расстоянии от стен не меньше 2 метров, и делаем отметки на вертикальных линиях идущих по стенам.

После чего, ни в коем случае не передвигая прибор с места, поворачиваем «голову» нивелира по часовой стрелке на 90 градусов и совмещаем вертикали со отметками сделанными ранее. Если у вас четыре вертикальных плоскости, то прогоняем все вертикали через заданные точки.

В результате, если при поворотах все вертикали совмещались с точками с допустимой погрешностью, то угол между ними 90 градусов. Если же при вращении вокруг своей оси, одна линия проходит через точку, а вторая имеет сильное отклонение, то угол в 90 градусов выверен не точно.

Вторая методика

У лазерных нивелиров с конусными призмами по типу Clubiona 3D смещена центральная ось, поэтому первый способ проверки тут не подходит, так как при повороте линии будут однозначно убегать от отметок.

Для проверки этого показателя, устанавливаем прибор на полу и делаем уже по две отметки на вертикалях идущих по полу, первую точку ближе к корпусу, вторую на расстоянии около 2 метров. Или же делаем одну точку на полу, на перекрестии двух вертикалей и отмечаем две точки по стенам на вертикальных линиях идущих под углом 90 градусов относительно друг друга.

Дальше поворачиваем корпус нивелира на 90 градусов и совмещаем линии с отметками. Повторяем процедуру пока не проверим все четыре плоскости.

Подробнее эти методы можно посмотреть в роликах ниже.

Выявляем угол 90 градусов у нивелира с конусными призмами


Видео некоторых способов проверки лазерного нивелира

Способ проверки лазерного уровня с конусными призмами


Какая погрешность у того или иного лазерного уровня смотрите в подробных обзорах нивелиров.

Рекомендуемые обзоры и статьи

Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Как проверить лазерный уровень на точность?

1. ПРОВЕРКА ЛАЗЕРНОГО УРОВНЯ, А ЗАЧЕМ?

Наконец-то в Вашем хозяйстве появился новый помощник — лазерный уровень, который так не терпится испытать в деле. И очень многие сразу начинают воплощать свои желания в жизнь, не удосужившись даже подвергнуть свой прибор проверки на точность. Новый — значит точный. Логика простая, но неверная. Степень новизны, как и стоимость изделия такого рода не являются показателями точности лазерного построителя плоскостей. Именитость бренда также особого влияния на размер погрешности не оказывает.

Разгадка возникшего явление проста до банальности — пресловутый человеческий фактор. Да-да, именно он та ложка дегтя в бочке меда, сводящая на нет всю радость покупки. Как говорят «Дьявол кроется в деталях», а в случае с лазерным уровнем он притаился в настройке этого измерительного инструмента. Она ручная, выполняется специально обученным человеком. И не всегда это делается на должном уровне. Плюс накладывает свой негативный отпечаток и большие расстояния доставки.

2. ВИДЫ ДИОДОВ

Существует довольно-таки обширная классификация приборов в зависимости от принципа действия, цвета проецируемого луча, мощности излучателей, возможности работы с приемником и т.д. Исходя из использованных в конструкции излучателей, линия луча от светодиода имеет 360-градусный охват периметра помещения или меньше 180 градусов. Эти элементы отличаются по внешнему виду: в первом случае, излучатель выглядит как колба с металлическим ободом, верхняя часть которой выполнена из прозрачного стекла. Внутри него находится отражающая призма, на которую проецируется лазерный пучок. Во втором случае, стеклянная колба расположена внутри металлического корпуса и, если уровень пребывает в собранном состоянии, развертка линии луча не превышает 180 градусов.

Характерное отличие можно увидеть, например, в Fukuda 3D и Longyun 4V/1H.
Вследствие разных конструкций такие приборы по разному тестируются на точность. В статье «Как проверить 3D лазерный уровень?» был пошагово рассмотрен процесс проверки приборов с первым типом излучателей. Сегодня же, мы рассмотрим способы и этапы проверки обычных устройств или по простонародному «ведерок», получившими свое прозвище из-за характерной формы корпуса. Можно также посмотреть видео про проверку лазерного уровня на точность:

3. ЧТО ПОНАДОБИТСЯ ДЛЯ ТЕСТИРОВАНИЯ?


Потребуется самый минимум, главное — это подходящее помещение, длина которого (хотя бы по диагонали) была не менее 5 метров. Это требование обусловлено тем, что на меньшем расстоянии небольшой погрешности (1-1,5мм) можно и не обнаружить. Но с учетом того, что прибор, как правило, используется не только в компактных санузлах, но и помещениях площадью от 30 кв.м., то лучше не пренебрегать этим условием. Вот к высоте комнаты особых требований нет.
Для удобства уровень можно поставить на табуретку или какой-либо другой предмет мебели с ровной поверхностью. Лучше не использовать специальные фиксирующие приспособления типа телескопической штанги, штатива или магнитного крепления.
Также понадобится разлинованный лист, неважно в клетку или линейку, главное тонкие линии. В дальнейшем, когда луч будет проецироваться на стену, отмеченная карандашом черта (даже остро заточенным) не всегда помогает точно определить разность между линиями, т.е. пресловутую погрешность. С разлинованным листом же листом задача упрощается.

4. ЭТАПЫ ПРОВЕРКИ

а) Проверяем точность горизонтали

В случае с 3D лазерным уровнем необходимо было его прокрутить вокруг своей оси. Положительным результатом был вариант, когда при любом положении корпуса прибора луч проходил с минимальными отклонениями (<0,5мм или вообще без них) от изначально заданной отметки. В случае с «ведерками» принцип такой же — сравнивается положения линии луча при разных позициях корпуса, но имеются некоторые отличия, о которых речь пойдет ниже.

Итак, сначала включаем тестируемое устройство. Поворачиваем его в крайнее правое или левое положение и клеим в хвосте луча заранее приготовленный разлинованный листок так, чтобы его линия проходила через середину луча. Также делаем отметку карандашом на линии. Если «рука тверда и верен глаз», то можно закрасить на бумаге границы луча — помогает определить величину погрешности вплоть до доли миллиметра (при условии неразмытых границ луча).
Теперь разворачиваем корпус на 180 градусов, другой хвост должен оканчиваться на исходной риске. Скорее всего, он будет выше или ниже. Вот эта разница и будет фактической погрешностью горизонтального излучателя.
Но это еще не конец проверки горизонтали лазерного уровня. Необходимо также удостоверится на отсутствие «смайлика», ситуации когда линия луча дугой. Как было сказано ранее, излучатель в лазерных уровнях типа того же самого Longyun 4V/1H представляет собой небольшую стеклянную колбу, заключенную в объятия металлического корпуса. В этой системе 2 механизма регулировки: 1-ым (винты на маятниковый конструкции) настраивается линия луча в отношении горизонтали/вертикали, а 2-ым параллельность диода к маятнику — винты на корпусе, и если они выставлены некорректно, то и возникает «смайлик».
Поэтому для проверки на отсутствия дуги нам нужно повернуть прибор в среднее положение. Линия в таком положении должна быть примерно посередине при условии, что ранее была обнаружена разность между положениями хвостов. Если это так, то можно вздохнут спокойно, ибо юстировка аппарата с линией-дугой — то еще удовольствие.
б) Проверяем точность вертикали

Следующий этап проверки лазерного уровня заключается в определении точности линий, проецируемых его вертикальными излучателями. Необходимо проверить каждый диод, т.к. у каждого из них отдельный механизм юстировки. Тут нам особенно помогут винты микронастройки положения вертикали, расположенные на металлическом основании. Они позволяют смещать линию луча на расстояние от 0,2мм, тем самым мы можно точно позиционировать его положение по отношению к заданному объекту (в нашем случае — строительный отвес) или отметке.
Установили прибор на пол и начинаем смотреть на нить отвеса. В идеале, она должна быть равномерно подсвечена по всей длине. Поворачиваем корпус на 90 градусов и повторяем процедуру.

в) Проверка перпендикулярности лучей

Несмотря на то, что развертка проецируемых линий меньше 180 градусов в моделях 4V/1H вертикали, в результате пересечения, визуально образуют почти неразрывную плоскость равную 360 градусам (небольшой разрыв имеется под устройством). Так как излучателей в таких моделях 4, то и плоскостей, исходя из конструкции, должно быть 2. При этом они должны быть строго перпендикулярны между собой. Как раз это нам и нужно проверить.

Модели 4V/1H абсолютно любой марки (по крайней мере, у китайских производителей дела обстоят именно так) дополнительно к 5-ти лучам еще и проецируют точку отвеса. Если мысленно продолжить лазерные линии, идущие по полу, то местом их пересечения будет точка отвеса. Поэтому будем ее использовать для точной установки прибора при проверке прямого угла.
Эталонным образом на этом этапе испытаний является египетский треугольник, который надо будет предварительно расчертить на полу. Что это такое, как его сделать и почему лучше использовать его — было описано в этой статье. После его построения нам потребуется поставить прибор на пол, совместить лучи с ближними отметками и посмотреть проходят или не проходят они через дальние.

5. И ЧТО ДАЛЬШЕ?

А дальше все зависит от полученных результатов и щепетильности мастера. Для некоторых и 5мм на 5 метров нормально, для других и 1мм на 5 метров — много. Вторым свой измерительный инструмент придется настраивать. Без этого, увы, не обойтись. Как настроить лазерный уровень подобной конструкции Вы можете почитать в статье о юстировке Longyun 4V/1H или посмотреть это видео:

28.09.2018

Комментарии 1

Спасибо за не большую консультацию, всё грамотно и понятно

Как проверить точность лазерного уровня?


1. ЗАЧЕМ ПРОВЕРЯТЬ НА ТОЧНОСТЬ ЛАЗЕРНЫЙ УРОВЕНЬ?

Любой измерительный инструмент перед использованием крайне желательно проверить на корректность показаний. И лазерный уровень не является исключением, поскольку довольно часты случаи, когда фактическая погрешность не соответствует заявленной. Иной раз настолько, что пользоваться прибором можно лишь в качестве молотка, но никак не инструмента для измерения. Касается это не только уровней с одной известной китайской площадки. Недуг присущ всем лазерным уровням маятникового типа. Причин тому несколько:

1) из-за особенностей конструкции сначала общая балансировка маятника, а затем и настройка закрепленных на нем излучателей производится вручную. Есть штат специально обученных китайцев, занимающихся этим процессом. Выглядит это примерно так.

Но в связи с тем, что делают это они не столь самоотверженно как хотелось бы, то и результат, порой, оставляет желать лучшего;

2) лазерные уровни в настоящее время производятся в Поднебесной. Любых марок. Максимум, что может своего так это бренд и специалисты, осуществляющие контроль производства и конечного изделия. Т.е. перед тем как попасть на прилавок магазина уровень преодолевает расстояние в 7-8 тысяч километров. И не всегда столь длинное путешествие оказывает благотворное влияние на его техническое самочувствие.

Таким образом, если есть желание приобрести точный прибор, то перед покупкой необходимо его проверять. Тем более, что сделать это довольно просто. При этом узкоспециальных приспособлений для этого не потребуется.

Отмечу, что в зависимости от используемых в конструкции светодиодов, они бывают с диодными трубками или диодами-«пуговками» (названия условны, приводятся для понимания сути).

В связи с этим, они имеют определенные нюансы при проверке. Данный пост посвящен проверки лазерного уровня модели 4V/1H, т.е. прибора, излучатели которого проецируют 5 лучей (4 вертикали и 1 горизонталь) с точкой отвеса.

2. ПРОВЕРКА ГОРИЗОНТАЛИ

Для проверки корректности показаний горизонтали нам понадобится помещение, в котором расстояние от прибора до стены, на которую проецируется линия, должно быть не меньше 5 метров.

Это оптимальная величина для проверки. Больше тоже не особо желательно, ибо с повышением расстояния также увеличивается толщина луча — в последствии сложнее определить его середину.

Чтобы удобней было проверять можно поставить уровень на табуретку.

Теперь поворачиваем прибор в крайнее левое (или правое, не столь важно) положение. На месте проверки — на рисунке это заранее приклеенный листок бумаги — делаем отметку в центре «хвоста».

Затем меняем положение уровня на 180 градусов. Смотрим как положение линии луча изменилось по отношению к ранее сделанной отметки. Полученная разница (или ее отсутствие) и есть фактическая погрешность.

В подавляющем большинстве случае описанных манипуляций хватает для определения точности горизонтального луча. Но крайне редко бывают приборы со «смайликом», т.е. окончания луча проходят через одну и ту же черту при проверке, а середина провисает или выгибается дугой на пару мм. Ситуация возникает из-за неправильного положения диода по отношению к маятнику. Настройка в этом случае осуществляется винтами, расположенными на лицевой части излучателя.

Повторюсь, что встречается описанный дефект крайне редко, но проверить его отсутствие будет не лишним. Поэтому поворачиваем корпус в среднее положение и смотрим луч.

Если «хвосты» проходили через одну риску, т.е. погрешность была практически нулевой, то и средняя часть линии должна проходить через нее. Если, например, левое окончание было ниже правого или наоборот, то средняя часть должна находиться между ними.

3. ПРОВЕРКА ВЕРТИКАЛЕЙ

Дальнейшие действия направлены на проверку вертикалей. Очень удобно для этого использовать винты, расположенные на металлическом основании. Их вращение позволяет поворачивать корпус вокруг своей оси на доли миллиметров, тем самым точно позиционировать линию луча на заранее заданную отметку или объект. В общем, с помощью этой штуки мы можем точно навести вертикаль на нить отвеса без лишних нервов и нецензурных слов.

Излучателей вертикальных линий в представленной модели у нас 4. Механизм настройки (винты крепления) у каждого из них отдельный, поэтому и следует проверить на точность каждый из них.

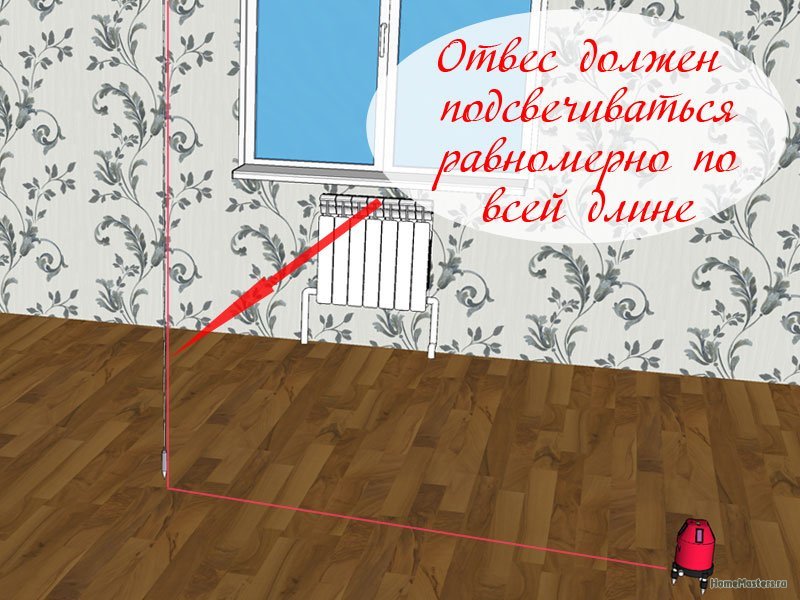

В идеале, луч должен равномерно подсвечивать нитку отвеса по всей длине. Следует иметь в виду, что расстояние при проверке вертикали лазерного уровня не должно быть больше метра от строительного отвеса. Связано это с расширением линии при увеличении расстояния, а луч нам на этом этапе нужен тонкий.

4. ПРОВЕРКА ТОЧКИ ОТВЕСА И ПРЯМОГО УГЛА

Не лишним проверить и корректность показаний точки отвеса.

Включаем прибор, активируем горизонталь, появляется точка отвеса (в моделях 4V/1H, она, как правило, включается вместе с горизонтом). Ставим точно в середине круга точку. Теперь очень плавно начинаем вращать корпус вокруг своей оси. Если этот излучатель настроен корректно, то отмеченная точка должна в процессе вращения постоянно находится в центре.

И заключительным этапом является проверка прямого угла. Я предпочитаю это делать взяв за эталон заранее начерченный на полу (достаточно несколько отметок) египетский треугольник. Отклонения не должны превышать 5мм на 5 метров.

Описанные способы проверки правильности показаний лазерного уровня не требует для проведения чрезмерного времени и усилий. Но зато они наглядно показывают фактическую погрешность тестируемого экземпляра.

Как проверить лазерный уровень на точность

Одним из часто используемых инструментов домашнего мастера является лазерный уровень (нивелир). Быть уверенным в точности результатов, полученных при использовании инструмента, можно только после его проверки и настройки. В этой статье вы узнаете все о правильной проверке лазерного уровня.

Что понадобится для проверки

Проводить поверку рекомендуется в помещении, диагональ которого не меньше 5 м. Такое требование связано с тем, что при меньших размерах комнаты обнаружить наличие погрешности в пределах 1,0-1,6 мм не представляется возможным. Учитывая возможность использования уровня в помещениях разной площади, требованием по площади помещения пренебрегать не следует. Что касается высоты помещения, где проводится проверка, особых требований не существует.

Во время работы инструмент дожжен находиться на ровной поверхности (стол или табурет). Не следует применять дополнительные крепежные приспособления (штанга либо штатив).

Не обойтись также без наличия разлинованного листа с тонкими линиями. При проецировании лазера на поверхность стены в помещении нанесение карандашом линии не дает возможности получить точные данные о расстоянии между линиями. Это усложнит возможность обнаружения погрешности. Разлинованный лист подойдет для этого лучше.

Отклонение луча лазера при нивелировании может произойти при изменении температуры в помещении от пола да потолка. Во избежание этого инструмент рекомендовано устанавливать на стол или стул высотой не меньше 20 см.

Следует избегать падения или ударов прибора. Это также может повлиять на точность измерений.

Соблюдение этих правил поможет добиться максимально точных результатов при работе уровня этого вида.

Как проверить

Проверка лазерного уровня осуществляется в 2 направлениях:

Горизонталь

Поверка проводится при установке измерительного инструмента на ровной поверхности (высотой не меньше 20 см). Лазерный уровень нужно включить в режиме нивелирования в автоматическом режиме. После этого лазерный луч появится в передней части нивелира.

Направить лучи на одну из стен и выждать 30-40 секунд. На поверхности стены отметить карандашом это место А, в которой линии пересекаются. Повернуть инструмент на 180 градусов. После этого уровнем выполняется процесс самонивелирования. Через 30-40 секунд на поверхности другой стены можно отмечать место пересечения лучей (точка В).

После этого переместить инструмент к другой стене, не разворачивая его. Включить его в режиме самоневелирования и выждать 30-40 секунд. Нивелир должен быть отрегулирован таким образом, чтобы место пересечения лазера точно совпадала с ранее отмеченной при втором измерении (точка В).

На последнем этапе поверки уровень необходимо аккуратно развернуть на 180 градусов, включить его в режиме автоматического нивелирования и через некоторое время отметить на поверхности стены точку пересечения лучей лазера. Она должна точно совпадать с точкой А, ранее отмеченной при проверке.

Не исключена возможность того, что во время проведения нивелирования точки на поверхности стены не совпадут. Это означает, что есть погрешность в работе нивелира. Допустимым значением погрешности считается не больше 2 мм при условии, что расстояние между стенами 10 метров.

Вертикаль

Для выполнения нивелирования необходимо наличие дверного проема, от которого в обе стороны есть свободное пространство. Его длина не должна быть меньше 2,5 м. Пол в помещении должен быть ровным и прочным.

Измерительный уровень устанавливается с одной из сторон от дверного проема на расстоянии 2,5 м. Для этого можно использовать прочный и ровный стул либо стол, но не штатив.

Включить инструмент, установив режим автоматического нивелирования. Луч лазера будет выходить из передней части инструмента. Через 30-40 секунд отметить точку А, которая отображается на поверхности пола, расположенной с другой стороны дверного проема на расстоянии не меньше 5 м. Точка В отображается на полу с той стороны от проема, где находится лазерный уровень. Точка С во время проверки отобразится в верхней части проема дверей.

После этого развернуть нивелир на 180 градусов, установив его на другой стороне от дверей. При этом точка В должна находиться сзади от лазерного уровня.

Через 30-40 секунд, во время которого прибором осуществляется процесс самоневелирования, направить лучи лазера так, чтобы они проходили через отмеченные точки А и В. На дверном проеме будет отображаться точка Д, которую также нужно отметить карандашом.

Расстояние между точками С и Д – будет указывать на величину погрешности лазерного нивелира при его проверка по вертикали.

Для измерения высоты дверного проема нужно провести проверку обеих лазерных плоскостей, расположенных вертикально. При этом инструмент нужно настроить таким образом, дабы луч лазера находился сбоку от инструмента. Для этого нивелир следует развернуть на 90 градусов.

При проведении поверки уровня этого вида следует брать середину точки луча, которая отображается на стене или дверном проеме. Это связано с тем, что толщина луча может изменяться в зависимости от расстояния, на котором установлен прибор.

Для того чтобы прибор работал точно, важно при его выборе учитывать критерии, влияющие на его работу:

  • длина волны – если этот показатель 635 нм, его луч красного цвета. Длина зеленого луча составляет 650 нм. Второй вид приборов используется очень редко;
  • наличие функции самовыравнивания – величина предельного показателя должна быть в пределах 3 градусов. В противном случае прибор не будет давать точных результатов измерения.

Специалисты не рекомендуют использовать прибор для работы до того, как будет проведена его поверка. Это может нарушить прочность и качество сооружаемого объекта.

Как проверить, не врет ли лазерный уровень

Лазерный уровень – незаменимый инструмент при проведении ремонта. Но очень важно, чтобы его показания были предельно точными.

Как проверить, не врет ли лазерный уровень

Специалисты рекомендуют проверять, не врет ли лазерных уровень каждые три месяца. Особенно важно сделать это после его транспортировки, так как это часто сбивает работу прибора.

Что нужно знать, чтобы проверить уровень?

Уровень, как и любой другой измерительный прибор, имеет определенную погрешность. У лазерного уровня она очень мала, не более 0,2 миллиметра на метр.

Как проверить, не врет ли лазерный уровень

Однако, это распространяется только на качественные, профессиональные модели. Имеются в продаже и модели, погрешность которых достигает 0,5-0,8 миллиметров на метр.

Чтобы проверить точность работы лазерного уровня. Потребуется сам уровень и штатив с рычагом управления высотой. Чтобы определить точность измерений, нивелир придется установить недалеко от стены, чтобы иметь возможность наносить на нее метки.

Важно знать, что уровень работает в двух плоскостях, Х и Y. Эти буквы могут быть сразу указаны на корпусе устройства. Если их нет, вы можете обозначить направления сами.

Этапы проверки точности прибора

Проведения замеров включает в себя три момента: проверку луча по горизонтали, вертикали и наклона плоскости.

Как проверить, не врет ли лазерный уровень

Для проверки луча Х, или горизонтального, действуют следующим образом:

  • Устанавливают уровень на штатив, включают и делают отметку на стене.
  • Поворачивают на 180 градусов и снова делают отметку на стене по близости от первой.
  • Обе метки нужно расположить на одной линии.
  • Если расстояние между метками соответствует заявленной погрешности. Калибровка не требуется.

Вертикальную ось Y можно проверить следующим образом:

Как проверить, не врет ли лазерный уровень

  • Уровень поворачивают под прямым углом, чтобы вертикальный луч совпадал с направлением стены.
  • Отмечают положение для центра проекции.
  • Поворачивают уровень на 180 градусов и делают отметку на центре проекции рядом с прошлой меткой.
  • Сравнивают разность показаний с точностью прибора.

Чтобы проверить прибор по наклону плоскости, уровень устанавливается в центре комнаты между двумя стенами. На стене делают метку, поворачивают нивелир по вертикальной оси и снова ставят отметку.

После этого нивелир перемещают ближе к стене. При этом расстояние до стену должно составить около полуметра. Отметки делают таким же образом. Важно не перепутать первые замеры со вторыми.

Как проверить, не врет ли лазерный уровень

После этого определяется погрешность в первом и втором случае, а затем – разность между ними. Если при первом замере погрешность составила 3 миллиметра, а при втором пять.

То разность этих показаний будет равна двум миллиметрам. Такой показатель соответствует заявленной производителями точности прибора.

Как проверяют самовыравнивающийся лазерный уровень?

Существуют модели нивелиров, снабженные самовыравнивающимся механизмом. В таким моделях следует:

Как проверить, не врет ли лазерный уровень

  • Провести первый тест на проверку горизонтальной точности.
  • Установить уровень в паре-тройке метров от стены и сделать отметку с учетом уровня прохождения луча.
  • Повернуть уровень вправо вокруг оси, чтобы луч левым краем подошел к метке.
  • Подвести к метке правый край луча.

Если луч все еще остается на метке, то уровень не врет.







А вы знаете как проверить, не врет ли лазерный уровень? Поделитесь своим опытом в комментариях.

Как проверить лазерный уровень на точность?

Как проверить лазерный уровень на точность?Как проверить лазерный уровень на точность?

При строительных работах, например строительство дома, бани из брёвен, или ремонтных работ пола, устройстве окна, есть необходимость использования уровня и  приобретения лазерного уровня заключается в сокращении времени проведения и повышения удобства разметки. При этом, как бы подразумевается, что точность прибора будет если не высокой, то, по крайней мере, соответствовать заявленным в руководстве пользователя показателям. Во многих случаях это не так и фактическая погрешность может быть такой, что использовать его по прямому назначению — делать разметку — не представляется возможным. Причин такому явлению несколько:

1 Каждый экземпляр настраивается вручную. Сначала проводится первичная балансировка маятника, затем — регулировка самих излучателей. У производителя для этих целей имеется штат специально обученных специалистов, выполняющих калибровку, которые не всегда добросовестно их делают;

2 Долгий путь от производителя до витрины магазина также откладывает свой негативный отпечаток на точность уровня. Как нетрудно догадаться, подавляющее большинство лазерных построителей плоскостей производится .

3 Поэтому прежде чем купить лазерный уровень следует его проверить на точность. Процедура проверки несложная, можно все манипуляции проделать сразу на месте покупки. Следует отметить, что в конструкции лазерного уровня применяются различные виды излучателей: диоды-пуговки и диодные трубки (названия условны). Первые используются в уровнях-«ведерках», вторые в уровнях-«кирпичах». Наглядная разница на представленных ниже картинках.

Как проверить лазерный уровень на точность?Как проверить лазерный уровень на точность?Как проверить лазерный уровень на точность?Как проверить лазерный уровень на точность?

Поэтому в зависимости от конструкции лазера есть небольшие различия в их проверке на точность. В сегодняшней статье речь пойдет о проверки точности уровня-«ведерки».

1. ПРОВЕРКА ГОРИЗОНТАЛИ

Понадобится нам для этого всего ничего: помещение, в котором длина до стены будет не меньше 5 метров; карандаш и самоклеящийся листок бумаги. Ну и табуреточка не помешает, на которую поставим тестируемое изделие.

Как проверить лазерный уровень на точность?Как проверить лазерный уровень на точность?

Поставили, включили, повернули в крайнее левое положение (или правое, не важно).

Как проверить лазерный уровень на точность?Как проверить лазерный уровень на точность?

Луч должен проходить через бумажку так, чтобы на ней было его окончание. В середине линии поставили отметку.

Как проверить лазерный уровень на точность?Как проверить лазерный уровень на точность?

Теперь поворачиваем корпус нашего прибора в крайнее правое положение. Также добиваемся такого состояния, когда хвост луча находится на листке. Смотрим положение линии по отношению к ранее поставленной риске.

Как проверить лазерный уровень на точность?Как проверить лазерный уровень на точность?

В идеальном случае она должна проходит через середину луча или хотя бы находится в его границах. Соприкасается с внешней стороной границы — приемлемо для работы, погрешность в районе 1мм на 5м. Все что более — на усмотрение пользователя, но, по-хорошему, уровень лучше юстировать.

В данном типе уровней также необходимо проверить горизонталь на отсутствие «смайлика» — ситуации, при которой луч идет дугой. В этом случае окончания могут быть даже в нулях, а провис в середине достигать пару-тройку мм. Такая неприятность возникает, когда диод размещен не параллельно основанию металлического корпуса, в котором он находится. Мне встречался только один такой случай в новых уровнях. Все остальные было связано с «умельцами», у которых упал уровень, и они решили самостоятельно привести его в прежнее состояние по принципу «там покрутим, здесь покрутим, авось что-нибудь выйдет». Это, примерно, так же как бить кулаком по переставшему показывать телевизору, только еще хуже — возникает дефект, при котором уровень проще выкинуть, чем пытаться настроить.

Как проверить лазерный уровень на точность?Как проверить лазерный уровень на точность?

Для проверки «смайлика» поворачиваем уровень в среднее положение. Ориентируемся по яркой точке на пересечении горизонтальной и вертикальной линии — она должна быть на бумажке. Смотрим на положение линии. Если окончания находится на одном уровне, то и середине должна располагаться там же. Если их положения не одинаковые, то середина должна проходить примерно через их центр.

Как проверить лазерный уровень на точность?Как проверить лазерный уровень на точность?

2. ПРОВЕРКА ВЕРТИКАЛЕЙ

Эта модель 4V/1H, то есть в конструкции 6 излучателей (4 — вертикаль, 1 — горизонт, 1 — точка отвеса). Винты крепления у каждого из них отдельные, поэтому и проверять надо вертикаль. Поможет нам в этом винт микро настройки (или механизм точного позиционирования).

Как проверить лазерный уровень на точность?Как проверить лазерный уровень на точность?

Как проверить лазерный уровень на точность?Как проверить лазерный уровень на точность?

Проверяется вертикаль по строительному отвесу. Вариант сделали риску внизу-вверху, повернули корпус на 180 градусов, посмотрели соответствие — не прокатит. Повторюсь, у каждого из диодов свои винты крепления. Один лазер может быть точно настроен, а второй нет — потом все равно придется проверять на отвесе какой из них правдивый.

Как проверить лазерный уровень на точность?Как проверить лазерный уровень на точность?

3 метров вполне хватит (по высоте большинства потолков). Отвес должен подсвечиваться равномерно по всей длине. Желательно, проверку проводить в полутемном помещении — луч не особенно яркий (2 класс яркости, не путать с классом безопасности), при хорошем освещении трудно определить равномерно или неравномерно подсвечивает.

Как проверить лазерный уровень на точность?Как проверить лазерный уровень на точность?

Посмотрели как ведет себя луч, повернули на 90 градусов.

Как проверить лазерный уровень на точность?Как проверить лазерный уровень на точность?

И еще раз.

Как проверить лазерный уровень на точность?Как проверить лазерный уровень на точность?

В большинство случаем погрешность на вертикалях минимальная.

Подведём итоги

Хотя необходимость в нем возникает довольно редко, все же не помешает удостовериться в правильности показаний. Расчертим для этого на полу египетский треугольник. Весь можно его не рисовать, достаточно точки на пересечении катетов и по несколько отметок в их начале и конце. Ставим прибор, включаем, точку отвеса совмещаем с начерченной, пускаем лучи от одного излучателя через заданные отметки. Смотрим, как проходит перпендикулярная линия. В идеале она также должна проходит через отметки другого катета. В остальном — на усмотрение пользователя.

Как проверить лазерный уровень на точность?Как проверить лазерный уровень на точность?

Таким образом, проверка лазерного уровня на точность — это несложное мероприятие, потратив на которое 5 минут Вы избежите серьезных неприятностей с получением некачественного результата проведения строительной работы, полученного из-за неверных показаний лазерного уровня.



Проверка точности 3D лазерного уровня

 «Доверяй, но проверяй» — это присказка применима и к любому измерительному инструменту. А поскольку лазерный уровень относится к данному классу приборов, то и к нему тоже. Для уверенности в своем напарнике его сначала нужно в обязательном порядке проверить. Необходимость этой процедуры разъяснена в этой статье. Используемая в ней модель уровня является т.н. «ведерком». Для проверки 3D-уровня перечень требуемых манипуляций будет несколько иной, поскольку тип излучателей в их конструкции другой.
1. КАК НЕЛЬЗЯ ПРОВЕРЯТЬ ЛАЗЕРНЫЙ УРОВЕНЬ?

Хотелось бы начать именно с этого пункта. В инструкции к прибору (по крайней мере, это справедливо в отношении китайских уровней) на картинках показано как делается проверка. Из сопутствующих рядом басурманских объяснений понять ничего не возможно, но в целом из картинок смысл улавливается. Однако, многие проверяют лазерный уровень (если вообще проверяют): по другому прибору, по шву кладки, «на глаз»:)  По большому счету, если особых претензий к измерениям нет, то эти методы подойдут. В противном случае делается это по-другому.

2. КАК ПРОВЕРИТЬ ГОРИЗОНТАЛЬ?

Начинается проверка с диода, проецирующего горизонтальный луч. Он слабое звено среди присутствующих излучателей. Это обстоятельство обусловлено бОльшими расстояниями, при которых происходит измерение. Т.е. большинство строительных работ выполняется в помещениях высотой 2,7-3м. Даже отклонение в 2мм на 5 метров при такой высоте будет практически не заметно. В то же время, если подобная точность будет у диода горизонтали, то приятного мало.

Как правило, 3D лазерные уровни — это симбиоз самого прибора с эксцентриковым поворотным основанием. На момент проверки горизонтальной линии от металлического постамента необходимо избавится — из-за люфта в конструкции аксессуара и смещения центра тяжести корпуса после очередного поворота линия луча может быть чуть выше/ниже эталонной отметки, при этом с настройкой прибора это никак не связано.Расстояние до стены, как и при проверке обычного лазерного уровня (ССЫЛКА НА ПРОШЛУЮ ПРОВЕРКУ), должно быть не менее 5 метров. Поставили прибор, включили и в середине линии ставим черту. Теперь последовательно поворачиваем корпус уровня на 90 градусов. После того, как в новом положении луч устаканится смотрим/отмечаем середину.

Если исходить из характеристик в инструкции, то полученный результат не должен превышать 1мм на 5м (честно говоря, я хз знаю что под этим подразумевается). Если же руководствоваться здравым смыслом, то при каждом вращении центр линии должен совпадать с ранее поставленной отметкой. Все что больше — уровень надо настраивать.

3. КАК ПРОВЕРИТЬ ВЕРТИКАЛЬ?

Вертикали проверяются таким же макаром, только в качестве эталонного образца выступает строительный отвес. Последовательность действий представлена ниже на картинках.


4. КАК ПРОВЕРИТЬ ПРЯМОЙ УГОЛ?

И финишный аккорд — проверка прямого угла, образуемого на пересечении вертикалей. По большому счету, необходимость в нем возникает не часто, но проверить все же надо. Цепляем обратно поворотное основание на свое законное место, ибо на нем есть такая замечательная штука как винты смещения или точного позиционирования. При помощи них корпус на доли миллиметров можно смещать в продольном или поперечном направлении, и точно также вращать вокруг своей оси. Что нам как нельзя кстати.

Рисуем на полу египетский треугольник и уже по нему проверяем прямой угол.

Как использовать лазерный уровень

Поскольку существует несколько различных версий лазерного уровня, разумно объяснить , как использовать лазерный уровень в соответствии с основными версиями отдельно.

Прочтите статью, чтобы узнать различные типы лазерных уровней и способы их использования.

Кроме того, не торопитесь, чтобы проверить следующие руководства о том, как использовать лазерный уровень для проектов реконструкции дома, таких как укладка плитки, установка шкафов и так далее.

Как использовать лазерные уровни — По проектам

Нажмите на изображение, чтобы перейти прямо к руководству.

Что такое лазерный уровень?

Для непосвященных позвольте мне объяснить , что такое лазерный уровень .

Лазерный уровень обеспечивает идеальное и эффективное использование технологии лазерного луча для проецирования линии уровня лазера через горизонтальную или вертикальную плоскость.

Эта линия поможет вам получить представление о вертикальном и горизонтальном выравнивании.

How to Use A Laser Level? Использование лазерного уровня для маркировки прямых линий

Первоначально он был введен для использования на рабочей площадке. Ранние предшественники современного лазерного уровня были громоздкими и дорогими инструментами, которые были слишком дороги для общего пользования.

Современные лазерные уровни дешевле и их легче носить с собой. На самом деле, не будет ошибкой сказать, что она произвела революцию во всем строительстве и других смежных проектах.

Результаты после использования лазерного уровня гораздо точнее, чем раньше, и весь процесс стал короче и эффективнее.

Лазерный уровень с точечным / точечным лазером

Этот тип лазерного уровня используется для выполнения маркировки или расчетов на той же плоскости, на которой он был установлен.

Он излучает прямой луч света на одной равнине и помогает вам в тех случаях, когда вам нужна маркировка только в одном измерении.

.

Как выбрать лучший лазерный уровень?

Не все лазерные уровни созданы равными. При выборе лазерного уровня необходимо учитывать множество факторов, прежде чем покупать то, что может служить невероятно полезным инструментом выравнивания — если вы найдете тот, который предназначен для вашей задачи.

Вам понадобится проецируемый горизонтальный, вертикальный или сортировочный шаблон? Ваш проект в помещении или на улице?

Чтобы убедиться, что у вас есть подходящее устройство, вы должны полностью понимать природу своего проекта, поскольку даже лазерные уровни высшего уровня предназначены для выполнения определенных функций, а не других.

При покупках по магазинам сравните следующие физические характеристики различных инструментов с потребностями вашего проекта и примите соответствующее решение.

Руководство по лазерным уровням для начинающих

Теперь ознакомьтесь с Руководством покупателя лазерного уровня по инфографике ниже, которое поможет вам определить различные типы и общие области применения лазерных уровней как в домашней реконструкции, так и в строительстве

Типы лазеров Уровни

Лазерные уровни подразделяются на три категории, каждая из которых функционирует по-разному и имеет свое применение.

Самый базовый тип называется лазерным уровнем с фиксированной точкой или точечным лазерным уровнем и обычно используется для более простых и нечастых строительных работ по дому.

После прочного крепления этот вид лазерного уровня излучает точку света на поверхность, которую можно перемещать, перемещая головку инструмента.

Stabila 03160 LA-5P Laser Bob 5-точечный лазер

Если ваш проект требует выравнивания как на горизонтальной, так и на вертикальной плоскостях, вам следует приобрести линейный лазерный уровень, который закреплен на поверхности, или штатив для проецирования вертикального и горизонтального поперечного сечения. -линий.

Этот лазерный уровень не является мобильным и его необходимо вручную перемещать из одной точки в другую, чтобы изменить проецируемые линии.

Достижения в области технологии сделали линейные лазерные уровни более простыми в настройке и менее дорогостоящими, но они остаются дороже, чем лазерные уровни с фиксированной точкой, и, как правило, более долговечны.

Нажмите здесь, чтобы прочитать мои последние обзоры лазерных уровней линейного уровня

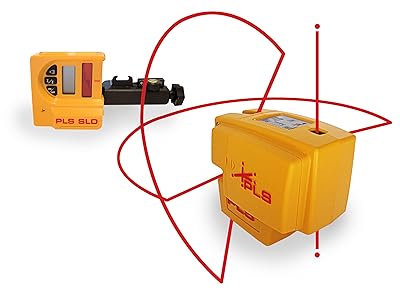

PLS 4 Laser Level PLS 4 Лазерный уровень: комбинация точечного лазера и линейного лазера PLPL 4 Лазерный уровень: комбинация точечного лазера и линейного лазера

Наконец, поворотный лазерный уровень рекомендуется для больших, сложных проектов, требующих очень точных измерений на определенных расстояниях.

Установленный на совместимом штативе, вращающийся лазерный уровень функционирует с вращающимся двигателем, который вращает линии света по всей области.

Нажмите здесь, чтобы выбрать лучшие ротационные лазерные уровни

Topcon RL-h5C Rotary Laser Level Topcon RL-h5C Ротационный лазерный уровень: один из лучших лазерных уровней для строительства

Радиус действия лазерного луча

Обратите внимание на дальность действия лазера уровень, который зависит от места, которое вы намерены выровнять. Луч, проецируемый за пределы своего диапазона, теряет точность и будет бесполезен для нивелирования.

Лазерная яркость и цвет

Для наружного или яркого освещения Проекты внутреннего строительства требуют большей прочности и видимости лазерных лучей, используемых для нивелирования.

В этом случае вам следует подумать о том, чтобы найти лазерный уровень с зеленым лучом, а не красный с лучом, что более распространено и, как правило, дешевле, чем уровни с зеленым лучом.

Для подавляющего большинства внутренних работ достаточно красного луча. Остерегайтесь лазерных уровней со значительными скидками, поскольку лазерный луч может быть слишком тусклым, чтобы его можно было различить даже при слабом освещении и особенно потому, что инструмент, вероятно, будет менее долговечным.

Другие факторы

Частый пользователь лазерного уровня всегда должен искать уровни с проверенным стандартом прочности , поскольку хрупкий инструмент может соскользнуть с крепления и немедленно сломаться.

Батарея с длительным сроком службы избавит вас от многих проблем в работе.

Не забудьте также проверить возможность установки лазерного уровня, который вы приобрели, и планировать соответственно; некоторые уровни магнитно установлены и могут быть закреплены только на железных поверхностях, в то время как другие имеют несколько вариантов.

Выберете ли вы инструмент, который вручную выравнивает , или автоматически, зависит от вашего опыта и терпения. Функция автоматического выравнивания лазера с функцией может сэкономить рабочему значительное время, хотя некоторые специалисты предпочитают использовать оба варианта в одном устройстве.

Определив, какие приложения вам нужны в вашем инструменте, теперь вы можете сравнить уровни лазерного излучения с аналогичными функциями по их точности и ценам.

См. Также: H

.

Как откалибровать лазерный уровень DeWalt?

Калибровка уровня является неотъемлемой частью гражданской промышленности в проектах нивелирования в соответствии с измерениями, указанными в проекте.

Очень важно правильно откалибровать лазерный уровень, чтобы обеспечить точность и качество ваших строительных работ в соответствии с ожидаемыми стандартами.

Неправильная калибровка может привести к негативным или даже катастрофическим последствиям, нанести ущерб вашей репутации и привести к финансовым потерям.

How to Calibrate a DeWalt Laser Level

Почему я должен заново откалибровать мой лазерный уровень?

Приобретение лазерного уровня DeWalt является ценным вложением, и вам также необходимо научиться калибровать его, когда калибровка по умолчанию, установленная производителем, отличается от вашего рабочего стандарта.

При покупке вашего лазерного уровня, часть знания о том, как использовать устройство, включает в себя проверку, откалиброван ли он соответствующим образом, поскольку на него могли повлиять доставка и обращение.

Это необходимо для обеспечения точной точности доставки ваших услуг до , чтобы избежать ненужных бедствий , которые могут возникнуть даже из-за минимального сбоя или отклонения в калибровке.

Даже неточности в несколько сантиметров нельзя терпеть, если речь идет о конструкциях, требующих высокой точности измерений.

Только представьте, что недавно выложенная плиткой ванная комната или недавно заложенный бетонный фундамент пошли не так, как надо с 3-дюймовым дефицитом требуемого измерения.

Было бы напрасной тратой ресурсов и времени на решение проблемы, если ее можно было бы предотвратить с помощью правильно откалиброванного лазерного уровня.

[su_recommend_nsa]

Как часто мне следует заново калибровать лазер?

Использование проверенных инструментов, таких как лазерные уровни DeWalt, имеет первостепенное значение для обеспечения точности, необходимой вам на работе.Качественно изготовленные лазерные уровни обладают высокой устойчивостью к выпадению из установленной калибровки.

Тем не менее, внешнее давление и условия на работе, неправильное обращение, хранение, значительное падение и износ инструмента приводят к изменениям в калибровке и целостности выравнивающего инструмента.

Следовательно, периодической проверки и калибровки необходимы для обеспечения надежности лазерного уровня в соответствии со стандартом качества.

Повторная калибровка необходима, когда ваше устройство уже не откалибровано.Сертификат калибровки, предоставляемый при покупке, также указывает на допуск калибровки лазерного уровня в течение ограниченного периода, давая вам представление о том, когда следует подумать о повторной калибровке, которая часто проводится каждые 6-12 месяцев .

Помимо рекомендуемой регулярной проверки, важно также немедленно проверить ваш прибор после падений и механических ударов.

В случае, если калибровка вашего лазерного уровня находится под вопросом, и вам нужно продолжить проект, например, конкретную заливку, вы можете использовать практическую альтернативу в предотвращении ошибок, выравнивая ваш сайт, а затем переставляя лазер для повторной установки. -проверьте уровни.

Если ваша оценка уровней находится в пределах допуска, то работа все еще находится в пределах принятого стандарта, и прибор также находится в пределах допуска на калибровку.

См. Также: Dewalt DW079KD Роторный лазерный обзор

Как откалибровать лазерный уровень DeWalt?

Дело в том, что вы не можете откалибровать лазер самостоятельно без калибровки инструментов и профессиональных знаний. Его нужно отправить в сервисный центр DeWalt.

Однако вы можете сделать « проверку калибровки поля », чтобы указать, обеспечивает ли лазер правильный уровень и правильную линию.

Эти проверки не исправляют ошибки в способности лазера к выравниванию или отвесу и не могут заменить профессиональную калибровку, выполняемую сервисным центром DeWalt.

Как сделать калибровку поля для вашего лазерного уровня?

Шаг 1

Установите уровень на плоскости или на штативе в большой комнате. Лазерный уровень должен находиться на расстоянии не менее 20-50 футов от стены, в зависимости от модели. Точное местоположение штатива не является критичным.

Шаг 2

Некоторые модели изготавливаются с координатами X и Y. В таких случаях наведите координату X на стену и включите лазерный луч.

Карандашом отметьте линию, где луч попадает в стену. Для моделей без координат X / Y нарисуйте вертикальную линию на стене и отметьте точку удара лазерного луча.

Шаг 3

Теперь поверните лазерный уровень на 180 ° и отметьте точку удара лазерного луча.Разные модели имеют разные уровни допуска.

Теперь сравните две метки, чтобы выяснить, находится ли разница в указанном диапазоне или нет. Как правило, диапазоны варьируются от 1/10 дюйма до 1/16 дюйма.

Шаг 4

Следующий шаг — вращение лазерного уровня на 90 °, чтобы направить точку оси Y на стену. Точно так же отметьте линию, пока луч падает на стену.

Шаг 5

Повторите процесс также для 180 ° и отметьте другую линию.Теперь проверьте разницу, чтобы определить, находится ли вертикальное расстояние в пределах досягаемости или нет.

Если какая-либо из осей не показывает ожидаемый результат, возможно, вам необходимо откалибровать уровень лазера в сервисной службе DeWalt.

Осторожно: Для каждой модели лазерного уровня DeWalt необходимо внимательно прочитать руководство по эксплуатации, чтобы определить допустимую ошибку.

How to calibrate a Dewalt laser level

Подробнее: Лучшие ротационные лазерные уровни

Как откалибровать лазерный уровень с помощью сервиса DeWalt?

Ниже приведены простые инструкции по калибровке уровня лазера в службе поддержки клиентов DeWalt:

Шаг 1

Определите ближайший сервисный центр DeWalt в вашем регионе . Вы можете проверить официальный сайт DeWalt, указав свой почтовый индекс в локаторе сервисного центра.

Как использовать лазерный уровень на открытом воздухе | Лазерный уровень | Как использовать лазерный уровень Как использовать лазерный уровень на открытом воздухе | Лазерный уровень | Как использовать уровень Lazer | Компания Johnson Level & Tool Mfg

Лазерный уровень How To’s

Покупайте все лазерные уровни от уровня Джонсона.

Лазерные уровни

от Johnson Level бывают разных видов. Мы предлагаем несколько различных вариантов для различных проектов строительства и обустройства дома.

Работа на улице? Видеть лазер снаружи может быть трудно, если не просто невозможно, только невооруженным глазом. К счастью, большинство современных лазерных уровней от Johnson Level поставляются с красными или зелеными тонированными стеклами или защитными очками, которые упрощают наблюдение за лазерным лучом снаружи. Ротационные лазерные уровни — лучший выбор для наружного лазерного уровня.

Работаете в помещении? Вам может потребоваться точечный лазерный уровень для работы с гипсокартоном или перекрестный лазерный уровень для отображения горизонтальных и вертикальных линий на каждой стене в закрытом помещении.

Хотите знать, как заняться своим проектом и использовать много разных видов лазерных уровней Johnson Level? Читайте ниже для нескольких полезных руководств.

Johnson Level Torpedo Level

Как выбрать лазерный уровень

  1. Внутренний проект? Многолинейные лазеры хорошо подходят для выравнивания кухонных шкафов или создания кадров в небольшом закрытом помещении.Используйте лазерный квадрат для плитки и кладки.
  2. Открытый проект? Вращающиеся и линейные лазеры с функцией импульсного детектора хорошо работают на неровных поверхностях и на больших расстояниях.
  3. Учитывайте размер комнаты или расстояние, на которое будет перемещаться лазер. Лазерные уровни с низким числом оборотов в минуту (об / мин) яркие и видимые, но далеко не едут. Высокие уровни оборотов движутся дальше, но лазер слабее.
  4. Подумайте о типе стены. Лазерные уровни крепятся с помощью штифтов или присосок.Избегайте нажимных лазерных уровней на панелях или обоях.
  5. Определить стабильность работы. Вы можете использовать ручной лазерный уровень для внутренних проектов. Вам понадобится самовыравнивающийся лазерный уровень для наружных проектов с неровными поверхностями.

Вернуться к началу

Johnson Level rotary laser level

Как использовать лазерный уровень

  1. Установите лазерный уровень на штатив или плоскую поверхность.
  2. Если это ручной уровень, убедитесь, что пузырьковые пузырьки показывают уровень.Найдите маленькие винты возле флакона. Отрегулируйте их, пока пузырьки пузырьков не покажут уровень.
  3. Включите лазерный уровень.
  4. Если это самовыравнивающаяся модель, дайте ей момент для самовыравнивания.
  5. Устройство излучает лазер, показывающий уровень либо на стене, либо на открытом рабочем пространстве (в зависимости от типа лазерного уровня это может быть точечный, многолинейный или вращающийся лазер, показывающий уровень на 360 градусов по горизонтали или вертикали).
  6. Вы можете использовать лазерный детектор для перехвата лазера, если нет стены, чтобы «поймать» его (обычно на улице).
  7. Подсоедините детектор к измерительному стержню.
  8. Отрегулируйте детектор вверх и вниз по штанге, пока не услышите звуковой сигнал. Это означает, что детектор обнаружил лазер.
  9. Вы нашли уровень. Закрепите детектор на штоке и при необходимости выполните измерения.

Johnson Level rotary laser level

Вернуться к началу

Как использовать лазерный уровень на открытом воздухе

  1. Наденьте тонированные очки / очки, которые входят в комплект вашего лазерного уровня.Они понадобятся вам, чтобы увидеть лазерный луч на улице.
  2. Поместите лазерный уровень на штатив и включите его.
  3. Направьте лазерный уровень туда, где вы хотите снять показания. Когда вы найдете его, зафиксируйте лазерный уровень на месте.
  4. Отнесите лазерный приемник туда, где вы хотите снять показания. Либо используйте магнит, который поставляется с лазерным приемником, либо поместите его на плоскую поверхность на той же высоте, что и лазерный уровень. Второй штатив является отличным вариантом здесь.
  5. Медленно перемещайте лазерный приемник, пока он не уловит лазерный луч от уровня. Найдя луч, закрепите приемник на месте (если он установлен на штатив или штангу) или закрепите его (если он находится на плоской поверхности или прикреплен магнитом).
  6. Используйте уровень и приемник, чтобы найти нужное выравнивание или состояние уровня.

Вернуться к началу

Johnson Level Mouse Line Level

Как использовать лазерный уровень для подвешивания фотографий

  1. Определите желаемую высоту верхней части рамки рисунка.
  2. Сделайте отметку в любом месте на этой высоте.
  3. Включите лазерный уровень и выровняйте лазер с меткой горизонтально вдоль стены.
  4. Отрегулируйте уровень так, чтобы пузырек находился между черными линиями на флаконе, поворачиваясь вокруг точки, где встречаются метка и лазер.
  5. Когда лазер находится на одном уровне и проходит через отметку, плотно прикрепите его к стене. Уровень может использовать замазку или присоски.
  6. Измерьте расстояние между верхней частью рамки рисунка и его уникальным подвесным механизмом (механизмами).
  7. Измерьте это расстояние на стене от лазера до места, где механизм встречается со стеной.
  8. Сделайте отметку.
  9. Вбейте гвоздь в стену на отметке.
  10. Поместите рамку на ноготь и выровняйте верхнюю часть рамки лазером.

Вернуться к началу

Johnson Level tripod kit

Как использовать лазерный уровень для выравнивания грунта

  1. Установите лазерный уровень на штатив на устойчивой поверхности.
  2. Включите лазерный уровень.
  3. Дайте время самоуничижению.
  4. Определите точку на земле на желаемой высоте.
  5. Прикрепите лазерный детектор к измерительному стержню и поместите стержень в эту точку.
  6. Отрегулируйте лазерный детектор вверх и вниз. Когда вы слышите звуковой сигнал, вы нашли уровень.
  7. Затянуть детектор к полюсу.
  8. В нижней части стержня находится желаемая высота земли.
  9. Найдите другое место на земле и найдите высоту, на которой детектор перехватывает лазер.
  10. Отметьте высоту, сделав отметку на палке или собрав кучу грязи до желаемой высоты.
  11. Повторяйте этот процесс, пока у вас не будет достаточно контрольных точек, чтобы полностью заполнить область.

Вернуться к началу

Johnson Level Aluminum Grade Rod

Как установить уровень с помощью лазерного уровня

  1. Установите лазерный уровень на штатив на твердой сухой поверхности. Убедитесь, что штатив устойчив.
  2. Включите лазерный уровень и дайте ему момент для самовыравнивания.
  3. Определите начальный рост вашей оценки. Поле с уклоном вниз от здесь.
  4. Установите нижнюю часть выравнивающего стержня на желаемой высоте.
  5. Отрегулируйте лазерный детектор вверх или вниз, пока не услышите звуковой сигнал.
  6. Закрепите детектор.
  7. Определите желаемое количество падения от вершины сорта к низу. Давайте предположим, что падение 10 дюймов для этого примера.
  8. Переместите лазерный детектор вверх на стержень на 10 дюймов и закрепите его.
  9. Идите туда, где будет нижняя часть класса.
  10. Найти уровень с лазерным детектором. Вам придется либо поднять удочку (скорее всего), либо копать на землю в зависимости от рабочего пространства.
  11. Нижняя часть выравнивающего стержня представляет собой нижнюю часть уклона.
  12. Отметьте место, вставив палку в землю, показывая желаемую высоту.

Вернуться к началу

Ознакомьтесь с другими руководствами Johnson Level и инструкциями по использованию.

Покупайте все лазерные уровни от уровня Джонсона.

JOHNSONLEVEL.COM ТРЕБУЕТСЯ ВКЛЮЧИТЬ JAVASCRIPT. Включите JAVASCRIPT на вашем устройстве, чтобы полностью использовать этот сайт.

,
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
