Как правильно соединить провода алюминиевый и медный: Как правильно соединить медный и алюминиевый провод

Соединение алюминиевых и медных проводов

Чаще всего необходимость соединения алюминиевых и медных проводов возникает в процессе замены или ремонта действующей электропроводки. Также умение это делать будет очень полезно в случае повреждения шнура питания какого-нибудь электроприбора.

Соединение алюминиевых и медных проводов

Существует несколько способов решения подобной задачи. Ознакомьтесь с представленными вариантами, выберите наиболее подходящий для вашего случая метод и приступайте к работе, соблюдая требования технологии.

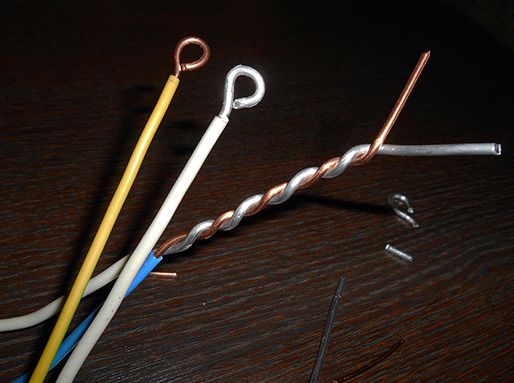

Соединяем провода скруткой

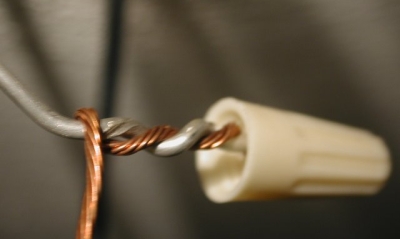

Скрутка

Наиболее часто для соединения проводов используется обыкновенная скрутка. Это простой в своем исполнении метод, не требующий использования дополнительных приспособлений. Одновременно с этим скрутка – наименее надежный вариант соединения проводников, в особенности, если они изготовлены из разных материалов.

Каждый металл имеет склонность к некоторому изменению своих размеров при перепадах температуры. Для разных металлов показатель температурного расширения различается. Из-за этого свойства материалов при изменении температуры в соединении может появиться зазор. Он приведет к повышению сопротивления контакта, в результате чего начнет выделяться тепло, кабели окислятся и соединение нарушится.

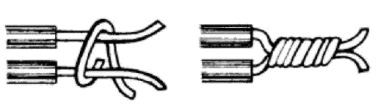

Бандажная скрутка

Разумеется, на это уходит далеко не один год, однако если в ваши планы входит обустройство долговечной и качественной сети, от соединения по методу скрутки лучше отказаться в пользу более надежного варианта.

Прежде чем приступать к соединению кабелей по методу скрутки, запомните одно важное правило: провода должны обвивать друг друга. Вариант, при котором один кабель прямой, а второй его обивает, категорически недопустим – такое соединение будет абсолютно непрочным.

Метод подходит для соединения кабелей разного диаметра. Допустима скрутка одножильного и многожильного проводов, но в такой ситуации проводник с несколькими жилами надо предварительно пролудить припоем, чтобы он превратился в одножильный.

Соединение проводов сваркой

Кабели скручиваются, после чего выполняется герметизация соединения. Для герметизации хорошо подойдет защитный лак с водостойкими свойствами. Чтобы соединение было максимально качественным, медный кабель рекомендуется пролудить припоем до начала работы.

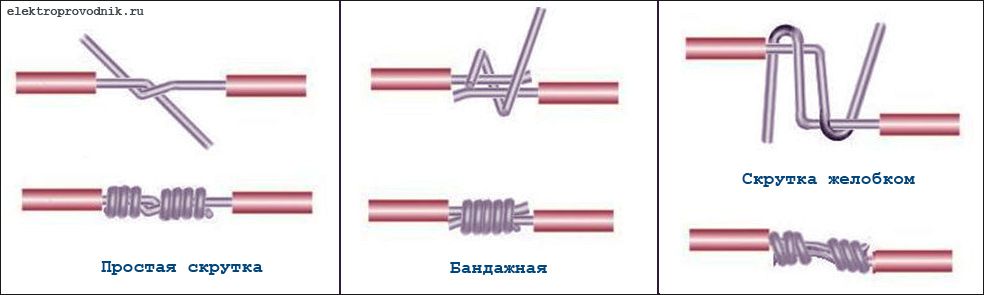

Соединение проводов скруткой

Количество витков в соединении подбираем в соответствии с диаметром кабеля. Если диаметр проводника не превышает 1 мм, делаем минимум 5 витков. При скрутке более толстых проводов делаем минимум 3 витка.

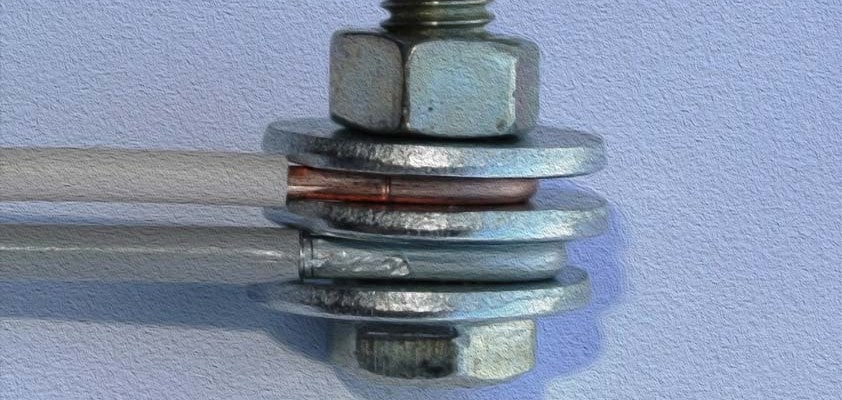

Выполняем резьбовое соединение

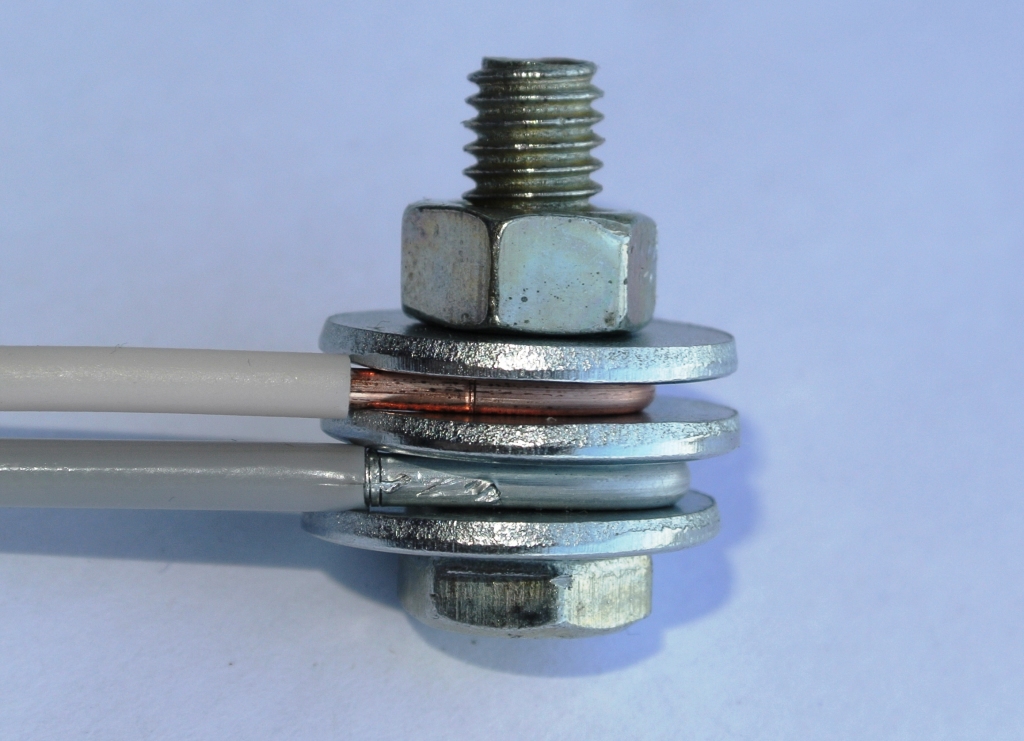

Выполняем резьбовое соединение

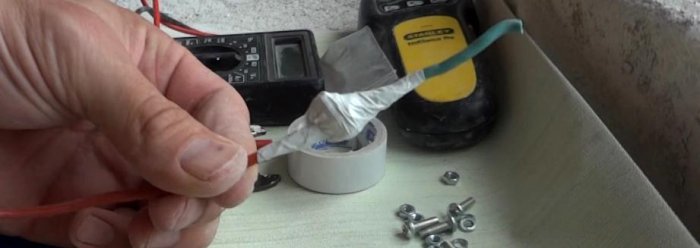

Проводники из разных материалов можно соединять с помощью винтов и гаек. При необходимости такое соединение очень быстро разбирается и переделывается. При условии грамотного исполнения резьбовое соединение будет очень качественным и продолжит оставаться таковым в течение всего срока эксплуатации проводки.

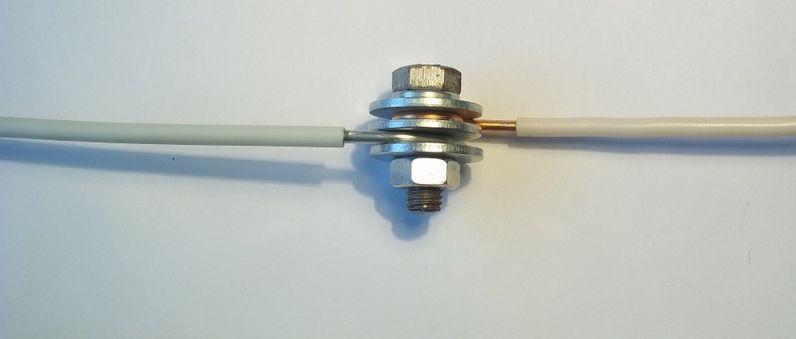

Соединение проводов

Дополнительным плюсом этого варианта является возможность одновременного соединения нескольких проводников, количество которых ограничивается лишь длиной винта.

Метод подходит для соединения кабелей различного диаметра и с разным числом жил. Нужно лишь следить, чтобы между проводами из разных материалов не было непосредственного контакта. Для его исключения в состав соединения включается пружинная шайба. Дополнительно такие шайбы надо установить для исключения контакта проводников с гайкой и головкой винта.

Порядок соединения проводников следующий.

Первый шаг. Снимаем с кабелей изоляцию. Требуемую длину рассчитываем, умножая диаметр используемого винта на 4.

Второй шаг. Изучаем состояние жил. Если они окислились, зачищаем материал до блеска, а затем формируем колечки по диаметру винта.

Третий шаг. Поочередно надеваем на наш винт пружинную шайбу, колечко провода, шайбу, колечко следующего проводника и в конце гайку. Накручиваем гайку до выпрямления шайб.

Полезный совет! Предварительно можно пролудить конец медного кабеля припоем. Это позволит исключить необходимость прокладывания пружинной шайбы между проводниками.

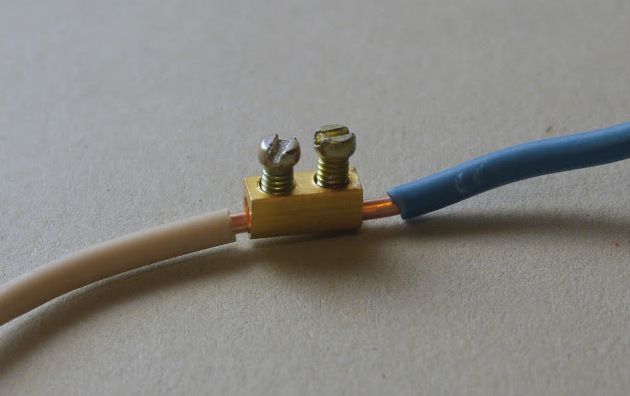

Выполняем соединение с помощью клеммной колодки

Пример соединения медных и алюминиевых проводников

Все большую популярность набирает метод соединения проводников специальными клеммными колодками. По надежности этот вариант проигрывает предыдущему, но и свои плюсы у него тоже имеются.

СОединение проводов

Клеммы дают возможность соединять провода максимально быстро, просто и качественно. При этом не надо ни формировать колечки, ни изолировать соединения – колодки сконструированы так, что вероятность соприкосновения оголенных частей кабелей исключается.

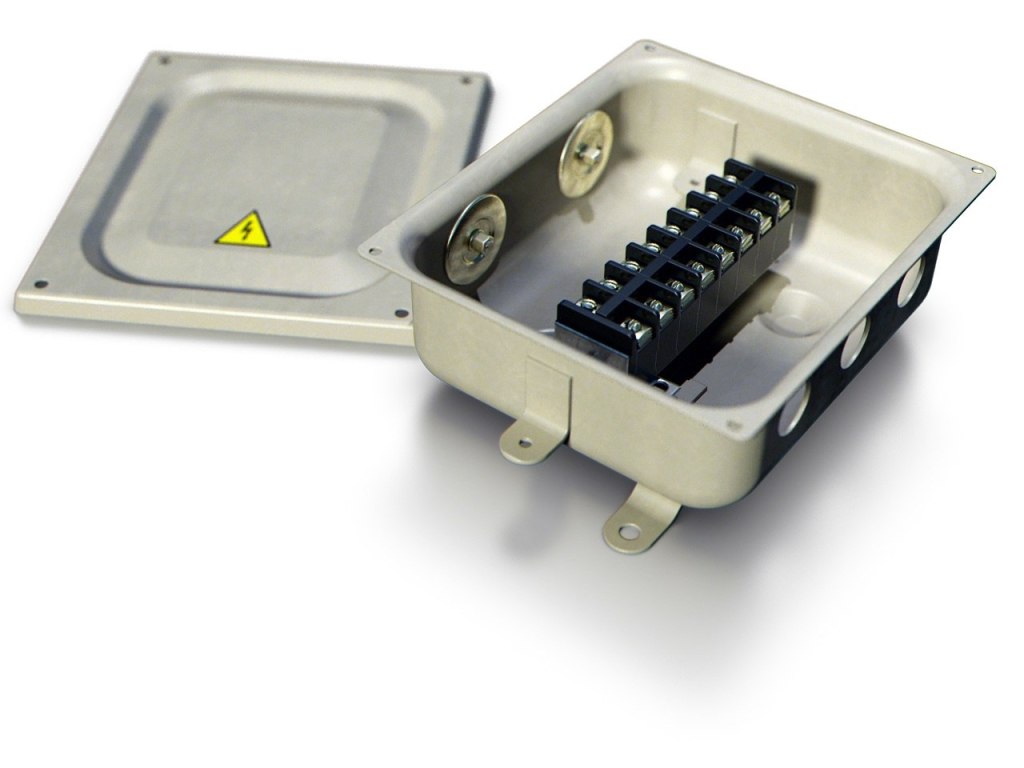

Клеммная коробка

Соединение выполняем следующим образом.

Первый шаг. Счищаем изоляцию с соединяемых концов проводов примерно на 0,5 см.

Второй шаг. Вставляем кабели в клеммную колодку и зажимаем винтом. Затягиваем его с небольшим усилием – алюминий является достаточно мягким и хрупким металлом, так что лишняя механическая нагрузка ему не нужна.

Клеммные колодки очень часто применяются при подключении осветительных приборов к проводам из алюминия. Многократные скрутки приводят к быстрому излому подобных проводников, в результате чего от их длины практически ничего не остается. В таких ситуациях и пригодится колодка, ведь для соединения с ее помощью достаточно всего лишь сантиметровой длины кабеля.

Также клеммы очень хорошо подходят для соединения сломанных кабелей, проложенных в стене, когда прокладка новой проводки является нецелесообразной, а оставшейся длины проводников недостаточно для выполнения соединений другими методами.

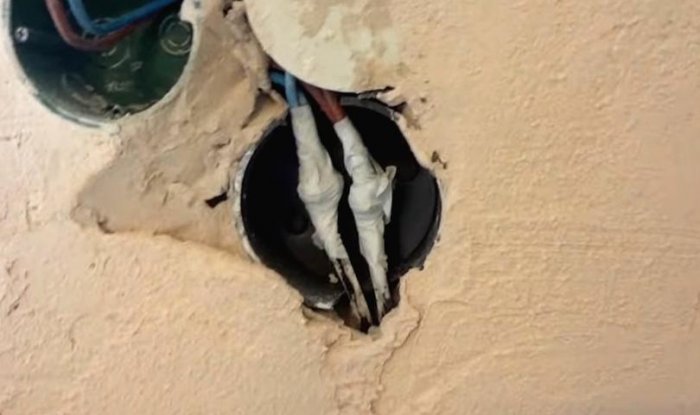

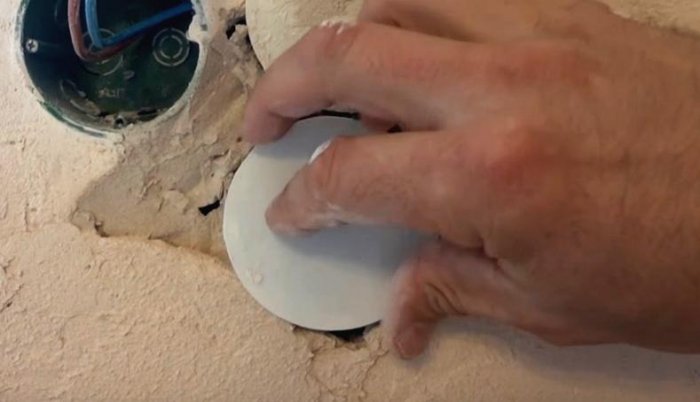

Важное замечание! Колодки можно заштукатуривать только при условии их установки в распределительной коробке.

Клеммная коробка

Используем современные колодки с пружинными зажимами

Не так давно на рынке электрического оборудования и комплектующих были представлены модифицированные клеммы, оснащенные пружинными зажимами. Доступны одноразовые (проводники вставляются без возможности их дальнейшего изъятия) и многоразовые (оснащены рычажком, позволяющим доставать и вставлять кабели) колодки.

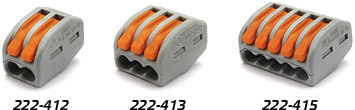

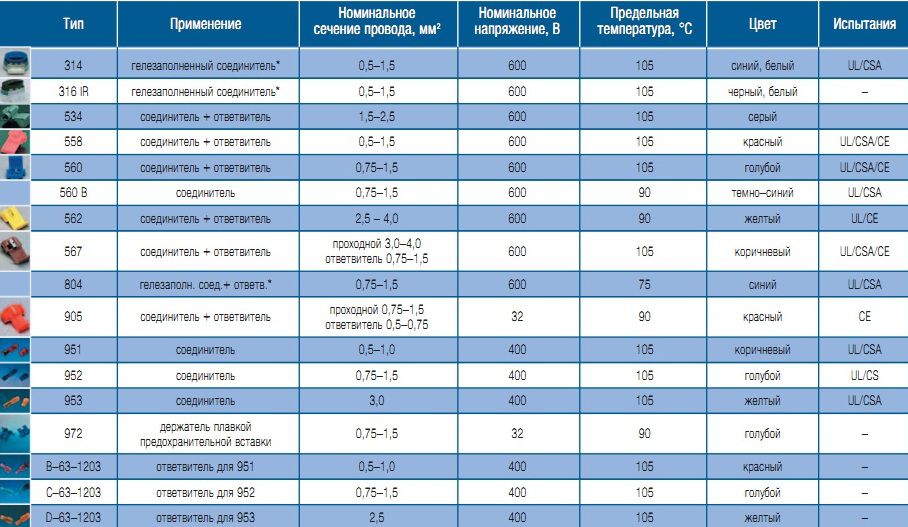

Используем современные колодки с пружинными зажимами Клеммники wago

Клеммники wago	Ток (А)	Число подкл. проводн.	Сечение проводн/ (мм²)	Наличие контактной пасты
222-413	32	3	0,08-4,0	без пасты
222-415	32	5	0,08-4,0	без пасты

Одноразовые клеммные колодки позволяют соединять одножильные проводники сечением в пределах 1,5-2,5 мм². Если верить производителям, такие колодки разрешается использовать для соединения кабелей в системах с током вплоть до 24 А. Однако профессиональные электрики относятся к такому заявлению скептически и не рекомендуют подавать на клеммы нагрузки выше 10 А.

Используем современные колодки с пружинными зажимами

Многоразовые же колодки оснащаются специальным рычажком (обычно он окрашен в оранжевый) и позволяют соединять кабели с любым количеством жил. Допустимое сечение соединяемых проводников – 0,08-4 мм2. Максимальный ток – 34А.

Для выполнения соединения с помощью таких клемм делаем следующее:

• снимаем с проводников 1 см изоляции;
• поднимаем рычажок клеммы вверх;
• вставляем провода в клемму;
• опускаем рычажок.

Клеммы без рычажков просто защелкиваются.

Они рассчитаны для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми проводами сечением от 1,5 до 2,5 мм2

В результате кабели будут надежно зафиксированы в колодке. Затраты на выполнение такого соединения будут более существенными, зато вы потратите на работу гораздо меньше времени и избавите себя от необходимости использования каких-либо дополнительных инструментов.

В плоско-пружинном зажиме провод с зачищенной изоляцией просто вставляют в отверстие клеммы Wago до упора Электрические соединители с врезным контактом

Делаем неразъемное соединение проводов

Главным отличием этого варианта от рассмотренного ранее резьбового метода является отсутствие возможности разборки соединения без разрушения проводов. Помимо этого, придется купить или взять в аренду специальное приспособление – заклепочник.

Собственно, провода соединяются с помощью заклепок. Прочность, доступная стоимость, простота и высокая скорость выполнения работы – вот главные преимущества неразъемного соединения.

Термоусадочная трубка для изоляции скрутки или опрессовки

Заклепочник работает по предельно простому принципу: стальной стержень втягивается сквозь заклепку и обрезается. По длине такого стержня присутствует некоторое утолщение. В процессе протягивания стержня через заклепку последняя будет расширена. На рынке доступны заклепки различных диаметров и длин, что позволяет подобрать приспособление для соединения кабелей практически любого сечения.

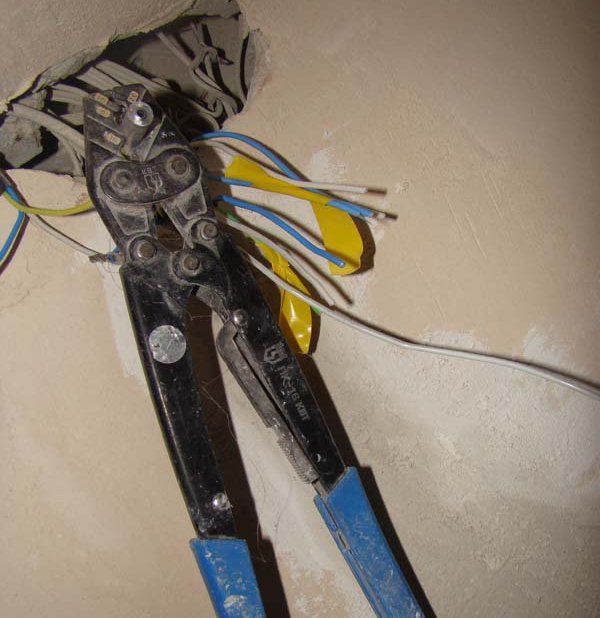

Надежное соединение проводов опрессовкой

Работаем в следующем порядке.

Первый шаг. Счищаем с проводников изоляционный материал.

Второй шаг. Делаем на концах кабелей кольца размером, немного превышающим диаметр используемой заклепки.

Третий шаг. Поочередно надеваем на заклепку колечко алюминиевого провода, пружинную шайбу, затем колечко кабеля из меди и плоскую шайбу.

Четвертый шаг. Вставляем стальной стержень в наш заклепочник и с усилием сжимаем ручки инструмента до щелчка, который будет свидетельствовать об обрезке лишней длины стального стержня. На этом соединение готово.

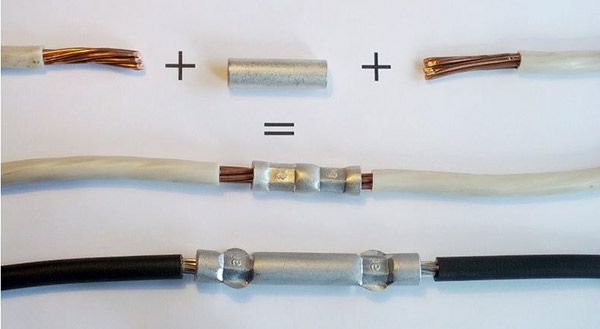

Как правильно соединить провода

Вы ознакомились с основными методами самостоятельного соединения алюминиевых и медных проводов. Каждый способ имеет свои особенности, недостатки, преимущества и предпочтительные сферы применения. Выбирайте наиболее подходящий вариант, следуйте положениям инструкции и уже очень скоро все необходимые соединения будут готовы.

При использовании многопроволочных жил проводов и кабелей нужно применять специальные наконечники под опрессовку или концы проводов пропаять

Удачной работы!

Цены на кабели и провода для строительства и ремонта

Кабели и провода для строительства и ремонта

Видео – Соединение алюминиевых и медных проводов

Как соединить медный и алюминиевый провод надёжно

В старых домах, построенных в прошлом веке часто встречается алюминиевая электропроводка. Так как добавляются новые электрические приборы бывает необходимо добавить новую розетку или несколько розеток.

Возникает вопрос как соединить современные медные провода с алюминиевыми проводами старой проводки. Пожалуй все знают, что соединять медный и алюминиевый провод между собой при помощи скрутки не рекомендуется. Во время эксплуатации такой скрутки зазор между проводами увеличивается. А при воздействии влаги, которая присутствует в воздухе возникает химическая реакция и провода окисляются. А это чревато ухудшением контакта, нагреву скрутки, оплавлению изоляции а то и возгоранию электропроводки.

Но соединить правильно между собой медный и алюминиевый провод можно. И существует несколько способов.

Так как же правильно соединить медный и алюминиевый провод между собой?

Соединение с помощью винтовых клеммных колодок

Существует несколько видов клеммных винтовых колодок. Мы возьмем колодки из мягкого полипропилена, которые продаются по 12 штук. Можно отрезать нужное нам количество.

Очищаем медный и алюминиевой провода от изоляции на 1 сантиметр. С одной стороны колодки вставляем медный проводник, с другой медный так, чтобы они не соприкасались между собой и хорошо затягиваем винтами.

Внутренняя часть колодки сделана из латуни, которая химически неактивна ни с алюминием ни с медью. Поэтому провода окисляться не будут. Такие колодки выпускаются разных размеров, поэтому при их помощи можно соединять провода разного сечения.

Можно также соединять многожильные провода предварительно залудив их оловом или опрессовав специальными наконечниками.

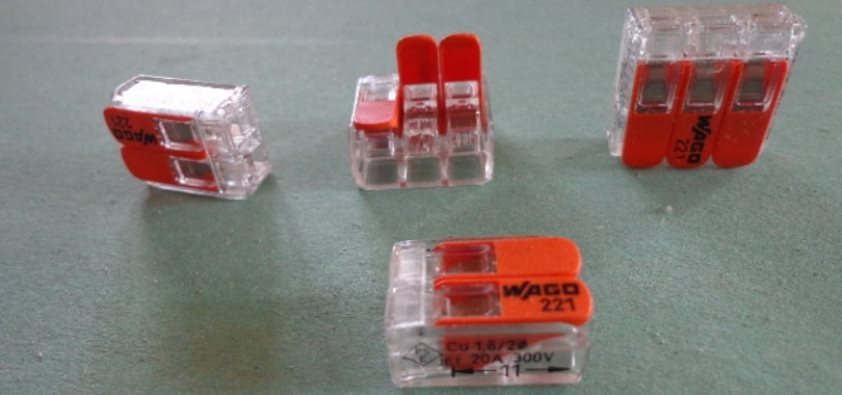

Соединение с помощью клеммников Wago

Данные клеммники представляют собой клеммные колодки с плоско-пружинным зажимом. Бывают двух видов – одноразовые и многоразовые разъемные.

Одноразовые клеммники Wago предназначены для соединения провода сечением от 1,5 до 2,5 кв.мм, и соединения проводов в распределительных коробках. И расчитаны на ток до 24 ампер. Но я бы ставить их на такой ток не стал. Берем провод, очищаем его от изоляции на 1 см м вставляем в отверстия клеммника.

Как вы видите на картинках в одном клеммнике можно соединить от двух до нескольких проводов.

Многоразовые клеммники имеют специальный рычажок. Отгинаем рычажок, вставляем в отверстие клеммника предварительно очищенный провод и опускаем рычажок. Всё, провод зажат пружиной и имеет хороший контакт. Если необходимо переключить провода, поднимаем рычаг, вынимаем старые и вставляем новые и опускаем рычаг.

Такие клеммники позволяют соединять между собой также многожильные провода. Они расчитаны на ток до 35 А. С их помощью можно соединять провода до 4 кв. мм.

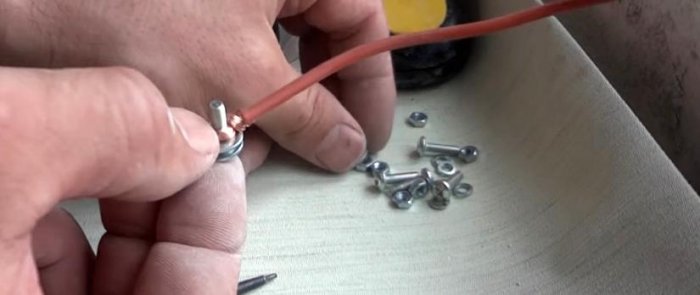

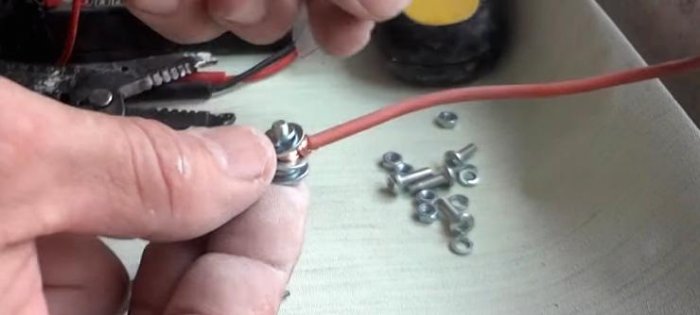

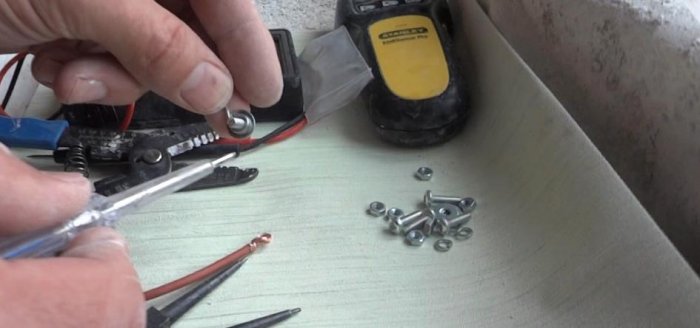

С помощью болта

Болтовое соединение самое надежное соединение. Главное между алюминиевыми и медными проводами ставить шайбу, чтобы провода не соприкасались между собой непосредственно.

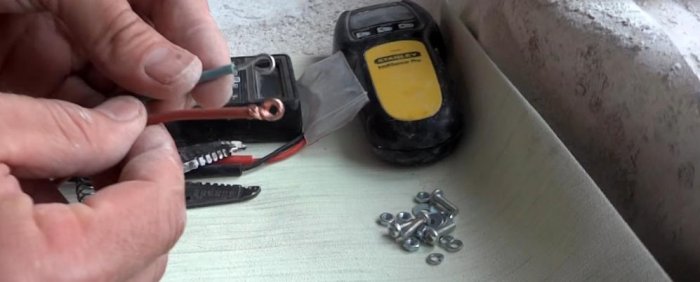

Порядок соединения такой. Очищаем провод от изоляции на длину достаточную для того, чтобы сделать кольцо равное диаметру болта. На болт надеваем гроверную шайбу, простую, провод из алюминия, затем шайбу, провод из меди, шайбу, гайку. И всё это дело хорошо закручиваем.

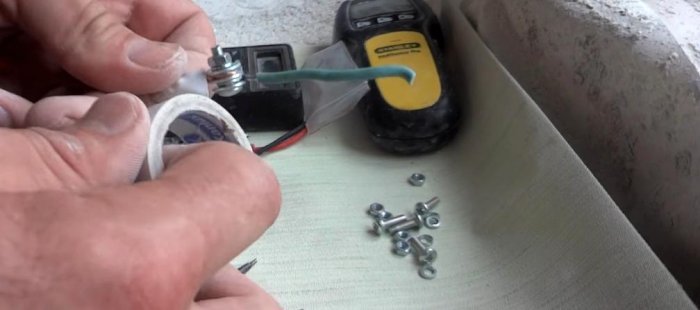

Скрутку изолируем изоляционной лентой. Надежное соединение готово. Такое соединение прослужит вам долго.

Соединение с помощью зажима “орех”

Зажим “орех”представляет собой металлические пластины квадратной формы с отверстиями по углам для винтов. Пластины заключены в пластиковый корпус, который похож на орех. Отсюда и пошло название данного зажима.

• “Орех” без корпуса

Кроме двух внешних в этом зажиме есть ещё и средняя пластина. Вставляем провода из разного металла так чтобы их разделяла эта пластина. Затягиваем винты равномерно. Надеваем пластиковый корпус. Соединение готово.

В основном такие соединения ставят в старых электрощитках пятиэтажек построенных в прошлом веке при переустановке счетчика и автоматических выключателей на новые.

Соединение с помощью опрессовки гильзой

Соединить медный и алюминиевый провод можно также с помощью специальной гильзы, подобрав её по диаметру. С одной стороны гильзы нужно вставить медный провод, с другой алюминиевый, предварительно очистив его от изоляции. Затем обжать гильзы с помощью специального инструмента – ручного гидравлического пресса.

Соединение получается очень надежным. Но у этого соединения есть несколько минусов.

• Для такого соединения нужен специальный инструмент – пресс.
• Соединять можно провода одного диаметра
• Соединить можно только два провода

Если вам известны ещё способы соединения алюминиевого и медного провода можете писать в комментариях. А на этом у меня всё.

Ещё статьи по теме:

Способы соединения проводов в распределительной коробке

Использование колпачков СИЗ для соединения проводов

Делаем скрутку проводов в коробке правильно

Монтаж электропроводки своими руками

Еще статьи на сайте

Соединение медного и алюминиевого провода: правила и способы

Электрохимическая коррозия

В современном жилищном строительстве, при устройстве внутридомовой проводки, алюминий не используется. Согласно нормам ПУЭ, он заменён на провода с медными жилами. Это обеспечивает большую устойчивость к пиковым нагрузкам, и продлевает срок безаварийной службы домовой электросети.

Однако, в недалёком прошлом, в строительстве широко использовались алюминиевые провода. В результате, в большинстве жилых зданий, строившихся вплоть до 90-х годов, внутридомовая проводка алюминиевая – менее дорогая, но и менее долговечная. При необходимости частичной замены линий бытовой электросети, или при прокладке ответвлений от неё, возникает необходимость в соединении алюминиевых проводов с медными.

Казалось бы, что в этом сложного? Чтобы сделать простую скрутку двух токопроводящих жил, не нужно иметь глубоких познаний в электромонтажном деле. Но, соединение медной и алюминиевой проводки напрямую запрещено правилами монтажа электрооборудования. Связано это с таким явлением, как электрохимическая коррозия металлов.

Этот процесс свойственен для всех без исключения металлов, даже так называемых «благородных». Только протекает он в них с различной интенсивностью – одни покрываются разрушающим коррозийным налётом довольно быстро, а другие лишь с течением длительного времени. Но при определённых условиях, процесс электрохимической коррозии может многократно увеличиваться.

Один из примеров этого – прямое соединение медного и алюминиевого провода. Имея различные электролитические потенциалы, связанные с разным показателем токопроводности, они выступают катализаторами коррозийных процессов, относительно друг друга. В результате эксплуатации такой биметаллической электропроводки, в местах стыков разных жил будут проистекать разрушительные химические реакции.

Допустимо соединять меж собой металлические проводники, электрохимический потенциал на месте стыковки не превышает 0,6 милливатта. Тогда на месте соединения не будет быстро образовываться коррозия, и ухудшаться показатель токопроводности. Чем ниже этот показатель, чем более совместимы между собой проводники.

В таблице показан электрохимический потенциал, при соединении проводов из различных металлов и сплавов. Курсором выделены варианты соединений, недопустимые из-за высокой вероятности возникновения коррозийных повреждений.

Металл проводника	Медь и её сплавы	Свинец и олово	Алю- миний	Дюралю- миний	Сталь обычная	Сталь нержавеющая	Оцинков- ка	Хромиро- ванное покрытие
Медь, её сплавы		0,25	0,65	0,35	0,45	0,1	0,85	0,2
Свинец и олово	0,25		0,4	0,1	0,2	0,15	0,6	0,05
Алюми- ний	0,65	0,4		0,3	0,2	0,55	0,2	0,45
Дюралю- миний	0,35	0,1	0,3		0,1	0,25	0,5	0,15
Сталь обычная	0,45	0,2	0,2	0,1		0,35	0,4	0,25
Нержаве- ющая	0,1	0,15	0,55	0,25	0,35		0,75	0,1
Оцинков- ка	0,85	0,6	0,2	0,5	0,4	0,75		0,45
Хром	0,2	0,05	0,45	0,15	0,25	0,1	0,65

Как видим из таблицы, алюминий с медью даёт при стыковке показатель потенциала в 0,65мВ, что недопустимо правилами ПУЭ. Соединение меди с алюминием покроется слоем налёта, увеличивающего сопротивление непосредственно на стыке. В результате, проводка в этом месте начинает перегреваться, оплётка плавится, что чревато самыми негативными последствиями – коротким замыканием и возникновением пожара. Во избежание подобного, нельзя скручивать напрямую медь с алюминием. При возникновении необходимости такой стыковки, следует воспользоваться одним из приведённых ниже способов, и соединить провода с жилами из разных металлов.

Способы борьбы с электрохимической коррозией

Для подавления коррозионных процессов проводов можно воспользоваться двумя подходами

• блокировка доступа воздуха в зону контакта, что снижает практически до нуля интенсивность протекания химической реакции;
• физическое разделение медного и алюминиевого проводников, что полностью устраняет причину.

Первый подход фактически рекомендуется ПУЭ, 7-е издание которых пунктом 2.1.21 требует применения дополнительной опрессовки, сварки или пайки соединяемых жил.

Любой из методов этой группы отличается высокой эффективностью и позволяет получить сросток минимальных габаритов, но технически сложен для реализации.

Поэтому в домашних условиях используют более простые подходы второй группы, для реализации которых привлекаются различные покупные элементы или просто подручные средства.

Правила соединения медных проводов с алюминиевым

Существуют безопасные способы соединения медных и алюминиевых проводов:

WAGO

Зажимы WAGO для стыковки алюминия и меди весьма популярны, так как их очень удобно использовать:

1. Щелчком отвести прижимные пластины в сторону.
2. Вставить в отверстия провода.
3. Поставить пластины на свои места, зажать.

Клемы WAGO для соединения медного провода с алюминиевым отличное решение

Но сейчас WAGO заставляет усомниться в своей репутации. По многочисленным отзывам, пружинящий контакт слабеет, что приводит к подгоранию клеммника и его скорой замене.

Болтовое соединение

Болтовое соединение алюминиевых проводов с медными считается наиболее доступным, простым, быстрым и надёжным. Для работы вам понадобится болт, гайка, несколько стальных шайб и гаечный ключ.

Конечно, вряд ли вам удастся применить этот метод для соединения проводов в квартирной распределительной коробке, потому что сейчас их выпускают миниатюрных размеров, а полученный электрический узел будет уж очень громоздким. Но если в вашем доме ещё стоят коробки советских времён или когда нужно выполнить соединение в распределительном щитке, то такой болтовой способ подойдёт наилучшим образом. Вообще, он считается идеальным вариантом, когда необходимо коммутировать абсолютно несовместимые жилы – с разным сечением, выполненные из различных материалов, многожильные с одножильными.

Важно знать, что при помощи болтового способа вы можете соединять больше двух проводников (их количество зависит от того, насколько хватит длины болта).

Вам понадобится выполнить следующее:

1. Каждый соединяемый провод или кабель зачистите от изоляционного слоя на 2-2,5 см.
2. Из зачищенных кончиков сформируйте колечки по диаметру болта, чтобы они спокойно могли на него надеваться.
3. Теперь возьмите болт, наденьте на него шайбу, далее колечко медного проводника, снова шайбу, колечко алюминиевого проводника, шайбу и надёжно затяните всё гайкой.
4. Заизолируйте соединение при помощи изоляционной ленты.

Самое главное, не забыть между алюминиевым и медным проводами расположить промежуточную шайбу. Если вы будете соединять несколько разных проводников, то между жилами из одного металла промежуточную шайбу можете не ставить.

Ещё одним преимуществом такого соединения является то, что оно разъёмное. В любой момент вы сможете его раскручивать и если нужно, то подключать дополнительные провода.

Как правильно выполнить болтовое соединение проводов подробно показано в этом видео:

Зажим-орех

Зажим-орех, получивший свое название за характерную форму корпуса, относится к покупным компонентам. Конструктивно представляет собой как минимум три площадки, в зазоры между которыми вставляют оголенные концы соединяемых проводов, после чего стягивают получившуюся структуру штатными винтами.

Демонтаж зажима и его повторное использование можно выполнять неограниченное количество раз.

Клеммная колодка

Достаточно удобный способ, как соединить алюминиевый провод с медным – применить для этого клеммную колодку. Данное приспособление представляет собой обойму из полимерного изолирующего материала. Внутри неё располагается несколько контактов-клемм, имеющих выходы с разных сторон корпуса.

Для соединения проводов, их концы зачищаются, и вставляются в противоположные выходы одной клеммы. В ней они фиксируются зажимными болтами, расположенными на каждом из выходов. Поэтому, для соединения зачищенных концов проводов понадобится лишь отвёртка.

Колодка легко разрезается поперёк ножом или ножницами, в зависимости от того, какое количество проводов нужно соединить промеж собой. Каждая клемма имеет сквозной проход. Поэтому, при фиксации проводов, не следует вставлять их чересчур глубоко, чтобы не допустить непосредственного контакта меди и алюминия.

Для предотвращения попадания внутрь клемм влаги, или случайного механического повреждения, колодки устанавливаются внутри защитных распредкоробок. Обойтись без неё можно, если приобрести комплексный вариант – клеммную коробку, внутри которой смонтирована уже готовая к использованию колодка.

Как правильно сделать скрутку

Как уже сказано выше, прямая скрутка алюминиевых проводов с медными недопустима. Однако, в ряде ситуаций, иного выхода не остаётся из-за отсутствия под рукой специальных соединительных устройств. Также подобный способ имеет ряд преимуществ:

• Не требует использования специальных инструментов.
• Быстр и удобен.
• Даёт возможность оперативно стыковать провода в домашних условиях.

Соединять алюминиевые провода с медными методом скрутки допускается в качестве временной меры, пока не будут приобретены специальные зажимные приспособления. Для более или менее длительного использования скрутки потребуется соблюсти ряд обязательных условий:

• Соединение производится методом взаимной скрутки двух зачищенных концов. Не разрешается простая обмотка одной жилы вокруг другой, прямой.
• Зачищенный конец медного провода следует облудить, чтобы снизить показатель электрохимического потенциала. Для этого применяют оловянный припой.
• После произведения скрутки, оголённые части жил покрываются влагоотталкивающим покрытием, например, лаком или силиконовой пастой.
• Имеет значение и количество витков скрутки – чем тоньше соединяемые жилы, тем их должно быть больше. Так, для проводки d = 1 мм, минимальное число витков не должно быть меньше пяти.
• Поверх скрутки, для её надёжной фиксации, надеваются специальные пластиковые конусообразные наконечники с пружиной внутри.

Самозажимные клеммы

Ещё быстрее и проще соединять алюминиевые и медные проводники в самозажимных клеммах.

Зачищенные жилы нужно вставить в отверстия клеммы до упора. Там они автоматически зафиксируются с помощью прижимных пластин (она прочно придавит проводник к лужёной шинке). Благодаря прозрачному корпусу клеммника можно проконтролировать, до конца ли жила вошла в клемму. Недостаток таких приспособлений в том, что они одноразовые.

Если хотите зажим многоразового использования, применяйте клеммы рычажкового исполнения. Поднимается рычажок и освобождает вход в отверстие, в которое необходимо вставить зачищенную жилу. После чего рычажок опускается обратно, тем самым фиксируя проводник в клемме. Это соединение разъёмное, при необходимости рычажок поднимается, и провод достаётся из клеммы.

Пользоваться такими клеммами тоже предельно просто. На самом зажиме указано, на какую длину необходимо зачистить изоляционный слой проводника.

О преимуществах и недостатках использования клеммников WAGO рассказывается в этом видео:

Резьбовая фиксация

Надёжным, хотя и несколько громоздким способом соединения медной и алюминиевой проводки является резьбовое соединение, в этом случае жилы зажимаются гайкой на резьбовой основе. Для того чтобы избежать прямого контакта, между оголёнными концами жил прокладывается шайба.

Достоинства этого метода соединения в простоте и универсальности. Таким способом можно соединить несколько электропроводов различного сечения. Но в тоже время этот вид соединения достаточно громоздок, кроме того его очень неудобно изолировать. Но, в тоже время, эта разновидность соединения требует только болта и гайки.

В первую очередь производится подготовка концов провода. Снимается изоляция на расстоянии 1–1.5 см от среза, после чего из оголённых жил делаются кольца диаметром чуть больше чем диаметр болта или заклёпки. Этими кольцами провод одевается на заклёпку или резьбовую часть болта. Между алюминиевым и медным кабелем прокладывается пружинная шайба, это необходимо для того чтобы между этими металлами не было прямого контакта. После чего соединение фиксируется затягиванием гайки или заклепочником.

Стоит отметить, что этот вариант подходит для сращивания проводов достаточной длины, при экономии длины, что часто встречается при подключении осветительного электрооборудования к коротким концам алюминиевого провода, как это часто бывает в старых квартирах, лучше использовать клеммные коробки.

Опрессовка

Для этого метода вам потребуются специальные опрессовочные клещи и гильзы. Принцип соединения проводов гильзой очень прост: с одной стороны в гильзу вставляют алюминиевый провод, с другой медный, и обжимают с обеих сторон гильзу клещами. Существуют гильзы для проводов с большим сечением – от 16 мм² и до 300 мм², но в этом случае потребуется специальный гидравлический пресс. Единственный недостаток опрессовки – высокая стоимость инструмента.

Специальная гильза для соединения алюминия и меди

Смазка

Для улучшения качества контакта можно использовать специальную смазку или пасту. Обычно это — кварцевазелиновая паста. Обычно ее используют для улучшения соединения именно алюминиевых проводов.

Но  такую пасту можно применять при всех видах соединений (резьбовом, с помощью клеммников, опрессовкой), особенно, если соединение происходит на улице. Тогда на контакт воздействуют дополнительные факторы, существенно снижающие долговечность соединения. Хотя и применение смазки без изоляции вызывает сомнения.

Заклепки

Заклепки используются для обустройства неразъемного соединения, которое обладает теми же преимуществами, что и резьбовое, но не предполагает разборку и повторную сборку без разрушения заклепки и требует специального инструмента – соединителя.

Сегодня метод чаще используют для соединения тонкостенных элементов при формировании перегородок и интерьера разных помещений. Электрики выбирают заклепки из-за их низкой стоимости, прочности и простоты монтажа.
Заклепки

Принцип монтажа электросоединения прост: происходит втягивание и обрезание металлического стержня, продетого через трубчатую заклепку со шляпкой. У стержня предусмотрено утолщение – он расширяет заклепку, когда проходит через трубку. Фиксаторы бывают разной длины и размера.

Перед соединением проводов их нужно подготовить таким же способом, как и в случае с резьбовой связкой. Диаметры колечек должны быть слегка больше диаметров заклепок – оптимальный равен 4 мм. На заклепку сперва надевают алюминиевую жилу, потом пружинную шайбу, дальше медный проводник и вторую шайбу. Стальной стержень продевается в электроустановку и инструмент зажимает до щелчка (так обрезаются стальные излишки). Все готово.

Соединения, как резьбовые, так и неразъемные характеризуются надежностью. Этот методы используется для сращивания, к примеру, поврежденной при ремонтных работах алюминиевой проводки. Обязательно нужно обустроить изоляцию оголенных участков.

Паяльник

Пайка проводов, состоящих из разных металлов – вполне реализуемое решение, если учитывать определенные правила работы. Медь не вызывает трудностей при спаивании, чего не скажешь об алюминии. На его поверхности образуется амальгама, которая характеризуется сильной химической стойкостью – она не обеспечивает припою должной адгезии.
Спаянные провода

Для работы с двумя разнородными металлами проводов придется подготовить раствор медного купороса, батарейку типа «Крона» и отрезок медной проволоки. На алюминиевой жиле аккуратно зачищается будущее место пайки. Потом на это место наносится раствор медного купороса.

Медную проводку соединяют с положительным полюсом батареи «Крона» и погружают в раствор купороса. К отрицательному полюсу подключается алюминиевый проводник. Через некоторое время на алюминии отложится медный слой – на него припой цепляется без проблем.

Неразъемное соединение алюминиевых проводов с медными

Неразъемное соединение проводов обладает всеми преимуществами резьбового, за исключением возможности разборки и повторной сборки соединения без разрушения заклепки и необходимость наличия специального инструмента для выполнения заклепки – заклепочника. Сегодня заклепки широко используются для неразъемного соединения тонкостенных деталей конструкций при создании перегородок и интерьера в любых помещениях. Скорость, прочность, низкая цена и простота выполнения операции по заклепке – вот главное достоинство данного вида неразъемного соединения.

Принцип работы заклепочника простой, втягивание и отрезание стального стержня, продетого через трубчатую алюминиевую заклепку со шляпкой. Стержень имеет утолщение и когда втягивается в трубку заклепки, расширяет ее. Заклепки бывают разных длин и диаметров, так что есть возможность подобрать любую.

Для того, чтобы соединить проводники заклепкой, нужно их подготовить так же, как и для резьбового соединения. Диаметры колечек должны быть чуть больше диаметра заклепки. Оптимальный диаметр заклепки это 4 мм. На заклепку одевают сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня). Соединение готово.

Надежность резьбового и неразъемного соединения заклепкой достаточно высокая. Такой способ соединения можно успешно применять для сращивания, например, поврежденных при ремонтных работах в стене алюминиевых проводников дополнительной вставкой. Только нужно позаботиться о хорошей изоляции оголенных участков соединений.

С другими видами и способами соединения проводов вы можете ознакомиться на странице «Как правильно соединять электрические провода».

Таблица электрохимических потенциалов (мВ) возникающих между соединенными проводниками

Металл	Медь, ее сплавы	Свинц-ол. припой	Алюминий	Дюралюминий	Сталь	Нерж. сталь	Цинк покрытие	Хром покрытие	Серебро	Углерод (графит)	Золото Платина
Медь, ее сплавы	0,00	0,25	0,65	0,35	0,45	0,10	0,85	0,20	0,25	0,35	0,40
Свинцово-ол. припой	0,25	0,00	0,40	0,10	0,20	0,15	0,60	0,05	0,50	0,60	0,65
Алюминий	0,65	0,40	0,00	0,30	0,20	0,55	0,20	0,45	0,90	1,00	1,05
Дюралюминий	0,35	0,10	0,30	0,00	0,10	0,25	0,50	0,15	0,60	0,70	0,75
Сталь мягкая	0,45	0,20	0,20	0,10	0,00	0,35	0,40	0,25	0,70	0,80	0,85
Нерж. сталь	0,10	0,15	0,55	0,25	0,35	0,00	0,75	0,10	0,35	0,45	0,50
Цинк покрытие	0,85	0,60	0,20	0,50	0,40	0,75	0,00	0,65	1,10	1,20	1,25
Хром покрытие	0,20	0,05	0,45	0,15	0,25	0,10	0,65	0,00	0,45	0,55	0,60
Серебро	0,25	0,50	0,90	0,60	0,70	0,35	1,10	0,45	0,00	0,10	0,15
Углерод (графит)	0,35	0,60	1,00	0,70	0,80	0,45	1,20	0,55	0,10	0,00	0,05
Золото Платина	0,40	0,65	1,05	0,75	0,85	0,50	1,25	0,60	0,15	0,05	0,00

Согласно требованиям стандарта допускается механическое соединение между собой материалов, электрохимический потенциал (напряжение) между которыми не превышает 0,6 мВ. Как видно из таблицы, надежность контакта при соединении меди с нержавеющей сталью (потенциал 0,1 мВ) будет гораздо выше, чем с серебром (0,25 мВ) или золотом (0,4 мВ)!

А если медный провод покрыть оловянно-свинцовым припоем, то можно его смело соединять любым механическим способом с алюминиевым! Ведь тогда электрохимический потенциал, как видно из таблицы, составит всего 0,4 мВ.

Особенности соединения жил на улице

При монтаже кабельной линии по улице все элементы соединения подвержены воздействию внешних негативных факторов, таких как снег, обледенение, дождь и т. д. Поэтому для выполнения таких работ необходима только герметично закрывающаяся конструкция, устойчивая к ультрафиолетовым лучам и низким температурам. Осуществляя подключения на столбе, крыше и в другом открытом месте чаще всего применяются прокалывающие зажимы. Возможно вам будет интересно более подробно узнать, как соединить СИП с медным кабелем на улице, т.к. в этом случае как раз происходит соединение алюминия и меди на открытом воздухе.

В помещениях при прокладке кабеля в стене под штукатуркой кабель укладывается в штробе цельным, и любое соединение даже однородных металлов нежелательно. Всё подключения в розетке или распределительной коробке выполняются любым вышеописанным способом, подходящим для каждой индивидуальной ситуации.

Заключение

Медные и алюминиевые провода допустимо соединять при выполнении несложных правил.

Соединение в домашних условиях осуществляется с помощью подручных средств или простых покупных компонентов.

Выбор конкретного способа соединения зависит от места монтажа, предпочтений электрика и наличия расходных материалов.

Источники:

• https://vodatyt.ru/elektrika/soedinit-med-s-alyuminiem.html
• https://zen.yandex.com/media/asutpp.ru/kak-pravilno-soedinit-aliuminievuiu-i-mednuiu-provodku-5d71276bb5e99200adafecf0?from=feed&rid=568617241.471.1571523910397.26965&integration=site_desktop&place=layout
• https://rusenergetics.ru/provoda-i-kabeli/kak-soedinit-medniy-i-alyuminieviy
• https://domashnysvet.ru/elektroprovodka/coedinenie-alyuminievyx-i-mednyx-provodov
• https://YaElectrik.ru/elektroprovodka/kak-soedinit-mednyj-i-alyuminievyj-provod
• https://ProFazu.ru/provodka/montazh/kak-soedinit-alyuminievyj-i-mednyj-provod.html
• https://YDoma.info/ehlektrotekhnika/vybor-podgotovka-montazh-provoda/electricity-soedinenie-alyuminievyh-provodov.html
• https://samelectrik.ru/kak-soedinit-alyuminievyj-provod-s-mednym.html

Как соединить медный и алюминиевый провод

Многие, наверное, сталкивались с такой проблемой, когда скрутка проводов начинает искрить и выбивать автоматы. Естественно, это неприятно и представляет большую угрозу для безопасности. Используя в домашней электросети провода из различных материалов следует четко знать, как соединить медный и алюминиевый провод и сделать это правильно. Ведь при прямом контакте медь и алюминий окисляются, нарушая качество и целостность скрутки.

Любой проводник (медь, алюминий, сталь и другие) имеет определенный электрохимический потенциал. При взаимодействии влаги, которая имеется в воздухе и кислорода происходит электрохимическая коррозия в образующемся короткозамкнутом гальваническом элементе. Такая реакция приводит к ухудшению электрической проводимости провода. В данном случае необходимо принять дополнительные меры по защите соединений.

В представленной ниже таблице определены потенциалы различных проводников. Зная их, можно правильно подобрать материалы хорошо соединяемые между собой.

Таблица электрохимических потенциалов (мВ), возникающих между соединенными проводниками.

Металл	Медь, ее сплавы	Свинцово-оловяный припой	Алюминий	Дюраль	Сталь	Нерж. сталь	Цинк покрытие	Хром покрытие	Серебро	Углерод (графит)	Золото Платина
Медь, ее сплавы	0,00	0,25	0,65	0,35	0,45	0,10	0,85	0,20	0,25	0,35	0,40
Свинцово-ол. припой	0,25	0,00	0,40	0,10	0,20	0,15	0,60	0,05	0,50	0,60	0,65
Алюминий	0,65	0,40	0,00	0,30	0,20	0,55	0,20	0,45	0,90	1,00	1,05
Дюралюминий	0,35	0,10	0,30	0,00	0,10	0,25	0,50	0,15	0,60	0,70	0,75
Сталь мягкая	0,45	0,20	0,20	0,10	0,00	0,35	0,40	0,25	0,70	0,80	0,85
Нерж. сталь	0,10	0,15	0,55	0,25	0,35	0,00	0,75	0,10	0,35	0,45	0,50
Цинк покрытие	0,85	0,60	0,20	0,50	0,40	0,75	0,00	0,65	1,10	1,20	1,25
Хром покрытие	0,20	0,05	0,45	0,15	0,25	0,10	0,65	0,00	0,45	0,55	0,60
Серебро	0,25	0,50	0,90	0,60	0,70	0,35	1,10	0,45	0,00	0,10	0,15
Углерод (графит)	0,35	0,60	1,00	0,70	0,80	0,45	1,20	0,55	0,10	0,00	0,05
Золото Платина	0,40	0,65	1,05	0,75	0,85	0,50	1,25	0,60	0,15	0,05	0,00

Согласно требованиям стандартов допускается механическое соединение между собой материалов, электрохимический потенциал (напряжение) между которыми не превышает 0,6 мВ. Поэтому, прямое соединение меди и алюминия недопустимо — электромеханический потенциал в этом случае равен 0,65 мВ, что больше максимальной нормы на 0,05 мВ. Поэтому необходимо подобрать своего рода прокладку между данными материалами, которая оптимизирует напряжение в связке.

Рассматривая медный провод, оптимальным вариантом соединения для него будет сама медь и сталь (потенциал 0,1 мВ). Аналогично и с алюминием. Соответственно, чтобы соединить медный и алюминиевый провод правильно, нужно добавить между проводниками прокладку (шайбу) из стали.Также, по данным таблицы можно подобрать другие комбинации соединений.

Разобравшись с электрохимической коррозией соединенных металлов, перейдем к рассмотрению основных способов соединения электрических проводов.

Соединение методом скрутки

Скрутка является самым распространенным но менее надежным способом соединения проводов.

Многие прибегают к данному способу из-за простоты и отсутствия соответствующей квалификации. Но нужно знать, что при колебаниях температуры окружающей среды, из-за линейного расширения металлов происходит следующее:

• Между проводами в скрутке образуется зазор.
• Увеличивается сопротивление контакта проводников.
• Начинает выделяться тепло.
• Провода окисляются, и контакт со временем полностью нарушается.

Имея целью получения более надежного контакта, от использования скрутки лучше отказаться. Но, если вы все же остановитесь на данном способе соединения, следует придерживаться следующих правил:

• Различные проводники должны хорошо обвивать друг друга
• Необходимы меры по дополнительной герметизации скрутки. Для этого можно воспользоваться любым водостойким защитным лаком.
• Оптимальное соединение медного и алюминиевого проводников получится, если концы предварительно залудить припоем.

Количество витков в скрутке должно быть не менее трех (для толстой жилы) и не менее пяти для тонкой (диаметром менее 1 мм).

Резьбовое соединение проводов

Следующий приемлемый вид соединения — резьбовое с помощью винтов и гаек. Оно является самым надежным и способно обеспечивать хороший контакт на протяжении всего срока службы проводки.

Ограничиваясь длинной резьбы, можно с легкостью соединить и разобрать любое количество проводников:

• Из разного метала (например, медь и алюминий).
• Различной толщины (диаметра жилы).
• Многожильные и одножильные.

Используйте промежуточные (пружинные) шайбы из стали для избежания прямого контакта проводов из меди и алюминия.

Рассмотрим этапы создания резьбового соединения:

1. Нужно снять с провода изоляционный слой достаточной длинны для обжимания жилой резьбы болта.
2. Окисленные участки необходимо зачистить и обезжирить. А используя многожильный проводник, его необходимо предварительно залудить.
3. Затем на винт устанавливаются поочередно шайба — медная жила (как пример) — шайба — алюминиевая жила — шайба. Шайбы должны быть стальными.
4. В завершение вся конструкция фиксируется гайкой.

Для предотвращения избыточного обжимания проводов перед первой шайбой нужно установить пружинную шайбу. Когда во время вкручивания гайки она выпрямится, соединение будет оптимально зафиксировано.

Соединение клеммной колодкой

Соединение проводов с помощью клеммной колодки по надежности уступает соединению с помощью винта и гайки и имеет, пожалуй, единственное преимущество:

• Упрощает процесс соединения проводов (алюминиевых, медных и иных в любой комбинации).

Для создания связки проводников данным способом концы жил очищаются от изоляции на длину 4 — 8 мм (в зависимости от диаметра), вставляются в отверстие и зажимаются укомплектованными винтами.

Рекомендации по использованию:

1. Клеммные колодки ни в коем случае не стоит использовать на ответственных и мощных участках. Закладка в штукатурку под отделочный слой — также не лучший вариант.
2. Допустимо использование на просматриваемых участках (в распределительных коробках) и в связке с маломощными приборами (светильники, люстры).
3. Фиксируя жилы, винт нужно основательно зажимать. Это предотвратит от ослабления контактов.
4. Используя проводники из различных металлов, учтите, что излишне оголенная жила может иметь контакт с жилой, продетой с другой стороны. В этом случае произойдет частичное окисление и ослабление связи.

В качестве дополнительной меры предосторожности соединение выполненное клеммной колодкой рекомендуется дополнительно обернуть изоляционной лентой. Это обусловлено тем, что ослабленный контакт может привести к случайному высвобождению жилы, находящейся под напряжением.

Соединение с помощью клеммников

Соединение с помощью клеммников WAGO

Наиболее распространенный вид данного соединения — клеммные колодки с пружинными зажимами немецкого производителя Wago (Ваго). Они предназначены  для соединения любых видов одножильных проводов (луженых многожильных) сечением от 1,5 до 2,5 мм².

Выделяют основные виды клеммников:

• Одноразовые. В этом случае провод фиксируется в неразъемном соединении.
• Многоразового применения. Рычажок на корпусе изделия позволяет многократно фиксировать жилы.

Применение данных соединителей оправдано:

• При подключении электроприборов (люстр, точечных светильников).
• При соединении проводки в распределительных коробках. Стоит учитывать нагрузку на линиях домашней электросети и подбирать клеммники соответствующего номинала.

Как и с рассмотренными выше способами, использование пружинных клеммников Ваго оправдано при соединении медных и алюминиевых проводов. Для этого достаточно снять с проводника изоляцию на 8 — 10 мм. и вставить его в клемму.

Изучив вопрос, как соединить медный и алюминиевый провод, можно применить полученные знания на практике не сомневаясь в надежность соединения. Нужно лишь выбрать один из рассмотренных методов.

Как соединить алюминиевый и алюминиевый провод между собой правильно?

Когда требуется соединить между собой 2 разных участка провода, то необходимо кроме качественного контакта, получить достаточную прочность участка, где эти провода соединяются между собой.

Если принимать во внимание нормативные документы, которые действуют на территории нашей страны, то соединять алюминиевые провода между собой допустимо с помощью различных способов:

1. Сварка.
2. Опрессовка.
3. Спаивание.
4. Соединение при помощи клемм.

Несмотря на то, что все эти способы соединения, указанные в нормативных документах, представлены в качестве универсальных, далеко не каждый из них окажется подходящим при работе с алюминиевыми проводами.

Прежде всего, это связано с особенностями такого материала, как алюминий, в частности, с его техническими характеристиками. Как известно из школьного курса химии, на поверхности алюминия всегда находится оксидная пленка, образованная вследствие прямого контакта с кислородом воздуха.

Она не способна проводить через себя электрический ток. Помимо этого, у оксидной пленки довольно высокая температура плавления – в районе 2000 градусов. Этот показатель значительно выше по сравнению с температурой плавления самого алюминия.

Если же снимать эту пленку механическим способом, то она очень быстро снова возникнет. Стоит отметить, что наличие данной пленки при паянии алюминия очень сильно мешает процессу соединения алюминиевой жилы с припоем. Также, она способна вызвать затруднения при сварке проводов, потому что вследствие ее наличия возникают различные включения, из-за которых сильно снижается качество контакта.

К дополнительным характеристикам такого материала, как алюминий, относится повышенная хрупкость и текучесть. В связи с этим, при соединении проводов из алюминия следует заранее позаботиться, чтобы они были расположены так, чтобы полностью исключалась возможность механического воздействия на данный участок.

Стоит отметить, что при соединении проводов с помощью стандартного болтового зажима, его придется периодически подтягивать, так как металл будет постепенно вытекать из-под болта. В результате, соединение будет становиться слабее.

Скрутка

Алюминиевые провода зачастую соединяют между собой при помощи скрутки. Это наиболее простой, но и самый опасный метод соединения проводов между собой.

Последовательность действий при использовании данной технологии будет следующий:

1. Сначала, с проводов снимают изоляцию приблизительно по 4-5 см с каждой стороны. Удобнее всего здесь применять специальный инструмент, предназначенный именно для этой цели.
2. Теперь контакты следует обезжирить. Для этого их придется протереть тряпкой, предварительно смоченной в ацетоне.
3. Наждачной бумагой удаляют оксидную пленку с поверхности металла, то есть зачищают его до получения металлического блеска.
4. Провода скрещивают друг с другом, после чего одна из жил максимально плотно накручивается на другую при помощи пассатижей.
5. Второй провод таким же способом накручивается на первый.
6. Скрутку теперь следует заизолировать при помощи изоляционной ленты. Профессиональные электрики также рекомендуют воспользоваться специальной термоусадочной трубкой или кембриком. С его помощью можно качественно предохранить оголенную область от негативного воздействия внешней среды.

В принципе, технология довольно-таки простая. Надо лишь помнить о том, что жилы требуется оголять минимум на 4-5 см, а скрутку производить не вручную, а только при помощи пассатижей, чтобы провода прилегали к другу максимально близко.

Если этого не сделать, то в результате получится неплотный контакт, из-за чего участок может сильно нагреваться. В свою очередь, такой эффект вызывает короткое замыкание, а в некоторых случаях даже пожар.

Резьбовое соединение

Данный тип соединения может быть весьма надежным, если его правильно выполнить. Стоит отметить, что алюминий обладает наибольшим линейным расширением, в связи с чем между соединенными проводами с течением времени возникает зазор, ухудшающий их контакт между собой. Чтобы не допустить короткого замыкания, нужно время от времени подкручивать эти винты.

Для избавления от этой необходимости, устанавливают специальные шайбы с разрезами или гроверами. Они выбирают образующиеся зазоры и в несколько раз увеличивают надежность соединения.

На винт, провода нужно будет обязательно намотать, чтобы площадь его соприкосновения с контактной площадкой была значительно выше. Профессиональные электрики зачастую поступают так: плющат это кольцо на наковальне, чтобы повысить площадь соприкосновения.

Технология выполнения качественного резьбового соединения проводов начинается со снятия с них изоляции на расстояние, равное 4 диаметрам винта. Зачищенные участки обезжириваются.

Потом нужно загнут их кончики так, чтобы образовались кольца.

На винт надевают элементы в следующей последовательности:

1. Пружинная шайба.
2. Стандартная шайба.
3. Колечко первого провода.
4. Еще одна стандартная шайба.
5. Колечко второго провода.
6. Гайка.

Вся эта система затягивается до тех пор, пока пружинная шайба не будет находиться в выпрямленном состоянии. В принципе, если оба провода сделаны из алюминия, то между ними можно не прокладывать стандартную шайбу.

Используем клеммные колодки

Если у алюминиевых проводов незначительная нагрузка по току, то их можно соединять между собой при помощи клеммных колодок. Несмотря на то, что внешний вид таких изделий может сильно отличаться, принцип их работы один и тот же.

Корпус у колодок делается из пластика либо карболита. В нем расположены трубки с толстыми стенками, изготовленными из латуни. По бокам находятся резьбовые отверстия. В противоположные концы заводят соединяемые провода, которые закрепляют с помощью винтов. Необходимо отметить, что в одну латунную трубку разрешается вставлять столько проводов, сколько туда поместится.

Это не слишком надежное соединение по сравнению с пайкой, однако на монтажные работы тратится в несколько раз меньше времени. Помимо соединения проводников, изготовленных из одного материала, в клеммных колодках допустимо использовать разные провода.

Неразъемное соединение

Если в дальнейшем не планируется разбирать соединение проводов, то можно использовать так называемые неразъемные способы. Данные методы являются одними из наиболее надежных. Желательно их использовать, прежде всего, в труднодоступных местах.

Одним из наиболее легких методов неразъемных соединений является опрессовка. Для этого берется алюминиевая трубка подходящего диаметра, провода скручивают между собой,  вставляют в эту трубку и зажимают пресс-клещами. Лучше всего здесь, чтобы проводники входили максимально плотно.

Лишь в этом случае соединение получится наиболее прочным. Стоит отметить: если провода входят в трубку довольно плотно, то скручивать их между собой даже не придется. На последнем этапе соединение изолируют.

Сегодня в продаже можно найти специальные наконечники для изготовления данного соединения, у которых уже имеется изолирующий колпачок. Он сжимается вместе с наконечником и обхватывает провода, закрывая к ним какой бы то ни было доступ.

Для получения качественного неразъемного соединения, нужно иметь специальные клещи, которые будут не перекусывать, а лишь сдавливать. Если их нет в наличии, то вполне подойдут и стандартные пассатижи.

Пайка и сварка

Пайка проводов позволяет получить довольно качественное и неразъемное соединение. Однако, при соединении алюминиевых проводов, следует помнить о наличии на них оксидной пленки, из-за которой будет не слишком хорошо держаться припой.

Чтобы не допустить возникновения такого дефекта, нужно следовать определенной последовательности действий:

1. Соединяемые участки проводов обрабатывают специальным флюсом, который снимает оксидную пленку с поверхности.
2. Припоем обрабатывают как можно более тщательно, чтобы у него была наибольшая площадь соприкосновения с проводами.
3. Когда участок соединения остынет, его желательно обработать наждачной бумагой, чтобы убрать острые края, которые могут повредить изоляционный слой.
4. Провода в обязательном порядке изолируют.

Пайка требует наличия определенных навыков.

Следует сказать, что у этого метода есть несколько отрицательных моментов:

1. Его приходится изолировать.
2. Сам метод достаточно сложен, особенно, если приходится пропаивать провода под потолком, стоя на стремянке.
3. Если в процессе работы была допущена ошибка, то исправить ее будет довольно проблематично.
4. На работу уходит большое количество времени.

Сварка чем-то напоминает пайку проводов, но выполняется она значительно быстрее. Для того, чтобы получить качественное соединение, электрод подносится к участку соединения всего лишь на 1-2 секунды. Оба конца провода предварительно обрабатывают флюсом для удаления оксидной пленки.

Если нет опыта работы в этой области, то первоначально следует потренироваться на заранее подготовленных, но при этом не подключенных в систему скрутках.

После завершения сварочного процесса, скрутки проходят специальным растворителем и покрываются лаком. В результате получается качественное соединение, которое может прослужить в течение длительного периода времени, так как такой способ позволяет не допустить возникновения перегрева. Соответственно, такой участок нужно будет изолировать.

Альтернативные варианты

плоско-пружинный зажим

Провода можно соединить между собой с помощью заклепки. В принципе, подобная технология похожа на винтовую технологию, только здесь вместо винта берется заклепка. В конечном итоге получается неразборное соединение.

Выполняется такое соединение довольно просто: на заклепку через пружинную шайбу надеваются оба проводника, затем ее вставляют в заклепочник и сводят ручки до тех пор, пока не раздастся щелчок.

Также, существует специальный плоско-пружинный зажим. Такие изделия бывают одноразовыми и многоразовыми, когда провод может как вставляться, так и выниматься. Однако, следует помнить, что подобные зажимы выполняются из пластика, поэтому использовать их для силы тока свыше 10 А нежелательно.

Работать с ними весьма просто: провода зачищают и вставляют в зажим до щелчка. Без использования специального рычажка вытащить их оттуда невозможно. Также желательно изолировать данный участок провода.

Особенности соединения

Алюминиевые провода лучше всего размещать в специальных распределительных коробках, к которым они должны подходить в гофрированных рукавах. Это особенно важно, когда прокладка ведется на улице или же в случае сооружения проводки во влажном помещении типа ванной комнаты.

Вообще, когда производится соединение алюминиевых проводов, которые будут функционировать на улице, необходимо позаботиться о том, чтобы к участкам соединения не подходила влага.

В противном случае, не удастся избежать короткого замыкания. Весьма удобно в этом случае использовать технологию сварки проводов, так как последующее использование специального лака позволяет исключить воздействие воды на место соединения, а изоляционный слой дополнительно предохранит от удара током.

Блиц-советы

1. Профессиональные электрики не рекомендуют соединять между собой алюминиевые и медные провода. Это связано со многими причинами, важнейшей из которых является различное сопротивление металлов. Кроме того, при взаимодействии друг с другом медь и алюминий очень быстро окисляются, что вызывает нагрев проводов, в значительной степени ухудшает контакт. Кроме того, их жесткость разная, что значительно усложняет проведение работ.
2. Можно при необходимости комбинировать те или иные способы соединения проводов. В частности, скрутка вполне хорошо сочетается с пайкой или со сваркой. В итоге получается весьма надежный и неразъемный контакт, который прослужит в течение долгого времени.

Как соединить медный и алюминиевый провод правильно и надежно?

Медный и алюминиевый проводники при подсоединении образуют гальваническую пару. Электрохимический потенциал меди различается с электрохимическим потенциалом алюминия на 0,65 мВ. Это превосходит граничную величину, которая составляет 0,60 мВ.

Алюминий имеет гораздо более отрицательный потенциал, чем медь. Постепенно, с течением времени, на этом стыке будет происходить процесс электрохимической коррозии.

Это может привести к определённым последствиям:

1. Нарушение контакта.
2. Деформация провода вследствие коррозии.
3. Разрушение проводника.
4. Повышение электрического сопротивления.
5. Повышение температуры.

Способы соединения

Подсоединение скруткой

Это наиболее простое, но, и наименее надёжное решение. Как правильно это сделать:

1. Если расположить их таким образом, чтобы концы смотрели в одну сторону, то их нужно сжать плоскогубцами.
2. Повернуть раза три.
3. После выполнения этой операции они должны быть закручены друг вокруг друга.
4. Недопустима ситуация, когда только один провод закручен вокруг второго.
5. После выполнения этой процедуры нужно покрыть место контакта покрытием, которое защищает от влаги. Для этой цели можно использовать специальный лак.

Этот способ используется наиболее часто по сравнению с другими вариантами соединения.

Резьбовое соединение

При использовании этого способа удаётся избежать нежелательного непосредственного контакта проводов. Здесь используется стальной винт. Соединяемые провода очищается примерно на длину в 4 диаметра используемого винта, зачищаются ножом и сворачивают в колечко, которое охватывает этот болт.

Соединение происходит таким образом, чтобы оба провода, медный и алюминиевый непосредственно не соприкасались.

Выполняют эту работу следующим образом:

1. На винт надевают особую пружинную шайбу. Она выглядит, как шайба, имеющая один разрез, при том, что концы не находятся в одной плоскости.
2. Затем надевают обычную шайбу.
3. Далее устанавливают колечко одного из соединяемых проводов.
4. Затем ставят ещё одну обычную шайбу.
5. После этого подсоединяют колечко другого проводника.
6. Потом ещё раз ставят обычную шайбу.
7. Уже после этого устанавливают гайку и закручивают её до такой степени, чтобы края пружинной шайбы оказались в одно плоскости.

Если оба провода имеют толщину в 2 миллиметра, то вполне подойдёт винт М4.

При этом способе соединения избегают прямого контакта алюминия и меди. Однако, происходит их контакт со стальными деталями. Электрохимический потенциал для алюминия и меди составляет 0,65.

Для меди и нержавеющей стали разница составляет 0,1. А, для соединения алюминия и нержавеющей стали это составит 0,55. Таким образом, мы видим, соединение этих материалов со стальными деталями является допустимым.

С помощью клеммной колодки

Этот способ получил широкое распространение несмотря на то, что он является недостаточно надёжным по сравнению с предыдущим вариантом.

При этом, он имеет свои определённые преимущества:

1. В частности, для этого не требуется сворачивать провод колечком.
2. Кроме того, применение этого способа позволяет соединять медные и алюминиевые провода практически в любом сочетании.
3. Здесь снижены требования к изоляции. Это связано с тем, что здесь исключена возможность случайного соприкосновения оголённых проводов.

Кратко расскажем о том, как выполнять подсоединение проводов с использованием данного способа:

1. Сначала нужно зачистить соединяемый конец проводника. В отличие от рассмотренного ранее соединения, здесь необходимо обработать примерно 5 миллиметров провода.
2. Концы нужно вставить в соответствующие отверстия и с силой закрутить соответствующий винт.

У такого способа соединения есть несколько распространённых применений.

1. Популярным использованием такого способа является подсоединение проводов при установке люстры. Здесь имеется такая особенность, что алюминиевые провода являются слишком короткими для применения других способов, что обуславливает необходимость использования клеммного соединения. Даже если алюминиевый проводник, торчащий из потолка, имеет длину всего несколько сантиметров, с помощью данного способа можно соединить их прочно и надёжно.
2. Другое важное применение этого способа состоит в подсоединении проводов, которые перебиты внутри стены. Однако, само клеммное соединение при этом не рекомендуется прятать внутри неё.

Надо заметить, что клеммные колодки бывают:

1. Такие, что провод прижимается специальным винтом.
2. Провод присоединяется при помощи прижимной пластины.

В первом из этих вариантов возможно повреждение прижимного винта. Это говорит о недостаточной надёжности такой разновидности по сравнению с использованием прижимных пластин.

С помощью клеммной коробки со специальным зажимом Wago

В этом случае, подключение происходит на основании использования специального плоского зажима Wago немецкого производства. Производятся соединители двух различных типов. Основное различие состоит здесь в том, что одна из разновидностей предусматривает разовое соединение без возможности изъятия проводника, а другая используется для многократного применения.

Расскажем, как работает одноразовый соединитель. Для того, чтобы им воспользоваться, надо сделать следующее:

1. Сначала нужно зачистить концы проводов. Сделать это нужно на протяжении не более, чем 10 миллиметров.
2. Затем вставляем их с усилием в зажимы соединителя. Всё, соединение зафиксировано. Напоминаем, что данная конструкция является одноразовой. Если отсоединить проводник, то соединитель, скорее всего, будет повреждён и при повторном присоединении нельзя гарантировать, что получившееся соединение будет надёжным.

С многоразовым соединителем ситуация будет иной. В его конструкции предусмотрены специальные тумблеры. Перед соединением их надо нажать, затем вставить зачищенные провода и после этого нужно будет их закрыть. Они гораздо более удобны, чем одноразовый вариант, однако стоят несколько дороже.

В каких случаях допустимо применять такой метод соединения? Если говорить об одноразовой модели, то требования в этом случае следующие – сечение каждого из соединяемых проводов может находиться в пределах от 1,5 до 2,5 миллиметров.

Колодка рассчитана на силу тока до 24 ампер, однако рекомендуется для большей надёжности использовать их с током, который не превышает 10 ампер.

Если же говорить о многоразовом варианте конструкции Wago, то здесь допустимо использовать проводник, который имеет толщину от 0,08 до 4,0 миллиметров. Предельно допустимая сила тока здесь также выше. Она составляет 34 ампера.

Использование клеммной колодки удобно ещё и тем, что для подсоединения не нужны никакие дополнительные инструменты или материалы.

Неразъёмное соединение

Такой вид соединения обладает высокой надёжностью. В этом смысле он подобен резьбовому соединению. Однако, различие состоит в том, что его нельзя разобрать после того, как было проведено соединение, а потом собрать, гарантируя при этом надёжность получившегося соединения.

Суть данного способа состоит в следующем – колечки на концах надеваются на заклёпку, которая сжимается специальным инструментом.

Последовательность действий такова:

1. Каждый из соединяемых проводов аккуратно зачищается. Длина зачищаемого участка подбирается аналогично тому, как это делалось для резьбового соединения. Здесь берётся обычно 4 диаметра заклёпки.
2. Затем на концах делаются колечки.
3. Сначала надевают колечко алюминиевого проводника.
4. Затем ставят пружинную шайбу. Напоминаем, речь идёт о шайбе, которая с одной стороны разомкнута и концы её находятся не в одной плоскости.
5. Потом надевают медный проводник.
6. Затем устанавливают обычную шайбу.
7. После всего этого вставляют стержень с шайбами и проводами в специальный инструмент под названием заклёпочник и крепко сжимаем.

Мы получили надёжное и долговечное соединение. При проведении работы, важно внимательно смотреть за тем, чтобы оголённые провода не соприкасались.

Распространённое применение данного способа состоит в сращивании проводов, которые были случайно повреждены при ремонтных работах.

Данный способ соединения отличается дешевизной, высокой скоростью работы. Также, нужно учесть и то, что для этого соединения могут быть использованы различные виды заклёпок, что позволяет подобрать нужный тип деталей практически в любой ситуации. Наиболее часто для этого принято использовать заклёпки диаметром в 4 миллиметра.

Советы

1. При работе с проводкой, которая была повреждена в ходе ремонта, можно не только выполнять соединение повреждённых частей, но и выполнить в нужном месте вставку из медного провода.
2. Желательно, чтобы работы такого рода проводил специалист. Это существенно снизит риск возникновения каких-либо проблем.
3. Рекомендуется, чтобы проводилась регулярная проверка таких соединений. Её желательно проводить не реже, чем 2 раза каждый год. Тут дело не только в электрохимической коррозии, а ещё и в том, что этот металл обладает текучестью. С течением времени он может изменить форму и тем самым ослабить контакты.
4. Выполнив такое соединение, нужно в дальнейшем обеспечить доступ для его контроля. Один из вариантов: разместить его в распределительной коробке. Если место соединения просто закрыть в стене, то, со временем это может привести к повреждению электрического соединения.

Статья была полезна?

0,00 (оценок: 0)

Как соединить алюминиевый и медный провод

В старых домах используется проводка из алюминиевого провода. Нередко, при проведении ремонта в своей квартире, появляется необходимость удлинить провода. Если вы будете использовать медные провода или сплавы, то просто так подсоединять их к алюминиевым нельзя — это правило знает каждый электрик, да и не только. Я покажу вам простой, доступный, а главное надежный способ как соединить медные и алюминиевые проводники вместе.

Понадобится

• Болт или винт с резьбой М4, длиной 16 мм.

• Три широких шайбы под М4.

• Гровер М4.

• Гайка М4.


Размеры вполне могут быть и другие, я лишь привожу список того что использовал я.

Соединение алюминиевого и медного проводников

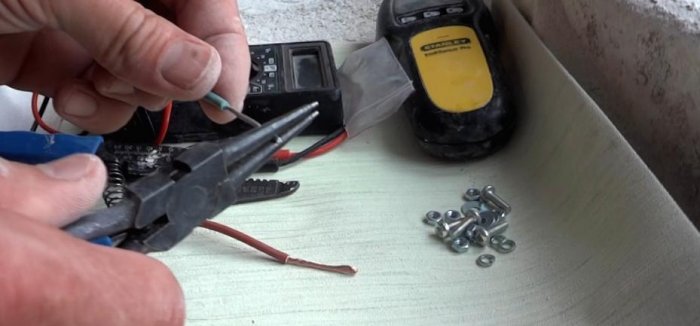

Зачищаем концы проводов, которые будем соединять. Берем круглогубцы и делаем колечки на концах проводов.

Кольца на обоих. Их вполне можно сделать и другим инструментом или вообще вручную.

Далее надеваем на винт шайбу. Ширина ее должна быть больше кольца оголенного провода. Затем надеваем кольцо алюминиевого провода, таким образом, чтобы при дальнейшем завинчивании соединения, это колечко на проводе не разжималось.

Затем надеваем ещё шайбу и после нее медный провод.

И на все на это сверху надеваем третью шайбу, гровер и фиксируем гайкой.

Затягиваем инструментом.

Хорошо изолируем изолентой.


Изоляция должна быть надежной, желательно пройтись изолентой в два — три слоя. Так выглядит соединение в распределительной коробке.

Такое соединение проводов будет надежным. Гровер будет поддерживать давление, если соединение вдруг ослабится. Так что его смело можно закрыть крышкой, и спрятать за слоем штукатурки.

Конечно, продается на рынке много других приспособлений, для соединения проводов, но мне кажется, что этот метод самый надежный и долговечный.

Смотрите видео

Как правильно установить алюминий AlumiConn на медный наконечник

Переходник AlumiConn из алюминия на медь — это безопасное решение для постоянного ремонта алюминиевой проводки. Он также одобрен Комиссией по безопасности потребительских товаров США (CPSC) как эффективный метод решения проблем с алюминиевым проводом. Чтобы установить Alumiconn Aluminium на медный наконечник, посмотрите видео или следуйте инструкциям ниже:

Выключите все питание устройства, на котором работает

1. Снимите электрическое устройство со всех имеющихся разъемов

1. Зачистите алюминиевые провода до 5/16 дюйма с помощью устройства для зачистки проводов.(укажите здесь инструмент для зачистки проводов)

2. Ослабьте установочные винты на верхней части проушины AlumiConn

1. Вставьте алюминиевый провод (и) в открытый порт для проводов на наконечнике AlumiConn

Используйте только один провод для каждого порта проводника.

6. Вставьте медный провод, который будет использоваться для подключения устройства к одному из оставшихся портов на наконечнике AlumiConn

7. Затяните винты динамометрической отверткой.Рекомендуемые моменты затяжки следующие:

Убедитесь, что вы используете правильный крутящий момент, иначе продукт может выйти из строя.

8. Вставьте гибкие медные провода в электрическое устройство

9. Поместите все провода в распределительную коробку и прикрепите к ней электропроводку

Типовая установка медного гибкого кабеля
с трехпортовым алюминиевым проводом

Типовая установка медного гибкого кабеля
с двухпортовым алюминиевым проводом

Теперь вы полностью и безопасно отремонтировали алюминиевый провод с помощью наконечника AluminConn Aluminium to Copper.Убедитесь, что вы используете проушину в соответствии с местными и национальными электротехническими нормами. Как всегда, вам необходимо проконсультироваться со своим местным сертифицированным электриком, имеющим опыт работы с алюминиевыми проводами, прежде чем браться за какие-либо электрические проекты с алюминиевой проводкой.

Оставайтесь на связи

Добавьте темы блога, о которых вы хотите прочитать, в разделе комментариев ниже или отправьте нам сообщение на Facebook!

Не забудьте поделиться с друзьями на Facebook и подписаться на нас в Twitter!

.

Зачем делать антенны из меди, а не из алюминия или нержавеющей стали

Все мои антенны J-Pole и Slim Jim изготовлены из жестких медных трубок Type-M. Type-M, также известный как Red Copper, в основном используется в сантехнической промышленности для подачи питьевой воды в дома и на предприятиях. Хотя стоимость меди постоянно растет, строительная отрасль переходит на другие материалы для сантехники. Но подобно тому, как медные трубки переносят воду в дома, они также могут переносить электроны в наших антеннах.

Одна вещь, которая делает медь отличным выбором для антенн, заключается в том, что она является очень эффективным проводником электрической энергии. Фактически, единственный распространенный элемент, более проводящий, чем медь, — это серебро. Вы можете себе представить, сколько будет стоить антенна, сделанная из серебра.

От EuroCopper.org:

Вес на вес, за исключением драгоценных металлов, медь является лучшим проводником электричества и тепла, поэтому неудивительно, что около 60% от общего объема меди используется для этих целей.
Медь используется в электрических сетях высокого, среднего и низкого напряжения, а проводимость меди считается стандартом, с которым сравниваются другие проводники.

Алюминиевые кабели заменяются медными, поскольку проводимость меди в два раза больше, чем у алюминия, что делает медные кабели чрезвычайно энергоэффективными, что помогает снизить потребление энергии во всем мире.

Медная проволока уже давно является предпочтительным проводящим материалом для большинства кабелей, используемых для силовых и телекоммуникационных сетей.Обладая высокой проводимостью в сочетании с пластичностью, которая упрощает вытяжку до диаметров с жесткими допусками, его также можно легко паять для создания экономичных и прочных соединений.

Металл	Электропроводность
Серебро	106
Медь (чистая)	100
Медь (твердая)	89,5
Алюминий	45
Сталь	3-15

Таблица электропроводности металлов.

Поскольку медь в два раза более проводящая, чем алюминий, и в 6 раз более проводящая, чем сталь, она является отличным выбором в качестве материала антенны. Повышенный электрический КПД означает, что большая часть вашей РЧ-энергии будет подниматься и выходить из антенны, а не задерживаться, создавая тепловую энергию. Более эффективное излучение также означает, что вы можете работать с медной антенной с большей мощностью, чем с другими строительными материалами. Мои J-полюсы без проблем прошли испытания на мощность 500 Вт, и нет причин, по которым они не смогли бы выйти на полный законный предел мощности, если это потребуется.

Медь не является идеальным строительным материалом для антенны, у нее есть несколько недостатков. Один из них — стоимость. Медь почти превратилась в полудрагоценный металл, и ее стоимость продолжает расти. По мере улучшения ситуации на рынке жилья цена на медь снова может значительно повыситься.

Медь — лучший материал для базовых антенн. Металл мягкий и податливый, но довольно жесткий. Нержавеющая сталь имеет более высокий предел прочности на разрыв, поэтому можно использовать более тонкую проволоку. Это делает сталь отличным выбором для мобильных штыревых антенн, где гибкость является обязательной.Но я бы не стал использовать нержавеющую сталь для базовой антенны, так как гибкость не является проблемой, а низкая электропроводность значительно снижает ее эффективность.

С точки зрения чистой энергоэффективности медь — лучший материал для базовой станции или стационарной антенны. Большая часть вашего сигнала попадет в воздух и меньше радиочастотной энергии будет преобразовано в тепло за счет внутреннего сопротивления металла.

.

Медь VS Алюминий — Конденсаторы и испарители Змеевики

Вот как выглядят медные змеевики и алюминиевые змеевики:

Большинство производителей начинают переходить с использования медных змеевиков на алюминиевые в качестве змеевиков конденсатора и испарителя. причин. Прежде чем вы решите приобрести новую систему с медными или алюминиевыми змеевиками, хорошо знать, для чего вы настраиваете себя.

Традиционно медь считается лучшим выбором при производстве змеевиков испарителя и конденсатора.Причина этого — скорость теплопередачи, экономическая эффективность, гибкость и, конечно же, тот факт, что комплекты медных линий были созданы для соединения сплит-систем. Стоимость меди резко выросла за последние несколько лет , таким образом изменив положение дел в обрабатывающей промышленности. Производители теперь обращают внимание на алюминий, потому что он дешевле, а также может похвастаться рядом преимуществ, упомянутых выше для меди. Основное отличие состоит в том, что медь имеет в два раза большую проводимость, чем алюминий, когда речь идет о передаче тепла.

Медь VS алюминиевые катушки Упрощенный:

	Медная трубка и ребра	Алюминиевая трубка и ребра	Медная трубка и алюминиевые ребра
Стоимость	Высокая	Низкая	Средняя
Эффективность	Высокая	Средняя	Средняя
Устойчивость к коррозии	Нет	Да	Нет
Долговечность	Долговечность	Вероятно долговечность	Менее долговечность
Сложность ремонта	Легко	Чрезвычайно жесткая	Это зависит от места утечки

Сложность ремонта

Все медные катушки легко отремонтировать, если поврежден в поле, тогда как с Алюминий, будучи поврежденным, потребует полной замены катушки.Современные змеевики из медных труб и алюминиевых ребер тоже не подлежат ремонту. Медь настолько тонкая, что паять ее очень сложно.

Устойчив к коррозии

Алюминий устойчив к коррозии. Участник технического форума HVAC говорит: «Алюминиевые змеевики обладают защитой от окисления, которой нет у меди. Теплопередача ниже, но они увеличивают площадь поверхности для компенсации. Я фанат алюминиевых катушек 30 лет, ни разу не было самопроизвольных протечек.Большая проблема с алюминиевыми змеевиками в том, что в случае утечки ремонт практически невозможен ».

Профессионал в области отопления, вентиляции и кондиционирования воздуха Гэри Эдельман также соглашается и говорит: «Алюминиевые змеевики пока не решены. У меня было несколько утечек за последние 8 лет или около того с тех пор, как я их использовал, но не много. Как они собираются продержаться в долгосрочной перспективе, например, на 15 или 20 лет, нам просто нужно подождать и посмотреть. Медные катушки не решаются. Кажется, что все они протекают независимо от марки, и я бы не стал устанавливать жилой блок с медным змеевиком.”

Плохая тенденция для меди (экономия)

Современные технологии вкупе со стоимостью меди заставили производителей экономить на материале. Суть в том, что более тонкие (и менее эффективные) катушки наводнили рынок. Бытует мнение, что медь служит дольше алюминия. Однако это может скоро измениться из-за вышеупомянутого сценария, когда производители используют более тонкие и менее стабильные нити.

Кроме того, цена на медь делает ее более привлекательной для воров.Это нацелено и позже продано на рынке по более низкой цене. Если вы используете материал, убедитесь, что провода надежно закреплены, и это предотвратит кражу.

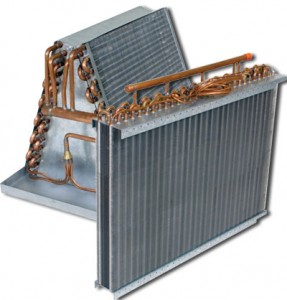

Остерегайтесь гибридов

В то время как медь используется для линейных комплектов, ребра используются для алюминия. Когда соединяются медь и алюминий, чаще всего происходит гальваническая коррозия. Гальваническая коррозия обычно возникает при соединении двух разных металлов. Благодаря современным технологиям и большим достижениям, концепции соединения неродственных металлов сделали алюминий привлекательным выбором для некоторых.

Заключение

Каждый металл имеет свои преимущества, которые делают его подходящим выбором для испарителей и конденсаторов. Минусы также разделены поровну, поэтому выбор действительно остается за потребителем. Если посмотреть на плюсы и минусы меди и алюминия, обе катушки используются в зависимости от наличия места, рентабельности при установке, а также при обслуживании. Есть оборудование, которое хорошо работает с алюминием, а другое — с медью.

Кстати, мой личный приоритет — Вся медь (без экономии)> Весь алюминий> Медная катушка + алюминиевые ребра> Вся медь (без экономии). Только личное. Если у вас есть какие-либо вопросы или предложения по этой статье, просто напишите сообщение ниже.

.
