Как установить доводчик на дверь: основные этапы и секреты

Перед тем, как установить доводчик на дверь, пользователь должен изучить особенности его конструкции, проверить комплект и составить для себя примерный план действий. В инструкции по установке описываются все необходимые шаги, приводится перечень инструментов, которые понадобятся.

Но есть несколько нюансов в каждом этапе монтажа доводчика, которые требуют отдельного объяснения. Так, самостоятельный монтаж скрытого доводчика – не лучшее занятие для того, кто впервые занимается подобным делом. В этой ситуации лучше воспользоваться советом профессионала или попросить того, у кого есть опыт, помочь с определением разметки и других тонкостей монтажа.

Правильная установка доводчика на дверь

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

Первый этап: определение схемы установки

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

  1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
  2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

Типы установки доводчиков на дверь

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

Помните! Шаблон всегда предполагает все варианты монтажа конструкции – на левую или правую дверь, внутреннее или наружное открытие.

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

Шаблон установки доводчика

Пример шаблона для установки доводчика

Третий этап: пошаговая установка

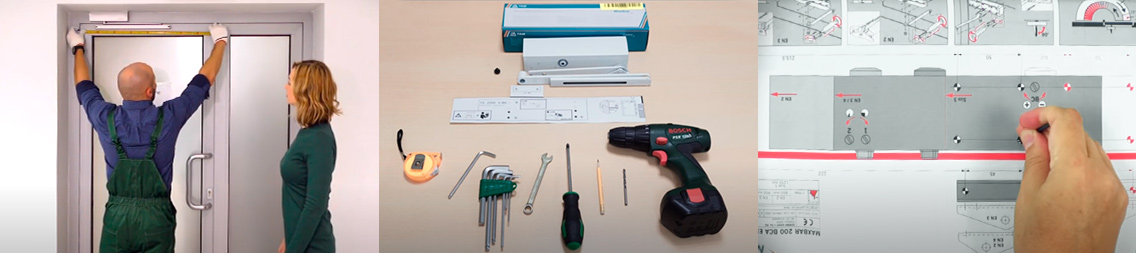

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

  1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
  2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
  3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
  4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
  5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
  6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

Схема установки доводчика на дверь

Нюансы нестандартной установки

Иногда требуется использование альтернативной схемы установки доводчика для межкомнатных дверей или тяжелых входных полотен. В процессе используются монтажные пластинки и уголки. В некоторых моделях они есть в комплекте, для других нужно покупать отдельно:

  • Если дверной проем оказывается слишком глубоким и не позволяет установить рычажный кронштейн на раме, то применяют монтажный уголок.
  • Иногда возможна противоположная ситуация, и уголок используют для установки вместе с корпусом оборудования.
  • Особенности конструкции двери не всегда позволяют установить корпус доводчика (узорная резьба или высокое стекло), в этом случае используют монтажную пластину, на которую ставят корпус оборудования.
  • Если дверь выступает за раму или место над полотном не позволяет прикрепить рычаг доводчика, то для выравнивания положения корпуса и крепления используют монтажную пластину.

Выбор пластины или уголка будет зависеть от конструкции полотна, размера доводчика. Определиться с ним поможет консультант магазина.

Нестандартная схема установки доводчика

Особенности установки скрытых доводчиков

Скрытые механизмы бывают напольными, верхними и представленными в виде доводчиков-петель. Первый тип используется для установки вместе со стеклянными конструкциями, реже – с пластиковыми и деревянными. Его монтаж происходит в процессе установки дверей. Верхние скрытые механизмы требуют особой точности в работе и предельной аккуратности. Перед их установкой в полотне нужно сделать специальное отверстие, в которое будет установлен корпус доводящего механизма.

Общие принципы монтажа таких конструкций похожи на установку доводчика рычажного типа своими руками. Однако не все межкомнатные конструкции предполагают подобный вариант из-за слишком тонкого полотна. А металлические двери, наоборот, оказываются слишком тяжелыми для подобного оборудования, и применение механизмов с внешним рычагом становится лучшим решением.

Напольный доводчик

Напольный доводчик

Дверные петли с доводчиком

Петли с интегрированным доводчиком относятся к скрытым механизмам и предназначены для легких конструкций. Идеально подходят для межкомнатных дверей, абсолютно незаметны и просты в установке. Достаточно воспользоваться схемой монтажа обычных скрытых или накладных дверных петель.

Помните! Внешне петля с доводчиком мало чем отличается от стандартной фурнитуры. У нее лишь немного увеличен цилиндр корпуса.

Устанавливать петли-доводчики не рекомендуется на массивные деревянные, пластиковые и металлические двери. Хрупкость их конструкции будет работать на износ, что приведет к быстрой поломке. Сила тяги таких изделий подходит лишь для самых легких полотен.

Самое сложное в процессе установки скрытого доводчика-петли – это определение правильной оси. Подобная конструкция устанавливается с небольшим нарушением вертикального положения. Если у монтажника слишком мало навыков работы с подобными механизмами, то лучше воспользоваться услугами профессионала.

Дверные петли с доводчиком

Регулировка доводчиков после установки

Правильно установить доводчик для входных или межкомнатных дверей невозможно без финального этапа – регулировки и последней настройки. Первичный монтаж не всегда позволяет добиться правильной работы оборудования, что приводит к поломкам. Также механизмы нуждаются в периодической регулировке, которая происходит во время смены времен года.

Первое, на что обращают внимание, — это скорость движения двери:

  • Если полотно слишком медленно открывается, то регулируют пружину доводчика.
  • За ее сжатие отвечает специальная гайка, отмеченная в инструкции особой буквой или цифрой.
  • Головку клапана поворачивают, следуя инструкции, по часовой или против часовой стрелки, но не больше 2 оборотов в одну сторону.

Обычно в доводчиках есть 2 клапана регулировки. В редких моделях встречается третий клапан. Если первый отвечает за регулировку скорости, то второй используется для плотного закрывания двери – дохлопа. Третий клапан отвечает за ход конструкции полотна при углах в 90 или 80 градусов.

Регулировка доводчика

Функция hold-open дает возможность фиксировать дверь в открытом положении под заданным углом (обычно в 90 градусов). Однако ею оснащаются не все доводчики. При необходимости опцию можно купить вместе с механизмом или установить потом при необходимости.

В процессе использования многие доводчики нуждаются в замене масла, так как оно может утрачивать свою вязкость в ходе эксплуатации и воздействия перепадов температур.

Замену масла рекомендуют проводить не реже 2 раз в год – летом и зимой. То же относится к движущимся элементам, смазку которых проводят специальным маслом.

Видео об установке доводчика на дверь

Как установить доводчик на дверь

Многим из нас памятны нехитрые устройства, которые ранее применялись для того, чтобы обеспечивалось самостоятельное и плотное закрывание входных, межкомнатных дверей, калиток, входов в подъезд и т.п. Для этого использовались обычные пружины, противовесы с тросиками и системами блоков, а нередко народные умельцы приспосабливали в подобных целях даже резиновые жгуты или куски старых покрышек. Сегодня такие проблемы решаются гораздо проще и эффективнее, так как есть всегда возможность купить дверной доводчик – их ассортимент, представленный в продаже, весьма широк.

Как установить доводчик на дверьКак установить доводчик на дверь

Приобрести такой механизм – это лишь полдела, так как нужно еще правильно его смонтировать. Можно, конечно, обратиться к услугам мастеров, однако, если тщательно разобраться, как установить доводчик на дверь, то окажется, что подобную работу вполне можно провести и самостоятельно.

Общие сведения об устройстве дверных доводчиков

Доводчик – это механическое устройство, накапливающее потенциальную энергию при открытии двери, которая затем расходуется на ее плотное закрытие. «Аккумулятором» чаще всего является мощная пружина.

Передача усилия на пружину и обратно, на дверное полотно, может осуществляться по одной из двух схем:

1. Доводчики с внутренним гидравлическим контуром и реечной передачей усилия.

Схема работы доводчика с реечной передачей момента и гидравлическим контуромСхема работы доводчика с реечной передачей момента и гидравлическим контуром
  • При открывании двери шестерёнка, установленная на оси рычага, проворачиваясь, передает поступательное движение через рейку поршню (верхняя часть рисунка), а тот, в свою очередь, сжимает пружину.
  • Когда открывающее внешнее усилия снято, пружина стремиться вернуться в исходное положение (на рисунке – снизу). Она толкает поршень, вызывая вращение шестеренки, которая передает усилие на рычажную систему доводчика.
Корпус доводчика в разрезеКорпус доводчика в разрезе

Плавность работы обеспечивается системой полостей и каналов, по которым перетекает масло, которым заполнен весь корпус доводчика. Изменяя внутренний просвет каналов, можно точно отрегулировать плавность работы всего механизма.

Подобная схема является самой распространенной, особенно на доводчиках с рычажной передачей усилия.

Видео: устройство и схемы установки доводчика с реечным механизмом

2. Доводчики с кулачковым механизмом

Схема доводчика с кулачковым механизмомСхема доводчика с кулачковым механизмом

На оси рычага – кулачок сложной эксцентричной формы («сердцевидной»), с двух сторон подпертый роликами. При открытии двери выступающая часть кулачка сжимает пружину, которая на своем обратном ходу вызывает проворачивание кулачка в противоположную сторону, что приводит к плавному закрытию двери. Регулировка вращающего момента проводится изменением геометрии профиля эксцентрика.

Такая схема чаще применяется в доводчиках с канальным расположением тяги или в механизмах скрытого размещения.

Следующий параметр классификации доводчиков – место их установки. Подавляющее большинство устройств предназначено для накладного монтажа их вверху. Однако, иногда из соображений не эстетичности или невозможности установки механизма сверху (например, стеклянные двери, или в тех случаях, когда доводчик своим видом нарушит задуманный дизайн помещения), могут применяться и другие схемы – скрытая установка в полу, в раме или в дверном полотне.

В свою очередь, накладные доводчики с верхним расположением подразделяются на два типа:

Доводчик с открытым двухколенным рычажным механизмомДоводчик с открытым двухколенным рычажным механизмом
  • Механизмы с шарнирной (рычажной) тягой, состоящей их двух колен. Достоинства – простота и надежность конструкции, хорошая передача усилия, большой заложенный потенциал возможных регулировок и дополнительных функций. Недостаток – выступающая рычажная система может не всем прийтись по вкусу из эстетических соображений. Кроме того, она в большей степени подвержена проявлениям вандализма.
Доводчик с направляющим каналом - слайдерной системыДоводчик с направляющим каналом — слайдерной системы
  • Доводчики слайдерной системы – со скользящим каналом. Свободный конец рычага снабжен роликом и перемещается в закрытом коробчатом канале. Достоинства – эстетичность, меньшая подверженность вандальным действиям, возможность размещения в канале ограничителя открывания двери. Отсутствие выступающих деталей позволяет устанавливать такие доводчики на дверях, близко расположенных к стенам. Недостатки – требуются более значительные усилия для открывания дверей (сжатия пружины), ограниченность в регулировках и дополнительном функционале.

Что учесть при выборе доводчика

Если появилось желание оснастить дверь в своей квартире или доме доводчиком, прежде чем приобретать этот механизм нужно определиться с его «размером». Под этим понятием кроется классификация по европейскому стандарту EN 1154. Так, установлено семь градаций доводчиков по величине закрывающего усилия, которые подбираются исходя из размеров и массы дверного полотна:

Стандартная градация "размеров" доводчикаСтандартная градация «размеров» доводчика
  • При подборе нужной модели необходимо ориентироваться на максимальный показатель своих дверей. Например, если полотно в ширину имеет 900 мм, но, вместе с тем, весит 70 кг, то потребуется приобрести доводчик с размером ЕN-4.
  • Для максимального удобства потребителей разработчики таких механизмов часто предусматривают определенный диапазон их возможностей. Например, в технической документации может быть установлены пределы «ЕN-2 ÷ ЕN-4». Конкретная величина усилия в таком случае будет определяться лишь особенностями монтажа доводчика.
  • В тех редких ситуациях, когда усилия одного доводчика может не хватить, прибегают к парной их установке.
  • Приобретать стоит ту модель, которая в максимальной степени подходит к имеющимся дверям. Занижение характеристик приведет к быстрому выходу доводчика из строя. Слишком большой размер – это ненужные трудности с нормальным открыванием дверей.
  • Если планируется установка доводчика на улице или в неотапливаемом помещении, обязательно нужно уточнить, предусмотрена ли такая возможность на конкретной модели. Проблема заключается в значительном изменении вязкости масла в гидравлической системе при термических перепадах. Обычно в паспорте изделия указывается допустимый рабочий диапазон температур.
  • Сразу можно оценить функциональные возможности выбираемой модели. Базовые регулировки большинства доводчиков включают изменение силы пружины, скорости и усилия закрывания двери в секторе от 180 до 15º и на конечном участке (доводка) – от 15 до 0º. Кроме того, могут быть предусмотрены и иные параметры:

— Предотвратить резкое открытие дверей при чрезмерном усилии или же на сквозняке или порывистом ветре поможет специальный регулируемый гидравлический демпфер. Он убережет двери от поломки, от удара по прилегающим стенам, не допустит случайного травматизма.

— Нередко условия эксплуатации помещений требуют оставления двери открытой на продолжительное время. Для этого потребуется доводчик с механизмом фиксации в открытом положении.

— Бывают ситуации, когда после каждого отрывания дверей и до начала их закрытия требуется определённая пауза, порядка полуминуты (например, склады, кладовки, подсобные помещения). Эта возможность также может быть реализована в доводчиках с функцией задержки закрытия.

— Если на дверях установлен эластичный уплотнитель, или же они оснащены защелками, будет полезна функция точного регулирования скорости и усилия дохлопа.

— Если двери двустворчатые, то может понадобиться дополнительный механизм координирования единообразного закрывания обеих створок.

— Для «холодных» дверей лучше приобрести доводчик с системой «термозаслонки», которая, реагируя на перепады внешней температуры, расширяется или сужается, компенсируя изменения вязкости масла в гидравлической системе.

Примерный порядок установки доводчика на дверь

Так как наиболее распространёнными в условиях квартир являются доводчики с гидравлической реечной системой и рычажным механизмом, процесс установки будет рассмотрен именно на их примере. По большому счету. Монтаж доводчиков со слайдерной системой особо не отличается, а в ряде случаев – даже является более простой задачей.

  • Прежде всего следует определиться со схемой установки, которая зависит от направления открывания дверей:
Схема установки зависит от направления открывания двериСхема установки зависит от направления открывания двери

— Если дверь открывается в сторону размещения доводчика, то его корпус будет крепится к дверному полотну, а рычажная система – к дверной раме.

— При открывании двери наружу, от себя, схема меняется на противоположную – корпус на косяке, а кронштейн рычажной системы или скользящий канал – на двери.

В обоих случаях винты регулировки на корпусе доводчика должны быть обращены в сторону петель.

  • В комплект практически любого современного доводчика обязательно входит шаблон, выполненный в натуральную величину, который предельно упрощает процесс предварительной разметки мест крепления и корпуса, и рычажного кронштейна.
Образец установочного шаблона доводчикаОбразец установочного шаблона доводчика

Обычно шаблоны имеются на все предусмотренные способы установки – на левые и правые двери, открывающиеся наружу или вовнутрь.

Кроме этого, если доводчик имеет возможность работать в нескольких стандартных классах по ЕN, то на шаблоне это тоже обязательно будет указано. Бывают нанесены разные линии его приложения к углу двери (как на представленном примере), либо на нем указаны разным цветом центры высверливания монтажных отверстий под каждый уровень (размер).

Итак, если мастер определился с требуемым размером и местом расположения деталей, можно переходить к монтажу.

Шаблон крепится по линиям, кернятся места для отверстийШаблон крепится по линиям, кернятся места для отверстий
  • Шаблон с максимальной точность крепится с помощью полосок скотча к дверному полотну по указанным линиям. Кернером намечаются центры высверливаемых отверстий.
Высверливание отверстий под саморезыВысверливание отверстий под саморезы
  • Электродрелью высверливаются отверстия требуемого инструкцией по монтажу диаметра.
Крепление корпуса доводчикаКрепление корпуса доводчика
  • Входящими в комплект поставки крепежными деталями (саморезами) крепится корпус доводчика. При этом следует лишний раз проверить правильность ориентирования регулировочных винтов.
Крепление кронштейна регулируемого рычагаКрепление кронштейна регулируемого рычага
  • Следующий шаг – установка кронштейна (лапки) с регулируемым коленом рычажной системы.

Если детали рычажного механизма в комплекте поставки соединены между собой, то этот шарнир нужно временно разобрать – окончательная его сборка будет проводиться при регулировке доводчика.

Установка кронштейна может зависеть от величины усилия доводчикаУстановка кронштейна может зависеть от величины усилия доводчика

Еще один нюанс. Кронштейн может быть в несимметричном исполнении, поэтому следует сверить его расположение с требуемым усилием закрывания двери. В рассматриваемом случае (на рисунке) показаны два положения – для ЕN -2 и для ЕN -3 и 4.

Необходима плавная доводка двериНеобходима плавная доводка двери

— В случае, когда приоритетом является плавное закрывание двери без стука, а сама она не оснащена защелкой или уплотнителем, регулируемое колено рычага размещается перпендикулярно поверхности двери, а жесткий рычаг – под углом к ней. Соединение проводится при полностью закрытой двери. Длину регулируемого рычага легко изменить, заворачивая или отворачивая на несколько оборотов винтовую его часть.

Требуется закрытие двери "с прихлопом"Требуется закрытие двери «с прихлопом»

— Если для закрытия двери необходимо акцентированное финишное усилие (установлен замок с защелкой или уплотнитель), то схема несколько меняется. Жёсткий рычаг в этом случае должен быть перпендикулярен дверному полотну, и под это расположение подгоняется длина регулируемого колена. Таким образом, пружина доводчика изначально становится немного нагруженной, что увеличит усилие при полном закрывании двери.

  • После регулировки этого «треугольника» собирается шарнир между обеими коленами.

По сути, на этом стандартная процедура монтажа доводчика заканчивается и можно переходить к регулировке. Однако, как показывает практика, конструкция двери может преподнести определенные «сюрпризы», что потребует применения специальных монтажных планок (пластин) или уголков:

Кронштейн рычага на монтажном уголкеКронштейн рычага на монтажном уголке
  • Слишком глубокий дверной проем не дает возможности разместить рычажный кронштейн непосредственно на раме двери. В этом случае он устанавливается на монтажный уголок.
Обратная ситуация - на монтажном уголке установлен корпус доводчикаОбратная ситуация — на монтажном уголке установлен корпус доводчика
  • «Зеркальная» ситуация, когда установки на монтажный уголок требует уже сам корпус доводчика.
Конструкция двери не позволяет разместить полностью корпус доводчикаКонструкция двери не позволяет разместить полностью корпус доводчика
  • Конструкция дверного полотна не дает возможности установить корпус доводчика на своей поверхности (например, высоко расположенное стекло). В этом случае вначале крепится монтажная пластина, а затем, к ней, сам корпус.
Сложности с установкой кронштейна на дверной рамеСложности с установкой кронштейна на дверной раме
  • Дверное полотно несколько выступает за раму, или же место над ней не позволяет закрепить к нему кронштейн. Чтобы выровнять по одному уровню корпус и крепление рычагов, создать условия для надежного крепления, потребуется установить монтажную пластину.
Нормальному размещению корпуса доводчика препятствует причудливая форма наличникаНормальному размещению корпуса доводчика препятствует причудливая форма наличника
  • Сложная фигурная форма дверного наличника не дает ровной площадки для монтажа корпуса доводчика. Выход – предварительная установка монтажной пластины.

Монтажные уголки или пластины, как правило, не входят в комплект поставки доводчика, но обычно представлены в продаже в достаточно широком ассортименте для большинства моделей.

Узнайте интересное интерьерное решение, из нашей новой статьи — «Дверной проём без двери».

Регулировка установленного доводчика

После монтажа доводчика требуется провести необходимые регулировки так, чтобы его работа была наиболее комфортной для хозяев.

Скорость закрывания двери регулируется в двух диапазонах. Расположение и маркировка установочных винтов у разных моделей может существенно различаться – это следует уточнить в прилагаемой к изделию инструкции. Принцип же регулировки примерно одинаков.

Регулировочные винтыРегулировочные винты
  • Вначале вращением соответствующего винта регулируют доводку двери до закрытого состояния. Сила и скорость устанавливаемого «дохлопа» напрямую зависят от массы и конструкции двери, ее оснащенности замком с защелкой (например, на подъездах с кодовыми замками защелка может быть достаточно тугой), установленного по периметру проема уплотнительного контура. В любом случае, скорость двери на финишном участке не должна слишком сильно отличаться от движения в начальном секторе.
Диапазоны регулировок доводчикаДиапазоны регулировок доводчика
  • Затем устанавливают наиболее приемлемую скорость от полностью открытого положения и до угла примерно 15º (до начала доводки). Дверь должна двигаться плавно, без рывков и остановок.
Не следует чрезмерно усердствовать с вращением винтов!Не следует чрезмерно усердствовать с вращением винтов!
  • Регулировочные винты вращают очень плавно, в небольшом секторе –этого бывает вполне достаточно. Чрезмерное закручивание или выкручивание винтов может привести или к поломке механизма, или к разгерметизации корпуса с вытеканием из него масла.
  • Если есть необходимость увеличения усилия закрывания, можно повысить специальным винтом предварительную нагруженность рабочей пружины доводчика.
Некоторые доводчики имеют дополнительные возможности регулировки работыНекоторые доводчики имеют дополнительные возможности регулировки работы

Как уже говорилась, некоторые модели доводчиком имеют и дополнительные функции. В инструкции по монтажу и эксплуатации конкретного изделия будут указаны правила регулировки, которых следует строго придерживаться.

Цены на популярные виды дверных доводчиков

Доводчики

Видео: пример регулировки дверного доводчика

Несколько советов по эксплуатации доводчика

  • Ни в коем случае нельзя рассматривать доводчик в роли ограничителя максимального открывания двери – рычажный механизм при таком подходе долго не прослужит. В этих целях лучше применить амортизирующие дверные упоры, смонтированные на полу или на стене. Исключение составляют некоторые модели со слайдерным расположением рычага – в направляющем желобе иногда можно устанавливать ограничитель предельного открытия.
  • Запрещается блокировать дверь с доводчиком в открытом положении с помощью установленных на пути полотна тяжелых предметов или привязывания за ручку. Если есть необходимость длительный срок держать вход открытым, необходимо на это время отсоединить рычажную систему.
  • Нельзя пытаться принудительно увеличить скорость закрытия двери вручную – это вызовет быстрый износ механизма.
  • Запрещено виснуть на дверях, разрешать детям кататься на них, вешать на ручки значительный груз.
  • Доводчик будет функционировать правильно, если сама конструкция дверей не имеет дефектов. Еще перед монтажом следует проверить отсутствие разболтанность или провисания в петлях, перекосов полотна, правильную подгонку замков и защёлок, постоянно следить за этим в процессе эксплуатации.
  • Если доводчик приходится устанавливать на улице, следует предусмотреть защиту от попадания на него осадков и прямых солнечных лучей. Установленные в подобных «холодных» условиях механизмы потребуют сезонной регулировки дважды в год.
  • Необходимо проводить регулярное (не реже раза в год) смазывание шарнирных узлов рычажного механизма консистентной смазкой.

Узнайте, как установить входную дверь своими руками и инструкцию по монтажу, из нашей новой статьи.

При соблюдении хозяевами правил эксплуатации, доводчик должен добросовестно отработать гарантированный производителем срок.

Как установить доводчик на дверь: своими руками, правильно, шкафа, пластиковую, металлическую, монтаж | РемонтСами!

Декабрь 26, 2019 Нет комментариев

Как установить доводчик на дверь самостоятельно: от выбора механизма до его монтажа и наладки.

Еще не забылись те простоватые приспособления, что когда-то повсеместно применялись для повышения функциональности дверей. С их помощью и межкомнатные, и входные двери могли закрываться самостоятельно. Традиционно применялись противовесы с тросиками, с системами блоков или даже обычные пружины.

В современных дверных конструкциях этот вопрос решается гораздо проще. Приобретается и устанавливается дверной доводчик. А купить дверной доводчик несложно, достаточно выбрать из широко представленного ассортимента подходящий вариант.

Как установить доводчик на дверь

Однако приобрести подходящий механизм — этого мало. Нужно знать, как его правильно смонтировать. Кстати, установить доводчик на дверь сумеет каждый домовладелец самостоятельно, если воспользуется предлагаемыми рекомендациями. Первым делом, нужно разобраться, как устроены эти системы.

Устройство дверных доводчиков



Это механическое устройство обладает способностью накапливать потенциальную энергию в момент открывания двери. Далее энергия, накопленная доводчиком, расходуется с целью плотного закрытия двери. Аккумулирует (накапливает) энергию обычно мощная пружина.

Вот две схемы передачи усилия на пружину, а также последующей «разрядки» накопленных усилий, что направлены на дверное полотно.



Схема шестеренно-реечного доводчика

Прицип работы доводчика, имеющего реечную передачу и гидравлический контур

Прицип работы доводчика, имеющего реечную передачу и гидравлический контур

Доводчик обладает:

  • внутренним гидравлическим контуром;
  • реечной передачей усилия.



  1. На оси рычага установлена шестерёнка. При открывании двери она, проворачиваясь, через рейку передает поршню поступательное движение. Поршень сжимает пружину.
  1. Открывающее внешнее усилие снимается (человек не стремится шире открывать дверь). Тогда усилия пружины направляются на возвращение ее в исходное состояние. Пружина толкает поршень, шестерёнка начинает вращаться. Усилия шестерёнки передаются на систему рычага доводчика.
Разрез корпуса реечного доводчика

Разрез корпуса реечного доводчика

За счет каналов и полостей, по которым происходит перетекание масла, система работает плавно. Путем изменения внутреннего просвета каналов удается с предельной точностью отрегулировать плавность функционирования работы всей этой системы.

Указанная схема в основном используется при разработке доводчиков с рычажной передачей усилия. И этот вариант наиболее распространен.



Схема доводчика с кулачковым механизмом

Устройство доводчика с кулачковым механизмом

Устройство доводчика с кулачковым механизмом

Доводчик обладает кулачковым механизмом. Кулачок установлен на оси рычага. Форма кулачкового механизма сложная эксцентричная, так называемая сердцевидная. Его подпирают с двух сторон ролики.

Часть кулачка выступает, и при открытии двери сжимается пружина. На обратном ходу эта пружина вызывает поворачивание кулачка, который теперь движется в противоположном направлении. Вращающий момент регулируется путем изменения геометрического профиля эксцентрика.

Такую схему чаще используют при конструировании доводчиков:

  • с канальным расположением тяги;
  • с механизмами скрытого размещения.



Место установки классических доводчиков

В основном эти устройства монтируются вверху накладным способом. Но иногда накладной монтаж сверху или выглядит неэстетично, или оказывается конструктивно невозможным. К примеру, если установлена стеклянная дверь. Тогда целесообразно применять такие схематические варианты установки доводчика:

  • в дверном полотне;
  • в раме;
  • в полу.



Накладные доводчики, устанавливаемые вверху, разделяют на такие типы.

Система с шарнирной (еще называют рычажной) тягой

Механизм состоит из 2-х колен.

Доводчик с шарнирной (рычажной) тягой

Доводчик с шарнирной (рычажной) тягой

Плюсы

Конструкция простая, надежная, с хорошей передачей усилия. Допускаются всевозможные регулировки.

Минусы

Рычажная система выступает, а это не всегда подходит пользователю.



Доводчики слайдерной системы

Они обладают скользящим каналом. На свободном конце рычага устанавливается ролик. Происходит перемещение рычага в канале — коробчатом, закрытом.

Слайдерный доводчик на дверь со скользящей тягой

Слайдерный доводчик на дверь со скользящей тягой

Плюсы

Выступающие детали отсутствуют. Это дает возможность устанавливать подобные доводчики на тех дверях, что приближены к стенам.

Минусы

Открывая дверь, хозяин тратит больше усилий. Недостатком считается и ограниченность в регулировках.

Как выбрать подходящий доводчик

При покупке такого механизма прежде следует уточнить его подходящий размер. Разработан европейский стандарт EN 1154 классификации по размерам. Выделяют 7 градаций доводчиков с учетом величины закрывающего усилия. При выборе учитывают:

  • размеры дверного полотна;
  • его массу.

Первое условие. Подбирая подходящую модель доводчика, ориентируются на максимальные показатели двери. К примеру, ширина полотна — 900 мм, а вес — 70 кг. Тогда приобретается доводчик, имеющий размер ЕN-4.

Второе условие. Чтобы потребителям было удобно пользоваться дверями с доводчиками, эти механизмы разрабатываются с учетом диапазона допустимых возможностей. К примеру, могут указываться в технической документации пределы ЕN-2 ÷ ЕN-4.

Третье условие. Иногда усилия одного доводчика оказывается недостаточно. Тогда устанавливают пару таких систем.

Четвертое условие. Нужно покупать такую модель, чтобы она подходила к уже установленной двери по максимуму. Если выбирать систему, занижая характеристики, доводчик вскорости выйдет со строя.

Пятое условие. Доводчик может быть установлен в неотапливаемом помещении или даже со стороны улицы. Прежде чем покупать конкретную систему, следует выяснить, соответствует ли она подобным условиям эксплуатации. Ведь при температурных перепадах показатель вязкости масла, заполняющего гидравлическую систему, может значительно меняться.

Шестое условие. При выборе модели оцениваются ее функциональные возможности. Базовые регулировки большинства систем включают:

  • изменение скорости закрывания двери;
  • изменение силы пружины;
  • изменение усилий для закрывания дверного полотна.

Учитывается сектор от 180º до 15º. А на конечном участке (так называемая доводка) — от 15º до 0º.

Разноплановая функциональность доводчиков

  1. Допустим, на улице порывистый ветер, в доме сквозняк, или человек открыл дверь с особым усилием. Тогда резкое открытие дверей предотвращает регулируемый гидравлический демпфер специальной конструкции. С его помощью дверное полотно не ударится о прилегающую стену, не сломается.
  1. Зачатую дверь в помещение должна продолжительный период оставаться открытой. Тогда используется доводчик, механизм которого фиксирует дверь в открытом положении.
  1. В некоторых ситуациях требуется определенная пауза между моментами открытия двери и начала закрытия. Обычно так работают складские помещения, также подобным способом функционирует дверь в домашней кладовке. Устанавливают доводчики, обладающие функцией задержки закрытия.
  1. Для двустворчатых дверей потребуется механизм, способный координировать закрывание обеих створок единообразно и единовременно.
  1. Для «холодных» дверей потребуется доводчик, конструкция которого обладает системой «термозаслонки«. Система реагирует на перепады температуры, что приводит к ее сужению или расширению. Это возможность компенсировать изменение вязкости масла.

Установка доводчика

В квартирах наиболее распространены доводчики, обладающие:

  • рычажным механизмом;
  • гидравлической реечной системой.

Если устанавливается доводчик со слайдерной системой, особых отличий в монтаже не отметится.

Правило первое. Рассматривается схема установки. Учитывается направление открытия дверей.

Порядок установки связан с направлением открывания двери

Порядок установки связан с направлением открывания двери

Дверь открывают в направлении размещения доводчика. Тогда его корпус крепят к полотну двери, а рычажную систему — к раме двери.

Дверь открывают наружу (от себя). Тогда используется противоположная схема. На косяке — корпус, на двери — скользящий канал или кронштейн рычажной системы.

Винты регулировки корпуса механизма следует обращать в сторону петель. Это правило касается обоих случаев.



Правило второе. В комплектах современных доводчиков имеется шаблон. Он выполнен в натуральную величину, чтобы процесс разметки мест крепления (предварительный) оказался максимально упрощенным.

Образец шаблона для установки доводчика

Образец шаблона для установки доводчика

Монтажные работы

  1. Используется шаблон, его крепят по обозначенным линиям с максимальной точностью, применяя полоски скотча. Для отметки мест высверливания отверстий используют керн.
  1. Используются сверла нужного диаметра. Электродрелью высверливаются отверстия.
Сверление отверстий под саморезы доводчика

Сверление отверстий под саморезы доводчика

  1. В комплекте имеются саморезы. Этими крепежными деталями закрепляется корпус доводчика. Здесь не помешает окончательная проверка правильности ориентирования регулировочных винтов.
  1. Устанавливается лапка (кронштейн), имеющая регулируемое колено рычажной системы. В продаваемом комплекте детали рычажного механизма уже могут быть соединены. Тогда указанный шарнир временно разбирают. Окончательная сборка предусмотрена во время регулировки доводчика.

Располагаться кронштейн может в несимметричном положении. Его расположение необходимо сверить с востребованным усилием закрывания двери.

  1. Устанавливается колено рычажной системы (жесткое, нерегулируемое). Его насаживают на ось доводчика, а именно на шлицы (традиционно это четырехгранник). Для фиксирования колена гайкой используется гаечный ключ.

Если главным достоинством системы считается плавное закрывание двери (чтобы не было стука), тогда регулируемое колено рычага размещают перпендикулярно поверхности двери. А расположение жесткого рычага — под углом к этой поверхности.

Дверь полностью закрывается, и только тогда проводится соединение. Длина регулируемого рычага меняется без проблем. Для этого винтовая часть рычага всего на несколько оборотов отворачивается или заворачивается.

Если очень важно акцентированное финишное усилие для закрытия двери (имеются уплотнитель или замок с защелкой), тогда жесткий рычаг располагают перпендикулярно дверному полотну. Длину регулируемого колена подгоняют именно под это расположение.

  1. Отрегулировав этот «треугольник», можно собирать шарнир между двумя коленами.

Цены на доводчики дверные

Регулировка установленного доводчика

Когда монтирование доводчика будет завершено, потребуется отрегулировать систему, чтобы хозяин комфортно пользовался дверью.

Скорость ее закрытия регулируется в 2-х диапазонах. У разных моделей различаются маркировка и расположение установочных винтов. Поэтому нужно внимательно изучать инструкцию, где указываются эти особенности. А вот сам принцип регулировки любой системы существенных отличий не имеет.

Регулировка доводчика

Регулировка доводчика

Первый этап. Соответствующий винт вращают, этим регулируя доводку двери до закрытого положения. Скорость и сила востребованного «дохлопа» имеют прямую зависимость:

  • от конструкции двери;
  • от ее массы;
  • от того, оснащена ли она замком с защелкой (на двери подъезда с кодовым замком, к примеру, часто устанавливают тугую защелку), что расположен по периметру проёма уплотнительного контура.

Скорость двери при финишном закрытии должна не слишком сильно отличаться от скорости движения в начальном секторе.

Второй этап. Устанавливается наиболее приемлемая скорость, когда дверь находится в полностью закрытом положении, а затем открывается ориентировочно до угла 15º (с этого положения начинается доводка). Движение двери должно происходить плавно. Хорошая работа — это когда не отмечается остановок и рывков.

Регулировка скорости закрываия дверей

Регулировка скорости закрываия дверей

Третий этап. Должны плавно вращаться регулировочные винты. Вполне достаточно проверить работу в небольшом секторе. Если винты выкручивать или закручивать чрезмерно:

  • механизм может поломаться;
  • корпус разгерметизируется, из него вытечет масло.

Четвертый этап. Когда необходимо закрывать дверь с большим усилием, специальным винтом повышают в доводчике предварительную нагруженность рабочей пружины.

Устройство сплит систем для квартиры, читайте здесь.

Определенные модели таких систем обладают дополнительными функциями. Особые правила регулировки обозначенных моделей указываются в инструкции.

Видео: Установка доводчика на дверь:

Регулировка скорости закрываия дверейЗагрузка…

Похожие материалы:

Установка дверного доводчика своими руками: инструкция, схема, регулировка

Для сохранения благоприятного микроклимата в помещении необходимо двери держать закрытыми. Есть специальные устройства, которые обеспечивают плавное возвращение дверного полотна в закрытое состояние — дверные доводчики. Это механические устройства с рычажной тягой (более дешевые) или со скользящим каналом. Правильная установка дверного доводчика повышает комфортность жизни. Работа несложная, надо знать некоторые особенности подбора, монтажа и регулировки.

Устройство и принцип действия

В основе большинства современных устройств этого типа лежит пружина, которая при открывании двери сдавливается. Когда давление на двери прекращается, пружина распрямляется, возвращая ее в закрытое состояние.

Дверные доводчики могут быть разного типа, вида и цвета

Основное отличие разных типов доводчиков состоит в способе передачи усилия на пружину: есть устройства с шарнирной тягой или со скользящим каналом. Но в общем случае принцип работы такой.

Открывая двери, мы приводим в действие шестерню, которая передает усилие на зубчастую рейку (спрятана в металлическом цилиндре) заполненном маслом. Рейка приводит в движение поршень, который толкает пружину, сжимая ее. При движении поршня масло перетекает из одной части камеры в другую, оказывая определенное сопротивление и замедляя движение дверного полотна.

Внутреннее строение доводчика для входной или межкомнатной двери

Как только давление прекращается, пружина начинает разжиматься, толкая поршень в обратном направлении. Масло при этом снова перетекает из одной части устройства в другое, замедляя захлопывание.

Как видим, на скорость движения двери и усилие, необходимое для ее открытия, зависят от нескольких факторов: мощности пружины, легкости движения шестерни, рейки и поршня.  Большое влияние оказывает и степень вязкости масла: при низких температурах оно становится более вязким, хуже перетекает, при высоких температурах, текучесть, наоборот, повышается, двери закрываются быстрее. Потому на входных дверях приходится регулировать доводчики при каждой смене сезона.

Кроме устройств, которые используют для передачи крутящего момента шестерни, есть механизмы с кулачковыми элементами. Кулачки имеют неровную, сердцевидную форму, поворотом его также изменяется усилие, которое необходимо для открывания двери и скорость возвращения ее в закрытое состояние. Таким образом появляется возможность более плавной регулировки. Тем не менее, больше всего на рынке представлены механизмы с шестернями: они более надежны.

Особенности выбора

При выборе доводчика для двери обращают внимание на несколько моментов. Это и габариты двери, и ее расположение (наружная или внутренняя), а также угол, на который она должна открываться и возможный способ монтажа.

Классификация по мощности механизма

Выбирается доводчик по усилию, которое развивает механизм при закрывании двери. На необходимую мощность механизма влияет вес дверного полотна и его ширина. Эти две характеристики и являются основными при выборе класса мощности.

Если говорить о стандартизации, то на данный момент действует отечественный ГОСТ Р. Но его требования намного ниже мирового стандарта EN 1154. Поставляемая на рынок продукция европейских и других производителей сертифицирована по мировому стандарту, изделия отечественных производителей — по ГОСТу.

Согласно EN 1154 усилия по закрытию делятся на семь категория: от EN1 до EN7 (1 — самое незначительное для легких и узких дверей, 7 — для самых массивных). Есть модели только одного класса E4 или E2. Регулировка усилия в таких устройствах находится в очень небольших пределах. Зато цена на них небольшая.

Таблица подбора класса закрывателя двери в зависимости от веса и ширины полотна

Есть более дорогие доводчики, имеющие широкий диапазон регулировок. Тогда в каталогах их класс указывается через дефис: EN2-5, например. Они удобнее тем, что в зависимости от погодных условий можно настроить необходимую скорость закрывания.

Наружная или внутренняя дверь

Несмотря на то, что доводчики можно ставить с любой стороны двери, на наружных их лучше устанавливать внутри помещения: меньше будут сказываться атмосферные явления. Но и в этом случае необходима морозоустойчивая модель.

При установке в подъездах многоквартирных домов желательна установка моделей, которые не так легко сломать: торчащие штанги многих раздражают. Потому необходима модель с параллельной или скользящей тягой.

Виды монтажа рычажного доводчика

Способы монтажа

Дверные доводчики по принципу установки подразделяются на четыре вида:

  • Наружного монтажа. Такие модели состоят из двух блоков, один из которых крепится на дверное полотно, другой на притолоку дверной рамы. Соединяются они при помощи подвижно сочлененных рычагов. Способы установки таких моделей изображены на рисунке.
  • Скрытый монтаж в раме. В притолоке дверной коробки вырезают отверстие, в него устанавливается доводчик. На дверном полотне сверху закрепляется рычаг.

  • Скрытая установка в полу. Этот тип часто можно увидеть на стеклянных распашных дверях магазинов. Возможна установка с дверным полотном из любого материала, но только на стадии монтажа или генеральной реконструкции: в полу необходимо делать углубление под тело доводчика.
  • Скрытая установка в двери. В этом случае в верхнем торце двери делается выемка, в которое устанавливается устройство, а рычаг крепится к дверному косяку.

Способы монтажа могут быть различными

Любой из вариантов установки можно выполнить своими руками. Потребуется только разная степень мастерства. Самый простой — наружный монтаж. Он имеет самое широкое распространение.

Установка своими руками

Современные производители качественных (и соответственно, дорогих) дверных механических закрывателей в инструкции к устройству прилагают даже шаблоны для его установки. Обычно это регулируемые модели с разными классами усилий для закрывания дверей.

Если такой шаблон есть, выбираете необходимый для вашего случая класс (ориентируясь на вес и ширину дверного полотна). Определяетесь с тем, куда будет крепиться корпус устройства: к дверному полотну или к косяку. Зависит это от того, в какую сторону открываются двери.

При наличии шаблона, установка доводчика своими руками совсем несложна

В нашем случае устанавливаем корпус на дверном полотне. Потому прикладываем и закрепляем (скотчем) соответствующий шаблон, и прямо через него сверлим отверстия.

Следующий шаг — установка корпуса доводчика. При наличии просверленных отверстий это дело одной минуты.

Теперь нужно правильно установить на двери «лапку» рычага. От того как она установлена зависит класс по усилию (смотрите на схеме), нам нужен 3-4, потому выбираем нижний вариант.

Класс устройства зависит от способа установки лапки

Сам рычаг состоит из двух половин. Одна из них цельная, вторая составная. Составная тоже имеет две половинки, скрученные при помощи резьбового соединения. При помощи этой резьбы регулируется длина этого плеча рычага. Цельное плечо крепится к корпусу, составное — к лапке (между собой они пока не соединены).

В зависимости от того с защелкой двери или без, выставляется перпендикулярно к двери одно или другое плечо рычага

Теперь нужно выбрать какое плечо будет перпендикулярным относительно дверного полотна. Под углом 90o  к двери выставляют цельное плечо, если на двери есть защелка. Если защелки нет, выставляется под прямым углом сборное плечо. Их положение регулируется длиной рычага с резьбой — удлиняете или укорачиваете его. Выставив рычаг, его половинки защелкивают: сводят концы в месте и прижимают друг к другу до щелчка. Во всяком случае, в этой модели это происходит именно так. В других соединение может быть другое, но принцип установки аналогичен.

Регулировка  и техническое обслуживание доводчика

Говорить о регулировке «в общем» невозможно: разные производители устанавливают винты в разных местах. Где то они расположены на боковой поверхности, где-то под съемной панелью на лицевой части, внизу или вверху корпуса. Простые модели имеют только две точки регулировки, в более сложных их может быть пять и больше. Потому по каждой модели инструкции свои.

В общих чертах можно сказать только о периодичности. При снижении или повышении температуры меняется вязкость масла. А от его состояния изменяется скорость захлопывания дверей. Слишком быстро закрывающиеся двери причиняют неудобства: они подталкивает проходящего сзади. Это точно не понравится пожилым людям. Медленно закрывающиеся двери вызывают желание им помочь, и подтолкнуть. А для механизма эта помощь — смерть: несколько десятков помощников и придется покупать другой механизм. Потому своевременная сезонная регулировка доводчиков продлевает им жизнь.

Говорить о регулировке доводчиков нужно только применительно к каждой модели: слишком разные конструктивно они бывают

Техническое обслуживание доводчика состоит в замене масла в корпусе. Делать это необходимо раз в год. Процедура подробно расписана в инструкции и отличается у разных моделей точно также как и регулировка.

Дополнительные функции

В дешевых изделиях искать дополнительные функции — напрасный труд. Более дорогие модели могут предоставить ряд дополнительных удобств.

Фиксация открытого положения (hold-open)

Периодически возникает необходимость оставить двери нараспашку. Например, для того чтобы внести или вынести габаритную вещь. Длительное удержание обычных доводчиков портит механизм. Чтобы не калечить устройство, есть специальные модели с функцией фиксации открытого положения. В них устанавливается механическая или электромагнитная защелка. Работа механической защелки проста: при открывании двери на угол, превышающий 90o, срабатывает защелка. Снимается она просто: нужно потянуть полотно в сторону закрывания. В моделях с электромагнитными защелками двери удерживаются, пока в сети есть ток. Как только цепь разрывается, двери разблокируются (есть специальная кнопка разблокировки).

Задержка открывания (демпфер)

Это функция, которая не дает двери открываться очень быстро. Таким образом исключается возможность травмирования человека, находящегося по другую сторону двери.

Задержка закрывания

Необходима в тех помещениях, через двери которых выносят какие-то грузы. Однако поток людей при этом не должен быть большим.

Пружинные доводчики

Доводчики для дверей бывают не только механическими. Есть еще пружинные. Они считаются устаревшими, но согласитесь, что ставить в доме или квартире автоматический доводчик можно разве что на входные двери. И то, вопрос о целесообразности остается открытым.

Пружинные доводчики — вариант для межкомнатной двери

В то же время в некоторых помещениях желательно двери держать закрытыми. Тогда и имеет смысл поставить пружинные доводчики. Они стоят в разы меньше, устанавливаются элементарно. Их недостаток: они не регулируются и давят с постоянной силой. Тем не менее, неплохой вариант для двери в ванную комнату, например. Как работает один из пружинных дверных доводчиков можно увидеть в видео.

С установкой тут все элементарно. Устанавливаются они со стороны, где установлены дверные петли. Прикручиваете устройство к косяку на удобной для вас высоте. Все. Установка закончена.

В некоторых моделях есть направляющая, которая монтируется на дверное полотно. По ней бегает ролик, прикрепленный к выносной штанге. Это устройство более прогрессивное: не портит двери. Но при установке необходимо выверить уровень для установки направляющей.

Есть пружинные доводчики в некоторых дверных петлях. Их, понятное дело, ставят в процессе монтажа, но знать о том, что есть такое чудо: петли с доводчиком, не помешает.

Итоги

Дверные доводчики, или как еще их называют, дверные закрыватели, позволяют удерживать двери в закрытом положении. Кроме того это устройство мягко, беззвучно возвращает двери в начальное положение.

Установка доводчика на дверь своими руками: инструкция правильного монтажа, фото

Чтобы двери автоматически закрывались, раньше использовали пружины, противовесы с тросами и системами блоков. Сегодня устанавливают дверные доводчики.

Конструкция состоит из мощной пружины, которая находится в металлическом корпусе. Ее заливают маслом, чтобы обеспечить эффект «торможения» двери в процессе закрытия.

Ниже расскажем, как установить в домашних условиях доводчик на дверь. Установка своими руками отнимет 20-30 минут.

Виды фурнитуры

По месту расположения в помещении рычажные механизмы могут быть:

  • Уличные, стойкие к разным погодным условиям.
  • Внутренние, рассчитанные на малый вес дверной конструкции.

По месту расположения:

  • Накладные – установка проводится на поверхности двери.
  • Скрытые – расположены внутри коробки и полотна.
  • Напольные. Рассчитаны на монтаж полотен из стекла. Фиксируют створки под разным углом. Это обеспечивает плавный ход двери.

По внутреннему устройству бывают:

  • Пружинные. Старая технология, которая не используется. Имеет малую функциональность. Механизм не реагирует на смену момента при открывании двери.
  • Шестерня-рейка – популярный доводчик. В его основе идет гидравлический контур и механическая реечная передача момента. Дверь в этом случае плавно движется, при сжатии уплотнителей обеспечивается сильный прижим.
  • Кулачковая. Основа – шпиндель. При настройке задается момент вращения. Можно монтировать в любое место – на пол, на стену или в само полотно двери.

Дизайн механизма зависит от набора встроенных функций: от миниатюрной детали в любом цвете до массивной конструкции.

raznoobrazie-dvernyh-dovodchikov

Класс дверных доводчиков

Изделия классифицируются по усилию закрывания, которое они создают. Идет маркировка EN1- EN7. При выборе фурнитуры обращают внимание на вес и ширину двери.

Если ширина полотна отвечает маркировке EN2, а вес − EN4, то берут последний класс детали. Это связано с тем, что более слабое усилие не справится с нагрузкой. В таблице есть комплектующие к двери, которые относятся к одному классу. Тогда в описании к доводчику указывают только одну цифру − EN5.

В пределах одного класса можно настроить усилие закрывания двери. Когда элемент имеет двойной показатель, например, EN2-3, то можно отрегулировать скорость открывания двери в зависимости от личных предпочтений. Но цена таких моделей выше.

vybor-dovodchika-po-parametram

Конструкция доводчика

Главный элемент изделий – пружина. Она помогает толкать рычаг двери.

По способу передачи усилия от рабочей пружины к рычагу различают доводчики:

  • С шарнирной тягой Фурнитура надежная, но торчащие наружу рычаги (перпендикулярно к поверхности двери) имеют не эстетичный вид. Их легко сломать по неосторожности. Дополнительный минус – по мере открывания двери приходится прикладывать значительное усилие. Для пожилых людей и детей этом может стать в будущем проблемой.
  • Со скользящим каналом Рычаг в этой модели стоит параллельно створке, что обеспечивает красивый вид. После открытия двери на 30º, усилие для дальнейшего открывания прилагать нужно гораздо меньше.
СОВЕТ! Предотвратить распахивание двери при резком движении или из-за сквозняка в помещении поможет настраиваемый гидравлический демпфер BackCheck. Он поможет снизить риск поломки двери от удара об стену, не допустит травматизма.

Обе модели элементов состоят из 2-х частей − корпуса, где находится пружина, рычага и механизма, передающих усилие в момент открывания дверного полотна. Одну часть устанавливают на полотно, а вторую – на коробку. Если двери планируют открывать «на себя», то на полотно монтируют корпус, при открывании «от себя» − рычаг.

Доводчик можно поставить не на все типы дверей. На стеклянные изделия выполнить монтаж проблематично. Для таких дверей придуман иной механизм – напольный доводчик. Там корпус с пружиной крепят к полу, а сверху видна только пластина-держатель.

Такой же держатель нужно поставить вверху. Выпускают напольные механизмы для дверей из металла и дерева. Они меньше бросаются в глаза, но чаще ломаются из-за своего расположения.

Где можно ставить

Чаще собирают доводчики на входные и внешние двери. Корпус механизма при этом находится в помещении. Монтируют на калитки и ворота. В продаже есть стойкие к низким температурам модели, но лучше, чтобы корпус механизма был защищен от воздействия непогоды. Это продлит срок службы фурнитуры.

СОВЕТ! Когда нужно оставлять дверь открытой на долгий срок, то лучше установить доводчик с опцией Hold-Open. Он помогает зафиксировать створку в открытом положении.

Тонкости выбора доводчика

При выборе изделий важны технические характеристики и класс доводчика.

Дополнительно обращают внимание на такие моменты:

  • Для удобства потребителей в документации указываются пределы использования механизма, например, ЕN-2÷ЕN-4. Величина усилия будет определяться особенностями установки детали.
  • Когда усилия одного доводчика не хватает, то приобретают парный элемент.
  • Покупать нужно изделие, которое максимально подходит к установленным дверям. Низкие характеристики фурнитуры приведут к быстрому износу доводчика. Если выбрали слишком большой размер, то появятся трудности с открыванием двери.
  • Если необходимо поставить доводчик на уличную дверь или в неотапливаемом помещении, то обратите внимание на возможности модели. В паспорте указан рабочий диапазон температур.
  • После монтажа доводчика, сразу проверьте работу фурнитуры. Легко перенастроить силу пружины, усилие, скорость открывания дверного полотна.
СОВЕТ! На складах, в кладовых или подсобных помещениях иногда нужна пауза после каждого открывания дверей и до начала их закрытия. Такая опция легко настраивается при помощи изделий с функцией задержки закрытия Delayed Closing.

Как правильно дома установить доводчик на дверь

ustanovka-dvernogo-dovodchika-razmetka-i-podgotovka

Для монтажа понадобится линейка, дрель, карандаш и отвертка. Сверло берите «тройку», но нужно смотреть на диаметр крепления, который идет в комплекте с доводчиком. Производители комплектуют свои детали установочными шаблонами.

На заготовках изображены доводчики, есть схемы монтажных отверстий для всех элементов. На одной стороне шаблона будет инструкция для открывания дверей «на себя» со стороны петель, с другой – «от себя».

Использование шаблона

На листе будут 2 красные полосы, расположенные перпендикулярно друг другу. Горизонтальную нужно совместить с верхней частью двери, вертикальную – с линией оси петель.

СОВЕТ! Если на домашних дверях вмонтирован эластичный уплотнитель или защелки, то правильным будет установить дома доводчик дверей с точной настройкой усилия и скорости «дохлопа».

Линию петель нужно прорисовать на двери. Следует использовать линейку и карандаш. Если ставим деталь со стороны петель, нужно перенести линию середины петель вверх. При монтаже с другой стороны, важно замерить расстояние от края створки до середины петли. Этот замер нужно отметить с другой стороны и прорисовать линию.

Отверстия для доводчика

Находим в заготовке отметки для своего класса детали. При помощи сверла, шила разметим отверстия на раме и дверном полотне. В комплекте найдете крепления для металла и дерева. Выбираем сверло нужного диаметра и высверливаем отверстия в обозначенных местах.

После нужно устанавливать доводчик на свою дверь. Рычаги и корпус нужно до монтажа разъединить. Для этого откручиваем шайбу, удаляем винт, которые соединяет корпус к рычагам.

Варианты монтажа на дому дверного доводчика

Поставить деталь можно различными способами. Треугольник, который образуется между рычажной системой и полотном, влияет на силу прижимания к коробке. Чтобы дверь закрывалась плавно, следует настраиваемую часть укоротить, чтобы она составляла с полотном угол 90º. Для увеличения силы закрывания рычаг удлиняют. Тогда прямой угол образуется жестким коленом.

ustanovka-dvernogo-dovodchika-montazh

В некоторых случаях приходится использовать альтернативные схемы монтажа рычажного механизма. Это касается тяжелых дверей и межкомнатных входных полотен. Для крепления доводчика применяют уголки и пластины.

Производители могут выпускать такие детали в комплекте. При желании их можно купить отдельно. Выбор пластины или уголка зависит от конструкции двери, габаритов доводчика. Выяснить эти параметры поможет консультант в строительном магазине.

Если дверь глухая, а открывается наружу, то деталь ставится на монтажный уголок. Обе детали должны после монтажа располагаться на единой плоскости относительно самой двери.

Когда на двери нет плоского участка для установки доводчика или кронштейна, то их монтируют на закрепленную монтажную планку. Этот элемент позволит вывести механизм за край полотна, если другие варианты креплений невозможны или выглядят некрасиво.

СОВЕТ! Доводчик с системой «термозаслонки» лучше покупать для «холодных» дверей. Деталь не будет реагировать на скачки температуры. За счет смены вязкости масла в механизме доводчик будет сужаться и расширяться.
На дверь из пластика

Установку доводчика дома на пластиковую дверь делают так же, как описано выше. Отличие состоит только в малом весе двери. Излишне мощная деталь разрушить материал, так что лучше брать наибольший элемент из двух классов.

На дверь из металла

Класс мощности доводчика подбирают в соответствии с массой полотна. В процессе установки доводчика на металлическую дверь применяют саморезы по металлу или винты. В последнем случае нужно нарезать резьбу метчиком перед закреплением доводчика.

Ставим скрытые доводчики

Принцип установки таких механизмов напоминает монтаж доводчика рычажного типа. Не все межкомнатные конструкции могут выдержать эту модель доводчика из-за тонкого полотна.

Скрытые механизмы бывают:

  • Верхними. Требуют точности в работе и аккуратности. В полотне делают отверстие, куда монтируют корпус механизма.
  • Напольными. Используют для установки на дверь из стекла, иногда – на деревянные или пластиковые конструкции.
  • В виде петель. Используются для легких конструкций. Подходят для межкомнатных дверей. Сложность в установке в том, что нужно определить правильную ось в процессе работы. Подобная фурнитура монтируется с небольшим нарушением вертикального расположения.

Металлические двери считаются тяжелыми для доводящего оборудования. Поэтому в этом случае используют элементы с внешним рычагом.

Настройка фурнитуры

kak-ustanovit-dvernoy-dovodchik-001

Доводчики для дверного полотна имеют разнообразную конструкцию. Настраиваемые винты находятся в разных местах. Точная информация есть в паспорте товара.

Общие правила регулировки доводчика:

  • если вращать винт детали по часовой стрелке, то сила, скорость захлопывания двери увеличиваются.
  • прокрутка против часовой стрелки замедляет силу работы элемента.

Особо крутить винты не надо. Смена в скорости закрывания створки наблюдается даже при повороте винта на четверть оборота. Из-за неосторожных и резких действий можно сломать доводчик, добиться того, что изнутри станет течь масло.

Настройки скорости открывания, «прихлопывания» двери будут на корпусе. Производители размещают их на лицевой или боковой поверхности корпуса доводчика. В устройстве 2 клапана для регулировки.

Некоторые модели получили 3 клапана:

  • 1 клапана помогает настроить скорость открывания двери;
  • 2 клапан нужен для регулирования плотного закрывания двери – дохлоп;
  • последний отвечает за ход конструкции при углах 90º и 80º.

Функция hold-open в доводчике помогает зафиксировать полотно в открытом положении под углом 90º. Но эта опция встречается не во всех моделях. При необходимости hold-open можно приобрести отдельно.

СОВЕТ! Если дома стоят двустворчатые двери, то можно дополнительно ставить механизм одновременного закрывания обеих створок.

Правила эксплуатации доводчиков

Эти советы помогут продлить период службы дверной фурнитуры:

  1. Нельзя использовать доводчики как ограничители максимального открывания двери. Механизм не прослужит долго. Рекомендуется вместе с установкой доводчика применить амортизирующие упоры на дверь, которые крепят к полу или стене. Некоторые модели имеют слайдерное расположение рычага. У них уже встроены ограничители предельного открытия.
  2. Запрещено блокировать дверь в открытом положении тяжелыми предметами (камнями, стульями, кирпичами, клиньям и т.д.). Если нужно на время оставить вход открытым, просто снимите рычажную систему. Многие доводчики оснащаются разъемными тягами.
  3. Не пытайтесь увеличить скорость закрытия двери принудительно. Механизм быстро сломается.
  4. Не висните на двери, не разрешайте детям кататься на них, не подвешивайте на ручки значительный груз.
  5. Фурнитура прослужит долго, если сама дверная конструкция двери не имеет дефектов. Перед монтажом рычажного механизма проверьте подгонку защелок, геометрию дверного полотна, крепления в петлях.
  6. Когда нужно поставить доводчик на улице, используйте защиту механизма от УФ-излучения и осадков. Обязательно проводите сезонную настройку скоростей «закрывания» и «доводки» при смене температуры на 10ºС-15ºС. Как минимум дважды в год.
  7. Через полмесяца после монтажа доводчика на дверь, проверьте затяжку винтов и шурупов.
  8. Раз в год меняйте смазку в шарнире соединения 2-х половинок тяги механизма. В ходе эксплуатации масло в пружине утрачивает вязкость. Дополнительно смазывайте шарнирные узлов механизма консистентной смазкой.
  9. После настройки «дохлопа» и «дожима» следует закрыть ось доводчика декоративным колпачком.

Следуйте правилам установки и использования дверного доводчика от производителя. Тогда он прослужит весь срок, указанный в паспорте изделия.

Теперь работу можно считать завершенной, стоит приступить к использованию двери. Информация по установке рычажного механизма содержится в каждой инструкции, которая идет в комплекте с доводчиком. Если возникнут сложности во время работы, то лучше обратиться к специалистам.

Правильная установка доводчика на дверь

Здравствуйте читатели моего блога, сегодня я хочу посвятить время доводчикам и узнать, как правильно установить их на полотна. Наверняка кто-то думал, что они не нужны, что это бесполезная трата денег. Давайте разберемся, нужны ли они и на какие двери их устанавливают.

Виды доводчиков

Для начала, я расскажу немного о доводчиках, что они представляют собой. Доводчик крепится на дверные полотна, и делает закрывание двери тихим и плавным. С доводчиком дверь закрывается самостоятельно, и аккуратно. Благодаря ему полотно дольше прослужит.

Доводчики делятся на три вида, выбор не большой, но можно подобрать по вкусу.

Верхние доводчики, самые распространенные,  легки в установке. Их можно увидеть на входных дверях в здании.

Устройства механизма делятся на два вида:

  1. Зубчатый привод, популярный вид;
  2. Со скользящим стержнем. Есть шансы вырваться вперед по популярности.

Напольные (нижний), такой вид доводчика выйдет немного дороже, способ монтажа сложнее. Отличие между «верхним» и «нижним», в том, что у второго вида отсутствует рычаг приводящий ось в движение. Очень хорошо подходит для дверных конструкций, которые открываются в обе стороны. Напольный доводчик, можно увидеть на стеклянных дверях.

Скрытые доводчики. Такой вид практически не заметен. Монтируется в дверь при ее изготовлении, нижняя часть устанавливается в пол.

Они делятся на два вида:

  1. Скользящий стержень – схож с верхними доводчиками, отличается своей миниатюрностью, легко спрятать в дверном полотне или коробке;
  2. Петля-доводчик – маленькое на столько, что вся система встроена в дверную петлю. Очень удобный вид доводчика, имеет ряд недостатков. Первый, его нельзя установить на массивные полотна, а из-за размера теряется рабочий ресурс, такую систему стоит правильно установить иначе все будет «впустую».

Классификация доводчиков

Поскольку вес и размер полотен различен, а наугад покупать количество доводчиков нет смысла. Так как на дверную массу в 20 кг. не нужно большого количества доводчиков, ведь от их переизбытка дверное полотно будет открываться сложнее.

Класс Ширина двери (см.) Масса двери (кг.)
1 до 7,5 до 20
2 от 7,5 до 8,5 от 20 до 30
3 от 8,5 до 9,5 от 30 до 50
4 от 9,5 до 11 от 50 до 80
5 от 11 до 12,5 от 80 до 100
6 от 12,5 до 14 от 100 до 120
7 от 14 до 16 от 120 до 160

Думаю, эта таблица поможет разобраться с количеством приобретения доводчиков на дверь.

Какой доводчик выбрать

Выбор зависит от пропорций дверной коробки, от веса и размера. Можно взять два вместо одного, но более мощного.

Для дверей расположенных внутри помещения используют от 3 до 5 класса. Если дверная конструкция достаточно легкая, то можно использовать классы ниже, например 1 или 2. Если дверное полотно достаточно тяжелое, то необходимо выбирать из 5 и 6 класса. А 7 класс подходит для бронированной двери.

Принцип действия

Он состоит из корпуса с механизмом, и рычажной тяги. Механизм оснащен мощной пружиной, она расположена в капсуле с маслом, когда происходит сжатие (когда открывают дверь), пружина плавно возвращается в первоначальное положение (происходит закрытие полотна). Думаю, более подробно описывать механизма работы не имеет никакого смысла. А принцип работы понятен.

Установка доводчика на дверь (способы и виды монтажа)

Сколько фирм изготовителей столько и инструкций по установке доводчиков. Однако принцип установки конструкций похож, поэтому для некоторых видов крепление одинаково. Играет роль дверь, точнее в какую сторону она открывается. Для межкомнатных полотен это не играет ни какой роли. Для уличных дверей, механизм устанавливается с внутренней стороны, чтобы на него не попадала влага и пыль.

Дверь открывается «на себя», доводчик крепим сверху возле петель. Дверь открывается «от себя», корпус доводчика закрепляем к коробке (стене), а рычаг непосредственно на само полотно.

Установка доводчика на металлическую дверь

Первое, что приходит в голову — сомнение, по поводу установки доводчика и кажется, что эта задача невыполнима, но на самом деле с ней может справиться и новичок. С каждым доводчиком должна идти инструкция с шаблоном, который облегчит всю работу.

Как установить доводчик на металлическую дверь:

Схему приложить на внутренней стороне полотна, чтобы механизм расположился в верхнем углу (со стороны петель), а рычаг – на коробке или стене. Для удобства закрепить схему скотчем. Через нее нанести метки для будущих мест крепления и высверлить с помощью сверла по металлу. Далее прикручиваем корпус и лапку от рычага к коробке (а рычаг изначально поделить на 2-е части). Потом его одеваем на вал и закрепляем. Берем боковой рычаг и ставим таким образом, чтобы он был перпендикулярно двери, и крепим его с основным рычагом. После этих работ остается выставить угол и скорость закрытия, это все регулируется с помощью специального ключа. Работа выполнена, одеваем защитный колпачок.

Установка доводчика на пластиковую дверь

Прикладываем шаблон на дверное полотно и оставляем метки для отверстий. Отверстие не должно превышать глубины более чем 1,5 см. Корпус устанавливаем так, чтобы регулировочные винты были со стороны петель. А дальше устанавливаем, так же как и для металлической двери.

Варианты правильной установки доводчика на дверь

Правильная установка доводчика, требует грамотного подхода к работе, и учтите некоторые нюансы:

  1. Схема, которую вы найдете при покупке, будет выполнена по масштабу 1к 1;
  2. В комплект входят два крепления, один для пластиковых и деревянных дверей, а второй для железных конструкций. Вам стоит только разобраться и нанести метки для крепежа;
  3. Стоит за ранее приготовить инструмент, который пригодится для монтажа такой системы;
  4. Не регулируйте доводчик без надобности или, по крайней мере, пока не прочитали инструкцию.

Регулируем доводчик на двери после установки

Для каждой фирмы свои настройки и регулировки. Внимательно ознакомитесь с ней во избежание поломки.

У некоторых конструкций регулировка одинаковая. На одной из сторон корпуса расположены 2-а регулировочных винта, их необходимо подкручивать, но только чуть-чуть, так как 2-а оборота приведут к разгерметизации капсулы, а это приведет к замене механизма, поскольку дома его отремонтировать невозможно. Думаю, за ремонт тоже придется немало заплатить, а даже если его и починят, то срок службы все равно снизится.

Пол-оборота уже заметно изменяют скорость закрытия, если повернуть винт по почасовой стрелке, то скорость закрытия дверного полотна будет увеличена, а если против часовой стрелки, то ход полотна замедлиться.

Перед регулировкой, убедитесь в том, что она действительно необходима. Если да, то крутите по пол оборота.

Подрегулировать «дохлоп», он начинает свою работу от 15 см. до закрытия полотна, подкрутите второй винт. Действия аналогичные, как и для обычной регулировки доводчика.

Правила, которые нужно соблюдать при эксплуатации доводчиков

Существует несколько вещей, которых делать нельзя, когда установлен доводчик.

  • Первая распространенная ошибка, когда пытаемся помочь двери быстрее закрыться, давим на нее. Этого не стоит делать, иначе механизм сломается гораздо быстрее, чем должен.
  • Вторая не менее распространенная ошибка – катание на двери, плохо отразится на доводчике и на петлях. Так что стоит уследить за детьми, или доходчиво объяснить, что так делать нельзя.
  • Третья ошибка, держать дверь в открытом положении или подкладывать под нее какие-нибудь предметы для фиксации в открытом положении. Для таких случаев, на доводчике есть функция фиксации. Но это стоит учесть еще до покупки доводчика, так как есть специальные механизмы, которые предназначены для удержания полотен в открытом состоянии. Для таких целей выбирайте функцию hold-open.

На этом моя статья завершается, мой вам совет, выбирайте доводчики, подходящие для Вашей двери и правильно рассчитайте их класс. Ведь как видите, есть много нюансов, на которые стоит обратить внимания.  Ведь когда знаешь, по какой причине может произойти поломка, можно этого избежать. Удачи вам!

Монтаж доводчика двери видео

Похожие записи

на металлическую и не только, схема, инструкция и видео

Качественный и правильно установленный доводчик двери позволяет не только продлить срок её службы, но и сохранить тепло в помещении благодаря обеспечению автоматического плавного и бесшумного закрывания. Процесс монтажа может отличаться в зависимости от типа самого устройства или двери, но, как правило, не вызывает больших затруднений. Именно поэтому его можно выполнить своими руками.

Назначение доводчиков

дверной доводчикдверной доводчик

Установленный на двери доводчик

Доводчики – это механико-гидравлические устройства, в основе которых находится механизм с пружиной в металлическом каркасе, заполненном маслом. Чаще всего они устанавливаются в помещениях с большой проходимостью, так как имеют целый ряд бесспорных преимуществ и обеспечивают:

  • безопасность при ежедневном использовании двери;
  • защиту помещения от шума и негативных погодных явлений;
  • экономию энергоресурсов благодаря надежной теплоизоляции и отсутствию сквозняков.

Между тем, успех выполнения доводчиком всех этих функций зависит от правильности его монтажа.

Ввиду наличия индивидуальных особенностей строения того или иного дверного доводчика, устанавливать его нужно, чётко следуя стандартной инструкции, а также рекомендациям самого производителя.

Виды

Виды доводчиков двериВиды доводчиков двери

В зависимости от типа дверной конструкции и её функций подбирают определённый вид доводчика

Современные дверные доводчики различают по дизайну, типу конструкции и мощности. К тому же, все они условно делятся на:

  • Верхние, которые предназначены для крепления в верхней части дверного полотна. Они, в свою очередь, могут разделяться на доводчики с зубчатым приводом, которые приводятся в движение специальным зубчатым штифтом и характеризуются надёжностью и простотой эксплуатации. А также доводчики со скользящим стержнем, принцип действия которых основан на работе кулачкового сердцеобразного вала. Нередко их называют накладными, исходя из способа крепления.

На сегодняшний день самыми надёжными и менее громоздкими среди верхних доводчиков считаются именно устройства со скользящим стержнем, однако наиболее распространёнными всё же остаются те, в основе которых – механизм с зубчатым приводом.

  • Напольные – это незаменимые дверные доводчики в тех помещениях, в которых особенно остро стоит вопрос дизайна двери. Их уникальность – в отсутствии рычагов, приводящих в движение ось, так как сама дверь устанавливается непосредственно на ней. Между тем, основным недостатком таких конструкций считается невозможность их эксплуатации с дверьми массой 300 кг. и выше.
  • Скрытые, механизм которых также прячется в корпусе петли, в массиве дверного полотна или дверной коробке. Это доводчики разделяют по типу механизма. Они бывают со скользящим стержнем, как и верхние дверные доводчики, а также с петлёй доводчиком. В данном случае речь идёт о миниатюрном устройстве, которое прячется непосредственно в самой петле. Его преимущество – в отсутствии необходимости лишний раз сверлить дверное полотно для монтажа, а недостатки – в невозможности установки на массивную дверь и сложности самой установки, а также сравнительно небольшом сроке эксплуатации ввиду своей миниатюрности.

Самыми сложными в монтаже считаются напольные доводчики, так как они требуют наличия абсолютно ровного пола и точного расчёта траектории открывания двери. А самыми простыми – верхние. Они могут быть установлены практически на любой двери, кроме стеклянной. Для неё и были предусмотрены напольные устройства.

В случае неполного прилегания двери или низкой скорости срабатывания механизма возможна установка двух доводчиков одновременно. Установка дверных доводчиков на двери с шириной полотна более 1600 мм. нежелательна.

На что нужно обращать внимание при выборе

таблица классноститаблица классности

Таблица классности дверных доводчиков

  • Классность. Одним из основных свойств дверного доводчика считается усилие, которое он способен развивать при закрывании двери. Оно позволяет условно разделять доводчики на 7 классов. Выбор оптимального должен основываться на таких показателях, как вес двери и ширина дверного полотна. При этом на самые лёгкие и узкие двери (например, дверцы шкафа) должен устанавливаться доводчик 1 класса, а на самые тяжёлые и широкие – 7 класса. Если габариты и вес двери соответствуют разным классам, лучше отдавать предпочтение высшему, обеспечивая тем самым запас прочности и долговечности. Нежелательно устанавливать невероятно мощный доводчик на лёгкую дверь. Он будет создавать лишнюю нагрузку на петли, провоцируя их преждевременный износ и выход из строя.
  • Наличие дополнительных функций. У простых и бюджетных моделей они, как правило, отсутствуют. А более дорогие могут быть оснащены функцией тормоза открывания и закрывания, фиксации двери в открытом положении, возможности регулировки дохлопа и т.д.
  • Способность работать при экстремальных температурах без дополнительных регулировок, например, ниже -45 и выше +70.
  • Тип двери. На противопожарные двери можно монтировать лишь специальные устройства, в которых есть электрогидравлические или электромагнитные элементы.
  • Рабочий ресурс и наличие защиты от неправильного использования. Первый определяется минимальным количеством циклов открывания и закрывания двери, которые устройство должно отрабатывать без ухудшения своих рабочих характеристик. Современный качественный дверной доводчик может отрабатывать 500 тыс. циклов и более. Нередко он может быть оснащен специальным клапаном, который обеспечивает защиту доводчика от неправильного использования.

Варианты установки

варианты установки доводчикаварианты установки доводчика

2 варианта установки доводчика

Простота установки и надёжность делают верхние накладные дверные доводчики наиболее популярными. Вне зависимости от типа их модели, они состоят из рычага, крепежей и схемы, которая выполняется в натуральную величину. Последняя, как правило, и отображает рекомендации производителя по установке того или иного типа устройства.

Верхние доводчики могут устанавливаться снаружи и внутри помещения на металлическую, пластиковую и межкомнатную дверь, выполненную из массива или МДФ.

разметка и установка доводчикаразметка и установка доводчика

Процесс разметки и установки доводчика

При стандартной технологии установки накладного дверного доводчика необходимо:

  • Выбрать место и определиться со способом его монтажа – снаружи или изнутри. Второй вариант всегда предпочтительней, так как позволяет защитить устройство от неблагоприятных погодных условий. Кроме того, имеет значение направление открывания двери. Если она открывается «на себя», корпус дверного доводчика устанавливается в верхней части дверного полотна со стороны петель, а если «от себя» — на дверную коробку. В свою очередь, к дверному полотну крепится рычаг.
  • Приложить монтажную схему в масштабе 1:1, которая идёт в комплекте с выбранным доводчиком, одновременно к косяку и дверному полотну и разметить места для будущих отверстий непосредственно сквозь бумагу.
  • Просверлить отверстия нужного диаметра в коробке и дверном полотне.

Для двери из алюминиевого профиля или тонкостенного металла нужно использовать специальные крепежи – бонки, предназначенные для защиты материала от деформации в местах крепления элементов.

  • Закрепить корпус доводчика и башмак рычага или реечную планку на дверном полотне или коробке с помощью саморезов. К корпусу устройства, посредством использования специального винта, который идёт в комплекте, прикрепить вторую часть рычага и соединить рычаг в колене.
нестандартные способы установки доводчиканестандартные способы установки доводчика

Схемы нестандартных вариантов установки доводчика

В случае невозможности монтажа доводчика по стандартной технологии, например, если он должен осуществляться на калитку или необычную дверь, можно прибегнуть к помощи специальных монтажных планок или уголков, конструкция которых в каждом отдельном случае разрабатывается индивидуально.

  • Монтажный уголок может использоваться в случае невозможности закрепления рычага к коробке. При этом сам рычаг крепится к уголку изнутри.
  • Корпус доводчика может монтироваться на уголок, установленный за верхний откос коробки, а рычаг – на дверное полотно.
  • На дверь может устанавливаться монтажная пластина, которая в данном случае должна выходить за её верхнюю кромку. Впоследствии на неё будет закреплен корпус доводчика. Рычаг можно будет прикрепить к дверной коробке.
  • Корпус доводчика можно прикрепить к дверному полотну по стандартной технологии, а рычаг – к монтажной пластине, увеличив тем самым площадь дверного откоса.
  • Монтажную подвесную пластину можно будет прикрепить к коробке, установив на неё корпус доводчика, а рычаг – к дверному полотну.

Регулировка

регулировка рычага с дохлопом и безрегулировка рычага с дохлопом и без

Процесс регулировки рычага с дохлопом и без

Процесс регулировки установленного дверного доводчика является чрезвычайно важным и включает в себя, как правило, регулирование силы и скорости закрытия двери. Осуществляется он в несколько этапов:

  • Регулировка коленного рычага таким образом, чтобы он был закреплен под углом 90 градусов к поверхности дверного полотна в 2 режимах работы – с дохлопом и без него.
  • Регулировка усилия закрывания двери. Она осуществляется посредством использования специальных регулировочных винтов, которые закручиваются до такой степени, при которой скорость закрывания двери становится оптимальной.
  • Процесс регулировки доводчика в режиме «с дохлопом», который устанавливается на двери с кодовым замком или защёлкой, предусматривает чёткое регулирование усилия и скорости закрывания двери в 2-х зонах. Первая – начальная, диапазон которой колеблется в пределах 180–15 градусов. Вторая – конечная, которая приходится на оставшиеся 15–0 градусов. При этом скорость и усилия во второй зоне должны быть немного большими для того, чтобы дверь захлопнулась.

Осуществляя регулировку доводчика, крайне важно правильно производить выкручивание винтов. Излишнее усердие в этом случае может стать причиной разгерметизации корпуса доводчика, в результате чего случится утечка масла, которая приведет к поломке устройства.

  • Осуществление регулировки торможения двери при необходимости.

Видео о монтаже доводчика

[embedyt]http://www.youtube.com/watch?v=6wKSVbaVRq0[/embedyt]

Установить дверной доводчик своими руками вполне реально. Для этого достаточно прислушаться к советам профессионалов и проявить немного терпения и усердия. В конечном итоге они будут вознаграждены не только отличной теплоизоляцией и продлением срока эксплуатации самой двери, но и максимальным удобством при её использовании.

Как правильно выбрать доводчик

ФОТО КРЕДИТ: AEROSEAL WINDOWS & STOREFRONT

Выбор доводчика меняется в зависимости от множества различных факторов, включая предпочтения клиентов, варианты производителя и характеристики здания. Другие факторы, которые следует учитывать, включают:

  • Размер и вес двери
  • Расположение двери
  • Частота открывания и закрывания
  • Место установки
  • Доступность
  • Требования к замаху

Объем трафика

Как правило, верхние дверные доводчики используются, как правило, в местах со средней и высокой проходимостью, и они чрезвычайно долговечны.Существуют варианты межкомнатных или наружных дверей, и они являются одними из наиболее распространенных типов.

Напольные доводчики или верхние пружинные доводчики, с другой стороны, немного более долговечны и хорошо подходят для дверей с интенсивным движением. Кроме того, они не видны, как верхние доводчики, что делает их одним из самых привлекательных вариантов. Наконец, скрытые доводчики и доводчики на раме обычно используются для межкомнатных дверей со средней проходимостью.

Выбор доводчика зависит от множества факторов.Это начинается с понимания различных типов и преимуществ, которые они могут предложить. Затем, соответствие двери типу доводчика, который вы используете, является ключом. Для более тяжелых дверей и дверей с повышенной проходимостью требуются прочные и прочные дверные доводчики. Более светлых дверей нет. В любом случае, если вы не уверены, лучшим вариантом будет проконсультироваться с установщиком дверей или поставщиком.

Соображения строительных норм и правил

Строительные нормы и правила для каждой области могут немного отличаться в зависимости от местоположения здания.Федеральные, государственные и даже местные строительные нормы и правила могут повлиять на определение необходимого дверного доводчика. Ассоциация производителей строительного оборудования (BHMA) и Американский национальный институт стандартов (ANSI) предоставляют обширные стандарты для дверных доводчиков. Полный список можно найти здесь. Как правило, каждый дверной доводчик должен соответствовать различным уровням производительности, разбитым на 3 класса, где 1 — самый высокий, а 3 — базовый уровень. Рабочие характеристики оцениваются на основании циклических испытаний, а также испытаний силы закрытия и завершения.Испытания проводятся в лаборатории с нейтральным давлением воздуха при температуре 60-85 градусов F.

.

Дверные доводчики соответствуют следующим требованиям:

  • Класс 1: 2 000 000 циклов при КПД 60%
  • Grade 2: 1000000 циклов при КПД 60%
  • Класс 3: 500 000 циклов при КПД 50%

Если двери устанавливаются в помещении с большим объемом, например, в крупном офисном здании или торговом центре, крайне важно использовать только дверные доводчики, которые были оценены как доводчики класса 1.

Американский закон об инвалидах также содержит список четких требований к дверям и дверным доводчикам. ADA утверждает, что для работы внутренних дверей необходимо усилие не более 5 фунтов, а для внешних дверей должно быть минимально возможное усилие. ADA также заявляет, что скорость закрывания или поворота не должна быть выше 5 секунд, а скорость запирания должна быть достаточно высокой, чтобы дверь заперлась, но не захлопнулась.

Эстетика

Доводчик может быть выбран из-за его внешнего вида, так как некоторые из них более привлекательны, чем другие.Большинство дверных доводчиков регулируются, что позволяет операторам устанавливать определенную скорость закрывания и сопротивление открыванию. Типы дверных доводчиков включают:

Верхние дверные доводчики

Верхние дверные доводчики являются наиболее распространенными и широко используются в коммерческой недвижимости. Например, межкомнатные двери в офисах, такие как двери для конференций, обычно крепятся доводчиком, который автоматически закрывает дверь. Кроме того, коммерческие входные двери также устанавливаются с доводчиком, а потолочные блоки являются популярным выбором.Существует три распространенных типа доводчиков верхнего расположения, включая:

  • Обычный рычаг: Доводчик с обычным рычагом или стандартным рычагом является выдвижным устройством, то есть он расположен снаружи двери. В этих приложениях есть два рычага: один прикреплен к раме, а другой — к подпружиненной коробке со стороны тяги двери. В закрытом состоянии рычаги выступают перпендикулярно двери, что менее привлекательно, чем в других случаях. Это самый энергоэффективный из доступных вариантов.
  • Верхний косяк: Дверные доводчики верхнего косяка, как и обычные доводчики, имеют рычаги, которые выступают из двери перпендикулярно. Но самое большое отличие в том, что подпружиненный ящик устанавливается на лицевой стороне дверной коробки. Их часто используют для алюминиевых или стеклянных фасадных дверей, потому что эти двери обычно имеют узкие верхние направляющие. Как и обычные доводчики, доводчики верхнего косяка достаточно энергоэффективны.
  • Параллельный рычаг: При применении параллельного рычага есть два рычага, которые находятся на верхней части двери, когда она закрыта.Они прикреплены к двери через подпружиненную коробку, которая находится вверху со стороны толкателя двери и обеспечивает закрытие. Дверные доводчики с параллельными рычагами — одно из наиболее распространенных применений, особенно в коммерческой недвижимости и школах, потому что они снижают риск вандализма для руки и более привлекательны, чем другие накладные варианты. Из-за геометрии рычага они менее энергоэффективны, чем доводчики обычного рычага и верхнего косяка.

Дверные доводчики других типов

Хотя верхние доводчики являются наиболее распространенными, существуют и другие типы, которые не устанавливаются в верхней части двери.Например, скрытые доводчики спрятаны внутри косяка, что придает более привлекательный вид. Точно так же доводчики скрыты в полу, и они не видны, когда дверь открыта. Примеры включают:

  • Скрытый: Доводчик скрытого монтажа вставляется в углубления двери и рамы. Таким образом, они не видны, когда дверь закрыта. Они доступны в гидравлической или подпружиненной версиях и обычно используются для довольно легких межкомнатных дверей.
  • Накладной монтаж: Дверные доводчики этих типов устанавливаются на дверную коробку с помощью планки вдоль задней стороны двери. Как правило, они довольно небольшие по размеру, и их можно использовать под цвет двери. Это экономичный вариант для автоматического закрывания дверей.
  • Напольная пружина: Напольные доводчики обычно используются на стеклянных дверях витрин. Они вмонтированы в пол и скрыты. Перемычка доводчика встроена в нижнюю часть двери, которая контролирует закрытие.Они обеспечивают один из самых привлекательных взглядов и часто используются для создания высококлассной коммерческой недвижимости. Доводчики с напольной пружиной обычно имеют открытое положение, поэтому их можно оставить открытыми. Также доступны доводчики с верхней пружиной.

Сделать правильный выбор

Для руководителя или владельца здания все это может быть ошеломляющим. Прежде чем рассматривать различные эстетические варианты, важно сначала рассмотреть строительные нормы и правила и требования дорожного движения.Неправильный тип может привести к необходимости замены более близкого на короткое время, а также может привести к штрафам. Как упоминалось ранее, очень важно выбирать доводчики ANSI Grade 1 для дверей большого объема. Если у вас небольшой внутренний офис, подойдут дверные доводчики класса 2, а для шкафов — доводчики класса 3.

После выполнения требований к классу можно принять во внимание энергоэффективность и эстетику. Двери, выходящие наружу, которые не будут использоваться для грузовых перевозок, могут оставаться открытыми намного дольше, чем необходимо, что приведет к увеличению счетов за электроэнергию.И наоборот, двери, которые автоматически закрываются слишком быстро, которые используются для транспортировки, могут привести к снижению производительности, а затем и к спросу на использование другого доводчика. Применение каждой двери изменит тип необходимого доводчика. Один из способов смягчить эту потенциальную проблему — обсудить потребности каждой двери с кем-то, кто будет работать в этом районе.

Мэтью Дэвис является сотрудником Aeroseal Windows & Storefront , коммерческого установщика окон и дверей.

Рейтинг

В настоящее время оценка 4,0 3 людьми

.

Как починить дверь, которая закрывается или открывается сама (легко!)

У вас есть дверь, которая закрывается или открывается сама по себе?

Это проект, который не займет много времени и сделает вашу жизнь намного лучше. Вы будете ругать себя за то, что не сделали этого раньше.

До этого исправления нам приходилось использовать ограничитель двери, чтобы дверь в ванную оставалась открытой.

В противном случае он всегда закрывался бы сам по себе (звучит знакомо?).

В этом нет ничего страшного, если у вас небольшая ванная и дверь закрывается на зад, пока вы чистите зубы.Однажды я подумал, что кто-то намазал меня, пока я выплевывал зубную пасту. Но это была только дверь, LOL.

Любой может сделать это менее чем за 10 минут.

Вот все, что вам нужно.

  • Молоток
  • Деревянный лом
  • Отвертка
  • WD-40

Готовы ли вы остановить самопроизвольное закрывание двери? Давайте перейдем к делу 🙂

Первый шаг: удалите старый стержень петли

Внутренние двери ванной или спальни, которые закрываются сами собой, вызывают раздражение.

Самое простое решение — снять средний стержень петли и слегка изогнуть его.

Когда я говорю «легкий», это означает едва заметный изгиб.

Удалите штифт, поместив отвертку под средний шарнир.

Постучите по отвертке молотком, пока штифт не выйдет из петли и его можно будет вынуть рукой.

Старые штифты, возможно, придется открутить другим способом. Возможно, вам придется втиснуть отвертку с плоским жалом между головкой штифта и верхней частью петли.

Слегка постучите по отвертке молотком, пока не образуется зазор между головкой стержня и верхней частью петли. Поместите отвертку под головку штифта. Затем постучите по головке булавки молотком, пока не сможете удалить ее вручную.

Удаление средней петли позволяет двери оставаться на месте с помощью верхних и нижних петель.

Если ваша дверь имеет только два шарнирных пальца, полностью закройте ее и снимите петлю, пока дверь находится в этом положении. Защелка на дверной ручке поможет удерживать дверные петли на одном уровне, пока вы вынимаете штифт.

Второй шаг: слегка изогните старую ось петли

Поместите ось петли на кусок дерева.

Найдите средний штифта и t

.
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
