Как подключить люстру с тремя проводами

Подключение осветительных приборов кажется несложной задачей. Казалось бы, чего тут сложного – подключить два провода, идущих из потолка? Однако иногда перед домашним мастером встает неожиданная проблема: что делать, если в люстре не два, а три провода? Как и куда их подключать? Попробуем разобраться в этом вопросе.

Подключение люстры с тремя проводами своими руками

Необходимый инструмент

Для правильного подключения люстры вам понадобятся:

• Индикаторная отвертка или указатель напряжения;
• Мультиметр;
• Пассатижи;
• Нож;
• Клеммная колодка на три клеммы;
• Изолента.

Также вам необходимы будут стремянка или устойчивая подставка, маркер, лист бумаги и паспорт на осветительный прибор.

Определение назначения проводов в люстре

Самое простое – это воспользоваться электрической схемой, которую можно найти в паспорте на осветительный прибор. Там обычно бывает указано назначение всех проводов и порядок их подключения. По принятым стандартам цветовая маркировка проводов должна быть выполнена так:

• Белый или коричневый провод – фаза;
• Синий провод – ноль;
• Желто-зеленый провод – защитный заземляющий.

Если документация на люстру отсутствует, и цветовая маркировка проводов не указывает однозначно на их принадлежность, необходимо определить их назначение с помощью мультиметра.

1. Для этого мультиметр необходимо установить в режим прозвонки и кратковременно закоротить щупы. При этом раздастся звуковой сигнал, свидетельствующий о том, что предел измерений выбран правильно, а прибор исправен.

   Мультиметр для прозвонки проводов

2. Выкручивают из люстры лампочки. В патронах визуально определяют два контакта: фазный, пружинящий – он находится в центре, и нулевой, расположенный сбоку и при вкручивании лампы соприкасающийся с цоколем.

   Выкручиваем из люстры патрон

3. Находят нулевой провод. Один щуп мультиметра ставят на боковой контакт любого из патронов, а вторым поочередно прикасаются к зачищенным проводам, выходящим из люстры. При касании одного из проводов раздастся звуковой сигнал – этот провод и есть нулевой. Его нужно отметить маркером или любым другим способом.

   Технология определения нулевого провода с помощью мультиметра

4. Находят фазный провод. Для этого ставят щуп мультиметра на средний контакт любого патрона, а вторым прикасаются к двум оставшимся проводам. С помощью звукового сигнала определяют фазный провод, отмечают его или запоминают.
5. Определяют количество контуров. Для этого один щуп мультиметра закрепляют на найденном фазном проводе, а другим поочередно прикасаются к среднему фазному контакту всех патронов. У одноконтурной люстры сигнал будет раздаваться при прикосновении к любому из патронов. Если часть патронов к контуру не подключена, проверяют наличие второго контура, прикасаясь щупами к средним контактам этих патронов и третьему проводу. Сигнал подтвердит, что люстра двухконтурная, а второй провод – также фазный.
6. Если люстра имеет один контур, то назначение третьего провода – заземление. Проверить это можно так:  прикоснуться одним щупом к металлическим деталям корпуса люстры, а другим – к третьему проводу. Должен также прозвучать сигнал.

Подключение двухконтурной люстры к электросети

Чтобы правильно подключить люстру с тремя проводами, два из которых фазные, необходимо осмотреть выключатель и выходящие из потолка провода. Самый простой случай – когда выключатель двухклавишный, а из потолка выходят три провода. Определить назначение этих проводов можно так:

1. Возьмите индикаторную отвертку или указатель напряжения.
2. Включите обе клавиши выключателя.
3. Поочередно прикоснитесь указателем напряжения к зачищенным концам всех трех проводов. При соприкосновении с фазными проводами загорится лампочка на указателе напряжения.
4. Отметьте фазные провода маркером.
5. Отключите выключатель. Проверьте все три провода еще раз. Лампочка загораться не должна!
6. Подключите поочередно фазные провода люстры к отмеченным фазным проводам электропроводки, также соедините нулевые провода. Соединение производят с помощью клеммной колодки или на скрутку с использованием изолирующих колпачков или изоленты.
7. Проверяют работу люстры, поочередно включая обе клавиши.

Схема подключения люстры к сети

Если выключатель одноклавишный и из потолка выходит только два провода, то необходимо проверить их при включенном выключателе указателем напряжения и найти фазный и нулевой провода. Фазные провода люстры соединяют между собой и с фазным проводом электропроводки, нулевые провода также соединяют. Проверяют включение и отключение люстры.

Если выключатель установлен одноклавишный, а провода в электропроводке три, необходимо выяснить назначение третьего провода. Для этого включают выключатель и проверяют на всех проводах наличие напряжения. Если фаза обнаруживается на двух проводах, значит нужно заменить выключатель надвухклавишный, и люстру можно будет подключить по трехпроводной схеме. Если фаза только на одном проводе, а третий провод имеет желто-зеленую изоляцию, то подключение производят как в предыдущем случае: оба фазных провода люстры подключают к фазному проводу электропроводки, а заземляющий проводник изолируют и убирают.

Определение напряжения на проводах с помощью электро-отвертки

Подключение люстры с заземляющим проводом

Если осветительный прибор имеет металлический корпус, его необходимо заземлить. В новых квартирах все электросети, в том числе и осветительные, по стандартам должны иметь заземляющий проводник желто-зеленого цвета. Если ваша сеть соответствует этому требованию, то для подключения люстры достаточно соединить провода с соответствующей цветовой маркировкой с помощью клеммной колодки или на скрутку.

Если же сети старые, а изоляция всех проводов имеет одинаковый цвет, то следует действовать в такой последовательности:

1. Определяют количество и назначение проводов, выходящих из потолка. Если провода два, то включают выключатель и указателем напряжения находят фазу и ноль. Отключают выключатель и присоединяют провода к соответствующим проводам люстры, а заземляющий провод у люстры изолируют.
2. Если провода три, то поступают аналогичным образом. Если в сети два отдельных контура и двухклавишный выключатель, то фазные провода проводки объединяют и соединяют с фазным проводом люстры, нулевые  провода проводки и люстры также соединяют, а заземляющий – изолируют.

Техника безопасности

При подключении любых электроприборов необходимо соблюдать осторожность. Все подключения и присоединения нужно проводить только при отключенном выключателе после проверки отсутствия напряжения на проводах. Места скруток изолируют с помощью специальных колпачков или изоленты. Если вы сомневаетесь в том, что сможете подключить люстру с тремя проводами правильно, лучше доверить это дело профессионалам.

Как подключить люстру с тремя проводами

Люстра относится к тем предметам интерьера, знакомиться с которыми люди начинают практически с самого рождения. Младенец, лежащий в коляске или кроватке, с интересом разглядывает красивое светящееся устройство на потолке. Любая большая комната в квартире или доме обязательно оборудована люстрой, которую закрепляют в центре потолка. Она не только становится украшением интерьера, но и позволяет равномерно распределить осветительную нагрузку по пространству комнаты. Чтобы варьировать освещённостью помещения чаще всего используют люстры на 5 или более лампочек. О таких светильниках и пойдёт речь в данной статье. Поговорим о том, как подключить люстру с 3 проводами, что для такой работы понадобится и можно ли это сделать человеку без специального электротехнического образования?

Устройство

На современном рынке представлен широкий ассортимент осветительных приборов с затейливыми дизайнами, большим количеством светодиодов либо ламп, с пультами дистанционного управления. Однако до сих пор большинство предпочитает устанавливать в своих жилых комнатах пятирожковую люстру.

Если такая люстра будет подключаться к одинарному выключателю, это повлечёт за собой большой расход электроэнергии. Согласитесь, не всегда нужно, чтобы в комнате светились все пять рожков, иногда вполне достаточно двух или трёх. Поэтому самой популярной считается схема подключения люстры с двойным выключателем. Именно о такой схеме мы будем говорить ниже, а перед тем как подключить люстру к бытовому двухклавишному выключателю, давайте разберёмся, из чего состоит подобный светильник и как он устроен.

Прежде всего, это основная конструкция на 5 рожков. Независимо от того, куда будут направлены лампы (вниз или вверх), крепление патронов и плафонов с рожками выполняется одинаково – с помощью резьбовых соединений. Каждый рожок на конце имеет вид трубки с резьбой, на неё при помощи гайки крепится декоративная крышка. Но очень часто крепление происходит за счёт донышка патрона, который накручивается на рожковую резьбу. В патрон нужно подсоединить провода и вкрутить лампочки, именно в нём происходит их непосредственный контакт. Плафоны служат для рассеивания света, а также выполняют декоративную функцию, чаще всего их делают из металла, стекла либо пластика.

Провода на люстре чаще всего идут внутри металлической конструкции. Плафоны крепятся к корпусу светильника с помощью защёлок, болтиков или пластикового кольца, которое накручивается на резьбу патрона. От каждого патрона внутри рожка к соединительной коробке светильника подходит 2-х жильный провод.

Лампы на люстру можно устанавливать самые разные – накаливания, люминесцентные, светодиодные, энергосберегающие.

В корпусе люстры может быть также установлен блок питания или пускорегулирующее устройство для запуска светодиодных и люминесцентных ламп.

Бывают люстры, оборудованные отражателями, которые имеют белую либо зеркальную поверхность и создают направленный свет.

Подробно о том как выбрать люстру и лампы для нее можно узнать в этом видео:



Инструмент

Перед тем, как подключить люстру с тремя проводами, подготовьте необходимый инструмент:

1. Индикаторная отвёртка (она понадобится для определения фазы и ноля).
2. Пассатижи с изолированными ручками.
3. Нож (чтобы снимать изоляцию на жилах).
4. Мультиметр.
5. Изолента.
6. Отвёртки (плоская и крестообразная).
7. Кусачки.
8. Маркер.

Приспособления, с помощью которых будут соединяться провода. Это могут быть специальные колодки, в которых подсоединённый провод зажимается под винт, пружинные либо соединительные изолирующие зажимы (СИЗ). Ну и не забудьте, конечно же, про стремянку.

Назначение проводов

Перед тем, как выполнить подключение комнатной люстры с двухклавишным выключателем, давайте разберёмся, сколько нам понадобится проводов и для чего каждый из них необходим.

пример инструкции по сборке люстры (кликните для увеличения)

Любой осветительный прибор должен иметь паспорт, с указанной в нём схемой. Внимательно изучите её, там расписано назначение проводов по цветам. Как правило, фаза выполняется в белом либо коричневом цвете, синий провод означает ноль, и может быть ещё третий провод защитного заземления, его обычно выполняют зелёным или жёлтым цветом. Всего из люстры должно выходить 4 жилы – ноль, защитное заземление и 2 фазы.

Если паспорта на осветительный прибор нет, тогда будем сами определяться, где фаза, а где ноль.

Итак, у вас в потолке есть дырка, из которой торчат три жилы, одна из них нулевая, а 2 другие фазные от двухклавишного выключателя. Если ваша люстра с защитным заземлением, то для этого будет ещё отдельный четвёртый провод.

1. Отключите питающий автомат на квартиру и установите клавиши двойного выключателя в положение «Отключено».
2. Чтобы избежать замыкания, разведите три жилы, которые торчат из потолка, на расстояние друг от друга в стороны.
3. С каждой жилы примерно на 1 см снимите изоляцию.
4. Подайте напряжение, включив автомат, а затем выключатель. Коснитесь индикаторной отвёрткой каждой жилы, та из них, при соприкосновении с которой индикатор не светится, будет нулевой. Пометьте её при помощи маркера.
5. Теперь поочерёдно отключайте клавиши на выключателе и проверяйте соответствующее им наличие фазы.

Назначение жил в светильнике определите при помощи мультиметра:

1. Для начала установите на приборе режим «Прозвонка» и на 1 секунду закоротите щупы. Должен прозвучать сигнал звуковой, это означает, что вы правильно выбрали предел измерений и прибор исправен.
2. В патроне есть 2 контакта, один из них фазный, он пружинящий и располагается по центру, 2-ой нулевой, он расположен сбоку (когда вкручивается лампочка, она касается его своим цоколем).
3. Зачистите также на 1 см все четыре жилы, отходящие от люстры.
4. Теперь надо найти нулевую жилу. Один щуп мультиметра приложите к нулевому (боковому) контакту в любом из патронов. Вторым щупом по очереди касайтесь зачищенных проводов. Как только услышите звуковой сигнал, значит, эта жила и есть нулевая, также пометьте её при помощи маркера.
5. Аналогичным способом определите соответствие двух фазных жил, отходящих от светильника. На этот раз щупом мультиметра поочерёдно касайтесь центральных фазных контактов в патронах. У пятирожковой люстры одна фазная жила соединена с тремя патронами, а вторая идёт на два оставшихся.
6. Чтобы проверить заземляющий провод, надо одним щупом коснуться его, а другим металлического корпуса светильника, звуковой сигнал подтвердит правильность выбора.

Схема с одноклавишным выключателем

Для начала рассмотрим более простую схему – как подключить трёхрожковую люстру с 3 проводами. Здесь представлены три подробные пошаговые инструкции. Сначала проверьте комплектацию своего светильника:

1. Открыв заводскую упаковку, найдите сразу перечень комплектов, входящих в люстру, и сверьте по списку наличие всех составляющих.
2. Найдите кронштейн, с помощью которого люстра будет крепиться к потолку. Он представляет собой планку, которая непосредственно прикручивается к деревянному основанию в потолке, а уже к этой планке будет крепиться крышка люстры.
3. Проверьте наличие и целостность всех плафонов.
4. Далее должно быть устройство (можно назвать его соединительной коробкой люстры), в котором будет производиться расключение проводов, к нему крепятся три рожка, а сам этот механизм соединяется с крышкой кронштейна. Через это устройство протянут сдвоенный провод (фазная и нулевая жилы). Один его конец будет соединяться с фазной и нулевой жилами, которые выходят из дырки в потолке, второй конец предназначен для соединения с жилами в рожках.
5. Обычно третий заземляющий провод идёт в комплекте светильника отдельно. На металлическом корпусе (чаще всего на крышке) специальным значком обозначено место, куда нужно подсоединять защитное заземление.
6. Проверьте наличие трёх рожков, на них должны быть закреплены патроны и из каждого должна выходить фазная и нулевая жила.

Теперь рассмотрим, как соединить провода в люстре:

1. Возьмите один рожок и соединительную коробку светильника, где будет выполняться расключение. Из рожка выходят две жилы (синяя – нулевая, коричневая – фазная). Протяните их в одно из трёх отверстий, и закрепите рожок.
2. Аналогичные действия проделайте с двумя другими рожками.
3. В результате в соединительной коробке светильника получилось 6 проводов от рожков – три синих и три коричневых, и сдвоенный 2-х жильный провод, которым будет производиться соединение с сетью.
4. На всех 6 жилах от рожков и на сдвоенном проводе зачистите изоляцию.
5. Соедините между собой три синих провода с одной жилой сдвоенного провода, и точно также выполните соединение трёх коричневых проводов со второй жилой сдвоенного провода. Сделайте это при помощи скрутки, можете ещё сверху пропаять. Наденьте изоляционные колпачки, как правило, они идут в комплекте.
6. Аккуратно уложите все провода в соединительной коробке люстры и закройте сверху крышкой.
7. В указанном месте подсоедините провод защитного заземления.

Осталось выполнить подключение нашей люстры с тремя проводами к сети:

1. Прежде чем начать электрическую часть работ, обесточьте помещение, отключив питающий автомат.
2. Закрепите к деревянной конструкции в потолке крепёжную рамку при помощи обычных саморезов по дереву. Это надо сделать максимально прочно и надёжно, потому что планка должна будет выдерживать полный вес люстры.
3. Чтобы потом ничего не переделывать, сразу примерьте светильник, слегка наживив декоративные болты. Посмотрите, если вас всё устраивает, то открутите болты и приступайте к соединению проводов.
4. Желательно выполнять такую работу с напарником, чтобы один человек мог держать подключаемый светильник, а другой заниматься соединением. Если напарника нет, то закрепите светильник к установленной планке, крепко подвязав на шнурок либо кусок прочной проволоки.
5. Начните с того, что на жилы, торчащие из дырки в потолке, наденьте самозажимные клеммники. Потом подсоедините к ним соответствующие жилы светильника.
6. Теперь включите автомат и выключатель, чтобы проверить правильную работу. Если все три лампы загорелись, отключите выключатель, автомат и закончите работу, окончательно прикрутив светильник к планке.

Теперь вы в курсе, как правильно подключить люстру на три рожка, давайте рассмотрим и более сложный вариант – подключение люстры к двойному выключателю.

Схема с двухклавишным выключателем

Подключение пятирожковой люстры к бытовому двухклавишному выключателю выполняется аналогично.

1. Из распределительной коробки идёт нулевая жила, которая прокладывается к светильнику, с ней будут соединяться все пять нулевых жил от каждой лампы.
2. Фазная жила из коробки подходит к двухклавишному выключателю, от него отходят две жилы, которые будут подавать напряжение на одну и на вторую группу лампочек.
3. В распределительной коробке нулевая и фазная жилы соединяются с фазой и нулём питающей сети.
4. В соединительной коробке светильника вместо 6 проводов, как в трёхрожковом варианте, теперь будет выведено 10 (5 фаз и 5 нулей).

Все пять синих нулевых жил в светильнике необходимо соединить в один общий жгут. А из фазных жил сформируйте два соединительных жгута – один из трёх коричневых жил от лампочек, второй соответственно из двух. То есть при включении одной клавиши выключателя будет загораться три лампы, а при включении второй клавиши – две.

В соединительной коробке люстры имеется три провода. Одни концы выведены в верхнюю часть и будут подсоединяться к жилам, подведенным к дырке в потолке к месту крепления светильника. Вторые концы соедините таким образом:

• Синяя нулевая жила с соединительным жгутом из пяти нулевых жил всех ламп.
• Одна фазная жила, например коричневая, с соединительным жгутом фазных жил трёх ламп.
• Вторая фазная жила, к примеру, белая, с соединительным жгутом фазных жил двух ламп.

Из дырки в потолке, в месте, где будет закреплён светильник, у вас торчат три зачищенные жилы. Соедините их соответственно с фазными и нулевой жилами люстры. В случае с защитным заземлением светильника, будет ещё четвёртый провод и соединение.

Вы видите, что по аналогии с более простым вариантом, подключить люстру к двойному выключателю также несложно. Подробнее о подключении люстры можно посмотреть в этом видео:

Хотелось бы дать небольшой совет по поводу недорогих китайских люстр. Сразу после покупки проверьте на целостность все проводки. В них зачастую бывает уже собрана вся электрическая часть в соединительной коробке люстры, проверьте надёжность контактов. Будет обидно, если потом придётся переделать такой огромный труд.

Теперь вы знаете, как подключить люстру с 5-ю либо 6-ю рожками на двойной выключатель. В принципе, если имеются базовые знания в электротехнике, сделать это вам будет несложно. Зато получится немного сэкономить на вызове профессионального электрика.

Как нужно подключать светодиодную люстру с тремя проводами

Как нужно подключать светодиодную люстру с тремя проводами

Подключать приборы освещения может показаться нетрудной задачей. Вы можете думать, что тут может быть трудного – подключать два провода, которые идут из потолка? Но в определенных случаях перед обычным мужчиной, который принялся за домашние дела, может встать неожиданная проблема – что делать, если из потолка идет 3 провода, как подключить люстру?

Предлагаем вам разобраться в этом вопросе.

С чего начать? Какие требуются инструменты

Для правильного подсоединения люстры вам потребуется следующее:

• Изолирующая лента.
• Колодка клеммного типа на 3 клеммы.
• Ножик.
• Пассатижи.
• Мульметр.
• Отвертка индикаторного типа или указатель напряжения.

Также вам обязательно потребуется стремянка или даже устойчивая подставка, лист бумаги, маркер и паспорт осветительного прибора.

Подробности процесса

Определяем назначение проводов в люстре

Самым простым вариантом будет воспользоваться специализированной электрической схемой, которую вы можете найти в паспорте на прибор для освещения. Там, как правило, указывают предназначение всех типов кабелей и пошаговая инструкция подключения. По обычным стандартам маркировка цветов кабелей должна быть сделана таким образом:

• Фаза – это коричневый или белый провод.
• Ноль – это провод синего цвета.
• Защитный заземляющий провод имеет желтовато-зеленый оттенок.

Если нет документации на люстру, и цветовая маркировка проводов не будет указывать однозначно на их принадлежность, требуется определить их предназначение посредством мультиметра.

1. Для этого требуется поставить мультиметр в режим прозвона и кратковременно закоротить щупы. При том будет раздаваться звуковой сигнал, который свидетельствует о том, что придел измерений выбран правильно, а устройство исправно.
2. Далее требуется выкрутить лампочки из люстры. В патронах визуально определите 2 контакта – фазный, а именно пружинящий – он расположен по центру, и нулевой, который расположен сбоку и при вкручивании лампочки будет соприкасаться с цоколем.
3. Найдите нулевой провод. Первый щуп от мультиметра поставьте на контакт бокового типа на любой из патронов, а второй по очереди должен прикасаться к зачищенным проводам, которые выходят из люстры. При касании одного из нескольких проводов вы услышите сигнал звука – этот провод, а еще есть нулевой. Его требуется отмечать посредством маркера или любым другим методом.

4. Найдите провод фазы. Для этого требуется поставить щуп мультиметра на средний контакт каждого из патронов, а следующим прикасаются к двум проводам, которые остались. Посредством звукового сигнала требуется определить фазный провод, отметить его или просто запомнить.

5. Определить число контуров. Для этого первый из щупов устройства закрепите на найденном проводе фазы, а другим по очереди требуется прикасаться к среднему контакту фазного типа всех патронов. У люстры одноконтурного типа сигнал будет раздаваться, если будет прикосновение к любому из типов патронов. Если часть патронов не подключена до контура, то нужно проверить наличие еще одного контура, прикасаясь щупами к среднему контакту таких патронов и к последнему проводу. Сигнал сможет подтвердить, что люстра двухконтурного типа, а второй провод тоже является фазным.
6. Если люстра одноконтурная, то назначение последнего провода – это точно заземление. Произвести проверку можно таким образом – прикоснитесь одним щупом к деталям из металла корпуса люстры, а вторым до третьего провода. Также должен прозвучать сигнал.

Рассмотрим, как подключить к сети двухконтурную люстру.

Как подключать двухконтурную люстру к сети

Как подключить люстру с 3 проводами?  Чтобы все сделать правильно, причем два из трех фазные, требуется осмотреть выключатель и провода, выходящие из потолка. Самый простой вариант – когда выключатель двухклавишного типа, а из потолка выходят лишь 3 кабеля. Узнать назначение можно таким образом:

• Возьмите отвертку индикаторного типа или указатель напряжения.
• Включите две клавиши от выключателя.
• По очереди прикоснитесь указателем напряжение к зачищенным концам всех проводов в количестве трех штук. При соприкосновении с проводами фазы загорится лампа на указателе напряжения.
• Поставьте отметки маркером на провода.

• Отключите выключатель. Требуется проверить все три провода снова, и лампа ни в коем случае не должна загораться.

• Подключите по очереди фазные провода от осветительного прибора к помеченным проводам фазы электрической проводки, а еще соедините нулевые провода. Требуется соединить все посредством клеммной колодки или на скрутку с применением изолирующих колпачков или даже изолирующей ленты.
• Проверьте работу люстры, и по очереди включайте обе клавиши.

Если выключатель одноклавишного типа и из потолка будет выходить лишь пару проводов, то требуется проверить их при подключенном выключателе указателем напряжения и найти нулевой и фазный провод. Последние требуется соединять между собой и с фазным проводом электрической проводки, а нулевые тоже соединяют. Проверьте включение и отключение. Если же выключатель одноклавишный, а проводов в электрической проводке три, требуется выяснить назначение третьего провода. Для этого нужно включить выключатель и проверить на всех проводах наличие напряжения. Если фаза будет обнаружена на двух проводах, и люстру можно подключить по схеме трех проводов. Если фаза лишь на одном проводе, а третий провод желто-зеленого цвета, то подключение поводят как в последнем случае – оба провода фаз люстры подключите к фазному проводу электрической проводки, а проводник заземляющего типа требуется заизолировать и убрать.

Как подключать люстры с проводом для заземления

Если прибор освещения имеет корпус из металла, его требуется заземлить. В новых квартирах все электрические сети, в том числе и осветительные, по стандартам должны быть с заземляющим проводником желто-зеленого цвета. Если ваша электрическая сеть будет соответствовать такому требованию, то для подключения люстры хватит соединять провода с соответствующей маркировкой цветов посредством клеемной колодки или даже на скрутку.

Если сеть старая, а изоляция всех проводов имеет одинаковый цвет, то важно действовать в следующей последовательности:

1. Определите количество и назначение проводов, которые выходят из потолка. Если проводов всего два, то включите выключатель и указателем напряжения найдите ноль и фазу. Отключите выключатель и присоедините провода к соответствующим проводам осветительного прибора, а заземляющий провод люстры нужно изолировать.
2. А вот как подключить люстру с тремя проводами? Поступите аналогичным способом. Если в сети два отдельных контура и выключатель двухклавишного типа, то фазные провода от проводки объедините и соедините с фазным проводом от люстры, а нулевые провода люстры и проводки тоже соединяют, и заземляющий изолируют.

А теперь рассмотрим технику безопасности.

Меры предосторожности

При подключении любых электрических приборов требуется соблюдать осторожность. Все присоединения и подключения требуется проводить лишь при отключенном выключателе после того, как будет осуществлена проверка отсутствия напряжения на проводах. Места, где будут скрутки, требуется заизолировать посредством изолирующей ленты или специальных колпачков. Если вы сомневаетесь в том, что можете подключить люстру, в которой три провода, правильно, стоит доверить такое дело профессионалам своего дела.



трехрожковую люстру, как соединить с пятью лампами

Подключение электрических осветительных приборов не выглядит сложным, если имеется только два выхода. Если их больше, задача оказывается более сложной. При этом могут применяться различные схемы подсоединения. В статье рассматриваются различные ситуации, которые могут возникнуть при подключении люстры.

Инструменты

Чтобы подвесить и подключить светильник, потребуются такие инструменты:

• Мультиметр или индикаторная отвертка потребуются в том случае, если нужно определить назначение контактов.
• Клеммные зажимы или колпачки используются для надежного соединения.
• Пассатижи.
• Маркер.
• Отвертка.

Подключение

Также необходима стремянка, имеющая подходящую для работы высоту.

Как правильно подключить люстру на три или четыре провода

Перед тем, как проводить работу, желательно прочитать инструкцию к осветительному прибору. В ней обычно подробно описано подключение.

Процесс установки светильника может быть различным в зависимости от количества выходов на потолке и клавиш на выключателе.

Если на потолке есть только два выхода, то один из них — это фазовый, другой — нулевой. В этом случае заземление отсутствует. При подключении люстры один из них присоединяют к любому контакту, другой — к оставшемуся. При необходимости все контакты люстры, соответствующие фазовому напряжению, надо объединить.

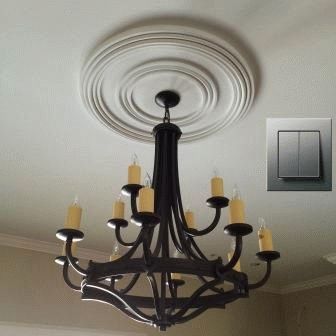

Двойной выключатель

Чтобы подключить люстру, у которой 3 провода или больше, надо посмотреть, имеется ли заземление. Если оно есть, подсоединяют к соответствующему выходу люстры. Если в ней это не предусмотрено, то его требуется изолировать.

Когда имеется ноль и две фазы, необходимо определить, где они, и пометить их маркером. Если используется один переключатель, то возможны такие варианты:

• Включаются сразу все лампы.
• Включается часть ламп.

Вторая ситуация удобна в случае, когда хозяину не требуется свет от всех источников света.

В первом случае обе фазы люстры соединяют с фазой питания, нулевой — с нулевым. Теперь при включении зажгутся все лампы.

Маркировка

Каждый из фазовых выходов подключен к определенным лампам в светильнике. Во второй ситуации выбирают, какие лампы должны зажигаться, и соответствующий контакт подключают к питанию. Оставшийся выход изолируют.

Подсоединение можно проводить различными способами:

1. Самый простой — зачистить провода и скрутить их, затем замотать изоляционной лентой.
2. При использовании клеммных зажимов электропровода вставляют в отведенные для этого места и надежно закручивают винтики.
3. Их располагают в одном направлении и скручивают. При необходимости заматывают изоляционной лентой. После этого надевают пластиковые колпачки.

После этого завершают подсоединение люстры с тремя проводами.

Если имеется двойной переключатель, то одна линия фазы подключена к одному выходу, другой — к оставшемуся. Когда подвешивают светильник, необходимо учитывать, что из потолка выходят два контакта.

Важно! Перед началом работы необходимо отключить ток на электрическом щитке.

Нужно определить, какие именно линии соответствуют фазе, а какие — нулю. Если имеется заземление зелено-желтого цвета, его присоединяют к соответствующему контакту светильника. Если это не предусмотрено, достаточно его замотать изоляционной лентой.

Индикаторные отвёртки

Каждый фазовый выход, имеющийся в люстре, будет соответствовать определенным клавишам выключателя. Нужно выполнить подсоединение, причем нулевой электропровод светильника соединить с нулевым питания, а фазовые — с соответствующими контактами на потолке. Возможна ситуация, когда на светильнике проводов больше, чем имеется на потолке. В таком случае нужно сделать скрутки таким образом, чтобы включались нужные лампы при нажатии на соответствующую клавишу.

Как проводить подсоединение

Затем установку люстры нужно закончить.

После установки на щитке включают электричество и проверяют работу освещения.

Когда имеется 4 провода

Если какой-то является заземлением, то эта ситуация уже была рассмотрена выше. В других случаях имеется три фазовых выхода и нулевой.

Выполняя подключение люстры на два выключателя необходимо выбрать, какие лампы должны включаться при нажатии каждой клавиши. Надо сгруппировать соответствующие провода, идущие от осветительного прибора и скрутить их вместе для каждой клавиши. Затем нужно провести подсоединение к подходящему фазовому выходу из распределительной коробки.

Простейший вариант подключения

При подсоединении возможно воспользоваться одинарным выключателем. В этом случае все фазы осветительного прибора подсоединяют к одному из подходящих линий из распределительной коробки, а другой, торчащий из потолка, заматывают изоляционной лентой. В выключателе надо подключиться к нужному контакту, а два остальных изолировать.

После того, как работа закончена, необходимо включить электричество на щитке и проверить работу освещения.

Мультиметр

Назначение проводов

Если используется три провода, то их назначение должно быть следующим:

• Светлый желто-зеленый — это заземление.
• Нулевой — желтый.
• Фазовый электропровод имеет бело-синий цвет.

Заземление имеется не всегда. Оно используется в тех домах, которые были недавно построены или отреставрированы. В старых зданиях оно обычно отсутствует, а расцветка не соответствует назначению.

В такой ситуации назначение выходов для светильника нужно определить самостоятельно. Обычно это делают с помощью мультиметра. Для этого нужно при помощи переключателя выбрать работу в режиме «вольты» и установить шкалу «больше 220 В».

Перед тем, как начать проверку, нужно, чтобы все клавиши выключателя были во включенном состоянии. На этом этапе работы светильник приготовлен к работе, но еще не подвешен и не подключен.

Надо обратить внимание на то, сколько клавиш имеется в выключателе. Если там только одна, то это означает наличие только одного фазового выхода. При двух клавишах таких провода должно быть два.

Проверка

При проверке электричество на щитке должно быть включено. Однако после этого его надо отключить. Установка светильника производится при выключенных электрическом щитке и выключателе.

Заземление согласно стандарту имеет желто-зеленый цвет. Другие несут либо фазу, либо ноль. Остальные необходимо попарно проверить щупами мультиметра. Здесь возможны такие ситуации:

• Прибор показывает нулевой результат. В этом случае оба контакта соответствуют фазовой линии.
• На его экране можно увидеть «220» в этом случае один щуп подсоединен к фазе, другой — к нулю.

Если имеется только два электропровода, то один из них фаза, а другой — ноль.

Важно! Существует еще один способ проверки. Для этой цели применяют индикаторную отвертку. Если прикоснуться к фазовому электропроводу, то загорится индикатор. В противном случае — он не отреагирует.

Устройство выключателя

Как соединить люстру с пятью лампочками

Если необходимо подключить такой светильник к одинарному выключателю, то все нулевые контакты соединяют в скрутку, а его подключают к соответствующему проводу из распределительной коробки. Фазы всех лампочек соединяют с фазой на потолке.

Для двойного выключателя надо определить, какие лампы должны включаться при нажатии на каждую клавишу. При подсоединении все нулевые контакты присоединяют к такому же проводу на потолке. Фазы, идущие от лампочек, разделяют на две группы и каждую из них подсоединяют к аналогичному контакту из потолка.

Соединение с помощью клемм

Меры безопасности при подключении

При работе с электричеством важно неукоснительно соблюдать правила техники безопасности. Иначе можно нанести большой вред здоровью.

Надо обратить внимание на следующее:

• Перед началом работы необходимо на щитке отключить электричество. После того, как светильник будет установлен, его снова включают.
• При покупке к осветительному прибору прилагается инструкция по использованию. Ее требуется внимательно прочитать.
• Перед тем, как воспользоваться стремянкой, надо проверить ее устойчивость. Если есть такая возможность, желательно, чтобы страховал другой человек.
• Применяемые инструменты должны быть исправны.

Соблюдая технику безопасности можно гарантировать, что во время установки осветительного прибора никто не пострадает.

Схема подключения

Если делать подключение в соответствии с заранее выбранной схемой, соблюдая требования техники безопасности, то эта работа может быть сделана без возникновения сложностей. Для этого необходимо выбрать схему, которая будет учитывать технические особенности осветительного прибора и подходить наилучшим образом для хозяина.

схема подключения с двойным выключателем

Подключение люстры к сети – это многоэтапный процесс, требующий определенной подготовки.

Попробуем разобраться, как возможно его произвести в домашних условиях.



Определение фазности проводов

Прежде чем подсоединить люстру к электрической сети, необходимо разобраться в том, как устроена проводка в квартире и провода в самой люстре.

Согласно общепринятым нормам, каждый провод имеет изоляцию определенного цвета, обозначающую его назначение:

• черный, серый или коричневый провод – фаза;
• синий или голубой провод – ноль;
• желто-зеленый провод – заземление.

Однако не всегда цветовое решение электропроводки в доме в действительности совпадает с нормами правил. В таком случае, вам на помощь придет мультиметр (тестер) либо индикаторная отвертка для прозвонки сети. Алгоритм определения назначения сетевых проводов следующий.

1. Перед началом прозвонки необходимо выставить переключатель мультиметра в положение «вольты» и выбрать подходящую шкалу (больше 220 В).
2. Держа щупы мультиметра за ручки (не прикасаясь к оголенным проводникам), попеременно касайтесь пар проводов.
3. Если вы прикасаетесь щупами к двум фазным проводам, то изменений на индикаторе мультиметра не будет — две фазы не прозваниваются между собой.
4. Третий провод, очевидно, является нулевым. В паре с любой из фаз он будет давать показания в 220 В на табло мультиметра.

Определение назначения проводов по цвету

С индикаторной отверткой дела обстоят еще проще. Если при соприкосновении с оголенным проводом лампочка в отвертке загорается – этот проводник фазный, в противном случае – нулевой.

Аналогично, если в сопроводительной документации к люстре нет данных о фазностипроводов и их цветовая маркировка не позволяет определить фазность, вам поможет использование мультиметра. Рассмотрим алгоритм определения назначения проводов осветительного прибора на примере люстры с тремя проводами.

1. Устанавливаем тестер в режим прозвонки и кратковременно закорачиваем его щупы. Раздающийся при этом звуковой сигнал даст понять, что прибор исправен и предел измерений на нем выбран правильно.
2. Освобождаем патроны люстры от лампочек. Найти концы нулевого и фазного проводников на патронах не сложно: фазный находится в центре и пружинит, а нулевой – сбоку, при выкручивании лампы он соприкасается с цоколем.
3. Находим нулевой провод на выходе из люстры. Для этого один щуп мультиметра ставим на нулевой контакт в любом из патронов, а вторым по очереди прикасаемся к выходящим из люстры проводам. При контакте с нулевым проводом на выходе мультиметр издаст соответствующий звуковой сигнал.
4. Находим фазный провод. По аналогии с предыдущим пунктом, один щуп мультиметра ставим на фазный контакт любого патрона и ищем вторым щупом фазу на выходе вплоть до возникновения звукового сигнала.
5. Определяем количество контуров в люстре. Один щуп мультиметра фиксируем на выходящем из люстры фазном проводе, а вторым поочередно касаемся фаз каждого из патронов. Если люстра одноконтурная, то мультиметр будет издавать сигнал при контакте с фазами каждого патрона. Отсутствие сигнала на некоторых фазных контактах патронов означает, что они не подсоединены к данному фазному проводу на выходе, то есть люстра имеет два контура.
6. Подтверждаем наличие второго контура в люстре. Для этого необходимо повторить манипуляции из предыдущего пункта, зафиксировав один из щупов мультиметра на третьем проводе, выходящем из люстры. На этот раз мультиметр должен подать сигнал при контакте с теми фазами плафонов, на которых его не было в прошлый раз.

Соединение проводов

Важно! Наличие в люстре с тремя проводами на выходе одного контура означает, что третий провод предназначается для заземления осветительного прибора. Чтобы подтвердить этот факт, прикоснитесь одним щупом мультиметра к металлическим элементам корпуса люстры, а другим – к предполагаемому заземлению. Если звучит сигнал – вы оказались правы.

Как подключить люстру с 2 проводами

Если из люстры выходят только 2 провода, то вопрос, как правильно подключить такую люстру довольно легок в своем решении. Один из ее проводов соединяется с фазой, выходящей из потолка, а второй – с нулем. Какой провод с каким вы соедините, значения не имеет.

Если при этом на потолке у вас имеется две фазы, а на стене установлено не что иное, как двойной выключатель, то вы можете подключить к нему люстру с двумя проводами следующим из нижеприведенных способов:

• параллельно соединить фазы с потолка с одним из проводов люстры; при такой коммутации для выключения лампы потребуется переместить в положение «выключено» обе клавиши выключателя, зажигаться же она будет путем нажатия любой из них;
• заизолировав одну из фаз, соединить другую с проводом люстры; в таком случае управлять освещением будет только одна из клавиш выключателя, вторая останется нефункциональной.

Совет. Вышеописанные способы способны вызвать недоумение у прожженных перфекционистов. В то время, как вы можете подключить двухклавишный выключатель света к люстре с двумя проводами, существует простая возможность заменить его на одноклавишный. В таком случае один из фазных проводов между подрозетником и местом подвеса люстры останется заизолированным с обоих концов, а второй обеспечит взаимодействие люстры и выключателя.

Крепление люстры

Подключение люстры с тремя проводами

Если ваша люстра имеет более двух проводов, определяем для начала их функции. Если у люстры есть желто-зеленый провод заземления и такой же провод имеется на потолке, соединяем их друг с другом. В противном случае заземление, которое соединить попросту не с чем, игнорируется.

Важно! Люстры с металлическим корпусом всегда имеют заземление (желто-зеленый провод или специальный зажим). Для осветительных приборов с пластиковым корпусом в заземлении нет необходимости.

Два же оставшихся провода подключаются по тому же принципу, что и в люстре с двумя проводами.

Если два из трех проводов в люстре являются фазными, а третий – нулевым, то в случае подключения ее к одноклавишному выключателю, обе фазы люстры подключаются параллельно к фазе с потолка, а ноль, соответственно, к нулю с потолка.

Схема подключения двухклавишного выключателя к люстре с тремя проводами подразумевает поочередное соединение фазных проводов люстры с фазами, идущими к выключателю.

Подключение люстры с большим количеством проводов

Необходимость подключения к выключателю большего количества проводов может возникнуть, если вы зададитесь вопросом, как собрать люстру с 5 лампами или как подключить трехрожковую люстру к двойному выключателю.

В таких осветительных приборах от каждого из рожков идут по два провода разного цвета – ноль и фаза. Для подсоединения такой люстры к одноклавишному выключателю провода разбиваются на 2 группы по цвету. Все одноцветные провода подсоединяют к соответствующему проводу на потолке.

Пятирожковая люстра

Для подключения многорожковой люстры в схему с двойным выключателем пучок фазных проводов разделяют на 2 группы, которые потом поочередно соединяются с фазами на потолке, идущими к клавишам выключателя. Каждая клавиша будет зажигать свою группу лампочек. Пучок соединеных концами нулей из люстры соединяется к нулем, идущим на выключатель.

Что еще нужно знать о подключении люстры к сети?

Согласно современным правилам монтажа электропроводки, провода при объединении нельзя просто скручивать. Такое соединение со временем может окислиться и начать перегреваться.

Провода можно соединить друг с другом методом пайки, либо использовать для их соединения специальные клеммные коробки, которые обычно идут в комплекте с люстрой.

К сожалению, далеко не всегда в такую коробку вы сможете поместить весь пучок проводов. В таком случае, можно припаять к нему дополнительный проводник и, как следует заизолировав их соединение, вставлять в клеммную коробку уже конец дополнительно припаянного проводника.

Важно! Не забывайте соблюдать в процессе работы технику безопасности. Процесс подключения люстры к электрической сети необходимо осуществлять исключительно в условиях отсутствия напряжения в данной сети.

Теперь вам знакомы все тонкости процесса подключения люстры в домашних условиях. Следуя нашим инструкциям, вы легко сможете привнесети в свое жилище частичку, пусть и искусственного, но света.

Как подключить люстру с 3 проводами: электрика, варианты, помощь

Три провода, торчащие из ножки люстры, означают, к примеру, что перед нами модель, рассчитанная на двухклавишный выключатель. Как вариант, дополнительная жила служит для заземления корпуса. В случае потопа дифференциальный выключатель быстро уберёт напряжение, никто не пострадает. Гипотетически возможен случай, когда корпус люстры оказывается под фазой, причём короткого замыкания не произойдёт. Схожую картину видим при заделке плохо изолированной проводки под штукатурку: пока раствор сырой, явно идут токи утечки. Но когда цементный камень уже схватится, негативные эффекты пропадают. Поговорим, как подключить люстру с 3 проводами.

Сведения об электрической части люстры

Для правильной работы единственного патрона хватит наличия двух проводов:

1. Фаза (потенциал относительно земли 220 В).
2. Нулевой провод (потенциал равен нулю).

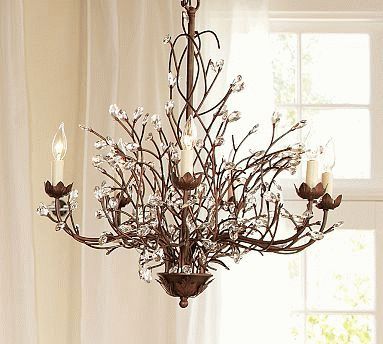

Люстра потолочная

Патрон объединяется с основанием чаще при помощи трубки, откуда проводка следует наверх. Крайне редко коммутация проводится внутри люстры. Как правило, видно, откуда и что выходит. Уместнее говорить о целых связках. Если таковых три:

• Один конец считается заземлением. Уместно для люстр с металлическим корпусом. В патроне заземлить резьбу технической возможности нет.
• По современным меркам цвет изоляции проводов раскрывает их предназначение. Заземление демонстрирует зелёный или жёлто-зелёный цвет кембрика. Синим маркируется нулевой провод, фаза коричневая или красная.

В квартирах чаще дело обстоит иначе, из люстры могут торчать белые или черные цвета. Найти два конца, куда завести фазу и нуль, не составляет труда. Для этого понадобится лампочка накала либо небольшой кусок медной жилы. Закоротим при помощи указанных вещей любой патрон и тестером проверим сопротивление между тремя концами. В одном случае на дисплее отобразится значение 50 – 100 Ом (типичное значение сопротивления спирали накала).

Случается, между двумя проводами, выходящими структурно с общего направления, происходит короткое замыкание. Тогда требуется ветку прозвонить с корпусом. Сопротивление равно нулю означает, что внутри замкнут нулевой провод на фазу. Если в доме организована система электроснабжения с заземляющим проводом (TN-S, TN-C-S), потребуется вскрыть люстру и развести указанные концы. Не теряя права на гарантию, впрочем. Не допускается объединение на конце потребителя нулевого и заземляющего проводов.

Соединение проводов

Дадим пару рекомендаций, как соединить провода на люстре:

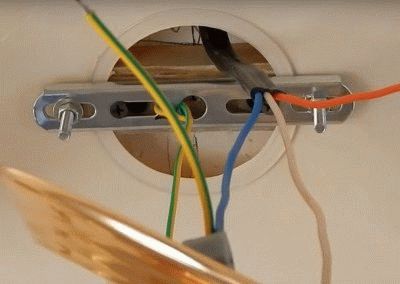

Работа с проводами

1. Когда из ветки выходит по паре, требуется просто разбить любую представленную на две жилы. Потом образуется две большие связки, первая подключается на нулевой провод, а вторая на фазу. Заметьте, провода, выходящие из ветки, должны входить разделяться. Если подключить их на единую связку, страшного не случится, но работать система не станет.
2. Третий провод иногда заземление. Такой однозначно нельзя подключать к фазе, причём жила должна звониться на металлические части. Случается, пластиковые включения разделяют проводящие островки, допускаем, что проводов больше, чтобы надёжно заземлить опасные участки. Жилы звоним по очереди с каждым, чтобы найти заземление. Потом полагается провести маркировку. Хватит единственного цвета – помечается заземление. Если оно не объединено с нулевым проводом, разницы в подключении двух других концов нет. В противном случае у люстры маркируется фаза, чтобы напряжение не подать случайно на корпус.

Электрики стараются подать фазу на центральный контакт патрона (прямая линия, входящая в центр с периферии). Луновидный годится не хуже. Если появилось желание, обзаведитесь тестером и узнайте, куда идут жилы. Это добавит упорядоченности электрической разводке, для большинства людей не пригодится. Напомним, что резьба патрона не несёт заряда и часто никуда не подключена. В противном случае любой электрик, возжелавший залезть внутрь в момент, когда система находится под напряжением, рисковал бы устроить короткое замыкание либо хуже.

После ручной коммутации проводки возможно проверить правильно разводки. Желательно уложить люстру на изолирующую поверхность. Звучит сложно, но найдите дома лист ДСП или шумоизолятора, утеплителя из полимерных материалов. Не подходит металл. Устройтесь подальше от любых заземлённых металлических конструкций: радиаторы отопления, трубы водопровода, газового снабжения, канализационные. Провода люстры, планируемые подключить к фазе и нулевому проводу, потребуется вставить в розетку. Потребуется собрать вилку, а концы стыковать скруткой. Подаётся питание, начинается тестирование.

В ходе процесса требуется убедиться, что на конкретный контакт любого патрона приходит напряжение 220 В. Перед началом операций оценивается потенциал корпуса. Проще сделать отвёрткой-индикатором. Современные, кстати, позволяют оценить и наличие заземления, если третий провод предназначен для указанных целей. К примеру, отвёртка-индикатор загорается при касании фазы, а на землю реагирует по прижатию пальца к контактной кнопке. Подобные моменты прописаны в инструкции. Удастся немедленно оценить правильность подключения в означенной части. Разумеется, розетка берётся правильно подключенная, и вилка для теста – с клеммой заземления.

На крайний случай, если в доме нет систем TN-S или TN-C-S, допускается объединить эту ветвь с нулевым проводом. Обычно отвёртка-индикатор не возражает против маневра. Цель рассказа сводится к факту: при наличии большого числа скруток индикация способна нарушаться, и схема подключения люстры доставит множество хлопот. В итоге тестирования предвидится уверенность, что электрическая разводка выполнена верно.

Люстра на двухклавишный выключатель

Говорили преимущественно о заземлении через третий провод, но гораздо чаще он выводится, чтобы присутствующие патроны поделить на две части. Подобные потребности возникают в залах, где для приёма гостей хочется использовать иллюминацию на полную, а в будние дни уменьшить потребление. С приходом светодиодных ламп возникает желание распространить опыт с люстрами и на прочие помещения. К примеру, пакет суммарной светимостью выше 2000 лм (200 Вт потребления применительно к лампочкам накала) берет из сети 30 Вт.

Получаем больше света за меньшие деньги. КПД люстр повысился. Для подключения требуется разбить плафоны на две группы. Обычно делают попеременно. Если количество нечётное, в конкретном месте ветвь клавиши приходится на соседние патроны. Группы отличаются тогда числом, разница равна единице. Коммутация ведётся по схеме, описанной выше. Если проводов три, заземление явно отсутствует. Важно понять, где стыкуется фазный провод. В рассматриваемом случае представлено два.

Люстра и двойной выключатель

Визуально единственный конец земли выглядит толще. Эта связка объединяет нулевые ветви всех патронов без исключения, что сложно не заметить. Следовательно, две прочие группы считаются фазными и присоединяются к выходу с кнопок выключателя. Прежде уже говорили, как понять, правильно ли произведено подключение. Повторимся: на вырубленном выключателе с двумя клавишами фаза лишь на единственном контакте из трёх. После включения обоих клавиш отвёртка-индикатор должна показывать наличие напряжение на всех. Означает – от выключателя подаётся фаза, как полагается.

Если сделано наоборот, напряжение может отсутствовать либо наблюдаться одновременно на двух контактах. Перед подключением люстры с тремя проводами нужно правильно коммутировать жилы. Уже описывали подробно процесс и не станем повторяться.

Часто возникает потребность подключить люстру на двойной выключатель вместо типичной. Мы упоминали, что свет дешевеет, КПД повышается, люди хотят иллюминации. Все патроны допускается завести сразу на единую фазу. Большинство электрооборудования в жилых домах рассчитывается на ток 10 А, что соответствует мощности в районе 2 кВт. Даже если в люстру набрать 10 светодиодных лампочек, до лимита далеко. Смело объединяйте два фазных контакта люстры с тремя проводами и заводите на общую клавишу.

Пустые каналы

Сложнее придётся желающим заменить старый светильник, чтобы кнопок стало две, плафоны разобьёт на группы. Обычно в стенах имеются каналы. Чётко заметно на примере панельных домов. Если заглянуть в гнездо установки выключателя или розетки, видны каналы, уходящие вглубь плиты. Не все используются (см. фото), появляются широкие возможности для оптимизации конструкции. Применяя специальные устройства закладки кабелей (протяжки), любой опытный человек проложит жилы правильно. Если требуется произвести подключение люстры к двойному выключателю, требуется нарисовать схему и протянуть два провода:

1. От распределительной коробки до места подвешивания люстры.
2. От выключателя до распределительной коробки.

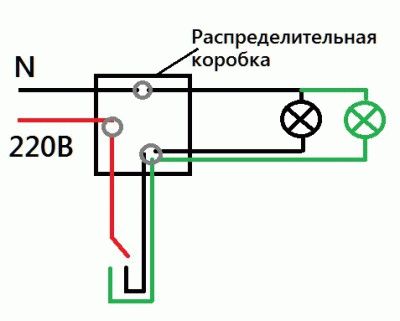

Схема работ

Обратите внимание, фаза уже должна подходить с одной стороны к выключателю, посему эту ветку не трогаем. На стороне люстры нулевые провода обеих групп объединяются. Для большей наглядности схема работ представлена на рисунке. Новая ветка показана зелёным, серыми кругами в распределительной коробке схематично показаны скрутки или прочие варианты соединений жил. Случается, вход в канал забит строительной смесью, крупные куски камня находятся внутри. Рекомендуется проявить терпение с двухклавишным выключателем, чтобы не сломать протяжку. Если погнётся, распрямить уже невозможно.

Люстры с дистанционным управлением

Обычно подключить люстру с пультом не сложнее, нежели обычную. Приёмник, как правило, работает непосредственно с диммером (регулятор напряжения питания). Не все светодиодные лампочки поддерживают режим. Отдельным моделям подключение люстры с пультом управления противопоказано. Разница в цене составляет 20%, но платить придётся, чтобы товар работал долго и надёжно.

Доработка люстры

Порой возникает потребность поменять патрон в люстре. Лампочки накала выделяли массу тепла, от многолетней эксплуатации материал изолятора и контактов приходит в негодность. Современные патроны вполне годятся. Напомним, стандарты сильно изменились, диаметры посадочных, установочных отверстий поменялись. С точки зрения механической обработки лучше карболиту (чёрный и твёрдый) предпочитать пластик. Так легче сверлить и точить, меняя люстру. Кстати, электрики за подобные работы берутся неохотно, в их обязанности подобные мелочи не входят.

Если отверстие в основании патрона из карболита чуть меньше необходимого, расширить чрезвычайно сложно. Преимущественно придётся орудовать круглым напильником.

Подключение светодиодного светильника с тремя проводами

Люстра, популярный потолочный светильник, есть в каждом доме, причем не одна. Поэтому периодически у всех возникает необходимость установки и подключения люстры. Конечно, совсем не сложно пригласить для этого электрика, который выполнит для вас эту работу за определенную сумму. Но можно и самому научиться подключить люстру, особых способностей это не требует. Положительный настрой, наличие простейших знаний из области электротехники и соблюдение элементарных правил безопасности позволит даже неопытному человеку суметь подключить люстру самостоятельно.

Необходимые инструменты и оборудование:

1. Пассатижи.
2. Отвертка.
3. Индикатор напряжения.
4. Маркер.
5. Стремянка либо другое устойчивое приспособление достаточной высоты.
6. Клеммные зажимы.

Как подключить люстру — определение проводов

Перед началом работы необходимо ознакомиться с инструкцией-паспортом люстры, где указаны основные технические параметры, а также имеется схема и порядок подключения проводов.

Для удобства провода отличаются по цвету:

• «нулевой» провод должен быть синего цвета;
• провод заземления – желтого или желто-зеленого цвета;
• «фазный» провод – обычно красного, коричневого, черного либо другого цвета, кроме синего, желтого и зеленого.

Также следует осмотреть место подвешивания люстры. В квартирах на потолке обычно уже имеется специальный крюк для подвешивания. Надо обратить внимание на количество выходящих из потолка проводов: два или три. Наличие трех проводов (если, конечно, один из них не заземляющий провод) позволяет подключение люстры по-секционно для применения различных уровней освещенности. Наличие двух проводов лишает вас этой возможности, возможно только одновременное включение всех ламп в люстре.

Современная домашняя электропроводка, как правило, выполняется с использованием маркированных цветных проводов. Распределение цветов аналогично вышеуказанному.

Если же у вас старая проводка, и все провода одного цвета, то с помощью индикатора напряжения определите фазные провода на потолке и пометьте их маркером.

Подключение люстры к одинарному выключателю

Самый простой способ подключения люстры. Провода домашней электропроводки и провода светильника попарно между собой попарно соединяются.

1. Нулевой провод люстры соединить с нулевым проводом из распределительной коробки.
2. Фазный провод из распределительной коробки должен быть подключен сперва к выключателю и проведен под его клавишей. Соединить его с фазным проводом люстры.

При соединении проводов наиболее надежный и безопасный вариант — использование винтовых клеммных зажимов. Однако на практике часто изолируют скрученные соединения специальными колпачками. Категорически не рекомендуем использовать для изоляции ПВХ ленты, по истечении времени из-за ее усыхания качество изоляции может значительно ухудшиться, что может вызвать короткое замыкание и чревато неприятными последствиями.

Подключение люстры к двойному выключателю

Этот способ соединения используется при подключении трехрожковой люстры или потолочного светильника, имеющего более трех ламп. Данный вид люстр позволяет регулировать уровень освещенности в помещении и, к тому же, позволяет экономить на счетах за электроэнергию. Если вы желаете установить люстру именно такой модификации, при покупке обратите внимание на количество проводов, выходящих из нее: должно быть не менее двух фазных проводов, не считая проводов заземления и нулевого.

Ваша домашняя электропроводка также должна быть выполнена соответствующим образом: к месту крепления люстры подведены три провода от двойного выключателя. Один из проводов – нулевой провод, два других – фазные провода, проходящие в выключателе через разные клавиши.

Схема подключения люстры с двойным выключателем позволяет ступенчато регулировать уровень освещенности в помещении.

1. Разделить провода от ламп люстры на две секции.
2. От каждой секции подключить к нулевому проводу по одной скрутке.
3. Две оставшихся скрутки соединить по отдельности к фазным проводам.

В результате при таком подключении у вас получится три разных режима освещения.

Схема подключения двух-трех люстр от одинарного выключателя

В помещении большой площади часто устанавливают несколько люстр или большое количество галогенных светильников, светодиодных ламп, которые включаются все одновременно одним одинарным выключателем. Также порой возникает необходимость установить выключатель так, чтобы можно было им включать освещение одновременно в нескольких помещениях. В таком случае применяется параллельное подключение люстр, как несколько плафонов в одной люстре.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

1. Нулевой провод люстры подключить к нулевому проводу на потолке.
2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

ВНИМАНИЕ: В подобной ситуации обязательно следует проверить индикатором все три провода, чтобы случайно не замкнуть сеть, если третий провод не фазный, а нулевой. Такое, к сожалению, тоже случается.

Как переделать люстру, рассчитанную на одинарный выключатель, под двойной выключатель

Если ваша люстра рассчитана на одинарный выключатель, то есть из основания люстры выходит только два провода, а ламп несколько, и ваша электропроводка позволяет, можно попробовать переделать люстру под двойной выключатель, Процесс трудоемкий, но результат того стоит.

В люстре такой конструкции вся проводка от ламп (плафонов) приходит в одно объединение фазных и нулевых проводов. Нужно найти это место и разделить плафоны на две секции, каждая из которых будет включаться соответствующей клавишей выключателя.

После того, как нашли место соединения, проделываем следующее:

1. Нулевые провода остаются соединенными между собой, их трогать не нужно.
2. Фазные провода разделяем на две группы проводов вместо одной. Схема разделения на ваше усмотрение в зависимости от количества плафонов и ваших личных предпочтений.
3. Соединить общий (нулевой) провод с нулевым проводом, идущим из распределительной коробки.
4. Чтобы подключить фазные провода от получившихся секций плафонов секций, необходимо прокинуть еще один дополнительный провод от люстры в место подключения люстры к электропроводке от двойного выключателя.

Таким образом, довольно легко можно трансформировать обычную люстру в трехрежимную.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение. То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

3 правила работы схемы | EAGLE

Приветствую новых инженеров. Это прекрасное место для начала с простой схемы, которая составляет строительный блок для каждой электроники в нашем мире. После того, как вы полностью поймете, вы будете готовы начать собственное путешествие по их разработке и устранению неисправностей самостоятельно.

Строительные блоки схемы

Перед тем, как погрузиться в полную схему, разумно сначала поразмыслить над отдельными частями, составляющими целое, такими как поток, нагрузка и проводимость.Мы разбили эти принципы на три основных правила:

• Правило 1 — Электричество всегда будет течь от более высокого напряжения к более низкому.
• Правило 2 — У электричества всегда есть работа, которую нужно сделать.
• Правило 3 — Электричество всегда требует пути.

Правило 1. Все дело в потоке

Каждой электронной схеме нужен источник питания, будь то батарея AA, которую можно вставить в контроллер Xbox One, или что-то с большей силой, например настенная розетка, которая может питать большое количество устройств.Электроэнергия, выходящая из этих источников, измеряется напряжением или вольтами, или просто В.

Да, мы говорим о таком напряжении! Когда он достаточно высок, это может нанести серьезный ущерб.

Независимо от того, откуда течет эта энергия, ее цель всегда одна — переходить из одной области в другую и в процессе выполнять некоторую работу, например, заряжать компьютер или включать свет.

Основным компонентом этого потока энергии является то, что электричество всегда, хочет течь от более высокого напряжения к более низкому напряжению.Всегда. Это называется потенциалом . Можно сказать, что это потенциальное электричество, которое должно перемещаться из одного района в другой.

Поток высокого (положительного) напряжения в низкое (отрицательное) напряжение.

Как это соотносится с нашим реальным миром? Возьмем для примера простую батарею:

• Батарея имеет две стороны, отрицательная сторона — это низкое напряжение, измеряемое при 0 В, положительная сторона — это высокое напряжение, измеряемое при 1,5 В.
• Энергия всегда будет вытекать из положительной стороны батареи, чтобы перейти к отрицательной стороне, чтобы найти баланс.
• Для этого он должен протекать по чему-то, обычно по медному проводу, и выполнять при этом некоторую работу, например, включать свет или вращать двигатель.

В конце концов, все электричество хочет найти равновесие на земле (0 В). Единственный способ сделать это в батарее — сместить положительный полюс на отрицательный. Мы извлекаем выгоду из этого естественного стремления к энергии, размещая некоторые объекты так, чтобы они проходили через них, что позволяет нам включать свет, силовые двигатели, а также включать и выключать транзисторы в компьютере.

Все это составляет Правило 1 — Электричество всегда будет хотеть течь от более высокого напряжения к более низкому напряжению. Помните это; это никогда не изменится.

Правило 2 — Начало работы

Итак, у вас может быть электричество, которое хочет перетекать с более высокого напряжения на более низкое, но какой в ​​этом смысл? Единственная причина заставить электричество течь — это немного поработать. Этот процесс, когда электричество выполняет работу в цепи, называется нагрузка .Без нагрузки или работы с электричеством нет смысла иметь цепь. Нагрузка может быть чем угодно, например:

• Spinning Двигатель, вращающий пропеллеры дрона.
• Включение светодиода на кабеле для зарядки, чтобы указать, что ваш ноутбук подключен.
• Подключение гарнитуры к ноутбуку по беспроводной сети для прослушивания музыки.

В это время года электрическая нагрузка бывает разных форм, одна из которых питает эти светодиоды.(Источник изображения)

Обратите внимание, что все эти нагрузки являются действиями. Электричество всегда заставляет происходить что-то физическое, даже если мы не можем увидеть это собственными глазами. Но почему это называется нагрузкой? Вы можете думать об этом как об обузе для всего, что питает вашу схему. Для вращения мотора требуется электричество, и это забирает у вашего источника питания энергию, которая раньше была у него.

Помните Правило 2 — У электричества всегда есть работа, которую нужно выполнить . Без работы схема бесполезна.

Правило 3 — Следование по пути

Третье и последнее правило — это то, что делает возможными первые два правила — электричеству нужен путь для передвижения. Этот путь действует как своего рода посредник. Допустим, вы подключаете зарядное устройство ноутбука к розетке, а затем к ноутбуку. Очевидно, он заряжается, но без этого шнура между компьютером и розеткой ничего бы не произошло.

Это потому, что электричеству нужен путь, по которому можно добраться из одного пункта назначения в другой.И путь всегда одинаковый:

• Электроэнергия — Электричество всегда исходит от источника, такого как батарея или розетка.
• Journey — Затем он путешествует по тропе, выполняя свою работу по пути.
• Назначение — Затем он прибывает в конечный пункт назначения, находя покой в ​​точке с самым низким напряжением.

Этот путь, по которому проходит электричество, состоит из так называемого проводящего материала, который состоит из обычных металлов, таких как медь, серебро, золото или алюминий.Электроэнергетика любит ездить на этой фигне. Электричество также очень избирательно, и оно не мешает путешествовать по дорожкам, сделанным из индуктивных материалов. Сюда входят такие вещи, как резина, стекло и даже воздух.

Видите все эти медные провода? Электричество любит путешествовать по этому проводящему материалу.

Запомните Правило 3 — Электричеству всегда нужен путь для проезда по . Без пути он никуда не денется.

Собираем все вместе — полная схема

Давайте теперь объединим все эти правила в полное определение схемы.

Цепь — это просто путь, по которому может течь электричество.

И с помощью этой простой концепции мужчины и женщины начали строить безумно сложные цепи, которые отправили человечество в космос и в глубины наших глубочайших океанов. А пока постараемся упростить задачу и составим нашу первую схему. Вот что вам понадобится, если вы хотите продолжить:

• (1) аккумулятор 9 В
• (1) резистор 470 Ом
• (1) Стандартный светодиод
• (3) Измерительные провода с зажимами типа «крокодил»

Шаг 1 — Добавление источника питания

Возвращаясь к нашему правилу трех, первое гласит, что электричество всегда будет течь от более высокого напряжения к более низкому.Итак, это означает, что нам нужен какой-то источник питания в этой цепи, мы добавим нашу батарею на 9 В.

Начало нашей схемы начинается с батареи 9 В.

Правило 1 теперь выполнено. У нас есть какой-то источник питания, у которого высокое напряжение на положительном конце (+) и 0 В на отрицательном конце (-). Но все это электричество будет потрачено зря, если мы не будем с ним что-то делать, поэтому давайте дадим ему немного работы (нагрузку).

Шаг 2. Добавление работы

Теперь мы хотим, чтобы электричество поработало за нас, прежде чем оно успокоится, поэтому давайте включим простой светодиодный индикатор.Скорее всего, вы видели это повсюду: на своей елке, фонариках, лампочках и т. Д. Итак, мы возьмем этот светодиод и поместим его с другой стороны нашей батареи.

Единственное, что следует упомянуть о светодиодах, это то, что они действительно чувствительны и не могут пропускать слишком много энергии, поэтому нам нужно добавить так называемый резистор. Мы не будем вдаваться в подробности сейчас, но просто знаем, что резистор будет действовать, как сказано в его названии, — сопротивляться потоку электричества, достаточному для того, чтобы наш светодиод справился с ним. Поместим резистор слева от светодиода.

Добавляем немного работы в нашу схему с помощью светодиода и резистора.

Отлично, Правило 2 выполнено, и у нашего электричества есть над чем поработать. Но у него нет возможности завершить свою работу без пути, давайте добавим это сейчас.

Шаг 3 — Предоставление пути

Эта деталь проста, нам просто нужно соединить наши зажимы типа «крокодил» между всеми компонентами нашей схемы. Если вы все сделаете правильно, то ваш светодиод будет ярко светить! Помните, что при подключении проводов к батарее всегда подключайте сначала положительный конец, а затем отрицательный.Посмотрите на картинку ниже, чтобы увидеть, как все это должно быть связано вместе.

Теперь у нашего электричества есть проход с добавленными зажимами из крокодиловой кожи

Типы цепей

Теперь, прежде чем вы выбегаете на волю и строите свои собственные схемы, вам нужно знать о двух способах описания схемы, один из которых может испортить жизнь вашей схемы, они включают:

Замкнутый или открытый контур

Цепь считается замкнутой цепью , когда есть полный путь, по которому может проходить электричество.Это также называется полной схемой. Теперь, если ваша цепь не работает должным образом, это означает, что это разомкнутая цепь . Это может быть вызвано несколькими причинами, включая неплотное соединение или обрыв провода.

Вот простой и наглядный способ понять разницу между замкнутой и разомкнутой цепями. Посмотрите на схему ниже и обратите внимание, что это та же самая цепь, которую мы создали выше, только теперь в ней есть переключатель.

Вот схема цепи, которую мы сделали выше.Обратите внимание на добавление переключателя.

Прямо сейчас переключатель поднят, и вы увидите, что электричество не имеет плавного пути, так как переключатель разрывает соединение. Это разомкнутая цепь. Но что будет, если щелкнуть выключателем?

Теперь наш выключатель срабатывает, замыкая цепь, позволяя электричеству течь к нашему светодиоду!

Ага! Теперь вы просто проложили полный путь для вашего электричества, и ваш светодиод включится! Это замкнутая схема.

Короткое замыкание

Затем короткое замыкание . Если вы не даете своей схеме никакой работы, но все же обеспечиваете некоторую мощность, приготовьтесь к некоторым проблемам. Посмотрите на нашу схему ниже, мы вынули светодиод, резистор и переключатель, оставив только медный провод и батарею.

Вот цепь, которая скоро станет коротким замыканием! Без какой-либо работы эта батарея скоро сгорит.

Если мы соединим эту штуку вместе в ее физической форме, то аккумулятор и провод станут очень горячими, и в конечном итоге батарея разрядится.Почему так происходит? Когда вы даете электричеству некоторую работу в цепи, такую ​​как зажигание светодиода или вращение двигателя, это ограничивает количество электричества, которое будет проходить через вашу цепь.

Но в ту минуту, когда вы убираете из своей цепи какую-либо работу, электричество сходит с ума и бежит по своему пути на полной скорости, и ничто не сдерживает его. Если вы позволите этому случиться в течение длительного периода времени, то окажетесь с поврежденным источником питания, разряженной батареей или, может быть, что-то еще хуже, например, пожар!

Ух ты! Не пытайтесь делать это дома.Вот здоровенная батарея фонаря на 12 В, замкнутая во имя науки. (Источник изображения)

Итак, если вы когда-либо работали с цепью, и ваш провод или батарея сильно нагреваются, тогда немедленно выключите все и ищите любые короткие замыкания.

Ты теперь опасен

Итак, молодой мастер электроники, теперь у вас есть вся информация, необходимая для управления скромной схемой. Поняв, как работает схема, вы скоро сможете выполнять проекты любых форм и размеров.Но перед тем, как начать собственное путешествие, вспомните Руководящее правило троек:

.

• Правило 1 — Электричество всегда будет течь от более высокого напряжения к более низкому.
• Правило 2 — У электричества всегда есть работа, которую нужно сделать.
• Правило 3 — Электричество всегда требует дороги.

И если ваша схема когда-нибудь станет очень горячей, выключите ее! У вас короткое замыкание.

Готовы построить свою первую схему сегодня? Попробуйте Autodesk EAGLE бесплатно.

,

Lamp Hack: Как сделать любую лампу беспроводной

Есть общая проблема в дизайне интерьера, о которой никто не говорит. Понимаете, все это очень секретно. Проблема в шнуре лампы . (Да, я это сказал.)

Все всегда хотят притвориться, будто это не проблема. Как будто они могут просто поставить свой стол прямо в центре комнаты, и их лампам даже не понадобится доступ к розетке.

Разработано Armonia Decors
Как будто у их ламп даже нет шнуров.Как они делают всю свою офисную работу под ярким полуденным солнцем, зачем им вообще нужна исправная лампа?

Но давайте поговорим о реальности. Конечно, размещение вашего стола по центру офиса кажется практичным:

Вы можете столкнуться с дверью комнаты, откуда вы сидите за своим столом, что легко приносит вам пятерку от повелителей фэн-шуй. А если поставить стол подальше от стены, на стене появится много места для хранения вещей.

Но есть одна проблема. Если вы не хотите оплачивать свои счета, будучи окутанным самой темной кромешной ночью (а на самом деле, вы могли бы), вам понадобится лампа на этом столе …

И эта лампа будет поставляться с надоедливой шнур, который может споткнуться и, что самое главное — , конечно, — бельмо на глазу.Скажем честно, насколько неприятен и раздражает этот беспорядок?

Но если вы не желаете идти на компромисс с планировкой комнаты, которую хотите (и хотите успокоить фанатов фэн-шуй), вы можете взять свою лампу и зажечь ее тоже… без шнура .

Вот как мы взяли нашу печальную маленькую спасательную лампу, находку на распродаже за 1 ярд, которую мы исправили в этом посте:

… и взломали ее, чтобы удалить шнур, чтобы она могла стоять на столе, который мы разместили по центру нашего офиса… без этого надоедливого золотого шнура.

Итак, вот небольшой урок о том, как сделать любую проводную лампу питаемой от батареи!

.
