Как подключить циркуляционный насос к электричеству

Как правильно подключить насос отопления к электросети?

Централизованное теплоснабжение не всегда обеспечивает помещение необходимым теплом. В связи с этим многие предпочитают устанавливать автономные системы отопления. Но частой проблемой децентрализованного отопления является неравномерное распределение тепла. Например, в котле вода закипает, а в дальних комнатах температура батарей может быть невысокой. Некоторые предпочитают замену радиаторов отопления. Но большинство, для выхода из подобной ситуации, устанавливают циркуляционные насосы. Это позволяет повысить эффективность работы всей отопительной системы и равномерно прогреть все помещение.

Монтаж насосов для отопления выполняет специалист. Но можно проделать эту работу и самостоятельно. Главное знать некоторые нюансы данного процесса и придерживаться ряда рекомендаций. Для тех, кто не знает, как правильно поставить насос в систему отопления, данная статья будет очень полезной. В ней подробно описан алгоритм подключения такого оборудования и рассмотрены особенности монтажа насоса вило.

Преимущества установки насосов отопления

Прежде чем рассмотреть, как подключить насос к отоплению, надо отметить ряд преимуществ, которые пользователь получает в итоге:

увеличение теплоотдачи;
равномерное распределение тепла между всеми отапливаемыми комнатами;
повышение экономичности отопительной системы;
исключение возможности появления завоздушин, которые мешают теплоносителю нормально циркулировать в системе.

Чтобы установить насос для отопления системы, надо воспользоваться услугами специалистов. Но данная работа не отличается большой сложностью. Поэтому можно выполнить ее своими силами, и при этом дополнительно сэкономить на оплате услуг работников по монтажу отопительных приборов.

Подготовка к установке насоса для отопления

Прежде чем устанавливать насос, надо его купить. От правильного выбора зависит многое.

Насосное оборудование может быть разных видов.

На рынке представлено множество различных моделей от разных производителей. Нужно выбирать насос для отопления характеристики которого соответствуют особенностям помещения, его площади, количеству окон, наружных стен и т.п. Лучше отдать предпочтение более известному производителю. Слишком дешевые агрегаты покупать не стоит в виду большой вероятности приобрести подделку. А при эксплуатации такого оборудования может возникнуть немало проблем.

Чтобы упростить процесс монтажа насоса для отопления, лучше выбирать насосный прибор с разъемными резьбами. Иначе потребуется подбирать переходники. А это понравится далеко не каждому пользователю.

Из дополнительного оборудования и инструментов для работы понадобятся:

обратный клапан. Без него работа насоса под давлением будет неполноценной;
фильтр глубокой очистки;
запорная арматура;
байпас из отрезка трубы. Диаметр должен соответствовать диаметру стояка;
специальные ключи для установки.

Основные правила монтажа насоса

Устанавливая электронасос для отопления, надо помнить о соблюдении ряда важных правил:

по бокам от насоса надо зафиксировать шаровые краны. В случае необходимости демонтажа насоса, с помощью шаровых кранов вероятность выхода теплоносителя из системы будет исключена;

перед насосным устройством врезается фильтр. Нужно это для защиты прибора от различных частиц, которые присутствуют в теплоносителе;
в верхней части байпаса должен находиться воздушный клапан. Он будет выводить скопившийся в системе воздух. Можно выбрать автоматический либо ручной тип клапана;
резьбовые соединения должны выполняться с помощью прокладок и герметика. Нужно это для избежания протеканий;
на насосном приборе есть стрелка, которая показывает направление движения теплоносителя. Это направление надо соблюдать в процессе монтажа;
чтобы сделать процесс использования насосного устройства полностью безопасным, подключать прибор надо только в розетку с заземлением. Поэтому перед установкой насоса требуется провести ряд действий по обеспечению заземления.

Подключается электронасос для отопления дома по следующему алгоритму:

выбор места. Подключенный насос нуждается в периодическом обслуживании. Также необходимо позаботиться о том, чтобы был доступ к электросети. Поэтому месторасположение надо выбирать, учитывая данные факторы. Конечно, близость к сети не является обязательным требованием: можно провести удлинение силового кабеля сети к требуемому месту монтажа. Но это создаст дополнительные неудобства. Лучше всего устанавливать насосы в месте ввода расширительного бака. Таким образом, можно достичь максимально высоких температурных показателей в данном месте;

если насос устанавливается в действующую сеть, предварительно необходимо слить теплоноситель. Если система отопления находилась в длительной эксплуатации, ее надо хорошенько прочистить от скопившихся внутри загрязнений. Для этого следует несколько раз наполнить ее водой, а затем опорожнить;
монтаж насоса и функциональной цепочки арматуры выполняется в соответствии с описанными выше правилами;
когда процесс установки завершен, отопительную систему надо снова заполнить теплоносителем;
теперь нужно проверить систему на работоспособность. Например, если не включился насос отопления, возможно, есть какие-нибудь проблемы с электропитанием. Надо проверить предохранители и фазы. Если все в норме, вероятно, сгорела обмотка привода. Все погрешности на данном этапе следует исправить;

после этого надо открыть центральный винт. Он находится на крышке корпуса. Данная процедура нужна для того, чтобы избыток воздуха вышел из насоса. Когда выступит вода, значит все в порядке: воздух полностью удален. Надо отметить, что выводить воздух с насоса с ручным управлением следует каждый раз перед включением устройства.

Зная, как поставить дополнительный насос в систему отопления, можно без затруднений проделать эту процедуру самостоятельно. Положительные изменения в пользовании отопительной системой с врезанным насосом заметны в первые дни эксплуатации.

Лучше покупать насос для котла отопления типа автомат. Так можно защитить устройство от неправильной эксплуатации. При подключении оборудования к сети лучше использовать автоматический предохранитель с флажком, который будет выполнять две функции: предохранителя и выключателя. Устанавливать предохранитель следует на расстоянии более 50 см от котла.

Можно установить насос в отопительную систему, где уже имеется один насос. Но тут надо учитывать некоторые нюансы. Насосный прибор включается, когда срабатывает тепловое реле.

Чтобы оба аппарата работали синхронно, второй прибор надо тоже подключить к реле.

Дополнительный насос можно подсоединить к основному путем параллельного подключения. Зная, как подключить насос отопления к электросети, это особых трудностей не составит.

Чаще всего насосное оборудование работает от 220 вольт. Но есть агрегаты, работающие от 380 вольт. Сегодня в продаже можно встретить и насос для отопления на 12 вольт с плавным вариатором скорости. Такие агрегаты незаменимы, если нет возможности подключения к электросети 220 вольт. Благодаря электронному вариатору скорости, насос включается плавно, есть возможность выставлять точные параметры прибора. Но все же насос для отопления 12 вольт используется крайне редко.

Монтаж насосов Вило

Сегодня на рынке большой популярностью пользуются насосы Вило. Они отличаются хорошими техническими характеристиками. Большое разнообразие размеров резьбовых и фланцевых соединений позволяет выбрать именно такое насосное оборудование, которое идеально подойдет для монтажа в существующую систему отопления. А сам радиатор отопления задействован в работу не будет.

Стоит рассмотреть, как подключить насос на отопление Вило. Монтаж агрегатов вило не представляет большого труда. Устанавливать насос Wilo можно непосредственно на трубопроводе. Существуют разные модели. Если помещение имеет небольшую площадь (до 750 кв.м), то стоит отдать предпочтение модели Wilo-Star-RS. Насосы данной серии оснащены трехступенчатыми переключателями. Для питания нужен ток с напряжением в 230 вольт. Прибор может работать при температуре рабочей жидкости от -10 до +110 градусов. При этом окружающая температура должна быть не более +40 градусов.

Монтаж данного агрегата предполагает горизонтальное размещение его вала. Клеммная коробка имеет два кабельных вывода. Поэтому насос Wilo для отопления можно подключить к электросети с любой стороны. Благодаря пружинному устройству клемм, кабель подсоединяется очень просто.

Таким образом, подключение насоса для отопления – работа не сложная. И ее можно проделать самостоятельно. Главное, грамотно подобрать насосное оборудование, знать особенности монтажа и соблюдать ряд правил во время установки прибора.

Как установить циркуляционный насос

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Совет 1: Как подключить циркуляционный насос

Устанавливать циркуляционный насос рекомендуется с горизонтально расположенным валом. В случае, если вы устанавливаете насос с вертикальным расположением вала (то есть, электродвигателем вверх) возможно скапливание в нем воздуха, который будет препятствовать смазке подшипников. Монтаж насоса можно производить как на обратной трубе. так и на подающей трубе отопления дома. Исключите во время монтажа возможные механические напряжения!

Подберите место, куда вы будете устанавливать насос. Нужно выбирать его с учетом того, чтобы в будущем доступ к насосу не был затруднен. Устанавливают насос после всех работ над системой, поэтому установка его должна стать завершающим этапом в монтаже системы отопления. Если система отопления уже использовалась, ее нужно тщательно промыть.

Отрежьте трубу там, где вы планируете установить насос, и приварите к ней соединение для запорной арматуры. Перед циркуляционным насосом и после него необходимо устанавливать запорную арматуру – это нужно для удобства снятия насоса, для чистки или ремонта. Предусмотрите также удаление воздуха, если вы хотите, чтобы насос работал долго и надежно.

Приварите насос в такой последовательности: запорная арматура – насос – запорная арматура. При монтаже соблюдайте направление потока воды или другого теплоносителя, а также указательные стрелки на корпусе насоса. После окончания сварочных работ проверьте герметичность швов и заполните систему отопления теплоносителем.

Подсоедините шнур питания к насосу. Подключение электрической части насоса должно производиться с учетом всех действующих технических норм и правил. Минимальное расстояние электрического кабеля между осями контактов должно быть 3 мм, а сечение не менее 0,75 мм кв. Кабель должен быть снабжен выключателем или штекером. Включите кабель в розетку.

Совет 2: Как подключить бойлер косвенного нагрева

Подбирая бойлер косвенного нагрева, обязательно учитывайте мощность теплообменника вашего котла, так как если мощность его у бойлера окажется больше, чем у котла, тогда вы рискуете остаться без отопления. Мощность теплообменника бойлера должна быть адекватна производительности насоса.

При установке настенного бойлера косвенного нагрева закрепляйте его таким образом, чтобы его низ находился выше, чем верхняя точка котла и радиатора. Если не позволяет планировка помещения, постарайтесь максимально приблизить его расположение к идеальному, так как чем ниже он будет расположен, тем медленнее будет нагреваться в нем вода. Если вы решили установить бойлер косвенного нагрева, то учтите, что температура его нижней части будет равна температуре обратки системы отопления.

Бойлер косвенного нагрева
подключение бойлера косвенного нагрева

Совет 3: Как подключить теплые полы к котлу

Самый экономный и удобный вариант теплых полов – водяные полы с подключением к котлу . Такая система позволяет сэкономить большое количество электроэнергии и дает возможность самостоятельно регулировать температуру обогрева. Кроме того, ее проще монтировать.

— настенный котел для теплых полов;
— коллекторный шкаф;
— запорные вентили;
— компрессионные фитинги;
— циркуляционный насос;
— термостат (желательно, хотя не обязательно).

Установку теплых полов произведите в песчано-цементную стяжку. Для этого подготовьте все комплектующие системы. Снимите существующую стяжку и распределите все элементы теплых полов по той площади, где планируется их монтаж.

Затем навесьте в удобном месте котел для теплых полов – так, чтобы петли водяных труб шли от коллектора. Если вы устанавливаете полы в собственном доме, то оборудование целесообразно размещать в специально отведенном помещении. По поводу монтажа котла в квартире лучше проконсультироваться с опытным мастером.

Установите коллекторный шкаф. Его задача – осуществлять оборот воды в трубах и совмещать отопление пола с прочим домашним отоплением.

Заведите подающую и возвратную трубы в установленный коллекторный шкаф. Первая будет подавать горячую воду в водяные полы. вторая – забирать охлажденную жидкость и возвращать ее обратно в котел. На каждую трубу установите запорный вентиль, чтобы можно было в случае необходимости перекрывать воду.

С помощью компрессионного фитинга соедините трубу от котла с металлическим вентилем, а к вентилю подключите вход коллектора. Фитингами соедините с коллектором контуры теплого пола.

В коллекторе установите циркуляционный насос, предназначенный для непрерывного прогона воды. Он монтируется на подающей трубе. Лучше приобрести насос с термостатом. что позволит регулировать температуру нагрева пола.

После этого включайте систему, проверьте ее работу.

Окончательный монтаж теплых полов производится только после того, как будет проверена работа системы отопления. Она должна функционировать минимум 10-12 часов. И, если все будет в порядке, производится укладка поверхности пола над трубами. В противном случае есть риск затопить собственный дом из-за мелкой ошибки. Если трубы уложены в песчано-цементную стяжку, включать систему можно лишь после того, как раствор полностью застынет.

Чтобы избежать проблем с подключением множества всевозможных регулирующих устройств, можно приобрести насосный смесительный контур для настенных котлов, который включает в себя циркуляционный насос и практически весь набор оборудования.

Монтаж водяного теплого пола
как соединить теплый пол

Совет 4: Как установить насос на отопление

Индивидуальное отопление в квартире, в производственном помещении, в офисе или доме, гораздо экономичнее централизованного. Это зависит прежде всего от расстояния, которое проходит теплоноситель от котла до радиаторов отопления. Существуют два основных способа использования такой системы: с естественной циркуляцией и принудительной. В последнем случае главным в ней является циркуляционный насос, который прокачивает теплоноситель по магистрали.

— герметик;
— резиновые или силиконовые прокладки;
— набор ключей от «на 22» до «на 36».

Подберите насос для отопления помещения, учитывая его теплопотери. В расчет следует включить тепловые потери наружных стен, тепловой режим, т.е. какая температура будет средней в здании, площадь помещения и прочие параметры. Согласно теории, «тепловой поток зависит от потерь тепла на наружных ограждениях, которые прямо пропорциональны разности между температурой наружного воздуха Т1 и температурой Т внутри помещения, площади S обогреваемого помещения, коэффициента теплопотерь (Вт/м² К)». Данный расчет можно представить таким образом:

— при радиаторной системе отопления, если площадь (S) помещения равна 80-120 м², то насос должен выдавать теплоносителя 0,4 м³ в час, при 120-160 м² – 0,5 м³;

— при системе «теплый пол», если S=80-120 м² – 1,5 м³, при 120-160 м² – 2,0 м³.

Установите насос в системе отопления с радиаторами на обратной линии вблизи котла, где самая низкая температура. В квартирах и домах площадью до 200 м² это достаточно условно, так как теплоноситель отличается от подачи на обратной трубе на 1-2 градуса. Поэтому в системах отопления небольших контуров не имеет значение, где устанавливать насос. Монтаж циркуляционного насоса на отопление производится в момент установки системы отопления, если она действующая, то следует перед этим слить теплоноситель. Можно этого не делать, если на входящем и исходящем трубопроводе установлены краны, перекрывающие к нему доступ. Тогда следует закрыть их и начать установку.

Установите его по направлению, указанному стрелкой на корпусе. Она означает движение теплоносителя. Перед входом в насос следует поставить фильтр очистки. Каждое резьбовое соединение защитите герметиком и прокладкой между сопрягающимися деталями. Насос должен быть установлен строго горизонтально, иначе можно повредить ротор, к тому же будет слышен его постоянный «грохот». После установки и заполнения его теплоносителем, откройте центральный винт, расположенный на верхней крышке. Из отверстия выступит немного жидкости. Тем самым будет удален лишний воздух из насоса. Подключать его можно в сеть 220В или с помощью обычной электрической вилки, или через электрический автомат.

Установите в системе «теплый пол» насос на линии подачи. Это предотвратит всякую вероятность разрыва потока и попадания в систему воздуха. Образование воздушных пробок — самая большая неприятность в теплых полах.

Совет 5: Куда ставить насос в отопление

Источники: http://spetsotoplenie.ru/nasosy-dlya-otopleniya/obsluzhivanie-nasosov/kak-pravilno-podklyuchit-nasos-otopleniya-k-elektroseti.html, http://stroychik.ru/otoplenie/ustanovka-cirkulyacionnogo-nasosa, http://www.kakprosto.ru/kak-74630-kak-podklyuchit-cirkulyacionnyy-nasos

Подключение циркуляционного насоса к электросети: 2 схемы

Циркуляционный насос является важным элементом современных систем отопления. Он нужен для принудительной циркуляции воды в отопительной системе, что позволяет сэкономить до 30% на отоплении частных домов и коттеджей. Экономия заключается в том, что теплоноситель быстро проходит по трубам, в результате чего вода не так быстро остывает и соответственно нет необходимости ее сильно нагревать. В этой статье будет рассмотрено правильное подключение циркуляционного насоса к электросети. Схемы и видео инструкции помогут вам самостоятельно выполнить электромонтаж без ошибок!

Что важно знать?

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

непосредственное подключение в электросеть 220 В;
подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Способы подключения

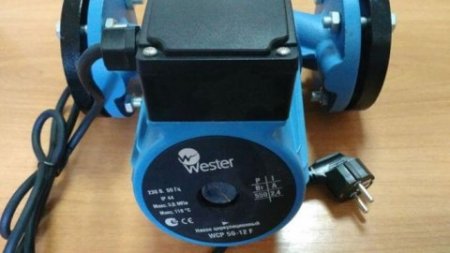

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора. Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм² до 2,5 мм². Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

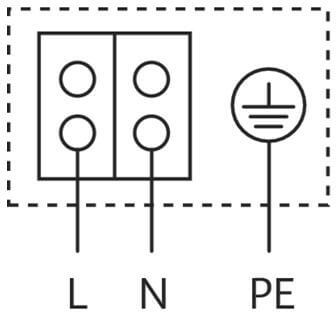

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

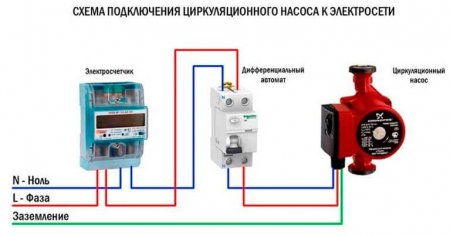

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

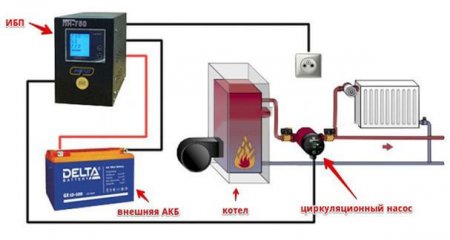

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Grundfos

Wilo Stratos-PICO

Схема подсоединения циркуляционного насоса к термостату

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

Как подключить циркуляционный насос к электросети

Для правильной работы любому циркуляционному насосу требуется фаза, рабочий ноль и заземление (защитный ноль), соответственно схема подключения насоса к электросети выглядит следующим образом:

Довольно подробно стандартную схему подключения циркуляционного насоса, а также схемы подключения насоса через термостат и источник бесперебойного питания (ИБП), мы рассматривали в статье «Схема подключения циркуляционного насоса».

Обычно применяется два основных способа подключения насоса к электросети:

1. Подключение через вилку, включаемую в розетку

Выполняется электропроводка до насоса и на конце устанавливается стандартная розетка, неважно наружная или внутренняя.

При этом к насосу подключается кабель с вилкой, например типа SHUCKO или другой, обязательно с защитными контактами зазелмения.

Затем вилка включается в розетку и тем самым обеспечивается питание циркуляционного насоса.

2. Подключение напрямую

Выполняется электропроводка до места установки циркуляционного насоса и этим же кабелем, без каких-либо лишних соединений, производится подключение.

Каждый из этих способов имеет свои недостатки и преимущества и выбирается один из них в зависимости от конкретных обстоятельств. В качестве примера установки, будет использован вариант подключения циркуляционного насоса к электросети напрямую.

Итак, у нас имеется:

1. Установленный в отопительную систему дома циркуляционный насос GRUNDFOS UPS 25-40

2. Выполнена скрытая электропроводка до насоса, по следующей схеме:

Питающий кабель, в защитной ПВХ гофре, выходит из стены, в месте подключения.

Приступаем к подключению циркуляционного насоса к электросети

В первую очередь снимаем пластиковую крышку с клеммной коробки насоса. Для этого необходимо открутить один винт, расположенный в её центре.

В результате мы получаем доступ к клеммам для подключения насоса к сети, а также к кабельному вводу, через который питающий кабель попадает в клеммную коробку.

Скручиваем с кабельного ввода насоса пластиковую накидную гайку — колпачок и одеваем её на питающий кабель, как показано на изображении ниже

После этого, просовываем конец питающего кабеля через кабельный ввод клеммной коробки насоса и затягиваем гайку-колпачок. Не стоит натягивать питающий кабель, лучше всего сделать из него небольшую петлю вниз, чтобы в случае какой-либо протечки, вода, побежав по кабелю, не попадала в клеммную колодку, а стекала вниз.

Подготавливаем питающий кабель к подключению к клеммам циркуляционного насоса. Для этого обрезаем кабель по длине, снимаем его поясную изоляцию и зачищаем концы жил на 5-7мм, как показано на изображении ниже.

В циркуляционном насосе GRUNDFOS UPS 25-40 установлены пружинные клеммы, поэтому для того, чтобы подключить жилы питающего кабеля, необходимо просто надавить на рычаги под каждой из них.

Еще раз напомню, что порядок подключения проводов указан в схеме, в начале статьи. Если вы запутались с маркировкой клемм, обязательно ознакомьтесь с моей статьей «Обозначения N и L в электрике»

Теперь, когда подключение выполнено, осталось установить обратно защитную крышку клеммной коробки и затянуть крепежный винт.

На этом подключение циркуляционного насоса к электросети завершено. Проверять работу насоса рекомендуется в полностью готовой, заполненной теплоносителем отопительной системе.

Если же у вас остались вопросы по подключению циркуляционного насоса к электросети, есть какие-то дополнения или замечания к материалу, обязательно пишите в комментариях к статье, будем разбираться вместе!

Как подключить циркуляционный насос к электричеству?

Схемы, видео инструкции и подробная технология подключения циркуляционного насоса к электросети своими руками.

Что важно знать?

непосредственное подключение в электросеть 220 В;
подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Способы подключения

Как подключить циркуляционный насос к электричеству?

Grundfos

Wilo Stratos-PICO

Схема подсоединения циркуляционного насоса к термостату

Будет полезно прочитать:

Как выбрать аккумуляторы для ИБП
Как подключить электрический котел отопления
Схема подключения дифференциального автомата

Grundfos

Wilo Stratos-PICO

Схема подсоединения циркуляционного насоса к термостату

Нравится

0)Не нравится

Циркуляционный насос Wilo (Вило) для отопления дома

Содержание

Циркуляционный насос монтируется в систему отопления для повышения ее характеристик и улучшения работоспособности. Без циркуляционных насосов у протяжных систем отопления были бы серьезные проблемы с тепловыми носителями, а их технические характеристики не смогли бы полностью обеспечивать систему горячего водоснабжения (ГВС) более-менее крупного частного дома.

Двойной циркуляционный насос Wilo TOP-S

Именно об особенностях циркуляционного насоса для отопления мы сейчас и поговорим. В качестве примера и самого подходящего производителя выберем продукцию компании Wilo.

Модели для отопления

Модель Wilo	Присоединение, дюйм	Длина, мм	Мощность, Вт	Цена, руб
Star-RS 15/2	1	130	20	6450
Star-RS 15/4-130	1	130	20	6900
Star-RS 15/6	1	130	24	8250
Star-RS 25/4-130	1 1.2	130	20	7120
Star-RS 25/6-130	1 1.2	130	40	8500
Star-RS 25/2	1 1.2	180	20	5550
Star-RS 25/4	1 1.2	180	20	5550
Star-RS 25/6	1 1.2	180	24	7000
Star-RS 25/7	1 1.2	180	40	9570
Star-RS 25/8	1 1.2	180	20	10290
Stratos PICO 15/1-4	1	130	20	15000
Stratos PICO 15/1-6	1	130	20	16900
Stratos PICO 25/1-4	1 1.2	130	24	11000
Stratos PICO 25/1-4-130	1 1.2	130	20	13800
Stratos PICO 25/1-6	1 1.2	130	40	12200
Stratos PICO 25/1-6-130	1 1.2	130	20	15100

В таблице представлены не все модели, обращайтесь с запросом.

Какие особенности у циркуляционных насосов?

Многие считают, что для систем отопления достаточно просто проложить носитель, подключить его к котлу и забыть обо всех проблемах.

Однако технические характеристики отопительных контуров могут падать, прямо пропорционально протяжности этих самых трубопроводов. В системе ГВС тепловой носитель обязан пройти весь контур, вернуться в систему подачи и снова завершить полный цикл обогрева.

Это вполне оправданная и продуманная система, которая редко дает сбои. Именно за счет ее простоты ей редко требуется ремонт или серьезное обслуживание. Однако часто случаются ситуации, когда трубопроводы систем ГВС становятся слишком длинными.

В таком случае естественные технические характеристики систем отопления недостаточны для его нормальной циркуляции. Горячая жидкость будет задерживаться, что приведет к неравномерному прогреву комнат. И это в лучшем случае. В худшем же вам после нескольких месяцев такой эксплуатации может потребоваться ремонт.

Не говоря уже о том, что за неравномерный прогрев вам еще и заплатить придется прилично, так как котел хоть и будет работать непродуктивно, но электричество или газ жечь не перестанет.

Ситуация усугубляется, если вы решили смонтировать себе водяные теплые полы. В отличие от обычных радиаторных систем отопления, теплые полы обладают очень протяжными контурами. Их длина может доходить до 50-80 метров на одной ветке. А таких веток, как правило, не меньше 3.

Циркуляционный насос Вило с разных ракурсов

Неудивительно, что в столь протяжной системе просто необходимо смонтировать циркуляционный насос, иначе эффективности от отопления вы не получите.

Если же у вас еще и несколько этажей в доме, то тут циркуляционные насосы будут вне конкуренции. Иначе вода в системе ГВС попросту не дойдет на верхние этажи. И даже тщательный ремонт или перепланировка здесь уже не поможет.

Если же установить насос Wilo, то ситуация сразу же изменится. У этих насосов задача одна – поднимать давление и напор в системе отопления. Работают они по предельно простой технологии. Их устройство можно описать несколькими словами.

Насосы Wilo состоят из корпуса, рабочей камеры, двигателя, ротора и крыльчатки. У циркуляционного насоса двигатель, как правило, слабый, так как его технические характеристики и задачи довольно незначительны.

Однако компания Вило решила изменить эту традицию, и выпускать линейку насосов Вило не только со стандартными или слаботочными движками, но и с довольно мощными характеристиками. Такой является линейка Wilo Stratos.

Циркуляционный насос врезают в трубопровод отопления на трубе обратки. Там он начинает свое действие. За счет вращения ротора двигателя, вращается и крыльчатка из стали или пластика. Компания Вило предпочитает использовать пластик, но этот момент зависит только от производителя.

Вращение стимулирует всасывающий эффект в конкретной точке системы, что сразу же повышает давление и напор на участке. Как правило, один небольшой циркуляционный насос способен поднять давление в системе отопления или ГВС на 2-4 метра.

Для кардинального изменения ситуации таких показателей не хватит, но этого от циркуляционных насосов и не требуется. В случае чего, их можно докупить и поставить на других участках.

Плюс стоит помнить, что продукция компании Wilo способна выдавать напор и больше 6 метров, если используются насосы, в которых устройство предусматривает взаимодействие с мощными двигателями и сухим ротором.
к меню ↑

Виды насосов

Модель циркуляционного насоса Wilo Star RS

Компания Wilo предлагает своим клиентам достаточно большой выбор циркуляционных насосов. Так, на рынке сейчас широко представлены линейки Wilo Stratos, Wilo Star, Wilo TOP-S и т.д.

Они очень продуктивны, надежны, им редко требуется ремонт и обслуживание. Но каждый насос имеет свои отличия. Это не только технические характеристики, но также и устройство, особенности работы и т.д. По этим параметрам они разделяются на несколько видов, о которых сейчас и пойдет речь.

В первую очередь циркуляционный насос может отличаться по типу используемого двигателя и ротора. В этом плане их делят на образцы с:

Сухим ротором;
Мокрым ротором.

В первом случае мы рассматриваем очень мощный насос, что рассчитан на внушительное поднятие давления в системе и имеет довольно серьезные технические характеристики. Ротор и двигатель в нем находятся в изолированной камере, что никак не контактирует с рабочей жидкостью.

Таким образом, производителям удается использовать более мощные комплектующие, которые способны существенно улучшить состояние систем отопления. Однако есть у них и недостатки. Сухому ротору может потребоваться ремонт. Причем ремонт обойдется вам достаточно дорого, так как его собирают из дорогостоящих деталей.

Также он шумит во время работы, потребляет достаточно много энергии и нуждается в частом обслуживании. Эти модели способны создать напор на уровне 5-10 метров. Производительность их тоже повышена. Обслуживание и ремонт им необходимы, потому как движок работает с всухую и постепенно изнашивается.

Насос Вило с мокрым ротором имеет другое устройство и его гораздо проще разобрать или модифицировать. Для насосных систем такого типа не нужно регулярное обслуживание, равно как и ремонт. Смазывание и поддерживание в нормальном состоянии всех частей устройства обеспечивает непосредственно жидкость в отопительном контуре.

Насос Вило с сухим ротором и возможностью переключения скоростей

Такие модели имеют пониженные технические характеристики и энергопотребление (выдают напор на уровне 2-4 метров), но они бесшумны, достаточно продуктивны и чрезвычайно практичны. А еще, насос Вило с мокрым ротором будет почти в 2-3 раза дешевле образцов с сухим ротором.

По количеству скоростей циркуляционный насос тоже может отличаться. В особенности продукция компании Вило. Их делят на:

Односкоростные;
Многоскоростные.

Первый образец – это классика. Его, как правило, производят с мокрым ротором и врезают на конкретные участки систем отопления. Выполняет функции это устройство достаточно тривиальные. Оно просто использует свои технические характеристики, чтобы равномерно и постоянно повышать давление и скорость потока на одном из участков.

Многоскоростные модели могут переключаться между режимами и подстраиваться под различные условия. Они намного мощнее и эффективнее, но и стоят дороже. Впрочем, более сложная конструкция только приводит к тому, что устройству чаще необходим ремонт. Это тоже надо помнить.

По типу соединения они могут быть:

Фланцевыми;
Резьбовыми.

Здесь все очень просто, фланцы лучше подходят для крупных систем, а резьбовые соединения для применения в быту. Если разобрать остальные технические характеристики, то можно понять, что насосы Wilo имеют ряд преимуществ и особенностей.

Их температура рабочей среды находится в диапазоне от 0 до +80 градусов по Цельсию, что немного выше показателей конкурентов. Они способны выдавать хорошее рабочее давление, пропускать до 1 кубометра жидкости в час и имеют высокий класс защиты.

Многоскоростной насос Вило с автоматикой и возможностью настройки

Также рекомендуем вам обратить внимание на отзывы от продукции компании Вило.

Валентин, 36 лет, г. Тверь:

Пользовался устройством из линейки Stratos, так как пришлось повышать давление на контуре теплого пола. Даже не ожидал, что за такую цену получу столь эффективный агрегат. Всем рекомендую.

Евгений, 49 лет, г. Иваново:

Уже в течение 8 лет пользуются насосом Wilo Star RS 25/7. Сказать что я доволен – значит ничего не сказать. Отличная вещь, за все время эксплуатации ремонт требовался только один раз, да и то по мелочи.

Михаил, 26 лет, г. Минск:

В двухэтажной квартире после установки теплых полов стал замечать, что прогреваются они неравномерно. Особенно печально все на втором этаже. Посоветовался с друзьями и понял, что нужно брать циркуляционный насос, потому как номинального давления в контуре не хватает. Решил покупать мощный Wilo Stratos и с решением не прогадал. Устройство прекрасное, работает уже 3 года.

к меню ↑

Как подключить насос Wilo?

Пример подключения циркуляционного насоса Wilo

Как видим, нормальное функционирование систем отопления во многом зависит от циркуляционного насоса. Но не меньшее значение имеет его установка. Правильно смонтированный агрегат сможет выполнять свои задачи намного дольше и работать эффективнее.

Монтировать циркуляционные модели рекомендуется на трубе обратки.

Этапы подключения:

Собираем насос, выбираем место подключения на контуре.
Отключаем воду, врезаемся в систему отопления.
Монтируем насос, важно установить его в правильном положении.
Затягиваем и герметизируем соединения.
Подключаем устройство к электричеству.
Подаем жидкость на контур и запускаем работу устройства.
Тестируем его в режиме эксплуатации.

Для повышения эффективности эксплуатации циркуляционные модели отрезают от систем фильтрами грубой очистки. Они будут удалять возможные грубые частицы мусора, тем самым повышая надежность насоса. Доказано, что в спайке с фильтром грубой очистки циркуляционный агрегат нуждается в ремонте намного реже.

Очень часто для его установки придумывают специальный карман или вторичную ветку. Это вывод трубопровода, что позволяет монтировать насос в изолированном кармане. На одном из участков монтируют два тройника, которые формируют обводную ветку длиной в 0,5-1 м.

Именно на ней и устанавливают это устройство. Затем остается только установить запорные арматуры на входах в карман и первую ветку. Таким образом, вы в любой момент сможете отрезать насос от снабжения, снять его и обслужить. При этом система будет функционировать должным образом, так как вода сможет беспрепятственно течь по другой ветке.
к меню ↑

Обзор модели (видео)

Главная страница » Популярные производители насосов
Как подключить циркуляционный насос wilo
Что важно знать?
Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:
непосредственное подключение в электросеть 220 В;
подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).
Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.
Способы подключения
Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:
В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.
При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора. Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм 2 до 2,5 мм 2 . Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:
Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.
Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:
Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.
К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.
Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:
Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.
В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.
Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:
Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.
Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:
Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!
Будет полезно прочитать:
В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.
Что такое циркуляционный насос и для чего он нужен
Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.
Циркуляционный насос с мокрым ротором в разрезе
Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.
Куда ставить
Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Обвязка
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
Подключение к электропитанию
Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.
Схема электрического подключения циркуляционного насоса
Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.
Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.
Куда подключать кабель электропитания
Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.
Как подключить циркуляционник к электричеству через стабилизатор
Производительность системы обогрева во многих многоэтажных зданиях нельзя назвать удовлетворительной. Это объясняется небольшим диаметром используемых труб, по которым идет вода, и слишком низким давлением. Если решить вторую проблему, то можно будет особенно не задумываться и о проблеме номер один, так как при помощи хорошего циркуляционного насоса можно будет обеспечить нормальное движение носителя по разводке, повысив таким образом работоспособность всей системы.
Особенности
Не все изготовители могут предложить хорошую производительную станцию для перекачки жидкости. Как редкое исключение, можно назвать немецкий концерн Wilo, насосы которого могут быть представлены в различных вариациях. Все предложенные модели отличаются качественной эргономикой и современными средствами управления.
Насосы фирмы Wilo могут использоваться для обеспечения горячего водоснабжения любых систем отопления и различных систем кондиционирования, считаются самым универсальным видом оборудования, которое предназначается для малых площадей жилого сектора, обеспечения многоэтажных домов и применения в промышленных целях.
Преимущества насосов от компании Wilo:
универсальность и широкая сфера применения;
существенная экономия;
компактные габариты комплектующих;
защита от коррозии;
надежность и долговечность прибора;
защита от перегрева;
надежная система очистки;
приемлемые расценки.
Техническими характеристиками циркуляционных приборов для отопления Wilo можно назвать несколько параметров.
Удобное управление в виде механического или электронного переключателя. Можно регулировать мощность и скорость движения теплоносителя.
Модели с управлением электронного вида имеют встроенный термостат.
Электродвигатель и ротор будут защищены от перепадов напряжения электричества.
Рабочие характеристики прибора: напор столба воды от 1 до 7,5 м, отапливаемая площадь – от 100 до 2200 м2, пропускная работоспособность – от 1 до 12 м3 в час. Рабочие параметры температуры от -10С до + 110С.
Производитель предлагает потребителю ассортимент, технические характеристики которого почти аналогичны, основное отличие состоит лишь в параметрах фланца.
Серия Wilo Star
Агрегат Star-RS – это прибор с малой мощностью, который отлично подойдет для использования в домашних условиях. Корпус сделан из качественного чугуна, рабочее колесо выпущено из пластика, а вал – из нержавейки. Используется для перекачки чистой воды, в которой нет абразивных веществ и различных примесей.
Серия RS включает 12 образцов, что имеют наименование от 15-4 до 30-8. Данные циркуляционные изделия для отопления имеют производительность в 6 000 литров в час при обычном давлении в 10 атмосфер.
Star-RS 25/4 – это поверхностного типа насос для чистой воды, пропускная способность – 3 м3 в час, водный напор – 4 м, мощность 68 Вт.
Насос Wilo 25/6 приобретают для подачи воды в небольших системах отопления и замкнутых системах.
Их можно выбирать для многоквартирных и частных домов.
Устройство циркуляционное Wilo Star-RS 25/7 для систем отопления – трехскоростное оборудование с резьбовым типом подсоединения.
Изделие Wilo Star RS 25/2 с соединением резьбой и мокрым ротором. Предназначены для установки как в системах кондиционирования, отопления и холодного водоснабжения, так и в промышленных системах.
Wilo Star серии Z Nova – это прибор с мокрым ротором и синхронным электродвигателем, устойчив к токам блокировки, используется в промышленности для оборудования различного типа сооружений.
Агрегаты Wilo-Star-RS 30/8 применяются для работы в разных температурных параметрах: с вентиляционными установками, с различными радиаторами, системой теплых полов. И также они используются в системах кондиционирования помещений.
Star-RSD – это сдвоенный механизм, который позволяет увеличить надежность в эксплуатации: во время поломки первого механизма второй начинает работать автоматически. При ином варианте приборы работают одновременно, вода же будет подаваться по разным линиям: отдельно для отопления и ГВС.
Можно выбрать одну из двух моделей: 30-4 и 30-6.
Wilo Stratos-Eco
Это самая совершенная электронная версия, которая выпущена для работы котельных с небольшой мощностью. Регулятор прибора будет контролировать работу любой системы отопления, что гарантирует экономию при использовании ресурса и его работу на самых низких температурах. Изделие Wilo представлено семью маркировками: от 25/1-8 до 65/1-2, что оснащены мокрым ротором и подойдут для ГВС с большим объемом кислорода.
Wilo Stratos-Zd имеет предварительную частоту вращения для работы в постоянном автоматическом режиме «день-ночь». Выпускается 2 вида: 32/1-12 и 40/1-8.
Wilo Top и ГВС
Данная серия используется для системы отопления помещений, что имеют площадь больше 1 500 м2. Циркуляционные приборы марки Wilo Top – это напор воды до 10 м водного столба с рабочим давлением в 10 бар. Среди Wilo Top можно отыскать фланцевые насосы.
Top-Rl и Top-S – оборудование двухфазного типа, осуществляющее качественную работу в беспрерывном режиме. Насосы работают при температуре от -20 до +130 С, могут применяться для отдельного контура в системах замкнутого типа водоснабжения и ГВС.
Top-S 40/10 – не требует обслуживания, имеет резьбовое или фланцевое соединение; при желании можно выбрать ступени частоты вращения для точной регулировки мощности.
Насос Top-S 50/15 может применяться для разных систем отопления водой, систем кондиционирования, охлаждения и промышленных систем с циркуляцией.
Агрегат серии Top-Z нужен для перекачки воды для питья. Бесшумная работа обеспечивается конструкцией мокрого ротора. Полноценная защита такого мотора гарантируется электронной системой отключения.
Насосное оборудование размещают даже в самых неприспособленных местах.
Оборудование для отопления Wilo
Эти приборы, работающие в том числе и для ГВС, компания выпустила не так давно. Данное оборудование адаптировано к воде с относительной степенью жесткости с небольшим содержанием магния и кальция. В моделях данной серии рабочее колесо делается из нержавеющей стали.
Модификация была разработана специально для больших систем отопления. Такое оборудование можно подключать к котлам, имеющим производительность от 25 кВт.
Характерными чертами работы устройства Wilo Stratos с электронным блоком управления можно считать:
мощность изделия Wilo 2 – 48 Вт;
есть ночной режим, когда использование электроэнергии уменьшается;
автоматика регулировки параметров работы – контроллер подключается к термостату, что позволит подобрать оптимальную скорость, работоспособность в зависимости от имеющихся потребностей.
Wilo Yonos
Имеет блок электронного управления, защиту от завоздушивания системы и функцию удаления твердых частиц из среды конкретного теплоносителя.
Переключение режимов работы в Wilo Yonos производится с помощью отдельного переключателя. Имеется возможность применения фиксированных настроек. Для наиболее экономного потребления электроэнергии модуль можно перевести в автоматический режим.
В блоке управления насосом Wilo Yonos имеется индикаторная панель, куда выводится вся информация о мощности, давлении в системе и иные параметры. Кроме обычной монтажной длины в 18 см, было налажено производство устройств небольших размеров в 130 мм.
Устройство
Компанией производятся насосы двух подвидов:
с сухим ротором;
с мокрым ротором.
Насосы с ротором сухого типа
Этот вид насосов свидетельствует о том, что ротор электрического двигателя не имеет контакта с водой. Соединение самого двигателя с рабочей частью выполнено с помощью специальных уплотнительных колец, что не позволят используемой жидкости очутиться в электроприводе.
Состоит данный агрегат из двух частей: 1-я часть – это сам электродвигатель, 2-я часть – это корпус с двумя патрубками — один патрубок нагнетательного типа, другой – всасывающего. Кроме этого, в нем имеется рабочее колесо, осуществляющее перекачку.
Данного вида насосы используются в системах с довольно большой протяженностью трубопроводов и большим диаметром. Чаще всего их можно встретить в производственных и отопительных котельных.
Основные показатели устройства:
высокий уровень КПД — больше 80%;
необходима обязательная установка фильтров, чтобы исключить попадание в изделие посторонних предметов и частиц.
В помещении, где будет установлено это оборудование, не должно быть пыли, иначе уплотнительные кольца быстро станут непригодными. Заменить кольца будет довольно трудно, сделать это сможет только специалист. Тип соединения, как правило, фланцевый.
Агрегаты с мокрым ротором
Данное изделие часто используется для бытовых нужд. Устройство таких насосов существенно будет отличаться от иных моделей. Электродвигатель и крыльчатка находятся в самом корпусе, имеющем как вход, так и выход. Перенос теплоносителя осуществляется как бы самим ротором, который оснащен рабочим колесом.
Охлаждение и смазка подшипников производится самой перекачиваемой жидкостью. Используется это изделие в системах отопления с небольшой протяженностью и небольшими диаметрами трубопроводов. Соединяются они резьбовым соединением.
Основные показатели оборудования:
почти бесшумная эксплуатация;
имеет самое компактное исполнение;
при необходимости можно изменить параметры работы, что поможет серьезно сэкономить на потреблении электричества;
длительный срок работы;
почти не требует постоянного обслуживания.
Модели агрегатов с мокрым ротором для различных систем отопления оборудуются трехрежимными блоками регулировки скорости обращения крыльчатки. Управление данными блоками осуществляется в ручном режиме. Температурные параметры, в которых могут работать подобные агрегаты, составляют от – 20 до +130 градусов.
Чтобы правильно подключить подобранный насос, обязательно ознакомьтесь с электрической схемой подключения, а лучше всего – обратитесь к опытному специалисту.
Монтаж
Установка агрегата Wilo в систему отопления должна выполняется с полным соблюдением имеющейся инструкции по эксплуатации, что предоставлена заводом-производителем. Во время установки необходимо выполнять несколько важных правил.
Допускается только вертикальная установка агрегатов данной компании. Горизонтальное размещение насосов Wilo в систему категорически запрещено. Исключение будут составлять лишь те модели, которые специально предназначены для подключения в горизонтальном виде. Положение монтажа конкретного насоса можно узнать из подробной инструкции.
Подключение системы теплых полов – устройство устанавливается в специальный узел. Верное размещение отопительного изделия Wilo будет указано стрелками, которые расположены на корпусе самого агрегата и на гидравлической разводке.
Подключение к отопительной системе радиаторного типа – монтаж производится в обратку отопления, прямо перед котлом. Для того чтобы предотвратить полную остановку циркуляции теплоносителя, здесь же устанавливают и байпас.
Правила монтажа устройств Wilo позволяют выбирать оборудование для систем отопления как с циркуляцией естественного типа, так и с циркуляцией принудительной.
Монтаж и обслуживание – насос монтируется вертикально с соблюдением направления теплоносителя, что будет указано стрелками на корпусе и узле. Установку должны выполнять только квалифицированные мастера.
Способы монтажа устройства будут зависеть от выбранной модели, как правило, они довольно подробно описаны в инструкции. При условии правильного подключения особого обслуживания насос Wilo не потребует.
На рамке байпаса нужно поставить фильтр грубой очистки сразу перед насосом. Учесть всю специфику установки отопительного насоса Wilo, разобрать и собрать его обратно, осуществить ремонт может только опытный специалист. Монтаж устройства выполняется всего за 2-3 часа.
Если устанавливать еще и байпас, нужно будет 4-6 часов.
Этапы подключения:
собирается насос, выбирается место подключения на контуре;
отключается вода, происходит врезка в систему отопления;
монтируется устройство, главное – установить его в верном положении;
затягиваются и герметизируются соединения;
изделие подключается к электричеству;
жидкость подается на контур, и устройство запускается;
тестируется в рабочем режиме.
Посторонний гул при работе устройства будет указывать на ряд возможных неисправностей. Может засориться воздухоотводчик, в результате чего не будет удаляться воздух из системы. Еще одна частая неисправность будет заключаться в неправильно подобранном режиме эксплуатации.
Снижение скорости работы прибора своими руками обычно приводит к исчезновению гула. Если этого не случилось, необходимо техническое обслуживание насоса.
Советы по эксплуатации
Можно предложить несколько ключевых рекомендаций, которые позволят обеспечить долгую эксплуатацию этого вида оборудования.
Можно без страха оставлять прибор в режиме постоянной работы.
Специалисты советуют иногда включать оборудование на 10-20 минут уже после того, как окончился отопительный сезон.
Включать оборудование можно только при условии заполнения системы отопления носителем.
Модели, имеющие в своей структуре мокрый ротор, применяют для смазки теплоноситель. При включении, если смазочный материал отсутствует, подшипники могут очень быстро сгореть.
О том, как подключить циркуляционный насос к системе отопления, вы можете узнать из следующего видео.
Cхема подключения циркуляционного насоса к электросети

Обратите внимание, обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения.

Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль). Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой.

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме — ЗДЕСЬ (ссылка откроется в новом окне).

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения, думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.
Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

При этом, термостатом измеряется температура именно теплоносителя и, если она низкая, циркуляционный насос не включается, чтобы не гонять по системе холодную воду зря (или другой теплоноситель), а когда температура теплоносителя у котла достигает требуемого уровня, запускается насос.

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.
Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат, с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя. И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный. В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Еще одна важная задача при создании системы отопления дома — это обеспечение её максимальной автономности и общей надежности работы.
Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания.

При этом автономность системы повышается многократно. Знакомые многим отключения электроэнергии в частном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и часто разрушению как системы отопления, так и всего дома, теперь вам практически не страшны.

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом

Общий принцип подключения насоса через ИБП следующий, питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в данном случае, газовый котел. Теперь, при отключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккумулятора в ИБП.

Источник бесперебойного питания подбирается в зависимости от установленного оборудования, его количества, потребляемой мощности и некоторых других факторов. В отопительных системах состоящих из большого количества потребителей электроэнергии или в системах, от которых требуется достаточно долгий срок автономной работы, допускается использовать как несколько ИБП сразу, так и один, но с дополнительными аккумуляторами в схеме, например, автомобильными.

Эту схему подключения через ИБП можно совместить со схемой подключения циркуляционого насоса через термостат, тогда система отопления дома будет наиболее эффективна.

А какие схемы подключения циркуляционных насосов используете вы, какие используете компоненты для автоматизации и автономности системы отопления с циркуляционными насосами, обязательно пишите в комментариях к статье. Так же задавайте вопросы по схемам подключения циркуляционных насосов, постараюсь оперативно всем отвечать!
Простота установки, готовность к будущему Wilo Yonos PICO, Wilo Stratos PICO, Wilo Stratos. Информация для установщиков
Замена руководства Нагрев
Руководство по замене Отопление Циркуляторы Wilo для отопления и вторичной циркуляции горячей воды ab 1975 Сентябрь 2006 Класс энергоэффективности A.Также для одно- и двухквартирных домов. Экономия электроэнергии до 80%. *
Дополнительная информация Описание серии: Wilo-Yonos MAXO
16 88 / Описание серии: Wilo-Yonos MAXO /, 5-1 1 Wilo-Yonos MAXO 1 5 /, 5-1 8 6 /, 5-5 / 3 /, 5-7 5/3 /, 5-1 / 5 /, 5-8 65 /, 5-9 5 /, 5-9 5/3 /, 5-1 5 1 15 5 Конструкция Циркуляционный насос с мокрым ротором и резьбовым соединением
Дополнительная информация Отопление, кондиционирование, охлаждение
Описание серии Конструкция Высокоэффективный, одноступенчатый, линейный центробежный насос низкого давления Поставляется с ЕС-двигателем и электронной адаптацией режима работы Доступен в конструкции с сухим ротором, механический вал
Дополнительная информация ВИЗУАЛИЗАЦИЯ АКСЕССУАРОВ
КОНТРОЛЛЕРЫ НАСОСНЫЕ СТАНЦИИ ВИЗУАЛИЗАЦИЯ ПРИНАДЛЕЖНОСТЕЙ СДЕЛАНО В ГЕРМАНИИ ТЕХНОЛОГИЯ УПРАВЛЕНИЯ Откройте для себя наш ассортимент продукции для систем отопления и управления солнечными батареями www.resol.com СОЛНЕЧНЫЕ КОНТРОЛЛЕРЫ
Дополнительная информация Сертификат энергоэффективности
Сертификат энергетической эффективности 0 Raleigh Drive CULLOMPTON EX15 1FZ Тип жилища: Дата оценки: Дата сертификата: Референтный номер: Тип оценки: Общая площадь: Двухквартирный дом 09
Дополнительная информация Описание серии: Wilo-Star-Z
H [м] Описание серии: Wilo-Star-Z 4 3 Wilo-Star-Z Star-Z 2/5 2/4 2 1 Star St ar- Z1 5T Конструкция Циркуляционный насос с мокрым ротором и резьбовым соединением Применение Системы циркуляции питьевой воды в промышленности
Дополнительная информация Советы по экономии энергии для дома
Советы по энергосбережению для дома Содержание 1 Отопление и охлаждение 2 Компьютеры, телевизоры и общая бытовая техника 4 Кухня и готовка 6 Стирка и сушка 8 Освещение 9 На открытом воздухе 9 Мы все ищем способы сократить расходы на
Дополнительная информация Гибридный тепловой насос Daikin Altherma
ваш комфорт.наш мир. Гибридный тепловой насос Daikin Altherma Технология интеллектуального отопления — лучшее из обоих миров Отопление Комплексные решения Вентиляция Кондиционирование воздуха Охлаждение Перспективное мышление Около
Дополнительная информация Каталог Wilo- Stratos PARA
Отопление, инфракрасное состояние, охлаждение, Геотермальное тепло, Солнечное тепло 25-50Вт 100Вт 200Вт Каталог Wilo- Stratos PR Wilo-Stratos PR 15 / 1-5; 20 / 1-5; 25 / 1-5; 30 / 1-5 Wilo-Stratos PR 15 / 1-7; 20 / 1-7; 25 / 1-7; 30 / 1-7 Wilo-Stratos
Дополнительная информация Гибридный тепловой насос Daikin Altherma
Гибридный тепловой насос Daikin Altherma Интеллектуальная технология — лучшее из обоих миров НАЦИОНАЛЬНЫЙ ТЕПЛОВОЙ НАСОС 19 ИЮНЯ 2014 ПОБЕДИТЕЛЬ ICC BIRMINGHAM WINNER Перспективное мышление Настало время переосмыслить способ обогрева наших домов
Дополнительная информация система хранения sma FlexIble
Система хранения sma FlexIble стала еще более привлекательной благодаря немецкой программе поощрения систем хранения данных простота использования эффективная гибкость, ориентированная на будущее Комплексная и легкая для понимания визуализация
Дополнительная информация СОВЕТЫ ПО ЭНЕРГОСБЕРЕЖЕНИЮ
СОВЕТЫ ПО ЭНЕРГОСБЕРЕЖЕНИЮ БЫТОВОЙ ТЕХНИКИ И БЕЗОПАСНОСТИ ЭЛЕКТРОЭНЕРГИИ На бытовой сектор приходится 30% общего потребления энергии в стране.Принятие
дает огромные возможности для экономии энергии. Дополнительная информация Водяное отопление и рекуперация тепла 1
PID 113 (488) Нагрев воды и рекуперация тепла 1 Florida Power Corporation 2 ЭНЕРГОЭФФЕКТИВНОЕ ОТОПЛЕНИЕ ВОДЫ: ЭТО ЛЕГКИЙ СПОСОБ ЭКОНОМИИ ДОЛЛАРОВ ЭНЕРГИИ От 10% до 25% денег, которые вы тратите на
Дополнительная информация Страсть к инновациям
Страсть к инновациям Комплексное решение Аппаратное обеспечение Все серверы Alveo спроектированы и оптимизированы для управления системой домашней автоматизации.Они рассчитаны на непрерывную работу с безвентиляторной обработкой
Дополнительная информация Indesit Smart Energy Management
Нажмите кнопку тарифа для изменения стиля тестовой схемы Indesit Smart Energy Management Green ICT Турин 5 июля 2010 г. Стефано Фраттеси Indesit Co: 2-й по величине производитель бытовой техники в Европе Стоимость проезда
Дополнительная информация Описание серии: Wilo-Drain TC 40
Описание серии: Wilo-Drain TC 40 H [м] Wilo-Drain TC 40 10 8 6 4 2 TC 40/8 TC 40/10 0 0 2 4 6 8 10 12 14 Q [м³ / ч] Конструкция Погружной насос для сточных вод Применение Перекачивание сильно загрязненных жидкостей для дома / участка
Дополнительная информация Энергосбережение дома
Свод правил по эффективному использованию электроэнергии Энергосбережение дома Информация и советы по энергосбережению от Power NI www.powerni.co.uk / saveenergy Энергосбережение Текущие расходы Изоляция Отопление
Дополнительная информация БЛОКИ ТЕПЛОВОГО ИНТЕРФЕЙСА (модульные)
БЛОКИ ТЕПЛОВОГО ИНТЕРФЕЙСА Rhico T Fire Modular, вероятно, является наиболее универсальным из имеющихся HIU, базовым блоком является модуль только косвенного нагрева, включающий циркуляционный насос во вторичном контуре. (A
Дополнительная информация Гибридный тепловой насос Daikin Altherma
ваш комфорт.наш мир. Гибридный тепловой насос Daikin Altherma Естественная комбинация Отопление Интегрированные решения Вентиляция Кондиционирование воздуха Охлаждение О компании Daikin Перспективное мышление … Daikin имеет всемирную сеть
Дополнительная информация ЗНАТЬ СРЕДСТВА СОХРАНЕНИЯ
ЗНАТЬ СРЕДСТВА ЭКОНОМИИ Решения для менеджеров и владельцев автопарков, которые хотят снизить расходы на топливо, оптимизировать рабочее время водителей, улучшить качество обслуживания и знать, где находятся автомобили и грузы
Дополнительная информация ОБЗОР СУХОЙ ЧИСТКИ
1 ОБЗОР СУХОЙ ЧИСТКИ Подготовлено в рамках EGTEI 2 1.ОПИСАНИЕ ДЕЯТЕЛЬНОСТИ И ВКЛАД EGTEI — ОБЗОР … 3 2. ЕВРОПЕЙСКОЕ РЕГУЛИРОВАНИЕ … 4 3. МЕТОДОЛОГИЯ, РАЗРАБОТАННАЯ В EGTEI ДЛЯ ПРЕДСТАВИТЕЛЬСТВА
Дополнительная информация руководство по ремонту сушилки для белья sears
Руководство по ремонту сушилок для белья Sears Печать и онлайн. Если вы хотите знать все, что касается этого руководства по ремонту сушилок для белья Sears, вам необходимо найти эту информацию. СУШИЛКА ДЛЯ ОДЕЖДЫ SEARS
Дополнительная информация Сертификат энергоэффективности
Сертификат энергоэффективности Квартира 307 Windsor House Cumberland Market LONDON NW1 4DE Тип жилья: Дата оценки: Дата сертификата: Референтный номер: Общая площадь: Квартира среднего этажа 8361-6824-6900-7049-8026
Дополнительная информация EGSTON Standard E2xFxWx 12 Вт
Общее описание Семейство импульсных источников питания предлагает непревзойденную степень гибкости и производительности, удовлетворяя даже самые строгие требования.Очень гибкая электрическая конфигурация
Дополнительная информация Сертификат энергоэффективности
Сертификат энергоэффективности Квартира 2 Bagshot House Redhill Street LONDON NW1 4BY Тип жилья: Дата оценки: Дата сертификата: Референтный номер: Общая площадь: Квартира на первом этаже 09 апреля
Дополнительная информация Централизованное отопление и охлаждение
Централизованное отопление и охлаждение — ВИДЕНИЕ на 2020 год — 2030-2050 годы Видение Руководящего комитета технологической платформы DHC + Представлено: М.Sc. Ян Эрик Торсен Старший менеджер проекта Danfoss District i t Heating
Дополнительная информация Текущий комплект для мониторинга
Current Monitoring Kit КРАТКОЕ РУКОВОДСТВО DO090-6 СОДЕРЖАНИЕ Вопросы: 1) 2.10.02 WP A4 формат 2) 2.10.02 Добавлено предупреждение безопасности 3) 17.3.06 Word формат A5. S1: Удалены релейные модули. S2: Добавлен MI010. S4.1: добавлено
Дополнительная информация Глава седьмая Стандарты RESNET
Глава седьмая Стандарты RESNET 700 НАЦИОНАЛЬНЫЙ СТАНДАРТ RESNET ДЛЯ АУДИТОВ ДОМАШНЕЙ ЭНЕРГИИ 701 ОБЩИЕ ПОЛОЖЕНИЯ 701.1 Назначение Положения настоящего стандарта предназначены для определения основы для дома
. Дополнительная информация Название презентации
Название презентации Эдисон Макварела Старший консультант, Eskom, Гаутенг, Южная Африка Текущая ситуация — Резервная маржа в настоящее время составляет 8–10% при желании в 15% — Повышенная вероятность
Дополнительная информация .
Тепловой насос воздух-вода с насосом Wilo внутри 14 кВт, 220 В для водяного охлаждения, охлаждающего дома
Тепловой насос воздух-вода с насосом Wilo внутри 14 кВт 220 В для водяного отопления, охлаждающего дома
Модель: DE-36WB
Установка теплового насоса:
Эта серия теплообменников воздух-вода В насосе используется высокоэффективный трубчатый теплообменник и встроенный водяной насос, что обеспечивает не только высокую эффективность работы системы, но и простоту монтажных работ.Просто подключите тепловой насос к резервуару для воды через водяной трубопровод.
Может поставлять горячую воду для бытового потребления для отопления ванных комнат или центрального дома. Эти агрегаты имеют сертификат CE
Тепловой насос Характеристики:
1) Встроенный высокоэффективный теплообменник «труба в трубе» и водяной насос WILO / Grundfos .
2) Компактная конструкция, простота установки
3) Выдающиеся и высокоэффективные противообледенительные характеристики с улучшенной структурой и контролем.
4) Дополнительный дополнительный электрический нагреватель или функция управления солнечным нагревателем находится внутри, как резерв теплового насоса.
5) 3 набора функций таймера, гибкое управление запуском и остановкой.
6) Усиленный корпус толщиной 1,0 мм с хорошим покрытием, прочный и антикоррозийный.
7) Золотой испаритель, красивый и более устойчивый к коррозии.
8) Простая установка: можно разместить на крыше, балконе, дворе или подвале.
9) Экономичная работа: Как правило, эксплуатация обходится дешевле, чем другие типы обычных систем отопления, экономия на счетах за электроэнергию или газ.
10) Общие испытания и эксплуатационные испытания, проводимые для каждого блока, чтобы гарантировать высшее качество и характеристики перед установкой на заводе.
Основные компоненты:
Базовое устройство:
Список параметров :
Модель DE-36WB
Источник питания Ф / Гц 380/3/50
1) Теплопроизводительность кВт 13.8
БТЕ 47086
Номинальная потребляемая мощность кВт 3,6
2) Теплопроизводительность кВт 11
БТЕ 37532
Номинальная мощность потребляемая мощность (кВт) кВт 3
Хладагент R410A
Компрессор Тип Спиральный
Вентилятор Кол-во 1
Требуемый расход горячей воды производительность м3 / ч 3
Подключение воды G1 «
Шум дБ (A) ≤50
Макс.ток A 7,5
Макс. температура воды. ℃ 60
Рабочая темп. диапазон ℃ -10-45
Вес нетто кг 95
Размер нетто (Д / Ш / В) мм 1195 × 390 × 920
1 ) Нагрев при температуре окружающей среды (DB / WB): 20 ℃ / 15 ℃ и температуре воды (на входе / выходе): 15 ℃ / 55 ℃;
2) Нагрев по температуре окружающей среды.(DB / WB): 7 ℃ / 6 ℃ и температура воды (на входе / выходе): 30 ℃ / 35 ℃;
Приведенная выше информация только для справки. Пожалуйста, учитывайте паспортную табличку на агрегате
Хладагент не является обязательным
Сертификат:
Информация о компании:
95
Компания Deron производит тепловые насосы более 110 лет!
мы являемся золотым поставщиком, который получил сертификат TUV и alibaba.com.
1. Более 8 лет производства тепловых насосов.
2. Прошел ISO9001: 2012 и TUV, CE, сертификат EN14511
3. Получил сертификат TUV
в 3 лабораториях национального стандарта. 4. Имеет филиал во Франкфурте, Германия.
5. Предоставлять профессиональные и гибкие услуги OEM.
Производственная линия:

Монтажный вид :

0003
0003
Гарантия:
Тепловой насос воздух-вода: 18 месяцев
Водяной тепловой насос: 18 месяцев
Тепловой насос бассейна: 24 месяца
♥ Если вы хотите узнать больше о наших продуктах, вы можете связаться с нами в любое время.И добро пожаловать в гости к компании Дерон!
.
