Как подключить ленту RGB

Многие пользователи, которые приобрели светодиодную ленту, сталкиваются с вопросом — как правильно подключить RGB-ленту? Монохромные ленты подключаются к источнику постоянного тока (блоку питания) мощностью 12 или 24В. При подключении многоцветной ленты в цепь между лентой и блоком питания подключают контроллер. Как подключить RGB-ленту правильно? Разбираемся ниже.


Что нужно знать для подключения

1. Для подключения ленты RGB необходимо правильно рассчитать блок питания в соответствии с длиной светодиодной ленты. Подробнее о блоках питания, их выборе и расчете читайте в статье.

2. Для управления светодиодной лентой RGB предназначены контроллеры RGB.

3. Контроллер RGB рассчитывается по следующей формуле:
Потребляемая мощность одного метра (Вт/м) * Длина светодиодной ленты (м) = Мощность контроллера (Вт).

4. На всем протяжении светодиодной ленты RGB указывается маркировка питающего напряжения 12В или 24В.

5. На всем протяжении светодиодной ленты RGB указывается маркировка полярности контактов. «+» положительный контакт и R, G, B – три отрицательных контакта «-».


Подключаем контроллер

Подключение светодиодной ленты RGB производится к выходным клеммам контроллера.

1. Положительный контакт «V+» подключается к положительному проводу ленты «+».

2. Далее, следуя маркировке, указываемой на ленте, подключаются отрицательные контакты «RED» (красный цвет), «GREEN» (зеленый цвет), «BLUE» (синий цвет).

Обращаем ваше внимание, что контроллер подключается к блоку питания. Подробнее про блоки питания можно посмотреть в нашей статье ЗДЕСЬ.

Подключение контроллера к сети 220В напрямую категорически запрещено!

Что дальше?

1. На входные клеммы контроллера «V+» и «V-» подключаются, соблюдая полярность, выходные контакты с блока питания «V+» и «V-».

2. При подключении контроллера к блоку питания проявляйте внимательность, соблюдайте стороны подключения.

3. Значения напряжения питания для светодиодной ленты, контроллера и выходное напряжение блока питания должны быть одинаковыми.
Т.е. для светодиодной ленты 12В необходим контроллер напряжением питания 12В и блок питания с выходным напряжением 12В.

4. Для увеличения длины управления светодиодными лентами используется усилитель.


Подключаем к сети 220В

После подключения контроллера к блоку питания производится подключение к электросети 220В.

  • Подключение блока питания к электросети 220В производится с соблюдением техники безопасности, при отключенном напряжении сети.
  • Входные контакты для подключения проводов 220В обозначаются «L» и «N».
  • Также надо произвести подключение провода заземления на клемму заземления, если она предусмотрена конструкцией.

Важно:
Перед включением светодиодной ленты, подключенной к контроллеру и блоку питания, рекомендуется осмотреть собранную электросхему для проверки соблюдения полярности подключения, а также убедиться в отсутствии замыкания проводов и некачественно смонтированных контактов.

В нашей статье мы пошагово рассказали, как правильно и без ошибок подключить RGB-ленту, чтобы она светила долго и ярко.
Надеемся, что с нашей инструкцией у вас все получилось!

Подключение RGB светодиодной ленты от 5 до 20 метров своими руками

Если Вы решили сделать в доме скрытую подсветку потолка многоцветной лентой, нужно знать, как ее правильно подключить к сети. В отличие от одноцветной модели, которая подсоединяется только к блоку питания, здесь еще нужно дополнительно приобрести контроллер и усилитель. О том, как выполнить подключение RGB светодиодной ленты от 5 до 20 метров, мы расскажем Вам далее!

Основные элементы системы

Для того чтобы подключить RGB ленту своими руками нужно в первую очередь определиться с ее протяженностью. На основании этого уже выбираются подходящие устройства для системы освещения и создается подходящая схема подключения. Что касается устройств, то основными считаются RGB контроллер, блок питания и усилитель.

Подробно рассмотрим предназначение каждого элемента в цепи.

Блок питания нужен для преобразования 220 Вольт от сети в 12/24 В, от которых работает сам источник света. Предназначение контроллера – управление цветовым свечением светодиодов (наглядно увидеть его работу Вы сможете на видео, которое мы предоставим ниже). Усилитель нужен для того, чтобы подключить более 5 метров RGB светодиодной ленты одновременно. Также в комплекте присутствует дистанционный пульт управления, на котором можно выбрать определенный уровень свечения и цвет диодов.

С комплектующими системы разобрались, теперь хотелось бы рассказать Вам о том, какие могут быть схемы подключения многоцветной ленты.

Популярные схемы подсоединения

Итак, первая и наиболее простая схема подключения из одной RGB ленты на 5 метров выглядит следующим образом:

Как Вы видите, все довольно просто: RGB лента подсоединяется к контроллеру, который в свою очередь подсоединен к блоку питания. БП работает от сети 220 В.  Если нужно подключить два отрезка по 5 метров, тогда лучше дополнительно купить RGB усилитель и еще один блок питания, который добавляется к сети следующим образом:

Тут также особых проблем возникнуть не должно, главное соблюдать буквенную и цветовую маркировку проводов при монтаже. Очень важный нюанс – не стоит подключать 10 метров RGB светодиодной ленты последовательно, т.к. в этом случае второй отрезок будет светить не так ярко. Обязательно осуществляйте параллельное подключение, даже если мощности контроллера хватит на работу двух отрезков без усилителя.

Если же Вы решили сделать освещение в квартире многоцветной лентой протяженностью более 10 метров, тут опять-таки нужно использовать параллельное подключение. При выборе мощности усилителя с запасом, останется подключить 15 метров параллельно без дополнительного второго усилителя.

Как соединить между собой 2 отрезка общей длиной 10 метров?

Соединение трех устройств SMD 5050 60LED 12V длиной 15 метров

Последний вариант, который также пользуется популярностью в домашнем освещении – подключение RGB светодиодной ленты длиной 20 метров (4 отрезка). Такой вариант идеально подходит для создания скрытой потолочной подсветки по периметру большой комнаты, к примеру, зала. Чтобы Вы наглядно увидели правильную разводку проводов, предоставляем к Вашему вниманию видео пример:

Как подключить систему длиной 20 метров?

Все популярные схемы подключения мы Вам показали. Осталось только рассказать сущность электромонтажных работ, которую мы предоставим в виде пошаговой инструкции ниже.

Пошаговая инструкция по монтажу

Для того чтобы самостоятельно подключить RGB светодиодную ленту в квартире, нужно выполнить следующие этапы:

1. Подготовьте поверхность. В том месте, где Вы решили установить светодиодное освещение, выровняйте поверхность и обезжирьте ее растворителем.

Если Вы решили закрепить ленту на металлической поверхности, дополнительно защитите ее электроизоляционным материалом.

2. Приклейте ленту. Одна из сторон светильника самоклеющаяся, поэтому удалите пленку и аккуратно наклейте материал на выбранное место. Запомните, что радиус изгиба не должен превышать 2 см, иначе можно навредить системе. Если нужно отрезать определенный участок материала для подключения, делайте это в соответствующих местах, которые обозначены производителем (как показано на фото). Также о том, как резать светодиодную ленту, мы рассказывали в соответствующей статье. Для соединения двух отрезков RGB ленты используйте паяльник либо специальные коннекторы.

3. Соберите цепь. Согласно схеме осуществите подключение многоцветной ленты к контроллеру, усилителю и блоку питания своими руками. Блок питания подключается к сети несложно, обычной электрической вилкой. Чтобы соединить БП с контроллером, нужно подключить черный провод к разъему «V-», а красный к «V+». Провода от ленты крепятся к контроллеру следующим образом: красный к разъему «R», зеленый к «G», а синий к «B».

Оставшийся провод (он может быть любого цвета), нужно подключить к клемме с обозначением «V+»

4. Подключите подсветку к сети 220 Вольт и протестируйте пультом ДУ.

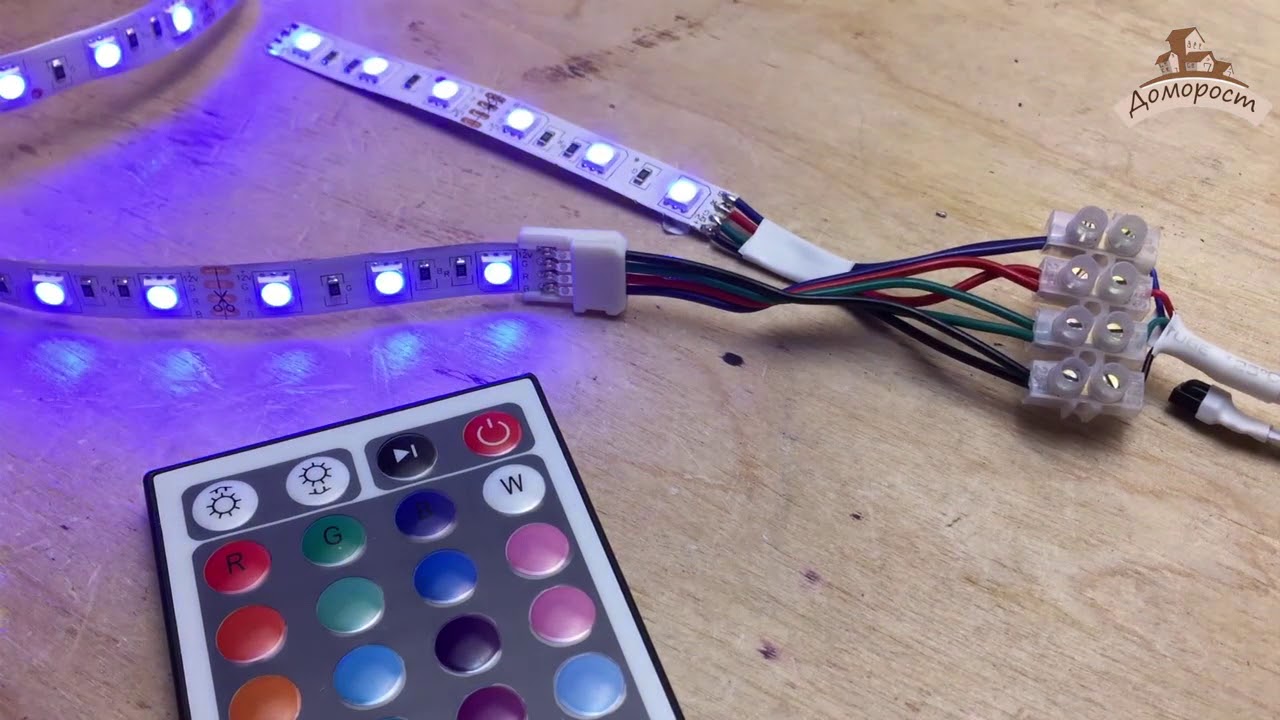

Наглядный обзор всех этапов монтажа Вы можете увидеть на видео примере:

Как собрать систему протяженностью 5 метров?

Вот и вся инструкция по подключению RGB светодиодной ленты своими руками! Как Вы видите, ничего сложно нет, главное правильно выбрать мощность устройств и схему, по которой будет собираться цепь. Если Вы случайно перепутаете провода, идущие от светильника к контроллеру, ничего страшного не произойдет, просто система не будет работать так, как должна (к примеру, вместо красного цвета будет светить синий). В этом случае просто сделайте правильное подключение и снова протестируйте готовую систему.

Похожие материалы:

Как подключить светодиодную ленту? — Статья

1 — Предисловие.

Как подключить светодиодную ленту? Это один из самых популярных вопросов, которые задают мне покупатели и сегодня я постараюсь на него ответить. Если вам нужна краткая инструкция, вы можете промотать ниже, а я начну издалека.

Светодиодную ленту можно отнести к осветительным приборам, таким как лампа накаливания или, например, новогодняя гирлянда. Чтобы понять как она работает, достаточно взглянуть на ее структуру: основа ленты — покрашенный диэлектрик, с проводником внутри. По этой электропроводящей «начинке» ток поступает к светодиодам. Через каждые три светодиода видны контакты (выделены синим на фото ниже) по которым, кстати, эту ленту можно разрезать без потери работоспособности. Если к этим контактам подвести ток с нужным напряжением, это ваша подсветка заработает. Это общий принцип ее соединения, однако есть детали, зависящие от конкретного вида ленты. Их мы рассмотрим дальше.

2 — Виды светодиодных лент.

Есть много признаков по которым можно разбить ленты на категории, но по способу подключения я выделяю три варианта:

Обычная LED лента 12/24v, которая светит одним цветом. У нее два контакта: + и -.

Разноцветная лента. Это RGB, RGB+W или RGB+WW. У нее либо 4 (RGB) либо 5 (RGB+W/WW) контактов.

Лента на 220v. Обычно поставляется в защитной оболочке как на фото.

3 — Установка одноцветной светодиодной ленты напряжением 12v/24v.

Одноцветная лента — самый простой по подключению вариант. У нее два контакта (плюс и минус), два проводка припаяны в начале и в конце ленты. Обычно более светлый провод — это плюс, а темный — минус. Иногда бывает и наоборот, но в этом нет ничего страшного. Если вы перепутаете полюс, то лента не сгорит, не взорвется, с ней вообще ничего плохого не произойдет. Вот так выглядят + и — .

Для ее подключения требуется блок питания, он же адаптер, он же трансформатор, он же преобразователь и т.д. Главное чтобы он соответствовал по мощности и напряжению вашей ленте. В другой статье мы писали о том, как рассчитать питание светодиодной ленты. Если вкратце то вам нужно умножить ее мощность на длину подключаемого отрезка и добавить 20%, полученная цифра — мощность необходимого вам блока питания. он будет выглядеть примерно так:

Как видно на фото справа, определить куда что подключать можно по надписям над зажимами. Помните: 12v/24v — безопасное напряжение, вы можете трогать подключенную ленту и контакты голыми руками, с вами ничего не случится. Но в случае с 220v (крайние левые два контакта) нужно быть предельно осторожными и не трогать оголенные подключенные провода ни в коем случае.

Итак, схема подключения одноцветной светодиодной ленты:
1 — Ослабляем все болты на блоке питания. Именно ослабляем, полностью откручивать их не надо. Заземление можно не трогать если в вашем доме его нет.
2 — Плюс и минус от нашей ленты вставляем в соответствующие гнезда ПОД прижимную шайбу и затягиваем. Если когда вы подадите напряжение оголенные проводки + и — будут соприкасаться, то произойдет короткое замыкание и ваша лента работать не будет. Но не пугайтесь, как только вы исправите ошибку, все заработает.
3 — НЕ ПОДКЛЮЧЕННЫЙ к 220v провод зажимаем в соответствующие гнезда. Обычно они называются «L» и «N«. Тут отличие от 12v нельзя ни в коем случае допускать, чтобы провода пересекались, иначе вы увидите яркое шоу из искр и у вас отключится свет. Чтобы это исключить нужно ВСЮ оголенную часть провода 220v завести под прижимную шайбу и как следует зажать болтик.
4 — Если у вас есть заземление, вы можете подключить его по тому же принципу к соответствующей ячейке, но я обычно этого не делаю.
5 — В последнюю очередь подключаем уже соединенный с трансформатором провод к сети 220v и видим как работает светодиодная лента.

Если не получилось. Что делать если ленту подключили, 220v подсоединили, а лента не работает?
1 — горит ли лампочка справа на блоке питания? Если нет — тогда, вероятнее всего, нужно отключить 220v от сети, зачистить побольше провод 220v и подсоединить еще раз. Если лампочка не загорелась и теперь — скорее всего, ваш блок сломан.
2 — лампочка горит, но лента все равно не работает?
Нужно поменять местами + и — на проводах 12v/24v. Скорее всего это решит проблему.
Нужно проверить не подключили ли вы оба провода к одному и тому же полюсу (оба к +, или оба к -)
Нужно побольше зачистить провод и заново зажать.
Подключите ленту к другим гнездам + или -. Иногда бывает плохой контакт у самого блока питания.
Если все это не помогло — позвоните нам, мы сообща что-нибудь придумаем.
3 — лента работает, однако одна или несколько секций из 3х светодиодов не горят. Очевидно это либо заводской брак, либо лента была повреждена при транспортировке, либо ее привели в негодность во время подключения. Если это последняя или первая секция, ее можно просто отрезать и пользоваться остальной частью ленты. Если она посередине — отрежьте не работающую часть с обеих сторон. Работающие части ленты подключите к питанию по раздельности. Вуаля! Вы потеряли только 5 сантиметров ленты.

4 — Подключение светодиодной ленты RGB 12v/24v.

В этой части статьи мы рассмотрим соединение всех разноцветных лент, будь то RGB, RGB+W, RGB+WW. Как и у одноцветного аналога, у RGB есть контакты, однако их количество отличается: 4 контакта для RGB и 5 контактов для RGB+W/WW. На каждый контакт кроме + соответствует своему цвету: R — red (красный), G — green (зеленый), B- blue (синий). На фото ниже показан пример расположения контактов RGB ленты. Обратите внимание: порядок проводов может отличаться от привычного Red-Green-Blue.

Для работы RGB ленты нужен контроллер. Товар «контроллер» обычно включает в себя пульт и блок управления. Сейчас нас интересует блок управления (справа на фото ниже). На нем обозначены гнезда для входящего напряжения (input) и выходящего напряжения (output). К output мы подводим провода нашей RGB ленты, соответствующие цвету указанному на контроллере. К input — плюс и минус от трансформатора 12v/24v (где там + и минус смотрите через одну картинку выше).


После того, как мы соединили блок питания к контроллеру, а контроллер — к ленте, подсоединяем блок питания к сети 220v (выше я писал о том как это сделать) и проверяем как работает наша лента.

Если не получилось. Что делать если ленту подключили, контроллер и блок питания соединили, а лента не работает?
1 — горит ли лампочка справа на блоке питания? Если нет — тогда, вероятнее всего, нужно отключить 220v от сети, зачистить побольше провод 220v и подсоединить еще раз. Если лампочка не загорелась и теперь — скорее всего, ваш блок сломан.
2 — лампочка на блоке горит, но лента все равно не работает? На контроллерах тоже есть лампочка-индикатор: обычно она около надписи «power». Проверьте, горит ли она. Если нет, то:
Нужно проверить соответствует ли отметка «+» на блоке питания отметке «+» на контроллере. То же самое касается и «-«. Если нет — исправьте.
Возможно надо побольше зачистить провода и заново зажать.
Если все равно не работает — подключите контроллер к другим гнездам + или — на трансформаторе. Иногда бывает плохой контакт у самого блока питания.
Если все это не помогло — может быть ваша лента повреждена, попробуйте подключить ее с другой стороны.
Если лампочки и на блоке и на контроллере горят, а лента все равно не включается, то позвоните нам. Мы вместе что-нибудь придумаем.
3 — лента работает, однако одна или несколько секций из 3х светодиодов не горят. Очевидно это либо заводской брак, либо лента была повреждена при транспортировке, либо ее привели в негодность во время подключения. Если это последняя или первая секция, ее можно просто отрезать и пользоваться остальной частью ленты. Если она посередине — отрежьте не работающую часть с обеих сторон. Работающие части ленты подключите к питанию по раздельности. Вуаля! Вы потеряли только 5 сантиметров ленты.
4 — лента работает полностью, но контроллер не адекватно управляет светом. Т.е. вы выбираете синий — загорается красный, выбираете фиолетовый, а видите оранжевый. Это на 100% связанно с тем, что провода отвечающие за одни цвета, подсоединены к гнездам, отвечающим за другие цвета. Поменяйте их местами, убедитесь, что отметка на контроллере соответствует проводу от светодиодной ленты и подключите ее еще раз.

Для ленты RGB+W/WW. Для вашей ленты нужен специальный контроллер, у которого не 4 гнезда «output», а 5 гнезд. Пятое гнездо, как вы, наверное, уже догадались нужно для белого (W) или теплого белого (WW) цвета. На этом разница в подключении заканчивается, остальное — по описанной выше инструкции.

5 — Подключение светодиодной ленты 220v.

В отличие от предыдущих разделов, здесь речь пойдет о напряжении 220v. Это подразумевает, что при неправильном подключении или в результате простой невнимательности вы можете вызвать короткое замыкание или получить удар током. По этой причине я не советую самостоятельно подключать этот вид ленты, а довериться электрикам.

Существует распространенный миф о том, что LED лента на 220 v может подключаться напрямую к сети 220v. Это заблуждение: все известные мне светодиоды работают от постоянного тока (DC), а в нашей электросети ток переменный (AC). Чтобы заставить эту ленту работать нужно подключить ее через специальный выпрямитель, который преобразует ток AC в DC. Выглядит он вот так:

Как видно на фото выше, вам также потребуется коннектор. В бухте ленты 220v (моток 50 или 100 метров) обычно уже установлен комплект подключения (в него входят коннектор, выпрямитель и заглушка). Но стоит учитывать, что на каждый отдельный каждый отрезок ленты потребуется по отдельному комплекту. ​Вот так выглядит коннектор:

Эту двустороннюю иголочку вставляем ребристым краем в ленту 220v а плоским — в соединительный шнур. За чем следует следить:
1 — конечно, прежде чем подключать, следует убедиться, что вилка он шнура не вставлена в розетку. Соединять, трогать, переподключать ленту 220v под напряжением ни в коем случае нельзя.
2 — нужно вставлять коннектор параллельно ленте и соединительному шнуру, и следить чтобы в месте соединения не было изгиба, иначе контакты + и — могут соприкоснуться. Если это произойдет ваша лента сгорит. Кстати если с силой вдавливать коннектор в ленту это также вызовет короткое замыкание.
3 — не «вешать» слишком много ленты на один выпрямитель. Обычно он рассчитан на 50 либо 100 метров (зависит от типа ленты). Если вы не уверены сколько метров можно подключать к вашему выпрямителю — лучше лишний раз уточните у продавца.

После того как вы все проверили можно отойти подальше, подключить шнур к сети 220 вольт и посмотреть как работает лента.

Если не получилось. Если ленту подключили и все проверили, а она не загорелась, во-первых — отключите ее от сети, а во-вторых — позвоните нам или тому, кто вам ее продал. Вам попробуют помочь.

В заключение хочу сказать, что если вы решили преобразить интерьер дома, или имидж вашего бизнеса с помощью светодиодов — это правильное и практичное решение. Нет ничего принципиально сложного в том, чтобы своими руками установить и подключить ленту, зато какая гордость охватывает, когда все получается! Надеюсь, моя статья вам в этом поможет.

Команда Giant4

Подключение контроллера к светодиодной ленте.

При покупке первой светодиодной ленты многие удивляются словам консультанта, что для полного функционирования светодиодной RGB ленты необходим RGB-контроллер. Давайте разберемся с тем, что такое контроллер, для чего он нужен и можно ли обойтись без него.

Что такое контроллер светодиодной ленты?

Контроллер — это своего рода регулирующий блок, с помощью которого можно влиять на работу разноцветной ленты.

Функции, выполняемые контроллером:

  • Изменение оттенков путем смешивания стандартных цветов: красного, зеленого и синего;
  • Увеличение или уменьшение яркости;
  • Установка определенной программы динамики светодиодов: чередование цветов, скорость мигания, плавность переливания;
  • Базовое включение и выключение прибора.

Нужно учесть, что для разноцветной ленты необходимо приобрести именно RGB-контроллер, так как обычный диммер не сможет обеспечить полноценное управление устройством: он не имеет возможности смешивать разные цвета и получать различные оттенки.

Как подобрать контроллер для светодиодной ленты?

Итак, мы убедились в значимости контроллера, поэтому пришло время определиться с лучшим вариантом. Ни один эксперт с ходу не сможет дать ответ, если вы спросите, какое устройство вам подойдет. Каждый прибор подбирается для конкретного случая, учитывая все индивидуальные желания и потребности. Чтобы определиться с выбором, вам нужно выделить для себя оптимальные параметры и функции, которыми должен обладать будущий контроллер.

Признаки, по которым можно различить контроллер для светодиодной ленты:

  • Тип управления;
  • Сенсорные или кнопочные;
  • Выходная мощность;
  • Прошивка программы.

Все возможные схемы подключения контроллера для управления светодиодной ленты известные на данный момент.

Типы управления контроллерами.
  1. Без пульта дистанционного управления.

Это самый простой в управлении прибор небольших размеров. Настройка параметров проводится всего один раз, входе которой устанавливается режим работы всей ленты: задается цвет, интенсивность свечения и динамика переливания. Такой вариант подойдет в тех случаях, когда нет нужды в частой регулировке светодиодной ленты.

  1. Инфракрасный пульт управления.

Контроллер буквально на ходу регулируется с помощью ИК-пульта дистанционного управления. Пульт действует в пределах 10 метров при условии, что инфракрасный датчик не перегораживается посторонними предметами. В некоторых моделях имеется огромное количество функций. Их возможностями можно управлять каждым светодиодом по отдельности. ИК-комплекты обычно дешевле аналогов. Если пульт вышел из строя либо потерян, его можно заменить, купив точно такой же в ближайшем магазине электротехники.

  1. Радиопульт.

Управлять светодиодной лентой можно на расстоянии до сотни метров. Устройство получит сигнал даже через стены и преграды на пути к пульту, так как в этом случае не используется инфракрасный луч.

  1. Wi-Fi.

Перечень доступных функций такой же, как у моделей с радио- и ИК-пультом. Различия заключаются лишь в том, что управление производится со смартфона, планшета или персонального компьютера. Также существуют приборы с вмонтированным модулем Wi-Fi или регулируемые с определенного маршрутизатора, контролирующего одновременно несколько светодиодных лент. В специальном приложении на iOS или Android можно настроить каждый диод, установить ему собственный оттенок и определить скорость переливания.



  1. Звуковой.

Процесс работы проходит в полуавтоматическом режиме. Контроллер реагирует на внешние звуки. Включать или выключать светодиоды можно различными звуками, установленными при первоначальной настройке, например, хлопок, щелчок и подобное. Если определенным образом настроить контроллер, лента может динамически реагировать на музыку, повторяя ее ритм и темп.

Сенсорные или кнопочные

Сенсорные пульты обладают сенсорным кольцом, с помощью которого выбирается необходимый режим и оттенок освещения. Они отличаются высокой стоимостью, однако в современном мире это самый удобный вариант управления.

Кнопочные пульты являются самым популярным вариантом на современном рынке. Программа динамики светодиодов назначается определенной кнопкой. Товар отличается простотой эксплуатации и относительно низкой ценой.

Разделение регуляторов по системе программирования

После покупки устройства можно выбрать определенную программу изменения оттенков, интенсивности и скорости переливания. В некоторых моделях доступна функция самостоятельной настройки светодиодной ленты.

Как подключить светодиодную ленту к контроллеру?

Подключение контроллера к светодиодной ленте.

В первую очередь перед посещением магазина электронных товаров, необходимо определиться с мощностью будущего RGB-контроллера. Запас должен составлять 20-30 процентов от потребляемой мощности светодиодной лентой. Также не стоит забывать о том, что контроллеры могут работать с разным напряжением — 12V и 24V. Аппараты на 24 вольта дороже менее способных аналогов, однако зачастую людям не нужно настолько мощное устройство. Поэтому можно обойтись вариантом подешевле, если владелец, конечно же, не собирается в скором времени расширять количество лент.

В самом простом контроллере RGB находится 6 контактов для подключения:

К ним подключается блок питания.

  • Контакты «R», «G», «B»;

К ним присоединяются проводки, отвечающий за красный, зеленый и синий цвета соответственно.

Общий провод для всех светодиодов.

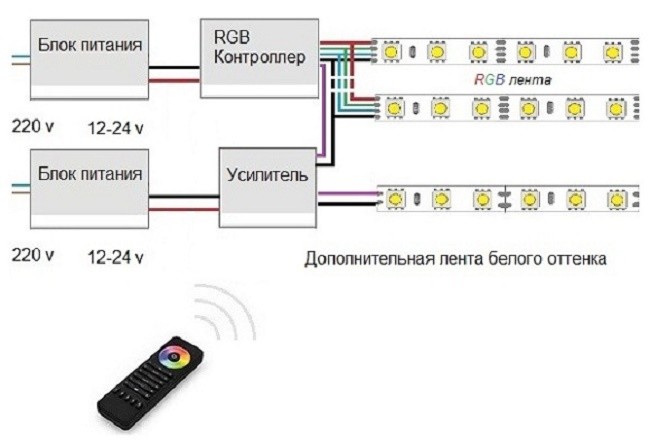

Существуют ленты с дополнительным белым цветом — RGBW (white — белый). Для белых оттенков предназначен специальный контакт.

Подключение RGB светодиодной ленты к контроллеру

Подключение контроллера к светодиодной ленте — RGBW

RGBW может содержать в кристалле отдельные светодиоды белого цвета. Также белые диоды могут располагаться на ленте обособленно, чередуя теплые и холодные тона. Это способствует улучшенному выбору температуры освещения. Подключается такая лента так же, как монохромная или разноцветная, только контроллер в этом случае имеет 5 выводов.

Подключение контроллера к светодиодной ленте наиболее важные моменты

  1. Ни в коем случае нельзя подключать контроллер напрямую к сети 220V. Если не использовать блок питания, светодиодная лента или просто не включится, или моментально выйдет из строя.
  2. Внимательно смотрите на обозначение контактных разъемов. Если перепутать и подключить, к примеру, провод синих светодиодов к красным, а красные — к синим, RGB-лента не сможет правильно функционировать.
  3. Не приветствуется подключение ленты больше 5 метров. Если вы купили устройство, длина которого преувеличивает стандартные 5 метров, приобретите RGB-усилитель.
  4. Из-за большого количества протекающего тока нужно использовать высококачественные провода.
  5. Во время установки и использовании светодиодной ленты оберегайте ее от ударов, царапин и механических нагрузок.
  6. Нельзя резко сгибать ленту, так как могут образоваться переломы.
  7. Не рекомендуется продолжать использовать осветительный прибор, если заметите нарушение изоляции.

Более подробно о подключении RGB контроллера смотрите здесь.

Подключение контроллера к светодиодной ленте.

Подключение светодиодной ленты более 5 метров.

Если вы хотите, чтобы устройство проработало как можно дольше, не используйте последовательное подключение мощных светодиодных лент более 5 метров.

Светодиоды на конце потускнеют, а светодиоды в начале станут подвергаться увеличенной нагрузке, что поспособствует скорейшему выводу их из строя.

Подключение контроллера к светодиодной ленте.

Существует 2 способа подключения:

  • Параллельное подключение;
  • Добавление RGB-усилителя.

Эти 2 способа можно комбинировать для достижения более качественной подсветки.

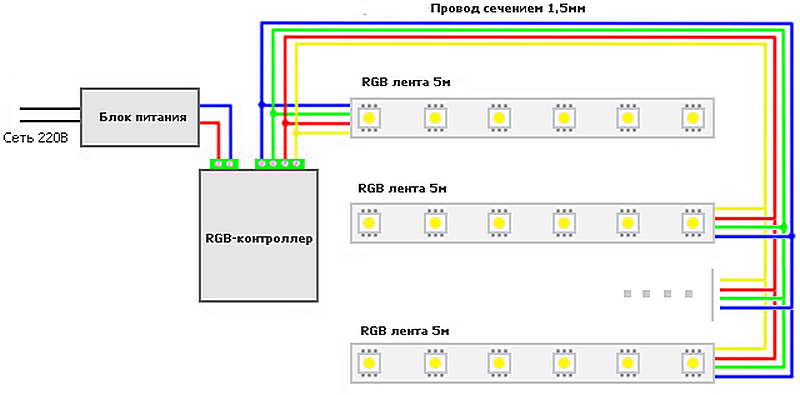

В варианте с параллельным подключением вторая лента также присоединяется к RGB-контроллеру или к проводам, соединяющим первый отрезок ленты и контроллер. Необходимо учесть, что общая мощность всех RGB-осветителей не должна превышать мощность блока питания и контроллера. Освещение больших пространств, реализуемое с помощью параллельного подключения, требует использования мощных блоков питания и контроллеров, которые создают назойливый шум.

Можете ознакомиться со схемой:

Подключение контроллера к светодиодной ленте. Второй вариант.

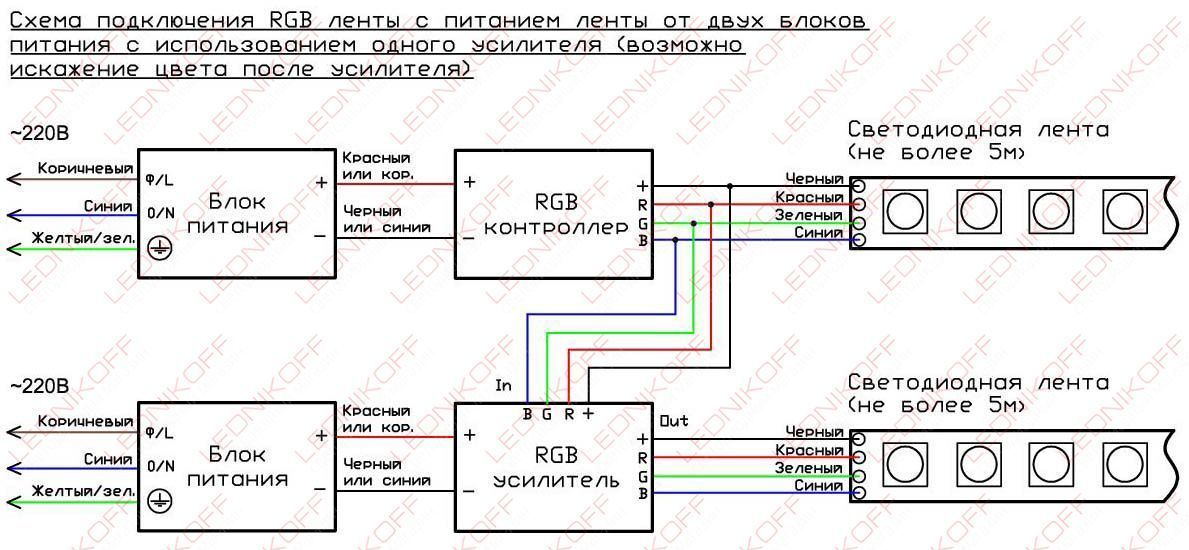

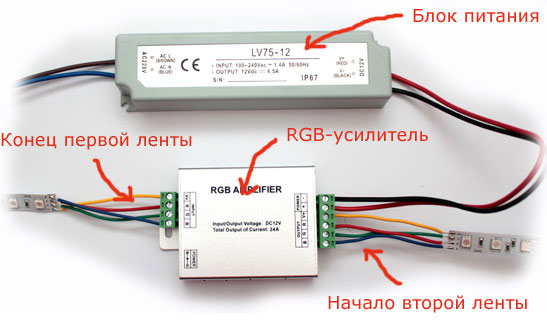

заключается в присоединении усилителя к концу первой части ленты, что усилит сигнал управления. Он запитывается от БП. С помощью RGB-усилителя можно обеспечить энергией светодиодную подсветку различной длины, используя лишь один контроллер.

Как подключить светодиодную ленту ?

Подключение RGB контроллера

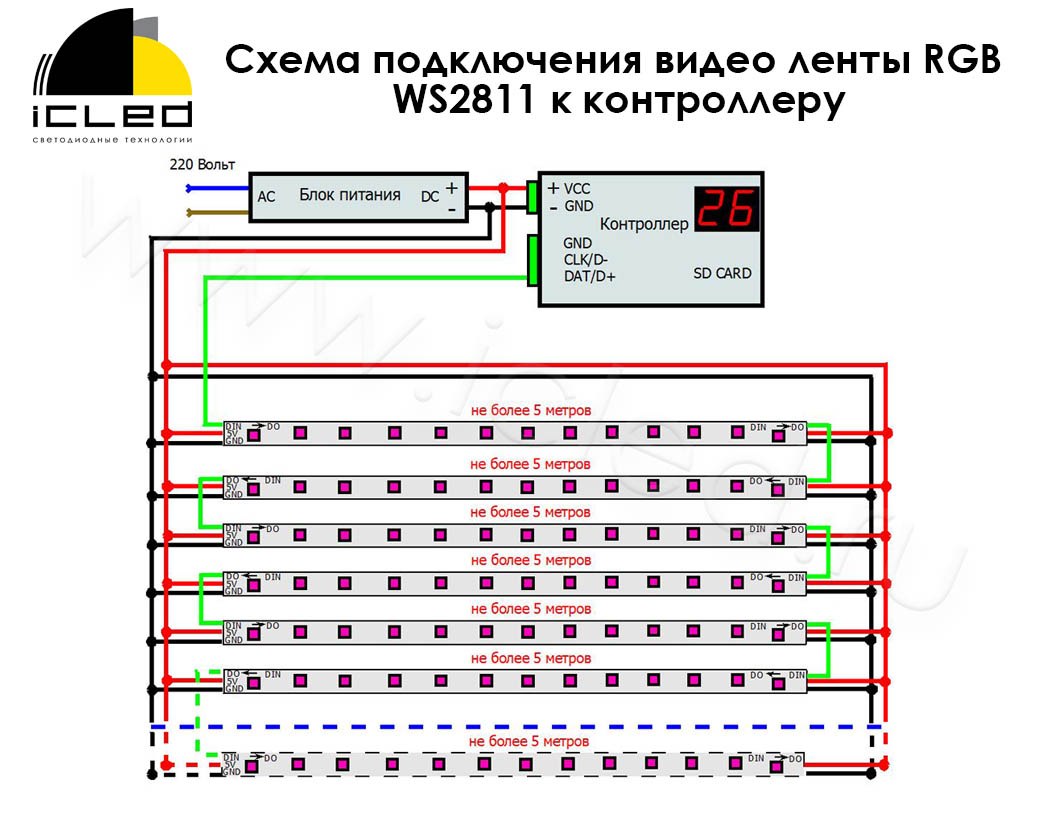

SPI контроллер и SPI RGB лента

Как подключить RGB ленту

1. Схема подключения 30 метров RGB ленты




2.

Процедура подключения RGB ленты несколько сложнее, чем монохромного светодиодного аналога. Разница заключается в том, что соединяются не два вывода, а четыре. Кроме этого, необходимо установить RGB-контроллер. Иногда подсоединение контроллера является необязательным. RGB-контроллер – это устройство с помощью которого осуществляется управление и изменение цвета светодиодной ленты, а также её диммирование.

Типовая схема для подключения RGB ленты выглядит следующим образом:

Чтобы подключить ленту необходимо позаботиться о наличии еще двух устройств: контроллера и источника питания. Их мощность должна быть на 20-30 % выше, чем мощность потребления самой ленты.

Найти нужную клемму на устройствах не составит труда, так как все они имеют ГОСТ маркировки. Также необходимо знать некоторые условные обозначения:

• L – фаза.

• N – ноль.

• PE – заземление.

• V+ и V –(Иногда COM) положительный и отрицательный выход с блока питания 12 В.

Такие же обозначения нанесены и на входные клеммы контроллера. Также его конструкцией предусмотрены четыре входных контакта, к которым и подключаются провода ленты:

• В – синий (BLUE) провод.

• G – зеленый (GREEN) провод.

• R – красный (RED) провод.

• V+ –, как правило, белого или черного цвета.

Для подключения БП к электросети 220В используется 3 провода: L, N и PE (Если есть необходимость). Выход от блока питания подключается к входным (input) клеммам RGB-контроллера (V+ V- на контроллере), а уже его выход – к ленте. Необходимо проконтролировать, что все выходы соответствовали обозначением контактов.

Если допустить ошибку в подключении проводов ленты к контроллеру, то лента все равно будет работать, но цвет ее свечения будет отличаться от цвета на пульте управления.

Если Вы планируете подключить от 5-10 м светодиодной ленты, то схема будет выглядеть так:

Такую ленту необходимо разделить на два участка, каждый из которых будет питаться независимо от другого. Это делается для того, чтобы избежать неравномерности свечения в начале и конце ленты. В противном случае в начале ленты яркость свечения будет ярче, а в конце ниже, из-за снижения напряжения питания. Реализовать такую схему подключения будет немного сложнее, так как участки подключаются параллельно.

Практически все современные контроллеры рассчитаны на работу с десятиметровыми лентами. Более мощные контроллеры не всегда являются выходом из ситуации ввиду их высокой стоимости. Решить проблему подключения лент, длинна которых превышает 10 м, может усилитель сигнала.

Усилитель сигнала, как и контроллер цвета, подключаются к одному и тому же БП. Но чаще всего в схему добавляют еще один адаптер.

Чтобы подключить более 15 метров необходимо использовать дополнительный усилители и блоки питания:


управляй светом прямо с экрана мобильного телефона!



16 млн комбинаций цвета и яркости!

Надёжная защита от влаги и пыли (IP65)!

Крупные, яркие и при этом экономичные светодиоды!



Умная светодиодная лента от бренда ЭРА — по-настоящему актуальный, многофункциональный и удобный продукт.



Полный комплект в одной покупке — светодиодная лента, wi-fi-контроллер, блок питания на 12В и монтажный набор для фиксации проводов / контроллера.

Комплексное решение избавляет клиента от дополнительных забот — поиска и приобретения нужных аксессуаров. Данный комплект, помимо самой  LED-ленты, включает в себя всё необходимое для её правильной и безопасной работы.



Монтировать и подключать умную ленту быстро и удобно.

С обратной стороны уже нанесён двусторонний скотч. Достаточно отклеить защитную плёнку — и лента готова к фиксации на любой гладкой поверхности. Провода и контроллер можно зафиксировать при помощи простого монтажного набора, поставляемого в комплекте.

Лента подключается к контроллеру, контроллер в свою очередь — к блоку питания, а блок питания включается в электросеть.

Чтобы управлять умной лентой ЭРА, необходимо скачать приложение, QR-код которого указан прямо на упаковке. Подключать LED-ленту к приложению удобно при помощи инструкции (в комплекте).

Последние версии умной ленты ЭРА работают с голосовым помощником Яндекс.Алиса, а значит пользователям доступно и голосовое управление светом.



Как управлять умной LED-лентой ЭРА, смотрите в нашем видеообзоре. Цвета, режимы, скорость, таймер.







Весь ассортимент LED-лент ЭРА в специальном разделе нашего электронного каталога:

ЭРА_Каталог_LED-ленты

Правильная установка и подключение светодиодной ленты

Светодиодная лента – прибор, используемый для подсветки, декорирования интерьера или альтернативного освещения. Чтобы понять, как подключить светодиодную ленту, следует изучить принцип работы и элементы конструкции.


Светодиодная лента – прибор, используемый для подсветки, декорирования интерьера или альтернативного освещения. Ее монтируют в жилых, административных, производственных помещениях и на улице. Благодаря гибкости и компактности устанавливается в местах, где доступ затруднен. Чтобы понять, как подключить светодиодную ленту, следует изучить принцип работы и элементы конструкции.

Описание материала

Устройство – это полоса из полимера, обладающего электроизоляционными свойствами, шириной 8-20 мм, длиной до 5 м. На ней прикреплены светодиоды. Для соединения каждого светодиода с сетью проложены проводящие дорожки.

Яркость освещения зависит от силы светового потока каждого светодиода и плотности их расположения. Выпускают изделия с плотностью от 30 до 240 штук на 1 м.

По цвету свечения светодиодные ленты делят на классы:

  • SMD – монохромные, излучают свет одного цвета (белого, красного, синего или зеленого). Белый свет может быть холодным, умеренным или теплым.
  • RGB – устройство, излучающее световой поток любого цвета, содержит синие, красные, зеленые диоды. Их комбинация создает свечение любого цвета, управляется контроллером.

В зависимости от места эксплуатации выделяют исполнения:

  • внутреннее – конструкция монтируется в сухом месте, изделия не имеют защиты от влажности;
  • уличное – используют ленты с влагозащитой.

Как подключить светодиодную ленту: подготовительный этап

Поверхность, на которую планируется клеить осветительную конструкцию, необходимо подготовить. Ее при необходимости сушат, шпаклюют, чистят и грунтуют. Монтажное место следует внимательно обмерить. В случае ошибки отклеить и использовать полосу со светодиодами снова невозможно. Для быстрого закрепления с тыльной стороны нанесен клейкий слой.

Как обрезать светодиодную ленту, станет понятно после внимательного осмотра основания с обратной стороны. Линии разреза обозначены метками – разрезают только по ним.

Части соединяют специальными коннекторами с разъемами или вручную – паяльником. При температуре +260°С продолжительность воздействия не более 1 сек. Приобретая приспособления для сборки отдельных частей ленты, следует учитывать ее тип.

Ленту прокладывают в алюминиевый профиль. Он забирает тепло, выделяемое светодиодами во время работы, продлевает срок эксплуатации светодиодов. При наклеивании не допускают резких изгибов основания, механических нагрузок.

Мощные блоки питания охлаждают вентиляторами, неспособными работать бесшумно. Оборудование размещают так, чтобы шум не вызывал раздражения у окружающих людей.

Совет: Освещение продукции, подсветку витрин в магазине лучше организовать так, чтобы свет направить на товар, а не на покупателя. Иначе это создает негативный эффект.

Как прикрепить светодиодную ленту к потолку

LED-ленты эстетично выглядят с натяжными или подвесными потолками. Планируя монтажные работы, следует предусмотреть свободный доступ к конструкции и блоку питания для технического обслуживания и ремонта. Стоит учесть, что глянцевые покрытия отражают свет. Это визуально выделяет все дефекты поверхности, нарушает эстетичность восприятия. Для создания ровного освещения используют рассеиватели из пластика. Они закрепляются клеем.

Если светодиодная лента используется как вспомогательный источник, ее удобно замаскировать потолочным плинтусом. Свет ложится равномерно, когда LED-полоса расположена на расстоянии 5 см от плинтуса.

Что необходимо из инструментов

Для монтажа изделия на 12 В подготовьте такие материалы:

  • блок питания или драйвер;
  • диммер для регулирования яркости света;
  • профиль;
  • коннекторы.

Для монтажа высоковольтной ленты используют не драйвер, а выпрямитель. Если подключать RGB-ленту, то для управления цветом необходим RGB-контроллер. В зависимости от целей и индивидуальных предпочтений диммер используется не всегда, хотя он позволяет оптимизировать потребление электроэнергии.

Все необходимые материалы обычно входят в комплектацию. Может также пригодиться паяльник, технический фен для нагревания термоусадочных трубок, используемых при изолировании соединений.

Контроллер – устройство, предназначенное для настройки, регулирования цвета и интенсивности свечения светодиодов. Удобно, когда контроллер управляется пультом. Для монохромных лент контроллер не нужен.

Блок питания превращает переменный в постоянный ток с помощью встроенного выпрямителя 12 (24) В. Важно разобраться, как рассчитать блок питания для светодиодной ленты. Его мощность подбирают в зависимости от размера для каждого случая индивидуально. При расчете учитывают мощность, потребляемую метром полосы, общую длину и коэффициент запаса примерно так: мощность ленты * 1,25.

При задействовании сразу нескольких лент стоит заранее продумать, как подключить блок питания к светодиодной ленте. Если применить общий, то возможна ситуация, когда блок питания необходимой мощности будет слишком большим по размеру. Чтобы не усложнять его размещение, стоит подключить независимые блоки для каждой системы.

Коннекторами объединяют отрезки без применения паяльника. Их подбирают по типу светодиодной ленты. Коннекторы могут быть с округлым или плоским разъемом.

Последовательность монтажа

Порядок установки следующий:

  1. Рассчитать длину. Определившись, как соединить светодиодную ленту, при необходимости нарастить куски полос с помощью коннекторов или паяльником. Удобнее это делать на полу.
  2. Для соединения отдельных частей взять провода с одинаковым сопротивлением, определяя их по цветам каналов.
  3. Готовую ленту подключить к контроллеру. Разъемы на корпусе маркированы цветом. Желтый проводник соединить с контактом 12 В или 24 В зависимости от типа контроллера.
  4. Подключить блок питания. Следует строго контролировать полярность клемм, иначе светодиодная лента выйдет из строя.
  5. Собранную схему проверить. Убедившись в корректной работе, ленту выключить и приклеить в запланированное место.

Техника безопасности

Основные правила, которых нужно придерживаться для безопасности:

  1. При установке и монтаже LED-изделий следует строго соблюдать все требования безопасности по работе с электричеством.
  2. LED-лента требует аккуратного обращения из-за хрупкости, недопустимо механическое воздействие. Особое внимание следует уделить сохранению целостности токопроводящих дорожек.
  3. При монтаже необходимо строго соблюдать полярность. Перепутанная полярность приводит к выходу ленты из строя.
  4. Общая длина соединенных отрезков не должна превышать 5 м. Последовательное подключение не рекомендуется в этом случае. Неравномерное снижение напряжения вызовет критическую перегрузку электронных компонентов и повредит ленту. Параллельное подключение таких отрезков предпочтительно – это безопасный способ соединения.
  5. Важно, чтобы источник питания соответствовал полной нагрузке изделия. Его мощность должна быть как минимум на 25% больше, чем общая нагрузка ленты.

Выполнить монтаж своими руками несложно, разобравшись, как подключить диодную ленту. Главное – правильно собрать электросхему, поскольку это становится причиной неисправностей системы освещения в большинстве случаев.

Как разрезать и снова соединить светодиодные ленты с помощью разъемов без пайки

Если вы хотите расширить свои схемы, обрезав полоски и добавив удлинители, вы можете использовать наши разъемы без пайки. Они были разработаны для использования кем угодно, независимо от их способности паять провода. Вот как их установить и как убедиться, что они работают правильно.

Прежде чем начать, имейте в виду, что изменение или обрезка светодиодной ленты аннулирует гарантию. Поэтому мы просим вас тщательно протестировать и осмотреть полосу, чтобы убедиться, что она полностью функциональна, прежде чем разрезать ее.

Первое, что вам нужно сделать, это убедиться, что вы обрезали полоску в нужном месте. Вы можете найти его на каждых трех светодиодах, где есть линейный индикатор, окруженный с обеих сторон открытыми медными пятнами. Отрежьте полосу точно по этой линии хорошими ножницами или острым канцелярским ножом.

Теперь вам нужно полностью обнажить места медных разъемов на планке, а это значит, что вы должны удалить все силиконовые покрытия в этой области. Сделайте небольшой надрез рядом со светодиодом (только в силиконе, не доходите до самой полоски) и снимите столько силикона, сколько сможете.Затем тщательно очистите полоску спиртом и небольшой щеткой. Если на медных разъемах останется немного силикона, он не будет работать должным образом. Кроме того, не забудьте удалить клей с нижней части полоски, так как он не позволит беспаечному разъему легко встать на место.

Как только это будет сделано, вставьте открытую полоску внутрь беспаечного разъема, медные разъемы под маленькие металлические зажимы. Слегка надавите на металлические штифты шариковой ручкой.Вы должны убедиться, что они нажимают на контакты. Вы также можете попробовать наклеить небольшой кусочек изоленты поверх металлических штырьков, чтобы, когда вы закроете пластиковую крышку, образовалась прокладка, которая поможет прижать контакты к разъемам.

Повторите тот же процесс для другой стороны беспаечного разъема. Кроме того, очень важно убедиться, что вы соблюдаете полярность при повторном соединении полос (R, G, B и V+ должны совпадать).

Ну вот, вы расширили схему своей светодиодной ленты!

Руководство по установке светодиодной ленты

Пожалуйста, войдите со своим адресом электронной почты или создайте учетную запись.

Благодарим вас за покупку светодиодной ленты Wavelux, Auralux или Pixel-Free! Мы рады познакомить вас с новой волной освещения, которая штурмом захватывает мир. Светодиодные ленты могут обеспечить более равномерное освещение помещения и более интегрированный свет практически для всего. Благодаря развитию новых технологий светодиодные фонари более эффективны, служат дольше и более экологичны, чем почти любой другой свет на планете.Так что пристегнитесь, давайте приступим к делу.

В этом руководстве вы узнаете о надлежащих методах установки, рекомендациях по использованию блоков питания и контроллеров, а также о том, чего следует избегать в процессе. Если у вас есть вопросы, связанные с установкой или устранением неполадок, пожалуйста, свяжитесь с нами.



СОДЕРЖАНИЕ

  1. УСТАНОВКА
  2. ПРИНАДЛЕЖНОСТИ
  3. БЛОК ПИТАНИЯ
  4. КОНТРОЛЛЕРЫ
  5. Часто задаваемые вопросы
  6. МЕРЫ ПРЕДОСТОРОЖНОСТИ
  7. ГАРАНТИЯ





1. УСТАНОВКА



На следующих рисунках показаны некоторые распространенные способы установки светодиодной ленты. Имейте в виду, когда это возможно, мы рекомендуем припаивать контакты поверх ленточных разъемов, особенно в больших установках. Они обеспечивают более продолжительное и надежное удержание и устраняют большую часть догадок при устранении неполадок.

При пайке оголенных выводов или бочкообразных разъемов к светодиодной ленте мы рекомендуем добавить клей и термоусадочную трубку поверх области соединения, чтобы обеспечить надлежащее крепление светодиодной ленты.Обязательно смотрите на маркировку полосок, чтобы использовать правильную полярность.

2.        ПРИНАДЛЕЖНОСТИ

Наиболее распространенным аксессуаром является разъем постоянного тока. Как правило, на светодиодной ленте устанавливается разъем «мама», так как большинство настенных блоков питания поставляются с разъемом «папа». При переходе провода от светодиодной ленты к светодиодной ленте вы можете использовать ту же технику, добавив разъемы постоянного тока, чтобы отключить ее, или оголенные провода. Обязательно проклейте и термоусадкой или изоляционной лентой область соединения для достижения наилучших результатов.



Чтобы помочь вам в этом, мы составили полезное практическое руководство по передовым методам пайки светодиодных лент. Следите за видео, отсканировав QR-код ниже.



С ИСПОЛЬЗОВАНИЕМ СОЕДИНИТЕЛЕЙ



Если для крепления светодиодной ленты используется соединительный фитинг, FPC или другие соединители, см. приведенные ниже схемы. При использовании фитингов такого типа важно закрепить светодиодную ленту на месте перед установкой разъема, соблюдая крайнюю осторожность, чтобы не сдвинуть разъем после фиксации на месте.Поскольку контакты, как правило, имеют пружинную или контактную посадку, удерживание между светодиодной лентой и разъемом осуществляется только с запрессовкой, поэтому любое движение после закрепления разъема может привести к смещению точек контакта. После установки рекомендуется проверить каждый фитинг, чтобы убедиться в надежности соединения.



ИСПОЛЬЗОВАНИЕ РАЗЪЕМОВ (ПРОДОЛЖ. )



При использовании соединений типа L, T или X убедитесь, что полярность на полосе совпадает с каждой новой добавляемой секцией.Как упоминалось ранее, обязательно добавляйте эти разъемы ТОЛЬКО после того, как светодиодная лента будет на месте. Из-за характера продуктов Pixel-Free LED мы НЕ рекомендуем использовать разъемы с защелкой для достижения наилучших результатов.

РЕЗКИ И ВОДОНЕПРОНИЦАЕМЫЕ СОЕДИНИТЕЛИ



При резке ЛЮБОЙ светодиодной ленты важно разрезать только в точках разреза, расположенных на передней или задней стороне каждой ленты. Он должен быть помечен ножницами и должен быть отрезан ровно, чтобы можно было использовать каждую сторону контактных площадок.Слишком глубокая обрезка с одной стороны затруднит или сделает невозможным использование этой части светодиодов.



Водонепроницаемые коннекторы

обеспечивают лучшую фиксацию, чем неводонепроницаемые коннекторы, поскольку они ограничивают изгибание ленты в месте соединения.

ОБЪЕДИНЕНИЕ НЕСКОЛЬКИХ СВЕТОДИОДНЫХ ПОЛОС



При объединении нескольких полос совместите контактные площадки вместе, слегка перекрывая полосы. Обязательно проверьте полярность на каждой стороне светодиодной ленты.После пайки рекомендуется склеить обе стороны полосы в месте шва и добавить кусок прозрачной термоусадочной трубки для достижения наилучших результатов.



С ИСПОЛЬЗОВАНИЕМ МОНТАЖНЫХ ЗАЖИМОВ

При использовании зажимов убедитесь, что светодиодная лента надежно закреплена. Часто полезно иметь вторую пару рук, чтобы удерживать полоску на месте. Для большинства светодиодных лент рекомендуется располагать зажимы на расстоянии 0,3 м (~ 1 фут) друг от друга или меньше. При добавлении к изогнутым поверхностям рекомендуется добавить монтажный зажим до и после кривой.



Светодиодные ленты с высокой выходной мощностью обычно нагреваются. Для достижения наилучших результатов мы рекомендуем прикрепить светодиодную ленту к алюминиевой поверхности, чтобы рассеивать тепло, выделяемое светодиодной лентой. Это позволит светодиодам охлаждаться и дольше работать по сравнению с вашими светодиодами.



3.       БЛОК ПИТАНИЯ

При выборе источника питания важно использовать изолированные источники питания постоянного тока и убедиться, что волна пульсаций источника постоянного напряжения составляет менее 5% для достижения наилучших результатов.В зависимости от источника питания рекомендуется убедиться, что мощность источника питания на 20 % превышает потребление светодиодной ленты, чтобы гарантировать наличие достаточного напряжения для правильного управления освещением и избежать преждевременного выхода из строя источника питания. ПОЛЯРНОСТЬ ИМЕЕТ ЗНАЧЕНИЕ! Убедитесь в правильности положительного и отрицательного полюсов проводов при установке. Невыполнение этого требования может привести к непоправимому повреждению светодиодной ленты или блока питания.



КОНФИГУРАЦИИ



Ниже приведена обычная конфигурация для одного блока питания с несколькими светодиодными лентами.



НЕСКОЛЬКО КОНФИГУРАЦИЙ ПИТАНИЯ


В установках, где светодиодная лента потребляет много энергии, или когда пространство ограничено, где требуются меньшие источники питания, может быть обычным делом иметь несколько источников питания в одной комнате или установке. Чтобы избежать падения напряжения на более длинных полосах, можно подключить полосу с обоих концов. ВАЖНО: ПОДКЛЮЧАЙТЕ СВЕТОДИОДНУЮ ПОЛОСКУ ТОЛЬКО С ОБОИХ КОНЦЕВ К ОДНОМУ ИСТОЧНИКУ ПИТАНИЯ.НИКОГДА НЕ ИСПОЛЬЗУЙТЕ БОЛЬШЕ ОДНОГО БЛОКА ПИТАНИЯ С ЭТОЙ КОНФИГУРАЦИЕЙ.



4.       КОНТРОЛЛЕРЫ



Для того, чтобы использовать любые диммеры Auralux в линии между блоками питания, рекомендуется держать каждую светодиодную ленту на своем канале. Это гарантирует правильное напряжение, выделенное для каждой светодиодной ленты.



При использовании нескольких светодиодных лент RGB или RGBW на одном диммере можно комбинировать один и тот же цвет на каждом канале.Не забудьте прочитать требования к напряжению и потреблению на упаковке светодиодной ленты. НЕ превышайте максимальное допустимое значение для каждого канала на любом контроллере диммирования.





ЗАТЕМНЕНИЕ НА СТЕНЕ



При использовании настенных диммеров и в сочетании с контроллерами диммирования важно прочитать требования к напряжению на диммере, чтобы убедиться, что на диммер подается надлежащее питание.Обычные настенные диммеры работают от 110 В или 24 В, но НЕ взаимозаменяемы. Следующая диаграмма относится к низковольтному настенному диммеру (24 В).



НАСТЕННОЕ ЗАТЕМНЕНИЕ (Контроллер цвета)



ИНСТРУКЦИЯ ПО УСТАНОВКЕ (МОНТАЖ)

С ИСПОЛЬЗОВАНИЕМ МОНТАЖНЫХ ЗАЖИМОВ

Убедитесь, что монтажные зажимы находятся в одной плоскости, чтобы избежать неловкого изгиба полосы. Изгиб из стороны в сторону и изгиб на 360° возможны с этой полосой, но обязательно соблюдайте минимальный диаметр изгиба 120 мм (4.7″).

УСТАНОВКА В ЛИНЕЙНЫЕ КАНАЛЫ ИЛИ ПОДЛОЖКИ

Рекомендуется соблюдать осторожность при вставке полоски в каналы и различные подложки. Светодиод не должен иметь острых изгибов, поэтому будьте предельно осторожны при вставке или удалении полоски из канала. При установке длинных лент рекомендуется выполнять установку вдвоем, чтобы не повредить светодиодную ленту.

5.       Часто задаваемые вопросы

Почему светодиоды не светятся?

ПРОВЕРЬТЕ СЛЕДУЮЩИЕ ЭЛЕМЕНТЫ:

  1. Если питание включено
  2. Если полярность подключена правильно (красный к +, черный к -)
  3. При коротком замыкании в блоке питания (может загореться индикатор блока питания)
  4. При коротком замыкании, вызванном автоматической защитой от короткого замыкания
  5. Если предохранитель сгорел. Если это так, замените предохранитель.

Внимательно проверьте указанные выше элементы, чтобы убедиться, что полоска работает правильно.

Почему светодиод имеет непостоянную яркость?

                       ПРОВЕРЬТЕ СЛЕДУЮЩИЕ ЭЛЕМЕНТЫ:

  1. При перегрузке источника питания. Если это так, добавьте больше блоков питания.
  2. Если в длинной линии между светодиодом и блоком питания слишком большие потери. В этом случае используйте более толстый кабель или укоротите провода к светодиоду.
  3. Если последовательно подключено слишком много светодиодных лент. Если да, отрегулируйте количество светодиодных лент. Обычно светодиодные ленты, работающие последовательно, не превышают 5 м (16,4 фута).

Почему мигает светодиод?

                       ПРОВЕРЬТЕ СЛЕДУЮЩИЕ ЭЛЕМЕНТЫ:

  1. Если область соединения имеет хороший контакт. Если нет, попробуйте перепаять или переподключить
  2. Если питание стабильное. Часто при использовании источника питания, который не рассчитан как минимум на 120% потребления светодиодов, источник питания может иметь негативные последствия, такие как стробирование, мигание или отключение через несколько секунд.



6.       МЕРЫ ПРЕДОСТОРОЖНОСТИ

  • Используйте изолированный источник питания 24 В постоянного тока для управления светодиодной лентой и убедитесь, что пульсация источника постоянного напряжения составляет менее 5%. Не используйте снижение напряжения RC или неизолированный источник питания для управления светодиодной лентой.
  • Чтобы гарантировать наличие достаточного напряжения для питания светодиодной ленты в любых условиях, убедитесь, что мощность источника питания на 20 % выше, чем потребляемая светодиодной лентой.
  • Не прикасайтесь к блоку питания переменного тока, когда он включен
  • Полярность имеет значение! Обязательно соединяйте положительные и отрицательные полюса проводов во время установки, чтобы избежать повреждения полосы.
  • Не царапайте, не деформируйте и не сгибайте изделие во время установки. Невыполнение этого требования может привести к непоправимому повреждению ленты.
  • Продукт не предназначен для погружения в воду и использования в плавательных бассейнах или гидромассажных ваннах
  • Рекомендуется профессиональная установка
  • Устанавливайте в помещении без химических веществ, таких как сера, кислота, галоген.
  • Температура окружающей среды должна находиться в диапазоне от -20℃ до 45℃.
  • Качество атмосферы не должно быть ниже национального вторичного стандарта.
  • Неводонепроницаемая полоса (IP33) может применяться только в помещении с влажностью не более 55%.
  • Полоска с гелевым покрытием (IP55) может выдерживать небольшое количество воды в течение короткого времени вместо того, чтобы подвергаться воздействию окружающей среды с влажностью более 80% в течение длительного времени.
  • Водонепроницаемая полоса из силиконовой трубки (IP65) может противостоять атмосферным воздействиям, но она может выдерживать только небольшое количество воды в течение короткого времени, вместо того, чтобы подвергаться воздействию окружающей среды с влажностью более 80% в течение длительного времени.
  • Водонепроницаемая лента с силиконовым наполнителем (IP67), продукт, который подходит для использования внутри и снаружи помещений, может выдерживать кратковременное давление под водой на глубине 1 м, если она хорошо защищена от экструзии и ультрафиолетового излучения.
  • Водонепроницаемая полоса Nano (IP68), продукт, который подходит для использования внутри и снаружи помещений, может выдерживать давление под водой на глубине 1 м в течение длительного времени, если она хорошо защищена от экструзии и ультрафиолетового излучения.
  • Для обеспечения светового эффекта источник питания каждой полосы длиной 5 м должен быть подключен к основному источнику питания.
  • Чтобы обеспечить длительный срок службы полоски, не тяните сильно за полоску или провод питания во время установки и использования.
  • Для обеспечения стабильности и длительного срока службы полосы диаметр изгиба полосы не должен быть менее 60 мм. Лента не должна быть сложена, чтобы предотвратить повреждение светодиодных бусин.
  • Убедитесь, что провод правильно подключен к аноду и катоду (+/-). Выходная мощность должна соответствовать напряжению полосы.
  • Во избежание повреждения компонентов, вызванного перенапряжением или нестабильным током, используйте стабильный источник питания.
  • Пожалуйста, убедитесь, что продукт хорошо защищен во время установки, и предпримите соответствующие меры защиты от статического электричества.
  • Полоска рассеивает тепло во время использования, убедитесь, что она размещена в вентилируемом месте.



7.       ГАРАНТИЯ НА ПРОДУКТ

На продукцию, находящуюся в нормальном использовании, распространяется трехлетний гарантийный срок. В случае любых дефектов, возникших в течение этого периода и подтвержденных проверкой компании как связанная с качеством, продукт той же модели будет заменен бесплатно.2、 Гарантия не распространяется ни на одно из следующего: (1). Любое повреждение продукта из-за использования не допускается в инструкции. (2). Любое повреждение продукта из-за разборки или неправильных действий пользователя. (3). Сильное повреждение внешнего вида или деформация изделия.



Если у вас есть какие-либо вопросы или опасения по поводу установки светодиодов, позвоните или напишите нам по адресу: [email protected]. Нажмите ЗДЕСЬ, чтобы загрузить копию для печати или автономного использования.

Как добавить RGB-подсветку на ваш ПК

Просмотрите страницы игровых тусовок, таких как /r/battlestations/ или PCPartPicker, и вы заметите тенденцию.Большинство выставленных на обозрение удивительных сборок настольных ПК эстетически дополняются каким-либо светодиодным световым шоу. Некоторые со вкусом, другие просто возмутительно!

НЗСТ

Модель NZXT Noctis 450 ROG оснащена встроенной светодиодной подсветкой.

В прошлом добавление освещения в корпус ПК — холодных катодов, не меньше — требовало серьезного исследования компонентов и потенциально сложных кабелей. Но с появлением на рынке большого количества игрового оборудования со встроенными светодиодами усовершенствовать свой ПК еще никогда не было так просто.

Пришло время обнять радугу.

Простой путь: интегрированное компонентное освещение

Далее в этой статье я буду вскрывать корпус ПК, чтобы установить светодиодные ленты, вентилятор с подсветкой и специальный контроллер для управления шоу. Но если вы делаете первые шаги в освещении или просто хотите добавить немного цвета, есть более простые пути. Большинство ведущих производителей компонентов для ПК, особенно те, которые поддерживают геймеров, теперь предлагают компоненты с предустановленными светодиодами RGB.Есть чехлы со встроенными источниками света, например NZXT Noctis 450 ROG, показанный выше. Линейки материнских плат, такие как Gigabyte Aorus, Asus ROG Strix и MSI Gaming Pro, также включают встроенные светодиоды и сопутствующие приложения для управления.

МСИ

Материнская плата MSI Z270 Gaming Pro Carbon.

Та же история с последними графическими процессорами. И даже радиаторы, установленные на кулерах, корпусных вентиляторах и (мой нынешний фаворит) модулях оперативной памяти G.Skill Trident Z RGB Series, могут быть освещены.Установка и работа с этими компонентами осуществляется по принципу plug-and-play. Установите комплект, загрузите приложение драйверов/контроллера и принесите цвет.

G.Skill

Великолепная оперативная память G.Skill Trident Z RGB Series.

Конечно, когда вы выбираете компоненты от разных производителей, координация всех этих мерцающих светодиодов с помощью нескольких приложений может стать проблемой. Но есть признаки сотрудничества. Приложение Asus Aura Sync предлагает поддержку API, позволяющую сторонним компонентам синхронизироваться со встроенными светодиодами.Mystic Light Sync от MSI может похвастаться партнерскими отношениями с Corsair, G.Skill, Bitfenix, Phanteks и другими. Все сходится, ребята.

Поднимитесь на новый уровень с помощью светодиодных лент

Но если вы не ищете новый корпус, недорогие модульные светодиодные ленты — это то, что вам нужно. Их можно разместить внутри корпуса с помощью магнитных или отрывных клейких лент. Обычно они подключаются к разъему USB на материнской плате, поддерживая питание и управление программным обеспечением.Обратите внимание на более новые материнские платы со специальными разъемами для светодиодов RGB, которые упрощают установку и не будут связывать разъем USB, который вам может понадобиться для портов на передней панели.

Асус

Выделенные разъемы RGB на материнской плате Asus ROG Maximus VIII Hero Alpha.

Вы можете приобрести одно- и многоцветные светодиодные ленты от различных производителей. Ознакомьтесь с аксессуарами от NZXT, Phanteks и IceModz, чтобы начать работу.

IceModz

Ультрафиолетовые световые полосы могут придать свечение кабелям и компонентам.

Полный контроль над освещением

Если вы модернизируете существующий ПК светодиодной подсветкой, питание и синхронизация нескольких компонентов значительно упрощается благодаря специальному контроллеру освещения. Точно так же, как контроллер вентилятора регулирует мощность и скорость вращения вентиляторов корпуса, контроллер освещения управляет мощностью и цветовой синхронизацией светодиодных ламп.

Сегодня я устанавливаю контроллер NZXT HUE+ (который продается по цене 59,99 долларов США) вместе с комплектом расширения HUE+ (который стоит 20 долларов США.99) для питания трех световых полос HUE+ и вентилятора Aer RGB (доступен по цене $29,99), который будет установлен в задней части корпуса.

Терри Уолш/IDG

Комплект освещения, готовый к работе.

Вместе со встроенными светодиодами на жидкостном кулере NZXT Kraken X62 (доступен за 129,99 долларов США), о которых я расскажу в специальном руководстве по установке, у нас есть все необходимое для создания яркого настольного ПК с насыщенными цветами, который заслуживает места в каталоге /r. /боевые станции.

Установка ПК-контроллера освещения

NZXT HUE+ включает в себя сам блок контроллера и ряд аксессуаров, в том числе четыре магнитные светодиодные полосы освещения, кабели питания и удлинители, а также кабель micro-USB, который позволяет управлять и контролировать с помощью приложения NZXT CAM.

Ранее я упоминал, что для светодиодного освещения используется USB-разъем вашей материнской платы. Если вы уже используете эти разъемы, например, для управления кулером «все в одном» или портами на передней панели вашего ПК, вам может понадобиться обходной путь. NZXT предлагает внутренний USB-концентратор (по цене 24,99 долл. США), что является отличным решением. Он подключается к запасному разъему USB 2.0 (второй кабель идет к вашему блоку питания) и предоставляет три дополнительных разъема USB наряду с двумя стандартными портами USB-A.

Терри Уолш/IDG

Внутренний USB-концентратор NZXT.

Концентратор был настоящим спасением в этом проекте — перед началом работы обязательно проверьте, достаточно ли на вашей материнской плате разъемов USB!

Подключение

Установка контроллера освещения HUE+ очень проста. Таинственный черный ящик по размеру похож на 2,5-дюймовый SSD, и в коробке вы найдете скобу, позволяющую установить его на имеющуюся монтажную пластину SSD в вашем корпусе.

Терри Уолш/IDG

Контроллер освещения NZXT HUE+.

Терри Уолш/IDG

Прилагаемая монтажная пластина упрощает установку в корпус ПК.

На задней панели контроллера вы увидите четыре порта. Слева направо есть вход питания 5 В постоянного тока, порт Micro-USB и два четырехконтактных разъема, которые используются для подключения ваших источников света.

Терри Уолш/IDG

Задние разъемы HUE+.

Если есть возможность, предлагаю подключить кабели к контроллеру до того, как вы вмонтируете его в свой корпус.Дотянуться до задней части коробки, чтобы закрепить кабели, может быть сложно после установки контроллера.

Сначала подключите один конец кабеля питания Molex из комплекта поставки к входу постоянного тока 5 В, а другой конец подключите к свободному разъему Molex, идущему от блока питания вашего ПК.

Терри Уолш/IDG

Разъем питания Molex.

Далее очередь кабеля Micro-USB. Вы заметите, что этот кабель имеет обычный разъем Micro-USB на одном конце, а на другом — гнездовой блок разъемов, предназначенный для девятиконтактного USB-разъема.Он подключается к материнской плате (или USB-концентратору, если требуется). Самое замечательное в этих разъемах то, что они подходят только одним способом, поэтому относительно легко надеть разъем на контакты.

НЗСТ

Асимметричный девятиконтактный разъем упрощает подключение USB-кабеля.

Наконец, мы подошли к самим светодиодным лентам. Каждый из двух четырехконтактных портов контроллера HUE+ может поддерживать четыре последовательно соединенных светодиодных ленты. Я буду использовать один порт для подключения полосок, поставляемых с HUE+, а второй порт — для подключения и управления вентилятором Aer RGB.

Подключить ленты к контроллеру очень просто, сейчас самое время определить идеальное место для ваших светодиодов и способ прокладки проводки. HUE+ включает в себя 100 мм, 300 мм и два удлинительных кабеля 500 мм, которые используются для соединения отдельных светодиодных лент.

Расположите ваши ленты в желаемом месте (я расположил свои полосы вокруг бокового окна моего корпуса), а затем проложите один удлинительный кабель от первого порта на контроллере до ближайшего разъема светодиодной ленты.

Терри Уолш/IDG

Обратите внимание на черную линию, напечатанную на одной стороне каждой светодиодной ленты.Это поможет вам правильно подключить кабели — не игнорируйте это!

Вы заметите, что каждая полоска имеет черную линию вдоль одного края. На каждом разъеме есть стрелка, указывающая на одно из четырех контактных гнезд. Убедитесь, что стрелка на разъеме совмещена с черной линией на полосе, когда вы все подключаете, иначе светового шоу не будет.

Терри Уолш/IDG

Убедитесь, что стрелка, напечатанная на четырехконтактном удлинительном кабеле, правильно совмещена с черной линией на светодиодной ленте.

Продолжайте прокладывать удлинительные кабели между светодиодными лентами, пока все они не будут подключены. Вы можете точно настроить их расположение позже, а пока давайте перейдем к вентилятору Aer RGB.

Установка вентилятора Aer RGB

Установка корпусного вентилятора со светодиодной подсветкой аналогична установке любого другого вентилятора с одним дополнительным шагом. Наряду со стандартным четырехконтактным кабелем питания, который используется для вращения лопастей и контроля скорости, требуется дополнительный кабель контроллера для подключения вентилятора к контроллеру освещения.

Терри Уолш/IDG

Вентилятор NZXT Aer доступен в размерах 120 мм и 140 мм, каждый из которых оснащен восемью светодиодами с индивидуальным управлением.

Опять же, помните, что каждый порт контроллера HUE+ может поддерживать до четырех светодиодных лент, а это значит, что при желании вы можете последовательно подключить несколько корпусных вентиляторов RGB. Я просто подключаю задний вентилятор сегодня.

Замените имеющиеся у вас вентиляторы на модель с RGB-подсветкой, затем подключите кабель питания вентилятора к соответствующему разъему на материнской плате. Затем вставьте кабель контроллера светодиодов между разъемом на вентиляторе с надписью IN и задним портом контроллера светодиодов. Если вы хотите распространить управление на другие вентиляторы, протяните удлинительный кабель от разъема OUT первого вентилятора к разъему IN второго вентилятора и т. д.

Терри Уолш/IDG

Установка вентилятора Aer RGB.

На этом подключение кабелей завершено. Используйте винт с накатанной головкой, прилагаемый к HUE+, чтобы прикрепить контроллер к корпусу ПК, уберите кабели и закройте корпус.Включим питание и установим приложение контроллера NZXT CAM.

Терри Уолш/IDG

Светодиодные ленты и вентилятор RGB установлены и работают.

Установка приложения контроллера и драйверов

При первом включении компьютера вы можете заметить неожиданное поведение светодиодных лент. Они могут светиться белым, а могут и вовсе не светиться. Не паникуйте — как и любому аппаратному устройству, контроллеру потребуются драйверы (и, возможно, обновление прошивки) для завершения установки.

Обратитесь к руководству по контроллеру или на веб-сайт производителя, чтобы узнать о любом программном обеспечении, которое вам понадобится для управления освещением. Для контроллера NZXT HUE+ мы будем использовать приложение CAM, которое предлагает ряд функций, включая мониторинг оборудования, разгон ПК и управление освещением.

Терри Уолш/IDG

Приложение NZXT CAM включает функции управления освещением.

При первом запуске приложение CAM установит необходимые драйверы оборудования и, при необходимости, обновление микропрограммы, чтобы обеспечить оптимальную работу контроллера HUE+.На этом этапе вы должны увидеть, как ваше светодиодное освещение оживает (если оно еще этого не сделало). Если это не так, проверьте нижнюю часть окна CAM, чтобы убедиться, что контроллер распознан.

Вы должны увидеть один или два доступных канала (по одному для каждого порта контроллера) с ползунками, позволяющими переключать питание для каждого из них. Для более точного управления нажмите значок шестеренки справа.

Терри Уолш/IDG

Управление освещением вашего ПК.

Вы попадете на вкладку Tuning , где вы сможете проверить, перечислены ли все установленные вами светодиодные фонари.В приведенном выше примере вы можете увидеть отдельные элементы управления для HUE+ Unit Light (маленький белый светодиод, встроенный в верхнюю часть контроллера), одиночный вентилятор Aer RGB в задней части корпуса и три светодиодные ленты, которые я установил вокруг. боковое окно ПК. Опять же, тумблеры позволяют включать каждый канал, но для полного контроля нажмите кнопку Edit Settings , и давайте проверим, на что способны эти источники света!

Время устроить шоу

Осторожно! Вы можете потерять 90 502 часа 90 503 своей жизни, настраивая параметры освещения — вы найдете множество доступных эффектов, с которыми очень весело играть.Потратьте некоторое время, поэкспериментировав с предустановками, и тогда вы сможете точно настроить параметры светодиодов до совершенства.

Терри Уолш/IDG

Большинство контроллеров предлагают широкий выбор световых эффектов.

В приложении NZXT CAM эффекты расположены на пяти вкладках: Preset , Smart , Custom , Audio, и Games . Альтернативные контроллеры поддерживают аналогичный набор эффектов, возможно, с одним или двумя уникальными предложениями.

Как вы можете видеть на снимке экрана выше, меню Preset поддерживает популярные эффекты, такие как фиксированные цвета, дыхание, затухание, чередующиеся цвета, свет свечи и цикл волн психоделического спектра (мой любимый). При необходимости каждый выбор можно дополнительно настроить с помощью настроек направления и скорости.

Если вы поставили корпус ПК на стол, вы можете использовать светодиоды для оповещений, таких как высокая температура процессора или графического процессора, низкая частота кадров и т. д.

Терри Уолш/IDG

Используйте светодиодную подсветку для предупреждения о системных событиях, таких как высокая температура процессора.

Любители музыки могут синхронизировать свое освещение с аудиовыходом, настраивать цвета и ритмы на заданные уровни, басы и другие параметры.

Терри Уолш/IDG

Синхронизируйте подсветку ПК с битами, чтобы улучшить свои мелодии .

Покопайтесь, и вы также найдете настраиваемые параметры для точного управления, профили освещения, настроенные для определенных игр, и многое другое. Изучение и экспериментирование с множеством доступных вариантов доставляет большое удовольствие.

Терри Уолш/IDG

Поэкспериментируйте и настройте параметры, чтобы окрасить ваш компьютер в цвет.

Если вы еще не пробовали психоделические прелести освещения ПК, никогда еще не было так легко приступить к работе. Стартовые комплекты отлично подходят для отличных проектов по установке, а с таким большим количеством комплектов с RGB-подсветкой на рынке единственная проблема будет заключаться в том, чтобы не знать, где остановиться!

Как сделать любую светодиодную ленту «умной» и управлять ею с помощью телефона

Когда я впервые опробовал светодиодную ленту LIFX Z, я был поражен тем, как она способна воспроизводить широкий спектр белых цветов наряду с цветами великолепного качества. По сравнению с дешевыми светодиодными лентами, которые были довольно тусклыми и не могли воспроизводить реалистичные желтые или белые цвета, это было откровением.

Теперь я знаю, что это потому, что это не обычная светодиодная лента. Он имеет два набора светодиодов на полосе, один для цветов и отдельный набор для белого.

Вы можете купить их сами или, по крайней мере, в очень близком приближении: это то, что известно как RGBWW. Это означает красный, зеленый, синий, теплый белый. Это «теплый» тип белого света, в отличие от обычных белых светодиодов с холодным оттенком, которые обычно не слишком приветствуются в домах.

Полоски

RGBWW можно использовать вместе для создания широкого спектра цветов, и, конечно же, с полосками Philips Hue или LIFX вы можете управлять ими со своего телефона и с помощью Alexa или Google Assistant.

Проблема в том, что эти именитые устройства далеко не дешевы. Стартовый комплект LIFX Z длиной 2 м стоит 79,99 фунтов стерлингов / 89,99 долларов США, а Hue Strip той же длины 2 м стоит 69,99 фунтов стерлингов / 89,99 долларов США.

Если вы хотите, чтобы в вашем доме их было несколько, это действительно начинает дорого обходиться.

Хорошей новостью является то, что есть альтернатива, которая стоит намного дешевле, и пока вы можете работать с отверткой, вы можете собрать ее самостоятельно.

Вот что вам понадобится:

Общая стоимость составляет около 31 фунта стерлингов / 45 долларов США, но не забывайте, что вы получаете 5 миллионов светодиодов, а не только 2 миллиона. Единственным ограничением является то, что Shelly RGBW2 может сделать полосу только одного цвета, поэтому вы не можете иметь разные цвета в разных секциях, как это возможно с Philips и LIFX.

Если вы думаете: «Подождите, я могу купить комплект светодиодов, совместимый с Alexa, на Amazon за полцены», то да, технически вы можете. Но они не поставляются с блоками питания, как правило, представляют собой полоски только для RGB без белого цвета и, по моему опыту, имеют ужасные низкокачественные чипы Wi-Fi, которые постоянно отключаются от вашей сети Wi-Fi. .. если вы можете подключить их в первую очередь. Хотя приложение Shelly не очень хорошее, после настройки RGBW2 очень надежен. (Вы также можете купить его напрямую у Shelly, где вы найдете аналогичные гаджеты Wi-Fi.)

Если вы не хотите ждать пару недель доставки с Aliexpress, вы можете найти эти компоненты на Amazon, ebay или других интернет-магазинах, но вы заплатите за них больше.

Если вам нужна более высокая яркость, вы можете вместо этого заказать светодиодную ленту на 24 В и блок питания на 24 В: Shelly будет работать при обоих напряжениях.Конечно, если вам нужен только цвет, а не белый цвет, вы можете купить немного более дешевую светодиодную ленту RGB, но стоит выбрать светодиоды SMD5050, а не SMD3528 меньшего размера, так как последний будет тусклее.

При выборе блока питания убедитесь, что он обеспечивает достаточную мощность для светодиодной ленты, которую вы будете использовать. Лучше использовать больше ампер, чем нужно вашей полосе, чтобы не перегружать ее. Ориентировочно, 5-метровая светодиодная лента RGBWW будет потреблять около 15 Вт на метр.

Как сделать собственную светодиодную ленту, управляемую Alexa или Google Assistant

Когда ваши компоненты будут доставлены, возьмите электрическую отвертку, кусачки (или ножницы) и инструмент для зачистки проводов (или острый нож).

Если вы предпочитаете не отрезать разъем на конце вашего нового блока питания, вы можете купить адаптер, который превращает разъем в две винтовые клеммы.

Так как я не собираюсь использовать свой блок питания ни для чего другого, то проще всего отрезать разъем, зачистить провода и вставить их прямо в Shelly RGBW2.

Я также обнаружил, что проще всего отрезать пластиковый разъем на конце светодиодной ленты, но вы можете купить удлинители, если хотите установить Shelly дальше от светодиодной ленты.

Здесь я использую полосу RGB, но если вы выберете RGBW или RGBWW, пятый провод просто нужно подключить к клемме W.

Зачистите светодиодные провода примерно на 5 мм и вкрутите их в соответствующие клеммы, а провод питания (который будет либо белым, либо черным, в зависимости от полоски) вставьте в клемму постоянного тока на Shelly.

Вставьте положительный провод источника питания в клемму постоянного тока, а заземляющий (или отрицательный) провод — в клемму GND.Если вы не знаете, что есть что, используйте мультиметр и при подключенном и включенном блоке питания проверьте, с какой стороны вам нужно коснуться положительного и отрицательного вывода, чтобы получить положительное, а не отрицательное значение напряжения.

Убедитесь, что все винты затянуты, затем подключите блок питания и включите его.

Светодиод на Shelly должен мигать, указывая на то, что на него подано питание. Если это не так, вы подключили провода питания в обратном порядке, поэтому поменяйте их местами.

Теперь установите приложение Shelly Cloud для Android или iOS.Запустите его и создайте учетную запись с адресом электронной почты и паролем.

Войдите в систему (и подтвердите свой адрес электронной почты, если будет предложено), и вы увидите голый экран.

Коснитесь трех горизонтальных линий в правом верхнем углу, а затем коснитесь «Добавить устройство». Выберите свою сеть Wi-Fi и введите пароль, затем нажмите «ДАЛЕЕ».

Прокрутите список вниз и нажмите на Shelly RGBW2. Приложение выполнит поиск и должно быстро найти ваш контроллер. На Android все может немного отличаться, но на iPhone нажмите «Присоединиться», чтобы подключиться к собственному Wi-Fi RGBW2.

RGBW2 должен появиться в разделе «Обнаруженные устройства», после чего вы можете нажать кнопку «НАЖМИТЕ, ЧТОБЫ ДОБАВИТЬ».

Теперь вам нужно нажать на «Имя устройства», назвать светодиодную ленту чем-то осмысленным (например, «кухня» или «шкаф») и нажать на комнату. (Возможно, вам придется выбрать «Добавить комнату» в главном меню, если у вас нет настроенных комнат, но сделайте это позже, а пока назначьте ее как скрытое устройство.)

Выберите значок для своих светодиодов или загрузите фотографию и нажмите СОХРАНИТЬ УСТРОЙСТВО.

Затем вам будет предложено включить Cloud, что вам следует сделать, если вы хотите иметь возможность управлять устройством, когда вы находитесь вдали от дома. В противном случае вы сможете управлять им только тогда, когда ваш телефон подключен к домашней сети Wi-Fi.

Примечание. Если вы не видите RGBW2 на главном экране приложения после его добавления, откройте главное меню и нажмите «Скрытые устройства». Он должен появиться там, и вы можете назначить его комнате.

После успешного добавления в комнату вы можете нажать на значок питания, чтобы включить или выключить ее, но нажмите на ее название, чтобы перейти к настройкам, где вы можете выбрать цвет, яркость и эффекты.

Управление Alexa

Чтобы управлять светодиодами с помощью Alexa, откройте приложение Alexa на телефоне и коснитесь «Еще» в правом нижнем углу. Нажмите «Навыки и игры», а затем нажмите на увеличительное стекло (вверху справа) и найдите Shelly Cloud.

Нажмите «Включить для использования» и при появлении запроса введите свой адрес электронной почты и пароль Shelly, чтобы связать навык с вашей учетной записью Shelly.

Алекса должна автоматически обнаружить новый свет, но если у вас возникнут проблемы, отключите умение и снова включите его, повторно запустите обнаружение, и, надеюсь, оно сработает. Вы также можете отключить Cloud в приложении Shelly, а затем снова включить его: похоже, это решает проблему для некоторых людей.

Как только Alexa обнаружит устройство, появится сообщение «Найден и подключен 1 светильник» и спросит, где оно находится в вашем доме. Выберите комнату из списка и все. Теперь вы сможете сказать «Alexa включить Strip» или что-то еще, что вы ввели в поле «Имя устройства» в приложении Shelly.

Вы также можете управлять цветом и яркостью, говоря «Алекса, сделай полосу зеленой» и «Алекса, установи полосу на 50 процентов».

В приложении Shelly есть множество настроек, которые вы можете настроить, нажав на название устройства, прокрутив вниз (под параметрами цвета) и нажав «Настройки».

Здесь вы можете убедиться, что напряжение установлено на 12 или 24 В, и выбрать, что происходит со светодиодами при включении питания, например, ВКЛ, ВЫКЛ или Восстановить последний режим. В разделе «Тип устройства» убедитесь, что установлен флажок «Цвет», а не «белый».

К сожалению, вы не можете выбирать между лентами RGB и RGBW, поэтому, если вы попросите Alexa сделать полосу RGB белой, она просто погаснет, так как на ней нет белых светодиодов.

Связанные статьи для дальнейшего чтения

Топ-5 лучших светодиодных лент RGB/ARGB, совместимых с Aura Sync [2022]

Светодиодные ленты Aura Sync необходимы при сборке собственного игрового ПК. Потому что, чем больше светового эффекта вы создадите, тем больше будет выделяться ваш компьютер.

Спешите? Вот наша рекомендуемая лучшая светодиодная лента ARGB.

Чтобы полосы RGB мигали синхронно с остальными компонентами, убедитесь, что они совместимы с вашей материнской платой.

Хотя материнские платы ASUS Aura позволяют подключать множество светодиодных лент от пятнадцати различных брендов, тем не менее, если у вас возникли проблемы с выбором, этот пост как раз для вас.

В этом посте я собираюсь предложить вам мой список из 5 лучших светодиодных лент RGB и ARGB, совместимых с Aura Sync, доступных на рынке.

Топ-5 лучших полос Aura Sync ARGB и их обзоры

Давайте не будем больше терять время и перейдем к окончательному обзору ленты aura Sync RGB.

Итак, вот сравнение пяти лучших светодиодных лент RGB/ARGB, совместимых с синхронизацией ауры: Strip обеспечивает идеальные световые эффекты, позволяя выбирать из более чем 16,7 миллионов цветов, используя комбинации красных, зеленых и синих диодов 5050.

Вы также получаете удлинительные кабели и адаптер материнской платы, которые помогут вам синхронизировать его наиболее удобным способом.

Благодаря множеству вариантов монтажа вы можете осветить свое оборудование различными конфигурациями.

Кроме того, эта полоса ARGB легко совместима с материнскими платами, оснащенными Digital RGB, и другими продуктами Phanteks Digital RGB.

Интересный факт:

С помощью клея 3M вы можете приклеить его куда угодно и легко соединить два из них благодаря дизайну гирляндной цепи.

Самое главное, вы получаете гарантированный срок службы 20 000 часов со светодиодной лентой Phanteks Neon Digital.

2. Светодиодная лента ASUS ROG ARGB

Узнать сегодняшнюю цену светодиодной ленты ASUS ROG ARGB ➜➜

21 высококачественный светодиод 5050 RGB, великолепно освещающий все внутреннее пространство ПК.

Вы можете просто подключить полосы к 3-контактному разъему ARGB на материнской плате с помощью удлинительного кабеля и легко синхронизировать и управлять ими с помощью Aura Sync, так как он уже сертифицирован.

Лента ASUS ROG ARGB снабжена магнитами и наклейками 3M на задней панели, позволяющими расположить ее в любом месте внутри корпуса.

Кроме того, благодаря 3-контактным разъемам «папа» и «мама» их также можно соединить в шлейфовую цепочку.

Полоски изготовлены из прочного полиуретана, поэтому они не ломаются и не трескаются, как бы вы их ни сгибали.

Недостатком этой светодиодной ленты является отсутствие блока управления.

RGB-подсветка является адресной, и, учитывая цену, у вас есть отличная возможность при небольшом бюджете.

3. BitFenix ​​Alchemy 3.0 ARGB Strip

Проверить сегодняшнюю цену BitFenix ​​Alchemy 3.0 ➜➜

Плата Alchemy 3.0 ARGB сертифицирована на совместимость с материнскими платами с поддержкой Aura 3-pin address и RGB Sync.

Эта лента RGB оснащена светодиодной технологией TriBrightTM, которая обеспечивает более высокую насыщенность, яркость и долговечность благодаря индивидуально адресуемым светодиодам.

Я думаю, вы будете поражены, если я скажу:

С помощью Aura Sync вы можете настроить режимы многоцветной радуги и запрограммировать их с различной скоростью и яркостью.

Более того, равномерно рассеянный свет отбрасывает более мягкие тени и усиливает общий световой эффект.

Высококачественные клеи 3M позволяют прикреплять полоски к любой плоской поверхности.

Кроме того, эти светодиодные ленты снабжены магнитами, что позволяет легко устанавливать и перемещать их вокруг металлических частей корпуса, создавая уникальный дизайн и меняя их так часто, как вы хотите.

Внешняя поверхность каждой полосы покрыта прозрачной резиной, что защищает от короткого замыкания и облегчает обслуживание.

4. Полоса Silverstone LS04 ARGB

Узнать сегодняшнюю цену на Silverstone LS04 ➜➜

Я был поражен, когда узнал, что: самые яркие огни, чтобы осветить вашу сборку.

Сверхгибкая печатная плата и покрытия из передовых материалов обеспечивают равномерное освещение без точек.

С помощью Aura Sync вы можете отобразить любой из почти 16.8 миллионов различных цветов.

Магнитные зажимы позволяют устанавливать полоски буквально в любом месте на металлических частях шасси и даже свободно менять их, когда захотите.

И, в случае, если вы хотите удлинить полосу, вы можете соединить две световые полосы, используя их штекерные и гнездовые концы в гирляндной цепи.

Среди всех полос argb эта немного дорогая, но она все же стоит своих денег.

5. Многоцветная RGB-лента Phanteks

Проверить сегодняшнюю цену на многоцветную RGB-ленту Phanteks ➜➜

Многоцветная RGB-лента Phanteks — лучшая RGB-лента для синхронизации ауры.

Многоцветные полоски RGB от Phonetics совместимы с очень немногими чехлами, а именно с Enthoo Luxe, Luxe Tempered Glass, Mini XL, Evolv ATX TG и Eclips P400/P40S и P400/P400S Tempered Glass.

Да, это не Adresable RGB, но он очень популярен среди всех RGB-полос, совместимых с asus aura.

Так что, если вы используете какой-либо из них, я настоятельно рекомендую вам приобрести разноцветные светодиодные ленты Phanteks.

Эта светодиодная лента также поставляется с магнитами и двусторонней лентой, что дает вам возможность прикрепить их по своему желанию.

4 штыревых разъема «папа» и «мама» позволяют соединить две полосы в виде гирляндной цепи.

Кроме того, они доступны длиной 400 мм, 1 метр и 2 метра с плотностью 21 светодиод на 400 мм.

Самое удивительное:

Срок службы этих светодиодов составляет 20 000 часов.

Факторы, которые определяют хорошую светодиодную ленту Aura Sync

Я выбрал эти светодиодные ленты по 4 основным факторам.

Вот что следует учитывать при выборе лучших ARGB-полосок для ПК, совместимых с ASUS Aura Sync:

Тип разъема

3-контактный разъем ARGB: Источник питания +5 В, один для данных (D) и один для земли (GND).

4-контактный разъем RGB: Этот тип разъема имеет четыре разъема, один для источника питания +12 В и по три заземления или минуса для каждого красного (R), зеленого (G) и синего (B).

Всегда проверяйте разъем RGB на материнской плате, если он 3-контактный или 4-контактный.

Тип светодиодного диода

Ленты RGB представляют собой устройства поверхностного монтажа (SMD), которые подразделяются на различные типы в зависимости от их размеров.

3528: Эти светодиоды имеют размерность 3.5 мм × 2,8 мм, площадь поверхности 9,8 мм2.

5050: Наиболее распространенные светодиоды с размерами 5,0 мм × 5,0 мм в основном используются для RGB. Они имеют площадь поверхности 25 мм2.

Это наиболее часто используемые светодиоды для RGB/ARGB, но есть еще такие: 3014, 4014, 5630, 2835, 3030 и т. д. среди которых 5630 имеет наибольшую яркость.

Материал полосы

Строительный материал полосы очень важен. Он должен быть гибким, чтобы он не ломался и не трескался, когда вы сгибаете его по углам в вашем случае.Выбирайте это с умом.

Магниты

Хотя большинство светодиодных лент поставляются с клеем 3M, некоторые ленты имеют встроенные магниты. Это лучшие.

Они позволяют удобно прикреплять, отсоединять и перемещать полоски на любой металлической поверхности без использования скотча.

FAQ

Вопрос: Как разрезать светодиодную ленту?

Ответ: Используйте острые ножницы, чтобы разрезать светодиодные ленты только по заданной линии разреза. Убедитесь, что вы разрезали две медные точки на две равные половины. Если вы разрежете полосу каким-либо другим способом, вы разрушите схему, и она не будет работать.

Вопрос: Как подключить светодиодную ленту?

Ответ: Вы можете подключить 3-контактный разъем светодиода только к 3-контактному разъему на материнской плате, а 4-контактный разъем — к 4-контактному разъему. Это очень просто, вам просто нужно правильно подключить его, вот и все. Поэтому перед покупкой светодиодной ленты проверьте разъем RGB на материнской плате.

Вопрос: Можно ли оставить светодиоды включенными на всю ночь?

Ответ: Да.Их срок службы составляет 20 000 часов, то есть более 2 лет. Хотя они не представляют никакой опасности, но слишком долгое оставление их включенными может привести к перегреву трансформатора и со временем погасить свет. Так что разумнее выключить их перед сном.

Заключительные мысли

Теперь, когда вы знаете о пяти лучших полосах RGB для синхронизации ауры, вы можете приобрести ту, которую хотите, только не забудьте убедиться, что разъем соответствует разъему вашей материнской платы

Создайте свой собственный уникальный дизайн и зажгите свою установку. Теперь вы можете наслаждаться RGB в одиночестве, сидя на своем игровом кресле, или вы можете позвонить своим друзьям и показать им свой компьютер.

Как улучшить игровую зону с потрясающей управляемой RGB-подсветкой l

(Pocket-lint) — у вас есть потрясающий игровой автомат и выделенное игровое пространство, где вы можете наслаждаться игрой, но если вы уже обновили свой игровой ПК до максимума, что еще вы можете сделать, чтобы улучшить игровое пространство? Кроме холодильника для пива, массажера для ног и модного игрового кресла, конечно.

Мы искали способы улучшить наш игровой опыт, чтобы сделать его немного более привлекательным. Оказывается, вы можете добавить в свою систему несколько довольно крутых комплектов, чтобы сделать ее еще более невероятной. Некоторые из них даже являются просто обновлениями программного обеспечения.

Pocket-lint

Elgato Light Strip

  • Сверхъяркий диммируемый свет с яркостью 2000 люмен
  • 16 миллионов цветов и управление от теплого до холодного белого
  • Регулировка температуры от 3500 до 6500K
  • 903k 903k освещение

Компания Elgato хорошо известна своим оборудованием для потокового вещания, и световая полоса Elgato прекрасно вписывается в эту линейку. Разработанная, чтобы помочь создателям выделить свой контент из толпы, это простая система освещения, которой легко управлять и которая предлагает не только яркое освещение, но и различные варианты цвета и тепла, чтобы сделать вашу жизнь ярче.

Эта система световых полос крепится к любой поверхности и использует широтно-импульсную модуляцию, чтобы светодиоды светились таким образом, что они не вызывают мерцания на камере.

Это означает управляемое, приятное и приятное для глаз освещение для вашего видео без хлопот и неудобств, связанных с более дешевыми световыми лентами.Естественно, системой также можно легко управлять с помощью Elgato Control Center с вашего ПК или Mac, а также с вашего телефона.

Если у вас есть Stream Deck, он будет работать и с ним. Чего еще можно хотеть?

Philips Hue Light Sync

squirrel_widget_326237

Некоторое время назад компания Philips объявила о новом обновлении своей линейки интеллектуального освещения, которое позволило создать «зоны развлечений» в вашем доме, где освещение можно было бы синхронизировать с телевизором, если бы у вас был правильное оборудование.

Теперь, обновление для Philips Hue Light Sync означает, что вы можете легко настроить подсветку Hue в соответствии с тем, что происходит на вашем ПК или Mac.

Для геймеров это означает иммерсивное и реактивное освещение, которое меняется в зависимости от того, что происходит в игре, в которую вы играете.

Philips

Если у вас уже есть лампы Philips Hue, настроить их очень просто. Просто загрузите инструмент Philips Hue Sync на свой компьютер, подключите его к мосту Hue, настройте и развлекательную зону, чтобы включить правильное освещение, и готово.

Настройки здесь позволяют вам делать все, от настройки подсветки до общего использования экрана, игр, музыки и видео, а также настройки реакции подсветки на каждую из них. Если у вас есть многоэкранная настройка, вы можете выбрать предпочтительный экран, на который приложение будет реагировать, и даже настроить сочетания клавиш для быстрого переключения между режимами.

Эта установка работает с лампами Philips Hue любого цвета, которые есть в вашей игровой зоне, поэтому с ней легко начать работу.

Если у вас в настоящее время нет ламп, мы рекомендуем приобрести комплект Philips Hue LightStrip and Bridge. Это отличный способ добавить подсветку в игровую зону и действительно улучшить игровой процесс.

Pocket-Lint

NZXT HUE 2 V2 Ambient RGB Lighting Kit

SQUIRRELEL_WIDGET_326257

7
  • настраиваемые полосы освещения RGB для компьютерных игр
  • Программное обеспечение пользовательские варианты освещения
  • до 40 светодиодов Всего
  • подходит для различных размеров мониторов
  • вы тот человек, который любит яркую, красочную подсветку для своего игрового монитора, тогда у NZXT есть решение для вас.

    В комплект NZXT HUE 2 V2 Ambient RGB входят подходящие светодиодные ленты с поддержкой RGB, которые позволяют легко подсветить монитор. Эти полосы бывают разной длины и содержат до 10 светодиодов на полосу. Вы также можете приобрести разные комплекты для мониторов разного размера, поэтому HUE 2 подходит для всех мониторов, от 21-дюймовых до 35-дюймовых сверхширокоугольных.

    HUE 2 V2 — это обновленная версия предыдущего комплекта, установка которого стала еще проще.

    Pocket-lint

    В комплект входят чистящие салфетки, несколько светодиодных лент, блок управления и силовые кабели.

    В процессе установки вам просто нужно провести полоски по верхней и боковым сторонам задней панели монитора. Затем эти полоски подключаются к блоку управления, который подключается к вашему ПК и блоку питания.

    Pocket-lint

    Эти полоски RGB с липкой основой, по большей части, несложно установить. Простые инструкции покажут вам, где лучше всего разместить полоски разной длины в зависимости от размера вашего монитора, чтобы получить максимальную отдачу от освещения. Мы установили комплект на 34-дюймовый сверхширокий монитор и использовали HUE 2, чтобы наполнить наш стол и окружающее пространство великолепной RGB-подсветкой.

    Продуманный дизайн означает, что кабели можно убрать практически с глаз долой, в том числе прикрепить блок управления к задней панели монитора. Недавно обновленный комплект также включает соединительные коробки под углом 90 градусов, что значительно упрощает их установку. Нет необходимости пытаться согнуть кабели под неудобными углами, чтобы они подошли по размеру, и все это, по сути, представляет собой дело plug-and-play.

    После установки и подключения этими светильниками можно управлять с помощью программного обеспечения CAM.

    Программное обеспечение предоставляет доступ к различным параметрам настройки, которые делают этот комплект очень гибким.Варианты освещения включают в себя множество предустановленных цветов, которые можно настроить по своему вкусу. Включая возможность настраивать его по двум разным каналам и устанавливать что-либо от фиксированных цветов до дыхания, затухания, пульсации или волнения в различных цветах, включая варианты радуги.

    Более интеллектуальные параметры освещения включают настройку подсветки на изменение цвета в соответствии со статистикой вашего ПК — например, настройку для отображения изменений температуры видеокарты или процессора.

    Если вы одержимы частотой кадров, но не хотите, чтобы во время игры постоянно отображался счетчик, вы даже можете настроить подсветку так, чтобы она менялась в зависимости от получаемого FPS.

    Pocket-lint

    Комплект окружающего освещения HUE 2 V2 также позволяет синхронизировать музыку и звук в соответствии с уровнями, басами или усилением. Если этого недостаточно, вы также можете воспользоваться настройками, чтобы реагировать на происходящее в игре. Это также наша любимая функция. Этот параметр, известный как «режим Ambient», изменяет цвета по краям монитора в соответствии с изображением на экране. Это означает, что если в игровом мире стоит яркий солнечный день, вы получаете приятный синий оттенок в верхней части монитора и зеленое свечение травы внизу.Это окружающее освещение затем увеличивает или уменьшает яркость и цвет, чтобы соответствовать вашему окружению. Эта функция обеспечивает удивительно более захватывающий опыт в ваших любимых играх, а также действительно красиво освещает комнату.

    Окружающий режим работает и в Windows, так что вы даже можете транслировать Netflix с приятной синхронизированной подсветкой.

    Если вам нужна полностью настраиваемая система освещения, которая не сломит банк, то это то, что вам нужно. При цене около 99,99 долларов США / 89,99 фунтов стерлингов это доступная система, которая станет отличным дополнением к вашему игровому пространству.

    Corsair iCUE LS100 Smart Lighting Strips

    squirrel_widget_172017

    • Стартовый комплект включает 2 x 450 мм полосы и 2 x 250 мм световые полосы с 84 светодиодами RGB всего
    • Встроенные световые диффузоры
    • Продукты Corsair
    • Простая установка и расширение

    Если вы инвестируете в экосистему Corsair RGB или просто хотите создать потрясающую атмосферную RGB-подсветку для задней панели монитора, комплект iCue LS100 может стать для вас решением.

    Этот комплект отличается от других систем подсветки монитора в этом списке по ряду признаков. Во-первых, это не традиционные светодиодные ленты, которые вы привыкли видеть, а полосы рассеянного окружающего освещения, заполненные светодиодами.

    Эти полоски крепятся к задней панели монитора с помощью наклеек 3M и магнитов и являются (на сегодняшний день) самыми простыми из тех, что мы использовали. Хотя процесс установки поначалу немного сложен, легко отрегулировать полоски и расположение магнитов, чтобы обеспечить надежную фиксацию на задней панели монитора, чтобы они не падали постоянно.

    Две большие полосы шириной 450 мм проходят через верхнюю и нижнюю часть монитора, а две более короткие 250 мм полосы расположены по бокам. Затем все они переходят в блок управления, который затем подключается к вашему игровому автомату.

    Комплект также можно расширить за счет дополнительных покупок, чтобы он подходил для установки с двумя мониторами и мониторами большего размера. Мы протестировали его на 49-дюймовом сверхширокоугольном мониторе Samsung, и нам удалось использовать стандартный стартовый комплект и комплект расширения 450 мм, чтобы заполнить нашу игровую зону фантастической подсветкой.

    Этот комплект освещения также совместим с программным обеспечением Corsair iCue, что означает, что вы можете синхронизировать его с другими периферийными устройствами Corsair, вентиляторами, RGB-лентами и многим другим. В программном обеспечении вы также можете настроить подсветку так, чтобы она реагировала на свет и цвета на вашем экране (таким образом, синхронизируясь с вашими играми) или визуализировала звук музыки или игровые звуки.

    Наша любимая часть этой системы — встроенные рассеиватели, которые рассеивают свет и наполняют ваш стол, стены и комнату приятным светом.

    Синхронизация освещения Corsair

    • Освещение RGB для различных игровых периферийных устройств
    • Синхронизация освещения с помощью программного обеспечения Corsair iCue
    • Полностью настраиваемые параметры освещения
    • Динамическое освещение на основе игровых событий

    Если ваш собственный игровой ПК, то вы знаете, что Corsair предлагает ряд вентиляторов с RGB-подсветкой и вариантов подсветки для вашей машины. Они работают как великолепные обновления для вашей игровой установки или как часть сборки, когда вы изначально собираете все это вместе.

    Как и другие производители игровой периферии, Corsair также продает игровые мыши, гарнитуры и клавиатуры с поддержкой RGB-подсветки. Теперь, с недавним обновлением программного обеспечения компании, вы можете синхронизировать освещение на всех этих устройствах.

    Новое программное обеспечение Corsair iCue позволяет создавать световые эффекты, которые работают на всех ваших устройствах. Будь то обеспечение совпадения всех цветов или наблюдение за тем, как свет перемещается по клавиатуре и мыши в корпус, а затем обратно.

    Это лучшие беспроводные клавиатуры, которые вы можете купить, если вы профессионал. По акции Pocket-lint ·

    Последнее предложение Logitech MX Keys — это Mini, и это нечто.

    Здесь доступно множество различных настроек и эффектов, и мы должны сказать, что все они довольно крутые.Особенно, если вы поклонник настройки RGB-подсветки. Множество вариантов настройки означает, что вы можете запрограммировать свою настройку так, как вам нравится, и даже изменить ее в зависимости от того, что вы делаете.

    Эти обновления также включают совместимость с некоторыми играми, что означает, что игра может изменять освещение, чтобы повлиять на ваш опыт во время игры.

    В Far Cry 5, например, освещение сначала светится звездно-полосатым цветом, когда вы загружаете игру, но становится красным, когда вас замечают враги или вы находитесь в опасности.Тонкая или нет, эта синхронизация освещения и динамическая регулировка впечатляют, невероятны и являются блестящим обновлением для любой игровой установки.

    Мы тестировали Corsair K95 Platinum, мышь Corsair Glaive, RGB-вентиляторы LL120 и RGB-подсветку, и результаты, безусловно, впечатляют. Если у вас уже есть оборудование Corsair, достаточно просто загрузить новое программное обеспечение, которое заменяет предыдущее программное обеспечение Corsair Cue и Corsair Link и объединяет все элементы управления в одном месте.

    NANOLEAF светлые панели

    Squirred_Widget_148568

    8568

    7
  • настраиваемые панели освещения RGB
  • App-Contreamed
  • Google Home, Amazon Alexa и IFTTT совместимые
  • работает с Apple Homekit
  • Если на заказ апелляции освещения, то нано- для улучшения вашей игровой зоны. Nanoleaf — это полностью настраиваемая система освещения, состоящая из треугольных световых панелей, которые соединяются вместе в различных конфигурациях.Ограничения которых в основном связаны с вашим воображением и размером вашего кошелька.

    Эти панели управляются приложениями через смартфоны Apple или Android, но также совместимы с Google Home, Amazon Alexa и IFTTT, что означает множество вариантов гибкости. Это дает вам возможность не только настраивать освещение так, как вы хотите, с помощью телефона, но также управлять им с помощью голоса или настраивать действия, чтобы освещение реагировало определенным образом — включение в определенные часы, выключение, когда вы ложиться спать и т.

    Эти световые панели не только улучшат вашу игровую зону благодаря расширенным возможностям освещения, но и дополнят игровой процесс. Стартовый комплект Nanoleaf включает в себя модуль обновления Rhythm, который подключается к любой из панелей и меняет освещение в зависимости от улавливаемых им звуков — будь то музыка, играющая в комнате, или звуки игр, доносящиеся из ваших динамиков.

    Вы можете легко настроить цвета подсветки в приложении и даже выбрать один из множества оттенков для циклического переключения в ритмическом режиме.Результаты довольно впечатляющие.

    Нам нравится простота использования этой системы. Светящиеся треугольники имеют порт на каждой стороне, в который вставляется небольшая картонная схема. Затем они соединяются вместе, позволяя создавать различные формы. Панели крепятся к вашей стене с помощью наклеек 3M, поэтому установка и монтаж очень просты. Система поставляется с инструкцией с предлагаемыми формами, в зависимости от того, сколько панелей вы приобрели, и вы также можете получить предложения из самого приложения.

    Вы можете использовать собственный генератор макетов компании, чтобы предложить шаблоны для вашей стены, если вы застряли в поисках идей. Мы, безусловно, рекомендуем сначала спланировать форму, которую вы хотите использовать, поскольку панели нелегко снять или переместить, когда они приклеены к стене.

    Вы также можете приобрести различные монтажные аксессуары для более надежной фиксации или даже для установки под углом, что является хорошим дополнением, если вы хотите перемещаться от стены к стене. Можно приобрести комплект расширения, если девяти панелей в начальном комплекте недостаточно, или вы можете комбинировать несколько начальных комплектов для великолепного многопанельного дизайна.

    Pocket-lint

    Эти световые панели поддерживают 16,7 миллионов цветов, включая ряд белых, имитирующих восход, закат и яркий дневной свет. Вы можете заполнить их одним цветом или выбрать один из нескольких цветов. Пользовательские цветовые палитры также можно легко загрузить в приложении, и нам понравились простые дизайны, такие как мерцание звезд ночью.

    Nanoleaf Canvas

    squirrel_widget_148569

    • Шестидюймовые квадратные сенсорные световые панели
    • Совместимость с 500 панелями
    • Возможность 16.4 миллиона цветов

    Если вам нравится внешний вид световых панелей Nanoleaf, вам также понравится Nanoleaf Canvas. Это новые интеллектуальные световые панели от Nanoleaf, которые предлагают улучшенную функциональность с немного другим дизайном.

    Холст состоит из светлых квадратов от края до края, которые, как и оригинальные панели, можно соединять вместе для создания всевозможных форм и рисунков. Разница в том, что вы можете использовать до 500 панелей Canvas и заполнить всю стену (или больше) ярким интеллектуальным освещением.

    Nanoleaf Canvas совместим с Google Home, Amazon Alexa и IFTTT, что означает, что вы можете не только настроить эти источники света так, как вам нужно, но и управлять ими различными способами.

    Эти умные светильники — идеальный способ украсить вашу игровую зону и добавить действительно классное освещение, которое выделяет ее. Благодаря встроенным микрофонам Nanoleaf Canvas также можно настроить так, чтобы он реагировал на звук в комнате, поэтому вы можете заставить свет танцевать под звуки ваших игр, что действительно делает игровые сессии интересными.

    Холст Nanoleaf в настоящее время можно приобрести напрямую у Nanoleaf здесь.

    Совместимость с Razer и Nanoleaf Chroma

    • Совместимость с Razer Synapse
    • Синхронизация освещения на нескольких устройствах
    • Динамическое освещение в различных играх , то есть хорошие новости, поскольку недавние обновления технологий обеих компаний означают, что эти устройства теперь совместимы с точки зрения синхронизации света.

      В программном обеспечении Razer Synapse у вас есть возможность выбрать Nanoleaf в качестве совместимого «модуля». После этого вы сможете синхронизировать освещение в Chroma Studio. Это означает, что вы можете сделать так, чтобы световые панели Canvas соответствовали освещению на вашей клавиатуре, выбирая различные световые эффекты и даже настраивая панель за панелью.

      Вы также можете синхронизировать эту подсветку с играми, совместимыми с Razer Chroma (список которых постоянно растет), для более захватывающего и интересного игрового процесса.

      Еще одним интересным моментом этой интеграции является то, что если у вас есть панели Nanoleaf Canvas, вы также можете настроить сенсорные функции для выполнения действий на вашем ПК — запуска программ, пропуска/паузы/воспроизведения музыки, активации кнопки на клавиатуре и т. д.

      Совместимость с Razer и Philips Hue

      • Совместимость с Razer Synapse
      • Синхронизация освещения между несколькими устройствами
      • Динамическое освещение в различных играх экосистема.

        Это означает, что если у вас есть игровые мыши, гарнитуры или клавиатуры Razer, совместимые с Chroma, вы можете соединить их с подсветкой Philips Hue в своей игровой зоне. Мы сделали это с помощью световой полосы Philips Hue и нескольких прожекторов, и результаты были довольно впечатляющими.

        Установка также довольно проста. Во-первых, вам нужно добавить «развлекательную группу» в приложение Philips Hue, а затем подключить модуль Philips Hue в программном обеспечении Razer Synpase 3. Затем программное обеспечение сообщит вам о сопряжении с мостом Philips Hue, после чего вы будете практически готовы к работе.

        После того, как все настроено, вы можете настроить освещение по своему вкусу. Что еще более важно, когда он включен, подсветка вашего устройства Razer и Philips Hue будет динамически реагировать в зависимости от того, в какие игры, совместимые с Razer Chroma, вы играете.

        Играя в Worms W.M.D, например, снаряжение Razer, которое мы использовали, приобрело приятный оттенок красного, когда нас взорвали вражеские черви, а во время обычной игры основные клавиши были выделены разными цветами, чтобы сделать их легко доступными.

        Эта система не только позволяет настраивать подсветку, но и обеспечивает великолепную синхронизацию между несколькими устройствами.Razer также предлагает систему освещения RGB в виде комплекта для разработки оборудования Chroma. Его можно установить на вашем столе, внутри игрового автомата или на задней панели мониторов, чтобы предложить более синхронизированное освещение, которое легко настраивается в программном обеспечении Synapse.

        Автор Адриан Уиллингс.

        Обжимной соединитель для многоцветных (RGB) светодиодных лент

        ИЮНЬ 2020.Прости. Этот продукт больше не доступен. Мы перестали его предлагать из-за проблем, связанных с обжимом коннекторов. Мы предлагаем припаять провод питания к светодиодной ленте вместо использования обжимного разъема. Это намного надежнее.



        Обжимной коннектор для светодиодной ленты RGB

        Обжимной коннектор для многоцветных (RGB) светодиодных лент. Предназначен для использования с нашими светодиодами в ножной (или рулонной) многоцветной светодиодной продукции. Эти разъемы зажимаются на красных, зеленых, синих и черных медных точках, встроенных в каждые 3 светодиода в наших светодиодных лентах, продаваемых в ножках или в рулонах.Хотя вы можете припаять провода питания, эти разъемы немного упрощают работу (хотя мы по-прежнему предпочитаем припаивать провода питания, так как это более надежное соединение). Обязательно обратите пристальное внимание на то, каким образом вы устанавливаете этот обжимной разъем на светодиодную ленту. Важно, чтобы черный, зеленый, красный и синий провода на обжимном разъеме совпадали с соответствующими цветами на светодиодной ленте (точка пайки заземления является критически важным соединением для соответствия на печатной плате). Смотрите фото крупным планом. Общая длина около 5 дюймов.

        Примечание. Если вы покупаете этот продукт, мы должны предположить, что вы знаете, что делаете. Только самые технически подкованные люди должны пытаться самостоятельно паять и/или использовать обжимные коннекторы для подключения силовых проводов к светодиодной ленте. Если вы не знакомы с гибкой компоновкой печатной платы, как определить вывод ЗАЗЕМЛЕНИЯ на печатной плате, как проверить свою работу перед постоянной установкой и в целом, как работает RGB-подсветка, мы настоятельно рекомендуем позволить нам сделать пайку для вас. (выберите наши ДОПОЛНИТЕЛЬНЫЕ СВЕТОДИОДЫ RGB С ВЫВОДОМ ПИТАНИЯ).Если есть проблема со светодиодной лентой, которая, как мы определяем, может быть результатом того, как был подключен шнур питания, гарантия будет аннулирована.

        Советы по установке

        Вот несколько советов по их установке на нашу продукцию LED By The Foot:

        • Снимите небольшой участок полиуретана с верхней части — около 1/4″
        • Удалите небольшой участок ленты 3M с задней стороны — около 1/4 дюйма
        • Снимите навесной пластиковый язычок, разрезав его по диагонали/боковым вырезам
        • Вставьте печатную плату в канавку на разъеме, пока медные точки на полоске не окажутся надежно под четырьмя (4) серебристыми металлическими выступами на разъеме, и не войдете в контакт
        • Как только вы убедитесь, что у вас есть хорошее, надежное соединение, используйте жидкую изоленту, чтобы запечатать и закрепить разъем на светодиодной ленте
        • Наденьте кусок большой термоусадочной трубки на разъем и плотно сожмите ее

        Для питания светодиодной ленты вам потребуется подключить провод питания к одному концу светодиодной ленты.Есть два способа сделать это. Во-первых, используется разъем CRIMP-ON. Это популярный вариант для тех, кто не знаком с пайкой или не имеет под рукой паяльника. Это достаточно просто сделать с помощью разъемов CRIMP-ON, которые мы предлагаем. Второй вариант — пайка. Хотя метод пайки требует паяльника (паяльник можно купить практически в любом хозяйственном магазине менее чем за 20 долларов), мы предпочитаем этот метод, поскольку мы обнаружили, что пайка более надежна и долговечна в долгосрочной перспективе.Тем не менее, оба метода будут работать. Ниже приведены два видеоролика, которые проведут вас через оба процесса: ОБЖИМ и ПАЙКА.

        МЕТОД ОБЖИМА
        МЕТОД ПАЯНИ
        .
    Опубликовано в категории: Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
