Как правильно подключить духовой шкаф к электросети — рассказывает электрик

Совершенно очевидно, что в настоящее время, на смену малофункциональным электроплитам приходят раздельные духовые шкафы и варочные поверхности. Два этих устройства обладают улучшенными возможностями для приготовления пищи, а  также эстетично располагаются в кухонном интерьере. И если встраивание в кухонную мебель особых трудностей не вызывает, то подключение к электросети требует особого внимания.

Современные духовки — достаточно мощные потребители электроэнергии. В паспортных данных на духовой шкаф можно увидеть обозначение P=3500 W, на поверхность P=7200 W (цифры на разные модели, соответственно разные). Или, рассматривая варочную поверхность, можно увидеть подобную наклейку:

Нас, сейчас интересует надпись 7200W (что, есть так же 7200 Вт /7.2 кВт /7,2 kW).

Что это, собственно значит? Любое устройство, работающее от электроэнерги и характеризуется рядом параметров. Для того, чтоб электрическая жилая сеть квартиры (дома) работала корректно (не выбивало бы автоматы защиты, и как следствие не гас свет) имеют значения величины потребляемой мощности и потребляемого тока потребителя электроэнергии (у нас это духовой шкаф и варочная поверхность).

Немного теории

Рассмотрим формулу мощности для случая, когда напряжение в розетке 220В, связывающую эти величины:

P=I*U*cosφ

Буква Р – это мощность (собственно, в паспорте или наклейке на панели духового шкафа или варочной поверхности цифры до буквы W, указывают именно мощность), I – это величина потребляемого тока (далее станет понятно, чем важна эта величина), U – напряжение сети (220 В), cosφ – коэффициент мощности (равен 0,95).

Таким образом, ток духового шкафа (при Р=3,5 кВт, согласно формуле 1) равен 16.7А, варочной поверхности (при P=7.2 кВт, согласно формуле 1) равен 34А.

Электрическая сеть квартиры (дома) защищена от аварийных случаев (таких, как короткое замыкание, перегрузка) с помощью автоматических выключателей (автоматы) и/или дифференциальные автоматические выключатели(однозначно не УЗО).

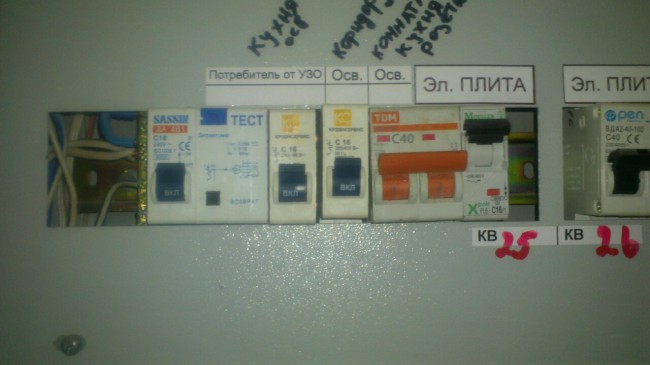

Когда мы подходим к счетчику электроэнергии записать показания, то видим, в основном, одну и ту же картину. Это и есть автоматические выключатели.

Величина выключателей характеризуется максимальным током срабатывания. Скажем, в новостройках используется автоматика 16А(16 ампер), 32А, 40А, вводной автомат в среднем 50А.

Зная все это, попытаемся понять, как нам корректно подключиться к электросети.

Рассмотрим две ситуации:

  1. в квартире (доме) делается ремонт, и
  2. ремонт уже выполнен.

1. Итак, делается ремонт. Задуматься о том, что на кухне будет не электроплита, а именно духовой шкаф и варочная поверхность, следует на этапе проектирования электросети жилья. В первую очередь необходимо определить, где в кухонной мебели будут располагаться эти электроприборы. После этого шага, определяются места розеток.

Важно понимать, что не следует устанавливать розетку непосредственно сзади духового шкафа или варочной поверхности – кроме того, что можно ошибиться размером по глубине (когда вилка будет подключена в розетку, шкаф может не вместиться), нарушиться принцип, действующий, например, при гарантийном ремонте – cначала обесточить, только потом демонтировать.

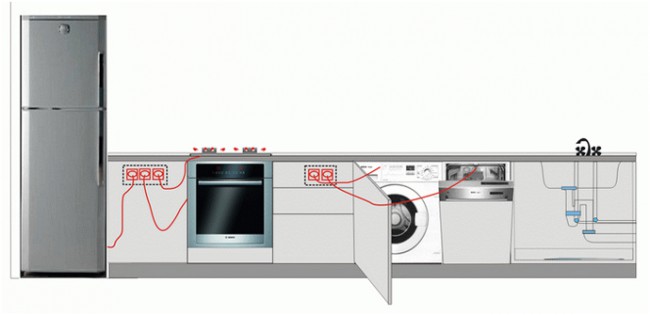

Поэтому розетки лучше расположить в соседних слева/справа шкафчиках:

Высота установки розеток должна быть не менее 30 см от пола. Существует другое расположение:

В этом случае, налицо неудобства использования (доступ ограничен глубиной кухонной мебели; при наличии нижних мебельных фасадов необходим их демонтаж; вероятность “не вписаться” в размер и не безопасно – слишком близкое расположение розеток от пола; прорвало шланг крана и для наступившего в лужу есть шанс оказаться под напряжением 220В).

При ремонте часто возникает желание использовать старую электропроводку. В случае варочной поверхности если старый кабель, как минимум медь 3*4 мм2 можно задуматься, об использовании этого кабеля. Если старый кабель алюминий такого же сечения или медь более низкого сечения, однозначно, лучше заменить на ВВГ-нг-3*6.

В случае духового шкафа, мы уже посчитали, что его потребление тока 16А. Это подразумевает, что шкаф полностью загружен работой. Если шкаф, запитан с одного автомата с другими потребителями (освещение, другие электроприборы), которые также потребляют электроэнергию, может произойти перегрузка сети и сработка автомата (допустим к одной розеточной группе подключены электрочайник и духовой шкаф, шкаф потребляет 16А, чайник 6.5А – суммарный ток 22.5А, следовательно, автомат на 16А отключит и чайник и шкаф). Разумнее будет, предусмотреть для шкафа отдельную линию, проложенную кабелем ВВГ-нг-3*2.5, со своим автоматом 16А.

Бывает ситуация, когда ремонт уже выполнен и вместо запланированной установки электроплиты, принимается решение об использовании духового шкафа и варочной поверхности. Как мы уже определили выше, самое удачное решение это отдельная линия (группа) для шкафа и для варочной поверхности. Даже после ремонта, часто возможно провести под кухонной мебелью линию до щита (с установкой отдельного автомата).

Попытки подключить шкаф совместно с розетками кухни имеют место.

Но нужно быть готовым к ситуации с электрочайником, описанной выше. В пользу этого метода можно отметить лишь то, что реальная мощность электроприборов может быть несколько ниже паспортной, загрузка электрического шкафа не всегда максимальная (но не стоит забывать о праздниках) – главный принцип — когда работает шкаф, больше не работает ничего или искать сочетание: такой процент мощности шкафа – можно еще что-то включить.

Включение в одну розетку духового шкафа и варочной поверхности не эффективно, но опасно.

Дело в том, что сечения питающих проводов шкафа и поверхности разное. Так провод от шкафа до розетки должен иметь сечение 2,5мм2, а для поверхности минимум 4мм2. Автомат защиты для варочной поверхности 25А, 32А(в зависимости от конкретной модели) рассчитан для сечений от 4мм

2. Так вот в случае неисправности духового шкафа автомат поверхности просто не сработает, а это чревато возгоранием (случай, когда сгорит вся изоляция, замыкание все-таки произойдет, и автомат сработает — рассматривать не будем).

Подводные камни после снятия упаковки

После приобретения духового шкафа (как, впрочем, и варочной поверхности), после изъятия из упаковочной тары, иногда случается неприятный сюрприз – выясняется, что нет питающего кабеля. Но это не оплошность производителя, а возможность для покупателя выбрать способ подключения изделия к своей электрической сети. Их несколько. Либо это будет механическое соединение питающего кабеля духового шкафа (варочной поверхности) с предусмотренной проводкой жилья, либо соединение розетка – вилка.

Попытаемся выбрать нужный способ подключения (для этого предположим, что питающий кабель изделия уже установлен, как это сделать самостоятельно будет указано ниже).

Первый способ заключается в том, что питающий кабель, соединяется с предусмотренными проводами (выводы из стен для духового шкафа, варочной поверхности) напрямую. Это означает механическое соединение (болтовое соединение, скрутка проводов, соединение с помощью клемной колодки).

Перечисленные виды соединения – надежные. Но в случае необходимости отключить изделие от электросети, обесточить (гарантийный случай, уборка, что-то упало нужно извлечь) потребуются услуги электрика или потеря времени на отсоединение и присоединение. Чем обусловлен этот способ – мощностью оборудования. Ведь как мы выяснили выше, мощность, указанная в паспорте говорит о потребляемом токе. В случае, когда расчетный ток вилки и розетки меньше тока, потребляемого электроприбором, следует выполнить соединение напрямую. Так многие виды бытовых духовых шкафов потребляют ток не более 16А, а варочные поверхности не более 32А. Номенклатура производимых розеток и вилок в постсоветском пространстве полностью размещается в этом диапазоне – поэтому нет острой необходимости в этом способе, кроме специфических случаев (техническая либо эстетическая необходимость).

Второй способ — это подключение с помощью вилки и розетки. Это удобно. Это превращает устройства для приготовления пищи в обычные бытовые приборы. Включаем вилку – под напряжением, нужно отключить — вынимаем вилку из розетки. Нужно помнить – все включения или отключения производить в режиме “ВЫКЛ» или «OFF».

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут. При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

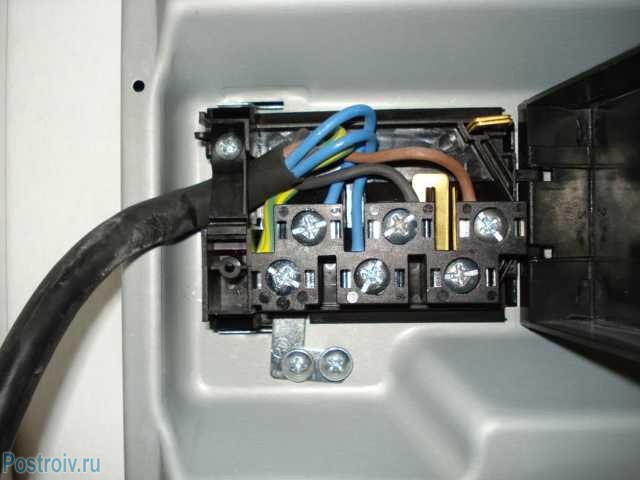

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил. Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм

2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Подключение духового шкафа к электросети своими руками

Современные духовки являются мощными потребителями электроэнергии, и вот если их встройка в кухонный гарнитур не представляет никакой сложности, то подключение духовых шкафов к электросети подразумевает выполнение ряда требований и особое внимание к этому процессу.

Прежде чем приобрести оборудование, надо разобраться с тем, какой духовой лучше всего, и как его устанавливают. Стоит отметить, что это достаточно сложный процесс, к которому надо подойти с большой ответственностью и вниманием.

Разновидности

На данный момент различают.

  1. По типу:
  • зависимые;
  • независимые.

2. По нагреванию либо методу нагрева:

  • газовые;
  • электрические.

Первый вариант имеет выключатель. Включить оборудование можно с помощью всего одной кнопки. Функционирование возможно только вместе с варочной панелью, то есть в паре с плитой. Касаемо независимого типа, то он работает в автономном режиме и оснащён отдельной панелью управления, где предусматривается каждая активно используемая функция духовки.

podklyuchenie-duxovogo-shkafa_.podklyuchenie-duxovogo-shkafa_.

Что касается газовых духовок, то они больше подойдут для тех людей, которые привыкли к стандартным варочным устройствам. Касаемо подключения, следует отметить, что подключить духовой шкаф без вилки к работе достаточно сложно, лучше всего доверить этот процесс специалистам. Подобный вид техники оснащён соплами конфорок, которые расположены внизу духовки.

Если вы остановили свой выбор на электрической духовке, вы приняли правильное решение. Что касается схемы подключения духового шкафа электрического типа, то она достаточно проста, что позволяет выполнить подсоединение самостоятельно, без посторонней помощи.

podklyuchenie-duxovogo-shkafa_1podklyuchenie-duxovogo-shkafa_1

Как подключить газовую духовку

Сегодня подключение газовых духовых шкафов производится при помощи двух вариантов соединяющих деталей, а именно:

  • гибкие шланги;
  • негибкая трубка, которая изготовлена из медного или стального сплава.

Запомните, что устройство рекомендуется устанавливать непосредственно под столешницей. За счёт этого вы сэкономите свободную площадь и рационально распределите кухонный гарнитур.

podklyuchenie-duxovogo-shkafa_2podklyuchenie-duxovogo-shkafa_2

До того как подключить газовую духовку, надо разобраться с разводкой вышеуказанных шлангов:

  • подсоединение при помощи специального разъёма, расположенного недалеко от оборудования;
  • после того как все работы завершены, надо убедиться в том, что трубки не перегнулись, а топливо без препятствий поступает к устройству;
  • при подключении газового духового шкафа учтите, что длина шланга не должна превышать два метра;
  • общее число соединений – минимальное.

Подключение газовой духовки происходит в несколько этапов.

  1. Определяется тип духовки.
  2. Проводится подключение и пробный пуск.
  3. Важный этап – подключить технику к газу.

podklyuchenie-duxovogo-shkafa_3podklyuchenie-duxovogo-shkafa_3

Важно учитывать то, что подключать газовую духовку можно только на участках трубопроводов, расположенных недалеко от крана, при помощи которого можно регулировать подачу этого горючего вещества.

Как правильно подключить встроенный электрический духовой шкаф

Прежде чем подключить электродуховку, следует убедиться, что она расположена в нужном месте, все критерии и нюансы строго соблюдены. Если ваш дом либо квартира была возведена много лет назад, и там используется алюминиевая проводка, необходимо выполнить прокладку медных трёхжильных проводов.

podklyuchenie-duxovogo-shkafa_4podklyuchenie-duxovogo-shkafa_4

Существует несколько методов того, как можно подключить духовой шкаф к электросети.

  1. При помощи сетевого шнура.
  2. Без использования шнура.

Подключить встроенную технику важно безошибочно, так как это может быть чревато серьёзными последствиями.

Особенности подключения

Прежде всего, стоит отметить, что подключение электрических духовок не представляет особой сложности, так как в этом случае отсутствуют газовые шланги. Самостоятельно подключить духовой шкаф к сети в 220 вольт можно только в том случае, если вы владеете теоретическими и практическими знаниями выполнения этого процесса. Неправильно выполненная работа чревата замыканиями и пожарами.

Подключение к электросети своими руками должно выполняться со строгим соблюдением некоторых правил, включая обязательное обустройство заземления.

Сечение провода

Задаваясь вопросом о том, как правильно подключить духовой шкаф, необходимо обратить внимание на ряд нюансов, включая сечение и состояние проводки. Запомните, что подключать плиту надо исходя из рекомендаций, указанных в инструкции. Например, подсоединённая духовка, имеющая встроенный парогенератор, должна иметь провод с сечением не менее 4 миллиметров квадратных.

podklyuchenie-duxovogo-shkafa_5podklyuchenie-duxovogo-shkafa_5

Подключение кабеля к духовому шкафу

Если вы подсоединяете духовой шкаф к электросети, то очень важно соблюдать все требования, которые указаны в паспорте устройства. Касаемо подключения электрической духовки, следует сказать, что тут важно учесть состояние сети, а также убедиться в отсутствии скачков напряжения тока. Так как, в противном случае, вы рискуете распрощаться с вашим устройством.

К сети 220 В

Задаётесь вопросом, какой автомат ставить на духовку? Запомните, что важно соблюдать соотношение мощности и наличие безопасности функционирования устройств. Подключение к сети 220 В должно производиться только при наличии трёхконтактной вилки, а также при наличии заземления. Также стоит помнить о том, что при подсоединении духовки к сети должно быть три перемычки.

podklyuchenie-duxovogo-shkafa_6podklyuchenie-duxovogo-shkafa_6

К сети 380 В

Если нет вилки, но вы желаете подключить кухонную технику к сети в 380 В, вам не надо подсоединять её самостоятельно. В Москве есть много квалифицированных специалистов, которые помогут вам выполнить подключение вилки к духовому шкафу.

Варианты прокладки проводки

Существует два основных способа, как подключить электрический шкаф:

  1. Выведение через кабельный канал.
  2. Протягивание линии в специальном плинтусе.

podklyuchenie-duxovogo-shkafa_7podklyuchenie-duxovogo-shkafa_7

Не забывайте, что подключённый шкаф к электросети важно проверить на предмет нормального функционирования.

УЗО

Специалисты рекомендуют ставить автомат, который выполняет роль обеспечения безопасности оборудования от перегрева. Встроить УЗО во встраиваемую технику необходимо, так как таким образом вы сможете защитить устройство от возможного замыкания. То есть при возникновении скачка напряжение автомат произведёт автоматическое выключение устройства.

podklyuchenie-duxovogo-shkafa_8podklyuchenie-duxovogo-shkafa_8

Выбор места для розетки

Стоит отметить, что для того, чтобы подключить духовку в розетку, необходимо выбрать правильное место для её расположения. Расстояние от электрической духовки к розетке должно быть таким, чтобы от шнура оставался запас. Вилка, исходящая от духового шкафа, должна с лёгкостью доставать до розетки. Не забудьте поставить автомат на духовку.

Какая розетка нужна для духового шкафа

Учтите, что выбор розетки, к которой планируется подключить оборудование, должен исходит из технических характеристик техники. Электрический шкаф подключается исходя из количества фаз. Чаще всего встречается однофазный вариант, реже – трёхфазный.

podklyuchenie-duxovogo-shkafa_9podklyuchenie-duxovogo-shkafa_9

Установка клеммной колодки

Для того чтобы подключить электрическую духовку, необходимо использовать клемму-колодку. Таким образом обеспечивается надёжное и безопасное подключение к электроэнергии. Однако существует минус в подключении встраиваемой духовки через колодку – сложное размыкание цепи.

podklyuchenie-duxovogo-shkafa_10podklyuchenie-duxovogo-shkafa_10

Установка духового шкафа

Прежде чем установить и выполнить его подключение, необходимо внимательно изучить все нюансы монтажа автомата, оценить свои возможности и по необходимости воспользоваться помощью высококвалифицированных специалистов. Подключение электрического духового шкафа к электросети или газового к источнику газа, необходимо начинать с того, что подготавливается ниша для его будущего расположения.

podklyuchenie-duxovogo-shkafa_12podklyuchenie-duxovogo-shkafa_12

Подключение электродуховки будет правильным, если при установке учесть такие расстояния:

  • 40 мм – от задней стенки;
  • 50 мм – от левого и правого края;
  • 90 мм – от низа духовки.

podklyuchenie-duxovogo-shkafa_11podklyuchenie-duxovogo-shkafa_11

Очень важно, чтобы отсутствовали перекосы, так как оборудование быстро сломается из-за неправильно распределённого тепла. Для правильного выполнения работ по установке духового шкафа нужен уровень. Также есть риск того, что может затлеть деревянная мебель, что, в свою очередь, может привести к возникновению настоящего пожара.

Если вы решите подключить самостоятельно, то важно изучить все нюансы, связанные со встраиванием в ту или иную мебель. Запомните, что подключение встраиваемого духового шкафа напрямую зависит и от варианта варочной панели, и от материала кухонного гарнитура.

Проверка

Заключительным этапом подключения духовки к обычной розетке является проведение проверки функционирования и её первый пуск. Для этого достаточно подключить вилку в розетку и убедиться, что всё работает исправно.

  1. Запуск техники надо провести с полной мощностью.
  2. На панели установить максимальную температуру и дождаться того момента, когда расплавится смазка.

podklyuchenie-duxovogo-shkafa_14podklyuchenie-duxovogo-shkafa_14

Не забывайте, что на духовой шкаф ставится автомат, который соответствует мощности устройства.

Безопасность

Очень важно проявить безопасность, если вы планируете подключить кухонную технику к электричеству. Это обуславливается тем, что электродуховка имеет высокое потребление энергии, и из-за этого под неё необходимо подвести дополнительную ветку, применив неповреждённый кабель с небольшим сечением.

Запомните, что подключение токоведущей жилы выполняется через специальный автомат, к которому также можно подсоединить электроварочное оборудование. Параметры автобезопасности должны быть подобраны исходя из имеющейся нагрузки с десятипроцентным запасом.

podklyuchenie-duxovogo-shkafa_15podklyuchenie-duxovogo-shkafa_15

Очень важно помнить, что духовые шкафы подключаются к электричеству исключительно профессионалами. Это обуславливается такими причинами:

  • специалисты знают все нюансы этого процесса;
  • если прибор будет повреждён из-за неправильного подключения к электросети, то гарантия, данная производителем, утратит свою силу.

Стоит отметить, что для эксплуатации духового шкафа автомат является общим правилом безопасности, которого следует строго придерживаться:

  • используйте исключительно для бытового использования;
  • следите за исправностью электропроводки.

Подведём итоги

Перед тем как выполнить подключение встраиваемой духовки, важно просчитать все нюансы и соблюдать правила безопасности. Если вы хотите подключить печь самостоятельно, рекомендуется следовать всем инструкциям, предоставляемым производителем. Запомните, что если вы не можете подсоединить духовой шкаф к электросети, то воспользуйтесь помощью квалифицированных специалистов.

Подключение духового шкафа к электросети

духовой электрический шкаф подключение к сетиЧтобы подключить духовой шкаф максимальной мощностью не более 3,5квт, необходимо иметь в наличии следующие материалы:

  • 3-х жильный кабель ВВГнГ-Ls 3*2,5мм2
  • обычная евророзетка на 16А, с контактами под заземляющий проводник
  • вилка на 16А. Желательно угловая, для того, чтобы занимала меньше места между задней стенкой кухни и стеной кухонного помещения.
  • диффавтомат на 16А, либо УЗО + диффавтомат

Духовой электрический шкаф всегда должен подключаться через свой отдельный автомат. Он может стоять либо в распредщитке, либо в непосредственной близости от электроприбора (об этом чуть ниже).

Если у вас квартира на стадии ремонта, то начинайте работу со штробления стен и прокладки кабеля ВВГнГ-Ls 3*2,5 от электрощита до будущей розетки. Если ремонт уже сделан, то кабель можно уложить в пластиковом канале или декоративном плинтусе не испортив обои.

Розетка для духовки

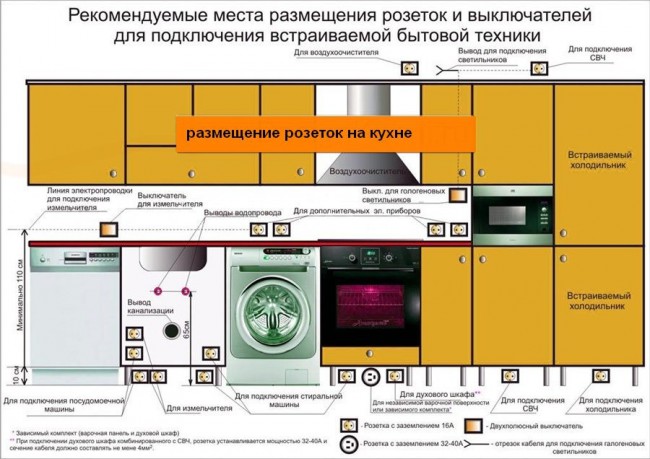

размещение розеток на кухнеУ многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

Можно, главное чтобы при этом соблюдались 3 условия:

  • духовка должна быть мощностью не более 3,5кВт
  • розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5мм2
  • в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16А
По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16А-25А, плюс еще один на освещение.автомат на розетки и освещение

При замене единственного автомата для розеток на дифференциальный 16А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.111_uzoi

Высота установки новой розетки под духовку, должна быть не более 90см от пола. Хотя ее также не редко ставят на уровне ножек кухни.размещение розеток на кухне

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

розетка за духовым шкафом запрещена

Еще один момент по технике безопасности при установке розетки: если рядом проходит газовый подвод, например на варочную поверхность (допустим она у вас газовая, а не электрическая), то розетка должна находиться от него на расстоянии минимум 60см.

Когда с местом расположения розетки определились, необходимо ее подключить.место для розетки под духовой шкаф

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки. При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя).подключение проводов на розетке под плиту

Ставите на место рамку или декоративную крышку.

Подключение вилки духового шкафа

Если духовка идет с заводской вилкой, то она может быть не разборной, а цельно литой. И тогда ее отрезание влечет потерю гарантии, будьте внимательны в этом вопросе.

Но как правило, в последних моделях с духовым шкафом, не идет установочной вилки, поэтому подключать ее нужно также самостоятельно. Объясняется это тем, что в разных странах, духовку можно подключить как минимум к нескольким видам абсолютно разных розеток.

И угадывать производителю какая вилка где понадобится, попросту не выгодно.разновидности розеток в разных странах

Провод от духовки зачищаете, опрессовываете наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль (обычно это проводники серого=коричневого и синего цветов) сажаете на крайние контакты вилки.

Опять же без разницы куда какой, фазировка здесь не имеете значение. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри, фиксируете его поджимающим хомутиком и закручиваете корпус вилки.правильное подключение вилки для электродуховки

Важное замечание: при подключении к вилке проводов, никогда не ориентируйтесь только по цветам изоляции жил. Обязательно открутите крышку клеммной колодки на эл.духовке и проверьте куда какой проводок заведен (о правильном подключении к клеммам сказано ниже).

Когда по какой-то причине нет доступа к клеммам, или там стоит гарантийная пломба, используйте обычный китайский тестер-мультиметр. Заземляющая жила должна быть соединена с корпусом духовки.

И поэтому при подключении щупов в режиме замера изоляции к жиле и к корпусу, должен раздаться звуковой сигнал или на дисплее высветиться ноль. То есть сопротивление R=0 Ом. Таким образом вы найдете «землю», оставшиеся два провода будут фаза и ноль.как проверить провода при подключении духовки к сети 220В

Подключение к электросети мощной духовки

При подключении духовых шкафов мощностью более 3,5кВт (как правило в них еще встроена микроволновка), нужны несколько другие материалы:

  • медный трехжильный кабель ВВГнГ-Ls 3*6мм2
  • розетка и вилка для плит на ток 32А (заказать подобный разъем можно здесь)розетки и вилки для плит и варочных панелей на ток 32-40А
  • диффавтомат 32А
  • провод ПВС 3*6, если в заводской комплектации не идет никакого соединительного провода

Здесь уже однозначно необходимо прокладывать отдельную линию от электрощита до места установки духовки.

Подключение в электросеть производится через мощную розетку 32А.мощная розетка и вилка для варки

Фактически весь монтаж аналогичен подключению варочной панели. Как это делается, подробно с пошаговыми рисунками и фото можно прочесть в статье ”Подключение варочной панели”. 111_var

Рассмотрим подробнее подключение соединительного провода непосредственно к духовому шкафу.

Откручиваете сзади защитную панель и подводите к контактам провод ПВС 3*6. Для этого снизу обычно имеется отверстие.

С жил снимается изоляция и опрессовываются наконечники НШВ. Далее выполняется само подключение:

  • фазную жилу (серого или коричневого цвета) заводите под клемму с буквой ”L”
  • нулевую жилу (синего цвета) затягиваете на клемме с буквой ”N”
  • жилу заземления (желто-зеленую) – под винт клеммы со значком “заземления”

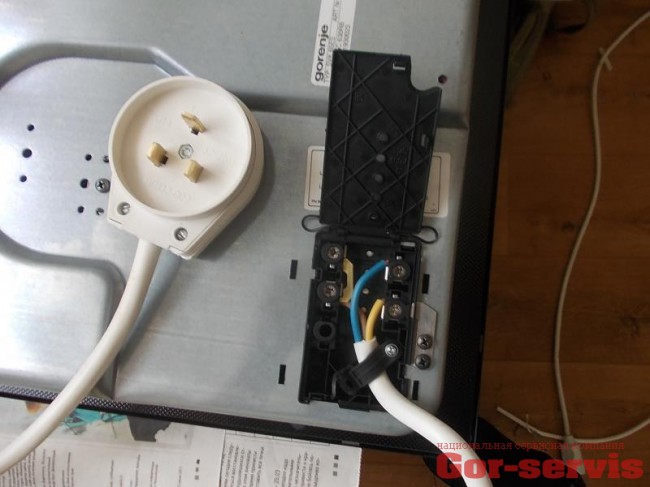

подключение жил проводов на клеммы духовки

Если маркировки на клеммах нет, или она плохо различима, изучайте инструкцию и технический паспорт духового шкафа. Там обязательно должен присутствовать рисунок с наглядным обозначением, куда какие провода подключать.инструкция по подключению кабеля к клеммам духовки

Далее провод нужно зафиксировать хомутом и поставить на место защитную крышку контактов.как подключить кабель к электрической духовке самостоятельно

После этого, необходимо проверить работоспособность электрической духовки, подключив ее в розетку. Только убедившись в работоспособности, можно спокойно ее вставлять в заранее подготовленную нишу.установка и подключение духовки в нише

Если при первом подключении сразу перегорела лампочка подсветки, а остальное все исправно работает (вентилятор, тэны), не паникуйте. Вполне возможно, что из-за разности температур, после перемещения покупки с улицы в дом (зимой), внутри образовался конденсат. И это послужило причиной перегорания лампочки.

А может ее просто стрясли при перевозке. Сразу же грешить на неправильное подключение не стоит.

Кстати, в духовках используются термостойкие лампы, и применять для их замены простые, как в холодильниках, нельзя.

высокотемперетурная лампочка 300 градусов для духовкиОни попросту лопнут при нагреве. Проверяйте температуру эксплуатации на цоколе и на упаковке.

Подключение от одного кабеля варочной поверхности и духового шкафа

как подключить варочную панель и духовку от одного кабеляА что делать, если нет ни возможности, ни желания подключать духовой шкаф отдельным кабелем от щитовой, при этом у вас на кухне осталась проводка от старой электроплиты или уже есть ранее проложенный провод для подключения варочной панели. Можно ли запитать духовку от него?

Можно, но здесь опять же необходимо соблюсти определенные правила:

  • духовой электрический шкаф должен иметь отдельный автомат защиты
  • кабель питания с щитка должен быть рассчитан под нагрузку на одновременное подключение и духовки, и варочной панели
Если второй пункт не соблюдается, необходимо в щитке ставить автомат такой величины, который будет автоматически отключаться при перегрузке, защищая тем самым от выхода из строя кабель питания.

Грубо говоря, автомат в распредщитке нужно выбирать не по нагрузке приборов, а по фактическому сечению существующего кабеля!

Вот какой кабель и диф.автомат защиты должны стоять у вас в щитовой для одновременного подключения духовки и варочной панели (в таблице указанна их суммарная мощность): какой кабель и автомат выбрать чтобы подключить варочную панель и духовку

Запомните, что нельзя напрямую или через клеммную колодку подсоединять одновременно оба кухонных прибора, если они защищены одним единственным автоматом в щите.

Также не спасает вариант установки отдельной розетки на духовой шкаф, путем отпайки от клемм в распределительной коробке или непосредственно от мощной розетки, через которую уже подключена варочная панель.неправильное подключение духового шкафа и варочной панели

Монтаж сдвоенной розетки, даже в заводском исполнении, тоже не поможет в аварийной ситуации.сдвоенная розетка для варочной панели и духовки отдельно

Почему нельзя так делать, спросите вы? Потому что если вилка и кабель духовки изначально рассчитаны на ток до 16А, то неизвестно что будет при перегрузке с ними или с внутренностями духового шкафа, когда вы их посадите на автомат 25А или тем более на 32А-40А.

Самый лучший и оптимальный вариант в этом случае – разместить за кухней небольшую бокс коробочку, в которую монтируется автомат на 16А и розетка.бокс коробочка для модульной розетки и автомата при подключении к сети духового шкафа

Таким образом, вилку соединительного провода духовки, можно будет безопасно подключить в розетку, так как она в свою очередь защищена отдельным автоматом, номиналом меньшим, чем автомат в щитке. Вот схема такого соединения: как правильно подключить духовой шкаф к электросети 220В

Кабель питания коробочки подсоединяете либо опрессовкой, либо пайкой напрямую к мощному кабелю выходящему из стены. Можно это сделать и через отдельную клеммную колодку.

Розетка должна быть модульной, она изначально подходит под такие боксы.

Всю эту сборку (розетка+автомат) уже спокойно можно подключать к общему кабелю идущему на варочную панель. Как собрать и запитать такой бокс смотрите в видео:

Статьи по теме

как подключить духовой шкаф к электричеству своими руками? Какой автомат нужно ставить? Сечение провода

Приготовление пищи – один из наиболее важных и ответственных моментов, который позволяет человеку поддерживать собственную жизнедеятельность. На сегодняшний день существует немало различных приспособлений, позволяющих осуществить приготовление пищи на любой вкус, с учетом тех или иных особенностей конкретного человека или семьи. Духовой шкаф (духовка) помогает нам запечь еду и приготовить полезный и вкусный кулинарный изыск. Поговорим о таком важном вопросе, как подключение духового шкафа.

Правила подключения

Если в квартире есть напряжение 220 В, то подключение устройства не будет проблемой. Если же в помещении реализован аналогичный вариант на 380 Вольт, то необходимо использовать комбинированные духовые шкафы, что могут работать при данном напряжении. Лучше всего осуществляется установка на кухне в квартире, где есть специальная розетка для такого устройства. Но тут требуется иметь выделенную электрическую линию.

По категории проводки следует подобрать определенный вид, бренд либо сечение провода, подающего электричество. Если монтаж выполнен в наружном либо скрытом виде, то следует осуществить определение несущего проводника питания. Сечение 2,5 миллиметра следует заменить на 3,5 миллиметра, ведь производители выпускают современные модели, мощность которых составляет не меньше 3,5 киловатт.

Важно отметить, что ветка, которая обеспечивает снабжение энергией электродуховки, обязательно должна быть оборудована собственным автовыключателем. Его мощность следует рассчитывать, учитывая потребляемую техникой токовую силу. Обычно речь идет о показателе в 16-20 А. Но если вместе с духовкой требуется использовать еще и такую же варочную поверхность, то подбор автомата следует осуществлять исходя из общей мощности обоих устройств.

Обязательно, чтобы было заземление, ведь как раз от него будет зависеть безопасность использования подобного устройства. В постройках частного типа такой проблемы нет, а вот в квартирах старой постройки случается так, что заземления нет.

Тогда его приходится делать самому, осуществив протяжку дополнительной проводной жилы в общий щиток, что расположен в подъезде, и подключив ее к какому угодно элементу, выполненному из металла.

Установка и последующее подключение электродуховки не будет ничем отличаться от монтажа газового аналога. Еще что нужно будет сделать – оборудовать кабель духовки вилкой. Но тут все просто – кабель обычно является трехжильным, а желтый провод из трех будет землей. Его следует присоединить к клемме заземления, а остальные 2 прикрутить к двум другим клеммам. Обжимку контактов следует делать хорошо, чтобы они не нагревались, а проводная изоляция не плавилась. В противном случае это может оказаться причиной короткого замыкания.

И последним этапом монтажа будет проверка работоспособности устройства и его запуск в холостом режиме. Следует активировать духовку, осуществить проверку индикации, осуществить нагрев. Когда вы убедитесь, что все нагревательные элементы активны, нужно запустить устройство на полную мощность. На термометре следует задать температуру около 160 градусов и выжечь смазывающие вещества внутри, нанесенные на предприятии-производителе.

Можно ли подключать к обычной розетке?

Многие люди, что сталкиваются с подключением электродуховок, интересуются возможностью подключать такое устройство к обычной розетке, что ранее применялась для чайника или микроволновки. Такое допустимо, но при соблюдении трех условий:

  • розетка должна иметь проводку в виде 3-жильного провода, сделанного из меди, что имеет сечение не менее 2,5 кв. мм;
  • сама духовка должна иметь мощность не больше 3,5 киловатта;
  • в электрощитке следует осуществить замену простого автомата с расщепителем теплового типа на дифференциальное решение с номинальным напряжением не больше 16 ампер.

Определенные сложности и неудобства могут быть по третьему условию. Обычно у многих людей на всю группу розеток смонтирован автомат на 16-25 ампер и один автомат на освещение в квартире. Если осуществляется замена розеточного автомата на дифференциальный 16-амперный вариант и осуществляется подключение духовки, то использовать иные электрические приборы станет почти невозможно, пока работает духовка и идет приготовление пищи.

Но тут уже придется выбирать – либо не делать новую проводку, не ставить отдельную розетку или выбирать вариант удобства и комфорта. Оставлять в щите простой автомат модульного типа не стоит. Монтаж новой розетки для духовки должен осуществлять не больше, чем на высоте 0,9 метра от пола.

Тут самым важным моментом будет удобство эксплуатации. Также розетка не должна размещаться непосредственно за духовкой.

Как правильно подключить к электросети?

Теперь поговорим о том, как правильно подключить к электричеству всю систему своими руками. Поначалу необходимо подобрать правильное значение сечения провода. Сейчас электрический духовой шкаф – «не прожорливая» техника, которая имеет мощность около 3-4 киловатт. Но иметь запас требуется всегда, поэтому шкаф следует подключать к выделенной линии с большим проводниковым сечением, нежели то, на котором расположен защитный автомат. Наилучшим вариантом будет сечение в 6 квадратных миллиметров.

Если выбрать кабель такого типа, то он спокойно будет выдерживать длительную нагрузку в 10 киловатт. На такую линию не будет лишним ставить автомат защиты группы С32. Зато запас тут будет солидным.

Если же устройство имеет мощность менее 8 киловатт, то можно установить и кабель с 4-миллиметровым сечением, а стабилизатор напряжения поставить типа С25. Экономия будет выше, а надежность не снизится. Если требуется повысить безопасность, то когда требуется подсоединить самостоятельно такое устройство, можно применяться 2-полюсные защитные автоматы. Если они сработают, они выключат не только фазу, но и ноль, что очень важно при пробивании изоляции. Провод обычно используется ВВГнг либо NYM. Параметры будут 3 x 4 либо 3 x 6.

Теперь перейдем непосредственно к подключению. Сразу скажем, что подключить электрическую духовку существенно легче, нежели комбинированное решение. Подключение такого типа техники может осуществляться несколькими методами: 1-, 2- или 3-фазным вариантом. Если электросеть имеет напряжение 220 В, то однофазный вариант будет лучшим решением. Чаще всего как раз речь идет о такой конфигурации, потому ее и рассмотрим.

После того как встроенный шкаф был установлен в кухонную стенку, следует вытащить его заднюю панель, где указана схема подключения к электросети. Следует определить положение заземления и кабеля питания.

Если вдруг заземление отсутствует, то следует не пытаться установить его самому, а пригласить специалистов электроснабжающей организации.

Проводка во многих домах сделана с использованием кабеля, состоящего из трех жил. Чтобы верно присоединить электрический духовой шкаф к сети, можно использовать спецперемычки, сделанные из меди с сечением не меньше 6 миллиметров, что расположены в распределительном ящике. Теперь конкретно скажем о схеме соединения:

  • болты с номером 1-3 объединяются шиной, обозначенной буквой L;
  • еще одно соединение будет у болтов 4-5 с литерой N;
  • а оставшийся болт с буквами PE используется для подключения заземления.

Провода следует располагать так:

  • коричневый будет фазой, что соединяется с клеммами L1-3;
  • темно-синий – фиксация на номерах 1 и 2;
  • зеленый – заземление, идущее на соответствующую клемму.

Выполнив все нужные процедуры по установке и подключению, проверяем работоспособность устройства. Если при подаче электрического питания искр не появляется, нет никакого дыма и постороннего запаха, светоиндикация работает хорошо, это значит, что все присоединено правильно по заводской инструкции.

Техника безопасности

Теперь скажем немного о правилах безопасности, когда подключается встраиваемый вариант духовки. Осторожность необходимо проявлять не только по время работ с электрической проводкой, но и когда осуществляется именно подключение встраиваемого либо отдельного духового шкафа. В первую очередь, речь идет о личной безопасности.

Учитывая тот факт, что электродуховка имеет довольно серьезное энергопотребление, под нее следует провести допветку электрической проводки, применяя неповрежденный и недеформированный провод с жильным сечением, что будет проводить ток 2,5 либо 4 квадратных миллиметров.

Но это будет актуально, если предстоит работать с духовым шкафом, мощность которого превышает 3,5 киловатта.

Подключение жилы, проводящей ток, должно осуществляться исключительно через отдельный автомат, куда легко подключить еще и варочную поверхность, что работает от электричества. Непосредственно автомат, который будет работать в домашних условиях, следует подбирать в зависимости от значения всей нагрузки, что на него поступает, и добавить к этому показателю еще где-то 10%.

Чтобы последующее использование такого устройства было безопасным, следует правильно сделать заземление. И если дом частный, то в этом не будет проблемы. А вот если речь идет о помещении в многоквартирном доме, что был построен несколько десятилетий назад, то здесь придется самому отдельную жилу заземлить на шину общего электрического щита. Если мы ведем речь о технике не очень большой мощности до 3 киловатт, а проводка в доме будет довольно хорошей и полностью справляющейся с нагрузками, то для монтажа духовок можно применять обычные евророзетки.

Ошибки

Следует сказать, что если подключение выполняется неспециалистом, то риск возникновения различных проблем и ошибок при эксплуатации духового шкафа существенно повышается. Разберем наиболее частые случаи проблем с такой техникой. Одной из них является то, что духовка постоянно выбивает автомат. Причин этого может быть несколько.

  • Возможно, одновременно с этим устройством в сеть включены иные бытовые электроприборы, что просто увеличивают нагрузку на сеть. Можно попробовать их выключить.
  • Проблема может быть в том, что в сети скачет напряжение. Поэтому и срабатывает УЗО.
  • Из-за нарушения проводной изоляции электрический ток может попадать на корпус устройства. Тогда духовка будет коротить, если основной кабель поврежден.
  • Физические повреждения имеет вилка, сам шнур или розетка, куда осуществляется подключение устройства.
  • Также из строя может выйти селектор мощности. Признаком этого будет срабатывание автомата после некоторого времени работы устройства.
  • Если есть проблемы с ТЭНами.
  • Если поломался вентилятор, а духовой шкаф просто перегревается.

Еще одна частая проблема – устройство не нагревается. Сначала нужно исключить такие банальные проблемы, как поломка сетевого фильтра, неисправность удлинителя, поломка розетки, отсутствие напряжения в сети, выход из строя шнура питания, поломка самой вилки и так далее. После этого следует осуществить прозвон элементов устройства, чтобы определить место поломки. Как правило, мастер найдет проблему либо в блоке управления устройства, переключателе мощности, либо при проверке ТЭНов. Как правило, в последнем случае и заключается проблема. Также это может быть вызвано неисправностью проводки.

Еще одной довольно часто встречающейся проблемой является перегрев электродуховки. Как правило, тут присутствует неисправность термостата. Но такую неполадку под силу устранить только специалисту, который имеет под рукой соответствующее оборудование. Бывает и так, что устройство нагревается очень сильно прямо снаружи. В этом случае, скорее всего, речь будет идти о нарушении работы охладительных вентиляторов. Специалист исправит такую неполадку за час.

Также бывают и другие неисправности. Например, духовка просто не включается. Тогда следует осуществить проверку подачи напряжения на электроприбор. То есть иногда причинами неисправности духовки могут стать обычное отключение электрической энергии или проблемы с розеткой. Бывает также и так, что просто перегорает шнур. Особенно часто такая неполадка возникает тогда, когда длина шнура велика, он перегорает где-то в месте, которое пользователю внешне недоступно. При возникновении неполадки следует сразу проверить целостность шнура во всех местах.

Также на современных моделях случается так, что если на дверце даже где-то возникнет микротрещина, это нарушит герметичность конструкции. Так что при возникновении проблемы следует очень внимательно осмотреть целостность двери устройства. Еще одна распространенная ошибка, с которой сталкиваются пользователи – поломанный датчик температур. Данный элемент крайне важен, по причине того, что он является защитой мебели, что окружает духовку, от возгорания.

Если прибор очень раскален, то датчик получит эту информацию и автоматически выключит устройство. Часто бывает так, что данную деталь просто заклинивает и ее требуется заменить.

Еще одна причина, которая может вызвать любую ошибку – неисправность платы управления. Сразу скажем, что данная плата не подлежит ремонту, ее просто требуется заменить. Да и не стоит пытаться ее ремонтировать, так как после пайки она все равно не проработает долго в нормальном режиме. Следует отметить, что подключение духового шкафа – процесс довольно ответственный, к которому необходимо подходить со всей серьезностью. Не стоит пытаться осуществлять подключение, если вы не имеете элементарных знаний в области электротехники, лучше тогда обратиться к специалистам. А при наличии таких знаний подключить духовку не составит никакого труда буквально в течение пары часов.

К тому же это позволит сэкономить на привлечении специалиста и даст возможность получить опыт в этом вопросе.

В следующем видео вас ждет подключение духового шкафа.

Как подключить электрический духовой шкаф к сети

Достоинство электрического духового шкафа по сравнению газовым заключается в более широком диапазоне возможностей. Его можно использовать в доме с газом как электрогриль, микроволновку и, собственно, духовку. В то же время подключение модели, работающей от электричества, допускается производить без вызова специалиста, что также является плюсом данного варианта. Не знаете, как подключить электрический духовой шкаф к сети самостоятельно? Далее мы предоставим не только сущность электромонтажа, но и пошаговую технологию установки в кухонном гарнитуре!

Шаг 1 – Определяемся со способом монтажа



Первое, что нужно определить, это следующие моменты:

  1. Модель духового шкафа зависимая от варочной панели или независимая (связанная или не связанная с варочной поверхностью)? В первом случае подключить панель и духовку нужно к одному питающему кабелю, при этом оба устройства должны быть соединены между собой согласно рекомендациям производителя. Независимый электрический духовой шкаф можно установить отдельно, причем на него поставить газовую варочную панель (она более экономная).
    Зависимая модель
    Не связанный корпус

  2. Какая мощность техники? Если мощность не выше 3,5 кВт, допускается применять подключение к розетке. В противном случае рекомендуется вывести отдельный силовой провод от распределительной коробки, с помощью которого и необходимо подключить электродуховку.
  3. Выдержит ли электропроводка в доме такие нагрузки? Продолжаем вопрос мощности электрического духового шкафа и определяемся, насколько подходящая проводка разведена по дому. Если Вы живете в хрущевке, при этом замена электропроводки в квартире не производилась, конечно же, кабель не выдержит токовые нагрузки свыше 3,5 кВт и придется полностью менять трассу проводки. Если же Вы недавно делали ремонт и уверены в том, что жилы кабеля выдержат силу тока в пределах 16А, можете не беспокоиться и переходить к монтажным работам. Тут же следует отметить, что проводка обязательно должна иметь заземление. Подключение электрического духового шкафа с вилкой без заземления производить запрещено.

Решив все эти вопросы и создав благоприятные условия для установки техники, можно переходить далее – непосредственно к монтажу!

Шаг 2 – Устанавливаем корпус на место

Чаще всего используют корпус техники, встраиваемый в кухонный гарнитур, что позволяет сохранить интерьер кухни и сэкономить свободную площадь комнаты. Современные производители мебели и техники создали единый стандарт, чтобы корпус идеально входил в специально предназначенную для этого секцию гарнитура. Все, что Вам нужно – аккуратно установить электрический духовой шкаф на свое место под столешницей (как показано на фото) и выровнять строго по уровню.Размещение в нише

Обращаем Ваше внимание на то, что любой перекос негативно отобразиться на эффективности подогрева. Более того, неправильная установка в 80% случаев является причиной выхода техники из строя!

Используя строительный уровень, подгоните корпус, чтобы он ровно стоял как в горизонтальной, так и вертикальной плоскости. Выравнивание производится откручиванием ножек, собственно, как и при установке посудомоечной машины. Чтобы духовка не перегревалась при работе и преждевременно не сломалась, рекомендуем учитывать следующие требования, которые позволят правильно установить электрический духовой шкаф своими руками:

  1. Расстояние от нижней части корпуса до пола должно быть не менее 5 см, лучше 8.
  2. Воздушный зазор между кухонным гарнитуром и боковыми стенками духовки должен быть 5 см.
  3. От задней стенки дистанция должна быть не менее 4 см.
  4. Позаботьтесь, чтобы рядом с техникой была установлена розетка (если мощность не превышает 3,5 кВт). Производить подключение через удлинитель крайне запрещается, если конечно Вы не сделали удлинитель своими руками!

Требования к размещению

Вот и все требования по установке электрического духового шкафа в кухонном гарнитуре. Последнее, что осталось – произвести подключение к электросети. Если вас смутил пункт — отступ снизу, рекомендуем просмотреть видео, на котором наглядно показана установка духового шкафа согласно требованиям производителя:

Правильная установка в кухонный гарнитур

Шаг 3 – Производим электромонтаж

Вот мы и подошли к финальной части процесса, в которой нужно самому подключить электрический духовой шкаф к сети. О том, как произвести подключение к обычной розетке, мы рассказывать не будем, все и так очевидно. Если же Вы решили вывести провод из распределительно коробки, тут дела обстоят немного сложнее.

Первым делом нужно обязательно отключить электроэнергию на вводе, чтобы защитить себя от поражения электрическим током. Если из корпуса не выведен шнур для подключения к сети, Вам необходимо найти клеммную колодку с задней стороны и используя провод ПВС либо ВВГ подходящего сечения, завести жилы в соответствующие клеммы. Другой конец проводника нужно подключить к вводным жилам (от распределительной коробки). Обязательно соблюдайте цветовую маркировку проводов: фаза (коричневый) ведется к клемме L, ноль (синий) к «N», заземление (зеленый) к «PE».Подсоединение проводов

Перед подключением кабеля убедитесь в том, что он способен выдержать токовые нагрузки. Для этого произведите расчет сечения кабеля по мощности и току. Обычно для питания электрического духового шкафа мощностью 3,5 кВт используют медный трехжильный кабель, сечением 2,5 мм.кв. Если нагрузка больше, рекомендуется применять проводник с жилами 4 мм.кв.Соединение с вводным кабелем

Помимо этого Вы должны защитить себя от поражения электрическим током, а также саму технику от короткого замыкания и перегрузок. Для этого необходимо подключить УЗО и автоматический выключатель, как показано на схеме ниже. О том, как выбрать УЗО и автоматический выключатель мы уже говорили, с чем Вам и советуем ознакомиться!Установка защитной автоматики

Простейшая схема защиты

В конце концов, необходимо проверить правильность установки и подключения электрического духового шкафа и после этого включить электроэнергию на распределительном щитке. Если ничего не искрит и световая индикация работает, значит, Вам удалось все правильно подключить своими руками!

Рекомендуем также просмотреть видео инструкции, на которых процесс подключения показан более подробно:

Вариант 1 — подключение через розетку

Вариант 2 — подключение электродуховки и варочной панели

Надеемся, что теперь Вы знаете, как подключить электрический духовой шкаф к сети своими руками. Если у Вас возникли какие-либо вопросы, оставляйте их в комментариях либо задавайте нашим специалистам в категории «Вопрос электрику»!

Простой способ установки электрического духового шкафа

Электрический духовой шкаф на порядок «умнее» газовой модели. Рекомендации по установке и подключению более современной модели предоставлены здесь!


Достоинство электрического духового шкафа по сравнению газовым заключается в более широком диапазоне возможностей. Его можно использовать в доме с газом как электрогриль, микроволновку и, собственно, духовку. В то же время подключение модели, работающей от электричества, допускается производить без вызова специалиста, что также является плюсом данного варианта. Не знаете, как подключить электрический духовой шкаф к сети самостоятельно? Далее мы предоставим не только сущность электромонтажа, но и пошаговую технологию установки в кухонном гарнитуре! Содержание:

Шаг 1 – Определяемся со способом монтажа



Первое, что нужно определить, это следующие моменты:

  1. Модель духового шкафа зависимая от варочной панели или независимая (связанная или не связанная с варочной поверхностью)? В первом случае подключить панель и духовку нужно к одному питающему кабелю, при этом оба устройства должны быть соединены между собой согласно рекомендациям производителя. Независимый электрический духовой шкаф можно установить отдельно, причем на него поставить газовую варочную панель (она более экономная).


  2. Какая мощность техники? Если мощность не выше 3,5 кВт, допускается применять подключение к розетке. В противном случае рекомендуется вывести отдельный силовой провод от распределительной коробки, с помощью которого и необходимо подключить электродуховку.
  3. Выдержит ли электропроводка в доме такие нагрузки? Продолжаем вопрос мощности электрического духового шкафа и определяемся, насколько подходящая проводка разведена по дому. Если Вы живете в хрущевке, при этом замена электропроводки в квартире не производилась, конечно же, кабель не выдержит токовые нагрузки свыше 3,5 кВт и придется полностью менять трассу проводки. Если же Вы недавно делали ремонт и уверены в том, что жилы кабеля выдержат силу тока в пределах 16А, можете не беспокоиться и переходить к монтажным работам. Тут же следует отметить, что проводка обязательно должна иметь заземление. Подключение электрического духового шкафа с вилкой без заземления производить запрещено.

Решив все эти вопросы и создав благоприятные условия для установки техники, можно переходить далее – непосредственно к монтажу!

Шаг 2 – Устанавливаем корпус на место

Чаще всего используют корпус техники, встраиваемый в кухонный гарнитур, что позволяет сохранить интерьер кухни и сэкономить свободную площадь комнаты. Современные производители мебели и техники создали единый стандарт, чтобы корпус идеально входил в специально предназначенную для этого секцию гарнитура. Все, что Вам нужно – аккуратно установить электрический духовой шкаф на свое место под столешницей (как показано на фото) и выровнять строго по уровню.

Обращаем Ваше внимание на то, что любой перекос негативно отобразиться на эффективности подогрева. Более того, неправильная установка в 80% случаев является причиной выхода техники из строя!

Используя строительный уровень, подгоните корпус, чтобы он ровно стоял как в горизонтальной, так и вертикальной плоскости. Выравнивание производится откручиванием ножек, собственно, как и при установке посудомоечной машины. Чтобы духовка не перегревалась при работе и преждевременно не сломалась, рекомендуем учитывать следующие требования, которые позволят правильно установить электрический духовой шкаф своими руками:

  1. Расстояние от нижней части корпуса до пола должно быть не менее 5 см, лучше 8.
  2. Воздушный зазор между кухонным гарнитуром и боковыми стенками духовки должен быть 5 см.
  3. От задней стенки дистанция должна быть не менее 4 см.
  4. Позаботьтесь, чтобы рядом с техникой была установлена розетка (если мощность не превышает 3,5 кВт). Производить подключение через удлинитель крайне запрещается, если конечно Вы не сделали удлинитель своими руками!

Вот и все требования по установке электрического духового шкафа в кухонном гарнитуре. Последнее, что осталось – произвести подключение к электросети. Если вас смутил пункт — отступ снизу, рекомендуем просмотреть видео, на котором наглядно показана установка духового шкафа согласно требованиям производителя:

Правильная установка в кухонный гарнитур

Шаг 3 – Производим электромонтаж

Вот мы и подошли к финальной части процесса, в которой нужно самому подключить электрический духовой шкаф к сети. О том, как произвести подключение к обычной розетке, мы рассказывать не будем, все и так очевидно. Если же Вы решили вывести провод из распределительно коробки, тут дела обстоят немного сложнее.

Первым делом нужно обязательно отключить электроэнергию на вводе, чтобы защитить себя от поражения электрическим током. Если из корпуса не выведен шнур для подключения к сети, Вам необходимо найти клеммную колодку с задней стороны и используя провод ПВС либо ВВГ подходящего сечения, завести жилы в соответствующие клеммы. Другой конец проводника нужно подключить к вводным жилам (от распределительной коробки). Обязательно соблюдайте цветовую маркировку проводов: фаза (коричневый) ведется к клемме L, ноль (синий) к «N», заземление (зеленый) к «PE».

Перед подключением кабеля убедитесь в том, что он способен выдержать токовые нагрузки. Для этого произведите расчет сечения кабеля по мощности и току. Обычно для питания электрического духового шкафа мощностью 3,5 кВт используют медный трехжильный кабель, сечением 2,5 мм.кв. Если нагрузка больше, рекомендуется применять проводник с жилами 4 мм.кв.

Помимо этого Вы должны защитить себя от поражения электрическим током, а также саму технику от короткого замыкания и перегрузок. Для этого необходимо подключить УЗО и автоматический выключатель, как показано на схеме ниже. О том, как выбрать УЗО и автоматический выключатель мы уже говорили, с чем Вам и советуем ознакомиться!


Простой способ установки электрического духового шкафа

В конце концов, необходимо проверить правильность установки и подключения электрического духового шкафа и после этого включить электроэнергию на распределительном щитке. Если ничего не искрит и световая индикация работает, значит, Вам удалось все правильно подключить своими руками!

Рекомендуем также просмотреть видео инструкции, на которых процесс подключения показан более подробно:

Вариант 1 — подключение через розетку

Вариант 2 — подключение электродуховки и варочной панели

Надеемся, что теперь Вы знаете, как подключить электрический духовой шкаф к сети своими руками. Если у Вас возникли какие-либо вопросы, оставляйте их в комментариях либо задавайте нашим специалистам в категории «Вопрос электрику»!


Правильная установка в кухонный гарнитур

Вариант 1 — подключение через розетку

Вариант 2 — подключение электродуховки и варочной панели


НравитсяПростой способ установки электрического духового шкафа0)Не нравитсяПростой способ установки электрического духового шкафа0)
Как подключить духовой шкаф к электричеству Частые ошибки

Основные нюансы подключения современных духовых шкафов в квартиру. Топ 3 лучших производителей частые ошибки при подключении

ТЕСТ:

Чтобы понять, обладаете ли вы достаточной информацией для самостоятельного подключения духового шкафа:
  1. Какая мощность приобретенного шкафа допускается для безопасного и надежного подсоединения к старой домашней розетке?а) 3,5 кВт.
    б) 4 кВт.
  2. В каком случае хозяину квартиры придется заменить провода в помещении, чтобы установить шкаф?а) Если ремонт с полной заменой электрических проводов производился год назад.
    б) Если он проживает в «хрущевке» и ремонт с заменой проводов не производился долгие годы.
  3. Какое расстояние делают между нижней частью оборудования и полом?а) 2 см.
    б) 3 см или даже 3,5.
    в) 5 см или увеличить до 8.
  4. Какого цвета делают защитный слой фазы и к какой клемме ее подключают?а) Коричневый. Подключается к «L».
    б) Зеленый. Подключается к «PE».

Ответы:

  1. а) Для надежного подсоединения к старой розетке шкаф должен обладать мощностью не выше 3,5 кВт.
  2. б) Если человек проживает в старом доме наподобие «хрущевки», и ремонт производился много лет назад, то перед установкой шкафа придется заменить всю проводку.
  3. в) Расстояние между нижней частью шкафа и полом — минимум 5 см. Если это возможно, то желательно увеличить это число до 8 см.
  4. а) Фазу покрывают коричневым защитным покрытием и ее нужно подсоединить к клемме «L».

У духового шкафа есть много преимуществ по сравнению с газовыми собратьями – аппарат успешно применяют в качестве микроволновки, духовки, электрогриля. К тому же аппарат при желании можно постараться подсоединить к сети на кухне самому, не вызывая спецработника. Но, чтобы подключить его, потребуется тщательно разобраться в теме. После этого будет понятно, как правильно подключить духовой шкаф к электросети.

Определение: Духовой шкаф – это встраиваемый элемент кухонного оборудования для приготовления пищи.

Как подключить электрическую духовку к сети? Отвечаем на вопросы и следуем рекомендациям.

3 вопроса о монтаже

Не все знают, как подключить встраиваемую духовку и варочную панель. Сначала нужно разобраться со следующими моментами:

  1. Аппараты выпускаются в нескольких экземплярах — независимые и зависимые от варочной панели. Зависимые модели духовки и панель подключают к единому питающему кабелю и соединяют между собой, соблюдая инструкции выпускающей компании. Независимый агрегат устанавливают отдельно, и если есть необходимость, дополнительно на него уже подключается газовая варочная поверхность.
  2. Нужно узнать мощность. Когда она не превышает 3,5 кВт — производят установку к розетке. Если имеется в наличии в другой вариант, тогда надо использовать один силовой провод для распределительной коробки — с помощью неё как раз и нужно производить монтаж электродуховки.
  3. Обязательно стоит выяснить, выдержит ли электрическая проводка, находящаяся в доме, подобные нагрузки. Этот вопрос — продолжение темы о мощности духового шкафа. Нужно понять, насколько подойдет проводка, которая уже имеется в доме. Если человек проживает в хрущёвке, и замена электропроводов не проводилась уже долгие годы, тогда кабель не справится. Провода нужно обязательно заменить перед установкой оборудования. Но, если хозяин квартиры или частного дома недавно произвел ремонт, и уверен, что жилы не сгорят от 16 ампер тока, тогда сразу стоит переходить к подсоединению.

В проводке должно присутствовать заземление. Если отсутствует, подключение категорически запрещено.

Ответив для себя на эти вопросы, человек поймет, будет ли ваш дом идеальным местом для подключения новой техники. В случае надобности, придется произвести замену проводки.

Если никаких проблем нет, тогда начинаем монтаж.

3 главных параметра корпуса

Посмотрите на картинках стандартные размеры современного духового шкафа:

Как подключить духовой шкаф к электричеству: 3 главных нюансаКак подключить духовой шкаф к электричеству: 3 главных нюансаРазмеры

Применяется корпус, что может поместиться в кухонный гарнитур — так сохраняется внешний вид и экономится пространство. Производители позаботились о том, чтобы кухонный гарнитур производился по единым стандартам — это обеспечивает идеальное вхождение в него дополнительной кухонной техники. Именно поэтому, всё, что нужно хозяину квартиры — это аккуратно вставить электрический духовой шкаф на нужное место, расположенное под столешницей.

Уровень

После этого нужно всё аккуратно выровнять при помощи строительного уровня. Выравниванию придется уделить особое внимание, поскольку в случае даже небольших неровностей, эффективность подогрева сильно уменьшится. Если произвести неправильную установку, тогда с вероятностью 80% можно сказать, что техника сломается. И это в лучшем варианте, в худшем произойдет возгорание.

Как подключить духовой шкаф к электричеству: 3 главных нюансаКак подключить духовой шкаф к электричеству: 3 главных нюансаРегулировка

Обязательно применяйте строительный уровень для монтажа. Проверяйте, чтобы оборудование становилось максимально ровно по вертикали и горизонтали. Чтобы произвести выравнивание нужно регулировать показания вращением ножек. Этот процесс очень похож на установку на место посудомоечной машины. Чтобы духовка не перегрелась, нужно соблюдать требования, с помощью которых устанавливают шкаф в нужное место своими руками.

Как подключить духовой шкаф к электричеству: 3 главных нюансаКак подключить духовой шкаф к электричеству: 3 главных нюансаРазмеры
  1. Нужно соблюдать расстояния между корпусом и полом. Она равняется 5 см или даже увеличить до 8 см, если имеется такая возможность.
  2. Обязательно нужно соблюсти воздушный зазор между боковыми стенками и кухонным гарнитуром — 5 см будет вполне достаточно. Но меньшее расстояние совершенно недопустимо.
  3. Расстояние от задней стенки должно составлять минимум 4 см.
Как подключить духовой шкаф к электричеству: 3 главных нюансаКак подключить духовой шкаф к электричеству: 3 главных нюансаБез удлинителей

Необходимо позаботиться, чтобы около техники  располагалась розетка, если мощность оборудования свыше 3,5 кВт. Использовать для этой цели удлинитель не рекомендуется.

Это основные требования, которые нужно обязательно соблюдать при установке. Теперь нужно позаботиться только о подключении к электросети дома.

6 нюансов правильного электромонтажа

Это заключительная часть монтажа оборудования, к которому нужно относиться максимально ответственно — особенно, если принято решение самостоятельно подключить духовой шкаф к сети.

5 схем подключения

Но, если провода нужно вывести из распределительной коробки, то тут задача несколько осложнится, но она всё ещё выполнима.

  1. Для начала потребуется отключить энергию на вводе — производится защита от неприятных последствий поражения электротоком.
  2. Если из установленного корпуса не видно необходимого шнура, который тянется к сети, нужно найти клеммную колодку на обратной стороне. Используя надежный кабель ПВС или ВВГ, жилы необходимо поместить в нужные клеммы. Выбор провода осуществляется, ориентируясь на следующие данные:
Как подключить духовой шкаф к электричеству: 3 главных нюансаКак подключить духовой шкаф к электричеству: 3 главных нюанса Варианты проводов Как подключить духовой шкаф к электричеству: 3 главных нюансаКак подключить духовой шкаф к электричеству: 3 главных нюансаВарианты ВВГ
  1. Второй конец проводника подключаем к жилам, тянущимся от щитка.
  2. Нельзя путать цвета. Фаза — коричневого цвета. Ее подводим к клемме L. Ноль — синий — его подсоединяем к «N». Точка заземления имеет зелёный цвет. Ее нужно подсоединить к «PE».
  3. Перед тем как подключить кабель, нужно удостовериться, что он справится с необходимыми нагрузками. Для этого следует провести расчёт сечения кабеля по мощности и току. Чтобы запитать шкаф, достаточно 3,5 кВт. Применяется кабель из меди, имеющий три жилы, и сечение в 2,5 мм.кв. Если нагрузка от оборудования будет больше, тогда нужно использовать 4 жилы и 4 мм.кв.
  4. Нельзя забывать про собственную защиту, и исключить возможность короткого замыкания. С этой целью подключаем УЗО и автоматический выключатель. Под конец работы обязательно проверяем подключения.

Включаем электроэнергию при помощи распределительного щитка. Если не наблюдается никаких искр, а световая индикация функционирует как надо, тогда подключить удалось успешно.

Подключение духового шкафа к электросети своими руками завершено.

Установка и подключение встраиваемого духового шкафа

5 ответов на часто задаваемый вопрос о подключение духового шкафа к электросети своими руками

Духовка требует мощность в 3,5 кВт. И люди, не представляют, какое именно оборудование нужно применять для подключения. Чтобы произвести этот процесс, необходимы следующие материалы:

  1. Трехжильный кабель ВВГнГ-LS 3 на 2,5 мм в квадрате.
  2. Евро розетка на 16 А, которая имеет контакты под заземляющий проводник.
  3. Вилка на 16 А. Лучше, чтобы она выполнялась в угловом расположении, поскольку так она будет занимать меньше места между задней стенкой.
  4. Диффавтомат на 16 А, или УЗО с диффавтоматом.
  5. Если возник вопрос о герметизации всех соединений, то это придется сделать, ведь шкаф располагается близко с краном. И не стоит допускать заливание в него воды.

Как избежать 4 ошибок при подключении  электрического для обычной розетки

Часто люди задаются вопросом о том, можно ли подключить новый духовой шкаф к розетке, которая уже довольно долгое время располагается в квартире и раньше предназначалась для включения электрического чайника, микроволновки или подобного прибора. Это делать разрешено, если хозяин дома избежит нескольких ошибок:

  1. Мощность приобретенного шкафа не выше 3,5 кВт.
  2. Розетка подключена трехжильным медным кабелем.
  3. В электрическом щитке предварительно заменили старый автомат на диффавтомат, имеющий номинальный ток в 16 А.
  4. Вилку к шкафу приходится подключать самому — в разных странах имеются различные формы розеток, а потому производитель никак не может точно угадать, какая вилка и розетка для нее у духового шкафа совпадет. При самостоятельном подключении нельзя ориентироваться исключительно на цвета жил. Крышку клеммной колодки надо разобрать, и проверить заведение проводов.

Еще важно знать 3 нюанса о подключении

  1. На всякий случай придется позаботиться, чтобы шкаф беспрепятственно отключался. То есть, доступ к розетке должен быть свободный.
  2. Различные удлинители не применять – не справятся с нагрузкой. В результате произойдет перегрев. Хозяев квартиры интересует, можно ли подключить варочную панель и духовку к одной розетке. Ответ тут только отрицательный.
  3. После подключения установите максимальную мощность нагрева и запустите шкаф в работу. Проверьте, чтобы провода не искрили. После открываем дверцу и включаем вытяжку. Ждем, когда запах сгоревшей заводской смазки улетучится из помещения.

Топ 3 Д.Ш.

Чтобы быть уверенным в приобретении качественного аппарата, покупайте шкафы хороших фирм:

  1. Bosh. Много положительны отзывов на духовой шкаф Bosch hbn431s3.
  2. Gorenje.
  3. Candy.

Производители на рынке подобной техники уже долгие годы, а потому гарантируют высокое качество сборки и работу без ошибок. Пользователи убедились в качестве и рекомендуют для покупки модели именно этих брендов.

Подключение духо-го шкафа к электросети и вароч-й панели можно произвести самостоятельно, если следовать инструкции. Выполняя рекомендации, человек поймет, как правильно установить духовку.

Но если появились вопросы, то сразу же стоит обратиться к спецработнику за консультационными услугами, поскольку нужно обеспечить безопасность своего жилища. Обученные работники ответят на вопросы и всегда помогут.

90000 How to Install, Wire and Connect Your New Electric Cooker in 6 Simple Steps 90001 90002 90003 90002 The time has come to replace your electric cooker, whether it’s because your appliance is dead after years of use or simply because you want to modernise your kitchen . And that’s great, but … 90003 90002 You are probably reading this article because you need advice right from the experts or spent a grip of money for what seems like a simple wiring job. 90003 90002 And while a professional electric cooker installation itself is not an easy task to carry out yourself, there are legalities you should be aware of first before you roll up your sleeves and plunge into the DIY territory.90003 90010 Electrical Regulations and What They Mean for You 90011 90002 Let us start by saying that if your new cooker model is more powerful than what you previously owned, chances are that you will need to install a new circuit in order to power the appliance. However, 90013 cooker circuit installation can only be done by a Part P certified electrician! 90014 90003 90002 With that said, if you are able to use your current circuit and cooker control unit, then you are free to wire your new purchase, but 90013 you need to know what you are doing as this procedure can be fatal if you are not careful 90014.90003 90002 Even if you do know what you are doing, you will 90013 still need to hire a qualified electrician to inspect your work and issue you a Minor Electrical Installation Works Certificate. 90014 Failure to do so can void your property insurance and you will have a harder time selling your home. 90023 90003 90025 Need a Handyman? 90026 90002 Enter your postcode to view our rates and availability in your area. 90003 90002 For questions about the services we offer visit our main site or you can always call us at 020 3404 4045 90003 90002 If, after reading this, you still wish to perform a DIY installation, proceed to the 6 steps below.90003 90010 Step # 1: Check If Your Home Meets the Power Requirements. 90011 90002 Electric cookers require lots of power to operate since they generate intense amounts of heat. This means that you need to get at least a 13 amp fuse, although 90013 newer models will most likely require a 32 amp fuse 90014 (read your product’s specifications to check its exact amp rating). 90003 90002 Since you need a separate fuse for your appliance, 90013 you will also need to 90014 90013 fit your cooker on a separate circuit 90014.This isolated system will ensure that your cooking appliance is drawing sufficient amounts of power at all times and that it is perfectly safe to work with. 90003 90010 Step # 2: Purchase and Install a Double Pole Isolating Switch. 90011 90002 As mentioned earlier, cookers are power-hungry machines. And because of that, they need to be «supervised» by a double pole isolating switches. But what do these gadgets do, exactly? 90003 90002 90013 Essentially, this type of isolating switch ensures that, in the event of a short circuit, the cooker’s wiring (neutral wire included) is no longer carrying electrical current.90014 This also means that you will not get shocked if you happened to touch your appliance after the event. 90003 90002 Notice that we said a double pole isolating switch and not just a «switch» or a «single switch», which is also available on the market. There is a reason for that. Single switches can only de-energize the live wire, but cookers draw so much power that they can energise even the neutral wire. Double pole switches, on the other hand, shut both wires off for complete safety. 90003 90010 Step # 3: Mind the Positioning of Your Cooker Control Unit.90011 90002 Your appliance needs to be connected via a thick cable to the so-called cooker control unit. However, 90013 make sure that your cooker is positioned within two metres of the unit, but never directly below it 90014 90013 to prevent a potential fire hazard situation. 90014 90003 90002 If your cooker control unit is a more recent model, it will likely have neon lights installed on it. These will signify when the unit is turned on and whether any current is flowing through it. 90003 90010 Step # 4: Pick the Right Cable for Your Cooking Needs.90011 90002 If you just bought a new electric cooker, you should have a cable included in the packaging. However, if that is not the case, here are some general guidelines to help you pick the right one: 90003 90069 90070 90013 You need a cable with sufficient thickness. 90014 For most domestic scenarios, a 2.5mm heat-resistant cable will usually do the job just fine. 90073 90070 90013 The cable needs to have several wires. 90014 Some of the more commonly sold varieties come with three wires — blue wire for neutral current, brown wire for live current, and an exposed wire that takes the residual current to the earth below.The cable is usually named as a «2 core and earth» or a «twin and earth». 90073 90078 90002 If you are still not certain what is the right type and size of cable for your appliance, 90013 always make sure to read the official manual and to consult a professional technician! 90014 90003 90010 Step # 5: Take the «Hot Zone» of Your Appliance Into Account. 90011 90002 90013 The cooker’s hot zone is essentially the area that is located directly above your appliance. 90014 So, before installing the cooker at your desired location, free it from any materials that are even remotely flammable, such as wood, wallpaper, overhanging boiler, etc.90003 90002 90013 There should also be a gap of at least 300mm between your appliance and any other items installed in your kitchen. 90014 This is crucial when you’ve just done a thorough property renovation, including fresh kitchen fitting, mounting sinks, a fridge-freezer installation, or installation of any other appliances such as washing machine or dishwasher fitting. The only exception is countertops — everything else should remain at a respectable distance from your cooker. 90003 90010 Step # 6: Connect Your Cooker to Your Home’s Power Grid.90011 90002 Now that you know all requirements by heart and have taken all necessary safety precautions, it’s time to wire your appliance. Here is what you need to do to ensure a successful installation. 90003 90025 Connect the cable to the back of your cooker 90026 90099 90070 Locate the terminal outlet box on the back of your appliance and unscrew the plate. 90073 90070 Connect the live (brown), neutral (blue), and earth (green-yellow) wires into their appropriate slots (neutral goes to the left, live — to the right, earth — to the centre).90073 90070 Tighten the screws to secure the wires in place and re-apply the back plate. 90073 90106 90025 Connect the cooker to your cooker control unit. 90026 90099 90070 Check if the cooker cable is securely attached to your appliance. 90073 90070 Lock the cooker circuit on your fuse box with a small padlock to prevent anyone from accidentally flipping the switch while you are wiring your appliance. 90073 90070 Turn the double pole isolator switch on to completely de-energise your cooker.90073 90070 Place a scrap piece of vinyl or other protective covering underneath your appliance before moving it into position to avoid scratching your kitchen flooring. 90073 90070 Use a voltage tester to ensure that your cooker control unit is completely dead and safe to work with, then remove the screws inside the connections. 90073 90070 Gently push the wires into their corresponding slots, then place the screws back. When doing so, be careful not to cross-thread the screws, i.e. screw them at an angle.90073 90070 Finally, screw the insulation bit under the wiring to firmly secure the wires in place. 90073 90106 90010 In conclusion: 90011 90002 If you followed all our instructions closely, you are probably already cooking your favourite meals as we speak. As you can see, even minor electrical jobs require lots of patience, research, and preparation, but it is doable if you work with extreme care and with the right mindset. 90003 90002 If, however, you had as much as a tiny grain of doubt about any part of the cooker installation process, we urge you to hire a certified professional to do the job for you.Yes, you will pay a bit more to have your cooker wired, but we can all agree that safety does not have a price, right? 90003.
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
