Программируемый терморегулятор для тёплого пола: настройка и подсчёт температуры

Комфортную температуру в домах в настоящие дни создаёт система «тёплый пол» с водяной или электрической конструкцией нагрева. Её работу контролирует регулировочное устройство в комплексе с одним или несколькими датчиками.

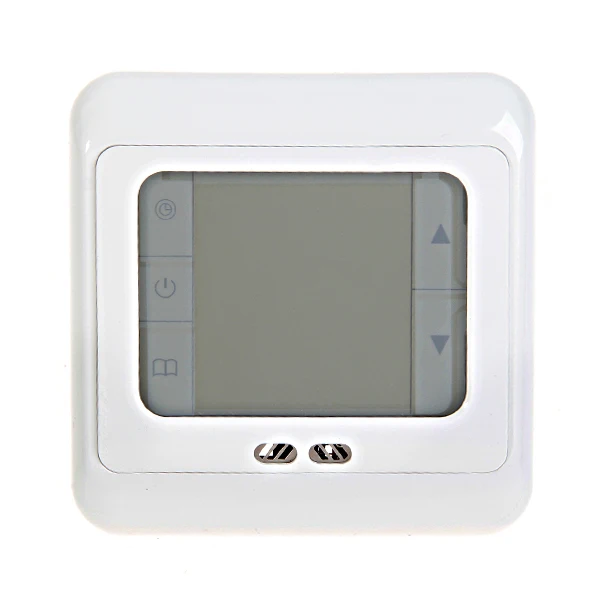

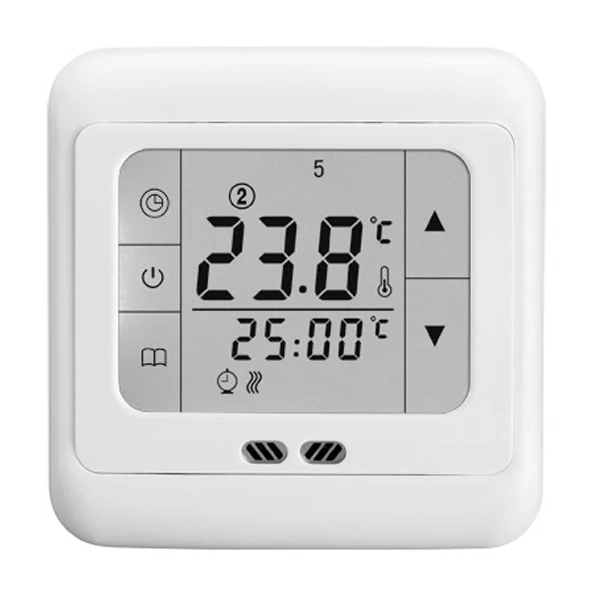

Программируемый терморегулятор для теплого пола

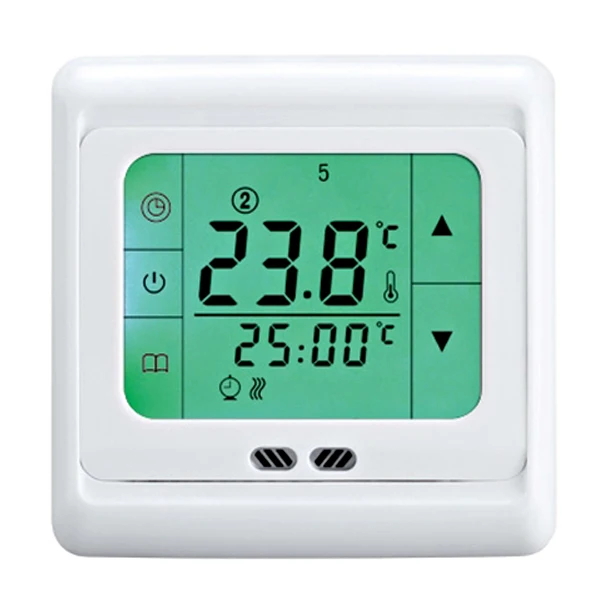

Программируемый терморегулятор для теплого пола

При включении или отключении тепловых матов датчики передают информацию на терморегулятор для теплового пола. Благодаря работе устройства в помещении поддерживается заданная, комфортная для окружающих, температура.

Принцип действия терморегулятора

Терморегуляторы – специальные устройства для настройки теплового режима в помещении в зависимости от погодных условий. Они надёжны, просты в управлении, как правило, служат много лет без поломок и сбоев режимов настройки.

Устройства рассчитаны на пользование ими людьми любого уровня знаний. То есть, управление ими доступно, в том числе, подросткам и пожилым людьми.

Программируемый терморегулятор для теплого пола

Терморегуляторы рассчитаны на установку минимальной температуры для каждого помещения в доме индивидуально. Особенно такое преимущество имеют модели с программированием режима работы устройства в интервале всего дня.

Рабочим инструментом служит выносной термостат системы «тёплый пол» (СТП). Его назначение: при достижении установленной на приборе температуры размыкать или, напротив, замыкать электрическую цепь.

В результате такого действия система прекращает или возобновляет нагрев. Терморегуляторы подразделяются на следующие виды:

Механические конструкции

Термодатчиком служит биметаллическая пластина, замыкающая контакты нагревательных матов. При повышении температуры в комнате пластина выгибается и размыкает электрический контур, в результате чего прекращается подача электрической энергии.

После охлаждения и выпрямления пластина вновь замыкает контакты, возобновляя цикл.

Изменение температуры в комнате осуществляется вращением специального колёсика. Несмотря на примитивную конструкцию, минимальную функциональность, невозможность установки дистанционного управления, механический терморегулятор продолжает использоваться, благодаря своим особенностям:

  • простота настроек в процессе эксплуатации;
  • невысокая стоимость;
  • надёжность конструкции при эксплуатации высоких и низких температур;
  • независимость от энергетических помех;
  • устройство автоматически включается с подачей электричества после его отключения.

Электронные терморегуляторы

Терморезисторы применяются в качестве датчиков температуры в релейных (электронных) регуляторов температуры. Терморезисторы, при нагревании окружающей среды,  изменяют сопротивление электротоку, которое фиксирует микросхема управления, осуществляющая передачу сигнала реле.

Обмотка реле размыкает контакты, разрывая цепь, происходит обесточивание силовой цепи.

Программируемый терморегулятор для теплого пола

Температура окружающей среды снижается на 1 градус, не более, цепь замыкается, возобновляя нагрев системы «тёплого пола».

Существуют модели электронных терморегуляторов, к которым могут быть подключены другие изолированные участки тёплого пола, оснащённых собственными датчиками.

Электронные или релейные термоконструкции, более совершенны в сравнении с механическими аналогами и имеют следующие преимущества:

  • датчик, выносной элемент терморегулятора, может устанавливаться в любом удобном месте помещения;
  • заданная температура и регистрируемые текущие данные отображаются на дисплее;
  • возможность контроля температуры в нескольких зонах «тёплого пола»;
  • термодатчик регистрирует температуру и отображает её на дисплее с точностью до нескольких долей градуса;
  • существует возможность комплектования выносным блоком управления.

Электронные схемы терморегуляторов во многом зависят от состояния напряжения в электрической сети.

При перепадах напряжения и кратковременном отключении электротока наблюдаются сбои в стабильной работе и настройках микросхемы электронного устройства. При подсчёте стоимости, электрические конструкции по цене намного выше механических аналогов.

Электронные устройства с программным управлением

Программируемые терморегуляторы представляют собой конструкции, сохраняющие данные установленного температурного режима. Такие приборы устанавливают в системах с встроенными элементами электронагрева.

Они обеспечивают автоматический процесс настройки и корректировки температуры в оборудовании, предназначенном для систем охлаждения или обогрева.

Необходимость наличия терморегуляторов заключается в обеспечении приборов, обустроенных элементами изменения показателей температуры, их включением/выключением при достижении определённых температурных параметров.

С помощью терморегулирующих конструкций контролируемая среда будет иметь заданную температуру.

Принцип работы программируемых устройств един, независимо от того в какой прибор они встроены:

  • термодатчик, встроенного или выносного вида должен передавать точную информацию в термостат, который регулирует температуру увеличением или снижением мощности, нагревающего устройства;
  • от термодатчика зависит эффективность и качество работы «тёплых полов» с любым нагревательным элементом;
  • термодатчики размещают в помещении так, чтобы они были удалены от точек, влияющих на изменение температуры, так как искажение показателей датчика внесёт ошибку в работу терморегулятора;
  • качественная работа датчиков позволяет регулятору температуры поддерживать комфортные условия окружающей среды помещения;
  • благодаря точности передачи показаний на регулирующее устройство напольное покрытие не будет перегрето и испорчено;
  • расширенные функции микросхемы программируемого терморегулятора обеспечивают настройку температуры для отдельного помещения индивидуально в зависимости от времени суток или иных требований;
  • стабилизируется работа энергосистемы дома, что необходимо для расчёта экономного потребления электричества в москве.

Существуют следующие виды термодатчиков, используемых в системе «тёплого пола». любой из них может быть встроенным в корпус терморегулятора или обустраиваться на некотором удалении:

  1. датчик определения температуры окружающего воздуха должен обеспечиваться циркуляцией воздуха данного помещения;
  2. инфракрасные элементы, предназначенные для удалённого измерения температуры нагретого напольного покрытия, могут быть встроенными в программируемый терморегулятор или выделен в отдельный блок. Для такого сочетания необходимо соблюднеиеединственного требования: отсутствие преград между датчиком и контролируемой поверхностью. расстояние между ними должно равняться или превышать 30 см;
  3. контактные элементы измерения температуры поверхности пола представляют конструкцию, состоящую из провода, соединённого одним концом с терморегулятором. Другой конец с утолщением помещают в гофрированную трубку, расположенную под поверхностью пола;
  4. комбинированные датчики измерения температуры поверхности пола.

К контактному терморегулятору может подключаться несколько датчиков, что позволяет обслуживать несколько зон в одном доме или квартире в несколько комнат разного назначения.

Правила настройки терморегулятора

Первичная настройка терморегуляторов любого вида заключается в проверке в целом работоспособности всей системы тёплого пола.

Программируемый терморегулятор для теплого пола

Для этого необходимо включить нагрев, установить необходимые параметры на всех измерительных устройствах и прогреть полностью все помещения дома или квартиры. Для котла установить оптимальный режим нагрева 60оС.

При частых включениях котла и выходу на старт, следует установить меньшую мощность и снова проверить систему. Подобрать нужную температуру в каждом отдельном помещении придётся в процессе эксплуатации системы тёплого пола.

Программируемый терморегулятор для теплого пола Загрузка…

монтаж, настройка регулятора, как установить и снять, фото и видео

Содержание:

Система подогрева пола, или, «теплый пол», представляет собой разновидность обогрева помещения, дающего возможность хозяину сохранять требуемый микроклимат в помещении, при этом он сам выставляет комфортную температуру. Такие системы оборудованы устройством, позволяющим проводить подобную регулировку.

монтаж терморегулятора теплого пола

Стоит отметить, что установка терморегулятора теплого пола вполне возможна без привлечения специалистов, главное при этом подойти к мероприятию со всей ответственностью и серьезностью, не забывая о технике безопасности.

Что представляет собой терморегулятор

Система теплого пола подразумевает установку нагревательных элементов под напольное покрытие с последующим соединением с электросетью. Это осуществляется не напрямую, а через регулирующий прибор – термостат.

Естественно, что данная система отопления снабжена датчиком температуры. Монтаж этого устройства осуществляется с применением гибкой пластиковой трубки, установленной непосредственно в стяжку пола.

Последние модели термостатов оснащены системой программирования, что не может не радовать. Это довольно удобно, потому что дает возможность владельцу определять, когда настраивать систему отопления на режим экономии, а когда задействовать ее на полную мощность для достижения максимального комфорта, например, после долгого дня, когда вся семья вернулась домой.

настройка терморегулятора теплого пола

Цена на программируемые регуляторы несколько выше, нежели на обычные модели. Тем не менее, благодаря возможности экономии разница в цене нивелируется спустя 1-3 сезона. Читайте также: «Какой датчик температуры для теплого пола выбрать и как его установить правильно».

Можно выделить такие виды терморегуляторов:

  • Аппараты с режимом экономии. Он дает возможность снизить температуру в помещении на время, когда в нем нет жильцов, на определенное количество градусов, что позволит слегка сократить потребление электричества.
  • Термостаты, дополненные программируемым таймером. Контроль температуры осуществляется посредством установленной программы таймера. Таймер посылает команды на регулятор температуры, корректируя, таким образом, силу нагрева в конкретное время.
  • Интеллектуальные программируемые регуляторы температуры. На экране такого дисплея можно устанавливать чередование заданных режимов. Аппарат сам определяет, когда и какую программу выполнить, исходя из определенных факторов.
  • Регулятор температуры с ограничительным датчиком. Он дает возможность задать предельно низкие и высокие величины нагрева пола при конкретной температуре воздуха. Таким образом, можно предостеречься от возможного перегрева, сохранив целостность имеющегося напольного покрытия.

Подготовка к установке

Перед монтажом терморегулятора следует внимательно изучить прилагаемую инструкцию от изготовителя. Особенно следует уделить время разделу по установке, так как принципы монтажа разных моделей регуляторов могут несколько отличаться.

Снимите переднюю крышку регулятора, медленно, осторожными движениями демонтировав колесико управления. Для этого при помощи отвертки аккуратно зацепите элемент, после чего открутите винт. Если у вашей модели есть защелки, можно просто на них надавить той же отверткой, и панель можно будет снять.

установка регулятора теплого пола

Отметим – если не удается снять крышку, и вы собираетесь сделать это силой – подумайте дважды. Скорее всего, вы поломаете крепежи, а приспособление придется выкинуть. Не спешите, лучше изучите инструкцию внимательнее, как показывает практика, это помогает.

Монтаж терморегулятора теплого пола подразумевает наличие следующих приспособлений:

  • Гофротрубка. Зачастую эта вещь идет в комплекте. Если у вас по каким-то причинам такового комплектацией не предусмотрено, придется докупить его дополнительно. Лучше всего, если трубка будет толщиной 16 мм. Чтобы узнать нужную длину, замеряйте расстояние от точки монтажа регулятора до места установки термодатчика (прочитайте: «Как выбрать и установить термодатчик для теплого пола»).
  • Отвертка.
  • Крепежные винты.
  • Монтажная коробка.
  • Строительный уровень.
  • Отвертка-индикатор. Необходима для контроля фазы в сети. При желании можно воспользоваться любым иным схожим приспособлением.

Особенности установки разных терморегуляторов

Ознакамливаясь с мануалом к приобретенному терморегулятору, не пропустите информацию, объясняющую то, какую площадь может обслужить оборудование. Если в планах осуществить монтаж прибора в помещении с большими размерами, лучше всего будет распределить площадь на несколько зон, и поставить в каждую из них по отдельному терморегулятору. Иначе регулятор просто не справится с нагрузкой, а вся затея окажется бессмысленной.

как установить терморегулятор для теплого пола

Производятся регуляторы в различных конфигурациях, что в какой-то степени определяет последовательность их установки. Читайте также: «Установка теплого пола своими руками – правила монтажа».

Терморегуляторы можно разделить по таким параметрам:

  1. Конструкция. На рынке можно встретить устройства накладного и встраиваемого типа. Для первого типа не требуется делать технологического отверстия.
  2. Тип управления. Изготовителем представлены температурные датчики выносного, встроенного и комбинированного типов.
  3. Особенности функционала. Существуют простые модели, а также те, что поддерживают программирование. Специалисты отмечают, что лучше, когда присутствует расширенная настройка терморегулятора теплого пола, потому что в таком случае использование системы теплого пола будет значительно экономичнее и эффективнее.

Несколько полезных сведений об электропроводах

Внутрь коробки нужно ввести несколько проводов, имеющих разный цвет изоляции. Согласно нормам, ноль имеет голубой цвет, а фаза – черный. Заземляющий провод окрашен двумя цветами – желтым и зеленым.

Для определения фазы стоит воспользоваться индикаторной отверткой. Кроме того, в момент подготовки, до того, как произойдет установка регулятора теплого пола, следует проконтролировать напряжение в сети. Идеально, когда оно максимально приближается к 220 вольтам.

как снять терморегулятор теплого пола

Далее потребуется произвести обрезку главного кабеля обогрева, и кабеля питания. Для этого лучше всего воспользоваться острым ножом или специальными кусачками. Обрезать нужно так, чтобы кабели выступали из монтажной коробки где-то на 50 мм. Далее зачищаются провода.

Если моделью предусмотрено безвинтовое крепление кабелей, то длина зачистки определяется исходя из рекомендаций, указанных на корпусе устройства. Следует быть аккуратными, чтобы зачищенные кабели не соприкасались между собой. Провод заземления лучше всего соединить с оплеткой кабеля обогрева посредством пайки или клеммы.

После этого осуществляется подключение силового кабеля к монтируемому термостату. Инструкция, как установить терморегулятор для теплого пола, указана производителем либо на корпусе, либо в руководстве. Инструкция может несколько разниться между схожими моделями, поэтому схему нужно изучать в каждом отдельном случае индивидуально.

как установить терморегулятор для теплого пола

Подведите провод с фазой и закрепите к нужному контакту в устройстве, обычно он маркируется буквой L. Клема для нулевого провода имеет маркировку N. Однако следует быть внимательным, так как встречаются разновидности систем, в которых клема N предназначена для подключения основного кабеля обогрева. Этот нюанс нужно изучить отдельно с особой внимательностью.

Далее нужно соединить температурный датчик к клемам с маркировкой sensor. Как и было упомянуто раньше, он находится внутри гофротрубки. Если датчик изначально не находится в трубке, то поместить его туда потребуется самому.

Типы кабелей отопления:

  1. Двужильный кабель обогрева скрывает под своей защитной изоляцией два токопроводящих проводника. Такой тип кабеля считается более удобным, нежели его одножильный вариант, потому что соединение его с терморегулятором происходит лишь с одного конца. В таком кабеле рядом находятся 3 провода, два из которых токопроводящие и один заземляющий.
  2. В одножильном кабеле располагается лишь один токопроводящий провод, как правило, он белый.

Техника безопасности

Любые работы по установке электрооборудования должны осуществляться с соблюдением элементарных правил техники безопасности. Несоблюдение таковых может привести к плачевным последствиям.

установка регулятора теплого пола

К основным правилам можно отнести следующие:

  • до проведения работ убедитесь, что все помещение, либо отдельная комната, в которой осуществляется установка датчика, обесточена;
  • не проводите запуск устройства, которое находится в разобранном состоянии;
  • эксплуатация регулятора подразумевает температурный режим от -5 до 40 оС;
  • проводите своевременную очистку термостата от пыли;
  • очистка аппарата должна проводиться средствами, не содержащими растворитель или бензол;
  • ремонт проводите, если только вы на 100 % уверены в своих способностях, при этом вам понадобится разобраться в том, как снять терморегулятор теплого пола;
  • следите за тем, чтобы мощность системы не выходила за допустимые пределы, предусмотренные изготовителем термостата.

Последовательность установки регулятора

Процесс можно условно разделить на ряд последовательных шагов. Если им следовать, все работы пройдут без нюансов.

настройка терморегулятора теплого пола

Можно выделить 5 таких этапов:

  1. Сделайте на месте крепления устройства отверстие – лучше всего для этого подойдет перфоратор или ударная дрель. Габариты этого устройства должны дать возможность установить коробку. Кроме этого, создайте каналы для укладки кабелей и установки датчика. Произведите монтаж установочной коробки в готовое отверстие.
  2. Теперь можно уложить провода. Кабели питания системы обогрева следует подвести к коробке, а также подключите провода термодатчика.
  3. Осуществите монтаж терморегулятора. Это довольно просто, нужно всего лишь закрепить устройство в коробке.
  4. Теперь нужно соединить основные части системы. Данный этап требует особого подхода и соблюдения приложенной изготовителем инструкции, потому что в каждой конкретной модели последовательность может слегка отличаться.
  5. Поставьте на место переднюю панель, закрепив ее монтажными винтами, идущими в комплекте. С помощью строительного уровня нужно проверить, что регулятор был установлен строго по уровню. Далее можно закрыть крышку и включить питание. Если вы все сделали правильно, то включится экран терморегулятора и загорится индикатор теплого пола. После этого можно приступить к настройке регулятора.

Согласно советам экспертов, запускать систему теплых полов в постоянную работу можно лишь по прошествии 3-4 недель после заливки стяжки и укладки напольного покрытия, а именно кафеля. Если включить систему отопления раньше срока, то стяжка может растечься и напольное покрытие придет в негодность.

Хозяин должен лишь замерять специальным инструментом сопротивление между греющими элементами и сравнить их с рекомендуемыми показателями, представленными изготовителем. Если все удовлетворяет, то нужно только дождаться окончательного застывания стяжки. Только после этого готовую систему отопления, оснащенную термостатом и датчиком температуры, можно запускать в постоянную работу.

Установка терморегулятора теплого пола своими руками

Система подогрева пола позволяет поддерживать комфортный микроклимат в помещении, предоставляя владельцу возможность самостоятельного определения необходимой температуры. Для управления интенсивностью обогрева подобного рода системы комплектуются прибором, известным как терморегулятор.

Установка терморегулятора теплого полаУстановка терморегулятора теплого пола

Установка терморегулятора теплого пола

При желании с установкой упомянутого устройства можно справиться собственными силами. Исполнитель изначально должен настроиться на серьезность и ответственность предстоящего мероприятия, не забывая, при этом, о положениях техники безопасности.

Содержание статьи

Основные сведения о терморегуляторе для теплого пола

В состав системы, помимо непосредственно терморегулятора, включается специальный температурный датчик. Установка второго прибора выполняется с использованием гофрированной трубки из пластика. Это изделие располагается в стяжке пола.

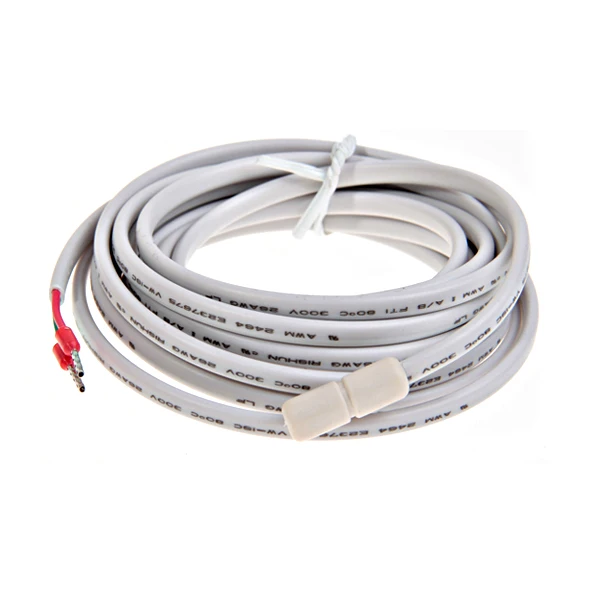

Температурный датчик Температурный датчик

Температурный датчик

Температурный датчик должен быть смонтирован в гофротрубкеТемпературный датчик должен быть смонтирован в гофротрубке

Температурный датчик должен быть смонтирован в гофротрубке

Современные термостаты имеют возможность программирования, что очень удобно. Например, владелец может настроить прибор таким образом, что при отсутствии хозяев теплый пол будет функционировать в режиме экономии энергии, а за некоторое время до прихода людей домой переключится в режим полноценного обогрева, обеспечив желаемую температуру в обслуживаемом помещении.

Регуляторы с функцией программирования стоят несколько дороже по сравнению с «собратьями» без такой возможности, однако, за счет экономии на расходе источника тепла, разница в цене компенсируется в среднем за 1-3 сезона.

Терморегулятор для теплого пола Thermo Thermoreg TI 900 программируемыйТерморегулятор для теплого пола Thermo Thermoreg TI 900 программируемый

Терморегулятор для теплого пола Thermo Thermoreg TI 900 программируемый

Классический вариант комнатного терморегулятора для теплого пола с выносным датчиком температурыКлассический вариант комнатного терморегулятора для теплого пола с выносным датчиком температуры

Классический вариант комнатного терморегулятора для теплого пола с выносным датчиком температуры

Терморегулятор ELECTROLUX ETA-16Терморегулятор ELECTROLUX ETA-16

Терморегулятор ELECTROLUX ETA-16

Подготовка к работе

Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.

Терморегулятор Thermoreg TI-200. Инструкция

Терморегулятор Thermoreg TI-200

Терморегулятор UTH-150 Euro type. Паспорт и инструкция по монтажу

UTH-150 Euro type

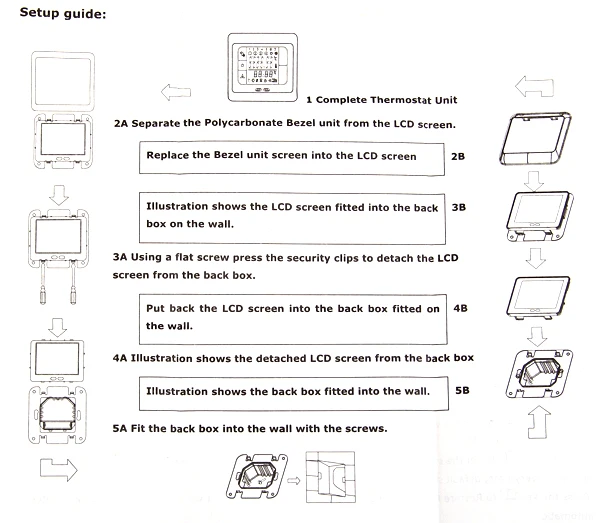

Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико. Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт. Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.

Снятие передней панелиСнятие передней панели

Снятие передней панели

Важно! Если крышка не снимается, не нужно пытаться решить задачу посредством оказания механического воздействия. Так вы рискуете сломать крепежные элементы. В результате придется покупать новый регулятор. Лучше внимательно прочтите руководство производителя и разберите прибор в соответствии с приведенной последовательностью.

Терморегулятор E 62.116. ИнструкцияТерморегулятор E 62.116. Инструкция

Терморегулятор E 62.116. Инструкция

Подготовьте нижеперечисленные приспособления для монтажа прибора:

  • гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр. Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
  • отвертку;
  • крепежные винты;
  • монтажную коробку;
  • уровень;
  • индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.

Нюансы монтажа разных видов терморегуляторов

Изучая инструкцию к выбранному терморегулятору, обратите внимание на заявленный производителем показатель площади обслуживания. Если вы планируете установить прибор в большом помещении, целесообразно будет разделить пространство на несколько областей и установить для каждой из них свой температурный регулятор. В противном случае устройство может попросту не выдержать подаваемую нагрузку и в его использовании не будет никакого смысла.

Регуляторы могут иметь разную конструкцию и функциональность. В зависимости от этого будет несколько различаться порядок установки устройства. Информация по этому поводу приведена в таблице.

Таблица. Отличия основных параметров терморегуляторов

ПараметрыПояснения
Конструкция термостатаВ продаже представлены встраиваемые и накладные устройства. Монтаж встраиваемого регулятора предполагает необходимость создания технологического отверстия в выбранной стене. В случае с накладным прибором отверстие делать не придется.
Особенности управленияПроизводители предлагают приборы с выносными и встроенными температурными датчиками. Также доступны комбинированные модели, оснащенные датчиками обоих типов.
Функциональные возможностиРанее отмечалось, что регулятор может иметь функции программирования либо же быть без таковых. Специалисты рекомендуют по возможности пользоваться настраиваемыми приборами, т.к. они обеспечивают более комфортные, экономные и в целом эффективные условия использования теплого пола.

Полезная информация об электропроводах

В коробку вводится несколько проводов, изоляция которых имеет разную окраску. В соответствии с общепринятыми положениями, на ноль заходит провод голубого цвета, фаза соединяется с проводом в черной изоляции, а заземление обеспечивается посредством провода в желто-зеленой оболочке.

Обратите внимание на цвет проводовОбратите внимание на цвет проводов

Обратите внимание на цвет проводов

Найти фазу можно при помощи специального сетевого индикатора. Также в процессе подготовки вы должны измерить уровень напряжения, создаваемый между нулем и фазой. Нормальным считается показатель в 220 В.

Соединение проводовСоединение проводов

Соединение проводов

Вы должны обрезать провода главного греющего кабеля, а также питания. Это можно сделать при помощи острого ножа либо специальных кусачек. Кабели необходимо обрезать таким образом, чтобы они выходили из монтажной коробки приблизительно на 5 см. Провода нужно зачистить. Если выполняется установка устройства с безвинтовым соединением, информация о рекомендованной длине данной зачистки будет приведена на корпусе прибора. Следите, чтобы зачищенные концы кабелей не соприкасались. Для соединения заземляющего провода с оплеткой греющего кабеля воспользуйтесь пайкой либо клеммой.

Далее вам нужно подключить питающий провод к устанавливаемому термостату. Схема подключения системы приводится в руководстве производителя либо на корпусе устройства. Для разных устройств она будет отличаться, поэтому уточните данный момент в индивидуальном порядке.

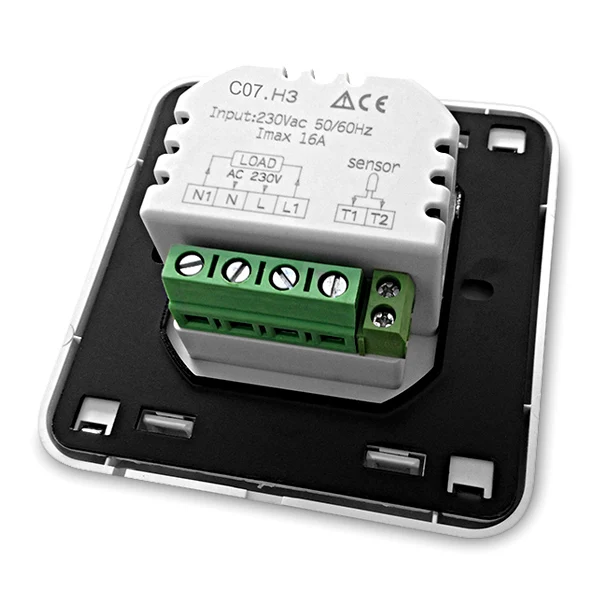

Подключение терморегулятораПодключение терморегулятора

Подключение терморегулятора

Заведите фазный провод на соответствующий контакт устанавливаемого устройства. Узнать нужный контакт можно по маркировке латинской буквой L. Кабель нуля подавайте на клемму, обозначенную буквой N. Будьте внимательны: в продаже представлены системы, в которых на N-клемму предусматривается подсоединение основного греющего кабеля обустраиваемой системы. Уточните эту информацию в руководстве производителя перед выполнением работы.

Соедините датчик температуры с sensor-клеммами. Как отмечалось, данный датчик располагается в гофрированной трубе. Если он изначально не вставлен в трубку, вам нужно сделать это самостоятельно.

Установка термодатчика - размещение в гофротрубкеУстановка термодатчика - размещение в гофротрубке

Установка термодатчика — размещение в гофротрубке

Установка термодатчикаУстановка термодатчика

Установка термодатчика

Ключевые положения техники безопасности

Любые электромонтажные работы должны проводиться в строгом соответствии с техникой безопасности. Пренебрежение данными положениями грозит самыми неблагоприятными последствиями. Ключевые рекомендации следующие:

  • перед началом работы обесточьте всю квартиру/дом либо непосредственно линию, выделенную для подсоединения термостата, если такая возможность присутствует;
  • не включайте в электросеть разобранное устройство;
  • не используйте регулятор при температуре выше +40 и ниже -5;
  • не допускайте запыления термостата;
  • не применяйте для чистки устройства разнообразные растворители. Использование в этих целях бензола также недопустимо;
  • не занимайтесь ремонтом регулятора, не имея соответствующих навыков;
  • не допускайте превышения значений мощности и тока выше указанных в инструкции производителя.

Поэтапная инструкция по монтажу регулятора

Рассматриваемое мероприятие состоит из нескольких основных технологических этапов. Придерживайтесь приведенной последовательности, и все обязательно получится.

Первый этап. Вооружившись перфоратором, дрелью или другим подходящим инструментом, подготовьте в стене отверстие для подключаемого устройства. Его размер должен позволять установить коробку. На этом же этапе обустройте каналы для прокладывания кабелей и обустройства датчика. Поместите установочную коробку в ранее подготовленное монтажное отверстие.

Фото штробы в стене, соединяющей пол с терморегуляторомФото штробы в стене, соединяющей пол с терморегулятором

Фото штробы в стене, соединяющей пол с терморегулятором

Штроба должна быть 20х20 ммШтроба должна быть 20х20 мм

Штроба должна быть 20х20 мм

Второй этап. Уложите провода. Питающие кабели системы подогрева пола нужно подвести к коробке. На этой же стадии работы заведите в коробку провода температурного датчика.

Схема прокладки проводов в гофреСхема прокладки проводов в гофре

Схема прокладки проводов в гофре

Третий этап. Установите температурный регулятор. Ваша задача сводится к простому фиксированию устройства в коробке.

Четвертый этап. Соедините главные узлы системы. На этой стадии вы должны четко следовать положениям инструкции производителя, т.к. последовательность действий несколько отличается для разных моделей устройств.

Подключение терморегулятора теплого полаПодключение терморегулятора теплого пола

Подключение терморегулятора теплого пола

Пятый этап. Установите лицевую панель. Для фиксации используйте монтажные винты из комплекта. Проверьте ровность монтажа регулятора при помощи уровня. После этого закройте крышку термостата и включите напряжение. Если все в порядке, вы поймете это по загоревшемуся индикатору теплого пола или включению экрана регулятора. Можете приступать к настройке устройства.

Проверка системыПроверка системы

Проверка системы

Важно! Специалисты рекомендуют принимать систему теплого пола в постоянную эксплуатацию минимум спустя 3-4 недели после заливки стяжки и укладки плитки, если она была выбрана в качестве финишного декоративного покрытия. Под воздействием тепла заливка может попросту растрескаться.

Исполнителю разрешается лишь измерить сопротивление, создающееся между греющими жилами, воспользовавшись специально предназначенным для этого инструментом. Полученные замеры сопоставляются с оптимальными значениями, приведенными в руководстве производителя. Если все в порядке, останется лишь дождаться полного высыхания и набора прочности стяжки, после чего систему, укомплектованную термостатом и сопутствующим датчиком, можно будет вводить в полноценную эксплуатацию.

Удачной работы!

Видео – Установка терморегулятора теплого пола

Как осуществляется регулировка температуры теплого водяного пола

Выделив немалое количество средств на создание системы водяного теплого пола (ТП), пользователь порой не получает ожидаемого уровня комфорта или экономии, о которых наперебой твердят сторонники подобного отопления. И если расчет коммуникаций был выполнен верно, а монтаж проведен без ошибок, то, скорее всего, причина неэффективности тепловой установки в её некорректных функциональных настройках. К ним в первую очередь относится регулировка температуры теплого водяного пола. При этом она опирается на понятия температуры теплоносителя в системе и поверхности напольного покрытия, а также температурного режима в помещениях.

Разберем, как на практике связываются воедино эти понятия, при различных способах управления ТП.

регулировка температуры теплого водяного пола

Оптимальные температурные параметры

Предпочитаемая температура теплого пола подбирается под индивидуальные запросы. Ведь кому-то нравится бодрящая свежесть в доме, а кто-то желает нежиться в согревающих энергетических потоках. Тем не менее, существуют общепринятые нормы по подготовке теплоносителя, прогреву напольных покрытий и, соответственно, воздуха в помещениях. Они обуславливаются санитарными и технологическими требованиями. Об этих нормах уже упоминалось здесь, однако, напомним кратко:

  • оптимальной считается температура поверхности пола 280С;
  • если помещение рассчитано на длительное пребывание жильцов или в нем имеются другие источники отопления, то целесообразно снизить температуру до 22-260С – такой энергетический режим является оптимальным с медицинской точки зрения. Кроме того, нагрев покрытий незаметен при телесном контакте с ними, что не вызывает тактильного дискомфорта;
  • для помещений, где ТП является единственным источником отопления, а также, где жильцы находятся лишь периодически (ванная, туалет, прихожая, лоджия, крытая веранда), температуру поверхности напольного покрытия допустимо поднять до 320С.

Способы управления температурой теплого пола

Для обеспечения указанных требований санитарных и технологических норм, предпочтений пользователей, настройка теплого пола может осуществляться способами регулировки:

  • температуры теплоносителя, поступающего на входе в систему ТП. Основное управление интенсивностью теплового потока осуществляется изменением установок теплогенератора (котла). Оно подходит только при подаче низкотемпературного теплоносителя, когда на компенсацию теплопотерь напольного обогрева работает отдельный котел. Этот метод регулирования является наиболее простым, хотя и низкоэффективным, поэтому в небольших частных системах ТП используется редко;
  • коллекторов и смесительных узлов. Подобная регулировка может быть ручной или автоматической, осуществляться индивидуально по каждому контуру или в целом по всей группе нагрева – на общей гребенке, через которую идет снабжение теплоносителем нескольких веток ТП.

Точками отсчета для изменения настроек системы могут стать замеры температуры теплоносителя в подающем или обратном распределителях. Ведь для водяного обогрева, в отличие от электрического, не характерна установка тепловых датчиков в конструкцию пола – их монтируют непосредственно на коллекторах. Чаще всего такие датчики или чувствительные элементы являются частями термостатических клапанов, посредством которых и осуществляется регулировка теплого пола.

Управляющие сигналы на автоматические устройства также могут поступать с воздушных термодатчиков, размещенных в отапливаемых помещениях.

регулятор тёплого пола

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

  • корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
  • колба из прозрачного пластика или стекла с нанесенной шкалой;
  • поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Важно! Улучшение эффективности работы системы напольного отопления, в результате её ручной настройки, будет заметно лишь в случае интенсивной циркуляции теплоносителя по ней. Добиться этого возможно только, при использовании отдельного теплонасоса.

температура теплого пола

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку.  Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-150С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Важно! Теплообмен в напольных водяных системах отопления осуществляется с большой инерционностью. Задержка прогрева поверхности покрытия особенно заметна, если трубы уложены в слишком толстую бетонную заливку (свыше 60-70 мм). Иногда эффект от изменения интенсивности подачи теплоносителя становится заметным только через несколько часов.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.

Автоматическая регулировка температуры ТП

Автоматическая регулировка теплого пола может осуществляться термомеханическим или электронным способом с применением электромеханических исполнительных устройств, управляющих работой запорной арматуры.

Термомеханическая система управления

Основывается на работе термостатических клапанов или кранов с термоголовками, реагирующих на изменение температуры теплоносителя. Различные модели подобной запорно-регулирующей арматуры сегодня предлагает множество производителей, например, Oventrop. Однако независимо от названия и типа используемого в них термореактивного вещества (жидкости или газа), это термомеханические саморегулирующиеся механизмы, которые наиболее целесообразно устанавливать для контроля температуры одного, отдельно взятого контура.

Принцип действия термоклапанов прост, что делает их весьма надежными и отказоустойчивыми. Медный, латунный или бронзовый сердечник, установленный в корпусе устройства, разогреваясь проходящим потоком теплоносителя, передает температуру термореактивному наполнителю. В свою очередь, увеличивающийся в объеме термореактивный элемент толкает сердечник, который перемещая клапан, постепенно блокирует циркуляцию нагретой жидкости.

Термостатический клапан для теплого пола, помимо установки на распределительной гребенки, может монтироваться в отдельную сборку типа «унибокс». Подобные сборки включают также автоматические воздухоотводчики, которые совместно с термостатами помещаются в компактные коробки (боксы). Использование «унибокса» позволяет для регулировки температуры в отдельно взятой ветке ТП не привязываться к громоздким коллекторным шкафам, что особенно удобно при небольшом количестве контуров.

унибокс для теплого пола

Кроме того, термомеханические регуляторы тёплого пола могут иметь выносные воздушные чувствительные элементы. Они позволяют настраивать их на управление потоком теплоносителя не по его температуре, а по температуре воздуха в помещениях. Принцип их действия тот же, только термореактивное вещество гораздо чувствительней. Воздушную термоголовку целесообразно устанавливать для одновременного контроля нескольких контуров в одном помещении, где водяной напольный обогрев является единственным источником отопления.

Электронная система управления

В ее состав входят электронные термометры, контроллер и электроприводы (исполнительные устройства, сервоприводы). Механизмы электроприводов могут крепиться к смесительным головкам обычных регулировочных вентилей (клапанов) или являться частью их конструкции. Изменение интенсивности подачи теплоносителя осуществляется в соответствии с заданными пороговыми значениями. Средой измерения для датчиков температуры автоматического регулятора температуры теплого пола может служить как теплоноситель, так и воздух в помещениях.

Важно! Подобная регулирующая аппаратура является достаточно дорогим удовольствием, но при этом она способна обеспечить оптимальные режимы работы напольного обогрева и максимальную экономию энергоресурсов. Кроме того, электронные регуляторы позволяют программировать ТП с привязкой режимов его работы к различным временным периодам, что гарантирует пользователю максимальный тепловой комфорт.

управление теплым полом водяным

Влияние способа подачи теплоносителя на выбор технологии регулировки

Контроль разогрева водяных теплых полов, оборудованных собственными теплонасосами, происходит в условиях непрерывной подачи теплоносителя с большой скоростью и в больших объемах. Такие системы используют подмес охлажденной жидкости к потоку подачи, чтобы привести его энергетические параметры к заданным. Подмес осуществляется в насосно-смесительных узлах (НСУ), которые понижают температуру теплоносителя из первичного высокотемпературного контура отопления до расчетных. Дальнейшая регулировка температуры теплого пола осуществляется на гребенках и уже была описана выше. НСУ блоки обеспечивают оптимальные условия работы напольного обогрева, а также позволяют устанавливать его на неограниченных площадях.

Тем не менее, при небольшой квадратуре ТП имеется возможность уйти от использования дорогих смесительных узлов. Температура теплоносителя для теплого пола, в этом случае, поддерживается способом ограничения потоков или по RTL схеме. Функциональный принцип действия схемы заключается в порционной подаче теплоносителя в контуры. В каждой ветке активный элемент термостатического клапана, установленный на обратке, разогревшись до установленного температурного максимума, перекрывает поток рабочей жидкости. Тепло, постепенно отдаваемое теплоносителем, рассеивается в бетонной стяжке. После охлаждения системы до минимального температурного порога, клапан открывается, и цикл порционной подачи повторяется.

rtl клапан для теплого пола

Простота RTL регулировки нагрева теплого пола делает её особенно привлекательной. Ведь для неё достаточно использования набора термомеханических клапанов, установленных на гребенке, либо компактных сборок типа «унибокс». Однако, выбирая RTL схему, не стоит забывать и о её ограничениях:

  • она применима только в теплых полах, выполненных под толстую бетонную стяжку, играющую роль теплового аккумулятора;
  • для эффективного функционирования, помимо хорошего теплоотвода, трубопроводы контуров должны обладать минимальным гидравлическим сопротивлением. Это необходимо для быстрого обновления теплоносителя. С учетом отсутствия теплонасоса в системе ТП подобные условия соблюдаются, если длина веток не превышает 50 м при диаметре трубопроводов 16 мм. Если же необходимо несколько увеличить длину прокладки контуров, то рекомендуется использовать трубы Ø 20 мм.

Важно! Использование труб разных диаметров в одной системе (на одном коллекторе) теплого пола с RTL регулированием настоятельно не рекомендуется.

самостоятельная сборка и последовательность работ

Теплый пол является оптимальным способом обогрева помещений из соотношения стоимости обеспечения ресурсов и производительности. Система состоит из ряда узлов и элементов, монтаж которых необходимо производить в строгой последовательности.

Установка терморегулятора теплого пола является одним из ответственных моментов, потому что именно от него зависит управление температурными режимами в отдельно взятой комнате.Электронный термостат

Разновидности устройств

Производители предлагают несколько типов регуляторов – механические и электронные, которые в свою очередь бывают:

  • С режимом экономии электроэнергии. Настройка регулятора теплого пола такого вида снижает подачу электричества во время отсутствия жильцов.
  • С таймером. Температурный режим регулируется программированием времени. Таймер управляет интенсивностью обогрева в указанный период.
  • С интеллектуальным программированием. Установка терморегулятора теплого пола рассматриваемой конструкции подразумевает автоматическое чередование экономного режима с нагревательным. «Умное» устройство рассчитывает время «командования» нагревательными элементами.
  • С датчиком ограничения. Настраивается изделие на показатель необходимой температуры и регулирует процесс нагрева по заданным величинам.

По своей доступной мощности изделия должны соответствовать выбранной системе обогрева. Они не должны превышать показатели, прописанные производителем в инструкции по эксплуатации терморегулятора для теплого пола. Максимумом считается значение в 3 кВт.

Популярными на сегодняшний день считаются такие устройства: Nexans N-Comfort, ProfiTherm, Теплолюкс, механический Devireg и сенсорный Castle. Их отличает демократическая стоимость и высокий эксплуатационный ресурс.Механический термостат Devireg

Как собрать самостоятельно терморегулятор теплого пола

Если вы обладаете инженерными навыками, монтаж терморегулятора теплого пола можно произвести своими руками. Но важно помнить, что работа с электричеством требует максимальной серьезности и соблюдения правил техники безопасности.

Конструкция самодельного аппарата предельно проста в исполнении:

  • Корпус для подключения к запорной арматуре либо обогревателю,
  • Датчик,
  • Головка, заполненная температурным реагентом,
  • Клапаны затвора.

Материал в головке при определенной температуре меняет свои свойства и приводит в движение заслонку теплоносителя. Устанавливать изделия можно непосредственно на обогреватель или же в котельной и управлять за счет получения температуры, проходящего через них теплоносителя.

Как установить терморегулятор для теплого пола: подготовка

Перед монтажом изделия необходимо изучить его параметры, специфику использования и технологию установки, рекомендуемую производителем. Специалисты рекомендуют устанавливать блок управления в непосредственной близости от розеток.

Высота установки терморегулятора теплого пола должна составлять от 60 см до метра и к ней нужно обеспечить быстрый доступ. Его запрещено декорировать, закрывать шторами или придвигать мебель.

Перед проведением любых работы с термостатом, обязательно отключите электропитание.Установка датчика и терморегулятора, настройка системы

Как настроить терморегулятор теплого пола

К монтажной коробке тянутся электрические провода. Индикатором определяется фазный кабель (черный либо коричневый), кабель с рабочим нулем (синий), а также провод для заземления. Напряжение между нулем и фазой должно составлять 220 В.

Перед тем как установить терморегулятор теплого пола, между ним и греющим элементом нужно расположить датчик температуры и укрыть его гофротрубой, защищающей от механического воздействия. Провод датчика протягивается к корпусу термостата.

Специалисты настоятельно рекомендуют следовать инструкции к терморегулятору теплого пола при подключении.

После проведенных манипуляций крышка термостата устанавливается на свое место. Электричество подается на устройство, чтобы проверить правильность монтажа и готовность к эксплуатации. Необходимо выставить желаемые параметры температуры и запустить систему на сутки в тестовом режиме.  Только после того, как вы удостоверитесь в отсутствии проблем и в бесперебойной подаче тока в аппарат, можно приступать к финишной отделке.

Современные термостаты представляют собой электронные приборы со сложным устройством, поэтому настройку терморегулятора теплого пола целесообразней будет доверить, все-таки, квалифицированным специалистам. Допущенные во время установки ошибки и неправильно выбранные режимы могут приводить к выходу из строя всей системы и повреждать поверхность полов.  Для консультации позвоните по телефону, указанному на сайте.

как правильно настроить управление отоплением, а также схема подключения к терморегулятору?

Теплый водяной пол в помещении становится все более популярным и желаемым способом отопления. Он может быть как основным, так и дополнительным.

Благодаря ему появилась возможность экономии и воплощения в жизнь заветной мечты о благоустроенности. Когда помещение нагревается обычными радиаторами, то тёплый воздух поднимается к потолку.

А при обогреве снизу мы имеем тёплый пол, а нагретый воздух остаётся в нижней части комнаты. Именно из-за этих свойств такое отопление делает комфортнее жильё, где и малышам, и взрослым людям удобно и приятно находиться. Этот вид обогрева, как система, требует знаний и опыта правильного управления для реализации своих функций.

Понятие

Для гарантии безошибочной, исправной работу системы отопления водяного пола выполняется регулировка температуры. Эти настройки делают систему удобной в пользовании по предназначению, а выполнить их нужно так, чтобы сохранить обязательный тепловой режим. Включает в себя параметры желаемого микроклимата и их поддержание.

Способы регулировать

В зависимости от того, какое оборудование применяется в системе обогрева, управлять температурой собранного тёплого пола возможно несколькими способами. В этой статье мы расскажем вам о четырех:

  • ручная регулировка;
  • групповое регулирование;
  • индивидуальная настройка;
  • комплексный режим управления.

Как правильно отрегулировать температуру?

Правильная настройка теплого водяного пола выполняется по таким показателям:

Помещение Оптимальная t,°C Допустимая t,°C
Жилая комната 20-28 18-24
Кухня 19-21 18-26
Коридор 18-20 16-22
Ванная 24-26 18-26
Санузел 19-21 18-26

Важно

Параметры влажности воздуха в помещении: допустимая 60%, оптимальная 40-50%.

В процессе управления нужно настроить прибор, контролирующий расход воды, он увеличивает и сокращает её подачу в нужное время.

Ручное

При такой регулировке весь процесс проходит вручную, а выводы о температуре основываются на личных ощущениях. Естественно, при таких измерениях весьма допустимы неточные данные. Поэтому технология операции регулировки водяного пола должна проводиться по данному перечню:

Фото 3
  1. В эксплуатации водяного пола с подогревом с ламинатным или паркетным покрытием используются термоголовки, которые монтируются на оба трубопровода — подающий и обратный. В ручном режиме производят регулировку: подачу увеличивают или уменьшают.
  2. Настраивается температура пола только тогда, когда водой будет заполнена каждая петля, при наполнении нужно следить за отсутствием воздуха.
  3. В процессе наполнения водой трубопроводов в первую очередь вода должна быть во всей остальной системе отопления. Это производится открытием кранов, дающих доступ носителю тепла во всю систему, а также вентиля обратного коллектора. Только после этого можно открыть прямую и обратную трубы одной петли и полностью наполнить, проверяя и не допуская попадания воздуха (выпускать его в воздухоотвод).
  4. Следующий шаг — запустить насос для движения воды в трубопроводе. Определить нагревание рукой, при тёплых на ощупь трубах закрыть петлю.
  5. Точно также проделывается с каждой петлёй.
  6. При наполнении всех петель следует повернуть вентили на открытие. Подачу воды каждой петли можно установить, определив рукой температуру.
  7. Температура воды в трубах зависит от их длины, поэтому желательно монтировать их одинакового размера.

Внимание

При этом виде регулировки все её этапы нужно проводить с двухчасовым перерывом, чтобы понимать эффективность действий.

Групповое

Процесс группового регулирования удобен своей точностью показаний. Основан на выполненном в автоматическом режиме повышении или понижении температуры, а также увеличении или уменьшении подачи носителя тепла (воды). В этом простом виде регулировки используются схемы констант и климат.

Фото 4 Клапан с термоголовкой

В работе, выполняемой по схеме констант, используются клапаны с термоголовками.

В случае необходимости изменить температуру, системой расширяется или сужается капиллярная трубка, регулирующая отверстие клапана. Это продолжается до тех пор, пока настроится необходимый режим.

Регулировка происходит автоматически. В зависимости от того, сколько градусов по Цельсию имеет воздух в помещении, автоматика системы определяет ту температуру, которую нужно получить и командует на закрытие или открытие клапана.

Комплексный и индивидуальный режим управления

Корректировка температуры полов в индивидуальном режиме происходит с помощью датчиков, расположенных в каждой комнате. Индивидуальная регулировка отличается от групповой. В первом случае климат устанавливается отдельно для каждого помещения по желанию, а во втором работает общий температурный режим для всей системы.

Полезно

Есть способ, который соединяет индивидуальный и групповой режим регулировки тёплого водяного пола. Он так и называется — комплексный. В таком методе осуществляется коррекция температуры как во всём доме, так и отдельно в каждом помещении.

Схема подключения

Сборка нагревающегося пола не сложная, по мнению специалистов, работа. Вначале производится укладка отопительных деталей, которые затем заливаются стяжкой (цемент + песок + вода). А покрытие настилается после застывания смеси.

После всех этих монтажных работ можно заняться подключением к источнику электроэнергии водяного обогревателя пола с регулировкой температуры. Это самая серьёзная часть из всего объёма работы, так что к ней нужно отнестись внимательно. В этом разделе мы разберем схему подключения к терморегулятору.

В отличие от монтажа деталей и заливки стяжки, в городских квартирах соединение сооружения с энергетическим носителем сложнее. Причина в том, что такое подключение там допускается только на обратной трубе, потому что в идущей от котла трубе вода очень горячая. В таком случае управлять температурой практически нет возможности, ведь нагревание зависит от температурных значений подачи из котельной.

Фото 5 Схема подключения

А в частном доме самостоятельная система отопления функционирует несколько иначе. Схема, называемая коллекторной (по ней распределяется вода в своём доме), выглядит так: от котла через общую трубу вода отдельными трубками направляется в комнаты, после чего назад к котлу в обратный коллектор.

Управление подачей воды к каждой отдельно комнате координируется индивидуальным клапаном. И, реагируя на показания датчика градусов, этот рычаг автоматически закрывается либо открывается. Есть ещё другой вариант управления — ручной, его ориентация — на личные предпочтения. Однако пользоваться им можно лишь в том случае, когда водяной тёплый пол — единственное средство обогрева и котёл не бывает горячее 50 °C. Обязательно нужно установить регулятор водяного пола при наличии других средств доставки тепла.

Клапаны, распределяющие воду как носитель тепла, приводятся в работу командами от термостата (лучше устанавливать его в котельной). Термостаты есть двух видов — контролирующие прогревание воздуха и температуры пола. Датчики обычно находятся внутри корпуса.

Внимание

Устанавливать термостат нужно на расстоянии один-полтора метра от пола для точности показаний. Также нужно проконтролировать, чтобы на него не попадали прямые лучи солнца и сквозняк, а также поблизости не было источников тепла или холода.

Обратную гребенку коллектора нужно соединить с сервоприводом. Далее провести провода от коллектора к термостату. Коробка распределителя соединяется кабелем с распредщитком.

Роль сервопривода в данной системе — пропуск и закрытие теплоносителя, помощь оборудованию не работать вхолостую. Рекомендуется, в связи со сложностью системы водяного обогрева, не монтировать её самостоятельно, а лучше обратиться к профессионалу.

Полезное видео

Простой способ регулировки температуры теплого пола:

Заключение

Тёплый водяной пол — сложная система, и, приняв решение оборудовать им свой дом, нужно к этому отнестись ответственно. Важно самому хорошо разобраться в процессе, а также обратиться к специалистам для установки оборудования.

как правильно подключить и настроить теплый пол, грамотная схема установки терморегулятора

Разновидности

Для электрических теплых полов характерен общий тип питания, однако они могут различаться по устройству нагревательных элементов. Чтобы понять, как правильно выполнить подключение этой системы, необходимо определиться с тем, какую разновидность системы вы будете устанавливать в своем жилище.

В качестве нагревательной основы в теплых полах могут выступать:

  • кабель резистивного типа;
  • саморегулирующийся кабель;
  • тепловые маты;
  • нагревательная пленка;
  • карбоновые стержни.

Для каждого из указанных вариантов существует своя схема, в соответствии с которой он должен подключаться.

Выполняя установку кабельного пола, необходимо заранее определиться со схемой укладки и произвести необходимые расчеты. Это поможет избежать выделения избыточного количества тепла и исключить неравномерность нагрева поверхности пола.

При покупке нагревательных матов или пленки ориентируются на рекомендации производителя, которые указаны на упаковке.

Терморегулятор для теплого пола какой выбрать решает потребитель

Промышленность выпускает терморегуляторы трех типов:  ручные (механические), электронные и программируемые. Стоимость терморегулятора с ручным управлением невысокая, а управление несложное. Вращая встроенный элемент, имитирующий колесико, потребитель устанавливает цифровое значение  желаемой температуры пола.

Внешняя отличительная черта электронных терморегуляторов — наличие ж/к дисплея. Управление прибором осуществляется с помощью кнопок, размещенных на лицевой панели. Эти приборы обладают высоким уровнем точности корректировки процесса обогрева, но более зависимы от качественных параметров поставляемой электроэнергии.

Терморегуляторы с программным управлением «руководят» работой отопительной системой в автономном режиме. Потребитель может заложить в прибор совокупность всех желаемых параметров режима работы системы — количество часов работы в течение суток, время суток, и, даже дни недели.

Терморегулятор для теплого пола какой выбрать

Подключение терморегулятора к электросети

Подключение можно осуществить двумя способами:

  1. Подключить через розетку с помощью штепсельной вилки.
  2. Провести трехжильный провод в заранее подготовленной штробе от терморегулятора к розетке.

Для того, чтобы подключить регулятор вторым способом, необходимо установить его под розеткой. Для этого делается отверстие под обычный подрозетник. С помощью коронки высверливается отверстие, в которое устанавливается коробка. Также есть специальные коробки в гипсокартон, в этих коробках тоже можно устанавливать терморегуляторы.

При подключении регулятора температуры следует обратить внимание на контакты, расположенные сзади прибора, они обозначены тремя буквами которые указывают на разные цвета провода:

  • L – фаза, коричневый или красный провод;
  • N – ноль, синий или голубой провод;
  • PE – заземление, желто-зеленый или желтый провод.

Обычно кабель идет в комплекте с терморегулятором, длина провода до 3 метров. Он подсоединяется с регулятором температуры и термодатчиком.

Для работы всей схемы, следует подсоединить терморегулятор с температурным датчиком и теплым полом. Перед подключением сделайте штробу от регулятора температуры до пола и проложите провода, используя схему, которая находится в инструкции. О том, как выполнить шт

5 ошибок, которые люди допускают при использовании термостата

Управление вашей системой отопления с помощью термостата обеспечивает большую энергоэффективность и точность температуры для вашего дома, но, согласно исследованиям, многие из нас допускают дорогостоящие ошибки, когда дело доходит до его использования. В этой статье мы рассмотрим наиболее распространенные ошибки, которые люди допускают при использовании термостата , и как их избежать, чтобы как можно меньше платить за отопление, сохраняя при этом уют и тепло в более прохладные месяцы.

smart thermostat

1. УСТАНОВКА НЕПРАВИЛЬНОЙ ТЕМПЕРАТУРЫ

Установка правильной температуры на термостате является ключом к комфортному ощущению дома. Однако многие люди склонны перегревать свои дома, что приводит к потере энергии и беспокойным душным ночам. В отличие от термостатов с подогревом полов, основные системы центрального отопления не позволяют контролировать температуру в отдельной комнате, и слишком часто в коридоре находится только один термостат, что затрудняет балансировку температур в вашем доме.Однако может помочь простой совет: включите отопление и установите вентиль радиатора в комнате, в которой вы находитесь, на комфортный уровень, а затем установите вентили в остальных комнатах, которые вы используете на один уровень ниже. Двери неиспользуемых комнат должны быть закрыты, а радиаторы установлены на самый низкий уровень.

Какая температура лучше всего подходит для моего дома?

Хотя идеальная комфортная температура часто является личным предпочтением, официальный план холодной погоды для Англии предлагает минимальную зимнюю температуру 18 ° C в британских домах для улучшения здоровья.Различные термостаты предлагают определенные преимущества для управления системой отопления вашего дома, будь то напольный обогреватель или система центрального отопления, и мы рекомендуем оценить характеристики термостата перед покупкой, чтобы точно определить, какой из них подходит именно вам.

2. ВКЛЮЧЕНИЕ ТЕРМОСТАТА ДЛЯ БОЛЕЕ БЫСТРОГО ОБОГРЕВА ПОМЕЩЕНИЙ

Если вы только что вернулись домой в холодный холодный зимний день, может показаться разумным включить термостат. Но это не поможет вам быстрее почувствовать тепло и комфорт.Причина этого проста: термостат не контролирует, насколько быстро нагревается ваш дом, он только устанавливает конечную температуру для вашего уровня комфорта. Лучше всего рассматривать простой термостат как ограничитель температуры. Это позволяет полностью включить нагрев до тех пор, пока не будет достигнута заданная температура, после чего термостат выключит нагрев, пока температура снова не упадет. Таким образом, установка термостата выше вашего уровня комфорта приведет к перегреву системы, в результате чего в вашем доме станет некомфортно тепло и будет тратиться много энергии.

3. ПОСТОЯННОЕ ПОДДЕРЖАНИЕ ОТОПЛЕНИЯ

Для повышения энергоэффективности лучше всего снижать температуру, когда вас нет дома. Количество тепла, теряемого вашим домом, связано с разницей в температуре внутри вашего дома и снаружи, поэтому чем холоднее на улице, чем больше тепла вы теряете, и чем теплее внутри, тем больше тепла вы теряете. Уменьшение этих потерь тепла важно, так как чем меньше тепла вы теряете, тем меньше энергии вам потребуется для поддержания комфортной температуры в доме.

Возвращение домой в холодный дом заставляет большинство людей включать термостат на более высокий, чем обычно, уровень комфорта, перегревая дом и тратя зря деньги, которые они сэкономили, используя низкую температуру, когда они отсутствовали. Программируемые термостаты идеально подходят для предотвращения потерь энергии, гарантируя, что вы вернетесь домой в теплые комнаты, которые эффективно работали, пока вы отсутствовали.

Как настроить контроль теплого пола?

Все может немного усложниться, когда ваш график изменится, но здесь может помочь система теплого пола, управляемая термостатом Smart.Вы можете управлять электрической или гидравлической системой подогрева с помощью термостата 4iE Smart Wifi вместе с приложением MyHeating на вашем смартфоне, которое обеспечивает повышенную эффективность, предлагая более индивидуальное решение для зонированного отопления и узнавая точное время, необходимое для обогрева вашего дома. Его технология SmartGeo также автоматически нагревает вашу систему отопления к вашему приезду домой, что значительно сокращает потери энергии. MyHeating также подходит для использования в системах центрального отопления с беспроводным интеллектуальным термостатом 5iE.

4. ВЫКЛЮЧЕНИЕ ОТОПЛЕНИЯ ВМЕСТО ИСПОЛЬЗОВАНИЯ ЗАДАННОЙ ТЕМПЕРАТУРЫ

Многие люди полностью выключают отопление, когда выходят из дома. Однако это может подвергнуть ваш дом риску появления сырости, роста плесени и, в экстремальных условиях, прорыва труб. Чтобы предотвратить неблагоприятные осложнения в очень холодную погоду, рекомендуется использовать пониженную температуру. Пониженная температура не означает, что отопление включено, когда вас нет дома; если пониженная температура подходит для вашего дома, отопление будет отключено, пока вы отсутствуете в течение обычного времени, но будет защищено от слишком сильного понижения, если вы отсутствуете дольше ожидаемого.

На какую температуру следует устанавливать термостаты центрального отопления?

Получение правильной пониженной температуры для вашего дома может занять некоторое время и, возможно, потребуется немного поэкспериментировать, но хорошей отправной точкой является 16 градусов. В среднем дома требуется примерно 1 час, чтобы прогреться с 16 до 21 градуса, поэтому вам следует соответствующим образом скорректировать свою программу. Умные термостаты могут избавить вас от лишних экспериментов, автоматически вычисляя оптимальную температуру для дома, когда вас нет, и активируя обогрев, чтобы согреть ваши комнаты как раз к вашему приезду.

5. УСТАНОВКА ТЕРМОСТАТА В ОЧЕНЬ ХОЛОДНОМ ИЛИ ОЧЕНЬ ТЕПЛОМ ПОМЕЩЕНИИ

Термостаты измеряют температуру в помещении, в котором они находятся, с помощью датчика воздуха и / или датчика температуры пола. Эти показания являются ключевыми при программировании пониженных температур и помогают в работе эффективной системы отопления, поэтому, если термостат установлен в очень холодной или слишком теплой комнате, он может неточно отражать истинную температуру вашего дома.

Термостаты должны быть установлены в правильном месте в вашем доме, чтобы они могли работать максимально эффективно.Мы рекомендуем установить термостат на внутренних стенах на оптимальной высоте от пола — обычно рекомендуется около пяти футов. Термостаты не следует устанавливать возле окон или под прямыми солнечными лучами, и их следует размещать вдали от источников тепла, таких как радиаторы, лампы, духовки или другие электронные устройства, которые могут выделять тепло.

Мы также рекомендуем всегда обеспечивать достаточный уровень теплоизоляции в вашем доме, что помогает предотвратить потерю тепла и помогает поддерживать постоянную температуру окружающей среды.

6. ВКЛЮЧЕНИЕ ТЕРМОСТАТА ВМЕСТО НАДЕВАНИЯ ДОПОЛНИТЕЛЬНОГО СЛОЯ ОДЕЖДЫ

Ношение дополнительного слоя одежды может повысить температуру до 3 градусов. В дополнение к этому, правительственные исследования показали, что снижение средней температуры в вашем доме на 1 градус может сэкономить до 10% на счетах за отопление. Другими словами, надев перемычку, вы можете установить термостат на более низкую температуру и сэкономить более 150 фунтов стерлингов в год на вашем среднем счете за отопление.

7. НЕ ПРОВЕРЯЙТЕ ИНСТРУКЦИИ ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ, ЕСЛИ ТЕРМОСТАТ НЕ РАБОТАЕТ ПРАВИЛЬНО

Как и все технологии, иногда ваш термостат может столкнуться с проблемой или двумя, но чаще любые проблемы можно быстро решить, прочитав инструкцию и изучив ее. как правильно использовать функции вашего термостата.

Если у вас возникли проблемы с использованием термостата, например, вы не знаете, как создать новый график нагрева, установить новую целевую комфортную температуру или как отменить термостат, все термостаты разогрева поставляются с подробными инструкциями по установке и устранению неисправностей, а вы также можете получить доступ к Warmup Support, веб-сайту, специально разработанному для ответа на все ваши вопросы о нашем ассортименте продукции.

В некоторых случаях в работе может быть более техническая проблема, например, ошибка установки или что-то, что начинает влиять на работу вашей системы отопления. Warmup предоставляет дополнительные ресурсы в виде схем подключения, а также предлагает поддержку 24/7, 365 дней в году.

8. ИСПОЛЬЗОВАНИЕ ПРОСТОГО ТЕРМОСТАТА ВКЛЮЧЕНИЯ-ВЫКЛЮЧЕНИЯ ВМЕСТО ТЕРМОСТАТА SMART

В то время как некоторые люди могут предпочесть традиционный термостат, который только включает или выключает их центральную или напольную систему отопления, более совершенный интеллектуальный термостат предлагает гораздо больше энергии. эффективность и долгосрочное снижение затрат.Интеллектуальные термостаты упрощают такие функции, как автоматический нагрев, удаленный доступ, данные об энергопотреблении и персонализированное расписание нагрева. Умный термостат может даже позволить вам управлять своей системой отопления с помощью голоса, используя умный динамик, такой как Amazon Echo.

Как пользоваться ручным термостатом?

Ручные термостаты отличаются простотой функциональности и простотой использования. Нет необходимости программировать ручной термостат, вместо этого вы можете управлять своей системой отопления щелчком переключателя или поворотом шкалы для немедленного нагрева.

Как использовать программируемый термостат?

Для улучшения управления вашей системой отопления используйте программируемый термостат, который позволяет вам устанавливать индивидуальные графики обогрева, специально соответствующие вашим потребностям. Программируемый термостат Warmup Tempo для теплого пола использует цифровой экран, чтобы четко установить график обогрева. Итак, если вам нужно, чтобы ваша система отопления включалась в определенное время каждое утро или вечер, или в разное время в будний или выходной день, вы можете запрограммировать контроллер так же легко, как если бы вы установили свои часы.

Как использовать интеллектуальный термостат?

Термостат 4iE Smart Wifi Warmup для теплых полов и беспроводной интеллектуальный термостат 5iE для центрального отопления могут извлекать уроки из ваших распорядков и использовать полноцветные сенсорные экраны для четкой и быстрой настройки графиков отопления и изменения уровней тепловой мощности. Использование приложения MyHeating на вашем смартфоне для дистанционного управления термостатом предлагает еще более интуитивно понятный доступ, такой как автоматическое отопление, так что ваш дом нагревается к вашему приезду после напряженного дня без необходимости программировать график отопления.Все термостаты должны быть установлены квалифицированным электриком.

Вас также может заинтересовать:

.

Smart WiFi Термостат 3A / 16A Регулятор температуры Электрический теплый пол Комнатный термостат Работает с Echo Google Home Tuya | |

  • Мы отправляем по всему миру, за исключением APO / FPO
  • Товары доставляются из Китая авиапочтой, доставляются в большинство стран в течение 15-25 рабочих дней
  • Срок доставки зависит от пункта назначения и других факторов, это может занять до 30 рабочих дней.

  • Мы принимаем Alipay и Paypal здесь
  • Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

  • Гарантия 6 месяцев. Покупайте с уверенностью
  • Если вы не удовлетворены полученным товаром, верните его в течение 14 дней для замены или возврата денег

Пожалуйста, свяжитесь со мной, прежде чем вернуть его.

  • Если товар неисправен в течение 3 месяцев, мы вышлем вам замену без наценки

Или предложите возврат средств после получения дефектного товара.

  • Если товар неисправен через 3 месяца, вы все равно можете отправить его нам.

Мы отправим вам новый после получения дефектного товара. Но вам придется заплатить дополнительную плату доставку.


  • Мы не несем ответственности за уплату таможенных пошлин или налогов на импорт.
  • Мы оставим ПОЛОЖИТЕЛЬНЫЙ ОТЗЫВ после получения оплаты.

Пожалуйста, свяжитесь с нами, если вы не удовлетворены товаром после его получения.

  • На все электронные письма ответят в течение 1 рабочего дня.

Если вы не получили наш ответ, пожалуйста, повторно отправьте электронное письмо, и мы ответим вам как можно скорее.

  • Только для серьезных покупателей! Пожалуйста, разместите заявку, только если вы согласны со всеми пунктами.

Теперь, если вы покупаете наши продукты, оставьте нам отзыв с 5 звездами и поделитесь им в своей социальной сети, такой как Facebook, Twitter, VK, Instagram и т. Д. Отправьте нам снимок экрана, вы получите дополнительную скидку.Удачных покупок в Интернете.


  • В: Как мне оплатить покупку?

A: Мы принимаем следующие способы оплаты: кредитная карта; Money Booker; Т / Т; Вестерн Юнион.

  • Q: Есть ли номер для отслеживания моего товара?

A: Если вы хотите, чтобы посылка отслеживалась, выберите авиапочту Китая, почту Сингапура или экспресс-доставку
.

  • Q: Поставляется ли этот продукт в розничной упаковке?

A: Мы указали детали упаковки в описании каждого продукта, пожалуйста, проверьте это, спасибо!

  • Q: Я торговый посредник, я хотел бы купить много частей вашего товара, какова оптовая цена?

A: Если вы хотите купить большое количество, отправьте нам электронное письмо, мы предложим вам лучшую цену, спасибо!

,

WIFI Умный Термостат Температурный Контроллер Для Теплого Пола Еженедельно Программируемое APP Управляет Терморегулятором | |

  • Мы отправляем по всему миру, за исключением APO / FPO
  • Товары отправляются из Китая авиапочтой, доставляются в большинство стран в течение 15-25 рабочих дней.
  • Срок доставки зависит от пункта назначения и других факторов, это может занять до 30 рабочих дней.

  • Мы принимаем Alipay и Paypal здесь
  • Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

  • Гарантия 6 месяцев. Покупайте с уверенностью
  • Если вы не удовлетворены полученным товаром, пожалуйста, верните его в течение 14 дней для замены или возврата денег.

Пожалуйста, свяжитесь со мной, прежде чем вернуть его.

  • Если товар неисправен в течение 3 месяцев, мы отправим вам замену без дополнительной оплаты

Или предложите возврат после получения дефектного товара.

  • Если товар неисправен через 3 месяца, вы все равно можете отправить его нам.

Мы отправим вам новый после получения дефектного товара. Но вам придется заплатить дополнительную плату доставку.


  • Мы не несем ответственности за какие-либо таможенные пошлины или налог на импорт.
  • Мы оставим ПОЛОЖИТЕЛЬНЫЙ ОТЗЫВ после получения оплаты.

Пожалуйста, свяжитесь с нами, если вы не удовлетворены товаром после его получения.

  • На все электронные письма ответят в течение 1 рабочего дня.

Если вы не получили наш ответ, пожалуйста, повторно отправьте электронное письмо, и мы ответим вам как можно скорее.

  • Только серьезный покупатель! Пожалуйста, разместите заявку, только если вы согласны со всеми пунктами

  • В: Как мне оплатить покупку?

A: Мы принимаем следующие способы оплаты: кредитная карта; Money Booker; Т / Т; Вестерн Юнион.

  • В: есть ли какой-либо номер для отслеживания моего товара?

A: Если вы хотите, чтобы посылка отслеживалась, выберите авиапочту Китая, почту Сингапура или экспресс
.

  • В: Поставляется ли этот продукт в розничной упаковке?

A: Мы указали детали упаковки в описании каждого продукта, пожалуйста, проверьте это, спасибо!

  • В: Я являюсь торговым посредником, я хотел бы купить много вашего товара, какова оптовая цена?

A: Если вы хотите купить большое количество, отправьте нам электронное письмо, мы предложим вам лучшую цену, спасибо!

,

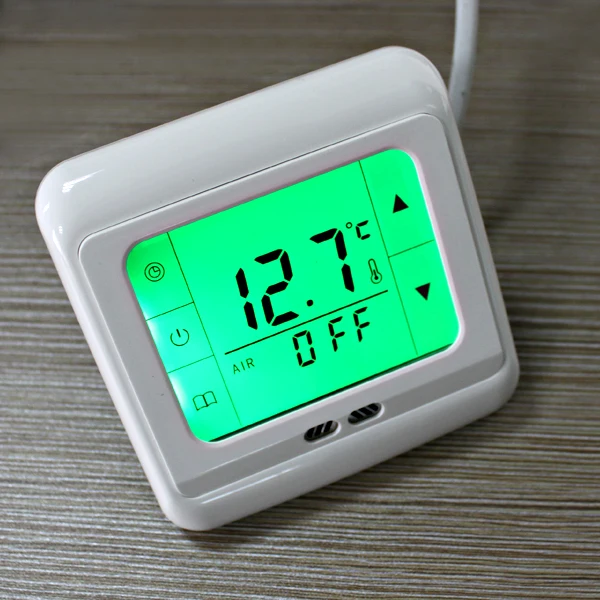

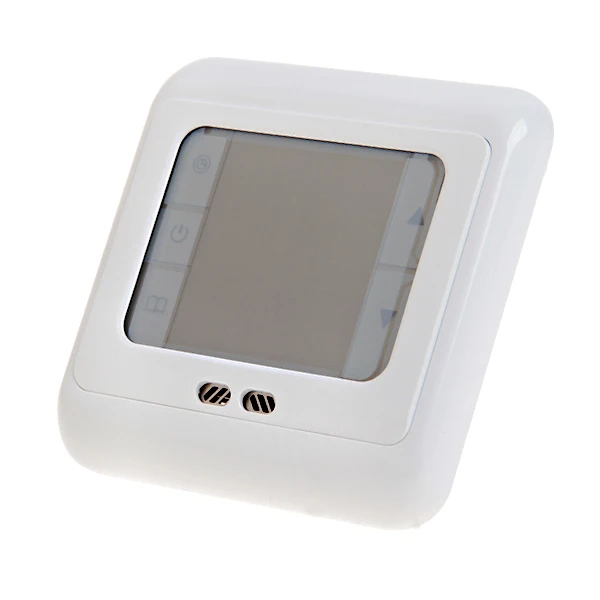

BYC07.h4 16A Терморегулятор с сенсорным экраном Термостат для системы электрического отопления Теплый пол Регулятор температуры | |

BYC07.h4 16A сенсорный экран терморегулятор нагревательный термостат для теплого пола электрическая система отопления регулятор температуры

Заявление :

Этот нагревательный термостат с еженедельным программированием использует новейшее однокристальное компьютерное управление
. технология.Обладает высокой надежностью и мощной защитой от помех. Применение электрического нагревательного оборудования или управления исполнительным механизмом.

Этот термостат разработан для систем нагрева высокого напряжения, использующих источник питания 230 В, таких как электрические обогреватели пола, электрические обогреватели плинтуса, моторизованный клапан, тепловой клапан, соленоидный клапан, настенный обогреватель, электрическая нагревательная пленка, электрический нагревательный кристалл и т. Д.

НЕ совместим с низковольтными системами отопления 24 В, такими как газовые или мазутные котлы и печи, в которых не используется электричество.Не совместим с системой водяного отопления и тепловым насосом, ни

Q: У меня есть еще вопросы, как это сделать?

A: если вы хотите узнать, это BYC07.h4 модель Термостат подходит вам или нет, , пожалуйста, щелкните ссылку на этот веб-сайт, чтобы загрузить руководство пользователя , чтобы получить более подробную информацию о продукте:

Руководство пользователя на английском языке: http: // milantrend.ком / BYC07.pdf

Руководство пользователя на русском языке: milantrend.com/eBay/Alice+Yao/C07+Russian.doc

Руководство пользователя в Германии: http://milantrend.com/BYC07HDE.doc

Особенности:

— Сенсорный экран, простота в эксплуатации и полезность.

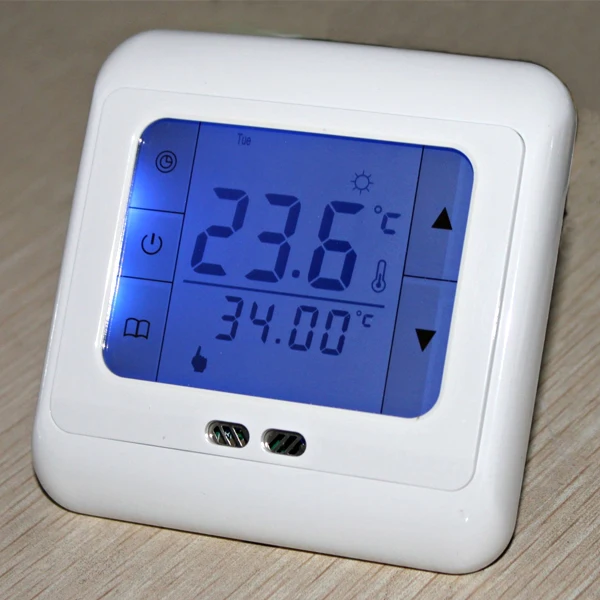

— Большой ЖК-дисплей с синей / белой / зеленой подсветкой.
— Виды периодов временных режимов. 5 + 2/6 + 1 / 7дней.
— Ежедневная установка 6 периодов времени и заданная температура.
— Высокая надежность и мощная защита от помех.

— Часы продолжают работать при сбое питания и не влияют на настройки периода времени.
— Распределительная коробка миниатюрного размера, подходящая для всего мира.
— Поставляется с этикеткой датчика 3M Extra.

Технические данные:

— Электропитание: 230 В переменного тока ± 10% 50/60 Гц
— Максимальная мощность переключателя: 3600 Вт.
— Максимальный ток переключения 16A
— Диапазон настройки внутреннего датчика: 5-35 ° C (программируемый)
— Диапазон измерения внутреннего датчика: 0-40 ° C
— Диапазон измерения внешнего датчика: 0-90 ° C

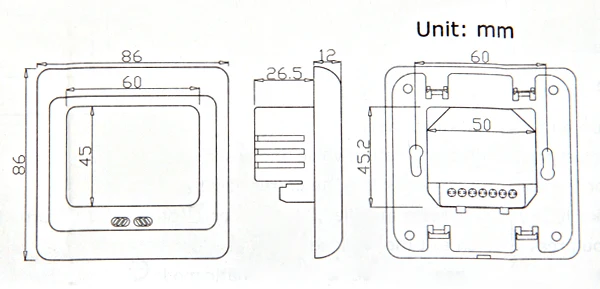

— Тип дисплея: сенсорный ЖК-экран, размер области отображения: 60 x 45 мм
— Внутренний датчик: NTC B = 3380 10k @ 25 градусов Цельсия
— Дополнительный датчик: длина = 3 м NTC B = 3380 10k @ 25 градусов Цельсия
— Единица настройки: 0.5 ° C / шаг
— Точность индикации: 0,1 ° C
— Сертификация: CE
— Размер внутренней коробки: 100 x 100 x 60 мм

В пакет включено:

1 х термостат с подсветкой.
Сенсорный кабель 1 х 3 м.
2 крепежных винта.
1 X Руководство пользователя (на английском языке)

Примечания: Стандартный пакет содержит только руководство пользователя на английском языке, мы не выпускаем брошюру на русском языке, или вы можете загрузить ссылку на указанный выше сайт, чтобы распечатать ее самостоятельно.

,
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
