Как измерить диаметр трубы. Методы заводского контроля и практики

При проведении работ, связанных с прокладкой или ремонтом/обслуживанием трубопровода на промышленных объектах или в частных домовладениях, достаточно часто возникает проблема, как измерить диаметр трубы. Не всегда удается рассмотреть маркировку, случаются ситуации, когда торцы объектов не доступны для визуального наблюдения и проведения обмера. При условии, что не требуется особой точности, измерения могут быть проведены с использованием подручного материала.

Определить диаметр трубы при отсутствии маркировки на ней можно несколькими способами

Как определяют размеры трубы методами заводского контроля и в производственных условиях

На заводе у трубного проката размеры определяются с помощью штангенциркуля, строительной рулетки и формулы D = L: π — 2∆ -0,2 мм. Для произведения вычислений использованы следующие обозначения и величины:

  • D – значение наружного диаметра;
  • L – значение длины изделия, обмеренного рулеткой;
  • π – принимается за 3, 14;
  • ∆ — допуск, отводимый на значение, приходящееся на толщину полотнища используемого при проведении измерений приспособления;
  • 0,2 мм – полученное опытным путем значение припуска, относящееся к прилеганию измерительного приспособления к стенке обмеряемого изделия.

Для измерения длины труб на заводах прибегают к использованию мерной проволоки или рулетки. Размеры могут иметь допускаемые отклонения, по декларированной длине у труб, проходящих по классам точности:

  • по первому – 15 мм в любую сторону;
  • по второму – 100 мм в любую сторону.

Предельное отклонение, которое могут иметь размеры трубы по наружному диаметру, зависят от величины сечения:

  • до 200 мм – прокат может иметь отклонение в 1,5 мм в любую сторону;
  • для более габаритных изделий измерения проводятся с помощью ультразвукового прибора и значение допустимого отклонения определяется в процентах.

В заводских условиях определение диаметра труб можно произвести при помощи ультразвука

Толщина стенок изделий в производственных условиях измеряется с использованием штангенциркуля с шагом шкалы в 0,01 мм. При этом значение минусового допуска не должно выходить за рамки пятипроцентного показателя от номинальной величины.

Трубные размеры в заводских условиях учитывают и возможность отклонений:

  • кривизны;
  • овальности торцов. Собственно овальность труб в заводских условиях определяют, используя нутромер, прикладываемый во взаимно перпендикулярных плоскостях, или обмеряя диаметр торца с помощью индикаторной скобы.

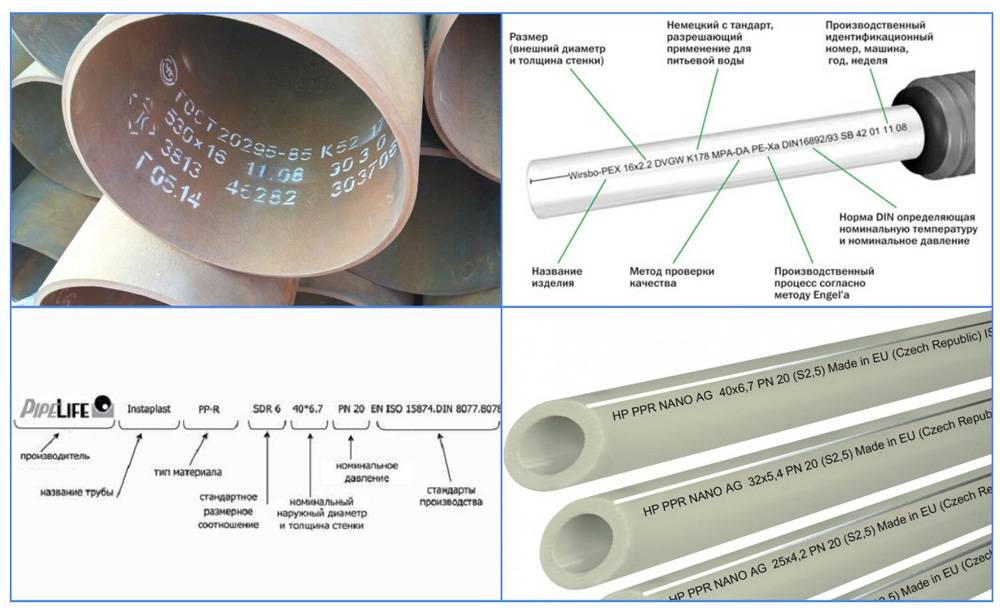

На поверхность проверенных изделий в 500 мм от торца наносят заводскую маркировку, содержащую достаточно информативные данные, в том числе и относительно номинальных размеров.

Поставляемая партия изделий сопровождается сертификатом изделий, содержащим сведения о:

  • номинальных размерах;
  • номере и дате ТУ;
  • марке материала;
  • номере партии;
  • результатах механических и гидроиспытаний;
  • итогах рентгеновской дефектоскопии;
  • типе термообработки;
  • химическом анализе выплавки.

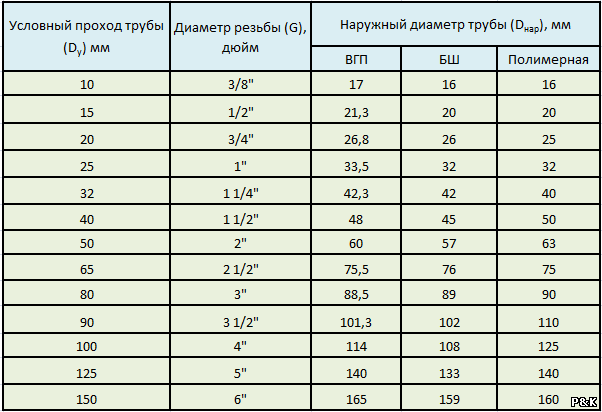

Как определить диаметр трубы в метрической системе и в дюймах

Расчет необходимых размеров труб иногда затрудняется в связи с тем обстоятельством, что одни данные приводятся в соответствии с требованиями метрической системы, а другие – в дюймах (это относится к стальным изделиям и продукции импортного производства).

Диаметр можно измерить в сантиметрах или дюймах, но следует быть внимательным при переводе из одной единицы измерения в другую

Размер трубы в таких случаях рассчитывается с учетом определенных особенностей, присущих таким изделиям. В частности, для стального проката, обозначенного как дюймовый, величина наружного диаметра оказывается равной 33,5 мм, а внутреннего — отличается в зависимости от того, имеем дело с обыкновенной трубой (27,1 мм) или усиленной (25,5 мм), что почти в точности соответствует одному дюйму. Эти характеристики стальных изделий следует обязательно учитывать, производя замену на аналоги, выполненные из других материалов. Работая с трубопроводами, следует опираться на величину условного прохода.

Еще один нюанс связан с резьбовыми соединениями, где принято пользоваться специальной системой для трубной резьбы, нарезаемой по наружному диаметру, которая отличается от метрической резьбы.

Важно! Обозначение, данное при метрической резьбе, совпадает с размером наружного диаметра. Обозначение для трубной резьбы с приставкой «труб», к примеру, ½’’труб, будет соответствовать 20,955 мм.

Изделия импортного происхождения, как правило, имеют обозначения в дюймах. Перевести из дюймов в метрическую систему просто: 1 дюйм = 2,54 мм. Обратный перевод выполнить несколько сложнее. Как узнать диаметр трубы в дюймах? Для получения значения диаметра изделия в дюймах следует имеющуюся величину, измеренную в метрической системе, умножить на 0,398.

Как измеряется труба с помощью материалов, находящихся под рукой, даже при недоступности для обмера

Практики подсказывают, как рассчитать, все необходимые параметры конструкции, имея дело, к примеру, с дымоходом, и используя инструменты, имеющиеся дома.

Для замера трубы в бытовых условиях используют подручные средства, например, портняжный метр

Проще всего произвести необходимые измерения, когда есть возможность визуального осмотра и непосредственного доступа к торцам труб, а точность в вычислениях не является слишком значимой. Тогда достаточно воспользоваться линейкой или строительной рулеткой. Измерительный прибор приставляется к самой широкой части торца обмеряемого изделия. Погрешность проведенных измерений окажется в пределах нескольких миллиметров.

Если такая погрешность в измерениях признается недопустимо значительной, то придется прибегнуть к использованию более точных измерительных приборов, к примеру, штангенциркуля.

При определении наружного диаметра доступной трубы, если он не превышает 150 мм, предпочтительнее воспользоваться штангенциркулем, приложенным к торцу, и ножками, плотно прижатыми к внешним стенкам изделия. Определение трубных размеров будет произведено с точностью до десятой доли миллиметра.

Для определения внутреннего диаметра могут быть использованы штангенциркуль или обычная линейка, которыми замеряется толщина стенки конструкции. Ее двойное значение вычитается из величины наружного диаметра. Штангенциркуль пригодится и в том случае, если понадобится замерять уже смонтированное изделие, торец которого недоступен, но можно приложить измерительный прибор к боковой поверхности.

Обязательное условие для получения точного результата – длина ножек штангенциркуля должна превосходить половинное значение диаметра трубы.

Точное значение можно получить, используя для замеров штангенциркуль

Чтобы выполнить самостоятельно измерения изделий большого диаметра, понадобится применение шнура или строительной рулетки, или портновского сантиметра. Проведя замер окружности, полученное значение потребуется разделить на число π.

Сложности, связанные с тем, как рассчитывать размеры трубы, к которой сложно подобраться для проведения замеров, преодолеваются с помощью всего двух предметов:

  • фотокамеры, которая наличествует в большинстве моделей мобильных телефонах;
  • небольшого предмета, размеры которого точно известны, или линейки.

К объекту измерения прикладывается линейка (или предмет известных размеров). Участок трубы и приставленный к нему для получения представления о масштабе предмет фотографируется. Для проведения последующих вычислений выполняется работа с изображением на фотоснимке.

Проведя измерение визуальной ширины на фотоснимке в миллиметрах, производят перевод с учетом масштаба изображения, чтобы получить значения для реальных размеров.

Обратите внимание! Проведение измерений и расчетов размеров труб с помощью материалов, нашедшихся под рукой, может быть проведено с достаточно высокой степенью точности, вполне подходящей для выполнения работ на бытовом уровне.

Измерение диаметра трубы имеет весьма существенное значение для произведения последующих операций с изделием, которые выполняются при составлении разводки, монтаже, стыковке с другими трубами (в том числе, выполненными из иного материала), использовании фитингов. При прохождении заводского контроля выставляются точные значения диаметра с незначительными допустимыми отклонениями. При невозможности воспользоваться этими данными вполне допустимо произвести измерения самостоятельно, достигая при этом точности, позволяющей пренебречь погрешностями, как несущественными.

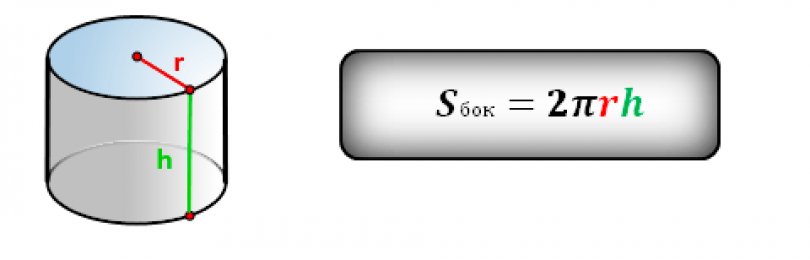

Как определить диаметр трубы по окружности


как замерить по длине окружности, измерить рулеткой, определить диаметр

Содержание:

В процессе выполнения строительных работ в быту или на производстве может появиться необходимость в измерении диаметра трубы, которая уже вмонтирована в систему водоснабжения или канализации. Также знать данный параметр необходимо на стадии проектирования прокладки инженерных коммуникаций.

Отсюда возникает необходимость разобраться с тем, как определить диаметр трубы. Выбор конкретного способа выполнения измерений зависит от размеров объекта и от того, доступно ли расположение трубопровода.

Определение диаметра в бытовых условиях

До того, как замерить диаметр трубы, нужно приготовить следующие инструменты и устройства:

  • рулетка или стандартная линейка;
  • штангенциркуль;
  • фотоаппарат — его задействуют при необходимости.

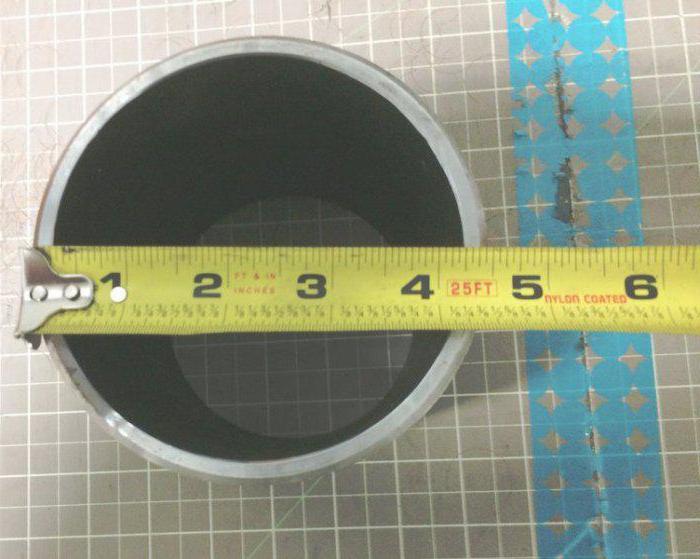

Если трубопровод доступен для проведения замеров, а торцы труб можно без проблем измерить, тогда достаточно иметь в распоряжении обычную линейку или рулетку. При этом следует учитывать, что используют такой метод, когда к точности предъявляются минимальные требования.

В этом случае выполняют измерение диаметра труб в такой последовательности:

  1. Подготовленные инструменты прикладывают к месту, где находится самая широкая часть торца изделия.
  2. Потом отсчитывают количество делений, соответствующих размеру диаметра.

Данный способ позволяет узнавать параметры трубопровода с точностью, составляющую несколько миллиметров. Иногда требуется определить и площадь трубопровода, что тоже весьма просто сделать.

Для измерения внешнего диаметра труб с небольшим сечением можно задействовать такой инструмент как штангенциркуль:

  1. Раздвигают его ножки и прикладывают к торцу изделия.
  2. Затем их нужно сдвинуть так, чтобы они оказались плотно прижатыми к наружной стороне стенок трубы.
  3. Ориентируясь на шкалу значений приспособления, узнают требуемый параметр.

Этот метод определения диаметра трубы дает довольно точные результаты, до десятых миллиметра.

Когда трубопровод недоступен для обмера и является частью уже функционирующей конструкции водоснабжения или газовой магистрали, поступают следующим образом: штангенциркуль прикладывают к трубе, к ее боковой поверхности. Таким способом обмеряют изделие в тех случаях, если у измерительного приспособления длина ножек превышает половину диаметра трубной продукции.

Нередко в бытовых условиях возникает необходимость узнать, как измерять диаметр трубы, имеющей большое сечение. Существует простой вариант, как это сделать: достаточно знать длину окружности изделия и константу π, равную 3,14. Не намного сложнее узнать объем трубы, выполнив простые расчеты.

Сначала при помощи рулетки или куска шнура обмеряют трубу в обхвате. Потом подставляют известные величины в формулу d=l:π, где:

d – определяемый диаметр;

l – длина измеренной окружности.

К примеру, обхват трубы составляет 62,8 сантиметра, тогда d = 62,8:3,14 =20 сантиметров или 200 миллиметров.

Бывают ситуации, когда проложенный трубопровод полностью недоступен. Тогда можно применить метод копирования. Суть его заключается в том, что к трубе прикладывают измерительный инструмент или небольшой по размеру предмет, у которого известны параметры.

К примеру, это может быть коробок спичек, длина которого равна 5 сантиметрам. Потом этот участок трубопровода фотографируют. Последующие вычисления выполняют по фотографии. На снимке измеряют видимую толщину изделия в миллиметрах. Потом нужно перевести все полученные величины в реальные параметры трубы с учетом масштаба произведенной фотосъемки.

Измерение диаметров в производственных условиях

На больших строящихся объектах трубы до начала проведения монтажа в обязательном порядке подвергают входному контролю. Прежде всего, проверяют сертификаты и маркировку, нанесенную на трубную продукцию.

Документация должна содержать определенную информацию, касающуюся труб:

  • номинальные размеры;
  • номер и дата ТУ;
  • марка металла или вид пластика;
  • номер товарной партии;
  • итоги проведенных испытаний;
  • хим. анализ выплавки;
  • тип термической обработки;
  • результаты рентгеновской дефектоскопии.

Кроме этого, на поверхности всех изделий на расстоянии примерно 50 сантиметров от одного из торцов всегда наносят маркировку, содержащую:

  • наименование производителя;
  • номер плавки;
  • номер изделия и его номинальные параметры;
  • дату изготовления;
  • эквивалент углерода.

Длины труб в производственных условиях определяют мерной проволокой. Также не возникает сложностей с тем, как измерить диаметр трубы рулеткой.

Для изделий первого класса допустимой величиной отклонения в одну или другую сторону от заявленной длины являются 15 миллиметров. Для второго класса –100 миллиметров.

У труб наружный диаметр сверяют, пользуясь формулой d = l:π-2Δр-0,2 мм, где кроме вышеописанных значений:

Δр – толщина материала рулетки;

0,2 миллиметра– припуск на прилегание инструмента к поверхности.

Допускается отклонение величины внешнего диаметра от заявленной производителем:

  • для продукции с сечением не более 200 миллиметров–1,5 миллиметра;
  • для больших труб – 0,7%.

В последнем случае для проверки трубной продукции пользуются ультразвуковыми измерительными приборами. Для определения толщины стенок задействуют штангенциркули, у которых деление на шкале соответствует 0,01 миллиметра. Минусовой допуск не должен превышать 5% номинальной толщины. При этом кривизна не может быть более 1,5 миллиметра на 1 погонный метр.

Из вышеописанной информации ясно, что несложно разобраться с тем, как определить диаметр трубы по длине окружности или при помощи несложных измерительных инструментов.

меньших кругов в большом круге

Калькулятор ниже можно использовать для оценки максимального количества маленьких кругов, которые вписываются во внешний больший круг. Калькулятор может использоваться для расчета таких приложений, как

  • количество маленьких труб, которые подходят к большой трубе или трубе
  • количество проводов, возможное в кабелепроводе
  • количество волокон, которые подходят к соединителю
  • и т.п. приложения

Введите

  • внутренний диаметр большего внешнего круга (или трубы, трубы, кабелепровода, соединителя) и
  • внешних диаметров малых кругов (или труб, проводов, волокна)

Значения по умолчанию предназначены для трубы 10 дюймов с трубами 2 дюйма меньшего размера — размеры соответствуют стальным трубам ANSI Schedule 40.

(включить всплывающее окно)

Наружный диаметр пучка труб

Наконечник! — калькулятор, приведенный выше, можно использовать для аппроксимации внешнего диаметра пучка труб, вставив трубу малого диаметра и итеративно изменяя внешний диаметр трубы до тех пор, пока рассчитанное количество труб не будет соответствовать количеству труб в пучке.

Пример — Наружный диаметр жгута с
30 шт. 1,5 дюйма трубы

Итерационный процесс может быть выполнен следующим образом:

Итерация № Ввод Расчетный
Малый диаметр трубы Большой диаметр трубы Количество труб
1 1,5 10 32
2 1,5 9 26
3 1.5 9,8 31
4 1,5 9,6 29
5 1,5 9,7 31
6 1,5 9,65 30

Итерация 6 показывает, что внешний диаметр пучка труб составляет приблизительно 9,65 дюйма.

Вычислить максимальное количество меньших кругов в больших кругах
  • массив с несколькими меньшими и большими кругами

В полях ниже

  • добавьте разделенный запятыми список с размерами больших кругов
  • добавьте через запятую список с размерами меньших кругов

Будет создан массив с максимальным количеством меньших кругов внутри больших кругов.

Входные значения по умолчанию, указанные выше, взяты из ANSI Schedule 40 Steel Pipes.

.

javascript — разработать алгоритм в псевдокоде, который будет запрашивать и получать измерения диаметра круга, а также вычислять и отображать th

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
.

postgresql — Определение радиуса или диаметра минимального ограничивающего круга

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
.

Определение радиуса круга и калькулятор

Определение радиуса круга и калькулятор — Math Open Reference

1. Линия от центра круга до точки на окружности.
2. Расстояние от центра круга до точки на окружности.

Попробуйте это Перетащите оранжевую точку. Синяя линия всегда остается радиусом круга.

Радиус круга — это длина линии от центра до любой точки на его крае.Форма множественного числа — радиусы (произносится как «луч-ди-глаз»). На рисунке выше перетащите оранжевую точку и убедитесь, что радиус всегда постоянен в любой точке круга.

Иногда слово «радиус» используется для обозначения самой линии. В этом смысле вы можете увидеть «нарисовать радиус круга». В более позднем смысле это длина линии, поэтому ее называют «радиус круга составляет 1,7 сантиметра».

Если известен диаметр

Учитывая диаметр круга, радиус просто равен половине диаметра: где:
D — диаметр окружности

Если вы знаете окружность

Если вы знаете длину окружности, радиус можно найти по формуле
, где:
C — длина окружности
π — Пи, приблизительно 3. 142

Если известен район

Если вам известна площадь круга, радиус можно найти по формуле
, где:
A — площадь круга
π — Пи, приблизительно 3,142

Калькулятор

Воспользуйтесь калькулятором выше, чтобы вычислить свойства круга.

Введите любое одно значение, и остальные три будут рассчитаны. Например: введите радиус и нажмите «Рассчитать». Будут рассчитаны площадь, диаметр и окружность.

Точно так же, если вы войдете в область, будет вычислен радиус, необходимый для получения этой области, а также диаметр и окружность.

Сопутствующие товары

Диаметр Ширина круга. Диаметр в два раза больше радиуса. Увидеть диаметр круга

Окружность Окружность — это расстояние по краю круга. Видеть Окружность круга подробнее.

Что попробовать

  1. На рисунке выше нажмите «Сброс» и перетащите оранжевую точку.Обратите внимание, что радиус имеет одинаковую длину в любой точке круга.
  2. Щелкните «Показать диаметр». Перетащите любую оранжевую точку на концах линии диаметра. Обратите внимание, что радиус всегда равен половине диаметра.
  3. Снимите флажок «фиксированный размер». Повторите вышесказанное и обратите внимание на то, что радиус всегда равен половине диаметра, независимо от размера круга.

Другие темы кружка

Общие
Уравнения окружности
Углы по окружности
Дуги

(C) Открытый справочник по математике, 2011 г.
Все права защищены.

.

Блогер предложил измерить диаметр трубы разводным ключом,если нет штангенциркуля, а я нашла способ ещё проще | Экономка

Здравствуйте, любимые мои читатели!

Источник скрина : https://www.youtube.com/watch?v=aWFuGTo4NAw&t=26s

Источник скрина : https://www.youtube.com/watch?v=aWFuGTo4NAw&t=26s

Недавно я наткнулась на видео в ютубе про лайфхак по поводу того, как измерить диаметр трубы, если нет штангенциркуля. Решение меня, если честно, немного удивило.

Блогер предлагает найти диаметр трубы с помощью разводного ключа, если нет штангенциркуля. Правда, он не учёл, что разводной ключ, как и штангенциркуль — есть не у всех.

Если уж на то пошло, то я решила тоже поделиться своим лайфхаком, который на самом деле вовсе и не лайфхак.

Берём трубу и полоску бумаги,

Труба полипропиленовая

Труба полипропиленовая

Полоска бумаги

Полоска бумаги

обворачиваем ей трубу и делаем отметку в месте соединения как на фото ниже

Измерение диаметра трубы без штангенциркуля

Измерение диаметра трубы без штангенциркуля

После чего, получившийся отрезок на полоске бумаги, измеряем линейкой(если нет и линейки,то тогда уж совсем тяжёлый случай и нужно будет отталкиваться от того,что имеется дома с разметкой) и запоминаем данную цифру. В моём случае 6,4 см.

Измерение диаметра трубы без штангенциркуля

Измерение диаметра трубы без штангенциркуля

С сантиметром всё намного проще, там сразу всё известно.

Измерение диаметра трубы без штангенциркуля

Измерение диаметра трубы без штангенциркуля

Правда данные немного разнятся, но это не критично, хотя смотря для чего вам необходимы размеры трубы.

Теперь вспоминаем математику за 6 класс) и находим диаметр окружности,зная только длину окружности. Для этого я сделала вычисление на листке,фото которого смотрите ниже.

Измерение диаметра трубы без штангенциркуля

Измерение диаметра трубы без штангенциркуля

В моём случае диаметр окружности примерно 2 см, что подтверждает и маркировка на самой трубе).

Измерение диаметра трубы без штангенциркуля

Измерение диаметра трубы без штангенциркуля

P.S. Вот таким простым способом можно вычислить диаметр трубы, не имея при этом ни штангенциркуля, ни разводного ключа!

Одна линия и угол потолочного плинтуса готов

Наклейка кромки на торцевую планку для столешницы

Дешёвый потолочный плинтус,нашла неожиданный плюс

Как повесить картину на бетонную стену без сверления и крючков на липучке

Как измерить диаметр труб и длину окружности: наружный показатель

Если возникают неполадки в водопроводе, канализации или газовой коммуникации, то приходится заменять и устанавливать новый фрагмент трубопровода. Для реализации операции в домашних условиях учатся находить диаметр труб, вооружившись подручными средствами. Выбирают конкретный метод обмера, опираясь на габариты изделий и расположение трубопровода.

Диаметр трубы можно узнать самостоятельно, нужно знать всего лишь несколько простых способов

При формировании новой инженерной коммуникации требуется определение размеров износившихся труб, если планируется приобретение новых изделий из металлопластика и пластика подобных размеров.


Как в домашних условиях определить овальность трубы большого диаметра

Если нет высокоточных устройств для замеров, то запасаются подручными инструментами. По-разному можно измерить диаметр трубной продукции. В зависимости от способа пригодится подручный инструмент:

  • рулетка;
  • калькулятор;
  • линейка;
  • штангенциркуль;
  • мобильный телефон с камерой ли фотоаппарат;
  • нитка или шнурок;
  • предмет с измеренными сторонами (коробок спичек).

В каких единицах измерить показатели? В дюймах. Единица измерения равна 2,54 см. Когда требуется замена трубы, узнают диаметр снаружи и внутри. Первое значение учитывает производитель при формировании резьбы и спаек. Параметр зависит напрямую от толщины стенок изделия (разности показателей снаружи и внутри).

Узнаем, как произвести замеры труб в разной доступности и положении.

Выисление диаметра трубы

Изделие полностью доступно для обмера

Найти наружный диаметр помогает штангенциркуль. Если измеряют параметр изделия, торец которого виден и доступен, то разрешается воспользоваться линейкой либо рулеткой. Но запросы к точности вычислений должны быть минимальными. Выполняют следующие задачи.


Правильное измерение диаметра трубы в 3 этапа

Производится поэтапно измерение диаметра трубы:

  1. Разъединяют ножки приспособления и прикладывают к концу трубы.
  2. Сдвигают ножки для плотного прилегания к внешним стенкам изделия.
  3. По шкале значений инструмента определяют показатель. Точность – до миллиметра.

Узнаем, как произвести измерение, если трубная продукция была смонтирована.
Как поступить, если труба смонтирована

Для замера понадобится штангенциркуль. Ножки приспособления касаются широкого участка, боковой поверхности. Замер проводят, если длина ножек приспособления больше половины диаметра рассматриваемого изделия.

Если труба обладает большой толщиной, замеряют окружность посредством рулетки и делят на 3,14.


Обмер крупного изделия рулеткой, линейкой, штангенциркулем и без него

Обмер крупного изделия потребует тщательных расчетов

Трубу с солидными габаритами обмерить несложно. Для этого определяют окружность посредством рулетки либо шнура и находят диаметр заготовки по формуле D = L/число Пи. Первое значение – это диаметр трубы, второе – окружность. К примеру, окружность составляет 35,2 см, тогда D равняется 11, 2 сантиметра или 112 мм  (35,2:3,14).
Что делать при полной недоступности элемента

Не найден доступ к трубам? Обмеры осуществляют методом копирования. Небольшой объект с известными габаритами приставляют к поверхности изделия и фотографируют. По полученному фотоснимку производят вычисления. Видимая толщина элемента определятся до миллиметра. Подсчеты переводят  в реальный размер, ссылаясь на масштаб съемки. Диаметр труб необходимо измерять с большой точностью, так как от этого показателя зависят многие функции трубопроводных коммуникаций.

Проверка диаметра труб и остальных параметров в условиях производства: наружный, внутренний показатель

Трубная продукция, поставляемая в производственный цех или на строительную площадку, снабжается сертификатом. В документе обозначаются пункты: марка материала, номинальные размер труб, номер партии, итоги испытаний и необходимая информация. Обозначается нормативная документация, согласно которой изготавливалась продукция.

На краю трубы (дистанция 500 мм от торца) наносят маркировку, где указывается номер изделия и плавки, дата создания, номинальные габариты, название производителя.

Линейка или проволока помогает измерить коммуникации перед началом эксплуатации. Допустимые отклонения параметров от назначенной величины для продукции первого класса – длина не более 15 мм в сторону уменьшения или увеличения. Для труб второго класса – уклонения не более 100 мм.

Наружный диаметр изделий на производстве отыскивают с помощью усложненной формулы. Изначально определяется длина окружности. Значение делят на 3,14 и из полученного результата отнимают умноженную на два толщину измерительной ленты и допуск на прилегание, составляющий 0,2 мм.

Замеры своими руками

Уклонение наружного диаметра от описанного для изделий диаметром не меньше 200 мм – 1,5 мм.

Обмер трубной продукции крупного диаметра производится с помощью измерительной ультразвуковой установки. Для определения толщины стенки берут штангенциркуль с дроблениями в 0,01 мм.

Допускается дефектность элементов коммуникаций. Однако кривизна трубы не должны превосходить отметку в 1,5 мм на метр длины. Совокупная кривизна – не больше 0,15% от длины.

Овальность продукции выявляется соотношением разности минимального и максимального диаметров к обозначенному диаметру. Овальная форма изделий с толщиной стенки меньше 2 см составляет не больше 1%; с толщиной больше 2 см – не больше 0,8%.

Для выявления овальности продукции находят диаметр торцевой части посредством нутромера либо индикаторной скобы. Замеры производятся в перпендикулярных плоскостях.

ПОСМОТРЕТЬ ВИДЕО

Определить размерные значения коммуникаций совсем не сложно. Вышеописанные методики незамысловатые. Внимательность, школьные познания, умение использовать простые инструменты помогут узнать размеры любых объектов и изделий. Измерить параметры труб с помощью подручных получится у любого мужчины! Диаметр труб измерить не трудно, главное знать как это правильно делается.

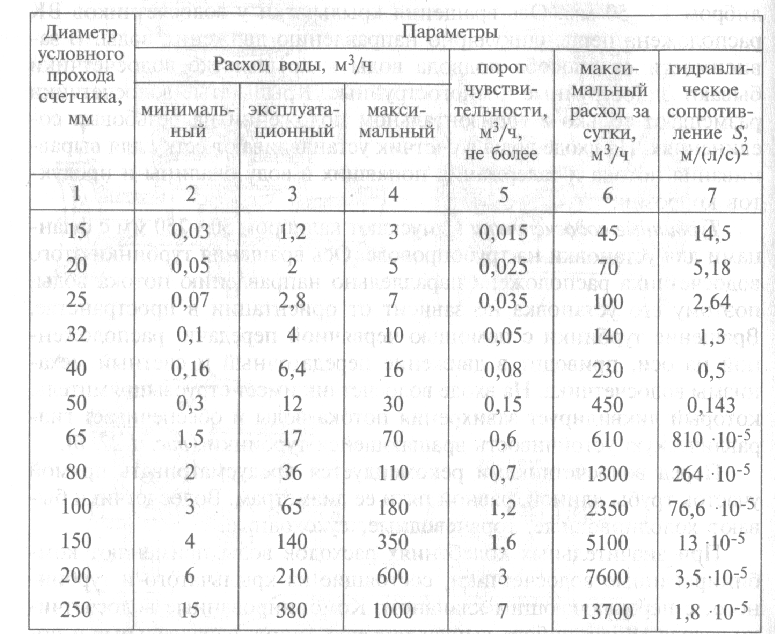

Выбор диаметра трубы в зависимости от расхода воды онлайн калькулятор таблица

Таблица выбора диаметра трубы от расхода воды

Диаметр, дюйм
Диаметр, мм
Расход воды м3/час
1″
25.4
1.8
1 1/4″
32
3. 3
1 1/2″
38.1
5.1
2″
50.8
10.7
2 1/2″
63.5
19.1
3″
76
30. 4
3 1/2″
89
45.6
4″
102
64.9
4 1/2
114
86.4

Расчет расхода воды в зависимости от диаметра трубы. Не целые числа вводите через точку (АА.АА)

Значения величин в этой таблице основаны на принятых в практике соответствиях диаметров труб расходам воды. Эти практические расчеты основаны на том требовании, что скорость воды в трубах не должна достигать шумового предела (приблизительно 2 метра в секунду для труб диаметром до 50 мм и 3 метра в секунду для труб диаметром до 114 мм), и обычно она оказывается в диапазоне 0.8-1.5 м/c для труб диаметром до 50 мм и до 2.5 метров в секунду для труб диаметром до 114 мм, в бетонном производстве трубы большего диаметра для подачи воды практически не используются. Поэтому вычисления по этой таблице допустимы только до диаметра 114 мм. Для труб большего диаметра данные мы не собирали и не анализировали.

Еще раз обращаем внимание — расчеты на данной странице можно вести только для труб диаметром до 114 мм.!!!

При выборе диаметра трубы нужно учесть непостоянный характер потребления!

К примеру : необходимо для производства 30 м3 бетона 4. 5 тонн воды и 2 тонны для заправки миксеров, итого 6.5 тонн воды. Казалось бы, по таблице можно выбрать с запасом трубу диаметром 50 мм. с расходом 10.7 тонны воды в час. Это неправильный ответ. Вода для приготовления бетона будет потребляться не час, а 20-30 минут, остальное время — выгрузка бетона, технологические простои. Поэтому труба должна пропускать не 4.5, а 9-13.5 тонн воды для приготовления бетона. Ну и плюс 2 тонны для миксеров. Итого не 6.5, а 11-15.5 тонн воды. Нужно выбирать 53-ю или 57-ю трубу. Кстати, все вышесказанное относится и к выбору насосов.

Компания Тех Альянс не несет ответственности за любые последствия, наступившие при использовании результатов данных расчетов.









Расчет диаметра трубы для прокладки кабеля

Закладка кабеля в защитные пластиковые трубы производится, когда необходимо защитить кабель от воздействия блуждающих токов, агрессивных грунтов и от механических повреждений. Прокладка кабеля в ПНД (ПВХ) трубе часто практикуется при монтаже силовых линий.

В случае, если при прокладке кабеля пересекаются дороги, трубопроводы и прочие коммуникации, использование защитной пластиковой трубы является обязательным.

Наиболее распространенные виды труб, используемые для прокладки в них кабеля:

  • Бетонные

  • Железобетонные

  • Асбестоцементные

  • Керамические

  • Чугунные

  • Пластиковые (ПНД, ПВХ)

Наиболее практичными и распространенными являются электротехнические трубы ПНД, которые используются, как для телефонных кабелей, так и для силовых проводов и кабелей. Популярность данных трубы обуславливается невысокой ценой, удобством транспортировки (труба ПНД легкая) и монтажа, к тому же, трубы ПНД совершенно безвредны для окружающей среды и человека — не токсична и абсолютно взрывобезопасна.

И так, после того, как был определен тип трубы, который будет использоваться для прокладки кабеля, необходимо рассчитать внутренний диаметр ПНД трубы, подходящий для кабеля.

Как рассчитать условный диаметр электротехнической трубы ПНД для прокладки кабеля?

На практике используется 2 варианта расчета диаметра трубы. Назовем эти варианты нетривиально — простой и сложный:

  • Простой — не требует специальных расчетов и учета нюансов (тип кабеля, количество проводов в одной трубе, количество и величина поворотов, длина трассы и т.д.) прокладки кабеля. Данный способ, естественно, допускает некоторую погрешность в точном определении внутреннего диаметра трубы для прокладки кабеля.

  • Сложный — необходимы расчеты и определения группы и шифров сложности кабельной трассы, учет типа кабеля и т.д.

Простой способ расчета минимального диаметра трубы для прокладки кабелей и проводов

Расчет производится по формуле в зависимости от группы сложности прокладки (формула используется при прокладке одного кабеля в трубе):

  1. Группа I:

dвн ≥ 1,65*dкаб

Прямые участки 100 м. ; участки 75 м. с одним поворотом 90° или двумя большими углами; участки 50 м. с двумя углами 90° или тремя большими углами; участки 40 м. с тремя углами 90° или тремя большими углами; участки 30 м. с четырьмя углами 90° или пятью большими углами;

  1. Группа II

dвн ≥ 1,4*dкаб

Прямые участки 75 м.; участки 50 м. с одним углом 90° или двумя большими углами; участки 30 м. с двумя углами 90° или тремя большими углами; участки 20 м. с четырьмя углами 90° или пятью большими углами;

  1. Группа III

dвн ≥ 1,25*dкаб

Прямые участки 50 м.; участки 30 м. с одним углом 90° или двумя большими углами; участки 20 м. с двумя углами 90° или тремя большими углами; участки 10 м. с четырьмя углами 90° или пятью большими углами.

где dвн — внутренний диаметр ПНД трубы, мм, dкаб — наружный диаметр кабеля, мм

На практике большинство проектировщиков используют усредненный коэффициент — 1,4, без учета группы сложности

Важно: торговые организации и производители электротехнической трубы ПНД указывают в своих каталогах и прайс-листах внешний диаметр трубы: 16, 20, 25, 32, 40 и т. д. Расчет внутреннего диаметра трубы очень прост:

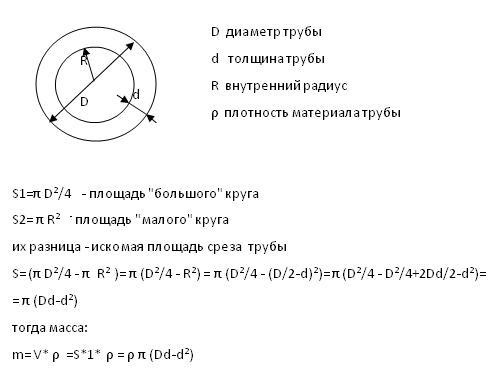

dвн= dнар-(e*2),

где dвн – внутренний диаметр трубы, dнар – наружный диаметр трубы, e – толщина стенки трубы.

Пример. Труба техническая ПНД 110х8,1 мм

110-(8,1х2) = 93,8 мм

Для расчета внутреннего диаметра трубы ПНД при прокладке в ней нескольких кабелей с одинаковыми или разными диаметрами используются следующие формулы:



Кликните для увеличения

где dвн — минимальный внутренний диаметр трубы, dкаб — диаметр кабеля (или его максимальный поперечный размер), dкаб1, dкаб2 и n1, n2 — диаметры кабелей и их количество. Для плоского кабеля в формулу необходимо подставить его ширину деленную на 2.

Для более детального расчета, при котором учитываются все нюансы прокладки кабеля в трубе, Вы можете воспользоваться инструкцией по монтажу электропроводок в трубах.

необходимые данные и последовательность расчета

Трубы — одни из самых распространенных, разнообразных и незаменимых изделий в современном мире. Их функции и области применения так многочисленны, что только их перечисление займет всю страницу. Трубы, для выполнения разнообразнейших задач, изготовляются из металла, стекла, пластика и керамики. Размеры могут быть от долей миллиметра и до гигантских труб для транспортировки газа и нефти.

Эта статья поможет сделать подбор диаметра трубы для отопления, ведь ошибки при выборе диаметра трубы могут значительно ухудшить гидродинамику контура отопления, уменьшить КПД системы отопления и привести к неоправданным затратам на покупку труб завышенного диаметра.

Основные характеристики труб:

• усредненный диаметр;
• диаметр трубы внешний;
• диаметр трубы внутренний;
• материал трубы.

Что нужно сделать перед расчетом и монтажом системы?

Для контуров систем большое значение имеет диаметр трубы для отопления, определяющий гидродинамическое сопротивление и пропускную способность контура. Еще до начала расчета нужно четко определить тип труб и материал. Нанесенная маркировка для труб отличается. Пластиковые трубы маркируются с указанием наружного диаметра, а чугунные и стальные по внутреннему диаметру. Учитывать это обстоятельство придется, если монтаж контура будет производиться комбинированным способом.

Перед началом монтажа нужно нарисовать эскиз будущей отопительной системы, подобрать диаметр труб для отопления в частном доме и приобрести нужные материалы.
Подобрать комплектующие — краны, тройники, переходники, воздушные клапаны и т. п. Расчет диаметра трубы требует аккуратности и внимания, а последовательность расчета изложена в данной статье.

Данные необходимые для расчета

Обычно расчет диаметра труб для отопления частного дома начинается с вычисления тепловой мощности — Q. Нужное количество теплоты определяется произведением объема помещения V в м3 на норму равную 40 Вт/м3. Q = V х 40 Вт/м3. Следующим шагом определяется тип отопительной системы: двухтрубная или однотрубная. Для частных домов лучше двухтрубная система, но для дальнейшего расчета выбор типа системы не критичен.

Гораздо большее значение имеет выбранный метод движения теплоносителя:

  1. естественный или конвекционный;
  2. принудительный метод с применением циркуляционного насоса.

Основное отличие между этими методами в том, что выбирается при монтаже уклон труб отопления при естественной циркуляции, где жидкость движется самотеком, а второй метод предполагает движение под действием насоса, что значительно увеличивает скорость теплообмена.

Скорость движения теплоносителя — важнейший показатель.

Он влияет на выбор диаметра труб для отопления дома. Расчетные величины для естественной циркуляции — от 0,3 м/с. Скорость движения жидкости зависит от напора. Напор при выборе «самотечного» варианта определяется высотой подъема расширительного бака открытого типа. Каждый метр подъема добавляет величину давления равную 0,1 атмосферы.

При использовании принудительной циркуляции выбирается величина скорости — 0,7 м/с. Рассчитывая скорость нужно идти на определенный компромисс, т. к. при большой скорости возникнет шум в системе и значительно увеличится гидравлическое сопротивление, а при слишком малой скорости увеличенные размеры труб для отопления приведут к дополнительным финансовым затратам. Поэтому чаще всего выбирается меньший диаметр труб для отопления по следующим соображениям:

  • облегчается монтаж;
  • цена труб меньшего диаметра ниже;
  • при меньшем количестве теплоносителя увеличивается динамичность системы.

Последовательность расчета

Определены следующие исходные данные: эскиз системы отопления, определен тип отопительной системы, предварительно рассчитана величина Q для всех помещений. Как правило, расчет диаметра труб начинается для самого удаленного помещения.

Объемный расход теплоносителя вычисляется по формуле: G = 0.86 Q / 20 , в которой:

G – объемный расход воды, кг/ч;
Q – расчетное количество теплоты, Вт;
20 – разница температур в подаче и «обратке». Для расчетов равна 20 градусам.

По приведенной формуле определяется масса теплоносителя, но горячая вода имеет при 80 градусах плотность р = 971.6 кг/м3. Поэтому объемный расход Vo вычисляется формуле: Vo = G / р

Зная объем и скорость потока легко вычислить площадь поперечного сечения: S = Vo / (3600 х Vт), где:

S — площадь поперечного сечения;
Vo — расход (объемный) теплоносителя;
Vт — выбранная скорость движения воды.

И в завершение производится расчет диаметра по формуле:

D = корень квадратный из выражения — 4S /3,14.

После вычисления диаметра трубы для дальнего помещения, рассчитать какой диаметр трубы нужен для отопления следующего помещения, несложно. Но не следует забывать, что через это помещение нужно пропустить суммарное количество тепла для двух помещений и т. д. Принцип расчета понятен, но для тех, кому не приходилось заниматься расчетами, довольно громоздок.

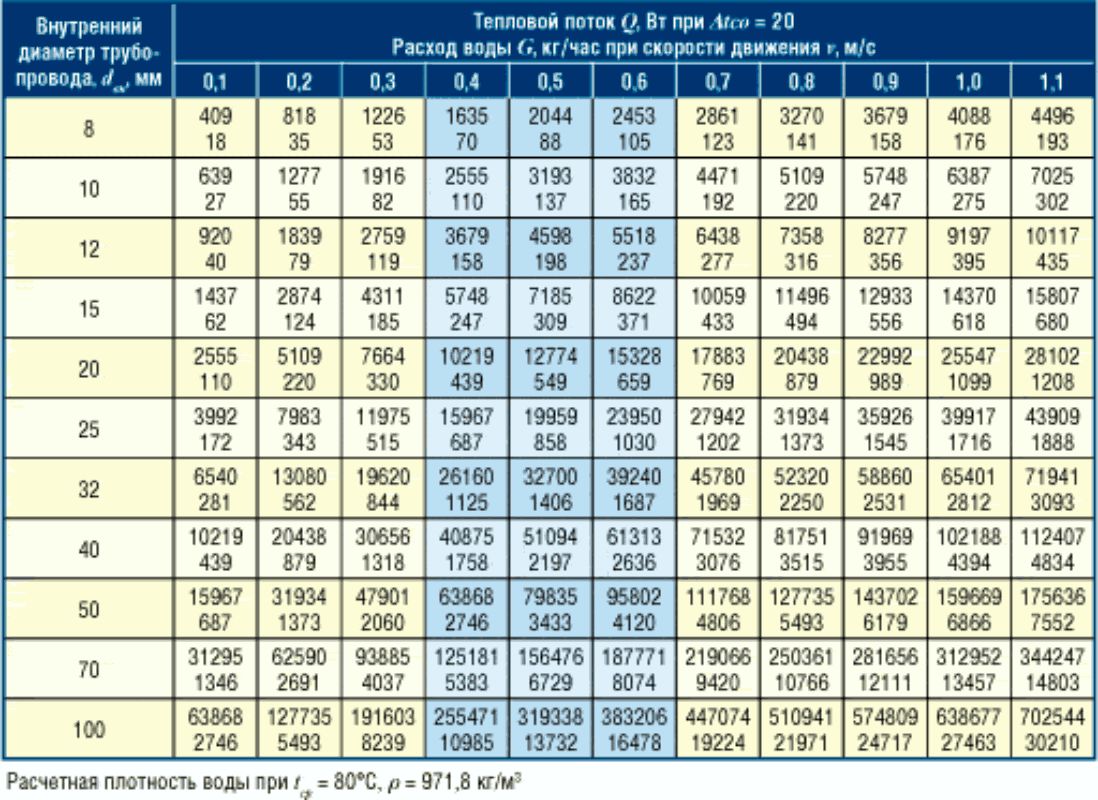

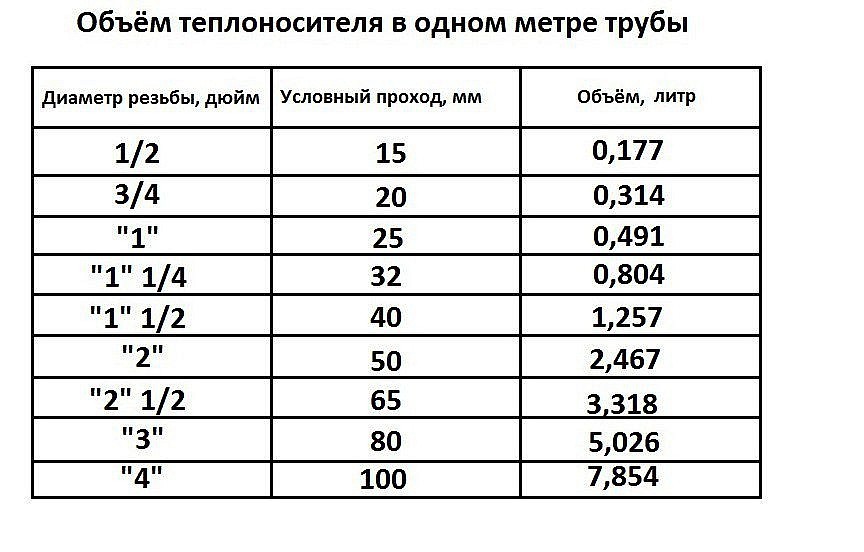

Поэтому для облегчения расчетов разработаны таблицы, которые дают ответ и решают задачу — как рассчитать диаметр трубы для отопления. Подобную таблицу можно скачать в сети Интернет. Из таблиц четко видно — диаметр труб для отопления с естественной циркуляцией требуется больший, т. к. скорость движения потока 0,3 м/с. Подбирать трубу нужно по ближайшему большему диаметру, учитывая несовпадение логики маркировки труб из различных материалов:

  1. стальные водо-газопроводные трубы — указан внутренний диаметр;
  2. стальные электросварные трубы — наружный диаметр;
  3. полиэтиленовые, металлопластиковые, трубы ПНД, полипропиленовые трубы — указан наружный диаметр трубы.

Применение труб из полипропилена

Если для контура отопления применить полипропиленовые трубы для отопления как выбрать диаметр согласно вышеприведенным формулам? Да точно так же. Но у полипропиленовых труб огромный срок службы, до 100 лет, поэтому отопительная система, правильно рассчитанная и аккуратно смонтированная, будет служить очень долго. На вопрос — как подобрать размеры труб для отопления, ответ можно найти по таблицам, которые можно скачать в сети Интернет.

Популярность полипропиленовых труб для создания систем отопления довольно высока, ведь они значительно дешевле металлических, экологичны и имеют неплохой внешний вид. Да и монтаж контуров систем при использовании таких труб значительно облегчается. Разработаны специальные аппараты для сваривания труб, различные переходники, фитинги, краны и другие необходимые комплектующие. Сам процесс монтажа похож на сборку системы из конструктора.

Оребренные трубы

Иногда можно встретить объявление — куплю оребрение трубы для отопления бу, дорого. Что же это такое? И почему в объявлении есть слово — дорого?

Оребренные трубы — это трубы изготовленные методом поперечно-винтовой прокатки.

На них наносятся ребра, которые увеличивают площадь поверхности отдающей тепло. Использование подобных труб позволяет сократить вес теплообменников, ведь тепло будет отдавать также труба (оребренная), по которой движется теплоноситель.

Оребренная труба, если сравнить ее с гладкой трубой, имеет площадь теплообмена в 2-3 раза большую. Широкому применению оребренных труб препятствует их высокая цена. Трубы изготовляются из алюминия, меди и латуни. Создание отопительной системы с применением оребренных труб потребует значительных финансовых затрат, поэтому их расчет в данной статье не рассматривается.

Калькулятор диаметра трубы и расхода, онлайн

Когда применим этот калькулятор?

Расчет диаметра трубы с помощью калькулятора диаметра трубы прост. Вы можете использовать калькулятор диаметра трубы и расхода для быстрого расчета диаметра трубы в замкнутой, круглой, прямоугольной (только версия онлайн-калькулятора) и заполненной жидкостью или идеальным газом трубе.

Если система, которую вы анализируете, имеет более одной трубы, вы можете использовать калькулятор анализа трубопроводной сети

Для расчета диаметра трубы с помощью этого калькулятора необходимо знать и ввести скорость потока. Если скорость потока неизвестна, вы должны использовать падение давления калькулятор для расчета диаметра трубы. Вы можете использовать калькулятор падения давления, когда разница давлений между началом и концом трубопровода (потеря напора) доступна как известное значение.

С помощью калькулятора диаметра трубы внутренний диаметр трубы рассчитывается с помощью простое соотношение между расходом, скоростью и площадью поперечного сечения (Q=v·A).

Чтобы рассчитать внутренний диаметр трубы, вы должны ввести только расход и скорость в соответствующие поля в калькуляторе и нажмите кнопку «Рассчитать», чтобы получить результаты.

Помимо внутреннего диаметра трубы, можно рассчитать и другие значения. Вы можете рассчитать скорость потока для заданного расхода жидкости и внутренний диаметр трубы. Поскольку скорость различна в разных местах трубы площадь поперечного сечения, средняя скорость потока вычисляется на основе уравнение непрерывности.

Расход, используемый в калькуляторе, может быть массовым или объемным расходом.

Преобразование между массовым и объемным расходом доступно для заданной плотности жидкости. Кроме того, для идеальных газов преобразование объемного расхода для различных условий потока (давления и температуры), поэтому вы можете быстро рассчитать объемный расход по удельному давлению или температуре в трубе, например, после редукционных клапанов.

Если протекающая жидкость представляет собой идеальный газ, вы можете рассчитать объемный расход этого газа при различные давления и температуры. Например, если вы знаете объемный расход какой-то идеальный газ при заданном давлении и температуре (как при обычном условиях p=101325 Па и T=273,15 K) можно рассчитать фактический объемный расход для давления и температуры, которые реально есть в трубе (например, реальное давление и температура в трубопроводе p=30 psi и t=70 F). Объемный расход идеального газа в этих двух условиях различен. Подробнее о нормальные условия для давления и температуры.

С помощью этого калькулятора вы можете перевести объемный расход из стандартного или какого-либо другого предопределенных условий в фактические условия и наоборот. Калькулятор использует закон сохранения массы для расчета объемного расхода для этих двух условий, что означает, что массовый расход постоянен, несмотря на то, что условия, такие как давление и температура, меняются.

Закон сохранения массы применим, только если поток в закрытой трубе, без добавленного или вычтенного потока, если поток не изменение во времени и некоторые другие условия. Подробнее о массе сохранение массы.

Так когда это не применимо?

Этот калькулятор имеет почти безграничное применение, но некоторые функции зависят от нескольких условия.

Как упоминалось выше, расчет диаметра трубы с помощью этого калькулятора невозможен, если вы не уверен в скорости потока и объемном/массовом расходе. Если что-то из этих двух отсутствует, то вам следует использовать Калькулятор падения давления.

Вы должны знать плотность жидкости, если доступен массовый расход вместо объемного расхода. Если плотность жидкости неизвестна, а известен только массовый расход, то требуемый объемный расход расчет диаметра трубы невозможен.

Для идеальных газов плотность жидкости не обязательна, если известны давление, температура и газовая постоянная для течет газ. Калькулятор использует уравнение идеального газа для расчета плотности. Однако, если текучая среда является газом, но не идеальным (идеальным) газом, т. е. если его давление, температура и плотность не связаны соотношением закон идеального газа, этот калькулятор неприменим, если вы пытаются рассчитать эту плотность газа для известных давления и температуры.

Что нужно знать для расчета диаметра трубы?

Чтобы рассчитать диаметр трубы, вы должны знать скорость потока и скорость потока. Если известен массовый расход, то должна быть известна плотность жидкости.

Если текучей средой является газ, то вместо плотности необходимо знать газовую постоянную, абсолютное давление и температуру. Плотность рассчитывается по формуле идеального газа.

Что нужно знать, чтобы рассчитать скорость потока?

Для расчета скорости потока необходимо знать скорость потока и внутренний диаметр трубы. Если известен массовый расход, то должна быть известна плотность жидкости.

Если текучей средой является газ, то вместо плотности необходимо знать газовую постоянную, абсолютное давление и температуру. Плотность рассчитывается по формуле идеального газа.

Как производится расчет?

Для расчета диаметра трубы и скорости потока используется уравнение неразрывности, которое дает связь между скоростью потока, скоростью потока и внутренним диаметром трубы.

Для потока газа уравнение идеального газа используется для расчета плотности по газовой постоянной, абсолютному давлению и температуре.

КАЛЬКУЛЯТОР РАСХОДА

И Н С Т Р У К Ц И Я

Этот калькулятор ultra уникален тем, что позволяет вам выбирать между большое разнообразие единиц (6 для диаметра и 24 каждая для скорости и расхода).В отличие от других калькуляторов, вы НЕ ограничивается вводом диаметра в дюймах, скорости в милях в час и т. д., что делает этот калькулятор довольно универсальный.

1) Вода течет со скоростью 36 дюймов в секунду и со скоростью 1,0472 кубических фута в секунду. Какой диаметр трубы?
Самый важный шаг в использовании этого калькулятора:
СНАЧАЛА ВЫБЕРИТЕ ЧТО ВЫ РЕШАЕТЕ
В этом случае мы вычисляем ДИАМЕТР ТРУБЫ, поэтому нажмите на эту кнопку.
Введите 36 в поле скорости и выберите дюймы в секунду в его меню.
Введите 1,0472 в поле скорости потока и выберите кубические футы в секунду в его меню.
Нажмите кнопку ВЫЧИСЛИТЬ, и вы увидите, что это равно 8 дюймам.
И вы увидите ответ в 5 других единицах!! 2) Вода течет по трубе диаметром 10 см со скоростью 9 литров в секунду. Какова скорость воды?
ПЕРВЫЙ ЩЕЛКНИТЕ НА ТО, ЧТО ВЫ РЕШАЕТЕ — СКОРОСТЬ
Введите 10 в поле диаметра трубы и выберите сантиметры в его меню.
Введите 9 в поле скорости потока и выберите литры в секунду в его меню.
Нажмите кнопку ВЫЧИСЛИТЬ, и ответ будет равен 114,59 сантиметрам в секунду И ответ будет в 23 других единицах измерения !!

3) Вода течет по трубе диаметром 2 фута со скоростью 20 дюймов в секунду. Какова скорость потока?
ПЕРВЫМ НАЖМИТЕ НА ТО, ДЛЯ ЧЕГО ВЫ РЕШАЕТЕ — РАСХОД
Введите 2 в поле диаметра трубы и выберите футы в его меню.
Введите 20 в поле скорости и выберите дюймы в секунду в его меню.
Нажмите кнопку ВЫЧИСЛИТЬ, и ответ будет 5.236 кубических футов в секунду И ответ в 23 других единицах измерения!!


Для удобства чтения числа отображаются в формате «значащей цифры». , а не см. такие ответы, как 77.3333333333333333.
Числа больше чем 1000 будет отображаться в экспоненциальном представлении и с таким же количеством указаны значащие цифры. Вы можете изменить значащие цифры, отображаемые с помощью изменение числа в поле выше.
Internet Explorer и большинство других браузеров будут правильно отображать ответы, но есть несколько браузеров, которые вообще не отображают вывод .Если да, введите ноль в поле выше. Это устраняет все форматирование, но это лучше, чем отсутствие выход вообще.

Быстрый способ определения оптимального диаметра паровой трубы

Существующие модели расчета диаметра трубопровода сложны и дают противоречивые и, следовательно, ненадежные результаты. Эта модель упрощает расчеты для оптимизации диаметра трубопровода и снижения общей стоимости завода.

Парораспределительные трубопроводы являются необходимым связующим звеном между паровым котлом/генератором и потребителем пара.Эффективная система распределения пара необходима для подачи пара надлежащего качества и давления к соответствующему оборудованию. Монтаж и обслуживание паровой системы – важные вопросы, которые необходимо учитывать на этапе проектирования. Как у слишком больших, так и у маленьких трубопроводов могут возникнуть эксплуатационные проблемы. Трубы, клапаны, фитинги и т. д. в трубопроводах большого размера будут стоить дороже, чем необходимо, с более высокими капитальными затратами и затратами на установку, а также с дополнительными вспомогательными работами и изоляцией. Кроме того, в системе с трубами увеличенного диаметра более высокие потери тепла приведут к образованию большего объема конденсата, что требует большего количества уловителей пара, чтобы избежать подачи влажного пара.

Больший перепад давления в трубопроводе меньшего диаметра может ограничивать доступность пара более низкого давления только к точке использования, увеличивая риск эрозии, гидравлического удара и шума из-за естественного увеличения скорости пара.

Математически строгие методы выбора диаметров труб требуют много времени, поскольку они включают итерационные процедуры для определения минимальных общих капитальных и эксплуатационных затрат. Простые уравнения могут обеспечить достаточно точную оценку оптимального диаметра трубы на начальных этапах проектирования, что может служить хорошей отправной точкой для более строгой процедуры.

Первая модель оптимизации трубопровода, основанная на экономических соображениях, первоначально применявшаяся к турбулентным потокам жидкостей в гидравлически гладких трубах, а затем расширенная для учета ламинарного течения; недавно была разработана новая модель для гидравлически шероховатых труб. Все эти модели разрабатывались для жидкостей, получающих энергию от насосов, компрессоров, воздуходувок или вентиляторов, приводимых в действие электродвигателями, поэтому ни одна из них не может быть использована для паропроводов (1–3) .

В этой статье представлена ​​простая оптимизационная модель для оценки диаметра паропроводов и обсуждается роль таких параметров, как расположение установки и тип топлива.Два примера расчетов сравнивают рекомендуемые скорости пара в литературе и решения, полученные из предложенной модели.

Модель, основанная на экономических критериях

Экономические критерии имеют решающее значение для проектирования установок в различных областях техники. Оптимизация размера заводского оборудования обеспечивает самую низкую стоимость жизненного цикла любого проекта. Стоимость трубопровода может составлять до 35% капитальных затрат предприятия. Следовательно, полезно оптимизировать системы трубопроводов для снижения капитальных затрат и затрат на перекачку.

При определении стоимости труб необходимо учитывать как капитальные, так и эксплуатационные затраты. Хотя капитальные затраты являются основным соображением для большинства проектов, инженеры должны знать, что наиболее экономичным диаметром трубы будет диаметр трубы с наименьшими общими затратами на протяжении всего срока службы проекта, включая ежегодные затраты на техническое обслуживание. Хотя есть паровые трубопроводы, которым более века и которые все еще работают, прогнозируется, что срок службы большинства из них составит около 20 лет.

Капитальные затраты на трубопровод

Для трубы с внутренним диаметром D (м) и длиной L (м) закупочная стоимость, C P , может быть выражена как (1) :

где м и n — параметры, исходя из типа материала трубы и толщины стенки трубы (сортамент трубы) соответственно; рыночные цены определяют значения m и n для каждой страны.Стоимость трубы теоретически пропорциональна диаметру трубы на квадратную площадь. Это не относится к реальным ценам на трубы.

Годовые затраты на техническое обслуживание трубопровода, b, , обычно выражаются как доля капитальных затрат, поэтому при норме амортизации a, годовые капитальные затраты, C c , трубопровода могут рассчитывается по формуле:

, где F — коэффициент, включающий стоимость клапанов, фитингов и конструкции.

Эксплуатационные расходы трубопровода

Эксплуатационные расходы трубопровода зависят от потребления энергии, необходимой для обеспечения потока жидкости по трубопроводу.

Энергетический баланс любой проточной системы включает удельные энергии, рассчитанные на входе и выходе из системы. Общий вид уравнения баланса энергии:

Энергия в + Генерация = Энергия вых + Потребление + Накопление

Для стационарных процессов накопление энергии равно нулю, а для изолированных трубопроводов потери тепла через стенки трубы пренебрежимо малы, поэтому уравнение энергетического баланса для трубопровода упрощается до:

где ч (Дж/кг) — удельная энтальпия, г (м/с 2 ) — ускорение свободного падения, z (м) — высота над произвольной системой отсчета, u (м/с) — скорость, Δ p (Па) — перепад давления, ρ (кг/м 3 ) — плотность жидкости, в и из — индексы, обозначающие входное и выходное состояние трубопровода. Член Δ p /ρ обозначает потерю энергии из-за жидкостного трения.

В паропроводах пар обычно бывает перегретым или насыщенным. Если пренебречь изменением расширения жидкости из-за перепада давления, горизонтальный транспорт по трубопроводу из уравнения. 3 становится:

Мощность котла, Q (Вт), составляет:

где G (кг/с) — массовый расход пара, Вт (кг/ч) — расход топлива, К (Дж/кг) – низшая теплотворная способность топлива, а E – КПД котла.

Падение давления рассчитывается как сумма падения давления на трение, Δ p fr (Па), и незначительных потерь давления, Δ p мл (Па):

Уравнение Вейсбаха для падения давления на трение составляет:

, где ξ — коэффициент трения Дарси.

Незначительные потери давления могут быть оценены либо как потери напора, либо с использованием эквивалентных длин. В дальнейшем анализе незначительные потери давления будут просто учитываться по формуле:

, где J – отношение незначительных потерь давления к падению давления на трение.

Уравнения 7 и 8 применимы к потоку несжимаемой изотермической текучей среды (жидкости). В инженерной практике это уравнение приемлемо для течения сжимаемой жидкости (газа), если общий перепад давления составляет менее 10 % от начального давления.

Если установка работает Y часов в год, то годовые эксплуатационные расходы ( C e ) паропровода составляют:

, что можно записать как:

, где C F 9 /кг топлива) — стоимость топлива.

Оптимизация…

Определение размеров трубной резьбы

Национальная трубная резьба (NPT)

Размеры труб действительно относятся к физическим размерам, но стандарт сантехники для размеров труб не всегда так прост, как измерение трубы. Измерение трубы часто может привести к неправильному выбору трубы, так что будьте осторожны. «Размер трубной резьбы», как показано в столбце 3 таблицы ниже, измеряется и основывается на внутренней части трубы. Но для фактического определения размера трубы необходимо измерить внешний диаметр каждой трубы или фитинга и сравнить его с таблицей для определения размера. Например, трубная резьба 3/4 дюйма NPT имеет внешний диаметр 1,050 дюйма. Каждый размер резьбы имеет определенное количество витков резьбы на дюйм (TPI). Трубная резьба 3/4 дюйма NPT имеет 14 витков резьбы на дюйм. И TPI (количество резьбы на дюйм), и OD (внешний диаметр) резьбы необходимы для достоверной идентификации размера резьбы, поскольку несколько размеров имеют одинаковый TPI.

Наружная резьба: Измерьте наружный диаметр большей части резьбы в точке «А»; Найдите цифру, ближайшую к этому размеру, в столбце 1 или 2 диаграммы. Размер в столбце 3 будет вашим номинальным размером трубной резьбы.
Внутренняя резьба: Измерьте верхний диаметр резьбы в точке «B»; Найдите цифру, ближайшую к этому размеру, в столбце 1 или 2 диаграммы. Размер в столбце 3 будет вашим номинальным размером трубной резьбы.

Цвет 1
(Размер A)
Цвет 2
(Размер A)
Col 3
(Размер B)
Col 4
(Размер C)
Кол 5 Кол 6
Внешний диаметр
Дюймовая доля
(только краткий справочник)
Наружный диаметр Фактический
(дюймы)
Трубная резьба
Размер
Нормальное зацепление
для герметичного соединения
Резьба
на дюйм
Окружность
(дюймы)
5/16 0.3125 1/16 0,2611 27 0,9817
13/32 0,405 1/8 0,2639 27 1,272
35/64 0,540 1/4 0,4018 18 1,696
43/64 0,675 3/8 0,4078 18 2,121
27/32 0. 840 1/2 0,5337 14 2,639
1-3/64 1,050 3/4 0,5457 14 3,299
1-5/16 1,315 1 0,6828 11-1/2 4.131
1-21/32 1,660 1-1/4 0,7068 11-1/2 5.215
1-29/32 1.900 1-1/2 0,7235 11-1/2 5,969
2-3/8 2,375 2 0,7565 11-1/2 7,461
2-7/8 2,875 2-1/2 1.1375 8 9.032
3-1/2 3,5 3 1. 2000 8 10,995
4 4.0 3-1/2 1.2500 8 12,566
4-1/2 4,5 4 1.3000 8 14.137
5-5/8 5,563 5 1.4063 8 17.476
6-5/8 6,625 6 1,5125 8 20.812
8-5/8 8.625 8 1,7125 8 27.095
10-3/4 10,75 10 1,9250 8 33.771
12-3/4 12,75 12 2,1250 8 40.054

См. нашу индексную страницу фитингов и ниппелей



Все типы трубной резьбы, используемые в сантехнике, указаны в Американском национальном стандарте для труб, аккредитованном Американским национальным институтом стандартов (ANSI).

Образец NPT (коническая резьба)
Национальная трубная резьба (NPT) имеет коническую резьбу. Это наиболее распространенные нити, используемые для общих целей. Резьба NPT спроектирована с углом резьбы 60 градусов и используется для соединения и герметизации труб с фитингами в воздухе или жидкостях низкого давления, а также в механических применениях. Коническая резьба имеет длину 3/4 дюйма и более одного фута. Коническая резьба глубже на конце трубы и тем меньше, чем дальше от конца трубы.Конус на трубе позволяет трубе ввинчиваться внутрь фитинга только до тех пор, пока она не остановится из-за конуса. Расстояние, на которое труба может быть вкручена в фитинг, определяется стандартом ANSI. После затяжки с помощью гаечного ключа между трубой и фитингом могут остаться небольшие зазоры, что может привести к утечке, поэтому для заполнения любых зазоров необходимо использовать герметик для труб.

Резьба для сухого уплотнения (NPTF) также имеет коническую резьбу. Резьба NPTF используется, когда герметик для труб может выйти из строя из-за более высокой температуры или давления, чем может выдержать обычная резьба NPT.Резьба предназначена для механического уплотнения путем легкого, но достаточного сдавливания резьбы при затягивании гаечным ключом. Это позволяет соединить трубу и фитинг без использования герметиков.

Резьбы NPT и NPTF можно поменять местами, если используются герметики, такие как лента из ПТФЭ или подходящие составы для соединения труб. Ни один из других стандартов резьбы не является полностью взаимозаменяемым (GHT, NST, BSPT, NPSI и т. д.) Внутренняя резьба NPT может обозначаться как «FPT» или «FIP» , а наружная резьба NPT может обозначаться как «MPT» или «МИП» .

Национальный стандарт Свободно устанавливаемая прямая механическая трубная резьба (NPSM) имеет прямую резьбу, которая используется только для соединения. Для герметизации этого типа резьбового соединения необходима шайба или прокладка.

Существуют также три менее распространенных типа резьбы, используемых в сантехнической промышленности. Резьба для садового шланга (GHT) и резьба для пожарного шланга (NST) имеют крупную резьбу. Уплотнение выполнено с прокладкой или шайбой и используется, в основном, для быстрого присоединения (присоединения) шлангов к арматуре без использования ключа.Британская стандартная коническая трубная резьба (BSPT) имеет угол резьбы 55 градусов (NPT составляет 60 градусов) и используется во всем мире в качестве стандартной резьбы для соединения стальных труб.


Определение сокращений трубной резьбы
NPT Национальная трубная резьба (коническая)
ФПТ Внутренняя трубная резьба (взаимозаменяемая с NPT)
ФИП Железная трубка с внутренней резьбой (взаимозаменяема с NPT)
Универсальный Наружная трубная резьба (взаимозаменяемая с NPT)
МИП Железная трубка с наружной резьбой (взаимозаменяемая с NPT)
IPS Размер стальной трубы (взаимозаменяем с NPT)
ПТФ Короткая коническая трубная резьба SAE
НПТФ National Pipe Thread Fuel (коническая трубная резьба American National для герметичных соединений с сухим уплотнением)
НПСМ National Pipe Straight Mechanical (прямая трубная резьба American National для механических соединений)
НПСИ Прямая промежуточная трубная резьба American National
GHT Резьба для садового шланга
НСТ Резьба национального стандарта (резьба пожарного шланга)
БСПТ Коническая трубная резьба Британского стандарта (метрические размеры)
Сопутствующие предметы и аксессуары:

Отзыв клиента:

«Ребята, вы ведете веб-бизнес так, как он и должен вестись. ……Я разослал ссылку на ваш сайт всем своим друзьям….. Продолжайте в том же духе.»
— Марк Ван Хорн, Белвью, Вашингтон 98006

Обратите внимание, что каждый отзыв клиента, показанный на наших страницах, дал нам письменное разрешение на их цитирование. Конфиденциальность наших клиентов очень важна для нас, поэтому мы никогда не будем давать, делиться или продавать контактную информацию или адреса электронной почты кому бы то ни было!



Часто задаваемые вопросы

В. «Что означает «номинальный»?»
A. Номинальный — это термин, используемый для описания размеров труб и фитингов в сантехнике. Номинальный относится к внутреннему диаметру трубы, который зависит от толщины стенки трубы.

Q. «Хорошо, размер трубы IPS на самом деле не является размером. Так что насчет фитингов?»
A. Размеры трубных фитингов определяются по размеру трубы, к которой они подходят. Так, например, 1/2-дюймовый фитинг из IPS подходит для 1/2-дюймовой трубы из IPS.

вернуться наверх ↑

Как определить размер трубы

Когда дело доходит до размеров трубы, есть несколько соображений, как это сделать и почему это важно:

  • Размер отверстия материал будет проходить?
  • Как далеко идет материал?
  • Какой толщины должна быть стенка трубы?
  • Какие факторы воздействуют на систему (трение, возможность эрозии и т. д.).)?

Размер трубы должен соответствовать тому, что по ней проходит (вода, газ, воздух, дренаж и т. д.), но она также не может быть слишком маленькой, иначе объем может перемещаться слишком быстро. И это может вызвать серьезные проблемы, такие как гидравлический удар (гидравлический удар или скачок давления), что, в свою очередь, может привести к повреждению системы трубопроводов и приспособлений, прикрепленных к трубопроводу.

дней, которые прошли до

Определение размеров труб может быть несколько запутанным, в первую очередь из-за исторического метода определения размеров и того факта, что некоторые текущие размеры по-прежнему относятся к этим устаревшим системам. Возьмем этот пример:

Несколько лет назад полудюймовая труба имела внутренний диаметр 1/2 дюйма. У него также были толстые стенки, так как в то время это был производственный стандарт.

С течением времени усовершенствованные технологии позволили сделать стенки тоньше, сохранив при этом те же характеристики. Тем не менее, чтобы соответствовать существующим (большим&дефисом) трубы, внутренний диаметр новой трубы должен был быть больше.

Это означает, что труба не была 1/2 дюйма, независимо от того, каким образом вы измеряли.

Когда началось массовое производство труб, возникла потребность в стандартизации. В 1927 году Американская ассоциация стандартов, которая с тех пор превратилась в Американский национальный институт стандартов (ANSI) – созван комитет по стандартизации размеров кованых стальных и кованых труб и насосно-компрессорных труб. В то время использовалось всего несколько толщин стенок: Стандартный вес (STD), сверхсильный (XS) и двойной сверхсильный (XXS), в зависимости от размера железной трубы (IPS) система дня.

К 1939 году начали входить в употребление номера расписаний, но первоначальные термины прижились и часто используются до сих пор, хотя XS и XXS были немного изменены на Extra‐heavy (XH) и двойной сверхтяжелый (XXH) соответственно.

К 1950-м годам нержавеющая сталь стала использоваться все чаще, что позволило использовать более тонкие трубы (например, 5S и 10S), которые были основаны на требованиях к давлению. (Стоит отметить, что из-за их тонких стенок меньшие размеры «S» не могут иметь резьбу, а должны быть сварены плавлением.)

Alphabet Soup of Pipe Metrics: IPS, DIPS, NPS, CTS

Если унаследованные размеры не сбивают с толку, учтите, что размеры труб на протяжении многих лет различались в зависимости от конкретной системы размеров:

  • размер трубы железа (IPS) — размер по отношению к внутреннему диаметру; стандарт с начала 19 века через сразу после Второй мировой войны; до сих пор используется в производстве ПВХ и стальных газо- и водопроводных трубах
  • размер трубы из ковкого чугуна (DIPS) — аналогично NPS, но используется для больших труб
  • размер медной трубки (CTS) — в 1920-х годах это было объединено со стандартом IPS; внутренний диаметр измеряется в «типах» (M, L и K для самого тонкого, толстого и самого толстого, соответственно)
  • Номинальный размер трубы (NPS) — наружный диаметр фиксирован для данного диаметра трубы, а внутренний диаметр варьируется в зависимости от толщины стенки (именуемые «графиками»)
  • пластиковая ирригационная труба (PIP) — используется в сельскохозяйственных приложениях; поставляется в номинальном давлении (фунтов на квадратный дюйм) и доступен в диаметрах от 6 до 24 дюймов

NPS сегодня является стандартом для Северной Америки. В настоящее время размер трубы определяется двумя числами: 1) отверстие трубы (или диаметр) и 2) график трубы (или толщина стенки) – хотя эти два числа могут быть настроены немного по-разному в зависимости от конкретной используемой трубы.

Размеры

NPS задокументированы рядом стандартов, включая API (Американский институт нефти). и ANSI/ASME (Американское общество инженеров-механиков).

Наиболее распространенными трубами, используемыми сегодня, являются :

  • Чугун — в основном используется до 1960 года; Используется для слива/отходов/вентиляционного отверстия (DWV) строки
  • Сталь (оцинкованная труба) — распространены в старых домах; длится всего около 50 лет
  • Пластик — используется с середины 1970-х годов; два типа&колон;
    • АБС (акрилонитрил&дефис;бутадиен&дефис;стирол) — черный цвет; сначала для использования в жилых домах, хотя в некоторых районах их использование в новом строительстве ограничено
    • ПВХ (поливинилхлорид) — белого или кремового цвета; Рейтинг и диаметр указаны на трубе; несколько замечаний по ПВХ:
      • ПВХ сортамента 40 достаточно прочен для дренажных линий и линий холодной и водопроводной воды, но применимость определяется местными нормами. При использовании для линий холодного водоснабжения, как правило, не допускается использовать внутри здания
      • ПВХ сортамента 80 часто используется для трубопроводов холодной воды, но в некоторых местах его нельзя использовать внутри зданий, поскольку он не подходит для горячей воды
      • ХПВХ (хлорированный поливинилхлорид) такой же прочный, как ПВХ, но термостойкий, что делает его приемлемым в большинстве областей для внутренних линий снабжения; чаще всего измеряется с помощью стандартов CTS (что важно при рассмотрении фитингов для существующей трубы); например, 2-дюймовый фитинг не всегда подходит для 2-дюймовой трубы CTS, но он всегда подходит для 2-дюймовой трубы из ПВХ с номинальным размером).Трубы из ХПВХ сортамента 40 и 80 и фитинги из ХПВХ сортамента 80 доступны и обычно используются в промышленности
  • Медь — обычно используется в водопроводных и некоторых дренажных линиях; устойчив к коррозии, служит долго
    • Жесткая распределительная труба — поставляется в трех вариантах толщины: тип M (самый тонкий), тип L (более толстый), тип K (самый толстый)
    • Жесткая дренажная труба — выпускается одной толщины с маркировкой DWV и имеет более тонкие стенки, чем тип M
    • .
    • гибкий (мягкий) — часто используется с линиями электроприборов (например,г., посудомоечная машина, холодильник, льдогенератор) и раскатанный для установки под плиту
  • PEX (сшитый полиэтилен с перекрестными дефисами) — новейшая труба для бытового использования; прост в установке (легко режется, является гибким); можно использовать компрессионные фитинги или нажимные фитинги, для более прочных соединений требуются обжимные фитинги и обжимной инструмент

Расчет размера трубы

Знание того, как и почему определяется размер, имеет решающее значение, хотя вам не обязательно прибегать к продвинутой математике, чтобы понять это.К счастью, существуют таблицы для каждого типа трубопровода, одобренного для подачи и распределения воды. Эти диаграммы используются для определения размера трубы, которая будет подавать количество воды и давление, необходимое для работы водопроводной системы, в которой используется множество обычных бытовых приспособлений и приборов.

Программное обеспечение для расчета диаметра трубы Flow Wizard

Программное обеспечение Pipe Flow Wizard рассчитает минимальный внутренний диаметр трубы, необходимый для достижения заданного расхода при указанной максимальной потере давления.Программное обеспечение будет учитывать влияние потерь на трение в трубе с учетом материала трубы, внутренней шероховатости трубы, длины трубы, расхода жидкости, максимально допустимого перепада давления, плотности жидкости, вязкости жидкости и падение давления через любые фитинги и изгибы.

Жидкости и газы

Программное обеспечение Pipe Flow Wizard использует точные коэффициенты трения Коулбрука-Уайта с уравнением Дарси Вейсбаха при расчете потерь на трение и общих потерь давления в трубе для жидкостей.

Pipe Flow Wizard использует уравнения сжимаемого изотермического потока при расчете потерь на трение и общих потерь давления в трубе для потока газа. Программное обеспечение поддерживает различные уравнения потока сжимаемых жидкостей, в том числе общее уравнение фундаментального потока, уравнение полного изотермического потока, уравнение потока AGA, уравнение потока Веймута, уравнение потока Panhandle A, уравнение потока B Panhandle и уравнение потока IGT.

Трубы и фитинги

Программное обеспечение Pipe Flow Wizard позволяет пользователю легко выбирать из стандартных данных (которые могут быть добавлены) для материал трубы, диаметр трубы, трубная арматура и свойства жидкости, используемые в расчетах.

Найдите скриншоты расчета диаметра и результатов в программе Pipe Flow Wizard Software для Windows.

Экран расчета диаметра (Windows) Экран результатов поиска диаметра (Windows)

Найдите скриншоты расчета диаметра и результатов в ПО Pipe Flow Wizard Software для macOS.

Экран «Найти расчет диаметра» (macOS) Экран результатов поиска диаметра (macOS)

Найдите скриншоты расчета диаметра и результатов в ПО Pipe Flow Wizard Software для iOS.

Экран расчета диаметра (iOS) Экран результатов поиска диаметра (iOS)

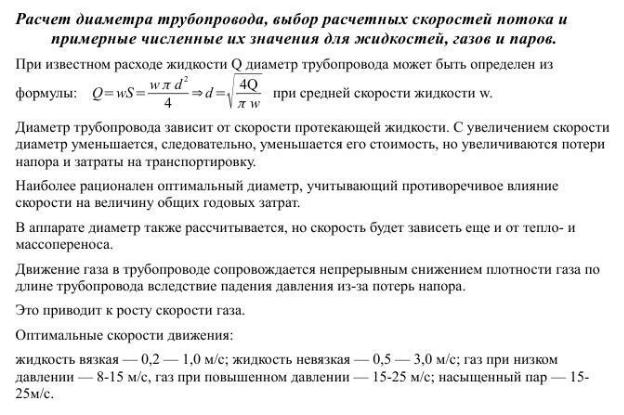

Зависимость между расходом, скоростью потока и диаметром трубы.

Однако нередко у большинства пользователей нет всех необходимых точек данных. Команда инженеров LORRIC создала эту статью, чтобы помочь пользователям получить все правильные данные. Благодаря предоставленным формулам и пояснениям пользователи могут научиться рассчитывать эти данные. В результате пользователи могут использовать соответствующие данные для выбора лучшего расходомера.

Сначала познакомимся с формулами.

Зависимость между расходом (л/мин), скоростью потока (м/с) и диаметром трубы.

С помощью приведенной ниже формулы мы можем понять взаимосвязь между расходом, скоростью потока и диаметром трубы.

Расход = площадь поперечного сечения трубы X скорость потока

Площадь поперечного сечения трубы можно получить по следующей формуле.

Площадь поперечного сечения трубы = ID² / 4 Xπ (ID означает внутренний диаметр трубы, π означает число Пи, равное 3. 14)





Говоря о скорости потока, скорость потока — это скорость потока жидкости, то есть расстояние, которое жидкость проходит за единицу времени.





Ниже приведены применимые диапазоны скорости потока для 3 различных расходомеров. Каждый расходомер использует другую теорию измерения.

Расходомеры с переменным сечением : 0,05~3,5 м/с

Расходомеры с лопастными колесами других марок :0.3~10 м/с

Лопастные расходомеры LORRIC AxleSense : 0,15~10 м/с

Ультразвуковые расходомеры : 0,1~20 м/с



Ниже приведен пример, поясняющий формулу для расчета скорости потока.

Какой будет скорость потока, если жидкость течет по 2-дюймовой трубе со скоростью потока 1 м/с?

Внутренний диаметр 2-дюймовой трубы составляет 51 мм. Скорость потока 1 м/с. Приведенная ниже формула показывает способ получения расхода с этими двумя точками данных.

0,051² / 4X3,1415X1= 0,0020427604 м³/с (1 м³=1000 л, LPM означает литры в минуту.)

= 0,0020427604X1000X60 л/мин (л/мин)

= 122,565624 л/мин (л/мин)



Обратите внимание на следующие вопросы

1. Постоянный поток. Скорость потока должна быть одинаковой по всей трубе при условии отсутствия утечек или разветвлений. Поэтому расходомер следует устанавливать в местах со стабильным потоком воды.

2. При любом заданном расходе скорость потока обратно пропорциональна площади поперечного сечения трубы t.Меньшие трубы приведут к более высоким скоростям потока; трубы большего диаметра приведут к снижению скорости потока. Поэтому мы не предлагаем вам использовать маленький расходомер на большой трубе. Это будет пустой тратой энергии, а скорость потока будет слишком высокой для измерения скорости потока.

Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
