Как подключить розетку к автомату в щитке

Как подключить автомат?

Автоматический выключатель выполняет прежде всего защитную роль как всей электроустановки, так и части цепи от сверхтоков короткого замыкания и перегрузок.

Также автомат позволяет обесточивать участок цепи для проведения электромонтажных и профилактических работ.

Как подключить автомат в щиток

Наиболее часто используются однополюсные автоматы, ставящееся на фазную линию однофазной проводки. Корпусное исполнение однополюсных автоматов одинаковое, мощность же определяется будущей нагрузкой линии плюс десять процентов мощности.

Для установки автомата в щитке укрепляется DIN-рейка, соответствующая длине комплекса автоматов. Зачастую щитки уже укомплектованы DIN-рейками, планками заземления и рассчитаны на определенное количество автоматов.

На задней части автомата присутствует фигурный вырез и подпружиненная защелка. Автомат ставиться верхней частью выреза на рейку, после чего прижимается низ до щелчка защелки.

Верхний контакт автомата предназначен для вводного провода. Подведя провод к автомату необходимо зачистить часть изоляции длинной 1-2 см.

При этом важно, что бы оголенная часть провода не выступала из корпуса автомата. Через отверстие, слегка открутив крепежный винт, зачищенный провод устанавливается на верхней клемме, после чего затягивается крепежным винтом.

Также, но уже с нижней части автомата, фиксируется зачищенный отходящий провод. Оставшиеся нулевые жилы зачищаются на концах и крепятся к рейки заземления.

Автомат установлен. После подачи на него напряжения и проверки в работе можно устанавливать лицевую часть щитка.

Как подключить автомат к бойлеру

Современные бойлеры снабжены всеми необходимыми средствами защиты от перепадов напряжения и короткого замыкания.

Однако близкое соседство мощных нагревательных элементов, токоведущих частей и воды диктует необходимость дополнительных средств защиты линии.

Подавляющее большинство бытовых бойлеров с завода укомплектовано вилкой и проводом. Для подключения таких бойлеров необходимо запитывающую розетку снабдить дополнительным автоматом.

Корпусное исполнение коробки для автомата необходимо подбирать, учитывая влажность помещения. Зачастую бойлер устанавливается во влажном и плохо проветриваемом помещении, поэтому следует тщательно подбирать корпусное исполнение.

Также очень тщательно проводится заземление, все контакты на планке заземления проверяются и протягиваются. Подключается автомат только на фазный провод, оставляя нулевой провод без разрывов.

Все токоведущие части в обязательном порядке изолируются, провода подводящие и отходящие зачищаются таким образом, что бы из корпуса не выступали оголенные части провода.

Как подключить розетку к автомату

При подключении к розетке мощных электроприборов нелишним будет защитить ее автоматическим выключателем, защищающим от перегрузок и замыканий.

Подключение автоматического выключателя необходимо производить, предварительно обесточив линию с которой будет вестись работа и проверив отключение при помощи индикаторной отвертки.

Провод разрезается. На месте разреза устанавливается специальный бокс для автоматического выключателя.

Боксы отличаются корпусным исполнением, но у всех унифицировано крепление автоматического выключателя при помощи выреза на корпусе и защелки в нижней части автомата.

После установки автоматического выключателя в бокс зачищенные концы провода затягиваются крепежными винтами.

При этом обязательно на автомат идет фазный провод, а на планку заземления подключается нулевая жила.

Любые действия при монтаже необходимо производить только после того, как снято напряжение на линии, с которой производится работа.

Перед подачей напряжения все контакты проверяются на прочность соединения и провод визуально осматривается на наличие поврежденных участков изоляции. Из автоматического выключателя ни в коем случае не должны выступать оголенные участки провода.

В случае повреждения изоляции провод обязательно изолируется даже внутри бокса для автоматического выключателя.

Провода разводятся таким образом, что бы изоляция не до касалась до токоведущих частей автомата. По возможности все повороты провода необходимо выполнять под прямыми углами.

Создание электросети: как подключить розетку к щитку?

Самая удачная схема подключения розеток не обеспечит желаемого результата, если они не сделаны по государственным нормам и правилам электротехнической безопасности.

Способы подключения

Можно соединять розетки последовательно, параллельно или кольцом. Чтобы достичь оптимального соотношения цены и качества, применяют разные методы соединения, учитывая мощность тип электроприборов.

Выбор конкретного способа зависит от финансовых возможностей. Лучше не экономить на элементах сети, услугах профессионалов. Пусть в квартире, доме или на даче не будет мебели, но проводка должна быть качественной.

Параллельное соединение

Суть метода: к каждой точке доступа проведен отдельный провод. Как правило, его подводят от распределительного щитка комнаты, но для особо мощных приборов лучше присоединить точку доступа электричества напрямую к щитку.

параллельное подключение розеток предполагает, что при выходе из строя одного из элементов сети остальные будут работать дальше, так как не зависят от него. Данный способ позволяет питать самые мощные приборы, тогда как последовательное соединение розеток создает ограничение по нагрузке на каждую точку блока.

Затраты выше. В небольшой квартире это не сильно отражается на бюджете, а при создании сети крупного дома параллельное соединение розеток ощутимо повышает стоимость проекта. Стоит учитывать не только цену самих кабелей, но и стоимость работы электриков.
Перегорание центрального контакта, который подводится к распределительной коробке, выведет из строя все подсоединенные розетки.

При использовании параллельного метода желательно не допускать соединение проводов, каждая линия должна быть цельным кабелем. Если технически это невозможно, стоит использовать специальные перемычки.

Шлейфовое соединение

Суть метода: соединение двух розеток и более между собой. К первой точке прокладывается провод от щитка или распределительной коробки, а от её контактов устанавливается перемычка на контакты второй и так до последнего устройства. Способ применяется для установки блоков розеток, перемещения точки доступа к сети в другое место.

Преимущество метода – небольшой расход провода. Подключение розеток шлейфом занимает у специалистов меньше времени. Недостатки способа:

Правилами безопасности запрещено подключение к электрической розетке, подведенной подобным способ, мощных устройств. Их длительная работа приведет к перегреву проводов. Если установлена качественная автоматика, на объекте просто пропадет электричество. В противном случае возникнет пожар.

Опытные электрики говорят, что соединение розеток шлейфом — одна из самых сложных задач, которая может встретиться при создании домашней проводки. Работа требует аккуратности и четкого понимания того, что вы делаете.

Соединять розетки шлейфом стоит в случаях, когда нужно создать розеточный блок для маломощных устройств: осветительных приборов, телевизора, зарядки для ноутбука и пр.

Кольцевое соединение

Суть метода: от главного щитка прокладывается основной кабель по всей квартире и возвращается обратно — создается кольцо. От этой магистрали создаются ответвления к распределительным коробкам. От них также делаются кольца, уже в отдельных комнатах, к которым подключаются розетки. Для России такая схема непривычна, используется редко

Преимущество метода в том, что если провод перегорает, сеть все рано работает, ток поступает с другой стороны. Но расход кабеля в такой схеме — самый высокий.

Комбинирование методов

В чистом виде параллельное или последовательное соединение используют редко. Незачем в квартире или на территории дачного домика всюду создавать точки доступа, способные вынести высокие нагрузки. Такие траты рациональны только в случае, если владельцу вдруг захочется поменять ванную с гостиной местами.

Суть способа: основной кабель подключается к распределительной коробке комнаты. От неё к самой крайней точке доступа подводится кабель, а от этой точки доступа — провод к остальным приборам.

повышает надежность системы, в которой используются шлейфовые соединения;
экономия проводника.

Недостаток метода в большом количестве перемычек, скруток проводов. Нужно тщательно рассчитывать проводку, чтобы знать, какие приборы можно подключать в комнате, а какие не стоит.

Создание шлейфа

Подключение розеток, их соединение – работа для профессионала. Выполняя её не имя достаточного опыта, вы подвергаете жилище опасности. Ввиду недобросовестности некоторых исполнителей нельзя слепо верить нанятому человеку — нужно хотя бы в общих чертах знать, как правильно подключить розетку и как соединить две розетки. Это позволит проконтролировать ход выполнения задачи.

Самое простое соединение — проведение отрезков проводов (перемычек) от одного контакта розетки к аналогичному контакту следующей. Данный метод — не самый лучший. Он применяется неопытными электриками. Из-за подключения розетки к розетке таким способом страдает клемма первого прибора — вся нагрузка проходит через него. Из-за этого деталь со временем выгорает.

Чтобы качественно соединить 2 или несколько устройств, нужно подсоединить провода в каждом подрозетнике следующим образом:

Начинают с последней ячейки блока, к ней подводят основной кабель. Каждый из проводов (фазу, ноль и заземление) заводят в специальный СИЗ-колпачок и в него же — два отрезка того же цвета. Один подводится к контактной группе, другой — перемычка, которую выводят в следующий стакан.
В последующих ячейках действуют по аналогичной схеме. Проведенная перемычка — это силовой кабель, по которому будет передаваться ток.

Подключение двух и более точек доступа таким способом — гарантия более длительной службы всего блока, так как основная нагрузка проходит по соединяющему провода колпачку.

Как провести провода

Устанавливая в доме розетки, перед тем как их подключить, необходимо определить, какая будет сеть – внешняя или внутренняя. Из названий понятно различие двух способов прокладки: в первом случае монтаж осуществляется поверх стен, во втором — провода прячутся внутри. Каждый из методов имеет свои преимущества и недостатки, о которых нужно знать, чтобы сделать осознанный выбор.

Наружная проводка

Используются специальные коробы (кабель-каналы), в которые укладывают провода. Их стоимость будет не особо заметной в общей цене электропроводки. Вариант попроще — монтаж на скобы. Но тогда кабель не будет защищен.

Перед тем как подключить розетки, не придется штробить стену, а после работы заделывать её. Сеть удобнее расширять.
Монтаж не требует использования специнструмента.
Бесшумность работы.
В случае обрыва проводки, возникновения поломки легко найти проблемное место, не нужно вскрывать стену.
Высокая скорость — в 2–4 раза быстрее, чем монтаж скрытой проводки. В ходе выполнения задачи не появится форс-мажоров по типу поломанного инструмента или отвалившегося куска стены.

Незащищенность кабелей от внешних воздействий — электромагнитных излучений, механических повреждений, перепадов температур. Оболочка провода постепенно изнашивается, даже если он находится в кабель-канале.
Эстетическая непривлекательность. Внешняя сеть может испортить интерьер помещения. Но если применить фантазию, возможно сделать её преимуществом, выгодно обыграть.
Если стены деревянные, понадобятся специальные крепежи, позволяющие отдалить проводку на 5–10 мм.

Данный способ оправдан, если создаваемая сеть временная или в дальнейшем будет расширяться. Если планируется добавить 1-2 точки доступа, лучше выполнять скрытый монтаж — провести розетку от розетки можно будет по стене.

Скрытая проводка

Для работы понадобится штроборез. Перед тем как провести розетку, создать сеть, нужно сделать разметку, начертить план, выполнить расчеты. Исправление ошибок будет стоить достаточно дорого.

Многие спрашивают: можно ли сделать скрытую проводку в деревянном доме. Да, но провода должны укладываться в металлические трубы.

проводка не портит внешний вид помещения, не мешает делать облицовку стен;
соответствует всем требованиям пожарной безопасности;
защищенность проводов;
подключёнными точками доступа безопасней пользоваться, так как все части, находящиеся под напряжением, спрятаны в стене.

во время установки будет шумно и пыльно;
сложно делать ремонт проводки в случае её повреждения, необходимо использовать детектор, чтобы найти место возникновения неполадки;
можно повредить один провод гвоздем или саморезом при простых домашних работах.

Правильное планирование нивелирует недостатки, делает их незначительными. Если начертить схему расположения кабелей, в будущем не возникнет проблем с их поиском.

Как подключить автомат?

Как подключить автомат в щиток

Как подключить автомат к бойлеру

Как подключить розетку к автомату

Провод разрезается. На месте разреза устанавливается специальный бокс для автоматического выключателя.

При этом обязательно на автомат идет фазный провод, а на планку заземления подключается нулевая жила.

{SOURCE}

Безопасная розетка, простая схема с секретом

Всем здравствуйте! Предлагаю вашему вниманию «испытательный стенд» для мастеров, электриков. Это простое устройство будет полезно не только начинающему самоделкину, но и опытному электрику которому приходится часто ремонтировать неисправные электроприборы. Суть данной самоделки — исключить замыкание домашней электросети при испытании новых электросамоделок или при ремонте неисправных электроприборов. Приведу простой пример. Допустим вам принесли неисправный пылесос, а какая неисправность пока не ясно. Измерить сопротивление нагрузки простым тестером не получится, так как в моторе есть обмотка, которую проверяют специальным прибором и не у всех мастеров такие есть. Вы включаете неисправный пылесос в розетку и хорошо, что ничего не произойдет, а если в вашем пылесосе замыкание, последствия могут быть самые разные от простого отключения автоматического выключателя до выхода вашей электропроводки из строя и самое страшное возгорание. По статистике очень большое число пожаров происходит именно от плохой электропроводки и неисправных электроприборов. Изготовление данной самоделки не займет много времени и средств, а взамен практически полная безопасность.

Для изготовления понадобится:

Автоматический выключатель двойной на 10 ампер
Две розетки для наружного монтажа
Дин рейка
Провод не менее 1,5кв.мм
Вилка электрическая
Шуруповерт
Саморезы
Отвертка
Кусачки
Кусок фанеры

Сначала готовим основание, на которое можно будет закрепить все детали стенда, а именно две розетки, автомат и провод с вилкой. Можно выбрать любой подходящий материал, в данном случае я взял кусок фанеры толщиной 18мм с размерами 25 на 6,5 сантиметров.

На подготовленное основание крепим дин рейку как на фото. Отступить от верхней части нужно столько, сколько потребуется для установки автоматов и закрепления провода.

Автоматический выключатель можно установить двойной или два одинарных, как на фото, с номинальным током 6 или 10 ампер, хотя это не принципиально. В данной схеме автомат играет второстепенную роль – как дополнительная защита и как обычный выключатель.

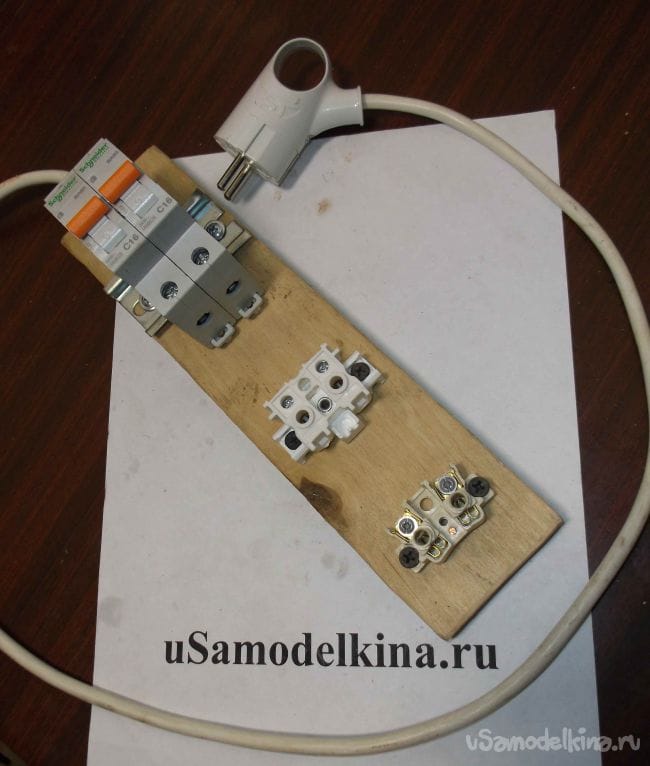

К автомату подключаем электрический провод с вилкой и фиксируем к основанию при помощи саморезов и жестяной скобы.

Далее размечаем и крепим к основанию механизмы розеток.

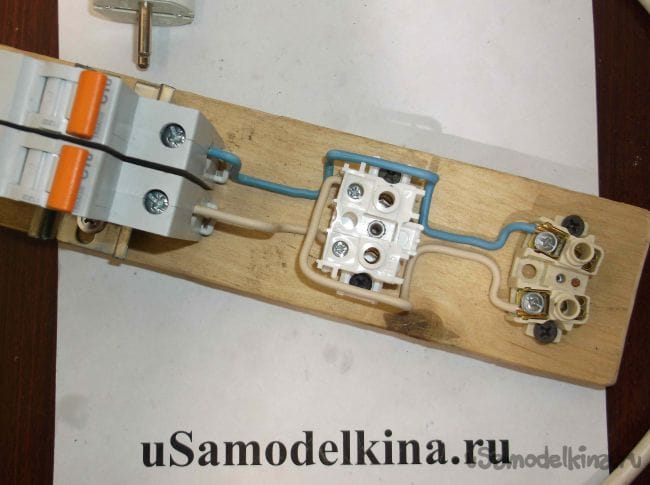

Сейчас надо подключить розетки к автомату, весь секрет данной самоделки кроется именно в подключении. Подключать будем не параллельно как в обычных розеточных блоках — параллельно, а последовательно. На фото видно как следует подключить обе розетки.

Принцип работы простой, в одну розетку включается заведомо исправный электроприбор большей мощности, чем испытуемый, а во вторую соответственно неисправный. Даже в случае короткого замыкания в неисправном электроприборе, второй заведомо рабочий электроприбор просто будет работать согласно номинальной мощности, следовательно, никакого замыкания и перегрузки электропроводки не произойдет. Я думаю, суть данной самоделки понятна.

Устанавливаем корпуса розеток.

Провода при подключении смонтированы на определенном расстоянии друг от друга для возможности подключения токоизмерительных клещей.

На основании показаний подключенных токоизмерительных клещей можно точнее определить характер повреждения испытуемого электроприбора.

На ранее описанном примере по ремонту пылесоса, для исправной нагрузки можно подключить, например нагрузку в пару киловатт (я подключаю утюг). Если утюг холодный – в пылесосе обрыв который следует найти, если утюг нагревается, а наш пылесос не подает признаков жизни, то с большой долей вероятности у «пациента» короткое замыкание, а если и утюг греет и пылесос работает в половину мощности, то возможно и ремонт не потребуется. Главное в качестве исправного электроприбора нужно выбирать такой, который без проблем выдержит ваша электропроводка.

По такому же принципу можно испытывать новые самоделки, например намотанный своими рукам трансформатор на 220 вольт.

С данной самоделкой просто нет шансов устроить короткое замыкание.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как подключить автомат?

Как подключить автомат в щиток

Как подключить автомат к бойлеру

Как подключить розетку к автомату

Провод разрезается. На месте разреза устанавливается специальный бокс для автоматического выключателя.

При этом обязательно на автомат идет фазный провод, а на планку заземления подключается нулевая жила.

Как подключить розетку к автомату в щитке

Как подключить автомат в щиток

Как подключить автомат к бойлеру

Как подключить розетку к автомату

Провод разрезается. На месте разреза устанавливается специальный бокс для автоматического выключателя.

При этом обязательно на автомат идет фазный провод, а на планку заземления подключается нулевая жила.

14 Июн 2013 | Автор: admin | комментариев 45 »

В данной статье, статье мы подробно рассмотрим тему как подключить автоматический выключать. Имея под рукой инструкцию с детальной фото сессией и подробными комментариями это дело будет под силу любому желающему и

вопрос как подключить автоматический выключатель будет обязательно решен.

Основной функцией автоматического выключателя является защита электрической цепи квартиры или дома от короткого замыкания. Так же он выполняет функцию ограничения тока. Например возьмем трехжильный провод сечение 2,5 мм, его длительно допустимый ток равен 25 Ампер (смотрим по таблице 1.3.4 «Сечение проводов по длительно допустимому току»), это тот ток, который провод может выдерживать длительное время. Все что выше 25 Ампер будет оказывать на него губительное воздействие, он будет чрезмерно нагреваться, от чего со временем произойдет разрушение изоляции и в следствии этого произойдет короткое замыкание. Что бы этого не произошло ток ограничивают, для защиты этого провода необходим автомат номиналом 25 Ампер. Устанавливается автоматически выключатель, как правило, в силовом щитке, в который приходят подходящие провода питающие дом и отходящие, это те провода которые расходятся по различным направлениям (комнатам, этажам) на свет и розетки.

Существуют автоматические выключатели различных конструктивных исполнений:

однополюсные, применяется в сети 220 вольт, подключается только один фазный провод
двухполюсные, применяется в сети 220 вольт, подключаются два провода, ноль и фаза
трех полюсные, применяется в сети 380 вольт, подключается три фазных провода
четырехполюсные, применяются в сети 380 вольт, подключается три фазных провода и один нулевой

В качестве примера мы рассмотрим стандартную электрическую бытовую цепь напряжением 220 вольт. Для таких цепей могут применяться как однополюсные, так и двухполюсные автоматические выключатели. Оптимально использовать двухполюсный автоматический выключатель, потому что:

в него подключаются сразу два провода фаза и ноль, при необходимости разрываем цепь полностью (это будет существенным плюсом при возникновении например перенапряжения, так как при его появлении на нуле оказывается фаза, отключив автомат спасем технику)
контактные зажимы автоматического выключателя имеют самый оптимальный винтовой прижим, провод хорошо фиксируется по всей площади контакта (большинство нулевых контактов стандартного исполнения имеют очень плохие прижимные характеристики, оставляет желать лучшего и качество их исполнения, если фаза будет фиксирована хорошо, а ноль плохо хорошего из этого точно ничего не выйдет)
простота монтажа автомата (устанавливается одним щелчком на дин рейку)
провода легко подключить и по необходимости отключить (нужно всего лишь открутит четыре винта и все)
при необходимости автоматический выключатель можно легко поменять на УЗО или Диф автомат (способ подключения и длинна проводов все одно и тот же)

Подготавливаем автомат к подключению и установке

В качестве примера мы возьмем упомянутый выше двухполюсный автомат.

Данный автомат имеет четыре контакта, два подходящих, они расположены сверху.

Два отходящих, они расположены снизу автомата.

Контакты имеют винты, с помощью которых приводится в движение прижимные пластины расположенные с торца автомата.

Пластины предназначены для фиксации провода.

Как правило на корпусе автомата нарисована схема его подключения. Обозначения говорят о том, что питающие провода подключается сверху (клемма 1,3), а отходящие снизу (клемма 2,4).

Так же на корпусе автомата указывается предельный ток срабатывания С 40, обозначает 40 Ампер, это тот ток которым ограничен автомат. Для того, чтобы узнать какой автомат вам нужен необходимо сделать расчет сечения провода.

Крепится автомат на специальную рейку (DIN рейка).

Для этого на задней части автомата предусмотрена специальная защелка.

Вот так все выглядит в конечном итоге.

Переходим к подключению автоматического выключателя

Если на вашем питающем проводе имеется напряжение, перед поведением работ его необходимо отключить. После чего убедиться в отсутствии на подключаемом проводе с помощью указателя напряжения. Для подключения мы используем провод ВВГнгП 3*2,5 трехжильный, сечением 2,5 мм.

Подготавливаем подходящие провода к подключению. Наш провод имеет двойную изоляцию, общую наружную и разноцветную внутреннюю. Определимся с цветами подключения:

синий провод — всегда ноль
желтый с зеленой полосой — земля
оставшийся цвет, в нашем случае черный, будет фазой

Фаза и ноль подключаются на клеммы автомата, земля отдельно на проходную клемму. Снимаем первый слой изоляции, отмеряем нужную длину, откусываем лишнее. Снимаем второй слой изоляции с фазного и нулевого провода, примерно 1 сантиметр.

Раскручиваем контактные винты и вставляем провода в контакты автомата. Слева подключим фазный провод, а справа нулевой. Отходящие провода должны быть подключены так же. После подключения обязательно повторно проверьте. Внимательно нужно проследить за тем, чтобы в зажимной контакт случайно не попала изоляция провода, так как из-за этого медная жила будет иметь плохой прижим к контакту автомата, от чего провод будет греться, контакт подгорать, а итогом станет выход автомата из строя.

Вставили провода, затянули с помощью отвертки винты, теперь необходимо убедиться в надежной фиксации провода в контактном зажиме. Проверяем каждый провод в отдельности, немного качаем его влево, вправо, тянем вверх из контакта, если провод остался неподвижен, контакт хороший.

В нашем случае используется трехжильный провод, помимо фазы и нуля присутствует жилазаземления. Она ни в коем случае не подключается через автоматический выключатель, для нее предусмотрен проходной контакт. Внутри он соединен металлической шиной, для того чтобы провод без разрыва проходил к конечному месту назначения, как правило это розетки.

Если под рукой нет проходного контакта, можно просто скрутить приходящую и отходящую жилу между собой обычной скруткой, но в этом случае ее нужно обязательно хорошо протянуть плоскогубцами. Пример изображен на картинке.

Проходной контакт устанавливается также легко как и автомат, он защелкивается на рейку легким движением руки. Отмеряем необходимое количество провода заземления, откусываем лишнее, снимаем изоляцию (1 сантиметр) и подключаем провод в контакт.

Незабываем убедиться в хорошей фиксации провода в контактном зажиме.

Подходящие провода подключены.

В случае срабатывания автомата напряжение остается только на верхних контактах, это полностью безопасно и предусмотрено схемой подключения автоматического выключателя. Нижние контакты в этом случае будут находится в полном разрыве от электрического тока.

Подключаем отходящие провода. К слову, отходить эти провода могут куда угодно на свет, розетку или непосредственно на оборудование, например, на электрический водонагреватель или электро плиту.

Снимаем наружную изоляцию, отмеряем необходимое для подключения количество провода.

Снимаем изоляцию с медных жил и подключаем провода к автомату.

Подготавливаем провод заземления. Отмеряем нужное количество, зачищаем, подключаем. Проверяем надежность фиксации в контакте.

Подключение автоматического выключателя подошло к своему логическому завершению, все провода подключены, можно подавать напряжение. В данный момент автомат находится в отключенном положении вниз (отключено), можем смело подавать на него напряжение и включать, для этого переводим рычаг в положение вверх (включено).

Подключив автоматический выключатель своими руками мы сэкономили:

Способы подключения

Параллельное соединение

Преимущества:

параллельное подключение розеток предполагает, что при выходе из строя одного из элементов сети остальные будут работать дальше, так как не зависят от него. Данный способ позволяет питать самые мощные приборы, тогда как последовательное соединение розеток создает ограничение по нагрузке на каждую точку блока.

Недостатки метода:

Затраты выше. В небольшой квартире это не сильно отражается на бюджете, а при создании сети крупного дома параллельное соединение розеток ощутимо повышает стоимость проекта. Стоит учитывать не только цену самих кабелей, но и стоимость работы электриков.
Перегорание центрального контакта, который подводится к распределительной коробке, выведет из строя все подсоединенные розетки.

Шлейфовое соединение

Правилами безопасности запрещено подключение к электрической розетке, подведенной подобным способ, мощных устройств. Их длительная работа приведет к перегреву проводов. Если установлена качественная автоматика, на объекте просто пропадет электричество. В противном случае возникнет пожар.
Опытные электрики говорят, что соединение розеток шлейфом — одна из самых сложных задач, которая может встретиться при создании домашней проводки. Работа требует аккуратности и четкого понимания того, что вы делаете.

Кольцевое соединение

Комбинирование методов

Преимущества метода:

повышает надежность системы, в которой используются шлейфовые соединения;
экономия проводника.

Создание шлейфа

Самое простое соединение — проведение отрезков проводов (перемычек) от одного контакта розетки к аналогичному контакту следующей. Данный метод — не самый лучший. Он применяется неопытными электриками. Из-за подключения розетки к розетке таким способом страдает клемма первого прибора — вся нагрузка проходит через него. Из-за этого деталь со временем выгорает.

Начинают с последней ячейки блока, к ней подводят основной кабель. Каждый из проводов (фазу, ноль и заземление) заводят в специальный СИЗ-колпачок и в него же — два отрезка того же цвета. Один подводится к контактной группе, другой — перемычка, которую выводят в следующий стакан.
В последующих ячейках действуют по аналогичной схеме. Проведенная перемычка — это силовой кабель, по которому будет передаваться ток.

Как провести провода

Наружная проводка

Преимущества:

Перед тем как подключить розетки, не придется штробить стену, а после работы заделывать её. Сеть удобнее расширять.
Монтаж не требует использования специнструмента.
Бесшумность работы.
В случае обрыва проводки, возникновения поломки легко найти проблемное место, не нужно вскрывать стену.
Высокая скорость — в 2–4 раза быстрее, чем монтаж скрытой проводки. В ходе выполнения задачи не появится форс-мажоров по типу поломанного инструмента или отвалившегося куска стены.

Недостатки:

Незащищенность кабелей от внешних воздействий — электромагнитных излучений, механических повреждений, перепадов температур. Оболочка провода постепенно изнашивается, даже если он находится в кабель-канале.
Эстетическая непривлекательность. Внешняя сеть может испортить интерьер помещения. Но если применить фантазию, возможно сделать её преимуществом, выгодно обыграть.
Если стены деревянные, понадобятся специальные крепежи, позволяющие отдалить проводку на 5–10 мм.

Скрытая проводка

Преимущества:

проводка не портит внешний вид помещения, не мешает делать облицовку стен;
соответствует всем требованиям пожарной безопасности;
защищенность проводов;
подключёнными точками доступа безопасней пользоваться, так как все части, находящиеся под напряжением, спрятаны в стене.

Недостатки:

во время установки будет шумно и пыльно;
сложно делать ремонт проводки в случае её повреждения, необходимо использовать детектор, чтобы найти место возникновения неполадки;
можно повредить один провод гвоздем или саморезом при простых домашних работах.

Источник: NORMDOM

Используемые источники:

http://euroelectrica.ru/kak-podklyuchit-avtomat/
https://elektrika-svoimi-rykami.com/vse-ob-ustrojstvah-zashhity/kak-podklyuchit-avtomaticheskij-vy-klyuchatel
https://machosrules.ru/sozdanie-elektroseti-kak-podkliuchit/

Как установить розетку для дома на колесах

Независимо от того, живет ли ваш дом на колесах дома круглый год или только на короткое время, пока вы готовите его к летнему использованию или походу, вы когда-нибудь думали, что было бы неплохо иметь розетку для подключить его?

Он может поддерживать аккумуляторы заряженными и здоровыми зимой и создавать гораздо более приятные условия во время работы. Кондиционер доступен, когда он подключен к сети, холодильник можно использовать и хранить в запасе для поездки, а также можно использовать инструменты от вакуума до дрели.Вы также не начнете эту поездку с разряженной батареей RV.

Потребуется немного усилий, но стоимость разумная, и любой, кто окажется под рукой в доме, может добавить именно такую розетку.

Какая розетка мне нужна?

Существует три основных типа вилок, используемых для подачи питания на жилые автофургоны. Все три легко доступны на Amazon и в большинстве магазинов товаров для дома. Вам нужно будет выбрать розетку, подходящую для вашего дома на колесах:

Обычный магазин: Они точно такие же, как и те, что вы видите в доме.Это может обеспечить питание многих небольших прицепов для палаток, некоторых небольших прицепов и большинства кемперов-пикапов. Требуется тип GFCI. Убедитесь, что он рассчитан на 20 ампер, а не на нормальные 15 ампер, которые используются в большинстве домашних розеток.
A Розетка на 30 А Разработана для жилых автофургонов: Обычно используется в больших прицепах для палаток, в большинстве трейлеров и небольших автодомах. Обозначение NEMA — TT-30R.
Розетка на 50 А: Они распространены на больших прицепах, большинстве седельно-сцепных устройств и больших автодомах.Обозначение NEMA — 14-50R.

Кроме того, есть еще одно соображение относительно того, какой размер вы будете устанавливать. Можно приобрести адаптеры — вероятно, они у вас уже есть — которые позволяют подключать RV на 50 ампер к розетке на 30 ампер или RV на 30 ампер — к розетке на 20 ампер.

Чем меньше будет розетка, тем проще и дешевле ее будет установить, но тем больше ограничений она накладывает на количество и тип приборов, которые может использовать ваш дом на колесах. Например, жилой автофургон, требующий 50 ампер, не сможет управлять двумя блоками переменного тока одновременно, если он подключен к розетке на 30 ампер, а жилой автомобиль, рассчитанный на 30 ампер, может вообще не работать со своим кондиционером, если он вставлен в розетку на 20 ампер.Холодильник не будет проблемой, но электрические водонагреватели или другие устройства с высокими требованиями к току просто отключат выключатель.

Необходимы другие материалы

В дополнение к розетке у вас будут другие материалы:

Провод: Для GFCI потребуется провод 12-2, для розетки на 30 А требуется 10-2, для провода и для розетки на 50 А потребуется провод 6–3. Все это тоже нуждается в почве.
Скобы для проволоки: Убедитесь, что они соответствуют размеру проволоки.
Электрический шкаф
Заглушка для выхода
Кабельные зажимы: Используйте их по мере необходимости для металлических коробок и электрического щита; Провода № 12 и № 10 подойдут для зажима ½ дюйма, а для провода № 8 для розетки на 50 А потребуется зажим дюйма.
Новый выключатель для вашей электрической панели: Убедитесь, что ваш новый выключатель предназначен для вашей конкретной панели и имеет размер в соответствии с используемой розеткой, будь то 20, 30 или 50 ампер.На этикетке внутри коробки, скорее всего, будет указан марка и стиль выключателя, который вам нужен. Выключатель на 20 или 30 ампер будет «однополюсным» (у него только одна ручка и одно место для провода), в то время как прерыватель на 50 ампер должен быть «двухполюсным» (у него есть две соединенные ручки и две точки для подключения проводов). перейти к).

Электрическая коробка и крышки немного сложны; прочтите следующий раздел перед покупкой.

Выбор места и коробка

Вот где начинается самое интересное, так как здесь очень много вариантов.Достаточно просто сказать, что для розеток на 20 и 30 ампер требуется одинарная коробка (одна предназначена для одной розетки), а для розетки на 50 ампер требуется двойная коробка (одна предназначена для двух розеток или одной, большей, розетки), но это еще не все.

Установка внутри помещения

Если вам посчастливилось припарковать свой дом на колесах в помещении, например, в гараже или выделенном сарае, это немного проще. Для розетки на 20 ампер можно использовать пластиковую коробку, желательно установленную заподлицо с поверхностью гипсокартона.Здесь подойдет даже «старая работа».

Розетка на 30 или 50 ампер, однако, требует некоторой опоры для коробки, чтобы предотвратить ее со временем проталкивание в стену, если она установлена заподлицо с поверхностью. Вилки для автофургонов, как вы уже знаете, иногда трудно вставить, и для этого требуется значительное усилие. Если это ваш выбор, вам нужно будет открыть стену и добавить некоторый материал основы, возможно, 2X4, между стойками, а затем прикрепить новую коробку к этой основе. Любой вырезанный гипсокартон можно затем снова установить с отверстием, соответствующим новой коробке.

Однако двухконтактные коробки не предназначены для установки заподлицо, и для них потребуется переходник — «грязеуловитель» — чтобы поверхность была заподлицо со стеной и к которой можно было установить розетку на 50 ампер. Он должен быть такого же размера, как ваш гипсокартон или другое настенное покрытие, обычно глубиной ½ дюйма.

Другой вариант — установить коробку на поверхность стены — прибить или прикрутить ее через гипсокартон прямо к стойке в стене — и это часто делается, особенно когда используется розетка на 50 ампер.Установите коробку не по центру относительно шпильки так, чтобы рядом со шпилькой оставалось место для кабельного зажима и провода для входа в коробку. Он выступает из стены на пару дюймов, но это не вызывает возражений.

Установить коробку заподлицо внутри стены так, чтобы поверхность коробки совпадала с настенным покрытием, может быть труднее (особенно для розеток большего размера), но это упростит протягивание к ней провода, так как в ней имеется большое отверстие. стена, из которой нужно «выудить» провод.Без этого большого отверстия, в которое можно попасть, будет сложно вытащить провод из стены.

ios — Невозможно создать розетку с кнопкой панели

Переполнение стека

Около
Товары
Для команд

Переполнение стека Общественные вопросы и ответы
Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
работы Программирование и связанные с ним технические возможности карьерного роста
Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
реклама Обратитесь к разработчикам и технологам со всего мира
О компании

Как подключить розетку к автомату в щитке

Как подключить автомат?

Как подключить автомат в щиток

Как подключить автомат к бойлеру

Как подключить розетку к автомату

Создание электросети: как подключить розетку к щитку?

Способы подключения

Параллельное соединение

Шлейфовое соединение

Кольцевое соединение

Комбинирование методов

Создание шлейфа

Как провести провода

Наружная проводка

Скрытая проводка

Как подключить автомат?

Как подключить автомат в щиток

Как подключить автомат к бойлеру

Как подключить розетку к автомату

Безопасная розетка, простая схема с секретом

Как подключить автомат?

Как подключить автомат в щиток

Как подключить автомат к бойлеру

Как подключить розетку к автомату

Как подключить розетку к автомату в щитке

Как подключить автомат в щиток

Как подключить автомат к бойлеру

Как подключить розетку к автомату

Существуют автоматические выключатели различных конструктивных исполнений:

Подготавливаем автомат к подключению и установке

Переходим к подключению автоматического выключателя

Подключив автоматический выключатель своими руками мы сэкономили:

Способы подключения

Параллельное соединение

Шлейфовое соединение

Кольцевое соединение

Комбинирование методов

Создание шлейфа

Как провести провода

Наружная проводка

Скрытая проводка

Как установить розетку для дома на колесах

Какая розетка мне нужна?

Необходимы другие материалы

Выбор места и коробка

Установка внутри помещения

ios — Невозможно создать розетку с кнопкой панели

Добавить комментарий Отменить ответ
