Известь жидкое стекло: Применение жидкого стекла

Применение жидкого стекла



Жидкое стекло предназначено:

·         Для склеивания фарфора, фаянса, стекла, асбеста; приклеивания стекла, алюминиевой фольги, бумажных листов к металлу

·         Для гидроизоляционных работ

·         Для грунтования бетонных, кирпичных, оштукатуренных деревянных, металлических поверхностей

·         Для чистки посуды и удаления грязных, масляных и жирных пятен с одежды (кипятить в растворе из 25 частей воды и 1 части жидкого стекла)

 В качестве экологически чистого антисептика для защиты растений при обрезке и ранении.

Жидкое стекло – грунтовка и антисептик

Укрепить и упрочнить рыхлый грунт поможет жидкое стекло для пропитки, Вы легко и просто справитесь с этой задачей. В строительстве жидкое стекло натриевое применяется в качестве добавки к стройматериалам, повышающей их долговечность, прочность, огнеупорность, атмосферостойкость. Зачастую

жидкое стекло используют для грунтования бетонных, кирпичных, оштукатуренных деревянных поверхностей, гидроизоляции емкостей и бассейнов, склеивания бумаги, картона. Жидкое стекло является экологически чистым антисептиком.

Используя жидкое стекло в качестве грунтовки, его смешивают с цементом в соотношении 1:1. При использовании жидкого стекла в качестве добавки его до 5% добавляют в готовые цементные растворы. Для приготовления водостойкой штукатурки и огнеупорного раствора добавляют жидкое стекло до 10-15% в цементнопесчаную смесь.

Вы можете также использовать жидкое стекло при приготовлении замазок для водопроводных труб и удалении старых лаковых и масляных красок.

Замазки с применением силиката натрия

Замазки с использованием силиката натрия обладают повышенной жизнеспособностью, нетоксичны, имеют высокие огнезащитные свойства.

Замазки, как и клеи, должны обладать способностью к прилипанию, но в отличие от клеев употребляются главным образом для заполнения каких-либо трещин, царапин, выбоин в изделиях.

Замазки готовят перед употреблением. Они должны удовлетворять следующим требованиям:

·         обладать хорошей пластичностью. Если раскатать замазку в форме валика и затем растянуть, то она сначала должна делаться тоньше, а затем разрываться. Плохая замазка разрывается сразу.;

·         прочно прилипать к поверхности, на которую она наносится;

·         при затвердевании не давать усадки, трещин и пузырей.

Составы замазок приводятся в частях (по массе).

Меловая безолифная замазка

Состав

Мел молотый просеянный — 5

Известь-пушонка просеянная — 0,3

Песок тонкосеяный — 2

Стекло жидкое — 0,3

Смола древесная — 2,2

Керосин — 0,5

Отдельно готовят смесь мела с известью и смесь смолы с жидким стеклом. Затем оба состава перемешивают, добавляют песок и керосин и доводят замазку до рабочей густоты.

Применяется как заменитель меловой замазки для остекления.

Кислото и щелочестойкая замазка

Состав:

Барий сернокислый — 1

Асбест (мука) — 2

Жидкое стекло – 2 (50%-ный раствор)

Замазка почти не разрушается кислотами и щелочами.

Замазки для труб, печей и других металлических предметов, подвергающихся нагреванию

Асбест измельченный — 80

Тальк — 20

Жидкое стекло

Жидкое стекло прибавляют до получения Густого теста. Время затвердевания — 5—10 ч. Замазка выдерживает нагревание до 700—800°С.

Цемент для закрепления железа в камне

Состав

Песок — 20

Мел — 4

Каолин — 2

Известь гашеная — 3

Жидкое стекло — 15

Смешивают мелко размолотый песок, тонкомолотый мел, каолин с гашеной известью и  жидким стеклом, превращая смесь в однородную тестообразную массу.

Эмалевая замазка.

Замазка для исправления  испорченных мест  на эмалированной  посуде готовится следующим образом:

13 частей казеина,

4 части гашеной извести,

10 частей кальцинированной соды,

6 частей силиката натрия,

15 частей молотого кварца,

5 частей толченого стекла,

50 частей каолина.

Замазка перед употреблением смачивается немного водой и стоит до тех пор, пока казеин не соединится со щелочами. Затем  разбавляют замазку до консистенции жидкого теста, намазывают  места, с которых должны быть предварительно удалены ржавчина и жир, и оставляют сохнуть на воздухе.



Реакция жидкого стекла с известью — Портал о стройке

Кислотоупорный кварцевый кремнефтористый цемент представляет собой тонкоизмельченную смесь кварцевого песка и кремнефтористого натрия, затворенную водным раствором силиката натрия или калия. В результате физико-химических процессов между растворимым стеклом и кремиефтористым натрием смесь постепенно утрачивает пластические свойства и превращается в камень, способный противостоять   действию   большинства минеральных и органических кислот. Но при постоянном воздействии воды бетоны и растворы на этом вяжущем разрушаются.

Кислотоупорный цемент применяют в конструкциях и аппаратах, подвергающихся воздействию кислых сред, в особенности в химической промышленности, а также для приготовления кислотоупорных замазок, растворов и бетонов.

По данным большинства исследователей, кварцевый песок в цементе при обычных условиях твердения служит кислотостойким наполнителем, хотя предполагают, что возможно также взаимодействие между ним и жидким стеклом с образованием щелочных силикатов, способных постепенно твердеть, превращаясь в искусственный камень.

Как уже указывалось, для приготовления кислотоупорного цемента используют натриевое и калиевое растворимые стекла. Применяют преимущественно более дешевое натриевое стекло. Его получают обжигом смеси кварцевого песка с содой или сульфатом натрия при 1300—1400°С. При охлаждении расплава стекла образуется твердая масса, называемая силикат-глыбой. Последнюю растворяют в воде, применяя для этого обработку кусков материала паром под давлением 0,6— 0,8 МПа (изб.) в автоклаве.

Химический состав жидкого стекла (натриевого и калиевого) обычно характеризуют формулой R20-rtSi02, в которой п — так называемый модуль стекла, представляющий собой отношение числа грамм-молекул кремнезема к 1 грамм-молю того или иного оксида щелочного металла R20. Часто применяют натриевое стекло с модулем 2,6—3,4 и калиевое — с модулем 3—4. Растворимые стекла с повышенным модулем более стойки к воздействию кислот. Чем выше модуль растворимого стекла, тем больше в нем коллоидного кремнезема и выше клеящие свойства такого растворимого стекла.





Натриевое жидкое стекло (ГОСТ 13079—81) используют для изготовления кислотоупорных цементов и бетонов, жароупорных и огнеупорных бетонов, огнезащитных обмазок и силикатизации грунтов; калиевое жидкое стекло — для приготовления силикатных красок, мастик и кислотостойких бетонов и растворов.

Растворимое стекло может затвердевать только на воздухе. Сущность процесса его твердения в таких условиях заключается в испарении жидкой фазы, повышении концентрации свободного коллоидного кремнезема, его последующей коагуляции и уплотнении. В твердении растворимого стекла участвует и углекислота воздуха. В водном растворе жидкого стекла содержится больше или меньше NaOH, препятствующего выпадению из раствора кремниевой кислоты. Углекислота воздуха, нейтрализуя NaOH, способствует коагуляции кремнекислоты и более быстрому затвердению растворимого стекла на воздухе. Однако глубина проникания углекислоты воздуха сравнительно невелика и положительное ее действие наблюдается только на поверхности.

Существенно ускоряет процесс твердения растворимого стекла добавка к нему кремнефтористого натрия Na2SiF6. Это объясняют взаимодействием его с силикатом натрия в водном растворе по схеме Na9SiFs-f-+6h30+2Na2Si03 = 6NaF+3Si (ОН) 4.

В результате силикат натрия разлагается с образованием геля кремниевой кислоты — клеящего вещества, что приводит к быстрому твердению системы.

Вместо кварцевого песка при изготовлении кислотоупорного цемента можно применять и другие не разлагаемые кислотами материалы (андезит, бештаунит, базальт и т. п.).

Смесь тонкоизмельченного кварцевого песка и кремнефтористого натрия затворяют обычно водным раствором силиката натрия плотностью 1,345, взятым в количестве 25—30 % по массе песка. Содержание же Na2SiF6 в смеси должно находиться в пределах 10—15 % массы растворимого стекла.

В зависимости от назначения кислотоупорный кварцевый кремнефтористый цемент может быть двух типов: тип I предназначен для кислотоупорных замазок; тип II — для растворов и бетонов. Количество кремнефтористого натрия в цементе типа I должно быть 4±0,5 %, а в цементе типа II — 8±0,5 % по массе. Цемент типа II при приготовлении растворов обычно затворяют натриевым жидким стеклом.

По стандарту тонкость помола цемента обоих типов должна характеризоваться остатком на ситах № 008 и 0056 соответственно не более 10 и 30 %.

Начало и конец схватывания должны наступать для цемента типа I соответственно не ранее 40 мин и 8 ч, а для типа II — 20 мин и 8 ч. Кислотостойкость цементов обоих типов определяется кипячением порошка в кислоте, при этом потери в массе не должны превышать 7 %.

Механические показатели кислотоупорного цемента характеризуются пределом прочности при растяжении восьмерок, изготовленных из цементного теста нормальной густоты и испытанных в возрасте 28 сут после их твердения в воздушно-сухих условиях. При этом прочность при хранении на воздухе без кипячения в серной кислоте, а также после дополнительного кипячения в серной кислоте должна быть не менее 2 МПа.

Предел прочности при сжатии кислотоупорного цемента стандарт не устанавливает. При оптимальном подборе состава кислотоупорного цемента и зернового состава заполнителей получают кислотоупорные бетоны с прочностью до 30—40 МПа.

Основное достоинство и принципиальное отличие’кислотоупорного цемента от других минеральных вяжущих веществ — его способность сопротивляться действию минеральных кислот, за исключением фтористоводородной и кремнефтористоводородной. При этом с повышением концентрации кислоты кпслотостойкость цемента возрастает. Объясняется это тем, что при разбавленных кислотах, т. е. при высоком содержании в них воды, свободный силикат натрия или фтористый натрий выщелачиваются. По этим же причинам бетой на кислотоупорном цементе обладает пониженной водостойкостью.

Для повышения кислотостойкое кислотоупорных бетонов рекомендуется обрабатывать их поверхность разбавленной соляной или серной кислотой, раствором хлористого кальция или хлористого магния. Повышение кис-лотостойкости объясняется при этом в основном увеличением плотности в результате закупорки поверхностных пор продуктами реакции жидкостей, применяемых для обработки, с натриевыми солями цементного камня. При этом повышается водостойкость.

Возможность применения кислотоупорного цемента на жидком стекле как в концентрированной, так и в слабой щелочной среде исключена. Щелочи, кипящая вода, водяной пар легко разрушают этот цемент. Не допускается применять его при температуре ниже —20 °С. При~ сутствие кремнефтористого натрия в цементе обусловливает его токсичность. Это следует учитывать, применяя кислотоупорный кремяефтористый цемент в строительстве объектов пищевой промышленности.

Source: www.bibliotekar.ru

Читайте также

Геополимерные составы в древности. Рецепты кустарей: sibved — LiveJournal

Благодарю teslafreshpower за ссылку, по которой размещена книга, изданная в 1931г. «СПРАВОЧНИК КУСТАРЯ«, в которой собраны множество рецептов и техник работы с металлом, деревом, кожей, получением искусственных каменных масс, пищевых и бытовых средств и т.д. В общем, это незаменимая книга в постапокалиптический период, когда промышленные изделия отсутствуют, а применяя эти основные технологии, рецепты и приемы, можно сильно облегчить себе быт. Но и не только… В книге имеются давно забытые рецепты изготовления искусственных каменных масс под мрамор, гранит, вулканическую породу, множество иных пород. Да, иск. камень производят и сейчас. Но, зачастую, там совершенно другие рецептуры на основе композитных полимерных смол, клеёв, акриловых добавок, промышленных красителей.
Предлагаю ознакомиться с некоторыми рецептами геополимерных составов. Думаю, это будет хорошим аргументом в защиту версии о строительстве в древности сооружений из «бетонов».

II. Искусственные мрамор и гранит
1. Искусственный мрамор по Борхардту
1.1. Масса приготовляется из чистого кварцевого песку, углекислой извести, талька и гипса, к которым может быть еще прибавлено мелко измолотое красящее вещество. Употребляемый песок должен состоять из чистого кремнезема, и для этой цели его моют и очищают от всяких органических составных частей. После полной просушки песка к нему прибавляют 5-6% трепела. Затем в качестве связывающего средства на каждые 100 песку прибавляют 6-7 углекислой извести, 3 талька, 4 гипса, 3 полевого шпата. Все составные части смешиваются вместе с небольшим количеством воды. Полученную массу раскладывают в формы и после полной просушки обжигают при белокалильном жаре в печи без поддувала.
1.2. Берут 80 гипса и 20 углекислой извести, мелко растирают, перемешивают и месят со смесью, состоящей из 1000 дистиллированной воды, 1080 сернокислой извести.
1.3. Берут 1000 воды, 1440 клея, 1000 серной кислоты. Затем кладут тесто в формы и, когда оно затвердеет, вынимают его, сушат в продолжение двух часов, шлифуют и полируют обыкновенным образом. Наконец, предмет окунают в баню из льняного масла 70° теплоты, после чего сушат и смазывают стеарином. Для окрашивания рекомендуются анилиновые краски.
1.4. Искусственный мрамор бледно-желтый до белого. 30 грубого белого песку, 42 мела, 24 канифоли, 4 жженой извести.
1.5. Зеленоватый. 28 грубого белого песку, 42 мела, 2 синего ультрамарина, 24 канифоли, 4 жженной извести.
1.6. Телесный. 28 грубого белого песку, 42 мела, 1 синего ультрамарина, 1 киновари, 24 канифоли, 4 жженой извести.
2. Имитация мрамора
2.1. По Ван-дер-Стину. Сперва приготовляют воду в которой должен быть растерт гипс, прибавив в нее столярный клей и смолу; клей обычным образом растворяется в теплой воде, а смола в теплой скипидарной ванне. В приготовленной таким образом воде разводится гипс с таким расчетом, чтобы всей массы хватило на заполнение формы. После этого прибавляют в смесь необходимые для окраски мрамора краски; краски следует приготовить в особых сосудах. Приготовленный таким образом и окрашенный мрамор выливается затем в формы из гипса, цемента или каучука для ровных пластин на стеклянные или каменные доски. Этот мраморный слой наносится толщиной в 4 мм, затем на него просеивается слой сухого гипса, чтобы удалить излишек воды, употребленный для растворения окрашенного гипса. Как только этот слой порошкообразного гипса хорошенько увлажнится водой, содержащейся с избытком в окрашенном гипсе, на него выливается тонкий слой хорошо растворенного, но не окрашенного гипса, а на него холст или редина. Затем следует слой растворенного гипса, к которому примешан измельченный щебень. Этот последний слой зависит от толщины, которую хотят придать предмету, изготовляемому из искусственного мрамора. Как только масса достаточно затвердеет (по истечении 6-8 час.), ее снимают с пластинки или вынимают из формы, протирают пемзой и имеющиеся в массе поры заполняют растворенным гипсом, окрашенным в основной цвет отлитого предмета. Чтобы сделать поверхность водонепроницаемой, ее обрабатывают кремнекислым калием, причем или погружают ее в ванну, или намазывают жидкость помощью кисти. Когда масса совсем высохнет, поверхность полируют, причем новизна процесса полирования состоит в том, что полируют тампоном, обмотанным тряпкой и смоченным в составленных по особым рецептам политурах:
2.1.1. Белая политура для светлого искусственного мрамора: 100 беленого гуммилака, 600 спирта, 25 мелко измолотого гипса.
2.1.2. Коричневая политура: 100 гуммилака оранжевого цвета, 600 спирта, 25мелко измолотого гипса. Сперва полируемый предмет протирается смоченным в спирте тампоном, затем политура наносится с помощью другого тампона и продолжают тереть тампоном до тех пор, пока заметно будет некоторое прилипание. Образовавшийся таким образом слой политуры обрабатывается первым, пропитанным в спирте тампоном, пока не получится совершенно гладкой поверхности.
2.1.3. Черная политура. Для этого берут на тряпку немного черной анилиновой краски. Чтобы достигнуть равномерной и очень блестящей политуры, необходимо покрывающую тампон тряпку смачивать от времени до времени несколькими каплями масла.
2.2. По Розмеру. Приготовленные из обыкновенного известняка предметы-вазы, фигуры и т. п., нагреваются в течение 12 час., при давлении в 5 атмосфер, кипящей водой или паром. Затем их помещают в баню, состоящую из раствора квасцов в 5° по Б., в которой они остаются от 1 дня до нескольких недель. Таким способом камень приобретает большую твердость и способность воспринимать политуру. Если камень хотят окрасить, то к массе прибавляют растворенные в воде анилиновые краски.
2.3. По Остермейеру. Смешивают известковое молоко с мелко истолченным мрамором, или известковое молоко с мелом, до тех пор, пока получится род кашицы. На основании исследования пом-пейского цемента Остермейер рекомендует прибавлять к этой массе достаточное количество крупно истолченного известкового камня. Этот цемент скоро сохнет и твердеет.
3. Имитация гранита
Смешивают чистый мелкий песок, колчедан или какую-нибудь другую массу, содержащую кремень, со свеже обожженной и истолченой известью в следующей пропорции: 10 песку или колчедана и 1 извести. Известь, гасится влажностью песка, разъедает кремень и образует тонкий слой вокруг каждой кремниевой песчинки. По охлаждении смесь размягчают водой. Затем берут 10 толченого гранита и 1 извести и замешивают в место. Обе смеси кладут в металлическую форму таким образом, чтобы смесь песка и извести образовала самую середину предмета, а смесь гранита с известью внешнюю оболочку от 6 до 12 мм (смотря по толщине приготовляемого предмета). В заключение массу прессуют и придают ей твердость, высушивая ее на воздухе. Окрашивающим веществом служат железная руда и окись железа, которые смешивают горячими с зернистым гранитом.
Если хотят предметам, сформированным из вышеприведенного состава, придать особенную твердость, то их кладут на час в кремнекислый калий и подвергают жару в 150°Ц.

III. Разные искусственные массы
1. Альболит
Для изготовления этой массы измельчается магнезит и обжигается кусками величиною с кулак в ретортных печах, какие употребляются на газовых заводах. Железный магнезит мелется на бегунах, просеивается через волосяное сито и при этом смешивается с соответствующим количеством трепела. Из этого цементного порошка, растворенного водой, можно выделывать орнаменты, как из гипса, но конкурировать с гипсом он не может. Но он имеет неоценимое свойство давать в соединении с умеренно крепким раствором хлорного магния, твердую и пластическую массу. Замешанная в правильных пропорциях альболито- цементная масса, смотря по ее назначению, должна иметь консистенцию более или менее густой кашицы, которая, под влиянием температуры, при которой работают, постепенно густеет, а через 6 час. затвердевает. Когда масса затвердеет настолько, что на ней еще видны следы ногтя, то в ней происходит процесс самонагревания, различный в зависимости от величины и толщины изготовляемого предмета; толстые плиты нагреваются, напр., выше 100 °Ц. При отливке больших предметов это трудно устранимый недостаток, и клеевые формы можно применять лишь с большой осторожностью. Нужно вынуть предмет из клеевых форм раньше, чем наступит процесс нагревания. При отливке маленьких предметов нагревание незначительное, а потому не представляет препятствия. Пластичность массы необычайно большая. Для гипсовых орнаментов альболитовая масса имеет то преимущество, что если гипсовый орнамент покрыть тонким слоем альболита, повторяя это до тех пор, пока ничего больше не всасывается, то орнамент приобретает снаружи большую твердость.
Таким же образом можно и другим материалам придать большую прочность. Для починки песчаника нет материала более пригодного, как альболито- цемент. Многолетние опыты показали практичность смазывания домов альболитом. Внутри домов очень практично смазывать ступени лестниц, полы и т. д. Деревянные лестницы, находящиеся снаружи, рекомендуется покрывать слоем альболита.
2. Беерит
Беерит — скульптурный материал, изобретенный скульптуром Беером в Париже, пригодный как для самых маленьких отливок, так и для отливок самых больших размеров, передает контуры и линии с такой точностью, какой никогда нельзя достигнуть с гипсом. Поверхность отливок, которую можно также полировать, чисто белая и отличается почти таким же блеском и световыми рефлексами, как естественный мрамор. Особенно хороша эта масса для отливки статуй, давая, как и мрамор, впечатление мягкости и жизненности, благодаря игре света и теней. В изломах беерит -кристаллического строения, которое отличается довольно большой твердостью.Отлитая в форму масса затвердевает уже через 1 час и только в редких случаях требует последующей обработки. Беерит состоит из 100 мраморной пыли, 10-25 стеклянного порошка, 5-10 превращенной в порошок просеянной извести, растворенной в жидком стекле.
3. Марморит
Согласно Лоссе, изготовляется из равных частей мелко смолотого, отмученного и раскаленного магнезита и из раствора сернокислого магния. Обе части хорошенько смешиваются, и смесь выливается в смазанные маслом формы. После затвердения массу можно вымыть теплой мыльной водой. Затвердевшая масса имеет вид белого мрамора и со временем приобретает и твердость его, так что ее можно употреблять для отливки бюстов, статуй и т. д. При этом можно употреблять те же формы, которыми пользуются для гипсовых работ.

V. Твердые гипсовые массы
1. Известковый гипс
Для придания гипсу твердости при помощи извести осторожно гасят жирную известь, чтобы она распалась в мелкий порошок, и смешивают добытый порошок в количестве 10% веса гипса с этим последним. Для получения тесной смеси порошки лучше всего смешиваются в вращающейся бочке, так как неравномерное распределение массы вызвало бы неровности в отлитой массе. Известняковый гипс должен быть тщательно предохранен от доступа воздуха, чтобы известь не могла притягивать окиси углерода. Отлитые из известянкового гипса предметы по прошествии нескольких месяцев притягиванием из воздуха ангидрида углекислоты становятся более твердыми, чем вещи, отлитые из обыкновенного гипса.
2. Квасцовый гипс
Для изготовления квасцового гипса мелят мелко алебастр и тесно смешивают в вращающийся бочке с 1/12 его веса квасцами, истолченными в мельчайший порошок. Смесь затем слегка прожигается на мелких сковородах, благодаря чему получается слегка желтая масса, которую легко превратить опять в порошок. При растирании квасцового гипса с водой, получается кашица, которая затвердевает лишь через 40-60 мин. Слабо прожженная масса затвердевает скорее, чем масса прожжеенная сильнее. Хорошую квасцово-гипсовую массу можно тоже приготовить из обыкновенного обожженного гипса, если вместо простой воды прибавить к нему воду, в которой растворены равные части квасцов и нашатыря.
3. Сернокислокалиевый гипс
Можно приготовить только из гипса, свободного от углекислой извести. Чтобы освободить его от нее, употребляют при смешивании гипсовой массы с сернокислым калием не чистую воду, а подкисленную серной кислотой. Мелкий порошок сернокислого калия и гипсовой муки смешиваются, как .и при известковом гипсе, в вращающейся бочке. Предметы, отлитые из сернокислокалиевого гипса, слегка просвечивают и отличаются особым глянцем.
4. Цинково-купоросный гипс
Получается следующим образом: в воде, употребляемой для растирания гипса, растворяют сернокислый цинк (цинковый купорос) и этим раствором обрабатывают гипс.
5. Бурогипсовая масса
Получается следующим образом: приготовляют сперва холодный насыщенный раствор буры, растворив в кипящей воде столько буры, сколько может раствориться. Затем оставляют этот раствор стоять 48 час. и сливают раствор от кристаллизировавшейся буры. В этот раствор кладут обожженные гипсовые куски, оставляют их в нем целый день и после просушки снова обжигают. При этом их накаливают до краснокалильного жара, чтобы выгнать из буры всю кристаллизационную воду. После этого смолоть куски гипса и растереть их с водою, в которой на 100 воды растворено 10 углекислого натрия или калия, и затем отливать в формы. Бурогипсовая масса затвердевает очень медленно, но через некоторое время приобретает такую твердость, что можно ее шлифовать и полировать, как естественный известняк.
6. Твердая гипсовая масса по Юле
6 гипса хорошо смешивают с 1 мелко просеянной свеже гашеной извести и обрабатывают эту смесь как обыкновенный гипс. После того, как масса хорошо высохнет, готовый предмет пропитывают раствором железного или цинкового купороса, основание которого осаждается известью и дает нерастворимый осадок. Содержащаяся между порами гипса известь разлагает купорос, образуя два нерастворимых тела, а именно: сернокальциевую соль и металлические окислы, которые совершенно заполняют поры предмета. При употреблении цинкового купороса масса остается белой. При железном купоросе она сначала приобретает зеленоватую окраску, а по просушке получает характерную окраску окиси железа. С железом получается самая твердая масса; ее сопротивляемость в 20 раз больше, чем сопротивляемость обыкновенного гипса. Чтобы достигнуть максимум твердости и прочности, нужно, возможно скорее, размешать известково-гипсовую смесь с необходимым количеством воды. До закаливания купоросом массу нужно хорошо высушить, чтобы раствор мог легко ее пропитать. Раствор должен быть насыщенный, и предмет погружается в него не дольше как на два часа.
На изготовленном таким образом гипсе нельзя больше провести царапины ногтем. Если погружение в раствор длилось слишком долго, то гипс делается рассыпчатым; если же после первого погружения он высох, то прикосновение с водой не причиняет ему никакого вреда. Если прибавить слишком много извести, то случается, что поверхность так уплотняется, что не вбирает в себя ни воды, ни масла. Поверхность, правда, делается такой твердой, что ее можно шлифовать стеклянной шкуркой, как мрамор, но недостаток тот, что твердый слой не более 2 мм толщины, почему масса не имеет достаточного сопротивления сжатию.
Пропорции извести и гипса могут колебаться в больших пределах, но Юле достиг наилучших результатов при отношении 1:6. Закаленные железным купоросом гипсовые предметы имеют ржаво-коричневую окраску, но если пропитать их вареным льняным маслом, ставшим от нагревания коричневым, то они получают окраску красного дерева. Если их покрыть еще копаловым лаком, то они приобретают очень красивый вид.
7. Твердая гипсовая масса по Гейнеману
Приготовленные по этому способу из сырого гипсового камня предметы нагреваются сперва до 100-120 °Ц, для удаления части его кристаллизационной воды. Затем предметы помещают в концентрированный раствор хлористого кальция и после насыщения — в горячий концентрированный раствор сернокислого магния. Этим выделяется внутри гипса сернокальциевая соль, которая заменяет удаленную при первом нагревании кристаллизационную воду, и предметы делаются плотнее, с большой сопротивляемостью, между тем как образовавшийся хлористый магний выделяется погружением предметов в воду. За этой обработкой следует вторичное нагревание, насыщение в растворе хлористого кальция и осаждение посредством сернокислого магния.
Эту обработку можно повторить несколько раз. При таком повторном нагревании можно так повысить температуру, что она под конец может дойти до 400 °Ц. После того как предметы пропитаны вышеуказанным способом, их обрабатывают попеременно клеевым и танниновым раствором, всякий раз от 1 до 4 дней, смотря по размерам предметов, а затем сушат в сушильне при постепенно убывающем тепле. Вместо столярного клея можно употреблять такие вещества, которые с обезвоженной сернокальциевой солью дают в воде нерастворимые соединения, как напр. кровяная сыворотка, клейковина в жидком виде, высыхающие масла н т. п. Точно так же можно соединение клея с сернокальциевой солью вызвать раствором квасцов.
Для изготовления цветного мрамора смешивают раствор хлористого кальция с такими хлоридами металлов, которые при последующей обработке металлическими солями дают цветные, нерастворимые осадки, вместо изгнанной кристаллизационной воды. Если, напр., раствор хлористого кальция был соединен с хлорным железом, то путем обработки хромокисяым калием получается коричневый нерастворимый осадок хромокислого железа при образовании и выделении хромистого калия. Дальнейшая обработка в остальном подобна описанной выше.
8. Твердая гипсовая масса по Денштедту
Горячий насыщенный раствор бария до сих пор не рекомендовался для закаливания гипосовых отливок; между тем при соблюдении известных мер предосторожности, раствор бария может быть применяем и дает весьма удовлетворительные результаты. При применении этого раствора нужно, главн. образом, воспрепятствовать выделению кристаллов бария во время нанесения раствора. Это достигается тем, что предметы перед пропитыванием нагревают до 60-80 °Ц. Этим одновременно достигается то, что нанесенный раствор внешним давлением воздуха вдавливается на значительную глубину. При охлаждении кристаллы бария выделяются в таком случае внутри массы и не выступают при просушке на поверхность, а остаются внутри и образуют нерастворимые соединения.
Затруднение состоит еще в том, что для нанесения раствора нельзя пользоваться обыкновенными кистями или губками, так как они мгновенно разъедаются едкой жидкостью. Поэтому употребляют кисти со стеклянными нитями. Их приготовляют, вклеивая нити в стеклянные трубочки клеем, состоящим из жидкого стекла и устричных раковин. Ряд тонких кистей соединяют в одной широкой стеклянной трубке и склеивают тем же клеем. Для достижения большей твердости к гипсу примешивают или свободную кремневую кислоту или металлические соли, которые образуют с барием такую реакцию, что, наряду с нерастворимой бариевой солью, выделяются нерастворимые металлические окислы или гидраты окиси. При употреблении свободной кремниевой кислоты ее примешивают к гипсу в пылеобразном состоянии перед формованием. Можно количество ее увеличить до 50%, не уменьшая способности гипса затвердевать. Отлитые и высушенные предметы нагреваются до 60 — 70° и пропитываются горячим раствором бария. Вместо свободной кремниевой кислоты можно также употребить применяемый в фарфоровом производстве глазурный песок, получаемый от превращения в порошок жженого кварца. Под влиянием атмосферической углекислоты барий соединяется с гидратом углекислоты в твердую массу, подобно тому как известь соединяется с песком. Упомянутые выше металлические соли представляют, главным образом, металлические сульфаты (цинк, кадмий, магний, медь, железо, алюминий, хром, кобальт, никель).
Гипс растворяется с этими солями, или отлитые предметы пропитываются растворами этих солей. После того как они осторожно высушены, а затем нагреты до 60-70°, их обрабатывают горячим раствором бария.
Некоторые из вышеприведенных солей вызывают одновременно и окраску предметов. Можно достигнуть совершенно однородной окраски, если вместо гидрата бария употребить известь. В таком случае процесс работы обратный. К гипсу перед растворением прибавляют жженой извести (до 5%) или еще лучше растворяют гипс известковым молоком и пропитывают отлитые предметы после просушки растворами вышеприведенных солей.
9. Твердая гипсовая масса по Китингу
Гипсу сообщается большая твердость и крепость, если его положить в раствор буры. Для этого растворяют 5 буры в 45 воды, кладут в этот раствор куски гипса таким образом, чтобы они были им совершенно покрыты и оставляют так до тех пор, пока они совершенно пропитаются раствором, после чего их подвергают сильному нагреванию в продолжение 6 час. и по охлаждении превращают в порошок.
Еще лучшая крепость получается, если растворить посредством нагревания 4 винного камня и 4 буры в 72 воды. По растворении поступают как сказано выше.
10. Твердая гипсовая масса по Винклеру
Гипс (алебастр) сушат, подвергая обыкновенному жару русской печи, какой требуется для печения хлеба; при этом для куска, который не толще 30 см, достаточно 3 час., по прошествии которых его охлаждают, мочат в воде в продолжение 30 сек., выставляют еще на несколько секунд на воздух и снова мочат 2 сек. в воде. В заключение выставляют на несколько дней на воздух, от чего гипс делается тверд, как мрамор.

VII. Имитация строительных камней
1. Искусственный камень
1.1. 2 гидравлической извести, размешанной с раствором квасцов в 15-кратном количестве воды, 10 песка и 1 цемента смешиваются в массу, которая прессуется в формах и вынимается через 24 часа. Камни готовы для употребления через 14 дней, но только с течением времени делаются твердыми.
1.2. Смесь из 1 цемента и 3 песка растворяется разбавленной серной кислотой (100 воды на 2 кислоты) и прессуется, под сильным давлением. Камни сушат на воздухе в течение двух дней, кладут на 12 час в разбавленную серную кислоту (2 кислоты на 100 воды) и снова сушат.
1.3. 2 портландского цемента, 1 песка и 1 шлака смешивают в сухом состоянии, а затем смачивают водным раствором железного купороса. Густой раствор прессуют в формах, сушат недели, две в теплом месте, затем на 24 часа опускают в воду и, наконец, сушат в течение 4 недель.
1.4. 10 негашеной извести тщательно смешивают в 3-4 воды, затем прибавляют 40-60 сухого песка и 2,5-10 гидравлического цемента и еще раз хорошо промалывают. Затем массу прессуют в формах.
1.5. 1 выщелоченной золы, 1 смолы, 1/8 — 1/4 льняного масла нагревают в котле, при постоянном помешивании, и выливают в формы.
1.6. 15л клеевой воды, 1/4 л воды, в которой растворен был столярный клей, и 1/8 кг буры в порошке примешивают к такому количеству гипса, чтобы образовалась тестообразная масса, пригодная для прессования. Примешиванием красящих веществ получается цветная масса.
1.7. 300 кг песка или щебня, 75 кг смолы и 20 л древесного дегтя смешивают с достаточным количеством молотых камней и, прибавив, смотря по желаемому цвету, венецианской красной или гипса, сильно нагревают.
1.8. 4 гравия и 1 цемента, с прибавлением, по желанию, щебня и т. п. разводятся водой. Массу выкладывают в форму, где на поверхность ее кладут слой, приблизительно в 1/2 см толщины, из 2 мелкого песка, 1 цемента и 1 сухой минеральной краски в порошке. Если камень хотят украсить на поверхности узором, то соответствующий узор вкладывается на дно формы и на него кладут упомянутый цветной слой. Когда камень почти сухой, поверхность его обмазывают разбавленным жидким стеклом. (Такими плитами вымощены некоторые улицы в Нью-Йорке).
1.9. 30 кварцевого песка и 1 окиси свинца смешивают с 10 жидкого стекла и, если нужно, с соответствующим красящим веществом, прессуют в формах, а затем в течение 2 час. подвергают красному калению.
1.10. Гидравлическую известь помещают в корзину, приблизительно вмещающую в себя 1/8 тонны, и погружают в сосуд с водой, оставляя в нем до тех пор, пока не будут больше подниматься воздушные пузыри. Затем вынимают корзину из воды, дают стечь воде и покрывают корзину перевернутым железным котлом. Края котла, стоящего на полу, посыпают кругом золой, чтобы не происходило под котлом обмена воздуха. Известь оставляют стоять 12 час., по истечении которых она превращается в мелкий порошок. Этот порошок употребляют для фабрикации камней. 1 этой извести смешивают с водой так, чтобы образовалась жидкая каша и затем прибавляют 2 1/2 щебня и 1/2 золы от каменного угля, торфа или выщелоченной древесной золы. Хорошенько промешать массу и прибавить еще столько воды, чтобы все количество употребленной воды в 4 раза превышало количество извести. Вылить массу в формы, где она скоро затвердевает.
2. Вулканические строительные камни по Шредеру
Так называемые вулканические строительные камни приготовляются из каменноугольного шлака и золы с прибавлением гидравлической извести и других связывающих веществ. Шредер употребляет на 100 угольной золы или угольного шлака 16 гидравлической извести и 1 портланского цемента. Эту массу промалывают, хорошо промешивают, а затем прессуют в формах. Преимущество этого способа состоит в выгодном применении ненужных отбросов, постоянно увеличивающееся количество которых часто бывает обременительно, в значительной прочности этих камней при сравнительной легкости, в большой сопротивляемости атмосферическим влияниям и в дешевизне изготовления. Из этих вулканических строительных камней построено в Германии много массивных жилых домов и сводчатых зданий.
3. Каменная масса по Майеру
Сначала смешивают 5 гашеной извести с 5 прдварительно сильно накаленной извести. 1 этой смеси смешивают с 1 мела, 2 песка, 2 кварцевого или стеклянного порошка, 6 истолчнного в порошок плавикового шпата и прибавляют столько калийного жидкого стекла (1,3 уд. веса), чтобы образовалась кашицеобразная масса, которая легко выливается в формы и застывает в 10-40 мин. После просушки на воздухе отлитые предметы пропитываются попеременно разбавленным жидким стеклом и кремнефтористоводородной кислотой. Подобным же образом можно обработать смесь из равных частей стекла в порошке и плавикового шпата концентрированным жидким стеклом. Для цветной массы Майер рекомендует смесь из 2 плавикового шпата, 1 кварца или стекла и 1 краски, растертой с концентрированным раствором жидкого стекла.
4. Каменная масса по Штейеру
Берут мелкий кварцевой песок и прибавляют, смотря по желаемой степени твердости, от 2 до 10% мелко смолотой окиси свинца. Чем тверже должны быть камни, тем больше берут окиси свинца. Чтобы получить цветную каменную массу, прибавляют, смотря по желаемому цвету, соответствующую мелко смолотую окись металла. Всю смесь затем просеивают, чтобы она хорошо смешалась. Затем смесь только смачивают натриевым или калиевым жидким стеклом, снова хорошо размешивают, плотно прессуют или утрамбовывают в форму и сушат при умеренной температуре. После просушки обжигают смесь, смотря по степени твердости, которую хотят придать изготовляемому предмету, в более или менее сильном жару. Следует еще заметить, что жидкое стекло не должно быть загрязнено сернокислым натрием, иначе камни выветрятся уже при просушке.
5. Каменная масса по Геферу
Для этого пригодна довольно мягкая смесь из цементной извести с калийным жидким стеклом, к которой прибавляют немного речного песка. Пропорция цементной извести к речному песку 2:1. При применении этой цементной массы для починки каменных лестниц не требуется отбивать оттоптанных ступенек. Испорченные места смачиваются жидким стеклом и на них наносится свеже приготовленная масса, которой придают необходимую форму ступенек. Масса высыхает по истечении 6 час. и становится твердым как известняк.
6. Каменная масса по Шульте
4-6 песка смешивают с 1 гидравлической извести и прибавляют к смеси 6% сухого жидкого стекла, возможно мельче истолченного в порошок. Затем еще хорошенько размешивают и смачивают таким количеством воды, чтобы из этой массы можно было формовать нужной формы камни. Приблизительно требуется 10% воды. Сделанным из этой массы камням дают затвердеть, на что потребуется 1 -4 дня, после чего их кладут в чан с водой. Под давлением воды растворяется распределенный равномерно по всей массе порошок жидкого стекла и соединяется с известью, которая тоже растворяется от воды в небольшом количестве в кремнекальцевую соль. Когда по истечении нескольких дней жидкое стекло растворится и превратит эквивалентное количество извести в нерастворимую кремнекальцевую соль, то камни кладут в воду, содержащую 5%-ный раствор углекислого натрия. Этим превращается остаток свободной извести в углекислую известь, между тем как гидрат окиси натрия растворяется и смывается тщательным промыванием в воде затвердевших уже камней. Затем камни сушатся на воздухе. При употреблении этого способа существенным условием является, чтобы жидкое стекло было в нерастворенном состоянии в виде порошка, а затем камни следует обрабатывать раствором углекислого натрия только после того, как все жидкое стекло растворится и образует с известью кремнекальциевую соль.
7. Каменная масса по Хайтону
Способ этот, применяемый «Victoria Stone Company» в Лондоне, состоит в том, что маленькие обломки гранита смешиваются с гидравлическим цементом и затем, после формирования и затвердевания, масса погружается в раствор жидкого стекла. Обломки гранита размельчаются, и на каждые 4 гранита примешиваются 1 портландского цемента и замешивается с водой тесто. Эту массу выливают в формы, оставляют ее стоять 4 дня, а затем в течение двух дней поливают 25% раствором кремнекислого натрия. Изготовленные таким образом искусственные камни находят применение, главным образом, в качестве строительных камней, плит для ступеней и тротуаров.
8. Каменная масса по Дюменилю
1 100 гипса, 10 гидравлической извести, 5 желатина и 500 воды. Гипс и гидравлическую известь разводят в сосуде с желатином и водой, хорошо размешивают и однородную массу выливают в деревянные разъемные формы, смазанные предварительно серым мылом. Через 20-22 мин. вынимают камень из формы и просушивают его на воздухе, на что потребуется 14 дней. По желанию, просушку можно ускорить искусственным теплом. Камни могут быть окрашены в любой цвет прибавлением красящего вещества в массу.
Эти искусственные камни могут быть употреблены для всякого рода строительных работ — для жилых зданий, мостов, водопроводов и т. д. Отлитые из этой массы камни обладают той же прочностью, как естественные камни, и, что особенно важно, построенные из таких камней стены не страдают от сырости. Само собою разумеется, что массу можно отливать в любых формах, и таким образом могут быть изготовлены разнообразные архитектурные детали.
9. Каменная масса по Лебрену
Этот способ состоит в том, что гидравлический известняк превращают в мелкий порошок, смешивают его с порошком древесного угля (3-4 гидравлического известняка на 1 угольного порошка). Смесь растирают с водой в тесто и из него формуют кирпичи, которые обжигают в извесктообжигательной печи. После обжигания массу превращают снова в мелкий порошок, и этот порошок, который Лебрен называет гидро, составляет главный материал его фабриката. Изготовляемые им камни — двух сортов. Один сорт состоит из смеси гидро с песком в пропорции 1:3 и служит для изготовления архитектурных орнаментов — колонн, кронштейнов, парапетов и т. д. Второй сорт, состоящий только из плотно утрамбованного гидро, служит для тротуарных плит и т. д. Массу формуют в железных формах с прибавлением такого количества воды, какое формовщики употребляют для смачивания песка. Доказано, что приготовленные из этой массы предметы сохраняют свою правильную форму, противостоят трению и нажиманию, а также нечувствительны к атмосферным влияниям.

VIII. Каменные массы для разных целей
1. Каменная масса для фильтров по Петри
Для изготовления пористой массы, пригодной для фильтров, сосудов и т. п., берут высушенный кварцевый песок и смешивают его с серой (1 на 4 песка), превращенной в порошок. Смесь нагревают в плоском котле, при постоянном помешивании, почти до воспламенения серы. Когда масса приобретает характер сырого песка, ее перекладывают в рядом стоящий котел плоской формы, который хотя и не так сильно, но тем не менее достаточно нагрет, чтобы сохранить сере приобретенную ею при нагревании мягкость и коричневый цвет. В этом котле смесь растирают еще мельче, а затем помещают в форму, вид которой она должна принять, быстро ее вдавливают и тотчас же заливают холодной водой, которая проникает через пористую массу и выливается сквозь находящиеся внизу в форме отверстия. Не следует наливать сначала слишком много воды, чтобы внутри массы не образовалось чересчур много пара. Вместо охлаждения водой можно в известных случаях снабдить форму внизу придатком, в который сливается лишняя сера. Предмет имеет затем такой же придаток, который потом срезается.
Вместо одной серы можно употреблять смесь серы с глиной. Для некоторых целей рекомендуется прибавить к массе некоторое количество (1-10%) смолы, вара, гуттаперчи и т. д. То или другое вещество сперва хорошенько смешивают в тепле с песком, а затем прибавляют серу. Если хотят получить водонепроницаемую массу, противостоящую влиянию крепких кислот, то в качестве материала, смешиваемого с серой, берут мелкий или крупный песок или щебень и к нему прибавляют еще более крупные гальки, толщина которых, однако, не должна превышать 1/8 толщины стенок изготовляемых предметов. Эта масса смешивается в тепле с стольким количеством чистой серы или смешанной с глиной (или, смотря по обстоятельствам, со смолой), чтобы сера заполнила все промежутки между частицами массы; когда сера достигает высшей степени жидкого состояния, массу выкладывают в форму. Из этой массы рекомендуется изготовлять также сосуды и трубки для химических целей.
2. Каменная масса для точильных камней
Инженеры Кеппель и Кюблера из Штутгарта рекомендуют следующий несложный способ для изготовления хорошего точильного камня: 2 портландского цемента и 1 тонко измельченного камня: 2 портландского цемента и 1 тонко измельченного кварца замешивают на воде до получения жидкой кашицеобразной массы, которую затем выливают в соответствующие формы требуемых размеров и высушивают в течение 12 дней. Когда приготовленная таким образом масса высохнет, ее вынимают из формы и погружают на некоторое время в раствор из равных частей сернокислой меди и сернокислого цинка; в этом растворе все поры формованной массы заполняются, и камень получает свойства самого лучшего натурального точильного или полировального камня.
3. Искусственные литографические камни
Масса состоит из портландского цемента, песка, гашеной извести и глины. Порт-ландский цемент сам по себе уже имеет приблизительно составные части, необходимые для литографского камня — он содержит в себе известь и глинозем.

Остальные рецепты смотрите в книге…

Добавление жидкого стекла в цементный раствор: гидроизоляция, отделка, пропорции

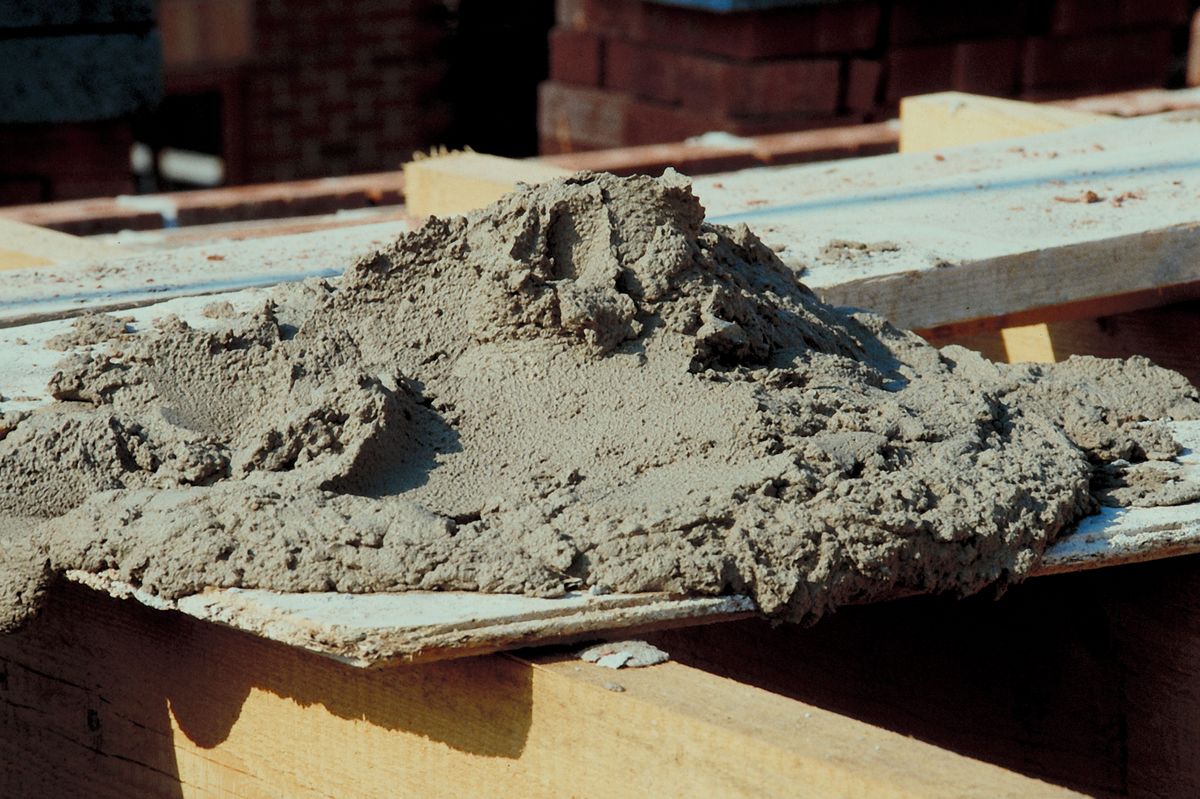

Жидкое стекло и цемент могут улучшить свойства готового материала, смешивание их в разных пропорциях может придать антисептические, кислотно защитные, влагоотталкивающие и огнестойкие свойства покрытию. Жидкое стекло в растворе отвечает за формирование защитного покрытия от воздействия влаги и придание ему эстетичного вида. Подробнее об использование и приготовление данных материалов будет рассказано далее.

Особенности жидкого стекла

Жидкое стекло часто используется из-за наличия в его составе силиката натрия, не имеющего цвета и не пропускающего влагу. В более дорогих видах используется силикат калия, который отличается лучшими свойствами и формирует на поверхности пленку. Для производства его смешивают со сплавленной содой, либо поташом с кремниевым диоксидом. Сам калий также не имеет цвета, либо выглядит, как белые кристаллы. Чаще всего стекло калиевое находит свое применение в производстве лакокрасочных материалов, в связи с хорошими показателями защиты поверхности от химических и погодных воздействий.

При применении при производстве жидкого стекла натрия, оно применяется часто для клеевых растворов, может создать отличное гидроизолирующее покрытие. Натрий помогает защитить поверхность от большего количества воздействий, поэтому применяется чаще. В строительных смесях такое стекло используются в жидком виде, отличающееся густотой и вязкостью. Затвердевает вещество от воздействия углекислого газа, который имеется в воздухе. Цемент вместе с жидким стеклом смешивается, чтобы наделить устойчивостью к кислотным и механическим влияниям. Так штукатурка с данным материалом сможет наделить влагоотталкивающим барьером поверхность.

Жидкое стекло часто используется из-за наличия в его составе силиката натрия, не имеющего цвета и не пропускающего влагу.

Для чего добавляют в раствор

Смешанные компоненты такие, как цемент, песок и щебень создают хороший состав, иногда их свойств не хватает, для улучшения такого состава его обогащают добавлением жидких компонентов, в том числе жидким стеклом. Зачем же его применяют, становится понятно, если рассмотреть его положительные воздействия, оказываемые на раствор:

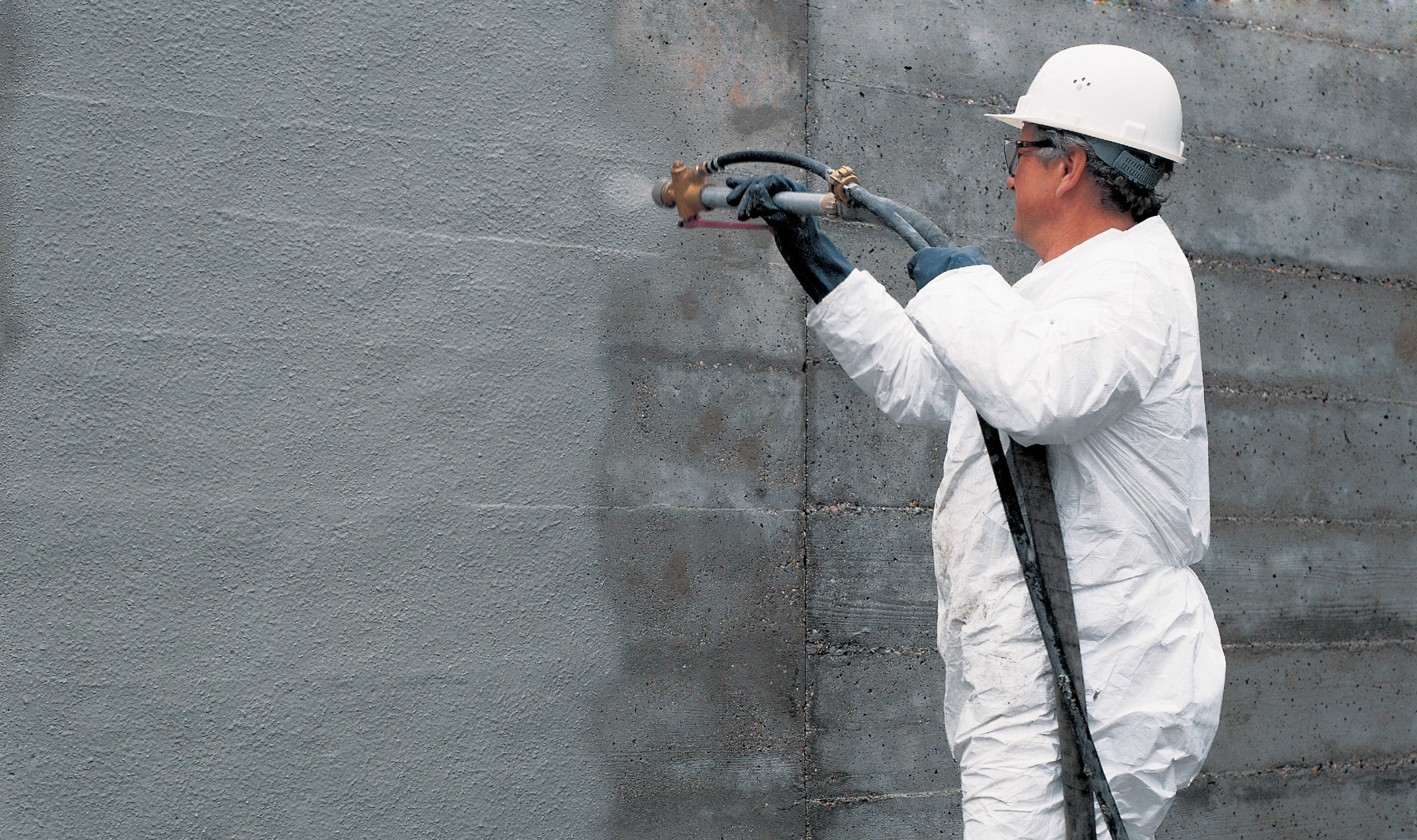

• Улучшает влагоустойчивость, в связи с этим применяется для сооружений, который часто подвергаются воздействию влаги;
• Процесс застывания с добавлением этого вещества происходит быстрее;
• Дополнительная гидроизоляция поверхности, бетон с данной добавкой не будет подвергаться воздействию плесени и грибков;
• Улучшает износостойкость покрытия;
• Повышается эластичность;
• Добавив его в раствор получают лучшее качество жаростойкости. Без него бетон может выдержать 200 градусов, с данным компонентом он сможет выдержать до 1400 градусов.

Также нужно отметить, что средство стоит недорого, а расход его низок, наносить его несложно, и с этой работой может справиться непрофессионал.

Таким образом, можно сказать, что добавление одного вещества может заменить сразу несколько дешевых пластификатором, при этом такой раствор покажет лучшие характеристики в результате. Но важно подобрать нужную пропорцию, чтобы получить необходимые свойства, об этом речь пойдет в следующей главе.

Процесс застывания с добавлением этого вещества происходит быстрее.

Приготовление раствора: соблюдаем пропорции

Чтобы решить какое соотношение компонентов лучше сделать, в первую очередь определяют время, за которое должно произойти схватывание. Для этого можно воспользоваться данными из таблицы:

Количество силикатного стекла в процентах	Первичное сцепление в минутах	Завершающее сцепление, количество часов
2	40-47	22-24
5	25-30	13-16
8	10-15	6-8
10	5-7	3-4



Если залить в жидкий цемент больше 25% силикатного стекла при подготовке бетона, то в итоге он через несколько дней после заливки просто рассыпется.

Поэтому сейчас будет рассмотрено, сколько жидкого стекла добавлять в цементный раствор:

1. Если необходимо повысить гидроизоляционные качества поверхности, то в 100 миллилитрах воды разводиться 400 грамм вещества.
2. Для получения универсального раствора, следует развести 1 часть цемента, с тремя частями песка и одну пятую силикатного компонента от объема всей смешиваемой массы.
3. Для получения водоотталкивающей штукатурки берется 1 часть цемента с двумя с половиной частями песка, в этот раствор добавляется 15% жидкого стекла и вода.
4. Чтобы покрыть оштукатуренную бетонную стены, вещество смешивается с водой в пропорции 1к5.

Если залить в жидкий цемент больше 25% силикатного стекла при подготовке бетона, то в итоге он через несколько дней после заливки просто рассыпется.

Но также нужно правильно приготовить сам бетонный раствор, выполняя ниже перечисленные этапы:

• Нужно набрать очищенную воду в ведро;
• В ведро добавляется один стакан жидкого вещества, все тщательно перемешивают, и переливают полученный раствор в таз;
• Постоянно помешивая жидкость, в нее добавляется цемент и песок, в выбранных пропорциях;

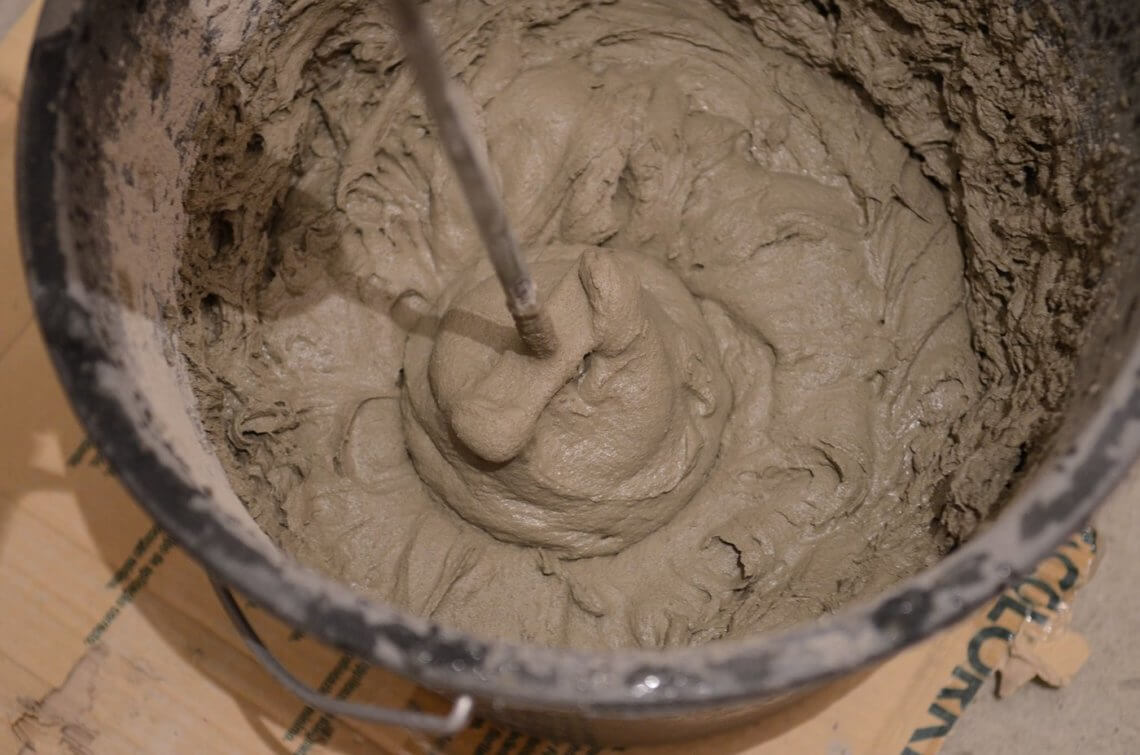

• Затем раствор нужно смешать с помощью строительного миксера, который потом нужно залить в опалубку.

В данном процессе стоит придерживаться ряда правил:

• Силикатный клей не допускается вливать в песчано-цементный раствор, если он не был предварительно разбавлен водой, воду тоже нельзя вливать в раствор без наличия в ней клея;
• На упаковке вещества можно найти инструкцию от производителя, стоит ее придерживаться, если оно используется для других целей, а не для получения бетонного раствора. В последнем варианте процент клея не должен превышать числа 3;
• Жидкое стекло сокращает время на застывание, поэтому приготовление состава лучше осуществлять небольшими порциями. Нужно учитывать это свойство и при нанесении раствора на стену, увеличивая темп работы;
• Используемые инструмент при приготовлении раствора нужно промыть сразу после завершения процесса;
• Стараться не допускать попадания вещества на кожу и глаза, в помещение должно быть обеспечено постоянное проветривание, рядом не должно находиться источников огня.

Жидкое стекло сокращает время на застывание, поэтому приготовление состава лучше осуществлять небольшими порциями.

Использование раствора для гидроизоляции

В качестве гидроизолирующего средства применение силикатного клея в растворах встречается постоянно. Применяется оно в различных конструкциях. Его применение для них несколько различается, описание популярных областей использования данного вещества будет приведено ниже.

В качестве гидроизолирующего средства применение силикатного клея в растворах встречается постоянно.

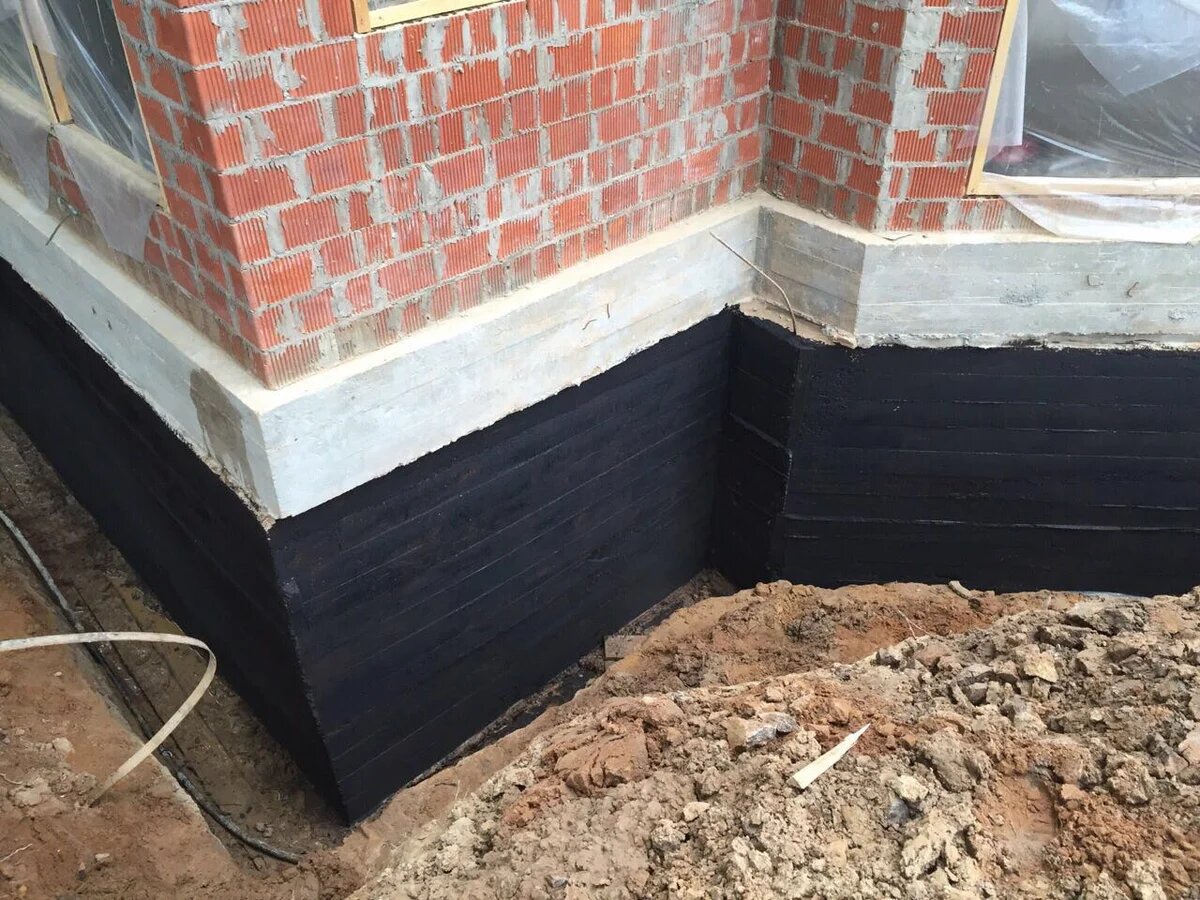

Гидроизоляция фундамента

Чтобы надежно защитить фундамент от пагубного влияния воды его покрывают силикатным клеем в 2 слоя. Такая методика получила название обмазочная, после покрытия защитными слоями фундамент сверху закрывается гидроизолирующими рулонными материалами. Стеклом обычно также закрывают места соединения бетонных материалов, и иные трещины. Тогда цементный состав дополняют стеклом из натрия, перемешивается компоненты с добавкой цемента и воды.

Для получения гидроизоляционной смеси на каждый килограмм цемента добавляют 50 грамм вещества, а на десять грамм стекла приходится 150 грамм воды. Смесь должна приготавливаться небольшими порциями, чтобы она не успела застыть раньше времени. Существует иная методика, согласно ей данный материал вносят в бетон напрямую, чтобы потом залить его в фундамент. Для такого раствора нужны такие ингредиенты, как: цемент; жидкое стекло; щебень; песок; вода.

Сначала готовится раствор из песка и цемента, куда добавляют стекло размешенное в воде, а последним добавляется щебень, перемешав все вместе, стоит сразу начать заливать этот состав в фундамент.

Чтобы надежно защитить фундамент от пагубного влияния воды его покрывают силикатным клеем в 2 слоя.

Гидроизоляция бассейнов

Для создания барьерного слоя в бассейне, силикатное вещество может использоваться, как с внешней стороны, так и с внутренней. Внутри бассейна покрывают им стены и пол. Сначала необходимо провести обработку всех стыков и имеющихся углублений. Данная обработка поможет получить хорошую герметизацию. Снаружи стекло служит одним из компонентов бетонного раствора. Такое покрытие позволяет защитить бассейн от негативного влияния грунтовых вод.

Для создания барьерного слоя в бассейне, силикатное вещество может использоваться, как с внешней стороны, так и с внутренней.

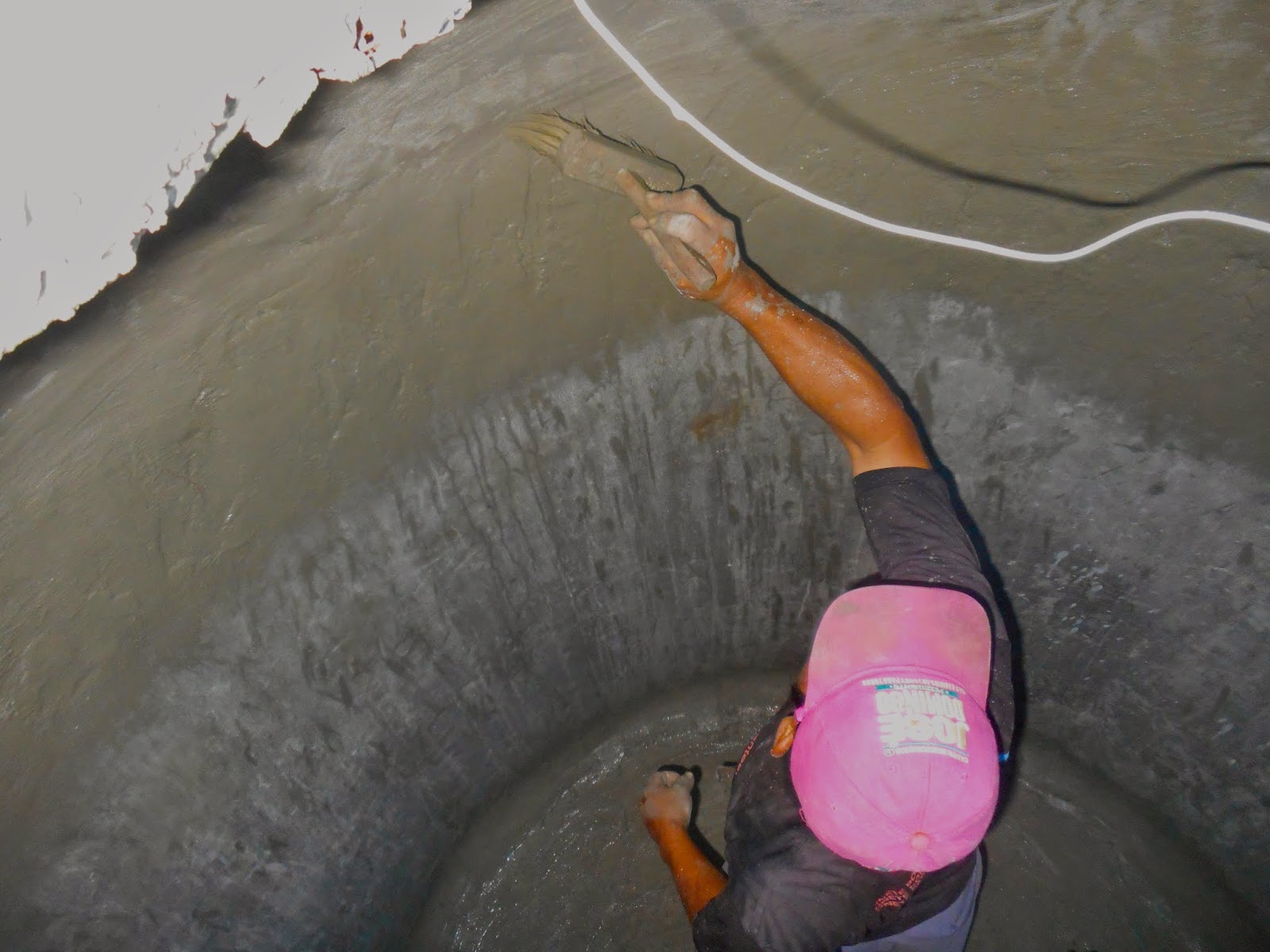

Гидроизоляция колодцев

Для создания барьера в колодцах, приготавливается смесь из тех же компонентов (цемент, песок и жидкое стекло), но количество их в растворе должно быть равное. Данной смесью обрабатываются стыки и швы, а уже затем переходят к покрытию всей поверхности целиком. Улучшить полученную защиту можно предварительно покрыв поверхность жидким стеклом.

Улучшить полученную защиту можно предварительно покрыв поверхность жидким стеклом.

Другие объекты и помещения

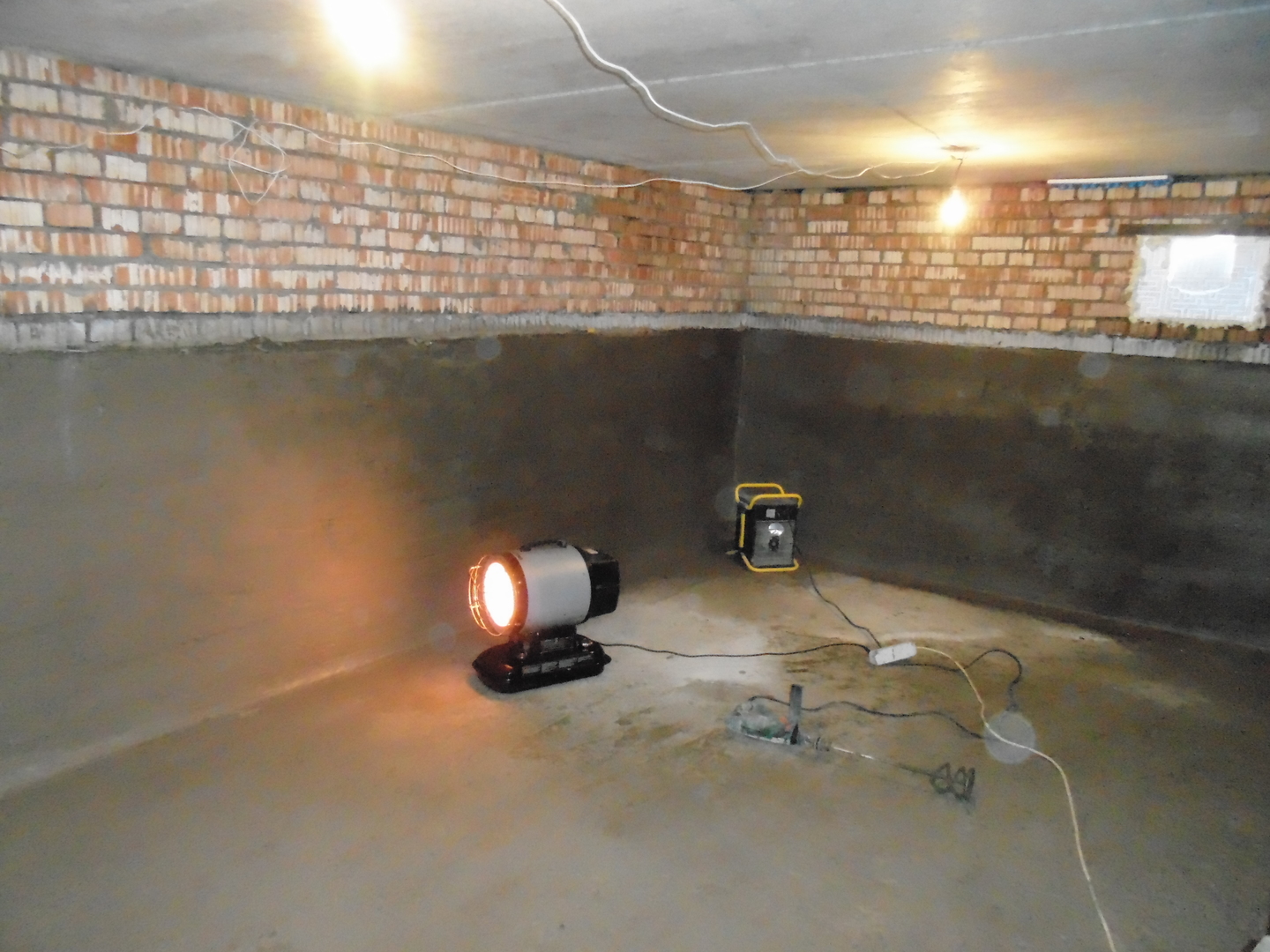

В подвалах часто можно увидеть картину, когда стены их покрыты влагой, попадающей через швы в цоколе помещения. Помочь избавиться от данной проблемы может покрытия стен с использованием жидкого стекла. Сначала стоит проверить сами швы, если из них действительно просачивается вода, то сначала занимаются очищением от грязи и обломков. После можно переходить к приготовлению раствора, берется цемент и жидкое стекло в соотношении двадцать к одному. Разбавление водой происходит до получения густого раствора. Полученной смесью покрывают участки швов и имеющиеся трещинки. Через 24 часа ее покрывают силикатным клеем.

Если влажность на стене присутствует, то слой покрытия должен быть плотнее.

Подобная методика подходит и для работы в чердачных помещениях.

Если влажность на стене присутствует, то слой покрытия должен быть плотнее.

Применение в наружных работах

Чтобы защитить стены наружной стороны от разрешения влагой, их обычно покрывают специальной штукатуркой. Кроме водоотталкивающего эффекта, такая штукатурная смесь поможет избежать образования трещин под влиянием холодов зимой. Можно приготовить такой штукатурный раствор самостоятельно. Нужно взять: жидкое стекло, цементный состав, песок. Соотношение должно быть такое – 5 к 2 к 1.

Чтобы защитить стены наружной стороны от разрешения влагой, их обычно покрывают специальной штукатуркой.

Применение в отделочных работах

При отделке помещений регулярно выбирается этот состав для грунтовочных работ. Применяется он для обычной стяжки или для отделки плиткой. Для обычной стяжки выбирают состав, включающий в равных количествах цемент и силикатную смесь. Если планируется укладываться плитка, то грунтуют поверхность жидким стеклом. Цемент подбирается водостойкий, который можно заменить силикатным раствором.

Также данное вещество может пропитать материал. Часто его выбирает для дерева, ведь оно хорошо защищает деревянные изделия от воздействия плесени и грибков, и дает огнестойкое покрытие. Но подходит лишь для работы с небольшими объектами.

Можно замазывать силикатным раствором различные трещины, он способен проникать глубоко внутрь. Консистенция раствора получается густая, поэтому он не вытечет наружу.

Жидкое стекло хорошо защищает деревянные изделия от воздействия плесени и грибков, и дает огнестойкое покрытие.

Благодаря своей низкой цене и положительным качествам, силикатный клей получил большую популярность. Область его применения широка, и работа не требует дополнительных умений, провести ее можно своими руками.

Видео: Жидкое стекло на бетон

для пропитки бетона, гидроизоляции фундамента и подвала, колодцев и печей

Рейтинг материала

20 out of 5

Экологичность

20 out of 5

Внешний вид

20 out of 5

Практичность

12 out of 5

Простота изготовления

18 out of 5

Трудоемкость при использовании

Итоговая оценка

Обычное стекло стало известно нашим предкам достаточно давно, но вот использоваться широко оно стало лишь к 20 веку. Жидкое стекло же для широкого применения стало известно еще позже. Оно применяется не только при строительстве, но и для производства стройматериалов, а также различных лакокрасочных изделий и специальных пропиток.

Для чего используют жидкое стекло

Наиболее широко жидкое стекло применяется в строительстве, однако нередко оно используется и в других сферах производства.

При добавлении его в разные составы и растворы, ингредиент полностью передает им свои свойства, повышая огнеупорность, устойчивость к коррозии, температурам, воздействию воды.

Среди них можно выделить следующие области применения:

• Антикоррозийное средство;
• Для заполнения пустот;
• Грунтование поверхностей с целью предотвращения развития различных бактерий и грибков на поверхности;
• При добыче нефти;
• Покрытие поверхности для повышения огнеупорности, гигроскопичности, а так же прочности материалов;
• Металлургическое производство;
• Отбеливающее средство;
• Связующий агент в производстве, а так же при кладке;
• Химические добавки к материалам и удобрения;
• Антипригарные покрытия;
• Стабилизация пенобетона;
• Для производства моющих средств.

Этот список нельзя считать окончательным, ведь натриевое жидкое стекло используется еще и при производстве тканей, бумаги, мыла, изделий из дерева, стекла и керамики. Чаще всего оно применяется, конечно же, в строительстве, поскольку обладает уникальными свойствами.

Если же жидкое стекло добавляется к шпатлевкам и краскам, то они станут наилучшим решением для окрашивания тех помещений, в которых предполагается нахождение множества людей.

Где еще может применяться жидкое стекло, расскажет видео:

Использование в строительстве

Чтобы предотвратить в дальнейшем растрескивание бетона, а так же улучшить его качества и свойства, делают специальную процедуру железнения. Она представляет собой применение порошкового жидкого стекла для укрепления цементной стяжки, повышения ее прочности.

Если в качестве элемента для проведения железнения предполагается использовать именно жидкое стекло, то нужно выбрать влажный метод. Процедура изначально заключается в нанесении раствора цемента на поверхность.

После этого необходимо тщательно разровнять слой и уплотнить его дополнительно при помощи мастерка. При изготовлении раствора обязательно нужно добавить жидкое стекло в порошке. Пропорции в таком случае будут 1:1.

Гидроизоляция бетона и фундамента

Проведение работ по гидроизоляции различных емкостей и помещений предполагает соблюдение определенных процессов.

Чаще всего жидкое стекло используется для повышения водоотталкивающих свойств и обработке:

1. Бассейнов;
2. Фундамента;
3. Бетона;
4. Подвалов;
5. Пола;
6. Ванной;
7. Колодца.

Силикат натрия имеет некоторые особенности, поэтому при гидроизоляционных работах, связанных с бетоном, а так же постройкой фундамента, судя по отзывам, рекомендуется дополнительно защищать материал. Это связано с тем, что, растворяясь в воде, жидкое стекло несколько теряет свои основные свойства и уже хуже защищает поверхность.

Добавка жидкого стекла в бетонные растворы, предназначающиеся для фундамента,не должна составлять более 3%, так как больший его объем в несколько раз способен снизить его прочность. В случае с фундаментом это, возможно, не приведет к фатальным последствиям, однако ремонт потребоваться может достаточно быстро.

Следует отметить, что с цементным раствором жидкое стекло схватывается очень быстро, поэтому заготавливать изначально нужно только тот объем бетона, который нужен. Если приготовить его «с запасом», а после схватывающийся раствор перемешать, то он полностью потеряет все свойства.

При постройке фундамента и его последующей обработке материалом, с добавлением жидкого стекла, это важно учесть.

Гидроизоляция при помощи жидкого стекла:

Гидроизоляция других поверхностей

Поскольку этот вид материала обладает выдающимися качествами, его используют и для защиты от воды на тех поверхностях, где нежелательно применение бетона. Такой способ обработки называют обмазочным.

Технология обработки различных поверхностей, следующая:

• Этап включает в себя полное очищение поверхности, а так же снятие жирового слоя при помощи специальных средств;
• Далее потребуется нанести вначале один, а по мере высыхания и другой слой;
• Высушить поверхность, нанести рулонную или оклеечную гидроизоляцию.

Если необходимо повысить водоотталкивающие свойства, например, материалов колодца, то изначально необходимо подготавливать такой же раствор, как и при железнении бетона. Масса должна получаться пластичной. А для лучшей схватываемости можно вначале обработать поверхность водой.

Другие способы использования

Как выше было отмечено, способы применения жидкого стекла весьма широки. Во многих сферах материал стал просто незаменим, так как он заменяет другие дорогостоящие типы материалов, но при этом придает им наилучшие свойства.

Краска

Типы красок, которые выпускаются на основе жидкого стекла, называются силикатными. В своей основе они имеют, собственно, натриевое стекло в жидком виде, воду в качестве разбавителя и цветной колер.

При этом выделяется два типа красок подобного вида:

1. Силикатные покрытия, не имеющие в составе никаких органических вхождений. Обычно применяется в качестве покрытия для минеральных оснований, поскольку к воздействию щелочи они наиболее устойчивы;
2. Дисперсионно-силикатные типы красок содержат помимо основных составляющих еще гидрофобизатор и синтетическую дисперсию. Уровень их обычно не превышает 5%. Этот вид краски с использованием жидкого стекла используется чаще всего, поскольку наносить ее можно на широкий спектр материалов.

Такие типы красок обладают широкими свойствами: водооталкиваемость, низкая загрязняемость, высокий коэффициент паропроницаемости, долговечность, экологичность. Но при этом она не подходит для нанесения на бетонные поверхности, поскольку в таком случае в несколько раз возможно повышение диффузии углекислого газа.

Для укрепления грунта

Используют жидкий клей и для проведения работ по укреплению грунта. При этом процесс проводиться может как последовательно, так и одномоментно. В первом случае клей закачивается в грунт, а следом за ним — отвердитель. При этом клей готовится из смолы и жидкого стекла.

Одномоментный способ укрепления грунта предполагает вначале смешивание отвердителя и подготовленного клея, после чего осуществляется его закачка в землю.

Благодаря жидкому стеклу повышается в несколько раз не только прочность, но и водонепроницаемость, что позволяет создавать определенную защиту не только от проседания грунта в местностях, где возводятся дома, но и в различных котлованах, предназначенных для широкомасштабных строек.

Кроме грунта при помощи жидкого стекла можно укрепить и стяжку пола плохого качества:

Для обработки других материалов

Помимо описанных выше способов использования жидкого стекла, можно выделить и другие материалы, с которыми оно отлично взаимодействует:

• Песок. На основе этих двух компонентов можно делать цемент или же использовать его при постройке бассейна. Получаемая смесь обладает весьма хорошими качествами, осуществляя одновременно хорошее закрепление материалов между собой и защиту от проникновения влаги;
• Обработка дерево. Пропитка полов, деревянных сооружений, поделок — этот список можно дополнить по желанию. Жидкое стекло отлично способно взаимодействовать с ним, многократно продлевая срок службы. В случае если пропитки им пола дополнительно обеспечивается гидроизоляция, а это значит, что на некоторых других материалах для этой цели можно существенно сэкономить;
• При прокладке печей жидкое стекло используется для приготовления раствора, предназначающегося для кладки. Оно способно выдерживать большие температуры, что дополнительно повышает ее огнеупорность;
• Обработка стен со штукатуркой. Жидкое стекло легко наносится и укрепляет защитный слой стен, однако если впоследствии предполагается окрашивать их, то лучше отказаться от его использования.

Необычным является использование жидкого стекла для изготовления различных поделок.

На фото пример нетрадиционного применения жидкого стекла для создания эффекта воды:

Плюсы и минусы использования

Исходя из многочисленных отзывов, можно сделать заключение о том, какие минусы и положительные стороны влечет за собой применение жидкого стекла.

К недостаткам пользователи относят, прежде всего, следующие:

1. Необходимость кропотливой работы, которая включает в себя очистку от пыли и других загрязнений;
2. В совокупности с раствором материал очень быстро застывает, а это значит, что нет возможности подготовить его «с запасом»;
3. Использование других материалов, чтобы обеспечить дополнительную защиту от механических повреждений, так как при их наличии разрушаются водоотталкивающие свойства жидкого стекла.

К плюсам относят как высокие свойства огнеупорности, отличную адгезию с минеральными компонентами, создание барьера, который надежно защищает от проникновения воды. Кроме того назначение жидкого стекла, позволяет его применять в довольно многих сферах деятельности.

Понравилась статья? Поделитесь с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

И подписывайтесь на обновления сайта в Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Завод по производству жидкой извести, Компания по производству жидкой извести OEM / ODM по индивидуальному заказу

Всего найдено 240 заводов и компаний по производству жидкой извести с 720 продуктами. Получите высококачественную жидкую известь из нашего огромного набора надежных заводов по производству жидкой извести. Золотой член

Тип бизнеса:	Торговая компания
Основные продукты:	Пищевая соль, Промышленная соль, Соль PDV, Соль для таяния снега, Соль для смягчения воды
Mgmt.Сертификация:	ISO 9001
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд
Расположение:	Вэйфан, Шаньдун

Золотой член

Тип бизнеса:	Производитель / Factory
Основные продукты:	Удобрение
Mgmt.Сертификация:	ISO 9001
Собственность завода:	Частный собственник
Объем НИОКР:	OEM
Расположение:	Биньчжоу, Шаньдун

Бриллиантовый член

Тип бизнеса:	Производитель / Factory , Торговая компания
Основные продукты:	Стеклянный флакон для инъекций, Стеклянный флакон с лекарством, Стеклянный флакон USP типа I (1-50 мл)
Mgmt.Сертификация:	ISO 9001
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	ODM, OEM
Расположение:	Чучжоу, Аньхой

Бриллиантовый член

Тип бизнеса:	Торговая компания
Основные продукты:	Мембранный насос, Дозирующий насос, Прибор для контроля качества воды, Расходомер, Измеритель уровня
Mgmt.Сертификация:	ISO 9001
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM, ODM
Расположение:	Шанхай, Шанхай

Золотой член

Тип бизнеса:	Производитель / Factory
Основные продукты:	Ткань фильтра, рукавный фильтр, пылесборник, рукавный фильтр, фильтр
Mgmt.Сертификация:	ISO 9001, ISO 9000, ISO 14001, ISO 14000, ISO 20000 …
Собственность завода:	Совместное иностранное предприятие
Объем НИОКР:	OEM, ODM, собственный бренд
Расположение:	Ханчжоу, Чжэцзян

Бриллиантовый член

Тип бизнеса:	Производитель / Factory , Торговая компания
Основные продукты:	Фильтр-пресс, фильтр
Mgmt.Сертификация:	ISO 9001
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	ODM, OEM
Расположение:	Сюйчан, Хэнань

Бриллиантовый член

Тип бизнеса:	Производитель / Factory , Торговая компания
Основные продукты:	E- Liquid , E-Juice, Vape Juice, Vape Oil, Vape Liquid
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд, ODM, OEM
Расположение:	Шэньчжэнь, Гуандун
Производственные линии:	4

,

жидкая известь — определение — английский

Примеры предложений с «жидкой известью», память переводов

PolishPatentsМетод производства жидкой извести и нитромагнезитовой селитры WikiMatrix Процедура была следующей: сначала возводили стены, затем обшивали. со всех сторон, а затем залил стены жидким известковым раствором. PolishPatents Способ производства жидкой известково-селитровой селитры Patents-wipo Для этой цели способ по настоящему изобретению включает: стадию добавления среды, способствующей ферментации, содержащей микроорганизмы, к неочищенному навозу через бункер; этап загрузки и сжатия неочищенного навоза, содержащего среду, в микропористом фильтрующем мешке большого размера для высокоточного разделения навоза на твердое вещество и жидкость; смешивание и перемешивание отделенной жидкости с известью в мешалке для перевода в нерастворимую форму фосфорного компонента жидкости и, в то же время, превращения азотного компонента жидкости в аммиак, который затем улетучивается вместе с газами сероводорода и метана; окисление отделенных газов с помощью высокотемпературной системы окисления; сброс окисленных газов в атмосферу; и сброс воды, очищенной отстаиванием смешанной и взбалтываемой жидкости, в природу. EurLex-2 В жидком состоянии липовый мед напоминает касторовое масло. oj4 В своем жидком состоянии липовый мед напоминает касторовое масло Патенты-wipo Полезное применение настоящего изобретения включает случай, когда жидкость с ароматом извести содержится в пенистой извести, хранящейся в горлышке пивной бутылки, прикрепленной к пивная бутылка или банка, или прикрепленная к коробке на 6 или 12 упаковок. патенты-wipo Настоящее изобретение относится к способу регулирования размеров частиц осажденного карбоната кальция арагонитового типа, включающему стадии производства гидроксида кальция различного размера посредством реакции гидратации СаО, который представляет собой едкую известь, при изменении твердого вещества. жидкое соотношение каустической извести и начальная температура реакции 10 ̃ 80 ° G, стабилизирующая гидроксид кальция путем добавления водного раствора гидроксида натрия к суспензии гидроксида кальция; подачу водного раствора карбоната натрия при перемешивании суспензии на вышеуказанной стадии стабилизации; и промывка, фильтрация и сушка указанной выше суспензии карбоната кальция.Вращающийся барабанный фильтр (10) для сгущения известкового шлама включает в себя распределитель струи жидкости (26) для направления струй жидкости на полосу фильтрационной корки известкового шлама на восходящей стороне барабана. патенты-wipo Процесс формирования структур (73, 74) для строительства и мебели, при котором продукт, полученный путем смешивания гипса, порошкообразного мрамора, обычной извести, жидкого пчелиного воска, клея, акриловой смолы и воды в различных процентах, разливается в специально изготовленные формы, формы и т.п. или наносится непосредственно на требуемую площадь (76) слоями разной толщины в соответствии с необходимыми характеристиками и с возможным добавлением красящего вещества. tmClassManures, в частности, измельченный старый торф, гумусовый навоз, навозная смесь из торфяных смесей, торфяные удобрения с добавлением навозных солей и веществ, способствующих росту, животноводческий навоз, в частности компост, органические и минеральные удобрения в твердой или жидкой форме, в частности, сложные удобрения, натуральный навоз, жидкий навоз, известняк для удобрений, торф (навоз), смешанный с землей, минеральные удобрения или питательные микроэлементы, цветочные удобренияграмм. вода, жидкое удобрение или известковый порошок, которые наносятся на элемент крышки сверху, в зону, которая ограничена поливочным кольцом и закрывается элементом крышки. патент-wipo Способ мокрого типа десульфуризации выхлопных газов, при котором выхлопной газ, выпускаемый из устройства для сжигания, такого как бойлер, и абсорбирующая жидкость, контактируют друг с другом, чтобы оксид серы в выхлопном газе абсорбировался абсорбирующей жидкостью и нейтрализовать абсорбирующую жидкость, абсорбирующую оксид серы, отличающуюся тем, что известняк с большим размером зерна может оставаться избирательно в положении, в котором абсорбционная жидкость нейтрализована, абсорбирующая жидкость, которая содержит в качестве основных компонентов гипс, полученный из оксида серы и селективный сброс воды из позиции нейтрализации. патент-wipo Остаточный известковый шлам или черный шлам обрабатывают путем добавления осушающего агента в виде сажи в соотношении компонентов, считанном в единицах объема, 1: 2-1: 4, предпочтительно 1: 3, поглощение сажи. жидкость из остаточного известкового шлама и образование из шлама сухого, дисперсного и / или гранулированного смешанного продукта. патент-wipoСиликатный фиксатор с регулируемыми технологическими параметрами для анкерных болтов, содержащий портландцемент, наполнитель, гипс, известь и жидкое натриевое стекло в качестве жидкого компонента, со следующими соотношениями сухих компонентов: 49.4 — 66,6% портландцемента по массе; 19,8 — 36,0% от массы наполнителя; 6,2 — 11,8% по массе гипса; 3,8 — 7,4% по массе извести; при этом металлические и неметаллические материалы, включая металлургические шлаки, имеющие гранулометрический состав с частицами менее 0,5 мм, используются в качестве наполнителя; при этом соотношение жидких и сухих компонентов смеси составляет 0,38 — 0,62% по массе, а тиксотропия, время отверждения, жесткость и пластичность смеси регулируются путем изменения плотности жидкого стекла в пределах 1 ,4 — 1,6 г / см3 и силикатного модуля в пределах от 1,9 до 2,6. Patents-WIPO Искусственная известь может быть извлечена из горлышка или защитного покрытия и обработана таким образом, чтобы она распространяла жидкость со вкусом извести в пиво, когда она помещается в пивную бутылку. EurLex-2 В Соединенном Королевстве используются следующие технологии: мезофильное и термофильное анаэробное сбраживание, компостирование, стабилизация извести, хранение жидкости, обезвоживание и хранение, термическая сушка. WikiMatrixInstallations, введенные в эксплуатацию в 1960 году, включали: диафрагменный электролиз, выпаривание-плавление жидкого хлора, хлорид извести, серную кислоту, монохлорбензол, детоксан и гексахлоран — ввод в эксплуатацию продолжился в 1961 году с установками хлорирования и хлористого метилена. PolishPatents Известково-серное жидкое удобрение WikiMatrix Затем в смесь добавляют вареную ферментированную рыбную жидкость, рыбный соус и сок лайма. Это устройство предпочтительно имеет по крайней мере один кольцевой канал, расположенный в дисковом кулачке (1) или в рабочем колесе (2) для распределения промывочной жидкости, растворяющей известь. патент-wipo Процесс включает следующие этапы: введение коагулянта с трехвалентным железом; закачка извести в жидкий раствор; осаждение металлоида; разделение полученной суспензии между жидкой и твердой фазами с получением осветленного водного раствора; при этом жидкую фазу раствора экономично регенерируют, а твердую суспензию утилизируют. EurLex-2 Рассматриваемый продукт представляет собой жидкость от бесцветного до бледно-желтого цвета с сильным, свежим лаймоподобным, цитрусово-цветочным и сладким запахом с небольшим количеством терпеновых оттенков или без них, растворим в парафиновом масле и спирте и не растворим в воде. Patents-WIPO Горючая смесь состоит из жидкой и твердой фаз, где твердой фазой являются: алюминиевый порошок; по меньшей мере, один M1X2, где M1 может быть любым металлом в степени окисления +2, а X может быть любым галогеном; M2CO3, где M2 может быть любым двухвалентным металлом; цинк-аммиак хлорид, SiO2 в виде кварцевого песка; и негашеная известь; в то время как жидкое вещество включает: по крайней мере, одну С1-С6 карбоновую кислоту, или по крайней мере, один ангидрид указанных карбоновых кислот, или, по крайней мере, один ее сложный эфир или амид; метилцеллюлоза; и формальдегид, или его коммерчески доступный раствор — формалин; и вода. патенты-wipo Зерна перлита размером от 0,5 до 8 мм используются в качестве гранулированного перлита, алюмосиликат натрия в жидком состоянии используется в качестве силиката натрия в жидком состоянии, а известь или карбонат натрия используются в качестве отвердителя.

Показаны страницы 1. Найдено 108 предложения с фразой жидкая известь.Найдено за 9 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.

.
