Полная инструкция по монтажу модульной металлочерепицы «Венеция» — Элиос-Трейд

01. Монтаж до торцевой доски
В случае представленного решения конструкции крыши, предшествующего дорезания на соответствующую длину стропильных ног, к их торцу устанавливаем доторцевую доску именуему также навесовой.

02. Монтаж полосы под желобами
Полоса под нестандартной размеров доски навеса) с мелкими кровельными работами. Основная задача — защита и маскирование доски навеса. Наиболее часто имеет форму буквы L (Г) с возможным сформированным слезником.

03. Трасирование монтажа крюков водосточной системы
В зависимости от применения водо- сточной системы, прежде всего вида использования крюков для желоба, трасирование можно выполнять в полосе под желобами или на стропильных ногах.

04. Установка крюков

05. Установка слезника
Навес является очень важным контсрукционным элементом кпыши, ответственным за вентиляцию, а также отвод конденсата из-под листов металла в рештачную систему. В связи с тем роль навеса не до переоценения и правильность выполнения этого элемента крыши в большой степени решает о прочности, жизнеспособности крыши как общего.

По норме DIN 4108 размер вентиляционного разреза при навесе (поскольку производитель материала для входной кровли не рекомендует больший) должен составлять не менее 0,2% принадлежащей поверхности крыши, однако не менее 200 см2 на 1 метр ширины крыши.

06. Предварительная укладка и монтаж кровли
Монтаж кровли крыши совместно с окончательной кровлей определяет герметичность и наде?жность крыши как строительной системы. Монтаж кровли может выполняться различным способом в зависимости от используемого материала:

• низко паропропускаемая фольга,
• высоко паропропускаемая фольга, устанавливаемая на стропильных ногах,
• высоко паропропускаемая фольга, устанавливаемая на полной опалубке,
• толь, устанавливаемая на полной опалубке,
• барьеры СБС.

07. Установка контрреек
Для повышения безопасности на крыше без полной опалубки, установка кровли, а также фермы должна выполняться поэтапно, перемещаясь в направлении навеса к коньку полосами ровными эффективной ширине фольги или барьера СБС.

08. Установка стартовой рейки
Первая рейка, именуемая также стартовой, выше на 30 мм остальных. Расстановка в оси между стартовой рейкой и следующей должна составлять 290 мм.

09. Установка других реек
Расстановка между осями реек под металочерепицу должна составлять около 350 мм.
УКАЗАНИЕ: Для облегчения установки металочерепицы вместе с коньковой черепицей на новосозданных скатах крыши, рекомендуется подготовка длины стропильных ног со ската по коне?к к полной длине модулей 350 мм.

10. Установка полосы над рештаком
Полоса над рештаком выполняет функцию направления воды из осадков, воды из тающего снега и льда, залегающего на скате крыши, в желоб. В предложении фирмы Budmat находятся стандартные полосы на желоб PN-15 и PN- 17 стандартной длины 2 м.

11. Установка элементов ветровой фермы
В зависимости от применяемой ветровой фермы устанавливаем верхнюю часть ветровой фермы WZR-150V или жолоба ветровой фермы WZN-150V.

12. Установка первого листа
В случае выбора металочерепицы Венеция снизу вверх в первой линии навеса устанавливаем первый лист именуемый стартовым и крепим его к подконструкции двумя фермерскими винтами 4.8 х 35 мм.

13. Соединение с торца двух стартовых листов
Затем следующий стартовый лист соединяем с предшествующим к торцу самонарезающими винтами для крепления листового металла 4,9х19 мм (шаг резьбы 2 мм, диаметр сверла меньший или равный 3 мм). Для этого металочерепица Венеция имеет специально спроектированные и выполненные мисочки и монтажные отверстия. Благодаря чему облегчает работу подрядчиков исключая тяжелое и трудоемкое сверление 2 или 4 листов металла.

НЕОБЫКНОВЕННО ВАЖНЫМ ЯВЛЯЕТСЯ СООТВЕТСТВУЮЩАЯ УСТАНОВКА МУФТЫ ДРЕЛИ, ТАК ЧТОБЫ НЕ СОРВАТЬ СОЕДИНЕНИЕ.

14. Установку подконтсрукции последующего стартового листа
После правильного выполнения соединения с торца, лист устанавливаем к подконструкции фермерским винтом 4,8х35 мм.

15. Последовательность укладки листов в узле
Для правильной установки листов в узле, а также для использования технологических монтажных отверстий спроектированных для подрядчиков необходимо безусловно соблюдать правильную последовательность листов. В случае монтажа листов слева направо по скату крыши надо помнить о подкладке листов.

16. Соединение с торца последующих листов
Затем соединяем последующие листы по направлению от навеса к коньку помня всегда, что сперва соединяем последующие листы с торца, а только тогда устанавливаем листок подконструкции при использовании соответствующих фермерских винтов 4,8х35 мм. В случае металочерепицы Венеция особенно ценится подрядчиками при использовании монтажных отверстий. Благодаря этому монтаж на много быстрее, менее трудоемкий и ограничивает до минимума количество опилков (особенно при просверливании узла 4 листов).

17. Одно из правильных решений для входа вентиляции под скатом
На снимке выше представлен один из способов выполнения вентиляции под скатом. Надо помнить, что одно из наиболее часто применяемых решений это заворачивание уплотняющих прокладок на надрештачной полосой в значительной мере блокируют эту вентиляцию, а тем же самым уменьшает период эксплуатации крыши.

18. Дорезание листа метaлочерепицы под наклоном при применении необходимого инструмента
Для прорезания стальных листов, защищенныхслоемцинкаиорганическими лаками, необходимо применять соответствующие инструменты, такие как ручные ножницы или механические скачковые ножницы. Запрещается применять угловые шлифовальные станки, которые вследствие термического процесса во время нарезания повреждают слой цинка, а также повреждают лак на резанных краях

19. Установка корзинного желоба
Корзинный желоб должен иметь такую ширину, чтобы вода могла свободно протекать по нему. В предложении фирмы Budmat доступный корзинный желоб RK-30. Из-за минимального перемещения по отношению друг к другу отдельных соприкасающихся скатов крыши надо избегать установки с помошью фермерских винтов. Значительно лучшим решением является установка с помощью закрепов (кляммер), благодаря чему желоб остается герметичным. Чтобы дополнительно уплотнить корзинныйжелоб необходимо применять самоклейкие клиновые уплотняющие прокладки, устанавливая их таки образом, чтобы гипотенуза уплотняющей прокладки была от края желоба. gu rynny.

20. Установка листов в корзинном рештаке
Похоже как на торцевых краях, так и в корзинной зоне, необходимо дорезать листы металочерепицы Венеция с помощью соответствующих инструментов, так чтобы оставить щель около 200 мм между краями листов.

21. Примерный монтаж отделки дымохода
Снимок выше показывает решение отделки дымохода похожее на фланцы применяемые при крышевых окнах. Из-за различных размеров, расположения, а также наклона ската обработку дымоходов надо считать нестандартной. Из-за термической работы дымохода, а также работы скатов крыши под напором ветра и снега, отделка дымохода должна быть разделена на две части: одну взаимодействующую с кровлей и вторую взаимодействующую с дымоходом.

22. Установка листов вокруг дымохода и на всем скате крыши
Ниже приведена схема рекомендуемого размещения винтов на скате крыши.

Винты зеле?ного цвета 4,8 х 19 мм для соединения листов друг с другом (лист- лист), винты красного цвета 4,8 х 35 мм для соединения листов для подконструкции крыши (лист-древесина).

23. Установка коньковой черепицы
Перед установкой коньковой черепицы необходимо предохранить крышу от проникания воды и снега под скат крыши, и одновременно обеспечить вентиляцию под скатом. Необходимо помнить, что на 1 метр ширины конька вентиляционные разрезы выходных отверстий должны составлять 0,05% поверхности крыши (одного ската), но не менее 50 см2. Это означает, что применение популярных уплотняющих прокладок под коньковую черепицу, решительно блокирует вентиляцию под скатом крыши и одновременно уменьшает время эксплуатации крыши.

24. Коньковая черепица GSV
Для использования исключительного вида металочерепицы Венеция фирма Budmat создала коньковую черепицу GSV. Ее? исключительным свойством и одновременно превосходством является приспособление расстановки перештамповки к ширине волны.

25. Правильное перемещение листа
На снимке рядом показано правильное перемещение листа металлочерепицы Венеция. Таким образом, во время перемещения сохраняем заводскую форму накладки листа. Благодаря этому соединение необыкновенно герметичное и эстетическое.

26. Неправильное перемещение листа
На снимке рядом показано неправильное перемещение листов металочерепицы Венеция.



На готовом скате крыши металлочерепицы ВЕНЕЦИЯ позволяет выполнять очень легко демонтаж и монтаж листов, в случае необходимости их замены, установки или замены окон, люков и пр. Ее? можно устанавливать: справа, слева, снизу и сверху ската крыши.

Инструкция по монтажу модульной металлочерепицы Андалузия

1. Общие сведения

Транспортировка и хранение

Металлочерепица после изготовления обязательно укладывается на поддон, оборачивается пленкой и стягивается лентой.
Погрузка и разгрузка металлочерепицы должна осуществляться аккуратно, мягкими стропами во избежание механических повреждений.

Хранить металлочерепицу рекомендуется в закрытом сухом складе, не допуская контакта с землей и химикатами. При хранении более месяца необходимо переложить листы рейками одной толщины. Если листы временно находятся на улице, необходимо ставить пачку наклонно под углом не менее 5 градусов для стока воды.

Подготовка к монтажу

Перед началом монтажа проверьте геометрические размеры крыши по диагоналям. Небольшую разницу в размерах можно подкорректировать с помощью доборных элементов. До укладки листов установите необходимые дополнительные опорные доски вокруг труб, элементов безопасности и в ендове. Закрепите планку ендовы нижней.

Если предусмотрен организованный водосток, то перед монтажом кровельных листов необходимо установить крюки желоба, желоб и карнизную планку.
Минимальный угол наклона кровли из металлочерепицы рекомендуется не менее 15°, но на практике лучше использовать угол наклона не менее 25-30°, потому что при небольшом угле наклона металлочерепица смотрится не очень выразительно.

При монтаже металлочерепицы листы, как правило, приходится обрезать по месту. Для резки можно использовать ручные и электрические ножницы по металлу, электролобзик, дисковую пилу с твердосплавными зубьями.

Запрещена резка абразивным кругом, т. к. искры могут могут повредить полимерное покрытие, а на торце может развиться кромочная коррозия.

При обрезке и сверлении кровельных листов образуется стружка, которую необходимо аккуратно смести, иначе она будет ржаветь и испортит покрытие. Если во время монтажа полимерное покрытие будет повреждено, то защитный цинковый слой под покрытием предохранит лист от ржавчины. После монтажа царапины необходимо закрасить краской.

2. Монтаж металлочерепицы

Обрешетка

При устройстве стропильной системы следует соблюдать оптимальное расстояние между стропилами 600-1000мм. Чем больше это расстояние, тем большего сечения понадобятся доски обрешетки. Обрешетку под металлочерепицу выполняют из досок сечением не менее 30×100мм.

По стропилам на уложенный гидроизоляционный материал прибивают бруски контробрешетки минимальным сечением 30×50мм , а к ним доски обрешетки с шагом, соответствующим профилю металлочерепицы (рис. 1).

Так как первая поперечная ступенька металлочерепицы укладывается ниже первой доски обрешетки, поэтому толщину первой доски рекомендуется брать на 20мм больше (рис. 1).

Если крюки желоба крепятся до монтажа металлочерепицы к первой доске обрешетки , то для лучшей фиксации крюка ее ширину рекомендуется брать не менее 150мм (рис. 1).

Крепление листов

При монтаже следует аккуратно ходить по металлочерепице. Обувь должна быть с мягкой подошвой. Наступать нужно только в прогиб волны.

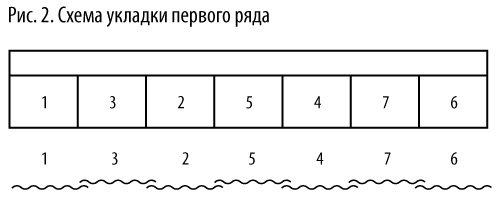

Монтаж листов на прямоугольном скате можно начинать как с левого, так и с правого торца крыши.  Проверьте прямолинейность карниза, натяните шнур и по нему выравнивайте листы. Листы укладывают по линии карниза со свесом 50мм. Первый ряд укладывают в последовательности, показанной на рис. 2. Предыдущий лист накрывается последующим листом.

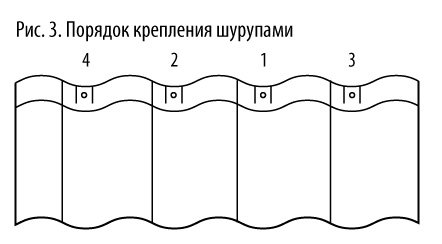

Первый лист выравнивается по торцу и карнизу и крепится шурупом в верхнем левом углу в монтажное отверстие. Уложите 5 листов по схеме (рис. 2). Плотно прижмите листы друг к другу и последовательно зафиксируйте между собой временно саморезами (технологический крепеж) в верхней части продольного нахлеста на уровне монтажных отверстий.

Таким образом, между собой скрепляются 5 листов и выравниваются по линии карниза. После этого листы крепят к обрешетке. По низу листы крепят кровельными саморезами 4,8×35мм к первой доске обрешетки в каждый прогиб волны. Верхний ряд крепят шурупами в специальные отверстия от середины к краям (рис. 3).

Монтаж последующих листов первого ряда продолжают в той же последовательности. После крепления листов первого ряда и перед укладкой  второго ряда временный (технологический) крепеж необходимо убрать. Второй ряд укладывают в последовательности, показанной на рис. 4.

Третий и последующие ряды укладывают  в последовательности, аналогичной второму ряду.

Для более точной сборки модулей на прямоугольных скатах большой площади монтаж второго и последующих рядов желательно вести от середины, т.к. в этом случае меньше накапливается погрешность при укладке листов. Пример укладки показан на рис. 5.

При укладке от середины второго и последующих рядов необходимо учитывать одну особенность. Первые два листа второго и последующих рядов укладывают по нечетным рядам по скату, например: 3 и 5 ряды по скату (рис. 5).

Фронтон

На торцы крыши устанавливают ветровые планки. Они защищают металлочерепицу от подъемной силы ветра , а также служат декоративным элементом.

Ветровые планки крепятся саморезами 4,8×35мм в верхний гребень волны с шагом 800мм (через ступеньку), с торца крепятся саморезами 4,8×35мм  с шагом 700-800мм.

Нахлест планок 50-100мм . Варианты оформления фронтона показаны на рис. 6.

Выбор и применение других доборных элементов (коньки, стеновые, ендовы и др.) аналогично металлочерепице “Монтеррей”.



3. Уход за металлочерепицей

После  монтажа металлочерепицы необходимо удалить с поверхности мусор и стружку, царапины подкрасить. Мусор рекомендуется удалять мягкой щеткой или струей воды.

После уборки скатов необходимо промыть элементы водосточной системы. Раз в год, весной, после схода снега, необходимо проверять состояние кровли: примыканий, состояния крепежа, полимерного покрытия, при необходимости убирать скопившуюся грязь и листву.

Инструкция по монтажу модульной металлочерепицы Budmat

Во время строительства дома важно оптимизировать не только финансовые расходы, но и время работы. Польский производитель кровельных материалов Budmat продумал нюансы монтажа модулей и максимально оптимизировал процесс укладки, используя инновационные технологии в производстве металлочерепицы.





Разновидности модульной металлочерепицы Будмат

  • Ferrara – самый крупный модуль в линейке Budmat, элитная металлочерепица, в которой воплощена эстетика натуральной крамики.
  • Венеция – классический кровельный модуль, первый в семействе Budmat, отличающийся узнаваемыми формами.
  • Murano – модульная кровля для смелых задний в стиле хай тек.
  • Rialto – легкий классический модуль с необычным исполнением волны и презентабельным дизайном.
  • Bella Sara – изящная модульная кровля для элегантных архитектурных ансамблей.

Основные особенности всех модулей Budmat — скрытое крепление, жесткость ребра, система «самокалибрующейся кровли», стыковка по принципу 3Д-замок.

Предмонтанжная подготовка укладки крыши

Подготовительные работы

Как и любой другой кровельный материал, модульная металлочерепица Budmat требует предмонтанжной подготовки:

  • Установка стропил.
  • Монтаж гидроизоляции и утеплителя, карнизных, ветровых планок.
  • Подготовка обрешетки и контробрешётки, выравнивание геометрии скатов.

Модульная металлочерепица Budmat позволяет откалибровать скат уже готовой кровли, не прибегая к коррекции обрешетки.

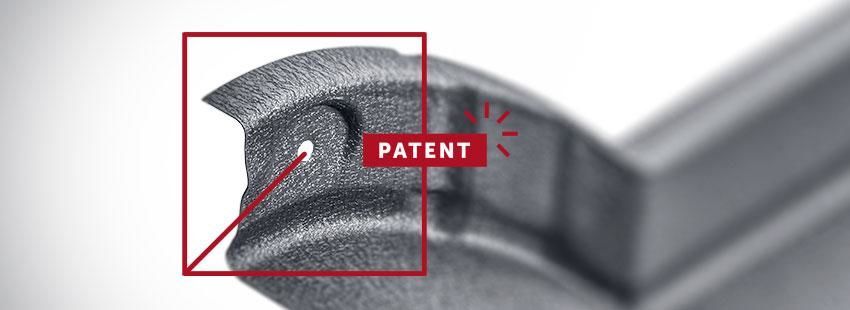

Особенности монтажа металлочерепицы Budmat

Особенности монтажа

Модульная металлочерепица Будмат отличается простотой и скоростью монтажа благодаря подготовленным отверстиям для винтов и подкладных шайб. На 1 модуль приходится 6 саморезов. Первый модуль крепится к крыше нижним правым углом, второй и последующие укладываются как конструктор, последовательно фиксируются саморезами по центру рейки обрешетки через готовые монтажные отверстия. Такая технология позволяет ускорить монтаж и исключает возможность деформации модуля во время сверления, а также предотвращает появление очагов коррозии.

При креплении модуля шайба должна быть прижата саморезом. Благодаря высоте волны и расположению в ее внутренней части саморезов создаётся эффект невидимых креплений, так как саморезы находятся в теневой зоне. Укладка модулей производится с права налево.

Монтаж металлочерепицы Budmat

Запатентованная система формовки жёсткости ребра позволяет укладывать модули без риска повредить защитное покрытие, обеспечивает герметичность кровли благодаря выштамповке в виде вогнутой формы чашки. Модули укладываются друг на друга, центрируются по этой выштамповке. Такая система кровельных замков не позволяет повредить наружную и внутреннюю части ребра модуля в процессе монтажа.

Система кровельных замков металлочерепицы Budmat

Модульная металлочерепица Budmat спроектирована с учетом необходимой циркуляции воздуха под крышей. Форма модулей Будмат не позволяет скапливаться конденсату на внутренней поверхности кровли. Изогнутая форма края листа обеспечивает водосток.

Благодаря подготовленным торцевым креплениям модульные листы укладываются интуитивно, и монтажник не может ошибиться, соединяя модули.

Модульная металлочерепица идеально подходит для кровли многощипцовых крыш, большинство обрезов уходит на оформление сложных фрагментов кровли.

Как обрезать модульную металлочерепицу

Не рекомендуется обрезать модуль болгаркой. Для резки модульной металлочерепицы используются специальные накладки на дрель, ручная дисковая пила, высечные/вырубные электроножницы – инструменты, при использовании которых не нагревается металл и полимерное покрытие. Обрезать модуль необходимо до монтажа, предварительно сделав замер. Для получения идеально ровного среза необходимо резать модуль с допуском и корректировать срез после или во время монтажа с помощью ручных строительных ножниц. Модули необходимо резать по очереди, не допуская попадания стружки на поверхность листов.

Модульная черепица Budmat обладает наибольшей шумоизоляцией по сравнению с обычной листовой металлочерепицей благодаря особенностям монтажа. Отдавая предпочтение модулям Budmat, вы приобретаете качественную кровлю, способную противостоять неблагоприятным воздействиям окружающей среды и простую в укладке.

Инструкция по монтажу модульной металлочерепицы Андалузия

1. Общие сведения

Транспортировка и хранение

Металлочерепица после изготовления обязательно укладывается на поддон, оборачивается пленкой и стягивается лентой.
Погрузка и разгрузка металлочерепицы должна осуществляться аккуратно, мягкими стропами во избежание механических повреждений.

Хранить металлочерепицу рекомендуется в закрытом сухом складе, не допуская контакта с землей и химикатами. При хранении более месяца необходимо переложить листы рейками одной толщины. Если листы временно находятся на улице, необходимо ставить пачку наклонно под углом не менее 5 градусов для стока воды.

Подготовка к монтажу

Перед началом монтажа проверьте геометрические размеры крыши по диагоналям. Небольшую разницу в размерах можно подкорректировать с помощью доборных элементов. До укладки листов установите необходимые дополнительные опорные доски вокруг труб, элементов безопасности и в ендове. Закрепите планку ендовы нижней.

Если предусмотрен организованный водосток, то перед монтажом кровельных листов необходимо установить крюки желоба, желоб и карнизную планку.
Минимальный угол наклона кровли из металлочерепицы рекомендуется не менее 15°, но на практике лучше использовать угол наклона не менее 25-30°, потому что при небольшом угле наклона металлочерепица смотрится не очень выразительно.

При монтаже металлочерепицы листы, как правило, приходится обрезать по месту. Для резки можно использовать ручные и электрические ножницы по металлу, электролобзик, дисковую пилу с твердосплавными зубьями.

Запрещена резка абразивным кругом, т. к. искры могут могут повредить полимерное покрытие, а на торце может развиться кромочная коррозия.

При обрезке и сверлении кровельных листов образуется стружка, которую необходимо аккуратно смести, иначе она будет ржаветь и испортит покрытие. Если во время монтажа полимерное покрытие будет повреждено, то защитный цинковый слой под покрытием предохранит лист от ржавчины. После монтажа царапины необходимо закрасить краской.

2. Монтаж металлочерепицы

Обрешетка

При устройстве стропильной системы следует соблюдать оптимальное расстояние между стропилами 600-1000мм. Чем больше это расстояние, тем большего сечения понадобятся доски обрешетки. Обрешетку под металлочерепицу выполняют из досок сечением не менее 30×100мм.

По стропилам на уложенный гидроизоляционный материал прибивают бруски контробрешетки минимальным сечением 30×50мм , а к ним доски обрешетки с шагом, соответствующим профилю металлочерепицы (рис. 1).

Так как первая поперечная ступенька металлочерепицы укладывается ниже первой доски обрешетки, поэтому толщину первой доски рекомендуется брать на 20мм больше (рис. 1).

Если крюки желоба крепятся до монтажа металлочерепицы к первой доске обрешетки , то для лучшей фиксации крюка ее ширину рекомендуется брать не менее 150мм (рис. 1).

Крепление листов

При монтаже следует аккуратно ходить по металлочерепице. Обувь должна быть с мягкой подошвой. Наступать нужно только в прогиб волны.

Монтаж листов на прямоугольном скате можно начинать как с левого, так и с правого торца крыши.  Проверьте прямолинейность карниза, натяните шнур и по нему выравнивайте листы. Листы укладывают по линии карниза со свесом 50мм. Первый ряд укладывают в последовательности, показанной на рис. 2. Предыдущий лист накрывается последующим листом.

Первый лист выравнивается по торцу и карнизу и крепится шурупом в верхнем левом углу в монтажное отверстие. Уложите 5 листов по схеме (рис. 2). Плотно прижмите листы друг к другу и последовательно зафиксируйте между собой временно саморезами (технологический крепеж) в верхней части продольного нахлеста на уровне монтажных отверстий.

Таким образом, между собой скрепляются 5 листов и выравниваются по линии карниза. После этого листы крепят к обрешетке. По низу листы крепят кровельными саморезами 4,8×35мм к первой доске обрешетки в каждый прогиб волны. Верхний ряд крепят шурупами в специальные отверстия от середины к краям (рис. 3).

Монтаж последующих листов первого ряда продолжают в той же последовательности. После крепления листов первого ряда и перед укладкой  второго ряда временный (технологический) крепеж необходимо убрать. Второй ряд укладывают в последовательности, показанной на рис. 4.

Третий и последующие ряды укладывают  в последовательности, аналогичной второму ряду.

Для более точной сборки модулей на прямоугольных скатах большой площади монтаж второго и последующих рядов желательно вести от середины, т.к. в этом случае меньше накапливается погрешность при укладке листов. Пример укладки показан на рис. 5.

При укладке от середины второго и последующих рядов необходимо учитывать одну особенность. Первые два листа второго и последующих рядов укладывают по нечетным рядам по скату, например: 3 и 5 ряды по скату (рис. 5).

Фронтон

На торцы крыши устанавливают ветровые планки. Они защищают металлочерепицу от подъемной силы ветра , а также служат декоративным элементом.

Ветровые планки крепятся саморезами 4,8×35мм в верхний гребень волны с шагом 800мм (через ступеньку), с торца крепятся саморезами 4,8×35мм  с шагом 700-800мм.

Нахлест планок 50-100мм . Варианты оформления фронтона показаны на рис. 6.

Выбор и применение других доборных элементов (коньки, стеновые, ендовы и др.) аналогично металлочерепице “Монтеррей”.



3. Уход за металлочерепицей

После  монтажа металлочерепицы необходимо удалить с поверхности мусор и стружку, царапины подкрасить. Мусор рекомендуется удалять мягкой щеткой или струей воды.

После уборки скатов необходимо промыть элементы водосточной системы. Раз в год, весной, после схода снега, необходимо проверять состояние кровли: примыканий, состояния крепежа, полимерного покрытия, при необходимости убирать скопившуюся грязь и листву.

плюсы и минусы, укладка и монтаж

Современный рынок строительных материалов изобилует различными новинками, которые призваны улучшить герметичность и продлить срок службы кровли. Делая свой выбор, домовладельцы стремятся выбрать качественное покрытие, отвечающее самым высоким требованиям.

Последней тенденцией в частном домостроении является модульная металлочерепица, оптимальная для перекрытия сложной крыши. Она обладает всеми положительными качествами металлических кровельных материалов, такими как легкость, устойчивость к коррозии и высокой прочностью, но при этом очень эстетична, удобна для монтажа.  В этой статье мы рассмотрим все преимущества и недостатки модульной металлочерепицы, особенности технологии ее укладки и эксплуатации.

Содержание статьи

Что такое модульная металлочерепица?

Модульная металлочерепица – это современный кровельный материал, который визуально напоминает обычную металлочерепицу. Отличие в том, что он производится не в виде листов большого размера, а в виде небольших модулей, которые легко крепятся друг к другу с помощью саморезов в процессе монтажа.

Профиль модульной металлочерепицы волнообразный, он может иметь различную форму и высоту, отчего зависит внешний вид изделия. Кровельные полотна могут иметь различную окраску наружного покрытия. Начиная от коричневого, заканчивая голубым или красным.

Строение листов модульной металлочерепицы многослойное, оно состоит из нескольких компонентов: основой из высоколегированной стали с повышенной устойчивостью к коррозии, грунтовки и внешнего полимерного покрытия, защищающего от механических повреждений и придающего эстетичный внешний вид.

На нижней части покрытия нанесена антикоррозийная грунтовка, которая также защищает от разрушения металла под воздействием влаги. Такое строение делает модульную металлочерепицу одним из самых востребованных материалов для укладки крыши своими руками.

Лист модульной металлочерепицы

Лист модульной металлочерепицы

Строения листа

Строение листа

Важно! Отличительная черта этого материала – универсальность элементов кровли. Листы материала можно легко соединять, а также крепить между собой благодаря предусмотренным крепежным отверстиям, которые имеют небольшие углубления, необходимые для улучшенной гидроизоляции соединений.

Характеристики

Кровля из металлочерепицы – долговечное, герметичное, прочное покрытие, которое значительно превосходит строительные материалы прошлого поколения, благодаря своим эксплуатационным характеристикам.

Это покрытие используется при небольшой площади кровли, конструкция которой осложнена большим количеством скатов, щипцов, мансардных окон, дымоходов и другими архитектурными деталями. Металлочерепица имеет следующие характеристики:

  • Высота профиля кровельного модуля металлочерепицы составляет 40-60 мм. Чем больше высота волн покрытия, тем оно прочнее и тем лучше отводит атмосферную влагу. С другой стороны, высота профиля влияет на полезную площадь листа.
  • Длина модуля составляет 700 мм.
  • Полезная ширина листа составляет 1100 мм.
  • Полная площадь одного модуля покрытия – 0,87 квадратных метра. Полезная площадь перекрытия с учетом нахлеста немного меньше, она составляет всего 0,77 квадратных метра.
  • Весят модули в среднем 3,5-4 кг в зависимости от ширины и толщины стальной заготовки и полимерного покрытия.
Размеры модуля

Размеры модуля

Учтите, что размер листа модульной металлочерепицы оптимальны для перекрытия крыш небольшой площади со сложной формой. Дополнительным бонусом для тех, кто задумывается о выборе этого покрытия является то, что производители дают на него гарантию сроком 30-50 лет в зависимости от качества и стоимости своей продукции.

Достоинства материала

Многие домовладельцы все чаще выполняют монтаж модульной металлочерепицы, отказываясь от более дешевых материалов. Главное преимущество этого технологичного покрытия – это то, что оно просто создано, чтобы облегчить укладку кровли своими руками. Сильными сторонами модульного металлопрофиля считают:

  1. Небольшой вес. Модульная металлочерепица – более легкий кровельный материал. Вес одного элемента не превышает 4 кг, благодаря чему его монтаж не требует усиления стропильной системы и обрешетки.
  2. Оптимальный размер. Небольшой размер отдельных частей металлочерепицы упрощает раскрой покрытия, а также снижает количество остатков и обрезков, что в конечном итоге положительно сказывается на расходе кровельного материала.
  3. Простота технологии укладки. Перекрытие кровли – дело непростое, обычно для таких работ привлекают опытных мастеров, а еще спецтехнику, устанавливают леса. Небольшие размеры и легкий вес модуля позволяет произвести укладку своими руками практически в одиночку.

Помните, что качественная модульная металлочерепица может прослужить больше 50 лет, если укладка выполнялась согласно технологии, а также производится периодическое профилактическое обслуживание в процессе эксплуатации.

Недостатки материала

Так как модульное кровельное покрытие достаточно дорого стоит, профессиональные мастера тщательно изучили его характеристики, прежде чем рекомендовать его своими заказчикам. По отзывам профессионалов, недостатков у этого кровельного материала значительно меньше, чем достоинств. К их числу относят:

  • Высокая цена. Цена черепицы «Монтеррей» и «Монтеррей-супер» модульного типа выше, чем на обычную металлочерепицу. Она стоит дороже из-за более сложной и точной технологии производства, а также из-за дороговизны качественного сырья.
  • Большое количество стыков. Так как площадь модуля меньше 1 квадратного метра, в результате покрытие имеет большое количество горизонтальных и вертикальных стыков. Однако, из-за особой конструкции листы плотно прилегают друг к другу, создавая герметичный слой.
Крыша из модульной черепицы

Крыша из модульной черепицы

Учтите, что качественное и долговечное покрытие может получится, только если полностью соблюдать технологию укладки модульной черепицы, соблюдая очередность и взаимное расположение слоев кровельного пирога.

Монтаж

Чтобы не возникало сложностей при установке, инструкция производителя описывает каждый шаг технологии укладки, отвечая, какой утеплитель лучше выбрать, какую гидроизоляцию и пароизоляцию использовать. Работы производятся в следующей очередности:

  1. Сначала прямо поверх стропильных ног укладывается гидроизоляционная пленка. Она раскатывается полосами с нахлестом 15-20 см. Для лучшей гидроизоляции стыки можно проклеить.
  2. Перпендикулярно стропилам устанавливаются рейки обрешетки. Первую рейку обрешетку устанавливают на 3-5 см выше, чтобы она закрылась наружным ребром модуля.
  3. Поверх обрешетки вдоль стропильных ног фиксируются реечки контробрешетки.
  4. Сначала закрепляют стартовый модуль покрытия, затем следующий по левую сторону от него. Далее укладывается лист, расположенный над стартовым, после чего переходят к четвертому элементу, располагающемуся над вторым.
Отличия укладки обычной и модульной черепицы

Отличия укладки обычной и модульной черепицы

Укладка модулей своими руками

Укладка модулей своими руками

Важно! В интернете популярны записи, где битумная и модульная черепица режутся болгаркой. На самом деле использовать шлифовальные машины для резки этих материалов нельзя, так как из-за абразивного воздействия на них возникают искры, прожигающие микроотверстия в защитном слое.

Видео-инструкция

Правила монтажа металлочерепицы Grand Line Kvinta Uno

  1. Главная
  2. Инструкции
  3. Инструкция по монтажу металлочерепицы Grand Line Kvinta Uno
  4. Правила монтажа металлочерепицы

Крепление листов металлочерепицы

  • К деревянной обрешетке листы металлочерепицы крепите саморезами 4,8х29 мм или 4.8х35мм c уплотнительной прокладкой из ЭПДМ резины и с головкой, окрашенной в цвет металлочерепицы Крутящий момент шуруповерта должен быть отрегулирован так, чтобы на полностью закрученном саморезе прокладка была слегка сжата.
  • Саморез должен вкручиваться перпендикулярно обрешетке.
  • Саморез в обрешетке не должен проворачиваться, что приведет к ослаблению крепления.
Крепление листов металлочерепицы Крепление листов металлочерепицы Гранд Лайн Квинта Уно
  • Саморез, вкрученный под углом, или недостаточно плотно, не обеспечит герметичности крепления.
  • Контролируйте плотность сжатия уплотнительной прокладки самореза. Слишком сильное сжатие прокладки может привести к уменьшению ее срока службы и протечкам в будущем.
  • Средний расход кровельных саморезов — около 8 шт. на м2.
  • Основное место крепления находится по центру между гребнями волн, и на 10-15 мм ниже ступени. Если правильно выдержан шаг обрешетки, саморез вкрученный в основное место крепления, должен попадать в ее центр. Лист в этом месте лежит на обрешетке плотно, без зазора, поэтому саморез надежно закрепит его к обрешетке и не деформирует металл.
  • Находясь под ступенькой, в ее тени, саморез на кровле будет практически не заметен.
Правильное крепление листов металлочерепицы Гранд Лайн Квинта Уно

Внимание! При вкручивании саморезов образуется стальная стружка, которая должна быть удалена с поверхности кровли мягкой щеткой.

На рисунке ниже показаны основные ошибки крепления листов металлочерепицы.

Ошибки крепления листов металлочерепицы Гранд Лайн Квинта Уно Ошибки крепления листов металлочерепицы Гранд Лайн Квинта Уно

Можно выделить несколько групп крепежа листов (см. схему крепления листов):

Крепление листов

1. Крепление листов между собой на продольном нахлесте, под ступенью, кровельными саморезами металл-металл 5,5×19 (4.8х19) в спад волны. Необходимо для защиты от ветрового воздействия и для придания кровле «однородного» внешнего вида.

2. Крепление вдоль карниза.

Первый вариант крепления листов на карнизе – когда нижняя ступенька упирается в обрешетку. Листы крепятся выше нижней ступеньки на 60-70 мм, между гребнями, через волну.

Крепление вдоль карниза Крепление вдоль карниза

Менее распространен второй вариант. Лист поднят выше, край лежит на карнизной планке и крепится перед первой ступенькой.

В этом случае используется штатная карнизная доска.

Штатная карнизная доска

3. При монтаже модульной металлочерепицы можно укладывать листы как слева направо, так и справа налево. Допускается монтаж листов горизонтальными рядами. Между собой листы модульной металлочерепицы скрепите в месте горизонтального нахлеста саморезами металл-металл 5,5х19 мм, стянув листы между собой. Саморезы крепите в торец волны верхнего листа. Рекомендуемые точки указаны на рисунке.

Точки крепления

4. Крепление, равномерно распределенное по скату в основные места. Саморезы вкручиваются двигаясь, например, от карниза к коньку через ступень по вертикали, чередуя сначала через 1 волну, затем через 2.

Крепление со стороны торцевой доски, под каждой ступенью, в основные места.

5. Крепление листов между собой при наращивании. Саморезы вкручиваются в основные места, в каждую волну. При расчете кровли длина нахлеста листов на замковом соединении принимается равной 15 см.

6. Крепление листов при подходе к коньку.

Как правило у конька необходимо смонтировать дополнительную доску обрешетки, толще штатной на высоту волны металлочерепицы. На нее будет опираться край листа. Крепите лист в основные места, а так же край листа в дополнительную доску по центру между гребнями волн. Вкручивайте саморезы через волну (для профиля Kamea в каждую волну ).

Если лист приходит к коньку резом, отстоящим от ступени на 50-100 мм, дополнительная доска не требуется.

Между краями листов противоположных скатов оставьте зазор 70-100 мм для обеспечения подкровельной вентиляции.

Крепление листов при подходе к коньку - схема 1 Крепление листов при подходе к коньку - схема 2

Монтаж прямоугольных скатов

Монтаж прямоугольных скатов

Убедитесь, что подкровельная гидроизоляция смонтирована в соответствии с рекомендациями производителей. На карнизе должен быть обеспечен вход воздуха в подкровельное пространство для его эффективной вентиляции. Наличие вентилируемого канала обеспечивается контробрешеткой, которая монтируется поверх гидроизоляции, на стропильные ноги. Она же служит основанием для шаговой обрешетки. Для защиты стропильных ног от влаги, проникающей через места крепления контробрешётки и обрешётки, рекомендуется использовать уплотнительную самоклеящуюся ленту из вспененного полиэтилена.

Перед началом монтажных работ выберете вариант устройства вывода конденсата с гидроизоляции и входа воздуха в вентиляционный зазор на карнизе.

В первом варианте гидроизоляция выводится на капельник конденсата, который монтируется на карнизном свесе с нахлестом 5-10см до начала монтажа гидроизоляции. Гидроизоляционный материал фиксируется строительным скотчем или герметиком к капельнику. Капельник отводит конденсат от элементов карнизного свеса. Этот вариант возможен при использовании длинных водосточных крюков или при неорганизованном водостоке. При этом желоба водосточной системы должны находиться на небольшом расстоянии (20-25 мм) от лобовой доски.

Во втором варианте гидроизоляцию начинают укладывать на стропила на расстоянии 200 мм от края стены. Капельник в этом случае не используется. Подшив карниза должен обеспечивать свободный доступ воздуха (например, за счет использования перфорированного софита). При этом конденсат может капать из щелей подшивки свеса. По этой причине данный вариант не является рекомендованным и обычно используется, когда водосточная система устанавливается после кровельного покрытия на короткие крюки.

Монтаж прямоугольных скатов

Выводить гидроизоляцию в водосточный желоб не рекомендуется, поскольку пленка перекроет вентиляционный зазор.

Монтаж обрешетки

Монтаж обрешетки

При шаге стропил 600 — 900 мм в качестве обрешетки, используйте доску сечением 25х150 мм или 25х100 мм. Перед монтажом обрешетки просушите ее и обработайте антипиреновыми и антисептическими средствами. Согласно СНиП II-25-80 «Деревянные конструкции», максимальная влажность пиломатериалов не должна составлять более 20%.

Для начальной обрешетки необходимо применять доску толще чем штатная на 10-15 мм. Иногда удобнее использовать компенсирующую рейку соответствующей толщины. Шаг от начала первой до центра второй обрешетины – 300 мм. Для всех последующих – 350 мм. Периодически проверяйте шаг от первой доски обрешетки.

Внимание! При несоблюдении шага могут возникнуть проблемы с монтажом листов, что потребует переделки всей обрешетки.

После того, как установлена начальная обрешетка, закрепите саморезами или скобами вентиляционную ленту для карниза Grand Line. Крепите ленту к торцам контрреек или к начальной обрешетке так, чтобы она полностью перекрывала вент зазор.

На начальную обрешетку закрепите длинные крюки водосточной системы, обеспечив уклоны в соответствии с проектом. Для надежного крепления начальная обрешетка должна иметь ширину не менее 200 мм (схема 1). Компенсирующая рейка монтируется между крюками. На утолщенной карнизной доске сделайте пазы под ножку крюка.

Монтаж обрешетки
Схема 1
Монтаж обрешетки
Схема 2

В случае, когда металлочерепица уже смонтирована, применяют короткие крюки, которые монтируют на лобовую доску. Чтобы лавинный сход снега с кровли не сорвал водосточный желоб, смонтируйте первый крюк на лобовую доску так, чтобы внешний край крюка был ниже воображаемой линии продолжения карнизной доски на 20-25 мм (схема 2).

Монтаж карнизной планки и торцевой доски

Карнизную планку монтируйте поверх крюков водосточной системы к первой доске обрешетки, или к компенсирующей рейке саморезами ПШ с нахлестом не менее 20 мм друг на друга. Карнизная планка закрывает подкровельное пространство, защищает от попадания влаги и мусора.

На торце кровли монтируются торцевые доски. К этим доскам будут крепиться торцевые планки. Торцевая доска должна выше обрешетки на высоту профиля металлочерепицы. (Высота профиля металлочерепицы Kvinta Uno — 50 мм)

Монтаж карнизной планки и торцевой доски

Укладка листов в один ряд

Монтаж металлочерепицы можно проводить как слева направо, так и справа налево. Главным критерием выбора направления является удобство монтажа. Начинают со стороны, где нет необходимости обрезать лист. При монтаже справа налево следующий лист накрывает крайнюю волну предыдущего. При укладке слева направо следующий лист подкладывается под предыдущий.

Внимание! Для корректного монтажа коротких крюков водосточных систем Grand Line 125/90 и 150/100 лобовая доска должна быть обрезана вертикально.

Если лобовая доска отделана пластиковой фаской, перед монтажом крюков в фаске необходимо сделать под крепеж крюков.

Внимание! Металлочерепица Kvinta Uno, не смотря на кажущуюся симметричность, имеет накрывающую и накрываемую стороны и монтируется по той же схеме, что и другие профили. Монтаж в обратном порядке может привести к появлению зазоров между листами и ступеньки на линии карниза.

Монтаж листов слева направо Монтаж листов справа налево

Внимание! Положение первого листа задает линию карниза, обе линии торцов и линию конька.

Первый лист предварительно выравнивается по карнизу и торцу. Лист крепится одним саморезом у карниза и временно в районе конька.

Второй лист необходимо точно и плотно состыковать с первым и закрепить листы между собой, двигаясь по карнизу.

Монтажный крепеж

Уложите, таким образом, три или четыре листа. Получится правильный прямоугольник из нескольких листов, полностью скрепленных между собой по линии продольного нахлеста, и минимально закрепленных в Контролируйте, нет ли отклонения листов от намеченной линии карниза. Если блок «уходит», выкрутите временные саморезы, откорректируйте его положение, закрепите листы к обрешетке и продолжайте монтаж следующих листов на скате.

Окончательно крепите листы к обрешетке так, как описано в разделе «Крепление листов».

Для точного выравнивания листов вдоль карниза можно использовать разметочную шнурку, натянув ее вдоль карниза точно по предполагаемому нижнему срезу листов.

Укладка листов в несколько рядов

При укладке листов в несколько рядов справа налево уложите и выровняйте первый лист, затем наложите второй лист сверху первого, закрепите его временно одним саморезом у конька по центру листа, выровняйте листы и скрепите их между собой саморезами. Затем уложите третий лист слева от первого, скрепите листы между собой, затем уложите четвертый лист над третьим. Выровняйте весь блок по карнизу, а затем окончательно крепите листы к обрешетке.

Допускается монтаж и в последовательности 1-3-2-4.

Укладка листов в несколько рядов Укладка листов в несколько рядов Последовательность монтажа

Внимание! Для металлочерепицы Kvinta Uno предусматривается возможность наращивания листов со смещением вертикального стыка.

Монтаж торцевой планки

Торцевые планки монтируются от карниза к коньку с нахлестом около 10 см.

Монтаж торцевой планки Монтаж торцевой планки

На торцах, где не требуется обрезать лист, закрепите торцевую планку сверху, в точках соприкосновения с гребнем волны, в каждую вторую волну и с торца, к торцевой доске по предварительно сделанной разметке.

В некоторых случаях лист может подойти к торцу так, что потребуется обрезать лист по нижней части волны. В таких случаях можно использовать дополнительную нестандартную планку – страховочный желобок. Закрепите ее саморезами ПШ к торцевой доске.

Уложите универсальный самоклеящийся уплотнитель или ПСУЛ, как показано на рисунке. Смонтируйте лист металлочерепицы. Закрепите торцевую планку кровельными саморезами к торцевой доске и страховочному желобку.

Крепление торцевой планки Крепление торцевой планки

Монтаж коньковой планки

Как правило у конька необходимо смонтировать дополнительную доску обрешетки, толще штатной на высоту волны металлочерепицы. На нее будет опираться край листа.

Если лист приходит к коньку резом, отстоящим от ступени на 50-100 мм, дополнительная доска не требуется.

До коньковой планки, для защиты от снега и пыли, смонтируйте на стыке листов аэроэлемент конька/хребта. В случае, когда используются скатные или коньковые KTV, можно использовать и универсальный самоклеящийся уплотнитель, но с меньшей эффективностью.

Монтаж коньковой планки

Полукруглый конек рекомендуется монтировать на кровлях с углом наклона от 25 до 40 градусов, при других углах наклона конек будет сильно менять форму.

Угол наклона кровли

Торцевые заглушкиКонек крепится саморезами через одну волну в верхний гребень металлочерепицы. Саморезы не должны вкручиваться через уплотнитель.

Плоский конек монтируется с нахлестом между элементами не менее 10 см, полукруглый – с штатным нахлестом по линии штамповки.

На торцах кровли, на полукруглый конек, приклепайте или закрепите саморезами торцевые заглушки.

Монтаж на скатах треугольной и сложной геометрической формы

Укладывать листы можно, как начиная с одного из краев, так и с центра. Обычно это указано в «раскладке» листов на кровле.

При укладке с центра отметьте линию центра ската. Затем нужно наметить центр листа (или край листа) и совместить линии на скате и листе. Закрепите лист одним саморезом у конька. От него в обе стороны продолжить монтаж как описано выше.

Монтаж листов с края производится аналогично прямоугольному скату.

Листы по косым линиям хребтов должны обрезаться так, чтобы между ними оставался зазор 60-80 мм.

На скатах выходящих к ендове, начинайте монтаж от торца или хребта.

Монтаж коньковой планки на хребте

Аэроэлемент конька

Конусные заглушкиДля защиты подкровельного пространства от снега и пыли смонтируйте Аэроэлемент конька. Для тех же целей допускается использование универсального самоклеящегося уплотнителя, но с значительно меньшей эффективностью и долговечностью.

Коньковые планки на хребте монтируются снизу вверх. Контролируйте, чтобы линия коньковой планки соответствовала линии хребта.

Нижняя часть плоского конька обрезается по линии карниза, примыкающих к хребту скатов.

На окончании хребта на карнизе к полукруглому коньку закрепите конусные заглушки. Используйте саморезы или заклепки.

Сложные стыки коньков

На стыке двух хребтов и конька, в верхней точке вальмы, используйте Тройник Y – образный для полукруглого конька. Он может использоваться для кровель с углами α в диапазоне 60-90°, β – 135-150°. Сделайте дополнительную гидроизоляцию в месте стыка. Смонтируйте Тройник поверх коньков и зафиксируйте его саморезами. или заклепками, подогнув его по углу наклона вальмы. Используйте герметик для обеспечения отсутствия протечек на стыках.

Стыковка четырех хребтов на шатровой кровле может быть выполнена с помощью двух Тройников, смонтированных встык.

Тройник
Тройник
Схема углов
Схема углов
  1. Главная
  2. Инструкции
  3. Инструкция по монтажу металлочерепицы Grand Line Kvinta Uno
  4. Правила монтажа металлочерепицы

Инструкция по монтажу модульной металочерепицы

1.Монтаж реек и контр-реек и карнизной планки

2.Размещение обрешетки



3.Стагирование листов с поддона



4.Перенашивание листов



5.Монтаж первого листа



6.Крепеж листа к бруску



7.Крепеш листов конструкции с помощью фермерских саморезов



8.Монтаж второго листа



9.Правильное наложение листов



10.Крепеж второго листа к конструкции



11.Монтаж третьего листа



12.Правильное наложение листов



13.Крепление листов



14.Фабрически намечены места для соединения листов



15.Соединение и крепление к обрешетке



16.Монтаж четверого листа



17.Правильный нахлест листов в узле



18.Фабричное отверстие для соединения узлов



19.Размещение саморезов



20.Монтаж конька



21.Монтаж конька и коньковой ленты



22.Оптимизация расходов материала



 [1,68 Mb] (cкачиваний: 84)

Преимущества модульной металлочерепицы:



1. Срок службы. Только гарантийный срок службы модульной металлочерепицы — до 50 лет. У лучших металлочерепиц, как правило, — 10-30 лет, у гибкой черепицы — 15-35 лет), у композитной черепицы — до 50 лет. Продолжительный срок службы объясняется высоким содержанием цинка, качественным полимерным покрытием металла и толщиной металла — 0,5 мм, в то время, как у композитной черепицы — 0,35-0,44мм).



2. Бренды модульной металлочерепицы, вызывающие особое доверие:

SSAB — год основания 1978 (в результате слияния трех шведских концернов) — является ведущим мировым поставщиком передовых высокопрочных сталей.

Ruukki — год основания 1960 (Rautaruukki), в начале 1990-х был куплен известный концерн Rannila. В 2014 году произошло слияние Ruukki и SSAB.



3. Неизменность внешнего вида со временем. Модульная черепица, в отличие от гибкой и композитной черепицы, ввиду отсутствия гранулята, меньше подвержена поселению зеленого налета и прорастанию мха.



4. Глубокая форма (до 35мм) — элегантный внешний вид. Форма глубже, чем у металлочерепиц (до 20мм), композитной (25мм) и гибкой черепицы. Нижняя кромка листа выполнена так же как у композитной и у керамической черепицы.



5. Небольшой вес — около 5кг/м— не требуется усиленная стропильная система. Намного легче, чем керамическая черепица (40-50кг/м2).



6. Герметичность у модульной металлочерепицы выше, чем у композитной черепицы и керамической черепицы. В модульной металлочерепице Венеция даже изготовлены специальные отверстия для идеального соединения модулей между собой.



7. Безупречность при монтаже. Нижняя часть листа загнута так, чтобы не царапались другие листы при монтаже (у Финнеры).



По сравнению с модульной черепицей, только гибкая черепица будет более тихой. Уровень шума под кровлей из модульной металлочерепицы будет приблизительно таким, как у композитной черепицы (из-за более плотного прижатия листа к обрешетке саморезом с неопреновой эпдм прокладкой, в то время, как композитная черепица крепится не на плоскость обрешетки, а в торец бруска гвоздем), но крошка в композитой черепице уменьшает шум.



Полезные пошаговые инструкции по установке керамической плитки

  • Связаться с нами
  • Места
  • телега
  • Мой счет
    Новый посетитель?
    Создайте новую учетную запись на сайте Daltile, чтобы заказывать образцы онлайн.Адрес электронной почты пароль

    Запомни меня

    Забыли пароль?

    Отправить

  • ProExchange
английский
  • ТОВАРЫ
    • Видать
      • Дерево
      • Мрамор
      • Камень
      • Природный камень
      • бетон
      • ткань
      • металлический
      • мозаика
      • декоративный
      • стена
        • текстура
        • Шаблон
        • Метро
        • Большой прямоугольный
      • крыша
        • Фарфор
    • Популярные стили
      • Гостиная на открытом воздухе / Xteriors ™
      • Что в тренде
      • Душ на полу
      • Бесшовная плита XL
      • Избранные фигуры
      • Избранные стили
      • Плитка для бассейна
      • Отчет о тенденции плитки
    • Столешницы / Slab
      • Американский резерв ™
      • ONE Quartz Surfaces®
      • Panoramic Porcelain Surfaces ™
      • Природный кварцит
      • Натуральная каменная плита
    • Особенности и преимущества
      • Сопротивление скольжению / StepWise ™
      • Индивидуальный крой по размеру / FlexFit ™
    • Просмотр

      • новые продукты
      • Все серии
      • Все продукты
      • Таблицы продаж
    • RevoTile
    • Цвета

      • много
      • коричневый
      • красный
      • черный
      • темно-серый
      • оранжевый
      • Серый
      • Бежевый
      • зеленый
      • Серебряный
      • Пломбир
      • синий
      • Золото
      • белый
      • Пурпурный
    • Популярные размеры

      • 3 х 6
      • 4 х 12
      • 4 х 16
      • 6 х 24
      • 6 х 36
      • 6 х 48
      • 8 х 48
      • 9 х 36
      • 12 х 12
      • 12 х 24
      • 24 х 48
  • СТИЛЬ СТУДИЯ
    • СТАЛЬ 101
      • Как
        • Как выбрать плитку
        • Как установить плитку
        • Вопросы и ответы
      • технологии
        • Щелкните плитку
        • Сопротивление скольжению
        • Индивидуальный размер
    • Коробка Дизайна
      • Галерея Вдохновения
      • Избранные статьи
        • Идеи напольной плитки
        • Плитка для бассейна — это просто
        • Сделать плитку бассейна последней
        • Плитка для бассейна Waterline
        • Рекомендации по наружной плитке
      • Collaborations
        • Gensler
      • Руководства по выкройкам
      • Литература / Ресурсы
    • Trend Hub
      • Стиль В центре внимания
      • Образы, которые мы любим
      • Стиль Squad
        • Чип Уэйд
        • Стрелы и лук
        • Сверла и сверла
        • Создание красивых пространств
        • Наш искусственный дом
      • В центре внимания проекта
      • Как видно на…
        • Особняки со скидкой
    • Советы и хитрости
      • Советы Чипа
      • Уход и обслуживание
    • Visualizers
      • Инструмент для дизайна мозаики
      • Виртуальный дом
      • Stylizer
  • НАСЧЕТ НАС
    • Почему Далтиле
      • Стиль и дизайн
      • устойчивость
      • Инновации и технологии
      • Отраслевые стандарты
      • Национальный охват
      • Сделано в США
    • Насчет нас
      • Информация о компании
      • Карьера
      • Связаться с нами
      • События
    • О продуктах

      • Почему плитка
      • Сопротивление скольжению / StepWise ™
      • О сверхбольших поверхностях
    • Социальное
      • щебет
      • facebook
      • Pinterest
      • Houzz
      • Instagram
      • YouTube
      • LinkedIn
      • Блог Daltile
  • ТОРГОВЫЕ ПРОФИ
    • Ресурсы
      • Бесплатные образцы
      • Вдохновение Галереи
      • Фото в высоком разрешении
      • Таблицы продаж
      • технологии
      • Гарантия
.

Руководство по установке модульного ковра

Рекомендации по укладке ковровой плитки

Carpet Tile Installation Guidelines УВЕДОМЛЕНИЕ Несоблюдение этих указаний может привести к аннулированию ГАРАНТИИ НА КОВРИК. Рекомендации по установке Перед установкой необходимо ознакомиться со следующими инструкциями.Shaw Industries не будет

Дополнительная информация

КОЛЛЕКЦИЯ BENTLEY ELEMENTS LVT

BENTLEY ELEMENTS COLLECTION LVT Этот документ относится к следующим продуктам: Размер продукта Направление установки Обработка швов Элементы Плитка См. Спецификации 90 Нет Элементы Доски См. Спецификации Ступенька Нет Примечание: Это

Дополнительная информация

Авторские права 2015 принадлежат The Carpet and Rug Ins titute, Inc.

Copyright 2015 by The Carpet and Rug Ins titute, Inc. 2 Авторские права 2015 г. Институтом ковров и ковров, Inc. Первоначально опубликовано в 1982 г. с исправлениями, выпущенными в 1984, 1986, 1988, 1991, 1992, 1993, 1994, 1996, 2002 и 2015 годах. Все права защищены. Заявление об ограничении ответственности The

Дополнительная информация

Полы с узором в елочку

Herringbone Pattern Flooring Напольное покрытие с рисунком «елочка». Если на нем нет маркировки NOFMA, значит, он не сертифицирован. Обращение, хранение, установка и советы «Елочка» обычно изготавливается из стандартного гребня и паза 3/4 x 2 ¼ или ¾ x 1-1 / 2

Дополнительная информация

12 ПОЛИУРЕТАНОВЫЙ КЛЕЙ (PU 105)

12 POLYURETHANE ADHESIVE (PU 105) 12 ПОЛИУРЕТАНОВЫЙ КЛЕЙ (PU 105) ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: См. Стр. 5 данного документа.12.1 ОПИСАНИЕ PU 105 — это двухкомпонентный полиуретановый клей с высокими эксплуатационными характеристиками для внутренней укладки резины Mondo

. Дополнительная информация

Душевые стенки и окантовки ванн

Shower Walls and Tub Surrounds Reverso en español TEC Skill Set Практическое руководство по проектированию Душевые стены и ванна: 3 шага к красивой плиточной поверхности! 1. Подготовьте поверхность 2. Уложите плитку 3. Залейте раствором H.B. Фуллер Констракшн

Дополнительная информация

УСТАНОВКА УПРОЩЕННОЙ ВЕРСИИ

INSTALLATION THE SIMPLIFIED VERSION Черновой пол Fo должен быть ровным, постоянно сухим, прочным и чистым.УСТАНОВКА УПРОЩЕННАЯ ВЕРСИЯ Floori rbo Adhésif Modul up pr é c o n e Обрежьте по длине, оставив зазор 1 мм по всей длине стен.

Дополнительная информация

Блокирующая плитка ECOfit

ECOfit Interlocking Tile ECOfit Interlocking Tile РУКОВОДСТВО ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ Изготовлено в США: Редакция 09.04.2014 Заменяет все предыдущие версии. Проверяйте веб-сайт на наличие обновлений. 877-258-0843 www.ecorecommercialflooring.com

Дополнительная информация

Спецификация GigaCrete PlasterMax

GigaCrete Specification PlasterMax GigaCrete Inc. 6775 Speedway Blvd. Suite M105 Las Vegas, NV 89115 Тел. (702) 643-6363 Факс (702) 643 1453 www.gigacrete.com GigaCrete Specification PlasterMax PlasterMax: огнестойкая штукатурка для прямого нанесения

Дополнительная информация

УСТАНОВКА ИНЖЕНЕРНЫХ ПОЛОВ

ENGINEERED FLOORING INSTALLATION ИНЖЕНЕРНЫЙ НАПОЛЬНЫЙ МОНТАЖ ВНИМАНИЕ! ОБЯЗАННОСТИ УСТАНОВЩИКА / ВЛАДЕЛЬЦА Красивые полы из твердых пород дерева — продукт природы, поэтому они могут отличаться по цвету, текстуре, текстуре и внешнему виду.

Дополнительная информация

Установка для деревянных полов

Installation for Wood Flooring Установка для деревянных полов Деревянные полы Tarkett предлагают прекрасное разнообразие вариантов — от пород и цветов до ширины досок и отделки. Мы разработали усовершенствованную систему запирания, Т-образный замок и лучший

Дополнительная информация

ГЛАВА 3 ТЕСТИРОВАНИЕ ВЛАЖНОСТИ

CHAPTER 3 MOISTURE TESTING ГЛАВА 3 ИСПЫТАНИЕ НА ВЛАЖНОСТЬ Часть I — Испытание на влагостойкость деревянных черновых полов A.Требования к тестированию 1. Проверьте наличие влаги в нескольких местах в комнате минимум 20 на 1000 квадратных футов и в среднем

Дополнительная информация

ВАЖНАЯ ИНФОРМАЦИЯ

IMPORTANT INFORMATION 1. Необходимые инструменты: мерная лента, универсальный нож (или резак для винила), линейка, ручной валик, валик для пола от 75 до 100 фунтов, острые ножницы для резки нестандартных предметов, а также тепловой пистолет (маляры

Дополнительная информация

Авторские права 2015 принадлежат The Carpet and Rug Ins titute, Inc.

Copyright 2015 by The Carpet and Rug Ins titute, Inc. 2 Авторские права 2015 г. Институтом ковров и ковров, Inc. Первоначально опубликовано в 1982 г. с исправлениями, выпущенными в 1984, 1986, 1988, 1991, 1992, 1993, 1994, 1996, 2002 и 2015 годах. Все права защищены. Заявление об ограничении ответственности The

Дополнительная информация

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

INSTALLATION INSTRUCTIONS ОБЯЗАННОСТИ УСТАНОВЩИКА / ВЛАДЕЛЬЦА Полы из твердых пород дерева — это продукт природы, и его неотъемлемая красота проистекает из того факта, что каждая деталь уникальна, и нет двух одинаковых деталей.В связи с тем, что данный пол

Дополнительная информация

Добавьте всплеск воображения

Add a Splash of Imagination Добавьте всплеск воображения Инструкции по установке AirStep Evolution AirStep Plus AirStep Basix AirStep Advantage Инструкции по установке для AIRSTEP ADVANTAGE, AIRSTEP EVOLUTION, AIRSTEP PLUS и

Дополнительная информация

Натуральный тонкий каменный шпон

Natural Thin Stone Veneer Натуральный тонкий каменный шпон. До недавнего времени, если проект требовал естественного внешнего вида камня, но не мог выдержать его вес или толщину, варианты были ограничены искусственным камнем.Подробнее

Дополнительная информация

Незначительные трещины на горизонтальных поверхностях

Minor Cracks in Horizontal Surfaces Трещины, сколы, а также трещины или отслаивающиеся участки в бетоне не только неприглядны, они могут привести к дальнейшему ухудшению качества поверхности. В результате получается дорогостоящая замена, а не простой ремонт.

Дополнительная информация

Нет плиток безопасности от сбоев

No Fault Safety Tiles No Fault Safety Tiles РУКОВОДСТВО ПО УСТАНОВКЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ГАРАНТИЯ No Fault Sport Group, LLC 3112 Valley Creek Drive Suite C Baton Rouge, LA 70808 225.215.7760 225.291.3821 www.nofault.com СОДЕРЖАНИЕ

Дополнительная информация

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

INSTALLATION INSTRUCTION Содержание и общие правила Основа — важная часть ковра; как при ежедневном использовании, так и при установке ковра. Эти инструкции по установке основаны на типах подложек

. Дополнительная информация

Выбор винилового покрытия

Selecting Vinyl Flooring расширение.usu.edu Разумные покупки мебели для дома Выбор виниловых полов Доктор Леона Хоукс Специалист по домашней мебели и жилью 1987 HI 03 Покупаете винил? Есть много разных сортов

Дополнительная информация

ОБЩИЕ ПРИНЦИПЫ РЕЗИНОВОЙ ФУТБОЛКИ

GENERAL RUBBER LINING PRINCIPLES ОБЩИЕ ПРИНЦИПЫ ФУТБОЛКИ ИЗ РЕЗИНЫ I. ТРЕБОВАНИЯ К МЕТАЛЛУ Металл, который должен быть облицован, должен соответствовать требованиям, изложенным в разделе 8 «Изготовление металла» и разделе 12 «Процедуры взрывных работ и цементирования».Поверхность

Дополнительная информация

ПЛИТКА В РАМКАХ И МОНТАЖЕ

FRAMED & MOUNTED TILE MURAL Страница 1 из 5 Нельзя отрицать, что фрески из плитки взяли штурмом индустрию сублимации. Уникальная возможность сделать произведение искусства или фотографию с высоким разрешением, выложить его мозаикой с помощью программного обеспечения

Дополнительная информация

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

INSTALLATION INSTRUCTIONS ИНСТРУКЦИИ ПО УСТАНОВКЕ Пожалуйста, внимательно прочтите инструкции по установке перед установкой, чтобы помочь вам достичь желаемых результатов.Инструкции предоставляются в качестве руководства, так как существует несколько эффективных

Дополнительная информация ,

ИНСТРУКЦИИ ПО УСТАНОВКЕ — Скачать PDF

бесплатно

Как установить панели подвесного потолка

How to Install Drop Ceiling Panels Как установить подвесные потолочные панели Как потолочные панели Feather-Light толщиной 0,013, так и потолочные плитки Signature толщиной 0,030 могут быть установлены в утвержденной потолочной подвесной системе с использованием стандартной Т-образной балки 15/16

Дополнительная информация

Душевые стенки и окантовки ванн

Shower Walls and Tub Surrounds Reverso en español TEC Skill Set Практическое руководство по проектированию Душевые стены и ванна: 3 шага к красивой плиточной поверхности! 1.Подготовьте поверхность 2. Уложите плитку 3. Залейте раствором H.B. Фуллер Констракшн

Дополнительная информация

Композитный каменный шпон

Composite Stone Veneer Руководство по установке композитного каменного шпона, версия 1 июн 2015 www.compstone.com Руководство по установке композитного каменного шпона Содержание Введение и обзор 3 Необходимые инструменты 4 Дополнительные инструменты 4 Рекомендации по установке:

Дополнительная информация

Как установить GoBoard:

How to Install GoBoard: Как установить GoBoard: пошаговое руководство Прочная, сверхлегкая, водонепроницаемая плита-основа для плитки Знакомство с GoBoard Для каждого проекта укладки плитки требуется прочная водонепроницаемая поверхность под плиткой, называемая

Дополнительная информация

Рекомендации по укладке ковровой плитки

Carpet Tile Installation Guidelines УВЕДОМЛЕНИЕ Несоблюдение этих указаний может привести к аннулированию ГАРАНТИИ НА КОВРИК.Рекомендации по установке Перед установкой необходимо ознакомиться со следующими инструкциями. Shaw Industries не будет

Дополнительная информация

Полы с узором в елочку

Herringbone Pattern Flooring Напольное покрытие с рисунком «елочка». Если на нем нет маркировки NOFMA, значит, он не сертифицирован. Обращение, хранение, установка и советы «Елочка» обычно изготавливается из стандартного гребня и паза 3/4 x 2 ¼ или ¾ x 1-1 / 2

Дополнительная информация

УСТАНОВКА DASH KIT

DASH KIT INSTALLATION ÿÿÿÿÿÿÿÿÿÿÿÿ ÿÿÿ ÿÿÿÿÿ ÿÿ ÿÿÿ ÿÿÿÿÿÿÿÿÿÿÿÿÿÿ ÿÿÿÿÿÿÿÿÿÿ ÿÿÿÿ ÿÿÿÿ ÿÿ ÿÿÿÿÿ ÿÿÿÿÿÿÿÿ СДЕЛАНО В США УСТАНОВКА DASH KIT Эти инструкции предназначены для самостоятельной установки.Читать

Дополнительная информация

Как построить покерный стол

How to Build a Poker Table Как построить покерный стол www.pokertablematerials.com Покерный стол на 10 человек — 96 x 48 Это пошаговые инструкции по созданию покерного стола. Размер стола будет 48 x 96 дюймов, а ширина

— 4 дюйма. Дополнительная информация

Windows Tundra Series Январь 2016 г.

Tundra Series Windows January 2016 Окна серии Tundra Январь 2016 г. Новые инструкции по монтажу конструкции Приспособления для гвоздя, ребра J-Fin и Brickmold.ВНИМАНИЕ! Перед установкой

прочтите все инструкции по установке. Дополнительная информация

ПОДРОБНОЕ РУКОВОДСТВО ПО УСТАНОВКЕ

DETAILED INSTALLATION GUIDE ПОДРОБНОЕ РУКОВОДСТВО ПО УСТАНОВКЕ Предупреждение: риск поражения электрическим током, пожара или травм. После установки и прокладки проводки через систему SMARTWALL существует риск поражения электрическим током, пожара или травм.

Дополнительная информация

Спецификация GigaCrete PlasterMax

GigaCrete Specification PlasterMax GigaCrete Inc.6775 Speedway Blvd. Suite M105 Las Vegas, NV 89115 Тел. (702) 643-6363 Факс (702) 643 1453 www.gigacrete.com GigaCrete Specification PlasterMax PlasterMax: огнестойкая штукатурка для прямого нанесения

Дополнительная информация

УСТАНОВКА УПРОЩЕННОЙ ВЕРСИИ

INSTALLATION THE SIMPLIFIED VERSION Черновой пол Fo должен быть ровным, постоянно сухим, прочным и чистым. УСТАНОВКА УПРОЩЕННАЯ ВЕРСИЯ Floori rbo Adhésif Modul up pr é c o n e Обрежьте по длине, оставив зазор 1 мм по всей длине стен.

Дополнительная информация

КОЛЛЕКЦИЯ BENTLEY ELEMENTS LVT

BENTLEY ELEMENTS COLLECTION LVT Этот документ относится к следующим продуктам: Размер продукта Направление установки Обработка швов Элементы Плитка См. Спецификации 90 Нет Элементы Доски См. Спецификации Ступенька Нет Примечание: Это

Дополнительная информация

Как создать свою собственную игру CornHole

How to Build Your Own CornHole Game Как построить свою собственную игру Cornhole РАЗМЕРЫ Вот диаграмма с основными размерами для настольной игры Cornhole.ПРИНАДЛЕЖНОСТИ 1/2 листа фанеры один 4 x 4 или два 2 x 4 s 8 длин 2 4 s (4) 4 1/2

Дополнительная информация

ЧТО ВЫ ДОЛЖНЫ ЗНАТЬ

THINGS YOU SHOULD KNOW ИНСТРУКЦИИ ПО УСТАНОВКЕ Рулон оптимального размера Самый быстрый, простой и чистый способ укладки плитки. Без раствора, без перемешивания, без беспорядка Завершите свой проект за день, не нужно ждать между установкой и заливкой швов ВЕЩИ

Дополнительная информация

Маркеры содержания…1

Table of Contents Markers...1 Оглавление Маркеры … 1 Введение … 1 Цветная бумага Surge … 2 Color Surge \ Neon Explosion / Glow Board / Color Wave Markers … 3 Dry Erase Markers … 9 Стираемые маркеры … 15 Ice Маркеры … 23 Маркеры … 34

Дополнительная информация

Важная информация

Important Information Руководство по эксплуатации однодверного квадранта ESQ Важная информация Закаленное стекло полностью безопасно для использования в наших душевых уголках и перегородках для ванн; при условии, что наши продукты установлены в соответствии с

Дополнительная информация

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

INSTALLATION INSTRUCTIONS ОБЯЗАННОСТИ УСТАНОВЩИКА / ВЛАДЕЛЬЦА Полы из твердых пород дерева — это продукт природы, и его неотъемлемая красота проистекает из того факта, что каждая деталь уникальна, и нет двух одинаковых деталей.В связи с тем, что данный пол

Дополнительная информация

Блокирующая плитка ECOfit

ECOfit Interlocking Tile ECOfit Interlocking Tile РУКОВОДСТВО ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ Изготовлено в США: Редакция 09.04.2014 Заменяет все предыдущие версии. Проверяйте веб-сайт на наличие обновлений. 877-258-0843 www.ecorecommercialflooring.com

Дополнительная информация

Инструкция по установке

Installation Instructions Инструкции по установке выпущены: 10 марта 2004 г. Система настила и перил GeoDeck (отчет ICC-ES Legacy No.21 71, бывший отчет BOCA № 21 71) Руководство по проектированию и установке Поздравляем! У вас

Дополнительная информация

РУКОВОДСТВО ПО УСТАНОВКЕ КУХНИ

KITCHEN INSTALLATION GUIDE РУКОВОДСТВО ПО УСТАНОВКЕ КУХНИ Пошаговое руководство по правильной установке вашей новой кухни Материалы и инструменты, которые вам понадобятся Эта брошюра — ваше руководство по подготовке и установке вашей новой кухни. Внутри

Дополнительная информация

Руководство по установке Lustrolite

Lustrolite Installation Guide Lustrolite Руководство по установке EDITION 2 люстролит.com Введение Lustrolite — это превосходная глянцевая акриловая панель с высокопроизводительной твердосплавной поверхностью. Идеально подходит для тяжелых вертикальных работ,

Дополнительная информация

Растворы для грунтовки-герметика

Primer-Sealers Solutions Руководство по грунтовкам-герметикам для внутреннего и внешнего использования. Создайте поверхность, готовую к покраске, устраняя запахи и пятна и обеспечивая долговечность, внешний вид и успех вашей работы.Почему Prime-Seal

Дополнительная информация

Монтаж деталей лестницы. Ухищрения

Stair Parts Installation. Tricks Советы и приемы по установке деталей лестницы Введение Ваше руководство по лестнице своими руками Добро пожаловать в руководство по установке дома лестничной клетки. Ваша лестница является одновременно функциональной и центральной точкой в ​​вашем доме, поэтому сохраняйте

Дополнительная информация

Вентиляционные отверстия и диффузоры HVAC

HVAC Vents & Diffusers 2 Вентиляционные отверстия и диффузоры HVAC Применение в гипсокартоне, камне и дереве TRUFIG можно устанавливать с различными отделками и поверхностями.В этом руководстве подробно описывается установка вентиляционных отверстий и диффузоров HVAC из гипсокартона, камня,

. Дополнительная информация

УСТАНОВКА ИНЖЕНЕРНЫХ ПОЛОВ

ENGINEERED FLOORING INSTALLATION ИНЖЕНЕРНЫЙ НАПОЛЬНЫЙ МОНТАЖ ВНИМАНИЕ! ОБЯЗАННОСТИ УСТАНОВЩИКА / ВЛАДЕЛЬЦА Красивые полы из твердых пород дерева — продукт природы, поэтому они могут отличаться по цвету, текстуре, текстуре и внешнему виду.

Дополнительная информация

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

INSTALLATION INSTRUCTIONS ИНСТРУКЦИИ ПО УСТАНОВКЕ Пожалуйста, внимательно прочтите инструкции по установке перед установкой, чтобы помочь вам достичь желаемых результатов.Инструкции предоставляются в качестве руководства, так как существует несколько эффективных

Дополнительная информация

Инструкции по установке Двойное подвешивание, одинарное подвешивание, створка, навес, раздвижная, изображение и формы Безударные и ударопрочные окна с ребрами жесткости

Installation Instructions Double-Hung, Single-Hung, Casement, Awning, Sliding, Picture & Shapes Non-Impact & Impact Resistant Nailing Fin Windows Инструкции по установке Двойное подвешивание, одинарное подвешивание, створка, навес, раздвижная, изображение и формы Неударопрочные и ударопрочные окна с ребрами жесткости americancraftsmanwindows.com Требования к проекту: Читать

Дополнительная информация

инструкция по применению

application instructions Инструкции по применению АРХИТЕКТУРНАЯ КОЛЛЕКЦИЯ ГРУНТОВАННЫЙ ПРОФИЛЬ 120 СЕРИИ ОБОЛОЧКА ОБОЛОЧКИ (D5, T4, D8, T5, Q4) Общие положения На момент изготовления сайдинг соответствует или превосходит стандарты качества, установленные

Дополнительная информация ,

Инсталляционных систем. Глава V Системы установки

Транскрипция

Системы установки 1 В Глава V Системы установки 81

Systems

2 ARSTRONG СТРАТЕГИЧЕСКИЕ СЧЕТА РЕКОМЕНДУЕМЫЕ ЛИСТЫ КЛЕИ ДЛЯ НАПОЛЬНЫХ ПОКРОВ И СИСТЕМА УСТАНОВКИ Продукт Avantra Cambray Chelsea Corner Concerto Deco Collection Designate Epiq Landmark edley etro illcreek Park West Renaissance Royelle Signia Темы Caspian II Chamblis Odin Sentinel Система сплошной спинки Солнцезащитные очки Kentinel Residential Метод укладки одифицированный Метод свободной укладки Клейкая лента S-235, S-254 или S-224 Glass-tac Виниловая лента для пола Комментарии Швы Двойной разрез Обработка швов Подготовьте швы с помощью S-585 и нанесите S-570 Швы Двойной разрез Обработка швов Подготовьте швы с S-585 и нанесите S-570 Швы Двойной разрез Обработка швов Подготовьте швы с помощью S-585 и нанесите S-570 РЕКОМЕНДУЕМЫЕ КЛЕИ ДЛЯ ПОКРЫТИЯ ПЛИТКИ И МОНТАЖНЫЕ СИСТЕМЫ Плитка Уретановая безвосковая (сухая) виниловая плитка без воска из виниловой композиции (сухая спинка) ) НАТУРАЛЬНАЯ ЖИЗНЬ Жилые доски LVT НАТУРАЛЬНАЯ ЛИЧНОСТЬ Alterna Alterna (Традиционные методы укладки плитки с цементным раствором) Full Spread ПЕРСПЕКТИВЫ Установка Плитка из виниловой композиции Плитка с полным покрытием Коммерческий клей на виниловой основе S-89, S-515, S-700 или S-750 S-515, S-750 или S-230 S-515 или S-750 S- 288 S-288 S-599 Мокрая установка S-240 в зонах сосредоточенных статических и динамических нагрузок Комментарии Рулон со 100 фунтами.ролик Рулон со 100 фунтами. ролик Рулон со 100 фунтами. ролик Рулон со 100 фунтами. ролик Для заделки цементным раствором используйте только пористые поверхности с предварительно смешанным отшлифованным акриловым раствором S-693. Набор в мокром виде и рулон с весом 100 фунтов. ролик 84 Глава V Системы установки

method Adhesive S-235, S-254 or S-224 Glass-tac Tape Vinyl Flooring Tape Comments Seams Double cut Seam Treatment Prepare seams with S-585 and apply S-570 Seams Double cut Seam Treatment Prepare

3 Система укладки виниловой композиции Клей для продукта / Клей для полного нанесения / Плитка Комментарий Imperial Texture ulticolor RAVE Stonetex Companion Square Feature Плитка / полосы ЗОНА БЕЗОПАСНОСТИ Винил без воска (сухая основа) Уретановая без воска (сухая основа) S- 89, S-515, S-700 или S-750 S-89, S-515, S-700 или S-750 S-89, S-515, S-700, S-750 или S-230 S-515 или S-750 S-89, S-515, S-700 или S-750 S-515 или S-750 S-515 или S-750 S-515 или S-750 S-515 или S-750 S-515 или S-750 Stonetex лежал со стрелками, указывающими в одном направлении.Для получения наилучшего общего визуального эффекта при установке так, чтобы стрелки указывали в одном направлении. Рулонная плитка с 100 фунтами. ролик. Положите стрелки в одном направлении. Для S-230 следуйте инструкциям для специальных зон. Рулонная плитка с 100 фунтами. ролик Рулонная плитка с 100 фунтами. валик Подходящие основания: Все перечисленные ниже основания должны быть надлежащим образом подготовлены и соответствовать требованиям, изложенным в главе IV «Основы и подложки». Могут существовать определенные исключения и особые условия для этих оснований, подходящих для системы укладки композитной виниловой плитки.Полное распространение: Плитка: бетонные существующие эластичные листы Утвержденные подвесные деревянные виниловые композиции, виниловая сталь, нержавеющая сталь, алюминий, асбест, асфальт, резиновый свинец, медь, латунь, бронза и виниловая плитка или керамическая плитка, терраццо, arble Подвесные только полимерные наливные (бесшовные) полы Условия работы / подготовка: Основания должны быть сухими, чистыми, гладкими и свободными от краски, лака, воска, масел, растворителей и других посторонних веществ. При ремонте или реконструкции удалите все имеющиеся остатки клея *, чтобы не было видно выступов или луж и оставалась тонкая гладкая пленка.* Некоторые ранее изготовленные клеи для асфальтовой резки содержат асбест (см. Предупреждение на стр. Xii). Инструкции по удалению см. В публикации Института эластичных напольных покрытий «Рекомендуемые методы работы по удалению эластичных напольных покрытий». 158 Глава V Системы установки

S-515 or S-750 S-515 or S-750 S-515 or S-750 S-515 or S-750 Stonetex lay with directional arrows pointing in the same direction.

4 При использовании S-230 удалите все остатки клея *, чтобы было открыто 80% общей площади исходного носителя.Несоблюдение этих требований может привести к скручиванию и / или ослаблению плитки. Для Tile-On удалите воск или другие покрытия с помощью имеющегося в продаже жидкого средства для удаления воска. Замените или отремонтируйте участки с вмятинами или другими повреждениями. Перед укладкой дайте всем напольным материалам и клеям выдержаться до комнатной температуры не менее 48 часов. Площадь для установки упругого пола должна поддерживаться при температуре минимум 65 F (18 C) и максимум 100 F (38 C) в течение 48 часов до, во время и в течение 48 часов после завершения.При использовании эпоксидного клея S-230 максимальная температура в помещении не должна превышать 85 F (29 C). В течение срока службы пола температура никогда не должна опускаться ниже 55 F (13 C). Характеристики напольного покрытия и клея могут ухудшиться ниже этой минимальной температуры. Проведите тесты на хлорид кальция или процент относительной влажности. Также необходимо провести испытания на совместимость с субстратом. См. Главу IV, Черновые полы и подкладки. Подложки, нагреваемые излучением, не должны превышать максимальную температуру поверхности 85 F (29 C).Бетонные полы следует проверить на щелочность. Допустимые значения для укладки напольных покрытий Армстронг: от 5 до 9 по шкале pH. Обустройство: См. Главу VII «Планировка и установка» для получения информации о планировке помещения. Перед укладкой материала спланируйте расположение так, чтобы швы между плиткой отступали на расстояние не менее 6 (15,2 см) от швов чернового пола / подложки. Не устанавливайте поверх компенсаторов. При укладке на существующий упругий пол спланируйте расположение так, чтобы новые стыки находились на расстоянии не менее 6 (15,2 см) от исходных швов.При укладке на плиточный пол швы должны приходиться на центр плитки. При укладке плитки (30,5 см 30,5 см) избегайте использования бордюров шириной менее 6 (15,2 см). Примыкание эластичного напольного покрытия разной толщины: при укладке более тонкого материала рядом с более толстым материалом сначала установите более толстый материал, а затем приклейте кусок войлока S-153 шириной 12 (30,5 см) к более толстому материалу. Приклейте войлок к основанию с помощью клея S-235. Используйте шпатель Armstrong S-891 с мелкими надрезами на непористых основаниях, таких как существующий упругий пол, и используйте обычный шпатель Armstrong S-891 на пористых основах пола, таких как дерево и бетон.Используйте быстросхватывающуюся заплатку и защитное покрытие на цементной основе Armstrong S-184 или выравниватель для заплаты, подкладки и тиснения S-194, чтобы опереть край разметочного войлока S-153 до уровня основания. Перед укладкой пола дайте заплатке полностью высохнуть. Scribing Felt не рекомендуется использовать при всей установке. * Некоторые ранее изготовленные клеи для асфальтовой резки содержат асбест (см. Предупреждение на стр. Xii). Инструкции по удалению см. В публикации Института эластичных напольных покрытий «Рекомендуемые методы работы по удалению эластичных напольных покрытий».Глава V Системы установки 159

Replace or repair indented or otherwise damaged areas. Allow all flooring materials and adhesives to condition to the room temperature a minimum of 48 hours before starting the installation.

5 VII Расположение и установка 205

and

6 арка несколько участков по шву. Когда войлок будет разметан, поместите шаблон для обрезки на второй кусок материала так, чтобы он находился над точным совпадением (Рис.48). Приложите узор из фетра к шаблону для обрезков до тех пор, пока вырез не войдет в шаблон (Рис. 49). Это должно выровнять сквозное совпадение и перекрытие. Рис. 47 Рис. 48 Рис. 49 е. Создание рисунка путем разметки двух частей за один раз Самый простой способ сопоставления рисунка при разметке рисунка — это выкладывать более одной части за раз. Ограничивающим фактором является наличие достаточного места для размещения обоих кусков материала. Выровняйте один кусок материала для шва и наложите второй кусок внахлест, чтобы выровнять узор.Затем прочно скрепите две детали. Теперь вы можете нанести узор на всю комнату, а затем поместить узор из войлока на два куска материала. Убедитесь, что рисунок фетра соответствует рисунку материала. Перенесите узор из фетра на материал и вырежьте его. Когда материал будет размещен в комнате, площадь шва будет совпадать. Вы будете готовы разрезать шов после того, как нанесете клей. Б. ЭЛАСТИЧНАЯ ПЛИТКА 1. Квадратные методы укладки комнаты одинаковы для всех видов упругой плитки.Однако есть два основных типа узоров: узоры, положенные на квадрат, и узоры, положенные по диагонали. Для любого типа рисунка сначала необходимо отцентрировать и выровнять комнату. Основа всех укладок упругой плитки — тщательная укладка. 220 Глава VII Расположение и установка

Pattern atching by Scribing Two Pieces at One Time The easiest way to pattern match while pattern scribing is to lay out more than one piece at a time.

7 Y T / 2 W / 2 D 10 S B 3 3 A 15 3 / R C Z U 30 X Рис. 50 Если комната прямоугольная, с практически параллельными стенами со всех сторон, найдите центр.Например, на рис. 50 стена WX равна 20, стена YZ равна 19 11, стена XZ равна 30, а стена WY равна / 2. Тщательно измерьте поперек стены WX и стены YZ, чтобы найти средние точки в точках R и S. В этом случае WR равно l0, а YS равно / 2. Проведите мелом на полу между R и S. Затем найдите середину линии RS. В, нанести мелом ТУ под прямым углом к ​​RS. В этом случае средняя точка находится на расстоянии 15 3/8 от R и S. Чтобы сделать линию TU точно под прямым углом к ​​линии RS, действуйте следующим образом: a. В качестве центральной точки измерьте любое удобное расстояние по линии RS.Обведите подложку в этих двух точках A и B. Эти линии будут служить опорными точками для создания дуг C и D. b. С A в качестве центральной точки постройте дугу на любом расстоянии, превышающем расстояние между A &. Постройте дугу по обе стороны от T и U. c. Используя B в качестве центральной точки и используя тот же радиус, что и для A, постройте еще одну дугу по обе стороны от T и U. d. Дуги из A и B пересекут друг друга в точках C и D. Через точки C, D и пересекут линию TU, которая находится точно под прямым углом к ​​RS.Если все сделано аккуратно, этот метод более точен, чем использование квадрата для нанесения прямого угла, особенно в больших комнатах. В помещениях с нишами в стенах метод тот же, за исключением того, что центры R и S находятся в точках, показанных на рис. 51. Затем точка находится посередине между R 1 и S 1. Перед установкой положите плитку просушите или измерьте, чтобы узнать размер кусочков по линии стены. Например, рассмотрим макет конструкции из плитки, уложенной в комнате (рис. 52). Проведя центральные линии AB и XY, уложите плитку насухо от точки до стены B и от точки до стены X.Расстояние между и X составляет 7 8, а между и B равно. Когда плитка укладывается от центра к стене, последний ряд плитки у стен X и Y должен быть обрезан в соответствии с Главой VII Планировка и установка 221

Strike a chalk line on the floor between R and S. Next, find, which is the midpoint of line RS. At, strike a chalk line TU at a right angle to RS. In this case, midpoint is 15 3/8 from both R and S.

8 R 1 WRXATDCU 3 BYS 1 SZ Рис. ʹ 8ʺ X 78 ʹ ʺ 15ʹ 4ʺ ABY Рис. 4 ʺ стены A и B, последний ряд плитки должен быть обрезан. Плитка на противоположных стенах должна быть одинакового размера и не менее половина плитки.Поскольку стены A и B — это не как минимум половина плитки, необходимо произвести корректировку (рис. 52). Регулировка заключается в перемещении линии XY. Другая меловая линия проводится параллельно XY, но на 6 (половина ширины плитки) по обе стороны от XY. Расстояние от этой линии до стен A и B становится равным и 9 10 соответственно. Подходящие куски плитки вдоль последнего ряда стен A и B теперь будут иметь вид. Эта новая линия — X 1Y 1. Удалите старую центральную линию XY (рис. 53). Строка, начинающаяся в новом центре 1 и идущая вдоль линии 1X 1, будет включать семь полных плиток плюс одна плитка, которая должна быть разрезана до линии 1B, будет включать девять полных плиток плюс одну плитку, которая должна быть обрезана до Плитка вдоль стен A и B. плиткой 12 8 вдоль стен X и Y.Если бы размеры стен X и Y также позволяли использовать только небольшие полосы плитки на стенах, центральную линию AB можно было бы скорректировать таким же образом. 222 Глава VII Компоновка и установка

Another chalk line is struck parallel with XY but 6 (one half the width of a 12 12 tile) to either side of XY. The distance from this line to walls A and B becomes 10 10 and 9 10, respectively.

9 20ʹ8 X X A B Y Y Рис. Диагональная планировка Для диагональной планировки выровняйте комнату и нанесите центральные линии, как для квадратных. Затем проведите диагональные линии (рис.54). Выбрав точку в центре и используя любой удобный радиус, отметьте точки A, B, C и D на линиях SR и TU. Используя точки B и C в качестве центров, и используя радиус, превышающий расстояние между точками C и, отметьте пересекающиеся дуги в точке E. Центрами A и D обозначьте пересекающиеся дуги в точке F. Нанесите протяженную меловую линию YZ через EF на стены. , С помощью центров A и C отметьте пересекающиеся дуги в точке G. Центрами B и D отметьте пересекающиеся дуги в точке H. Проведите продольную линию мелом WX через GH до стен.Чтобы определить количество плиток в комнате, положите ряд высохших точек плитки вдоль каждой центральной линии (рис. 55). Точка, в которой начинается диагональный дизайн, зависит от размера комнаты. Когда диагональный рисунок включает более одного цвета, обычно желательна рамка. При использовании двух или более цветов необходимо начинать с одной плитки в центре, чтобы дизайн получился с половиной плитки W T Y G C E S A B R F D H Z U X Рис. 54 Глава VII Планировка и установка 223

With B and C as centers, and using a radius greater than the distance between points C and, mark intersecting arcs at E. With A and D as centers, mark intersecting arcs at F.

10 W T Y S R Z U X Рис.55 одинаковых цветов вдоль стен T и R и четверть плитки в углу. Отрегулируйте размер границы, чтобы разрешить использование полной и половинной плитки по краям поля. Это избавит от необходимости обрезать диагональную плитку нестандартного размера, чтобы она подходила по краям комнаты. Например, если требуется белая половина плитки на границе, начните с белой плитки в центре. Для черной половины плитки на границе начните с черной плитки в центре. Это не относится к одноцветному полу. При правильной укладке конструкции по диагонали все половинки плитки на границе или линии стены должны быть одного цвета и четверть плитки должна использоваться в каждом углу (рис.56). При использовании двух или более цветов упругой плитки в диагональном дизайне зернистость половинной плитки на границе должна идти в том же направлении, что и зернистость соответствующего цвета полной плитки (рис. 57). Требуются два типа половинной плитки. Они известны как правая половина плитки и левая половина плитки. В правой половине плитки зерно идет вправо от самой длинной стороны половины плитки. В левой половине тайла зерно идет вверх влево от самой длинной стороны половины тайла. Текстура всей плитки идет сверху вниз, правая половина плитки Рис. Глава VII Расположение и установка

For black half tile on border, start with black tile on center. This would not apply to a one-color floor.

11 разрезаются по диагонали от нижнего левого угла до верхнего правого угла, а левая половина плитки разрезается по диагонали от верхнего левого угла до нижнего правого угла.Диагональная сторона становится кромкой, которая будет упираться в стену. В зависимости от размера комнаты может потребоваться начать дизайн с углов четырех плиток в средней точке, чтобы получить половину плитки того же цвета вдоль стен T и R и четверть плитки в углу (рис. 58). Чтобы изменить цвет половины плитки в этом случае, поменяйте цвета четырех плиток в центре. Рис.57 W T Y S R Рис.58 Z U X Глава VII Расположение и установка 225

Depending on the size of the room, it may be necessary to start the design with the corners of four tile on midpoint to obtain half tile of the same color

12 e? E ?? ee ?? ee ?? ee? е? е ?? й ?? й ?? й? час? час? час? час? час? час? g g g g g g e? е? час? час? час? час? час? час? е? е? час? час? час? час? час? час? е? е? час? час? час? час? час? час? е? е? час? час? час? час? час? час? е? е? час? час? час? час? час? час? е? е? час? час? час? час? час? час? g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g g ??????????????????????????????????????? e ?? e? час? час? час? час? час? час? g g g g g g? e ?? e? час? час? час? час? час? час? g g g g g g? e ?? e? час? час? час? час? час? час? g g g g g g? e ?? e? час? час? час? час? час? час? g g g g g g? e ?? е? час? час? час? час? час? час? g g g g g g? e ?? е? час? час? час? час? час? час? г г г г г г ?? е ?? е? час? час? час? час? час? час? g g g g g g ??????? е ?? е? час? час? час? час? час? час? г г г г г г ?? е ?? е? час? час? час? час? час? час? g g g g g g ??????? е ?? е? час? час? час? час? час? час? g g g g g g ???????? е? е ?? й ?? й ?? й? е? е ?? й ?? й ?? й? час? час? час? час? час? час? г г г г г г Рис.59 — пример неправильной диагональной конструкции. Хотя ширина границы пропорциональна комнате, половина плитки вдоль границы у стены R черная, а половина плитки вдоль границы у стены T белая. Этот неправильный диагональный дизайн можно легко исправить, не изменяя ширину границы, начав работу с четырьмя плитками на центральной линии (Рис. 58). Если при сухой установке плитки видно, что центральная плитка должна быть размещена перпендикулярно средней точке для обеспечения надлежащей ширины границы (рис. 55), необходимо установить диагонали W 1X 1 и Y 1Z 1.диагональные линии арки W 1X 1 и Y 1Z 1 на половину ширины плитки отстоят от диагональных линий WX и YZ и параллельны им (рис. 60). W T Y S R Рис. 59 Z U X W T W ???????? ee ?? ee ?? ee ???? ee ?? ee ?? ee ?? YS e ?? ee ?? ee ?? ee ?? ee ?? ee ?? ee ?? ee ?? ee ?? ee ?? ee ?? ee ?? ee ?? ee ?? ee ?? ee ?? ee ?? эи ?? эи ?? эи ?? эи ?? эи ?? эи ?? эи ?? й ?? й ?? е ?? эи ?? й ?? й ?? й ?? й ?? е ?? эи ?? й ?? й ?? е ?? эи ?? й ?? й ?? е ?? эи ?? й ?? й ?? е ?? эи ?? й ?? й ?? й ?? й? ? эи ?? эи ?? й ?? й ?? е ?? эи ?? эи ?? эи ?? эи ?? эи ?? й ?? й ?? е ?? эи ?? эи ?? эи ?? эи ?? эи ?? й ?? й ?? е ?? эи ?? эи ?? эи ?? эи ?? эи ?? й ?? й ?? е ?? эи ?? эи ?? эи ?? эи ?? эи ?? й ?? й ?? е ?? эи ?? эи ?? эи ?? эи ?? эи ?? й ?? й ?? е ?? эи ?? эи ?? эи ?? эи ?? й? ? е ?? й ?? е ?? эи ?? эи ?? эи ?? эи ?? эи ?? й ?? й ?? е ?? эи ?? эи ?? эи ?? эи ?? эи ?? е ?? эи ?? й ?? й ?? эи ?? эи ?? эи ?? эи ?? й ?? й ?? е ?? эи ?? й ???????? й ?? й ?? эи ???? эи ?? эи ?? эи ?? R Рис.60 Z Z X U X После расположения диагоналей нанесите клей и уложите плитку по диагональным осевым линиям (рис. 61). Используя начальную точку, установленную после сухой укладки, поместите центральную плитку в положение на стыке линий WX и YZ или W 1X 1 и Y 1Z 1. Разложите диагональные рисунки так, чтобы первый ряд совпадал с диагональными центральными линиями макета. 226 Глава VII Расположение и установка

?ee??ee? e?e??ee??ee??ee? h? h? h? h? h? h? g g g g g g Fig. 59 is an example of a diagonal design laid out incorrectly.

13 W W T Y Y S R Рис.61 Z Z U X X 3. Нанесение клея После надлежащей подготовки основания и определения осевых линий и разметки нанесите соответствующий клей зубчатым шпателем. Распределите клей по половине комнаты. Вы можете работать с материалами в чистой половине комнаты, не попадая на клей и не оставляя его по новому полу. Перед укладкой плитки дайте клею достаточно времени для схватывания. Изменения влажности и температуры повлияют на время схватывания клея. Чтобы проверить правильность закрепления, слегка нажмите пальцем на клейкую поверхность в нескольких местах.Если клей становится сухим на ощупь, значит, он готов к укладке плитки. Если клей прилипает к пальцу, необходимо дополнительное время для высыхания. Чтобы не потерять центральную линию при нанесении клея, оставьте небольшое незащищенное место в месте пересечения линий и другое место в месте пересечения линии со стеной. Если центральная линия очень длинная, вы можете оставить дополнительные пятна через каждые несколько футов вдоль линии. Затем, используя открытые участки исходной линии в качестве ориентира, нанесите новую линию мелом поверх клея после того, как он высохнет, и нанесите клей на открытые участки.4. Укладка После того, как клей застынет, поместите первую плитку под прямым углом в точке пересечения центральных линий. Очень важно уложить первые несколько плиток точно в соответствии с указаниями, поскольку они повлияют на всю укладку. Для квадратного или шахматного дизайна четверть комнаты должна быть выложена ступенчато или веерообразно по линиям, нанесенным мелом на полу. В качестве примера плитки пронумерованы в порядке укладки (рис. 62). Глава VII Планировка и установка 227

Give the adhesive ample time to set up before the tile is installed. Humidity and temperature changes will affect the length of time for the adhesive to set up.

14 Рис.62 Рис. 63 При повторении дизайна отрегулируйте центральную линию так, чтобы вся конструкция ложилась как можно ближе к линии стены. Часто бывает полезно уложить плитки на пол насухо, чтобы посмотреть, как они будут выглядеть (рис. 63). На более крупных установках коммерческой плитки открывайте сразу несколько коробок плитки и смешивайте их по мере укладки. Это поможет растушевать плитку, если есть небольшая разница в оттенках от одной коробки к другой. Если черновой пол не полностью выровнен, может возникнуть стекание.Это очевидно, когда углы плитки не совпадают точно. Лучший способ решить эту проблему — оставить плитку для установки позже и продолжить укладку другой плитки вокруг отверстия. Оставленная плитка должна быть больше, чем проем. Нагрейте эту плитку с обратной стороны и поместите углы плитки на открытое пространство. Положите ненагретую плитку на нагретую плитку и надавите, чтобы вдавить нагретую плитку в проем. 228 Глава VII Компоновка и установка

On larger installations of commercial tile, open several boxes of tile at one time and mix them as they are installed.

15 5.Установка. Квадратная компоновка Чтобы прикрепить упругую плитку к прямым стенам, поместите свободную плитку A на последнюю полную плитку в ряду. В конструкции поворотного блока поверните зернистость соседней плитки под углом 90 °. В дизайне шахматной доски держите волокна в одном направлении. Поверх незакрепленной плитки поместите полную плитку B и прижмите ее к стене (рис. 64). Сделайте надрез или отметку вдоль края плитки B, отметив плитку A. Отрежьте по этой линии ножом или плиткорезом и установите плитку A у стены. Если вы будете использовать основание стены или лепнину для покрытия краев, вы можете надрезать много плиток ножом и сломать их по линии надреза.Это не дает идеально чистой линии, но этого будет достаточно, если установлен молдинг или настенное основание. б. Раскладка по диагонали Чтобы уложить плитку вдоль прямой стены по диагонали, используйте шаблон из листового материала, ДВП или металла, вырезанный по диагонали укладываемой плитки. Для диагональной плитки размер равен примерно 17 (рис. 65). Положите плитку так, чтобы она соответствовала последней полной плитке. С помощью шаблона отметьте место резания плитки (рис. 66). с. Неровные стены или дверные обшивки Нестандартные стены или дверные обшивки можно подогнать с помощью прямой разметки.Отшлифуйте плитку примерно на 3/4 необходимого размера. Поместите этот кусок плитки на последнюю полную плитку и против объекта, который нужно разместить, так чтобы излишек перекрывал последнюю полную плитку. Установите разделители на такое же расстояние, как и перекрытие (рис. 67). Это перекрытие должно быть равномерным по краю плитки. B 17 A Рис.64 Рис.65 Рис.66 Рис.67 Глава VII Расположение и установка 229

Score or mark along the edge of tile B, marking tile A. Cut along this line with a knife or tile cutter and install tile A against the wall.

16 Разметьте плитку (рис.68). Нагрейте обратную сторону плитки, прорежьте по разметке и поместите ее на место. При прямой разметке плитки по диагонали проведите линии от угла к углу плитки поля, чтобы плитка оставалась ровной (рис. 69). д. Разметка рисунка Подгонка очень сложных участков иногда лучше всего выполняется путем разметки рисунка. Отрежьте кусок фетра точно по размеру плитки. Поместите войлок в подходящую область (рис. 70). Если клей уже нанесен, используйте два куска войлока. Первый кусок будет собирать часть клея, который может попасть на лицевую сторону плитки при переносе рисунка.Нанесите узор на войлок, как описано в главе VIII, буква A. Поместите узор на плитку (убедитесь, что зернистость идет в правильном направлении) и перенесите отметки (рис. 71). Нагрейте обратную сторону плитки, прорежьте по разметке и поместите ее на место. 6. Завершение работы Упругую коммерческую плитку не нужно раскатывать после завершения укладки. Однако жилую плитку и определенную специальную плитку необходимо катать. См. Главу V, Системы установки. Не мойте плитку как минимум 5 дней после укладки.Рис.68 Рис.69 Рис.70 Рис Глава VII Расположение и установка

Cut a piece of scribing felt the exact size of the tile. Place the felt in the area to be fit (Fig. 70). If adhesive is already spread, use two pieces of felt. ,
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
