Инфракрасный карбоновый теплый пол: Инфракрасный карбоновый теплый пол: устройство, виды, правила монтажа

виды систем, технология укладки и монтажа

Карбоновый теплый пол: общий обзор системы + технология ее установки и подключения

Карбоновый пол — уникальная система напольного инфракрасного обогрева помещений. В качестве нагревательных элементов используются карбоновые стержни. Материал представляет собой высокопрочный устойчивый к разнородным воздействиям углепластик. Стержни надежно соединены друг с другом медным кабелем повышенной защиты, в сплошных системах нагревательные элементы запаяны в пленку. Эффективность карбонового теплого пола значительно выше, чем систем кондуктивно-конвекционного отопления. Саморегулирующийся карбоновый пол инфракрасного обогрева экологичен, потребляет рекордно низкое количество электроэнергии, полностью безопасен.

Принцип работы такой системы

Тепловые лучи прогревают предметы в помещении, свободно проходя через напольное покрытие и почти не нагревая воздух, что принципиально отличает их от привычных электрических теплых полов. Тела людей, мебель, предметы нагреваются равномерно. Эффективность отопления не зависит от наличия или отсутствия сквозняков, уровня влажности в помещении. 90% излучения — в дальнем инфракрасном диапазоне, что положительно влияет на здоровье людей, проживающих в домах с отоплением этого типа.

Примерно половина теплопотерь человеческого тела происходит именно в инфракрасном биорезонансном диапазоне (длина волны 9-10 мкм). В этом же диапазоне тепло наиболее эффективно поглощается. Поэтому при условии инфракрасного отопления для комфортного самочувствия человеку нужна температура на 4-5 С ниже, чем при других видах обогрева. Благодаря этому и высокому КПД расходы на отопление снижаются на 15-20%. Воздух в помещениях с карбоновыми полами не перегревается, остается свежим и не пересушенным.

Нагревательные стержни карбонового пола соединены друг с другом медным кабелем в толстой изоляции

Карбоновые полы не только позволяют поддерживать комфортную температуру в помещениях, но и оздоравливающе воздействуют на организм человека. Лучистый обогрев и повышенное количество отрицательно заряженных ионов действуют как солнечное тепло. Действие излучения аналогично работе генераторов аэроинов, используемых в медицине.

Биогенетические дальние инфракрасные лучи сыграли огромную роль в развитии жизни на планете, их называют лучами жизни. Использование их в системах отопления имеет дополнительные плюсы:

снижение уровня стресса;
подавление роста раковых клеток;
ускорение вывода шлаков;
очистка и дезодорация загрязненного воздуха;
стимуляция роста растений;
уничтожение вируса гепатита;
положительное влияние на больных псориазом, диабетом.

Живое инфракрасное излучение воспринимается организмом как собственное тепло и оказывает мягкое оздоравливающее воздействие — улучшается микроциркуляции крови, стимулируются окислительно-восстановительные процессы, благодаря чему человек меньше склонен к утомляемости, лучше себя чувствует.

Карбоновый инфракрасный теплый пол оказывает благоприятное воздействие на организм человека

Виды карбоновых систем обогрева

Все отопительные системы на основе карбоновых нагревателей легки, прочны, просты в монтаже, устойчивы к коррозии. Различают стержневые и сплошные (пленочные) карбоновые полы. Гибкие нагревательные элементы стержневых систем соединены в маты термостойким многожильным медным проводом толщиной 2,5 мм в толстой 3-миллиметровой оболочке.

Карбоновые маты — саморегулирующиеся системы, благодаря чему их можно укладывать под мебель без риска перегрева. Они отлично подходят для монтажа в стяжку или в 2-3-сантиметровый слой плиточного клея. Защитная оболочка стержня — полиэстер и полиэтилен.

Карбоновые маты с эффектом саморегуляции можно укладывать под мебель. Перегрев исключен

Сплошная инфракрасная пленка нагревает помещение за счет единого карбонового слоя. Такой пол можно разрезать, укладывать под мебель. Полосы надежно соединены с помощью пайки. Пленочные системы могут существенно отличаться. Обычная пленка — двух- или трехслойная. Карбоново-графитовая смесь наносится с помощью принтера на основу из полипропилена.

Сплошная система состоит из 3 рабочих слоев, с двух сторон защищенных 5 слоями безопасности. Такие 13-слойные полы надежно защищают от любых возможных вредных воздействий и перегрева. В пленках этого типа используется чистый карбон, а не карбоново-графитовая смесь.

В 13-слойной инфракрасной пленке используется чистый карбон, она предельно надежна и безопасна

Чем этот теплый пол лучше других?

Карбоновые полы можно использовать для обогрева помещений и открытых площадок. Их плюсы:

Саморегуляция

Это «умные» системы, контролирующие температуру и, соответственно, расход электроэнергии без установки сложного дорогостоящего оборудования. Чем выше температура, тем больше увеличивается расстояние между частицами нагревательных элементов, и нагрев автоматически снижается за счет увеличения сопротивления. Таким образом, снижается расход электроэнергии. Когда температура падает, происходит обратный процесс.

На участках пола с повышенной нагрузкой, например, в местах, где установлена мебель, система будет нагревать значительно меньше. Перестановка мебели и тяжелых предметов не представляет проблемы, никаких дополнительных мер по защите отопления не требуется.

Надежность и безопасность

Поскольку инфракрасный карбоновый пол не может перегреться в силу особенностей терморегуляции, нет риска повреждения или деформации напольного покрытия. Система отопления чрезвычайно надежна, не выходит из строя.

Инфракрасное излучение теплого пола не имеет негативных побочных эффектов, его применяют в камерах для недоношенных детей для щадящего обогрева младенцев и оздоравливающего эффекта. Сфера применения инфракрасных систем постоянно расширяется. Их используют в спа-салонах, инфракрасных саунах.

Экономичность

Мощность карбонового пола составляет 116 Ватт на метр погонный. Когда прогревается слой плиточного клея или стяжка, в которые устанавливаются системы, потребляемая мощность снижается. Обычно она составляет 87 Ватт на метр погонный.

Чтобы обеспечить максимальный контроль расхода электроэнергии, устанавливают терморегуляторы. Это позволяет сэкономить до 30% на энергозатратах. На сегодня карбоновые полы самые экономичные из всех систем отопления.

Карбоновое отопление позволяет существенно экономить на энергозатратах. Системы сверхнадежны и безопасны

Монтаж стержневого карбонового отопления

Стержневой карбоновый мат очень прост в монтаже. Для его укладки достаточно иметь несложные инструменты и материалы, никаких специальных знаний не требуется. Укладывают систему в клей или стяжку. Режется он кратно 10 см по длине. Допустимая длина полосы — до 20-25 м.

Для снижения энергозатрат в системах инфракрасного отопления используются терморегуляторы с датчиками температуры

Необходимые комплектующие для монтажа:

Подложка-теплоизолятор. Она позволяет увеличить эффективность работы стержневого мата и снизить теплопотери. Можно использовать листовой вспененный материал с лавсановой пленкой. Подходят армофол, изоком, плэнекс, пенофол или их аналоги. В качестве теплоизолирующей подложки нельзя использовать материалы с токопроводящей фольгой.

Соединительный комплект. Понадобится как минимум один комплект из 4 толстостенных термоусадочных трубок и пары гильз.
Концевой комплект из 2 толстостенных термоусадочных трубок для каждой полосы карбонового мата.
Терморегулятор, укомплектованный датчиком температуры пола. Также датчик можно приобрести отдельно. Подойдет SF-7х30. Терморегулятор выбирают такой, чтобы максимальная мощность планируемой нагрузки была ниже максимальной мощности терморегулятора на 15%.
Гофрированная трубка для укладки датчика температуры пола с зондом и заглушкой.
Соединительный провод в двойной изоляции.

Также вам понадобятся такие инструменты:

щипцы для снятия изоляции с проводов;
кусачки;
клещи обжимные;
ножницы;
нож;
отвертка;
технический фен;
скотч строительный.

Поверхность пола должна быть чистой и ровной. Определяют общую площадь, на которую будет уложен карбоновый мат, готовят место расположения терморегулятора в доступной точке. В полу необходимо проштробить паз для последующей установки датчика в гофрированной трубке.

Материал укладывают на поверхность пола, прикрепляют к основе с помощью клея, степлера или скотча. Полосы теплоотражающего материала соединяют между собой. Рулон раскатывают со стороны будущего подсоединения к терморегулятора. Для разворота полосы ее разрезают с одной стороны в месте разворота, полосу поворачивают на 180 градусов. Полосы закрепляют скотчем на теплоотражающем материале и соединяют между собой. Карбоновые стержни не должны пересекаться друг с другом.

Очистить провод от изоляции можно либо с помощью специального инструмента, либо с помощью щипцов. Приобрести их можно в любом магазине строительных инструментов

Полосы мата соединяют друг с другом монтажными проводами. В месте разреза карбонового мата нужно зачистить провод от изоляции. На провод надевают гильзу в термоусаживаемой трубке, зажав обжимными клещами. Снимают изоляцию с соединительного провода, надевают термоусаживаемую трубку.

Соединительный провод соединяют с силовым кабелем карбонового мата с помощью термоусадочной трубки

Силовой провод карбонового мата соединяют с проводом соединительным с помощью гильзы, обжав клещами. При помощи технического фена усаживают гильзу. Термоусаживаемую трубку сдвигают на соединение и также усаживают феном. Таким образом соединяются все полосы. Концевой комплект изолирует концы проводов. На них надевают термоусаживаемые трубки, усаживают феном, обжимают клещами.

Первую полосу мата подключают к зажимам терморегулятора с помощью соединительного комплекта и провода. Подключение это, как правило, осуществляют в соответствии с инструкцией, которая входит в комплект.

В теплоотражающем материале необходимо сделать отверстия для прочного сцепления с полом. Датчик температуры вводят в гофрированную трубку с помощью зонда. На трубку устанавливают заглушку. Далее трубку укладывают в подготовленный паз вдоль стержней пола. Терморегулятор устанавливают на стену и тестируют работу системы обогрева в течение 15 минут, проверяют надежность соединений.

После завершения монтажа карбонового мата его можно уложить как в стяжку, так и в плиточный клей. Стяжку заливают прямо поверх стержней теплого пола. Плитку также укладывают прямо на теплый пол с помощью клея. Минимальная толщина стяжки или слоя клея вместе с плиткой — 2 см. Применять можно только специальные смеси для теплых полов. Срок полного высыхания плиточного клея или стяжки — минимум 28 дней. Включать систему можно только по истечении этого времени.

Если у вас все еще остались вопросы — смотрите инструкцию на видео:

Оцените статью: Поделитесь с друзьями!

Теплый пол карбоновый: Достоинства, виды, лучшие производители

В настоящее время существует большое количество разнообразных обогревающих систем. Каждая модель имеет свои плюсы и минусы в области применения и монтаже. Поэтому перед каждым пользователем встает вопрос, какими же критериями руководствоваться, чтобы правильно выбрать обогревающую систему для своего помещения. По рекомендациям опытных специалистов, оптимальным решением является – инфракрасный карбоновый теплый пол. И это не удивительно, он обладает массой преимуществ по сравнению с другими теплообменными системами.

Достоинства карбоновых полов

Такой вариант теплых полов имеет большое количество плюсов за счет того, что производители соединили в нем преимущества всех электрических систем отопления, максимально снизив их недостатки. В этом можно убедиться, если обратить внимание на следующие качества:

Безопасность. В силу того, что карбоновые теплые полы могут выдержать высокую температуру до 60 градусов, снижается риск перегрева элементов системы, что в свою очередь предотвратит деформацию напольного покрытия и не допустит очаг возгорания.
Надежность. При выходе, каких либо элементов из строя, сама система, благодаря своей конструкции продолжает работать, тем самым обеспечивая помещение необходимым количеством тепла.
Экологичность. В конструкцию теплых инфракрасных полов входят только чисто экологические материалы, которые при нагреве излучают полезные для здоровья людей, инфракрасные лучи. Помимо этого инфракрасные волны не сушат воздух, что позволяет такую систему использовать людям страдающим астмой.
Экономичность. В процессе прогревания всех элементов, расходуется 116 Ватт на один погонный метр, когда же напольное покрытие прогревается полностью, оно снижается до 87 Ватт на один погонный метр, что в свою очередь позволяет сэкономить на электроэнергии до 30 %. По отзывам пользователей, на сегодняшний день, такая система обогрева является самой экономичной.
Саморегуляция. Карбоновые полы способны сами контролировать температуру в помещении и расход на электроэнергию, без дополнительных оборудований. Когда температура начнет доходить до высокого уровня, начнет увеличиваться сопротивление, тем самым снижая температуру, до необходимого уровня.
Совместимость. Карбоновые полы можно укладывать почти под все виды напольного покрытия.
Монтаж. Ознакомившись с инструкцией, инфракрасный пол можно уложить самостоятельно, не прибегая к услугам специалистов.

Рассмотрев выше перечисленные преимущества, видно, что карбоновые полы и в самом деле значительно превосходят своих конкурентов. Но не маловажным является и сам принцип работы этого пола.

Принцип работы карбоновых полов

Карбоновый (графитовый) теплый пол состоит из высокопрочного углепластика, в котором нагревательными элементами выступают карбоновые стержни. Стержни расположены параллельно друг другу и надежно соединены защитными медными кабелями. При нагревании электрическим током стержни начинают излучать инфракрасные волны, которые просачиваясь через напольное покрытие, начинают обогревать помещение. Но здесь стоит отметить, что инфракрасное излучение не израсходует тепло на воздух, его обогрев направлен на людей и предметы в помещении. Таким образом, эффективность карбоновых полов в обогреве значительно выше по сравнению с другими моделями.

Виды карбоновых полов

В настоящее время карбоновый пол имеет два вида, это – стержневые маты и пленка. Каждая модель имеет общие преимущества перед другими системами, но у них есть и свои отличия. Поэтому, чтобы правильно сделать выбор, стоит рассмотреть их более подробно.

Стержневые маты

Эта модель электрических полов выпускается рулонами, со следующими стандартами: ширина — 83 сантиметра, длина до 25 метров, толщина не более — 3,5 миллиметров. В их комплект входят терморегулятор и датчик для измерения температуры. У стержневых матов потребление мощности зависит от температуры нагрева, в среднем она составляет от 110 до 180 Ватт на погонный метр. Энергопотребление на погонный метр составляет не более 50 Ватт в час, с питанием от электросети мощностью не более 220 Вольт. Этот вид теплых полов можно сочетать с любыми напольными покрытиями, но идеальным решением будет, уложить стержневой карбоновый теплый пол под плитку.

Монтаж стержневых матов

За счет того, что производители выполнили большую часть работы, монтаж карбонового теплого пола проводится в несколько раз быстрее, чем устройства из электрических кабелей. Монтаж кабельных моделей довольно кропотлив. Так как прежде чем произвести фиксацию элементов, нужно произвести укладку кабеля, с правильно выдержанным расстоянием. Если учесть, что такая работа потребуется не на один метр, тогда можно предположить, что она отнимет достаточно большого количества времени. В карбоновом стержневом теплом полу расстояние между стержнями уже учтено, поэтому для монтажа достаточно будет расстелить мат на поверхности пола и зафиксировать его строительным скотчем или клеем. Там где потребуется развернуть мат, нужно будет вынуть стержни из сетки, сетку разрезать по намеченным линиям и уложить параллельно первой полосе на расстоянии 6 см., внимательно следя за тем, чтобы кабеля не задевали друг друга. После того, как будет выполнена укладка, тонким слоем заливается бетонная стяжка.

Инфракрасная пленка

Пленочный карбоновый теплый пол состоит из сплошного слоя. Его элементы соединены пайкой, за счет чего такое крепление более надежно, чем клипсование. Карбоновую пленку можно кроить на полосы разной величины, в любом направление. В настоящее время существует два вида инфракрасной пленки:

Обычная. Такая пленка состоит из одного или двух слоев полипропилена, на который полосами нанесен слой карбоново – графитовой смеси.
Сплошная. Эта пленка имеет большую защиту от перегрева, так как состоит она из 13 слоев, где с каждой стороны по 5 слоев безопасности и 3 слоя между ними рабочих. Изготавливается такая пленка из чистого карбона, поэтому цена у нее значительно выше, чем у обычной пленки.

Обе эти пленки карбоновых полов абсолютно безопасны, так как могут выдержать температуру до 120 градусов. Но если сплошную пленку можно укладывать под габаритную мебель и электротехнику, обычную же в этих местах использовать категорически запрещается, по тем причинам, что может произойти эффект теплового запирания.

Монтаж инфракрасной пленки

Особенностью пленочных полов в том, что при их монтаже нет необходимости заливать бетонную стяжку. Для того, чтобы их смонтировать, достаточно будет расстелить пленку на чистое основание помещения, а затем произвести укладку напольного покрытия. Но здесь стоит отметить, что пленочный теплый пол не сочетается с ковролином и кафельной плиткой. Так как в первом случае будет недостаточная теплопроводность, а кафельная плитка требует наличие бетонной стяжки. С деревянными покрытиями тоже есть свои ограничения. Во избежание образования трещин при рассыхании древесины, пленочные полы не должны превышать температуру 28 градусов. Идеальным вариантом будет расположить теплый пол под ламинат или линолеум.

Лучшие производители карбоновых полов

В настоящее время самыми востребованными производителями теплых карбоновых полов, считаются корейские фирмы. Более популярными являются такие компании:

«Caleo» Эта компания выпускает инфракрасные пленочные материалы, которые, по отзывам потребителей, являются самыми качественными и имеют большой эксплуатационный срок в применение. Единственный недостаток заключается в том, что пленка очень хрупкая, ее толщина составляет всего 0,42 мм. Поэтому монтаж необходимо проводить предельно аккуратно.
«Unimat Rail» Система этой фирмы завоевало популярность за обширную область применения и простоту при монтаже. Стержневой карбоновый теплый пол «Unimat Rail» не боится повышенной влажности, что позволяет его использовать в саунах, ванных комнат и на кухне. Его можно монтировать в тонкие слои клея и стяжки, он хорошо сочетается как с плиточными, так и с деревянными напольными покрытиями.
«Unimat Boost». Эта компания разработала карбоновый стержневой теплый пол с наименьшим расстоянием между нагревательными элементами. За счет такой внутренней конструкции, эти маты используются для обогрева холодных помещений, таких как подвалы или балконы.

Каждая из этих компаний гарантирует надежность и прочность своих изделий. А так же в комплект к инфракрасным теплым полам производители включили все приспособления и дополнительные материалы, которые понадобятся при выполнении монтажа.

С точки зрения опытных специалистов, а так – же, по отзывам пользователей, теплый пол карбоновый, достойная альтернатива другим обогревающим системам. При правильном монтаже и при соблюдении инструкции, такой пол сможет не только обеспечить помещение необходимым количеством тепла, но и прослужить более 10 лет.

АдминАвтор статьи Понравилась статья? Поделитесь с друзьями:

Выбираем карбоновый теплый пол

Если вы решили применить напольный обогрев помещения, лучшим способом будет установить стержневой или пленочный карбоновый теплый пол. Электрическая энергия преобразовывается в лучевую, с длиной волн 5-10 мкм. Тепло передается в комнату через половое покрытие. Лучевая энергия нагревает не воздух, а предметы, находящиеся на пути луча. Теплые полы из углеродного волокна можно использовать, как основной источник энергии, если пол на 60 % покрыт греющей системой.

Разновидности теплых полов, известные производители

Промышленность представляет разные виды теплого карбонового пола – плюсы и минусы конструкций следует учитывать при монтаже. Качество товара зависит от производителя. Разберемся с названием. Карбон, углерод – название одного и того же элемента. Если электрический ток, пропущен через графитовые стержни или волокна – это карбоновый теплый пол.

Биметаллическим теплым полом называют двухслойную пленку, где верхний слой сплав меди, а нижний из алюминиевого композита. При прохождении тока выделяются инфракрасные волны. Такой контур устанавливается только сухим способом, без стяжки и клея.

Аморфный теплый пол – новая разработка. В тонком мате прокладывается контур из неструктурированного металла в виде ленты. Особенность – нагрев полов температурой выше 35 0 С технически невозможен.

Использовать для общего обогрева помещения карбоновый теплый пол – вариант не дешевый. Тем важнее выбрать изделие от надежного производителя. На рынке в широком ассортименте представлены южнокорейские инфракрасные греющие электрические пленки, карбоновые кабели для теплого пола.

Материал HeatPlus можно устанавливать в тамбурах, лоджиях, подвалах без отопления. Тоже корейский бренд, Caleo Gold, имеет защиту от искрения, большую тепловую нагрузку, но и стоит дороже. Пленка RexVa обладает меньшим тепловым потоком, зато устойчива к перепадам напряжения. Рабочий ресурс этих нагревателей 15 лет, а ИК пленка Okondol рассчитана на 50 лет работы. Корейский производитель продает карбоновый теплый пол по всему миру.

В чем отличие сплошного и стержневого карбонового нагревателя

В торговле широко представлен пленочный (сплошной) и стержневой карбоновый теплый пол, рассчитанный на разную тепловую нагрузку и место монтажа.

Нагреватель теплого пола – инфракрасный, стержневой, карбоновый – представляет параллельно уложенные, гибкие стержни. Они соединены в общий контур многожильным медным проводом сечением 2,5 мм, в оболочке толщиной 0,3 см. Называют скрученный контур карбоновым матом.

Основные отличия стержневого контура:

Сборку можно укладывать без учета установки мебели. Система саморегулирующаяся по температуре, перегрева не будет.
Теплый пол из карбонового мата укладывают в стяжку, плитку укрепляют клеем.
Установка терморегулятора увеличивает надежность системы.
Для обустройства теплого пола под плитку карбоновый ИК мат подходит лучше, чем пленка.
Стоимость стержневых карбоновых матов выше, чем сплошных ИК пленок.

Чем отличается инфракрасный карбоновый пленочный теплый пол? Устанавливать греющую конструкцию можно в период косметического ремонта. Сборка представляет карбоновую пасту, запаянную в двухслойном полиэстере. Конструкция более экономична, укладывается под ламинат, линолеум, ковролин без стяжки и использования клея. Для раскроя полотна предусмотрены дорожки. Но теплый пол, карбоновый мат на котором установлен без стяжки, не должен лежать под ножками тяжелой мебели, чтобы не повредить поверхность пленки. Пленочные ИК нагреватели можно монтировать на вертикальные и наклонные стены.

Какой теплый пол выбрать – чем руководствоваться

При выборе водного или электрического подогрева пола следует учитывать характер помещения. В частном доме с высокими потолками и собственным нагревательным котлом теплый водяной пол позволяет использовать остаточное тепло в контуре, подавая на обогрев воду из обратки. Для того чтобы подсоединиться к общей линии отопления многоквартирного дома потребуется разрешение ресурсоснабжающей организации. Его не выдадут жильцам выше 1 этажа – дополнительная нагрузка на конструкции.

Электрический подогрев с помощью кабеля уменьшает слой стяжки до 5-7 см, используется для обогрева небольших площадей – балкона, лоджии, холодного коридора.

Чаще всего используют в обустройстве теплых полов карбоновые стержневые и пленочные комплекты. Они создают излучение волнами, комфортными для человека, 5-9 мкм. При использовании ИК пленки для отопления расход энергии в среднем виден из таблицы. Энергопотребление для карбоновых теплых полов

Обустройство теплых полов в квартире с центральным ГВС позволит не зависеть от сезонных отключений энергии. У вас всегда есть возможность воспользоваться локальной системой отопления, созданной своими руками. Основой для монтажа лучше выбрать карбоновый контур. КПД этой системы 90 %, распределение теплового потока комфортное.

Нуждаетесь в профессиональной консультации? Обращайтесь на сайт или по телефону. Мы окажем техническую поддержку.

мат стержневой инфракрасный, электрический карбон под ламинат и отзывы

Обустроить пол и сделать помещение теплым можно при помощи современного карбонового теплого пола Утепление жилища – ответственное дело, особенно в широтах с умеренными и холодными климатическими условиями. Карбоновый теплый пол позволяет утеплить жилище, используя инновационные и безопасные технологии. Теплый пол можно считать, если не универсальным, то дополнительным обогревом. Инфракрасный обогреватель работает при помощи графитово-серебряных стержней, соединенных друг с другом кабелем, который имеет повышенную защищенность.

Преимущества карбонового пола

Карбоновый пол работает на резистивных нагревательных элементах, напоминающих карбоновый кабель, карбоновую пасту или карбоновое волокно. Это электрический пол, который работает от сети. Нагревательный резистивный элемент работает под напряжением. В теплую энергию его превращает электрическое сопротивление.

Резистив передает полученное тепло всей напольной поверхности, распределяя это тепло равномерно по всему полу.

Карбоновым полом можно пользоваться как основным отоплением, так и дополнительным. Если карбоновый пол является дополнительным источником тепла, можно покрывать определенный участок пола в помещении. Если пол является основным, тогда площадь покрытия должна составлять не менее 70% от всей площади помещения.

Главное преимущество карбонового теплого пола в том, что он является экономичным источником отопления

Преимущества карбонового пола:

Комфортный источник отопления;
Перекрытия не перегружаются;
Довольно большая экономичность;
Его можно отключить в зимний период;
Высокая работоспособность;
Стойкость перед коррозийными процессами.

Пол можно установить в помещениях любого типа. При этом покрыть можно как большую, так и малую площадь. Карбоновый пол можно установить в квартире, загородном доме, на балконе или лоджии, в отеле, гостинице и промышленном помещении.

Зачем устанавливать теплый пол: карбоновый мат

Карбоновый мат относится к передовой, инновационной технологии, которая позволяет использовать инфракрасные волны для обогрева помещения. Карбон – высокопрочный материал, попадая под воздействие электричества, он продуцирует тепло, в основе которого лежит длинноволновой инфракрасный диапазон. Стержни имеют параллельное соединение, что позволяет быть уверенным в бесперебойной работе пола.

Благодаря высокому тепловому коэффициенту теплоотдачи, уровень и количество тепла, которое продуцирует пол, можно регулировать.

Инновационные компоненты, из которых изготовлены стержни, обеспечивают системе долгий и бесперебойный срок службы. Пол может сам себя регулировать, что позволяет значительно экономить тепловую энергию. Именно поэтому затраты на покупку и установку такого пола очень быстро окупаются.

Многие предпочитают устанавливать теплый карбоновый пол, поскольку он может самостоятельно регулировать температуру в помещении

Почему стоит установить такой пол:

«Умный» пол сам регулирует температуру в помещении. Он реагирует на малейшие колебания и изменения температурного режима и стабилизирует его.
При установке или перестановке мебели карбоновый пол сам перестает работать на участке, на котором поставили мебель, так как там ухудшилась теплоотдача.
Пол чувствует малейшие колебания теплоотдачи благодаря мелкодисперсному графиту, который является его композиционным материалом.
Такой пол снижает затраты на отопление не менее, чем на 30%.
Карбоновый пол ионизирует воздух, что положительно влияет на организм.
Пол надежный. Он не может перегреться, так как стержневой мат обладает повышенной прочностью и устойчивостью к внешним воздействиям.

Мат можно легко уложить в помещении с любой площадью и характеристиками. Перед покупкой нужно просто правильно рассчитать количество необходимого материала. Пол можно монтировать в стяжку, а также в плиточный клей.

Стержневой теплый пол карбоновый

Карбоновый пол может самостоятельно регулировать температуру воздуха в помещении – именно поэтому его называют интеллектуальным. Нагревательные элементы работают благодаря композитному составу. При уменьшении температуры в помещении температура нагревательного элемента увеличивается – материал подвержен расширению.

Увеличение расстояния между графитовыми зернами приводит к тому, что сопротивление в системе становится больше, а мощность, следовательно, уменьшается.

Карбоновые стержни реагируют на изменение температуры на разных участках напольного покрытия, что приводит к снижению обогрева в теплых местах и ее повышению – в холодных. Именно поэтому пол считается безопасным. Его владельцы не должны бояться перегрева системы или мебели.

Установить стержневой теплый пол вполне можно своими руками, главное — подготовить инструменты и материалы для работы

Как установить теплый пол:

Проверить, есть ли в наличии все необходимые материалы.
Измерить площадь поверхности, определить ее конфигурацию.
Очистить поверхность перед тем, как приступить к основному этапу работ.
Заняться укладкой термодатчика.
Равномерно распределить и соединить полоски карбонового мата по площади, для которой нужен обогрев.
При помощи малярного скотча зафиксировать тепловой мат.
Установить термостат.

Термостат нужно соединить с датчиком тепла пола при помощи специальной гофрированной трубки. Завершительный этап – подключение полов к электросети. Все работы можно выполнить самостоятельно – они полностью безопасны для жизни.

Инфракрасный карбоновый теплый пол

Карбоновый пленочный пол отличается от стержневого тем, что его установка выполняется еще проще. Пленку просто застилают поверх напольного покрытия. Пленочный пол можно покрыть материалом любого вида, кроме ковролина и кафеля.

Пленочный инфракрасный карбоновый пол состоит из карбоновых полос, которые соединены между собой при помощи медных шин. Полосы покрыты специальным полиэстером.

Когда пол подключают к сети, он набирает температуру, после чего переходит в экономный режим. Такой пол отличается высокой прочностью, надежностью и долгим сроком службы. Он также экологически чист и безопасен в использовании.

Популярным и востребованным является инфракрасный карбоновый пол, который с легкостью можно установить в помещении

Преимущества пленочного пола:

Быстрое и равномерное нагревание. Держит температурный режим в течение долгого времени, создавая уют и комфорт.
Функционирование в постоянном режиме. Сам регулирует температуру.
Не боится коррозии и механических повреждений. Не повреждается при перестановке мебели.
При повреждении пол продолжает работать, даже если некоторые секции остались не в «строю».

Пол специально ламинируют, поэтому он не боится влаги и пара. Пленка устойчива к возгораниям и начинает плавиться только при температуре в 120 градусов. Пол очень мобильный, при переезде его можно легко снять, сложить и перевезти с собой.

Карбоновые теплые полы под ламинат

Карбоновый пол не уступит первенство ни одному отопительному аналогу. Это лучший материал, который можно было придумать под ламинат. Карбон обуславливает равномерное нагревание пола, что делает его работу полностью безопасной. Пол легко устанавливать, с его монтажом могут справиться даже начинающие мастера, которые раньше не имели дела с подобными системами обогрева.

Чтобы уложить систему обогрева под ламинат, необходимо подготовить нагревательную карбоновую пленку, соединительные клипсы, скотч и терморегуляторы.

После установки пола важно обратить внимание на датчик температурного режима. Следует учесть, что ламинат не должен нагреваться свыше температур в 27 градусов. Поэтому о выставлении правильной температуры нужно позаботиться заранее.

Карбоновый пол, который устанавливается под ламинат, позволяет заранее отрегулировать температуру обогрева

Преимущества карбоновых полов под ламинат:

Температуру обогрева можно выставить заранее.
Система сама регулирует температуру нагрева.
Полы полностью безопасны, они не горят и не плавятся.

Отзывы о данных системах нагрева можно найти в интернете. Многие утверждают, что карбоновые полы очень экономичны, хоть на их установку нужно будет потратиться. Однако вскоре все траты окупятся, так как «умная» система знает, когда температуру стоит понизить, а когда повысить. При выборе покрытия важно узнать у продавца, можно ли под него устанавливать карбоновый пол.

Характеристики карбонового теплого пола (видео)

Инновационные карбоновые отопительные системы позволяют не только полностью обогреть жилище, но при этом значительно сэкономить электроэнергию. Карбоновые покрытия подходят для установки в помещениях всех типов: служебных и жилых. При выборе покрытия важно учитывать площадь, которую нужно покрыть, а также определиться с будущей отделкой пола. Карбоновые полы отличаются высоким качеством, упругостью, прочностью. Надежностью, безопасностью и экологичностью. Установку полов можно выполнить самостоятельно от начала и до конца.

Самые лучшие посты

виды, критерии выбора, технология монтажа

Карбоновый теплый пол по своим техническим характеристикам занимает одно из первых мест среди систем обогрева жилых помещений. Основным достоинством его является эффективность и безопасность применения. Выпускают два вида такого отопительного оборудования, которые отличаются конструктивными показателями и способом укладки. Как устроена карбоновая система обогрева пола и в чем особенности ее установки?

Устройство и принцип работы

Теплый карбоновый пол относится к электрическим отопительным устройствам. Нагрев полового покрытия осуществляется за счет инфракрасного излучения. Диапазон действующих волн составляет 5 – 20 мкм.

Такой процесс в системе происходит благодаря ее конструкции, которая состоит из нагревательных полос или стержней, заполненных карбоновой смесью. Каждый элемент скреплен проводниками из меди, через которые поступает электрический заряд.

Все провода и греющие детали облачены в защитную полипропиленовую оболочку. Поэтому карбоновое отопительное оборудование не боится воздействия влаги. За счет параллельного типа соединения ИК система обогрева способна функционировать даже при повреждении отдельных ее участков.

Инфракрасное излучение, которое выделяет электрическое карбоновое устройство, позволяет равномерно прогреть всю площадь напольного покрытия. При этом тепло распространяется на окружающие предметы. Благодаря таким свойствам воздух в помещении не пересушивается и создается, благоприятный микроклимат.

Карбоновый теплый пленочный пол

Виды карбоновых систем

Карбоновая система теплого пола выпускают двух типов – пленочное и стержневое покрытие. Оборудование имеет различную конструкцию и технические характеристики.

Пленочные полы

Устройство представляет собой сплошное термостойкое пленочное покрытие, между слоями которого расположены карбоновые полосы. Нагревательные элементы между собой спаяны с помощью медных шин.

Пленка, изготовленная из качественного прочного полипропилена, выдерживает высокий температурный режим – до 120 градусов по Цельсию. При этом материал совершенно не деформируется и не теряет первоначальных характеристик.

Один рулон пленочного теплого пола имеет длину 50 метров, а ширина его колеблется в пределах от 50 до 100 сантиметров. Толщина полипропиленового слоя может быт в пределах 0,23- 0,47 миллиметров.

Монтаж пленочной системы обогрева производится сразу под финишное покрытие при условии наличия правильно оформленной ровной основы пола. Благодаря этому значительно облегчается весь процесс укладки и демонтажа оборудования.

В зависимости от категории карбонового пленочного материала потребляемая мощность таких теплых полов может иметь показатели от 130 до 400 ватт на метр квадратный. При этом соответствующая максимальная температура нагрева поверхности составляет от 40 до 80 градусов. Расход энергии в процессе работы системы не превышает 25,-35 ватт в час.

Укладка нагревательной карбоновой пленки

Стержневой пол

Такой вид карбонового теплого покрытия имеет другую конструкцию. Состоит система из заполненных смесью из карбона стержней. Такие гибкие элементы нагрева изготовлены из крепкого полимера, который обладает высокой термостойкостью.

Каждый стержень между собой соединен многожильным проводником из медного сплава. Все провода покрыты защитным полипропиленовым слоем. Параллельное их подключение позволят бесперебойно работать оборудованию при выходе и строя отдельных нагревательных участков.

Стержневой карбоновый теплый пол

Инфракрасное излучение, возникающее в процессе поступления электричества к карбоновым стержням, полностью прогревает всю площадь полового покрытия. Одновременно с этим при сильном нагреве отдельных зон мощность системы снижается. Такое свойство позволяет исключить возможность перегрева конструкции и прокладывать оборудование в местах, где располагаются крупные предметы интерьера помещения.

Монтаж стержневого устройства обогрева выполняется исключительно в стяжку. Если предполагается финишное покрытие из керамической плитки, то можно размещать систему в слоях клеевого раствора. При этом для укладки карбонового теплого пола стержневого типа обязательно требуется специально подготовленное основание с хорошей теплоизоляционной защитой.

Функционируют стержневые теплые полы с максимальным нагревом рабочей поверхности 60 градусов. Расход электрической энергии в процессе работы составляет от 20 до 50 ватт в час.

Пленочная и стержневая отопительная система отличается своей универсальностью, так как оборудование можно устанавливать под финишное покрытие пола любого типа. При этом качество обогрева совершенно не снижается.

Укладка стержневых нагревательных матов

Критерии выбора

На современном рынке представлены карбоновые теплые полы от различных производителей с отличительными техническими параметрами. Поэтому часто потребителю трудно определится с выбором качественной подходящей системы обогрева.

Чтобы правильно подобрать модель карбонового отопительного оборудования следует учитывать такие факторы:

Мощность прибора. При установке системы в качестве дополнительного обогрева помещения можно обратить внимание на изделия с небольшой мощностью. Если предполагается карбоновый теплый пол как основной элемент отопления или для нагрева помещений большого объема, то лучше приобретать установку с более высокими показателями.
Способ установки. Карбоновые полы могут укладываться сразу на черновую поверхность или монтироваться в стяжку. Если заливка пола в квартире не предусматривается, то лучше выбрать пленочный пол. Его можно установить сразу под плитку, линолеум или ламинат.
Комплектация системы. При покупке комплекта теплого следует внимательно изучить все элементы, которые входят в комплект к оборудованию. Стержневой обогрев должен иметь терморегулятор и датчик. Также рекомендуется проверить все детали системы на целостность конструкции.
Качество изделия. Лучше всего приобретать устройство обогрева пола в специализированных магазинах от известных изготовителей. Это обусловлено тем, что на стихийных рынках можно выбрать совершенно низкого качества товар, который не будет соответствовать заявленным характеристикам.

Также при подборе системы берется в расчет климатические условия местности, характер теплоизоляции и размер помещения.

Преимущества и недостатки

Теплые карбоновые полы относятся к системам с высокими техническими характеристиками. Их устанавливают как в жилых помещениях, так и хозяйственных постройках. Часто используют такой способ обогрева в зданиях общественного типа.

Широкое применение пленочного и стержневого карбонового отопительного оборудования обусловлено множеством преимущественных сторон. К основным достоинствам установки таких систем можно отнести:

имеют небольшой вес устройства, что позволяет применять его для любых перекрытий;
обеспечивают быстрый и равномерный прогрев всей поверхности пола;
возможность установки для любых финишных покрытий;
не выделяют вредных веществ, включая электромагнитные излучения;
обладают защитой от перегрева и возгорания;
конструкция системы позволяет проводить укладку в помещениях с различной планировкой
возможность установки в комнатах с высоким уровнем влажности;
в процессе работы расходуется небольшое количество электрической энергии.

Карбоновые инфракрасные теплые полы отличаются надежностью и длительным эксплуатационным сроком. Система е боится пониженного температурного режима и при отключении не меняет своих технических показателей.

К недостаткам использования электрического отопительного устройства такого типа часто относят сравнительно высокую стоимость оборудования. Если брать во внимание стержневые системы, то часто отталкивает необходимость установки в половую стяжку. Пленочные же устройства имеют невысокую защиту от механического воздействия. Но наряду с достоинствами такие недостатки совершенно незначительные.

Технология монтажа

Укладка карбонового теплого покрытия пола не составляет особой сложности. Поэтому сделать ее можно своими руками. В процессе монтажных работ следует учитывать тип системы обогрева, так как установка оборудования стержневого и пленочного типа имеет существенные отличия.

Устройство карбонового пленочного теплого пола

Пленочный

Монтаж пленочного инфракрасного обогрева проводится на ровную чистую поверхность. Процесс укладки состоит из таких этапов:

Расстелить по всей площади основания теплоотражающее покрытие. Места стыков зафиксировать скотчем, а углы можно укрепить с помощью степлера.
Сверху уложить карбоновую пленку. Для удобного размещения материал можно разрезать по намеченным линиям. В других участках отделять пленку нельзя.
На каждую полосу из меди закрепить контактный зажим гладкой его частью к низу.
Все участки отреза с выходящей наружу медной полосой изолировать.
Полотна пленки должны, повернуты медными проводами к половому основанию, чтобы она не смещалась, рекомендуется в нескольких местах закрепить ее при помощи скотча.

После этого можно устанавливать регулятор. Его следует располагать возле электрической проводки на стене. Подключение пленочного оборудования к сети проводится со стороны расположения терморегулятора. Места подсоединения каждой полосы обязательно изолируются.

Все схемы подключения к терморегулятору теплого пола указаны в инструкции, прилагаемой к прибору. Датчик монтируется под пленочную полосу. Размещать его следует вблизи регулятора.

После подключения к сети необходимо сделать тестирование системы. При этом проводится проверка каждого отдельного участка.

Стержневой

Нагревательные маты стержневого пола укладываются на разложенную по всей площади помещения подложку. Монтаж такой системы обогрева осуществляется на расстоянии от стен 20 сантиметров.

Устройство стержневого карбонового пола

Для установки стержневого пола необходимо:

Подложку разместить по всей поверхности пола, и закрепить стыки.
Сверху расстелить нагревательный мат. Укладка его должна проводиться в направлении от одной стены к другой.
Для разворота стержневых полотен провода необходимо аккуратно разрезать скрепляющий маты кабель.
После заполнения всей поверхности пола нагревательными матами требуется провести фиксацию всей конструкции скотчем.
В местах разъединения проводов необходимо скрепить термоусаживаемыми трубками с силовым кабелем системы. Последний кабель полностью изолируется социальной гильзой.

Подключение к терморегулятору выполняется согласно предоставленной производителем схеме. Датчик заводят в гофрированную трубку.

После завершения монтажных работ осуществляется проверка системы. Для этого оборудование подключают к сети на пятнадцать минут и проверяют показатели температуры нагрева.

Сверху стержневой теплый пол заливается цементно-песчаным раствором. Слой стяжки должен быть не меньше двух сантиметров. Такие же параметры учитываются при укладке на систему плиточного клея.

Правильно установленный карбоновый теплый пол совершенно прост в эксплуатации. Система работает практически бесперебойно, поддерживая необходимую температуру в помещении. Для продления срока использования оборудования рекомендуется периодически делать проверку соответствия заданного режима на всех участках полового покрытия. Такое тестирование позволит исключить значительных поломок и позволит сэкономить на ремонте отопительного устройства.

Карбоновый теплый пол — особенности монтажа под плитку

В последние годы широкой популярностью пользуется карбоновый теплый пол, который считается наиболее эффективным вариантом инфракрасного обогрева. Его характерная особенность заключается в том, что от него не исходят электромагнитные излучения, за счет чего подобная система не несет никакого вреда человеку.

Выпускается подобный теплый пол в различных модификациях, сфера применения их практически не ограничена. Из этой статьи вы узнаете все о карбоновом теплом поле.

Устройство и принцип функционирования

Исходя из типа системы данные элементы выполняются в виде тонких стержней, волокон или полос карбоновой пасты, которые запаяны между слоями полипропилена. Соединяются они посредством медного провода, находящегося в защитной оболочке.

Тип соединения — параллельный. Такая конструкция обеспечивает работу системы, даже в случае выхода из строя отдельных элементов.

Изолирующая защитная оболочка выполнена на основе полиэтилена и полиэстера. Внутри нагревательных элементов располагаются композиционные материалы на базе карбона и полимера.

Принцип функционирования достаточно простой: под воздействием электричеcкого тока карбон начинает выделять тепловые волны, длина которых составляет 8-14 мкм. Они свободно проходят через напольное покрытие.

Некоторое количество тепловой энергии уходит на обогрев пола, остальная часть равномерно распределяется по комнате. При этом воздух в помещении нагревается не очень сильно, а значит не пересушивается, как это бывает в случае с центральным отоплением или обычными электрическими полами. Все это обеспечивает максимально комфортный микроклимат при низком энергопотреблении, экономия равняется 15-20 %.

Конструкция карбонового теплого под плитку представлена на рисунке.

Устройство карбонового теплого пола под плитку

Устройство карбонового теплого пола под керамическую плитку

Как видно на изображении, сначала идет напольное покрытие (в данном случае плитка или керамогранит), далее плиточный клей, карбоновый мат, отражающий материал и первичный пол, которые закреплены на основе из полипропилена и заполнены карбоновой смесью.

Более подробно про инфракрасный пленочный теплый пол можно прочитать здесь.

Разновидности карбонового пола

В настоящее время выпускается два вида карбонового пола: пленочный и стержневой. Различие между ними заключается не только в структуре, но и в технологии укладки. А также у них разные технические характеристики.

Пленочный

Термопленка или сплошной теплый пол — это своеобразное полотно из скрепленных между собой полос с нагревательными элементами. В качестве них выступает чистый карбон или смесь карбона с графитом. Состав наносится на основу из термостойкого полипропилена по технологии напыления, после этого с двух сторон закрывают двух- или трехслойной защитной пленки.

Пленочный карбоновый теплый пол

Полимерная оболочка выдерживает температуру нагрева до 120°С, при этом ее технические характеристики остаются неизменными. Материал очень прочный и устойчивый к различным негативным воздействиям. Полосы спаиваются посредством медных шин.

Пленочные полы укладываются на сухую ровную поверхность непосредственно под покрытие, на которое будут ступать ваши ноги, т.е. мокрых процессов здесь нет. Это значительно ускоряет процесс установки и дает возможность легко производить демонтаж системы в случае необходимости. Осуществляя напольное покрытие для такого вида пола необходимо учитывать ряд ограничений, который предъявляются к ним:

линолеум на войлочной основе, ковролин, ковровая плитка — это материалы с низкой теплопроводностью значительно уменьшают эффективность обогрева;
керамогранит, плитка, наливной пол — монтаж данных видов покрытия подразумевает «мокрые» процессы;
натуральный паркет, массивная доска — эти материалы могут применяться при условии, что рабочий температурный режим системы не превышает показатель в 28°С.

При желании пленочный пол можно разрезать на части для того, чтобы подогнать по размеру помещения. Если в процессе эксплуатации одна из секций перестанет функционировать, то на общем состоянии работы системы это никак не скажется и теплый пол продолжит функционировать в прежнем режиме.

Основные технические характеристики пленочного карбонового пола:

толщина пленки — 0,23-0,47 мм;
мощность — 130 Вт/м²;
расход энергии на 1 м² — 25-35 Вт/час;
максимальный температурный режим нагрева — 33°С;
длина и ширина рулона 50 м и 50-100 см соответственно.

Стержневой пол

Стержневой пол имеет более сложную конструкцию, он представляет собой систему, состоящую из гибких стержней. Схема подключения здесь — параллельная. Сами стержни выполнены из термостойкого полимера и заполнены карбоновой смесью, а сами элементы скрепляются посредством многожильного медного провода в защитной оболочке.

Стержневой карбоновый теплый пол

Также в конструкцию описываемой системы входит терморегулятор и специальный температурный датчик. Схема параллельного подключения обеспечивает стабильную работу системы даже в том случае, если несколько нагревательных элементов перегорят.

Важная особенность системы заключается в том, что ей свойственна саморегуляция. Если на конкретном участке температура возрастет, то мощность нагревательных элементов снизится, соответственно риск перегрева системы сведен к нулю.

В тех участках, где поверхность быстро остывает, стержни нагреваются сильнее, что приводит к повышению мощности. Благодаря таким свойствам вы можете произвести укладку стержневого пола абсолютно в любом помещении без каких-либо ограничений и размещать сверху предметы, которые отличаются большой площадью соприкосновения — шкафы, кровати, тумбы.

Процесс монтажа стержневой системы осуществляется в стяжку. В качестве теплоизоляционной подложки следует применять материалы с металлизированным покрытием, которое не боится негативного воздействия элементов, входящих в состав стяжки. Покрытия с фольгой в слое раствора очень быстро разрушаются, именно поэтому для карбоновых полов они не пригодны.

Основные технические характеристики стержневого теплого пола:

мощность — 125-170 Вт/м;
расход энергии на 1 м² — 20-50 Вт/ч;
ширина самой конструкции — 83 см;
дистанция между нагревательными элементами — 10 см;
толщина — 5 мм;
максимальный температурный режим нагрева — 60°С.

Достоинства и недостатки карбонового пола

Карбоновый пол пользуется широким пользовательским спросом, и это не удивительно, ведь такая система обогрева имеет множество достоинств:

она отличается высокой безопасностью;
характеризуется высокой надежностью;
еще одно важно достоинство — экономичность, такие полы грамотно расходуют энергию;
могут саморегулироваться, т.е. осуществлять контроль над температурным режим и расходом электрической энергии;
подобные системы имеют небольшой вес, соответственно на перекрытия не будет оказываться большой нагрузки;
карбоновый теплый пол отлично сочетается с любыми покрытиями;
долгий срок службы;
пол прогревается в максимально короткие сроки и при этом очень равномерно;
карбоновый пол вы можете установить в помещении с высокой влажностью.

Помимо большого количества плюсов есть и ряд минусов, которые также необходимо принимать во внимание при выборе:

Во-первых, высокая стоимость (особенно дорогими являются стержневые системы).
Пленочные полы не устойчивы к механическому воздействию.
Монтаж такой системы осуществляется только в стяжку или клеевой слой, что делает систему не мобильной. А это значит, что при необходимости выполнения ремонта и замены какого-либо конструктивного элемента, вам придется столкнуться с трудностями.

Отдавая предпочтение карбоновому полу, значительно упрощаются монтажные работы, поскольку стяжка может быть залита непосредственно на поверхность матов. При этом, нет нужды в какой-либо дополнительной подготовке.

преимущества и особенности укладки под плитку и ламинат

Все большую популярность набирают системы греющего пола. Среди них последней разработкой стал карбоновый теплый пол, практичное и очень экономичное решение для уютного дома.

Где можно использовать карбоновый пол
Преимущества и недостатки системы
Подготовка к монтажу
Особенности монтажа сплошного карбонового пола: видео

Теплый пол обеспечит комфорт и уют в каждом доме

Стержневой карбоновый теплый пол — это одна из разновидностей инфракрасных конструкций, который можно уложить например под ламинат. Он представляет собой стационарную интеллектуальную обогревательную систему, основу которой составляют инфракрасные нагревательные маты. Каждый из них состоит из параллельно расположенных тонких стержней из карбона, соединенных между собой герметично изолированным силовым кабелем.

Профессионалы утверждают, что ограничений для применения такого пола практически не существует. Система может быть использована для отопления:

лоджий, веранд, балконов;
квартир;
производственных помещений;
частных коттеджей и домов;
гостиниц и мотелей.

Теплый пол является отличной альтернативой для привычных отопительных приборов. Все большее количество застройщиков проявляет к нему интерес и собирается смонтировать в своих квартирах или офисах. Однако прежде, чем покупать материал, стоит познакомиться с преимуществами, которые он имеет перед подобными вариантами:

Сравнительно небольшой вес и, как следствие, небольшая нагрузка на перекрытия.
Самое экономичное энергопотребление.
Возможность монтажа на больших площадях.
Отсутствие необходимости устанавливать громоздкие отопительные приборы и, соответственно, обустраивать для них отдельную зону.
Возможность установки под любое напольное покрытие.
Работоспособность на протяжении эксплуатационного срока строения.
Пожаро- и взрывобезопасность.
Может быть смонтирован в помещениях с повышенной влажностью.
При необходимости может быть отключен без ущерба для эксплуатационных свойств даже в условиях пониженных температур.
Не подвержен коррозии.
Отсутствие электромагнитного излучения.
Быстрый нагрев.
Наличие особой системы саморегуляции, которая оберегает систему от перегорания даже в случае наличия в стяжке дефекта. Кроме того, благодаря ей поверх смонтированного пола можно ставить тяжелую мебель.

Практичный инфракрасный карбоновый теплый пол имеет один недостаток: маты могут быть установлены только в тонкую стяжку или в слой плиточного клея. Таким образом, получается стационарная система, демонтировать которую при всем желании уже не удастся.

Инфракрасный карбоновый пол представляет собой стержни, соединенные между собой силовым кабелем

Перед тем, как начать монтировать теплый пол, нужно убедиться в том, что в наличие есть все необходимые материалы:

Достаточное количество карбоновых матов. При расчете стоит учитывать, что покрытие разрешено резать и укладывать в любом нужном направлении.
Датчик, измеряющий температуру пола.
Нужное число терморегуляторов UTH. Стоит помнить, что они подбираются с обязательным учетом мощности, потребляемой системой инфракрасного пола.
Температурный датчик, отвечающий за активацию режима «защита от перегрева».
Теплоотражающий материал для подложки. Дает возможность для более экономичного использования системы, отражая направленное вниз тепловое излучение.

Перед укладкой теплого пола необходимо подготовить поверхность

Важно: В качестве подложки используется специальное покрытие на основе полипропиленовой или лавсановой пленки. Категорически запрещается применение алюминиевой фольги, которая может спровоцировать замыкание и выход системы из строя.

Сборка системы производится в строгом соответствии с инструкцией производителя. Монтаж производится в такой последовательности:

Определение места, в котором будет расположен терморегулятор. Оно должно быть удобным и всегда доступным. Чаще всего регулятор размещают около выключателя освещения.
Подготовка основы под укладку теплого пола. Основание должно быть ровным и очищенным от всевозможных загрязнений, пыли и мусора.
Монтаж теплоотражающей подложки. Полотнища покрытия скрепляются между собой скотчем. Полотно должно лечь ровно, без перекосов и сборок. Затем материал закрепляется на полу при помощи клея, скотча или строительного степлера.
Карбоновые маты раскладываются на подложку, начиная от места расположения терморегулятора. Верхней стороной покрытия должна быть выбрана та, на которой изготовитель предустановил соединительные гильзы.
Если необходимо повернуть полосу, аккуратно перерезается один соединительный провод и полотнище разворачивается на 180°. При этом стоит учитывать, что разделение должно приходиться точно на середину силового кабеля, соединяющего карбоновые стержни. Кроме того, изготовитель обычно ограничивает длину последовательно соединенных между собой полотнищ покрытия. Эту величину нужно уточнять в инструкции.
Уложенные в нужном порядке полосы прочно соединяются с подложкой при помощи скотча. Стержни не должны пересекаться и сдвигаться относительно друг друга, иначе система не сможет нормально функционировать.

Уложенные стержни не должны пересекаться, иначе возможно замыкание

При помощи монтажных проводов выполняется соединение полос инфракрасного пола между собой. Для безупречной работы узла требуется полностью соблюдать требования инструкции, данной производителем.
После того, как все карбоновые маты соединены, можно подключать систему, обязательно сверяясь при этом со схемой, которая обязательно должна быть приложена к терморегулятору. Все действия выполняются в строгом соответствии с инструкцией изготовителя.
Производится подключение датчика температуры, после чего он при помощи зонда должен быть помещен внутрь специальной гофрированной трубки.
Трубка плотно закрывается заглушкой и помещается поперек карбоновых стержней. Нужно проследить, чтобы расстояние от трубки до соседних стержней было примерно одинаковым. В случае установки теплого пола на стяжку или в плиточный клей в основе штробится небольшой паз для трубки. Датчик, использующийся без гофрированной трубки, укладывается таким же образом и закрепляется скотчем к подложке.
Дополнительный датчик, использующийся для защиты от перегрева, устанавливается аналогично.
Закрепление к стене терморегулятора.

Далее необходимо выполнить тестовый запуск смонтированной системы. Для этого инфракрасный пол включается в рабочий режим примерно на 15 минут. Категорически не рекомендуется превышать это время, поскольку в конструкции в отсутствии стяжки могут произойти серьезные нарушения, приводящие к поломке системы. За время тестовой работы необходимо успеть осмотреть все соединения и оценить их работоспособность и надежность. Все найденные проблемы необходимо устранить и произвести повторный пробный пуск системы.

Следующим этапом станет выполнение стяжки, но нужно знать, что карбоновый теплый пол под плитку может быть уложен и без нее. При монтаже под плиточный клей придерживайтесь следующих рекомендаций:

Финишное напольное покрытие укладывается в точном соответствии с инструкцией производителя. Некоторые виды инфракрасного пола, например, Excel, могут быть уложены прямо в клей для плитки.
Для монтажа покрытия в таком случае используется только специальный клей, предназначенный для карбоновых полов. Ширина слоя клея вместе с плиткой не должна быть менее 2 см.
Во избежание повреждения мата или изоляции проводов, для выравнивания плитки используется только специальный пластиковый зубчатый шпатель.
Первое включение после монтажа должно быть осуществлено только тогда, когда плиточный клей полностью просох. Специалисты утверждают, что это произойдет не ранее, чем спустя 28 дней после окончания укладки.

Карбоновый теплый пол может быть уложен под любое покрытие. Он равномерно прогревает основание, обеспечивая комфорт и уют

Монтаж инфракрасного теплого пола — достаточно сложное и ответственное мероприятие. Многие считают, что вполне справятся с ним самостоятельно. Однако, это вряд ли возможно без помощи специалистов. Здесь понадобятся навыки в работе с электрической проводкой, в подключении датчиков, укладки стяжки или плитки. Поэтому лучшим решением будет доверить непростое дело профессионалам. Они обеспечат качественный монтаж системы, гарантирующий долгую и бесперебойную службу теплого пола.

220V 50cm Ширина Здоровый пол с подогревом Инфракрасный теплый пол Углеродный пленочный обогреватель | |

Рабочее напряжение: 200 ~ 240 В, 50/60 Гц

Номинальная мощность: 220 Вт / м2

Максимальная температура поверхности: 52 ° C

Толщина: 0,338 мм (нагревательная пленка 0,25 мм не подходит для теплых полов).

Ширина: 50 см

Длина: в дополнение к длине ссылки магазин может принимать индивидуальные настройки, пожалуйста, свяжитесь со службой поддержки клиентов для получения подробной информации.

Примечание: заказ включает только нагревательные пленки.

Нагревание с помощью нагревательной пленки

Нефтяные, газовые электрические обогреватели относятся к конвективному типу нагрева посредством первичного нагрева, но нагревательная пленка представляет собой метод лучистого нагрева, который излучает дальние инфракрасные лучи, нагретые вторично от углеродного полупроводника, чтобы быть сверхэнергосберегающей системой отопления с отличным энергопотреблением. эффективность, нагревает объект с помощью легкой и тонкой пленки, которую можно прикрепить к стенам и полу, и может свободно использовать пространство, чтобы стать новым материалом мечты.Это безопасная, полубесконечная система обогрева для хорошего самочувствия, которая очищает воздух в помещении, обеспечивает приятный обогрев и сглаживает кровообращение за счет излучения большого количества инфракрасных лучей и анионов, используя только электричество, чистую энергию, не потребляя растворенный кислород. помещение для конвекции и теплового излучения.

Превосходство системы нагревания пленки:

Инфракрасное отопление — один из самых здоровых и современных методов обогрева, который использует те же тепловые свойства, что и само солнце.Инфракрасные лучи непосредственно нагревают людей, стены и предметы, а затем от них нагревается воздух. При традиционном радиаторном отоплении он приводит к нагреванию и сушке воздуха. Теплый воздух поднимается вверх и нагревает сначала верхнюю часть комнаты, а затем расположенные ниже предметы, людей и так далее.

— Инфра-панели имеют КПД 98%, в среднем экономия энергии 30%.

— Инфракрасное отопление не вызывает рассеивания пыли

— Создает здоровую среду, уничтожает бактерии

— Обеспечивает равномерную температуру во всем помещении

— Чистая, бесшумная, не требующая обслуживания работа и экономия места

— Простота управления и работы с термостатами

— Простая установка, нет необходимости переделывать пол или стены

При использовании инфракрасного обогрева температура воздуха обычно ниже на 3-4 ° C, как в помещении с традиционным обогревом, чтобы добиться сравнимого ощущения тепла.Понижение температуры воздуха на 1 ° C позволяет сэкономить до 5-6% энергии.

1000

10000

Разводка нагревательной пленки, две схемы подключения:

1. Нагревательная пленка

2. Питание нагревательной пленки.

3.Датчик температуры пола

4. Термостат

5. Мощность всей установки

Этапы подключения для нагревательной пленки:

Общие шаги по установке >>>>

>>> Напоминание:

1. При установке не перекрывайте каждую пленку. Между пленками всегда должно быть расстояние 1–3 см.и сохраняет расстояние 10 ~ 20 см между дорогой и пленкой.

2. Максимальная длина пленки для одного ряда.

Модель 50 см: 12 ~ 13 м; Модель 80 см: 7 ~ 8 м; Модель на 100 см: 5 ~ 6 м.

Инфракрасная пленка для обогрева полов с подогревом, 50 градусов, инфракрасная углеродная пленка Minco Heat | |

Технические характеристики:

Рабочее напряжение: AC200 ~ 240 В, 50/60 Гц.

Номинальная мощность: 220 Вт / м2 + -10%

Размер: ширина 50 см, длина 25 см ~ 800 см дополнительно

Толщина: 0,338 мм. Стандартная толщина (пленка толщиной 0,25 мм не подходит для теплых полов).

Максимум. температура поверхности: 52С градуса.

Сертифицировано: CE, ROHS, EAC.

Примечание: заказ включает только нагревательную пленку, без аксессуаров.

Добавьте 1 доллар США по следующей ссылке, чтобы получить 2 зажима и 4 изоляционные пасты.

https://www.aliexpress.com/store/product/1-USD-each-For-Extra-Transportation-Costs-or-Make-Up-the-Difference/4588011_32953463855.html?spm=2114.12010615.8148356.1.54872d4cAZb3V3

Превосходство системы нагревательной пленки:

① Углеродная зона нагрева

② Базовая пленка (ПЭТ)

③ Шина из чистой меди

④ Линия отреза

— Инфра-панели имеют КПД 98%, в среднем экономия энергии 30%.

— Инфракрасное отопление не вызывает рассеивания пыли

— Создает здоровую среду, уничтожает бактерии

— Обеспечивает равномерную температуру во всем помещении

— Чистая, бесшумная, не требующая обслуживания работа и экономия места

— Простота управления и работы с термостатами

— Простая установка, нет необходимости переделывать пол или стены

Реальные фотографии товаров:

Схема подключения нагревательной пленки

1. Нагревательная пленка

2. Питание нагревательной пленки.

3. Датчик температуры пола.

4. Термостат

5. Мощность всей установки

Подключить

>>> Установочные детали (Нажмите на картинку, чтобы купить)

1) Аксессуары для установки нагревательной пленки:

2) Маршированные комнатные термостаты:

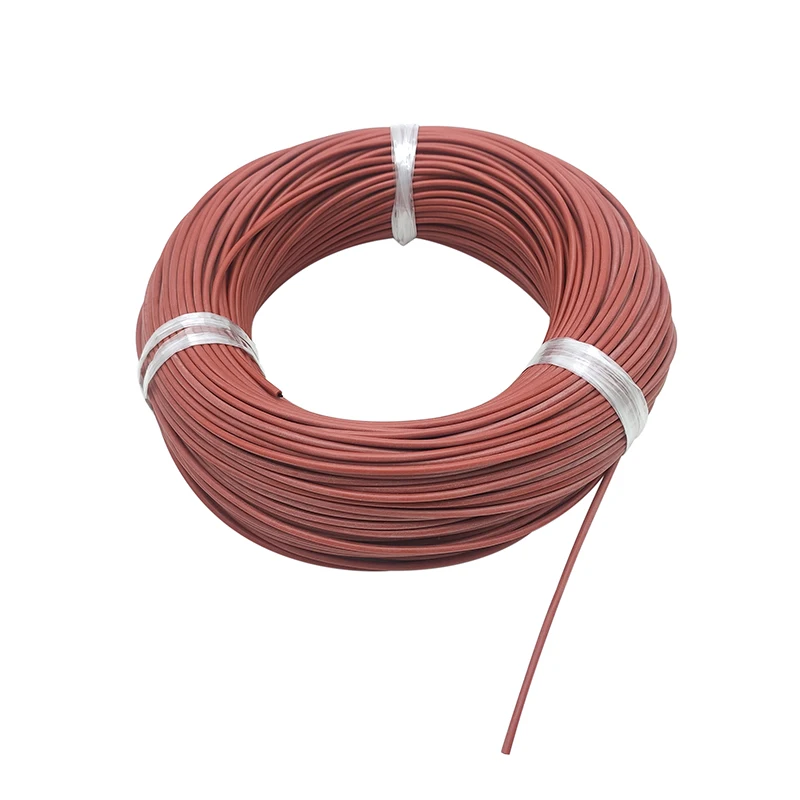

6K Изолированная силиконовой резиной система инфракрасного обогрева пола Провод для теплого пола, кабель для обогрева пола из углеродного волокна | |

Название продукта: нагревательный провод из углеродного волокна

Изоляционные материалы: силиконовая резина

Температура: предел 200 градусов Цельсия

Нагревательный проводник: 6К

Испытание высокого напряжения: 3000 В

Ток утечки: 0.05mA / м

Изделие выдерживает мощность: 15 Вт / м

Диаметр: 2,5 ± 0,2 мм

цвета: белый / красный (случайный)

Инфракрасная длина волны: 8UM-18UM

Сопротивление проводника: 67 ± 10% Ом / м

Расчет мощности продукта:

Р = (U * U) / (L + R)

Например: если использовать 10-метровый кабель 6K на 220В. общая мощность (220 * 220) / (10 * 66) = 73Вт, в это время мощность около 7.3W / м.

Температура:

Если мощность составляет около 5 Вт / м, температура нагрева составляет около 40 ~ 50 ° C.

Если мощность составляет около 10 Вт / м, температура нагрева составляет около 50 ~ 60 ° C.

Преимущества продукта:

1. Высокая энергоэффективность: не нужна другая среда передачи, эффективность электротермического преобразования превышает 98%.

2.Удобный и здоровый: новый инфракрасный подогрев пола, обеспечивает однородность температуры, способствует циркуляции крови.

3. Простота установки: нагревательный провод из углеродного волокна стоит недорого, имеет длительный срок службы, инвестиции, выгоду в течение всей жизни и низкие затраты на техническое обслуживание.

И так далее…
