Индукционные котлы отопления какие лучше для частного дома: характеристика электрических водонагревателей, электрокотлы 220В

Импульсные котлы отопления. Индукционные или тэновые котлы отопления для частного дома — сравнение и что лучше. Внутреннее устройство индукционного нагревателя и принцип его работы

Ощутимую конкуренцию газовым и ТЭНовым отопительным приборам создают индукционные котлы отопления. На рынке они позиционируются как одни из самых экономичных. Начали их использовать еще в восьмидесятые годы в промышленных целях. Бытовые модели впервые были представлены в середине 90-х, а за более чем тридцатилетнюю историю они претерпели множество изменений.

Первое знакомство

Индукционный котел в работе

Само название говорит о том, что в основу работы котла заложен принцип электромагнитной индукции. Чтобы понять суть процесса, достаточно через катушку из толстой проволоки пропустить большой ток. Вокруг устройства обязательно возникнет сильное электромагнитное поле. И если поместить в него любой ферромагнетик (металл, который притягивается), то он довольно быстро нагреется.

Самый простой пример индукционного источника тепла — катушка, намотанная на трубу из диэлектрика. Нужно только внутрь поместить стальной сердечник. Подключенная к источнику электричества катушка будет греть металлический стержень. Теперь осталось подсоединить устройство к магистрали, по которой циркулирует теплоноситель, и примитивный индукционный котел начнет генерировать тепло.

Весь принцип работы можно описать несколькими предложениями. Электрическая энергия генерирует электромагнитное поле. Под действием электромагнитных волн нагревается металлический сердечник. Избыточное тепло от стержня передается теплоносителю (этиленгликоль, масло или вода).

Интенсивный нагрев жидкости порождает конвекционные потоки. Горячий теплоноситель стремится вверх, и его силы достаточно для работы небольшого контура. В магистралях большой протяженности необходимо устанавливать циркуляционный насос.

Правда и мифы

В специализированных магазинах нередко можно услышать удивительные характеристики, которые приписывают данному отопительному оборудованию. К сожалению, не все они соответствуют действительности. Ради увеличения продаж менеджеры отделов иногда лукавят. Самое время рассмотреть основные тезисы, которыми они оперируют.

Новизна

Утверждение: передовая инновационная разработка на основе физических принципов.

Майкл Фарадей открыл явление электромагнитной индукции в 1831 году.

В промышленности со второй половины ХХ века индукционные печи успешно использовались для плавления стали.

Никаких новшеств, а тем более новаторских технологий с той поры не реализовано. Это хорошо известный принцип, который нашел свое новое применение и помог производителям занять доселе свободную нишу.

Экономичность

Вихревые индукционные нагреватели

Утверждение: индукционные котлы используют на 20-30% меньше энергии, чем другие электрические аналоги.

Любой нагревательный прибор 100% используемой энергии превращает в тепловую — при условии, что он не выполняет механической работы. Коэффициент полезного действия может быть и меньше. Все зависит от рассеивания тепла вокруг прибора отопления.
Время достижения необходимой температуры теплоносителя напрямую зависит от эффективности работы нагревательного элемента. Всякие высказывания о том, что индукционные модели потребляют меньше электричества, являются не чем иным, как уловками. Закон сохранения энергии незыблем. Для получения одного киловатта тепла необходимо истратить не меньше 1 кВт электричества.
Часть тепла неизбежно будет расходоваться вхолостую. К примеру, греется сама катушка, поскольку сопротивление проводника не нулевое. Впрочем, потери в любом случае остаются в доме, а не улетают через дымоходные каналы.

Выводы вполне очевидны — делающий подобные заявления менеджер занимается откровенным надувательством, или сам введен в заблуждение.

Долговечность

Утверждение: оборудование безотказно работает не меньше четверти века. Его надежность несопоставима с иными электрическими аналогами.

Механический износ котлов данного типа невозможен в принципе, поскольку на них нет подвижных деталей.
Медная обмотка имеет приличный запас прочности. При условии надлежащего охлаждения она может прослужить неограниченно долго. Пробои изоляции для нее тоже не страшны. Дело в том, что витки наматываются не впритык, а через небольшие промежутки.

Сердечник будет постепенно разрушаться в любом случае. На него могут воздействовать агрессивные примеси, не придает прочности и постоянный цикл «нагревание-остывание». Однако данный процесс настолько растянут во времени, что до его завершения может пройти не один десяток лет.
Схема управления включает несколько транзисторов. Вот они-то и определяют срок безотказной работы всего оборудования. Производители комплектующих, как правило, декларируют десятилетнюю гарантию. Впрочем, нередки случаи, когда они беспроблемно отрабатывали 30 и больше лет — все зависит от технологического процесса.

Таким образом, индукционные котлы в любом случае будут работать намного дольше ТЭНовых аналогов.

Нагревательные элементы последних могут потребовать замены уже через несколько лет.

Незаменимость характеристик

Котлы индукционные нового поколения

Утверждение: приборы с традиционными нагревательными элементами теряют в мощности через образование накипи. Здесь этот процесс отсутствует, и технические параметры не меняются десятилетиями.

Влияние накипи несколько преувеличено. Во-первых, сам по себе слой извести не характеризуется высокими теплоизолирующими качествами. Во-вторых, в замкнутом водовороте образование большого количества известковых отложений маловероятно.

Относительно сердечника индукционного котла содержание тезиса справедливо. На нем невозможно образование накипи даже при условии, что теплоноситель перенасыщен известковыми включениями.

Отложения попросту не могут удержаться на поверхности, которая постоянно вибрирует под воздействием электромагнитного поля. К тому же на сердечнике регулярно образуются пузырьки воды, которые разрушают всякую накипь. Очевидно, что данное утверждение правдиво в отношении индукционных котлов, но не справедливо для других электрических нагревательных приборов.

Бесшумность

Утверждение: при работе индукционного оборудования абсолютно отсутствует шум. Этим он выгодно отличается от других электрических аналогов.

Вихревой индукционный котел

Любой электрический бойлер не шумит при нагреве воды, потому что попросту отсутствуют акустические колебания.
Шум могут создавать только циркуляционные насосы. Впрочем, если работа системы отопления основана на использовании конвекционных потоков, то и этот шум будет исключен.
Если же гидравлическое сопротивление вынуждает прибегнуть к принудительной циркуляции, то на рынке сегодня существует множество бесшумных насосов для отопительных систем. Так что заявления продавцов в этом случае вполне справедливы.

Компактность

Утверждение: размеры индукционных котлов невелики, что позволяет устанавливать их в любом помещении.

Реалии: на самом деле так оно и есть. Устройства представляют собой отрезок трубы, не требующий отдельного места. Тезис ничуть не искажает действительность.

Безопасность

Утверждение: котел абсолютно безопасен.

Реалии: в случае утечки теплоносителя электромагнитное поле автоматически не исчезнет. Нагрев сердечника будет продолжаться, и если не прекратить электроснабжение, то крепление и корпус оплавятся через несколько секунд.

Поэтому при монтаже необходимо предусмотреть автоматическое отключение котла в такой ситуации. Так что безопасность котла находится на таком же уровне, как и в ТЭНовом оборудовании.

Электрический котел, без всякого сомнения, прекрасная альтернатива газовому или твердотопливному оборудованию. Но есть у него существенный минус – большое потребление электроэнергии. В процессе поиска способов сократить расход электричества, был изобретен индукционный котел.

Справедливости ради стоит отметить, что принцип индукционной печи был придуман довольно давно, еще в 1887 году, и применялись они только в промышленности. Развитие технологического процесса позволило создать компактные модели нового поколения, пригодные для бытового применения, например, отопления частного дома.

Устройство и принцип действия

Основной элемент индукционного котла – трансформатор с тороидальной обмоткой. Само устройство такого котла состоит из таких элементов:

Корпус агрегата, который изготовлен из металла.
Слой электрозащиты и теплоизоляции.
Сердечник, представляющий собой ферримагнитные трубки.

Обмотка сердечника выступает в роли первичной обмотки, а вторичной является корпус котла. В комплекте также идут:

В роли теплоносителя в такой системе может выступать не только обычная вода и антифриз, но и масло.

Принцип действия

В названии индукционный электрокотел, заложен принцип его действия – электромагнитная индукция. При подаче напряжения происходят следующие процессы:

Создается электромагнитное поле.
Сердечник нагревается до температуры 750 °C.
Теплоноситель поступает через специальные патрубки и, проходя через сердечник, нагревается, передавая затем тепло радиаторам отопления дома.

Такой способ нагрева позволяет нагреть большой объем теплоносителя за короткий отрезок времени. При этом создающиеся конвекционные потоки позволяют обходиться без циркуляционного насоса.

Совет! Отсутствие циркуляционного насоса оправдано в небольших системах отопления. При отоплении индукционным котлом двухэтажного дома, его наличие обязательно.

Преимущества и недостатки индукционных котлов

Сначала рассмотрим положительные характеристики индукционных котлов:

Высокий и постоянный КПД: до 99%.
Такой котел не нуждается в обустройстве дымохода.
Отсутствие подвижных и нагревательных элементов способствует высокой надежности и долговечности систем нового поколения.
Бесшумность работы.
Низкая инерционность системы позволяет экономить энергоноситель.
Для установки индукционного котла не требуется отдельное помещение.
Высокочастотная вибрация сердечника препятствует образованию накипи.
Доступный монтаж не требует особых знаний и навыков.
Высокий уровень пожаробезопасности в связи с отсутствием открытого огня и нагревательных элементов.

Как и все оборудование, индукционный котел отопления имеет не только плюсы, но и минусы, к которым относятся:

На первом месте, конечно же, высокая стоимость таких котлов. Более привычный электрический тэновый котел стоит в 1,5 раза дешевле.
Подключение производится только в закрытую систему отопления дома. При этом давление в ней нужно контролировать и держать ниже 0,3 Мпа.
Значительный вес при малом размере. Этот факт следует учитывать при креплении котла на стену.
Генерация помех во всем радиодиапазоне в радиусе нескольких метров (в зависимости от мощности котла). Такие помехи для человека абсолютно безопасны.

Совет! Основное преимущество аппаратов индукционного типа – быстрый и экономичный нагрев большого объема теплоносителя, для чего другим видам котлов понадобилось бы значительно больше времени. Именно это качество нашло свое применение в индукционных проточных водонагревателях.

Помощь в выборе котла

В связи с новизной такого оборудования, на отечественном рынке представлено всего два бренда:

ВИН – производитель ООО «Альтернативная энергия». Этот вихревой нагреватель (именно так расшифровывается аббревиатура) потребляет преобразованное высокочастотное напряжение. На выходе из катушки это дает резкий скачек напряженности ЭМП и усиление поверхностных токов Фуко. Это позволяет корпусу и всем внутренним деталям, которые специально сделаны из особого ферримагнитного сплава, практически мгновенно разогреваться и передавать тепловую энергию теплоносителю. Можно сказать, что все узлы конструкции агрегата выступают как один теплообменник, это объясняет его высокую эффективность.
SAV – производитель ЗАО «НПК «ИНЭРА». Этот индукционный котел состоит из короткозамкнутого лабиринта труб с теплоносителем, который выступает в роли вторичной обмотки. Переменный ток, сгенерированный в этой обмотке, дает возможность быстрого разогрева поверхности теплообменника. Благодаря разветвленному лабиринту труб в теплообменнике, теплоноситель, проходя через него, быстро нагревается, что объясняет высокий КПД этого вида котла. Благодаря закону самоиндукции, аппарат нового поколения позволяет катушке самостоятельно индуцировать необходимую реактивную мощность. Это позволяет использовать этот вид индукционных котлов в энергосетях с пониженным напряжением, что дает ощутимый результат при работе в сельской местности со слабыми электрическими подстанциями.

Все индукционные электрокотлы различаются по мощности и количества фаз подключения:

Однофазные: мощность 2,5–7 кВт.
Трехфазные: мощность 7–60 кВт.

Помимо стандартной автоматики (автоматических размыкателей), индукционный котел может комплектоваться электронным программатором. Этот прибор позволяет устанавливать режим работы котла на всю неделю, а при необходимости, осуществлять регулировку дистанционно – по GSM-каналу.

Расчет мощности котла

Чтобы рассчитать мощность системы максимально точно, необходимо приглашать специалистов. Но легко можно произвести приблизительный расчет, которого будет вполне достаточно. Для этого на каждый квадратный метр отапливаемой площади должно приходиться 60 Вт мощности котла.

Такой мощности вполне достаточно, ведь КПД очень высок и не снижается в процессе эксплуатации.

Совет! При выборе индукционного котла, необходимо уточнять толщину стенок сердечника. Оптимальная толщина – 10 мм. Такой сердечник гарантирует долгую и бесперебойную работу системы отопления дома.

Установка и подключение

Установка котлов такого типа довольно проста, но требует соблюдения определенной технологии:

Монтаж производится только в закрытую отопительную систему.
Обязательно оборудование такой системы расширительным баком типа экспанзомат.
Целесообразность наличия циркуляционного насоса зависит от системы наклона труб отопления дома. В некоторых случаях при соблюдении правильного уклона, можно обойтись естественной циркуляцией.
Необходимо выставить индукционный котел вертикально. При этом крепление к стене происходит через специальные «уши» или обычными хомутами, в зависимости от модели.
При этом важно выдержать свободное расстояние между котлом и стенами: по бокам – не менее 30 см, сверху и снизу – не менее 80 см.
Закрепляя агрегат, следует учитывать его солидный вес и выбирать для монтажа надежную несущую стену.

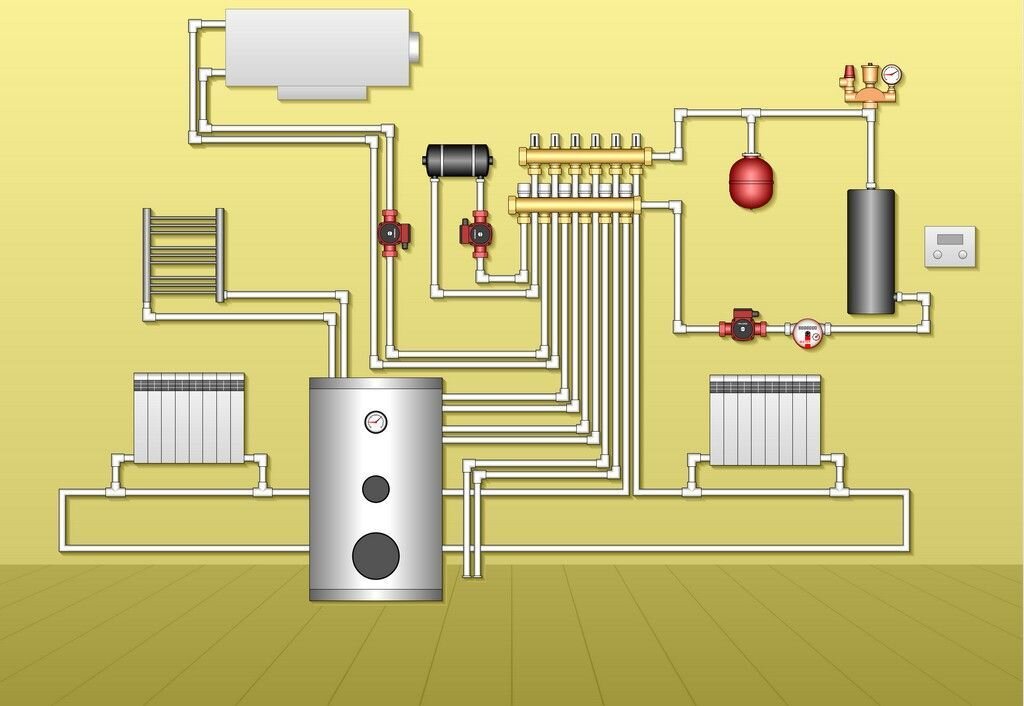

Подключение котла к системе отопления

Особенностью индукционного котла является тот факт, что выполнять обвязку из металлических труб нет необходимости. Можно выполнять подключение сразу металлопластиковыми или пластиковыми трубами:

Патрубок, расположенный в верхней части корпуса, подсоединяется к подаче горячего теплоносителя в систему отопления дома.
Затем к патрубку, расположенному в нижней части котла, подсоединяется труба отопления обратной подачи.
На отрезке не более 80 см от выходного патрубка необходимо установить группу безопасности агрегата. Набор приборов, присутствующих в этой группе стандартный для всех видов котлов: автоматический предохранительный клапан, манометр и воздухоотводчик.
После группы безопасности можно, но необязательно, сделать замыкание контура (соединение горячей подачи с обраткой). В некоторых аварийных случаях наличие малого контура предохраняет индукционный электрокотел от перегрева.
В любом случае установка запорной арматуры происходит после смонтированной группы безопасности.

Далее, переходим к установке вспомогательных приборов на трубу обратной подачи. На малом контуре или перед запорной арматурой на обратку последовательно монтируются следующие приборы:

Расширительный бачок.
Фильтр-отстойник.
Бронзовый фильтр грубой очистки.
Циркуляционный насос.
Датчик потока. Наличие в системе этого датчика позволяет контролировать циркуляцию теплоносителя и отключать котел в случае ее прекращения.

Более детальная схема подключения содержится в прилагаемой производителем инструкции, которую необходимо изучить перед началом установочных работ.

Электрическое подключение

Выполняя электрические подключения, необходимо использовать провода указанного в инструкции сечения. Электронные системы управления подключаются при помощи специальных разъемов, идущих в комплекте с оборудованием.

Совет! Важным моментом монтажа индукционного аппарата является подключение заземления. Его необходимо выполнить отдельным проводом (оптимально шиной) и подсоединить к существующему заземлению дома.

Обслуживание индукционных котлов

Как такового обслуживания индукционный котел не требует. Единственное, что можно порекомендовать в этом вопросе, это периодически проверять надежность заземления и электрические соединения.

В заключение стоит отметить, что индукционные котлы нового поколения идеально подходят для отопления дома, где хозяева подолгу отсутствуют или бывают наездами. Экономичность, автономность и безопасность такого вида отопительного оборудования вполне оправдывают его довольно высокую стоимость. А если использовать в такой системе в качестве теплоносителя антифриз, то заморозка ей точно не грозит.

Индукционные электрические котлы отопления по многим характеристикам превосходят пока еще более распространенные котлы с . Открыл электромагнитную индукцию английский ученый Майкл Фарадей. Принцип его работы стали применять при производстве генераторов и электрических двигателей, трансформаторов.

Но только спустя некоторое время человеческая мысль дошла до того, что этот принцип можно применять и для . Только в девяностых годах XX века стали производить первые индукционные электрические котлы для отопления дома.

Конструкция котлов

Котлы этой разновидности имеют очень сложное строение. Конструкция представляет собой многослойный механизм.

Первым слоем в нем является наружный корпус , который изготавливается из металла.
Второй слой – это изоляция , сделанная в два слоя (теплоизоляция и электрическая изоляция).
Третий элемент такого котла – сердечник . Он состоит из двух стенок. Представляет собой ферримагнитные стальные трубы (две штуки) с толщиной стенок 10 мм. Эти трубы имеют разный диаметр и вставляются друг в друга. Внутреннюю трубу окружает обмотка, эта труба несет на себе функцию сердечника, а внешняя труба является нагревательным элементом.

Принцип работы

Теплоносителем в индукционных электрических котлах отопления чаще всего выступает вода. Она поступает в патрубок, который приварен к нижней части котла. Вода проходит по зазорам между внешней трубой и стенками корпуса котла. За это время она нагревается до нужно температуры, после чего поступает в сердечник (его внутренний диаметр). Затем вода поднимается вверх по трубе к наружным отопительным приборам.

Почему стоит выбрать индукционный котел для отопления дома

Теплоноситель проходит двойной обогрев;
На стенах труб не образовывается накипь, потому что магнитная индукция создает вибрацию на высоких частотах. Котел прослужит очень долго;
Минимальное время обогрева даже в сравнение с ТЭНами. Это обусловлено меньшей степенью инерции;

Как выбрать индукционный котел

Существует два вида индукционных котлов:

однофазные,
трехфазные.

Многие устройства имеют специальный пульт управления. Он позволяет задавать параметры тепла помещения.

Выбирая котел определенной мощности, рассчитывать ее надо следующим образом: на один квадратный метр площади понадобится 60 ватт. Если в доме, где планируется установить котел, жильцы не живут постоянно, то данный показатель можно сократить.

На дом с площадью в 120 метров квадратных достаточно индукционного котла, с мощностью в 60 кВт.

Преимущества индукционных котлов отопления

Котлы не требуют специального помещения для установки и монтажа дымохода

Работает и от сети переменного, и от сети постоянного тока. Допускаются низкие показатели напряжения;
Нагревательные элементы, которые часто выходят из строя и требуют замены, в этом виде котлов отсутствуют;
Вероятность утечек минимизируется за счет общей конструкции котла. Она сварена герметично и надежно;
В котлах этого типа полностью отсутствует накипь;
Высокая категория пожарной безопасности, а также электрической безопасности. Не нужно устанавливать котел в специально помещение, не требует установления дымохода;
КПД 100% и с годами данный показатель не снижается;
Гарантия от производителей на сердечник составляет четверть века;
Теплоносителем может быть не только вода, а также масла, антифриз. Требования к качеству теплоносителя достаточно мягкие. Менять теплоноситель надо не чаще одного раза в десять лет;
Простой самостоятельный монтаж котла;

Недостатки индукционных котлов отопления

Высокий вес, котел диаметром 12 см и по высоте 45 см будет весить 23 килограмма;
Высокая цена. Это один из самых дорогих видов котлов для отопления домов;
Подходит лишь для закрытых систем отопления;
На расстояние нескольких метров этот котел может создавать волновые помехи. Не рекомендуется располагать рядом с бытовыми приборами;

Экономичность использования

По сравнению с ТЭНовыми котлами индукционные котлы стоят намного дороже. Но, необходимо понимать, что, чем холоднее на улице, тем быстрее новый индукционный нагреватель окупиться. ТЭНовые котлы, такого же качества и со схожими эксплуатационными свойствами, быстрее выходят из строя. Это связано с тем, что на ТЭНах будет образовывать накипь.

Накипь в полмиллиметра снижает теплоотдачу на 10%. Чем больше слой накипи, тем хуже будет теплоотдача котла.

Индукционные котлы способны сэкономить до 30% энергии

Если сравнивать мощность ТЭНовых и индукционных котлов в зависимости от времени эксплуатации, то первая категория за четыре года использования потеряет 40% мощности. Индукционные котлы относятся к энергосберегающему оборудованию, они способны снизить эксплуатационные расходы на 30% и даже более.

Индукционные котлы – отличное решение для отопления жилых домов. Несмотря на первоначальную дороговизну, эти приборы практически не могут выйти из строя. Потому что они не имеют элемента нагрева. А отсутствие разъемных соединений полностью исключит протечку системы.

Индукционный электрический котел отопления многие по прежнему воспринимают инновационным продуктом, который должен помочь существенно сэкономить ваши деньги.

В реалии эти агрегаты имеют очевидные даже на первый взгляд недостатки:

очень высокая цена

сложность в эксплуатации при подключении доп.оборудования (бойлер)

Как же рекламщики рассказывают об этих преимуществах? Практически всегда они сравнивают его с тэновым котлом. Так как именно они занимают 90% рынка электро-котлов.

При этом выделяются недостатки (реальные или мнимые) для оборудования с тэном, и приводятся достоинства, что в индукционных такого и близко нет. А значит они лучше.

Давайте пройдемся по этим недостаткам и преимуществам поподробнее.

Отсутствие нагревательного элемента

Первое – в эл.котле индукционном, якобы нагревательных элементов нет. А вот в тэновом, их иногда более десятка, а значит высока вероятность их поломки, может и нескольких сразу.

Но если бы не было нагревательного элемента, то чем бы тогда котел нагревал воду? Та же самая катушка по сути и выполняет эту роль, только без соприкосновения с жидкостью. Поэтому данный элемент присутствует в любом таком агрегате.

А вот что касается высокой вероятности выхода ТЭНов из строя, то это напрямую зависит от той продукции и производителя, что вы покупаете.

Есть специалисты установившие за годы своей работы более 500 тэновых котлов, и не поменявшие по гарантии за все это время ни одного элемента.

Соединения и фланцы

Второй недостаток при сравнении – большое количество уплотнительных соединений (тэны, фланцы) и полное их отсутствие в котле индукционном. Здесь данные преимущества и недостатки можно даже поменять местами.

Ведь если ТЭН все-таки выйдет из строя, вы сможете его легко заменить. Либо просто кратковременно исключить его из схемы, поставить перемычки по другому и продолжить работу.

А вот если сгорит катушка (из-за межвиткового замыкания), то во сколько обойдется вам ремонт? И сможете ли вы обогреваться с такой поломкой и дальше?

Умягчение воды и накипь

Третий момент – при плохой подготовке воды и большой нагрузке, на поверхности нагревательных элементов образуется накипь. В индукционных, накипь исключена.

Во-первых, той самой накипи, как многие ее себе представляют, исходя из примера с чайником, в системах отопления нет. Так как жидкость там не закипает.

А вот отложения, безусловно есть всегда и везде. Причем в любых системах – газовых, тэновых, дровяных, индукционных и т.д.

«накипь» в газовом котле

Это именно те примеси, которые по любому присутствуют в воде. Налейте в чистый стакан воды, дайте ей испариться и на стенках вы увидите тонкую пленку.

Поэтому наличие примеси или ее отсутствие – это не недостаток или преимущество, а данность любой системы отопления.

Ослабление контактов

Клеммные контакты в тэновых моделях, причем их большая часть, могут находиться в режиме перепада температур. Нагрев при максимальной нагрузке, и остывание при отключении.

А это накладывает обязательства по их ревизии и подтяжке.

А в индукционных, якобы нет электрических контактов. На самом деле они есть всегда и везде, в том числе и в индукционных.

Но что касается первых, то в последние годы стали выпускаться экземпляры с качественными винтовыми зажимами.

Либо вообще могут присутствовать винтовые соединения с гроверной шайбой, которые не требуют обслуживания, или пружинные зажимы, также годами обходящиеся без контроля и ревизии.

Фактически это высосанные из пальца преимущества.

Замена ТЭНа

Срок службы тэнов зависит от качества теплоносителя. Как уверяют ”сравнители” – это всего 1000 часов работы, если не принять меры и не умягчить жесткую воду. Ну а если умягчили, то около 5000.

При использовании этих данных, перепутаны системы отопления и водоснабжения.

Это может относиться только к ГВС или центральному отоплению. Там оператор котельной не способен отследить утечки воды.

Если речь идет чисто о вашем доме, где все собрано и закольцовано без протечек и дыр, то никакой постоянной подготовки воды не требуется. Какие-то элементы в воде, конечно же будут содержаться, но однажды будучи налиты в систему отопления, они один раз прореагируют и более, им неоткуда будет взяться.

У индукционных, якобы низкая стоимость эксплуатации из-за очень редкой замены узлов. На самом деле, это в качественных тэновых образцах, элементы меняются крайне редко, о чем уже говорилось выше.

А вот если вам понадобится что-то поменять в индукционном, то вы крепко задумаетесь, прежде чем это сделать. Там все запечатано в герметичной колбе и без ее физического разрезания внутрь не подобраться.

Снижение КПД электрокотла

Еще один аргумент при сравнении – индукционный котел в период эксплуатации не теряет своей первоначальной мощности. А вот у тэна из-за образования накипи, это происходит в порядке вещей.

Даже иногда приводятся расчеты, согласно которым, в течение всего одного года, мощность тэнового уменьшается на 15-20%. А значит, снижается и его КПД.

Давайте разберем это поподробнее.

Практически у любого электрического котла КПД превышает 98%. И даже котлы, работающие на токах сверхвысоких частот от 25кГц и выше, что могут для вас изменить? Добавить лишних полтора процента, но при этом подскочить в цене на 100%?!

Что касается отложений на элементе ТЭНа, то они действительно присутствуют.

В системах водоснабжения в бойлерах прямого нагрева, на рабочий элемент осаждается некая ”накипь”. Она на самом деле постепенно препятствует быстрому прогреву воды.

А что происходит там, где нет постоянной подпитки примесей? На ТЭНе может осесть небольшой слой отложений, однако:

этот слой не достаточно толстый

он никоим образом не препятствует передаче тепла

Для примера, пусть на чистой поверхности греющего элемента, теплообмен условно происходит при t=60 градусов. Как только эта поверхность загрязнится отложениями, теплообмен никуда не исчезнет, а начнет происходить при больших градусах, допустим 75-80С.

А соответственно, свое изначальное КПД, котел никоим образом не теряет.

То есть фактически, и на чистом элементе нагрева и на грязном, происходит передача одинакового количества энергии, только при других температурах.

Сравнение тэнового и индукционного котла одинаковой мощности

Но самый главный пункт для сравнения, это конечно же итоговая стоимость изделий и во сколько обойдется содержание, той или иной системы отопления.

Давайте реально сравним две модели примерно одинаковой мощности:

Для первой модели в комплектации поставляются:

датчик температуры

запорная регулирующая арматура

Вес экземпляра на 25квт – порядка 80кг.

В чем отличие качественного тэнового котла? Во-первых, он весит почти на 40кг меньше.

Кроме того, вся электронная начинка спрятана у него внутри. А значит никакого объемного шкафа управления, занимающего дополнительное место не нужно.

Кроме вышеперечисленной комплектации для индукционного котла, которая в тэновом изначально также присутствует, в него входят дополнительные функциональные узлы:

Это хорошо тем, что котел сам может выбирать мощность, на которой ему в данный момент нужно работать. Температура на улице меняется плавно, и при большом количестве ступеней, можно гибко подобрать необходимую мощность, чтобы избежать частых включений-отключений.

В индукционном, вы в ручную выбираете одну, две или три ступени, и при каком то значении у вас сразу происходит включение максимальной нагрузки в 25квт.

Вы своими глазами будете наблюдать постоянные моргания света при таких переключениях. А еще, мощные электрические контакторы своими хлопками и перещелкиваниями, реально могут заставить вас подпрыгивать каждый раз от неожиданности.

В тэновых, установлены тихие реле, либо контактор компактных размеров, их работу вы можете услышать, только находясь непосредственно возле агрегата.

Если система у вас прохудилась и где-то есть утечка, то котел просто не включится. В индукционном же, будет продолжаться нагрев сердечника.

Вы всегда можете подойти к котлу и очень быстро определить по коду ошибки неисправность, из-за которой он ”встал”.

Работая на 40 градусах и переключившись на бойлер, он самостоятельно разгонится до 80С, нагреет титан и затем вернутся в прежний режим.

Если такую же автоматику включить в индукционные котлы, то при P=25квт они бы стоили не 85тыс, а на сотню тысяч дороже. Ведь в изначальном варианте все управление в них осуществляется по температуре протока.

Вопрос покупать или не покупать индукционный котел, или сделать выбор в пользу тэнового, конечно каждый решает сам за себя. Но многие все больше убеждаются, что индукционный котел это не тот агрегат отопления, который стоит монтировать в индивидуальных частных домах и коттеджах.

Конечно, без индукционного нагрева в некоторых конструкциях, производственных и рабочих помещениях обойтись невозможно. Например, нагрев среды в хим.производстве, которая должна оставаться стерильной.

Поэтому лучше оставьте такой вид обогрева там, а не тащите его к себе домой. Незачем мучиться со сложным, тяжелым, габаритным агрегатом, если можно обойтись другими весьма изящными решениями.

Приняв решение обогревать свой дом с помощью электроэнергии либо установить дополнительный электрический источник тепла, домовладельцы задаются вопросом, — отопитель какого типа задействовать? Здесь выбор невелик, на рынке предлагаются электрические теплогенераторы трех типов: ТЭНовые, электродные и вихревые (индукционные). Последние представляют наибольший интерес, поскольку декларируются производителями в качестве нового и самого экономичного оборудования. Появились индукционные котлы сравнительно недавно, поэтому стоит изучить их подробнее.

Устройство вихревого индукционного котла

В действительности данное техническое решение далеко не ново, явление электромагнитной индукции, за счет которой функционируют электрические индукционные котлы отопления, открыто М. Фарадеем в далеком 1831 году. Просто благодаря современным материалам и технологиям явление взято за основу и реализовано в водогрейных установках относительно недавно.

Нагревание воды происходит за счет вихревых токов (токи Фуко), появляющихся в сердечнике катушки. Образуются они под воздействием переменного электрического поля, создаваемого витками катушки переменным током частотой 50 Гц. Сердечник выполнен в форме трубы, через нее и протекает теплоноситель при нагреве. По сути, аппарат представляет собой индукционный преобразователь электрической энергии в тепловую с эффективностью порядка 98%. Диаметр провода, из которого выполнена катушка, количество витков и размеры сердечника рассчитаны таким образом, чтобы нагревать воду до максимальной температуры 95 ºС и при этом не допустить перегрева обмотки.

Водонагреватели типа «ВИН»

Сердце агрегата – это катушка, состоящая из большого количества витков изолированного провода, и помещенная вертикально в цилиндрический корпус в виде сосуда. Внутрь катушки введен стержень из металла. Корпус сверху и снизу герметично закрыт приваренными крышками, наружу выведены клеммы для присоединения к электрической сети. Внутрь сосуда через нижний патрубок поступает холодный теплоноситель, которым заполняется все пространство внутри корпуса. Нагретая до необходимой температуры вода уходит в систему отопления через верхний патрубок.

В силу своей конструкции при подключении к сети теплогенератор постоянно работает на полную мощность, так как снабжать отопительную установку дополнительными устройствами регулировки напряжения нерационально. Гораздо проще использовать циклический подогрев и задействовать автоматику отключения / включения с датчиком температуры воды. Нужно только выставить необходимую температуру на дисплее выносного электронного блока и он будет производить нагрев теплоносителя до этой температуры, отключая водогрейный индукционный элемент при ее достижении. По истечении времени и остывании воды на несколько градусов автоматика снова включит нагрев, этот цикл будет повторяться постоянно.

Поскольку обмотка теплогенератора предусматривает однофазное подключение с напряжением питания 220 В, отопительные агрегаты индукционного типа не производятся с большой мощностью. Причина – слишком большая сила тока в цепи (свыше 50 ампер), под нее потребуется прокладка кабелей большого сечения, что само по себе очень дорого. Чтобы нарастить мощность, достаточно заключить три водогрейных установки в каскад и применить трехфазное присоединение с напряжением питания 380 В. К каждому аппарату каскада подключить отдельную фазу, на фото показан подобный пример работы индукционного отопления.

Конструктивные особенности нагревателей типа «Сибтехномаш»
Используя тот же эффект электромагнитной индукции, другое предприятие разрабатывает и производит водогрейные аппараты несколько иной конструкции, заслуживающей внимания. Дело в том, что электрическое поле, создаваемое многовитковой катушкой, имеет пространственную форму и распространяется от нее во все стороны. Если в агрегатах «ВИН» теплоноситель проходит внутри катушки, то устройство индукционного котла «Сибтехномаш» предусматривает спиралевидный теплообменник, находящийся снаружи обмотки, как показано на рисунке.

Обмотка создает вокруг себя переменное электрическое поле, вихревые токи нагревают витки трубы теплообменника, в которых движется вода. Катушки со змеевиками собраны в каскад по 3 штуки и прикреплены к общей раме. Подключение каждой из них осуществляется к отдельной фазе, напряжение питания — 380 В. Конструкция «Сибтехномаш» имеет несколько преимуществ:

индукционные нагреватели имеют раздельную разборную конструкцию;
в зоне действия электрического поля находится увеличенная площадь греющей поверхности и большее количество воды за счет спиральной схемы, что повышает скорость нагрева;
трубопроводы теплообменника доступны для промывки и обслуживания.

Невзирая на отличия в конструкции теплогенератора, эффективность его работы составляет 98%, как и в нагревателях типа «ВИН», это значение КПД декларирует сам производитель. Долговечность агрегатов в том и другом случае определяется работоспособностью катушек, а точнее, сроком службы обмотки и электроизоляции, этот показатель заводы – изготовители устанавливают в пределах 30 лет.

Преимущества и недостатки

Реальные достоинства, которыми обладают индукционные котлы для отопления дома или производственного здания, заключаются в следующем:

Высокая, как и у всех водогрейных установок, эффективность работы, находящаяся в пределах 97-98%.
Долговечность, обусловленная отсутствием движущихся частей и простотой конструкции.
Малые габариты, позволяющие поместить отопительное оборудование в помещение любых размеров.
Высокая скорость нагрева теплоносителя и отсутствие инерции при его отключении.
Комфорт при эксплуатации, индукционный электрокотел не требует к себе постоянного внимания хозяина дома, а частота его обслуживания целиком зависит от качества применяемой в системе воды.

Вихревые нагреватели поставляются с комплектами автоматики управления, что дает возможность связать теплогенераторы с другими климатическими системами дома.

Нагреватель в разрезе

Есть у данного оборудования и недостатки. Главный из них – высокая стоимость, особенно у теплогенераторов типа «Сибтехномаш». Если использовать эти агрегаты для промышленных целей вполне приемлемо, то индукционное отопление частного дома может оказаться неоправданно дорогим.

Опыт практического использования вихревых нагревателей домовладельцами и обслуживающим персоналом сервисных компаний пока что не слишком обширен, но на данный момент существенных нареканий на оборудование нет.

Мифы об индукционных котлах

Один из самых популярных мифов создают торговые представители, продающие индукционные электрические котлы. Суть в том, что эти котлы якобы на 20-30% эффективнее прочих нагревательных электроустановок, особенно ТЭНовых. Данная информация не соответствует действительности, поскольку все теплогенераторы, преобразующие электроэнергию в тепло, работают с эффективностью не ниже 96% в соответствии с физическим законом сохранения энергии. Неоспоримым является лишь факт, что ТЭНы разогревают теплоноситель несколько дольше по причине своей многослойной структуры. Вольфрамовая спираль прогревает сначала кварцевый песок, потом материал трубки, а потом уже воду. При этом энергия никуда не теряется, а КПД ТЭНового агрегата составляет 98%, как и вихревого.

Пример системы отопления

Другой миф гласит о том, что индукционный электрический котел совсем не требует обслуживания, поскольку переменное магнитное поле не дает отложениям оседать на греющих элементах. Этот вопрос зависит от качества воды и накипь на сердечнике катушки появляется точно так же, как и в ТЭНовых нагревателях, если теплоноситель не обессолен. Поэтому хотя бы 1 раз в 2 года сам теплогенератор и система отопления должны проходить процедуру промывки.

Вопреки заверениям продавцов, водонагреватель нельзя ставить в любом помещении. Причины две: опасность поражения током и наличие электромагнитного поля вокруг аппарата. Его лучше поместить в техническом помещении с ограниченным доступом (котельной).

Заключение

Отопительные установки, использующие для нагрева вихревые токи, действительно обладают многими достоинствами, особенно среди них привлекают скорость нагрева, компактность и долговечность. Насколько эти преимущества оправдывают высокую стоимость изделия – решать придется каждому домовладельцу в индивидуальном порядке.

Обзор индукционного котла для отопления частного дома. Индукционный котел Котел электрический отопительный индукционный комфорт

Сегодня поговорим с Вами про индукционное отопление. Многие пытаются преподнести индукционные котлы, как нечто инновационное, которое якобы позволит сэкономить наши деньги и обеспечит существование нашей системы отопления. А что на самом деле?

На самом деле индукционные котлы – агрегаты весьма дорогостоящие, габаритные, неудобные в использовании и не наделённые достаточным количеством свойств и качеств, которые необходимы для нормальной работы современного электрического котла отопления.

Те люди, которые эти котлы изобретают и пытаются вам их продать, об этих сторонах своей продукции потребителю ничего не рассказывают, а выставляют на свет одни только положительные качества. Мы же здесь отобразим все плюсы и недостатки индукционного отопления дома

Чаще всего производители индукционные котлы отопления сравнивают с традиционными, а традиционные – это 99% всех электрических котлов на рынке.

Сравнивают котлы всегда по такой схеме: выделяются мнимые недоработки котлов тэновых и положительные качества индукционного отопления дома.

Например, такие показатели :

Весьма много элементов нагрева;
Что якобы может один или даже несколько тэнов выти из строя;
Утверждают, что котёл может потерять свою рабочую способность;
Особое внимание они уделяют накипи, которая может появится в виде отложения прямо на самой поверхности элементов нагрева;
Сложность и громоздкость конструкции обусловлена достаточно большим количеством электрических контактов;
Создатели индукционных котлов утверждают, что их котлы служат больший срок за счёт того, что могут умягчать воду;
Абсолютно необоснованное и голословное утверждение, что требуется периодическая замена прокладок, тэнов и ристеров.

Критика неправильных котлов отопления

Указывают, что в качественном индукционном котле отопления никаких нагревательных элементов нет. Конечно же это не так, потому что без нагревательного элемента нам не чем было бы нагревать воду, то есть он всегда есть в любом котле!

В подавляющем большинстве устанавливаемых электрических котлов тэн не выходит из строя практически весь срок службы котла.

Если тэн всё-таки выйдет из строя, то мы сможем его легко поменять, так как он под фланцем или на резьбе. Если вдруг ни с того ни с сего поломается агрегат при индукционном отопления, то заменить его практически невозможно.

Теперь о накипи . Она существует в чайнике, а в системах домашнего отопления она не существует, потому что там вода совсем не кипит, отложения же присутствуют всегда и везде, в любых системах: на котлах газовых, дизельных, дровяных, электрических, тэновых, электронных, индукционных. Никакого значения не имеет какой котёл. Отложения всегда будут присутствовать, так как это отложения, которые всегда присутствуют в воде. Это не недостаток и не преимущество, а данность.

Про электрические контакты. Производители пишут, что в индукционном котле отопления нет электрических контактов. Но на самом деле электрические контакты есть всегда и везде. И если говорить о тэновых котлах, то электрические контакты, кам клемные. там много лет отсутствуют. Есть электрические контакты, находящиеся под винтовыми соединениями, которые не требуют подтяжки, и есть пружинные зажимы обслуживать которые тоже не стоит.

По поводу срока службы тэна и цифр, аргументирующих этот срок. Не понятно откуда взяты эти цифры и чем они подтверждаются. Кроме того, здесь авторы путают системы водоснабжения и отопления. В системе отопления нет столько примесей, сколько есть в системе водоснабжения. Умягчения воды носителя системы тепло отопления не требуется.

Надо заметить, что в индукционном котле отопления замена узлов практически вообще не возможна, потому что всё находится в герметичной колбе и её нужно разрезать для того, чтобы что-то оттуда вытащить.

Раскрываем главный миф индукционного отопления

Последнее время уже перестали говорить, что КПД при индукционном отоплении выше, чем КПД тэнового котла 2-3 раза. Но сторонники индукционного котла утверждают, что тэновый котёл быстро теряет свои свойства и выходит из эксплуатации, потому что на нём вырастает накипь!

Утверждают, что в течение года мощность тэнового котла уменьшается на 15-20%. Так ли это на самом деле?

Да, отложения не тэне действительно присутствуют, но никогда нельзя путать систему отопления и систему водоснабжения. Например, в системе водоснабжения действительно образуется накипь, точно также, как она образуется в чайнике, который мы видим на кухне каждое утро. Никогда нам это не мешает в трудовой деятельности, мы знаем, и это не подлежит сомнению, что в чайнике вода закипает в любом случае.

Напротив, в известной для нас системе отопления примеси нечасто поступают в воду. Слой отложения очень тонкий и не является сколько-нибудь значимым препятствием для передачи тепла.

Если энергия куда-то ушла из сети, никуда она полностью не исчезает. Она превращается в абсолютное тепло и нагревается теплоноситель, который, в свою очередь, нагревается точно с одним и тем же КПД, как он нагревался раньше и как он будет нагреваться всегда. Если бы было не так, то тэн разорвало бы излишками энергии.

Как только появляется накипь, теплообмен совершается при более высокой температуре. Ни о каком снижении КПД речи быть не может, какая бы температура ни была в тэне.

Стоимость и содержание индукционных котлов отопления

Стоят индукционные котлы отопления в 2 раза дороже тэновых котлов. Несмотря на то, что они качественно ниже, как мы увидели из критического разбора их так называемых «преимуществ».

Весят тоже в 2 раза больше тэновых котлов, имеют большие громоздкие габариты, и вся электронная начинка находится снаружи. В то время, как в тэновых котлах она спрятана в самом котле. А здесь есть дополнительная коробка, которую иногда негде разместить, особенно, когда речь идёт об очень небольшом помещении для котельной.

В индукционных котлах нет автоматического выбора мощности, то есть только тэновый котёл может сам выбирать на какой мощности ему надо в данный момент работать.

При индукционном отоплении дома постоянно будут скачки напряжения и перенагрузка, а в тэновых котлах очень тихо работает реле. И Вы его сможете заметить лишь, как тихие щелчки, находясь рядом с работающим котлом.

Ещё в индукционных котлах полностью отсутствует термозащита по перегреву и по замерзанию, имеющаяся в тэновых котлах.

В индукционных котлах отопления нет датчиков низкого давления воды. Там нет индикации ошибок, которые позволяют точно установить неисправность, из-за которой он встал (на дисплее тэнового котла будет моргать соответствующий показатель).

Но самое главное, чего нет в индукционных котлах, это возможность подключения бойлера!

Покупать или не покупать индукционный котёл отопления?

Вы, конечно, сами должны принять для себя решение, какой именно котёл вам следует купить: качественный тэновый или же всё-таки более громоздкий, менее эффективный и дорогой индукционный котёл.

Но вы должны учитывать следующее: индукционный котёл – это агрегат не для систем отопления, тем более, если они индивидуальны и не требуют больших мощностей. Разумеется, без индукционного отопления в некоторых индустриальных областях технического производства обойтись невозможно, но это касается производственных задач.

Всё-таки тащить в свой дом сложный тяжёлый и дорогостоящий агрегат не за чем. Можно обойтись более изящным решением – тэновым котлом.

Производители индукционных котлов отопления дают заведомо не полную информацию о своей продукции, что вводит в заблуждение тех, кто делает выбор в сторону того или другого котла. Здесь важно говорить правду и показывать свой продукт со всех сторон, чтобы люди знали, что они покупают.

Отзыв эксперта об индукционном котле отопления

Один из ведущих российских экспертов в сфере установки и обслуживания котлов в России Владимир Сухоруков в одной из своих передач на YouTube «Индукционный котел — большое недоразумение», вышедшей 12 декабря 2017 г. , обстоятельно и подробно доказал, что индукционные котлы отопления проигрывают традиционным тэновым котлам.

Владимир Сухоруков не нашел ни одной причины для использования индукционного котла в котельной. Более того, он настоятельно советует ни при каких обстоятельствах не покупать индукционные котлы, когда есть качественные тэновые котлы, работающие стабильно и слаженно.

Возможно, надо прислушаться к совету эксперта.

Н аука не стоит на месте и с появлением новых способов получения тепловой энергии инженеры работают над применением их в быту. Не прошли они мимо и индукционного способа нагрева, который открыл Майкл Фарадей еще в 1831 году. На рынке появились индукционные котлы. С созданием энергосберегающих индукционных котлов отопления у потребителей появился шанс по-новому взглянуть на возможности отопительного оборудования, как в функциональном, так и в эксплуатационном смысле. Вот о том, что такое индукционный котел отопления и стоит ли его использовать для обогрева частного дома, мы и поговорим в этой статье.

Как работает индукционный котел отопления

Индукционный котел отопления работает на принципе электромагнитной индукции. При этом роль генератора выполняет индуктивная катушка, а интенсивность теплообмена усиливается, благодаря переплетению труб и многослойной конструкции котла. Чтобы понять суть процесса, достаточно через катушку из толстой проволоки пропустить большой ток. Вокруг устройства обязательно возникнет сильное электромагнитное поле. И если поместить в него любой ферромагнетик (металл, который притягивается), то он довольно быстро нагреется. Нагрев происходит за счет возникновения индукционных токов (токи Фуко ).

Самый простой пример индукционного источника тепла это катушка, намотанная на трубу из диэлектрика. Если внутрь трубы поместить стальной стержень и подключить к катушке электроэнергию, то катушка нагреет металлический стержень. Теперь осталось подсоединить устройство к магистрали, по которой циркулирует теплоноситель, и примитивный индукционный котел начнет генерировать тепло. Весь принцип работы можно описать несколькими предложениями. Электрическая энергия генерирует электромагнитное поле.

Под действием электромагнитных волн нагревается металлический сердечник. Избыточное тепло от стержня передается теплоносителю, в качестве которого могут быть: этиленгликоль, масло или вода. Интенсивный нагрев жидкости порождает конвекционные потоки. Горячий теплоноситель стремится вверх, и его силы достаточно для работы небольшого контура. В магистралях большой протяженности необходимо устанавливать циркуляционный насос.

Конструкция индукционного котла

Теперь давайте вернемся к индукционному котлу. Его видимая часть представляет собой сделанный из металла корпус, стенки которого изнутри покрыты теплоизоляционным и электроизоляционным составом. Внутри корпуса расположен сердечник в виде двух, вставленных друг в друга, ферромагнитных труб из стали с очень толстыми стенками. Пространство между трубами заполняется водой, поступающей через патрубок в нижней части котла. Внутренняя труба снабжена тороидальной обмоткой, которая и создает высокочастотное магнитное поле под воздействием электрического тока.

Вихревые токи, возникающие в результате роста сопротивления, способствуют нагреванию поверхности корпуса трубы и омываемой его воды. Таким образом, внешняя труба выполняет функцию нагревательного элемента, а вода – теплоносителя.

Достоинства индукционных котлов

Современный рынок отопительного оборудования предлагает большое количество видов и типов приборов для обогрева помещения, поэтому не будет лишним подробно рассмотреть индукционный котел отопления с точки зрения его потребительских свойств. И так, какие доводы можно привести в пользу приобретения индукционных котлов. Сразу оговорюсь, что доводы приведены производителями котлов, я дам некоторые комментарии с точки зрения физических процессов и реалий эксплуатации:

Полное отсутствие накипи и других отложений. Благодаря магнитному полю создается высокочастотная вибрация, вытесняющая индукционную энергию к внутренней поверхности стен котла, где и происходит взаимодействие с теплоносителем. Таким образом, уровень теплоотдачи остается стабильным, независимо от периода эксплуатации. Стоит помнить, что если вы будете использовать готовый антифриз на основе этиленгликоля, то он изготавливается на основе дистиллированной воды, поэтому накипи там взяться просто не от куда. Антифриз, со временем разлагается, в результате чего выпадают в осадок некоторые присадки, вот они могут оказывать действие на работу не только индукционного котла.

Стоит ли использовать индукционный котел

Коэффициент полезного действия индукционного котла стабилен на протяжении всего эксплуатационного срока и составляет, примерно 98-99%.

Экономичность индукционного котла

Индукционный котел отопления относится к классу энергосберегающего оборудования. Экономичность устройства обеспечивается высоким уровнем коэффициента мощности, которой характеризуется частотой используемого тока. В результате эксплуатационные затраты могут снизиться на 30% (по данным производителей индукционных котлов). 30% достаточно приличная цифра, поэтому чтобы ее достигнуть требуются определенные условия эксплуатации индукционного котла. Стоит помнить, что часть тепла все равно используется в холостую.

Обогревательные приборы индукционного типа не чувствительны к показателю напряжения и могут полноценно работать, как в сети постоянного, так и переменного тока.

Конструкция индукционного котла представляет собой полностью герметичный корпус, что делает невозможной вероятность каких-либо утечек. Хотя утечки могут быть в стыковочных узлах труб и другого оборудования.

Обслуживание индукционного котла

Устройством котла не предусмотрены движущиеся и нагревательные элементы, контактирующие с теплоносителем, благодаря чему, отпадает необходимость в ремонтно-профилактических работах ни в межсезонье, ни во время отопительного сезона, которые так недешево обходятся владельцам отопительных приборов других типов. Стоит заметить, что и другие конкуренты индукционного котла, особенно электрические, так же не требуют ежегодных профилактических работ.

Пожаробезопасность индукционного котла

Степень пожарной и электробезопасности индукционного оборудования классифицируется, как соответствующая второму классу. Это очень высокий показатель, допускающий установку оборудования в любом помещении. Здесь стоит заметить, что в случае утечки теплоносителя электромагнитное поле автоматически не исчезнет, нагрев сердечника будет продолжаться, и если не прекратить подачу электричества, то катушка очень быстро сгорит, при этом есть вероятность, что оплавится и сам корпус. Поэтому при монтаже индукционного насоса необходимо предусмотреть автоматическое отключение котла в случае аварийной ситуации. Так что безопасность котла находится на таком же уровне, как и в ТЭНовом оборудовании.

Срок эксплуатации индукционного котла

Эксплуатационные возможности индукционных котлов сами производители определяют в срок от 25 лет и выше. Здесь стоит помнить, что управляется котел электронным блоком управления и скорее он, а не сам котел будет определять срок безаварийной эксплуатации индукционного котла.

В качестве теплоносителя для индукционных котлов может быть использована, практически, любая жидкость, то есть, не только вода, но и масло или антифриз, а значит, эксплуатация индукционного оборудования возможна при любом температурном режиме. При этом, жидкость не нуждается в предварительной подготовке, а ее замену достаточно проводить раз в десять лет.

Соединение индукционных котлов с другими отопительными системами ничем не ограничивается.

Абсолютно бесшумная работа.

Высокий уровень экологической безопасности.

Монтаж и эксплуатация индукционного котла отличаются простотой, не требуют специальных навыков или переоборудования существующей системы отопления, и обеспечивает абсолютно автономное получение как тепла, так и горячей воды.

Недостатки индукционных котлов

Несмотря на всю уникальность и универсальность, было бы неправильным считать, что индукционный котел отопления является совершенным оборудованием. Как и у других отопительных приборов у него также существуют недостатки.

Одним из главных минусов индукционных котлов считается их солидный вес и значительные габариты. И действительно, масса различных моделей устройства колеблется от 20 до 80 кг. С другой стороны, после установки оборудования, вряд ли кого-то из потребителей будет волновать его масса – эксплуатация индукционных котлов не требует их передвижения.

Более того, использование современных технологий позволило наладить выпуск моделей компактных размеров, предусматривающих возможность их монтажа на стену, и таким образом, способствуя значительной экономии места для установки. Большой вес индукционного котла, в случае его выбора в качестве обогревательного прибора, подразумевает тщательную подготовку площадки в доме, на которую он будет установлен.

Второй, и достаточно серьезный недостаток — индукционный котел отопления дорого стоит. Это факт, что среди альтернативных современных устройств электрического отопления, индукционное оборудование находится в списке самых дорогих.

Тем не менее, существует и другая сторона медали. Тогда как покупка индукционного котла чревата пусть высоким, но одноразовым финансовым вложением, приобретение некоторых других видов отопительных устройств, например газовых, требует немало трат и усилий. К примеру, таких, как получение соответствующего разрешения на их установку и прокладку коммуникаций, а также, монтаж и ежегодное сервисное обслуживание.

Кроме того, в списке недостатков индукционных котлов числится их способность создавать волновые помехи. И хотя радиус действия таких помех составляет всего несколько метров, этот фактор может иметь большое значение для сохранения хорошего самочувствия у людей, склонных к восприятию магнитных волн. В подобных случаях, проблема решается, если индукционное оборудование установить в отдельном помещении.

И наконец самый большой недостаток — потребляемая мощность котла. Для обогрева частного дома в 200 квадратных метров вам потребуется индукционный котел мощностью, как минимум 12 кВт. У многих домовладельцев такой свободной мощности может не оказаться, так как для индивидуального жилищного строительства выделяется всего 15 кВт. электроэнергии.

Как выбрать индукционный котел отопления

Существует два вида котлов индукционного типа: однофазные, мощность которых 2,5-7 кВт, и трехфазные, мощность которых составляет от 7 до 60 кВт. Показатель требуемой мощности определяется по принципу: на каждый квадратный метр отапливаемой площади должно приходиться 60 ватт мощности котла. Этот параметр необходимо учитывать при выборе индукционного оборудования.

Наряду с этим, важно знать и некоторые правила его установки. Индукционный котел отопления предназначен только для закрытых систем отопления, оснащенных насосом для осуществления принудительной циркуляции. Для работы котла требуется качественное заземление. Если котел будет прикреплен к стене, то его положение должно быть строго вертикальным. Я не рекомендую устанавливать индукционный котел своими руками. Лучше обратиться к специалистам.

В следующей статье я расскажу о .

Устройство оборудования данной группы простое и мало чем отличается от аналогов с ТЭН. Основная разница – в виде нагревательных элементов. В таких котлах вместо привычной спирали в «колбе» установлен блок электродов, помещенный в теплоизолированный корпус (бак водогрейного котла).

Принцип действия основан на преобразовании кинетической энергии ионов солей, растворенных в жидкости, в тепловую; чем с большей скоростью они перемещаются, тем выше степень ее нагрева. Она зависит не только от постоянной смены полюсов (~U 50 Гц), но и регулирования процесса подаваемым на электроды котла напряжением; изменяя его значение, пользователь выбирает приемлемую температуру теплоносителя на выходе отопительной установки. Принципиальное отличие от работы ТЭНового котла в том, что вода является частью электрической схемы; ток проходит через нее.

Что это означает? Эл/сопротивление жидкости напрямую связано с температурой. Поднимая ее, удается достичь более рационального расходования эл/энергии (75 0С – оптимальный режим). А специфика процесса, протекающего в баке котла, исключает теплопотери.

Плюсы электродных моделей

Большой сортамент. Выбор по способу подключения (1 или 3 фазы) и мощности (в диапазоне 2–50 кВт).
Проект для установки электродного котла, в отличие от газового оборудования, не требуется.
Высокий КПД – до 98%.
Компактность.
Инертность к перепадам пром/напряжения. Его нестабильность на работе установки не отражается.
Инерционность электродного котла нулевая. Вся тепловая энергия тратится на повышение температуры воды, а не предварительный разогрев ТЭН.
Универсальность эксплуатации. В схемах отопления с электродными котлами может использоваться вода или «незамерзайка».
Надежность. Все устройство – бак + металлические штыри; ломаться нечему.
Удобство монтажа. Электродному, как и любому иному эл/котлу, не нужен; ограничений по месту установки практически нет.
Возможность автоматизации. Хотя дорогие модели изначально оснащены всем необходимым.
Электродные котлы способны работать в каскадных схемах. А это увеличение мощности + резервирование.
Для обслуживания, замены электродов вызывать специалиста не обязательно.
Демократичные цены на оборудование.

Минусы

Требования к режиму. При превышении температуры теплоносителя значения в 75 0С растет энергопотребление. Для отопительных систем с большой протяженностью сложно выбрать котел соответствующей мощности. Причины: лимит поставки эн/ресурса для частного сектора, повышенная нагрузка на линию.
Чувствительность к качеству жидкости. Как и на ТЭН, на электродах постепенно откладываются солевые образования; необходима регулярная очистка.
Неуклонное снижение мощности. Связано с естественным «истончением» электродов. Их нужно регулярно менять, как и ТЭН в традиционных моделях.
Надежное заземление. В квартире организовать сложно, но это обязательное условие монтажа оборудования. Ток в баке проходит сквозь теплоноситель, и, эксплуатируя незаземленный электродный котел, пользователь рискует ощутить удар даже при легком прикосновении к радиатору отопления.
Одно из условий экономичной эксплуатации – качественная автоматика. А она стоит дорого.

Как недостаток в ряде источников указывается, что электродные котлы подключаются только к сети переменного напряжения; при U= происходит ионизация теплоносителя. У каждого хорошего хозяина имеется резервный агрегат (дизельный или бензиновый), значит, данный минус неактуален.

Примечание. Для повышения эффективности электродного котла нужно грамотно готовить теплоноситель, добиваясь оптимального удельного сопротивления току. Используются вещества, имеющиеся в каждом доме (к примеру, пищевая сода) и дистиллированная вода. Но не все препараты пригодны для этого; некоторые инициируют коррозию металла. Нужно еще и грамотно определить концентрацию «раствора», иначе мощность отопительной установки резко снизится. Без консультации с профессионалом лучше не практиковать!

Вариант индукционного отопления чаще всего рассматривают в том случае, когда газовая магистраль недоступна и приходится обогревать жилище с помощью дорогостоящего электричества .

Индукционный котёл обычно представляется продавцами более экономной и инновационной альтернативой привычным тэновым обогревателям.

Что собой представляет индукционное отопление

В основе работы лежит явление электромагнитной индукции . Внутри котла создаётся электромагнитное поле, которое нагревает сердечник из ферромагнетика. Он-то и отдаёт тепло воде в системе вместо привычного ТЭНа.

Когда продавцы и производители ВИНов (вихревых индукционных нагревателей) говорят о его экономичности, имеют в виду скорость нагревания элемента и передача тепла в систему.

Если ТЭН нагреет воду в системе отопления в лучшем случае через 20 , а то и 30—40 минут , то индукционный элемент на 10—15 минут быстрее.

Важно! В индукционном отоплении выбор теплоносителя довольно широк: это может быть не только вода, но и масло, этиленгликоль и любой антифриз.

Принцип работы и устройство индукционного электрокотла

Подобны трансформатору. Генератор индукционного тока состоит из первичной и вторичной короткозамкнутых обмоток. Первичная обмотка превращает электрическую энергию в вихревой ток, а вторичная обмотка служит корпусом индуктора.

Ещё проще объяснит работу устройства индукционного нагревателя следующий пример:

На трубу из диэлектрического материала (непроводящего электроток) наматывается катушка.
Внутрь помещается сердечник из мартенситной или ферритной стали (ферромагнетик).
Катушка под воздействием электричества создаёт магнитное поле.
Магнитное поле нагревает сердечник (до 750 °С ).
Сердечник нагревает воду, проходящую через трубу.

Справка. Несмотря на то, что индукционный котёл может нагреть быстро большое количество теплоносителя, а явление индукции само создаёт конвекционное движение носителя в системе, чтобы без проблем отопить двухэтажный дом, нужно поставить в систему насос.

Чаще всего индукционный котёл представляет собой довольно компактный, не слишком высокий (40 см ), но увесистый (до 23—30 кг ) широкий баллон-трубу. Поэтому, чтобы он не обрушился, его ставят на прочные дополнительные крепления. Иногда для усиления эффекта используют спаянную секцию из нескольких таких баллонообразных труб-котлов.

Фото 1. Индукционный котёл, подключенный к отопительному контуру. Представляет из себя баллон небольшого размера.

Реже встречаются конструкции в форме шкафчика .

Но в любом случае индукционный котёл состоит из:

Корпуса , состоящего из диэлектрического металла.
Электроизоляционного слоя.
Сердечника из ферромагнита (толщина до 7 мм ).
Температурного датчика в корпусе котла.
Входного и выходного патрубков соединения с системой труб и радиаторов.
Автовыключателей (в пульте управления).
Терморегулятора (электроника в пульте управления).

А вот так может выглядеть система отопления, где:

Насос для циркуляции теплоносителя.
Отопительные батареи.
Индукционный котёл.
Мембранный расширительный бак (для регулировки давления).
Шкаф пульта управления.
Запорный шаровой кран.

Внимание! Индукционный котёл годится только для закрытого контура отопления.

Немного о плите на индукции

Эта чудо-плита не похожа на обычные плиты тем, что:

Автоматически распознаёт подходящую посуду (только из ферромагнитных металлов и с плоским дном), а под неподходящей даже не включается.
Нагревает быстрее , чем газовая или электрическая, следовательно, блюда готовятся оперативнее.
Греет строго определённую зону , равную диаметру посуды. Остальная часть плиты остаётся холодной.

Схема такой плиты в разных брендах может существенно отличаться, но её принципиальное устройство одинаково для всех моделей:

Поверхность из стеклокерамики.
Под ней изоляционный слой.
Под изоляцией — индукционная катушка.
Под катушкой — Блок управления и Преобразователь частоты.

Первичный контур в таком трансформаторе — катушка внутри плиты, а вторичным контуром выступает сама посуда.

В интернете можно встретить даже забавные схемы самодельных отопительных систем с помощью индукционных плит. Но они не выдерживают никакой критики.

Индукционные плиты работают на сверхвысоких частотах от 20 кГц до 60 кГц. Проводя замеры излучений, выявили, что частично они поглощаются самой плитой, а оставшиеся действуют строго в радиусе 30 см от центра плиты. Всё же, несмотря на доказанную безопасность, людям с кардиостимуляторами очень не советуют пользоваться такими плитами, во избежание остановки сердца. А как с вредоносными излучениями у индукционного котла? Ведь он также работает на частотах от 25 кГц и выше.

Вам также будет интересно:

Плюсы и минусы индукционного электрического котла

Минусы индукционного котла:

При справедливости утверждений о том, что такой котёл — экологичный и не выбрасывает в окружающую среду выхлопов, электромагнитное поле он по жилищу распространяет. На него реагируют и люди, и животные, и техника.
Безопасен только условно. Если случится утечка теплоносителя, электромагнитное поле не выключится автоматом, сердечник будет продолжать нагреваться вплоть до оплавления корпуса, а произойдёт это буквально за пару секунд. Поэтому очень важна для такого котла сложная и надёжная автоматика контроля, выключающая электропитание при утечках. Стоит она дорого. А на отечественных образцах индукционных нагревателей ради экономии чаще всего стоят дешёвые китайские образцы.
Стоит почти в 2 раза дороже ТЭНового. При этом его заявленная экономичность явно завышена и окупать себя будет долго.
В рациональности и экономии серьёзно уступает газовым и твердотопливным системам отопления.

Преимущества:

В некоторых моделях есть вариант удалённого управления с помощью электронного программатора по GSM-каналу. Это действительно бывает удобно — выставить температуру на 8—10 °С на время отсутствия людей в доме, уехав на недельку, не беспокоясь о промерзании жилища.
Нет промежуточных техосмотров , замены ТЭНа и прочих ремонтно-профилактических работ.

Кто придумал отопительный агрегат на индукции

Маркетинговый аргумент про инновацию индукционного котла не выдерживает никакой критики. Принцип индукции был открыт ещё в первой трети XIX века Майклом Фарадеем — исследователем, известным нам по школьному курсу физики.

А в самом начале XX века в Швеции была выпущена в мир первая плавильная индукционная печь для металлургической промышленности.

Конечно же, инженеры и учёные ещё тогда рассматривали индукцию для отопительных котлов в быту. Но, изучив за и против, сочли этот вариант нерациональным.

Индукционным нагревателем для дома и быта начали пользоваться на просторах СНГ в середине 90-х годов . До этого индукционные котлы высокой мощности применялись в СССР только в тяжёлой промышленности для плавки металлов.

Правда ли, что индукционные нагреватели энергосберегающие?

Экономичность данной разновидности котла достигается только первоначальной форой в 5—15 минут скорости нагрева. И то, по сравнению с ТЭНами. Потому что самая экономичная среди электрических систем отопления — «тёплый пол». Все рассужденияо 99 или даже 100% КПД — лукавство и расчёт на массовую безграмотность. Такое же КПД имеют все электронагреватели.

А утверждение, что часть тепла из системы рассеивается, не доходя до теплоносителя одинаково справедливо и для ТЭНовых, и для индукционных котлов. Учитывая высокую стоимость котла и обязательное дополнительное оборудование к индукционной системе за отдельную сумму, экономия в 30—50% на электроэнергии — не больше чем легенда и торговая уловка.

Долговечность. Как и всё на свете, сердечник тоже подвержен разрушению, но делать он это будет, в отличие от ТЭНа, намного дольше — лет 30 . Остальные составляющие также имеют хороший запас прочности. Производители дают 10-летнюю гарантию на службу индукционного котла, и они не врут. Если его оснастить качественными европейскими электронными контроллерами , свободно прослужит и до 30—40 лет.

Фото 2. Индукционный котёл, подключенный к закрытой системе отопления. Дополнительно оснащается контроллером, расширительным бачком и насосом.

Учитывая вышесказанное, владелец индукционного котла обнаружит экономию по сравнению с ТЭновым только в длительной перспективе — после пяти лет пользования системой. Но, по сравнению с первоначальными затратами на установку, она может оказаться несущественной.

Схема монтажа прибора для нагрева воды в отопительной системе

Первое, на что стоит обратить внимание — правильный расчёт мощности. Лучше, конечно, пригласить специалиста, но если делаете это сами, пользуйтесь формулой: 60 Вт мощности котла на каждый кв. м. жилища.

Вот ряд стандартных правил, обязательных при установке индукционного отопления:

Расстояние от котла до стены превышает 30 см.
Расстояние от котла до потолка и пола не меньше 80 см.
За патрубком вывода сразу обязательно должны быть вмонтированы манометр, автомат для отвода воздуха и подрывной клапан . Это безоговорочное условие безопасности.
Вслед за группой безопасности желательно соединить горячую подачу с обраткой, т. е. замкнуть малый контур . Это предохранительная мера от перегрева.
После групп безопасности вмонтировать запорные клапаны .
Котёл крепится к стене обязательно вертикально с использованием специальных крепежей или хомутов.

Устройство вихревого индукционного котла

Водонагреватели типа «ВИН»

индукционные нагреватели имеют раздельную разборную конструкцию;
в зоне действия электрического поля находится увеличенная площадь греющей поверхности и большее количество воды за счет спиральной схемы, что повышает скорость нагрева;
трубопроводы теплообменника доступны для промывки и обслуживания.

Преимущества и недостатки

Высокая, как и у всех водогрейных установок, эффективность работы, находящаяся в пределах 97-98%.
Долговечность, обусловленная отсутствием движущихся частей и простотой конструкции.
Малые габариты, позволяющие поместить отопительное оборудование в помещение любых размеров.
Высокая скорость нагрева теплоносителя и отсутствие инерции при его отключении.
Комфорт при эксплуатации, индукционный электрокотел не требует к себе постоянного внимания хозяина дома, а частота его обслуживания целиком зависит от качества применяемой в системе воды.

Нагреватель в разрезе

Мифы об индукционных котлах

Пример системы отопления

Заключение

Индукционные котлы отопления

Сегодня далеко не вся территория нашей страны охвачена газификацией, и, нередки случаи, когда для организации отопления коттеджей и дачных домов приходится искать альтернативные варианты. Одним из наилучших на сегодняшний день способов организовать отопление в частном доме является применение электрических котлов отопления.

Главное преимущество такого способа отопления в том, что в отличие от газоснабжения электричество на сегодняшний день есть практически везде. Кроме, того этот способ получения тепловой энергии по сравнению с газовыми котлами отличается простотой монтажа отопительной системы и ее дальнейшего обслуживания. Многим придется по вкусу и то, что для установки электроотопительного оборудования не нужны согласования в Ростехнадзоре, что экономит массу времени и денег.

Еще совсем недавно одним из самым востребованных электрических котлов отопления был обогреватель на основе ТЭН-а. Его безусловными преимуществами была небольшая цена, и легкость установки. Однако, не смотря на эти очевидные достоинства, есть у ТЭН-овых котлов и существенные недостатки. Так, срок службы такого нагревателя не превышает – 9 000,0 часов, а если не следить за жесткостью воды, – значительно меньше. Кроме того при нагревании ТЭН-а, – а температура его при этом составляет порядка – 750,0 градусов, – разница между температурой теплоносителя и нагревательного элемента оказывается очень велика, что приводит к образованию на ТЭН-е накипи, даже небольшой слой которой значительно снижает КПД котла. Но, главное, такая разница температур делает обогреватель на основе ТЭН-а пожароопасным.

Но если самый популярный обогреватель имеет такие недостатки, что выбрать? Безусловно, лучшим решением станет вихревой индукционный нагреватель ВИН. На сегодняшний день это единственный прибор, который при длительном сроке службы обладает так же и постоянным КПД.

В чем же преимущества индукционного котла?

Здесь нет столь значительной разницы температур как в ТЭН-овом котле, а, значит и образования накипи, снижающей КПД не происходит. Так, в процессе работы теплоноситель (жидкость в отопительной системе) нагревается всего до – 115,0 градусов, а температура теплообменника не превышает – 140,0 градусов.

Так же препятствует образованию накипи, использующийся в индукционном нагревателе принцип непрямого нагрева жидкости – особый способ нагрева, при котором сначала нагревается теплообменник, и лишь затем происходит нагрев теплоносителя.

Благодаря этому принципу в системе отопления с вихревым котлом можно использовать любые жидкости: антифриз, масло, воду и т.д., что, например, при применении антифриза позволяет отключать котел в зимнее время, не рискуя его сломать. Это особенно важно, когда речь идет о дачных домах. К тому же в отличие от ТЭНовых котлов, жидкость в такой системе отопления нужно менять не чаще, чем раз в – 10 лет.

Срок службы вихревого котла составляет порядка – 30 лет, и на протяжении всего этого времени КПД будет постоянен и равен – 99,0 %. Столь длительный срок службы нагревателя объясняется его сравнительно несложной конструкцией и стойкостью металлической трубы теплообменника к теплоносителю, ведь, очевидно, что толстый слой металла ржавеет дольше. Индукционный нагреватель ВИН, таким образом, один из самых высокоэффективных электрических котлов отопления на сегодняшний день.

Другим достоинством индукционного котла является интенсивность нагрева теплоносителя. Ведь не случайно именно индукционные печи применяются в металлургической промышленности, где нужен действительно эффективный нагрев. За сравнительно небольшой срок вихревой котел нагревает жидкость до температуры, заданной на шкафе управления, и переходит в режим ожидания до тех пор, пока теплоноситель не остынет. По такому принципу в течение суток нагреватель работает не дольше 6-8 часов. Впрочем, нельзя забывать, что добиться подобной работы возможно только после подробного анализа имеющейся системы отопления, ведь лишь тщательный анализ позволит выбрать правильное по мощности оборудование.

Электрокотел без ТЭН-ы +7-932-2000-535

Провести такой анализ и рекомендовать то или иное оборудование могут только профессионалы. Выбор этот во многом зависит от площади помещения – чем больше площадь, тем мощнее нужен для ее обогрева индукционный котел. Условно говоря, на – 10,0 м2 площади требуется – 1,0 кВт мощности индукционного нагревателя. При этом вихревой котел благодаря более высокой интенсивности нагрева и КПД позволяет сэкономить на оплате электроэнергию до – 30,0 % средств, в сравнении с таким же по мощности ТЭН-овым котлом.

При помощи ВИН можно так же организовать отопление с помощью бойлерной системы, что делает возможным не только отопления, но и организацию горячего водоснабжения. Так, например, котел мощностью – 70,0 кВт всего за – 4,0 часа способен нагреть – 5,0 кубометров воды с – 10,0 до – 60,0 градусов и, в последствии, постоянно поддерживать температуру на заданном уровне.

Отопление и водоснабжение – многогранный инженерный процесс,

требующий знаний и умений ПРОФЕССИОНАЛА.

Проясним Вашу ситуацию и ответим на вопросы бесплатно +7-932-2000-535

Сантехнические работы Тюмень

Индукционные котлы для отопления частного дома

Многие до сих пор воспринимают индукционный электрический котел отопления как инновационный продукт, который должен помочь значительно сэкономить ваши деньги.

На самом деле эти агрегаты имеют явные недостатки даже на первый взгляд:

сложность в эксплуатации при подключении дополнительного оборудования (котла)

Как рекламодатели сообщают об этих преимуществах? Его почти всегда сравнивают с отопительным котлом.Так как они занимают 90% рынка электрокотлов.

При этом выделяются недостатки (реальные или мнимые) для оборудования с ТЭНом, и приводятся преимущества, которых нет в индукционных. Так они лучше.

Давайте подробнее рассмотрим эти недостатки и преимущества.

Без нагревательного элемента

Первое — в электрическом индукционном котле якобы отсутствуют ТЭНы.А вот в нагревательном элементе их иногда больше десятка, а значит велика вероятность их поломки, может и сразу несколько.

А если бы ТЭНа не было, то как бы котел нагревал воду? Эту роль, по сути, выполняет та же самая катушка, только без контакта с жидкостью. Следовательно, этот элемент присутствует в любой такой единице.

А вот что касается высокой вероятности выхода из строя ТЭНов, то она напрямую зависит от товара и производителя, который вы покупаете.

Есть специалисты, которые за годы своей работы установили более 500 ТЭНных котлов, и за все это время не поменяли ни одного элемента по гарантии.

Соединения и фланцы

Вторым недостатком при сравнении является большое количество уплотняющих соединений (ТЭНов, фланцев) и их полное отсутствие в индукционном котле. Здесь эти преимущества и недостатки можно даже поменять местами.

Ведь если ТЭН все-таки выйдет из строя, его можно легко заменить.Или просто ненадолго исключить из схемы, поставить перемычки по другому и продолжить работу.

А вот если сгорит катушка (из-за межвиткового замыкания), во сколько вам обойдётся ремонт? И можно ли дальше греть с такой поломкой?

Умягчение воды и известковый налет

Третий момент – при плохой подготовке воды и большой нагрузке на поверхности ТЭНов образуется известковый налет. В индукции исключается накипь.

Во-первых, самой накипи, как ее себе представляют многие на примере с чайником, в системах отопления нет.Так как жидкость там не кипит.

Но отложения, конечно, есть всегда и везде. Причем в любых системах — газовых, отопительных, дровяных, индукционных и т.д.

«Накипь» в газовом котле

Это именно те примеси, которые присутствуют в любой воде. Налейте воду в чистый стакан, дайте ей испариться, и вы увидите тонкую пленку на стенках.

Поэтому наличие примеси или ее отсутствие – это не недостаток и не достоинство, а данность любой системы отопления.

Ослабленные контакты

Клеммные контакты в моделях с ТЭНами, а их большинство, могут находиться в режиме разности температур. Нагрев при максимальной нагрузке и охлаждение при выключении.

А это накладывает обязательства по их доработке и ужесточению.

А в индукции якобы нет электрических контактов. На самом деле они есть всегда и везде, в том числе и в индукционных.

А вот что касается первых, то в последние годы стали выпускаться экземпляры с качественными винтовыми зажимами.

Или могут даже присутствовать резьбовые соединения с необслуживаемой пружинной шайбой или пружинными хомутами, которые годами также не проверялись и не ремонтировались.

На самом деле это выгоды, высосанные из пальца.

Замена нагревательного элемента

Срок службы ТЭНов зависит от качества теплоносителя. Как уверяют «компараторы», это всего лишь 1000 часов работы, если не принимать меры и не смягчать жесткую воду.Ну а если смягчить, то около 5000.

При использовании этих данных системы отопления и водоснабжения перепутаны.

Это касается только ГВС или ЦО… Там оператор котельной не может отследить утечки воды.

Если мы говорим чисто о вашем доме, где все собрано и закольцовано без протечек и дыр, то никакой постоянной подготовки воды не требуется. Конечно, какие-то элементы будут содержаться в воде, но раз их зальют в систему отопления, они будут реагировать раз и навсегда, им будет неоткуда взяться.

Индукция, предположительно малозатратная эксплуатация из-за очень редкой замены узлов. На самом деле это в качественных образцах ТЭНа элементы меняются крайне редко, как уже было сказано выше.

Но если вам нужно что-то изменить в индукции, то вы хорошо подумаете, прежде чем это делать. Там все запаяно в герметичной колбе и без физического разрезания внутрь попасть внутрь невозможно.

Снижение КПД электрического котла

Еще одним аргументом в сравнении является то, что индукционный котел не теряет своей первоначальной мощности в процессе эксплуатации.А вот с десяткой из-за образования накипи это происходит в порядке вещей.

Даже иногда приводятся расчеты, согласно которым всего за год мощность ТЭНа снижается на 15-20%. Это означает, что его эффективность также снижается.

Давайте посмотрим на это поближе.

Практически любой электрический котел КПД превышает 98%. И даже котлы, работающие на токах сверхвысокой частоты от 25 кГц и выше, что они могут изменить для вас? Добавить лишних полтора процента, но при этом подскочить в цене на 100%?!

Что касается отложений на ТЭНе, то они действительно есть.

В системах водоснабжения в котлах прямого нагрева на рабочем органе откладывается определенная «накипь». Она фактически постепенно отбивает охоту к быстрому прогреву воды.

А что происходит там, где нет постоянного пополнения примесей? Однако на нагревательном элементе может осесть небольшой слой отложений:

этот слой недостаточно толстый

никак не мешает передаче тепла

Например, пусть на чистой поверхности нагревательного элемента теплообмен условно происходит при t = 60 градусов. Как только эта поверхность загрязнится отложениями, теплообмен никуда не исчезнет, а начнет происходить при высоких градусах, скажем 75-80С.

И соответственно котел никак не теряет свой первоначальный КПД.

То есть фактически и на чистый ТЭН, и на грязный передается одинаковое количество энергии, только при разной температуре.

Сравнение нагревательного элемента и индукционного котла одинаковой мощности

Но самый важный момент для сравнения – это, конечно же, общая стоимость изделий и сколько будет стоить обслуживание той или иной системы отопления.

Давайте реально сравним две модели примерно одинаковой мощности:

Для первой модели в комплекте:

Вес экземпляра мощностью 25 кВт около 80 кг.

Чем отличается качественный котел отопления? Во-первых, он весит почти на 40 кг меньше.

К тому же вся электронная начинка спрятана внутри него. Это означает, что не требуется громоздкий шкаф управления, занимающий дополнительное место.

В дополнение к вышеописанной комплектации для индукционного котла, в которой также изначально присутствует ТЭН, в него входят дополнительные функциональные узлы:

Это хорошо тем, что котел сам может выбрать ту мощность, на которой ему нужно работать в данный момент. Температура наружного воздуха меняется плавно, а большое количество ступеней позволяет гибко выбирать необходимую мощность, чтобы избежать частых включений и выключений.

В индукции вручную выбираешь одну, две или три ступени и при каком-то значении сразу включаешь максимальную нагрузку 25 кВт.

Вы своими глазами увидите постоянное мигание света при таком переключении. И все же мощные электрические контакторы с их щелчками и щелчками действительно могут заставить вас каждый раз подпрыгивать от удивления.

В ТЭНах установлены бесшумные реле или контактор компактных размеров, их работу слышно только находясь непосредственно возле агрегата.

Именно она занимается переключением ступеней.Как только котел «видит», что скорость нагрева слишком высокая, он сбрасывает одну ступень, затем другую и т. д. Если температура меньше установленной, он добавляет эту ступень.

Работая на 40 градусов и переключаясь на котел, самостоятельно разгонится до 80С, нагреет титан и потом вернется в прежний режим.

Если такую же автоматику включить в индукционных котлах, то при Р=25 кВт они стоили бы не 85 тысяч, а на сто тысяч больше. Ведь в исходном варианте все управление в них осуществляется по температуре потока.

Вопрос покупать или не покупать индукционный котел, или делать выбор в пользу ТЭНа, конечно, каждый решает для себя сам. Но многие все больше убеждаются в том, что индукционный котел – это не тот отопительный агрегат, который стоит устанавливать в индивидуальных частных домах и коттеджах.

Безусловно, без индукционного нагрева в некоторых сооружениях, производственных и рабочих помещениях не обойтись. Например, нагревание среды на химическом заводе, которая должна оставаться стерильной.

Поэтому лучше оставить этот вид отопления там, а не тащить к себе домой. Не нужно заморачиваться сложным, тяжелым, габаритным агрегатом, если можно обойтись другими очень изящными решениями.

Принцип работы индукционного нагревательного котла основан на использовании вихревых токов, открытых и изученных французским физиком Фуко. Современный электрический индукционный котел, используемый для нагрева воды в контурах отопления, можно представить в виде трансформатора, состоящего из индукционной катушки, сердечника, первичной и вторичной обмотки, представляющей собой внутреннюю трубу, по которой проходит нагретый теплоноситель.

Существует два типа котлов, использующих вихревые токи для нагрева теплоносителя. Если для первого типа на первичную обмотку подается сетевое напряжение от 220 до 50 герц, то для другого типа напряжение подается через инвертор, преобразующий сетевое напряжение в токи высокой частоты, порядка десятков килогерц. Есть разница в используемом материале. Например, если индукционный котел САВ имеет теплообменник из стальных труб замкнутой системы, то для вихревых индукционных котлов используется теплообменник из ферромагнитного материала.

Зачем нужен инвертор

Многие до сих пор помнят цветные ламповые телевизоры, которые весили 60 килограммов. Уменьшить их габариты и массу удалось благодаря использованию инверторов в блоках питания. Инвертор преобразовывал сетевое напряжение частотой 50 герц в напряжение высокой частоты в несколько десятков килогерц. Это напряжение подавалось на трансформатор, отличительной особенностью которого был сердечник из специального ферромагнитного сплава. Физические свойства примененного ферромагнитного материала позволили значительно уменьшить габариты и массу силового трансформатора.Преобразование сетевого напряжения 50 герц в высокочастотное используется в вихревых индукционных котлах – это индукционные котлы нового поколения для отопления домов.

Напряжение на них подается от инвертора, катушкой трансформатора является обмотка на центральной трубе из ферромагнитного сплава, а вторичной короткозамкнутой обмоткой — труба и корпус индукционного котла. Это техническое решение позволило сделать котел компактным, надежным и экономичным.Но с другой стороны, использование дорогой меди для обмотки и специальных сплавов для теплообменников, блока автоматики и инвертора сделало стоимость изделия высокой. Поэтому на любой индукционный котел цена будет значительно выше, чем на электрокотёл с ТЭНом.

Особенности монтажа индукционных котлов

Современные индукционные электрические котлы для отопления дома предназначены для установки только в замкнутых контурах, с циркуляционным насосом. Принудительная циркуляция необходима прежде всего потому, что малый объем теплообменника и интенсивный нагрев препятствуют созданию естественной циркуляции… Вода закипит раньше, чем создадутся условия для гравитационной циркуляции.

Если в качестве теплогенератора используется индукционный электрокотел для отопления, рекомендуется использовать в контуре пластиковые трубопроводы или изолировать его от котла установкой пластиковой арматуры. Котел требует обязательного и качественного заземления. Требования к установке общие для электрокотлов: от пола или потолка — 0,8 м, от стены — 0,3 м. Установка предохранительного узла, состоящего из манометра, воздушного и предохранительного клапанов, обязательна, как и для любой закрытой системы отопления.

Преимущества электрических индукционных котлов для отопления

КПД индукционного котла очень высокий и приближается к 98%, как и у нагревательных элементов или электродных котлов. Не секрет, что цена на индукционные электрические котлы для отопления частного дома выше, чем на обычные отопительные котлы. Стоимость материалов, автоматики и инвертора увеличивает стоимость агрегата. Как и любые технические устройства, индукционные нагревательные котлы имеют достоинства и недостатки.

Преимущества индукционных котлов:

Недостатком является большой вес — от 30 до 40 килограммов и то, что цены на индукционные электрокотлы намного выше, чем на ТЭНы.

Основные типы индукционных котлов

Перед покупкой индукционного электрического котла отопления для дома необходимо выбрать, какой тип наиболее подходит.

В продаже есть два типа — индукционные котлы САВ и вихревые (ВИН), которые имеют характерные отличия.

Индукционные котлы SAV

Котлы этого типа не требуют инвертора. На обмотку (индуктор) подается сетевое напряжение 50 герц. Вторичная обмотка в виде системы металлических труб теплообменника очень быстро нагревается токами Фуко. Нагретый теплоноситель подается в контур принудительно с помощью . Выпускаются котлы на напряжение 220В и 380В. Котел мощностью 2,5 кВт отапливает помещение до 30 м2, а купить индукционный электрический котел отопления в комплекте с блоком управления и автоматики можно по цене около 30 тысяч рублей.

Котлы индукционные ВИН (вихревые)

Это индукционные котлы нового поколения, для их работы необходим инвертор — преобразователь частоты электрической сети. Это техническое решение позволило сделать устройство компактнее и легче, чем котлы типа САВ. Теплообменник изготовлен из ферромагнитного материала, а магнитопровод и вторичная обмотка являются не только теплообменником, но и корпусом котла.

Котел типа ВИН мощностью 3 кВт может обеспечить 40 м2 тепла.

В комплект входит блок автоматики, помпа и циркуляционный насос, поэтому для электрического индукционного котла отопления цена самая высокая, около 38 тысяч рублей.

Индукционный котел – лучший источник тепла

С любой точки зрения нет ничего проще, безопаснее и лучше для отопления, чем электрический котел. Найденные в сети отзывы об индукционных котлах для отопления частного дома подчеркивают лишь один недостаток – цена на электроэнергию, если бы она была сопоставима с ценой на газ, 99% населения навсегда отказались бы от использования газовых котлов.Кроме того, многих пугает возможность внезапного отключения электроэнергии. Но современный индукционный электрический котел отопления находит своего покупателя. Электрические котлы устанавливаются как резервные в частных домах и для отопления офисов и торговых павильонов.

Постоянное удорожание традиционных источников энергии — природного газа, твердого топлива, приводит к тому, что владельцы частных домов и дач пытаются найти новые способы обогрева помещений без лишних затрат.И один из вариантов получения максимального эффекта при минимальных затратах – индукционный котел отопления.

Очень часто такие котлы называют самым экономичным видом отопления. И у этого утверждения есть веские основания – ведь такое отопление подходит для любой площади помещения, а создать индукционный котел своими руками не такая уж и сложная задача, особенно для любителей повозиться.

Функциональные особенности индукционных котлов

В первую очередь следует отметить, что индукционный отопительный котел не требует переоборудования системы отопления здания, поэтому может быть установлен не только в загородном доме средней площади, но и пригоден для обогрева больших площадей.Это очень удобно и к тому же практично, ведь при традиционных системах отопления пришлось бы демонтировать старую систему, а при больших площадях – еще и затратно.

Простейшая конструкция теплогенератора, работающего по принципу индукции, выглядит следующим образом: это трансформатор, то есть электрический индуктор, который состоит из первичной и вторичной обмотки.

Первичная обмотка преобразует электрическую энергию в вихревые токи, направляет генерируемое электромагнитное поле на вторичную обмотку.Вторичная обмотка передает полученную энергию теплоносителю, роль которого выполняют вода, антифриз, масло и др.

Корпус индукционного котла включает внешний контур, двухстенный сердечник и слой тепловой и электрической изоляции. Вес котла не очень большой, но его КПД повышен. Итак, теплоноситель получает около 98% тепловой энергии, так как в этом случае потерь нет.

Каков КПД индукционного котла?

Инструкция, которая прилагается к такому устройству, как индукционный электрокотел для отопления, сообщает пользователям, что такие котлы выгоднее традиционных систем отопления.А благодаря такому оборудованию можно получить отличный эффект. Теплоноситель подвергается двойному нагреву, и время на этот процесс сокращается почти вдвое, если провести параллель между такой системой и котлами с ТЭНами. И аналогичный эффект достигается за счет меньшего уровня инерции. При нагреве теплоносителя возникает магнитная индукция, в результате чего в трубопроводах не будет появляться накипь.

На самом деле данный вид отопительного оборудования вечен.За ним не нужно ухаживать, обслуживать или чистить.

Простейший индукционный котел — доступен каждому

Следует отметить, что создавать такие устройства, как индукционные отопительные котлы бюджетного типа, очень просто. Вам не нужно никакого специального образования или глубоких знаний в области отопительной техники. Однако следует заранее подготовить набор материалов и инструментов, которые потребуются вам для работы.

Совет — чтобы быстро и легко собрать свой индукционный котел, лучше сразу подготовить сварочный инвертор… С помощью этого приспособления вы сварите корпус теплогенератора, а также подключите подающий и отводящий трубопроводы.

Для материала, который будет нагреваться в электромагнитном поле, лучше всего выбирать отрезки стальной проволоки или катанки. Диаметр не должен превышать 7 миллиметров, а длина не должна превышать 5 сантиметров. Для изготовления корпуса котла, который послужит также участком трубопровода для теплоносителя и основанием индукционной катушки, можно взять обычную пластиковую трубу, имеющую толстые стенки (диаметр внутри должен быть не более 5 сантиметров ).

Индукционный электрокотел подключается к системе отопления с помощью специальных переходников. По ним будет идти холодный теплоноситель, а выходить — уже нагретый с помощью индукции. Следует отметить, что первый переходник приварен к основанию корпуса устройства. На дно заранее подготовленной пластиковой трубы укладывается металлическая сетка – именно она будет выполнять роль барьера для кусков металлической проволоки. Далее насыпаются куски проволоки, нарезанные на 5 сантиметров, их должно быть достаточно, чтобы заполнить все пространство трубы внутри.Затем закройте верхнюю часть прибора.

Основным нагревательным элементом такого теплогенератора является индукционная катушка.

Изготовлен из эмалированного медного провода. На пластиковый корпус трубы намотано 90 витков провода. Но нужно смотреть, чтобы все было сделано аккуратно – то есть между секциями должно быть одинаковое расстояние. После того, как такой индуктор будет готов, можно подключать его к системе отопления.

Электрические индукционные котлы отопления – это компактные устройства, а по конструкции они фактически элементарны.Такой аппарат можно сделать на любом участке трубопровода. Нужно будет только вырезать часть трубы от системы отопления, затем установить в этот разрез дроссель с переходниками. Что касается электрической сети, то змеевик индукционного котла подключен к высокочастотному инвертору. Но помните, что включать такое устройство можно только при наличии в системе теплоносителя, так как от высоких температур корпус может просто расплавиться.

Обратите внимание, что стоимость такого котла сущие копейки.Единственный недостаток – относительно небольшой размер и внешний вид. Однако, установив такой индукционный отопительный котел, вы почувствуете положительный эффект, увеличите скорость нагрева теплоносителя.

Другой вариант индукционного котла

Есть еще один вариант создания индукционного котла своими руками. Такие индукционные котлы отопления, конечно, будут стоить немного дороже, но и КПД их работы будет выше.

Сделать такой котел будет немного сложнее, чем предыдущий вариант.Вам потребуются навыки работы со сварочным аппаратом, наличие трехфазного инвертора, который желательно закрепить стационарно, а также некоторые инструменты.

Обратите внимание, что конструкция данного варианта индукционного котла будет состоять из двух труб, которые будут вварены друг в друга. Если смотреть со стороны торца, то такая конструкция напомнит вам пончик. При этом прибор будет одновременно и сердечником, который будет создавать электромагнитное поле, и нагревательным элементом.

Медный змеевик наматывается непосредственно на барабан котла. За счет этого будет достигнута повышенная производительность при сохранении относительно небольших габаритов и веса устройства. Для подачи и отвода теплоносителя в индуктор вварены специальные трубы.

При сборке таких индукционных котлов для отопления дома следует учитывать несколько рекомендаций и требований по установке:

Такой прибор, как индукционный котел, можно устанавливать только в закрытых системах отопления, оборудованных циркуляционным насосом.
Устройство также может быть установлено в системах с пластиковыми трубами.
Между системой индукционного нагрева и стенами (или предметами мебели, бытовой техники) должно быть не менее 30 сантиметров свободного пространства. А от потолка и пола такие устройства размещают на расстоянии 80 сантиметров.

Конечно, над этим вариантом котла вам придется поработать немного больше и сложнее, но эффект, который будет достигнут в дальнейшем, вас порадует.Такой индукционный котел, как показывают отзывы, является действительно производительным устройством, способным не только обеспечить вам качественное отопление жилья, но и прослужит вам не менее 25 лет без обслуживания.

Использование индукционных нагревательных котлов дает пользователям множество преимуществ. Среди них следует отметить несколько:

Прежде всего, это возможность работы с переменным и постоянным током.
В таком устройстве просто нет таких нагревательных элементов, которые будут изнашиваться.
Конструкция устройства предельно проста.
Для установки не требуется отводить отдельное помещение. Все индукционные котлы относятся ко 2 классу по пожарной безопасности.
КПД как самодельных, так и заводских индукционных котлов почти 100% (обычно 98-99%). По сравнению с традиционными системами отопления – это просто отличный результат.
Можно использовать несколько видов теплоносителей, при этом индукционный котел не понесет никакого вреда. Так, можно использовать не только воду, но и работать с маслом и антифризом.
Сделать индукционный котел своими руками не составит для вас труда, да и по стоимости выйдет очень дешево.

Таким образом, современные индукционные котлы – это устройства, которые относятся к технике нового поколения. Это не только практичные устройства, но и мощные и экономичные. Они способны обогреть не только обычный загородный дом, но и большую производственную площадь. При этом вы не тратите деньги на сложную установку и обслуживание таких устройств.

Н Звук не стоит на месте, и с появлением новых способов получения тепловой энергии инженеры работают над их использованием в быту. Не обошли стороной и индукционный метод нагрева, открытый Майклом Фарадеем еще в 1831 году. На рынке появились индукционные котлы. С созданием энергосберегающих индукционных котлов у потребителей появилась возможность по-новому взглянуть на возможности отопительного оборудования, как в функциональном, так и в эксплуатационном плане.О том, что такое индукционный котел отопления и стоит ли использовать его для отопления частного дома, мы и поговорим в этой статье.

Как работает индукционный котел?

Индукционный котел работает по принципу электромагнитной индукции. В этом случае роль генератора играет индукционная катушка, а интенсивность теплообмена увеличивается за счет переплетения труб и многослойной конструкции котла. Чтобы понять суть процесса, достаточно пропустить большой ток через катушку из толстой проволоки.Вокруг устройства должно создаваться сильное электромагнитное поле. А если в него положить какой-нибудь ферромагнетик (металл, который притягивается), то он быстро нагреется. Нагрев происходит за счет возникновения индукционных токов ( токи Фуко ).

Простейшим примером индукционного источника тепла является катушка, намотанная на диэлектрическую трубку. Если внутрь трубы поместить стальной стержень и подключить к змеевику электричество, то змеевик будет нагревать металлический стержень. Теперь осталось подключить прибор к магистрали, по которой циркулирует теплоноситель, и примитивный индукционный котел начнет вырабатывать тепло.Весь принцип работы можно описать в нескольких предложениях. Электрическая энергия генерирует электромагнитное поле.

Металлический сердечник нагревается под воздействием электромагнитных волн. Избыточное тепло от стержня передается теплоносителю, которым может быть: этиленгликоль, масло или вода. Интенсивный нагрев жидкости порождает конвекционные потоки. Горячий теплоноситель стремится вверх, и его силы достаточно для работы небольшого контура. В длинных линиях необходимо установить циркуляционный насос.

Конструкция индукционного котла

Вернемся к индукционному котлу. Его видимая часть представляет собой корпус из металла, стенки которого покрыты изнутри теплоизоляционным и электроизоляционным компаундом. Внутри корпуса находится сердечник в виде двух вставленных друг в друга труб из ферромагнитной стали с очень толстыми стенками. Пространство между трубами заполняется водой, поступающей по трубе в нижней части котла. Внутренняя трубка снабжена тороидальной обмоткой, создающей высокочастотное магнитное поле под действием электрического тока.

Вихревые токи, возникающие в результате увеличения сопротивления, способствуют нагреву поверхности тела трубы и омываемой им воды. Таким образом, наружная труба выступает в роли нагревательного элемента, а вода выступает в роли теплоносителя.

Преимущества индукционных котлов

Современный рынок отопительного оборудования предлагает большое количество видов и типов устройств для обогрева помещения, поэтому не лишним будет подробно рассмотреть индукционный котел отопления с точки зрения его потребительских свойств.И так, какие аргументы можно привести в пользу покупки индукционных котлов. Оговорюсь сразу, что аргументы приводятся производителями котлов, приведу некоторые комментарии с точки зрения физических процессов и реалий эксплуатации:

Полное отсутствие накипи и других отложений. Магнитное поле создает высокочастотную вибрацию, которая вытесняет энергию индукции на внутреннюю поверхность стенок котла, где происходит взаимодействие с теплоносителем.Таким образом, уровень теплоотдачи остается стабильным вне зависимости от периода эксплуатации. Стоит помнить, что если вы используете готовый антифриз на основе этиленгликоля, то он сделан на основе дистиллированной воды, поэтому накипи просто неоткуда взяться. Антифриз со временем разлагается, в результате чего некоторые присадки выпадают в осадок, поэтому могут оказывать влияние на работу не только индукционного котла.

Стоит ли использовать индукционный котел

КПД индукционного котла стабилен на протяжении всего периода эксплуатации и составляет примерно 98-99%.

Экономическая эффективность индукционного котла

Индукционный котел относится к классу энергосберегающего оборудования. Работоспособность устройства обеспечивается высоким уровнем коэффициента мощности, который характеризуется частотой используемого тока. В результате эксплуатационные расходы могут быть снижены до 30% (по данным производителей индукционных котлов). 30% вполне приличный показатель, поэтому требуются определенные условия эксплуатации индукционного котла. Стоит помнить, что часть тепла все же используется на холостом ходу.

Нагревательные устройства индукционного типа не чувствительны к показателю напряжения и могут полноценно работать как в сетях постоянного, так и переменного тока.

Конструкция индукционного котла представляет собой полностью герметичный корпус, что делает невозможным возникновение каких-либо утечек. Хотя протечки могут быть в стыках труб и другом оборудовании.

Техническое обслуживание индукционного котла

Устройство котла не предусматривает подвижных и нагревательных элементов, контактирующих с теплоносителем, в связи с чем отсутствует необходимость проведения ремонтно-профилактических работ ни в межсезонье, ни в отопительный сезон, столь затратных для владельцев отопления приборы других типов.Стоит отметить, что другие конкуренты индукционного котла, особенно электрические, также не требуют ежегодного обслуживания.

Пожарный индукционный котел

По степени пожарной и электробезопасности индукционное оборудование отнесено к соответствующему второму классу. Это очень высокий показатель, позволяющий установить оборудование в любом помещении. Здесь стоит отметить, что в случае утечки теплоносителя электромагнитное поле автоматически не исчезнет, сердечник будет продолжать нагреваться, и если не прервать подачу электроэнергии, то катушка очень быстро сгорит, а корпус сам скорее всего расплавится.Поэтому при установке индукционного насоса необходимо предусмотреть автоматическое отключение котла в случае возникновения аварийной ситуации. Так что безопасность котла на том же уровне, что и у ТЭНов.

Срок службы индукционного котла

Сами производители определяют эксплуатационные возможности индукционных котлов в течение 25 лет и более. Здесь стоит помнить, что котел управляется электронным блоком управления и именно он, а не сам котел будет определять период безотказной работы индукционного котла.

В качестве теплоносителя для индукционных котлов можно использовать практически любую жидкость, то есть не только воду, но и масло или антифриз, а значит, эксплуатация индукционного оборудования возможна при любых температурных режимах. жидкость не нуждается в предварительной подготовке, и ее достаточно заменять раз в десять лет.

Подключение индукционных котлов к другим системам отопления не ограничено.

Абсолютно бесшумная работа.

Высокий уровень экологической безопасности.

Монтаж и эксплуатация индукционного котла просты, не требуют специальных навыков или переоборудования существующей системы отопления, обеспечивает абсолютно автономное производство как тепла, так и горячей воды.

Недостатки индукционных котлов

Несмотря на всю уникальность и универсальность, было бы неверным полагать, что индукционный котел является идеальным оборудованием. Как и у других отопительных приборов, у него есть и недостатки.

Одним из основных недостатков индукционных котлов является солидный вес и значительные габариты.Ведь масса разных моделей устройства колеблется от 20 до 80 кг. С другой стороны, после установки оборудования вряд ли кого-то из потребителей будет волновать его вес – работа индукционных котлов не требует их перемещения.

Более того, использование современных технологий позволило наладить производство моделей компактных размеров, предусмотрев возможность их установки на стену, и, таким образом, способствуя значительной экономии монтажного пространства.Большой вес индукционного котла, если он выбран в качестве отопительного прибора, подразумевает тщательную подготовку площадки в доме, на которой он будет установлен.

Вторым и довольно серьезным недостатком является дороговизна индукционного нагревательного котла. Это факт, что среди альтернативных современных устройств электрообогрева индукционное оборудование входит в список самых дорогих.

Однако есть и другая сторона медали. В то время как покупка индукционного котла сопряжена с пусть и высокими, но разовыми финансовыми вложениями, приобретение некоторых других типов отопительных приборов газовых, например, требует больших денежных затрат и усилий.Например, такие, как получение соответствующего разрешения на их установку и прокладку коммуникаций, а также монтаж и ежегодное обслуживание.

Кроме того, в список недостатков индукционных котлов входит их способность создавать волновые помехи. И хотя дальность таких помех составляет всего несколько метров, этот фактор может иметь большое значение для поддержания хорошего здоровья у людей, склонных к восприятию магнитных волн. В таких случаях проблема решается, если индукционное оборудование устанавливается в отдельном помещении.

Наконец, самый большой недостаток – потребляемая мощность котла. Для отопления частного дома площадью 200 кв.м необходим индукционный котел мощностью не менее 12 кВт. Такой свободной мощности у многих домовладельцев может и не быть, так как на ИЖС выделяется всего 15 кВт. электричество.

Как выбрать индукционный котел

Индукционные котлы бывают двух типов: однофазные, мощность которых 2,5-7 кВт, и трехфазные, мощность которых от 7 до 60 кВт.Необходимый показатель мощности определяется по принципу: на каждый квадратный метр отапливаемой площади должно приходиться 60 Вт мощности котла. Этот параметр необходимо учитывать при выборе индукционного оборудования.

Наряду с этим важно знать некоторые правила его установки. Индукционный котел предназначен только для отопления закрытых систем, оборудованных насосом для осуществления принудительной циркуляции. Котел требует хорошего заземления для своей работы.Если котел будет крепиться к стене, то его положение должно быть строго вертикальным. Не рекомендую устанавливать индукционный котел самостоятельно. Лучше проконсультироваться со специалистом.

В следующей статье я расскажу о.

Приняв решение отапливать дом электричеством или установить дополнительный электрический источник тепла, домовладельцы задаются вопросом — какой обогреватель использовать? Тут выбор невелик, рынок предлагает три вида электротеплогенераторов: ТЭНовые, электродные и вихревые (индукционные).Последние представляют наибольший интерес, так как заявлены производителями как новое и наиболее экономичное оборудование. Индукционные котлы появились сравнительно недавно, поэтому стоит изучить их подробнее.

Устройство индукционного котла вихревого типа

На самом деле это техническое решение далеко не новое, явление электромагнитной индукции, за счет которого функционируют электрические индукционные нагревательные котлы, было открыто М. Фарадеем еще в 1831 году. Как раз благодаря современным материалам и технологиям явление воспринимается как основе и внедрены в водогрейных установках относительно недавно.

Вода нагревается за счет вихревых токов (токов Фуко), возникающих в сердечнике катушки. Они образуются под действием переменного электрического поля, создаваемого витками катушки переменного тока частотой 50 Гц. Сердечник выполнен в виде трубы, по которой при нагреве протекает теплоноситель. По сути, устройство представляет собой индукционный преобразователь электрической энергии в тепловую с КПД около 98%. Диаметр провода, из которого изготовлена катушка, количество витков и размеры сердечника рассчитаны таким образом, чтобы нагреть воду до максимальной температуры 95 ºС и в то же время предотвратить перегрев обмотки.

Водонагреватели типа ВИН

Сердцем установки является катушка, состоящая из большого количества витков изолированного провода, и размещенная вертикально в цилиндрическом корпусе в виде сосуда. Внутрь катушки вставлен металлический стержень. Корпус герметичен сверху и снизу приваренными крышками; выводы для подключения к электрической сети выведены наружу. Через нижний патрубок в сосуд поступает холодный теплоноситель, который заполняет все пространство внутри корпуса. Нагретая до необходимой температуры вода поступает в систему отопления через верхний патрубок.

В силу своей конструкции при подключении к сети теплогенератор постоянно работает на полную мощность, так как питать отопительную установку дополнительными устройствами регулирования напряжения нерационально. Гораздо проще использовать циклический нагрев и включить автоматическое отключение/выключение по датчику температуры воды. Стоит только выставить на дисплее выносного электронного блока необходимую температуру и он будет нагревать теплоноситель до этой температуры, отключая при ее достижении водогрейный индукционный элемент.По истечении времени и охлаждении воды на несколько градусов автоматика снова включит нагрев, этот цикл будет повторяться постоянно.

Поскольку обмотка теплогенератора предусматривает однофазное подключение с напряжением питания 220 В, нагревательные агрегаты индукционного типа не выпускаются большой мощности. Причина в том, что ток в цепи слишком большой (свыше 50 ампер), потребуется прокладка кабелей большого сечения, что само по себе очень дорого.Для увеличения мощности достаточно заключить в каскад три водонагревательных установки и применить трехфазное подключение с напряжением питания 380 В. К каждому устройству в каскаде подключить отдельную фазу, на фото аналогичный пример подключения работа индукционного нагрева.

Конструктивные особенности нагревателей типа «Сибтехномаш»
Используя тот же эффект электромагнитной индукции, другое предприятие разрабатывает и производит водонагреватели несколько иной конструкции, заслуживающей внимания.Дело в том, что электрическое поле, создаваемое многовитковой катушкой, имеет пространственную форму и распространяется от нее во все стороны. Если в агрегатах ВИН теплоноситель проходит внутри змеевика, то устройство индукционного котла Сибтехномаш предусматривает спиральный теплообменник, расположенный вне обмотки, как показано на рисунке.

Обмотка создает вокруг себя переменное электрическое поле, вихревые токи нагревают витки трубки теплообменника, в которой движется вода. Витки катушки собраны в каскад по 3 штуки и прикреплены к общему каркасу.Каждый из них подключен к отдельной фазе, напряжение питания 380 В. Конструкция Сибтехномаш имеет ряд преимуществ:

имеют раздельную сборно-разборную конструкцию;
в зоне электрического поля увеличена площадь поверхности нагрева и большее количество воды за счет спиральной схемы, что увеличивает скорость нагрева;
линий теплообменника доступны для промывки и обслуживания.

Несмотря на различия в конструкции теплогенератора, КПД его работы составляет 98%, так как у обогревателей типа «ВИН» это значение КПД заявлено самим производителем.Долговечность агрегатов в том и другом случае определяется работоспособностью катушек, а точнее сроком службы обмотки и электроизоляции, этот показатель устанавливается производителями в пределах 30 лет.

Преимущества и недостатки

Реальные преимущества, которыми обладают индукционные котлы для отопления дома или производственного здания, следующие:

Высокий, как и у всех установок горячего водоснабжения, КПД работы, который находится в пределах 97-98%.
Долговечность благодаря отсутствию движущихся частей и простой конструкции.
Небольшие размеры позволяют разместить отопительное оборудование в помещении любого размера.
Высокая скорость нагрева теплоносителя и отсутствие инерционности при его отключении.
Комфорт при эксплуатации, индукционный электрокотел не требует постоянного внимания со стороны хозяина дома, а периодичность его обслуживания полностью зависит от качества используемой в системе воды.

Вихревые обогреватели поставляются с комплектами управления, что позволяет подключать теплогенераторы к другим климатическим системам дома.

Секционный нагреватель

У этого оборудования есть и недостатки. Главный из них – высокая стоимость, особенно для теплогенераторов типа «Сибтехномаш». Если использование этих агрегатов в промышленных целях вполне допустимо, то индукционное отопление частного дома может обойтись запредельно дорого.

Опыт практического использования вихревых нагревателей домовладельцами и обслуживающим персоналом сервисных компаний пока не очень обширен, но на данный момент существенных претензий к оборудованию нет.

Мифы об индукционном котле

Один из самых популярных мифов создают торговые представители, торгующие индукционными электрокотлами. Суть в том, что эти котлы якобы на 20-30% эффективнее других отопительных электроустановок, особенно ТЭНов. Эта информация не соответствует действительности, так как все теплогенераторы, преобразующие электроэнергию в тепло, работают с КПД не менее 96% в соответствии с физическим законом сохранения энергии.Единственным неоспоримым фактом является то, что ТЭНы немного дольше нагревают теплоноситель за счет своей многослойной структуры. Вольфрамовая спираль сначала нагревает кварцевый песок, затем материал трубки, а затем воду. При этом энергия никуда не теряется, а КПД блока ТЭНа составляет 98%, как и вихревого.

Пример системы отопления

Еще один миф гласит, что индукционный электрокотел вообще не требует обслуживания, так как переменное магнитное поле препятствует оседанию отложений на нагревательных элементах.Эта проблема зависит от качества воды и накипь на сердечнике змеевика появляется так же, как и в нагревательных элементах, если теплоноситель не обессолен. Поэтому не реже одного раза в 2 года сам теплогенератор и система отопления должны проходить процедуру промывки.

Вопреки заверениям продавцов, водонагреватель нельзя устанавливать в любом помещении. Причин две: опасность поражения электрическим током и наличие электромагнитного поля вокруг устройства.Размещать его лучше в техническом помещении с ограниченным доступом (котельная).

Заключение

Нагревательные установки, использующие вихревые токи для обогрева, действительно имеют множество преимуществ, особенно среди них привлекают скорость нагрева, компактность и долговечность. Насколько эти преимущества оправдывают высокую стоимость продукта – решать каждому домовладельцу придется в индивидуальном порядке.

Установка индукционного котла. Как выбрать индукционный котел отопления и правильно его установить? Индукционный котел — лучший источник тепла

Постоянный рост стоимости энергии привел к появлению новых технологий отопления.Помимо модернизации существующих систем, производители предлагают принципиально новые способы нагрева воды. Особый интерес представляет индукционное отопление частного дома котлом своими руками.

Особенности индукционного нагрева

Для повышения температуры теплоносителя необходимо обеспечить передачу тепла от энергоносителя к воде. В традиционных электрических котлах за это отвечают ТЭНы. Однако они имеют ряд недостатков, которые в первую очередь связаны с повышенным потреблением электроэнергии.Современная индукционная нагревательная печь работает по другому принципу.

Для того чтобы сделать индукционный нагрев своими руками, необходимо досконально изучить специфику его работы. Его работа основана на принципе электромагнитного индуктора. Его конструкция состоит из двух обмоток, каждая из которых выполняет определенную функцию:

Первичный … Необходимо преобразовывать подводимое к нему электричество в вихревой ток. Это один из шагов для создания явления индукции;
Среднее … За счет воздействия электромагнитного поля он начинает нагреваться, тем самым передавая полученную тепловую энергию теплоносителю.

На практике для изготовления индукционного отопления частного дома своими руками нужен внешний контур, выполняющий функцию корпуса. Внутренний сердечник изготовлен из стального стержня, толщина которого обычно составляет 10 мм. Такая конструкция позволяет снизить вес и в то же время повысить эффективность работы. Для заводских моделей КПД может достигать 98%.При этом даже правильно сделанный индукционный котел отопления своими руками имеет значение этой характеристики порядка 87-90%.

Все системы индукционного нагрева не оборудованы циркуляционными насосами, расширительным баком и системой безопасности. Эти компоненты необходимо приобретать отдельно.

Плюсы и минусы индукционных котлов

Действительно ли этот вид теплоснабжения так эффективен, как его рекламируют производители? Читая отзывы об индукционном нагреве, нельзя сделать однозначный вывод.Многие потребители жалуются на большой расход электроэнергии, некоторые самодельные модели котлов явно опасны в эксплуатации.

Прежде чем сделать индукционный котел отопления своими руками, подберите к нему комплектующие и комплектующие – рекомендуется подробно ознакомиться с плюсами и минусами данного вида теплоснабжения.

Преимущества:

Но наряду с этим необходимо учитывать и отрицательные стороны эксплуатации котлов отопления данного типа:

Высокая стоимость заводских моделей.По-настоящему качественные электрические индукционные котлы отопления изготавливаются с использованием современных материалов, стоимость которых в большей степени определяет высокую цену. Поэтому самодельные модели значительно уступают по качеству и техническим параметрам заводским;
Для установки котлов мощностью более 7 кВт потребуется обустройство электросети 380 В. В противном случае нагрузка не позволит оборудованию работать в штатном режиме;
При отсутствии воды при работе печи индукционного нагрева произойдет перегрев и выход из строя.Поэтому в конструкцию обязательно должны быть включены датчики давления, которые подключаются к выключателю. Если давление падает, устройство автоматически отключается.

Решив, что индукционный нагрев все-таки нужно делать самому, можно приступать к выбору оптимальной схемы котла и расчету его параметров.

Принцип индукционного нагрева десятилетиями использовался в сталелитейной промышленности для нагрева металла. Именно из этой отрасли пришли индукционные нагревательные котлы.

Самодельный индукционный котел

Чтобы сделать индукционное отопление частного дома своими руками, сначала нужно сделать корпус. Для этого следует использовать жаростойкую сталь. В качестве внутреннего сердечника обычно используется стальная труба, на которую устанавливается обмотка из медного провода.

Для снижения теплопотерь наружные стены утеплены базальтовой ватой. Таким образом, можно установить индукционные котлы для отопления частного дома в подсобных помещениях.

После установки внутреннего контура необходимо выполнить следующие работы:

Проведите контактные провода через специальные отверстия на внешней конструкции.
Тщательно изолируйте кабели в местах их прохождения через внешний кожух.
Подключить котел к системе управления. Лучше всего приобретать заводскую модель этого узла, так как он включает в себя защитные и регулирующие элементы.

Перед первым пуском самодельного индукционного котла отопления нужно проверить герметичность всей конструкции. Для этого один из патрубков следует загерметизировать, а ко второму подавать воду с помощью насоса.После заполнения внутреннего пространства увеличьте давление до максимального расчетного. Обычно этот показатель составляет 15-20 атм.

На практике действительно надежные и экономичные котлы для индукционного нагрева воды в отоплении невозможно изготовить самостоятельно. Исключение составляют лишь небольшие конструкции, выполняющие скорее функцию горячего водоснабжения, чем отопления.

Это связано со сложностью соблюдения всех технологических норм изготовления. Нередко в отзывах о самодельных индукционных котлах отопления можно встретить попытки сделать их своими руками.Но после ряда испытаний выбор остановили на заводских моделях этого отопительного оборудования.

При неправильно выполненной обмотке может произойти межвитковый электрический пробой. Это приведет к короткому замыканию и выходу оборудования из строя. Поэтому котлы должны быть оснащены УЗО.

Правила организации индукционного нагрева

Поскольку индукционные электрические котлы для отопления отличаются от обычных, то и требования к их эксплуатации другие.В первую очередь необходимо знать, что установка данного вида оборудования возможна только в закрытых системах теплоснабжения. Для улучшения циркуляции теплоносителя можно установить насос.

Чтобы нагрев от индукционной плиты был безопасным, необходимо адаптировать существующую проводку. Для этого рассчитайте мощность электроприборов в доме, в том числе котла, и прибавьте к полученной цифре запас 20%. Технические характеристики электрического кабеля должны быть не ниже полученного показателя.

Подключение индукционной нагревательной печи к сети должно осуществляться отдельным кабелем. Он должен быть подключен непосредственно к центральному распределительному щиту. Подключение других устройств к этой линии питания запрещено.

Для повышения эффективности и безопасности индукционного нагрева своими руками вам потребуется установить следующие компоненты:

Расширительный бачок … Необходим для компенсации давления в случае его превышения из-за перегрева теплоносителя.Температура внутри индукционного котла для отопления дома может достигать +110°С;
Датчик давления и температуры … Подключаются к центральному блоку управления;
Циркуляционный насос . Его установка необязательна, но желательна. Естественного теплового расширения воды может быть недостаточно для создания нормальной скорости движения;
Группа безопасности — Клапан воздухоотводчик и водослив.

Часто в отзывах об индукционном нагреве можно встретить жалобы на деформацию пластиковых труб из-за чрезмерного перегрева воды.Чтобы этого не произошло, все технические и эксплуатационные характеристики системы отопления должны соответствовать эскизному проекту.

Рекомендуется установить аварийный генератор, чтобы избежать охлаждения воды при отключении электроэнергии. Особенно это касается систем индукционного отопления в частном доме.

Обзор производителей индукционных котлов

А что делать, если вам нужны индукционные электрические котлы для отопления заводского изготовления? Увы, в настоящее время на рынке не так много производителей, продукция которых соответствует мировым стандартам.

При комплектации индукционного нагрева, который изготавливается своими руками, рекомендуется проанализировать актуальные предложения на рынке. В этом случае необходимо не только ознакомиться с отзывами об индукционных нагревательных котлах, но и проверить их соответствие действующим нормам. Сделать последнее будет непросто, так как в настоящее время не существует ГОСТов и СНиПов, регламентирующих производственный процесс их изготовления. Максимум, что вы можете проверить, это внутренние спецификации производителя.

Но как в таком случае оснастить индукционное отопление частного дома надежным оборудованием? Для решения этого вопроса предлагаем обзор производителей котлов для индукционных систем отопления.

Гейзер

Одно из крупнейших и надежных предприятий по производству оборудования для электрообогрева. В настоящее время потребитель может выбрать индукционный отопительный котел мощностью от 4,5 до 250 кВт. Примечательно, что конструкция имеет класс электробезопасности «2», что не требует организации дополнительного контура заземления.

Модели серии «Е» имеют накопительный бак, что делает индукционный нагрев теплоносителя на отопление более экономичным.

Эдисон

Компания специализируется на производстве крупных систем отопления для отопления общественных и промышленных зданий. В комплект поставки входят все необходимые компоненты. В ассортименте представлены модели, рассчитанные на разогрев от индукционной плиты малой мощности. Но их количество крайне мало.

Миратрон

Особенностью электрических котлов отопления индукционного типа от этой фирмы является модульная компоновка.Это дает возможность в любой момент увеличить мощность системы теплоснабжения без полной замены оборудования. В ассортименте представлены котлы от 4,5 до 30 кВт.

Перед покупкой электрокотла для индукционного нагрева рекомендуется ознакомиться с его техническим паспортом. В нем должны быть указаны условия эксплуатации оборудования.

Процесс обогрева дома, пожалуй, один из важнейших для любого человека.При строительстве дома, капитальном ремонте, обновлении трубопровода очень важно точно определить источник отопления. Если домовладелец проживает в газифицированном районе, то лишних вопросов с выбором отопительного котла не возникнет. Газовый прибор – оптимальное решение по соотношению цена-качество.

Сложнее будет тем людям, у которых жилищная застройка расположена в местах, удаленных от газопроводов, а закупка баллонов носит непостоянный характер.В такой ситуации логично обратить внимание на электрический индукционный котел. Отзывы пользователей и мнение независимых экспертов окажут нам неоценимую услугу в изучении и выборе устройства.

Первое знакомство с теплогенератором

Исходя из названия становится понятно, что его работа основана на принципе электромагнитной индукции. В чем его суть? Попробуем пропустить ток через катушку из толстой проволоки. Вокруг устройства немедленно создается сильное электромагнитное поле.Если внутрь поместить ферромагнетик (привлекательный металл), он очень быстро нагреется.

Простейший нагреватель представляет собой проволочную катушку с диэлектрической трубкой, внутри которой находится стальной стержень. Запитав устройство от электрической сети, мы получим нагрев сердечника. Остается только подключить получившийся змеевик к теплотрассе и получится примитивная система отопления.

Другими словами, электрическая энергия создает электромагнитное поле, волны которого нагревают металлическую основу.А от него высокая температура передается теплоносителю (воде или антифризу). Интенсивный нагрев жидкости создает конвекционные потоки. Их мощности достаточно для эффективной работы небольшого отопительного контура. В системах с длинными трубопроводами рекомендуется устанавливать циркуляционный насос.

Внутреннее устройство

Конструктивно индукционный нагрев представляет собой трансформатор, заключенный в сварной металлический корпус. Под кожухом находится теплоизоляционный слой. Катушка размещена в отдельном отсеке, герметично изолированном от рабочего пространства.Такое размещение безопасно, поскольку полностью исключает контакт с теплоносителем. Сердечник состоит из тонких стальных трубок с тороидальной обмоткой.

Обратите внимание, индукционный варочный котел принципиально не отличается от традиционных теплогенераторов, оснащенных ТЭНами. Его конструктивные особенности обеспечивают бесперебойную, высокоэффективную работу системы отопления в течение очень длительного периода времени.

Длительная работа системы отопления обеспечивается конструктивной особенностью, отличающей индукционный котел.Отзывы пользователей свидетельствуют о том, что такие агрегаты одинаково эффективно работают на любой текущей частоте. То есть устройства могут питаться не только от бытовой электросети, но и от высокочастотных преобразователей. Встроенные датчики способны реагировать на перепады напряжения и следить за показателями нагрева.

Котлы индукционные отопительные: отзывы и жалобы

Отсутствие информации об устройстве и принципах работы теплогенераторов порождает много вопросов. Проконсультировавшись в специализированном магазине, иногда можно услышать исключительно положительные характеристики, которыми награждаются индукционные нагревательные котлы.Отзывы торговых менеджеров часто бывают лукавыми, ведь идеальных устройств на свете не бывает.

Намеренно забывая об имеющихся недостатках, продавцы могут ввести в заблуждение потенциальных покупателей. Чтобы объективно разобраться в ситуации, рассмотрим самые распространенные высказывания.

Ключевые моменты

Инновационные разработки

На самом деле электромагнитную индукцию как физическое явление открыл ученый Майкл Фарадей еще в 19 веке.А печи на основе индукционных плит уже давно используются для выплавки стали. То есть никаких новых технологий не изобретено, а современные котлы работают над давно известным открытием.

Выгодное приобретение

Мы уверены, что индукционный котел позволяет экономить до 30% электроэнергии. Отзывы авторитетных специалистов выражают неполное согласие с этим тезисом.

Во-первых, любое отопительное устройство преобразует всю поступающую электрическую энергию в тепловую.При этом КПД не обязательно будет высоким, поскольку рассеивание нагретых воздушных потоков может происходить неравномерно.

Во-вторых, скорость нагрева теплоносителя зависит от эффективной работы отопительного прибора. Как бы нам этого не хотелось, факты подтверждают большое количество электроэнергии, потребляемой индукционным нагревательным котлом. Отзывы любого человека, даже немного знакомого с законами физики, соглашаются с очевидным фактом: для получения одного киловатта тепла необходимо затратить столько же электроэнергии.

В-третьих, часть вырабатываемого тепла теряется. Справедливости ради стоит отметить, что она до сих пор остается в доме, а не улетает в дымоход.

Таким образом, высокую эффективность устройства можно считать несколько относительной.

Долговечность

Мы уверены, что индукционные индукторы способны бесперебойно работать от тридцати до сорока лет. И что надежность приборов намного выше, чем у других типов электрокотлов.Разберем это утверждение подробнее.

Во-первых, индукционные приборы не подвержены механическому износу. В них нет движущихся частей, поэтому ломаться просто нечему.

Во-вторых, медная обмотка катушки может служить долго. Даже повреждение изоляции не повлияет на его работоспособность.

В-третьих, стальной сердечник, несмотря на достаточную толщину (около 7 мм) и прочность основного материала, тем не менее постепенно разрушается. Постоянная смена нагрева охлаждением существенно влияет на прочность стержня.Но негативный процесс слишком растянут во времени, поэтому до полного отказа активной зоны может пройти не один год.

В-четвертых, качество транзисторов влияет на продолжительность и надежность работы ТЭНа. От них зависит, как долго прослужат индукционные котлы без нареканий. Отзывы благодарных владельцев подтверждают факт десятилетней гарантии. На практике были случаи, когда теплогенераторы работали без сбоев более тридцати лет.

Приведенные выше аргументы единодушно признают фактическую долговечность индукционных котлов.Особенно убедительно это преимущество выглядит на фоне ТЭНов, у которых требуется замена внутренних деталей через несколько лет эксплуатации. Нередки случаи, когда нагревательные элементы даже не достигают конца своего срока службы.

Неизменность параметров работы

Печи на ТЭНах постепенно теряют мощность из-за образования накипи на ТЭНах. В этом индукционные котлы отопления от них существенно отличаются: технические характеристики здесь остаются неизменными на протяжении многих лет эксплуатации.Попробуем разобраться, так ли верно это утверждение.

Большое влияние накипи на снижение мощности в котлах с ТЭНами несколько преувеличено. Дело в том, что известковый налет не обладает высоким уровнем теплоизоляции. Кроме того, в замкнутом водонагревательном кольце невозможно образование крупномасштабного слоя накипи.

В индукционных приборах полностью исключается налипание. Даже если сердечник соприкоснется с охлаждающей жидкостью, он все равно не зарастет известковым налетом.Отложения просто физически не могут удерживаться на поверхности стержня из-за его постоянной вибрации под действием электромагнитного поля. Кроме того, на горячем сердечнике постоянно образуются пузырьки воды, губительно воздействующие на любую накипь.

Таким образом, утверждение о неизменности технических характеристик у индукционных приборов полностью верно. А что касается котлов отопления, то здесь тезис не совсем верен.

Бесшумная работа

Торговые агенты уверяют нас, что индукционные приборы не издают никаких звуков при включении.Это действительно так?

Звуковые колебания ни у каких электронагревателей отсутствуют. Незначительный уровень шума могут создавать дополнительные устройства – циркуляционные насосы. Современный рынок предлагает большой выбор устройств принудительного действия, среди которых можно найти и совершенно бесшумные. Так что заявления продавцов можно считать справедливыми.

Компактность

Небольшой кусок трубы с намотанной проволокой — так выглядит индукционный котел.Отзывы владельцев отопительного прибора подтверждают возможность размещения прибора в любом помещении.

Безопасность

С тем, что теплогенератор абсолютно безопасен, спорить не стоит. В случае утечки теплоносителя нагрев активной зоны все равно будет продолжаться. Если не выключать прибор, он очень быстро растает. Для того, чтобы исключить такие ситуации, нужно при установке позаботиться о дополнительном устройстве, автоматически отключающем систему при непредвиденных обстоятельствах.Совершенно очевидно, что безопасность всех электрокотлов находится на одном уровне.

Можно ли сделать индукционный котел отопления своими руками

Необходимость получить недорогой и эффективный обогрев дома с минимальными затратами на обустройство системы отопления побуждает многих потребителей задуматься об изготовлении оборудования своими руками. Внимательно ознакомившись с принципами работы и конструкции устройства, можно собрать самодельный индукционный котел отопления. Главным помощником в деле будет схематическое изображение трубопровода отопления, которое необходимо постоянно держать возле себя, проверяя и уточняя монтаж на нем.

Вам не нужно мощное устройство для дома. Так, для обогрева помещения площадью 100 квадратных метров достаточно сделать котел мощностью 10 кВт. Он способен обеспечить помещения с температурой 20 градусов. Для самодельного котла можно приобрести электронный программатор режимов работы. С его помощью можно планировать работу индукционного аппарата на неделю вперед. Также есть возможность управлять температурным режимом на расстоянии.

С чего начать

Приступая к работе, вам необходимо подготовить необходимые материалы и подходящие инструменты.Для удобства изготовления желательно подготовить сварочный аппарат инверторного типа. С его помощью будут соединяться швы в корпусе генератора и крепиться трубопроводы. Также в устройстве контура отопления необходим высокочастотный преобразователь (инвертор).

Из материалов могут понадобиться:

отрезки проволоки или катанки из нержавеющей стали длиной 50 мм и диаметром около 7 мм — материал для нагрева в магнитном поле;
отрезок толстостенной пластмассовой трубы с внутренним диаметром до 50 мм — основа для корпуса котла;
провод медный эмалированный — основной нагревательный элемент;
переходники — крепеж соединительный;
Металлическая сетка — барьер между катушкой и стенками корпуса.

Подготовив все необходимое, начинаем делать индукционный котел отопления своими руками.

Монтаж простой схемы

Для повышения безопасности самодельного теплогенератора целесообразно утеплить открытые участки змеевика. При выборе материала для защиты медного провода необходимо учитывать его электро- и теплопроводность.

Рассматриваемая схема индукционного котла, сделанного своими руками, обходится производителю недорого и позволяет значительно увеличить скорость нагрева воды в системе отопления.К недостаткам можно отнести небольшие размеры оборудования и невзрачный внешний вид.

Второй вариант установки котла

Можно попробовать сделать бойлер повышенной мощности. Его устройство обойдется немного дороже первого варианта, но в дальнейшем все затраты полностью окупятся отменным качеством и высокой эффективностью.

Конструкция сложной модели представляет собой сварное соединение двух труб в виде бублика. Полученная деталь будет одновременно служить и сердцевиной, и нагревательным элементом.Медная обмотка непосредственно на корпусе котла обеспечивает высокий уровень производительности при сохранении компактности и малого веса устройства. Входной и выходной патрубки приварены непосредственно к индуктору. Таким образом, нагрев воды будет происходить в результате контакта теплоносителя с медной обмоткой.

Особенности, которые необходимо учитывать при установке котла.

Такой индукционный прибор можно интегрировать только в замкнутый контур отопления, работающий на принудительной циркуляции теплоносителя.
В трубопроводной системе должны использоваться только пластиковые материалы.
Индукционный прибор должен располагаться в помещении так, чтобы расстояние от него до ближайших стен и предметов было не менее 300 мм. Котел должен располагаться на расстоянии 800-1000 мм от пола и потолка.

Трудоемкий процесс монтажа индукционного контура в конечном итоге выльется в качественное отопление дома. Самодельный обогреватель прослужит вам не менее двух десятков лет, не доставляя никаких забот.

Индукционный котел САВ — известная марка промышленной техники

Одной из разновидностей заводской техники можно считать индукционный котел САВ. Печь представляет собой систему трубопроводов со встроенным индуктором. Производитель теплогенераторов – волгоградская научно-исследовательская компания «Велебит».

Термогенераторы САВ успешно применяются в нескольких типах систем:

автономное отопление;
комбинированная схема;
резервное отопление;
горячее водоснабжение;
поддержание заданного температурного режима технологических процессов в проточных и камерных реакторах.

Примечательно, что индукционный отопительный котел САВ показывает высокую эффективность в дистанционно управляемых автоматизированных системах теплоснабжения. Налажен промышленный выпуск электроустановок трех классов с диапазонами мощностей: 2,5-10 кВт, 15-60 кВт, 100-150 кВт.

Теплогенераторы типа ВИН

Котел индукционный вихревой (ВИН) предназначен для отопления и горячего водоснабжения частных жилых домов, загородных домов, объектов коммерческого и общественного назначения.В зависимости от значения мощности выпускаются нагреватели двух типов: однофазные и трехфазные. Более мощные модели могут с успехом применяться в устройствах для системы отопления промышленных предприятий.

Подведем итоги

Индукционные отопительные котлы в Украине начали использовать в конце восьмидесятых годов прошлого века на промышленных предприятиях. Разработка бытовых вариантов началась примерно в середине девяностых годов. За последние десятилетия электрические обогреватели много раз менялись, модернизировались и совершенствовались.

На сегодняшний день индукционные приборы составляют достойную конкуренцию газовым и ТЭНовым котлам. Торговая сеть предлагает множество моделей, отличающихся техническими параметрами и стоимостью. Цена на бытовую технику начинается от 25 тысяч рублей. стоят значительно дороже — свыше 100 тысяч. Изготовление термогенераторного аппарата своими руками позволит значительно сократить расходы на обустройство отопления дома.

В современное время отопление дома индукционным котлом набирает все большую популярность среди потребителей.В первую очередь за счет высокого КПД, а соответственно значительно меньшего потребления электроэнергии, чем у других котлов.

Некоторые пользователи индукционных приборов предпочитают делать их своими руками, а не покупать в магазине. Большинство потребителей знакомы с индукционной технологией, используя одноименные варочные панели.

Индукционный котел работает по принципу электромагнитной индукции, что делает его новатором в использовании такой энергии в среде электроприборов.Кроме того, отсутствие потребности в топливе, кроме электричества, делает его практически независимым от внешних ресурсов. Отзывы пользователей котлов красноречиво говорят о том, что газообразное, жидкое и твердое топливо доступно не во всех регионах страны.

Нагрев дома происходит за счет изменения силы магнитного поля в устройстве, на которое, в свою очередь, влияет сила тока. Магнитное поле замкнуто внутри слоев обмотки и его напряженность напрямую зависит от числа витков, которыми обмотка охватывает катушку.

Как только внутрь катушки помещается металлический предмет (в нашем случае сердечник) — внутри катушки возникают вихревых токов, которые еще называют токами Фуко. Они воздействуют на электрическое сопротивление металла, в результате чего поверхность трубной системы нагревается.

Эффект нагрева может варьироваться в зависимости от величины напряженности магнитного поля, а также зависит от типа катушки и свойств материала, из которого она изготовлена.

Теплоноситель (чаще всего используется вода) поступает в патрубок, который находится внизу котла, и поднимается по зазору между стенками котла и наружной его трубой, нагреваясь при этом. Оттуда вода поступает в ядро, а уже через него – непосредственно в отопительные приборы, обеспечивающие обогрев дома.

2 Преимущества и недостатки

Индукционный нагреватель имеет массу преимуществ и положительных отзывов перед другими видами котлов, позволяя отапливать дом практически без потерь тепла.

Вот лишь некоторые из них:

возможность работы от сетей разных видов тока, как переменного, так и постоянного, с использованием низкого напряжения;
нагреватель имеет длительный срок службы, в нем нет элементов, требующих регулярной замены;
использует простую технологию, аналогичную используемой в индукционных плитах;
котел представляет собой монолитное и герметичное устройство, что значительно снижает возможность протечки;
конструкция и технология работы гарантирует отсутствие накипи;
имеет второй класс электро- и пожаробезопасности, кроме того, в конструкции не предусмотрен дымоход, что уменьшает габариты изделия;

Электрические индукционные котлы позиционируются как очень экономичное средство отопления дома.В этой статье мы постараемся трезво оценить эти устройства: потребление электроэнергии, удобство использования и другие особенности решения.

На фото герой нашей статьи.

Что это такое

Индукционный котел, как следует из названия, работает по принципу электромагнитной индукции. Если намотать катушку из толстого провода и пропустить через нее достаточно большой ток, то в ней и частично вокруг нее возникнет электромагнитное поле.

Если поместить в катушку сердечник из любого ферромагнетика (проще говоря, металла, к которому прилипает магнит), в ней возникнут вихревые токи, которые неизбежно заставят частицы металла двигаться быстрее.Разогреть.

Теперь намотаем катушку на диэлектрическую трубу, а внутри любым способом закрепим стальной сердечник. Осталось вставить полученную конструкцию в контур отопления – вот, собственно, индукционный электрический котел отопления своими руками готов.

Принцип работы прост и понятен:

Потребляемая электроэнергия преобразуется в электромагнитное поле.
Его энергия расходуется на нагрев ядра.
Активная зона отдает избыточное тепло теплоносителю — воде, маслу или этиленгликолю.
Быстрый и сильный нагрев воды или другой жидкости в определенной области вызывает в ней конвекционные потоки. Нагретый теплоноситель расширяется и стремится вверх. Созданной разницы достаточно для работы контура средней длины; если нужно ускорить циркуляцию теплоносителя, используется обычный.

Обратите внимание: конструкция позиционируется как инновационное, сверхэкономичное решение, позволяющее потреблять на 20-30 процентов меньше энергии.

Мифы и реальность

Любой продавец заинтересован в продаже своего товара и, чтобы его купили, вполне способен исказить факты. Разберем все основные тезисы, упоминаемые в рекламе данного вида отопительного прибора.

Новинка

Тезис: у нас есть инновационная разработка, основанная на новом физическом принципе.

Реальность:

Явление индукции было открыто Майклом Фарадеем почти два века назад — в 1831 году.
В металлургии индукционные плавильные печи стали массово применяться со второй половины 20 века.
При изготовлении индукционных котов не используются ни новые материалы, ни какие-либо высокие технологии.

Вывод: известный принцип работы используется только для создания и занятия новой рыночной ниши.

Рентабельность

Тезис: индукционные котлы для отопления дома позволяют экономить электроэнергию, потребляя при одинаковой теплоотдаче на 20-30 процентов меньше аналогов.

Реальность:

Любое электрическое устройство прямого нагрева, не совершающее механической работы (т. е. не перемещающее какую-либо массу против вектора силы тяжести), преобразует 100 % потребляемой электрической энергии в тепловую.
КПД может отличаться только за счет отвода тепла вокруг котла вместо нагрева теплоносителя.

Примечание: если котел находится в отапливаемом помещении, то это тепло не теряется, а снова идет на нагрев воздуха.

Эффективность нагрева теплоносителя определяется температурой нагревательного элемента.В случае с нагревательными элементами его приходится ограничивать искусственно; монолитное ядро можно нагреть почти до точки плавления.
Рекламные заявления часто приводят результаты эксперимента, в котором индукционный котел нагрел фиксированный объем теплоносителя до определенной температуры за 3 часа, а ТЭН за шесть. При этом стоимость электроэнергии была чуть меньше, чем у индукционной.
Авторы эксперимента демонстративно игнорируют тот факт, что за 6 часов любой отопительный контур рассеет гораздо больше тепла, чем за 3.Законы физики просты: чтобы получить киловатт-час тепловой энергии при прямом нагреве с помощью электричества, нужно затратить киловатт-час электроэнергии. Точка.

На самой катушке индуктивности неизбежно будет выделяться большое количество тепла — просто потому, что это проводник с ненулевым сопротивлением и по нему протекает большой ток.
Несоответствующее тепловыделение будет определяться качеством внешней изоляции котла. Однако если он находится в доме – опять же, тепло пойдет на его обогрев.

Выводы: мы имеем дело с манипуляцией информацией ради увеличения продаж.

Долговечность

Тезис: срок безотказной работы устройства более 25 лет. Он чрезвычайно надежен по сравнению с обычными нагревателями и не требует обслуживания.

Реальность:

Котлы этого типа не содержат движущихся частей. Механический износ как класс отсутствует.
Медная обмотка достаточной толщины при правильном охлаждении охлаждающей жидкостью будет служить неограниченно долго.Межвитковый пробой из-за плохой изоляции ему тоже не грозит: катушка намотана не виток в виток, а с небольшими зазорами между ними.
При нагреве ядро неизбежно будет размываться водяными и паровыми пузырьками, постепенно разрушаясь. Впрочем, при его достаточной толщине это не будет проблемой еще очень долго.
Схема управления котлом должна содержать несколько достаточно мощных транзисторов (придется управлять большими токами).
Срок службы полупроводников редко превышает 10 лет; однако она во многом определяется тонкостью технологического процесса.

Грубо говоря, транзисторы 30-летней давности живут в несколько раз дольше нынешних. Все зависит от используемой элементной базы.

Выводы: котлы индукционного нагрева вполне могут быть намного долговечнее по сравнению как с традиционными ТЭНами с их ограниченным сроком службы ТЭНов, так и с электродными, у которых анод неизбежно растворяется в воде в течение нескольких лет.

Неизменность характеристик

Тезис: для традиционных котлов характерно падение мощности из-за накипи на нагревательных элементах.Здесь характеристики неизменны.

Реальность:

Реклама преувеличивает вред, наносимый известковым налетом. В замкнутом контуре большому количеству известковых отложений неоткуда взяться; а теплопроводность слоя осадка не настолько низкая, чтобы серьезно изолировать нагревательный элемент.
В отношении сердцевины индукционного котла, однако, утверждение чистая правда: на ней практически не образуется накипь, даже если вода богата известью.

Вихревые токи заставляют сердечник вибрировать, и даже мельчайшие пузырьки воды, кипящей на его поверхности (при максимальной мощности, разумеется), разрушают любую накипь.

Эта каноническая фотография ТЭНа после нескольких лет эксплуатации — явное преувеличение проблемы.

Бесшумность

Тезис: устройство работает абсолютно бесшумно, выгодно отличаясь от аналогов.

Реальность:

любого типа не издает громких звуков при работе.Просто из-за своей конструкции: вода для нагрева не требует акустических колебаний.
Индукционный нагреватель будет бесшумным только в том случае, если создаваемая им конвекция используется для циркуляции воды. С другой стороны, котлы отопления всегда снабжаются насосами, которые совсем не бесшумны.
Если в схеме с нагревателем интересующего нас типа большое гидравлическое сопротивление вынуждает использовать насос, то уровень шума будет таким же, как у ТЭНового котла.

Компактность

Тезис: индукционные котлы отопления имеют небольшие размеры, благодаря чему их можно установить в любом помещении.

Реальность: При разумной мощности это действительно так. Прибору не нужна какая-то большая емкость, в которой ТЭНы нагревают теплоноситель: это просто кусок трубы с намотанным на него змеевиком.

Нюанс: в электрокотлах с ТЭНами значительную часть объема корпуса занимает циркуляционный насос и расширительный бачок.

Выводы: В целом утверждение абсолютно верное.

Безопасность

Тезис: устройство абсолютно безопасно.

Реальность: При утечке теплоносителя оставшийся без охлаждения сердечник расплавит монтировку и корпус за считанные секунды. Рассчитывать можно только на автоматическое отключение при перегреве или датчик давления.

Выводы: по безопасности эксплуатации конструкция ничем не отличается от конкурирующих решений.

Общий балл

Перед нами удобный и компактный отопительный прибор без каких-либо конструктивных недостатков. Цена котла такого типа примерно в два раза превышает стоимость нагревателя с ТЭНом.При этом ни настоящей экономии, ни каких-либо других чудес от него ждать не приходится.

Инструкция по установке вполне стандартная:

В контуре должен присутствовать расширительный бачок;
Для устройств мощностью 7 КВт необходимо 380 вольт;
В системе с естественной циркуляцией котел монтируется строго вертикально;
Для устройств большой мощности или в контуре с высоким гидравлическим сопротивлением обязательно.

Как обычно, дополнительную информацию об индукционных нагревателях вы найдете в видео в конце статьи.Теплых зим!

Хотите оборудовать свой дом эффективным и в то же время экономичным отоплением? Тогда обязательно обратите внимание на современные индукционные котлы. Такие агрегаты отличаются высокой производительностью и при этом имеют предельно простую конструкцию, поэтому со сборкой индукционного котла отопления своими руками вы без труда справитесь. Работа рассматриваемого оборудования основана на использовании индукционной электрической энергии.

Такие котлы абсолютно безопасны и экологичны.В процессе их эксплуатации не выделяются побочные продукты, способные нанести вред человеку и окружающей среде.

По конструкции такие котлы представляют собой разновидность электрических индукторов, в состав которых входят две короткозамкнутые обмотки.

Итак, внутренняя обмотка отвечает за преобразование поступающей электрической энергии в особые вихревые токи. В блоке формируется электрическое поле, которое затем поступает во вторичную катушку. Последний одновременно служит нагревательным элементом отопительного агрегата и корпуса котла.

Вторичная обмотка отвечает за передачу вырабатываемой энергии непосредственно теплоносителю системы отопления. В качестве теплоносителя в таких установках используются специальные масла, незамерзающие жидкости или чистая вода.

Внутренняя обмотка нагревателя подвергается воздействию электричества. В результате появляется некоторое напряжение и образуются вихревые токи. Вырабатываемая энергия передается на вторичную обмотку, после чего начинается нагрев сердечника. Достигнув прогрева всей поверхности, теплоноситель начнет отдавать тепло радиаторам, а они – отапливаемым помещениям.

Рационально ли собирать котел самостоятельно?

Индукционные котлы отопления имеют самую простую конструкцию, сложностей при их сборке не возникает. Однако вам обязательно придется как минимум внимательно изучить предложенную инструкцию и приложить усилия, чтобы правильно собрать качественный агрегат.

Наградой за ваши старания станет эффективное и финансово выгодное отопительное оборудование. Для сборки котла не нужно покупать какие-то дорогие комплектующие – все необходимые элементы продаются в обычных строительных, хозяйственных и других специализированных магазинах.

При условии правильной сборки и надлежащего обращения готовое устройство прослужит 20 и более лет. Главное, делать все в строгом соответствии с инструкцией.

Перед вами не ставятся сверхсложные задачи, и допустить какие-то критические ошибки при сборке индукционного котла по инструкции практически невозможно.

Сборка простого индукционного котла

Для сборки индукционного котла не нужно использовать никаких сложных инструментов и дорогих материалов.Все, что вам нужно, это иметь хотя бы базовое представление о работе сварочного аппарата инверторного типа.

Первый шаг. Нарежьте проволоку или катанку из нержавеющей стали на куски длиной около 5 см. Необходимый диаметр используемой проволоки 7-8 мм.

Второй шаг. Подготовьте пластиковую трубку для сборки корпуса устройства. Достаточно будет изделия диаметром около 50 мм.

Шаг третий. Дно основной трубы закрыть мелкоячеистой металлической сеткой. Выбирайте сетку с такими ячейками, чтобы через них не могли пройти куски нагруженной нержавейки или катанки.

Четвертый шаг. Полностью заполните корпус проволокой или катанкой, а затем закройте свободное отверстие трубки второй металлической сеткой.

Пятый шаг. Аккуратно и как можно туже намотать около 90 витков медного провода на среднюю часть корпуса.

Шестой шаг. Подсоедините к корпусу обогревателя специальные переходники для подключения к системе отопления или водопровода. Схема предельно проста: через один переходник вода поступает в нагреватель – нагревается практически мгновенно – через второй переходник поступает в систему отопления – батареи и трубы отдают тепло в обслуживаемое помещение.

В результате таких нехитрых манипуляций вы получите недорогой и предельно простой в сборке прибор для эффективного отопления. Преимущество использования самодельного индукционного котла в том, что для его установки нет необходимости выделять отдельную котельную. Вы просто вырезаете кусок трубы возле входа в радиатор и вместо него прикрепляете свой самодельный обогреватель.

Важно: не включайте отопитель, если в системе отопления нет теплоносителя.В такой ситуации пластиковый корпус обогревателя просто расплавится и весь ваш труд пойдет насмарку.

Не забудьте надежно заземлить самодельный обогреватель.

Устройство вихревого индукционного нагревателя

Сборка такого агрегата потребует от вас определенных навыков обращения со сварочным аппаратом, а также трехфазным трансформатором. Преимуществом вихревого нагревателя является отсутствие в его составе элементов, не способных выдерживать интенсивные нагрузки длительное время.То есть риск раннего выхода котла из строя значительно снижается.

Также к достоинствам рассматриваемого агрегата необходимо отнести отсутствие разъемных соединений. Это позволяет полностью забыть о риске протечек.

Самодельный вихревой индукционный котел работает практически в бесшумном режиме. Это позволяет монтировать его в любом месте. Вредных выбросов тоже нет, поэтому можно не беспокоиться о необходимости обустроить надежную котельную и установить дымоход.

Первый шаг. Сварите между собой пару металлических труб диаметром около 2,5 см так, чтобы в результате получилось круглое изделие. Полученная заготовка является одновременно нагревательным элементом котла и его сердцевиной.

Второй шаг. Поместите получившийся круг в пластиковую трубку подходящего размера.

Шаг третий. Оберните пластиковый чехол из уже знакомых вам материалов. Благодаря такой обмотке значительно повысится КПД и производительность агрегата.

Четвертый шаг. Поместите пластиковый корпус в качественную изоляционную крышку. Это предотвратит возможную утечку электричества и значительно снизит потери тепла.

Нагрев будет осуществляться за счет контакта теплоносителя с той же обмоткой. Намотка и все дальнейшие действия производятся так же, как и в случае с обычной индукционной установкой, рассмотренной в предыдущей инструкции.

Важные указания по установке и использованию котла

Самодельные индукционные котлы чрезвычайно просты в сборке, установке и эксплуатации.Однако перед тем, как начать использовать такой обогреватель, необходимо знать несколько важных правил, а именно:

Настоятельно рекомендуется оборудовать патрубок котла поддувочным клапаном. Посредством этого нехитрого устройства можно при необходимости избавить систему от лишнего воздуха, нормализовав давление и обеспечив оптимальные условия работы.

Таким образом, из недорогих материалов с помощью простейших инструментов можно собрать полноценную установку для эффективного отопления помещений и нагрева воды.Следуйте инструкциям, помните об особых рекомендациях и очень скоро вы сможете наслаждаться теплом в собственном доме.

Удачной работы!

Видео — Индукционный котел

своими руками

Импульсные отопительные котлы. Индукционные или отопительные котлы для частного дома

Индукционные котлы отопления составляют ощутимую конкуренцию газу и ТЭНам. На рынке они позиционируются как одни из самых экономичных.Применять их начали еще в восьмидесятых годах в промышленных целях. Бытовые модели были впервые представлены в середине 90-х годов и за более чем тридцатилетнюю историю претерпели множество изменений.

Первая встреча

Индукционный котел в работе

Само название говорит о том, что котел работает по принципу электромагнитной индукции. Чтобы понять суть процесса, достаточно пропустить большой ток через катушку из толстой проволоки. Вокруг устройства должно создаваться сильное электромагнитное поле.А если в него положить какой-нибудь ферромагнетик (металл, который притягивается), то он быстро нагреется.

Простейшим примером индукционного источника тепла является катушка, намотанная на диэлектрическую трубку. Вам просто нужно поместить внутрь стальной сердечник. Катушка, подключенная к источнику электричества, будет нагревать металлический стержень. Теперь осталось подключить прибор к магистрали, по которой циркулирует теплоноситель, и примитивный индукционный котел начнет вырабатывать тепло.

Весь принцип работы можно описать в нескольких предложениях. Электрическая энергия генерирует электромагнитное поле. Металлический сердечник нагревается под воздействием электромагнитных волн. Избыточное тепло от стержня передается теплоносителю (этиленгликолю, маслу или воде).

Интенсивный нагрев жидкости вызывает конвекционные потоки. Горячий теплоноситель стремится вверх, и его силы достаточно для работы небольшого контура. В длинных линиях необходимо установить циркуляционный насос.

Правда и мифы

В специализированных магазинах часто можно услышать удивительные характеристики, которые приписывают этому отопительному оборудованию.К сожалению, не все из них соответствуют действительности. Ради увеличения продаж руководители отделов иногда лукавят. Пришло время рассмотреть основные тезисы, которыми они оперируют.

Новинка

Заявление: Передовая инновация, основанная на физических принципах.

Майкл Фарадей открыл явление электромагнитной индукции в 1831 году.
В промышленности со второй половины ХХ века успешно применяются индукционные печи для выплавки стали.

С тех пор никаких нововведений, тем более инновационных технологий, не внедрялось. Это известный принцип, который нашел новое применение и помог производителям занять пустующую ранее нишу.

Рентабельность

Вихревые индукционные нагреватели

Заявление: индукционные котлы потребляют на 20-30% меньше энергии, чем другие электрические аналоги.

Любое отопительное устройство преобразует 100 % потребляемой энергии в тепло – при условии, что оно не совершает механической работы.Эффективность может быть меньше. Все зависит от рассеивания тепла вокруг отопительного прибора.
Время достижения необходимой температуры теплоносителя напрямую зависит от эффективности нагревательного элемента. Любые заявления о том, что индукционные модели потребляют меньше электроэнергии, — не более чем уловка. Закон сохранения энергии незыблем. Для получения одного киловатта тепла необходимо затратить не менее 1 кВт электроэнергии.
Часть тепла неизбежно будет потрачена впустую.Например, нагревается сама катушка, так как сопротивление проводника не равно нулю. Однако потери в любом случае остаются в доме, а не улетают по дымоходным каналам.

Выводы вполне очевидны — руководитель, делающий такие заявления, занимается откровенным мошенничеством, либо его самого обманывают.

Долговечность

Заявление

: оборудование надежно работает не менее четверти века. Его надежность несравнима с другими электрическими аналогами.

Механический износ данного типа котлов в принципе невозможен, так как на них нет движущихся частей.
Медная обмотка имеет приличный запас прочности. При правильном охлаждении он может храниться бесконечно долго. Пробои изоляции ей тоже не страшны. Дело в том, что витки наматываются не встык, а через небольшие промежутки.
Ядро все равно постепенно разрушится. На него могут воздействовать агрессивные примеси, он не придает прочности и имеет постоянный цикл «нагрев-охлаждение».Однако этот процесс настолько растянут во времени, что до его завершения может пройти не один десяток лет.
Схема управления включает несколько транзисторов. Именно они определяют время безотказной работы всего оборудования. Производители комплектующих обычно заявляют десятилетнюю гарантию. Однако нередки случаи, когда они без проблем работали 30 и более лет – все зависит от технологического процесса.

Таким образом, индукционные котлы в любом случае проработают намного дольше, чем ТЭНовые аналоги.Нагревательные элементы последних могут потребовать замены через несколько лет.

Незаменимые характеристики

Индукционные котлы нового поколения

Утверждение: приборы с традиционными нагревательными элементами теряют мощность из-за образования накипи. Здесь этот процесс отсутствует, а технические параметры не меняются десятилетиями.

Влияние масштаба несколько преувеличено. Во-первых, сам известковый слой не отличается высокими теплоизоляционными качествами.Во-вторых, в замкнутом вихре маловероятно образование большого количества известковых отложений.
В отношении активной зоны индукционного котла содержание тезиса верно. На ней невозможно образование накипи, даже если теплоноситель перенасыщен известковыми включениями.

Отложения просто не могут прилипнуть к поверхности, которая постоянно вибрирует под воздействием электромагнитного поля. Кроме того, на сердцевине регулярно образуются пузырьки воды, которые разрушают любую накипь.Очевидно, что это утверждение верно для индукционных котлов, но неверно для других электронагревательных устройств.

Бесшумность

Утверждение: абсолютно отсутствует шум при работе индукционного оборудования. Это выгодно отличается от других электрических аналогов.

Вихревой индукционный котел

Любой электрический котел не шумит при нагреве воды, потому что акустических колебаний просто нет.
Только циркуляционные насосы могут создавать шум.Однако если работа системы отопления основана на использовании конвекционных потоков, то этот шум будет исключен.
Если гидравлическое сопротивление вынуждает прибегать к принудительной циркуляции, то на рынке сегодня много бесшумных насосов для систем отопления. Так что заявления продавцов в данном случае вполне справедливы.

Компактность

Заявление: габариты индукционных котлов небольшие, что позволяет устанавливать их в любом помещении.

Реалии: на самом деле это так.Устройства представляют собой кусок трубы, не требующий отдельного места. Тезис нисколько не искажает действительность.

Безопасность

Утверждение: котел абсолютно безопасен.

Реальность: в случае утечки теплоносителя электромагнитное поле не исчезнет автоматически. Ядро будет продолжать нагреваться, и если не отключить питание, крепление и корпус расплавятся за несколько секунд.

Поэтому при монтаже необходимо предусмотреть автоматическое отключение котла в такой ситуации.Так что безопасность котла на том же уровне, что и у ТЭНов.

Электрический котел, без сомнения, отличная альтернатива газовому или твердотопливному оборудованию. Но у него есть существенный недостаток – большой расход электроэнергии. В процессе поиска способов снижения потребления электроэнергии был изобретен индукционный котел.

Справедливости ради надо отметить, что принцип работы индукционных печей был придуман достаточно давно, еще в 1887 году, и применялись они только в промышленности.Развитие технологического процесса позволило создать компактные модели нового поколения, пригодные для бытового использования, например, для обогрева частного дома.

Устройство и принцип работы

Основным элементом индукционного котла является трансформатор с тороидальной обмоткой. Само устройство такого котла состоит из следующих элементов:

Корпус агрегата выполнен из металла.
Слой электрозащиты и теплоизоляции.
Сердечник ферримагнитной трубки.

Обмотка сердечника выполняет роль первичной обмотки, а барабан котла – вторичной обмотки. В набор также входят:

В такой системе теплоносителем может выступать не только обычная вода и антифриз, но и масло.

Принцип действия

Название индукционного электрокотла основано на принципе его работы — электромагнитная индукция. При подаче напряжения происходят следующие процессы:

Создается электромагнитное поле.
Сердечник нагревается до 750°С.
Теплоноситель поступает по специальным трубам и, проходя через сердечник, нагревается, передавая затем тепло радиаторам отопления дома.

Данный способ нагрева позволяет за короткий промежуток времени нагреть большой объем теплоносителя. В этом случае создаваемые конвекционные потоки позволяют обойтись без циркуляционного насоса.

Совет! Отсутствие циркуляционного насоса оправдано в небольших системах отопления.При отоплении двухэтажного дома индукционным котлом его наличие обязательно.

Преимущества и недостатки индукционных котлов

Сначала рассмотрим положительные характеристики индукционных котлов:

Высокая и постоянная эффективность: до 99%.
Такой котел не нуждается в обустройстве дымохода.
Отсутствие подвижных и нагревательных элементов способствует высокой надежности и долговечности систем нового поколения.
Тихая работа.
Низкая инерционность системы позволяет экономить электроэнергию.
Для установки индукционного котла не требуется отдельного помещения.
Высокочастотная вибрация сердечника предотвращает образование известкового налета.
Доступный монтаж не требует специальных знаний и навыков.
Высокий уровень пожарной безопасности за счет отсутствия открытого огня и нагревательных элементов.

Как и все оборудование, индукционный котел имеет не только преимущества, но и недостатки, к которым относятся:

В первую очередь, конечно, дороговизна таких котлов.Более привычный электрический котел отопления стоит в 1,5 раза дешевле.
Подключение производится только к закрытой системе отопления дома. При этом давление в нем необходимо контролировать и держать ниже 0,3 МПа.
Значительный вес при небольшом размере. Этот факт следует учитывать при креплении котла к стене.
Генерация помех во всем радиодиапазоне в радиусе нескольких метров (в зависимости от мощности котла). Такое вмешательство для человека абсолютно безопасно.

Совет! Основным преимуществом устройств индукционного типа является быстрый и экономичный нагрев большого объема теплоносителя, на что у других типов котлов ушло бы гораздо больше времени. Именно это качество нашло свое применение в индукционных проточных водонагревателях.

Помощь в выборе котла

В связи с новизной такого оборудования на отечественном рынке представлено всего две марки:

ВИН — производитель ООО «Альтернативная энергия».Этот вихревой нагреватель (так расшифровывается аббревиатура) потребляет преобразованное высокочастотное напряжение. На выходе из катушки это дает резкий скачок силы ЭДС и увеличение поверхностных токов Фуко. Это позволяет корпусу и всем внутренним деталям, специально изготовленным из специального ферримагнитного сплава, практически мгновенно прогреваться и передавать тепловую энергию теплоносителю. Можно сказать, что все узлы конструкции агрегата работают как один теплообменник, чем и объясняется его высокий КПД.
САВ производитель ЗАО НПК ИНЕРА. Этот индукционный котел состоит из короткозамкнутого лабиринта труб с теплоносителем, выполняющим роль вторичной обмотки. Переменный ток, генерируемый в этой обмотке, обеспечивает быстрый нагрев поверхности теплообменника. Благодаря разветвленному лабиринту труб в теплообменнике теплоноситель, проходящий через него, быстро нагревается, чем и объясняется высокий КПД данного типа котлов. Благодаря закону самоиндукции устройство нового поколения позволяет катушке самостоятельно индуцировать требуемую реактивную мощность.Это позволяет использовать данный тип индукционных котлов в электросетях с пониженным напряжением, что дает ощутимый результат при работе в сельской местности со слабыми электрическими подстанциями.

Все индукционные электрокотлы отличаются мощностью и количеством фаз подключения:

Однофазный: мощность 2,5–7 кВт.
Трехфазный: мощность 7-60 кВт.

В дополнение к стандартной автоматике (автоматические выключатели) индукционный котел может быть оснащен электронным программатором.Это устройство позволяет установить режим работы котла на всю неделю, а при необходимости провести настройку дистанционно – по каналу GSM.

Расчет мощности котла

Для максимально точного расчета мощности системы необходимо пригласить специалистов. Но вы легко можете сделать примерный расчет, которого будет вполне достаточно. Для этого на каждый квадратный метр отапливаемой площади приходится 60 Вт мощности котла.

Этой мощности вполне достаточно, т.к. КПД очень высокий и не снижается в процессе эксплуатации.

Совет! При выборе индукционного котла необходимо уточнить толщину стенок активной зоны. Оптимальная толщина 10 мм. Такой сердечник гарантирует долгую и безотказную работу системы отопления дома.

Установка и подключение

Монтаж котлов данного типа достаточно прост, но требует соблюдения определенной технологии:

Монтаж осуществляется только в закрытой системе отопления.
Такую систему обязательно оснащать расширительным бачком типа экспансомата.
Целесообразность наличия циркуляционного насоса зависит от уклона системы труб отопления дома. В некоторых случаях при соблюдении правильного уклона можно обойтись без естественной циркуляции.
Индукционный котел должен располагаться вертикально. При этом крепление к стене происходит через специальные «ушки» или обычные хомуты, в зависимости от модели.
При этом важно выдерживать свободное расстояние между котлом и стенами: по бокам — не менее 30 см, сверху и снизу — не менее 80 см.
При креплении агрегата следует учитывать его солидный вес и выбирать для установки надежную несущую стену.

Подключение котла к системе отопления

Особенностью индукционного котла является то, что нет необходимости выполнять обвязку из металлических труб. Можно соединить сразу с металлопластиковыми или пластиковыми трубами:

Патрубок, расположенный в верхней части корпуса, подключается к подводу горячего теплоносителя в систему отопления дома.
Затем труба обратки отопления соединяется с патрубком, расположенным внизу котла.
На расстоянии не более 80 см от розетки необходимо установить группу безопасности агрегата. Набор приборов, присутствующих в этой группе, является стандартным для всех типов котлов: автоматический предохранительный клапан, манометр и воздухоотводчик.
После группы безопасности можно, но не обязательно делать замыкание контура (соединение горячей подачи с обраткой).В некоторых аварийных случаях наличие малой цепи предохраняет индукционный электрокотел от перегрева.
В любом случае установка запорной арматуры происходит после монтируемой группы безопасности.

Далее приступаем к установке вспомогательных устройств на обратку. На малом контуре или перед запорной арматурой на обратке последовательно монтируются следующие устройства:

Расширительный бак.
Сливной фильтр.
Бронзовый фильтр грубой очистки.
Циркуляционный насос.
Датчик потока. Наличие этого датчика в системе позволяет контролировать циркуляцию теплоносителя и отключать котел в случае его остановки.

Более подробная схема подключения содержится в прилагаемой производителем инструкции, которую необходимо изучить перед началом монтажных работ.

Электрическое соединение

При выполнении электрических соединений необходимо использовать провода указанного в инструкции сечения.Электронные системы управления подключаются с помощью специальных разъемов, которые идут в комплекте с оборудованием.

Совет! Важным моментом при установке индукционного прибора является подключение заземления. Его нужно сделать отдельным проводом (оптимально шиной) и подключить к существующему заземлению дома.

Техническое обслуживание индукционных котлов

Таким образом, индукционный котел не требует обслуживания. Единственное, что можно порекомендовать в этом вопросе – периодически проверять надежность заземления и электрических соединений.

В заключение стоит отметить, что индукционные котлы нового поколения идеально подходят для отопления дома, в котором хозяева отсутствуют длительное время или находятся в гостях. Экономичность, автономность и безопасность данного вида отопительного оборудования полностью оправдывают его достаточно высокую стоимость. А если использовать в качестве охлаждающей жидкости в такой системе тосол, то он точно не замерзнет.

Индукционные электрические котлы отопления по многим параметрам превосходят все же более распространенные котлы с.Английский ученый Майкл Фарадей открыл электромагнитную индукцию. Принцип его действия стал применяться в производстве генераторов и электродвигателей, трансформаторов.

Но только через некоторое время человеческая мысль дошла до того, что можно применить этот принцип. Только в девяностых годах ХХ века начали выпускать первые индукционные электрические котлы для отопления дома.

Конструкция котла

Котлы этого типа имеют очень сложную конструкцию.Конструкция представляет собой многослойный механизм.

Первый слой в нем внешний корпус выполнен из металла.
Второй слой изоляция выполнена в два слоя (теплоизоляция и электроизоляция).
Третий элемент такого котла ядро … Он состоит из двух стенок. Представляет собой трубу из ферримагнитной стали (две штуки) с толщиной стенки 10 мм. Эти трубы имеют разный диаметр и вставляются друг в друга.Внутренняя трубка окружена обмоткой, эта трубка выполняет роль сердечника, а внешняя трубка является нагревательным элементом.

Принцип действия

Теплоносителем в индукционных электрокотлах чаще всего является вода. Он входит в трубу, которая приварена к днищу котла. Через зазоры между наружной трубой и стенками барабана котла протекает вода. За это время он нагревается до необходимой температуры, после чего входит в сердечник (его внутренний диаметр).Далее вода поднимается вверх по трубе к наружным нагревателям.

Почему стоит выбрать индукционный котел для отопления дома

Теплоноситель двухконтурный;
На стенках труб не образуется известковый налет, поскольку магнитная индукция создает вибрацию на высоких частотах. Котел прослужит очень долго;
Минимальное время нагрева даже по сравнению с ТЭНами. Это связано с меньшей степенью инерции;

Как выбрать индукционный котел

Индукционные котлы бывают двух типов:

однофазные,
трехфазные.

Многие устройства имеют специальную панель управления. Позволяет задать параметры тепла помещения.

Выбирая котел определенной мощности, ее необходимо рассчитать следующим образом: на один квадратный метр площади потребуется 60 Вт. Если жильцы не проживают постоянно в доме, где планируется установка котла, то этот показатель можно уменьшить.

Индукционного котла мощностью 60 кВт хватит на дом площадью 120 кв.

Преимущества индукционных нагревательных котлов

Котлы не требуют специального помещения для установки и установки дымохода

Работает как от сети переменного, так и постоянного тока. Допускаются низкие значения напряжения;
ТЭНы, которые часто выходят из строя и требуют замены, в котлах данного типа отсутствуют;
Вероятность протечек сведена к минимуму за счет общей конструкции котла. Сварен плотно и надежно;
Котлы этого типа полностью свободны от накипи;
Высокая категория пожарной безопасности, а также электробезопасности.Не требует установки котла в специальном помещении, не требует установки дымохода;
КПД 100% и этот показатель не снижается с годами;
Гарантия производителя на сердечник четверть века;
Теплоносителем может быть не только вода, но и масла, антифриз. Требования к качеству охлаждающей жидкости достаточно мягкие. Менять охлаждающую жидкость нужно не чаще одного раза в десять лет;
Простой самостоятельный монтаж котла;

Недостатки индукционных котлов

Большой вес, котел диаметром 12 см и высотой 45 см будет весить 23 килограмма;
Высокая цена.Это один из самых дорогих видов котлов для отопления дома;
Подходит только для закрытых систем отопления;
На расстоянии нескольких метров этот котел может создавать волновые помехи. Не рекомендуется размещать его рядом с бытовой техникой;

Экономное использование

По сравнению с котлами с ТЭНами индукционные котлы значительно дороже. Но, нужно понимать, что чем холоднее на улице, тем быстрее окупится новый индукционный нагреватель.ТЭНы котлов одинакового качества и с аналогичными эксплуатационными свойствами выходят из строя быстрее. Это связано с тем, что на нагревательных элементах будет образовываться накипь.

Масштаб в полмиллиметра снижает теплоотдачу на 10%. Чем больше слой накипи, тем хуже будет теплоотдача котла.

Индукционные котлы позволяют экономить до 30% энергии

Если сравнивать мощность ТЭНов и индукционных котлов в зависимости от времени эксплуатации, то первая категория потеряет 40% своей мощности за четыре года использования .Индукционные котлы являются энергосберегающим оборудованием, они способны снизить эксплуатационные расходы на 30% и более.

Индукционные котлы – отличное решение для отопления жилых домов. Несмотря на изначальную дороговизну, эти устройства практически не могут выйти из строя. Потому что у них нет нагревательного элемента. А отсутствие разъемных соединений полностью исключит протечку системы.

На самом деле эти агрегаты имеют явные недостатки даже на первый взгляд:

сложность в эксплуатации при подключении дополнительного оборудования (котла)

Как рекламодатели сообщают об этих преимуществах? Его почти всегда сравнивают с отопительным котлом. Так как они занимают 90% рынка электрокотлов.

Давайте подробнее рассмотрим эти недостатки и преимущества.

Без нагревательного элемента

Первое — в электрическом индукционном котле якобы отсутствуют ТЭНы. А вот в нагревательном элементе их иногда больше десятка, а значит велика вероятность их поломки, может и сразу несколько.

А если бы ТЭНа не было, то как бы котел нагревал воду? Эту роль, по сути, выполняет та же самая катушка, только без контакта с жидкостью.Следовательно, этот элемент присутствует в любой такой единице.

Соединения и фланцы

Вторым недостатком по сравнению является большое количество уплотняющих соединений (ТЭНов, фланцев) и их полное отсутствие в индукционном котле.Здесь эти преимущества и недостатки можно даже поменять местами.

Ведь если ТЭН все-таки выйдет из строя, его можно легко заменить. Или просто ненадолго исключить из схемы, поставить перемычки по другому и продолжить работу.

Умягчение воды и известковый налет

Третий момент заключается в том, что при плохой водоподготовке и большой нагрузке на поверхности ТЭНов образуется накипь.В индукции исключается накипь.

Во-первых, самой накипи, как ее себе представляют многие на примере с чайником, в системах отопления нет. Так как жидкость там не кипит.

«Накипь» в газовом котле

Ослабленные контакты

Клеммные контакты в моделях с ТЭНами, а их большинство, могут находиться в режиме перепада температур. Нагрев при максимальной нагрузке и охлаждение при выключении.

А это накладывает обязательства по их доработке и ужесточению.

А в индукции якобы нет электрических контактов.На самом деле они есть всегда и везде, в том числе и индукционные.

Или вообще могут быть резьбовые соединения со стопорной шайбой, не требующие обслуживания, или пружинные хомуты, которые тоже годами обходятся без осмотра и ревизии.

На самом деле это выгоды, высосанные из пальца.

Замена нагревательного элемента

Срок службы ТЭНов зависит от качества теплоносителя.Как уверяют «компараторы», это всего лишь 1000 часов работы, если не принимать меры и не смягчать жесткую воду. Ну а если смягчить, то около 5000.

При использовании этих данных системы отопления и водоснабжения перепутаны.

Это относится только к ГВС или центральному отоплению. Там оператор котельной не может отследить утечки воды.

Если мы говорим чисто о вашем доме, где все собрано и закольцовано без протечек и дыр, то никакой постоянной подготовки воды не требуется.Конечно, какие-то элементы будут содержаться в воде, но раз их зальют в систему отопления, они будут реагировать раз и навсегда, им будет неоткуда взяться.

Induction имеет предположительно низкую стоимость эксплуатации из-за очень редкой замены узлов. На самом деле это в качественных образцах ТЭНа элементы меняются крайне редко, как уже было сказано выше.

Но если вам нужно что-то изменить в индукции, то вы хорошо подумаете, прежде чем это делать.Там все запаяно в герметичной колбе и без физического разрезания внутрь попасть внутрь невозможно.

Снижение эффективности электрического котла

Еще одним аргументом в сравнении является то, что индукционный котел не теряет своей первоначальной мощности в процессе эксплуатации. А вот с десяткой из-за образования накипи это происходит в порядке вещей.

Даже иногда приводятся расчеты, согласно которым всего за год мощность ТЭНа снижается на 15-20%.Это означает, что его эффективность также снижается.

Давайте посмотрим на это поближе.

Практически любой электрический котел имеет КПД более 98%. И даже котлы, работающие на токах СВЧ от 25 кГц и выше, что они могут для вас изменить? Добавить лишних полтора процента, но при этом подскочить в цене на 100%?!

Что касается отложений на ТЭНе, то они действительно есть.

В системах водоснабжения в котлах прямого нагрева на рабочем органе откладывается определенная «накипь».Это фактически постепенно мешает быстрому нагреву воды.

этот слой недостаточно толстый

никак не мешает передаче тепла

Например, пусть на чистой поверхности нагревательного элемента теплообмен условно происходит при t = 60 градусов.Как только эта поверхность загрязнится отложениями, теплообмен никуда не исчезнет, а начнет происходить при высоких градусах, скажем 75-80С.

И соответственно котел никак не теряет свой первоначальный КПД.

Сравнение нагревательного элемента и индукционного котла одинаковой мощности

Давайте реально сравним две модели примерно одинаковой мощности:

Для первой модели в комплекте:

Вес экземпляра мощностью 25кВт около 80кг.

Чем отличается качественный котел отопления? Во-первых, он весит почти на 40 кг меньше.

В ТЭНах установлены бесшумные реле, либо контактор компактных размеров, их работу слышно только находясь непосредственно возле агрегата.

Если у вас течет система и где-то есть утечка, то котел просто не включится.В индукции будет продолжаться нагрев сердечника.

Всегда можно подойти к котлу и очень быстро определить по коду ошибки неисправность из-за которой он «встал».

Если такую же автоматику включить в индукционные котлы, то при Р=25 кВт они будут стоить не на 85 тысяч, а на сто тысяч дороже.Ведь в исходном варианте все управление в них осуществляется по температуре потока.

Безусловно, без индукционного нагрева в некоторых сооружениях, производственных и рабочих помещениях не обойтись.Например, нагревание среды на химическом заводе, которая должна оставаться стерильной.

Приняв решение отапливать дом электричеством или установить дополнительный электрический источник тепла, домовладельцы задаются вопросом — какой обогреватель использовать? Тут выбор невелик, рынок предлагает три вида электротеплогенераторов: ТЭНовые, электродные и вихревые (индукционные).Последние представляют наибольший интерес, поскольку заявлены производителями как новое и наиболее экономичное оборудование. Индукционные котлы появились сравнительно недавно, поэтому стоит изучить их подробнее.

Устройство индукционного котла вихревого типа

На самом деле это техническое решение далеко не новое, явление электромагнитной индукции, благодаря которой функционируют электрические индукционные нагревательные котлы, было открыто М. Фарадеем еще в 1831 году. Просто благодаря современным материалам и технологиям явление было взято за основу и внедрены в водогрейных установках относительно недавно.

Вода нагревается за счет вихревых токов (токов Фуко), возникающих в сердечнике катушки. Они образуются под действием переменного электрического поля, создаваемого витками катушки с переменным током частотой 50 Гц. Сердечник выполнен в виде трубы, по которой при нагреве протекает теплоноситель. По сути, устройство представляет собой индукционный преобразователь электрической энергии в тепловую с КПД около 98%. Диаметр провода, из которого изготовлена катушка, количество витков и размеры сердечника рассчитаны таким образом, чтобы нагреть воду до максимальной температуры 95 ºС и в то же время предотвратить перегрев обмотки.

Водонагреватели типа ВИН

Сердцем установки является катушка, состоящая из большого числа витков изолированного провода и размещенная вертикально в цилиндрическом корпусе в виде сосуда. Внутрь катушки вставлен металлический стержень. Корпус герметичен сверху и снизу приваренными крышками; выводы для подключения к электрической сети выведены наружу. Через нижний патрубок в сосуд поступает холодный теплоноситель, который заполняет все пространство внутри корпуса.Нагретая до необходимой температуры вода поступает в систему отопления через верхний патрубок.

В силу своей конструкции при подключении к сети теплогенератор постоянно работает на полную мощность, так как снабжать систему отопления дополнительными устройствами регулирования напряжения нерационально. Гораздо проще использовать циклический нагрев и включить автоматическое отключение/выключение по датчику температуры воды. Стоит только выставить на дисплее выносного электронного блока необходимую температуру и он будет нагревать теплоноситель до этой температуры, отключая при ее достижении водогрейный индукционный элемент.По истечении времени и охлаждении воды на несколько градусов автоматика снова включит нагрев, этот цикл будет повторяться постоянно.

Конструктивные особенности нагревателей типа
«Сибтехномаш» Используя тот же эффект электромагнитной индукции, другая фирма разрабатывает и производит водонагреватели несколько иной конструкции, заслуживающей внимания.Дело в том, что электрическое поле, создаваемое многовитковой катушкой, имеет пространственную форму и распространяется от нее во все стороны. Если в агрегатах ВИН теплоноситель проходит внутри змеевика, то устройство индукционного котла Сибтехномаш предусматривает спиральный теплообменник, расположенный вне обмотки, как показано на рисунке.

имеют раздельную сборно-разборную конструкцию;
в зоне действия электрического поля увеличена площадь поверхности нагрева и большее количество воды за счет спирального контура, что увеличивает скорость нагрева;
линий теплообменника доступны для промывки и обслуживания.

Преимущества и недостатки

Высокий, как и у всех установок горячего водоснабжения, КПД работы, который находится в пределах 97-98%.
Долговечность благодаря отсутствию движущихся частей и простой конструкции.
Небольшие габариты, позволяющие разместить отопительное оборудование в помещении любой площади.
Высокая скорость нагрева теплоносителя и отсутствие инерционности при его отключении.
Комфорт при эксплуатации, индукционный электрокотел не требует постоянного внимания хозяина дома, а периодичность его обслуживания полностью зависит от качества используемой в системе воды.

Секционный нагреватель

У этого оборудования есть и недостатки. Главный из них – высокая стоимость, особенно для теплогенераторов типа «Сибтехномаш». Если использовать эти агрегаты в промышленных целях вполне допустимо, то индукционное отопление частного дома может оказаться неоправданно дорогим.

Мифы об индукционном котле

Пример системы отопления

Заключение

индукционный котел схема отопления частного дома

Индукционный котел отопления своими руками – это выгодный вариант, который поможет экономно отапливать частный дом, квартиру или нежилое помещение.

Такие устройства имеют высокую производительность и несложный конструктивный тип. Принцип работы этой системы основан на индукционном электричестве.

Достоинствами нагревательного устройства являются входящие в состав элементы, которые способны выдерживать большие нагрузки. Риски скорой поломки котла отопления минимальны. … А также в проекте рассматриваемого устройства отсутствуют разъемные соединения, что гарантирует отсутствие протечек.Котел отопления, сделанный своими руками, работает бесшумно, что дает возможность установить его в удобном месте.

Устройство индукционного котла для отопления частного дома

Оборудование предназначено для преобразования электроэнергии в тепловую энергию с помощью аппарата.

Индукционные блоки способны быстро повышать температуру теплоносителя , в отличие от нагревательных элементов. Важной частью устройства является трансформатор (индуктор), который состоит из двух видов обмотки.

Внутри образуется ток, который имеет вихревой тип, затем энергия подводится к короткозамкнутому контуру, который одновременно служит телом. При этом на вторичную обмотку поступает достаточное количество энергии, которая моментально преобразуется в тепло, нагревая теплоноситель.

Дроссель

Этот элемент является важным компонентом устройства, в котором возникает переменное магнитное поле, устройство состоит из двух видов обмотки — первичной и вторичной.Изготовлен из проволоки из нержавеющей стали на пластиковом корпусе. Этот метод повышает эффективность и производительность агрегата. Для изготовления корпуса устройства вам понадобится толстая пластиковая труба диаметром 5 сантиметров . Она будет служить основанием индукционной катушки и будет частью тепловой трубки.

Инвертор

Этот компонент принимает электричество бытового типа и преобразует в ток высокой частоты … После этого энергия поступает на первичную обмотку индуктора.

Нагревательный элемент

Для приготовления вам понадобятся две металлические трубы диаметром 2,5 см. Изделия следует сваривать между собой, делая форму детали круглой. Механизм будет служить не только нагревательным элементом, но и сердцевиной котла.

Фото 1. Индукционный котел своими руками. Внутри конструкции находится нагревательный элемент.

Патрубки

Один патрубок служит для подачи теплоносителя в котел , второй для подачи нагретой воды в систему отопления.

Ссылка. Принцип расчета индуктора зависит от требуемой мощности котла для обогрева помещения. Формула расчета: 1 кВт на 10 квадратных метров площадь помещения, при высоте потолков не более трех метров. Например, помещение общей площадью 160 м 2 обогреет индукционный котел мощностью 16 кВт.

Механизм действия нагрева от индукционной плиты

Конструкция котла основана на электрических индукторах, включающих 2 короткозамкнутые обмотки … Внутренняя обмотка преобразует поступающее электричество в вихревые токи. Внутри блока возникает электрическое поле, которое затем входит во второй виток.

Вторичный элемент выполняет функции нагревательного элемента нагревательного элемента и барабана котла.

Передает выработанную энергию на теплоноситель системы отопления. В роли теплоносителей, предназначенных для таких котлов, используется специальное масло, очищенная вода или незамерзающая жидкость.

Электричество воздействует на внутреннюю обмотку нагревателя, что способствует возникновению напряжения и образованию вихревых токов.Полученная энергия передается вторичной обмотке, после чего происходит нагрев сердечника. Когда вся поверхность теплоносителя нагреется, будет передавать тепловой поток радиаторам.

Как сделать прибор своими руками

Индукционный котел можно сделать своими руками, главное следовать приведенной ниже инструкции.

Вас также заинтересует:

Необходимые инструменты и материалы

Кусачки, плоскогубцы.
Циркуляционный насос .
Инвертор сварочный.
Шаровые краны и переходники необходимы при установке агрегата в систему отопления.
Медная, стальная или нержавеющая проволока. Лучше приобрести новые материалы, так как намотку из старых катушек лучше не использовать. Сечение провода подходящее для намотки патрубка — 0,2мм, 0,8мм, 3мм.
Кусок пластиковой трубы — каркас конструкции.

Заказ-наряд

Для сборки простого индукционного котла не нужно использовать сложные инструменты и дорогие материалы.

Все, что вам нужно, это сварочный аппарат перевернутого типа. Основные и пошаговые этапы изготовления:

С помощью кусачек нарежьте стальную или нержавеющую проволоку длиной от 5 до 7 см.
Пластиковая труба для сборки корпуса прибора диаметром 5 см. Труба должна быть плотно заполнена нарезанными кусками проволоки и уложена так, чтобы внутри не было пустого пространства.
К торцевым частям трубы крепится мелкочастотная металлическая сетка.
Короткие отрезки трубы крепятся к нижней и верхней части основной трубы.
Плотно обмотать трубу медной проволокой, число витков не менее 90. Между витками должно быть соблюдено одинаковое расстояние.

Важно! Все открытые участки медного провода должны быть изолированы специальными материалами, обладающими хорошей электро- и теплопроводностью. Индукционный котел требует обязательного заземления.

К корпусной части водонагревателя присоединяются специальные переходники, предназначенные для врезки в отопительные или сантехнические конструкции.
Установлен циркулярный насос.
К готовому змеевику на 18-25 А подключается инвертирующий элемент.
Система отопления готова к заполнению теплоносителем.

Внимание! Не запускать котел отопления, если в конструкции нет теплоносителя. В противоположном корпусе пластмассовый материал корпуса начнет плавиться.

В результате получается недорогой несложный агрегат, который будет эффективно обогревать обслуживаемое помещение.

Система отопления подходит для установки индукционной системы. закрытого исполнения с насосом , который создаст циркуляцию воды в трубопроводе.

Трубы из пластика подходят и для монтажных работ при подключении самодельного отопительного прибора.

При установке обязательно соблюдайте дистанцию до объектов, находящихся поблизости. По правилам техники безопасности от отопительного агрегата до других предметов и стен должно быть около 30 см и более , от пола и потолка 80 см и более … Рекомендуется установить прибор для измерения давления жидкости в закрытом помещении и ручной воздухоотводчик на выходе.

Как подключить котел своими руками, схема

Источник постоянного тока 220 В.
Индукционный котел.
Группа предохранительных элементов (устройство для измерения давления жидкостей, воздухоотводчик ).
Шаровой кран.
Циркуляционный насос.
Сетчатый фильтр.
Мембранный бак для подачи воды.
Радиатор.
Индикатор линии наполнения и слива системы отопления.

Люди избалованы цивилизацией и не представляют существования без ее благ. Отопление зданий, несомненно, относится к ним. Системы отопления постоянно совершенствуются и становятся все более эффективными и удобными в использовании.

Но этого недостаточно. Согласитесь, совсем неплохо, если отопительное оборудование еще и экономичное. И это желание вполне осуществимо – можно сделать индукционный котел отопления своими руками.Он способен не только обеспечить необходимый уровень обогрева помещения, но и очень экономно расходовать энергоресурсы.

Причем такое оборудование при желании может собрать даже начинающий мастер. А как это сделать правильно и какие материалы потребуются для изготовления – эти вопросы мы подробно разберем в нашей статье. Сначала рассмотрим устройство и принцип работы оборудования, а также преимущества его использования.

Прежде чем приступить к самостоятельной сборке индукционного котла, необходимо разобраться с его устройством и принципом работы.И только разобравшись с этими моментами, можно приступать к изготовлению самоделок.

Как работает индукционный котел?

Чтобы понять, как работает индукционное оборудование, вам необходимо ознакомиться с тем, как оно работает. Поэтому вспомним школьный курс физики.

Когда электрический ток проходит через проводящий материал, он выделяет тепло. В этом случае количество полученного тепла будет прямо пропорционально напряжению и силе тока. Эта закономерность была открыта Джоулем и Ленцем, в честь которых назван физический закон.

Фотогалерея

Однако индукционные котлы, хотя и работают на электричестве, достаточно экономичны.

Галерея изображений

Медная проволока аккуратно намотана на пластиковую трубу с кусочками металлической проволоки внутри

Только после этого можно тестировать новое устройство. Он должен содержать жидкость.

Если включить индукционный котел «всухую», пластиковый корпус расплавится от высокой температуры. Это приведет к частичному разрушению системы отопления, что недопустимо.

Еще одним важным моментом является грамотное устройство заземления обогревателя, без которого невозможна его безопасная эксплуатация.

Особенности вихревого индукционного котла

С принципом работы индукционного нагревателя мы уже знакомы. Есть его разновидность: вихревой индукционный котел или ВИН, который действует несколько иначе.

Отличительные особенности ВИН

Как и индукционный аналог, работает на высокочастотном напряжении, поэтому должен быть оснащен инвертором.Особенность устройства ВИН в том, что оно не имеет вторичной обмотки.

Его роль выполняют все металлические части устройства. Они обязательно изготавливаются из материалов, обладающих ферромагнитными свойствами. Таким образом, при подаче тока на первичную обмотку устройства резко возрастает напряженность электромагнитного поля.

Он, в свою очередь, генерирует ток, сила которого быстро увеличивается. Вихревые токи провоцируют перемагничивание, в результате чего все ферромагнитные поверхности очень быстро, практически мгновенно нагреваются.

Устройства Vortex достаточно компактны, но за счет использования металла их вес велик. Это дает дополнительное преимущество, так как в теплоотдаче принимают участие все массивные элементы корпуса. Таким образом, КПД агрегата приближается к 100%.

Эту особенность устройства необходимо учитывать, если принято решение о самостоятельном изготовлении котла ВИН. Он может быть только из металла, пластик использовать нельзя.

Необычная модель индукционного котла

Эта модификация индукционного котла может показаться очень необычной, однако имеет право на существование.

Более того, практика показывает, что такой прибор гораздо экономичнее стандартного бойлера с ТЭНом. Отопление стандартной «трешки» будет потреблять около 1,8-2,5 кВт в час, тогда как электрический котел будет потреблять не менее 6 кВт.

При изготовлении самодельных индукционных котлов для намотки на сердечник используется только специальный обмоточный медный провод.

Собственно котел представляет собой встроенный в систему отопления теплообменник, который нагревается от индукционной электроплиты.

Важным звеном конструкции является теплообменник, он должен быть компактным, надежным и максимально дешевым. Расчеты показывают, что для обогрева квартиры площадью около 50 кв. м будет достаточно устройства, работающего на 40 л теплоносителя.

То есть вам понадобится плоский металлический бак, размеры которого варьируются в пределах 50х600х500 мм. Такую емкость можно сделать самостоятельно, сварив из профильных труб 50х50.

Работа выполняется в следующей последовательности:

Труба 50х50 разрезается на отрезки по 600 мм.Всего должно получиться 9-10 штук.
Полученные отрезки сваривают друг с другом по принципу «стенка к стенке» так, чтобы получился непрерывный ряд труб.
От трубы отрезают еще два отрезка так, чтобы их длина равнялась ширине получившейся заготовки.
Из обоих полученных фрагментов трубы вырезается одна стенка.
Деталь устанавливается отрезанной частью на сваренные между собой трубы так, чтобы получилась заготовка, напоминающая коллектор.Фрагмент приварен к теплообменнику.
Аналогично устанавливается вторая секция трубы с противоположной стороны.
В диагонально противоположные участки теплообменника вварены патрубки для подключения к системе отопления.
Конструкцию тщательно обваривают, так как она должна быть полностью герметизирована.

Теплообменник готов, можно поставить его на место и подвести под него источник тепла. Практика показывает, что лучше всего такую систему устанавливать в ванной, выполнив вертикальный монтаж.

Теплообменник вваривается в систему отопления, а плитка располагается между ним и стеной.

Домашние умельцы утверждают, что если к такому устройству подключить инвертор, его энергопотребление значительно снизится.

После прочтения инструкции изготовление самодельных котлов кажется вам сложным и опасным занятием? Сомневаетесь, что самоделка будет экономнее расходовать электроэнергию на нагрев теплоносителя в системе отопления? В этом случае лучшим решением станет покупка готового отопительного агрегата.

На нашем сайте есть полезные материалы для выбора лучшего электрокотла и рейтинг самых популярных моделей среди покупателей. Также рекомендуем ознакомиться с особенностями расчета энергопотребления котла и других вариантов электроотопления в доме:

Чтобы купить такой прибор в магазине придется потратить значительную сумму, поэтому у домашних мастеров есть научились делать их самостоятельно.

Используете ли вы самодельный индукционный котел в качестве отопительного прибора? Поделитесь фото своего DIY и рекомендациями по сборке в блоке комментариев.

А может вы только собираетесь заняться изготовлением котла и у вас остались нерешенные вопросы после прочтения нашей статьи? Не стесняйтесь спрашивать их — мы постараемся вам помочь.

Процесс обогрева дома, пожалуй, один из важнейших для любого человека. При строительстве дома, капитальном ремонте, обновлении трубопровода очень важно точно определить источник отопления. Если домовладелец проживает в газифицированном районе, то лишних вопросов с выбором отопительного котла не возникнет.Газовый прибор – оптимальное решение по соотношению качества и стоимости.

Сложнее будет тем людям, у которых жилищная застройка расположена в местах, удаленных от газопроводов, а закупка баллонов носит непостоянный характер. В такой ситуации логично обратить внимание на электрический индукционный котел. Отзывы пользователей и мнение независимых экспертов окажут нам неоценимую услугу в изучении и выборе устройства.

Первое знакомство с теплогенератором

Исходя из названия становится понятно, что его работа основана на принципе электромагнитной индукции.В чем его суть? Попробуем пропустить ток через катушку из толстой проволоки. Вокруг устройства немедленно создается сильное электромагнитное поле. Если внутрь поместить ферромагнетик (привлекательный металл), он очень быстро нагреется.

Другими словами, электрическая энергия создает электромагнитное поле, волны которого нагревают металлическую основу. А от него высокая температура передается теплоносителю (воде или антифризу). Интенсивный нагрев жидкости создает конвекционные потоки. Их мощности достаточно для эффективной работы небольшого отопительного контура. В системах с длинными трубопроводами рекомендуется устанавливать циркуляционный насос.

Внутреннее устройство

Конструктивно индукционный нагрев представляет собой трансформатор, заключенный в сварной металлический корпус.Под кожухом находится теплоизоляционный слой. Катушка размещена в отдельном отсеке, герметично изолированном от рабочего пространства. Такое размещение безопасно, поскольку полностью исключает контакт с теплоносителем. Сердечник состоит из тонких стальных трубок с тороидальной обмоткой.

Длительная работа системы отопления обеспечивается конструктивной особенностью, отличающей индукционный котел. Отзывы пользователей свидетельствуют о том, что такие агрегаты одинаково эффективно работают на любой текущей частоте. То есть устройства могут питаться не только от бытовой электросети, но и от высокочастотных преобразователей. Встроенные датчики способны реагировать на перепады напряжения и следить за показателями нагрева.

Котлы индукционные отопительные: отзывы и жалобы

Отсутствие информации об устройстве и принципах работы теплогенераторов порождает много вопросов.Проконсультировавшись в специализированном магазине, можно иногда услышать исключительно положительные характеристики, которыми награждаются индукционные нагревательные котлы. Отзывы торговых менеджеров часто бывают лукавыми, ведь идеальных устройств на свете не бывает.

Ключевые моменты

Инновационные разработки

На самом деле электромагнитную индукцию как физическое явление открыл ученый Майкл Фарадей еще в 19 веке.А печи на основе индукционных плит уже давно используются для выплавки стали. То есть никаких новых технологий не изобреталось, а современные котлы работают над давно известным открытием.

Выгодное приобретение

Во-первых, любое отопительное устройство преобразует всю поступающую электрическую энергию в тепловую.При этом КПД не обязательно будет высоким, поскольку рассеивание потоков нагретого воздуха может происходить неравномерно.

Во-вторых, скорость нагрева теплоносителя зависит от эффективной работы отопительного прибора. Как бы нам этого не хотелось, но факты подтверждают большое количество электроэнергии, потребляемой индукционным нагревательным котлом. Отзывы любого человека, даже немного знакомого с законами физики, согласны с очевидным фактом: для получения одного киловатта тепла необходимо затратить одинаковое количество электроэнергии.

В-третьих, часть вырабатываемого тепла теряется. Справедливости ради стоит отметить, что она до сих пор остается в доме, а не вылетает в дымоход.

Таким образом, высокую эффективность устройства можно считать несколько относительной.

Долговечность

Во-вторых, медная обмотка катушки способна прослужить достаточно долго. Даже повреждение изоляции не повлияет на его работоспособность.

В-четвертых, качество транзисторов влияет на продолжительность и надежность работы ТЭНа. От них зависит, как долго прослужат индукционные котлы без нареканий. Отзывы благодарных владельцев подтверждают факт десятилетней гарантии. На практике отмечены случаи, когда теплогенераторы работали без перебоев более тридцати лет.

Перечисленные аргументы единогласно признают реальную долговечность индукционных котлов. Особенно убедительно это преимущество выглядит на фоне ТЭНов, у которых требуется замена внутренних деталей через несколько лет эксплуатации. Нередки случаи, когда нагревательные элементы даже не достигают конца своего срока службы.

Неизменность параметров работы

Печи на ТЭНах постепенно теряют мощность из-за образования накипи на ТЭНах.В этом индукционные котлы отопления от них существенно отличаются: технические характеристики здесь остаются неизменными на протяжении многих лет эксплуатации. Попробуем разобраться, так ли верно это утверждение.

В индукционных приборах полностью исключено образование отложений. Даже если ядро будет контактировать с теплоносителем, оно все равно не зарастет известковым налетом. Отложения просто физически не могут удерживаться на поверхности стержня из-за его постоянной вибрации под действием электромагнитного поля. Кроме того, на горячем сердечнике постоянно образуются пузырьки воды, губительно воздействующие на любую накипь.

Таким образом, утверждение о неизменности технических характеристик у индукционных приборов полностью верно.Что касается котлов отопления, то здесь тезис не совсем верен.

Бесшумная работа

Звуковые колебания ни у каких электронагревателей отсутствуют. Незначительный уровень шума могут создавать дополнительные устройства – циркуляционные насосы. Современный рынок предлагает большой выбор устройств принудительного действия, среди которых можно найти и совершенно бесшумные.Так что заявления продавцов можно считать справедливыми.

Компактность

Небольшой кусок трубы с намотанной проволокой — так выглядит индукционный котел. Отзывы владельцев отопительного прибора подтверждают возможность размещения прибора в любом помещении.

Безопасность

С тем, что теплогенератор абсолютно безопасен, спорить не стоит. В случае утечки теплоносителя нагрев активной зоны все равно будет продолжаться.Если не выключать прибор, то он очень быстро расплавится. Для того, чтобы исключить такие ситуации, нужно при установке позаботиться о дополнительном устройстве, автоматически отключающем систему при непредвиденных обстоятельствах. Совершенно очевидно, что безопасность всех электрокотлов находится на одном уровне.

Можно ли сделать индукционный котел отопления своими руками

Необходимость получить недорогой и эффективный обогрев дома с минимальными затратами на обустройство системы отопления подталкивает многих потребителей к мысли об изготовлении оборудования своими руками.Ознакомившись с принципами работы и устройства устройства, можно собрать самодельный индукционный котел отопления. Главным помощником в деле будет схематическое изображение трубопровода отопления, которое необходимо постоянно держать возле себя, проверяя и уточняя монтаж на нем.

Вам не нужен мощный прибор для дома. Итак, для обогрева помещения площадью 100 квадратных метров достаточно сделать котел мощностью 10 кВт. Он способен обеспечить помещения температурой 20 градусов.Для самодельного котла можно приобрести электронный программатор режимов работы. С его помощью можно планировать работу индукционного аппарата на неделю вперед. Также есть возможность управлять температурным режимом на расстоянии.

С чего начать

Приступая к работе, вам необходимо подготовить необходимые материалы и подходящие инструменты. Для удобства изготовления целесообразно подготовить сварочный аппарат инверторного типа. С его помощью будут соединяться швы в корпусе генератора и крепиться трубопроводы.Также в устройстве контура отопления необходим высокочастотный преобразователь (инвертор).

Из материалов могут понадобиться:

отрезки проволоки или катанки из нержавеющей стали длиной 50 мм и диаметром около 7 мм — материал для нагрева в магнитном поле;
отрезок толстостенной пластмассовой трубы с внутренним диаметром до 50 мм — основа для корпуса котла;
провод медный эмалированный — основной нагревательный элемент;
переходники — крепеж соединительный;
Металлическая сетка — барьер между катушкой и стенками корпуса.

Подготовив все необходимое, начинаем делать индукционный котел отопления своими руками.

Монтаж простой схемы

Для повышения безопасности самодельного теплогенератора целесообразно утеплить открытые участки змеевика. При выборе материала для защиты медного провода нужно учитывать его электро- и теплопроводность.

Второй вариант установки котла

Можно попробовать сделать ТЭН повышенной мощности. Его устройство обойдется немного дороже первого варианта, но в дальнейшем все затраты полностью окупятся отменным качеством и высокой эффективностью.

Особенности, которые необходимо учитывать при установке котла.

Такой индукционный прибор можно интегрировать только в замкнутый контур отопления, работающий на принудительной циркуляции теплоносителя.
В трубопроводной системе должны использоваться только пластиковые материалы.
Индукционный прибор должен располагаться в помещении так, чтобы расстояние от него до ближайших стен и предметов было не менее 300 мм. Котел должен находиться на расстоянии 800-1000 мм от пола и потолка.

Индукционный котел САВ — известная марка промышленного аппарата

Одной из разновидностей заводских приборов можно считать индукционный отопительный котел САВ. Печь представляет собой систему трубопроводов со встроенным индуктором. Производитель теплогенераторов – волгоградская научно-исследовательская компания «Велебит».

Термогенераторы САВ успешно применяются в нескольких типах систем:

автономное отопление;
комбинированная схема;
резервное отопление;
горячее водоснабжение;
поддержание заданного температурного режима технологических процессов в проточных и камерных реакторах.

Теплогенераторы типа ВИН

Подведем итоги

В этом разделе мы постараемся объяснить устройство котла на индукционной схеме, сложность его сборки своими руками, есть ли ощутимые преимущества при использовании индукционной схемы нагрева и насколько это выгоднее ТЭНов .

Концепция электромагнитной индукции, открытая еще в 1831 году Майклом Фарадеем, заключается в том, что в проводнике, находящемся в магнитном поле, создается электрический ток.

Каждый современный трансформатор работает по этому принципу.

При намотке двух изолированных обмоток на ферромагнитный сердечник и подаче на одну, например, 220 В, вторая начинает иметь напряжение, касающееся данных 220 В в той же мере, что и значение витков вторичной обмотки обмотка касается в первую очередь размера витков.

Обмотки трансформатора позволяют снять необходимое количество напряжения и использовать его в работе электроники или электродвигателя. А если в обмотку, генерирующую вихревые токи, поместить ни с чем не связанный ферромагнетик?

Понятно, что генерируемая ЭДС будет полностью преобразована в кинетическую энергию движения его молекул, или в нагрев.

Примечание: Так работают сталелитейные заводы с плавильными печами и плитами.

Ну а если в потоке воды, который распространяется по замкнутому контуру, разместить ферромагнитный сердечник? Понятно, что он начнет охлаждаться водой, которая потом сама нагреется.

Обладая этой информацией, вы сможете сделать индукционный котел самостоятельно.

Но сначала нужно разобраться с техническими вопросами:

найти подходящий сердечник из материала, не подверженного коррозии;
изолировать его от змеевика, при этом должна быть обеспечена герметичность конструкции;
защищают катушки от перегрева при взаимодействии с большими токами.

Индукционная конструкция чрезвычайно долговечна и безотказна по следующим причинам:

В котле отсутствуют подвижные элементы, а значит полностью исключен износ его механической части.

Известкование нагревательных частей, являющееся основной проблемой нагревательных элементов, не представляет опасности. Известковый налет со временем приводит к теплоизоляции трубчатых нагревателей и, как следствие, к их перегреву.

Интересный факт: при возбуждении в сердечнике вихретокового индуктора вибрирует очень мало заметно.Эта функция позволяет поверхности самоочищаться.

Обычно ценники котлов с индукционной схемой заводского изготовления достигают более высоких значений, чем у аналогов ТЭНа, а при 4-киловаттной мощности оборудования она начинается от 20-25 тысяч рублей. .

Проанализируем характеристики нескольких конструкций, представленных на российском рынке:

Модель	Цена	Зона обогрева	Производитель	Электроэнергия
Индикатор	18 000 руб.	200 кв.м	Украина	4 кВт
ИНЕРА САВ	30 000 руб.	50-80 кв.м	Россия	4,5 кВт
Edison 5	35 000 руб.	100-120 кв.м	Европа	5 кВт
ВИН-5	27 000 руб.	60-150 кв.м	Россия	4,25кВт

Обоснование самых высоких цен у продавцов и производителей основано на следующих аргументах:

Срок службы ТЭНов котлов значительно меньше, чем у индукционных аналогов.
Индукционные котлы способны экономить до 50% электроэнергии, что означает быструю окупаемость затрат.

Ниже представлен график потребления электроэнергии за 7 месяцев отопительного периода. При использовании котлов разной компоновки приведенная таблица предлагает сравнение затрат. Не нужно спешить ей верить.

Согласно сэру Исааку Ньютону, энергия ниоткуда не берется и никуда не уходит.

Вечный двигатель не предусмотрен.Для нагрева заданного количества воздуха на 10 градусов необходимо применить строго определенное количество тепловой энергии, независимо от устройства обогревателя.

Каждое преобразование энергии, независимо от ее вида, совершает физическую работу или используется для обогрева окружающей среды. Из этого следует, что единственным теоретическим объяснением «типа» котла высшей унификации с индукционным контуром является наименьшее тепловыделение в окружающую среду.

Для уточнения: все электрооборудование прямого нагрева имеет КПД 100%.

Вся задействованная электрическая энергия будет полностью преобразована в тепловую: из 1 кВт электроэнергии можно получить 1 кВт тепловой мощности.

Эти факты не выдерживают критики:

При установке котла в отопительном помещении тепло, которое не смогло поглотить теплоноситель, в итоге используется в отоплении.

При соизмеримой или худшей теплоизоляции корпуса котла 50% низкие тепловые потери выглядят сомнительно.

Рыночная цена на индукционные конструкции завышена.

Их экономика просто ложь. Электрическая мощность для оборудования выбрана исходя из стандартных 40 Ватт для отапливаемого помещения объемом 1 куб.м. м. Если недавний покупатель попытается отапливать дом в двести кубометров 4-киловаттным прибором. м., то только осознает свою наивность.

Но, исключая всю дезинформацию, которая была привнесена в индукционные конструкции, у него есть причина для существования. Превышение рыночной цены приводит к желанию построить котел отопления своими руками с индукционной схемой.А теперь разберемся, как это сделать:

Для изоляции нагревающегося при подаче питания дросселя из термопластичного полипропилена часть обшивки советуют проклеить текстолитовыми полосками.

Самый простой способ склеивания – силиконовый герметик, он обладает необходимой адгезией к пластиковым конструкциям и т.п., а также хорошо выдерживает умеренный нагрев.

Катушка должна быть намотана эмалированным медным шнуром, который имеет диаметр 1,5 мм и сечение 2.25 кв. мм. Вся длина намотки должна достигать 10-15 м. Витки накладываются с небольшим постоянным зазором.

Очень важно: наиболее подходящим вариантом считается герметик от надежных производителей «Момент», Ceresit и т.д. Бюджетные герметики имеют значительно худшую адгезию к проблемной поверхности, которой является стенка полипропиленовой трубы.

Он должен иметь:

диэлектрические характеристики;
достаточная прочность;
и иметь герметичное соединение с отопительным контуром.

Полипропиленовая труба диаметром 40 мм – самый простой и эффективный вариант. Самое безопасное решение – добавить армированное волокно, которое придаст корпусу высочайшую прочность.

Должен обладать следующими свойствами:

проводящий — в диэлектрике не будут индуцироваться вихревые токи;
устойчивость к ржавчине — коррозия в замкнутом контуре не приведет к добру;
ферромагнитный — диамагнетик исключает связь с электромагнитным полем.

Варианты решения:

он должен иметь рубленую проволоку, которая не подвергается коррозии — его неудобство заключает в себе ограничение импровизированного котла с двух сторон металлической сеткой;
винтовой шнек, плотно входящий в трубу, отличное решение — при движении по канавам в нем вода будет собирать наибольший объем тепла;
«ежики» свернутые из нихромовой проволоки, плотно уложенные в трубу;
Подходящим способом в трубу можно вставить кухонные губки из нержавеющей стали.

Ниже представлен чертеж котла отопления своими руками.

Преобразователь электрического питания

Что происходит, когда мы подключаем индуктивную катушку, которую мы намотали, к розетке?

Проведем простой расчет:

Медный проводник имеет удельное сопротивление при 20С, равное 0,175 Ом x кв.мм.

При сечении 2,25 мм и длине десять метров интегральное сопротивление катушки достигает семи десятых Ома» 10 х 0.175/2,25″.

Соответственно, питая проводник напряжением 220 В, по нему будет протекать ток силой 314 А «220/0,7».
Для сравнения: расчет проводки для меди тарифицируется из расчета 10 А/кв. мм

Суть совершенно очевидна: если подать ток в десять, а то и более раз превышающий расчетный, наш проводник просто поддастся плавлению

Вариант исправления ситуации напичкан сам собой — необходимо уменьшить напряжение питания.Преобразователь должен быть достаточно мощным, чтобы выдавать минимум 2,5-3 кВт.

Сварочный инвертор с регулированием электрического тока может быть использован в составе готового преобразователя требуемого электрического напряжения. Регулирование электрического тока является страховкой обмотки от перегрева и позволяет размеренно согласовывать подаваемую мощность отопительного котла. Если выходное напряжение инвертора равно 80 В, то максимально допустимая температура мощности обмотки рассчитывается на 2 кВт.

Также по этому принципу можно сделать дизельный котел отопления своими руками, которым он обладает.

Планируя систему отопления на даче, хозяева рассматривают множество технических решений, в том числе и вариант с индукционным котлом. Его установка позволяет экономить электроэнергию, он не выделяет опасных для жизни веществ, а значит, является экологически чистым. Можно создать индукционный котел отопления своими руками и убедиться в его преимуществах, например, перед газовыми или твердотопливными агрегатами.

Внутреннее устройство и принцип работы котла

Основное назначение оборудования – создание тепловой энергии из электрической с помощью специального агрегата. В отличие от нагревательных элементов, индукционные устройства быстрее повышают температуру теплоносителя за счет совершенно иной конструкции.

Индукционные котлы эффективно используются в системах отопления не только частных домов

В качестве теплоносителя традиционно используется вода или антифриз, но иногда применяются и другие жидкости, обладающие необходимым свойством — проводимостью тока

Устройство выполнено на основе индуктора (трансформатора), имеющего два вида обмотки.Внутри возникают вихревые токи, следующие за петлей (короткозамкнутой), которая одновременно является и телом. В результате вторичная обмотка пополняется запасом энергии, которая тут же преобразуется в тепло, которое отдается теплоносителю.

Аппарат должен быть оснащен двумя патрубками: один из них будет подавать остывший теплоноситель, а другой будет отводить его уже горячим.

Перегрев системы не происходит из-за того, что постоянно сливается горячая вода, а вместо нее поступает холодная

Схема котла заводского изготовления аналогична схеме оборудования самодельного

Если разбить принцип работы котла на этапы, то получится следующая картина:

В котел поступает вода (или другой теплоноситель).
На внутреннюю обмотку подается электричество.
Под напряжением нагревается ядро, а затем поверхность.
Теплоноситель нагревается.

Самодельный индукционный котел, как правило, имеет простую конструкцию, поэтому редко выходит из строя. Благодаря вибрации, сопровождающей работу агрегата, исключается появление накипи, которая также является частой причиной поломок. Заводской прибор работает по тому же принципу:

Примеры оформления самодельных вариантов

Вариант №1 — Пластиковые трубы + сварочный инвертор

Обладая некоторыми познаниями в области физики и владея кусачками, элементарную индукционную модель можно собрать самостоятельно.

Для этого необходимо приобрести готовый сварочный инвертор, высокочастотный, с плавной регулировкой тока и мощностью 15 ампер, хотя для нагрева лучше выбрать более мощный аппарат. В качестве нагревательного элемента подойдет катанка из нержавеющей стали или просто кусок стальной проволоки. Длина сегментов около 50 мм, диаметр 7 мм.

Медную проволоку можно приобрести в магазине. Намотку из старых катушек лучше не использовать.

Корпус (основание индукционной катушки) одновременно будет частью трубопровода, поэтому для его изготовления подойдет пластиковая труба, обязательно с толстыми стенками, внутренний диаметр которой чуть меньше 50 мм.К корпусу присоединены два патрубка для подачи холодного и возврата нагретого теплоносителя.

Внутреннее пространство полностью заполнено кусками проволоки, обтянутой металлической сеткой с обоих концов, чтобы они не осыпались. Индукционная катушка изготавливается следующим образом: на готовую пластиковую трубу аккуратно наматывается эмалированный медный провод – около 90 витков.

Самодельное устройство должно быть подключено к сети. От установленного трубопровода вырезается участок трубы, а на его место ставится самодельный индукционный котел.Подключается к инвертору и запускается вода.

Котел индукционный нагревательный размещается вместе с остальным оборудованием — в котельной

Важно отметить, что индукционные котлы отопления работают только при наличии теплоносителя в системе; без него пластиковый корпус расплавится.

Вариант №2 — конструкция трансформатора

Для изготовления данного агрегата потребуется сварочный аппарат, а также трансформатор (трехфазный) с возможностью крепления.

Необходимо сварить две трубы так, чтобы они были похожи на бублик в разрезе

Данная конструкция выполняет как проводящую, так и нагревательную функции. Затем обмотка наматывается непосредственно на корпус котла, чтобы он работал эффективнее, несмотря на малый вес и габариты. Схема нагрева теплоносителя стандартная: он получает тепловую энергию при контакте с обмоткой.

Как и более простая версия, сложная модель оснащена двумя патрубками — для входа холодного теплоносителя и выхода нагретого

Наличие защитного кожуха поможет исключить потери тепла.Вы также можете сделать саван самостоятельно.

Особенности установки и эксплуатации

Для установки индукционного агрегата подойдет система отопления закрытого типа, в состав которой входит насос, создающий принудительную циркуляцию воды в трубах. Обычный пластиковый трубопровод подойдет и для установки самодельного котла.

При монтаже соблюдайте безопасные расстояния до близлежащих предметов: до других устройств и стен — 300 мм и более, до пола и потолка — 800 мм и более.Возле выхода целесообразно разместить группу безопасности (манометр, клапан сброса воздуха).

Заземление – еще одно обязательное условие для установки индукционного котла.

Сделав индукционный котел своими руками, вы вскоре сможете увидеть результаты своего труда: он будет работать исправно долгое время, не уступая заводскому варианту. Сложный в производстве, но экономичный в использовании, не требует дополнительного обслуживания, главное соблюдать условия эксплуатации.

отзывов. Индукционный котел отопления своими руками

Процесс обогрева жилья является одним из важнейших для любого человека. При строительстве дома, капитальном ремонте, обновлении трубопровода очень важно точно определить источник отопления. Если арендодатель проживает в газифицированном районе, то вопросов с выбором отопительного котла не будет слишком много. Газовый прибор – оптимальное решение, доступное по уровню качества и стоимости.

Сложнее будет тем людям, чье жилищное строительство находится в удаленных от газопроводов местах, а закупка баллонов происходит с перебоями.В этой ситуации логично обратить внимание на электрический индукционный котел. Отзывы пользователей и мнения независимых экспертов окажут нам неоценимую услугу в изучении и выборе устройства.

Первое знакомство с теплогенератором

Исходя из названия котла становится понятно, что в основу его работы положен принцип электромагнитной индукции. В чем его суть? Попробуем пропустить ток через катушку из толстой проволоки.Вокруг устройства немедленно образуется сильное электромагнитное поле. Если внутрь поместить ферромагнетик (притягивающий металл), он очень быстро нагреется.

Простейший индукционный котел представляет собой проволочный змеевик с диэлектрической трубкой, внутри которой находится стальной стержень. Запитав устройство от сети, мы получим нагрев ядра. Остается только подключить полученный змеевик к теплотрассе и получить примитивную систему отопления.

Другими словами, электрическая энергия создает электромагнитное поле, волны которого нагревают металлическую основу.А от него теплоносителю (воде или антифризу) передается высокая температура. Интенсивный нагрев жидкости создает конвекционные потоки. Их мощности достаточно для продуктивной работы небольшого отопительного контура. В системах с большой протяженностью трубопровода рекомендуется устанавливать циркуляционный насос.

Внутреннее устройство

Конструктивно индукционный электрический котел представляет собой трансформатор, заключенный в сварной металлический корпус. Под кожухом находится теплоизоляционный слой.Катушка размещена в отдельном отсеке, герметично изолированном от рабочего пространства. Такое расположение безопасно, поскольку полностью исключает контакт с теплоносителем. Сердечник состоит из тонких стальных трубок с тороидальной обмоткой.

Обратите внимание, что отопительный котел из индукционной плитки не имеет ТЭНов, что принципиально отличается от традиционных теплогенераторов, оснащенных электрическими ТЭНами. Его конструктивные особенности обеспечивают бесперебойную высокоэффективную работу системы отопления в течение очень длительного периода времени.

Длительная работа системы отопления обеспечивается конструктивной особенностью, которой отличается индукционный нагревательный котел. Отзывы пользователей говорят о том, что эти агрегаты одинаково эффективно работают на любой текущей частоте. То есть устройства могут питаться не только от бытовой электросети, но и от высокочастотных преобразователей. Встроенные датчики способны реагировать на колебания напряжения и следить за эффективностью нагрева.

Котлы индукционные отопительные: отзывы и жалобы

Недостаточная информация об устройстве и принципах действия теплогенераторов вызывает массу вопросов.Обращаясь за консультацией в специализированный магазин, иногда можно услышать только положительные характеристики, которыми награждают индукционные котлы. Отзывы торговых менеджеров часто отличаются лукавством, ведь идеальных устройств в мире не бывает.

Умышленно забывая об имеющихся недостатках, продавцы могут ввести в заблуждение потенциальных покупателей. Чтобы объективно разобраться в ситуации, рассмотрим наиболее часто встречающиеся утверждения.

Основные тезисы

Инновации развития

На самом деле электромагнитную индукцию как физическое явление открыл ученый Майкл Фарадей в 19 веке.Печь на основе индукционных плит уже давно используется для выплавки стали. То есть никаких новых технологий не изобреталось, а современные котлы работают над давно известным открытием.

Выгодное приобретение

Мы уверены, что индукционный котел может сэкономить до 30% электроэнергии. Комментарии авторитетных специалистов выражают неполное согласие с этим тезисом.

Во-вторых, скорость нагрева отопительной воды зависит от эффективной работы отопительного прибора. Как бы нам ни хотелось, факты подтверждают большое количество электроэнергии, которую потребляет индукционный котел. Комментарии любого человека, хоть немного знакомого с законами физики, согласуются с очевидным фактом: для получения одного киловатта тепла нужно затратить столько же электроэнергии.

В-третьих, часть произведенного тепла теряется. Справедливости ради нужно отметить, что она все же остается в доме, а не залетает в трубу.

Таким образом, высокий КПД устройства можно считать несколько относительным.

Долговечность

Нас уверяют, что индукционные котлы для отопления дома способны бесперебойно работать тридцать-сорок лет. И что надежность приборов намного выше, чем у других типов электрокотлов.Проанализируем это утверждение более подробно.

Во-первых, индукционные устройства не подвержены механическому износу. В них нет движущихся частей, поэтому ломаться просто нечему.

Во-вторых, медная обмотка катушки может служить долго. Даже повреждение изоляции не повредит его работе.

В-третьих, несмотря на достаточную толщину (около 7 мм) и прочность основного материала, стальной сердечник все равно постепенно разрушается. Постоянная смена нагрева охлаждением существенно влияет на прочность стержня.Но негативный процесс слишком длительный по времени, поэтому на полное разрушение ядра может уйти год.

В-четвертых, на долговечность и надежность работы нагревательного устройства влияет качество транзисторов. Именно от них зависит, как долго индукционные котлы отопления будут работать безупречно. Отзывы благодарных владельцев подтверждают факт десятилетней гарантии. На практике известны случаи, когда теплогенераторы работали без сбоев более тридцати лет.

Перечисленные аргументы единогласно признают реальную долговечность индукционных котлов.Это преимущество особенно убедительно на фоне отопительных печей с электронагревателями, в которых требуется замена внутренних деталей в течение нескольких лет эксплуатации. Нередки случаи, когда нагревательные элементы даже не производят собственный ресурс.

Постоянные рабочие параметры

Печи, имеющие ТЭНы в основании, постепенно теряют мощность из-за образования накипи на ТЭНах. В этом плане индукционные котлы отопления существенно отличаются: технические характеристики здесь остаются неизменными на протяжении многих лет.Попробуем разобраться, верно ли это утверждение.

Большое влияние накипи на снижение мощности в котлах с ТЭС несколько преувеличено. Дело в том, что известняковая залежь не обладает высоким уровнем теплоизоляции. Кроме того, в замкнутом водонагревательном кольце невозможно образование большого слоя накипи.

В индукционных устройствах полностью исключено образование наслоений. Даже если ядро контактирует с жидким теплоносителем, на нем все равно не образуется известкового налета.Отложения просто физически не могут удерживаться на поверхности стержня из-за его постоянной вибрации под действием электромагнитного поля. Кроме того, на горячем ядре постоянно образуются водяные пузыри, губительно воздействующие на любую накипь.

Таким образом, утверждение о неизменности технических характеристик у индукционных приборов вполне справедливо. Что касается котлов ТЭН, то здесь тезис не совсем верен.

Тихая работа

Торговые агенты спешат нас уверить, что индукционные приборы не издают никаких звуков при включении.Это действительно так?

В любых электронагревательных приборах отсутствуют звуковые колебания. Незначительный уровень шума могут создавать дополнительные устройства – циркуляционные насосы. Современный рынок предлагает большой выбор устройств принуждения, среди которых можно найти абсолютно бесшумные. Так что утверждения продавцов можно считать справедливыми.

Компактность

Небольшой кусок трубы со спиральным проводом — так выглядит индукционный котел. Отзывы владельцев обогревателя подтверждают возможность размещения устройства в любых помещениях.

Безопасность

Утверждать, что теплогенератор абсолютно безопасен, не стоит. В случае утечки теплоносителя нагрев активной зоны все равно будет продолжаться. Если не выключать прибор, он очень быстро растает. Чтобы исключить такие ситуации, необходимо при установке позаботиться о дополнительном устройстве, автоматически отключающем систему при непредвиденных обстоятельствах. Очевидно, что безопасность всех электрокотлов находится на одном уровне.

Можно ли сделать индукционный котел отопления своими руками

Необходимость получить недорогой и эффективный обогрев дома с минимальными затратами на сооружение системы отопления, побуждает многих потребителей задуматься о самостоятельном изготовлении оборудования. Ознакомившись с принципами работы и конструктивными принципами устройства, можно собрать самодельный индукционный котел отопления. Главным помощником в деле будет схематическое изображение греющего ремня, которое нужно постоянно держать под рукой, проверяя и уточняя установку.

Для дома не нужен мощный прибор. Итак, для обогрева помещения площадью 100 квадратных метров достаточно сделать котел на 10 кВт. Он способен обеспечить комнатную температуру в 20 градусов. К самодельному котлу можно приобрести электронный программатор режимов работы. С его помощью можно планировать работу индукционной установки на неделю вперед. Также есть возможность управлять температурным режимом на расстоянии.

С чего начать

Приступая к работе, нужно подготовить необходимые материалы и подходящие инструменты.Для удобства изготовления желательно подготовить аппарат для сварки инверторного типа. С его помощью будут происходить стыки в корпусе генератора и соединение трубопроводов. Также в устройстве контура отопления нужен высокочастотный преобразователь (инвертор).

Материалы могут потребоваться:

Кусочки проволоки или стержня из нержавеющей стали длиной 50 мм и диаметром около 7 мм — материал для нагрева в магнитном поле;
Отрезок пластмассовой толстостенной трубы с внутренним диаметром до 50 мм — основа корпуса котла;
Провод медный эмалированный — основной элемент нагрева;
Переходники — соединительный крепеж;
Металлическая сетка — преграда между змеевиком и стенками оболочки.

Подготовив все необходимое, приступаем к изготовлению индукционного котла отопления своими руками.

Простая схема установки

На дно пластиковой трубы укладываем металлическую сетку.
Все пространство кузова заполнено стальными деталями и сверху закрыто куском сетки.
На пластиковую трубу, чтобы равномерно намотать медный провод. Всего должно получиться от 90 до 100 витков с одинаковым расстоянием между ними.
Полученный индуктор установить в контур отопления с помощью переходников. Для этого из общей системы удаляют часть трубы и в полученный надрез помещают змеевик. Первый переходник припаян к корпусу.
Конец медного провода подключается к высокочастотному инвертору.
Заполните систему водой и запустите ее.

Для повышения безопасности самодельного теплогенератора открытые части змеевика желательно заизолировать.Выбирая материал для защиты медного провода, нужно учитывать его электро- и теплопроводность.

Рассмотренная схема индукционного котла, изготовленного своими руками, обходится производителю недорого и способна значительно увеличить скорость нагрева воды в системе отопления. К недостаткам можно отнести небольшой размер техники и невзрачный внешний вид.

Второй вариант установки котла

Можно попробовать сделать нагреватель повышенной мощности.Его устройство обойдется немного дороже первого варианта, но впоследствии все затраты полностью окупятся отменным качеством и высокой эффективностью.

Конструкция усложненной модели представляет собой сварное соединение двух труб, внешне напоминающее бублик. Полученная деталь будет одновременно служить и сердцевиной, и нагревательным элементом. Медная обмотка непосредственно на корпусе котла обеспечивает высокий уровень производительности при сохранении компактности и малого веса устройства. Подающий и нагнетательный патрубки приварены непосредственно к индуктору.Таким образом, нагрев воды будет происходить в результате контакта теплоносителя с медной обмоткой.

Особенности, которые необходимо учитывать при установке котла.

Такой индукционный прибор можно интегрировать только в замкнутый контур отопления, работающий на принудительной циркуляции теплоносителя.
В трубопроводной системе должны использоваться только пластиковые материалы.
Индукционный прибор следует размещать в помещении так, чтобы расстояние от него до ближайших стен и предметов было не менее 300 мм.От пола и потолка котел должен быть удален на 800-1000мм.

Трудоемкий процесс монтажа индукционного контура в конечном итоге выльется в качественный прогрев дома. Самодельный отопительный прибор прослужит вам не менее двух десятков лет, не доставляя никаких забот.

Индукционный котел САВ — известная марка промышленных приборов

Одной из разновидностей заводских приборов можно считать индукционный котел САВ. Печь представляет собой трубопроводную систему со встроенным индуктором.Производитель теплогенераторов – Волгоградская научно-исследовательская компания «Велебит».

Теплогенераторы

SAV успешно применяются в нескольких типах систем:

Автономное отопление;
Схема комбинированная;
Резервное отопление;
горячее водоснабжение;
Обеспечение заданного температурного режима технологических процессов в проточных и камерных реакторах.

Примечательно, что индукционный котел САВ показывает высокую эффективность в автоматизированных системах теплоснабжения с дистанционным управлением.Налажен промышленный выпуск электроустановок трех классов с диапазонами мощностей: 2,5-10 кВт, 15-60 кВт, 100-150 кВт.

Теплогенераторы типа ВИН

Котел индукционный вихревой (ВИН) предназначен для отопления и горячего водоснабжения частных домов, коттеджей, коммерческих и общественных объектов. В зависимости от величины выхода выпускаются нагреватели двух типов: однофазные и трехфазные. Более мощные модели могут с успехом использоваться в устройствах системы отопления промышленных предприятий.

Подведем итоги

Индукционные отопительные котлы в Украине начали использовать на промышленных предприятиях в конце восьмидесятых годов прошлого века. Разработка бытовых вариантов началась примерно в середине девяностых годов. За последние десятилетия электрические обогреватели много раз менялись, модернизируясь и совершенствуясь.

На сегодняшний день индукционные приборы составляют достойную конкуренцию газовым и ТЭН котлам. Торговая сеть предлагает множество моделей, отличающихся техническими параметрами и стоимостью.Цена на бытовую технику начинается от 25 тысяч рублей. Промышленные котлы намного дороже – более 100 тысяч. Изготовление термогенератора своими руками позволит значительно сократить расходы на обустройство отопления дома.

Водонагреватели и бойлеры — Сто забот

Как выбрать водонагреватель для квартиры: рекомендации по выбору Водонагреватели и бойлеры

Если в многоквартирном доме часто отключают горячую воду, стоит купить устройство для ее бесперебойной подачи.Как выбрать водонагреватель для квартиры или собственного дома, принимая во внимание…

Подробнее

Ремонт водонагревателя своими руками: простые способы восстановленияВодонагреватели и бойлеры

Электрический бойлер — эффективное решение проблемы горячее водоснабжение частных домов. Такое оборудование, впрочем, как и любое другое, периодически ломается. При желании можно отремонтировать водонагреватель…

Подробнее

Как поменять ТЭН в водонагревателе: инструкция по ремонту Водонагреватели и бойлеры

Список необходимого Оборудование, о покупке которого задумываются в первую очередь при переезде в новый дом, квартиру или дачу, – это водонагреватель.Он делает самостоятельных жильцов горячей воды — …

Подробнее

Индукционный нагреватель своими руками: самодельное вихревое устройствоВодонагреватели и котлы

Индукционные отопительные котлы — это устройства, обладающие очень высоким КПД. Они позволяют значительно снизить энергозатраты по сравнению с обычными приборами, оснащенными ТЭНами. Промышленная модель…

Подробнее

Схема обвязки бойлера косвенного нагрева: специфика монтажа Водонагревателей и бойлеров

Для обеспечения дома необходимым количеством горячей воды используется дополнительное устройство — косвенного нагрева отопительный котел (МКБ).Его использование можно считать одним из самых рациональных и экономически оправданных. Попробуем найти…

Подробнее

Какой водонагреватель лучше — проточный или накопительный? сравнительный обзорВодонагреватели и бойлеры

Автономное горячее водоснабжение – нота уюта, которая уже привычно звучит в наших домах и квартирах. А обеспечить их независимость от подачи горячей воды можно генерирова…

Подробнее

Ремонт котлов своими руками: возможные неисправности и инструкция по их устранению Водонагреватели и котлы

Электрический водонагреватель, как и все земное, не вечен.Плохое качество самого устройства, неправильная эксплуатация, ошибки в установке и досадные случайности могут испортить устройство. С незначительными поломками…

Подробнее

Установка проточного водонагревателя своими руками по шагамВодонагреватели и бойлеры

Многие из нас не раз сталкивались с проблемой аварийного отключения горячей воды. Согласитесь, довольно неудобно нагревать воду в кастрюле, чтобы помыть посуду или искупаться. А если…

Подробнее

Установка водонагревателя своими руками: шагиВодонагреватели и котлы

Для владельцев загородной недвижимости организация автономной системы водяного отопления является практически необходимостью.Согласитесь, о каком комфорте может идти речь, если нет горячей воды…

Подробнее

Клапан предохранительный на бойлер (водонагреватель): конструкция, установка Водонагреватели и бойлеры

Самостоятельный монтаж котла считается ответственной деятельностью, требующей максимального соблюдения правил подключения и подключения. К обвязке водонагревателя обязательно привлекалась группа безопасности, которая в…

Подробнее

чертежи от руки, инвертор для частного дома, котел самодельный, видео

Индукционный отопительный котел отличается хорошей экономичностью и длительным сроком службы При выборе котел для отопления дома, хозяева ориентируются в первую очередь на имеющийся у помещения источник отопления.Газ — самое дешевое топливо, но не полностью заселенные населенные пункты. Электричество самое распространенное, но не самое дешевое. Индукционный отопительный котел имеет достаточно высокий КПД при меньшем потреблении электроэнергии по сравнению с другими электрическими вариантами.

Содержание:

- принцип работы индукционного котла
- Как сделать индукционный котел отопления своими руками
- Модернизация индукционного нагрева
- Описание Инверторный котел отопления
- Индукционный котел отопления своими руками(видео) 3
- принцип работы индукционного котла
  Основа принципа работы котла — создание электрической энергии тепловой.Действие электромагнитной индукции заключается в следующем — через катушку, обмотанную проволокой, пропускающую ток, вокруг этой обмотки возникает электромагнитное поле. Металлический сердечник, помещенный в катушку (имеющий свойство притягиваться магнитом), начнет быстро нагреваться.
  Перед покупкой индукционного котла следует внимательно рассмотреть его преимущества и недостатки
  Механизм теплогенератора: представляет собой электрический индуктор, состоящий из первичной, вторичной обмотки и сердечника.Перерабатывая электричество в вихревые токи, первичная обмотка направляет электрическое поле на вторичную обмотку, которая, в свою очередь, передает энергию носителю. Под действием электромагнитного поля в теле и сердечнике образуются вихревые токи. Они нагревают металл. Вода забирает тепло от ядра и циркулирует по зданию.
  Работа индукционной плиты основана на том же принципе. Такие плитки намного экономичнее, по сравнению с обычными электроплитами.Это достигается отсутствием потерь тепла при передаче тепла от нагревателя к посуде. Маркетологи сегодня называют индукционные отопительные котлы передовыми разработками, созданными по новому принципу. А вот в сома деле — это не совсем так. Индуктивные принципы использовались с прошлого века для плавильных печей. Также для изготовления котлов не используются новые материалы.
  М. Фарадей открыл явление индукции в 1831 году.
  Индукционные варианты более безопасны, чем другие котлы, они практически не нуждаются в обслуживании.Они не содержат динамических деталей и, как следствие, не имеют механического износа. При достаточном охлаждении срок службы катушки не ограничен. Отдельного помещения такие котлы не требуют. По сравнению с газовыми котлами практически не нуждаются в профилактических работах.
  Преимущества индукционного котла:
  - Постоянная циркуляция теплоносителя;
  - Без нагревательных элементов;
  - Бесшумность.
  Индукционный электрокотел способен отапливать не только площадь небольшого частного дома, но и производственные помещения, без необходимости больших затрат на монтаж и обслуживание.Представленные на рынке индукционные отопительные котлы стоят недешево. Причина в датчиках системы. Инвертор, используемый в системе управления, увеличивает стоимость котла отопления.
  Как сделать индукционный котел отопления своими руками
  Противники установки индукционных котлов приводят закон сохранения — 1кВт электроэнергии способен выработать тепловую энергию так же не более 1кВт. Да любую воду нагреватель, потребляя 1 кВт электроэнергии, производит также 1 кВт энергии.Но не все это термально. Более производительными в производстве тепловой энергии являются индукционные водонагреватели, по сравнению с ТЭНовыми. Сделать самодельный индукционный водонагреватель несложно. Используемые материалы можно найти без особого труда и не по высокой цене. Схема этого индуктивного устройства достаточно проста.
  Чтобы правильно сделать индукционный котел отопления, необходимо изучить советы специалистов и посмотреть обучающее видео
  Для преобразования электроэнергии в тепловую необходимо:
  - Дроссель;
  - Переменный ток 50 Гц;
  - Сердцевина из материала, к которому «прилипает» магнит;
  - Чертежи котла индукционного нагрева( найти не проблема).
  Для корпуса индукционного котла необходимо взять трубу диаметром 5см. Трубку наполняют кусочками проволоки по 5-7 см, диаметром не более 7 мм. Для подключения котла к системе трубопроводов вам потребуются переходники. Схема системы отопления поможет определиться с характеристиками.
  Лучше установить автомат отключения питания при утечке теплоносителя. При этом электромагнитное поле не исчезнет, если не отключить питание, а корпус с креплениями просто расплавится.
  Изготавливаем индукционную катушку — основной нагревательный элемент. Для этого берем медный провод, оборачиваем его вокруг корпуса, примерно 85-99 витков. Интервал между витками равен. Простейший индукционный котел готов. Такой индуктор можно установить в любом месте трубопровода. Индукционный парогенератор работает по тому же принципу.
  Модернизация индукционного нагрева
  Системы индукционного нагрева часто имеют одобрительные отзывы. Бесшумность, эффективность и долговечность – безусловный плюс отопительной системы.Одной из разновидностей системы является работа индукционного нагревателя на обогрев. Индукционный водонагреватель можно приобрести и установить в трубопроводную систему.
  Схему индукционного нагрева Вы можете выбрать самостоятельно. В этом случае можно хорошо сэкономить.
  Перед использованием индукционного котла необходимо ознакомиться с инструкцией
  . Однако для более эффективной работы индукционной системы важно знать некоторые нюансы. Установив индукционную плиту в конструкцию, ее подключают к зарядному устройству, аккумуляторам и инвертору.Инвертор – это устройство, которое переводит постоянный ток в переменный. Его использование сводит количество электроэнергии, потребляемой системой отопления, практически к нулю.
  Для меньшего энергопотребления необходимы:
  - Инвертор на 4 кВт;
  - 2 аккумулятора 250 А*ч;
  - Зарядное устройство.
  Подключить синхронно 2 батареи, и к ним зарядку. Они генерируют постоянный ток, который подается на инвертор. Инвертор преобразует постоянный ток в переменный.Затем инвертор передает ток на индукционную пластину, и зарядка непрерывно заряжает аккумуляторы. Таким образом, потребление зарядного устройства составляет 24 В и происходит потребление энергии индукционного нагрева дома. Стоимость насоса считается отдельно. В индукционных нагревателях используются только модификации с принудительной циркуляцией.
  Описание инверторного котла отопления
  Инверторный котел стал доступен бытовым потребителям, в отличие от промышленных предприятий, относительно недавно.В основе устройства два основных цилиндра, размещенных во внешнем. Вариант с таким котлом более безопасен. При правильном монтаже пожаробезопасность выше на порядки по сравнению с газовыми, угольными и дровяными котлами.
  Принцип работы инверторного котла:
  - Теплоноситель течет во внутреннем цилиндре;
  - Цилиндр, пропуская через себя ток, обеспечивает нагрев теплоносителя;
  - Внешний цилиндр действует как теплоизолятор;
  - Основа котла электромагнитно-индукционная.
  Инверторный котел можно разместить в подсобном помещении
  Механизм инверторного котла практически исключает утечку теплоносителя. Важным качеством является то, что в качестве охлаждающей жидкости можно использовать любую охлаждающую жидкость (вода, антифриз, масло). Преимущество использования антифриза в том, что при отключении котла зимой батарея не замерзнет и не лопнет. Модели инверторного котла малой мощности часто имеют возможность работы от аккумулятора, что значительно снижает затраты на электроэнергию.
  При установке инверторного котла в систему отопления важно правильно подключить заземление.
  Инверторная система позволит быстро набрать нужную температуру и обеспечит экономичный расход электроэнергии. Такие системы успешно используются при производстве сплит-систем. Инвертор кондиционера имеет гораздо больший срок службы, чем стандартные сплит-системы.
  Индукционный котел отопления своими руками (видео)
  Индукционные устройства – это практичные и экономичные системы, не требующие сложного монтажа и обслуживания.Как правило, небольшие габариты позволяют устанавливать в любых помещениях, не требуют реконструкции системы отопления. Пожаробезопасность индукционных котлов отопления позволяет использовать их в загородных домах, даже если хозяева там появляются не часто.
