Стабилизаторы напряжения для котлов, источники бесперебойного питания для газовых котлов (ИБП).

Стабилизаторы напряжения — это необходимость!

Стабилизаторы напряжения для котлов отопления представляют собой оборудование, которое обеспечивает отключение котла в случае перегрузки. Источники бесперебойного питания (ИБП) защищают оборудование от нестабильного переменного напряжения и в случае отключения на короткое время. Максимально допустимое отклонение напряжения в электросетях находится в пределах ±10% от 220В. При изготовлении современных бытовых электроприборов производители учитывают данные нормы и другие технические параметры. Европейский стандарт не имеет такого разброса. Соответственно техника, сделанная для европейских стран зачастую не имеет нужных для наших электросетей характеристик.

Электропитание газовых котлов без стабилизаторов вообще не возможно.

Гарантийного ремонта уж точно Вы не увидите. Также полезно знать, что даже «нормальное» по нашим меркам напряжение в 198В или 242В реально сокращает срок службы бытовых приборов примерно на 5-10% (чем больше электроники в устройстве — тем больше износ). А вот напряжение, которое выходит за указанные пределы — приводит к повышенному износу оборудования уже в разы.  Мы рекомендуем Вам купить стабилизатор напряжения для котла, который обеспечит стабильную работу отопительной системы за счет повышенной точности стабилизации выходного напряжения.

ВАЖНО! Гарантия на котел отопления в случае его использования без стабилизатора напряжения — производителями не сохраняется.

Если у Вас возникли вопросы и Вы хотите купить стабилизатор или ИБП таких марок как

Штиль, SOLPI, SUNTEK недорого в Нижнем Новгороде, то обращайтесь к нам. Специалисты предоставят интересующую Вас информацию и помогут оформить заказ онлайн или по телефонам  +7 (831) 280-81-79 и +7 (831) 277-11-16.

Почему нельзя использовать компьютерный UPS для питания котла — ИБП и стабилизаторы напряжения — Статьи

22.06.15

О необходимости использования UPS для питания котлов отопления

Работа газовых котлов, выпускаемых в течение последних 20 — 30 лет, существенно зависит от качества электроэнергии в сети. Современные тепловые приборы имеют сложную конструкцию. В состав приборов входят электронные блоки управления, электрические сервоприводы, циркуляционные насосы и другие устройства. Без качественного электропитания такие котлы отопления работать не могут.

В случае существенных проблем с электрическим питанием, таких, как скачки напряжения, провалы питания, временные отключения, повышение  или понижение напряжения, нарушение частоты тока, возникают проблемы с работой газовых котлов отопления. Некачественное электропитание может привести к остановке или поломке дорогого отопительного оборудования.

Для решения проблемы стабильного питания котлов отопления нужно применять  UPS   для котлов отопления.

Причины некорректного  использования компьютерного UPS для питания котла отопления

Вот список основных причин, по которым нельзя использовать обычный компьютерный бесперебойник для питания котла отопления:

компьютерный UPS не обеспечивает синусоидальный график напряжения, необходимый для питания насосов котла отопления;

компьютерный UPS не обеспечивает наличие правильной фазировки тока для стабильной работы устройства розжига и горелки газового котла отопления;

компьютерный UPS не может дать необходимое длительное время резерва для эффективной работы котла при длительных отключениях электрического питания.

Теперь давайте разбираться подробнее.

Для питания котла отопления необходим «чистый синус»

Источники бесперебойного питания (UPS) можно разделить на две группы по типу выходного сигнала: «чистый синус» и «модифицированный синус».  «Модифицированный синус» также может называться «меандром».

На выходе источника бесперебойного питания типа «чистый синус» можно видеть  правильный синусоидальный график напряжения. На выходе источника бесперебойного питания типа «модифицированный синус» можно видеть  график напряжения в виде меандра — ступенчатой линии, приближенной к графику синуса.

Как правило, обычные компьютерные бесперебойники производятся по технологии «модифицированного синуса», это дешевле и не приносит вреда компьютеру.

Циркуляционные насосы являются важной частью современного котла отопления или отопительной системы. Главной частью насоса является электродвигатель, который требует правильного электропитания. Если на электродвигатель попадает электропитание типа «модифицированный синус», то это приводит к резким толчкам в движении ротора двигателя, двигатель начинает «биение», гудит и греется. Это приводит к быстрому износу электрического двигателя и остановке работы газового котла отопления.

Таким образом, использовать компьютерные UPS для питания газовых котлов отопления нельзя.  Для питания котла нужен ИБП с «чистым синусом».


Для корректного питания котла отопления необходима правильная фазировка

Многие современные газовые котлы отопления являются фазозависимыми, для питания таких котлов отопления необходимо точно соблюдать фазировку при подключении. Фазировка  необходима  для корректной работы датчика пламени котла отопления, ток ионизации такого датчика течет от «фазы» к «земле».  В случае нарушения правильности подключения такого котла, горение происходить не будет.  Компьютерный UPS не дает сигнала с выраженной фазой. По этой причине использовать компьютерный бесперебойник для питания современного газового котла нельзя.


UPS для питания котла отопления должен иметь длительный резерв

Как правило, компьютерный UPS имеет очень небольшое время резервирования. Такие бесперебойники рассчитаны на решение задачи безаварийного завершения сеанса работы, сохранения открытых файлов и завершения работы программ. Обычные  компьютерные ИБП могут обеспечить питанием компьютер в течение 2—10 минут. Для такой задачи достаточно одной маленькой АКБ, помещенной в корпусе самого бесперебойника.

Для бесперебойного питания газового котла отопления в случае отключения сетевого питания необходим резерв, измеряемый часами или даже десятками часов.

 Время резерва определяется, исходя из решаемой задачи, возможности подключения дополнительной линии питания, мощности отопительного оборудования. Для обеспечения длительного питания используются внешние мощные аккумуляторные батареи в необходимом количестве.


Разделы / ИБП и стабилизаторы напряжения

Как выбрать лучший источник бесперебойного питания для газовых котлов

В нашей стране, где в некоторых регионах зима может длиться до полугода, невероятно важным становится вопрос грамотно продуманной системы отопления. Современные газовые котлы – это полноценные компьютеры, обладающие мощными процессорами. Наряду с циркуляционными насосами и другим оборудованием они зависимы от качественного электропитания. Стабильная работа дорогостоящего оборудования может нарушиться даже из-за кратковременного сбоя в электрической сети, а в условиях низких температур это может привести к плачевным последствиям.

Для того чтобы обеспечить отопительную систему электричеством в случае его отключения, необходимы специальные приборы – источники бесперебойного питания. Как выбрать подходящий?

Источник бесперебойного питания для газовых котлов

Как работает ИБП

Конструктивно это устройство состоит из двух блоков: стабилизатора (он присутствует только в более прогрессивных моделях) и аккумулятора (или нескольких), который питает оборудование при отключении. Аккумуляторные батареи могут быть встроенными или внешними. Стабилизатор выравнивает напряжение, а аккумулятор питает оборудование во время отсутствия электропитания.

Виды ИБП по принципу действия

Существуют следующие разновидности

:
  • Off-line, или резервные. Это простые и недорогие модели, которые способны убрать помехи на линии. В них отсутствует стабилизатор напряжения. Такие модели подойдут в случае, если напряжение на вашей линии стабильное и котел самый простой, без сложной автоматики. И даже тогда рекомендуется дополнительно подключить стабилизатор.
  • Line-interactive, или линейно-интерактивные – бесперебойники с встроенным стабилизатором. Это более совершенные модели и наиболее оптимальный вариант для частного потребителя.
  • On-line, или ИБП с двойным преобразованием напряжения. Профессиональные устройства с большой мощностью. Такие ставят в административных и промышленных зданиях для защиты оборудования и серверов. В быту стоит обратить внимание на такой тип, если в регионе часто и надолго отключают электричество, и приходится пользоваться генератором.
Характеристики разных видов ИБП

Виды ИБП по способу установки

  • Настенные. Это простые устройства со встроенным аккумулятором небольшой емкости либо с возможностью подключения внешнего аккумулятора.
  • Напольные. Более сложные модели, которые рассчитаны на длительный период работы и серьезные нагрузки.

Что должен уметь источник бесперебойного питания для газового котла:

  1. Иметь на выходе чистый синусоидальный график. Это, увы, означает, что обычный ИБП для компьютера или телевизора тут не подойдет. Он имеет модифицированную (аппроксимированную) синусоиду с большим коэффициентом искажений и может перегреваться и создавать помехи.
  2. Иметь мощность, достаточную для обеспечения энергией котла и сопутствующего оборудования. Чтобы правильно сделать расчет, нужно суммировать мощность котла и насоса и прибавить запас в 20-40%.
  3. Обеспечивать длительную работу оборудования и его защиту от скачков и аварий в сети. Продолжительность автономной работы в зависимости от модели может составлять от нескольких минут до нескольких часов. Здесь нужно ориентироваться, насколько обычно отключают электричество в вашей местности.
  4. Иметь так называемый “сквозной ноль”, или сквозную нейтраль. Некоторые котлы чувствительны к наличию реального нуля, чтобы происходил правильный розжиг, и при переходе на питание ИБП фаза с нулем могут поменяться местами, при этом котел прекратит работу и появится ошибка питания, которую можно сбросить только вручную.
ИБП-1 – популярная серия источников бесперебойного питания со встроенными или внешними аккумуляторами

На что еще обратить внимание при покупке ИБП

  • Вид аккумуляторной батареи. Для газовых котлов нужно выбирать аккумуляторы, которые производятся по самым современным технологиям – AGM и AGM GEL. Обычные АКБ для автомобилей использовать нельзя, так как они не рассчитаны на длительную работу.
  • Мощность. Работоспособность устройства напрямую зависит от потребляемой мощности. Поэтому выбирать надо, суммируя паспортные данные по мощности всех приборов. Обратите внимание, что пусковой ток насосов требует большей мощности.
  • Время автономной работы. Здесь все просто – чем больше емкость батареи, тем дольше оборудование будет работать.

В интернет-магазине РУСЭЛТ представлены как бытовые, так и промышленные источники бесперебойного питания для газовых котлов и другого оборудования.

как правильно выбрать и установить своими руками

Содержание
  1. Что такое ИБП и зачем он нужен?
  2. Основные типы источников бесперебойного питания
  3. Как правильно выбрать и подключить ИБП
  4. Рейтинг популярных моделей и отзывы владельцев
Введение

Современные газовые котлы напичканы сложной электроникой которой необходимо постоянное и качественное электропитание. При перебоях с подачей электроэнергии или при аварии в электросети ваш отопительный прибор просто перестанет работать и вы останетесь замерзать в своем частном загородном доме. Для того, чтобы это не случилось владельцы используют источник бесперебойного питания (ИБП) для газовых котлов.

В этой статье мы расскажем о том зачем нужен бесперебойник и какие бывают виды, как выбрать лучший и правильно подключить своими руками. В заключении мы рассмотрим наиболее востребованные у потребителей модели источников бесперебойного питания (UPS) и приведем несколько отзывов владельцев об их работе.

Что такое ИБП и зачем он нужен?

Всем нам знакома ситуация когда электричество вдруг внезапно пропадает, свет гаснет и приходится зажигать свечи. Если вы живете в доме с центральным отоплением это еще пол беды – посидите некоторое время при свечах без телевизора и компьютера.

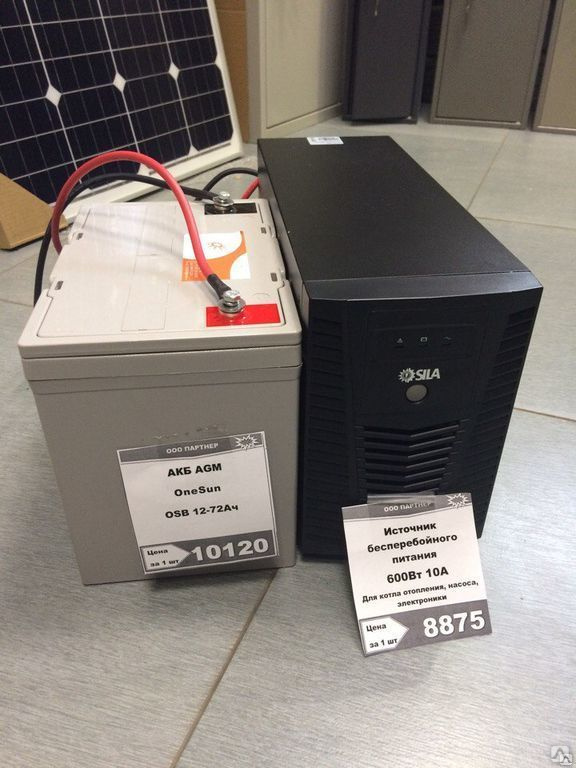

Фото 1: Источник бесперебойного питания с подключенной АКБ

Совсем другое дело когда вы живете загородом в частном доме и используете для отопления энергозависимый газовый котел. Без электропитания он перестанет работать и в скором времени вы начнете замерзать.

Чтобы избежать подобной ситуации у владельца загородного дома есть несколько выходов:

  1. Использовать в системе отопления энергонезависимый газовый котел, у которого вся автоматика работает механически и не требует электропитания. На рынке есть подобные модели, но их эффективность значительно ниже чем у тех, которые управляются современной электроникой.
  2. В пару к газовому котлу с электронным блоком управления подключить энергонезависимый. Такой вариант конечно хорош, но дорог т.к. потребуются затраты на покупку второго котла и его подключение к системе отопления.
  3. Полностью отказаться от газа или поставить резервный отопительный прибор на твердом топливе, например такой как отопительный твердотопливный котел «Каракан». Система из двух котлов будет также стоить очень дорого, а отопление дома дровами и углем имеет свои существенные недостатки.
  4. Купить и установить источник бесперебойного питания для газового котла, который позволит устройству отопления продолжить функционировать до тех пор, пока напряжение в сети снова не появится. Такой вариант наиболее предпочтителен как по простоте установки, так и по финансовым соображениям.

Давайте разберемся, что такое ИБП, из каких основных блоков он состоит и как работает. Источник бесперебойного питания включает в себя:

  • Инвертор

    Инвертор для котла отопления играет очень важную роль. Он преобразует постоянное напряжение 12В от аккумуляторов, в переменное 220В с идеальной формой синусоиды, которое необходимо для правильной работы автоматики газового котла и системы отопления.

  • Стабилизатор напряжения

    Для того чтобы привести низкокачественное питание электросети к уровню и виду необходимому для корректной работы электроники используется стабилизатор напряжения для газового котла. Встречаются как реализации в одном блоке с инвертором так и отдельные устройства.

  • Аккумуляторные батареи

    Один или несколько встроенных или внешних аккумуляторов накапливают заряд и в случае отключения питания в основной сети, служат источником электропитания для газового котла и других устройств системы отопления.

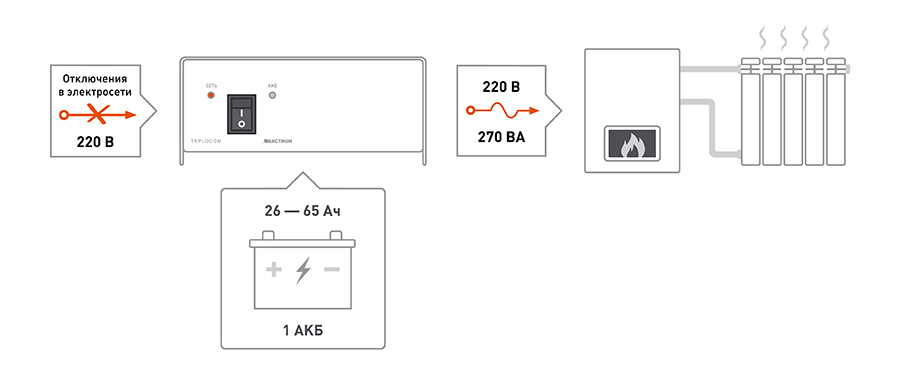

Фото 2: Подключение бесперебойника к газовому котлу

Принцип работы бесперебойника довольно прост. В обычном режиме газовый котел питается от сети и параллельно заряжает аккумуляторы ИБП. В тот момент, когда электропитание вдруг пропадает, источник бесперебойного питания переключается на работу от батарей, до тех пор пока напряжение в сети вновь не появится. При возобновлении электроснабжения, бесперебойник возвращается к обычному режиму работы от сети и заряду аккумуляторов.

Вернуться к оглавлению

Основные типы источников бесперебойного питания

Вроде бы схема работы ИБП проста и понятна, однако существуют различные варианты ее реализации. От того каким маршрутом напряжение из электросети попадает в газовый котел или другое устройство системы отопления, различают несколько основных типов:

Оффлайн (Off-line)

ИБП оффлайн типа устроены довольно просто. Они состоят из блока аккумуляторных батарей, выпрямителя, инвертора и коммутирующего реле. Выпрямитель преобразует переменное напряжение 220В в постоянное 12В от которого заряжаются батареи. Инвертор напротив из постоянного напряжения 12В делает переменное 220В с идеальной формой синусоиды, которое отлично подходит для питания газового котла.

Фото 3: Схема работы ИБП оффлайн типа с газовым котлом

До тех пор пока напряжение в сети на должном уровне, оно подается напрямую в нагрузку и на зарядку аккумуляторов. Когда электропитание в сети пропадает или становится ниже допустимых значений, реле переключается на блок АКБ и питание нагрузки происходит за счет них.

Основное достоинство бесперебойников этого типа сравнительно низкая цена. Однако, есть у них и минусы, такие как отсутствие стабилизации напряжения и задержка в переключении реле. При использовании источников бесперебойного питания оффлайн типа, систему следует дополнительно комплектовать стабилизатором напряжения.

Линейно-интерактивные (Line-interactive)

По свое структуре полностью копируют ИБП оффлайн типа, но с одним существенным преимуществом — на входе устанавливается стабилизатор напряжения. Благодаря этой доработке снижается количество переключений с сети на АКБ и обратно.

Фото 4: Принцип работы линейно-интерактивного источника БП

Линейно-интерактивные модели служат гораздо дольше моделей оффлайн типа. Однако в момент переключения реле, пусть и очень короткий, газовое оборудование остается без электропитания. Этого недостатка лишен следующий тип источников БП.

Онлайн (On-line)

В бесперебойниках онлайн типа все происходит немного по другому. Сетевое напряжение проходя через ИБП подвергается двойному преобразованию. На первом этапе выпрямитель преобразует переменное напряжение 220В в постоянное 12В, которое подается на заряд АКБ и на инвертор. Инвертор делает обратное преобразование и на вход газового котла подается идеальная синусоида 220В.

Фото 5: Принцип действия источника бесперебойного питания онлайн типа

Главные достоинства источников бесперебойного питания этого типа это идеальная форма выходного напряжения, а также мгновенное переключение на работу от аккумуляторных батарей. Единственный минус таких устройств это высокая цена.

Для газовых котлов лучше использовать ИБП онлайн типа, т.к. именно они способны обеспечить его напряжением необходимого качества, однако их цена довольно высока. В качестве бюджетного варианта стоит рассматривать линейно-интерактивные ИБП или приборы оффлайн типа с внешним стабилизатором.

Итак, с типом источника бесперебойного питания мы определились, можно переходить выбору по конкретным параметрам.

Вернуться к оглавлению

Как правильно выбрать и подключить ИБП

На какие параметры следует в первую очередь обратить внимание при выборе бесперебойника для газового котла? Давайте рассмотрим их все по порядку. Начнем с самых важных:

  1. Рассчитываем мощность ИБП

    Для того, чтобы определиться с этим параметром нужно сложить электрическую мощность всех приборов, которые будут от него питаться: газовый котел, циркуляционные насосы и т.п. Следует учесть, что пусковые токи могут в 3 раза превышать номинальные, поэтому потребляемую мощность каждого насоса нужно смело умножить на 3. Полученную сумму умножаем на 1,2-1,3 в результате и получим необходимую мощность источника бесперебойного питания.

  2. Определяем необходимое время автономной работы

    Вспомните, как часто у вас пропадает электропитание и как долго его нет? В соответствии с этими данными планируем максимальное время автономной работы и приобретаем соответствующее количество аккумуляторных батарей.

  3. Выбираем тип АКБ

    Для газовых котлов подойдут батареи изготовленные по технологии AGM и AGM GEL. Многие спрашивают, можно ли подключать к ИБП для газового котла автомобильные аккумуляторы? Использование стартерных автомобильных АКБ крайне не желательно. Они рассчитаны на кратковременную нагрузку для пуска двигателя. При длительном нахождении в рабочем состоянии они быстро выйдут из строя, плюс ко всему они боятся глубокого разряда. Еще один их минус в том, что электролит находится в жидком состоянии и велика вероятность испарений, что крайне не желательно в жилых помещениях.

Итак мы выбрали подходящий ИБП и необходимое количество аккумуляторных батарей к нему, теперь можно смело переходить к подключению всего комплекта к газовому котлу. Установку источника бесперебойного питания нужно производить в чистом, не пыльном помещении вдали от источников влаги. Бесперебойник не следует чем либо накрывать, чтобы не мешать работе его системы охлаждения.

Фото 6: Последовательное подключение трех АКБ к источнику БП

При наличии одной батареи ее плюсовая клемма подсоединяется к плюсовой ИБП, минусовая к минусовой соответственно. При наличии нескольких АКБ они соединяются последовательно: плюс каждой батареи соединяется с минусом соседней, свободные клеммы на АКБ подключатся к соответствующим разъемам бесперебойника.

Вернуться к оглавлению

Рейтинг популярных моделей и отзывы владельцев

В заключении нашего рассказа приведем небольшой обзор популярных моделей источников бесперебойного питания, наиболее востребованных среди владельцев газовых котлов:

ИБП «Штиль»

ИБП «Штиль» специально разработан для бесперебойного питания элементов систем отопления. Он относится к линейно-интерактивному типу с внешними АКБ. На выходе устройство выдает чистую синусоиду 220В/50Гц. Для удобства контроля состояния прибора он снабжен светодиодными индикаторами режимов работы.

Фото 7: Бесперебойник «Штиль» для систем отопления

Модель разработана для горизонтальной установки и имеет компактные размеры. Ниже приведены основные технические характеристики источников бесперебойного питания «Штиль»:

Модель Рабочее напряжение, В Мощность, Вт Ёмкость АБ, Ач Цена, руб
АБП-150Т 160-260 150 17-100 12 587
АБП-200Т 160-260 200 17-100 15 490
АБП-300Т 300 160-260 17-100 18 577

Один из владельцев бесперебойника «Штиль», специально для kotlydlyadoma. ru рассказал о своем опыте его использования в небольшом отзыве:

Долго читал форумы в поисках лучшего источника бесперебойного питания для газового котла «Baxi» и в итоге остановился на модели «Штиль» АБП-150Т мощности которой вполне достаточно для моих целей. Также приобрел две аккумуляторные батареи по 40 Ач которые подключил последовательно. Вот уже пол года как он у меня работает, электропитание отключали за это время несколько раз и ИБП успешно справлялся со своей задачей.

Андрей Владимирович, Новосибирск

ИБП «Teplocom»

Компания «Бастион» предлагает всем владельцам газовых котлов источники бесперебойного питания онлайн типа. Прибор учитывает высокие пусковые токи и без каких либо задержек выдает на выход синусоидальное напряжение идеальной формы частотой 50Гц. Модель рассчитана на работу с двумя АКБ по 12В, емкостью от 40 до 200 Ач.

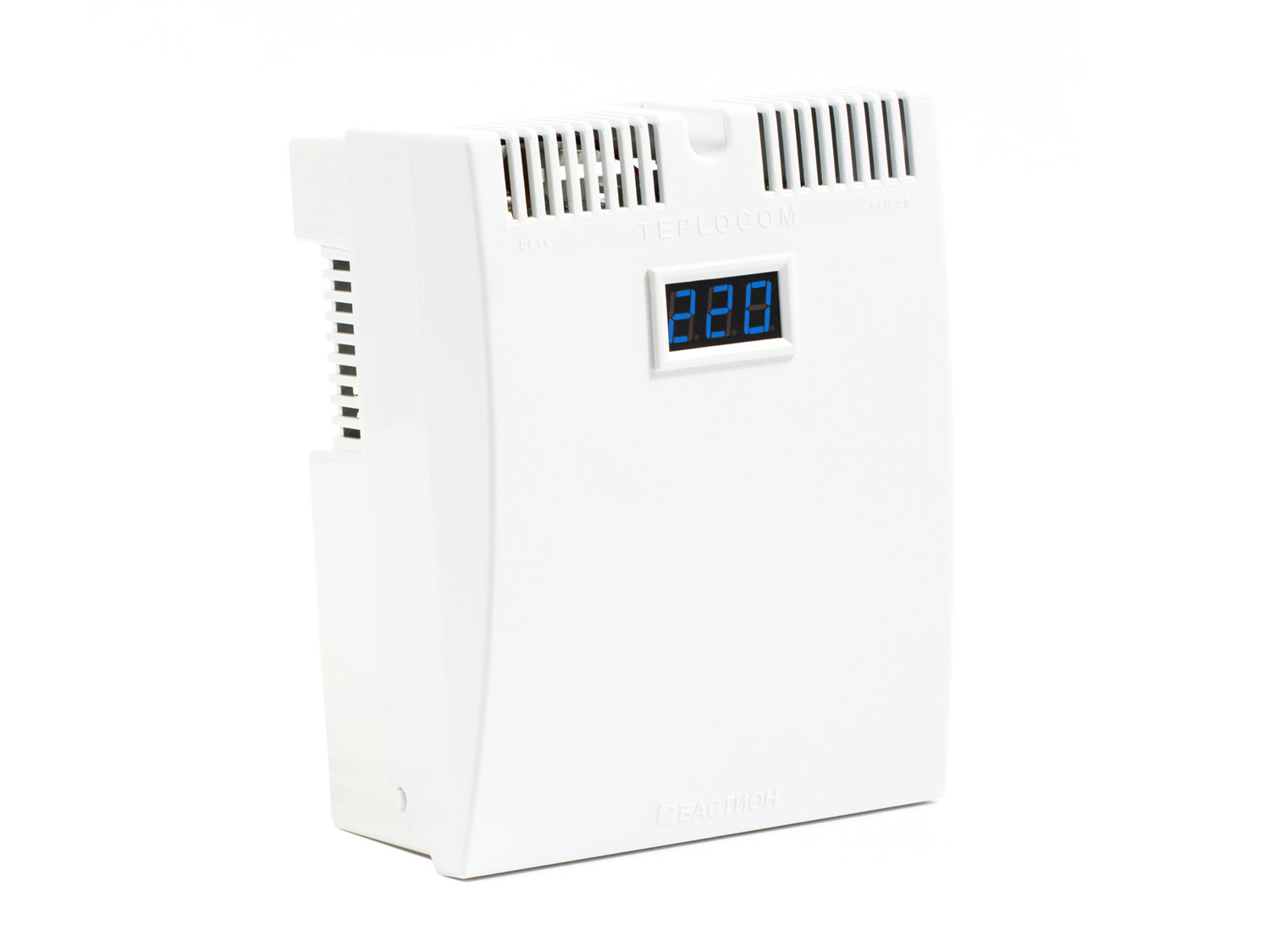

Фото 8: ИБП «Teplocom» для газовых котлов от компании «Бастион»

Бесперебойник может крепится на стену в 4 разных положениях. Для установки на пол в комплекте предусмотрен комплект съемных ножек. Модель прекрасно подойдет для популярных моделей газовых котлов таких как: Vaillant, Baxi, Протерм. Основные технические характеристики бесперебойников «Teplocom» от компании «Бастион»:

Модель Рабочее напряжение, В Мощность, ВА(Вт) Ёмкость АБ, Ач Цена, руб
Teplocom-300 185-245 300(180) 26—100 10 500
Teplocom-600 188-245 600(360) 40-200 15 850
Teplocom-1000 1000(600) 155-295 40-200 19 250

О своих впечатлениях от владения ИБП «Teplocom» нам рассказал один из его владельцев:

Долго читал на форумах, как лучше лучше решить проблему отключения газового котла при перебоях с электропитанием. Сначала были мысли установить простенький резервный котел «Эван» Warmos для отопления дровами и углем в случае чего. В конечном итоге все-таки решил приобрести новинку от компании «Бастион», источник бесперебойного питания «Teplocom» 600 с комплектом аккумуляторных батарей. Прибор гармонично разместился на стене котельной, а АКБ поставил на специальный стеллаж. ИБП работает совершенно бесшумно и ничем о себе не напоминает.

Павел Андреевич, Нижний Новгород

В завершении нашего рассказа посмотрите небольшое видео о том как выбрать и подключить ИБП к котлу отопления:

Вернуться к оглавлению Заключение

С учетом качества отечественных электросетей установка ИБП для системы отопления просто необходима, если вы конечно не хотите замерзнуть в своем загородном при очередном отключении газового котла. Мы надеемся, что наша статья помогла вам выбрать лучший источник бесперебойного питания для вашей системы отопления.

Типы стабилизаторов напряжения для газовых котлов. Выбираем стабилизатор напряжения для газового котла



Непременным условием корректной работы европейских газовых котлов марок «Аристон», «Бакси», «Беретта», «Будерус», «Висман» является поддержание стабильного напряжения в пределах 210-230В, что потребует приобретения стабилизатор.

Сервисный центр, обслуживающий отопительное оборудование по гарантии, обычно отказывается от бесплатного ремонта при несоблюдении этого условия.Поэтому важно разобраться, как выбрать стабилизатор напряжения для газового котла.

Нужен ли стабилизатор напряжения для газового котла

Современные котлы отопления оснащены чувствительной автоматикой, которая является «сердцем» котла. Блок управления регулирует работу горелки, интенсивность циркуляции теплоносителя, при необходимости изменяет режим работы, считывая температуру в помещении, а также выполняет другие функции.

Автоматика чувствительна к перепадам напряжения.При очередном «скачке» напряжения в сети плата блока управления может просто сгореть. После этого потребуется замена всего блока управления. Ремонт в зависимости от модели обойдется в 30-50% от стоимости котла.

Производители энергозависимого отопительного оборудования рекомендуют подключать котел к сети через стабилизатор. Без подключения электростабилизатора фирма, торгующая отопительным оборудованием, имеет право отказать в гарантийном обслуживании. По этой причине не рекомендуется включать газовый котел без стабилизатора напряжения даже для проверки исправности системы отопления.

Типы стабилизаторов для газовых котлов

Потребителю предлагается большой ассортимент стабилизаторов, использующих разные принципы работы и с разной степенью эффективности для обеспечения безопасности котловой автоматики. Есть несколько важных аспектов, которые следует учитывать при выборе подходящего оборудования:
  1. Цена.
  2. Высокая скорость.
  3. Продолжительность работы.
  4. Диапазон входного и выходного напряжения.
  5. Принцип работы.

Симисторные (тиристорные) стабилизаторы

На сегодняшний день симисторные стабилизаторы считаются лучше других аналогов, благодаря следующим техническим характеристикам:
  • Быстродействие не более 10-20 мс, в зависимости от модели.
  • Точность выходного напряжения 1-2,5%.
  • Диапазон входного напряжения от 120 до 280 В.
  • Точность регулирования входного выходного напряжения с максимальной погрешностью 0,5%.
  • Абсолютно бесшумная работа.
  • Долгий срок службы.
Принцип работы симисторного оборудования основан на использовании трансформаторной коммутации с помощью электронных ключей. В результате устройство быстро реагирует на любые изменения входного напряжения.

Единственным недостатком моделей является их относительно высокая стоимость по сравнению с аналогами.При желании можно подобрать тиристорный стабилизатор с оптимальным соотношением цена-качество.

Одной из основных функций ступенчатого стабилизатора является поддержание работы устройства в случае выхода из строя одного из симисторов. В случае межобмоточной цепи автоматика котла сохранит свою функциональность.

Симисторный преобразователь подходит для сетей с постоянными скачками и падениями напряжения.

Релейные (электронные) стабилизаторы

Релейный (электронный) стабилизатор дешевле предыдущей модели.Его применение ограничивается подключением к электрическим сетям с незначительными резкими изменениями. Релейные устройства имеют следующие характеристики:
  • Скорость 100 мс.
  • Точность выходного напряжения 7,5%.
  • Диапазон 135–315 В.
В качестве преимущества можно отметить, что электронный стабилизатор напряжения 220В не искажает синусоиды сети после преобразования. Во время работы шум практически отсутствует. Используется микропроцессорное управление.

Недостатком моделей реле является относительно небольшой срок службы и низкое качество. Для увеличения продолжительности работы относительно недавно стали выпускать гибридные станции с применением защитных резисторов.

Стабилизаторы сервоприводные (электромеханические)

Стабилизаторы электромеханические (сервоприводные) работают при помощи специального ползуна, перемещающего щетки по контуру с помощью электродвигателя. Благодаря этому витки вторичной обмотки переключаются поочередно.

Преимущества данного типа преобразователей:

  • Высокая точность и плавность регулировки выходного напряжения.
  • Способность выдерживать длительные экстремальные нагрузки и сохранять устойчивость при перегрузках.
  • Недорогой стабилизатор.
Популярность электромеханических станций ограничивается коротким сроком службы устройства — 1 год. После этого необходимо будет провести обслуживание и заменить изношенные щетки и другие механические части конструкции. Станция «шумит» во время работы, нагревается и может стать причиной пожара.

Стабилизаторы двойного преобразования

Инверторный стабилизатор практически идеален. Недостатков нет (кроме высокой стоимости). Устройство стабилизации инвертора очень точно и быстро реагирует на резкие явления в сети. Обеспечивает плавную регулировку выходного напряжения.

Принцип работы основан на использовании двойного преобразования. Переменный ток преобразуется в постоянный. После этого он снова преобразуется в переменный ток, но со стабильной частотой. На выходе получается напряжение со стабильной синусоидой, что благотворно сказывается на автоматике и процессоре котла.

При выборе подходящей модели необходимо учитывать следующие особенности стабилизатора двойного преобразования:

  • Отсутствие электромеханических помех.
  • Долговечность.
  • Рабочий диапазон входного напряжения 120-300 В.
  • Быстрый отклик — устройство без задержек реагирует на любые скачки или падения напряжения и выравнивает их.
  • Высокая стоимость — стоимость прибора от 15 до 60 тысяч рублей. Некоторые владельцы газовых котлов принимают решение, что выгоднее приобрести ИБП, чем купить стабилизатор.
  • Низкий КПД — всего 90%, что совсем немного по сравнению с другими моделями.

Стабилизаторы с ШИМ

Принцип работы стабилизатора с широтно-импульсной модуляцией основан на использовании специального генератора импульсов. Параметры волны напряжения постоянно изменяются в зависимости от разницы между входным и выходным напряжениями. В результате обеспечивается стабильность частоты выходного тока.

Основным преимуществом ШИМ-станции является возможность полной синхронизации с электропотребляющим оборудованием.ШИМ-регулятор напряжения, используемый для газовых котлов, выполняет защитные функции, а также создает условия для максимальной производительности процессора. Такой тип преобразователя наиболее востребован при подключении котла к низковольтной электросети.

Феррорезонансные стабилизаторы

Феррорезонансные модули используют принцип насыщения магнитопроводов трансформатора. В начале 60-х годов прошлого века были установлены устройства для стабилизации работы бытовой техники.

Феррорезонансный регулятор напряжения для работы с газовым котлом в бытовых целях практически не используется.Станции устанавливаются в котельных большой мощности.

Преимущества преобразователей:

  • Высокая точность выходного напряжения, погрешность не более 1-3%.
  • Скорость отклика.
В качестве недостатков: высокая стоимость устройства. За стоимость феррорезонансного стабилизатора можно приобрести ИБП с равными показателями мощности.

Сколько фаз должен быть у стабилизатора

Выбор одно- или трехфазного стабилизатора напряжения для газового котла в первую очередь зависит от параметров электропроводки, подводимой к жилому дому.Если питание от сети однофазное, требуется соответствующий преобразователь.

При трехфазной сети питания потребуется поставить либо один стабилизатор, рассчитанный на подключение трех фаз, либо три однофазных, что обеспечит более стабильное выходное напряжение.

Стабилизаторы однофазные

Стабилизаторы однофазные в основном используются в бытовых целях. Устанавливаются в квартирах и частных домах. Допускается подключение к электрической сети с номинальным напряжением 220 В.Бытовые приборы рассчитаны на полное выпрямление максимальной мощностью до 135 кВА.

Допускается применение однофазных преобразователей и в промышленных целях. В этом случае трехфазная сеть потребует одновременного подключения сразу трех выпрямителей. Такое решение можно оправдать, если учесть, что однофазные устройства выдают ток с более стабильной частотой и синусоидой.

Трехфазные стабилизаторы

Трехфазные стабилизаторы в основном используются в промышленных целях.Допускается подключение выпрямителя к котлам большой производительности. Условия эксплуатации рекомендуют использовать трехфазные модули для электросети номинальной мощностью 380 и 400 В.

Можно также подключить трехфазный прибор для бытовых нужд при условии подключения к частному дому сети 380В. Но в целом для газового котла малой мощности нет необходимости устанавливать трехфазную модель.

Какой стабилизатор нужен для газового котла

Для газового котла лучше подойдет стабилизатор напряжения, отвечающий нескольким основным критериям:
  • Время отклика — этот параметр указывается в технической документации и измеряется в мс (миллисекундах).Чем меньше коэффициент, тем лучше для автоматики котла. По сути, время отклика означает, сколько времени потребуется стабилизатору, чтобы скорректировать напряжение при следующем скачке.
  • Диапазон входного напряжения — это параметр, указывающий пределы, в которых может работать выпрямитель. При достижении предельных значений прибор просто отключит газовый котел. Частые отключения в отопительный период могут привести к замерзанию труб. Поэтому лучший регулятор напряжения для газового котла должен иметь пробой примерно 140-260 В.
  • Уровни коррекции — от этого коэффициента зависит точность поддержания и стабильность выходного напряжения. Чем больше уровней коррекции имеет прибор, тем лучше он справляется с поставленными задачами.
  • Диапазон рабочих температур — требованием к стабилизатору является сохранение работоспособности при температуре окружающего воздуха от +5 до +40°С. Для промышленных устройств предусмотрен специальный кожух, делающий возможной работу даже при минусовых значениях.

Еще одним важным критерием является тип установки.Для газовых котлов в основном используются навесные модели с небольшим весом. Напольные (полочные) устройства предназначены для мощных трехфазных котлов. Лучшим решением будет приобрести модуль с универсальными креплениями.

Если учесть все вышеперечисленные требования, то становится очевидным, что для газового котла необходим электронный или релейный, или, как вариант, стабилизатор инверторного типа. Только такие модели могут полностью справиться с нагрузкой и скачками напряжения в сети, а также обеспечить работоспособность автоматики.

Как рассчитать мощность регулятора напряжения

Требуемая минимальная мощность стабилизатора 220В рассчитывается следующим образом:
  • Необходимо узнать электрическую мощность автоматики котла и циркуляционного насоса. Коэффициент приведен в технической документации.
  • Получить суммарную мощность всех точек электропотребления, подключенных к станции.
  • Полученную сумму умножьте на 1,3 — это будет учитывать пусковой ток.При включении циркуляционного насоса реальное потребление электроэнергии может увеличиться втрое.
Как показывает практика, потребителю редко удается правильно рассчитать фактическую мощность самостоятельно. Поэтому с вопросом, как рассчитать электрическую мощность стабилизатора напряжения для подключения газового котла, можно обратиться к консультанту при покупке станции, либо воспользоваться специальным онлайн-калькулятором.

Как правильно подключить стабилизатор к газовому котлу

Существуют правила установки стабилизатора, выполнение которых необходимо для обеспечения долговременной и безопасной работы устройства.Подробные требования описаны в технической документации.

Основные правила следующие:

  • Стабилизатор напряжения должен находиться в сухом месте. Категорически запрещается устанавливать устройство в помещениях с повышенной влажностью: гаражах, ванных комнатах и ​​т. д.
  • Модуль не должен располагаться в непосредственной близости от легковоспламеняющихся и легковоспламеняющихся веществ.
  • Необходим свободный доступ свежего воздуха к корпусу устройства. По этой причине модуль нельзя устанавливать в шкафу.
Подключение к электросети осуществляется через обычную бытовую розетку с заземлением. Бытовые настенные стабилизаторы напряжения для газовых котлов отопления монтируются в непосредственной близости от отопительного оборудования. Подключение к котлу осуществляется через специальную розетку на корпусе.

В частном секторе не редкость скачки напряжения , а газовые котлы являются высокоточным оборудованием, чувствительным к качеству потребляемого тока.

Эту проблему решает регулятор напряжения. При непредвиденных проблемах с питанием это устройство защищает плату котла от повреждений и продлевает срок службы системы отопления. Стабилизаторы бывают разные как по устройству, так и по принципу работы, поэтому важно знать, как правильно выбрать устройство. Бытовые стабилизаторы бывают трех видов: электромеханические, симисторные и релейные.

Как выбрать хороший стабилизатор напряжения для газового котла

Основные параметры при выборе стабилизатора напряжения для газового котла — тип регулятора, электрическая мощность и диапазон напряжения .

Ориентируются при выборе на паспортные данные приборов и результаты измерения напряжения в сети в разное время суток.

На рынке представлено множество моделей регуляторов, и чтобы выбрать устройство, подходящее для системы отопления, учитываются следующие параметры.

Какая электрическая мощность может быть использована

Электрическая мощность котла указана в техническом паспорте. Потребляемая мощность систем отопления составляет в среднем 100-200 Вт … В современных системах отопления, особенно в настенных котлах, имеется встроенный циркуляционный насос.

Пусковой ток такого устройства превышает потребляемую мощность в 4-5 раз … ​​При выборе стабилизатора мощность, указанную в паспорте котла , рекомендуется умножить на 5 и добавить еще 10% .. , Это будет подходящее значение. Если в документации указана мощность 200 Вт, это значит, что подойдет стабилизатор 1 кВт.

Важно! Некоторые производители указывают мощность не в ваттах, а в вольт-амперах. Это может ввести покупателя в заблуждение, так как эта цифра будет выше, чем в ваттах.

Чтобы узнать примерный показатель мощности в Ваттах, нужно показатель в Вольт-Амперах умножить на 0,7.

Время регулирования, что лучше

Реакция стабилизатора происходит не сразу. Важно, чтобы за это время электроника котла не успела выйти из строя.

Этот параметр указывает, насколько падение напряжения сможет компенсировать стабилизатор за период времени в одну секунду. Чем короче время регулирования, тем лучше для котла.

Индекс 20 Вт/с означает, что прибор скорректирует падение напряжения за одну секунду на 20 Вт, что довольно мало и недостаточно для защиты электроники системы отопления.

Самые медленно реагирующие электромеханические стабилизаторы … Такие устройства не смогут надежно защитить щит котла от прогорания, поэтому такой тип трансформатора для котельной обычно не применяют.

Стабилизаторы реле быстрее реагируют на скачки напряжения, справляясь с скачками электрического тока за 0,1-0,2 сек … Этой скорости достаточно для защиты газового котла.

Лучшими являются симисторные регуляторы , у них скорость обработки падения напряжения 10-20 мс, такой скачок никак не повлияет на электронику нагревателя.

Высоковольтная защита, зачем она нужна

Стабилизаторы с такой защитой защищают котел от высоковольтных помех и скачков напряжения, таких как, например, удар молнии.

Охлаждение

Система охлаждения стабилизаторов трех видов:

В настоящее время на рынке все чаще можно встретить регуляторы с естественной системой охлаждения. В таких устройствах нет вентиляторов, а значит, их работа бесшумна, нет лопастей, засасывающих пыль в систему.Но эта конструкция дороже, поскольку в ней используются очень мощные силовые элементы. Регулятор с таким типом охлаждения стоит приобрести, если он будет устанавливаться в спальню, где требуется тишина.

Фото 1. Стабилизатор напряжения для газового котла «Штиль» с естественным охлаждением.

Большинство стабилизаторов имеют принудительную систему охлаждения , работающую от высокопроизводительных малошумных вентиляторов, обдувающих воздухом силовые части устройства. Система работает автоматически в ответ на критические показания температуры.

Масляное охлаждение редко. Этот метод в основном используется для наружного оборудования.

Подбор по рабочему напряжению

Стабилизаторы имеют нижний порог напряжения 140-160 Вольт, если показатель в сети еще ниже, то следует обратиться в организацию по обслуживанию местных электросетей. Верхний порог даже у бюджетных регуляторов 250-260 Вольт … ​​При выходе электрического тока в сети за этот диапазон сработает предохранитель и стабилизатор просто отключит котел.

Не рекомендуется приобретать регулятор с характеристиками ниже , иначе котел будет постоянно отключаться , что недопустимо, особенно зимой. Чем шире диапазон напряжения, тем лучше для электроники котла, но тем выше стоимость регулятора.

При выборе стабилизатора для котла тестер измеряет показатели напряжения в сети в разное время дня и ночи.

Самое низкое напряжение обычно наблюдается между 20-23 часами , самое высокое непредсказуемо.К наименьшему и наибольшему значению добавляется определенный запас, и на основании полученных данных подбирается подходящий регулятор.

Диапазоны среднего напряжения Различные типы регуляторов имеют следующие характеристики:

  • Реле: 120–260 Вольт.
  • Механический: 150–250 Вольт.
  • Симистор: 120-300 Вольт.

Вас также заинтересует:

Степень защиты

Этот показатель означает степень защиты самого устройства от воздействия внешней среды: пыли, воды и т.д.Обычно стабилизаторы для котлов имеют класс защиты IP20 , что означает негерметичность.

Как выбрать тип стабилизатора

Тип стабилизатора следует выбирать исходя из условий, в которых он будет работать, и параметров котла.

Стабилизатор электромеханический

Коллектор перемещается по виткам трансформатора с помощью привода. Напряжение регулируется изменением числа витков вторичной обмотки катушки.

Фото 2. Стабилизатор напряжения для газового котла электромеханического типа. Производитель «Ресант».

Весь процесс контролируется автоматикой … ​​Такие регуляторы приобретаются в основном для телевизоров и холодильников; они не рекомендуются для котлов.

Внимание! Устанавливать этот тип трансформатора рядом с котлом с открытой газовой камерой запрещается! При работе устройства может образоваться искра, что опасно в сочетании с газом!

Плюсы:

  • Устойчивость к перегрузкам.
  • При регулярном обслуживании работают до 5 лет.
  • Точность стабилизации 2—3%.

Минусы:

  • Не может корректно работать на морозе.
  • Щетка тележки требует замены каждые 3-4 года.
  • Время реакции — 10 Вольт в секунду.
  • Шумы при работе.
  • Образуется открытая искра.
Симисторный стабилизатор

Наиболее предпочтительное оборудование типа для газовых котлов.Он работает по принципу образования множества электрических выводов от вторичной обмотки катушки.

Регулировка тока происходит за счет симисторов и процессора.

Плюсы:

  • Долгий срок службы, 10-15 лет.
  • Скорость отклика 10-20 мс.
  • Точность установки выходного напряжения 5—8 %.
  • Иммунитет к холоду.
  • Устойчивость к электрическим помехам.
  • Полностью бесшумный.
  • Защищает котел даже в случае короткого замыкания в трансформаторе.
  • Гладкая синусоида.

Минусы:

  • Высокая цена.
  • Возможность перегорания симисторов или плат управления, что требует дорогостоящего ремонта.
Релейные стабилизаторы

Самые дешевые стабилизаторы трех типов на рынке. Грубая ступенчатая регулировка напряжения осуществляется переключением между элементами с помощью реле.Этот прибор подходит для котла скорее как компромисс, при отсутствии средств на более дорогой прибор.

Плюсы:

  • Компактные размеры.
  • Легкий вес.

  • Время реакции 50 вольт в секунду.
  • Устойчив к частым скачкам напряжения.

Минусы

  • При работе слышны щелчки реле.
  • Мигающие огни.
  • Низкая точность настройки, 5—8%.
  • Синусоидальная синхронизация отсутствует.

Размеры и масса

Релейные стабилизаторы имеют наименьшую массу и габариты, так как в них не используется ни охлаждение, ни радиаторы. Вес такого устройства 2-4 кг, и габариты в среднем 135*203*93 мм. Симисторные регуляторы самые объемные за счет системы охлаждения и имеют наибольший вес, около 10 кг. Средние размеры таких трансформаторов 460*275*178 мм.

Выбор производителя

Один и тот же производитель не производит все типы устройств. Обычно фирма ориентирует на один вид устройств. Импортные и отечественные стабилизаторы хорошего качества.

Лучше отдать предпочтение проверенным фирмам, которые хорошо всем известны. Например: Ресанта, Лидер, Энергия, Свен, Люксеон — релейные стабилизаторы; LogicPower, Luxeon, Rucelf, Solby, Resanta — электромеханический; Вольтер, Лидер, Люксеон, Штиль, Прогресс — симисторные трансформаторы.Есть много других достойных производителей, продукцию которых можно найти в магазинах.

Газовые котлы часто используются в качестве источника теплоснабжения в малоэтажном строительстве. Это удобно, экономично и достаточно безопасно. Двухконтурный газовый котел, помимо функций отопления, обеспечивает проживающих в доме горячей водой.

Некоторые системы газового отопления требуют подключения к электрической сети, что необходимо для работы блока управления, контроля и автоматики котла.Кроме того, большинство моделей газовых котлов оснащены циркуляционным насосом с электродвигателем. В продаже имеется большой выбор дорогих газовых котлов, в основном зарубежного производства, которые очень критичны к качеству питающего напряжения, поэтому стабилизатор напряжения для газового котла является важнейшей частью отопительного оборудования.

Необходимость использования стабилизатора

Газовый отопительный котел – высокотехнологичное и сложное устройство. Электронные системы этого блока очень чувствительны к скачкам напряжения.Статистика показывает, что примерно треть всех неисправностей связана со скачками напряжения в электросети. При этом для питания систем управления и автоматики требуется переменное напряжение синусоидальной формы, отличающееся от 220В не более чем на 5-6%.

Такие параметры может обеспечить только качественный и надежный стабилизатор. Причем, если в системе отопления используется котел большой мощности и имеется один или два циркуляционных насоса, то для их питания желательна установка отдельных стабилизаторов.

Типы регуляторов напряжения

Стабилизация или регулирование сетевого напряжения для питания различных радио- и электротехнических устройств используется давно. Простейшим устройством такого типа является автотрансформатор со ступенчатой ​​или плавной регулировкой выходного напряжения.

В настоящее время применяются следующие системы автоматической стабилизации напряжения:

  • Релейный стабилизатор;
  • Стабилизатор с сервоприводом;
  • Тиристорный стабилизатор;
  • Инвертор.

Есть современные, использующие принцип широтно-импульсной модуляции, но в системах газового отопления они применяются редко.

Релейные стабилизаторы

Принцип работы релейного устройства аналогичен автотрансформатору. Катушка повышения напряжения, подключенная к сети, разделена на секции, из которых можно снять перенапряжение или пониженное напряжение. Модуль управления постоянно сканирует напряжение сети и в случае изменения напряжения на входе включает соответствующее реле.

Реле своими контактами подключает любую из секций к выходу устройства. Так как он работает в дискретном режиме, выходное напряжение может отличаться от 220В в большую или меньшую сторону на 5-8%.

Прибор надежен в эксплуатации, не требует обслуживания, и имеет следующие параметры:

  • Регулировка напряжения — ступенчатая;
  • Точность установки — 5-8%;
  • Номинальное входное напряжение — от 190 до 250 В.

Стабилизаторы с сервоприводом

Стабилизатор с сервоприводом представляет собой электромеханическое устройство.Элемент регулирования напряжения представляет собой металлический или графитовый контакт, перемещающийся по обмотке трансформатора. Контакт закреплен на оси серводвигателя.

Плата управления контролирует входное напряжение и при его изменении посылает сигнал на электродвигатель. Ротор двигателя поворачивается на определенный угол, благодаря чему изменяется напряжение на выходе устройства.

Тиристорный

Тиристорный регулятор представляет собой полностью электронное устройство. Принцип его действия аналогичен релейному устройству, только участки обмотки трансформатора коммутируются не контактами реле, а полупроводниковыми ключами.

Переключатели, выполненные на тиристорах или симисторах, обеспечивают запас до миллиарда переключений, что делает этот стабилизатор чрезвычайно надежным. Устройство обеспечивает регулировку напряжения в дискретном режиме, но имеет высокое быстродействие.

Стабилизатор инверторного типа

Наиболее прогрессивным стабилизатором считается устройство инверторного типа или стабилизатор двойного преобразования. В нем отсутствует такой громоздкий элемент, как автотрансформатор. Переменное напряжение, пройдя через фильтр, выпрямляется, при этом в конденсаторе запасается определенная энергия.Затем осуществляется обратное преобразование постоянного тока в переменный.

Каждый тип стабилизатора имеет свои преимущества и недостатки:

  • Релейное устройство отличается низкой стоимостью и хорошей надежностью, но из-за ступенчатого переключения точность установки выходного напряжения низкая;
  • Стабилизатор с сервоприводом выдает очень точное значение напряжения, но имеет низкую скорость срабатывания и требует постоянного обслуживания из-за быстрого износа элементов; не рекомендуется использовать с газовым оборудованием, так как при износе контакты могут искрить;
  • Тиристорный регулятор имеет мгновенное быстродействие, но стоит значительно дороже релейного стабилизатора;

Критерии выбора стабилизирующего устройства для котла отопления

Чтобы выбрать лучший стабилизатор для газового котла, необходимо знать его основные характеристики. Все устройства, предназначенные для стабилизации сетевого напряжения, имеют следующие основные параметры:

  1. Мощность;
  2. Скорость отклика;
  3. Точность выходного напряжения;
  4. Диапазон входного напряжения.

Помимо этих параметров, для потенциального пользователя могут иметь значение стоимость устройства, его надежность и дополнительные факторы, такие как шум и нагрев.

  • Все стабилизаторы имеют встроенную защиту от перегрузки, короткого замыкания и отключения нагрузки при значительном превышении входного напряжения.Мощность стабилизатора определяется мощностью газового котла, а если система отопления оборудована циркуляционным насосом, то и мощностью насоса;
  • Скорость отклика определяет, насколько быстро регулятор реагирует на изменение входного напряжения. В этом смысле устройство с серводвигателем самое медленное, за ним следует релейный стабилизатор. Электронные устройства осуществляют практически мгновенное переключение напряжения, так что риск выхода из строя газового оборудования в этом случае минимален;
  • Газовые котлы зарубежного производства, как правило, рассчитаны на небольшие колебания в подающей сети. Это значение указано в паспорте на устройство и может быть определяющим при выборе стабилизатора напряжения;
  • Высочайшую точность обеспечивают инверторные и сервостабилизаторы. В релейных и тиристорных устройствах уровни выходного напряжения переключаются ступенчато через определенные промежутки времени, что обеспечивает точность установки порядка 5-6%. В большинстве случаев этой точности достаточно для нормальной работы системы управления и автоматики газового котла;

  • Важным параметром любого стабилизатора является допустимый диапазон входного напряжения.В зависимости от конструкции стабилизирующие устройства могут поддерживать постоянное выходное напряжение только при определенных пределах входного напряжения;
  • Обычно стабилизаторы успешно работают при входном напряжении от 140-150 до 240-260 вольт. Этот параметр указан в паспорте изделия и может незначительно отличаться. При значительном отклонении сетевого напряжения от допустимого электронный предохранитель отключит потребителя (нагрузку) от электрической цепи. После нормализации входного напряжения нагрузка автоматически подключается к стабилизатору;
  • По стоимости стабилизаторы разной конструкции могут существенно различаться.Мощные тиристорные или в несколько раз дороже релейных, но это окупается их высокой надежностью и полным отсутствием шума при работе;
  • Для удобства пользователей большинство моделей стабилизаторов оснащены светодиодными индикаторами режимов работы и дисплеем, на котором указываются некоторые цифровые параметры.

Расчет мощности

Выбор стабилизатора напряжения для газового котла по мощности не такая простая задача, как может показаться.Электрическая мощность котла определяется мощностью блока управления и автоматики и мощностью вентилятора системы дымоудаления, если он установлен. Некоторые модели газовых котлов могут быть оснащены электроклапанами.

В среднем электрическая мощность бытового газового котла не превышает 200 Вт, поэтому для питания электрических цепей такого устройства подойдет стабилизатор на 300-500 Вт. При этом учитывается требуемый запас хода (20%).

Совершенно иная ситуация возникает при использовании в системе управления теплоносителем одного или нескольких циркуляционных насосов.Каждый насос оснащен электродвигателем, пусковой ток которого во много раз превышает рабочий.

Для правильного подбора мощности стабилизатора следует воспользоваться простой формулой:

(мощность котла + мощность насоса × 3) × 1,3

  • Цифра «3» означает бросок пускового тока электродвигателя;
  • «1,3» — поправочный коэффициент.

Например, мощность потребляемая схемой управления газовым котлом 45 Вт, мощность циркуляционного насоса 80 Вт, тогда необходимая мощность стабилизатора составит — (45+80×3)×1.3 = 488 Вт (500 Вт).

Какой стабилизатор подходит для газового котла?

Чтобы понять, какой стабилизатор напряжения лучше для газового котла, можно ознакомиться с основными требованиями к устройству.

Хороший стабилизатор должен иметь:

  • 20% запас хода;
  • Защита от перенапряжения, короткого замыкания и перегрузки;
  • Форма выходного напряжения близка к синусоидальной;
  • Функция автоматического перезапуска;
  • Индикация параметров и режимов работы.

Специалисты не советуют использовать сервоприводные устройства для стабилизации напряжения в газовом оборудовании из-за возможного искрения между щеткой и обмоткой. Наиболее предпочтительными моделями будут релейные, тиристорные и инверторные стабилизаторы. Несмотря на высокую стоимость, они обеспечивают наилучшие параметры выходного напряжения и имеют длительный безаварийный срок службы.

Для отопления загородных коттеджей и жилых домов очень часто используются автономные системы отопления. Для их обустройства многие выбирают газовые котлы, вырабатывающие тепловую энергию для обогрева всего здания.Такие устройства очень удобны в использовании, занимают мало места и лишены всех недостатков традиционных каминов и печей. Однако, чтобы сложное устройство служило долго и не ломалось, необходимо неукоснительно соблюдать все рекомендации по его эксплуатации. В частности, следите за подаваемым на него напряжением. Именно для этого предназначено специальное устройство – стабилизатор напряжения для газового котла.

Что это за устройство — стабилизатор?

Срок службы практически любого прибора, работающего на электричестве, в том числе и стандартного газового котла, зависит от стабильности напряжения в сети.Но при этом не каждая электросеть может похвастаться постоянными показателями. Многие устройства выходят из строя исключительно из-за того, что получили чуть больше или меньше положенных 220В. Если устройство было недорогим, проще его отремонтировать или заменить на новое. Но такое устройство, как газовый котел, можно отнести к разряду дорогих, и его ремонт также обходится очень дорого.

Резкие перепады напряжения негативно сказываются на работе автоматики и платы управления устройства. Он начинает работать с перебоями, а позже просто выходит из строя.Чтобы этого избежать, нужен регулятор напряжения. Устройство регулирует напряжение и частоту тока, что позволяет всем системам функционировать без перегрузок и предотвращает их возможное перегорание. Кроме того, котлы, подключенные через стабилизатор, работают в наиболее экономичном режиме энергопотребления, а это снижает энергозатраты.

Стабилизатор напряжения, подключенный к газовому котлу, регулирует напряжение и частоту тока, позволяя оборудованию работать без перегрузок и защищая его от перегорания

Типы стабилизаторов по принципу действия

Доступны несколько типов стабилизаторов.Рассмотрим самые популярные модификации.

Тип №1 — электромеханический

Устройства с токосъемной щеткой, регулирующей подачу напряжения. Весомыми преимуществами таких устройств являются:

  • Широкий диапазон напряжений и устойчивость к перегрузкам.
  • Высокая точность с возможным отклонением от номинального значения в пределах 3%.
  • Достаточно долгий срок службы. Это зависит от качества графитового штифта в коллекторной системе.

К недостаткам устройства относятся:

  • Чувствительность к низким температурам.Его нельзя использовать в холодных помещениях.
  • Скользящая щетка требует регулярной замены, в среднем раз в 3-5 лет.
  • Низкая скорость отклика.
  • Шум двигателя при движении щетки.
  • Обугливание пыли, попадающей в прибор.
  • Возможность образования открытой искры при размыкании/замыкании контакта.

Последнее обстоятельство делает крайне нежелательным использование электромеханических стабилизаторов для установки с газовым котлом.Учитывая, что отопительный прибор относится к разряду взрывоопасных, лучше не рисковать жизнью и здоровьем, а установить приборы другого типа.

Конструкция электромеханического стабилизатора предполагает наличие токосъемных щеток. При работе устройства может образовываться открытая искра, что крайне опасно при установке вместе с газовым котлом.

Тип №2 — электронный (релейный)

Эти устройства не имеют движущихся частей.Они выгодно отличаются от электромеханических достаточно высоким быстродействием при возникновении скачков напряжения. К основным достоинствам устройств можно отнести:

  • Легкий вес.
  • Компактность.
  • Быстрое реагирование, которое играет важную роль в случае возникновения чрезвычайной ситуации.
  • Высокая устойчивость к частым колебаниям входного напряжения.

Из недостатков необходимо отметить мигание освещения при переключении обмоток и явные достаточно громкие щелчки при переключении диапазонов реле.

Кроме того, следует учитывать, что точность прибора зависит от количества ключей или ступеней автотрансформатора. Чем их больше, тем выше точность. Однако большое количество обмоток существенно удорожает устройство. При этом точность релейного стабилизатора для газового котла разрешенной ГОСТом не превышает. Он находится в пределах 5%. В целом такие устройства считаются оптимальным вариантом по соотношению цены и качества. Небольшой нюанс: при покупке релейного узла нужно проконсультироваться с продавцом о целесообразности его использования с конкретной моделью котла.

Электронные стабилизаторы не имеют движущихся частей, поэтому полностью безопасны для установки с газовыми котлами. Их главные преимущества – высокая стоимость эксплуатации и устойчивость к частым скачкам напряжения.

Тип №3 — тиристор или симистор

Устройство работает на тиристорах — полупроводниках, изготовленных на основе монокристалла. Элементы работают как электронные ключи, что дает стабилизатору множество преимуществ:

  • Максимальная скорость отклика.
  • Практически неограниченный рабочий ресурс.
  • Повышенная устойчивость к низким и высоким температурам.
  • Абсолютно бесшумная работа.
  • Стойкость к механическим воздействиям и помехам в электрических сетях.
  • Высокая точность.

Недостатками тиристорных стабилизаторов считаются возможные поломки платы управления, что требует ее полной переналадки или замены. А также достаточно высокая стоимость самого устройства.

Тиристорные стабилизаторы напряжения отличаются высочайшим быстродействием и высокой устойчивостью к перепадам температур, механическим воздействиям, сетевым помехам.Кроме того, ресурс их использования практически не ограничен.

Критерии выбора стабилизатора

При выборе стабилизатора напряжения для своего газового котла следует обратить внимание на несколько моментов.

Параметры сети, к которой подключено устройство

Каждая из моделей имеет особые требования к напряжению питания оборудования. Большинство производителей указывают в паспорте газового котла суженный диапазон его рабочего напряжения.Например, 210-230 В. Это связано с тем, что подавляющее большинство таких устройств являются однофазными, рассчитанными на стандартное напряжение 220 В. Для них достаточно будет только 10% отклонения стабилизатора потерпеть неудачу.

Обязательно нужно учитывать фактическое колебание напряжения, которое происходит в сети в течение суток. Очень хорошо узнать нижнюю и верхнюю границу колебаний, ведь если верхняя граница будет «пробита», то прибор сразу же обесточит газовый котел.Выбранная модель стабилизатора должна поддерживать напряжение в строго заданных пределах с учетом разрешенного допуска.

Значение нагрузки

Для корректной работы устройства необходимо определить, справится ли оно с ожидаемой нагрузкой. Маломощная модель просто не выдержит постоянных перегрузок. Покупка слишком мощного устройства – пустая трата денег. В первую очередь нужно определить мощность, потребляемую газовым котлом. Его можно посмотреть в паспорте устройства.

Здесь нужно быть очень внимательным, чтобы не спутать тепловую и электрическую мощность. В этом случае вам понадобится электрический или вводной. Обозначается в разделе «Характеристики» цифрами с наименованием Вт. Тогда как тепловая мощность указывается в кВт. Значение, взятое из паспорта, необходимо увеличить на треть. Это будет запас, необходимый для корректной работы устройства.

Если к одному стабилизатору планируется подключение не только котла, но и насоса, необходимо учитывать полную нагрузку от обоих устройств.Следует отметить, что такую ​​установку специалисты не рекомендуют, но на практике это часто случается. Важный нюанс заключается в учете значения пускового тока насоса, которое в некоторых случаях может быть в три раза выше номинального. Для определения требуемой мощности стабилизатора необходимо выполнить следующие действия. Мощность насоса умножается на три, к ней прибавляется мощность котла. Полученное число умножается на коэффициент 1,3.

Стабилизатор напряжения для напольного газового котла более массивный.Такие устройства менее удобны в использовании, но и стоимость их ниже.

Способ установки

Доступны три типа стабилизаторов в зависимости от способа крепления:

  • Настенный монтаж. Небольшие устройства крепятся прямо на стену.
  • Открытый. Устройства предназначены для установки на любую горизонтальную поверхность.
  • Универсальный. Их можно закрепить как на вертикальной, так и, при необходимости, на горизонтальной поверхности. Наиболее удобные модели, так как при необходимости их можно легко переустановить.

В целом стабилизатор котла должен соответствовать следующим требованиям:

  • Иметь запас хода. Чаще всего будет достаточно устройства, рассчитанного на 250-600 ВА.
  • Быть защищенным от перегрузки, короткого замыкания и перегрева.
  • Иметь синусоидальное выходное напряжение, иначе двигатель насоса выйдет из строя.
  • Иметь автозапуск при включении питания после выключения.
  • Иметь функцию защитного отключения в случае выхода напряжения за пределы безопасности, так называемое «отключение напряжения».
  • Иметь клемму заземления.

И еще несколько советов от практиков:

  • Скачки напряжения очень распространены в районах с интенсивной застройкой и в районах, обслуживаемых старыми подстанциями. В таких условиях оптимальным выбором является тиристорный стабилизатор.
  • Если в паспорте понравившейся модели стабилизатора указано, что он работает в диапазоне около 200 В, а то и больше, следует с осторожностью относиться к такому устройству. Чаще всего качество выходного напряжения будет неадекватным.При этом особое внимание следует обратить на страну сборки и производителя. Его репутация будет гарантией качества.

Выбирая между напольным и настенным прибором, предпочтение следует отдать второму варианту. Такие устройства значительно экономят место, к тому же риск случайного механического повреждения минимален.

Настенные стабилизаторы напряжения очень удобны. Приборы компактны, устойчивы к механическим повреждениям, но их стоимость несколько выше, чем у напольных

.

Технология установки и подключения

Перед подключением стабилизатора необходимо найти для него подходящее место.Нужно понимать, что электрик очень не любит сырости, поэтому помещение, где будет установлен прибор, должно быть сухим, без лишней влаги в воздухе. Чаще всего допустимые параметры указаны в инструкции к устройству. Если их нет, можно сосредоточиться на собственных ощущениях. Если в помещении повышенная влажность, например, в подвале, оборудование здесь лучше не устанавливать.

Гараж также не будет оптимальным местом для размещения стабилизатора.Согласно инструкции, прибор не должен находиться в непосредственной близости от химически активных, горючих и легковоспламеняющихся веществ. Чердак тоже не подойдет. В теплое время года температура здесь часто поднимается очень высоко, что негативно скажется на работе устройства. Еще одно неподходящее место – ниша в стене или закрытый шкаф. Отсутствие естественной циркуляции воздуха приводит к перегреву оборудования.

Собственно подключение стабилизатора очень простое.К оборудованию подключается газовый котел, и его просто включают в сеть. Если вам приходится устанавливать несколько однофазных стабилизаторов одновременно, например, в случае, когда в помещение входят три фазы, нельзя включать их в одну розетку. Тогда первый при переключении создаст сетевые помехи, и заставит переключиться другой. Этот процесс практически бесконечен. Таким образом, для каждого из приборов должна быть подготовлена ​​розетка.

Место для установки стабилизатора напряжения необходимо выбрать правильно.В помещении не должно быть слишком влажно или слишком жарко. Кроме того, необходимо обеспечить естественную циркуляцию воздуха, иначе устройство будет перегреваться.

Производители газовых котлов предупреждают, что все гарантийные обязательства, которые даются при покупке оборудования, будут аннулированы при несоблюдении требований их эксплуатации. Первое место среди них чаще всего занимает качественное питание устройства. Роль стабилизатора напряжения в его обеспечении нельзя недооценивать, поэтому к выбору устройства следует подходить очень ответственно.Грамотно подобранное оборудование позволит газовому котлу работать долго и без перебоев в максимально экономичном режиме, что даст возможность его владельцу сэкономить приличную сумму.

Китай производитель стабилизатора напряжения, солнечная панель, поставщик стабилизатора напряжения

Тип бизнеса:

Производитель/Фабрика

Деловой диапазон:

Электрика и электроника

Сертификация системы управления :

ИСО9001:2015, ИСО14001:2015, ОХСАС18001:2007

Основные рынки:

Европа, Юго-Восточная Азия/Ближний Восток, Африка

Среднее время выполнения заказа:

Время выполнения в пиковый сезон: один месяц
Время выполнения в межсезонье: один месяц

Обслуживание OEM/ODM

Образец доступен

Стабилизатор напряжения, регулятор напряжения, производитель / поставщик AVR в Китае, предлагающий микрокомпьютер Ptogramed Control PC-MCR10000va, однофазный светодиодный дисплей, однофазный светодиодный дисплей с управлением симистором, стабилизатор напряжения, защита питания, симистор, стабилизатор напряжения, светодиодный дисплей, защита питания, однофазная и т. д. на.

Китай производитель стабилизатора напряжения, солнечная панель, поставщик стабилизатора напряжения

Тип бизнеса:

Производитель/Фабрика

Деловой диапазон:

Электрика и электроника

Сертификация системы управления :

ИСО9001:2015, ИСО14001:2015, ОХСАС18001:2007

Основные рынки:

Европа, Юго-Восточная Азия/Ближний Восток, Африка

Среднее время выполнения заказа:

Время выполнения в пиковый сезон: один месяц
Время выполнения в межсезонье: один месяц

Обслуживание OEM/ODM

Образец доступен

Стабилизатор напряжения, регулятор напряжения, производитель / поставщик AVR в Китае, предлагающий микрокомпьютер Ptogramed Control PC-MCR10000va, однофазный светодиодный дисплей, однофазный светодиодный дисплей с управлением симистором, стабилизатор напряжения, защита питания, симистор, стабилизатор напряжения, светодиодный дисплей, защита питания, однофазная и т. д. на.

%PDF-1.7 % 2726 0 объект > эндообъект внешняя ссылка 2726 205 0000000016 00000 н 0000009371 00000 н 0000009506 00000 н 0000011392 00000 н 0000011823 00000 н 0000012345 00000 н 0000012951 00000 н 0000013100 00000 н 0000013250 00000 н 0000013365 00000 н 0000013478 00000 н 0000014084 00000 н 0000014463 00000 н 0000014915 00000 н 0000015154 00000 н 0000015431 00000 н 0000015968 00000 н 0000016093 00000 н 0000016218 00000 н 0000017027 00000 н 0000017811 00000 н 0000018545 00000 н 0000019199 00000 н 0000019882 00000 н 0000020031 00000 н 0000020130 00000 н 0000020169 00000 н 0000020893 00000 н 0000021678 00000 н 0000021995 00000 н 0000022648 00000 н 0000031942 00000 н 0000043882 00000 н 0000044270 00000 н 0000044369 00000 н 0000044518 00000 н 0000044632 00000 н 0000044709 00000 н 0000044741 00000 н 0000044818 00000 н 0000057970 00000 н 0000058277 00000 н 0000058346 00000 н 0000058542 00000 н 0000058566 00000 н 0000058645 00000 н 0000060011 00000 н 0000060080 00000 н 0000060198 00000 н 0000060275 00000 н 0000060562 00000 н 0000060627 00000 н 0000060659 00000 н 0000060736 00000 н 0000061072 00000 н 0000061141 00000 н 0000061262 00000 н 0000061294 00000 н 0000061371 00000 н 0000061707 00000 н 0000061776 00000 н 0000061897 00000 н 0000063380 00000 н 0000063506 00000 н 00000

  • 00000 н 0000098143 00000 н 0000100499 00000 н 0000100819 00000 н 0000101207 00000 н 0000101595 00000 н 0000104245 00000 н 0000104396 00000 н 0000104784 00000 н 0000104883 00000 н 0000105001 00000 н 0000105033 00000 н 0000105110 00000 н 0000107028 00000 н 0000107361 00000 н 0000107430 00000 н 0000107551 00000 н 0000107583 00000 н 0000107660 00000 н 0000109610 00000 н 0000109948 00000 н 0000110017 00000 н 0000110138 00000 н 0000110170 00000 н 0000110247 00000 н 0000112143 00000 н 0000112481 00000 н 0000112550 00000 н 0000112671 00000 н 0000112703 00000 н 0000112780 00000 н 0000116108 00000 н 0000116429 00000 н 0000116498 00000 н 0000116616 00000 н 0000116648 00000 н 0000116725 00000 н 0000118882 00000 н 0000119204 00000 н 0000119273 00000 н 0000119391 00000 н 0000119423 00000 н 0000119500 00000 н 0000121513 00000 н 0000121835 00000 н 0000121904 00000 н 0000122022 00000 н 0000122054 00000 н 0000122131 00000 н 0000126806 00000 н 0000127127 00000 н 0000127196 00000 н 0000127314 00000 н 0000127346 00000 н 0000127423 00000 н 0000129336 00000 н 0000129671 00000 н 0000129740 00000 н 0000129869 00000 н 0000129901 00000 н 0000129978 00000 н 0000131969 00000 н 0000132304 00000 н 0000132373 00000 н 0000132502 00000 н 0000132534 00000 н 0000132611 00000 н 0000134492 00000 н 0000134829 00000 н 0000134898 00000 н 0000135027 00000 н 0000135059 00000 н 0000135136 00000 н 0000137004 00000 н 0000137341 00000 н 0000137410 00000 н 0000137539 00000 н 0000137571 00000 н 0000137648 00000 н 0000140372 00000 н 0000140694 00000 н 0000140763 00000 н 0000140881 00000 н 0000140913 00000 н 0000140990 00000 н 0000142610 00000 н 0000142943 00000 н 0000143012 00000 н 0000143133 00000 н 0000143210 00000 н 0000143242 00000 н 0000143319 00000 н 0000145442 00000 н 0000149711 00000 н 0000150043 00000 н 0000150112 00000 н 0000150231 00000 н 0000152354 00000 н 0000154477 00000 н 0000158746 00000 н 0000165064 00000 н 0000165445 00000 н 0000165522 00000 н 0000165821 00000 н 0000165898 00000 н 0000166195 00000 н 0000166272 00000 н 0000166570 00000 н 0000166647 00000 н 0000166946 00000 н 0000167023 00000 н 0000167324 00000 н 0000171439 00000 н 0000175554 00000 н 0000179209 00000 н 0000184364 00000 н 0000186487 00000 н 0000188610 00000 н 0000192862 00000 н 0000198937 00000 н 0000201534 00000 н 0000204131 00000 н 0000208267 00000 н 0000214171 00000 н 0000217716 00000 н 0000221261 00000 н 0000225355 00000 н 0000232289 00000 н 0000237167 00000 н 0000242045 00000 н 0000244726 00000 н 0000250211 00000 н 0000254881 00000 н 0000259551 00000 н 0000262062 00000 н 0000266637 00000 н 0000271518 00000 н 0000276399 00000 н 0000278681 00000 н 0000282954 00000 н 0000004396 00000 н трейлер ]/предыдущая 6382515>> startxref 0 %%EOF 2930 0 объект >поток hвязь\SW//+IHB

    Бесперебойное питание в котельную: ИБП для частных домов, советы по выбору резервного источника питания и популярные модели

    В системе отопления жилых зданий циркуляция горячей воды обеспечивается работой электронасосов. При отключении электроэнергии система просто останавливается и не подает тепло в дома и квартиры. Чтобы этого избежать, можно установить специальный источник бесперебойного питания, способный поддерживать работу насоса определенное время.


    Особенности

    Блок питания незаменимый прибор для котельной. С помощью аккумуляторных батарей обеспечит питанием защитное котельное оборудование и циркуляционный насос в аварийных ситуациях при возникновении проблем с подачей основного электричества .При отключении электропитания ИБП переходит в автономную работу, выполняя возложенные на него функции.

    Автономный источник электроэнергии защищает оборудование от скачков напряжения, а собственная стоимость значительно ниже, чем ремонт котельного оборудования.

    Установка ИБП не требует особых специальных знаний, работает абсолютно бесшумно, не нагревает воздух в помещении.


    просмотров

    Существует три типа ИБП для котлов.

    Устройства резервного копирования

    Играют роль проводников, передающих напряжение с теми же параметрами, с которыми оно поступает из основной сети. Только при отключении основного питания, а также в случаях, когда показатели сильно отличаются от нормы (высокое или низкое напряжение), ИБП автоматически переходят на питание от своих аккумуляторов. Обычно такие модели комплектуются аккумуляторами емкостью 5-10 Ач, а их работы хватает на 30 минут . При проблемах с напряжением они сразу отключаются от внешней сети на несколько минут, давая время на ручное устранение неполадок, а затем переходят в автономный режим.Их отличает низкая стоимость, тихая работа и высокий КПД при питании от сети. Однако они не регулируют напряжение и имеют большую емкость аккумулятора.


    Линейно-интерактивные модели

    Считаются более современными источниками бесперебойного питания, чем предыдущие. Помимо встроенного аккумулятора, они оснащены стабилизаторами напряжения, обеспечивающими 220 В на выходе . Во время работы синусоида не может изменить свою форму.Когда они переходят в независимый режим, им требуется всего от 2 до 10 микросекунд. Имеют высокий КПД при питании от сети, стабилизируют напряжение даже без аккумулятора. Их суммарная мощность ограничена 5 кВА. Такие ИБП приобретаются чаще, чем резервные.

    Это связано с наличием стабилизатора, который позволяет котлу надежно работать при возможных скачках напряжения.


    Постоянный ИБП

    Для этих моделей выходные характеристики сети не зависят от входных параметров.Подключенное оборудование питается от аккумулятора независимо от входного напряжения. Такая возможность обеспечивается изменением тока в два этапа . Благодаря этому котел работает полностью автономно со стабильными показателями тока. Ему не грозят удары молнии, большие скачки, изменение синусоиды.

    Преимущества таких вариантов в том, что при отключении электроэнергии подключенные устройства не перестают работать . Для пополнения заряда можно подключиться к газогенератору.Есть возможность регулировать выходное напряжение. Конечно, такие модели имеют стоимость в несколько раз выше своих предыдущих собратьев, у них относительно низкий КПД – от 80 до 94%, а также они шумят из-за работы вентилятора.


    Популярные модели

    Рассмотрим для сравнения пару популярных источников бесперебойного питания.

    Power Star IR Сантакупс IR 1524

    Эта модель имеет:
    • выходная мощность — до 1,5 кВт;
    • пусковая мощность — до 3 кВт.

    Многофункциональная инверторная станция для обеспечения автономного и бесперебойного электроснабжения. Его работу можно совмещать с солнечными панелями или ветряными электростанциями. Устройство имеет реле для переключения нагрузки как для самостоятельного перевода работы от сети, так и наоборот. Благодаря этому можно длительное время использовать ИБП для питания большого количества оборудования котельной.

    Это устройство может работать круглосуточно — оно выдает чистую синусоиду.

    Можно комбинировать с линейными и нелинейными нагрузками . Предусмотрено мощное зарядное устройство и функция автоматической самодиагностики. Даже после длительной работы ИБП не нагревается, гармонические искажения менее 3%. Модель весит 19 кг и имеет размеры 590/310/333 мм. Время перехода составляет 10 микросекунд.


    FSP Xpert Solar 2000 ВА PVM

    Этот гибридный инвертор имеет:
    • выходная мощность — до 1,6 кВт;
    • пусковая мощность — до 3.2 кВт.

    Источник бесперебойного питания очень многофункционален: он сочетает в себе функции инвертора, сетевого зарядного устройства для бесперебойного питания и контроллера заряда от фотомодулей. Оснащен дисплеем, с помощью которого можно установить необходимые параметры. У него высокий КПД, а на собственные нужды затраты всего 2 Вт. Регенерирует переменный ток и синусоидальное число. Устройство может эксплуатироваться круглосуточно с любым видом нагрузки. Подключать можно не только бойлер, но и различные бытовые приборы и электроприборы.

    Кроме того, можно регулировать входное напряжение, совмещая с работой генератора . После восстановления подачи питания происходит автоматический перезапуск. При длительной эксплуатации почти не нагревается. Также можно выбрать тип работы — автономная или сетевая. Защищает от перегрузки, короткого замыкания и молнии. Есть функция холодного пуска, а диапазон входного напряжения от 170 до 280 В с КПД 95%. Эта модель весит 6,4 кг при габаритах 100/272/355 мм.


    Как выбрать?

    Чтобы выбрать ИБП для котельной, необходимо в первую очередь определиться с типом инвертора – будет ли он резервным, линейно-интерактивным или двухсменным вариантом. Если у вас в доме стабильное напряжение или есть стабилизатор на всю сеть, то вполне подойдет резервная модель.

    Линейно-интерактивные модели оснащены стабилизаторами, работают в сети с диапазоном напряжения 150-280 В и имеют минимальную скорость перехода от 3 до 10 мкс

    Предназначены для насосов и котлов, работающих на напряжениях с большими скачками напряжения в сети.


    Модели с двойным преобразованием всегда быстро выравнивают напряжение, моментально переключаются на себя и выдают на выходе идеальную синусоиду . Применяются в основном для очень дорогих котлов, где бывают скачки напряжения или где питание подается от генератора тока. Это самые дорогие модели.

    Так же как и необходимо обратить внимание на тип сигнала на выходе инвертора . Это может быть тип чистой синусоиды.Такие варианты дают стабильный сигнал без ошибок, отлично подходят для котлов с помпой. Но есть и имитация синусоиды. Эти модели дают не совсем точный сигнал. Из-за такой работы насосы гудят и быстро выходят из строя, поэтому не рекомендуются в качестве ИБП для котла.


    Различают гелевые и свинцово-кислотные устройства по типу аккумулятора. Гелевые считаются самыми производительными, так как не боятся полной разрядки и служат до 15 лет.У них высокая стоимость.

    По способу размещения различают настенные и напольные варианты

    Настенные больше подходят для квартир с небольшой площадью, а напольные предназначены для частных домов с большой площадью.


    Какой тип системы ИБП лучше всего работает с генератором?

    У вас есть генератор для подачи электроэнергии во время длительного отключения электричества? Вы получите максимальную отдачу, если подключите генератор к системе ИБП.Но существует более одного типа ИБП — важно выбрать правильный тип системы, чтобы она хорошо сочеталась с мощностью вашего генератора.

    Совместимость генератора и системы ИБП

    Генератор обычно создает несоответствия и колебания в диапазонах напряжения и частоты. Если диапазон шире, чем тот, который готов принять ИБП, ваша нагрузка будет продолжать работать от ИБП и в конечном итоге разрядит батареи. Этот сценарий типичен для автономной или линейно-интерактивной системы ИБП.

    Онлайновая система ИБП с двойным преобразованием работает по-другому, и это тип ИБП, который мы рекомендуем для использования с генератором. Онлайн-ИБП постоянно преобразует поступающую мощность переменного тока — будь то от основного источника питания или генератора — в отфильтрованную мощность постоянного тока, а затем обратно преобразует ее в мощность переменного тока с чистой синусоидой. Это чистая подача энергии, которую жаждет ваше чувствительное оборудование. Еще одним преимуществом является то, что онлайн-ИБП фильтрует колебания частоты в ходе своей повседневной работы, поэтому срок службы батареи не сокращается преждевременно.

    Когда дело доходит до совместимости генератора и ИБП, размер имеет значение

    Ваш резервный генератор должен обеспечивать выходную мощность компьютерного уровня и быть предназначен только для работы ИТ-приложений, защищенных ИБП. Кроме того, номинальная мощность непрерывного генератора должна как минимум вдвое превышать номинальную мощность используемой системы ИБП. Когда подключенное оборудование периодически включается и выключается, пусковые токи могут привести к тому, что ИБП будет переключаться между режимами переменного тока, батареи и байпаса. Превышение мощности генератора по сравнению с мощностью ИБП поможет предотвратить это.

    Не забывайте о заземлении

    Если вы выдергиваете вилку на своем ИБП, чтобы переместить его от сети электропитания к генератору, вы также выдергиваете вилку из электрического заземления. Внезапная потеря заземления ИБП и всего оборудования, которое он питает, может стать большой проблемой: токи, которые обычно рассеиваются на землю через ИБП, найдут другой путь, возможно, через сетевые кабели, проходя по пути через другие устройства.

    Следует проконсультироваться с вашим менеджером по хозяйству или местным электриком, чтобы убедиться, что у вас нет проблем с безопасностью или ответственностью.Ваша установка должна поддерживать заземление, соблюдать коды и сводить к минимуму вероятность повреждения оборудования, потери данных и опасности поражения электрическим током.

    Получите помощь в выборе правильного ИБП для работы с вашим генератором

    Все еще не знаете, какую систему ИБП купить? Интерактивный онлайн-поиск ИБП Tripp Lite поможет вам выбрать правильную онлайн-систему для использования с вашим генератором.

    Ищете кабель питания или удлинитель?

    Свяжитесь с Tripp Lite для получения помощи

    Портативный генератор может спасти вас, когда отключится электричество

    Консультации экспертов по аварийным переносным генераторам, в том числе по их покупке, настройке и эксплуатации, а также по характеристикам, размерам и необходимому оборудованию генератора.

    УГАРНЫЙ ГАРАНТ ПРЕДУПРЕЖДЕНИЕ : Никогда не запускайте генератор или автомобиль внутри дома или гаража, даже если двери и окна открыты.


    Когда электричество отключается во время сильного шторма или отключения электроэнергии, многие из нас осознают, насколько мы зависим от электричества. Электричество, в конце концов, обеспечивает свет и питает почти все бытовые приборы и устройства в наших домах. В результате без электричества наши дома становятся не более чем убежищем.Мы сидим в темноте, представляя, как оттаивают наши замороженные продукты, и молимся о продлении срока службы аккумуляторов мобильных телефонов и ноутбуков. Портативный генератор, расположенный за пределами жилого дома. Ильди900 | Dreamstime

    Вот почему аварийные генераторы имеют смысл. Генераторы могут обеспечить достаточную мощность, чтобы наши домохозяйства могли работать до тех пор, пока электричество не вернется. Наличие портативного электрического генератора под рукой на случай серьезного отключения электроэнергии может помочь вашей семье пережить бурю. Наличие электроэнергии может позволить вам иметь пару ламп, охлаждение, горячую воду от газового водонагревателя и работающую газовую печь.

    В этой статье вы найдете информацию, которая поможет вам сделать правильный выбор в отношении аварийных электрических генераторов и других устройств, обеспечивающих бесперебойную подачу электроэнергии. Кроме того, вам помогут с базовой настройкой, уходом и обслуживанием.

    Для получения информации о резервных генераторах, которые представляют собой постоянные версии более распространенных аварийных генераторов большой мощности, см. раздел Альтернативы аварийным генераторам.

    Покупка лучшего портативного аварийного генератора

    Если вы живете в районе, где перебои в подаче электроэнергии случаются редко, но иногда случаются, портативный аварийный генератор может быть всем, что вам нужно.Он может поддерживать работу морозильной камеры и холодильника или позволить вам включить свет, включить микроволновую печь и компьютер, чтобы вы могли прожить несколько дней без каких-либо серьезных потерь. Небольшой портативный генератор можно использовать везде, где требуется электроэнергия. DuroStar

    Выбирайте генератор, созданный специально для домашнего использования, а не генератор для работы или кемпинга. Подумайте, какая мощность и какие типы вилок вам понадобятся. Также учитывайте качество машины и то, насколько легко ее будет запускать и обслуживать.

    Купить портативные электрические генераторы на Amazon.

    Рекомендации по генераторам

    Вот характеристики, которые следует учитывать при выборе:

    Мощность, которую может выдавать генератор

    Размеры генераторов определяются в зависимости от количества ватт электроэнергии, которую они вырабатывают. В дополнение к мощности, вырабатываемой генератором в режиме постоянной работы, генератор также должен подавать короткие всплески «импульсной» мощности, которые необходимы в течение нескольких секунд для запуска крупных бытовых приборов, таких как холодильник или сушилка для белья.

    Небольшой генератор мощностью от 3000 до 4000 Вт — этого достаточно для питания холодильника среднего размера, нескольких бытовых приборов, телевизора и некоторых источников света. Если вы хотите более цивилизованной жизни, увеличьте мощность до 5000–6000 Вт, и вы сможете добавить оконный кондиционер или два, морозильник и другие бытовые приборы. Большие генераторы мощностью от 7 000 до 10 000 Вт позволяют обслуживать практически все в доме среднего размера, за исключением центральной системы кондиционирования воздуха.

    Тип и количество электрических вилок, имеющихся в генераторе

    Небольшой портативный генератор может иметь только 12-вольтовые вилки, подходящие для стандартных удлинителей и способные питать свет и небольшие и средние приборы.Если вам нужно запитать электроприбор на 240 вольт, убедитесь, что у генератора есть подходящая вилка. Если вы подключаете генератор к дому через автоматический переключатель (см. Резервные генераторы и резервные батареи ИБП), должна быть специальная вилка с четырьмя разъемами, которая подает как 120, так и 240 вольт.

    Обратите внимание на количество и тип выходов и элементов управления, предлагаемых генератором. DuroStar

    Тип топлива, на котором будет работать генератор


    Большинство недорогих генераторов работают только на бензине или дизельном топливе и могут иметь топливный бак, которого хватит только на пару часов.Выберите модель с достаточно большим баком, чтобы он мог работать большую часть ночи. Также рассмотрите генераторы, которые можно преобразовать для подключения к баллону с пропаном или к линиям природного газа в доме.

    Двигатель генератора и метод запуска

    Некоторые недорогие генераторы запускаются с помощью тягового троса, который нужно дергать, как старомодную газонокосилку. Модели более высокого класса имеют электрические стартеры с питанием от батареи. Очевидно, что нажать на кнопку стартера гораздо проще, чем дернуть за трос. Также подумайте, что необходимо для поддержания их работоспособности.Некоторые двигатели необходимо запускать и прогонять на несколько минут каждый месяц или два, в то время как другие могут не работать год или два.

    Метод заземления генератора

    Почти все современные генераторы не нуждаются в заземлении (подключение к заземляющему стержню, вкопанному в землю, или к металлической водопроводной трубе). В целях безопасности ознакомьтесь с руководством пользователя, чтобы убедиться, что выбранная вами модель не нуждается в заземлении.

    Получите предварительно проверенную локальную установку генератора Pro

    Полезное видео

    Ниже представлен видеоролик Consumer Reports, который очень полезен для получения общего представления при покупке генератора.

    Сборка переносного генератора

    Большинство портативных аварийных генераторов требуют небольшой сборки, включая установку колес. Также потребуется долить масло того типа, который рекомендован производителем. В общем, если вы планируете использовать генератор в холодную погоду, добавляйте масло 5W-30; для работы в умеренную и жаркую погоду используйте 10W-30. Также обязательно используйте рекомендуемый тип топлива — например, многие модели требуют неэтилированного бензина с октановым числом 85 или выше и содержанием этанола не более 10%.

    Заблаговременное планирование

    Помните, что будет гораздо проще собрать и настроить оборудование, когда у вас есть электричество, особенно если отключение произойдет после наступления темноты. Прежде чем запустить генератор, спланируйте, где вы разместите его в случае отключения электроэнергии, и определите, где вы будете прокладывать удлинители. Составьте список приборов и источников света, которые вы хотите включить на случай отключения электроэнергии, и сложите их мощность, чтобы убедиться, что вы не перегрузите генератор.

    Купите удлинители для тяжелых условий эксплуатации на Amazon.

    Никогда не запускайте газовый двигатель в доме — он выделяет ядовитые пары угарного газа, которые могут быть смертельными. Его можно запустить во внутреннем дворике, открытом крыльце или подъездной дорожке, а также в сарае или другом незанятом проветриваемом хозяйственном помещении.

    Также имейте в виду, что шум генератора может вызывать раздражение, поэтому по возможности устанавливайте прибор вне пределов слышимости. Не планируйте размещать генератор там, где он может попасть под дождь.Хотя генераторы могут некоторое время работать в легком тумане, ливень может вывести их из строя.

    Проверьте свое снаряжение

    Проверьте длину удлинителей, чтобы убедиться, что они доходят до нужного места, и храните их рядом с генератором. Храните большое количество бензина или другого топлива в безопасных и легкодоступных контейнерах.

    Обязательно используйте прочные удлинители, а не легкие бытовые шнуры. Шнуры должны быть как минимум 12-го калибра; 10 калибра или толще предпочтительнее.Проверьте шнуры на наличие повреждений изоляции и оголенных проводов. Обязательно имейте под рукой качественные удлинители. Это 100-футовый калибр 10/3 с силовым блоком. Coleman

    Щит электроснабжения

    Не пытайтесь подключить переносной генератор к щитку электроснабжения вашего дома. Этот тип генератора предназначен для подачи ограниченного количества энергии через удлинители. Если вам нужна система, которая автоматически подает питание во время отключения, наймите профессионала для установки резервного генератора (см. Альтернативы портативному аварийному генератору).

    Если вы хотите, чтобы ваш генератор снабжал энергией определенные розетки и бытовые приборы в вашем доме без необходимости использования нескольких удлинителей, попросите электрика установить передаточный переключатель на главной сервисной панели дома. После установки этого переключателя вы просто подключаете к нему генератор, чтобы подавать питание на назначенные электрические цепи. Подключайте только те приборы и свет, которые вы хотите использовать.

    Как запустить аварийный генератор

    Перед запуском аварийного генератора прочитайте статью «Настройка переносного генератора» (выше).Если вы предпримете шаги, предложенные в этой статье, вы будете гораздо лучше подготовлены к тому, чтобы запустить генератор быстро и легко. рука. © Лиза Ф. Янг | Dreamstime.com

    При настройке генератора проверьте уровни масла и топлива и при необходимости долейте их. Перенесите генератор в сухое, хорошо проветриваемое место, которое вы выбрали, и соберите различные удлинители, которые вам понадобятся.

    Запустите генератор перед подключением удлинителей. Подключите шнуры, а затем запустите их в дом. Хотя шнуры могут намокнуть, следите за тем, чтобы все соединения — например, там, где вы соединяете два шнура, — были сухими. Отрегулируйте скорость двигателя по мере необходимости, чтобы поддерживать приборы или освещение, которые вы хотите запитать.

    Обратитесь к руководству пользователя, чтобы определить, как долго двигатель будет работать, прежде чем вам потребуется дозаправка, чтобы вы могли предвидеть необходимость дозаправки. При заправке сначала выключите двигатель и отсоедините шнуры.Прежде чем заливать топливо, подождите несколько минут, пока двигатель остынет.

    Если отключение электроэнергии может длиться дни, а не часы, спланируйте потребление энергии так, чтобы двигатель мог отдохнуть. Включайте холодильник или морозильник только время от времени и держите его дверцу максимально закрытой.

    Если возможно, запускайте генератор только от четверти до половины времени. Вы можете, например, выключить его, когда все ложатся спать. Исключениями являются водоотливной насос, который должен работать непрерывно для очистки воды в подвале, или печь или газовый котел, необходимые для обогрева дома в очень холодные ночи.

    Техническое обслуживание портативного генератора

    Нет ничего более неприятного во время отключения электроэнергии, чем выкатить свой портативный аварийный генератор только для того, чтобы обнаружить, что он не работает.

    Поддержание работоспособности генератора в течение недель или месяцев, когда он вам не нужен, имеет решающее значение. Если вы обычно используете свой генератор только один раз в голубую луну, настоятельно подумайте о покупке для него чехла, чтобы защитить его от непогоды и мусора.

    Во-первых, обратитесь к руководству пользователя, чтобы узнать о правильных указаниях по техническому обслуживанию, чтобы вы могли быть уверены, что двигатель запустится, когда вам это нужно.В руководствах обычно указывается:

    • Периодическая очистка и/или замена свечей зажигания

    • Очистка экрана на искрогасителе

    • Поддержание достаточного количества масла

    • Замена масла после определенного количества часов работы

    • Периодическая очистка и/или замена воздушного фильтра

    Если вы не будете запускать переносной генератор более месяца, добавьте в бак стабилизатор топлива, чтобы предотвратить засорение карбюратора. Многие производители рекомендуют запускать двигатель примерно на 10 минут каждые два-три месяца. Стабилизатор топлива можно найти на Amazon.

    Если ваш генератор оснащен электростартером, обязательно держите аккумулятор заряженным, чтобы генератор мог запуститься, когда вам это нужно. (Если батарея разрядится, большинство моделей позволяют запустить генератор ручным усилием.)

    Содержите генератор в чистоте. Накройте его, чтобы он оставался сухим. Если он нуждается в очистке, избегайте использования шланга; используйте мягкую щетку или протрите едва влажной тканью.Прочная крышка может защитить ваш генератор, когда он не используется в течение длительного времени. Классические аксессуары





    О Доне Вандерворте

    Дон Вандерворт совершенствовал свой опыт более 30 лет, работая редактором-строителем Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных журнальные статьи. Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN.
  • Опубликовано в категории: Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован.
