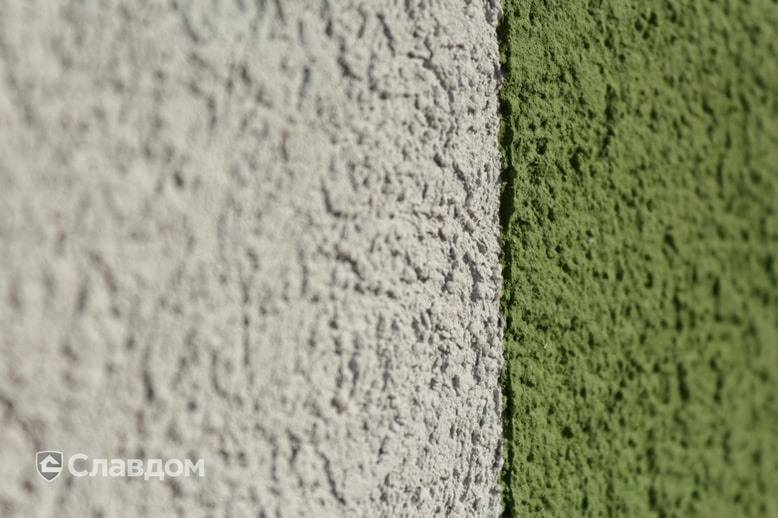

Фасадная штукатурка структурная: фото и технология нанесения. Структурная фасадная штукатурка.

фото и технология нанесения. Структурная фасадная штукатурка.

С ее помощью можно создать на стене всевозможные рельефы: под камень, кожу, пробку, античную отделку… Что представляет собой структурная штукатурка? Как наносить ее на стены?

На фото:

Структурная штукатурка на фото воспроизводит «производственную» эстетику.

Состав структурной штукатурки

Готовая смесь. Структурная штукатурка может производиться на минеральной основе (известь и цемент), на основе из акрила, латекса или силиката калия. В качестве разбавителя при производстве штукатурки используется вода или химический растворитель. Также в состав смеси – для создания рельефа на стене – входят твердые частицы того или иного размера: древесные волокна, кусочки камня, кварца, слюды и пр. Штукатурка выпускается в больших банках или ведрах весом 15-25 кг. Иногда ее нужно разбавлять водой. Изначально смесь имеет белый цвет.

Для придания оттенка в нее добавляют колер (цветной пигмент), который продается отдельно.

Нанесение структурной штукатурки

Самостоятельно. С монтажом этого декоративного покрытия может справиться любой человек «с руками» и, конечно, профессиональный штукатур. Работа заключается в следующем. Сначала стену нужно очистить от следов старой краски, обоев и пр. – поверхность должна быть сухой и химически нейтральной. Специально выравнивать стены не надо, поскольку рельефное покрытие скроет дефекты. Затем на поверхность надо валиком нанести грунтовку (часто производитель материала рекомендует определенную марку). Этот слой укрепит стену и улучшит «сцепление» штукатурки с поверхностью.

Декоративная структурная штукатурка обычно наносится шпателем. Некоторые производители также предлагают покрыть оштукатуренную поверхность слоем воска, который придает стене водоотталкивающие свойства.

На фото:

Структурная штукатурка — технология нанесения.

Разнообразие цветов и фактур

Не только антик. При помощи тех или иных видов этого покрытия можно декорировать поверхность самыми разными способами. Например, создать «состаренную» стену или античное покрытие под мрамор. Другие варианты – имитации всевозможных материалов: кожи, пробки, древесной коры.

Всё это вам предложат в салоне или магазине, который занимается продажей декоративных покрытий. В красивых каталогах вы увидите образцы и фото структурной штукатурки в интерьере. Интересного эффекта можно добиться, если пригласить высококлассного штукатура. Подобно художнику, он придумает и нанесет на стену шпателем свой собственный неповторимый узор.

Декоративная штукатурка Анатолийское золото 02 от фабрики Hageri.

Сферы применения

Фасады интерьеры. Это декоративное покрытие, в отличие от многих других, подходит как для внутренних, так и для наружных работ. Наносить его можно практически на любые поверхности: кирпич, бетон, цемент, металл, древесина, гипсокартон.

Есть и «специализированные» виды покрытия.

Так, декоративная структурная фасадная штукатурка подходит для отделки только внешних стен частных загородных домов и общественных зданий, а интерьерная структурная штукатурка — стен внутренних.

На фото:

Структурная штукатурка нередко используется при оформлении общественных интерьеров.

Плюсы:

  • Оригинальный внешний вид.
  • Простота нанесения.
  • Отличные маскирующие свойства: структурная штукатурка стен делает поверхность ровной, а трещины – незаметными.
  • Относительно невысокая стоимость – по сравнению с другими видами декоративных штукатурок.

Минусы:

  • Довольно высокая цена – по сравнению с другими отделочными материалами для стен (обои, краска и пр.).

В статье использованы изображения vivaldicolors.com, valpaint.it


Структурная штукатурка Finncolor для внутренней и наружной отделки

Для получения декоративного эффекта при отделке поверхностей используют структурную штукатурку. В ассортименте бренда Finncolor («Финнколор») присутствуют материалы, предназначенные для создания фактурного финишного покрытия на стенах и фасадах в жилых, промышленных, коммерческих и складских зданиях.

Структурная штукатурка подходит для отделки подготовленных стен из бетона, кирпича, гипсокартона, ДВП и ДСП. Декоративный состав используется также по поверхностям, ранее покрытых водно-дисперсионными красками.

Особенности продукции

К преимуществам структурной штукатурки Finncolor Mineral Decor относят:

  • Универсальность. Материал применяется как при отделке фасадов, так и для внутренних помещений в местах общего пользования с повышенной проходимостью (вестибюли, холлы, коридоры, лестничные марши).
  • Устойчивость. Продукт «Финнколор Минерал Декор», нанесенный на фасад здания, надолго сохраняет структуру, не растрескивается под влиянием атмосферных воздействий и не подвергается влиянию биологических поражений, защищая поверхность от образования плесени и водорослей.
  • Экологичность. Структурные штукатурки Finncolor на водной основе, могут использоваться в детских и административных помещениях лечебно-профилактических учреждений.

В состав декоративного отделочного материала входят наполнители с различными размерами фракции, что позволяет не только использовать разные техники нанесения, но и создавать фактуру на поверхности.

Готовые структурные штукатурки Finncolor Mineral Decor выпускаются в формате колеруемой базы. База КТА предназначена для получения светлых и пастельных цветов. Требуемый оттенок можно выбрать из каталогов Tikkurila и получить с помощью компьютерной колеровки. Узнайте адреса магазинов, где можно приобрести структурные штукатурки Finncolor и заколеровать отделочный материал, в разделе «Где купить». Цены на продукцию стоит уточнять по месту продаж.

«Моделируемая» 0,3 мм структурная штукатурка JOBI ModellierPutz

Акриловая декоративная структурная штукатурка, размер зерна 0,3 мм. Применяется для декоративной отделки и защиты фасадов и цоколей зданий, а также стен снаружи и внутри помещений. Хорошо подходит для отделки современных теплых фасадов. Штукатурка образует шероховатую поверхность «Песчаник» с возможностью создания различныx вариаций структур с помощью инструментов. Сделана на основе современных сырьевых компонентов компании BASF.

Торговая марка: JOBI

Доступность: Пожалуйста, выберите необходимый атрибут(ы)

Артикул:

Габариты (Д x Ш x В), вес брутто:

Гарантия лучшей цены

2 093,00 ₽

≈130,81 ₽ за 1 кг

Стоимость доставки:
По Москве в пределах МКАД — от 400₽ за 3 часа!
По Московской области — от 1000₽ за 5 часов!
По Москве при заказе от 7500₽ — БЕСПЛАТНО!
По МО при заказе от 10000₽ — БЕСПЛАТНО!
По России* при заказе от 15000₽ — БЕСПЛАТНО!
* ознакомьтесь с условиями или рассчитайте доставку в Телеге

В список желаний

ОСОБЕННОСТИ
  • Продукт готов к применению
  • Для наружных и внутренних работ
  • Наносится на цементные и гипсовые штукатурки, кирпич, ­бетон, пенобетон, гипсоволоконные и гипсокартонные плиты, экструдированный пенополистерол
  • Oбразует шероховатую поверхность глубиной 0,3 мм, позволяющую создание различныx вариаций структур
  • Исключительная легкость нанесения
  • Высокая паропроницаемость и воздухопроницаемость
  • Высокая стойкость к механическим нагрузкам
  • Очень высокая стойкость к атмосферному воздействию и промышленному загрязнению воздуха
  • Оштукатуренную ­поверхность можно мыть с использованием бытовых ­моющих средств
  • Колеруется по системе Dekart Color — каталогам SPIRIT, MONICOLOR, NCS, RAL.
  • Возможна ручная колеровка акриловыми колорантами JOBI или пигментами для красок на водной основе
  • В составе используются натуральные природные компоненты. Чтобы избежать возможных различий в цветовых оттенках рекомендуется использовать штукатурку с одинаковым номером партии.
РАСХОД

Примерно 1,5-3 кг на кв. м. Содержимого упаковки, в зависимости от структуры и свойств поверхности, хватает на 5,3-10,6 кв.м.

ПОДГОТОВКА ПОВЕРХНОСТИ

Поверхность должна быть прочной, чистой и сухой. Непрочные старые покрытия необходимо удалить. Мелящиеся поверхности предварительно обработать грунтовкой JOBI PutzGrund. Сильно впитывающие поверхности (гипс, шпатлёвка) обработать грунтовкой JOBI TiefGrund. Новые штукатурные основания просушить в течение 4-6 недель до нанесения структурной штукатурки JOBI. Для улучшения сцепления на гладких поверхностях рекомендуется использовать структурную грунтовку StrukturQuarzGrund.

СПОСОБ НАНЕСЕНИЯ

Структурная штукатурка готова к применению. Перед нанесением тщательно перемешать. Наносить мастерком или кельмой из нержавеющей стали, валиком. В течение 5-10 минут после нанесения сформировать необходимую структуру при помощи простого или зубчатого шпателя, структурного валика или кисти.
Границы поверхности предварительно оклейте малярным скотчем и снимите его до затвердевания штукатурки. Температура при проведении работ и последующие 72 часа не должна опускаться ниже +5°С. Не наносить под прямыми лучами солнца, при сильном ветре, в дождь и при высокой влажности воздуха. Время высыхания поверхности – около 24 часов. Время полной готовности штукатурного слоя к эксплуатации и последующей окраске при температуре воздуха +20°C и относительной влажности воздуха 65% – 72 часа. После полного высыхания поверхность можно окрашивать водно-дисперсионными красками, соответствующими условиям эксплуатации покрытия. Сразу после работы инструменты очистить водой.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Хранить в недоступном для детей месте. Использовать в хорошо проветриваемых помещениях. При попадании в глаза немедленно промыть водой.

акриловая, фасадная декоративная, как наносить Короед для барашек

Силиконовая штукатурка широко используется для отделки фасадов. Она ничем не уступает обычным растворам, используемым для оштукатуривания поверхностей. Внешний вид покрытия также превосходен.

Отделочный материал имеет много преимуществ. Силиконовая декоративная штукатурка относится к универсальным смесям, которые можно применять для отделки зданий. Показатели прочности велики, они полностью удовлетворяют требованиям, предъявляемым к таким растворам.

Особенности

Стоит отдельно упомянуть следующие особенности силиконовой штукатурки:

  • высокая прочность;
  • привлекательный внешний вид;
  • высокая эластичность;
  • краситель не выжигается под действием УФ лучей;
  • отличная адгезия со всеми поверхностями;
  • превосходные эксплуатационные качества.

Силикон, входящий в состав смеси, придает ей высокую пластичность.

Благодаря этому на отделку фасада не потребуется очень много штукатурки, наносить ее можно очень тонким слоем. Процедура проста, сделать штукатурку своими руками не сложно, поэтому с ней справится новичок, не занимавшийся ранее строительством.

Более подробно о силиконовой штукатурке смотрите на видео:

Силиконовая штукатурка надежно защитит здание от дождя и снега. При этом фасад будет «дышать».

Штукатурка на основе силикона беспрепятственно выпускает пар из дома, а вот влажность с улицы внутрь не проникает. Можно добавить в раствор специальные присадки, тогда фасад будет дополнительно защищен от гниения и появления грибков.

Очень хорошо комбинировать штукатурку с утеплителем, например, пенополистиролом или минеральной ватой. Тогда в доме всегда будет сухо и тепло.

Силиконовая штукатурка для фасада

Перечислив достоинства материала, стоит отметить и его недостатки. Среди главных можно назвать следующие:

  • высокая стоимость;
  • готовое покрытие достаточно сложно удалить.

Кроме того, силиконовую штукатурку часто подделывают, поэтому покупать ее нужно только у проверенных поставщиков. Если вас заинтересовала смесь для фасада, цена является тем параметром, на который стоит обратить внимание.

Качественная штукатурка не может стоить дешево. Не экономьте на материале, тогда фасад буде соответствовать заявленным характеристикам.

Виды

В специализированных магазинах есть в продаже разная силиконовая штукатурка. Материал для отделки бывает нескольких видов. Ниже рассмотрим наиболее популярные виды.

Короед

Фасады, покрытые такой силиконовой штукатурка, как короед, отличаются необычным внешним видом.

Их поверхность покрыта горизонтальными и вертикальными бороздками, имитирующими ходы жучков в коре.

Для правильного нанесения штукатурки короед своими руками и соблюдения технологии следует знать расход штукатурки на 1 м2.

Короед

Барашек

Покрытие на фасаде будет напоминать баранью шерсть.

Барашек

Шуба

Готовый фасад имеет шероховатую поверхность. Это самый популярный вид отделки зданий на сегодняшний день.

Шуба

Имитация мрамора или другого природного камня

Такие растворы содержат в своем составе натуральную каменную крошку. Силикон добавляют для того, чтобы он связывал составляющие между собой. Фракции могут быть разного размера, разнокалиберная смесь позволяет создать самое прочное покрытие.

Имитация мрамора или камня

Венецианская

Поверхность имеет эффектный внешний вид, но смесь редко используют для отделки зданий. И дело не в недостаточной прочности, а в мелком рисунке, который теряется на фасаде большой площади.

Использование полусухой стяжки пола ускоряет процесс формирования основы для напольного покрытия при строительстве зданий. Полусухая стяжка пола – это качество, надежность и быстрота.

Когда планируется ремонт, то важно принять во внимание не только то, сколько потребуется материала для работы, но то, какое время для этого нужно. Перейдя по ссылке узнаете, сколько сохнет стяжка пола.

Стеновые панели для ванной достаточно легко устанавливать, они прочные, справляются с перепадами температур, служат долго, при необходимости демонтажа легко снимаются. Здесь можно ознакомиться с различными видами панелей для ванной.

Раствор можно наносить на фасад даже при повышенной влажности, отрицательные температуры также не станут препятствием. Цветовых решений очень много, вы без труда выберите смесь для отделки своего дома.

Венецианская

Силиконовая краска для фасада по штукатурке прекрасно дополнит шубу или «барашек».

Силиконовая краска для фасада

Краска может быть атмосфероустойчивой, защищающей стены дома от негативного воздействия среды, либо ограниченно устойчивой. Лучше всего использовать краски первого типа.

Как наносить

Учитывайте то, что силиконовую штукатурку наносят на тщательно подготовленную поверхность. Дело в том, что раствор наносят тонким слоем, все неровности стен будут видны. Но нужно понимать, что толщина слоя зависит от вашего выбора, стремления к экономии материала.

Если же рассматривать характеристики силиконовой штукатурки, толщина слоя ничем не ограничена.

Готовую смесь можно купить в ведрах, ее не придется разбавлять. Так можно поступить только при пересыхании отделочной смеси. В этом случае влейте воду в емкость, перемешайте раствор миксером на небольших оборотах.

Используйте только очищенную воду, тогда на поверхности фасада не появятся желтоватые пятна. Они возникают от окисления мельчайших частиц железа, присутствующих в воде.

Более подробно о процессе разведения и нанесении штукатурки сказано в инструкции на упаковке. Процедура нанесения смеси мало чем отличается от работы со штукатуркой других видов.

Исключение составляет только силикатно-силиконовая смесь. Она застывает очень быстро, поэтому наносить ее на фасад нужно оперативно. Желательно работать с помощником.

Нанесение

Ответственно подойдите к подготовке и выравниванию поверхности, ведь качество финишного покрытия будет напрямую завесить от этого этапа.

Со стен удалите грязь, зачистите масляные пятна. Они создают пленку на фасаде, которая станет причиной отслаивания силиконовой штукатурки.

Купите грунтовку и нанесите ее на очищенные стены. Этот этап делать необязательно, ведь в силиконовую штукатурку уже входят антисептические присадки. Смесь распределяйте по стене от углов по направлению к центру. Для выравнивая раствора используйте строительную кельму.

Подготовка поверхности

Сделать рельеф можно аппликаторов или валика, покрытого меховой шкуркой. Просто проведите им по еще незастывшему слою штукатурки.

Помните, что штукатурка, в состав которой входит силикон, при высыхании сохраняет цвет. Это полезное свойство, благодаря которому процесс ремонта можно выполнять поэтапно.

Возможно нанесение силиконовой штукатурки с утеплителем фасада по дереву. Это сложный процесс, который потребует определенного мастерства. Сначала стены нужно покрыть грунтовкой, потом укрепить армирующей сеткой.

При нанесении раствора на фасад не обойтись без установки маячков. Только при их наличии силиконовая штукатурка ляжет ровным слоем.

Заключение

Силиконовая штукатурка позволяет создать прочное, красивое покрытие. Раствор наносить легко, работать можно без помощника. Достаточно тонкого слоя штукатурки, чтобы сделать «дышащий» фасад.

штукатурка, фасад, структурная штукатурка, штукатурка с нуля, фактурная штукатурка, стена, hauswand, фон

штукатурка, фасад, структурная штукатурка, штукатурка с нуля, текстурная штукатурка, стена, hauswand, фон | Пиксели штукатурка, фасад, структурная штукатурка, штукатурка для царапин, текстурированная штукатурка, стена, Hauswand, задний план, оштукатуренный, состав, текстура, марочный, шаблон, pforphoto, площадь, поверхность, фоновая текстура, текстурированный, фоны, стена — особенность здания, построенная структура, архитектура, серый, полный кадр, копия пространства, бетонная стена, грубый, экстерьер здания, бетон, белый цвет, нет людей, материал, крупный план, текстурированный эффект, пустой, пустой, Аннотация, мягкость, уровень поверхности, 5KPublic Domain

Фото ключевые слова

Измените размер и загрузите это фото

ПК и ноутбук (720P, 1080P, 2K, 4K):

iMac:

iMac 21.
5 дюймов со светодиодной подсветкой: 1920×1080
iMac 21,5 дюйма Retina 4K:
4096×2304
iMac 27 дюймов Retina 5K:
5120×2880

Макбук:

Макбук Эйр 11,6″:
1366×768
MacBook Air 13 дюймов, MacBook Pro 15,4 дюйма
1440×900
Макбук Про 13.3″:
1280×800
MacBook Pro 15,4 дюйма Retina:
2880×1800
Макбук Про 17″:
1920×1200
MacBook Pro 13,3 дюйма Retina, MacBook Air 13 дюймов Retina:
2560×1600

iPhone:

iPhone 2G, iPhone 3G, iPhone 3GS:
320×480
iPhone 4, iPhone 4s:
640×960
iPhone 5, iPhone 5s, iPhone 5c, iPhone SE:
640×1136
iPhone 6, iPhone 6s, iPhone 7, iPhone 8:
750×1334
iPhone 6 plus, iPhone 6s plus, iPhone 7 plus, iPhone 8 plus:
1242×2208
iPhone X, iPhone Xs:
1125×2436
iPhone XS Max:
1242×2688
iPhone Xr:
828×1792

Телефон Android:

iPad:

iPad, iPad 2, iPad Mini:
768×1024
iPad 3, iPad 4, iPad Air, iPad Air 2, iPad 2017, iPad Mini 2, iPad Mini 3, iPad Mini 4, 9.
7-дюймовый iPad Pro: 2048×1536
iPad Pro 10,5 дюйма:
2224×1668
11-дюймовый iPad Pro:
2388×1668
iPad Pro 12,9 дюйма:
2732×2048

Планшеты Surface и Android:

Похожие фотографии

  • 1584x1189px крупным планом, Фото, серый, бетон, стена, трещины, цемент, царапины Public Domain
  • 5472x3648px штукатурка, фасад, стена, структурная штукатурка, hauswand, задний план, оштукатуренный, состав Public Domain
  • 2500x1667px без названия, рабочий стол, Аннотация, шаблон, закопченный, обои на стену, архитектура, искусство Public Domain
  • 4272x2848px белая краска для стен, цемент, цвет, бетон, дизайн, краска, грубый, твердый Public Domain
  • 6000x4000px черный, серый, стена, 4k обои, архитектура, фон, кирпич, бетон Public Domain
  • 5472x3648px различные поверхности крупным планом, поверхности, крупный план, крупный план, фон, стена, поверхность, грязь Public Domain
  • 5395x3597px старый, кирпич, каменные тротуары, кирпичи, задний план, мостовая, камень, мощение Public Domain
  • 5312x3594px старый, кирпич, каменные тротуары, кирпичи, задний план, мостовая, камень, мощение Public Domain
  • 2592x1728px ткань, ткань, красный, текстильный, материал, хлопок, текстура, фоны Public Domain
  • 5184x3456px без названия, бетон, стена, гранж, бетонная стена, цемент, серый, комната Public Domain
  • 4256x2832px без названия, цвет, бетон, дизайн, золото, шаблон, состав, поверхность Public Domain
  • 5296x3531px различные поверхности крупным планом, поверхности, крупный план, крупный план, фон, стена, поверхность, грязь Public Domain
  • 2500x1667px синие обои, фоны, пустой, синий, холст, цвет, пустой, материал Public Domain
  • 5377x3585px журналы, старый, лампочка, карандаши, марочный, камера, черное и белое, лампочки Public Domain
  • 6000x4000px текстура, состав, стена, задний план, каменная стена, зерно, фоны, текстурированный Public Domain
  • 2002x3000px фоновая стена, грязный, белый, текстура штукатурки, текстура., стена, фон, квартира Public Domain
  • 2500x1741px фото крупным планом, серый, бетон, поверхность, фон, холст, крупный план, colorPublic Domain
  • 2500x1667px белый, бетон, обои кирпичной стены, архитектура, привлекательный, фон, кирпич, кирпичная стена Public Domain
  • 5616x3744px коричневый текстиль, текстура, ткань, мешковина, фон, текстура ткани, материал, полотно Public Domain
  • 6754x4508px серый текстиль, фон, дизайн, материал, камень, поверхность, текстура, текстурированный Public Domain
  • 5472x3648px фон, бетон, закрыть, состав, текстура, шаблон, стена, камни Public Domain
  • 5760x3840px красный, кирпичи, текстура, стена, линия, стена — особенность здания, кирпич, кирпичная стена Public Domain
  • 4272x2848px коричневый текстиль, лен, ткань, текстура, текстиль, шаблон, фон, нить Public Domain
  • 4872x3648px штукатурка, фасад, структурная штукатурка, штукатурка для царапин, текстурированная штукатурка, стена, hauswand, фон Public Domain
  • 7000x4666px фон, фон, пространство для копирования, декор, украшать, украшение, пространство дизайна, исчезать Public Domain
  • 4800x3200px фон, старый, марочный, кирпичная стена, кирпич, фоны, стена, полный кадр Public Domain
  • 5000x3333px выстрел, старый, каменная текстура, накладные расходы, старый камень, текстура, текстуры, камень Public Domain
  • 4800x3200px текстура песка, текстура., песчаный, пляж, фон., Вверх, Посмотреть, фоны Public Domain
  • 1920x1200px серая деревянная доска, яркий, дизайн, пол, твердая древесина, бревно, окрашенный, панель Public Domain
  • 5312x2988px штукатурка, текстура, белый, hauswand, камень, стена, стены, фоны Public Domain
  • 3622x2357px стена из красного кирпича, кирпичи, стена, камни, состав, каменная стена, текстура, фон Public Domain
  • 5184x3456px узор, фон, мороз, текстура, текстуры, замороженный, зимнее настроение, windowPublic Domain
  • 3648x5472px песчаный пляж фон, морские ракушки и, галька, -, много, круглый, маленький Public Domain
  • 6016x4000px серая поверхность, текстура, грубая отливка, штукатурка, стена, состав, поверхность, фон Public Domain
  • 7000x4667px фото, деревянный, обои на стену, 4k обои, фон, коричневый, твердая древесина, HD обои Public Domain
  • 5184x3456px зеленый, мох, коричневый, поверхность, бетон, стена, текстура, фоны Public Domain
  • 4000x2666px выцветший, подчеркнул, текстура краски, образ, захваченный, канон 5, 5d, крупный план Public Domain
  • 4460x2973px бирюзовый, фото текстуры кирпичной стены, фоны, текстуры, стены, кирпич, кирпичная стена, стена — особенность здания Public Domain
Загрузить больше фотографий

Без названия, фасад, структурная штукатурка, скретч-штукатурка, грязный, гранж, винтаж, штукатурка, фактурная штукатурка, стена

Без названия, фасад, структурная штукатурка, скретч-штукатурка, грязный, гранж, винтаж, штукатурка, текстурная штукатурка, стена | Пикрепо без названия, фасад, структурная штукатурка, штукатурка для царапин, грязный, гранж, винтаж, штукатурка, текстурированная штукатурка, стена Public Domain

Бесплатно для коммерческого использования

Фото ключевые слова

  • без названия,
  • фасад,
  • структурная штукатурка,
  • пластырь для царапин,
  • грязный,
  • гранж,
  • винтаж,
  • гипс,
  • фактурная штукатурка,
  • стена,
  • хаусванд,
  • фон,
  • оштукатуренный,
  • структура,
  • текстура,
  • графически,
  • узор,
  • pдля фото,
  • район,
  • поверхность,
  • фоновая текстура,
  • фонов,
  • полный кадр,
  • текстурированный,
  • нет людей,
  • грубый,
  • стена — элемент здания,
  • архитектура,
  • встроенная конструкция,
  • день,
  • крупным планом,
  • природа,
  • на открытом воздухе,
  • твердый,
  • серый,
  • камень,
  • камень — объект,
  • дизайн,
  • натуральный узор,
  • текстурный эффект,
  • бетон,

выберите разрешение и загрузите это фото

ПК (720P, 1080P, 2K, 4K):

Мобильный (iPhone, Android):

Планшет (iPad, Android):

Об оригинальной фотографии

  • Размер изображения 4848x3288px
  • Размер файла 4. 44 МБ
  • MIME-тип Изображение/jpeg
  • разрешение 4К
Скачать исходное фото Отчет о защите авторских прав в цифровую эпоху

Похожие роялти-фри фото

  • 5472x3648px Без названия Всеобщее достояние
  • 5472x3648px Без названия Всеобщее достояние
  • 5472x3648px Без названия Всеобщее достояние
  • 5472x3648px Без названия Всеобщее достояние
  • 5472x3648px Без названия Всеобщее достояние
  • 5472x3648px Коричневая и серая абстрактная живопись Всеобщее достояние
  • 6016x4000px Серая поверхность Всеобщее достояние
  • 5472x3552px Штукатурка, фасад, структурная штукатурка, шпаклевка, стена, hauswand, фон, оштукатуренный, структура, текстура Всеобщее достояние
  • 5472x3648px Коричневый и белый цветочный текстиль Всеобщее достояние
  • 3648x5472px Белая стена с тенью Всеобщее достояние
  • 5472x3648px Без названия Всеобщее достояние
  • 5176x3616px Hauswand, фон, фасад, штукатурка, гранж, структура, оштукатуренный, текстура, винтаж, стена Всеобщее достояние
  • 5472x3648px Коричневый и белый бетонный пол Всеобщее достояние
  • 5472x3648px Коричневая и белая бетонная стена Всеобщее достояние
  • 5472x3648px Бурая почва Всеобщее достояние
  • 5472x3648px Без названия Всеобщее достояние
  • 5472x3648px Коричневый песок с белым песком Всеобщее достояние
  • 5368x3648px Коричневая и белая бетонная стена Всеобщее достояние
  • 3648x2736px Без названия Всеобщее достояние
  • 6000x4000px Без названия Всеобщее достояние
  • 5472x3648px Коричневая и серая бетонная стена Всеобщее достояние
  • 4256x2832px Без названия Всеобщее достояние
  • 5136x3084px Белая стена с коричневой краской Всеобщее достояние
  • 5472x3648px Серый текстиль на фотографии крупным планом Всеобщее достояние
  • 2500x1667px Без названия Всеобщее достояние
  • 5472x3648px Человек в черных кожаных туфлях стоит на сером бетонном полу Всеобщее достояние
  • 2736x3648px Без названия Всеобщее достояние
  • 2000x1333px Без названия Всеобщее достояние
  • 3033x2508px Без названия Всеобщее достояние
  • 4872x3648px Серый текстиль на фотографии крупным планом Всеобщее достояние
  • 3648x2736px Без названия Всеобщее достояние
  • 6924x4956px Без названия Всеобщее достояние
  • 3000x2000px Без названия Всеобщее достояние
  • 2500x2000px Без названия Всеобщее достояние
  • 2560x1600px Без названия Всеобщее достояние
  • 5472x3648px Потрескавшаяся поверхность Всеобщее достояние
  • 5472x3648px Без названия Всеобщее достояние
  • 4174x2824px Без названия Всеобщее достояние
  • 6882x4884px Без названия Всеобщее достояние
  • 3000x2000px Без названия Всеобщее достояние
  • 5472x3648px Без названия Всеобщее достояние
  • 5184x3456px Без названия Всеобщее достояние
  • 2048x1152px Без названия Всеобщее достояние
  • 2500x2244px Без названия Всеобщее достояние
  • 4000x3000px Без названия Всеобщее достояние
  • 4208x2848px Коричневый и серый бетонный пол Всеобщее достояние
  • 5472x3648px Без названия Всеобщее достояние
  • 6000x2827px Без названия Всеобщее достояние
  • 4032x2688px Без названия Всеобщее достояние
  • 5488x3664px Коричневый песок с тенью человека Всеобщее достояние
Загрузить еще

Архитектурный проект из гипса: Эссе

Работа Техника и методы ремонта гипсовых украшений фасадов
Автор: Сёрен Вадструп

10.Ремонт оштукатуренных поверхностей и гипсовые украшения на фасадах

Износ и повреждения на фасадах
Недостаточное понимание и пренебрежение постепенным износом и повреждениями фасадов причины долговременного разрушения или даже утраты многих исторических зданий.

Видимые повреждения

Некоторые повреждения немедленные видны на поверхности.Например (Рисунок № 27):
1 Отслаивающиеся слои краски
2  Выщелачивание связки агенты гипса
3 Отслоение слоев штукатурки
4 Мелкие и крупные трещины
5 Влажный, влажный или мокрый гипс от влажности почвы

Причины повреждений
Большая часть износа и повреждений имеет 5 причин:
1 Влияние воды и последствия или последователи воды: Влага, лед, соленая вода, кислота дождь.Это вызывает сухую гниль и грибок в древесине, соли в кирпичной кладке и камнях, повреждения от мороза, кислотного износа, водорослей, грязи и т. д.
2 Механические причины — от износ, уменьшение грунта, недостаточная грузоподъемность и ветер.
3 Технические неисправности — от недостаточные конструкции: утечки, недостаточные примыкания между материалами, слишком твердая и влагонепроницаемая обработка поверхности или финишные покрытия, изменения в физическом балансе в конструкциях.
4 Принудительное ухудшение материалы поверхности из-за протечек в кровле, швах, водонепроницаемой поверхности на железе и т.д.
5  Другие причины – неверно использование и расположение, пренебрежение техническим обслуживанием.

Техническое обследование по кладке
Но до восстановления фасада, кладку необходимо осмотреть более внимательно. Это должно быть выполнено предпочтительно беспристрастным органом, а не ремесленной фирмой, быть вовлеченным в реальную работу. Одно или несколько из следующих обстоятельств должны быть проверены в зависимости от типа конструкции:

1 Были ли какие-либо конструктивные обстоятельства привести к повреждениям каменной кладки, например, загрязнению фасадов? Есть ли конструкции что надо переделать?
2.Являются ли вспышки, отделки, желоба и лидеры в порядке?
3. Не обесцвечена ли кладка? и надо ли чистить?
Если да, то экспериментальная очистка должны быть выполнены заблаговременно до ремонта, чтобы найти подходящие метод очистки, например, струей воды и т. д.
Самый бережный способ должны быть выбраны как кирпичная кладка, так и окружающая среда.
4. Покрыта ли кладка непроницаемый слой краски, спровоцировавший повреждения кладки?
Если это так, слой краски должен быть удален. и заменена влагопроницаемой краской.
5. Является влагоизоляционным слой, наведенный в фундаменте, или есть ли какое-либо другое препятствие для грунта попадание сырости в кладку?
6. Имеются ли трещины меньшего или большего размера? в кладке или в штукатурке?
7. Имеются ли трещины или зазоры в кирпичная кладка, куда может попасть вода? Например, в связи с установленным литые украшения, балконы, лестницы, железные перила, железные анкеры, деревянные окна или двери, фахверк, натуральный камень и т.д.Если да, то это может быть опасно для фасада.
8. Имеются ли следы коррозии? железные анкеры, более глубокие в кладке.
9. Испортится ли штукатурка, шелушится, шелушится, постоянно мокнет или выглядит «гнилым»? Если да, то там вероятно, поглощаются солями в каменной кладке. Гипс надо снять полностью и причины образования солей, подъем грунтовой влаги, накопление солей в здании необходимо устранить или уменьшить оттепель-солонь дорожного покрытия и т.п. и соли, извлеченные из каменной кладки пакетами с дистиллированной водой или жертвенный слой известкового раствора.Новый слой известкового раствора, построенный в виде двух слоев увеличивающейся тонкости. Эти части кладки нельзя обрабатывать поверхность известковым раствором или краской до того, как все соли удаленный.
10. Какой дизайн/смесь имеет существующая штукатурка? Ремонт гипса всегда должен быть точно таким же дизайн/смеси для обеспечения такой же прочности, эластичности, проницаемости — плюс цвет и структура зерна.

Пластиковая краска для фасадов
Швы и плитка, подвергшиеся обморожению часто встречаются на вымытых известью фасадах, последовательно покрытых пластиковой эмульсией краски, краски на цементной основе или современные силиконовые краски.особенно старые дома, построенные из кирпича ручной формовки, соединенного известковым раствором, находятся в опасная зона.
Причина повреждений часто в связи с тем, что новые материалы, используемые для обработки поверхности, намного слишком непроницаемы, что приводит к уменьшению передачи естественного влажность и пар. Влага скапливается за поверхностями от который он медленно испаряется, а кристаллы будут осаждаться и продолжать расти.
Это показывает опыт и это задокументировано так называемыми числами PAM (значение, указанное для давления против влаги).Значения PAM для вышеупомянутых материалов следующим образом:

Известковая промывка: 0,0 — 0,4
Краски на основе цементного порошка 0,8 — 1,0
Эмульсионные краски для пластика 2,0 — 7,0

Эти цифры подчеркивают, что известь без сомнения, это материал с самой высокой диффузией. Важность открытых известковых поверхностей по сравнению, например, с более непроницаемой материалов выявляется всеми повреждениями, произошедшими за последнее несколько лет в связи с новыми методами лечения.Хорошо твердеющая известь Кроме того, раствор ухудшается, если он закрыт материалом с высокий показатель PAM.
Другие повреждения вызваны вода, проникающая извне через мелкие трещинки и скапливающаяся за непроницаемой обработкой поверхности и не имеет возможности быстро испаряться через плотное поверхностное покрытие. Накопление воды в кирпичной кладке приводит к кристаллизации и повреждениям от мороза во время зимние, которые проявляются разрывами швов и образованием камней.

Очиститель пластиковых красок и т. д.
Очистка кирпичной кладки ранее обработанные пластичными эмульсионными красками или материалами на основе цементного сусла быть сделано вниз к твердой земле.
Очистка производится при низком давлении прокачка там, где это возможно. Работа должна быть выполнена с большой тщательностью чтобы не повредить кладку дополнительно напуском большого количества воды. Возможная смесь песка и последовательная промывка водой не должны слишком сильно, так как это повредит противопожарное покрытие плитки.В таком случае поверхность кирпичей будет повреждена и, следовательно, они поглощают гораздо больше влаги, чем раньше. Рекомендуется проводить эксперименты выполняются в каждом отдельном случае, пока не будет найден правильный метод.
Строительные детали, окна, двери, карнизы и т. д., которые не подлежат очистке, должны быть надлежащим образом покрыты перед лечение начато.

Оценка трещин

Трещины могут появляться как на раннее состояние после нанесения облицовок, что является наиболее частым ситуации, а может проявиться гораздо позже, через много лет после окончания здания.
Трещины на гипсе могут, как показано на чертеже №. 29  быть сгруппированы в:
 A:   Трещины на поверхности
 B:   Более глубокие трещины или слоты

Поверхностные трещины
Поверхностные трещины не преодолеваются толщина одного или нескольких слоев. В общем не соблюдают конкретное направление. Они могут появляться в любом направлении и часто дают происхождения к закрытым линиям крекинга, таким как большие ячейки с большими или маленькими Габаритные размеры.
Поверхностные трещины обычно возникают из-за неправильное нанесение покрытий.
1 Применение растворов с непригодными состав или смесь вызовет растрескивание, как показано на рис. 1.
2 Нанесение растворов на слишком сухая или горячая поверхность вызывает слишком быстрое затвердевание и, как следствие, ламинарная ретракция, показанная на рис. 2
3 Применение визуализаций на грязных поверхностях с любым видом грибка, порошка или под каким-либо активным химическое разложение, дают начало своеобразному растрескиванию с последующим отрывом, как видно на фото нет.3.

Глубокие трещины
Глубокие трещины проникают глубже в стены, преодолевая покрытие и достигая также композиции элементы стеновых крепей, кирпич, брусчатка, гидравлическая обвязка и железобетон.
Глубокие трещины также отличаются от другие за их конкретное направление и расположение определенных точек Архитектура здания, как видно на фото №. 4.
Глубокие трещины, как правило, к структурным движениям, в основном вниз, в основании фасада.
Глубокие трещины и поверхность трещины могут иметь одинаковый внешний вид, если они не совпадают в поверхности черновой стены и в покрытии. Это происходит, когда стена отделяется от покрытия.
Другим типом глубоких трещин является за счет расширения проржавевших железных анкеров, расположенных глубже в кладке. Изображение № 5.

Обследование
Метод обследования состояния треснувшей штукатурки/оштукатуривания ударами/ударами по поверхности с деревянным стержнем/ручкой молотка.
— чистый и открытый звук свидетельствует о прилипание гипса к опоре
— глухой и глубокий звук указывает на отрыв от опоры

Ремонт трещин
При возникновении следующих условий в новом рендеринге достаточно будет засыпать щели тонкая паста связующего, использованная при рендеринге:
— зона поражения ограничена
— трещины мелкие
— размерная стабильность имеет проверено
— отделочный слой, известь или покраска должна быть нанесена.
Если пораженный участок шире или если трещины превышают 2 мм, следует снять новую штукатурку и наносится новый слой с правильным составом или смесью и правильным строительство.

Графический диагностический лист износ и повреждения

Для подготовки документации технического состояния фасада, а заодно получить обзор, рекомендуется разработать Графический диагностический лист, как показано на Рисунке нет.30.
Лист можно сделать цветным или графическими символами, покрывающими наиболее распространенные виды повреждений на штукатурке на фасадах.

Фотосерия III: Повреждения на штукатурке украшения:

A Отслаивание слоев штукатурки
B Деталь отслаивания
C Зазоры в швах между цементом элементы

Исторические исследования каменной кладки
Помимо этих технических осмотров кладки будет актуально исследовать историю фасада, то есть предыдущие цвета, предыдущий ремонт, предыдущие изменения, предыдущие штукатурка или другие виды обработки поверхности.
Исходники для этого можно написать документы или записи в архивах, старые рисунки, картины или фотографии, но первичные, тщательные исследования и наблюдения на фасаде следов цветов и т.д.

Восстановление отношений
1 В первую очередь оригинальные запчасти здания должны быть сохранены и защищены путем восстановления здания как можно тщательнее. Ремонт должен быть предпочтительнее замены.
2 Техническое обслуживание и восстановление здания должны быть выполнены из тех же традиционных материалов и приемы ремесел, которые использовались при первоначальной постройке здания
3 Мы должны хорошо понимать материалов и конструкций, как слабых, так и прочных точки в отношении того, что от них требуется.Поэтому реставрация работа должна выполняться междисциплинарной экспертизой и специально обученные и опытные ремесленники.
4 Важно, через ремонт- и реставрационные работы, чтобы сохранить или улучшить архитектурную целостность фасад.
5 Когда реставрация подразумевает серьезные изменения требуется краткая и краткая документация, включая например, описания, фотографии, чертежи и т. д., если информация о конструкции в один прекрасный день должны быть необходимы.Документация должна быть доступна в публичном архиве.

Традиционное строительство и ремесленные техники
Традиционное строительство и ремесла методы включают в себя ряд тщательно подготовленных превентивных элементов для избежать этих опасных для жизни повреждений зданий. Они представляют собой своего рода естественный физический баланс, который будет нарушен и приведет к еще большему убытки, если вносятся необдуманные изменения.
Традиционные строительные конструкции иметь 5 превентивных элементов, которые снизят шансы и вызовут позже повреждения:
1 Повышение качества материалы и микроконструкции ремесленными техниками.Примеры: Кованое железо, пиломатериалы, пропитанная водой древесина, смешивание и нанесение известкового раствора, смешивание и нанесение краски и т. д.
2 3-х двойная защита ответственные конструкции и элементы. Примеры: Стык между окном и кирпичная кладка, изготовление деревянных окон, защита от ржавчины железо, крыша черепица, цокольная/розеточная конструкция, дом деревянный балки в кладке и т.д.
3 Жертвенные слои : Вкл. очень критические точки, традиционные конструкции работают с жертвенным слои или элементы, которые легче заменить или отремонтировать, чем жизненно важные элементы.Примеры: цокольный раствор, растворный шов на окнах, шпаклевка на льняном масле для окон, традиционные краски для наружных работ по дереву, горизонтальные нижние или верхние доски в деревянных конструкциях и т.д.
4 Сигналы технического обслуживания : традиционные материалы и конструкции посылают отчетливые сигналы обслуживания, когда их нужно поддерживать. Примеры: краска на основе льняного масла и другие традиционные краски, известь, черепичные крыши, окна, наружные деревянные доски и т.п.Очень важно знать эти отчетливые «сигналы» и читать их правильно. Неосведомленные люди часто интерпретируют это как серьезные повреждения, нуждается в обновлении, а не только в обслуживании.
5 Ремонтопригодные элементы : традиционные материалы и конструкции ремонтопригодны, что очень важное качество. Если что-то случится, можно отремонтировать частями или целиком элементы. Это придает этим элементам, например, деревянным окнам, долговечность. долговечность.Существуют тысячи примеров деревянных окон, которые служат дольше. более 200 лет — и до сих пор в отличном состоянии сохранности!

Существует множество примеров того, как больше знаний и осведомленности об этих 5 важных, но часто забываемых качества традиционных строительных материалов, строительных конструкций и ремесленные приемы могли спасти как домохозяев, так и различные страны довольно много денег.

Методы ремонта
После очистки на фасаде должен быть произведен ремонт дефектного и треснувшего от мороза кирпича выполнено: дефектные камни вырезаются, а новые отливаются вручную или шлифуются плитки заложены кирпичом, что приводит к наилучшему соблюдению следующих известковая стирка. Растрескавшиеся от мороза швы зачищают до твердого раствора, мин. 3 — 4 см, и наносится новый шовный герметик.
Любые детали с отслоившейся штукатуркой, трещинами и т.д., вырезаны из. Швы из штукатурки или раствора, отремонтированные с помощью цемента или растворов содержащие цемент также должны быть вырезаны и заменены известковым раствором, т.к. известь недостаточно прилипает к поверхностям на цементной основе.
Поверхность цементного раствора представляет собой плотные листы силикатов, поглощающие влагу за поверхностью и поглощение влаги, которое медленно испаряется.Более открытые известковые растворы быстро снова отдает влагу. Вымытые известью поверхности, на которых производится ремонт сделаны из цементного раствора, во влажную погоду будут сильно пачкаться. Черенки до существующего оригинала, но всегда должна быть сделана соответствующая штукатурка с прямыми линиями и прямыми углами.
После распиловки кирпичей и стыки до твердого основания кладка тщательно очищается от остатков от строительного раствора, пыли и т. д. и брызги воды до тех пор, пока поверхность пропитано настолько, насколько кирпичи и швы смогут поглотить немного растворной воды.Швы полностью заполнены и засыпаны тоже может понадобиться и со временем все стыки обжимаются кирпичом фуганок.

Технические принципы для гипса ремонт

При проведении ремонта существующих штукатурка на кирпичной кладке или нанесение нового слоя штукатурки на старые здания, там 5 основных принципов, которых необходимо придерживаться:
1 Любой ремонт существующей штукатурки на кирпичной кладке или новых слоях штукатурки следует использовать воздушно-известковый раствор, без гидравлические добавки или цемент, или, в некоторых крайних положениях, слегка гидравлический раствор.Это касается и ремонта старой цементно-гипсовой штукатурки.
2 Штукатурка должна быть точно копия существующей штукатурки в отношении шероховатости, цвета, характера поверхности, следы инструментов и т. д. Каменщик должен сделать образец для критической сравнение, прежде чем вся работа будет начата. Некоторые научно-исследовательские институты может проанализировать старую штукатурку и определить тип связующего, песок и другие добавки.
3 Перед нанесением новой штукатурки кладку необходимо очистить от пыли, грязи и отслоившихся частей щеткой затем поверхность осторожно поливают простой водопроводной водой.
4 слоя штукатурки из трех покрытий или слоев:

A: грубая, но тонкая земля слой воздушно-известкового раствора 1:3 (или гидравлического известкового раствора 2:1:9, 1:1:6 или 1:2:9 — в зависимости от ухудшения, слабости или жесткости фона кладке) с довольно грубым гравием, брошенным на кладку, и оставленным изрядно неровный.
B: После отверждения: 2-3 см в секунду защитное покрытие из крупного гравия, насыпанное, а затем наносимое до ровного слоя, и после этого дают затвердеть в течение одной недели.
C: Затем следует очень штраф финишный слой/посыпать мелкозернистым песком, также подброшенным и оттянутым ровное покрытие.
Толщина слоев не должна быть выше 2 см, так как более толстые слои вызовут температурные перепады и внутреннее давление между внутренними областями и более открытой областью к погодным условиям, где испарение воды и быстрое охлаждение происходит из раствора. Это способствует эффекту ретракции с неизбежным восстание трещин.
5 Хороший и стойкий результат подразумевает предыдущие надлежащие вмешательства против структурных настроек в каменная кладка, восходящая грунтовая влага или гигроскопические соли.

Требования к погоде и температуре
Раствор-ремонт должен под идеал обстоятельства имеют место при относительной влажности воздуха 75-95 %. Температура должна быть минимум +5 по Цельсию и максимум +18-20 по Цельсию. Также рекомендуется полное отсутствие ветра.

Материалы
См. главу 2

Индекс



Композитные фасадные элементы UHPC-AAC/CLC с модифицированной внутренней штукатуркой для новых зданий и реконструкции.

Материалы и технология производства
Abstract

Растет осведомленность о воздействии строительного сектора на окружающую среду. Сталежелезобетон является наиболее часто используемым строительным материалом, хотя и с высоким содержанием энергии и углеродным следом.Если будет разработана альтернатива стальному армированному бетону, можно получить большие экологические выгоды. В этом контексте показано, что материалы из бетона со сверхвысокими характеристиками (UHPC) являются многообещающими альтернативами с такими преимуществами, как более низкое потребление энергии и меньшее воздействие на окружающую среду. Прогнозы предполагают, что композитные элементы UHPC для ограждающих конструкций могут иметь и другие преимущества, такие как увеличенный срок службы, оптимизированное использование площади здания за счет более тонких элементов и минимальное техническое обслуживание из-за отсутствия армирования или использования неагрессивных армирующих материалов, таких как углеродные волокна. .В рамках проекта H-HOUSE, финансируемого Европейской комиссией, разрабатываются композитные элементы. Цель состоит в том, чтобы создать фасадные панели, сочетающие изоляционный слой из автоклавного газобетона или ячеистого легкого бетона с внешним поддерживающим слоем UHPC. Для повышения комфорта и здоровья жильцов внутрь таких элементов должны быть нанесены гигроскопические материалы, способные амортизировать влажность воздуха в помещении. Ожидается, что уровень влажности воздуха в помещении будет более стабильным, что впоследствии улучшит климат в помещении и сведет к минимуму возможное разрушение конструкции.

1Введение

Надлежащая ограждающая конструкция здания предназначена для защиты от проникновения влаги, потери тепла зимой, перегрева летом и шума. Компоненты для интерьера должны быть в состоянии амортизировать пики тепла и влажности и предотвращать загрязнение и шум. Решения как для компонентов ограждающих конструкций, так и для компонентов интерьера должны быть долговечными, энергоэффективными и доступными. В этих рамках представлена ​​разработка прототипа фасадных элементов, состоящих из гигротермически обработанного бетона со сверхвысокими характеристиками (UHPC) в сочетании с автоклавным ячеистым бетоном (AAC) или ячеистым легким бетоном (CLC).Для улучшения качества внутренней среды в отношении сбалансированного уровня влажности воздуха в помещении была разработана земляная штукатурка, модифицированная аэрогелем, демонстрирующая повышенный влагозащитный барьер. UHPC демонстрирует чрезвычайно высокую прочность и превосходную химическую стойкость. Исключительные свойства UHPC являются результатом высокой плотности упаковки, основанной на оптимизированном гранулометрическом составе и значительном снижении содержания воды в цементном тесте по сравнению с обычным бетоном (Larrard & Sedran, 1994).Удобоукладываемость UHPC регулируют добавлением высокоэффективных пластификаторов, получая смеси, способные к текучести или даже с самоуплотняющимися свойствами. Очень высокая плотность материала, безусловно, способствует его долговечности. Многочисленные исследования показали, что из-за ограниченного поглощения влаги и незначительного влагопереноса устойчивость UHPC к любому механизму износа резко повышается по сравнению с обычным бетоном. В случае ограждающих конструкций особым преимуществом является превосходная стойкость к замораживанию-оттаиванию и проникновению ионов хлора в морскую среду (Ahlborn et al., 2008; Томас и др., 2012 г.; Пьерар и др., 2012). UHPC уже успешно применяется в строительных конструкциях, таких как легкие конструкции крыш, фасадные элементы (Acker & Behloul, 2004; Behloul & Batoz, 2008; Rebentrost & Wight, 2008a; Szolyd, 2014) и защитные панели (Rebentrost & Wight, 2008b). . В этом исследовании использовался легкий газобетон с плотностью в сухом состоянии от 100 до 115 кг/м 3 . Этот материал обеспечивает низкую теплопроводность в сочетании с механическими свойствами, достаточными для использования в качестве изоляционного слоя в композитных элементах (ETA, 2011).

Использование CLC в жилых домах до сих пор ограничивалось проектами социального жилья, где необходимо построить большое количество квартир за короткий период; при плотности около 600 кг/м 3 CLC представляет собой доступную и устойчивую альтернативу, обладающую как конструкционными, так и изоляционными характеристиками. В этом исследовании была разработана типология полупанельного элемента. Типология является ненесущей и предназначена для использования в новых зданиях и при реконструкции существующих зданий.Для оценки возможности технологического процесса производства были разработаны мелкосерийные полуэлементы.

2Компоненты фасадных элементов

Общая идея заключается в реализации внешней оболочки UHPC в виде коробчатого элемента (рис. 1). Благодаря опоре с краев коробки в интерфейсе UHPC-AAC/CLC не возникают силы сдвига во время транспортировки и срока службы. Таким образом, нет необходимости в дополнительных соединителях при условии, что связь между UHPC и AAC/CLC достаточно высока, чтобы предотвратить отсоединение слоев при наклоне композитного элемента после извлечения из формы и во время транспортировки.Кроме того, края образуют каркас и повышают жесткость коробчатого элемента, позволяя уменьшить толщину внешнего слоя UHPC. В углах поперечное сечение рамы расширено для размещения узлов для крепления и транспортировки/монтажа. Рисунок 2 и таблица 1 дают представление о геометрии панелей. Проект был основан на предполагаемых нагрузках, требуемых Еврокодом 2 (EN 1992-1-1, 2004). В частности, скорость ветра 44 м/с эквивалентна ветровой нагрузке 1.66 кН/м 2 .

2.1UHPC

Благодаря необычайно высокой прочности и высокой плотности UHPC можно производить очень тонкие и прочные фасадные элементы. Использование UHPC для легких элементов уменьшит воздействие на окружающую среду в отношении процессов производства, транспортировки и монтажа.

Принятый UHPC основан на технологии Dyckerhoff Nanodur ® . Состав Nanodur содержит ультрадисперсные компоненты (портландцемент, доменный шлак, кварц, синтетический кремнезем) размером менее 250 мкм м, которые интенсивно перемешиваются в сухом виде.Таким образом, надежно достигается однородность и плотная упаковка частиц, а также значительно упрощается процесс мокрого смешивания СВПС со стандартной бетоносмесителем (таблица 2). Цемент Nanodur соответствует стандарту CEM II B-S 52.5R (EN 197–1, 2011).

Дальнейшее снижение воплощенной энергии было достигнуто за счет замены портландцемента менее энергоемкими типами цемента или дополнительными вяжущими материалами (ВВМ), также полученными из промышленных отходов.Для повышения производительности UHPC применяется гидротермическое отверждение (автоклавирование) — метод, используемый для промышленного производства элементов из газобетона.

Решения касаются минимальной прочности на сжатие 100 Н/мм 2 для ненесущих конструкций и высокого качества сформированной поверхности UHPC.

В ходе отборочных испытаний были определены три суперпластификатора, обеспечивающие оптимальную удобоукладываемость свежего UHPC. Усадка UHPC была определена как потенциальная проблема в отношении поведения соединения и больших размеров композитных элементов.С использованием присадки, уменьшающей усадку, были получены обнадеживающие результаты.

2.2 Изоляционные материалы

2.
2.1 AAC

Структура материала AAC характеризуется прочным каркасом и порами аэрации, образующимися во время расширения шлама под действием алюминия. Твердый скелет состоит из гидротермально синтезированных кристаллических гидратов силиката кальция (из них в основном тоберморита) и, кроме того, небольшого вклада непрореагировавшего песка. Пенообразная структура газобетона с его твердым каркасом, выступающим в качестве перегородок между аэрационными порами (Александерсон, 1979), приводит к оптимальному соотношению между весом и прочностью на сжатие.Миллионы аэрационных пор приводят к низкой теплопроводности, что делает газобетонные блоки строительным материалом с высокой теплоизоляцией.

Теплопроводность зависит от температуры, плотности, структуры и химической природы материала. В AAC это в значительной степени зависит от плотности и содержания влаги (Narayanan & Ramamurthy, 2000; Oel, 1980; Lippe, 1986).

По этой причине улучшения тепловых характеристик газобетона в основном были достигнуты за счет снижения плотности в сухом состоянии (рис. 3а). Несмотря на то, что прочность оставшегося твердого скелета может неуклонно улучшаться в последние десятилетия, снижение плотности в сухом состоянии по тенденции приводит к потерям прочности на сжатие (рис.3б). Другими словами, свойства материала AAC всегда представляют собой компромисс между механическими и термическими свойствами. При определенных минимальных механических требованиях возможности снижения теплопроводности ограничены. Для газобетона самый низкий диапазон значений лямбда (заявленная теплопроводность = от 42 до 47 мВт/(м·К) (ETA, 2011; EN ISO 10456, 2010) был достигнут при плотности в сухом состоянии от 85 до 115  кг/м 3 . Из-за чрезвычайно малой массы такой легкий газобетон представляет собой чистый изоляционный материал без какой-либо несущей способности (см. Таблицу 3).Разница заключается только в плотности в сухом состоянии, которая достигается за счет изменения количества алюминия (чем больше алюминия, тем ниже плотность в сухом состоянии).

2.
2.2CLC

Для использования в качестве высокоэффективного изоляционного материала необходимо разработать CLC очень низкой плотности; цель состоит в том, чтобы достичь теплопроводности 30-35 мВт/(м·К) при плотности около 150 кг/м 3 . Учитывая большой объем пены, основная задача состоит в том, чтобы гарантировать, что цементная матрица схватывается достаточно быстро, чтобы поддерживать пористую структуру без разрушения пены.Для этого в качестве вяжущего был выбран кальциево-алюминатный цемент, который схватывается значительно быстрее, чем портландцемент. В таблице 4 перечислены диапазоны протестированных составов смесей и соответствующие целевые и полученные плотности. Первоначальные испытания имели целью оценить прочность на сжатие и теплопроводность серии образцов, которые должны были использоваться в качестве эталона для дальнейшей разработки.

Результаты на рис. 4а показывают, что при низких плотностях получаются очень низкие значения прочности на сжатие; к тому же разброс тоже большой. Это характерно для CLC, в которых механические свойства очень сильно зависят от однородности распределения воздушных пустот.

Результаты измерений теплопроводности (рис. 4b) весьма многообещающие; при плотности около 300 кг/м 3 значение λ составляет около 70 мВт/(м·К). Учитывая хорошую линейную корреляцию с плотностью, для целевой плотности исследования можно ожидать значение λ ниже 45 мВт/(м·K).

2.3 Модифицированная земляная штукатурка

Для увеличения влагозащитной способности глинистых минералов земляные штукатурки будут модифицированы аэрогелями.Из-за высокопористой структуры аэрогелей важно оптимизировать добавление воды, чтобы сохранить удобоукладываемость смеси материалов и уменьшить усадку при высыхании. Поэтому аэрогели были адаптированы к их размеру, пористой структуре, а также их плотности. Кроме того, в некоторые смеси материалов были добавлены волокна, которые увеличивают допуск на усадку основного материала при высыхании. Также применялись и оценивались различные методики смешивания.

Два различных типа кварцена ® использовались в форме гранул (GI) или порошка (PI), обозначенных как CMS и ND.CMS состоит из гидратированного силиката кальция и магния, тогда как другой состоит из чистого гидратированного диоксида кремния (ND). Было использовано пять различных земляных штукатурок: земляная штукатурка — базовое покрытие (EPB), земляная штукатурка — минеральная 16 (M16), земляная штукатурка — грубая — финишное покрытие (EPRF), земляная штукатурка — грубая — финишное покрытие — мелкозернистая (EPRF мелкая ) и земляная штукатурка — финишное тонкое покрытие (EPFF).

Результаты демонстрируют очень большой разброс в отношении усадки при высыхании (таблица 5).

Несмотря на то, что целью было снизить добавление воды, некоторые смеси материалов продемонстрировали неприемлемый уровень усадки.Благодаря включению волокон показатели усадки могут быть значительно улучшены. В дополнение к усадке при высыхании были изучены прочностные характеристики разработанных материалов, чтобы проверить приемлемые характеристики материала в отношении пригодности для использования (таблица 5).

Хотя ряд смесей материалов прошел все испытания, результаты показали, что использование аэрогеля в сочетании с земляными штукатурками чувствительно к отказам. Воспроизводимость тестов оказалась сложной, и результаты серии тестов демонстрируют относительно большой разброс, даже несмотря на то, что производство и тестирование образцов проводились совершенно одинаково.Кроме того, некоторые тесты с различными смесями материалов дали неожиданные, а в некоторых случаях и противоречивые результаты.

3Энергетические и гигротермические характеристики

В соответствии с целями Европейской комиссии, касающимися спроса на первичную энергию для зданий от 31 st декабря 2020 года, все новые постройки должны быть зданиями с почти нулевым энергопотреблением (NZEB). Таким образом, в этой структуре цель предлагаемых здесь элементов фасада состоит в том, чтобы достичь или снизить значение U, равное 0.15 Вт/(м 2 ·К).

Первая оценка теплового поведения композитных элементов была проведена с учетом физических и тепловых свойств, указанных в Таблице 6. Эти свойства являются ожидаемыми значениями, которые, как предполагается, будут достигнуты с высокой степенью достоверности. Дальнейшие улучшения ожидаются при включении аэрогелей, в частности, в отношении теплопроводности. В текущей конфигурации половина панели имеет значение U 0,140 Вт/(м 2 ·K) для AAC и 0.142 Вт/(м 2 ·К) для ХЖК.

Чтобы еще больше снизить энергопотребление здания, бетонные композитные элементы UHPC обладают высокой воздухонепроницаемостью. Поэтому предлагается наносить на внутреннюю часть этих панелей штукатурки из модифицированного грунта. Ожидается, что разработанные глиняные штукатурные материалы продемонстрируют повышенную способность адсорбировать водяной пар и, следовательно, смогут сбалансировать уровень влажности воздуха в помещении и обеспечить здоровое и комфортное пространство для жильцов.Штукатурки из модифицированной земли, а также базовые материалы были протестированы на предмет их влаготермических характеристик. Влагобуферную способность разработанных материалов оценивали с помощью испытаний на адсорбцию паров воды в соответствии со стандартами (DIN 18947, 2013). Классы поглощения водяного пара для земляных штукатурок, установленные в DIN 18947, включены в результаты. Полученные данные демонстрируют положительные характеристики разработанных материалов (рис. 5).

Модифицированная базовая штукатурка поглощает почти на 100 % больше водяного пара, чем чистый материал, в то время как модифицированная финишная земляная штукатурка, нанесенная поверх модифицированной грунтовой штукатурки, адсорбирует примерно на 50 % больше, чем чистая земляная штукатурка (через 12 часов) .Однако удивительно, что последняя смесь материалов поглощает на 2/3 меньше, чем модифицированная базовая штукатурка, хотя оба исходных материала поглощают почти одинаковое количество водяного пара. В процессе смешивания было замечено, что материал аэрогеля влияет на формирование поверхности. На поверхности образца стали видны мелкие частицы материала, которые как бы сделали поверхность более плотной.

4Технология производства композита UHPC-AAC/CLC

4.1Производство ящиков UHPC

Целью данного раздела является представление технологии продукта, используемой для производства композитных элементов UHPC-AAC. Первые испытания были посвящены одностадийному производству коробчатых элементов UHPC, т. е. внешний слой UHPC и выступающие кромки отливаются одной бетонной смесью. Для этой цели было принято «плавающее тело». Защита плавучего тела от всплытия вверх требует точных мер при учете полного гидростатического давления. В случае натурных элементов, где плавучесть может достигать больших значений, может быть слишком сложно точно зафиксировать плавающие тела.Поэтому при втором подходе дальнейшие испытания были посвящены двухэтапной процедуре изготовления коробки UHPC, при которой выступающие края коробки отливались поверх внешнего слоя после начального затвердевания (рис. 6).

В испытаниях в качестве внутренней опалубки использовался блок Multipor ® . Через сутки после отливки наружного слоя блок Multipor ® уложили на него без фиксации и отлили выступающие края. UHPC заливали в зазор между опалубкой и блоком Multipor ® в одном из углов опалубки.UHPC легко обтекал блок Multipor ® , полностью заполняя зазор, не создавая плавучести; то есть во время литья блок Multipor ® просто удерживался на месте вручную, и UHPC не проникал под блок Multipor ® , несмотря на то, что обратная сторона внешнего слоя не была идеально гладкой.

Из-за двухэтапного производства коробки UHPC нельзя считать монолитными, как в случае одностадийного производства.Фактически наблюдалось отчетливое расслоение, видимое как стык между внешним слоем UHPC и выступающими вверх краями (рис. 7). Для оценки прочности связи между двумя слоями UHPC были проведены предварительные испытания на сдвиг и отрыв.

Предполагается, что «приклеивание» блоков Multipor ® на тыльную сторону наружного слоя UHPC быстротвердеющим клеем на минеральной основе с малой усадкой облегчит отливку вывернутых кромок, а значит, и получение полной -масштабные элементы.С другой стороны, когда коробки UHPC необходимы в качестве «форм» для отливки свежего газобетона и последующей совместной автоклавной обработки, предполагается, что жесткая рама в качестве внутренней опалубки поверх внешнего слоя UHPC будет более эффективной для отливки переворачивающейся края, чем блок. Каркас, состоящий из нескольких частей, будет более гибким и простым в установке и демонтаже при извлечении элемента из формы после затвердевания UHPC.

4.2 Изготовление изоляции

Мелкосерийные коробчатые элементы UHPC, как показано на рис.8a были предварительно изготовлены в лабораториях Dyckerhoff и отправлены в Xella и CBI для изготовления полупанелей с использованием AAC и CLC соответственно. После достаточного отверждения UHPC разработанные AAC/CLC отливают непосредственно на эти панели, чтобы реализовать изоляционный слой мелкомасштабного элемента.

В случае газобетона ящики UHPC заполнялись свежим шламом, так что процесс набухания, вызванный реакцией алюминия и отверждения газобетона, происходил внутри ящиков UHPC (рис.8б, в).

Через 24 часа элементы были автоклавированы. После обработки в автоклаве двух образцов композитов AAC было обнаружено сильное образование трещин, предположительно в результате различий в термической деформации между изоляционным слоем AAC и закрывающим коробом UHPC. Наблюдаемые результаты показывают, что используемая стратегия производства полупанелей UHPC/AAC не подходит для AAC с плотностью в сухом состоянии ≥175 кг/м 3 .

Предполагается, что наблюдаемые трещины как в газобетонном блоке, так и в ящике UHPC являются следствием ограниченного термического расширения материала, в частности, на этапе охлаждения в процессе автоклавирования, что приводит к растягивающим напряжениям.

Однако при производстве CLC необходимо учитывать два основных аспекта: тщательное смачивание внутренних поверхностей UHPC перед заливкой, чтобы избежать разрушения CLC и уменьшить усадку; а после заливки необходимо дать достаточно времени, чтобы позволить CLC высохнуть и, таким образом, избежать захвата чрезмерной влаги изоляцией.

До сих пор были приготовлены мелкомасштабные образцы (рис. 9) с использованием CLC с плотностью около 300  кг/м 3 . После затвердевания ХПК в целом сохраняли свои первоначальные размеры.В основном по краям наблюдалось растрескивание и отслоение CLC от UHPC, но без нарушения целостности панели.

5Выводы

Коробчатая конструкция представляет собой простое и надежное решение для элементов фасада; Помимо хороших структурных характеристик, концепция обеспечивает эффективную защиту изоляционного материала во время транспортировки, установки и использования. Кроме того, из-за отсутствия армирования и соединителей через изоляцию технология производства не требует больших трудоемких операций, что желательно при масштабировании.

Предварительные исследования показали больше преимуществ двухэтапной процедуры изготовления коробок UHPC, чем одноэтапной. В этой структуре связь между слоями UHPC играет ключевую роль при производстве немонолитных элементов UHPC. Прочность связи между подложкой UHPC и верхним слоем UHPC была оценена с помощью испытаний на сдвиг и испытаний на отрыв с многообещающими результатами. Однако будущая деятельность должна включать более систематические исследования, в частности, в отношении свойств поверхности подложки UHPC.

При производстве мелкосерийных композитных элементов UHPC-AAC наблюдалась удовлетворительная связь между UHPC и AAC. Тем не менее, исследования поведения термической деформации композитных элементов будут частью будущей деятельности.

Возможная оптимизация производственных технологий будет охватывать как двухстадийное изготовление ящиков UHPC, так и «склейку» блоков AAC на закаленном UHPC. Одноэтапное производство полномасштабных блоков UHPC кажется слишком сложным и не будет рассматриваться далее.

Перед заливкой изоляционного слоя рекомендуется тщательно смочить подложку UHPC, чтобы избежать разрушения и вредной усадки CLC. Особое внимание следует уделить высыханию CLC, чтобы избежать попадания избыточной влаги в изоляционный слой после монтажа фасадных элементов.

Процесс закалки CLC кажется совместимым с конфигурацией панели. CLC в целом сохранил свои первоначальные размеры. Только по краям наблюдалось незначительное растрескивание и отслоение без нарушения целостности панели.Будущие действия будут включать количественную оценку прочности соединения интерфейса UHPC-CLC. Будущая работа будет сосредоточена на включении волокон и аэрогелей. Ожидается, что первый будет способствовать повышению механической стабильности ХЖК, а второй значительно снизит теплопроводность до значений в диапазоне 30–35 мВт/(м·К).

Использование земляной штукатурки, модифицированной аэрогелем, кажется многообещающим способом улучшения влаготермических условий в помещении. Развитие материалов на сегодняшний день показывает, что аэрогели увеличивают способность глиняной штукатурки адсорбировать водяной пар примерно на 70–90%.Следующие шаги должны выяснить, ограничен ли процесс адсорбции водяного пара через модифицированную поверхность земляной штукатурки. Кроме того, будут проведены испытания на прочность сцепления и истирание. Кроме того, оптимизация смесей материалов должна быть продолжена, чтобы обеспечить разработку рыночного продукта.

Благодарности

Это исследование стало возможным при поддержке Седьмой рамочной программы Европейского Союза по исследованиям, технологическим разработкам и демонстрациям в соответствии с соглашением о гранте №.608893 (H-House, www.h-house-project.eu).

Ссылка


9

9

9

9

9

9

9

9

Акер, П. и Бехлул, М. (2004). Технология Ductal ® : Широкий спектр свойств, широкий спектр применения. В: Учеб. Междунар. Симп. О сверхвысококачественном бетоне, 13–15 сентября 2004 г. , Кассель, Германия, 11–23.

Альборн Т. М., Миссон Д. Л., Пьюз Э. Дж. и Гилбертсон К.Г. (2008). Долговечность и прочностные характеристики сверхвысококачественного бетона при различных режимах твердения. В: Учеб. 2-й междунар. Симп. по сверхвысококачественному бетону, Фелинг, Э., Шмидт, М., и Штюрвальд, С. (ред.) Кассель, Германия, 5–7 марта 2008 г., Schriftenreihe Baustoffe und Massivbau (10), Kassel University Press, 197– 204.

3

3

Alexanderson J1979relations между структурой и механическими свойствами автоклавированного бетотоэлектризованного C40189

4

Bathloul, M.и Батоз Дж.-Ф. (2008). Ductal ü применений за последнюю олимпиаду. В: Учеб. 2-й междунар. Симп. по сверхвысококачественному бетону, Кассель, Германия, 5–7 марта 2008 г., Schriftenreihe Baustoffe und Massivbau (10), Kassel University Press, 855–862.

Автобусный центр RATP в Тие, Франция (www.szolyd.com).

6

6

9

de larrard f, Sedran T1994OPTimation Ультра-Высокопроизводительного бетона с использованием упаковочной модели и бетонных исследований349971009

7

DIN 18947 (2013) .Земляные штукатурки – Термины и определения, требования, методы испытаний.

EN ISO 10456 (2010), Строительные материалы и изделия. Методы определения заявленных и расчетных тепловых характеристик.

EN 1992-1-1 (2004). Еврокод 2: Проектирование бетонных конструкций – Часть 1-1 – Часть 3.

10

EN 197-1 (2011). Цемент.Состав, технические характеристики и критерии соответствия обычных цементов.

11

Европейский технический сертификат, ETA-05/0093 (2011 г.). Теплоизоляционная панель Multipor, действительна до 1 июня 2019 г.

12

Липпе, К. Л. (1986). Entwicklung hochporöser C-S-H- Werkstoffe mit minimaler Wärmeleitfähigkeit. BMFT Forschung Полоса 86, Fachinformationszentrum Энерги / Physik / Mathematik

13

Нарайянан N, Рамамурти K2000Structure и свойства газобетона: а reviewCement & Бетон Composites22321329

14

Oel , Х.Дж. (1980). Wärmeleitfähigkeit und Festigkeit von Calzium-Hydrosilicat-Produkten. Abschlußbericht DFG Forschungsvorhaben Mo 256/6.

15

Пьерар Дж., Думс Б. и Кауберг Н. (2012). Оценка параметров долговечности UHPC с помощью ускоренных лабораторных испытаний. В: Schmidt, M. et al. (Ред.): Учеб. Hipermat 2012, 3-й междунар. Симп. О UHPC и нанотехнологиях для высокоэффективных строительных материалов, 7–9 марта 2012 г., Кассель, Германия, 371–376.

16

Ребентрост М. и Уайт Г. (2008a). Опыт и применение сверхвысококачественного бетона в Азии. В: Учеб. 2-й междунар. Симп. О сверхвысококачественном бетоне, Фелинг, Э., Шмидт, М. и Штюрвальд, С. (редакторы), Кассель, Германия, 5-7 марта 2008 г., Schriftenreihe Baustoffe und Massivbau (10), Kassel University Press, 19- 30.

17

Ребентрост, М. и Уайт, Г.(2008б). Поведение и устойчивость сверхвысококачественного бетона к ударным воздействиям. В: Учеб. 2-й междунар. Симп. О сверхвысококачественном бетоне, Кассель, Германия, 5-7 марта 2008 г., 735-742.

18

Томас М., Грин Б., О’Нил Э., Перри В., Хейман С. и Хоссак А. (2012). Морские характеристики UHPC на острове Трит. В: Schmidt, M. et al. (ред.): Учеб. Hipermat 2012, 3-й междунар. Симп. О UHPC и нанотехнологиях для высокоэффективных строительных материалов, 7–9 марта 2012 г., Кассель, Германия, 365–370.

Олег Петрлаков:н кува «Структурная штукатурка на фасаде…»

Текиян маа

AllAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamas, TheBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurmaBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCote d’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фарерских IslandsFijiFinlandFranceFrench ГвианаФранцузская ПолинезияФранцузские южные и антарктические землиГабонГамбия, ГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БисауГайанаГаити Остров Херд a й McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, NorthKorea, SouthKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestine, Государственный ofPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint HelenaSaint Киттс и NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi АравияСенегалСербияСейшелыСьерра-ЛеонеСингапурСловакияСловенияСоломоновы островаS omaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited StatesUnited Штаты Экваторияльная IslandsUruguayUzbekistanVanuatuVenezuelaVietnamVirgin IslandsWallis и FutunaWestern SaharaYemenZambiaZimbabwe

Божья коровка на гипсовом фасаде — a Лицензионное фото из Photocase

Купите это Стоковое фото RF на божьей коровке на марини фасада гипса Архитектура Внешний снимок построен Дом (жилая постройка) Фасадная стена (здание) желонка Представленный фасад Гипсовая структура Заброшенные искусственные постройки Структуры и формы Узор Приглушенный цвет для вашего редакционного или рекламного веб-сайта, обложки книги , Флаер, Статья, Блог WordPress и Шаблон из Фотокейса.

Похожие изображения

Ксения рябина ЭзраПортент ЭзраПортент ЭзраПортент ЭзраПортент ЭзраПортент ЭзраПортент ЭзраПортент ЭзраПортент время.ЭзраПортент ЭзраПортент ЭзраПортент ЭзраПортент Уиллма… ЭзраПортент Наллгрюн Ленс owik2 Онески ЭзраПортент ЭзраПортент Онески ЭзраПортент ЭзраПортент owik2 биглейх Аксельбюкерт Карлсбарт нивоа Уиллма. .. ЭзраПортент ЭзраПортент рябина Фотолайн Цеттберлин Джонатан Шёпс Андреас Сигель рябина owik2 Фотолайн неправильно57 Джинтон время.ЭзраПортент аремак Герр Шпехт ЭзраПортент

фасад, штукатурка, структурная штукатурка, шпаклевка, фактурная штукатурка, стена, hauswand, фон, оштукатуренная, структура

фасад, штукатурка, структурная штукатурка, штукатурка для царапин, текстурированная штукатурка, стена, Hauswand, задний план, оштукатуренный, состав Public Domain

Бесплатно для коммерческого использования, DMCA Свяжитесь с нами

Фото ключевые слова

  • фасад
  • гипс
  • структурная штукатурка
  • пластырь для царапин
  • текстурная штукатурка
  • стена
  • хаусванд
  • фон
  • оштукатуренный
  • конструкция
  • текстура
  • графически
  • образец
  • pдля фото
  • район
  • поверхность
  • фоновая текстура
  • реферат
  • фоны
  • текстурированный
  • полный кадр
  • грубый
  • крупным планом
  • стена — элемент здания
  • день
  • природа
  • архитектура
  • коричневый
  • строительный материал
  • макрос
  • на открытом воздухе
  • подряд
  • встроенная конструкция
  • материал
  • грязь
  • старый
  • фактурный эффект
Выберите разрешение и загрузите это фото

ПК (720P, 1080P, 2K, 4K):

  • 1366×768
  • 1920×1080
  • 1440×900
  • 1600×900
  • 1280×800
  • 1024×768
  • 1280×1024
  • 1536×864
  • 1680×1050
  • 1280×720
  • 1360×768
  • 2560×1440
  • 2560×1080
  • 1920×1200
  • 1280×768
  • 800×600
  • 3840×2160
  • 4096×2304
  • 5120×2880
  • 2880×1800
  • 2560×1600

Мобильный (iPhone, Android):

  • 320×480
  • 640×960
  • 640×1136
  • 750×1334
  • 1242×2208
  • 1125×2436
  • 1242×2688
  • 828×1792
  • 720×1280
  • 1080×1920
  • 480×854
  • 480×800
  • 540×960
  • 600×1024
  • 800×1280
  • 1440×2560
  • 320×480

Планшет (iPad, Android):

  • 1024×768
  • 2048×1536
  • 2224×1668
  • 2388×1668
  • 2732×2048
  • 2736×1824
  • 2048×1536
  • 1024×600
  • 1600×1200
  • 2160×1440
.
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
