Электронный дальномер это: Дальномер. Виды и работа. Применение и как выбрать. Особенности

Дальномер. Виды и работа. Применение и как выбрать. Особенности

Дальномер – это прибор, предназначенный для определения расстояния между наблюдателем и удаленным объектом без необходимости приближаться к нему. Он широко используется в геодезии, а также в строительстве, топографии и прочих сферах. Также дальномерами пользуются военные для корректировки огня со снайперского оружия и минометных установок.

Кому пригодится дальномер, и его преимущества над измерительной рулеткой

Применение дальномеров имеет массу преимуществ над традиционными измерительными линейками и рулетками, поскольку дает возможность получить точные данные о расстоянии к объекту за считанные секунды. При этом оператор использующий прибор может находиться на одном месте. Это намного удобней и быстрее. При этом получаются точные показатели с минимальной погрешностью. К примеру, если измерять расстояние между двумя объектами на ландшафте, то при применении обыкновенной измерительной рулетки может возникнуть большая погрешность в связи с наличием на траектории движения неровностей и углублений. Дальномеры проводят измерения по идеально прямой линии, сводя на нет факторы, влияющие на точность.

Применение подобного оборудования в быту неоправданно. Его могут использовать строители, но только те, которые занимаются возведением зданий, а не внутренней отделкой. Стоимость подобного инструмента, а также затраты времени на его выставление, делают его применение для монтажной разметки на стенах неактуальным. В том же случае если необходимо обозначить границы для заливки фундамента или рытья большого котлована для крупных зданий, тогда естественно дальномер будет намного удобнее, чем рулетка.

Также дальномеры часто используют фотографы, которые предпочитают снимать пейзажи. Интересует это оборудование и астрономов, геодезистов, военных и мореплавателей. Это сугубо профессиональный инструмент, который не стоит покупать любителю, планирующему его использование от случая к случаю.

Виды дальномеров по принципу работы

По принципу работы существующие конструкции дальномеров разделяют на две категории:

Активные.
Пассивные.

Активные наводятся объективом на точку, к которой необходимо измерить расстояние, после чего отправляют на нее световой или звуковой сигнал. Достигнув поверхности предмета, тот отражается и возвращается обратно. Чувствительный элемент прибора улавливает волну и рассчитывает расстояние к объекту на основе времени, которое ушло на ее передвижение.

Активные дальномеры бывают следующих видов:

Звуковые.
Световые.
Лазерные.

Что касается пассивных, то они не посылают никаких сигналов. Определение расстояния осуществляется по совершенно другому принципу. Такие инструменты работают по законам геометрии. С помощью пассивных приборов осуществляется вычисление построенного равнобедренного треугольника, по параметрам которого можно высчитать расстояние.

Пассивные дальномеры бывают:

Оптические.
Нитевые.

Ультразвуковой дальномер

Является самым неточным устройством, работающим по активному принципу. Это оборудование имеет схожий метод с тем, что используют для ориентирования дельфины или летучие мыши. Прибор создает звуковую волну, направленную вперед на объект, к которому нужно померить расстояние. При достижении импульсом преграды создается эхо, которое отбивается и попадает на чувствительную часть ультразвукового устройства.

Такие приборы используют звук с высокой частотой около 40 Кгц. Он неуловимый уху человека, поэтому применение подобного дальномера не вызывает никакого дискомфорта. Это сравнительно недорогие устройства, но чтобы ими воспользоваться, необходимо правильно направить импульс, на что уходит время. Конечно, рулеткой мерить намного дольше, но лазерные инструменты более совершенные, чем ультразвуковые.

Лазерный дальномер

Один из самых востребованных. Он направляет на объект пучок света, который отбивается и возвращается на чувствительный сенсор устройства. По тому времени, которое уходит на движение пучка света туда и обратно прибор автоматически рассчитывает дистанцию. Таким образом, оператор просто считывает готовые цифровые данные с дисплея.

Такие устройства могут комплектоваться лазером различной мощности. Дальность измерения зависит именно от яркости излучателя. В продаже можно встретить строительные дальномеры с диапазоном действия от 20 до 50 м. Также бывают более мощные устройства, которыми пользуются геодезисты. Лазерные приборы очень надежные, а главное могут ремонтироваться. Практически любая деталь, которая вышла из строя, может быть заменена в сервисном центре.

Лазерные дальномеры являются электронным устройством, которое нуждается в источнике питания. В качестве него может выступать встроенная аккумуляторная батарея или обыкновенные пальчиковые батарейки. В плане экономии лучшее устройство на аккумуляторе, которое можно заряжать от электросети. Себестоимость обеспечения его работы намного ниже, чем при периодической покупке батареек для смены.

Важным преимуществом, которым обладает лазерный дальномер, является возможность измерения расстояния к определенной точке. Инструменты прочих типов такой функции не имеют. Пучок лазерного луча очень тонкий, поэтому он доходит до требуемого участка объекта и отбивается от него обратно. Если поверхность является рельефной, к примеру отвесная скала, то только такое устройство даст возможность получить точные данные.

При использовании лазерного дальномера для измерения расстояния от очень удаленных объектом в несколько сотен метров устройство должно закрепляться на штативе. Дело в том, что дрожание рук при столь значительной дистанции не позволит оборудованию уловить отраженный сигнал, а также изначально направить его прямо в цель. Если же прибор будет закреплен неподвижно, то это позволит избежать подобных факторов влияющих на погрешность.

Точность измерения лазерным дальномером во многом зависит от условий, в которых осуществляется работа. Под открытым небом при хорошем солнечном освещении устройство теряет свою чувствительность, особенно если приходится действовать на большие дистанции. Также оно плохо работает в туман, но эта проблема присуща всем типам дальномеров, поскольку для них нужна прямая видимость.

Оптический дальномер

Работает по пассивному принципу. Такие устройства часто используют геодезисты, поскольку инструмент поддерживает измерения на дальние расстояния. При необходимости осуществлять топографические работы лучше выбрать оборудование этого типа. Такие приборы работают по всем известной теореме Пифагора, которая является одной из самых главных в геометрии.

Подобные инструменты не имеют датчика, который автоматически определяет расстояние. Смотря в окуляр оптического дальномера нужно визуально зафиксировать данные специальной шкалы, поэтому получение погрешности является неизбежной.

Хотя оптические дальномеры и весьма удачный вариант для дальних измерений, но если нужно померить дистанцию до отвесного объекта с рельефной поверхностью, к примеру отвесной скальной стены, то при взгляде через зрительную трубку данная поверхность будет выглядеть обычной плоскостью. В результате полученные параметры дистанции будут иметь значительную погрешность и показания расстояния в целом, а не к определенной точке отсчета.

Оптические дальномеры бывают монокулярными и стереоскопическими. Их принцип работы немного отличается, поскольку первые позволяют вычислять расстояние используя геометрические формулы для прямоугольного треугольника, а вторые для равнобедренного. Монокуляр стоит дешевле, чем дальномер с двумя зрительными трубками. Кроме этого он менее удобен, поскольку вызывает утомление оператора. Смотреть через стереоскопические дальномеры комфортнее, а кроме этого они способны определить расстояние до движущегося объекта.

Нитевый дальномер

Работает схожим принципом с оптическим. Для осуществления измерения применяются геометрические вычисления. Устройство применяется со специальной рейкой с нанесенной на нее шкалой делением в 2 см. Она переносится к той точке, до которой необходимо измерить расстояние. Планка устанавливается горизонтально. Она укапывается в грунт или поддерживается специальными подставками. В крайнем случае ее может удерживать напарник руками. После того как рейка установлена необходимо вернуться к точке от которой нужно провести измерение и посмотреть на шкалу планки через объектив устройства. Его зрительная труба имеет установленные тонкие горизонтальные нити. Просматривая через глазки дальномера нужно подсчитать, сколько делений на шкале планки помещается между двумя линиями. После получения данных остается провести расчет по специальной табличке или формуле, в зависимости от желания.

Такое оборудование является довольно точным, но весьма неудобным. Дело в том, что при его применении в любом случае придется отправиться к объекту, к которому нужно померить дистанцию, чтобы установить рейку со шкалой. После необходимо будет вернуться к устройству и посмотреть через зрительную трубку. Если речь идет о расстояниях в несколько сотен метров, то подобные переходы заберут много времени и сил. В связи с этим специалисты, которые пользуются подобными дальномерами, обычно действуют с напарником. Оборудование других типов позволяет работать одному.

Как выбрать лазерный дальномер (2019) | Лазерные дальномеры, нивелиры | Блог

Лазерный дальномер способен значительно облегчить жизнь строителя или мастера-отделочника. Если отдельную деталь пока еще проще померить обычной рулеткой, то, как только дело доходит до размеров комнат, высоты потолков или расстояний между конструкциями, лазерный дальномер становится вне конкуренции. А многие модели еще и умеют запоминать измерения и вычислять по ним площадь или кубатуру помещения. Поэтому лазерные дальномеры стали незаменимыми помощниками многих специалистов, оперирующих в своей деятельности площадями и объемами комнат. Так что область применения этих приборов очень широка:

строительство и отделка;
монтаж конструкций и коммуникаций;
дизайн помещений и ландшафтный дизайн;
земляные работы;
проектирование вентиляции и кондиционирования;
инспекционные работы;
охота;
и т.д.

Ну и понятно, что дальномер, используемый землемером и дальномер, используемый дизайнером квартир – это совершенно разные дальномеры с разными характеристиками.

Характеристики лазерных дальномеров

Тип.

Лазерный дальномер улавливает отраженный от препятствия лазерный луч и вычисляет расстояние по сдвигу фазы сигнала, которым этот луч модулируется. Лазерные дальномеры отличаются высокой точностью измерений – до десятых долей миллиметра.

Удобно то, что дальномер измеряет расстояние именно до той точки, которая подсвечена лазером. Из недостатков можно отметить частую для лазерных инструментов «нелюбовь» к яркому солнечному свету и невозможность определения расстояния до прозрачных объектов (окон, стеллажей и пр.) Впрочем, если вдруг возникает необходимость измерить расстояние именно до поверхности стекла, на него всегда можно прилепить кусочек бумаги.

Ультразвуковой дальномер, вообще-то, к лазерным устройствам не относится – для измерений он использует принцип эхолокации – определяя расстояние по запаздыванию отразившейся от препятствия звуковой волны.

С лазерными дальномерами его роднит только использование лазерного светодиода для создания световой отметки, облегчающего «прицеливание» на объект, до которого измеряется расстояние. Однако, следует понимать, что испускаемый дальномером звуковой пучок расходится довольно широко и может отражаться от различных поверхностей, внося искажения в результат.

К примеру, если измерять расстояние до балки, расположенной на некотором расстоянии от стены, дальномер покажет расстояние до стены (хотя лазерный «зайчик» будет на балке), поскольку отраженный от неё сигнал будет сильнее.

Кроме того, по дальности и точности ультразвуковой дальномер сильно уступает лазерному – звук затухает намного быстрее лазерного луча, и скорость его зависит от погодных условий. Несколько лет назад ультразвуковые дальномеры были заметно дешевле лазерных, но сегодня это уже не так. Преимуществами ультразвуковых дальномеров остаются только невосприимчивость к яркому свету и возможность измерения расстояния до прозрачных плоскостей.

Максимальное расстояние измерений определяет область применения прибора.

Специалистам, работающим в квартирах и помещениях частных домов, будет вполне достаточно 20 м.

При работе в больших помещениях уже нужна возможность измерения на расстояниях до 40 м.

Максимум в 100 метров и более потребуется при работе на открытом воздухе или в очень больших помещениях (ангарах, складах, стадионах и т.п.)

Но имейте в виду, что на открытом воздухе световую отметку невооруженным глазом не видно уже метров с 15-20 (зависит от освещения), да и точность на таком удалении при измерении с рук будет невысока. Поэтому для работы на расстояниях от 40 метров желательно наличие видоискателя с зумом и крепления на штатив.

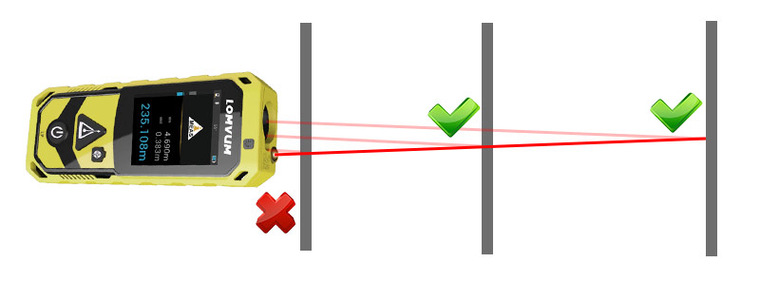

Многие модели ограничены и минимальным расстоянием измерений – оси передатчика и приемника обычно разнесены, поэтому, при малом расстоянии до точки отражения, отраженный луч просто не попадает в приемник. Обратите на это внимание, если вам важна возможность измерения небольших расстояний.

Погрешность определяет точность прибора. Для ультразвуковых дальномеров погрешность составляет 3-5 мм, для лазерных меньше, в среднем – 1-2 мм. Впрочем, бывают и специализированные охотничьи модели, которым высокая точность не требуется – они могут иметь погрешность до 1 метра.

Обычно дальномер считает расстояние до объекта от заднего торца прибора. Это удобно при работе внутри помещения. Но иногда бывает удобнее использовать другую точку начала отсчета – передний торец прибора при работе с внешними углами снаружи здания или точку крепления штатива – при работе со штатива. Количество точек для начала отсчета как раз и определяет возможность измерения от различных точек относительно самого прибора.

Длина волны лазера определяет цвет его луча. В лазерной технике обычно используются два вида лазеров – зеленые, с длиной волны 535-550 нм и красные – с длиной 635-650 нм. Это обусловлено тем, что человеческий глаз лучше всего видит именно красный и зеленый цвета. Причем зеленый чуть лучше, но этот цвет часто встречается в окружающем пространстве, а на нем зеленая точка хуже различима, чем красная, поэтому красный лазер используется чаще.

Следует отметить, что измерение расстояния происходит не мгновенно, – в зависимости от быстродействия устройства и измеряемого расстояния, прибор может потратить на это несколько секунд. Если такая задержка для вас неприемлема, обратите внимание на максимальное время измерения при подборе дальномера.

При замере множества расстояний бывает удобно, если у прибора есть возможность хранения замеров во встроенной памяти. Количество сохраняемых замеров у различных приборов может изменяться от одного до нескольких сотен.

Основное, что отличает дорогие профессиональные модели от простых бытовых – это расширенный набор функций. Самые простые дальномеры способны измерять только расстояние до подсвеченной точки.

Модели подороже способны на основе проведенных измерений автоматически подсчитать площадь или объем помещения.

Модели среднего ценового сегмента могут иметь следующие возможности:

Функция Пифагора: возможность косвенного измерения различных величин по двум или более точкам. Например, для измерения высоты здания с некоторого расстояния производится измерение сначала расстояния до точки у основания, а затем – у верхушки здания. После чего электроника дальномера вычисляет искомую высоту. Более точный расчет высоты доступен для моделей с жидкостным уровнем или датчиком угла наклона – это позволяет определить точку пересечения горизонтальной линии от дальномера с измеряемой высотой.
Функция маляра: автоматический подсчет суммарной площади нескольких стен. Функция бывает полезна при подсчете количества требуемых стеновых покрытий, например, обоев или плитки.

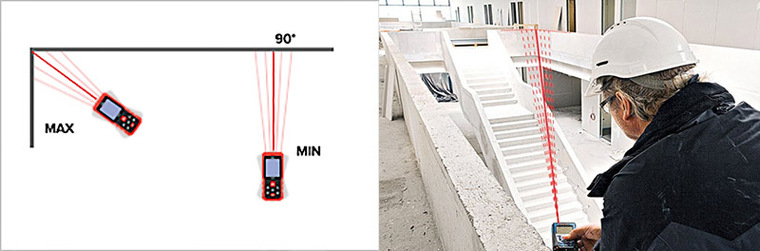

Определение минимума и максимума. Любой дальномер показывает расстояние до подсвеченной точки. Но иногда бывает нужно не узнать расстояние до определенной точки, а найти максимум или минимум каких-либо размеров. В этом случае поможет данная функция – она показывает не измеренное расстояние, а максимальное или минимальное из нескольких измерений. Определение минимума позволяет быстро найти длину перпендикуляра до стены, а определение максимума – так же быстро определить длину диагонали комнаты.

Измерение трапеции позволяет вычислить длину одной из сторон трапеции по трем другим сторонам. С помощью этой функции можно посчитать, например, длину стропил, проходящих на большой высоте от пола.

Разметка равных отрезков позволяет разделить заданную длину на некоторое количество одинаковых отрезков. Эта функция может помочь при установке балясин, столбиков, посадке деревьев и кустов на одинаковых расстояниях и пр.

Профессиональные модели способны и на более сложные вычисления:

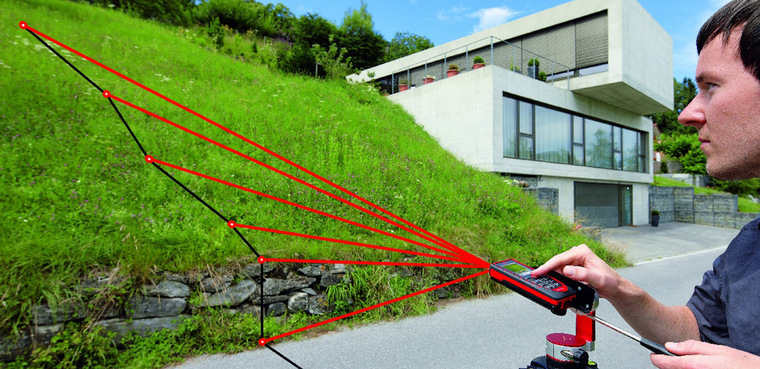

Подсчет площади по нескольким точкам позволяет подсчитать площадь сложных фигур, находясь на расстоянии десятков метров от них.
Подсчет углов наклона линий и плоскостей по нескольким измеренным точкам. Функция приближает прибор по возможностям к лазерным нивелирам и может быть полезна многим специалистам: от отделочников и строителей до геодезистов и ландшафтных дизайнеров.

Создание фотографий объектов с наложенными результатами измерений.

Отдельным набором функции снабжаются охотничьи дальномеры: например, баллистический калькулятор, определяющий снижение траектории полета пули на измеренной дальности; функция «игнорирования листвы», отсеивающая отражения от листьев и травы на близких расстояниях и т.д.

Если вы приобретаете прибор для профессиональной деятельности, и результаты измерений будут вноситься в официальные документы, будет нелишним, если дальномер внесен в Госреестр средств измерений (в некоторых областях деятельности это даже оговорено нормативными документами). В любом случае, наличие прибора в Госреестре СИ позволяет проводить его поверку в метрологических центрах, что обеспечит юридическое подтверждение достоверности измерений.

Как и всякий строительный инструмент, дальномер подвержен воздействию различных неблагоприятных факторов, в том числе – пыли и влаги. Поэтому при его выборе нелишним будет обратить внимание на степень защиты. Она определяется маркировкой IPXY, IP (Internal Protection – внутренняя защита), X – уровень защиты от твердых предметов и частиц, Y – уровень защиты от влаги. Чем больше число, тем выше уровень защиты:

Варианты выбора лазерных дальномеров

Если вы ищете инструмент, который бы с успехом заменил строительную рулетку, но при этом стоил ненамного дороже, выбирайте среди простых лазерных дальномеров с минимумом функций.

Если вам важна точность измерений, обратите внимание на [url=»https://www.dns-shop.ru/catalog/17a9cb5b16404e77/dalnomery/?f=aewu-2g2v]модели с низкой погрешностью измерений.

Для работы в квартирах и частных домах будет достаточно дальномера с [url=»https://www.dns-shop.ru/catalog/17a9cb5b16404e77/dalnomery/?order=1&groupBy=none&stock=2&f=2fjs&fr=12-20]максимальным измеряемым расстоянием до 20 м.

Все лазерные дальномеры имеют собственный источник питания. Если вам проще сменить комплект батареек, чем таскать с собой зарядное устройство, выбирайте [url=»https://www.dns-shop.ru/catalog/17a9cb5b16404e77/dalnomery/?order=1&groupBy=none&stock=2&f=2fwh]модель с питанием от батарей. В обратном же случае делайте выбор среди [url=»https://www.dns-shop.ru/catalog/17a9cb5b16404e77/dalnomery/?order=1&groupBy=none&stock=2&f=2fwg]аккумуляторных моделей.

Лазерный дальномер с максимальным измеряемым расстоянием от 100 метров наиболее универсален: он будет одинаково полезен и в помещениях любого размера, и на улице.

Если вы увлекаетесь охотой, то лазерный дальномер с максимальным расстоянием в 500-1500 метров поможет вам совершить удачный выстрел.

Что такое лазерный дальномер и как им пользоваться

Компактное устройство, пришедшее на смену механическим рулеткам. Способно моментально выполнять точные измерения и сложные расчеты, быстро и без помощи напарника, держащего край ленты в нужной точке. В данной теме, мы коротко и ясно расскажем, что такое дальномер, какие он имеет разновидности, конструкцию и функционал, а по завершению разбора устройства, расскажем, как им пользоваться.

Что такое дальномер

Вне зависимости от великого многообразия видов и моделей, портативный дальномер — это всегда компактное устройство с автономным источником питания, измеряющее расстояние от себя до ближайшей точки, на которую направлено. По принципу работы, все бесконтактные измерительные приборы делятся на 2 группы:

Активные – определяют расстояние до точки с помощью звукового, светового или лазерного луча, испускаемых прибором. Дойдя до ближайшего препятствия, фотоны света или звуковая волна, отражаются и направляются обратно к дальномеру. Чувствительный датчик мгновенно улавливает полученный сигнал, получая максимально точное время в микросекундах (мкс). Поскольку скорость звука и света общеизвестна ещё по школьным урокам физики, определение расстояния, сводиться к банальному делению.

Например, свет проходит 1 см за 29.2 мкс, а выпущенный нами луч, вернулся через 292 мкс. Следовательно, для получения расстояния, делим 292 на 29.2 и получаем 10 см, которые делятся ещё пополам, поскольку луч проходит один путь дважды (от излучателя и к нему). В результате такой элементарной формулы, определяется расстояние, выводимое на дисплей устройства.

Пассивные – производят вычисления на основе равнобедренного треугольника, где искомое расстояние является его высотой (h), а длина основания заведомо известна. Данный принцип с формулой расчета, представлен ниже и лежит в основе оптических, монокулярных, нитяных и стереоскопических дальномеров. Подобные устройства применяются в геодезии, охоте, спорте и туризме, где измерения начинаются от 500 метров и переваливают за 2 километра. В данной статье, дальномеры пассивного действия, представлены для ознакомления, как крупная группа измерительных устройств. В точных строительных работах, такие устройства, не используются.

Поскольку тема статьи посвящена разбору простых и компактных измерительных приборов для строительства, заострим внимание именно на них. Лазерный дальномер предназначен для исключительно точных измерений с погрешностью 1-3 мм, на 5-10 метров (в зависимости от модели). Инструмент успешно используется в строительстве, монтаже и ремонте.

Принцип действия лазерной рулетки может быть основан на импульсном или фазовом методе. Первый, вычисляет расстояние на основе времени прохождения импульса от дальномера к поверхности и обратно. Фазовый метод измерения устроен сложнее и основан на различии испускаемых и принимаемых лучей. Такие дальномеры определяют расстояние немного дольше импульсных, но получают более точные показания и стоят дешевле.

Конструкция лазерного дальномера

Имея даже поверхностное понимание, что такое лазерный дальномер, можно с уверенностью заключить, что при всем многообразии расцветок и элементов оформления, прибор практически всегда выполняется в единой концепции. Визуально и по габаритам, устройство схоже с кнопочным мобильником с лазерным излучателем на верхнем торце (где, на Nokia 1616, расположен фонарик). Правда, в отличии от разнообразных форм телефонов, корпус лазерной рулетки зачастую имеет меньше округлых или кривых граней. Ровность кирпича и полная перпендикулярность боковых граней корпуса исходящему лучу, необходима для удобства измерения.

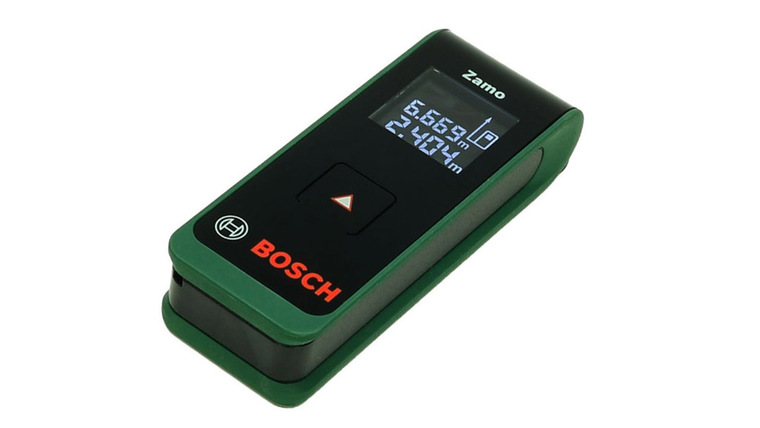

Бюджетные устройства, зачастую оснащаются LCD-дисплеями с подсветкой, где может отображаться от одной до 4-х строк данных и различные элементы (индикатор батареи или активированная функция). Более дорогие устройства имеют жидкокристаллические дисплеи с приличной гаммой цветов, использующихся для элементов интерфейса и функции визира со встроенной камерой.

Количество кнопок на панели зависит от функционала, и составляет от 2 до 10 и более. За измерение, в большинстве случаев, отвечает центральная кнопка, выделяющаяся от остальных. Далее по распространенности идет кнопка выключения и стирания данных. На более продвинутых аппаратах, есть кнопки сохранения и загрузки измерений, сложение и вычитание, подсветка и управление многочисленными возможностями, которые разбираем ниже.

Функционал

В эпоху технологического прогресса наивно полагать, что возможности лазерного дальномера ограничатся одним лишь измерением расстояния. Даже относительно недорогие устройства включают в себя приличный арсенал формул и модулей, позволяющих определять периметр, площадь и даже объем исследуемых объектов. Простые приборы, с единственной функцией измерения, тоже встречаются, но даже в самом бюджетном сегменте попадаются все реже. Наибольшее количество возможностей сосредоточено в профессиональных дальномерах, представляющих собой сконцентрированную кладезь теорем, для разнообразных расчетов. Далее конкретно о каждой функции.

Площадь и объем могут вычисляться стандартным способом, путем измерения каждой грани прикладыванием прибора, или же из одной точки со стороны. Функция полезна для отделочных работ, поскольку значительно облегчает и ускоряет расчет количества требуемого материала.

Уровень пригодиться для самых разнообразных строительно-монтажных и ремонтных работ. Оснастка может быть выполнена в роли обычного ватерпаса, установленного на корпусе инструмента или в качестве внутреннего модуля, выводящего градус угла на дисплей.

Скобы откидного типа позволяют производить диагональные измерения из углов, где невозможно плотное прилегание корпуса дальномера. В некоторых моделях, данную функцию выполняют выдвижные штыри, располагающиеся внутри корпуса.

Сохранение данных значительно облегчают работу с большими проектами, избавляя от необходимости ведения записей в блокноте. Возможность, в любой момент, поднять десяток-другой старых замеров, может выручить как на рабочем месте, так и в магазине стройматериалов.

Передача данных на пк или смартфон, в основном осуществляется через кабель, однако все больше моделей начинают оснащаться Bluetooth-модулем. Измерения могут передаваться в стандартных текстовых форматах, или загружаться в специальные программы, где могут быть преобразованы в полноценный чертеж проекта.

Непрерывное измерение превращает дальномер в настоящую лазерную рулетку, обновляющую расстояние до цели в режиме реального времени. Функция позволяет легко отмерять части нужной длины и помогает проверять неровности покрытия.

Визир представляет собой увеличительную оптику, для точного наведения луча на расстояния более 15 метров. В профессиональных моделях, функция имеет вид камеры, выводящей на дисплей картинку с точкой прицела посередине.

Измерение высоты позволяет получить точные данные о размерах дома или длине дерева, при измерении со стороны. Достаточно отмерить расстояние от дальномера до основания, и до конечной точки. На основе полученных данных и углов, устройство рассчитывает высоту. Для максимальной точности, подобные измерения рекомендуется производить на неподвижном штативе, с использованием визира.

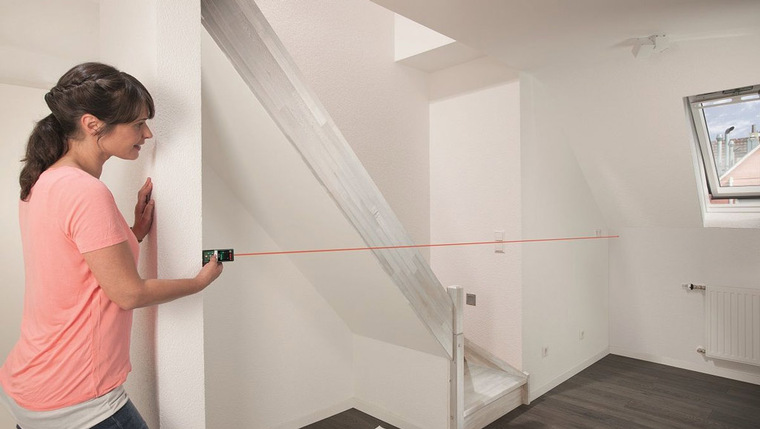

Как пользоваться лазерным дальномером

Первоочередная задача любого лазерного дальномера, сводиться к упрощению и ускорению процесса измерения. Производители стараются сделать эти приборы максимально удобными и интуитивно понятными, однако большинство моделей имеют уникальный дизайн со своей системой управления, требующей индивидуального ознакомления. Для облегчения изучения, каждое устройство комплектуется руководством, объясняющим, как пользоваться лазерным дальномером конкретной модели. К сожалению, не каждый мануал имеет наглядное, подробное написание на русскоязычном языке, поэтому разберем основные кнопки и команды, за которые они отвечают.

Вне зависимости от модели прибора, в его арсенале есть как минимум 2 кнопки: для измерения и для отчистки дынных, которая зачастую отвечает ещё за выключение аппарата. Чем модель более наворочена, тем объемнее клавиатура. Со сложностью появляются кнопки подсветки, сложения / вычитания результатов, нахождения площадей и объемов, сохранения данных. На устройствах с интерфейсом имеются кнопки навигации по меню. Для большей наглядности, ниже представлена инструкция на лазерный дальномер на примере 2-х разных приборов.

Главный обобщающий фактор, единственный, неизменный для всех моделей, заключается в принципе эксплуатации устройства. Нулевая точка отсчета расстояния, приходиться на нижний торец прибора. К примеру, чтобы измерить расстояние между стенами, прикладываем прибор перпендикулярно одной, чтобы лазерный луч был направлен на другую. Если требуется получить размер доски, совмещаем край инструмента с краем измеряемого объекта, с противоположной стороны которого ставим любой элемент отражения лазерного луча. Для получения площади, измеряем помещение в длину и ширину, перемножая полученные данные, а при необходимости, умножаем на высоту, для вычисления объема. Основы эксплуатации дальномера, наглядно продемонстрированы в видеоролике, приведенном ниже.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.

Как правильно пользоваться лазерной рулеткой и ее виды

С каждым днем в нашей повседневной жизни появляется все больше техники, позволяющей решать множество задач. Простые привычные в обиходе предметы сменяются более усовершенствованными инновационными новинками. Вот и традиционной рулетке нашлась современная альтернатива – лазерный дальномер. Это электронный оптический прибор, который используется для измерения длины, высоты, площади, объема, расстояний между объектами. При помощи этого оборудования замеры плоскостей выполняются с максимальной точностью. Лазерный дальномер, кроме строительной сферы, широко применяется в ландшафтном дизайне, в военной промышленности, в космической и авиационной геодезии, астрономии и других отраслях. Зная принцип работы устройства, можно использовать лазерный прибор в своих целях с максимальной эффективностью. Технологии стремительно развиваются, но и требования к качеству строительной техники постоянно растут. Современные модели измерительных приборов оснащены дополнительными полезными опциями и улучшенными рабочими характеристиками. В продаже можно встретить лазерные дальномеры с оптическим и цифровым визиром.

Какое предназначение инструмента

Лазерная линейка – еще одно название оптического прибора для измерения расстояний между предметами. Многие по привычке называют его лазерная рулетка. В любом случае, под этими именами скрывается один и тот же прибор. В основе работы устройства лежит измерение интервала времени между зондирующим сигналом и сигналом отражения от объекта.

Инженерно-геодезические измерения – основополагающая строительных работ. Мероприятия проводятся задолго до начала возведения зданий и сооружений. Вопрос точности выполненных геодезических работ играет важную роль, и по итогу определяет качество и надежность построенных объектов. Вот почему в строительстве так важна точность измерений. Лазерный дальномер выполняет замеры с высочайшей точностью, а по уровню показаний значительно превосходит стандартные измерительные приборы (рулетки, мерные ленты).

Лазерный дальномер – находка для строителей. С его помощью можно:

Быстро определить площади стен помещений, определить необходимое количество стройматериалов
Вычислить высоту здания
Определить максимальное и минимальное расстояние до объекта
Вычислить угол наклона крыши
Сохранить полученные данные или сбросить на компьютер
Замерить удаленные объекты, не приближаясь к ним

Какой принцип работы у лазерных дальномеров

Конструктивно оптический прибор состоит из следующих элементов:

Излучателя – излучает лазерные лучи на выбранный объект
Приемника – принимает лазерные лучи от объекта
Микропроцессора – конвертирует световой сигнал в цифровую величину
Дисплея – экран, где отображаются цифровые значения

Все элементы заключены в пластиковый или металлический корпус. Последний – выходит дороже, но долговечнее. На поверхности имеются кнопки управления и ЖК-дисплей. По габаритам прибор выглядит не больше мобильного телефона. Но встречаются и совсем миниатюрные модели лазерных дальномеров, которые к тому же стоят дешевле. Работает устройство от аккумуляторных батареек. Их запаса хватает, чтобы выполнить около двух тысяч измерений.

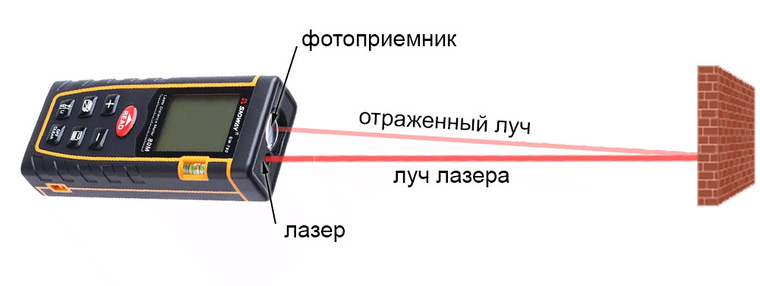

При включении лазерного прибора и наведении его на нужный объект, электромагнитная волна генерирует лазерный луч, который отражается от исходной зоны. Тут же сигнал возвращается в приемник, после чего происходит обработка данных.

В основе работы оборудования заложен подсчет временного интервала, за который лазерный луч проходит расстояние от исходной точки до объекта, и обратно. Полученное время прохождения сигнала микроконтроллер умножает на скорость лазерного луча, затем делит эту величину пополам. Полученный результат выводится на дисплей за доли секунды в понятной единице измерения (сантиметрах, миллиметрах, дециметрах или метрах). Расстояния для электронного измерителя длины также не есть проблемой. Он с такой же точностью выдаст результаты, даже если человек находится вдали от объекта.

Виды рассматриваемых измерителей

Лазерный дальномер или рулетка, по типу обработки излучаемого сигнала, бывает двух видов:

Фазовый – метод измерения расстояния основан на разнице фаз между излученным и полученным сигналом
Импульсный – определяет время, за которое лазерный импульс проходит расстояние от объекта и обратно

Лазерный измерительный прибор, в основе которого лежит фазовый метод обработки сигналов, обладает необычайно высокой точностью измерений и пользуется спросом у геодезистов, топографов, строителей. Это дорогое профессиональное оборудование. Импульсные дальномеры более доступны в цене, потому пользуются большей популярностью.

Преимущества рулетки лазерного типа

Только представьте себе, сколько неудобств вы испытываете при использовании традиционной рулетки. Ограниченность размера полотна, вечные надломы при замерах на расстоянии, невозможность измерить дистанцию до нужной плоскости в одиночку. Чтобы зафиксировать результаты приходиться иметь под рукой калькулятор, карандаш и блокнот. Сама скорость измерения оставляет желать лучшего, а значит падает производительность работ на строительном объекте.

А что делать в том случае, если к объекту невозможно добраться обычной рулеткой ? Это могут быть аварийные здания, представляющие угрозу для жизни, опасные участки и т.д.

«Умная» рулетка поможет избежать всех этих неудобств, облегчив и ускорив процесс. Теперь не придется крепить конец металлического полотна, следить за его натяжением и контролировать, чтобы он не слетел.

Преимущества лазерной рулетки:

Возможность проведения всех измерительных операций одним человеком, увеличивая скорость замеров
Оперативность получения достоверных значений
Возможность сохранения данных на внутренней памяти устройства
Точная фокусировка на объектах
Есть возможность приобрести устройство с различной дальностью действия от 15 м до 300 м

Стабильная работа в жару и холод
Широкий функционал
Небольшие габариты и маленький вес

Есть отечественные мастера, которые создают лазерный дальномер своими руками. Самодельный прибор используют в бытовых условиях.

По каким параметрам выбирать

Как выбрать лазерную рулетку при настолько широком ассортименте ? При покупке конкретной модели нужно заранее знать ее технические характеристики и на какие задачи она способна.

Лазерный дальномер делится на два класса: бытового и профессионального назначения. Первый вариант – доступен каждому, имеет базовый набор функций, вполне подходит для домашнего ремонта и строительства. Второй класс – из разряда профессионального оборудования и его функциональные возможности куда шире. А цена – оправдана высокая. Тут уж за качество придется платить.

Но это вовсе не означает, что бюджетные модели стоит сразу «отмести» и копить средства на вариант подороже. Посудите сами, какой смысл покупать дорогущий прибор с оригинальными «примочками», если в них нет никакой необходимости. Ведь можно купить лучший лазерный дальномер для дома, не переплачивая за ненужные функции.

Критерии выбора устройства:

Цена – напрямую зависит от функционала и рабочих характеристик. Готовьтесь к тому, что стоимость качественных приборов будет выше. Выбор делаете вы, исходя из собственных возможностей
Дальность измерений – определитесь где вы будите делать замеры дальномером. Если эксплуатация предполагается только в помещении модели с дальностью измерения до 40-50 м будет вполне достаточно. Для работы на открытом пространстве следует выбирать измеритель с дальностью до 150-250 м
Точность показаний – если требуется прибить дома полку в ванной, погрешность измерений не так важна. Другое дело, к примеру прокладка канализационных труб, где точность показаний играет большую роль. Модели с минимальной погрешностью (-/+ 1 мм) относятся к более высокой ценовой категории.

Полезные дополнительные опции, которыми оснащаются модели «побогаче»:

Таймер – отсрочка времени начала замеров
Широкодиапазонный уклономер – датчик точного измерения углов наклона
Bluetooth – для передачи данных на персональный компьютер или ноутбук с целью их дальнейшей обработки или хранения
Расчеты по Пифагору – опция, способная выполнять более сложные автоматические расчеты
Видоискатель – оптический усилитель, отвечающий за точную фокусировку сгенерированного лазерного луча на объекте

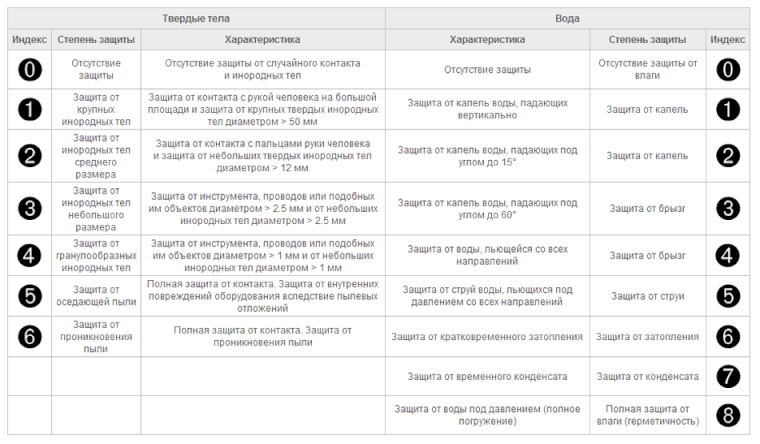

Пыле– и влагонепроницаемый корпус для защиты внутренних элементов от негативного воздействия окружающей среды

Как пользоваться в помещении и на улице – отличия

Работа прибора на улице и в помещении несколько отличается. Дальномер для улицы должен оснащаться отражающей пластиной – визиром. Для работы в солнечный день не обойтись без специальных красных очков. Они помогут обнаружить лазерный луч на плоскости при ярком дневном свете. Рулетка лазерного типа для улицы чаще имеет прочный корпус, специально предназначенный для работы на открытом воздухе. Цена дальномера для дома и улицы несколько различается. Последний будет стоить немного дороже. В остальном же действия измерительных приборов – идентичное.

Погрешность большинства бюджетных моделей дальномера составляет всего ничего – 1-3 мм.

На некорректность выдаваемых показаний и увеличение погрешности влияют несколько факторов:

Конструктивная особенность модели
Дальность измерения (чем она больше, тем выше будет погрешность)
Ошибки в работе с прибором

Рулетка электронного типа никакой сложности в работе не представляет. Включить прибор, нажать кнопку и наблюдать результаты на дисплее – что может быть проще. Но есть все же некоторые правила, которых стоит придерживаться:

В процессе замеров важно, чтобы дальномер был неподвижен. Добиться этого можно при помощи штатива
Следить за уровнем заряда батареи. Приборы со слабым зарядом могут негативно влиять на результат
Объект, на который направлен лазерный луч не должен обладать высокой (зеркало, фольга) и низкой (пластик) отражательной способностью, иначе точность выданных показаний будет под сомнением

Для чего прибору нужна поверка и калибровка

Лазерные рулетки относятся к высокотехнологичным средствам измерения, и перед началом эксплуатации подлежат процедуре поверки (аттестации). Метрологическая аттестация проводится с целью подтверждения заявленных характеристик прибора и дальнейшей его регистрации в едином государственном реестре измерительных устройств.

Это мероприятие выполняется в таких случаях:

Прибор был только приобретен и планируется использоваться по назначению
Если есть подозрения на некорректную работу прибора (ошибки, допущенные при хранении, транспортировке)
По собственному желанию владельца

Поверка происходит в несколько этапов:

Внешний осмотр прибора, где возможно выявить все явные дефекты
Проверка прибора в работе – оценка эффективности его работы
Опробование – определяется мощность лазерного луча и его диаметр, длина волн
Выявление погрешности

По итогу аттестации выдается свидетельство, подтверждающее точность измерений дальномера в пределах установленной погрешности.

Процедуры поверки и калибровки носят один и тот же характер, только последняя выполняется в частном порядке по желанию владельца. Есть фирмы, предоставляющие услуги калибровки владельцам приборов, которые не внесены в государственных реестр, так же с выдачей на руки свидетельства.

Теперь вы знаете по каким критериям нужно выбирать дальномер лазерного типа, чтобы выполнять быстрые и точные замеры. Осталось найти надежного продавца, который предложит вам качественный и сертифицированный товар.

Верного помощника в точных измерениях предлагает купить онлайн-магазин Cylinder. Заказать лазерный строительный дальномер с доставкой можно, оформив заявку прямо на сайте. Листая страницы онлайн-каталога, возможно, вы найдете и другие полезные для себя товары для дома, работы и отдыха.

Делать покупки на сайте одинаково удобно с любых уголков нашей страны. Мы стараемся отправлять товары в день заказа, понимая, как для вас важно получить его как можно быстрее.

Лазерный дальномер — Википедия с видео // WIKI 2

Лазерный дальномер RB20000

Купол лазерного дальномера АЗТ-28 («Большая сажень»)

Лазерный дальномер — прибор для измерения расстояний с применением лазерного луча.

Широко применяется в инженерной геодезии, при топографической съёмке, в военном деле, в навигации, в астрономических исследованиях, в фотографии^{[источник не указан 1841 день]}. Современные лазерные дальномеры в большинстве случаев компактны и позволяют в кратчайшие сроки и с большой точностью определить расстояния до интересующих объектов.

Лазерные дальномеры различаются по принципу действия на импульсные и фазовые.

Импульсный лазерный дальномер — это устройство, состоящее из импульсного лазера и детектора излучения. Измеряя время, которое затрачивает луч на путь до отражателя и обратно, и зная значение скорости света, можно рассчитать расстояние между лазером и отражающим объектом. Импульсные лазерные дальномеры обладают большой дальностью работы, т.к. импульс можно выдать с большой мощностью и повышенной скрытностью, включаясь только на время импульса. Поэтому импульсные лазерные дальномеры обычно применяются в военных прицелах.

Фазовые лазерные дальномеры на короткий промежуток времени включают подсветку объекта с разной модулированной частотой и по сдвигу фазы вычисляют расстояние до цели. Они не имеют таймера замера отражённого сигнала, поэтому дешевле, но имеют меньшую дальность (до 1 км) и поэтому обычно используются в бытовых целях или как прицелы стрелкового оружия.

Лазерный дальномер — простейший вариант лидара.

Энциклопедичный YouTube

1/3
Просмотров:
10 349
29 045
22 249

✪ Лазерный дальномер Longyun — [masterkladki]
✪ Самая прогрессивная лазерная рулетка Lomvum
✪ Компактный дальномер/Сравнение дальномеров/Нюансы при работе — [masterkladki]

Содержание

Импульсные лазерные дальномеры

Способность электромагнитного излучения распространяться с постоянной скоростью даёт возможность определять дальность до объекта. Так, при импульсном методе дальнометрирования используется соотношение

L = c t 2 n , {\displaystyle L={\frac {ct}{2n}},}

где L {\displaystyle L} — расстояние до объекта, c {\displaystyle c} — скорость света в вакууме, n {\displaystyle n} — показатель преломления среды, в которой распространяется излучение, t {\displaystyle t} — время прохождения импульса до цели и обратно.

Рассмотрение этого соотношения показывает, что потенциальная точность измерения дальности определяется точностью измерения времени прохождения импульса энергии до объекта и обратно. Ясно, что чем короче фронт импульса, тем лучше.

Фазовые лазерные дальномеры

Фазовые лазерные дальномеры имеют ошибку на доли длины волны, соответствующей частоте модуляции, поэтому намного точнее импульсных, а также дешевле, т.к. не имеют сверхточного таймера. Однако необходимость более длительной подсветки цели уменьшает мощность лазера и, как следствие, дальность работы прибора.

Фазовый лазерный дальномер не меняет длину волны самого лазера (это сложно), а управляет его мощностью, накладывая модулирующий сигнал частотой не выше 500 МГц.

Принцип действия фазового лазерного дальномера заключается в том, что отражённая волна приходит в разных фазах в зависимости от расстояния до цели. Иными словами, если в данный момент лазер излучает сигнал в определённой фазе, то отражённый сигнал может возвращаться в момент излучении сигнала в другой фазе, поскольку за время прохождения света до измеряемого объекта и обратно изменяется фаза излучаемого сигнала на самом устройстве. Поскольку неизвестно, сколько целых длин волн уложилось при одном измерении, то дальномер меняет частоту модуляции и повторяет замер. Далее процессор в дальномере решает систему линейных уравнений и вычисляет расстояние до цели. Точность результата определяется точностью измерения сдвига фаз и достигает 0,5 мм^[1].

Примечания

Ссылки

Эта страница в последний раз была отредактирована 25 июня 2020 в 20:51.

Дальномер — Википедия

Материал из Википедии — свободной энциклопедии

Стереоскопический дальномер ДЯ-6
Предназначен для определения дальности и высоты полёта цели, а также её угловых координат (азимут и угол места) при стрельбе зенитной артиллерии среднего и крупного калибра. База — 3 м. Пределы измерения: дальности — от 2 000 до 50 000 м; высоты — от 200 до 20 000 м; угла места цели — от −4 — 00 (−24°) до +15—00 (+90°). Оптические характеристики дальномера: увеличение — 8^× поле зрения — 7°30′. Масса в боевом положении — 205 кг. Изготовлен в 1945 г. Военно-исторический музей артиллерии, инженерных войск и войск связи, Санкт-Петербург.

Дальноме́р — устройство, предназначенное для определения расстояния от наблюдателя до объекта. Используется в геодезии, для наводки на резкость в фотографии, в прицельных приспособлениях оружия, систем бомбометания и т. д.

Виды дальномеров

Дальномерные приспособления делятся на активные и пассивные:

активные:
пассивные:
- дальномеры, использующие оптический параллакс (напр. дальномерный фотоаппарат)
- дальномеры, использующие сопоставление объекта какому-либо образцу (нитяной дальномер и т.д.)
- других конструкций

Принцип работы

300pxУстройство и принцип работы оптического дальномера

Принцип действия дальномеров активного типа состоит в измерении времени, которое затрачивает посланный дальномером сигнал для прохождения расстояния до объекта и обратно. Скорость распространения сигнала (скорость света или звука) считается известной.

Измерение расстояний дальномерами пассивного типа основано на определении высоты h {\displaystyle h} равнобедренного треугольника A B C {\displaystyle ABC} , например по известной стороне A B = l {\displaystyle AB=l} (базе) и противолежащему острому углу β {\displaystyle \beta } (т. н. параллактическому углу). Одна из величин, l {\displaystyle l} или β {\displaystyle \beta } , обычно является постоянной, а другая — переменной (измеряемой). По этому признаку различают дальномеры с постоянным углом и дальномеры с постоянной базой.

A B = l {\displaystyle AB=l} — расстояние между объективами дальномера (база дальномера)
C {\displaystyle C} — объект, до которого надо определить расстояние
h {\displaystyle h} — расстояние между дальномером и объектом наблюдения

Дальномеры различных конструкций

Часы «Штурманские» («Океан»)

Некоторые модели часов имеют шкалу определения расстояний по светозвуковым сигналам (основана на разнице между скоростью света и скоростью звука). В СССР на Первом Московском часовом заводе выпускались наручные часы «Штурманские» — часы для военных лётчиков и штурманов. «Океан» — часы для моряков, вариант часов «Штурманские». Шкала определения расстояний по светозвуковым сигналам градуирована в кабельтовых и морских милях.

См. также
