Как определиться с выбором типа настенного газового котла вне зависимости от производителя

В этой статье разбираемся в вопросе, интересующем многих наших профессиональных покупателей, которые большую часть времени работают в городских квартирах и редко сталкиваются, или вообще не сталкиваются с автономными системами отопления: на что нужно обратить внимание при выборе типа настенного газового котла.

Зачастую выбрать подходящий тип настенного газового котла, наиболее подходящего в каждом конкретном случае, — задача непростая, особенно для специалистов, которые с этим в своей работе не сталкивались. Существует ряд деталей, которые обязательно нужно учитывать при подборе этого оборудования.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

Большинство современных настенных газовых котлов оснащены всеми необходимыми элементами для правильной работы системы отопления. Независимо от производителя, в комплектацию любого настенного котла европейских производителей входит циркуляционный насос для обеспечения циркуляции теплоносителя, расширительный бак для компенсации расширения теплоносителя при его нагреве, предохранительный клапан для сброса избыточного давления, автоматический воздухоотводчик и манометр.

Кроме того, любой газовый котел имеет панель управления, с помощью которой можно регулировать работу оборудования и на которой отображаются его технические характеристики, а также сигналы о возможных неисправностях. Помимо этого любой котел имеет техническую возможность подключения комнатного термостата, недельного программатора или GSM-модуля удаленного управления котлом.

Все газовые котлы оснащены необходимыми системами безопасности, которые отвечают за бесперебойные и правильные процессы горения, дымоудаления, избыточного и низкого давления, высоких температур в контурах отопления и приготовления горячей воды. Поэтому, если обнаружится какая-либо неисправность, котел отключится и проинформирует об этом путем диодной индикации или выдаст код ошибки на монохромном или цветном дисплее, в зависимости от производителя.

ПРИГОТОВЛЕНИЕ ГОРЯЧЕЙ ВОДЫ

Газовые настенные котлы европейских производителей имеют функцию нагрева горячей воды. Делают они это двумя основными способами и, соответственно, делятся на две категории.

Проточный нагрев воды во вторичном теплообменнике

Первый и самый распространенный способ нагрева воды — проточный. Этот способ применяется в так называемых двухконтурных котлах. Первый контур таких котлов отвечает за отопление здания, а второй — за приготовление горячей воды. В каждом контуре имеется свой теплообменник.

Стоит различать пластинчатый и битермический проточный теплообменник. Как можно понять из названия, пластинчатый теплообменник состоит из тонких пластин, которые образуют между собой каналы, по которым протекают теплоносители и обмениваются тепловой энергией. При этом каналы с теплоносителями ГВС и отопления чередуются между собой. Битермический теплообменник представляет собой коаксиальную трубу (трубу в трубе), внутренняя труба которой предназначена для воды ГВС, а наружная— для теплоносителя системы отопления. Поскольку контур ГВС в пластинчатом теплообменнике работает на меньших температурных диапазонах, такая система является более стойкой к отложению солей и в ней отсутствует подкипание теплоносителя.

В битермическом теплообменнике быстрее образуется накипь, он имеет меньший срок эксплуатации. К тому же битермический теплообменник в случае возникновения протечки практически не подлежит ремонту. Именно поэтому газовые котлы с пластинчатым теплообменником наиболее распространены.

При выборе такого котла необходимо учесть, что вода нагревается во вторичном пластинчатом теплообменнике в проточном режиме в неограниченном количестве, но с малой производительностью — не более 12 литров в минуту (для котла мощностью 24 кВт). Данной производительности будет достаточно для семьи из двух человек или комфортного использования одного смесителя для ванной. В случае одновременного использования двух сантехнических приборов, производительность каждого будет существенно меньше, что заметно скажется на комфортности эксплуатации.

В котлах со встроенным вторичным теплообменником в контуре отопления может использоваться антифриз, поскольку контуры отопления и горячего водоснабжения разграничены пластинами вторичного теплообменника.

Однако стоит помнить, что допустимо применение только пищевых теплоносителей во избежание отравлений в тех редких случаях, когда при условии долгосрочной и неправильной эксплуатации происходит повреждение вторичного теплообменника и существует вероятность попадания антифриза в систему питьевого водоснабжения.

Накопительный нагрев воды во встроенном бойлере

Второй способ нагрева воды также относится к двухконтурным котлам, но приготовление горячей воды происходит не в проточном теплообменнике, а в накопительном встроенном бойлере косвенного нагрева. Основное отличие от первого способа — наличие в котле косвенного бойлера объемом, как правило, не более 40-60 литров. Вместо пластинчатого теплообменника в бойлер встроен трубный теплообменник большой мощности

— не менее 24 кВт. Именно поэтому нельзя сравнивать объем электрических накопительных водонагревателей и косвенных накопительных бойлеров — средняя мощность электрических водонагревателей редко превышает 2,5 кВт.

Следовательно, и разница в производительности будет соответствующей.

Рассмотрим, к примеру, газовый котел с мощностью 24 кВт и встроенным бойлером 40 л. При температуре входящей холодной воды 10°С и приросте температуры Δt=30°С за первые 30 минут эксплуатации бойлер выдаст 350 литров воды с комфортной температурой 40°С. Этот пример еще раз доказывает преимущество встроенного в газовый котел бойлера перед электрическим накопительным водонагревателем.

Двухконтурный котел со встроенным бойлером, несмотря на сравнительно малый объем бака, дает возможность использовать более трех сантехнических приборов одновременно при условии правильно созданной гидравлической трубопроводной системы холодного и горячего водоснабжения.

Добавим, что при данном типе приготовления горячей воды также есть возможность применять в отопительном контуре антифриз, поскольку контуры отопления и горячего водоснабжения разграничены трубным теплообменником. Но в этом случае также необходимо применять только пищевые теплоносители во избежание отравлений при повреждении встроенного трубного теплообменника бойлера косвенного нагрева при долгосрочной и неправильной эксплуатации.

Накопительный нагрев воды в отдельно стоящем бойлере при помощи одноконтурного газового котла

В случае если в доме проживает большое количество людей и потребности в горячей воде намного превосходят рассмотренный выше пример, подойдет одноконтурный настенный газовый котел. В нем присутствует только один контур, предназначенный для отопления здания, но при этом есть возможность подключения внешнего отдельно стоящего бойлера косвенного нагрева. Единственный нюанс, который нужно учесть, —чтобы данное оборудование гармонично и без аварий эксплуатировалось долгие годы, необходимо подбирать бойлер того же бренда и специальной серии для данного конкретного котла. Данная конструкция работает так же, как и описанный выше двухконтурный котел со встроенным бойлером, единственным отличием и преимуществом является возможность применения бойлера с большим объемом — 100, 200 или 300 литров, — которого будет более чем достаточно для индивидуального загородного или коттеджного строительства.

ЧТО ТАКОЕ ПРИОРИТЕТ ГВС (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ)…

…в проточном режиме с вторичным теплообменником

Первостепенная задача любого котла — это отопление здания, но, как ни странно, при этом приоритетом в работе автоматики котла является приготовление горячей воды. Происходит это потому, что котел со встроенным или отдельно стоящим косвенным бойлером или встроенным вторичным проточным теплообменником, например, общей мощностью 24 кВт не сможет одновременно отапливать здание площадью 200 м2 и нагревать горячую воду в проточном режиме. Поэтому логика работы автоматики котла выстроена следующи мобразом: как только потребитель открывает горячую воду на смесителе, датчик протока фиксирует движение воды, и автоматика котла с помощью трехходового клапана переводит циркуляцию теплоносителя с отопительного контура (системы радиаторного или напольного отопления и т.п.) на вторичный пластинчатый теплообменник ГВС. Таким образом, система отопления приостанавливает работу на время принятия душа или мытья посуды, но, как правило, она не успевает остыть даже во время длительного принятия ванны и быстро выходит на заданные параметры.

… в накопительном встроенном или отдельно стоящем бойлере косвенного нагрева

В случае приготовления горячей воды при помощи накопительного бойлера косвенного нагрева сигналом для приготовления горячей воды служит не датчик протока, а датчик температуры воды в бойлере. Таким образом, как только температура воды в бойлере становится ниже установленной — из-за ее естественного остывания или потребления горячей воды и пополнения холодной в момент водоразбора, — циркуляция теплоносителя также при помощи трехходового клапана автоматически переводится с отопительного контура (системы радиаторного или напольного отопления и т.п.) на встроенный трубный теплообменник бойлера, а он, в свою очередь, быстро нагревает воду в баке бойлера до заданной температуры и снова переходит в режим отопления здания.

ДЫМОХОДЫ И СИСТЕМЫ ДЫМОУДАЛЕНИЯ

При выборе типа настенного газового котла возникает вопрос об определении способа дымоудаления. По способу дымоудаления настенные газовые котлы делятся на две группы: с открытой камерой сгорания и с закрытой камерой сгорания.

Настенный газовый котел с открытой камерой сгорания

Система дымоудаления в котле с открытой камерой сгорания в точности такая же, как и у настенной газовой колонки (проточный газовый водонагреватель), которые мы привыкли видеть в домах старого фонда. Этот вид котлов применяется в тех зданиях, в которых уже есть дымоход, специально спроектированный и смонтированный для газового котла. Если в доме по наследству от дровяной печи или твердотопливного котла остался кирпичный дымоход, его тоже можно использовать при установке газового котла с открытой камерой сгорания, но при условии его загильзовки* модульным нержавеющим дымоходом, диаметр которого должен соответствовать мощности котла. При установке котла с открытой камерой сгорания нужно помнить, что для процессов горения необходим кислород. Он втягивается в камеру сгорания из помещения, в котором установлен котел, при помощи естественной тяги: за счет разницы давлений более плотный холодный воздух вытесняет более легкий нагретый воздух, который и отходит наружу по дымоходу. Холодный воздух в помещение, где установлен котел, как правило, попадает за счет естественных щелей конструкции деревянных дверных и оконных проемов. Однако в современных домах, в которых стоят герметичные стеклопакеты и двери, необходимо предусмотреть приточную вентиляцию путем врезки специальной решетки в дверь котельной или в конструкцию стены. Как правило, такие приточные решетки врезаются при установке котлов большой мощности (более 50 кВт), для которых необходим большой объем воздуха для образования горючей смеси и выхода котла на полную мощность.

Существует мнение, что отличительной особенностью газовых котлов и газовых колонок с открытой камерой сгорания является наличие смотрового окошка с так называемым пилотным пламенем (небольшое пламя, служащее запальным элементом для розжига основной горелки). В старых газовых колонках с открытой камерой сгорания язычок такого пилотного пламени действительно был. Однако в современных газовых котлах с открытой камерой сгорания это смотровое окно и пилотное пламя отсутствует, и розжиг основной горелки происходит при помощи автоматики котла в момент необходимости либо в приготовлении горячей воды, либо в отоплении. Иными словами, визуально котлы с открытой и закрытой камерой ничем друг от друга не отличаются.

Единственной отличительной особенностью эксплуатации котла с открытой камерой сгорания является повышенный уровень шума в момент розжига горелки и самого процесса горения по сравнению с котлами с закрытой камерой сгорания, о которых и пойдет речь далее.

Настенный газовый котел с закрытой камерой сгорания

Котлы с закрытой камерой сгорания — уникальное техническое решение. Основным его отличием от котла с открытой камерой сгорания является герметичная — закрытая — камера сгорания. Возникает вопрос: если камера герметична, каким же образом происходит процесс горения? На самом деле все реализовано очень просто: в таких котлах используется система модульных дымоходов — так называемый коаксиальный дымоход, или «труба в трубе». Между стенками внешнего и внутреннего коаксиального дымоходного модуля воздух с улицы подается в камеру сгорания принудительно с помощью вентилятора, вытесняя отработанные дымовые газы, которые по внутренней трубе отводятся на улицу.

В отдельных случаях котлы с закрытой камерой сгорания применяют не с коаксиальными модулями, а при помощи специального адаптера, который разделяет присоединительный патрубок котла на два отдельных патрубка небольшого диаметра (60-80 мм), выполняющих функцию коаксиальных: по первому всасывается воздух при помощи вентилятора для образования горения, а по другому вытесняются отработанные газы.

Котлы с закрытой камерой сгорания применяются, как правило, в здании, где дымоход отсутствует. Монтируется дымоход такого котла двумя способами: с помощью горизонтального комплекта прохода через стену или вертикального комплекта прохода через крышу. Большей популярностью пользуется котел с горизонтальным проходом — его просто установить на стену, граничащую с фасадом здания, для этого достаточно пробурить отверстие 110-120 мм. При этом необходимо учесть небольшой уклон (около 3°) горизонтального дымоходного модуля в сторону улицы для стекания конденсата, который образуется между дымоходами на поверхности внутренней дымоотводящей трубы. В случаях с вертикальным комплектом прохода через крышу система дооснащается специальным конденсатосборником и патрубком для отвода конденсата.

Итак, при выборе типа настенного газового котла важно иметь в виду, в каких условиях он будет эксплуатироваться и какая перед ним будет стоять задача:

Для определения мощности котла необходимо знать общую площадь отапливаемого здания. В условиях современного коттеджного и загородного энергосберегающего строительства, при стандартном остеклении и высоте потолков не более 3 метров необходимая мощность котла для 200 м2 в среднем равна 20 кВт. В том числе задается коэффициент запаса мощности котла при использовании антифриза, так как антифриз имеет более низкие показатели в сравнении с водой по теплоемкости: у антифриза теплоемкость на 20% меньше, это означает, что необходимая мощность котла в данном случае уже составит не 20 кВт, а 24 кВт.
Для определения типа котла по функции нагрева воды для системы ГВС нужно знать количество проживающих в доме, количество сантехнических приборов, а также пожелания по поводу одновременного использования горячей воды в нескольких точках. Приготовление горячей воды может быть реализовано тремя основными способами:

Двухконтурный котел с вторичным теплообменником.

Ввиду небольшой мощности вторичного теплообменника количество литров в минуту нагретой воды ограничено (примерно 12-15 л/мин горячей воды с температурным приростом 3537°С). При этом пропускная способность стандартного смесителя составляет не более 15 л/мин, следовательно, такой котел обеспечит горячей водой всего один прибор (душ, умывальник или кухонную мойку). Соответственно, двухконтурный котел подходит для комфортной эксплуатации в небольших квартирах или домах с одним санузлом на 1-2 человек.

Двухконтурный котел со встроенным бойлером.

Несмотря на небольшой объем (около 40-60 л), такой бойлер способен выдать до 350 л нагретой до 40°С воды за первые 30 минут работы. Котел со встроенным бойлером подходит для небольших домов, таунхаусов и квартир, где нет отдельной бойлерной или котельной, но есть необходимость пользоваться горячей водой на 2-3 прибора одновременно (2 душа, например).

Одноконтурный котел с отдельно стоящим бойлером косвенного нагрева

— это котел с одним теплообменником для нагрева теплоносителя и встроенным 3-х ходовым клапаном для подключения отдельного водонагревателя. В бак такого бойлера встроен трубный теплообменник большой мощности (24-28 кВт), что позволяет достаточно быстро прогревать большой объем воды (например, бак 200 л прогреется за 25-40 минут). Большой запас горячей воды позволяет использовать несколько сантехнических приборов одновременно.

Для определения типа котла по способу дымоудаления необходимо понимать, хорошо ли проветривается помещение, в котором будет установлен котел, и предусмотрен ли в помещении дымоход для отведения отработанных газов. Так, для котла с открытой камерой сгорания необходим приток воздуха в помещение, где он расположен, а также полноценный дымоход (вертикальный столб с выводом выше конька здания). В случаях, когда дымоход не предусмотрен и монтаж его не представляется возможным, устанавливается газовый котел с закрытой камерой сгорания. Он имеет встроенный вентилятор для удаления дымовых газов и притока воздуха в камеру сгорания, а также для него не требуется полноценный дымоход.

Для экономии ресурсов и во избежание переизбытка тепла в доме к настенному газовому котлу можно подключить комнатный термостат. Он устанавливается в самом большом помещении в доме, и поэтому, если тепло там, тепло будет и в остальных комнатах. Место установки термостата нужно выбирать согласно инструкции. От котла до термостата протягивается электрический кабель (как правило, 2×0,75 мм), либо используется беспроводная техника. После подключения, если, к примеру, на термостате установлено 23°С, пока в зоне установки термостата не будет 23°С, котел будет работать, и при достижении температуры воздуха заданной величины котел выключится. Таким образом, мы решаем сразу 2 задачи: комфортная температура в помещении (без перегрева или переохлаждения) и, конечно, экономия газа, что не менее важно для наших клиентов.

Зная перечисленные выше данные, можно легко подобрать настенный газовый котел. К примеру, нам необходимо подобрать котел для дачного дома.

Площадь дома составляет 160м2 (2 этажа), дымохода в здании нет.
Проживать постоянно в доме хозяева не будут, они планируют приезжать на выходные (и летом, и зимой). Количество потребителей — двое взрослых (иногда четверо) и двое детей.
Дом хорошо утеплен, панорамных окон нет.
В доме есть кухня и 2 санузла: 1 этаж (кухонная мойка, посудомоечная машина, душевая, умывальник, унитаз и стиральная машина) и
2 этаж (ванна, умывальник, унитаз).

На основании этих данных выбираем тип котла:

1) Мощность котла должна составлять не менее 16 кВт (из расчета 1 кВт на 10м2).

2) Поскольку в доме нет дымохода, нам необходим котел с закрытой камерой сгорания с коаксиальным дымоходом — труба в трубе.

3) В доме проживают 4 человека и расположены 2 санузла, значит, для комфортной эксплуатации нам необходим двухконтурный котел со встроенным бойлером или одноконтурный котел с отдельно стоящим бойлером, и, как альтернатива, для менее комфортной эксплуатации (не более двух сантехнических приборов) — двухконтурный котел со встроенным проточным теплообменником.

4) По условиям, в доме не живут постоянно, поэтому в системе отопления будет антифриз, значит, запас мощности котла увеличивается на 20%, так как теплоемкость у антифриза ниже, чем у воды:

16 кВт + 20% = 19,2 кВт

5) Необходимо отметить, что помимо отопления газовый котел будет также осуществлять нагрев воды, поэтому необходимая мощность котла для приготовления горячей воды составит 24 кВт.

Рассчитывается это следующим образом: 2 кВт мощности требуется для нагрева до температуры 40°С одного литра воды в минуту. Для комфортной эксплуатации системы проток горячей воды должен быть не менее 12 л/мин — такого количества хватит для одновременного использования, например, душа и 1-2 точек водоразбора. Поэтому, как и в случае с так называемыми газовыми колонками (или газовыми проточными водонагревателями), минимальная комфортная мощность для нагрева горячей воды, исходя из количества точек водоразбора в нашем примере, составляет 24 кВт.

Даже если площадь отапливаемого дома не превышает 90 м2, но при этом есть необходимость ГВС, рекомендуемая минимальная мощность котла для комфортной эксплуатации системы должна быть не менее 24 кВт. Особенно это относится к двухконтурным котлам со встроенным проточным теплообменником

Итак, нам необходим котел с закрытой камерой сгорания со встроенным или отдельно стоящим бойлером мощностью 24 кВт для комфортной эксплуатации, или с проточным теплообменником с ограниченными возможностями по приготовлению горячей воды.

Такие котлы есть у большинства производителей, остается выбрать понравившийся бренд!

*Загильзовка дымохода — вставка модульной дымоотводящей трубы из нержавеющей стали в существующий дымоход для предотвращения разрушений кирпичных стенок дымохода из-за отходящих газов и образующегося конденсата, улучшающая естественные тяговые свойства дымохода.

Для газового котла

Быстрый рост спроса в России на настенные газовые котлы с закрытой камерой сгорания стал основанием для значительного расширения ассортиментной линейки данной продукции и на отечественном рынке. В зарубежных странах такая разновидность котлов не без причин считается одной из наиболее экономичных и безопасных. При этом используются и коаксиальные, и раздельные системы удаления дыма, преимущественно диаметром 80 мм. Последние предназначены для отвода продуктов сгорания и обеспечения притока воздуха через наружные стены и перекрытия здания раздельными трубами.

Для газовых котлов рекомендуем использовать серию Ferrum. Пиковая температура для данной серии до 600°С. Выпускается широкий ассортимент изделий — 14 наименований, диаметром от 80 и до 300 мм. Внутренняя труба выполнена из AISI 430-12X17, толщина которой 0,5мм, швы сварены лазером, WIG. Раструбный тип соединения, полученный методом холодного формования. Внешняя труба выполнена из AISI 430-12X17 либо из оцинкованной стали, толщиной 0,5мм, швы также сварены лазером. Теплоизоляция — Izovol Mat 50 с средней плотностью набивки ватой 100-120кг/ м³. Толщина теплоизоляции от 30 до 50мм, в зависимости от диаметра дымохода. Дымоходы упакованы в гофрокартон. Гарантия от сквозной коррозии 1 год. Средний срок службы дымоходов при правильном монтаже и использовании серии Ferrum 10 лет.

Примерные схемы монтажа дымоходов для газовых котлов

Взяв ориентир на тенденции в развитии и совершенствовании представленного отопительного оборудования, наша компания приняла решение о внесении ряда принципиальных конструктивных и технологических модификаций в производство дымоходов FERRUM с диаметром 80 мм, что дало возможность значительно повысить качественный уровень производимой продукции. Среди них:

применение более стойкой к коррозии марки стали АІЅІ 430, направленной на увеличение срока службы дымоходных систем;
сварка продольных швов по лазерной технологии, которая обеспечивает более аккуратный и надежный шов;
элементы дымоходных систем, сваренные методом «встык», дают возможность получения более плотного соединения при монтаже дымохода;
современная технология вальцевания позволяет реализовать изготовление дымовой трубы с более точными геометрическими параметрами, приближенными к идеальной окружности;
раструбная система соединения, основанная на расширении одного из торцов трубы, обеспечивает постоянное сечение дымохода по всей его длине без областей сужения, что не препятствует свободному движению газов;
в представленных изделиях допустимо использование уплотнительных колец из силикона, которые исключают вероятность протечки конденсата из областей соединения.

Высокое качество и бесспорные конкурентные преимущества, которыми наделены дымоходы из нержавеющей стали FERRUM, не оставят у потребителей сомнений при выборе дымоходной системы.

Котел с закрытой камерой сгорания — плюсы и минусы

В процессе покупки газогорелочного оборудования для отопления и ГВС жилища каждый потенциальный покупатель сталкивается с тем, что приходится выбирать из множества моделей, которые отличаются друг от друга огромным числом параметров. В зависимости от приоритетов, которые мы выставляем в процессе выбора отопительного котла, есть возможность выбрать оптимальное инженерное решение для конкретного дома или квартиры с учетом климатической специфики региона и особенностей помещения.

Всю подобную технику можно разделить на две большие группы – агрегаты с открытой и закрытой камерой сгорания. Каждый из типов конструкций имеет свои особенности, преимущества и недостатки. Именно этот вопрос мы и рассмотрим максимально подробно ниже.

В чем «фишка» котлов с закрытой камерой сгорания?

Газогорелочное оборудование, укомплектованное камерой сгорания этого типа, — это практичная и очень удобная в ежедневной эксплуатации техника. Приобретая такую конструкцию, вы отказываетесь от массы проблем и неудобств, с которыми могли бы столкнуться, отдай вы предпочтение агрегатам открытого типа.

Котлы с закрытой камерой сгорания экономят жилое пространство в доме, поскольку не требуют обустройства отдельной комнаты под котельную. Установить подобное устройство можно абсолютно в любом месте, в том числе на кухне или в санузле. При этом, несомненно, помещение должно соответствовать некоторым требованиям. Такие котлы идеально подходят для частных квартир и небольших домов, в которых вопрос экономии пространства очень актуален. Достаточно выбрать место площадью в несколько квадратных метров для монтажа котла, и ваше жилище будет в постоянном режиме снабжаться горячей водой.

Конечно, если вы приобретаете такой газовый котел, закрытая камера должна откуда-то получать свежий воздух и каким-то образом выводить отработанные газы наружу. Казалось бы, обустройство дымохода – задача не из легких. Однако это всего лишь на первый взгляд. На самом деле такие котлы не нужно оборудовать вертикальным дымоходом.

Для нормального и безопасного функционирования подобной техники достаточно горизонтального удаления дыма посредством коаксиальной конструкции. Для более эффективного отвода отработанных газов агрегат комплектуется мощным кулером, который одновременно обеспечивает подачу свежего воздуха в систему и удаляет дым. Естественно, наличие элемента вентиляции, который функционирует от электричества, накладывает определенные ограничения на сферу применения котла.

В тех регионах, где электроэнергия часто отключается по самым разным причинам, установка подобной техники может привести к нестабильной работе системы. Разумеется, в холодное время года подобная проблема может превратить жилище в «ледяную избушку». Зависимость от электроэнергии – один из несомненных минусов техники с камерой сгорания закрытого типа.

Тот факт, что подобные котлы осуществляют забор воздуха с улицы, говорит об их более высоком КПД по сравнению с аналогичными моделями, укомплектованными открытыми топками. Более эффективное сгорание топлива позволяет сэкономить немалую сумму на протяжении всего отопительного сезона, что будет оценено практичными покупателями.

Для полноценного функционирования котла закрытого типа в доме или квартире необходим монтаж коаксиального дымохода, представляющего собой конструкцию типа «труба в трубе». Через трубку большего диаметра свежий воздух затягивается в систему, а через маленькую выводятся наружу отработанные газы.

Коаксиальный дымоход – рациональное и очень удобное инженерное решение, которое не требует монтажа дополнительной вентиляции. При этом конструкция имеет ряд преимуществ, среди которых:

Высокий уровень безопасности. Отработанный газ проходит через трубку, которая со всех сторон охлаждается потоком свежего воздуха. Проходя через коаксиальный элемент дым остывает.
Экологическая безопасность оборудования. Повышение КПД системы осуществляется за счет коаксиального дымохода, который способствует более эффективному сгоранию топлива в котле.
Комфорт пользователя. Поскольку система полностью изолирована от помещения, в котором располагается газовый котел, воздух для горения не забирается из комнаты. В свою очередь продукты горения также никоим образом не попадают в дом или квартиру, поскольку эффективно выводятся через горизонтальный дымоход наружу.

Стоит учитывать, что котел напольный с закрытой камерой сгорания стоит дороже, чем его аналог открытого типа. Пожалуй, это один из немногих недостатков данного оборудования. Однако, учитывая все вышеописанные преимущества, можно легко прийти к выводу, что покупка агрегата с изолированной топкой – это практичное и экономически обоснованное решение. Дабы убедиться в этом, рассмотрим подробнее конструкции с открытой камерой.

Плюсы и минусы газовых котлов с открытой камерой сгорания

Агрегаты с естественной тягой – это классическое отопительное оборудование, которое забирает воздух для горения непосредственно из помещения, в котором находится. При этом техника в обязательном порядке должна быть агрегирована с полноценным вертикальным дымоходом. В противном случае она не будет соответствовать требованиям безопасности.

Один из явных минусов техники с открытой камерой сгорания – забор свежего воздуха из жилого помещения. В комнате, где располагается оборудование, зачастую очень душно и наблюдается недостаток кислорода. Есть также подтвержденные случаи отравления угарным газом в квартирах, где установлена такая техника. По этой причине, покупая агрегат данного типа, стоит позаботиться о наличии качественной вентиляции.

Идеальное решение – это установка техники в специально отведенном помещении, выделенном под топочную. В данном случае вам удастся избежать дискомфорта, который влечет за собой котел открытого типа.

Несмотря на сложность установки и специфику эксплуатации, такое оборудование имеет несколько плюсов. Первый – это более низкая цена по сравнению с аппаратами закрытого типа. Второе преимущество – это независимость от подачи электроэнергии, поскольку отработанные газы выводятся наружу естественным путем, а не с помощью вентилятора. Таким образом, газовый котел открытого типа подходит для загородных домов, расположенных в регионах, в которых имеются проблемы с подачей электроэнергии.

Подводя итоги

Из всего сказанного можно сделать ряд выводов:

Котлы с закрытой камерой сгорания отличаются высокой производительностью, благодаря более эффективному забору свежего воздуха для горения топлива.
Для полноценного стабильного функционирования агрегата с закрытой камерой важно наличие коаксиального дымохода, который легко оборудуется в стене частного или многоэтажного дома.
Оборудование с закрытой топкой работает более шумно в сравнении с аналогами открытого типа.
Котлы с закрытой камерой отличаются энергозависимостью, что исключает возможность их установки в «проблемных» регионах России, где часто бывают перебои с поставкой электроэнергии.

Имея эту информацию на руках, вы без труда подберете оптимальное газогорелочное оборудования для вашего дома. Мы рассмотрели все «за» и «против» котлов с закрытой и открытой камерой сгорания. Понимая плюсы и минусы, вы легко сориентируетесь в большом многообразии моделей, представленных на рынке.

Советуем также почитать:

Открытый и закрытый тип камеры сгорания газового котла: что выбрать?

Газовые котлы классифицируют по нескольким основным факторам, одним из которых является тип камеры сгорания. Существуют агрегаты с закрытой и открытой камерой сгорания.

В открытой камере сгорания потребление кислорода происходит за счет естественной тяги прямо из помещения, в котором, собственно, и находится газовый котел. Внутри этого же помещения происходит освобождение продуктов горения. Это является существенным недостатком котлов такого типа. Чтобы избежать крайне негативного влияния на здоровье от их эксплуатации, в помещениях, где установлено оборудование, обязательно должна быть качественная, постоянно действующая вентиляция.

Как правило, открытой камерой сгорания оснащены мощные (свыше 30 кВт) напольные модели газовых котлов, устанавливаемые в специальных котельных или нежилых помещениях, в которых есть специальный дымоход длиной около 4 метров. Такие меры гарантируют обеспечение естественной тяги и достаточное поступление воздуха, чтобы сгорание природного газа было полным без образования угарного газа.

Особенности закрытой камеры сгорания

Турбированная камера сгорания отличается рядом преимуществ. Большинство настенных моделей газовых котлов небольшой мощности (до 35 Квт), применяемых в быту, оборудованы именно камерой сгорания закрытого типа.

Конструкция коаксиального дымохода «труба в трубе» обеспечивает приток уличного воздуха и безопасный процесс горения. Продукты сгорания удаляются из помещения наружу принудительно через отверстие внутри трубы дымохода. Из-за такой системы труб перегревания дымохода не происходит. В эксплуатации оборудование с камерой такого устройства надежно и безопасно.

Ко всему, нет необходимости в помещении с газовым котлом ни устанавливать дополнительную систему вентиляции, ни постоянно его проветривать. Минус в этом случае только один – энергозависимость, так как система вентиляторов работает от электричества.

Коаксиальный дымоход выполняется с горизонтальным наклоном для обеспечения активной тяги. Причем, стоимость такого дымохода ниже вертикального дымохода для образования естественной тяги. Так что газовый котел с закрытой камерой – это еще и гораздо более экономичное решение для частного дома.

Особенности установки компенсаторов, их достоинства и недостатки
Пайка полипропиленовых труб своими руками — ничего сложного

Раздельные дымоходы

Описание:

Раздельные дымоходы ( диаметр трубы 80 мм) предназначены для отвода продуктов сгорания и подвода воздуха для горения для газовых настенных котлов с закрытой камерой сгорания (турбо), когда забор воздуха и отвод продуктов сгорания нужно разделить, а так же для отвода продуктов сгорания напольных газовых котлов (при наличии надставки полутурбо).
Раздельные дымоходы изготавливаются из алюминия с пластмассовыми частями. Детали раздельного дымохода окрашены в белый цвет. Уплотнения изготовлены из синтетической кремнийорганической резины, выдерживающей температуру до 170°С, давление деформации до 6МПа и воздействию конденсата.
Принцип составления отдельных деталей трубопровода является очень простым.

Способы отвода продуктов сгорания:

Впуск воздуха и выпуск продуктов сгорания горизонтально выходит на разные фасады.

Закажите разделительный элемент 2х80мм (2851), колено отдельное 90гр. (2830) — 2шт., необходимое количество удлинителей: труба-отдельная д.80мм -1м (2819) и окончание трубы д.80мм (49381) — 2шт.

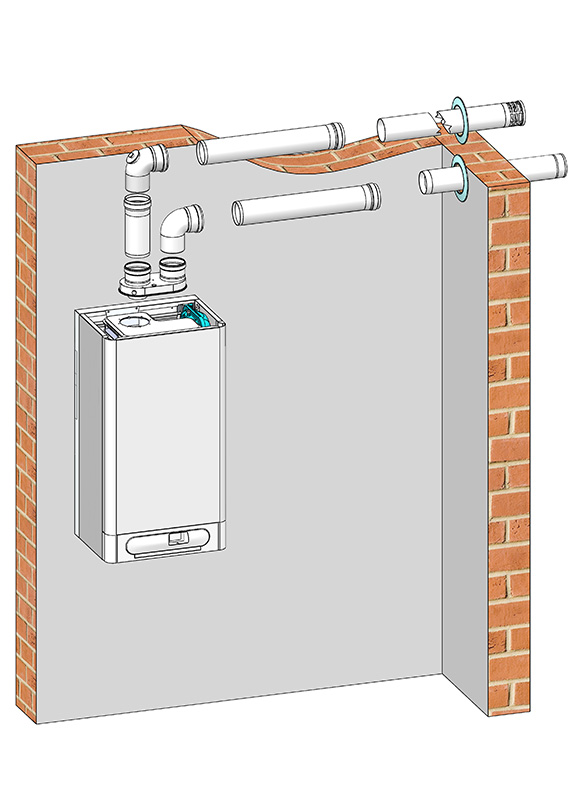

Рисунок выполнен схематически, в действительности впуск воздуха и выпуск дымовых газов не должны находиться на противоположных стенах фасада .

Впуск воздуха и выпуск продуктов сгорания горизонтально выходит на один фасад.

Закажите разделительный элемент 2х80мм (2851), колено отдельное 90гр. (2830) — 2шт., необходимое количество удлинителей: труба-отдельная д.80мм -1м (2819) и окончание трубы д. 80мм (49381) — 2шт.
Примечание:
На трубе “T2*” наглядно показано, как можно использовать обрезки трубы, соединить их с другими деталями с помощью хомута и уплотнить это соединение с помощью манжеты.

Впуск воздуха с фасада с отклонением под углом 45° и выпуск продуктов сгорания с отклонением под углом 90°на крышу.

Закажите разделительный элемент 2х80мм (2851), колено отдельное 90гр. (2830), необходимое количество удлинителей: труба-отдельная д.80мм -1м (2819),окончание трубы д.80мм (49381), колено отдельное 45гр. (2837) — 2шт., конденсатоотводчик д.80мм-90гр. (2843), состав вертикальный д.125мм, для выхода через крышу (2809).
Конденсат через сифон выведите в канализацию.

Ассортимент и цены:

Скачать: Каталог дымоходов

Открытая или закрытая камера сгорания

При выборе газового отопительного оборудования, как правило, мы сталкиваемся с десятком вопросов, которые касаются характеристик и параметров этого оборудования. И, от того насколько максимально точно мы сумеем дать ответ на вопрос, «какой же котёл нам нужен?» зависит то, насколько эффективное отопительное оборудование мы приобретём. О том, что газовые котлы делятся на несколько классификаций, и категорий – знает практически каждый из нас, и мы уже писали об этом. Только, как сделать правильный выбор, и, в пользу какого котла — с открытой камерой сгорания или с закрытой, отдать своё предпочтение? Именно, о преимуществах и недостатках открытых и закрытых камер сгорания в газовом отопительном оборудовании, наша публикация…

Газовые котлы с открытой камерой сгорания

Газовый котел с открытой камерой горения

Газовые котлы с открытой камерой сгорания или, как их ещё называют, с естественной тягой — представляют собой наглядный пример классической схемы, когда воздух, необходимый для горения и работы такого оборудования, забирается непосредственно из помещения, в котором установлен такой котёл. Другими словами – оборудование самостоятельно потребляет ту необходимую дозу воздуха, которая ему требуется для последующего сгорания газа в специальном отсеке газового котла. А, вот отработанные газы и продукты горения выводятся через отверстие дымохода, наличие которого, в данном случае установки такого котла с закрытой камерой сгорания, является обязательным.

Основным недостатком варианта установки именно такого котла является тот факт, что при условии установки котла в жилых помещениях, и в случае недостаточно хорошей вентиляции в помещении, возможна нехватка кислорода, ощущение духоты и даже случаи отравления угарным газом. Именно поэтому, специалисты рекомендуют в том случае, когда вы останавливаете свой выбор на приобретении котла с открытой камерой сгорания, заранее позаботиться о том, чтобы выделить для такого оборудования отдельно предназначенное небольшое помещение — топочную. Оно должно соответствовать всем необходимым требованиям вашего отопительного оборудования, подходить по размерам и быть оборудовано в соответствии с необходимыми нормами по технике безопасности. Данное помещение вам также приодеться оборудовать вертикальным дымоходом и вентиляцией (обеспечивающей 3х кратный воздухообмен). Такая мини-котельная станет залогом и гарантией безопасной работы котла с открытой камерой сгорания.

Что же касается ценовых параметров, то стоимость котлов с открытой камерой сгорания идёт на порядок ниже, и именно среди котлов с открытой камерой и встречаются котлы не зависящие от наличия электричества.

Газовые котлы с закрытой камерой сгорания

газовый котёл с закрытой камерой сгорания

Газовые котлы с закрытой камерой сгорания. На первый взгляд, когда вы останавливаете свой выбор именно на такой камере сгорания в отопительном оборудовании, вы существенно облегчаете свою жизнь. Как правило, вам не приодеться дополнительно оборудовать помещение под мини-котельную, чтобы установить там такой котёл (хотя основные требования к помещению, где установлен такой котел придется соблюсти, см. здесь). А, в случае, когда вы немного ограниченны в пространстве – это существенный плюс, достаточно будет лишь просто отвести несколько квадратных метров, для того, чтобы установить там такой котёл с закрытой камерой сгорания.

Однако, а как же подача воздуха и дым? Откуда что берётся и куда что девается? На самом деле, ничего сложного в такой закрытой камере сгорания нет. Такие котлы действительно не нуждаются в наличии вертикального дымохода, или специально предназначенного для их установки помещения (хотя СНиПы РФ, в отличие от западных стран, да и той-же Беларуси, пока не сильно дают послабления).

Тем не менее, выведение продуктов горения в таких газовых котлах при желании осуществляется и путём горизонтального дымоудаления, с помощью работы мощного вентилятора или кулера. Этот же вентилятор и осуществляет подачу необходимого количества кислорода для того, чтобы ваш котёл мог работать. Однако, наличие вентилятора уже предполагает определённую энергозависимость, и такие газовые отопительные котлы не могут работать без электричества.

Котлы с закрытой камерой сгорания для горения берут воздух принудительно с улицы, попутно подогревая его продуктами горения, что заметно повышает общий КПД котла. Но не могут работать без электричества.

Так же вам понадобиться установить и специальный коаксиальный дымоход. Что это такое? Такой дымоход оборудован и работает по весьма простому принципу – труба в трубе. Так, воздух, необходимый для горения, забирается не из помещения, в котором установлен такой котёл, а с … улицы, с помощью установленной наружной трубы. Что же касается продуктов сгорания – то они также выбрасываются через трубку (на это раз внутреннюю) такого коаксиального дымохода, как изображено на картинке слева.

Такой вариант не просто освобождает вас от необходимости установки дополнительных вентиляционных систем (если позволяет СНиП, о чем мы уже упоминали выше), но вы также получаете ещё несколько важных преимуществ:

безопасность такого коаксиального дымохода на порядок выше безопасности обыкновенного дымохода. Достигается это за счёт того, что продукты сгорания проходят по внутренней трубке и в процессе своего прохождения остывают благодаря тому, что по наружной трубе идёт поступление холодного воздуха.
показатель КПД таких отопительных приборов существенно выше.
тот же высокий показатель КПД свидетельствует о том, что дожигание газового топлива проходит намного лучше, а это означает что показатель экологичности такого газового отопительного оборудования также намного выше.
так как цикл горения осуществляется полностью изолированно от помещения, в котором установлен такой газовый котёл с закрытой камерой сгорания, существенно повышается как безопасность, так и уровень комфортного пребывания в таком помещении.

Что же касается стоимости котлов с закрытой камерой сгорания – то, они идут на порядок выше по стоимости по сравнению с котлами с открытой камерой сгорания, плюс более шумные.

Заключение

Делая заключительные выводы относительно преимуществ и недостатков котлов с закрытой камерой сгорания можно сказать:

такие котлы более производительные, однако, для их работы – циркуляции воздуха по коаксиальному дымоходу, необходимо устанавливать специальный вентилятор (обычно в комплекте), а это делает ваше отопительное оборудование энергозависимым и более шумным.

Благодаря знаниям этих основных преимуществ и недостатков открытых и закрытых камер сгорания, а также, специальных требований к их установке — вы сумеете разобраться в том, какой котёл предпочтительнее приобретать конкретно в вашем случае.

Пишите комментарии, задавайте вопросы. Что сможем — подскажем.

Если статья оказалась полезной, в качестве благодарности воспользуйтесь одной из кнопок ниже — это немного повысит рейнинг статьи. Ведь в интернете так трудно найти что-то стоящее. Спасибо!

Настенные газовые котлы с закрытой камерой сгорания. Отопительные котлы с закрытой камерой сгорания

Выбор котла отопления дело достаточно сложное и кропотливое. Перед принятием окончательного решения необходимо оценить возможности вашего помещения и то, как вы хотели бы отапливать дом. Поговорим о газовых котлах.

Закрытая камера сгорания

Поговорим подробнее о закрытой камере сгорания. Принцип его работы заключается в том, что воздух, необходимый для его нормальной деятельности, всасывается с улицы через коаксиальный дымоход…Продукция, обработанная такой камерой, тоже выбрасывается на улицу. Поэтому вполне можно обойтись без каких-либо вентиляционных конструкций. Котел с закрытой камерой сгорания имеет ряд существенных преимуществ. К ним относятся:

Безопасность, так как все газообразные продукты охлаждаются при выбросе.

Что касается эффективности, то этот показатель также достаточно высок. Это становится возможным благодаря тому, что холодный воздух нагревается при попадании в трубу.

Котлы с закрытой камерой сгорания с достаточно высоким КПД можно назвать более экологичными, так как в них лучше сгорает газ, следовательно, существенно снижаются выбросы в природу.

Комфорт. При использовании такого котла помещение нагревается без загрязнения воздуха в помещении. Все процессы горения происходят снаружи.

Вывод без сомнений можно сделать следующий: использование котла отопления с закрытой камерой сгорания является наиболее оптимальным и безопасным вариантом для закрытого жилого помещения.

Напольные котлы Protherm

Напольные котлы Proterm являются энергонезависимыми, то есть их не нужно подключать к сети 220В.Его эффективность достигает 90%. Отопительный котел Протерм выдерживает разные гидравлические режимы, надежно очищается от перегрева. Приобретая его, вам не придется ломать голову над сборкой отдельных его частей, так как данный вид котла поставляется уже в собранном виде.

В случае неисправности средних секций котла их можно просто заменить. Что касается топлива, на котором этот отопительный котел может осуществлять свою работу, то он легко может работать как на сжиженном газе, так и на магистральном.Такими наиболее значимыми характеристиками обладают отопительные котлы Протерм.

Котлы отопления корейские

Неважно, в пользу какой корейской марки будет сделан выбор, в результате вы приобретете агрегат, хорошо адаптированный к эксплуатации в условиях российского климата. А об их качественных показателях можно сказать следующее: пользоваться ими очень удобно, так как они снабжены многочисленными датчиками безопасности.

Что касается самых распространенных марок корейской продукции, то к ним относятся следующие производители: Kiturami, Rinnai, Daewoo, Hydrosta и Olympia.Многие называют корейские котлы отопления недостаточно прочными и эффективными, так как по отношению к другим маркам их стоимость, конечно же, на порядок ниже. Этот критерий не стоит учитывать, так как чаще всего неправильный подход и простая безграмотность в вопросах установки способствуют тому, что техника выходит из строя.

Немецкие котлы

ВНИМАНИЕ! Не все немецкие котлы выдерживают сильные морозы. Например, температура воздуха в -30 уже не дает им возможности нормально функционировать.

При выборе газового котла существует широкий выбор как настенных, так и напольных моделей. Настенные модели сразу стали самыми популярными. Такой котел имеет достаточно небольшие размеры, и это отражается на его стоимости. И в пользу использования такого котла говорит не только цена, но и его компактность и простота в использовании.

По мощности тоже огромный выбор и возможности регулировки. Так, котла мощностью 9-30 кВт будет вполне достаточно для обогрева помещения от 40 до 300 кв.метров. Несмотря на то, что немецкому качеству можно доверять без всяких сомнений, также стоит помнить, что бойлеры очень капризны в отношении используемой воды – она должна быть достаточно чистой.

Имея хотя бы небольшое представление о том, что котлы отопления бывают закрытого сгорания и изучив в достаточном количестве все преимущества и недостатки предлагаемых котлов, вы сможете сделать правильный выбор.

Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом.

Современные отопительные котлы обеспечивают отопление зданий и сооружений, в частности городских квартир, загородных или дачных домов, не подключенных к централизованной системе теплоснабжения от ТЭЦ. Помимо своей основной задачи, многие устройства (двухконтурные) используются как котел, подогрев проточной воды. «Гаранткомфорт.ру» предлагает своим покупателям купить котел для отопления дома. В этом случае вы можете воспользоваться возможностью доставки котла в Москве по указанному адресу.

Типы отопительных котлов

По используемому топливу:

твердотопливные — применяются в зданиях, не подключенных к электрическим и газовым сетям. Топливо – древесный уголь, дрова или торф. Для установки такого оборудования требуется дымоход;
газовые – экономичные устройства с высоким КПД, в которых используется природный газ. Для корректной работы требуется дымоход;
электрические – современные экологичные модели котлов для частных домов, не требующие дымохода.Они отличаются высоким энергопотреблением, поэтому часто являются резервным источником тепла.

По количеству контуров:

одноконтурные — только для отопления помещений;
двухконтурный — для обеспечения частного дома теплом и горячей водой.

На что обратить внимание при выборе

Местоположение. Настенный и напольный варианты, каждый из которых имеет определенные преимущества. Первые компактны, что позволяет оптимизировать использование свободного пространства в помещении.Они полностью укомплектованы и не требуют покупки дополнительных предметов. Последние отличаются высокой производительностью и мощностью, что немаловажно для строений с большой площадью. В этом случае цена котлов отопления для частного дома будет несколько выше.

Мощность. Отопительные установки могут иметь разную мощность, что необходимо учитывать при выборе оборудования для своей жилплощади. Необходимо уточнить метраж помещения и высоту потолков.С подбором котла отопления в Москве помогут специалисты компании Гаранткомфорт.ру – для этого свяжитесь с ними по телефону, указанному на сайте.

Производительность. При выборе двухконтурного котла отопления необходимо определить количество потребителей. От этого зависит рекомендуемый показатель работоспособности контура водоснабжения. Так, этот параметр для семьи из трех человек будет составлять около 10 л/мин на один кран. Чтобы иметь возможность пользоваться сразу двумя источниками воды, следует установить котел для отопления дома производительностью не менее 15 л/мин.

Системы безопасности и автоматики

Современные отопительные котлы имеют в своем составе большое количество различных систем безопасности. Среди наиболее распространенных можно выделить следующие:

защита от перегрева — этот модуль прекращает нагрев теплоносителя при достижении температуры критического значения;
защита от замерзания – следит за температурой теплоносителя, не допуская его замерзания;
— проверяет наличие тяги в дымоходе.При наличии обратной тяги отключает отопление, чтобы исключить попадание продуктов горения в помещение;
регулятор давления воды – регулирует давление в системе отопления с помощью реле давления.

Уточнить цены на котлы отопления для частного дома можно по телефону, указанному в разделе «Контакты».

Котельное оборудование

отопительного назначения считается самым производительным и экономичным. В отличие от классических обогревателей для дома, такие агрегаты в большинстве своем могут образовывать основную систему отопления, а не только вспомогательную.Но есть и обратные стороны у такого оборудования. Это дороже и требует больше энергии. С точки зрения экономической целесообразности оптимальным решением станет газовый котел с закрытой камерой сгорания, который также отличается высокой степенью безопасности. Это современная вариация традиционной системы сгорания, но с рядом конструктивных модификаций и улучшений.

Устройство котла

Общее устройство агрегата в целом аналогично моделям, работающим с открытой топкой.В самой простой модификации одноконтурный газовый котел с закрытой камерой сгорания состоит из трех компонентов. Это сама камера и ее инфраструктура, два расширительных бака и накопительная емкость. К этому следует добавить трубопроводную инфраструктуру, которая обеспечивает связь между этими элементами и в то же время может выступать проводником тепла по всему дому.

Основу котельного блока составляет горелка, работающая не на кислороде помещения, а на подаче воздуха извне.Этим и объясняется высокая надежность данного оборудования. В зависимости от требований эффективным может быть двухконтурный газовый котел с закрытой камерой сгорания, дополнительно оборудованный узлами обеспечения горячего водоснабжения. Такие модели дороже и проблематичнее в установке, но производительнее и функциональнее. Для обеспечения аналогичной задачи по горячему водоснабжению через одноконтурный котел потребуется установка дополнительного котла, который будет стоить дороже.

Принцип работы

Чаще всего такие котлы используются для обслуживания двух систем.В первую очередь это функция обогрева, которую выполняют как одноконтурные, так и двухконтурные системы. Второй вариант также способен обеспечить ГВС. В обоих случаях в основе котла лежит факельное газогорелочное устройство. Работает от центрального газопровода или от бака, наполненного сжиженным топливом. Современный газовый котел с закрытой камерой сгорания оснащен электромагнитным клапанным элементом, автоматически стабилизирующим работу агрегата. Поскольку газовое оборудование считается наиболее опасным с точки зрения повседневного использования, разработчики моделей закрытых горелок стремятся свести к минимуму риски во всех аспектах, а клапаны являются основным элементом безопасности.После того, как горелка выполнила свою отопительную задачу, вода по контурам направляется в соответствующие резервуары или распределяется для циркуляции по всему дому.

Система отвода продуктов сгорания

В котлах с традиционной системой сжигания и естественным выхлопом предусмотрено дымоудаление их газогорелочного устройства через внутреннюю поверхность теплообменника. Эта функция частично регулируется стабилизатором тяги, соединенным с дымоходом. В последних версиях агрегатов этот механизм был усовершенствован. Так, даже бюджетный одноконтурный можно снабдить производительным вентилятором-вытяжным вентилятором с датчиком давления. Защитный механизм может перекрыть подачу топлива к горелке, если функция вентиляции не работает.

Автоматика

Системы автоматики реализованы для обеспечения функций двух видов — управления и безопасности. В первом случае датчики и контроллеры задают оптимальные, с точки зрения программы пользователя, параметры работы системы.В частности, задают требуемый режим розжига, регулируют мощность горелки, регулируют объемы воды для циркуляции и т.д. эксплуатации. Например, специальные датчики могут отключить горелку, если пламя погаснет. Даже при обнаружении отклонений в работе системы контроля пламени датчик безопасности может отключить работу котла. То же касается случаев недостаточного расхода теплоносителя, при нарушениях дымоудаления, при перегреве агрегата и т.д.

Разновидности

Различия между одноконтурными и двухконтурными моделями, но и это оборудование отличается в способе размещения. В частности, популярны напольные и настенные агрегаты. Если вы намерены приобрести мощного и производительного помощника для обслуживания горячего водоснабжения и отопления большого дома, лучше выбрать напольный газовый котел с закрытой камерой сгорания с объемным баком. Установка на прочную стяжку или другое фундаментальное основание предполагает физическую стабильность работы устройства – соответственно, нет смысла экономить на рабочем потенциале оборудования.

Настенные модели выгодны тем, что экономят место, хотя в плане установки некоторые версии тоже могут вызвать немало проблем.Все зависит от модели агрегата и материалов местной отделки. К тому же настенный газовый котел с закрытой камерой сгорания редко имеет большую мощность – чаще всего это одноконтурные модели. Поэтому такой вариант будет выгоден в отопительной инфраструктуре небольшого частного дома или одной комнаты.

Руководство пользователя

Для начала следует отметить, что котел должен располагаться только в помещениях, предназначенных для такого рода оборудования. Это не обязательно должно быть техническое помещение – агрегат можно установить в ванной, на кухне, в подсобном помещении или в гараже. Главное, чтобы условия в этом месте не противоречили правилам пожарной безопасности. Использовать газовый котел с закрытой камерой сгорания можно при подключении всех контуров отопления и водоснабжения. Взаимодействие пользователя с оборудованием осуществляется через специальные реле и пульты управления. Обычно эти детали оснащены эргономичными регуляторами с датчиками и индикаторами параметров работы котла.Например, указываются объемы теплоносителя, температура, режим работы горелки и т.д.

Производители и цены

На отечественном рынке много достойных предложений от Bosch, Baxi, Protherm, Vaillant и других. В большинстве своем это настенные модели, отличающиеся скромными габаритами и при этом высокой производительностью. Например, модификация Gaz 7000W от Bosch имеет потенциал мощности 35 кВт, чего достаточно для обслуживания домов. общей площадью до 350 м2. С точки зрения стоимости, конечно, это оборудование не самое привлекательное. Например, газовый котел с закрытой камерой сгорания, цена которого 20-25 тысяч рублей, считается бюджетным. Солидные версии от крупных брендов оцениваются в 40-50 тысяч. Но, как показывает практика эксплуатации, эти затраты оправдываются в долгосрочной перспективе.

Заключение

Использование газового оборудования дает ряд существенных преимуществ. Во-первых, потребление газа при доступе к центральной линии обходится недорого — по крайней мере, по сравнению с электрооборудованием… Во-вторых, даже маломощный одноконтурный настенный газовый котел при грамотной организации контурной схемы сможет обеспечить теплом дом средних размеров. Опять же, если правильно рассчитать циркуляцию, то может отпасть необходимость в дополнительных точечных источниках отопления. Но для больших домов все же желательно обратиться к двухконтурным комплексам с вместительной кладовой. Это многофункциональное оборудование, которое решит сразу несколько задач по обслуживанию частного домовладения.

Выбрать котел для газовой системы отопления очень сложно. Ведь рынок предоставляет множество вариантов оборудования, среди которых легко запутаться. Характеристики и параметры современного оборудования позволяют подобрать устройство по индивидуальным параметрам. Например, какого типа камера сгорания лучше, открытого или закрытого типа. Давайте разбираться в этом вопросе.

Открытая камера сгорания в газовых котлах

Газовое отопительное оборудование с открытой камерой сгорания – классический аппарат с естественной тягой.То есть воздух, необходимый для процесса горения, забирается непосредственно из помещения, в котором установлен котел. Дымовые газы и продукты сгорания выводятся через специальное отверстие. Специалисты рекомендуют установить дымоход для безопасного использования оборудования.
Газовый котел открытого типа может быть установлен в любом помещении. Но в жилых помещениях это может привести к снижению уровня кислорода, к духоте. А при сильном горении бывали случаи отравления продуктами горения.Именно поэтому такое оборудование рекомендуется устанавливать в отдельных помещениях. Перед приобретением такого котла стоит подготовить отдельное помещение для его установки. Это основной недостаток данного типа оборудования. Его не так часто покупают, хотя и стоит он значительно дешевле своих аналогов.
Использование котлов с открытой камерой сгорания потребует не только отдельного помещения, но и установки вертикального дымохода и системы вентиляции. Своеобразная мини-котельная обеспечит безопасное использование газового котла в доме.

Закрытая камера сгорания в газовых котлах

Газовое оборудование с закрытой камерой сгорания имеет свои положительные стороны:

Установка котла не требует специального помещения. Достаточно выделить несколько метров помещения для котла. Это очень важно, особенно для небольших загородных домов;
оборудование относится к устройствам повышенного уровня безопасности;
очень легко монтируется;
имеет приемлемую стоимость.

Но чтобы быть уверенным в его безопасности, стоит разобраться, откуда идет забор воздуха для поддержания процесса горения и куда уходит угарный газ. Естественно, если у вас есть технические знания, то вы и сами сможете разобраться в технологических характеристиках. Если нет, то мы вам скажем. Итак, воздух подается и выводится через дымоход. Правда, не требует установки вертикального дымохода. Котлы с закрытой камерой сгорания полностью безопасны для эксплуатации на даче.
Следует отметить, что при использовании котла с закрытым типом горения все-таки рекомендуется снимать его горизонтально с помощью мощного вентилятора или охладителя. Чтобы система вентиляции функционировала безотказно, необходимо обеспечить постоянную подачу электроэнергии. Котлы закрытого типа имеют значительно более высокий коэффициент КПД, но не могут использоваться без подключения к электричеству.

Коаксиальный дымоход – необходимый элемент котельной производительности

Коаксиальный дымоход представляет собой конструкцию «труба в трубе». Это устройство обеспечивает забор необходимого для горения воздуха с улицы и угарного газа. Подачу воздуха обеспечивает наружная трубка, а для отвода продуктов горения — внутренняя.
Основными преимуществами установки такой доборки являются:

безопасное использование системы отопления… Дым чада при прохождении через коаксиальный дымоход остывает и становится абсолютно безвредным для окружающей среды;
увеличение коэффициента КПТ, при котором топливо практически полностью сгорает, превращаясь в тепловую энергию;
значительная экономия топлива.Котел потребляет гораздо меньшее количество и обеспечивает его полное сгорание;
возможность установки в жилых помещениях, так как оборудование не выделяет зловонный газ.

К недостаткам такого оборудования можно отнести стоимость, которая на порядок выше аналогичного оборудования с открытым горением и наличие шума. Дымоход закрытой камеры сгорания снижает расход топлива, тем самым снижая расходы на отопление.

Оборудование, на которое можно установить дополнительный дымоход

Коаксиальный вариант дымохода можно использовать с котлами с турбонаддувом и конденсационными котлами… Дымоход идеально подходит для устройств парапета. Его можно монтировать на котел с атмосферной горелкой. Но при таком монтаже стоит помнить, что на такие котлы можно монтировать только дымоходы из нержавеющей стали.
Систему коаксиального дымохода можно использовать для двухконтурных и одноконтурных газовых котлов независимо от типа камеры сгорания.

Разновидности труб для коаксиальных дымоходов

К выбору коаксиальных труб следует подходить с особой ответственностью.Действительно, многие производители котлов выпускают нестандартное оборудование, требующее тех же материалов.
Универсальные трубы изготавливаются из:

пластик. Сегодня двухканальные пластиковые дымоходы изготавливают из термостойкого материала. Такие трубы способны выдержать более 200 градусов. Их преимуществами являются малый вес, приемлемая стоимость, доступный монтаж. Недостатками пластиковых дымоходов считаются хрупкость и ограниченная возможность использования со многими газовыми котлами;
из нержавеющей стали.Этот материал способен выдерживать температуру до 550 градусов. Такие изделия выпускаются двух видов: неизолированные, с простой конструкцией, и утепленные с высокими аэродинамическими свойствами. Такой дымоход может прослужить длительный период, который оставляет более 30 лет.
. Эти конструкции используются не так часто, так как не обладают такими высокими технологическими характеристиками, как изделия из нержавеющей стали и отличным внешним видом, нежели пластиковые дымоходы. Но все же многие дачники отдают им предпочтение, так как в таких местах они идеально выполняют свое предназначение.

Возможные неисправности оборудования закрытого типа

При установке котла помните, что газовые устройства для отопления с закрытой камерой сгорания требуют особого ухода:

вид смазки узлов, техническое обслуживание, осмотр турбины позволит значительно продлить эксплуатационный срок эксплуатации;
замена турбины при необходимости. Как и любой движущийся механизм, он подвержен износу и имеет определенное время использования;
низкие температуры могут снизить функциональность оборудования.Замерзание в зоне сгорания топлива может привести к повреждению устройства. Устранить это явление практически невозможно. Но чтобы случилась беда, мороз должен быть очень сильным;
обеспечение электроэнергией. Турбина просто не будет работать без подключения к линии электропередач.

Требования к установке коаксиального дымохода

Для создания безопасности использования законодатель регламентирует установку коаксиального дымохода. Эти требования необходимо соблюдать, так как они минимизируют существующие риски:

коаксиальный дымоход должен располагаться на высоте не менее 2 метров от основания дома;
отверстие, через которое выводится дымоход, должно быть на несколько сантиметров больше диаметра дымоходной трубы;
дымоход можно сделать горизонтальным и вертикальным;
его необходимо обслуживать ежегодно.

Горизонтальная установка коаксиального дымохода

Горизонтальное расположение дымохода предусматривает вывод труб через стену дома. Это самый простой вариант установки элемента системы отопления на даче. Для горизонтального монтажа потребуются:

рассчитать высоту трубы. Это размер от выхода газового оборудования до отверстия в стене дома. Например, для котлов, установленных на полу, она составляет не менее 1 метра.Категорически запрещается вести трубу напрямую — от патрубка на улицу.
рассчитайте повороты и при необходимости измените рисунок. По требованиям количество колен не может превышать 2-х витков;
рассчитать длину горизонтального участка, которая не должна превышать 5 метров. Для соединения секций необходимо использовать специальную муфту, которая позволит при необходимости дать дымоход. Использование силиконового клея, герметиков категорически запрещено.

Для создания благоприятных условий эксплуатации в зимнее время рекомендуется утеплить горизонтальный дымоход. Это исключит образование конденсата и значительно увеличит срок эксплуатации труб.

Вертикальная установка коаксиального дымохода

Монтаж коаксиального дымохода предусматривает отвод продуктов горения в вертикальном направлении. Максимальная длина такого дымохода не более 7 метров. Этот тип дымохода можно использовать для домов с прочным фундаментом и стенами.А вот для дачи этот вариант используется очень редко, так как горизонтальный способ намного проще и безопаснее.

При установке современного оборудования также необходимо придерживаться рекомендаций производителя. Производитель газовых котлов должен указать принцип монтажа системы отопления. Практически невозможно ошибиться, если следовать советам профессионалов.

Задачи автономного отопления и горячего водоснабжения можно решить с помощью этого специализированного оборудования… Современный газовый настенный двухконтурный котел с закрытой камерой сгорания выполняет свои функции при рациональном расходе энергоресурсов. Он хорошо защищен от повышения температуры и других негативных воздействий. Эта техника не требует пристального контроля со стороны пользователя. При соблюдении основных правил эксплуатации он сохранит отличные потребительские характеристики на долгие годы.

Современный бытовой котел имеет сложные механические узлы и блоки электроники

Газовый настенный двухконтурный котел с закрытой камерой сгорания: принципы работы и критерии выбора

Если при покупке сложной техники обращать внимание только на стоимость и основные характеристики, не ошибиться будет сложно.Любому внимательному человеку пригодится подробный разбор. Он должен включать ознакомление с принципами работы, изучение различных модификаций и согласование параметров с конкретным помещением, условиями эксплуатации. Именно по такой методике рассматриваются газовые настенные двухконтурные котлы с закрытой камерой сгорания.

Для чего это оборудование?

Этот тип техники универсален. Он обеспечивает нагрев воды в двух разных контурах.можно разделить на несколько отдельных секций и соединить параллельно с помощью сантехнической «гребенки».

Таким образом, после установки соответствующего оборудования можно будет оставить только входную магистраль с холодной водой… Это не только удобно для пользователей. Централизованные системы теплоснабжения, как правило, менее эффективны. Они нагревают окружающую среду. Для повышения производительности необходимо лучше изолировать маршруты, что в свою очередь удорожает инженерную систему. К этому следует добавить необязательный характер бытовых ремонтных работ, повышенные затраты на муниципальный ремонт.

Все общеэкономические потери в той или иной форме переводятся в платежи производителям. Это объясняет, почему инвестиции в качественный газовый настенный котел с герметичной камерой со временем окупаются.

Чем отличается закрытая камера сгорания от открытой в газовых котлах

Общие принципы работы одинаковы для всех типов двухконтурных котлов. На этом рисунке показаны основные элементы стандартной конструкции.

Эта техника работает следующим образом:

Холодная вода поступает в теплообменник закрытой камеры, где нагревается пламенем газовой горелки.
Далее он не только подается потребителям, но и используется для подогрева жидкости во втором контуре.
Для обеспечения циркуляции жидкости с нужной скоростью используется.
Так как при повышении температуры жидкость расширяется, в стандартную комплектацию оборудования добавлен специальный компенсационный бак.
Сенсорная система предназначена для оперативного получения информации о работе оборудования, автоматизированных регулировок и блокировки опасных режимов.
Кроме элементов, указанных на схеме, котлы имеют клапаны для удаления воздуха, механические и электронные устройства для настройки, контроля, индикации.

Конструкции с открытой и закрытой камерой сгорания газового котла различают по способу подачи воздуха и отвода продуктов сгорания. В первом варианте тяга обеспечивается естественным путем. Очевидным недостатком является потребление кислорода из атмосферы помещения.Достаточно хорошо, чтобы возместить соответствующие убытки.

Внимание! В зимний период частое проветривание ухудшает хозяйственные показатели и создает предпосылки для возникновения простудных заболеваний. Именно по этой причине специалисты рекомендуют устанавливать оборудование такого типа в отдельном техническом помещении, котельной.

Отличия техники с закрытой камерой приведены ниже:

Связанная статья:

Специальный элемент, позволяющий экономить до 20% топливных ресурсов.Какие регуляторы бывают, на что обратить внимание при выборе, как подключить прибор к котлу, рассмотрим в статье.

Модификации настенных газовых котлов отопления: какой лучше для городской квартиры

Для улучшения характеристик классические схемы модифицированы следующим образом:

Для стандартных городских квартир лучше подходят достаточно компактные настенные модели. Напольные модификации — больше. Применяются для обогрева крупных объектов площадью более 150 кв.м.

Связанная статья:

Принцип работы, преимущества и недостатки, популярные модели и цены в специальной публикации нашего портала.

Покупка двухконтурного настенного газового котла: как правильно выбрать модель

Таблица содержит данные о текущих рыночных предложениях.

Наименование	Мощность	цена, руб.	Особенности
Атон АОГВ МНЭ-7Э	7	14 200 — 15 400	Простейшая модель с механическим управлением и горелкой инжекторного типа, без циркуляционного насоса
Electrolux GCB 11 Basic Space Fi	11	32 800 — 33 600	Модулирующая горелка, возможность подключения внешнего блока управления с использованием беспроводных технологий.
Bosch ZWBR 35	10,2	99 800 — 105 300	Конденсаторная модель с многофункциональным электронным блоком.Используется для подключения солнечного коллектора, регулирования температуры в помещениях с учетом изменений погоды.

Сложно найти данные для определения рейтинга настенных двухконтурных газовых котлов. Различия в параметрах моделей слишком велики. Есть смысл подбирать оборудование под конкретные задачи. Сравнение нескольких вариантов должно быть объективным. Итак, первый вариант дешевле. Но в стандартной комплектации нет насоса для перекачивания воды.

Установка и эксплуатация

Установка данного типа оборудования должна быть согласована с муниципальной службой.газовое хозяйство. Ей доверяют профильные специалисты авторизованного сервисного центра. Это позволит сохранить заводскую гарантию и избежать случайных ошибок.

Котел монтируется на расстоянии от стен и отопительных приборов. Определенные нормы ограничивают уклон трубы дымохода, способ подключения к электросети. Некоторые сервисные компании предоставляют услуги по регулярному осмотру оборудования. Очистка теплообменников и другие регламентные мероприятия помогут продлить срок службы оборудования и предотвратить аварийные ситуации.

Чтобы использование открытой камеры сгорания было максимально эффективным, оборудование устанавливается в котельной. Для отвода продуктов горения требуется отдельный дымоход. Такое решение по оборудованию стандартной городской квартиры было бы связано с повышенными затратами. В некоторых ситуациях это совершенно невыполнимо.

Гораздо проще установить котел с закрытой камерой. Его установка в официальных учреждениях согласовывается без особого труда.Сами рабочие этапы также не требуют больших затрат.

При выборе следует обращать внимание на современные модели. Обеспечивает наилучшие показатели производительности, хорошо стыкуется с новейшими системами управления и контроля категории «умный дом». Для точного расчета требуемой мощности помимо объема следует учитывать изоляционные характеристики помещения. Комплексный анализ настенных двухконтурных газовых котлов отопления должен содержать цены и отзывы потребителей.

Установка газового котла (видео)

Парапет газовый котел с закрытой камерой сгорания. Принцип работы и отзывы покупателей о парапетном газовом котле. Типовая разновидность оборудования

Дымоход выходит наружу помещения через отверстие в стене, этот дымоход выполняет функцию удаления продуктов горения, а также подачи воздуха, который участвует в процессе горения.

Коаксиальный дымоход представляет собой две трубы разного диаметра.Меньшая труба проходит внутри большей трубы. Дымовые газы выходят через внутренний воздуховод, а свежий воздух поступает через наружный воздуховод.

Делая вывод о характеристиках данного агрегата, можно отметить его положительные стороны:

Внимание!
Несмотря на простоту конструкции и эксплуатации, парапетные котлы относятся к газовому оборудованию, к которому предъявляются четкие требования, обязательные для исполнения.

Чтобы сделать правильный выбор газового котла отопления для дома, нужно учитывать отапливаемую площадь и теплопотери.Для этого нужно взять 2 кВт мощности котла на 10 м2 площади дома.

Парапетный котел – универсальный и удобный отопительный агрегат, который можно установить даже в квартире.

Парапетный котел занимает очень мало места.

Как правильно выбрать парапетный котел? Отзывы потребителей свидетельствуют о разнообразии моделей этого отопительного оборудования. На сегодняшний день выбор устройства можно осуществить по следующим параметрам:

по способу установки: настенные и напольные, левосторонние и правосторонние;
по количеству цепей: одноконтурные и двухконтурные;
по наличию автоматики: энергозависимой и энергонезависимой.

Кроме того, оборудование классифицируется по его производительности. Итак, сегодня вы можете купить одноконтурный парапетный газовый котел мощностью от 15 кВт до 40 кВт. Выбирая двухконтурный парапетный газовый котел и читая его инструкцию, вы заметите, что к обычной мощности прибавляется еще и водяная производительность. Так, прибор мощностью 12 кВт-13 кВт может нагреть до 180 литров воды в час, что достаточно для 4 точек водозабора.

По количеству контуров различают одноконтурные и двухконтурные котлы.Первый вариант оснащен обычным теплообменником. Имеет пластинчатую структуру, что увеличивает скорость процесса теплообмена между пламенем газовой горелки и теплоносителем системы отопления. Теплообменник изготовлен из стали толщиной 3 мм. Именно этот конструкционный материал обеспечивает долговечность оборудования и достаточно высокий показатель теплоотдачи. Увеличение толщины стали снижает степень теплообмена между водой отопительного контура и газовой горелкой.

Парапетная конструкция котла.

Двухконтурный парапетный газовый котел комплектуется дополнительным медным змеевиком. За счет его работы производится подготовка воды для контура ГВС квартиры или дома. Нагрев воды осуществляется только проточным способом. Накопительный бак внутри котла значительно увеличит габариты оборудования. Таким образом, использовать его для установки в обычной квартире будет невозможно.

Размеры и габариты напрямую зависят от производительности котла и количества контуров.Так, одноконтурный парапетный газовый котел будет меньше и легче по сравнению с аналогичным устройством, оснащенным двумя контурами. Если сравнивать два одноконтурных котла, то больше будет тот, у которого производительность выше. Это связано с размерами газовой горелки и теплообменника.

Как работает парапетный котел?

Внутри катушка.

Корпус парапетного котла изготовлен из стали толщиной не менее 3 мм. Порошковое покрытие снаружи и внутри корпуса делает его устойчивым к коррозии.Даже в условиях повышенной влажности, которая часто наблюдается на кухне, газовый нагревательный элемент сохранит свой достойный вид и целостность. Толстая листовая сталь повышает устойчивость корпуса прибора к прямым механическим воздействиям. На его поверхности не образуются вмятины и сколы краски.

Устройство парапетного газового котла простое и эффективное. Исполнение оборудования следующее:

стальной корпус;
закрытая камера сгорания;
запальник и газовая горелка;
коаксиальный дымоход;
, если это двухконтурное оборудование — вторичный медный змеевик.

Система безопасности представлена:

термометр;
;
датчик тяги.

Напольные парапетные газовые котлы по конструкции не отличаются от настенных аналогов. Разница только в мощности оборудования. С увеличением мощности увеличиваются вес и габариты устройства.

Подробнее разобраться в устройстве парапетного котла поможет видео:

Установку парапетного газового котла можно осуществить в любом удобном месте здания.Главное требование – оборудование должно располагаться вплотную к стене, чтобы коаксиальный дымоход был выведен на улицу. Основным преимуществом парапетных ТЭНов является закрытая камера сгорания и коаксиальный дымоход. Эти два конструктивных элемента позволяют монтировать устройство в любом удобном месте, не опасаясь за здоровье человека. Ведь герметичная камера сгорания не позволяет ядовитым продуктам окисления газов проникать внутрь жилища.

Коаксиальный дымоход представляет собой стальную конструкцию с двумя трубами.Один из них меньшего диаметра находится внутри трубы большего диаметра. Между трубами разного диаметра образуется свободное пространство. Через это пространство настенные и напольные парапетные газовые котлы забирают воздух для сжигания газа. Продукты окисления энергоносителя выходят на улицу по внутренней трубе. В результате работы котла воздух из помещения не забирается. Именно поэтому для устройств обогрева парапета не нужна отдельная котельная с хорошей вентиляцией.

Установка парапетного газового котла своими руками категорически запрещена. Установку устройства должны проводить только лицензированные специалисты. Подключать прибор к газовой магистрали должен только персонал газовой службы.

Монтаж парапетного котла осуществляется аналогично газовому конвектору . Коаксиальный дымоход выводится через стену. Ветрозащита обязательна! Далее осуществляется монтаж труб газохода, контура отопления и водоснабжения.

Как работает котел?

Движение потоков и наименование структурных элементов.

Если было куплено энергонезависимое оборудование, то его работа начинается с кнопки пьезорозжига. В результате начинает гореть запальник или основная горелка котла. Если оборудование энергозависимое, то есть снабжено автоматикой, то его вводят в работу с помощью автоматики. Однако на отечественном рынке более распространены именно энергонезависимые модели в силу их универсальности.

Принцип работы парапетного газового котла очень прост. Основная горелка зажигается от пилота. Его пламя направляется на теплообменник, по которому циркулирует теплоноситель в контуре отопления. Горелка работает до тех пор, пока температура теплоносителя не достигнет верхней критической отметки. После этого срабатывает автоматика нагревательного элемента. Газовый клапан закрывается. В результате газовая горелка гаснет, а запальник продолжает работать. Как только температура теплоносителя в контуре отопления падает до нижнего предела, газовый клапан возобновляет подачу энергии на горелку.Последний воспламеняется от работающего воспламенителя. Вода в теплообменнике снова начнет нагреваться.

За безопасность котла отвечают несколько конструктивных элементов:

во-первых, это термопара, которая находится в пламени газовой горелки;
во-вторых, котлы оборудованы регулятором тяги;
в-третьих, есть термостат с термометром.

Вы покупаете парапетный газовый котел? Инструкция – это документ, на котором должен основываться выбор.Инструкция содержит информацию о мощности устройства, правилах его установки и эксплуатации.

Термопара использует тепло горелки для генерации электрического тока низкого напряжения. Он подается на газовый клапан и держит его открытым. Если пламя внутри котла по какой-либо причине гаснет, термопара перестает вырабатывать электрический ток. Клапан закрывается автоматически. Подача газа прекращается.

Котел газовый секционный настенный парапетный (вид сзади).

Если в котле нет тяги, то основной конструктивный элемент предохранительного устройства (плита) повышает свою температуру до +65°С. Сигнал с нее поступает на клапан подачи газа. Последний закрывается и газовая горелка перестает работать. Подобный механизм характерен для энергонезависимого котла. Если оборудование подключено к сети, управление тягой осуществляет автоматика.

Термостат с термометром защищает котел от перегрева. Как только термометр фиксирует критически высокую температуру теплоносителя в контуре отопления, он подает сигнал на термостат.Последний также перекрывает подачу газа к газовой горелке.

Настенный парапетный газовый котел в свое время составил конкуренцию обычным настенным ТЭНам, несмотря на их универсальность. Так, последние были очень требовательны к давлению газа в газопроводе, на их теплообменнике часто образовывалась накипь, они нуждались в бесперебойном электроснабжении. Парапетные устройства не так требовательны к давлению в газопроводе. Энергонезависимые модели не нуждаются в источнике питания. Их коаксиальный дымоход можно монтировать как вертикально, так и горизонтально, что расширяет возможности их монтажа.

Возможные проблемы с данным типом газового оборудования

Образование льда в дымоходе.

Газовые котлы

Парапет для отопления своим владельцам могут создать несколько проблем. Во-первых, их герметичная камера состоит из двух конструктивных элементов, соединенных между собой пористым термостойким материалом на полимерной основе. Если котел вовремя не обслуживать, можно и не заметить, как термопласт потеряет герметичность. Угарный газ и другие токсичные компоненты дымовых газов могут проникать в жилые помещения и вызывать отравление.Именно поэтому своевременное техническое обслуживание парапетных котлов является обязательным.

Во-вторых, коаксиальный дымоход в недорогих моделях выполнен из обычной стали. При этом правила эксплуатации газового оборудования требуют использования при создании дымоходов только нержавеющей стали. В противном случае копоть и конденсат, скапливающиеся на стенках дымохода, могут образовать химически активную среду.

Она проедает стальные стены. Угарный газ из внутренней трубы подается в поток воздуха на газовую горелку.В результате в газовой камере не хватает кислорода для полного сгорания энергоносителя. Аппаратная производительность падает. На стенках котла образуется сажа, которая ускоряет процесс коррозии.

В-третьих, при коаксиальном дымоходе всегда существует опасность задувания пламени горелки сильными порывами ветра. Именно поэтому при установке устройства в обязательном порядке устанавливается защита от ветра.

Насколько оправдано применение парапетных котлов?

Парапетный котел можно разместить на полу, прямо перед радиатором.

Котлы

Парапет сегодня могут конкурировать с аналогичными полноценными газовыми отопительными приборами. Ведь парапетное оборудование компактно по размерам и габаритам, а по производительности не уступает обычным котлам. Основным преимуществом парапетных устройств является наличие закрытой камеры сгорания и коаксиального дымохода. Это позволяет размещать устройство в жилых комнатах. Дымоход можно располагать как вертикально, так и горизонтально, что дает еще больше свободы в плане размещения отопительного оборудования.

Оборудование может работать как в качестве котла отопления, так и параллельно в качестве обычного конвектора. Кроме того, оборудование способно обслуживать контур ГВС. К достоинствам оборудования можно отнести их долговечность, экономичность, длительный срок службы, безопасность в использовании. За качество последнего параметра отвечает термопара, тяга и контроль температуры охлаждающей жидкости. Потенциальные проблемы включают низкое качество коаксиальной трубы, несвоевременное обслуживание и сильные порывы ветра, сдувающие пламя горелки.

Один из способов организовать экономичную и очень эффективную систему отопления дома и горячего водоснабжения – парапетные газовые котлы. Покупать такое оборудование стоит даже в том случае, если устройство нужно не для частного дома, а для городских квартир. Такая широкая сфера использования обусловлена их конструктивными особенностями.

Отличительные признаки котлов отопления парапетных газовых

В линейке любого производителя данного оборудования будут представлены модели с широким диапазоном мощностей, до 45.0 кВт. Благодаря этому покупатели смогут выбрать настенный газовый котел для строений площадью до 450 кв.м.

Установка агрегатов представленного типа может осуществляться в наиболее удобном месте. Их можно как повесить на вертикальную плоскость, так и удобно расположить на полу. Непременным условием является размещение устройства у внешней стены, при этом дымоход должен быть горизонтальным и проходить через проем в стене на улицу.

Все парапетные газовые котлы отопления изготавливаются с герметичными топками.Это означает, что кислород берется извне для топливной смеси, через одну из труб коаксиального дымохода. Эта функция очень удобна, так как позволяет монтировать агрегат непосредственно в жилом помещении.

Функциональность и комплектация настенных газовых котлов парапетного типа

Аппараты могут комплектоваться газовыми горелками различных конструкций:

одноступенчатый,
двухступенчатый,
модулированный.

Режимы работы тоже разные.Есть устройства только для отопления, а есть модели, которые способны готовить горячую воду для удовлетворения хозяйственно-бытовых нужд.

Агрегаты оснащены теплообменниками из чугуна, меди и стали. Каждый тип имеет свои плюсы и минусы и должен выбираться исходя из условий эксплуатации. Для розжига газового аппарата обычно предусмотрена электронная или пьезоэлектрическая система розжига.

Преимущества и недостатки парапетных моделей

Положительные черты оборудования:

широкая область применения за счет отсутствия необходимости в дополнительных конструкциях;
небольшие размеры и вес;
очень доступная стоимость, особенно если сравнивать с другими устройствами;
возможность использования без отопительного контура на одно помещение за счет наличия в корпусе конвекционных отверстий.

Недостаток отопления парапетными газовыми котлами такой же, как и у других теплогенераторов на «голубом топливе»: необходимость получения разрешения контролирующих организаций. На согласование всех деталей установки, получение положительного решения и опечатывание оборудования может уйти несколько месяцев.

Требования к подключению газового оборудования настолько высоки, что в ряде случаев установка невозможна по ряду причин.Парапетный газовый котел имеет принцип работы, отличающийся от классических аналогов. Изменения внутренней конструкции несколько снижают требования к подключению, что делает возможным установку даже в квартирах многоэтажных домов.

Установка парапетного газового котла отопления

Внутренняя часть парапетного газового оборудования спроектирована таким образом, чтобы предотвратить возгорание кислорода из помещения, в котором установлен котел. Для этого было внесено несколько конструктивных изменений.В результате доработок был получен газовый котел со следующими характеристиками:

Внутреннее устройство и работа парапетного котла, во многом, напоминает применяемые в агрегатах классической конструкции. Но, есть и отличия, делающие возможным широкое использование оборудования.

Чем отличается парапетный котел от дымоходного

Парапетный энергонезависимый газовый котел представляет собой агрегат закрытого типа. Сгорание газа и все остальные процессы происходят в полностью герметичной закрытой камере сгорания.Основным отличием от классических агрегатов является несколько характеристик:

Отсутствие классического дымохода. В классических котлах воздух забирается прямо из помещения. После сжигания газа продукты сгорания под действием естественной тяги уходят в вертикальную дымовую трубу. В парапетном оборудовании забор воздуха и удаление продуктов горения происходит с помощью дымохода.
Специальная конструкция топочной камеры — стальной теплообменник, две горелки, змеевик ГВС заключены в герметичную камеру, соединенную с коаксиальным дымоходом.Забор воздуха осуществляется по внешнему контуру дымовой трубы, после чего он поступает в горелку снизу. Нагретый воздух проходит через вертикальный теплообменник и удаляется из барабана котла через сердцевину коаксиальной трубы.

Нормальный объем расхода газа для парапетного котла мощностью 10 кВт будет около 1 м³/час. Двухконтурный агрегат будет потреблять примерно на 15-20% больше топлива, необходимого для нагрева горячего водоснабжения.

Какой парапетный котел лучше выбрать

При выборе любой модели котла отопления ориентируются на его теплотехнические характеристики и дополнительные функции.В расчете учитывается производительность агрегата, возможность нагрева воды для бытовых нужд, а также завод, выпускающий отопительное оборудование:

Производительность – средние показатели мощности, рассчитываемые по формуле 1 кВт = 10 м². Эта формула подходит для хорошо утепленных зданий в средних регионах РФ с высотой потолков не более 2,7 м.
Функциональность — котел газовый одноконтурный парапетный, работает только на отопление.Для подключения ГВС потребуется установить косвенный нагрев, что потребует дополнительных финансовых затрат. Удобны в этом плане двухконтурные парапетные газовые котлы, так как они имеют встроенную функцию нагрева воды и переключатель, позволяющий переводить агрегат на летнюю или зимнюю работу.
Производитель – рейтинг самых надежных котлов возглавляют немецкие производители, сразу за ними следуют австрийские и чешские модели. Бытовые парапетные газовые котлы с закрытой камерой сгорания имеют привлекательную стоимость и хорошие теплотехнические показатели.

Судя по отзывам, лучшими производителями газовых котлов парапетного отопления являются европейские и российские компании. Хотя продукция последней несколько уступает европейским аналогам по экономичности и степени автоматизации, она полностью адаптирована к отечественным условиям эксплуатации и продается по доступной стоимости.

Популярны модели заводов, расположенных в странах ближнего зарубежья:

Бытовые газовые парапетные котлы российского производства:
- Лемакс;
- Гефест;
- Барский машиностроительный завод;
- Гелиос;
- Данко;
- Конорд;
- Тепловая линия;
- Таганрог Газовый Аппарат.
Украинские газовые отопительные котлы парапетного типа для квартир и частных домов:
- Термомакс;
- АТОН;
- АТ;
- Мимакс;
- Термотехник;
- Маяк;
- Дани;
- Проскуров;
- РОСС;
- Очаг.

Стоимость парапетных котлов украинских и российских производителей в 2-3 раза дешевле европейских аналогов.

Как установить парапетный отопительный котел

При установке парапетного котла технические условия и требования предъявляются к помещению, где будет установлено газовое оборудование, подключаемому дымоходу и т.д.необходимо соблюдать. Порядок и правила установки рассмотрены в , и .

Допускается установка парапетных газовых котлов в частном доме или квартире в многоэтажном доме. При этом помещение должно соответствовать минимальным требованиям, указанным в вышеперечисленных нормативных документах. При монтаже требуется строго соблюдать порядок и правила установки.

Требования к помещению парапетной котельной

Ограничения по установке оговаривают минимальные размеры и высоту помещения, используемого для нужд котельной.Дополнительно описываются требования, связанные с освещением, типом вентиляции и т.д.:

Котлы «Парапет» мощностью до 30 кВт могут устанавливаться внутри помещений, общей площадью до 7,5-8 м². Допускается использование кухни и подсобных помещений для нужд.
Минимальная высота потолка не менее 2,2 м.
Вентиляция помещения — в котельной должна быть работающая приточно-вытяжная вентиляция. Двери устанавливаются без порогов. Требуются открывающиеся окна.
Освещение — на каждый 1 м³ котельной должно приходиться не менее 0,03 м² оконного проема.
Особенности эксплуатации — техническое обслуживание газового оборудования проводится не реже одного раза в год. Вместе с работоспособностью котла проверяется работа приточно-вытяжной вентиляции. О произведенной проверке составляется акт.
Ввод котла в эксплуатацию возможен только после проверки представителем надзорных органов, соблюдения всех требований относительно правильного подключения газового оборудования.

Дымоход для парапетного котла

Парапетный котел невозможно подключить к традиционному вертикальному дымоходу. Внутренняя конструкция позволяет подключать исключительно коаксиальные трубы.

При одновременном подключении сразу нескольких газовых котлов допускается использование вертикального коаксиального дымохода.

Правильное подключение к горизонтальному дымоходу должно соответствовать нескольким требованиям:

Горизонтальное сечение в сумме не должно превышать 3 м.
При проходке плит перекрытий используется специальный блок — разделочный.
На головку дымохода устанавливается конденсатоотводчик и ветрозащита.
Дымоход устанавливается под небольшим уклоном в сторону от котла, чтобы предотвратить попадание конденсата в устройство.

Труба для отвода продуктов сгорания через стену изготавливается из пластика или нержавеющей стали. Низкая температура выхлопных газов дает возможность установить дымоход любого типа. Реальный опыт показал, что практичнее установить коаксиальную трубу из нержавеющей стали.

Как защитить парапетный котел от ветра

Правильно установленные парапетные модели работают практически безотказно.

Задувание котла свидетельствует о наличии нарушений при подключении дымохода, неверных настройках автоматики и других проблемах.

При интенсивности остановки работы более 1 раза за несколько отопительных сезонов необходимо будет устранить источник неисправностей.

Причины, по которым может погаснуть газовый парапетный котел, следующие:

Нет ветрозащиты на оголовке дымохода.Кожух заводского изготовления уже имеет специальную вставку, защищающую от порывов ветра. Защиту можно изготовить из любой оцинкованной стали, прикрепив ее к корпусу пресс-шайбами или заклепками.
Выставлены неверные настройки — чтобы не продуть парапетный котел, необходимо будет снизить допустимое давление газа, при котором модуль будет оставаться работоспособным.
Недостаточная тяговая сила — устройство дымохода выполнено таким образом, что малейшие нарушения тяговых характеристик приведут к отключению котла.Для устранения неполадок проверьте правильность подключения дымохода и исправьте ошибки.

Во избежание возможных отключений котла в результате порывов ветра монтаж агрегата лучше доверить квалифицированному специалисту, имеющему лицензию на выполнение данных работ.

Газовые котлы

— Краткое описание соответствия нормам

В соответствии с 2015 IECC/IRC, раздел R103.3/R106.3, Проверка документов. Сотрудник по нормам/строителям должен проверить или обеспечить проверку строительных документов на соответствие нормам.

В этом разделе перечислены применимые кодовые требования, за которыми следуют подробные сведения, полезные для анализа плана, в отношении положений, отвечающих требованиям для «газовых котлов».

Строительная документация. Просмотрите конструкторскую документацию, чтобы определить оборудование, элементы управления системой, дизайн и варианты вентиляции для оборудования.

2015 IECC/IRC, Раздел R103.2/N1101.5, Информация о строительной документации. . Строительная документация должна включать:

— Изоляционные материалы и их R-значения

— Критерии проектирования механической системы

— Типы, размеры и эффективность оборудования механической системы

— Оборудование и средства управления системой

— Уплотнение воздуховодов, изоляция воздуховодов и труб и расположение

— Детали уплотнения воздуха

— Обшивка и защита от влаги.

2015 IRC Требования к установкам газовых котлов можно найти в Глава 13, Общие требования к механическим системам; Глава 14, Отопительное и охлаждающее оборудование; Глава 20, Котлы и водонагреватели; Глава 21, Гидравлические трубопроводы; и Глава 24, Топливный газ. В этом разделе перечислены применимые разделы кода IRC и IECC.

Общие положения по установке. Просмотрите конструкторскую документацию для установки оборудования.

— 2015 IRC, Разделы M2001, Общие и G2404, Общие. Котлы должны быть спроектированы и изготовлены в соответствии с требованиями ASME CSD-1, ¹, а газовые котлы должны соответствовать требованиям, перечисленным в главе 24 IRC. Газовые котлы должны быть перечислены и маркированы в соответствии с IRC M1302.1 и должны быть установлены:

В соответствии с инструкциями производителя G2408.
На ровных платформах в соответствии с разделом G2408.4
С надлежащими зазорами, как указано в разделах G2408.4 и G2408.5
С запорной арматурой на подающем и обратном трубопроводе по разделам M2001.3 и G2420
С органами управления и безопасности в соответствии с разделами M2002 и G2421
Таким образом, проемы в наружных стенах зашиты в соответствии с Разделом R703.4
Для защиты системы снабжения питьевой водой в соответствии с разделом P2902
Таким образом, воздухозаборные отверстия расположены в соответствии с разделом R303. 5.1
С автоматическими выключателями, размер которых соответствует паспортной табличке оборудования в соответствии с инструкциями производителя по установке, и электрическими соединениями, соответствующими требованиям Части VIII (Электрооборудование) IRC.
С расширительными баками, которые отвечают требованиям минимальной емкости в соответствии с разделами M2003.1 и M2003.2. Минимальные требования (перечисленные в таблице M2003.2) указаны ниже:

Минимальная вместимость расширительного бака ^a для систем принудительного горячего водоснабжения

Системный том ^b	Мембрана под давлением	Безнапорный Тип
10	1.0	1,5
20	1,5	3,0
30	2,5	4,5
40	3,0	6,0
50	4,0	7,5
60	5,0	9,0
70	6,0	10,5
80	6. 5	12,0
90	7,5	13,5
100	8,0	15,0
^a При средней температуре воды 195 ^° F, давлении наполнения 12 фунтов на кв. дюйм и максимальном рабочем давлении 30 фунтов на кв. дюйм. ^b Объем системы включает объем воды в котле, конвекторах и трубопроводах, не включая расширительный бак.

Крепление. Убедитесь, что оборудование правильно закреплено и установлено в конструкции.

— 2015 IRC, Раздел G2408.4, Допуск от уровня. Оборудование и устройства, поддерживаемые землей, должны быть выровнены и прочно закреплены на ровной бетонной плите или другом одобренном материале, возвышающемся не менее чем на 3 дюйма (76 миллиметров) над уровнем земли, или должны быть подвешены на высоте не менее 6 дюймов (152 миллиметра) выше соседнего класса. Такая поддержка должна соответствовать инструкциям производителя по установке.

— 2015 IRC, Раздел G2408.2, Высота над источником возгорания. При установке в гараже источник воспламенения должен быть поднят на 18 дюймов от пола, а котел должен быть защищен от ударов.

— 2015 IRC, Разделы G2406 и G2407.2, Расположение устройства. Приборы не должны располагаться в спальных комнатах, ванных комнатах, туалетных комнатах, кладовых или операционных, или в пространстве, которое выходит только в такие комнаты или помещения.Приборы должны быть расположены так, чтобы не мешать надлежащей циркуляции воздуха для горения, вентиляции и разбавления воздуха.

Элементы управления оборудованием. Просмотрите конструкторскую документацию и убедитесь, что элементы управления были установлены в соответствии с инструкциями производителя по установке, которые должны включать схемы элементов управления и инструкции по эксплуатации.

— 2015 IECC/IRC, Раздел R403.1/N1103.1, Элементы управления. Каждая система отопления и охлаждения должна иметь собственный термостат.Каждый термостат, управляющий первичной системой отопления и охлаждения, должен быть программируемым термостатом.

Водогрейные котлы, снабжающие здание теплом через одно- или двухтрубные системы отопления, должны иметь наружное управление сбросом, которое снижает температуру котловой воды в зависимости от наружной температуры в соответствии с R403.2/N1103.2.

Определение размеров оборудования. Убедитесь, что размеры котла основаны на нагрузках здания, рассчитанных в соответствии с Руководством J ACCA или другими утвержденными методами (IECC R403.7/IRC M1401.3 и N1103.7).

— 2015 IECC/IRC, Раздел R403.7/N1103.7, M1401.3, Размеры. Размеры оборудования для отопления и охлаждения должны быть рассчитаны в соответствии с Руководством ACCA S на основе строительных нагрузок, рассчитанных в соответствии с Руководством ACCA J или другими утвержденными методами расчета отопления и охлаждения.

Вентиляция. Глава 24 «Топливный газ» в IRC 2015 г. взята из издания 2015 г. Международного кодекса топливного газа (IFGC) и содержит конкретные требования к воздуху для горения и вентиляции для газовых приборов, таких как котлы.Котлы могут вентилироваться через обычную систему дымохода или через систему LAS для прямой вентиляции через стену. Ознакомьтесь со строительной документацией и убедитесь, что система вентиляции установлена в соответствии с инструкциями производителя по установке.

— 2015 IRC, Раздел G2407 (304), Горение, вентиляция и разбавляющий воздух. Номера разделов, указанные в скобках после каждого номера раздела, являются номерами разделов соответствующего текста в IFGC.Воздух для горения, вентиляции и разбавления дымовых газов для приборов, установленных в зданиях, должен обеспечиваться путем применения одного из методов, предписанных в разделах G2407.5–G2407.9 IRC. Наружный воздух должен быть введен в соответствии с одним из методов, описанных ниже:

G2407. 6 (304.6), наружный воздух для горения. Наружный воздух для горения подается через отверстие(я) наружу. Минимальный размер вентиляционных отверстий должен быть не менее 3 дюймов.Проверьте и подтвердите, что в строительной документации указано, что отверстие(я) для воздуха горения соответствует одному из приведенных ниже методов.
- G2407.6.1 (304.6.1), Метод двух постоянных отверстий. Раздел R703.4 Мигание. Утвержденный коррозионно-стойкий гидроизоляционный материал должен применяться в виде гонта, чтобы предотвратить попадание воды в полость стены или проникновение воды в компоненты каркаса здания.
- G2407.6.2 (304.6.2), метод с одним постоянным открытием. В пределах 12 дюймов от потолка (верхняя часть корпуса) и устройства должны быть зазоры не менее 1 дюйма по бокам и сзади и 6 дюймов от передней части устройства, непосредственно сообщающиеся с внешней средой или через вертикальный или горизонтальный воздуховод с внешней средой. или пространства, которые свободно сообщаются с внешней средой, с минимальной свободной площадью 1 квадратный дюйм на 3000 БТЕ/ч общей потребляемой мощности всех приборов, расположенных в ограждении, и не менее суммы площадей всех вентиляционных соединений в помещении.
G2407.9 (304.9), механическая подача воздуха для горения. Если воздух для горения обеспечивается механической системой подачи воздуха, воздух для горения должен подаваться снаружи со скоростью не менее 0,35 кубических футов в минуту на 1000 БТЕ/ч общей входной мощности всех приборов, расположенных в помещении .

— IRC, 2015 г., разделы M1801 и G2426.1, общие положения. Приборы для сжигания топлива должны выбрасываться наружу в соответствии с их перечнем и этикеткой, а также инструкциями производителя по установке.Вентиляционные системы должны состоять из одобренных дымоходов или вентиляционных отверстий или вентиляционных узлов, которые являются составными частями маркированных приборов.

— 2015 IRC, Раздел G2427.4, Тип используемой системы вентиляции. Тип используемой системы вентиляции должен соответствовать таблице G2427.4. См. следующую таблицу.

Тип используемой системы вентиляции

Бытовая техника	Тип системы вентиляции (соответствующий раздел IRC)
— приборы категории I — Перечисленные приборы, оснащенные вытяжным колпаком — Приборы, предназначенные для использования с газоотводным клапаном типа B	— Газоотводчик типа B (Раздел G2427.6) — Дымоход (Секция G2427.5) — Одностенная металлическая труба (Раздел G2427.7) — Перечисленная система облицовки дымохода для выпуска газа (раздел G2427.5.2) — Специальный газовый клапан, указанный для этих приборов (Раздел G2427.4.2)
Приборы категории II, III или IV	Как указано или предоставлено производителями перечисленных приборов (разделы G2427. 4.1, G2427.4.2)
Приборы с прямой вентиляцией	См. раздел G2427.2.1

Бытовая техника

Тип системы вентиляции (соответствующий раздел IRC)

— приборы категории I

— Перечисленные приборы, оснащенные вытяжным колпаком

— Приборы, предназначенные для использования с газоотводным клапаном типа B

— Газоотводчик типа B (Раздел G2427.6)

— Дымоход (Секция G2427.5)

— Одностенная металлическая труба (Раздел G2427.7)

— Перечисленная система облицовки дымохода для выпуска газа (раздел G2427.5.2)

— Специальный газовый клапан, указанный для этих приборов (Раздел G2427.4.2)

Приборы категории II, III или IV

Как указано или предоставлено производителями перечисленных приборов (разделы G2427.

4.1, G2427.4.2)

Приборы с прямой вентиляцией

См. раздел G2427.2.1

— 2015 IRC, Раздел G2425, (Традиционная вентиляция дымохода) Общие сведения. Дымоходы и вентиляционные отверстия должны быть сконструированы и иметь размеры в соответствии с разделами G2427 и G2428. Прибор должен подсоединяться к дымоходу в точке не менее чем на 12 дюймов выше самой нижней части внутренней части дымохода.

— IRC 2015 г., раздел R1003.18, Зазоры дымохода. Любая часть дымохода, расположенная внутри здания или внутри внешней стены здания, должна иметь минимальное воздушное пространство для горючих материалов 2 дюйма. Дымоходы, расположенные полностью за пределами наружных стен здания, должны иметь воздушный зазор не менее 1 дюйма. Воздушное пространство не должно быть заполнено, за исключением случаев, когда необходимо обеспечить противопожарную защиту в соответствии с разделом R1003. 19.

— 2015 IRC Раздел G2427.2.1 (503.2.3), Устройства с прямой вентиляцией. Перечисленные приборы с прямой вентиляцией следует устанавливать в соответствии с инструкциями производителя и разделом G2427.8.

2015 IRC, Раздел G2427.8, Расположение заделки системы вентиляции. Место заделки вентиляционной системы должно соответствовать требованиям G2427.8 с указанными расстояниями от воздухозаборников, окон, дверей, самотечных впусков в зависимости от размера оборудования, указанного в G2427.8 и показано в Приложении C.
2015 IRC, Раздел G2427.9, Дренаж конденсата. Должна быть установлена система отвода конденсата для сбора и удаления конденсата из системы вентиляции.

Снабжение топливом

— 2015 IRC, Раздел G2420, Газовые запорные клапаны. Системы трубопроводов должны быть снабжены запорными клапанами, которые изготовлены из материалов, совместимых с трубопроводом, и должны соответствовать стандарту, применимому для давления и применения, как указано в стандартах ANSI/ASME ² для клапанов. Запорные клапаны должны быть доступны и не должны располагаться в печных камерах или скрытых местах.

— 2015 IRC, Раздел G2421, Управление потоком. Линейные регуляторы давления должны быть указаны как соответствующие стандарту ANSI Z21.80 ³, они должны быть доступны и установлены там, где котел предназначен для работы.

— 2015 IRC, Раздел G2422, Подключение устройств. Газовые котлы должны быть оснащены штуцерами подачи топлива, защищенными от физических повреждений и установленными в соответствии с инструкциями производителя.Котел должен быть подключен к системе газоснабжения одним из следующих способов:

Жесткие металлические трубы и фитинги
Гофрированная трубка из нержавеющей стали
Перечисленные и маркированные разъемы устройств в соответствии со стандартом ANSI Z21.24. ⁴

Гидравлические трубопроводы и распределительные системы. Ознакомьтесь со строительной документацией и подтвердите указанные размеры, мощность и коэффициент сопротивления изоляции.

— IRC 2015 г., раздел M2101. Гидравлический трубопровод должен быть установлен в соответствии с M1308 и M2101, а материалы должны соответствовать таблице M2101.1. Трубы и фитинги должны быть рассчитаны на использование при рабочей температуре и давлении гидравлической системы. Опоры трубопровода должны быть из материала и иметь достаточную прочность для поддержки трубопровода и должны поддерживаться с интервалами, не превышающими расстояние, указанное в таблице M2101.9 (см. таблицу ниже).

Интервалы расстояния между подвесами

Материал труб	Максимальное горизонтальное расстояние (футы)	Максимальное расстояние по вертикали (футы)
АБС	4	10 ^и
ХПВХ (1 дюйм или меньше)	3	5
ХПВХ (1 ¼ дюйма)	4	10 ^и
Труба из меди или медного сплава	12	10 ^и
Трубки из меди или медного сплава	6	10 ^и
60	5. 0	9,0
Труба или шланг из ПБ	2,67	4
Трубка PEX	2,67	4
ПП труба диаметром менее 1 дюйма	2,67	4
ПП более 1 ¼ дюйма	4	10 ^и
ПВХ	4	10 ^и
Стальная труба	12	15
Стальная трубка	8	10 ^и
^a Для размеров 2 дюйма и меньше посередине между требуемыми вертикальными опорами должна быть установлена направляющая.Такие направляющие должны препятствовать перемещению трубы в направлении, перпендикулярном оси трубы.

— IRC 2015 г., раздел M2102.1, общие положения. Если используются плинтусные конвекторы, их следует устанавливать в соответствии с инструкциями производителя по установке. Конвекторы должны поддерживаться независимо от гидравлических трубопроводов.

— 2015 IECC, Таблица R402.1.2/IRC, Таблица N1102.1.2, Значение R плиты и глубина и Раздел M2103, Система обогрева пола. Системы лучистого теплого пола (плиты с подогревом) должны иметь тепловой барьер.

Таблица R402.1.2/N1102.1.2, R-значение и глубина плиты, сноска d. Плиты с подогревом должны иметь дополнительное минимальное теплоизоляционное значение R, равное 5, по краю плиты. Глубина изоляции должна быть равна глубине фундамента или 2 футам, в зависимости от того, что меньше в климатических зонах с 1 по 3 для обогреваемых плит.
M2103.2.1, Плита на уровне земли. Радиационные трубы, используемые в приложениях с плитой на уровне грунта, должны быть изолированы с минимальным значением R 5, установленным под плитой.
M2103.2.2, Подвесной пол. Подвесные полы, изоляция должна быть установлена в полость балочного пролета, обслуживающего пространство обогрева выше, и должна быть изолирована до минимального значения R 11.

Обшивка/Контроль влажности. Убедитесь, что конструкция и спецификация атмосферостойкого покрытия, водонепроницаемого барьера, гидроизоляции и дренажа указаны в строительной документации и соответствуют применимым нормам.

— IRC, 2015 г., раздел R303.6, Защита от открывания наружу. Отверстия для выпуска и забора воздуха, выходящие наружу, должны быть защищены коррозионностойкими экранами, жалюзи или решетками с минимальным размером отверстия ¼ дюйма (6 миллиметров) и максимальным размером отверстия ½ дюйма (13 миллиметров) в любом направление. Отверстия должны быть защищены от местных погодных условий. Отверстия для выпуска и забора наружного воздуха должны соответствовать положениям по защите отверстий в наружных стенах в соответствии с настоящими нормами.

— 2015 IRC, Раздел R703.4, Мигание. Утвержденный коррозионно-стойкий гидроизоляционный материал следует укладывать в виде черепицы, чтобы предотвратить попадание воды в полости стен или проникновение в компоненты каркаса здания. Самоклеящаяся гидроизоляция должна соответствовать AAMA ⁵ 711. Мембраны, наносимые жидкостью, используемые в качестве гидроизоляции наружных стен, должны соответствовать AAMA 714. Гидроизоляция должна доходить до поверхности отделки наружной стены или до водостойкого барьера.В соответствии с этим кодом на всех пересечениях стен и крыш должны быть установлены утвержденные коррозионно-стойкие накладки.

Защита системы питьевой воды. Убедитесь в правильности соединений питьевой воды с оборудованием.

— IRC, 2015 г., раздел P2902.1, общие положения. Система подачи питьевой воды должна быть спроектирована и установлена таким образом, чтобы предотвратить попадание в систему подачи питьевой воды непитьевых жидкостей, твердых веществ или газов. Соединения с источником питьевой воды не должны выполняться таким образом, чтобы это могло привести к загрязнению водопровода или создать перекрестное соединение между источником и источником загрязнения, за исключением случаев, когда установлены одобренные методы для защиты источника питьевой воды. Перекрестные соединения между индивидуальным водоснабжением и водопроводом питьевого водоснабжения должны быть запрещены.

Воздуховоды механической системы. Если воздуховоды используются как часть установки, просмотрите конструкторскую документацию и подтвердите указанное значение R изоляции для воздуховодов.

— Изоляция

IECC/IRC 2015, раздел R403.4/N1103.4. Изоляция трубопроводов механической системы. Трубопровод механической системы, по которому могут проходить жидкости >105 ^° F или <55 ^° F, должен иметь изоляцию не ниже R-3.

R403.4.1/N403.4.1 Защита изоляции трубопроводов. Изоляция трубопровода, подверженная воздействию погодных условий, должна быть защищена от повреждений, вызванных солнечным светом, влагой, оборудованием и ветром.Защита не может быть обеспечена клейкой лентой.

2015 IECC/IRC, Раздел R403.3.1/N1103.3.1, Воздуховоды. Изоляция.

Утечка воздуховода/уплотнение воздуха. Просмотрите конструкторскую документацию и убедитесь, что используется соответствующий уровень уплотнения воздуховода на основе применяемого кода. Имейте в виду, что действующие правила требуют герметичности воздуховода, помимо механического уплотнения соединений, и что утечка должна быть подтверждена полевыми испытаниями, а подтверждающая документация должна быть предоставлена должностному лицу по нормам.Должностное лицо кодекса должно рассмотреть вопрос о передаче юрисдикционных требований на этапе пересмотра плана.

— 2015 IECC/IRC, Раздел R403.3.2/N1103.2.2, Герметизация. Воздуховоды, устройства обработки воздуха и ящики фильтров должны быть герметизированы. Соединения и швы должны соответствовать Международному механическому кодексу (IMC) или IRC, раздел M1601.4.1, в зависимости от обстоятельств.

Исключения:

Нанесение воздухонепроницаемых пенопластов допускается без дополнительных уплотнений швов.
Для воздуховодов с классификацией статического давления менее 2 дюймов водяного столба (500 Па) не должны требоваться дополнительные системы закрытия для непрерывно сварных соединений и швов, а также соединений и швов замкового типа, отличных от защелки и типы замков-кнопок.

Существующие здания и замена. Новые котлы, входящие в состав пристройки, должны соответствовать разделам кодекса о новом строительстве. Исключением является случай, когда воздуховоды используются как часть существующей системы отопления и охлаждения и расширяются до пристройки, система воздуховодов длиной менее 40 погонных футов в некондиционируемых помещениях не нуждается в испытаниях. Запасные бойлеры должны быть установлены в соответствии с соответствующими стандартами, включая Стандарт ACCA 5: Качественная установка HVAC, Спецификация ⁶ и Руководство ACCA для технических специалистов по качественной установке, а также Стандарт ACCA 9: Протоколы проверки качества установки HVAC. ⁷

¹ Американское общество инженеров-механиков (ASME) Контроль стороны горения (CSC) – 1

² Американское общество инженеров-механиков (ASME) и Американский национальный институт стандартов (ANSI), как указано в таблице G2420 .1.1 ИРЦ.

³ ANSI Z21.80 – «Регуляторы линейного давления». Американский национальный институт стандартов. http://www.ansi.org/.

⁴ ANSI Z21.24 – «Соединители для газовых приборов». Американский национальный институт стандартов. http://www.ansi.org/.

⁵ AAMA – Американская ассоциация производителей архитектуры L (Лаборатория андеррайтеров) – это глобальная независимая научная компания по безопасности, которая сертифицирует, проверяет, тестирует, инспектирует, проверяет, консультирует и обучает.

Центральный камин — Газовые плиты и камины, Новости и информация о компании

Новости компании

Ознакомьтесь с Календарем выставок наших дилеров

Компания Central Fireplace всегда в поиске талантливых и преданных своему делу людей. Если вы заинтересованы в трудоустройстве у нас, пожалуйста, заполните и верните это заявление о приеме на работу.

Central Fireplace постоянно стремится к инновациям и расширению своей рынки.Вот последние новости.

18 марта 2002 г.
CENTRAL FIREPLACE ПРЕДСТАВЛЯЕТ ГАЗОВУЮ ПЕЧЬ С ПРЯМОЙ ВЕНТИЛЯЦИЕЙ СЕРИИ CF-32 ОТДЕЛЬНОСТОЯЩАЯ ПЕЧЬ

Central Fireplace, подразделение газовых каминов компании Central Boiler, выпустила новую отдельно стоящую газовую печь с прямой вентиляцией серии CF-32. Недавно было завершено независимое тестирование этой новой серии. Новая линейка CF-32 получила оценку A.Ф.Ю.Э. Рейтинг до 88%. Эти результаты еще больше укрепляют репутацию компании Central Fireplaces в области проектирования и производства самых эффективных газовых каминов, доступных в отрасли. Серия CF-32 работает на природном газе или пропане и имеет регулируемый диапазон БТЕ от 15 500 до 32 000. Используя систему зажигания милливольт, эти печи способны обеспечить тепло без электричества. Регулируемые настройки пламени CF-32 предлагают широкий выбор желаемой тепловой мощности для максимального комфорта.Газовая плита серии CF-32 изготовлена с использованием материалов самого высокого качества и мастерства. В настоящее время линейка CF-32 представлена тремя моделями; Itasca, в которой есть отдельно стоящая топка, поддерживаемая на основании типа пьедестала, Vermillion, чьи чугунные ножки придают классический старинный стиль, столь популярный среди сегодняшних домовладельцев, и Savanna, которая представляет собой отдельно стоящую печь в стиле кабинета. Все модели стандартно поставляются с толстой стальной конструкцией, герметичной камерой сгорания, технологией горелки Tru-Flame, позволяющей регулировать пламя, и реалистичным керамическим поленом из пяти частей с тлеющими углями.Дополнительные функции, такие как дверца и верхняя отделка из 24-каратного золота или матового никеля, вентилятор с регулируемой скоростью, термостатический пульт дистанционного управления Comfort-Tech и настенный термостат милливольт, доступны для дальнейшего улучшения и персонализации камина. Для получения дополнительной информации свяжитесь с Central Fireplace по телефону (800) 248-4681 или (218) 782-2575 или посетите веб-сайт www.centralfireplace.com.

8 марта 2001 г.

CENTRAL FIREPLACE ВЫПУСКАЕТ ГАЗОВУЮ ВСТАВКУ CF-22 DVI DIRECT VENT GAS INSERT

CF-22 DVI является новейшим дополнением к линейке высокоэффективных газовых каминов Central Fireplaces.Эта вставка может похвастаться A.F.U.E. до 88% и работает на природном газе или пропане. CF-22 DVI был разработан для установки на большинство существующих дровяных каминов. Наслаждайтесь теплом и комфортом этой вставки с прямым отводом газа с электричеством или без него. Широкий регулируемый диапазон БТЕ, от 12 500 до 31 000 БТЕ, позволяет контролировать желаемое количество тепла. Низкая настройка 12 500 BTU позволяет вам наслаждаться CF-22 DVI, даже когда вам не нужна полная мощность нагрева.Горелка Tru-Flame™ технологии и реалистичные керамические поленья из пяти частей с тлеющими углями создают ощущение настоящего дровяного огня. CF-22 DVI изготовлен с высоким качеством изготовления и толстостенной стальной конструкцией. Дополнительный термостатический пульт дистанционного управления Comfort-tech может работать даже без использования электричества. CF-22 DVI может быть оснащен дополнительной золотой отделкой, золотыми жалюзи и выбором из двух элегантных стилей лицевой панели.Для получения дополнительной информации или брошюры о CF-22 DVI позвоните по телефону (800) 248-4681 или посетите сайт www.centralfireplace.com.

23 мая 2000 г.
ЦЕНТРАЛЬНЫЙ БОЙЛЕР/ЦЕНТРАЛЬНЫЙ КАМИН ОБЪЯВЛЯЕТ О РАСШИРЕНИИ

Начались подготовительные работы по новому расширению площадью 12 000 квадратных футов в компании Central Boiler/Central Fireplace, Inc., расположенной в Гринбуше, штат Миннесота.В пристройке размером 60 x 200 футов будет размещено оборудование, используемое в производстве дровяных печей и газовых каминов. За последние шесть месяцев занятость в компании Central Boiler/Central Fireplace увеличилась почти на 50%. Ожидается, что рост производства и занятости продолжится при текущем расширении производственных площадей. Эта растущая компания из северной Миннесоты занимается производством уличных дровяных печей с 1984 года. По словам генерального директора Денниса Брейзера, подразделение Central Fireplace, предлагающее четыре различные модели газовых каминов, за последние два года быстро росло.«Линейка газовых каминов растет в первую очередь потому, что люди ищут атмосферу очага в своем доме», — сказал Брейзер. «Но они хотят удобства газового камина». Для получения дополнительной информации обращайтесь к Родни Толлефсону из Central Boiler/Central Fireplace, Inc.

9 февраля 2000 г.

CENTRAL FIREPLACE ПРЕДСТАВЛЯЕТ МИЛИВОЛЬТНУЮ ГАЗОВУЮ ПЛИТУ BELMONT С ПРЯМОЙ ВЕНТИЛЯЦИЕЙ

Central Fireplace, газовое отопительное подразделение компании Central Boiler, выпустило новую газовую плиту Belmont с прямой вентиляцией.Эта новая газовая плита недавно прошла независимые испытания, в результате которых был достигнут КПД до 87%. Эти результаты продолжают традицию компании Central Fireplaces по созданию самых эффективных газовых каминов. Belmont может работать на природном газе или пропане с регулируемым диапазоном BTU от 8 000 до 42 000, а с милливольтовой системой зажигания это устройство будет работать без питания. Уникальная конструкция Belmonts позволяет отключать или отключать заднюю горелку для обеспечения широкого диапазона тепловой мощности.Эта газовая плита, изготовленная из материалов высочайшего качества и мастерства, в настоящее время доступна в двух стилях: стандартный черный и черный с основанием и дверцей из 24-каратного золота. Технология горелки Tru-Flame™, стальная конструкция 12 калибра, большая смотровая площадка из керамического стекла и реалистичный набор из пяти керамических поленьев — все это стандартные функции Belmont. Дополнительные функции, такие как наш пульт дистанционного управления Comfort-Tech ™, настенный термостат и комплект вентилятора, доступны для дальнейшего улучшения и настройки устройства.Для получения дополнительной информации обращайтесь к национальному директору по маркетингу по телефону (800) 248-4681 или (218) 782-2575. Вы также можете посетить наш веб-сайт www.centralfireplace.com. Электронная почта приветствуется на [email protected].

17 августа 2000 г.
CENTRAL FIREPLACE ПРЕДСТАВЛЯЕТ ГАЗОВЫЙ КАМИН CF-3036-MILLIVOLT

Central Fireplace, газовое отопительное подразделение компании Central Boiler, выпустила новый CF-3036-MV прямоточный газовый камин.Этот новый газовый камин недавно прошел независимые испытания, в результате которых была достигнута эффективность до 88%. Эти результаты продолжают традицию компании Central Fireplaces по созданию самых эффективных газовых каминов. CF-3036-MV может работать на природном газе или пропане с регулируемым диапазоном BTU от 16 000 до 32 000, а с милливольтовой системой зажигания это устройство будет работать без питания. Горелка Tru-Flame™, стальная конструкция 16 калибра, имитирующий кирпичный очаг, большая смотровая площадка из керамического стекла и набор из пяти реалистичных керамических поленьев — все это стандартные функции модели CF-3036-MV.Дополнительные функции, такие как наш пульт дистанционного управления Comfort-Tech ™, настенный термостат и комплект вентилятора, доступны для дальнейшего улучшения и настройки устройства. Этот камин можно персонализировать, выбрав один из наших элегантных стилей облицовки. Для получения дополнительной информации свяжитесь с Central Fireplace по телефону (800) 248-4681 или (218) 782-2575. Вы также можете посетить наш веб-сайт www.centralfireplace.com. Электронная почта приветствуется на [email protected].

1 июля 1999 г.
ГАЗОВЫЙ КАМИН ДОСТИГ 90+% AFUE (годовая эффективность использования топлива)

Компания Central Fireplace из Миннесоты опубликовала результаты испытаний, проведенных независимой службой тестирования.Результаты подтверждают, что высокая эффективность может быть достигнута в привлекательном камине, работающем на сжиженном нефтяном или природном газе, за счет использования технологии прямого положительного вентиляционного отверстия. Камины CF-42 и CF-3036 изготавливаются с принудительной вентиляцией в стандартной комплектации. Это позволяет вентилировать камин в любом направлении, в том числе вниз через пол и через стену, для установки практически в любом месте. Вентиляционное отверстие позволяет втягивать воздух для горения снаружи в топку, а затем через высокоэффективную систему теплообменника.Затем выхлопные газы вытесняются наружу, что устраняет проблемы с угарным газом. Модели CF-3036 и CF-42 оснащены технологией HeatPort™, которая позволяет владельцам отводить 60 % тепла в другую комнату или подвал. CF-3036 и CF-42 также имеют электронное зажигание с горячей поверхности (без постоянного пилота). CF-42 доступен в виде отдельно стоящей печи или встроенной вставки, а CF-3036 — в виде скрытого камина. Дополнительную информацию можно получить по телефону (800) 248-4681 или (218) 782-2575. Вы можете также посетите веб-сайт по адресу www. www.centralfireplace.com. Электронная почта приветствуется на [email protected]

Настенный газовый комбикордный котел CGB-2 (K)

9.9 / 22.2 1) 790 990 990 II2n3p 430 430 G52 5 9033



класс энергоэффективности, центральное отопление		A	A	A
класс энергопотребления, приготовление горячей воды		—	—	—
Общие данные
Номинальная тепловая мощность при 80/60 °C	кВт	13,5	18.9/2.2 1)	29.8 / 27.1 1)	18.9 / 22.2 1)	23. 8 / 27.1 1)	23.8 / 27.1 1)
Номинальная отопительная продукция на 50/30 ° C	кВт	15 2	20 , 4	25,8	20,8	20,4	25,8	25,8
Оцененные тепловые вход	кВт	14	14	19.6 / 23,0	24,6 / 28.0	19.6 / 23.0	9.6 / 23.0	24.6 / 28.0
Самые низкие отопительные продукции (модулирование)
на 80/60 ° C	KW	1,8/4,6 2)	3,8/6,8 2)	4,8/6,8 2)	3,8/6,8 2)	4.8 / 6.8 2)
на 50/30 ° C	кВт	кВт	2,1 / 5.4 2)	4.4 / 7.4 2)	5.6 / 7.4 2)	4,4 / 7.4 2)	5.6 / 7.4 2)
самый низкий уровень тепла (модулирование)	кВт	кВт	1,9 / 4. 9 2)	3,9 / 6.9 2)	4.9 / 6.9 2)	3,9 / 6.9 2)	4,9 / 6,9 2 )
Соединение потока нагрева	г	¾	¾ «(DN 20)	¾» (DN 20)	¾ «(DN 20)	¾» (DN 20)	¾ «(DN 20 )
Подключение к отоплению	г	г	¾ «(DN 20)	¾» (DN 20)	¾ «(DN 20)	¾» (DN 20)	¾ «(DN 20 )

Cold Water Connection / DHW Circulation	G	¾ «	¾»	¾ «	¾»	¾ «
Соединение холодной воды	г	¾»	¾ «	¾»	¾ «	¾»	¾ «	¾»		¾ «	¾»	¾ «	¾»		Baz Connection	R	½ «	½»	½ «	½»	½ «	½»
Подключение воздуха / дымоход	мм	60398	60/100	60/100	60/100	60/100	60/100	60/100
Размеры
Глубина	мм	378	378	378	378	378
Ширина	мм	440	440	440	440	440
Высота	мм	мм	790	790	790	790	790	790	790
Тип	B23P, B33P, C13 (X), C33 (X), C43(x), C53(x), C63(x), C83(x), C93(x)	B23P, B33P, C13(x), C33(x), C43(x), C53(x), C63(x), C83(x), C93(x)	B23P, B33P, C13(x), C33(x), C43(x), C53(x), C63(x), C83(x), C93(x)	B23P, B33P, C13(x ), C33(x), C43(x), C53(x), C63(x), C83(x), C93(x)	B23P, B33P, C13(x), C33(x), C43(x) ), C53 (x), c63 (x), c83 (x), c93 (x)
4		II2n3p	II2n3p	II2n3p	II2n3p	II2n3p
Газ детали поставки
Природный газ E/H (нетто cv = 9. 5 кВтч / м³ = 34,2 мДж / м³)	м³ / ч	1,44	1,44	2,06 / 2.42	2,52 / 2.95	2,06 / 2.42	/ 2.52 / 2.95
Природный газ LL (Net CV = 8,6 кВтч / м³ = 31,0 мДж / м³)	м³ / ч	1,59	299 9/67		2,67 / 3.25	2.28 / 2.67	2,69 / 3.25
LPG P (Net CV = 12.8 кВтч / м³ = 46,1 MJ / м³)	кг / ч	1,07	1,07	1,53 / 1.80	1,87 / 2.19	1.53 / 1.80	1.87 / 2.19
Давление поставки газа
Природный газ (допустимые мин. / Макс.)	мбар	20 (17-25)	20 (17-25)	20 (17- 25)	20 (17-25)	20 (17-25)
СУГ (допустимый мин./ Макс.)	MBAR	50 (42. 5-57.5)	50 (42.5-57.5)	50 (42.5-57.5)	50 (42.5-57.5)	50 (42.5-57.5)
Стандартная сезонная эффективность [в соответствии с DIN] при 40/30 °C (чистое значение / общее значение)	%	110/99	110/99	110/99 8	110/99 9039 9039
Стандартная сезонная эффективность [DIN] на 75/60 ° C (нетто CV / валовой CV)	%	107/96	107/96	107/96	107/96	107 / 96
Эффективность
На рейтинге L OAD на 80/60 ° C (нетто CV / валовой CV)	%	98/88	98/88	98/88	98/88	98/88	98/88	98/88
на 30% Нагрузка и Tr = 30 ° C (Net CV / валовая резюме)	%	108/97	108/97	108/97	108/97	108/97	108/97
Температура расхода, завод настройка	°C	75	75	75	75	75
Температура подачи прибл. Макс. Общее давление	бар	3	3	3	3	3
высокий КПД насоса (ЕЕИ <0,23)
600 л / ч скорость насоса (14 кВт на Δt = 20 к)	мбар	550	550	550	550	550	550	550
860 L / H Скорость насоса (20 кВт при Δt = 20 K)	MBAR	—	430	430	430	430	430	430
1030 L / H) (24 кВт на Δt = 20 K)	MBAR	—	—	280	—	280
Расход ГВС	л/мин	—	—	—	.0-6.5	20398	2.0-8.0

Давление минимального потока на EN 625	—	—	—	—	0,4	0,65
Spec. расход воды D при ΔT = 30 K	л/мин	—	—	—	10,3	13
Макс.Допустимое общее давление, DHW	бар	—	—	—	—	10	10
	° C	—	—	—	65	45-65
«Горячая водная водная емкость теплообменника нагревательной воды»	L	1,3	1,3	1,3	1,3	1,3

Расширение судна, общая мощность	L	10	10	10	10	10	10

Расширение расширения, предварительно зарядное давление	бар	0.75-0.95	0.75-0.95		0.7597		0,75-0,95		0.75-098
Температура дымовых газов 80 / 60-50 / 30 на Qmax	° C	62-45	70-50	76-50	70-50	76-50
Температура дымовых газов 80 / 60-50 / 30 на Qmin	° C	30-25	30-25	33-27	30-25	33-27
Массовый расход дымовых газов при Qmax	г/с	6,2	8. 8/10.7 1)	10.9 / 13.0 1)	8.8 / 10.7 1)	10.9 / 13.0 1)	10.9 / 13.0 1)
Массовый расход дымовых газов на Qmin	г / с	0,9	1 , 8	2,3	2,3	2,3	2,3



в QMAX	PA	125	135	135	180	135	180
на Qmin	PA	10	14	17	14	17

		G52 G52		G52 G52 Класс
	NOx		5 5		5 5
Количество конденсата на 50/30 °C	л/ч	ок.1,4	прибл. 2,0	ок. 2,4	прибл. 2,0	ок. 2,4
Значение pH конденсата		прибл. 4,0	ок. 4,0	ок. 4,0	ок. 4,0	ок. 4.0
Потребляемая мощность на стоянке	W	3	3	3	3	3
Максимальная энергопотребление	W	17-45 / 59 1)	51/63 1)	17-62 / 88 1)	17-51 / 63 1)	17-62 / 88 1)
IP Rating	IP	IP X4D	IP X4D	IP X4D	IP X4D	IP X4D		Электрическое подключение / предохранитель		230 В / 50 Гц / 16 A / B	230 В / 50 Гц / 16 A / B	230 В / 50 Гц / 16 А/Б	230 В / 50 Гц / 16 А/Б	230 В / 50 Гц / 16 А/Б
Общий вес	кг	3	33	33	33	33	33	35	35

в строке Проект индуктор Вертикальные вентиляционные системы для всех видов топлива: Дымоход Фан: Tjernlund Products, Inc.

Тяговые индукторы Tjernlund In-Line заверяют положительная тяга при ограниченных котлах и печах, плохие дымоходы или отрицательная давление в зданиях препятствует надлежащему отводу дымовых газов. Действие Вентури запускает движение воздуха вверх по трубе мгновенно и поддерживает он движется плавно. Эти устройства быстро и легко монтируются и полностью автоматический в работе.Встроенные индукторы тяги построены для долговременной и бесперебойной работы и доступны в различных размерах и мощностях удовлетворить практически все требования к системе отопления. Вари-драфт Контроль позволяет приспосабливаться к индивидуальным требованиям работы.

Индуктор сквозной тяги
Сопроводительная документация
Полная линия Лит
In-Line Inducer Ref Guide
CSA1 Помощь при дымоходе, горит
CSA1 Вспомогательный прибор дымохода
Характеристики DJ-3, D-3, HD, I, IL, XL
DJ-3, D-3, HD, I, IL, XL Инст.
PS1505 Инструмент расстойки с вентилятором

Полный Библиотека документов

Вентиляционные отверстия/дымоходы с линейной тягой Индукторы должны заканчиваться вертикально над линией крыши.


ВСЕ НЕОБХОДИМО ДЛЯ СООТВЕТСТВИЯ НАЦИОНАЛЬНЫМ МЕХАНИЧЕСКИМ НОРМАМ

Защитная блокировка расстойного вентилятора
Модель PS1505
Чтобы соответствовать национальным механическим нормам для нефтегазовых установок, Индукторы тяги должны быть правильно сблокированы с контурами горелки. Контрольный выключатель вентилятора PS1505 контролирует давление в корпусе индуктора. для проверки работы индуктора. Используется вместе с UC1 Универсальное управление обеспечивает соблюдение норм и упрощает электрическая блокировка всех цепей горелки 24/115 В переменного тока. PS1505 не совместим с газовыми клапанами милливольт.

Вспомогательный комплект дымохода для детей-сирот Водонагреватели

Устраняет необходимость в облицовке дымохода при вентиляции Водонагреватели в больших дымоходах
Ответственность за предотвращение падения крыши

В результате модернизация конденсационных печей с прямым отводом, водонагреватели часто осиротели и оставлены для вентиляции в дымоходах, которые слишком велики после вентиляции разъем от старой печи заглушен.Это может привести к образованию конденсата и проблемы утечки дымовых газов. CSA1 позволяет использовать водонагреватель. вентилируется через существующий вентиляционный патрубок в негабаритный дымоход без добавления дымохода.

Комплект CSA1 предлагает следующие льготы :

Вспомогательный вентилятор с механическим приводом защищает от обратных вызовов конденсата и проблемы утечки дымовых газов.
Установка комплекта CSA1 выполняется одним человеком и не требует электрик.
За счет устранения вкладыша подрядчику не нужны два техников на работе и удерживает техников от потенциального падения крыши обязательства.
В комплект CSA1 входит вытяжной колпак Linear Limit Safety для заблокировать водонагреватель в случае продолжительной утечки дымовых газов.

ПРИНАДЛЕЖНОСТИ

UC1 — это стандартная система управления для Tjernlund. Индукторы/вентеры.Он предлагает множество вариантов установки, эксплуатации и безопасности. преимущества.


Универсальное управление Модель UC1 UC1 можно заблокировать практически с любой схемой управления горелкой. Особенности включают в себя: регулируемую предварительную и последующую продувку, светодиодный индикатор состояния/диагностики. индикаторы, 10-секундная задержка включения прувера во избежание запуска горелки и Короткая езда на велосипеде, вызванная ветром.Взаимоблокируется с любой горелкой 24–120 В переменного тока. цепи управления, а также имеет возможность срабатывания «сухого» контакта. Выбираемый напряжения исключает ложное срабатывание цепей управления горелкой. После каждый цикл горелки UC1 будет продолжать работать в режиме постпродувки, чтобы позвольте Inducer/Venter продуть нагреватель и удалить остатки дымовых газов газы. Заводское время постпродувки установлено на 2 минуты и регулируется. до 16 минут.	UC1 Инст

Управление несколькими устройствами
Модели MAC1E, MAC4E
Используется MAC1E Multiple Appliance Control в сочетании с универсальным управлением UC1 для простой блокировки до один дополнительный прибор с питанием от сети 24 В переменного тока, 115 В переменного тока или милливольта.

Он активирует Venter через свои соединения с UC1 и, в свою очередь, полагается на цепь безопасности UC1 Fan Prover (P1 и P2), позволяющую блокируемые приборы для работы. Любые настройки до/после очистки на по умолчанию для UC1 будет использоваться MAC1E. MAC1E положит конец трудным и кошмары о дорогостоящей проводке на строительной площадке. Печатная плата размещена в негабаритном Электрическая коробка 18 калибра с несколькими выбивными отверстиями для легкого подключения проводки.

MAC1E Инст

Устройство управления несколькими устройствами MAC4E используется в в сочетании с универсальным управлением UC1 для простой блокировки до 4 дополнительные 24 В переменного тока, 115 В переменного тока или милливольтовые приборы.Это активирует Venter через свои соединения с UC1 и, в свою очередь, полагается на цепи безопасности вентилятора UC1 (P1 и P2), чтобы обеспечить его блокировку.

приборы для работы. Любые настройки до/после очистки на UC1 будут по умолчанию использовать MAC4E. MAC4E кладет конец сложным и дорогостоящим кошмары с проводкой на рабочем месте. Печатная плата размещена в негабаритных 18 электрическая коробка манометра с несколькими выбивными отверстиями для легкого подключения проводки.

MAC4E Инст.


Комплект милливольтовой защитной блокировки Модель WHKE Для использования с универсальным управлением UC1, вспомогательным устройством MAC1E или MAC4E. контролирует.Реле давления газа WHKE приводит в действие индуктор через сухие контакты А-В. Линейный концевой выключатель отключает нагреватель. в случае неисправности вентиляции. Включает термопару JA1 соединительный адаптер. Для блокировки милливольтового водонагревателя (водонагревателей) только с помощью индуктор, управляемый UC1, добавляет WHKE для каждого милливольтового нагревателя. К соединить милливольтовый водонагреватель и одну печь или котел на 24/115 В переменного тока с индуктором, управляемым UC1, добавьте WHKE и MAC1E.	WHKE Инст


Барометрические регуляторы тяги Модели: DC4, DC5, DC6, DC7, DC8, DC9, DC10 DC4G, DC6G, DC7G, DC8G, DC9G, DC10G Качество, разработанное и изготовленное для поддержания стабильной тяги на широкий спектр жидкотопливного и газового отопительного оборудования.Может быть использовано с вентилируемым дымоходом или вентилируемым отопительным оборудованием. Для фанатов применение на газе, нефти или твердом топливе с диаметром вентиляционного отверстия от 4 до 10 дюймов. DC4 через DC10. Для применения на сжиженном нефтяном газе и природном газе с вентиляционным отверстием диаметры от 4″-10″, выберите от DC4G до DC10G.

МОДЕЛЬ ТАБЛИЦА СЕЧЕНИЙ И ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВАЖНО : Вентиляционные отверстия/Дымоходы использование встроенных индукторов тяги должно заканчиваться вертикально над линия крыши. Не используйте для вентиляция боковых стенок. Проконсультируйтесь с заводом по поводу надлежащего газа. или масляная сторона Варианты настенной вентиляции. Фиксированный & Системы с регулируемой скоростью также доступны с практически неограниченные мощности.

ПРИМЕЧАНИЕ:
Входные данные, показанные выше, считаются быть максимальными мощностями для индукторов при установке на трубы указанных размеров для обычных работ, где требуется умеренная механическая тяга.

Учитывается, как правило, более высокие требования к статическому давлению для более крупных установок, для типа сжигаемого топлива, а для установлен тип регулятора тяги.

Некоторые рейтинги могут быть действительны только для очень коротких вентиляционных отверстий из-за чрезмерной потери давления; то есть Модель IL газовое отопление с вытяжным колпаком в 10-дюймовой трубе при 2 080 000 БТЕ/час.

Где требования к давлению неизвестны или считаются необычно серьезными, запросите полное выполнение кривые или проконсультируйтесь с заводом-изготовителем.

Должны быть установлены индукторы тяги в одностенной вентиляционной трубе для обеспечения надлежащей работы.

РАЗМЕРЫ МОДЕЛИ

Современное центральное отопление

1 Газовые и жидкотопливные котлы

На этой странице описаны основные типы доступных котлов.Газовые и жидкотопливные котлы (и отопительные установки) на самом деле не так уж и отличаются. На странице также объясняется общие устройства дымохода и дает очень краткое введение в SEDBUK рейтинги. Двумя другими важными организациями являются CORGI (Совет по Зарегистрированные газовые установщики) — национальный «сторожевой орган» по газовой безопасности в Объединенное Королевство. OFTEC (Техническая ассоциация по сжиганию нефти) — это почти его масло эквивалент.
До 1970-х годов большинство котлов, будь то настенные, отдельно стоящие или задние. котлы, имели открытые дымоходы (в основном такие же, как дымоход).Котел с открытым дымоходом должен пожертвовать некоторыми эффективность для отвода нежелательных продуктов горения из дома. Позволяя дымовым газам сохранять высокую температуру, естественная сила поднимающийся горячий воздух создает тягу дымохода. В то же время воздух из помещения втягивается в горелку для поддержания горения. При недостатке воздуха для процесса горения ядовитые на горелке будет образовываться окись углерода — должен быть установлен стационарный открытый вентиляционный клапан. поэтому обеспечьте достаточно воздуха для горения. Комнатный герметичный дымоход (иногда называемый LAS) состоит из двух каналов, один внутри другого. свежий воздух для горения подается в котел через наружный воздуховод и выхлопные газы обычно выводятся наружу по внутреннему воздуховоду. Вывод дымохода может быть установлен только на внешней стене. То горение не зависит от подачи воздуха в помещение, поэтому эти котлы часто называют герметичными помещениями. Обычно существует ограничение на длину эти дымоходы — обычно меньше метра. Большинство котлов теперь оснащены вентилятором. Они имеют меньшее поперечное сечение дымохода. воздуховоды, чем дымоходы с естественной тягой. Дымоход обеспечивает подачу свежего воздуха в горелки, а также удаляет продукты горения от горения камера. Использование вентилятора позволяет сделать котел более компактным и обеспечивает большая гибкость с точки зрения положения и длины дымохода.
SEDBUK http://www.sedbuk.com — это аббревиатура от «Сезонная эффективность домашнего котла в Великобритании». Система был разработан в соответствии с передовой практикой правительства Великобритании в области энергоэффективности программа в сотрудничестве с производителями котлов и обеспечивает основу для честного сравнения разных моделей котлов. Рейтинг SEDBUK – это среднегодовая эффективность, достигнутая в типичных бытовых ситуациях, что делает разумные предположения о климате, контроле, характере использования и других подобные факторы. Рейтинг рассчитывается на основе лабораторных испытаний вместе с другими важными факторами, такими как тип котла, используемое топливо, тип зажигания, Климат Великобритании, содержание воды в котлах и типичные модели бытового использования.То Затем оценивается производительность котла, что позволяет разместить котел в система полос с использованием шкалы от «А» до «G». Котлы группы «А» наиболее эффективными и обычно являются «конденсационные» котлы.
	Обычные (или вентилируемые) котлы . Эти «традиционные» вентилируемые котлы существуют в той или иной форме уже почти сто лет.Современный они намного эффективнее своих предшественников. Обычные котлы есть предназначен для нагрева воды в отдельном баке (обычно расположенном в аэрационном шкаф) и обеспечить горячую воду для радиаторов. Котел питается от накопителя (питательная и расширительная) цистерна, обычно расположенная в подкровельном пространстве, и труба от котла выходит обратно и в цистерну, если котел управление выходит из строя, и вода кипит. Картинка слева была доброй поставляет Worcester Bosch. Слева виден отдельно стоящий котел 1960-1970-х годов. На тут же есть анимационный ролик, показывающий демонтаж старого заднего котла — установлен, вероятно, в конце 1970-х гг. Оба этих котла были, вероятно, около 70% КПД — современные котлы могут достигать уровня эффективности более 90%. Обе модели показанный здесь имел открытые дымоходы.
	В настоящее время обычные или вентилируемые котлы могут быть настенными (большинство из них) или напольный. До недавнего времени обычный или вентилируемый настенный котел обычно состоял из вентиляторный агрегат для герметизированного дымохода (справа), чугунный теплообменник, горелка и камера сгорания, а также электронная панель управления. Горячая вода из котел циркулирует вокруг радиаторов; питание также нагревает воду в водонагреватель (обычно вентилируемый в традиционной установке). То на картинке слева показан обычный котел Worcester Bosch.Настоящее время также доступны их конденсационные версии. В конденсационном котле больше энергия извлекается из топлива, поэтому котел более эффективен и поэтому затраты на отопление ниже. Современные конденсационные котлы обычно имеют алюминиевые теплообменники. Типовая компоновка (горячая вода для стирки и управления подогревом опущены) можно найти здесь. Более подробная информация о макетах находится на следующая страница (Газовые и масляные системы).
	Системный котел спроектирован по аналогичному принципу. линии к обычному котлу, но предназначен для использования с расширительным баком, а не с питающим и расширительный бачок и открытая вентиляция.В некоторых котлах расширяющаяся вода в расширительном баке, установленном внутри котла. В других это не является частью котла, а обычно находится рядом с ним. То Показанный здесь пример изготовлен компанией Worcester Bosch (это неконденсирующий тип). Котел представляет собой нечто среднее между обычным котлом и комбинированный котел. Обеспечить горячую воду для промывки системного котла. вода в цилиндре. Это может быть либо вентилируемый (традиционный) баллон, либо современный герметичный (см. справа).Преимуществом системного котла является что нет питательного и расширительного бака в крыше — был бы смысл следовать тому же подходу для бака с горячей водой. Подробнее об установках системного котла см. на следующей странице
	Комбинированные котлы. Они сильно отличаются от обычных и системные котлы.Комбинированные котлы (так называемые, потому что они подают горячую вода для стирки и отопления) сейчас составляет более половины всех новых бытовых котлов, устанавливаемых в Великобритании каждый год. Они были изначально разработан для квартир, чтобы избежать большого количества резервуаров на крыше космос. Основное различие между комбинированным и обычным или системным котлом заключается в том, что комби избавляет от необходимости хранить горячую воду – бак с горячей водой не нужен. обязательный. Как и в случае с системным котлом, система отопления заполняется напрямую через контур заполнения. питание напрямую от сети.Расширяющаяся вода поглощается расширительный бак, установленный внутри котла (оранжевый цилиндр на рис. правильно — опять же как системный котел). Горячая вода для стирки подается мгновенно (ну почти) как а при необходимости — не всегда при очень больших расходах, а при сетевом давлении — так что очень хорошо для кормления душ. В приведенных здесь примерах (слева и справа) «пластинчатый» теплообменник «вода-вода» нагревает горячую воду для стирки.Экономия на стоимости установки (без баллона и бака), вероятно, компенсируется несколько более высокой стоимостью котла. У этих котлов есть минимальные требования по давлению водопроводной воды. Им тоже нужна хорошая газоснабжение — временами эти котлы работают достаточно тяжело.
	Конденсационные котлы (обычные, системные или комбинированные). Они доступны в обычные, системные и комбинированные версии. В современный (без конденсации) жидкотопливный или газовый котел около 70 80% топлива превращается в полезное тепло. Остальная часть теряется через дымовые газы. жарко до 250 градусов по Цельсию. При конденсации котлы извлекают больше тепла из топлива; их эффективность может превышать 90%. На самом деле извлекается столько тепла, что дымовые газы только около 50-60 градусов.В обычном конденсационном котле есть два теплообменника. После пересечения первой горение газы направляются на второй теплообменник для предварительного нагрева воды возвращаются с радиаторов. Если вода в обратке радиатора достаточно прохладно, выхлопные газы будут конденсироваться на теплообменнике, высвобождая всю свою скрытую теплоту. То Поэтому вторичный теплообменник должен быть устойчивым к коррозии, а дренаж необходимо установить трубу для отвода конденсата.Взгляните на график справа. На изображении слева показан современный Worcester Bosch. газовый конденсационный котел (они также делают версию на жидком топливе). То выхлопные газы конденсационных котлов «шлейфом» — это вполне нормально и отражает их более низкую температуру. Почти все новые котлы являются конденсационными. Примечание: некоторые конденсационные котлы, если они установлены в отсеке, могут нуждаться в подаче воздуха в держите их в прохладе. Все конденсационные котлы герметизируются или вентилируются.То Строительные нормы теперь требуют, чтобы новые котлы были конденсационными котлами. В некоторых ситуации могут быть практические причины, по которым конденсационный котел не может быть установлены — этот выход из Регламента нуждается в официальном одобрении. Это обычно из-за проблем с размещением дымохода или стока конденсата.
	Существует ряд правил размещения дымоходов для газа и нефти. котлы.Они довольно подробные. Конкретные требования можно найти в строительных правил или в торговой информации. Графика слева показаны некоторые из наиболее распространенных правил для газовых терминалов. Не полагайтесь на эти точные цифры и помните, что неправильное расположение дымоходов не необычный. Шлейф от конденсационного котла может доставлять неудобства. Это почему иногда предпочтительнее закрепить вывод дымохода на высоком уровне или даже разместить котел в другом месте.Шлейф не должен пересекать часто используемый подъездной путь или внутренний дворик и т. д. Он не должен сбрасываться через соседское жилище. Он также не должен быть направлен к окну или двери или располагаться вплотную к противоположной стене. Общие правила, касающиеся газоходов и газоходов показаны на левом рисунке.
	Большинство производителей поставляют таблицы или программное обеспечение, чтобы помочь установщикам и инженеры рассчитывают размер котла.Связанный Электронная таблица представляет собой адаптацию ручного метода, первоначально предоставленного траст энергосбережения. Он включен сюда прежде всего для того, чтобы вы могли оценить, насколько различные значения U и т. д. влияют на размер котла. Опубликовано в категории: Разное Навигация по записям ← Насос водяной для отопления: Циркуляционные насосы для систем отопления дома и квартиры Шаблоны трафареты для декора: Страница не найдена – HouseChief — online-издание для современных мастеров → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Найти: Рубрики Без рубрики Ворота Дизайн Забор Заборы Краска Ламинат Обои Панели Покраска Разное Советы по проектированию 2019 © Все права защищены. Карта сайта

Как определиться с выбором типа настенного газового котла вне зависимости от производителя

Для газового котла

Примерные схемы монтажа дымоходов для газовых котлов

Котел с закрытой камерой сгорания — плюсы и минусы

В чем «фишка» котлов с закрытой камерой сгорания?

Плюсы и минусы газовых котлов с открытой камерой сгорания

Подводя итоги

Советуем также почитать:

Открытый и закрытый тип камеры сгорания газового котла: что выбрать?

Раздельные дымоходы

Описание:

Способы отвода продуктов сгорания:

Ассортимент и цены:

Открытая или закрытая камера сгорания

Газовые котлы с открытой камерой сгорания

Газовые котлы с закрытой камерой сгорания

Заключение

Настенные газовые котлы с закрытой камерой сгорания. Отопительные котлы с закрытой камерой сгорания

Закрытая камера сгорания

Напольные котлы Protherm

Котлы отопления корейские

Немецкие котлы

Типы отопительных котлов

На что обратить внимание при выборе

Устройство котла

Принцип работы

Система отвода продуктов сгорания

Автоматика

Разновидности

Руководство пользователя

Производители и цены

Заключение

Открытая камера сгорания в газовых котлах

Закрытая камера сгорания в газовых котлах

Коаксиальный дымоход – необходимый элемент котельной производительности

Оборудование, на которое можно установить дополнительный дымоход

Разновидности труб для коаксиальных дымоходов

Возможные неисправности оборудования закрытого типа

Требования к установке коаксиального дымохода

Горизонтальная установка коаксиального дымохода

Вертикальная установка коаксиального дымохода

Парапет газовый котел с закрытой камерой сгорания. Принцип работы и отзывы покупателей о парапетном газовом котле. Типовая разновидность оборудования

Как работает парапетный котел?

Как работает котел?

Возможные проблемы с данным типом газового оборудования

Насколько оправдано применение парапетных котлов?

Отличительные признаки котлов отопления парапетных газовых

Функциональность и комплектация настенных газовых котлов парапетного типа

Преимущества и недостатки парапетных моделей

Установка парапетного газового котла отопления

Чем отличается парапетный котел от дымоходного

Какой парапетный котел лучше выбрать

Как установить парапетный отопительный котел

Требования к помещению парапетной котельной

Дымоход для парапетного котла

Как защитить парапетный котел от ветра

— Краткое описание соответствия нормам

Центральный камин — Газовые плиты и камины, Новости и информация о компании

Настенный газовый комбикордный котел CGB-2 (K)

Общие данные

Самые низкие отопительные продукции (модулирование)

Размеры

Газ детали поставки

Давление поставки газа

Эффективность

высокий КПД насоса (ЕЕИ

в строке Проект индуктор Вертикальные вентиляционные системы для всех видов топлива: Дымоход Фан: Tjernlund Products, Inc.

Современное центральное отопление

1 Газовые и жидкотопливные котлы

Добавить комментарий Отменить ответ
