однотрубная или двухтрубная система отопления?
Для теплоснабжения жилых помещений применяют две основных разновидности систем отопления: однотрубную и двухтрубную. Первый вариант работает от одного магистрального стояка, а второй действует за счёт двух ответвлений трубопровода. Но даже не беря в расчёт тип постройки, для которой их применяют, нужно учитывать алгоритм действий системы и подходящую вариацию конструкции. В критерии характеристик может входить и регулировка температур, и подача обогрева, и другое. Давайте сравним два вида систем и разберемся в каком случае какой вид необходимо использовать.
Однотрубная система отопления
В зданиях многоэтажного типа у однотрубной системы отопления теплоноситель движется на самый верхний этаж, а к нисходящей магистрали в определённой последовательности подключены все соответствующие отопительные приборы и устройства. При этом весь верхний уровень здания будет обогреваться гораздо сильнее, чем нижние уровни. К примеру, это довольно частая практика, встречающаяся в многоэтажных постройках советского времени. В таких домах повышенное тепло в верхней части и наиболее холодная атмосфера в нижней. Зато для частных жилых помещений это не играет особого значения, ведь при работе данного вида отопления, обогрев распространяется более равномерно и не так контрастно за счёт малого количества этажей. Это может быть наиболее эффективным принципом действия и лучшим решением для домов такого типа.
Подвиды
Самыми распространёнными подвидами однотрубной системы отопления являются следующие:
- Ленинградка: это система обогревательных устройств, таких, как панели, радиаторы, конвертеры и др. Где за основную подачу тепла отвечает котёл. Радиаторы закрепляют вдоль стен по периметру жилого здания. Транспортируемые внутри жидкости (смесь антифриза или вода) могут свободно циркулировать по трубопроводу. Главные особенности данного вида однотрубной системы заключаются в простоте и выгоде. Обычно такие трубы изготавливают из доступных и лёгких материалов и их легко установить. При этом классическая Ленинградка, как правило, задействована в небольших сооружениях. Тут стоит принять во внимание факт того, что в недавнем времени появились различные инновационные технологии, с помощью которых её можно усовершенствовать и существенно дополнить функционал.
Преимущества
Из основных достоинств однотрубной системы отопления выделяют то, что благодаря повышенному давлению жидкости, нормализуется её циркуляция. А также и ряд следующих преимуществ.
- Устойчивость гидродинамических качеств
- Простота эксплуатации и монтажа
- Выгодное приобретение за счёт доступных материалов
- Требуется закрепление только одной магистрали
Конечно, при этом есть и перечень особенностей, таких как взаимодействие и зависимость всех элементов друг от друга. А также повышенное гидродинамическое сопротивление, сложность в устранении ошибок. К недостаткам же относится ограниченное число всех отопительных приборов, подсоединяемых к одному стояку и высокие потери тепла.
Двухтрубная система
При двухтрубной отопительной системе жидкость в ней движется от нагревателя по направлению к радиаторам, а затем в обратном порядке. По одному из ответвлений транспортируется горячий поток, а по второму идёт охлаждённая жидкость в котёл от радиатора.
При этом такие виды конструкций разделяют на два типа: закрытые или открытые. Это зависит от расширительного бака. При современных технологиях используют мембранные баки. Они на официальном уровне признаны безопасными и экологически безвредными.
Подвиды
- Вертикальная: там, где радиаторы подсоединяют к стояку вертикального положения. Это позволяет установить сопряжение со стояком для каждого этажа в отдельности. При этом воздушные пробки при использовании будут отсутствовать. Основное отличие подразумевает более высокие затраты.
- Горизонтальная двухтрубная система бывает, как с нижней, так и с верхней разводкой. Применяют в основном для одноэтажных жилых помещений с большим метражом. Ведущим фрагментом здесь является горизонтально проложенный трубопровод. В данном случае стояки лучше всего будет поставить на лестничной клетке или в зоне коридоров.
- Лучевая система – это инновационная технология, которая равномерно и сбалансированно распределяет горячие потоки воды через коллектор. Обогрев дома регулируют повышением температуры воды и её скоростью движения.
Преимущества
Двухтрубная система отопления не нуждается в увеличении количества секционных отделов для радиаторов (с целью повысить объёмы теплоносителей), поэтому считается весьма удобным и эргономичным. Также выделяют следующие плюсы и достоинства.
- Изначальная установка регуляторов температуры для радиаторов позволяет следить за оптимальным уровнем обогрева в каждом помещении здания.
- Специальная коллекторная система для разводки труб обеспечивает независимый рабочий процесс звеньев всей цепи.
- Возможна врезка батарей даже непосредственно после процедуры сборки главной линии.
- Данную систему можно продлевать в любом направлении (вертикальном или горизонтальном) при необходимости.
- Лёгкое устранение неисправностей.
Из ряда основных тонкостей и отличительный характеристик выделяют также и то, что фрагменты цепи подключают именно параллельно, а не в чёткой последовательности друг за другом. Если постройку расширяют, то трубопровод продлевать не требуется. При этом двухтрубная установку будет менее уязвима и восприимчива к процессу размораживания.
Но к списку главных недостатков и минусов относят более сложную схему устройства и финансовую сторону затрат. Однако в холодные времена года компромиссом является хорошая сосредоточенность и распределение тепла.
Монтаж и обслуживание
Монтаж у двух перечисленных типов систем отопления существенно отличается. В однотрубной системе отопления все выглядит весьма просто. Тяни трубу, соблюдай уклоны, по пути соединяй радиаторы и все будет весьма работоспособно. У двухтрубной системы тянуть надо уже две трубы: отдельно подачу и обратку.
В комплектацию системы обогрева с наличием одного магистрального стояка входят отопительные устройства, которые оснащены мощными характеристиками и свойствами, если говорить о прочности и долговечности. Все они должны быть изначально рассчитаны на высокие показатели давления и температуры. После всех этапов подсоединения однотрубной системы производят подключение всех необходимых элементов по определённо заданной схеме. Для развоздушивания радиаторов устанавливают краны Маевского. Затем производят опрессовку и пробный запуск.
У трубопровода двухтрубной системы отопления применяют полноценный набор действий для качественного и надёжного обслуживания в дальнейшем. После этого проводят балансировку и регулировку, настраивают все рабочие параметры. Для этого используют специальные фрагменты – патрубки, которые потом размещают в самой верхней и самой нижней возможной точке всего теплопровода. Это необходимо для сброса воздуха и для слива жидкости. Излишний воздух батарей должен выпускаться через специальные краны/клапаны. С помощью насоса в определённую ёмкость поступает доля воздуха для регулирования показателя нагрузки. Регуляторы особого назначения обеспечивают настройку системы подачи обогрева, уменьшив напор на выбранную батарею. Распределение давления формируется в зависимости от балансировки показателей между первой и последней батареями.
Двухтрубная или однотрубная разводка. Что лучше?
При выборе конечной системы отопления: однотрубной или двухтрубной, следует определить критерии, которые стоят в приоритете. Если наблюдаются проблемы со светом, основной вид топлива уголь, ограничены финансы, то целесообразней будет рассмотреть однотрубную систему отопления.
Современные двухтрубные системы отопления работают только с насосами. Они дороже в монтаже. Значительным плюсом является возможность точного покомнатного регулирования температуры при помощи термостатов или термоголовок. За счет всех этих возможностей двухтрубные системы гораздо экономичнее однотрубных. И связано это в первую очередь за счет грамотного распределения тепла и отсутствия неэффективных растрат энергоносителя.
Как итог можно сказать, что любому современному дому пора смотреть в сторону двухтрубных экономичных систем отопления.
Владельцы частных домов часто становятся перед выбором, какому типу домашнего отопления отдать предпочтение. Существует всего два типа отопительных систем, традиционно используемых в быту: однотрубная и двухтрубная. Каждый тип имеет как преимущества, так и недостатки. Отличие обоих систем состоит в разном способе доставки теплоносителя в нагревательные приборы. Какая структура отопления для собственного дома лучше, однотрубная или двухтрубная – выбирать непосредственно хозяину дома, учитывая собственные бытовые потребности, предполагаемую отапливаемую площадь и наличие финансов.
В первом варианте тепло по дому распространяется по одной трубе, последовательно нагревая каждое помещение дома. Во втором случае комплекс оборудован двумя трубами. По одной идет прямая подача теплоносителя в радиаторы отопления. Другая труба служит для отвода остывшей жидкости обратно в котел для последующего нагрева. Правильная оценка собственных финансовых возможностей, точный расчет оптимальных параметров теплоносителя в каждом отдельном случае, поможет не только определиться с типом отопительной системы, но и грамотно осуществить монтаж отопления.
Понять и разобраться, что лучше для вас, однотрубная или двухтрубная система отопления, можно только после тщательного изучения технических нюансов.
Однотрубная отопительная система. Общие представления
Однотрубная система отопления может работать как с насосом, так и с естественной циркуляцией теплоносителя. Рассматривая второй тип, следует немного вникнуть в существующие законы физики. В его основе заложен принцип расширения жидкости при нагреве. Отопительный котел в процессе работы нагревает теплоноситель, который за счет разницы температур и создаваемого давления поднимается по стояку в самую верхнюю точку системы. Движение теплоносителя вверх осуществляется по одной трубе, достигая расширительного бака. Скапливаясь там, горячая вода уже по нисходящей трубе заполняет собой все последовательно подключенные батареи.
Соответственно первые по ходу теплоносителя точки подключения будут получать максимальное тепло, тогда как в расположенные дальше радиаторы будет уже поступать частично остывшая жидкость.
Для больших, многоэтажных построек такая схема крайне неэффективна, хотя по стоимости монтажа и в обслуживании, однотрубная система выглядит привлекательно. Для частных одноэтажных домов, жилых построек в два этажа подобный принцип раздачи тепла приемлем. Обогрев жилых помещений с помощью однотрубной схемы в одноэтажном доме достаточно эффективен. При маленькой отапливаемой площади Температура в радиаторах практически одинакова. Использование насоса в более протяженных системах также положительно сказывается на равномерности распределения тепла.
Качество отопления и стоимость монтажа в данном случае может зависеть от типа подключения. Диагональное подключение радиаторов дает большую теплоотдачу, но используется реже, ввиду большего количества труб, необходимых для подключения всех нагревательных приборов в жилых помещениях.

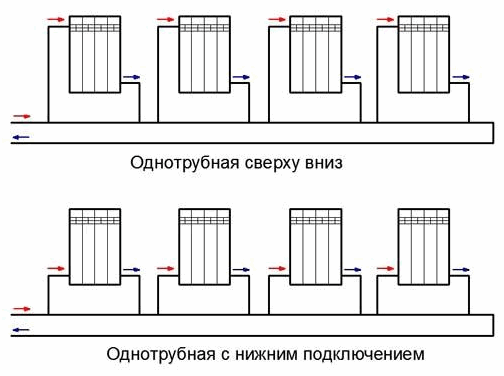

Схема с нижним подключением радиаторов выглядит экономичнее, ввиду меньшего расхода материалов. С эстетической точки зрения такой вид подключения выглядит предпочтительнее.
Преимущества однотрубной системы отопления и ее недостатки
Для владельцев небольших жилых домов однотрубная отопительная система выглядит заманчиво, особенно если обратить внимание на ее следующие преимущества:
- обладает устойчивой гидродинамикой;
- удобство и простота проектирования и установки;
- небольшие затраты на оборудование и материалы.
К косвенным плюсам однотрубной системы можно отнести безопасность подачи теплоносителя, который расходится по трубопроводу путем естественной циркуляции.
К наиболее частым проблемам, с которыми приходится сталкиваться владельцам однотрубной системы отопления, можно отнести следующие аспекты:
- технические сложности устранения просчетов в работе, допущенных при проектировании;
- тесная взаимосвязь всех элементов;
- высокое гидродинамическое сопротивление системы;
- технологические ограничения, связанные с невозможностью самостоятельной регулировки расхода теплоносителя.
Несмотря на перечисленные недостатки такого типа отопления, грамотно сделанный проект отопительной системы позволит избежать многих трудностей еще на стадии монтажа. Ввиду перечисленных преимуществ и экономической составляющей, однотрубные схемы получили достаточно широкое распространение. Реальными преимуществами обладают и однотрубная, и другой тип, двухтрубная система отопления. В чем можно выиграть, а в чем проиграть, выбрав для своего дома один из типов?
Технология подключения и расположения однотрубной отопительной системы
Однотрубные системы делятся на вертикальные и горизонтальные. В большинстве случаев для многоэтажных домов используется вертикальная разводка. В этом случае все радиаторы подключаются последовательно сверху до самого низа. При горизонтальной разводке батареи подключаются друг за другом по горизонтали. Основной недостаток обоих вариантов — частые воздушные пробки, ввиду скопления воздуха в радиаторах. Предлагаемая схема дает возможность получить представление о некоторых вариантах разводки.
Способы подключения в данном случае выбираются на усмотрения хозяина. Радиаторы отопления могут быть подключены посредством бокового подключения, диагонального или нижнего подключения. На рисунке изображены подобные варианты подключения.
Для хозяина дома всегда важным аспектом остается экономическая целесообразность оборудования, устанавливаемого в доме и получаемый эффект. Не стоит недооценивать вариант с однотрубной системой отопления. Сегодня на практике осуществляются довольно эффективные меры по усовершенствованию отопительных схем этого типа.
К примеру: есть техническое решение, позволяющее осуществлять самостоятельно регулировку нагрева отдельных радиаторов, подключенных к одной магистрали. Для этой цели в системе создаются байпасы – отрезок трубы, создающий обводное движение теплоносителя из прямой трубы в обратку, минуя контур определенной батареи.
На байпасы ставятся вентили и клапаны, перекрывающие поток теплоносителя. Можно устанавливать на радиаторы терморегуляторы, позволяющие регулировать температуру нагрева в каждом радиаторе или по всей системе в целом. Грамотный специалист сумеет рассчитать и осуществить монтаж байпасов для достижения максимальной эффективности. На схеме можно увидеть принцип действия байпасов.
Двухтрубная система отопления. Принцип действия
Двухтрубная система отопления. Принцип действияОзнакомившись с первым типом отопительной системы, однотрубной, самое время разобраться с особенностями и принципом действия двухтрубной схемой отопления. Тщательный анализ технологических и технических параметров отопления такого типа позволяет потребителям сделать самостоятельный выбор — какое отопление эффективнее в конкретном случае, однотрубное или двухтрубное.
Основной принцип – наличие двух контуров, по которым теплоноситель расходится по системе. Одна труба обеспечивает подачу теплоносителя к радиаторам отопления. Вторая ветка предназначена для того, чтобы уже охлажденный теплоноситель после прохождения через радиатор возвращался снова в котел. И так постоянно, по кругу, пока работает отопление. На первый взгляд уже само наличие в схеме двух трубопроводов может оттолкнуть потребителей. Большая протяженность магистралей, сложность разводки – факторы, которые нередко отпугивают владельцев частных домов от двухтрубной системы отопления.
Это на первый взгляд. Как и однотрубные, двухтрубные системы делятся на закрытые и открытые. Отличие в данном случае заключается в конструкции расширительного бака.
Закрытые двухтрубные системы отопления частного дома с мембранным расширительным баком наиболее практичные, удобные и безопасные в эксплуатации. Подтверждением сказанного являются очевидные преимущества:
- еще на стадии проектирования можно оборудовать отопительные приборы терморегуляторами;
- параллельное, независимое подключение радиаторов;
- техническая возможность добавления нагревательных приборов уже после завершения монтажа;
- удобство применения скрытой прокладки;
- возможность отключения отдельных радиаторов или веток;
- удобство регулировки системы.
Исходя из вышесказанного, можно сделать один однозначный вывод. Двухтрубная система отопления, гораздо гибче и технологичнее однотрубной.

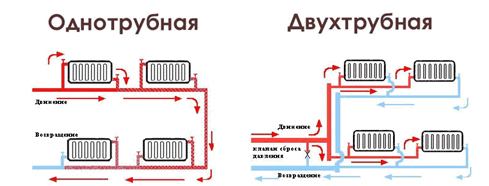

Для сравнения представлена следующая схема:
Двухтрубная Система очень удобна для эксплуатации в доме, в котором планируется увеличение жилой площади, возможны варианты пристройки, как вверх, так и по периметру здания. Уже на стадии работы можно легко устранить допущенные при проектировании технические ошибки. Такая схема более устойчива и надежна чем однотрубная.
При всех очевидных преимуществах, перед тем как остановить свой выбор на этом типе отопления, уместно напомнить о недостатках двухтрубной системы.
Важно знать! Система отличается более высокой сложностью и стоимостью монтажа и довольно громоздкими вариантами подключения.
Если у вас есть под рукой грамотный специалист, проведены необходимые технические расчеты, то перечисленные недостатки легко компенсируются преимуществами двухтрубной схемой отопления.
Как и в случае с однотрубной системой, вариант с двухтрубной предполагает использование вертикального либо горизонтального расположения трубопроводов. Вертикальная система – радиаторы подключены к вертикальному стояку. Такой тип удобен для двухэтажных частных домов и коттеджей. Воздушные пробки вам не страшны. В случае с горизонтальным вариантом — радиаторы в каждой комнате или помещении подключены к трубопроводу, расположенному горизонтально. Двухтрубные горизонтальные схемы отопления в основном рассчитаны для обогрева одноэтажных зданий и жилых домов большой площади с необходимостью поэтажной регулировки. Возникающие воздушные пробки легко устраняются путем установки кранов Маевского на радиаторах.

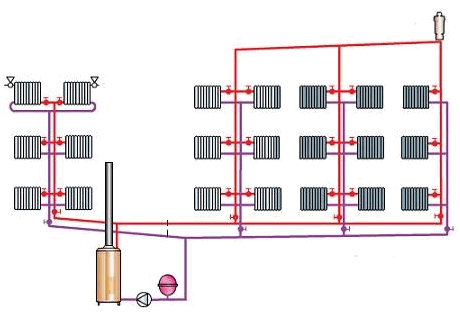

На рисунке представлена вертикальная двухтрубная система отопления. Ниже можно увидеть, как выглядит двухтрубная система горизонтального типа.

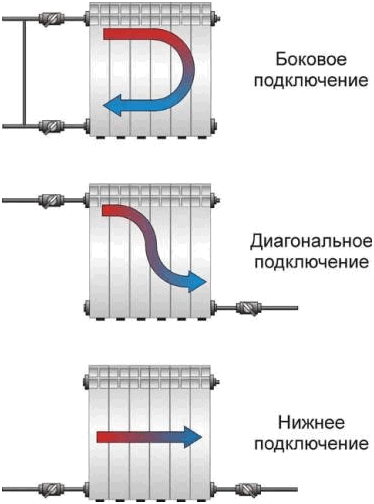

Традиционно подключение радиаторов может быть осуществлено с помощью нижней и верхней разводки. В зависимости от технических условий и проекта — выбор варианта разводки зависит от самого владельца дома. Верхняя разводка удобнее. Все магистрали можно спрятать в чердачном пространстве. В системе создается необходимая для хорошего распределения теплоносителя циркуляция. Основной недостаток двухтрубной схемы отопления с верхним вариантом разводки — необходимость установки мембранного бака вне отапливаемых помещений. Верхняя разводка не позволяет сделать забор технической воды для бытовых нужд, а так же соединить расширительный бак с баком для горячей воды, используемой в быту. Такая схема не подходит для жилых объектов с плоской крышей.
Резюме
Выбранный тип отопления для частного дома должен обеспечивать всех обитателей жилого дома необходимым комфортом. Экономить на отоплении не стоит. Установив в своем доме систему отопления, не отвечающую параметрам жилого объекта и бытовым потребностям, вы рискуете в дальнейшем потратить немало средств на переоборудование.
Двухтрубная или однотрубная система отопления — выбор всегда должен быть обоснован, как с технической точки зрения, так и с экономической.
однотрубная или двухтрубная и почему?
Принять решение о том, какая система отопления лучше, однотрубная или двухтрубная, можно после анализа особенностей конструкции, плюсов и минусов каждого варианта. В любом случае вынести вердикт нужно еще на этапе проектирования строительства. Система отопления частного дома — это довольно сложное сооружение. Переделывать его после окончания финишных работ трудно, а иногда и невозможно. Рассмотрим, чем отличаются два разных подхода к обустройству обогрева строений с помощью котлов, батарей и обвязки.
Однотрубная система отопления
Этот вариант используется в тех случаях, когда необходимо провести коммуникации быстро и с минимальными затратами.
Применяется в жилищном, частном и промышленном строительстве. Особенностью такого решения является отсутствие магистрали обратной подачи воды. Батареи подключаются последовательно, сборка производится в сжатые сроки и не требует сложных предварительных расчетов.

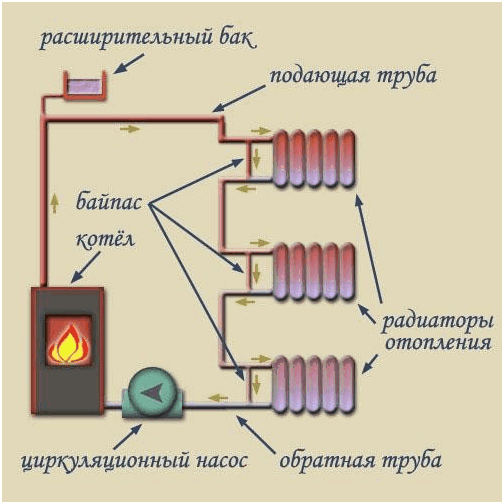

Как работает однотрубная магистраль
В таких конструкциях теплоноситель подается в верхнюю точку и стекает вниз, последовательно проходя через нагревательные элементы. При обустройстве многоэтажного дома практикуется установка промежуточного насоса, создающего необходимое давление в подающей трубе для продавливания горячей воды по замкнутому контуру.
При условии небольшой высоты дома и ограниченного количества потребителей тепла циркуляция воды происходит в достаточной степени эффективно.

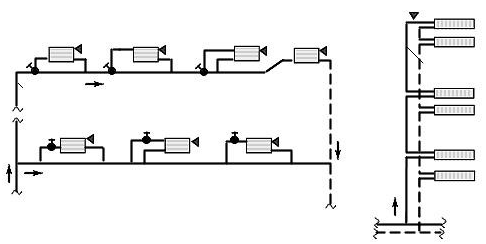

Вертикальная и горизонтальная схемы
Строительство однотрубной магистрали осуществляется в вертикальной и горизонтальной ориентации. Вертикальная разводка устанавливается в зданиях, имеющих два и более этажа. Теплоноситель подается в радиаторы, начиная с самого верхнего. Горизонтальная отопительная магистраль чаще всего применяется для обустройства одноуровневых строений — домов, дач, складов, офисов и прочих коммерческих объектов.
Схема разводки трубопровода предполагает горизонтальное расположение стояка с последовательным его подводом к батареям.
Плюсы и минусы
Однотрубный вариант конструкции отопительной магистрали имеет следующие достоинства:
- Монтаж проводится быстро, что немаловажно при современных требованиях темпов строительства. Кроме этого, внешний вид однотрубного коллектора высотой несколько метров выигрывает в сравнении со сложной системой из двух линий.
- Небольшой бюджет. Расчет расходов показывает, что для строительства требуется минимальное количество труб, фитингов и арматуры.
- Если потребители устанавливаются на байпас, то появляется возможность регулировать баланс тепла отдельно в каждой комнате.
- Использование современных запорных устройств дает возможность модернизировать и совершенствовать магистраль. Это позволяет осуществлять замену радиаторов, врезку приборов, другие усовершенствования без длительной остановки системы и слива из нее воды.
Есть у этой конструкции и свои недостатки:
- Последовательное расположение батарей не исключает возможность регулировать в них температуру нагрева по отдельности. Это влечет охлаждение всех остальных радиаторов.
- Ограниченное количество батарей на одной линии. Больше 10 их ставить нецелесообразно, так как на нижних уровнях температура будет ниже допустимого.
- Необходимость установки насоса. Это мероприятие требует дополнительных денежных вложений. Силовая установка может стать причиной гидроудара и повреждения магистралей.
- В частном доме потребуется установка расширительного бака с краном для стравливания воздуха. А для этого требуется место и проведение утеплительных мероприятий.
Двухтрубная система отопления
Данная конструкция имеет более сложное устройство, но и отличается эффективностью и функциональностью.
Вложенные средства компенсируются комфортностью для людей, простотой обслуживания и модернизации.
Принцип действия и схема работы
Двухтрубные коммуникации представляют собой два стояка и расположенные между ними радиаторы, теплый пол и другие потребители тепла. Подача проводится по одной линии, по обратной ветке охлажденная жидкость возвращается в котел. Именно поэтому такие конструкции называются двухтрубными.
Классификация: нижняя и верхняя разводки
Различают два типа систем по расположению магистралей. Выбор осуществляется исходя из особенностей строения и возможностей выделения площадей под дополнительное оборудование. Классифицируются двухтрубные коммуникации на вертикальные для высотных домов и горизонтальные для одноэтажных строений.
По месту расположения обвязки системы подразделяются на верхние и нижние, независимо от того, где проведена установка радиаторов.
При верхнем варианте вся развязка обустраивается на чердаке или техническом этаже здания. Одновременно производится монтаж расширительного бака, который тщательно утепляется. После котла монтируют помпу, подающую теплоноситель на верхний уровень.
В случае с нижней разводкой горячий стояк располагается выше обратки. Отопительный котел устанавливается в подвале или на первом этаже с заглублением ниже пола. К трубопроводу подключают верхнюю воздушную магистраль для стравливания воздуха из радиаторов.
Достоинства и недостатки
Основные преимущества двухтрубной конструкции состоят в следующем:
- Одновременная передача теплоносителя в потребители позволяет регулировать температуру индивидуально в каждом помещении. При необходимости радиаторы перекрываются полностью, если комнатой длительное время не пользуются.
- Возможность снять для ремонта или замены отдельные приборы не отключая подачу тепла в остальные батареи. Для этого используются шаровые краны, с помощью которых перекрывается поток воды на входе и выходе из радиатора.
- Нет необходимости установки центробежного насоса. Вода поднимается из котла вверх за счет разности температуры на входе и выходе.
- Выбор попутного или тупикового варианта конструкции. Это дает возможность сбалансировать распределение тепла без проведения постоянных настроек и регулировок.
Недостатки конструкции такие:
- Использование при строительстве большего количества труб и комплектующих. Это приводит к усложнению строительства, росту затрат финансов и времени.
- Росту стоимости, если магистраль изготавливается из стали или алюминия. Использование армированных полипропиленовых труб значительно сокращает бюджет строительства.
- Не всем нравится обилие коммуникаций в интерьере. Их можно прятать в стены или коробы. А это — дополнительные расходы и сложности с обслуживанием.
Что лучше?
Что выбрать: одно- или двухтрубную конструкцию, решать мастеру индивидуально. Каждая из них имеет свои положительные отрицательные свойства, связанные с особенностями проектирования, строительства, проведением регламентных работ и внесением усовершенствований.
Для небольшого дома высотой до трех этажей вариант с одним стояком может быть идеальным решением, когда при минимальных вложениях достигается качественный результат. Но, следует помнить, что в таких случаях значительно затрудняется процесс монтажа дополнительного оборудования и замены отслуживших свое радиаторов.
Как переделать однотрубную в двух?
Двухтрубная система значительнее эффективнее по многим показателям. Использование пластиковых звеньев и фитингов делает процесс ее строительства простым и недорогим. Переделка не составит особого труда, но потребует пожертвовать проведенным ремонтом, так как придется ставить и постепенно наращивать обратный стояк и присоединять к нему батареи.
Другим вариантом является установка байпасов на ближние к котлу потребители, чтобы снизить их температуру и увеличить приток теплоносителей к конечным радиаторам.
Если у вас есть опыт работы в этой области, поделитесь им. Вы окажете ценную услугу мастерам, которые еще не сделали выбор в пользу того или иного варианта обогрева своего жилья.
Загрузка…Иногда малосведущему домовладельцу очень трудно определиться в вопросе выбора отопительной системы. Эта проблема стара, как мир. Споры на тему, какая лучше — однотрубная или двухтрубная система отопления, идут давно и не утихают по сей день. В нашей статье мы постараемся объективно и беспристрастно подойти к вопросу, рассмотрев обе схемы применительно к частному дому.
Плюсы и минусы однотрубной системы
Для начала напомним, что однотрубная схема представляет собой один горизонтальный коллектор или вертикальный стояк, общий для нескольких радиаторов, подключенных к нему обеими подводками. Теплоноситель, циркулируя по главной трубе, частично затекает в батареи, отдает тепло и возвращается обратно в тот же коллектор. К следующему радиатору приходит уже смесь охлажденной и горячей воды с температурой, сниженной на несколько градусов. И так до самого последнего радиатора.
Главное отличие однотрубной системы отопления от двухтрубной, дающее ей некоторое преимущество, — отсутствие разделения на подающий и обратный трубопроводы. Одна магистраль вместо двух – это меньше труб и работ по их прокладке (пробивка стен и перекрытий, крепление). По идее, должна быть ниже и общая стоимость, но это не всегда так. Ниже мы поясним почему.
Благодаря появлению современной арматуры стало возможным регулировать теплоотдачу каждого радиатора в автоматическом режиме. Правда, для этого нужны специальные термостаты повышенного проходного сечения. Но даже они не избавят систему от ее главного недостатка – остывание теплоносителя от батареи к батарее. Вследствие чего теплоотдача каждого последующего прибора снижается и приходится увеличивать его мощность путем наращивания секций. А это повышение стоимости.
Если магистраль и подводка к прибору будут одного диаметра, то и поток разделится примерно поровну. Этого допускать нельзя, теплоноситель будет сильно остывать в первом же радиаторе. Чтобы в него попала треть потока, размер общего коллектора надо сделать вдвое больше, причем по всему периметру. Представьте, если это двухэтажный дом площадью 100 м2 и более, где по кругу прокладывается труба DN25 или DN32. Это второе повышение стоимости.
Если в одноэтажном частном доме нужно обеспечить естественную циркуляцию воды, то здесь однотрубная система отопления отличается от двухтрубной наличием вертикального разгонного коллектора высотой не менее 2 м, устанавливаемого сразу после котла. Исключение – насосные системы с настенным котлом, подвешенным на необходимой высоте. Это третье повышение стоимости.
Вывод. Однотрубная система сложна. Нужно очень хорошо просчитать диаметры трубопроводов и мощность радиаторов, хорошо продумать прокладку магистралей. Тогда она будет работать эффективно и надежно. Утверждение о дешевизне «ленинградки» весьма спорно, особенно когда решено собрать схему из металлопластиковых труб, вы просто разоритесь на фитингах. Металл и ППР обойдутся дешевле.
Плюсы и минусы двухтрубной системы
Всем мало-мальски понимающим людям известна разница между однотрубной и двухтрубной системой отопления. Она заключается в том, что в последней каждая батарея одной подводкой присоединяется к подающей магистрали, а второй – к обратке. То есть, горячий и охлажденный теплоноситель протекает по разным трубопроводам. Что это дает? Представим ответ в виде перечня:
- распределение воды по всем радиаторам с одинаковой температурой;
- соответственно, количество секций не нужно наращивать;
- осуществлять регулирование и автоматизацию всей системы гораздо проще;
- диаметры труб для принудительной циркуляции как минимум на 1 размер меньше, чем при однотрубной схеме.
Что касается недостатков, то заслуживающий внимания всего один. Это расход труб и стоимость работ по их прокладке. Но эти трубы – меньшего диаметра при относительно небольшом количестве фитингов. Подробный расчет материалов для одной и другой системы, а также нюансы их работы показаны на видео:
Вывод. Преимущество двухтрубной системы отопления – в ее простоте. Хозяин небольшого дома, правильно определивший мощность батарей, может наугад сделать разводку трубой DN20, а подводки сделать из DN15, и схема будет нормально работать. Что касается дороговизны, то все зависит от применяемого материала, разветвленности системы и так далее. Возьмем на себя смелость утверждать, что двухтрубная схема лучше однотрубной.
Как переделать однотрубную систему отопления в двухтрубную?
Поскольку различие между однотрубной и двухтрубной системами состоит в разделении двух потоков, то технически выполнить переделку достаточно просто. Надо вдоль существующей магистрали проложить второй трубопровод, чей диаметр можно взять на 1 размер меньше. Конец старого коллектора надо отрезать около последнего прибора и заглушить, оставшийся участок до котла – присоединить к новой трубе.
Получится схема с попутным движением воды, только выходящий из батарей теплоноситель нужно направить в новую магистраль. Для этого один подводящий участок каждого радиатора придется переподключить со старого коллектора на новый, как показано на схеме:
Надо понимать, что в процессе переделки можно столкнуться с такими трудностями, как нехватка места для второй трубы, невозможность пробить отверстие в стене или перекрытии и так далее. Поэтому, прежде чем начинать подобную реконструкцию, надо хорошо все продумать. Возможно, удастся наладить нормальную работу существующей однотрубной системы.
Заключение
В сфере частного домостроительства преимущества двухтрубной системы отопления над однотрубной очевидны. Но и последняя не сдает своих позиций, поскольку имеет много поклонников. В любом случае выбор остается за вами.
На чтение 7 мин.
Существует 2 разновидности отопительных систем: 1- и 2-трубные. Их отличает наличие или отсутствие магистрали, отводящей отработанную жидкость от конвекторов. Определить, какая система отопления лучше — однотрубная или двухтрубная, можно после изучения технических особенностей каждой.
Двухтрубная система отопленияПринцип действия однотрубной системы отопления
Однотрубная отопительная структура состоит из единственного главного трубопровода. Он подает теплоноситель в конвекторы, установленные последовательно, и отводит его после отработки. Температура жидкости при этом постепенно снижается к финишной точке. Классическая система такого типа не предусматривает наличия на батареях индивидуальных терморегуляторов.
Горизонтальная схема однотрубной обвязки представляет собой цепь радиаторов, соединенных в горизонтальный теплопровод. Вертикальный контур применяют в многоэтажных постройках.
Жидкость по основному трубопроводу проходит вверх с помощью гидравлического насоса и возвращается вниз, преодолевая цепь радиаторов. Из-за последовательного разбавления горячей жидкости отработанной на нижнем этаже всегда прохладнее, чем на последнем.
Вертикальная и горизонтальная схема включает котел, радиаторы, расширительный бачок для стабилизации давления, предупреждения перегрева жидкости и гидроударов, систему подачи воды, в которую входят сливные краны, подводки, запорная арматура и байпасы.
Байпас — это резервный путь для жидкости на случай аварийной ситуации. Это отрезок трубы, соединяющий подающую и отводящую трубы конвектора. Байпас позволяет использовать батареи с автоматическими терморегуляторами, что существенно повышает эффективность этого типа отопления.
Контур с нижней подводкой предусматривает подачу жидкости в конвектор снизу и работает только при наличии разгонного коллектора или гидронасоса. При верхней подаче жидкость поступает в радиатор сверху, а вытекает — по диагонали снизу. Байпас в такой схеме отсутствует.
Особенности монтажа
Отопительный котел устанавливают в подвальном или цокольном помещении. Здесь же размещают расширительный бак закрытого типа. Для конструкции с разводкой по низу подающий теплопровод прокладывают по полу первого этажа или подвала и уже к нему подсоединяют вертикальную магистральную трубу, идущую к верхним этажам.
В строении с верхней разводкой жидкость сразу подают на самую высшую точку, расположенную на чердаке или под потолком верхнего этажа. Здесь же устанавливают открытую расширительную емкость. Затем через подсоединенные в последовательном порядке конвекторы отработанная жидкость возвращается к нагревательному прибору.
Современная однотрубная конструкция предусматривает наличие в точке подключения каждого радиатора отопления тройников и байпасов. Если планируется перемещение теплоносителя самотеком, магистраль должна иметь уклон 3-5º на каждый погонный метр трубы. Если перемещение жидкости в системе принудительное, уклон должен составлять 10 мм на каждый погонный метр.
Поскольку циркуляционный гидронасос работает при температуре не выше +60ºС, его монтируют после последнего отопительного радиатора, у входа обратной магистрали в котел.
Конвекторы подключают в последовательном порядке. На каждый устанавливают кран Маевского для спуска воздуха, перекрывающий кран, заглушку.
Для проверки надежности соединений собранную систему заполняют воздухом или водой под давлением и только после этого — выбранным теплоносителем для настройки регулирующих элементов.
Преимущества и недостатки
Недостатки однотрубной системы:
- Охлаждение теплоносителя в процессе транспортировки, что не позволяет равномерно обогреть все помещения здания.
- Количество теплоносителей в цепи ограничено 10. Больше единиц сделает конструкцию неэффективной.
- Для обеспечения работы однотрубной конструкции в многоэтажном строении потребуется мощный гидронасос, способный прокачать воду через цепь батарей. Его работа нередко сопровождается гидроударами, из-за которых возможны протечки.
- Для повышения эффективности монтаж системы однотрубного типа производится с использованием дополнительных узлов. Например, на каждом этаже устанавливают перемычки для балансировки температуры и увеличивают количество секций у конвекторов на нижних этажах.
Достоинства:
- Наличие байпасов, вентилей для балансировки, шаровых кранов и запорной арматуры позволяет ремонтировать поврежденный узел без отключения всего контура.
- Экономичность. Монтаж системы требует в 2 раза меньше материалов.
- Простота проектирования и монтажа, что также снижает затратность проекта.
- Компактность.
Как работает двухтрубная система отопления
Горячая жидкость по магистральной трубе подается к каждому конвектору, а отработанная жидкость отводится в обратную магистраль, не смешиваясь с горячей и не охлаждая ее.
Двухтрубная конструкция вертикального типа используется в многоэтажных домах для индивидуального подключения к магистральной трубе каждого этажа по отдельности.
Такая схема позволяет избежать появления воздушных пробок. Развязка по горизонтали применяется в одноэтажных строениях большой площади. Конструкция может иметь нижнюю или верхнюю разводку.
В первом случае подающая магистральная труба прокладывается в подвале или под полом, а обратная — под ней. Котел при этом должен находиться ниже уровня, на котором расположены конвекторы.
В развязке верхнего типа подающую магистраль прокладывают по утепленному чердаку. Здесь же размещают расширительную емкость. Технические особенности двухтрубной системы делают ее более эффективной, по сравнению с однотрубной, но и более затратной.
Монтаж и обслуживание
Установка двухтрубного отопления с горизонтальной разводкой верхнего типа:
- На исходящий патрубок нагревающего прибора устанавливают угловой фитинг, разворачивающий магистраль вверх.
- Над конвекторами монтируют тройники для верхней линии.
- К тройникам подсоединяют верхние патрубки радиаторов, устанавливая в точках соединения отсекающие вентили.
- Трубы, выходящие из нижних точек батарей, подсоединяют к обратной магистрали, формируя нижнюю линию. Ее прокладывают на уровне цоколя.
- Если проектом предусмотрена установка циркуляционного насоса, его размещают перед вводом в нагревательный прибор обратной магистральной трубы.
- Расширительная емкость должна находиться в наивысшей точке контура. При этом ее нельзя совмещать с расходной.
Горизонтальная конструкция с нижним типом подключения позволяет поместить открытую расширительную емкость в теплом помещении, совместить расширительный и расходный баки, что избавляет от необходимости контролировать количество жидкости в системе и делает возможным использование ее в технических целях.
При наличии гидронасоса допустимо размещение подающей и отводящей трубы на одном уровне. Тройники для соединения с конвекторами размещают снизу. Установка циркуляционного насоса, расширительной емкости осуществляется по тому же принципу, что и в системах другого типа.
Обслуживание сводится к регулированию давления, балансировке температуры и настройке работы системы. Для этого потребуются дополнительные патрубки с кранами, вмонтированные в наивысшей и низшей точке контура.
Верхний патрубок применяют для отведения воздуха из системы, а нижний — для спуска жидкости. Для уравнивания температуры между конвекторами в них настраивают давление, используют регуляторы.
Плюсы и минусы
Главные достоинства:
- Высокая эффективность.
- Равномерный прогрев всех конвекторов.
- В обвязке такого типа не большие потери давления, поэтому не нужен мощный гидронасос. В небольшом контуре жидкость может циркулировать без принуждения, а если этого недостаточно, можно приобрести более дешевый гидронасос малой мощности. При этом снижается риск гидроударов и протечек.
- Есть возможность установки термостатов, благодаря которым можно регулировать температуру в каждом конвекторе независимо друг от друга.
- Современная запорная арматура, байпасы и другие приспособления позволяют ремонтировать отдельные узлы без отключения обвязки.
- Коллекторная схема с параллельным подключением батарей обеспечивает независимую работу узлов цепи. Здесь предусмотрена функция регулировки температуры в разных комнатах. Допускается увеличение количества труб для продления теплопровода в выбранном направлении, врезание в сооружение дополнительных конвекторов.
Минусы такой обвязки:
- Большое количество трубопроводов и других элементов влияет на стоимость готовой конструкции.
- Для разработки проекта требуются специальные знания.
- Сложность и трудоемкость монтажа.
Какую систему выбрать
Оба типа отопительной обвязки имеют свои положительные стороны. На окончательный выбор системы влияет площадь отапливаемого помещения, этажность здания и размер бюджета, заложенного на реализацию проекта.
Для небольшого коттеджа, состоящего из 1-3 этажей, с небольшим количеством комнат отлично подойдет улучшенная однотрубная структура. В этом случае для повышения эффективности и балансирования температур разводку начинают с самой холодной комнаты.
Большие здания, для обогрева которых необходимо более 10 конвекторов, оснащают двухтрубной системой отопления. Эту же модель выбирают для сооружений, которые сложно утеплить. Например, имеющие стены из стекла.
Дать однозначный ответ на вопрос какая система отопления лучше однотрубная или двухтрубная достаточно сложно, т.к. каждая из систем подходит для различных ситуаций. В этой статье разберем преимущества и недостатки каждой из систем и ответим на вопрос в каких ситуациях следует применять ту или иную схему.

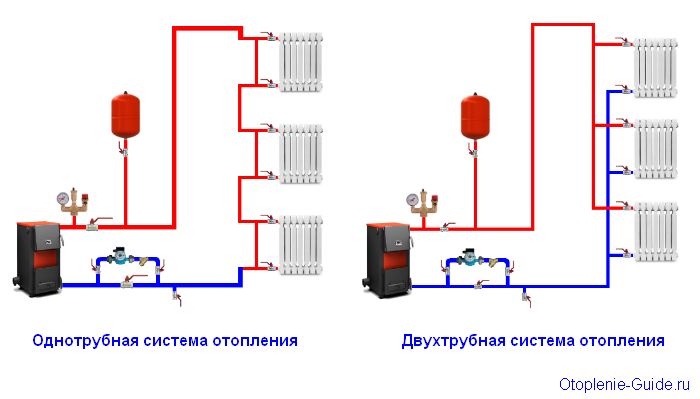

Схема однотрубной и двухтрубной систем отопления частного дома.
Какие системы будут сравниваться?
Сразу следует отметить, что для сравнения возьмем одинаково хорошо функционирующие системы, т.е. однотрубную и двухтрубную схемы, в которых все отопительные приборы нагреваются до приблизительно одинаковой температуры и способные поддерживать требуемую температуру в отдельно взятом частном доме. Т.е. мы не будем рассматривать однотрубную систему, в которой, к примеру, первый радиатор нагревается до 60°C, а последний до 40°C, т.к. такие показатели говорят о том, что система работает не корректно.
Поэтому смысла рассматривать подобную «не работающую» систему нет, даже несмотря на то, что такая однотрубка будет обладать некоторыми преимуществами перед аналогичной двухтрубкой, в первую очередь это касается себестоимости. Такая однотрубка на начальном этапе будет дешевле, однако в дальнейшем эта дешевизна приведет к неудовлетворительному нагреву последних радиаторов. Именно поэтому рассматриваем только корректно работающие системы, которые будут радовать хозяев дома одинаково нагретыми радиаторами во всех помещениях.
Сравниваемые параметры
Нижеследующие параметры определят какая система отопления лучше однотрубная или двухтрубная и в каких ситуациях следует применять ту или иную систему.
Стоимость
Однотрубная система отопления является более дорогостоящей. Высокая стоимость складывается из двух основных факторов:
- Необходимость увеличения количества секций в каждом следующем по направлению циркуляции теплоносителя радиаторе. Однотрубная схема состоит из одного подающего трубопровода, по которому теплоноситель проходит через весь отопительный контур, последовательно заходя в каждый прибор отопления. Из каждого радиатора, теплоноситель выходит на несколько градусов холоднее, чем при входе в радиатор (часть тепла, около 10°C, отдается помещению). Поэтому, если в первый радиатор вошел теплоноситель с температурой 60°C, то из радиатора выходит теплоноситель с температурой 50°C, после этого в подающей магистрали 2 потока смешиваются, в результате чего во второй прибор отопления теплоноситель заходит уже с температурой около 55°C. Таким образом, после каждого радиатора будет потеря около 5°C. Именно для компенсации этих потерь необходимо увеличение количества секций у каждого последующего прибора отопления.
Какая система отопления лучше однотрубная или двухтрубная? Чем отличаются?
В двухтрубной схеме нет надобности в увеличении числа радиаторных секций, т.к. каждый прибор получает теплоноситель практически одинаковой температуры. В двухтрубке присутствует как подающая, так и обратная магистраль, к которым одновременно подключается каждый отопительный прибор. Пройдя через радиатор, теплоноситель сразу поступает в обратную магистраль и направляется для дальнейшего подогрева в котел. Таким образом, каждый радиатор получает практически одинаковую температуру (потери тепла присутствуют, но они очень незначительны).
Примечание! Лучшим применением однотрубной схемы являются малые системы отопления, где присутствует не более 5 радиаторов. При таком количестве отопительных приборов, теплоноситель, последовательно проходя через все 5 радиаторов, не теряет тепло в столь критичных количествах, как в однотрубных системах с большим количеством отопительных приборов.
- Необходимость применения увеличенного подающего трубопровода. Если подающий трубопровод будет слишком «тонким», это приведет к тому, что многим радиаторам просто не достанется нагретого теплоносителя. Труба большого диаметра позволяет доставить нагретый теплоноситель к как можно большему количеству приборов отопления. Чем более «толстой» будет подающая труба, тем меньше секций необходимо добавить к каждому радиатору.
Таким образом, увеличение количества радиаторных секций и увеличение диаметра подающей магистрали делает однотрубную систему более дорогостоящей в сравнении с аналогичной двухтрубной.
Экономичность
Двухтрубная схема является более экономичной в эксплуатации. Как уже отмечалось выше, чтобы добиться равномерного нагрева всех радиаторов в однотрубной схеме требуется применение «толстой» подачи, а также увеличения количества секций в радиаторах. Все это увеличивает объем теплоносителя, а чем больше теплоносителя в системе, тем больше топлива требуется для его нагрева. Поэтому на вопрос какая система отопления лучше однотрубная или двухтрубная с точки зрения экономичности, ответ будет в пользу двухтрубной системы.
Процесс монтажа
Однотрубка более сложная в расчетах система, т.к. следует правильно рассчитать насколько секций должен быть увеличен каждый последующий отопительный прибор. Помимо этого, особое внимание необходимо уделить расчету подающей магистрали и радиаторной подводке.
Заключение
Двухтрубную схему наиболее целесообразно использовать в протяженных системах отопления с большим количеством отопительных приборов. Это экономичная, эффективная, простая в монтаже система.
Однотрубная схема наоборот наиболее подходит для небольших систем, в которых присутствует малое количество отопительных приборов (не более 5 радиаторов).
Видео
что лучше выбрать для частного дома?
Современные отопительные системы прошли долгий путь своего развития – с течением времени заметно эволюционировали котлы, радиаторы и применяемые схемы подключения трубопроводов. В результате собственники дома имеют возможность пользоваться системой, которая отличается высокой эффективностью и функциональностью. Но для того, чтобы обогрев работал должным образом, необходимо определить, какая система отопления эффективнее однотрубная или двухтрубная, а лишь затем приступать к подключению приборов отопления согласно выбранной схеме.
Каждая система подключения имеет свои нюансы, о которых нужно узнать заранее, ведь это позволит сэкономить деньги на расходных материалах и оплате услуг по монтажу трубопровода. Обеспечение жилища теплом – это трудоемкая и ответственная задача, поэтому собственник должен точно решить какая лучше однотрубная или двухтрубная система отопления для того, чтобы добиться максимальных результатов производительности, энергоэффективности и экономии.
Однотрубная система
Собственника может заинтересовать подключение радиаторов отопления однотрубное, которое подразумевает наличие вертикального стояка или горизонтального коллектора. С помощью двух подводок этот элемент подсоединяется к батареям отопления.
Принцип работы состоит в том, что теплоноситель, циркулируя по контуру, проходит по основной трубе и частично подается в подсоединенные радиаторы.
Из-за конструктивных особенностей, которыми обладает схема подключения радиаторов отопления при однотрубной системе, теплоноситель в процессе прохождения по контуру остывает и в момент попадания к каждому следующему радиатору его температура снижается на несколько градусов. Поэтому в случае отопления многоэтажных домов, в которых теплоноситель поднимается по стояку и далее подается в радиаторы по нисходящей трубе, может наблюдаться большая разница температурных показателей между этажами.
Для частных домов схема однотрубного отопления более приемлема, поскольку разница в температуре между двумя-тремя этажами не будет столь выраженной, как в случае отопления высотного здания.
Плюсы магистрали с одной трубой
Перед тем, как схема однотрубного отопления частного дома попадает в руки монтажников, над ее созданием трудятся специалисты-теплотехники. Такая схема довольно проста в проектировании и при наличии грамотно проведенных гидравлических и тепловых расчетов сети, позволяет специалистам в краткие сроки осуществить корректный подбор отопительного оборудования.
По конструкции однотрубная система отопления в частном доме подразумевает отсутствие разделения на обратный и подающий трубопровод. Это весомое преимущество и оно сказывается на простоте подключения радиаторов, меньшей трудоемкости работ, отсутствии необходимости бурить в стенах и плитах дополнительные отверстия. Также однотрубное отопление частного дома позволяет сэкономить на расходных материалах, ведь только в процессе покупки труб владелец сможет потратить вполовину меньше средств.
В собранном виде система отопления горизонтальная однотрубная имеет более привлекательный внешний вид, ведь ее конструкцией не предусмотрено наличие большого числа перемычек, сложных подводов трубопровода и дополнительной запорной арматуры. Помимо экономии, такая конструкция позволяет выполнять ремонт определенного радиатора без нарушения функционирования всей системы, поэтому она считается удобной и практичной.
Что касается эксплуатационных характеристик, то схема однотрубного отопления с принудительной циркуляцией будет отличаться гидродинамической устойчивостью, возможностью установки байпасов и вентилей для балансировки. Для большей экономичности системы владелец может доукомплектовать радиаторы современными терморегуляторами, о которых мы писали здесь.
Минусы однотрубного подключения
Среди критических недостатков, которыми отличается схема подключения радиатора отопления однотрубная система, следует выделить ограниченное количество отопительных приборов, подсоединенных к одному стояку, возможность гидроударов, провоцирующих протечки, высокие теплопотери, повышенное гидродинамическое сопротивление.
Также спорным моментом является дешевизна подобной системы. В частности, приведенные выше аргументы характерны для монтажа трубопроводов из металла. А в случае если владелец дома решил установить металлопластиковые отопительные приборы, то экономия от покупки меньшего метража труб перекроется необходимостью приобретения большого числа дорогостоящих пластиковых фитингов.
Двухтрубная схема
Ознакомившись с особенностями монтажа магистрали с одной трубой, владелец не сможет понять — однотрубная или двухтрубная система отопления частного дома лучше удовлетворит его потребности, поэтому далее следует ознакомиться с нюансами работы магистрали с парным трубопроводом.
Двухтрубная система отопления отличается тем, что радиатор в контуре подсоединен с помощью двух подводок. Первая подводка обеспечивает подачу подогретого теплоносителя, а вторая подводка отвечает за его дальнейшую циркуляцию в обратку. Принцип работы системы выглядит следующим образом — подогретый и остывший теплоноситель подается в радиаторы по разным системам трубопровода.
Такое распределение теплоносителя позволяет добиться равномерного и плавного отопления на всех уровнях, поэтому систему часто используют для обогрева различных типов частной и коммерческой недвижимости.
Плюсы магистрали с двумя подводками
Первое преимущество прослеживается еще на этапе проведения тепловых расчетов. Проект подразумевает наличие на каждом радиаторе терморегулятора, отвечающего за корректировку температурных режимов. Это позволяет добиться максимальных показателей в работе системы и существенно снизить ежемесячные коммунальные расходы. Используя в доме подобную систему, собственник получает возможность корректировать температуру в каждой комнате, что очень удобно не только в плане экономии, а и в плане создания комфортного микроклимата для жизни всех домочадцев.
Коллекторная схема подключения элементов обеспечивает автономность работы устройств, подключенных к контуру.
Если подключение теплого пола к однотрубной системе отопления подразумевает последовательное соединение элементов, то в процессе реализации двухтрубной схемы, монтажники осуществляют параллельное подсоединение радиаторов. Это дает большую независимость в работе системы.
При необходимости, собственник дома может модернизировать либо дополнить существующий контур новыми радиаторами, для этого ему не потребуется заново проектировать или менять систему отопления. Это позволяет достраивать новые помещения, продлевать систему в вертикальном и горизонтальном помещении, а также исправлять ошибки, допущенные в проекте даже после завершения первоначального монтажа.
Эксплуатационные характеристики двухтрубной системы положительные. При таком способе подключения отсутствует риск снижения давления внутри системы, а также наблюдается малый уровень тепловых потерь, из-за чего обогрев производится без перебоев и отличается эффективностью и надежностью.
Минусы двухтрубной подводки
Свои слабые места имеет не только отопление частного дома своими руками схемы однотрубное, а и магистраль с двумя трубами. В частности, не стоит исключать из вида такой нюанс, как сложная схема подключения, подразумевающая высокую трудоемкость и долгую продолжительность монтажных работ. Как следствие, увеличиваются статьи затрат, связанные с оплатой труда монтажников и покупкой необходимого количества труб, предусмотренных схемой.
Но перечисленные выше недостатки не перекрывают главный плюс — отличную аккумуляцию тепла, которую способна предоставить двухтрубная система отопления.
Принятие итогового решения
Окончательное решение дилеммы: однотрубная или двухтрубная система отопления что выбрать? — остается за собственником недвижимости, который, проанализировав все плюсы и минусы в работе каждой системы, подберет для себя оптимальный вариант.
В нашей статье мы поговорим о двухтрубной системе отопления в частном доме. Этот технический проект определит, насколько хорошо он будет в комнате. Комфорт — самое главное, чего нужно достичь при строительстве дома. Также включают такие коммуникации, как электричество, вода, канализация и даже доступ в Интернет. Они должны присутствовать в современном доме, потому что жить без них довольно сложно.
Отопительная система
В многоквартирных домах централизованное отопление.Это дает арендаторам выгоду — не нужно думать о отоплении в течение всего времени холодной погоды. Конечно, могут быть неудобства в начале периода нагрева (когда он еще горячий) и после него (при замерзании на улице). Но при строительстве в городе придется прибегать к системе автономного отопления. В нашей статье мы рассмотрим, какая система отопления лучше — однотрубная или двухтрубная. Это может быть основано на любой схеме. Также рассмотрим все их характеристики, достоинства и недостатки.
Популярность обеих систем достаточно высока, активно их используют даже опытные разработчики. Но у каждого есть свои плюсы и минусы, поговорим о них дальше. Конструкция систем выглядит следующим образом:
- Отопительный котел. Дизайн может быть абсолютно любым. Также можно использовать любой вид топлива — от соломы до газа или керосина.
- Насос для циркуляции рабочей жидкости. Вместе с этим происходит вытяжка теплоносителя от котла до самых дальних углов багажника.
Проектирование двухтрубной системы является наиболее эффективным и экономичным. Также стоит учитывать наличие различных автоматических котлов, клапанов и других узлов, которые помогают тщательно контролировать все процессы в системе.
Рекомендовано
Наиболее эффективные методы прорастания семян
Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, он используется большинством садоводов. Посадка семян в открытый грунт — простой и удобный метод, но он эффективен только в определенных климатических зонах.Я …
Светоотражающая краска. Объем
Когда автомобиль начал заполнять дорогу, их популярность начала приобретать светоотражающие краски. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Целевая краска Светоотражающая краска — лакокрасочный материал, …
Однотрубная система
Некоторые строители все еще сомневаются в том, какая система лучше. Если вы обратите внимание на практику, мы увидим, что многое зависит от того, какой дизайн дома.Например, если в доме нет подвального помещения и только один этаж, то лучший вариант — установка однотрубной системы. Кроме того, денег на строительство уйдет не очень много.
При этой системе трубы от котла к радиаторам. Теплоноситель прокачивается под давлением через насос. Нагретая вода проходит через все батареи. Но в этом случае есть одна маленькая вещь — те радиаторы, которые рядом с котлом, будут греться сильнее, чем те, которые расположены.Поэтому однотрубную систему лучше всего устанавливать в небольших домах.
Горизонтальный
При изготовлении двухтрубной системы вы обеспечите одинаковый прогрев всех батарей. Это немного другой результат. Радиатор подходит к отдельной трубе, по которой подается вода. Так называемые возвратные трубы позволяют собирать охлажденную жидкость и направлять ее в бойлер для повторного нагрева. Большинство этих конструкций систем отопления используются при возведении многоэтажных зданий.
Существует два типа систем:
- с вертикальной компоновкой.
- С горизонтальной планировкой.
Горизонталь обычно используется, когда крыша дома плоская и имеет подвал. Вертикальная планировка идеально подходит для строительства домов с хорошо оборудованным чердаком. В этом случае все отопительное оборудование установлено там.
Схема подключения двухтрубных систем
При изготовлении двухтрубной системы вам гарантируется, что все радиаторы будут одинаково прогреваться.Это очень важно, так как это значительно повышает комфорт внутри.
Можно выделить такую схему двухтрубной разводки систем отопления:
- Подключение к коллектору. Радиаторы две трубы от коллектора.
- Параллельное подключение радиаторов.
Последний тип подключения хорош тем, что дает возможность регулировать температуру в каждой батарее. Но есть и недостаток — много труб, с изолирующим оборудованием.Но основным недостатком являются сложные и дорогостоящие монтажные работы.
Как проходит установка?
Конечно, при изготовлении системы проводить разделение на определенных этапах. Сначала установите котел. Чтобы положить его в отдельную комнату. Часто для этого оборудуют подвал. Если вы используете естественную циркуляцию, котел должен быть установлен ниже, чем трубы и радиаторы. После установки котла производят его соединение с уравнительным баком. Он установлен как можно выше — на чердаке или на потолке.
Если в системе установлен насос, установку резервуара можно производить в любом месте, если оно находится над полом. Но если циркуляция естественная, коллектор следует поместить чуть ниже резервуара. После этого необходимо провести к каждому радиатору от коллектора «горячую» трубу. Похоже на монтирование и «возврат». Переверните трубу, чтобы собрать в единый контур, это связано с котлом.
Однозначно нужно нагнетать бак, приварить другую трубу — это нужно сделать сверху.Он предназначен для слива лишней воды. При кипении жидкость вытесняется из радиаторов в двухтрубную систему отопления и в бак. Когда охлаждающая вода снова поступает в систему.
Типы двухтрубной системы
Как видно из названия, двухтрубная система имеет две трубки, через которые протекает рабочая жидкость. При охлаждении воды в радиаторе она не сразу поступает в другой и возвращается в бойлер для отопления. В результате на всех входах в нагреватели температура будет одинаковой.
Установка может быть выполнена одним из следующих способов:
- Горизонтально — довольно хороший выбор, если площадь дома не очень большая. Но обязательно устанавливайте насосы, они исключают возникновение заторов.
- Вертикальный — идеально подходит для больших домов с несколькими этажами. Но использовать насос также необходимо, потому что эффективность системы в этом случае намного выше.
Разделение конструкций
По направлению потока теплоносителя можно разделить на следующие виды:
- Двухтрубная заглушка схемы — направление движения воды в горячем и холодном контурах различно.Очень похоже на этот дизайн на одной трубе, но все батареи подключены параллельно. Стоит отметить низкую стоимость данной конструкции.
- Вода прямого потока движется в одном и том же направлении в обоих контурах. Такие схемы хороши тем, что на них нет давления.
Преимущества
С помощью любых двухтрубных систем отопления можно достаточно быстро и эффективно производить распределение тепла по комнате, независимо от того, насколько далеко он находится от котла. Таким образом, при любой температуре охлаждающей жидкости она постоянна и стабильна.Это довольно удобно, особенно в тех случаях, когда речь идет о домах с двумя или тремя этажами.
Можно ли регулировать температуру?
Современная система двухтрубного типа довольно проста, работает по тому же принципу. Используйте одну трубку, называемую коллектором. Теплоноситель подается к радиаторам индивидуально. Чтобы взять использованную охлаждающую жидкость, температура которой достаточно низкая, используйте трубу, которая называется задом наперед. Он всегда присутствует в такой системе. Подключение двухтрубной системы отопления без этого просто невозможно обойтись.
При использовании такой системы по всему дому устанавливается одинаковая температура. Однако при необходимости владельцы могут регулировать уровень нагрева. Для каждой комнаты установите отдельные элементы управления и измените степень обогрева помещения.
Основные компоненты двухтрубной системы
В системе есть две основные группы нагревателей:
- Основные блоки, которые включают в себя радиаторы, термоочистители, регуляторы давления, воздухоотводчики, запорные клапаны. Эти устройства могут быть разных конструкций, все зависит от того, в каком помещении они используются.Все эти компоненты доступны в двухтрубной системе отопления двухэтажного дома и одноэтажного.
- A Устройство для проведения регулировки температуры. В конструкцию двухтрубной системы включены устройства, помогающие контролировать температуру. Например, самыми популярными можно назвать термостаты, головки цилиндров, клапаны, сервоприводы.
Следует отметить, что в конструкции двухтрубной системы отопления очень много различного оборудования. С одной стороны, это значительное преимущество, так как есть возможность повысить эффективность системы.Но есть и недостаток — надежность системы зависит от качества ее худшего компонента.
Как сделать гидравлический расчет отопления?
Перед реализацией проекта необходимо создать схему, в которой необходимо учесть все аспекты этой системы. Удостоверился, что по гидравлическому расчету он определен:
- Расчетный расход воды в разных местах трассы, а также потеря давления.
- Оптимальные размеры труб на разных участках.Это необходимо при использовании минимального сечения для достижения оптимальной скорости циркуляции воды.
- Способ работы арматуры для наладки. Это сделано для того, чтобы сбалансировать систему при работе в разных режимах.
Расчет отопления
Следует отметить, что сначала нужно подобрать некоторые системы, и только после этого для их реализации гидравлический рост. Именно в этих проектах указывается расположение радиаторов, их типичные размеры, рассчитывается тепловой баланс в помещении, конфигурация конструкции.Также учитываются отдельные участки, циркуляция главного кольца, размеры труб, тип, расположение органов управления и затвора. Если вы хотите сэкономить, вы можете сделать двухтрубную систему отопления из полипропилена. Но это обязательно учитывается в дизайне.
Как правило, выполняют расчеты следующими способами:
- Открывает контроль потери давления охлаждающей жидкости, учитывает местное сопротивление, она имеет клапаны и различное оборудование. Отдельно проводится проверка отдельных частей и системы в целом.Затем необходимо рассчитать оптимальное распределение жидкости в зависимости от тепловых нагрузок и потерь давления.
- Обязательно учитывайте параметры проводимости и сопротивления. На выходе вам необходимо получить наиболее точные данные, например, сколько тепла будет расходоваться водой в определенных местах. Если есть показатели температуры, можно внести существенные изменения в распределение потоков жидкости. Этот метод больше подходит для расчета систем, в которых установлены циркуляционные насосы.
Порядок монтажных работ
При проектировании необходимо учитывать, какой диаметр будет использоваться двухтрубная система отопления. Независимо от того, в каком доме вы устанавливаете систему, перечень работ будет следующим:
- Установка радиаторов. Они устанавливают компоненты, фитинги, клапаны Majewski, трубки. Сохраните их для обозначенных областей.
- Если система полностью автономна, необходимо провести установку отопительного котла.Его можно установить или повесить, обязательно подключите к дымоходу. Конечно, электроприборам это не нужно.
- Построить распределительную площадку с коллектором, если дома есть одна спроектированная двухтрубная система отопления.
- Запуск трубопровода. Желательно размещать их в полостях каркаса, а также можно запускать в стенах стробаха или на полу. Главное — убедиться, что их не видели. Обратите внимание, что трубы, расположенные в цементе, необходимо изолировать с помощью вспененных материалов. В конце каждой прямой секции всегда происходит свободное тепловое расширение.
- Установка регулирующих клапанов, насосов и расширительного бака.
- Наконец, привязав горшок, он присоединился к шкафу и радиаторам.
- Должна быть проверена целостность всех соединений. Будьте уверены, что при монтаже контролируется надежность всех компонентов. Вы должны затем испытать давление в системе отопления. Это достигается с помощью испытательного давления, которое значительно превышает минимальный уровень.
- Заполняет систему жидкостью из всех отопительных приборов, необходимых для сброса воздуха.
- Регулирующее устройство, расположенное на радиаторе, позволяет системе балансировки достичь наиболее оптимального распределения охлаждающей жидкости по всем устройствам.
Это способ монтажа двухтрубной системы отопления в частном доме. Но сделай это с тобой — решай сам. Ведь с небольшой площадью здания довольно простая труба.
2 трубы против 4-х трубной системы — корпус Campus
Или, другими словами, почему я не могу одновременно использовать параметры отопления и воздуха?
Существует два типа систем фанкойлов / вентиляторов: двухтрубные и четырехтрубные. Обозначение с двумя или четырьмя трубами относится к водораспределительной системе, обслуживающей климатическое оборудование в здании.Например, двухтрубная система включает в себя только одну линию подачи и только одну линию возврата к блоку. Фанкойлы и вентиляторы, обслуживаемые двухтрубной системой, содержат только одну катушку, которая служит в качестве катушки нагрева и охлаждения, в зависимости от системы.
Четырехтрубная система включает в себя систему распределения, которая включает в себя как подачу горячей воды с возвратными линиями, так и подачу охлажденной воды с возвратными линиями.
Двухтрубные системы менее гибкие, чем четырехтрубные.Все здание находится в режиме отопления или охлаждения. Переключение с обогрева на охлаждение или наоборот производится вручную, и всегда существует вероятность того, что необычные погодные условия могут вызвать некоторый дискомфорт для пассажиров. В целом, большинство зданий в кампусе имеют двухтрубную систему. Это означает, что когда наступает зима, двухтрубную систему необходимо переключить с холодной воды на горячую. Если погода изменится и она прогреется на несколько дней, обитатели двухтрубного здания могут испытывать неудобства.Затем система здания может быть переключена обратно на холодную воду, но для ручного переключения требуется пара дней. К тому времени, когда это будет достигнуто, погода снова может охладиться. Так что, как вы можете видеть, когда речь идет о обогреве и охлаждении помещения с помощью двухтрубной системы, особенно в нашей изменчивой погоде в Кентукки, это игра в догадки.
,Скачать Adobe Acrobat версия руководства Cdc-pdf [PDF — 6,65 МБ]
«Общество, которое презирает превосходство в сантехнике как скромное занятие и терпит пренебрежительное отношение в философии, потому что это возвышенное занятие, не будет иметь ни хорошего слесарного дела, ни хорошей философии: ни его трубы, ни его теории не будут удерживать воду».
Джон В. Гарднер, секретарь,
Министерство здравоохранения, образования и социального обеспечения, 1965
Введение
Сантехника может быть определена как практика, материалы и приспособления, используемые при монтаже, обслуживании и замене трубопроводов, приспособлений, приборов и принадлежностей в связи с санитарными или ливневыми дренажными системами, системой вентиляции, а также государственными или частными системами водоснабжения.Сантехника не включает бурение скважин на воду; установка оборудования для смягчения воды; или производство или продажа сантехники, приборов, оборудования или оборудования. Сантехническая система состоит из трех частей: адекватной системы снабжения питьевой водой; безопасная, адекватная дренажная система; и достаточно приспособлений и оборудования.
Главной заботой жилищного инспектора при осмотре сантехники является обеспечение надежной системы водоснабжения, адекватной дренажной системы, а также достаточных и надлежащих приспособлений и оборудования, которые не загрязняют воду.Инспектор должен убедиться, что система безопасно перемещает отходы из дома и защищает жителей от резервного копирования отходов и опасных газов. В этой главе рассматриваются основные особенности системы сантехники в жилых домах, а также основные условия и принципы сантехники, которые инспектор должен знать и понимать для выявления нарушений жилищного кодекса, связанных с сантехникой. Это также поможет в выявлении более сложных дефектов, которые инспектор должен передать соответствующим органам. Эта глава не является сантехническим кодексом, но должна предоставить базу знаний, достаточную для оценки систем домохозяйств.
Верх страницы Элементы системы водопровода
Основными целями системы водоснабжения являются
- Обеспечить достаточное и питьевое снабжение жителей дома горячей и холодной водой, и
- Для слива всех сточных вод и сточных вод из арматуры в канализацию общего пользования или в систему частного захоронения.
Поэтому очень важно, чтобы жилищный инспектор был полностью ознакомлен со всеми элементами этих систем, с тем чтобы выявить несоответствия сантехнических сооружений и другие нарушения кодекса.Чтобы помочь инспектору в понимании системы водопровода, в году показана схема системы домашнего водопровода. Рисунок 9.1 .
Водоснабжение
Трубопроводы линии обслуживания дома должны быть как можно короче. Локти и изгибы должны быть сведены к минимуму, потому что они уменьшают давление воды и, следовательно, подачу воды в светильники в доме. Линии обслуживания дома также должны быть защищены от замерзания. Четыре фута почвы — общепринятая глубина, чтобы похоронить линию, чтобы предотвратить замерзание.Однако эта глубина варьируется по всей стране с севера на юг. Необходимо ознакомиться с местными или государственными санитарными нормами для определения рекомендуемой глубины. Минимальный размер сервисной линии должен составлять ¾ дюйма. Минимальное давление подачи воды должно составлять 40 фунтов на квадратный дюйм (фунт / кв.дюйм), не допускается использование цементных или бетонных швов, не допускаются клеевые швы между различными типами пластмасс, а также не должны использоваться фитинги из ПВХ с внутренней резьбой.
Материалы, используемые для домашнего обслуживания, могут быть одобрены из пластика, меди, чугуна, стали или кованого железа.Используемые соединения должны соответствовать типу используемой трубы. Типичная установка домашнего сервиса изображена на Рис. 9.2 . Элементы сервисной установки описаны ниже.
Корпоративная остановка — Корпоративная остановка связана с водопроводной магистралью. Это соединение обычно изготавливается из латуни и может быть подключено к сети с помощью специального инструмента, не отключая коммунальное электроснабжение. Клапан, встроенный в упор корпорации, позволяет поддерживать давление в магистрали до тех пор, пока не будет завершено обслуживание здания.
Ограничитель обочины — Ограничитель обочины представляет собой аналогичный клапан, используемый для изоляции здания от основного при ремонте, неуплате счетов за воду или затопленных подвалов. Поскольку остановка корпорации обычно находится под улицей, и для того, чтобы добраться до клапана, необходимо разбить тротуар, в качестве изолирующего клапана используется ограничитель обочины.
Как технология и применение тепловых труб
- Дом
- Блог
- О
- Что мы делаем
- Новости
- События
- Отзывы клиентов
- Наша команда
- Объект
- Качество
- Информация о проезде
- ACT Социальная ответственность
- Карьера: мы нанимаем!
- Контакт
- Контакт ACT
- Найди свою репутацию
Звоните: 717.295.6061
- Звоните: 717.295.6061
Advanced Технологии охлаждения
- Дом
- О
- Назад
- Что мы делаем
- Блог
- Новости
- События
- Отзывы клиентов
- Наша команда
- Объект
- Качество
- Корпоративная социальная ответственность
- Карьера: мы нанимаем!
- Контакт
- Назад
- Найти представителя
- Рынки
- Назад
- Авиация
- Охлаждение электроники
- Охлаждение корпуса
- Вернуться
- Заказать Online
- Инструмент выбора
- HVAC Energy Recovery
- Обработка материалов
- Медицинский
- Военные
- Назад
- Оружие направленного действия
- Фотоника
- Силовая электроника
- Солнечная
- Космический аппарат Thermal Control
- Калибровка и контроль температуры
- Транспорт
- Продукты
- Назад
- Тепловые трубки для управления температурным режимом
- Назад
- Тепловые сборки
- HiK ™ Пластины
- Парокамерные сборки
- Двухфазные системы охлаждения с насосом
- PCM Радиаторы
- Продукты для терморегулирования космических аппаратов
- Назад
- Тепловые трубки с постоянной проводимостью
- Тепловые трубки с переменной проводимостью
- Loop Heat Pipes
- Трубы для нагрева воды и меди
- Аккумулятор для систем накачки жидкости
- охладителей герметичного корпуса
- Назад
- ACT-HSC Радиаторы охлаждения
- ACT-HPC Тепловые кулеры
- ACT-LNC Малошумные кулеры
- ACT-TEC Термоэлектрические кондиционеры
- Заказать онлайн
- Инструмент выбора
- HVAC Теплообменники
- Назад
- Теплообменник воздух-воздух с теплоотводом
- Теплообменник с теплоотводом с улучшенной системой осушения
- Пассивно-сплит теплообменник
- Вентилятор с рекуперацией тепла из пассивной тепловой трубы (HRV)
- ACT Тепловой пассивный клапан
- Loop Термосифон
- Теплотехнические услуги
- ICE-Lok ™ термически улучшенный клинлок
- Жидкие холодные пластины — Custom
- вкладыши печи и полости черного тела
- Back
- Сверхтемпературные изотермические футеровки для печей (IFL) для медных ячеек с температурой замерзания
- IFL Systems для обработки материалов
- Печь с тепловым управлением и давлением
- Тепловая труба, полость черного тела,
- Тепловые, жидкостные и механические системы на заказ
- Назад
- Изготовленные на заказ однофазные системы охлаждения
- Система имитации ожогов для оценки защитной одежды вблизи реактивных двигателей
- Испытательная система с воспламенением от горячей поверхности (HSI) для оценки воспламеняемости
- Термооптическая испытательная система для терморегулирования лазерных диодов
- Калибровочная печь с регулируемым давлением для тепловых труб
- Испытательная система для моделирования контура жидкости модуля ISE JEMS Изготовленные на заказ испытательные системы плиты одиночной фазы
- жидкостные холодные
- Двухфазные испытательные системы с пользовательской накачкой
- НИОКР
- Назад
- Усовершенствованные тепловые трубы и тепловые трубы с петлями
- Назад
- Тепловые трубки средней температуры
- Высокотемпературные тепловые трубы
- Петли для тепловых трубок
- Испытания срока службы тепловой трубы
- Расширенные вычислительные методы и моделирование
- Back
- Advanced CFD для реактивных потоков
- Ab-Initio и методы молекулярной динамики
- Реактивные методы молекулярной динамики
- Перидинамическое моделирование без сетки
- Технология теплообменников
- Горение и Synfuels
- Назад
