Как подключить датчик движения включения света, схема

Для удобства и безопасности человека придуманы датчики движения, которые реагируют на появление или присутствие человека в зоне их действия. При появлении человека в зоне охвата датчика срабатывает автоматика, и приводится в действие любое подключенное к нему электрооборудование, например, включается освещение, система звукового оповещения, сигнализация.

На фотографии изображен датчик движения, на примере установки которого, я продемонстрирую, как правильно его подключить к электрической проводке для автоматического включения светильника при входе в помещение.

Внешний вид датчик движения представляет собой пластмассовую коробку прямоугольной или круглой формы с окном, закрытым матовой пластмассовой пленкой, представляющую собой линзу Френеля. Через это окно с помощью инфракрасных волн и осуществляется слежение за появлением человека в зоне контроля. Материал, из которого сделана линза Френеля нежный, и при монтаже и эксплуатации датчика движения необходимо соблюдать осторожность, чтобы случайно не повредить линзу.

Прежде, чем устанавливать датчик движения, нужно выбрать подходящий для решения поставленной задачи исходя из размеров помещения и условий пребывания в нем людей и животных.

Выбор модели датчика движения для дома

По способу определения появления человека в зоне контроля датчики движения бывают активные и пассивные.

Активные работают, как радар или эхолот. Излучают сигнал и анализируют его отражение. Если расстояние, которое проходит сигнал от датчика до препятствия и обратно изменилось, то он срабатывает. Пассивные датчики просто улавливают тепло, излучаемое человеком. Есть и комбинированные, в которых совмещены активные и пассивные способы контроля.

Активные датчики работают в ультразвуковом или в диапазоне высоких радиочастотах. Ультразвуковой диапазон лежит в пределах 20000 Гц, человек такой звук не слышит, а вот собаки, кошки и другие животные слышат и начинают вести себя беспокойно. Если в доме есть живность, то датчики движения, работающие в ультразвуковом диапазоне применять не допустимо.

Активные датчики движения, работающие на высоких радиочастотах не «замечают» препятствий в виде стен, мебели, и определяют только перемещение предметов. При неправильной установке могут реагировать даже на раскачивание деревьев за окном или передвижением людей в соседней квартире, вызывая ложные срабатывания. К тому же они самые дорогие.

Для управления включением освещения в квартире лучше всего подойдут пассивные инфракрасные датчики движения, реагирующие на тепло, излучаемое человеческим телом. Поэтому этот тип является самым распространенным.

Еще следует обратить внимание на горизонтальный и вертикальный углы обнаружения датчика движения и дальность. Обычно зона обнаружения для датчиков движения, предназначенных для установки на потолок составляет 360° в форме круга. Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°.

На чертеже синими линиями обозначен контур помещения, а фигура, образованная красными линиями, является зоной обнаружения датчика движения. Как видно, зона обнаружения не охватывает весь объем помещения, поэтому при выборе места установки зона обнаружения является определяющим критерием.

Дальность обнаружения датчиков движения обычно ограничена 12 метрами, чего для домашнего применения вполне достаточно. Если помещение больших размеров, имеет не прямоугольную форму или многоэтажное, например, как подъезд в доме, то в таком случае для обнаружения присутствия человека по всей площади, устанавливается несколько устройств.

По конструкции датчики движения бывают подвижные и неподвижные. Устройство подвижных позволяет изменять зону обнаружения, двигая датчик относительно основания в горизонтальном и вертикальном направлениях.

Как видите, в данном датчике движения предусмотрена возможность изменения положения его головки, благодаря чему, после монтажа его на стене можно в небольших пределах изменять зону контроля.

Выбор места установки

датчика движения включения света

Перед установкой датчика движения, для надежного его срабатывания и исключения ложных, требуется ответственно подойти к выбору места установки.

Нужно не только обеспечить необходимую зону обнаружения, но и защитить датчик движения от влияния внешних, вызывающих ложные срабатывания или блокирующих срабатывание датчика факторов и учесть необходимость подключения его к электропроводке.

Не рекомендуется устанавливать датчики движения рядом с радиаторами электрического и центрального отопления и труб, подводящих горячую воду, в непосредственной близости с кондиционерами, рядом с тепловыми и излучающими электромагнитные помехи электроприборами.

Даже если учесть все рекомендации и разобраться в технических характеристиках, теоретически правильно выбрать наилучшее место для установки, не имея практики, сложно. Поэтому целесообразно, перед выполнением электромонтажных работ провести небольшие исследования.

Обозначение выводов датчика движения

Датчик движения внутри имеет электронную схему и для того, чтобы она заработала необходимо его подключить к питающему напряжению. Обычно датчики движения рассчитаны для подключения непосредственно к бытовой электросети напряжением 220 В, кроме радио датчиков, которые питаются от установленной внутри батарейки. Схема подключения в обязательном порядке имеется на корпусе, обычно рядом с клеммной колодкой для подключения. В данной модели датчика движения маркировка выполнена непосредственно на его корпусе тиснением пластмассы.

Буквой L, со стрелкой рядом в сторону клеммной колодки, обозначается место подключения фазного провода, N – нулевого. К выводу клеммной колодки, обозначенной L со штрихом и стрелкой, направленной от колодки, подключается провод, идущий к лампочке. О цветовой маркировке проводов электропроводки и способах определения фазы можно узнать на сайте из статьи «Как найти фазу».

Чтобы датчик движения начал работать, достаточно подать питающее напряжение на выводы его клеммной колодки L и N. Для подключения его к электросети нужно взять отрезок двойного провода, с одной стороны установить на него вилку, а второй конец, не забыв снять изоляцию, подключить к клеммам L и N клеммной колодки. Фазировка подключения проводов, в данном случае, значения не имеет.

Более того, если Вы допустите ошибку и подключите провода неправильно, то ничего плохого не произойдет, датчик движения просто не будет работать. При этом мигающий индикатор включения датчика движения светить не будет.

На фотографии, для наглядности, подключен короткий кусок провода. Длина провода должна обеспечить подключение датчика движения при выборе места установки к ближайшей розетке. Если куска провода достаточной длины нет, то можно воспользоваться удлинителем.

Обычно на датчиках движения установлен светодиод, индицирующий, в каком состоянии он находится. Если датчик подключен к питающей сети и находится в дежурном режиме, светодиод мигает с частотой приблизительно один раз в секунду. При срабатывании, частота мигания светодиода увеличивается, что позволяет без подключения нагрузки, при выборе места установки знать, сработал датчик или нет. Надо учесть, что некоторые типы датчиков движения после подключения к питающей сети становится готовыми к работе после некоторого времени, 15-30 секунд.

Назначение ручек регулировки параметров

На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.

Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.

Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум.

Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения. Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.

Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.

Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.

Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.

Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.

После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.

Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы.

Пример установки датчика движения в квартире

Решил оснастить унитаз функцией биде с электронным управлением. Для безопасности и экономии электроэнергии включать устройство управления биде нужно только тогда, когда это необходимо, то есть когда туалет посещает человек. Оптимальный вариант, это подключение параллельно светильнику. При прокладке проводов от светильника к месту установки дополнительной розетки, решил заодно установить и датчик движения, чтобы вообще руками ни к чему не надо было прикасаться.

Для установки датчика движения место долго выбирать не пришлось. Так как помещение туалетной комнаты маленькое и без окон с единственной входной дверью, подходящим было только одно место, ниже светильника.

После демонтажа светильника открылась следующая картина. К двум медным одножильным проводам были присоединены скруткой с зажимом два многожильных. Многожильные провода в свою очередь были присоединены к патрону светильника с помощью вмонтированных в патрон клемм винтами. Провода, выходящие из стены, были очень короткие и разной длины.

В данном случае целесообразнее всего было выполнить подключение датчика движения и дополнительной розетки с помощью трех контактной клеммной колодки, которая легко помещалась в основании светильника. Провода были выровнены по длине, с них снята изоляция, концы зачищены наждачной бумагой, вставлены в клеммную колодку и зажаты винтами.

Перед демонтажем светильника, была выполнена разметка для сверления отверстий под дюбеля для крепления датчика движения на двух саморезах.

Штукатурка на стене из кирпича была довольно рыхлой, а расстояние между центрами отверстий надо было выдержать с точностью до миллиметра. Использовал простой кондуктор и определенную последовательность сверления отверстий в стене. Для изготовления кондуктора был взят кусок фанеры, в котором было просверлено два отверстия, 4 и 6 мм. После высверливания первого отверстия в стене, в нее был вставлен дюбель и саморезом через отверстие 4 мм прикручен кондуктор. Через отверстие 6 мм в кондукторе было просверлено второе отверстие в стене.

Таким простым приемом, с помощью обрезка фанеры, удалось просверлить отверстия точно в заданных местах.

Все подготовительные работы сделаны, и можно приступать к монтажу электропроводки и установки датчика движения. Но для того, чтобы работу выполнить со знанием дела, а не просто бездумно соединить провода между собой, стоит ознакомиться со схемой подключения люстры.

Электрическая схема подключения датчика

Как видно из схемы, нулевой провод, который обозначается буквой N, подключается непосредственно к лампочке люстры, а фазный, который обозначается L, подключается ко второму выводу лампочки люстры через выключатель.

На практике Вы можете столкнуться с тем, что выключатель размыкает не фазный, а нулевой провод. С точки техники безопасности это неправильно, но на работоспособность люстры размыкание нулевого провода не влияет. Если лампочек в люстре много или стоит двойной выключатель, то схема подключения люстры более сложная. Для осмысленного подключения датчика движения достаточно рассмотреть, как его подключить к люстре из одной лампочки.

С функциональной точки зрения, датчик движения представляет собой обыкновенный выключатель, только выключает свет он не от нажатия на клавишу выключателя рукой человека, а от движения в зоне его обнаружения. Так как в датчике движения имеется электронная схема, то для его работы необходимо на эту схему подать питающее напряжение.

Выпускаются датчики движения, предназначенные для установки вместо выключателя. Но для его подключения необходим еще один дополнительный провод и конечно нужно чтобы зона обнаружения при такой установке соответствовала требуемой. Три провода иногда подходят к выключателю, для раздельного подключения двух групп лампочек люстры. Если такое использование люстры не нужно и зона обнаружения подходящая, то тогда можно без прокладки дополнительного провода, выполнив коммутацию в распределительной коробке, установить датчик движения вместо выключателя.

Электромонтажная схема

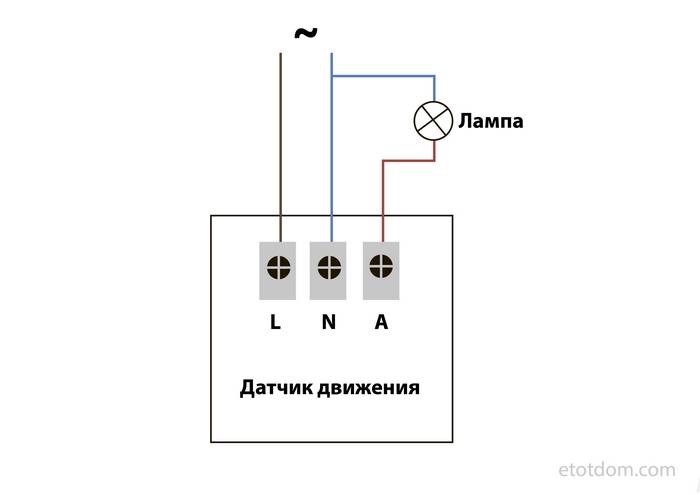

Самый простой случай, когда датчик движения подключается к клеммной колодке люстры. Так как в моем светильнике такой колодки не было, пришлось установить. Подключение я выполнил по нижеприведенной электромонтажной схеме.

Как видно на схеме, фазный провод соединен с верхним контактом клеммной колодки и с него идет прямо на вывод клеммной колодки, обозначенный буквой L. Нулевой провод подсоединен к среднему выводу клеммной колодки и далее идет на вывод клеммной колодки, обозначенный буквой N. К нему также подсоединены два провода, идущие на лампочку и дополнительную розетку.

Фазный провод L, подводится к нормально разомкнутым контактам реле, аналогично как к контактам обыкновенного клавишного выключателя. Далее с контакта реле провод идет на нижний контакт клеммной колодки и далее соединяется с нижним контактом клеммной колодки люстры. К этому же контакту присоединены также второй вывод лампочки и розетки. Когда срабатывает датчик движения, реле замыкает контакты и напряжение подается на лампочку и розетку.

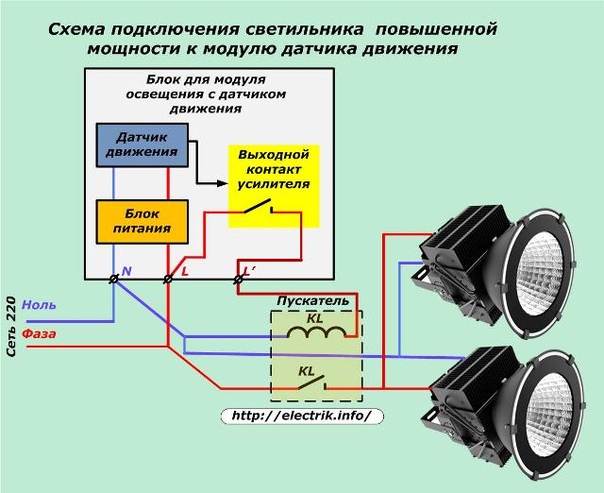

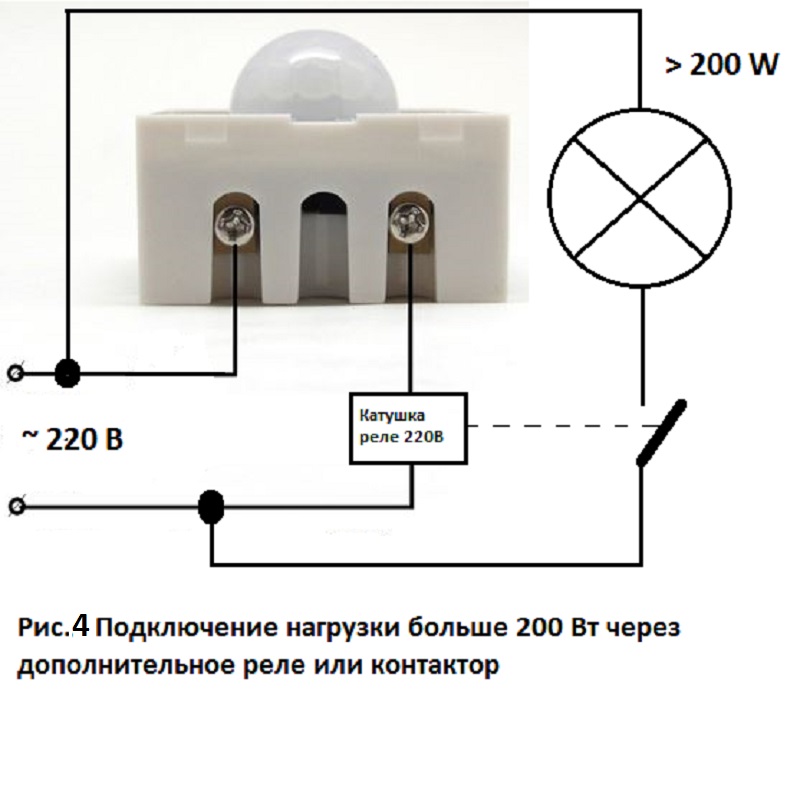

В качестве источника света к датчику движения можно подключать не только лампы накаливания, но и энергосберегающие, светодиодные лампочки и включенные через адаптеры светодиодные ленты монохромные и RGB. Можно подключать также радиоприемник или любое другое устройство.

Перед соединением проводов, подготавливаются их отрезки длиной, достаточной для свободного соединения с клеммными колодками. С концов проводов снимается изоляция и согласно схеме провода скручиваются друг с другом. После скрутки выполняется лужение припоем с помощью электрического паяльника. Если не планируется прохождение больших токов, то лудить провода не обязательно.

Когда концы проводов подготовлены, выполняется их присоединение к клеммной колодке люстры.

Осталось прикрутить к стене основание люстры и в него вкрутить плафон. Как видите, все провода и клеммная колодка спрятались под основание люстры и нигде не выступают.

Провода к дополнительной розетке я уложил в кабель канал, так как не хотелось штробить стену и разводить грязь. При очередном ремонте туалета, спрячу проводку в стену.

Теперь необходимо выполнить регулировки, установить время таймера, чувствительность датчика движения и работу можно считать законченной.

Хотя свет теперь стал включаться и отключаться автоматически, но по привычке при подходе к двери рука тянется к выключателю, а при выходе постоянно, даже не замечая, все выключают свет. Пришлось закоротить выводы выключателя на стене, чтобы он больше не влиял на включение света, так как если свет отключен выключателем, и снова включен, то датчик движения срабатывает только после истечении времени, установленного таймером.

Сергей 16.12.2013

Уважаемый Александр Николаевич!
Вчера поставили активные датчики движения включения света в подъезде на семи этажах, и обнаружилось, что когда едет лифт, то включается свет на каждом этаже, красиво, но заказчику не понравилось. Электромагнитное поле действует на датчики понятно. Но в другом доме при таких, же условиях работает все нормально. Может, лифт не заземлён? А может лифт старый и даёт такие помехи. Как защититься от этого?

Александр

Уважаемый Сергей!
На счет влияния электромагнитного поля, то я сомневаюсь в этом, так как лифт всего лишь ящик с кнопками и светильником, а все силовое оборудование управления находится на крыше дома в специальном помещении. При движении кабины лифта переключаются только концевые датчики положения на этажах, но там токи текут в несколько миллиампер и влиять никак не могут.
Отсутствие заземления лифта исключено, так как это один из главных пунктов требований техники безопасности и проверяется в обязательном порядке надзорными организациями.
Влияние помех по сети из-за работы силового оборудования лифта тоже в вашем случае не имеет места, так как тогда бы включались светильники на всех этажах одновременно.
Остается одно – влияние перемещения самой кабины на датчики. При большой чувствительности датчика движения, даже если кабина лифта двигается в глухой шахте, вполне может быть достаточно даже маленькой щели в месте примыкания дверей лифта, особенно если датчик установлен против двери лифта. Проверить это можно, закрыв щель на одном из этажей, или уменьшив чувствительность датчика.
Если все же причиной ложного срабатывания является помеха по сети, то можно попробовать включить параллельно датчику движения к клеммам подключения к сети конденсатор емкостью 0,01-0,1 µF на напряжение не менее 300 В.

Сергей

Тронут быстрым ответом на мой вопрос. Сегодня закрыли окно лифта алюминиевым щитом, чувствительность датчика – мах, едет лифт и всё равно включает свет – это значит, что датчик «видит» лифт. Убавили чувствительность – заработало всё как надо, но представитель от фирмы – производителя лифтов этой марки запротестовал, так как согласно нормативу, окно в двери лифта закрывать не допустимо. В результате поставили инфракрасный датчик, пассивный вариант, и проблема исчезла.
P.S. Хочу добавить по горькому опыту установки активных датчиков, они глючат, и таймер глючит, решение проблемы простое: нужно отключить питание несколько раз подряд, и всё начинает работать.

Анатолий 24.05.2015

Александр, здравствуйте!
Я тоже немного электрик, сам подключил датчик движения. Пока стояла лампа накаливания всё нормально. Поставил сберегающую лампу – при отключении подмаргивает, также введет себя и светодиодная лампа. Как бы избавиться от этого?

Александр

Здравствуйте, Анатолий!
Энергосберегающие и светодиодные лампы, в отличие от ламп накаливания внутри имеют электронную схему с выпрямляющими диодами и установленного после них электролитического конденсатора. Для слабого свечения этих ламп необходим ток всего в несколько микроампер. Поэтому если выключателем размыкается не фазный провод, то за счет утечек через воздух вполне может накапливаться заряд в электролитическом конденсаторе и при накоплении его до определенного уровня лампа может мигать. Это явление наблюдается и при использовании выключателей с подсветкой.
При подключении лампы через датчик движения возможны две причины, из-за которых может наблюдаться мигание. В случае, если в датчике в качестве выключателя используется механическое реле (при срабатывании слышен щелчок), следовательно при подключении попутаны местами нулевой и фазный провода.
При применении в датчике движения в качестве выключателя полупроводникового прибора, например симистора, в выключенном состоянии он имеет ток утечки. В таком случае, если при соблюдении правильности подключения фазы и нуля исключить мигание можно будет только, если вместо лампочки подключить электромагнитное реле и через его контакты уже запитать, разрывая фазный провод энергосберегающую или светодиодную лампочку. Можно обойтись и без реле, если параллельно лампочке подключить резистор ватт на 5-10 номиналом 5-10 кОм. Но тогда снижается экономическая эффективность применения энергосберегающих ламп.

Вячеслав 21.10.2017

Здравствуйте!
Подскажите, пожалуйста, по китайскому датчику движения модели TDL-2012-AC. Какие параметры регулируют первые два переключателя? Первый, вроде как уровень освещенности, при котором срабатывает датчик. А второй?

Александр

Здравствуйте, Вячеслав!
Пиктограммы, буквы и цифры обозначают следующее:
– переключатель 1 регулирует чувствительность к освещённости, то есть уровень освещенности в помещении, при которой датчик начнет работать;
– второй служит для выбора чувствительности к движению.

Остальные переключатели под номерами 3-8 предназначены для установки времени, на которое будет включать датчик движения освещение – 5, 40 сек. и 1, 4, 8 или 16 мин.

Nata 14. 11.2019

Добрый день.
Подскажите пожалуйста, как отрегулировать датчик движения? Он работал исправно, горел минуты 4, мы решили сделать чуть меньше, после чего он перестал загораться. Точнее, после того как стемнеет он загорается один раз тухнет и все.
Подскажите можно его отрегулировать или придется купить новый??

Александр

Здравствуйте, Nata!
Повращайте ручку регулятора времени свечения с десяток раз из одного крайнего положения до другого и обратно, а затем установите ручку в нужное положение. После этого желательно датчик отключить от сети и опять включить, чтобы установились заводские настройки. Возможно, заработает. В противном случае нужно его ремонтировать или покупать новый.

Подключение датчика движения для освещения своими руками

Выключатель с датчиком движения позволяет использовать освещение по необходимости. Это значит, что если того требуют условия, можно оставить осветительный прибор включенным на длительное время. А также есть возможность использовать только лишь датчик движения для включения/отключения светильника. Такая схема подключения не сложнее, чем вариант без выключателя.

Область применения

Автоматическое включение света упрощает эксплуатацию осветительных приборов. Данные приборы могут использоваться в быту, офисах, на охраняемых территориях. Одна из функций подобной техники – обеспечение безопасности на обслуживаемом участке. При этом нередко вместе с прожектором подключается сирена, система видеонаблюдения.

Различные виды приборов

При попадании движущегося объекта в рабочую зону датчика цепь замыкается, и срабатывают все подключенные приборы: системы освещения, видеонаблюдения, сирены. С помощью выключателя расширяют функционал осветительных приборов, так как в этом случае появляется возможность перейти на ручное управление светильником.

Плюсы от использования датчика

Существуют разные виды подобной техники, каждый из которых отличается собственными достоинствами и недостатками. Общие для всех разновидностей плюсы:

• система освещения становится более эффективной, так как датчик движения представляет собой автоматический узел управления и не придется пользоваться выключателем без особой необходимости;
• экономичность, так как включение света происходит лишь при появлении движущегося объекта в радиусе действия, а выключается прибор, спустя непродолжительный отрезок времени, причем интервал отключения легко настраивается;
• простота монтажа, так как схема подключения через выключатель не отличается сложностью и все действия можно выполнить самостоятельно;
• компактные размеры и неприметный внешний вид позволяют организовать систему освещения и безопасности без привлечения особого внимания посторонних, в особенности, когда речь идет о встраиваемом исполнении;
• обеспечение безопасности, так как автоматическое включение света является признаком того, что в доме есть люди, кроме того, можно установить сигнализацию наряду с осветительной системой.

Система освещения, в которой датчик подключен через выключатель, имеет главное преимущество: можно переходить от ручного управления к автоматическому варианту и – наоборот. Тогда как установка только одного автоматического узла несколько сужает функциональность системы освещения.

Разные варианты подключения

Принцип действия данного прибора в чем-то схож с работой выключателя: оба прибора являются прерывателями цепи. Поэтому схема подключения датчика движения к осветительному прибору имеет тот же принцип, за исключением одного момента – этот прибор нуждается в питании, а значит, к датчику подключается «фаза» и «ноль».

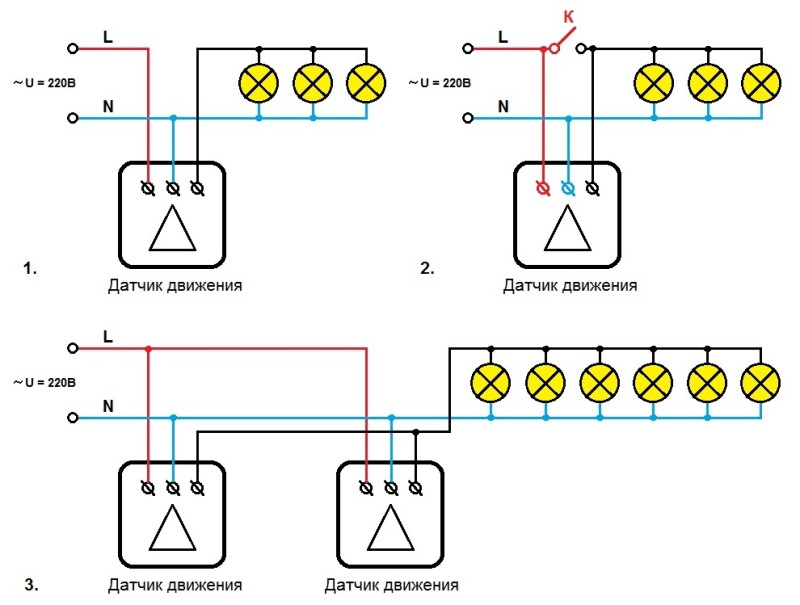

Классический вариант соединения, когда планируется установка датчика движения и осветительного прибора без монтажа другой аппаратуры (схема 1):

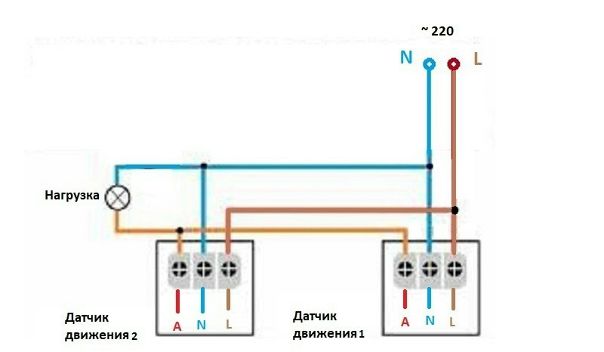

Если площадь помещения довольно большая и превосходит по величине рабочую зону автоматического узла управления системой освещения, то допускается и даже рекомендуется установка двух и более датчиков. Их количество определяется размерами помещения, а также радиусом действия каждого исполнения. Процесс подключения в этом случае ненамного сложнее (схема 2). Количество подключаемых датчиков и осветительных приборов может быть разным и не ограничивается указанным на рисунке вариантом.

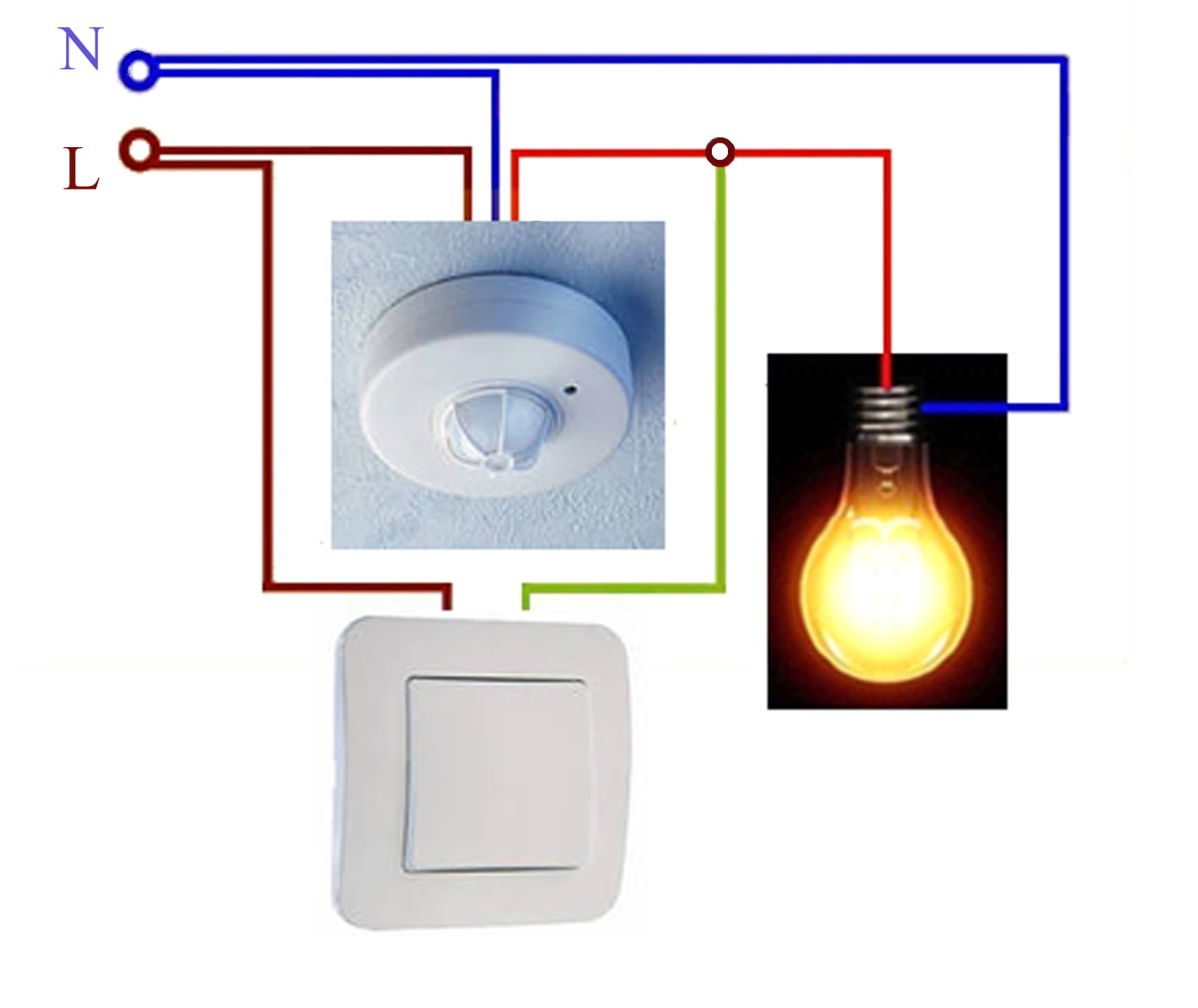

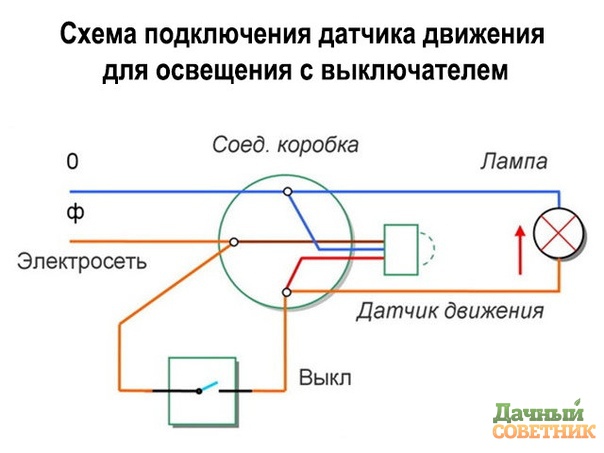

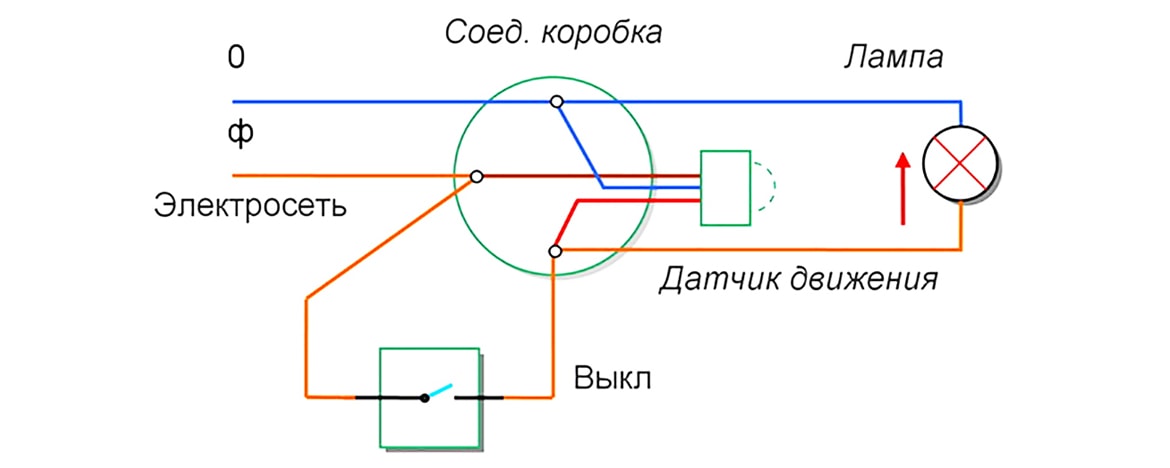

Чтобы иметь возможность использовать систему освещения по своему усмотрению и включать осветительные приборы на более продолжительное время, чем это позволяет датчик движения, можно подключить узел автоматики через выключатель (схема 3).

Схема подключения

В этом случае способ включения лампы будет зависеть от того, на каком участке разомкнется питающая сеть. Управление системой освещения переходит к датчику при условии, что контакты выключателя будут разомкнуты. Существует еще один вариант соединения – посредством магнитного пускателя. Среднее значение мощности датчиков движения для включения света лежит в пределах 500-700 Вт, чего будет недостаточно для подключения мощных осветительных приборов, тем более, если их несколько. В этом случае за основу берется схема 4 на рисунке выше.

Монтажные работы

Обычно в сопроводительной документации, прилагаемой к датчику, можно найти нужную информацию о том, как выполнить подключение. В первую очередь нужна схема. Нередко ее наносят на корпус прибора. Далее, необходимо разобрать датчик, чтобы добраться до клеммной колодки.

Она должна быть промаркирована, чтобы соединение проводов было выполнено правильно. Кроме того, при монтаже используют провода определенных цветов: коричневый – «фаза», синий – «ноль», красный – «нагрузка». На клеммной колодке присутствует 3-4 зажима, один из которых предусмотрен для заземления.

Для работы используют трехжильный провод и наконечники. Чтобы скрыть соединения, можно установить распределительную коробку, в которую будут заведены провода от сети питания (фаза, ноль), датчика (фаза, ноль, нагрузка), а также от источника света (фаза, ноль).

Но не всегда цвет провода соответствует общепринятому стандарту. Поэтому рекомендуется проверять фазность индикатором.

Советы по расположению и эксплуатации

Установка датчика движения должна выполняться с учетом параметров этого прибора. Перед тем как выполнять подключение, нужно проверить, соответствуют ли основные технические характеристики условиям эксплуатации. В первую очередь обращается внимание на тип датчика. Например, инфракрасные исполнения не рекомендуется устанавливать вблизи источников тепла (теплоносители системы отопления, кондиционер, калориферы). А ультразвуковые модели пагубно влияют на домашних животных.

Кроме того, нужно, чтобы в рабочей зоне не было непреодолимых препятствий для нормальной работы узла автоматики. Из всех исполнений только микроволновые приборы характеризуются практически неограниченными возможностями, так как они могут определять движущийся объект даже через тонкие стены, двери и стеклянные перегородки. Высокие насаждения, деревья не должны попасть в радиус действия подобной техники. Следует устанавливать датчики по возможности дальше от источников электромагнитных излучений. Все эти факторы повлияют на качество работы.

Даже схема подключения датчика через выключатель не избавит от необходимости постоянно контролировать работу прибора, установленного на неподходящем участке. Также важно просчитать вероятное направление, откуда может возникнуть движущийся объект. Если достаточно контролировать зону около двери или окна, лестничную клетку, то лучше установить настенный или угловой тип датчика, так как эти варианты характеризуются меньшим углом обзора (от 90 до 240 градусов).

Подключение потолочных исполнений обеспечивает более широкие возможности для отслеживания подвижных объектов. Это обусловлено тем, что угол обзора у таких устройств составляет 360 градусов. Но подобная техника лучше и эффективнее работает в помещениях, где требуется охватить все стены. Радиус их действия довольно большой. В среднем потолочные исполнения позволяют обслуживать 100 кв. м площади.

Подключение разных видов датчиков движения сводится к нескольким вариантам схем: с выключателем и без него, при участии магнитного пускателя, а также при условии установки нескольких приборов от одного источника питания.

Чем более точно направлена оптическая система датчика в сторону появления подвижного объекта, тем выше его эффективность. Кроме того, можно самостоятельно влиять на качество работы подобных устройств. Для этого предусмотрены регуляторы уровня освещенности, интервала временного отключения, а также чувствительности.

Первый из названных параметров обеспечивает своевременное включение датчика при наступлении сумерек с определенным уровнем освещенности. Настройка второго параметра позволяет установить отрезок времени, спустя который осветительный прибор отключится. А третий параметр отвечает за эффективность работы датчика.

Таким образом, вариант установки узла автоматического управления системой освещения или безопасности во многом упрощает жизнь. А если подключить параллельно или последовательно с датчиком движения выключатель, можно получить больше возможностей: переходить от ручного управления к автоматическому.

Схема соединения в любом из случаев довольно простая, нужно лишь правильно определить фазу, ноль и нагрузку. Если цвета проводов не соответствуют стандарту, придется использовать индикатор. Обычно производитель указывает всю необходимую информацию в сопроводительной документации. Нередко схему подключения можно найти непосредственно на корпусе датчика. В коробе также присутствует маркировка. Все это очень упрощает процесс монтажа.

Правильная схема подключения датчика движения для освещения

Каждый человек стремится сэкономить свою плату за жилищные услуги. Никто не хочет переплачивать огромные деньги за электроэнергию, но как это сделать, если очень часто горит свет там, где, на самом деле, никого нет? Решения этой проблемы можно найти разные, но все же многие выбирают датчики движения.

Подключение этого устройства позволяет включать свет автоматически только если зарегистрировано движение. Область применения датчиков — регулировка уличного освещения, освещения в подъездах и в других местах, где свет требуется только на короткий период времени, пока не прошел человек.

Принцип работы и разновидности

Принцип работы устройства довольно прост. Когда на участке территории появляется активность, реле прибора замыкает электрическую цепь, собственно поэтому свет и включается. Прибор выключается, когда проходит определенный промежуток времени после исчезновения объекта из поля видимости устройства.

Выделяют два типа датчиков движения:

1. Охранные
2. Бытовые

Первые используют при установке различных сигнализаций. Их еще называют инфракрасными излучателями(ИК).

Бытовые датчики применяют в различных домах и квартирах из-за их относительной простоты и более слабой чувствительности чем у охранных. Выделяют активные бытовые датчики( используется и приемник и передатчик) и пассивные ( только приемник, который реагирует на инфракрасное излучение).

В домах и квартирах чаще всего применяют пассивные приборы. Датчик оснащен либо прожектором, либо реле, с помощью которого происходит включение света. Большая часть таких приборов оборудовано еще дополнительным регулятором, с помощью которого указывается через какое время после обнаружения объекта нужно включать свет.

Важные советы

Чтобы устройство работало корректно, необходимо правильно выбрать его место установки. Вот тут остановимся поподробнее:

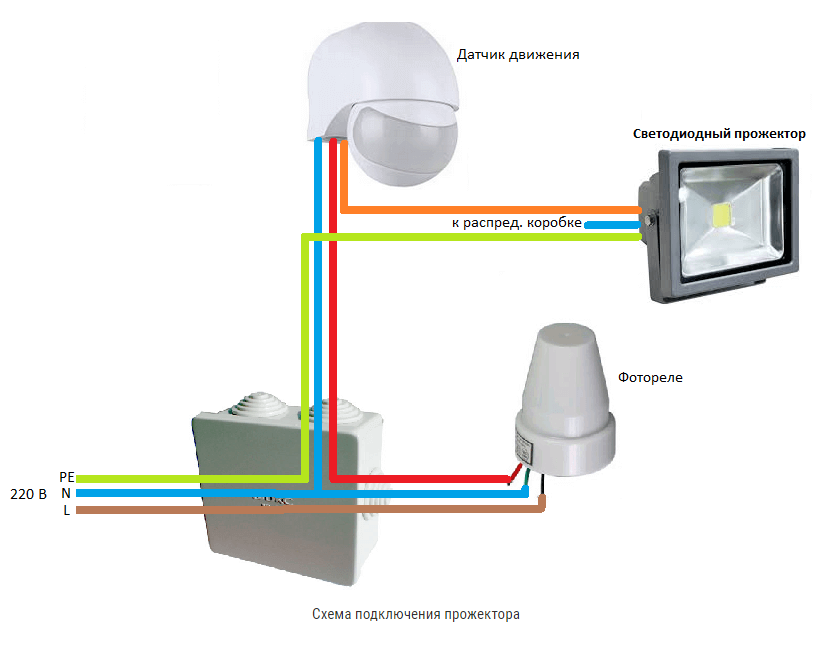

• Для уличного освещения рекомендуется подключать к прожектору датчик движения. Причем необходим прибор, который имеет анализатор внешней яркости, что позволяет работать устройству только в сумерках.
• При установлении датчика в коридоре целесообразно выбирать прибор, который срабатывает при каждой активности.
• Чтобы осветить лестничную клетку датчик устанавливается либо на стене, либо на потолке, чтобы все пространство оказалось в зоне охвата
• В подсобных помещениях следует устанавливать датчик над дверью, или чуть-чуть сбоку, причем для удобства интервал работы должен быть максимальным, так как люди проводят в кладовках достаточно приличное количество времен.

Тонкости подключения

Устройство нужно подключать к лампочке так, чтобы была свободна от разных объектов, которые могут закрыть обзор, френелевская линза (основная часть этого устройства).С помощью нее можно принимать, фокусировать и изменять ИК лучи . В случае необходимости можно ограничить радиус обзора, благодаря тому, что отдельные сектора будут закрыты самоклейкой.

Устройство прибора

Важные особенности, которые необходимо учитывать до подключения:

Приборы покрыты пластиковым корпусом. Его следует беречь от ударов и различных повреждений. Особое внимание следует уделить линзе Френеля, которая очень хрупкая и является самой важной составляющей устройства. Очень важно, чтобы приборы не подвергались прямому воздействию солнечного света при наружном монтаже.

В таких случаях целесообразно применять установку защитных козырьков. Желательно, чтобы батареи или печи вообще не попадали в угол обзора линзы. Для этого необходима регулировка высоты и вертикального угла наклона прибора.

Также возможны осложнения, если датчик работает на лампу накаливания, в случае если она попадет в поле обзора устройства. Прибор может срабатывать от изменения температуры лампы и может периодически включаться и выключаться.

Электрическая схема подключения

Честно говоря, подключение датчика к сети ничуть не сложнее, чем подключение простого выключателя, так как суть задачи у устройств одна и та же — при необходимости замыкать цепь и при ее исчезновении размыкать. Датчик движения устанавливается в цепь одновременно с выключателем, то есть мы наблюдаем схему с параллельным соединением.

Внутри прибора чаще всего есть клеммная колодка, где расположенны контакты, которые раскаршеныи обозначены:

1. L, чаще всего чёрный — провод фазы.
2. N, синеватый — нулевой провод.
3. A, Ls или L’, темно-красный — возврат фазы на лампы освещения.
4. ⊥, жёлтый или зелёный — заземление для защиты.

Подключение осветительных устройств рекомендуется выполнить между проводами A и N. На контакты L и N подавать питание эл. сети. Причем важно собладать фазность.

Подключение к сети

Для подключения прибора необходимо подготовить заблаговременно распределительную коробку, в которой будет осуществляться скрутка проводов. Краткие рекомендации о том, как же подключить прибор к системе самостоятельно:

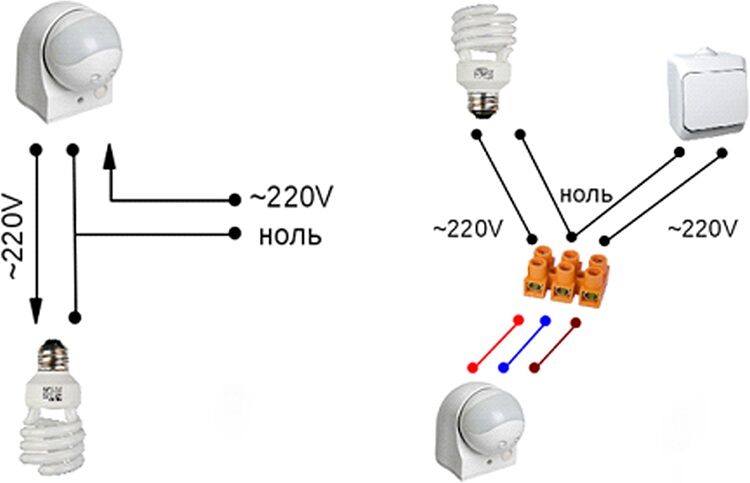

От датчика выходят 3 кабеля: питание, 0 и «светильник». Чаще всего эти провода имеют одинаковуюинфикацию с обычным выключателем света. Следует отметить, что эксперты рекомендуют устанавливать как современное устройство, необходимый для контролирования освещения, так и стандартный кнопочный выключатель, так как это позволит вам обеспечить реальную возможность управления в нештатных случаях;

• Кабель «светильника» присоединяется к соответствующему кабелю индикатора. 0 соединяется с 0 обычного выключателя и лампой, а кабель фазы отводится на сеть электропитания домов или квартир;
• При подсоединении нужно следить за тем, чтобы простой выключатель света был соединен с сенсорным параллельно, так как при скачке фазы датчик может просто перегореть;
• После этого производится регулирование прибор и его проверка. Ремонтировать и перенастраивать нужно проводить 2-3 раза в год. Очень важно чтобы сенсоры и приемники были чистые всегда, так как из-за этого работа может быть прерывистой и неправильной.

Настройка прибора

Настройка многих датчиков осуществляется по 3 параметрам — чувствительность, порог освещенности, при котором датчик сработает и время задержки выключения освещения.

Вся настройка чувствительности проводится с помощью переменных сопротивлений (потенциометров). Следует узнать про их местоположении в датчике еще перед покупкой. Вообще, настраивать чувствительность — это очень сложная задача. Честно говоря, идеальной настройки по этому параметру очень редко встречающаяся вещь, но можно достичь необходимых результатов для хорошей работы. SENS — настройка руки сопротивления. Чтобы оптимально настроить этот параметр, нужно поворачивать руку помикронно.

Главное правило — если устройство не реагирует на активность, нужно повышать чувствительность, если включается практически при любом движении мельчайших частиц, нужно соответственно понижать.

Иногда необходимо перенастраивать прибор при изменении сезона. Оптимально настроенное устройство должно срабатывать при появлении человека и покоится при других движениях, например если пролетает птица.

Пороговая величина освещенности

Настраивать устройство по этому показателю будем так: поворачиваем ручку(LUX) и добиваемся включение прибора, когда действительно потребуется включение светильников.

Время задержки выключения освещения. Ну, это проще всего. Этот фактор нужно настроить сопротивлением(TIME). Необходимо проанализировать частоту появления в области попадания устройства людей и настроить его на такое время, значение которого будет больше 1 минуты. Если вы устанавливаете небольшой показатель, то будет постоянно включаться-выключаться свет. Но такое светошоу нам совсем не нужно.

Разберем основные плюсы и минусы

Неплохая экономия электричества. Люди очень часто забывают о том, что нужно выключить свет, а с помощью таких приборов, эта проблема перестанет быть актуальный, так как теперь весь процесс включения и выключения света будет под автоматическим контролем. Функциональность.

Большинство современных устройств прекрасно работают без использования проводов. Также к ним, если есть необходимость, можно с легкостью присоединить еще некоторые гаджеты кроме света, такие как телевизор, кондиционер, магнитофон, вентилятор, радио, вытяжка и т.д.

Удобность: если в каком-то помещении кнопочный выключатель находится очень далеко от входа, то, например, ночью его найти будет крайне непросто. Вдобавок ко всему маленькие дети не имеют возможности дотянутся до включателя. Датчик устраняют эту проблему.

Недостатки: Немаленькая стоимость. К сожалению, за удобства в жизни приходится расплачиваться. Цена таких приборов велика, но эффект от вложений они дают, пусть и не сразу.  Схема очень просто подключается вручную, но все же никто вам не может дать полной гарантии, что монтаж будет выполнен корректно и прибор заработает. Так что если есть возможность, лучше использовать работу опытного мастера, который и подключит и правильно настроит ваш аппарат.

Схемы подключения датчика движения | ehto.ru

Вступление

Задача датчиков движения, включать местное освещение на улице или в помещении при приближении или прохождении человека в зоне слежения датчика.

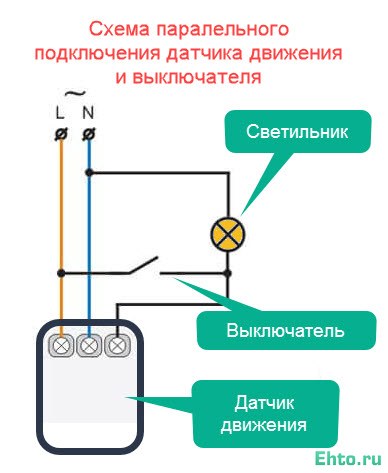

Схемы подключения датчика движения для освещения

Датчики движения для автоматического включения/выключения освещения работают от напряжения 220 Вольт. Для подключения на корпусе датчика есть клеммы подключения, чаще всего три клеммы. У датчиков, приспособленных для уличной установки, клеммы скрыты в корпусе.

Схема подключения датчика движения не отличается сложностью. Напряжение питания 220 Вольт подается на датчик, а светильник подключается к фазе и специальной клемме на датчике.

схемы подключения датчика движения

Датчик движения, включающие/выключающие свет при прохождении человека удобны, однако в некоторых случаях могут, мешать. Например, поставили вы датчик на улице в редко посещаемом месте двора. К вам пришли гости и редко посещаемое место двора, стало проходным. Постоянное срабатывание датчика в этом случае будет неудобно. Отключить его просто так нельзя. Что делать?

В этом случае, чтобы убрать датчик освещения из схемы управления освещением, параллельно нужно поставить простой выключатель. Вот схема.

Если вы решили поставить два датчика освещения, используйте такую схему подключения. Напомню, питание от одной фазы 220 Вольт.

схемы подключения датчика движения

Практическое подключение датчиков движение

• На практике датчики движения подключаются через распаячную коробку. К коробке подводятся кабель питания 220 В, кабель от датчика и кабель от выключателя если нужно. В коробке делается распайка по одной из приведенных выше схем. Распайку лучшеe сделать с помощью разъемов WAGO.
• Для контроля работы датчика движения, его нужно сориентировать на планируемое место прохода людей. Между датчиком и объектами (пешеходами) не должно быть деревьев, преград.
• Датчик движения не должен попадать под прямые лучи солнечного света и осадки, если датчик стоит на улице.
• Наиболее часто встречаемые зоны контроля датчиков показаны на этом фото. Как видите, 12 метров это предельная дальность слежения датчика.

Более точную информацию о зонах действия датчика нужно смотреть в описании датчика при покупке. Там же вы найдете схему подключения конкретного датчика.

Вывод

Это все простейшие схема подключения датчика движения. Ничего особенного, но могут пригодиться.

©Ehto.ru

Еще статьи

Поделиться ссылкой:

Похожее

Универсальная схема подключения датчика движения для освещения (с фотографиями и схемой подключения)

Универсальная схема подключения датчика движения для освещения (с фотографиями и схемой подключения).

Купив датчик движения Покупатель задается вопросом: «Что делать дальше? Как правильно подключить датчик движения? Можно ли сделать так, чтобы один и тот же светильник работал от двух или от нескольких датчиков движения? Например при использовании верхнего и нижнего датчика движения на лестнице (лестничном марше) или при использовании датчика движенияв длинном коридоре. Можно ли сочетать работу датчика движения с возможностью включить и выключить свет обычным выключателем? Как правильно установить и разместить датчик движения?»

На эти и другие вопросы, которые возникают в ходе установки датчиков движения мы постараемся ответить.

Понять как выполняется типовое подключение датчика движения очень просто – то же самое, как подключить самый обыкновенный выключатель. И в том, и в другом случае элемент либо замыкает, либо же размыкает электрическую цепь, поэтому схема подключения датчика движения ничем не отличается от подключения через выключатель

Схема подключения датчика движения для освещения, для работы в двух режимах (датчик + выключатель)
В случае необходимости постоянной работы светильника при условии полного отсутствия какого-либо перемещения, в состав схемы может быть включен выключатель путем параллельного его подключения к датчику движения.
Благодаря этому при включении выключателя лампа освещения будет подключена по другой цепи в обход датчика, тогда как при отключенном выключателе контроль над состоянием освещения целиком и полностью вернется к датчику движения

Схема подключения нескольких датчиков движения для освещения (несколько датчиков = один светильник)
Нередко возникают ситуации, когда специфика помещения делает физически невозможным охват всей площади помещения средствами лишь одного устройства. Так, если ограничиться установкой одним датчиком движения в изогнутом коридоре, он не будет срабатывать тогда, когда человек будет передвигаться за изгибом.
В подобных случаях используется такая схема подключения датчика движения, когда несколько устройств подключаются друг к другу параллельно.

      Иначе говоря, фаза с нулем отдельно и без прерываний подается на каждый из датчиков, после чего осуществляется подсоединение всех их выходов к освещению. В результате этого срабатывание любого из датчиков замыкает цепь, подавая рабочее напряжение на контакты светильника.
Заметка: При таком подключении важно понимать, что оба (или несколько) датчиков движения должны подключаться от одной и той же фазы, а не от разных фаз, иначе возникнет междуфазное короткое замыкание.

Правильная установка датчика движения
Кроме того, технические условия и особенности планировки помещения также оказывают непосредственное влияние на подключение.
Устанавливать смонтированный датчик нужно таким образом, чтобы он получал как можно больший угол обзора на предполагаемые зоны вторжения, причем последние не должны экранировать элементы интерьера, а также проемы дверей и окон.
Датчики движения характеризуются средним значением номинальной мощности на уровне 500-1000 Вт. Это выступает ограничением для их использования в условиях большой нагрузки.
При возникновении необходимости в подключении через датчики сразу нескольких мощных ламп лучшим решением станет использование магнитного пускателя

В завершение – рекомендации относительно установки:
• в зону видимости устройства, устанавливаемого на улице, не должны попадать объекты, излучающие свет или тепло. Не устанавливайте датчик вблизи деревьев и кустов, которые наверняка будут препятствовать правильному выявлению движения;
• принимайте во внимание и старайтесь сводить к минимуму возможное воздействие электромагнитных излучений, которые могут отразиться на ложных срабатываниях устройства;
• устройство следует направлять непосредственно на ту зону, выявление движения в которой должно служить сигналом для включения света;

Подключение датчика движения для освещения: видео, фото, схемы

Перед тем как переходить к инструкции по подключению датчика движения для освещения своими руками, хотелось бы отметить, что рассматриваемое устройство — это не одно и тоже что и датчик освещенности, о котором мы уже говорили в предыдущей статье. Данное изделие предназначено для моментального включения света при попадании какого-либо объекта в зону обнаружения. О том, как самому установить и подключить сенсор движения мы поговорим далее!

В чем заключается принцип работы?

Многие задаются вопросом, как именно работает данный детектор. Чтобы читатели «Сам электрика» были полностью осведомлены, сначала быстро пробежимся по основному принципу действия сенсора.

Срабатывание и включение светильника будет зависеть от того, какой тип детектора Вы выбрали. На сегодняшний день существуют следующие виды датчиков движения для освещения:

• звуковые — срабатывают на уровень шума в зоне обнаружения;
• колебательные – замыкают цепь, если обнаружат вблизи движущийся объект;
• инфракрасные – реагируют на тепло.

Для уличного применения лучше всего установить второй вариант датчика движения, который также подойдет и для использования в квартире (подъезде). Остальные два варианта чаще используются в охранных системах. Что касается самого принципа действия, тут все не сложно – детектор при обнаружении объекта (либо звука/ повышения температуры) подает сигнал, в результате чего реле замыкает цепь и происходит включение лампочки.

Кстати простой детектор можно сделать своими руками, если конечно имеете малейшие навыки работы с паяльником. Если возник интерес к созданию такой полезной самоделки, рекомендуем просмотреть видео урок, предоставленный ниже.

Делаем детектор своими руками

Способы подсоединения к сети

Второй, немаловажный нюанс, который Вы должны знать – схема подключения датчика движения к освещению. На сегодняшний день устройство можно подсоединять напрямую к светильнику, через обычный выключатель или в комбинации с еще одним детектором, установленном в другом месте.

К Вашему вниманию все четыре варианта разводки провода к клеммам:

Кстати, совсем не обязательно выводить новую линию от распределительной коробки, создавая дополнительные штробы в стене. Устройство для управления светом можно подсоединить к розетке, подключив электрический шнур с вилкой либо «врезать» напрямую к месту подключения люстры к электросети. Также существуют современные модели, работающие от батарейки (беспроводные).

Что касается первой схемы подключения датчика движения, она наиболее простая, но в то же время и наименее удобная для использования в доме и квартире, т.к. свет будет включаться только тогда, когда произойдет обнаружение. Второй вариант более удобный, потому что появляется возможность переключить цепь на обычный клавишный выключатель. В этом случае ток будет поступать в обход детектору, что позволит сделать освещение в комнате постоянным до тех пор, пока выключателем не разомкнуть цепь вручную.

Электрическая схема с магнитным пускателем применяется в том случае, если Вы решите подключить к детектору мощные источники света, к примеру, несколько прожекторов. Дело в том, что одной из характеристик датчика является номинальная мощность, которая чаще всего варьируется в пределах от 500 до 1000 Вт. Если суммарная мощность источников света больше, чем в характеристиках, нужно обязательно добавить в цепь магнитный пускатель.

Последняя схема подключения используется в том случае, если необходимо осуществлять наблюдение за просторным помещением или извилистым коридором. Связано это с тем, что максимальная зона действия обычного устройства не превышает 12 метров (дорогие современные модели могут обнаруживать объект и в пределах 20 метров). Если Вы захотите осуществлять контроль большой территории, к примеру, сада на даче, который будет подсвечиваться уличным фонарем, одного детектора не хватит и территория будет только частично под контролем. Такая же ситуация и с извилистым коридором, в котором Вы решите установить датчик движения для освещения. Каждый поворот это преграда, за которой контроль осуществляться не будет. Именно поэтому, чтобы происходило срабатывание, а соответственно и включение света, придется в нескольких точках осуществить подключение детекторов.

Инструкция по монтажу

С монтажной схемой и принципом действия устройства мы разобрались. Осталось последнее и самое главное – предоставить технологию подключения датчика движения для освещения.

Итак, чтобы подключить датчик движения к сети 220 В своими руками, Вы должны выполнить следующие этапы:

1. Определитесь со схемой подключения.
2. Выберите наиболее подходящее место для того, чтобы установить детектор. Чаще всего корпус крепится в углу комнаты либо на потолок. Если Вы решили осуществлять монтаж на улице, тут уже необходимо действовать по обстоятельствам. Главный фактор – угол обзора сенсора. Вы должны подобрать наиболее оптимальное место размещения корпуса, чтобы свести к минимуму все мертвые зоны. Обычно для этого используют несущую стену постройки либо опору уличного фонаря.
3. Отключите электроэнергию на вводном щитке, т.к. Вам придется иметь дело с оголенными вводными жилами от сети.
4. Согласно выбранной схеме подключите 3 провода к клеммам на корпусе датчика (их можно увидеть на фото выше) и в самом светильнике. Соблюдайте цветовую маркировку проводов и опирайтесь на обозначения над разъемами, чтобы не перепутать жилы. Перепутав фазу и ноль Вы не только навредите электропроводке, но можете и подвергнуть свою жизнь опасности, так что будьте осторожнее.
5. Настройте регуляторы на корпусе, чтобы они были в оптимальных положениях. На передней панели датчика движения Вы можете увидеть до четырех основных регуляторов: «LUX» — уровень освещенности, при котором происходит срабатывание, «TIME» — время задержки отключения света, после обнаружения, «SENS» — чувствительность устройства к срабатыванию, «MIC» (встречается не во всех моделях) – регулировка уровня шума пи котором произойдет замыкание цепи. Все эти регуляторы должны настроиться в индивидуальном случае. К примеру, зачем детектор освещения будет включать свет днем или на целых 420 с (максимальная уставка), если можно выставить срабатывание только ночью, на 10 секунд при этом, если это будет человек, а не кошка или другой небольшой объект (пример для уличного применения). Более подробно о настройке датчика движения мы рассказали в отдельной статье.
6. Включите электроэнергию на щите и переходите к тестированию, возможно, придется поменять уставки либо местоположение изделия.

Вот и вся пошаговая инструкция по монтажу детектора! Надеемся, что теперь Вы знаете, как установить и подключить датчик движения для освещения своими руками! Чтобы Вы наглядно увидели всю сущность мероприятия, предоставляем данную видео инструкцию:

Монтаж потолочного детектора

Напоследок хотелось бы дать пару советов по установке и подключению датчика движения для освещения. Во-первых, желательно размещать корпус изделий подальше от устройств, излучающих электромагнитные волны, т.к. они могут спровоцировать ложное срабатывание. Во-вторых, почаще протирайте пыль с линзы, т.к. любое загрязнение будет негативно отображаться на эффективности срабатывания системы. Ну и, в-третьих, если Вы решили подключить детектор на даче, размещайте его подальше от деревьев и кустов, которые также будут являться помехами!

Похожий материал:

Схемы подключения датчика движения для освещения

Схемы подключения датчика движения для освещения

В этой статье ЭлектроВести расскажут Вам типовые схемы подключения датчика движения для освещения.

Датчиками движения называют приборы, которые реагируют на движущиеся, а не неподвижные предметы. Этим они отличаются от датчиков присутствия, настроенных на срабатывание при исчезновении, пропадании двигающихся объектов в контролируемой зоне.

Другими словами, прибор, контролирующий движение, должен сработать при нахождении человека внутри наблюдаемого пространства, когда он передвигается или замер, но хотя бы просто пошевелил пальцами. В то же время устройства контроля присутствия срабатывают тогда, когда люди полностью покинули помещение либо в нем остался совершенно замерший человек, не совершающий никаких движений.

Принципы работы датчиков движения

Обе группы этих датчиков могут работать на основе:

• улавливания звуковых колебаний чувствительными акустическими системами;
• восприятия теплового излучения, вызываемого человеческим телом инфракрасными приемниками пассивного действия;
• перекрытия невидимых человеческому глазу инфракрасных лучей, направляемых от излучателя к приемнику активным методом.

Существуют еще другие способы выявления движущегося человека, но они, как и акустический метод, используются редко. А в бытовых устройствах чаще всего применяются датчики движения, работающие с электромагнитными колебаниями волн, расположенных в инфракрасном спектре.

Инфракрасные пассивные датчики движения (PIR) имеют конструкцию, состоящую из пироэлектрического ИК блока, главной линзы, которая в свою очередь состоит из ряда небольших линз и вспомогательных электронных элементов. Датчики движения срабатывают при возникновении и исчезновении ИК волны на фотоэлементе, где источником, в нашем случае, является человек. Датчики движения следят за изменением инфракрасного или ультразвуковых полей. Датчики присутствия работают на основе той же технологии, но они более чувствительны к изменению параметров.

У приемников ИК датчиков общий принцип работы.

Датчики движения и датчики присутствия улавливают инфракрасное излучение, распространяемое во все стороны от любых предметов, расположенных в зоне обзора. Тепловые лучи, как в обычной оптической системе, например, фотоаппарата попадают на сегментную линзу, работающую по принципу Френеля.

Эта стеклянная или из сортов оптических пластмасс конструкция создается с большим количеством концентрических секторов/сегментов, каждый из которых формирует узконаправленный пучок параллельных тепловых лучей на ИК сенсор.

Его еще называют термином «PIR-сенсор» потому, что он обладает пироэлектрическим эффектом — создает электрическое поле, пропорциональное получаемому тепловому потоку. Принятый им сигнал обрабатывается электронными устройствами.

У большинства конструкций датчиков пиродетектор работает с аналоговыми величинами. Примером может служить датчик движения серии HC-SR501.

Он обладает небольшими габаритами, работает на основе микросхемы, имеет три клеммы для подключения проводов питания и нагрузки, два регулировочных потенциометра. При срабатывании выдает управляющий электрический сигнал напряжением 3,3 вольта и ток в несколько миллиампер.

В последнее время стали внедряться блоки, осуществляющие двойное преобразование и обработку команд на основе цифровых сигналов.

Это позволяет использовать микропроцессорные устройства и компьютерные технологии для дальнейших преобразований сигнала и формирования различных алгоритмов управления автоматическими устройствами.

Как аналоговые электронные, так и цифровые датчики подключаются к блокам питания и имеют выходные устройства, коммутирующие нагрузку в первичной сети.

В алгоритм работы электроники закладывается один из принципов:

• обнаружения движения;
• срабатывания по пребыванию.

Когда в поле действия датчика появляется человек, то он своим присутствием вносит изменения в тепловой баланс окружающей среды, а все его передвижения фиксируются через линзу Френеля как объективом фотоаппарата. Электронные блоки срабатывают и выдают электрический сигнал на управляющий контакт.

На этом функции самого датчика заканчиваются, хотя процесс переключения исполнительных механизмов еще не выполнен, а мощности управляющего сигнала датчика движения для коммутации светильников освещения, включения звуковой сирены, отправления СМС на мобильный телефон или выполнения других задач недостаточно.

Этот сигнал необходимо усилить и обеспечить его передачу на мощный контакт для коммутации нагрузки.

Рассмотренный нами выше датчик движения HC-SR501 не может выполнить эти функции самостоятельно. Для их реализации можно собрать простой транзисторный ключ на биполярных транзисторах.

На клеммы VCC и GND у датчика движения и ключа подается питание =4,5÷20 вольт от дополнительного источника, а управляющий сигнал с вывода OUT датчика подводится на одноименную клемму усилителя. Нагрузка соответствующего напряжения подключается на выходную цепь.

Если использовать эту схему для включения мобильного телефона, то можно получать СМС на свой мобильник, которые будут сигналом о появлении нежданных гостей в охранной зоне.

В большинстве готовых модулей для схем освещения с датчиками движения встроен его усилитель и силовой контакт, коммутирующий схему нагрузки. У конструкций таких блоков, питаемых от сети ≈220 вольт, прямо на корпусе размещены три клеммы для подключения проводов, два из которых подают питание (фазу L и ноль N) а третий L’ совместно с нулем N используется для коммутации светильников.

Какие основные варианты могут использоваться при подключении датчиков движения? Как правильно настроить работу оборудования для эффективного использования, управления и экономии? Смотрите видео:

Датчики движения активного действия

Приборы, работающие по принципу контроля канала между ИК излучателем и приемником, имеют примерно такой же алгоритм, настроены на общую частоту, как у пульта дистанционного управления телевизора или манипулятора беспроводной компьютерной мыши с их приемниками. Они могут иметь автономное, независимое от стационарной электрической сети питание.

При этом выполняется одна из схем расположения модулей прямого или поворотного способа образования тракта с помощью зеркал.

Схемы подключения датчика

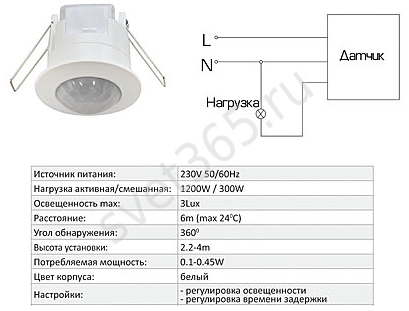

Электрическая схема простого подключения показана на картинке.

При этом подключении режим работы светильника полностью соответствует алгоритму, заложенному электронной схемой, и настраивается потенциометрами регулировки.

На простых конструкциях датчиков устанавливается два регулятора:

1. LUX — уровня освещенности, при достижении которого происходит срабатывание датчика (к примеру, нет необходимости пользоваться электрическим светом в солнечную погоду). Для регулирования первоначально выставляется его наибольшее значение;

2. TIME — продолжительности включения таймера или, другим словами, отрезка времени, в котором будет гореть светильник после обнаружения движения. Обычно устанавливают минимальную величину, ведь при каждом новом движении датчик станет постоянно перезапускаться.

Обычно этих двух параметров регулировок достаточно для настройки управления бытовыми светильниками. У сложных охранных датчиков движения встречаются еще два потенциометра:

1. SENS — чувствительности или дальности действия. Им пользуются для уменьшения зоны контроля в тех случаях, когда ограничить ее изменением ориентации датчика движения не получается;

2. MIC — акустического уровня шумов встроенного микрофона, при котором срабатывает датчик. Но в бытовых условиях эта функция не нужна — датчик будет срабатывать от посторонних звуков проезжающих машин, детских возгласов…

Датчики движения Schneider Electric:

Схема подключения светильника к двум датчикам

Этот способ используется в местах, когда возникает необходимость управлять освещением из двух удаленных точек с ограниченным обзором для одного датчика.

Одноименные клеммы приборов подключаются по параллельной схеме друг к другу и выводятся на сеть питания и осветительный прибор. При срабатывании выходного контакта любого датчика загорается светильник.

Схема подключения через выключатель

Этим способом пользуются, когда добавляют к действующему светильнику с выключателем блок датчика движения. При включенном выключателе схема полностью работает так, как она настроена электроникой. А при разомкнутом контакте фаза снимается с блока питания и датчик движения выводится из работы.

Практика показала, что среди владельцев квартир при выходе из помещения сохранилась привычка машинально отключать свет выключателем. После этого при заходе в комнату человека датчик движения оказывается выведенным из работы. Чтобы исключить подобные ситуации контакты выключателя шунтируют, чем осуществляется переход на предшествующую схему.

В этой схеме включенный выключатель полностью шунтирует выходной контакт датчика движения. Ее применяют, когда человек длительно находится в неподвижной позе, а выдержка у таймера маленькая и для включения светильника приходится делать лишние отвлекающие движения.

Схема подключения мощных нагрузок электромагнитными приборами

Как подключить датчик движения к прожектору? Блок датчика движения с маломощными контактами можно использовать для управления светом очень мощных осветительных приборов. Для этого используется промежуточное устройство — магнитный пускатель, реле или контактор соответствующих номиналов. Его обмотка подключается к маломощному контакту датчика, а силовой контакт коммутирует нагрузку системы осветительных приборов.

В этой схеме, как и во всех других, необходимо точно рассчитать коммутируемые мощности и подобрать под них силовые контакты. После включения в работу обязательно замеряют токи нагрузок и сравнивают их еще раз с мощностью контактов. Для надежной длительной работы системы необходимо создать запас по мощности.

Подобная схема с электромагнитными приборами способна длительно и надежно работать. Но, у нее есть два существенных недостатка:

1. повышенный уровень шума и возникающие электромагнитные помехи, сопровождающие процесс перемещения якоря во время переключений;

2. постоянный износ контактной системы вследствие разрядов, возникающих при разрыве цепи, что требует выполнения периодических профилактических работ.

Этих недостатков лишены симисторные и тринисторные схемы.

Схема подключения мощных нагрузок полупроводниковыми приборами

В этом случае отсутствуют всевозможные шумы и помехи. Но для работы полупроводникового прибора необходимо преобразовать управляющий сигнал датчика движения в гармонику, совпадающую по частоте с напряжением сети. Для этого создается специальная схема согласования, которая выдает переменный ток на управляющий электрод симистора.

При работе схемы согласования симистор открыт. и светильники горят. Когда управляющий сигнал отсутствует, то триак закрыт, а управляемое им освещение отключено.

Недостатком этой схемы является сложность конструкции согласующего сигнала электронного устройства.

Электромонтажные работы при подключении датчика движения:

Выбор места установки и способа ориентации датчиков

В зависимости от своей конструкции датчик движения может иметь различный угол наблюдения для контроля пространства от нескольких градусов до кругового обзора, который обычно применяется при потолочном креплении.

Эти углы распределяются в горизонтальной и вертикальной плоскостях, определяют зону наблюдения, указываются в документации.

Датчики, предназначенные для установки на стену, обычно имеют обзор порядка 110÷120 или 180 градусов по горизонту и 15÷20 — по вертикали.

Вне этого пространства никакие движения датчиками не фиксируются. Поэтому при установке датчика движения важно не только подбирать их по характеристикам обзора, но еще и регулировать после монтажа для корректировки направления. Конструкции с подвижным органом обзора облегчают наладку, а у остальных приборов надо очень тщательнее продумывать и выполнять первоначальный монтаж.

Потолочные датчики обычно имеют круговой обзор 360^о по горизонтали, который распространяется конусом сверху вниз. Его зона контроля значительно больше, но она тоже может иметь непросматриваемое пространство в углах помещений.

Влияние посторонних объектов на работу датчиков

При монтаже и настройке датчика движения важно учесть условия их размещения, оценить влияние на их надежность расположенных рядом предметов и различных источников энергии. Тепловые нагреватели, колышущиеся ветки деревьев, проезжающие мимо автомобили, кабины поднимающихся/опускающихся лифтов и другие объекты могут вызывать частые ложные срабатывания устройств.

Когда нет возможности от них избавиться, то загрубляют чувствительность прибора потенциометром или экранируют зону помех.

Ранее ЭлектроВести писали, что ДТЭК заменяет устаревшие масляные выключатели на современные вакуумные. 65% масляных выключателей уже заменили на экологически безопасные. К 2027 году компания планирует полностью отказаться от выключателей, которые в своей конструкции содержат масло.

По материалам: electrik.info.

Как подключить датчик движения к существующему источнику света

Когда вы украшаете свой дом снаружи или покупаете новое жилье, в нем могут оказаться замечательные светильники для наружного освещения, которые вы не захотите менять. Однако они, вероятно, не были оснащены датчиком движения. Если это так, то можно подключить датчик движения к существующему свету.

Вам не нужно быть знатоком электрики, чтобы создать собственную установку движущегося света. Это можно сделать довольно легко.Вы можете установить переключатель датчика движения на существующий светильник, не беспокоясь о том, чтобы разбирать светильники или нанимать электрика.

Преимущества датчика движения на наружном освещении

Наличие датчика движения на наружном освещении дает множество преимуществ. Во-первых, уличный свет движения полезен, когда вы возвращаетесь домой поздно вечером. Сколько раз вы выходили из дома и забывали включить наружное освещение?

Светильник с датчиком движения: вы подъезжаете, подходите, и свет включается по датчику движения. Вам не нужно бороться в темноте, чтобы найти ключи, спотыкаться о детские игрушки или балансировать сумки с продуктами, пытаясь добраться до двери. Он предлагает необходимое освещение на темном крыльце.

Очевидным преимуществом светильника, активируемого движением, является повышенная безопасность вашего дома или бизнеса. Хотя многих грабителей отпугивают знаки безопасности и/или камеры, они также склонны отступать, когда есть датчики движения.

Они отпугивают людей, которых там быть не должно, а также освещают территорию для камер видеонаблюдения, у которых может не быть ночного видения.Они также выделяют любые вывески, предупреждающие о других мерах безопасности.

Если вы хотите подключить датчик движения к существующему источнику света, выполните следующие простые шаги:

1. Прежде чем что-либо начинать, убедитесь, что питание фонаря отключено.
2. Используйте детектор напряжения и проверьте провода, чтобы убедиться, что они обесточены, и снимите крышку.
3. Снимите вставку, чтобы было место для установки датчика движения.
4. Протяните необходимые провода к светильнику и добавьте к светильнику датчик движения.
5. Горячий провод, который идет от дома, подвести к черному проводу датчика движения — другой провод идет к горячему проводу от света — соединить нейтральные провода вместе.
6. Когда это будет завершено, отрегулируйте чувствительность сенсора до желаемого значения.
7. Закройте все и снова включите питание.

Если вы решили выбрать более простой путь, то вот несколько отличных способов сделать это.

Решение проблемы с датчиком освещенности при существующих светильниках

Технологии безопасности постоянно совершенствуются как на дрожжах.Датчики движения больше не являются просто громоздкими старыми прожекторами с большим датчиком. Существуют различные ответы на решение проблемы с датчиком освещенности.

Лампы с датчиком движения

Эти лампы для датчиков наружного освещения представляют собой простой способ установить датчики движения с уже существующими светильниками наружного освещения. Лампы имеют так называемый пассивный инфракрасный датчик, встроенный в верхнюю часть стеклянной части колбы. Это обнаружит все, что имеет тепловую сигнатуру. Это может быть человек или животное.

Тепло тела будет определяться этим датчиком как инфракрасный свет. Когда тело попадает в назначенный диапазон лампочки, включается свет. Они устанавливаются так же, как обычная лампочка и излучают свет. Они совершенно не влияют на внешний вид вашего светильника.

Датчик движения и камера слежения

Эта комбинированная камера и датчик движения — отличный вариант, если вы не хотите покупать полноценную систему безопасности с камерами. Его можно адаптировать для работы с вашим текущим светильником.Он поставляется с камерой и адаптером питания USB, который просто вкручивается в розетку для наружного освещения как обычный светильник.

Он питает свет и камеру. Этот особенный великолепен, потому что свет активируется движением, а затем его камера предлагает прямую трансляцию HD-видео, двустороннюю внутреннюю связь, сирену, облачное хранилище и уведомления на ваше мобильное устройство. Он также устойчив к атмосферным воздействиям, и его установка занимает всего несколько минут.

Преимущество заключается в том, что на самом деле это умный свет, поэтому вы можете настроить его на обнаружение движения или включить его со своего телефона.Есть много больших преимуществ для этого датчика света.

Гнездо датчика движения

Это отличный предмет, если вы хотите, чтобы ваши обычные лампочки оставались в креплении. Он просто вкручивается, как лампочка, а затем вы вставляете другую лампочку в патрон. Он сохраняет светильник и лампочки такими же, добавляя детектор движения.

Светильники

Если вас не устраивает какой-либо из этих вариантов, который работает с вашим текущим светильником, есть также умные светильники со встроенными датчиками движения.Это означает, что требуется некоторая переделка проводки для установки нового приспособления, но оно выглядит великолепно, а датчики встроены в его верхнюю часть. Это стильное бра, которое вписывается практически в любой интерьер. Датчик имеет различные режимы, которые можно использовать в зависимости от того, что вы ищете.

Заключительные мысли

Важно отметить, что все эти датчики движения предназначены для использования вне помещений. Датчики для использования в помещении проблематичны, потому что в случае плохой погоды датчик может очень быстро выйти из строя и стать непригодным для использования.Выбирайте те, которые предназначены для использования на открытом воздухе, чтобы ваши деньги были потрачены с пользой, и они будут работать в течение более длительного периода времени.

Если вы решите подключить датчик движения самостоятельно, помните о работе с электричеством и убедитесь, что понимаете процесс повторной проводки, прежде чем начать. Если вы выберете более простой метод, выберите тот, который лучше всего подходит для ваших потребностей в освещении и бюджета. Есть несколько простых способов подключить датчик движения к существующему источнику света, чтобы сделать ваш дом безопаснее, но при этом выглядеть великолепно.

Источник избранного изображения: canva.com

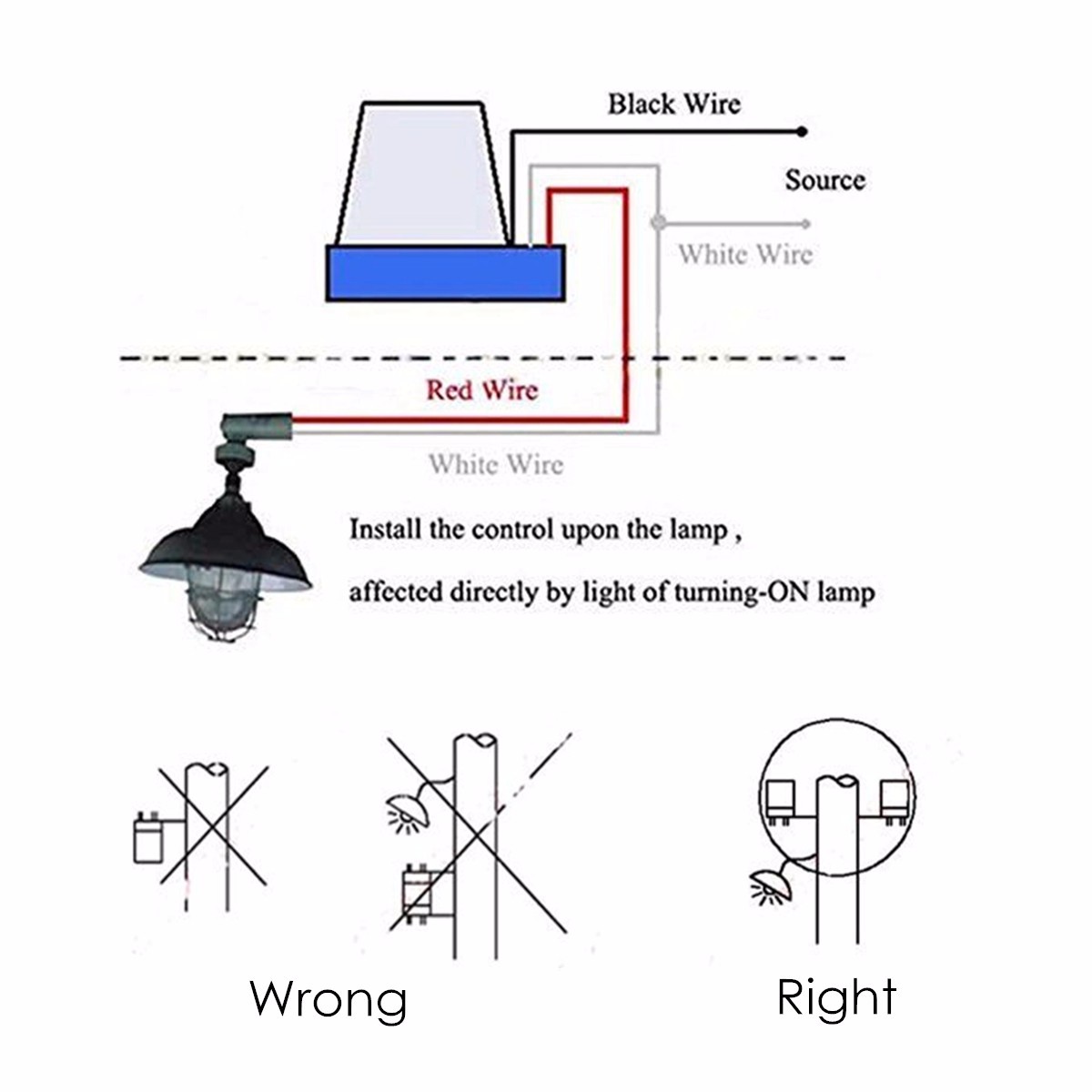

Как установить фотоглазок и устранить неполадки

1) Проверьте этот фотоглаз номинал соответствует напряжению и мощности нагрузки. Каждое устройство имеет вольт и номинал ампер, указанный на устройстве. Некоторые имеют рейтинг 120-277, другие рейтинг 240 вольт и т.д. 2) Мигает днем… неправильное подключение 3) мигает ночью… слишком яркое локальное освещение, отверните фотоглазок от света. Срок службы натриевой лампы подходит к концу. Проверьте, закрыв глаза черная лента. 4) никогда не выключается: низкое напряжение в сети, неправильное номинальное напряжение, чрезмерное нагрузка (например, вы не можете использовать фотоэлемент для управления двигателем мощностью 1 л.с.) 5) никогда не включается: перегорела лампа, слишком высокое напряжение, неправильное напряжение, слишком много окружающего света, устройство неисправно или перегорело. 6) какое-то время работает нормально, а затем продолжает гореть,,, избыточная нагрузка (двигатель, слишком много лампочек) и перегорели контакты. Заменить фотоглаз. 7) не выключается и появляется сгоревший … удар молнии или перенапряжение могло привести к перегоранию фотоэлемента Убедитесь, что напряжение в линии электропередачи не ниже или не выше Проверьте правильность подключения, используя приведенные ниже схемы. При больших нагрузках, например, нескольких светильниках или двигателях, используйте фотоэлемент для включите контактор ON-OFF и дайте точкам контактора справиться с тяжелым усилителем нагрузка. Для светодиодных светильников с высоким пусковым током переключатель фотоконтроля должен быть рассчитаны на большее количество ампер, чем просто сложение усилителя нагрузки на приспособление. Например, десять светодиодных ламп мощностью 800 люмен (эквивалент 60 Вт) могут потребляют по 7 Вт каждый или 70 Вт всего во включенном состоянии. 70 Вт разделить на 120 вольт = 0,6 ампера. Во время запуска все «индуктивные» нагрузки такие как двигатели, контакторы и светодиоды, потребляют больше ампер на короткое время. Тяга усилителя создает тепло, которое может расплавить или повредить детали. 10 светодиодных ламп никогда не генерируйте достаточно тепла, чтобы повредить типичный бытовой фотоглазок. Однако с более крупными установками, которые изначально были разработаны для резисторные нагрузки вместо индуктивных светодиодов, проблема может потребовать более частая замена или контактор для работы с усилителями. Руководство по устранению неполадок фото глаз/pdf Устранение неполадок с электричеством в доме

Как преобразовать внешний свет в датчик движения?

Как часто вы возвращались домой ночью, искали ключ от двери и жалели, что не оставили свет включенным? Или приходилось договариваться по обледенелому тротуару в темноте? Или боялись странных шумов на улице?

Детектор движения, который автоматически включает наружное освещение, идеально подходит для того, чтобы приветствовать вас дома ночью, проводить вас на прогулку (не нужно бояться споткнуться о бейсбольную биту!), и облегчить ваше беспокойство о злоумышленниках, проникающих в ваш двор. Он включает свет именно тогда и там, где он вам нужен. Он даже заметит пушистого зверька, который ночью рыщет в вашем мусорном баке!

В этой статье вы прочтете о том, как работают датчики движения, увидите лучшие места для их установки и узнаете, как сделать безопасную и безотказную установку.

Уличный датчик и детектор движения eMacros представляет собой комплект сигнализации с одним внутренним приемником и одним наружным датчиком с питанием от солнечной батареи. Аккумуляторы менять не нужно, они подзаряжаются даже в пасмурные дни.(Вы также можете использовать источник питания 5 В для использования в помещении.) Комплект прост в установке и включает 4 датчика и неограниченное количество приемников для защиты периметра от крупных животных, автомобилей и людей. Выберите один из 4 сигналов для приемников. Установите датчики на расстоянии до 0,5 мили от приемника. Вы можете выбрать другой сигнал для каждого приемника. Отрегулируйте чувствительность датчика, поверните крепление, чтобы сфокусировать нужный угол обнаружения, и все готово. Нажмите здесь, чтобы узнать подробности.

Как работают датчики движения?

Детекторы движения — это маленькие электронные глаза, которые улавливают инфракрасные волны, то есть тепловые волны, которые излучают объекты даже ночью.Когда детектор видит объект, движущийся в его поле зрения, особенно более теплые объекты, такие как люди, животные и автомобили (см. иллюстрацию выше), он электронным способом щелкает выключателем, который включает свет. Свет остается включенным от 1 до 20 минут, в зависимости от того, как вы установили таймер. Затем он автоматически выключает свет, если детектор не продолжает обнаруживать движение.

Как вы можете видеть на иллюстрации выше, детектор движения имеет туннельное зрение. Его поле зрения ограничено клиновидной областью шириной около 100 градусов и не более 50 футов.Таким образом, вы должны нацелить его прямо на зону, которую хотите покрыть.

А поскольку детектор улавливает движение животных так же, как и людей, он будет реагировать на движение домашней собаки, находящейся на расстоянии около 15 футов, с такой же готовностью, как и на приближение взрослого человека на расстоянии около 45 футов (см. иллюстрацию). ). На самом деле детектор иногда будет реагировать на брошенные ветром листья на кусте или на проезжающую машину.

Подобные неприятные «отключения», которые обманывают датчик и заставляют свет включаться, когда вы этого не хотите, могут раздражать как вас, так и ваших соседей.На самом деле, многие домовладельцы не будут устанавливать датчик движения, считая его неконтролируемым и слишком хлопотным. Однако большинство нежелательных переключений можно устранить, отрегулировав чувствительность детектора и точно наведя его (как вы увидите на демонстрации позже).

Производители подключают датчики движения к источникам света различными способами, как показано на рис. B.

Расположите датчики и фонари таким образом, чтобы они освещали подходы к вашему дому, места общего пользования и темные, затененные участки вашего двора.Прожекторы являются наиболее универсальными и дают больше всего света.

Чаще всего извещатель подключается к водонепроницаемой накладке вместе с одним или двумя патронами для лампочек (рис. Б, № 1). Вы можете легко заменить существующий светильник для наружного освещения одним из них, как демонстрирует наша серия фотографий. Тем не менее, вы все еще можете управлять освещением обычным способом; инструкции производителя сообщают вам, как отключить детектор, если вы не хотите, чтобы он работал. Кроме того, датчики движения распознают дневной свет и автоматически отключаются, чтобы не включать свет, когда он вам не нужен.

Вы можете купить датчики движения/световые приборы в любом хозяйственном магазине или домашнем центре. Цены варьируются в зависимости от количества дополнительных электронных функций, качества электроники и количества и типов включенных осветительных приборов (рис. B). Обычно более дорогие модели с более длительной гарантией лучше выдерживают суровые погодные условия.

Где лучше всего разместить детекторы движения?

Для удобства расположите датчики движения так, чтобы они закрывали дорожки, ведущие к парадной и задней дверям, а также к подъездной дорожке, чтобы свет включался, когда вы возвращаетесь домой ночью (рис. Б). Они также будут освещать дорожки и ступени для посетителей. Для большего удобства используйте их на внутренних двориках, палубах и в любых потенциально опасных местах, таких как лестницы и бассейны.

Если повышение безопасности является приоритетом, направьте детекторы движения на все подходы к вашему дому, включая заборные ворота и двери патио. Также направьте их в более темные участки вашего двора, участки возле густых деревьев и кустов, где могут спрятаться злоумышленники. (Мой друг целится в свой боковой двор, чтобы помешать озорным детям, которые раньше использовали его как ночную тропу.) Хотя хорошее ночное освещение не гарантирует безопасности, это один из лучших недорогих шагов, которые вы можете предпринять, чтобы отпугнуть нежелательных злоумышленников.

В идеале датчики движения лучше всего устанавливать на высоте от 6 до 10 футов над землей и размещать их так, чтобы большая часть движения происходила в зоне чувствительности, а не прямо к датчику. Очевидно, что вы не всегда сможете это сделать, если используете уже существующие световые локации. Одним из решений является установка датчика движения, который можно установить на некотором расстоянии от самих источников света (рис.Б, № 3). Провода, соединяющие извещатель со светом, низковольтные и безопасные, поэтому их не нужно заключать в металлический или пластиковый кожух.

Светодиодные фонари безопасности Amico Outdoor Motion включаются только ночью, что позволяет сэкономить на счетах за электроэнергию. Установка проста. Вы можете настроить время включения (1 минута, 5 минут и 10 минут), чувствительность диапазона и желаемый угол. IP65 водонепроницаемый от дождя или снега. Также работает в помещении в гараже, мастерской, складе, кладовой и так далее.Нажмите здесь, чтобы узнать больше.

Учебник по установке детекторов движения

Детекторы движения

просты в установке, но у каждого типа и марки есть свои особенности. Поэтому прочитайте инструкции по установке, предоставленные производителем, и используйте эти пошаговые демонстрационные фотографии и советы экспертов в качестве общего руководства.

В большинстве случаев вы просто замените существующий прибор новым, как показано в этой демонстрации. Однако, если вам нужно проложить новый электрический кабель и установить выключатель, работа может усложниться.Электрический кабель, проложенный на открытом воздухе, должен быть заключен в утвержденный кабелепровод и защищен от атмосферных воздействий электрические коробки (рис. C). Если вы не знакомы с кабелепроводом или правилами запуска новых цепей, вызовите лицензированного электрика.

Подсоедините провод к водонепроницаемой поверхностной коробке со стороны стены с помощью кабеля в пластиковой оболочке ИЛИ снаружи с прокладкой кабеля внутри одобренного кабелепровода.

Работа со старыми электрическими коробками тоже может быть сложной. Иногда они не содержат заземляющий провод оборудования (медный или с зеленой изоляцией) или другие средства заземления, такие как металлический кабелепровод.Национальный электротехнический кодекс требует, чтобы все открытые металлические части светильников были заземлены, поэтому проконсультируйтесь со своим инспектором по электротехнике, чтобы определить, нужно ли вам прокладывать новый кабель с заземлением оборудования.

Отключите электропитание на главном щите и открутите старую арматуру.

Кроме того, многие электрические коробки, такие как неглубокая коробка на Фото 2, больше не соответствуют минимальному размеру, требуемому кодом.

Проверьте провода, чтобы убедиться, что ток отключен.Потрите один провод тестера напряжения (который можно купить в хозяйственном магазине или домашнем центре) по проводу заземления, а другой провод потрите сначала по горячему проводу (черному), а затем по нейтральному проводу (белому). Если тестер загорается в любом случае, питание все еще включено. Прежде чем продолжить, выключите его на главной панели.

Как рассчитать подходящий размер электрической коробки?

Следуйте этим рекомендациям по расчету размера коробки:

1. Добавьте количество горячих и нулевых проводов, идущих в коробку (два на фото 4),
2. один провод на все провода заземления вместе взятые (один на фото 4),
3. один для всех кабельных зажимов вместе взятых (в этой пластиковой коробке есть один) и
4. два провода для любого светильника, подключенного к коробке (независимо от того, сколько лампочек на светильнике)/li>
5. Чтобы найти минимальный размер коробки, умножьте вышеуказанную сумму на место, необходимое для самого большого провода, 2. 00 куб. дюйма для провода 14-го калибра в нашем примере (2,25 куб. дюйма для провода 12-го калибра).

Этот метод иногда завышает минимальный размер коробки, но упрощает расчет.

Коробка ввода проводов (нейтральная и горячая)	2
Провода заземления (общая сумма будет считаться за 1)	1
Зажимы	1
Детектор и свет (считается как 2)	2
Итого	6

• Для провода 14 калибра требуется 2 куб.дюйма пространства на провод.
• 2 куб. дюйм / провод X 6 проводов = 12 куб. в.
• Объем этого ящика = 16 куб. в., так что это достаточно большой.

Вставьте новую электрическую коробку (или водонепроницаемую коробку для поверхностного монтажа, рис. C), если старая коробка слишком мала. Пластиковые коробки имеют размер в кубических дюймах, выбитый на пластике.

Для установки этого фонаря пришлось заменить старый ящик на больший.

Установите приспособление в соответствии с инструкциями производителя.Протяните провода через резиновую прокладку. Затем подключите нейтральные провода (белые), горячие провода (черные) и заземляющие провода (зеленые или оголенные медные) с помощью разъемов.

Еще 8 советов по установке датчика движения

• Крышка наружной электрической коробки должна быть водонепроницаемой. Аккуратно уложите резиновую прокладку, а если вы укладываете ее на шероховатую поверхность (фото 5), то и ее зачеканьте.

Привинтите приспособление на место, убедившись, что резиновая прокладка герметизирует края коробки, чтобы влага не могла попасть внутрь.При необходимости добавьте силиконовый герметик.

• На рис. C показано, как установить атмосферостойкую коробку для поверхностного монтажа вместо коробки для скрытого монтажа, которую мы использовали.
• Влага может просочиться в детектор и патроны и испортить их, поэтому поместите светильник под крышкой или купите прибор с герметичными колбами (фото 6) и направьте свет вниз.
• Тепло от лампочки может сбить детектор с толку. Держите лампу и детектор как можно дальше друг от друга (Фото 6).

Направьте датчик движения на зону, которую вы хотите охватить. Вкрутите лампочки и направьте их на место, которое вы хотите осветить. Держите лампочки как можно дальше от детектора движения. Включите питание.

• Отрегулируйте датчик, чтобы избежать неприятных срабатываний от обычного проходящего транспорта, животных, водоемов, кондиционеров, вентиляционных отверстий, деревьев и кустарников (Фото 7).

Протестируйте и настройте детектор движения с помощью регуляторов чувствительности и таймера, как описано в инструкциях производителя.

Закройте часть линзы пластиковой лентой, чтобы при необходимости сузить поле зрения.

• Подайте заявление на получение разрешения на электроснабжение в местный отдел инспекции и ознакомьтесь с особыми местными правилами. Когда закончите, проверьте вашу работу у инспектора.
• Осторожно : Не позволяйте лестнице или телу касаться воздушных линий электропередач. Они могли нанести смертельный удар.

Как часто вы возвращались домой ночью, искали ключ от двери и жалели, что не оставили свет включенным? Или приходилось договариваться по обледенелому тротуару в темноте? Или боялись странных шумов на улице?

Детектор движения, который автоматически включает наружное освещение, идеально подходит для того, чтобы приветствовать вас дома ночью, проводить вас на прогулку (не нужно бояться споткнуться о бейсбольную биту!), и облегчить ваше беспокойство о злоумышленниках, проникающих в ваш двор.Он включает свет именно тогда и там, где он вам нужен. Он даже заметит пушистого зверька, который ночью рыщет в вашем мусорном баке!

В этой статье вы прочтете о том, как работают датчики движения, увидите лучшие места для их установки и узнаете, как сделать безопасную и безотказную установку.

Уличный датчик и детектор движения eMacros представляет собой комплект сигнализации с одним внутренним приемником и одним наружным датчиком с питанием от солнечной батареи. Аккумуляторы менять не нужно, они подзаряжаются даже в пасмурные дни.(Вы также можете использовать источник питания 5 В для использования в помещении.) Комплект прост в установке и включает 4 датчика и неограниченное количество приемников для защиты периметра от крупных животных, автомобилей и людей. Выберите один из 4 сигналов для приемников. Установите датчики на расстоянии до 0,5 мили от приемника. Вы можете выбрать другой сигнал для каждого приемника. Отрегулируйте чувствительность датчика, поверните крепление, чтобы сфокусировать нужный угол обнаружения, и все готово. Нажмите здесь, чтобы узнать подробности.

Как работают датчики движения?

Детекторы движения — это маленькие электронные глаза, которые улавливают инфракрасные волны, то есть тепловые волны, которые излучают объекты даже ночью.Когда детектор видит объект, движущийся в его поле зрения, особенно более теплые объекты, такие как люди, животные и автомобили (см. иллюстрацию выше), он электронным способом щелкает выключателем, который включает свет. Свет остается включенным от 1 до 20 минут, в зависимости от того, как вы установили таймер. Затем он автоматически выключает свет, если детектор не продолжает обнаруживать движение.

Как вы можете видеть на иллюстрации выше, детектор движения имеет туннельное зрение. Его поле зрения ограничено клиновидной областью шириной около 100 градусов и не более 50 футов.Таким образом, вы должны нацелить его прямо на зону, которую хотите покрыть.

А поскольку детектор улавливает движение животных так же, как и людей, он будет реагировать на движение домашней собаки, находящейся на расстоянии около 15 футов, с такой же готовностью, как и на приближение взрослого человека на расстоянии около 45 футов (см. иллюстрацию). ). На самом деле детектор иногда будет реагировать на брошенные ветром листья на кусте или на проезжающую машину.

Подобные неприятные «отключения», которые обманывают датчик и заставляют свет включаться, когда вы этого не хотите, могут раздражать как вас, так и ваших соседей. На самом деле, многие домовладельцы не будут устанавливать датчик движения, считая его неконтролируемым и слишком хлопотным. Однако большинство нежелательных переключений можно устранить, отрегулировав чувствительность детектора и точно наведя его (как вы увидите на демонстрации позже).

Производители подключают датчики движения к источникам света различными способами, как показано на рис. B.

Расположите датчики и фонари таким образом, чтобы они освещали подходы к вашему дому, места общего пользования и темные, затененные участки вашего двора.Прожекторы являются наиболее универсальными и дают больше всего света.

Чаще всего извещатель подключается к водонепроницаемой накладке вместе с одним или двумя патронами для лампочек (рис. Б, № 1). Вы можете легко заменить существующий светильник для наружного освещения одним из них, как демонстрирует наша серия фотографий. Тем не менее, вы все еще можете управлять освещением обычным способом; инструкции производителя сообщают вам, как отключить детектор, если вы не хотите, чтобы он работал. Кроме того, датчики движения распознают дневной свет и автоматически отключаются, чтобы не включать свет, когда он вам не нужен.

Вы можете купить датчики движения/световые приборы в любом хозяйственном магазине или домашнем центре. Цены варьируются в зависимости от количества дополнительных электронных функций, качества электроники и количества и типов включенных осветительных приборов (рис. B). Обычно более дорогие модели с более длительной гарантией лучше выдерживают суровые погодные условия.

Где лучше всего разместить детекторы движения?

Для удобства расположите датчики движения так, чтобы они закрывали дорожки, ведущие к парадной и задней дверям, а также к подъездной дорожке, чтобы свет включался, когда вы возвращаетесь домой ночью (рис.Б). Они также будут освещать дорожки и ступени для посетителей. Для большего удобства используйте их на внутренних двориках, палубах и в любых потенциально опасных местах, таких как лестницы и бассейны.

Если повышение безопасности является приоритетом, направьте детекторы движения на все подходы к вашему дому, включая заборные ворота и двери патио. Также направьте их в более темные участки вашего двора, участки возле густых деревьев и кустов, где могут спрятаться злоумышленники. (Мой друг целится в свой боковой двор, чтобы помешать озорным детям, которые раньше использовали его как ночную тропу.) Хотя хорошее ночное освещение не гарантирует безопасности, это один из лучших недорогих шагов, которые вы можете предпринять, чтобы отпугнуть нежелательных злоумышленников.

В идеале датчики движения лучше всего устанавливать на высоте от 6 до 10 футов над землей и размещать их так, чтобы большая часть движения происходила в зоне чувствительности, а не прямо к датчику. Очевидно, что вы не всегда сможете это сделать, если используете уже существующие световые локации. Одним из решений является установка датчика движения, который можно установить на некотором расстоянии от самих источников света (рис.Б, № 3). Провода, соединяющие извещатель со светом, низковольтные и безопасные, поэтому их не нужно заключать в металлический или пластиковый кожух.

Светодиодные фонари безопасности Amico Outdoor Motion включаются только ночью, что позволяет сэкономить на счетах за электроэнергию. Установка проста. Вы можете настроить время включения (1 минута, 5 минут и 10 минут), чувствительность диапазона и желаемый угол. IP65 водонепроницаемый от дождя или снега. Также работает в помещении в гараже, мастерской, складе, кладовой и так далее.Нажмите здесь, чтобы узнать больше.

Учебник по установке детекторов движения

Детекторы движения

просты в установке, но у каждого типа и марки есть свои особенности. Поэтому прочитайте инструкции по установке, предоставленные производителем, и используйте эти пошаговые демонстрационные фотографии и советы экспертов в качестве общего руководства.

В большинстве случаев вы просто замените существующий прибор новым, как показано в этой демонстрации. Однако, если вам нужно проложить новый электрический кабель и установить выключатель, работа может усложниться.Электрический кабель, проложенный на открытом воздухе, должен быть заключен в утвержденный кабелепровод и защищен от атмосферных воздействий электрические коробки (рис. C). Если вы не знакомы с кабелепроводом или правилами запуска новых цепей, вызовите лицензированного электрика.

Подсоедините провод к водонепроницаемой поверхностной коробке со стороны стены с помощью кабеля в пластиковой оболочке ИЛИ снаружи с прокладкой кабеля внутри одобренного кабелепровода.

Работа со старыми электрическими коробками тоже может быть сложной. Иногда они не содержат заземляющий провод оборудования (медный или с зеленой изоляцией) или другие средства заземления, такие как металлический кабелепровод.Национальный электротехнический кодекс требует, чтобы все открытые металлические части светильников были заземлены, поэтому проконсультируйтесь со своим инспектором по электротехнике, чтобы определить, нужно ли вам прокладывать новый кабель с заземлением оборудования.

Отключите электропитание на главном щите и открутите старую арматуру.

Кроме того, многие электрические коробки, такие как неглубокая коробка на Фото 2, больше не соответствуют минимальному размеру, требуемому кодом.

Проверьте провода, чтобы убедиться, что ток отключен.Потрите один провод тестера напряжения (который можно купить в хозяйственном магазине или домашнем центре) по проводу заземления, а другой провод потрите сначала по горячему проводу (черному), а затем по нейтральному проводу (белому). Если тестер загорается в любом случае, питание все еще включено. Прежде чем продолжить, выключите его на главной панели.

Как рассчитать подходящий размер электрической коробки?

Следуйте этим рекомендациям по расчету размера коробки:

1. Добавьте количество горячих и нулевых проводов, идущих в коробку (два на фото 4),
2. один провод на все провода заземления вместе взятые (один на фото 4),
3. один для всех кабельных зажимов вместе взятых (в этой пластиковой коробке есть один) и
4. два провода для любого светильника, подключенного к коробке (независимо от того, сколько лампочек на светильнике)/li>
5. Чтобы найти минимальный размер коробки, умножьте вышеуказанную сумму на место, необходимое для самого большого провода, 2. 00 куб. дюйма для провода 14-го калибра в нашем примере (2,25 куб. дюйма для провода 12-го калибра).

Этот метод иногда завышает минимальный размер коробки, но упрощает расчет.

Коробка ввода проводов (нейтральная и горячая)	2
Провода заземления (общая сумма будет считаться за 1)	1
Зажимы	1
Детектор и свет (считается как 2)	2
Итого	6

• Для провода 14 калибра требуется 2 куб.дюйма пространства на провод.
• 2 куб. дюйм / провод X 6 проводов = 12 куб. в.
• Объем этого ящика = 16 куб. в., так что это достаточно большой.

Вставьте новую электрическую коробку (или водонепроницаемую коробку для поверхностного монтажа, рис. C), если старая коробка слишком мала. Пластиковые коробки имеют размер в кубических дюймах, выбитый на пластике.

Для установки этого фонаря пришлось заменить старый ящик на больший.

Установите приспособление в соответствии с инструкциями производителя.Протяните провода через резиновую прокладку. Затем подключите нейтральные провода (белые), горячие провода (черные) и заземляющие провода (зеленые или оголенные медные) с помощью разъемов.

Еще 8 советов по установке датчика движения

• Крышка наружной электрической коробки должна быть водонепроницаемой. Аккуратно уложите резиновую прокладку, а если вы укладываете ее на шероховатую поверхность (фото 5), то и ее зачеканьте.

Привинтите приспособление на место, убедившись, что резиновая прокладка герметизирует края коробки, чтобы влага не могла попасть внутрь.При необходимости добавьте силиконовый герметик.

• На рис. C показано, как установить атмосферостойкую коробку для поверхностного монтажа вместо коробки для скрытого монтажа, которую мы использовали.
• Влага может просочиться в детектор и патроны и испортить их, поэтому поместите светильник под крышкой или купите прибор с герметичными колбами (фото 6) и направьте свет вниз.
• Тепло от лампочки может сбить детектор с толку. Держите лампу и детектор как можно дальше друг от друга (Фото 6).

Направьте датчик движения на зону, которую вы хотите охватить. Вкрутите лампочки и направьте их на место, которое вы хотите осветить. Держите лампочки как можно дальше от детектора движения. Включите питание.

• Отрегулируйте датчик, чтобы избежать неприятных срабатываний от обычного проходящего транспорта, животных, водоемов, кондиционеров, вентиляционных отверстий, деревьев и кустарников (Фото 7).

Протестируйте и настройте детектор движения с помощью регуляторов чувствительности и таймера, как описано в инструкциях производителя.

Закройте часть линзы пластиковой лентой, чтобы при необходимости сузить поле зрения.

• Подайте заявление на получение разрешения на электроснабжение в местный отдел инспекции и ознакомьтесь с особыми местными правилами. Когда закончите, проверьте вашу работу у инспектора.
• Осторожно : Не позволяйте лестнице или телу касаться воздушных линий электропередач. Они могли нанести смертельный удар.

Детекторы движения и датчики присутствия

Детекторы движения и датчики присутствия могут обнаруживать движение, а затем инициировать событие.Они обычно используются для обеспечения безопасности и экономии энергии.

Когда датчик прожектора безопасности обнаруживает движение, он дает команду переключателю закрыться, и свет включается. Через определенное время выключатель разомкнется и свет погаснет. Некоторые датчики движения и датчики присутствия имеют настройки, в том числе время, в течение которого свет остается включенным без обнаружения движения.

Датчики присутствия

Датчики присутствия обычно используются в офисах и классных комнатах.Их также можно использовать дома в шкафах, если свет обычно остается включенным.

Датчики присутствия

могут заменить выключатели света или могут быть установлены на потолке. Они обнаруживают движение в комнате и автоматически регулируют освещение. Если по прошествии определенного времени движение не обнаружено, свет выключается. Когда кто-то входит в комнату, датчик обнаруживает движение, и выключатель датчика замыкается, включая свет.

Свет можно включать и выключать вручную с помощью кнопки или переключателя на датчике.

Некоторые датчики присутствия имеют настройки, в том числе время, в течение которого свет остается включенным без обнаружения движения.

Детекторы движения

Детекторы движения могут использоваться для самых разных целей. При обнаружении движения включается свет или срабатывает сигнализация. Их можно использовать для:

• Прожекторы безопасности
• Системы сигнализации
• Коридоры
• Проходы в супермаркетах
• Склады (с использованием светодиодов с высокой светосилой)

Этот человек сэкономил 90% счетов за электроэнергию на своем складе, установив светодиоды и датчики движения.

Как Интернет может снизить ваши счета за электроэнергию на 90%

Супермаркеты используют их в проходах и морозильных отделениях, чтобы включать свет, когда покупатель приближается, и выключать его через определенное время. Это хорошо работает, если магазин работает круглосуточно и в определенное время покупателей очень мало.

Настенный датчик присутствия

Потолочный датчик присутствия

Схема подключения датчика присутствия 1

Провода переключателя датчика присутствия имеют по два черных провода (или один черный и один красный) и заземление (зеленый).

Один из черных линейных проводов подключается к линейному напряжению от панели, другой черный (или красный) провод нагрузки подключается к фонарям. Каждый черный провод может быть линией или нагрузкой. Красный всегда является проводом нагрузки.

Для правильной работы типичного датчика присутствия требуется хорошее заземление. В пластиковой электрической коробке подключите зеленый провод заземления датчика к проводам заземления внутри коробки. В металлической электрической коробке без проводов заземления подключите провод заземления датчика к меньшему резьбовому отверстию внутри коробки с помощью зеленого винта заземления.

Нужен ли датчику движения выключатель?

Свет, подключенный к датчику движения, может быть полезен в различных условиях. Светильники с датчиком движения являются средством сдерживания преступности, если они прикреплены к стене вашего дома. В офисе или на рабочем месте датчики движения могут помочь сэкономить энергию и сократить счета.

С датчиком движения свет включается, когда рядом есть кто-то, кто может им воспользоваться. Если признаков жизни нет, свет выключится через оговоренный промежуток времени.

Датчики движения

гарантируют, что свет в офисе не будет гореть всю ночь, даже если последний человек покинул офис до захода солнца.

Правильная конфигурация важна, и многие люди предпочитают добавлять в свою цепь выключатель света в дополнение к датчику движения.

Нужен ли датчику движения выключатель помимо самого датчика? Есть ли преимущества в установке переключателя в качестве устройства ручного управления?

Светильник с датчиком движения не нуждается в выключателе, но все же неплохо его добавить.Выключатель гарантирует, что свет не включится, если вы действительно этого не захотите. Если вы хотите, чтобы свет перестал реагировать на движение, у вас будет такая возможность, если вы установили переключатель.

Чтобы помочь вам решить, нужен ли вашему светильнику и датчик движения, и выключатель, я буду обращаться:

• Можно ли подключать датчики движения напрямую без дополнительного переключателя
• Как переключатель может повлиять на вашу систему освещения
• Если лучше иметь прямую проводку или включить выключатель

Можно ли подключать датчики движения напрямую к сети?

Вам не нужно иметь выключатель в цепи освещения. Можно создать цепь освещения без какого-либо выключателя, хотя это будет означать, что свет будет гореть всегда.

Если вы используете датчик движения, он может действовать как переключатель, контролируя, когда свет включается и выключается. Однако могут быть случаи, когда вы хотите, чтобы свет не реагировал на движение.

Если вы хотите, чтобы свет не включался каждый раз, когда кто-то проходит мимо, вы можете использовать выключатель, чтобы остановить его работу.

Выключатель можно использовать, чтобы датчик движения не включал свет, чтобы вы могли держать вещи в темноте, если хотите, или экономить электроэнергию, когда вам не нужен свет.

Коммутатор

или прямая проводка: что лучше?

Предположим, что ваши источники света реагируют только на датчик движения, а переключатели для их ручного отключения отсутствуют. В этом случае они всегда будут активироваться любым типом движения.

В офисе это означает, что свет будет включен всякий раз, когда кто-то работает, даже если он работает в середине дня и через окна попадает много солнечного света.

Дома вы не сможете сидеть на улице и наслаждаться нежным свечением свечей или другим акцентным освещением, потому что любое движение активирует очень яркий верхний свет.

Вам нужно постоянно снимать лампочку, если вы не хотите, чтобы свет включался или закрывал датчик движения. Оба очень расстраивают, если вы спросите меня.

Однако стоит отметить, что свет не обязательно будет включен в дневное время — многие наружные светильники имеют фотоэлемент от заката до рассвета.

Как вы, наверное, догадались, я считаю, что лучше всего иметь выключатель как часть цепи освещения.

Это дает вам контроль, когда вы чувствуете, что вам это нужно. Если вы довольны тем, что датчик движения находится под контролем, вы можете просто игнорировать переключатель.

Наличие коммутатора в вашей системе не означает, что вам всегда нужно будет его использовать.

Также читайте: Световая сигнализация работает только ночью?

Должен ли переключатель оставаться во включенном положении, чтобы датчик движения работал?

Если в вашей цепи освещения есть выключатель, то он должен находиться в положении «включено», чтобы ваш свет включился.

Датчик движения сам по себе не может отключить систему, потому что разомкнутый переключатель оставляет разрыв в цепи и останавливает поток электричества.

Если вы устанавливаете переключатель, важно не забывать оставлять его включенным большую часть времени.

В противном случае свет может не активировать движение, когда вы действительно этого хотите. Полезно взять за привычку проверять, включен ли свет.

Если вы временно выключите свет, почему бы не установить напоминание, чтобы не забыть включить его снова?

Это позволит избежать нежелательной ситуации, когда ваш датчик движения не может активировать свет, потому что вы случайно отключили его.

Осторожно: переключатель может испортить конфигурацию датчика движения

Некоторые датчики движения необходимо настроить так, чтобы они работали именно так, как вы хотите. Если они слишком чувствительны, они могут реагировать на каждую мотылька и любое другое летающее насекомое, которое проходит мимо, или на качающуюся ветку дерева.

Если они недостаточно чувствительны, ваши датчики движения могут вообще не включать свет.

Большинство людей хотят, чтобы их свет включался, когда поблизости находится человек. Они не хотят стоять перед светом, прыгать вверх-вниз и махать руками.

Многие датчики движения позволяют настраивать их и выбирать уровни чувствительности.

Это гарантирует, что свет включается, когда кто-то находится в определенном радиусе, и гарантирует, что они не реагируют на кошку в дальнем конце вашей лужайки.

Если вы настроили датчики движения вручную, переключатели могут вызвать некоторые проблемы. Вы можете обнаружить, что выключение света приведет к сбросу сохраненной конфигурации.

Вы можете потерять ручные настройки и сбросить датчик до заводских настроек по умолчанию.

Некоторые датчики движения изменяют свои настройки при включении и выключении, поэтому вы можете увеличивать или уменьшать чувствительность каждый раз, когда используете ручной переключатель.

Суть в том, чтобы понять, как работает ваш свет. Если его включение и выключение влияет на настройки, но вы хотите продолжать управлять им с помощью переключателя, подумайте о замене датчика на другой.

Заключительные слова

Без выключателя в цепи освещения вы, вероятно, обнаружите, что ваши датчики движения вызывают у вас чувство разочарования.

У вас не будет контроля над включением света, поэтому вы не сможете наслаждаться тьмой, когда захотите.

Если у вас нет выключателя, вы можете напрасно тратить деньги, если свет постоянно включен в течение дня.

Переключатель позволит вам контролировать, когда будет включаться свет. Просто не забудьте проверить, не повлияло ли использование переключателя на настройки вашего датчика движения.

Некоторые датчики сохраняют конфигурации только при замыкании цепи. Перемещение переключателя в положение «выключено» остановит подачу питания на датчик и вызовет его сброс.

Как вы используете датчики движения? Как вы думаете, выключатель является неотъемлемой частью цепи освещения?

В комментариях ниже поделитесь своим опытом использования освещения с датчиком движения.

Как подключить датчик движения к нескольким источникам света (сделайте это!) — Обновленный дом

Датчик движения — это не то, к чему следует относиться легкомысленно при установке системы освещения. Это может помочь сохранить удобное освещение, повысить безопасность, а также просто улучшить внешний вид дома.В типичных настройках вам понадобится один датчик движения для каждого источника света. Но что произойдет, если вы захотите подключить датчик движения к нескольким источникам света?

Чтобы использовать один датчик движения для нескольких источников света, вам, как правило, потребуются серьезные знания в области электротехники. Более быстрый способ убедиться, что свет включается через один датчик, — это сделать следующее:

1. Перенаправьте свет от их текущих источников питания и подключите их к тому же концентратору источника питания.
2. Используйте датчик движения, чтобы активировать концентратор источника питания.
3. При обнаружении движения вы должны увидеть, как загораются несколько огней.

Попытка заставить один датчик активировать несколько источников света может оказаться сложной задачей, особенно если речь идет о нескольких источниках света. Вот что вам нужно знать, если вы хотите, чтобы это произошло.

Не хотите сделать это сами?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Безопасно ли самостоятельно подключать датчик движения к нескольким источникам света?

Прежде чем вы начнете и возьмете инструменты, я вас тут же остановлю. Это непростая задача и может быть опасной для людей, которые плохо знакомы с электромонтажными работами. Из-за опасности, которую он может нести, мы не предлагаем этот проект людям, не прошедшим обучение электромонтажным работам.

Помните: электрические провода могут стать причиной возгорания, поражения электрическим током или даже короткого замыкания, если вы не знаете, как правильно с ними обращаться. Вместо того, чтобы рисковать счетами за электроэнергию, мы хотим еще раз подчеркнуть, что в миллиарды раз разумнее обратиться к профессионалу.

Насколько рискованно подключать свет самостоятельно?

Честно говоря, все зависит от того, насколько хорошо вы разбираетесь в проводке фар. Если вы не примете мер предосторожности, возможно, что в результате неправильной установки вы получите поражение электрическим током или электрический пожар. Даже новички, которые принимают меры предосторожности, могут зажечь огонь, если им не повезет.

Тем не менее, больший риск с промежуточными звеньями состоит в том, что схема не будет работать.Каждая схема и настройка, которые вы модифицируете, будут отличаться, а это означает, что вы можете в конечном итоге рвать на себе волосы, пытаясь заставить их работать. Несмотря на то, что мы прилагаем много усилий, чтобы дать наши указания, вам нужно будет использовать собственное суждение, чтобы убедиться, что ваша схема работает хорошо.

Пошаговое руководство по подключению датчика движения к нескольким источникам света

Важно подчеркнуть, что приведенные ниже инструкции (или действия) являются общим примером того, что вам нужно сделать.Поскольку каждая схема будет отличаться, вам нужно будет использовать собственное суждение, чтобы определить, что вам нужно делать. С учетом сказанного, мы также будем расплывчаты в шагах просто потому, что вам нужно иметь достаточно знаний, чтобы знать, что делать заранее. Вот основная суть:

1. Начните с отключения источника питания фар и датчиков. Вы никогда не хотите работать на действующей цепи. Если у вас несколько источников питания, убедитесь, что они выключены.Точно так же отключите всю электронику, с которой вы работаете.
2. Определить источник питания света. Большинство ламп имеют несколько источников питания. Вам нужно выяснить, где они находятся, и отметить их.
3. Отключите фонари от источника питания и протяните проводку к новому источнику питания. Установите реле, чтобы убедиться, что в цепи, проходящей через все фонари, достаточно проводов, чтобы течь без короткого замыкания. Точнее, черные провода нужно соединить вместе.
4. Добавьте переключатель, управляемый датчиком движения. Соедините вместе черные провода, чтобы обеспечить подключение ко всем источникам света, и дайте себе дополнительную свободу действий, чтобы у вас было достаточно проводов для легкой установки ваших источников света. Добавьте переключатель к выбранному вами источнику питания и при необходимости добавьте резисторы.
5. Убедитесь, что вся проводка обмотана изолентой, затем попытайтесь включить источник питания. Попробуйте свою установку, прежде чем устанавливать ее.Мы рекомендуем использовать наружную электрическую розетку.

Как проще всего это сделать?

В последнее время появились более технологичные способы настройки. Самый простой способ убедиться, что вы соединили лампы вместе, — это купить совершенно новый комплект, в котором есть один датчик и несколько ламп. Многие из них беспроводные, ими можно управлять со смартфона, и они не требуют прокладки дополнительных проводов.

Если вы готовы получить комплект, то часто стоит это сделать.Хотя это стоит немного больше, деньги, которые вы тратите, обычно окупаются, когда речь идет о затратах на установку. Выбор комплекта означает, что в большинстве случаев вам не нужно беспокоиться о найме профессионала. Итак, вам решать, является ли это хорошим вариантом.

Сколько стоит профессионально подключить свет?

Поскольку у вас уже есть фонари и они установлены, беспокоиться о расходных материалах не стоит. Однако это не означает, что у вас будет абсолютно дешевый ценник. В среднем вам придется заплатить от 75 до 130 долларов за работу профессионального электрика, при условии, что у вас есть небольшое количество источников света, которые вы хотите подключить.

Количество ламп, которые вам нужно соединить вместе, сильно влияет на то, сколько вам придется беспокоиться о рабочей силе. Вы должны рассчитывать на оплату от 50 до 70 долларов за час работы профессионального электрика. У вас также может быть номинальная плата за замену проводки или выключателя, если вы их не купили.

Как понять, что разводка фар — это проект «сделай сам»?

Мы не рекомендуем прокладывать ваши источники света, если вы занимаетесь теневым деревом своими руками. Однако вы можете получить хорошие результаты, если верно одно из следующих условий:

• В прошлом вы много работали с электричеством. Вы намотали провода, добавили резисторы, показали, что можете перепаять цепь и многое другое? Ну, может, ты и не против сделать это. Например, если вы заменили электрическую панель в своем доме, вы, вероятно, сможете выяснить, сколько цепей вам понадобится для некоторых лампочек.
• Работа с проводкой проста и очевидна. Если это единая цепь через три разных источника света, или фонари поставляются через комплект, предназначенный для соединения вместе, это, вероятно, безопасно.
• Вы хорошо разбираетесь в том, что вам нужно сделать. Иногда небольшое обучение может сделать большую работу с точки зрения вашей безопасности и вашей способности заставить вещи работать. Если у вас было немало наставничества или вы смотрели много видеороликов о работе с электричеством на YouTube, возможно, стоит попробовать.
• Вы связываете менее пяти огней. Честно говоря, если вы подключаете к розетке более пяти светильников, вам может понадобиться обратиться к профессионалу. Это утомительная работа.

Не хотите сделать это сами?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Связанные вопросы

Можно ли добавить датчик движения к любому источнику света?

Хотите верьте, хотите нет, но можете.Датчики движения теперь невероятно легко установить, если у вас есть подходящий комплект для этого. Лучше всего выбрать удаленный датчик движения, который можно спрятать в углу, когда вы его устанавливаете. Хотя вы всегда можете убедиться, что вы найдете датчик, который работает с вашим светом, вам все равно нужно будет выполнить некоторые работы по подключению, чтобы установить его.

Работают ли датчики движения в дневное время?

Большинство людей считают, что датчики движения работают только ночью, потому что чаще всего их можно увидеть ночью.Вопреки распространенному мнению, датчики движения могут работать и работают в течение дня. Причина, по которой вы не видите, что они работают днем, заключается в том, что большинство людей программируют датчики движения на работу исключительно ночью.

При этом вопрос о том, насколько эффективны датчики движения в дневное время и в необычных обстоятельствах, остается открытым. Если вам нужно использовать их в течение дня, убедитесь, что вы нашли датчик, помеченный для использования в дневное время.

Как долго срабатывают датчики движения?

Это меняется от модели к модели, и сам ответ подлежит обсуждению. Некоторые могут оставаться включенными до 40 минут, в то время как другие отключаются в ту минуту, когда перестают ощущать любое движение рядом с собой. В среднем вы можете ожидать, что ваши датчики движения будут оставаться активированными в течение примерно 15–20 минут.

Стоит отметить, что большинство комплектов датчиков движения можно запрограммировать на срабатывание в течение определенного времени.

Оссиана Тепфенхарт

Оссиана Тепфенхарт — опытный писатель, специализирующийся на дизайне интерьера и общих советах по дому.Писательство — это ее жизнь, и это то, что она делает лучше всего. Ее интересы включают искусство и инвестиции в недвижимость.

Недавно опубликовано

ссылка на Черная крыша делает ваш дом теплее?

Делает ли черная крыша жарче в вашем доме?

Черная черепица

является обычным выбором благодаря своей универсальности и эстетичному внешнему виду. Но применимо ли общеизвестное мнение о том, что черный цвет поглощает тепло, и к крышам? Чернить. ..

ссылка на Какие цвета штор подходят к кремовым стенам?

Какие цвета штор подходят к кремовым стенам?

Кремовый — это один из тех цветов, который чрезвычайно распространен в домах, но которым часто пренебрегают. Легко понять, почему. Многие люди с плохим зрением (включая меня) склонны считать, что кремовый — это просто белый…

Можно ли поставить датчик движения на любой источник света? Как сделать + Видео — Lightenel

Когда я недавно ремонтировал свой дом, я задался вопросом, могу ли я добавить датчик движения к моему прожектору.Итак, я провел небольшое исследование и тестирование, чтобы выяснить это.

Так можно поставить датчик движения на любой свет? Да, конечно! Установка отдельного датчика движения и подключение его к существующему источнику света намного дешевле, чем покупка освещения с уже встроенным датчиком движения.

Датчик движения и датчик сумерек. Автоматическое освещение снаружи дома

С наступлением темноты свет у входа в дом и гараж должен включаться автоматически.

Когда стемнеет, вход в дом и въезд в гараж нуждаются в освещении.

Лучше всего использовать тот, который включается автоматически, т.е. управляется датчиком движения или сумеречным датчиком.

После наступления темноты нам не нужно освещать всю недвижимость, но свет у входной двери и над въездом в гараж – это минимум, о котором мы должны позаботиться.

Свет можно включить вручную, но тогда надо не забыть включить его вечером и выключить утром, а в отсутствие домочадцев имущество будет тонуть в темноте.

Для повышения комфорта и безопасности наружное освещение целесообразно оснастить автоматом управления с сумеречным датчиком или датчиком движения.

Сумеречный датчик

Самый простой способ заменить источник света — заменить его на источник со встроенным сумеречным датчиком.

У этого решения два недостатка: высокая цена и то, что в случае перегорания источника света приходится покупать новый, в том числе и с датчиком.

Второе решение, заключающееся в установке отдельного сумеречного датчика и подключении его к существующему источнику света, представляется более разумным. Это также намного дешевле.

Помимо сумеречного датчика, нам также необходимо купить три электроблока для подключения проводов и тестер напряжения, так называемую пробирку.

Установка сумеречного датчика

Типовая электроустановка в доме на одну семью состоит из трехжильных электрических кабелей.

В каждом из них по три провода:

• Коричневый, маркированный буквой L (линейный, фазовый)
• Синий, маркированный буквой N (нейтральный)
• Зеленый или зелено-желтый, маркированный буквами PE (т.н. заземление).

Перед началом установки сумеречного датчика необходимо сначала отключить подачу питания в электрической цепи, управляющей наружным освещением.

Для этого защищающий его выключатель максимального тока, расположенный на щите предохранителей (РУ), должен быть переведен в положение «выключено».

Если мы не знаем, какой предохранитель (автоматический выключатель) отвечает за цепь с наружным освещением, мы всегда можем выключить главный предохранитель или — из соображений безопасности — просто все в щите предохранителей.

Снимаем рассеиватель, чтобы был доступ к источнику света и электрическим клеммам в наружном светильнике.

Включаем предохранители на время и осторожно, с помощью пробирки, проверяем правильность подключения светильника.

Фазный провод (коричневый) должен быть подключен к клемме L в светильнике, синий провод к клемме N, а зеленый к клемме PE в корпусе светильника.

Выключатель светильника, расположенный на стене в коридоре, должен быть закреплен на фазном проводе.

К каждому приобретаемому вами сумеречному датчику прилагается схема установки, поясняющая, как его подключить к установке.

Сумеречный датчик имеет короткий соединительный кабель, состоящий из трех проводов: коричневого, синего и желтого.

По схеме соединяем коричневый провод датчика с коричневым проводом L домовой установки, синий провод с синим проводом N домовой установки и клеммой N в светильника, и желтый провод с клеммой L в светильнике.

Провода подключаем не напрямую, а с помощью электрических кубиков.

Соединительный кабель сумеречного датчика вставляется в светильник через имеющееся отверстие (если такого отверстия нет, то его необходимо сделать).

Датчик должен быть установлен рядом со светильником, в таком месте, чтобы свет от светильника не падал прямо на него.

Все электрические соединения выполнены с помощью электрических кубиков внутри светильника.

Кабели в светильнике должны быть проложены таким образом, чтобы они не касались источника света и находились как можно дальше от него.

По окончании работ включить предохранители и выключатель наружного освещения в коридоре.

Теперь источник света должен находиться в режиме ожидания, но не гореть. Только с наступлением сумерек он должен автоматически включаться и выключаться утром.

Можем проверить сразу, прикрыв на мгновение сумеречный датчик руками.

Убедившись, что все работает исправно, надеваем купол светильника.

В случае возникновения аварийной ситуации необходимо заранее выключить предохранители.

Подключение датчика движения к светодиодной лампе

Сумеречный датчик и датчик движения

Освещение, включаемое в сумерках, также очень полезно при въезде в гараж.

Цепь освещения, питающая данные светильники, может быть оснащена сумеречным датчиком с дополнительным датчиком движения, чтобы свет включался только в темное время суток и перед гаражом находится кто-то еще.

Для этого достаточно простых датчиков с сумеречным датчиком и датчиком движения в одном корпусе.

Выбранный датчик имеет две дополнительные ручки – одна для регулировки интенсивности света, при которой он будет активирован, другая для настройки интенсивности света.

Время работы выбранного датчика составляет от 10 секунд до 7 минут.

Установка датчика — хорошая возможность заменить поврежденные светильники на новые.

Хорошим решением в этом случае являются светодиодные светильники, закрепленные на крыше.

Начинаем с отключения цепи освещения соответствующим предохранителем. Затем демонтируем старые светильники.

Датчик крепится к софиту крыши, в центре над въездом в гараж.

Оба светильника будут расположены симметрично по обеим сторонам здания.

Согласно схеме, приложенной к датчику, оба светильника должны быть подключены к датчику, а шнур питания должен быть подведен к датчику.

После выполнения всех электрических подключений включите цепь освещения с помощью соответствующего предохранителя и света – выключатель в гараже.

Работу удобнее проводить днем, когда светло, но потом сложно проверить, все ли сделано правильно, потому что сумеречный датчик не работает, когда светло.

Убедившись, что все работает, можно (предварительно отключив предохранители на всякий случай) закончить монтаж светильников и датчика.

Окончательную настройку датчика лучше всего производить после наступления темноты, используя ручки для установки интенсивности света, при которой должен срабатывать датчик, и времени свечения.

С этого момента, убедитесь, что выключатель света всегда находится в положении «включено».

Разработка интеллектуальной системы освещения с датчиками движения

Включите свет, когда вам это нужно. Датчики движения являются неотъемлемой частью интеллектуальной системы освещения.

Их использование означает не только комфорт и удобство, но и значительную экономию энергии, поскольку датчики включают свет, когда он нужен, и выключают его, когда он становится ненужным.

Идеально подходят для общественных зданий, особенно на транспортных магистралях, а также частных домов и квартир: гардероб, подвал или прихожая.

Микроволновая или инфракрасная?

Движение обнаруживает присутствие человека или другого объекта в поле их зрения в комнате или зоне и автоматически активирует другие устройства.

Чаще всего используются для управления освещением, хотя могут, например, инициировать тревогу.

В зависимости от принципа работы датчиков их можно разделить на две группы:

• Инфракрасное излучение : Датчики регистрируют колебания теплового излучения и, благодаря использованию сегментированной линзы, преобразуют сигналы движения –

• Микроволновое излучение : Датчики излучают радиоволны высокой частоты, около 1-10 ГГц, которые отражают на предметы, животных, людей и возврат к детектору.Система сравнивает переданную волну с принятой и любое изменение интерпретирует как движение.

На что следует обратить внимание при выборе датчика?

Все зависит от его назначения и применения. Если датчик предполагается размещать на открытом воздухе, его корпус должен иметь степень защиты IP.

Угол измерения также важен. Стандартный диапазон составляет около 160˚ – 180˚.

Но если вы хотите разместить датчик на потолке посреди комнаты, выбирайте датчик с углом измерения 360˚.

Также стоит отметить номинальную нагрузку, обычно в ваттах, которая указывает, сколько лампочек или других устройств можно подключить к датчикам.

Два или даже три регулируемых параметра помогают лучше адаптировать датчики к нашим потребностям.

Время включения — это время с момента последнего обнаружения движения до того, как датчик выключит освещение.

Свет включается, как только обнаруживается движение, но мы сами решаем, как долго он будет оставаться включенным, в зависимости от назначения датчика.

Будет запрограммировано разное время включения у входной двери и разное время в коридоре или подъезде.

Режим работы датчика

Используемый в них метод обнаружения движения определяет их назначение.

Инфракрасный датчик пассивный, не посылает никаких сигналов, поэтому препятствие в виде даже тонкой стены или двери приведет к тому, что датчик не сработает.

Детектор также не определяет наше присутствие, поэтому, когда мы перестанем двигаться, даже если останемся в его поле зрения, и температурных изменений нет, датчик выключит освещение.

Поэтому , этот тип датчика идеально подходит для мест, где мы появляемся изредка, и где свет в основном выключен: в коридоре, подъезде или перед входом в дом.

В этих местах держать свет на всю ночь просто невыгодно.

Датчик помогает экономить энергию, особенно если мы забываем выключить свет, датчик сделает это за нас, позаботившись о наших счетах.

Такое решение оценят не только любители ночного отдыха, но и родители, чьи дети любят бродить ночью по дому.

С микроволновыми датчиками тонкие двери и стены не помеха.

При калибровке соответствующей чувствительности прибора мы можем добиться эффекта, при котором включенный свет будет приветствовать нас в комнате еще до того, как мы откроем ему дверь в гардеробе, прихожей или подвале.

В этой ситуации микроволновый датчик снижает дискомфорт при входе в темное помещение.

Если нам важны эстетические соображения, то стоит помнить, что микроволновый датчик можно спрятать за натяжным потолком или гипсокартонным покрытием.

Детектор движения часто является частью системы охранной сигнализации или включает другие электрические устройства.

Однако, если вы используете его только для управления освещением, стоит подумать о покупке плафона со встроенным датчиком движения.

Такое решение гораздо легче и проще, а датчик, встроенный в плафон, имеет те же функции, что и устанавливаемые отдельно, включая контроль интенсивности света и времени включения/выключения/времени ожидания.
