Датчик движения Легранд
Легранд это французская компания, занимающаяся сложными электронными системами. В числе их заслуг считается постоянная забота об экономии конечных пользователей. Помимо этого Легранд в отличие от многих производителей старается производить приборы, идеально вписывающиеся в дизайн помещений.
Загрузка …

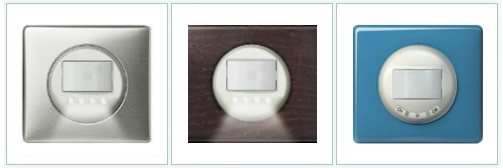

Датчики движения Легранд
Детектор движения – это прибор, реагирующий на тепловое излучение объектов в зоне чувствительности. А также выполняющий соответствующее своему названию задачу по обнаружению и отслеживанию движения в рабочей зоне.
Какие бывают детекторы?
Датчики разнятся по трем типам:
- по способу монтажа;
- по строению;
- по типу чувствительного элемента.

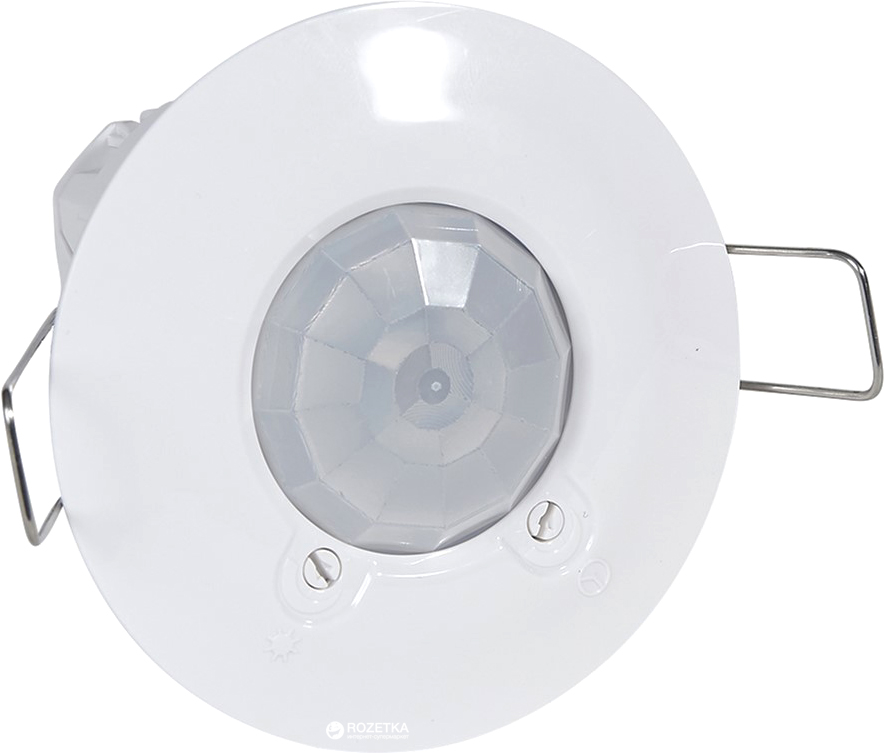

Монтаж может быть потолочный, настенный, встроенный и накладной. Потолочный детектор будет охватывать зону под собой с потолка, благодаря этому имеет наибольший охват. Настенный аппарат ограничен более узкой зоной охвата, нежели широта охвата потолочного устройства. Встроенный прибор имеет самую низкую регулировку зоны чувствительности, однако вместе с этим обладает самым лучшим дизайном и скрытностью. Накладные обладают простотой монтажа и возможностью их переустановки.
По своей архитектуре приборы делятся на одно- и двухпозиционные. Их отличие изменяет и принцип работы. Однопозиционные агрегаты имеют объемную зону охвата перед собой. В то время как двухпозиционные в силу строения в результате, которого зона формируется строго между передающим и принимаем агрегатом и становиться строго линейной. Линейная, тем не менее, может иметь определенный объем, но ширина его, как правило, не превышает трех-пяти метров.
Чувствительные элементы могут быть трех основных видов:
- акустические;
- микроволновые;
- тепловые (ИК).
Акустические и микроволновые отслеживает движение при помощи изменения длин отражаемых волн. Оба они имеют свои плюсы и минусы. Акустические аппараты имеют небольшую область обзора. Микроволновые датчики имеют высокую точность и одновременно с этим и цену. Оба этих сенсора обладают отрицательной чертой в виде негативного влияния на здоровье человека.
Инфракрасные устройства имеют характер общедоступных и дешевых датчиков. Реагируя на тепловые излучения живых и неживых существ, они не несут никакого вреда для них. Являясь полностью безопасными и дешевыми они завоевали свое признание по всему миру.
Ряд минусов у них всё же есть – чувствительность к температуре окружения, возможность обмануть прибор, снизив свое излучение.
Однако все эти минусу не играют никакой роли при использовании аппарата в быту. Никто не будет скрываться от автоматической системы открывания двери или включения света.
Все типы приборов обладают высокий срок службы и способны монтироваться любым существующим способом. Обладая целым рядом положительных и отрицательных черт приводящих к ложным срабатываниям, они отчаянно нуждаются в тонкой регулировке перед использованием.
Решают вопросы с ложными срабатываниями и четвертый тип детектора – комбинированный. Совмещая в себе чувствительные сенсоры разных типов, он может исключать вероятность ложных срабатываний благодаря тому, что прибор не сработает, пока оба чувствительных элемента не зафиксируют движение.
Комбинированные аппараты, однако, используются в основном для охраны помещений. В быту их применение маловероятно в виду возможной опасности для здоровья человека и значительно повышенной по сравнению с обычным инфракрасным прибором цене.
Рекомендуем купить

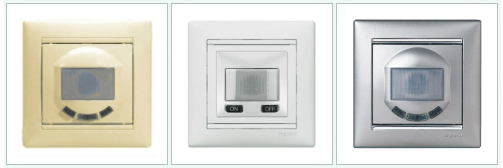

Датчик движения Легранд Валена
Валена – это целый модельный ряд подходящий для обстановок любых дизайнов. Инфракрасный сенсор встроен прямо в выключатель. Он заменяет собой стандартный выключатель и идеально вписывается в интерьер.
У выключателей Валена, есть три основных цвета дизайна:
- белый;
- слоновая кость;
- алюминиевый.
Сенсор этого модельного ряда имеет высокую мощность и дальность обнаружения. Обычно он является элементом целой автоматизированной системы типа «умный дом». Отслеживая помещение из выключателя, детектор, имея собственное реле, может включать и выключать освещение. А при личном переключении положения выключателя свет можно оставить и для дальнейшей работы, даже когда в зоне работы сенсора не останется людей.
Датчики движения Легранд Валена
У детектора освещения в выключателе есть еще и три дополнительных регулятора:
| № | Полезная информация |
|---|---|
| 1 | Time – благодаря ему выставляется задержка перед выключением |
| 2 | Lux – этим параметром устанавливается порог освещенности помещения при котором срабатывает прибор |
| 3 | Sens – им регулируют чувствительность самого сенсора и его дальность действия. Его регулировка помогает избегать слишком частых включений или возможных срабатываний на животных |
Устанавливается Вален прямо на место выключателя и почти точно также. Никакого особого монтажа он не требует. Всё что ему нужно описано в небольшой инструкции, идущей с прибором. Главное что следует сделать перед установкой, это проверить нагрузку, с которой ему придется работать. Она не должна превышать его допустимую норму, описанную в паспорте.
Рекомендуется защищать детектор, или устанавливать его так чтобы на него не попадало излишнее тепловое излучение или прямой солнечный свет. Рабочую зону сенсора нужно откалибровать по направлению. Он должен охватывать в то место где ожидается включение света.
YouTube responded with an error: The provided API key has an IP address restriction. The originating IP address of the call (87.236.20.136) violates this restriction.
настройка датчика движения legrand
Как устанавливается датчик движения Легранд?
Легранд это французская компания, занимающаяся сложными электронными системами. В числе их заслуг считается постоянная забота об экономии конечных пользователей. Помимо этого Легранд в отличие от многих производителей старается производить приборы, идеально вписывающиеся в дизайн помещений.
Детектор движения – это прибор, реагирующий на тепловое излучение объектов в зоне чувствительности. А также выполняющий соответствующее своему названию задачу по обнаружению и отслеживанию движения в рабочей зоне.
Какие бывают детекторы?
Датчики разнятся по трем типам:
- по способу монтажа;
- по строению;
- по типу чувствительного элемента.
Монтаж может быть потолочный, настенный, встроенный и накладной. Потолочный детектор будет охватывать зону под собой с потолка, благодаря этому имеет наибольший охват. Настенный аппарат ограничен более узкой зоной охвата, нежели широта охвата потолочного устройства. Встроенный прибор имеет самую низкую регулировку зоны чувствительности, однако вместе с этим обладает самым лучшим дизайном и скрытностью. Накладные обладают простотой монтажа и возможностью их переустановки.
По своей архитектуре приборы делятся на одно- и двухпозиционные. Их отличие изменяет и принцип работы. Однопозиционные агрегаты имеют объемную зону охвата перед собой. В то время как двухпозиционные в силу строения в результате, которого зона формируется строго между передающим и принимаем агрегатом и становиться строго линейной. Линейная, тем не менее, может иметь определенный объем, но ширина его, как правило, не превышает трех-пяти метров.
Чувствительные элементы могут быть трех основных видов:
Акустические и микроволновые отслеживает движение при помощи изменения длин отражаемых волн. Оба они имеют свои плюсы и минусы. Акустические аппараты имеют небольшую область обзора. Микроволновые датчики имеют высокую точность и одновременно с этим и цену. Оба этих сенсора обладают отрицательной чертой в виде негативного влияния на здоровье человека.
Инфракрасные устройства имеют характер общедоступных и дешевых датчиков. Реагируя на тепловые излучения живых и неживых существ, они не несут никакого вреда для них. Являясь полностью безопасными и дешевыми они завоевали свое признание по всему миру.
Ряд минусов у них всё же есть – чувствительность к температуре окружения, возможность обмануть прибор, снизив свое излучение.
Однако все эти минусу не играют никакой роли при использовании аппарата в быту. Никто не будет скрываться от автоматической системы открывания двери или включения света.
Все типы приборов обладают высокий срок службы и способны монтироваться любым существующим способом. Обладая целым рядом положительных и отрицательных черт приводящих к ложным срабатываниям, они отчаянно нуждаются в тонкой регулировке перед использованием.
Решают вопросы с ложными срабатываниями и четвертый тип детектора – комбинированный. Совмещая в себе чувствительные сенсоры разных типов, он может исключать вероятность ложных срабатываний благодаря тому, что прибор не сработает, пока оба чувствительных элемента не зафиксируют движение.
источник
Всё о датчике движения Легранд Валена!
Датчик движения – это электронное устройство реагирующее на изменение фонового тепла в помещении. Задача датчика отслеживать движения по комнате и включать или отключать питание для электроприборов, в частности ламп освещения, и с этой задачей отлично справляются датчики движения Legrand Valena.
Типы датчиков движения:
По месту нахождения. Периметрические датчики выпускаются для освещения на улице, это подходы к дому, контроля за складскими и техническими помещениями. Внутренние используются для квартир, подъездов или офисов, при этом делятся в свою очередь на:
По принципу действия. Ультразвуковое излучение с реакцией на высокие частоты. Датчики с микроволновым излучением включают или выключают подачу питания, срабатывая на радиоволны заданной частоты. Датчики движения с инфракрасным излучением реагируют на изменение тепла в помещении.
По устройству. Однопозиционные устройства – когда датчик расположен в одном корпусе. Более сложные, двухпозиционные, когда передатчик и приёмник можно разместить в разных местах, у каждого свой корпус. Есть многопозиционные устройства, когда требуется покрыть значительное изломанное пространство, входит несколько блоков с передатчиками и приёмниками.
Датчики движения Легранд Валена производятся различной формы и типоразмера, что удобно при монтаже в любой вид стены, вплоть с тканевым толстым полотном. Для этого случая имеется шаг в 2 мм глубины посадки.
Схема подключения датчика движения для освещения
Подключить устройство движения достаточно просто, требуется, чтобы электрическая цепь в итоге замыкалась по команде.
Совет! Если в помещении потребуется постоянное освещение, при этом не будет перемещений, включите в цепь стандартный выключатель.
Монтировать датчик движения следует в месте, с наибольшим углом обзора. В устройствах Легранд Валена угол обзора обычно равен 130 градусам. При этом им не должен закрывать обзор двери или большие предметы мебели.
- Под крышкой устройства есть колодка с выведенными тремя проводами, каждый разного цвета.
- Используя присоединительные зажимы подключите провода.
- Фаза L красного цвета, ноль N коричневого. Выход из датчика после фазы подключается на лампочку, а ноль выводится на второй контакт лампы (провода).
- Остаётся надеть крышку и провести настройку датчика.
Если провода многожильные использованы для прокладки проводки, тогда используйте втулочные наконечники НШВИ в присоединительной колодке. Собственно датчик устанавливается в стандартную монтажную коробку скрытого монтажа.
Рекомендации по установке
Перед установкой датчика движения Легранд Валена проверьте нагрузку, с которой он будет работать, чтобы не вывести из строя прибор.
На датчик движения не должно попадать излишнее тепловое и световое излучение. Устраните вероятность возникновение электромагнитных излучений, чтобы прибор работал корректно.
Сам же датчик направляйте в ту часть помещения, в которой начавшееся движения должно «включить» освещение. Корпус датчика движения Легранд Валена протирайте влажной тканью, без химических веществ.
Настройка устройства для освещения
После монтажа датчика идет следующий этап на пути к корректной работе датчика — настройка прибора. Здесь у обладателя датчика имеются широкие возможности для финальной регулировки:
- TIME – установка приостановки отключения, длится от 6 секунд до 6 минут.
- LUX – задается срабатывание датчика при пересечении минимального порога освещенности.
- SENS – регулировка включения датчика в зависимости от объема и дальности до объекта. Если датчик срабатывает излишне часто, уменьшайте уровень SENS.
Как подключить датчик движения Легранд Валена — видео
Хотите купить датчик движения Legrand Valena? Переходите по ссылке, выбирайте товар, добавляйте в корзину и оформляйте заказ. Доставим в лучшем виде!
Хотите наглядно смотреть как нужно подключать датчик движения? Тогда смотрите расположенное ниже видео. В нем автор подробно описывает как осуществляется подключение датчика. Надеемся, что проблем при подключении у Вас не возникнет!
источник
Использование датчика движения Legrand
Хочу поставить датчик, свет запланирован через трансформатор OSRAM 105W 220-12V ( » > ) и галогенки.
Датчик такой » >
Правда сейчас по такому артикулу находиться такой » >
Судя по пдфке с трансформаторами и галогенками можно использовать этот датчик с галогенками через трансформатор, поправьте пока не купил, если ошибаюсь.
Схему подключения хочу использовать такую:
Т.е. если темно и ночью, и идешь по коридору он сам включается. И выключается. А если днем, коридор подсветить — включаем клавишей лампы. По этой схеме вроде бы тоже эта идея реализуема, возможно я не прав.
Кнопки on/off на самом датчике использовать не хотелось бы. Удобнее использовать днем общую клавишу коридорного выключателя.
А кто мешает использовать штатную схему управления с дополнительной внешней кнопкой?
sergey_sav написал :
А кто мешает использовать штатную схему управления с дополнительной внешней кнопкой?
По этой схеме, вроде бы питание подается только от кнопки звонка, когда кнопка не нажата липистричество откуда будет?
да, схема подключения у легранда бестолковая. подключил пока на лампы накаливания, с БЗЛ — работает, через транс на выхоные попробую.
v0-v0 , а почему у Вас возникают сомнения заработает ли схемка с трансформаторами?
конкретно со 129 датчиком почти не сомневаюсь. Спрашивал, т.к. читал в других темах, что многое датчики не работают с галогенками. Вот и было интересно мнение тех, кто ставил, но так как никто не ответил, решил взять на свой риск.
v0-v0 написал :
да, схема подключения у легранда бестолковая.
Почему же бестолковая — свет зажигается только когда срабатывает датчик!
v0-v0 написал :
Спрашивал, т.к. читал в других темах, что многое датчики не работают с галогенками. Вот и было интересно мнение тех, кто ставил, но так как никто не ответил, решил взять на свой риск.
Если датчик трёхпроводный, то подключайте что угодно, включая люминисцентные светильники. Двухпроводные прокатывают только с лампами накаливания прямого включения или с индукционными трансформаторами.
DED@ПВО написал :
Почему же бестолковая — свет зажигается только когда срабатывает датчик!
Я вижу на схеме легранда фазу рвет кнопка, на датчике питания нет; свет будет, если жать на кнопку. Или поясните. да и подключал я по этой схеме — так и получилось
v0-v0 написал :
Я вижу на схеме легранда фазу рвет кнопка, на датчике питания нет; свет будет, если жать на кнопку. Или поясните. да и подключал я по этой схеме — так и получилось
Свет не должен включаться сразу, он включается только когда сработает датчик. Это по принципу охранной сигнализации — включил и через время задержки свет должен выключиться. После сработки — включается и опять через определенное время должен отключить. Эта схема применяется для наружной охраны.
DED@ПВО написал :
Свет не должен включаться сразу, он включается только когда сработает датчик. Это по принципу охранной сигнализации — включил и через время задержки свет должен выключиться. После сработки — включается и опять через определенное время должен отключить. Эта схема применяется для наружной охраны.
это понятно, что по датчику. У меня к самой схеме легранда вопрос — по ней, фазы на датчике нет, она идет через кнопку. есть питание на кнопке и шевеление — включиться.
а мне надо так, как на схеме, что я привел в начале поста.
собственно так уже и сделал. движение фиксирует нормально, хотя висит ниже рекомендованных 1,2м
v0-v0 написал :
есть питание на кнопке и шевеление — включиться.
Зто не кнопка — это выключатель! Включили, через некоторое время свет потухнет и далее будет зажигаться после сработки датчика. Днем когда домашние бегают по улице его зачем держать включенным.
DED@ПВО написал :
Зто не кнопка — это выключатель! Включили, через некоторое время свет потухнет и далее будет зажигаться после сработки датчика. Днем когда домашние бегают по улице его зачем держать включенным.
Не думаю . Это действительно кнопочный выключатель и прервав кратковременно им фазу, вы измените состояние ключа внутри датчика ( электронного, электромагнитного — до лампочки пользователю ). Просто включите датчик по нужной схеме и получите желаемое.
avmal написал :
Не думаю . Это действительно кнопочный выключатель и прервав кратковременно им фазу, вы измените состояние ключа внутри датчика ( электронного, электромагнитного — до лампочки пользователю). Просто включите датчик по нужной схеме и получите желаемое.
Ладно, тогда так. Возьмите этот датчик и подключите по предлагаемой схеме. Никакого состояния ключа нет. Я уже купил.
Если кнопка в выключенном состоянии, питания на датчике нет и хоть обтанцуйся около него. Кратковременное нажатие в темное время, например, если использовать кнопку звонка с датчиком, возможно и включит свет, если вы будете шевелиться.
А вот если включить (переключатель), и оставить, то как писал DED действительно будет два состояния, если светло — он только помигивает, показывая, что видит движение. Если темно, то к помигиванию добавляется включение лампочки.
Мне больше подходит та схема, что я выше привел.
источник
774169 Датчик движения с ручным управлением Valena
Назначение
Датчик движения с ручным управлением, с нейтралью. 1000 Вт для ламп накаливания и галогенных 230 В. 500 ВА для низковольтных ламп с электронных или ферромагнитным трансформатором. 250 ВА для светодиодных и компактных люминесцентных ламп. Задержка отключения — 10 с — 10 мин. Возможно параллельное подключение до 3-х датчиков.
Монтаж на винтах или захватах.
Механизм датчика движения поставляется с лицевой панелью. Декоративная рамка приобретается отдельно.
Габаритные размеры датчика движения Valena
Монтаж датчика движения с ручным управлением Valena
Датчики движения серии Valena устанавливаются в стандартные монтажные коробки скрытого монтажа. Для настенного монтажа датчика движения следует использовать специальные коробки открытого монтажа (776131).
Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм.
Демонтаж
Для демонтажа рамок и клавиш следует использовать отвертку, которая вставляется в специальные пазы.
Винты
Механизмы серии Valena оснащены винтами с мелким шагом резьбы. Для быстроты и надежности монтажа механизмы серии Valena оснащаются комбинированными винтами Pozidriv со шлицем под плоскую отвертку. Размер инструмента для механизмов Valena с винтами с комбинированным шлицем и диаметром 3 мм:
Отвертка / Шлиц PZ1 или плоский шлиц 0,8х4
Чтобы избежать повреждения из-за сильно затянутых винтов, следует учитывать максимально допустимый момент затяжки по норме EN/МЭК 60669-1. В случае использования электрической отвертки рекомендуется выбрать момент затяжки равный 0,5/0,6 Нм.
Захваты
Расстояние между захватами от 50 до 71 мм.
Подсоединение проводников
Зажимы для подсоединения
Механизм датчика движения оснащен безвинтовыми зажимами для подсоединения медных проводников и соответствуют стандарту EN/МЭК 60669-1.
Требуемая длина снятия оболочки кабеля составляет 12 мм для всех механизмов. Шаблон для замера длины снятия оболочки (12 мм) расположен на задней панели каждого механизма, он позволяет точно определить необходимую длину снятия оболочки подсоединяемых проводников.
Пружина подключения с двойной пластиной состоит из 2-х симметричных частей, что позволяет одновременно подсоединить 2 проводника разного диаметра и гарантирует надежность подключения (диаметр от 1 мм2 до 2,5 мм2).
Конструкция зажимов также позволяет подсоединить гибкие проводники (жилы кабеля) без применения специального инструмента.
Достаточно вручную расплести жилы (без оконцовки кабельными наконечниками). Отдельная жила кабеля вводится в зажим нажатием на защелку. В корпусе механизма имеется специальный желоб (конической формы) для проводников, а кабельные выводы расположены под углом 350.
При воде проводников заглушка обеспечивает электрическое разделение между органом управления и кабельным вводом.
Схема подключения датчика движения с нейтралью Valena
Технические характеристики
Механические характеристики
Cтепень защиты от механических ударов: IK 04 (0,5 Дж) – согласно норме EN 62262
Огнестойкость
Самозатухание: 8500 С/30 с (механизм)
Самозатухание: 6500 С/30 с (клавиши, лицевые панели)
Степень защиты (IP)
Степень защиты согласно стандарту МЭК 60529:2001: IP31-D (механизм в сборе), кроме кат. 77ХХ34 (IP20) и механизмов IP44.
Характеристики используемых материалов
— суппорт – оцинкованная сталь
— крышка – поликарбонат
— корпус – поликарбонат
— механизм подсоединения – поликарбонат
— захваты – оцинкованная сталь
— пружина захватов – из стальной рояльной проволоки
— винты – оцинкованная сталь
— безвинтовые зажимы – CuZn 15 / X12 CrNi 177
— контакты – AgNi (без содержания кадмия, являющегося загрязняющим элементом)
— белый RAL 9003 — поликарбонат
— слоновая кость RAL 1013 — поликарбонат
— алюминий RAL 7040 (наиболее близкий цвет) – поликарбонат
Хорошая стойкость к воздействию ультрафиолета.
Температурные характеристики
Температура хранения и эксплуатации: от минус 50 С до плюс 400 С.
| Артикул | Наименование |
Файл |
| Выключатели, переключатели, кнопки. Техническое описание [Valena] | ||
| 77хх35 | Выключатель карточный. Инструкция по монтажу [Valena] | |
| 77хх28 | Датчик движения без нейтрали. Инструкция по монтажу [Valena] | |
| 77хх89 | Датчик движения с нейтралью. Инструкция по монтажу [Valena] | |
| 77хх29 | Датчик движения с нейтралью. Инструкция по монтажу [Valena] | |
| Рамки. Техническое описание [Valena] | ||
| 77хх38,77хх39 | Розетки телефонные RJ11. Инструкция по монтажу [Valena] | |
| 77хх41 | Розетки телефонные RJ45. Инструкция по монтажу [Valena] | |
| Розетки информационные RJ45. Инструкция по монтажу [Valena] | ||
| 77хх80 | Розетка двойная RJ45..RJ11. Инструкция по монтажу [Valena] | |
| 77хх29/77хх30/77хх31 | Розетки телевизионные. Инструкция по монтажу [Valena] | |
| 77хх32…77хх37 | Розетки ТV_R, TV_R_SAT. Инструкция по монтажу [Valena] | |
| 77хх62 | Светорегулятор кнопочный 400 Вт. Инструкция по монтажу [Valena] | |
| 77хх60 | Светорегулятор поворотный 1000Вт. Инструкция по монтажу [Valena] | |
| 77хх61 | Светорегулятор поворотный 400 Вт. Инструкция по монтажу [Valena] | |
| 77хх66,77хх67,77хх68 | Система звуковой трансляции. Инструкция по монтажу [Valena] | |
| 770069 | ||
| 77хх91 | Термостат для теплого пола. Инструкция по монтажу [Valena] | |
| 77хх26 | Термостат стандарт. Инструкция по монтажу [Valena] | |
| 77хх27 | Термостат комфорт. Инструкция по монтажу [Valena] |
legrand датчик движения настройка
Как устанавливается датчик движения Легранд?
Легранд это французская компания, занимающаяся сложными электронными системами. В числе их заслуг считается постоянная забота об экономии конечных пользователей. Помимо этого Легранд в отличие от многих производителей старается производить приборы, идеально вписывающиеся в дизайн помещений.
Детектор движения – это прибор, реагирующий на тепловое излучение объектов в зоне чувствительности. А также выполняющий соответствующее своему названию задачу по обнаружению и отслеживанию движения в рабочей зоне.
Какие бывают детекторы?
Датчики разнятся по трем типам:
- по способу монтажа;
- по строению;
- по типу чувствительного элемента.
Монтаж может быть потолочный, настенный, встроенный и накладной. Потолочный детектор будет охватывать зону под собой с потолка, благодаря этому имеет наибольший охват. Настенный аппарат ограничен более узкой зоной охвата, нежели широта охвата потолочного устройства. Встроенный прибор имеет самую низкую регулировку зоны чувствительности, однако вместе с этим обладает самым лучшим дизайном и скрытностью. Накладные обладают простотой монтажа и возможностью их переустановки.
По своей архитектуре приборы делятся на одно- и двухпозиционные. Их отличие изменяет и принцип работы. Однопозиционные агрегаты имеют объемную зону охвата перед собой. В то время как двухпозиционные в силу строения в результате, которого зона формируется строго между передающим и принимаем агрегатом и становиться строго линейной. Линейная, тем не менее, может иметь определенный объем, но ширина его, как правило, не превышает трех-пяти метров.
Чувствительные элементы могут быть трех основных видов:
Акустические и микроволновые отслеживает движение при помощи изменения длин отражаемых волн. Оба они имеют свои плюсы и минусы. Акустические аппараты имеют небольшую область обзора. Микроволновые датчики имеют высокую точность и одновременно с этим и цену. Оба этих сенсора обладают отрицательной чертой в виде негативного влияния на здоровье человека.
Инфракрасные устройства имеют характер общедоступных и дешевых датчиков. Реагируя на тепловые излучения живых и неживых существ, они не несут никакого вреда для них. Являясь полностью безопасными и дешевыми они завоевали свое признание по всему миру.
Ряд минусов у них всё же есть – чувствительность к температуре окружения, возможность обмануть прибор, снизив свое излучение.
Однако все эти минусу не играют никакой роли при использовании аппарата в быту. Никто не будет скрываться от автоматической системы открывания двери или включения света.
Все типы приборов обладают высокий срок службы и способны монтироваться любым существующим способом. Обладая целым рядом положительных и отрицательных черт приводящих к ложным срабатываниям, они отчаянно нуждаются в тонкой регулировке перед использованием.
Решают вопросы с ложными срабатываниями и четвертый тип детектора – комбинированный. Совмещая в себе чувствительные сенсоры разных типов, он может исключать вероятность ложных срабатываний благодаря тому, что прибор не сработает, пока оба чувствительных элемента не зафиксируют движение.
источник
Всё о датчике движения Легранд Валена!
Датчик движения – это электронное устройство реагирующее на изменение фонового тепла в помещении. Задача датчика отслеживать движения по комнате и включать или отключать питание для электроприборов, в частности ламп освещения, и с этой задачей отлично справляются датчики движения Legrand Valena.
Типы датчиков движения:
По месту нахождения. Периметрические датчики выпускаются для освещения на улице, это подходы к дому, контроля за складскими и техническими помещениями. Внутренние используются для квартир, подъездов или офисов, при этом делятся в свою очередь на:
По принципу действия. Ультразвуковое излучение с реакцией на высокие частоты. Датчики с микроволновым излучением включают или выключают подачу питания, срабатывая на радиоволны заданной частоты. Датчики движения с инфракрасным излучением реагируют на изменение тепла в помещении.
По устройству. Однопозиционные устройства – когда датчик расположен в одном корпусе. Более сложные, двухпозиционные, когда передатчик и приёмник можно разместить в разных местах, у каждого свой корпус. Есть многопозиционные устройства, когда требуется покрыть значительное изломанное пространство, входит несколько блоков с передатчиками и приёмниками.
Датчики движения Легранд Валена производятся различной формы и типоразмера, что удобно при монтаже в любой вид стены, вплоть с тканевым толстым полотном. Для этого случая имеется шаг в 2 мм глубины посадки.
Схема подключения датчика движения для освещения
Подключить устройство движения достаточно просто, требуется, чтобы электрическая цепь в итоге замыкалась по команде.
Совет! Если в помещении потребуется постоянное освещение, при этом не будет перемещений, включите в цепь стандартный выключатель.
Монтировать датчик движения следует в месте, с наибольшим углом обзора. В устройствах Легранд Валена угол обзора обычно равен 130 градусам. При этом им не должен закрывать обзор двери или большие предметы мебели.
- Под крышкой устройства есть колодка с выведенными тремя проводами, каждый разного цвета.
- Используя присоединительные зажимы подключите провода.
- Фаза L красного цвета, ноль N коричневого. Выход из датчика после фазы подключается на лампочку, а ноль выводится на второй контакт лампы (провода).
- Остаётся надеть крышку и провести настройку датчика.
Если провода многожильные использованы для прокладки проводки, тогда используйте втулочные наконечники НШВИ в присоединительной колодке. Собственно датчик устанавливается в стандартную монтажную коробку скрытого монтажа.
Рекомендации по установке
Перед установкой датчика движения Легранд Валена проверьте нагрузку, с которой он будет работать, чтобы не вывести из строя прибор.
На датчик движения не должно попадать излишнее тепловое и световое излучение. Устраните вероятность возникновение электромагнитных излучений, чтобы прибор работал корректно.
Сам же датчик направляйте в ту часть помещения, в которой начавшееся движения должно «включить» освещение. Корпус датчика движения Легранд Валена протирайте влажной тканью, без химических веществ.
Настройка устройства для освещения
После монтажа датчика идет следующий этап на пути к корректной работе датчика — настройка прибора. Здесь у обладателя датчика имеются широкие возможности для финальной регулировки:
- TIME – установка приостановки отключения, длится от 6 секунд до 6 минут.
- LUX – задается срабатывание датчика при пересечении минимального порога освещенности.
- SENS – регулировка включения датчика в зависимости от объема и дальности до объекта. Если датчик срабатывает излишне часто, уменьшайте уровень SENS.
Как подключить датчик движения Легранд Валена — видео
Хотите купить датчик движения Legrand Valena? Переходите по ссылке, выбирайте товар, добавляйте в корзину и оформляйте заказ. Доставим в лучшем виде!
Хотите наглядно смотреть как нужно подключать датчик движения? Тогда смотрите расположенное ниже видео. В нем автор подробно описывает как осуществляется подключение датчика. Надеемся, что проблем при подключении у Вас не возникнет!
источник
Использование датчика движения Legrand
Хочу поставить датчик, свет запланирован через трансформатор OSRAM 105W 220-12V ( » > ) и галогенки.
Датчик такой » >
Правда сейчас по такому артикулу находиться такой » >
Судя по пдфке с трансформаторами и галогенками можно использовать этот датчик с галогенками через трансформатор, поправьте пока не купил, если ошибаюсь.
Схему подключения хочу использовать такую:
Т.е. если темно и ночью, и идешь по коридору он сам включается. И выключается. А если днем, коридор подсветить — включаем клавишей лампы. По этой схеме вроде бы тоже эта идея реализуема, возможно я не прав.
Кнопки on/off на самом датчике использовать не хотелось бы. Удобнее использовать днем общую клавишу коридорного выключателя.
А кто мешает использовать штатную схему управления с дополнительной внешней кнопкой?
sergey_sav написал :
А кто мешает использовать штатную схему управления с дополнительной внешней кнопкой?
По этой схеме, вроде бы питание подается только от кнопки звонка, когда кнопка не нажата липистричество откуда будет?
да, схема подключения у легранда бестолковая. подключил пока на лампы накаливания, с БЗЛ — работает, через транс на выхоные попробую.
v0-v0 , а почему у Вас возникают сомнения заработает ли схемка с трансформаторами?
конкретно со 129 датчиком почти не сомневаюсь. Спрашивал, т.к. читал в других темах, что многое датчики не работают с галогенками. Вот и было интересно мнение тех, кто ставил, но так как никто не ответил, решил взять на свой риск.
v0-v0 написал :
да, схема подключения у легранда бестолковая.
Почему же бестолковая — свет зажигается только когда срабатывает датчик!
v0-v0 написал :
Спрашивал, т.к. читал в других темах, что многое датчики не работают с галогенками. Вот и было интересно мнение тех, кто ставил, но так как никто не ответил, решил взять на свой риск.
Если датчик трёхпроводный, то подключайте что угодно, включая люминисцентные светильники. Двухпроводные прокатывают только с лампами накаливания прямого включения или с индукционными трансформаторами.
DED@ПВО написал :
Почему же бестолковая — свет зажигается только когда срабатывает датчик!
Я вижу на схеме легранда фазу рвет кнопка, на датчике питания нет; свет будет, если жать на кнопку. Или поясните. да и подключал я по этой схеме — так и получилось
v0-v0 написал :
Я вижу на схеме легранда фазу рвет кнопка, на датчике питания нет; свет будет, если жать на кнопку. Или поясните. да и подключал я по этой схеме — так и получилось
Свет не должен включаться сразу, он включается только когда сработает датчик. Это по принципу охранной сигнализации — включил и через время задержки свет должен выключиться. После сработки — включается и опять через определенное время должен отключить. Эта схема применяется для наружной охраны.
DED@ПВО написал :
Свет не должен включаться сразу, он включается только когда сработает датчик. Это по принципу охранной сигнализации — включил и через время задержки свет должен выключиться. После сработки — включается и опять через определенное время должен отключить. Эта схема применяется для наружной охраны.
это понятно, что по датчику. У меня к самой схеме легранда вопрос — по ней, фазы на датчике нет, она идет через кнопку. есть питание на кнопке и шевеление — включиться.
а мне надо так, как на схеме, что я привел в начале поста.
собственно так уже и сделал. движение фиксирует нормально, хотя висит ниже рекомендованных 1,2м
v0-v0 написал :
есть питание на кнопке и шевеление — включиться.
Зто не кнопка — это выключатель! Включили, через некоторое время свет потухнет и далее будет зажигаться после сработки датчика. Днем когда домашние бегают по улице его зачем держать включенным.
DED@ПВО написал :
Зто не кнопка — это выключатель! Включили, через некоторое время свет потухнет и далее будет зажигаться после сработки датчика. Днем когда домашние бегают по улице его зачем держать включенным.
Не думаю . Это действительно кнопочный выключатель и прервав кратковременно им фазу, вы измените состояние ключа внутри датчика ( электронного, электромагнитного — до лампочки пользователю ). Просто включите датчик по нужной схеме и получите желаемое.
avmal написал :
Не думаю . Это действительно кнопочный выключатель и прервав кратковременно им фазу, вы измените состояние ключа внутри датчика ( электронного, электромагнитного — до лампочки пользователю). Просто включите датчик по нужной схеме и получите желаемое.
Ладно, тогда так. Возьмите этот датчик и подключите по предлагаемой схеме. Никакого состояния ключа нет. Я уже купил.
Если кнопка в выключенном состоянии, питания на датчике нет и хоть обтанцуйся около него. Кратковременное нажатие в темное время, например, если использовать кнопку звонка с датчиком, возможно и включит свет, если вы будете шевелиться.
А вот если включить (переключатель), и оставить, то как писал DED действительно будет два состояния, если светло — он только помигивает, показывая, что видит движение. Если темно, то к помигиванию добавляется включение лампочки.
Мне больше подходит та схема, что я выше привел.
источник
Датчики освещения для автоматизации Legrand
Legrand предлагает решения для повышения энергоэффективности зданий, автономные решения, адаптированные для розничного и проектного бизнеса, а также комплексные предложения для международного стандарта автоматизации зданий KNX.
Экономичные датчики движения для дома
Экономичные датчики движения– идеальное решение для повседневного комфорта и экономии электроэнергии по доступной цене. В предложении присутствуют датчики для настенной и потолочной установки, а также версия IP55 для монтажа на улице. Все устройства поставляются в упаковке “блистер”, адаптированной для розничной продажи.
Датчики движения для проектного бизнеса
В системе управления освещением представлен широкий ассортимент автономных датчиков движения для задач проектного бизнеса. Две технологии детекции – пассивная инфракрасная ИК, ультразвуковая УЗ и эксклюзивная двойная ИК+УЗ – позволяют достигать максимальной чувствительности и площади контролируемого пространства.
Электромонтажные устройства | Legrand
Подрядчик или интегратор
Когда вы на работе, время имеет значение. Мы поможем вам преодолеть шум и получить важную информацию, чтобы завершить работу и быстро перейти к следующей.
Дистрибьютор
Как дистрибьютор, торговый посредник, розничный торговец или выставочный зал вам необходимо поддерживать клиентов и обеспечивать ценность канала продаж.Быстро находите информацию, которая больше всего важна для вас и ваших клиентов.
Заведующий отделением или технологией
От вас зависит успех вашей организации. Найдите продукты и решения, которые помогут вам управлять зданиями и / или технологической инфраструктурой, которые поддерживают рабочую среду вашего бизнеса.
Строитель
Строить дома непросто, и вам нужен партнер, которому можно доверять. Ознакомьтесь с программами, продуктами и системами, которые помогут вам выделить ваши дома, повысить рентабельность и удержать лидирующие позиции.
Домовладелец
Ищете вдохновение и идеи для улучшения внешнего вида и функциональности вашего дома? Просмотрите фотографии, видео и инструкции, которые помогут вам в следующем домашнем проекте.
Специалист, дизайнер или консультант
Для профессионалов в области проектирования и спецификации важны детали. Найдите информацию и инструменты, необходимые для поддержки вашего проекта, включая модели BIM, инструменты проектирования, спецификации продуктов и многое другое.
Зачем настраивать?
Сообщите нам, кто вы, чтобы мы могли предоставить вам наиболее важную для вас информацию и помочь вам быстрее найти то, что вы ищете.
- Индивидуальная домашняя страница с актуальным для вас содержанием.
- Меню навигации, адаптированное к вашим потребностям.
- Ссылки на ресурсы и инструменты, которые вы часто используете.
| Legrand
Подрядчик или интегратор
Когда вы на работе, время имеет значение. Мы поможем вам преодолеть шум и получить важную информацию, чтобы завершить работу и быстро перейти к следующей.
Дистрибьютор
Как дистрибьютор, торговый посредник, розничный торговец или выставочный зал вам необходимо поддерживать клиентов и обеспечивать ценность канала продаж.Быстро находите информацию, которая больше всего важна для вас и ваших клиентов.
Заведующий отделением или технологией
От вас зависит успех вашей организации. Найдите продукты и решения, которые помогут вам управлять зданиями и / или технологической инфраструктурой, которые поддерживают рабочую среду вашего бизнеса.
Строитель
Строить дома непросто, и вам нужен партнер, которому можно доверять. Ознакомьтесь с программами, продуктами и системами, которые помогут вам выделить ваши дома, повысить рентабельность и удержать лидирующие позиции.
Домовладелец
Ищете вдохновение и идеи для улучшения внешнего вида и функциональности вашего дома? Просмотрите фотографии, видео и инструкции, которые помогут вам в следующем домашнем проекте.
Специалист, дизайнер или консультант
Для профессионалов в области проектирования и спецификации важны детали. Найдите информацию и инструменты, необходимые для поддержки вашего проекта, включая модели BIM, инструменты проектирования, спецификации продуктов и многое другое.
Зачем настраивать?
Сообщите нам, кто вы, чтобы мы могли предоставить вам наиболее важную для вас информацию и помочь вам быстрее найти то, что вы ищете.
- Индивидуальная домашняя страница с актуальным для вас содержанием.
- Меню навигации, адаптированное к вашим потребностям.
- Ссылки на ресурсы и инструменты, которые вы часто используете.
PIR
Пассивный инфракрасный датчик (PIR) — очень полезный модуль, используемый для создания многих видов систем охранной сигнализации и датчиков движения . Он называется пассивным, потому что он принимает инфракрасное, а не излучает. Обычно датчик PIR обнаруживает любое изменение тепла, и всякий раз, когда он обнаруживает любое изменение, его выходной PIN становится ВЫСОКИМ. Их также называют пироэлектрическими или инфракрасными датчиками движения.
Здесь следует отметить, что каждый объект излучает некоторое количество инфракрасного излучения при нагревании.Человек также излучает инфракрасное излучение из-за тепла тела. Датчики PIR могут обнаруживать небольшие отклонения в инфракрасном диапазоне. Всякий раз, когда объект проходит через зону действия датчика, он излучает инфракрасное излучение из-за трения между воздухом и объектом и попадает в инфракрасный датчик.
Основным элементом ИК-датчика является пироэлектрический датчик , показанный на рисунке (прямоугольный кристалл за пластиковой крышкой). Наряду с этим, BISS0001 («микросхема детектора движения Micro Power PIR»), некоторые резисторы, конденсаторы и другие компоненты, используемые для построения датчика PIR.BISS0001 IC принимает входной сигнал от датчика и выполняет обработку, чтобы сделать выходной контакт HIGH или LOW соответственно.
Пироэлектрический датчик делится на две половины, когда нет движения, обе половины остаются в одном состоянии, это означает, что оба воспринимают один и тот же уровень инфракрасного излучения. Как только кто-то входит в первую половину, уровень инфракрасного излучения одной половины становится больше, чем другой, и это заставляет PIR реагировать и делать выходной вывод высоким.
Пироэлектрический датчик закрыт пластиковой крышкой, внутри которой находится множество линз Френеля.Эти линзы изогнуты таким образом, чтобы датчик мог покрывать широкий диапазон.
Здесь мы построили очень простую схему детектора движения . Мы используем ИК-датчик HC-SR501, светодиод (который будет светиться при каждом движении перед датчиком) и резистор. Контакт Vcc PIR подключен к положительной клемме батареи 9 В, контакт GND подключен к отрицательной клемме батареи, а выходной контакт PIR подключен к светодиоду с резистором 220 Ом. Когда есть какое-либо движение в диапазоне PIR, светодиод начинает мигать.
Компоненты цепи
- Датчик PIR (мы использовали HC-SR501)
- Резистор 220 Ом (любой резистор ниже 1 кОм)
- светодиод
- Аккумулятор (5-9В)
Принципиальная схема и пояснения
PIR требуется некоторое время, чтобы стабилизироваться в соответствии с окружающими условиями, поэтому вы можете обнаружить, что светодиод включается и выключается случайным образом примерно на 10-60 секунд.
Теперь, когда мы обнаруживаем, что светодиод мигает при любом движении, посмотрите назад на PIR, вы обнаружите перемычку, которая находится между внешним угловым PIN-кодом и средним PIN-кодом (см. Диаграмму выше).Это называется «без повторного срабатывания» или « Неповторяющийся триггер» и перемычка находится в положении L. В этом положении светодиод будет постоянно мигать, пока не появится движение.
Теперь, если вы подключите эту перемычку между PIN-кодом во внутреннем углу и средним PIN-кодом, светодиод будет гореть все время, пока не будет движения. Это называется «повторным запуском» или « Повторяющийся триггер» , а перемычка находится в положении H.
Есть два потенциометра (показаны на рисунке выше), которые используются для установки временной задержки и диапазона расстояний.Временная задержка — это время, в течение которого светодиод будет оставаться включенным (вывод ВЫСОКИЙ). При неповторяющемся запуске, ВЫХОД автоматически станет низким по истечении времени задержки. В режиме повторного запуска OUTPUT также станет низким после временной задержки, но при постоянной активности человека; ВЫХОД будет оставаться ВЫСОКИМ даже после задержки по времени.
Поверните потенциометр регулировки расстояния по часовой стрелке, увеличенное расстояние срабатывания (около 7 метров), с другой стороны, расстояние срабатывания уменьшается (около 3 метров).
Поверните потенциометр задержки времени по часовой стрелке, датчик вращения увеличится (600 с, 10 минут), с противоположной стороны уменьшите задержку (0,3 секунды).
Обычно PIR обнаруживает инфракрасное излучение с длиной волны от 8 до 14 микрометров и имеет диапазон от 3 до 15 метров с полем обзора менее 180 градусов. Этот диапазон может варьироваться в зависимости от модели. Некоторые потолочные PIR могут охватывать 360 градусов. PIR обычно работают при 3–9 В постоянного тока.
.Датчики и органы управления| Legrand
Подрядчик или интегратор
Когда вы на работе, время имеет значение. Мы поможем вам преодолеть шум и получить важную информацию, чтобы завершить работу и быстро перейти к следующей.
Дистрибьютор
Как дистрибьютор, торговый посредник, розничный торговец или выставочный зал вам необходимо поддерживать клиентов и обеспечивать ценность канала продаж.Быстро находите информацию, которая больше всего важна для вас и ваших клиентов.
Заведующий отделением или технологией
От вас зависит успех вашей организации. Найдите продукты и решения, которые помогут вам управлять зданиями и / или технологической инфраструктурой, которые поддерживают рабочую среду вашего бизнеса.
Строитель
Строить дома непросто, и вам нужен партнер, которому можно доверять. Ознакомьтесь с программами, продуктами и системами, которые помогут вам выделить ваши дома, повысить рентабельность и удержать лидирующие позиции.
Домовладелец
Ищете вдохновение и идеи для улучшения внешнего вида и функциональности вашего дома? Просмотрите фотографии, видео и инструкции, которые помогут вам в следующем домашнем проекте.
Специалист, дизайнер или консультант
Для профессионалов в области проектирования и спецификации важны детали. Найдите информацию и инструменты, необходимые для поддержки вашего проекта, включая модели BIM, инструменты проектирования, спецификации продуктов и многое другое.
Зачем настраивать?
Сообщите нам, кто вы, чтобы мы могли предоставить вам наиболее важную для вас информацию и помочь вам быстрее найти то, что вы ищете.
- Индивидуальная домашняя страница с актуальным для вас содержанием.
- Меню навигации, адаптированное к вашим потребностям.
- Ссылки на ресурсы и инструменты, которые вы часто используете.
