Четырехскатная кровля конструкция: Стропильная система четырехскатной крыши: устройство, чертежи, монтаж

Стропильная система четырехскатной крыши: устройство, чертежи, монтаж

Строительство каркаса для крыши с четырьмя скатами – непростой процесс с характерными технологическими особенностями. При возведении используются собственные конструктивные составляющие, отличается последовательность производства работ. Зато результат поразит эффектной формой и стойкостью при отражении атмосферных атак. И домашний мастер сможет гордиться личными достижениями на поприще кровельщика.

Однако прежде чем решиться на устройство подобной конструкции, стоит ознакомиться с алгоритмом, согласно которому сооружается стропильная система четырехскатной крыши и со спецификой ее устройства.

Класс четырехскатных крыш объединяет два вида конструкций, напоминающих в плане квадратный и прямоугольный конверт. Первая разновидность называется шатровой, вторая – вальмовой. На фоне скатных аналогов их выделяет отсутствие фронтонов, именуемых в кровельном деле щипцами. В сооружении обоих вариантов четырехскатных конструкций используются наслонные и висячие стропила, установка которых производится в соответствии со стандартными технологиями сооружения скатных стропильных систем.

Характерные отличия в рамках четырехскатного класса:

  • У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке. Конька как такового в шатровой конструкции нет, его функцию выполняет центральная опора в наслонных системах или вершина висячей фермы.
  • У вальмовой крыши пара основных скатов имеет трапециевидную конфигурацию, а вторая пара треугольную. От шатрового собрата вальмовая конструкция отличается обязательным присутствием конька, к которому примыкают трапеции верхними основаниями. Треугольные скаты, они же вальмы, примыкают к коньку вершиной, а их стороны состыкованы с наклонными сторонами трапеций.

Исходя из конфигурации крыш в плане, ясно, что шатровые конструкции принято водружать над квадратными строениями, а вальмовые над прямоугольными домами. В качестве покрытия подходят как мягкие, так и жесткие кровельные материалы. Характерную квадратную или прямоугольную форму повторяют чертежи стропильной системы четырехскатной крыши с четко обозначенным расположением элементов в плане и вертикальными проекциями скатов.

Нередко вальмовые и шатровые системы вкупе используются в строительстве одного объекта или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.

Опираться конструкции с четырьмя скатами могут непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если под каждую стропилину можно найти верхнюю и нижнюю опоры, кровельный каркас сооружается по наслонной технологии.

Установка наслонных стропильных ног проще и доступней для неопытного домашнего кровельщика, которому необходимо учесть, что:

  • При жестком креплении верхней и нижней пятки стропилин металлическими уголками или с помощью опорной деревянной накладки потребуется усиленное крепление мауэрлата, потому что на него будет передаваться распор.
  • При жесткой фиксации верхней пятки и шарнирном креплении низа стропилины усиливать крепление мауэрлате не нужно, т.к. при превышении нагрузки на кровлю шарнирное крепление, например на ползунах, позволит стропилине слегка сместиться, не с

устройство, виды, как сделать самому

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых  трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

Конструкция четырехскатной крыши — устройство и схемы (фото, видео)

Выбор вида кровли для проекта будущего сооружения очень важный этап строительства. Ошибка в этом вопросе стоит дорого: целостность образа разрушается, пропадает гармония и респектабельность. Для перекрытия своими руками частного дома большой площади архитекторы и дизайнеры часто рекомендуют четырехскатную крышу. Ее устройство удачно сочетает узнаваемый внешний вид, надежность и практичность, перед которой не устоит ни один домовладелец.

Содержание статьи

Беседка с четырехскатной шатровой крышей

Внешний вид и конструкция

Кровля четырехскатного типа состоит из четырех пересекающихся плоскостей, скатов. Два из них, треугольной формы, называют торцевыми, они заменяют собой фронтоны. Оставшиеся два – трапециевидные, известны как фасадные. Диапазон угла наклона скатов лежит в пределах 15-60 градусов, а выбор кровельного материала ограничивает лишь воображение.
Конструкция четырехскатной крыши складывается из следующих обязательных элементов:

Утепление вальмовой крыши

  1. Конька, расположенного на самой вершине кровли, в месте пересечения плоскостей скатов.
  2. Скатов, четырех поверхностей, расположенных под углом к основанию кровли и покрытых кровельным материалом.
  3. Свесов, частей крыши, выступающих за периметр основания, необходимых для защиты стен сооружения от попадания воды. Свесы формируют за счет удлинения стропильных ног или специальных деталей – кобылок.
  4. Стропильной системы, которую не видно снаружи, но она является каркасом, опорой четырехскатной кровли, формирующей ее геометрию.
  5. Водосточной системы, обеспечивающей отведение излишков жидкости с поверхности четырехскатной крыши. Обычно монтируют внешний водосток, состоящий из водосточного желоба, водоприемной воронки и вертикальной трубы.
  6. Снегозадержателей, небольших бортиков, расположенных по краям скатов, предотвращающих внезапное обрушение накопившейся после снегопада снежной массы.

Разновидности форм

Под термином «четырехскатная» скрывается несколько видов крыш, состоящих из такого количество скатов, но имеющих различное устройство:

  • Четырехскатная вальмовая. Классическое прочтение, кровля с четырьмя скатами, два из которых треугольные, а два трапециевидные. Они соединяются, образуя конек, длина которого меньше, чем длина дома. Стропильная система вальмовой кровли относится к конструкциям повышенной сложности, ее тяжело и спроектировать и собрать своими руками.

    Вальмовая крыша

  • Четырехскатная полувальмовая голландская. Объективно рассуждая, этот вид можно отнести и к двухскатным, и к четырехскатным крышам. Голландская кровля состоит из двух скатов в виде трапеции и двух маленьких, треугольных, усеченных вальм. Вальмы не полностью заменяют собой фронтоны, благодаря чему возможна установка своими руками обычных вертикальных окон вместо мансардных, которые значительно дороже.

    Полувальмовая голландская крыша

  • Полувальмовая четырехскатная датская. Датская крыша состоит четырёх скатов в форме трапеций, отличающихся по размеру. Вальмы начинаются не от конька, а чуть ниже, оставляя место под треугольный фронтон. Фронтон используют для оборудования своими руками вертикального освещения или слухового окна.

    Полувальмовая датская крыша

  • Четырехскатная мансардная. Состоит из двух треугольных вальм и двух ломанных скатов и изменяющимся углом наклона. Такое сложное устройство необходимо для того, чтобы своими руками оборудовать жилое мансардное помещения с высоким потолком.

    Мансардная полувальмовая крыша

  • Шатровая четырехскатная. В отличии от вальмовой, шатровая крыша монтируется на постройки квадратной формы. Поэтому все четыре ската имеют одинаковую треугольную форму и размер. Устройство крыши шатрового типа своими руками не предусматривает наличие конька, так как скаты соединяются в одной точке, пике.

Беседка с четырехскатной крышей

Проектирование

Четырехскатная крыша – сложная конструкция, требующая точных расчетов и составления проекта. Если раньше эти задачи были под силу разве что опытным мастерам и проектировщикам, то сейчас их решить может каждый с помощью компьютера и специального программного обеспечения. В ходе вычислений составляется схема и определяется:

  1. Угол наклона скатов четырехскатной крыши. На этот параметр оказывает влияние выбранный кровельный материал, значение ветровой и снеговой нагрузки. Если выполнять расчеты своими руками, можно использовать справочные таблицы с готовыми углами для различных климатических зон.

    Создание проекта вальмовой крыши

  2. Высоту конька четырехскатной крыши. Он зависит лишь от угла наклона скатов и желаемой высоты потолка мансардного помещения.

    Расчет угла наклона скатов и высоты конька

  3. Длину и сечение элементов стропильной системы. Их определяют после выяснения постоянных и временных нагрузок, которые им предстоит нести. Для этого вычисляют суммарный вес кровельного пирога, перекрытий и пола мансарды, опорных элементов. А также сверяются с данными о снеговой нагрузке.

    Расчет сечения стропил

  4. Число дополнительных элементов. Если длина стропил и других частей стропильной системы превышает 6 метров, то в конструкцию вводят дополнительные узлы, повышающие ее прочность и устойчивость.

Результатом процесса проектирования считается схема, отражающая реальные размеры и взаимное расположение частей четырехскатной крыши.

Проект вальмовой крыши

Стропильная система

Четырехскатная крыша опирается на каркас, называемый стропильной системой. Практически все ее элементы изготавливаются из древесины хвойных пород. Так как дерево — материал природного происхождения, влага и бактерии оказывают на него разрушительное действие. Чтобы его снизить проводят антисептическую обработку глубокого проникновения и антипиреном для защиты от огня. В стропильную систему четырехскатной крыши входит:

Висячая стропильная система

  • Мауэрлат. Опора, изготовленная из бруса, которая распределяет вес кровли по периметру несущих стен.
  • Стойки. Вертикальные поддерживающие элементы, которые устанавливают на лежень или балки перекрытия для предотвращения прогиба стропильных ног.
  • Стропильные ноги. Диагональные стропила формируют ребра вальмового ската крыши, их монтируют одной стороной к коньку, а другой к разным углам мауэрлата. Поверхность вальмы задают нарожники, закрепляемые к диагональным ногам. Рядовые стропила служат опорой для трапециевидных скатов.

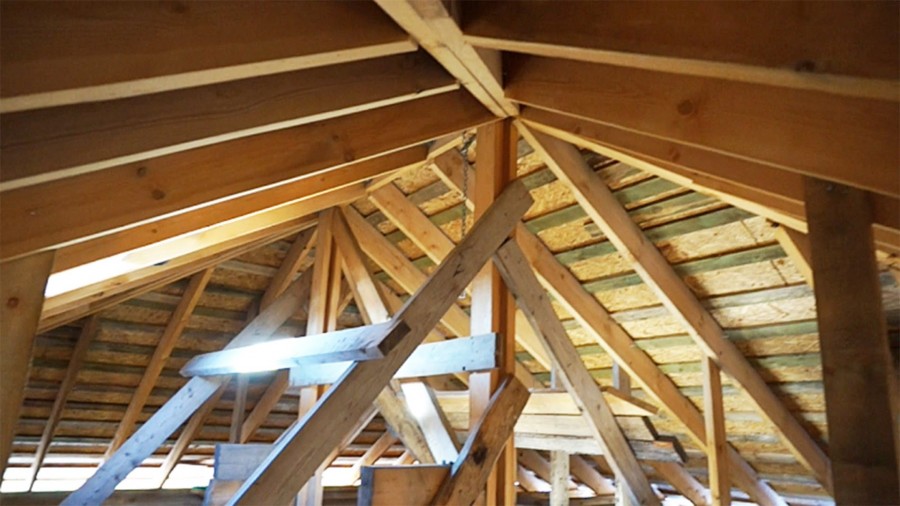

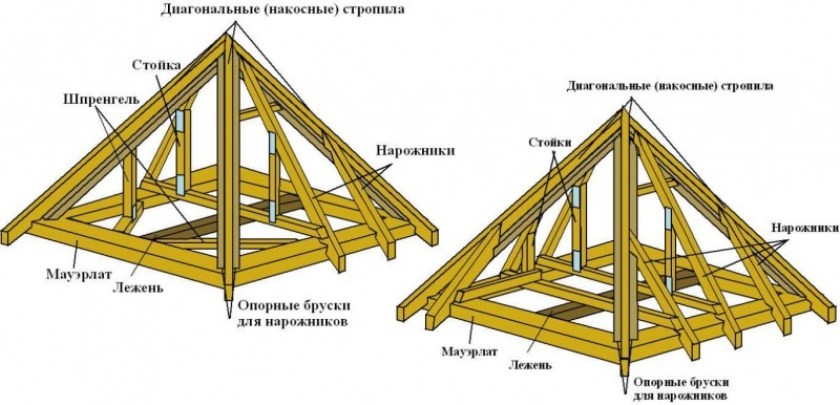

    Монтаж диагональных стропильных ног

  • Затяжка. Горизонтально расположенная балка, стягивающая ноги стропильной пары, для предотвращения распирания стен дома.
  • Подкос. Их устанавливают под углом к стропильным ногам для того, чтобы ликвидировать прогиб, а упирают подкосы в стойки или мауэрлат.
  • Коньковый прогон. Брус, соединяющий верхние части стоек, он служит опорой для стропильных пар.
  • Обрешетка. Основа для настила кровельного мастера. Для мягких, рулонных монтируют сплошную обрешетку, а для твердых решетчатую.

Монтаж своими рукаами крыши четырехскатного типа – прекрасный способ дополнить архитектурный замысел частного дома. Приложив усилия и построив ее самостоятельно или наняв профессиональных мастеров, домовладелец станет обладателем комфортного, красивого жилища!

Видео-инструкция

устройство, чертежи, монтаж, план, расчет узлов


Четырехскатная крыша, при условии грамотного ее возведения, отличается не только презентабельным внешним видом, но и повышенной прочностью, которая позволяет ей эффективно противостоять атмосферным осадкам и сильному ветру. В данной статье мы расскажем о том, каково устройство стропильной системы четырехскатной крыши, рассмотрим разновидности таких каркасов, а также опишем подробный план работ по их возведению.

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Даже простая «коробка» под 4-х скатной крышей выглядит внушительноСтропильная система четырехскатной крыши: устройство, чертежи, монтаж, план, расчет узлов

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.


Общее устройство шатровой крышиСтропильная система четырехскатной крыши: устройство, чертежи, монтаж, план, расчет узлов

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.


Устройство вальмовой кровли в общих чертахСтропильная система четырехскатной крыши: устройство, чертежи, монтаж, план, расчет узлов

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.


Полувальмовые крыши — датская и голландскаяСтропильная система четырехскатной крыши: устройство, чертежи, монтаж, план, расчет узлов

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Угол наклона скатов и высота крыши

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.


Один из вариантов стропильной системы полувальмовой крышиСтропильная система четырехскатной крыши: устройство, чертежи, монтаж, план, расчет узлов

Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Стропильная система четырехскатной крыши вальмового типа

Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему двускатной кровли. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.


Стропильная система вальмовой крыши с наслонными стропиламиСтропильная система четырехскатной крыши: устройство, чертежи, монтаж, план, расчет узлов

Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внутренние углы здания, имеют большую длину, чем обычные стропильные ноги. На диагональные стропила надо обратить особое внимание, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными — собирают из двух досок, срастив их по ширине при помощи гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и укосы, которые называют шпренгельным блоком.


Стропильная система четырехскатной крыши: устройство вальмовой кровлиСтропильная система четырехскатной крыши: устройство, чертежи, монтаж, план, расчет узлов

Еще стропильная система четырехскатной крыши вальмового типа отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это понятно — стропила располагаются по периметру, а не только по двум сторонам, как в двускатной кровле.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.


Диагональные стропила

Как уже говорили, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. К тому же, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериалов — она больше 6 метров, поэтому их делают срощенными и сдвоенными (спаренными). Этим решается сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две спаренные доски выдерживают большие нагрузки, чем цельный брус того же сечения. И еще один момент: срощенные балки для накосных стропил делают из того же материала, что и обычные стропильные ноги. Это дешевле, да и вам не нужно искать специальный материал.


Как спаривать стропила из досокСтропильная система четырехскатной крыши: устройство, чертежи, монтаж, план, расчет узлов

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

  • Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
  • При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
  • При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).


Шпренгельные балки поддерживают диагональные стропилаСтропильная система четырехскатной крыши: устройство, чертежи, монтаж, план, расчет узлов

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.


Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.


Узел опирания диагональных стропильных ног с одним коньковым прогономСтропильная система четырехскатной крыши: устройство, чертежи, монтаж, план, расчет узлов

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:

  • Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
  • Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

При наличии двух коньковых балокСтропильная система четырехскатной крыши: устройство, чертежи, монтаж, план, расчет узлов

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).


Крепление накосного стропила к мауэрлатуСтропильная система четырехскатной крыши: устройство, чертежи, монтаж, план, расчет узлов

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

Как крепить нарожники и полуноги

К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (называют еще полуноги), с другой — нарожники — стропила, образующие вальма. Их надо располагать с таким расчетом, чтобы места стыков не совпадали. Иногда для этого приходится менять расстояние между нарожными стропилами (лучше — в сторону уменьшения шага).


Чтобы не считать размеры балок, можно воспользоваться таблицейСтропильная система четырехскатной крыши: устройство, чертежи, монтаж, план, расчет узлов

Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с двух сторон. Такого крепления достаточно в большинстве случаев. Но, если хотите сделать «правильно», под каждую стропилину надо делать «врубку» — выемку не более чем на половину толщины балки. Стропила подрезают, устанавливают в нужное положение, обводят на балке нужный контур (получается неровная трапеция из-за разных углов соединения). По полученному контуру вырезают выемку, в которую заводят полуногу, после чего крепят гвоздями с двух сторон. Это сложный узел, да и делать его долго. Зато несущая способность такого соединения намного выше. Есть и другой вариант, который по исполнению в разы проще, а по надежности мало отличается.


Способы крепленияСтропильная система четырехскатной крыши: устройство, чертежи, монтаж, план, расчет узлов

Оптимальным способом крепления нарожников и полуног к накосной балке можно считать их крепление на гвозди с дополнительной установкой черепных брусков (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю балки между закрепленными стропилами. В таком варианте балка становится двутавровой, что намного повышает ее упругость, увеличивается несущая способность.

Как крепить нижние концы стропил

Способ крепления нижних концов стропил зависит от того, какого типа стропильная система четырехскатной крыши выбрана — с висящими или наслонными стропилами, какая именно схема использована. Система со скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — деревянным, каркасным, из легкого бетона) реализуется при помощи специальных металлических креплений. Они состоят из двух частей. Одна устанавливается на закладную доску, вторая — на стропила. Между собой они соединяются подвижно — при помощи длинной прорези или пластины.


Скользящее крепление для стропилСтропильная система четырехскатной крыши: устройство, чертежи, монтаж, план, расчет узлов

При таком устройстве, при изменении нагрузки, кровля «отыгрывает» — стропила движутся относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадков передается на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, которые возникают при сложном устройстве кровли (с примыканиями в виде буквы Г или Т).

Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.


Несколько вариантов крепления стропил к мауэрлатуСтропильная система четырехскатной крыши: устройство, чертежи, монтаж, план, расчет узлов

Соединение с вырезом делают если четырехскатная крыша с выпуском — свесами. Обычно свесы довольно большие и, чтобы не покупать длинные балки, их доращивают — добавляют доски, которые прибивают гвоздями насквозь к нижней части балок. Это позволяет сделать свесы настолько длинными, насколько вам хочется без большого перерасхода на материалы.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).


Стропильная система четырехскатной крыши: датской полувальмовойСтропильная система четырехскатной крыши: устройство, чертежи, монтаж, план, расчет узлов

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

  • Крайние стропила делают сдвоенными.
  • Устанавливают подкосы из сдвоенных досок. Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

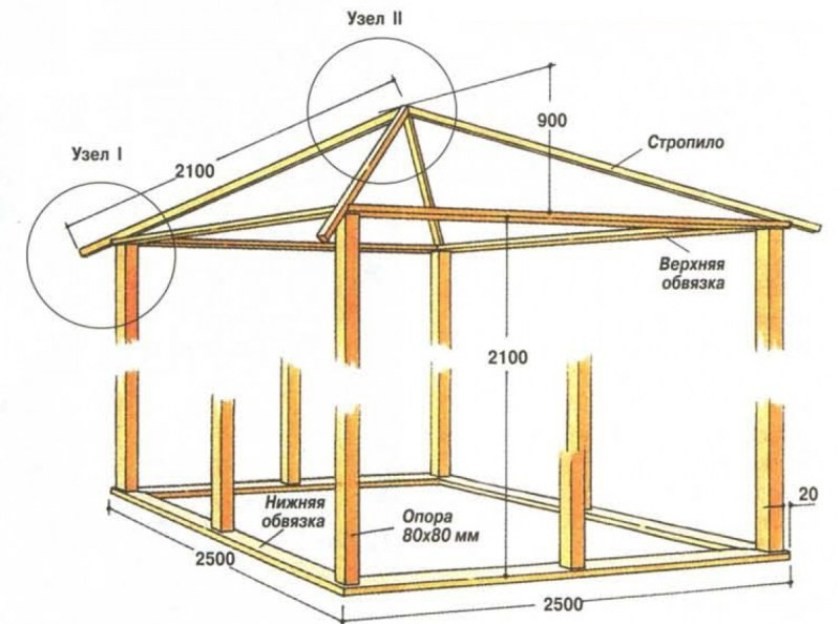

Схема стропильной системы шатровой крыши для беседкиСтропильная система четырехскатной крыши: устройство, чертежи, монтаж, план, расчет узлов

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.


Порядок сборки шатровой 4-х скатной крыши:
собрали обвязку, к ней прикрепили срединные стропильные ногиСтропильная система четырехскатной крыши: устройство, чертежи, монтаж, план, расчет узлов

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).


Размер граней — по сечению среза стропильных ногСтропильная система четырехскатной крыши: устройство, чертежи, монтаж, план, расчет узлов

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.


Стропильная система 4 скатной вальмовой крыши собранаСтропильная система четырехскатной крыши: устройство, чертежи, монтаж, план, расчет узлов

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.


Испытания прошли успешноСтропильная система четырехскатной крыши: устройство, чертежи, монтаж, план, расчет узлов

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.


Конструкция стропильной системы четырехскатной крыши

Стропильная система – это сочетание всех опорных элементов, образующих каркас, на котором лежит кровельный пирог. От прочности и надежности этого основания зависит способность крыши выдерживать ветровую, снеговую нагрузку, защищать внутренние помещения от воды и холода. Чтобы не прибегать к дорогостоящим услугам фирм, выполняющих кровельные работы профессионально, мы расскажем из чего состоит стропильная система четырёхскатной крыши, какие материалы потребуются для ее изготовления и как осуществить ее сборку.

Содержание статьи

Мансарда в четырехскатной крыше

Вальмовая крыша

Дом с четырехскатной крышей

Виды четырехскатных крыш

Название «четырехскатная» объединяет несколько видов крыш, состоящих из четырех плоскостей, скатов:

  • Вальмовая. Ее конструкция включает четыре ската двух геометрических форм: два их них – в виде трапеции, два – треугольные. Скаты в форме треугольника заменяют собой фронтоны сооружения. С одной стороны, это плюс, так как можно сэкономить на материале для стен, а с другой, минус, потому что отсутствие фронтонов не позволяет монтировать обычные вертикальные окна.

    Вальмовая крыша

  • Полувальмовая голландская. На самом деле, ее относят то к двухскатным видам кровли, то к четырёхскатным. В растерянность кровельщиков вводят усеченные торцевые скаты, вальмы. Они не заменяют собой фронтон, а видоизменяют его до трапециевидной формы. Голландская крыша выглядит весьма оригинально и отлично подходит для строительства в ветреных районах благодаря пониженному эффекту парусности.

    Полувальмовая голландская крыша

  • Полувальмовая датская. Вальмы этого вида кровли отсекают не верхнюю часть фронтона, а нижнюю, образуя скат обычной длины. А под коньком при такой конструкции оставляют маленький фронтон в виде треугольника, которые тем не менее позволяет сэкономить на мансардных окнах и организовать более доступное вертикальное освещение.

    Полувальмовая датская крыша

    Стропильная система полувальмовой датской крыши

  • Шатровая. Шатровая крыша используется для строений, имеющих квадратную форму. Она состоит их четырех скатов, которые представляют из себя равнобедренные треугольники и сходятся в одной точке, не образуя конька.

Не смотря на внешние различия, стропильные системы четырехскатной крыши составляют из одних и тех же элементов, руководствуясь одинаковыми правилами.

Виды стропильных систем

Стропильная система крыши четырехскатного вида принимает различный вид, в зависимости от исходных условий: площади перекрываемого дома и внутренней планировки. Выделяют три вида:

  1. Висячая. Применяют для сооружений, в которых нет внутренних несущих перегородок, поэтому опора осуществляется лишь на внешние стены. Висячая стропильная система четырехскатной крыши испытывает нагрузки на изгиб, сжатие и распирание. Чтобы уравновесить воздействующие силы вводят дополнительные, уравновешивающие элементы – затяжки, ригели, бабки. Сложность конструкции заключается в обилии составных частей, высоком расходе материала и, как следствие, большом весе, выдержать который способен лишь основательный фундамент.

    Висячая стропильная система

  2. Наслонная. Ее обустраивают в домах, посередине или по бокам которых существуют внутренние несущие стены. Стропильная система в таком случае имеет опору не только на внешние, но и на внутренние стены. Усиленная стойками стропильная система получается более надежной и уравновешенной, монтировать ее проще и дешевле.

    Наслонная стропильная система

  3. Комбинированная. Состоит из элементов наслонной и висячей стропильной системы. Ее применяют, если в качестве дополнительной опоры используют не внутреннюю стену, а колонны или столбы. Тогда висячие стропила чередуются с наслонными, образуя ажурную конструкцию с открытыми балками перекрытий.

Наслонные и висячие стропила

Кокой вид стропильной системы подойдет для конкретного дома, определяют в период проектирования, производя расчеты и составляя чертежи.

Расчет уклона скатов и высоты конька

Составление проекта стропильной системы четырехскатной крыши начинают с расчетов, определяющих геометрию будущей конструкции:

  • Расчет уклона скатов. Профессиональные проектировщики выполняют расчет, основанный на тригонометрических формулах, вычисляющие угол наклона ската через косинус треугольника с заданным основанием, равным ширине дома. Но начинающие строители могут использовать справочные таблицы, в которых приводят рекомендованные значения уклона для зон различной ветровой и снеговой нагрузки, и различных кровельных материалов. Среди этих факторов определяют лимитирующий, который и будет оптимальным для этого сооружения. Заметим, что угол наклона с катов в диапазоне 45-55 градусов подходит для большинства проектов. Однако, чем он круче, тем больше материалов затрачивается при строительстве.

    Создание проекта вальмовой крыши

  • Расчет высоты конька. Его ставят на второе место потому, что для вычисления требуется известный угол наклона скатов. Для определения параметра также используют тригонометрические формулы, представляя стропильную ферму как треугольник с двумя рассчитанными углами и известным основанием. Важно учесть, что, если чердачное помещение будет использоваться не только для хранения, конек размещают, принимая во внимание желаемую высоту потолков мансарды. Шатровая крыша имеет коньковый узел, так как все стропила сходятся в одной точке.

Расчет угла наклона скатов и высоты конька

Облегчить процесс проектирования стропильной системы четырехскатной крыши могут специальные компьютерные программы-калькуляторы, которые требует только занесения исходных данных: размеров дома, количества скатов.

Расчет нагрузок

Следующий этап проектирование – определение состава элементов стропильной системы и их сечения. Для этого выполняют расчет нагрузок, которым подвергается четырехскатная конструкция. Они делятся на три типа:

  • Постоянные. Их четырехскатная крыша испытывает все время. В этот тип включают вес кровельного пирога, стропильной системы, мансардного пола, если планируется использование чердака как жилого помещения. Не забудьте, что снегозадержатели водосточная система – это тоже дополнительная нагрузка, которую несет на себе крыша.

    Расчет стропильной системы

  • Временные. Действию этих нагрузок конструкция подвергается не постоянно, а лишь время от времени, в остальные же периоды оно минимально. Речь идет о снеговой и ветровой нагрузке, вес талой и дождевой воды, массе человека, производящего ремонт и обслуживание крыши.

    Совокупные нагрузки на крышу

  • Особые. Этот пункт актуален для жителей районов с повышенной сейсмической или ураганной опасностью. Четырехскатную крышу проектируют с учетом возможных экстремальных нагрузок, чтобы обезопасить находящихся под ней людей.

Расчет сечения стропил

Суммируя значения всех нагрузок, определяют общую, которая, в зависимости от используемого кровельного материала может достигать 180-250 кг на квадратный метр. Исходя из этой цифры определяют количество элементов стропильной системы и их сечение, сверяясь со справочной таблицей. Более сложные системы удобнее рассчитывать в специальных программах, результатом работы которых является готовая схема стропильной системы крыши четырехскатного типа.

Проект вальмовой крыши

Основные элементы

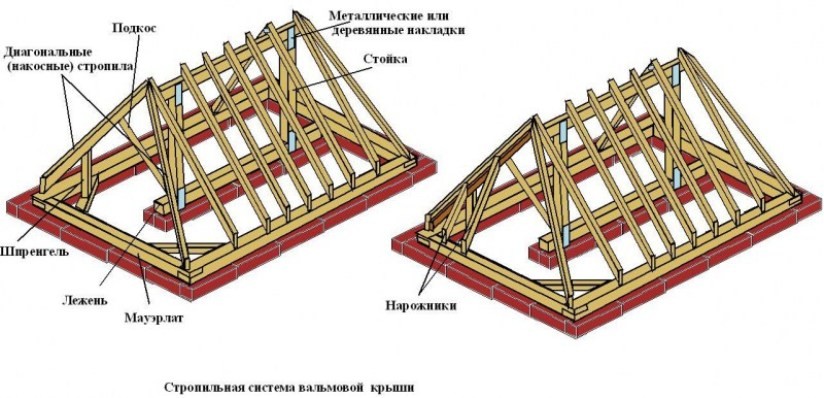

Стропильная система четырёхскатной крыши состоит из множества составных частей, обязательных и вспомогательных:

Конструкция вальмовой крыши

  1. Мауэрлат. Брус сечением 100х100 мм или 150х150 мм, равномерно распределяющий нагрузку по периметру несущих стен. Отличие четырехскатной крыши в том, что для ее установки требуется четыре мауэрлата, а не два, как для двухскатной.
  2. Лежень. Брус, служащий опорой для стоек, которое используют в наслонной стропильной системе. Он, как и мауэрлат, распределяет вес кровли, но находится на внутренней несущей стене.
  3. Стропильные ноги. Элементы из досок сечением 50х150 мм или 100х150 мм, которые несут на себе кровельный пирог и задают геометрию скатов. В строительстве четырехскатных крыш используют рядовые, наслонные и нарожные стропила. Рядовые располагаются парами вдоль конькового прогона, образуя трапециевидные скаты. Накосные, расходясь от конька к двум углам дома, формируют торцевые треугольные скаты. А нарожные стропила опираются верхней частью на наслонные и имеют различную длину.
  4. Коньковый прогон. Брус, опирающийся на вертикальные стойки, к которому крепятся стропила. Это высшая точка крыши.
  5. Стойки. Вертикальные подпорки, которые устанавливают на лежень. Они поддерживают коньковый прогон или середину стропильной ноги.
  6. Подкосы. Бруски, которые устанавливают под углом к стропильным ногам для предотвращения их прогиба.
  7. Затяжка и ригель. Горизонтальные перемычки из дерева или металла, соединяющие пары стропильных ног, снижая распирающую нагрузку на стены. Ригель устанавливают в верхней части стропил, в затяжку в нижней, часто используя в качестве балок перекрытия.
  8. Шпренгельные фермы. Шпренгель – вертикальная стояка для накосных стропил. Если его не во что упереть, устанавливают затяжку межу двумя соседними сторонами дома и с помощью металлических уголков прикрепляют шпренгель.
  9. Обрешетка. Основание для настила кровельного материала. Если доски приколачивают без промежутков, конструкция обрешетки называют сплошной. А если доски чередуют с небольшим просветом – решетчатой. Схема обрешетки зависит от вида кровельного материала.
  10. Свес крыши. Часть стропил, которая на 40-50 см выступает за периметр дома, защищая его от влаги.

Сборка стропильной системы

Имея на руках чертеж стропильной системы, можно начинать работы по сборке. Так как в качестве материала используют в основном натуральную древесину, не будет лишним обработать ее антисептиком глубокого проникновения для защиты от влажности и бактерий. Кровельные мастера обращают на ряд особенностей, которые стоит учитывать при монтаже стропильной системе четырехскатной крыши:

  • Выполнять работы по сборке крыши в одиночку тяжело даже очень опытному работнику в связи с большой длиной и весом стропильных ног и стоек.

    Установка рядовых стропил

  • Так как некоторые элементы стропильной системы имеют большую длину, в частности диагональные стропила, пиломатериалы стандартных размеров не подойдут для их изготовления. Эту проблему решают с помощью составных стропильных ног из двух или даже трех частей.

    Установка диагональных стропил

  • Если длины стропил не хватает для формирования свеса, их надставляют кобылками, изготовленными из досок меньшего сечения.

Грамотно рассчитанная и качественно собранная стропильная система – основа долгой эксплуатации четырехскатной крыши, которая станет надежной защитой от непогоды, в независимости шатровая она или вальмовая!

Видео-инструкция

Как сделать четырехскатную крышу дома своими руками

В ходе строительства собственного дома приходится решать тысячи вопросов, отдавая предпочтение тем или иным конструктивным решениям и материалам. Даже если работы выполняет профессиональная фирма, ответственность за этот выбор лежит на заказчике. А когда дом возводят самостоятельно, то на плечи домовладельца ложится не только согласование проекта, но и его выполнение.

Содержание статьи

В былые времена знания о том, как построить дом передавались из уст уста от старого поколения новому. Более того, каждый взрослый мужчина применял их на практике, создавая для своей семьи жилище. Сейчас, человек без строительных навыков, не знает, как строится четырехскатная крыша своими руками. Однако, может получить эту информацию в интернете, начиная от готовых проектов и заканчивая видео-инструкциями.

Дом с четырехскатной крышей

Вальмовая крыша

Дом с четырехскатной крышей

Внешний вид и преимущества

Четырехскатная крыша, которую также называют вальмовой, состоит из 4 наклонных плоскостей, скатов и прямоугольного основания. Два их них имеют трапециевидную форму, они расположены по бокам, а торцевые скаты напоминают треугольники и располагаются там, где у двухскатной крыши были бы фронтоны. На скатах размещают слуховые или мансардные окна, кукушки, эркеры, что делает облик такой кровли еще более интересным.

Конструкция четырехскатной крыши

Те, кто собираются строить четырехскатную крышу своими руками, объясняют такой выбор ее преимуществами:

  1. Благодаря отсутствию фронтонов, 4-х скатная крыша имеет повышенную устойчивость порывам ветра, поэтому подходит для возведения в экстремально ветреных погодных условиях;
  2. Большее количество скатов помогает более эффективно отводить с поверхности крыши талую и дождевую воду, снег. Вы не найдете фото дома с четырёхскатной крышей со снежной шапкой именно по этой причине;
  3. Возможность обустройства просторной мансарды, что актуально для домовладельцев, заботящихся о рациональном использовании пространства;

    Мансарда в четырехскатной крыше

  4. Доступная цена. Так для сооружения стропильной системы используют дерево, а покрыть ее можно любым походящим по стоимости кровельным материалом, строительство обойдется не на много дороже, чем двухскатной или полувальмовой.

Создание проекта

Прежде чем начать строительство, необходимо создать ее проект и чертежи, чтобы избежать ошибок в процессе монтажных работ. После того, как определена длина и ширина дома, производят следующие вычисления:

  • Расчет угла наклона скатов. Этот показатель определяют исходя из трех условий – ветровой нагрузке, количества выпадающих осадков и выбранного кровельного материала. Для местности, где дуют сильные порывистые ветра выбирают угол наклона ската менее 30 градусов, чтобы снизить эффект парусности. В районах с обильными осадками, напротив, стоит предпочесть более крутые скаты, от 60 градусов и выше, чтобы на них не скапливалась вода и снег. Для зон с умеренным климатом, как средняя полоса России, подойдет четырехскатная крыша с уклоном в пределах 40-50 градусов. Для каждого кровельного материала рассчитаны минимально допустимые углы наклона скатов, представленные в справочной таблице, с которой необходимо свериться.

    Создание проекта вальмовой крыши

    Расчет угла наклона скатов

  • Расчет высоты конька. Чтобы определить высоту конька, придется вспомнить школьные уроки геометрии. Так как угол наклона скатов мы уже определили, а основание было нам известно, вычислить его помогут тригонометрические элементарные формулы.

Расчет угла наклона скатов

Проект вальмовой крыши

Состав стропильной системы

Чтобы понять, как сделать четырехскатную крышу, нужно узнать состав ее стропильной системы. Это совокупность всех опорных элементов, образующих каркас, на котором лежит кровельный материал. В ее состав входит:

Стропильная система четырехскатной крыши

  1. Мауэрлат. Толстый, прочный брус сечением 150х150 мм или 100х100 мм. Он распределяет вес кровли по периметру дома. Для четырёхскатной крыши требуется 4 опорных бруса. Если дом строят из дерева, то в роли мауэрлата выступают верхнее венцы из бревна или бруса. В том случае если строительство ведут из кирпича или газосиликата, то на верхней поверхности стен сооружают армированный бетонный пояс, в который вмуровывают длинные металлические шпильки на который крепят мауэрлат.
  2. Коньковый прогон. Брусок, к которому крепят верхние части стропильных ног. Он формирует высшую точку крыши. У четырехскатной крыши конек меньше дины дома из-за вальмовых элементов.
  3. Стропила. Это доски сечением 50х150 мм или 100х150 мм, которые задают геометрию скатов крыши. При возведении стропильной системы четырёхскатной крыши используют три вида стропильных ног: накосные (диагональные), рядовые, нарожные. Рядные стропила устанавливают на трапециевидных скатах. Накосные стропила обычно большей длины, чем рядные и нагрузка на них выше, поэтому для изготовления используют пиломатериал вдвое большей толщины. Они верхней частью опираются на коньковый прогон, а нижней на угол мауэрлата. Нарожники или стропильные полуноги имеют опору на диагональные стропила и мауэрлат и формируют вальму.

    Стропильная система вальмовой крыши

  4. Лежень. Опорный брус, укладываемый на несущую внутреннюю стену, если она используется в наслонной стропильной системе. Его функция – переносить вес кровли на фундамент, распределяя его.
  5. Стойки. Вертикальные опоры из бруса, устанавливаемые на лежень. Они подпирают собой серединную часть стропильной ноги или коньковый прогон.
  6. Подкос. Опорный элемент, также называемый подстропильная нога, который устанавливают под углом 45 градусов к стропилам и упирают в стойку. Они предотвращает прогиб ног и переносит часть веса на несущую внутреннюю стену.

    Стропильная система вальмовой крыши

  7. Шпренгель. Вертикальная опора, наподобие стойки, поддерживающая накосные стропильные ноги. Чаще используют шпренгельные фермы, то есть шпренгели которые упираются в горизонтальные схватки между мауэрлатом смежных скатов.
  8. Затяжка, ригель. Горизонтальные бруски, схватывающие стропильную пару в верхней или нижней части. Они гасят распирающую нагрузку, которой подвергаются стены при условии использования висячей стропильной системы.
  9. Кобылки. Доски, которые используют для удлинения стропильных ног, чтобы сформировать свес крыши, защищающий стены от сырости. Чаще всего кобылки необходимы для диагональных стропил, так как их длина превышает стандартные размеры пиломатериалов.

Монтаж каркаса

Четырёхскатная крыша возводится достаточно просто при условии наличия необходимого инструмента и пары физически сильных помощников. Работы выполняют в следующем порядке:

  • На поверхность внешних опорных стен через слой гидроизоляции монтируют мауэрлат, на внутреннюю – лежень. Устанавливают вертикальные стойки с шагом 1-1,2 м. Сверху на стойки укладывают коньковый прогон.

    Установка стоек и конькового прогона

  • Монтируют рядовые стропильные ноги. Для этого изготавливают образец – на нем отмечают необходимый выпил под мауэрлат и коньковый прогон. Остальные ноги изготавливают по этой выкройке. К коньковому брусу их крепят металлическим уголком. Шаг между стропилами – 60 или 120 см, в зависимости от ширины утеплителя.

    Установка рядовых стропил

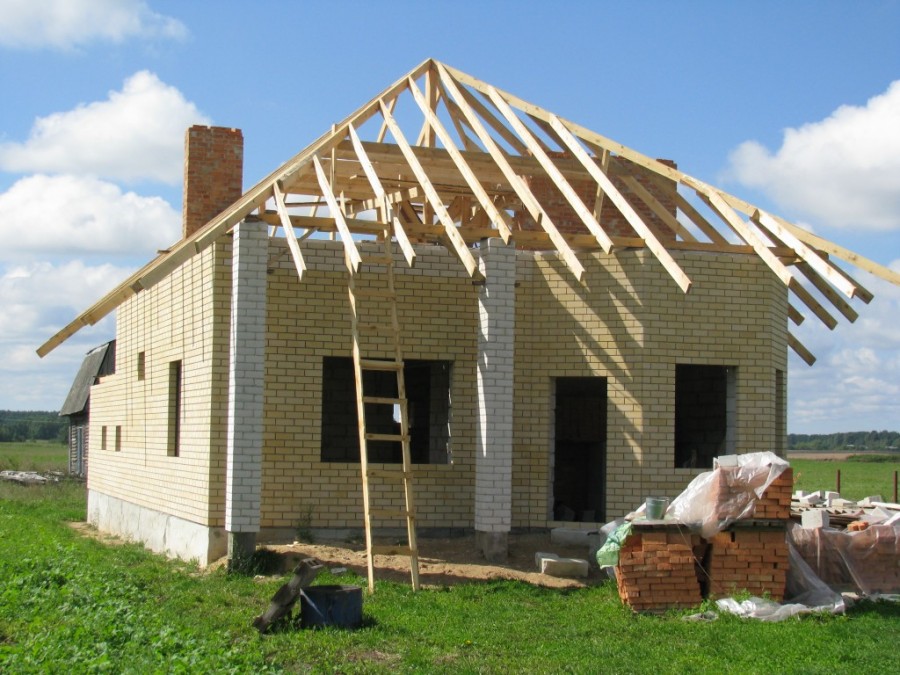

  • Устанавливают диагональные стропила. Верхнюю часть врезают в конек так, чтобы они стали его продолжением. А нижнюю закрепляют на углы мауэрлата. Прикрепляют нарожники. Их длину подравнивают по натянутой между крайними полуногами нитке.

    Готовый каркас вальмовой крыши

  • Если необходима установка подкосов и шпренгельных ферм, выполняют ее. Без дополнительных элементов не обойтись, сели длина стропил превышает 6 метров. Монтируют ветровые и карнизные доски, крепления под водосточные желоба.
  • Производят гидроизоляцию крыши, с помощью строительного степлера закрепляя полосы пленки с нахлестом 10-15 см. Вдоль стропильных ног гидроизоляционный слой фиксируют рейками контр-обрешетки.
  • Настилают сплошную или решетчатую обрешетку. Для сплошной используют листы влагостойкой фанеры, для решетчатой – необрезную доску.
  • Укладывают кровельный материал согласно проекту. Использовать можно лишь крепеж, поставляемый в комплекте к кровле, обычно оцинкованные саморезы или гвозди, оснащенный резиновой шляпкой. При закручивании или забивании такого крепежного элемента, шляпка расплачивается и гидр изолирует получившееся отверстие.

    Настил профлиста на вальмовую крышу

  • Завершают оборудование водосточной системы четырехскатной крыши, устанавливая водоприемную воронку, водосточную трубу и желоб.
  • Если мансардное пространство готовят в качестве жилого, его утепляют изнутри минеральной ватой или пенополистиролом, не забывая использовать пароизоляционную мембрану.

Утепление вальмовой крыши

Изучив вопрос, как сделать четырехскатную кровлю дома своими руками, можно неплохо сэкономить на оплате труда наемной бригады и быть уверенным в качестве выполненных работ. Хоть конструкция и считается сложной, ее сборка вполне под силу человеку с начальными строительными навыками, теоретическими знанием и желанием самостоятельно построить дом!

Видео-инструкция

виды, чертежи, инструкции и особенности монтажа

В нашей стране дома с четырёхскатными крышами непривычны. Они напоминают о западноевропейской архитектуре. Такую конструкцию кровли выбирают, если хотят добавить зданию эффектности, чтобы оно воспринималось по-особенному и выгодно выделялось среди однообразной застройки.

Как сделать четырёхскатную крышу своими руками и многое другое вы знаете из этой статьи.

Краткое содержимое статьи:

Достоинства и недостатки кровли с четырьмя скатами

Принято выделять следующие плюсы и минусы четырёхскатной крыши:

Плюсы:

  • эстетичность;
  • высокий уровень устойчивости к природным явлениям благодаря более плавным линиям обводов и аэродинамическим особенностям конструкции четырёхскатной крыши;
  • более качественный сброс воды и быстрое время высыхания;
  • высокие теплоизоляционные качества;
  • устойчивость к морозам;
  • четырёхскатная разновидность кровли является оптимальным вариантом для высоких построек. Такая крыша выглядит миниатюрно и аккуратно.

Минус – построить четырёхскатную кровлю сложнее. Потребуются точные расчёты и доскональное знание инженерных технологий. Также ее монтаж занимает больше времени.

Разновидности четырёхскатных крыш

Прежде чем приступать к возведению четырёхскатной крыши, нужно тщательно изучить, какие виды подобных конструкций существуют. Сегодня принято выделять следующие разновидности таких кровельных систем.

Вальмовая (голландская)

Считается классикой. Как видно на фото четырёхскатных крыш, подобная кровля состоит из двух трапециевидных скатов, стыкующихся в коньке, и двух треугольных. Последние называются вальмами.

Система стропил вальмовой крыши включает в себя монтаж 4-х накосных стропил, которые представляют собой диагональные опорные брусья, идущие от 2-х вершин скатов к верхним углам дома.

Полувальмовая

Имеет аналогичную конструкцию. Единственное отличие составляют укороченные треугольные скаты (вальмы). Из чертежей и проектов четырёхскатных крыш полувальмового типа вытекает возможность организовать оконные проёмы во фронтоне под вальмами – прочность кровли при этом не пострадает.

Шатровая

У такой кровли все четыре ската имеют форму равнобедренного треугольника. Она менее эффектна. Инструкцию для расчёта четырёхскатной крыши такого типа можно найти в Интернете.

Составные части четырёхскатной кровли

Составными частями четырёхскатной крыши являются:

  • мауэрлат;
  • затяжки;
  • стропила и стойки;
  • конёк;
  • обрешётка.

Для кровельной конструкции с четырьмя скатами специалисты советуют применять качественную древесину сосны или лиственницы. Её влажность не должна быть меньше 22 %.

Мастер-класс по строительству крыши с четырьмя скатами

Укладываем мауэрлат. Для этого на ограждающие конструкции анкерными шпильками прикрепляем брусья и защищаем их гидроизоляцией.

Укладываем лежни. Укладку следует проводить на внутренние стены в точках, где будут находиться стойки.

Устанавливаем стойки, выравниваем их по строительному уровню и фиксируем на стальные уголки. Расстояние между стойками не должно превышать 2 м.

Укладываем прогоны и скрепляем их при помощи уголков и саморезов. Монтируем стропильные ноги.

Изготавливаем диагональные усиленные стропила, устанавливаем между ними нарожники. Устанавливаем дополнительные стойки под диагональные ноги. Это необходимо сделать для большей надёжности конструкции.

Под боковые ноги монтируем подкосы.

Укладываем кровельное покрытие. Это может быть профильный настил, металлочерепица, ондулин. Помним о гидроизоляции. Если вы планируете мягкое покрытие крыши, не забудьте, что под него необходима сплошная обрешётка из устойчивых к влаге фанерных листов.

В доме с мансардой между стропилами нужно уложить слой тепло- и пароизоляции. В ситуации отсутствия мансарды достаточно будет утеплить чердачное перекрытие.

В заключение отметим, что крыша с четырьмя скатами высоко ценится за свою практичность и удобство, а также за красивый внешний вид.

Если вы планируете построить четырёхскатную конструкцию сами, то вам понадобится грамотный инженерный расчёт и навыки работы с деревом. Вследствие этого, лучше предварительно набраться опыта у профессиональных кровельщиков.

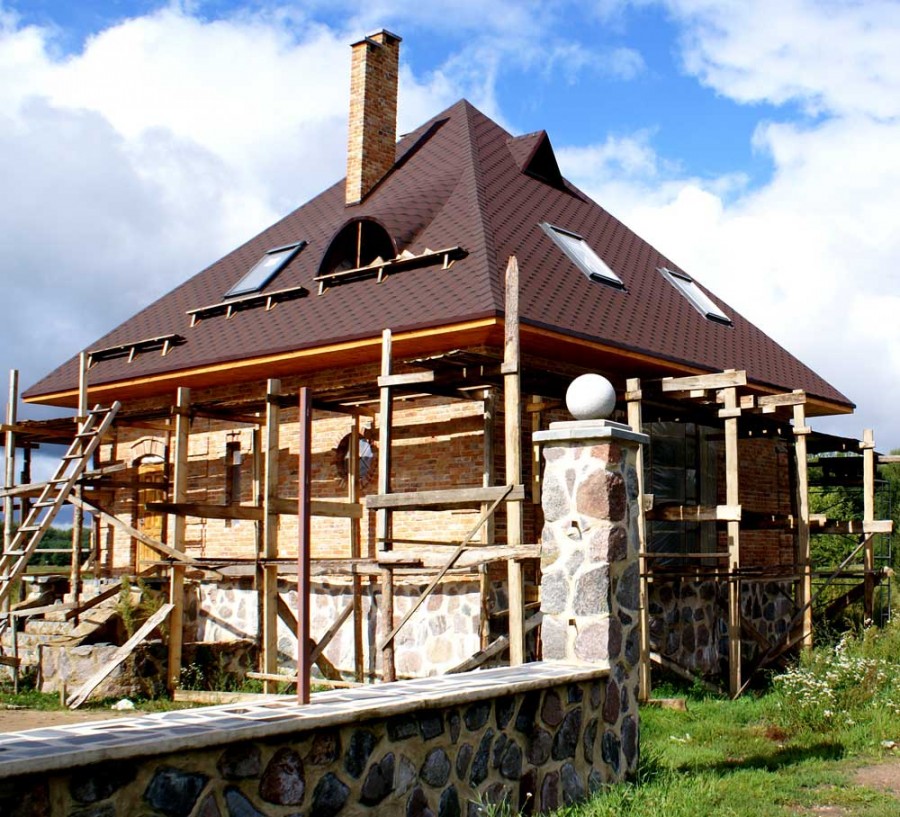

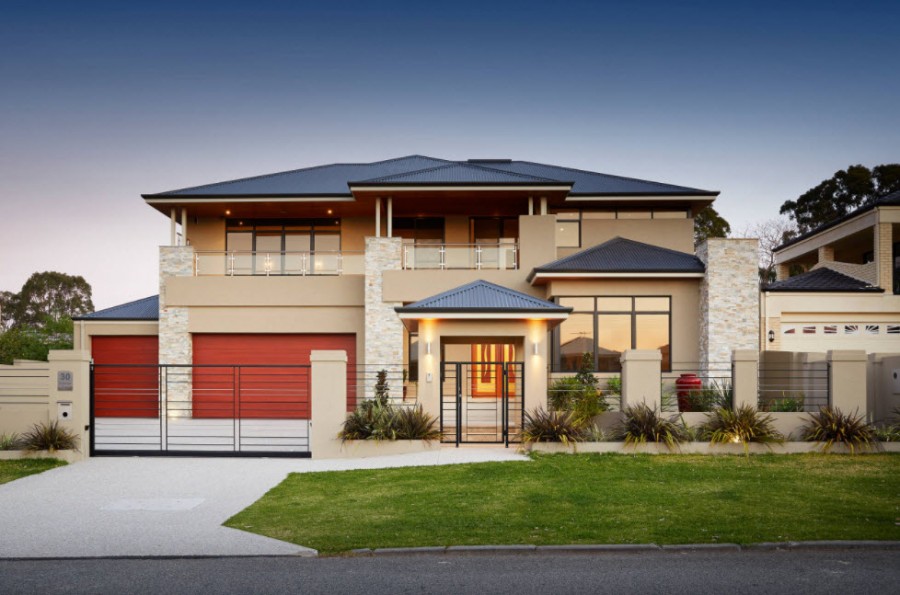

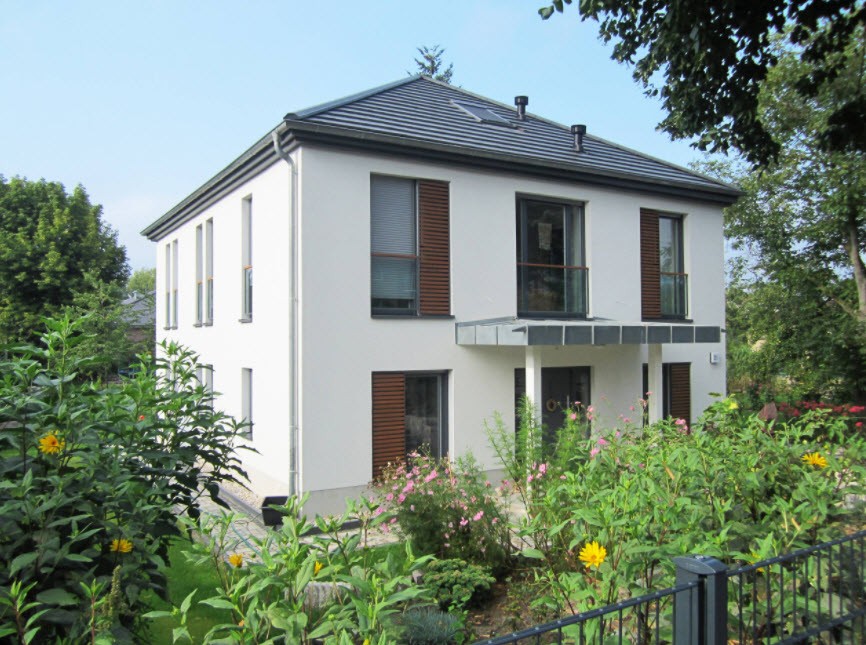

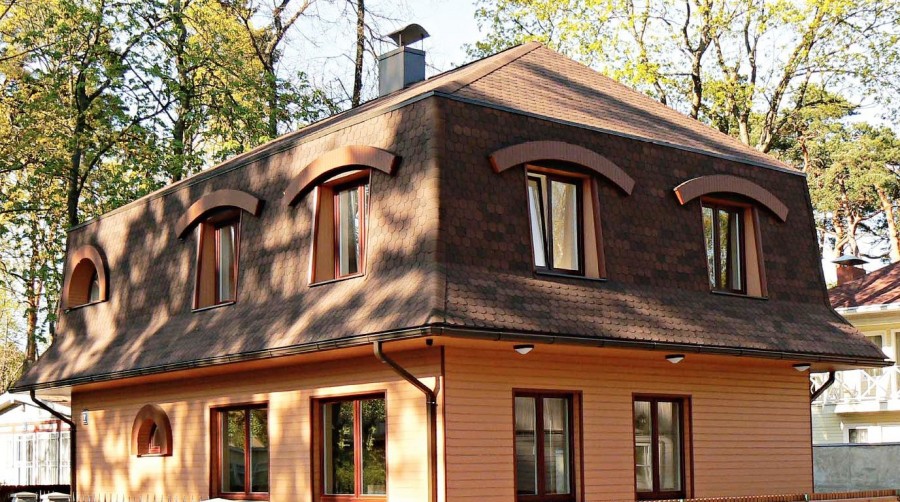

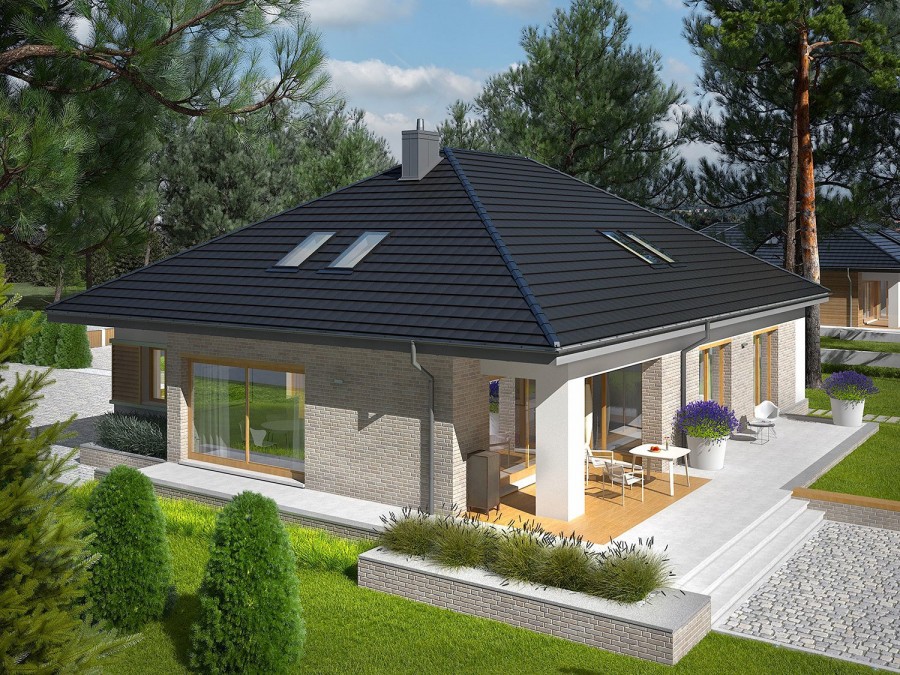

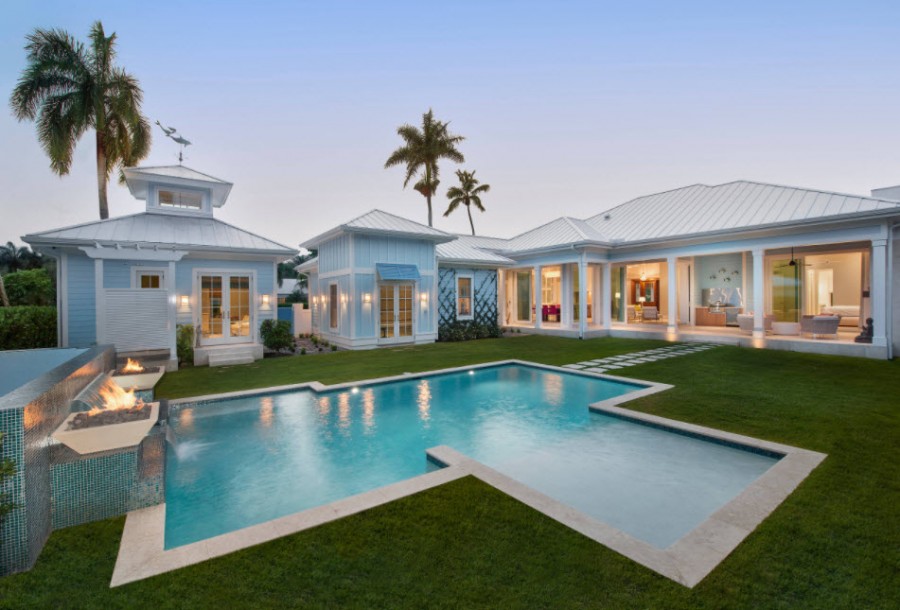

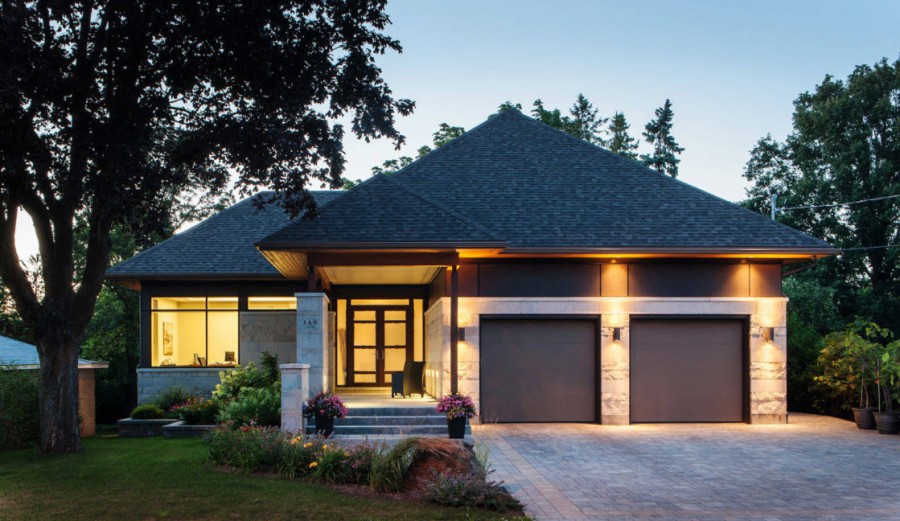

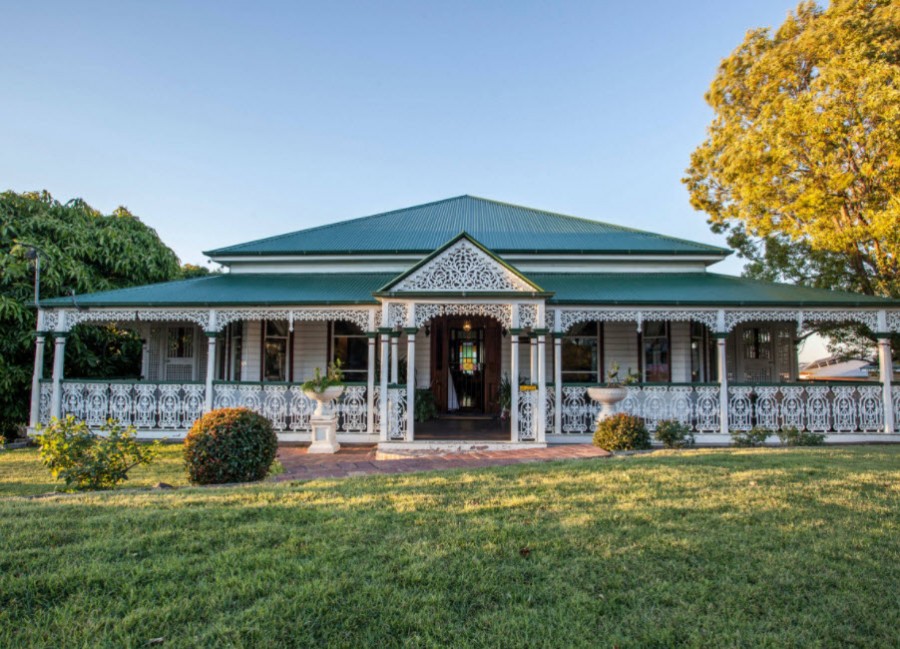

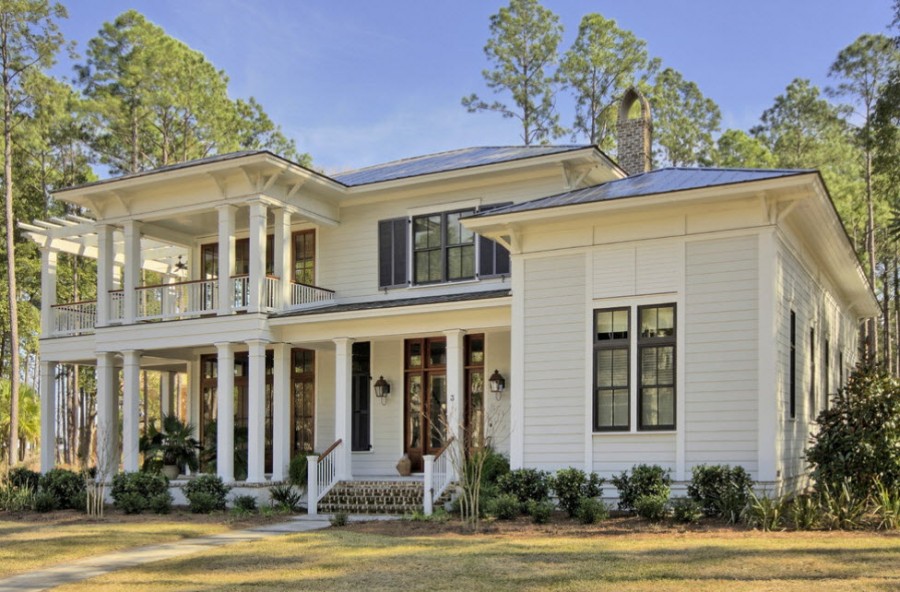

Фото четырехскатной крыши

Также рекомендуем просмотреть:


Пожалуйста, сделайте репост

HALF HIP ROOF

Половатая крыша также известна как крыша с откидной крышей или остриженный фронтон. Это вариант вальмовой крыши с небольшой модификацией в верхней части фронтона.

В шатровой крыше все стороны крыши имеют пологий уклон в сторону стен. По сути, это означает, что у дома нет фронтонов или вертикальных сторон, как это обычно наблюдается в других типах крыш.

Эти виды крыш могут быть спроектированы для домов с прямоугольными планами, которые имеют четыре стороны.В большинстве случаев уклон крыш будет одинаковым, что сделает ее асимметричной в самом центре.

Также важно отметить, что уровни облицовки на полувальмовых крышах обычно одинаковы, поэтому желоб можно легко закрепить по всему дому. Также часто можно увидеть фотографии, на которых изображены полувальмовые крыши со скошенными сторонами слухового окна.

СТРОИТЕЛЬСТВО ПОЛУШАТАРНЫХ КРЫШ

Из-за технических особенностей, связанных с их строительством, вальмовые крыши, в том числе полушатровые, обычно труднее построить по сравнению с обычными двускатными крышами.

Для устойчивости и общей эстетики всего здания полувальмовые крыши требуют множества сложных систем ферм или стропил для успешного строительства полувальмовых крыш.

Это факт, что построить такую ​​крышу действительно сложно, но небольшое утешение исходит из знания, что построить стены, которые будут нести крышу, относительно легко.

Это просто потому, что стена, несущая половину вальмовой крыши, построена на одном уровне, поэтому здесь очень мало проблем или сложностей.

Конструкция полувальмовых крыш может принимать различные формы и формы в зависимости от архитектурного дизайна рассматриваемой конструкции, а также от общего вида здания по желанию владельца.

Большинство процессов строительства наполовину вальмовой крыши обычно включают треугольную поверхность, наклонную поверхность, шатровые стропила, а также уклон крыши.

Треугольные грани будут ограничены бедрами. С другой стороны, бедра или стропила будут опираться на внешние углы конструкции, которые затем поднимут их до гребня.

Предположим, у здания есть внутренние углы, скошенные грани будут соединены специальной впадиной. Половатные крыши обладают уникальным преимуществом, так как придают конструкциям компактный и прочный вид.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ПОЛУШАТРОВЫХ КРЫШ

Прежде чем рассматривать различные планы полувальмовых крыш для ваших конструкций, важно знать о конкретных плюсах и минусах такой крыши.

По сути, вы должны понимать, что эта крыша может не подходить для всех типов конструкций.Хотя его можно сделать так, чтобы оно соответствовало любому зданию с большими архитектурными изменениями, вы получите лучшие результаты, если будете использовать его в типах конструкций, которые ему больше всего подходят.

С учетом сказанного, вот некоторые из преимуществ использования наполовину шатровых крыш для ваших конструкций:

  • Лучше работать в условиях сильного ветра

Конструкция и конструкция наполовину крыш позволяет им работать намного лучше по сравнению с к другим типам кровли. Несмотря на то, что конструкция относительно сложна, она не имеет большого количества изгибов или кривых, а уклон очень пологий.

Таким образом, использование этой крыши идеально в местах, которые обычно испытывают экстремальные ветровые условия, поскольку вам не придется регулярно сталкиваться с ветровыми повреждениями.

  • Более устойчивая по сравнению с другими типами крыш.

Архитектурные и дизайнерские аспекты полувальмовых крыш делают их более устойчивыми по сравнению с другими типами крыш.

Например, их способность противостоять сильным ветрам и никогда не терять своей целостности указывает на то, что даже здания, на которых они построены, также останутся прочными и устойчивыми.

Неглубокий скатный профиль крыш также обеспечивает большую устойчивость по сравнению с крышами с относительно более высокими профилями.

НЕДОСТАТКИ

Хотя полувальмовые крыши желательны при определенных обстоятельствах, они все же имеют некоторые недостатки, которые могут сделать конструкцию полувальмовой крыши менее желательной. К некоторым из этих недостатков можно отнести:

  • Меньше места внутри — конструкция и конструкция наполовину шатровых крыш не позволяют иметь много места внутри конструкции.Это может очень обескураживать, особенно в тех случаях, когда конструкция была построена специально для хранения.
  • Доступ затруднен — ​​опять же, исходя из конструкции и по сравнению с планами двускатных крыш, шатровые крыши очень труднодоступны, что делает уход за ними утомительным и предлагать им услуги по техническому обслуживанию. Они также очень опасны для мастеров кровли.
  • Трудно вентилировать — кровельная вентиляция — еще один недостаток полувальмовых крыш.Плохая вентиляция приводит к меньшей вентиляции, а также к некачественному освещению внутри конструкций.

ИСПОЛЬЗОВАНИЕ ПОЛОВИНЫ ВИНТОВОЙ КРЫШИ

Существует ряд современных применений вальмовой крыши, а также полушатровой кровли. Этот стиль кровли хорошо подходит для различных архитектурных идей, таких как американские дома Foursquare и дома в французском стиле.

Поскольку они олицетворяют комфорт и стабильность, очень часто можно увидеть, что коттеджи и бунгало используют этот тип кровли.

Однако, обладая хорошими архитектурными решениями, вы можете вписать эту крышу в любой тип конструкции и при этом добиться отличных результатов.

Не пытайтесь вносить такие изменения, не проконсультировавшись со своим архитектором, чтобы не потратить впустую много материалов, рабочей силы и затрат.

Также важно отметить, что полушатровые крыши не существуют изолированно, но у них есть ряд вариаций.

Это означает, что когда вы думаете о том, как построить полувальмовую крышу, вам также может потребоваться рассмотреть существующие варианты, чтобы у вас был широкий выбор для выбора.Обязательно проконсультируйтесь со своим подрядчиком, чтобы выбрать лучший из имеющихся вариантов.

.

ПЛАНЫ И СТРОИТЕЛЬСТВО КРЫШЕК

Хорошее планирование требует времени и послужит отправной точкой для строительства, ведущей к хорошему качеству каждой крыши крыльца. Различные конструкции и стили крыш крыльца должны различаться в зависимости от стиля дома для достижения удовлетворительного и наилучшего результата.

В этой статье содержится информация об общих типах крыш крыльца , , а также несколько советов и руководств по процессу строительства.

Планы и конструкция крыши крыльца относится к детальному плану конструкции крыши крыльца.Сюда входят материалы, дизайн, стиль, структура, а также компания, которая будет заниматься процессом строительства.

Достижение желаемой крыши крыльца будет зависеть только от стиля работы экспертов, сложности конструкции, а также сложности конструкции.

Двускатная крыша считается самым простым и наиболее распространенным типом крыльца. Он имеет форму треугольной крыши, выступающей внутри конька и спускающейся к центру ограждения.

Планы крыши двускатного крыльца следует учитывать, чтобы построить и построить этот тип крыши с хорошим качеством.Крыша крыльца этого типа предназначена для отвода воды и снега в целях безопасности.

Это нависает над стеной шкафа по бокам, что требует использования облицовки и перекрытий. Это обычно используется, зная, что каждый дизайн дома будет гармонировать с его формой. С другой стороны, козырёк двускатной крыши иногда может вызывать проблемы, особенно когда он задевает окна в доме.

План крыльца с вальмовой крышей — это еще один способ планирования конструкции крыльца другого типа, которым является крыльцо вальмовой крыши.

Этот тип крыльца считается сложным типом, в котором нисходящие откосы идут в направлении и положении сторон крыши. Учитывая, что здесь нет фронтонов, склоны все пологие.

Он также бывает различных форм, например, квадрат, при правильном выполнении которого он будет выглядеть как пирамида.

По сравнению с крыльцом с двускатной крышей, его сложно построить, зная, что для этого требуются очень сложные наборы кровельных ферм.С другой стороны, этот эстетичный дизайн обеспечивает компактность и прочность конструкции.

Конструкция крыльца с скатной крышей считается тяжелой конструкцией крыши. Этот тип крыши не подвержен никаким проблемам с кровлей. Вот почему есть необходимость переоборудовать любую плоскую крышу в такую ​​крышу крыльца.

При строительстве крыши этого типа первое, что нужно сделать, — это удалить существующую облицовку и водосточные желоба с помощью противоугонной планки.Это потребует особого ухода, особенно если участок гнилой, чтобы обеспечить безопасность.

Также необходимо использовать подходящие материалы для этой конструкции, чтобы она работала в течение более длительного периода времени.

Строительство крыши крыльца должно выполняться людьми, обладающими достаточными знаниями и навыками. Как и любому другому типу планов и конструкции крыш крыльца, планам экранированной крыши с односкатной крышей также следует уделить достаточно внимания, чтобы план был приведен в действие.

Идеальный дизайн будет достигнут при тщательном планировании. Этот план поможет вам увеличить жилое пространство для различных целей, таких как обеденная деятельность и сезонные мероприятия.

Вы можете выбрать любой дизайн, соответствующий вашим предпочтениям. Этот план подходит для узких и длинных парадных крыльцов. Установка такой веранды защитит нас от насекомых и в то же время позволит свежему воздуху проникать в помещение.

Крыша крыльца всегда должна быть в надлежащем состоянии. В последние несколько лет конструкция крыши крыльца стала популярной во многих частях мира.

Этот вид строительной деятельности требует навыков и знаний плотницких работ. Превосходная крыша крыльца может добавить привлекательности внешнему виду дома, а также сделать его более комфортным для проживания. Есть соображения, которые следует сообщить msfr до начала строительства.

Сюда входят типы материалов кровли, которые будут использоваться, зная, что есть несколько материалов, из которых мы можем выбрать.

Другой — подъем и подъем крыши, при котором крыльцо должно быть похоже на крышу дома. Учитывайте также расположение окна над крыльцом. Под подоконниками окна должно быть 3 дюйма свободного пространства.

Всегда необходимо, чтобы каждый план был детализирован, чтобы избежать неопределенностей, которые могут возникнуть в процессе строительства. Это даст правильный способ построить желаемую крышу крыльца, которая будет соответствовать нашим потребностям для конкретных целей.

Детали конструкции крыши крыльца будут служить ориентиром и основой для руководства в процессе.Это даст подробную информацию о дизайне и структуре крыльца.

Детали дадут нам понять, что строительство крыши крыльца — действительно тяжелая и тяжелая работа. Чтобы крыльцо было построено правильно, нужны тяжелые материалы. Это также требует нескольких помощников, зная, что эта работа требует множества действий.

Физические навыки крайне необходимы по сравнению с другими формами строительства. Детали включают не только материалы, дизайн, стоимость и стиль крыльца, но также некоторые ключевые моменты в целях безопасности.

Ниже приведены некоторые детали, которые необходимы для строительства крыши крыльца:

  • При строительстве необходимо использовать только новые материалы, которые поставляются поставщиками с хорошей репутацией. Использование старых материалов может привести к некачественному подъезду, что заставит нас страдать.
  • При найме в строительную компанию обязательно наличие письменного контракта, содержащего план, а также стоимость.
  • Те, кто будет пользоваться крыльцом, должны быть обучены тому, как правильно им пользоваться, чтобы оно стало лучшим активом дома для различных целей.

Мы не можем отрицать, что некоторые из нас искусны в строительстве. У них есть преимущество, когда они могут построить и построить что-то самостоятельно.

Сделай сам (сделай сам) для строительства крыши крыльца позволит им сэкономить сумму денег по сравнению с теми, которые нанимают подрядчиков. Мелкое строительство крыльца можно осуществить без помощи подрядных организаций, особенно если у вас есть необходимые навыки и материалы для строительства.

Сделай сам также повысит креативность и воображение человека для хорошо выполненной работы по строительству крыльца.

Крыши крыльца бывают разных форм и стилей, таким образом, принимая форму крыши . Плоская крыша крыльца считается одним из самых известных стилей крыльца, который можно увидеть в большинстве домов.

Это подходит для больших зданий и домов, в которых они будут выглядеть более привлекательными, а также помогает максимально увеличить пространство. С другой стороны, плоская крыша крыльца может дать неправильный водоотвод, что может повлиять на качество крыльца.

У разных людей разные предпочтения в отношении того, какую веранду они хотят.Кто-то хочет иметь крыльцо со сложным дизайном и стилем, а кто-то хочет простое крыльцо. Желательно, чтобы крыльцо оставалось простым, пока оно функционирует должным образом.

Для этого не требуется достаточно тяжелой работы и материалов, которые иногда вызывают стресс и проблемы с вашей стороны. Простота плана и конструкции крыши крыльца позволит вам максимально использовать ее.

В отличие от сложных конструкций и стилей крыльца, которые стоят слишком дорого, простое крыльцо подойдет для бюджета, который у вас есть для недорогого строительства.

Сегодня крыша крыльца считается в обществе символом. Чем дороже и красивее ваша крыша крыльца, тем богаче вы будете казаться в глазах окружающих. Нам не нужно тратить много денег на строительство крыши крыльца, зная, что заработать деньги непросто.

Благодаря современным технологиям, оборудование для строительства также модернизируется и позволяет легче и удобнее возводить не только крыльцо, но и другие постройки и дома.

Правильный выбор строительной компании, которая будет строить крыльцо, следует выбирать с умом, чтобы не тратить деньги и время напрасно.Хорошая крыша крыльца заставит нас гордиться тем, что мы получили, зная, что это стало результатом тяжелого труда и усилий.

.

Шатровая кровля — англо-немецкий словарь

en Планировка постройки началась на улице со школой, к которой была пристроена синагога с шатровой крышей с четырех сторон.

WikiMatrix de Horcht, sie nahen!

ru После выдачи разрешения на строительство в мае 2000 года он был полностью отремонтирован до марта 2001 года, оставив нетронутыми стилистические элементы окон, шатровой крыши и стен.

WikiMatrix de Und wollen auch keine Chimären und Hybriden! Wir wollen ganz klare Verbote!

ru Балки неметаллические, стрингеры (части лестниц) неметаллические, здания неметаллические, каркас для строительства неметаллический, обшивка, неметалл, строительный лес, полуобработанная древесина, промышленные древесина, обработанная древесина, конструкции из дерева, беседки, хижины, навесы, навесы и дома для автомобилей, неметаллические, дома из дерева, дома сборные, неметаллические, бревенчатые дома, продаваемые в комплекте, мобильные дома не из металла, строительные элементы из дерева, в том числе вальмы для кровли, балки, балки, столбы, рейки, доски, строительные панели, двери, окна, рамы, балюстрады, лестницы, шпон, паркет, паркетные половые доски, половые доски, панели пола, панели и деревянные панели, плинтусы из дерева, лестницы неметаллические, пиломатериалы

tmClass de Ja, aber Sie haben sie mir versprochen ,
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
