Как сделать плуг на мини-трактор своими руками?

Плуг – орудие труда, предназначенное для вспахивания твердой почвы и используемое человеком с древних времен. Целевое применение плуга определяет его технические и качественные характеристики: конструкцию рамы и режущего элемента, крепежные механизмы и упоры, материал изготовления и его толщину.

Общие характеристики

Плуг по своему предназначению бывает нескольких видов:

  • ручной – для пахоты мягкой земли малой площади;
  • конный – применяется в ситуациях, когда нужно обработать землю, доступ к которой ограничен для спецтехники;
  • с канатной тягой
    – помогает обрабатывать почву в труднодоступных местах, например, в горах или на болоте;
  • навесной – работает в связке со специальной техникой, позволяет снизить радиус разворота во время последовательного вспахивания;
  • прицепной – плуг общего назначения.

Упомянутые виды плугов, в свою очередь, подразделяются на следующие подвиды:

  • однокорпусный;
  • двухкорпусный и более;
  • дисковые – оборотные;
  • роторные.

Общепринятая конфигурация инструмента для вспахивания, который можно сконструировать своими руками, отражена на рисунке 1.

Основные части конструкции корпуса имеют следующие детали:

  • долото – накладка на режущую часть;
  • лемех – съемный «нож»;
  • крыло, грудь и перо отвала;
  • углосним – срезает углы с пластов почвы;
  • стойка – крепежный элемент.

Современные технологии позволяют изготовить плуг своими руками. Можно сконструировать его по своим чертежам или модифицировать готовый под свои нужды. Орудие труда, изготовленное самостоятельно, обладает рядом преимуществ и характерными конструктивными особенностями.

Особенности самодельной модели

Плуг собранный своими руками – это инструмент, отвечающий целевым потребностям и имеющий невысокую стоимость. Для его сборки можно использовать материалы, имеющиеся в наличии, а также части конструкций других сельскохозяйственных агрегатов. Последние могут быть взяты со старых сельхоз цехов, пунктах приема черного металла, в других подобных местах.

Самодельный плуг легко ориентировать под свои нужды. Есть возможность приспособить его под разные виды почвы, тягловые механизмы и даже под функции обработки сельскохозяйственных культур. Собственный плуг можно изготовить с учетом мощности и производительности тракторной техники, что позволит добиться наивысшего коэффициента полезного действия и снизить деструктивные нагрузки на инструмент вспахивания.

Режущий элемент данного плуга может быть сменным и изготавливаться/затачиваться самостоятельно, что значительно удешевляет обслуживание механизма. При самостоятельном изготовлении появляется возможность варьирования целевого использования – внедрение функции сменных элементов: насадок, креплений, частей корпуса и рамы.

Это позволяет производить работы комбинированного характера, например, вспахивания и скашивания кустарника.

Изготавливая свой плуг можно уделить особое внимание выбору материалов и их качеству. Это одно из ключевых преимуществ самодельной сборки, так как покупая плуг в магазине, сложно быть уверенным в качестве металла, использованного для изготовления заводского агрегата. После приобретения магазинной модели может понадобиться последующая её доработка или замена некоторых некачественных узлов конструкции.

Материалы и инструменты

Изготовление самодельного плуга для мини-трактора требует наличия основного инструмента:

  • сварочного инвертора;
  • болгарки;
  • дрели;
  • тисков.

И дополнительного инструмента, список которого определяется конструкцией конкретного механизма и условиями его производства.

Материалами, составляющими основную конструкцию, должны быть заготовки из прочной стали. Нарушения их целостности – трещины, деформация, сильная ржавчина – недопустимы.

Список материалов, которые могут понадобиться:

  • толстопрофильный листовой металл высокой прочности;
  • металлические уголки и пластины достаточной толщины;
  • болты различного калибра;
  • дополнительные наименования (шайбы, подшипники, пружины), определяемые характеристиками конкретной конструкции.

Как сделать?

Для того чтобы облегчить процесс сборки плуга для мини-трактора, можно пойти путем реконструкции другого одноимённого орудия труда, используемого в связке с тягловыми объектами: конный плуг или предплужник от пашущего механизма большого трактора.

Сборка нужного агрегата требует составления правильных чертежей. Их наличие обеспечит оптимизацию конструкции, уменьшение количества составных деталей, простоту и качество сборки.

На чертежах должны быть отмечены размеры элементов, тесно связанные с габаритами мини-трактора, свойствами обрабатываемой почвы. В процессе изготовления важно придерживаться данных параметров.

На этапе проектирования стоит вырисовать отдельно каждую деталь, имеющую неправильную форму, с соблюдением натуральной величины. В дальнейшем из таких чертежей можно будет создать лекало для переноса изображения детали на металлическую заготовку. Некоторые вариации чертежа плуга показаны на рисунке 2 и 3.

Рассмотрим два варианта изготовления плуга для мини-трактора.

Из конского плуга

Данная конфигурация плуга, агрегатируемая с мини-трактором, считается наиболее простой в изготовлении. Вся работа по реконструкции конного плуга сводится к тому, чтобы приспособить к нему раму, имеющую специальный механизм крепления, оснастить его колесом (при необходимости) и утяжелителем.

Конный плуг состоит из корпуса и двухсторонней рамы, которая служит механизмом крепления к упряжи животного и средством управления процессом вспахивания. Простейшая его конфигурация показана на фотографии 4.

В данном случае нужно реконструировать крепежную часть конного плуга в ту, которая будет инсталлироваться на мини-трактор с применением наименьших усилий. Упростить этот процесс можно путем изготовления фаркопа для тракторного крепления. Его экземпляр показан на фотографии 5.

Тягово-сцепное устройство – простое в изготовлении.

Широкая пластина, имеющая в краях по два горизонтальных отверстия с внутренней резьбой, дополняется выступом посередине, в который вкручивается/вваривается форкопный шар с ножкой. По центру пластины крепится деталь Г-образной формы, служащая стопорным механизмом для рамы плуга, одетой на фаркоп. Пластина помещается между двумя «ушами» тракторного крепления, фиксируется при помощи четырех болтов.

Приведенная на фотографии 4 модификация конного плуга, оснащена специальным колесом. Оно служит упором для рамы конструкции, с его помощью можно регулировать глубину вхождения плуга в почву.

Регулировка осуществляется при помощи простого механизма – скобы с резьбой, в которую вкручивается зажимной болт. Стойка колеса может вертикально двигаться внутри скобы. Болт фиксирует ее в нужном положении. Данная конструкция позволяет при необходимости двигать скобу вдоль рамы плуга.

Само колесо выполнено из металлического обода, спиц и барабана оси. Для его изготовления можно использовать металлическую ленту 300х50 мм, арматурные прутья, кусок трубы с диаметром равным диаметру оси колеса.

Металлическая лента изгибается в виде обруча, ее края свариваются между собой, сварной шов шлифуется шлифовальным или отрезным кругом болгарки. Отрезок трубы, равный ширине ленты, укладывается в центр круга. Измеряется расстояние от обода до внешней поверхности трубы – барабана. Арматурные спицы будут равны этому расстоянию. Полученные заготовки свариваются между собой. Для улучшения характеристик кручения колеса в барабан можно вварить подшипник соответствующего диаметра. Это снизит трение и уменьшит нагрузку на ось колеса.

Описываемая конструкция плуга может эксплуатироваться двумя способами. В первом случае понадобится второй человек, который будет управлять плугом сзади, корректируя линию борозды. При этом «управляющий» осуществляет нажим на раму, необходимый для достаточного погружения лемеха в землю.

Во втором случае присутствие помощника необязательно. Плуг утяжеляется и движется сам по себе. В качестве груза может выступать кусок тяжелого металла или камень, заключенный в оправу. Утяжелитель размещается с края, удаленного от трактора. В таком случае давление на лемех будет максимальным при имеющемся весе. Для того чтобы груз не переворачивал плуг, его стоит закреплять с нижней стороны рамы.

При эксплуатации плуга без второго человека стоит учитывать фактор искривления борозды. Простота описанной конструкции предполагает «плавание» плуга из стороны в сторону. Для устранения этой проблемы необходимо обустроить его «жесткое» сцепление с трактором. В таком случае тягловый механизм будет править полосу борозды.

Из предплужников

Предплужник – элемент тракторного плуга, служащий для срезания верхнего слоя почвы в процессе ее вспахивания. Фотография 6.

Его форма схожа с рабочим корпусом плужного лемеха, а размер вполовину меньше. Данный факт позволяет эффективно использовать предплужник в качестве плуга для мини-трактора.

В процессе конструирования понадобится сварить раму, которая будет удерживать предплужник и крепиться к фаркопу трактора, а также оснастить ее колесом упора.

При создании чертежей данной конструкции стоит учитывать мощность трактора, состояние обрабатываемой почвы, объем будущих работ. Если предполагается вспахивание большой площади земли, можно использовать два предплужника на одной раме. В таком случае плуг получится двухкорпусный. Это необходимо для того, чтобы снизить нагрузку на один корпус лемеха и уменьшить его износ.

Процесс сборки конструкции, ее инсталляции на трактор схож с реконструкцией конного плуга. Изготавливается рама похожей конфигурации, колесо, крепления для стойки лемеха и всей конструкции к фаркопу. Монтируется утяжелитель или ручки управления, предназначенные для ручной коррекции борозды.

Техника безопасности

В процессе эксплуатации самодельного плуга необходимо соблюдать соответствующие меры безопасности. Среди них можно выделить наиболее важные пункты.

  • в момент движения плуга по борозде недопустима его настройка по высоте, очистка колеса и лемеха от земли и другие манипуляции, связанные с участием человека;
  • все узлы соединений должны быть надежно закреплены – люфт недопустим;
  • необходимо осуществлять своевременную очистку механизмов и заточку режущих элементов;
  • все действия производить только с обездвиженным плугом при выключенном тракторе.

Для обеспечения безопасности труда важно производить работы, соответствующие техническим характеристикам конкретного аграрного механизма. Превышение нагрузок может привести к быстрому износу, повреждениям агрегата и нанесению вреда здоровью человека.

О том, как сделать плуг на мини-трактор своими руками, смотрите в следующем видео.

Самодельный Плуг Для Минитрактора — Легкое дело

Самодельный плуг для мотоблока чертежи. Автор как я прикрепил плуг к квадрику. Мало того что фото грузятся очень долго, но они еще и не все открываются.

Как свидетельствует практика, не окажутся лишними, невостребованными и другие знания и навыки. Отверстия в отвале и опоре отвала лучше всего просверлить с одного прохода. Наиболее простой из них предусматривает движение горизонтальной образующей АБ по двум направляющим параболам 1—1′ и 2—2′, которые располагаются соответственно в плоскости стенки борозды и в плоскости, параллельной ей на расстоянии ширины захвата корпуса.

С помощью него можно в самый короткий срок вспахать огород. Все это нельзя, естественно, не учитывать. Автор Моя страница в одноклассниках ivanchurin. Подписывайтесь на мой канал и добавляйтесь ко мне в друзья! Все понятно, за исключением изгиба отвала и поворота относительно траектории движения.

Чтоб форум был удобным и. Фундамент печи, раствор для кладки, необходимый и. В малогабаритной сельхозтехнике мини- тракторы, мотоблоки из рассмотренного выше комплекта рабочих органов используют подчас лишь корпус. Вплоть до конструкционных материалов, наличия станочного оборудования, газоэлектросварки, мини- кузницы и пр. И еще одна, на сей раз уже общая для обоих типов лемеха, особенность. Уважайте труд Модераторов и Администраторов форума. Приспособление для перевозки переноски бруса и бревен своими руками Самодельное устройство — приспособление для..

Тематических подборок о простых, но эффективных в работе самодельных приспособлениях, без которых не обходится личное подворье, «Моделист- конструктор» публиковал немало см. Среди них был и рецепт приготовления шампанского из виноградного листа или зеленого винограда. Корпуса с полувинтовой лемешно- отвальной поверхностью лучше оборачивают, но хуже рыхлят пласт. Но на малогабаритных почвообрабатывающих орудиях предплужники, как уже отмечалось, обычно не используются. Однако, если рассада уже высажена можно производить сборку и в это..

Самодельный плуг на электролебедке. Однозначно, что этот осадок не грязь, а продукт какой- то реакции, происходящей в напитке Как же избавиться от осадка? Такое же магнето, по- моему, идет и на бензопилы. Не задавайте авторам тем однотипных вопросов!

Сначала из картона изготовьте шаблоны, а из плотной бумаги — выкройки разверток лемеха, отвала и опоры отвала. Тому, кто хорошо знаком с кузнечными работами, вполне по силам окажется выполнение отличного, надо сказать, лемеха из изношенного, но имеющего запас металла на тыльной стороне. Схема капельного орошения огорода или теплицы в разделе.

Самодельный минитрактор продам в России — 7. Японские минитрактора. Дизельные, 2- 4. WD+блокировка дифференциала, почвенная фреза (ширина 1.

  1. Самодельный плуг для минитрактора, чертежи к нему, размеры и описание конструкции можно найти в этой статье. Рассматриваемый самодельный плуг для минитрактора можно собрать за несколько свободных вечеров.
  2. Изготовить плуг при наличии необходимых инструментов и материалов можно. К недостаткам относят то, что минитрактор не сможет поднять и&nbsp.
  3. Плуг для мини-трактора необходим для проведения пахотных работ. Конструкция этого навесного оборудования довольно проста, поэтому многие фермеры предпочитают использовать самодельный плуг.
  4. Самодельный плуг для минитрактора. Привет!У плуга МТЗ захват 25 см. Самодельный двухкорпусный плуг, испытание зимой.
  5. 25 лошадей тоже не мало. Я так умничаю, а у самого еще.

Самодельный плуг на самодельном минитракторе. Мини трактор Беларус 132н. Самодельный трактор с двухкорпусным плугом. Плуги для минитракторов различных производителей и модификаций: цены и описания. Самодельные, плуги, фрезы, отвалы, прицепы и т.д. Самодельный двухкорпусный плуг для минитрактора. Размер плуга для минитрактора. Чертеж самодельного плуга для минитрактора. Плуг двух корпусный для мини-тракторов самодельный, корпуса конные,рама-сваренный уголок на 75,колесо. Самодельный двухкорпусный плуг. Продолжим сборку самодельного плуга для минитрактора.

http://electrovymir.weebly.com

Плуг для мотоблока своими руками (с чертежами)

Плуг для мотоблока – это пассивный навесной инструмент. Плуг предназначен для вспашки почвы, а также для посадки сбора клубней и нарезания борозд. Этот инструмент является необходимым агрегатом при проведении аграрных работ. И Вы можете сделать плуг, так же, как и многие другие инструменты для мотоблока своими руками.

Основная задача плуга — перевернуть верхний слой земли. Эта задача выполняется при помощи рабочих органов плуга: лемеха, отвала и полевой плиты, которые, в свою очередь, составляют корпус плуга и крепятся к стойке плуга. Полевая плита, упираясь в дно борозды, является опорой плуга, лемех подрезает пласт земли, а при помощи отвала земля оборачивается и крошится.

Приступая к изготовлению плуга, необходимо выбрать сталь толщиной 3-5 мм. Меньшая толщина стали приведет к деформации устройства. Это объясняется большими нагрузками на плуг при подъеме пласта толщиной 20-25 см. Для изготовления лемеха самодельного плуга для мотоблока подойдет легированная сталь 9ХС. Его лучше сделать съемным; это даст возможность затачивать его перед пахотой при необходимости. Можно также использовать обычную углеродистую сталь, которая не подвергалась термической обработке, но перед началом использования ее нужно будет подготовить. А именно: следует режущую часть лемеха перед вспашкой в холодном состоянии отбить на наковальне и наточить.

Для изготовления отвала используют различные варианты. Ниже перечислены некоторые из них.

1. Отвал самодельного плуга с цилиндрической поверхностью. Для этого Вам понадобятся листогибочные вальцы. Заготовка отвала из стали, толщиной 3-4 мм подается к вальцам под углом 20° для ее деформации. После чего доработку проводят по шаблону молотком.

2. Также изготовление отвала можно произвести из стальной трубы. Ее диаметр должен быть 540 – 600 мм, а толщина стенок – 4-5 мм. Для начала следует подготовить шаблон из плотного картона, а затем наложить его на трубу, так, чтобы угол между нижней образующей отвала и образующей цилиндра трубы был равен приблизительно 20-23°. После чего необходимо очертить контур отвала мелом, вырезать его и обработать на наждаке.

Имеются и более сложные варианты изготовления отвала для плуга своими руками, и здесь Вам уже предстоит самим выбрать, какой же чертеж самодельного плуга для мотоблока для Вас более целесообразен.

После того, как рабочие элементы плуга готовы, можно приступать к сборке корпуса. Но тут Вам понадобится сварочный аппарат и стальной лист размером 500*500 мм и толщиной 2-3 мм. На листе необходимо построить угол как на рисунке, отступив от краев по 40 мм.

Устанавливаем лемех под углом α0=25° к металлическому листу и «прихватываем» его с двух сторон сваркой. Вертикально боковой щиток стойки подводим под лемех, выступая за края лемеха на 5-8 мм. Щиток стойки необходимо расположить выше лезвия лемеха на 6-10 мм, чтобы не препятствовать работе лезвия лемеха, и прикрепить его к лемеху и листу металла сваркой.

Далее следует состыковать отвал самодельного плуга с лемехом. Между ними не должно быть зазоров. Для уточнения — угол между верхним обрезом отвала и лезвием лемеха равен разности углов γmax и γ0 и , а это составляет приблизительно 6-8°.

Произведя подгонку отвала к лемеху, следует прихватить его к боковому щитку и к лемеху сзади. На финальном этапе следует к пластине основания прихватить упорные уголки для лемеха, а потом эту пластину и распорную планку приваривают к боковому щитку. Если результат Вас устраивают, то все места схватов можно окончательно «пройти» сваркой, после чего все швы необходимо зачистить. Лист, на котором собирался самодельный плуг для мотоблока, следует отсоединить от Вашего изделия. Лемех и отвал следует отшлифовать.

Мы рассмотрели самые распространенные чертежи самодельного плуга для мотоблока. Несомненно, существует большое количество других вариантов. Но, используя такой принцип, Вы гарантированно сделаете себе рабочий и практичный инструмент. Но Вам обязательно стоит учесть, что никаких сертификатов на плуг, сделанный своими руками нет. Совсем другое дело – заводская модель. Поэтому выбирать остается Вам: сделать плуг своими руками или купить его в магазине. Самостоятельное изготовление плуга — это интересное и занимательное увлечение.

Плуг для минитрактора — виды, изготовление, регулировка, видео

Плуг для минитрактора является одним из основных видов навесного оборудования. С его помощью на разную глубину возделывают грунт для дальнейшего окультуривания земельного участка. Хоть устройство и конструкция плуга на минитрактор проста и понятна с древних времен, с тех пор, когда использовался только конный плуг, существует несколько его модифицированных разновидностей.

Подбор плуга определенного вида зависит от типа почвы на Вашем участке и от характера предстоящих работ. Так что перед покупкой или перед изготовлением плуга своими руками советуем ознакомиться с небольшой классификацией данного оборудования.

Разновидности плугов, их особенности

Наиболее распространенная классификация плугов основана на их принципе работы. По этому критерию выделяют 3 типа плугов – роторные, дисковые и оборотные.

Дисковый плуг

Основной элемент конструкции данного оборудования выполнен в виде режущих дисков-полусфер, закрепленных на раме и вращающихся на подшипниках. Такое устройство позволяет использовать плуг на целинных и влажных грунтах, а также на участках с повышенным содержанием грубых стеблей и корней растений.

Подобный тип плуга подойдет к любому агрегату мощностью не менее 18 лошадиных сил (например, к минитрактору Катман). Ширина обработки таким плугом в среднем составляет 90 см, глубина – около 25 см. Устройство очень удобное в эксплуатации и простое в ремонте. Также плуг подвержен механическим повреждениям с минимальным риском, поскольку в большинстве случаев режущие диски просто огибают или «перескакивают» камни и прочие твердые предметы.

Оборотный плуг (лемешно-отвальный)

Название свое получил за возможность разворачивать навесное оборудование без необходимости разворота минитрактора. Конструкция выполнена в виде клиновидного однокорпусного, двухкорпусного или 3-корпусного лемеха. Они подцепляют и переворачивают целые пласты грунта, тем самым разрыхляя его.

Глубина обработки оборотным плугом регулируется в пределах 25 см (для дополнительного удобства регулировки также устанавливаются опорные колеса). Мощность минитрактора, необходимая для работы с данным оборудованием, должна быть в пределах 18-35 л. с. Чаще всего используются именно 2-х корпусные оборотные плуги.

Роторный плуг

Одна из последних и современных модификаций плугов. Выполнен в виде подвижного вала с несколькими лемехами, что позволяет работать с широким захватом площади. Качественно и достаточно глубоко прорабатывает почву для различных типов сельскохозяйственных культур.

Как сделать плуг для минитрактора?

Самодельный плуг для минитрактора – довольно простое и практичное конструкторское решение. Устройство будет отличаться надежностью и простотой, а изготовление не займет много сил и времени.

Перед началом работы стоит подготовить схемы и чертежи с размерами. Можете воспользоваться уже готовыми чертежами, приведенными ниже:

Первым этапом изготовления плуга будет изготовление рамы из толстой металлической трубы, на которую можно будет установить опорное шасси. К середине конструкции приваривается поперечная балка и крепления для дышла.

Следующий шаг – крепление стойки плуга. По краям трубы сверлятся 2 отверстия. В них с помощью болтов крепятся ручки, сделанные из трубы.

Лемех и сошник изготавливаются из инструментальной прочной стали (не менее 3 мм в толщину) и соединяются в одно целое посредством сварки. Угол изгиба подбирается индивидуально, но все же рекомендовано выдерживать его в пределах 150 градусов.

Отвал изготавливается из такой же стали, что и лемех (можно взять металл немного тоньше, 2 мм). Соединение с сошником будет состоять из шарниров и распорок. Посредством распорок можно будет регулировать угол наклона отвала.

В самом конце конструируется сцепное устройство для соединения с трактором.

Предлагаем также ознакомиться с видео, на котором продемонстрировано работу минитрактора с самодельным двухкорпусным плугом:

Как отрегулировать плуг на минитрактор?

Перед началом работы любого сельхоз оборудования стоит провести его регулировку. От этого будет зависеть качество и безопасность работы. Плуг не является исключением.

Правильную настройку плуга на минитрактор следует производить по такому алгоритму:

  1. Для начала стоит обследовать конструкцию на наличие повреждений и ослабленных болтов. Все крепления затягивают, а движущиеся детали и подшипники смазывают.
  2. С помощью регулировочного болта выставляем необходимую глубину обработки. Чем сильнее затянут болт – тем глубже будет глубина обработки.
  3. Проверьте высоту стоек – они должны находиться на одном уровне.
  4. Выставите ширину обработки путем изменения длины тяги поперечного вала.
  5. Также необходимо следить за расположением штыря крепления – он должен находится перпендикулярно почве.

Самодельный плуг для минитрактора. — Самоделки ТУТ

Приветствую всех моих читателей, в этой статье я попытаюсь объяснить свой вариант изготовления плуга для минитрактора. Данный плуг предназначен для моего первого минитрактора, про который написано в этой статье.

Единственной трудностью, с которой я столкнулся при в изготовлении плуга, было приобретение конных корпусов. Прошло уже много времени и ими конечно же уже ни кто не пашет, а у кого были давно уже сдали в металлолом. Конечно сейчас на рынке можно всё купить, к примеру от того же китайца через интернет, но я этот вариант не рассматривал. Спустя некоторое время, объявился человек, у которого эти самые плуги залежались без дела. Естественно я этот шанс не упустил и договорился с ним. Основная задача была сделана.

Теперь рассмотрим, как сделать плуг для минитрактора своими руками.

Естественно каждый делает под свой минитрактор, но в качестве, примера, расскажу как делал я.

Для изготовления понадобится толстостенная профтруба 80*60 либо можно сварить между собой уголок. Из этого я изготовил каркас в виде прямоугольного треугольника. Размеры указаны на чертеже.



Первый корпус я расположил так, что бы пятка лемеха немного выходила за линию колёс, а пятка следующего лемеха перекрывала носок предыдущего примерно на 30 — 40 мм, это способствует полному подрезанию грунта, при небольшом отклонению плуга от прямолинейного движения. Расстояния между корпусами плуга должны быть такими, что бы во время работы, они не забивались почвой и растительностью.



Крепление плуга в третьей точки, сделал из полосы 10 мм  и усилил растяжкой, она также способствует регулировке плуга.

Глубина вспахивания регулируется опорным колесом, которое сделано из газового баллона и сошника. Отрезав от баллона 10 см и обрезав сошник по внутреннему диаметру баллона, затем обварив сошник ко кругу, колесо получилось как заводское. Глубина вспахивания достигает  до 25 см.

Во время пахоты, правые колёса минитрактора, едут по борозде и минитрактор находится под наклоном. В рабочем состоянии плуг должен находится в горизонтальной плоскости.

Настройку плуга можно провести следующим образом:

Выезжаем на ровную площадку и подкладываем деревянные бруски под левые колёса минитрактора и опорное колесо плуга. Высота брусков должна быть примерно на 30 мм меньше. чем глубина вспахивания. Плуг должен быть опущен. С помощью растяжек регулируем полное касание всех лемяхов площадки.

Основная настройка завершена.

Подкорректировать настройку плуга, а также настроить относительно продольной оси трактора можно во время самой работы.

Видеообзор — Самодельный плуг для минитрактора.



Всем спасибо за внимание!





Понравилось это:

Нравится Загрузка. ..

Плуг для мотолебедки своими руками чертежи. Самодельный плуг

Самодельный плуг – это не только экономически выгодно, но и не сложно в плане производства. Вы всегда будете уверены в надежности такого оборудования, но давайте разберемся, как его соорудить.

Плуг используется в сельском хозяйстве для вспахивания земли.

Если вы хоть раз читали газеты и журналы, предназначенные для сельского жителя, то наверняка заметили изобилие рекламы по продаже минитракторов и мотоблоков. Не удивительно, землю ведь приходится обрабатывать. А вот навесное оборудование к такой технике в продаже не всегда имеет высокое качество. Самый востребованный агрегат – плуг. И при его покупке будущий пахарь получает массу проблем: от такого устройства не всегда можно ожидать качественной вспашки, хотя стоит плуг промышленного производства довольно внушительно. Отличной альтернативой некачественному товару может стать самодельный плуг.

Конструкция плуга

Перед тем как приступить к изготовлению плуга, разберемся с его конструктивными особенностями. Основные его части: лемех, отвал и полевая доска.

Типы отвалов плугов: 1 – цилиндрический; 2 и 3 – культурные; 4 – полувинтовой; 5 – винтовой.

Лемех является основной режущей частью плуга. Располагается он под отвалом. Угол наклона режущей кромки лемеха должен составлять около 40 градусов. При меньшем угле изделие будет устремляться вверх. При работе на мотоблоке постоянно придется приподнимать ручки, что приведет к быстрой утомляемости работника. Самодельный плуг для минитрактора с упомянутым лемехом нужно все время придерживать в почве за счет гидравлики. Изготавливают лемех из высокопрочных марок стали. В домашних условиях отыскать подобный материал бывает непросто, поэтому рекомендуется использовать лемех промышленного производства от старой техники. Идеально может подойти деталь от подплужника. В старые времена сельскохозяйственная техника не отличалась большой мощностью, поэтому для тяжелых почв применялось оборудование, перед которым устанавливались подплужники – маленькие плуги предварительной обработки почвы, за счет которых производилось рыхление дерна.

Важную роль имеет отвал плуга. Его работа обоснована формой листа. Чем качественнее прогнут лист наружу, тем легче изделию осуществлять переворот вспаханной земли. Изготавливается отвал из низкоуглеродистой стали толщиной от 3 мм (это критическая толщина, которая подходит для мотоблока). Для трактора потребуется отвал с большей площадью листа и большей толщиной материала.

Полевая доска плуга нужна для обеспечения устойчивости его в почве. Если у вашего мотоблока обеспечена блокировка колес, то при наличии правильно установленной полевой доски вам не придется испытывать больших физических нагрузок. Блоку достаточно «показать» направление и задать углубление, а дальше он будет работать сам вплоть до окончания полосы вспашки.

Необходимые инструменты и материалы

А теперь перейдем к непосредственному изготовлению плуга. Начинать будем с математических расчетов с учетом технических характеристик вашего мотоблока. Если ваша техника обеспечена хорошим коэффициентом сцепления с почвой, то вы можете взять за основу любые чертежи навесного оборудования для мини техники. В противном случае не торопитесь делать плуг с широким захватом и большим углублением. Для обычного мотоблока необходимо соблюдать следующие пропорции: 8 кг веса техники на 1 см углубления и на 0,5 см ширины вспашки.

Для сборки плуга вам потребуются:

  • готовый лемех или кусок прочной стали;
  • электрическая дрель;
  • сталь для изготовления отвала и полевой доски;
  • электрическая сварка;
  • болгарка;
  • болты и гайки;
  • металлическая стойка для изготовления основы.

Порядок выполнения работ

Способ определения центра тяжести плуга: 1- корпус плуга; 2 – грядиль; 3 – рукоятки плуга; 4, 5 и 6 – веревки; 7 – крюк; 8 – отвес.

На ровной горизонтальной поверхности устанавливаем вертикально стойку, с левой стороны по ходу предполагаемого движения расположите полевую доску, с правой стороны располагается лемех. Иногда можно встретить совет, что все детали необходимо приварить к стойке. Если вы тоже задумали это сделать, то откажитесь от этой мысли: плуг должен быть разборным. Тогда в случае порчи любого элемента его легко можно будет заменить, что сократит время вынужденного простоя.

Для того чтобы плуг легко разбирать и собирать, сварите для него основу, в изделие будут входить треугольные формы, призванные обеспечить жесткость всей конструкции. На эту основу прикручиваем лемех и полевую доску по заранее отмеченным направлениям. Над лемехом необходимо закрепить отвал. Ему нужно придать определенную округлость, что можно сделать на специальном станке или методом ковки. Холодная ковка здесь не подойдет по двум причинам:

  1. Холодный металл очень плохо поддается деформации.
  2. Придать изделию определенную форму не получится: вы сделаете неровности, которые будут препятствовать скольжению почвы по листу отвала.

Лучше будет, если металл прогреть, проковать и немедленно закалить. Отверстия в отвале (их нужно 3) можно проделать прямо в кузнице, но не ошибитесь при этом с точностью в разметке.

А теперь отвал зафиксируем на корпусе. Использовать для крепежа необходимо болты со шляпкой, плотно погружающейся в отверстие. Все выступы будут препятствовать работе плуга, поэтому их необходимо срезать под основание и места зашлифовать.

Если вы работаете на приусадебном участке на тракторе, то вам необходимо иметь спаренные плуги, которые закрепляются на оси, идущей под углом к технике.

Здесь крепеж осуществляется с использованием прочных металлических хомутов (не используйте сварные элементы крепежа – их при нагрузке разорвет!). Положение несущей оси не должно быть стационарным. Здесь необходимо обеспечить хоть небольшой угол поворота, чтобы вы могли регулировать положение плугов.

При желании мастер может изготовить и оборотный плуг, поставив в промежутке между осью и трактором гидравлический привод для поворота. Но такая конструкция признана в народе нерациональной: она слишком быстро выходит из строя. Лучше уж воспользоваться заводскими элементами поворота плугов. Если они имеются в наличии, то проблемы нет, изготавливать же самостоятельно столь сложное устройство нет необходимости. Обойдется оно тратой времени и нервов, а результат усилий будет недолговечным.

При покупке мини-трактора для обработки небольшого земельного надела в комплектацию зачастую не входят все элементы навесного оборудования, поэтому их приходится приобретать отдельно. А цена любых запчастей в розницу значительно выше и зависит от производителя и качества.

Оборудование, удовлетворяющее всем требованиям хозяйственника, не всегда есть на рынке. Поэтому оптимальный вариант — изготовить самодельный плуг, который при этом обойдется значительно дешевле заводского оборудования, порой сомнительного качества.

Чтобы самостоятельно сделать плуг, нужно хорошо знать его конструкцию и функции его отдельных элементов. Обычно на частных земельных участках используется пахотное навесное оборудование общего предназначения. В конструкции такого плуга можно выделить две основные части: рабочая и вспомогательная.

К рабочим элементам оборудования относятся:

  • Корпус, который включает стойку и полевую доску. К стойке прикрепляются отвал и лемех.
  • Нож — основной режущий элемент распашника.
  • Предплужник — дополнительный режущий элемент навесного приспособления, предназначенный для среза верхнего слой грунта (дерна).

Вспомогательные элементы конструкции:

  • Рама — основание, на котором крепятся все остальные детали плуга. В ее конструкцию входят продольные брусья, распорки, балки жесткости.
  • Опорное колесо (высоту его монтажа можно регулировать).
  • Навеска — специальное приспособление, при помощи которого навесное оборудование можно прицепить к трактору мтз или мотокультиватору.

Плуг с предплужником для мотоблока

Предплужник предназначен для снятия верхнего слоя грунта при распашке земельного участка. Он переворачивает пласт грунта с сорняками, укладывает его на самое дно борозды, выполненной корпусом, который оснащен специальными приспособлениями. Он обрезает и переворачивает часть почвы со стороны борозды. Одновременно корпус с оснасткой разрыхляет почву и равномерно распределяет ее поверх слоя с сорняками, уложенного предплужником. Для выравнивания стенки борозды плуг оснащается специальным ножом, который монтируют перед крайним корпусом навесного оборудования.

Виды и устройство корпуса

Плуги подразделяются в зависимости от количества корпусов на одно-, двухкорпусные и многокорпусные устройства.

В конструкцию корпуса входят следующие детали:

  • стойка;
  • полевая доска;
  • лемех;
  • отвал.

От последних двух элементов конструкции зависит вид и качество вспашки земельного надела. Лемех подрезает почвенный слой, который по нему далее поднимается по направлению к отвалу, затем переворачивается и крошится. От конструкции отвала зависит угол разворота земельного пласта. Снизу корпуса смонтирована полевая доска, которая предотвращает смещение плуга по направлению вспаханной земли.

Если вас интересует, как изготовить плуг своими руками, чертежи его конструкции стоит подбирать, основываясь на типе обрабатываемой почвы этим навесным оборудованием для трактора мтз или мотокультиватора.

Варианты корпусов для плуга:

Важно! Если вы планируете сделать плуг с опорным колесом для мотоблока в бытовых условиях, конструкцию корпуса рекомендуется подбирать в зависимости от типа грунта.

Выбор корпуса зависит от типа выращиваемой культуры. Корнеплодам необходима тщательно разрыхленная почва, для получения которой не один из выше перечисленных вариантов сельскохозяйственного навесного оборудования не подходит. В этом случае рекомендуется использовать комбинированную конструкцию. Корпус оборудуется укороченным отвалом, лемехом и ротором, который в процессе обработки земельного участка дополнительно измельчает грунт.

Конструкция отвала

Отвалы могут быть:

Важно! При выборе конструкции плуга необходимо учитывать значимый момент: лемех с отвалом должны быть практически одинаковой толщины (1 мм — допускаемая величина «ступени», не больше 0,5 мм — зазор между отвалом и лемехом).

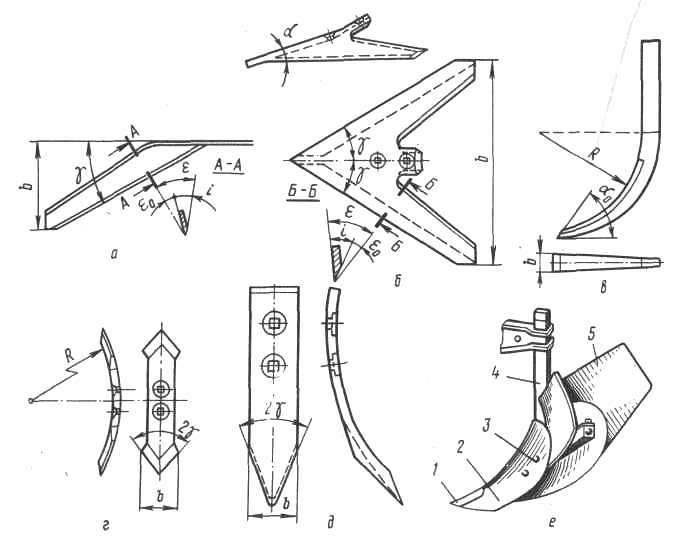

Форма лемеха

Чтобы смастерить плуг своими руками, чертежи плуга для минитрактора нужно подбирать по типу обрабатываемого грунта и сложности самого приспособления. Для начала нужно определиться с конструкцией лемеха.

Лемех — деталь плуга, подрезающая пласт грунта. По лемеху грунт далее поднимается к отвалу. Для изготовления этого элемента конструкции плуга применяется закаленная сталь повышенной прочности. Сделать такой элемент конструкции распашника в бытовых условиях можно из обыкновенной стальной трубы.

Формы лемеха:

Из перечисленных вариантов лемеха наиболее востребованным является изделие долотообразной формы для оборотного плуга. Они считаются наиболее устойчивыми в процессе эксплуатации, плуг свободно заглубляется на нужную глубину.

Прежде чем сделать плуг ручной работы для мотоблока, нужно правильно подобрать схему конструкции навесного оборудования. Если имеется старый инструмент, можно сделать на основании его новые детали. Если же старый плуг отсутствует, можно воспользоваться для его изготовления чертежами Зыкова. Но обязательно нужно учитывать параметры сельскохозяйственной техники, на которой планируется дальнейшее применение самостоятельно изготовленного навесного оборудования.

Ручной плуг «Вятский пахарь» (лопата отца Геннадия) своими руками (чертежи и схемы)

Ручной плуг «Вятский пахарь» (лопата отца Геннадия) — инструмент для быстрого вскапывания земли. Повышает производительность вспашки в 4 раза по сравнению с обычной лопатой. За счет поворотного способа работы совершенно не нагружает поясницу. Усилия прикладываются только к «рулю».

Лопата монаха Геннадия регулируется по высоте, что позволяет идеально подогнать её под рост землепашца. Ширина ковша 30 см — в 1,5 раза шире обычной лопаты. Вспашка земли происходит быстро и легко! Подходит для целины, плотного грунта, дернистой почвы.

Лопата отца Геннадия «Вятский пахарь»:
Увеличивает скорость вскапывания земли примерно в 4 раза;
В отличие от обычной лопаты не требует от вас нагибаться и приседать;
За один прием вытаскивает объем земли в 2 раза больше, чем лопата;
Делает посадку картофеля удобной и быстрой благодаря отвалу земли в сторону.

Несколько лет назад показывали по телевидению, как священник в российской глубинке ловко копал участок странной лопатой, в верхней части которой было. .. велосипедный руль. Меня это очень заинтересовало (сам я ту передачу не видел), и со слов жены, которая видела ту передачу, сконструировал чудо лопату, которой можно легко перекапывать землю в два раза быстрее и совсем не нагибаясь, тем самым не нагружая спину.

Материалы для изготовлення лопаты использовал подручные:
1. Руль из старого велосипеда, на ручки надел куски шланга, так удобнее работать

2. Труба из нержавеющей стали диаметром 22 мм.

3. Лопата из холоднокатаной нержавейки толщиной 2 мм

4 Штырь с пружиной или стальной подвижный (отрегулировать по грунту).

За рубежом, а также и в нашей стране с каждым годом придумывают нечто новое в рыхлении почвы, чтобы не нарушалась микрофлора, а микроорганизмы оставались на своем уровне: нижние — внизу, а верхние-вверху, что очень важно для будущих урожаев на приусадебных и дачных участках.

При копании такой лопатой получаешь одно удовольствие: хочется работать и работать, при этом совсем не устаешь. Очень она хороша для пожилых людей, болеющих радикулитом и другие болезни позвоночника.

Для перекопки травы или злаковых она не подходит, потому что землю нужно переворачивать корнями вверх, а она проворачивает почву только на 180 граградусов, а при резком движении достаточно и 100-120 градусов

Можно использовать материал и от шахтерской лопаты. От роста человека (а именно рычага руки) я вывел формулу:

Таким образом я определил высоту чудо-лопаты — от руля (верхней части) к режущей части (внизу лопату заточил).
Руль выровнял по прямой линии. Штырь входит в трубу и стопорится болтом 2,11 М8 и служит для проворачивания чудо-лопаты.
Начинать копать нужно справа налево или справа назад
Чертежи изготовления чудо-лопаты добавляю. Меня такое орудие труда удовлетворяет, работаю в охотку и особо не напрягаясь. Советую всем изготовить такую чудо-лопату, дабы облегчить свой не легкий труд.

Изготовление самодельного плуга является не такой простой задачей, как может показаться на первый взгляд. Несмотря на внешне простую конструкцию, для правильной работы необходимо правильно выдержать геометрию плуга, иначе все усилия окажутся напрасны.

Подготовка инструментов и материалов для работы

Конструирование плуга своими руками требует четкого плана действий и подбора нужных инструментов и материалов. Желательно заранее ознакомиться с готовыми чертежами изделия. Кроме этого, самодельное изделие для обработки земли должно отличаться простотой конструкции и эффективностью применения.

Для изготовления стандартного варианта собственноручного плуга потребуется следующее:

  • лемех или стальная заготовка;
  • перфоратор;
  • стальной материал для изготовления отвала и полевой доски;
  • сварочный инвертор;
  • углошлифовальная машина;
  • крепеж, в виде набора болтов и гаек;
  • стойка из металла для изготовления основания плуга.

При захватывании слоя грунта свыше 25 см поверхность и материал плуга подвергаются сильным нагрузкам, последствием которых может стать скорый износ изделия. В качестве материала заготовки лучше всего выбрать углеродистую сталь 9ХС или закаленную сталь 45 толщиной 4-5 мм.

Плужник (ниже представлен на фотографии) является одной из основных частей плуга. Для удобства пользования его лучше выполнить съемным, проще будет производить заточку.

Далее начинаем изготовление рабочей части корпуса плуга, отвечающей за подъем грунта и проворачивание его в борозду. Для изготовления отвальной части существует несколько способов. Поверхность соприкосновения отвальной стороны имеет форму цилиндра. Используя гибочное оборудование, произвести такую заготовку не составит большой трудности.

При отсутствии оборудования подойдут ножницы по металлу или электрогазосварочные приборы. На гибочном станке подача заготовки осуществляется на валы под углом в 20-23 градуса, а для придания нужного радиуса используется подобранный пуансон.

Другой вариант подразумевает наличие готовой трубы диаметром 0,55-0,6 м и с толщиной стенки 3-5 мм. Из обычного картона делается шаблон, покрывающий необходимую площадь трубы, по контуру которой с помощью электрогазосварочного оборудования вырезается нужная форма.

Для исключения выпуклостей и заусенцев используйте молоток с напильником. Самым сложным способом изготовления плуга считается изготовление заготовки в металлургической печи с последующей правкой готовой матрицей (иногда используют тракторный отвал плуга).

Заготовкой для корпуса изделия служит лист из стали с содержанием углерода от 0,03 до 0,1%, толщиной не менее 3 мм. Для выдержки размеров рекомендуется сначала собрать модель из картона, а затем приниматься за металлическую основу.

Сборка самодельного изделия

После того, как все элементы будущего плуга будут готовы, для завершения работ потребуется листовая заготовка из металла 0,5х0,5 м и сварочный инвертор. К заготовке привариваются с определенными угловыми размерами детали плуга: плужник и боковой щит. К поверхности лемеха накладывается отвальная часть.

При неверном расчете углов отвал плуга доводят до правильной формы с помощью молотка, в дальнейшем при помощи сварки присоединяют его к задней части лемеха и к боковому щиту. После, на щит устанавливается распирающая планка и основание в виде пластины, на которых крепятся уголки для лемеха.


Собранное самодельное изделие для обработки почвы внимательно осматривают на места всех сварочных соединений и, при отсутствии дефектов, окончательно обваривают все швы.

По окончания сборочных и сварочных работ вспомогательный лист удаляют с помощью углошлифовальной машины или подручных слесарных инструментов. Места сварных соединений требуют обязательной зачистки, а отвал и лемех обрабатывают шкуркой для стандартной шероховатости.

Чтобы привести изделие в движение, его необходимо прикрепить к мотоблоку. Подобную конструкцию можно использовать и при конструировании плуга для минитракторов. Отличие будет заключаться лишь в габаритных и геометрических размерах, в зависимости, к какому виду минитрактора проектируется изделие.

Сооружение плуга собственными руками кроме приобретения определенных навыков, существенно поможет снизить трудоемкость при работе на своем участке.

Фото плуга своими руками

Для вспашки земли мотолебедкой обычно используется самоходный плуг . Во время движения плуг сам держится в борозде, небольшая поддержка требуется во время прохождения первой борозды и при вспашке тяжелых и целинных почв.

Конструкция плуга позволяет производить регулировку ширины захвата и глубину вспашки. С помощью выноса бороздного (большого) колеса регулируется ширина захвата, регулировкой высоты колес регулируется глубина вспашки. Нормально отрегулированный самоходный плуг хорошо и прочно держит себя в борозде, дает ровный переворот пласта по всей длине борозды.

При вспашке легких песчаных грунтов ширину захвата можно устанавливать до 20см, при вспашке суглинка 5-15см. Глубина вспашки обычно около 20см.

При вспашке участка мотолебедкой с помощью самоходного плуга земля по всей площади участка переваливается в одну сторону, поэтому при следующей вспашке лебедку необходимо ставить с другой стороны участка. Это бывает затруднительно, поэтому используются плуги с левым отвалом. При каждой последующей вспашке используется плуг с противоположным отвалом, тогда земля остается на месте. Обычно на практике весной пашут одним плугом, осенью другим.

Транспортируют плуг для мотолебедки в начало борозды за ручку, при этом лемех приподнят над землей, а плуг катится на колесах.
Длина ручки должна быть такова, чтобы лемехом не било по ногам, лучше когда ручка длинная. Но при вспашке от забора (и до обеда) ручка не позволяет приблизится вплотную, также мешает при перевозке, поэтому часто ручку тоже делают регулируемую. Раньше встречались экземпляры титановых плугов, их вес позволял просто носить их в руках.
Большинство имеющихся в хозяствах плугов для мотолебедки — самодельные плуги.
Удачный самодельный плуг сделать сложно, но кто занимается этим постоянно, имеет свои чертежи и выкройки, и плуги получаются вполне рабочие.
На фотографиях (фото 1 — фото 4) представлены четыре правых плуга. Они немного различаются конструкцией отвалов, креплением лемеха с отвалом и регулировкой колес. Компоновка самих агрегатов примерно одинаковая. На первом плуге (фото 1) имеется регулировка длины рукоятки, видно, что раньше была регулировка высоты стойки лемеха, но она заварена за ненадобностью.

На фотографиях (фото 5 — фото 6) представлены левые плуги. Конструкция их аналогична, только зеркальна правым.
Для окучивания картофеля и для нарезания рядков используются окучники для мотолебедки (фото7, фото 8). На легких почвах практикуются ручные окучники, где для его движения достаточно силы одного человека. На более тяжелых почвах окучник протаскивают с помощью мотолебедки, причем для окучивания нужны обязательно два человека, один стоит на лебедке, другой работает с окучником.
На фото 9 показана картофелекопалка для мотолебедки . При движении по ряду с картофелем она выкапывает его наружу, пропуская через себя землю.
Некоторые огородники приспосабливаются выкапывать картофель с помощью ручного плуга, немного заваливая его при прохождении по рядку. В основном, на своих огородах картофель копают вручную лопатой или специальными вилами.
Очень интересные устройства для обработки земли представлены на фотографиях 10-12. Окучник под мотолебедку (фото10) может быть заменен на дисковый окучник (слева) или рыхлитель-плоскорез (справа). На вертикальных стойках плоскореза внизу плоские треугольные ножи.
Для боронования используется тяжелая борона (фото11) с колесами для удобства транспортировки, либо легкая борона оригинальной конструкции с цепями для разбивания комков(фото 12). При переворачивании бороны она используется как захват для выравнивания земли. Этот комплекс используется в одном из личных хозяйств совместно с электролебедкой (фото 7а,б) из предыдущей статьи. Работать окучником с электролебедкой одному человеку возможно только при наличии дистанционного управления лебедкой, а большинство работ, как правило, приходится выполнять одному.

➤ Как сделать плуг своими руками с чертежами

При обработке земли одна из самых утомительных операций — ее вспашка и подготовка к посеву. При наличии техники — мотоблока или минитрактора — все можно переложить на них, но для вспашки нужен плуг. Купить готовый — слишком затратно. Цены на готовые изделия немалые. Чтобы сэкономить, можно сделать плуг своими руками. Причем есть два пути. Первый: делать самостоятельно все полностью. Это сложный путь — форма у частей плуга нелинейная, с изгибами определенного радиуса, а гнут толстый металл в домашних условиях очень сложно. Второй путь — купить готовые корпуса, а раму и все остальные вспомогательные части собрать самому. Это уже более простой вариант, с которым справитсяотносительно несложно.

Самодельная раму для плуга на минитрактор

Двухкорпусный самодельный плуг на минитрактор

Установка опорного колеса

Преимущества

Самостоятельное создание плуга для мотоблока имеет определенные преимущества. Параметры лемеха и отвала будут соответствовать всем требованиям, предъявляемым к обработке конкретного типа почвы. К таким параметрам относится:

  • угол отвала;
  • качество и глубина вспашки земли;
  • площадь захвата;
  • эффективность.

Учитывая мощность мотоблока можно сделать плуг, который не вызовет чрезмерных нагрузок на двигатель и пробуксовки, но в то же время будет иметь максимальный захват. Необходимо использовать только качественные материалы, что даст возможность значительно повысить срок эксплуатации плуга. Можно также предусмотреть крепление различных насадок, которые позволят значительно расширить функциональность, благодаря чему станет возможен полный комплекс обработки земли.


Особенности самодельной модели

Плуг собранный своими руками – это инструмент, отвечающий целевым потребностям и имеющий невысокую стоимость. Для его сборки можно использовать материалы, имеющиеся в наличии, а также части конструкций других сельскохозяйственных агрегатов. Последние могут быть взяты со старых сельхоз цехов, пунктах приема черного металла, в других подобных местах.

Самодельный плуг легко ориентировать под свои нужды. Есть возможность приспособить его под разные виды почвы, тягловые механизмы и даже под функции обработки сельскохозяйственных культур. Собственный плуг можно изготовить с учетом мощности и производительности тракторной техники, что позволит добиться наивысшего коэффициента полезного действия и снизить деструктивные нагрузки на инструмент вспахивания.

Читать также Живые камни литопсы уход

Режущий элемент данного плуга может быть сменным и изготавливаться/затачиваться самостоятельно, что значительно удешевляет обслуживание механизма. При самостоятельном изготовлении появляется возможность варьирования целевого использования – внедрение функции сменных элементов: насадок, креплений, частей корпуса и рамы. Это позволяет производить работы комбинированного характера, например, вспахивания и скашивания кустарника.

Изготавливая свой плуг можно уделить особое внимание выбору материалов и их качеству. Это одно из ключевых преимуществ самодельной сборки, так как покупая плуг в магазине, сложно быть уверенным в качестве металла, использованного для изготовления заводского агрегата. После приобретения магазинной модели может понадобиться последующая её доработка или замена некоторых некачественных узлов конструкции.



Конструкция плуга

Существует несколько разновидностей плугов, устанавливаемых на мотоблок «Нева», и каждая из них обладает своими особенностями конструкции. В настоящее время для обработки земли на приусадебных участках применяют однокорпусные, роторные и оборотные конструкции.

Однокорпусный вид плуга является наиболее популярной конструкцией и в сети можно найти большое количество чертежей именно этой разновидности. К тому же он считается наиболее оптимальным вариантом для тех, кто не обладает соответствующими навыками.


Чертеж плуга для Мотоблока КВ-04


Самодельный плуг с размерами Мотоблока КВ-04


Плуг вид с боку


Вид спереди плуга Вид с внутренней стороны В оборотной конструкции вверху имеется изогнутое перо, что позволяет в процессе вспашки земли сразу же переворачивать пласт. Подобная особенность конструкции делает ее отличным вариантом для работы на твердых почвах, можете увидеть в статье на чертежах. Поскольку такой плуг имеет довольно сложную конструкцию, то сделать его может лишь человек, имеющий достаточный опыт.

Самой сложной в изготовлении считается роторная конструкция плуга. Она больше напоминает культиватор, поскольку предусмотрен не один, а несколько лемехов, закрепляемые на одной оси. В процессе обработки земли ось прокручивается, за счет чего и происходит переворачивание почвенного пласта. Достоинство конструкции состоит в том, что почва может обрабатываться на глубине до 30 см при задействовании незначительных усилий. К тому же роторный плуг позволяет выполнять вспашку участка по разным траекториям.

Видео работы этого плуга



Чертеж плуга

В настоящее время сделать плуг для мотоблока своими руками не составляет проблемы, тем более что сейчас можно найти чертежи самых разнообразных конструкций. Очень часто к ним приложены подробные указания по созданию и сборке плуга.

  1. ручка из трубы – 2 шт.;
  2. рама;
  3. фиксация стойки винтом М10;
  4. плуг;
  5. крепежная вилка шарнира к раме;
  6. дышло;
  7. колесо;
  8. капроновая втулка для подшипника;
  9. перемычка между рукоятками;
  10. шарнирная ось из болта М10;
  11. контргайка;
  12. ось;
  13. дистанционная шайба;
  14. ручка для дышла;
  15. тройник.

Виды плугов, их преимущества и недостатки

Современные сельские хозяйства используют для обработки грунта разные типы

плугов. Различаются эти сельскохозяйственные орудия по двум характеристикам:

  • по способу агрегирования;
  • по способу пахоты.

По способу агрегирования

плуги бывают прицепными, навесными и полунавесными. Каждый из видов обладает своими преимуществами и имеет свои недостатки.

Прицепной плуг

можно привести в движение только при помощи транспортных колес. В современном сельском хозяйстве применяется редко, потому что основная масса тракторов оснащена навесной системой со встроенным гидроцилиндром. К преимуществам относится тот факт, что, по мнению агрономов, после обработки почвы прицепным плугом пашня более гладкая и равномерная. Недостатком такого орудия является достаточно большой угол поворота, что препятствует применению этого плуга вместе с навесными и полунавесными в одном загоне.

Навесной плуг

поднимается только при помощи тракторной навески. Количество корпусов варьируется в зависимости от класса тяги трактора. К преимуществам этой модели относят небольшой вес всей конструкции, малый радиус поворота, да и конструктивных деталей меньше. К недостаткам относят то, что минитрактор не сможет поднять и привести в транспортное состояние плуг с множеством корпусов.

Полунавесной

плуг приводится в транспортное положение при помощи тракторной навески и транспортных колес самого плуга. Количество корпусов — не больше 6 для трактора с классом тяги в 3 тонны, и не более 12 для трактора с классом тяги в 5 тонн. К преимуществам относят достаточно большое количество корпусов. Недостатки: большой радиус разворота и достаточно большое количество конструктивных деталей и элементов.

По способу пахоты различают необоротные

плуги (загонный способ движения) и
оборотные
(для гладкой пахоты).


Описание работ по сборке

В первую очередь необходимо сделать раму, для которой можно взять металлическую трубу с сечением 52х40 мм и толщиной стенок порядка 7 мм. Для вилки необходимо срезать широкие стенки рамы расположенные друг напротив друга. Далее, на раме отметить середину, где будет устанавливаться поперечная траверса, а также приварены стойки-прушины, к которым крепится дышло.

В передней части рамы, в начале вилки, остается отверстие, которое заваривается наглухо, чтобы избежать попадания грязи.





Как настроить плуг на минитрактор

После того как агрегат будет установлен, приступают к его настройке. Регулировка плуга на минитрактор должна быть сделана обязательно. Каждый элемент следует проверить, смазать маслом. Внимательно осматривают колеса на плуге, закручивают шурупы на всех элементах конструкции.

Настройка плуга может быть выполнена своими силами. Необходимо проверить каждое крепление, отрегулировать угол поворота. Если агрегат будет использован на тяжелых почвах, его нужно утяжелить. Это делают путем установки металлического диска, его монтируют на раму. Для того чтобы правильно отрегулировать изделие, делают следующее:

  1. Настраивают глубину. На внешней части трубы расположен болт, позволяющий осуществить регулировку колес. Если крутить его по часовой стрелке, будет увеличена глубина обработки почвы.
  2. Выполняют настройку ширины захвата земли.
  3. Настраивают уровень рамы. Для этого стягивают переднюю штангу или выполняют ее растягивание.

На плужок можно прицепить дополнительное оборудование. Навеска устройств, используемых для обработки земли, может быть выполнена своими силами. Если элементы будут установлены неправильно, плуг будет плохо обрабатывать землю.



Плужная сцепка


Сцепка мотоблока в разборе
Сцепка – это важный элемент конструкции, обеспечивающий надежное крепление навесного оборудования с мотоблоком «Нева». Наиболее популярным вариантом считается П-образное крепление из швеллера, и которое устанавливается под рулем мотоблока.

При создании сцепки понадобится просверлить отверстия для крепления кронштейна и крепежного штыря. Кронштейн для крепления к мотоблоку находится либо вверху, либо внизу, чтобы не препятствовать навешиванию.



Устройство оборотного плуга к мотоблоку

Рассмотрим устройство оборотного плуга к мотоблоку на конкретном примере.

Плуг предназначен для крошения и оборота пахотного слоя, и рекомендуется к использованию на почвах, которые уже обрабатывались.

Основные характеристики плуга

  • Глубина вспашки 20см;
  • Ширина лемеха (захвата) 22 см;
  • Для настройки глубины вспашки в стойке сделаны 3 отверстия;
  • Высота 76 см;
  • Ширина 32 см;
  • Длина 48 см;

Плуг присоединяется к мотоблоку при помощи соответствующей сцепки.

Плуг должен быть отрегулирован так, чтобы боковая грань полевой доски при работе располагалась параллельно направлению движения, т.е вдоль стенки борозды. А образованный режущей кромкой лемеха, каблуком и нижней гранью полевой доски опорный треугольник, должен находиться в горизонтальной плоскости.

Для того, чтобы настроить глубину вспашки, нужно отрегулировать в вертикально-продольной плоскости угол наклона корпуса плуга. Для этого используют дополнительные отверстия в скобе минисцепа и стойке плуга, или же регулировочный винт сцепки.

Во время работы можно корректировать правильность установки плуга. Конструкция данного оборотного плуга позволяет отваливать слой почвы в одну сторону, как при прямом, так и при обратном ходе. Чтобы сменить корпуса оборотного плуга, достаточно повернуть его на 180°вокруг оси, и зафиксировать в рабочем положении. Прежде чем начать работать с плугом, нужно оснастить его грунтозацепами, для обеспечения надежного сцепления привода агрегата с обрабатываемым грунтом.

Техника безопасности при работе с оборотным плугом

Перед началом работы проверьте надежно ли затянуты все резьбовые соединения. Удалите все посторонние предметы с обрабатываемой территории. Во время маневрирования агрегата с установленным плугом, а так же при движении задним ходом, соблюдайте особенную осторожность. Во избежание травм, которые можно получить от выступающих острых углов и кромок, во время работы соблюдайте безопасное расстояние до орудия.

Используйте защитные перчатки при обслуживании орудия. Если вы закончили работу, нужно произвести очистку плуга. Все детали и резьбовые соединения, которые не имеют лакокрасочного покрытия, нужно обработать смазкой. Хранить плуг необходимо в закрытом помещении.

Как сделать самодельный плуг для мотоблока своими руками: чертежи, размеры

Для тех, кто владеет небольшим участком земли (20-40 соток) и активно занимается земледелием, например, выращивает картофель или другие культуры, серьезным помощником в работе является мотоблок. Оснащенный набором навесного оборудования, его можно использовать для вспашки и рыхления почвы, посадки и уборки картофеля, моркови и др.
С помощью мотоблока можно скосить траву, убрать снег, перевезти небольшой груз. Навесное оборудование можно приобрести в магазине, но домашнему умельцу, имеющему в арсенале доступные инструменты, по силам будет изготовить некоторое оборудование самостоятельно, включая плуг.

Если вы решились изготовить плуг для мотоблока своими руками, рассмотрим их конструкции, а также какие из них можно сделать самостоятельно.

Виды плугов

При комплектации мотоблоков применяют плуги трех разновидностей, все из них имеют свою область применения:

  • однокорпусные и двухкорпусные;
  • поворотные или оборотные;
  • роторные.

Однокорпусные модели

Однокорпусные агрегаты – наиболее простые по конструкции. Они имеют только один лемех и применяются при вспашке легких грунтов на обычных садовых участках, составляющих большую часть земель. Для вспашки тяжелых грунтов и целины такой плуг не подойдет, здесь потребуется более мощная конструкция.

Двухкорпусный плуг представляет собой две скрепленные рамы с лемехами. Применяется для обработки различных видов почв и для первичного вспахивания целинных земель. Одновременно сможет выполнять вспашку и боронование, обеспечивает наилучшее качество возделывания почвы.

Оборотные плуги

Оборотные плуги отличаются по форме лемеха, напоминающего перо. Лемех с загнутой верхней частью переворачивает грунт. Рекомендуется для вспашки твердого, жесткого грунта.

Плуги такого вида совместимы с мотоблоками среднего и тяжелого классов, например МТЗ.

Название свое получили от устройства, поворачивающее лемех при изменении направления вспахивания, что удобно для участков большой длины. Направление отвала почвы сохраняется.

Роторные плуги

Роторные модели отличаются от других конструкций: агрегат состоит из набора изогнутых лемехов, которые взрыхляют почву, помещенных на оси, приводимой в действие валом отбора мощности агрегата. Глубина вспашки почвы роторным плугом составляет 25-30 см, и не требует значительных усилий работников.

Ротационный плуг позволяет вести вспашку, меняя направления, что важно для обработки участков со сложными формами. Данная конструкция популярна среди дачников для обработки почвы со слоем дерна или насыщенной корнями. Роторные плуги совместимы со средними и тяжелыми мотоблоками.

Отвальные и безотвальные

По наличию отвала плуги можно разделить еще на два вида:

  • отвальные: конструкция таких плугов позволяет вспахивать почву, переворачивать вспаханный слой и разрыхлять его;
  • безотвальные: предназначаются для взрыхления почвы в регионах с засушливой и ветреной погодой.

Преимущества самодельных плугов

Изготовление самодельного плуга своими руками имеет ряд преимуществ перед использованием покупных. Его конструкция больше отвечает требованиям, соответствующим обрабатываемой почве: это угол овала, глубина вспахиваемого слоя, ширина вспахиваемого участка за один проход, а также эффект рыхления.

Плуг, изготовленный своими руками с учетом мощности двигателя, не создаст дополнительной нагрузки на мотоблок, исключит пробуксовывание колес и обеспечит оптимальный эффект вспашки.

Применение качественного материала и соблюдение технологии позволит значительно увеличить срок службы.

Изготавливая плуг, можно предусмотреть возможность крепления дополнительного оборудования для обработки почвы.

Самодельный однокорпусный плуг

Наиболее простой, но одновременно и эффективной конструкцией плуга является однокорпусный.

Такая конструкция применима для производства ее собственными руками в домашних условиях. Для изготовления не потребуются специальные инструменты и приспособления, а также особые навыки, достаточно будет инструментов, имеющихся в мастерской домашних мастеров.

Лемех

Опыт хозяев, применяющих в своих полевых работах мотоблоки, оснащенные плугами, показывает, что лемех требуется периодически снимать, чтобы до начала работ его наточить. Выбирая материалы для изготовления лемеха, рекомендуем применить легированную сталь 9ХС, используемую при изготовлении циркулярных пил.

Может быть применена сталь 45, но ее потребуется закалить до твердости HRC 50-55. Не исключено применение обычных сталей, в том числе Ст.5, которые не подвергают закаливанию, но может быть доведена до нужного качества, если отбить кромку молотом и заточить ее.

Отвал

Отвал плуга можно изготовить разными методами, рассмотрим некоторые из них, чтобы была возможность выбора наиболее удобного и доступного по материалам и стоимости.

  1. Отвал изготавливается из стального листа толщиной 3,0–4,0 мм. Для изготовления необходимы гибочные вальцы для придания отвалу изогнутой формы. Заготовку вырезают по шаблону, затем пропускают через вальцы и молотком доводят до требуемой формы.
  1. Сделать отвал можно, используя стальную трубу диаметром 0,55-0,6 м и толщиной стенки 4,0-5,0 мм. Заранее готовим картонный шаблон, накладываем его на трубу так, чтобы угол, образованный нижней гранью и горизонталью трубы, составил 20-30°. Контур обводится, вырезается с помощью газовой горелки, после этого обрабатывается наждаком или болгаркой. Если потребуется, можно исправить форму при помощи молотка.
  2. При изготовлении отвала можно использовать стальной лист, но форму придать можно после предварительного нагрева заготовки, изогнув ее по матрице, например, взяв отвал покупного плуга.

Вам может понадобиться информация про окучник для картофеля к мотоблоку или самодельная картофелекопалка.

Сборка плуга

Начиная сборку, рекомендуется предварительно изготовить макет, используя плотный картон, склеивая отдельные детали под определенными углами. На представленных чертежах угол альфа на различных участках составляет 25-30°, угол гамма – 42-50°. Оценив полученный картонный образец, начинаем его изготовление из металла. Материал для корпуса выполнен из листовой стали толщиной 3,0 мм.

Чтобы выполнить сборку, воспользуемся аппаратом для сварки. Потребуется стальной лист толщиной 2-3 мм с габаритами 0,5х0,5 м. Воспользовавшись клиньями, установленными под углом 25°, на лист помещаем лемех и привариваем его к листу в двух местах.

К лемеху вертикально стыкуем боковой щиток, расположив его внахлест на 5-8 мм. Щиток необходимо расположить выше лезвия лемеха (плоскости листа) на 0,6-1,0 см, чтобы свободно подрезать почву. Щиток прихватками присоединяем к лемеху и вспомогательному листу.

Прикладываем к лемеху отвал так, чтобы получилась цельная конструкция. Угол между ножом лемеха и краем отвала необходимо установить 6-8°.

Крепление лемеха

Схема крепления плуга представлена на чертеже.

В том случае, если какой-нибудь из углов или поверхности не совпадут или не будут отвечать рекомендованным, деталь потребуется подправить молотком. Подогнав отвал и лемех, привариваем их, после этого отвал прихватками скрепляем с боковым щитком.

Свариваем боковой щиток сначала с распорной планкой, после этого с пластиной, расположенной в основании, теперь к ней привариваем упорный уголок лемеха. Весь агрегат осматриваем, и теперь потребуется тщательно проварить швы, затем отделить от вспомогательного листа.

Выполнив сборку, швы требуется тщательно очистить болгаркой, а поверхности, которые будут контактировать с грунтом, зашлифовать.

Оборотный плуг

У оборотного плуга имеется отличие – наличие механизма поворота, переворачивающего лемех при проходе соседней борозды в обратном направлении. Перевернув лемех, пласты почвы будут переворачиваться в том же направлении, что и предыдущие. Поворотный механизм позволяет выполнять вспашку быстрее, чем при использовании обычной конструкции.

У оборотной конструкции имеется три специфические плоскости: внизу горизонтальная плоскость полозка, боковая вертикальная и передняя отвальная. Снимаем лемех и отвал, устанавливаем на пол и прислоняем их к стенке, нижняя горизонтальная плоскость полозка должна совпасть с горизонтальной линией пола, а стена с боковой вертикальной плоскостью полозка.

Чтобы отрегулировать плуг, необходимо нижнюю грань лемеха опустить на 1,0–4,0 см ниже плоскости полозка. Боковые режущие грани лемеха и отвала должны лежать на одной линии и выступать на 1 см от вертикальной линии полозка.

Рабочая поверхность лемеха должна совпасть с отвалом без каких-либо зазоров, на них не может быть выступающего крепежа и их требуется тщательно отполировать.

После окончания вспашки все рабочие части необходимо очистить и промазать технической смазкой, чтобы исключить коррозию при хранении до следующего сезона.

Как прицепить плуг к мотоблоку

Перед установкой плуга потребуется заменить колеса специальными с грунтозацепами для повышения проходимости по пахоте. Затем присоединяют плуг к навесному устройству мотоблока. Во время установки крепления не должны затягиваться полностью для обеспечения регулировки. Фиксируют агрегат на крепежной серьге мотоблока с помощью двух стальных стержней.

Регулировку плуга необходимо производить, соблюдая все правила, что влияет на качество вспашки. Устанавливают колеса мотоблока на специальные опоры и выполняют его регулировку. Высота опор равна глубине вспахивания и составляет 15-20 см при проведении работ весной на влажном грунте или 20-25 см. С помощью регулировочных болтов выставляют «пятку» плуга параллельно земле.

Теперь можно снять плуг с опор на землю, ручки управления выставляются по высоте пояса работника. Затем проверяют настройку контрольным вспахиванием нескольких борозд. Замеряют, на какую глубину произведена вспашка, качество отвала почвы и расстояние между соседними бороздами. Если расстояние больше или меньше 10 см, регулировку необходимо повторить.

Источник: https://MoyMotoblok.ru/navesnoe-oborudovanie/kak-sdelat-plug-dlya-motobloka-svoimi-rukami/

20 Самодельный снегоочиститель — Как сделать снегоочиститель

Итак, настало то время года, когда каждый закоулок засыпан снегом, чтобы проложить себе дорогу, вам понадобится снегоочиститель, в этой статье я собрал список из 20 проектов самодельных снегоочистителей, выполненных разными людьми.

Здесь вы найдете чертежи самодельных снегоочистителей для внедорожников, тракторов, велосипедов и многого другого. В конце этого руководства ваши потребности в снегоуборочной технике, скорее всего, будут удовлетворены.

1.Тракторный снегоочиститель для газонов

Щелкните для получения более подробной информации

Если у вас есть трактор, я настоятельно рекомендую сделать этот самодельный снегоочиститель. Плуг достаточно широкий, чтобы убрать с дороги достаточное количество снега. В этом руководстве вы узнаете, как сделать эту малобюджетную снегоуборочную машину, это намного дешевле, чем тратить 500 долларов на снегоуборочную машину. Для процесса изготовления вам понадобится дерево, стержень и пара других инструментов.

2. Самодельный снегоочиститель своими руками

Нажмите, чтобы получить более подробную информацию

Проводя свои исследования, я нашел еще один замечательный самодельный снегоочиститель, в процессе изготовления которого используются сварочные инструменты. Этот снег сделан из металла, в процессе изготовления вам потребуется построить каркас лезвия, а затем прикрепить пластину. Этот самодельный снегоочиститель можно использовать годами, и он не испортится.

3. Простые шаги по изготовлению самодельного снегоуборочного отвала

Нажмите для получения более подробной информации

Вот еще один снегоочиститель, который я нашел, он идеально подходит для полноприводного автомобиля. В этом мастер-классе вы узнаете, как сделать самодельный снегоочиститель и прикрепить его к своему полноприводному автомобилю.Хотя в этом руководстве не подробно объясняется процесс сборки этого плуга, если вы мастер на все руки, вам не составит труда понять инструкции.

4. Плуг своими руками

Нажмите, чтобы узнать подробнее

Я нашел эту милую идею и решил поделиться ею. Это отличный хак для людей, которые живут в районах, где снег невыносим. С этим плугом вы можете ходить на каблуках или в туфлях и прокладывать себе дорогу. Прочитав это руководство «Сделай сам», вы сможете сделать плуг для своей обуви. Процесс изготовления довольно прост для понимания.

5. Самодельный деревянный снегоочиститель своими руками

Нажмите, чтобы получить более подробную информацию

Вот еще один самодельный деревянный снегоочиститель, который мне удалось найти в ходе моих исследований. С этим деревянным снегоочистителем вы будете пахать назад, поэтому вам понадобится автомобиль с задней навеской класса III. В автомобиле также должна быть камера заднего вида.Этот урок не требует использования пикапа.

6. Как сделать самодельный снегоочиститель

Щелкните для получения более подробной информации

Это руководство предназначено для владельцев тракторов, которым нужны советы о том, как сделать самодельный снегоочиститель. Советы в руководстве покажут вам все, что вам нужно знать, чтобы иметь самодельный снегоочиститель, от установки отвала до затягивания деталей.

7. Самодельный снегоочиститель за 8 долларов

Нажмите, чтобы получить более подробную информацию

Мне нравится сборка этого самодельного снегоуборочного отвала, плуг имеет узкую конструкцию, чтобы уменьшить вес и предотвратить попадание большого количества снега при подъеме. .Это руководство идеально подходит для тех, кто хочет собрать снегоочиститель для своего трактора. Это тот, который будет стоить менее 10 долларов, чтобы построить. Если вы мастер на все руки, сделать это не составит труда.

8. Самодельный снегоочиститель заднего хода

Щелкните для получения более подробной информации

Идеально подходит для людей, которые обладают выдающимися навыками вождения задним ходом. Вы должны сделать этот самодельный снегоочиститель, если ваше движение задним ходом не на должном уровне. Для изготовления вам понадобится старый жим лежа, листы крыши, старые доски и несколько других материалов.

9.

Велосипедный плуг своими руками

Щелкните для получения более подробной информации

Я нашел этот идеальный вариант просто фантастическим. Вам не нужно иметь трактор или автомобиль, чтобы сделать самодельный снегоочиститель. Это руководство покажет вам, как сделать самодельный снегоочиститель с помощью велосипеда и некоторых других материалов. Процесс изготовления займет некоторое время, но в конечном итоге оно того стоит.

10. Как собрать мини-снегоочиститель с дистанционным управлением

Щелкните для получения более подробной информации

Проводя свои исследования, я также наткнулся на этот снегоочиститель с дистанционным управлением.Стоимость изготовления этого мини-снегоочистителя составляет около 389 долларов. Это идеально подходит для людей, которые не хотят испытывать стресс от использования лопаты для расчистки тротуара. Процесс изготовления не так уж и прост, он занимает много времени, но в конечном итоге он определенно того стоит.

11. Самодельный деревянный снегоочиститель на Toyota 4×4

У вас есть Toyota Corolla 4×4? Тогда это руководство для вас. Здесь вы увидите, как создатель смог построить деревянный снегоочиститель на своей Toyota Corolla.Это одна мощная снегоуборочная машина, однако для этого вам потребуется снять бампер вашего автомобиля.

12. Самодельный снегоочиститель для газонокосилки за 12 долларов

Здесь создатель смог сделать самодельный снегоочиститель для своей газонокосилки за 12 долларов из дерева. К сожалению, он не показывает весь процесс изготовления, однако, если вы увлекаетесь деревообработкой, вы поймете, как он смог сделать этот малобюджетный самодельный снегоуборщик из дерева.

13.

Забавный снегоуборочный квадроцикл

Вы можете воплотить эту идею из предметов, которые наверняка есть у вас дома прямо сейчас.Я знаю, что этот самодельный снегоочиститель выглядит забавно, но он работает. Для процесса изготовления вам понадобится старый корпус для светодиодного телевизора, а затем прикрепите его к передней части вашего трактора. Это работает как по волшебству. Эта идея идеальна для людей, которые ищут экономичный снегоочиститель.

14. Идея самодельного велосипеда для снегоочистителя

Вы также можете прикрепить дерево к велосипеду, как показано на изображении выше. Если вы занимаетесь деревообработкой, сделать это не составит труда.Он может не убирать так много снега, как квадроцикл, но, тем не менее, он работает.

15. Самодельный снегоочиститель для квадроцикла

Уникальная особенность, которая мне нравится в этом снегоочистителе, заключается в том, что его можно поворачивать влево и вправо. Снегоуборочная машина изготовлена ​​из металла. В этом руководстве «Сделай сам» создатель находит время, чтобы объяснить, как ему удалось собрать эту снегоуборочную машину. Это может занять некоторое время, но в конце концов оно того стоит. Вам не составит труда это сделать, если вы обладаете первоклассными навыками мастера. Самодельный снегоочиститель

16.Самодельный снегоочиститель

Хотя это и не лучший самодельный снегоочиститель в мире, он все же выполняет свою работу. Если вы не планируете разрывать бампер своего автомобиля, вы можете рассмотреть эту идею самодельного снегоочистителя. Каким-то образом создатель смог использовать доску и веревку, чтобы собрать это вместе. Я думаю, что это довольно крутая идея.

17. Самодельный снегоочиститель

Самодельный снегоочиститель, изготовленный из кровельной мембраны ТПО и небольшого количества дерева.Мне нравится, как создатель использовал кровельную мембрану, чтобы скрыть дерево. Это отличная идея для тех, кто хочет иметь «единственный в своем роде» снегоочиститель.

18. Снегоуборщик

Избавьте себя от необходимости собирать снегоуборщик с нуля, купив один из них для уборки снега. Эта машина проста в использовании, а также вполне доступна, если вы спросите меня. Я рекомендую это для людей, у которых нет навыков в создании вещей.

Проверить текущую цену на Amazon

19.Снегоочиститель

Если предыдущий снегоочиститель кажется вам слишком дорогим, вот снегоочиститель, который подойдет для вашего бюджета. Это снегоочиститель, который потребует от вас усилий, это не машина, это как лопата, которой можно убрать снег с дороги.

Проверить текущую цену на Amazon.Я решил включить это для людей, которые хотят прикрепить плуг к своему квадроциклу, но не знают, как его собрать с нуля. Этот стандартный плуг ATV вполне доступен по цене. Лезвие бывает трех разных размеров. Сделайте свой выбор!

Проверить текущую цену на Amazon

Самодельный двусторонний плуг Бэзила Скарберри – Журнал малого фермера

Бэзил Скарберри и его команда першеронов зацепились за его двусторонний плуг.

Самодельный двусторонний плуг Бэзила Скарберри

Когда я впервые увидел этот плуг несколько лет назад на мероприятии Horse Progress Days, я был ошеломлен тем, насколько простым, прямолинейным и эффективным был этот плуг.Наблюдая за его исполнением в том году и каждый последующий, я до сих пор чешу в затылке удивление, что нам пришлось так долго ждать, пока кто-то это придумал.

Когда я впервые представился изобретателю/дизайнеру/строителю Бэзилу Скарберри, я обнаружил, что разговариваю с тихим, достойным, несколько сдержанным, но решительным человеком. Мистер Скарберри приехал из Западной Вирджинии, чтобы поделиться, в прямом смысле этого слова, своими идеями по внедрению. Его инструменты не продавались, они были там для того, чтобы люди видели, измеряли, спрашивали и наслаждались.Когда я спросил, будет ли ему интересно увидеть свою работу в статье в этом журнале, он заколебался. Годы спустя, когда мы продолжили дискуссию, я обнаружил, что он защищал эту идею от «перехвата». Он хотел, чтобы она принадлежала всем; он хотел, чтобы это видели и знали как его подарок нам.

Он, и мы, искренне надеемся, что некоторые из вас поймут значение его конструкции и многих небольших принципов рычага и соединения, которые он объединил, и с этим пониманием продолжайте и хорошо и с пользой используйте орудие в собственное хозяйство.

На следующих страницах вы увидите некоторые собственные слова Бэзила Скарберри в описании его орудия. Я считаю, что то, что он демонстрирует здесь, — это сердце и душа великого врожденного механического и процедурного гения одного независимого фермера. Подтолкнуть к часто используемому чувству; именно это сделало наше животноводческое сельское хозяйство жемчужиной в истории человечества. ЛРМ

Двухсторонний 12-дюймовый поворотный плуг

Бэзил Скарберри из Западной Вирджинии

Я использовал ударный болт с буртиком для захвата на рукоятке, использовал пружину капота автомобиля для удерживания натяжения троса, я использовал ручки косилки McCormick Deering на своем плуге, я использовал переднеприводный Chevrolet, использовал задние ступицы без оси.

Я надеюсь, что вы сможете извлечь пользу из этих планов, если сможете их понять. Я лучше строю плуги, чем рисую отпечатки. Прежде чем начать, найдите себе комплект плугов, International Cub Tractor – 12-дюймовый плуг. Я надеюсь, это поможет вам.

Опции/аксессуары для данной конструкции: a) двухуровневый язычок для облегчения поворота; б) язычок-укороченный для перевозки передней тележки за транспортным средством по дороге; в) пневматические шины для движения по дорогам и облегчения тяги в поле; г) подъемный механизм троса и шкива для удобства эксплуатации; e) мягкое пружинное сиденье для комфорта; е) установить выравниватель и шейный хомутик до 52 дюймов, что дает водителю хороший обзор борозды и дает лошадям больше места для более низкой температуры тела; ж) минимальная регулировка рычагов во время работы, что в сумме дает экономию времени и незначительные усилия оператора.

Комментарии: По сравнению с выпускаемыми двухсторонними плугами более ранней эпохи, этот плуг особенно примечателен легкостью тяги, чистотой и простотой эксплуатации для пахаря.

Базилик скарберри

Плуг оборотный самодельный для мотоблока. Самодельные плуги для мотолебедки Виды плугов, их достоинства и недостатки

После того, как я приобрел сельскохозяйственную мотолебедку своими руками, которая используется для вспахивания огорода, встал вопрос: купить плуг или сделать его своими руками? Гуляя по магазинам и базару Смоленска, возникает странное ощущение, что плуги для мотоблока, выпускаемые промышленностью, представляют собой унылое зрелище.

А эти промышленные творения пригодны только для «подбора» и не для вспашки земли, да еще и с оборотом пласта, а по глубине и ширине вспашки можно сделать вывод, что для посадки картофеля с расстоянием между рядами 60 см, не один из предложенных в торговле плугами. То ли наши производители экономят, то ли мощности самых популярных мотоблоков не хватает для работы обычным плугом с шириной захвата 30 см. При посадке картофеля не вспахивайте одну борозду три раза. И цену хочется оставить лучшую — под 2 тысячи. рублей (за пару железяк из пункта приема металлолома).

Следующий шаг к поиску чего-то толкового — поиск в Интернете. К моему удивлению, на просторах русскоязычной сети плавают 3-4 оригинальных описания с рисунками (этот факт меня очень удивляет). Следующий шаг — посмотреть, что используют другие. Купить подходящий плуг не удалось, было решено сделать плуг своими руками.Исходя из того, что плуг предполагалось использовать для посадки картофеля с лебедкой для вспашки, к нему предъявляются следующие требования:

1. Ширина вспашки — до 30 см.

2. Глубина вспашки -10-20см.

3. Плуг должен сам держать борозду, не зарываться и не выскакивать из борозды. Геометрия плуга должна обеспечивать движение с заданными параметрами без помощи пахаря.

4. Возможность регулировки глубины и ширины вспашки.

5. Минимальный вес и достаточная прочность.

Мой дядя уже более 10 лет использует свою самодельную мотолебедку для вспашки и перепробовал несколько вариантов, последние несколько лет остановился на варианте оптимизированном под самодельную мотолебедку для огорода, и конкретно для посадки картофеля с междурядьями 60 см. Существует и самодельный окучник. для мотолебедки и картофелекопалки своими руками, все это можно посмотреть на соответствующих страницах сайта.

Чертеж плуга

Чертеж полевой доски.

Отвал сгибается по этому шаблону до совпадения двух профилей, а затем приваривается под углом.

Используя чертеж самодельного плуга, необходимо на плотной бумаге нарисовать выкройку выкройки плуга, а затем перенести рисунок на металл и вырезать заготовку болгаркой. Лично я использовал материал из нержавеющей стали толщиной 1,8 мм. Многие часто используют лист 2-3 мм.Режущая кромка плуга усилена полосой из более толстого металла. Кто-то предлагает использовать для этих целей диск от циркулярки, кто-то от пружины «москвича». Из личного опыта, если дачный участок для семьи из 4 человек весной и осенью вспахивается под обработку шести соток, гнаться за сверхсилой не стоит. Выгоднее сделать легкий, но достаточно прочный плуг для своих задач. Лучше лет через 10 что-то отремонтировать или заменить, и то, если понадобится, чем таскать все 10 лет утяжеленную конструкцию самодельного плуга. Лишний вес бесполезен.

Так выглядит система регулировки ширины вспашки. Перестановкой большого колеса можно изменять ширину вспашки в значительных пределах. При посадке картофеля ставлю захват 30 см, за два прохода получается расстояние между рядами 60 см. Под осеннюю вспашку огорода или при вспашке целины захват делаю меньше. Маленькое колесо сделано таким широким, чтобы плуг не вдавливался в землю.

Посмотрев на картинки ниже, вы можете себе представить основные принципы работы самодельного плуга, а точнее систему направляющих, которая позволяет плугу без участия пахаря двигаться строго по прямой линии на заданную глубину и ширину вспашки.Ширина вспашки регулируется перемещением большого колеса, которое при смещении точки приложения тягового усилия, как показано на рисунке, прижимается к борозде, что позволяет плугу следовать в направлении предыдущей борозды. Плуг немного поворачивается, что увеличивает ширину вспашки. Фактически ширина носовой части в перпендикулярном направлении к оси движения плуга меньше 300 мм, однако указанная ширина имеется для вспашки.

Плужное колесо проходит по дну вспаханной борозды и такое положение наблюдается от предыдущей борозды к следующей.В результате приложения тягового усилия к углублению плуга прикладывается усилие до тех пор, пока плуг не будет совмещен с осью колеса, как показано на рисунке, в результате все силы уравновешиваются и система очень устойчива. Грубая регулировка глубины вспашки осуществляется подбором соответствующей разности диаметров колес, а плавная регулировка наклона плуга. На этом этапе нет необходимости использовать рукоятки для управления плугом, за исключением некоторых особых условий вспашки.

Плуги не только рыхлого грунта как на видео, но и целины

Плуг под лебедку сельскохозяйственную — видео

Плуг используется с такой лебедкой для вспашки

В продаже можно найти промышленные мото и электрические плужные лебедки.

Самодельный плуг не только экономически выгоден, но и не сложен в плане производства. Вы всегда будете уверены в надежности такого оборудования, но давайте разберемся, как его построить.

Плуг применяется в сельском хозяйстве для вспашки земли.

Если вы когда-нибудь читали газеты и журналы, предназначенные для сельского жителя, то наверняка замечали обилие рекламы о продаже минитракторов и мотоблоков. Неудивительно, что землю нужно обрабатывать.Но навесное оборудование для такой техники в продаже не всегда качественное. Наиболее востребованным агрегатом является плуг. И при его покупке будущий пахарь получает массу проблем: от такого устройства не всегда можно ожидать качественной вспашки, хотя стоимость промышленного плуга довольно внушительная. Самодельный плуг может стать отличной альтернативой некачественному изделию.

Конструкция плуга

Прежде чем приступить к изготовлению плуга, давайте разберемся с его конструктивными особенностями. Его основными частями являются: лемех, лезвие и полевая доска.

Типы струговых отвалов: 1 — цилиндрический; 2 и 3 — культуральные; 4 — полувинт; 5 — винт.

Лемех – основная режущая часть плуга. Находится под свалкой. Угол наклона режущей кромки лемеха должен быть около 40 градусов. При меньшем угле изделие будет устремляться вверх. При работе на мотоблоке постоянно придется поднимать ручки, что приведет к быстрой утомляемости работника. Самодельный плуг для минитрактора с упомянутым сошником должен все время удерживаться в почве гидравликой.Лапа изготовлена ​​из высокопрочных марок стали. Найти такой материал в домашних условиях бывает сложно, поэтому рекомендуется использовать промышленную лапу из старой техники. Часть от скиммера может быть идеальным. В старину сельскохозяйственная техника была не очень мощной, поэтому для тяжелых почв применялась техника, перед которой устанавливались плуги — небольшие плуги предварительной обработки почвы, благодаря которым дернину рыхлили.

Лезвие плуга играет важную роль. Его работа основана на форме листа.Чем лучше лист выгнут наружу, тем легче изделию реверсировать вспаханную землю. Отвал изготовлен из низкоуглеродистой стали толщиной 3 мм (это та критическая толщина, которая подходит для мотоблока). Для трактора потребуется отвал с большей площадью листа и более толстым материалом.

Доска плуга необходима для обеспечения его устойчивости в почве. Если ваш мотоблок имеет блокировку колес, то при наличии правильно установленного полевого щита вам не придется испытывать больших физических нагрузок.Блоку достаточно «показать» направление и задать заглубление, и тогда он будет работать сам до конца полосы вспашки.

Необходимые инструменты и материалы

Теперь перейдем к непосредственному изготовлению плуга. Начнем с математических расчетов с учетом технических характеристик вашего мотоблока. Если ваша техника обеспечена хорошим коэффициентом сцепления с грунтом, то вы можете взять за основу любые чертежи навесного оборудования для мини техники.В противном случае не торопитесь делать плуг с широким захватом и большим углублением. Для обычного мотоблока необходимо соблюдать следующие пропорции: 8 кг веса оборудования на 1 см углубления и 0,5 см ширины вспашки.

Для сборки плуга нужно:

  • готовая лемеха или кусок твердой стали;
  • электродрель
  • ;
  • сталь
  • для изготовления клинка и полевой доски;
  • электросварка;
  • болгарский;
  • болты и гайки
  • ;
  • Металлическая стойка
  • для изготовления основы.

Заказ на работу

Метод определения центра тяжести плуга: 1-корпус плуга; 2 — боб; 3 — рукояти плуга; 4, 5 и 6 — канаты; 7 — крюк; 8 — отвес.

На ровной горизонтальной поверхности подставку устанавливаем вертикально, с левой стороны по ходу предполагаемого движения кладем полевую доску, с правой стороны сошник. Иногда можно встретить совет, что все детали должны быть приварены к стойке. Если вы тоже думали это сделать, то откажитесь от этой мысли: плуг должен быть разборным.Тогда в случае повреждения какого-либо элемента его можно будет легко заменить, что сократит время вынужденного простоя.

Для того, чтобы плуг легко разбирался и собирался, сварите для него основу, изделие будет иметь треугольные формы, призванные обеспечить жесткость всей конструкции. На эту основу крепим лемех и полевую доску в ранее отмеченных направлениях. Лезвие должно быть закреплено над лемехом. Ему нужно придать определенную округлость, что можно сделать на специальном станке или ковкой.Холодная ковка здесь не подойдет по двум причинам:

  1. Холодный металл очень трудно деформировать.
  2. Придать изделию определенную форму не получится: вы сделаете неровности, которые будут препятствовать скольжению грунта по отвальному листу.

Будет лучше, если металл будет нагрет, прокован и сразу закален. Отверстия в отвале (их нужно 3) можно сделать прямо в горне, но не ошибитесь с точностью в разметке.

Теперь закрепите лезвие на корпусе. Необходимо использовать болты для крепежа с головкой, которая плотно утопает в отверстии. Все выступы будут мешать работе плуга, поэтому их необходимо срезать под основание, а места зашлифовать.

Если вы работаете на садовом участке на тракторе, то вам необходимо иметь спаренные плуги, закрепленные на оси, идущей под углом к ​​технике.

Здесь крепления выполнены с помощью прочных металлических хомутов (не используйте сварные крепления — под нагрузкой они сломаются!).Положение оси подшипника не должно быть стационарным. Здесь нужно обеспечить хотя бы небольшой угол поворота, чтобы можно было регулировать положение плугов.

При желании мастер может сделать и оборотный плуг, разместив гидропривод поворота между осью и трактором. Но такая конструкция признается в народе нерациональной: она слишком быстро выходит из строя. Лучше использовать заводские поворотные элементы плуга. Если они доступны, то проблем нет; нет необходимости изготавливать такое сложное устройство самостоятельно.Это будет стоить вам пустой траты времени и нервов, а результат ваших стараний будет недолговечен.

В моем хозяйстве уже много лет пылится небольшая гаражная подъемная лебедка, работающая от электрической сети 220 вольт. Его грузоподъемность была невысокой и составляла всего 250 кг. Хотя у меня в сельскохозяйственном арсенале был мотоблок, я все же мечтал обзавестись настоящим, плугообразным орудием. В начале своей карьеры колхозника я приглашал технику с плугом для обработки земли, но с годами завалил все постройками, плодовыми деревьями и кустами, а трактор на участке не развернулся.Я должен был что-то придумать.

Мотоблок — самообман.

Я давно знаю, что некоторые самодельщики пытались использовать для своих плугов электрические лебедки. Но все известные мне примеры основывались на том, что лебедка закреплена неподвижно в конце обрабатываемого участка, а плуг тянется к ней тросами, переворачивая пласты почвы. Мне эта технология совсем не понравилась. Во-первых, при такой схеме должны присутствовать и участвовать в процессе два колхозника.Один на переключателе, а другой на плуге. Во-вторых, необходимо не только перетаскивать лебедку по ходу вспашки, но и постоянно думать, как ее закрепить, что бы плуг не тащил ее на себя, а не наоборот.

Только одно мешало мне использовать лебедку, а именно ее малая грузоподъемность. Я боялся, что она не потянет плуг. Но я решил рискнуть, тем более, что покупать ничего не пришлось.

Для этого я использовал метровый кусок трубы 50 мм, на который закрепил лебедку.На концах трубы с помощью электросварки закрепите гайки М 20. С помощью этих гаек и болтов М 20 длиной 120 мм я установил маленькие колеса.

На расстоянии 0,8 метра от лебедки с колесами установить сам плуг таким образом, чтобы в рабочем режиме он располагался на 20 сантиметров ниже самих колес. Это будет глубина вспашки. Идеально сделать этот узел регулируемым, но я торопилась и не очень верила, что все получится и отложила эту работу на потом.Я прикрепил плуг к оси с помощью уголков 33 х 33 мм и электросварки.

Все остальное — дело техники. Рукоять была согнута из трубы небольшого диаметра. Каждый наклоняется под свой рост.

Пришлось немного повозиться с кнопкой запуска. Дело в том, что тельфер работает только при нажатии на выключатель. Если немного отпустить, электродвигатель отключается. Первые тесты показали, что это жутко не удобно. Часто бывают несанкционированные отключения. Пришлось разбирать блок управления и переделывать все на обычный электрический выключатель.

На удивление все получилось с первого раза. Всего за пару часов перепахал несколько соток огорода. Все очень привлекательно и интересно. Было удивительно наблюдать, как этот крошечный двигатель переворачивает целые пласты земли. Не просто переворачивает, а аккуратно укладывает верхним слоем, со всей уже появившейся растительностью, вниз, а не вверх сорной землей, обнажая все корни сорняков в почве.Обрекая их на неминуемую гибель.

Плугом легко управлять одному человеку, так как лебедка находится на одной платформе с плугом и системой переключения. Лебедка не закреплена постоянно на оси (на трубе). Окончательное место установки можно определить только во время эксплуатации. Если конструкцию будет вести в ту или иную сторону, то следует сделать поправку.

Все бы ничего, но постоянно приходится решать проблему фиксации свободного конца кабеля.Это самое слабое место устройства. Самое простое и нудное — забить костыль в землю и зацепиться за него. Но удобнее всего цепляться за фаркоп своего автомобиля. Можно для прицепа и т.п.

Чтобы силовой кабель не попадал в рабочую зону, достаточно закрепить кабель на достаточном расстоянии от конструкции с любой удобной стороны.

Есть небольшие нюансы при работе. Главное, надежно закрепить свободный конец троса лебедки.

Конный плуг, тракторный плуг или для мотоблока незаменимая вещь в домашнем хозяйстве. Плуг вспахивает почву, переворачивая верхний слой почвы, что снижает количество сорняков, делает почву более мягкой и податливой. Плуг можно не только купить, но и сделать самому. Для этого, помимо инструментов и материалов, нужно иметь представление о строении плуга и его геометрии.

Сделать плуг правильно можно только при наличии понимания процесса вспашки, а также назначения каждой из частей плуга.

При вспашке клин плуга врезается в почву под определенным углом, в зависимости от мягкости и влажности почвы. Клин разделяет пласт, поднимает и сжимает его, одновременно разделяя пласт на несколько частей. Угол входа определяет, на сколько частей будет разделен слой земли: чем больше угол, тем больше будет разделение. Но если угол въезда более сорока пяти градусов, то почва перестает скользить по рабочей поверхности пахотного устройства, а начинает скапливаться перед ним, затрудняя дальнейшую работу.Вертикальный плуг, т.е. с более острым передним углом, отделяет почву от края борозды и уплотняет ее по горизонтали. Плуг с горизонтальным углом поворота работает иначе: он отклоняет и переворачивает слой почвы.

Типовой рабочий плуг состоит из:

  • Лемех, режущий почву
  • Свалка,
  • Нож,
  • Полевая плата,
  • Стойки,
  • Скиммер.

Дополнительно плуг может быть оснащен:

  • Более прочная металлическая рама
  • Колеса
  • Механизм, корректирующий работу плуга относительно трактора,
  • Гидромеханизмы,
  • Пневмогидравлическая система.

Отвал может иметь несколько видов рабочей поверхности:

  • Винт,
  • Цилиндрический,
  • Цилиндроид.

Цилиндрический отлично перемалывает грунт, но не образует слоя. Это не всегда удобно. Цилиндрическая рабочая поверхность обычно используется для работы в мягком грунте. Наиболее удобна и практична в работе цилиндрическая поверхность, которая хорошо крошится и переворачивает почву, а также справляется как с сухой, так и с влажной почвой.

Самодельный плуг

Чтобы сделать плуг в домашних условиях своими руками, необходимо иметь:

  • Ролики,
  • Шлифовальный станок,
  • Газовый резак,
  • Крепеж,
  • Измерительный инструмент,
  • Молоток,
  • Сварочный аппарат,
  • Ножницы для резки металла.

Односторонний плуг

Самый простой в изготовлении вариант. Одностороннее устройство может быть выполнено как неразъемным, в виде единого корпуса, так и разборным. Разборная версия удобна тем, что позволяет снимать лемех для заточки. Лемех можно заменить диском из круглой пластины. Дамп обычно делается двумя способами. Первый из них требует использования отрезка трубы толщиной около пяти миллиметров и диаметром пятьдесят сантиметров.

Из пропила вырезается заготовка, и с помощью УШМ доводится до необходимых размеров. Второй способ изготовления отвала предполагает наличие стального листа, толщиной четыре миллиметра, или цилиндра с такой же толщиной стенок, но сечением около 50 см.С помощью сварочного аппарата или ножниц по металлу вырезается форма и сгибается в виде цилиндра. Если есть отклонения от необходимых размеров, можно использовать молоток для доработки.

Любые чертежи содержат шесть составных элементов:

  • Металлический диск или лемех,
  • Основание,
  • Распорная пластина,
  • Боковой клапан,
  • Отрезок трубы для клапана,
  • Доска для полевых работ.

Лемех обычно устанавливается с помощью листа металла и нескольких клиньев, скошенных под углом двадцать пять градусов. Крепится двухточечной сваркой, а также соединяет стойку и боковой щит. Щиток желательно делать на сантиметр выше нижнего края лемеха, при этом края щитка должны перекрывать край лезвия на пять-шесть миллиметров.

Лемех с отвалом скреплен сваркой так, чтобы они были единым целым, без зазоров и неровностей. Образующийся между ними угол не должен превышать семи градусов. К боковой стойке крепятся приварная лемех и отвал, а сама стойка приваривается сначала к основанию, а затем к распорной пластине.Наконец, углы лемеха привариваются к основанию. Все следы сварки и швы зачищаются, лезвие с лемехом ошкуриваются.

Этот тип более эффективен для вспашки больших площадей земли. Для изготовления необходим прочный стальной каркас, изготовленный из круглого или прямоугольного профиля, толщиной не менее двух миллиметров. Размер рамы зависит от количества необходимых заготовок и управляющего элемента. В рабочем органе сошник необходимо ставить снизу, так как его роль заключается в перемещении пласта земли к отвалу. Отвал переворачивает почву, разрезает и сдвигает, образуя борозду.

Подставка необходима для крепления рабочих инструментов к станине и удержания ножа. В нем сделано несколько регулируемых отверстий, что позволит менять глубину вспашки. Обычно стойка сваривается из металлической пластины, толщиной не менее сантиметра, и крепится к раме болтами.

Рама со всеми рабочими органами крепится к мини-трактору или мотоблоку самодельным дышлом или сцепкой.Дышло обязательно должно иметь ручку, иметь прямую или V-образную форму. Вторая форма более эффективна, так как делает плуг более устойчивым. Также для большей устойчивости и прямолинейности движения можно установить полевые колеса. Они крепятся к раме с помощью регулируемого кронштейна.

Сборка и установка плуга

Чтобы собрать плуг своими руками, нужно придерживаться одного очень важного правила: все части устройства сначала свариваются точечной сваркой, и только когда все детали находятся на своих местах и ​​правильно скреплены — окончательная. Качество изготовления легко проверить – для этого нужно снять отвал с лемехом, а сам плуг положить на стол. Плотно прижав плуг, проверьте совпадение поверхности стола с горизонтальной поверхностью бегунка. Если отклонений нет, все сделано правильно.

Определить хороший билд можно также по следующим критериям:

  • Острая кромка лемеха расположена на два сантиметра ниже бегунка,
  • Лапа с лезвием не выступает за вертикальную кромку бегунка более чем на сантиметр,
  • Между полозьем и лезвием нет зазора.

Самодельное приспособление монтируется на мотоблок рядом с пашней. Начинают с установки стальных колес – они препятствуют скольжению мотоблока в почве. Следующим шагом нужно прикрепить плуг, но не затягивая полностью все гайки крепления. С их помощью устройство будет регулироваться, что начинается на специальной подставке. Высота стойки должна быть равна глубине вспашки. После монтажа и проверки крепления всех узлов плуг ставится на землю.

Проверка работоспособности проводится на трехкорпусной вспашке.

Этого достаточно для измерения глубины и проверки перевернутых швов. Если борозды накладываются одна на другую или расстояние между ними больше десяти сантиметров, все компоненты необходимо отрегулировать заново.

Некоторые самодельщики пытаются сделать плуг своими руками, копируя его с тракторного или конного плуга. Часто такая попытка заканчивалась неудачей, и не потому, что у мастеров не хватало терпения и воли, а из-за отсутствия необходимых знаний о геометрии корпуса плуга.

Немного теории

Чтобы лучше понять процесс вспашки и назначение отдельных элементов плуга, сначала рассмотрим взаимодействие с почвой простого клина. Под воздействием клина происходит деформация грунта, характер которой зависит от технологических свойств грунта и угла альфа (α) установки рабочей кромки клина к горизонту.

Двугранный клин с углом альфа отделяет слой от дна борозды, приподнимает его, сжимает в вертикальной плоскости и расщепляет на отдельные части. Чем больше угол альфа, тем сильнее изгибается клин и крошится отделенный слой. Однако при увеличении угла альфа до 45° грунт перестает скользить по верхней кромке клина и начинает «нагружаться» перед клином. Обоюдоострый клин с гамма-углом (γ), ориентированный вертикально, отделяет пласт от стенки борозды, отводит землю в сторону и сжимает ее в горизонтальной плоскости.

Бета (β) двугранный клин предназначен для отклонения пласта в сторону, переворачивая его.

Однако для того, чтобы перевести пласт из горизонтального в наклонное положение и перевернуть его, угол бета-клина должен варьироваться от 25° до 130°, т. е. необходимо, чтобы поверхность пласта клин быть изогнутым. Комплексное воздействие на формирование трех двусторонних клиньев заменит один треугольный клин, представляющий собой тетраэдр АМБО с тремя взаимно перпендикулярными гранями ВТО, АОМ и АОБ.

При движении треугольного клина в направлении оси X кромка АВ отсекает слой от дна борозды, кромка БМ — от стенки борозды, а кромка АВМ отводит слой в сторону , рассыпается и заворачивается.

Для обеспечения вспахивания почвы треугольный клин трансформируется в криволинейную лемехово-отвальную поверхность корпуса плуга, которая характеризуется непрерывно изменяющимися углами альфа, гамма и бета.

Напомним, что рабочими органами плуга являются: лемех, подрезающий пласт снизу; отвал для заворачивания и крошения пласта, полевая доска — опора плуга, упирающаяся в дно борозды. Отвал, сошник, полевая доска, а также стойка, с помощью которой крепятся ранее перечисленные корпуса плуга, составляют корпус плуга.Двигаясь в почве в направлении оси Х, корпус плуга с криволинейной поверхностью подрезает пласт, приподнимает его, деформирует, крошит, заворачивает и выбрасывает в открытую борозду. Из множества технологических операций, выполняемых плугом, основной, с точки зрения агротехники, является оборот и крошение пласта, интенсивность которых определяется величинами и интенсивностью изменения углов альфа, гамма и бета, то есть фактическая форма рабочей поверхности отвала корпуса плуга.


а — глубина вспашки; б — ширина охвата пласта корпусом струга

Поверхности отвалов могут быть цилиндрическими, цилиндрическими (похожими на цилиндрические) и винтовыми. Плуг с цилиндрической поверхностью хорошо крошит и перемешивает пласты почвы, но плохо оборачивает пласт, что не соответствует требованиям агротехники. Поэтому плуги с цилиндрическими поверхностями корпуса для вспашки земли не применяют. Наибольший интерес представляет плуг с цилиндрической поверхностью корпуса отвала.Для этой поверхности характерно интенсивное увеличение как угла крошения альфа (от α 0 = 25° до α max = 130°), так и угла оборота слоя бета (от β 0 = 25°…35 ° до β max = 100°… 130°). Угол гамма-сдвига изменяется в небольших пределах от (от γ 0 = 35°…42° до γmax = 45°…50°).

Изготовление плуга

Теперь, когда мы немного познакомились с теорией плуга, переходим к изготовлению самодельного плуга.Чтобы плуг мог изготовить каждый (кто знаком с металлообработкой), и даже тот, кто не имеет возможности сгибать отвал на гибочных роликах, ниже приведены три варианта изготовления отвала корпуса плуга. При формировании корпуса плуга необходимо учитывать тот факт, что при поднятии слоя почвы высотой 20-25 см плуг испытывает очень значительные нагрузки, а поверхности его корпуса подвержены абразивному износу, поэтому сталь 3 Толщина -5 мм должна быть выбрана для рабочих частей плуга.

Лемех … Лемех плуга должен быть съемным (для заточки перед вспашкой), лучше изготавливать из легированной стали 9ХС (пильное полотно). Подойдет и сталь 45, закаленная до твердости HRC 50-55. При наличии только углеродистой стали обыкновенного качества, например, ст. 5, не «термообработанной», ее также можно заставить удовлетворительно срезать слой земли, если перед вспахиванием режущая часть сошника на наковальню в холодном состоянии, как косу, и затачивая ее.

Первый вариант изготовления клинка . Как было сказано выше, клинок должен иметь цилиндрическую поверхность. При наличии гибочных роликов не составит труда придать заготовке нужную форму. Для этого заготовку лопатки толщиной 3-4 мм, вырезанную из стали (газоэлектросварка, ножницы), подают на ролики под углом 20°-23°, загибают ее, а затем молоток выполняется по шаблону.

Второй вариант … Отвал можно сделать из стальной трубы диаметром 550-600 мм, толщина стенки которой 4-5 мм. При этом сначала изготавливают шаблон отвала из плотного картона, затем шаблон прикладывают к трубе, следя за тем, чтобы между нижней образующей отвала и образующей цилиндра трубы был угол 20-23°. . Контур отвала намечают мелом, затем отвал вырезают газосваркой и обрабатывают на наждаке. При необходимости форму лезвия дорабатывают молотком, ориентируясь на шаблон.


Отвальная форма из трубы диаметром 550-600 мм (толщина стенки 4-5 мм)

Третий вариант … Самый трудоемкий способ получения отвала, когда его заготовку приходится нагреть в печи (или другим способом), а затем перегнуть матрицу (в качестве последнего подойдет отвал тракторного плуга).

Корпус плуга изготовлен из листовой стали Ст.3-Ст.10 толщиной 3 мм.


а — лемех из легированной стали; б — боковая пластина стойки Ст3; в — дистанционная пластина Ст3; г — опорная плита плуга Ст3; д — полевая доска, уголок 30х30 мм; е — подставка, труба диаметром 42 мм

Элементы плуга рекомендуется предварительно изготовить из плотного картона, склеить их между собой, соблюдая соответствующие углы. Так, величина углов альфа и бета в разных частях тела будет от 25° до 130°, угла гамма — от 42° до 50°. Если самодельный плуг из картона удовлетворяет вас по всем параметрам, смело хватайтесь за металлический.

Когда металлические элементы плуга будут готовы, для сборки корпуса потребуется металлический (стальной) лист толщиной 2-3 мм и размером 500х500 мм, а также понадобится сварочный аппарат. На металлическом листе, отступив от краев 40 мм, откладывают угол γ 0.


Плуг в сборе: 1 — лапа; 2 — боковая пластина стойки; 3 — металлический лист 2-3 мм

При помощи клиньев с углом α 0 = 25° устанавливаем лапу на металлический лист и привариваем его к листу сваркой с двух сторон. Подводим боковой щиток подставки под лемех, следя за тем, чтобы он располагался вертикально и заходил за край лемеха на 5-8 мм, при этом щиток подставки должен располагаться над лезвием лемеха (что над листом) на 6-10 мм, чтобы не мешали лезвию сошника срезать слой земли.Щит также слегка прихватывается приваркой как к лемеху, так и к металлическому листу.

Затем примеряем отвал к лемеху, который должен плотно прилегать к лемеху, без зазоров, чтобы поверхности отвала и лемеха составляли одно целое. Угол между лемехом лезвия и верхней кромкой лезвия равен разнице между углами γ max и γ 0 и должен составлять 6-8°.


1 — доля; 2 — винт с потайной головкой М8; 3 — лопатка; 4 — опорная плита; 5 — уголок 30х30х90 мм; 6 — гайка М8

При обнаружении несоответствия углов и/или поверхностей лопасть дорабатывается молотком.Подогнав отвал к лемеху, его приваривают к лемеху (сзади), а также к боковому щиту. Далее к боковому щиту приваривают распорку и опорную плиту, а к последнему снова прихватывают упорные уголки для лемеха. Плуг снова осматривают и сваривают полностью, при этом металлический лист, по которому собирался плуг, отделяют от корпуса с помощью зубила или «болгарки» с отрезным диском. Упорные углы крепления лемеха тщательно приварены к опорной плите.Затем сварные швы зачищают, а лезвие и лемех обрабатывают наждачной бумагой.

Чтобы плуг был «самоходным» и сам «держал борозду», к нему необходимо приспособить 2-колесный агрегат.


1 — полевое колесо; 2 — боб; 3 — бороздное колесо; 4 — корпус плуга; 5 — ручка; 6 — ось колеса; 7 — регулировочная пластина плуга из швеллера

Бордовое колесо диаметром 320 мм и шириной 40-50 мм изготовлено из стального листа толщиной 3-4 мм. Из этого же материала вырезают полевое колесо диаметром 200 мм и шириной 40-50 мм.Ось колеса изготовлена ​​из трубы 3/4”. С одной стороны трубу загибают под углом 90° и к отогнутому концу приваривают втулку для установки бороздного колеса. К другому концу трубы прикреплено полевое колесо. Ось колеса также выполнена составной (на рисунке выше показана составная ось). Сама труба приварена к балке плуга (труба 42 мм).

Глубина вспашки составит 200-240 мм, то есть будет примерно равна расстоянию по вертикали от кончика сошника до полевого колеса (см. рисунок выше).Ширина вспашки, равная 220-250 мм, зависит от расстояния (по горизонтали) от вершины сошника до бороздного колеса. Тем, кто хочет сделать плуг регулируемым по глубине вспашки и ширине пласта почвы (вниз), необходимо предусмотреть возможность перемещения полевого колеса по вертикали, а бороздного колеса по горизонтали, а также зафиксировать колеса в нужном положении. Для устойчивости плуга при вспашке необходимо предусмотреть регулировку точки крепления плуга к тросу (если плуг перемещается с помощью электролебедки) или к крюку (если тяговая сила большая). лошадь).Чтобы было легче найти оптимальное место крепления плуга, проще всего взять стальную пластину толщиной 6-8 мм (а еще лучше швеллер) размером 120х160 мм, просверлить ряд отверстий диаметром 10 мм. в нем и приварить пластину к балке плуга. На приведенном ниже рисунке показана регулировочная пластина, прикрепленная к колесному блоку с разъемной осью для колес.


а — плита; б — крепление пластины (швеллера) к бортику; в — петля

Плуг лучше всего работает с электрической лебедкой, потому что трос тянет плуг строго горизонтально. При тяге плуга лошадью появляется вертикальная составляющая тягового усилия, которая поднимает колесный блок вверх. Причем, чем выше лошадь и чем ближе к ней прикреплен плуг, тем больше эта вертикальная составляющая силы. Первоначально прикрепляя плуг к тяговому устройству, привяжите трос к регулировочной пластине на расстоянии 60-90 мм от борта по направлению к бороздному колесу. Первую борозду на пашне делают на половину глубины вспашки для уменьшения изгибающих усилий. При прохождении второй борозды, пройдя 5 м, необходимо остановиться и посмотреть на срез борозды, полевая доска должна оставить на нем четкий след, который будет свидетельствовать о правильном взаимодействии плуга с почвой.Если колеи не видно, переместите точку крепления к левому колесу на 30-60 мм, если колея избыточна, переместите точку к бороздному колесу. Если вы не хотите, чтобы плуг углублялся, переместите точку крепления выше борта на 30-60 мм, а если слишком глубоко, опустите точку крепления плуга.

При использовании контента данного сайта необходимо ставить активные ссылки на этот сайт, видимые пользователям и поисковым роботам.

Отвал 101 | Навесное оборудование для сада и газона Brinly-Hardy

Немногие изобретения оказали такое же влияние на человечество, как отвальный плуг.Его эффективность позволила первым фермерам возделывать большие площади, а улучшенная дренажная способность позволила им раньше сажать урожай даже в заснеженных регионах. Более ранние пахотные устройства состояли только из вертикального режущего лезвия, которое обрабатывало узкие ряды. Отвальный плуг с горизонтальным режущим лезвием и отвалом, вызывающим вращение, обеспечил полный оборот почвы, эффективно закапывая остатки прошлогоднего урожая и вынося свежие питательные вещества на поверхность.

В базовую конструкцию отвального плуга входят навеска, балка, сошник, отвал, сошник.Сцепка соединяет балку с животным или машиной, тянущей плуг. К балке прикреплен сошник, представляющий собой вертикальное режущее лезвие (обычно круглое/дисковое или прямое/ножевое исполнение). В нижней части балки находится отвал, представляющий собой полусердцевидный отрезок дерева или металла с вогнутой поверхностью, создающий вращательное усилие при прохождении плуга через почву. К нижней части отвала прикреплена лапа, разрезающая почву горизонтально, чтобы создать ряд свежевспаханной почвы, известный как борозда.

Отвалоуборочный плуг является наиболее удобным и щадящим средством для освоения новых земель. Мотыги хороши для небольших помещений, но их использование может быть утомительно даже для площадей среднего размера. Ротационные культиваторы хороши для более мелкой обработки почвы, но менее эффективны для рыхления подпахотных почв, если только они не были предварительно перевернуты отвальным плугом.

Осенняя или весенняя вспашка?
Было много споров о том, лучше ли пахать осенью после сбора урожая или подождать до весны.У каждого метода есть свои плюсы и минусы:

Осенняя вспашка

  • Возможность добавления почвоулучшителей, которые со временем разрушаются
  • Борется с насекомыми, подвергая их воздействию зимних температур
  • Грунт готов следующей весной раньше: ускоряет процесс прогрева/сушки
  • Риски эрозии почвы

Весенняя вспашка

  • Способность выращивать озимую «покровную культуру» для борьбы с эрозией
  • Предотвращает уплотнение тяжелых почв зимой
  • Отсрочка посева при неблагоприятных погодных условиях

Продолжительность сезона зависит от региона, количества осадков и состава почвы. В конечном счете, основная цель всех усилий по возделыванию заключается в создании рыхлой, хорошо аэрируемой, богатой питательными веществами и однородной почвы. Это обеспечивает эффективный воздухообмен, поглощение питательных веществ, дренаж воды и расширение корневой системы.

Щелкните здесь для получения дополнительной информации о полной линейке навесного оборудования Brinly для садовых и газонных тракторов


Автор: Брэд Тернер

Уборка снега | Земельная гордость

52 л.с.

Гидравлическая резервуарная система Land Pride серии HRS30 идеально подходит для тракторов, которые не оснащены достаточно большой гидравлической системой для работы оборудования, требующего постоянной циркуляции гидравлической жидкости.Его также можно использовать для управления оборудованием, прикрепленным к дышлом, таким как камнеподборщик с гидравлическим приводом, или удаленно расположенным оборудованием, таким как дровоколы с гидравлическим приводом, лесопилки и перекачивающие насосы.

Подробнее

17-25 л.с.

Задние отвалы

Land Pride RB0548 и RB0560 — отличный и экономичный выбор для выравнивания, окончательной планировки и обратной засыпки на откормочных площадках, строительных площадках, питомниках и ремонтных работах на небольших фермах и домашних площадках.RB05 — идеальный компаньон для вашего субкомпактного трактора. (Фотография RB15 показана для справки.)

Подробнее

17-40 л.с.

Задние отвалы

Land Pride RB1560, RB1572 и RB1584 — отличный и экономичный выбор для выравнивания, окончательной планировки и обратной засыпки на откормочных площадках, открытых аренах, строительных площадках, питомниках, а также для работ по техническому обслуживанию на фермах, ранчо и участках для владельцев собственности. дороги. Множество передних и обратных рабочих углов, а также возможность смещения отвала позволяют оператору работать прямо рядом с подпорными стенками, опорами и выступающими бордюрами. Они отлично подходят для уборки снега в режиме тянущего или толкающего отвала.

Подробнее

20-40 л.с.

Задние отвалы Land Pride RB1660, RB1672 и RB1684 обеспечивают 3-стороннее позиционирование (угол отвала, наклон отвала и смещение отвала) и являются отличным выбором для выравнивания, окончательной планировки и обратной засыпки на откормочных площадках, открытых аренах, строительных площадках, питомники и работы по техническому обслуживанию на фермах, ранчо, дорожках владельцев собственности и дорогах.Они отлично подходят для уборки снега в режиме тянущего или толкающего отвала.

Подробнее

25-60 л.с.

Задние отвалы Land Pride RB2672, RB2684 и RB2696 обеспечивают 3-стороннее позиционирование (угол отвала, наклон отвала и смещение отвала) и являются отличным выбором для выравнивания, окончательной планировки и обратной засыпки на откормочных площадках, открытых аренах, строительных площадках, питомники и техническое обслуживание. Они отлично справляются с уборкой снега как в режиме тянущего, так и толкающего отвала.Возможность смещения и наклона делает их отличным выбором для строительства и обслуживания дренажных канав, водотоков, контуров почвы, а также для обслуживания силосных ям. Доступны дополнительные комплекты гидравлического наклона.

Подробнее

2WD: 35-80 л.с.; 4WD: до 65 л.с.

Отвалы

Land Pride RBT3584 и RBT3596 — отличный выбор для выравнивания, окончательной планировки и обратной засыпки на больших откормочных площадках, открытых аренах, строительных площадках, питомниках и ремонтных работах на фермах, ранчо, дорожках домовладельцев или дорогах.Они отлично подходят для уборки снега в режиме тянущего или толкающего отвала. Их гидравлический или ручной угол, смещение и возможность наклона делают их идеальными для строительства и обслуживания дренажных канав, водотоков и контуров почвы. Они также очень эффективны при обслуживании силосных ям.

Подробнее

2WD: 65-100 л.с.; 4WD: до 75 л.с.

3-ходовые гидравлические задние отвалы Land Pride RBT4096 и RBT40108 сконструированы с нуля и предназначены для различных областей применения, таких как ландшафтный дизайн, строительство, уборка снега и уборка откормочных площадок.Разработанный для работы с тракторами мощностью 100 л.с., этот отвал также идеально подходит для выкапывания канав, планировки дорог и универсального использования на ферме. Используя гидравлику во всех трех положениях, время можно использовать более эффективно, внося изменения на ходу. Дополнительные полозья и боковые пластины доступны для более точных результатов.

Подробнее

70-125 л.с.

3-ходовые гидравлические задние отвалы Land Pride RBT4596 и RBT45108 идеально подходят для ландшафтного дизайна, строительства, уборки снега, очистки откормочных площадок и универсального использования на ферме. Вносите изменения на ходу с гидравликой во всех трех положениях и используйте свое время более эффективно. Доступные опции включают одинарные или двойные гидравлические передающие колеса, боковые пластины для удержания грязи и полозья для защиты отвала.

Подробнее

90-180 л.с.

3-ходовой гидравлический задний отвал Land Pride RBT55120 сконструирован с нуля. Произведите ручную или гидравлическую регулировку; угол, наклон или смещение для удовлетворения требований тяжелых работ.Лезвие с реверсивной режущей кромкой может быть повернуто влево или вправо до 45 градусов, концы могут быть наклонены вверх или вниз на целых 15 градусов, а все лезвие может быть смещено влево или вправо на столько же как 33 дюйма. Лезвие также можно поворачивать на 180 градусов для движения лезвием в обратном направлении с теми же возможностями наклона, наклона и смещения.

Подробнее

2WD 10′: 225 л. с., 12: 175 л.с.; 4WD 10′: 200 л.с., 12′: 160 л.с.

Задние отвалы

не прочнее трехходовых задних отвалов Land Pride RBT6010 и RBT6012.Они созданы для выравнивания, финишной планировки и обратной засыпки, включая дорожные работы, строительство, озеленение, питомники, дренажные канавы, очистку откормочных площадок, использование на фермах и уборку снега. Рулонный отвал высотой 19 дюймов с грейдерным отвалом можно гидравлически отклонять влево или вправо на угол до 45 градусов, концы можно наклонять вверх или вниз на 15 градусов, а весь отвал можно смещать влево или вправо на не более чем 15 градусов. целых 55 дюймов.

Подробнее

51: 18-32; 64: 18-59 л.с.

Снегоочистители

Land Pride SB1051 и SB1064 удаляют снег с проезжей части, парковок и тротуаров.Регулируемый желоб и дефлектор позволяют оператору направлять снег в нужном направлении. С дополнительными электрическими или гидравлическими регулировками оператор может оставаться на тракторе и поворачивать желоб по мере необходимости. Ко всем моделям можно приобрести дополнительную переднюю режущую кромку и внутренние или внешние башмаки для увеличения срока службы агрегатов. (В настоящее время недоступно в Канаде)

Подробнее

30-59 л.с.

Снегоочистители Land Pride SB1574 серии

идеально подходят для уборки снега на парковках, пешеходных дорожках, дорожках и подъездных дорожках в сельской, муниципальной и коммерческой местности.Доступные шириной 74 дюйма, эти устройства помогут быстро справиться с уборкой снега. С опциональным гидравлическим или электрическим желобом и дефлекторным щитком, опциональной передней режущей кромкой и опциональными башмаками этот агрегат создан для работы прямо под рукой! 16-дюймовый шнек и 24-дюймовое рабочее колесо быстро справляются с самыми большими задачами по уборке снега (в настоящее время недоступно в Канаде).

Подробнее

43-103 л.с.

Снегоуборщики серии Land Pride SB2584

доступны шириной 84 дюйма и 3-точечным креплением сзади. Эти снегоочистители в первую очередь предназначены для уборки снега с парковок, пешеходных дорожек, дорожек и подъездных дорог в сельской, муниципальной или коммерческой местности. Ко всем моделям можно приобрести дополнительные переднюю режущую кромку и внутренние или внешние башмаки для увеличения срока службы агрегатов. Благодаря опциональному гидравлическому или электрическому желобу и дефлекторному щиту это устройство рассчитано на длительную эксплуатацию! Ширина 84 дюйма, шнек 16 дюймов и рабочее колесо 24 дюйма позволяют быстро справиться с самыми крупными задачами по уборке снега.

Подробнее

35-80 л.с.

Задние отвалы Land Pride RB3772, RB3784 и RB3796 с 3-мя позициями (угол отвала, наклон отвала и смещение отвала) созданы с нуля для выравнивания, окончательной планировки и обратной засыпки на откормочных площадках, открытых аренах, в зданиях. участки, питомники и операции по техническому обслуживанию на фермах, ранчо, переулках владельцев собственности и дорогах. Они отлично подходят для уборки снега в режиме тянущего или толкающего отвала. Их возможность смещения и наклона делает их отличным выбором для строительства и обслуживания дренажных канав, водотоков, контуров почвы и работы силосных ям.

Подробнее

85-180 л.с.

Трехточечные снегоочистители

Land Pride SBD3596 и SBD35108 предназначены для тракторов мощностью от 85 до 180 л.с. Один взгляд на агрессивные двойные шнеки, изготовленные из толстолистовой стали 3/8 дюйма, и вы поймете, что SBD35 создан для того, чтобы выдерживать суровые условия удаления снега и льда в тяжелых условиях.Помимо двойных 16-дюймовых шнеков, SBD35 изготавливается с боковыми пластинами 1/4 дюйма и использует четыре лопасти на шнеках для направления снега в 34-дюймовое 4-лопастное рабочее колесо. регулируемые и сменные

Подробнее

50-80 л.с.

Снегоочистители Land Pride SSP25 доступны в 2 популярных размерах, которые подходят для вашего мини-погрузчика или тракторного погрузчика. Серия 25 предлагает отвал толщиной 3/16 дюйма, высотой 36 дюймов, боковые панели 5/16 дюйма и доступны шириной 10 футов (SSP2510) и 12 футов (SSP2512).Обе модели оснащены регулируемыми, реверсивными и сменными полозьями AR400. Снежные толкатели Land Pride предназначены для толкания снега прямо вперед, не оставляя валков и не повреждая дорожное покрытие. SSP крепится с помощью универсальной пластины Quick-Attach и имеет 8-дюймовую резиновую износостойкую кромку.

Подробнее

30-70 л.с.

Отвалы STB1572, STB1584 и STB1596 Snow Trip предназначены для использования с тракторными погрузчиками. Серия 15 оснащена 27-дюймовым изогнутым отвалом.Обе модели оснащены двойными пружинами и устойчивыми к истиранию башмаками AR400. Варианты гидравлического наклона также доступны на обоих устройствах, и оба имеют безопасные оранжевые маркеры краев в качестве стандартного оборудования. (В настоящее время недоступно в Канаде)

Подробнее

25-40 л. с.

Отвалы STB1060 и STB1072 Snow Trip предназначены для использования с тракторными погрузчиками. STB10 доступен шириной 5 и 6 футов для тракторов с погрузчиками мощностью 25-40 л.с.Модель серии 10 имеет изогнутый отвал диаметром 21 дюйм (в настоящее время недоступен в Канаде) (фото STB15 показано для справки).

Подробнее

До 28 л.с.

Снегоуборочные машины Land Pride SPL с креплением на погрузчик доступны в серии 05, которая подходит только для тракторов BX. Снегоуборщики SPL0548 и SPL0560 доступны в моделях шириной 48 и 60 дюймов со сцепкой BX. Устройство имеет высоту 18 дюймов и глубину 18 дюймов, оснащено отвалом 12 калибра и боковыми панелями 3/16 дюйма.

Подробнее

20-45 л.с.

Снегоуборщики

Land Pride SPL1060, SPL1072 и SPL1086 доступны с коробом 24 x 24 дюйма, отвалом 10 калибра и бортами 1/4 дюйма. Обе модели поставляются с дополнительным стальным или полимерным отвалом, дополнительным отводом и сменными башмаками. Башмаки SPL10 изготовлены из износостойкой стали AR400.

Подробнее

Тракторы, оборудование, аллигаторы, инструменты и прочее. Аукцион

ПУБЛИЧНЫЙ АУКЦИОН

СУББОТА, 12 МАРТА, 10:00

Мы предложим следующее, расположенное по адресу 1234 Mills Road, Bellville, Ohio 44813.Чтобы найти из деревни Беллвилл, следуйте по маршруту 13 на юг, напротив садов Свободы поверните налево на Анкнейтаун-роуд, немного поверните налево на Хани-Крик-роуд, которая становится Гарбер-роуд, продолжайте двигаться по ней до Миллс-роуд, примерно 2,5 мили, следите за знаки

ТРАКТОРЫ И ОБОРУДОВАНИЕ

JD 4020 Diesel WF SN160862R nice, JD 2020 служебный газ, SN106185 Nice, транспортный диск JD 10 ft, плуг 3 btm 3 pt, глубокорыхлитель 3 pt, цепная борона, вилы 3 pt Carry All, Buhler 5-футовый 3-точечный культиватор, 3-точечный разбрасыватель Cosmo 500, 3-точечный опрыскиватель JD 40 галлонов, 30-галлонный опрыскиватель, 9-футовая 3-точечная косилка марки Bush Hog, самодельный дровокол прицепного типа с двигателем Tecumseh 3 л. с., гидравлические цилиндры, топливо бак на подставке,

GATOR, квадроциклы и ПРИЦЕПЫ

JD Gator 4×2, ручная разгрузка, работает хорошо, два квадроцикла Polaris 250 2×4 без титулов, самодельный бортовой одноосный самосвальный прицеп 8×16, газон 4×6 прицеп, универсальный прицеп 5×8,

ПРИМЕЧАНИЕ! ФЕРМА БЫЛА ФРУКТОВОЙ ФЕРМОЙ

Множество деревянных лестниц, мешки для сбора фруктов, большие и маленькие ящики для фруктов, некоторые с рекламой, медный котел 2×6,

SPORT

9-футовая рыбацкая лодка, некоторые предметы для охоты, некоторые предметы для рыбалки, мишени для стрельбы и сопутствующие товары, 2 подставки для оленей, некоторое оборудование для промывки золота, метатель ловушек с одинарным штабелем на прицепе

ИНСТРУМЕНТЫ, ИНСТРУМЕНТЫ, ИНСТРУМЕНТЫ

Шкаф на роликах 11 выдвижных ящиков для инструментов, два рабочих стола на колесиках, радиальная пила Craftsman, сварочный аппарат Lincoln, сверлильный станок напольной модели, 10-дюймовая настольная пила Craftsman, настольный шлифовальный станок Delta, переносная торцовочная стойка DeWalt, торцовочная пила Ryobi, бункер для подвижных деталей, ручной фрезер B&D, круговая шлифовальная машина, лезвие Freud Dado, несколько ящиков для инструментов, множество ручных инструментов, механическая рука инструменты, баллон с воздухом, несколько домкратов, МНОГО МНОГО новых лопат, грабли, вилы, косы, мотыги, лесоруб, стальной бункер 4×6

HILTI TOOLS

HILTI WSR 650-A Аккумуляторная сабельная пила, HILTI DD 100 Diamond Колонковый бур, 36 дюймов Долота HILTI, алмазный колонковый бур HILTI DD 100, долота HILTI, долото HITLTI TE905, аккумуляторная дрель HILTI SF 150-A, автоматический пневматический пистолет для крепления гвоздей HILTI 6X 100, перфоратор HILTI SFH 181-A, роторный бур HILTI TE 25 Перфоратор, HILTI TE 55 Перфоратор, HILTI TE1 Перфоратор, Аккумуляторный вращающийся лазерный нивелир Hilti PL 10N в пластиковом футляре, HILTI TE104 Отбойный молоток, HILTI WSR 900 Переменная сабельная пила, HILTI TE2 Двухрежимная перфоратор SDS, HILTI

БЕТОНОПИЛЫ STIHL

Stihl 200C, MS290, два MS 441, MS 361, 034, воздуходувки Stihl, дрель Stihl BT45, цепная пила Echo,

ПОСМОТРЕТЬ РАЗНОЕ

Разная посуда, небольшая фарфоровая тумба, гидрант, обогреватель для террасы, 2 холодильных установки, 3 мусорных насоса с газовыми двигателями, несколько новых шлангов для воды, 75-футовый стальной трос, множество скворечников, газовая вода насос, рулон колючей проволоки, л цепи, кегератор, куча кирпичной брусчатки, несколько тачек, разные пиломатериалы, флюгер «Медный петух» на куполе

Условия — наличные деньги, чек, кредитная или дебетовая карта Derek & Tom Whatman

419-756-8012

Сделать плуг своими руками чертежи.

Как сделать самодельный плуг? Инструменты для плуга своими руками

Конный плуг, тракторный плуг или для мотоблока незаменимая вещь в домашнем хозяйстве. Плуг вспахивает землю, переворачивая верхний слой почвы, что снижает количество сорняков, делает почву более мягкой и податливой. Плуг можно не только купить, но и сделать самому. Для этого помимо инструментов и материалов необходимо иметь представление о конструкции плуга и его геометрии.

Сделать плуг правильно можно только при наличии понимания процесса вспашки, а также назначения каждой из частей плуга.

При вспашке клин плуга врезается в почву под определенным углом, в зависимости от мягкости и влажности почвы. Клин разделяет резервуар, поднимает и сжимает его, одновременно разделяя резервуар на несколько частей. Угол входа определяет, на сколько частей будет разделен слой земли: чем больше угол, тем больше будет разделение.Но если угол въезда более сорока пяти градусов, то почва перестает скользить по рабочей поверхности пахотного устройства, а начинает скапливаться перед ним, затрудняя дальнейшую работу. Вертикальный плуг, то есть с более острым передним углом, отделяет почву от края борозды и уплотняет ее по горизонтали. Плуг с горизонтальным углом поворота работает иначе: он отклоняет и переворачивает слой почвы.

Типовой рабочий плуг состоит из:

  • Лемех, режущий почву
  • Свалка,
  • Нож,
  • Полевая плата,
  • Стойки,
  • Скиммер.

Дополнительно плуг может быть оснащен:

  • Более прочная металлическая рама
  • Колеса
  • Механизм, корректирующий работу плуга относительно трактора,
  • Гидромеханизмы,
  • Пневмогидравлическая система.

Отвал может иметь несколько видов рабочей поверхности:

  • Винт,
  • Цилиндрический,
  • Цилиндроид.

Цилиндрический отлично перемалывает грунт, но не образует слоя.Это не всегда удобно. Цилиндрическая рабочая поверхность обычно используется для работы в мягком грунте. Наиболее удобна и практична в работе цилиндрическая поверхность, которая хорошо крошится и переворачивает почву, а также справляется как с сухой, так и с влажной почвой.

Самодельный плуг

Чтобы сделать плуг в домашних условиях своими руками, необходимо иметь:

  • Ролики,
  • Шлифовальный станок,
  • Газовый резак,
  • Крепеж,
  • Измерительный инструмент,
  • Молоток,
  • Сварочный аппарат,
  • Ножницы для резки металла.

Односторонний плуг

Самый простой в изготовлении вариант. Одностороннее устройство может быть выполнено как неразъемным, в виде единого корпуса, так и разборным. Разборная версия удобна тем, что позволяет снимать лемех для заточки. Лемех можно заменить диском из круглой пластины. Дамп обычно делается двумя способами. Первый из них требует использования отрезка трубы толщиной около пяти миллиметров и диаметром пятьдесят сантиметров.

Из пропила вырезается заготовка, и с помощью УШМ доводится до необходимых размеров. Второй способ изготовления клинка предполагает наличие стального листа, толщиной четыре миллиметра, или цилиндра с такой же толщиной стенки, но сечением около 50 см. сварочный аппарат или ножницы по металлу, вырезается форма и сгибается в виде цилиндра. Если есть отклонения от необходимых размеров, можно использовать молоток для доработки.

Любые чертежи содержат шесть составных элементов:

  • Металлический диск или лемех,
  • Фундамент,
  • Распорная пластина,
  • Боковой клапан,
  • Отрезок трубы для клапана,
  • Доска для полевых работ.

Лемех обычно устанавливается с помощью листа металла и нескольких клиньев, скошенных под углом двадцать пять градусов. Крепится двухточечной сваркой, а также соединяет стойку и боковой щит. Щиток желательно делать на сантиметр выше нижнего края лемеха, при этом края щитка должны перекрывать край лезвия на пять-шесть миллиметров.

Лемех с отвалом скреплен сваркой так, чтобы они были единым целым, без зазоров и неровностей. Образующийся между ними угол не должен превышать семи градусов. К боковой стойке крепятся приварная лемех и отвал, а сама стойка приваривается сначала к основанию, а затем к распорной пластине. Наконец, углы лемеха привариваются к основанию. Все следы сварки и швы зачищаются, лезвие с лемехом ошкуриваются.

Этот тип более эффективен для вспашки больших участков земли. Для изготовления необходим прочный стальной каркас, изготовленный из круглого или прямоугольного профиля, толщиной не менее двух миллиметров.Размер рамы зависит от количества необходимых заготовок и управляющего элемента. В рабочем органе сошник необходимо ставить снизу, так как его роль заключается в перемещении пласта земли к отвалу. Отвал переворачивает почву, разрезает и сдвигает, образуя борозду.

Подставка необходима для крепления рабочих инструментов к станине и удержания ножа. В нем сделано несколько регулируемых отверстий, что позволит менять глубину вспашки. Обычно стойка сваривается из металлической пластины, толщиной не менее сантиметра, и крепится к раме болтами.

Рама со всеми рабочими органами крепится к мини-трактору или мотоблоку самодельным дышлом или сцепкой. Дышло обязательно должно иметь ручку, иметь прямую или V-образную форму. Вторая форма более эффективна, так как делает плуг более устойчивым. Также для большей устойчивости и прямолинейности движения можно установить полевые колеса. Они крепятся к раме с помощью регулируемого кронштейна.

Сборка и установка плуга

Чтобы собрать плуг своими руками, нужно придерживаться одного очень важного правила: все части устройства свариваются сначала точечной сваркой, и только когда все детали на месте и правильно скреплены – окончательной.Качество изготовления легко проверить – для этого нужно снять отвал с лемехом, а сам плуг положить на стол. Плотно прижав плуг, проверьте совпадение поверхности стола с горизонтальным бегунком. Если отклонений нет, все сделано правильно.

Также определить хорошую сборку можно по следующим признакам:

  • Острая кромка лемеха расположена на два сантиметра ниже бегунка,
  • Лапа с лезвием не выступает за вертикальную кромку бегунка более чем на сантиметр,
  • Между полозьем и лезвием нет зазора.

Установить самодельное приспособление на мотоблок рядом с пашней. Начинают с установки стальных колес – они препятствуют скольжению мотоблока в почве. Следующим шагом нужно прикрепить плуг, но не затягивая полностью все гайки крепления. С их помощью устройство будет регулироваться, что начинается на специальной подставке. Высота стойки должна быть равна глубине вспашки. После монтажа и проверки крепления всех узлов плуг ставится на землю.

Проверка работоспособности проводится на трехкорпусной вспашке.

Этого достаточно для измерения глубины и проверки перевернутых швов. Если борозды переходят одна в другую или расстояние между ними больше десяти сантиметров, все компоненты необходимо отрегулировать заново.

Рисунок 1 – Самодельный навесной плуг однокорпусный.

Перед началом работ по созданию самодельного плуга для мотоблока необходимо внимательно подойти ко всей имеющейся документации.Сначала ознакомьтесь с процессом в теории, затем можно переходить к практике.

Предупреждаем, что инструменты должны быть профессиональными, тогда они помогут вам выполнить всю работу вручную и на высоком уровне.

Любительский инструмент для изготовления плуга не годится, так как имеет малую прочность.

Если нет навыков в таких делах, то сначала поговорите со специалистами, которые расскажут, как сделать плуг для мотоблока своими руками и опишу основные подводные камни, на которые натыкаются начинающие конструкторы.

Конструкция плуга

Плуги делятся на несколько типов, каждый из которых имеет особенности формы и конструкции.

  • однокорпусный;
  • поворотный;
  • договорная.
Рисунок 2 – Пример того, как выглядит самодельный плуг для мотоблока.

Плуг однокорпусный для мотоблока самый простой по конструкции, чертежей на этот вид изделия очень много. Он подойдет для начинающих кузнецов, так как его легко сделать.

Самодельный оборотный плуг для мотоблока интересен тем, что в верхней части корпуса есть изогнутое перо, чтобы у огородника была возможность сразу при обработке перевернуть землю. Этот продукт отлично подходит для твердой почвы. Выковать такой агрегат смогут только профессионалы.

Самая сложная конструкция — роторный плуг. На культиватор он похож больше всего благодаря наличию нескольких сошников, которые крепятся к одной оси. При обработке почвы ось поворачивается, и за счет этого поворачивается весь слой почвы.

Как сделать плуг своими руками

Необходимо учитывать, что без чертежа плуг не сделать. Чертежи самодельного плуга для мотоблока смотрите в конце статьи в разделе фото. Все инструкции должны быть точно соблюдены, а параметры должны быть внимательно прочитаны. Ведь малейшая клякса может существенно повлиять на характер плуга. Начнем с однокорпусного моторного плуга, который мы изготовим своими руками.


Рисунок 3 – Чертеж однокорпусного самодельного плуга.

Лемех


Рисунок 4 – Чертеж однокорпусного плуга.

Для создания рабочих органов плуга отлично подойдет сталь толщиной 3-5 миллиметров. Рекомендуется в первую очередь работать на съемном лемехе, лучший материал для него это полотно циркулярной пилы (легированная сталь 9ХС).

При отсутствии можно использовать обычную, не подлежащую термической обработке сталь, для резки земляного слоя. Режущая часть лемеха должна отбиваться от наковальни, а затем затачиваться, как и рабочая часть косы.

Дамп

Когда доля будет готова, можно приступать к изготовлению отвала. Здесь в качестве материала отлично подойдет труба диаметром 0,5 метра, толщина стенки не должна превышать 5 миллиметров. Заготовка лезвия вырезается газовым резаком, по готовому шаблону (шаблон сделать из плотного картона). А потом доводят до кондиции на наковальне, а потом на шлифовальном станке.


Рисунок 5 – Чертеж отвала плуга для мотоблока.

Плуг в сборе

Рисунок 6 – Сборка плуга с указанием угла наклона лап.

Для того чтобы собрать части плуга для мотоблока в единую конструкцию рекомендуем выполнить эту операцию сначала на модели. Вырежьте из плотного картона соответствующие детали и склейте между собой, выдерживая необходимый угол:

  • угол альфа 25° — 130° в разных частях корпуса;
  • Диапазон углов 42° — 50°.

Если макет картона построен правильно и все параметры соблюдены, можно приступать к работе с плугом.

После отделки лемеха, отвала и вспомогательных деталей для крепления потребуется стальной лист (толщина 2-3 мм, площадь 500х500 мм). Отступаем по краям на 40 мм, выравниваем, чтобы угол гаммы был равен нулю. Под углом альфа 25° с помощью клиньев прикладываем лемех к листу и делаем точечную сварку с 2-х сторон.

Щит подставки также стыкуется с лемехом. Соединение происходит в вертикальном положении, край щитка выступает за край доли на 5-8 мм.Кожух должен быть на 6-10 мм выше лезвия сошника (выше стального листа). Отступ нужен для беспрепятственного срезания почвы сошником.

Отвал плотно прилегает к лемеху, без зазоров. Их конструкция должна быть цельной. Угол между лезвием лемеха и верхней кромкой отвала должен быть в пределах 6-8°.


Рисунок — 7 Чертеж частей плуга.
Рис. 8. Крепление лемеха.

Если крепление лемеха с лезвием не соответствует параметрам, то лезвию придают нужный угол молотком. После регулировки отвал приваривается сзади с лемехом и боковым щитом. После этого боковой щит приваривается к распорке и опорной плите. В конце к пластине крепятся упорные уголки для лемеха.

После точечной сварки проверить плуг, если все требуемые параметры соблюдены, произвести тщательную сварку. С помощью болгарки или молотка и зубила отделите стальной лист, который был приварен к плугу, от корпуса. Дайте конструкции остыть, а затем очистите все сварные швы.Очистите поверхность лемеха и лезвия наждачной бумагой.

Настройка плуга

Настройка производится в несколько этапов. Но сначала нужно затянуть гайки на креплении, но не затягивать их до конца. Затем необходимо зафиксировать узел скобой мотоблока, используя два металлических штифта. Все, можно переходить к настройке, она делается в несколько шагов:

  1. Мотоблок ставится колесами на ровную поверхность и проводится балансировка;
  2. С помощью специальных болтов устанавливается угол наклона плуга. Обратите внимание, что «пятка» плуга должна быть параллельна поверхности земли;
  3. Теперь мотоблок можно снять и поставить на землю. Руль должен быть на уровне талии пахаря;
  4. Последним этапом настройки является оценка правильности конфигурации.

Видео

Видео самодельный плуг для мотоблока.

Для тех, кто владеет небольшим участком земли (20-40 соток) и активно занимается сельским хозяйством, например, выращивает картофель или другие культуры, мотоблок – серьезный помощник в работе.Оснащенный набором навесного оборудования, его можно использовать для вспашки и рыхления почвы, посадки и уборки картофеля, моркови и т. д. С мотоблоком можно косить траву, убирать снег, перевозить небольшой груз. Навесное оборудование можно приобрести в магазине, но домашний мастер, имеющий в своем арсенале инструменты, сможет изготовить часть оборудования самостоятельно, в том числе плуг. Если вы решили сделать плуг для мотоблока своими руками, рассмотрите их конструкции, а также какие из них можно сделать своими руками.

Типы плугов

При комплектации мотоблоков применяются плуги трех типов, все они имеют свою область применения:

  • однокорпусные и двухкорпусные;
  • вращающиеся или вращающиеся;
  • поворотный.

Однокорпусные модели

Однокорпусные модели являются самыми простыми по конструкции. Они имеют только одну лапу и используются для вспашки легких почв на обычных садовых участках, составляющих большую часть земли. Такой плуг не годится для вспашки тяжелых почв и целины; здесь требуется более мощная структура.

Плуг двухкорпусный состоит из двух рам с лемехами. Применяется для обработки различных типов почв и для первичной вспашки целинных земель. Он сможет одновременно проводить вспашку и боронование, обеспечивает наилучшее качество обработки почвы.

Плуги оборотные

Плуги оборотные отличаются формой лемеха, напоминающей перо. Согнутая верхняя часть лемеха переворачивает землю. Рекомендуется для вспашки твердой, твердой почвы. Плуги этого типа совместимы с мотоблоками среднего и тяжелого классов, например МТЗ.Свое название они получили от устройства, поворачивающего сошник при изменении направления вспашки, что удобно для длинных участков. Направление отвала грунта сохраняется.

Плуги роторные

Роторные модели отличаются от других конструкцией: агрегат состоит из набора изогнутых сошников, разрыхляющих почву, размещенных на оси, приводимой в движение коробкой отбора мощности агрегата. Глубина вспашки роторным плугом составляет 25-30 см и не требует значительных усилий рабочих.

Роторный плуг позволяет вспахивать в разных направлениях, что важно при работе на участках сложной формы.Такая конструкция популярна у дачников для обработки почвы с дерновой прослойкой или насыщенной корнями. Роторные плуги совместимы со средними и тяжелыми культиваторами.

Отвал и отвал

По наличию отвала плуги можно разделить еще на два типа:

  • отвальные: конструкция таких плугов позволяет вспахивать почву, переворачивать вспаханный пласт и рыхлить его;
  • безотвальный: предназначен для рыхления почвы в районах с сухой и ветреной погодой.

Преимущества самодельных плугов

Изготовление самодельного плуга своими руками имеет ряд преимуществ перед использованием покупных. Его конструкция лучше отвечает требованиям, соответствующим обрабатываемой почве: это угол овала, глубина вспаханного слоя, ширина вспаханного участка за один проход, а также рыхляющее действие.

Самодельный плуг с учетом мощности двигателя не создаст дополнительной нагрузки на мотоблок, устранит пробуксовку колес и обеспечит оптимальный эффект вспашки.Использование качественного материала и соблюдение технологии значительно увеличат срок службы. При изготовлении плуга можно предусмотреть возможность присоединения дополнительного оборудования для обработки почвы.

Плуг однокорпусный самодельный

Самая простая, но в то же время эффективная конструкция плуга — однокорпусная.

Данная конструкция применима для изготовления своими руками в домашних условиях. Изготовление не требует специальных инструментов и приспособлений, а также специальных навыков; инструментов, имеющихся в мастерской домашних мастеров, будет достаточно.

Лемех

Опыт владельцев, использующих в полевых работах мотоблоки, оснащенные плугами, показывает, что перед началом работы лемех необходимо периодически снимать, чтобы заточить его. При выборе материалов для изготовления лемеха рекомендуем использовать легированную сталь 9ХС, которая применяется при изготовлении дисковых пил. Можно использовать сталь

45, но ее необходимо закалить до HRC 50-55. Не исключено использование традиционных сталей, в том числе St.5, которые не закалены, но могут быть доведены до нужного качества, если кромку отбить молотком и заточить.

Отвал

Отвал плуга можно изготовить разными способами, рассмотрим некоторые из них, чтобы вы могли выбрать наиболее удобный и доступный по материалам и стоимости.

  1. Отвал изготавливается из стального листа толщиной 3,0–4,0 мм. Для изготовления требуются гибочные ролики для придания лезвию криволинейной формы. Заготовка вырезается по шаблону, затем пропускается через ролики и молотком доводится до необходимой формы.

  1. Изготовить лопатку можно из стальной трубы диаметром 0,55-0,6 м и толщиной стенки 4,0-5,0 мм. Заранее подготовьте картонный шаблон, наденьте его на трубу так, чтобы угол, образованный нижним краем и горизонталью трубы, составлял 20-30°. Контур намечается, вырезается газовой горелкой, затем обрабатывается наждаком или болгаркой. При необходимости можно подправить форму молотком.
  2. При изготовлении отвала можно использовать стальной лист, а форму можно придать после предварительного нагрева заготовки, согнув ее по матрице, например, взяв отвал покупного плуга.

Плуг в сборе

Приступая к сборке, рекомендуется предварительно сделать макет из плотного картона, склеивая отдельные детали под определенными углами. На представленных рисунках угол альфа на разных участках составляет 25-30°, угол гамма 42-50°. Оценив получившийся картонный образец, приступаем к его изготовлению из металла. Материал корпуса изготовлен из листовой стали толщиной 3,0 мм.

Для завершения сборки воспользуемся сварочным аппаратом.Понадобится стальной лист толщиной 2-3 мм размерами 0,5х0,5 м. С помощью клиньев, поставленных под углом 25°, поставьте лемех на лист и приварите его к листу в двух местах. Боковой щит вертикально присоединяем к лемеху, перекрывая его на 5-8 мм. Защитный кожух должен располагаться на 0,6-1,0 см выше лезвия сошника (плоскость листа), чтобы свободно срезать почву. Прикрепите защиту с прихватками к лемеху и вспомогательному листу. Прикрепляем отвал к лемеху так, чтобы получилась цельная конструкция.Угол между лезвием лемеха и кромкой лезвия должен быть установлен 6-8°.

Сошник

Схема крепления плуга показана на рисунке.

В случае, если какой-либо из углов или поверхностей не соответствует или не соответствует рекомендуемым, деталь необходимо будет подправить молотком. Подогнав лезвие и лемех, привариваем их, после чего лезвие крепим прихватками к боковому щиту. Боковой щит привариваем сначала с распорной планкой, затем с пластиной, расположенной в основании, теперь к ней привариваем упорный уголок лемеха. Осматриваем весь узел, и теперь надо будет тщательно сварить швы, затем отделить от вспомогательного листа. После завершения сборки швы необходимо тщательно зачистить шлифовальной машиной, а поверхности, которые будут соприкасаться с землей, отшлифовать.

Плуг оборотный

Плуг оборотный имеет отличие — наличие поворотного механизма, поворачивающего сошник при прохождении очередной борозды в обратном направлении. При повороте лемеха слои почвы будут переворачиваться в том же направлении, что и предыдущие.Поворотный механизм позволяет пахать быстрее, чем при обычной конструкции.

Оборотная конструкция имеет три характерные плоскости: внизу горизонтальная плоскость салазок, боковая вертикаль и передний отвал. Снимаем лемех и отвал, устанавливаем на пол и прислоняем к стене, нижняя горизонтальная плоскость полоза должна совпадать с горизонтальной линией пола, а стена с боковой вертикальной плоскостью полоза.

Для регулировки плуга необходимо опустить нижний край сошника на 1. 0–4,0 см ниже плоскости бегунка. Боковые режущие кромки лемеха и отвала должны лежать на одной линии и выступать на 1 см от вертикальной линии полоза.

Рабочая поверхность лемеха должна соответствовать лезвию без зазоров, не иметь выступающих креплений и должна быть тщательно отшлифована.

После окончания вспашки все рабочие органы необходимо очистить и смазать технической смазкой, чтобы исключить коррозию при хранении до следующего сезона.

Купить сцепку и прицеп к мотоблоку в интернет-магазинах

Как присоединить плуг к мотоблоку

Перед установкой плуга потребуется заменить колеса на специальные грунтозацепы для повышения проходимости на пахоте. Затем плуг присоединяется к навесному устройству мотоблока. Во время установки крепления не должны быть полностью затянуты, чтобы обеспечить возможность регулировки. Агрегат фиксируется на монтажной скобе мотоблока с помощью двух стальных стержней.

Регулировка плуга должна производиться с соблюдением всех правил, влияющих на качество вспашки. Колеса мотоблока устанавливаются на специальные опоры и регулируются. Высота опор равна глубине вспашки и составляет 15-20 см при работе весной на влажной почве или 20-25 см. С помощью регулировочных болтов установите «пятку» плуга параллельно земле.

Теперь можно снять плуг с опор на землю, рычаги управления отрегулированы на высоту пояса рабочего.Затем проверьте настройку пробной вспашкой нескольких борозд. Измеряют глубину, на которую производилась вспашка, качество почвенного отвала и расстояние между соседними бороздами. Если расстояние больше или меньше 10 см, регулировку необходимо повторить.

Даже небольшой участок земли требует значительных физических усилий для обработки. Можно, конечно, использовать обычную лопату, но гораздо эффективнее использовать мотоблок. С помощью этой техники возможны различные виды обработки почвы.Естественно, основным элементом здесь является плуг, который можно купить или сделать самому. Приобретая мотоблок, купить сразу навесные механизмы для него зачастую невозможно. Стоимость навесного плуга 800-6000 руб. Эта разница в цене обусловлена ​​типом, качеством и степенью сложности изготовления сеялок. Самодельный плуг для мотоблока стоит намного дешевле. Давайте посмотрим, как сделать плуг самостоятельно.

Преимущества

Есть определенные преимущества в изготовлении плуга для мотоблока своими руками.Параметры отвала и сошника будут соответствовать конкретным требованиям обработки почвы. Эти параметры включают:

  • угол отвала;
  • глубина и качество вспашки;
  • эффективность;
  • Зона захвата
  • .

С учетом мощности мотоблока можно сделать плуг, который не будет чрезмерно нагружать двигатель и не будет вызывать пробуксовку, но его сцепление будет максимальным. Нужны только качественные материалы, которые позволяют значительно увеличить срок службы инструмента.Нелишним будет предусмотреть возможность крепления насадок, существенно расширяющих функционал.

Конструкция плуга

Если говорить о мотоблоке Нева, то на него устанавливается несколько разновидностей плугов, каждая из которых имеет свои конструктивные особенности.

Сейчас земли на приусадебных участках обрабатывается плугами следующих конструкций:

  • однокорпусный;
  • договорная;
  • поворотный.

Наиболее популярны однокорпусные орудия.К тому же такой плуг считается самым оптимальным для пахаря без навыков.

В верхней части оборотного плуга имеется изогнутое перо, позволяющее сразу переворачивать пласт земли в процессе вспашки. Эта особенность делает модель превосходным вариантом для работы на твердых почвах. Так как конструкция такого плуга достаточно сложная, сделать его под силу только опытному человеку.

Роторный плуг наиболее сложен в изготовлении. По конструкции он больше похож на культиватор, так как на одной оси установлено несколько сошников.При обработке почвы ось вращается, за счет чего переворачивается слой почвы. Преимущество конструкции в том, что землю можно обрабатывать на глубину до 30 см без особых усилий. Даже с помощью роторного плуга вспашка участка может осуществляться по разным траекториям.

Итак, однокорпусный плуг является самым распространенным, и работать с ним может любой человек, даже не знакомый с механизированной вспашкой. Преимущество в том, что этот инструмент довольно просто сделать своими руками.

Плуг поворотный

Это стойка, к которой приварены две лапы: подрезающая и переворачивающая и опрокидывающая грунт. Для большей жесткости грунтоотбрасывателя вверху приварен уголок, который упирается в верхнюю кромку самосвала.

Если сделать самому, можно сделать проще изменение глубины вспашки. К плугу приваривается поперечина, соединенная со стойкой болтами, что делает его длиннее. Коробки не нужны. Спереди к поперечине крепится кронштейн, в который укреплена дополнительная вертикальная стойка, размер которой достаточен для выхода из зоны опрокидывания грунта.

В вертикальной небольшой квадратной стойке спереди просверлено несколько отверстий под болты, через которые на необходимой высоте закрепляется стержень, идущий от мотоблока под углом 90°. Тяга крепится к этой передней стойке двумя приваренными проушинами. Два вставленных болта закреплены гайками. Соединяют стойку и тягу … Такое соединение проще и эффективнее. Глубину вспашки можно регулировать.

Чтобы земля не застревала в щели, между нижним и верхним лемехами вваривается тонкий лист жести, который поможет грунту плавно и быстро идти по дуге и переворачиваться пластом.

Плуг поворотный Зыков

Усиление лемехов в этом случае выполнено скрепленными болтами стальными полосами. Внизу и вверху — под углом. Экономичный и простой. Штанга с приваренной насадкой удерживает две лапы с зубьями, вставленными в насадку. Сборка пучка удерживается двумя стопорными болтами. Для устойчивости к шасси крепится колесо.

Элементы конструкции плуга

Ручной плуг своими руками сегодня не проблема. Более того, в Сети есть множество рисунков различного дизайна.

Итак, чтобы сделать орудие для вспашки земли, вам понадобится следующее:

Главное, чем нужно руководствоваться при изготовлении плуга, это строгое следование инструкции и соблюдение параметров выбранного чертежа. Даже, казалось бы, незначительная мелочь может сильно повлиять на работоспособность инструмента или негативно сказаться в последующем на его рабочих параметрах.

Сборка

Первый – это каркас, который можно изготовить из металлической трубы сечением 40×52 мм и толщиной стенки около 7 мм.Для формирования вилки вырезаются широкие стенки рамы, которые располагаются друг напротив друга. Затем на раме размечается середина, где будет установлена ​​поперечная траверса и привариваются проушины, к которым крепится дышло. В начале вилки (в передней части рамы) есть отверстие, которое заварено наглухо, чтобы грязь не попала.

Установка подставки

Для крепления стойки плуга в широкой части трубы, используемой для создания рамы, с обеих сторон сверлятся или вырезаются отверстия размером 16×31 мм.В узких стенках рамы также выполнены сквозные отверстия Ø10,2 мм для крепления ручки с помощью болтов М 10. Ручки изготавливаются отдельно из трубки диаметром примерно полдюйма. Можно использовать старую водопроводную трубу, которая сплющена с двух сторон кувалдой. В полученных плоскостях сверлятся отверстия Ø10,2 мм и прикручиваются к раме болтами. Для большей жесткости между ручками вварена поперечина.

Муфта плуга

Сцепка — важный элемент , обеспечивающий надежное крепление навесного плуга к «Неве».Самым популярным является П-образное крепление из швеллера, которое устанавливается под руль мотоблока. Когда сцепка создана, просверливаются отверстия для крепления монтажного штифта и кронштейна. Крепежная скоба находится вверху или внизу, чтобы не мешать подвешиванию.

Изготовление и крепление рабочих органов

Основными элементами однокорпусной конструкции являются лемех и отвал. Для их изготовления нужна прочная листовая сталь толщиной 3-5 мм.Лемех изготавливается первым, для чего используется старый диск от циркулярной пилы, изготовленный из высокопрочной стали. Для заточки режущей кромки лемеха ее отбивают на наковальне. Далее делается отвал из металлической трубы Ø50-60 см и толщиной стенки около 5 мм. Из картона или плотной бумаги делают шаблон, который прикладывают к металлу и обводят мелом по контуру. По линиям, полученным газовой сваркой, вырезают заготовку, которую доводят до необходимых размеров «болгаркой» или молотком и наждаком.

Заключительный этап

После создания всех металлических частей плуга для окончательной сборки требуется металлический лист 50×50 см, а также электросварочный аппарат. К листу, со строгим соблюдением углов, слегка прихватываются сваркой элементы будущего плуга: боковой щиток и лемех, к которому примеряется отвал. При наличии несоответствий лопасть доводят до требуемого состояния молотком и приваривают к задней части лемеха.

Если при осмотре недостатков не обнаружено, можно приступать к капитальной сварке. Металлический лист, на котором производилась сборка, отсоединяют от конструкции «болгаркой» или молотком и зубилом. Далее сварные швы тщательно зачищаются, лемех и лезвие шлифуются наждачной бумагой. Когда конструкция собрана и практически готова к эксплуатации, ее окрашивают, особенно места сварных соединений. Это добавит эстетики и защитит металл от коррозии, а значит, значительно продлит срок эксплуатации изделия.

Как сделать плуг своими руками для мотоблока не очень просто, нужен хотя бы минимальный опыт работы с слесарным инструментом. При изготовлении обязательно придерживаться рабочего чертежа и всех инструкций. Добавим, что самостоятельное изготовление плуга сэкономит вам деньги, ведь большинство материалов можно найти в хозяйстве.

Для каждого дачника не секрет, что обработка земли, включающая в себя подготовку к посеву и вспашку, является самой длительной и кропотливой операцией.Конечно, при наличии технических средств (мотоблок, трактор) эта процедура может быть намного проще, но для вспашки земли нужен плуг … Но, любое навесное оборудование для обработки земли имеет немалую стоимость. Чтобы сэкономить, можно сделать самодельный плуг.

Есть два способа сделать плуг своими руками:

  1. Все компоненты сделай сам. Этот способ считается очень сложным, так как многие части плуга имеют нелинейную форму, с определенным изгибом различных радиусов.А гибка толстолистового металла в домашних условиях – операция трудоемкая, иногда даже невозможная без применения специального гибочного оборудования.
  2. Второй способ считается доступным для многих владельцев мотоблоков. Вы можете приобрести готовые корпуса в розничной сети, а все вспомогательные детали и рамку для крепления устройств собрать самостоятельно.

Применение плугов

Основной задачей плуга считается переворачивание плодородного верхнего слоя растительности.Эта операция (вспашка) позволяет в значительной степени освободить плодородный слой почвы от сорняков, корневая система которых уже начинает расти, но еще не полностью созрела.

Еще не проросшие семена при вспашке продвигаются глубоко в землю , что также затрудняет их прорастание. При вспашке почвенный слой разрыхляется, становится более податливым и мягким, что повышает продуктивность посевов и положительно сказывается на всхожести культурных растений.

На первых этапах использования плуга как орудия земледелия его переносили люди, затем домашние животные (лошади, волы), а в настоящее время эту тяжелую работу выполняет сельскохозяйственная техника (трактор, мотоблок).

Типы плугов

Многие современные фермерские хозяйства в своей деятельности используют различную технику для обработки почвы … По способу агрегации эту технику можно условно разделить:

  • Плуг прицепной , который приводится в движение механизированными транспортными средствами на колесах.В настоящее время применяется не очень часто, поскольку в основном вся современная сельскохозяйственная техника оснащена системой навесного типа со встроенным гидроцилиндром. По словам агрономов, после обработки почвы такой техникой пашня получается более однородной и ровной. Но недостатком этого оборудования считается очень большой угол поворота, что не позволяет использовать его совместно с плугами навесного и полунавесного типа.
  • Плуг навесной способен подниматься только при использовании технической сцепки.Необходимое количество корпусов оборудования полностью зависит от мощности используемого трактора. К преимуществам этого типа можно отнести относительно небольшой вес всей конструкции и ее мобильность (малый радиус поворота). Но недостатком такой техники считается невозможность работы одного технического средства с многокорпусным плугом.
  • Плуг полунавесной приводится в рабочее положение с помощью транспортных колес и тракторного навесного оборудования. Основным преимуществом использования этого принципа является большая площадь единовременной вспашки, что достигается совместным применением многокорпусных плугов.К недостаткам полунавесной техники можно отнести плохую маневренность и большой радиус разворота.

Существует несколько конструкций плугов:

  • Лемеха — самые распространенные, используются с древних времен и пользуются большой популярностью в настоящее время.
  • Дисковые конструкции — применяются в основном для вспахивания тяжелых земель, а также переувлажненных или сухих почв.
  • Роторные системы — очень удобны для обработки целины, более сложны по конструкции.
  • Плуги комбинированные — комбинированные плуги обоих типов (дисковые, сошники).
  • Чизельные конструкции — такие приспособления не переворачивают пласт почвы. Их используют очень редко, особенно в индивидуальном хозяйстве.

Плужное устройство

Конструктивно плуг включает рабочие органы, раму, опорные колеса и навеску. К рабочим органам плуга относятся лемехово-отвальный механизм, корпус, ножи, предплужники, почвоуглубители.

Корпуса плугов бывают следующих типов:

  • Безформовочные — служат для качественного рыхления почвы на участках, подверженных ветровой эрозии, а также засушливых участках.
  • Отвал — предназначены для рыхления почвы и вспашки с оборотом.
  • Диск — эффективны при обработке переувлажненной почвы, а также для вспашки твердых и тяжелых почв.
  • Вырез — для отвальной обработки почвы с небольшим плодородным слоем.
  • Ограждения с бороздой — применяются для вспашки черноземов (маломощных и подзолистых) и одновременной углубленной вспашки.
  • С верхним долотом для очень твердых каменистых почв.
  • Системы комбинированные – применяются для вспашки тяжелой почвы с одновременным ее рыхлением.

Функциональным назначением лемеха считается срезание пласта почвы и направление его на отвал. Лемех быстро изнашивается из-за высокого трения металла о почвенный состав, что приводит к нарушению технологического процесса вспашки, повышению тягового сопротивления и перерасходу топлива трактора. Структурные свойства могут быть восстановлены ковкой молотом, после предварительного прогрева ковкой в ​​горне.

Отвал отрезает слой почвы от стенки борозды, немного сдвигает его в сторону и укладывает верхним слоем. По линии стыка отвал и лемех должны плотно прилегать друг к другу, с зазором не более одного миллиметра.

Предплужник предназначен для срезания дерна и сброса его на дно борозды. С увеличением глубины этого конструктивного элемента увеличивается тяговое сопротивление плуга, при этом дерновый слой смыкается значительно хуже.

Операция разрезания земли в вертикальном направлении выполняется отвалом плуга. Также качественно улучшает оборот почвенного слоя, с одновременным внесением растительных остатков. Кроме того, отвал помогает обеспечить плавный ход плуга, создавая ровную стенку и дно борозды.

Пахотная техника

Для описания технологии вспашки почвы можно ознакомиться с принципом действия плуга. Его работа заключается в том, что двигаясь в почве, предплужник устройства срезает верхний слой почвы, с растущими растениями, и укладывает его на дно борозды.Далее вместе с оборудованием корпус снимает часть почвы со стороны борозды, разрыхляет ее и заворачивает пласт до заданного уровня в зависимости от конструкции плуга. После этого поверх перевернутого скиммером слоя дерна укладывается земля. Для выравнивания стенки борозды перед последним корпусом плуга ставится нож.

Плуги общего назначения комплектуются корпусными системами с шириной захвата 25-40 см. специального назначения комплектуются кузовами с рабочей шириной 45-100 см.

Собираясь сделать плуг, вы должны сначала решить, какой тип почвы вам придется вспахивать с помощью агрегата и тип культуры, которую вы собираетесь выращивать.

В процессе эксплуатации корпус агрегата подвергается огромным нагрузкам, его рабочая поверхность подвергается абразивному действию грунта. Поэтому для изготовления рабочих частей нужно применить стальной металл толщиной 3-5 мм .

Желательно предусмотреть съемную конструкцию лемеха, чтобы его можно было затачивать.

Учитывая все эти рабочие характеристики оборудования , можно приступать к изготовлению лезвия из углеродистой стали. Это можно сделать тремя основными способами:

  1. Если поверхность отвала цилиндрическая, то для изготовления заготовки нужной формы лучше использовать листогибочное оборудование. Заготовка из стали, вырезанная газовой сваркой или ножницами по металлу, подается на листогибочное оборудование под углом 23-25 ​​градусов и изгибается. Затем проводится отделка строго по шаблону, который заранее вырезается из плотного картона.
  2. Подходит для изготовления узла и металлической трубы диаметром 55-60 мм и толщиной стенки 4-5 мм. Вырежьте из картона шаблон, наденьте его на трубу и отметьте размеры. Его обрабатывают молотком и при необходимости доводят наждаком.
  3. Этот способ самый трудоёмкий и требует особого мастерства. Заготовку предварительно нагревают любым способом, а лучше в кузнечной печи, а затем сгибают по матрице.

Корпус агрегата изготовлен из листовой стали толщиной не менее 3 мм.

Плуг в сборе

После изготовления всех металлических элементов конструкции, для сборки потребуется сварочный аппарат и квадратный лист металла размером 50 см. Затем к подготовленному листу прихватываем все элементы устройства сваркой при соблюдении всех углы и размеры.

Следующий шаг — примерка лезвия на долю. Если вы обнаружите несоответствие углов деталей, то вам нужно довести их до нормы молотком. Сваркой слегка прихватите все детали к боковому щиту и приварите к нему опорную плиту и распорку.Внимательно осматриваем получившееся в результате всех этих работ изделие и, если не заметили ошибок, производим окончательную сварку.

Зубилом или болгаркой отсоединяем узел от листового металла. Сварные швы обязательно зачистить, а поверхность лемеха и отвала отшлифовать мелкой наждачной бумагой.

Роторный плуг своими руками

Этот тип плуга существенно отличается от предыдущего продукта. По сравнению с дисковыми или оборотными плугами роторный агрегат имеет более сложную и трудоемкую конструкцию.

Принцип работы такой техники очень похож на работу обычного почвообрабатывающего агрегата. Несколько лемехов подвижного типа закреплены на оси с помощью валов. Операция вспашки осуществляется вращением оси.

Этот тип оборудования работает с малым тяговым усилием, так как вращающиеся диски воздействуют на почву сверху вниз. Это очень удобно при смешивании удобрений в почве. Но использование такой системы на каменистых грунтах затруднено из-за возможности быстрой поломки вращающихся частей.

О том, как сделать плуг из скиммера, стоит задуматься, если есть возможность найти несколько готовых деталей. Чаще такое приспособление делают для мотоблока, а предплужники берут от тягача. В этом случае общей задачей создания техники будет усиление ее к мотоблоку.

Любой человек старается облегчить свой труд, поэтому использование технических приспособлений становится все более популярным среди овощеводов.Купить почвообрабатывающий агрегат в настоящее время несложно, но достаточно дорого. Иногда только люди, имеющие навыки работы с металлом, могут самостоятельно изготовить такое оборудование, удовлетворяющее вашим пожеланиям.

.
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
