Удобный складной мангал для машины.

В данной статье представлены полные чертежи и схема сборки складного мангала, который можно сделать своими руками.

Чертежи складного мангала

Схема сборки складного мангала

Для того чтобы выполнить загибы металла можно сделать собственный станок для гибки. Переходите на статью по изготовлению листогиба по ссылке.

чертежи и размеры, проекты складных мангалов

Бесспорно, что практически каждому известен вкус замечательных кулинарных изысков, приготовленных на мангле. И это не только традиционные шашлыки, но и: всевозможные колбасные изделия, овощи или грибы, птица или рыбный улов и так далее. Однако вкус и качество любого из приготовляемых продуктов напрямую зависят от конструкции мангала – этого специфического приспособления, предназначенного именно для шашлыка.

Как правило, стандартные типовые мангалы представляют собой простой металлический короб с правильно выдержанными размерами конфигурации.

Основными преимуществами мангалов из металла являются:

• предельная элементарность конструкций;
• отсутствие дефицитных материалов;
• минимальные финансовые затраты.

Вполне естественно, что мангал всегда можно просто купить, поинтересовавшись в интернете: сколько стоит подобное изделие. Но гораздо интереснее, да и практичнее – изготовить мангал из металла непременно своими руками.

Все самодельные металлические конструкции можно разделить на три основные группы:

• разборные, которые изготовляются абсолютно без сварки;
• изделия, требующие применения сварочных работ;
• устройства, имеющие необычные формы и изготовленные из подходящих подручных средств.

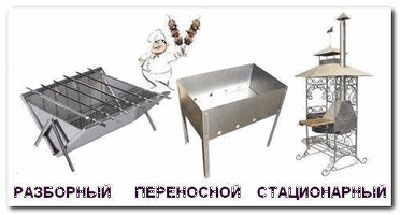

Кроме того, по своим конструкционным особенностям мангалы из железа могут быть:

• раскладные;
• передвижные или переносные;
• стационарные.

Найти наиболее приемлемые для повторения чертежи мангала из металла не составит особого труда, так как их предостаточно на просторах интернета. Но при выборе подходящего проекта необходимо учитывать, что будущий мангал должен эффективно решать ряд поставленных задач.

Все перечисленные выше задачи могут быть успешно решены, если сделать мангал с размерами, которые имеют рекомендуемые оптимальные значения.

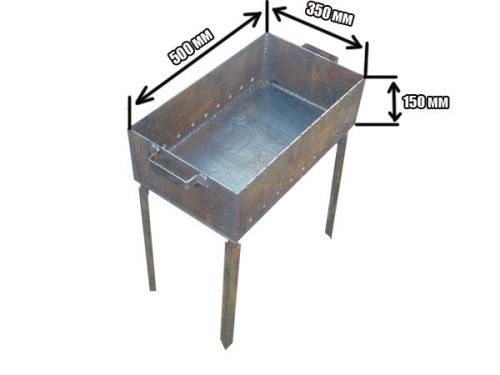

Оптимальные размеры металлических конструкций

Размеры, считающиеся оптимальными, выверены временем, а также проверены практикой. И при самостоятельном изготовлении следует придерживаться именно этих рекомендуемых значений. Всегда, как правило, учитывается величина трех параметров: длины, глубины и его ширины. Высота не регламентируется, ибо она выбирается совершенно произвольно.

Ширина

Этот параметр взаимосвязан только с длиной имеющихся шампуров. Поэтому любая понравившаяся конструкция, взятая за образец, может быть безболезненно видоизменена по ширине. Если имеются стандартные шампуры, то размера ширины мангала в диапазоне от min = 25 см до max = 40 см будет вполне достаточно. Такая ширина не только обеспечит устойчивое расположение шампуров, но и создаст идеальные условия для равномерной обжарки продуктов. Самодельные шампуры с размерами, которые отличаются от стандартов – применять крайне нежелательно, так как в этом случае эффективность мангала существенно понизится.

Длина

Опытным путем доказано, что наиболее приемлемое взаиморасположение шампуров будет равно соотношению: 10 шт. на один погонный метр. Поэтому между соседними шампурами выдерживается расстояние ~ 10 см. На основании этой аксиомы и высчитывается длина будущего мангала.

Следует заметить, что для среднестатистической скромной компании – вполне идеальный мангал может иметь длину всего 500–700 мм. Сделанный с такими скромными габаритами, он, безусловно, очень удобен в эксплуатации

Глубина

Очень значимым фактором, который напрямую влияет на качество приготовляемого шашлыка, считается глубина. От этого параметра непосредственно зависит равномерность и количество жара, подаваемого на приготовляемые продукты. Поэтому глубина четко регламентируется определенными размерами, находящимися в пределах 15–20 сантиметров. При наименьших значениях глубины пища непременно подгорит, а при больших – явно не прожарится.

Высота

Высота изделия подбирается сугубо индивидуально, хотя в среднем она составляет величину около одного метра. Мобильные конструкции обычно делают со сменными ножками разной длины, которые дают возможность регулировать высоту мангала в зависимости от обстоятельств. У таких разборных мангалов присутствуют:

• Укороченные ножки – используют при транспортировке. Их длина определяется габаритами грузового отсека транспортного средства, которое служит для перевозки.
• Удлиненные ножки – обеспечивают максимальную комфортность при деятельности в стационарных условиях, например, на даче или приусадебном участке.

Вполне естественно, что все данные советы носят исключительно рекомендательный характер, но их следует учитывать при сотворении мангалов своими руками.

Необходимо упомянуть и об исходных материалах, которые используются при изготовлении металлических конструкций.

• Нержавеющая сталь – идеальный материал. Изделия из этой стали не боятся коррозии, не требуют покраски, отлично смотрятся и достаточно долговечны. Единственный минус – относительно высокая стоимость.
• Сталь жаропрочная – самый распространенный материал, который используется при изготовлении мангалов многими профессионалами. Эта сталь свободно выдерживает высокие температуры, и поэтому изделия из нее отличаются существенной долговечностью.
• Железо листовое – очень бюджетный вариант, но абсолютно нежелательный. Сделанный из железа мангал активно ржавеет и быстро прогорает. Тем не менее и такой вариант вполне возможен.
• Чугун – элитный материал для изготовления стационарного мангала, барбекю, простой печи или печи с коптильней. Конструкции из чугуна всегда презентабельно выглядят, надежны и долговечны. Однако изготовить из него мангал в домашней обстановке вряд ли получится, и поэтому подобные чугунные изделия делают только в промышленных условиях.
• Сталь оцинкованная достаточно часто применяется при изготовлении мангалов из металла, хотя и существует много споров о ее вредных свойствах.

Толщина используемого металла не должна быть менее 3 мм, а рекомендуемое ее значение равно – 5 мм.

Популярные конструкции

Многие существующие образцы из металла отлично подходят для изготовления своими руками. Рассмотрим самые удачные и востребованные варианты.

Разборный без крепежа

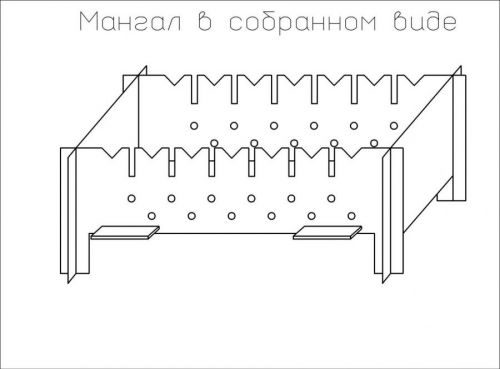

Схема уникального разборного мангала представлена ниже. Конструкция примечательна тем, что для ее изготовления потребуется абсолютный минимум инструментов и материалов. Необходимо следующее: лист металла и обычная болгарка.

Технология создания такого складного изделия до предела элементарна и состоит всего из нескольких простых действий

Делается разметка листового металла и производится раскрой необходимых деталей. Для облегчения этого процесса можно вычертить будущие детали сначала на картоне или тонком текстолите. Это позволит получить шаблоны, которые окажутся весьма полезными при раскрое металлических листов.

Далее вырезаются:

В итоге наличествуют:

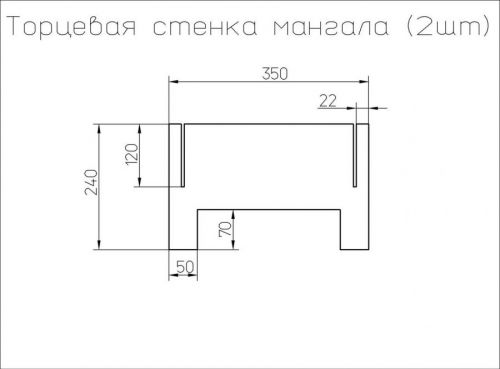

• торцевые стенки – 2 шт.;

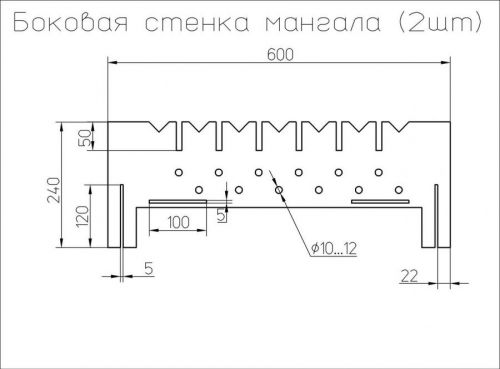

• боковые стенки – 2 шт.;

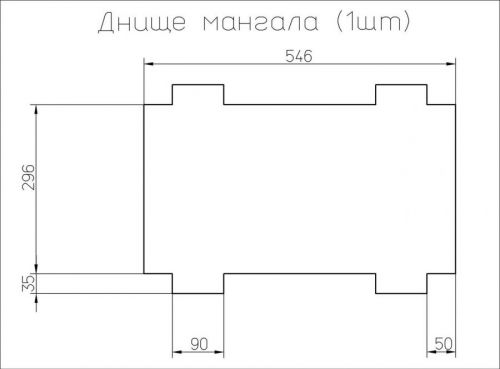

• днище – 1 шт.

Ширина сборочных пазов на торцевых и боковых стенках равна толщине металлических листов с припуском + 5 мм. Это обеспечит не только надежное взаимное зацепление комплектующих элементов, но и облегчит их сборку.

Ступенчатые выемки на боковых стенках предназначены для того, чтобы можно было регулировать высоту расположения шампуров над углями. Собирают мангал по следующей схеме:

• соединяются днище и боковые стенки, то есть ушки днища просто вставляются в прорези стенок;
• затем соединяются торцевые и боковые панели. Для этого используются пропиленные сборочные пазы.

На этом сборка складного мангала заканчивается, и устройство готово к эксплуатации.

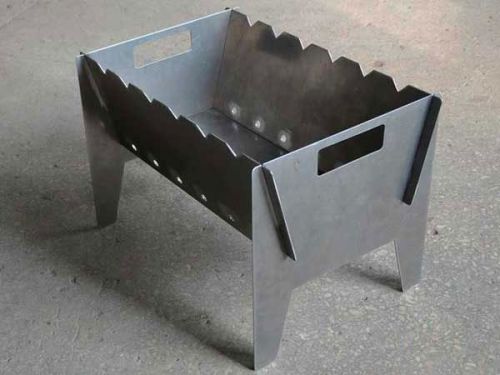

Этот правильно собранный мангал из металла будет выглядеть следующим образом:

Подобные конструкции разборных мангалов очень популярны у любителей шашлыков, так как они несложны в изготовлении, относительно недороги и предельно мобильны, а главное – не требуют никаких сварочных работ.

Еще один интересный мангал из металла, который сбирается без применения сварки, будет рассмотрен ниже. Его устройство немного сложнее, но процесс изготовления не вызывает особых трудностей.

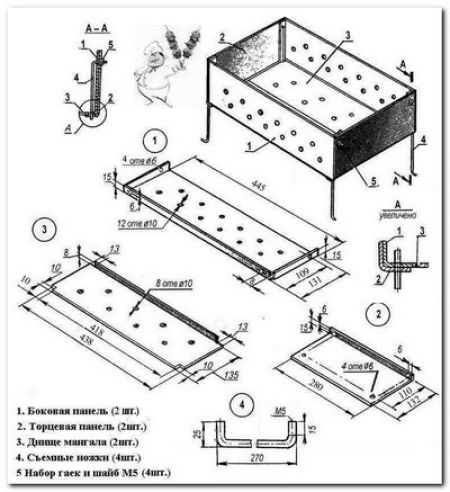

Разборный с крепежом

Эта конструкция разборного мангала тоже очень популярна, так как имеет схожесть с привычными формами обычных мангалов из металла и не требует применения какого-либо сварочного оборудования.

Фиксация комплектующих элементов производится металлическими шпильками с резьбой и обычными гайками

Процесс изготовления и сборки элементарен:

• Производится раскрой материала.
• На вырезанных заготовках формируют необходимые бортики, сверлятся отверстия и отдельно изготовляются шпильки крепления.
• Затем из торцевых и боковых панелей собирается короб. Способ фиксации стенок показан на виде – «А».
• Внутрь собранного короба, а именно на загнутые бортики, – укладываются два элемента днища.
• Вся конструкция проверяется на правильность сопряжения деталей.
• Вот и все – мангал готов.

Рассмотренные выше изделия вполне можно изготовить с размерами, которые будут отличаться от рекомендованных значений. Но необходимо добиваться, чтобы они имели оптимальные величины.

Для тех, кто обладает сварочными навыками, диапазон выбора конструкций мангалов из металла будет гораздо обширнее. Многочисленные эскизы подобных изделий позволяют запросто выбрать наиболее приемлемые для повторения варианты. Это может быть и мангал простой, а может и многофункциональный, в котором, например, удачно совместятся мангал, казан и дополнительная коптильня. Есть и очень сложные комбинированные комплексы под навесом из металла, имеющие вытяжной зонт, сооруженные на надежном основании и оборудованные площадкой.

Но даже в таких массивных сооружениях – все размеры для мангала из металла должны иметь предельно оптимальные значения.

Мангал складной из металла своими руками (фото)

Самодельные разборные мангалы обладают внушительным списком преимуществ. Изготовить походную модель можно из доступных подручных материалов на основе чертежа. Статья поможет разобраться в тонкостях самостоятельного создания качественных решений для полевой кухни.

Практичные разборные мангалы станут оптимальным решением для приготовления вкусного шашлыка на природе. Они легко демонтируются, помещаются в багажник легкового автомобиля. Самодельные конструкции имеют оригинальный внешний вид. Их несложно изготовить своими руками из металла и подручных средств.

Основные характеристики походного изделия

Создание практичного решения для выездной кухни позволит с удовольствием отдыхать на природе с семьей и друзьями. Популярные чугунные разборные модели уступают самодельным по многим параметрам. Уникальный мангал складной обладает рядом достоинств, обусловленных особенностями его конструкции. В их число входят:

• компактность размеров, удобство хранения и перевозки;
• небольшой вес;
• поддержание оптимального значения температуры за счет хорошего доступа воздуха;
• устойчивость, возможность установки на любой поверхности;
• предназначенная для комфортного использования высота;
• простота эксплуатации и легкость очистки;
• высокая температура плавления материала;
• прочность изделия и долгий срок службы;
• разнообразие вариантов изготовления раскладной конструкции;
• оригинальный внешний вид;
• дешевизна и доступность.

Продуманный самодельный мангал способен превратиться в настоящий гриль-комплекс. Дополнительная установка нержавеющей решетки расширит возможности изделия до отличного барбекю. Промышленный мангал чугунный имеет больший вес и меньшую функциональность.

Материалы и инструменты для работы

Для изготовления надежного мангала из металла достаточно взять листовую сталь или нержавейку. Толщина материала должна быть не менее 2-3 мм. Более тонкие изделия подвержены быстрой деформации, а если взять лист толще – увеличится их вес. Днище мангала переносного выполняют из нержавейки в 5 мм. Оно наиболее подвержено скорому износу.

Определение перечня необходимого для работы оборудования возможно только после выбора схемы конструкции. В сложенном виде размеры изделия соответствуют небольшому чемоданчику. Он компактно помещается в багажнике автомобиля.

Изготовить разборный мангал своими руками можно при помощи доступных инструментов и расходных материалов. В их число входят:

• лист стали;
• болгарка, отрезные круги;
• уголки из металла;
• дрель;
• сварочный аппарат, электроды;
• ножницы по металлу;
• приспособления для точных измерений и разметки;
• резьбовые плашки;
• элементы крепления.

Обратите внимание: В домашнем арсенале уже есть большая часть требуемого оборудования. Недостающий инструмент можно попросить у друзей или взять напрокат в магазине электротехники.

Построение чертежа разборной модели

Изготовить переносной мангал самостоятельно не составит труда и не займет много времени. Начинают работу с подготовки чертежа на обычном бумажном листе. Это упростит рабочий процесс, повысит качество конечной сборки. Все размеры рассчитываются индивидуально. Учитывают максимальное количество одновременно размещенных шампуров на рабочей поверхности и габариты багажника, где будет перевозиться изделие.

При построении чертежа отмечают параметры стенок, высоту ножек и расстояние между отверстиями под вертела и прорезями в стенках. Оптимальный мангал для шашлыка может иметь следующие технические показатели:

• 300 мм ширина изделия;
• 600 мм длина;
• 150 мм высота бортов;
• 600 мм габариты ножек.

Данная конструкция рассчитана для 6-ти шампуров длиною в 400 мм. Расстояние между ними – 100 мм. Стандартная высота стенок складных решений составляет 130 мм. При уменьшении данного показателя мясо может подгореть при приготовлении.

В комплектацию походной модели входят металлическая рама из углов с фиксирующими трубками, дно, 4 ножки, 2 продольных и боковых борта с выступами, колосник. Изготовить практичный мангал своими руками из доступных подручных средств можно всего за несколько часов работы.

Этапы изготовления переносной конструкции

При наличии подробного чертежа сделать мангал хорошего качества не составит труда. Весь процесс делят на несколько основных этапов.

• Изготовление базовой подставки в виде функциональной рамы. Для ее создания используются металлические уголки установленного заранее размера. Их сваривают между собой в конструкцию прямоугольной формы. На нее в дальнейшем крепятся ножки и каркас. Она необходима для того, чтобы сделать складной мангал своими руками устойчивым на любой поверхности.
• Ножки изделия. Для опор можно взять уже использованные водопроводные трубы. Отрезки диаметром 17-20 мм приваривают к внутренней кромке рамы по краям. Конец, упирающийся в землю, комплектуется специальной заглушкой. Для прочной фиксации ножек к основанию используют штыри или болты.
• Днище конструкции. К нижней части основания приваривают прямоугольный стальной лист. По всему его периметру на равном расстоянии просверливают отверстия. Они обеспечивают в зоне нагрева постоянную циркуляцию воздуха.
• Бортики. Для их создания используют листовой металл около 2 мм толщиной. Заготовки размечают по размеру основания и разрезают болгаркой. Необходимо по два продольных и боковых бортика. В точках крепления стенок между собой и к раме делаются отверстия (посадочные места).
• Колосники. Толстые прутья из арматуры нарезают в соответствии с размерами дна будущего изделия. Их сваривают в виде решетки.

Функциональные мангалы переносные отличаются удобством использования и практичностью. Надежные изделия прослужат длительный срок. По завершению всех этапов создания самодельной конструкции приступают к сборке ее основных элементов.

Сборка готового изделия

• Каркас готового изделия соединяют при помощи болтов с основанием. Повысить прочность крепления позволит использование шайб граверов.
• Монтаж ножек на основание. На заготовленные трубные опоры надевают отрезки большего диаметра. Применяется резьбовое крепление.
• Закрепление бортов между собой и к основе болтовыми соединениями.
• Дополнительное раскрепление стен продольными спицами для повышения прочности. Понадобятся гайки типа «барашек».
• Комплектация днища колосником.

Разобравшись как сделать разборный мангал можно изготавливать дешевые конструкции с наличием декоративных элементов, ковки и прочих деталей. Самодельные походные складные модели можно усовершенствовать, менять их размеры или использовать свои уникальные технологии. Опытные мастера способны сделать походный мангал своими руками без сварки. При этом используется сборка всех элементов «в паз». На боковых деталях делают несколько выступов буквой «Г».

Особенности длительной эксплуатации самодельного мангала

Использование в работе качественных материалов повышает надежность конструкции. Правильные условия хранения и дальнейшей эксплуатации позволят продлить отменные эксплуатационные свойства модели. Поверхность готового изделия необходимо дополнительно обработать антикоррозийными средствами. Можно применять как покраску металла термостойкими смесями, так и его воронение.

Дополнительные меры защиты позволяют сделать складной мангал устойчивым к различным механическим воздействиям и высокой температуре. Изготовленное из нержавейки походное изделие не нуждается в обработке. Металл обладает необходимыми качествами для длительного использования.

После каждого использования нужно тщательно очищать стенки и дно конструкции от скоплений золы и сажи. Нельзя тушить угли водой, нужно дождаться их полного остывания естественным путем. Обнаруженные дефекты зачищают и обрабатывают краской.

Сделать разборный мангал своими руками сможет даже неопытный мастер. Все инструменты можно найти в любом доме, а подручные материалы доступны по низкой цене в ближайшем металлопрокате. На подготовку и обработку изделия уйдет небольшое количество времени.
