Беседка на винтовых сваях: Беседка на винтовых сваях. Фундамент своими руками.

Фундамент для беседки. Свайно-винтовой фундамент

Фундамент для дачной беседки выбирают так же, как и для любого сооружения – исходя из грунтовых условий, материала, веса и размеров будущей беседки. И варианты фундаментов, возможных для дачных беседок, так же разнообразны: столбчатый фундамент экономичен и не требует значительных трудозатрат, особенно если выполняется с брусовой обвязкой, а не с монолитным ростверком; ленточный фундамент можно заглублять на высоту, необходимую для корректной работы фундамента при сезонном выталкивании силами морозного пучения, и иметь дополнительный плюс – готовый обрез фундамента под кладку кирпичных стен беседки. Монолитная плита при неизбежных немалых материальных и трудовых затратах прослужит десятки лет и способна пережить не одну построенную на ней садовую беседку. Плита «плавающего типа» — основание универсальное, и единственный минус этого фундамента, наверное, экономический. Бетон, арматура и инертные материалы для дренажной подушки обойдутся недешево, кроме того, после заливки фундамента следует ухаживать за бетоном не менее 14-28 суток, и чтобы получить надежное основание для строения. Один из видов фундаментов имеет плюсы перечисленных, и одновременно выбор этого вида фундамента минимизирует их минусы. Не удивительно, что свайно-винтовые фундаменты в большем почете у индивидуальных строителей, и конечно, не только применительно к садовым беседкам.

Фундамент для беседки. Свайно-винтовой фундамент 5460

Свайно-винтовое фундаменты дают преимущества, невозможные для более традиционных решений фундаментов: эстетика легкости конструкции, заметная с первого взгляда; быстрота завинчивания трубчатых лопастных свай может сравниться только с забивкой железобетонных свай специальной установкой, при аналогичных грунтовых условиях. Если слои грунтов – суглинки, песок или не очень тяжелая глина, и без крупных камней, то заглубить винтовую сваю можно без спецтехники, работая ручным инструментом, одному или с напарником. Простой фундамент из 6-8 винтовых свай под беседку можно начать и закончить за один день, причем трудоемкие подготовительные процессы не потребуются. Под винтовые сваи не обязательно выполнять даже глубокую срезку грунта, не говоря уже о глобальных земляных работах. Еще один немаловажный плюс – винтовой фундамент иногда даже удобнее обустраивать в зимнее время, чем по теплу, как в случае бетонных работ. В подмерзший суглинок винтовая свая входит легче и проще обеспечивается вертикальность.

Фундамент для беседки. Свайно-винтовой фундамент 5463

Но одним из самых привлекательных преимуществ свайно-винтового основания можно считать его рельефную универсальность. Если есть желание выстроить беседку в китайском стиле или похожей на горную хижину, швейцарское шале или даже фантазийную беседку – в качестве фундамента проще и дешевле всего заглубить винтовые сваи. Неровная, пересеченная местность, большой высотный перепад – никакой рельефный экстрим не сможет сделать невозможным установку винтового фундамента. Разве что скальный грунт или камень – но для дачных участков подобные грунты большая редкость. Винтовые сваи оптимальное решение для строительства любых дачных объектов, от большого дома до гаража, сарая, бани или маленькой филигранной беседки. На винтовых сваях успешно выполняют и ограждения участков, при этом неплохо сэкономив и получив прочный устойчивый забор надолго.

Фундамент для беседки. Свайно-винтовой фундамент 5461

Самые легкие винтовые сваи, в маркировке которых указан наружных диаметр стальных труб 57; 76 и 89 мм (пример обозначения сваи винтовой стальной СВС-108), подходят для деревянных каркасных домов и практически любых придомовых строений, в том числе и беседок. Брусовые, бревенчатые и кирпичные дома требуют более мощного фундамента, для которого возможно применить СВС больших диаметров. Лопастные наконечники трубчатых свай служат и опорными плоскостями в нижних слоях грунта, и средством заглубления свай. Надземные части винтовых свай могут иметь разную высоту, но всегда выверяются в горизонтальной плоскости и при необходимости обрезаются под уровень. Для участков с большим перепадом высот применяют сваи соответственных длин по расчету.

Фундамент для беседки. Свайно-винтовой фундамент 5467

Плюсы выбора свайно-винтовых фундаментов:

  • Скорость монтажа и подготовки площадки. Винтовые сваи вкручивают по разметке, как правило – это периметр сооружения. Даже при работе ручным механизмом можно начать и закончить работы по устройству свайно-винтового фундамента за два-три дня.
  • Не каждое строительство обходится без уборки и вывоза мусора и последующего восстановления территории. При выборе винтовых свай окружающему ландшафту ничего не угрожает, даже при работе в стесненных условиях. Земляных работ практически нет, и участок в период стройки сохраняет свой порядок.
  • Качественно установленные винтовые сваи уж доказали свою надежность. При соблюдении технологии и надлежащем качестве трубчатых свай и их антикоррозионной обработки срок службы винтового фундамента составляет несколько десятилетий.
  • Для беседки свайно-винтовой фундамент особенно выгоден: сооружение поднято над поверхностью и не контактирует с влажным грунтом. Деревянные конструкции беседок в этом случае сохраняются лучше.
  • Проблема заглубления фундамента при наличии сильнопучинистых грунтов решается сама собой: сваи вкручиваются ниже глубины промерзания грунта, кроме того, лопастные наконечники свай служат дополнительной опорой. При пучении и сезонных подвижках грунтов не происходит выдавливания винтовых свай из земли, что важно для устойчивости и отсутствия деформаций беседки.
  • Установить беседку на винтовых сваях удобно в любых местах: рядом с основным строением участка, или на склоне рельефа, или возле ручья или пруда. Возможен и монтаж в береговой зоне речки или озера.
  • Экономическая целесообразность монолитного бетонного фундамента для дачной беседки – вопрос сложный. Иногда важнее быстро возвести легкое и прочное строение без значительных материальных и трудозатрат – и это как раз вариант беседки на винтовых сваях.
Фундамент для беседки. Свайно-винтовой фундамент 5462

Для более солидных сооружений, чем дачная беседка, рациональным вариантом будет арендовать или нанять специализированную технику. Но 8-12 свай для беседки, как считают частные строители – вполне можно смонтировать ручным способом, и при этом неплохо сэкономить.

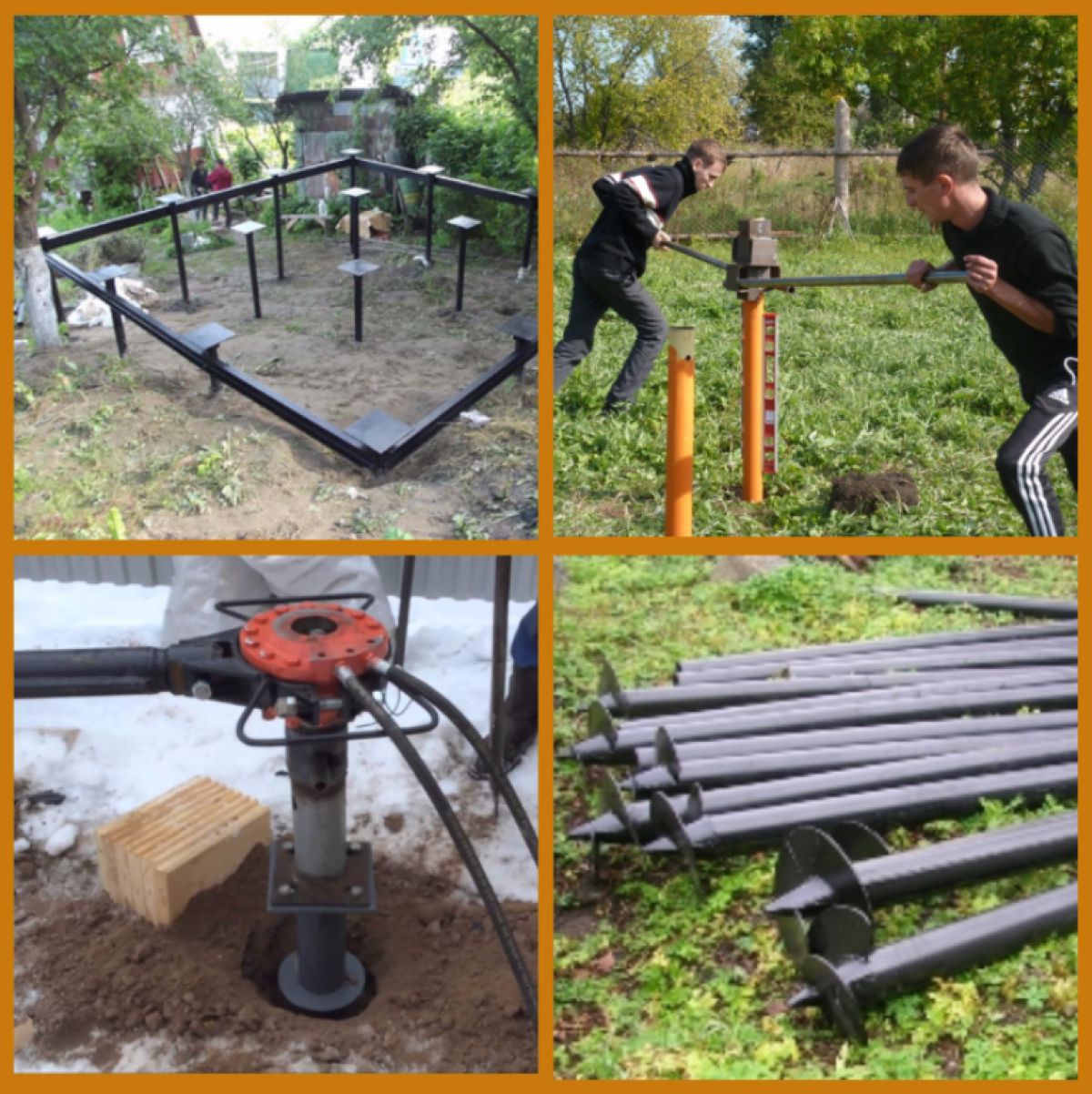

Монтаж свайно-винтового фундамента беседки своими руками

Легкие деревянные беседки обычно устанавливают на малозаглубленных фундаментах, и винтовые сваи не исключение. Длину свай принимают по минимуму, в зависимости от глубины промерзания грунта, а в случаях, когда на участке слабые грунты – длину свай выбирают так, чтобы лопастные наконечники удерживались в слое плотного грунта.

Фундамент для беседки. Свайно-винтовой фундамент 5468

Подготовка площадки для беседки на винтовых сваях состоит из очистки и уборки, разметки и срезки растительного слоя грунта. Убирают крупные камни, крупную растительность и корни, а плодородный грунт срезают на глубину примерно 20-30 см, поскольку рост растений под беседкой не нужен. Согласно плану беседки, выносят на местность сначала форму строения, а затем определяют точки закручивания винтовых свай в грунт и отмечают их забивкой колышков.

Фундамент для беседки. Свайно-винтовой фундамент 5465

В отмеченных точках вкручивают трубчатые сваи, погружая их до слоя плотного несущего грунта, способного удержать винт надежно. Но в любом случае длина сваи до лопастей не должна быть меньше, чем глубина сезонного промерзания грунта. ГПГ – совершенно открытая информация для любого района, известная строителям и проектировщикам.

Вкручивать сваю вручную придется рычажным механизмом: два длинные рычага и двое работников необходимы. Работая без напарника, вкрутить сваю с соблюдением вертикальности почти нереально.

Фундамент для беседки. Свайно-винтовой фундамент 5466

Когда завинчивание свай выполнено, на грунт площадки, с поверхности которого срезан плодородный слой, делают подсыпку из инертных материалов. Первый слой – крупный песок на высоту 60-100 мм, с увлажнением и трамбовкой, затем средне- и крупнофракционный лещадный щебень слоем от 100 мм. Такая подушка будет служить хорошим дренажом и предотвратит прорастание сорняков под основанием беседки.

Винтовые сваи могут иметь опорные пластины по верху, но иногда удобнее наваривать стальные подошвы после окончательной выверки высоты всех свай и срезки под отметку. Определяют нужный горизонт опорной поверхности под беседку, срезают трубы до нужного уровня (или наращивают, применяя сварку), и закрепляют оголовки. Обычно эти детали выполняют из листовой стали толщиной от 4 мм, квадратной формы. Размер пластин должен обеспечить крепление винтовых свай с обвязочным брусом посредством просверленных отверстий.

Под укладку брусовой обвязки не следует забывать о прокладке гидроизоляции: пластины оголовков закрывают любым гидроизоляционным материалом – рубероид, толь, техноэласт, причем не в один слой, а минимум в 2-3 слоя, это необходимо для сохранности древесины обвязочного бруса.

Фундамент для беседки. Свайно-винтовой фундамент 5464

В качестве обвязки можно применить и металлопрокат — швеллер или уголок, если это целесообразно, или имеется металл, оставшийся от основной стройки. Стальная обвязка по винтовым сваям даст надежный фундамент для постройки не только деревянной, но и кирпичной беседки.

Одна из самых простых придомовых построек – легкая деревянная беседка простой конструкции, со скатной крышей – может быть возведена на винтовых сваях буквально за несколько дней. Более сложные, резные или особо креативные беседки требуют времени, но и в этом случае выбор винтового фундамента даст значительную экономию времени. Кроме того, и материалоемкость, и итоговая стоимость фундамента из винтовых свай для беседки не сравнима ни с одним другим видом фундамента.

Свайно-винтовой фундамент своими руками — пошаговая инструкция

Любому дому, беседке или веранде необходимо основание — надежное, желательно недорогое и легкое в строительстве. Этим критериям в полной мере отвечает свайно-винтовой фундамент.

Строительство фундамента на винтовых сваях

Строительство фундамента на винтовых сваях

В каких случаях использование такой конструкции оправдано и как осуществить монтаж самостоятельно — рассмотрим в этой статье.

Как устроено основание

Фундамент состоит из винтовых свай, включающих в себя следующие элементы:

  1. Стальная труба. Диаметр зависит от категории постройки — чем масштабнее сооружение, тем больше диаметр стального изделия. Основные размеры — 76 мм, 89 мм, 108 мм, 133 мм. Труба не остается полой, перед монтажом обвязки фундамента полость заливают армированным бетоном марки М300.
  2. Винтовая лопасть. Выполняет три функции: помощь при монтаже, опора для сваи и передача давления массы здания на грунт. Винт удерживает сваю в земле, не позволяя дому проседать, а почве — выдавить фундамент под действием расширения при промерзании. Диаметр винта может быть разным — от 250 до 350 мм, в зависимости от водонасыщенности и других характеристик грунта.
  3. Арматура. Представляет собой несколько (до четырех) штырей толщиной 10 мм, которые проходят по всей длине трубы.
  4. Оголовок. Прикрепляется к верхней части трубы после заливки бетона, служит площадкой для монтажа обвязки.
Строительство фундамента на винтовых сваяхСтроительство фундамента на винтовых сваях

1) Ствол и лопасть закрыты от внешних химических воздействий двухкомпонентным защитным слоем. 2) Оголовок — элемент верхней части сваи, является соединительным звеном между цилиндром сваи и ростверком.

В зависимости от того, для какого типа сооружения ставятся винтовые сваи, обвязку  выполняют из разных материалов:

  • стальной швеллер, двутавровая балка, бетонная плита или лента — для домов любой массы;
  • деревянный брус — для сооружений из древесины или легкой каркасной постройки.

Строительство фундамента на винтовых сваяхСтроительство фундамента на винтовых сваях

Металлическая обвязка скрепляется со сваями методом сварки, бетон и дерево — стальными стержнями, для которых в оголовке предусмотрены отверстия диаметром 15–20 мм.

Особенности эксплуатации

Применение винтовых свай — рациональное решение  при строительстве:

  • легких хозяйственных и жилых построек из дерева;
  • простых конструкций — террас, веранд, беседок, заборов и ограждений;
  • сооружений на проблемном грунте — за счет винта фундамент не выдавится при заглублении его ниже линии промерзания; также такая технология позволит сэкономить там, где бетонные основания обходятся дорого — на склонах и вблизи деревьев со сложной корневой системой.

Свайный фундамент, состоящий из труб с максимальным диаметром, подходит и для тяжелых срубов из бревен и кирпичных домов. Впрочем, рекомендовано использование винтовых свай только при возведении конструкций:

  • каркасных;
  • из SIP-панелей;
  • деревянных;
  • пено- и газобетонных.

Строительство фундамента на винтовых сваяхСтроительство фундамента на винтовых сваях

В зависимости от цели строительства свайно-винтового фундамента необходимо выбрать один из двух типов свай:

  • со сварным наконечником;
  • с литым наконечником.

Первый — наиболее дешевый вариант, представляющий собой обычную стальную трубу, заостренную с одного конца, с приваренной винтовой лопастью. Недостатки: встречается некачественная сварка, вследствие чего происходит разрыв швов и отклонение от вертикали при вкручивании в землю. Фундамент при этом ослабевает, возрастает нагрузка на соседние элементы, и дом может начать рушиться всего через 5–8 лет после завершения строительства. Поэтому обязательно обращайте внимание на качество сварного соединения.

Такие сваи за счет дешевизны подойдут для строительства небольших хозяйственных построек и опорных столбов заборов, где конструктивные недостатки не смогут причинить вреда.

Литые сваи наделены существенными преимуществами. Они производятся из более прочной стали, при создании винта соблюдается точность геометрии, толщина металла лопасти в два-три раза шире, чем у сварных. В зависимости от характеристик грунта один элемент такого фундамента может нести до 6 т массы. Поэтому труб потребуется меньше, что компенсирует разницу в цене.

Литые сваи используются при строительстве дома любого типа и служат до 100 лет. Конечно, при условии отсутствия брака и соблюдения технологии установки.

Строительство фундамента на винтовых сваяхСтроительство фундамента на винтовых сваях

Высококачественные винтовые сваи стоят не меньше, чем железобетонные со схожими характеристиками. Поэтому можно выбрать ЖБИ, кроме следующих случаев:

  • сооружение необходимо возвести быстро;
  • исключено использование оборудования для забивки ж/б свай;
  • дом строится на сложном грунте — насыпном, болотистом или торфяном;
  • погодные условия не позволяют работать с железобетоном.

Выбирая тип фундамента, учтите все плюсы и минусы винтовых свай.

Преимущества и недостатки

Достоинства свайно-винтового основания:

  • высокая скорость монтажа;
  • проведение работ круглый год;
  • устойчивость к расширению грунта при промерзании;
  • возможность установки на почвах любого типа — при этом на прочных скальных грунтах фундамент не даст осадку;
  • низкая стоимость, связанная с серийным производством свай и простотой их изготовления;
  • высокая надежность;
  • отсутствие земляных работ — выкапывать котлован или траншею, как в случае с бетонным основанием, не придется;
  • параллельно с монтажом можно проектировать и прокладывать коммуникации;
  • к готовому дому легко пристроить новые помещения;
  • долговечность — стальные трубы используются более 100 лет при правильной установке.

Строительство фундамента на винтовых сваяхСтроительство фундамента на винтовых сваях

Отметим и минусы, характерные свайно-винтовому фундаменту:

  • хотя служат сваи достаточно долго, металл все же поддается коррозии, так что срок эксплуатации ограничен, в то время как железобетон практически вечен;
  • высокая вероятность брака, использования некачественных материалов при производстве или несоблюдение изготовителем технологии;
  • не рекомендуется применение винтовых свай, если рядом с домом расположены электроподстанция, сотовые вышки, ж/д пути из-за вероятности утечки электричества в землю, что приведет к ускорению коррозии металла.

Таким образом, чтобы сваи прослужили долго, необходимо внимательно выбирать изделия и соблюдать правила при строительстве основания.

Более подробно о плюсах и минусах свайно-винтового фундамента читайте в статье — перейдите по ссылке.

Технология монтажа

В первую очередь, основание нужно спроектировать — выбрать размер и количество свай, учитывая особенности грунта, тип и габариты дома. Проект можно заказать в специализированной организации или сделать самостоятельно, используя калькулятор несущей способности винтовой основы.

При установке свайно-винтового фундамента придерживаются следующей пошаговой инструкции:

  1. Разметка строительной площадки.
  2. Расчистка и подготовка участка к работе.
  3. Вкручивание труб в землю ручным или механическим способом.
  4. Выравнивание.
  5. Заливка армированного бетона в полости свай.
  6.  Приварка пластин к трубам для монтажа обвязки.
  7. Установка обвязки.

Строительство фундамента на винтовых сваяхСтроительство фундамента на винтовых сваях

Вручную можно вкрутить трехметровые сваи с лопастями диаметром до 300 мм. Предварительно подготавливают площадку: убирают весь крупный строительный мусор, выкорчевывают пни и корни. Вкручивание осуществляют следующим образом:

  • выкапывают лунки диаметром, равным размеру свай, и глубиной около 50 см — это нужно для обеспечения точности установки;
  • в отверстия в верхней части сваи вставляют рычаги — ломы или обрезки арматуры длиной 1,5–2 м;
  • два человека вкручивают сваю по часовой стрелке, третий контролирует ровность установки по уровню и придерживает трубу, чтобы она не отклонялась от вертикали;
  • крутить нужно до тех пор, пока не потребуется крутящий момент, равный 450 Н*м — его можно измерить при помощи динамометра;
  • после закручивания лунки заполняют землей и утрамбовывают;
  • сваи обрезают по уровню.

Крутящий момент достигается при разной глубине — даже в пределах небольшого участка характеристики грунта могут сильно варьироваться. Главное — вкрутить сваи ниже уровня промерзания земли.

Для механической установки необходима специальная техника с гидравлическим приводом. Такой монтаж свай быстрый и надежный — машина справится со всем фундаментом за день, в то время как рабочие смогут вкручивать не более 10 единиц за смену.

Строительство фундамента на винтовых сваяхСтроительство фундамента на винтовых сваях

После обрезки сваи заполняют бетоном, а сверху укладывают обвязку из бруса или швеллера. Затем зашивают цоколь свайно-винтового фундамента декоративными панелями. Для этой цели используют сайдинг или плиты ЦСП, которые закрепляют на обрешетке из дерева или алюминиевого профиля. На завершающем этапе утепляют цоколь пенопластом.

видео-инструкция по монтажу своими руками, фото

После завершения строительства дачного домика возникает вопрос об организации места для отдыха на природе с друзьями и семьей. Для этого важно не только выбрать месторасположение будущей конструкции и материал, из которой она будет строиться. Особое внимание следует уделить фундаменту, от которого будет зависеть прочность строения и продолжительность эксплуатации.

Элементы винтового фундамента.

Элементы винтового фундамента.

Что представляет собой свайный фундамент

Основу свайного фундамента составляет конструкция из железобетона, дерева или металла, которая, будучи заглубленной в скважину, принимает на себя весь вес строения и переносит всю нагрузку на землю. Сваи являются главными элементами фундамента, представляют собой длинные столбы, установленные в землю на необходимую глубину.

Свайный фундамент под беседку.

Свайный фундамент под беседку.

Разновидности

Беседка может возводиться с использованием таких элементов.

  • Наиболее дешевым вариантом является использование деревянных свай. Чаще всего применяется древесина ели, сосны, лиственницы и пихты. По причине своей недолговечности такие сваи используют нечасто и то для возведения фундамента легких конструкций беседок.
Деревянные сваи.

Деревянные сваи.

  • Металлические элементы чаще применяют, если строится беседка на сваях своими руками. Достоинство данного материала состоит в простоте закладки фундамента независимо от погодных условий, а также в хорошей долговечности. К минусам следует отнести высокую цену и необходимость использования противокоррозионных составов.
  • Также довольно популярным вариантом является установка бетонных свай. Такое распространение они получили благодаря оптимальным сочетаниям цена и качество. Для возведения фундамента беседки можно использовать готовые сваи или же заливать их вручную на этапе строительства. Сваи характеризуются длительным сроком службы, который может достигать ста лет.
Бетонные сваи.

Бетонные сваи.

Статьи по теме:

Способ установки

Кроме материала и конструктивных особенностей, сваи делят на следующие типы в зависимости от способа монтажа.

  • Забивные. Процесс забивки таких свай предусматривает использование специальной техники, которая вбивает столбы вдавливанием или посредством воздействия вибрационных сил. Забивочная машина на базе подъемного крана

    Забивочная машина на базе подъемного крана

  • Буровые сваи также забивают специальной машиной, но не непосредственно в грунт, а в подготовленные буровой машиной скважины.
Машина для бурения грунта.

Машина для бурения грунта.

  • Монтаж набивных свай осуществляется путем укладки арматуры и последующей заливки бетоном подготовленной скважины.
Буронабивная армированная скважина после заливки цементного раствора

Буронабивная армированная скважина после заливки цементного раствора

  • Как видите, все предыдущие способы требуют наличия специальной техники. Винтовые сваи, на которых остановимся подробнее, наиболее просты в установке и могут быть установлены полностью вручную.

Винтовые сваи

Беседка на винтовых сваях.

Беседка на винтовых сваях.

При возведении беседки своими руками лучше прибегнуть к установке винтовых свай. Элементы этого типа фундамента, как вы можете видеть на фото, представляет собой заглубляемый в землю винт.

Подразделяются на несколько основных типов, из которых в малом строительстве используются два:

  • Лопастные, могут иметь одну или несколько лопастей. С количеством лопастей увеличивается несущая способность элемента, но усложняется процесс установки.
Однолопастные винтовые элементы.

Однолопастные винтовые элементы.

  • Шурупообразные. Применяются для особо твердых грунтов.
Шурупообразные элементы.

Шурупообразные элементы.

Поговорим о том, почему стоит остановить свой выбор именно на винтовых сваях.

Преимущества

Беседка на винтовых сваях обладает рядом неоспоримых преимуществ.

К основным достоинствам данной конструкции следует отнести.

  • Возможность закладки основания беседки всего за один день даже без использования специальной техники.
  • Такой фундамент отличается надежностью, прочностью и долговечностью. Продолжительность срока службы может достигать ста лет.
  • Вкрученные таким способом столбики не нарушают ландшафт участка, поскольку они не требует выполнения специальных углублений.
  • Беседка, установленная на винтовых сваях, со временем не покосится, даже если она возводилась на нестабильной почве.
  • Благодаря простоте выравнивания свай по высоте, фундамент может быть установлен в любом месте (на холмах, вблизи канав).

Монтаж

Далее можно приступать к монтажу фундамента.

Для этого поможет следующая инструкция.

  1. Вначале отмечают места расположения свай. На очищенном от мусора участке размечают квадрат, расставив колышки по углам и на каждой стороне квадрата.
  2. В подготовленную яму вставляют сваю и начинают вращать. Заглубление элемента может производиться вручную с помощью ворота.
Заглубление винтового элемента воротом.

Заглубление винтового элемента воротом.

Также возможно вкручивание сваи с помощью специальной ручной электромашины или насадки на перфоратор.

Ручная электромашина для закручивания винтовых элементов.

Ручная электромашина для закручивания винтовых элементов.

Следует помнить о законе равенства действия и противодействия: использование электромашины не даст выигрыша в силе, на то, чтобы удержать такую машину потребуется сил столько же, сколько на вворачивание ворота.

В чем же выгода ее применения? В значительном ускорении процесса и отсутствии необходимости ходить вокруг скважины.

Важно!
Строжайше запрещается включать электромашину, не зафиксировав ее предварительно усилиями как минимум двух человек.
В противном случае машина может перейти в свободное вращение, а ее рукояти превратятся в смертельно опасный «вентилятор».

Наконец, элементы можно заглублять и с помощью спецтехники, но это очевидно лишает винтовой способ главного преимущества – возможности выполнения всех работ своими силами.

Спецмашины на базе миниэкскаваторов.

Спецмашины на базе миниэкскаваторов.

  1. Вкручивание производится на такую глубину, чтобы низ постройки, которая будет установлена на фундамент, соответствовал предусмотренному проектом положению.

Совет! Если при вкручивании произошло смятие трубы, что нередко случается при последних оборотах, важно ни в коем случае не выпрямлять ее. Это может ослабить конструкцию и ухудшить ее прочностные характеристики. Поэтому рекомендуется просто отрезать сваю по линии сгиба и приварить оголовок,

  1. После монтажа всех столбиков определяют наименьшую по высоте сваю. Остальные подгоняют к этому размеру.
  2. На следующем шаге заполняют трубы бетонной смесью.
  3. Далее необходимо приварит оголовки к столбикам так, чтобы к сваям можно было крепить брусья. На оголовках выполняют по четыре отверстия, предназначенных для болтового соединения. Для предотвращения коррозии все сварные швы заполняют грунтом.

Заключение

Если при строительстве беседки возникает вопрос о выборе фундамент, использование винтовых свай позволит обеспечить требуемую надежность и долговечность конструкции с минимальными затратами.

Приобрести сваи можно в специализированном магазине или торговой базе стройматериалов. При этом следует обращать внимание на состояние металла, отсутствие трещин на трубах и сварных швах. Нелишним будет еще раз обработать сваю эмалью.

Также с некоторыми особенностями данного способа строительства вас познакомит видео в этой статье.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

на сваях, столбчатый, из блоков, покрышек

Беседка не является сложным сооружением, при минимальных навыках в строительстве вы можете сделать ее собственными руками. Первым этапом в монтаже является основание – на нём мы и остановимся в рамках статьи. Вы узнаете как сделать фундамент для беседки своими руками.

фундамент для беседки

Нужно ли делать фундамент для беседки?

Среди начинающих строителей распространен вопрос: нужно ли делать заливку фундамента под беседку? Ведь конструкция легкая по весу и обойдется без такого основания. Может достаточно расчистить площадку, а после поставить необходимые опоры или сразу заложить стены?

Не все так просто. Дерево, например, не любит контакта с сырой и влажной поверхностью, от этого оно начинает портиться. В качестве промежуточного элемента и выступит фундамент. Сделав бетонную площадку под беседку, вы исключите возможность подтопления: конструкция получится более устойчивой и крепкой.

На неровном участке

Как сделать фундамент под беседку правильно рассмотрим ниже.

Какой фундамент выбрать для беседки

Перед началом работ на этапе проектирования определитесь, какой фундамент выбрать для беседки. Учитывайте такие факторы:

  • характерные особенности грунта и его тип;
  • уровень грунтовых вод;
  • расчетные показатели нагрузки на основание;
  • глубину закладки.

Введем условные обозначения для видов фундамента:

  • Ленточный = Л
  • Столбчатый = С
  • Монолитный = М
  • Блочный = Б
Выбираем тип
Тип почвы Нагрузка на фундамент (кг/м2)Подходящий фундамент
Грунтовые воды до 2 мГрунтовые воды свыше  2 м
Крупнообломочный, скальный и полускальный грунт с поверхности до глубины 2-3мдо 40 кг/м2СЛ
свыше 40 кг/м2ЛЛ
Песчаные грунты (плотные и средней плотности) мощностью 5-6 мдо 40 кг/м2СС
до 120 кг/м2ЛЛ
свыше 120 кг/м2ЛЛ
Глинистый грунт (пластичность до 0,5) с прослойками пылеватого и мелкого песка мощностью до 5 м до глубины 5-6мдо 30 кг/м2СС
до 120 кг/м2ЛЛ
свыше 120 кг/м2Б, ПЛ
Глинистый грунт пластичностью более 0,6 с песками, (пылеватые, мелкие), рыхлый до глубины 5-6мдо 100 кг/м2ЛЛ
свыше 100 кг/м2Б, ПЛ
Глинистый Грунт с пластичностью более 0,75 до глубины 2-4мдо 80 кг/м2ЛЛ
свыше 80 кг/м2Б, ПЛ

Фундамент для беседки из покрышек

Если у вас небольшой бюджет, но вы хотите сделать фундамент своими руками для беседки и сэкономить по максимуму, рекомендуем отличный вариант – сделать его из автомобильных шин. Покрышки подходят для возведения как столбчатого, так и ленточного основания.

Из покрышек

Среди основных преимуществ фундамента из покрышек для беседки:

  • низкая стоимость;
  • долговечность;
  • равномерное распределение нагрузки в строении;
  • хорошая гидроизоляция;
  • отсутствие специальных навыков для строительства.
Ленточный фундамент из покрышек

При строительстве ленточного основания придерживайтесь нижеизложенного принципа.

Сделайте разметку

Сделайте разметку вашего участка под будущую беседку. Используя колышки, обозначьте границы;

Выкопайте углубления

Выкопайте углубления высотой 40-50 см по периметру постройки;

Уложите покрышки

Уложите покрышки одним слоем по периметру. После поверх первого слоя сделайте второй;

Если вы делаете фундамент под беседку из покрышек своими руками на склоне, ваша конструкция все равно должна стоять ровно. Добавьте с одной стороны более чем два уровня шин для выравнивания

Заполняем пустоту

Заполняем пустоту между слоями песком или гравием. Засыпаем слой щебня по всей площади участка для выравнивания;

Засыпаем слой щебня

Столбчатый фундамент из покрышек

Если вы хотите сделать столбчатый фундамент для беседки своими руками из покрышек, то от первого он будет отличаться некоторыми этапами:

Столбчатый из покрышек

После разметки не выкапывается углубление, а сразу ставятся покрышки по краям конструкции. Внутрь и вокруг засыпаются песок, земля или щебень.

гидроизоляция

На шины по боковым сторонам кладется гидроизоляция.

Поперечные балки

Крепим поперечные балки. Для этого во всех балках вырежьте специальные отверстия для крепления. После того, как балки стали в пазы, они закрепляются саморезами для большей прочности.

Беседка на винтовых сваях

Если на вашем участке почва с высоким содержанием влаги или болотистая – винтовые сваи подойдут лучше всего. В основе лежит вкручивание винтовых свай определенного диаметра в грунт. Возведение требует хорошей физической силы и минимум технических навыков, поэтому вы сможете сделать беседку на сваях своими руками.

Для беседки подходят сваи диаметром 89 или 108 мм.

Подготавливается место

Подготавливается место и после размечается.

Вкручивается первая свая

Вкручивается первая свая на конце одной стороны. При вкручивании происходит не разрыхление, а уплотнение грунта.

Вкручивается вторая свая

Отмеряется необходимое расстояние и вкручивается вторая свая. Отмеряется расстояние от третьей до двух других и по диагонали. Завинчиваются остальные продольные и поперечные сваи;

Расстояние между сваями рекомендуется делать 2.5-3м

обрезаем

Проверяем, чтобы все сваи были закручены полностью. Обрезаем по одному горизонтальному уровню, чтобы между концом и поверхностью было расстояние в 40-55 см. (по желанию).

Бетонируем сваи

Бетонируем сваи. Для этого внутрь нее и по периметру заливаем бетонный раствор до краев. Это придаст большую прочность конструкции;

привариваем оголовок

К верхним концам свай привариваем оголовок, в данном случае 15х15;

Делаем обвязку

Делаем деревянную или металлическую обвязку. Три способа металлической обвязки на фотографии ниже.

способы металлической обвязки

Достоинства:

  • фундамент беседки на винтовых сваях оптимально распределяет нагрузку конструкции;
  • свайный фундамент возводится и на болотистой местности;
  • отличается прочностью и долговечностью;
  • возможность демонтажа и установки на новом месте;
  • требуются минимальные затраты времени чтобы приступить от плана-проекта к стройке.

Столбчатый фундамент для беседки

Столбчатый фундамент подойдет под беседку небольших или средних размеров. Чтобы сделать фундамент для беседки своими руками столбчатого типа следуйте инструкции ниже.

Делаем разметку

Очищаем место. Делаем разметку участка согласно вашему плану и выкапываем ямки под столбики на 60 см (мелкозаглубленный столбчатый). На дне укладываем песчано-гравийную подушку, высота 10 см.

Делаем форму

Делаем форму для бетонного столбика. Берем лист рубероида, сворачиваем по кругу и закрепляем проволокой. Ставим его в углубление

арматурный каркас

Внутрь формы помещаем арматурный каркас с сечением труб 12мм, укладываем как на этой фотографии проекта.

заливаем столбы

Устанавливаем опалубку и заливаем столбы бетонной смесью.

снимаем рубероид и опалубку

После застывания бетона снимаем рубероид и опалубку

Плюсы:

  • высокая скорость возведения;
  • дешевле чем ленточные и монолитные основания;
  • возможность постройки на промерзших грунтах;
  • простота возведения;
  • срок службы – 80-100 лет.

У столбчатых оснований есть большой недостаток – их нельзя использовать на подвижных грунтах. При правильном подходе и системной работе, вопросов как сделать и залить столбики такого фундамента не возникнет.

Фундамент для беседки из бетонных блоков

Фундамент для беседки своими руками из блоков является хорошим подспорьем у кого на участке завалялись старые бетонные блоки. Для постройки соблюдайте следующую последовательность:

Разметка

Подготовить участок и разметить его. Отметить стальными прутьями и веревкой границы и линии беседки.

небольшие ямки для гравия

Выкопать небольшие ямки для гравия, куда будут устанавливаться бетонные блоки под беседку.

Засыпаем

Засыпаем ранее выкопанные ямки гравием и утрамбовываем.

Устанавливаем бетонные блоки

Устанавливаем бетонные блоки на глаз под один уровень. Блоки стоят недорого, поэтому подойдут для бюджетного варианта фундамента. Главное не ставить больше трёх штук друг на друга – конструкция получится неустойчивой.

Используем уровень

Используем уровень, прикрепленный к деревянному бруску: подровняем высоту установки блоков, убирая или добавляя щебень.

возведение беседки

Когда основа готова и выровнен уровень, переходите к дальнейшим работам по возведению беседки.

Преимущества:

  • долговечность и водоустойчивость;
  • не требуется длительной предварительной подготовки и бетонирования;

Недостатки:

  • участок должен быть максимально ровным;
  • использование ограничено твердой почвой.

Ленточный фундамент под беседку

Фундамент ленточного типа – это полоса железобетона, заливающаяся по всему периметру конструкции. Применяют для тяжеловесных конструкций. Что касается беседки, такой тип оснований выдержит любой тип каркаса. Можно не бояться достраивать внутри дополнительные строения, такие как мангал, или же ставить тяжелую мебель и шкафы.

Для постройки изучите следующие этапы.

Разметка участка

Разметка участка с помощью нитки и колышков. Обычно дачные беседки не делают более чем 6х6 метров. Но все необходимо выполнять согласно вашему проекту.

Выкапываем траншею

Выкапываем траншею глубиной 40 см. Ширина от 25 до 35 см.

Делаем опалубку Делаем опалубку Делаем опалубку Делаем опалубку

Делаем опалубку и укладываем арматурой Ф12. Возвышение над землей до 30 см.

Заливаем бетон Заливаем бетон Заливаем бетон

Заливаем бетон М250 и ждем высыхания – примерно 4-5 недель.

Достоинства:

  • высокая несущая способность;
  • возможность заливки на сухих песках;
  • подходит для возведения беседок из кирпича, бруса и камня.

Недостатки:

  • один из самых трудозатратных видов фундамента.

Фундамент из пластиковых труб

Если вы определились что для вашей постройки подойдет только столбчатый фундамент, но бюджет меньше, чем ожидалось, рекомендуем использовать более упрощенный вариант и сделать столбы из пластиковых труб:

разметка участка

Подготовка и разметка участка под фундамент.

Выкапываем ямки

Выкапываем ямки под каждый из столбов на 60 см и устанавливаем пластиковые трубы диаметром 110 мм, не забыв предварительно сделать гравийнопесчаную подушку на дне ямки.

вертикальный каркас из арматуры

Устанавливаем вертикальный каркас из арматуры.

Заливаем бетонный раствор

Заливаем бетонный раствор.

Плитный фундамент под беседку

Плита под беседку устанавливается на неустойчивой почве и предназначена для конструкций из дерева и кирпича. Если вы хотите соорудить такой тип фундамента под беседку своими руками, изучите инструкцию:

Разметка участка

Расчистите участок и разметьте его с помощью колышек и веревки.

Выкопайте котлован

Выкопайте котлован глубиной 30 см;

Положите слой песка

Положите слой песка толщиной 10 сантиметров и щебня 10 см. Далее делаем опалубку;

Кладем армирующую сетку

Кладем армирующую сетку.

Заливаем бетон

Заливаем бетон;

Снимаем опалубку

Снимаем опалубку через неделю.

В итоге фундамент должен на 10-15 см выступать над уровнем почвы

Выбираем фундамент в зависимости от типа беседки

Важно понимать, к каким видам конструкций какие основания рекомендованы. Далее мы остановимся на этом вопросе более подробно.

Фундамент для беседки из кирпича

из кирпича

Фундамент для беседок из кирпича на дачу должен быть основательным, он обязан выдерживать серьезные нагрузки. Для возведения таких построек используйте ленточный или плитный фундамент.

Что касается глубины заложения основания, оптимальным вариантом считается 30 см.

Столбы для беседки из дерева

из дерева

Если вы решили соорудить у себя на участке деревянную беседку, основание берите столбчатого типа, или из бетонных блоков. Для него используются несущие опоры вертикального расположения. Ростверком является первый ряд беседки.

При деревянной конструкции беседки учитываются некоторые нюансы. Первоначально на бетонную плиту необходимо уложить на специальный раствор кирпичи непосредственно параллельно друг другу. Следующим этапом является укладка кирпичей в шахматном порядке, на цементный раствор. Все это повторяется до получения необходимой высоты.

Для беседки из поликарбоната и профтрубы

из поликарбоната

Под беседку из поликарбоната с каркасом из профтрубы подойдет столбчатый фундамент. Выкапываются ямки глубиной 70 см по количеству опор и далее в них вставляется арматура 12-16мм. Следующим этапом выступает укладка на дно рубероида и подушки из щебня и песка. После заливаем бетоном и сверху устанавливаем закладную из 10 мм стали. Закладную крепим анкерами М12х150. Привариваем опору к закладной и по углам варим 4 косынки для устойчивости.

Заключение

В завершение выводы:

  1. Для массивных конструкций из кирпича и помещений, которые содержат мангал и много мебели, подойдет монолитное или ленточное основание;
  2. Для легких конструкций, где есть несколько стульев/диван и стол, подойдут свайный фундамент, столбчатый и из покрышек.

Надеемся, что наши советы по выбору оптимального фундамента оказались вам полезны. Удачной стройки и приятного отдыха!

Загрузка ... Загрузка …

виды и этапы монтажа и особенность

Возведение летней беседки в частном домовладении является заветной мечтой каждого хозяина.

На свежем воздухе можно и в одиночестве отдохнуть, и всей семьей или веселой компанией провести счастливые дни. Быстро ее построить можно только при правильно выбранном добротном фундаменте, потому что у нее отсутствует монолитная конструкция. Одним из них является винтовое основание, отличающееся доступной ценой и позволяющее сразу после своей установки перейти к строительству беседки. Поэтому уже этим летом можно будет наслаждаться плодами своего труда в собственном уютном местечке, если сегодня купить винтовые сваи.

Конструкция и преимущества

Представляют собой трубы с большим диаметром, заостренные в конце и оборудованные шнеком, напоминая внешним видом исполинский буравчик. Аналогично столбчатому фундаменту сваи вкручиваются в грунт на заданную глубину и через одинаковое расстояние. В первую очередь они размещаются под углами будущей беседки и вдоль ее стен. Все столбы выравниваются по горизонтальному уровню, и фундамент практически готов.

К достоинствам относится быстрая установка с минимальными трудозатратами и демократичная цена, возможность строительства на подвижной и сыпучей, неустойчивой почве и торфяниках с приличной глубиной залегания. Приступать к строительству сооружения можно сразу же после монтажа винтового фундамента, потому что он не дает усадки с течением времени.

Характеристики

Ознакомьтесь также с этими статьями

Диаметр заостренных труб с лопастями, предназначенными для закручивания в грунт, находится в диапазоне от 76 мм до 160 мм. А для изготовления фундамента под беседку достаточно диаметра в 109 мм.

Длиной сваи выпускаются 1,5-2,5 м и даже больше. Для беседки же хватит и длины в 2 м, если грунт не шибко требовательный.

Когда опора закручена, тогда сверху приваривается к ней оголовок, представляющий собой площадку, на который и опирается построенное здание или сооружение. Металлический столб размерами 8 см*2 м рассчитан на постоянную нагрузку в 5т.

Расчеты

Чтобы выяснить, сколько необходимо закупить свай винтовых для возведения беседки на даче или в саду, следует сосчитать общее количество углов и стыков стен внешних с перегородками несущими. Шаг между столбами выбирается не больше 3 м, поэтому это также необходимо учесть при расстановке свай по периметру. Если вместе с беседкой будет стоять камин, барбекю или печь для пиццы, то потребуется узнать точный вес очага. Для него отдельно требуется выделить одну или даже четыре винтовых сваи.

Советуем к прочтению другие наши статьи

Беседка на винтовых сваях под ключ, цены на сайте Бауфундамент

Для любого строения, даже для самого лёгкого, необходимо прочное основание. Правильно подобранный фундамент играет важную роль в надёжности и долговечности сооружения.

Прежде чем начинать строительство беседки тщательно изучите особенности грунта местности. Если почва неустойчивая: песчаная, глинистая или насыщенная влагой, оптимальным вариантом для будущего сооружения будет применение винтовых свай БАУФУНДАМЕНТ в качестве основания. Такие опоры — один из самых надёжных и недорогих типов фундамента.

Преимущества винтовых свай для возведения фундамента беседки

Всё больше застройщиков при строительстве выбирают свайно-винтовой вид фундамента, отличающийся множеством достоинств:

  1. Экономичность. Беседка на винтовых сваях обойдётся гораздо дешевле, чем на бетонном основании.
  2. Надёжность и прочность. При качественной установке с соблюдением технологии фундамент прослужит десятки лет. Свайно-винтовое основание используют не только при строительстве беседок и зданий, но и для возведения мостов, железных дорог.
  3. Защита пиломатериалов от влаги. Если вы решите сделать беседку деревянной, установив её на металлических сваях, можете быть уверены, конструкция будет защищена от влаги и не загниёт.
  4. Эстетичность. Внешне беседка на таких опорах будет выглядеть более лёгкой и изысканной.
  5. Оперативный монтаж и порядок на участке. Установка свайно-винтового основания выполняется круглогодично за один день, не нужно выкапывать котлован, привозить бетон и арматуру. Вы будете приятно удивлены отсутствием строительного мусора на участке.
  6. Разнообразие мест применения. Высокая несущая способность на разных видах грунта: обводнённом, промерзающем, глинистом, торфяном, песчаном. Также такой фундамент хорошо подходит для участка с неровной, пересечённой поверхностью, поэтому беседку можно возвести на холме, в болотистой местности, на берегу реки или озера.

Вышеперечисленные достоинства подтверждают, что такой фундамент является оптимальным вариантом надёжной основы беседки.

Сравнение основных видов фундамента

Теперь давайте рассмотрим основные типы фундамента и сравним их особенности. Чтобы было легче ориентироваться, мы занесли данные в таблицу.

Характеристики фундамента

Типы фундамента

Ленточный

Бетонный заливной

Свайно-винтовой

Продолжительность монтажа

4-6 недель

6-8 недель

От 1 дня

Земляные работы

Да

Да

Нет

Сложность возведения

Средняя

Высокая

Низкая

Подходящий грунт

Сухой, не пучинистый

Подвижные, просадочные грунты

Любой грунт, кроме скалистого

Надёжность

Средняя

Высокая

Высокая

Устойка фундамента

Требуется

Требуется

Не требуется

Защита от влаги

Без вентиляции начинает гнить пол

Без вентиляции начинает гнить пол

Проветривается, не гниёт

Возможная деформация

После зимы может лопнуть

Возможны трещины

Отсутствует

Срок эксплуатации фундамента

До 50 лет

100 лет

100 лет

Правила установки свайно-винтового фундамента

Монтаж фундамента на винтовых сваях проводят, если соблюдены следующие условия:

  • тип свай, их особенности и количество определяется на основе данных об особенностях грунта;
  • не допустимо регулировать высоту металлических стержней обратным вывинчиванием и прокручиванием на месте, потому что возможно уменьшение несущей способности грунта;
  • сваи должны быть установлены строго вертикально, не допускается их наклон больше чем на 2 градуса;
  • завинчивают сваи до того момента, когда винтовая часть достигнет твёрдых слоёв почвы.

Теперь рассмотрим основные этапы установки фундамента.

Монтаж фундамента беседки на винтовых сваях

Как правило, беседка — это лёгкая конструкция, поэтому установка винтового основания на большую глубину не требуется.

Монтаж свайно-винтового основания включает несколько последовательных этапов.

  1. Первым делом необходимо подготовить площадку для установки фундамента. Когда будет определена форма и место расположения беседки, можно отмечать колышками места ввинчивания опор.
  2. Уберите с намеченного участка верхний плодородный слой почвы для исключения роста нежелательных растений под беседкой.
  3. Следующим этапом является вкручивание винтовых свай. Глубина погружения винтовой части определяется глубиной расположения твёрдых слоёв грунта, ниже точки промерзания. Только таким образом можно достичь оптимального удержания винтовой сваи в нужном положении. Поэтому заранее определитесь с длиной стержней.
  4. Вкрутить сваи в одиночку будет очень проблематично. Пригласите хотя бы одного помощника, потому что вкручивание делают при помощи двух длинных рычагов. Вы можете воспользоваться услугой установки свайного поля с доставкой материала, пригласив монтажников «БАУ групп».
  5. После разметки участка установите их в небольшие ямки с шагом 1,5 – 2 метра. Начните вкручивание с угловых опор. Если одна из них упрётся в серьёзное препятствие, передвинете место будущей постройки без лишних трудозатрат.
  6. Контроль вертикальности вкручивания проводят при помощи строительного уровня. Когда свая углубится ниже уровня промерзания грунта на участке, завинчивание прекращают.
  7. Если вы запланировали строительство деревянной беседки, к верхушкам опор прикрепите металлические оголовки для привинчивания брусков обвязки.
  8. Когда все сваи будут установлены, можно заниматься установкой беседки.

Свайно-винтовой фундамент надёжен и прочен. Установка металлических опор для беседки — несложный и быстрый процесс. Доверив монтаж фундамента профессионалам компании «БАУ», вы сэкономите время и силы, будете уверены в качестве установки. На все проделанные работы мы даём гарантию, подтверждённую документально.

Беседки на винтовых сваях от компании «РУС-СВАЯ»

Бетон М-100 В 7.5, П3 Бетон М-150 В 10, П3 Бетон М-150 В 12.5, П3 Бетон М-200 В 15, П3 Бетон М-200 В 15, АБН Бетон М-250 В 20, П3 Бетон М-250 В 20, П3, W4, F100 Бетон М-250 B 20, П3, W6, F200 Бетон М-300 В 22.5, П3 Бетон М-300 В 22.5, П3, W4, F200 Бетон М-300 В 22.5, П3, W6, F200 Бетон М-350 В 25, П3 Бетон М-350 В 25, П3, W4, F200 Бетон М-350 В 25, П3, W6, F200 Бетон М-350 В 25, П3, W8, F200 Бетон М-400 В 30, П3 Бетон М-400 В 30, П3, W6, F300 Бетон М-400 В 30, П3, W8, F300 Бетон М-400 В 30, П3, W10, F300

Бетононасос не требуется Аренда АБН 15 м Аренда АБН 16 м Аренда АБН 22 м Аренда АБН 24 м Аренда АБН 25 м Аренда АБН 30 м Аренда АБН 32 м Аренда АБН 36 м Аренда бесстрелового АБН

куч винта горячего погружения гальванизированных использующ для учредительства конструкции

Винтовые сваи для фундаментов

Описание продукта

Параметр

9002

Труба 88.Винтовые сваи 9 мм для фундаментов

Длина:

1600mm / 2000mm

: 9002 9002 Труба
0:
0

Толщина труб:

Свая 3-4мм для фундаментов

Толщина фланцев

Винтовые сваи 8 мм для фундаментов

диаметр

220

Диаметр горла

167 винтовых свай для фундаментов

Материал:

сталь, ISO630 Fe 360A

Поверхность:

с горячей оцинковкой согласно DIN EN ISO 1461

УПАКОВКА:

на стальном поддоне, в коробке или по вашему запросу

Срок оплаты:

Предоплата 30%, баланс в виде копии B / L.

Срок поставки:

в зависимости от количества

Фотографии продуктов

000

WBQ солнечный заземляющий анкер-шуруп:

1.чрезвычайно экологически чистый и экономичный, может быть переработан.

2.Установлен в считанные минуты без копания и бетона.

3. большая эффективность, низкая стоимость, низкая трудоемкость.

4. работает точно, гибкий в процессе бурения.

5.Не оказывает негативного влияния на ландшафт, не наносит ущерба окружающей среде.

6. Долгий срок службы. Винтовые сваи для фундаментов

7. подвергнут строгому контролю качества, одобрен LGA в Германии.

Другие серии

Применение

Город и парки

Док пост и Козлы

Фехтование система

Флагштоки и баннеры

Сад и досуг

Навесы и контейнеры

Солнечные энергосистемы

Солнечные стеллажные системы

деревянный дом

дорожно-дорожный знак

Наша посылка

90 005

Каковы наши преимущества перед другими?

а) Собственный центр исследований и разработок WBQ может воплотить идеи клиентов в актуальную продукцию при поддержке смежных инженеров из разных областей.

b) Производство и проектирование деталей для ковки, литья и штамповки позволило WBQ занять прочные позиции на рынке OEM и ODM.

c) Основным направлением деятельности WBQ является оказание помощи зарубежным клиентам в получении высококачественной продукции по справедливой цене в Китае.

d) Любой запрос от клиентов будет внимательно рассматриваться нашим опытным персоналом, качество любого заказа будет строго контролироваться нашими квалифицированными инженерами.

e) Команды WBQ хотели бы приветствовать клиентов из дома и за рубежом, чтобы они работали в беспроигрышной ситуации и достигли нашей цели: сделать бизнес веселее!

Почему выбирают нас?

* Высокое качество:

Являясь заводским сертификатом ISO 9001, WBQ может предоставить высококачественные стальные шлифованные колья с критической проверкой.

* Основной клиент :

WBQ является единственным агентством по продаже стальных наземных пакетов акций для двух зарегистрированных на бирже компаний в Японии и Таиланде.

* Оперативная отгрузка

Стабильный объем продаж гарантирует быстрое время доставки.

* Превосходное обслуживание:

WBQ может предложить превосходное обслуживание и стабильный контроль качества, что является свидетельством 20-летнего богатого опыта в области экспорта и высокого качества продаж.

* Больше профессионалов:

Являясь крупнейшим и самым ранним поставщиком системы основания и монтажа стальных грунтовых стоек, WBQ посвятила себя выполнению комплексной производственной линии, отделу исследований и контроля качества гарантируют полную систему качества.

Информация о компании

Винтовые сваи для фундаментов

,
винтовых свай солнечной стойки Sysyterms

1. Главная дата

Подробная информация о винте заземления WBQ

WBQ N76 × 1200

18000

00

WBQ N76 × 2000

Материал

Сталь, ISO 630 Fe360A

Поверхность

Поверхность

Поверхность

ISO 1461

Длина

1600 мм / 1200 мм / 1800 мм / 2000 мм

Наружный ø

761 мм

Толщина

3-4 мм

Регулировка ø

60 мм

0

0 700/1100/1300/1500

Durchmesser Lochbohrung

3 × М16

Другие типы (имеется в наличии OEM)

Арт. №

Толщина трубы

Фланец наружный ø

WBQ N60 × 550

WBQ N80 × 700 9000 9000 Все еще не нужны N114 × 2500

WBQ N67.5 × 580/700

WBQN65 × 1200/1300/1400/1500/1600/1700/1800/200

WBQN76 × 1200/1300/1400/1500 / 1600/1700/1800/2000

WBQ F76 × 1200 × 160/200/220/250

WBQ F76 × 1200 × 160/200/220/250

WBQ F76 × 1600 × 200 / 220/250

WBQ F76 × 1800

WBQ F76 × 2000

WBQ F76 × 3000

WBQ F88.9 × 1200

WBQ F88.9 × 1600

WBQ F88.9 × 1600

WBQ F114 × 1200

WBQ F114 × 1600

000 WBQ F114 × 2000

WBQ F114 × 2500 × 200/220/250

WBQ F140 × 2000 × 250

WBQ F219 × 2700 × 298

210000000000000000000000000000000000000009000

WBQ F219 × 3500 × 298

WBQ F219 × 3500 × 298L

WBQ F168 × 2608 × 250

2.0 / 2.5 / 3 /3.5/3.75

200/220 / 250/298

2. Фотографии продуктов

3. Преимущества винтов заземления WBQ

Сейф системы для стандартов заземления, Screw системы W000Q 10002 быстрые и доступные строительные проекты

2) Винты заземления WBQ устанавливаются в считанные минуты без рытья и бетона

3) Шнек заземления WBQ может широко использоваться во всех типах почвы (песчаная, глинистая, пустыня Гоби, скала и т. д.).Это стоит всего 1/4 от общего объема и 1/3 сырья от цементного фундамента

4) Доступно обслуживание OEM

5) Винты заземления проходят статические испытания и были одобрены LGA в Германия.

4. Области применения винтов заземления:

1) Строительство из древесины

2) Системы солнечной энергии

3) Город и парки

4) Системы ограждений

5) Дороги и движение

6) Навесы и контейнеры

7) Флагштоки и знаки

8) Сад и досуг

9) Доски и знамена

10) Структура мероприятий

5.О винтах заземления WBQ

1. Совместимость со всеми типами конструкций.

Наш технический отдел адаптирует головку наших винтовых свай к земле в соответствии с потребностями клиента.

2. Фундаментный раствор без бетона
Нет необходимости в использовании бетона.

3. Окрестности остаются неиспорченными

Специальная конфигурация нашего продукта позволяет вводить без проведения подготовительных работ, что позволяет значительно снизить затраты.

4. Легко удалить, просто и легко переместить.
Одним из основных преимуществ наших шпунтованных свай является возможность их удаления, снижение воздействия на окружающую среду и минимизация затрат на их удаление.

5 Качество
Наши шлифованные винтовые сваи изготовлены из материалов высшего качества (горячее цинкование в соответствии с ISO 1461: 1999). Все наши поставщики (сертифицированные в соответствии с ISO 9001: 2000) проводят строгий контроль качества, чтобы добиться наилучшего качества в соответствии с нашими внутренними процедурами.

,
100-тонных заглушек на винтовых сваях

100-тонные колпачки свай на винтовых сваях — Введение

Спиральные опоры, также известные как винтовые анкеры, сваи или винтовые сваи, представляют собой глубокие фундаментные решения

, используемые для закрепления новых или ремонта существующих фундаментов. Благодаря своей конструкции и

просты в установке, они чаще всего используются, когда условия почвы мешают стандартным фундаментным решениям. Вместо того, чтобы требовать больших земляных работ, они врезаются в землю

.Винтовые опоры представляют собой круглые или квадратные, трубчатые или стержневые стальные валы с приваренными к ним круглыми спиральными пластинами

.

9028 9002
3 9028 9002
3 9002

Размер вала (дюйм)

Предел нагрузки при сжатии

Предел прочности при растяжении

Предел прочности при кручении

Квадратный стержень

1.5 «SQ

60 000 фунтов.

70 000

5000 фунтов-фунтов

55 000 фунтов

1,75″ SQ

90 000 фунтов

100 000

10 500 футов-фунтов

100 000 фунтов

2.00 «SQ

150 000 фунтов

150 000

160003

000 000-lb

150 000 фунтов

2,25 «SQ

200 000 фунтов

200 000

23 000 футов 900 000

200 000 фунтов 9 0003

200 000 фунтов 9 0003

Круглый трубчатый вал

2.375 «OD. 0,190 (толстая)

50 000 фунтов.

45 000

4500 фут-фунтов

45 000 фунтов

2.875 «OD. 0,217» (толстый)

120 000 фунтов.

115 000

9 500 фут-фунтов

85 500 фунтов

3,50 «OD.
0,254″ (толщиной)

140 000 фунтов.

140 000

15,500 фут-фунтов

108 500 фунтов

4.50 «наружный диаметр
0,290 (толщина)

170 000 фунтов

4,50 «OD.
0,337 «(толстая)

195 000 фунтов.

190 000

30 000 фут-фунтов

180 000 фунтов

9903 9903 9903 9903 9903 9703 9703 9903 9903 9903 9703 9903 9703 9903 9903 9 УН

  • Предсказуемая емкость
  • Конфигурация лезвия спирали выбрана для достижения проектного вложения и вместимости
  • Всепогодная установка
  • Может устанавливаться в местах с ограниченным или плотным доступом
  • Установка не создает испорченных мест
  • Чистая установка без грязного раствора
  • Испытания под нагрузкой могут быть выполнены сразу же после установки.
  • Доступно с дополнительным горячим цинкованием для дополнительной защиты от коррозии.
  • Позвоните или свяжитесь с нами через Интернет для оценки спиральных анкеров новой конструкции.
  • Если вы заинтересованы в наших продуктах, пожалуйста, не стесняйтесь обращаться к нам,

    мы предложим вам лучшие цены, высокое качество, отличный сервис для вас.

    Фотографии Показать:

    ,Винт
    для наземного монтажа

    Описание продукта

    Винтовая свая для системы наземного монтажа

    Арт. № Диаметр Толщина Длина

    0 AGS-F76-T3.0-L1600

    76 мм 3 мм 1600 мм
    MG-AGS-F76-T3.0-L1800 1800 мм
    MG-AGS-F76-T3.0-L2000 2000 мм
    MG-AGS-F76-T3.0-L2200 2200 мм
    MG-AGS- F76-T3.0-L2500 2500 мм
    MG-AGS-F76-T3.0-L3000 3000 мм

    Технические параметры

    Материал: оцинкованная сталь Q235; Высококачественный оцинкованный 80u ~ 120u

    У нас есть собственный лабораторный центр, завод по производству алюминиевых профилей, завод по производству нержавеющей стали, производственные линии для окисления, производственная линия для распыления, литейная линия, полностью автоматическая производственная линия, литейный завод, завод по цинкованию и т. Д.

    У нас есть 12 комплектов штамповочных прессов, 3 комплекта режущих машин из алюминиевого сплава, 2 комплекта автоматических сверлильных, нарезных станков и 3 линии для производства валков, а также ежемесячное производство солнечных алюминиевых установок мощностью до 30 МВт.

    Solar Expo Мы посещаем

    FAQ

    В: Могу ли я заказать образец?
    A: Да, бесплатный образец для тестирования и проверки качества.

    Q: а как насчет сроков?
    A: Образцу нужно 1-2 дня, время массового производства нужно 7 ~ 15 дней для количества заказа больше чем.

    В: У вас есть лимит MOQ?
    A: У нас нет запроса на MOQ, доступен 1шт для проверки образцов.

    Q: Как вы грузите товары и сколько времени это займет, чтобы прибыть?
    A: Для небольших продуктов мы обычно отправляем по DHL, UPS, FedEx или TNT. Обычно это занимает 3-5 дней, чтобы прибыть. Для больших заказов, мы обычно отправляем по морю, это займет 7 ~ 30 дней, чтобы прибыть, зависит от расстояния.

    В: Можно ли печатать мой логотип на продуктах?
    A: Да.Пожалуйста, сообщите нам официально перед нашим производством и подтвердите дизайн в первую очередь на основе нашего образца.

    Q: Вы предлагаете гарантию на продукцию?
    A: Да, мы предлагаем 12 лет.

    ,
    Опубликовано в категории: Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
