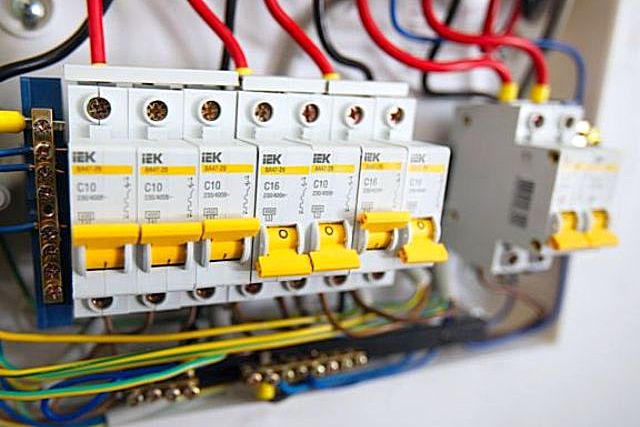

Автомат выбивает без нагрузки: как определить источник неисправности, и что делать, если постоянно срабатывает рубильник на счетчике и не включается

Автоматические выключатели (АВ) – это обязательные для любой домашней электросети приборы обеспечения безопасности ее эксплуатации. Почти повсеместно они вытеснили столь распространенные ранее плавкие предохранители – так называемые пробки. Оно и понятно: автоматы (как обычно называют АВ в разговорной речи) – намного удобнее в использовании, более компактны, да и по надежности защиты стоят все же значительно выше.

Но иногда случается так, что автоматический выключатель с каким-то упрямым постоянством, и, по мнению хозяина квартиры или дома — без какой бы то ни было видимой причины, отказывается работать во включенном положении. То есть его, как говорят, регулярно выбивает. Нередко это подводит владельца к мысли о необходимости замены выключателя, причём, еще и с повышением номинала тока срабатывания. Стоп! Это в корне неправильное и даже чрезвычайно опасное решение! Для начала следует разобраться с причиной, выяснить, почему выбивает автомат. Просто так это не происходит. Да, есть небольшая вероятность и того, что неисправен сам АВ, но чаще всего — это сигнал о серьезных неполадках в электропроводке или в подключенных к ней приборах. То есть автомат, по сути, полноценно выполняет свою задачу. И своим выключением как будто напоминает владельцу – «Разберись с причиной!»

Основные функции автоматического выключателя, его базовое устройство и принцип работы

Настоящая публикация безусловно, рассчитана не на профессиональных электриков. Ее целью ставится показать самому обыкновенному человеку возможные причины срабатывания автоматического выключателя и «вооружить» его необходимым запасом знаний для выявления и устранения недостатков. Поэтому нелишним станет для начала вкратце ознакомиться с устройством автомата – так проще будет понять, как он работает, и почему его может выбивать.

Итак, подавляющее большинство современных автоматических выключателей, предназначенных для установки в бытовых сетях, представляют собой компактный прибор модульного исполнения для монтажа на DIN-рейку. Все устройство собрано в пластиковом корпусе характерной прямоугольной формы. На фронтальной стороне автомата расположен рычажок включения, нанесена маркировка с основными эксплуатационными характеристиками прибора. С тыльной стороны имеется специальный паз и фиксатор-защёлка для крепления на рейке.

Сверху и снизу расположены винтовые клеммы для подключения проводов при установке автомата в схему домашней проводки. Количество пар контактов может различаться – от одной до четырёх. Соответственно, и сами выключатели по этому критерию делятся на одно-, двух-,  трех- или четырехполюсные. В бытовой однофазной сети 220 вольт чаще применяются двухполюсный – на общем входе, и однополюсные – на отдельных линиях. Приборы с тремя или четырьмя парами контактов обычно рассчитаны на работу в трёхфазной сети 380 В.

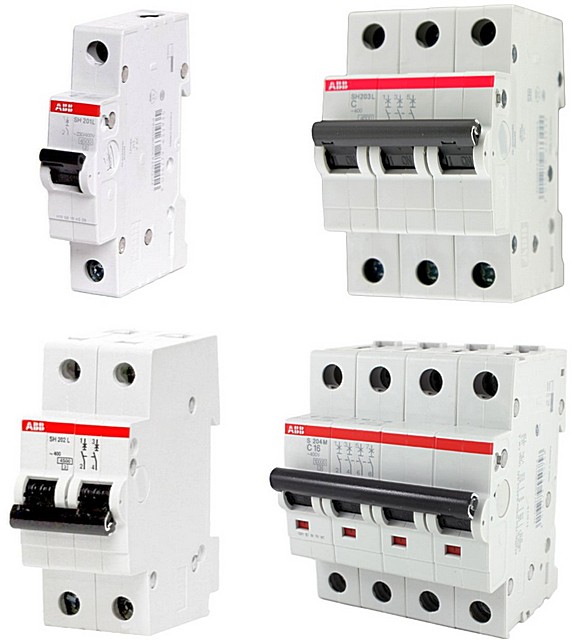

Размеры автомата строго стандартизированы, и в зависимости от количества полюсов он может занимать от одного до четырех модуль-мест на DIN-рейке распределительного щита (шкафа).

Для чего предназначен автоматический выключатель?

• Одна функция его совершенно очевидна – он может работать в качестве обычного выключателя. То есть при необходимости, в зависимости от места установки в общей схеме, у хозяина имеется возможность отключить или всю домашнюю (квартирную) электрическую сеть, или ее отдельный участок. Это нередко требуется для проведения профилактических, ремонтных, электромонтажных работ. Функция, безусловно, важная, но все же не определяющая суть работы этого прибора.
• Вторая задача, и уже предохранительного плана – это защита домашней сети (или её определенного участка) от перезагрузки. Увы, немало потребителей электроэнергии совершенно не задумываются над тем, что у любого проводника имеется определенный предел по проводимому им току. И картину, когда к одной розетке через целый «каскад» удлинителей и тройников, включается сразу несколько довольно мощных электрических приборов, можно увидеть довольно часто.

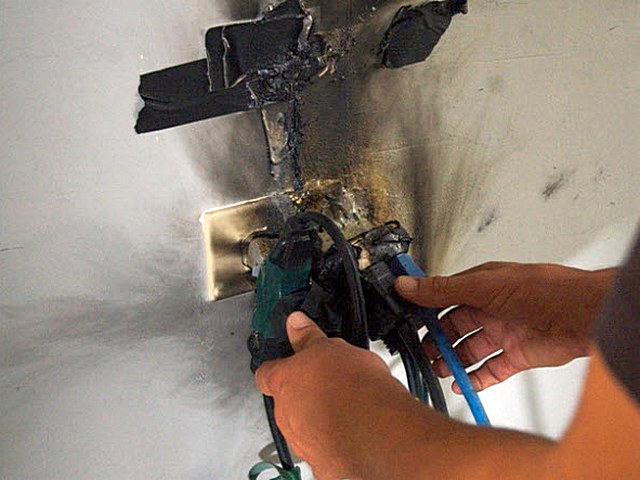

Слишком высокий ток в проводке вызывает ее нагрев, что ведет к появлению и возгоранию изоляции, пластиковых корпусов розеток или подключенных приборов. И это – одна из распространенных причин возникновения пожаров.

Автоматический выключатель правильно подобранного номинала призван не допустить такой ситуации. При превышении максимального тока нагрузки в линии, спустя некоторое время, произойдет ее обесточивание.

• Третья задача – это моментальное размыкание цепи в случае короткого замыкания в сети. Изношенность, недостаточность или ранее произошедшее плавление изоляции, нарушение правил электромонтажа в распределительных щитах и коробках или на розетках, возникшие неполадки в подключённых электроприборах —  все это может привести к тому, что фазный провод замкнется с нулевым без нагрузки.

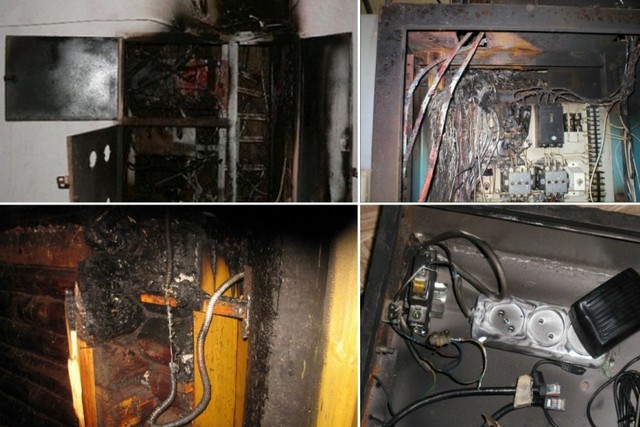

Опасность короткого замыкания трудно преувеличить. Ток в замкнутой цепи достигает значений в несколько тысяч ампер, чего, естественно, не выдерживает никакая проводка. То есть если мгновенно не прервать цепь, возможны масштабные плавления и возгорания проводки и приборов. И это уже – практически гарантированный пожар с весьма плачевными последствиями.

Значит, задача автомата – в кратчайший срок, измеряемый миллисекундами, отреагировать на короткое замыкание разрывом цепи, чтобы не допустить масштабной аварии.

Конструкция автоматического выключателя как раз и рассчитана на выполнение всех этих трех задач. Давайте взглянем на его устройство, и на то, как он срабатывает при нештатных ситуациях.

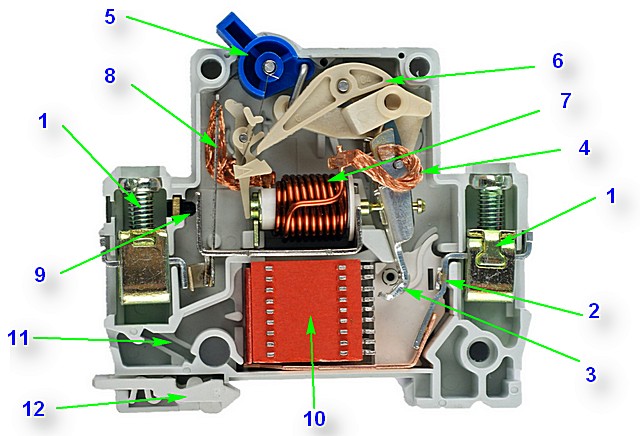

Итак, сверху и снизу автоматического выключателя расположены винтовые клеммы (поз. 1) для подключения подводящего и уходящего в сторону нагрузки проводов. На иллюстрации, просто для компактности изображения, прибор показан горизонтально. На деле сторона, находящаяся на рисунке справа, будет смотреть вверх. И чаще всего именно к этой клемме и подключается подводящий провод.

Клемма на входе соединена с неподвижным силовым контактом (поз. 2). В паре с ним работает подвижный силовой контакт (поз. 3). Именно замыкание и размыкание этой пары обеспечивает или коммутацию, или разрыв цепи. То есть на иллюстрации видно, что в данном случае автомат находится в выключенном положении – контакты разомкнуты.

Внутренняя коммутация в выключателе, помимо токонесущих металлических деталей, осуществляется с помощью мощных гибких проводников (поз. 4).

На лицевой стороне автомата имеется рычажок включения (поз. 5). Чаще всего нижнее его положение соответствует выключению, верхнее – включению прибора.

Рычажок механически связан со специальным механизмом, представляющим собой совокупность рычагов, пружин и стопоров (поз.6). При переводе рычажка в верхнее положение этот механизм обеспечивает смыкание подвижного силового контакта с неподвижным. И находится этот контакт в подпружиненном состоянии, то есть при воздействии на стопор под действием пружины произойдет автоматическое размыкание контактов.

А вот на этот стопор, удерживающий контакты замкнутыми, можно воздействовать тремя разными путями. Во-первых, просто переводом рычажка в нижнее положение, то есть при ручном выключении автомата. А во-вторых, срабатывание на выключение может вызвать любой из двух находящийся внутри расцепителей – тепловой или электромагнитный.

Электромагнитный расцепитель (поз. 7) обеспечивает срабатывание автомата при коротком замыкании. Он представляет собой катушку, витки которой являются частью общей цени прохождения тока через выключатель. Устройство выполнено по принципу соленоида, то есть внутри катушки размещен подпружиненный металлический сердечник, который механически связан с подвижным силовым контактом.

При протекании через катушку тока, нормального для электросети, создаваемый электромагнитный поток недостаточен для преодоления силы пружины и втягивания сердечника. Но если в сети произошло короткое замыкание, то сила проходящего тока мгновенно увеличивается в сотни раз. Соответственно, это сопровождается и мгновенным увеличением магнитного потока, создаваемого катушкой. Сердечник соленоида резко втягивается, что приводит к срыву рычажного механизма со стопора и отбросу, под действием пружины, подвижного контакта от неподвижного. Это дольше пишется и читается, а на деле — в доли секунды цепь разрывается.

Правда, до сотен и тысяч ампер стараются обычно не доводить – срабатывание электромагнитного мгновенного расцепителя обычно рассчитывается на определенное превышение проходящего тока относительно указанного номинала. По этим показателям автоматические выключателя делятся на классы по так называемой времятоковой характеристике, обозначаемые латинскими буквами. В бытовой сети могут применяться следующие классы:

• В – срабатывание при превышении номинала силы тока в 3÷5 раз;
• С – в 5÷10 раз;
• D – в 10÷12 раз.

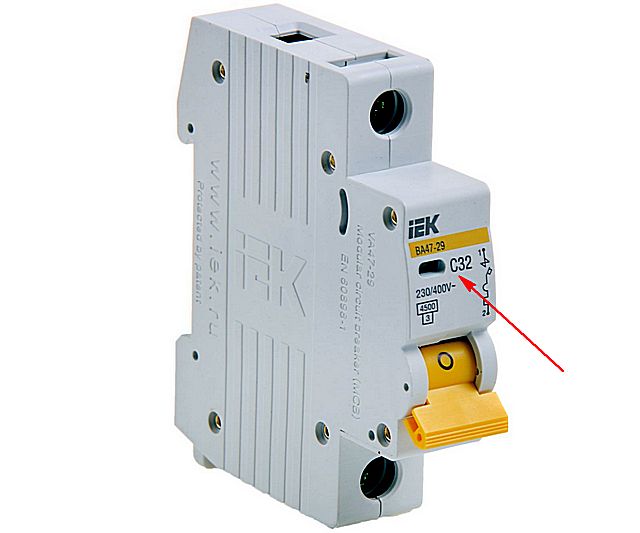

Время срабатывания в зависимости от размера превышения тока определяется специальными графиками.

Обычно класс В применяется при защите конкретных выделенных линий. Несколько линий могут быть объединены и защищены в щитке уже автоматом класса С. Класс D в большей степени подходит для мощной техники с электродвигателями. В бытовых условиях применяются нечасто.

Такое распределение автоматов по классам и рекомендуемому месту установки, кстати, обеспечивает и нужную селективность. То есть, например, при неполадках на отдельно взятой линии может сработать только ее автомат, а более «старший по ранжиру» останется во включенном положении, обеспечивая нормальную работу остальных участков. Понятно, что это очень существенно упрощает поиск неисправностей в случае частого срабатывания защиты.

Тепловой расцепитель (поз. 8) предназначен для обеспечения срабатывания автоматического выключения при превышении допустимого тока нагрузки. Он представляет собой биметаллическую пластину, которая является участком общей цепи проходящего через автомат тока. Если сила тока – в пределах указанного номинала, пластина неподвижна. Но когда в цепь включена излишне большая нагрузка, то за счет повышения силы тока начинается резистивный нагрев этой пластины. Из-за биметаллической структуры она при нагреве начинает изгибаться. И в определенный момент стронет с места фиксатор, удерживающий рычажный механизм во включенном положении. И опять же, под действием пружины, произойдёт размыкание неподвижного и подвижного силовых контактов.

Правда, здесь срабатывание происходит не мгновенно, а с определенной задержкой. То есть в том случае, если превышение тока будет отмечаться в течение определенного времени. При сборке автоматических выключателей они проходят калибровку – для этого имеется специальный регулировочный винт (поз. 9). Но после сборки этот винт становится недоступным, и сбить заводскую настройку пользователь не сможет.

Такая задержка необходима хотя бы для того, что при пуске многих приборов отмечаются весьма значительные скачки тока, который затем возвращается к номиналу. Особенно это касается приборов и бытовой техники, оснащенной электроприводами – электроинструмент, холодильники, насосы и другое. И чтобы автомат не реагировал выключением на каждый кратковременный пуск, предусматривается такая возможность.

Разрыв контакта при больших значениях тока обычно сопровождается возникновением электрической дуги. Чтобы она не нанесла урона автомату, в нем предусмотрено специальное дугогасительное устройство (поз. 10). Это отдельная камера с установленным в ней рядом параллельных металлических пластин. Дуга разбивается о них, теряет свою силу и становится неспособной, например, оплавить корпус или иные внутренние детали выключателя. Образованные при горении дуги газы отводятся через специально предусмотренное окошко (поз. 11).

Наконец, с тыльной стороны автомата расположен фигурный паз для установки на DIN-рейку, и подвижный фиксатор, обеспечивающий надежное крепление на ней (поз. 12).

Надеемся, с устройством автоматического выключателя у читателя появилась ясность. Можно перейти к рассмотрению причин его частого срабатывания.

Почему может срабатывать автоматический выключатель?

Несколько общих рекомендаций по выявлению причин

Прежде всего, не следует воспринимать срабатывание автомата, как некую «трагедию». Хотя бы потому, что он для этого и переназначен. И в большинстве случаев этот прибор своим выключением сберегает домашнюю электросеть и подключённые к ней приборы от масштабных аварий, которые могут закончиться очень тяжелыми последствиями.

Следующее – поиск неисправностей будет значительно облегчен, если домашняя сеть правильно организована. Речь идет о так называемой селективности установки автоматов. То есть вся внутренняя проводка в идеале должна быть разделена на отдельные линии, каждая из которых защищена собственным АВ с правильно подобранным номиналом.

Представленные в продаже линейки автоматических выключателей могут иметь номинальный ток в 6, 10, 16, 20, 25, 32, 40, 50 и более ампер. Важно выбрать правильную модель на каждую группу. Так, например, на входе в квартиру или небольшой частный дом может ставиться спаренный двухполюсный автомат 25, 32 или 40 ампер (в зависимости от сечения проводов на вводе). Далее, организуются отдельные линии на наиболее мощное домашнее оборудование (плита, духовка, стиральная или посудомоечная машина и т.д.), защищённые собственными автоматами с номиналом в 16 ампер (это получается мощность нагрузки 3.5 кВт). Аналогичные линии прокладываются на розеточные группы, расположенные в комнатах и на кухне. И отдельные линии объединяют осветительные приборы – здесь достаточно автомата с номиналом в 10 ампер.

Что этим достигается? Если выбило какую-то конкретную линию, а остальные продолжают работать в нормальном режиме, то участок поиска неисправностей резко сужается. Или, например, выбило вводной автомат, но при этом остальные АВ с более низким номиналом тока срабатывания остались включенными – с большой долей вероятности можно полагать, что причина срабатывания кроется непосредственно в распределительном щитке.

Еще одно важное замечание. Мало установить автоматический выключатель с номиналом, адекватным подключаемой нагрузке. Этой же нагрузке должно отвечать и сечение проводов на этой линии. В противном случае, если, например, установлен автомат на 16 ампер, но он включен в линию, где проложен алюминиевый провод сечением 1,5 мм, защита может и не справиться с задачей. По крайней мере, до тех пор, пока из-за перегрузки не начнётся плавление изоляции проводки с последующим коротким замыканием.

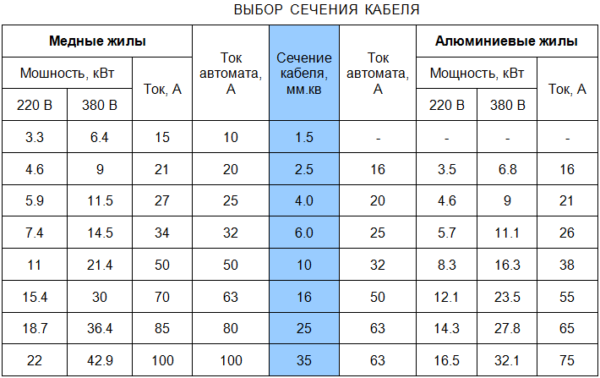

В таблице ниже приведены некоторые рекомендации по возможному выбору номиналов автоматических выключателе и соответствию сечения электропроводки.

Ну а теперь – непосредственно к причинам срабатывания защиты.

Перегрузка линии

Это, пожалуй, наиболее частая причина срабатывания автоматического выключателя. И означает такая ситуация лишь то, что прибор добросовестно справился со своей задачей.

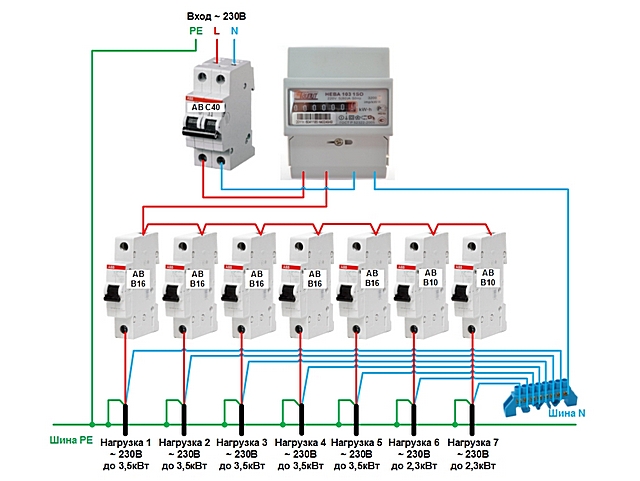

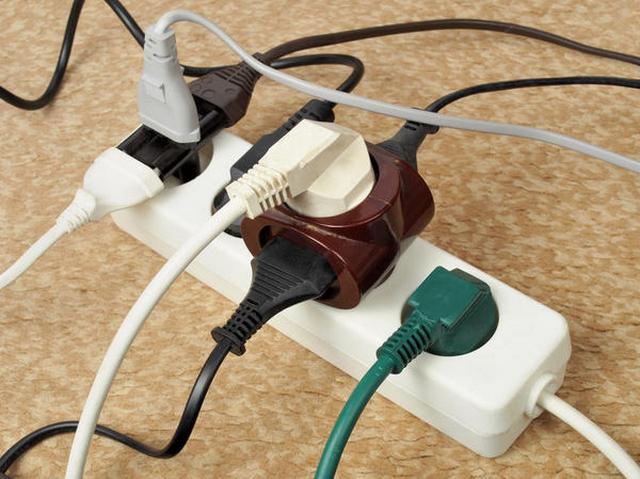

А истоки причины кроются в неправильной организации домашней электросети или в непродуманной эксплуатации бытовой техники. Случается, что на одну розеточную группу одновременно подлючается слишком большое количество приборов. Суммарная нагрузка, а значит – и ток в линии, превышает номинальный, и в автомате срабатывает тепловой расцепитель, тем самым защищая линию от аварийного перегрева.

В момент выключения автомата следует сразу же посмотреть, какая линия перегружена (если это организовано), и какая конкретно нагрузка была к ней в это время подключена. Как правило, картина получается наглядной. И при выключении одного из приборов выбивание автомата прекращается. Правда, при повторном включении приходится давать паузу в несколько минут – биметаллическая пластина теплового расцепителя должна остыть, иначе автомат попросту не включится.

Итак, как решается подобная проблема.

• Первыми, безусловно, будут меры, так сказать, «административного плана». То есть следует и самому уяснить, и всем домашним растолковать, как и когда можно подключать одновременно мощную бытовую технику. Попробовать разнести приборы, без которых не обойтись, по разным розеточным группам. Или даже просто иметь в виду, что, например, если что-то готовится в электрическом духовом шкафу, не стоит одновременно с этим включать стиральную машину или мощный водонагреватель. Одним словом, расставить приоритеты по использованию тех или иных устройств, одновременная работа которых приводит к перегрузке.
• Вторым способом решения проблемы может стать приобретение автоматического выключателя с номиналом на шаг больше (например, вместо 16 – 25 ампер). Но это возможно лишь в том случае, если позволяет сечение проложенных проводов, о чем уже говорилось выше. Если сечение недостаточное, то проблема только усугубится и приведет к еще большим неприятностям.
• Отсюда напрашивается и третий вариант решения – это капитальный ремонт электропроводки с заменой на качественные кабели с достаточным сечением медных жил. Особенно актуальным такой подход становится в домах или квартирах, где еще сохраняется старая алюминиевая проводка, совершенно не рассчитанная на современный уровень потребления электроэнергии.

Если же проводка не позволяет установить автомат большего номинала, и в ближайших планах хозяев пока не значится капитальное переустройство домашней электросети, остается только рациональное распределение и использование нагрузки. И, что интересно, в наше время это можно решить, так сказать, на «аппаратном уровне». Речь идет о специальных приборах, называемых реле приоритета нагрузок.

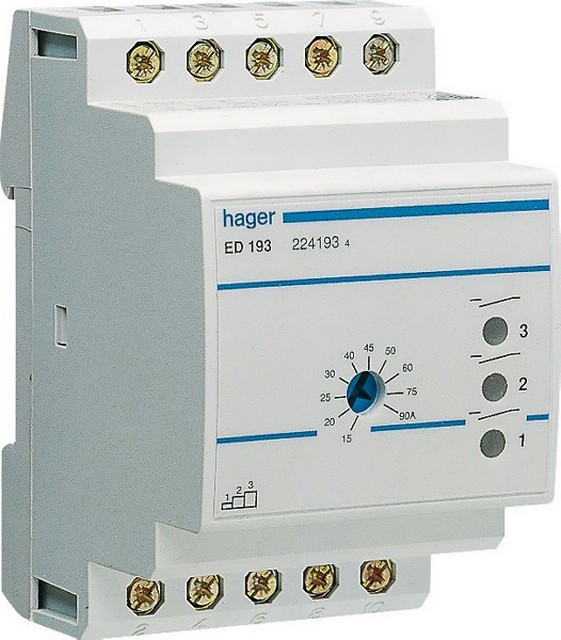

Особенно актуальным такой прибор становится, если лимит мощности, отведенный на квартиру или дом, недостаточен для одновременного включения всей установленной техники. То есть наблюдается частое выбивание общего автомата на вводе.

Работает это примерно так. Бытовые приборы заранее распределяются по приоритетному предназначению. То есть в первую группу, скажем, выделяются те, отключение которых нежелательно при любых условиях. Дальше, в зависимости от числа возможных линий на реле, производится «укомплектование» и других групп, причем приоритет каждой последующей меньше, чем у предыдущей.

В случае если допустимая нагрузка превысила установленный номинал, будет выключена группа с самым низким приоритетом. Если этого недостаточно – произойдёт выключение и следующей линии. Но наиболее важные приборы останутся в работе, и перегрева проводки можно не опасаться. При нормализации нагрузки реле автоматически будет включать линии в обратной последовательности.

Работа реле приоритета нагрузки, безусловно, требует отдельного подробного рассмотрения. И публикация на эту тему обязательно появится на страницах нашего портала.

Выход из строя бытовой техники

Другая ситуация – подключенная нагрузка явно адекватная номиналу автомата. Ничто не говорит о возможности перегрузки линии. Но защита срабатывает с «непоколебимым упрямством».

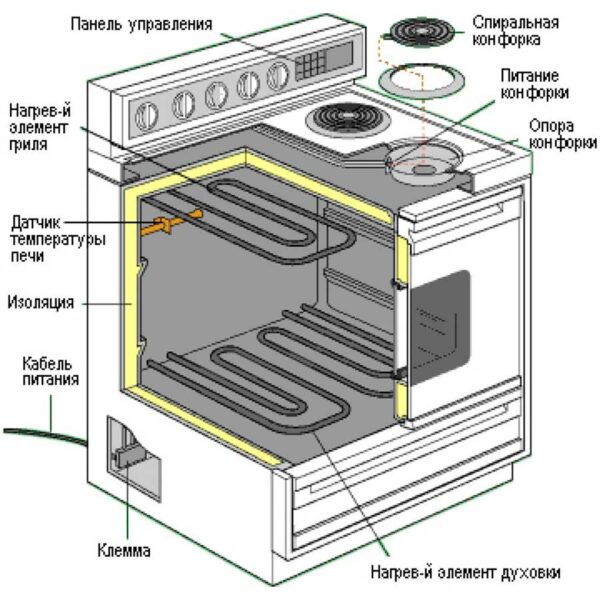

Причина может заключаться в неисправности подключенного (подключаемого) бытового прибора. В его электрической схеме могли образоваться неполадки, приводящие к короткому замыканию.

Выявить такой недостаток несложно. Прежде всего, следует, опять же, засечь, что конкретно было подключено к сети питания на момент срабатывания защиты. После этого все эти приборы отключаются. Далее, запускается автомат – и если срабатывания не произошло, то можно говорить, что участок аварии уже определенным образом локализован.

Следующим шагом начинают последовательно подключать ранее выключенные приборы к сети питания. И, естественно, ведется наблюдение за «поведением» автомата. Тот прибор, подключение которого к розетке вызовет срабатывание защиты, явно имеет внутренние неисправности и нуждается в ремонте. И от его эксплуатации придется отказаться до устранения неполадок.

Так следует проверить все отключенные приборы – картина должна обрисоваться в полной ясности. Но при проверке не забываем о повышенных мерах безопасности. Раз есть обоснованные предположения о неисправности какого-то устройства, то вовсе не исключается пробой фазы на его корпус. То есть следует проявлять особую осторожность, чтобы не получить электротравму.

Дефекты домашней проводки

В том случае, если вся нагрузка на линии отключена, но автомат все рано выбивает, причина может крыться в неисправности проводки. Вот здесь все уже несколько сложнее – придется немало повозиться, чтобы найти дефектный участок, на котором происходит короткое замыкание.

Начинают обычно с розеток и выключателей. При выключенной линии с них снимаются крышки, а затем в первую очередь проверяется состояние клемм. Нередко случается (и чаще – если проводка алюминиевая), что контакт ослаб, на нем происходит искрение, подгорание изоляции, откуда уже всего один шаг до короткого замыкания. И подтяжка контактов способна решить проблему.

К этому же может привести и ослабление пружинных металлических контактов розетки вследствие их износа. Вопрос решается установкой новой розетки. При этом необходимо избавиться от подгоревших концов проводов с оплавившейся изоляцией.

Как быть с пришедшей в негодность розеткой?

За состоянием розеток необходимо следить всегда – проще выявить проблему на начальной стадии и не допустить ее развития, чем затем «разгребать» возможные последствия. Как производится диагностирование неполадок и ремонт розеток – читайте в специальной публикации нашего портала.

Следует сразу проверить и осветительные приборы – в их внутренней проводке также случаются замыкания. Дефект может крыться и в патроне — пригорание контактов или даже короткое замыкание на его клеммах.

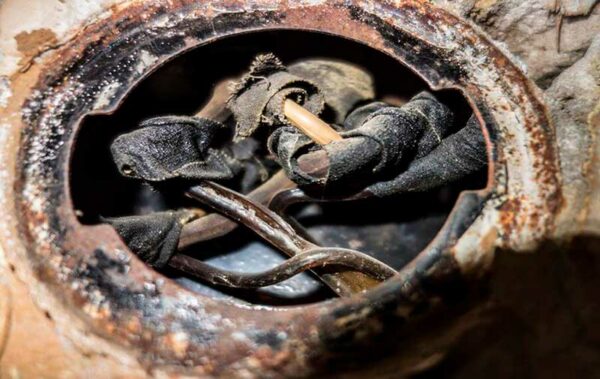

Если осмотр розеток, выключателей и светильников ничего не дал – переходим к работе с распределительными коробками. Следует очень тщательно проверить все соединения проводов – нарушение контактов в скрутках или ослабления в клеммах ведут к искрению, перегреву проводников, плавлению изоляции и, как следствие – короткому замыканию. Случается, что изолента, ранее примененная для изоляции скруток, размоталась, например, из-за произошедшего ранее потопа от верхних соседей. А оголённых участков проводов в распределительной коробке однозначно быть не должно.

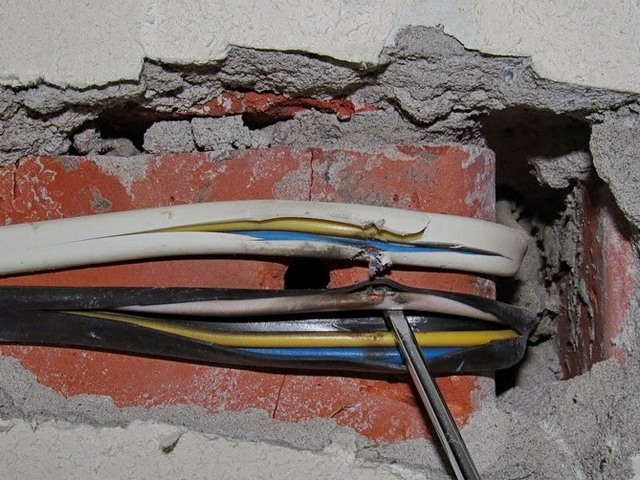

Если и здесь все в порядке, придется искать поврежденный участок скрытой проводки. Для начала надо постараться вспомнить, не проводилось ли незадолго до выявления аварии сверления стены (забивания в нее гвоздей). Случается, что такими действиями без предварительной «разведки» нарушается целостность проводки или ее изоляции, что ведет к коротким замыканиям.

Поиск неисправностей скрытой проводки лучше всего проводить с использованием специального прибора. Если его нет, то приходится разбирать соединения в монтажных коробках и прозванивать мультитестером каждый участок сети индивидуально, выявляя место или обрыва, или замыкания проводников. И если опыта в подобных операциях нет, то лучше сразу вызывать специалиста.

Ну а при выявлении поврежденного участка ничем, кроме как его заменой, делу не поможешь.

Видео: Возможные причины частого срабатывания автоматического выключателя

Другие возможные случаи срабатывания

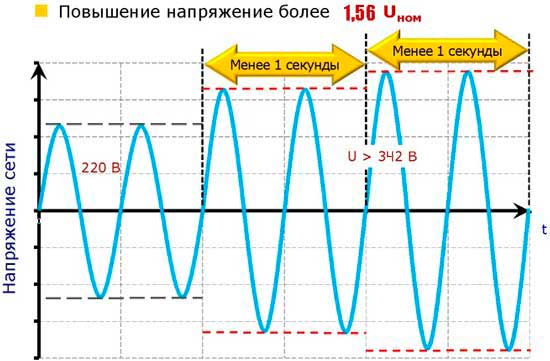

Помимо упомянутых, могут быть и другие причины срабатывания защиты. Они встречаются не столь часто, но знать о них не помешает.

• Случается, что автомат с невысоким номиналом тока срабатывания (6 или 10 А) отключается в момент перегорания лампочки накаливания. В то мгновение, когда происходит разрыв волоска, может образоваться электрическая дуга, и это воспримется выключателем, как короткое замыкание.

Никакого дефекта в этом нет, и никаких особых мер не требуется. Просто давно уже пришла пора отказаться от ламп накаливания и перейти на более современные и экономичные источники света.

• Еще до всех указанных выше операций всегда имеет смысл сразу проверить, все ли в порядке с самим автоматическим выключателем. А конкретно – хорошо ли затянуты провода в его клеммах.

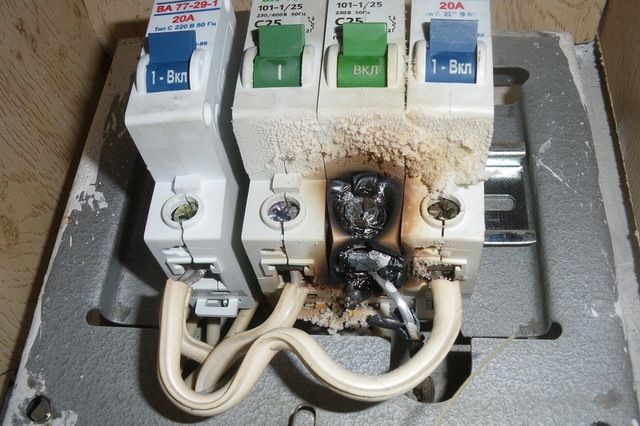

При недостаточной затяжке клеммы не исключается искрение, которое ведет к нагреву сначала металлического контакта, а от него – и биметаллической пластины теплового расцепителя. Отсюда – и срабатывание защиты. Но лучше уж так, чем дело закончится столь высоким нагревом, что начнет темнеть, а затем и плавиться корпус самого прибора.

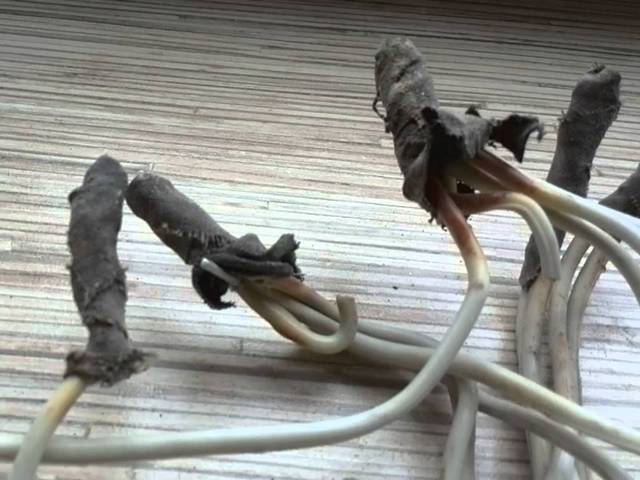

Кстати – довольно распространенный дефект при использовании алюминиевой проводки. Сам по себе этот металл очень пластичный и при постоянном давлении винта (пластины) клеммы начинает «проседать». То есть контакт ухудшается со временем уже сам собой. Это требует регулярной подтяжки, про которую, естественно, забывают. Так что если в доме или квартире все еще используется алюминиевая проводка, одним из приоритетов должна стоять реконструкция домашней электросети с заменой алюминия на медь.

Какой кабель должен использоваться для домашней проводки?

Согласно действующим правилам, проводка в жилых домах должна осуществляться только медными проводами. Там, где сохранился алюминий, рано или поздно все равно придется проводить капитальную замену. А разобраться с выбором кабелей для домашней проводки поможет специальная публикация нашего портала.

• Наконец, если тщательное проведение проверки домашней сети и подключаемых приборов все же не выявило никаких дефектов, можно говорить о неисправности самого автоматического выключателя. Понятно, что речь идет о скрытой неисправности – если на автомате оплавлен корпус или, скажем, обломан рычаг, то он подлежит замене априори.

А причина крытого дефекта автомата часто заключена в стремлении хозяина, как говорили раньше на Сухаревском рынке в Москве, «купить на грош пятаков». То есть приобрести за минимальные деньги прибор высокого качества. Увы, так в жизни обычно не бывает.

Автоматический выключатель – это, без преувеличения, прибор обеспечения безопасности — вашей личной, членов вашей семьи, жилища, всего нажитого имущества. Есть ли смысл экономитб в таких вопросах? Можно ли в здравом уме приобретать такое устройство по дешевке с рук или в китайском интернет-магазине, где никто не может гарантировать качество изделия и корректность его работы?

И даже в нормальном салоне-магазине внимание в первую очередь следует обращать на автоматы известных производителей, доказавших высокое качество своей продукции. Увы, с некоторыми брендами не все обстоит совсем благополучно.

Если рассматривать рейтинг производителей подобной продукции, то безусловными его лидерами являются компании «Legrand», «ABB», «General Electric» и «Schneider Electric», «Moeller», «Siemens».

Из отечественных производителей можно выделить бренд «Контактор», который, кстати, принадлежит «Legrand», что уже само за себя говорит. Автоматы «КЭАЗ» — тоже неплохое решение по соотношению цены и качества. Много можно встретить положительных отзывов о продукции молодой российской компании «DECraft». А вот к автоматам «IEK», несмотря на их ценовую доступность и широкую линейку моделей, претензий со стороны пользователей, увы, больше. чем достаточно.

Завершим публикацию размещением видеоролика, в котором показывается сравнение автоматических выключателей.

Видео: Автоматический выключатель – какой бренд предпочтительнее, «Schneider» или «IEK».

причины, инструкция по поиску неисправности

Перегрузка сети

Самая частая причина, по которой отключается автоматический выключатель (АВ) состоит в том, что он просто выполнил свою работу – защитил проводку от перегрузки и дальнейшего выхода из строя. Когда мы рассматривали технические характеристики автоматов, то говорили о том, что у каждой модели есть свой номинальный ток расцепления: 6, 10, 16, 25 А и т.д. Вот если Вы одновременно включили несколько мощных электроприборов, ток которых превысил уставку, не удивляйтесь, почему выбивает автоматический выключатель в доме. Например, у Вас на щитке стоит автомат на 16А (классическая ситуация для старой проводки) и Вы в один момент включили стиральную машину, кондиционер, электрочайник и бойлер. Нагрузка на сеть заметно возросла, в результате чего АВ отключился, тем самым защитив электропроводку.

Решить проблему можно несколькими способами. Первый и самый простой – поочередно включать мощную бытовую технику, чтобы не возникла перегрузка. Второй – заменить автомат на 25-амперный. Это допускается делать только в том случае, если проводка сможет выдержать нагрузки (медная, сечение жил не менее 2,5 мм²). Третий, самый надежный – заменить электропроводку в доме на новую, которая будет способна выдержать мощную бытовую технику.

Доходчиво объясняется причина, по которой автомат выбивает, на видео:

Что делать, если происходит срабатывание АВ под нагрузкой?

Обращаем Ваше внимание на то, что после того, как автомат выбьет, если он с тепловым расцепителем, включить его сразу не получится. Связано это с принципом работы изделия. Когда механизм остынет (время может достичь несколько минут), попробуйте заново взвести рычаг в положение «Вкл.».

Неисправность бытовой техники

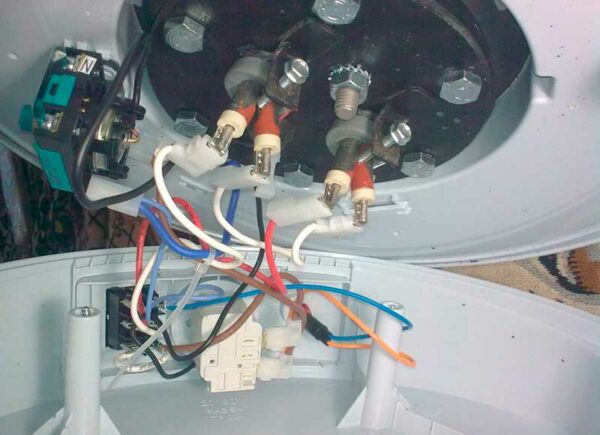

Если же автомат выбивает часто и примерно в один и тот же период времени, с большой вероятностью можно утверждать, что неисправен один из электроприборов. К примеру, если Вы заметили, что автоматический выключатель срабатывает при включении стиральной машины, электроплиты или же водонагревателя, отключите эту технику и посмотрите, как ведет себя устройство без электроприборов. Срабатывание не происходит? Нужно искать неисправность в одном из подключенных «виновников». О том, как отремонтировать бытовую технику своими руками, мы рассказали в соответствующем разделе сайта.

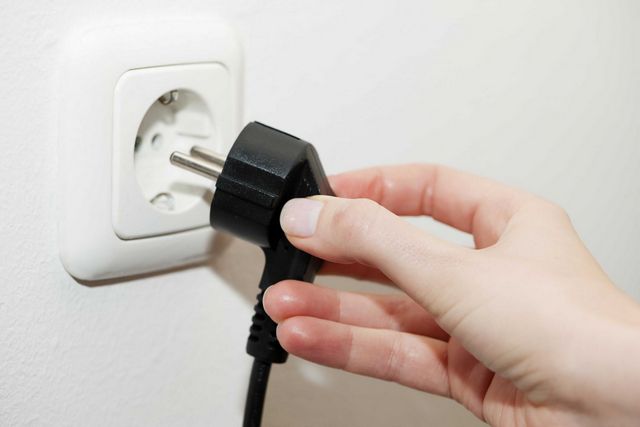

Быстро найти неисправную технику можно методом исключения. Выключите все вилки из розеток и поочередно подключайте. На приборе, который коротит, произойдет срабатывание автоматического выключателя под нагрузкой.

Если же Вы отключили всю технику от сети, а автомат выключается, значит, дело может быть в проводке. Что делать в таком случае, мы расскажем далее.

Коротит электропроводка

Еще одной причиной, почему часто выбивает АВ, является короткое замыкание в проводке. Фаза в каком-то месте прикасается к нулю, в результате чего происходит КЗ и автомат выполняет свою вторую защитную функцию – защиту от короткого замыкания. Если все потребители отключены от сети, а срабатывание происходит, нужно полностью проверить проводку. Дело это занимает довольно много времени и, помимо этого, нужно быть внимательным, чтобы найти неисправность.

В первую очередь Вы должны разобрать все розетки и выключатели света, проверить качество подключений жил к клеммам. Если провода болтаются, винтики нужно подтянуть. После розеток переходите к распределительным коробкам. Убедитесь, что соединение проводов в распределительных коробках качественное, нет оголенных участков, которые могут коротить. После коробок нужно переходить к светильникам. Очень часто начинающие электрики забывают проверить люстры, если автомат выбивает без нагрузки. Технология проверки аналогична розеткам – проверяете надежность соединений.

В самую последнюю очередь нужно проверить проводку, которая в большинстве домов и квартире скрытая (в стене). Лучше всего в этом случае использовать специальный прибор, которым можно быстро и точно найти КЗ. Однако в домашних условиях вряд ли у кого-то он найдется, поэтому выйти из положения можно с помощью мультиметра. О том, как определить короткое замыкание в проводке, используя тестер, мы рассказывали в соответствующей статье. Если и это не помогло, рекомендуем вызвать мастера, который с помощью тепловизора или же других приспособлений найдет короткое замыкание и устранит его.

Вышел из строя АВ

Ну и самая редкая причина, которая также не исключается – плохое качество автомата, который выбивает из-за того, что бракованный. Если Вы уверены, что проводка и бытовая техника целые, а перегрузка не возникает – проверьте автомат методом замены на аналогичный. С уверенностью можно сказать, что это поможет устранить проблему. Чтобы в будущем больше не столкнутся с таким случаем, рекомендуем ознакомиться с рейтингом лучших производителей автоматических выключателей и выбрать один из списка.

Что еще может быть?

Помимо выше перечисленных причин, по которым выбивает автомат в щитке, бывают еще и другие, редко происходящие. Вкратце рассмотрим и их тоже.

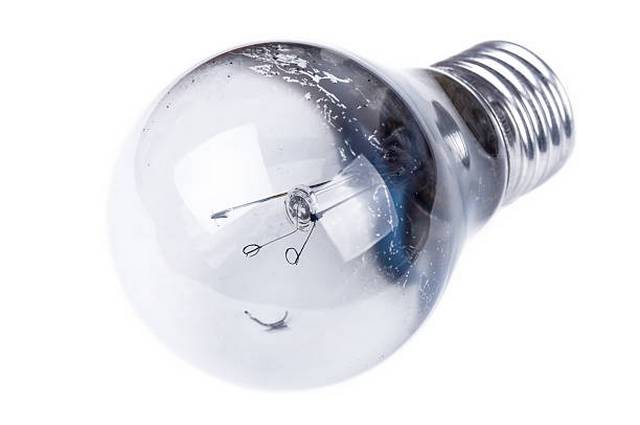

Если автоматический выключатель срабатывает при перегорании лампочки, не переживайте, это иногда происходит. Дело в том, что при сгорании лампы возникает кратковременная перегрузка и если номинал автомат 6-10А, он, вполне возможно, выбьет. Со светодиодными и люминесцентными лампами такого не произойдет.

Если срабатывание происходит при включении света – проверьте мультиметром светильники. О том, как использовать мультиметр, мы также рассказывали.

Банальной причиной, по которой отключается автомат, является неправильное подключение этого устройства. Если жилы плохо подтянуты к клеммам, происходит нагрев в этом месте, в результате чего может сработать тепловой расцепитель. Определить причину поможет визуальный осмотр – подплавленный корпус и изоляция провода. Если пластик сильно расплавился, лучше заменить автоматический выключатель. При незначительных повреждениях допускается просто посильнее затянуть жилы отверткой.

Немного отойдем от темы, но все же отметим важное. Если у Вас в электрощитке находятся вводной и групповые автоматы, найти причину будет проще. Выбивает АВ на вводе, без групповых? Проверьте правильность сборки щитка. Если отключается определенный автомат ниже главного, значит, в этой группе находится неисправность (освещение, розетки либо отдельно подключенная варочная панель).

Бывает, что проблема возникает после затопления квартиры. Вода попадает на соединения проводов и если они скручены изолентой, она расклеивается, в результате чего происходит замыкание контактов. После потопа нужно обязательно сделать ревизию проводки, чтобы не дотянуть до ситуации, когда начнет срабатывать автоматический выключатель.

Вот мы и предоставили все причины, почему выбивает автомат в щитке. Учтите, что такая ситуация может произойти как в квартире, так и частном секторе. Действовать нужно аналогичным образом, даже если отключается автоматический выключатель на столбе! Если же Вы не уверены в своих способностях, лучше вызвать мастера, который безопасно найдет неисправность и устранит ее!

Интересное по теме:

причины и способы их устранения

Автор Aluarius На чтение 5 мин. Просмотров 1.7k. Опубликовано 10.06.2016

Наверное, многие сталкивались с ситуацией, когда в доме или квартире отключалась подача электроэнергии не по вине электроснабжающей организации. Первое, что приходит сразу же на ум, это проверить автоматы в распределительном щитке. И как это часто бывает, именно они и являлись причиной отключения. Остается лишь только опять их включить, и дом снова наполнялся светом, начинают работать бытовые приборы. Так почему же выбивает автомат – причины каковы?

Как работает автоматический выключатель

Чтобы ответить на поставленный вопрос, необходимо знать, для чего необходим автомат, какие функции на него возложены. И уже после этого можно говорить и о самих причинах.

• Во-первых, этот прибор устанавливается на фазный контур, который по необходимости разрывает. Если в щитке устанавливается многополюсный выключатель, то разрывать он будет и нулевой контур.
• Во-вторых, само название автоматический выключатель говорит о том, что разрывать он может цепи не только по желанию хозяина квартиры или дома, но и в автоматическом режиме.
• В-третьих, основное предназначение этого прибора – защитить электропроводку и бытовые приборы от электрического тока высокой мощности, который возникает по разным причинам. Кстати, ток этого типа может вызвать пожары и незначительные разрушения.

Причины выбивания автомата

Итак, переходим к основному вопросу статьи, почему выбивает автомат – каковы причины этой неприятности? Начнем с того, что таких причин пять:

1. Перегруз в электрической сети.
2. Неисправность самого автоматического выключателя.
3. Неисправность одного из бытовых приборов.
4. Неисправность осветительного прибора.
5. Короткое замыкание в электропроводке.

Перегруз

Что такое перегруз сети? По сути, это токовая нагрузка, которая превышает номинальную, определенную самим автоматом. К примеру, для розеточных групп чаще всего используются автоматы с номиналом тока или 16 ампер, или 25. Это соответствует или 3,5 кВт выдерживаемой мощности, или 5,5 кВт.

Теперь представьте ситуацию, когда в розеточную группу, к которой подключен автоматический выключатель токовым номиналом 25 ампер, несколько бытовых приборов, суммарная мощность которых превышает номинальную. Например, включается стиральная машинка мощностью 2,5 кВт, кондиционер – 2 кВт, электрический чайник – 1,5 кВт. Суммарная мощность трех приборов будет составлять 6 кВт. То есть, такую нагрузку автомат просто не выдержит и обязательно отключить (разорвет) цепь.

Что делать в этом случае?

• Контролировать суммарную мощность подключаемой бытовой техники.
• Перераспределять подключение приборов на разные розеточные группы.

Но ни в коем случае нельзя менять сам автомат на большего номинала. Все дело в том, что все будет зависеть от электрических проводов, уложенных в схему проводки в квартире или доме. Если в схеме использовался медный провод сечением 2,5 мм², то в нее устанавливается автомат номиналом 25 ампер, не больше. Если проводка алюминиевая того же сечения, то выключатель на 16 ампер.

Дефект автомата

Насколько высока вероятность того, что за счет неисправности самого прибора, выбивает автомата? Вероятность ничтожно мала, особенно, когда дело касается брендовых моделей. Но она есть. Поэтому единственный способ убедиться, что именно это является причиной выбивания, это провести замену на другой прибор. Или можно в распределительном щите переподключить контур на соседний автоматический выключатель. Если и в этом случае выбивает автомат, то причина совершенно в другом.

И еще один момент. Как и любой прибор, автомат имеет свой срок эксплуатации. Износ различных деталей приводит к снижению технических его характеристик. Это касается и контактов расцепителя, которые отвечают за выбивание за счет повышения токовой нагрузки.

Неисправности бытовой техники

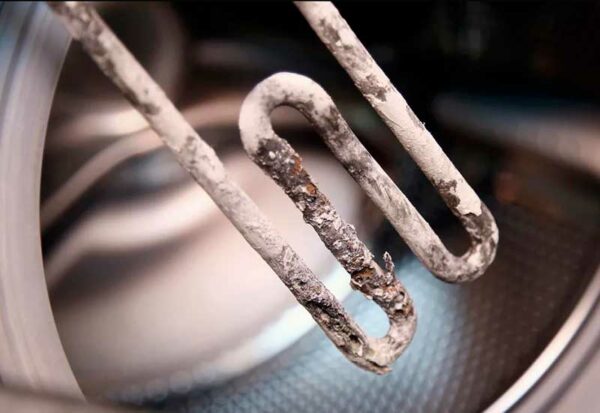

Бытовая техника сама может стать причиной выбивания автомата. Как это можно проверить?

1. Вытаскиваете из розеток все подключенные приборы.
2. Если в таком положении автомат не выбило, то начинаете подключать каждый прибор по отдельности.
3. Как только автомат отключился, значит, включенный в розетку бытовой прибор неисправен. Его придется ремонтировать или заменять новым.

Некоторая техника подключена к питанию не через розетки, а, так сказать, напрямую. К примеру, кондиционеры или посудомоечные машины. Проверить их можно лишь единственным способом – отключить от автомата в распределительном щите.

Дефекты осветительных приборов

Иногда случаются такие ситуации, что выбивает автомат, когда включается люстра. Это говорит о том, что в ней есть какая-то неисправность.

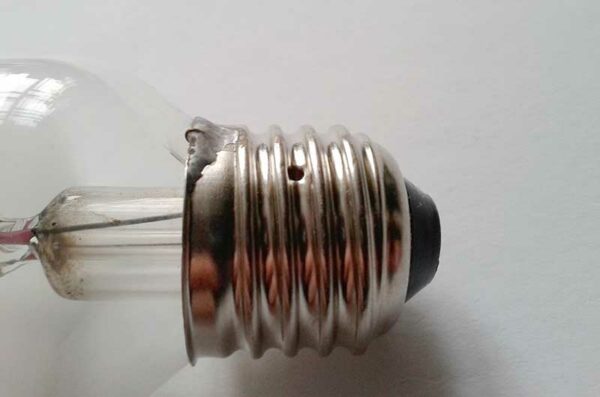

• Произошло замыкание в цоколе лампочки. Для этого придется вывернуть все лампочки, и затем по одной заново их вкручивать и включать осветительный прибор. Как только автомат отключится, это, значит, найдена та лампочка, в которой пробит цоколь. Ее надо будет просто заменить.
• Подгорел контакт между питающим проводом и проводкой внутри люстры. Надо просто провести осмотр контакта, зачистить его и хорошо заизолировать.
• Светодиодные люстры в своем составе имеют трансформатор на 12 вольт. Так вот именно он может стать причиной выбивания автомата за счет короткого замыкания внутри. Нужно будет снять люстру и поменять трансформатор.

Дефекты в электропроводке

Здесь две причины:

1. Плохой контакт в розетке.
2. Износ изоляции в проводнике.

В первом случае необходимо вскрыть розетку, найти место подгорания, зачистить его и провести правильное подсоединение провода к розетке. Второй случай более сложный. Он обычно касается короткого замыкания, которое происходит внутри схемы электроразводки в квартире или доме. Найти место КЗ без специального аппарата просто невозможно. Не каждый обыватель даже слышал о нем. Этот прибор называется трассоискатель.

Хорошо, если проводка в квартире или доме была сделана открытым способом. Найдя место замыкания, можно легко исправить дефект. Если разводка была скрытая, то придется обнаруженное место КЗ вскрывать (удалять отделку и штукатурку), исправлять изъян, а затем заделывать отверстие, проводя отделочные работы.

Заключение по теме

Еще совсем недавно место автоматов занимали пробки, но вопрос, почему выбивает пробки, стоял и тогда. Причины все те же. Хотя не всегда их исправляли. Домовладельцы шли по легкому пути, заменяя защитный проводник медной проволокой большего сечения. Это нередко приводило к пожарам. С автоматами такое не проходит. И все же необходимо тщательно подходить к определению причин, почему выбивает автомат.
