И так ,в этой статье мы хотим дать ответы на многочисленные вопросы поступающие от покупателей металлопроката.Наших клиентов часто интересует сколько весит один метр арматуры 12мм,сколько метров  арматуры 10мм в одной тонне и тд.?Многие компании предлагают купить арматуру в тоннах,но это не совсем удобно ,так как все расчеты при проектировании делаются в метрах.Для профессионалов рассчитать необходимые объемы не составляет особого труда.Существуют формулы и таблицы которыми пользуются строители и специалисты проектных отделов.На нашем сайте есть калькулятор металлопроката онлайн,с помощью которого вы самостоятельно сделаете расчет веса и цены любого изделия металлопроката:арматура швеллер,труба,балка,угол,круг,квадрат,лист и многое другое.Мы размещаем таблицу расчетов арматуры А3 и А1, основанную на госстандартах. Каждая плавка изделий металлопроката в том числе и арматура подлежит испытанию и сертификации в лаборатории ОТК,после чего им присваевается (сертификат)паспорт качества,который обязательно прилагается в сопроводительных документах.В сертификатах указывается вся информация и даже погрешность веса в процентном соотношении. Даже если вы не нашли ответ на свой вопрос не забывайте ,живое общение по телефону с нашими специалистами явно принесет положительный результат.

Теоретический вес, вес 1 метра погонного стальной рифленой арматура А3 и А1.

Диаметр арматуры, ммВес 1 метра погонного арматуры, кгКоличество метров арматуры
в 1 тоннеПлощадь поперечного сечения арматуры, см260,2224504,50,28380,3952531,650,503100,6171620,750,785120,8881126,131,131141,21826,451,54161,58632,912,011825002,54202,47404,863,14222,98335,573,8253,85259,744,91284,83207,046,16326,31158,488,04367,99125,16

Периодическая арматура может иметь разный профиль: серповидный, кольцевой или смешанный. Продольные и поперечные ребра на стержне могут быть разной ширины, высоты и располагаются они под разными углами. Поэтому, если у гладкого стержня можно просто измерить его диаметр, то у арматуры с периодическим профилем измеряют минимальный диаметр между ребрами и максимальный диаметр на ребре. В таблице расчета (согласно ГОСТУ 5781-53) веса арматуры приводятся оба эти значения. Например:

арматура d10 мм – min. диаметр 9,3 мм, max. 11,3 мм. Площадь сечения – 0,78 см2. Вес 1 м – 0,62 кг.

арматура d12 мм – min. диаметр 11 мм, max. 13,5 мм. Площадь сечения – 1,13 см2. Вес 1 м – 0,89 кг.

арматура d14 мм – min. диаметр 13 мм, max. 15,5 мм. Площадь сечения – 1,54 см2. Вес 1 м – 1,21 кг.

арматура d16 мм – min. диаметр 15 мм, max. 18 мм. Площадь сечения – 2,01 см2. Вес 1 м – 1,58 кг.

арматура d18 мм – min. диаметр 17 мм, max. 20 мм. Площадь сечения – 2,54 см2. Вес 1 м – 2,00 кг.

Специалисты могут определить диаметр арматуры на глазок. Обычным людям приходится прибегать к подручным средствам. Можно измерить диаметр при помощи рулетки, но результат получится очень приблизительный. Если использовать штангенциркуль, можно легко сделать все измерения, сравнив результат с таблицей.

Как выбрать бетонную арматуру для фундамента

При проектировании будущего дома выбирается способ его возведения, рассматривается целесообразность применения конкретных строительных материалов. Важный элемент, без которого не начинается постройка любого здания – арматура для фундамента. Эта конструкция из стержней принимает на себя растягивающие нагрузки, служит для основания опорной частью. Она необходима для создания сопротивления грунту, который в разных регионах России отличается неравномерностью, агрессивностью.

До начала работ определитесь, какой арматурный тип лучше других подойдет для усиления монолита. При правильном проведении работ бетонная арматура во взаимодействии стройматериалов становится монолитом, который хорошо справляется со сжимающими нагрузками, воздействиями на изгиб. При разумном соотношении подобранного материала и профессионального подхода от рабочей бригады удастся создать долговечную конструкцию, оберегающую стены дома от неблагоприятных воздействий.

По каким параметрам выбирается арматурный каркас?

По типу поверхности

• рифлёная А3, А500 или А400 – выбирается, когда в приоритете восприятие нагрузок на растяжение. Элементы хорошо работают на изгиб, не давая бетонным частям достигать критической отметки растяжения в зонах сильного напряжения. Периодическая поверхность арматуры фундамента дома дает высокую прочность изделиям, помогает усилить схватываемость с раствором из-за увеличения площади поверхности;

• гладкая А1 – необходима при создании пространственного сооружения. Поверхность изделия гладкая, с минимальным диаметром, что позволяет использовать ее для дополнительной монолитности на этапах монтажа основания.

По толщине диаметра

Диаметр подбирается на основании расчетов армирования, учитывается тип железобетонного фундамента. Наиболее распространены диаметры – 6, 8, 10 мм для монтажных прутьев гладкой арматуры, и 12, 14, 16 – для стержней с рифлением. Чем ответственнее строение, тем больший диаметр следует применять. При строительстве многоэтажных сооружений может использоваться арматура сечением 18 и 20 мм.

Материалом для арматуры ленточного фундамента может быть любой состав, который достойно справляется с выдерживанием заложенных нагрузок. Стандартный выбор – сталь, но все чаще выбираются композитные профили. В российских условиях именно эти стройматериалы для возведения основания используются наиболее часто.

Как вычислить требуемый диаметр

Разберём на примере ленточного фундамента с размерами 100х40, где 100 — высота, а 40 см — ширина ленты. Перемножив эти данные получим площадь фундамента — 4000 см². Согласно СНИП 52-01-2003, площадь сечения арматуры составляет 0,1% от площади фундамента.

Итого получается 4000 см² * 0,1% = 4 см²

Диаметр арматуры (мм)	Площадь поперечного сечения стержня арматуры. см2. в зависимости от количества прутов в сечении
	1	2	3	4	5	6	7	8	9
6	0.28	0.57	0.85	1.13	1.41	1.70	1.98	2.26	2.54
8	0.50	1.01	1.51	2.01	2.51	3.02	3.52	4.02	4.53
10	0.79	1.57	2.36	3.14	3.93	4.71	5.50	6.28	7.07
12	1.13	2.26	3.39	4.52	5.65	6.79	7.92	9.05	10.18
14	1.54	3.08	4.62	6.16	7.69	9.23	10.77	12.31	13.85
16	2.01	4.02	6.03	8.04	10.05	12.06	14.07	16.08	18.10
18	2.55	5.09	7.63	10.18	12.72	15.27	17.81	20.36	22.90
20	3.14	6.28	9.42	12.56	15.71	18.85	21.99	25.13	28.28
22	3.80	7.60	11.40	15.20	19.00	22.81	26.61	30.41	34.21
25	4.91	9.82	14.73	19.63	24.54	29.45	34.36	39.27	44.18

 — усиление в 1-3 стержня не используются при ленточном фундаменте или в случаях, когда высота бетона более 15 см.

Анализируя данные таблицы, мы видим, что в данном случае подходит арматура 12 диаметра с укладкой в 4 стержня.

Преимущества стальной арматуры для фундамента

На вопрос, какую арматуру используют для фундаментов повсеместно, есть простой ответ – стальную. Реального экономичного варианта ей еще не придумали. Она широко применяется в строительстве – как коттеджей, так и многоэтажных строений, небоскребов. Изделия из стали имеют ряд преимуществ:

• стержням, защищенным слоем бетона, не страшна коррозия;

• надежность;

• стойкость к солидным нагрузкам;

• способность к электропроводности: при минусовой температуре через металлоизделие пропускают ток для прогревания структуры бетона;

• сварка частей в сетки и каркасы происходит без потерь прочности в местах соединений.

Где заказать металлопродукцию оптом?

Металлобаза «Сталь-Инвест» реализует металлопрокат оптом, в розницу. К вашим услугам – любые по объему партии стальных балок, углов, швеллеров, а также метизной продукции, профнастила, судостали. Мы осуществляем резку металлопродукции под параметры заказчика, сотрудничаем только с крупными заводами-изготовили, доставляем партии товара в любые города России. Чтобы оставить свою заявку, позвоните по телефону горячей линии в Ростове-на-Дону

+7 (863) 308-94-58.

Выбор арматуры для ленточного фундамента, расчет и правила армирования

Основание под здание – фундамент – сооружение непростое в плане производства расчетов, которые касаются его армирования. Сам бетон спокойно выдерживает давление постройки, но нагрузки на изгиб и растяжение без арматуры он выдержать не может. Поэтому важно правильно рассчитать количество арматуры в армирующем каркасе фундамента, ее диаметр и шаг установки. Все эти параметры конструкции строго оговорены в СНиПах, они и берутся за основу расчета. Поэтому, рассматривая, к примеру, конструкцию ленточного фундамента, надо пользоваться разделами свода норма и правил под номером 52-01-2003.

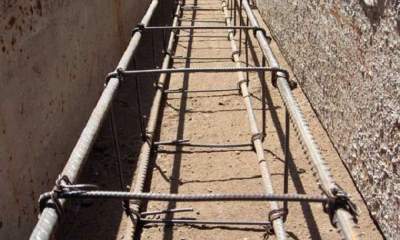

Армирующий каркас ленточного фундамента

Виды арматуры для фундаментной конструкции

Существует три основных вида стальной арматуры:

• горячекатаная;
• холоднодеформированная;
• термомеханическая.

Для сооружения фундаментов используют в основном первую позицию класса АIII диаметром 8-18 мм. Это стержни с периодическим профилем. Их обычно устанавливают в продольном направлении, они подвергаются самым высоким нагрузкам. Но так как армирование ленточного фундамента – конструкция по форме параллелепипед, то в нее входят элементы, расположенные по вертикали и поперек продольных прутьев. Здесь используют арматуру класса АI (гладкую) для поперечин и АII или III (рифленую) для вертикальных элементов. Диаметр стержней выбирается меньше, чем у продольных элементов.

Название арматурных элементов

Диаметр арматуры и ее количество в армокаркасе

В частном домостроении редко используют ширину фундамента больше 50 см. Этот показатель играет важную роль в расчете армирующего каркаса. Потому что при такой ширине достаточно установить две вертикальные арматурные сетки по краям траншеи и связать их между собой поперечными элементами. Соответственно продольные стержни должны быть уложены в два ряда около стен траншей. Глубина заложения фундамента определяет количество продольной арматуры, уложенной в несколько рядов в направлении сверху вниз. Величина глубины определяет количество арматурных прутков в двух решетках.

1. В СНиПе четко прописано (раздел 7.3): расстояние между арматурными элементами каркаса не должна быть меньше их диаметра.
2. Количество определяется из расчета площади сечения фундамента. А точнее, суммарная площадь сечения всех уложенных вдоль траншей стержней не должна превышать 0,1% от площади сечения фундаментной конструкции.

Чтобы разобраться, рассмотрим пример. Пусть сооружается ленточный фундамент шириною 50 см и глубиною 1 м. Площадь сечения – 1х0,5=0,5 м². 0,1% от этого значения – 0,5х0,001=0,0005. Это площадь сечения арматурных прутьев, лежащих в продольном направлении.

Теперь несколько нюансов. Арматура каркаса укладывается не по краям фундамента, а на определенном расстоянии от его плоскостей. Расстояние варьируется в диапазоне 5-8 см с каждой стороны. Если взять за основу 5 см, получается, что каркас будет иметь размеры по ширине 40 см, по высоте 90 см. Нас интересует высота укладки продольных стержней, где 90 см разделяются на равные отрезки. Шаг установки арматуры варьируется в пределах 20-30 см, можно рассчитать, сколько рядов в арматурном каркасе будет располагаться по высоте. Если через каждые 30 см, то 4 ряда, если через 20 см, то 5. Можно собрать решетки с шагом 45 см, тогда будет лишь 3 ряда. Но придется использовать арматуру большого диаметра.

Схема расположения арматурных стержней в каркасе

Пусть будет шаг установки 30 см. Значит, по вертикали укладывается 4 ряда, так как решеток 2, то в общем будет 8. Получается, восемь рядов арматурных стержней по площади сечения равны 0,0005 м². Чтобы узнать площадь сечения одного прута, надо 0,0005:8=0,0000625 м².

Теперь по формуле площади круга вычисляется диаметр арматуры. Формула круга: S=πD²/4. Из этого выводится формула диаметра: D= 4S/π, «π» — Архимедово число, равное 3,14. Вставляем значения и получаем: D= (4х0,0000625)/3,14= 0,00008=0,009 м. Переводим в миллиметры: 0,009х1000=9 мм. Это и есть расчетный диаметр армокаркаса ленточного фундамента с заданными параметрами. Теперь по сортаменту стальной арматуры выбираем ближний больший, это 10 мм.

Обратите внимание, если бы был выбран шаг установки арматуры 20 см, тогда при расчете выявилось бы, что для армокаркаса потребовались арматурные стержни диаметром 8 мм. Изменяя шаг установки элементов армирующего каркаса, изменяется их диаметр. Две позиции, связанные между собой напрямую.

Что касается вертикальных прутьев, то они устанавливаются с тем же шагом, что и продольные. Что касается диаметра, то лучше не экономить и брать материал с тем же диаметром. А вот на поперечных можно сэкономить. Для них используется гладкая арматура диаметром ниже основных элементов.

Правила сборки

Параметры каркаса под ленточный фундамент определены, можно переходить к монтажным процессам. В первую очередь надо нарезать арматуру на элементы по длине. С вертикальными и поперечными ясно. На нашем примере это будет:

• вертикальные 90 см;
• поперечные 40 см.

Количество рассчитывается с учетом общей длины траншей. К примеру, длина выкопанных траншей под стенами равна 100 м, этот показатель надо разделить на шаг укладки арматуры. Если это 20 см, то 100/0,2=500 штук и того, и другого вида.

Что касается продольных прутьев, за основу берется параметр длины одного прута. Он равен 11,7 м, с учетом перехлеста вязания применяется величина 10 м. Поэтому в одном ряду продольных стержней: 100/10=10 штук. В случае с шагом 20 см рядов 5, плюс две решетки, получается, что потребуется для сборки каркаса: 10х5х2=100 штук арматурных прутов длиною 10 м.

Сборка решетки

Основные решетки собираются вне траншеи и опалубки. Раскладываются продольные и вертикальные элементы с учетом шага, последние становятся в плоскости поперечными. Связываются между собой вязальной проволокой. Что касается последней, существует несколько разновидностей, и определяются ее параметры по ГОСТ 3282-74. Для фундаментов лучше использовать отожженный вариант без оцинкованного покрытия. Относительно диаметра, этот параметр варьируется в диапазоне 0,5-10 мм. Для связывания арматуры подойдет 1,2-1,8 мм.

Способ вязки

Существует большое количество схем вязки арматуры, где одним из простых является обычная скрутка двойной проволокой. Ее часто используют, когда проводят сборку армокаркаса своими руками. Для процесса потребуется специальный инструмент – крючок. Его сделают самостоятельно из толстой проволоки или тонкой арматуры или покупают готовое приспособление, благо они продаются в строительных магазинах.

1. Отрезается кусок проволоки длиною 25-30 см.
2. Он складывается вдвое.
3. Обворачивается вокруг двух соединяемых прутьев.
4. В петлю вставляется крючок.
5. Делается два оборота.
6. Вставляется один свободный конец проволоки.
7. Делается еще два оборота.
8. Вставляется второй конец.
9. И еще два-три оборота.

Крючок для вязки

Важно не перекрутить проволоку. Надо оставить связку арматур немного в свободном положении. Это благоприятно скажется во время заливки бетонного раствора и при его усадке. То есть, остается возможность смещаться стержням относительно друг друга, что уменьшит давление на стык.

Установка решеток в траншеи

Две решетки готовы, можно укладывать в траншею и опалубку. Но перед этим надо установить на дно подставки, которые обеспечивают нахождение армирующего каркаса в теле бетонной конструкции. То есть, обеспечивать расстояние от плоскостей фундамента – 5-8 см. Можно использовать готовые изделия из металла, изготавливают их своими руками из остатков арматуры, другого стального профиля, используют цельные кирпичи, камень подходящего размера.

Решетки устанавливаются строго вертикально по отвесу и крепятся между собой поперечными элементами каркаса. Начинать крепление нужно снизу, поднимаясь вверх.

Готовые подставки под фундамент

Армирование подошвы

Армирование ленточного фундамента с подошвой, которая увеличивает несущую способность конструкции, проводится с некоторыми нюансами.

• Траншея выкапывается на один метр шире, чем ширина основания (подошвы).
• Устанавливается опалубка под подошву.
• Закладывается армирующий каркас основания.
• Собирается армокаркас ленты дома, устанавливается на предыдущую конструкцию и крепится к ней проволокой по соприкасаемым элементами через каждые 20 см.
• Монтируется опалубка ленты фундамента.
• Проводится заливка бетонного раствора.

Через 7 дней можно опалубку разобрать, через 10 дней фундамент гидроизолируют и засыпают грунтом. Через 28 дней его можно нагружать.

Как армировать углы ленты фундамента

Углы фундаментной конструкции подвергаются самым большим нагрузкам, поэтому к их армированию подходят с позиции усиления соединения двух каркасных решеток. Существует несколько схем и правил, которыми пользуются в строительстве. Они однозначно непростые, но выбирать приходится одну для всех узлов.

Схемы армирования углов фундамента

На фото показаны две схемы соединения двух смежных армокаркасов, расположенных в соседних траншеях ленточного фундамента. Хорошо видно, что для соединения используются концы арматурных стержней, которые согнуты под прямым углом и входят в соединения со смежными прутьями внахлест.

Важно понимать, такой переход армирования требует дополнительных вертикальных элементов каркаса, которые устанавливаются прямо в углу конструкции. Поэтому их вяжут внутри траншеи после сборки ленты. Стержни, укладываемые внахлест, также связываются между собой проволокой. Чем ближе к углу фундамента, тем чаще устанавливаются поперечные и вертикальные элементы с шагом, равным половине основного шага. Без этих нюансов говорить о качестве не приходится. Это расходы, они неизбежны, если говорим о качестве конечного результата.

Как армировать мелкозаглубленный ленточный фундамент

Существуют нормативы, обозначенные строительными стандартами, где говориться:

1. Если возводится здание, высота которого не превышает 10 м, и оно относится к категории «с пониженной степенью ответственности», то армировать фундаментную конструкцию дома необязательно.
2. Если по проекту постройка превышает по высоте 10 м, и относится оно к категории общественных и жилых зданий с несколькими квартирами, то армирование проводится в обязательном порядке. Шаг арматуры должен располагаться в пределах 20 см.

Еще один момент в сооружении мелкозаглубленных ленточных фундаментов, на который надо обратить внимание. Это ошибка разработчика проекта или производителя работ. Нельзя укладывать одну арматурную сетку в центр фундамента. Так поступают в плитных конструкция. В лентах вся нагрузка располагается по краям, внутри нее давление мизерное. Поэтому даже в небольших по размерам конструкциях надо устанавливать две решетки.

Небольшой каркас для мелкозаглубленного фундамента

Варить или вязать арматурный каркас

Вопрос, который волнует многих. Все будет зависеть от диаметра используемой арматуры. Но так как в частном домостроении чаще используются прутья диаметром не больше 18 мм, то сварка пагубно влияет на их структуру. Она при нагреве меняется, что снижает прочность и жесткость изделия. А это недопустимо при сооружении такой ответственной конструкции, как ленточный фундамент. Поэтому лучше отдать предпочтение вязке проволокой.

Заключение

Армирование ленточного фундамента – дело непростое. Здесь используются предварительные достаточно строгие расчеты, определенные схемы расположения арматурных стержней и правила их соединения. При кажущейся простоте, это на самом деле сложный процесс, который выполнять на глаз не стоит. Это снизит качество конечного результата, что отразится в конечном итоге на эксплуатации самого дома.

таблицы размеров стыковки всех диаметров по СНиП, правила соединения перехлеста

Армирование – ответственная часть устройства всех монолитных конструкций, от которого зависит долговечного и надежного будущего строения. Процесс заключается в создании каркаса из металлических стержней. Он размещается в опалубку и заливается бетоном. Чтобы создать этот каркас, прибегают к вязке или сварочным работам. При этом большую роль при вязке играет правильно рассчитанный нахлест для арматуры. Если он недостаточный, то соединение окажется недостаточно прочным, а это сказывается на эксплуатационных характеристиках. Поэтому важно разобраться, какой именно делать нахлест при вязке.

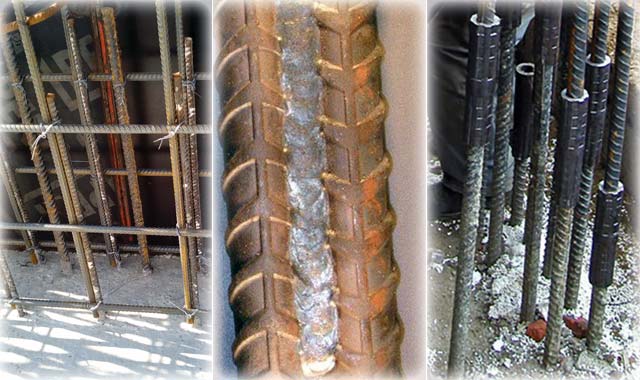

Виды соединений

Существует два основных метода крепления арматуры, согласно строительным нормам и правилам (СНиП), а именно пункту 8.3.26 СП 52-101-2003. В нем прописано, что соединение стержней может выполняться следующими типами стыковки:

1. Стыковка прутьев арматуры без сварки, внахлест.
   • внахлест с использованием деталей с загибами на концах (петли, лапки, крюки), для гладких прутьев используются исключительно петли и крючки;
   • внахлест с прямыми концами арматурных прутьев периодического профиля;
   • внахлест с прямыми концами арматурных прутьев с фиксацией поперечного типа.
2. Механическое и сварное соединение.
   • при использовании сварочного аппарата;
   • с помощью профессионального механического агрегата.

Требования СНиП указывают на то, что бетонное основание нуждается в установке минимум двух неразрывных каркасов из арматуры. Их делают посредством фиксации стержней внахлест. Для частного домостроения подобный способ используется чаще всего. Это связано с тем, что он доступный и дешевый. Созданием каркаса может заняться даже новичок, так как нужны сами прутья и мягкая вязальная проволока. Не нужно быть сварщиком и иметь дорогостоящее оборудование. А в промышленном производстве чаще всего встречается метод сварки.

Обратите внимание! Пункт 8.3.27 гласит, что соединения арматуры внахлест без применения сварки, используется для стержней, рабочее сечение которых не превышает 40 мм. Места с максимальной нагрузкой, не должны фиксироваться внахлест вязкой или сваркой.

Соединение прутьев методом сварки

Нахлест стержней методом сварки используется исключительно с арматурой марки А400С и А500С. Только эти марки считаются свариваемыми. Это сказывается и на стоимости изделий, которая выше обычных. Одним из распространенных классов является класс А400. Но сращивание изделий ими недопустимо. Нагреваясь, материал становится менее прочным и теряет свою устойчивость к коррозии.

В местах, где есть перехлест арматуры, сваривание запрещается, несмотря на класс стержней. Почему? Если верить зарубежным источникам, то есть большая вероятность разрыва места соединения, если на него будут воздействовать большие нагрузки. Что касается российских правил, то мнение следующее: использовать дуговую электросварку для стыковки разрешается, если размер диаметров не будет превышать 25 мм.

Важно! Длина сварочного шва напрямую зависит от класса арматурного прута и его диаметра. Для работы используют электроды, сечение которых от 4 до 5 мм. Требования, регламентированные в ГОСТах 14098 и 10922, сообщают, что делать нахлест методом сварки можно длиной меньше 10 диаметров арматурных прутьев, используемых для работ.

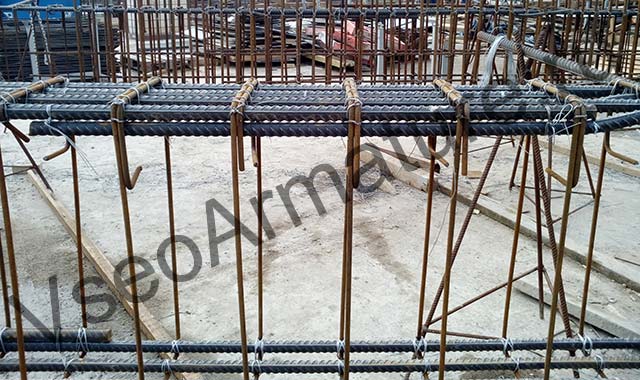

Стыковка арматуры методом вязки

Это самый простой способ обеспечить надежную конструкцию из арматурных прутьев. Для этой работы используется самый популярный класс стержней, а именно, А400 AIII. Соединение арматуры внахлест без сварки выполняется посредством вязальной проволоки. Для этого два прутка приставляются друг к другу и обвязываются в нескольких местах проволокой. Как говорилось выше, согласно СНиП, есть 3 варианта фиксации арматурных прутьев вязкой. Фиксация прямыми концами периодического профиля, фиксация с прямыми концами поперечного типа, а также пользуясь деталями с загибами на концах.

Выполнять соединение прутьев арматуры внахлест абы как нельзя. Существует ряд требований к этим соединениям, чтобы они не стали слабым местом всей конструкции. И дело не только в длине нахлеста, но и других моментах.

Важные нюансы и требования для соединения вязкой

Хоть процесс соединения прутьев с использованием проволоки проще, чем их соединение сварочным аппаратом, назвать его простым нельзя. Как любая работа, процесс требует четкого соблюдения правил и рекомендаций. Только тогда можно сказать, что армирование монолитной конструкции выполнено правильно. Занимаясь соединением арматуры с нахлестом методом вязки, следует обращать внимание на такие параметры:

• длина накладки прута;
• местонахождение места соединения в конструкции и его особенности;
• как перехлесты расположены один к другому.

Мы упоминали, что размешать арматурный стык, сделанный внахлест, на участке с самой высокой степенью нагрузки и напряжения нельзя. К этим участкам относятся и углы здания. Получается, что нужно правильно рассчитать места соединений. Их расположение должно приходиться на участки железобетонной конструкции, где нагрузка не оказывается, или же она минимальная. А что делать, если технически соблюсти это требование невозможно? В таком случае размер нахлеста прутьев зависит от того, сколько диаметров имеет арматура. Формула следующая: размер соединения равен 90 диаметров используемых прутьев. Например, если используется арматура Ø20 мм, то размер нахлеста на участке с высокой нагрузкой составляет 1800 мм.

Однако техническими нормами четко регламентированы размеры подобных соединений. Нахлест зависит не только от диаметра прутьев, но и от других критериев:

• класс используемой для работы арматуры;
• какой марки бетон, используемый для заливки бетона;
• для чего используется железобетонное основание;
• степень оказываемой нагрузки.

Нахлест при разных условиях

Так какой же нахлест арматуры при вязке? Какие есть точные данные? Начнем с рассмотрения примеров. Первый фактор, от которого зависит нахлест – это диаметр прутьев. Наблюдается следующая закономерность: чем больше диаметр используемой арматуры, тем больше становится нахлест. Например, если используется арматура, диаметром 6 мм, то рекомендуемый нахлест составляет 250 мм. Это не означает, что для прутьев сечением в 10 мм он будет такой же. Обычно, используется 30-40 кратноя величина сечения арматуры.

Пример стыковки арматуры 25 диаметра в балке, при помощи вязки. Величина перехлеста 40d=1000 мм.

Итак, чтобы упростить задачу, используем специальную таблицу, где указан, какой нахлест используется для прутьев разного диаметра.

Диаметр используемой арматуры А400 (мм)	Количество диаметров	Предполагаемый нахлест (мм)
10	30	300
12	31,6	380
16	30	480
18	32,2	580
22	30,9	680
25	30,4	760
28	30,7	860
32	30	960
36	30,3	1090
40	38	1580

С этими данными каждый сможет выполнить работу правильно. Но есть еще одна таблица, указывающая на нахлест при использовании сжатого бетона. Он зависит от класса используемого бетона. При этом чем выше класс, тем разбежка стыков арматуры меньше.

Сечение арматуры А400, которая используется для работы (мм)	Длина нахлеста, в зависимости от марки бетона (мм)
	В20 (М250)	В25 (М350)	В30 (М400)	В35 (М450)
10	355	305	280	250
12	430	365	355	295
16	570	490	455	395
18	640	550	500	445
22	785	670	560	545
25	890	765	695	615
28	995	855	780	690
32	1140	975	890	790
36	1420	1220	1155	985

Что касается растянутой зоны бетона, то в отличие от сжатой зоны, нахлест будет еще больше. Как и в предыдущем случае, с увеличением марки раствора длина уменьшается.

Сечение арматуры А400, которая используется для работы (мм)	Длина нахлеста, в зависимости от марки бетона (мм)
	В20 (М250)	В25 (М350)	В30 (М400)	В35 (М450)
10	475	410	370	330
12	570	490	445	395
16	760	650	595	525
18	855	730	745	590
22	1045	895	895	775
25	1185	1015	930	820
28	1325	1140	1140	920
32	1515	1300	1185	1050
36	1895	1625	1485	1315

Если правильно расположить нахлест друг относительно друга и сделать его нужной длины, то скелет основания получит значительные увеличения прочности. Соединения равномерно распределяются по всей конструкции.

Согласно нормам и правилам (СНиП), минимальное расстояние между соединением должно составлять 61 см. Больше – лучше. Если не соблюдать эту дистанцию, то риск, что конструкция при сильных нагрузках и в ходе эксплуатации будет деформироваться, возрастает. Остается следовать рекомендациям, для создания качественного армирования.

Диаметр арматуры для ленточного фундамента

Основой любого прочного здания строения является правильно устроенный фундамент. На протяжении всего срока службы постройки на него будут оказывать влияние разные внешние факторы: масса от кровли и стен здания, пучение грунта, в зимний период вес выпавшего снега. В результате фундамент может деформироваться, проседать и со временем может начать трескаться, что станет причиной разрушения всего здания.

Почему нарушается целостность фундамента и как это предотвратить?

Бетон, по своим свойствам, хрупкий и неэластичный материал, и при нагрузке он начинает трескаться и деформируется. На различных участках фундамента давление на него неравно, по этой причине и внутренние напряжения в нем отличаются.

В результате появляется участки с зонами сжатия и растяжения, вот на отрезках максимального растяжения на фундаменте и образуются трещины, если его армирование выполнено неправильно.

Важно! Использование арматуры необходимого сечения, усилит ленточный фундамент, и он будет способен выдержать нагрузку строения, и не произойдет его дополнительной усадки.

Внутри бетона создают стальной каркас, на который передается давление. А так как металл способен хорошо переносить давление на растяжение, бетонный фундамент легче переноси внешние воздействия.

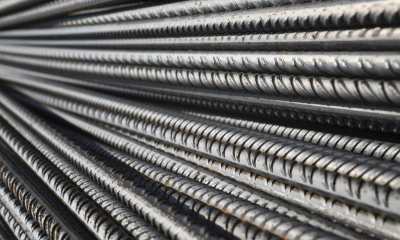

Виды арматуры

Как основную арматуру для фундаментов применяют изделия класса А2: А 300, А3 – А400, А5 – А800, А6 – А1000. Прутья этого материала производят из прочной стали горячей прокатки, с поверхностью, покрытой специальным рифлением, благодаря которому материал прочно сцепляется с бетоном. Как дополнительную поддержку по вертикали используют стержневую гладкую арматуру горячей прокатки с маркировкой А240 класса А1.

Чаще всего основную арматуру устраивают из прутка диаметром 10-14 мм, но лучше для этой цели подойдет материал толщины, заранее просчитанной во время проектирования здания. Для очень тяжелых построек, применяют изделия до 22 мм диаметром. Сечение вспомогательной арматуры принимается в пределах 4-10 мм.

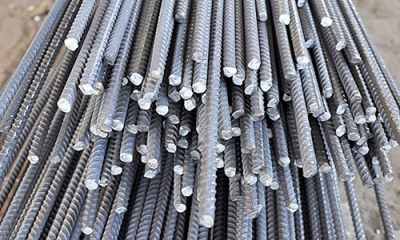

Материал разных марок бывает как рифленый, так и без каких-либо насечек, для основной арматуры подходят исключительно рифленые прутья, для вспомогательной можно использовать как рифленые, так и гладкие изделия.

Традиционно производят арматуру из прочного металла, но недавно на рынке появилась и из новейшего материала – стеклопластика. По словам профессионалов, они по прочности не хуже металла, а масса меньше кроме того этой арматуре не страшна коррозия.

Расчет арматуры необходимой для устройства фундамента

Учитывая рекомендации специалистов, при 40 см ширине ленты фундамента, между продольно расположенными прутьями арматурного каркаса необходимо по горизонтали расстояние 30 см и пустое пространство 5 см по обеим сторонам.

С учетом состава грунта на участке, нагрузки на фундамент и глубины траншеи, между прутьями по вертикали необходимо пространство в пределах 10-30 см.

Расчет необходимого количества арматуры

Подсчитывают общую длину стен. К примеру, у дома основание 6 м шириной, 12 м длиной и есть 6 м перегородка, общая длина (12+6)х2+6=42 м.

1. В основном применяют 4-х стержневую систему для арматурного каркаса, значит, общую длину необходимо умножить на 4 = 168 м;
2. Необходимо принять в расчет напуск прутов на стыках, по этой причине к общей длине материала добавляют 10-15%, в результате выходит 168+ 17=185 м длина основной арматуры, расположенной по горизонтали арматурного каркаса;
3. После этого подсчитывают необходимое количество прутов, расположенных по вертикали и поперек фундамента. Ширина фундамента равна 35 см, и 90 см его высота. Подсчитываем сечение, которое равно 35х2+90х2=250 см, это значит, нам необходимо использовать 2,5 м прута на каждые 50 см длины фундамента;
4. Делим общую длину наружных стен на 50 см и сколько на них необходимо таких отрезков: 12 м: 50 см, результат 24 штуки, учитываем по углам 2 дополнительных = 26 шт;
5. Таким же образом рассчитываем, сколько потребуется по длине перегородки 6 м, результат около 10 шт;
6. Подсчитываем общую сумму 26х2 + 10х3 = 82 шт;
7. По расчетам на 1 отрезок в 50 см необходимо 2.5 м арматуры, рассчитываем общее количество необходимого материала: 82 шт. х 2,5 м результат = 205 м.

Во время подсчетов не забывайте, что в отдельных случаях вертикальные прутья арматуры для устойчивости слегка заглубляют в грунт, по этой причине их высоту необходимо увеличить на необходимую величину. Чтобы не путаться во множестве данных сделайте схему, указав участки, где будут все места соединений арматуры, где разместятся ее вертикальные и горизонтальные прутья.

Расчет диаметра прутьев арматуры

По требованиям СП 52-101-2003, наибольшее расстояние между проходящими параллельно нитками арматуры, не должно превышать 40 см. Между боковой частью фундамента и крайним прутом арматуры 5 см. При ширине основания здания свыше 50 см, рационально для армирования применять схему с 6 стержнями.

Расчет сечения прутьев в арматурном каркасе

Диаметр этой арматуры нужно выбирать с учетом данных таблицы:

Расположение арматуры	Наименьшее сечение прутьев
Вертикальное при высоте фундамента до 80 см	6 мм
Вертикальное при высоте фундамента свыше 80 см	8 мм
Поперечные прутья	6 мм

При возведении 1-2 этажных зданий, обычно, для поперечного и вертикального армирования применяют прутья 8 мм сечением, и этого для ленточных фундаментов небольших зданий достаточно.

Сечение продольных прутьев

По требованиям СНиП 52-01-2003, наименьший диаметр продольных прутьев для ленточного фундамента должен быть 0,1% от сечения ленты основания. Площадь среза фундамента подсчитать просто — высоту ленты умножают на ее ширину, к примеру, для ленты 1 м высотой и 40 см шириной, сечения составляет 4000 см², для нее подбирают арматуру со срезом равным 0,1% от сечения ленты 4000 см² / 1000 = 4см².

Чтобы не высчитывать диаметр каждого прута, можно взять информацию из таблицы. Она облегчит подбор арматуры для фундамента по сечению. В таблице есть мизерные неточности в результате округления чисел, их можно не учитывать:

Сечение прута, мм	Требуемый диаметр прута арматуры см2, с учетом их количества в ленте фундамента
	1	2		3	4	5	6	7	8	9
6	0,28		0,57	0,85	1,13	1,41	1,7	1,98	2,26	2,54
8	0,5		1,01	1,51	2,01	2,51	3,02	3,52	4,02	4,53
10	0,79		1,57	2,36	3,14	3,93	4,71	5,50	6,28	7,07
12	1,13		2,26	3,39	4,52	5,65	6,79	7,92	9,05	10,18
14	1,54		3,08	4,62	6,16	7,69	9,23	10,77	12,31	13,85
16	2,01		4,02	6,03	8,04	10,05	12,06	14,07	16,08	18,10
18	2,55		5,09	7,63	10,18	12,72	15,27	17,81	20,36	22,90
20	3,14		6,28	9,42	12,56	15,71	18,85	21,99	25,13	28,28
22	3,80		7,60	11,40	15,20	19,00	22,81	26,61	30,41	34,21
25	4,91		9,82	14,73	19,63	24,54	29,45	34,36	39,27	44,18

Внимание: При протяженности фундамента до 3м, наименьшее сечение продольных прутьев должно быть 10мм. Если протяженность фундамента превышает 3м, то наименьшее сечение прута 12мм. В результате мы получили минимальную площадь диаметра арматуры на срезе ленточного фундамента.

Если фундамент здания 40 см шириной, то достаточно армировать его 4 стержнями. Находим в таблице столбик с 4 стержневой арматурой, и выбираем самое удобное для ваших условий значение. В результате определяем, что для основания высотой 1 м и 40 см шириной, с армированием 4 прутками, то лучше всего подходит арматура 12мм сечением, ведь 4 стержня этого диаметра сечением 4,52 см².

Подсчет требуемого диаметра для каркаса из 6 прутков выполняют аналогичным образом, единственное отличие в том, что данные берут из столбика для 6 стержней.

Продольную арматуру при устройстве ленточного диаметра берут только одинаковую, если у вас материал с разным сечением, то более толстые стержни располагают в нижнем ряду.

Цены на арматуру

Арматуру реализуют в бухтах и прутках, точные цены на материал зависят от расстояния от склада и размера партии. При подсчете необходимого для строительства количества материала, ее учитывают в метрах. Во время приобретения арматуры, ее стоимость рассчитывают в тоннах.

Для более ясного представления о стоимости материала, необходимо принимать в расчет такие показатели:

1. Разновидность арматуры, необходимой для возведения здания (стальная, базальтовая или стеклопластиковая).
2. Диаметр, класс и марка материала.
3. Масса 1 погонного метра арматуры, которая измеряется в килограммах.
4. Количество погонных метров материала в 1 тонне.
5. Стоимость ее за 1 метр.

Чтобы точно подсчитать, во сколько вам обойдется 1 м арматуры, потребуется знать стоимость ее 1 тонны, которую делят на количество метров в 1 тонне. В среднем арматура стоит от 7 р/кг до 25 р/кг.

Статья была полезна?

0,00 (оценок: 0)

схемы, расчет диаметра арматуры, расположение по углам и в подошве

Ленточный фундамент имеет нестандартную геометрию: его длинна в десятки раз больше глубины и ширины. Из-за такой конструкции почти все нагрузки распределяются вдоль ленты. Самостоятельно бетонный камень не может компенсировать эти нагрузки: его прочности на изгиб недостаточно. Для придания конструкции повышенной прочности используют не просто бетон, а железобетон — это бетонный камень с расположенными внутри стальными элементами — стальной арматурой. Процесс закладки металла называется армированием ленточного фундамента. Своими руками его сделать несложно, расчет элементарный, схемы известны.

Количество, расположение, диаметры и сорт арматуры — все это должно быть прописано в проекте. Эти параметры зависят от многих факторов: как от геологической обстановки на участке, так и от массы возводимого здания. Если вы хотите иметь гарантированно прочный фундамент — требуется проект. С другой стороны, если вы строите небольшое здание, можно попробовать на основании общих рекомендаций все сделать своими руками, в том числе и спроектировать схему армирования.

Схема армирования

Расположение арматуры в ленточном фундаменте в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: такая схема работает лучше всего.

Армирование ленточного фундамента при высоте ленты не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу при морозе давят силы пучения, сверху — нагрузка от дома. Середина ленты при этом почти не нагружается. Чтобы компенсировать действие этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелко- и средне- заглубленных фундаментов (глубиной до 100 см) этого достаточно. Для лент глубокого заложения требуется уже 3 пояса: слишком большая высота требует усиления.

Для большинства ленточных фундаментов армирование выглядит именно так

Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.

Для ускорения работы при вязке арматурного пояса используют хомуты

Как видно на схеме армирования ленточного фундамента, продольные прутки арматуры (рабочие) перевязываются горизонтальными и вертикальными подпорками. Часто их делают в виде замкнутого контура — хомута. С ними работать проще и быстрее, а конструкция получается более надежной.

Какая арматура нужна

Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.

В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют. По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.

Классы арматуры и ее диаметры

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено. Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см².

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см². Теперь методом подбора определим, диаметр прутков и их количество.

Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см² (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см²) нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см²>, а это больше чем 2,8 см², которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см². Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см², чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались. Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Армирование углов

В конструкции ленточного фундамента самое слабое место — углы и примыкание простенков. В этих местах соединяются нагрузки от разных стен. Чтобы они успешно перераспределялись, необходимо арматуру грамотно перевязать. Просто соединить ее неправильно: такой способ не обеспечит передачу нагрузки. В результате через какое-то время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: используются или сгоны — Г-образные хомуты, или продольные нитки делают длиннее на 60-70 см и загибают за угол

Чтобы избежать такой ситуации, при армировании углов используют специальные схемы: пруток с одной стороны загибают на другую. Этот «захлест» должен быть не менее 60-70 см. Если длины продольного прутка на загиб не хватает, используют Г-образные хомуты со сторонами тоже не менее 60-70 см. Схемы их расположения и крепления арматуры приведены на фото ниже.

По такому же принципу армируются примыкания простенков. Также желательно арматуру брать с запасом и загибать. Также возможно использование Г-образных хомутов.

Схема армирования примыкания стен в ленточном фундаменте (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Обратите внимание: в обоих случаях, в углах шаг установки поперечных перемычек уменьшен в два раза. В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки.

Армирование подошвы ленточного фундамента

На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.

Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.

Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются при помощи коротких отрезков прутка.

Два способа армирования подошвы ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов

Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.

Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта «схлопнуть» ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.

Сколько нужно прутка

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо. Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Затем к полученной цифре добавляете 20% — запас на стыки и «перехлесты». Вот столько в метрах вам и нужно будет рабочей арматуры.

Считаете по схеме сколько продольных ниток, потом высчитываете сколько необходимо конструктивного прутка

Теперь нужно посчитать количество конструктивной арматуры. Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиПа). Затем подсчитываете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываете с высотой и удваиваете). Полученную цифру умножаете на количество перемычек. К результату добавляете тоже 20% (на соединения). Это будет количество конструктивной арматуры для армирования ленточного фундамента.

По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.

Технологии сборки арматуры для ленточного фундамента

Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:

• Весь каркас собирают прямо в котловане или траншее. Если лента узкая и высокая, работать так неудобно.
  По одной из технологий арматуру вяжут прямо в опалубке

• Вблизи от котлована готовят отрезки каркаса. Их переносят по частям и устанавливают на предназначенное им место, связывая в единое целое. Так работать удобнее, за исключением того, что связанные конструкции из арматуры переносить очень неудобно и тяжело.

Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:

• Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
• Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
• Далее есть два варианта:
  • Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
  • Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.

Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.

Вторая технология армирования ленточного фундамента — сначала вбивают вертикальные стойки, к ним привязывают продольные нитки, а потом все соединяют поперечными

• Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
• Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
• К стойкам привязывают продольные нитки нижнего пояса армирования.
• В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
• Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
• Привязываются горизонтальные перемычки.

Удобнее и быстрее всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.

Армирующий пояс можно вязать отдельно, а потом установить в опалубку и связать в единое целое уже на месте

Как видите, армирование ленточного фундамента — длительный и не самый простой процесс. Но справиться можно даже одному, без помощников. Потребуется, правда, много времени. Вдвоем или втроем работать сподручнее: и прутки переносить, и выставлять их.

какая нужна толщина прутков для одноэтажного и двухэтажного дома, как рассчитать?

Ленточный фундамент – это самый распространенный вариант основания здания. В большинстве случаев он применяется с усилением арматурой.

Армирование необходимо для защиты бетона от изгибающих и растягивающих нагрузок, которые его разрушают. Характеристики фундамента и всего здания во многом зависят от точности расчета диаметра арматуры.

Арматура какого диаметра применяется для возведения ленточного фундамента, как ее выбрать, как правильно рассчитать, расскажем в статье.

Правила выбора

В строительстве фундаментов применяется два вида арматуры – композитная и металлическая. Традиционно используются металлические прутки. Они выпускаются с диаметром от 5 до 32 мм.

Композитный материал для усиления фундаментов применяется относительно недавно, но он уверенно вытесняет металлический аналог. Преимущества композитного материала – отсутствие электропроводности и  устойчивость к коррозийным процессам.

При выборе необходимо учитывать основные характеристики строящегося здания – площадь, этажность, вид стеновых материалов, вариант кровли, тип грунта и степень его пучинистости.

Каркас состоит из продольных прутков, вертикальных и поперечных. Поперечные и вертикальные элементы необходимы для придания конструкции жесткости. Основную нагрузку берут на себя продольные прутки. Они изготавливаются обычно из рифленой арматуры 12-14 см.

Благодаря рифленой поверхности прутки лучше сцепляются с бетоном, что обеспечивает фундаменту сопротивляемость растягивающим нагрузкам. Поперечины могут быть выполнены из гладких прутьев толщиной от 4 до 10 мм.

Требования по СНиП

Установленные правила СНиП определяют толщину и количество продольных арматурин. Согласно принятым требованиям, суммарное сечение всех основных элементов каркаса должно составлять не менее 0,1% от сечения всей фундаментной ленты (СНиП 52-01-2003).

Применять можно прутки любой толщины от 10 мм. Количество продольных прутков должно быть не меньше 4, так как иначе не получится сконструировать надежный устойчивый каркас.

Это означает, что самые легкие постройки требуют обустройства каркаса их 4 прутков 10 мм. Для более массивных зданий делаются индивидуальные расчеты.

Минимальный диаметр стержней в зависимости от назначения армирования

Поскольку нагрузку от постройки несут только продольные прутки, в СНИП указаны требования именно к ним.

Они должны быть толщиной не меньше 10 мм. Поперечные прутки нагрузку не несут, но выполняют функцию фиксации и придания конструкции жесткости.

Если длина основания меньше 3 м, то минимальный диаметр продольных прутьев должен быть 10 мм; если больше 3 м — 12 мм.

Расчет толщины сечения

Расчет поперечных и вертикальных прутков и продольных отличается из-за общей нагрузки и требований СНИП.

Поперечная и вертикальная

Для дополнительных поперечных и вертикальных элементов диаметр выбирается в соответствии с проектом. При этом учитываются его размеры, количество длинных арматурин, шаг установки поперечин. Обычно используют гладкие прутья 6-8 мм.

Диаметр поперечной и вертикальной арматуры необходимо подбирать согласно таблице:

Условия использования арматуры	Минимальный диаметр арматуры в мм
Вертикальная при высоте поперечного сечения ленты менее 80 см	6
Вертикальная при высоте ленты более 80 см	8
Поперечная арматура	6

Какой диаметр арматуры нужен для одноэтажного дома? В строительстве 1- 2-этажных частных домов обычно для вертикального и поперечного армирования используются 8-миллиметровые прутья.

Продольная

Для расчета нужно узнать площадь сечения фундамента. Для этого его высоту нужно умножить на ширину. Площадь сечения арматуры должна быть 0,1% от площади сечения основания, значит нужно полученный результат умножить на 0,1%.

Кроме этого необходимо понимать, по какой схеме будет собираться каркас. Обычно он состоит из 4 или 6 продольных прутков.

Рассмотрим примеры расчетов:

Пример

Рассчитаем толщину прутков для ленты с высотой 80 и шириной 30 см. Площадь сечения такой ленты составляет 2400 квадратных см, а 0,1% от него – 2,4 см.

80 * 30 * 0.1% = 2,4 см²

Допустим, планируется использовать арматуру 12 мм. Берем ее площадь поперечного сечения — 1,13 квадратных сантиметров.

Эту площадь можно посмотреть ниже в таблице или высчитать по формуле площади окружности: S=πR², где:

• R – радиус,
• π – 3,14.

Считаем сколько прутьев (ниток) должно быть в каркасе. Делим 2,4 на 1,13, получаем 2 с остатком, значит, чтобы выполнить требования, нужно применить каркас с тремя нитями. 1,13 * 3 = 3,39 см², а это больше чем 2,4 см², которые рекомендует СНиП.

3 нитки на два пояса поделить не получится, а нагрузка будет значительной и с той и с другой стороны. Для обеспечения ему устойчивости нужно минимум 4 прута. При использовании 4 прутьев в 12 мм получается слишком большой запас прочности.

Оптимальный вариант здесь – взять 4 прута меньшего диаметра. Вполне будет достаточно 10-миллиметровой арматуры. Его площадь — 0,79 см². Если умножить на 4, получится 3,16 см², этого параметра будет достаточно.

Чтобы не высчитывать диаметр каждого прута по площади сечения, можно воспользоваться специальной таблицей:

Номинальный диаметр, мм	Площадь поперечного сечения, см2	Масса 1 метра, теоретическая, кг
6	0,283	0,222
7	0,385	0,302
8	0,503	0,395
10	0,785	0,617
12	1,131	0,888
14	1,54	1,21
16	2,01	1,58
18	2,64	2
20	3,14	2,47
22	3,80	2,98
25	4,91	3,85
28	6,16	4,83
32	8,04	6,31
36	10,18	7,99
40	12,58	9,87
45	15,90	12,48

Подобные расчёты очень удобно производить в Microsoft Excel.

Прутья разной толщины почти никогда не используются. Если по какой-то причине приходится это делать, более толстые арматурины применяют для нижней обвязки.

Почему важно правильно рассчитывать?

Диаметр прутьев должен быть правильно рассчитан. Если использовать материал меньшей толщины, фундамент получится недостаточно прочным.

Со временем бетон будет испытывать повышенные нагрузки, а арматурный каркас не сможет их сдерживать.

В результате бетонная лента будет растрескиваться и разрушаться. Исправить такую ошибку в процессе эксплуатации здания невозможно.

Более толстые прутья конструкции не повредят. Но излишний запас прочности – это неоправданные затраты, увеличивающие бюджет строительства.

Все самое важное об армировании ленточного фундамента найдете в этом разделе сайта.

Заключение

В армировании ленточного фундамента основное значении имеют параметры продольных прутьев, которые несут всю нагрузку конструкции. Их диаметр рассчитывается по значению площади сечения фундаментной ленты.

При правильном расчете основание дома получится достаточно надежным, но при этом не будет слишком затратным в обустройстве.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Длина развертки стержней арматуры

Длина развертки может быть определена как длина арматуры (стержня), которая должна быть встроена или спроецирована в колонну для установления желаемой прочности связи между бетоном и сталью (или любыми другими двумя типами арматуры). материал).

Рис.1: Длина развертки в основании

Причина предоставления Длина разработки

• Для создания надежного соединения между поверхностью стержня и бетоном, чтобы не произошло разрушения из-за проскальзывания стержня в условиях предельной нагрузки.
• Кроме того, дополнительная длина стержня, предусмотренная в качестве развертки, отвечает за передачу напряжений, возникающих в любом сечении, на смежные сечения (например, в месте соединения балок колонны — дополнительная длина стержней от балки к колонне).

Важность

Обеспечение надлежащего развития является важным аспектом безопасной практики строительства. Должна быть обеспечена надлежащая длина развертки в стержнях арматуры в соответствии с рассматриваемой при проектировании маркой стали.

В противном случае в сценариях, где предусматривается меньшая длина развертки по сравнению с требуемой, конструкции будут подвержены разрушению из-за проскальзывания стыков, связок, анкеров и перехлестов, в таких случаях стержни не будут прогибаться первыми, но отказ произойдет в стыках и нахлесты до текучести арматуры.

Расчет длины развертки

Где,

Ø = номинальный диаметр арматурного стержня

? _с = напряжение в стержне в сечении, учитываемое при расчетной нагрузке

? _bd = Расчетное напряжение сцепления

Рис. 2: Длина развертки согласно IS 1786

Приведенная выше формула используется для расчета требуемой развертки в мм для любого заданного диаметра стержня, та же формула используется для метода предельных состояний, а также метода рабочего напряжения.Единственное изменение в расчетах в обоих методах связано с разным значением расчетного напряжения сцепления; значения расчетной связи для предельного состояния и рабочего напряжения следующие;

Таблица № 1: Расчетное напряжение связи в методе предельных состояний

Расчетное напряжение связи в методе предельных состояний
	M20	M25	M30	M35	M40 и выше	–
Бетон марки	1.2	1,4	1,5	1,7	1,9	Для плоских стержней на растяжение
Расчетное напряжение связи (? ш.д., Н / мм2)	1,92	2,24	2,4	2,72	3,04	Для деформированных стержней при растяжении

Таблица № 2: Расчетное напряжение связи в методе рабочего напряжения

Расчетное напряжение связи в методе рабочего напряжения
–	M20	M25	M30	M35	M40	M45	M50	–
Бетон марки	0.8	0,9	1	1,1	1,2	1,3	1,4	Для гладких стержней под напряжением
Расчетное напряжение связи (Н / мм 2 )	1,28	1,44	1,6	1,76	1,92	2,08	2,24	Для деформированных стержней при растяжении

Как правило, на практике требуемая длина развертки выражается как « 41 x Ø » или « 41 Ø », где 41 — коэффициент, рассчитанный по приведенной выше формуле, а Ø — диаметр стержня.

Подробнее: Детализация железобетонной балки в соответствии с ACI Code

.

Завод по производству арматурных стержней, производственная компания OEM / ODM по индивидуальному заказу

Всего найдено 316 заводов и компаний по производству арматурных стержней с 948 продуктами. Закажите высококачественный арматурный стержень из нашего огромного выбора надежных заводов по производству арматурных стержней. Бриллиантовый член

Тип бизнеса:	Производитель / Завод , Торговая компания
Основные продукты:	Трубка из углеродного волокна, стержень из углеродного волокна , стержень , лист из углеродного волокна, столб из углеродного волокна, трубка из стекловолокна
Mgmt.Сертификация:	ISO 9001
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM
Расположение:	Дунгуань, Гуандун

Золотой член

Тип бизнеса:	Торговая компания
Основные продукты:	Горячекатаный резьбовой стержень, стяжка для опалубки Стержень , резьбовой стержень после натяжения, гвоздь для грунта, аксессуары для опалубки
Mgmt.Сертификация:	ISO 9001, ISO 9000, ISO 14001, ISO 14000, ISO 20000 …
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM, ODM
Расположение:	Ханьдань, Хэбэй

Золотой член

Тип бизнеса:	Производитель / Завод
Основные продукты:	Ткань из углеродного волокна, Лист из углеродного волокна, Арамидная ткань, Трубка из углеродного волокна, Детали из углеродного волокна
Mgmt.Сертификация:	ISO 9001, ISO 14001, ISO 20000, ISO 14064
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM
Расположение:	Циндао, Шаньдун

Бриллиантовый член

Тип бизнеса:	Производитель / Завод , Торговая компания
Основные продукты:	Стальная пластина и стальной лист, толстая стальная пластина, углеродистая и низколегированная стальная пластина для кипения, конструкционная пластина для судостроения, стальная пластина для строительства мостов
Собственность завода:	Общество с ограниченной ответственностью
Расположение:	Пиндиншань, Хэнань

Золотой член

Тип бизнеса:	Производитель / Завод , Торговая компания
Основные продукты:	FRP, стекловолокно, кровельный лист FRP, кровельный лист из стекловолокна, решетка из стекловолокна
Mgmt.Сертификация:	ISO 9001, IATF16949, BSCI
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM, ODM
Расположение:	Циньхуандао, Хэбэй

Тип бизнеса:	Производитель / Завод , Торговая компания
Основные продукты:	Скальный болт, анкерная дрель, анкерный болт, анкерная насадка, анкерная пластина
Mgmt.Сертификация:	ISO 9001
Объем НИОКР:	Собственный бренд
Расположение:	Наньтун, Цзянсу
Производственные линии:	5

Золотой член

Тип бизнеса:	Производитель / Завод
Основные продукты:	Армирование Пруток, Сварная ткань, Арматура, Сварная сетка, Бухта
Mgmt.Сертификация:	ISO9001: 2015, ISO14001: 2015
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд, ODM, OEM
Расположение:	Пекин, Пекин

.
