220 вольт на 12 вольт схема подключения: Подключение светодиодов к 12 вольт и к сети 220В, схемы

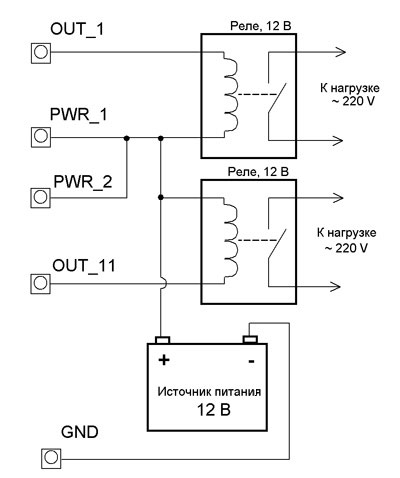

Как запитать низковольтное реле постоянного тока (на 12, 24 В) от переменного напряжения 220 В, схема

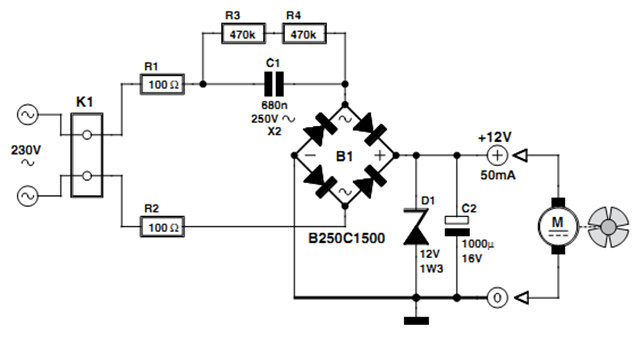

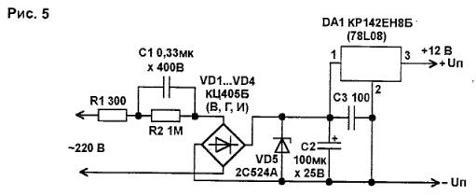

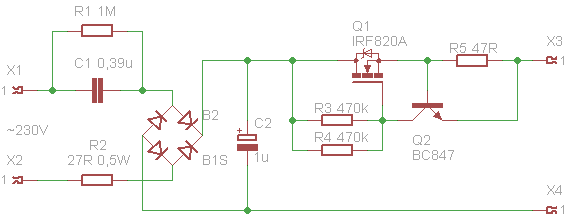

В данной статье предлагаю вам простую схему, с помощью которой можно подключить обычное низковольтное реле к сети 220 вольт. То есть, бывают случаи, когда вам для своего устройства или какой либо схемы нужно использовать промежуточное реле, что питается от сетевого переменного напряжения 220 В. Под рукой такого реле нет. Хотя есть реле, рассчитанные на более низкое напряжение и постоянные ток. Либо же есть ненужное устройство, с которого такое низковольтное реле можно снять. И с помощью предлагаемой простой схемы бестрансформаторного блока питания можно из низковольтного реле сделать реле на 220 вольт.

Перед тем, как собирать эту простую схему сначала нужно измерить постоянный ток, который потребляет катушка вашего низковольтного реле.

Для этого просто нужно взять свой мультиметр, перевести его в режим измерения постоянного тока на пределе до 200 мА.

Как правило, в среднем, маломощные низковольтные реле потребляют ток около 50 мА. Точность величины потребляемого тока катушкой реле позволит подобрать емкость конденсатора, что обеспечить наиболее благополучный режим работы реле. То есть, если емкость гасящего конденсатора C1 будет больше, чем нужно, то на катушке вашего реле будет оседать большее напряжение, и через нее будет протекать больший ток. Такой режим работы будет нагревать реле, что не совсем хорошо.

Итак, вы измерили ток, который потребляет ваше низковольтное реле и он допустим равен 70 мА. Далее внизу рисунка схемы имеются две формулы для расчета емкости гасящего конденсатора C1. Первая формула является упрощенным вариантом, которой можно пользоваться в случае, когда постоянное напряжение на выходе бестрансформаторного блока питания не будет больше 20 вольт. То есть, если вы используете реле, катушка которого рассчитана на напряжение 12 вольт, то можно использовать первую, упрощенную формулу. Если катушка вашего реле рассчитана на напряжение 24 или даже 36 вольт, то желательно уже пользоваться формулой №2.

Поскольку 12 вольтовые реле встречаются чаще, то я буду использовать упрощенную формулу №1. Итак, я уже знаю, что катушка моего реле потребляет 70 мА. В первую формулу я ток подставляю не в миллиамперах, а в амперах (основных единицах измерения по системе СИ). То есть мой ток равен 0,07 ампер. В формуле используется напряжение сети, то есть 220 вольт. И после простого вычисления я получаю, что емкость моего гасящего конденсатора должна быть 1 мкф (микрофарад). Конечно, если по формуле получилось допустим 1,13 мкф, то вполне допустимо округление и в место такой нестандартной емкости можно просто поставить 1 мкф. На схему такое небольшое округление никак не повлияет.

Причем стоит обязательно учесть, что гасящий конденсатор должен быть пленочный, то есть не электролит (который имеющий полярность). Дело все в том, что поскольку через гасящий конденсатор протекает переменный ток и электролитический конденсатор просто у вас выйдет из строя (обратная полярность его начнет сильно разогревать изнутри, что приведет к последующему вздутию и разрыву верхней его части).

Рабочее напряжение у конденсатора должно быть не менее 400 вольт. В крайнем случае можно поставить на 250 вольт, но все же лучше на 400 В.

Итак, мы рассчитали и уже знаем емкость гасящего конденсатора. Теперь об остальных компонентах схемы. Параллельно гасящему конденсатору C1 стоит постоянный резистор. Он нужен для того, чтобы разряжать конденсатор после того, как реле будет отключено от сетевого напряжения. Это нужно, чтобы исключить возможность случайного удара током человека от заряженного конденсатора (хоть величина заряда и не опасна для здоровья человека, но будет весьма неприятно). В схеме резистор R1 стоит на 1 мОм. Хотя его можно ставить в пределах где-то от 100к и до 2 мОм.

Далее в схеме мы видим обычный диодный выпрямительный мост. Поскольку рабочий ток схемы весьма мал (до 100 мА), то диоды подойдут практически любые (выпрямительные), которые способны выдерживать прямой ток до 100 миллиампер и обратное напряжение более 350 вольт. А поскольку современные диоды при своих малых размерах имеют достаточно хорошие характеристики, то можно использовать практически любые из них.

К примеру наиболее распространенные типа 1n4007 (выдерживают прямой ток до 1 ампера и обратное напряжение до 1000 вольт).

На схеме после диодного моста пунктиром обозначен еще один конденсатора, который ставить не обязательно. Поскольку на выходе диодного моста мы имеем скачкообразное напряжение с частотой 100 герц, то с таким видом тока катушка реле вполне нормально справляется и работает вполне нормально (без дребезгов, с четким и уверенным срабатыванием). Но, чтобы было совсем правильно, то конденсатора C2 можно и поставить, чтобы уменьшить выходные пульсации на выходе диодного моста. Но слишком большая емкость этого конденсатора также будет вредна (появится небольшая задержка и инерционность срабатывания и отпускания реле).

Данный сглаживающий конденсатора должен иметь емкость где-то от 1 до 3 микрофарад. Напряжение этого электролитического конденсатора должно быть процентов на 25 больше, чем используемое выходное напряжение. То есть, если я планирую использовать реле с напряжением 12 вольт, то выходной конденсатор у меня должен быть рассчитан на напряжение не менее 16 вольт. В идеальном случае его напряжение должно быть не менее 400 вольт, поскольку в случае случайного отсоединения катушки реле от самой схемы произойдет увеличение выходного напряжения до 310 вольт (хотя и с ограниченным выходным током). И это увеличенное напряжение легко может вывести выходной конденсатор из строя (если он был рассчитан на более низкое напряжение).

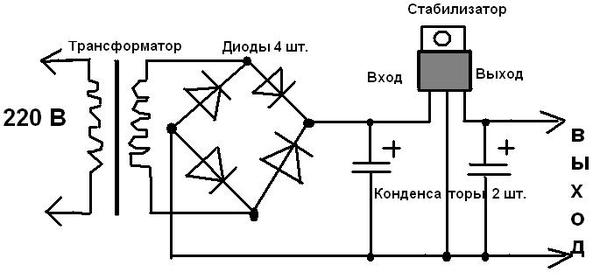

В подобные схемы иногда еще на выход диодного моста ставят обычный стабилитрон, рассчитанный на напряжение, которое имеет сама катушка реле. Поставить его конечно можно, но это не принципиально важно. Дело в том, что катушка имеет свое определенное активное сопротивление. Когда мы ограничиваем силу тока гасящим конденсатором, то величина этого активного сопротивления делает естественное падение напряжения на катушке. И в итоге величина напряжение на выходе бестрансформаторного блока питания будет равна рабочему напряжению используемого реле. Ведь не просто так мы делали расчет емкости гасящего конденсатора!

Ну и не забываем о электрической безопасности. Чтобы обезопасить схему от случайного КЗ (короткого замыкания) желательно в нее добавить обычный плавкий предохранитель с током около 0,5 ампер. В этом случае даже при случайном возникновении КЗ ничего страшного не произойдет.

Видео по этой теме:

P.S. Данная схема проверена и полностью работоспособна. Если сравнивать этот вариант реле, сделанный из низковольтного реле с обычный, катушка которого изначально рассчитана на 220 вольт, то особой разницы как бы и нет. Хотя бытует мнение, что реле с низковольтным реле будет по быстродействию чуть хуже обычного реле на 220 вольт. Но для использования такой схемы для простых схем, не требующие большого быстродействия вполне подойдет.

Схемы подключения точечных светильников на 12 В и 220 В | Энергофиксик

Используя декоративную отделку потолков и для более привлекательного вида, все больше используются точечные источники света. И по своему техническому исполнению они могут работать от стандартного напряжения в 220 Вольт и от безопасного в 12 Вольт. В этой статье мы рассмотрим принципиальные схемы подключения обоих вариантов и узнаем, в каких случаях применяется тот или иной вид точечного освещения.

Где используют 220 В, а где 12 В

Безопасное напряжение в 12 Вольт можно использовать абсолютно везде, вот только с экономической точки зрения это будет не совсем правильно. Так как в этом случае вам нужно будет приобретать дополнительно понижающий трансформатор 220 на 12 Вольт, а если у вас предполагается довольно большое количество осветительных элементов и предполагается разбивка на группы, то на каждую нужно будет устанавливать отдельный понижающий трансформатор.

Поэтому рекомендованы низковольтные светильники использовать в таких помещениях, как: ванная комната, или же смотровая яма в вашем гараже.

А вот светильники на 220 Вольт отлично подойдут для: спальни, прихожей, кухни т. д.

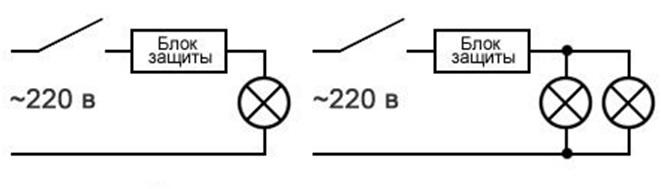

Схема подключения на 220 В

Итак, вы решили, например, сделать освещение в зале. И при этом у вас предполагается все лишь одна группа освещения. В таком случае схема параллельного подключения в трехпроводной сети будет выглядеть так:

Существуют два варианта параллельного подключения светильников, а именно:

1. Лучевой. Это когда на каждую лампу приходит отдельный проводник.

2. Шлейфом. В этом случае на первый осветительный прибор поступает фаза и ноль, от первого на второй уходит отдельный кусок кабеля и так по порядку. Это значит, что кроме последнего источника света на все остальные идут два куска кабеля.

Давайте изучим эти варианты более подробно.

Лучевое соединение

Данный способ параллельного соединения считается наиболее эффективным. По причине того, если у вас выходит из строя одна из ламп, то не горит именно она, а все остальные прекрасно работают.

К недостатку можно отнести более высокий расход кабеля, а так же необходимость соединения в одну точку сразу большого количества фазных проводов.

И если расход кабеля это по сути своей мелочи, то вот долговечное соединение — задача сложная, но решаемая. Для этого нам с вами достаточно воспользоваться клеммной колодкой или же специальным ваго-разъемом.

С помощью специализированного ваго-разъема это соединение выполнить очень просто. Главное приобрести модель для параллельного подключения и желательно с пастообразным наполнителем. Это, конечно, дорого, но надежно и просто.

Так же, конечно, можно выполнить скрутку этих проводов, но потом обязательно нужно выполнить сварку.

Соединение шлейфом

Шлейфное соединение в основном используют в таком варианте, когда светильников довольно большое количество и необходимо сэкономить провод.

Недостатком такого способа соединения является то, что при выходе из строя одной лампы не будет гореть весь «хвост» осветительных приборов, идущих после нее.

Но выявить вышедшую из строя лампочку проще простого: повреждена именно та, оная идет сразу же после нормально работающей.

Для двух групп освещения схема будет выглядеть так

Принципиальная схема подключения равноценно подходит для всех видов параллельного включения.

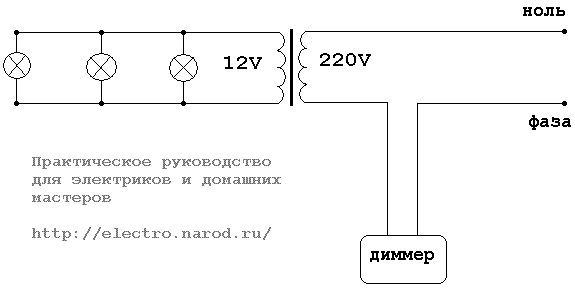

Схема подсоединения на 12 В

Итак, вам нужно выполнить подсоединение именно 12 вольтовых светильников. Для этого в обязательном порядке нужно купить понижающий трансформатор 220/12 В.

Его устанавливают после выключателя и как можно ближе к светильникам.

Мощность трансформатора выбирается на 25-30 % больше, чем суммарная мощность всех ламп в данной группе освещения. Например, у вас в общей сложности 6 точек, по 6 ватт каждая (в примере рассматриваются светодиодные лампы). Получаем, что суммарная нагрузка будет равняться 36 ваттам, к этому показателю добавляем 25% запаса и получаем, что нам необходимо приобрести транс минимальной мощности в 45 Вт.

При разбивке освещения на группы приобретаем отдельный трансформатор на каждую из них. Схема подключения с трансформаторами на две группы выглядит так

Недостатком этих схем является то, что если из строя выйдет трансформатор, то нерабочей останется вся группа. Идеальным выходом из этого является подключение на каждую лампу отдельного транса.

В таком случае схемы параллельно соединяются сами трансформаторы, а уже к выходным клеммам трансов сажаются лампы. Это самый затратный способ из всех возможных вариантов. Но при этом если при перегорании лампы не горит лишь она, все остальные будут в работе.

Сечение проводов

Так как мы рассматриваем случай питания по 12 Вольтам, то это значит, что ток будет довольно больших значений, что приведет к большему нагреву и потери в проводах . Поэтому при подключении светильников на 12 В обязательно нужно учитывать длину и сечение питающего провода идущего после транса.

Чтобы воспользоваться таблицей, нужно узнать ток. Для этого делим мощность на напряжение. Например, подключаем 6 ламп, каждая мощностью по 12 вольт. Получается: 5*12/12 = 5 Ампер.

Выбираем близлежащее большее значение в таблице и видим, что при таком токе мы можем использовать кабель в полтора квадрата на длину линии до 7,4 метра.

Данный расчет действителен для шлейфного соединения, если у вас лучевая разводка, то для каждой лампы расчет производится отдельно.

Это все, что я хотел вам рассказать о вариантах схем подключения светильников на 12 и 220 Вольт. Надеюсь, моя статья оказалась вам полезна. Спасибо за внимание.

Уважаемый Читатель, моя статья оказалась полезна и интересна?! Тогда обязательно ставь палец вверх, подписывайся на мой канал ЭНЕРГОФИКСИК и делись статьей в соц. сетях. Мне очень важно чувствовать вашу поддержку. Ведь она позволит создавать еще больше качественных материалов. Если у Вас есть вопросы или предложения, то вот моя почта: [email protected]

Светильники на 12 вольт: для бани гаража точечные

Приветствую Вас уважаемые читатели и гости блога. Темой поста будут точечные светильники на 12 вольт и как их установить собственными руками. Благодаря новым современным материалам, стало возможным творить чудеса, и превращать наше жилище просто в сказку.

В настоящее время можно сделать не только одноуровневый потолок, скрывая шероховатости и неровности наших потолков, а и многоуровневые, разной конфигурации с частичным использованием французского потолка (разноцветная натяжная пленка). Гипсокартон позволяет сотворить нишу любой конфигурации или арку.

Все это красиво, но для придания большей красоты и эффекта, необходимо освещение, для которого можно использовать разнообразные бра, накладные светильники, люстры, светящиеся ленты и, конечно же, знакомые, думаю каждому, точечные светильники.

На данный момент выпускается огромный ассортимент точечных светильников, разных по дизайну, качеству, цене, а так же по использованию в них не только лампочек на 220 вольт, но и 12 вольт, и уже светодиодных.

В данном посту давайте подробнее разберем, как подключить светильники с лампочками 12 вольт. Напряжение 12 вольт считается безопасным напряжением, поэтому есть смысл ставить светильники на 12 вольт в наиболее опасных помещениях, такими являются:

  • санузлы,
  • ванные комнаты,
  • подвалы,
  • кухни,
  • детские комнаты.

На первый взгляд кажется все просто, бери провод, как это принято для освещения, диаметром 1,5 мм и подключай такое количество светильников, на сколько хватит мощности трансформатора, но на самом деле это не так, сейчас Вы в этом убедитесь. Давайте рассмотрим подробнее весь процесс установки светильника.

Установка точечного светильника своими руками

У любого точечного светильника, какой бы он не был, конфигурации есть посадочный диаметр, который указан на коробке, в которой он продается или в прилагаемой инструкции.

Точечные светильники устанавливаются в подвесных потоках. В нашем случае это будет одноуровневый подвесной потолок, сделанный из гипсокартона.

В процессе установки потолка желательно знать, какой будет светильник или светильники на 220 вольт или 12 и, исходя из этого, в местах установки светильников следует за потолком проложить провод (кабель) необходимого сечения, потому, что потом будет сложно перетягивать провода.

К светильнику, где будет находиться понижающий трансформатор, подводится питающий трехжильный провод сечением 1,5 мм/кв. Зная местоположение точечных светильников, делаем разметку мест, где необходимо будет сделать отверстия.

Далее берем дрель и специальную коронку для сверления в гипсокартоне с необходимым диаметром и на малых оборотах, очень аккуратно, если потолки уже оклеены обоями или покрашены, высверливаем отверстие.

Можно пойти другим путем, если нет коронки и дрели. В необходимом нам месте с помощью обыкновенного циркуля чертим окружность необходимого посадочного диаметра и, используя пилку по гипсокартону, выпиливаем отверстие или отверстия, если светильников, например в количестве трех штук.



В местах высверливания отверстий должны быть провода необходимого сечения, которые нужно вытащить наружу. В светильнике, который мы установим, будет использована лампочка 12 вольт, мощностью 50 ватт, понижающий трансформатор который будет устанавливаться, должен быть на 15-20% больше, чем мощность лампочки, берем 60 ватт.

Так как установка светильников, розеток и выключателей это финишная работа и щиток питания уже должен быть установлен и работать, поэтому перед подключением следует обесточить нужную нам для работы линию.

Разделываем кабель и зачищаем провода, фазовый и нулевой провода подключаем к клемнику трансформатора с надписью 220-230 вольт, а патрон GU 5.3 с проводами, концы которых зачищены и залужены, подключаем к клемнику с надписью 12 вольт, патрон с проводами обычно идет в комплекте со светильником.

Третий провод, это заземление, подключается к заземляющему контакту светильника, если такого контакта на светильнике нет, то провод просто следует заизолировать. Трансформатор заталкиваем  в отверстие и оставляем снаружи свисающий патрон.

Затем сняв фиксирующую пружинку для лампочки, прижав боковые крепежные пружины, просовывая через патрон, вставляем светильник, в посадочное отверстие потихоньку отпуская пружины, которые плотно прижмут светильник к потолку.

Далее штырьковые контакты лампочки вставляем в патрон и вставляем лампочку в посадочное место в светильнике, и фиксируем ее пружинкой, которую мы предварительно сняли, пружинка должна вставиться в специальный паз.



Теперь подав 220 вольт в линию, которую отключали, можно проверить, как работает светильник, используя выключатель.

 Схема подключения точечного светильника.

В принципе с подключением одного светильника проблем ни у кого никогда не возникало. А вот с подключением скажем трех светильников, могут возникнуть скорее не трудности, а определенные нюансы технического характера.

О чем я писал выше, на счет закладывания провода нужного сечения. Давайте рассмотрим, как происходит установка нескольких точечных светильников на 12 вольт.

Предположим вам необходимо подключить три светильника. Вы можете подключить светильники по схеме приведенной выше, только к питающему проводу, идущему от распределительной коробки к каждому светильнику, подключается свой трансформатор.

В данной схеме не нужно «ломать» голову по поводу подбора сечения проводов, так как трансформаторы будут находиться возле светильников.

Схема подключения трех светильников с тремя трансформаторами

Давайте рассмотрим токовую нагрузку на провода при подключении трех лапочек на 220 вольт. Рассчитаем ток по формуле:

где:

I — ток (ампер)

P — мощность (ватт)

U — напряжение (вольт)

cos ϕ — коэффициент мощности (для разных потребителей разный от 0,4 до 1)

Теперь зная необходимые нам данные, подставим в формулу:

I = 50 (ватт)/220 (вольт) x 1 (cos φ для освещения равен 1) = 0, 23 (Ампер) х 3 (светильника) = 0,69 (Ампер)

Ток в цепи с тремя светильниками на 220 вольт равен 0,69 ампер, а медный двужильный провод 1,5 мм2 рассчитан на 19 ампер.

Теперь давайте рассмотрим токовую нагрузку на провода при подключении трех лапочек на 12 вольт. Рассчитаем ток по формуле:

где:

I — ток (ампер)

P — мощность (ватт)

U — напряжение (вольт)



Теперь подставляем известные нам данные в формулу:

I = 50 (ватт)/12 (вольт) = 4,2 (Ампер) х 3 (светильника) = 12,6 (Ампер)

Ток в цепи с тремя светильниками 12 вольт равен 12,6 ампер, а двужильный провод 1,5 мм2 рассчитан на 19 ампер, если провода качественные и сечение соответствует действительности.

Как видно из расчетов, что токовые нагрузки не просто разные, а колоссально отличаются, поэтому для применения освещения 12 вольт необходимы другие сечения проводов, о чем я писал в начале.

Ниже приведена таблица, в которой приведены сечения кабеля для точечных светильников по отношению к его длине и току на выходе трансформатора.

Обычно последовательное соединение светильников с лампочками 12 вольт не применяется. Применяется параллельное соединение и для равномерного свечения лампочек, длины проводов, идущие от трансформатора к светильникам должны быть одинаковы.

Если данная схема с подбором сечения провода вызывает трудности, то, что бы избежать неприятностей, подключите светильники по схеме, в которой к каждому светильнику подключается свой трансформатор.

В таком варианте тоже есть плюс, при сгорании одного трансформатора не горит только один светильник, при схеме подключения к одному трансформатору, в случае выхода его из строя не светятся все светильники.

Поэтому перед покупкой определитесь, какую вам схему использовать, просчитать по деньгам, что выгодней и тогда покупать. Вот так производится установка точечных светильников напряжением в 12 вольт, в принципе ничего сложного.

С уважением, Игорь Вилков

Из 12 В делаем 220 вольт в авто, или как заряжать ноутбук в автомобиле (и не только)

Лето – пора отпусков, путешествий и вылазок в лес или на море. Кто из нас не мечтает в погожий летний денек выбраться из душного офиса, запрыгнуть в автомобиль и отправиться навстречу приключениям?

В поездках нередко возникает необходимость зарядить различные гаджеты, без которых многие уже не представляют свою жизнь. В таких случаях весьма пригодится розетка (автомобильный инвертор) в машине, установить которую совсем несложно.

Трудно найти второй настолько же полезный аксессуар для автомобиля, как преобразователь напряжения (инвертор). Вкратце, он добавляет розетку 220 В к любому автомобилю, позволяя подключать что угодно — от ноутбука до телевизора с плоским экраном.

Представьте себе телевизор (до 30 дюймов), который транслирует в прямом эфире матч прямо в салоне вашей машины. Либо подключите к розетке микроволновку и подогрейте себе что-нибудь вкусное.

♥ ПО ТЕМЕ: 7 аксессуаров для iPhone и iPad, которые нужно иметь в каждом автомобиле.



Что такое автомобильный инвертор?

Современные автомобили оснащены огромным количеством приборов, работающих от аккумулятора. Все они рассчитаны на напряжение 12 В, но что делать в ситуациях, когда требуется 220 В? На помощь придет автомобильный инвертор – преобразователь напряжения с 12 В до 220 В. Это настоящая палочка-выручалочка для автомобилистов, которая позволит использовать в автомобиле бытовые приборы, такие как домашняя аудиосистема, телевизор или холодильник. Качественный преобразователь оснащен защитными механизмами, предохраняющими устройство от возгорания в случае его перегрева. На рынке также представлены модели, в которых предусмотрено активное охлаждение воздушного типа.

Внешне инверторы представляют собой боксы небольшого размера, подключаемые к прикуривателю или к электрической системе автомобиля. Они оснащены несколькими розетками для бытовых приборов, а некоторые устройства даже включают порты USB для подсоединения мобильных гаджетов.

♥ ПО ТЕМЕ: Автомобильная зарядка для iPhone и гаджетов на Android: как выбрать + 10 лучших вариантов.



Автомобильный инвертор, или как сделать розетку 220 вольт в автомобиле?

Практически все современные автомобильные преобразователи тока оснащены двумя USB-портами и розеткой переменного тока. Через двойные USB-порты можно заряжать большинство моделей телефонов и планшетов одновременно, а розетки переменного тока отлично подходят для гирлянд, ноутбуков, молокоотсосов, аппаратов для вентиляции легких, ингаляторов, игровых консолей, телевизоров, холодильников, DVD-плееров, «болгарок», дрелей, микроволновок, фонариков, iPad и многих других электронных устройств.

Запитать инвертер можно через прикуриватель в салоне авто при помощи соответствующего кабеля или напрямую от аккумулятора.

Автомобильный инвертер идеально подходит для путешествий: зачастую это небольшое устройство длиной около 20 см, а шириной около 10 см, компактное и удобное. Чрезвычайно портативное и легкое. Вес – около 1 кг.

Хороший инвертер всегда имеет систему защиты — встроенный предохранитель для защиты вашего устройства. Безопасная конструкция зарядки обеспечивает защиту от перегрева, перепадов напряжения, короткого замыкания и перегрузки.

Прочный металлический корпус обеспечивает улучшенную защиту от намокания и ударов. Встроенный очень тихий охлаждающий вентилятор помогает предотвратить перегрев.

В зависимости от планируемых задач, при покупке обязательно обратите внимание на значение выходной мощности, которой обладает преобразователь.

♥ ПО ТЕМЕ: Как правильно выбрать внешний аккумулятор (повербанк).



Чем дорогие инверторы отличаются от дешевых?

В отличие от большинства устройств и гаджетов стоимость преобразователя зависит не от популярности торговой марки, а от его мощности и других функций. Эксперты разделяют инверторы на три категории:

До 300 Вт – наименее мощные модели, которые, чаще всего, подключаются через прикуриватель. Некоторые устройства из этой категории можно подключать напрямую к электросети авто, но для этого придется потратить немало усилий. В основном автомобилисты покупают такие девайсы для зарядки мобильных устройств и некоторых моделей ноутбуков, хотя чаще всего проще просто подключить зарядку к прикуривателю.

300 Вт — 1500 Вт – стандартные инверторы, которые подсоединяются к электросети машины. Их можно использовать для подключения телевизора, микроволновой печи, ноутбуков и прочих приборов.

Свыше 1500 Вт – особо мощные преобразователи, подключаемые только к аккумулятору машины. Они могут применяться для работ на дикой местности (например, если речь идет о строительстве).

При выборе инвертора убедитесь, что он превосходит ваши гаджеты по мощности примерно на 20-30%. Подключение слишком мощного устройства может быть чревато выходом из строя инвертора и повреждением проводки в автомобиле (по крайней мере, в теории).

Если вы намерены использовать приборы, которым требуется не меньше 220В, выбирайте инверторы мощностью более 1500 Вт, так как модели на 300 Вт вряд ли обеспечат напряжение свыше 200В.

Купить усовершенствованный инвертор на 2000 Вт с бесплатной доставкой

Купить усовершенствованный инвертор повышенной мощности на 3000 Вт с бесплатной доставкой

♥ ПО ТЕМЕ: Какой телевизор лучше выбрать в 2020 году для дома: 11 практических советов.



Три режима работы автомобильных инверторов

Режим запуска — в данном режиме устройство быстро отдает максимальную мощность, чтобы «завести» что-то требовательное. В данном режиме преобразователь не сможет работать длительное время.

Обычный режим — в данном режиме инвертор поддерживает свою обычную мощность сколько потребуется.

Режим перегрузки — особо мощный режим. В данном режиме устройство может работать до получаса и выдавать мощность, превышающую заявленную в 1,5 раза.

Любой квалифицированный специалист подтвердит, что ни одно устройство не сможет долго функционировать на пределе возможностей. То же касается и инверторов – если вы не хотите, чтобы устройство вышло из строя, старайтесь использовать его в обычном режиме и не перегружайте слишком часто.

♥ ПО ТЕМЕ: Xiaomi 70mai Air Compressor Lite: качественный тихий автомобильный компрессор (насос).



Как правильно выбрать автомобильный инвертор

При выборе преобразователя следует учитывать, какие устройства будут к нему подключаться, а также ряд прочих аспектов:

1. Мощность генератора автомобиля. Покупая инвертор, стоит помнить, что его мощность не должна превышать 50% мощности генератора, чтобы преобразователь не разряжал аккумулятор (по крайней мере в случае, если к нему подключены бытовые приборы). Примерно половина его мощности будет затрачена на обеспечение нужд систем машины, а остальное пойдет на подключенные устройства. Если не соблюдать это правило, вы рискуете остаться с разряженным аккумулятором.

2. Устройства. Преобразователь следует выбирать, исходя из предполагаемой мощности используемой техники, в том числе с учетом данных о том, сколько мощности требуется гаджетам при запуске, в нормальном режиме и на пике. Как уже указывалось выше, только самые мощные преобразователи могут обеспечивать напряжение в 220 В.

3. Модель использования инвертора. Как правило, прикуриватель в машине выдает не более 100 Вт, поэтому стоит учитывать этот аспект, если вы присматриваетесь к инвертору, который подключается через гнездо прикуривателя. На выбор устройства также может повлиять место, где должна располагаться розетка (внутри салона или нет), а также желаемая мощность.

4. Торговая марка. Качественные инверторы от известных брендов обладают защитой от короткого замыкания и возгорания, чего не скажешь о китайских устройствах сомнительного происхождения. При покупке инверторов лучше обращаться в крупные сетевые магазины, чтобы не попасть на откровенно некачественную модель.

5. Тип розетки. При покупке инвертора нужно уточнить тип розетки, поскольку не все из них являются универсальными и подходят под все типы вилок.

6. Дополнительные функции. Инверторы с высоким ценником предлагают широкий ассортимент дополнительных возможностей, например, информационные экраны, изменение напряжения или поддержку USB. Если функционал для вас бесполезен, лучше не тратить лишние деньги и обратить внимание на что-нибудь попроще.

♥ ПО ТЕМЕ: Чехол-зарядка для iPhone: подборка лучших вариантов в соотношении цена / качество.



Как правильно использовать инвертор

Как и любое другое устройство инвертор не терпит небрежного отношения, поэтому во избежание проблем, связанных с электросистемой автомобиля, стоит придерживаться нескольких простых правил:

1. При запуске двигателя автомобиля инвертор должен быть выключен.

2. После включения инвертора следует подождать 10-15 секунд.

3. Только при соблюдении вышеуказанных условий можно подключать все устройства и приборы.

Прежде чем бежать в магазин за инвертором подумайте, а действительно ли он вам нужен? К примеру, для мобильных устройств и ноутбуков можно приобрести зарядные банки, которые помогут гаджетам продержаться несколько дней. Однако, если речь идет об устаревших моделях ноутбуков, зарядных устройствах для батареек от фотоаппарата и других бытовых приборах, инвертор в поездке окажется весьма полезной вещью.

Смотрите также:

Питание датчиков движения | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Все датчики движения производятся по системе питания в 220 или 12 Вольт. В зависимости от этого, может частично изменяться система их строения. Ведь 220 Вольт подразумевает работу от сменного тока, тогда как в случае 12 Вольт – от постоянного.



На каждом датчике движения имеется 3 входных контакта. Условно они обозначаются латинскими буквами L, N, A. В том случае, если их нет, то чаще всего контакты в таком порядке и располагаются – слева L, по центру N и справа А. L – фаза, N- ноль, ну а А – это контакт датчика, который работает по принципу нуля, но с выключателем.

Самая простая схема подключения датчика – это через розетку. Датчик движения 220В позволяет выдавать регулируемую мощность до 1500 Ватт (в зависимости от модели). В технической документации обязательно отмечается данный параметр. Самая обычная схема подключения датчика – подать прямое питание на контакты LN с розетки. Дополнительная нагрузка (лампа, пульт, ротор) подключается к контактам NA. Если необходим дополнительный переключатель, то он подключается через контакт A. Это вам необходимо будет в том случае, если вы хотите иметь возможность отключать питание всей системы датчика движения.

Датчик движения 12В подключается несколько по упрощенной схеме. Его мощность несколько меньше, поэтому и вся возможная мощность подается на сам датчик. Дополнительная нагрузка подключается к контактам LA, а при необходимости – через конденсаторную карту. Только учтите, что в этом случае лампа будет работать от постоянного тока, поэтому галогеновые и неоновые лампы не будут работать. А вот светодиодные – будут. Кстати, именно их и рекомендуется использовать (если датчик будет применяться исключительно для освещения). Питание к нему также подсоединяется через контакты LN. В случае, если контактов всего два, то нагрузка подключается последовательно к датчику (более подробно смотрите непосредственно схему подключения в технической документации устройства).

В том случае, если вы используете датчик движения 220В, но его мощности вам не достаточно, то можно подключить нагрузку через усилитель или же через дополнительный датчик. В этом случае питание на нагрузку подается от фазы L на первом датчике, и на последний контакт второго. Но это не увеличивает мощность оборудования в два раза, поэтому не рассчитывайте на неё таким образом. Все же рекомендуется использовать банальный усилитель.

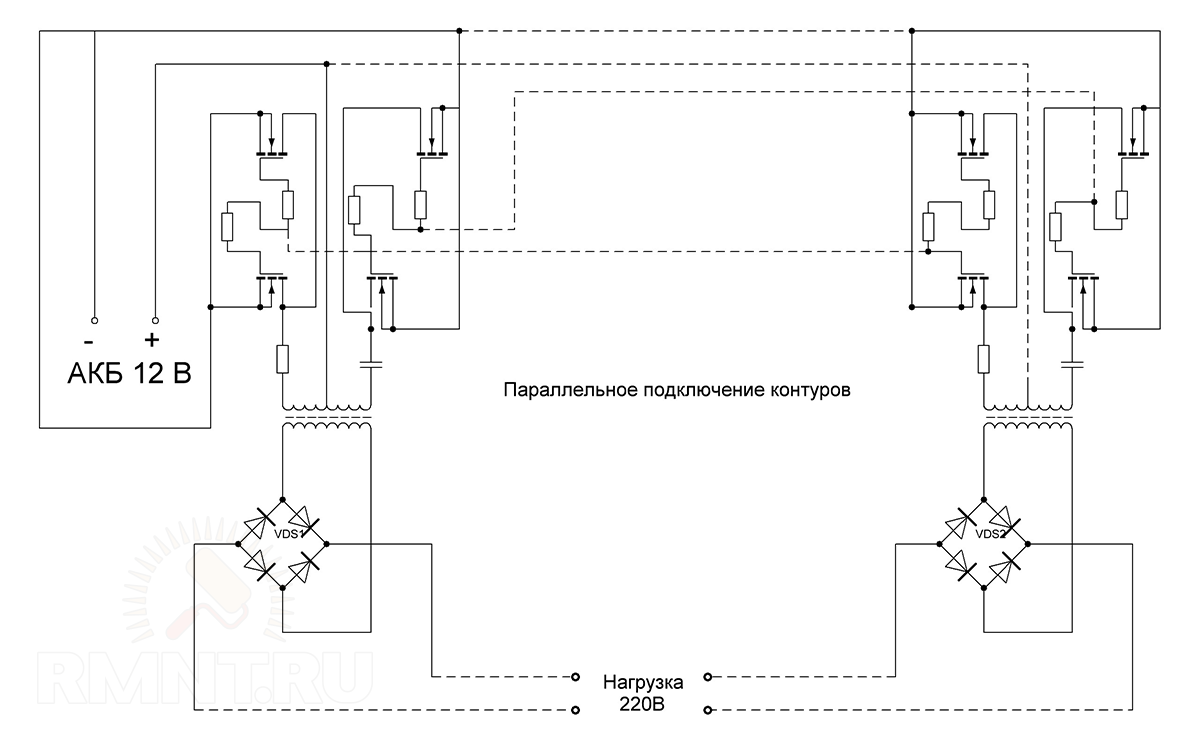

Преобразователь напряжения 12 — 220 вольт

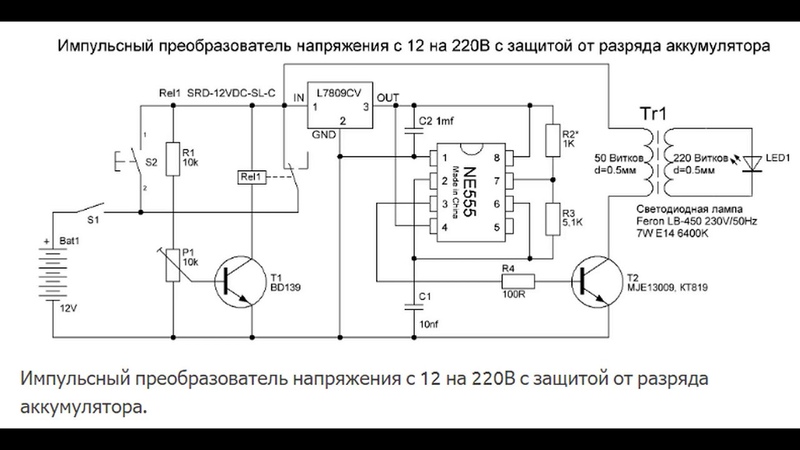

Схема простого преобразователя напряжения 12 – 220 вольт, который нетрудно собрать своими руками и начинающему радиолюбителю

В этой статье, на сайте Радиолюбитель, мы рассмотрим простой преобразователь постоянного напряжения 12 вольт в переменное напряжение 220 вольт.

Это, относительно простое устройство, выполнено на специализированной микросхеме КР1211ЕУ1, предназначенной для схем именно такого назначения, и двух мощных ключевых полевых транзисторах IRL2505. Микросхема А1 представляет собой генератор импульсов для импульсных источников питания. У нее есть два выхода – прямой и инверсный (4 и 6), на которых формируются противофазные импульсы, которые поступают на выходные мощные ключи. В отличии обыкновенного мультивибратора или триггера. выходные импульсы формируются так, что между ними существует пауза, в течении которой на обеих выходах напряжение равно нулю. Эта пауза исключает возможность одновременного открывания двух ключей и протекания через них сквозного тока. Полевые транзисторы имеют очень малое сопротивление открытого канала (0,008 Ом) и допускают постоянный ток до 104А (импульсный – 360А). Это позволяет использовать трансформатор с низковольтной обмоткой мощностью до 1000Вт. Реально можно получить напряжение 220В для работы на нагрузку мощностью 400Вт. Питается А1 напряжением 9,5В от параметрического стабилизатора на VD1. Конденсатор С6 подавляет ВЧ-выбросы на выходе.

Детали. Стабилитрон можно заменить любым другим на 8-10В, конденсаторы С4 и С5 К50-35, если нет конденсаторов на 10000 мкФ, можно взять четыре штуки на 4700 мкФ и соединить их параллельно. Конденсатор С3 любой на емкость 100-500 мкФ и напряжение не ниже 10В. Трансформатор Т1 – любой готовый со вторичной обмоткой 2х12В. Мощность трансформатора может быть от 10 до 1000Вт, но она должна быть вдвое больше мощности которой надо получить на нагрузке. При выходной мощности не более 200Вт транзисторы на радиаторы можно не ставить.



Автоэлектрика, электрика, схемы, гараж — Автомобильная переноска на 12 вольт из светодиодной лампы на 220 вольт

Автомобильная переноска на 12 вольт из светодиодной лампы на 220 вольт

Жалко было выкидывать неисправную светодиодную лампочку на 220 вольт, думаю, дайка разберу её и посмотрю что с ней случилось. Разобрал, а там много светодиодов и на вид все целые. Обычно, если перегорает светодиод, то у него чёрная точка по середине, а тут всё в порядке, значит сломалась плата питания.

Решил её переделать на 12 вольт. Но для этого надо выяснить на сколько вольт один светодиод и нарисовать схему подключения.

В моей лампочке светодиоды оказались примерно на 3 вольта, для того чтобы это выяснить у меня есть блок питания с регулировкой, при помощи которого я подключил щупы питающих проводков к одному светодиоду и регулировкой поднимал напряжение от 2 вольт до момента загорания светодиода. В современных светодиодных лампочках уже стоят светодиоды на более высокое напряжение от 8 вольт и выше, там получится только соединять параллельно каждый светодиод и ограничить ток установкой общего сопротивления на входе или на каждый по отдельности. Теперь нужно посчитать сколько нужно соединить их последовательно, чтобы они загорели от 12 вольт. Получилось 4 светодиода последовательно. Теперь нарисуем новую схему.

Чтобы так подключить, нужно отрезать лишние дорожки и удалить некоторые светодиоды.

Теперь нужно припаять перемычки в нужных местах и готово.

Поставил сопротивление на 50 Ом, 2 Вт, чтобы уменьшить яркость и продлить срок службы светодиодов.

Проверяю от аккумулятора на 12 вольт, светодиоды светят хорошо, можно всё собирать обратно в корпус.

Стекло и цоколь посадил на герметик, просверлив отверстия для проводов, на конце которых крокодилы для подключению от аккумулятора. При желании можно оставить цоколь в первоначальном виде вкручивать лампу в переноску, которая работает от 12 вольт, но тогда нужно добавить в лампу диодный мостик и конденсатор, чтобы лампа не мерцала, так как обычно в гаражах переноски питаются от трансформатора на 12 вольт переменного тока. Или диодный мост разместить на выходе трансформатора.

Видео на эту тему:

<<< Назад

Как подключить солнечную панель к 12-вольтовой батарее (схема в формате PDF)

Солнечная панель выглядит странно невооруженным глазом, но как этот переход от дневного света к жизненной энергии? Вы когда-нибудь задумывались, из чего сделаны солнечные панели, для какой цели они служат и как мы можем найти им наилучшее применение?

Также, если он у вас уже есть и вы хотите научиться Как подключить солнечную панель к 12-вольтовой батарее – эта статья для вас.

Для чего нужны солнечные панели?

Солнечные панели состоят из нескольких слоев материалов.Лучший слой стекла гарантирует, что у человека есть меньшие единицы, называемые солнечными батареями. Солнечные элементы имеют два слоя полупроводникового кремния.

Кремний собирает электроны и позволяет им двигаться через положительный и отрицательный заряд. Каждая ориентированная на солнце ячейка соединена между собой для создания солнечной панели.

Теперь вопрос как подключить солнечную панель?

Большинство из вас может столкнуться с проблемой установки солнечных батарей, но если вы опытный электрик, это будет для вас легкой задачей.Но если это не так, вам нужно несколько команд и рекомендаций. Эта статья поможет вам справиться с работой.

Как только вы окажетесь на правильном пути Как подключить солнечную панель к 12-вольтовой батарее , вам будет проще работать с вашей солнечной панелью. Вы хотите, чтобы вас похвалили за то, что вы используете чистую и возобновляемую энергию в рамках солнечной панели для зарядки своих батарей. Когда вы подключаете 12-вольтовые солнечные панели к солнечной батарее, это может помочь вам эффективно и недорого зарядить блок управления. Устанавливать связи просто, только когда вы знаете, как это делать!

Как подключить солнечную панель к 12-вольтовой батарее

Для начала установите доску и держите ее лицом к солнцу. Во-вторых, свяжите контроллер и аккумулятор. И для , соединяющего солнечную панель с батарейным отсеком, подключает кабель 12-вольтовой батареи к контроллеру заряда.

Следующим шагом будет проверка контроллера. Еще, оцените контроллер заряда. И последнее, но не менее важное: подключите контроллер к плате.Теперь вам нужно выбрать наиболее подходящую область для солнечной панели. Мы рекомендуем размещать его на крыше, так как крыша может быть наиболее незащищенной зоной при дневном свете.

Таким образом, ваши солнечные панели будут использовать самое яркое дневное время, самое продолжительное солнце или пиковые часы для производства солнечной энергии.

Он также дает вам размеры и длину провода, который вы только что приобрели.

Как подключить солнечную панель напрямую к 12-вольтовой батарее

Электропроводка солнечных панелей для 12-вольтовой системы может быть более доступной при наличии надлежащего руководства.И, очевидно, провода являются важным материалом, из которого вы можете пропустить солнечную панель с другими частями, такими как батареи. Если вы не знаете, как выбрать правильную оценку проводов , для полной проводки необходимы распределительные коробки, срезы и разрезы.

Так как различные конструкции на солнечных батареях имеют различные цепи, вы хотите приобрести переходные сечения и коробки, чтобы выдерживать определенные требования к силе тока и напряжению. Некоторые из них используются снаружи, а некоторые внутри.

Они должны соответствовать отдельным рейтингам. Выключатели переменного тока и подпанели Выключатели переменного тока необходимы для передачи управления переменным током каркаса, работающего от солнечной энергии, и вы хотите проверить их совместимость, поскольку могут быть разные монтажные цепи.

По большей части в список поставки входит ручное отсоединение переменного тока без предохранителей, которое

позволяет критиковать решетку. А комбинированное ручное отключение переменного тока обеспечивает безопасность цепей при отключении тока.

Как подключить солнечную панель к 12-вольтовой батарее

Если вы планируете установить 12-вольтовую солнечную панель с аккумулятором, вы определенно на правильном пути. Вы получаете достаточно энергии, чтобы устанавливать связи и использовать их. Прежде чем вставлять его, вам нужно узнать несколько основных возможностей солнечной панели.

Несмотря на то, что солнечная панель имеет одинаковую длину, вам необходимо подобрать правильный размер и панели. Вам нужно использовать 65X39 дюймов для домашнего использования, а для деловых целей лучше всего подойдет 77X39 дюймов.Планировки крыши более гибкие, чем тонкие панели. Вы можете использовать их на крышах и вентиляционных отверстиях.

Необходимо использовать панель весом сорок фунтов и интенсивностью 1,4–1,8 дюйма. Солнечные панели бизнес-класса доступны в размерах 1,8 дюйма и весят 50 фунтов. Вес и мощность играют решающую роль в выработке энергии.

Если панель в надлежащем состоянии, то она будет производить достаточно энергии. Чтобы узнать мощность, умножьте период и ширину помещения и разделите мощность панели.

Ячейки солнечной панели переделывают дневной свет для питания и подключения к проводке. Производительность солнечных панелей доступна на уровне 15-18%.

Контроллер заряда

улучшает общую производительность и повышает безопасность при зарядке патронов внутри.

Схема подключения солнечной панели на 12 В

Необходима электрическая схема , так как это может быть расположение цепей, которое поможет получить четкое представление о необходимых схемах вашей системы.Это также дает вам размеры и длину провода, который вы только что купили.

Чтобы подключить 12-вольтовую батарею к системе солнечной панели мощностью 220 Вт, выполните следующие действия:

  • Рассчитайте нагрузку и мощность в ватт-часах приборов, которые вы будете использовать, перед подключением вашей системы напряжения.
  • Подключите четыре панели по 220 Вт к 12-вольтовой батарее солнечной панели , которая подключена к 24-вольтовой системе. Если вы используете 24-вольтовую систему, вы можете сэкономить деньги, используя меньше проводов.Он может изменить систему напряжения с 12 до 24 вольт, соединив отрицательную и положительную панели в одну панель.
  • После этого для зарядки контроллера можно подключить остальные положительные и отрицательные панели.
  • Вы можете использовать 30-амперный предохранитель между разъемами. Контроллер заряда посылает провод к аккумулятору. В банках на 12 вольт не забудьте организовать аккумуляторы.
  • В 12-вольтовом инверторе плюсовая и минусовая линии могут соединяться от аккумулятора.

Теперь рассмотрите возможность подключения приборов, которые вы собираетесь использовать, к 12-вольтовому инвертору. Вы также можете использовать аккумуляторный тендер, чтобы держать батареи заряженными.

Зарядка аккумулятора с помощью цепи солнечной панели

Зарядные устройства для солнечных батарей работают по правилу, согласно которому схема управления зарядом обеспечивает постоянное напряжение. Зарядный ток проходит на регулятор напряжения LM317 через диод D1.

Его работа, по-видимому, запрограммирована, и, учитывая, что в какой бы момент он ни был остановлен в батарее, он будет работать долго.Это потому, что он последовательно выбрасывается, когда аккумулятор полностью заряжается.

Блок приводится в действие трансформатором, вспомогательное напряжение которого чаще всего составляет 14-15 Вольт с током не менее 3 Ампер.

Цепь автоматического зарядного устройства 12 В Подстроечный резистор TR1 изменен, чтобы гарантировать наличие напряжения приблизительно 14,4 В без нагрузки на выходе зарядного устройства. Прямой самый предельный распределяемый ток составляет 3 Ампера.

Поэтому не пытайтесь заряжать аккумуляторы емкостью более 36 Ач. Лучшим использованием этого устройства было бы управление зарядным устройством для системы безопасности, когда батарея находится в режиме ожидания.

В учреждении следует позаботиться о том, чтобы подключить аккумулятор с правильной полярностью. Для разработки компонентов осторожно придерживайтесь настройки диаграммы.

Также проверьте: 300-ваттная солнечная панель

Как использовать солнечную панель для зарядки аккумулятора

Солнечная энергия стала одним из немногих хороших источников возобновляемой энергии.Люди, работающие по системе «все включено», перешли на солнечную энергию, поскольку это имеет значение для снижения постоянно растущих счетов за коммунальные услуги.

Если вы используете солнечные панели для производства энергии, вам необходимо получить базовые знания о зарядке солнечных батарей. При попытке зарядить аккумуляторы на солнечной энергии, для начала важно включить несколько шагов и основные компоненты, которые должны быть на месте для подготовки к зарядке.

В большинстве случаев напряжение зарядки должно быть в два раза больше, чем напряжение аккумулятора.Итак, используйте панель/панели, соответствующие напряжению батареи. Теперь подключите солнечную панель/панели к контроллеру в этой точке батареи.

Если на данный момент у вас есть домашние устройства постоянного тока с батарейным питанием, вы можете подключить их, чтобы указать что-то еще, поскольку домашние устройства переменного тока используют инверторы, соответствующие стеку.

Некоторые солнечные панели для автомобильных аккумуляторов сделаны как раз для поддержания аккумуляторов в транспортных средствах, которые длительное время стоят на стоянке.Они не превышают 13,5 или 14 вольт и никогда не производят достаточного тока, чтобы повредить аккумулятор. Их можно просто подключить к аккумулятору и забыть.

Как подключить солнечную панель к аккумулятору без контроллера заряда

Контроллер заряда — это, по сути, регулятор напряжения или тока для предотвращения перезарядки батарей. Он контролирует напряжение и ток, поступающие от солнечных панелей, подключенных к аккумулятору.

Большинство «12-вольтовых» плат выдают от 16 до 20 вольт, поэтому аккумуляторы будут повреждены от перезарядки, если нет контроля.Большинству батарей требуется от 14 до 14,5 вольт для полной зарядки.

Нет необходимости в контроллере заряда с минимальным обслуживанием или в платах потоковой зарядки, таких как платы мощностью от 1 до 5 Вт. Неприятным моментом является то, что если панель выдает примерно 2 Вт или меньше на каждые 50 ампер-часов батареи, в этот момент она вам не нужна.

Например, емкость стандартного перегруженного аккумулятора автомобиля для гольфа составляет около 210 ампер-часов. Таким образом, чтобы поддерживать соответствие их расположения (12 вольт), справедливое для обслуживания или емкости, вам понадобится плата около 4.2 Вт.

Распространенные 5-ваттные платы достаточно близки и не требуют контроллера. Если вы используете батареи глубокого цикла AGM, такие как Concorde Sun Xtender, вам понадобится плата мощностью от 2 до 2 Вт.

Как подключить солнечные панели для зарядки аккумуляторов

Теперь мы собираемся обсудить подключение солнечных батарей к инвертору или аккумуляторам. Подключение солнечных панелей к инверторам или замена аккумуляторов солнечной панели на расходный материал управления; это подразумевает управление постоянным током по отношению к мощности переменного тока.Чтобы передать управление постоянным током на инвертор, соедините провод с автоматическим выключателем от батареи.

Держите удар электрическим током, связанный с ожиданием перенапряжения солнечной энергии. Подключите инвертор к сетевой розетке переменного тока вашего дома. Ваши бытовые машины готовы к плавному и чистому управлению. Держите генератор переменного тока и инвертор управления подключенными к источнику дополнительной мощности в случае кризиса.

Вы измените вольтовую структуру с 12 вольт на 24 вольта, соединив отрицательную и положительную платы, чтобы сформировать одну панель. Затем подключите остальную часть положительной и отрицательной панели к контроллеру заряда. Вы сможете использовать 30 ампер, переплетенных между соединениями.

Провод идет на аккумулятор от контроллера заряда. Вы должны установить батареи в 12-вольтовые банки. От батареи вы подключите положительный и отрицательный кабели к 12-вольтовому инвертору.

Положительный кабель проходит через предохранитель на 150 или 200 ампер. От 12-вольтового инвертора вы будете подключать машины, которые вам нужно использовать.Вы подключите положительный и отрицательный кабели к 12-вольтовому инвертору.

Положительный кабель проходит через предохранитель на 150 или 200 ампер. От 12-вольтового инвертора вы будете подключать машины, которые вам нужно использовать.

Необходима электрическая схема , так как это может быть расположение цепей, которое поможет получить четкое представление о необходимых схемах вашей системы. Это также дает вам размеры и длину провода, который вы только что купили.

Заключение:

Это немного технически сложно, но все же легко соединить солнечную панель с аккумуляторной системой, а затем с прибором — до тех пор, пока вы не получите сложную систему из нескольких пластин и различных приборов, работающих на разное напряжение.

Только при наличии надлежащих указаний по Как подключить солнечную панель к 12-вольтовой батарее , будет ли легко управлять вашей солнечной батареей. Кроме того, если вы ищете лучшие солнечные услуги без сбоев и ошибок, найдите лучших солнечных компаний в Сан-Диего , и пусть они сделают все остальное за вас!

Как подключить 12 вольт? – Горение рома.ком

Как подключить 12 вольт?

Как подключить свет на 12 В

  1. Подсоедините положительный провод к положительной клемме с предохранителем на распределительном щите.
  2. Подсоедините отрицательный провод к клемме на отрицательной шине в распределительном щите.
  3. Подсоедините положительный провод к положительному проводу фонаря с помощью рычажной гайки.

Что такое подключение 12 В постоянного тока?

Вилки

12 В будут питать любые ваши подключаемые устройства, такие как зарядные устройства для фотоаппаратов, телефоны, дроны и, в некоторых случаях, холодильники.Стандартная вилка 12В. На задней стороне стандартной 12-вольтовой вилки будет 2 контакта, к которым вы будете подключать провода с помощью лепестковых разъемов.

Какой провод используется для 12В?

Проводка 12 В: калибр проводов к усилителям

Ампер при 13,8 В ДЛИНА ПРОВОДА Американский калибр проводов (AWG)
0-10 16-ga. 10-ga.
10–15 14-ga. 8-ga.
15-20 12-ga. 8-ga.
20-35 12-ga. 8-ga.

Провод какого цвета положительный?

красный
Цвета проводов для питания постоянного тока Цвета следующие: Положительный — красный провод для положительного тока. Отрицательный — провод для отрицательного тока черный. Заземление — провод заземления (если есть) будет белого или серого цвета.

Где можно бесплатно получить электрическую схему автомобиля?

Это ЕДИНСТВЕННОЕ место, где можно найти бесплатные электрические схемы Большинство библиотек имеют доступ к онлайн-руководствам по ремонту автомобилей на своих «библиотечных» компьютерах.Это бесплатно, но вам нужно физически пойти в библиотеку — дома эти услуги не используются. Библиотеки обычно предлагают Alldata, Eautorepair, Chiltons или EBSCO.

Как далеко можно протянуть 12-вольтовый провод?

Падение мощности 12 В пост. тока / таблица максимальной длины кабеля

24 AWG 12 АВГ
300 мА пост. тока 72 фута 1169 футов
400 мА пост. тока 54 фута 877 футов
500 мА пост. тока 43 фута 701 фут
750 мА пост. тока 28 футов 467 футов

Какого цвета провод на 12 вольт?

В большинстве штатных головных устройств для этого обычно используется оранжевый провод или оранжевый провод с белой полосой.Провод, который все еще показывает 12 В, является вспомогательным проводом, который обычно имеет красный цвет в жгутах проводов вторичного рынка.

Как соединить две батареи параллельно?

Чтобы соединить батареи параллельно, используйте перемычку для соединения обеих положительных клемм и другую перемычку для соединения отрицательных клемм обеих батарей друг с другом. Отрицательное к отрицательному и положительное к положительному. Вы МОЖЕТЕ подключить нагрузку к ОДНОЙ из батарей, и она будет разряжать обе батареи одинаково.

Что такое прибор на 12 вольт?

12-вольтовые устройства 12-вольтовые устройства RoadTrucker предназначены для облегчения жизни дальнобойщиков.Все 12-вольтовые приборы от небольших до средних портативных предметов для повседневного использования, такие как 12-вольтовая дорожная кружка, 12-вольтовые пылесосы и 12-вольтовые фены, подключаются к 12-вольтовой розетке прикуривателя.

Какая проводка на 220 вольт?

Вся проводка на 220 вольт подключена к специальному автомату защиты, что означает, что вы не можете подключиться к другой цепи. На панели два провода под напряжением должны быть подключены к двухполюсному автоматическому выключателю на 20 ампер, а нейтральный провод должен быть подключен к нулевой шине.

12 В, 24 В или 48 В

Вопрос: Что выбрать: автономную систему питания на 12 В, 24 В или 48 В?

Ответ: Короче говоря, потребление энергии должно определять напряжение вашей энергосистемы. У вас не должно быть постоянного тока более 100 ампер.

Ознакомьтесь с примерами наших автономных систем и узнайте, как потребление связано с напряжением. В примерах перечислены типичные бытовые приборы, используемые в обычных семьях; получите бесплатную цитату, пока вы там.

Основы

  • Мощность (энергия) (P) = Вт
  • Ток (расход) (I) = амперы
  • Напряжение (давление) (В) = вольты
  • Элемент = отдельный компонент батареи
  • Батарея ( Группа аккумуляторов) = совокупность элементов, соединенных последовательно или параллельно

Мощность — Ток — Напряжение

  • 1000 Вт = 83 А при 12 В
  • 2000 Вт = 83 А при 24 В

    8 4 Вт = 83 А при 24 В вольт
  • 20 000 ватт = 83 ампера при 230 вольт

Чем выше ток (измеряемый в амперах), тем крупнее должны быть проводка и компоненты защиты цепи.Для больших токов требуются кабели большего диаметра и предохранители/выключатели, оба из которых дороги. Удваивая напряжение (I = P/V), вы получаете двойную мощность (Ватт) при том же токе.

Работа с токами свыше 100 А является дорогостоящей (и, следовательно, неэффективной) и потенциально опасной. Перспектива: стандартный бытовой удлинитель, рассчитанный на максимальный ток 10 ампер (обычное значение). 100А расплавит его и может начаться пожар!

Промышленный стандарт

12 вольт раньше были стандартом для энергосистем сверхнизкого напряжения.Сегодня большинство систем имеют напряжение 24 В или 48 В и включают инвертор переменного тока на 230 В. Это означает, что проводка в доме не должна отличаться от проводки в любом другом доме, подключенном к сети, а стоимость кабелей значительно снижается.

Для электропроводки 230 В (низкого напряжения) вы должны вызвать квалифицированного электрика для подключения вашего дома к сети 230 В переменного тока. Таким образом, вы можете использовать стандартные приборы переменного тока и освещение, большинство из которых намного дешевле купить, а многие из них становятся все более эффективными.

Размер системы

В прошлом мы пытались снизить стоимость автономной системы за счет ограничения ее размера.Это было достигнуто за счет использования приборов и освещения на 12 В или 24 В, для которых не требуется инвертор. В последние годы инверторы и солнечные панели стали более эффективными и доступными. Кроме того, большинство клиентов, похоже, хотят больше мощности с годами. Систему 12 В постоянного тока с крошечным инвертором трудно, если вообще возможно, модернизировать/увеличить. Не говоря уже о том, что лишь очень немногие компании продают приборы или освещение сверхнизкого напряжения и обслуживают в основном рынок жилых автофургонов. Кроме того, движение к более широкому использованию химического состава литиевых батарей ограничивает экономику до 24 и 48 В, исходя из экономии за счет масштаба производства.

Подводя итог: большинство систем, которые мы разрабатываем, рассчитаны на 24 В или 48 В с инвертором на 230 В. Критерии, которые мы используем, — энергопотребление и масштабируемость. Мы бы предложили систему питания постоянного тока 12 В (например, Rainbow Power Pouch), только если вам нужно несколько ламп в сарае или караване и вы хотите подключить их самостоятельно.

Размер блока батарей

Ограничения

При использовании солнечных панелей в качестве основного источника энергии традиционно рекомендуется хранить батареи не менее 5 дней, при этом батарея сохраняет не менее 50% заряда после окончания срока службы. эти 5 дней.Один доступный аккумуляторный блок обеспечит X ампер-часов в течение 100-часового периода, чтобы быть разряженным на 50% в конце этого периода. Не рекомендуется увеличивать емкость аккумулятора, соединяя два или более аккумуляторных блока рядом (параллельно). Однако при удвоении количества ячеек в батарее напряжение батареи удваивается, поэтому ток (ампер) от нагрузки уменьшается вдвое, поэтому удвоение напряжения имеет тот же эффект, что и удвоение емкости аккумулятора в ампер-часах без потери банк аккумуляторов подключен параллельно.

Напряжение аккумуляторов, обычно используемых для автономных систем питания, составляет 12 В, 24 В, 48 В, 120 В постоянного тока.

Решение

Дополнительные элементы могут быть размещены последовательно, чтобы увеличить напряжение системы для большей эффективности. Если требуется более низкое напряжение питания, можно использовать преобразователь постоянного тока в постоянный.

Размер инвертора

Ограничения

Для любого конкретного напряжения батареи существует ограничение на размер доступного инвертора. С более высоким напряжением батареи доступны более крупные инверторы. Поэтому, если вы ожидаете большие нагрузки 230 В переменного тока, выберите более высокое напряжение для вашей автономной системы

Питание инвертора — напряжение батареи

  • 1–1500 Вт = система 12 В
  • 1500–3000 Вт = система 24 В
  • 300-0-0 ватты = 48-вольтовая система

Решения

Если ваши требования со временем возросли, и более высокое напряжение для вашей системы не представляется возможным, вы можете преодолеть недостаток инвертора, используя несколько инверторов или инверторы которые могут работать в тандеме.

Длина и размер кабеля

Ограничения

Чем ниже напряжение батареи, тем больше ток, потребляемый блоком батарей для питания данной нагрузки (измеряется в ваттах). Существует приемлемый предел падения напряжения в кабеле, прежде чем падение напряжения станет чрезмерным, а результирующее выходное напряжение станет слишком низким. Более серьезным ограничением кабеля является его «нагрузочная способность по току» (ccc). Если значение ccc превышено, кабель расплавится и/или загорится.

Решения

Удвоение напряжения фактически вдвое снижает нагрузку постоянного тока и вдвое снижает падение напряжения. Поскольку напряжение батареи удваивается, процент падения напряжения по отношению к напряжению батареи составляет только четверть процентного падения при более низком напряжении батареи. Следовательно, в системе на 24 В диаметр кабеля должен составлять только четверть диаметра, как в системе на 12 В. Если только кабельные трассы не являются исключительно длинными или потребляемая мощность (ампер) нагрузок не является исключительно высокой, это соображение не будет проблемой.

Вместо того, чтобы выбрать более высокое напряжение, увеличение размера кабеля также могло бы решить проблему. Как напряжение батареи, так и емкость аккумуляторной батареи в ампер-часах должны соответствовать вашим потребностям. Избегайте параллельной установки большого количества маленьких батарей. Элементы батареи, соединенные последовательно, в порядке.

См. нашу таблицу кабелей/проводки.

Количество необходимых солнечных панелей

Ограничения

Регуляторы солнечной энергии обычно ограничены максимальным током 100 ампер.Для большой 12-вольтовой системы может потребоваться в два раза больше кабелей и в два раза больше регуляторов, чем для эквивалентной 24-вольтовой системы.

Решения

Это ограничение можно обойти, если несколько солнечных батарей подключаются отдельно через отдельные регуляторы. Следует помнить, что максимальная скорость зарядки большинства свинцово-кислотных аккумуляторных батарей составляет 10% от их емкости в ампер-часах; больше для литиевых батарей (см. Максимальная скорость зарядки).

Максимальная скорость зарядки

Выдержка из

Ограничения

Традиционно максимальная скорость зарядки для группы аккумуляторов обычно составляет 10% от ее емкости в ампер-часах для типов свинцово-кислотных аккумуляторов, измеренной при 10-часовой скорости (C10). .Поэтому аккумулятор емкостью 600 Ач не следует заряжать током более 60 ампер. Емкость обычно указывается в ампер-часах (Ач), но также может быть указана в киловатт-часах (кВтч).

Батареи на основе лития, как правило, имеют более высокую способность к заряду, часто со скоростью 1 час (C1), хотя она значительно варьируется в зависимости от различных конфигураций литиевого химического состава. Мощность обычно указывается в ватт-часах (Втч) или киловатт-часах (кВтч).

Решения

Для увеличения скорости зарядки необходимо увеличить общую емкость аккумулятора в ампер-часах / киловатт-часах.


Напряжение источника зарядки

Ограничения

Если в систему включена большая ветряная турбина с выходом постоянного тока или большой генератор постоянного тока, напряжение системы будет определяться наличием и напряжением этих источников зарядки.

Решения

Разместите элементы последовательно с отдельными источниками зарядки, регуляторами и нагрузками.

Таблица размеров проводов для систем постоянного тока 12 В, 24 В и 48 В

Удобный инструмент для измерения размеров проводов и кабелей для 12-, 24- и 48-вольтовых систем.

Проволока надлежащего сечения может иметь значение между недостаточной и полной зарядкой аккумуляторной системы, между тусклым и ярким светом, а также между слабой и полной работой инструментов и приборов. Разработчики силовых цепей низкого напряжения часто не знают о последствиях падения напряжения и размера провода.

В обычных домашних электрических системах (120/240 В переменного тока) размер проводов определяется в первую очередь безопасной допустимой нагрузкой по силе тока (току). Первоочередная задача – пожарная безопасность.В системах низкого напряжения (12, 24, 48 В пост. тока) основной проблемой являются потери мощности. Размер провода не должен определяться только по допустимой токовой нагрузке, потому что существует меньший допуск по падению напряжения (за исключением очень коротких участков). Например, падение на 1 В от 12 В вызывает в 10 раз большую потерю мощности, чем падение на 1 В от 120 В.

Используйте следующую таблицу в качестве основного инструмента при решении проблем с сечением проводов. Он заменяет многие страницы старых таблиц размеров. Вы можете применить его к любому рабочему напряжению, при любом падении напряжения в процентах.

Таблица размеров универсальной проволоки

Эта таблица работает для любого напряжения или падения напряжения, американского (AWG) или метрического (мм2) размера.Он применяется к типичным цепям постоянного тока и к некоторым простым цепям переменного тока (однофазный переменный ток с резистивными нагрузками, а не двигательными нагрузками, коэффициент мощности = 1,0, реактивное сопротивление линии пренебрежимо мало).

Шаг 1 – Рассчитайте следующее:

VDI = (АМП x ФУТЫ)/(%ПАДЕНИЕ НАПРЯЖЕНИЯ x НАПРЯЖЕНИЕ)
VDI = индекс падения напряжения (справочное число, основанное на сопротивлении провода)
ФУТОВ = расстояние ОДНОСТОРОННЕЙ проводки (1 метр = 3. 28 футов)
%ПАДЕНИЕ НАПРЯЖЕНИЯ = Ваш выбор допустимого падения напряжения (пример: используйте 3 для 3%)

Шаг 2 – Определите подходящий размер провода из приведенной ниже таблицы. Сравните рассчитанный VDI с VDI в таблице, чтобы определить ближайший размер провода. Номинальная сила тока сечения провода должна составлять не менее 125 % непрерывного тока, проходящего через него.

Размер провода Площадь мм 2 Медь Алюминий
AWG VDI Мощность VDI Мощность
16 1. 31 1 10 Не рекомендуется
14 2,08 2 15
12 3,31 3 20
10 5,26 5 30
8 8,37 8 55
6 13,3 12 75
4 21.1 20 95
2 33,6 31 130 20 100
0 53,5 49 170 31 132
00 67,4 62 195 39 150
000 85,0 78 225 49 175
0000 107 99 260 62 205
Метрический размер по площади поперечного сечения Медь
(VDI x 1. 1 = мм 2 )
Алюминий
(VDI x 1,7 = мм 2 )
Доступные размеры: 1 1,5 2,5 4 6 10 16 25 35 50 70 95 120 мм 2
ПРИМЕР:
Нагрузка 20 А при 24 В на расстоянии 100 футов с максимальным падением напряжения 3%
VDI = (20×100)/(3×24) = 27,78 Для медного провода ближайший VDI = 31.
Указывает на провод №2 AWG или 35 мм 2

ПРИМЕЧАНИЯ: AWG = Американский калибр проводов.Допустимая нагрузка указана в соответствии с Национальными электротехническими нормами и правилами (США) для температуры окружающего воздуха 30°C (85°F) для не более трех изолированных проводников в кабелепроводе на открытом воздухе для кабелей типов AC, NM, NMC и SE; и изоляции проводников TA, TBS, SA, AVB, SIS, RHH, THHN и XHHW. Для других условий обратитесь к Национальному электрическому кодексу или инженерному справочнику.

Определение допустимого падения напряжения для различных электрических нагрузок

Общее правило заключается в том, чтобы сечение провода соответствовало падению напряжения примерно на 2-3% при типичной нагрузке.Когда это окажется очень дорогим, примите во внимание некоторые из следующих советов. Различные электрические цепи имеют разные допуски на падение напряжения.

ЦЕПИ ОСВЕЩЕНИЯ, ЛАМПЫ НАКАЛИВАНИЯ И КВАРЦЕВЫЕ ГАЛОГЕННЫЕ (QH) : Не обманывайте их! Падение напряжения на 5 % приводит к снижению светоотдачи примерно на 10 %. Это связано с тем, что лампочка не только получает меньше энергии, но и более холодная нить накаливания переходит от раскаленной докрасна, излучая гораздо меньше видимого света.

ЦЕПИ ОСВЕЩЕНИЯ, ФЛУОРЕСЦЕНТНЫЕ : Падение напряжения вызывает почти пропорциональное падение светоотдачи. Флуоресцентные лампы используют от 1/2 до 1/3 тока ламп накаливания или ламп QH для той же светоотдачи, поэтому они могут использовать провод меньшего размера. Мы выступаем за использование качественных люминесцентных ламп. Жужжание, мерцание и плохая цветопередача устранены в большинстве современных компактных люминесцентных ламп, электронных балластов и ламп теплого или полного спектра.

ДВИГАТЕЛИ ПОСТОЯННОГО ТОКА может использоваться в системах возобновляемой энергии, особенно для водяных насосов. Они работают на 10-50% более эффективно, чем двигатели переменного тока, и исключают затраты и потери, связанные с инверторами.Двигатели постоянного тока НЕ ​​требуют чрезмерных скачков мощности при запуске, в отличие от асинхронных двигателей переменного тока. Падение напряжения во время пускового скачка просто приводит к «мягкому пуску».

ИНДУКЦИОННЫЕ ДВИГАТЕЛИ ПЕРЕМЕННОГО ТОКА обычно используются в крупных электроинструментах, приборах и скважинных насосах. Они предъявляют очень высокие требования к помпажу при запуске. Значительное падение напряжения в этих цепях может привести к невозможности запуска и возможному повреждению двигателя. Следуйте Национальному электротехническому кодексу. В случае скважинного насоса следуйте инструкциям производителя.

PV-DIRECT SOLAR WATER PUMP Цепи должны быть рассчитаны не на номинальное напряжение (т.е. 24 В), а на фактическое рабочее напряжение (в этом случае примерно 34 В). Без батареи, поддерживающей низкое напряжение, рабочее напряжение будет примерно равно пиковому напряжению в точке питания фотоэлектрической батареи.

ЦЕПИ ЗАРЯДА АККУМУЛЯТОРНЫХ АККУМУЛЯТОРОВ являются критически важными, поскольку падение напряжения может привести к непропорциональной потере зарядного тока. Чтобы зарядить аккумулятор, генерирующее устройство должно подавать более высокое напряжение, чем уже имеется в аккумуляторе.Вот почему большинство фотоэлектрических модулей рассчитаны на пиковую мощность 16-18 В. Падение напряжения более чем на 5% уменьшит эту необходимую разницу напряжений и может уменьшить зарядный ток батареи на гораздо больший процент. Наша общая рекомендация здесь заключается в расчете падения напряжения на 2-3%. Если вы считаете, что фотоэлектрическая батарея может быть расширена в будущем, выберите размер провода для будущего расширения. Ваш клиент оценит это, когда придет время пополнить ассортимент.

ЦЕПИ ВЕТРОГЕНЕРАТОРА : В большинстве мест ветрогенератор вырабатывает свой полный номинальный ток только во время случайных ураганов или порывов ветра.Если размер провода с низкими потерями большой и очень дорогой, вы можете рассмотреть возможность выбора размера для падения напряжения до 10% при номинальном токе. Эта потеря будет происходить только изредка, когда энергии больше всего. Обратитесь к руководству по эксплуатации ветровой системы.

Дополнительные методы снижения затрат

АЛЮМИНИЕВЫЙ ПРОВОД может быть более экономичным, чем медный, для некоторых магистральных линий. Энергетические компании используют его, потому что он дешевле меди и легче по весу, хотя необходимо использовать больший размер.Это безопасно при установке для кодирования клемм с рейтингом AL. Возможно, вы захотите рассмотреть его для длинных и дорогих тиражей № 2 или больше. Разница в стоимости колеблется в зависимости от рынка металлов. Он жесткий, его трудно согнуть, и он не предназначен для погружных насосов.

МОДУЛИ ВЫСОКОГО НАПРЯЖЕНИЯ : Рассмотрите возможность использования модулей более высокого напряжения (18+ вольт пиковой мощности, как наши BP-585 и BP-590) для компенсации чрезмерного падения напряжения. В некоторых случаях при больших расстояниях повышенная стоимость модуля может быть ниже стоимости более крупного провода.

ОТСЛЕЖИВАНИЕ СОЛНЕЧНОЙ ЭНЕРГИИ : Используйте солнечный трекер (от Zomeworks), чтобы можно было использовать меньший массив, особенно в условиях интенсивного летнего использования (отслеживание получает наибольшую энергию летом, когда солнце движется по небу по самой длинной дуге). Меньший фотоэлектрический массив потребует меньшего провода.

НАСОСЫ ДЛЯ ВОДЯНЫХ СКВАЖИН : Рассмотрим маломощную систему с медленным откачиванием и резервуаром для хранения воды. Это позволяет уменьшить размеры проводов и труб при длительных подъемах или прогонах.В системе с прямой накачкой фотоэлектрической системы можно обойтись без длинного провода, используя отдельную фотоэлектрическую батарею, расположенную рядом с насосом. Погружной насос SunRise, насос Solar Slowpump, бустерный насос Flowlight и поршневой насос Solar Force — это высокоэффективные насосы постоянного тока, работающие при напряжении до 48 В. Мы также производим версии и преобразователи переменного тока, позволяющие использовать переменный ток, передаваемый на большие расстояния. Эти насосы потребляют меньший рабочий ток и гораздо меньший пусковой ток, чем обычные насосы переменного тока, что значительно снижает требования к сечению проводов.

Преобразователь

ватт в ампер (таблицы + 12 В, 24 В, 120 В, 220 В, 240 В)

Пример: Кондиционер работает на мощности 900 Вт. Сколько это Ампер? Это 7,5 ампер.

Чтобы преобразовать электрическую мощность в электрический ток (Ватт в Ампер), нам нужно использовать уравнение электрической мощности:

Р = I*V

где:

  • P – электрическая мощность , измеряется в ваттах (Вт) .
  • I представляет собой электрический ток или силу тока, измеряется в амперах (А) .
  • В представляет собой электрический потенциал или напряжение, измеренное в Вольтах (В) . Стандартное напряжение для большинства электрических устройств составляет 110-120 В, а мощные электрические устройства с повышенным напряжением используют 220 В или 240 В. Аккумуляторы работают от 12В или 24В.

Используя это уравнение, мы можем преобразовать ватты непосредственно в амперы, , если мы знаем напряжение . Чем выше мощность, тем меньше ампер будет при той же мощности.

Чтобы помочь вам, мы подготовили простой в использовании калькулятор ватт в ампер .Под калькулятором вы найдете примеры того, как сделать преобразование и 5 кал рассчитанные таблицы ватт в ампер как 12В, 24В, 120В, 220В и 240В .

Калькулятор ватт в ампер (W в A)

Здесь вы можете легко преобразовать ватты в ампер с помощью этого калькулятора. Вы также можете немного поиграть с числами:

.



Чтобы продемонстрировать, как ватты можно преобразовать в амперы, мы решили несколько примеров того, сколько ампер составляет 500 ватт, 1000 ватт и 3000 ватт.В конце вы также найдете таблицу отношения ватт к амперу при электрическом напряжении 120 В.

Вот небольшая полезная информация:

Сколько ватт в усилителе?

При 120 В 120 Вт составляют 1 ампер. Это означает, что 1 ампер = 120 Вт .

Сколько ватт в 1 ампер при 220 вольт?

При 220В вы получаете 220Вт на 1А.

Имея это в виду, давайте рассмотрим 3 примера:

Пример 1. Сколько ампер составляет 500 Вт?

Допустим, у нас есть кондиционер мощностью 500 Вт, подключенный к напряжению 120 В.

Вот как мы можем рассчитать, сколько ампер составляет 500 Вт:

I = P/V

Если мы введем P = 500 Вт и V = 120 Вольт, мы получим:

I = 500 Вт/120 В = 4,17 А

Короче говоря, 500 Вт равняются 4,17 Ампер.

Что, если напряжение будет 220В?

Рассчитаем, сколько ампер составляет 500 Вт при 220 В:

I = 500 Вт/220 В = 2,27 А

При 220 В, 500 Вт потребляет 2.27 ампер.

Пример 2. Сколько ампер составляет 1000 Вт?

Если мы повторим упражнение и спросим себя, сколько ампер равно 1000 Вт, мы получим:

I = 1000 Вт/120 В = 8,33 А

Мы видим, что устройство мощностью 1000 Вт потребляет вдвое больше ампер, чем устройство мощностью 500 Вт.

Для 220 В, мы получаем расчет ватт в амперах:

I = 1000 Вт/220 В = 4,55 А

Короче говоря, 1000 Вт потребляет 8,33 А при 120 В и 4,55 А при 220 В.

Пример 3: 3000 Вт равно количеству ампер?

Устройства мощностью 3000 Вт могут быть подключены к сети 120В или 220В. В случаях с более высокой мощностью нет ничего необычного в использовании более высокого напряжения 220 В. Это сделано для уменьшения силы тока.

Например, 3000 Вт равно:

  • 25 А, если используется 120 В.
  • 13,64 А, если используется 220 В.

Например, для 25 ампер вам уже понадобится автоматический выключатель. Но если включить такое устройство в сеть 220 В, вырабатываемый ток составит всего 13.64 ампера (автоматические выключатели не нужны).

Пример: Большие многозонные мини-сплит-системы обычно требуют автоматических выключателей. Вы можете проверить 2-зонную, 3-зонную, 4-зонную и 5-зонную мини-сплит-систему, чтобы узнать, сколько ампер они потребляют.

Ватт в Ампер при 12В (для аккумуляторов)

Мощность: Ампер (при 12В):
1 Вт в ампер при 12 В: 83 мА (миллиампер)
10 Вт в ампер при 12 В: 830 мА
50 Вт в ампер при 12 В: 4.17 ампер
100 Вт в ампер при 12 В: 8,33 А
200 Вт в ампер при 12 В: 16,67 А
300 Вт в ампер при 12 В: 25,00 Ампер
400 Вт в ампер при 12 В: 33,3 А
500 Вт в ампер при 12 В: 41,7 А
600 Вт в ампер при 12 В: 50,0 А
700 Вт в ампер при 12 В: 58.3 ампера
800 Вт в ампер при 12 В: 66,7 А
900 Вт в ампер при 12 В: 75,0 А
1000 Вт в Ампер при 12 В: 83,3 А
1100 Вт в Ампер при 12В: 91,7 А
1200 Вт в ампер при 12 В: 100,0 А
1300 Вт в ампер при 12 В: 108,3 А
1400 Вт в ампер при 12 В: 116. 7 ампер
1500 Вт в ампер при 12 В: 121,7 А
1800 Вт в ампер при 12 В: 150,0 А
2000 Вт в ампер при 12 В: 166,7 А
2500 Вт в ампер при 12 В: 208,3 А
3000 Вт в ампер при 12 В: 250,0 Ампер

Вт в Ампер при 24В (для аккумуляторов)

Мощность: Ампер (при 24В):
1 Вт в ампер при 24 В: 42 мА (миллиампер)
10 Вт в ампер при 24 В: 420 мА
50 Вт в ампер при 24 В: 2.08 Ампер
100 Вт в ампер при 24 В: 4,17 А
200 Вт в ампер при 24 В: 8,33 А
300 Вт в ампер при 24 В: 12,50 А
400 Вт в ампер при 24 В: 16,67 А
500 Вт в ампер при 24 В: 20,83 А
600 Вт в ампер при 24 В: 25,00 Ампер
700 Вт в ампер при 24 В: 29. 17 ампер
800 Вт в ампер при 24 В: 33,33 А
900 Вт в ампер при 24 В: 37,50 А
1000 Вт в Ампер при 24 В: 41,67 А
1100 Вт в Ампер при 24 В: 45,83 А
1200 Вт в Ампер при 24 В: 50,00 Ампер
1300 Вт в ампер при 24 В: 54,17 А
1400 Вт в ампер при 24 В: 58.33 ампера
1500 Вт в ампер при 24 В: 62,50 А
1800 Вт в ампер при 24 В: 75,00 Ампер
2000 Вт в ампер при 24 В: 83,33 А
2500 Вт в ампер при 24 В: 104,17 Ампер
3000 Вт в ампер при 24 В: 125,00 Ампер

Вт в Ампер при 120 В (стандартная розетка)

Мощность: Ампер (при 120В):
100 Вт в ампер при 120 В: 0. 83 Ампер
200 Вт в ампер при 120 В: 1,67 А
300 Вт в ампер при 120 В: 2,50 А
400 Вт в ампер при 120 В: 3,33 А
500 Вт в ампер при 120 В: 4,17 А
600 Вт в ампер при 120 В: 5,00 Ампер
700 Вт в ампер при 120В: 5,83 А
800 Вт в ампер при 120 В: 6.67 Ампер
900 Вт в ампер при 120В: 7,50 А
1000 Вт в Ампер при 120В: 8,33 А
1100 Вт в Ампер при 120В: 9,17 А
1200 Вт в Ампер при 120В: 10,00 Ампер
1300 Вт в Ампер при 120В: 10,83 А
1400 Вт в Ампер при 120В: 11,67 А
1500 Вт в Ампер при 120В: 12.17 ампер
1800 Вт в ампер при 120 В: 15,00 Ампер
2000 Вт в ампер при 120 В: 16,67 А
2500 Вт в ампер при 120 В: 20,83 А
3000 Вт в ампер при 120В: 25,00 Ампер

Вт в Ампер при 220В (220В розетка)

Мощность: Ампер (при 220В):
100 Вт в ампер при 220 В: 0. 45 Ампер
200 Вт в ампер при 220 вольт: 0,91 А
300 Вт в ампер при 220 вольт: 1,36 А
400 Вт в ампер при 220 вольт: 1,82 А
500 Вт в ампер при 220 вольт: 2,27 А
600 Вт в ампер при 220 вольт: 2,73 А
700 Вт в ампер при 220 вольт: 3.18 ампер
800 Вт в ампер при 220 вольт: 3,64 А
900 Вт в ампер при 220 вольт: 4,09 А
1000 Вт в ампер при 220 вольт: 4,55 А
1100 Вт в ампер при 220 вольт: 5,00 Ампер
1200 Вт в ампер при 220 вольт: 5,45 А
1300 Вт в ампер при 220 вольт: 5.91 Ампер
1400 Вт в ампер при 220 вольт: 6,36 А
1500 Вт в ампер при 220 вольт: 6,82 А
1800 Вт в ампер при 220 вольт: 8,18 А
2000 Вт в ампер при 220 вольт: 9,09 А
2500 Вт в ампер при 220 вольт: 11,36 А
3000 Вт в ампер при 220 вольт: 13. 64 Ампер

Ватт в Ампер при 240 В (розетка 240 В)

Мощность: Ампер (при 120В):
100 Вт в ампер при 240 В: 0,42 А
200 Вт в ампер при 240 В: 0,83 А
300 Вт в ампер при 240 В: 1,25 А
400 Вт в ампер при 240 В: 1,67 А
500 Вт в ампер при 240 В: 2.08 Ампер
600 Вт в ампер при 240 В: 2,50 А
700 Вт в ампер при 240 В: 2,92 А
800 Вт в ампер при 240 В: 3,33 А
900 Вт в ампер при 240 В: 3,75 А
1000 Вт в ампер при 240 В: 4,17 А
1100 Вт в ампер при 240 В: 4,58 А
1200 Вт в ампер при 240 В: 5.00 Ампер
1300 Вт в ампер при 240 В: 5,42 А
1400 Вт в ампер при 240 В: 5,83 А
1500 Вт в ампер при 240 В: 6,25 А
1800 Вт в ампер при 240 В: 7,50 А
2000 Вт в ампер при 240 В: 8,33 А
2500 Вт в ампер при 240 В: 10,42 А
3000 Вт в ампер при 240 В: 12. 50 ампер

Если у вас есть конкретный вопрос о том, как конвертировать ватты в амперы, вы можете использовать раздел комментариев ниже, и мы постараемся вам помочь.

Когда вы разберетесь с усилителями, вам, вероятно, понадобится соответствующая проводка для вашего размера усилителя. Вы можете ознакомиться с диаграммой AWG по току с размерами проводов в мм, мм2 и амперах здесь.

120 вольт против 12 вольт — в чем разница?

В Light It Right нам постоянно звонят по поводу ремонта систем 120В и мы должны сообщить этим звонящим, что мы работаем только с системами 12В — тогда возникают вопросы ну что это такое и в чем разница.

Между ними есть несколько существенных различий: для 120 В требуется электрическая лицензия, а для 12 В в Техасе нет. Кроме того, 120 В — это мощность, которая проходит через ваш дом, где 12 В понижается из 120 В с помощью трансформатора, и работать с этими 120 В гораздо безопаснее, особенно во дворе.

Стоимость

120 В (также известное как высокое напряжение) — это полная мощность сети, и при использовании для наружного освещения это довольно дорого. Первоначальная стоимость установки может в 2-3 раза превышать стоимость 12 В (также известного как низкое напряжение).Стоимость приспособлений и других материалов, необходимых для правильной установки системы высокого напряжения, намного выше, чем стоимость тех, которые используются для систем низкого напряжения. Кроме того, глядя на остаточную стоимость в счете за электроэнергию, высокое напряжение будет стоить вам на счетчике той мощности, которая требуется для работы, тогда как низкое напряжение вы можете даже не заметить изменения в счете.

Светильники

Низковольтные светильники выглядят намного привлекательнее, они имеют более эстетичный вид. Светильники, часто используемые для высоковольтного освещения, очень большие, громоздкие, выглядят однообразно и могут раздражать глаза.В отличие от высоковольтных осветительных приборов, низковольтные светильники могут быть установлены заподлицо с землей, скрыты в ландшафте, установлены на кострищах или вокруг них, помещены в воду и во многих других местах. Благодаря разнообразию, которое обеспечивают низковольтные светильники, возможности дизайна безграничны там, где высокое напряжение имеет ограничения.

                                              Светильник высокого напряжения рядом с продемонстрированным светильником низкого напряжения

Световой поток

До недавнего времени варианты освещения высокого напряжения имели это в сумке.Что ж, с улучшением (и улучшением) светодиодов низкое напряжение теперь в сумке. Светодиоды низкого напряжения теперь доступны с более высокой выходной мощностью, чем раньше, поэтому у Light It Right есть гораздо больше возможностей для работы, мы даже можем создать тот же эффект, что и пары ртути высокого напряжения. Многие старые объекты имеют высокое напряжение, которое было в течение десятилетий и нуждается в замене, но никто не хочет это делать из-за ограничений по стоимости. У этих домовладельцев теперь есть возможность снять эти светильники и заменить их на низковольтные, при этом, при желании, добиться того же светового эффекта, и никто не станет мудрее, если поменяется свет.

Источник питания

Можно подумать, что высокое и низкое напряжение питаются одинаково, но это не так! Освещение высокого напряжения берет все 120 В прямо из линии электропередачи в собственный источник питания либо в нижней части каждого светильника, либо в нижней части каждого дерева, в котором установлены светильники. Это самый простой способ определить, если вы не знаете, что Тип освещения у вас есть. Низковольтное освещение питается от домашних проводов, которые возвращаются к одному трансформатору, расположенному на территории, который понижает 120 В от дома до 12 В.Во всей системе нет необходимости в других источниках питания, используется только одна розетка.



                                           Источник питания высокого напряжения                                                                  Источник питания низкого напряжения



Есть много причин, по которым домовладельцы и дизайнеры освещения перешли от высокого напряжения к низкому. Низкое напряжение требует меньше затрат на эксплуатацию, более низкую стоимость установки, эстетически приятные приспособления, более безопасные и бесконечные возможности дизайна.Если вы можете подумать об этом, дизайнер низковольтного освещения, вероятно, сможет это сделать.

В чем разница между 110 В и 220 В?

При сравнении 110-вольтовой и 220-вольтовой проводки вы должны иметь в виду, что они оба, по сути, делают одно и то же. То есть они производят мощность для работы электрических розеток. Уравнение выглядит следующим образом: мощность = напряжение x ток, где ток измеряется в амперах. При использовании проводки 220 В требуется меньший ток, чем при проводке 110 В. Мощность измеряется в ваттах.Таким образом, для достижения мощности 900 Вт потребуется 4,1 А при проводке 220 В, тогда как при проводке 110 В потребуется примерно 8,2 А.

В то время как высокая сила тока и высокое напряжение могут представлять опасность в случае поражения электрическим током, сила тока, необходимая для смертельного поражения, может составлять всего 80 мА. Таким образом, более высокий ток может быть более опасным, чем более высокое напряжение; однако, поскольку напряжение и сила тока прямо пропорциональны (в условиях, обеспечивающих одинаковое сопротивление), проводка 110 В обычно считается более безопасной для работы, поскольку она использует меньшее напряжение и, как таковая, может пропускать ток вдвое меньше, чем проводка 220 В.Хотя это правда, что 220 В требует меньшего тока для обеспечения того же количества энергии, как отмечалось выше, оно все же может нести гораздо больший ток и представляет более высокий риск серьезной травмы.

Дома в Соединенных Штатах рассчитаны на 110 В и 220 В. Обычные электрические розетки, встречающиеся в доме, рассчитаны на 110 В, и только несколько розеток рассчитаны на 220 В. Они оба заземлены; таким образом, в них встроены функции безопасности. Тем не менее, вы все равно должны соблюдать осторожность, особенно при подключении 220 В.

В то время как большинство потребительских товаров, включая портативную электронику и большинство бытовых приборов, работают от сети 110 В, некоторым требуется 220 В. Бытовые приборы, такие как сушилки, некоторые модели духовок, мощные электроинструменты и компрессоры, явно требуют питания 220 В.

Типичная схема подключения на 110 В требует трех разных проводов: горячий, нейтральный и заземляющий. С проводкой 220 В возможны как трехпроводные, так и четырехпроводные установки. Красный и черный провода в установках на 220 В несут по 110 В, а зеленый провод — это земля.В четырехпроводных схемах есть белый провод, который называется нейтральным или общим проводом.

Когда проводка завершена, соответствующие розетки для питания 110 В и 220 В также различаются. Стандартные розетки 110В выполнены под трехштырьковые вилки, середина которых является массой. Два других сделаны разных размеров, поэтому вставить вилку можно только одним способом. В розетках на 220 В на каждую розетку приходится по три или четыре отверстия.

При подключении к сети 220 В в вашем доме вы должны связать ток в амперах с напряжением конкретного провода, чтобы создать мощность, необходимую для питания сушилок, электроинструментов и т.

Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
